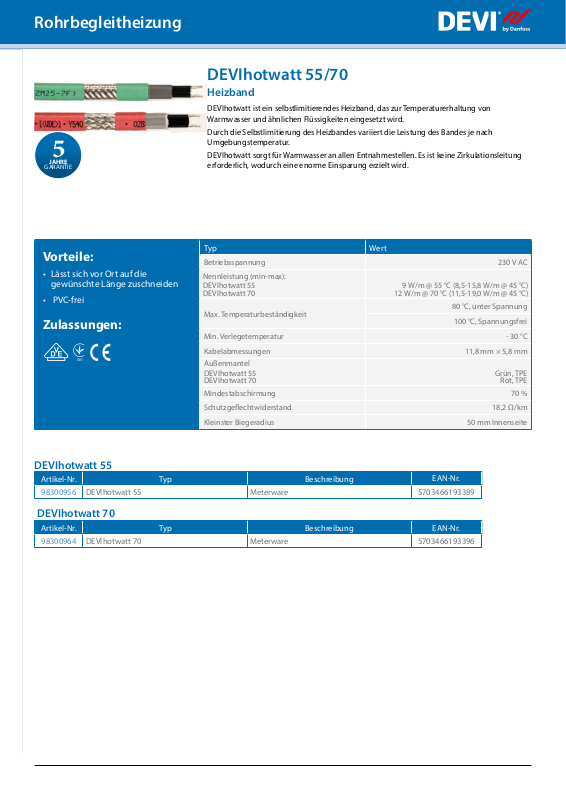

Danfoss DEVIhotwatt 55, DEVIhotwatt 70 Data sheet [de]

Rohrbegleitheizung

JAHRE

GARANTIE

Vorteile:

• Lässt sich vor Ort auf die gewünschte Länge zuschneiden

• PVC-frei

Zulassungen:

eBd

DEVIhotwatt 55/70

Heizband

DEVIhotwatt ist ein selbstlimitierendes Heizband, das zur Temperaturerhaltung von Warmwasser und ähnlichen Flüssigkeiten eingesetzt wird.

Durch die Selbstlimitierung des Heizbandes variiert die Leistung des Bandes je nach Umgebungstemperatur.

DEVIhotwatt sorgt für Warmwasser an allen Entnahmestellen. Es ist keine Zirkulationsleitung erforderlich, wodurch eine enorme Einsparung erzielt wird.

Typ Wert

Betriebsspannung 230 V AC

Nennleistung (min-max): DEVIhotwatt 55

DEVIhotwatt 70

Max. Temperaturbeständigkeit

Min. Verlegetemperatur - 30°C

Kabelabmessungen 11,8 mm × 5,8 mm Außenmantel

DEVIhotwatt 55 DEVIhotwatt 70

Mindestabschirmung 70%

Schutzgeechtwiderstand 18,2Ω/km

Kleinster Biegeradius 50mm Innenseite

9 W/m @ 55 °C (8,5-15,8 W/m @ 45 °C)

12 W/m @ 70 °C (11,5-19,0 W/m @ 45 °C)

80 °C, unter Spannung

100 °C, Spannungsfrei

Grün, TPE

Rot, TPE

DEVIhotwatt 55

Artikel-Nr. Typ Beschreibung

98300956 DEVIhotwatt 55 Meterware 5703466193389 15,70

EAN-Nr. Preis / Euro

DEVIhotwatt 70

Artikel-Nr. Typ Beschreibung EAN-Nr. Preis / Euro

98300964 DEVIhotwatt 70 Meterware 5703466193396 15,70

Rohrbegleitheizung

Heizbandaufbau

Außenmantel

Abschirmung

Isolierung

Selbstlimitierendes Heizelement

Stromführende Litzen

• 1,3 mm² verzinnte Kupferlitzen

• Strahlenvernetzte Halbleiter-Heizmatrix

• Strahlenvernetzte dielektrische Primärisolierung

• Verzinntes Schutzgeecht aus Kupfer

• Polyolen-Außenmantel

Maximale Heizbandlänge je nach Einschalttemperatur und Absicherung. (Leitungsschutzschalter Charakteristik C)

Einschalt-

temperatur

16 A 20 A 25 A 32 A 16 A 20 A 25 A 32 A

10 °C 135 m 160 m 160 m 160 m 120 m 140 m 140 m 140 m

-25 °C 100 m 130 m 145 m 160 m 88 m 120 m 130 m 140 m

DEVIhotwatt 55 DEVIhotwatt 70

Leistungsdiagramm

W/m

Rohrbegleitheizung

5 10 15 20 25 30 35 40 45 50 55 60 65 70

Temperatur am Rohr (°C)

DEVIhotwatt 70 DEVIhotwatt 55

12 W/m

9 W/m

Passendes Zubehör nden Sie auf Seite 43. Passende Thermostate nden Sie auf Seite 44.

Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss Mitarbeitern ableiten, es sei denn, dass diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss, DEVI und alle DEVI Logos sind Warenzeichen der Danfoss A/S. Alle Rechte vorbehalten.

AI164886479572de-2021.04
