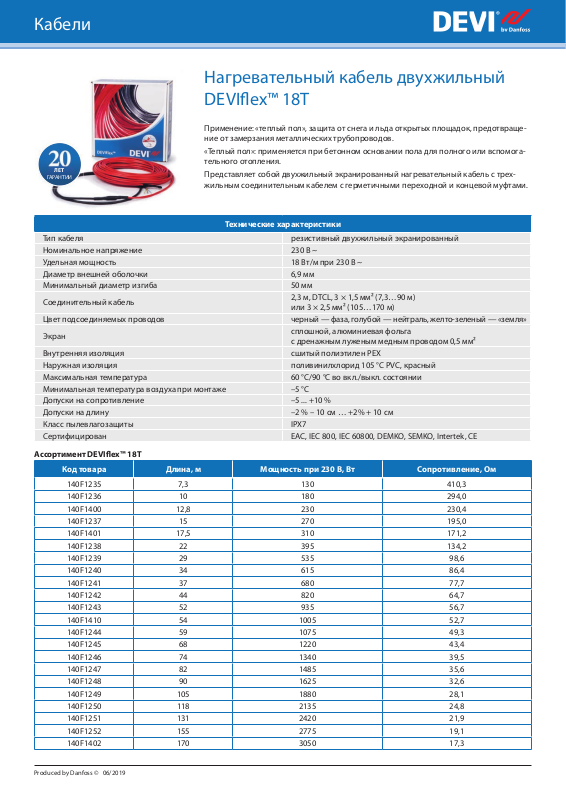

Danfoss DEVIflex 18T Data sheet [ru]
Кабели
ЛЕТ
ГАРАНТИИ
Нагревательный кабель двухжильный DEVIflex™ 18T
Применение: «теплый пол», защита от снега и льда открытых площадок, предотвращение от замерзания металлических трубопроводов.
«Теплый пол»: применяется при бетонном основании пола для полного или вспомогательного отопления.
Представляет собой двухжильный экранированный нагревательный кабель с трехжильным соединительным кабелем с герметичными переходной и концевой муфтами.
|
|
Технические характеристики |
|
||
Тип кабеля |
|
резистивный двухжильный экранированный |
|||
Номинальное напряжение |
|
230 В ~ |
|
||
Удельная мощность |
|
18 Вт/м при 230 В ~ |
|
||
Диаметр внешней оболочки |
|
6,9 мм |
|
||
Минимальный диаметр изгиба |
|
50 мм |
|
||
Соединительный кабель |
|
2,3 м, DTCL, 3 × 1,5 мм² (7,3…90 м) |
|
||
|
или 3 × 2,5 мм² (105…170 м) |
|
|||
|
|
|
|
||
Цвет подсоединяемых проводов |
|
черный — фаза, голубой — нейтраль, желто-зеленый — «земля» |
|||
Экран |
|
сплошной, алюминиевая фольга |
|
||
|
с дренажным луженым медным проводом 0,5 мм² |
||||
|
|
|
|||
Внутренняя изоляция |
|
сшитый полиэтилен PEX |
|
||
Наружная изоляция |
|
поливинилхлорид 105 °С PVC, красный |
|||
Максимальная температура |
|
60 °С/90 °С во вкл./выкл. состоянии |
|||
Минимальная температура воздуха при монтаже |
–5 °С |
|
|||
Допуски на сопротивление |
|
–5 ... +10 % |
|
||
Допуски на длину |
|
–2 % – 10 см … +2% + 10 см |
|
||
Класс пылевлагозащиты |
|
IPX7 |
|
||
Сертифицирован |
|
EAC, IEC 800, IEC 60800, DEMKO, SEMKO, Intertek, CE |
|||
Ассортимент DEVIflex™ 18T |
|
|
|
|
|
|
|
|
|
|
|
Код товара |
Длина, м |
Мощность при 230 В, Вт |
Сопротивление, Ом |
||
|
|
|
|
|
|
140F1235 |
|
7,3 |
130 |
|
410,3 |
140F1236 |
|
10 |
180 |
|
294,0 |
140F1400 |
|
12,8 |
230 |
|
230,4 |
140F1237 |
|
15 |
270 |
|
195,0 |
140F1401 |
|
17,5 |
310 |
|
171,2 |
140F1238 |
|
22 |
395 |
|
134,2 |
140F1239 |
|
29 |
535 |
|
98,6 |
140F1240 |
|
34 |
615 |
|
86,4 |
140F1241 |
|
37 |
680 |
|
77,7 |
140F1242 |
|
44 |
820 |
|
64,7 |
140F1243 |
|
52 |
935 |
|
56,7 |
140F1410 |
|
54 |
1005 |
|
52,7 |
140F1244 |
|
59 |
1075 |
|
49,3 |
140F1245 |
|
68 |
1220 |
|
43,4 |
140F1246 |
|
74 |
1340 |
|
39,5 |
140F1247 |
|
82 |
1485 |
|
35,6 |
|
|
|
|
|
|
140F1248 |
|
90 |
1625 |
|
32,6 |
140F1249 |
|
105 |
1880 |
|
28,1 |
140F1250 |
|
118 |
2135 |
|
24,8 |
|
|
|
|
|
|
140F1251 |
|
131 |
2420 |
|
21,9 |
140F1252 |
|
155 |
2775 |
|
19,1 |
140F1402 |
|
170 |
3050 |
|
17,3 |
|
|
|
|
|
|
Produced by Danfoss © 06/2019
