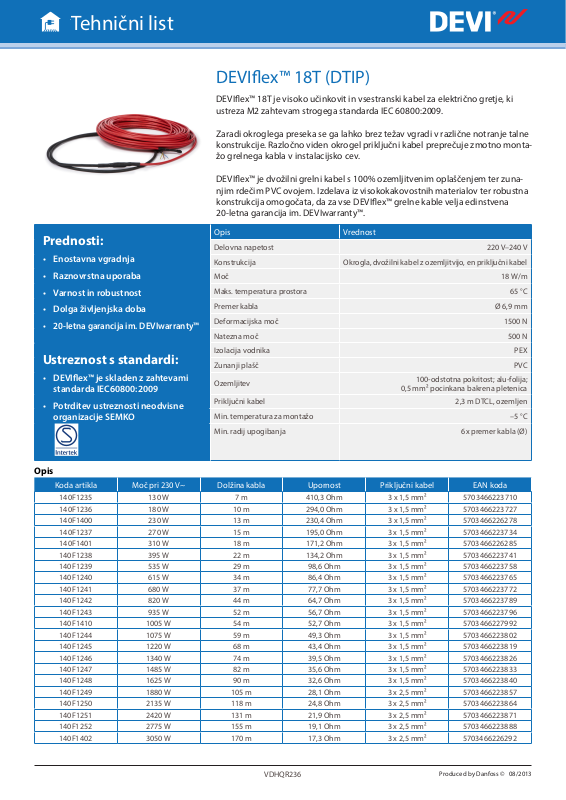

Danfoss DEVIflex 18T Data sheet [sl]
1.TehničniVgraje sistemi list
DEVIflex™
DEVIflex™ 18T (DTIP)
DEVIflex™ 18T je visoko učinkovit in vsestranski kabel za električno gretje, ki ustreza M2 zahtevam strogega standarda IEC 60800:2009.
Zaradi okroglega preseka se ga lahko brez težav vgradi v različne notranje talne konstrukcije. Razločno viden okrogel priključni kabel preprečuje zmotno montažo grelnega kabla v instalacijsko cev.
DEVIflex™ je dvožilni grelni kabel s 100% ozemljitvenim oplaščenjem ter zunanjim rdečim PVC ovojem. Izdelava iz visokokakovostnih materialov ter robustna konstrukcija omogočata, da za vse DEVIflex™ grelne kable velja edinstvena 20-letna garancija im. DEVIwarranty™.
Prednosti:
•Enostavna vgradnja
•Raznovrstna uporaba
•Varnost in robustnost
•Dolga življenjska doba
•20-letna garancija im. DEVIwarranty™
Ustreznost s standardi:
•DEVIflex™ je skladen z zahtevami standarda IEC60800:2009
•Potrditev ustreznosti neodvisne organizacije SEMKO
Opis |
Vrednost |
|
Delovna napetost |
220 V–240 V |
|
Konstrukcija |
Okrogla, dvožilni kabel z ozemljitvijo, en priključni kabel |
|
Moč |
18 W/m |
|
Maks. temperatura prostora |
65 °C |
|
Premer kabla |
Ø 6,9 mm |
|
Deformacijska moč |
1500 N |
|
Natezna moč |
500 N |
|
Izolacija vodnika |
PEX |
|
Zunanji plašč |
PVC |
|
Ozemljitev |
100-odstotna pokritost; alu-folija; |
|
0,5 mm2 pocinkana bakrena pletenica |
||
|
||
Priključni kabel |
2,3 m DTCL, ozemljen |
|
Min. temperatura za montažo |
–5 °C |
|
Min. radij upogibanja |
6x premer kabla (Ø) |
Opis
Koda artikla |
Moč pri 230 V~ |
Dolžina kabla |
Upornost |
Priključni kabel |
EAN koda |
|
|
|
|
|
|
140F1235 |
130 W |
7 m |
410,3 Ohm |
3 x 1,5 mm² |
5703466223710 |
140F1236 |
180 W |
10 m |
294,0 Ohm |
3 x 1,5 mm² |
5703466223727 |
140F1400 |
230 W |
13 m |
230,4 Ohm |
3 x 1,5 mm² |
5703466226278 |
140F1237 |
270 W |
15 m |
195,0 Ohm |
3 x 1,5 mm² |
5703466223734 |
140F1401 |
310 W |
18 m |
171,2 Ohm |
3 x 1,5 mm² |
5703466226285 |
140F1238 |
395 W |
22 m |
134,2 Ohm |
3 x 1,5 mm² |
5703466223741 |
140F1239 |
535 W |
29 m |
98,6 Ohm |
3 x 1,5 mm² |
5703466223758 |
140F1240 |
615 W |
34 m |
86,4 Ohm |
3 x 1,5 mm² |
5703466223765 |
140F1241 |
680 W |
37 m |
77,7 Ohm |
3 x 1,5 mm² |
5703466223772 |
140F1242 |
820 W |
44 m |
64,7 Ohm |
3 x 1,5 mm² |
5703466223789 |
140F1243 |
935 W |
52 m |
56,7 Ohm |
3 x 1,5 mm² |
5703466223796 |
140F1410 |
1005 W |
54 m |
52,7 Ohm |
3 x 1,5 mm² |
5703466227992 |
140F1244 |
1075 W |
59 m |
49,3 Ohm |
3 x 1,5 mm² |
5703466223802 |
140F1245 |
1220 W |
68 m |
43,4 Ohm |
3 x 1,5 mm² |
5703466223819 |
140F1246 |
1340 W |
74 m |
39,5 Ohm |
3 x 1,5 mm² |
5703466223826 |
140F1247 |
1485 W |
82 m |
35,6 Ohm |
3 x 1,5 mm² |
5703466223833 |
140F1248 |
1625 W |
90 m |
32,6 Ohm |
3 x 1,5 mm² |
5703466223840 |
140F1249 |
1880 W |
105 m |
28,1 Ohm |
3 x 2,5 mm² |
5703466223857 |
140F1250 |
2135 W |
118 m |
24,8 Ohm |
3 x 2,5 mm² |
5703466223864 |
140F1251 |
2420 W |
131 m |
21,9 Ohm |
3 x 2,5 mm² |
5703466223871 |
140F1252 |
2775 W |
155 m |
19,1 Ohm |
3 x 2,5 mm² |
5703466223888 |
140F1402 |
3050 W |
170 m |
17,3 Ohm |
3 x 2,5 mm² |
5703466226292 |
10 |
VDHQR236 |
Produced by Danfoss © 08/2013 |
