Instrucțiuni de instalare
DEVIdry™ Pro kit
www.DEVI.com
DEVIdry™ Pro Kit
Cuprins
1 |
DEVIdry™. . . . . . . . . . . . . . . . . . . . . . . . . . |
4 |
|
2 |
Informații generale. . . . . . . . . . . . . . . . . . . . . |
. 5 |
|
3 |
Prezentarea generală a produsului . . . . . . . . . . . . . . |
7 |
|
4 |
Detalii tehnice . . . . . . . . . . . . . . . . . . . . . . . |
. 9 |
|
5 |

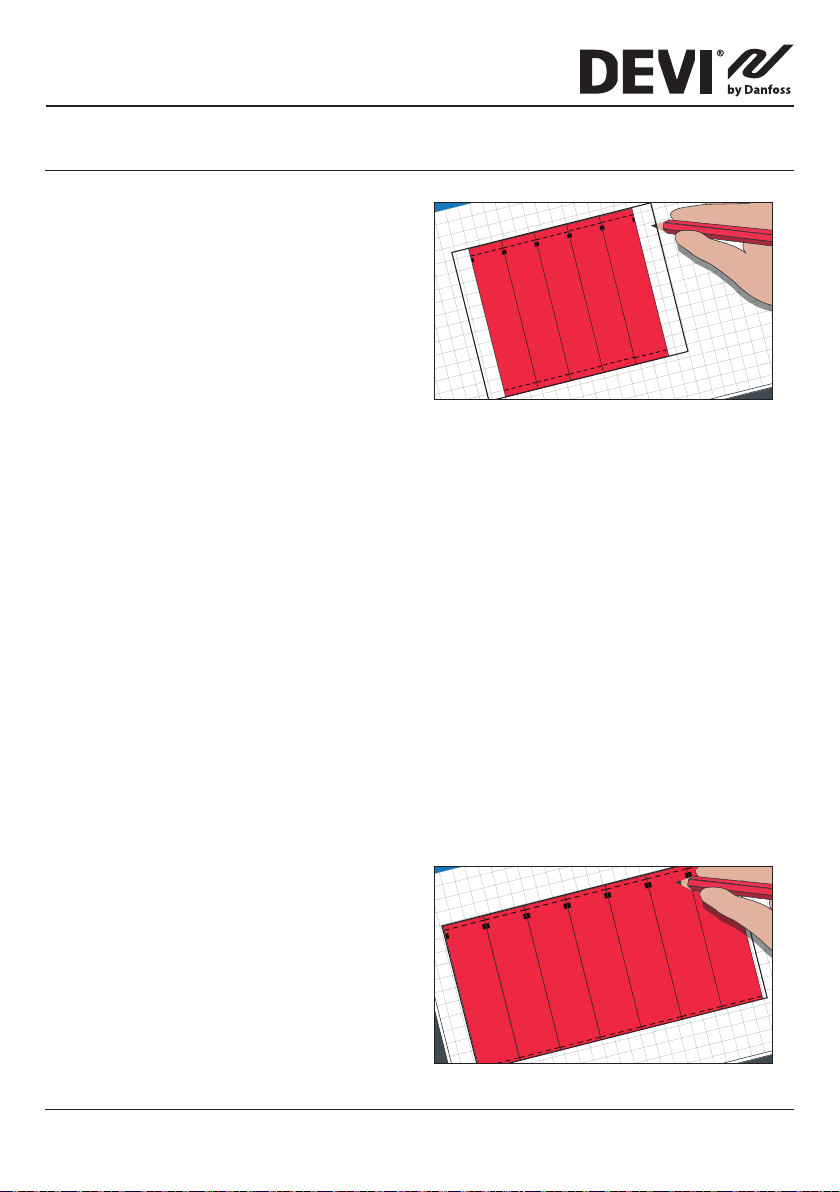

Proiectarea amplasării sistemului . . . . . . . . . . . . . . |
11 |
|
|
5.1 |
Pregătirea stratului de bază. . . . . . . . . . . . . . . . |
13 |
|
5.2 |
Calcularea limitelor de curent. . . . . . . . . . . . . . . |
14 |

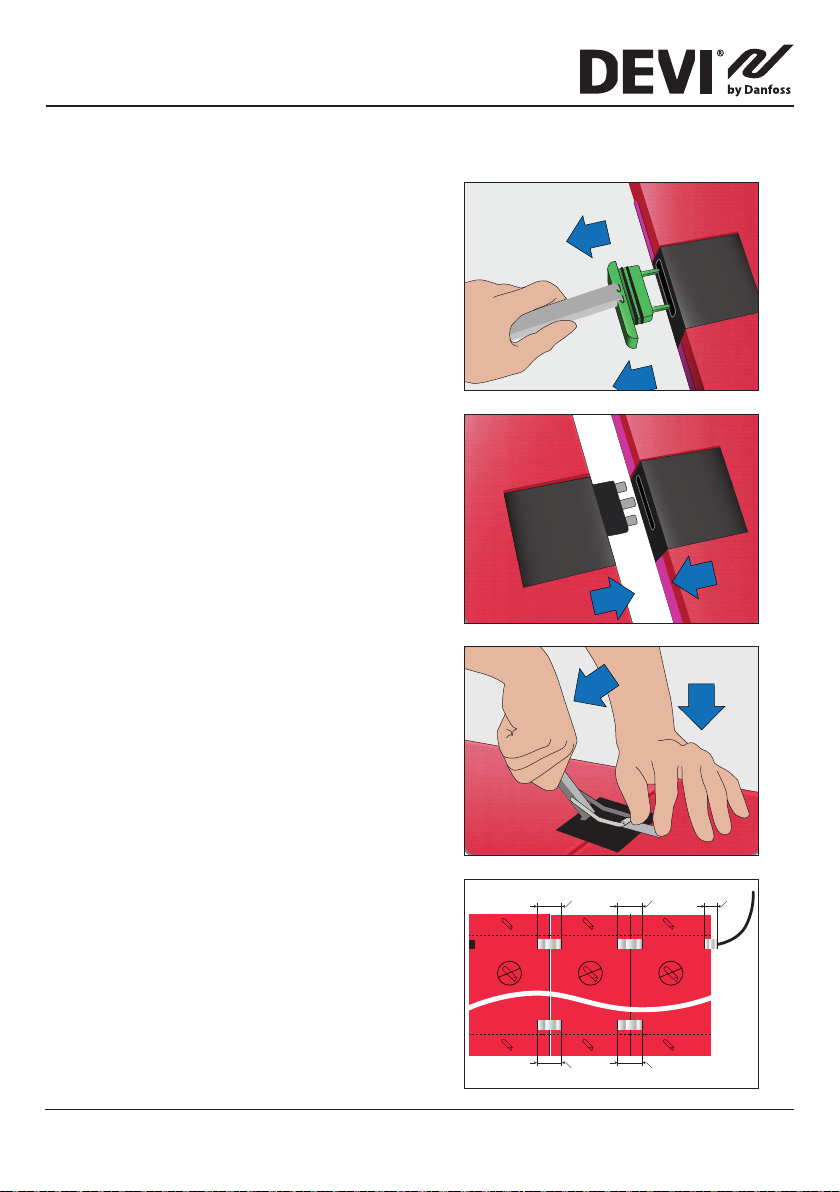

5.3Conectarea elementelor DEVIdry™.. . . . . . . . . . . . . 15

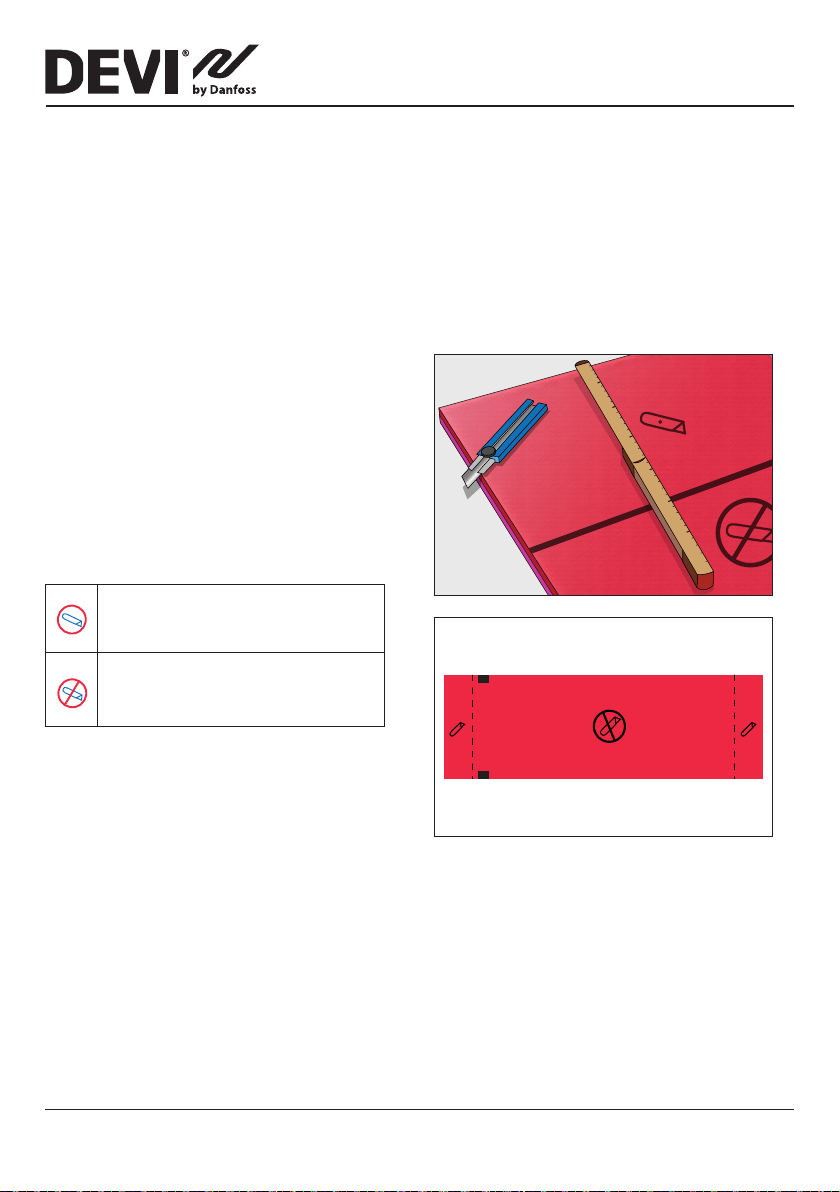

5.4Tăierea elementelor de încălzire prin pardoseală DEVIdry™ la
dimensiunea necesară . . . . . . . . . . . . . . . . . . . . . . |
16 |

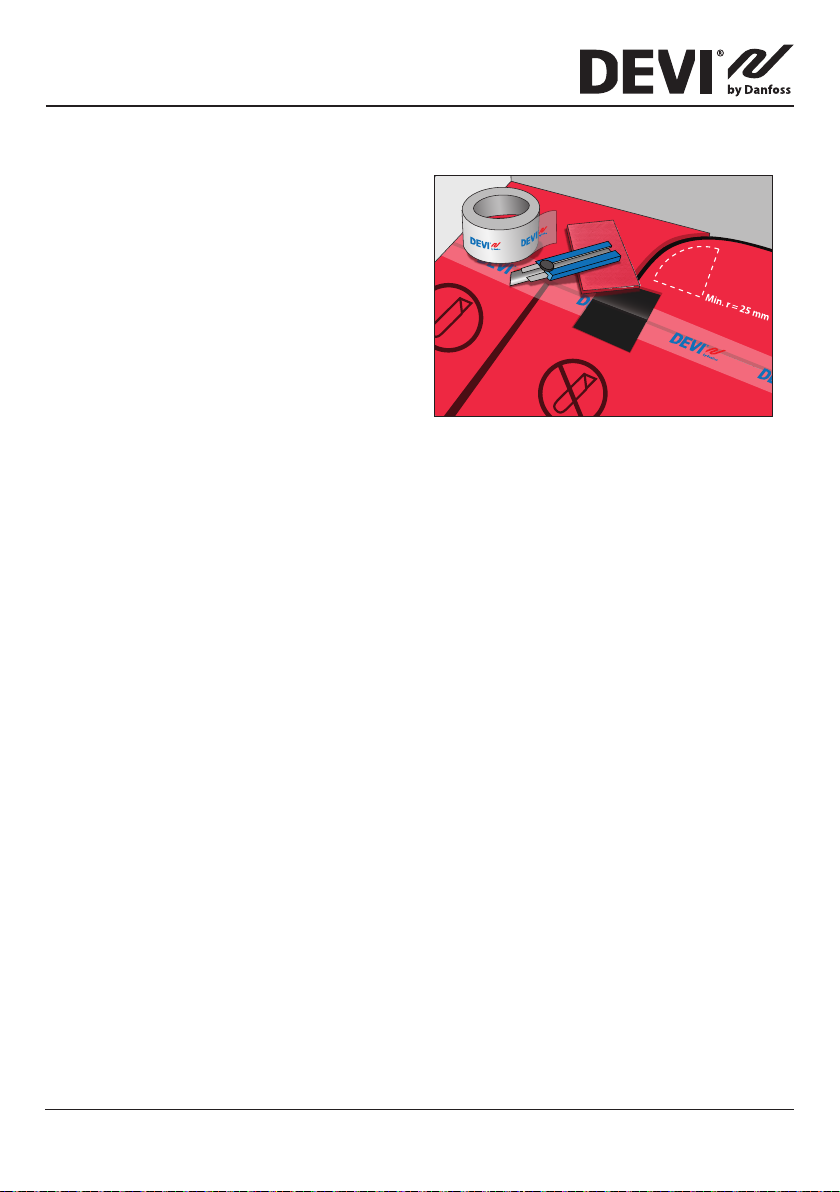

5.5Umplerea spațiului rămas . . . . . . . . . . . . . . . . . . 17

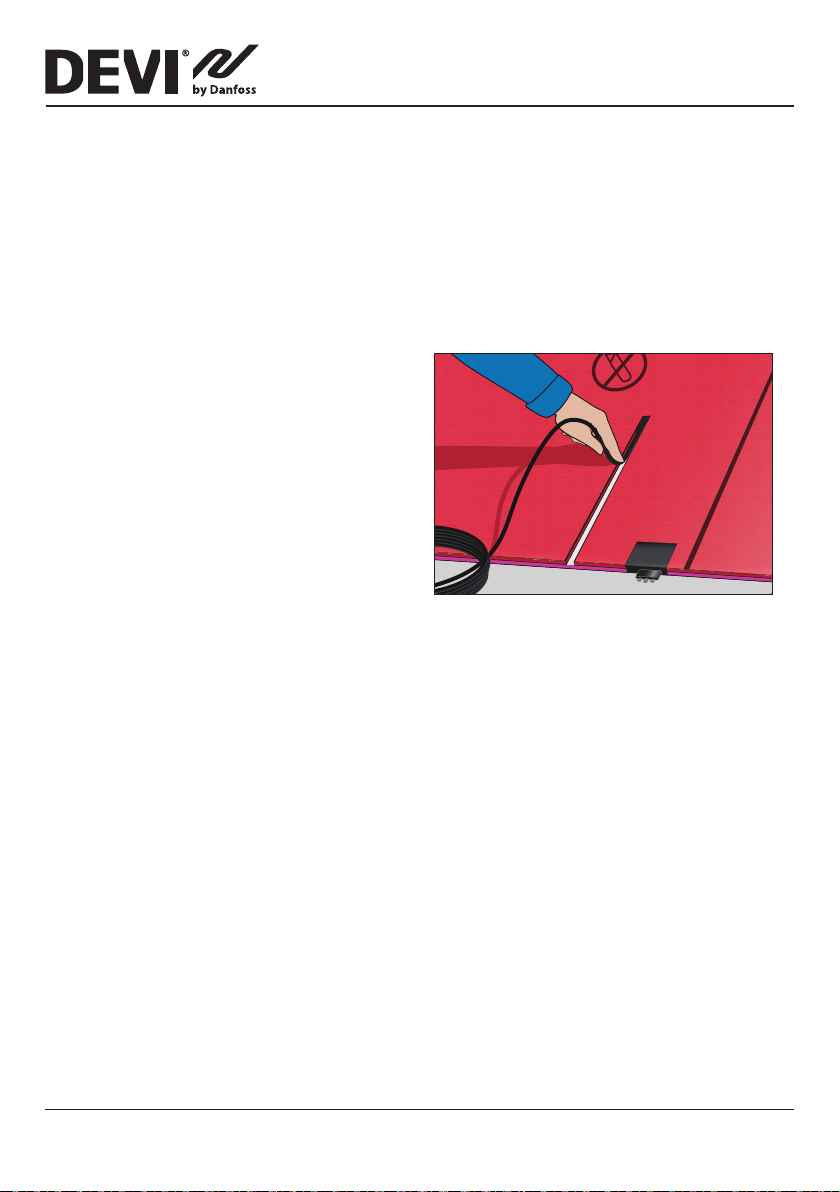

5.6Instalarea termostatului DEVIreg™. . . . . . . . . . . . . . 18
5.7Verificarea sistemului de încălzire prin pardoseală DEVIdry™. 18
5.8Așezarea pardoselii superioare . . . . . . . . . . . . . . . 19
|
5.9 Etichetă de avertizare . . . . . . . . . |
. . . . . . . . . . . 19 |
|
6 |
Planul de amenajare. . . . . . . . . . . |
. |
. . . . . . . . . 20 |
7 |
Măsuri de siguranță . . . . . . . . . . . |
. |
. . . . . . . . . 22 |
8 |
5 ani de garanție DEVI: . . . . . . . . . . |
|
. . . . . . . . . 24 |
Instrucțiuni de instalare |
3 |
DEVIdry™ Pro Kit
1 DEVIdry™
Felicitări pentru achiziționarea noului sistem de încălzire prin pardoseală DEVI. DEVI este cel mai mare producător de sisteme de încălzire prin pardoseală din Europa, având o experiență de peste 75 de ani.
Știm că veți fi mulțumit de noul dumneavoastră sistem. DEVI combină confortul optim cu luxul și confortul asigurate de podeaua caldă și temperatura plăcută din cameră.
Încălzirea prin pardoseală este cel mai confortabil tip de încălzire, având la bază principiul deplasării căldurii pe verticală; beneficiați de o căldură plăcută pentru picioare, corp și cap.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
Instrucțiuni de instalare |
DEVIdry™ Pro Kit
2 Informații generale
Sistemul de încălzire în pardoseală DEVIdry™ este format dintr-un element de încălzire cu spumă / covor, care conține covoare de încălzire în interior. Siste-
mul trebuie controlat întotdeauna de o componentă importantă a sistemului DEVIreg ™ din sistemul de protecție de siguranță și supraîncălzire.
Sistemul de încălzire prin pardoseală DEVIdry™ poate fi utilizat sub podele din lemn, cum ar fi cele din parchet masiv sau parchet laminat. Consultați specificațiile oferite de furnizorul acestor produse.
Parchet/laminat
DEVIdry
Barieră de vapori
Pardoseală inferioară din lemn existentă
Podea DEVIdry™ 55 Podea din lemn
DEVIdry™ a fost testat și aprobat cu materiale pentru podele cu valori ale izolației cuprinse între 0,07 și 0,18 m² K/W. Pentru performanțe optime ale sistemului de încălzire prin pardoseală, mențineți cât mai scăzută valoarea izolației dintre unitatea de încălzire DEVIdry™ și suprafața pardoselii. Sistemul de încălzire prin pardoseală DEVIdry™ a fost conceput pentru utilizare în mediu uscat pentru încălzirea prin pardoseală. Este destinat pentru podelele din lemn și beton, cu cele două puteri de ieșire de 55 W/m² și 100 W/m².
Parchet/laminat |
DEVIdry |
Barieră de vapori |
Pardoseală inferioară |
din lemn existentă |
Podea
DEVIdry™ 55 sau 100
Podea din beton
Instrucțiuni de instalare |
5 |
DEVIdry™ Pro Kit
Rezistența termică maximă între elementul DEVIdry™ și încăpere este de 0,18 m² K/W, conform specificațiilor din tabelul de mai jos.
Sistemul de încălzire prin pardoseală DEVIdry™ este conceput pentru aplicații interioare, numai în încăperi uscate. La fel ca în cazul altor sisteme de încălzire prin pardoseală, va atinge maximum de eficiență dacă pardoseala inferioară este bine izolată.
Următoarele instrucțiuni vă vor ghida pas cu pas pe parcursul procesului de instalare. Înainte de a începe procesul de instalare, citiți instrucțiunile și măsurile de siguranță.
Rezistență |
Exemple de pardoseală |
Densitate |
|
termică |
|||
|
|
||
0,07 m² K/W |
Parchet laminat de 11 mm pe bază de |
> 800 kg/m³ |
|
HDF |
|||
|
|
||
0,10 m² K/W |
Parchet din lemn de fag de 14 mm |
650 – 800 kg/m³ |
|
0,13 m² K/W |
Plăci groase din lemn de stejar de |
> 800 kg/m³ |
|
22 mm |
|||
|
|
||
0,18 m² K/W |
Plăci groase din lemn de brad de |
450 – 650 kg/m³ |
|
22 mm |
|||
|
|
6 |
Instrucțiuni de instalare |
DEVIdry™ Pro Kit
3 Prezentarea generală a produsului
|
DEVIdry™ FM |
|
|
|
DEVIdry™ Connection Tool |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DEVIdry™ Tape |
|
DEVIdry™ X |
|
|
|
|
|
|
DEVIdry™ End Stop |
DEVIdry™ Protection Cap |
Instrucțiuni de instalare |
7 |
|
|
|
|
DEVIdry™ Pro Kit |
|
|
|
|
|
|
|
Produse furnizate pentru podeaua din lemn |
|
||||
Denumire DEVIdry™ |
Descriere |
||||
DEVIdry™ 55 |
Element DEVIdry™, 1 – 5 m² |
||||
Produse furnizate pentru podeaua din beton |
|
||||
Denumire DEVIdry™ |
Descriere |
||||
DEVIdry™ 55 |
Element DEVIdry™, 1 – 5 m² |
||||
Sau: |
|
|
|||
DEVIdry™ 100 |
Element DEVIdry™, 1 – 5 m² |
||||
Accesorii |
|
|
|||
Denumire DEVIdry™ |
Descriere |
||||
|
|
|
DEVIdry™ Pro Kit: |
||
|
|
|
• |
Termostat electronic inteligent cu |
|
|
|
|
|
temporizator DEVIreg™ Touch |
|
DEVIdry™ Pro Kit |
• |
Senzor de podea DEVIreg™ NTC |
|||
• |
DEVIdry™ Connection Tool |
||||
|
|
|
|||
|
|
|
• |
Cablu de alimentare DEVIdry™, 4 m |
|
|
|
|
• |
Instrucțiuni DEVIdry™ și DEVIreg™ |
•Etichetă de avertizare DEVIdry™
DEVIdry™ X-25 |
Prelungitor DEVIdry™, 25 cm |
DEVIdry™ X-100 |
Prelungitor DEVIdry™, 100 cm |
DEVIdry™ X-200 |
Prelungitor DEVIdry™, 200 cm |
DEVIdry™ FM-1 |
Material de umplutură DEVIdry™, 1 m² |
DEVIdry™ FM-2 |
Material de umplutură DEVIdry™, 2 m² |
DEVIdry™ FM-4 |
Material de umplutură DEVIdry™, 4 m² |
8 |
Instrucțiuni de instalare |
DEVIdry™ Pro Kit
4 Detalii tehnice
Instalarea se va realiza conform normelor naționale și reglementărilor privind circuitele pentru instalare.
Detalii tehnice pentru DEVIdry™
Înălțime |
8 mm |
Tensiune rețea de alimentare |
230 V (50 Hz) |
Intensitate maximă per sistem DEVIdry™ |
10 A |
Clasa IP pentru elementul DEVIdry™ |
IP X7 |
Putere de ieșire |
55 W/m² sau 100 W/m² |
Valoare amortizare fonică |
17 dB |
Valoare izolație μ |
8 W/m²K |
Suprafața încălzită maximă per DEVIdry™ Pro Kit (limita maximă de curent este de 10 amperi)
Produs |
|
|
Suprafață încălzită max. |
|
DEVIdry™ 55 |
|
|
42 m² |
|
DEVIdry™ 100 |
|
|
23 m² |
|
Pentru DEVIdry™ 55 |
|
|
|
|
Suprafață pardoseală |
Suprafață încălzită |
Putere totală |
Amperi |
|
1 m² |
0,4 m² |
22 W |
0,10 A |
|
2 m² |
1,4 m² |
77 W |
0,33 A |
|
3 m² |
2,4 m² |
132 W |
0,57 A |
|
4 m² |
3,4 m² |
187 W |
0,81 A |
|
5 m² |
4,4 m² |
242 W |
1,05 A |
|
Pentru DEVIdry™ 100 |
|
|
|
|
Suprafață pardoseală |
Suprafață încălzită |
Putere totală |
Amperi |
|
1 m² |
0,4 m² |
40 Watt |
0,17 A |
|
2 m² |
1,4 m² |
140 W |
0,61 A |
|
3 m² |
2,4 m² |
240 W |
1,04 A |
|
4 m² |
3,4 m² |
340 W |
1,48 A |
|
5 m² |
4,4 m² |
440 W |
1,91 A |
|
|
|
|
|
|
Instrucțiuni de instalare |
|
|
|
9 |
