SI
Navodila za montažo
Devidry™ - z krmilnim setom Devidry™ Pro Kit
DevidryTM
Čestitamo ob nakupu vašega novega DEVI sistema talnega ogrevanja. DEVI je vodilni evropski proizvajalec talnega ogrevanja z 45 letnimi izkušnjami.
Verjamemo, da boste z svojim novim sistemom zadovoljni. DEVI proizvodi omogočajo maksimalen komfort - udobna topla tla ter prijetno temperaturo prostora.
Talno ogrevanje je najudobnejši način ogrevanja ker temelji na dejstvu, da se topel zrak v prostoru vedno dviguje pod strop; omogoča topel občutek nog, telesa in glave.
2 |
|
08090661 v. 01.01 |
|
|
|
Splošne informacije
DevidryTM sistem talnega ogrevanja sestavlja grelni element z grelnimi vodniki v svoji notranjosti. Sistem je potrebno krmiliti z DeviregTM (nabor termostatov DeviregTM je na str.19) ker zagotavlja varnost in zaščito pred pregrevanjem grelnega sistema.
DevidryTM ogrevalni sistem se lahko uporabi pod lesenimi talnimi oblogami, npr. parket in laminat. Prosimo preverite usteznost talne obloge za talno ogrevanje pri proizvajalcu oz. dobavitelju.
DevidryTM je testiran in odobren za upo- |
|
|
rabo z talnim materialom izolacijske vre- |
|
|
dnosti od 0,05 do 0,18 m2 K/W. |
|
|
Za boljšo učinkovitost talnega ogrevanja |
|
|
zagotovite kar se da nizko izolacijsko |
|
|
vrednost materiala nad grelnimi elemen- |
|
|
|
||
ti DevidryTM. |
SI |
|
DevidryTM sistem je namenjen talnem |
|
|
|
||
ogrevanju suhomontažnih površin. |
|
|
Primeren je za betonske in lesene talne |
|
|
konstrukcije in dobavljiv v dveh jakostih |
|
|
55 W/m2 in 100 W/m2. |
|
|
|
|
|
|
|
|
Sestava tal DevidryTM 55
Lesena talna podlaga/podkonstrukcija
Sestava tal DevidryTM 55 ali 100
Betonska talna podlaga/podkonstrukcija
08090661 v. 01.01 |
|
3 |
|
|
|
Maksimalna toplotna upornost materiala med DevidryTM grelnim telesom in prostorom je 0,18 m² K/W - glej spodnjo tabelo.
DevidryTM sistem talnega ogrevanja je namenjen izključno aplikacijam notranjega ogrevanja suhih prostorov.
Kot v primeru drugih ogrevalnih sistemov bo najbolj učinkovit v primeru dobre talne toplotne izolacije.
Z napotki opisanimi v nadaljevanju se boste korak za korakom seznanili z
montažnim postopkom. Pred začetkom montaže jih prosimo preberite, kot tudi varnostna opozorila.
Toplotna upornost |
Primer talne obloge |
Gostota |
|
|
|
0,05 m² K/W |
laminat (na HDF osnovi) debeline 8 mm |
>800 kg/m3 |
0,10 m² K/W |
parket (bukev) debeline 14 mm |
650-800 kg/m3 |
0,13 m² K/W |
deske (hrast) debeline 22 mm |
>800 kg/m3 |
0,18 m² K/W |
deske (smreka) debeline 22 mm |
450-650 kg/m3 |
4 |
|
08090661 v. 01.01 |
|
|
|
Pregled sestavnih delov
SI
Devidry™ Pro grelni element |
Devidry™ pripomoček za spajanje elementov |
|
|
|
|
|
|
|
Devidry™ FM polnilni material |
Devidry™ X podaljšek |
|
|
|
|
|
|
|
Devidry™ lepilni trak |
Devidry™ zaščitna kapa |
|
|
|
|
Devidry™ zaščitni zaključek
08090661 v. 01.01 |
|
5 |
|
|
|
Proizvodi namenjeni leseni talni podlogi/podkonstrukciji
Tip DevidryTM |
|
Opis |
DevidryTM 55 |
|
DevidryTM Element, 1-5 m2 |
|
||
Proizvodi namenjeni betonski talni podlogi/podkonstrukciji |
||
Tip DevidryTM |
|
Opis |
DevidryTM 55 |
|
DevidryTM Element, 1-5 m2 |
ali: |
|
|
DevidryTM 100 |
|
DevidryTM Element, 1-5 m2 |
|
|
|
|
Pripomočki |
|
Tip DevidryTM |
|
Opis |
|
|
DevidryTM Pro Kit: |
|
|
• DeviregTM 535 termostat z programsko uro |
|
|
• DeviregTM NTC talno tipalo |
DevidryTM Pro Kit |
|
• DevidryTM pripomoček za spajanje |
|
• DevidryTM priključni kabel 4 m |
|
|
|
|
|
|
• DevidryTM in Devireg™ navodila |
|
|
• DevidryTM opozorilna etiketa |
|
|
• DevidryTM aluminijski trak |
DevidryTM X-25 |
|
DevidryTM podaljšek, 25 cm |
DevidryTM X-100 |
|
DevidryTM podaljšek, 100 cm |
DevidryTM X-200 |
|
DevidryTM podaljšek, 200 cm |
DevidryTM FM-1 |
|
DevidryTM polnilni material, 1 m2 |
DevidryTM FM-2 |
|
DevidryTM polnilni material, 2 m2 |
DevidryTM FM-4 |
|
DevidryTM polnilni material, 4 m2 |
DevidryTM trak |
|
DevidryTM pritrdilni trak |
6 |
|
08090661 v. 01.01 |
|
|
|
Tehnične karakteristike
Montaža mora biti skladna z določili lokalne zakonodaje.
Tehnični podatki DevidryTM |
|
|
|
|
|
|
Debelina |
|
|
8 mm |
|
|
|
Napajanje |
|
|
230 V (50 Hz) |
|
|
|
Maks. tok za posamezen DevidryTM sistem |
|
10 A |
|
|
|
|
|
|
SI |
||||
IP razred za DevidryTM Element |
|
IP X7 |
|
|
||
|
|
|
|
|||
|
|
|
||||
Moč |
|
|
55 W/m2 ali 100 W/m2 |
|
|
|
Zvočna izolativnost |
|
|
17 dB |
|
|
|
Toplotna prehodnost μ |
|
8 W/m2K |
|
|
|
|

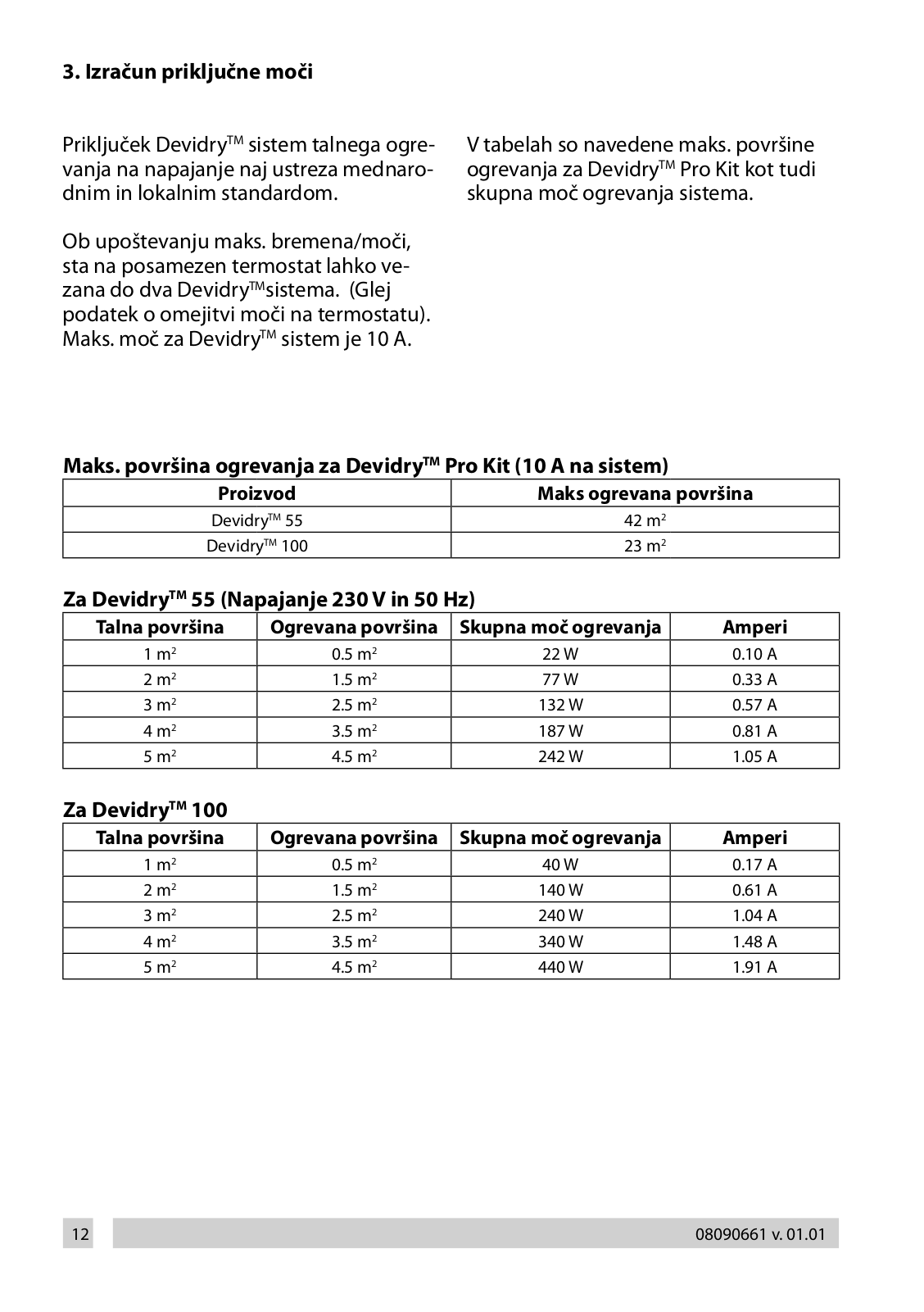

Maks. ogrevana površina za DevidryTM Pro Kit |
|
|
|
|||
(Maks. tok je 10A) |
|
|
|
|
|
|
Proizvod |
|
|
Maks. ogrevana površina |
|
|
|
DevidryTM 55 |
|
|
42 m2 |
|
|
|
DevidryTM 100 |
|
|
23 m2 |
|
|
|
Za DevidryTM 55 |
|
|
|
|
|
|
Talna površina |
Ogrevana površina |
Skupna moč |
Amperi |
|
|
|
1 m2 |
0.4 m2 |
22 W |
0.10 A |
|
||
2 m2 |
1.4 m2 |
77 W |
0.33 A |
|
||
3 m2 |
2.4 m2 |
132 W |
0.57 A |
|
||
4 m2 |
3.4 m2 |
187 W |
0.81 A |
|
||
5 m2 |
4.4 m2 |
242 W |
1.05 A |
|
||
Za DevidryTM 100 |
|
|
|
|
|
|
Talna površina |
Ogrevana površina |
Skupna moč ogrevanja |
Amperi |
|
|
|
1 m2 |
0.4 m2 |
40 W |
0.17 A |
|
||
2 m2 |
1.4 m2 |
140 W |
0.61 A |
|
||
3 m2 |
2.4 m2 |
240 W |
1.04 A |
|
||
4 m2 |
3.4 m2 |
340 W |
1.48 A |
|
||
5 m2 |
4.4 m2 |
440 W |
1.91 A |
|
08090661 v. 01.01 |
|
7 |
|
|
|
Ta stran gor
Grelni element obvezno montirati na površino betonske talne podlage/ podkonstrukcije (nikoli na leseno podlago in nikoli v estrih)
Direktno talno ogrevanje

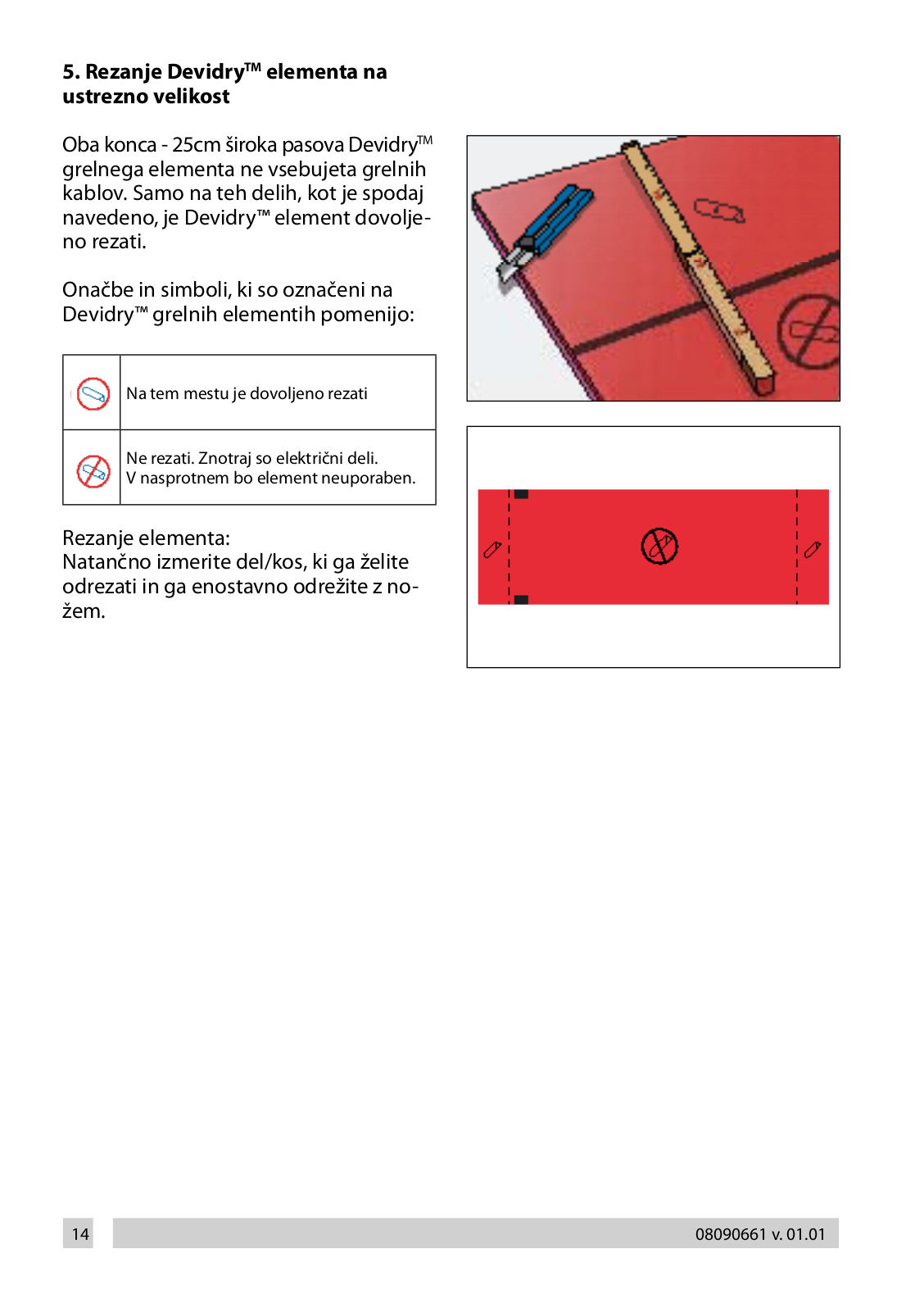

DevidryTM element se na tem mestu lahko reže, ker tu ne vsebuje grelnih kablov.
DevidryTM element se na tem mestu ne sme rezati, ker tu vsebuje grelne kable
Izključno za uporabo v notranjih prostorih
Pred vgradnjo preberite montažna navodila
Dvojna izolacija
DevidryTM je certificiran s strani KEMA
DEVI potrjuje, da je DevidryTM testiran skladno z določili standardov za fleksibilne ploskovne grelne elemente:
•EN/IEC 60335-1 Gospodinjske elektronske naprave –Varnost –
Poglavje 1: Splošne zahteve in
•EN/IEC 60335-2-96 Posebne zahteve za fleksibilne ploskovne grelne elemente za ogrevanje sob
