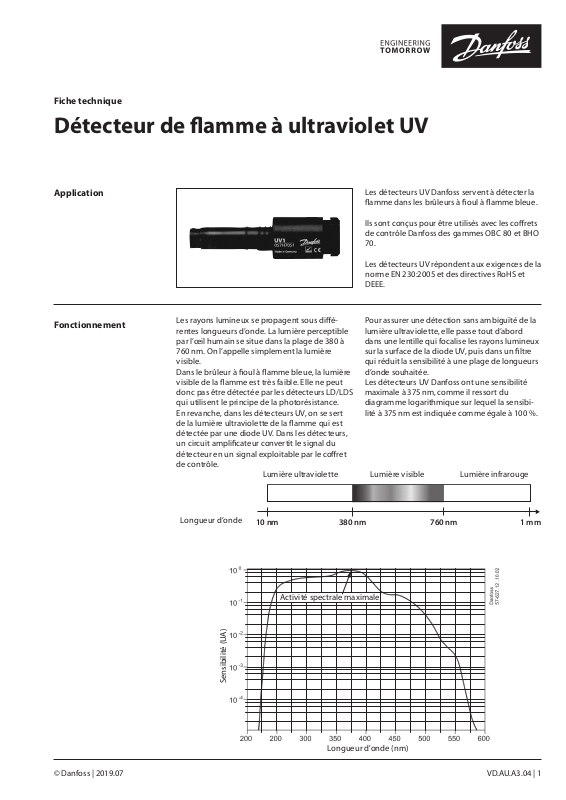

Fiche technique
760 nm 1 mm10 nm 380 nm
Sensibilité (UA)
Longueur d'onde (nm)
Détecteur de flamme à ultraviolet UV
Application
Fonctionnement
Les rayons lumineux se propagent sous différentes longueurs d’onde. La lumière perceptible
par l’œil humain se situe dans la plage de 380 à
760 nm. On l’appelle simplement la lumière
visible.
Dans le brûleur à fioul à flamme bleue, la lumière
visible de la flamme est très faible. Elle ne peut
donc pas être détectée par les détecteurs LD/LDS
qui utilisent le principe de la photorésistance.
En revanche, dans les détecteurs UV, on se sert
de la lumière ultraviolette de la flamme qui est
détectée par une diode UV. Dans les détecteurs,
un circuit amplificateur convertit le signal du
détecteur en un signal exploitable par le coffret
de contrôle.
Lumière ultraviolette Lumière visible Lumière infrarouge
Les détecteurs UV Danfoss servent à détecter la
flamme dans les brûleurs à fioul à flamme bleue.
Ils sont conçus pour être utilisés avec les coffrets
de contrôle Danfoss des gammes OBC 80 et BHO
70.
Les détecteurs UV répondent aux exigences de la
norme EN 230:2005 et des directives RoHS et
DEEE.
Pour assurer une détection sans ambiguïté de la
lumière ultraviolette, elle passe tout d’abord
dans une lentille qui focalise les rayons lumineux
sur la surface de la diode UV, puis dans un filtre
qui réduit la sensibilité à une plage de longueurs
d’onde souhaitée.
Les détecteurs UV Danfoss ont une sensibilité
maximale à 375 nm, comme il ressort du
diagramme logarithmique sur lequel la sensibilité à 375 nm est indiquée comme égale à 100 %.
Longueur d’onde
Activité spectrale maximale
© Danfoss | 2019.07 VD.AU.A3.04 | 1
Fiche technique Détecteur de flamme à ultraviolet UV
12
Raccordement électrique
Montage
Comme représenté sur le schéma, les détecteurs
UV sont connectés au coffret de contrôle Danfoss
des gammes OBC 80 et BHO 70.
Les détecteurs UV sont conçus de manière à être
très directionnels, afin de limiter l’influence des
autres sources de lumière, principalement de
l’étincelle d’allumage qui émet une lumière UV.
Les détecteurs doivent être installés de façon à
ne pas être influencés par la lumière provenant
de l’étincelle d’allumage et à produire la meilleure entrée possible à partir de la flamme.
Il est très important que le détecteur UV soit fixé
en position correcte sur la tuyauterie ou sur la
bride de montage utilisée.
Il convient de noter que le fil bleu doit être
raccordé à la borne 11, pas au 0 commun de la
borne 2 ni aux bornes auxiliaires correspondantes
de la section de base.
3
Sur les figures 1 et 2, la sensibilité du détecteur
UV est représentée en fonction de la déviation
angulaire.
En l’absence de signal suffisant, nous vous
recommandons de choisir un détecteur UV ayant
une plus grande sensibilité.
Pour déterminer la qualité du signal, utilisez la
configuration de mesure ci-dessous.
En l’absence de flamme ou dans l’obscurité, la
valeur doit être ≤ 5 µA. En présence d’une
flamme ou de lumière, elle doit être ≥ 65 µA.
1. Marron
2. Bleu
3. Noir
Fig. 1 Fig. 2
Fig. 3
2 | VD.AU.A3.04 © Danfoss | 2019.07
Fiche technique Détecteur de flamme à ultraviolet UV
Caractéristiques
techniques
Commande
Raccordement secteur 230 V, 50/60 Hz, 0,3 VA
Protection IP 40
Sortie de signal max. 100 µA
Sortie de signal minimum recommandée 65 µA
Signal en cas d’absence de lumière max. 5 µA
Température
ambiante
Poids 23 g
Câblage pour
les gammes
OBC 80/BHO 70
Produit N° de code
UV1 – sensibilité normale 057H7051
Bride 057H7061
Câble de 300 mm 057H1040
Câble de 400 mm 057H1041
Câble de 500 mm 057H1042
Fonctionnement -20 à +70 °C, jusqu’à 75 °C pour une courte durée
Transp ort -30 à +70 °C
Fil marron, 230 V sur secteur borne 1
Fil bleu, neutre bo rn e 11
Fil noir, signal borne 12
Dimensions
Détecteur UV
Bride
VD.AU.A3.04 | 3© Danfoss | 2019.07
Danfoss Sarl
Heating Segment • chauage
D
rése
cara
D
Fiche technique Détecteur de flamme à ultraviolet UV
Des documents complémentaires concernant les composants du brûleur sont disponibles sur le site http://heating.danfoss.fr/
.danfoss.fr • +33 (0)1 82 88 64 64 • E-mail: cscfrance@danfoss.com
anfoss décline toute responsabilité quant au x erreurs qui se seraient glissées dans les catalogues, brochures ou autres documentations écrites. Dans un souci constant d ’amélioration, Danfoss se
rve le droit d’apporter s ans préavis toutes modications à ses produits, y compris ceux se t rouvant déjà en commande, sous réserve, toutefois, que ces modications n’aectent pas les
ctéristiques déjà arrêtées en accord avec le client. Toutes les marques de fabriqu e de cette documentation sont la propriété des sociétés correspondantes.
anfoss et tous les logo Danfoss s ont des marques déposées de D anfoss A/S. Tous droits réser vés.
© Danfoss | DHS-SDBT | 2019.074 | VD.AU.A3.04
