液压及电控解决方案
－混凝土输送泵车
理想伙伴
为您带来智能化的未来
高品质的产品和系统，意味着
更低的维护成本和更长的使
用 寿 命。遍 布 全 球 的 支 持 网
络，及时快速的响应，让您的
机器不再孤军奋战。
powersolutions.danfoss.com
液压及电控解决方案－混凝土输送泵车
立 项
• 项目计划细化
• 系统设计技术参数
系统设计可行性 需求确认
• 最优系统推荐方案
• 项目评审
以客户为中心，共创未来
经过几十年的发展，现如今，中国已成为世界混凝
土泵送设备的最大市场，也是各个厂家竞争最激烈的地
方。客户对于设备的期待日益提高，除了低油耗、高性
能、高可靠性的要求外，智能化和精准化控制系统也日
益凸显重要。
面对日益激烈的市场竞争，以及终端用户不断提高
的期待，各个泵送设备厂家需要整合资源，以客户为中
心，不断满足市场的需求。
丹佛斯动力系统作为行走液压领域全球的领先者，从
30多年前就开始与德国泵车领军企业进行合作。丹佛斯
提供的高质量液压、电控产品以及解决方案，专门为您
打造满足客户需求且更具竞争优势的系统。
设计阶段 样机验证 批量生产
• 计算及元件选型
• 仿真及系统失效模式分析
• 样机启动调试
• 现场真实工况测试
• 系统最优化分析及故障诊断
• 最后检查
• 最终报告
• 相应文本整理
• 生产启动支持
闭式泵送系统
DP700
液晶显示器
PLU S +1
MC050 微控制器
®
PVG 32
负载敏感比例阀
xxx
OMH 500
摆线马达
传感器
(温度和压力/ MBS1250)
VMR
摆线马达
SGM
风扇驱动
齿轮马达
© Blue Gra phics Concept by Danf oss
系列
90
轴向柱塞变量串泵
(180+180 cc / 130 cc)
SNM
水洗驱动
齿轮马达
轴向柱塞泵
水洗搅拌
控制阀
齿轮泵
系列
45
SNP
泵送系统原理图
(闭式泵送系统)
齿轮泵
(SNP)
辅助泵
(Series 45)
遥控器
( 第三方供应 )
油箱
串泵
(S90PV180)
控制器
(PLUS+1®)
CAN
辅助阀
蓄能器
总线
泵送缸
显示器
(DP700)
位置
传感器
信号
摆动缸
阀组
风冷马达
(SGM)
风冷阀
撹拌马达
(OMH)
冲洗马达
(SNM)
臂架系统原理图
供其它
回转马达
(VMR)
比例控制换向阀
(PVG32)
遥控器
( 第三方供应 )
辅助泵
控制器
(PLUS+1®)
CAN
显示器
(DP700)
总线
泵送系统原理图
(开式泵送系统)
泵送缸
泵送缸
位置
传感器
信号
CAN
总线
控制器
(PLUS+1®)
遥控器
( 第三方供应 )
冲洗马达
(SNM)
辅助阀
风冷马达
(SGM)
风冷阀
摆缸阀
齿轮泵
(SNP)
油箱
柱塞
更换阀
辅助泵
(Series 45)
显示器
(DP700)
阀组
发动机
串泵
(D1P193+D1P193)
泵送、摆动、搅拌、冲洗系统
• 闭式泵送系统解决方案: S90系列闭式泵能满足系统的各种控制需求，包括：排量大小、正反泵送、恒功率、
高压溢流、换向冲击缓冲等。同时集成了冲洗阀、梭阀等各种功能模块，使客户的系统更加简洁。
• 开式泵送系统解决方案: 在德国最具经验的柱塞泵研发主管的领导下，丹佛斯专为泵车开发出了高品质的开式高压
柱塞泵D1P193，并在泵车上已经过了长期严酷的施工验证，其控制功能完全满足泵车泵送系统的要求。
包括：电比例排量控制、恒功率控制、恒压变量控制等。
• S阀摆动系统解决方案: S45系列开式变量泵集成了恒压控制功能，满足系统长时间的高压保持工况。
• 搅拌系统解决方案: OMH系列摆线马达能够满足系统所需要的大扭矩工况。
• 冲洗系统解决方案: 高品质的SNP齿轮泵、SNM齿轮马达能够使系统更加可靠。
• 针对客户化的需求，开发针对性的解决方案，使客户的产品更具竞争优势。
■ 核心技术为客户创造价值 - 丹佛斯德国工厂专为泵车泵送系统而开发的闭式泵，具有如下特点：
高效率
A
在泵车油泵最常用的工作区间(压力：35bar-300bar,转
速：1500rpm-2500rpm), 油泵一直处于高效工作区，总效率均超
过85%，相比较现有的技术，高效率的油泵能为客户的每次泵送
节省燃油3%-5%。
0.9
0.85
0.8
0.75
0.7
0.65
0.6
0.55
0.5
500 1000 1500
50
2000 2500 500 1000 1500 2000 2500
º
º
80
A
S90
效率对比曲线
高可靠性，长寿命
B
30多年来，在欧洲，为了从根本上避免因为故障而给泵车客
户造成的损失，为了使客户拥有长寿命的泵车“心脏”，丹佛斯泵
经过严格的零缺陷工艺流程和长寿命设计理念，其高可靠性和
长寿命已经通过了各种严酷的施工考验，并得到了市场的认可，
这是德国工厂引以为豪的方面。
快速的泵控换向技术
C
经过大量的对比测试，丹佛斯泵的平均换向时间为0.222s，
竞争对手的平均换向时间为0.242s，换 向 速 度 提 高 了 8%，不 仅 进
一步为客户节省燃油，而且，可以使混 凝土流动更加连续，从而
减小因换向而产生的混凝土流动脉冲对臂架的冲击。
0.30
0.25
0.20
0.15
0.10
0.05
0.00
dp min
dp 100
dp 200
dp 300
dp 350
dp min
dp 100
dp 200
dp 300
dp 350
dp min
dp 100
dp 200
dp 300
dp 350
A
S90
dp min
dp 100
dp 200
dp 300
S90PV180串泵
dp 350
换向时间对比曲线
臂架系统
针对泵车而研发的PVG32臂架阀，
用事实来证明丹佛斯公司“客户至上”的产品研发思路。
具体特点如下：
• 与负载无关的流量控制技术 - 使臂架控制更符合泵车操作手的意图，
让臂架具有更优的可控性。
• LS负 载 敏 感 控 制 技 术 - 可减少燃油的消耗，并可延长液压元件的寿命。
• 先 进 的 电 比 例 控 制 技 术 - 使臂架的运行速度在自由掌控之中。
■ 细分客户需求 - 丹佛斯公司为泵车优选了三套臂架阀方案。
低成本方案
A
在保证与市场上现有臂架阀性能相当的前提下，该方案可以
减降低OEM的采购成本。
PVG32
先进控制方案
B
和市场上现有的臂架阀控制技术不同，PVE臂架阀采用闭环
控制，使电磁铁固有的磁滞现象由20%降低至1%，从 而 使 控 制 的
精准度极大的提高，而且，我们该方案的成本和市场上现有批量
使用产品的成本相当，具有更高的性价比。
更先进的数字化控制方案
C
- 该控制与CAN-BUS系统匹配，利于客户开发更智能化的高端机型。
- 该 方 案 另 有 经 SIL 2 安全认证的数字化驱动器 PVED-CX(满足欧盟或
北美安全等级)，更利于客户快速开拓欧盟或北美市场。
PVE
电子部件
电控模块
常闭电磁阀
PVG32
先导油
传感器
PVHC
P -> A
工作油液
B
口
A
口
阀体
手柄控模块
回中弹簧
阀芯
PVE
PVED-CC
简单的电路板
增加微处理器的PVED
电控系统
针对混凝土泵车量身定制的电控系统，具有性能卓越、
针对性强、适用面广、可靠性高等多种优点。
高性能
A
- 150M HZ的主频带来超快的运行速度及强大的
数 据 、算 法 处 理 能 力 ，1ms内完成整个程序扫
描周期；
- 最 小 分 辨 率 可 达 0.1mA的PWM控制带来操作性
和平滑性极大的提升；
- 12位的A/D转换带来更高的测量精度及可控性
PLUS+1
®
微控制器
重载压力传感器
针对性强
B
- 成熟的泵车控制软件功能块，使得程序编写、
代码理解、功能添加均方便快捷；
- 强 大 的 S erv ice Tool监测软件带来更为便捷的
图形化调试方式、参数修改及系统监测功能；
- 针对泵车设计的比例阀磁滞消除功能，尤其
配合PVG32阀组，带来臂架操作精确性、稳定
性的提升
可 扩 展 性 强 、可 靠 性 高
C

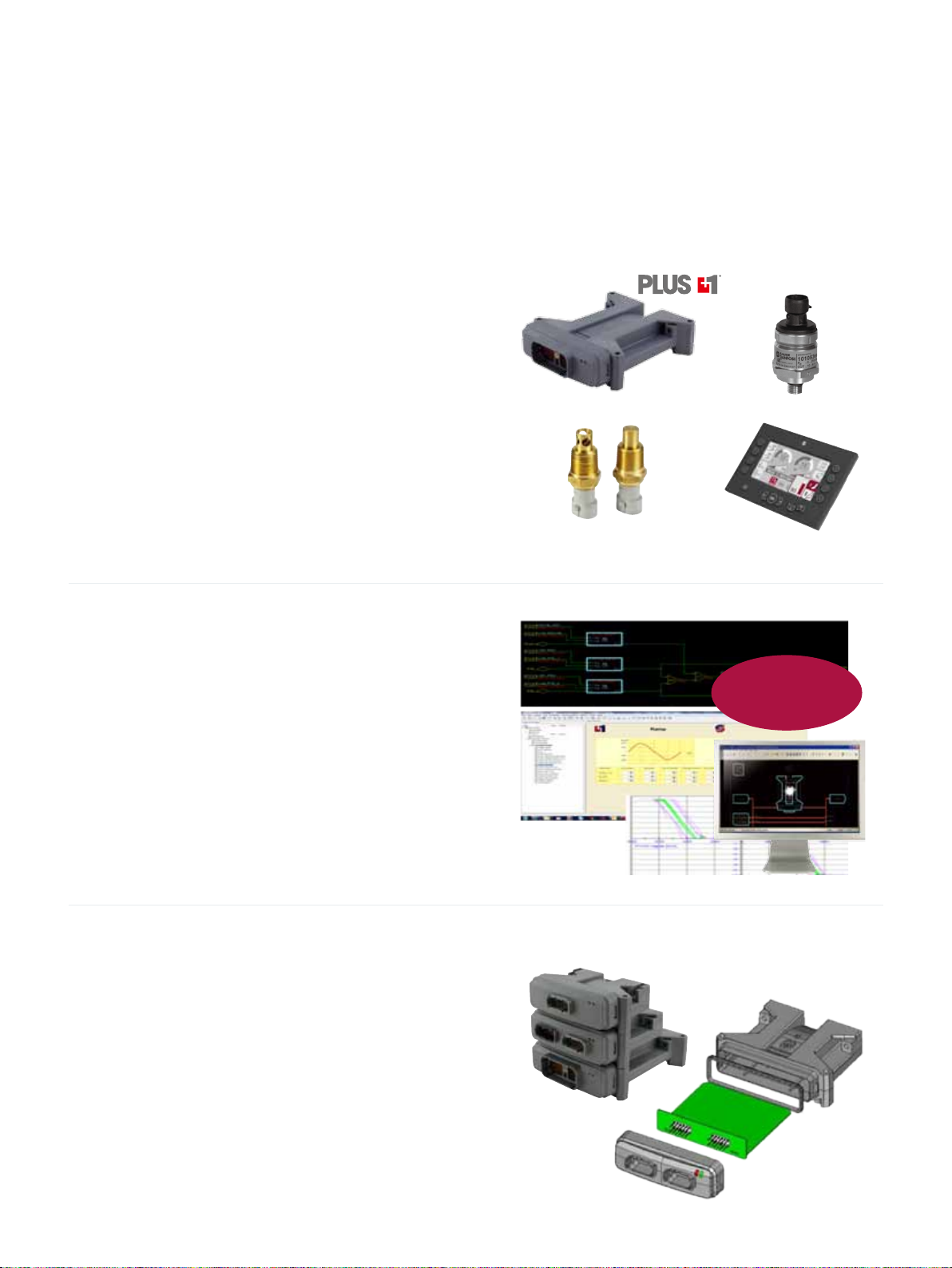

标准/扩展型液体和
气体温度传感器
液晶显示器 DP系列
泵车电控系统 元件
PLUS+1 GUIDE
Service Tool
软件功能及 测试数 据
- 根据客户需求不同，拼装及添加I/O模块，
满足不同泵车的定制化要求；
- 预 留 CAN总线接口，方便与总线型遥控器及
GPRS通讯；
- 符合工程机械应用标准的IP67防护等级及
振 动 、冲 击 、电 磁 兼 容 性 要 求
扩展模 块及一次性封装 要求
One of the Industry’s Broadest Product Portfolios
行业内最为广泛的产品组合之一
我们的目标是成为您在行走液压领域最强合作伙伴。
基于在非公路车辆领域45年的从业经验，我们专业技能的应用领域包括但不局限于建筑、农业、物料搬运、道路建
设、草坪护理、林业和多种特殊用途的车辆等。

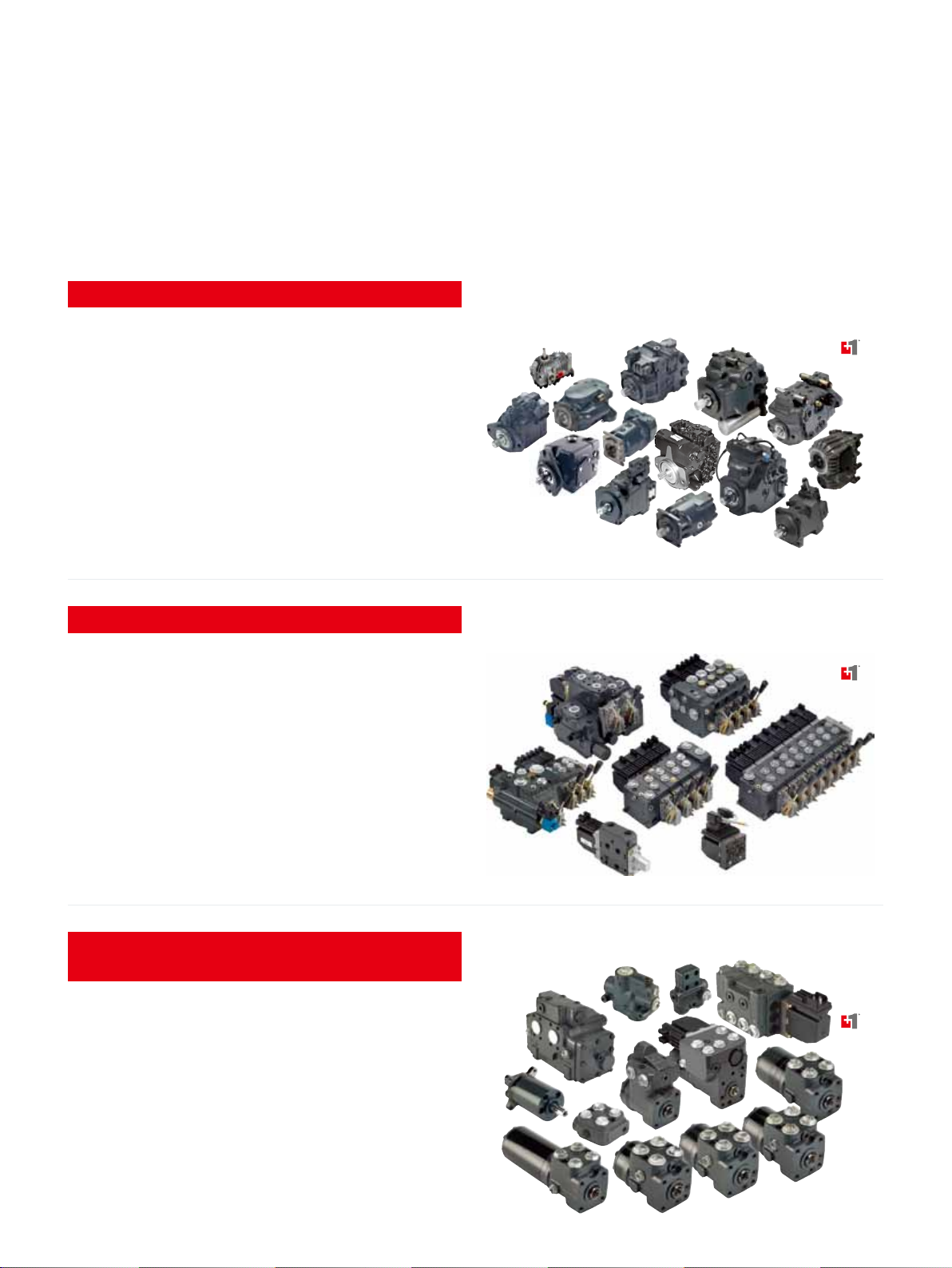

HYDROSTATICS
静液压产品
我们为低，中，高功率的应用提供解决方案。这些应用包括单、
双边驱动系统以及闭式传动。我们的产品，包括同类产品中最出
色的轴向柱塞变量单泵和串泵，满足SIL 2安全认证等级的车辆驱
动模式产品(H1 AC)，轴向柱塞定量和双位马达，弯轴变量马达，
成套泵系统，搅拌车产品和用于工作系统的轴向柱塞变量泵等。
VALVES
阀
久经市场考验的成熟产品，质量可靠，模块化设计理念，这些使
得我们的阀类产品可以用在几乎任何场合。我们提供负载敏感、
电控、以及与负载无关的比例阀。采用我们的阀类产品，你可以
用多种控制方式满足最苛刻的使用要求，且机器操作性能平稳，
经久耐用。
STEERING COMPONENTS
AND SYSTEMS
转向元件和系统
我们的转向类产品包括标准转向器产品、电液转向元件、迷你型
转向器、优先阀、专用转向传感器和流量放大器等，覆盖了所有
的应用需求—普通二轮转向和四轮转向、铰接式转向以及通过传
感器或者卫星信号的自动转向等。我们的转向系统解决方案居于
市场领先地位，已经成为可靠、安全和舒适的工程车辆控制系统
的标准。
ORBITAL MOTORS
摆线马达
在摆线马达市场，我们的产品系列最广，且质量出众、经久耐用、
高效可靠。可承受高的径向力和轴向力，启动扭矩大，输出扭矩
平稳，轴封耐高压且在恶劣工况下马达仍保持较长寿命。针对工
作和行走系统，我们提供可直接使用的成品元件以及客户化解决
方案。借助强大的技术支持实力，您可以随时得到满意的解决方
案。
MOBILE ELECTRONIC
COMPONENTS AND SYSTEMS
电控元件和系统
我们的产品组合，包括多种性能卓越、用于非公路车辆的电子产
品。我们可提供一系列标准的和客户定制的产品—包括软件、手
柄、PLUS+1®控制器、传感器、显示器和GPS设备。借助这些产
品以及PLUS+1控制平台，您可以快速搭建车辆控制系统，减少
开发成本，使您的车辆抢先一步进入市场。
YOUR STRONGEST PARTNER
IN MOBILE HYDRAULICS
日益严厉的全球发动机排放法规以及新的欧洲安全法规的推
行，将影响到几乎所有非公路车辆的设计和发展。为帮助客户
应对上述以及其它工业挑战，我们提供智能化解决方案，包括
多种液压产品、电控元件以及车辆控制技术建议。正是如此全
面的措施，使我们能成为您的最强合作伙伴。
关于
丹佛斯动力系统
丹佛斯动力系统作为一家全球化的制造商和供应商，生产并提供高质量的
液压及电子元件。我们为客户提供前沿的技术及解决方案，尤其专注于工
况恶劣的非公路移动设备领域。基于我们丰富成熟的应用经验，我们和客
户紧密合作，确保采用我们产品的诸多非公路车辆具备卓越的性能。在全
球范围内，我们帮助主机厂加速系统的研发、降低成本并使机器能更快地
进入市场。
丹佛斯动力系统，行走液压领域强有力的合作伙伴。
产品系列
• 弯轴马达
• 微控制器及软件
• 闭式柱塞泵及马达
• 显示器
• 电液转向器
• 电液控制装置
• 液压转向器
• 成套系统
• 电手柄及脚踏板
有非公路车辆作业的地方，就有丹佛斯动力系统。
丹佛斯动力系统是丹佛斯集团的一员。在全球范围内，我们为客户提供专
业的技术支持、最佳解决方案以实现最优的机器性能。通过遍布世界的授
权服务网络，针对所有丹佛斯动力系统的产品，我们为客户提供真正意义
上的全球化服务。
更多信息，请访问丹佛斯动力系统网站：
powersolutions.danfoss.com
• 开式柱塞泵
• 摆线马达
• PLUS+1 GUIDE
• 比例阀
• 传感器
• 转向器
• 搅拌车驱动系统
丹佛斯动力系统(上海)有限公司
中国 上海 浦东新区 金桥出口加工区 金海路1000号, 22号楼
邮政编码:201206
电话:021-3418 5200
传真:021-6495 2622
丹佛斯对目录、产品手册和其他出版物中可能存在的错误不承担任何责任。丹佛斯有权不预先通知就更改其产品。这同时也适用于已订购产品，尽管此类更改随后没有任何已认同的说明书中认为是必要的变化。此类
资料中的所有商标都归各自公司。丹佛斯和丹佛斯 标志都是丹佛斯集团的商标。归丹佛斯版权所有。
L1305201_RevBC_Mar2015
