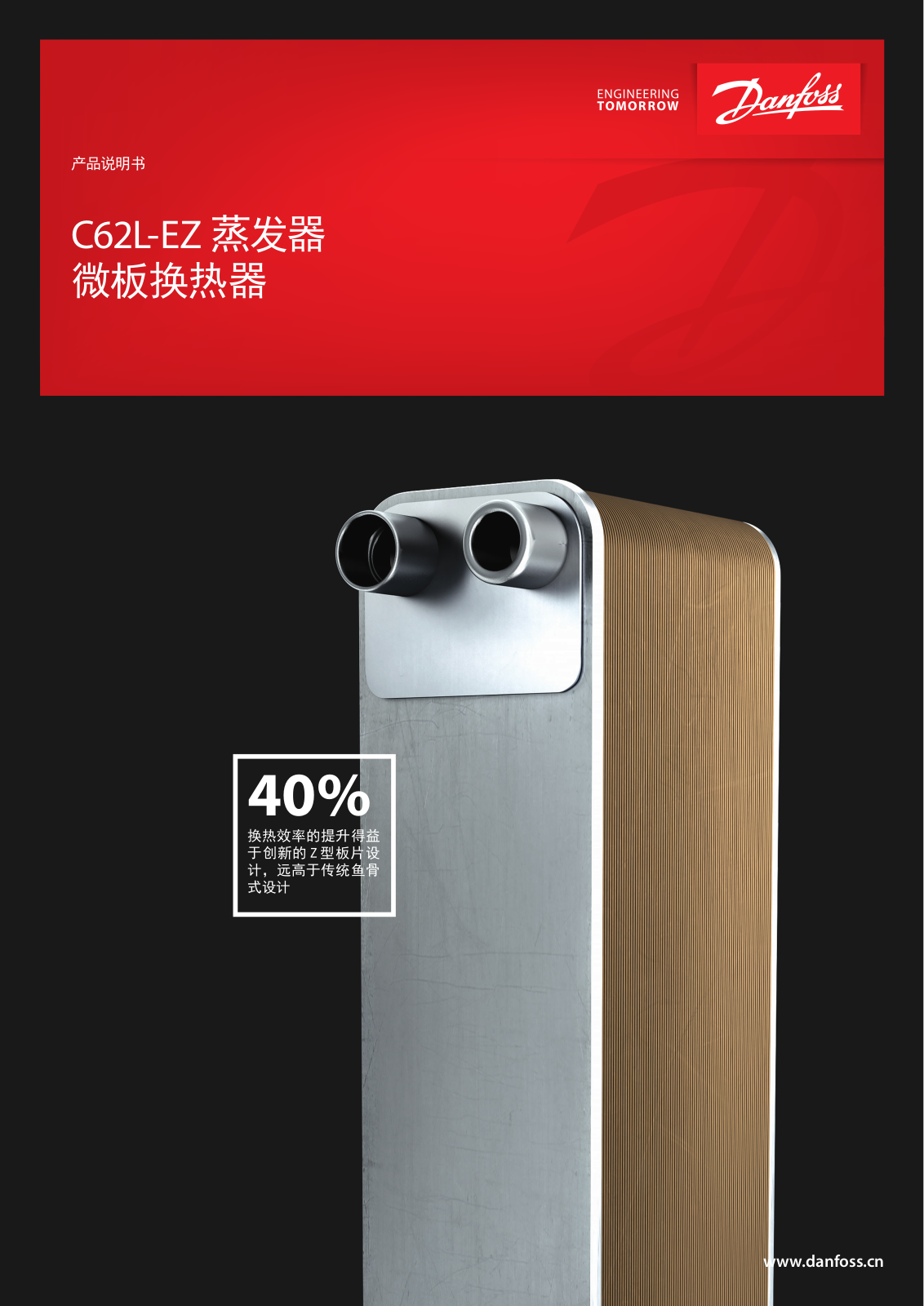

产品说明书

C62L-EZ 蒸发器微板换热器

40%

换热效率的提升得益于创新的 Z 型板片设计，远高于传统鱼骨式设计

www.danfoss.cn

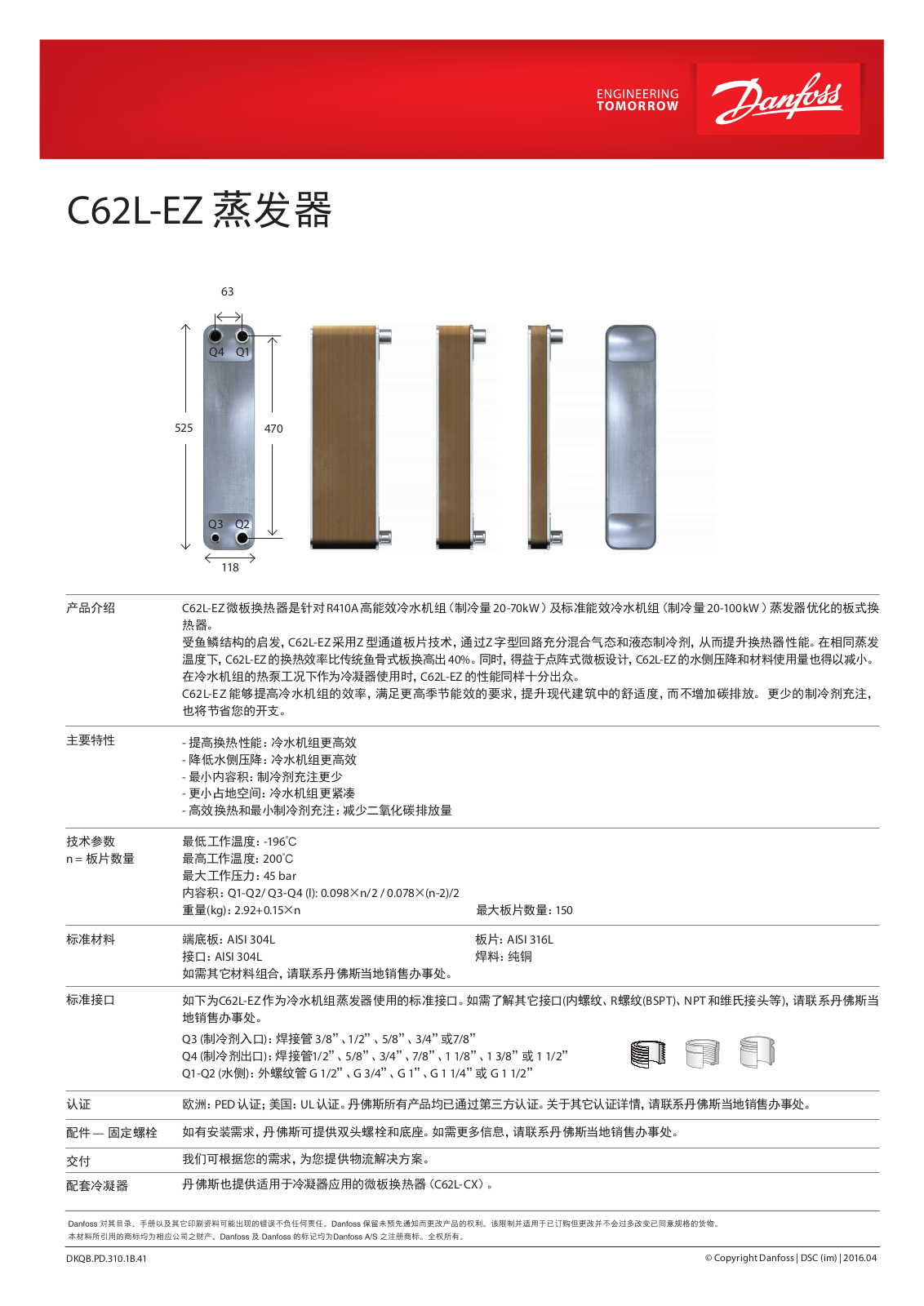

C62L-EZ 蒸发器

Q1Q4

产品介绍

主要特性

技术参数

n = 板片数量

525

C62L-EZ 微板换热器是针对 R 410A 高能效冷水机组（制冷量 20 -70 kW ）及标准能效冷水机组（制冷量 2 0 -100 kW ）蒸发器优化的板式换热器。受鱼鳞结构的启发，C62L- EZ 采用Z 型通道板片技术，通过 Z 字型回路充分混合气态和液态制冷剂，从而提升换热器性能。在相同蒸发温度下，C62L-EZ 的换热效率比传统鱼骨式板换高出 40%。同时，得益于点阵式微板设计，C 62L- EZ 的水侧压降和材料使用量也得以减小。在冷水机组的热泵工况下作为冷凝器使用时，C6 2L-EZ 的性能同样十分出众。 C62L-EZ 能够提高冷水机组的效率，满足更高季节能效的要求，提升现代建筑中的舒适度，而不增加碳排放。更少的制冷剂充注，也将节省您的开支。

- 提高换热性能：冷水机组更高效

- 降低水侧压降：冷水机组更高效

- 最小内容积：制冷剂充注更少

- 更小占地空间：冷水机组更紧凑

- 高效换热和最小制冷剂充注：减少二氧化碳排放量

最低工作温度：-196℃ 最高工作温度：200℃ 最大工作压力：45 bar 内容积：Q1-Q2/ Q3-Q4 (l): 0.098×n/2 / 0.078×(n-2)/2 重量(kg)：2.92+0 .15×n 最大板片数量：150

470

118

标准材料

标准接口

认证

配件 – 固定螺栓

交付

配套冷凝器

DKQ B.P D.310 .1B.41

端底板：AISI 304L 接口：AISI 304L 如需其它材料组合，请联系丹佛斯当地销售办事处。

如下为C6 2L-E Z 作为冷水机组蒸发器使用的标准接口。如需了解其它接口(内螺纹、R螺纹(BSPT)、NPT 和维氏接头等 )，请联系丹佛斯当地销售办事处。

Q3 (制冷剂入口)：焊接管 3/8”、1/2”、5/8”、3/4”或 7/8” Q4 (制冷剂出口)：焊接管 1/2”、5/8”、3/4”、7/8”、1 1/8”、1 3/8”或 1 1/2” Q1-Q2 (水侧)：外螺纹管 G 1/2”、G 3/4”、G 1”、G 1 1/4”或 G 1 1/2”

欧洲：PED 认证；美国：UL 认证。丹佛斯所有产品均已通过第三方认证。关于其它认证详情，请联系丹佛斯当地销售办事处。

如有安装需求，丹佛斯可提供双头螺栓和底座。如需更多信息，请联系丹佛斯当地销售办事处。

我们可根据您的需求，为您提供物流解决方案。

丹佛斯也提供适用于冷凝器应用的微板换热器（C62L- CX）。

板片：AISI 316L 焊料：纯铜
