Danfoss Baureihe 45 User guide [de]

Verstellkolben

Blockzylinder

Ventilplatt

e

Kolben

Schrägscheib

e

Kegelrollenlager

Kegelrollenlager

Wellendichtung

Baureihe 45
Axialkolben­verstellpumpen
Offener Kreislauf

Technische
Information

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Vorwort

VORWORT Axialkolbenverstellpumpen der Baureihe 45 sind für den offenen Kreislauf konstruiert

und arbeiten zusammen mit weiteren Komponenten in einem System zur Leistungsüber­tragung und Regelung.

Das Fördervolumen der Pumpen der Baureihe 45 ist über dem gesamten Verstellbereich
stufenlos regelbar.

Die Pumpen der Baureihe 45 sind kompakt ausgeführt und weisen eine hohe Leistungs­dichte auf.

Durch das bewährte Schrägscheibenprinzip mit axial angeordneten Kolben in Verbin­dung mit einer Schwenkscheibe wird das Fördervolumen verändert.

Die Schwenkscheibe ist mit einer Wiegenlagerung ausgestattet und wird mit einem
hydraulisch betätigten Kolben verstellt. Auf diesen Kolben wirkt der integrierte Nullhub­regler, so dass die Schwenkscheibe bei Erreichen des Einstelldruckes von maximaler
Ausschwenkung zur minimalen Regelposition geschwenkt wird.
Der Nullhubdruckregler kann wahlweise extern angesteuert werden.
Für Load Sensing Systeme ist ein Förderstromdruckregler verfügbar. Über eine spezielle
Einstellschraube zur Schluckvolumenbegrenzung kann der maximale Förderstrom auf
die Erfordernisse der jeweiligen Anwendungen abgestimmt werden.
Die Regelungen zeichnen sich durch eine geringe Hysterese und kurzen Reaktionszeiten
aus.

• Die Baureihe 45 – schon heute die Technik von morgen.

• Dem Marktbedarf angepasste Baugrößen.

• Reglerprogramm – entwickelt für modernste Antriebssysteme.

• Hohe Zuverlässigkeit durch intensive Felderprobung.

• Modulares Konzept.

• Optimale Einsetzbarkeit durch genormte Anschlüsse und modulares Design.

• Kompakt

• Niedriger Geräuschpegel.

© 2003, Sauer-Danfoss

Sauer-Danfoss übernimmt keine Verantwortung für eventuelle Fehler in Katalogen, Broschüren und sonstigem
gedruckten oder elektronischen Material. Sauer-Danfoss behält sich das Recht vor, ohne vorausgehende
Bekanntgabe, Änderungen an Produkten, auch an den vorstehend beschriebenen und abgebildeten,
vorzunehmen. Dies trifft auch für bereits bestellte Produkte zu, vorausgesetzt, dass die Änderungen keine
Einwirkung auf die vereinbarte Beschaffenheit, oder, sofern eine solche nicht vereinbart wurde, auf die Eignung
zur gewöhnlichen Verwendung der Sache haben. Alle in dieser Publikation enthaltenen Marken sind Eigentum
der jeweiligen Firmen. Sauer-Danfoss und das Sauer-Danfoss Logo sind Marken des Sauer-Danfoss Konzerns.
Alle Rechte vorbehalten.

Titelseite: F000 869, F000 870, F000 871, F000 868, P003023D

2

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Inhaltsverzeichnis

INHALTSVERZEICHNIS Vorwort ............................................................................................................................................2

Inhaltsverzeichnis ...........................................................................................................................

Übersicht ..........................................................................................................................................

Funktionsschema ............................................................................................................................

Produktkennzeichnung ..................................................................................................................

Revidierter Typenschlüssel .......................................................................................................................................

Typenschild ....................................................................................................................................................................

Druckbereich .................................................................................................................................................................

Technische Spezifikationen ..........................................................................................................

Konstruktion ...............................................................................................................................................................

Frontflansch ..........................................................................................................................................................

Durchtriebsadapter, Sonderausführungen ................................................................................................

Regler, Sonderausführungen ..........................................................................................................................

Arbeitsanschlüsse ...............................................................................................................................................

Drehrichtung ........................................................................................................................................................

Einbaulage .............................................................................................................................................................

Hydraulische Parameter ..........................................................................................................................................

Eingangsdruck .....................................................................................................................................................

Einstellung des Nullhubdruckventils ...........................................................................................................

Gehäusedruck ......................................................................................................................................................

Temperaturbereich .............................................................................................................................................

Viskositätsgrenzen ..............................................................................................................................................

Druckflüssigkeiten ..............................................................................................................................................

Systemanforderungen ............................................................................................................................................

Temperaturbereich und Viskosität ................................................................................................................

Temperaturgrenzen ...........................................................................................................................................

Reinheit ...................................................................................................................................................................

Druckflüssigkeitsbehälter ................................................................................................................................

Gehäusedruck ......................................................................................................................................................

Pumpeninstallation und Leitungsbemessungen .......................................................................

Pumpeninstallation ..................................................................................................................................................

Formeln zur überschlägigen Berechnung der Saugleitungsverluste ....................................................

Technische Daten ...........................................................................................................................

Pumpenbauart K und L ...........................................................................................................................................

Pumpenbauart H .......................................................................................................................................................

Pumpenbauart G .......................................................................................................................................................

Erläuterungen .............................................................................................................................................................

Drehzahlbereich ..................................................................................................................................................

Betriebsdruckbereich ........................................................................................................................................

Hydraulische Formel zur Pumpenauswahl ................................................................................................

Optionen ........................................................................................................................................22

Durchtriebe .................................................................................................................................................................

Antriebswellen ...........................................................................................................................................................

Hubvolumenbegrenzung ......................................................................................................................................

Verstellungen .................................................................................................................................

PC-Druckregler ...........................................................................................................................................................

Externer PC-Druckregler .........................................................................................................................................

Schaltplan PC-Druckregler .....................................................................................................................................

Schaltplan externer PC-Druckregler ...................................................................................................................

Load-Sensing-Regler (LS) .......................................................................................................................................

Schaltplan LS-Druckregler .....................................................................................................................................

10

10
10
10
10
10
10
10
10
10
10
10
11
11
11
12
12
12
13
14
14

15

15
15

17

17
18
19
20
20
20
21

22
24
24

26

26
26
27
27
28
29

3
6
8
9

9
9
9

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

3

4

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Inhaltsverzeichnis

INHALTSVERZEICHNIS
(Fortsetzung)

Lebensdauer und Belastbarkeit ...................................................................................................30

Lagerlebensdauer .....................................................................................................................................................

Wellenbelastbarkeit .................................................................................................................................................

Flanschbelastbarkeit ................................................................................................................................................

Überschlägige Berechnung der Querkraftmomente ...................................................................................

Schallpegel .....................................................................................................................................

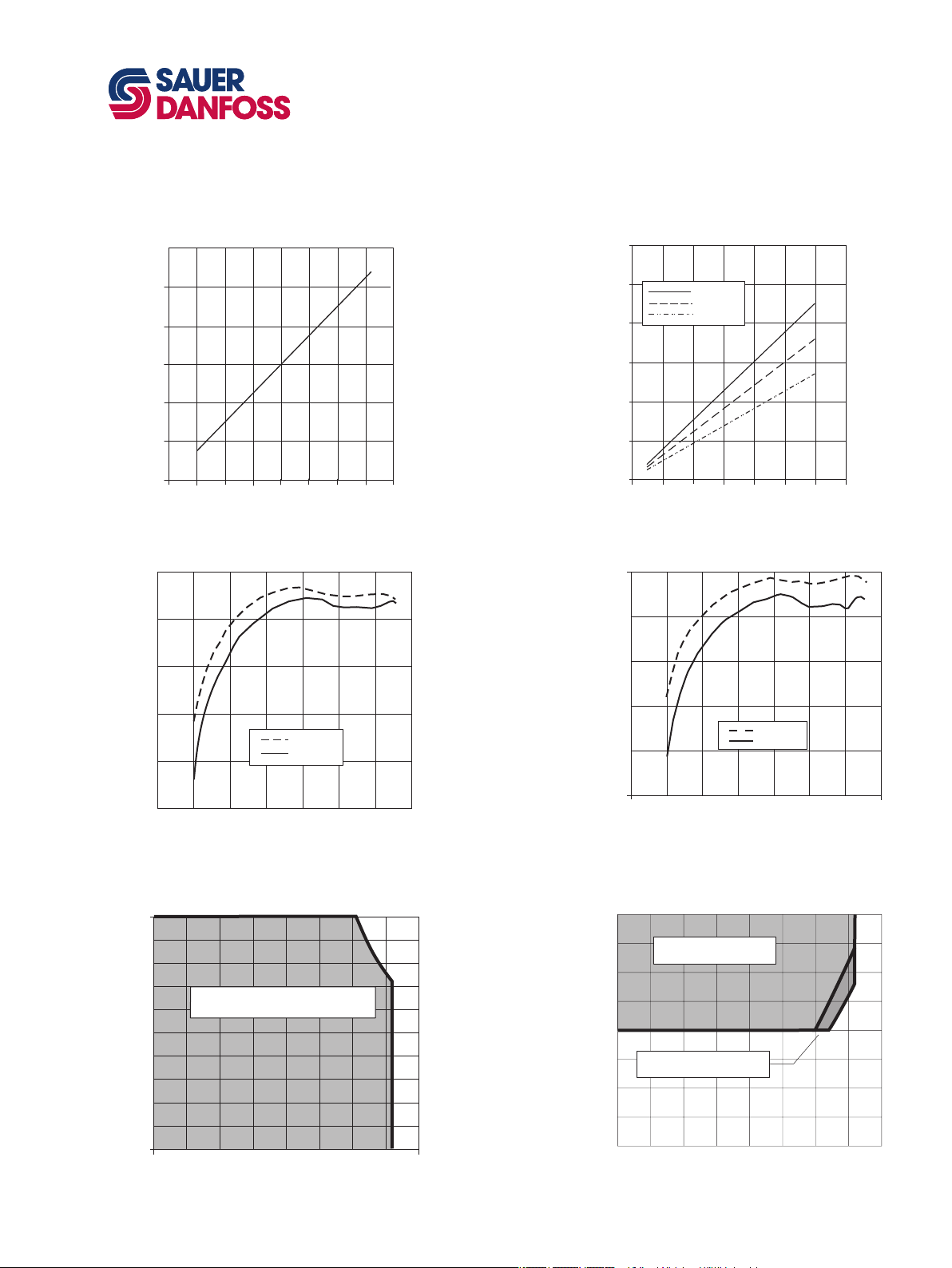

Kennwerte, Wirkungsgrad – 25 cm
Kennwerte, Wirkungsgrad – 30 cm
Kennwerte, Wirkungsgrad – 38 cm
Kennwerte, Wirkungsgrad – 45 cm
Kennwerte, Wirkungsgrad – 57 cm
Kennwerte, Wirkungsgrad – 74 cm
Kennwerte, Wirkungsgrad – 75 cm
Kennwerte, Wirkungsgrad – 90 cm

3

.............................................................................................34

3

.............................................................................................35

3

.............................................................................................36

3

.............................................................................................37

3

.............................................................................................38

3

.............................................................................................39

3

.............................................................................................40

3

.............................................................................................41

Einbauzeichnungen ......................................................................................................................

Abmessungen Bauart K und L, 25, 30, 38 und 45 cm

3

.................................................................................. 42

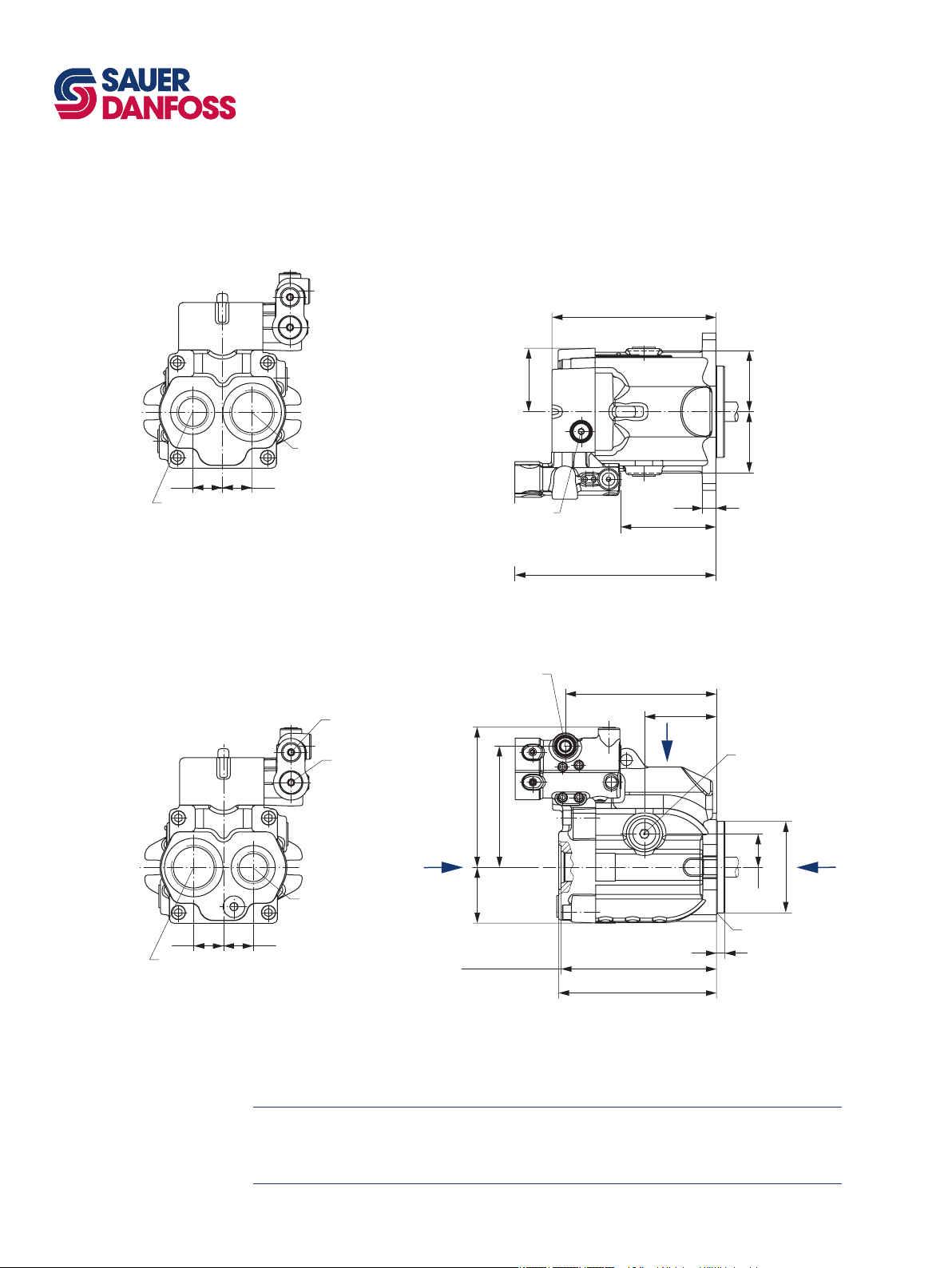

SAE-B-Flansch mit axialen Saug- und Druckanschlüssen .....................................................................

SAE-B-Flansch mit radialen Saug- und Druckanschlüssen ...................................................................

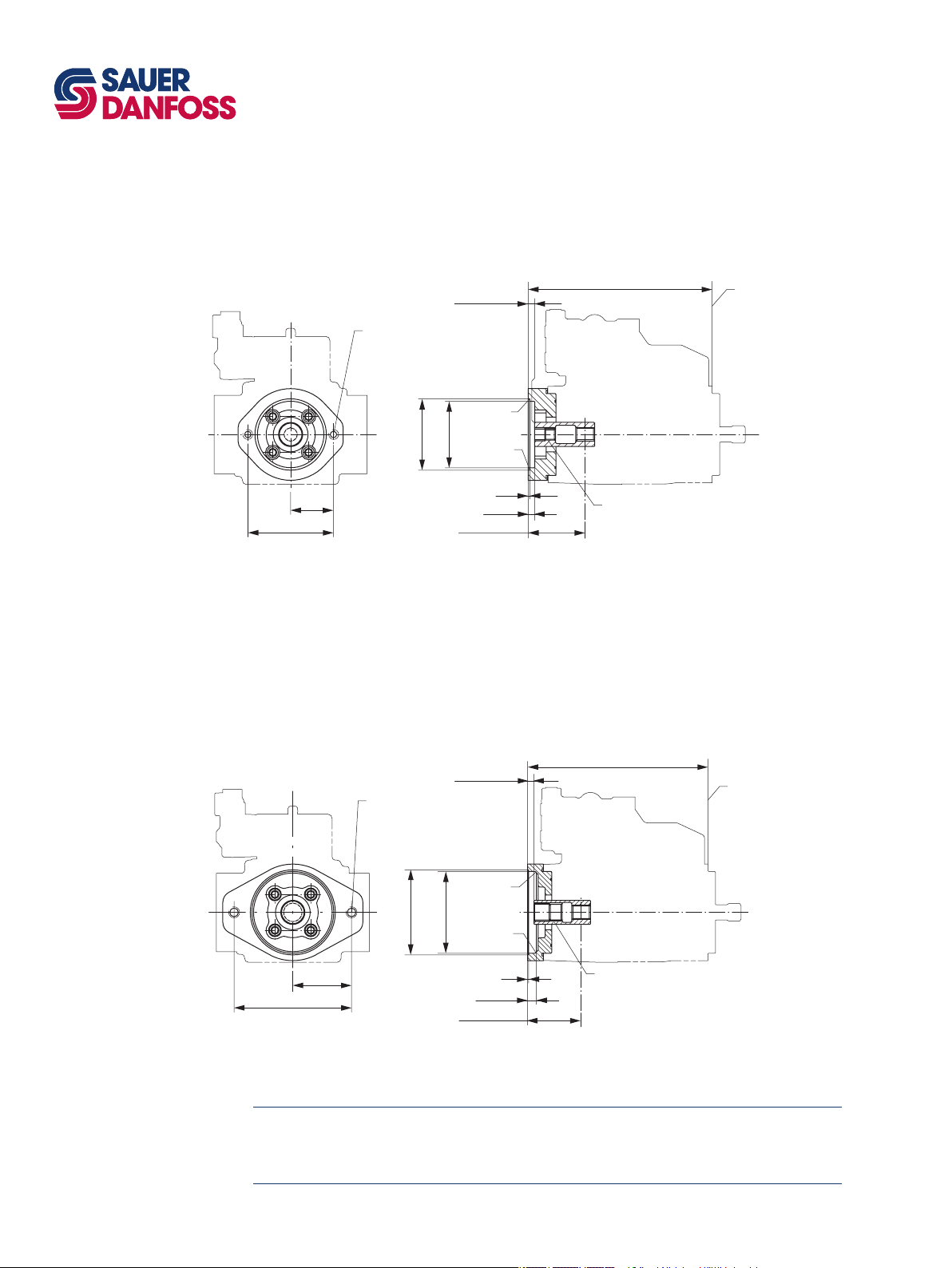

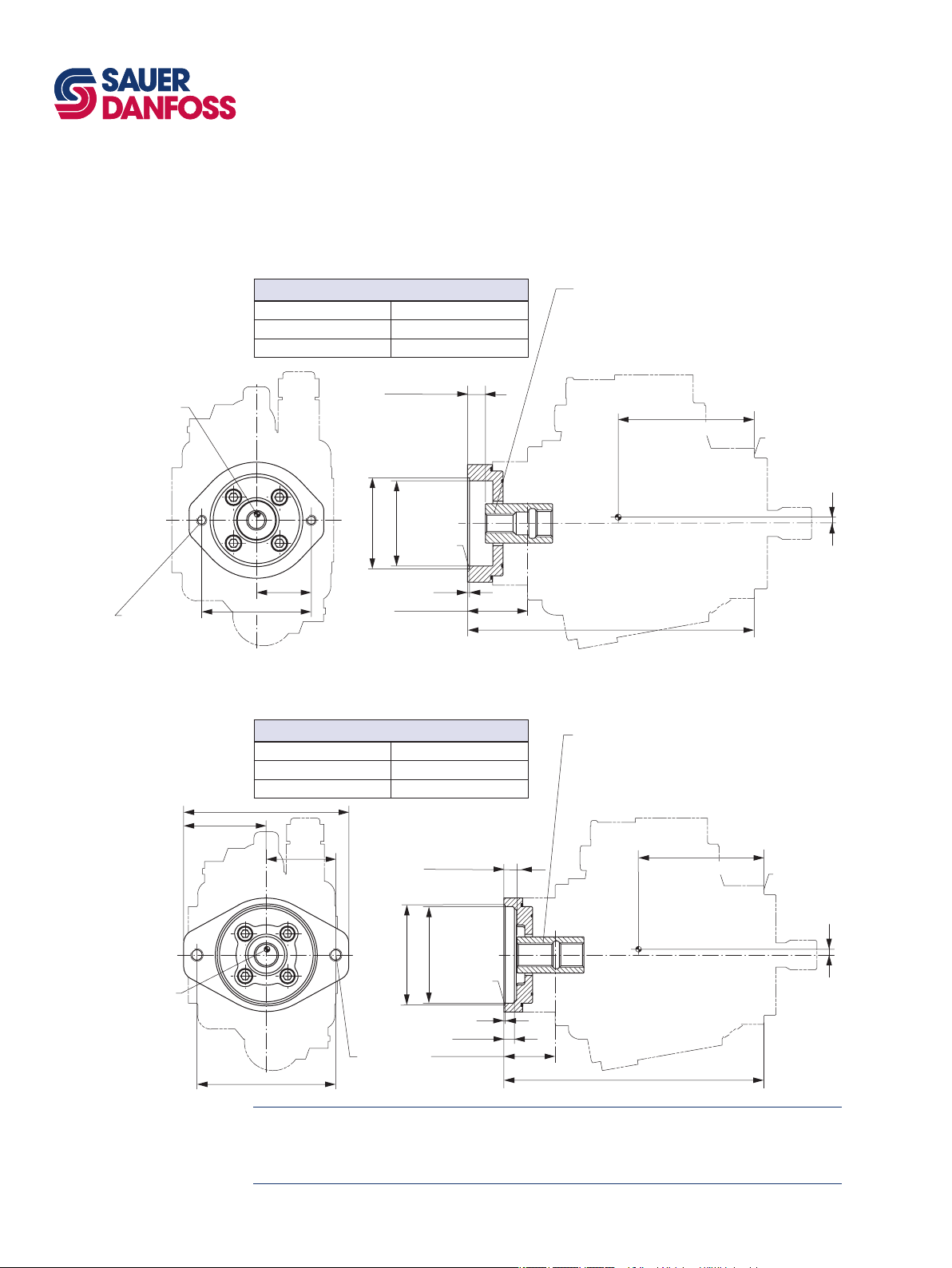

Durchtriebsadapter ............................................................................................................................................

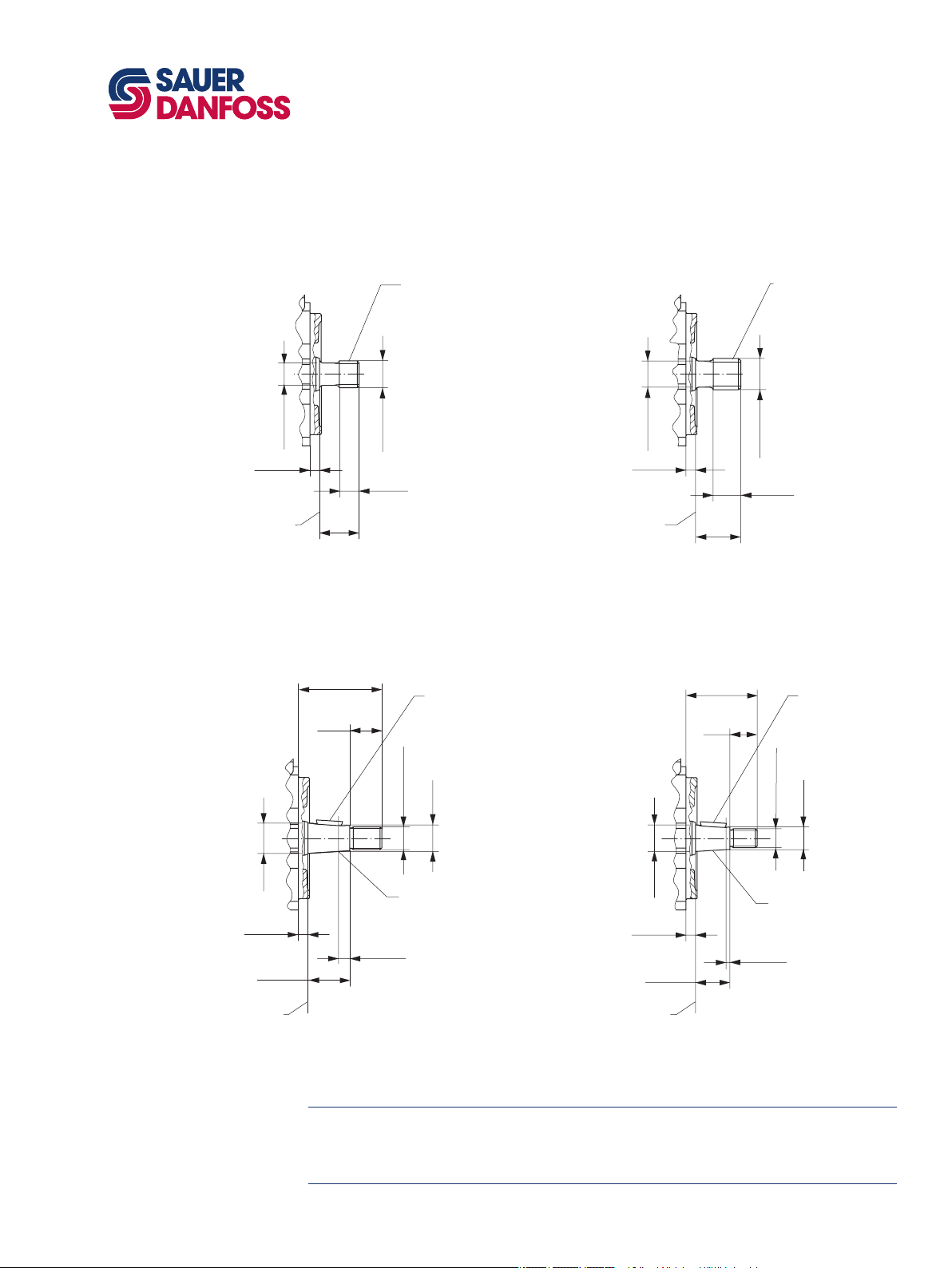

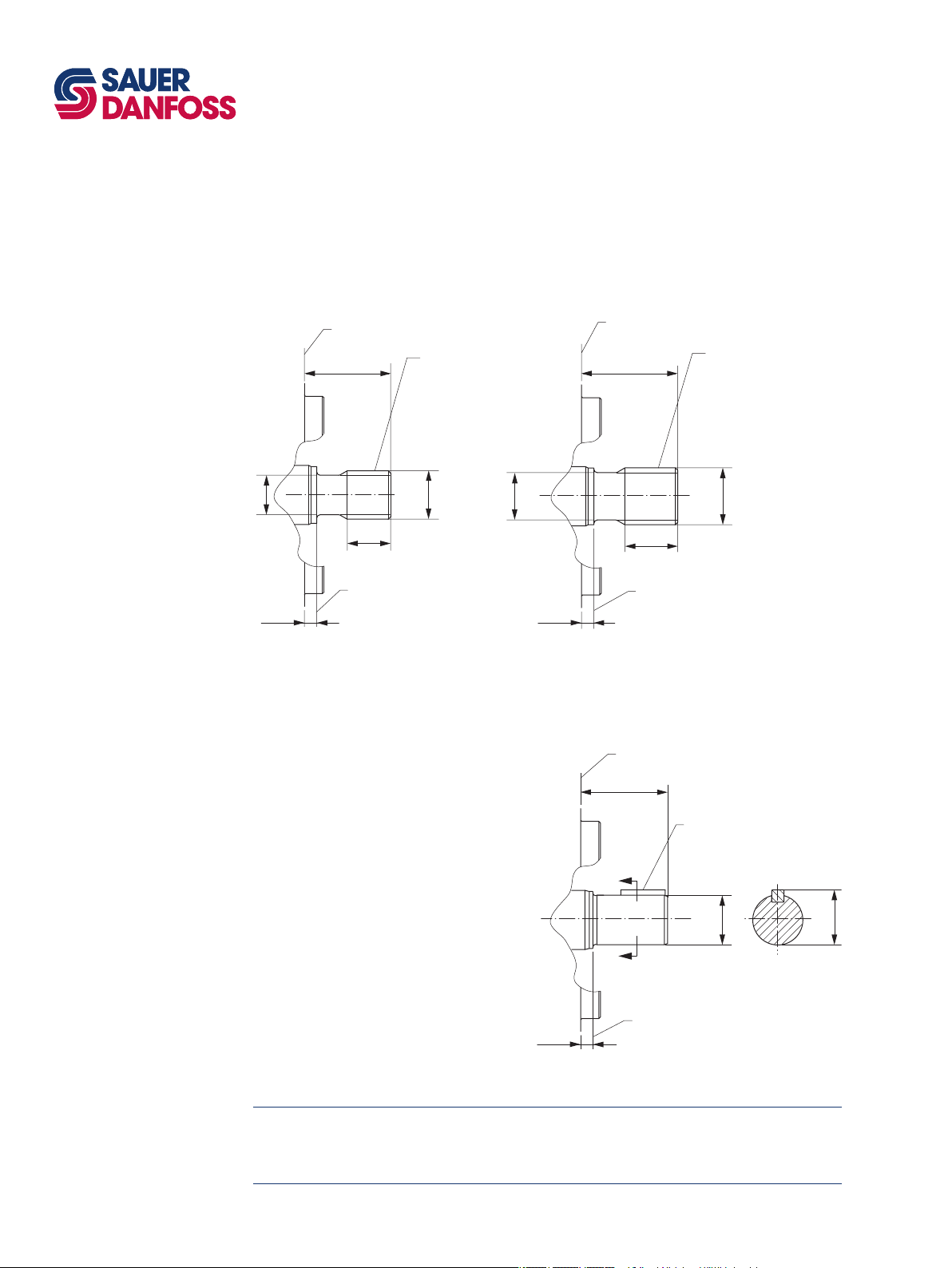

Antriebswellen .....................................................................................................................................................

Abmessungen Bauart H, 57 und 75 cm

3

........................................................................................................... 48

SAE-C-Flansch mit axialen Saug- und Druckanschlüssen ....................................................................

SAE-C-Flansch mit radialen Saug- und Druckanschlüssen ..................................................................

SAE-B-Flansch mit axialen Saug- und Druckanschlüssen .....................................................................

SAE-B-Flansch mit radialen Saug- und Druckanschlüssen ...................................................................

Durchtriebsadapter ............................................................................................................................................

Antriebswellen .....................................................................................................................................................

Abmessungen Bauart G, 74 und 90 cm

3

............................................................................................................ 60

SAE-C-Flansch mit axialen Saug- und Druckanschlüssen ....................................................................

SAE-C-Flansch mit radialen Saug- und Druckanschlüssen ..................................................................

Durchtriebsadapter ............................................................................................................................................

Antriebswellen .....................................................................................................................................................

30
30
31
31

32

42

42
44
46
47

48
50
52
54
56
58

60
62
64
66

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Notizen

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

5

6

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

310

260

210

20 30 40 50 60 70 80

90

100

G74B

H75D

H57B

L25C

L30D

K38C

K45D

G90C

P101 575D

Dauerdruckbereich bar

Hubvolumen cm

3

PRODUKTPROGRAMM
BAUREIHE 45

Übersicht

Die Pumpen für offene Kreisläufe der Baureihe 45 sind für einen Hubvolumenbereich
von 25 cm3 bis 90 cm3 und einen Dauerdruckbereich von 210 bar bis 310 bar mit
Maximaldruckbereich von 300 bar bis 400 bar1) erhältlich. Jede Pumpe der Baureihe
ist für einen bestimmten Druckbereich optimiert. Das Schaubild oben zeigt, welches
Hubvolumen den Druckbereichen zugeordnet ist.

PRODUKTREIHE

DIE NEUESTE TECHNIK

1)

Siehe Technische Daten, Seite 17 bis 19 für detaillierte Angaben. Für nähere Informationen über
Druckbereiche siehe Druckbereich, Seite 9 und Druckgrenzen, Seite 20.

• 25 cm3 57 cm3
30 cm3 74 cm3
38 cm3 75 cm3
45 cm3 90 cm3

• Weitere Baugrößen in Vorbereitung

• Eine große Auswahl an Optionen

• Flexibilität bei Regelungen – Druckregler, Load-Sensing- und ferngesteuerte

Druckregler

• Leistungstarke Durchtriebe für Mehrfachpumpensysteme

• Einsatz im offenen Kreislauf

• Zuverlässiges Regelverhalten in allen Betriebszuständen

• Hohe Leistungsdichte

• Raumsparender Einbau

• Konstuktion ermöglich niedrige Betriebskosten im Einsatz

• Konstruiert nach bewährten QFD- und DFM- Methoden

HOHE LEISTUNG

• Drehzahlen bis 3.600 min-1

• Druck bis 310 bar kontinuierlich

• Hoher Gesamtwirkungsgrad

• Hohe Verstellgeschwindikeit

• Schnelles Regelverhalten

• Niedriger Geräuschpegel

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Übersicht

GROSSE
ZUVERLÄSSIGKEIT

WELTWEITER VERTRIEB

WELTWEITER SERVICE

• Konstruiert nach strengen technischen Vorschriften, erprobt auf dem
Prüfstand und im Feld

• Certifiziert nach ISO 9000

• Lange Lebensdauer

• Wenig Einzelteile

• Robuste Lagerung erlaubt hohe externe Kräfte an der Welle

• Konstruktion für den weltweiten Einsatz

• Weltweit austauschbare Produkte und Teile

• Für den Einsatz in Fahrzeugen in der industrie und in stationären Anwendungen

• Vertretungen und Servicestationen in allen Industrienationen der Welt

• Ein weltweites Servicenetz von autorisierter Servicestationen rund um den Erdball

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

7

8

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Servoverstelldruck

Verbraucherzulauf

Load-Sensing-Druck

Verbraucherrücklauf

Proportional­ventilgrupp

e

PVG 32

P101 658D

Hydraulikzylinder

Zahnradmotor

Wärmetauscher

Pumpendruck

Rücklauf/Leckflüssig­keitsleitung/Saugleitung

Filter

Tank

Bauart: H
Baureihe 45
Axialkolbenverstell­pumpe,
offener Kreislauf mit
Load-Sensing Regelung

FUNKTIONSSCHEMA

Funktionsschema

Das Funktionsschema zeigt eine Hydraulikanlage im offenen Kreislauf, in der eine 57cm3

sing-Regelung zum Einsatz kommt, die zur parallelen Versorgung eines Fan-Drive Zahn­radmotors und eines Proportionalwegeventils PVG 32 dient.

(Ausführung H) Axialkolbenpumpe für offenen Kreislauf der Baureihe 45 mit Load-Sen-

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

Model-No./Ident-No.

Model Code

Serial-No.

Made in USA

Identnummer

Fabriknumme

r

Herstellungsland

Typenschlüssel

A - 00 - 13 - 67890

HRL 057B LS2020NN
A3S1C2A1 NNNNNNNN

4577001

NN

P101 372D

Technische Information

Produktkennzeichnung

REVIDIERTER
TYPENSCHLÜSSEL

TYPENSCHILD

Um der wachsenden Produktfamilie der Sauer-Danfoss Axialkolbenverstellpumpen für
offene Kreisläufe gerecht zu werden, wurde im Jahr 2000 die Bestellbezeichnungen
geändert.

Früher wurde folgende Bestellnummer benutzt:
45L057 LS 20 20 NN A 3 S1C2 A1N NNN NNN NNN

Die neue Bestellnummer sieht wie folgt aus:

HRL 057B LS 20 20 NN A 3 S1C2 A1N NNN NNN NNN

Der gekennzeichnete Teil des neuen Codes ist flexibel gestaltet und ermöglicht die
Angabe verschiedener Pumpengrössen gleicher Pumpenbauart.
Oben gezeigtes Beispiel:

• H = Pumpenkonstruktionstyp (bezeichnet als Bauart)

• R = offener Kreislauf

• L = Antriebsdrehrichtung gegen den Uhrzeigersinn (CCW/links)

• 057 = maximales geometrisches Hubvolumen (cm³)

• B = Dauerdruckbereich

DRUCKBEREICH

Zu jeder Pumpengrösse der Baureihe 45 gehört ein maximaler bzw. kontinuierlicher
Druck. Aufgrund dieser Angabe ist eine auf die Anwendung bezogene Produktauswahl
möglich. Gegenwärtig werden drei Druckbereiche angeboten:

Siehe auch Seite 17, 18, 19 und 20 bezüglich Informationen über Drücke für die
verschiedenen Pumpengrössen.
Zur Gewährleistung einer ordnungsgemäßen Auswahl des Pumpenhubvolumens und
Druckbereichs müssen die Betriebsbedingungen der Anwendung bekannt sein. Ein Über­schreiten des Druckbereichs der Pumpe führt zu kürzerer Lebensdauer.
Bitte wenden Sie sich bei Fragen bezüglich des Betriebsdrucks Ihrer Anwendung an Ihre
Sauer-Danfoss Vertretung.

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Druckbereichscode

Code Maximaldruck, bar Dauerdruck, bar

B 400 310
C 350 260
D 300 210

9

10

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Technische Spezifikationen

KONSTRUKTION Frontflansch

SAE-Flansch, Größe C (SAE J744) bei Pumpen der Bauart G und H.
SAE-Flansch, Größe B bei Pumpen der Bauart L und K, wahlweise bei Pumpen der
Bauart H (57 cm³ ).

Durchtriebsadapter, Sonderausführungen

SAE-Flansch, Größe A, B, B-B oder C.

Regler, Sonderausführungen

PC: Druckregler
LS: Load-Sensing Regler

(siehe Regler, Seite 26 bis 29)

Arbeitsanschlüsse

Saug- und Druckanschlüsse: SAE-Flanschanschlüsse (Code 61) oder
SAE-Anschlussbohrung mit O-Ring-Dichtung
Axial-/(End-)Anschlüsse oder Radial-/(Seiten-)Anschlüsse
Übrige Anschlüsse: gerade O-Ring-Verschraubung, SAE
Metrische Anschlüsse wahlweise lieferbar.

HYDRAULISCHE
PARAMETER

Drehrichtung

Im Uhrzeigersinn CW oder gegen den Uhrzeigersinn CCW.

Einbaulage

Beliebige Einbaulage.

Eingangsdruck

Mindestdruck, kontinuierlich = 0,8 bar absolut

(siehe Eingangsdruck/Drehzahl -Kennlinien, Seite 34 bis 41)

Mindestdruck, Kaltstart = 0,5 bar absolut

Einstellung des Nullhubdruckventils

Mindestdruck: 100 bar
Dauerdruck, max.: 310 bar (siehe hierzu Tabelle Seite 9)

Gehäusedruck

Maximal kontinuierlich: 0,5 bar über dem Eingangsdruck
Intermittierend: 2 bar bei Kaltstartbedingungen

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Technische Spezifikationen

HYDRAULISCHE
PARAMETER
(Fortsetzung)

Temperaturbereich

Temperaturbereich

Minimum
Dauerbetrieb
Maximum

1)

Gemessen am heißesten Punkt, z.B.

Leckflüssigkeitsanschluss

2)

1)

°C

-40 Kurzzeitig, Kaltstart
82

104 Kurzzeitig

Viskositätsgrenzen

Viskositätsgrenzen

mm2/s (cSt)
Minimum
Empfohlener
Arbeitsbereich

Maximum

9 intermittierend

12-80

1000

intermittierend
(Kaltstart)

Druckflüssigkeiten

Die Nenndaten für Pumpen der Baureihe 45 basieren auf der Verwendung von Druckflüs­sigkeiten, die Oxydations-, Rost- und Schauminhibitoren enthalten.

Verwendbare Druckflüssigkeiten:

• Hydraulikflüssigkeit nach DIN 51 524, Teil 2 (HLP),

• Hydraulikflüssigkeit nach DIN 51 524, Teil 3 (HVLP),

• API CD, CE und CF Motorenöle nach SAE J183,

• M2C33F oder G Automatikgetriebeöl (ATF),

• Dexron II (ATF), das den Allison C3- und Caterpillar TO-2 Test bestanden hat,

• landwirtschaftliche Mehrzwecköle (STOU),

• Premium Turbinenöle.

Schwer entflammbare Druckflüssigkeiten sind bei modifizierten Betriebsbedingungen
einsetzbar. Weitere Informationen und detaillierte Einsatzhinweise für umweltschonende
Druckflüssigkeiten entnehmen Sie bitte der Sauer-Danfoss Literatur:

520L0463 (Hydraulic Fluids and Lubricants, Technical Information)
520L0465 (Experience with Bio Fluids, Technical Information)

Das Mischen verschiedener Druckflüssigkeiten ist nicht gestattet. Weitere Informationen
erhalten Sie von der zuständigen Sauer-Danfoss Vertretung.

2)

Die Viskosität der Druckflüssigkeit muss sich innerhalb der vorgeschriebenen obengenannten Grenzen
befinden.

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

11

12

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Technische Spezifikationen

SYSTEM­ANFORDERUNGEN

Temperaturbereich und Viskosität

Die in der Tabelle angegebenen Temperaturbereiche setzen die Verwendung von Druck­flüssigkeiten auf Mineralölbasis voraus.

Die Maximaltemperatur gilt für den heißesten Punkt der Einheit. Dies ist normalerweise
der Leckflüssigkeitsanschluss am Gehäuse. Axialkolbenverstellpumpen sollen möglichst
bei oder unterhalb der Nennwerte betrieben werden. Der Maximalwert ist durch die
eingesetzten Werkstoffe vorgegeben und darf nicht überschritten werden.

Im allgemeinen beeinflusst eine kalte Drucklüssigkeit nicht die Lebensdauer der
Komponenten eines hydrostatischen Getriebes, aber die Pump- und Fließfähigkeit kann
herabgesetzt sein. Eine verminderte Leistungsübertragung durch erhöhte Reibung wäre
die Folge. Im allgemeinen sollte der Kaltstart 16 °C oberhalb des Pourpoints (Stockpunkt)
der Druckflüssigkeit erfolgen. Der Minimalwert ist durch die eingesetzten Werkstoffe
vorgegeben und sollte nicht unterschritten werden.

Die Minimalviskosität sollte nur kurzzeitig bei hohen Umgebungstemperaturen und
extremer Belastung erreicht werden. Die Maximalviskosität gilt für Kaltstartsituationen.

Die eingesetzten Wärmetauscher sind so auszulegen, dass diese Temperaturbereiche
sicher eingehalten werden. Die Einhaltung der Bedingungen sollte unbedingt
kontrolliert werden.

Temperaturgrenzen

Die zulässigen Maximum- und Dauertemperaturgrenzen für auf Mineralöl basierende
Flüssigkeiten finden sich auf Seite 11. Diese Temperaturgrenzen gelten für den heißesten
Punkt an der Pumpe, im Regelfall der Leckflüssigkeitsanschluss.

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Technische Spezifikationen

SYSTEM­ANFORDERUNGEN
(Fortsetzung)

Reinheit

Um Verschleiß wirksam zu verhindern, darf nur saubere Druckflüssigkeit in das System
eingefüllt werden. Hier haben sich spezielle Filteraggregate mit integriertem Filter
bewährt.

Im System muss entweder ein Filter in der Saugleitung (Saugfilter) oder im Rücklauf
(Rücklauffilterung) installiert sein. Dieser Filter muss so ausgelegt sein, dass eine
Reinheitsklasse 18/13 nach ISO 4406 gewährleistet ist

Die Auswahl des Filters hängt ab von einer Vielzahl von Parametern wie Eindringen von
Neuverschmutzung, Erzeugung von Abriebpartikeln im System, der erforderlichen Rein­heitsklasse und den gewünschten Wartungsintervallen. Filterkennwerte wie Schmutzauf­nahmekapazität und Rückhalterate sind hierfür maßgebend.

Die Rückhalterate wird als β-Wert1) bezeichnet. Für Rücklauffilterung (Filter im Rücklauf )
sollte ein Filter mit β

=75 (β10 ≥ 10) und in der Saugleitung ein Saugkorb mit einer

15-20

Maschenweite von 100-125 µm vorgesehen werden.

Reinheitsklasse und Rückhalterate

des Filters

Reinheitsklasse

Rückhalterate des Filters
bei Rücklauffilterung
Maschenweite des
Saugkorbes in der
Saugleitung

Klasse 18/13

gemäß ISO 4406

β

=75 (β10≥10)

15−20

100 µm-125 µm

Die Schmutzaufnahmekapazität hängt ab von der vom Filter zurückzuhaltenden,
ständig neu zum System hinzukommenden Schmutzmenge und den gewünschten
Wartungsintervallen.

Da jedes System anders ist, gelten auch jeweils unterschiedliche Filterungskonzepte, die
individuell festgelegt werden müssen. Ein gewähltes Konzept sollte daher durch die
Überwachung der Reinheitsklasse bei der Erprobung von Prototypen bestätigt werden.
Weitergehende Informationen entnehmen Sie bitte der Sauer-Danfoss Literatur:

520L0467 (Design Guidline for Hydraulic Fluid Cleanliness, Technical Information)

1)

Der βx-Wert ist ein nach ISO 4572 festgelegter Kennwert für die Rückhalterate (Wirksamkeit der
Filtrationsleistung). Der βx-Wert definiert das Verhältnis der Partikelanzahl einer bestimmten Größe x vor dem
Filter zu der Partikelanzahl der gleichen Größe x hinter dem Filter. Der β-Wert wird in µm für eine bestimmte
Partikelgröße angegeben.

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

13

14

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Technische Spezifikationen

SYSTEM­ANFORDERUNGEN
(Fortsetzung)

Druckflüssigkeitsbehälter

Im Druckflüssigkeitsbehälter wird die in der Druckflüssigkeit enthaltene Luft während
der Verweilzeit abgeschieden. Weiterhin werden Volumenschwankungen ausgeglichen.
Diese können bedingt sein durch:

• Erwärmung der Druckflüssigkeit (Ausdehnung)

• Abkühlung der Druckflüssigkeit (Kontraktion)

• Betätigung von Differentialzylindern

Der Druckflüssigkeitsbehälter muss die Volumenstromschwankungen unter allen
Betriebsbedingungen ausgleichen können. Eine Behältergröße mit einer Kapazität
von 2 bis 3 mal der Pumpenfördermenge pro Minute ist normalerweise ausreichend.
Als Mindestflüssigkeitsinhalt sind 1/2 Füllpumpenvolumenstrom in l/min vorzusehen.
Dadurch ergeben sich 30 Sekunden Verweilzeit der Flüssigkeit im Behälter, wodurch
die in der Druckflüssigkeit enthaltene Luft zur Flüssigkeitsoberfläche aufsteigen kann.
Wird ein Behälter nach diesen Richtwerten ausgelegt, so steht für die meisten Systeme/
Anwendungen mit geschlossenem Behälter (d.h. ohne Belüftungsfilter) ein ausreichen­des Ausgleichsvolumen zur Verfügung (nicht bei Differentialzylinderausgleich).
Der zur Füllpumpe führende Sauganschluss muss oberhalb des Behälterbodens ange­ordnet sein, um ein Ansaugen von abgelagertem Schmutz zu verhindern. Der Rück­laufanschluss am Behälter muss unterhalb der Flüssigkeitsoberfläche und möglichst
weit entfernt vom Sauganschluss angeordnet werden. Durch schräg eingebaute und
gelochte Abscheidebleche zwischen Rücklauf- und Ansaugstutzen wird die Luftabschei­dung begünstigt.

Gehäusedruck

Unter normalen Betriebsbedingungen darf der Dauerdruck nicht überschritten werden.
Eine kurzzeitige Überschreitung ist nur unter Kaltstartbedingungen zulässig. Dabei darf
jedoch der maximale Gehäusedruck nicht überschritten werden. Ein Betrieb der Pumpe
außerhalb dieser Druckangaben kann zu Leckage an den Dichtungen und zu Gehäuse­schäden führen (siehe Seite 10).

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Pumpeninstallation und Leitungsbemessungen

PUMPENINSTALLATION Das Pumpengehäuse ist vor der Installation mit sauberer Flüssigkeit zu füllen.

Bei der Installation der Pumpe ist darauf zu achten, dass die Leckflüssigkeitsleitung
immer mit dem am höchstliegenden Leckflüssigkeitsanschluss der Pumpe (L1 oder L2)
verbunden wird.

Die Leckflüssigkeitsleitung sollte separat geführt werden, um einen ungehinderten
Durchfluss zum Behälter zu gewährleisten. Sie sollte am tiefsten Punkt des Behälters
(unterhalb des minimalen Flüssigkeitspegels) und möglichst weit vom Sauganschluß
installiert werden. Die Verrohrung der Leckflüssigkeitsleitung sollte so bemessen sein,
dass die auf Seite 10 zum Leckflüssigkeitsdruck angegebenen Werte eingehalten werden.

Die Verrohrung der Pumpensaugleitung ist so zu bemessen, dass der Eingangsdruck
(Vakuum) den auf Seite 10 angegeben Werten entspricht. Saugleitungsverluste sind zu
berücksichtigen.
Diese Verluste können überschläglich nach folgenden Formeln berechnet werden.

FORMELN ZUR
ÜBERSCHLÄGIGEN
BERECHNUNG DER
SAUGLEITUNGSVERLUSTE

P

wobei: P1 = Beschleunigungsdruckverlust bar
P2 = Verlust-Saughöhe bar
P3 = Leitungsverluste bar

P1 =

wobei: l = Leitungslänge-Saugleitung m
sg = Spezifisches Gewicht ca.0,9 kp/dm³
b = Beschleunigung der Ölsäule m/s²

P2 =

wobei: sg = Spezifisches Gewicht ca.0,9 kp/dm³
h = Saughöhe m
P3 = Leitungsverluste durch Schlauchfriktion,
Krümmungen, Fittings etc.

= P1+P2+P3 bar

Total

l • sg • b

________

100

sg • h

______

10

bar

bar

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

15

16

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Notizen

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

P101 373D

LS-Einstellfeder

LS-Kolben

PC-Kolben

PC-Einstellfeder

Verstellkolben

Zylinderblock

Kegelrollenlager

Kegelrollenlager

Schrägscheib

e

Ve

ntilplatte

Kolben

Wellendichtung

Technische Information

Technische Daten

PUMPENBAUART

K UND L

Technische Daten — Bauart K und L

Geometrisches Hubvolumen

Minimum

Antriebsdrehzahl

Maximaler (Spitzen-) Arbeitsdruck
Dauerdruck
Fördervolumen bei Nenndrehzahl
Spezifisches Drehmoment bei
maximalem Hubvolumen
Massenträgheitsmoment der internen
rotierenden Bauteile

Masse

* Siehe Drehzahlbereiche, Seite 20
** Mit erhöhtem Eingangsdruck

Schnittzeichnung, Pumpenregler

Nennwert*
Maximum*

Axiale
Leitungsanschlüsse
Radiale
Leitungsanschlüsse

Dimension

3

cm

-1

min

bar 350 300 350 300
bar 260 210 260 210

l/min 76,2 90,0 108,3 126,0

Nm/bar 0,395 0,477 0,605 0,716

2

kg•m

kg

kg

L25C L30D K38C K45D

25 30 38 45

3200 2650

3600** 2800**

0,0016 0,0015 0,0017 0,0020

Baugröße

500

19,0

24,0

Schnittzeichnung, Pumpe

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

17

18

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

P101 374D

Zylinderblock

Kegelrollenlager

Kegelrollenlager

Schrägscheib

e

Wellendichtung

Rückstellkolben

Kolben

Ventilplatt

e

LS-Feder

LS-Kolben

PC-Sitz

PC-Einstellfeder

Verstellkolben

Technische Daten

PUMPENBAUART H

Geometrisches Hubvolumen

Minimum

Antriebsdrehzahl

Maximaler (Spitzen-) Arbeitsdruck
Dauerdruck
Fördervolumen bei Nenndrehzahl
Spezifisches Drehmoment bei
maximalem Hubvolumen
Massenträgheitsmoment der internen
rotierenden Bauteile

Masse

* Siehe Drehzahlbereiche, Seite 20
** Mit erhöhtem Eingangsdruck

Schnittzeichnung, Pumpenregler

Nennwert*
Maximum*

Axiale
Leitungsanschlüsse
Radiale
Leitungsanschlüsse

Technische Daten — Bauart H

Dimension

3

cm

-1

min

bar 400 300
bar 310 210

l/min 148,2 180,0

Nm/bar 0,907 1,194

2

kg•m

kg

kg

H57B H75D

2600 2400

3200** 2800**

Baugröße

57 75

500

0,0043

24,0

27,0

Schnittzeichnung, Pumpe

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

Verstellkolben

Zylinderblock

Kegelrollenlager

Kegelrollenlager

Ventilplatte

Kolben

Rückstellkolben

Wellendichtung

Schrägscheibe

P101 375D

LS-Einstellfeder

LS-Kolben

PC-Kolben

PC-Einstellfeder

Technische Information

Technische Daten

PUMPENBAUART G

Geometrisches Hubvolumen

Minimum

Antriebsdrehzahl

Maximaler (Spitzen-) Arbeitsdruck
Dauerdruck
Fördervolumen bei Nenndrehzahl
Spezifisches Drehmoment bei
maximalem Hubvolumen
Massenträgheitsmoment der internen
rotierenden Bauteile

Masse

* Siehe Drehzahlbereiche, Seite 20
** Mit erhöhtem Eingangsdruck

Schnittzeichnung, Pumpenregler

Nennwert*
Maximum*

Axiale
Leitungsanschlüsse
Radiale
Leitungsanschlüsse

Technische Daten — Bauart G

Dimension

3

cm

-1

min

bar 400 350
bar 310 260

l/min 177,6 198,0

Nm/bar 1,178 1,432

2

kg•m

kg

kg

G74B G90C

74 90

2400 2200

2800** 2600**

Baugröße

500

0,0063

29,0

36,0

Schnittzeichnung, Pumpe

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

19

20

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Technische Daten

ERLÄUTERUNGEN Drehzahlbereich

Die Nenndrehzahl ist die maximal empfohlene Drehzahl bei Dauerbetrieb, bei welcher
von einer normalen Lebensdauer ausgegangen werden kann.

Die Maximaldrehzahl ist die höchste zulässige Drehzahl, deren Überschreitung eine
Verminderung der Lebensdauer des Produkts oder das Risiko vorzeitiger Defekte und
Leistungsverluste mit sich bringen kann. Um die max. Drehzahl zu erreichen, ist eine
Herabsetzung des Pumpenfördervolumens und/oder des Eingangsdrucks erforderlich
(siehe Seite 34-41).

Bei Betrieb zwischen Nenndrehzahl und maximaler Drehzahl halten Sie bitte
Rücksprache mit Ihrer Sauer-Danfoss Vertretung.

Baugröße L25C L30D K38C K45D H57B H75D G74B G90C
Minimaldrehzahl
Nenndrehzahl
Maximaldrehzahl bei
maximalem Hubvolumen

Drehzahlgrenzen

-1

min

500

3200 2650 2600 2400 2200

3600 2800 3200 2800 2600

Betriebsdruckbereich

Die Höhe des Systemdrucks beeinflußt im hohen Maße die Lebensdauererwartung der
Einheit. Hoher Druck, der sich aus einer hohen Belastung der Einheit ergibt, reduziert
die Lebensdauererwartung ähnlich wie bei einem unter Last befindlichen Verbrennungs­motor oder Zahnradgetriebe. Die Belastbarkeit der Durchtriebe und Anbauflansche ist
auf den entsprechenden Seiten beschrieben.

Der Dauerdruck ist der höchstzulässige Druck bei normalen Betriebsbedingungen.

Der Maximaldruck entspricht der höchsten Belastbarkeit der Pumpe.
Der Maximaldruck darf nur für eine Zeitdauer von weniger als 2% der gesamten
Betriebsdauer auf die Einheit einwirken. Um bei der Auslegung einer Pumpe die
unterschiedlichen Belastungen und Drehzahlen richtig in Ansatz zu bringen, kann ein
Belastungskollektiv verwendet werden. Zusammen mit der Lebensdauerkurve kann
Sauer-Danfoss damit den Druckbereich für ein Antriebssystem festlegen.

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Technische Daten

ERLÄUTERUNGEN
(Fortsetzung)

Hydraulische Formel zur Pumpenauswahl

Metrisches System

Pumpenfördermenge: Qe =
1000

Drehmoment: Me =

Vg • n • ∆p
Leistung: Pe =

Vg • n • η

_________

Vg • ∆p

_________

v

20 • π • ηmh

___________

600 000 • η

l/min

Nm

kW

ges.

Vg = Hubvolumen pro Umdrehung cm
n = Pumpendrehzahl min

∆p = Differenzdruck bar
ηv = Volumetrischer Pumpenwirkungsgrad
ηmh = Mechanisch-hydraulischer Pumpenwirkungsgrad

η

= Gesamt Pumpenwirkungsgrad

ges.

3

-1

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

21

22

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Optionen

DURCHTRIEBE Für alle Pumpen der Baureihe 45 mit radialen Saug- und Druckanschlüssen sind unter-

schiedliche Durchtriebe für Zusatzpumpen verfügbar.

Da der Durchtrieb unter Gehäusedruck betrieben wird, muss ein O-Ring zur Abdichtung
zwischen dem Flansch der Pumpe und dem Durchtrieb eingesetzt werden. Die Kupp­lungshülse wird durch die Hydraulikflüssigkeit aus dem Pumpengehäuse geschmiert.
Die folgende Tabelle enthält Nenndrehmomente für die verfügbaren Verzahnungen.

• Alle Durchtriebe gemäß SAE J744

• Die Summe der Drehmomente der Anbaupumpe und der Hauptgruppe darf das

in der Tabelle „Wellenausführungen und Drehmomente“ auf Seite 24 aufgeführte
Nenndrehmoment der Antriebswelle nicht überschreiten.

• Alle Drehmomentwerte gehen von einer 58 Rc-Härte der Anbaupumpenwelle aus.
Die Nenndrehmomente für Verzahnungen basieren auf Zahnverschleiß.

• In Anwendungen, in denen hohe Vibrationen und hohe Beschleunigungen
(„g“- Werte) auftreten, sollten die Pumpen zusätzlich unterstützt werden, um eine

Beschädigung des Anschlussflansches zu vermeiden.

Für zusätzliche Informationen siehe Montageflanschbelastungen Seite 31.

Technische Daten Durchtriebe — Bauart K und L

Flanschgröße

SAE A

SAE A

spezial

SAE B

SAE B-B

* Bitte Rücksprache mit der Sauer-Danfoss Organisation, falls das Zusatzmoment in diesem Grenzbereich
liegt.

Verzahnung

Teilung

9 Zähne

16/32 Teilung

11 Zähne

16/32 Teilung

13 Zähne

16/32 Teilung

15 Zähne

16/32 Teilung

Minimale

Verzahnungslänge

13,5 mm

14,2 mm 249* 100

16,1 mm 280* 105

Drehmoment – Nm

Maximum Kontinuierlich

107* 51

147* 90

Technische Daten Durchtriebe — Bauart G und H

Flanschgröße

SAE A

SAE A

spezial

SAE B

SAE B-B

SAE C

Verzahnung

Teilung

9 Zähne

16/32 Teilung

11 Zähne

16/32 Teilung

13 Zähne

16/32 Teilung

15 Zähne

16/32 Teilung

14 Zähne

12/24 Teilung

Minimale

Verzahnungslänge

13,5 mm 107 51

15,0 mm 147 90

14,2 mm 249 124

18,9 mm

18,3 mm

Drehmoment – Nm

Maximum Kontinuierlich

339 235

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

mm

P101 079D

"D"

max.

Ve

rzahnungslänge
zur Übertragung
des Nenndrehmoments

"E"

max.

Anflanschfläche

Mit Freistich

Kupplungshülse

2,3
Fräserauslauf

Ohne Freistich

"F"

min.

"B"

max.

"C"

max.

R 0,8 max.

Ø"P"

+ 0

- 0,5

Technische Information

Optionen

DURCHTRIEBE
(Fortsetzung)

Die folgende Tabelle enthält die Abmessungen der Flansche und Wellen für
Anbaupumpen.
Alle Anbaupumpen, deren Abmessungen innerhalb dieser Werte liegen, können an die
Pumpen der Baureihe 45 montiert werden.

Passende Anbaupumpen

Abmessungen — mm

Flansch “P“ “B“ “C“ “D“ “E“ “F“

SAE A 82,55 6,35 12,70 58,20 15,00 13,50
SAE B 101,60 9,65 15,20 53,10 17,50 14,20
SAE C 127,00 12,70 23,37 55,60 30,50 18,30

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

23

24

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Optionen

ANTRIEBSWELLEN Die Pumpen der Baureihe 45 sind mit verzahnten, zylindrischen und kegeligen

Wellenenden lieferbar. Die folgende Tabelle zeigt die zulässigen Nenndrehmomente der
verschiedenen Ausführungen.

Die Nenndrehmomente für Verzahnungen basieren auf dem Zahnverschleiß und setzen
voraus, dass die Kupplungshülse mit mindestens 55 Rc gehärtet und eine gute
Schmierung vorhanden ist. Die Maximaldrehmomente basieren darauf, daß keine
externen Radialbelastungen vorhanden sind.

Wellenausführungen und Drehmomente

Wellenausführungen

Verzahnung, 13 Zähne

C2
D2

S1

C3
D3

S2

T0

K4
L4

T1

T2

— nicht verfügbar

16/32 Teilung

(nur SAE B Gehäuse)

Verzahnung, 14 Zähne

12/24 Teilung

Verzahnung, 15 Zähne

16/32 Teilung

(nur SAE B Gehäuse)

Verzahnung, 17 Zähne

12/24 Teilung

Konisch, 1:8

31,75 mm Durchmesser

Zylindrisch

31,75 mm Durchmesser

Konisch, 1:8

25,40 mm Durchmesser

Konisch, 1:8

22,22 mm Durchmesser

Belastung

Nm

Maximal

Kontinuierlich

Maximal

Kontinuierlich

Maximal

Kontinuierlich

Maximal

Kontinuierlich

Maximal — 734 —

Maximal — 655 734

Maximal 420 — —

Maximal 265 — —

K und L H G

275
100

—

400
210

— —

Bauart

282
102

734
283

362
192

—

—

1017

497

HUBVOLUMEN­BEGRENZUNG

Hinweis: Für die Baureihe 45 soll die empfohlene Gegenverzahnung für Antriebswellen

gemäß ANSI B92.1 Klasse 5 ausgeführt werden. Die externen Verzahnungen von
Sauer-Danfoss sind modifizierte Flankenzentrierungen der Klasse 5.
Der Außendurchmesser der Verzahnung und die Zahndicke sind verringert, um eine
Spielverzahnung mit der Gegenverzahnung sicherzustellen.

Pumpen der Baureihe 45 - H57, H75, G74 und G90 sind wahlweise mit einem
mechanischen Hubvolumenbegrenzer erhältlich.
Das maximale Hubvolumen der Pumpe kann auf einen beliebigen Wert zwischen
Maximum und 75% Hubvolumen begrenzt werden.

Pumpen der Baureihe 45 - L25, L30, K38, K45 verfügen nur über feste
Hubvolumenbegrenzer.
Bezüglich verfügbarer Sonderausführungen siehe Typenschlüssel oder Preisliste.

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Notizen

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

25

26

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

0

0

Q max

Druck

Förderstr

om

P101 166D

Verstellungen

PC-DRUCKREGLER

Der Druckregler hält den Systemdruck

Druckregler-Kennlinien

bei unterschiedlichem Förderstrom kon­stant. Dieser Regler wird üblicherweise
in Verbindung mit einem „Closed Center“
Ventil, d. h. einem Wegeventil mit „Load­Sensing“-Signal eingesetzt. Das LS-Signal
kann jedoch nicht verwertet werden.

Wenn der Systemdruck am Pumpenaus­gang unter den voreingestellten Wert
sinkt, steuert der Druckregler die Pumpe
auf größeres Hubvolumen (Förderstrom
wird erhöht).
Wenn der Systemdruck den eingestellten Maximalwert übersteigt, steuert der Druckreg­ler die Pumpe wieder zu kleinerem Hubvolumen (Förderstrom nimmt ab). Der System­druck am Pumpenausgang entspricht der Druckreglereinstellung.
Die Reaktionszeiten des PC-Reglers sind der folgenden Tabelle zu entnehmen.

Druckregler (PC) — Regelzeit min. ⇒ max. / max. ⇒ min.

Baugröße cm
Regelzeit min.
Regelzeit max.

⇒ max. ms 30 35 30 40

⇒ min. ms 90 100 105 110 125 130 140

3

25 30 38 45 57 74 75 90

Der Nullhubdruck des Druckreglers ist extern verstellbar.
Der Einstellbereich ist der folgenden Tabelle zu entnehmen.

EXTERNER
PC-DRUCKREGLER

Druckregler (PC) — Einstellbereich

Baugröße cm
Minimum
Maximum

3

25 30 38 45 57 74 75 90
bar 100
bar 260 210 260 210 310 210 260

Die Pumpe kann in ferngesteuerten Druckregler umgerüstet werden, indem ein geeigne­tes externes Druckbegrenzungsventil parallel zum Load-Sensing-Anschluss (Anschluss X)
installiert wird.
Dies ermöglicht eine fernbedienbare Steuerung des Nullhubdruckes unterhalb des Ein­stellwerts des integrierten Druckpilotventils. Das externe Ventil und dessen Verrohrung
muss für einen Pilotöldurchfluss von 3,8 l/min ausgelegt sein.

Durch Entlüftung des Fernsteueranschlusses über ein externes 2-Wege-On/Off-Ventil
(nicht dargestellt) in den Behälter lässt sich ein niedriger Leerlaufdruck erzeugen. Bei
geöffnetem Ventil beträgt dieser (Stand-by Druck) der Pumpe 15 bis 20 bar.

Als zusätzlicher Anlagenschutz kann ein Entlastungsventil in die Pumpenausgangslei­tung eingebaut werden.

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

S

L1,L2

M2

M4

B

P101 083

1

B

X

M2

L1,L2

S

M4

P101 182

1

2

M2

B

L1,L2

S

X

M4

P101 126

1

2

S

L1,L2

M2

M4

B

X

P101 104

1

3

Technische Information

Verstellungen

SCHALTPLAN
PC-DRUCKREGLER

PC-Druckregler – Bauart G, K und L PC-Druckregler – Bauart H

Anschlüsse :
B = Pumpendruck
S = Saugleitung
L1, L2 = Leckflüssigkeitsleitung
M2 = Messanschluss für Anschluss B
M4 = Messanschluss-Servodruck
1 = Verstärkungsdüse

Anschlüsse :
B = Pumpendruck
S = Saugleitung
L1, L2 = Leckflüssigkeitsleitung
M2 = Messanschluss für Anschluss B
M4 = Messanschluss-Servodruck
1 = Verstärkungsdüse
2 = Pilotdüse

SCHALTPLAN
EXTERNER
PC-DRUCKREGLER

Externer PC-Druckregler – Bauart G, K und L Externer PC-Druckregler – Bauart H

Anschlüsse :
B = Pumpendruck
S = Saugleitung
L1, L2 = Leckflüssigkeitsleitung
X = Load-Sensing-Druckanschluss
M2 = Messanschluss für Anschluss B
M4 = Messanschluss-Servodruck
1 = Verstärkungsdüse
3 = Entlastungsdüse (optional)

Anschlüsse :
B = Pumpendruck
S = Saugleitung
L1, L2 = Leckflüssigkeitsleitung
X = Load-Sensing-Druckanschluss
M2 = Messanschluss für Anschluss B
M4 = Messanschluss-Servodruck
1 = Verstärkungsdüse
2 = Pilotdüse

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

27

28

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

0

0

Druck

Förderstr

om

P001 931-1

D

Drehzahl

Förderstr

om

0

0

Verstellungen

LOAD-SENSING-REGLER
(LS)

Load-Sensing-Regler-KennlinienDer Load-Sensing-Regler dient dazu,

den Pumpenförderstrom an den Bedarf
(Druck und Förderstrom) der jeweiligen
Systemverbraucher anzupassen.
Diese Reglerausführung wird
üblicherweise in Verbindung mit Load­Sensing- Proportionalwegeventilen
benutzt.

Bei Mittelstellung dieser Ventile ist das
Load-Sensing Signal pLS = 0 bar, welches
die Pumpe veranlasst unter Stand-by
Druck gegen 0 zu schwenken.
Bei aktiviertem Proportionalwegeventil
liegt am Load-Sensing-Anschluss
(Anschluss “X“) der Lastdruck an.
Der Pumpenregler justiert dann das
Pumpenhubvolumen entsprechend
der Sollwertvorgabe vom
Proportionalwegeventil.

Die Reaktionszeiten des Reglers sind in
der folgenden Tabelle enthalten.

Load-Sensing-Regler — Regelzeit min. ⇒ max. / max. ⇒ min.

Baugröße cm
Regelzeit min.
Regelzeit max.

⇒ max. ms 20 30 35 30 40

⇒ min. ms 70 80 90 100 95 130

3

25 30 38 45 57 74 75 90

Der Load-Sensing-Regler enthält eine Druckwaage (Stand-by Druck)
und ein Druckabschneideventil (Nullhubdruck). Erreicht der Pumpenausgangsdruck
die Druckeinstellung (Nullhubdruck), öffnet das Druckabschneideventil zum Tank und
in Verbindung damit die Druckwaage zum Pumpenverstellkolben, so dass die Pumpe
nach min. Fördervolumen schwenkt. Die Wirkungsweise des Druckabschneideventils
entspricht dem PC-Regler. Die Druckwaage sowie das Druckabschneideventil sind extern
einstellbar.

Der Einstellbereich des Load-Sensing-Reglers (Druckwaage) ist der folgenden Tabelle zu
entnehmen.

Load-Sensing-Regler — Einstellbereich

Baugröße cm
Minimum
Maximum

3

25 30 38 45 57 74 75 90
bar 12 7 10 7 10
bar 36 30

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

S

L1,L2

M2

M4

B

X

P101 105

1

3

M2

B

L1,L2

S

X

M4

P101 108

2

3

1

Technische Information

Verstellungen

SCHALTPLAN
LS-DRUCKREGLER

Load-Sensing-Druckregler – Bauart L, K und G Load-Sensing-Druckregler – Bauart H

Anschlüsse :
B = Pumpendruck
S = Saugleitung
L1,L2 = Leckflüssigkeitsleitung
X = Load-Sensing-Druckanschluss
M2 = Messanschluss für Anschluss B
M4 = Messanschluss-Servodruck
1 = Verstärkungsdüse
3 = Entlastungsdüse (optional)

Anschlüsse :
B = Pumpendruck
S = Saugleitung
L1,L2 = Leckflüssigkeitsleitung
X = Load-Sensing-Druckanschluss
M2 = Messanschluss für Anschluss B
M4 = Messanschluss-Servodruck
1 = Verstärkungsdüse
2 = Pilotdüse – LS-Signal
3 = Entlastungsdüse (optional)

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

29

30

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

0 Re

180 Re

90 Re 270 Re

T

ZUGTDRUCK

L

Re

SCHWENKSCHEIBEN­DREHACHSE

MONTAGEFLANSCH

REGLER

Vorderansicht

Schnittdarstellung

150˚

210˚

P101 080D

Lebensdauer und Belastbarkeit

LAGERLEBENSDAUER Die B10-Lagerlebensdauer in Stunden ist in der folgenden Tabelle angegeben. Die Anga-

ben basieren auf einem gemittelten Systemdruck, einer Drehzahl von 1800 min-1 und
keinen externen Kräften.

Lagerlebensdauer

Lagerlebensdauer
B10 Stunden

bei 140 bar
bei 210 bar
bei 260 bar
bei 310 bar

25 30 38 45 57 74 75 90
49 100 24 600 35 300 19 600 29 712 41 383 10 755 19 847
14 100 7230 11 400 6200 6834 9048 2474 4339

6590 — 5870 — 3151 4062 — 1948

— — — — 1666 2101 — —

Geometrisches Hubvolumen

WELLENBELASTBARKEIT

Die Lager der Pumpen der Baureihe 45 sind für die Aufnahme von externen radialen
und axialen Kräften ausgelegt. Die Grenzen der zulässigen radialen Wellenbelastung sind
eine Funktion des Kraftangriffs, der Richtung der Kraft und den Betriebsbedingungen
der Pumpe.

Die maximale Radialkraft (Re) ist abhängig von dem maximalen externen Moment (Me)
und dem Abstand (L) vom Montageflansch. Die Werte für Me und die maximalen
Axialkräfte (Zug und Druck) sind in der folgenden Tabelle aufgelistet.

Die maximal zulässige Radialkraft (RE) RE = Me/L

Alle externen Kräfte beeinflussen die Lagerlebensdauer. Der Einfluß kann durch Ausrich­tung der Belastungsrichtung im Bereich von 150° bis 210° minimiert werden.

Kegelige Wellen oder Klemmkupplungen sind für Anwendungen mit Radialkräften emp­fehlenswert.

Kraftrichtung der externen Wellenbelastung

Max. zul. externe Belastung

Externes Moment (Me)
Maximale axiale
Wellenbelastung, Druck
Maximale axiale
Wellenbelastung, Zug

Nm 61 76 226 300 226 300

) N

(T

Druck

(T

) N

Zug

Externe Wellenbelastung

Geometrisches Hubvolumen

25 30 38 45 57 74 75 90

1000 1200 2200 2900 2200 2900

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

ANFLANSCHFLÄCHE

L1

L2

UNGEFÄHRE

SCHWERPUNKTLAGE

PUMPE 2

UNGEFÄHRE

SCHWERPUNKTLAGE

PUMPE 1

P101 081D

M2

L2

M4

M2

L2

M4

Technische Information

Lebensdauer und Belastbarkeit

FLANSCHBELASTBARKEIT Durch die Kombination zu Tandempumpen und/oder Stoßbelastungen entstehen

enorme, auf den Pumpenflansch einwirkende Kräfte. Die dabei entstehenden Momente
können für Mehrfachpumpen wie folgt überschlägig berechnet werden.

Externe Flanschbelastungen

ÜBERSCHLÄGIGE
BERECHNUNG DER
QUERKRAFTMOMENTE

W = Masse der Pumpe
L = Abstand Anbauflansch zum Schwerpunkt
MS = GS (W1L1 + W2L2 + ... +WnLn)
MC = GC (W1L1 + W2L2 + ... +WnLn)
Wobei :
MS = Stoßbelastung (Moment)
MC = Nennmoment
GS = Nennbeschleunigung (dynamisch) (gs)
GC = Max. stoßartige Beschleunigung (gs)

Die zulässigen externen Momente sind in der folgenden Tabelle angegeben. Werden
diese Werte überschritten, so ist eine zusätzliche Abstützung der Pumpe erforderlich.

Zulässige Querkraftmomente

Bauart Flansch

K und L Alle 1005 3550

H

G Alle 1580 5650

Alle

Modifizierter B-Flansch

Standard B-Flansch

Nennmoment (M

880 3090

740 2600

) Stoßbelastung (MS)

C

Nm

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

31

32

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Schallpegel

SCHALLPEGEL Die nachfolgende Tabelle beinhaltet die Geräuschpegel, gemessen in dB(A) in einem

semi-echofreien Messraum im Abstand von 1,52 Meter von der Pumpe. Die echofreien
Werte lassen sich überschlägig mit einem Abzug von 3 dB(A) von diesen Werten berech­nen.

Schallpegel dB(A)

Geometrische

Hubvolumen

25 68 72 69 73 — —
30
38 70 74 — —
45 70 74 — — — —
57 72 75 73 76 74 77
74 78 81 77 79 78 80
75 74 77 — — — —
90 77 79 78 80 — —

1800 min

Lärmenergie wird durch die Pumpe als Druckwellenerzeuger auf die Flüssigkeit
übertragen und durch Rohrleitungen und die verschiedensten Konstruktionselemente
der Maschine verstärkt.
Die Druckwellen ergeben sich aus der Anzahl der Druckflüssigkeit fördernden
Pumpenelemente (Kolben) bei der Entlastung von Hochdruck zum Niederdruck und
umgekehrt.
Die Druckpulsation ergibt sich also aus der Anzahl der Kolben multipliziert mit der Dreh­zahl. Druckwellen breiten sich entlang Hydraulikleitungen mit Schallgeschwindigkeit
(ca. 1400 m/s in Öl) aus.

Lärm kann strukturgebunden übertragen werden, wenn das Pumpengehäuse mit dem
übrigen Teil der Anlage verbunden ist.

210 bar 260 bar 310 bar

-1

Nennwert 1800 min-1Nennwert 1800 min-1Nennwert

69 73

— — — —

Als Dämpfungsmaßnahmen können dienen:

• flexible Schläuche (bei Verrohrung, sind die Leitungen mit Schellen zu befestigen)

• flexible (Gummi-) Montageteile

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Notizen

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

33

34

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Drehzahl min

-1

0

0

1000

2000

3000

20

40

60

80

100

Förderstrom l/min

bei maximalem Hub

v

olumen

P101 379D

4000

45%

60%

65%

70%

75%

Gesamtwirkungsgrad bei 50 ºC

Drehzahl min

-1

3500

3000

2500

2000

1500

1000

500

0

P101 381D

140 bar
210 bar
260 bar

85%

80%

55%

50%

P101 383D

0

500

1000

1500

2000

2500

3000

3500

Drehzahl min

-1

100%

90%

80%

70%

60%

50%

40%

30%

20%

10%

0%

Hubv

olumen

Empfohlener Betriebsbereich
(ohne Druckvorspannung in der Saugleitung)

4000

0

50

100

150 200

250

300

350

Druck bar

0

10

20

30

40

50

60

Eingangsleistung kW

bei maximalem Hubvolumen

1800 min

-1

2400 min

-1

3000 min

-1

P101 380D

95%

80%

75%

70%

60%

V

olumetrischer

Wirku

n

gsgrad

b

ei 50

˚C

0

500

1000

1500

2000

2500

3000

3500

Drehzahl min

-1

P101 382D

50%

140 bar
210 bar
260 bar

90%

85%

65%

55%

2500

3000

0

0,2

0,4

0,6

0,8

1,0

1,2

Drehzahl min

-1

Eingangsdruck (absolut) bar

0

500

1000

1500

2000

P101 384D

3500

Empfohlener Betriebsbereich
bei 100 % Hubvolumen.

4000

1,4

1,6

Zusätzlicher Betriebsbereich
bei 80 % Hubvolumen.

Kennwerte, Wirkungsgrad – 25 cm

3

Förderstrom in Abhängigkeit von der Drehzahl
(theoretisch)

Gesamtwirkungsgrad

Eingangsleistung in Abhängigkeit vom
Druck (theoretisch)

Volumetrischer Wirkungsgrad

Max. Drehzahl bei gegebenem Hubvolumen

Eingangsdruck in Abhängigkeit von der
Drehzahl

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

0

0

1000

2000

3000

20

40

60

80

120

P101 385D

4000

100

Drehzahl min

-1

Förderstrom l/min

bei maximalem Hub

v

olumen

60%

65%

70%

75%

85%

3500

3000

2500

2000

1500

1000

500

0

210 bar

140 bar

80%

Drehzahl min

-1
P101 387D

Gesamtwirkungsgrad bei 50 ºC

0

500

1000

1500

2000

2500

3000

3500

100%

90%

80%

70%

60%

50%

40%

30%

20%

10%

0%

4000

P101 389D

Drehzahl min

-1

Hub

volumen

Empfohlener Betriebsbereich
(ohne Druckvorspannung in der Saugleitung)

0

50

100

150 200

250

300

350

0

10

20

30

40

50

60

1800 min

-1

2400 min

-1

3000 min

-1

Druck bar

P101 386

D

Eingangsleistung kW

bei maximalem Hubvolumen

100%

90%

80%

85%

75%

0

500

1000

1500

2000

2500

3000

3500

140 bar
210 bar

95%

Drehzahl min

-1

P101 388D

V

olumetrischer

Wirku

n

gsgrad

b

ei 50

˚C

2500

3000

0,2

0,4

0,6

0,8

1,0

1,2

1,6

0

500

1000

1500

2000

3500 4000

1,4

Drehzahl min

-1

P101 390

D

0

Eingangsdruck (absolut) bar

Empfohlener Betriebsbereich
bei 100 % Hubvolumen.

Zusätzlicher Betriebsbereich
bei 80 % Hubvolumen.

Technische Information

Kennwerte, Wirkungsgrad – 30 cm

3

Förderstrom in Abhängigkeit von der Drehzahl
(theoretisch)

Eingangsleistung in Abhängigkeit vom
Druck (theoretisch)

Gesamtwirkungsgrad Volumetrischer Wirkungsgrad

Max. Drehzahl bei gegebenem Hubvolumen Eingangsdruck in Abhängigkeit von der

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Drehzahl

35

36

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

0

0

1000

2000

3000

20

40

60

80

120

P101 391D

4000

100

Drehzahl min

-1

Förderstrom l/min

bei maximalem Hub

v

olumen

60%

65%

70%

75%

80%

3500

3000

2500

2000

1500

1000

500

0

140 bar
210 bar
260 bar

90%

85%

Gesamtwirkungsgrad bei 50 ºC

Drehzahl min

-1
P101 393D

0

500

1000

1500

2000

2500

3000

100%

90%

80%

70%

60%

50%

40%

30%

20%

10%

0%

Empfohlener Betriebsbereich
(ohne Druckvorspannung in der Saugleitung)

P101 395D

Drehzahl min

-1

Hub

volume

n

0

50

100

150 200

250

300

350

0

20

40

60

80

100

120

Druck bar

P101 392D

Eingangsleistung kW

bei maximalem Hubvolumen

1800 min

-1

2300 min

-1

2800 min

-1

100%

90%

85%

80%

75%

0

500

1000

1500

2000

2500

3000

3500

70%

140 bar
210 bar
260 bar

95%

Drehzahl min

-1

P101 394

D

V

olumetrischer

Wirku

n

gsgrad

b

ei 50

˚C

0 500 1000 1500 2000 2500 3000

0

0,2

0,4

0,6

0,8

1,0

1,2

1,6

1,4

Empfohlener Betriebsbereich
bei 100 % Hubvolumen.

Zusätzlicher Betriebsbereich
bei 80 % Hubvolumen.

Eingangsdruck (absolut) bar

Drehzahl min

-1

P101 396D

Kennwerte, Wirkungsgrad – 38 cm

3

Förderstrom in Abhängigkeit von der Drehzahl
(theoretisch)

Eingangsleistung in Abhängigkeit vom
Druck (theoretisch)

Gesamtwirkungsgrad Volumetrischer Wirkungsgrad

Max. Drehzahl bei gegebenem Hubvolumen Eingangsdruck in Abhängigkeit von der

Drehzahl

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

0

0

1000

2000

3000

40

80

120

160

200

P101 397D

4000

Drehzahl min

-1

Förderstrom l/min

bei maximalem Hub

v

olumen

65%

70%

75%

80%

90%

3500

3000

2500

2000

1500

1000

500

0

210 bar

140 bar

85%

Drehzahl min

-1

P101 399D

Gesamtwirkungsgrad bei 50 ºC

0

500

1000

1500

2000

2500

3000

100%

90%

80%

70%

60%

50%

40%

30%

20%

10%

0%

Empfohlener Betriebsbereich
(ohne Druckvorspannung in der Saugleitung)

P101 401D

Drehzahl min

-1

Hub

volumen

0

50

100

150 200

250

300

350

0

20

40

60

80

100

120

Druck bar

P101 398D

Eingangsleistung kW

bei maximalem Hubvolumen

1800 min

-1

2300 min

-1

2800 min

-1

100%

90%

80%

85%

75%

0

500

1000

1500

2000

2500

3000

3500

140 bar
210 bar

95%

Drehzahl min

-1

P101 400

D

V

olumetrischer

Wirku

n

gsgrad

b

ei 50

˚C

0 500 1000 1500 2000 2500 3000

0,2

0,4

0,6

0,8

1,0

1,2

1,6

1,4

Drehzahl min

-1

P101 402D

0

Eingangsdruck (absolut) bar

Zusätzlicher Betriebsbereich
bei 80 % Hubvolumen.

Empfohlener Betriebsbereich
bei 100 % Hubvolumen.

Technische Information

Kennwerte, Wirkungsgrad – 45 cm

3

Förderstrom in Abhängigkeit von der Drehzahl
(theoretisch)

Eingangsleistung in Abhängigkeit vom
Druck (theoretisch)

Gesamtwirkungsgrad Volumetrischer Wirkungsgrad

Max. Drehzahl bei gegebenem Hubvolumen Eingangsdruck in Abhängigkeit von der

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Drehzahl

37

38

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

P101 154D

0

500

1000

1500

2000

3000

3500

2500

0

50

100

150

200

250

Drehzahl min

-1

Förderstrom l/min

bei maximalem Hub

v

olumen

0

500

1000

1500

2000

2500

3000

3500

82,5%

85,0%

87,5%

90,0%

92,5%

140 bar
210 bar
310 bar

Drehzahl min

-1

P101 518D

Gesamtwirkungsgrad bei 50 ºC

0

500

1000 1500

2000

2500

3000

3500

0%

10%

20%

30%

40%

50%

60%

70%

80%

90%

100%

Hub

volumen

P101 158D

Drehzahl min

-1

Empfohlener Betriebsbereich
(ohne Druckvorspannung in der Saugleitung)

0

50

100

150

200

250

300

350

0

20

40

60

80

100

120

1500 min

-1

1800 min

-1

2600 min

-1

Eingangsleistung kW

bei maximalem Hubvolumen

Druck bar

P101 155D

0

500

1000

1500

2000

2500

3000

350

0

90%

92,5%

95%

97,5%

100%

140 bar
210 bar
310 bar

Drehzahl min

-1

P101 519D

V

olumetrischer

Wirku

n

gsgrad

b

ei 50

˚C

0

500

1000

1500

2000

2500

3000

3500

0,2

0,4

0,6

0,8

1,0

1,2

1,6

1,4

Empfohlener Betriebsbereich
bei 100 % Hubvolumen.

Zusätzlicher Betriebsbereich
bei 80 % Hubvolumen.

Drehzahl min

-1

P101 485D

0

Eingangsdruck (absolut) bar

Kennwerte, Wirkungsgrad – 57 cm

3

Förderstrom in Abhängigkeit von der Drehzahl
(theoretisch)

Eingangsleistung in Abhängigkeit vom
Druck (theoretisch)

Gesamtwirkungsgrad Volumetrischer Wirkungsgrad

Max. Drehzahl bei gegebenem Hubvolumen Eingangsdruck in Abhängigkeit von der

Drehzahl

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

P101 160D

0

500

1000

1500

2000

3000

3500

2500

0

50

100

150

200

250

Drehzahl min

-1

Förderstrom l/min

bei maximalem Hub

v

olumen

140 bar
210 bar
310 bar

0 500 1000 1500 2000 2500 300

0

75%

80%

85%

90%

95%

Drehzahl min

-1

P101 486D

Gesamtwirkungsgrad bei 50 ºC

0 500 1000 20001500 2500 3000

0%

10%

20%

30%

40%

50%

60%

70%

80%

90%

100%

Empfohlener Betriebsbereich
(ohne Druckvorspannung in der Saugleitung)

P101 164D

Drehzahl min

-1

Hub

volume

n

0

50

100

150

200

250

300

350

0

20

40

60

80

100

120

1500 min

-1

1800 min

-1

2400 min

-1

Druck bar

P101 161D

Eingangsleistung kW

bei maximalem Hubvolumen

90%

92,5%

95%

97,5%

100%

0 500 1000 1500 2000 2500 3000

140 bar
210 bar
310 bar

Drehzahl min

-1

P101 487D

V

olumetrischer

Wirku

n

gsgrad

b

ei 50

˚C

2500 3000

0,2

0,4

0,6

0,8

1,0

1,2

1,6

0

500

1000

1500

2000

1,4

0

Eingangsdruck (absolut) bar

Drehzahl min

-1

P101 488D

Zusätzlicher Betriebsbereich
bei 80 % Hubvolumen.

Empfohlener Betriebsbereich
bei 100 % Hubvolumen.

Technische Information

Kennwerte, Wirkungsgrad – 74 cm

3

Förderstrom in Abhängigkeit von der Drehzahl
(theoretisch)

Eingangsleistung in Abhängigkeit vom
Druck (theoretisch)

Gesamtwirkungsgrad Volumetrischer Wirkungsgrad

Max. Drehzahl bei gegebenem Hubvolumen Eingangsdruck in Abhängigkeit von der

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Drehzahl

39

40

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

0

0

500

1000

1500

2000

2500

3000

50

100

150

200

250

P101 403D

Drehzahl min

-1

Förderstrom l/min

bei maximalem Hub

v

olumen

0

500

1000

1500

2000

2500

3000

85,0%

87,5%

90,0%

92,5%

95,0%

140 bar
210 bar

Drehzahl min

-1

P101 405D

Gesamtwirkungsgrad bei 50 ºC

0

500

1000

1500

2000

2500

3000

100%

90%

80%

70%

60%

50%

40%

30%

20%

10%

0%

P101 407D

Drehzahl min

-1

Hub

volumen

Empfohlener Betriebsbereich
(ohne Druckvorspannung in der Saugleitung)

0

50

100

150 200

250

300

350

0

20

40

60

80

100

120

Druck bar

P101 404D

Eingangsleistung kW

bei maximalem Hubvolumen

1500 min

-1

1800 min

-1

2400 min

-1

90%

92,5%

95%

97,5%

100%

0 500 1000 1500 2000 2500 3000

140 bar
210 bar

Drehzahl min

-1

P101 406D

V

olumetrischer

Wirku

n

gsgrad

b

ei 50

˚C

2500 3000

0,2

0,4

0,6

0,8

1,0

1,2

1,6

0

500

1000

1500

2000

1,4

Empfohlener Betriebsbereich
bei 100 % Hubvolumen.

Zusätzlicher Betriebsbereich
bei 80 % Hubvolumen.

Drehzahl min

-1

P101 408D

0

Eingangsdruck (absolut) bar

Kennwerte, Wirkungsgrad – 75 cm

3

Förderstrom in Abhängigkeit von der Drehzahl
(theoretisch)

Eingangsleistung in Abhängigkeit vom
Druck (theoretisch)

Gesamtwirkungsgrad Volumetrischer Wirkungsgrad

Max. Drehzahl bei gegebenem Hubvolumen Eingangsdruck in Abhängigkeit von der

Drehzahl

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

0

0

500

1000

1500

2000

2500

300

0

50

100

150

200

250

P101 409D

Drehzahl min

-1

Förderstrom l/min

bei maximalem Hub

v

olumen

140 bar
210 bar
260 bar

0 500 1000 1500 2000 2500 3000

75%

80%

85%

90%

95%

Drehzahl min

-1

P101 411D

Gesamtwirkungsgrad bei 50 ºC

0

500

1000

1500

2000

2500

3000

100%

90%

80%

70%

60%

50%

40%

30%

20%

10%

0%

P101 413D

Drehzahl min

-1

Hub

volume

n

Empfohlener Betriebsbereich
(ohne Druckvorspannung in der Saugleitung)

0

50

100

150 200

250

300

350

0

20

40

60

80

100

120

1800 min

-1

2400 min

-1

3000 min

-1

Eingangsleistung kW

bei maximalem Hubvolumen

Druck bar

P101 410D

90%

92,5%

95%

97,5%

100%

0 500 1000 1500 2000 2500 3000

140 bar
210 bar
260 bar

87,5%

Drehzahl min

-1

P101 412D

V

olumetrischer

Wirku

n

gsgrad

b

ei 50

˚C

2500 3000

0,2

0,4

0,6

0,8

1,0

1,2

1,6

0

500

1000

1500

2000

1,4

Drehzahl min

-1

P101 414D

0

Eingangsdruck (absolut) bar

Zusätzlicher Betriebsbereich
bei 80 % Hubvolumen.

Empfohlener Betriebsbereich
bei 100 % Hubvolumen.

Technische Information

Kennwerte, Wirkungsgrad – 90 cm

3

Förderstrom in Abhängigkeit von der Drehzahl
(theoretisch)

Eingangsleistung in Abhängigkeit vom
Druck (theoretisch)

Gesamtwirkungsgrad Volumetrischer Wirkungsgrad

Max. Drehzahl bei gegebenem Hubvolumen Eingangsdruck in Abhängigkeit von der

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Drehzahl

41

42

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Einbauzeichnungen

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

Abmessungen in

mm

P101 415D

S

B

33,0 33,0

Sauganschluss "S"

1,875-12UN-2B

(1-7/8-12UN-2B)

gemäß SAE J1926/1

Systemdruck

anschluss "B"

1,3125-12UN-2B

(1-5/16-12UN-2B)

gemäß SAE J1926/1

Z

DREHRICHTUNG LINKS

(GEGEN DEN UHRZEIGERSINN)

181,9

223,2

M2

105,8

15,0

70,4

67,7 67,7

Ansenkungstiefe fü

r

Leckflüssigkeits­anschluss "L2"

Ansenkungstiefe fü

r

Leckflüssigkeits­anschluss "L1"

Y

Messanschluss "M2"

Systemdruck

0,5625-18UNF-2B

(9/16-18UNF-2B)

gemäß SAE J1926/1

S

B

33,0 33,0

Sauganschluss "S"
1,875-12UN-2B
(1-7/8-12UN-2B)
gemäß SAE J1926/1

Systemdruck

anschluss "B"

1,3125-12UN-2B
(1-5/16-12UN-2B)
gemäß SAE J1926/1

Stand-b

y

Druckeinstellung

Nullhubdruckeinstellung
(max. Druckeinstellung)

Z

DREHRICHTUNG RECHTS

(IM UHRZEIGERSINN)

L1

X

167,7

80,0

172,6

175,1

9,4

Ø101,57±0,025

37,0

134,3

155,262,0

Ansenkungstiefe für

Anschlüsse "B" und "S"

Leckflüssigkeits­anschluss "L1"
0,875-14UNF-2B
(7/8-14UNF-2B)
gemäß SAE J1926/1

LS-Förderstromregler

Steuerdruck

anschluss"X"

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

R0,8 max.

Y

Z X

ABMESSUNGEN
BAUART K UND L

25, 30, 38 UND 45 CM

3

SAE-B-Flansch mit axialen Saug- und Druckanschlüssen

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

P101 416D

95,0

97,4

80,0

181,9

73,0

2x Ø14,3

ungefähre

Schwerpunktlage

ungefähre
Schwerpunktlage

146,0

6,7

121,9

132,0

Ansenktiefe
LS-Steuerdruck­anschluss"X"

V

V

X

L2

CCWCW

25,8

32,0

Leckflüssigkeitsanschluss "L2"
0,875-14UNF-2B
(7/8-14UNF-2B)
gemäß SAE J1926/1

Technische Information

Einbauzeichnungen

ABMESSUNGEN
BAUART K UND L

25, 30, 38 UND 45 CM

(Fortsetzung)

SAE-B-Flansch mit axialen Saug- und Druckanschlüssen (Fortsetzung)

3

Abmessungen in

mm

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

43

44

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Einbauzeichnungen

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

Abmessungen in

mm

P101 576D

94,5 94,5

95,0 95,0

Ansenkungstiefe für

Anschluss "S"

Ansenkungstiefe für

Anschluss "B"

BS

Z

80,0

166,0*

62,0

37,0

Ø101,57±0,25

B

9,4

R0,8 max.

Le

ckflüssigkeitsanschluss "L1"

0,875-14UNF-2B
(7/8-14UNF-2B)
gemäß SAE J1926/1

L1

Systemdruckanschluss "B"

1,3125-12UN-2B

(1-5/16-12UN-2B)

gemäß SAE J1926/1

Y

Z

X

DREHRICHTUNG RECHTS

(IM UHRZEIGERSINN)

90,5

207,0

207,9

15,0

67,767,7

Messanschluss "M2"

Systemdruck

0,5625-18UNF-2B

(9/16-18UNF-2B)

gemäß SAE J1926/1

Y

Ansenkungstiefe für
Le

ckflüssigkeits-

anschluss "L2"

Ansenkungstiefe für
Le

ckflüssigkeits-

anschluss "L1"

ABMESSUNGEN
BAUART K UND L

25, 30, 38 UND 45 CM

(Fortsetzung)

SAE-B-Flansch mit radialen Saug- und Druckanschlüssen

3

* Der Abstand zur Anschlussmitte ist für Drehrichtung links (gegen den Uhrzeigersinn) und Drehrichtung rechts

(im Uhrzeigersinn) gleich.

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

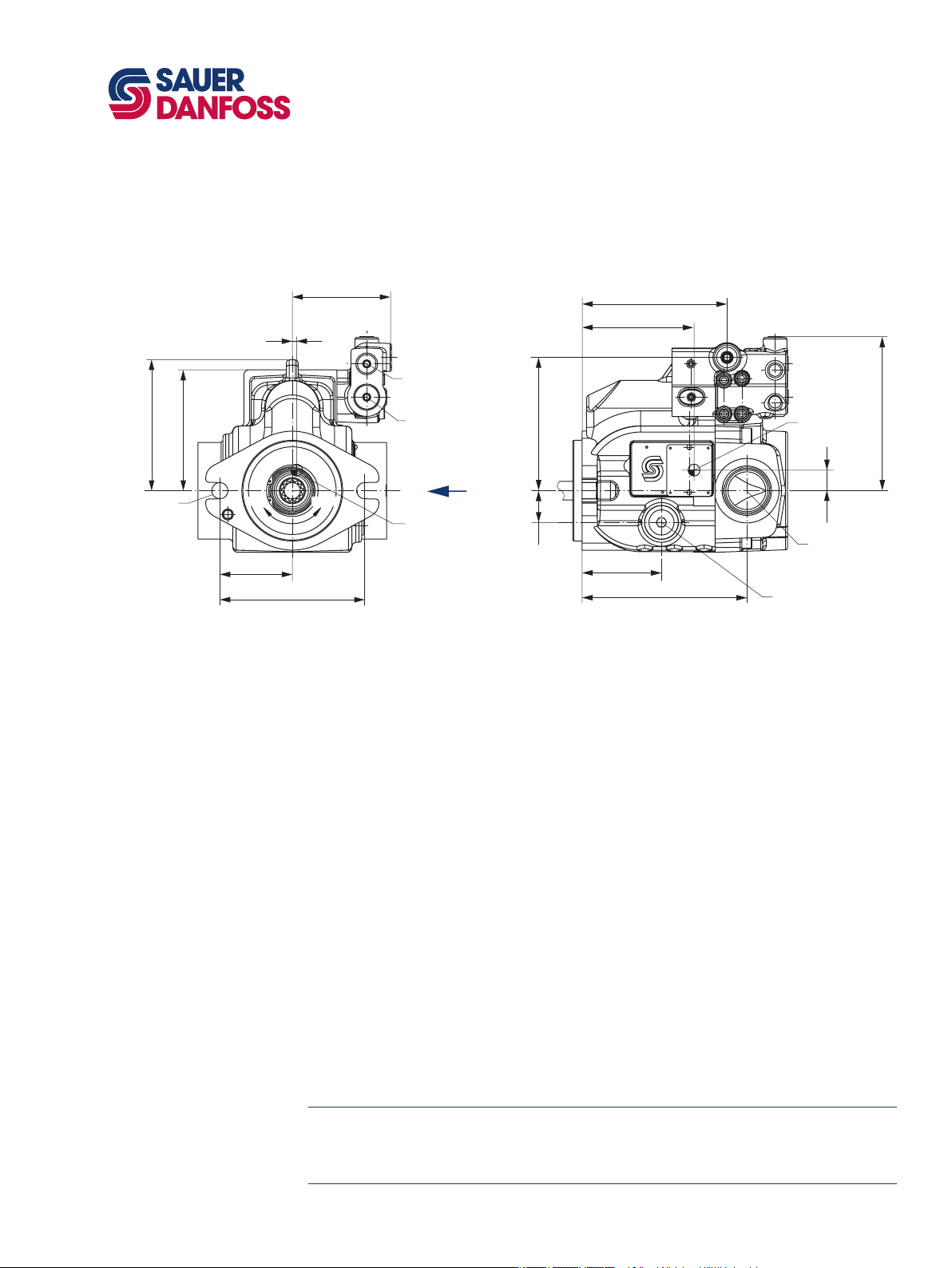

P101 577D

ungefähre
Schwerpunktlage

ungefähre
Schwerpunktlage

Stand-b

y

Druckeinstellung

Nullhubdruckeinstellung
(max. Druckeinstellung)

2x Ø16,4

L2

Leckflüssigkeitsanschluss "L2"
0,875-14UNF-2B
(7/8-14UNF-2B)
gemäß SAE J1926/1

V

V

X

CCW

CW

S

Sauganschluss "S"
1,875-12UN-2B
(1-7/8-12UN-2B)
gemäß SAE J1926/1

DREHRICHTUNG RECHTS

(IM UHRZEIGERSINN)

166,0*

80,0

112,8

99,0

73,0

146,0

146,0

X

132,0

121,9

134,3

155,2

32,0

20,7

4,4

Ansenktiefe
LS-Steuerdruck­anschluss"X"

Technische Information

Einbauzeichnungen

ABMESSUNGEN
BAUART K UND L

25, 30, 38 UND 45 CM

(Fortsetzung)

SAE-B-Flansch mit radialen Saug- und Druckanschlüssen (Fortsetzung)

3

Abmessungen in

mm

* Der Abstand zur Anschlussmitte ist für Drehrichtung links (gegen den Uhrzeigersinn) und Drehrichtung rechts

(im Uhrzeigersinn) gleich.

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

45

46

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Einbauzeichnungen

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

Abmessungen in

mm

P101 417D

228,53

Anflanschfläche

Anflanschfläche

für O-Ring

Ø101,32x1.78

für O-Ring

Ø82,27x2.62

2x Gewinde
0,375-16UNC-2B
(3/8-16UNC-2B)
17,8 tief

2x Gewinde
0,500-13UNC-2B
(1/2-13UNC-2B)
19,7 tief

min. Einbauraum
We

lle

Ø88,62

Ø82,6

+0,08

Ø101,65

+0,08

Ø105,64

224,15

8,0±0,8
nach SAE J744

146,0

73,0

106,4

53,2

66,3

1,3

R2,0 max.

R0,51 max.

11,0±0,13

min. Einbauraum
We

lle

70,6

1,95

8,1±0,07

8,0±0,8
nach SAE J744

Verzahnung
Kupplungshülse SAE A-11Z:
Zähnezahl = 11
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 17,463
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 6

Verzahnung
Kupplungshülse

SAE A-9Z:

Zähnezahl = 9
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 14,288
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 6

Ve

rzahnung

Kupplungshülse SAE B-13Z:
Zähnezahl = 13
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 20,638
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 6

Ve

rzahnung

Kupplungshülse SAE B-B-15Z:
Zähnezahl = 15
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 23,813
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 6

ABMESSUNGEN
BAUART K UND L

25, 30, 38 UND 45 CM

(Fortsetzung)

Durchtriebsadapter

3

SAE A-Durchtriebsadapter
mit SAE A-9Z und SAE A-11Z Kupplungshülsen

SAE B-Durchtriebsadapter
mit SAE B-13Z und SAE B-B-15Z Kupplungshülsen

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

8,0±0,475

8,0±0,475

Ø 18.82 max.

Ø 21,72±0,09

15,2±0,5

33,0

Ø 25,27±0,12

23,35±0,5

38,0

Ø 21.92 max.

69,89

26,97

Ø 25,4

8,0±0,475

34,92±0,63

9,42±0,76

Ø 22,22

0,750-16UNF-2A

(3/4-16UNF-2A)

59,69

23,01

3,08±0,76

8,0±0,475

28,68±0,63

P101 418D

Ve

rzahnung:
Zähnezahl = 15
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 23,813
volle Fussausrundung und
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 5

Verzahnung:
Zähnezahl = 13
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 20,638
volle Fussausrundung und
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 5

Kupplungshülse
darf nicht weiter
aufgeschoben werden.

Kupplungshülse
darf nicht weiter
aufgeschoben werden.

Kupplungshülse
darf nicht weiter
aufgeschoben werden.

Kupplungshülse
darf nicht weiter
aufgeschoben werden.

Scheibenfeder
6,3x22,2

Konus 1:8
kompatibel zu SAE J501

Konus 1:8
kompatibel zu SAE J501

Scheibenfeder
6,3x22,2

Ø 22,22

0,625-18UNF-2A

(5/8-18UNF-2A)

Ø 19,05

Technische Information

Einbauzeichnungen

ABMESSUNGEN
BAUART K UND L

25, 30, 38 UND 45 CM

(Fortsetzung)

3

Antriebswellen

Verzahnte Welle
Ausführung - C2

Kegelige Welle
Ausführung - T1

Verzahnte Welle
Ausführung - C3

Kegelige Welle
Ausführung - T2

Abmessungen in

mm

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

47

48

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Einbauzeichnungen

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

Abmessungen in

mm

P101 084D

L1

X

Ø126,975±0,025

73,0

86,8

215,0

115,7

R 0,8

108,0

95,0

210,5

Le

ckflüssigkeits-

anschluss "L1"

0,875-14UNF-2B

(7/8-14UNF-2B)

gemäß SAE J1926/1

LS-Förderstromregler
Steuerdruck

anschluss "X"

(verschlossen bei nur
druckgeregelter Pumpe, d.h. ohne LS)
0,4375-20UNF-2B
(7/16-20UNF-2B)
gemäß SAE J1926/1

Y

Z

X

144,0

72,0

67,0

63,0

Leck­flüssigkeits­anschluss "L2

"

Differenzdruckeinstellung
LS-Förderstromregler

PC-Maximaldruckeinstellung

Anschluss für externen
PC-Druckregler

LS-Förderstromregler
Steuerdruck

anschluss "X"

Messanschluss

"M4"

Servoz

ylinderdruck

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

Y

S

B

40,440,4

Anschluss "B"

(Systemdruck

anschluss)

1"-5000 PSI

gemäß SAE J518 (Code 61)

4x Gewinde:

0,375-16UNC-2B

(3/8-16UNC-2B)

abweichende

Gewindetief

e min. 18,6

Anschluss "S"
(Sauganschluss)
2"-3000 PSI
gemäß SAE J518 (Code 61)
4x Gewinde:
0,500-13UNC-2B
(1/2-13UNC-2B)
Gewindetief

e min. 27,0

Z

DREHRICHTUNG LINKS

(GEGEN DEN UHRZEIGERSINN)

52,37±0,25

77,77±0,25

26,19±0,25

42,88±0,25

S

B

40,440,4

Anschluss "B"
(Systemdruck

anschluss)
1"-5000 PSI
gemäß SAE J518 (Code 61)
4x Gewinde:
0,375-16UNC-2B
(3/8-16UNC-2B)
abweichende
Gewindetief

e min. 18,6

Anschluss "S"

(Sauganschluss)

2"-3000 PSI

gemäß SAE J518 (Code 61)

4x Gewinde:

0,500-13UNC-2B

(1/2-13UNC-2B)

Gewindetief

e min. 27,0

Z

DREHRICHTUNG RECHTS

(IM UHRZEIGERSINN)

52,37±0,25

77,77±0,25

26,19±0,25

42,88±0,25

ABMESSUNGEN
BAUART H

57 UND 75 CM

3

SAE-C-Flansch mit axialen Saug- und Druckanschlüssen

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

Leckflüssigkeits­anschluss "L1"

P101 085D

S S

B B

V

V

X

Z Z

36,2

44,5

36,2

44,5

114,5

57,3

52,3

68,0

73,0

114,5

57,3

L2

M2

M4

Sauganschluss "S"
1,875-12UN-2B
(1-7/8-12UN-2B)
gemäß SAE J1926/1

Sauganschluss

"S"

1,875-12UN-2B

(1-7/8-12UN-2B)

gemäß SAE J1926/1

Systemdruck

anschluss "B"

1,3125-12UN-2B

(1-5/16-12UN-2B)

gemäß SAE J1926/1

Systemdruck

anschluss "B"

1,3125-12UN-2B
(1-5/16-12UN-2B)
gemäß SAE J1926/1

Le

ckflüssigkeits-

anschluss "L2"
0,875-14UNF-2B
(7/8-14UNF-2B)
gemäß SAE J1926/1

Messanschluss

"M2"

Systemdruck

0,4375-20UNF-2B

(7/16-20UNF-2B)

g

emäß SAE J1926/1

DREHRICHTUNG LINKS

(GEGEN DEN UHRZEIGERSINN)

DREHRICHTUNG RECHTS

(IM UHRZEIGERSINN)

CCWCW

Technische Information

Einbauzeichnungen

ABMESSUNGEN

SAE-C-Flansch mit axialen Saug- und Druckanschlüssen (Fortsetzung)
BAUART H

57 UND 75 CM

3

(Fortsetzung)

Abmessungen in

mm

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.

Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.

Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige

Sauer-Danfoss Vertretung.

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

49

50

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Einbauzeichnungen

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

Abmessungen in

mm

P101 086D

V

V

Z

Z

Z W

W

V

V

Z

S

B B

S S

B

DREHRICHTUNG LINKS

(GEGEN DEN UHRZEIGERSINN)

DREHRICHTUNG RECHTS

(IM UHRZEIGERSINN)

L2

M4

M2

L2

M4

M2

206,2

198,0

77,3 84,3

77,3

84,3

Anschluss "B"
(Systemdruckanschluss)
1"-5000 PSI
gemäß SAE J518 (Code 61)
4x Gewinde:
0,375-16UNC-2B
(3/8-16UNC-2B)
abweichende
Gewindetief

e min. 18,6

Anschluss "S"
(Sauganschluss)
2"-3000 PSI
gemäß SAE J518 (Code 61)
4x Gewinde:
0,500-13UNC-2B
(1/2-13UNC-2B)
Gewindetief

e min. 27,0

Leckflüssigkeits-

anschluss "L2"

0,875-14UNF-2B

(7/8-14UNF-2B)

gemäß SAE J1926/1

Le

ckflüssigkeits-

anschluss "L2"

0,875-14UNF-2B

(7/8-14UNF-2B)

gemäß SAE J1926/1

Messanschluss

"M4"

Servoz

ylinderdruck
0,4375-20UNF-2B
(7/16-20UNF-2B)
gemäß SAE J1926/1

Messanschluss

"M4"

Servoz

ylinderdruck
0,4375-20UNF-2B
(7/16-20UNF-2B)
gemäß SAE J1926/1

Messanschluss

"M2"

Systemdruck

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

Messanschluss

"M2"

Systemdruck

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

42,88±0,25

77,77±0,25

26,19±0,25

52,37±0,25

ABMESSUNGEN
BAUART H

57 UND 75 CM

(Fortsetzung)

SAE-C-Flansch mit radialen Saug- und Druckanschlüssen

3

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

P101087D

L1

X

L1

X

S

W

W

B

DREHRICHTUNG LINKS

(GEGEN DEN UHRZEIGERSINN)

DREHRICHTUNG RECHTS

(IM UHRZEIGERSINN)

244,5

206,2

198,0

244,5

Anschluss "B"

(Systemdruck

anschluss)

1"-5000 PSI

gemäß SAE J518 (Code 61)

4x Gewinde:

0,375-16UNC-2B

(3/8-16UNC-2B)

abweichende

Gewindetief

e min. 18,6

Anschluss "S"

(Sauganschluss)

2"-3000 PSI

gemäß SAE J518 (Code 61)

4x Gewinde:

0,500-13UNC-2B

(1/2-13UNC-2B)

Gewindetief

e min. 27,0

Le

ckflüssigkeits-

anschluss "L1"
0,875-14UNF-2B
(7/8-14UNF-2B)
gemäß SAE J1926/1

Le

ckflüssigkeits-

anschluss "L1"
0,875-14UNF-2B
(7/8-14UNF-2B)
gemäß SAE J1926/1

LS-Förderstromregler

Steuerdruck

anschluss "X"

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

LS-Förderstromregler

Steuerdruck

anschluss "X"

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

26,19±0,25

52,37±0,25

42,88±0,25

77,77±0,25

Technische Information

Einbauzeichnungen

ABMESSUNGEN
BAUART H

57 UND 75 CM

(Fortsetzung)

SAE-C-Flansch mit radialen Saug- und Druckanschlüssen (Fortsetzung)

3

Abmessungen in

mm

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

51

52

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Einbauzeichnungen

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

Abmessungen in

mm

P101 107D

215,0

106,8

86,873,0

Ø101,575±0,025

145,7

138,0

125,0 9,7

4x15,8

240,5

Schwerpunktabstand

R 0,8 max.

LS-Förderstromregler
Steuerdruck

anschluss "X"

(verschlossen bei nur
druckgeregelter Pumpe,
d.

h. ohne LS)
0,4375-20UNF-2B
(7/16-20UNF-2B)
gemäß SAE J1926/1

Le

ckflüssigkeits-

anschluss "L1"

0,875-14UNF-2B

(7/8-14UNF-2B)

gemäß SAE J1926/1

Y

Z

X

144,0

67,0

63,0

18,0

148,2

PC-Maximal-

druckeinstellung

Anschluss für externen
PC-Druckregler

Diff

erenzdruckeinstellung

LS-Förderstromregler

Messanschluss

"M4"

Servoz

ylinderdruck

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

Y

36,2

44,5

S

B

Anschluss "B"

(Systemdruck

anschluss)

1"-5000 PSI

gemäß SAE J518 (Code 61)

4x Gewinde:

0,375-16UNC-2B

(3/8-16UNC-2B)

abweichende

Gewindetief

e min. 18,6

Anschluss "S"
(Sauganschluss)
2"-3000 PSI
gemäß SAE J518 (Code 61)
4x Gewinde:
0,500-13UNC-2B
(1/2-13UNC-2B)
Gewindetief

e min. 27,0

Z

DREHRICHTUNG LINKS

(GEGEN DEN UHRZEIGERSINN)

52,37±0,25

77,77±0,25

26,19±0,25

42,88±0,25

36,2

44,5

S

B

Anschluss "B"
(Systemdruck

anschluss)
1"-5000 PSI
gemäß SAE J518 (Code 61)
4x Gewinde:
0,375-16UNC-2B
(3/8-16UNC-2B)
abweichende
Gewindetief

e min. 18,6

Anschluss "S"

(Sauganschluss)

2"-3000 PSI

gemäß SAE J518 (Code 61)

4x Gewinde:

0,500-13UNC-2B

(1/2-13UNC-2B)

Gewindetief

e min. 27,0

Z

DREHRICHTUNG RECHTS

(IM UHRZEIGERSINN)

52,37±0,25

26,19±0,25

42,88±0,25

77,77±0,25

ABMESSUNGEN
BAUART H

57 UND 75 CM

(Fortsetzung)

SAE-B-Flansch mit axialen Saug- und Druckanschlüssen

3

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

P101 110D

S

S

B

B

Z

Z

36,2

44,5

36,2

44,5

Sauganschluss "S"
1,875-12UN-2B
(1-7/8-12UN-2B)
gemäß SAE J1926/1

Sauganschluss

"S"

1,875-12UN-2B

(1-7/8-12UN-2B)

gemäß SAE J1926/1

Systemdruck

anschluss "B"

1,3125-12UN-2B

(1-5/16-12UN-2B)

gemäß SAE J1926/1

Systemdruck

anschluss "B

"

1,3125-12UN-2B
(1-5/16-12UN-2B)
gemäß SAE J1926/1

DREHRICHTUNG LINKS

(GEGEN DEN UHRZEIGERSINN)

DREHRICHTUNG RECHTS

(IM UHRZEIGERSINN)

73,0

73,0

146,0

98,0

Ø14,3

63,0

CW CCW

L2

M2

M4

Messanschluss "M2"

Systemdruck

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

Le

ckflüssigkeits-

anschluss "L2"

0,875-14UNF-2B

(7/8-14UNF-2B)

gemäß SAE J1926/1

Messanschluss

"M4"

Servoz

ylinderdruck

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

Leckflüssigkeits­anschluss "L1"

V

X

V

Technische Information

Einbauzeichnungen

ABMESSUNGEN
BAUART H

57 UND 75 CM

(Fortsetzung)

SAE-B-Flansch mit axialen Saug- und Druckanschlüssen (Fortsetzung)

3

Abmessungen in

mm

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

53

54

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Einbauzeichnungen

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

Abmessungen in

mm

P101 111D

B

B

S

B

SS

L2

M4

M2

L2

M4

M2

V

V

Z

V

Z

Z

VZ W

W

236,5

276,8

228,0

Anschluss "S"
(Sauganschluss)
2"-3000 PSI
gemäß SAE J518 (C

ode 61)
4x Gewinde:
0,500-13UNC-2B
(1/2-13UNC-2B)
Gewindetief

e min. 27,0

Anschluss "B"
(Systemdruckanschluss)
1"-5000 PSI
gemäß SAE J518 (Code 61)
4x Gewinde:
0,375-16UNC-2B
(3/8-16UNC-2B)
abweichende
Gewindetief

e min. 18,6

75,0

75,0 82,0

82,0

Messanschluss "M4"
Servoz

ylinderdruck
0,4375-20UNF-2B
(7/16-20UNF-2B)
gemäß SAE J1926/1

Messanschluss "M4"
Servoz

ylinderdruck
0,4375-20UNF-2B
(7/16-20UNF-2B)
gemäß SAE J1926/1

Leckflüssigkeits-

anschluss "L2"

0,875-14UNF-2B

(7/8-14UNF-2B)

gemäß SAE J1926/1

Messanschluss "M2"

Systemdruck

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

Messanschluss "M2"

Systemdruck

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

DREHRICHTUNG LINKS

(GEGEN DEN UHRZEIGERSINN)

DREHRICHTUNG RECHTS

(IM UHRZEIGERSINN)

Leckflüssigkeits-

anschluss "L2"

0,875-14UNF-2B

(7/8-14UNF-2B)

gemäß SAE J1926/1

42,88±0,25

77,77±0,25

26,19±0,25

52,37±0,25

ABMESSUNGEN
BAUART H

57 UND 75 CM

(Fortsetzung)

SAE-B-Flansch mit radialen Saug- und Druckanschlüssen

3

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

P101 112D

Anschluss "S"

(Sauganschluss)

2"-3000 PSI

gemäß SAE J518 (Code 61)

4x Gewinde:

0,500-13UNC-2B

(1/2-13UNC-2B)

Gewindetief

e min. 27,0

Anschluss "B"

(Systemdruck

anschluss)

1"-5000 PSI

gemäß SAE J518 (Code 61)

4x Gewinde:

0,375-16UNC-2B

(3/8-16UNC-2B)

abweichende

Gewindetief

e min. 18,6

L1

X

L1

X

S

S

W

W

145,7

138,0

276,8

228,0

86,873,0

236,5

15,8

LS-Förderstromregler

Steuerdruck

anschluss "X"

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

LS-Förderstromregler

Steuerdruck

anschluss "X"

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

Le

ckflüssigkeits-

anschluss "L1"
0,875-14UNF-2B
(7/8-14UNF-2B)
gemäß SAE J1926/1

DREHRICHTUNG LINKS

(GEGEN DEN UHRZEIGERSINN)

DREHRICHTUNG RECHTS

(IM UHRZEIGERSINN)

Leckflüssigkeitsanschluss "L1"
0,875-14UNF-2B
(7/8-14UNF-2B)
gemäß SAE J1926/1

52,37±0,25

77,77±0,25

26,19±0,25

42,88±0,25

Technische Information

Einbauzeichnungen

ABMESSUNGEN
BAUART H

57 UND 75 CM

(Fortsetzung)

SAE-B-Flansch mit radialen Saug- und Druckanschlüssen (Fortsetzung)

3

Abmessungen in

mm

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

55

56

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Einbauzeichnungen

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

Abmessungen in

mm

P101 092D

2x Gewinde
0,375-16UNC-2B
(3/8-16UNC-2B)
17,8 tief

für O-Ring

Ø82,27x2,62

min. Einbauraum
We

lle

58,5

53,2

106,4

min. Einbauraum
Kupplungshülse

A

268,6 (SAE C)
298,8 (SAE B)

1,95

Anflanschfläche

Ø88,62

Ø82,6

+0,08

R0,51 max.

Verzahnung
Kupplungshülse SAE A-11Z:
Zähnezahl = 11
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 17,463
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 6

Ve

rzahnung

Kupplungshülse

SAE A-9Z:

Zähnezahl = 9
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 14,288
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 6

P101 093D

174,0

87,0

146,0

2x Gewinde
0,500-13UNC-2B
(1/2-13UNC-2B)
19,7 tief

Anflanschfläche

264,4 (SAE C)
294,4 (SAE B)

Verzahnung
Kupplungshülse

SAE B-B-15Z:

Zähnezahl = 15
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 23,813
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 6

Ve

rzahnung

Kupplungshülse SAE B-13Z:
Zähnezahl = 13
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 20,638
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 6

min. Einbauraum
Kupplungshülse

A

R0,51 max.

1,24

11,0 min.

min. Einbauraum
We

lle

54,1

für O-Ring

Ø101,32x1,78

Ø105,64

Ø101,65

+0,08

ABMESSUNGEN
BAUART H

57 UND 75 CM

(Fortsetzung)

Durchtriebsadapter

3

SAE A-Durchtriebsadapter
mit SAE A-9Z und SAE A-11Z Kupplungshülsen

Einbauraum Kupplungshülse

A
SAE A – 9 Z 21,1
SAE A – 11 Z 16,1

SAE B-Durchtriebsadapter
mit SAE B-13Z und SAE B-B-15Z Kupplungshülsen

Einbauraum Kupplungshülse

A
SAE B – 13 Z 20,7
SAE B-B – 15 Z 12,7

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

P101 094D

146,5

9,0

73,3

57,3

114,5

114,5

57,2

4x Gewinde

0,500-13UNC-2B

(1/2-13UNC-2B)

22,7 tief

Anflanschfläche

Ve

rzahnung

Kupplungshülse

SAE C-14Z:

Zähnezahl = 14
Teilung = 12/24
Eingriffswinkel = 30˚
Teilkreis Ø = 29,633
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 6

264,4 (SAE C)
294,4 (SAE B)

min. Einbauraum
Kupplungshülse

min. Einbauraum
We

lle

57,1

1,3

1,38 min.

für O-Ring

Ø120,37x1,78

R0,51 max.

Ø127,03

+0,05

Ø131,57

Technische Information

Einbauzeichnungen

ABMESSUNGEN
BAUART H

57 UND 75 CM

(Fortsetzung)

Durchtriebsadapter (Fortsetzung)

3

SAE C-Durchtriebsadapter
mit SAE C-14Z Kupplungshülse

Abmessungen in

mm

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

57

58

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Einbauzeichnungen

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

Abmessungen in

mm

8,0±0,8

16,7

33,3

Ø18,5

Ø22,13

30,0

47,6

Ø27,6

Ø31,14

22,36

P101 098D

28,00

Ø21,84

Ø25,34

8,0±0,8

8,0±0,8

Verzahnung:
Zähnezahl = 14
Teilung = 12/24
Eingriffswinkel = 30˚
Teilkreis Ø = 29,63
volle Fussausrundung und
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 5

Ve

rzahnung:
Zähnezahl = 13
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 20,638
volle Fussausrundung und
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 5

Ve

rzahnung:
Zähnezahl = 15
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 23,813
volle Fussausrundung und
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 5

Kupplungshülse
darf nicht weiter
aufgeschoben werden.

Kupplungshülse
darf nicht weiter
aufgeschoben werden.

Kupplungshülse
darf nicht weiter
aufgeschoben werden.

ABMESSUNGEN
BAUART H

57 UND 75 CM

(Fortsetzung)

Antriebswellen

3

Verzahnte Welle
Ausführung - S1

Verzahnte Welle
Ausführung - C2/D2

Verzahnte Welle
Ausführung - C3/D3

Hinweis:
Für SAE “B“ Frontflansch nur Wellen D2 oder D3 verwendbar,
für SAE “C“ Frontflansch nur Wellen C2 oder C3 verwendbar.

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

P101 099D

62,00

42,90

22,40

Scheibenfeder
7,94x31,8

Passfeder
7,94x28,56

Konus 1:8
kompatibel zu SAE J501

56,00

47,6

Kupplungshülse
darf nicht weiter
aufgeschoben werden.

Kupplungshülse
darf nicht weiter
aufgeschoben werden.

8,0±0,8

8,0±0,8

31,72

30,2

1,0-20UNEF-2A

(1-20UNEF-2A)

Technische Information

Einbauzeichnungen

ABMESSUNGEN
BAUART H

57 UND 75 CM

(Fortsetzung)

Antriebswellen (Fortsetzung)

3

Kegelige Welle
Ausführung - TO

Zylindrische Welle
Ausführung - K4/L4

Abmessungen in

mm

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

59

60

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Einbauzeichnungen

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

Abmessungen in

mm

P101 088D

72,74

73,0

45,0

151,0

Leckflüssigkeits-

anschluss "L1"

0,875-14UNF-2B

(7/8-14UNF-2B)

gemäß SAE J1926/1

Y

M2

X

LS-Förderstromregler
Steuerdruck

anschluss "X"

(verschlossen bei nur
druckgeregelter Pumpe,
d.

h. ohne LS)
0,4375-20UNF-2B
(7/16-20UNF-2B)
gemäß SAE J1926/1

227,74

102,84

110,0

Y

Z

X

Ø126,975±0,025

265,76

128,5121,76

Leckflüssigkeits­anschluss "L2"
0,875-14UNF-2B
(7/8-14UNF-2B)
gemäß SAE J1926/1

Messanschluss "M2"

Systemdruck

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

60,7

21,3

40,0

45,0

S

B

Anschluss "B"

(Systemdruck

anschluss)

1"-5000 PSI

gemäß SAE J518 (Code 61)

4x Gewinde:

0,375-16UNC-2B

(3/8-16UNC-2B)

Gewindetief

e min. 22,0

Anschluss "S"
(Sauganschluss)
2"-3000 PSI
gemäß SAE J518 (Code 61)
4x Gewinde:
0,500-13UNC-2B
(1/2-13UNC-2B)
Gewindetief

e min. 27,0

LS-Förderstromregler
Steuerdruck

anschluss "X"

LS-Förderstromregler
Steuerdruck

anschluss "X"

alternativ

Z

DREHRICHTUNG LINKS

(GEGEN DEN UHRZEIGERSINN)

42,88±0,25

26,19±0,25

52,37±0,25

77,77±0,25

40,0

45,0

S

B

Anschluss "B"
(Systemdruck

anschluss)
1"-5000 PSI
gemäß SAE J518 (Code 61)
4x Gewinde:
0,375-16UNC-2B
(3/8-16UNC-2B)
Gewindetief

e min. 22,0

Anschluss "S"

(Sauganschluss)

2"-3000 PSI

gemäß SAE J518 (Code 61)

4x Gewinde:

0,500-13UNC-2B

(1/2-13UNC-2B)

Gewindetief

e min. 27,0

60,7

LS-Förderstromregler
Steuerdruck

anschluss "X"

21,3

LS-Förderstromregler
Steuerdruck

anschluss "X"

alternativ

Z

DREHRICHTUNG RECHTS

(IM UHRZEIGERSINN)

42,88±0,25

26,19±0,25

52,37±0,25

77,77±0,25

Schwerpunktabstand

ABMESSUNGEN
BAUART G

74 UND 90 CM

3

SAE-C-Flansch mit axialen Saug- und Druckanschlüssen

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

P101 089D

M4

CCW

CW

114,5

57,28

14,3

114,5

128,5

57,25

72,64

102,84

Leckflüssigkeits-

anschluss "L1"

0,875-14UNF-2B

(7/8-14UNF-2B)

gemäß SAE J1926/1

Messanschluss

"M4"

Servoz

ylinderdruck
0,4375-20UNF-2B
(7/16-20UNF-2B)
gemäß SAE J1926/1

LS-Förderstromregler
Steuerdruck

anschluss "X"

alternativ
0,4375-20UNF-2B
(7/16-20UNF-2B)
gemäß SAE J1926/1

Stand-b

y

Druckeinstellung

Nullhubdruckeinstellung

(max. Druckeinstellung)

V

X

V

Technische Information

Einbauzeichnungen

ABMESSUNGEN
BAUART G

74 UND 90 CM

(Fortsetzung)

SAE-C-Flansch mit axialen Saug- und Druckanschlüssen (Fortsetzung)

3

Abmessungen in

mm

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

61

62

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Einbauzeichnungen

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

Abmessungen in

mm

P101 090D

M4

M4

B B S

S

S

B

V

V

Z

Z

W

V

V

Z

Z

W

212,74

215,74

72,64

72,64

82,0 75,0

75,0 82,0

26,19±0,25

42,88±0,25

52,37±0,25

77,77±0,25

Anschluss "B"
(Systemdruck

anschluss)
1"-5000 PSI
gemäß SAE J518 (C

ode 61)
4x Gewinde:
0,375-16UNC-2B
(3/8-16UNC-2B)
Gewindetief

e min. 22,0

Anschluss "S"
(Sauganschluss)
2"-3000 PSI
gemäß SAE J518 (Code 61)
4x Gewinde:
0,500-13UNC-2B
(1/2-13UNC-2B)
Gewindetief

e min. 27,0

Messanschluss

"M4"

Servoz

ylinderdruck
0,4375-20UNF-2B
(7/16-20UNF-2B)
gemäß SAE J1926/1

Messanschluss

"M4"

Servoz

ylinderdruck
0,4375-20UNF-2B
(7/16-20UNF-2B)
gemäß SAE J1926/1

Le

ckflüssigkeits-

anschluss "L1"

0,875-14UNF-2B

(7/8-14UNF-2B)

gemäß SAE J1926/1

Le

ckflüssigkeits-

anschluss "L1"

0,875-14UNF-2B

(7/8-14UNF-2B)

gemäß SAE J1926/1

LS-Förderstromregler
Steuerdruck

anschluss "X"

alternativ
0,4375-20UNF-2B
(7/16-20UNF-2B)
gemäß SAE J1926/1

LS-Förderstromregler
Steuerdruck

anschluss "X"

alternativ
0,4375-20UNF-2B
(7/16-20UNF-2B)
gemäß SAE J1926/1

DREHRICHTUNG LINKS

(GEGEN DEN UHRZEIGERSINN)

DREHRICHTUNG LINKS

(GEGEN DEN UHRZEIGERSINN)

DREHRICHTUNG RECHTS

(IM UHRZEIGERSINN)

DREHRICHTUNG RECHTS

(IM UHRZEIGERSINN)

ABMESSUNGEN
BAUART G

74 UND 90 CM

(Fortsetzung)

SAE-C-Flansch mit radialen Saug- und Druckanschlüssen

3

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

P101 091D

M2

M2

X

X

256,04

256,04

212,74

215,74

B

26,19±0,25

42,88±0,25

52,37±0,25

Anschluss "B"

(Systemdruck

anschluss)

1"-5000 PSI

gemäß SAE J518 (Code 61)

4x Gewinde:

0,375-16UNC-2B

(3/8-16UNC-2B)

Gewindetief

e min. 22,0

Le

ckflüssigkeitsanschluss "L2"

0,875-14UNF-2B
(7/8-14UNF-2B)
gemäß SAE J1926/1

Leckflüssigkeitsanschluss "L2"
0,875-14UNF-2B
(7/8-14UNF-2B)
gemäß SAE J1926/1

Messanschluss

"M2"

Systemdruck

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

Messanschluss "M2"

Systemdruck

0,4375-20UNF-2B

(7/16-20UNF-2B)

gemäß SAE J1926/1

LS-Förderstromregler
Steuerdruck

anschluss "X"

0,4375-20UNF-2B
(7/16-20UNF-2B)
gemäß SAE J1926/1

LS-Förderstromregler
Steuerdruck

anschluss "X"

0,4375-20UNF-2B
(7/16-20UNF-2B)
gemäß SAE J1926/1

S

77,77±0,25

Anschluss "S"

(Sauganschluss)

2"-3000 PSI

gemäß SAE J518 (Code 61)

4x Gewinde:

0,500-13UNC-2B

(1/2-13UNC-2B)

Gewindetief

e min. 27,0

DREHRICHTUNG LINKS

(GEGEN DEN UHRZEIGERSINN)

DREHRICHTUNG RECHTS

(IM UHRZEIGERSINN)

W

W

Technische Information

Einbauzeichnungen

ABMESSUNGEN
BAUART G

74 UND 90 CM

(Fortsetzung)

SAE-C-Flansch mit radialen Saug- und Druckanschlüssen (Fortsetzung)

3

Abmessungen in

mm

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

63

64

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Einbauzeichnungen

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

Abmessungen in

mm

P101 095D

2x Gewinde
0,375-16UNC-2B
(3/8-16UNC-2B)
17,8 tief

ungefähre

Schwerpunktlage

106,4

58,5

1,95

A

132,0

278,07

für O-Ring

Ø82,27x2,62

Ø88,62

6,0

Ø82,6

+0,08

Anflanschfläche

min. Einbauraum
Kupplungshülse

Ve

rzahnung

Kupplungshülse SAE A-11Z:
Zähnezahl = 11
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 17,463
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 6

Verzahnung
Kupplungshülse SAE A-9Z:
Zähnezahl = 9
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 14,288
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 6

min. Einbauraum

We

lle

53,2

ungefähre Schwerpunktlage

P101 096D

174,0

87,0

146,0

ungefähre

Schwerpunktlage

2x Gewinde
0,500-13UNC-2B
(1/2-13UNC-2B)
19,7 tief

1,3

11,0±0,13

für O-Ring

Ø101,32x1,78

54,1

min. Einbauraum

We

lle

A

min. Einbauraum
Kupplungshülse

132,0

273,69

Anflanschfläch

e

6,0

Verzahnung
Kupplungshülse SAE B-B-15Z:
Zähnezahl = 15
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 23,813
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 6

Verzahnung
Kupplungshülse SAE B-13Z:
Zähnezahl = 13
Teilung = 16/32
Eingriffswinkel = 30˚
Teilkreis Ø = 20,638
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 6

Ø105,64

Ø101,65

+0,08

73,0

ungefähre Schwerpunktlage

ABMESSUNGEN
BAUART G

74 UND 90 CM

(Fortsetzung)

Durchtriebsadapter

3

SAE A-Durchtriebsadapter
mit SAE A-9Z und SAE A-11Z Kupplungshülsen

Einbauraum Kupplungshülse

A
SAE A – 9 Z 21,1
SAE A – 11 Z 16,1

SAE B-Durchtriebsadapter
mit SAE B-13Z und SAE B-B-15Z Kupplungshülsen

Einbauraum Kupplungshülse

A
SAE B – 13 Z 20,7
SAE B-B – 15 Z 12,7

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf

P101 097D

ungefähre

Schwerpunktlage

ungefähre Schwerpunktlage

4x Gewinde

0,500-13UNC-2B

(1/2-13UNC-2B)

22,7 tief

146,5

135,0

10,09

276,69

73,25

57,3

114,6

114,6

57,3

Anflanschfläche

6,0

Verzahnung
Kupplungshülse SAE C-14Z:
Zähnezahl = 14
Teilung = 12/24
Eingriffswinkel = 30˚
Teilkreis Ø = 29,633
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 6

min. Einbauraum
Kupplungshülse

Ø131,57

Ø127,03

+0,05

für O-Ring

Ø120,37x1,78

57,1

min. Einbauraum

We

lle

1,3

14,0±0,13

Technische Information

Einbauzeichnungen

ABMESSUNGEN
BAUART G

74 UND 90 CM

(Fortsetzung)

Durchtriebsadapter (Fortsetzung)

3

SAE C-Durchtriebsadapter
mit SAE C-14Z Kupplungshülse

Abmessungen in

mm

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

65

66

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

BAUART G

P101 100D

Kupplungshülse
darf nicht weiter
aufgeschoben werden.

Anflanschfläche

Anflanschfläche

Anflanschfläche

Kupplungshülse
darf nicht weiter
aufgeschoben werden.

Kupplungshülse
darf nicht weiter
aufgeschoben werden.

Ve

rzahnung:
Zähnezahl = 14
Teilung = 12/24
Eingriffswinkel = 30˚
Teilkreis Ø = 29,634
volle Fussausrundung und
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 5

Verzahnung:
Zähnezahl = 17
Teilung = 12/24
Eingriffswinkel = 30˚
Teilkreis Ø = 35,983
volle Fussausrundung und
Flankenzentrierung
gemäß ANSI B92.1-1970
Klasse 5

47,6 61,97

8,0±0,7 8,0±0,7

8,0±0,7

28,0

34,0

Ø25,4

Ø30,5

Ø36,66

Ø31,72

35,2

Ø31,14

A

A

A

56,00

Passfeder
7,94x28,56

74 UND 90 CM

(Fortsetzung)

Einbauzeichnungen

AntriebswellenABMESSUNGEN

3

Verzahnte Welle
Ausführung - S1

Verzahnte Welle
Ausführung - S2

Abmessungen in

mm

Zylindrische Welle
Ausführung - K4

Alle SAE-Gewindeanschlüsse, O-Ringabdichtungen gemäß SAE J514.
Drehrichtungsangaben gemäß Blickrichtung auf das Wellenende.
Für detaillierte Einbauzeichnungen wenden Sie sich bitte an Ihre zuständige
Sauer-Danfoss Vertretung.

Baureihe 45 Axialkolbenverstellpumpen – Offener Kreislauf
Technische Information

Notizen

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

67

UNSERE PRODUKTE

Axialkolbenpumpen und -motoren
für offene und geschlossene Kreisläufe

Orbitalmotoren

Antriebssysteme von Sauer-Danfoss
– weltweit führend

Sauer-Danfoss fertigt und liefert Produkte und Systeme
für mobile Anwendungen weltweit.

Hydraulische Lenkeinheiten

Zahnradpumpen und -motoren

Proportionalventile

Einschraubventile (Cartridges)

Planetengetriebe

Batteriebetriebene Umrichter
und Elektromotoren

Elektronische Steuergeräte
und Software

Fernsteuergeräte

Sensoren

UNSERE SYSTEME

Hydrostatische Antriebssysteme

Elektrohydraulische Lenksysteme
Elektrische Lenksysteme

Antriebssysteme für
Transportbetonmischer

Sauer-Danfoss bedient die Hersteller mobiler Arbeitsmaschinen
in den Marktbereichen Landtechnik, Baumaschinen, Straßenbau,
Fördertechnik, Kommunalfahrzeuge, Forstwirtschaft, Rasenpflege
und viele andere.

Sauer-Danfoss bietet dem Markt optimale Lösungen und
entwickelt neue Produkte und Systeme in enger partnerschaftlicher
Zusammenarbeit mit seinen Kunden.

Sauer-Danfoss ist darauf spezialisiert, aus der Bandbreite von
Komponenten Lösungen zu entwickeln, um Fahrzeugherstellern
moderne Systeme anzubieten.

Sauer-Danfoss bietet umfangreichen Service für seine Produkte und
Systeme durch ein enges Netzwerk von autorisierten Servicezentren
in allen Teilen der Welt.

Integrierte Hydrauliksysteme (HIC)

Lüfter-Antriebssysteme

Komplette Maschinensysteme

DKMH.PK.315.A1.03 • 520L0518 • 05/2003

Sauer-Danfoss GmbH & Co. OHG
Carl-Legien-Straße 8
63073 Offenbach/Main
Tel.: [phone]
Fax: [phone]

www.sauer-danfoss.de
