Tehnički podaci
Pogoni za zračne zaklopke
AMD 210, 210 AS, AMD 220, 220 AS
AMD 310, 310 AS, AMD 420, 420 AS
AMD 510, 510 AS, AMD 520, 520 AS
Opis
Pogoni AMD služe reguliranju zračnih zaklopki
pod kutom vrtnje od 90° koji se upotrebljavaju u
primjenama grijanja, ventilacije i klimatizacije.
Značajke:
• Ručno upravljanje
• Odabir smjera vrtnje sklopkom
• 2/3-točkovna regulacija, podesiv kut vrtnje
mehaničkim graničnikom min. 20°
• Modulirajuća regulacija, podesiv kut vrtnje s
graničnikom
• Prikaz položaja
• Zaštita od preopterećenja
• Direktna montaža univerzalnom stezaljkom
• Remen protiv vrtnje sprječava vrtnju pogona
• Bez održavanja
Osnovni podaci:
• Nazivni napon (AC ili DC):
230 V, 50/60 Hz
24 V, 50/60 Hz
• Regulacijski ulazni signal: modulirajući ili
2/3-točkovni (ovisno o ožičenju)
• Moment: 5/8/10/15 Nm
• Kut vrtnje: 0 do maks. 95°
• Brzina: 60-150 s /90°
Naručivanje
Napomena:
* Pogon s ugrađenim dodatnim
sklopkama
** Veličina prigušivača:
a
b
S=a×b
S=π×r
Radni ciklusi
Tip
AMD 210
AMD 210 AS 24 VAC /DC 1 dod. sklopka * 08 2H11 01
AMD 210 230 VA C/DC - 08 2H11 02
AMD 210 AS 230 VA C/DC 1 dod. sklopka * 08 2H11 03
AMD 220
AMD 220 AS 24 VAC /DC 1 dod. sklopka * 0 82H 1105
AM D 310
AMD 310 AS 24 VAC /DC 1 dod. sklopka * 08 2H11 07
AM D 310 23 0 VAC/D C - 082H1108
AMD 310 AS 230 VA C/DC 1 dod. sklopka * 08 2H11 09
AMD 42 0
AMD 420 AS 24 VAC /DC 1 dod. sklopka * 0 82 H1111
AMD 510
AMD 510 AS 24 VAC /DC 1 dod. sklopka * 0 82H 1113
AMD 510 230 VA C/DC - 0 82H 1114
r
2
AMD 510 AS 230 VAC/DC 1 dod. sklopka * 0 82H 1115
AMD 520
AMD 520 AS 24 VAC /DC 1 dod. sklopka * 0 82H 1117
2/3-točkovni
modulirajući
Moment
Regulacijski
(Nm) (s/90° ) (V)
5
8 2/3-točkovni 6 0-120
10 modulirajući
15
>1.000.000 djelomičnih ciklusa (±5°)
signal
2/3-točkovni 60 -120
modulirajući 100
2/3-točkovni
modulirajući
>60.000 ciklusa (0 °-95°-0°)
>60.000 ciklusa (0 °-95°-0°)
Brzina Ulazni napon
24 VAC /DC -
24 VAC /DC - 0 82 H110 4
24 VAC /DC -
24 VAC /DC -
24 VAC /DC -
150
24 VAC /DC - 08 2H111 6
Dodat na
sklopka
Maks . veličina
zaklopke
(m2)
1 **
1,6 * *
2 **
3 **
Kod ni br.
08 2H11 00
08 2H11 06
08 2H111 0
08 2H111 2
© Danfoss | 2016.04
VD.IR.C3.37 | 1
Tehnički podaci AMD 210(AS),220(AS), 310(AS), 420(AS), 510(AS), 520(AS)
Tehnički podaci
Napomena:
* ovisno o ožičenju
** na udalj enosti od 1m
Način rada
Tip
Napajanje V 24 AC/DC ili 230 AC/DC ± 20%
Snaga pri radu
Snaga u mirovanju (krajnji
položaj)
Frekvencija Hz 50/60
Regulacijski ulaz
Radni moment Nm 5 8 15 5 10 15
Kut vrtnje 0 do maks. 95°
Radna temperatura
Okolna vlažnost: 5-95% rel. vlaž., bez kondenzacije (EN 60730 -1)
Temperatura skladištenja i
prijevoza
Razred zaštite III (24V) / II (230V)
Nazivni impulsni napon: kV 4 (EN 60730-1) 0,8 (EN 60730-1)
Zaštita kućišta / stupanj zaštite
Razina buke motora: **
Masa kg 0,53
oznaka prema normama
210/210A S
(24V/ 230V)
W
V
mA 0-20 (4-20) Ri = 500Ω
°C
dB(A)
Direktiva o niskom naponu (LVD) 2006/95/EZ: EN 60730-1, EN 60730-2-14
Direktiva EMC 2004/108/Ez: EN 61000 -6-2, EN 61000-6-3 RoHS CE (2011/65/EU)
Vrijedi za: AMD 210, 210AS, 310, 310AS, 510,
510AS
2-točkovni
Spajanjem napajanja s BU+BN (1+2) i sklopkom
smjera vrtnje u položaju „R“ pogon se postavlja u
položaj 1. Ako je i BK (1+2+3) spojen s napajanjem,
pogon će prijeći u položaj 0.
310/310AS
(24V/ 230V)
2/3-točkovni * modulirajući 2/3-točkovni *
/
510/510AS
(24V)
220/220AS
2 2,5
420/420AS
(24V)
−30 - 50
−30 - 80
(24V)
1
0-10 (2-10) Ri = 100 kΩ
IP 54
< 35
520/520AS
(24V)
Vrijedi za: AMD 220, 220AS, 420, 420AS, 520,
520AS
Spajanjem napajanja s BU+BN (1+2) i referentnog
signala Y s BK (3) od 0(2)…10VDC pogon se
postavlja u odgovarajući položaj. Stvarni položaj
zaklopke 0-100% povratni je signal U, na primjer
dijeljenje signala s drugim pogonima.
510/510A S
(230V)
/
4 (EN 60730-1)
za
3-točkovni
Spajanjem napajanja s BU+BN (1+2) i sklopkom
smjera vrtnje u položaju „R“ pogon se postavlja
u položaj 1. Ako se napajanje prekine, pogon
će ostati u trenutnom položaju. Ako je i BU+BK
(1+3) spojen s napajanjem, pogon će se kretati u
smjeru 0.
Pogon je zaštićen od preopterećenja, ne
zahtijeva krajnje sklopke i automatski će se
zaustaviti kada dođe do graničnika.
Direktna ugradnja Jednostavna direktna ugradnja na vreteno
zaklopke pomoću univerzalne stezaljke,
isporučene s remenom protiv vrtnje kako bi
se spriječila vrtnja pogona.
Ručno upravljanje Ručno upravljanje moguće je s povratnim
gumbom (zasun ostaje deblokiran dok god
je gumb pritisnut).
Sklopka smjera vrtnje
Pogon je zaštićen od preopterećenja, ne
zahtijeva krajnje sklopke i automatski će se
zaustaviti kada dođe do graničnika.
2 | © Danfoss | 2016.04
R = nadesno
L = nalijevo
Vrijedi za: AMD 210, 210AS 310, 310AS
R = nadesno
Adp = prilagodba
L = nalijevo
Vrijedi za: AMD 510, 510AS
VD.IR.C3.37
Tehnički podaci AMD 210(AS),220(AS), 310(AS), 420(AS), 510(AS), 520(AS)
Montage/ mounting/montage/montaggio/ montaje:
Funktionen/ function/ fonction/ funcione/ función:
Anschlussschema/ connection scheme/ schema de connexion/
schema di collegamento/ esquema de conexiones:
1
2
Sklopka načina rada
Vrijedi za AMD:
(220, 220AS, 420, 420AS, 520, 520AS)
Način prilagodbe (Adp)
Vrijedi za AMD:
(510, 510AS, 220, 420, 520)
Dodatne sklopke
Vrijedi za AMD:
(210AS, 310AS, 510AS, 220AS, 420AS , 520AS)
Sklopka načina rada s četiri uskočna položaja u
kućištu.
- Normalni smjer vrtnje 2-10 V
- Normalni smjer vrtnje 0-10 V
- Adp = prilagodba
- Obrnuti smjer vrtnje 2-10 V
- Obrnuti smjer vrtnje 0-10 V
- Prilagodba na kutu vrtnje < 90°
- Isključenje pogona
- Postavljanje mehaničkih graničnika
- Uključenje pogona
- Prilagodba za uključenje
- Prilagodba pogona o rasponu kuta
- Prilagodba za isključenje
- „Y“ se odnosi na izmjereni raspon kuta
Ugradnja
Dimenzije
VD.IR.C3.37
Pogone montirajte u suhoj okolini u kojoj nema
nadražujućih para.
Pri ugradnji na otvorenom odgovarajućim mjerama
zaštitite pogon od klimatskih uvjeta.
Dimenzije spoja stezaljke: Ø 8-20 mm
© Danfoss | 2016.04 | 3
Tehnički podaci AMD 210(AS),220(AS), 310(AS), 420(AS), 510(AS), 520(AS)
Funktionen/ function/ fonction/ funcione/ función:
Anschlussschema/ connection scheme/ schema de connexion/
schema di collegamento/ esquema de conexiones:

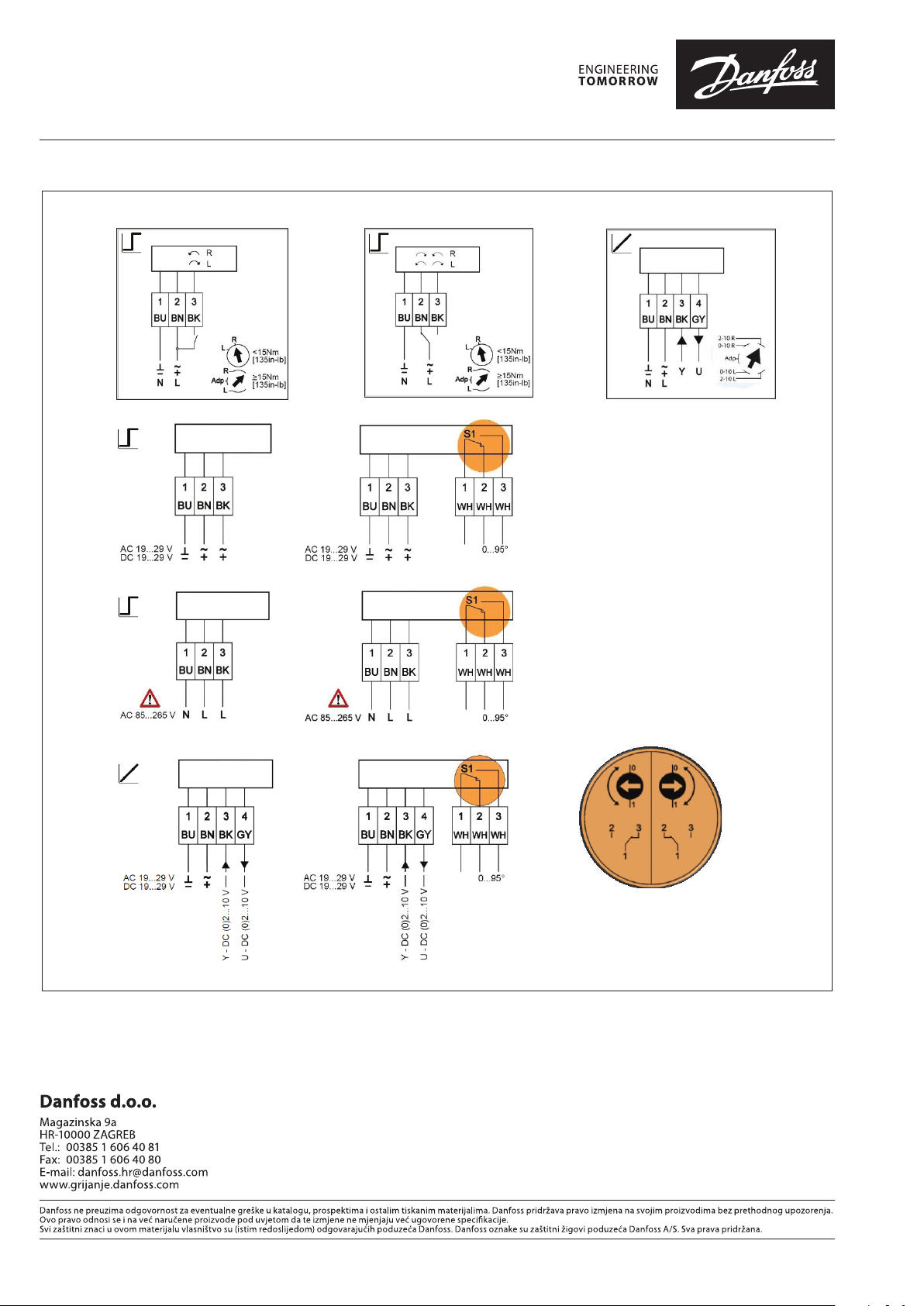

Ožičenje
AMD 210, 310, 510
(24VAC /DC)
AMD 210, 310, 510
(230VAC )
AMD 220, 420, 520
(24VAC /DC)
AMD 210AS,310AS,510AS
(24VAC /DC)
AMD 210AS,310AS,510AS
(230VAC )
AMD 220AS, 420AS, 520AS
(24VAC /DC)
4 | © Danfoss | DHS-SRMT/SI | 2016.04
VD.IR.C3.37
