Datový list
Elektrické rotační pohony
AMB 162, AMB 182
Popis
Objednávání
Technické údaje:
• Jmenovité napětí:
2 a 3polohový:
230 V AC, 50/60 Hz
24 V AC, 50/60 Hz;
modulační:
24V AC/DC;
• Výstupní točivý moment 5, 10 a 15 Nm;
• Úhel rotace 90°;
•
Rychlost chodu servopohonu
- varianty: 15/30/60/90/120/240/480 sek. na 90°
•
Řídicí signál:
- 2polohový,
- 3polohový
- modulační (0(2)-10 V a 0(4)-20 mA)
Typ
AMB 162 5
* servopo hon se zabudovaným pomocným sp ínačem
Točivý moment
(Nm)
Řídicí signál
2polohový 15
3polohový
modul. 60/90/120 24 – 082H0230
.
Vlastnosti:
• Dodatečný pomocný spínač;
• Indikace aktuální polohy ventilu;
• LED indikace směru otáčení;
• Režim ručního otáčení ventilem povolen
trvale sepnutou spojkou;
• Žádné poškození v případě zablokování ventilu;
• Tichý a spolehlivý provoz;
• Bezúdržbový;
• Volitelná rychlost pomocí DIP přepínače
(pouze modulační pohon);
•
LED indikace aktivovaného pomocného spínače
(pouze servopohony s 2 a 3polohovým řízením).
Servopohony AMB jsou určeny k regulaci
rotačních směšovacích a rozdělovacích ventilů.
Servopohony AMB 162 a AMB 182 jsou využívány
pro regulaci teploty v soustavách ústředního
vytápění, a to v kombinaci s 3cestnými a
4cestnými rotačními ventily typu HRB, HRE a HFE.
Rychlost
(s/90°)
120 08 2H0213
480 08 2H0214
120 082 H0218
480 082 H0219
120 082H0223
480 082H0224
120 082H0228
480 082H0229
Napájecí napětí
(V)
24 –
230 – 082H 0271
24
230 082H0273
15
30 08 2H 0211
60 082 H0212
15
30 082 H0216
60 0 82H 0217
15
30 0 82H0221
60 082H0222
15
30 082H0226
60 082H0227
24
230
Poznámka Pro RVA DN Kódové č.
082H0270
AS*
–
AS*
15– 50
–
AS*
082H0272
082 H0210
082H 0215
082H0220
082H0225
© Danfoss | 2021.09
AI179486473767cs-000802 | 1
Datový list AMB 162, AMB 182
Objednávání (pokračování)
Toč ivý
Typ
AMB 182
* servopo hon se zabudovaným pomocným sp ínačem
moment
(Nm) (s/90°) (V)
15 2polohový
10
15
Řídicí signál
3polohový
modul. 60/90/120 24 – 15–150 082H0241
Rychlost Napájecí napětí
24 –
230 – 082H0275
24
60
240 082H 0234
60
240 082H0236
60
240 082H0238
60
240 082H0240
230 082H0277
24
230 082H0232
24
230
Poznámka Pro RVA DN Kódové č.
08 2H0274
15–15 0
AS*
– 15–100
AS*
15–15 0
–
AS*
082H0276
082 H0231
082H0233
082H0235
082H0237
082H0239
Připojovací sady AMB
Popis Kódové č.
pro Danfoss HFE, ESBE (starý typ), Seltron, Somatherm, Hora, WIP, PAW, Acaso, BRV, IMIT, IMP, IVAR 082H0250
pro Centra - typ DR/ZR
pro Centra - typ DRU
pro Meibes, Wita 082H0252
pro Honey well - typ V5442.., t yp V5433.. 082H0253
pro staré Danfoss RVA, Esbe VRG 082H0254
pro Danfoss HRB, HRE 082H0255
082 H0251
Technické údaje
2polohový
Napájecí zdroj
Spotřeba energie VA
Frekvence Hz 50/60
Rychlost chodu
Řídicí vstup 2 a 3polohov ý – modulační (0(2)–10 V a 0(4)–20 mA)
Provozní točiv ý moment Nm 5, 10 nebo 15
Úhel rotace 90°
Pomocný spínač nastavitelný 0-90° (pouze 2 a 3polohové servopohony)
Max. teplota média
Tep lota okolí 0 … 50
Skladovací a přepravní teplota -10 … 80
Třída ochrany
Stupeň krytí IP42 podle normy EN 60529
Délka kabelu m 2
Hmotnost g 300
Barva/materiál tmavě šedá / PC
– označení ve shodě s normami
* volitelné pom ocí DIP přepínače
3polohový
modulační 24 AC/DC; ±10%
2polohový
3polohový 15/30/60/120/240/480
modulační 60/90/120*
24 V III podle normy EN 60730-1
230 V II podle normy EN 60730-1
V
s/90°
°C
Směrnice o omezení neb ezpečných látek (RoHS2) 2011/65/EU
Směrnice o nízkém napětí (LVD) 2014/35/ES
Elektromagnetická kompatibilita (EMC) 2014/30/EU
24 AC nebo 230 AC; ±10%
AMB 162: 2,5
AMB 182: 3,5
15/60
110
2 | AI179486473767cs-000802
© Danfoss | 2021.09
Datový list AMB 162, AMB 182
5
7
Princip použití
Soustava s ohřívačem s regulátorem ECL a rotačním
ventilem HRB
HRB 3
HRB 4
Funkci zpětného chodu získáte otočením směru
otáčení servopohonu a značky na ventilu.
Postup instalace
1. Rotační ventil
2. Protirotační vložka
3. Adaptér ventilu
4. Servopohon
5. Ručně ovládaná spojka
6. Indikátor polohy
7. Rukojeť
8. Upevňovací šroub
Funkci zpětného chodu získáte otočením směru otáčení servopohonu a značky na ventilu.
1
2
3
4
6
8
© Danfoss | 2021.09
AI179486473767cs-000802 | 3
Datový list AMB 162, AMB 182
Instalace
Hydraulická instalace
Servopohon lze namontovat přímo na rotační ventil.
Maximální úhel rotace je 90° a v okamžiku,
kdy servopohon dosáhne tohoto limitu, dojde
k odpojení napájecího napětí servopohonu.
Doporučená instalace elektricky ovládaného ventilu
1. Kulový ventil
2. Sítko
3. AMB
Ruční ovládání
❶
Otevřeno Zavřeno
❷
4 | AI179486473767cs-000802
© Danfoss | 2021.09
Datový list AMB 162, AMB 182
AC 24V
1
0
1
NL
AUX
230 V(24V)~
NL
230 V(24V)~

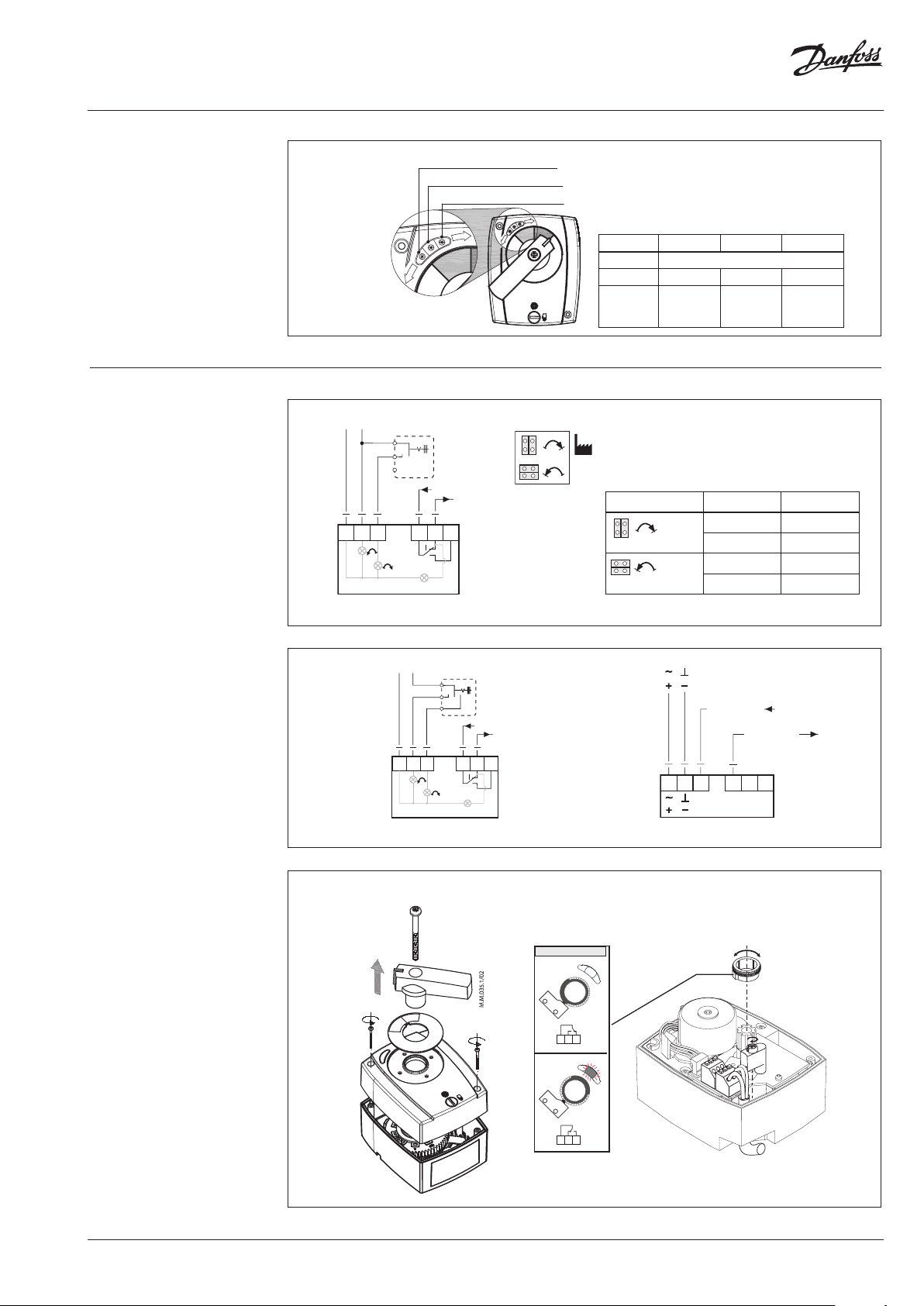

Signalizace LED kontrolek
Zapojení
LED oranžová (otáčení doleva)
LED červe ná / zelená
LED oranžová (otáčení doprava)
230 V(24V)~
L
4
AUX
5
4
6
5
12
1
3
2
3
2polohový/2polohový + spínač
Pod krytem
0
1
AMB 162/182
LED barva 2polohový 3polohový Modulační
oranžová Otáčení Doleva / Doprava
zelená / /
1
0
červená
Přímý/inverzní chod
aktivace
pomocného
spínače
Propojka Zapojení Otáčení
0
PŘÍMÝ
INVER.
aktivace
pomocného
spínače
L = 2 Doleva
L = 2 a 3 Doprava
L = 2 Doprava
L = 2 a 3 Doleva
Stav OK
/
12
1
2
3polohový/3polohový + spínač
2/3polohový + spínač
230 V(24V)~
3
3
DC 24V
YDC0(2)...10V
L
5
4
6
5
4
1234
3
12
YX
X DC 0(2)…10 V
5
4
6
Modulační
AUX - SWITCH
4 56
2
1
© Danfoss | 2021.09
4 56
AI179486473767cs-000802 | 5
Datový list AMB 162, AMB 182
Nastavení DIP přepínače
(Pouze modulační servopohony)
S1 S2 SIG.
0 0 U
1 1 I
S3 U/I
0 0 -10 V/0-20 mA
1 2-10 V/4-20 mA
S4
0
1
S5 S6
0 0 60 s
0 1 90 s
1 0 120 s
1 1 120 s
S7 Valve blockage
0 -
1
S4:
S3:
S7:
Rozměry
s rukojetí
bez rukojeti
6 | AI179486473767cs-000802
© Danfoss | 2021.09
Datový list AMB 162, AMB 182
© Danfoss | 2021.09
AI179486473767cs-000802 | 7
Datový list AMB 162, AMB 182
8 | AI179486473767cs-000802
© Danfoss | DCS-S/SI | 2021.09
Loading...
