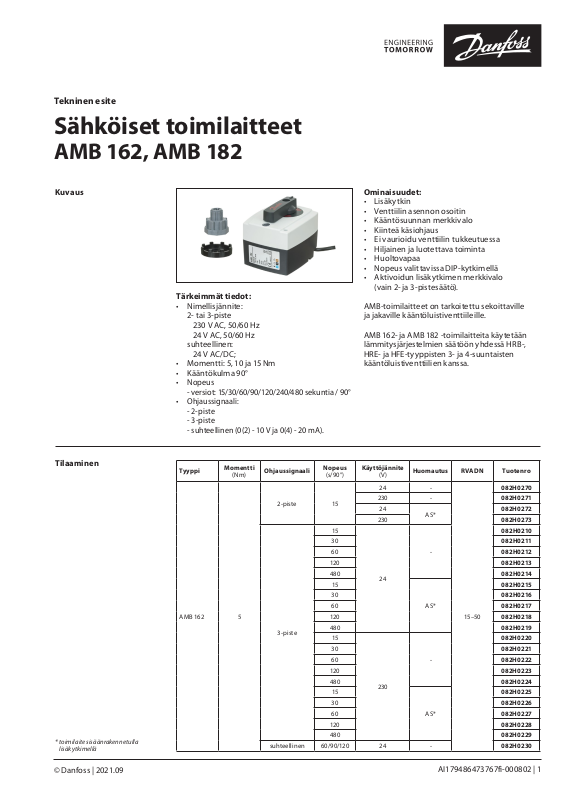

Tekninen esite
Sähköiset toimilaitteet
AMB 162, AMB 182
Kuvaus
Tilaaminen
* toimilaite sisäänrakennetulla
lisäkytkimellä
Tärkeimmät tiedot:
• Nimellisjännite:
2- tai 3-piste
230 V AC, 50/60 Hz
24 V AC, 50/60 Hz
suhteellinen:
24 V AC/DC;
• Momentti: 5, 10 ja 15 Nm
• Kääntökulma 90°
•
Nopeus
- versiot: 15/30/60/90/120/240/480 sekuntia / 90°
•
Ohjaussignaali:
- 2-piste
- 3-piste
- suhteellinen (0(2) - 10 V ja 0(4) - 20 mA)
Tyyppi
AMB 162 5
Momentti
(Nm)
Ohjaussignaali
2-piste 15
3-piste
suhteellinen 60/90/120 24 - 082H0230
Ominaisuudet:
• Lisäkytkin
• Venttiilin asennon osoitin
• Kääntösuunnan merkkivalo
• Kiinteä käsiohjaus
• Ei vaurioidu venttiilin tukkeutuessa
• Hiljainen ja luotettava toiminta
• Huoltovapaa
• Nopeus valittavissa DIP-kytkimellä
• Aktivoidun lisäkytkimen merkkivalo
(vain 2- ja 3-pistesäätö).
AMB-toimilaitteet on tarkoitettu sekoittaville
ja jakaville kääntöluistiventtiileille.
AMB 162- ja AMB 182 -toimilaitteita käytetään
lämmitysjärjestelmien säätöön yhdessä HRB-,
HRE- ja HFE-tyyppisten 3- ja 4-suuntaisten
kääntöluistiventtiilien kanssa.
.
Nopeus
(s/90°)
15
30 08 2H 0211
60 082 H0212
120 08 2H0213
480 08 2H0214
15
30 082 H0216
60 0 82H 0217
120 082 H0218
480 082 H0219
15
30 0 82H0221
60 082H0222
120 082H0223
480 082H0224
15
30 082H0226
60 082 H0227
120 082H0228
480 082H0229
Käyttöjännite
(V)
24 -
230 - 082H 0271
24
230 082H0273
24
230
Huomautus RVA DN Tuotenro
AS*
-
AS*
15– 50
-
AS*
082H0270
082H0272
082 H0210
082H 0215
082H0220
082H0225
© Danfoss | 2021.09
AI179486473767fi-000802 | 1
Tekninen esite AMB 162, AMB 182
Tilaaminen (jatkuu)
Tyyppi
AMB 182
* toimilaite sisäänrakennetulla lisäkytkimellä
Momentti
(Nm)
Ohjaussignaali
15 2-piste
10
15
3-piste
suhteellinen 60/90/120 24 - 15 –150 082H0241
Nopeus
(s/90°)
60
240 082H 0234
60
240 082H0236
60
240 082H0238
60
240 082H0240
Käyttöjännite
(V)
24 -
230 - 082H0275
24
230 082H0277
24
230 082H0232
24
230
Huomautus RVA DN Tuotenro
15–15 0
AS*
- 15–100
AS*
15–15 0
-
AS*
08 2H0274
082H0276
082 H0231
082H0233
082H0235
082H0237
082H0239
AMB-liitäntäsarja
Kuvaus Tuotenro
Danfoss HFE, ESBE (vanha malli), Seltron, Somatherm, Hora, WIP, PAW, Acaso, BRV, IMIT, IMP, IVAR 082H0250
Centra – ty yppi DR/ZR
Centra – ty yppi DRU
Meibes, Wita 082H0252
Honeywell – ty yppi V5442.., ty yppi V5433.. 082H0253
vanha Danfoss RVA, Esbe VRG 082H0254
Danfoss HRB, HRE 082H0255
082 H0251
Tekniset tiedot
2-piste
Käyttöjännite
Tehonkulutus VA
Taajuus Hz 50/60
Nopeus
Ohjaustapa
Käyttömomentti Nm 5, 10 tai 15
Kiertokulma 90°
Ulkoinen lisäkytkin käännettävissä 0–90° (vain 2- ja 3-pistetoimilaitteet)
Virtausaineen maksimilämpötila
Ympäristön lämpötila 0 … 50
Varastointi- ja kuljetuslämpötila −10 … 80
Suojausluokka
Kotelointiluokka IP42 standardin EN 60529 mukaan
Kytkentäjohdon pituus m 2
Paino g 300
Väri/materiaali tummanharmaa/PC
- merkintä on standardien mukainen
* valittavissa DIP-kytkimellä
3-piste
suhteellinen 24 AC/DC; ±10%
2-piste
3-piste 15/30/60/120/240/480
suhteellinen 60/90/120*
24 V III standardin EN 60730-1 mukaan
230 V II standardin EN 60730-1 mukaan
V
s/90°
°C
RoHS2-direktiivi (vaarallisten aineiden käytön rajoit taminen) 2011/65/EU
Pienjännitedirektiivi 2014/35/EU
EMC-direktiivi (sähkömagneettinen yhteensopivuus) 2014/30/EU
24 AC/DC tai 230 AC; ±10%
AMB 162: 2,5
AMB 182: 3,5
15/60
2- ja 3-piste
suhteellinen (0(2) - 10 V ja 0(4) - 20 mA)
110
2 | AI179486473767fi-000802
© Danfoss | 2021.09
Tekninen esite AMB 162, AMB 182
5
7
Toimintaperiaate
ECL Comfort -säätölaitteella ja HRBkääntöluistiventtiileillä varustettu kattilajärjestelmä.
HRB 3
HRB 4
Käänteinen toiminto saadaan kääntämällä
toimilaitteen pyörintäsuunta ja venttiilin merkki.
Asentaminen
1. Kääntöluistiventtiili
2. Kiinteä välirengas
3. Venttiilisovitin
4. Toimilaite
5. Käsikäytön kytkin
6. Asennon osoitin
7. Kahva
8. Kiinnitysruuvi
Käänteinen toiminto saadaan kääntämällä toimilaitteen pyörintäsuunta ja venttiilin merkki.
1
2
6
3
4
8
© Danfoss | 2021.09
AI179486473767fi-000802 | 3
