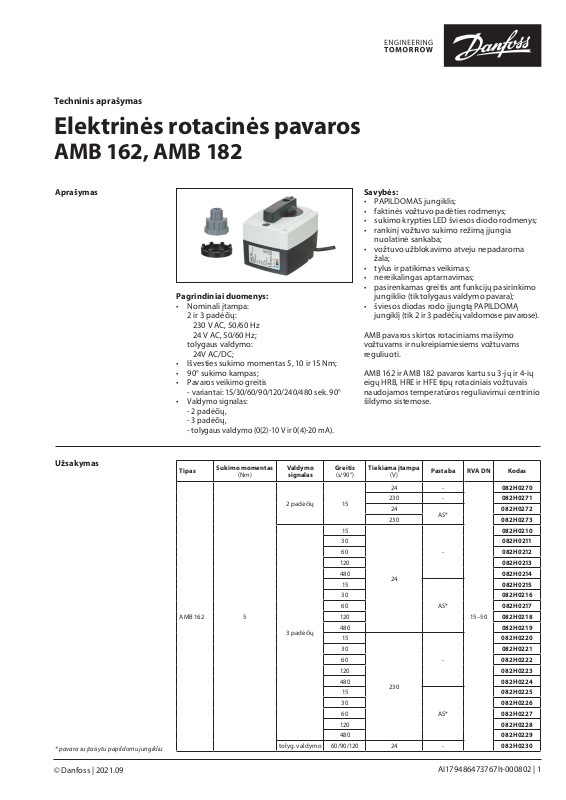

Techninis aprašymas
Elektrinės rotacinės pavaros
AMB 162, AMB 182
Aprašymas
Užsakymas
* pavara su įtaisytu p apildomu jungikli u
Pagrindiniai duomenys:
• Nominali įtampa:
2 ir 3 padėčių:
230 V AC, 50/60 Hz
24 V AC, 50/60 Hz;
tolygaus valdymo:
24V AC/DC;
• Išvesties sukimo momentas 5, 10 ir 15 Nm;
• 90° sukimo kampas;
•
Pavaros veikimo greitis
- variantai: 15/30/60/90/120/240/480 sek. 90°
•
Valdymo signalas:
- 2 padėčių,
- 3 padėčių,
- tolygaus valdymo (0(2)-10 V ir 0(4)-20 mA)
Tipas
AMB 162 5
Sukimo momentas
(Nm)
Valdymo
signalas
2 padėčių 15
3 padėčių
tolyg. valdymo 60/90/120 24 - 082H0230
Savybės:
• PAPILDOMAS jungiklis;
• faktinės vožtuvo padėties rodmenys;
• sukimo krypties LED šviesos diodo rodmenys;
• rankinį vožtuvo sukimo režimą įjungia
nuolatinė sankaba;
• vožtuvo užblokavimo atveju nepadaroma
žala;
• tylus ir patikimas veikimas;
• nereikalingas aptarnavimas;
• pasirenkamas greitis ant funkcijų pasirinkimo
jungiklio (tik tolygaus valdymo pavara);
• šviesos diodas rodo įjungtą PAPILDOMĄ
jungiklį (tik 2 ir 3 padėčių valdomose pavarose).
AMB pavaros skirtos rotaciniams maišymo
vožtuvams ir nukreipiamiesiems vožtuvams
reguliuoti.
AMB 162 ir AMB 182 pavaros kartu su 3-jų ir 4-ių
eigų HRB, HRE ir HFE tipų rotaciniais vožtuvais
naudojamos temperatūros reguliavimui centrinio
šildymo sistemose.
.
Greitis
(s/90°)
120 08 2H0213
480 08 2H0214
120 082 H0218
480 082 H0219
120 082H0223
480 082H0224
120 082H0228
480 082H0229
Tiekiama įtampa
(V)
24 -
230 - 082H 0271
24
230 082H0273
15
30 08 2H 0211
60 082 H0212
15
30 082 H0216
60 0 82H 0217
15
30 0 82H0221
60 082H0222
15
30 082H0226
60 082H0227
24
230
Pastaba RVA DN Kodas
082H0270
AS*
-
AS*
15– 50
-
AS*
082H0272
082 H0210
082H0215
082H0220
082H0225
© Danfoss | 2021.09
AI179486473767lt-000802 | 1
Techninis aprašymas AMB 162, AMB 182
Užsakymas (tęsinys)
Tipas
AMB 182
* pavara su papild omu jungikliu
Sukimo momentas
(Nm)
15 2 padėčių
10
15
Valdymo
signalas
3 padėčių
tolyg. valdymo 60/90/120 24 - 15–150 082H0241
Greitis
(s/90°)
240 082H0234
240 082H0236
240 082H0238
240 082H0240
60
60
60
60
Tiekiama įtampa
(V)
24 -
230 - 082H0275
24
230 082H0277
24
230 082H0232
24
230
Pastaba RVA DN Kodas
15–15 0
AS*
- 15–100
AS*
15–15 0
-
AS*
08 2H0274
082H0276
082 H0231
082H0233
082H0235
082H0237
082H0239
AMB sujungimo rinkiniai
Aprašymas Kodas
skirta „Danfoss“ HFE, ESBE – seno tipo, „Seltron“, „Somatherm“, „Hora“, WIP, PAW, „Acaso“, BRV, IMIT, IMP, IVAR 082H 0250
skirta „Centra“ – DR/ZR tipo
skirta „Centra“ – DRU tipo
skirta „Meibes“, „Wita“ 082H0252
skirta „Honeywell“ – V5442.. tipo, V5433.. tipo 082H0253
skirta senam „Danfoss“ RVA, „Esbe“ VRG 082H0254
skirta „Danfoss“ HRB, HRE 082H0255
082 H0251
Techniniai duomenys
2 padėčių
Maitinimas
Energijos suvartojimas VA
Dažnis Hz 50/60
Eigos greitis
Reguliuojamasis įėjimas 2 ir 3 padėčių tolygaus valdymo (0(2)–10 V and 0(4)–20 mA)
Darbinis sukimo momentas Nm 5, 10 arba 15
Sukimo kampas 90°
Papildomas jungiklis reguliuojamas 0–90 ° (tik 2 ir 3 padėčių pavarose)
Maks. terpės temperatūra
Aplinkos temperatūra 0 … 50
Saugojimo ir transportavimo
temperatūra
Apsaugos klasė
Apsaugos nuo išorės poveikio klasė IP42 pagal EN 60529
Laido ilgis m 2
Svoris g 300
Spalva / medžiaga tamsiai pilka / PC
– žymėjimas pagal standartus
* pasirenkama funkcijų pasirinkimo jungikliu
3 padėčių
moduliacinis 24 kintamoji / pastovioji srovė; ±10 %
2 padėčių
3 padėčių 15/30/60/120/240/480
moduliacinis 60/90/120*
24 V III pagal EN 60730-1
230 V II pagal EN 60730-1
V
sek. / 90 °
°C
Pavojingų cheminių medžiagų apribojimo direktyva (RoHS2) 2011/65/ES
Žemų įtampų direktyva (LVD) 2014/35/ES
Elektromagnetinio suderinamumo direktyva (EMC) 2014/30/ES
24 kintamoji srovė arba 230 kintamoji srovė; ±10%
AMB 162: 2,5
AMB 182: 3,5
15/60
110
−10 … 80
