Danfoss AKV 10P, AKV 10PS Data sheet

Folleto técnico

Válvula de expansión electrónica

Tipo AKV 10P, AKV 10PS

Las AKV 10P y AKV10PS son válvulas de expansión electrónicas diseñadas para instalaciones de refrigeración. Las válvulas AKV 10P y AKV 10PS están controladas generalmente por un controlador de la serie ADAP-KOOL® de Danfoss, que garantiza un control preciso de la inyección de líquido en evaporadores.

Las válvulas AKV 10P y AKV 10PS se suministran como un programa de componentes, del siguiente modo:

y Válvula independiente y Bobina independiente con caja

terminal, conector DIN o cable

y Piezas de repuesto del componente

superior, del oriﬁcio y del ﬁltro.

El conjunto del oriﬁcio es sustituible. Las válvulas AKV 10P y AKV 10PS abarcan un amplio rango de capacidad.

Características Control preciso de la inyección de líquido

y Utilización óptima del evaporador y Aumento de la eﬁciencia energética y del COP y Mejora del rendimiento general del sistema y Permite un ahorro de energía con un

recalentamiento mínimo estable y algoritmos de desescarche adaptables debido al ﬂujo turbulento

y Proporciona una distribución

y retorno de aceite excelentes

y Funcionamiento repetitivo de la válvula

en todas las condiciones

Tecnología de válvula superior

y La operación por pulsos suaves hace que

sea posible tener una válvula con un bajo nivel de ruido que garantice un control preciso del ﬂujo y una mayor eﬁciencia energética del sistema

Válvula completamente reparable

y Resolución rápida de problemas

durante el diagnóstico del sistema y Conjunto de ﬁltro y oriﬁcio reempazables y Bobina de servicio especial disponible

para instalación y mantenimiento

Apertura/cierre rápidos en cuestión de seg.

y Reacción rápida a las condiciones

de funcionamiento.

y Minimiza el riesgo de que el refrigerante

líquido ﬂuya hacia el compresor al apagarse, y el corte por baja presión al arrancar

y Válvula solenoide de cierre

estanco normalmente cerrada

y Evita la migración del refrigerante

durante la parada

y Reducción de la complejidad al reducir

el número de componentes en el sistema

Admite distintos refrigerantes con un rango de regulación más amplio

y Amplio ámbito de aplicación

Diseño compacto y ligero

y Integración ﬂexible y sencilla

en cualquier sistema

Rango de selección más amplio

y Rango de bobinas de CA/CC más

amplio con varias longitudes de cable

Construcción de la válvula

y Interior y exterior resistente a la corrosión

Protección del medioambiente y el clima

y Fabricado según la norma ISO/TS16949 y Calidad y ﬁabilidad insuperables

DKRCC .PD.VA1.E3.05 | 1

Listed

Folleto técnico | Válvula de expansión electrónica, tipo AKV 10P, AKV 10PS

Homologaciones (válvulas)

Datos técnicos

Nota: Se recomienda seleccionar válvulas servoaccionadas AKV 10PS para aplicaciones en las que se requiere un MOPD superior (con una potencia de bobina baja) y una amortiguación alta.

Directiva de Equipos a Presión (PED) 2014/68/UE

(Válvula de refrigerante) 53RO

Refrigerante R744, R22, R23, R134A, R404A, R407A, R407C, R407F,

R410A, R422B, R422D, R448A, R449A,R449B, R450A, R452A, R507, R513A. Para obtener más información sobre otros

Válvulas de accionamiento directo

Tipo de válvula AKV 10P0 a AKV 10P7

Principio de trabajo PWM (modulación por ancho de pulso)

Periodo de tiempo recomendado

Rango de regulación (rango de capacidad)

Tipo de conexión

Temperatura de evaporación –60 a 60 °C / –76 a 140 °F

Temperatura ambiente –50 a 50 °C / –58 a 122 °F

MOPD, AKV 10P0 a AKV 10P6 35 bar / 508 psig

MOPD, AKV 10P7 18 bar / 261 psi

Mín. OPD, AKV 10P0 aKV AKV 10P7 0 bar/0 psi

Filtro reemplazable Interno 100 µm

Presión de trabajo máx. 90 barg/1305 psig

MAP (Presión anormal máx.) 130 5 p sig

COT (Temperatura de funcionamiento continuo) 140 °F

refrigerantes, póngase en contacto con Danfoss.

6 segundos

10 – 100 %

Soldar

Válvula servoaccionada

Tipo de válvula AKV 10PS4 a AKV 10PS7

Principio de trabajo PWM (modulación por ancho de pulso)

Periodo de tiempo recomendado

Rango de regulación (rango de capacidad)

Tipo de conexión

Temperatura de evaporación –60 a 60 °C / –76 a 140 °F

Temperatura ambiente –50 a 50 °C / –58 a 122 °F

MOPD 35 bar / 508 psig

Mín. OPD, AKV 10PS4 a AKV 10PS7 0,1 bar / 1,45 psi

Filtro reemplazable Interno 53 μm

Presión de trabajo máx. 90 barg/1305 psig

MAP (Presión anormal máx.) 130 5 p sig

COT (Temperatura de funcionamiento continuo) 140 °F

Filtro Danfoss recomendado Filtro secador hermético ELIMINATOR®, tipo DML/DMSC

6 segundos

10 – 100 %

Soldar

Identiﬁcación de la válvula Válvulas de accionamiento directo

AKV 10P0 - AKV 10P7

Danfoss A/S, 6430 Nordborg, Denmark

Dirección del fabricante Dirección del fabricante

AKV 10Px 068Fxxxx

Designación de tipo (x = tamaño del oriﬁcio)

Código Código

AKV 10Px

068Fxxxx

Dif. presión de trabajo máx. Dif. presión de trabajo máx.

Presión de trabajo máx. Presión de trabajo máx. Temperatura del medio Temperatura del medio

Logotipo de la empresa Logotipo de la empresa País de origen País de origen

MOPD 35 bar PS 90.0bar

-50/+60°C

Danfoss

MADE IN DENMARK

Válvula servoaccionada AKV 10PS4 - AKV 10PS7

Danfoss A/S, 6430 Nordborg, Denmark

AKV 10PSx 068Fxxxx

AKV10 PSx

068Fxxxx MOPD 35 bar PS 90.0bar

-50/+60°C

Danfoss

MADE IN DENMARK

Designación de tipo (x = tamaño del oriﬁcio)

DKRCC .PD.VA1.E3.05 | 2

Folleto técnico | Válvula de expansión electrónica, tipo AKV 10P, AKV 10PS

Capacidad y realización de pedidos

AKV 10P - Capacidad nominal

Tipo de válvula / n.º orificio

R74 4 2)

Refrig. Congelación Refrig. Congelación

R4 07A 1)

R-404A/

R507 1)

[kW] [kW] [TR] [TR] [kW] [TR] [kW] [TR]

Valor k

[m3/h] [gpm] [in] [mm]

AKV 10P0 0,44 0,69 0,13 0,20 0,34 0,10 0,21 0,06 0,0 03 0,0035

AKV 10P1 1,17 1,84 0,33 0,53 0,90 0,26 0,8 0,23 0,09 0,104

AKV 10P2 2,06 3,25 0,59 0,93 1,59 0,45 1,3 0,37 0, 016 0,021

AKV 10P3 3,14 4,97 0,90 1,41 2,43 0,69 2,0 0,57 0,024 0,028

AKV 10P3 3,14 4,97 0,90 1,41 2,43 0,69 2,0 0,67 0,024 0,028

AKV 10P4 6,10 9,64 1,74 2,75 4,71 1,34 3,1 0,88 0,046 0,053

AKV 10P5 8,49 13,4 2,42 3,82 6,55 1,87 4,9 1,39 0,064 0,074

AKV 10P6 15,1 23,9 4,31 6,81 11,7 3,32 7, 8 2,22 0 ,114 0,132

AKV 10P7 24,6 39,3 7,00 11,1 18,9 5,39 12, 5 3,55 0,185 0,214

AKV 10P7 24,6 39,3 7,00 11,1 18,9 5,39 12 ,5 3,55 0,185 0,214

1

 Las capacidades nominales se basan en: Temperatura de condensación tc = 38 °C / 100 °F Temperatura del líquido tl = 37 °C / 98 °F Temperatura de evaporación te = 4 °C / 39 °F

2

 Las capacidades nominales se basan en: Temperatura de condensación tc = 0 °C / 32 °F Temperatura de evaporación Refrig. te = –10 °C / 14 °F Temperatura de evaporación Congelación. te = –30 °C / –22 °F Subenfriamiento = 1 C / 1,8 °F

3

 El valor Cv se calcula a partir del valor Kv en la tabla anterior

Valor

V

CV 3)

Tamaño conexión

Soldadura ODF/ODF

3

/8 × 1/

3

/8 × 1/

3

/8 × 1/

3

/8 × 1/

3

/8 × 1/

3

/8 × 1/

3

/8 × 1/

1

/2 × 5/

–

– 068F5210 068F5230

2

10 × 12 068F5200 0 68F5220

– 068F5211 068F5231

2

10 × 12 068F5201 0 68F5221

– 068F5212 0 68F5232

2

10 × 12 068F5202 068F5222

– 068F5213 0 68F5233

2

10 × 12 068F5203 0 68F5223

– 068F5214 068F5234

2

10 × 12 068F5204 0 68F5224

– 068F5215 0 68F5235

2

10 × 12 068F5205 068F5225

– 068F5216 0 68F5236

2

10 × 12 068F5206 0 68F5226

– 068F5217 –

8

12 x 16 068F5207 –

Códigon Paquete

individual

Código

Paquete

industrial

Paquete de

16 uds.

AKV 10PS - Capacidad nominal

Tipo de válvula / n.º orificio

R74 4 2)

R4 07A 1)

R-404A/

R507 1)

Refrig. Congelación Refrig. Congelación

[kW] [kW] [TR] [TR] [kW] [TR] [kW] [ TR]

Valor k

[m3/h] [gpm] [in] [mm]

AKV 10PS4 6,10 9,64 1,74 2,75 4,71 1,34 3,1 0,88 0,046 0,053

AKV 10PS5 8,49 13,4 2,42 3,82 6,55 1,87 4,9 1,39 0,064 0,074

AKV 10PS6 15,1 23,9 4,31 6,81 11,7 3,32 7,8 2,22 0 ,114 0,132

AKV 10PS7 24,6 39,3 7,00 11,1 18,9 5,39 12 ,5 3,55 0 ,185 0,214

1

 Las capacidades nominales se basan en: Temperatura de condensación tc = 38 °C / 100 °F Temperatura del líquido tl = 37 °C / 98 °F Temperatura de evaporación te = 4 °C / 39 °F

2

 Las capacidades nominales se basan en: Temperatura de condensación tc = 0 °C / 32 °F Temperatura de evaporación Refrig. te = –10 °C / 14 °F Temperatura de evaporación Congelación. te = –30 °C / –22 °F Subenfriamiento = 1 C / 1,8 °F

3

 El valor Cv se calcula a partir del valor Kv en la tabla anterior

Coolselector®2

Dimensionamiento de la válvula mediante software de cálculo

Valor

V

CV 3)

Se recomienda encarecidamente usar Coolselector®2 para encontrar la válvula correcta para su aplicación. El software se puede descargar del sitio web de Danfoss. Cuando se utilice el software de cálculo, se recomienda elegir una válvula que se encuentre entre el 50 % y el 75 % de la capacidad nominal. Además, la velocidad del líquido en la línea de la válvula no debe superar 1 m/s (3 ft/s).

Tamaño conexión

Soldadura ODF/

ODF

3

/8 × 1/

3

/8 × 1/

3

/8 × 1/

1

/2 × 5/

–

– 068F4044 068F5184

2

10 × 12 068F4034 06 8F5174

– 068F4045 068 F5185

2

10 × 12 068F4035 06 8F517 5

– 068F4046 068F5186

2

10 × 12 068F4036 06 8F517 6

– 068F4047 –

8

10 × 16 068F4037 –

Código

Paquete

individual

Código

Paquete

industrial

Paquete de

16 uds.

Puede descargarlo desde http://coolselector.danfoss.com

DKRCC .PD.VA1.E3.05 | 3

Folleto técnico | Válvula de expansión electrónica, tipo AKV 10P, AKV 10PS

Bobina estándar para AKV 10P/ AKV 10PS

Homologaciones (bobinas)

Datos técnicos

Pedidos de bobinas

Bobina solenoide con caja terminal

Bobina solenoide con

pala DIN y caperuza

de protección

Bobina solenoide

con cable

Bobina del solenoide

con pala DIN

Directiva de baja tensión (LVD) 2014/35/UE

Diseño

Según la IEC 60335

Fuente de alimentación

Corriente alterna (CA)

Variación admisible de tensión

Corriente alterna (CA):

Aislamiento del cable de la bobina

Clase H, según norma IEC 85

Conexión

Caja terminal, pala DIN o cable

Cubierta protectora, IEC 60529

IP20, IP65 o IP67 50 Hz y 60 Hz: –10 % - 15 % 50/60 Hz: ± 10 %

Temperatura ambiente

–40 °C - 50 °C / –40 °F - 122 °F

MOPD (Diferencial de presión de funcionamiento máx.)

Tipo de bobina

BE230CS 230 50 17 caja terminal 018F6732 - 50 BE230CS 230 50 17 Conectores DIN 018F 6193 - 50 BF230CS 230 50 17 Cable de 1 m 018F6282 018 F8232 24 BF230CS 230 50 17 Cable de 3 m - 018F8290 12 BF230CS 230 50 17 Cable de 8 m 018F4961 018F8291 6

BE240CS 240 60 15 caja terminal 018 F6713

BE240CS 240 60 15 caja terminal 018F6814 - BE240CS 240 60 15 Cable de 1 m 018F6264 - BG110 BS 110 60 15 caja terminal 018F6813 - -

Tensión Frecuencia

[V c.a.] [Hz] [W] Código

Consumo

eléctrico

Conexión

Multipack

Código

Paquete industrial

Código

Uds. por paquete

-

Accesorios (bobina)

Conector para conexión de pala DIN

Identiﬁcación de la bobina

Tipo

Conector DIN Máx. 250 50 / 60 100 0 42N0156

Paquete individual = 1 producto en una caja con guía de instalación Multipack = caja con paquete individual de x unidades (se puede dividir) Paquete industrial = x unidades en una caja (no se puede dividir)

Ten sión Frecuencia Cantidad

[V] [Hz] [Uds.]

Código

Multipack

Ejemplo:

Logotipo de la empresa

Designación de tipo

Código

Tensión, frecuencia,

Consumo eléctrico

Homologaciones

MADE IN DENMARK

Type BE230CS

Spare part no. Tambient 220-230V 60Hz 14W 24VA 220-230V 50Hz 17W 31VA

Danfoss A/S, 6430 Nordborg, Denmark

018F6193

-40T50 ˚C

F6032

País de origen

Temperatura ambiente

Fecha de producción Dirección del fabricante

DKRCC .PD.VA1.E3.05 | 4

Folleto técnico | Válvula de expansión electrónica, tipo AKV 10P, AKV 10PS

Bobina UL para AKV 10P / AKV 10PS

Homologaciones (bobinas)

Datos técnicos

Pedidos Bobinas BJ y BX

Caja de conexiones NEMA 2

Listado por

Diseño

Según norma UL 429

Fuente de alimentación

Corriente alterna (CA)

Variación admisible de tensión

Corriente alterna (CA): 50 Hz y 60 Hz: –10 % - 15 %

Terminal de cables NEMA 4

Aislamiento del cable de la bobina

Clase H, según norma IEC 85

Conexión

Caja de conexiones o terminal de cables

Cubierta protectora, IEC 60529

Caja de conexiones NEMA 2 ~ IP 12–32

Terminal de cables NEMA 4 ~ IP 54 50/60 Hz: ± 10 %

Temperatura ambiente

–40 °C - 50 °C / –40 °F - 122 °F

Tipo de bobina

Longitud del

cable

[in] [cm] [V c.a.] [Hz] [W]

Tensión Frecuencia Consumo eléctrico

Multipack

Código

Caja de conexiones NEMA 2 para AKV 10P / AKV 10PS

BJ024CS - - 24 50 / 60 14 018F4100 BJ120CS - - 110 50 16 BJ120CS - - 120 60 15 BJ240CS - - 208 – 240 60 14 BJ240CS - - 230 50 17

018F4110

018F4120

Terminal de cables NEMA 4 para AKV 10P / AKV 10PS

BX024CS 18 46 24 50 / 60 14 018F4102 BX024CS 71 180 24 50 / 60 14 018F4103 BX024CS 98 250 24 50 / 60 14 018F4104 BX120CS 18 46 110 50 16 BX120CS 18 46 120 60 15 BX120CS 36 91 110 50 16 BX120CS 36 91 120 60 15 BX120CS 71 180 110 50 16 BX120CS 71 180 120 60 15 BX120CS 98 250 110 50 16 BX120CS 98 250 120 60 15 BX240CS 18 46 208 – 240 60 14 BX240CS 98 250 230 50 17 BX240CS 18 46 208 – 240 60 14 BX240CS 98 250 230 50 17

018F4112

018F4113

018F4114

018F4115

018F4122

018F4123

Identiﬁcación de la bobina

Ejemplo:

Designación de tipo

Código

Tensión, frecuencia,

Consumo eléctrico

MADE IN DENMARK

Type BJ024CS

24V 24V

To be used with listed valve body EVR-EVRH-EVRC-EVRP-EV2xx series AKV-AKVA

See armature tube or label

60Hz 50Hz

018F4100Spare part no.

14W 14W

Logotipo de la empresa

País de origen

Homologaciones

DKRCC .PD.VA1.E3.05 | 5

68F636.1

Danfoss

68F636.1

Folleto técnico | Válvula de expansión electrónica, tipo AKV 10P, AKV 10PS

Pedido de piezas de repuesto

Para válvula de accionamiento directo AKV 10P

AKV 10P0 – AKV 10P3

Kit de oriﬁcio 1

Código

068F5151

Danfoss

0 1 2 3

AKV 10P4 – AKV 10P7

Kit de oriﬁcio 2

Código

06 8F5152

Danfoss

4 5 6 7

Para válvula servoaccionada AKV 10PS

AKV 10PS4 - AKV 10PS7

Kit de oriﬁcio 5

Código

06 8F5155

AKV 10PS4 - AKV 10PS7

AKV 10P0– AKV 10P7

Kit de inducido 3

Kit de actualización para convertir AKV 10-1 AKV 10-7 y AKVH 10-0 AKVH 10-6 a AK V 10P0 AK V 10P7

0 1 2 3 4 5 6 7

Kit de ﬁltro 6

Código

06 8F5156

Código

06 8F5153

AKV 10P0 - AKV 10P7

Kit de ﬁltro 4

Código

06 8F5154

10 X

Danfoss

1 X

Danfoss

AKV 10PS4 - AKV 10PS7

Kit de inducido 7

Código

06 8F5161

Accesorios

4 5 6 7

7 X

Kit de actualización para convertir AK V 10-1 AKV 10-7 y

7 X

AK VH 10-0 AKVH AKVH 10-6 a AK V 10PS 4

1 X

4 5 6 7

Danfoss

68F640.20

AK V 10PS7

Producto Descripción Código

Comprobador de válvula solenoide

Imán permanente para AKV 10P y AKV 10PS (para ﬁnes de instalación y pruebas)

018F0091

DKRCC .PD.VA1.E3.05 | 6

Danfoss R64-3049.10

Folleto técnico | Válvula de expansión electrónica, tipo AKV 10P, AKV 10PS

Aplicaciones habituales

Máx.

Receptor

Filtro < 40 micras se requiere para el AKV 10PS, recomendado ﬁltro secador, tipo DML/DMSC

1 m/s

Filtro

AKV 10P / AKV 10PS

Evaporador

Diseño y funcionamiento

Nombre

1. Entrada (conexión)

2. Salida (conexión)

3. Junta de cobre

4. Inducido

5. Filtro de protección 100 micras (AKV 10P) y 53 micras (AKV 10PS)

6. Pistón

7. Orificio (AKV 10P)

8. Orificio (AKV 10PS)

Material

1. Cobre

2. Cobre

3. Cu/Tn

4. Acero inoxidable

5. Nailon/acero inoxidable

6. Latón

7. Acero inoxidable

8. Acero inoxidable

AKV 10P0 – AKV 10P7 AKV 10PS4 – AKV 10PS7

4

3

1 5

7

2

La capacidad de la válvula se regula por medio de una modulación por ancho de pulsos. En un periodo de seis segundos, una señal de tensión desde el controlador se transmitirá y se eliminará de la bobina de la válvula. Esto hace que la válvula se abra y se cierre para el caudal de refrigerante. La relación entre este tiempo de apertura y cierre indica la capacidad real. Si existe una necesidad intensa de refrigeración, la válvula permanecerá abierta durante casi los seis segundos del periodo. Si la cantidad necesaria de refrigeración es modesta, el valor solo permanecerá abierto durante una fracción del periodo.

La cantidad de refrigeración necesaria

viene determinada por el controlador.

Cuando no se requiera refrigeración,

la válvula permanecerá cerrada y, por lo tanto,

funcionará como una válvula solenoide.

La AKV 10P0 - AKV 10P7 es una válvula de

accionamiento directo que puede funcionar

a una presión diferencial de 0 bar/0 psi

La AKV 10PS4 - AKV 10PS7 es una válvula

de pistón servoaccionada que necesita

una presión diferencial mínima de 0,1 bar/1,45 psi

para abrir la válvula y mantenerla abierta.

4

6 3

1 5

8

2

Sentido de ﬂujo

La AKV 10P/10PS está diseñada para un único sentido de ﬂujo y las siguientes fotos de A a B hacen referencia al caudal normal.

A

B

DKRCC .PD.VA1.E3.05 | 7

Folleto técnico | Válvula de expansión electrónica, tipo AKV 10P, AKV 10PS

Dimensiones y peso Válvula AKV 10P

Danfoss

68Z8088.20

AKV 10P0 - AKV 10P6

5

/

16

8 mm

in.

3

/

in.

8

10 mm

in.

8

/

7

1

48 mm

5

/

16

8 mm

Danfoss

68F627.20

in.

4

/

1

57 mm

2

in.

Peso sin bobina: 0,30 kg / 0,66 lbs

AKV 10P7

Peso sin bobina: 0,343 kg / 0,76 lbs

3

/

in.

8

10 mm

in.

16

/

15

2

Danfoss

68F631.30

3

/

in.

8

10 mm

in.

8

/

7

2

75 mm

1

/2 in.

12 mm

3

/8 in.

10 mm

5

2

/8 in.

67 mm

½ in.

12 mm

15

/32 in.

12 mm

61

2

/

64

75 mm

23

in.

/

3

32

94 mm

15

in.

/

2

16

75 mm

3

/8 in.

23

in.

32

/

3

94 mm

10 mm

5

2

/8 in.

67 mm

Danfoss

68F630.30

in.

8

/

7

13

1

in.

/

3

16

48 mm

92 mm

3

/8 in.

10 mm

7

in.

8

/

2

75 mm

15

/32 in.

2 ¼ in.

in.

/

23

3

57 mm

32

92 mm

12 mm

61

2

in.

/64 in.

75 mm

DKRCC .PD.VA1.E3.05 | 8

Folleto técnico | Válvula de expansión electrónica, tipo AKV 10P, AKV 10PS

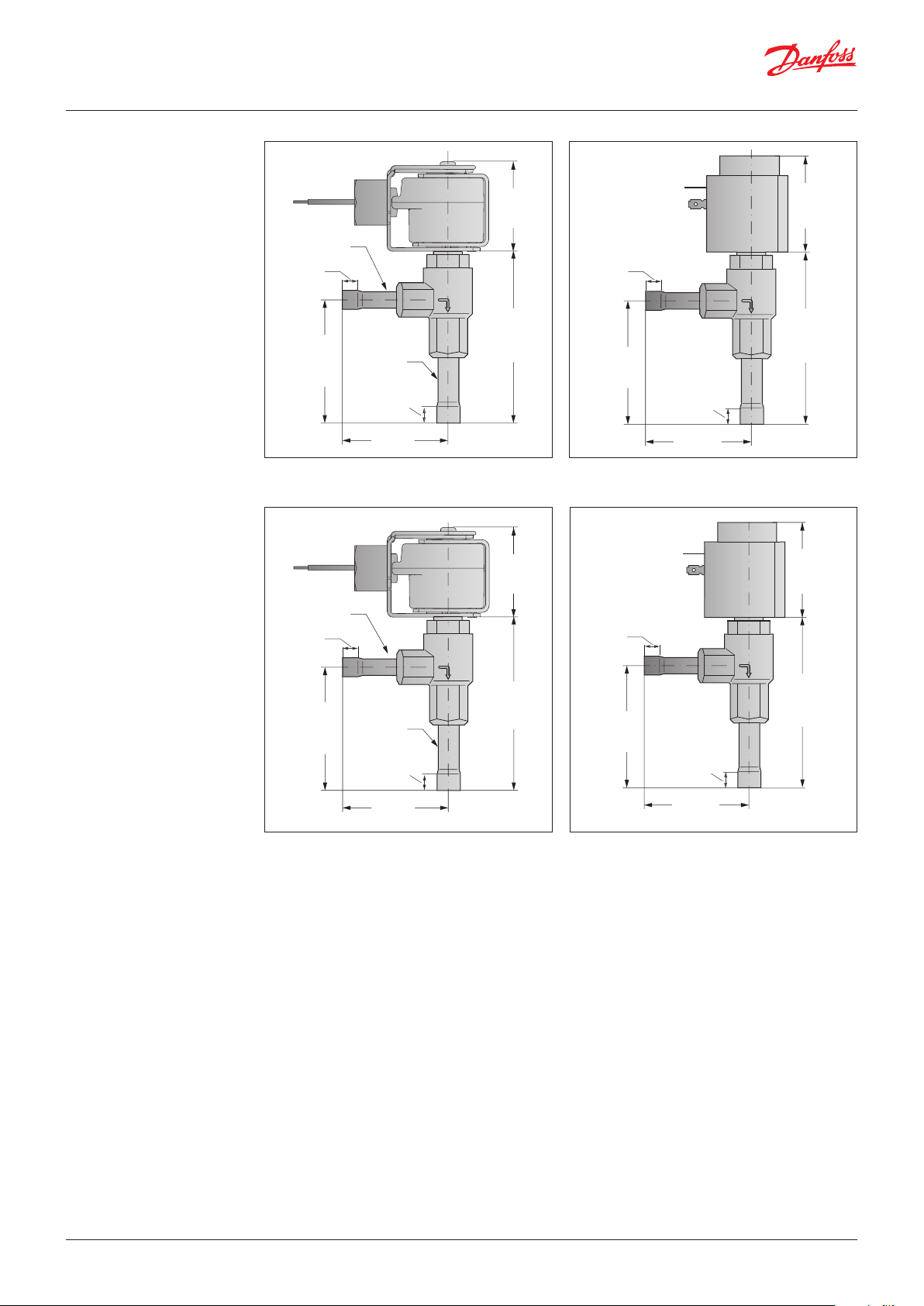

Dimensiones y peso Válvula AKV 10PS

Danfoss

5

/

16

8 mm

in.

68Z829.20

3

/

in.

8

10 mm

in.

16

/

15

2

75 mm

½ in.

12 mm

3

/8 in.

in.

8

/

7

1

in.

16

/

13

3

AKV 10PS4 – AKV 10PS6

10 mm

5

2

/8 in.

67 mm

Peso sin bobina: 0,335 kg / 0,74 lbs

AKV 10PS7

48 mm

99 mm

5

/

16

8 mm

Danfoss

68F628.20

in.

4

/

1

57 mm

2

in.

16

/

13

99 mm

3

15

in.

/

2

16

75 mm

3

/8 in.

10 mm

5

2

/8 in.

67 mm

Peso sin bobina: 0,343 kg / 0,76 lbs

3

/

in.

8

10 mm

Danfoss

68F631.30

3

/

in.

8

10 mm

in.

8

/

7

2

75 mm

½ in.

12 mm

15

/32 in.

12 mm

61

2

/

64

75 mm

Danfoss

68F630.30

in.

7

13

/ 1

in.

/

3

8

16

48 mm

97 mm

3

/8 in.

10 mm

7

in.

8

/

2

75 mm

15

/32 in.

23

2 ¼ in.

in.

/

3

32

57 mm

97 mm

12 mm

61

2

in.

/64 in.

75 mm

DKRCC .PD.VA1.E3.05 | 9

Folleto técnico | Válvula de expansión electrónica, tipo AKV 10P, AKV 10PS

Dimensión y peso de bobinas estándar

Danfoss 18F68.10

Caja terminal de 10 W

Peso: 0,29 kg / 0,6 lbs

51 mm

28 mm

Danfoss 18F70.10

Conector DIN de 10 W

Peso: 0,24 kg / 0,5 lbs

94 mm

86 mm

57 mm

45 mm

47 mm

45 mm

47 mm

57 mm

Danfoss 18F69.10

Cable de 10 W

Peso: 0,29 kg / 0,6 lbs

110 mm

Danfoss 16F71.10

Caja terminal de 12 - 20 W

Peso: 0,55 kg / 1.2 lbs

71 mm

46 mm

45 mm

68 mm

57 mm

45 mm

57 mm

Dimensiones y peso Bobinas UL

100mm (4 in.)

Danfoss 18F07.11

Caja de conexiones

Peso: 0,860 lbs / 0,39 kg

50mm (2 in.)

52mm (2 in.)

Danfoss 18F06.10

Terminal de cables

Peso: 0,717 lbs / 0,33 kg

74mm (3 in.)

5

41mm (1

48mm (2 in.)

/8 in.)

DKRCC .PD.VA1.E3.05 | 10

Folleto técnico | Válvula de expansión electrónica, tipo AKV 10P, AKV 10PS

Resolución de problemas

Síntoma Posible causa Solución

La válvula no se abre -Fallo en conexión

Fuga interna/ la válvula no se cierra o se cierra parcialmente

Capacidad insuﬁciente

Evaporador cubierto de hielo completa o parcialmente

Recalentamiento elevado

Flash Gas (expansión)

Pulsaciones en línea de líquido

Sobrecalentamiento de la bobina

eléctrica/potencia insuﬁciente

- Tensión/frecuencia incorrectas • Compruebe la especiﬁcación de la bobina frente

- Presión diferencial demasiado alta/ baja

- Impurezas en la válvula • Compruebe la suciedad dentro de la válvula

- Bobina quemada • Nunca ex traiga la bobina de la válvula si se está aplicando

- Válvula atascada abierta después de haber sido montada

- La válvula no se abre después de que el oriﬁcio se haya cambiado a uno de mayor capacidad debido a una presión diferencial elevada

- Tensión continua en la bobina • No retire de la válvula la bobina energizada

- Impurezas en la válvula • Compruebe la suciedad dentro de la válvula

- Pulsación en línea de descarga

- Presión diferencial demasiado elevada en posición abierta

- Capacidad de la válvula demasiado pequeña

- Presión de aspiración demasiado baja

- Recalentamiento del evaporador demasiado alto

- Válvula bloqueada con material extraño

- Consulte también «Capacidad insuﬁciente»

- Falta de subenfriamiento • Compruebe el refrigerante

- El controlador no está conﬁgurado/ ajustado correctamente

- Falta de subenfriamiento delante de la válvula

- Válvula sobredimensionada seleccionada

- Velocidad de caudal alto, máx. 1 m/s • Compruebe la velocidad del caudal mediante coolselector2

- El inducido no se mueve cuando la bobina está activa

- Tensión de alimentación demasiado alta, suciedad en válvula, MOPD demasiado alto)

• Compruebe la conexión entre la válvula y el controlador

a la medición de la tensión de funcionamiento

• Compruebe la presión diferencial de la válvula frente a la especiﬁcación técnica

• Sustituya la válvula o la bobina por otra más adecuada

y limpie las impurezas

tensión en ella. La bobina puede quemarse

• Compruebe el diagrama de cableado y el propio cableado

• Compruebe los contac tos de relé, las conexiones de alimentación y los fusibles

• Compruebe en las instrucciones si se usan todas las piezas correctas y si estas están montadas correctamente

• Sustituya la válvula o la bobina por otra más adecuada

y limpie las impurezas

• Compruebe las condiciones de presión y caudal

• Compruebe la tensión de alimentación en la bobina

• Sustituya la válvula por otra más adecuada

• Compruebe la capacidad del sistema de refrigeración y compárela con la capacidad de la válvula

• Sustituya por una válvula más grande si es necesario

- oriﬁcio de mayor capacidad en AK V 10P

- pistón de mayor capacidad en AKV 10PS

• Compruebe el recalentamiento, los ajustes SH mín. y SH máx. en el controlador de recalentamiento

• Compruebe la capacidad de la válvula

• Compruebe el tiempo de excitación de la bobina

• Compruebe también el apartado «Recalentamiento elevado»

• Filtro de válvula bloqueado, sustituya el ﬁltro por uno nuevo

• Sustituya el ﬁltro de la válvula

• Descongele el evaporador

• Consulte también el apartado Capacidad insuﬁciente

• Compruebe la conﬁguración del controlador de recalentamiento y los sensores conectados a este

• Ajuste los parámetros PID en el controlador

• Compruebe condiciones del refrigerante delante de la válvula/subenfriador externo si la válvula está colocada mucho más alta que la salida del condensador

• Compruebe la diferencia de presión

• Limite el grado máx. de apertura del ajuste de la válvula en el controlador

• Compruebe la capacidad del sistema de refrigeración y compárela con la capacidad de la válvula

• Use un tamaño de válvula adecuado para el sistema

• Cambie a AKV 10PS para lograr el máximo efecto de amortiguación

• Use tuberías del diámetro más grandes para reducir la velocidad del caudal

• Compruebe el apartado La válvula no se abre

DKRCC .PD.VA1.E3.05 | 11

Folleto técnico | Válvula de expansión electrónica, tipo AKV 10P, AKV 10PS

Anexo 1: MOPD de AKV 10P/10PS con varias bobinas

Tipo B B B B B B B

Voltaje 230 A 230 A 230 C 230 A 230 C 220 G 240 B

Vatios 12 15 17 19 16 16 15

Código 018F6176 018F6801 018 F6193 018F6905 018F6813 018F 6814 018F 6188

MOPD en 50 Hz 50 Hz 50 Hz 50 Hz 60 Hz 60 Hz 60 Hz

MOPD en 220 V 220 V 220 V 230 V 110 V 220 V 240 V

AKV 10P0 25 35 35 N/C 35 35 25

AKV 10P1 25 35 35 N/C 35 35 25

AKV 10P2 25 35 35 N/C 35 35 25

AKV 10P3 25 35 35 N/C 35 35 25

AKV 10P4 N/C 25 25 35 18 25 18

AKV 10P5 18 25 25 35 30 35 25

AKV 10P6 N/C N/C 25 35 18 18 18

AKV 10P7 N/C N/C 14 18 14 14 N/C

AKV 10PS4 25 25 35 N/C 35 35 30

AKV 10PS5 25 25 35 N/C 35 35 30

AKV 10PS6 25 25 35 N/C 35 35 30

AKV 10PS7 25 25 35 N/C 35 35 30

Tipo BJ / BX BJ / BX BJ / BX BJ / BX BJ / BX BJ / BX

Voltaje 24 C 120 C S 240 CS 120 BS 208 BS 240BS

Vatios 14 16 14 14 17 16 16 16

Código 018F4103 018 F4113 018F 4122 018F4130 018 F4133 018 F4135

MOPD en 60 Hz 50 Hz 50 Hz 60 Hz 60 Hz 60 Hz 60 Hz 50 Hz 60 Hz 60 Hz 60 Hz

MOPD en 24 V 24 V 110 V 110 V 120 V 208 V 240 V 230 V 120 V 208 V 240 V

AKV 10P0 25 35 35 25 35 18 35 35 35 35 35

AKV 10P1 25 35 35 25 35 18 35 35 35 35 35

AKV 10P2 25 35 35 25 35 18 35 35 35 35 35

AKV 10P3 25 35 35 25 35 18 35 35 35 35 35

AKV 10P4 18 25 30 18 18 14 25 30 30 30 30

AKV 10P5 25 35 35 25 35 18 35 35 35 35 35

AKV 10P6 14 25 25 18 18 14 18 30 25 25 25

AKV 10P7 N/C 18 18 N/C 14 N/C 14 18 14 14 18

AKV 10PS4 25 35 35 30 35 25 35 35 35 35 35

AKV 10PS5 25 35 35 30 35 25 35 35 35 35 35

AKV 10PS6 25 35 35 30 35 25 35 35 35 35 35

AKV 10PS7 25 35 35 30 35 25 35 35 35 35 35

Los valores de MOPD provistos en la tabla anterior se encuentran en bares. La tabla de MOPD se basa en:

- Tensión nominal

- Temperatura máx. del medio 60 °C (140 °F)

- Temperatura ambiente máx. 50 °C (122 °F)

DKRCC .PD.VA1.E3.05 | 12

Anexo 2: Dimensionado del líquido

Línea de líquido correctamente dimensionada

Para obtener un suministro de líquido correcto para la válvula AKV 10P/PS, la línea de líquido a cada válvula AKV 10P/PS individual debe dimensionarse correctamente.

El caudal de líquido no debe superar 1 m/s

El dimensionamiento de la línea de líquido debe basarse en la capacidad de la válvula a la caída de presión con la que está funcionando y no en la capacidad del evaporador.

Productos relacionados

Controlador para evaporador

AK-CC 550

CO

Tipo

AKV 10P0 3⁄8 in / 10 mm 3⁄8 in / 10 mm

AKV 10P1 3⁄8 in / 10 mm 3⁄8 in / 10 mm

AKV 10P2 3⁄8 in / 10 mm 3⁄8 in / 10 mm

AKV 10P3 3⁄8 in / 10 mm 3⁄8 in / 10 mm

AKV 10P4 3⁄8 in / 10 mm 3⁄8 in / 10 mm

AKV 10P5 3⁄8 in / 10 mm 1⁄2 in / 12 mm

AKV 10P6 1⁄2 in / 12 mm 5⁄8 in / 15 mm

AKV 10P7 5⁄8 in / 15 mm 3⁄4 in / 18 mm

Nota:

Las condiciones son las mismas que para las capacidades nominales: La temperatura de evaporación es de –10 °C para refrigeración y de –30 °C para congelación. El recalentamiento es de 8 K para refrigeración y congelación: Tuberías conforme a ANSI o DIN-EN. Si las condiciones diﬁeren de las anteriores, deben comprobarse las dimensiones de la tubería.

Controlador para evaporador

AK-CC 750

Dimensión de la tubería

Refrigeración Congelación

Controlador de recalentamiento

R- 407A

Tipo

AKV 10P0 3⁄8 in / 10 mm 3⁄8 in / 10 mm

AKV 10P1 3⁄8 in / 10 mm 3⁄8 in / 10 mm

AKV 10P2 3⁄8 in / 10 mm 3⁄8 in / 10 mm

AKV 10P3 3⁄8 in / 10 mm 3⁄8 in / 10 mm

AKV 10P4 3⁄8 in / 10 mm 3⁄8 in / 10 mm

AKV 10P5 1⁄2 in / 12 mm 1⁄2 in / 12 mm

AKV 10P6 1⁄2 in / 15 mm 1⁄2 in / 15 mm

AKV 10P7 5⁄8 in / 16 mm 5⁄8 in / 16 mm

EKC 315A

Dimensión de la tubería

Refrigeración Congelación

Filtro secador hermético

DML/DMSC Eliminator®

DKRCC .PD.VA1.E3.05 | 13

Danfoss AKV 10P, AKV 10PS Data sheet [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
