Danfoss AKV 10P, AKV 10PS Data sheet

Ficha de dados

Válvula de expansão elétrica

Tipo AKV 10P, AKV 10PS

AKV 10P e AKV10PS são válvulas de expansão operadas eletricamente e concebidas para instalações de refrigeração. As válvulas AKV 10P e AKV 10PS são normalmente controladas por um controlador da gama de controladores ADAP- KOOL® da Danfoss, que garantem uma injeção de líquido precisa nos evaporadores.

As válvulas AKV 10P e AKV 10PS são fornecidas como um componente, conforme indicado abaixo:

y Válvula separada y Bobina separada com caixa de terminais,

DIN ou cabo

y Peças sobressalentes na parte superior,

orifício e ﬁltro

Orifício permutável. As válvulas AKV 10P e AKV 10PS abrangem uma vasta gama de capacidades.

Características Controle preciso de injeção do líquido

y Ótima utilização do evaporador y Eﬁciência energética e COP melhorados y Desempenho do sistema geral melhorado y Permite poupar energia através dos

algoritmos de superaquecimento mínimo estável e degelo adaptativo devido ao ﬂuxo turbulento

y Fornece uma excelente distribuição

e retorno de óleo

y Operação repetitiva da válvula em todas

as condições

Tecnologia superior da válvula

y Uma operação suave permite obter uma

válvula de baixo ruído que garante um controlo de caudal preciso e um aumento da eﬁciência energética do sistema

Válvula totalmente operacional

y Resolução rápida de avarias durante

o diagnóstico do sistema y Filtro e orifício permutáveis y Bobina de funcionamento especial

disponível para a instalação e assistência

Abertura/fechamento rápidos em seg.

y Reação rápida às condições de funcionamento y Reduz o risco de escoamento de refrigerante

líquido no compressor, no encerramento, e corte por baixa pressão no arranque

y Solenoide fechado normalmente, válvula

de fecho hermético

y Evita a migração do refrigerante durante

o período de inatividade

y Complexidade reduzida ao reduzir o número

de componentes no sistema

Suporta uma variedade de refrigerantes com uma gama de regulação maior

y Vasta gama de aplicações

Design compacto e leve

y Integração ﬂexível e fácil em qualquer sistema

Gama de seleção mais ampla

y Gama mais ampla de bobinas CA/CC

com cabos de vários comprimentos

Estrutura da válvula

y Resistência interna e externa à corrosão

Proteger o ambiente e o clima

y Fabricado em conformidade com

a norma ISO/TS16949

y Qualidade e ﬁabilidade incomparáveis

DKRCC.PD.VA1.E3.28 | 1

Listed

Ficha de dados | Válvula de expansão elétrica, tipo AKV 10P, AKV 10PS

Aprovações (válvulas)

Dados Técnicos

Nota: é recomendada a seleção de válvulas AKV 10PS servooperadas para as aplicações que requerem uma MOPD (com baixa alimentação de bobina) e arrefecimento mais elevados.

Diretriz para equipamentos de pressão (PED) 2014/68/EU

(Válvula refrigerante) 53RO

Refrigerante R744, R22, R23, R134A, R404A, R407A, R407C,

R407F, R410A, R422B, R422D, R448A, R449A, R449B, R450A, R452A, R507, R513A. Para outros refrigerantes, entre em contato

Válvula operada diretamente

Tipo de válvula AKV 10P0 a AKV 10P7

Princípio de funcionamento PWM (Modulação por impulsos)

Período de ciclo de tempo recomendado

Gama de regulação (intervalo de capacidade)

Tipo de conexão

Temperatura de evaporação -60 – 60 °C / -76 – 140 °F

Temperatura ambiente -50 – 50 °C / -58 – 122 °F

MOPD, AKV 10P0 a AKV 10P6 35 bar / 508 psig

MOPD, AKV 10P7 18 bar / 261 psi

Mín. OPD, AKV 10P0 a AKV 10P7 0 bar / 0 psi

Filtro, permutável Interno 100 μm

Pressão de funcionamento máxima 90 barg / 1305 psig

MAP (Pressão máxima anormal) 130 5 p sig

COT (Temperatura de funcionamento contínuo) 140 °F

com a Danfoss.

6 segundos

10 – 100%

Solda

Válvula servo-operada

Tipo de válvula AKV 10PS4 a AKV 10PS7

Princípio de funcionamento PWM (Modulação por impulsos)

Período de ciclo de tempo recomendado

Gama de regulação (intervalo de capacidade)

Tipo de conexão

Temperatura de evaporação -60 – 60 °C / -76 – 140 °F

Temperatura ambiente -50 – 50 °C / -58 – 122 °F

MOPD 35 bar / 508 psig

Mín. OPD, AKV 10PS4 a AKV 10PS7 0,1 bar/1,45 psi

Filtro, permutável Interno 53 μm

Pressão de funcionamento máxima 90 bar/1305 psig

MAP (Pressão máxima anormal) 130 5 p sig

COT (Temperatura de funcionamento contínuo) 140 °F

Filtro Danfoss recomendado Filtro secador hermético ELIMINATOR®, tipo DML / DMSC

6 segundos

10 – 100%

Solda

Identiﬁcação da válvula Válvula operada diretamente

AKV 10P0 - AKV 10P7

Danfoss A/S, 6430 Nordborg, Denmark

Endereço do fabricante Endereço do fabricante

AKV 10Px 068Fxxxx

Tipo (x = tamanho do orifício)

Código Código

AKV 10Px

068Fxxxx MOPD 35 bar PS 90.0bar

-50/+60°C

Danfoss

MADE IN DENMARK

Diferença de pressão de operação máxima

Pressão de funcionamento máxima

Temperatura média

Logótipo da empresa Logótipo da empresa País de origem País de origem

Válvula servo-operada AKV 10PS4 - AKV 10PS7

Danfoss A/S, 6430 Nordborg, Denmark

AKV 10PSx 068Fxxxx

AKV10 PSx

068Fxxxx MOPD 35 bar PS 90.0bar

-50/+60°C

Danfoss

MADE IN DENMARK

Tipo (x = tamanho do orifício)

Diferença de pressão de operação máxima

Pressão de funcionamento máxima

Temperatura média

DKRCC.PD.VA1.E3.28 | 2

Ficha de dados | Válvula de expansão elétrica, tipo AKV 10P, AKV 10PS

Capacidade e encomenda

AKV 10P - Capacidade nominal

Congela-

mento

R744 2)

Refrig.

Congela-

mento

R4 07A 1)

R404A/

R507 1)

Tipo de válvula/ n.º de orifício

Refrig.

[kW] [kW] [TR] [TR] [kW] [TR] [kW] [TR]

AKV 10P0 0,44 0,69 0,13 0,20 0,34 0,10 0,21 0,06 0,003 0,0035 AKV 10P0 0,44 0,69 0,13 0,20 0,34 0,10 0,21 0,06 0,003 0,0035 AKV 10P1 1,17 1,84 0,33 0,53 0,90 0,26 0,8 0,23 0,09 0,104 AKV 10P1 1,17 1,84 0,33 0,53 0,90 0,26 0,8 0,23 0,09 0,104 AKV 10P2 2,06 3,25 0,59 0,93 1,59 0,45 1,3 0,37 0,016 0,021 AKV 10P2 2,06 3,25 0,59 0,93 1,59 0,45 1,3 0,37 0,016 0,021 AKV 10P3 3,14 4,97 0,90 1,41 2,43 0,69 2,0 0,57 0,024 0,028 AKV 10P3 3,14 4,97 0,90 1,41 2,43 0,69 2,0 0,67 0,024 0,028 AKV 10P4 6,10 9,64 1,74 2,75 4,71 1,34 3,1 0,88 0,046 0,053 AKV 10P4 6,10 9,64 1,74 2,75 4,71 1,34 3,1 0,88 0,046 0,053 AKV 10P5 8,49 13,4 2,42 3,82 6,55 1,87 4,9 1,39 0,064 0,074 AKV 10P5 8,49 13,4 2,42 3,82 6,55 1,87 4,9 1,39 0,064 0,074 AKV 10P6 15,1 23,9 4,31 6,81 11,7 3,32 7, 8 2,22 0 ,114 0,132 AKV 10P6 15,1 23,9 4,31 6,81 11,7 3,32 7, 8 2,22 0 ,114 0,132 AKV 10P7 24,6 39,3 7,00 11,1 18,9 5,39 12,5 3,55 0,185 0,214 AKV 10P7 24,6 39,3 7,00 11,1 18,9 5,39 12, 5 3,55 0,185 0,214

1

As capacidades nominais baseiam-se em: Temperatura de condensação tc = 38 °C/100 °F Temperatura do líquido tl = 37 °C/98 °F Temperatura de evaporação te = 4 °C/39 °F

2

As capacidades nominais baseiam-se em: Temperatura de condensação tc = 0 °C/32 °F Temperatura de evaporação Refrig. te = -10 °C/14 °F Temperatura de evaporação Congelação. te = -30 °C/-22 °F Subrefrigeração = 1°C / 1,8 °F

3

O valor Cv é calculado a partir do valor Kv na tabela acima

valor kVvalor C

[m3/h] [gpm] [in] [mm]

Dimensão

3

)

da ligação

V

Solda ODF/ODF

3

/8 × 1/

–

3

/8 × 1/

–

3

/8 × 1/

–

3

/8 × 1/

–

3

/8 × 1/

–

3

/8 × 1/

–

3

/8 × 1/

–

1

/2 × 5/

–

N.º de

código

Embalagem

individual

código

Embalagem

industrial

16 unidades/

embalagem

– 068F5210 068F5230

2

10 × 12 068F5200 068F5220

– 068F5211 068F5231

2

10 × 12 068F5201 06 8F5221

– 068F5212 068F5232

2

10 × 12 068F5202 068F5222

– 068F5213 068F5233

2

10 × 12 068F5203 068F5223

– 068F5214 068F5234

2

10 × 12 068F5204 068F5224

– 068F5215 068F5235

2

10 × 12 068F5205 068F5225

– 068F5216 068F5236

2

10 × 12 068F5206 068F5226

– 068F5217 –

8

12 x 16 068F5207 –

N.º de

AKV 10PS- Capacidade nominal

Tipo de válvula/ n.º de orifício

Refrig.

R744 2)

Congela-

mento

Refrig.

Congela-

mento

R4 07A 1)

R404A/

R507 1)

valor k

[m3/h] [gpm] [in] [mm]

[kW] [kW] [TR] [TR] [kW] [TR] [kW] [TR]

AKV 10PS4 6,10 9,64 1,74 2,75 4,71 1,34 3,1 0,88 0,046 0,053 AKV 10PS4 6,10 9,64 1,74 2,75 4,71 1,34 3,1 0,88 0,046 0,053 AKV 10PS5 8,49 13,4 2,42 3,82 6,55 1,87 4,9 1,39 0,064 0,074 AKV 10PS5 8,49 13,4 2,42 3,82 6,55 1,87 4,9 1,39 0,064 0,074 AKV 10PS6 15,1 23,9 4,31 6,81 11,7 3,32 7, 8 2,22 0,114 0,132 AKV 10PS6 15,1 23,9 4,31 6,81 11,7 3,32 7, 8 2,22 0,114 0,132 AKV 10PS7 24,6 39,3 7,00 11,1 18,9 5,39 12, 5 3,55 0,185 0,214 AKV 10PS7 24,6 39,3 7,00 11,1 18,9 5,39 12, 5 3,55 0,185 0,214

1

As capacidades nominais baseiam-se em: Temperatura de condensação tc = 38 °C/100 °F Temperatura do líquido tl = 37 °C/98 °F Temperatura de evaporação te = 4 °C/39 °F

2

As capacidades nominais baseiam-se em: Temperatura de condensação tc = 0 °C/32 °F Temperatura de evaporação Refrig. te = -10 °C/14 °F Temperatura de evaporação Congelação. te = -30 °C/-22 °F Subrefrigeração = 1°C / 1,8 °F

3

O valor Cv é calculado a partir do valor Kv na tabela acima

valor

V

C

3)

V

Coolselector®2 Medição de válvula utilizando o software de cálculo

Recomenda-se vivamente utilizar o Coolselector®2 para encontrar a válvula correta para a sua aplicação. Pode transferir o software a partir do site da Danfoss. Ao utilizar o software de cálculo, recomenda-se escolher uma válvula entre 50% e 75% de capacidade nominal de carga. Além disso, a velocidade do líquido na linha que conduz à válvula não deve ultrapassar 1 m/s.

Dimensão da

ligação

Solda ODF/ODF

3

/8 × 1/

3

/8 × 1/

3

/8 × 1/

1

/2 × 5/

–

– 068F4044 068F5184

2

10 × 12 068F4034 068F5174

– 068F4045 068F5185

2

10 × 12 068F4035 0 68F5175

– 068F4046 068F5186

2

10 × 12 068F4036 0 68F5176

– 068F4047 –

8

10 × 16 068F4037 –

N.º de código

Embalagem

individual

N.º de código

Embalagem

industrial

16 unidades/

embalagem

Pode transferi-la em http://coolselector.danfoss.com

DKRCC.PD.VA1.E3.28 | 3

Ficha de dados | Válvula de expansão elétrica, tipo AKV 10P, AKV 10PS

Bobina padrão para AKV 10P / AKV 10PS

Aprovações (bobinas)

Dados Técnicos

Encomenda de bobinas

Bobina solenoide com

caixa de terminais

Bobina solenoide

com terminais DIN

e tampa de proteção

Bobina solenoide

com cabo

Bobina solenoide

com terminais DIN

Diretriz para baixa tensão (LVD) 2014/35/EU

Concepção

Em conformidade com a norma IEC 60335

Fonte de alimentação

Corrente alternada (CA)

Variação de tensão permissível

Corrente alternada (CA):

Isolamento do cabo da bobina

Classe H, em conformidade com a IEC 85

Conexão

Caixa de terminais, terminais DIN ou cabo

Caixa, IEC 60529

IP20, IP65 ou IP67 50 Hz e 60 Hz: -10% – 15% 50/60 Hz: ± 10%

Temperatura ambiente

-40 °C – 50 °C/-40 °F – 122 °F

MOPD (Diferencial máximo de pressão de operação)

Tipo de bobina

BE230CS 230 50 17 Terminal tipo box 018F6732 - 50 BE230CS 230 50 17 Terminais DIN 018F6193 - 50 BF230CS 230 50 17 cabo de 1 m 018 F6282 018 F8232 24 BF230CS 230 50 17 cabo de 3 m - 018F8290 12 BF230CS 230 50 17 cabo de 8 m 018F4961 018F8291 6 BE240CS 240 60 15 terminal tipo box 018F6713 BE240CS 240 60 15 Terminal tipo box 018 F6814 - BE240CS 240 60 15 cabo de 1 m 018 F6264 - BG110 BS 110 60 15 Terminal tipo box 018F6813 - -

Tensão Frequência

[V CA] [Hz] [W]

Consumo

de energia

Conexão

Embalagem

múltipla

N.º de código

Embalagem industrial

N.º de código

N.º de

código

Pcs. por

embalagem

-

Acessórios (bobina)

Conetor para ligação de terminais DIN

Identiﬁcação da bobina

Tipo

Conector DIN Máx. 250 50 / 60 100 042N0156

Embalagem individual = 1 produto numa caixa com guia de instalação Embalagem múltipla = caixa com x unidades por embalagem individual (podem ser divididas) Embalagem industrial = x unidades numa caixa (não podem ser divididas)

Ten são Frequência Quantidade

[V] [Hz] [Pcs]

N.º de código

Embalagem múltipla

Exemplo:

Logótipo da empresa

Tipo

N.º de código

Tensão, frequência,

Consumo de energia

Aprovações

MADE IN DENMARK

Type BE230CS

Spare part no. Tambient 220-230V 60Hz 14W 24VA 220-230V 50Hz 17W 31VA

Danfoss A/S, 6430 Nordborg, Denmark

018F6193

-40T50 ˚C

F6032

País de origem

Temperatura ambiente

Data de produção Endereço do fabricante

DKRCC.PD.VA1.E3.28 | 4

Ficha de dados | Válvula de expansão elétrica, tipo AKV 10P, AKV 10PS

Bobina UL para AKV 10P / AKV 10PS

Aprovações (bobinas)

Dados Técnicos

Encomendas Bobinas BJ e BX

Caixa de derivação NEMA 2

Na lista

Concepção

Em conformidade com a UL 429

Fonte de alimentação

Corrente alternada (CA)

Variação de tensão permissível

Corrente alternada (CA): 50 Hz e 60 Hz: -10% – 15%

Conduíte box NEMA 4

Isolamento do cabo da bobina

Classe H, em conformidade com a IEC 85

Conexão

Caixa de derivação ou Conduite box

Caixa, IEC 60529

Caixa de derivação NEMA 2 ~ IP 12-32

Conduite box NEMA 4 ~IP 54 50/60 Hz: ± 10%

Temperatura ambiente

-40 °C – 50 °C/-40 °F – 122 °F

Tipo de bobina

Comprimento

do ﬁo

[in] [cm] [V CA] [Hz] [W]

Tensão Frequência

Consumo

de energia

Embalagem

múltipla

N.º de

código

Caixa de derivação NEMA 2 para AKV 10P / AKV 10PS

BJ024CS - - 24 50 / 60 14 018F4100 BJ120CS - - 110 50 16 BJ120CS - - 120 60 15 BJ240CS - - 208 – 240 60 14 BJ240CS - - 230 50 17

018F4110

018F4120

Conduite box NEMA 4 para AKV 10P / AKV 10PS

BX024CS 18 46 24 50 / 60 14 018F4102 BX024CS 71 180 24 50 / 60 14 018F4103 BX024CS 98 250 24 50 / 60 14 018F4104 BX120CS 18 46 110 50 16 BX120CS 18 46 120 60 15 BX120CS 36 91 110 50 16 BX120CS 36 91 120 60 15 BX120CS 71 180 110 50 16 BX120CS 71 180 120 60 15 BX120CS 98 250 110 50 16 BX120CS 98 250 120 60 15 BX240CS 18 46 208 – 240 60 14 BX240CS 98 250 230 50 17 BX240CS 18 46 208 – 240 60 14 BX240CS 98 250 230 50 17

018F4112

018F4113

018F4114

018F4115

018F4122

018F4123

Identiﬁcação da bobina

Exemplo:

Tipo

N.º de código

Tensão, frequência,

Consumo de energia

MADE IN DENMARK

Type BJ024CS

24V 24V

To be used with listed valve body EVR-EVRH-EVRC-EVRP-EV2xx series AKV-AKVA

See armature tube or label

60Hz 50Hz

018F4100Spare part no.

14W 14W

Logótipo da empresa

País de origem

Aprovações

DKRCC.PD.VA1.E3.28 | 5

68F636.1

Danfoss

68F636.1

68F640.20

Ficha de dados | Válvula de expansão elétrica, tipo AKV 10P, AKV 10PS

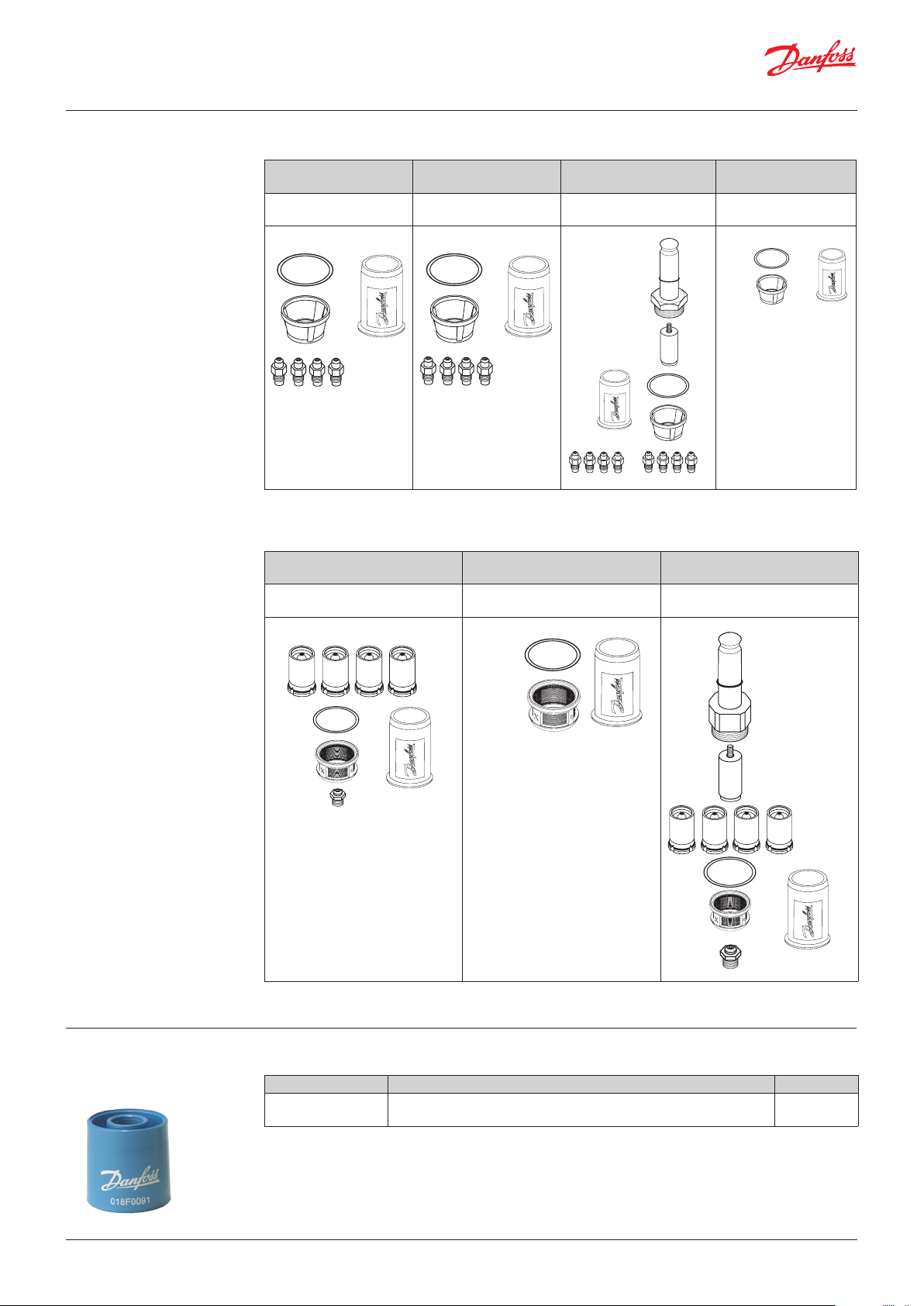

Encomenda de peças sobressalentes

Para AKV 10P com operação direta

AKV 10P0 – AKV 10P3

Conjunto 1 para orifício

N.º de código

068F5151

Danfoss

0 1 2 3

AKV 10P4 – AKV 10P7

Conjunto 2 para orifício

4 5 6 7

Para AKV 10PS servo-operada

AKV 10PS4 - AKV 10PS7 Conjunto 5 para orifício

N.º de código

06 8F5155

N.º de código

06 8F5152

Danfoss

AKV 10PS4 - AKV 10PS7

Conjunto 6 para ﬁltro

AKV 10P0– AKV 10P7

Conjunto 3 para armadura

N.º de código

06 8F5153

Conjunto retroﬁt para conversão AKV 10-1 AKV 10-7 e AKVH 10-0 AKVH 10-6 a AK V 10P0 AK V 10P7

0 1 2 3 4 5 6 7

N.º de código

06 8F5156

AKV 10P0 - AKV 10P7 Conjunto 4 para ﬁltro

N.º de código

06 8F5154

10 X

Danfoss

1 X

Danfoss

AKV 10PS4 - AKV 10PS7

Conjunto 7 para armadura

N.º de código

06 8F5161

Acessórios

4 5 6 7

7 X

Conjunto retroﬁt para conversão AK V 10-1 AKV 10-7 e

7 X

AK VH 10-0 AKVH AKVH 10-6 a AK V 10PS 4

1 X

4 5 6 7

Danfoss

AK V 10PS7

Produto Descrição N.º de código

Teste da válvula solenoide

Íman permanente para AKV 10P e AKV 10PS (para instalação e teste)

018F0091

DKRCC.PD.VA1.E3.28 | 6

Danfoss R64-3049.10

Ficha de dados | Válvula de expansão elétrica, tipo AKV 10P, AKV 10PS

Aplicação típica

Máx. 1

m/s

Recetor

Elemento

Filtro < 40 mícrones micro necessário para o secador de ﬁltro AKV 10 PS recomendado, de tipo DML/DMSC

AKV 10P / AKV 10PS

Evaporador

Design e função

Nome

1. Entrada (ligação)

2. Saída (ligação)

3. Junta de cobre

4. Armadura

5. Filtro de proteção 100 mícrones (AKV 10P) e 53 mícrones (AKV 10PS)

6. Pistão

7. Orifício (AKV 10P)

8. Orifício (AKV 10PS)

Material

1. Cobre

2. Cobre

3. Cu/Tn

4. Aço inox

5. Náilon/aço inoxidável

6. Bronze

7. Aço inox

8. Aço inox

AKV 10P0 – AKV 10P7 AKV 10PS4 – AKV 10PS7

4 3

1 5

7

2

A capacidade da válvula é regulada através da modulação de uma duração de pulso O controlador irá transmitir um sinal de tensão para a bobina da válvula durante seis segundos. Esta ação abre e fecha a válvula para o ﬂuxo do refrigerante. A relação entre o tempo de abertura e fechamento indica a capacidade real. Se a necessidade de refrigeração for intensa, a válvula irá permanecer aberta quase durante os seis segundos do período. Se a quantidade de refrigeração necessária for moderada, a válvula apenas irá permanecer

A quantidade de refrigeração necessária

é determinada pelo controlador.

Se não for necessária nenhuma refrigeração,

a válvula irá permanecer fechada, funcionando

deste modo como uma válvula de solenoide.

A AKV 10P0 - AKV 10P7 é uma válvula

diretamente operada, que pode funcionar

sob pressão diferencial de 0 bar/0 psi.

A AKV 10PS4 - AKV 10PS7 é uma válvula de

pistão servo-operada que requer uma pressão

diferencial mínima de 0,1 bar/1,45 psi para

abrir a válvula e mantê-la assim. aberta durante uma fração do período.

4

6 3

1 5

8

2

Direção de ﬂuxo

A AKV 10P/10PS foi concebida para um ﬂuxo de direção única. Assim, as imagens A a B que se seguem referem-se ao ﬂuxo normal.

A

B

DKRCC.PD.VA1.E3.28 | 7

Ficha de dados | Válvula de expansão elétrica, tipo AKV 10P, AKV 10PS

Dimensões e peso Válvula AKV 10P

Danfoss

68Z8088.20

AKV 10P0 - AKV 10P6

3

/

in.

8

10 mm

5

/

in.

16

8 mm

7

in.

/

1

8

48 mm

5

/

16

8 mm

Danfoss

68F627.20

in.

4

/

1

57 mm

2

in.

Peso, excluindo a bobina: 0,30 kg/0,66 lbs

AKV 10P7

Peso, excluindo a bobina: 0,343 kg/0,76 lbs

3

/

in.

8

10 mm

in.

16

/

15

2

Danfoss

68F631.30

3

/

in.

8

10 mm

in.

8

/

7

2

75 mm

1

/2 in.

12 mm

3

/8 in.

10 mm

5

2

/8 in.

67 mm

½ in.

12 mm

15

/32 in.

12 mm

61

2

/

64

75 mm

23

in.

/

3

32

94 mm

15

in.

/

2

16

75 mm

3

/8 in.

23

in.

/

3

32

94 mm

10 mm

5

2

/8 in.

67 mm

Danfoss

68F630.30

in.

8

/

7

13

1

in.

/

3

16

48 mm

92 mm

3

/8 in.

10 mm

7

in.

/

2

8

75 mm

15

/32 in.

23

2 ¼ in.

in.

/

3

32

57 mm

92 mm

12 mm

61

2

in.

/64 in.

75 mm

DKRCC.PD.VA1.E3.28 | 8

Ficha de dados | Válvula de expansão elétrica, tipo AKV 10P, AKV 10PS

Dimensões e peso Válvula AKV 10PS

Danfoss

68Z829.20

AKV 10PS4 – AKV 10PS6

3

/

in.

8

10 mm

5

/

in.

16

8 mm

in.

16

/

15

2

75 mm

½ in.

12 mm

3

/8 in.

10 mm

5

2

Peso, excluindo a bobina:

/8 in.

67 mm

0,335 kg/0,74 lbs

AKV 10PS7

7

13

in.

/

1

in.

/

3

8

16

48 mm

99 mm

5

/

16

8 mm

Danfoss

68F628.20

in.

4

/

1

57 mm

2

in.

16

/

13

99 mm

3

15

in.

/

2

16

75 mm

3

/8 in.

10 mm

5

2

/8 in.

67 mm

Peso, excluindo a bobina: 0,343 kg/0,76 lbs

3

/

in.

8

10 mm

Danfoss

68F631.30

3

/

in.

8

10 mm

in.

8

/

7

2

75 mm

½ in.

12 mm

15

/32 in.

12 mm

61

2

/

64

75 mm

Danfoss

68F630.30

in.

7

13

/ 1

in.

/

3

8

16

48 mm

97 mm

3

/8 in.

10 mm

7

in.

/

2

8

75 mm

15

/32 in.

2 ¼ in.

in.

/

23

3

57 mm

32

97 mm

12 mm

61

2

in.

/64 in.

75 mm

DKRCC.PD.VA1.E3.28 | 9

Ficha de dados | Válvula de expansão elétrica, tipo AKV 10P, AKV 10PS

Dimensão e peso das bobinas padrão

94 mm

Danfoss 18F68.10

Caixa de terminais 10 W

Peso 0,29 kg/0,6 lbs

51 mm

28 mm

Danfoss 18F70.10

Tomada DIN 10 W

Peso 0,24 Kg/0,5 lbs

86 mm

57 mm

45 mm

47 mm

45 mm

47 mm

57 mm

71 mm

Danfoss 18F69.10

Cabo 10 W

Peso 0,29 kg/0,6 lbs

110 mm

Danfoss 16F71.10

Caixa de terminais 12 - 20 W

Peso 0,55 kg/1,2 lbs

45 mm

46 mm

45 mm

68 mm

57 mm

Dimensões e peso Bobinas UL

100mm (4 in.)

Danfoss 18F07.11

Caixa de derivação

Peso 0,860 lbs/0,39 kg

50mm (2 in.)

52mm (2 in.)

Danfoss 18F06.10

Conduite box

Peso 0,717 lbs/0,33 kg

74mm (3 in.)

5

41mm (1

48mm (2 in.)

/8 in.)

DKRCC.PD.VA1.E3.28 | 10

Ficha de dados | Válvula de expansão elétrica, tipo AKV 10P, AKV 10PS

Resolução de avarias

Sintoma

A válvula não abre

Fuga interna/ a válvula não fecha e fecha parcialmente

Capacidade insuﬁciente

Evaporador total ou parcialmente com gelo

Superaquecimento alto

Vapor instantâneo

Pulsações na linha de líquido

Superaquecimento da bobina

Causa possível

-Ligação/energia elétrica adequada ausente

-Tensão/frequência incorretas

-Pressão diferencial demasiada alta/baixa

-Impurezas na válvula • Veriﬁque a presença de sujidade no interior da válvula

-Bobina queimada • Nunca remova a bobina da válvula se for aplicada tensão.

-A válvula presa abre depois de ser montada

-A válvula não abre após ter trocado o orifício para uma maior capacidade devido a uma pressão diferencial elevada

-Tensão contínua na bobina • Não remova a bobina sob tensão da válvula

-Impurezas na válvula

-Pulsação na linha de descarga

-Pressão diferencial demasiado elevada em posição aberta

-Capacidade da válvula demasiado pequena

-Pressão de aspiração demasiado baixa

-Superaquecimento do evaporador demasiado alto

-Válvula bloqueada por material estranho

-Consulte ainda “Capacidade insuﬁciente”

-Falta de sub-resfriamento • Veriﬁque o refrigerante

-O controlador não está devidamente conﬁgurado/ sintonizado

-Falta de sub-resfriamento acima da válvula

-Válvula demasiado grande selecionada

-Velocidade de ﬂuxo alta, máx. 1 m/s

-A armadura não se move quando a bobina é alimentada

-Fornecimento de tensão demasiada alta, sujidade na válvula, MOPD demasiada alta)

Solução

• Veriﬁque a ligação entre a válvula e um controlador

• Veriﬁque a especiﬁcação da bobina relativamente à tensão de operação medida

• Veriﬁque a pressão diferencial da válvula relativamente à especiﬁcação técnica

• Substitua por uma válvula e/ou bobina adequadas

e limpe as impurezas

A bobina pode queimar

• Consulte o diagrama de ligação e a própria ligação

• Veriﬁque os contactos do relé, ligações e fusíveis

• Consulte as Instruções para veriﬁcar se todas as peças corretas são utilizadas e corretamente montadas

• Substitua por uma válvula e/ou bobina adequadas

• Veriﬁque a presença de sujidade no interior da válvula e limpe as impurezas

• Veriﬁque a pressão e as condições do ﬂuxo

• Veriﬁque a tensão de alimentação na bobina

• Substitua por uma válvula adequada

• Veriﬁque a capacidade do sistema de refrigeração e compare-a com a capacidade da válvula

• Substitua por uma válvula maior, se necessário

- orifício de maior capacidade na AKV 10P

- pistão de maior capacidade na AKV 10PS

• Veriﬁque o desempenho do superaquecimento, as deﬁnições SH mín. e SH máx. no controlador de superaquecimento.

• Veriﬁque a capacidade da válvula

• Veriﬁque o tempo de estímulo da bobina

• Consulte ainda a secção “Superaquecimento elevado”

• Filtro de rede da válvula bloqueado, substitua o ﬁltro de rede por um novo

• Substitua o ﬁltro de rede/ﬁltro da rede

• Remova o gelo do evaporador

• Consulte ainda a secção

• Consulte ainda a secção Capacidade insuﬁciente

• Veriﬁque as deﬁnições de superaquecimento do controlador e os sensores ligados

• Sintonize os parâmetros PID no controlador

• Veriﬁque o refrigerante quanto ao vapor instantâneo acima da válvula/subrefrigerador externo. Se a válvula estiver colocada muito acima da saída do condensador

• Veriﬁque a diferença de pressão

• Grau de abertura no limite máximo da deﬁnição da válvula no controlador

• Veriﬁque a capacidade do sistema de refrigeração e compare-a com a capacidade da válvula

• Utilize um tamanho de válvula adequado para o sistema

• Veriﬁque a velocidade de ﬂuxo, utilizando o coolselector2

• Passe para a AKV 10PS para um efeito de arrefecimento máximo

• Utilize tubos com um diâmetro maior para reduzir a velocidade do ﬂuxo

• Consulte a secção A válvula não abre

DKRCC.PD.VA1.E3.28 | 11

Ficha de dados | Válvula de expansão elétrica, tipo AKV 10P, AKV 10PS

Apêndice 1: AKV 10P/10PS MOPD com várias bobinas

Tipo

Ten são 230 A

Watt

N.º de código

MOPD a

MOPD a 220 V

AKV 10P0 25

AKV 10P1

AKV 10P2 25

AKV 10P3 25

AKV 10P4

AKV 10P5 18 25 25 35 30 35 25

AKV 10P6 N/A N/A 25 35 18 18 18

AKV 10P7 N/A

AKV 10PS4 25 25 35 N/A 35 35 30

AKV 10PS5 25

AKV 10PS6 25 25 35 N/A 35 35 30

AKV 10PS7 25 25 35 N/A 35 35 30

B B

12

018F6176

50 Hz 50 Hz

25 35

N/A

018F6801 018F6193

B

230 A

15 17

220 V 220 V

35 35

35

25 25

N/A 14

25

230 C 230 A

50 Hz 50 Hz

35

35 N/A

B

19

018F6905

230 V

N/A

35

18

B B

230 C

16

018F6813

60 Hz 60 Hz

110 V

35

35 35

35

18

14

35 35

018F6814 018F6188

220 G

16 15

220 V 240 V

35 25

35

25 18

14

240 B

60 Hz

B

25

N/A

30

Tipo BJ / BX

Ten são 24 C 120 CS 240 CS 120 BS 208 BS 240BS

Watt

N.º de código 018F4103

MOPD a 60 Hz 50 Hz 50 Hz 60 Hz 60 Hz 60 Hz 60 Hz 50 Hz 60 Hz 60 Hz 60 Hz

MOPD a 24 V 24 V 11 0 V

AKV 10P0

AKV 10P1 25 35 35 25 35 18 35 35 35 35 35

AKV 10P2

AKV 10P3 25

AKV 10P4 18 25 30 18 18 14 25 30 30 30 30

AKV 10P5 25 35 35 25 35 18 35 35 35 35 35

AKV 10P6 14 25 25 18 18 14 18 30 25 25 25

AKV 10P7 N /A 18 18 N/A 14 N/A 14 18 14 14 18

AKV 10PS4 25 35 35 30 35 25 35 35 35 35 35

AKV 10PS5 25 35 35 30 35 25 35 35 35 35 35

AKV 10PS6 25 35 35 30 35 25 35 35 35 35 35

AKV 10PS7 25 35 35 30 35 25 35 35 35 35 35

Os valores da MOPD facultados na tabela acima são expressos em bar. A tabela MOPD baseia-se em:

- Tensão nominal

- Temperatura máx. dos elementos 60 ºC (140 ºF)

- Temperatura ambiente máx. 50 ºC (122 ºF)

14 16 14

25 35 35

25 35 35 25

35 35 25

BJ / BX BJ / BX BJ / BX

14 17 16

018F 4113 018 F4122

110 V 120 V 208 V

25 35 18 35

35 18 35

35 18 35 35

240 V 230 V

35 35

018F4130 018F4133 018F 4135

120 V 208 V 240 V

BJ / BX BJ / BX

35 35

16 16

35 35

35

DKRCC.PD.VA1.E3.28 | 12

Apêndice 2: Medição do líquido

Linha de líquido medida corretamente

Para obter um fornecimento correto do líquido à válvula AKV 10P/PS, a linha de líquido à válvula individual AKV 10P/PS deve ser dimensionada corretamente.

A dimensão da linha de líquido deve se basear na capacidade da válvula e na perda de carga com a qual opera, e não na capacidade do evaporador.

A taxa de ﬂuxo do líquido não deve ser superior a 3 ft/s

CO

Tipo

AKV 10P0

AKV 10P1

AKV 10P2

AKV 10P3

AKV 10P4

AKV 10P5

AKV 10P6

AKV 10P7

Dimensão do tubo

Refrigeração Congelamento

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

1

⁄2 pol. / 12 mm

5

⁄8 pol. / 15 mm

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

1

⁄2 pol. / 12 mm

5

⁄8 pol. / 15 mm

3

⁄4 pol. / 18 mm

Nota!

As condições são as mesmas que aquelas indicadas para as capacidades nominais. A temperatura de evaporação é de -10 °C para a refrigeração e -30 °C para a congelação. O superaquecimento é de 8 K, tanto para a refrigeração como para a congelamento. Os tubos estão em conformidade com a ANSI ou DIN-EN. Se as condições variarem das acima, veriﬁque as dimensões dos tubos.

R4 07A

Tipo

AKV 10P0

AKV 10P1

AKV 10P2

AKV 10P3

AKV 10P4

AKV 10P5

AKV 10P6

AKV 10P7

Dimensão do tubo

Refrigeração Congelamento

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

1

⁄2 pol. / 12 mm

1

⁄2 pol. / 15 mm

5

⁄8 pol. / 16 mm

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

3

⁄8 pol. / 10 mm

1

⁄2 pol. / 12 mm

1

⁄2 pol. / 15 mm

5

⁄8 pol. / 16 mm

Produtos relacionados

AK-CC 550

controlador de expositor

AK-CC 750

controlador de expositor

controlador de superaquecimento

EKC 315A

DML/DMSC Eliminator®

ﬁltro secador hermético

DKRCC.PD.VA1.E3.28 | 13

Danfoss AKV 10P, AKV 10PS Data sheet [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual
