Техническое описание

Уровнемер

AKS 4100/4100U

AKS 4100/4100U - Исполнение с

троссовым волноводом

AKS 4100/4100U - Исполнение с

коаксиальным волноводом

Уровнемеры AKS 4100/4100U были специально разработаны для измерения уровня хладагентов в разнообразных холодильных системах. Работа уровнемера основана на технологии, которая называется «Рефлектометрия с временным разрешением» (Time Domain Reectometry (TDR) или «Технология, использующая направленные микроволны». Уровнемер AKS 4100/4100U может быть использован для измерения уровня различных жидких хладагентов в сосудах, сборниках жидкости, ресиверах, стояках и т. д. На выход изделия по двухпроводному кабелю поступает выходной электрический сигнал 4 – 20мА, питающийся от контура. Этот сигнал пропорционален уровню жидкого хладагента. AKS 4100/4100U с троссовым волноводом можно использовать со всеми широко распространёнными хладагентами, включая R717 (аммиак), HCFC, HFC. Он позволяет измерять уровень жидкости от 800 мм / 31.5” до 5000 мм / 197”. Уровнемер с коаксиальным волноводом AKS 4100/4100U был специально разработан для использования с R 744 (CO2), включая R717 (аммиак), HCFC, HFC. Уровнемеры такого исполнения, должны всегда применяться со всеми хладагентами на морских судах. AKS 4100/4100U с троссовым волноводом НЕ должны применяться с R744 (CO2) и на морских судах. Наличие загрязнения, пены, пара, волнения или кипения поверхности жидкости, изменения плотности жидкости или её диэлектрической проницаемости (εr) не влияют на работу уровнемера AKS 4100/4100U. Масло, скапливаемое на дне колонок, не влияет на правильное определение уровня жидкости, поэтому нет необходимости снимать уровнимер AKS 4100/4100U для очистки колонок от масла.

Преимущества • Уровнемеры испытаны и признаны

пригодными для применения в холодильных системах компанией «Данфосс»

• Одно изделие может использоваться с измерительной частью разной длины

• Уровнемеры с троссовым волноводом можно использоваться со всеми широко распространёнными хладагентами

• Исполнение с кабелем требует меньше свободного пространства для монтажа и обслуживания, над местом его установки

• Уровнемер прошёл проверку в работе с хладагенти с примесью масла

• Нет необходимости в очистке троса уровнемера, когда он полностью покрыт маслом

• Исполнение уровнемера AKS 4100/4100U с троссовым волноводом очень компактно и удобно для хранения, транспортировки и использования в холодильных системах

• Изменение диэлектрической проницаемости (εr) жидкости не влияет на работу AKS 4100/4100U

Более подробную информацию об установке и электрическом подключении уровнемер смотрите в инструкциях по монтажу: DKRCI.PI.SC0.D (модификация с тросом), DKRCI.PI.SC0.E (Исполнение с коаксиальным волноводом D14) или DKRCI.PI.SCO.H/DKRCI.PI.SC0.J (Исполнение с коаксиальным волноводом D22).

• уровнемер с троссовым волноводом имеет длину до 5000 мм / 197”

• Так как используется 2-х проводная система нет необходимости в отдельном трансформатаре

Внимание: AKS 4100 может быть подключен непосредственно к EKE 347, и получать питание именно от контроллера EKE 347.

При использовании контроллера EKC 347. необходим дополнительный источник питания 14 – 30 V DC.

– HMI поддерживает разные языки:

Английский(по умолчанию), Немецкий, Французский и Испанский. Английский(по умолчанию), Японский, Китайский и Русский.

DKRCI.PD.SC0.F1.50 | 520H8630 | 1

Техническое описание | Уровнемер AKS 4100/4100U

Contents Страница

Исполнения уровнемера ..........................................................................3

Исполнение с троссовым волноводом:

Исполнение с коаксиальным волноводом D 14................................................3

Исполнение с коаксиальным волноводом D 22 ...............................................3

Дополнительный интерфейс «человек-машина»...................................................5

Принцип действия уровнемера AKS 4100/4100U ..................................................6

Основные технические характеристики ...........................................................6

Диапазон измерения уровнемера AKS 4100/4100U исполнение с троссовым волноводом ........7

Диапазон измерения:

Исполнение с коаксиальным волноводом D14 ................................................8

Исполнение с коаксиальным волноводом D22 ................................................8

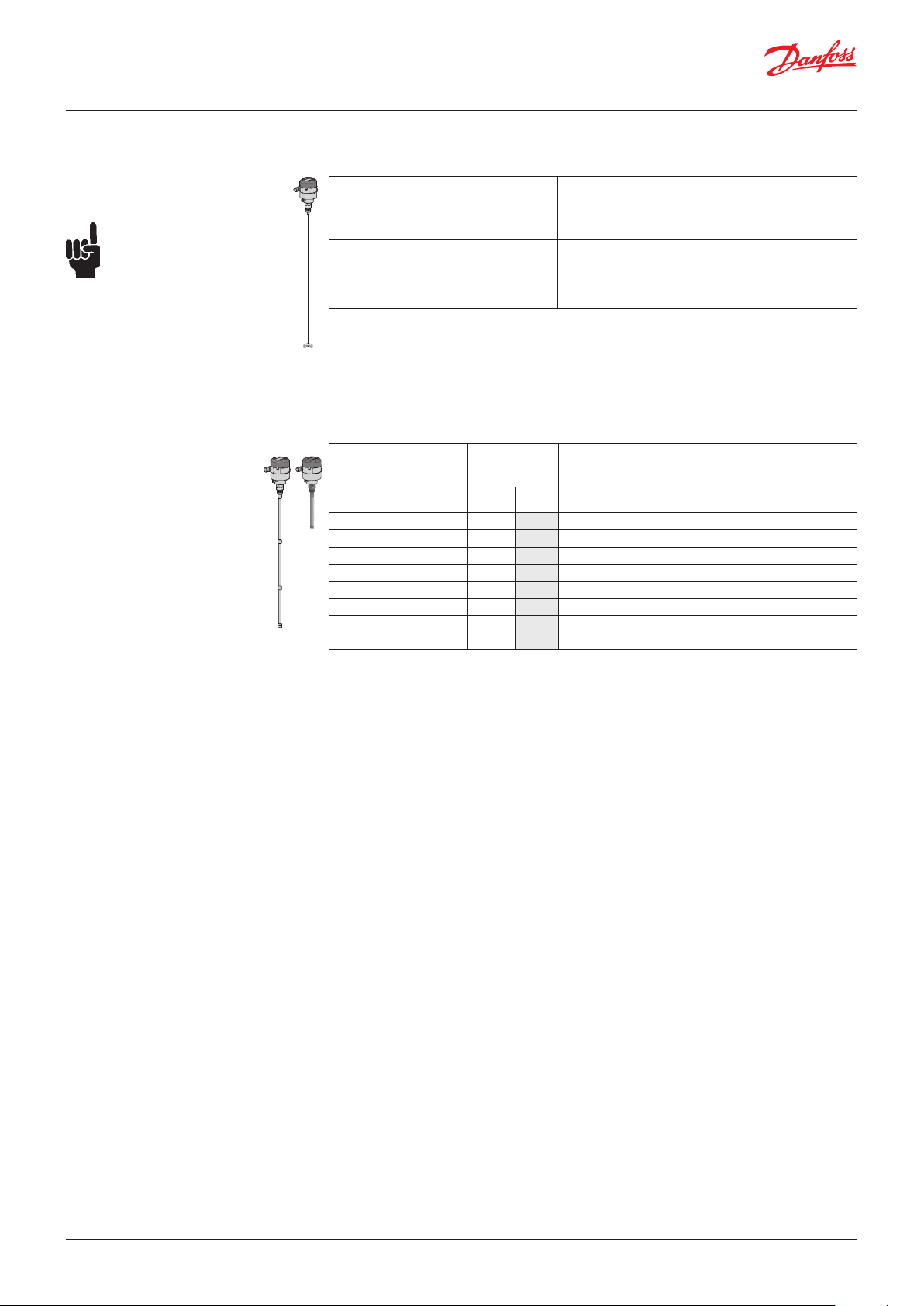

Оформление заказа на уровнемер AKS 4100/4100U ...............................................9

Размеры и вес ...................................................................................11

Технические характеристики ....................................................................12

Быстрая настройка:

Уровнемер с троссовым волноводом............................................................ 14

Уровнемер с коаксиальным волноводом .......................................................15

Принудительное введение значения выходного токового сигнала .............................17

Введение значения диэлектрической проницаемости хладагента ..............................17

Диэлектрическая проницаемость для насыщенного пара хладагента . ..........................18

Изменение языка вывода информации.......................................................... 19

Возврат к заводским настройкам ................................................................19

DKRCI.PD.SC0.F1.50 | 520H8630 | 2

Техническое описание | Уровнемер AKS 4100/4100U

Исполнения уровнемера

Исполнение с троссовым волноводом:

AKS 4100/4100U поставляется в двух исполнениях:

С троссовым волноводом С коаксиальным волноводом

Исполнение с коаксиальным волноводом D 14:

Обе эти модификации уровнемера могут иметь дваразличных подсоединения к сосуду:

AKS 4100: резьбовое соединение G 1”. В комплект поставки включена алюминиевая прокладка

AKS 4100U: резьбовое соединение ¾” NPT

Исполнение с коаксиальным волноводом D 22:

D22 маркировка

Исполнение с троссовым волноводом

Троссовое исполнение состоит из следующих компонентов:

 Преобразователь сигналов, который может поставляться как с интерфейсом «человек

-машина», так и без него.  Штуцер для присоединения нержавеюще го троса (волновода), имеющего длину 5 м / 197” и диаметр 2 мм / 0,08”.

 Центровочный груз.  Упаковка дополнительных принадлеж-

ностей, в которую входит: – комплект винтов, размер 3 мм; – красная крышка, служащая для защиты соединительного штуцера  до того момента, пока к нему не будет присоеди- нён преобразователь сигналов; – бирка с данными по настройке уровнемер.

Модификация уровнемера с тросом может использоваться с хладагентами R717 (аммиак), HCFC и HFC при величине диэлектрической проницаемости (εr) жидкости > 5,6.

AKS 4100/4100U с тросовым воловодом должен быть ВСЕГДА установлен в вертикальной трубе.

DKRCI.PD.SC0.F1.50 | 520H8630 | 3

Техническое описание | Уровнемер AKS 4100/4100U

Исполнение с коаксиальным волноводом

Коаксильное исполнение D14 (См. страницу 3)

Коаксильное исполнение D14 состоит из следующих компонентов:

 Преобразователь сигналов (с интерфейсом

«человек – машина» или без него).

 Штуцер для присоединения нержавеющего

троса (кабеля), имеющего длину 5 м / 197” и диаметр 2 мм / 0,08”.

 Трубка трубки (зависит от требуемой длины).  Упаковка дополнительных принадлеж-

ностей, в которую входит: – концевой соединитель (в поставку входит комплект винтов, размер 3 мм / 0,12”); – комплект винтов, размер 3 мм / 0,12” (1 комплект винтов на каждую трубку) – красная крышка, служащая для защиты

соединительного штуцера  до того момента, пока к нему не будет присое-динён преобразователь сигналов;

– бирка с данными по настройке уровнемера.

Коаксильное исполнение D22 (см. сраницу 3)

Коаксильное исполнение D22 состоит из следующих компонентов:  Преобразователь сигналов (с интерфейсом «человек – машина» или без него).  Механическое присоединение с зондом имеющем длину 280 мм / 11” и диаметр 8 мм /

0.3”.

Коаксиальная модификация уровнемера предназначена для использования с CO2 (R744) при диэлектрической проницаемости (εr) жидкости > 1,3 и для применения в морских судовых холодильных системах.

Коаксиальная модификация уровнемера может быть так же использована с хладагентами R717 (NH3), HCFC и HFC.

AKS 4100/4100U, Коаксильное исполнение может быть установлено в измерительную колонку (а) или непосредственно в сосуд (b).

Уровнемер с коаксиальным исполением имеет

измерительную часть следующих длин:

Тип Диаметр трубы

AKS 4100, 280 MM 22 MM 0.87 дюйм D22 G1 наружняя AKS 4100, 500 MM 14 MM 0. 55 дюйм D14 G1 наружняя AKS 4100, 800 MM 14 MM 0.55 дюйм D14 G1 наружняя AKS 4100, 1000 MM 14 MM 0.55 дюйм D14 G1 наружняя AKS 4100, 1200 MM 14 MM 0.55 дюйм D14 G1 наружняя AKS 4100, 1500 MM 14 MM 0.55 дюйм D14 G1 наружняя AKS 4100, 1700 MM 14 MM 0.55 дюйм D14 G1 наружняя AKS 4100, 2200 MM 14 MM 0.55 дюйм D14 G1 наружняя AKS 4100U, 11.0 дюйм 22 MM 0.87 дюйм D22 ¾ дюйм NPT AKS 4100U, 19.2 дюйм 14 MM 0.55 дюйм D14 ¾ дюйм NPT AKS 4100U, 30 дюйм 14 MM 0.55 дюйм D14 ¾ дюйм NPT AKS 4100U, 45 дюйм 14 MM 0.55 дюйм D14 ¾ дюйм NPT AKS 4100U, 55 дюйм 14 MM 0.55 дюйм D14 ¾ дюйм NPT AKS 4100U, 65 дюйм 14 MM 0.55 дюйм D14 ¾ дюйм NPT AKS 4100U, 85 дюйм 14 MM 0.55 дюйм D14 ¾ дюйм NPT

Тип выбираемый при

настройке HMI

Резьба

DKRCI.PD.SC0.F1.50 | 520H8630 | 4

Техническое описание | Уровнемер AKS 4100/4100U

Дополнительный интерфейс «человекмашина»

Дополнительный интерфейс «человек – машина» может быть легко установлен для быстрой настройки уровнемер AKS 4100/4100U на рабочем месте. Сервисный интерфейс поддерживает

Вход в меню системы. Запуск режима «Быст-

AKS 4100

Изменение единиц измерения

рая настройка».

* РАССТОЯНИЕ.

В случае отображения на дисплее параметра

“РАССТОЯНИЕ”, измеряемой величиной будет являться расстояние между нулевой точкой и поверхностью жидкого холодильного агента (см. Стр. 7 и 8).

УРОВЕНЬ.

В случае отображения на дисплее параметра

“УРОВЕНЬ”, измеряемой величиной будет являться разница значений “ДЛИНА ТРОСА” (вводится при “БЫСТРОЙ НАСТРОЙКЕ”) – РАССТОЯНИЕ (см. Стр. 7 и 8).

различные языки и международные системы единиц: система единиц США и система единиц СИ. Поддерживаемые языки: английский (по умолчанию), немецкий, французский, испанский, японский, китайский и русский.

Выходной сигнал 4 – 20 мА отображается



на дисплее в виде графической шкалы и в виде процентов (%).

Наименование измеряемого параметра



(в данном примере это расстояние).

Модель уровнемера.



Единицы измерения.



Состояние прибора (в виде цифр):



Цифрцы 1, 2 или 3 (Ошибка)

Проблема с оборудованием; Отсутствие сигнала; Низкое напряжение. Обратитесь в Danfoss.

Цыфры 4 и 5 (Уведомления)

В зависимости от значения уровня.  Кнопки панели управления

Мигающая звёздочка, показывает, что



прибор работает.

Переключение между:

Расстояние* Уровень** Выходной сигнал (%)*** Выходной сигнал (мА)****

*** Выходной сигнал (%). Указываетпроцент заполнения сосуда холодильным агентом в зависимости от значения: Точки 4 мА (0%) и Точки 20 мА (100%) (см. Стр. 7 и 8). (указываются при “БЫС ТРОЙ НАСТРОЙКЕ”).

**** Выходной сигнал (мА). Указывает уровень холодильного агента в сосуде, в соответствии с диапозоном 4-20 мА, в зависимости от значения: Точки 4 мА (0%) и Точки 20 мА (100%) (см. Стр. 7 и 8) (указываются при “БЫСТРОЙ НАСТРОЙКЕ”).

DKRCI.PD.SC0.F1.50 | 520H8630 | 5

Техническое описание | Уровнемер AKS 4100/4100U

Принцип действия уровнемера AKS 4100/4100U

1. Электромагнитные импульсы (EM)

передаются преобразователем

сигналов.

2. Импульс движется вниз вдоль измерительной части (троса) со скоростью света в воздухе (V1).

3. Импульс отражается от поверхности жидкости.

4. Импульс движется вверх по сенсору со скоростью света ввоздухе (V1).

5. Преобразователь получает импульс и записывает сигнал.

6. Электромагнитный импульс (EM) движется со скоростью V1.

7. Переданный электромагнитный импульс (EM).

8. Половина этого времени эквивалентно расстоянию от точки отсчёта прибора (поверхность фланца) до поверхности измеряемой среды.

9. Полученный электромагнитный импульс.

Электронный преобразователь сигналов уровнемера AKS 4100/4100U излучает высокочастотные электромагнитные импульсы малой интенсивности с периодом равным одной наносекунде, которые движутся вдоль измеряющей части уровнемера (троса или коаксиального кабеля) вниз к поверхности жидкости.

Импульсы, отражённые поверхностью жидкости, направляются обратно вдоль измеряющей части уровнемера к электронному преобразователю AKS4100/4100U. Эти импульсы принимаются электронным преобразователем, анализируются и преобразуются в показания уровня жидкости. Этот метод называется рефлектометрией с временным разрешением (Time Domain Refectometry (TDR)) или метод, использующий направленные микроволны.

Диэлектрическая проницаемость (εr) жидкости является ключевым параметром и оказывает непосредственное влияние на степень отражения высокочастотных электромагнитных импульсов. Жидкости, имеющие высокую диэлектрическую проницаемость (εr), такие

Жи как аммиак, хорошо отражают электромагнитные импульсы. Жидкости имеющие низкую диэлект-

рическую проницаемость (εr), такие как CO2, отражают эти импульсы плохо.

При величине диэлектрической проницаемости (εr) хладагента больше 1,2 уровнемер AKS 4100/4100U сможет определять уровень жидкости, иточность его измерений не будет поддаваться внешним воздействиям.

Если известны температурные условия в вертикальной трубе или сосуде, где будет установлен уровнемер, то в память уровнемера, чтобы получить более точные величины верхней и нижней мёртвых зон, может быть введено значение диэлектрической проницаемости используемого хладагента (параметр 2.5.3 GAS EPS.R).

На страницах 7 и 8 указаны значения диапазона измерения уровнемера AKS 4100/4100U как для коаксиальной модификации, так и для модификации с тросом.

Более детальная информация о значениях диэлектрической проницаемости для различных температур и хладагентов, а так же о том, как необходимо вводить эти параметры через интерфейс

«человек-машина» изложена на страницах 16–17.

Основные технические характеристики

(см. полный список всех технических характеристик на стр. 11)

) Внимание коаксиальное исполнение AKS 4100 D22 (280 мм/ 11”) применяется только для R717/ NH

Питающее напряжение

14-30 В постоянного тока (мин./макс. величина) для тока 22мА на выходе.

Ограничения для величины подаваемого напряжения по температуре окружающей среды: – для температуры -40 – 80 °C / -40 – 176 °F : 16 – 30 B

постоянного тока;

– для температуры -20 – 80 °C / -4 – 176 °F : 14 – 30 В

постоянного тока;

Нагрузка

RL [Ω] ≤ ((Uвнеш. -14 В) / 20 мА). – По умолчанию (значение выходного сигнала, при

котором выдаётся сообщение об ошибке, установлено

на 3,6 мА) RL [Ω] ≤ ((Uвнеш. -14 В) / 22 мА). – (значение выходного сигнала, при котором

выдаётся сообщение об ошибке, установлено

на 22 мА)

Кабельный ввод

– для уровнемера AKS 4100: PG 13, M20×1.5;

(диаметр кабеля: 6 – 8 мм / 0.24 – 0.31” – для уровнемера AKS 4100U: ½” NPT

Температура хладагента:

-60 – 100 °C / -76 – 212 °F Температура окружающей среды:

-40 – 80 °C / -40 – 176 °F Для интерфейса «человек - машина»:

-20 – 60 °C / -4 – 140 °F Рабочее давление:

от –1 изб. до 100 изб. / от –14.5 фунт/дюйм2 до 1450 фунт/дюйм

Клеммы (с подпружиненными зажимами)

0.5 – 1.5 мм² (~20-15 AWG)

Степень защиты:

IP 66/67 (~NEMA тип 4X)

Механическое соединение Версия с тросом/Коаксиальная версия:

– для уровнемера AKS 4100: резьбовое соединение с

трубной резьбой G 1”. В комплект поставки входит алюминиевая прокладка.

– для уровнемера AKS 4100U: резьбовое соединение с

трубной резьбой ¾ ” NPT.

Хладагенты

Использование данных уровнемеров с перечисленными далее хладагентами опробовано и одобрено компанией «Данфосс»: R717 / NH R744 / CO

-40 – 50 °C / -40 – 122 °F

-50 – 15 °C / -58 – 59 °F

HCFC: R22: -50 – 48 °C / -58 – 118 °F HFC: R404A: -50 – 15 °C / -58 – 59 °F R410A: -50 – 15 °C / -58 – 59 °F R134A: -40 – 50 °C / -40 – 122 °F

Уровнемер AKS 4100/4100U может использоваться и в полном, характерном для него, температурном диапазоне со всеми хладагентами. Однако необходимо иметь ввиду, что при температуре, которая не входит в диапазон, указанный для определённого хладагента, точность показаний уровнемера может быть нарушена.

DKRCI.PD.SC0.F1.50 | 520H8630 | 6

Техническое описание | Уровнемер AKS 4100/4100U

Основные технические характеристики

(продолжение)

(см. полный список всех технических характеристик на стр. 11)

Уровень других хладагентов из группы HCFC и HFC так же может быть определен и замерен при выполнении следующих условий:

Исходные данные

Диэлектрическая проницаемость (εr) Модификация уровнемера с тросом может

использоваться с хладагентами R717 (аммиак), HCFC и HFC при величине диэлектрической проницаемости (εr) жидкости > 5,6.

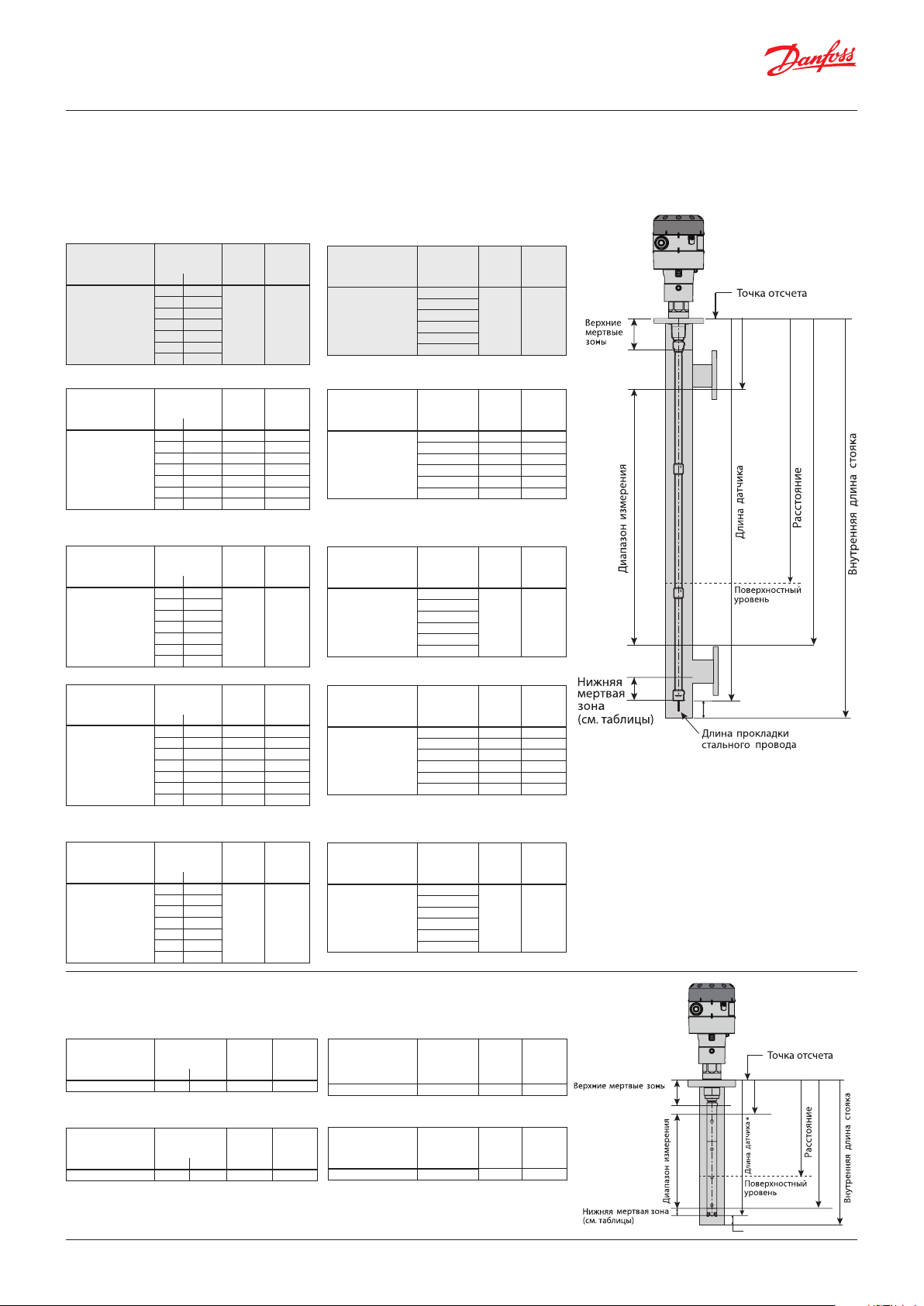

Диапазон измерения уровнемера AKS 4100/4100U исполнение с троссовым волноводом

Заводская настройка AKS 4100/4100U с троссовым волноводом

Хладагент Длина измерительной

Аммиак, HFC, HCFC

части

[мм] [дюйм] [мм] [дюйм]

800 31.5 115 4.2

801 – 999 31.5 – 39 120 4.7 1000 – 1999 39 – 79 150 5.9 2000 – 2999 79 – 118 180 7.1 3000 – 3999 118 – 157 210 8.3 4000 – 5000 157 – 197 24 0 9.4

Нижняя мёртвая

зона

Коаксиальная модификация уровнемера может быть так же использована с хладагентами R717 (NH3), HCFC и HFC.

120 mm / 4.7 in.

20 mA (100 %)*

4 mA (0 %)*

Оптимизированные величины верхней и нижней мёртвых зонпосле введения значения диэлектрической проницаемости

Хладагент Длина измерительной

Аммиак, HFC, HCFC

* Значения должны быть введены в меню «Быстрая настройка» интерфейса

«человек-машина» и записаны на бирке параметров настройки.

Закрепите бирку с настройками уровнемера на преобразователе сигнала

части

[мм] [дюйм] [мм] [дюйм]

800 – 5000 31.5 – 197 90 3.5

Нижняя мёртвая

зона

33 mm / 1.3 in.

Danfoss M84H0017_1

2 – 4 in.

Min: 20 mm / 0.8 in.

12 mm / 0.5 in.

DKRCI.PD.SC0.F1.50 | 520H8630 | 7

Danfoss M84H0026_1

Min: 30 mm / 1,2 in.

4 mA (0 %)*

20 mA (100 %)*

120 mm / 4,7 in.

Ø2 mm / 0,08 in.

Min: 30 mm / 1,2 in.

Техническое описание | Уровнемер AKS 4100/4100U

Диапазон измерения уровнемера AKS 4100/4100U с коаксиальным волноводом D14

Обратите внимание на то, что данный уровнемер предназначен для введения величины диэлектрической проницаемости для хладагента CO2.

AKS 410 0

Величина диэлектрической проницаемости (εr) всегда в водится че рез меню «Быс трая настройка»

Хладагент

Заводская настройка

Хладагент

Аммиак

Оптимизированные величины верхней и нижней мёртвых зон после введения значения диэлектрической проницаемости

Хладагент

Аммиак

Заводская настройка

Хладагент

HCFC,HFC

Оптимизированные величины верхней и нижней мёртвых зон после введения значения диэлектрической проницаемости

Хладагент

HCFC,HFC

Длина изме-

рительной

части

[мм] [дюйм] [м м] [дюйм]

500 19.7

800 31. 5 1000 39.4 120 0 47. 2 150 0 59.1 170 0 6 6.9 2200 86.6

Длина изме-

рительной

части

[мм] [дюйм] [м м] [дюйм]

500 19.7 95 3.7

800 31. 5 104 4.1 1000 39.4 110 4.3 120 0 47. 2 116 4.6 150 0 59.1 12 5 4 .9 170 0 6 6.9 131 5.2 2200 86.6 14 6 5.8

Длина изме-

рительной

части

[мм] [дюйм] [м м] [дюйм]

500 19.7

800 31. 5 1000 39.4 120 0 47. 2 150 0 59.1 170 0 6 6.9 2200 86.6

Длина изме-

рительной

части

[мм] [дюйм] [м м] [дюйм]

500 19.7 115 4. 5

800 31. 5 124 4.9 1000 39.4 13 0 5.1 120 0 47. 2 13 6 5.4 150 0 59.1 145 5.7 170 0 6 6.9 151 5.9 2200 86.6 16 6 6.5

Длина изме-

рительной

части

[мм] [дюйм] [м м] [дюйм]

500 19.7

800 31. 5 1000 39.4 120 0 47. 2 150 0 59.1 170 0 6 6.9 2200 86.6

Нижняя

мёртвая

зона

170 6.7

Нижняя

мёртвая

зона

Нижняя

мёртвая

зона

80 3. 2

Нижняя

мёртвая

зона

Нижняя

мёртвая

зона

100 3.9

Нижняя

мёртвая

Нижняя

мёртвая

Нижняя

мёртвая

Нижняя

мёртвая

Нижняя

мёртвая

зона

AKS 410 0U

Величина диэлектрической проницаемости (εr) все гда вводи тся чер ез меню «Быстр ая настройка»

Хладагент

Заводская настройка

Хладагент

Аммиак

Оптимизированные величины верхней и нижней мёртвых зон после введения значения диэлектрической проницаемости

Хладагент

Аммиак

Заводская настройка

Хладагент

HCFC,HFC

Оптимизированные величины верхней и нижней мёртвых зон после введения значения диэлектрической проницаемости

Хладагент

HCFC,HFC

Длина изме-

рительной

части

[дюйм] [дюйм] [м м]

Длина изме-

рительной

части

[дюйм] [дюйм] [м м]

Длина изме-

рительной

части

[дюйм] [дюйм] [м м]

Длина изме-

рительной

части

[дюйм] [дюйм] [м м]

Длина изме-

рительной

части

[дюйм] [дюйм] [м м]

Нижняя

мёртвая

зона

19.2 30 45 55 65 85

19.2 3.73 95 30 4.05 103 45 4.50 114 55 4.80 122 65 5 .10 130 85 5.70 145

19.2 30 45 55 65 85

19.2 4. 52 11 5 30 4.84 12 3 45 5.29 134 55 5. 59 142 65 5.89 150 85 6.49 165

19.2 30 45 55 65 85

6.7 170

Нижняя

мёртвая

зона

Нижняя

мёртвая

зона

3.1 80

Нижняя

мёртвая

зона

Нижняя

мёртвая

зона

3.94 100

Нижняя

мёртвая

зона

Нижняя

мёртвая

зона

Нижняя

мёртвая

зона

Нижняя

мёртвая

зона

Нижняя

мёртвая

зона

* Значения должны быть введены в Меню «Быстрая на стройка» интерфейса «человек-машина» и записаны в табличку настроек уровнемера. Закрепите бирку с настройками на преобра зователе сигналов.

Диапазон измерения уровнемера AKS 4100/4100U с коаксиальным волноводом D22

AKS 410 0

Заводская настройка

Хладагент

Аммиак 280 11. 0 48 1.9

Оптимизированные величины верхней и нижней мёртвых зон после введения значения диэлектрической проницаемости

Хладагент

Аммиа к 280 11. 0 40 1.6

Длина изме-

рительной

части

[мм] [дюйм] [дюйм] [м м]

Нижняя

мёртвая

зона

Нижняя мёртвая

Длина изме-

рительной

части

[мм] [дюйм] [дюйм] [м м]

Нижняя

мёртвая

зона

Нижняя мёртвая

* Значения должны быть введены в Меню «Быстрая настройка» интерфейса «человек-машина» и записаны в табличку настроек уровнемера Закрепите бирку с настройками на преобразователе сигналов.

AKS 410 0U

Заводская настройка

Хладагент

зона

Аммиак 11. 0 1.9 48

Оптимизированные величины верхней и нижней мёртвых зон после введения значения диэлектрической проницаемости

Хладагент

зона

Аммиа к 11. 0 1.6 40

Длина изме-

рительной

части

[дюйм] [дюйм] [м м]

Длина изме-

рительной

части

[дюйм] [дюйм] [м м]

Нижняя

мёртвая

зона

Нижняя

мёртвая

зона

Нижняя

мёртвая

зона

Нижняя

мёртвая

зона

60 mm / 2,4 in.

20 mA (100 %)*

4 mA (0 %)*

DKRCI.PD.SC0.F1.50 | 520H8630 | 8

Техническое описание | Уровнемер AKS 4100/4100U

Оформление заказа на уровнемер AKS 4100/4100U

* При заказе устройства без интерфейса «человек –машина», обратите внимание на то, что каждый AKS 4100/AKS 4100 должен быть всегда запрограммирован через интерфейс «человекмашина».

Дисплей интерфейса «человек-машина» может быть заказан отдельно:

• Под кодом 084H4540 /

084H4590 можно заказать отдельный дисплей интерфейса «человекмашина» с задней крышкой и кронштейном для крепления. Кронштейн для крепления очень полезен, когда необходимо программировать уровнемер AKS 4100/4100U. Один и тот же дисплей может использоваться при программировании нескольких уровнемеров AKS 4100/4100U обеих модификаций (коаксиальной или с кабелем).

• Под кодом 084H4548 /

084H4598 может быть заказан отдельный дисплей (вкачестве запасной части).

Исполнение с троссовым волноводом AKS 4100/4100U

Описание Кодовый номер

Уровнемер AKS 4100 с нержавеющим

тросом длиной 5 м (197”) и диаметром 2 мм (Ø0.08”) и центровочным грузом

Уровнемер AKS 4100U с нержавеющим тросом длиной 5 м (197”) и диаметром 2 мм (Ø0.08”) и центровочным грузом

уровнемера с интерфейсом

«человек-

машина» (HMI)

Английский (по

умолчанию),

Немецкий,

Французский и

Испанский

084H4501 084H4550 084H4500

084H4521 084H4571 084H4520

Кодовый номер

уровнемера с интерфейсом

«человек-

машина» (HMI)

Английский (по

умолчанию),

Японский,

Китайский и

Русский

Кодовый номер

уровнемера

без интерфейса

«человек-

машина» (HMI)

Исполнение с коаксиальным волноводом* AKS 4100/4100U (доступна для заказа с заранее определённой длиной измерительной части с интерфейсом HMI или без него)

D14 D22

Описание Длина

Уровнемер D14 AKS 4100 500 084H4510 084H4560 084H4503

Уровнемер D14 AKS 4100 Уровнемер D14 AKS 4100 1000 084H4512 084H4562 084H4505 Уровнемер D14 AKS 4100 1200 084H4513 084H4563 084H4506 Уровнемер D14 AKS 4100 1500 084H4514 084H4564 084H4507 Уровнемер D14 AKS 4100 1700 084H4515 084H4565 084H4508 Уровнемер D14 AKS 4100 2200 084H4516 084H4566 084H4509 Уровнемер D22 AKS 4100 280 084H4517 084H4567 084H4518 Уровнемер D14 AKS 4100 19.2 084H4530 084H4580 084H4524 Уровнемер D14 AKS 4100 30 084H4531 084H4581 084H4525 Уровнемер D14 AKS 4100 45 084H4532 084H4582 084H4526 Уровнемер D14 AKS 4100 55 084H4533 084H4583 084H4527 Уровнемер D14 AKS 4100 65 084H4534 084H4584 084H4528 Уровнемер D14 AKS 4100 85 084H4535 084H4585 084H4529 Уровнемер D22 AKS 4100 11 084H4536 084H4586 084H4537

) Внимание коаксиальное исполнение AKS 4100 D22 (280 мм/ 11”) применяется только для R717/NH

измерительной

части

мм дюйм

800 084H4511 084H4561 084H4504

Кодовый номер

уровнемера с интерфейсом

«человек-

машина» (HMI)

Английский (по

умолчанию),

Немецкий,

Французский и

Испанский

Кодовый номер

уровнемера с

интерфейсом

«человек-

машина» (HMI)

Английский (по

умолчанию),

Японский,

Китайский и

Русский

Кодовый номер

уровнемера

без интерфейса

«человек-

машина» (HMI)

Дополнительные принадлежности

Описание Кодовый номер

Сервисный дисплей интерфейса HMI уровнемера AKS 4100/4100U с задней крышкой икронштейном для крепления Сервисный дисплей интерфейса HMI уровнемера AKS 4100/4100U

Преобразователь сигнала для уровнемера AKS 4100/4100U с интерфейсом HMI и адаптером, без кабельного ввода.

AKS 4100/4100U кабель для подключения HMI к преобразователю сигнала (5 шт.).

уровнемера с интерфейсом

«человек-

машина» (HMI)

Английский (по

умолчанию),

Немецкий,

Французский и

Испанский

084H4540 084H4590

084H4548 084H4598

084H4555 084H4556

Кодовый номер

машина» (HMI)

Английский (по

084H4557

уровнемера с интерфейсом

«человек-

умолчанию),

Японский,

Китайский и

Русский

DKRCI.PD.SC0.F1.50 | 520H8630 | 9

Техническое описание | Уровнемер AKS 4100/4100U

Оформление заказа на уровнемер AKS 4100/4100U

Дисплей интерфейса «человек-машина» может быть заказан отдельно:

• Под кодом 084H4540 /

• Под кодом 084H4548 /

084H4598 может быть заказан отдельный дисплей (вкачестве запасной части).

Исполнение с троссовым волноводом AKS 4100/4100U с Сертификатом о первичной поверке и штуцером G1”

Описание Кодовый номер уровнемера с интерфейсом «человек-

Уровнемер AKS 4100 с нержавеющим

тросом длиной 5 м (197”) и диаметром 2 мм (Ø 0.08”) и центровочным грузом. В комплект поставки дополнительно входит: Сертификат о первичной поверке и штуцер 027F1010.

машина» (HMI) Английский (по умолчанию),

Японский, Китайский и Русский. В комплект поставки

дополнительно входит: Сертификат о первичной

поверке и штуцер 027F1010.

147X5036

Исполнение с коаксиальным волноводом* AKS 4100/4100U (доступна для заказа с заранее определённой длиной измерительной части с интерфейсом HMI) с Сертификатом о первичной поверке и штуцером G1”

D14 D22

Описание Длина

Уровнемер D14 AKS 4100 500 147X5037

Уровнемер D14 AKS 4100 Уровнемер D14 AKS 4100 1000 147X5039 Уровнемер D14 AKS 4100 1200 147X5040 Уровнемер D14 AKS 4100 1500 147X5041 Уровнемер D14 AKS 4100 1700 147X5042 Уровнемер D14 AKS 4100 2200 147X5043 Уровнемер D22 AKS 4100 280 147X5076

) Внимание коаксиальное исполнение AKS 4100 D22 (280 мм/ 11”) применяется только для R717/NH

измерительной

части

мм дюйм

800 147X5038

Кодовый номер уровнемера с интерфейсом «человек-

машина» (HMI) Английский (по умолчанию),

Японский, Китайский и Русский. В комплект

поставки дополнительно входит: Сертификат о

первичной поверке и штуцер 027F1010.

DKRCI.PD.SC0.F1.50 | 520H8630 | 10

Ø104 MM / Ø4,1 дюйм

1,4 дюйм

Ø104 MM / Ø4,1 дюйм

1,4 дюйм

Техническое описание | Уровнемер AKS 4100/4100U

Оформление заказа на уровнемер AKS 4100/4100U

(продолжение)

Размеры и вес

Комплекты сервисные

Описание Состав комплекта Кодовый номер

Трос и центровочный груз для уровнемера AKS 4100/4100U модификация стросом

Концевой соединитель (включая винты) для уровнемера AKS 4100/4100U Коаксиальная D14 модификация

Присоединительный штуцер, центровочный груз и трос длиной 5 м (197”) и диаметром 2 мм (Ø0.08”) уровнемера AKS 4100 как для коаксиальной D14 модификации, так и для модификации с тросом.

Присоединительный штуцер, центровочный груз и трос длиной 5 м (197”) идиаметром 2 мм (Ø0.08”) уровнемера AKS 4100U как для коаксиальной D14 модификации, так и для модификации с тросом

Другие запасные части

Описание Кодовый номер

Коаксиальная трубка для уровнемера AKS 4100/4100U. Длина трубки 680 мм / 26,8” 084H4543 Глухая верхняя крышка для преобразователя сигнала уровнемера AKS 4100/4100U 084H4544 Алюминиевые прокладки (10 шт.) для штуцера с размером 1” уровнемера

AKS 4100/4100U

Штуцер под сварку с размером 1” для AKS 4100 027F1010 Присоединительный штуцер,

AKS 4100 - Коаксиальный штуцер D22 - G1” - 280 MM Присоединительный штуцер,

AKS 4100U - Коаксиальный штуцер D22 - ¾” NPT – 11”

Кабель 5 м / 197”, Ø2 мм / Ø0.08”. Зажим

Центровочный груз

Концевой соединитель (включая комплект винтов, размер 3 мм / 0.12”.)

Штуцер с размером 1” Центровочный груз

Штуцер с размером 3/4” NPT Центровочный груз

084H4542

084H4549

084H4545

084H4546

084H4547

084H4551

084H4552

Исполнение с троссовым волноводом

177,5 MM / 7дюйм 34,2 MM /

Исполнение с коаксиальным D14 волноводом

Ø2 MM /

Ø0,08 дюйм

Длина измерительной части

Ø22 MM /

Ø0,9 дюйм

Ø92 MM /

Ø3,6 дюйм

33 MM / 1,3 дюйм

Приблизительный вес 2,3 кг / 5,1 фунта

177,5 MM / 7 дюйм 34,2 MM /

Ø14 MM /

Ø0,6 дюйм

Ø21 MM /

Ø0,8 дюйм

Длина измерительной части

Приблизительный вес 3,8 кг / 8,4 фунта

DKRCI.PD.SC0.F1.50 | 520H8630 | 11

Ø 104 MM /

Техническое описание | Уровнемер AKS 4100/4100U

Размеры и вес (продолжение)

Исполнение с коаксиальным D22 волноводом

0,8 дюйм

21,1 MM

Ø 4,1 дюйм

34,2 MM /

177,5 MM / 7 дюйм

1,4 дюйм

Длина измерительной части

Приблизительный вес 2,4 кг / 5,3 фунта

Технические характеристики Система измерения

Принцип измерения Двухпроводный уровнемер с питанием от контура; Рефлектометрия с вре-

Область применения Измерение уровня жидких хладагентов.

Первичная измеряемая величина Промежуток времени между излучением и приёмом сигнала Вторичная измеряемая величина Расстояние или уровень

менным разрешением (TDR )

Хладагенты, с которыми одобрено применение уровнемера: Не содержащие галогенов / экологически безопасные: R717 / NH3, R744 / CO HCFC и не горючими HFC.

Конструкция

Дополнительные сведения Исполнение уровнемера

Длина измерительной части уровнемера Коаксиальное исполнение D14

Величина мёртвой зоны Зависит от типа измерительной части (см. стр. 7 и 8).

Исполнение с троссовым волноводом

Механическое присоединение с нержавеющим тросом, имеющим длину 5 м / 197” и диаметр 2 мм / 0.08”: Резьба механического присоединения: – для AKS 4100: трубная резьба G1” (в комплект входит алюминиевая прокладка); – для AKS 4100U: ¾” NPT

Коаксиальное исполнение D14

Механическое присоединение с нержавеющим тросом, имеющем длину 5 м / 197” и диаметр 2 мм / 0.08”: Резьба механического присоединения: – для AKS 4100: трубная резьба G1” (в комплект входит алюминиевая прокладка); – для AKS 4100U: ¾” NPT Трубки из нержавеющей стали обеспечивают возможность использования измерительной части разной длины.

Коаксиальное исполнение D22

Механическое присоединение с зондом имеющем длину 280 мм / 11” и диаметр 8 мм / 0.3”: Резьба механического присоединения: – для AKS 4100: трубная резьба G1” (в комплект входит алюминиевая прокладка); – для AKS 4100U: ¾” NPT

Жидкокристаллический дисплей (LCD)

AKS 4100: 500, 800, 1000, 1200, 1500, 1700 и 2200 мм AKS 4100U: 19.2, 30, 45, 55, 65, 85 дюйм.

Коаксиальное исполнение D22

AKS 4100: 280 мм AKS 4100U: 11.0 дюйм.

Одножильный кабель (трос) Ø2 мм / 0.08”: 800 – 5000 мм / 31.5 – 197”

Дисплей и пользовательский интерфейс

Дисплей Встроенный жидкокристаллический дисплей

128 × 64 пикселей в 8-ми уровневой градации серого цвета с 4-х кнопочной панелью

Языки интерфейса Английский (по умолчанию), немецкий, французский, испанский, русский,

японский и китайский

Условия эксплуатации

Температура:

Температура окружающей среды -40 – 80 °C / -40 – 175 °F

Температура хранения -40…85 °C / -40…185 °F Температура рабочей среды Стандартное исполнение

Давление:

Рабочее давление Стандартное исполнение

Для интерфейса «человек-машина»: -20 – 60 °C / -4 – 140 °F

-60 – 100 °C / -76 – 212 °F

-1 – 100 бар изб. / -14.5 – 1450 фунт/дюйм

DKRCI.PD.SC0.F1.50 | 520H8630 | 12

Техническое описание | Уровнемер AKS 4100/4100U

Технические характеристики

(продолжение)

Другие условия:

Диэлектрическая проницаемость (εr) Исполнение с троссовым волноводом используется с R717 / NH3, HCFC и HFC

при величине εr > 5,6 Исполнение с коаксиальным волноводом для использования с R744 (CO2) при величине εr > 1,3

Виброустойчивость Согласно стандарту EN 60721-3-4 (1...9 Гц: 3 мм / 10...200 Гц: 1g; 10g при синусои-

дальной вибрации: 11 мс)

Степень защиты IP 66/67, что соответствует типу 4X (корпус) и типу 6P (сенсор) по стандартам ас-

социации NEMA

Сведения для монтажа

Размеры и вес См. страницу 10 и 11

Материал

Корпус Алюминий Коаксиальное исполнение D14 и D22 Стандартное исполнение: Нержавеющая сталь (1.4404 / 316L) Одножильный кабель (трос) Стандартное исполнение: Нержавеющая сталь (1.4401 / 316) Фитинги уровнемера Стандартное исполнение: Нержавеющая сталь (1.4404 / 316L) Прокладки EPDM (каучук на основе сополимера этилена) (-50...150 °C / -58...300 °F) Кабельный ввод Пластик (чёрный)

Присоединительный штуцер

Резьбовое соединение:

Одножильный кабель(трос) Ø2 мм / 0.08” – для AKS 4100: трубная резьба G1” (в комплекте алюминиевая прокладка);

– для AKS 4100U: ¾” NPT

Коаксиальное исполнение D14 и D22 – для AKS 4100: трубная резьба G1” (в комплекте алюминиевая прокладка);

– для AKS 4100U: ¾” NPTT

Электрические подключения

Питающее напряжение Выходные клеммы:

14 – 30 В постоянного тока (мин./макс. величина) для тока 22 мА на выходе. Ограничения по температуре окружающей среды: – для температуры -40 – 80 °C / -40 – 176 °F : 16 – 30 В DC; – для температуры от -20 – 80 °C /-4 – 176 °F : 14 – 30 В DC;тока;

Нагрузка на выходе RL [Ω] ≤ ((Uвнеш-14 V) / 20 мА).

– (По умолчанию (Ошибка 3.6 мА) RL [Ω] ≤ ((Uвнеш -14 V) / 22 мА). – (По умолчанию (Ошибка 22 мА)

Кабельный ввод Для AKS 4100: PG 13, M20×1.5 ; (диаметр кабеля: 6 – 8 мм / 0.24 – 0.31”)

Для AKS 4100U: ½” NPT

Клеммы 0.5-1.5 мм2 (~20-15 AWG)

Вход и выход

Выход по току:

Выходной сигнал 4…20 мА или 3.8…20.5 мА согласно стандарту NAMUR NE 43 Погрешность ±3 μA Температурный дрейф Стандартно 75 ppm/K Сигнал ошибки Верхний и нижний пределы: 3,6 и 22 мА согласно стандарту NAMUR

NE 43; Фиксация (Зафиксированная величина – нет в оборудовании, соответствующему стандарту NAMUR NE 43).

Сертификаты и одобрения

Этот прибор полностью удовлетворяет всем требованиям Директивы по электромагнитной совместимости (EMC). Производитель успешно произвёл все испытания и получил соответствующий сертификат. На оборудование нанесён знак CE.

Действительно для AKS 4100 - не действительно для AKS 4100U:

Тип средства измерения зарегистрирован в Государственном реестре под № 54547-13 Соответствие продукции подтверждено в форме принятия декларации о соответствии требованиям Технического регламента Таможенного союзе «Электромагнитная совместимость технических средств»

Другие стандарты и

EMC Директивы по электромагнитной совместимости (EMC) 2004/108/EC и 93/68/EEC

в совокупности с EN61326-1 (2006) и EN61326-2-3 (2006). Прибор удовлетворяет требованиям этих стандартов если: – прибор имеет коаксиальный зонд или – прибор имеет одиночный зонд, установленный в металлический контейнер

LVD Директива ЕС по низковольтному оборудованию 2006 / 95 / EC и 93 / 68 / EEC

в совокупности с EN 61010-1 (2001)

NAMUR NAMUR NE 21 Электромагнитная совместимость (EMC) промышленных процес-

сов и оборудования лабораторного контроля NAMUR NE 43 Стандартизация уровня сигнала для информации об отказах ци-

фровых преобразователей

DKRCI.PD.SC0.F1.50 | 520H8630 | 13

PROBE TYPE SINGLE

PROBE

SCALE

AKS 4100

QUICK SETUP ?

AKS 4100

SINGLE CABLE 5000 mm

(0%) 4 mA

4877 mm

(100%) 20 mA 120 mm

Current output load R

[Ω ]

Техническое описание | Уровнемер AKS 4100/4100U

Технические характеристики

(продолжение)

Минимальное значение питающего напряжения

Используйте данную диаграмму для определения минимального значения питающего напряжения для заданной величины нагрузки на выходе:

Минимальное значение питающего напряжения для выходного сигнала 22 мА

Примечание:

Преобразователь сигналов может быть запрограммирован как с присоединённой механической частью уровнемера, так и без неё.

Быстрая настройка (все величины приведены ниже только в качестве примера)

• Подключите прибор к источнику

питания (см. раздел «Электрические подключения»).

• Нажмите трижды кнопку .

AKS 4100

QUICK SETUP ?

YES NO

• Нажмите , чтобы задать на шкале измерения (SCALE) величину 4 мА.

Нажмите для изменения положения

курсора.

Нажмите для уменьшения

задаваемой величины или для её увеличения.

Нажмите для подтверждения выбора.

• Нажмите для подтверждения сделанного выбора.

AKS 4100

1.0.0

STORE NO

• Нажмите или , чтобы выбрать сохранение (STORE YES) или не сохранение (STORE NO)

• Нажмите

AKS 4100

CABLE

• Нажмите , чтобы задать на шкале

• Нажмите кнопку или , чтобы выбрать либо вариант с одиночным тросом (SINGLE) или коаксиальный вариант (COAXIAL). Нажмите для подтверждения сделанного выбора.

AKS 4100

LENGTH

05000 mm

измерения (SCALE) величину 20 мА.

Нажмите для изменения положения

курсора.

Нажмите для уменьшения

задаваемой величины или кнопку для её увеличения.

Нажмите для подтверждения выбора.

• Нажмите для выбора длины измерительной части (PROBE LENGTH).

Нажмите для перемещения

курсора.

Нажмите для уменьшения

задаваемой величины или для её

• Подождите, пока режим «Быстрая настройка» выдержит 8-ми секундный перерыв.

увеличения.

Нажмите для подтверждения

выбора.

AKS 4100

4 mA

04946 mm

AKS 4100

20 mA

AKS 4100

QUICK SETUP

COM PLETED IN 8

AKS 4100

1.0.0

QUICK START

00070 mm

произведённых изменений.

Нажмите для подтверждения

сделанного выбора.

На дисплее появятся показания,

выводимые по умолчанию.

DISTANCE

Быстрая настройка закончена

AKS 4100

5000 mm

Вы можете проверить введённые Вами

настройки, нажав кнопку дважды.

Нажмите

, чтобы вернуться кпоказаниям, выводимым на экран поумолчанию.

DKRCI.PD.SC0.F1.50 | 520H8630 | 14

PROBE TYPE SINGLE

AKS 4100

GAS EPS R ?

001.000

AKS 4100

LIQUID CO2 ?

YES NO

AKS 4100

QUICK SETUP ?

AKS 4100

COAX IAL 2200 mm (0 %) 4 mA 1900 mm (100 %) 20 mA 70 mm

Техническое описание | Уровнемер AKS 4100/4100U

Исполнение с коаксиальнным волноводом

Быстрая настройка (все величины приведены ниже только в качестве примера)

Когда уровнемер используется с CO2:

• Подключите прибор к источнику питания (см. инструкцию по монтажу для более подробного описания электрического подключения).

• Нажмите трижды кнопку .

AKS 4100

QUICK SETUP ?

YES NO

• Нажмите кнопку

AKS 4100

CABLE

• Нажмите или , чтобы выбрать либо вариант с одиночным тросом (SINGLE) или коаксиальный вариант (COAXIAL). Выберите коаксиальную модификацию (COAXIAL) инажмите для подтверждения выбора.

• Нажмите (YES) для подтверждения сделанного выбора.

• Нажмите для изменения величины диэлектрической проницаемости хладагента (GAS EPS.R.) (соответствующее значение диэлектрической проницаемости выбирается из таблицы на стр. 8).

Нажмите для перемещения курсора. Нажмите для уменьшения задаваемой

величины или для её увеличения.

• Нажмите для подтверждения сделанного выбора.

AKS 4100

PROBE LENGTH

• Нажмите для выбора длины измеряющей части уровнемера (PROBE LENGTH).

Нажмите для перемещения курсора. Нажмите для уменьшения задаваемой

величины или для её увеличения.

Нажмите для подтверждения выбора.

AKS 4100

SCALE 4 mA

• Нажмите , чтобы задать на шкале измерения (SCALE) величину 4 мА.

Нажмите для изменения положения

курсора.

Нажмите для уменьшения задаваемой

величины или для её увеличения.

Нажмите для подтверждения сделанного

выбора.

AKS 4100

SCALE 20 mA

• Нажмите , чтобы задать на шкале измерения (SCALE) величину 20 мА.

Нажмите для изменения положения

курсора.

Нажмите для уменьшения задаваемой

величины или для её увеличения.

Нажмите для подтверждения сделанного

выбора.

05000 mm

04946 mm

00070 mm

AKS 4100

QUICK SETUP

COM PLETED IN 8

• Подождите, пока режим быстрой настройки выдержит 8-ми секундный перерыв.

AKS 4100

1.0.0

QUICK START

• Нажмите для подтверждения сделанного выбора.

AKS 4100

1.0.0

STORE NO

• Нажмите или , чтобы выбрать сохранение (STORE YES) или не сохранение (STORE NO) произведённых изменений.

Нажмите для подтверждения сделанного

выбора.

На дисплее появятся показания, выводимые

по умолчанию:

DISTANCE

AKS 4100

5000 mm

Быстрая настройка закончена

Вы можете проверить введённые Вами настройки, нажав кнопку дважды.

Нажмите , чтобы вернуться к показаниям, выводимым на экран по умолчанию.

DKRCI.PD.SC0.F1.50 | 520H8630 | 15

PROBE TYPE SINGLE

AKS 4100

LIQUID CO2 ?

YES NO

SCALE

PROBE

AKS 4100

QUICK SETUP ?

Техническое описание | Уровнемер AKS 4100/4100U

Для всех хладагентов (Внимание исполнение D22 применяется только с R717/NH3):

• Подключите прибор к источнику питания

• Нажмите трижды кнопку .

AKS 4100

QUICK SETUP ?

YES NO

• Нажмите кнопку

AKS 4100

CABLE

• Нажмите или , чтобы выбрать либо вариант с одиночным тросом (SINGLE) или коаксиальный вариант (COAXIAL).

Нажмите кнопку для подтверждения

сделанного выбора.

• Для подтверждения выбора другого хладагента (не CO2) нажмите (NO).

AKS 4100

LENGTH

05000 mm

• Нажмите для выбора длины измерительной части уровнемера (PROBE LENGTH).

Нажмите для перемещения курсора. Нажмите для уменьшения задаваемой

величины или для её увеличения.

Нажмите для подтверждения сделанного

выбора.

AKS 4100

4 mA

04946 mm

• Нажмите , чтобы задать на шкале измерения (SCALE) величину 4 мА.

Нажмите для изменения положения курсора. Нажмите для уменьшения задаваемой

величины или для её увеличения.

Нажмите для подтверждения сделанного

выбора.

AKS 4100

20 mA

00070 mm

• Нажмите , чтобы задать на шкале измерения (SCALE) величину 20 мА.

Нажмите для изменения положения курсора. Нажмите для уменьшения задаваемой

величины или для её увеличения.

Нажмите для подтверждения сделанного

выбора.

AKS 4100

QUICK SETUP

COM PLETED IN 8

• Подождите, пока режим быстрой настройки выдержит 8-ми секундный перерыв.

AKS 4100

1.0.0

QUICK START

• Нажмите для подтверждения сделанного выбора.

AKS 4100

1.0.0

STORE NO

• Нажмите или , чтобы выбрать сохранение (STORE YES) или не сохранение (STORE NO) произведённых изменений.

Нажмите для подтверждения

сделанного выбора.

На дисплее появятся показания,

выводимые по умолчанию.

DISTANCE

AKS 4100

5000 mm

Быстрая настройка закончена

DKRCI.PD.SC0.F1.50 | 520H8630 | 16

DISTANCE

AKS 4100

QUICK SETUP ?

AKS 4100

QUICK SETUP ?

Техническое описание | Уровнемер AKS 4100/4100U

Коаксиальная модификация и модификация с кабелем

Принудительное введение значения выходного токового сигнала (все величины приведены ниже только в качестве примера)

Показания, выводимые на дисплей

по умолчанию.

AKS 4100

5000 mm

• Нажмите кнопку

AKS 4100

1.0.0

QUICK START

• Нажмите кнопку

AKS 4100

2.0.0

SUPERVISOR

• Нажмите кнопку

AKS 4100

2.0.0

__________

Введите пароль:

AKS 4100

2.1.0

INFORMATION

• Нажмите

AKS 4100

2.2.0

TESTS

• Нажмите кнопку

AKS 4100

2.2.1

SET OUTPUT

• Нажмите кнопку

AKS 4100

SET OUTPUT

3.5 mA

• Нажмите для уменьшения величины токового сигнала на выходе или для её увеличения.

Нажмите для подтверждения

сделанного выбора.

AKS 4100

SET OUTPUT

8 mA

• Нажмите кнопку 4 раза, чтобы вернуться к показаниям дисплея по умолчанию.

Появляются показания дисплея

по умолчанию.

AKS 4100

DISTANCE

5000 mm

Принудительное введение

величины токового сигнала закончено идеактивировано.

Дополнительная процедура (опционально)

Если известны температурные условия в трубе, то может быть введена величина диэлектрической проницаемости хладагента (параметр 2.5.3 GAS EPS.R). Это поможет сократить размеры верхней и нижней мёртвых зон (см. стр. 7 и 8).

Введение величины диэлектрической проницаемости (все величины приведены ниже только в качестве примера)

Показания, выводимые на дисплей

по умолчанию

DISTANCE

AKS 4100

5000 mm

• Нажмите кнопку

AKS 4100

1.0.0

QUICK START

• Нажмите кнопку

AKS 4100

2.0.0

SUPERVISOR

• Нажмите кнопку

AKS 4100

2.0.0

__________

Введите пароль:

AKS 4100

2.1.0

INFORMATION

• Нажмите кнопку 4 раза.

AKS 4100

2.5.0

APLICATI ON

• Нажмите кнопку

AKS 4100

2.5.1

TRACING VEL .

• Нажмите кнопку 2 раза.

AKS 4100

2.5.3

GAS EPS. R

• Нажмите , чтобы изменить величину диэлектрической проницаемости (GAS EPS.R). Выберите соответствующую величину из таблицы на стр. 16.

Нажмите для изменения положения

курсора.

Нажмите для уменьшения величины

диэлектрической проницаемости или для её увеличения.

AKS 4100

GAS EPS. R

1.066

• Нажмите для подтверждения выбора.

AKS 4100

2.5.3

GAS EPS. R

• Нажмите кнопку 3 раза.

AKS 4100

1.0.0

STORE NO

• Нажмите или , чтобы выбрать сохранение (STORE YES) или не сохранение (STORE NO) произведённых изменений.

Выберите сохранение (STORE YES) нажатием

кнопки

На дисплее появятся показания,

выводимые по умолчанию:

AKS 4100

DISTANCE

5000 mm

Введение величины диэлектрической

проницаемости закончено.

DKRCI.PD.SC0.F1.50 | 520H8630 | 17

Техническое описание | Уровнемер AKS 4100/4100U

Диэлектрическая проницаемость насыщенного пара (величина, принятая по умолчанию: 1,006)

R717 (NH3)

Температурный диапазон:

-60 – 50 °C / -76 – 122 °F

Температура

[°C]

-60 – -42 -76 – -43 1.00

-41 – -18 42 – 0 1.01

-17 – -5 1 – 23 1.02

-4 – 4 24 – 39 1.03

5 – 12 40 – 54 1.04 13 – 18 55 – 64 1.05 19 – 24 65 – 75 1.06 25 – 28 76 – 82 1.07 29 – 33 83 – 91 1.08 34 – 37 92 – 99 1.09 38 – 40 100 – 104 1.10 41 – 44 105 – 111 1.11 45 – 47 112 – 117 1.12 48 – 50 118 – 122 1.13

Температура

[°F]

R22

Температурный диапазон:

-60 – 48 °C / -76 – 118 °F

Температура

[°C]

-60 – -50 -76 – -58 1.00

-49 – -25 57 – -13 1.01

-24 – -10 -12 – 14 1.02

-9 – 0 15 – 32 1.03

1 – 8 33 – 46 1.04

9 – 15 47 – 59 1.05

16 – 21 60 – 70 1.06 22 – 26 71 – 79 1.07 27 – 31 80 – 88 1.08 32 – 35 89 – 95 1.09 36 – 39 96 – 102 1.10 40 – 42 103 – 108 1.11 43 – 45 109 – 113 1.12 46 – 48 114 – 118 1.13

Температура

[°F]

Диэлектрическая

проницаемость.

Параметр 2.5.3

GAS EPS.R

Диэлектрическая

проницаемость.

Параметр 2.5.3

GAS EPS.R

R744 (CO2)

Температурный диапазон:

-56 – 15 °C / -69 – 59 °F

Температура

[°C]

-56.0 – -42.0 -69 – -43 1.01

-41.0 – -28.0 -42 – -18 1.02

-27.0 – -17.0 -17 – 2 1.03

-16.0 – -9.0 3 – 16 1.04

-8.0 – -3.0 17 – 27 1.05

-2.0 – 2 28 – 36 1.06 3 – 7 37 – 45 1.07

8 – 11 46 – 52 1.08

12 – 14 53 – 58 1.09

15 59 1.10

Температура

[°F]

R134a

Температурный диапазон:

-60 – 50 °C / -76 – 122 °F

Температура

[°C]

-60 – -42 -76 – -43 1.00

-41 – -18 -42 – -0 1.01

-17 – -4 1 – 25 1.02

-3 – 5 26 – 41 1.03

6 – 13 42 – 56 1.04 14 – 20 57 – 68 1.05 21 – 25 69 – 77 1.06 26 – 30 78 – 86 1.07 31 – 34 87 – 94 1.08 35 – 38 95 – 100 1.09 39 – 42 101 – 108 1.10 43 – 45 109 – 113 1.11 46 – 48 114 – 119 1.12 49 – 50 120 – 122 1.13

Температура

[°F]

Диэлектрическая

проницаемость.

Параметр 2.5.3

GAS EPS.R

Диэлектрическая

проницаемость.

Параметр 2.5.3

GAS EPS.R

R410A

Температурный диапазон:

-65 – 15 °C / -85 – 59 °F

Температура

[°C]

-65 – -47 -85 – -52 1.01

-46 – -35 -51 – -31 1.02

-34 – -26 -30 – -14 1.03

-25 – -19 -13 – -2 1.04

-18 – -13 -1 – 9 1.05

-12 – -8 10 – 18 1.06

-7 – -4 19 – 25 1.07

-3 – 0 26 – 32 1.08 1 – 4 33 – 40 1.09 5 – 7 41 – 45 1.10

8 – 10 46 – 50 1.11 11 – 12 51 – 54 1.12 13 – 15 55 – 59 1.13

Температура

[°F]

R507

Температурный диапазон:

-60 – 15 °C / -76 – 59 °F

Температура

[°C]

-60 – -48 -76 – -54 1.01

-47 – -36 -53 – -32 1.02

-35 – -28 -31 – -18 1.03

-27 – -21 -17 – -6 1.04

-20 – -15 -17 – -5 1.05

-14 – -10 -4 – 14 1.06

-9 – -6 13 – 22 1.07

-5 – -2 23 – 29 1.08

-1 – 2 30 – 36 1.09 3 – 5 37 – 41 1.10 6 – 8 42 – 47 1.11

9 – 11 48 – 52 1.12 12 – 13 53 – 56 1.13 14 – 15 57 – 59 1.14

Температура

[°F]

Диэлектрическая

проницаемость.

Параметр 2.5.3

GAS EPS.R

Диэлектрическая

проницаемость.

Параметр 2.5.3

GAS EPS.R

R404A

Температурный диапазон:

-60 – 15 °C / -76 – 59 °F

Температура

[°C]

-60 – -47 -76 – -52 1.01

-46 – -35 -51 – -31 1.02

-34 – -26 -30 – -14 1.03

-25 – -19 -13 – -2 1.04

-18 – -14 -1 – 7 1.05

-13 – -9 8 – 16 1.06

-8 – -4 17 – 25 1.07

-3 – 0 26 – 32 1.08 1 – 3 33 – 38 1.09 4 – 6 39 – 43 1.10 7 – 9 44 – 49 1.11

10 – 12 50 – 54 1.12 13 – 15 55 – 59 1.13

Температура

[°F]

Диэлектрическая

проницаемость.

Параметр 2.5.3

GAS EPS.R

DKRCI.PD.SC0.F1.50 | 520H8630 | 18

DISTANCE

AKS 4100

QUICK SETUP ?

AKS 4100

2.7.0

DISPLAY

AKS 4100

2.7.1

LANGUAG E

AKS 4100

LANGUAG E ENGLISH

AKS 4100

2.7.1

LANGUAG E

AKS 4100

2.0.0

STORE NO

Техническое описание | Уровнемер AKS 4100/4100U

Как изменить язык вывода информации на экран (по умолчанию задан английский язык)

Показания на дисплее, выводимые

по умолчанию.

AKS 4100

DISTANCE

5000 mm

• Нажмите кнопку

AKS 4100

1.0.0

QUICK START

• Нажмите

AKS 4100

2.0.0

SUPERVISOR

• Нажмите

AKS 4100

2.0.0

__________

Введите пароль:

AKS 4100

2.1.0

INFORMATION

• Нажмите кнопку 6 раз

• Нажмите кнопку

Возврат к заводским настройкам

• Нажмите или для просмотра языков, доступных для выбора и выбора нужного языка.

Нажмите кнопку для подтверждения

сделанного выбора.

• Нажмите кнопку 3 раза.

• Нажмите или , чтобы выбрать сохранение (STORE YES) или не сохранение (STORE NO) произведённых изменений.

Выберите сохранение (STORE YES) нажатием

кнопки

На дисплее появятся показания, выводимые

по умолчанию.

AKS 4100

5000 mm

Выбор нужного языка вывода

информации на экран закончен.

• Войдите в меню SUPERVISOR (См. Стр. 16).

• Войдите в параметр 2.9.4 Reset Factory.

• Выберите RESET FACTORY YES

• Нажмите 3 раза для возврата в к заводским настройкам уровнемера.

Переход к заводским настройкам завершён.

DKRCI.PD.SC0.F1.50 | 520H8630 | 19

DKRCI.PD.SC0.F1.50 | 520H8630 | 20

Danfoss AKS 4100, AKS 4100U Data sheet [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
