Danfoss Air V1.25 Installation guide [da]

Installationsvejledning
Danfoss Air V1.25
danfoss.dk
Installationsvejledning Danfoss Air V1.25
600
Sikkerhedsnoter
Før du starter
1. Installation af dette anlæg skal udføres af en autoriseret person og under rene og tørre forhold med et minimum af fugtighed.
2. Anlægget skal placeres i rene og tørre omgi­velser.
3. Installér ikke anlægget i omgivelser, hvor føl­gende forhold er eller kan være tilstede:
• Høj koncentration af olie- eller fedtholdig luft
• Ætsende eller brandfarlige gasser, væsker
eller dampe
• Omgivende temperaturer over 40° C eller
under -5° C
• Såfremt dele af kondensafløbet føres gennem
uisolerede områder, skal kondensafløbet isoleres og el-traces.
• Luftfugtighedsniveauet over 90%, eller er et
vådt miljø
Kontrollér venligst, at leveringen af Danfoss Air­enheden er komplet ifølge følgesedlen. Kontrollér dele og elementer for at sikre dig, at intet er beskadiget. Et Danfoss Air V1.25 anlæg består af:
- Ventilationsanlæg
- Vægbeslag
- Sikkerhedsbeslag
- 4 stk. M6 skruer inkl. spændeskiver
- 4 stk. propper til ventilationsstudse
4. Anlægget skal altid installeres inden for klimaskærmen.
5. Dette apparat er ikke beregnet til at blive brugt af personer (herunder børn) med nedsat fysisk, sansemæssig eller psykisk formåen eller med manglende erfaring og viden, medmindre de er under opsyn eller er blevet instrueret i bru­gen af apparatet af en person, der er ansvarlig for deres sikkerhed.
6. Anlægget må ikke tilkobles en tørretumbler.
7. Ud over at skifte luftfilter og rengøre anlægget udvendigt, vil enhver form for service kræve uddannet personale.
VIGTIGT! Læs hele manualen for at sikre korrekt installation, indregulering og brug af anlægget.
Bemærk! Danfoss Air Units og Air Flex-kanaler er omfattet af gældende dansk lovgivning, og der henvises til:
• Dansk Standard DS 428: Norm for brandtekni­ske foranstaltninger ved ventilationssystemer.
• Dansk Standard DS 447: Norm for mekaniske ventilationsanlæg.
Montagevejledning
Før montagen
1. Anlægget er forsynet med en prop i hver studs. Disse sikrer, at fremmedlegemer ikke falder ned i unitten, samt sikring mod beskadigelse at EPP studsene. Propperne bør ernes umiddelbart før rørmontage. Anlægget er designet til vægmontage. Monta­gefladen skal være stærk nok til at kunne bære anlægget. Placér anlægget med hensynstagen til tilslutning af elektricitet og kondensafløb.
2. Sørg for, at der er tilstrækkeligt plads omkring anlægget for fremtidig service og vedligehold.
600
Serviceområde
300
430
100
600
Alle mål er angivet i mm
2 | © Danfoss | HRV | 2016.11
VIEWD201
Installationsvejledning Danfoss Air V1.25
Montage af vægbeslag:
1. Det er vigtigt, at anlægget monteres i vater, både fra front til bagside, samt fra side til side. Med et vaterpas tegnes en vandret linje 95 mm under ønsket topplade fra anlægget (ikke til toppen af studsene).
2. Tag det ene af de to medfølgende montage-be­slag og markér huller, eller fastgør med det samme afhængigt af underlag (anvend skruer passende til underlaget).
3. Montér det resterende beslag på anlægget med de medfølgende M6 skruer og spændeskiver (overspænd ikke).
4. Hæng nu anlægget på vægbeslaget.
5. Til sidst monteres sikkerhedsbeslaget som med­følger. Mod væg anvendes skrue passende til underlaget og mod unit anvendes medfølgende M6 skrue og spændeskive.
VIEWD201
© Danfoss | HRV | 2016.11 | 3
Installationsvejledning Danfoss Air V1.25
Kondensafløb
Montage af rør på unit
Under bunden af anlægget findes kondensaf­løbsstudsen i messing med ½” gevind. Der skal altid tilsluttes et kondensafløb, som føres til en vandlås umiddelbart under anlægget og derfra til eksisterende kloaksystem.
• Den medfølgende omløber og ring kan an­vendes, såfremt pex-rør skal monteres. Andre VVS-artikler kan bruges, blot en lufttæt forbin­delse etableres.
Når anlægget er korrekt monteret på vægbesla­get, og der skal kobles rør på de fire studse, ernes propperne.
Danfoss anbefaler at:
• der anvendes Ø100 mm eller Ø125 mm rør på
alle studse. Studsene har indvendigt muffemål, således passer en Ø100 nippel indeni studsen, og studsene har udvendigt nippelmål, således passer en Ø125 muffe eller et Ø125 spirorør direkte udenpå studsen.
• der monteres en fleksibel forbindelse på alle
studse for at undgå, at evt. vibrationer fra an­lægget spreder sig til kanalsystemet. Anvendes der fleksibel slange, skal denne strækkes helt ud for at mindske tryktabet.
• Såfremt dele af rørføringen løber gennem uisolerede områder, skal denne del isoleres og el-traces.
• Afløbet skal monteres med minimum fem graders fald.
Tilslutning med Ø100 spirorør
Elektriske forbindel­ser og diagrammer
Der skal være minimum 200 mm fra studsen på anlægget til den første “skarpe” bøjning (90 grader). For øvrige informationer omkring kanal­montage og isolering heraf henvises til varme. danfoss.dk.
Advarsel!
Anlægget skal tilsluttes jord. Alt el-arbejde skal udføres af en autoriseret el-installatør og skal udføres i overensstemmelse med gældende lovgivning.
• Anlægget bliver forsynet gennem et 3-leder PVC kabel indeholdende brun, blå og gul/grøn 0,75 mm2 ledere.
Tilslutning med Ø125 spirorør
• Kontrollér altid forsyningskablet for skader. Såfremt kablet er beskadiget, skal det udskiftes af autoriseret el-installatør, Danfoss serviceper­sonale, eller anden kvalificeret person.
• Adgang til elektriske forbindelser sker gennem lågen i toppen af unitten, hvor der ligeledes er mulighed for at indstille boost timer, samt indregulere luftmængder.
4 | © Danfoss | HRV | 2016.11
VIEWD201
Installationsvejledning Danfoss Air V1.25
El-diagrammer
Tilslutning af Danfoss styring (089F2005)
Forbind 3-trins styringen som vist på diagram­met. Der må under ingen omstændigheder tilsluttes 230 V til printet i unitten. Disse tal modsvarer klemmenumre på styrin­gen.
Tilslutning af boost kontakt og fugtsensor
Tilslutning af potentialefri boost-kontakt og/ eller fugtsensor (ikke indeholdt i Danfoss­leverance). Der er ingen begrænsninger for antallet af kon­takter og/eller fugtsensorer, der kan tilsluttes.
BoostCont
Thermostat
Switch
BoostCont
Fugtsensor
2 3
1
FW0016-0100
Boost
Setback
Input
Switch
Switch
Temp
536 21
FW0016-0100
Thermostat
Boost
Setback
Input
Switch
Switch
Switch
Temp
Kontakt til svalefunktion
Såfremt kontakten til aktivering af svalefunk­tionen ønskes placeret et andet sted end selve styringen, kan dette gøres ved at montere kontakt som vist på tegningen.
Aktivering af svalefunktion med manuel kontakt.
BoostCont
Thermostat
FW0016-0100
Boost
Setback
Input
Switch
Switch
Switch
Temp
VIEWD201
© Danfoss | HRV | 2016.11 | 5
Installationsvejledning Danfoss Air V1.25
Indregulering
Luftmængden justeres ved hjælp af potentiometre, placeret i top-
Temp Input
pen af anlægget. Når anlægget tilsluttes 230 V første gang, kan det tage op til 5 minutter, inden anlægget starter op. Inden indreguleringen startes,
FW0016-0100
indstil da potentiometrene som vist på billedet.
5 4 3 2 1 P
Potentiometre
Indblæsning
Dette anlæg er udstyret med 3 hastigheder, hvoraf trin 3 (boost) og trin 2 (nominel drift) kan indreguleres. Trin 1 (minimum) vil altid være halvvejs mellem trin 2 og det absolutte minimum for anlægget, som er 10 %.
Eksempel:
Trin 2 er indreguleret til 50 % af max. ydelse, trin 1 vil således automatisk blive indstillet til 30 % af max. ydelsen.
For at indstille boost timeren, anvendes poten­tiometer 1 (talt fra venstre). Dette kan gøres til enhver tid og kan indstilles i intervallet 0-60 minutter. For at indregulere trin 3 (boost) flyttes pro­gramknappen (P) til indstilling Boost, hvorefter potentiometer 2 og 4 anvendes til at justere hastigheden for hhv. udsugningsventilatoren (2) og indblæsningsventilatoren (4).
Switch
Setback
Boost
Udsugning
Thermostat
Boost Timer
Program
Drift
Nominel drift
Boost
Boost Timer
Udsugning
Indblæsning
Switch
Switch
For at indregulere trin 2 (nominel drift) flyttes programknappen til indstilling Cont, hvorefter potentiometer 3 og 5 anvendes til at justere hastigheden for hhv. udsugningsventilatoren (3) og indblæsningsventilatoren (5).
Når trin 2 og 3 er indreguleret, stilles program­knappen (P) i midtposition “ ” (drift).
Driftparametre:
• Trin 3 kan ikke indstilles lavere end trin 2.
• Trin 2 kan ikke indstilles højere end trin 3.
• Boost kan indstilles til en driftstid mellem 0 og 60 minutter.
• Når programknappen er i midtposition (drift), vil justering på potentiometrene ikke have nogen effekt.
• Når programknappen er flyttet til højre/venstre position, vil alle øvrige funktioner være slået fra.
Reset af anlæg
6 | © Danfoss | HRV | 2016.11
Visse driftsforstyrrelser kan aktivere en automa­tisk beskyttelsesfunktion af ventilatorerne, hvor disse vil stoppe helt. For at få bragt anlægget tilbage til normal drift skal der foretages en hard­ware reset. Dette gøres ved at tage strømmen fra anlægget i 5 minutter.
Når strømmen tilsluttes igen, vil anlægget udføre en reset af både ventilatorer og print. Indregu­leringen af luftmængder vil ikke blive påvirket af denne operation, da disse er fastholdt via potentiometrene.
VIEWD201
Installationsvejledning Danfoss Air V1.25
Vedligeholdelse
Udover filterskift og udvendig rengøring skal den rutinemæssige vedligeholdelse udføres af uddan­net personale. Det anbefales at foretage filterskift med jævne mellemrum. Frekvensen for udskiftning af filtre kan variere afhængigt af omgivelserne.
Advarsel!
Anlægget er tilsluttet en 230 V strømforsyning og indeholder roterende mekaniske dele. Afbryd altid strømmen og afvent, at alle roterende dele er stoppet, inden servicering og/eller vedligeholdelse påbegyndes.
Afmontering af frontlåge:
• Afbryd strømmen til anlægget.
• Løsn de to skruer i hjørnerne (det et ikke nød­vendigt at afmontere dem helt).
• Fjern den midterste skrue.
• Træk fronten ca. 10 cm ud i bunden og løft op.
Indvendig rengøring:
• Træk begge filtre ud af anlægget.
• Brug en støvsuger til at erne evt. støv og skidt fra veksleren.
• Brug ikke vand eller andre væske.
2
1
100mm MAX
Udvendig rengøring:
• Anvend en mild sæbevandsopløsning og en ren klud.
• Anvend under ingen omstændigheder opløs­ningsmidler eller slibende rengøringsmidler.
Kondensbakke
Såfremt kondensbakken ødelægges under demontering af varmeveksleren, skal der bestilles og monteres en ny, inden anlægget igen tages i brug. Guide til udskiftning af kondensbakke findes sammen med reservedelen.
Udskiftning af filter
Det anbefales at foretage filterskift med jævne mellemrum. Frekvensen for udskiftning af filtre kan variere afhængigt af omgivelserne.
VIEWD201
© Danfoss | HRV | 2016.11 | 7
Installationsvejledning Danfoss Air V1.25

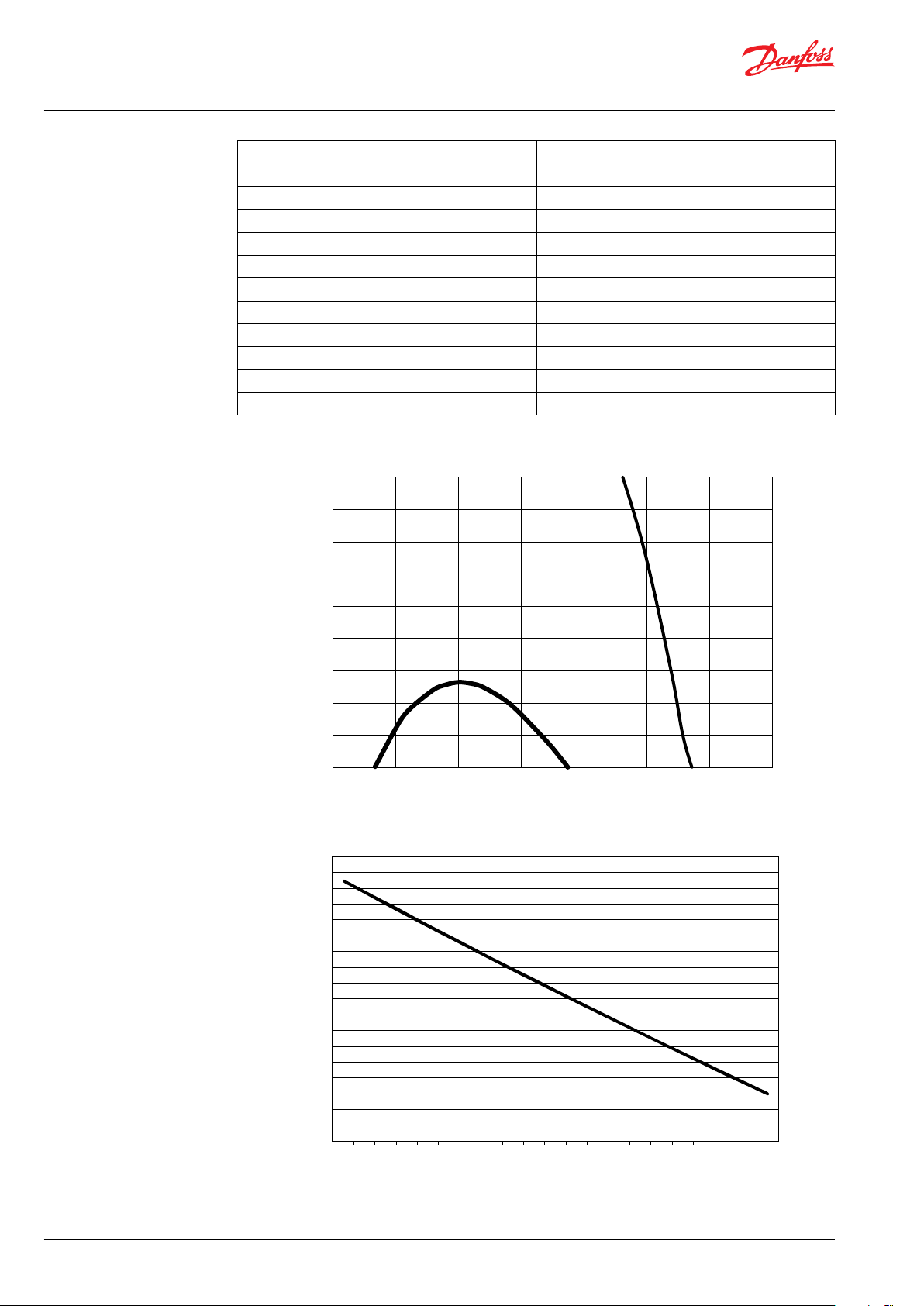

Tekniske data
Kapacitet
Bestillingsnr. 089F2000 VVS-nr. 359202010 EAN 5702425110634 Bypass Ja, software bypass
3
Flow, nominel 126 m
/h Bredde 600 mm Højde 430 mm Dybde 295 mm Vægt 16 kg Studse 4 x Ø100 / 4 x Ø125 El-tilslutning 230 V / 50 Hz Afløb Messing med ½” gevind
250
225
200
175
150
Max. Pa
Virkningsgrad
125
Eksternt tryktab [Pa]
100
1.000 J/m
75
50
25
0 50 100 150 200 250 300 350
3
Flow [m3/h]
97 96 95 94 93 92 91 90 89 88 87 86 85 84 83
Virkningsgrad/termisk effektivitet [%]
82 81 80
50 100 150 200 250
Flow [m3/h]
8 | © Danfoss | HRV | 2016.11
Iht. EN308
VIEWD201
Installationsvejledning Danfoss Air V1.25
Lydeffekt
Produktdata
Flow Tryk
Målt ved:
Frekvensbånd, lydeffekt Lw(A) Lydtryk Lp(A)
[dB(A)] (standardrum*)
m3/h Pa 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz [dB(A)]
Indblæsning 54 56 57 57 50 42 36
126 55
Udsugning 42 45 45 41 32 23 22 Kabinet 37 Indblæsning 55 57 58 58 51 43 37
126 70
Udsugning 43 46 46 42 33 24 23 Kabinet 38 Indblæsning 56 57 58 58 52 44 39
162 55
Udsugning 42 45 47 43 35 25 21 Kabinet 40
* Værdier for lydtryk beregnet for et standardrum med A = 10 m2, H = 2,4 m og gennemsnitlig dæmpning 0,2.
Parameter Symbol Enhed Data
Leverandørens navn - - Danfoss
Modelidentifikation - - Danfoss Air V1.25
Energieffektivitetsklasse, gennemsnitlig klima SEC-class, average - A
2
Specifikt energiforbrug, gennemsnitligt klima SEC-average kWh/m
.a -34,0
Tovejsventilationsaggregat BVU - Ja
Boligventilationsaggregat RVU - Ja
Trinløs regulering VSD - Ja
Rekuperativ varmegenvindingssystem - - Ja
Aggregat med kanaler - - Ja
Temperaturvirkningsgrad af varmegenvinding ŋt % 89
Maksimal volumenstrøm
m3/h 241
Faktisk effektoptag - W 59,5
Lydeffektniveau LwA dB(A) 49
3
Referencevolumenstrøm Vref m
/s 0,0469
Referencetrykforskel ∆pref Pa 50
3
Specifikt effektoptag (SEL) SPI kW/(m
/h) 0,0003527
Kontrol faktor CTRL - 1,0
Centralt behovsstyret regulering - - Nej
Intern lækage - % 3
Ekstern lækage - % 3
Internetadresse på anvisninger vedrørende forudgående samling/demontage
- - www.danfoss.dk
Visuel filteralarm på aggregatet - - Nej
Visuel filteralarm på ernbetjeningen - - Nej
Årligt elforbrug pr. 100 m
2
Årlig varmebesparelse, gennemsnitligt klima AHS-average kWh/m
AEC kWh/m2 .a 486,82
2
.a 89
VIEWD201
Danfoss Air V1.25 anvender stop for indblæ sningsventilator som et alternati v til termisk bypass funktion (software- bypass). Iht. EcoDesign forordning 1253/2014 skal der sørges for naturlig ventilation via åbninger i facaden når bypass-funktionen aktiveres. Dette kan være en eller flere automatisk eller manuelt regulérbare åbninger, fx vinduer og ydervægsrist eller udeluftventiler.
© Danfoss | HRV | 2016.11 | 9
Installationsvejledning Danfoss Air V1.25
Målskitse
71 7131074 74
3
295
4
76 134 75 10
Front
600
B/H/D - 600/430/295 mm
1: Indblæsning 2: Udsugning 3: Indtag 4: Afkast
089F2000 – Danfoss Air V1.25
71 7131074 74
2
295
1
76 134 75 10
Front
600
1
2
4
3
B/H/D - 600/430/295 mm
1: Indblæsning 2: Udsugning 3: Indtag 4: Afkast
089F2000-R – Danfoss Air V1.25
10 | © Danfoss | HRV | 2016.11
VIEWD201
Installationsvejledning Danfoss Air V1.25
Energimærke
089F2000
A+
A
A
B
C
D
E
F
G
49 241 m³/h
dB
ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE · ENERGI
2016 1254/2014
089F2000-R
A+
A
A
B
C
D
E
F
G
49 241 m³/h
dB
ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE · ENERGI
2016 1254/2014
Reservedelsliste
Ved behov for udskiftning af delkomponenter anvendes følgende varenumre ved bestilling:
Bestillingsnr. Komponent
089F2010 G4/G4 filtersæt - V1.25 089F2011 G3/G3 filtersæt - V1.25 089F2012 50 stk. G3 filtre - V1.25 089F2013 50 stk. G4 filtre - V1.25 089F2005 Styring til V1.25 og V1.60 089F2014 Kondensbakke - V1.25 089F2015 Print - V1.25 089F2016 Kondensstuds - V1.25 089F2017 10 stk. pakninger - V1.25 089F2018 Ventilator - V1.25 (anlæg før 9/2016) 089F2019 Temp. føler - V1.25 089F2020 Vægbeslag - V1.25 089F2021 Sikkerhedsbeslag - V1.25 089F2022 Metal front - V1.25 089F2023 Varmeveksler - V1.25 089F2026 EPP sæt - V1.25 089F2028 Ventilator - V1.25 (anlæg efter 9/2016)
VIEWD201
© Danfoss | HRV | 2016.11 | 11
