Danfoss ADAP-KOOL Installation guide [da]

Download

Design guide

Datakommunikation

imellem ADAP-KOOL® Køleanlægsstyringer

ADAP-KOOL® Refrigeration control systems

Introduktion

Denne installationsvejledning omhandler de datakommunikationssystemer, der indgår i Danfoss' kølestyringssystemer.

Vejledningen beskriver krav og anbefalinger til kabelføringer og til grænseﬂader, så der problemfrit kan kommunikeres med Danfoss' kølestyringsenheder.

Datakommunikation

Systemenhed

Systembetjening

Vejledningen beskriver:

- De forskellige former for kommunikation

- Hvilket kabel der bør anvendes

- Hvor langt kablet må være

- Hvordan kablet termineres

- Hvornår skal der installeres en forstærker og

- Hvordan bliver de enkelte regulatorer synlige på netværket

- Hvad skal der ske, hvis en regulator skal udskiftes

- Hvad skal der ske, hvis systemenheden skal udskiftes

De nævnte anbefalinger i dette dokument er tiltænkt som vejledning for markedets kølemontører og elektrikere, der installerer Danfoss' køleregulatorer.

Regulatorer

Forstærker

Kun ADAP-KOOL®

De nævnte kommunikationssystemer anvendes til intern kommunikation imellem ADAP-KOOL® Køleanlægsstyringer. Apparaterne er ikke konstrueret, så de kan kommunikere med enheder af fremmed fabrikat.

IP-netværk

På de regulatorer og systemenheder, der kan tilsluttes et IPnetværk, skal installationen foretages ud fra de krav, der er til et IP-netværk — dvs. kabler skal være mindst kategori 5.

Indhold

Introduktion .................................................................................2

Lidt om regulatorer og systemenheder .....................................3

Kommunikationsoversigt ........................................................................... 3

Systemenheder .............................................................................................. 4

Adressering af regulatorer på netværket ............................................. 6

Udskiftning af regulatorer på netværket .............................................. 6

Udskiftning af systemenheden på netværket ................................... 6

Krav til installationen ..................................................................7

Pas specielt på ................................................................................................ 7

Lon RS 485 - bus ............................................................................................. 8

MOD - bus ...................................................................................................... 10

Lon TP 78 - bus .............................................................................................12

DANBUSS ........................................................................................................14

Kombinationer af net ................................................................16

Bridge .............................................................................................................. 16

Forstærker ......................................................................................................17

2 Design Guide RC8AC901 © Danfoss 2017-06 Datakommunikation

Lidt om regulatorer og systemenheder

Kommunikationsoversigt

Her er vist hvilke regulatorer, der kan kommunikere med hvilke systemenheder og med hvilken form for datakommunikation. Oversigten er pr. ultimo 2015, men ADAP-KOOL® kølestyringssystemet udbygges løbende.

Systembetjening

AK-ST 500

AK-EM 100

AK-EM 800

AKM

Systemenhed Regulatorserie / type Lon

AK-SM 800 serien

AK-SM 350 AK-SM 720

AK - regulatorer med udvidelsesmoduler AK-CC, AK-PC, AK-LM, AK-CH

EKC 3xx x

EKC 202, AK-CC 210 x x

EKC 302, AK-CC 250, 350, AK-PC, AK-CT x

AK-CC 450, 550 (x) x (x)

AK-PI 200 x x

AK-CM (kommunikationsmodul)2) + AK-XM x x

DGS, SLV, Wattnote, Power meter, lysstyring (3. party) x

AK - regulatorer med udvidelsesmoduler AK-CC, AK-PC, AK-LM, AK-CH

EKC 3xx x

EKC 202, AK-CC 210 x x

EKC 302, AK-CC 250, 350, AK-PC, AK-CT x

AK-CC 450, 550 (x) x (x)

AK-PI 200 x x

DGS, SLV x

RS485

Mod-

bus

x x x x

x x x

Lon

TP 78

DANBUSS

AK-SC 255, 355 x

AK-CM (kommunikationsmodul)2) + AK-XM x x

AK - regulatorer med udvidelsesmoduler AK-CC, AK-PC, AK-LM, AK-CH

AK-CC 750 (TP 78 udgave) x

EKC 302, AK-CC 250, 350, 450, 550, AK-CT x

EKC 202, 4xx, 5xx, AK-CC, AK-PC x

AKM

EM 100 AKA 245 x x

AKA, AKC, AKL x

AK - regulatorer med udvidelsesmoduler AK-CC, AK-PC, AK-LM, AK-CH

EKC 202, 302, 3xx, 4xx, 5xx, AK-CC 210 x

AK-CC 450, 550 x x

1) AKM kan modtage alarmer og logs fra en AK-SM 720 og AK-SM 350. Forbindelsen foretages via et analogt modem, et GPS modem eller IPnetværk.

2) Kan leveres i to udgaver:

- Standard Lon-RS485

- Retro-ﬁt Lon TP 78.

3) Kun sammen med AK-SM 350 og AK-SM 720.

x x

Datakommunikation Design Guide RC8AC901 © Danfoss 2017-06 3

Systemenheder

Her er en kort oversigt over kommunikationsmulighederne i de forskellige systemenheder:

AK-SM 820

Den kan tilsluttes 32 stk. regulatorer, der kan kommunikere på:

- Lon

- Modbus

- Eksterne I/O moduler via AK-CM 101C

- En Ethernetkommunikation til andre AK-SM eller AK-SC enheder

- AK-PI 200 protokolinterface med DANBUSS kommunikation

AK-SM 850, AK-SM 880

Den kan tilsluttes 120 stk. regulatorer, der kan kommunikere på:

- Lon

- Modbus

- Eksterne I/O moduler via AK-CM 101C

- En Ethernetkommunikation til andre AK-SM eller AK-SC enheder.

- AK-PI 200 protokolinterface med DANBUSS kommunikation

AK-SM 880 kan leveres i en udgave, der kan kommunikere på 4 x TP 78 eller AK-CM 101A.

AK-SM 720

Der er tre former for datakommunikation:

- En Lon RS485-bus, hvor der kan tilsluttes op til 199 enheder

- En Modbus, hvor der kan tilsluttes op til 120 enheder

- En Ethernetkommunikation til andre AK-SM enheder, hvor der max. er tilsluttet 199 adresser.

Systemenheden kan kommunikere med:

- AK-CC, AK-PC regulatorer

- EKC med enten Lon RS485 eller Modbus kommunikation

- AK-PI 200 protokolinterface med DANBUSS kommunikation

- AK-PI 300 protokolinterface til Daikin enheder

- Andre AK-SM 720 enheder

- AKM og EM 800 via agent.

Lon RS485

Modbus

IP netværk

Lon RS485

Modbus

IP netværk

Lon RS485 (max. 199 stk.)

Modbus (max. 120 stk.)

Total på bus: Lon RS 485 + Modbus: max. 199 stk.

IP netværk: max. 199 adresser

Total AK-SM 720 + AK-PI 200 + IP + bus: max. 200 stk.

Total op til 32 stk.

Total op til 120 stk.

AK-SM 350

Denne enhed kan registere op til 65 (99) målinger. En måling kan fx være en direkte monteret temperaturføler eller det kan være en ekstern enhed med temperaturføler, hvor målingen hentes via datakommunikation. Der er ﬁre former for datakommunikation:

- En Lon RS485

- En Modbus

- En RS485 TP (Third Party) hvor der kan tilsluttes gasdetektorer type GD

- En Ethernetkommunikation til andre AK-SM 720 eller AK-SC enheder.

AK-SM 350 kan kommunikere med:

- EKC med enten Lon RS485 eller Modbus kommunikation

- AK-CC, AK-PC regulatorer

- Gasdetektorer type GD

- AK-PI 200 protokolinterface med DANBUSS kommunikation

- En Ethernetkommunikation til andre AK-SM eller AK-SC enheder.

Hvis der er mere end 120 stk. på Lon RS485 kommunikationen, skal der indsættes en forstærker.

Lon RS485

Modbus

RS 485 TP

IP netværk

Total op til 65 (99) stk.

4 Design Guide RC8AC901 © Danfoss 2017-06 Datakommunikation

AK-SC 255 / AK-SC 355

AK-SC 255 og 355 ﬁndes i 2 versioner:

- Modbus + Lon TP 78 kommunikation

- Modbus + Lon RS485 kommunikation

- Ethernetkommunikation til andre AK-SC eller AK-SM enheder.

Systemenheden kan kommunikere med:

- Eksterne I/O moduler via AK-CM 101C eller 101A (afhængig af model)

- Alle regulatorer hvor kommunikationen er understøttet af: Modbus, Lon, TP78)

Gateway type AKA 245

Denne systemenhed er udstyret med DANBUSS datakommunikation og med Lon RS485 datakommunikation. Den kan styre kommunikationen af op til 120 regulatorer. De kan fordeles imellem Lon og DANBUSS ved at indstille et sammenhængende Lon-adresseområde på op til 119 adresser. Systemenheden kan skabe kommunikation til Systemsoftware type AKM. Systemenheden kan kommunikere med:

- AKC regulatorer

- EKC regulatorer med en Lon RS 485 kommunikation

- AK-CC , AK-PC regulatorer

- AK-EM 800 via agent.

Modbus Lon RS485 / TP 78

IP netværk

DANBUSS

Lon RS485

Total op til 120 stk.

Datakommunikation Design Guide RC8AC901 © Danfoss 2017-06 5

Adressering af regulatorer på netværket

1. Tilslut spænding

2. Indstil adressen i de respektive regulatorer Hvis du ved et uheld kommer til at give 2 eller ﬂere regulatorer den samme adresse, vil det kun være den første, der er synlig fra systemenheden.

3. Systemenheden skal kende regulatorerne. Alt efter kommunikationstype sker der følgende:

Lon RS485

Systemenheden kan skanne netværket og ﬁnde alle de tilsluttede regulatorer. Denne skanfunktion skal startes manuelt i systemenheden.

Udskiftninger af regulatorer på netværket

Indstillinger

Systembetjeningen indeholder funktioner til kopiering af en regulatorens indstillinger. Denne funktion kan med fordel anvendes, hvor der skal foretages en udskiftning af en regulator med samme softwareversion. Efter udskiftningen kopieres indstillingerne igen ned i regulatoren.

Modbus, TP78

Her skal systemenheden skanne netværket. Service-pin funktionen på de enkelte regulatorer kan ikke sende adressen til systemenheden.

DANBUSS

På DANBUSS skal adresserne indstilles inden, spændingen tilsluttes. Her ﬁnder systemenheden selv regulatorerne på nettet.

Modbus, TP78

Systemenheden skal skanne netværket og ﬁnde den udskiftede regulatorer. Denne skanfunktion skal startes manuelt i systemenheden.

Adresse

Huske at gen-adressere regulatoren med den samme adresse og igen lade regulatoren melde sig til systemenheden. (Det skal du også gøre selv om du beholder det bestående LON-modul.) Her kan regulatoren sende en service pin til systemenheden.

Udskiftning af systemenheden på netværket

Hvis du udskifter systemenheden, kan alle indstillinger og data hentes ud og indlæses igen med en backup funktion. Se manualen for den respektive systemenhed, så du kan se hvordan opsætningen og de opsamlede data bibeholdes.

• Terminér datakommunikations-indgangene som tidligere

• Indstil systemenhedens adresse

• Hent regulatoradresserne op til systemenheden.

AK-SM 820, 850, 880

Indstil adressen til samme værdi som på den tidligere systemenhed. Start derefter Reskan funktionen.

AK-SM 350

Der er ingen adresse der skal indstilles på AK-SM 350. Start skanfunktionen for at ﬁnde de tilsluttede regulatorer.

Lon RS485

• AK-SC 255, 355, SM 850

Systemenheden vil skanne netværket og ﬁnde de regulatorer, der er udskiftet. Denne skanfunktion skal startes manuelt i systemenheden.

• AK-SM 350, 720, AKA 245

Her skal regulatoren sende en service pin til systemenheden.

DANBUSS

På DANBUSS ﬁnder systemenheden selv regulatorerne på nettet.

AK-SM 720

Indstil adressen til samme værdi som på den tidligere systemenhed. Start derefter skanfunktionen for at ﬁnde alle de tilsluttede regulatorer.

AK-SC 255, 355

Indstil adressen til samme værdi som på den tidligere systemenhed. Start derefter Reskan funktionen.

Gateway type AKA 245

Indstil systemadressen med betjeningsenheden AKA 21. På DANBUSS kommunikationen vil Gatewayen selv ﬁnde regulatorerne. På Lon RS485 kan skan-funktionen aktiveres fra betjeningsmodulet AKA 21. Funktionen hedder "Press Enter to scan LON bus". NB! Når skan-funktionen benyttes, vil alle alarmprioriteringer i alle tilsluttede EKC regulatorer blive slettet og falde tilbage til fabriksindstillingen.

6 Design Guide RC8AC901 © Danfoss 2017-06 Datakommunikation

Krav til installationen

Kabeltype

• Der skal anvendes parsnoet kabel, som gerne må være med

skærm.

• Nogle typer af kommunikation kræver, at der anvendes kabel med skærm.

• Eksempler

Til Lon RS485, Modbus, RS485 Third party - Generel 'EIA 485' anbefaling:

- Belden 9841, 24 AWG, 1 par m/skærm

- Belden 3107A, 22 AWG, 2 par m/skærm

- Smartwire 043006AL, 22 AWG, 1 par m/skærm

- Alpha wire 6453, 22 AWG, 1 par m/skærm

- Carol C4841A, 24 AWG, 1 par m/skærm

- Dätwyler Uninet 3002 4P 4 par m/skærm (CAT5 cable)

Til Lon TP78 kommunikation - Generel niveau 4 anbefaling:

- Belden 7703NH, 22 AWG, 1 par m/skærm

- Belden 7704NH, 22 AWG, 2 par m/skærm

- Smartwire 106500, 22 AWG, 1 par m/skærm

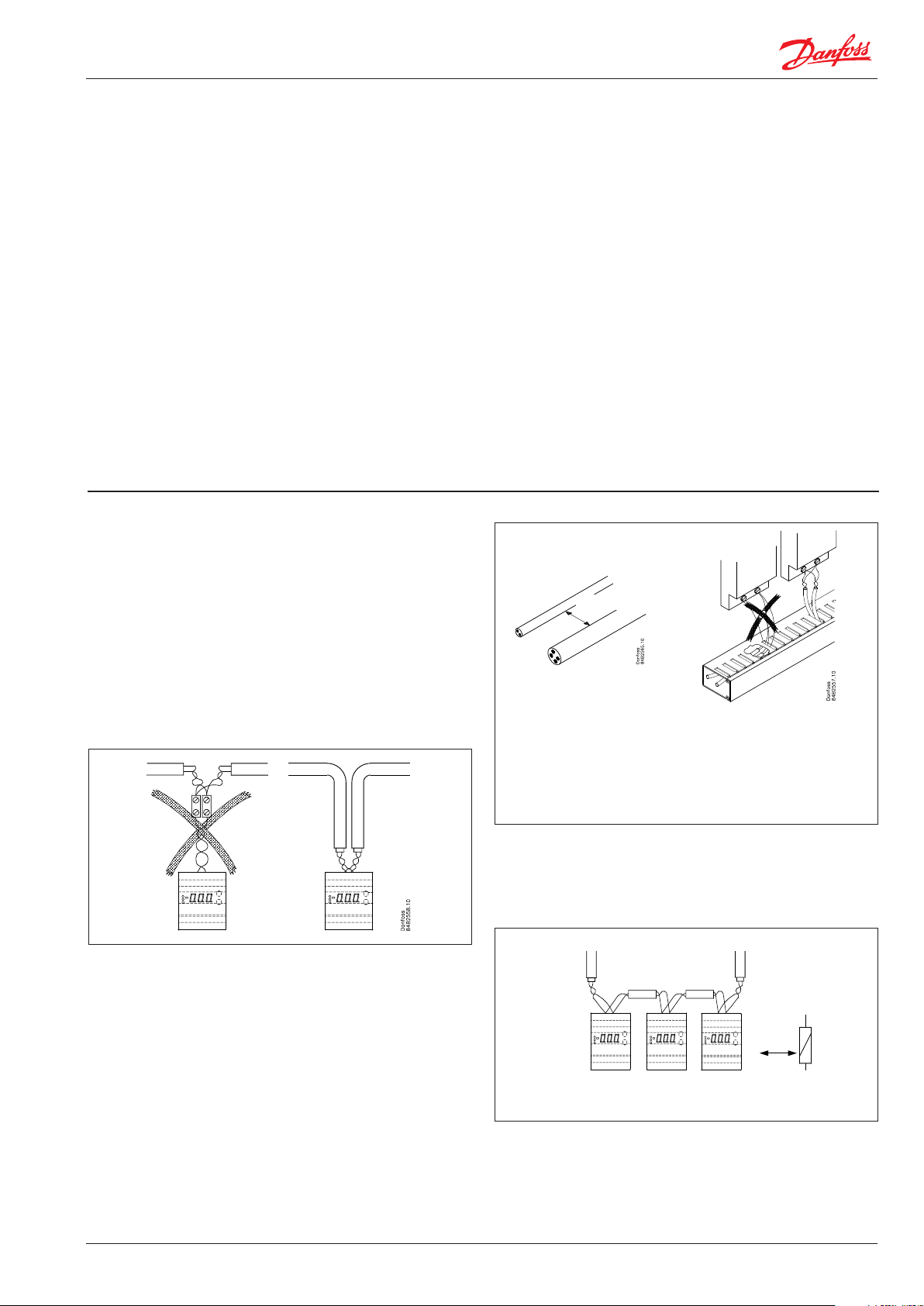

Pas specielt på!

Vore erfaringer viser, at det kan gå galt med kommunikationen pga. følgende svagheder:

Lange ledningsender

Afisoler ikke mere af kablet end højst nødvendigt. Max. 3-4 cm. Fortsæt snoningen af ledningerne helt ind til klemmerne.

Ledere med større tværsnit end AWG 22 kan ikke anbefales. (Fx AWG 20 og 19).

Ledere

Det skal være de korrekte ledninger i kablet, der forbindes til regulatoren. Selv om der er 4 ledninger i kablet indenfor skærmen, kan du ikke blot vælge farver efter ønske. Ledningerne er parsnoet dvs. 2 og 2, og det er et krav, at du anvender et par, der er snoet

omkring hinanden.

Hvis der er ﬂere "ledige" ledninger i kablet, må de ikke anvendes til andet end datakommunikation.

Kabellængde

En kabellængde må ikke overskride 1200 m. Er længden større end 1200 m, skal der anvendes en forstærker.

Se yderligere krav ved den respektive kommunikation.

Kabelbakke

Max. 3-4 cm

Min.10-15 cm

Afstikkere

Undgå en afstikker (en stub) på kablet. Før kablet helt frem og så tilbage igen.

Støjkilder

Hold kablet væk fra elektriske støjkilder og stærkstrømskabler (relæer, kontaktorer og specielt elektronisk ballast til lysstofarmaturer er kraftige støjkilder). En afstand på mindst 10-15 cm vil være ﬁnt.

Kabelstrækningernes yderpunkter

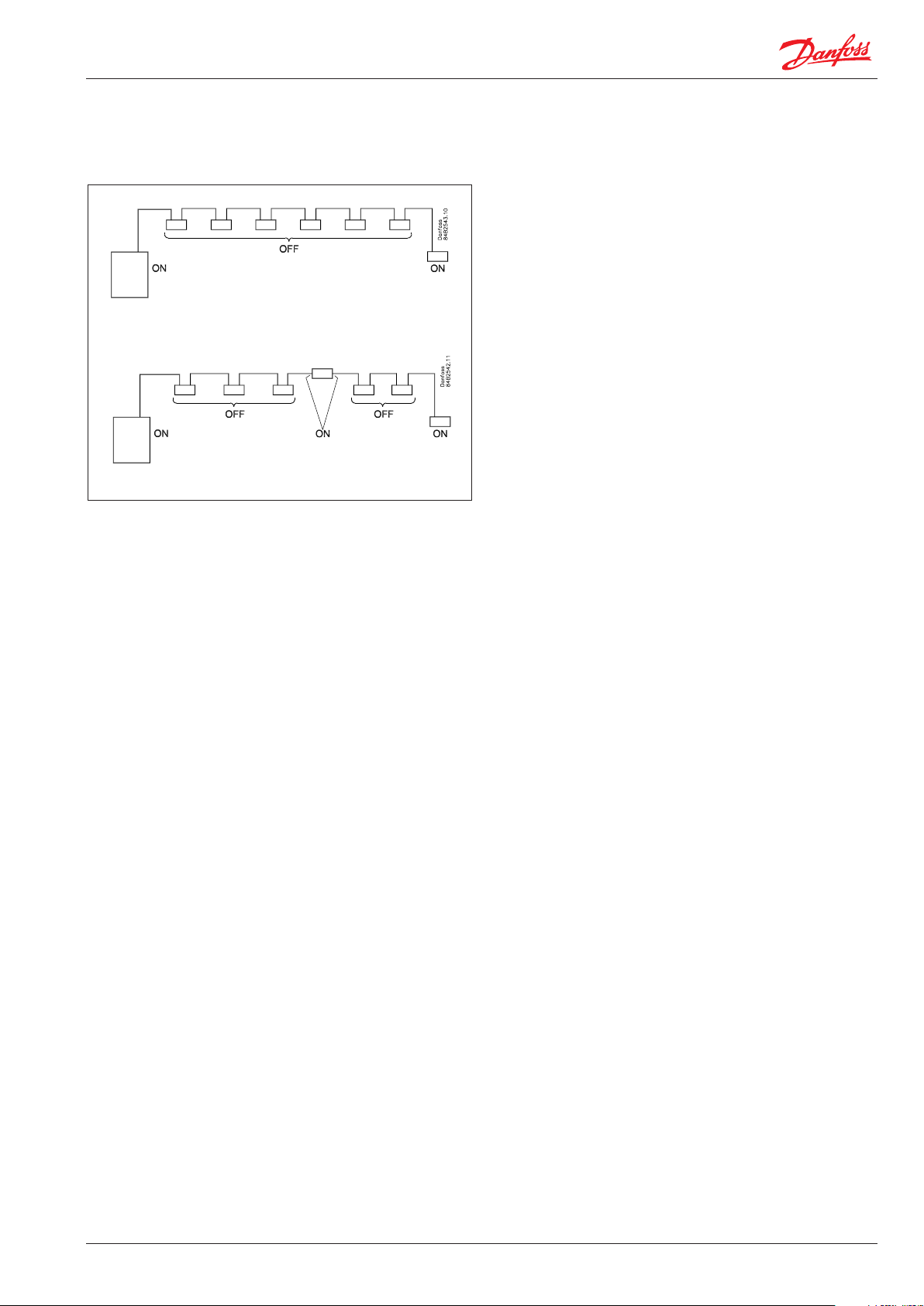

Hver strækning af datakommunikationen skal termineres korrekt. Der termineres med en modstand på120 Ω. Enten direkte på klemmerne eller med en omskifter.

Skærm

Se de enkelte kommunikationsformer.

Når kablet føres frem sammen med andre kabler, er der stor risiko for overførsel af elektrisk støj. Hold afstand til strømførende kabler.

Når kablet føres frem i en kabelbakke, skal kablet føres ud og helt op til regulatoren. Den hurtige løsning, hvor det kun er ledningerne, der føres ud, vil skabe problemer.

Skabsmontage

Når regulatorer monteres i et skab, skal den interne kabelføring også overholde kravene. Benyt denne kabelføring, når der monteres én eller ﬂere regulatorer i et skab. (De korte forbindelser imellem regulatorerne skal også være med korrekte kabeltyper.)

Min. 10-15 cm

Hold afstand til relæer, deres kabler og andet, der udsender elektrisk støj.

Når regulatorer monteres i en skabslåge, bliver kablerne normalt holdt samlet i kabelbunder. Her skal bundet med datakommunikation, display og digitale indgangssignaler holdes adskilt fra andre kabler, der udsender støj.

Datakommunikation Design Guide RC8AC901 © Danfoss 2017-06 7

Lon RS 485 - bus

Se også side 7.

Denne datakommunikation anvendes primært i regulatorer i serierne:

• EKC..

• AK-CC, AK-PC...

Systemenhed

Kabelføring

Systemenheden skal være:

• Systemmanager fra serien AK-SM

• Systemmanager fra serien AK-SC

• Gateway type AKA 245

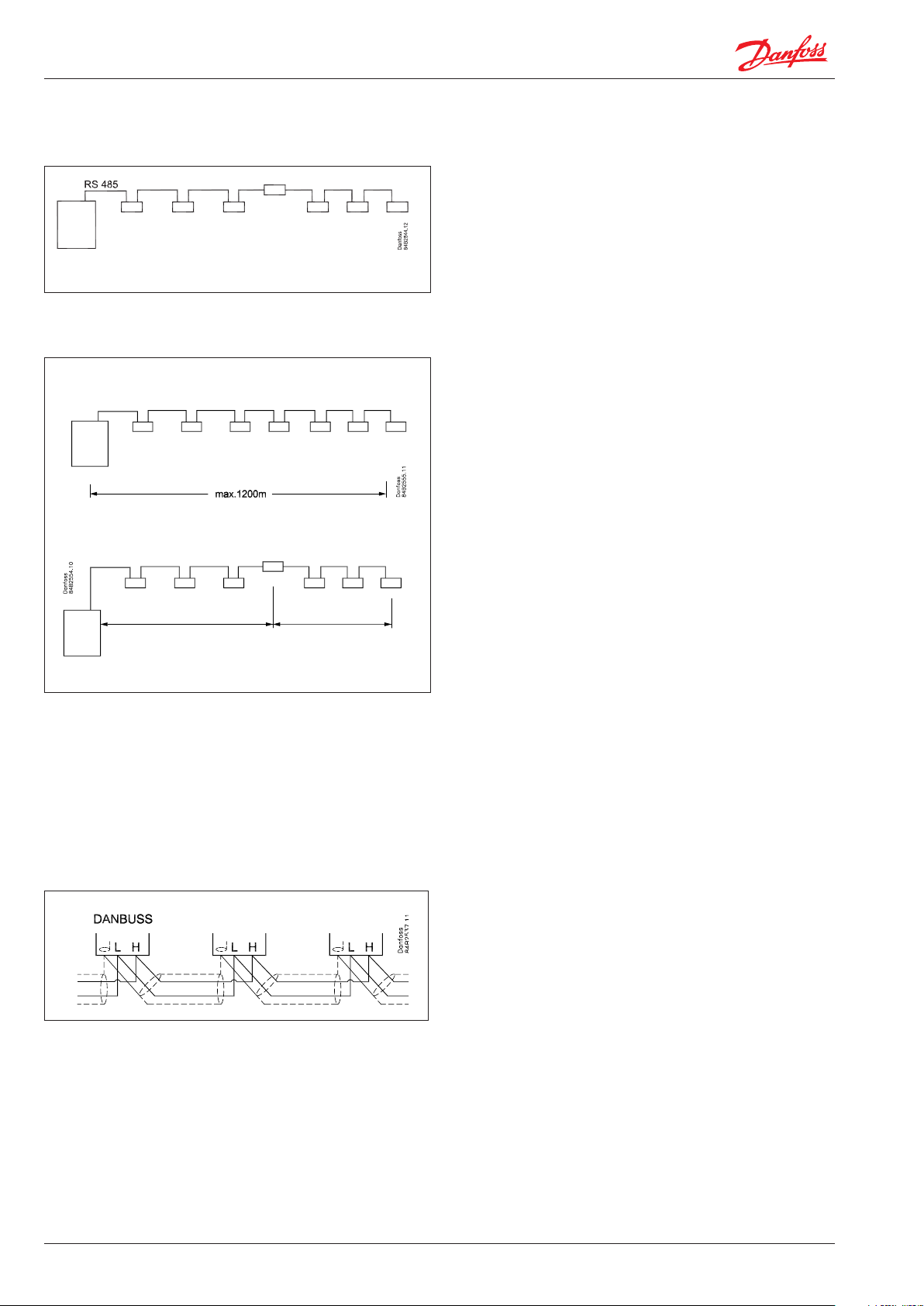

Kablet føres fra regulator til regulator, og der tillades ikke afgreninger på kablet. Systemenheden kan indsættes i midten af netværket. (Dog ikke AK-SC 255 og 355, som har en fast terminering = ON. ) Se tegning side 9.

Er kabellængden større end 1200 m, skal der indsættes en forstærker.

Hvis datakommunikationskablet gennemløber et elektrisk støjfyldt miljø, som resulterer i en forringelse af datasignalet, skal der indsættes en eller ﬂere forstærkere, så signalet bliver stabiliseret. Forstærkeren placeres så kabellængden bliver jævnt fordelt.

Forstærkere er omtalt side 17.

Antal regulatorer

Det totale antal regulatorer på en LON RS485 tilslutning er bestemt af systemenheden og kan variere imellem 32 og 200 stk. Se oversigten over systemmuligheder på side 4.

Ledere

De to ledere sløjfes fra apparat til apparat. Der er ikke noget krav om polarisering. (På nogle regulatorer er klemmerne benævnt A og B. På andre er der ingen benævnelse. Ellers er tilslutningerne ens.)

Hvis der anvendes skærm, skal den forbindes ved systemenheden og ved eventuelle forstærkere. En skærm skal altid sløjfes videre fra apparat til apparat. Skærmen må ikke tilsluttes andet. (Internt i systemenheden er skærmen tilsluttet jord, og må ikke tilsluttes jord på anden måde.)

8 Design Guide RC8AC901 © Danfoss 2017-06 Datakommunikation

Kabelstrækninger/terminering

Systemenhed Terminering = Oﬀ

Når alle kabler er monteret på de forskellige enheder, skal kabelstrækningerne termineres.

En strækning skal termineres i begge ender. Termineringen foretages enten med en ekstern modstand eller med en kontakt. Se venligst den aktuelle enhed.

Der termineres med modstande på 120 ohm. (Det kan accepteres, at modstanden har en størrelse på 100 til 130 ohm.)

Systemenhed Terminering = On

Forstærker

En forstærker vil normalt være afslutningen på to kabelstrækninger.

Modbus

Se også side 7.

Denne datakommunikation kan anvendes i serien:

• EKC..

• AK-CC

• AK-CT

Systemenhed

Kabelføring

Systemenheden skal være en:

• Systemmanager type AK-SM

• Systemmanager type AK-SC

Kablet skal være med skærm.

Er kabellængden større end 1200 m, skal der indsættes en forstærker.

Forstærkere er omtalt side 17.

Antal regulatorer

Det totale antal regulatorer på en Modbus tilslutning kan være op til 120 stk. Se oversigten over systemmuligheder på side 4.

Ledere

Lederne sløjfes fra apparat til apparat. A forbindes til A B forbindes til B.

Skærmen skal forbindes til systemenheden, til alle regulatorer og til eventuelle forstærkere. En skærm skal altid sløjfes videre fra apparat til apparat. Skærmen må ikke tilsluttes andet. (Internt i systemenheden er skærmen tilsluttet jord, og må ikke tilsluttes jord på anden måde.)

Kabelstrækninger / terminering

Systemenhed Terminering = Oﬀ

Systemenhed Terminering = On

Når alle kabler er monteret på de forskellige enheder, skal kabelstrækningerne termineres.

En strækning skal termineres i begge ender. Termineringen foretages enten med en ekstern modstand eller med en kontakt. Se venligst den aktuelle enhed.

En forstærker vil altid være afslutningen på to kabelstrækninger.

Der termineres med modstande på 120 ohm. (Det kan accepteres, at modstanden har en størrelse på 100 til 130 ohm.)

Forstærker

Lon TP 78 - bus

Systemenhed

Kabelføring

Se også side 7.

Denne datakommunikation anbefales ikke længere til nyinstallation, men Danfoss kan levere enheder til retro-ﬁt:

• Systemregulator type AK-SC 255, 355 og AK-SM 8xx

• AK-CM - kommunikationsmoduler

• AK-CC - kølemøbelstyring (TP 78 udførelse)

Der skal anvendes kabel med skærm.

Kablet føres fra regulator til regulator, og der tillades ikke afgreninger på kablet. Systemenheden AK-SM 8xx kan indsættes i midten af netværket. (Dog ikke AK-SC 255 og 355, som har en fast terminering = ON. ) Se tegning side 13.

En kabelstrækning må ikke være større end 1200 m. Ved større strækninger skal der anvendes en forstærker.

Systemenhed

Antal regulatorer

Det totale antal regulatorer på en TP 78 tilslutning er bestemt af den styrende enhed og kan være op til 120 stk. Se oversigten over systemmuligheder på side 4.

Ledere

Summen af alle strækninger må ikke være større end 1200 m. Er summen større skal der anvendes en forstærker.

Forstærkere er omtalt side 17.

De to ledere sløjfes fra apparat til apparat. Der er ikke noget krav om polarisering.

Skærmen skal forbindes ved systemenheden og ved eventuelle forstærkere. En skærm skal altid sløjfes videre fra apparat til apparat. Skærmen må ikke tilsluttes andet. (Internt i systemenheden er skærmen tilsluttet jord, og må ikke tilsluttes jord på anden måde.)

Kabelstrækninger / terminering

Systemenhed Terminering = Oﬀ

Når alle kabler er monteret på de forskellige enheder, skal kabelstrækningerne termineres.

En strækning skal termineres ved slutningen af hver strækning. Der termineres med de medlevere modstande (termineringer). Hvis en eller ﬂere strækninger ikke benyttes skal termineringen bibeholdes på klemrækken.

En forstærker vil altid være afslutningen på to kabelstrækninger. En strækning efter en forstærker skal termineres i begge ender.

Systemenhed. Terminering: Alle = On

DANBUSS

Systemenhed

Kabelføring

Se også side 7.

Denne datakommunikation anbefales ikke længere til nyinstallation, men Danfoss kan levere enheder til retro-ﬁt:

• AK-CC

Systemenheden skal være en gateway type:

• AKA 245 eller

• Interfacemodul AK-PI 200 + en AK-SM enhed

Kablet skal være med skærm.

Kablet føres fra regulator til regulator, og der tillades ikke afgreninger på kablet.

Er kabellængden større end 1200 m, skal der indsættes en forstærker.

Hvis datakommunikationskablet gemmenløber et elektrisk støjfyldt miljø, som resulterer i en forringelse af datasignalet, skal der indsættes en eller ﬂere forstærkere, så signalet bliver stabiliseret. Forstærkeren placeres så kabellængden bliver jævnt fordelt.

Antal regulatorer

Det totale antal regulatorer på en DANBUSS tilslutning er bestemt af den styrende enhed og kan variere fra 60 til 120 stk. Se oversigten over systemmuligheder på side 4.

Ledere

Forstærkere er omtalt side 17.

Lederne sløjfes fra apparat til apparat. L (K3) forbindes til L (K3) og H (K4) til H (K4).

Skærmen skal forbindes til skærm (K1) ved alle regulatorer og ved eventuelle forstærkere. Skærmen må ikke tilsluttes andet. (Internt i systemenheden er skærmen tilsluttet jord, og må ikke tilsluttes jord på anden måde.)

Kabelstrækninger / terminering

Systemenhed. Terminering = On

Når alle kabler er monteret på de forskellige enheder, skal kabelstrækningerne termineres. Termineringen foretages med omskiftere og bøjlekontakter.

En strækning skal termineres i begge ender. Termineringen foretages enten med en ekstern modstand eller med en kontakt. Se venligst den aktuelle enhed.

En forstærker vil altid være afslutningen på to kabelstrækninger.

Der termineres med modstande på 120 ohm. (Det kan accepteres, at modstanden har en størrelse på 100 til 130 ohm.)

Kombinationer af net

Bridge

En bridge er en signalovergang fra én type datakommunikation til en anden type. En bridge har ingen adresse. Flere bridge og bridge typer kan anvendes på samme streng.

Lon FTT 10 til Lon RS 485 og omvendt

En bridge type TP78-05 kan benyttes. Bestillingsnummer = 084B2255.

Lon TP 78 til Lon RS 485 og omvendt

En bridge type TP78-04 kan benyttes. Bestillingsnummer = 084B2254.

Lon TP 78 til Lon FTT10 og omvendt

En bridge type TP78-02 kan benyttes. Bestillingsnummer = 084B2252.

DANBUSS til AK-SM 720

Protokolinterface AK-PI 200 kan benyttes. Litteratur = RS8EX.

Forstærkere

En forstærker er en enhed, der frisker signalet op, så signalet kan læses længere ude på kommunikationslinien. Placeringen anbefales til midt i strækningen, så afstanden bliver delt i halve. En forstærker har ingen adresse.

Lon RS 485

En forstærker fra ﬁrmaet "Phoenix" kan benyttes: Danfoss bestillingsnummer = 084B2241 (type = AKA 223). Ved Lon RS 485 skal kommunikationshastigheden indstilles til

78,1 kbps på forstærkeren.

Modbus

En forstærker fra ﬁrmaet "Phoenix" kan benyttes: Danfoss bestillingsnummer = 084B2240 (type = AKA 222). Ved Modbus skal kommunikationshastigheden indstilles til 38,4

kbps på forstærkeren. (En strækning med SLV skal indstilles til 19,2 kbps.)

Lon TP 78 En forstærker type TP78-01 kan benyttes.

DANBUSS

En forstærker fra ﬁrmaet "Phoenix" kan benyttes: Danfoss bestillingsnummer = 084B2240 (type = AKA 222). Ved DANBUSS skal kommunikationshastigheden indstilles til 4,8 kbps. på forstærkeren. A på forstærkeren skal forbindes til DANBUSS-klemme L. B på forstærkeren skal forbindes til DANBUSS-klemme H.

LonWorks® er et registreret varemærke, der tilhører ECHELON Corporation.

Danfoss påtager sig intet ansvar for mulige fejl i kataloger, brochurer og andet trykt materiale. Danfoss forbeholder sig ret til uden forudgående varsel at foretage ændringer i sine produkter, herunder i produkter, som allerede er i ordre, såfremt dette kan ske uden at ændre allerede aftalte specifikationer. Alle varemærker i dette materiale tilhører de respektive virksomheder. Danfoss og Danfoss-logoet er varemærker tilhørende Danfoss A/S. Alle rettigheder forbeholdes.

ADAP-KOOL®

Danfoss ADAP-KOOL Installation guide [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
