DK Montageanvisning
Montagesæt for samling af
alle typer DEVI selvbegrænsende
varmekabler til varmekabler
Art. nr. 19805779
Art. Nr.
Montagesæt: 19805779
Muffesæt:
4 stk. krympeslanger,
type 3/1, L = 15 mm
2 stk. krympbare, præisolerede
pressemuffer tcrimp 1
2 stk. krympeslanger,
type 12/3, L = 20 mm
1 stk. krympeslange,
type 12/3, L = 80 mm
1 stk. loddemuffe
1 stk. glasbertape,
L = 60 mm
1 stk. limtape,
L = 100 mm
1 stk. krympeslange,
type KYNAR 3/4,
L = 170 mm
Praktiske montagedetaljer:
En temperatur på ca. 200ºC er nødvendig til krympning af krympeslanger.
En varmluftpistol med temperaturregulering er det bedst egnede værktøj.
Dog er det muligt at anvende propanbrændere modiceret for anvendelse på
krympeplast. En gaslighter kan også anvendes.
Vedrørende uklarheder ved montageanvisningen bedes De venligst kontakte
DEVI.
Klargøring af varmekabel
Min. 60 mm
Min. 100 mm
Min. 20 mm

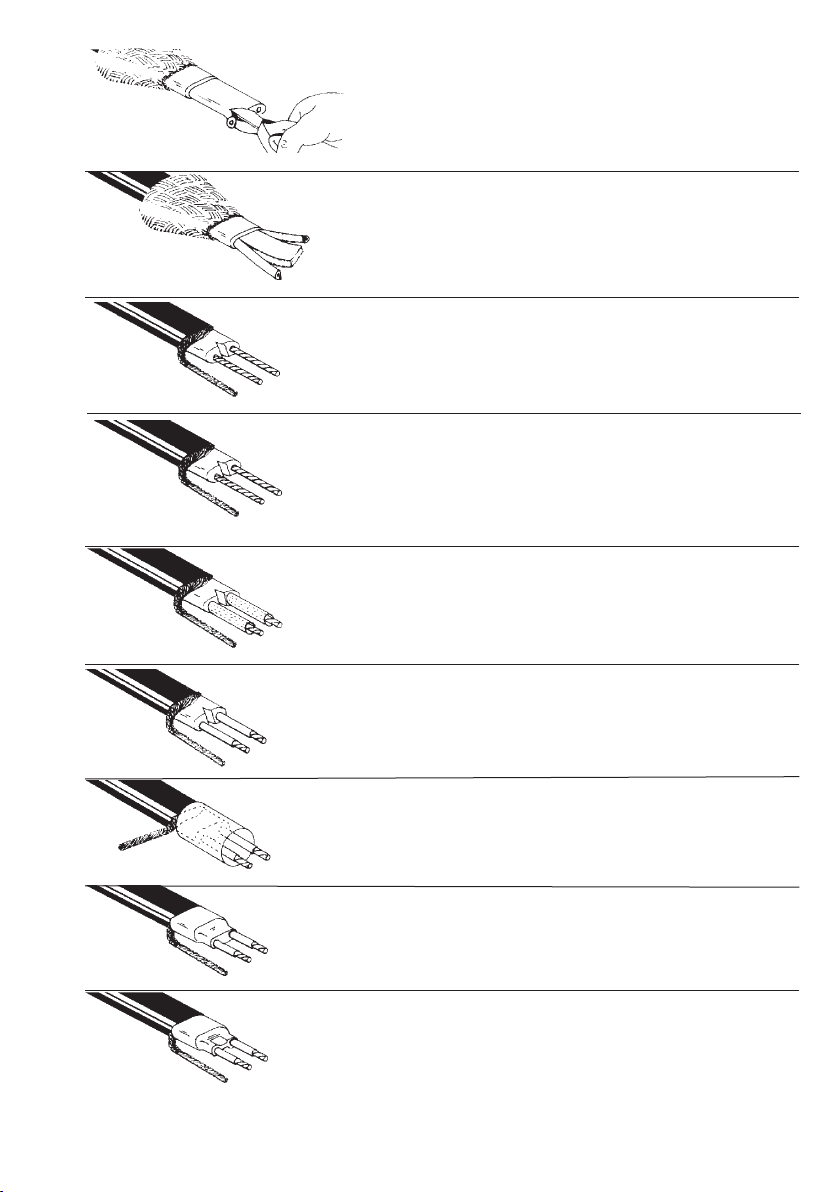

1.
Asoler yderkappe.
Skærmen trækkes tilbage på
2.
kablet. 60 cm klippes af kablet.
Primærisolationen fjernes (brug kniv)
3.
Med en skævbider klippes et snit
4.
i kærnematerialet mod lederne,
dog uden at disse beskadiges.
Lederne trækkes til siden og
5.
kærnematerialet afklippes ved
primærisolationen.
Lederne snoes, og derved løsnes
6.
resten af kærnematerialet. Pas på,
at ingen af jordlederne er i kontakt
med lederne.
7.
Den sidste rest af kærnematerialet og yderste ende af lederne
klippes væk. Klip en lille trekant
af kærnematerialet som vist på
skitse.
8.
Krympeslange type 3/1, L = 15 mm,
trækkes in på lederne.
9.
Slangerne krympes ned.
10.
Krympeslange EPS 12/3,
L = 20 mm, trækkes over kabelenderne, således at min. 5 mm stikker udenfor kærnematerialet.
11.
Slangen krympes.
10.
Slangen klemmes med en adtang mellem lederne, så limen
kommer til syne.
Samling
Krympeslange type 12/3,
1.
L = 80 mm trækkes ind over kabel
nr. 2
Lederne samles ved hjælp af de
2.
præisolerede pressemuffer.
Varm pressemuffen til slangen
3.
krymper og limen flyder ud.
Centrér krympeslange type 12/3,
4.
L = 80 mm over samlingen og krymp
ned.
Træk skærmen fra kabel nr. 1 hen
5.
over samlingen og tape den fast.
Træk skærmen fra kabel nr. 2 hen
6.
over samlingen på kabel nr. 1.
Fastgør skærmen med medfølgende
glasfibertape, L = 60 mm
Centrér loddemuffen over samlingen
7.
og krymp, så loddetinnet flyder godt
ud.
Limtape, L = 50 mm vikles om
8.
yderkappen. Begynd ca. 30 mm inde
og fortsæt ind over kabelsamlingen.
Den anden ende af samlingen tapes
9.
på samme måde.
KYNAR krympeslangen 3/4,
L = 170 mm centréres og krympes
ned. Tilfør tilstrækkelig varme så
limtapen flyder ud over hele
samlingen.
DE-VI
DK · 7100 Vejle
Tlf. 75 85 85 85
Fax 75 85 71 10
08090524 · 01.02
