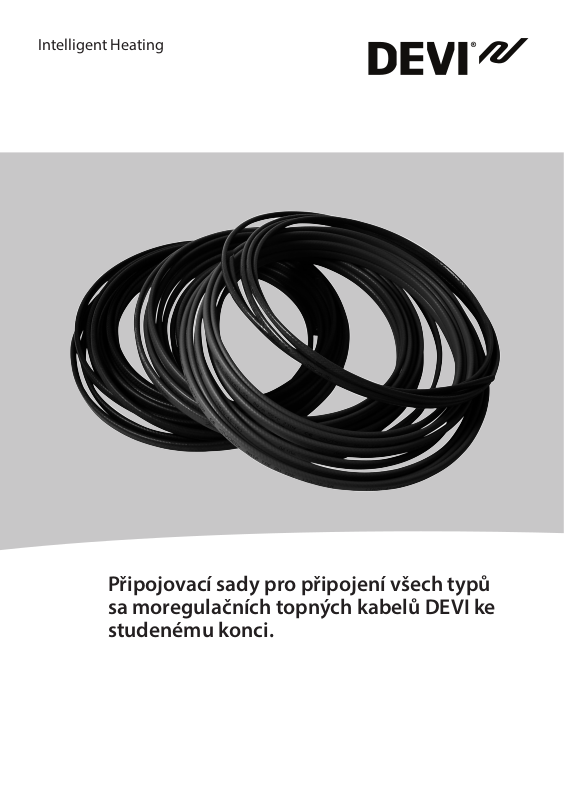

Připojovací sady pro připojení všech typů
sa moregulačních topných kabelů DEVI ke
studenému konci.
Sada spojovacích prvků (obj. č. 19805761)
Sada pro připevnění ke koncovkám studeného vedení:
• 1 krimpovací dutinka, typ 12/3, L = 20 mm
• 2 krimpovací dutinka, typ 3/1, L = 15 mm
• 3 propojovací trubičky, typ tcrimp 1
• 1 krimpovací dutinka, typ ESP 18/6, L = 125 mm
Těsnicí sada pro zakončení kabelu:
• 1 krimpovací dutinka, typ ESP 12/4, L = 60
Praktické pokyny
Je velmi důležité dodržet pečlivě následující
pokyny, aby po dokončení nechyběla žádná
připojení nebo aby nebyla chybně provedená, a tudíž nehrozilo nebezpečí, že kabel
nebude fungovat nebo se přehřeje.
Proto si před zahájením práce přečtěte celý
návod až do konce.
Příprava topného kabelu
Min. 50 mm
mm
• 1 krimpovací dutinka, typ ESP 12/4, L = 25
mm
• 1 krimpovací dutinka, typ KYNAR 3/4, L =
100 mm
• 1 ks lepicí pásky, L = 100 mm
• 1 ks spojovacího vodiče
Ke smrštění krimpovacích dutinek je zapotřebí teplota 150 ±30 °C. Nejvhodnějším nástrojem je horkovzdušná pistole s regulátorem
teploty.
Dá se však použít také hořák s mírným plamenem nebo plynový zapalovač.
1. Odstraňte z kabelu vnější plášť odizolovacími kleštěmi.
2. Stáhněte stínění zpátky přes kabel a odřízněte (nožem) izolaci vodiče.
Min. 35 mm
3. Pomocí bočních štípacích kleští opatrně
odstřihněte vnitřní vrstvu materiálu mezi
dvěma vodiči. Dejte pozor, abyste je přitom nepoškodili.
208090517 VIDST548 01/2014
4. Roztáhněte vodiče do strany a ustřihněte vnitřní vrstvu
tak, aby byla zarovnaná s první vrstvou izolace.
5. Zakruťte vodiče tak, aby se uvolnil zbývající materiál.
6. Opatrně odřízněte veškerý zbývající materiál a zastřihněte špičky vodičů. Do vnitřního materiálu vyřízněte
malý trojúhelníkový zářez (viz obrázek).
Min. 10 mm
7. Rozmotejte stínění a potom ho zakruťte. Umístěte ho
tak, jak je uvedeno na obrázku. Zkontrolujte, zda se
žádný zemnicí vodič nedotýká vodičů.
8. Nasaďte na vodiče krimpovací dutinky, typ 3/1, L=15
mm.
9. Nalisujte dutinky.
10. Nasuňte na kabel krimpovací dutinku, typ 12/3, L =
20 mm, tak, aby se na jednom konci dotýkala vnějšího pláště a na druhém konci přesahovala alespoň o 5
mm vnitřní vrstvu materiálu.
11. Nalisujte dutinku.
12. Stiskněte plochými kleštěmi dutinku mezi vodiči tak,
až bude vidět lepidlo.
01/2014 VIDST548 08090517
3
Příprava konce studeného kabelu
Je možné použít veškeré schválené elektrické
topné kabely se zemnicím vodičem.
1. Odstraňte z kabelu 50 mm vnějšího pláště.
2. Uvolněte vodiče z výplně.
3. Zkraťte všechny vodiče o 25 mm a odstraň-
Kompletace
te z nich 7 mm pláště.
4. Nasuňte na koncovku studeného vedení
krimpovací dutinku 19/6, L= 125 mm.
1. Vodiče jsou spojené dohromady pomocí
propojovacích trubiček. Nahřejte propojovací trubičky tak, až začne spoj trubiček a
lepidlo téct.
2. Spojte dva zemnicí vodiče dohromady
zbývající propojovací trubičkou.
3. Nasuňte na střed spoje krimpovací dutinku, typ 19/6 L = 125 mm.
4. Nalisujte dutinku od středu k okrajům tak,
aby bylo lepidlo zřetelně vidět.
5. Nechte spoj vychladnout na tělesnou
teplotu a potom změřte odpor kabelu.
Utěsnění konce topného kabelu
1. Seřízněte kabel na potřebnou délku.
2. Stáhněte z kabelu vnější plášť.
Min. 50 mm
3. Stáhněte stínění zpátky přes kabel.
408090517 VIDST548 01/2014
Min. 25 mm
Min. 10 mm
4. Ustřihněte 25 mm vnitřní části kabelu.
5. Přetáhněte krimpovací dutinku, typ 12/3, L=25 mm
přes zbývající vnitřní část kabelu.
6. Nalisujte dutinku a zploštěte konec plochými kleštěmi
tak, aby bylo lepidlo zřetelně vidět.
7. Stáhněte stínění zpátky přes kabel a zajistěte přiloženým spojovacím vodičem.
8. Nasuňte na kabel krimpovací dutinku, typ 12/3, L= 60
mm, tak, aby na konci přesahovala kabel o 10 mm.
9. Nalisujte dutinku a stiskněte konec plochými kleštěmi
tak, aby bylo lepidlo zřetelně vidět.
Min. 10 mm
10. Utěsnění topného kabelu proti vlhkosti a zvláště
100 mm
agresivním podmínkám, např. v okapových žlabech,
chemických závodech a podobně, vyžaduje instalaci
odtoku přes těsnění:
a. Obalte kolem vnějšího pláště kabelu 8 cm lepicí pásky
tak, aby překrývala krimpovací dutinku. Nasuňte
krimpovací dutinku, typ KYNAR, přes kabel a umístěte 20 mm lepicí pásky dovnitř konce krimpovací
dutinky KYNAR.
b. Nalisujte dutinku. Zkontrolujte, zda lepidlo dostatečně
vyteče ven na vnější plášť kabelu. Nalisujte dutinku
a stiskněte konec plochými kleštěmi tak, aby bylo
lepidlo zřetelně vidět.
01/2014 VIDST548 08090517
5
608090517 VIDST548 01/2014
01/2014 VIDST548 08090517
7
08090517
Danfoss s.r.o.
V Parku 2316/12
148 00 Praha 4
Česká republika
Tel.: +420 283 014 111
Fax: +420 283 014 567
www.DEVI.cz
808090517 VIDST548 01/2014
