Danfoss 19805761 Operating guide [da]

Intelligent Heating
Montagesæt for samling af alle typer DEVI selvbegrænsende varmekabler til koldkabler
Art. nr. 19805761
01/2014 VIDST501 08090517
1
Art. Nr. 19805761
Montagesæt: 19805761 Koldkabelsæt:
1 stk. krympeslange, type EPS 12/4, L = 20 mm 2 stk. krympeslanger, type EPS 3/1, L = 15 mm 3 stk. krympbare præisolerede pressemuer, type tcrimp 1 1 stk. krympeslange, type EPS 18/6, L = 125 mm
Afslutningssæt:
1 stk. krympeslange, type EPS 12/4, L = 60 mm 1 stk. krympeslange, type EPS 12/4, L = 25 mm 1 stk. krympeslange, type KYNAR 3/4, L = 100 mm 1 stk. limtape, L = 100 mm 1 stk. monteringstråd
Praktiske montagedetaljer:
En temperatur på ca. 200ºC er nødvendig til krympning af krympeslanger. En varmluftpistol med temperaturregulering er det bedst egnede værktøj. Dog er det muligt at anvende propan­brændere modiceret for anvendelse på krympeplast. En gas-lighter kan også anvendes som en nødløsning.
Vedrørende uklarheder ved montageanvisningen bedes De venligst kontakte DEVI.

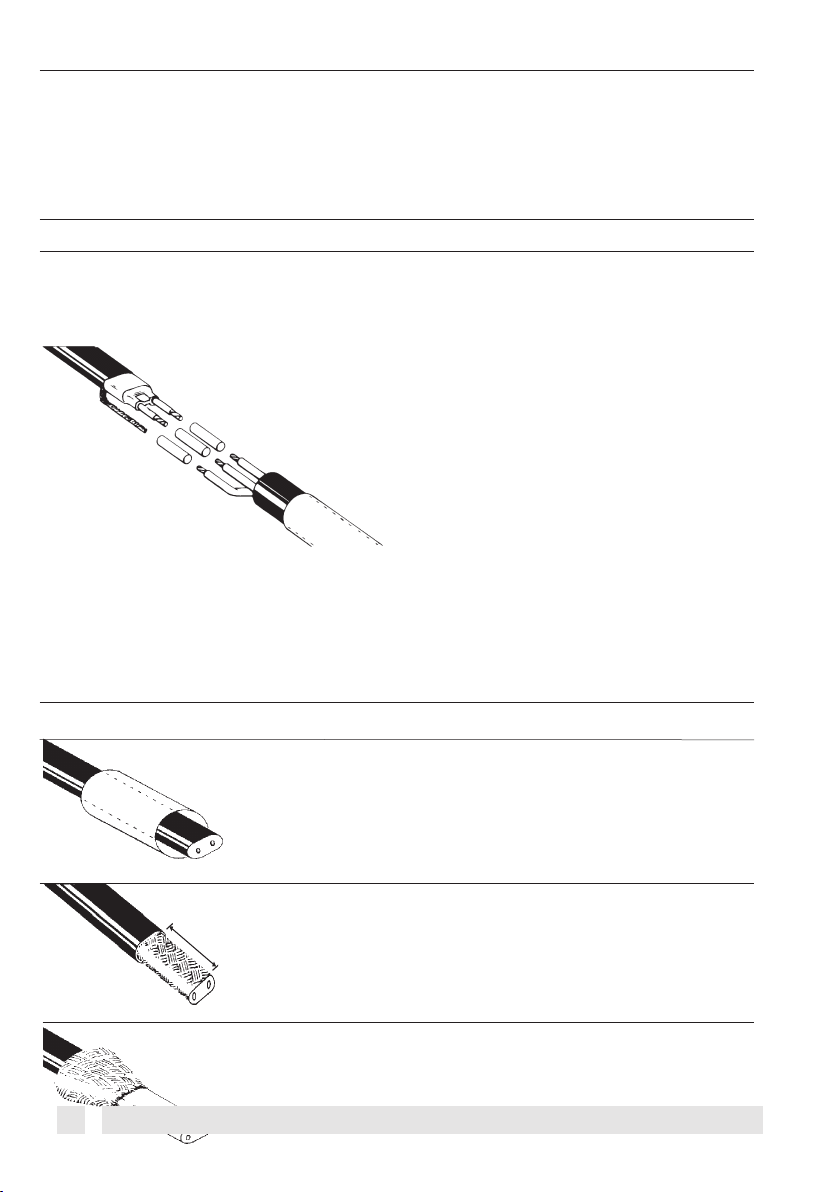

Klargøring af varmekabel
Min. 50 mm
Min. 35 mm
2 08090517 VIDST501 01/2014
1. Asoler yderkappe.
2.
Skærmen trækkes tilbage på kablet og primærisoleringen ernes. Brug kniv.
3.
Med en skævbider klippes et snit i kærnematerialet mod lederne, dog uden disse beskadiges.
Min. 10 mm
4.
Lederne trækkes til siden og kærnemate­rialet afklippes ved primær­isolationen.
Lederne snoes - derved løsnes resten af
5. kærnematerialet.
Den sidste rest af kærnematerialet
6. og yderste ende af lederne klippes væk. Klip en lille trekant af kærne- materialet væk som vist på skitse.
7.
Flet skærm ud og sno den. Pas på, at ingen af jordlederne er i kontakt med lederne. Skærmen skydes tilbage på primær-isoleringen.
8.
Krympeslange ESP 3/1, L = 15 mm, trækkes på lederne.
9.
Slangerne krympes ned.
Krympeslange EPS 12/4,
10. L= 20 mm, trækkes over kabelenderne, således at min. 5 mm stikker udenfor kær­nematerialet.
11.
Slangen krympes.
Slangen klemmes med en adtang mel-
12. lem lederne, så limen kommer til syne.
01/2014 VIDST501 08090517
3
Klargøring af koldkabel
En hvilken som helst godkendt type kabel med jordleder kan anvendes
1.
Kappematerialet asoleres i en længde af 50 mm.
2.
Lederne frigøres fra fyldkappen.
Samling
3.
25 mm klippes af lederne, som derefter asoleres i en længde af ca. 7 mm. Krympeslange type EPS 18/6,
4.
L = 125 mm, trækkes ind over koldk­ablet.
1.
Lederne samles ved hjælp af de præ­isolerede pressemuer. Varm presse­muen til slangen krymper og limen yder.
2.
Kablernes jordledere samles ved hjælp af den ene præisolerede pressemue.
3.
Træk krympeslange EPS 18/6, L = 125 mm, ind over samlingen og centrér denne.
4.
Slangen krympes fra midten og udover siderne, så limen tydeligt kommer til syne.
5.
Samlingen afkøles til håndvarm tem­peratur og kan derefter gennemmåles.
Afslutning af varmekabel
1.
Kablet afklippes i ønsket længde på mon­teringsstedet. Krympeslange ESP 12/4, L =
60 mm, trækkes ned over kablet.
Min. 50 mm
4 08090517 VIDST501 01/2014
Asoler ydre kappe.
2.
3.
Skærmen trækkes tilbage.
Min. 25 mm
Min. 10 mm
4.
25 mm klippes af kablet.
Krympeslange EPS 12/4,
5. L = 25 mm, trækkes over kabelenden.
6.
Slangen krympes ned og enden klemmes ad med en adtang, så limen kommer til syne.
Skærmen trækkes tilbage over kabelenden og
7. låses med vedlagte tråd.
Krympeslange EPS 12/4, L = 60 mm, trækkes
over kabelenden, så ca. 10 mm stikker ud over
8. kabelenden.
Krymp slangen ned og klem enden med en
9.
Min.10 mm
adtang, så limen kommer tydeligt til syne.
Afslutning i fugtige og specielt aggressive mil-
Min.100 mm
jøer (tagrender, kemiske anlæg og lign.) - over den traditionelle afslutning monteres følgende:
8 cm limtape vikles om kablets yderkappe
10.
nedenfor den påkrympede EPS slange.
11.
KYNAR krympeslange 3/4, L =100 mm, træk ind over kabelenden. 20 mm af limtapen pla­ceres indenfor enden af KYNAR-slangen. Slangen krympes ned. Se til at limtapen yder ordentlig ud over kablets kappe. Enden klemmes med en adtang, så limen kommer tydeligt til syne.
01/2014 VIDST501 08090517
5
6 08090517 VIDST501 01/2014
01/2014 VIDST501 08090517
7
08090517
DEVI A/S
Ulvehavevej 61 DK-7100 Vejle Tel: +45 7642 4700 Fax: +45 7642 4701 www.DEVI.com
