Техническое описание

Шкаф диспетчеризации тепловых пунктов Сonnect

Описание и работа

Объект 1

ECA-Connect

Теплосчетчик

Назначение

Шкаф CONNECT предназначен для диспетчери­зации тепловых пунктов, а также для коммер­ческого и технологического учета потребления
энергоресурсов на объектах промышленного
и жилищно-гражданского назначения (рис. 1).
Данный шкаф управления может включаться
в проекты автоматизации тепловых пунктов
как покупное изделие.
Шкаф CONNECT является устройством первич­ного уровня системы диспетчерского контроля.
Он обеспечивает получение по интерфейсам
RS485 и RS232 коммерческой и технической
информации от приборов учета энергоресур­сов, теплорегуляторов и прочего инженерного
оборудования здания, а также дальнейшую
передачу данных в систему диспетчеризации
по сетям Ethernet или по мобильной связи
GSM GPRS.

Объект 2

ECA-Connect

Теплосчетчик

GPRS

VPN

АРМ оператора
Comfort Contour

Ethernet

Рис. 1. Структура системы диспетчеризации

VPN

Internet

GSM

Ethernet

Объект n

ECA-Connect

Теплосчетчик

Ethernet

Сервер системы
диспетчеризации

База данных

1

RC.08.E8.50 10/2012

Техническое описание

Шкаф диспетчеризации тепловых пунктов ConnECt

Функции

Шкаф CONNECT обеспечивает выполнение сле­дующих функций:

• сбор данных с приборов учета по интерфей­сам RS232, RS485 (Список поддерживаемых
приборов учета энергоресурсов приведен
в таблице ниже);

• считывание текущих показаний приборов учета

и привязка их к меткам времени;

• считывание архивных данных со своими мет­ками времени из приборов учета;

• первичная обработка полученной информации

с целью ее преобразования, нормирования и
фильтрации;

• передача информации о состоянии приборов

учета, в том числе текущих показаний счет­чиков, состояния контролируемых адресных
устройств в систему диспетчеризации по ка­налам связи TCP/IP локальной сети Ethernet и
сети мобильной связи GSM GPRS;

• передача архивных данных показаний при­боров учета на SQL-сервер системы сбора по
каналам связи TCP/IP локальной сети Ethernet
и сети мобильной связи GSM GPRS;

• хранение настроечных параметров в энерго­независимой памяти;

• защита от несанкционированного доступа
к данным и настроечным параметрам;

• контроль дополнительного шлейфа открытия

крышки шкафа;

• синхронизация системного времени с систе-
мой диспетчеризации и приборами учета;

• формирование файлов отчетов о работе;

• светодиодная индикация подключения и ин-

дикация передачи данных по сети Ethernet,
подача напряжения питания, соединения
с сервером системы;

• автоматический перезапуск (сброс) по сигналу

сторожевого таймера;

• дистанционная настройка параметров кон­фигурации.

Список поддерживаемых приборов учета

Наименование прибора

Тепловычислитель Логика СПТ 941,943 28895-05 RS232

Теплосчетчик КМ-5 18361-01 RS232 (RS485)

Теплосчетчик ВИС.Т-ТС(НС) 26326-06 RS232 (RS485)

Тепловычислитель Взлет ТСРВ 27010-04 RS485

Вычислитель количества теплоты ВКТ-7 23195-06 RS232

в Государственном реестре

Номер

Интерфейс

подключения

Основные технические
характеристики

Технические
характеристики
интерфейсов

Общие характеристики

Параметры Значение

Номинальное напряжение питания ~220 В

Потребляемая мощность 4,5 ВА

Количество портов интерфейса RS232 3 ш т.

Количество портов интерфейса RS485 1 ш т.

GSM-модем 1 ш т.

Ethernet 1 ш т.

Масса шкафа 21 кг

Крепление На стену

Габаритные размеры (В × Ш × Г), мм 500 × 500 × 210

Основные технические характеристики интерфейса RS232

Назначение параметра Значение

Скорость передачи данных, бит/с 300–115 200

Длина линии связи «витая пара», м 15

Сопротивление нагрузки по постоянному току, кОм 3–7

Напряжение выходных сигналов, В, на нагрузке 3 кОм не более ±5

Напряжение выходных сигналов, В, не более ±3–30

Ток короткого замыкания на выходе передатчика, мА, не более 100

Схема соединения «Точка–точка»

Примечание. Длина линии связи «витая пара» не менее 10 м для скорости 115 200 бит/с (при уменьшении ско­рости передачи до 1200 бит/с длина связи может быть увеличена до 1000 м).

2 RC.08.E8.50 10/2012

Техническое описание

Шкаф диспетчеризации тепловых пунктов ConnECt

Технические
характеристики
интерфейсов

(продолжение)

Основные технические характеристики интерфейса RS485 контроллера ECA-Connect

Назначение параметра Значение

Скорость передачи данных, бит/с 300–115200

Длина линии связи «витая пара», м 1200

Входное напряжение приемника относительно земли, В, не более -7 … +12

Выходное напряжение передатчика относительно земли, В,
при сопротивлении нагрузки выхода передатчика 54 Ом

Выходное сопротивление приемника, мВ, не более ±200

Ток короткого замыкания выхода передатчика, мА, не более 250

Схема соединения Общая шина, до 32 устройств

±1,5–5

Основные технические характеристики интерфейса Ethernet контроллера ECA-Connect

Назначение параметра Значение

Вид интерфейса

Скорость передачи данных, Мбит/с 10 или 100

Протокол сетевого взаимодействия UDP, TCP, IP

Схема соединения, топология сети «Точка–точка»

Тип линии связи

Примечание. Режим передачи: асинхронная последовательная двухсторонняя одновременная.

BASE-T или BASE-TX Ethernet IEEE

802.3

Кабель две «витые пары»,

категория 5 по ИСО/МЭК 11801

Основные технические характеристики радиоканала GSM контроллера ECA-Connect

Назначение параметра Значение

Диапазон рабочих частот, МГц GSM 900/1800

Максимальная выходная мощность радиопередатчика, дБм (Вт) 32(1)

Максимальная чувствительность радиоприемника, дБм -107

SIM-карта Внешняя 1,8/3 В

Внешняя антенна GSM 1900, 50 Ом, SMA

Вид интерфейса GPRS

3

RC.08.E8.50 10/2012

Техническое описание

Шкаф диспетчеризации тепловых пунктов ConnECt

Номенклатура и кодовые
номера для заказа

Монтаж

Тип Описание Кодовый номер

CONNECT

Шкаф диспетчеризации с возможностью подключения
до 3 тепловычислителей и 16 ECL Comfort 210, 310

Монтаж шкафа автоматики CONNECT необходимо осуществлять согласно Руководству по эксплуа­тации.

Внимание! Шкаф CONNECT содержит цепи с опасным для жизни напряжением 220 В, 50 Гц.
Все работы по сборке, монтажу, техническому обслуживанию и ремонту должны произво­диться только квалифицированным персоналом, имеющим разрешение на этот вид работ,
изучившим техническую документацию на шкаф и Руководство по эксплуатации.
Запрещается подключение внешних цепей к шкафу при поданном напряжении питания.

Приложения Спецификация элементов шкафа диспетчеризации CONNECT

187B4001

Поз. обозн. Описание Ед. измерения Количество

A1 Шкаф электрический Rittal AE1050.500, 500 х 500 х 210, IP54 шт. 1

Контроллер

TC1*

Автоматы, MS

1FM1 Автоматический выключатель 1-полюсный SH201L C6 4,5kA шт. 1

Кнопки, переключатели, лампочки

1H1

Клеммы

X0-X3 AVK 2,5 клемма винт 2,5 кв. мм серая шт. 20
X0-X3 AVK 2,5/N клемма винт 2,5 кв. мм синяя ш т. 3

X0-X3

XPE Шина «Земля» 63А, длина 53 мм шт. 1
XP1 Розетка щитовая 2Р + N 16A шт. 1

Контроллер ECA Connect шт. 1
Антенна к модему GSM 900 SMS-M шт. 1

Желтая сигнальная лампа со светодиодом на дверь шкафа
(~230 В) AD16-22HS

AVK 2,5/4T клемма винт 2,5 кв. мм «Земля» шт. 3
Торцевой изолятор для клеммников AVK 2,5 шт. 2

шт. 1

4 RC.08.E8.50 10/2012

Техническое описание

Схемы электрических
соединений

Шкаф диспетчеризации тепловых пунктов ConnECt

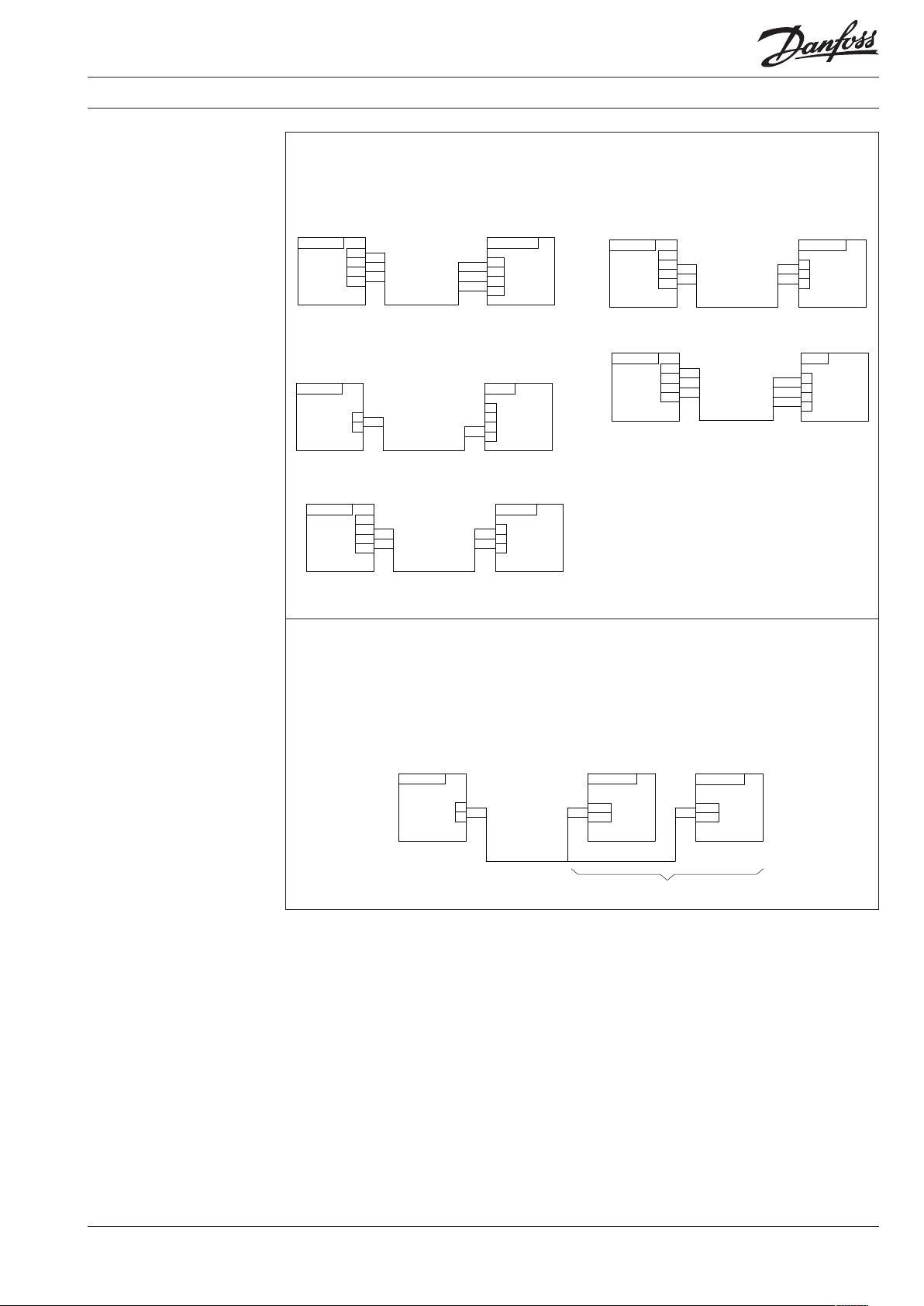

Схемы подключения тепловычислителей

к ША CONNECT

Схема подключения ЛОГИКА СПТ941, 943 к ША

ША RS232

DTR

GND

Rx
Tx

46(50)

45(49)

44(48)

47(51)

X3

1

2

3

4

3
4

1

2

Схема подключения КМ-5-(1,2,3,4,5,6) к ША

ША RS485

1

39

A

2

40

B

X3

1

2

Схема подключения ВИС.Т-НС к ША

ША RS232

DTR

Rx
Tx

GND

46(50)

45(49)

44(48)

47(51)

X3

1

2

3

Схемы подключения ECL Comfort

СПТ941, 943

1
2
3
4
X2

БПи-3В

5

URS+

6

URS-

7

A

8

B

XT

ВИС.Т-НС

DB9F
2

2

1

3

3

5

GND

RXD
TXD

к ША CONNECT

Схема подключения Взлет ТСР, к ША

ША RS232

DTR

Rx
Tx

GND

46(50)

45(49)

44(48)

47(51)

X3

1

2

3

Схема подключения ВКТ-7 к ША

ША RS232

DTR

GND

Rx
Tx

46(50)

45(49)

44(48)

47(51)

X3

1

2

3

4

DB9F
2

1

3

DB9F

3
2

4

1

Взлет ТСР

2

RXD

3

TXD

5

GND

ВКТ-7

2

RXD

3

TXD

5

GND

7

CTS

RS232 (DB-9M)

Схема подключения ECL 210,310 к ША

ША RS485

X1:1

A

39

X1:2

B

40

X3

ECL 210,310

RS485

1

34

2

35

1

2

до 16 приборов

ECL 210,310

RS485

34
35

5

RC.08.E8.50 10/2012

Техническое описание

Схемы электрических
соединений

Шкаф диспетчеризации тепловых пунктов ConnECt

A2

N CU-busbar

PE CU-busbar

X11

GSM

X1

GSM

X10

RS232(1) RS232(3)

X9

B

A B

RS485

HL1

2

1

X4

TC1

N
A2

PE
N
A2

1

1

QF2

2

C/6A

SH201L

2

2

1

PE

LN

12

PEN1

A

XP1

X2:PE
X2:5
X2:4

X2:PE
X2:2
X2:1

X1:2
X1:1

ХР1

QF1

C/6A

SH201L

PE
N
A2
