Danfoss А361 Data sheet [ru]

Техническое описание

Электронный ключ программирования А361 для регулятора температуры ECL Comfort 310

Описание и область применения
Электронный ключ программирования приложения А361 — устройство, предназна­ченное для обеспечения работы универсаль­ного регулятора температуры ECL Comfort 310 по управлению оборудованием двух незави­симых систем отопления при централизован­ном теплоснабжении, проиллюстрированных на рисунках (стр. 108).
Ключ А361 позволяет управлять спарен­ными циркуляционными насосами и системой подпитки.
Возможно применение данного ключа приложения в зависимых системах теплоснаб­жения (система подпитки может быть отклю­чена).
Ключ вставляется в специальный разъем (порт) регулятора температуры ECL Comfort
310.
Его энергонезависимая память содержит:
• единый алгоритм управления системами в соответствии со всеми вариантами прило­жения А361;
• вид графической информации, выводимой на дисплей прибора в соответствии с привя­занным к ключу приложением (технологиче­ской схемой), и доступные для этого языки;
• системные и пользовательские заводские настройки, которые могут быть изменены или восстановлены.
ECL Comfort 310 c ключом А361 позволяет:
• регулировать температуру теплоносителя, поступающего в каждую из двух систем отопления, в зависимости от температуры наружного воздуха в соответствии с индиви­дуальным температурным графиком в целях обеспечения заданной температуры воз­духа в отапливаемых помещениях здания. Также возможно поддерживать температуру теплоносителя для системы отопления в со­ответствии с текущей температурой тепло­носителя на входе в тепловой пункт;
• ограничивать температуру теплоносителя, возвращаемого в тепловую сеть после си­стем отопления в соответствии с темпера­турным графиком или заданным постоян­ным значением;
• отключать системы отопления (закрывать регулирующие клапаны и останавливать на­сосы) при превышении заданной температу­ры наружного воздуха;
• производить снижение температуры возду- ха в отапливаемых помещениях по произ­вольным расписаниям с заданным темпом или с учетом текущей температуры наруж­ного воздуха (чем ниже температура вне здания, тем меньше величина понижения температуры в помещениях);
• осуществлять после снижения температуры форсированный натоп помещений здания, обслуживаемых ситемами, за период, зави­сящий от температуры наружного возду­ха и теплоаккумулирующих характеристик строительных конструкций;
• выполнять плавный пуск систем отопления (медленное открытие регулирующих клапа­нов);
• периодически запускать электроприво- ды регулирующих клапанов и насосов для исключения их заклинивания в период без­действия систем;
• сохранять активность защиты системы отоп- ления от замерзания при ее отключении;
• интегрировать регулятор ECL Comfort 310 в систему диспетчеризации.
Особые функции
• Задание криволинейного (ломаного) тем- пературного отопительного графика путем ввода шести реперных точек.
• Ограничение предельного количества теп- лоносителя или теплопотребления по сигна­лам расходомера или теплосчетчика.
2019 RC.08.E11.50
1
Техническое описание
Электронный ключ программирования А361 для регулятора температуры ECL Comfort 310
Номенклатура и кодовый номер для оформления заказа
Применение ECL Сomfort 310 c ключом приложения А361
Тип ключа
(приложения)
А361
1. Регулирование с погодной компенсацией температуры теплоносителя в двух системах отопления и ограничение по графику температуры теплоносителя, возвращаемого в тепловые сети централизованного теплоснабжения.
2. Регулирование температуры теплоносителя в двух системах отоп­ления в зависимости от температуры тепловой сети
Описание приложения Кодовый номер
Примечание.
1. Тип ключа совпадает с номером приложения.
2. Ключ заказывается отде льно в зависимости от требуемого приложения.
3. В комплект поставки управляющего к люча входит: – ключ ECL, – инструкция по монтажу, – руководство пользователя, – упаковочная коробка.
Приложение A361.2. Две системы отопления,
Приложе ние A361.1. Две системы
отопления, присоединенные к тепловым
сетям централизованного теплоснабжения по
независимой схеме. Управление спаренными
циркуляционными насосами и системой подпитки
присоединенные к тепловым сетям централизо­ванного теплоснабжения по независимой схеме
(с возможностью ограничения температуры
возвращаемого теплоносителя в соответствии с температурой теплоносителя на входе в тепловой пункт). Управление спаренными циркуляционными
насосами и системой подпитки
087H3804
Список компонентов S1 — датчик температуры наружного воздуха. S2 — датчик температуры теплоносителя на входе в тепловой пункт. S3 — датчик температуры теплоносителя, подаваемого в систему отопления (контур 1). S4 — датчик температуры теплоносителя, подаваемого в систему отопления (контур 2). S5 — датчик температуры теплоносителя, возвращаемого в тепловую сеть централизованного
теплоснабжения после системы отопления (контур 1).
S6 — датчик температуры теплоносителя, возвращаемого в тепловую сеть централизованного
теплоснабжения после системы отопления (контур 2). S7 — реле перепада давлений на циркуляционных насосах системы отопления (контур 1). S8 — реле перепада давлений на циркуляционных насосах системы отопления (контур 2). S9 — датчик или реле давления в системе отопления (контур 2). S10 — датчик или реле давления в системе отопления (контур 1). Р1 — первый циркуляционный насос системы отопления (контур 1). Р2 — второй циркуляционный насос системы отопления (контур 1). Р3 — первый циркуляционный насос системы отопления (контур 2). Р5 — второй циркуляционный насос системы отопления (контур 2). Р4 — насос системы подпитки. М1 — регулирующий клапан с электроприводом системы отопления (контур 1). М2 — регулирующий клапан с электроприводом системы отопления (контур 2). V1 — соленоидный клапан системы подпитки (контур 1). V2 — соленоидный клапан системы подпитки (контур 2). R6 — устройство сигнализации.
2
RC.08.E11.50 2 019
Техническое описание
Электронный ключ программирования А361 для регулятора температуры ECL Comfort 310
Примечание.
1. Представленные в техническом описании схемы являются принципиальными и не содержат всех необхо ­димых технологических компонентов (запорной арматуры, манометров, термометров и др).
2. Приведенные на схемах элементы автоматического управления (датчики, насосы, регулирующие к лапаны и др.) присоединены к регулятору ECL Comfort 310 (линии связей на схемах не показаны).
Принцип управления системами отопления
(приложение А361.1)
Регулирование температуры в системах отопления
Главным параметром для систем отопле­ния является температура подаваемого в них теплоносителя, регистрируемая датчиками S3 и S4.
Требуемые температуры теплоносителя в отопительных контурах вычисляются регу­лятором в соответствии с индивидуальными температурными отопительными графиками на основании текущей температуры наружно­го воздуха (S1) и заданных потребителем тем­ператур воздуха в отапливаемых помещениях (чем ниже температура наружного воздуха, тем выше температура теплоносителя).
Регулирующие клапаны с электроприво­дом М1 и М2 постепенно открываются, если температура подаваемого теплоносителя ока­зывается ниже рассчитанных значений, и на­оборот.
В соответствии с произвольно задавае­мым для систем расписанием (по часам суток и дням недели) с помощью таймера можно пе­реключать режимы работы систем отопления на комфортный или экономичный.
В целях повышения эффективности си­стем централизованного теплоснабжения регулятор с учетом показаний датчиков S5 и S6 осуществляет ограничение температур теплоносителя, возвращаемого после систем отопления в тепловую сеть в соответствии с температурным графиком или по постоян­ной величине. При их отклонении от заданных значений происходит перерасчет требуемых температур подаваемого в системы отопле­ния теплоносителя.
Циркуляционные насосы Р1 или Р3 запу­скаются при включении отопления или для ее защиты от замерзания. Отопление может от­ключаться, когда температура наружного воз­духа поднимается выше заданного уровня.
Управление циркуляционными насосами и системой подпитки соленоидными клапа­нами и одним насосом
Статическое давление в контурах систем
отопления можно измерить с помощью:
• датчиков давлений S9 и S10 (аналоговый сигнал 0–10 В);
• сигнала типа «сухой контакт» от реле давле- ний S9 и S10 .
Когда статическое давление в контуре какой-либо системы отопления становиться меньше заданного уровня, регулятор активи­рует функцию подпитки (запускается насос Р4, и открывается соответствующий клапан под­питки V1 или V2).
Когда ECL Comfort работает в сети регу­ляторов ECL как ведомый, он управляет толь­ко клапаном подпитки. Насосами подпитки в сети управляет ведущий регулятор.
Циркуляционные насосы Р1 и Р2 (Р3 и Р5) переключаются в соответствии с расписанием их работы. Один насос резервный, в то вре­мя как другой работает. В случае остановки рабочего насоса (отсутствует перепад давле­ний на насосе) включается насос резервный. При этом активируется аварийный сигнал для дальнейшего осмотра или замены неисправ­ного насоса.
Аварийная сигнализация (реле для R6) включается в случае:
• если температура теплоносителя, подавае- мого в систему отопления, меньше требуе­мой в течение заданного промежутка вре­мени;
• если циркуляционный насос не создает тре- буемого перепада давлений;
• если статическое давление в контуре cисте- мы отопления не восстановлено в течение заданного промежутка времени.
2019 RC.08.E11.50
3
Техническое описание
Электронный ключ программирования А361 для регулятора температуры ECL Comfort 310
Принцип управления системами отопления
(приложение А361.2)
Регулирование температуры в системе отопления
Требуемые температуры теплоносителя в отопительных контурах S3 и S4 вычисляются регулятором в соответствии с индивидуаль­ными температурными отопительными гра­фиками на основании текущей температуры наружного воздуха (S1) и заданных потреби­телем температур воздуха в отапливаемых помещениях (чем ниже температура наруж­ного воздуха, тем выше температура тепло­носителя).
Регулирующие клапаны с электроприво­дом М1 и М2 постепенно открываются, если температура подаваемого теплоносителя ока­зывается ниже рассчитанных значений и нао­борот.
В соответствии с произвольно задавае­мым для систем расписанием (по часам суток и дням недели) с помощью таймера можно пе­реключать режимы работы систем отопления на комфортный или экономичный.
По данному приложению температура теп­лоносителя в системе отопления (S3) может также поддерживаться в соответствии с те­кущей температурой теплоносителя в тепло­вой сети централизованного теплоснабжения (S2). При этом возможно задать ограничение максимальной температуры теплоносителя (верхняя срезка). При данном режиме пере­ключение режимов работы системы отопле­ния на комфортный или экономичный невоз­можно!
В целях повышения эффективности си­стем централизованного теплоснабжения регулятор с учетом показаний датчиков S5 и S6 осуществляет ограничение температур теплоносителя, возвращаемого после систем отопления в тепловую сеть в соответствии с температурным графиком или заданным постоянным значением. При их отклонении от заданных значений происходит перерас­чет требуемых температур подаваемого в си­стемы отопления теплоносителя.
Циркуляционные насосы Р1 или Р3 запу­скаются при включении системы отопления или для ее защиты от замерзания. Отопление может отключаться, когда температура наруж­ного воздуха поднимается выше заданного уровня.
Управление циркуляционными насосами и системой подпитки соленоидными клапа­нами и одним насосом
См. раздел «Принцип управления систе­мой отопления (приложение А361.1)».
Для связи контроллера ECL Comfort с при­ложением А361 с системой диспетчеризации используются интегрированные протоколы Modbus и Ethernet.
Для ограничения расхода или потребляе­мой тепловой энергии в зависимости от тем­пературы наружного воздуха к контроллеру подключается расходомер или тепловычисли­тель, используя протокол M-bus. Кроме того, данные, получаемые контроллером по шине M-bus, передаются на шину Modbus.
Электрические соединения на ~230 В. Общие положения
Общая клемма заземления использует­ся для подключения соответствующих ком­понентов (насосы, регулирующие клапаны с электроприводом).
4
RC.08.E11.50 2019
Техническое описание

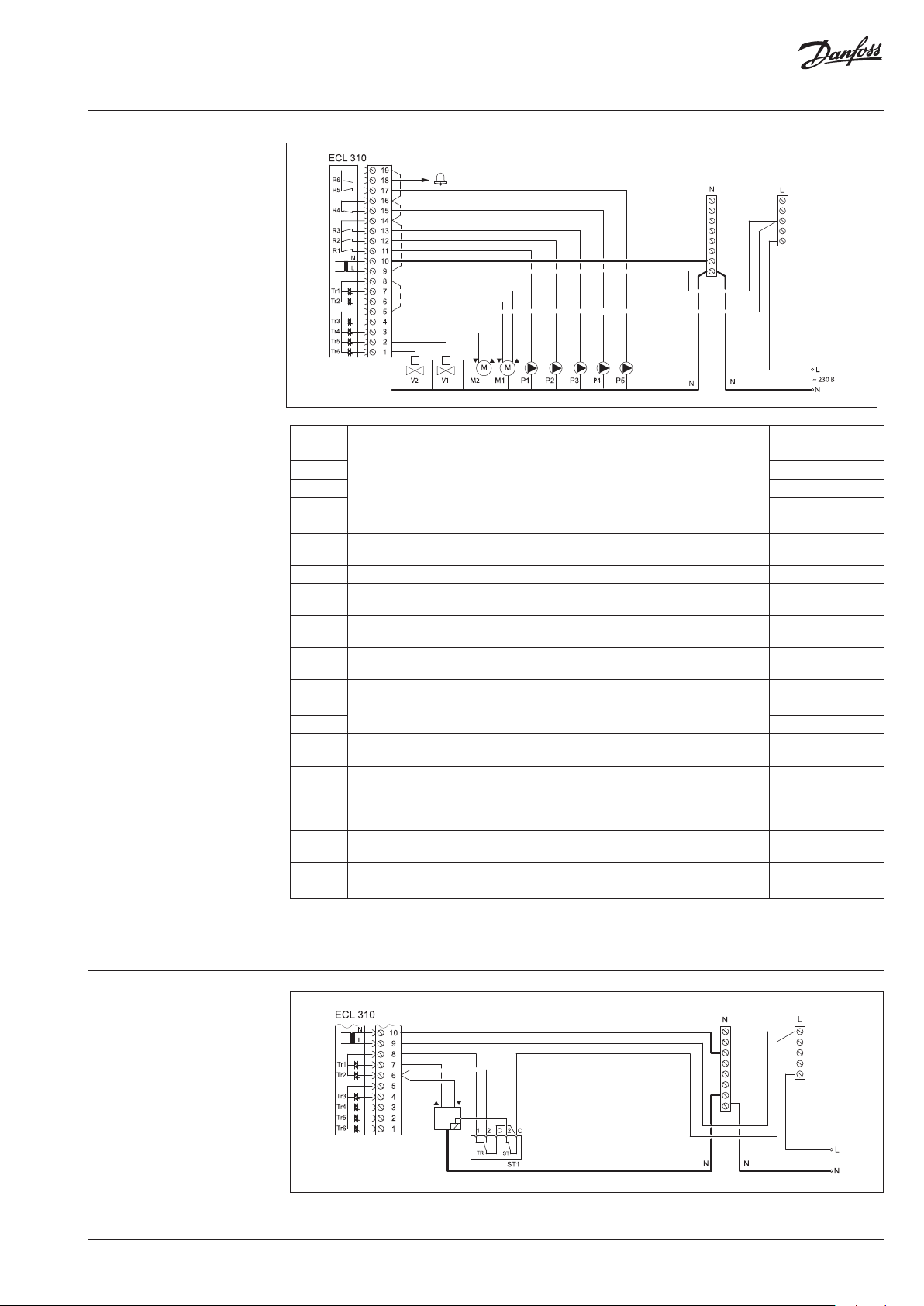

Электрические соединения на ~ 230 В
(для приложений А361.1 и А3 61.2)
Электронный ключ программирования А361 для регулятора температуры ECL Comfort 310
Клемма Описание Макс. нагрузка
19
16
14
9
18 Сигнальное устройство 4 (2)* А при ~230 В
17 P 5
15 Р4 Насос системы подпитки — «Включено/выключено» 4 (2)* А при ~230 В
13 P3
12 P2
11 P1
10 Нейтраль (N) напряжения питания ~230 В
8
5
7 M1
6 M1
4 М2
3 М2
2 V1 Соленоидный клапан системы подпитки (контур 1) 0,2 А при ~230 В
1 V2 Соленоидный клапан системы подпитки (контур 2) 0,2 А при ~230 В
*Без скобок — активная (омическая) нагрузка, в скобках — реактивная (индуктивная) нагрузка. **В клеммной панели регулятора ус тановлены заводские перемычки: между к леммами 5, 8 и шиной L; меж ду клеммами 9,14, 16, 19 и шиной L; между к леммой 10 и шиной N.
Фаза (L) напряжения питания ~230 В для насосов
Второй спаренный циркуляционный насос системы отопления (контур 2 — «Включено/выключено»)
Первый спаренный циркуляционный насос системы отопления (контур 2 — «Включено/выключено»)
Второй спаренный циркуляционный насос системы отопления (контур 1 — «Включено/выключено»)
Первый спаренный циркуляционный насос системы отопления (контур 1 — «Включено/выключено»)
Фаза (L) напряжения питания ~230 В для элек троприводов регулирующих клапанов
Электропривод регулирующего клапана системы отопления (контур 1 — «Открытие»)
Электропривод регулирующего клапана системы отопления (контур 1 — «Закрытие»)
Электропривод регулирующего клапана системы отопления (контур 2 — «Открытие»)
Электропривод регулирующего клапана системы отопления (контур 2 — «Закрытие»)
4 (2)* А при ~230 В
4 (2)* А при ~230 В
4 (2)* А при ~230 В
4 (2)* А при ~230 В
0,2 А при ~230 В
0,2 А при ~230 В
0,2 А при ~230 В
0,2 А при ~230 В
Электрическое соединение на ~230 В с термостатом безопасности
(контур 1)
M1
2019 RC .08 . E11.50
5
Техническое описание
Электрическое соединение на ~230 В с термостатом безопасности
(контур 2)
Электрические соединения датчиков температуры Pt 1000
(при ложения А361.1/361. 2)
Электронный ключ программирования А361 для регулятора температуры ECL Comfort 310
М2
Внимание!
Неправильное подключение внешнего оборудования и питания может привести к повреж-
дению регулятора.
Сечение проводов силовых цепей — 0,5–1,5 мм2. К каждой винтовой клемме может присое-
диняться максимально два провода сечением до 1,5 мм
2
.
Клемма Номер датчика Описание Тип датчика
29 S1 Датчик температуры наружного воздуха ESMT
28 S2
27 S3
26 S4
25 S5
24 S6
23 S7
22 S8
21 S9
20 S10
30 S1–S10 Общая для всех датчиков
Датчик температуры теплоносителя, поступающего из теплосети
Датчик температуры теплоносителя в подающем трубопроводе системы отопления (контур 1)
Датчик температуры теплоносителя в подающем трубопроводе системы отопления (контур 2)
Датчик температуры теплоносителя в обратном трубопроводе системы теплоснабжения после водоподогревателя системы отопления (контур 1)
Датчик температуры теплоносителя в обратном трубопроводе системы теплоснабжения после водоподогревателя системы отопления (контур 2)
Реле перепада давлений на циркуляционных насосах системы отопления (контур 1)
Реле перепада давлений на циркуляционных насосах системы отопления (контур 2)
Датчик давления (0–10 В или 4–20 мА) или реле давления в системе отопления (контур 2)
Датчик давления (0–10 В или 4–20 мА) или реле давления в системе отопления (контур 1)
ESM-11/ESMB/ESMC/ESMU
ESM-11/ESMB/ESMC/ESMU
ESM-11/ESMB/ESMC/ESMU
ESM-11/ESMB/ESMC/ESMU
ESM-11/ESMB/ESMC/ESMU
RT 262 A
RT 262 A
MBS 3000 или KPI 35
MBS 3000 или KPI 35
Примечание.
Клемма 30 соединена заводской перемычкой с общей шиной для датчиков температуры, находящейся вну­три клеммной панели регулятора.
6
RC.08.E11.50 2019
Техническое описание
Подключение двух реле перепада давлений S7 и S8
Подключение датчика давления S10 с выходным сигналом 0—10 В
(датчик давления S9 подключается аналогично)
Электронный ключ программирования А361 для регулятора температуры ECL Comfort 310
24 В
Подключение датчика давления S10 с выходным сигналом 4–20 мА
(датчик давления S9 подключается аналогично)
24 В
Сигнал 4–20 мА преобразуется в сигнал 2–10 В с помощью подключаемого к клеммам 20 и 30
резистора 500 Ом (не входит в комплект поставки).
2019 RC .08 . E11.50
7
Подключение реле давления S9 и S10
Электрическое соединение ЕСА 30/31 с ECL Comfort 310
Клемма ECL 210 Клемма ЕСА 30 Описание Тип
30 4
31 1
32 2
33 3
4
5
Выносной датчик температуры возду ха в помещении ESM-10
Витая пара
Витая пара
Витая пара
типа UTP
Сечение провода для присоединения датчиков, расходомера и тепловычислителя блоков
дистанционного контроля и управления должно быть не менее 0,4 мм
2
.
Суммарная длина всех низковольтных кабелей (от датчиков, связей с теплосчетчиком и регу­ляторов между собой, включая внутреннюю коммуникационную шину ECL 485) не должна пре­вышать 200 м. При большей длине кабелей возможно возникновение электромагнитных помех.
Центральный офис • ООО «Данфосс»
Россия, 143581 Московская обл., Истринский р-н, д. Лешково, 217. Телефон +7 (495) 792-57-57. Факс +7 (495) 792-57-59. E-mail: he@danfoss.ru www.heating.danfoss.ru
Компани я «Данфосс » не несет отве тственно сти за опеч атки в катало гах, брош юрах и других и зданиях, а т акже ост авляет за со бой право на мо дернизацию с воей продук ции без пред варительн ого оповеще ния. Это отн осится так же к уже зака занным изде лиям при ус ловии, что так ие изменен ия не повлек ут за собо й последу ющих коррек тировок у же согласован ных специфик аций. Все торго вые марки в это м материале явл яются собст венностью соот ветствующи х компаний. «Да нфосс», логотип «D anfoss» являю тся торговыми м арками компани и ООО «Данфосс ». Все права защище ны.
