TRANSFORMATION DU NAS 2 BAIES

DANEELEC MYDITTO en EDIMAX NS-2502

ATTENTION : MANIPULATION POUVANT RENDRE LE PRODUIT INOPERANT, NOTAMMENT EN CAS
D’ARRET IMPREVU DU NAS PENDANT LA MISE A JOUR DU MICROLOGICIEL OU SI UN FIRMWARE
INCOMPATIBLE AVEC LE MATERIEL EST CHARGE.

Mon Ditto est un ditto 2baies, firmware 10.2.19.5, code EAN du produit : 5390800114270 –
diskless – Reference MD-H10000E233E (sticker sous la bestiole).
Il est configuré en adresse IP fixe ; routeur freebox, l’adresse IP (192.168.0.27) du NAS étant
attribuée d’après son adresse MAC (déclaré sur le routeur).

FONCTIONNEMENT DU MYDITTO

lire ICI : http://www.galipe.net/articles/test-client-linux-nas-myditto/
Bien que cela ne soit pas nécessaire, il me semble bon de comprendre comment fonctionne le
produit Dane Elec.
Ceci fait, on comprend mieux la situation actuelle : la société DaneElec ayant fait faillite, les
serveurs d’intermédiation ne sont plus maintenus. La connexion depuis l’extérieur est donc
impossible aux possesseurs de MyDitto, via le logiciel DansElec.
Personnellement je considère problématique que le NAS continue d’envoyer des données à
l’extérieur, vers une adresse IP (?) ou un site (gotomydisk) (il n’a pas été informé de cette faillite...).

LE PASSAGE AU FIRMWARE EDIMAX PERMET (chacun définira si s’est pour lui un

avantage ou un inconvénient...) :

- de couper définitivement le lien avec les serveurs d’intermédiation MyDitto.

- une gestion plus technique du NAS : gestion classique avec création de groupe, d’utilisateurs…

- la suppression des clés utilisateur (mot de passe uniquement)

- de conserver les fonctions DLNA, machin-tube, bit-torrrent…

- de mettre en place une sauvegarde des NAS sur disque externe (relié à l’USB)

1ere version : 21-03-2016 page 1 sur 20 v1.0 du 21-03-2016

LE PASSAGE AU FIRMWARE EDIMAX NE PERMET PAS :

- d’augmenter le débit

- d’améliorer les fonctions DLNA

- de conserver les fonctions de sauvegardes automatiques (local vers NAS)

- de se connecter simplement au NAS depuis l’extérieur (la connexion depuis l’extérieur est
possible, mais necessite d’ouvrir des ports sur son routeur et de rerouter le trafic entrant vers le nas)

PREREQUIS

- Sauvegardez toutes les données. les partitions myDytto et Edimax ne sont pas compatibles. Les
disques devront être reformatés.

- télécharger le firmware 0,74c et le logiciel de paramétrage « Utility 0.91a »
ici :

http://www.edimax.fr/edimax/merchandise/merchandise_detail/data/edimax/global/home_legacy_n
etwork_attached_storage/ns-2502/

SAUVEGARDER LES DONNEES :

Option 1 :
tout transférer via le réseau, faut pas être pressé...

Option 2 :
fonctionne pour les Ditto paramétrés en Raid1 ; ne fonctionne pas en Raid0 ; à tester pour le JBOD
> Démonter les disques.
> Les placer dans un lecteur externe ou dans une tour
> Monter les unités avec un logiciel capable de prendre en charge les partitions Linux ext2 (par
exemple Ext2FSD https://sourceforge.net/projects/ext2fsd/ )
> copier les données en local (aucun mot de passe requis...)

1ere version : 21-03-2016 page 2 sur 20 v1.0 du 21-03-2016

Exemple d’un disque myDitto monté avec Ext2FSD en lecteur H : (2 utilisateurs : admin et Toto)

CHARGEMENT DU FIRMWARE EDIMAX

1- déterminer l’IP de votre MyDitto avec MyDittoFinder :

2- se connecter à l’interface d’administration via votre navigateur internet :
Dans mon cas, http://192.168.0.27/index.asp ; 192.168.0.27 devant être remplacé par l’IP de votre
Ditto…

3- vous identifier en admin si necessaire (par défaut admin / 1234)

1ere version : 21-03-2016 page 3 sur 20 v1.0 du 21-03-2016

4- cliquer sur TOOLS → onglet Firmware → bouton NEXT

5- cliquer bouton Parcourir → sélectionner l’image 0,74c téléchargée sur le site d’Edimax
Fichier images_074c_Edimax_20100709.bin

Cliquer sur le bouton Apply,

1ere version : 21-03-2016 page 4 sur 20 v1.0 du 21-03-2016

confirmer par OK deux fois

Maintenant patience, et ne plus toucher à rien…(surtout ne pas éteindre le NAS…).

normalement la page web est en mode rechargement et informe du bon déroulement de l’opération.
Chez moi la mise à jour a pris un peu moins de 4 minutes !

Voilà qui est confirmé :

Cliquer sur OK ne fait PAS redémarrer le système. Il faut donc faire un redémarrage manuel.
Attention, éviter de trop se balader dans cette interface qui reste batarde (mixe d’écran du myDitto
dans le cache du navigateur et de pages du Edimax)

1ere version : 21-03-2016 page 5 sur 20 v1.0 du 21-03-2016

Voilà comment se passe un redémarrage du NS-2502 :

- appui long sur le bouton release

- un premier bip, maintenir le bouton release jusqu’au bip long

- relacher au bip long, attendre encore un cours instant (on entend les disques s’arrêter).

- mettre hors tension avec le bouton on/off à l’arrière
(voir « Shut down the storage server: » page numérotée 6 du manuel NS-250X_Manual.pdf)

Vous pouvez installer la suite logicielle Edimax : Utility_0.91a.
Pour une utilisation basique du NAS (stockage, partages, DLNA...), il n’est pas obligatoire de
l’installer. Essayez sans.
Si vous envisager d’utiliser les fonctions téléchargement, bittorrent… je pense qu’il vaut mieux
l’installer.

CONFIGURER LE NS-2502 :

Bon à ce moment là, 2 options :
a- soit votre paramétrage d’IP c’est bien passé, et par l’adresse précédente
(http://192.168.0.27/index.asp pour moi) vous avez directement accès à l’interface de gestion [je
pense que cela est dû à l’attribution des baux DHCP en fonction de l’adresse MAC, par le routeur]
b- soit il y a quelques difficultés pour se reconnecter.

Dans le cas b- il y a deux options :
1- bricater les paramètres de la carte réseau jusqu’à réussir à se connecter
2- installer la suite logicielle Edimax : Utility_0.91a. Vous en aurez besoin pour confirmer l’IP et
faciliter la configuration.

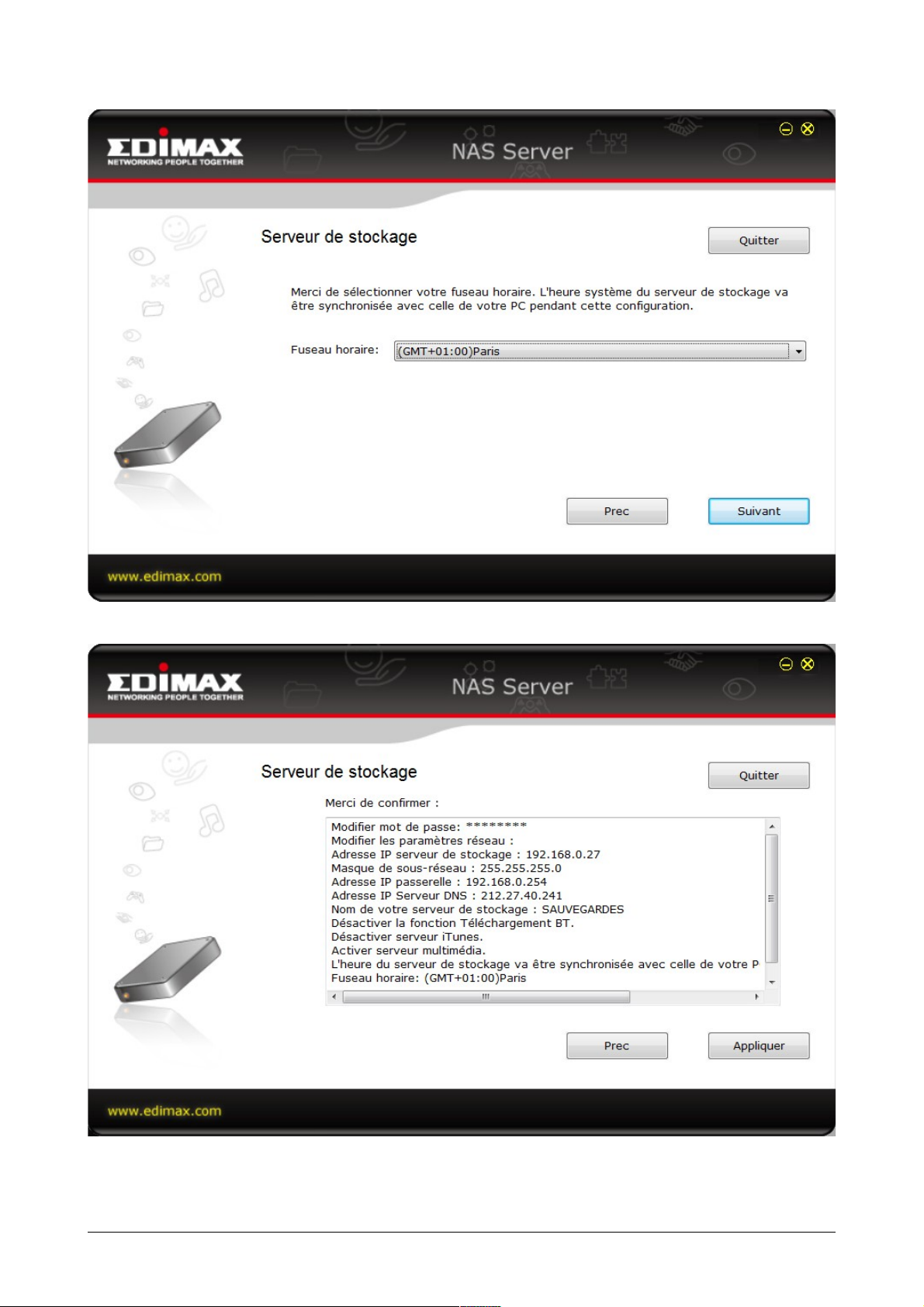

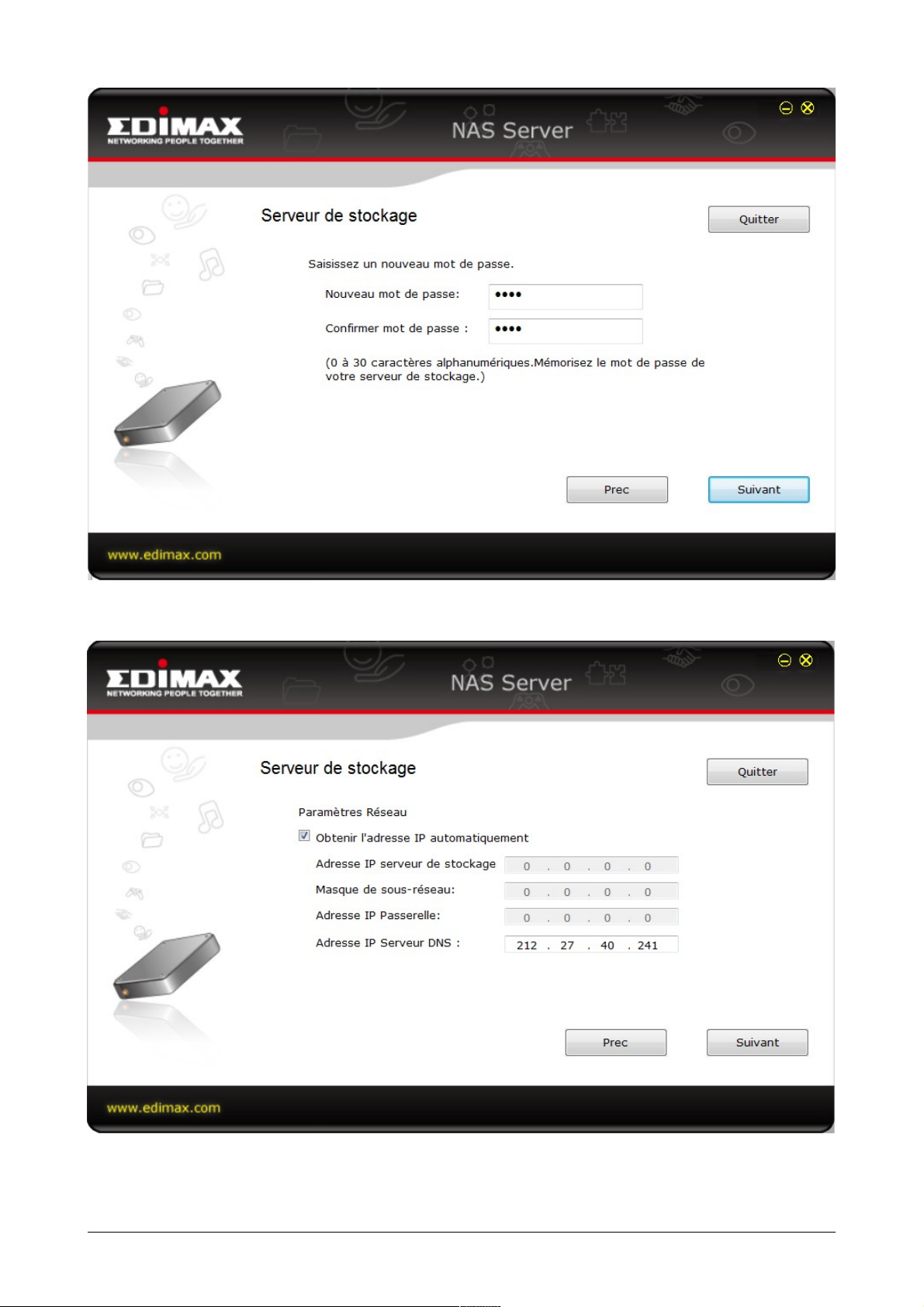

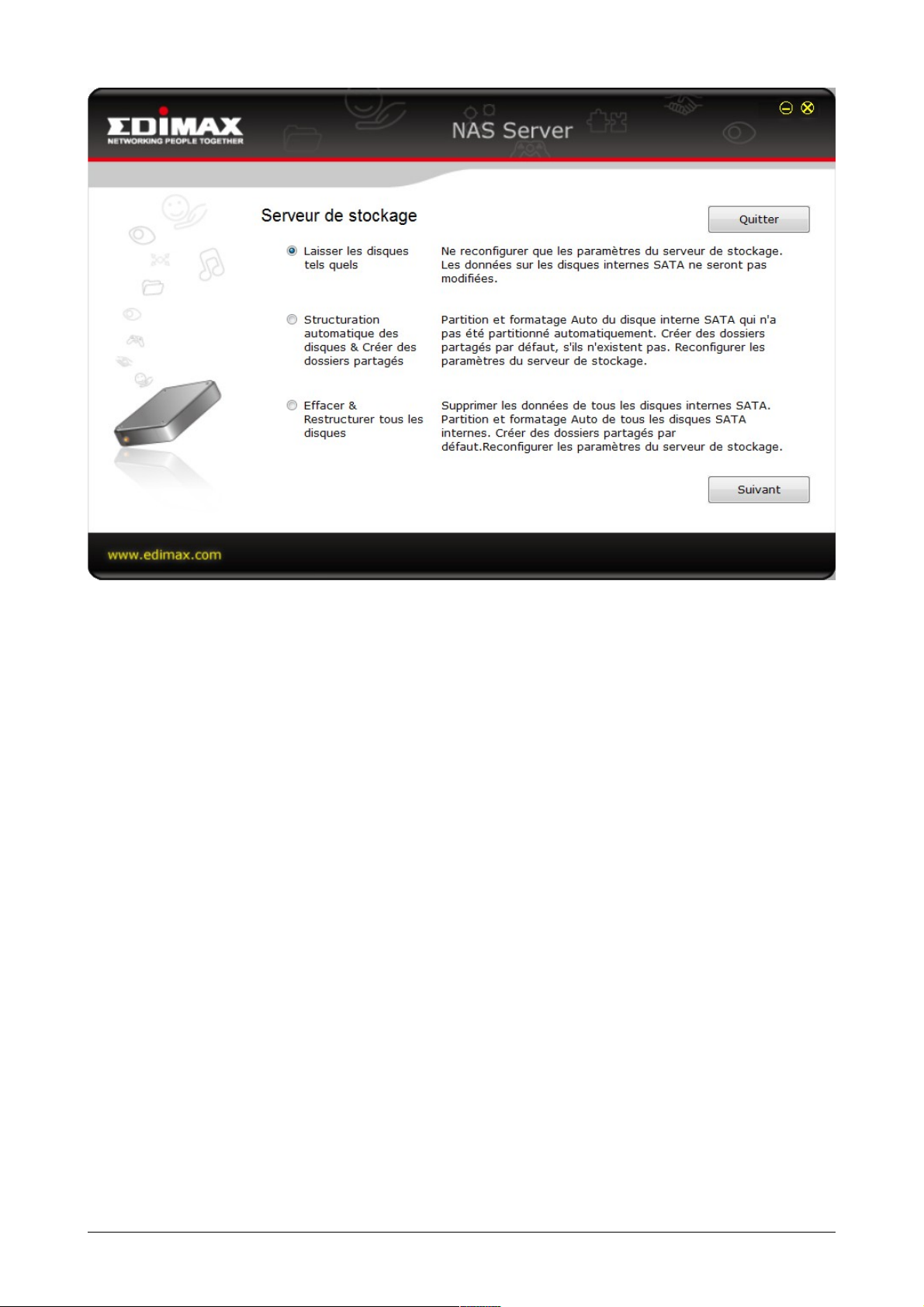

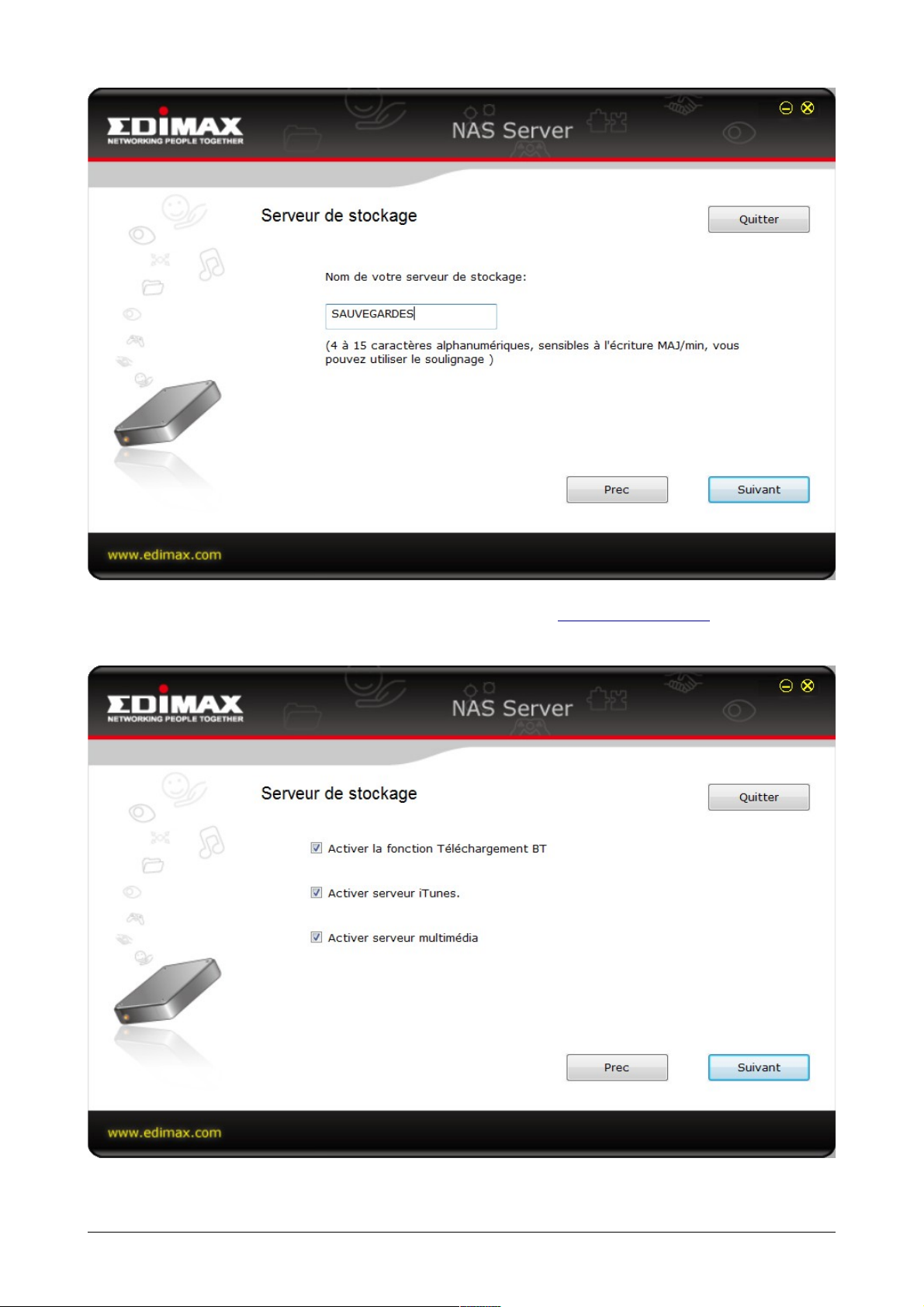

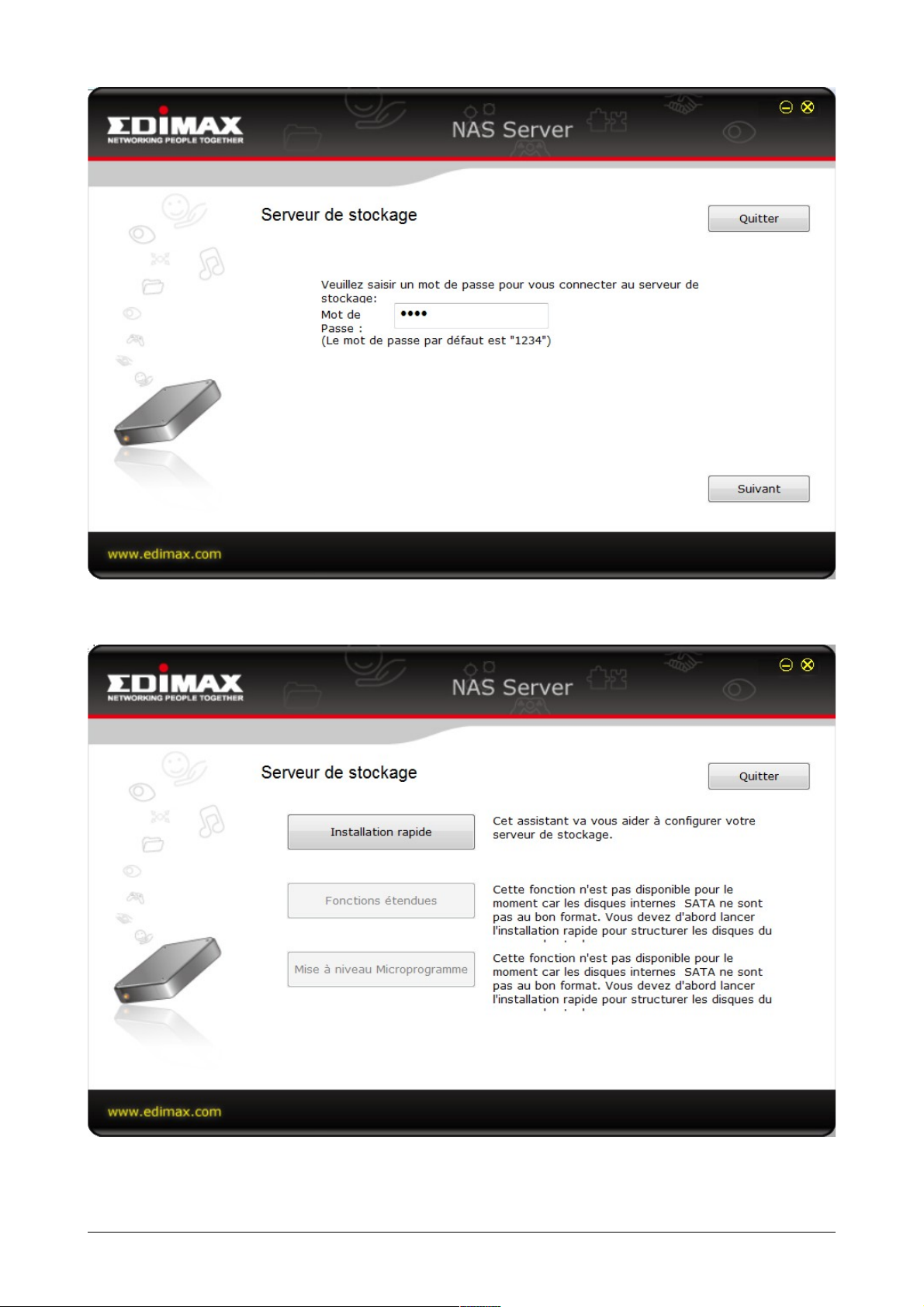

Une fois la suite installée, lancer le gestionnaire Edimax : « Storage Server Management Wizard »

Cliquer « Rechercher »

Normalement, l’application devrait détecter le NAS à l’adresse par défaut est 192,168,2,5
Selectionner le NAS et cliquer sur le bouton « Suivant »
