Dane-elec SO SPEAKY PVR User Manual [it]
Disco Fisso Multimediale di Riproduzione e Re-
Manuale d’Uso
PC/MAC
Indice
1. BREVE INTRODUZIONE 3
Caratteristiche e prestazioni 3•
Prestazioni di base 3•
Specifiche tecniche 3•
2. DETTAGLI DEL PRODOTTO 5
Contenuto della confezione • 5
Pannello frontale 6•
Pannello posteriore 7•
Telecomando 7•
3. OPERAZIONI DI BASE 9
Inizializzazione dell’installazione 9•
Collegamento elettrico 9•
Connettere e disconnettere So Speaky PVR 10•
Connessione dell’uscita audio della TV 12•
Modalità di uscita video composito 12•
Connessione uscita video component YPbPr 12•
Modalità di uscita HDMI 12•
Creazione della connessione per la registrazione 13•
Connessione e impostazione della rete 14•
Condivisione file con Windows XP 14•
Procedura di condivisione file con Windows XP 14•
Condivisione file con Windows Vista 17•
Procedura di condivisione file con Windows Vista 17•
Avvio delle operazioni di registrazione e lettura 21•
Funzione di lettura 22•
Connessione a PC 24•
4. UTILIZZO DEL PRODOTTO 25

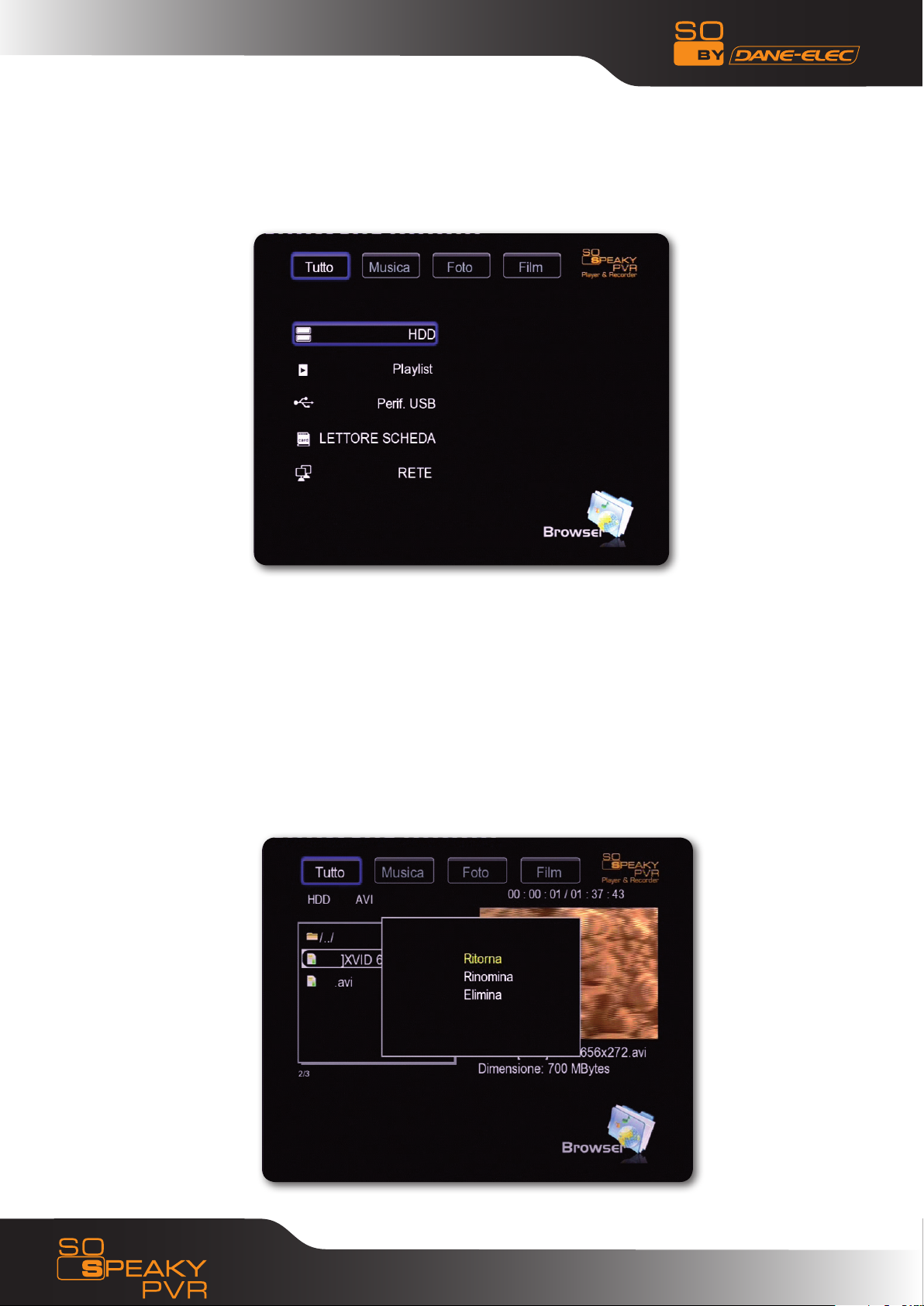

Browser 26•
Funzione di classificazione file 26•
Modifica di file 26•
Rete 27•
Entrata Video 27•
Funzione Time shift 27•
Programmazione della registrazione 28•
Copia di File 29•
Operazione di copia 29•

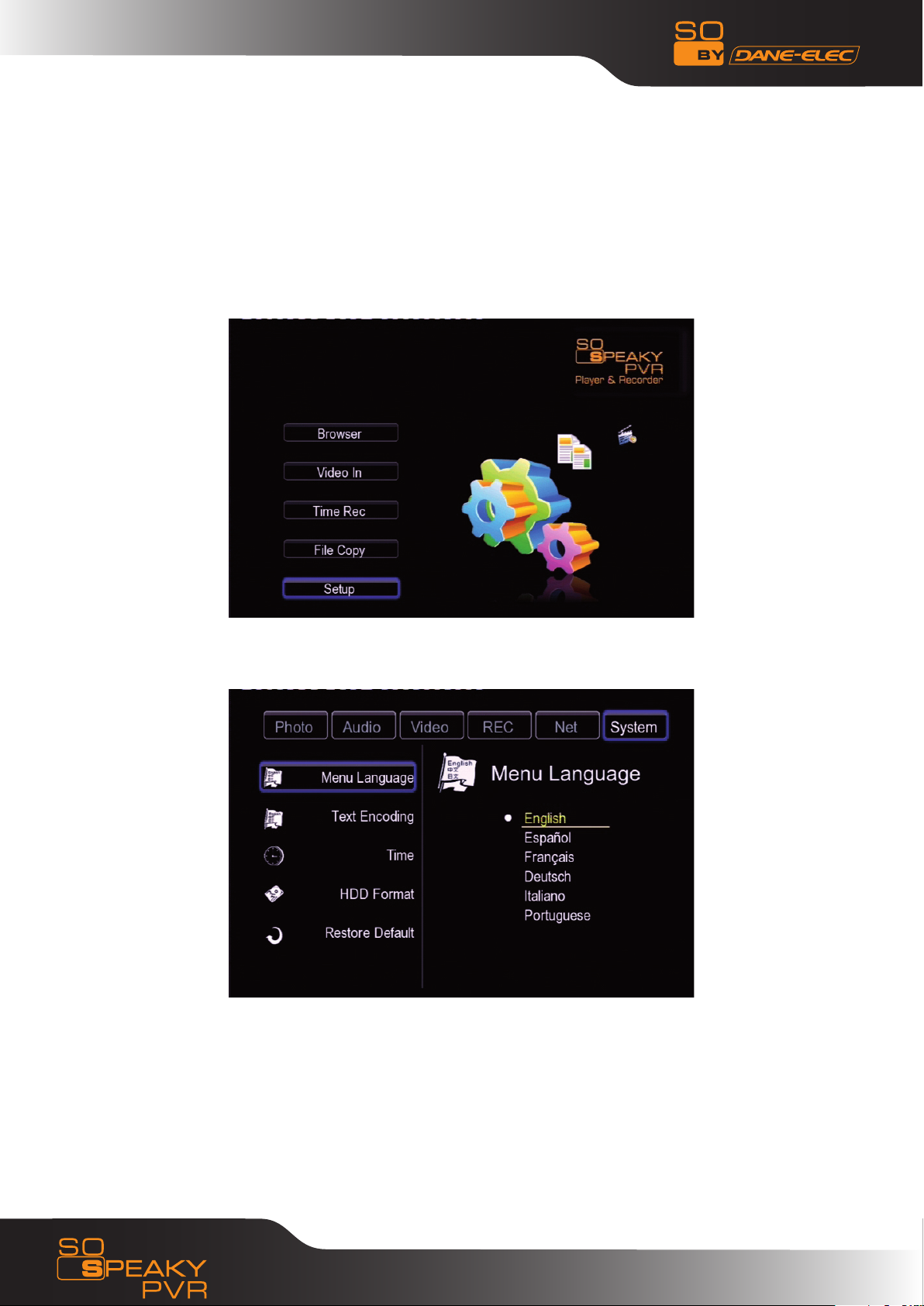

Menú de configuración 30•
Cambio de configuración de fotos 30•
Cambio de configuración de HDMI 30•
Cambio de configuración de red 31•
Cambio de configuración de sistema 31•
Formateo del HD 33•
5. MANTENIMIENTO 33
6. OTROS 34
2
www.danedigital.com
1. BREVE INTRODUZIONE
Caratteristiche/prestazioni•
So Speaky PVR è un nuovo prodotto della famiglia degli apparecchi di
registrazione. Grazie a questo disco fisso potrete registrare in qualsiasi momento
il vostro programma preferito e salvarlo direttamente sul disco stesso, evitando
il frequente cambio di nastri di registrazione e gli inconvenienti che ne possono
derivare. So Speaky PVR consente lunghi tempi di registrazione ed un’ottima
riproduzione visiva. Inoltre, può archiviare e riprodurre diversi tipi di file video.
So Speaky PVR, dotato di diverse porte tra le quali l’interfaccia HDMI, consente di
visualizzare immagini e video in alta definizione. È un prodotto per l’intrattenimento
veramente completo!
Prestazioni base•
Formato MPEG2 per la risoluzione delle immagini: 720 x 480@30fps o 720 x •
576@25fps
Funzione di registrazione, un tasto per eseguire il backup, programmazione della •
registrazione (time rec) e funzione Time shift
Formati Video: MPEG1/2/4,Xvid,IFO,VOB,DAT,AVI,MPG,TS.•
Formati Audio: MP3,WMA,WAV,ACC,OGG(no DRM),AC3•
Formati Immagini: JPG/JPEG(720p/1080i)•
5 Schede in 1 (SD/MMC/XD/MS/MS RRO)•
HUB USB: periferica di stoccaggio USB •
Porta Internet-RJ45 ,10/100M, può connettersi alla rete internet locale e •
riprodurre file video
USB2.0: USB2.0 ad alta velocità, con backup al momento della connessione al PC•
HDMI: porta HDMI ad alta definizione•
Specifiche tecniche •
Connessione USB Supporta molteplici periferiche di stoccaggio USB
Porta USB Porta USB 2.0 ad alta velocità
Connessione rete RJ45 10/100M
Uscite video Video Composito AV/video component YPbPr/HDMI(1080i)
3
www.danedigital.com
Definizione immagine max: 1080i (interlacciat)
Uscite audio Stereo/uscita digitale HDMI/uscita ottica
Entrate
Schede CF, SD, MMC, XD, MS, SDHC, MS PRO, MS DUO, MS, PRO DUO
Audio
Video
Sottotitolo SSA, SMI, SRT, SUB
Immagine JPG/JPEG( 720p/1080i)
Modalità di riproduzione
immagine
Periferica Periferica USB
Registrazione Video 5 modalità di registrazione, max : 20.000 minuti
audio: stereo(L/R)
video: composita(AV)
Formati: MP3, WMA, WAV, ACC, OGG(no DRM)AC3
Velocità: MP3 32kbps - 320kbps WMA: 32kbps - 192kbps
Decodifica: MPEG 1/2/4, Xvid
Formati: IFO, VOB, DAT, AVI, MPG, MPEG, TS
Proiezione di immagini scorrevoli (Slide show)
Modalità di registrazione video
e formato
Modalità di registrazione audio
e formato
Registrazione Immagine Max:720 X 480@30fps o 720 X 576@25fps
Specifiche relative ad uscite
video
Specifiche relative ad uscite
audio
Adattatore elettrico
Dimensioni 217.5×48×163.5mm
HQ/SP/LP/EP/SLP
Formato: MPEG2
HQ/SP/LP/EP/SLP
Formato: MP2, 2
Uscita composita: AV:1Vpp@75Ohm
Uscite principali: Y:1Vpp@75 Ohm
Pb:0.7Vpp@75 Ohm
Pr:0.7Vpp@75 Ohm
Convertitore DA 24-bit/192kHZ
Convertitore AD 24-bit/96kHZ
Rapporto Segnale-Disturbo(1kHZ) ≥90dB
Intervallo dinamico ≥90dB(1kHZ)
Separazione dei Canali ≥95dB
Distorsione Armonica Totale (1kHZ) ≤1%
EntrataAC:100V~220V,50/60HZ
Uscita DC: 12V, 3A
Peso 1455g or 3.208lbs
Nota bene: qualora venissero realizzate migliorie, la confezione e le specifiche tecniche sono suscettibili di modifica senza alcun preavviso.
4
www.danedigital.com
2. DETTAGLI DEL PRODOTTO
Composizione della confezione: •
Dopo l’acquisto, controllate che So Speaky PVR sia dotato di tutti i suoi accessori. Se
dovesse mancare qualcosa, si prega di contattare immediatamente il rivenditore affinché
vi procuri l’elemento mancante, come previsto dalla garanzia.
So Speaky PVR Adattatore A/C CAVO USB
Cavi Audio/ Video
(Rosso, Giallo, Bianco)
Cavo YPbPr
(Rosso, Blu, Verde)
Telecomando
Guida rapida di
installazione
CD-ROM
Pile
Nota bene: a seconda del modello e delle specifiche di So Speaky PVR, alcuni degli accessori
sopra illustrati potrebbero non essere presenti nella confezione. Per chiarimenti in merito,
consultate il vostro rivenditore.
5
www.danedigital.com
Pannello frontale •
REC MENU STOP
TASTI DI DIREZIONE
Descrizione tasti:
Tasto Descrizione tasto Istruzioni per l’uso
REC Tasto REC
MENU Tasto Menu Premere brevemente per tornare al menu iniziale
Tasto Sinistra Premere brevemente per muovere il cursore a sinistra
Tasto Destra Premere brevemente per muovere il cursore a destra
Tasto Su Premere brevemente per muovere il cursore verso l’alto
Tasto Giù Premere brevemente per muovere il cursore verso il basso
OK Tasto OK Premere brevemente per confermare l’operazione in corso
ENTERLETTORE SCHEDALED
Premere brevemente per attivare la modalità di registrazione.
Scegliete l’ora di registrazione
Tasto Stop Premere brevemente per interrompere l’operazione in corso
Tasto Accensione/
Spegnimento
Premere brevemente per accendere o spegnere il dispositivo
ACCENSIONE/
SPEGNIMENTO
Descrizione dei LED:
LED Descrizione LED Istruzioni per l’uso
REC Registrazione Diventa rosso durante la registrazione di video
COPY Copia Si accende quando è in corso una copia
AV_OUT Uscita TV
HCO Lettura-Scrittura
NET CON
On/Off
NET R/W
Connessione ad
Internet
Accensione/
Spegnimento
Lettura-scrittura
in rete
Il LED si accende per uscite video composito, video component e
HDMI.
Il LED si illumina quando il dispositivo è connesso ad una USB,
mentre lampeggia quando è in corso la trasmissione di dati
Il LED si illumina quando vi è la connessione alla rete; si spegne
al momento della disconnessione. be off when disconnect.
Luce verde quando si accende, luce rossa quando è in modalità
stand-by.
Lampeggia durante la trasmissione di dati via internet.
6
www.danedigital.com
Pannello posteriore
USCITA VIDEO COMPONENT
ENTRATA AUDIO
USCITE AUDIO
ENTRATA
ALIMENTATORE
USCITA VIDEO COMPOSITO
Descrizione porte
Porta Descrizione Porta Istruzioni per l’uso
USB Porta USB
Connessione USB Porta USB esterna
Uscita Video Porta Uscita Video
Entarta Video Porta Entrata Video
HDMI Porta ad alta definizione
Ottica Porta di uscita ottica
ENTARTA VIDEO
Tramite questa porta USB si può effettuare la connessione
al PC
Consente di leggere una periferica di stoccaggio USB
esterna
Consente un’uscita audio e video quando è connessa ad
una periferica video
Consente l’entrata video e audio quando è connessa ad
una periferica video
Consente l’uscita del segnale digitale attraverso la porta
HDMI
Consente l’uscita del segnale audio 5.1 attraverso la porta
ottica
USB HOSTOTTICA LAN
USCITA HDMI USB
Rete Porte di rete Consente la connessione alla rete attraverso la porta LAN
DC Entrata alimentazione Per l’inserimento dell’alimentatore di corrente
Schede 5 in 1
porta
Telecomando:
7
Porta 5 schede in 1 Consente di leggere dati da SD,MMC,MS,XD
www.danedigital.com
Tasto Funzione
Power Accende e spegne in modalità stand-by
Video Commuta la modalità di uscita
Mute Attiva o disattiva il suono
REC
Browser Consente di entrare nel menu di navigazione
Timer
copy Consente di attivare la modalità copia
Guide Consente di tornare al menu iniziale
vol﹢ Aumenta il volume
vol- Abbassa il volume
Returm Consente di ritornare al menu precedente
Setup Consente di aprire il menu
Avvia la registrazione in modalità REC e premendolo di nuovo consente di programmare l’ora di registrazione
Consente di entrare nel Menu Time per modificare, aggiungere, cancellare registrazioni programmate
Tasti di navigazione: su, giù, sinistra, destra
Tasto da premere per confermare
Tasti di accesso diretto
GOTO Consentire la lettura del capitolo selezionato di un video
SLOW
Edit Consente di rinominare o cancellare il file selezionato nel Menu opzioni
Play
Stop Consente di interrompere la lettura/registrazione
Pause/Step
Consente una visione al rallentatore : (3/4, 1/2, 1/4, 1/8, 1/16X). Premendo
PLAY si ritorna alla normale modalità di riproduzione
Consente la normale lettura dei file e la lettura dei file di registrazione in modalità time shift (differita)
Consente di mettere in pausa la lettura/registrazione e premendolo nuovamente consente di riprodurre immagine dopo immagine
8
www.danedigital.com
Previous Consente di passare al file successivo
Next
Fast forward
Fast rewind Attiva i sottotitoli, se il file lo consente
Subtitle
Display Cambia la traccia audio
Audio Switch audio track
Zoom
Time shift
Consente di mandare avanti velocemente la riproduzione in corso e premendolo
nuovamente consente di selezionare la velocità
Consente di mandare indietro velocemente la riproduzione in corso e premendolo nuovamente consente di selezionare la velocità
Consente di visualizzare ora, titolo, e altre informazioni sul capitolo durante la
riproduzione di video o immagini.
Consente di ingrandire foto e video durante la riproduzione.
Livelli di zoom delle foto: 2X,4X,8X,16X
Livelli di zoom dei file video:2X,3X,4X,8X.
Consente di attivare la funzione time shift in modalità registrazione.
L’operazione è la seguente:
Premere ”Time shift” e attendete fin quando non compare sullo schermo , Premere “pause/step” per interrompere temporaneamente il programma, premere
“Play” per riprendere la lettura e premete “Stop” per interrompere la funzione
time shift.
Repeat Consente di impostare l’opzione di ripetizione: capitolo, titolo o altro
Select
Confirm Consente di aggiungere o eliminare il file o la cartella dalla playlist
3) OPERAZIONI DI BASE
Inizializzazione dell’installazione•
Si prega di impostare l’ora in base al prompt; quando si utilizza il prodotto per la prima volta, si prega di
andare direttamente al menu Impostazioni e selezionare “Time setup”.
Preperazione all’uso
Collegamento elettrico •
Consente di selezionare un file o una cartella; premendo successivamente
“confirm” si aggiunge/cancella il file o la cartella dalla playlist
Estraete dalla confezione il cavo e l’adattore elettrico e collegateli come di seguito illustrato
9
www.danedigital.com
Connettere e disconnettere So Speaky PVR•
La prima volta che si utilizza l’apparecchio come periferica di stoccaggio, occorre installare una procedura
guidata se il sistema di stoccaggio del computer è obsoleto.
Per il primo utilizzo, So Speaky deve essere acceso e collegato al computer via cavo USB. Sul computer
si avvierà il processo di installazione.
Successivamente, in una finestra di Windows, verrà visualizzato il logo Nero&Arancio “DE” di Dane-Elec
seguito da una lettera tra parentesi identificativa del percorso di So Speaky PVR. Sulla barra degli strumenti
verrà visualizzata un’icona con una freccia verde. Il lettore di file mediali può ora essere utilizzato come
periferica di stoccaggio.
Nota: il disco fisso di So Speaky PVR è stato pre-formattato in modalità FAT32, in modo tale da poter
essere immediatamente utilizzato.
Ripartizione (%) dello spazio sul disco fisso :
1) Registrazione : 50%
2) FAT 32 : 50%
10
www.danedigital.com
Passaggi da seguire passo a passo:
- Accendete il vostro computer e lanciate Windows
- Collegate So Speaky
- Lasciate che Windows lo riconosca e lo installi automaticamente.
- Aprite “Risorse del Computer” per visualizzare il vostro disco fisso esterno.
Se il sistema non riconosce So Speaky prima di collegare il cavo, è sufficiente spegnere il computer,
collegare l’apparecchio e poi riavviare il vostro sistema operativo.
Procedura di disconnessione :
Per la sicurezza del vostro lettore e per assicurarvi che non vi siano perdite di dati, vi preghiamo di
attenervi alle seguenti istruzioni per disconnettere l’apparecchio. Diversamente, vi apparirà sullo schermo
un messaggio di errore.
- Chiudete tutte le applicazioni
- Cliccate sull’icona della Barra degli Strumenti relativa agli apparecchi esterni di stoccaggio
- Selezionate il vostro disco fisso esterno e confermate che volete disconnetterlo
- Scollegate il cavo USB che collega So Speaky PVR al computer.
Attenzione: Prima di scollegare qualsiasi cavo da So Speaky, spegnetelo.
11
www.danedigital.com
Loading...
