Dane-elec SO SMART PVR QUICK START GUIDE

Download

Wireless Multimedia Hard Disk Drive

& Video Recorder

Disque Multimedia Lecteur & Enregistreur Sans Fil

Quickstart Guide

Guide de prise en main rapide

Download User Manual on www.danedigital.com

Player

Recorder

iPod Dockstation

NAS

Download User Manual on www.danedigital.com

ENGLISH 4

FRANÇAIS 29

ESPAÑOL 55

NEDERLANDS 81

Other languages preloaded on the hard disk or CD ROM

Autres langues préchargées sur le disque dur ou le CD ROM

Otros idiomas precargados en el disco duro o CD-ROM

Outras línguas preloaded no disco rígido ou CD-ROM

Andre sprog indlæst på harddisken eller cd-rom

Andere Sprachen vorinstalliert auf der Festplatte oder CD-ROM

Andere talen voorgeladen op de harde schijf of cd-rom

Altre lingue precaricato sul disco rigido o CD-ROM

Download User Manual on www.danedigital.com

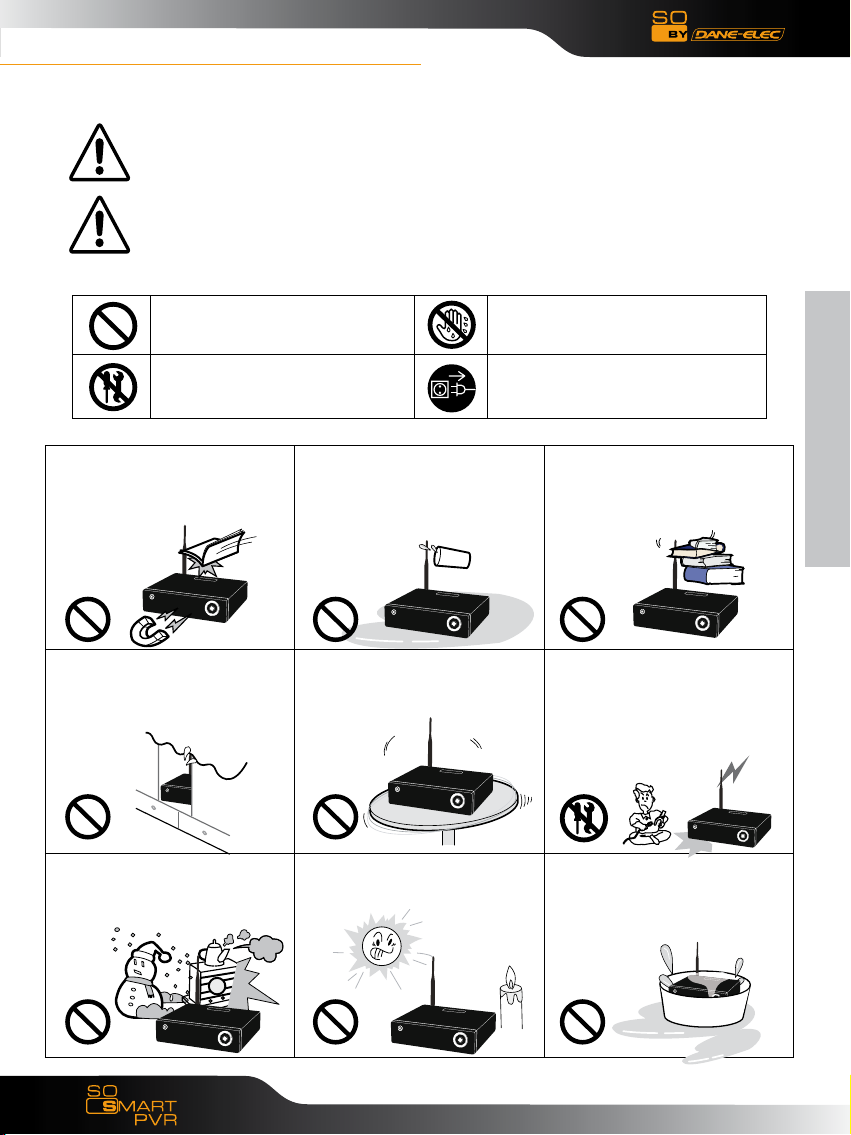

Safety Notes

The following are to protect safety of user and to prevent damages to property.Use product properly after carefully reading the following contents.

Warning

English

Caution

Instructions:

Act prohibited

Modification prohibited

Do not connect a number of power plugs at the same time. (This may generate heat or cause fire.)

Do not insert power plug if it fits loose to power outlet. (This may cause fire or electric shock.)

wall out is loose

Violating instructions may lead to serious injury or death.

Violating instructions may lead to slight injury or damage to product.

Contact by wet hand prohibited

Power plug to be separated from power outlet

Do not forcefully pull out power cord. (Breakage of power cord may cause fire and electric shock.)

Make sure to turn off power switch and pull out power plug when moving product.

Do not insert of pull out power plug with wet hand. (This may cause electric shock.)

Do not place plant pots, cups or objects filled with chemical or water, etc. on top of product. (This may cause breakdown of product.)

Clean the outside of product by wiping it with lightly wet or dry towel. (Using detergent for grease removal, thinner or heavily wet towel, etc. may cause breakdown of product.)

Product must not be disassembled, repaired or modified. Take caution not to have foreign substances inserted into products. (This may cause breakdown of product or electric shock.)

Download User Manual on www.danedigital.com

Do not forcefully bend the connected power cord or have it pressed down by heavy objects. (This may cause fire or electric shock.)

Safety Notes

The following are to protect safety of user and to prevent damages to property.Use product properly after carefully reading the following contents.

Warning

Caution

Instructions:

Act prohibited

Modification prohibited

Do not drop objects on top of product or exert impact to product. Keep product away from severe vibration or magnetic objects.)

Do not cover up product or install it in places with poor ventilation, such as a wall closet, etc.

Violating instructions may lead to serious injury or death.

Violating instructions may lead to slight injury or damage to product.

Contact by wet hand prohibited

Power plug to be separated from power outlet

Do not place plant pots, cups or containers filled with chemical or water, etc. on top of product. (This may cause fire/ electric shock. Falling of the objects may also cause injury.)

Install product in level and stable place. (Otherwise, product may not operate normally.)

Do not place heavy objects on top of product. (Falling of objects may cause injury.)

Product must not be disassembled, repaired or modified. Take caution not to have foreign substances inserted into products. (This may cause breakdown of product or electric shock.)

English

Do not install product in places

where temperature is too high (35˚ or higher)/ too low (5˚ or less) or

humidity is high.

Do not install product under direct sunlight or near objects of heat, such as lit candle, cigarette or fire, etc.

Download User Manual on www.danedigital.com

Do not place product in water. (This may cause breakdown of product or electric shock.)

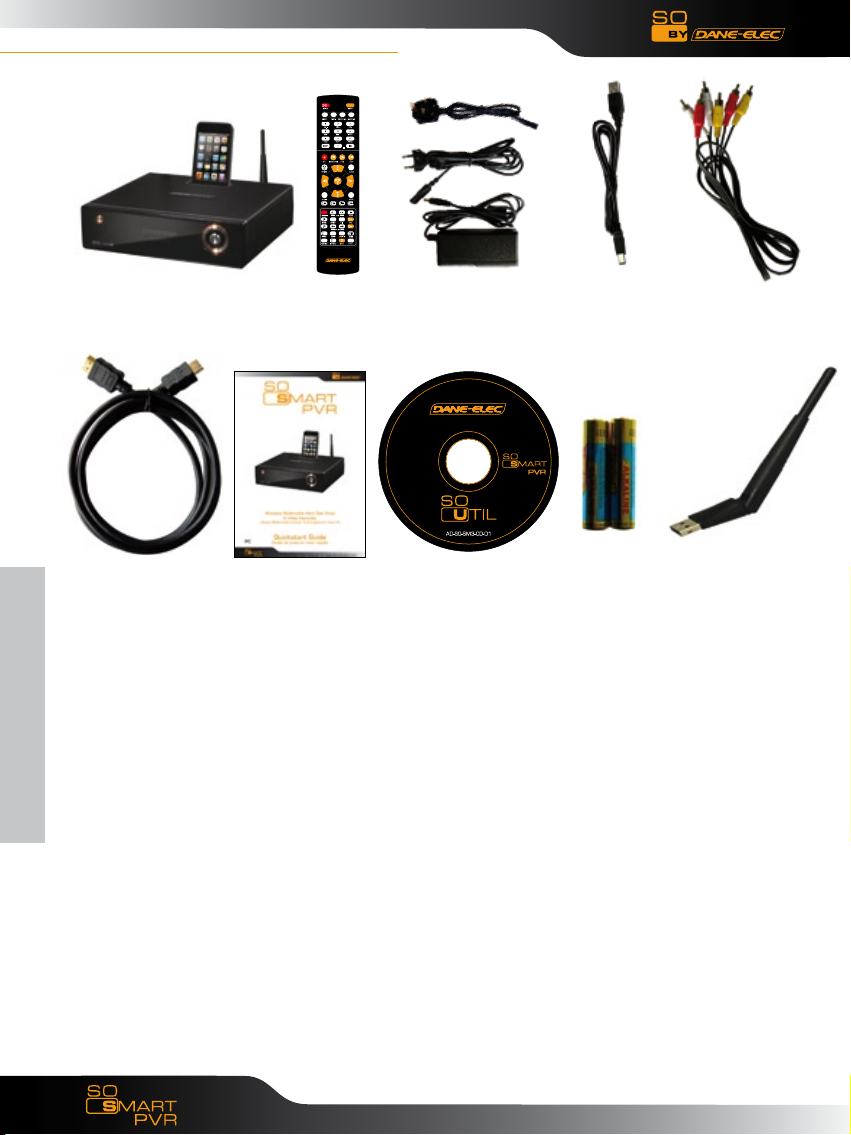

Packaging Content

English

21 4 5

6 7 8 9 10

1- External Hard Drive

2- Remote Control

3- A/C Adapter (EUR & UK)

4- USB cable

5- Audio/Video cable

6- HDMI Cable

7- Quick Start Guide

8- CD-ROM

9- Batteries

10- USB Antenna

Download User Manual on www.danedigital.com

About product

Using So Smart PVR, you can record a film you are watching on real-time basis with a single remote control button. Also, while record is in progress, you can check the film being recorded. Using Recording library menu, you can view title of the film being recorded. By playing the title of the recorded film, you can view the film per stage in slow motion with the Slow key on the remote control. This function is convenient to use when watching sports with fast actions.

The new SmartLive function has been created to use the massive media data that exist in the Internet, such as You Tube media files and Picasa serviced by Goggle, etc. We will provide you with better and greater service through continuous update.

So Smart PVR supports time shift function. The film you are watching can be temporarily stopped on a real-time basis. The time shift function will allow you to stop watching a TV show at any point (for a unexpected reasons) and allow you to continue where you stopped at a later stage so as to ensure that you do not miss out on the TV show. During time-shifting mode you can also rewind or use slow motion in progress. (Time shift does not create recorded file.)

So Smart PVR supports scheduler function that executes recoding by automatic booting on the preset date and time, even when the product function has been stopped.

So Smart PVR supports the basic function to easily edit video content. You can simply cut, separate, split, merge and copy video content by using the buttons on the remote control.

So Smart PVR supports UPnP server functions. So Smart PVR supports free DDNS so that you can connect to the internal HDD of the PVR not only from your local PC, but also from any PC with a Internet connection. This function can be used from an external device that supports UPnP client.

The built in iPod dock makes it possible to use your iPod on the So Smart PVR. When using a iPod that supports TV-OUT function you can easily display your iPod video content on your TV. Ipod recording and charging functions are also supported. The So Smart PVR remote also controls many of the iPod functions.

English

Dane-Elec Information System does not hold responsibilities for recording commercial broadcasting contents and showing them for illegal/ commercial purposes rather than personal/ non-commercial use or trading the recorded contents illegally. Note that the person recording the contents shall wholly assume civil accountability/ criminal responsibility.

Download User Manual on www.danedigital.com

English

Multimedia library

High Resolution HD-level File Play: So Smart PVR supports the max. of 1920X1080 interface scan to provide clear and high resolution picture quality.

Supporting Diverse Movie Format Types

So Smart PVR supports a variety of HD files, such as TP, TS and TRP files, but also MPEG, Divx (3/4/5), Xvid, DAT, ISO, DVD (VOB, IFO) and MKV / WMV / ASF / MOV (if using Dane-ElecFTS), etc. You can conveniently enjoy watching movies anywhere as long as you have access to a display device, such as TV, etc. (supporting SD-level film play for MKV).

Convenient Copy

So Smart PVR allows you to copy a recorded media file (with FAT32 partition) to a network-connected PC. Also, you can copy files by high-speed from PC to So Smart PVR HDD or to USB storage device connected to So Smart PVR.

Supporting Diverse Music Files

So Smart PVR supports a variety of music sources, such as MP3, OGG, WAV, WMA, AC3 and DTS, etc. As the player supports fast rewind/ forward functions, you can quickly find the desired part you require for listening.

Digital Photo Album

So Smart PVR supports the upgraded JPEG and BMP image files. The entire family can enjoying watching the files through TV, etc. Also, vertically photographed filed can be rotated in screen for viewing without requiring modification.

Network-shared File Play

Files shared on a network can be played through wired/ wireless means without having to move them to the So Smart PVR hard disk.

Supporting USB Host

So Smart PVR supports 2 USB2.0 hosts. By connecting USB external storage devices, you can easily add additional storage to the So Smart PVR and play the files on the external USB devices. A USB type memory card reader, etc. can also be used.

Supporting High Resolution HDMI

Built in with HDMI terminal for digital signal output, So Smart PVR enables you to enjoy video content with better picture quality.

5.1CH Audio Output and Down Mix Function

So Smart PVR provides 5.1CH AC3 audio and DTS, etc. Also, down mix function lets you play 2CH audio through TV, etc. without requiring an additional decoding device, such as amplifier, etc. (optical, coaxial).

“Made for iPod” means that an electronic accessory has been designed to connect specifically to iPod and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards.

iPod is a trademark of Apple Inc., registered in the U.S. and other countries.

Download User Manual on www.danedigital.com

Contents with copyright, such as music sources or media contents, etc., are protected pursuant to the related laws and regulations, such as Copyright Act, etc. The legal responsibilities in violating copyright or intellectual property right by using this product shall be assumed by the user.

Make sure to check CODEC of the file to be played. This product does not support media files of all CODEC types. Only the playable CODEC files must be used. Change media file or CODEC that is not supported into the supported file by using specific utilities, etc. Even if CODEC is playable, the file may not be successfully played according to file characteristics or user environment.

When removing USB after connection to a PC, make sure to protect data and prevent erroneous operation of product by removing safety device. Also, make sure to turn off power of product when connecting or disconnecting separate storage devices to USB host of product. Otherwise, it may cause erroneous operation of product.

The HDD inside of your So Smart PVR is a 3.5’’ SATA HDD. It’s already formatted and ready to used. Becarefull format erases all data. Make sure to back up before.

This product uses a Windows PC and network sharer function. Network sharer may not operate normally due to error in Windows program or user environment. Dane-Elec is not liable for this.

Save data stored in this product separately in a safe location. Dane-Elec does not assume responsibilities for loss of or damage to the stored data.

Do not drop or exert impact to product. This may cause breakdown of product.

Protect inside of product from metallic objects or combustible foreign substances, etc. This may cause fire or breakdown of product.

Do not randomly disassemble, modify or repair product. This may cause breakdown of product. After-sale service will be provided at cost for breakdowns caused by random disassembly, modification or repair.

Keep product not to be in contact with water or liquid. Also, do not use product in a humid area. This may cause fire, electric shock or breakdown of product.

Do not clean the surface of product with chemical substances or detergents. This may damage the surface of product.

Do not expose product to high heat or direct sunlight. Long-term storage or use in high temperature may cause breakdown or disable successful file play. Make sure to use product in a well-ventilated area.

Do not leave product near highly magnetic objects. This may lead to data loss and breakdown of product.

Connect all cables when power to So Smart PVR and TV is turned off. So Smart PVR can be used as a multimedia player and a mobile disk when connected to PC. However, both functions cannot be used simultaneously.

Product may not operate successfully if used for a long period of time or used in areas with harmful elements. If buffering occurs, stop operation and restart product. Or rebooting is also recommended.

English

Download User Manual on www.danedigital.com

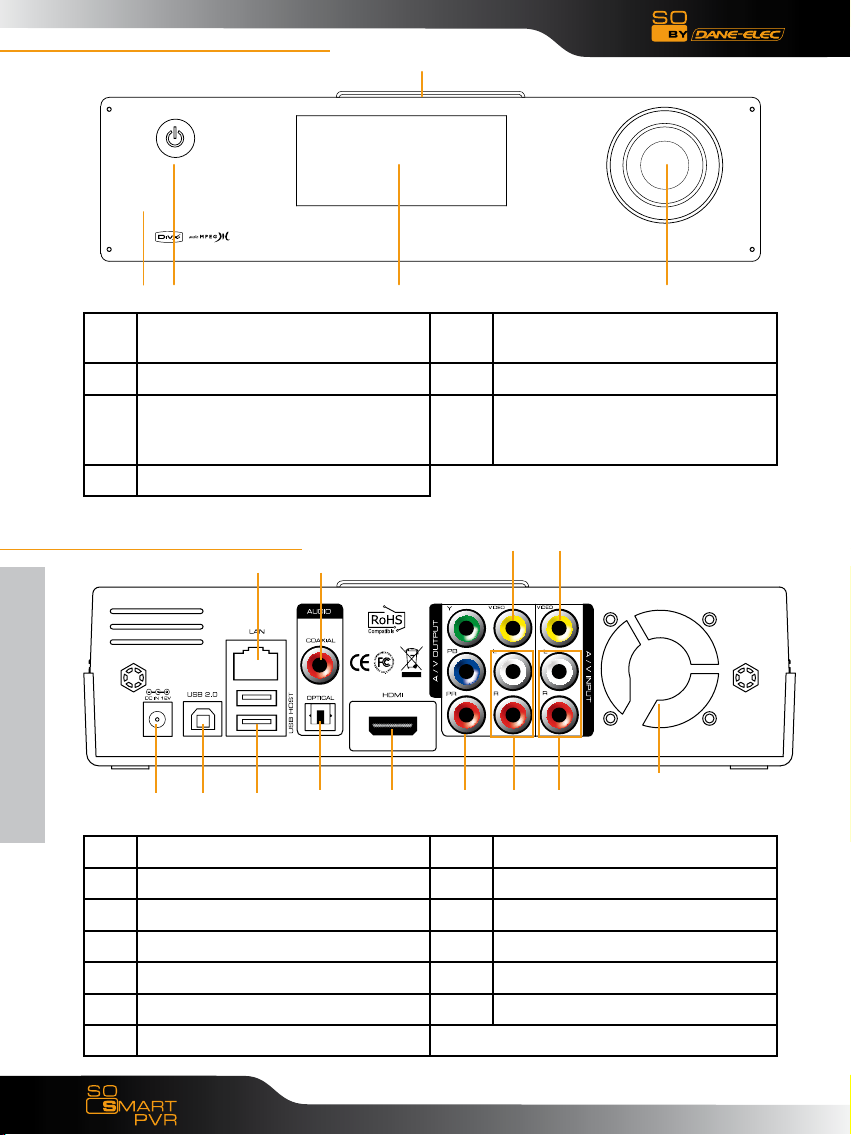

Front Panel

English

6 5 4 1 2 3

2 Direction key OK (press) 6 IR reception part

4 LCD status window

Back Panel

Direction key (up/ down/ left/ right)

Direction key OK (press by 3 seconds or longer -> move to HOME)

2 13

5 Power button

7 iPod expand connections

31112

1 Optical terminal 8 Input composite terminal

2 10/100Mbps LAN port 9 Input stereo RCA terminal

3 USB2.0 A-type 2-port host 10 Fan

4 Output Stereo RCA terminal 11 USB 2.0 A-type slave

5 Output Component terminal 12 Power

6 Output Composite terminal 13 Coaxial terminal

7 HDMl terminal

1 7 5 4 9

Download User Manual on www.danedigital.com

Specifications

Product Name So Smart PVR

Operating System Linux

File Format

iPod Dockstation Compatible iPod, iPod Classic, iPod Touch

Encoding

(Recording)

Supported Files

& Formats

Video Input Composite

Subtitles SRT, SUB, SSA, SMI SAMI, SRT multi les, SUB+IDX

Video Output Composite, Component, and HDMI With CEC

Audio Output

TV System NTSC, PAL, or HDMI AUTO

Hi-Def Decoding

Audio Decoding

Networking

Network Security Wireless: WEP, WPA,

Network Protocol

Hard-Disk Type 3.5” Internal SATA I/II

USB Interface USB2.0 host, USB2.0 Slave

Power Adapter : Input : AC 100V-240V, 50/60Hz Output : DC 12V, 3A, DC In : 12V

Dimension 225mm(W) X 200mm(H) X 59mm(D)

Recording Partition : UDF (UNIX file system) File Partition : FAT32 / NTFS

Recording Mode HQ, SP, LP, EP, SLP

Video

Audio MPEG II (48KHz Stereo 256Kbps / 192Kbps)

Video

Audio


Analog Stereo RCA

Digital Coaxial, Optical

HD Component YPbPr (720p,1080i) / HD HDMI (720p,1080i)

WMV, ASF, AVI and MP4 formats

MPEG-1 and MPEG-2 Layers I, II and III (MP3), MPEG-2 BC multi-channel layers I, II and III, MPEG-2 and MPEG-4 AAC-LC,WMA9 and WMA9 Pro decoding

Wire Ethernet (10/100) LAN via RJ-45 Port

Wireless Wireless LAN

Wireless : IEEE802.11N, 3dBi USB antenna Wire : 10/100Mbps Fast Ethernet (RJ45) TCP/IP (DHCP client mode, Manual IP mode)

MPEG II (PAL 720x576, 352x576 / NTSC 720x480, 352x480)

MPEG2 HD(ts,tp), Xvid HD(avi), MPEG1/2 (dat,mpg.vob.ifo.iso), DivX (avi, DivX certified to play DivX video), Xvid(avi), MKV(NOT H.264), (Dane-ElecFTS use : MKV(H.264 720P), RMVB, MOV,WMV)

MP3, WMA, ACC, OGG, WAV, AC3, DTS decoding including down-mixing, DTS pass through

BMP, HD JPEG/JPG,GIF,PNG,TIFF/TIF(Progressive JPEG not supported)

English

Download User Manual on www.danedigital.com

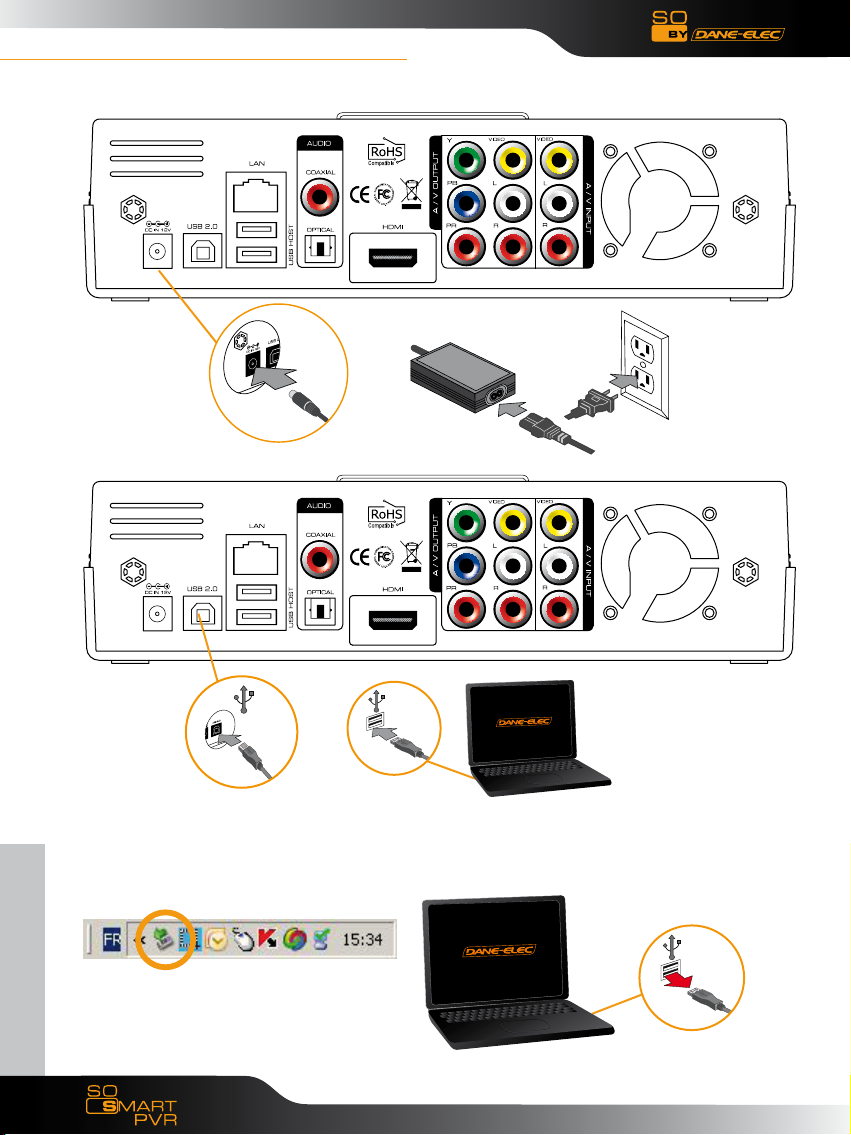

Connect to your PC:

Connect the A/C adapter•

English

Connect the USB Cable•

Disconnect the So Smart PVR :•

1: Click on 2 : Disconnect

Download User Manual on www.danedigital.com

Connect to the network•

IP Router

Wireless IP Router

Wired : via RJ45, 10/100 LAN Wireless : via WIFI

English

Power

On/Off

Download User Manual on www.danedigital.com

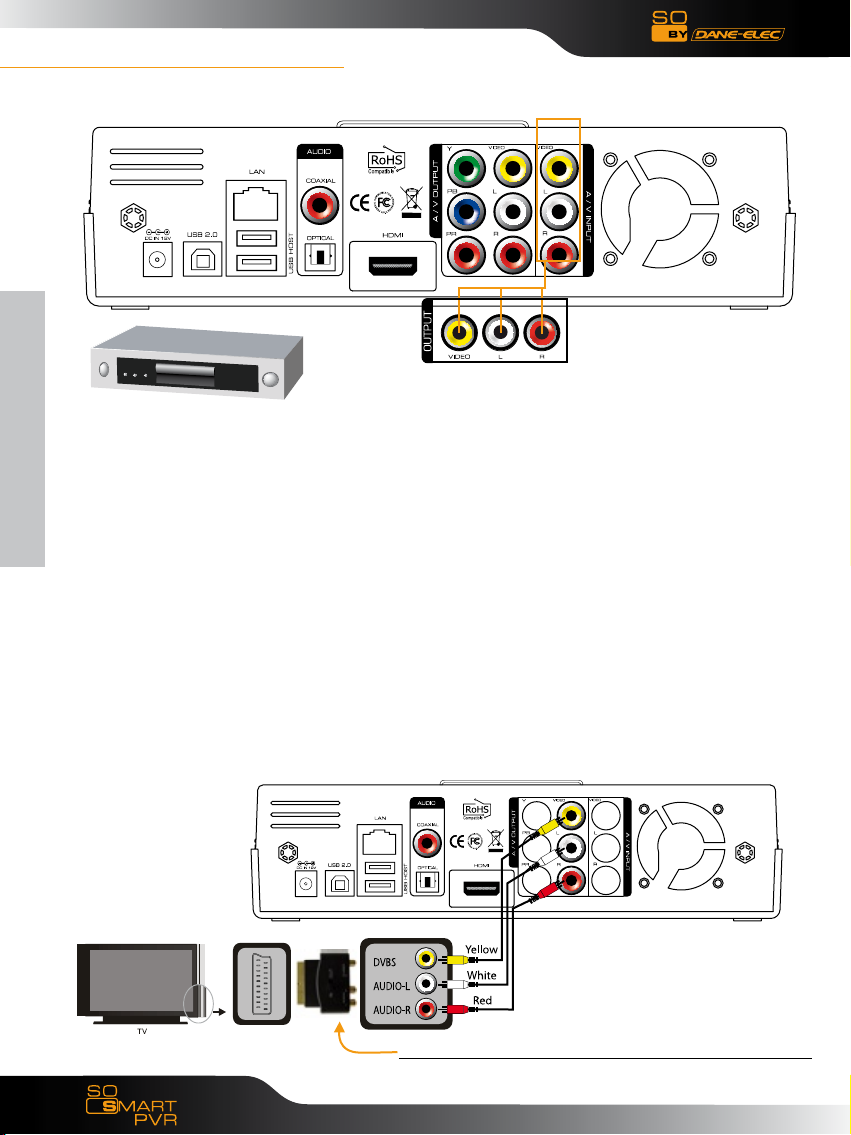

Inputs/outputs :

Composite Output Device Connection to Video In (Video IN)•

English

IPTV Set Top Box Input Device Connection

Only composite connection input is possible. Therefore, composite input terminal must be connected to So Smart PVR in the set top box. In set top box, connect yellow cable for video signal output as well as red and white cables for audio signal output. Then, to A/V INPUT terminal at the back of So Smart PVR, connect yellow, red and white cables accordingly.

Bypass Support (Composite => Power Off => Composite)

Even when So Smart PVR power is turned off, signals sent into A/V Input are still transmitted. Bypass function of So Smart PVR can be activated only when using composite input and output. If So Smart PVR power is on, all outputs to HDMI/ component/ composite are supported.

Connection to a TV•

If you have to use a scart adapter, please follow this process :

Adapter Peritel/AV & in/out > Select IN

Download User Manual on www.danedigital.com

Inputs/outputs :

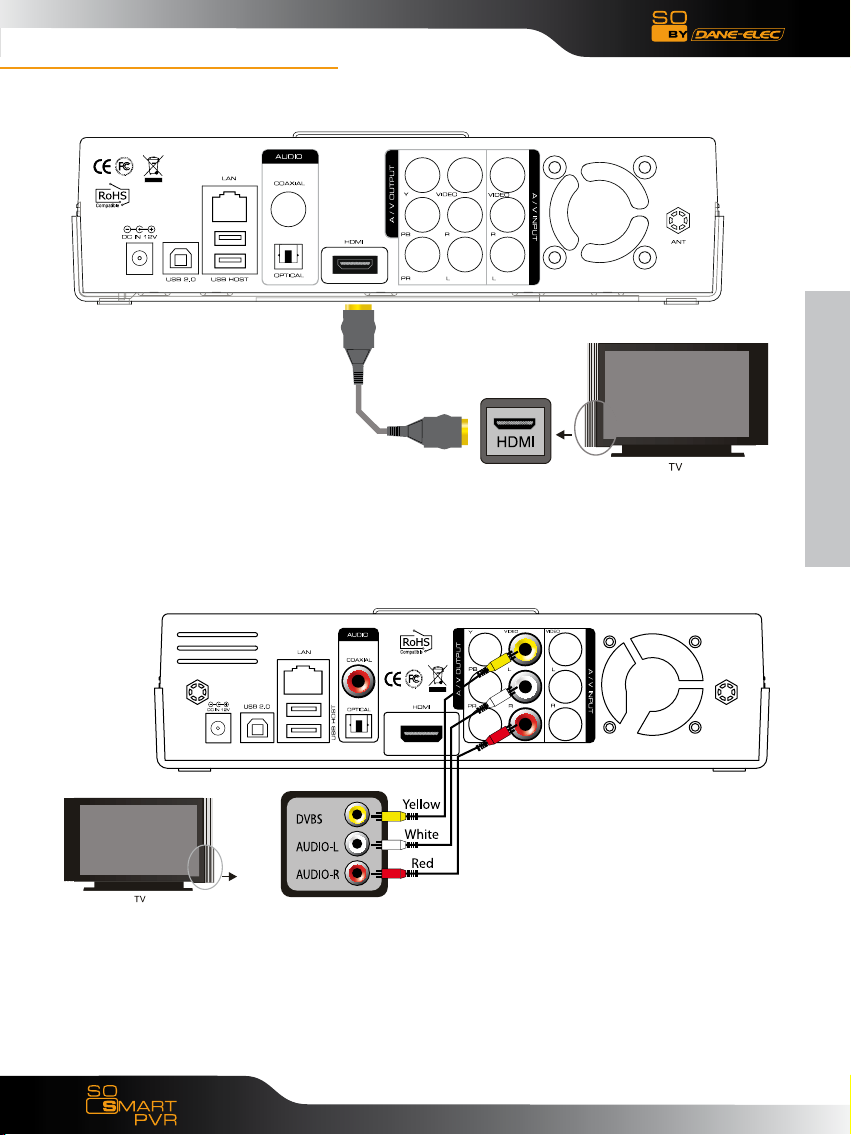

HDMI and Composite Output Connection•

HDMI Cable Connection

Connect HDMI cable to HDMI terminal at the back of product. Connect the remaining cable terminal to HDMI terminal at the back of digital TV. Make sure to carefully distinguish between input and output terminals.

English

INPUT

Composite Cable Connection

Connect yellow cable for video signal to the terminal located at the back of side of TV. Then, select external input of TV. Connect the remaining red and white terminal cables to the left/ right and audio output terminal at the back of the device. Then, connect red and white cables to the left/ right terminal of DTV input or component audio input located at the back of digital TV.

Download User Manual on www.danedigital.com

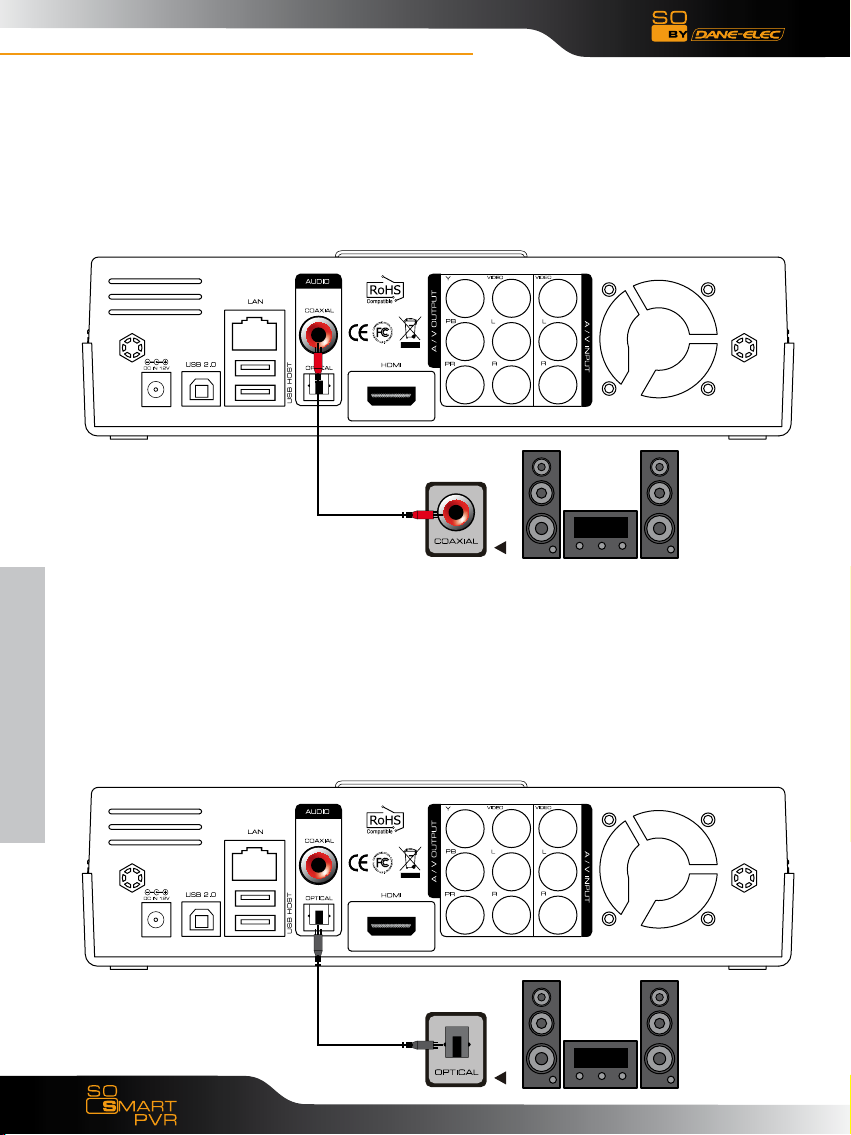

Audio Output Connection :

Coaxial Cable Connection :•

You can enjoy high-quality sound 5.1CH if the audio device is an amplifier or a receiver with coaxial cable input terminal. Connect coaxial cable to

English

Coaxial of So Smart PVR as shown above. Then, connect amplifier or receiver to enjoy 5.1CH.

Optical Cable Connection :•

You can enjoy high-quality sound 5.1CH if the audio device is an amplifier or a receiver with optical output cable input terminal. Connect optical cable to Optical, the optical output terminal of So Smart PVR as shown above. Then, connect amplifier or receiver to enjoy 5.1CH.

Download User Manual on www.danedigital.com

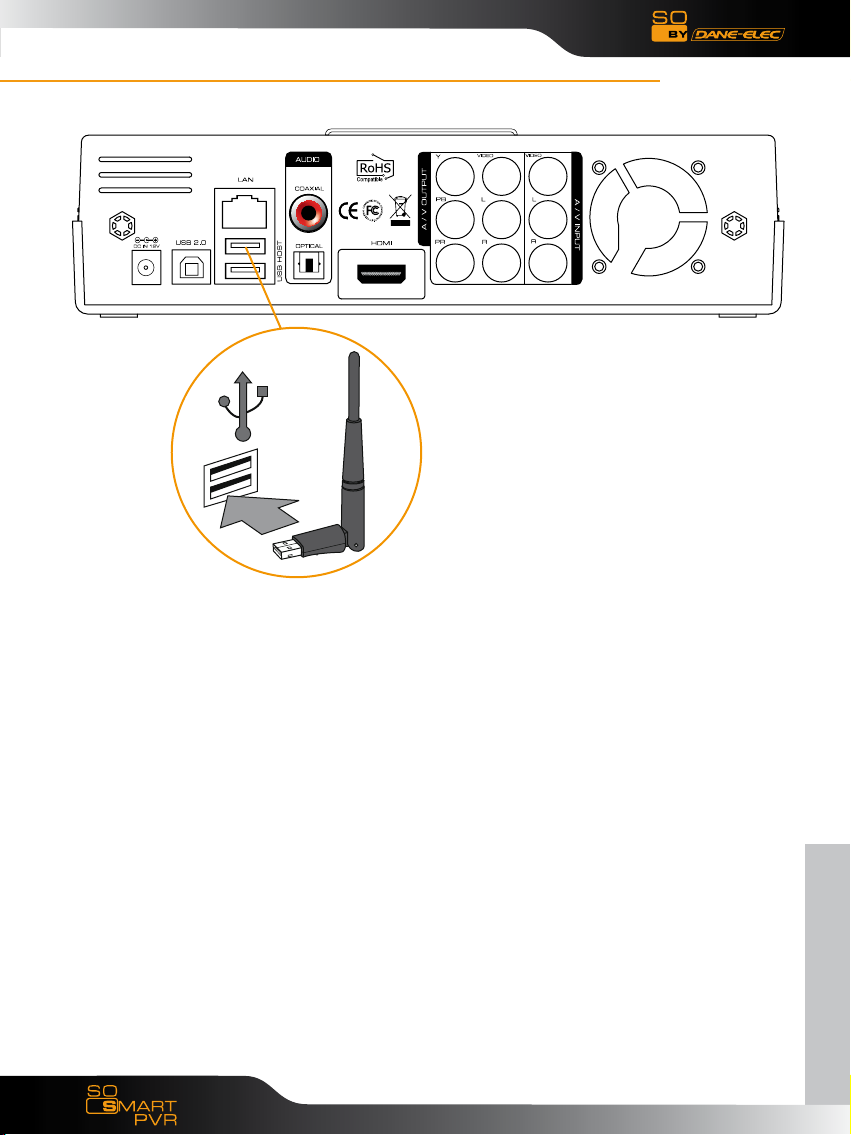

USB WIFI 11N Antenna Connection :

USB 11N Antenna Connection :•

English

Download User Manual on www.danedigital.com

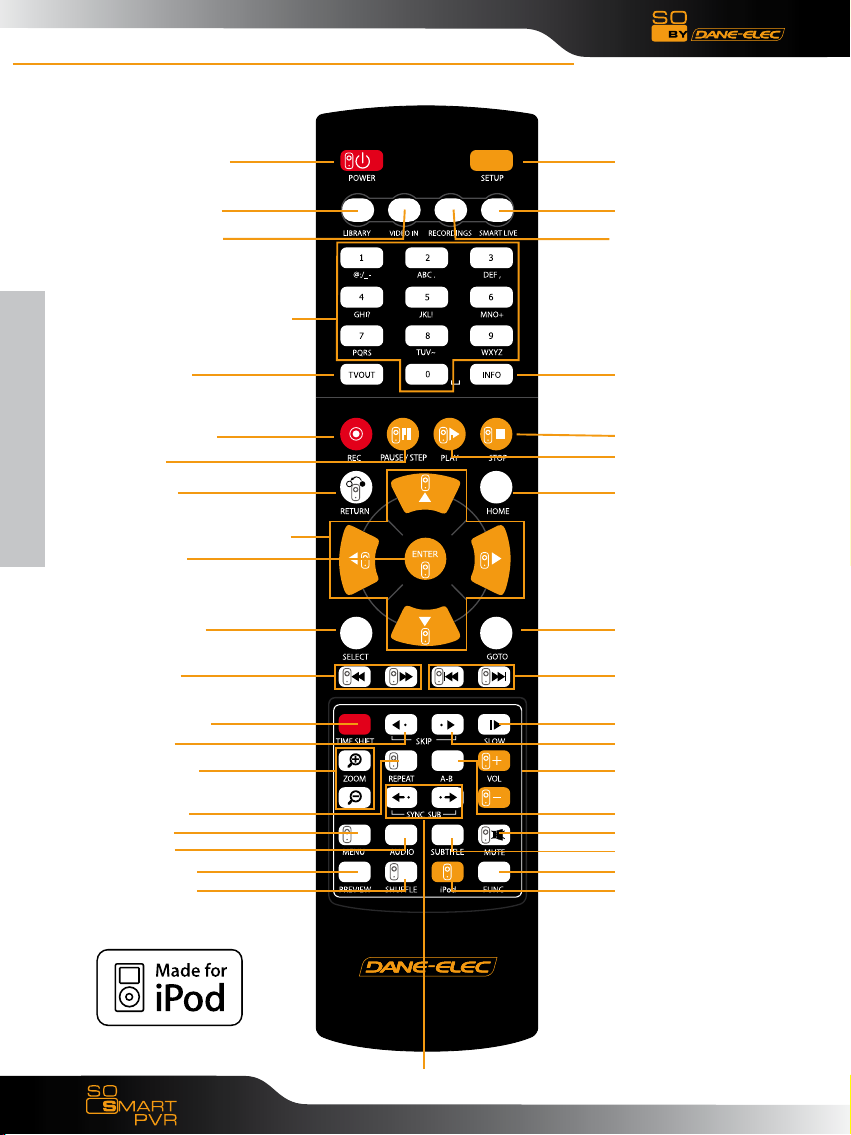

Remote Control Functions :

English

1 POWER

2 LIBRARY 3 VIDEO IN

4 NUMBER BUTTONS

5 TV OUT

6 REC 7 PAUSE / STEP

8 RETURN

9 NAVIGATION BUTTONS 10 ENTER

11 SELECT

12 FR/FF

13 TIME SHIFT 14 SKIP <

15 ZOOM + -

21 SETUP

22 SMART LIVE 23 RECORDINGS

24 INFO

25 STOP 26 PLAY

27 HOME

28 GOTO

29 PREV/NEXT

30 SLOW 31 SKIP >

32 VOL

16 REPEAT 17 MENU 18 AUDIO 19 PREVIEW 20 SHUFFLE

33 A-B 35 MUTE 34 SUBTITLE 37 FUNC 38 IPOD

36 SYNC < >

Download User Manual on www.danedigital.com

N° Button Fonction

1 POWER: To turn on/ off power or stand-by mode

LIBRARY: Shortcut to LIBRARY menu

VIDEO IN: Shortcut to DIGITAL RECORDER menu

NUMBER BUTTON: To press buttons for numbers 0 ~ 9

TVOUT: Toggle Video Output Modes (HDMI, YUV, AV)

REC: To start recording/ repetitive pressing for recording by one-touch recording (OTR) with the fixed value of 30min/ 60min/ 90min/ 120min/ 180 min

TEMPORARY STOP: To stop screen temporarily/ repetitive pressing for moving screen per 1 frame

RETURN/ CANCEL: For returning

DIRECTION KEY: To move and select cursor

ENTER: To confirm selection/ play

SELECT: To select files to be copied when using copy function

English

F.B / F.F: 1.5x/2x/4x/8x/16x/32x speed, function available in mp3 as well sound output available in 2x speed

TIME SHIFT: Stop watching TV at any point and continue where you stopped at a later stage

SKIP <-: To go back to screen in play by 10 seconds

ZOOM + / - : To enlarge and reduce screen/ repetitive pressing for adjusting zooming +/ - percentage/moving to position of enlarged output by using direction keys. Function available for use during film/ photo file play (2x/3x/4x/8x)

REPEAT: To repeat file in play or to repeat all media files in the corresponding folder

Download User Manual on www.danedigital.com

MENU: To change or set DVD file menus by moving to MENU screen during DVD(VOB) file play

English

AUDIO: TO change or select audio tracks of file in play

PREVIEW: To turn on/ off preview screen automatically displayed in media play file search mode

Shuffle: To change play sequence to shuffle (for iPod only)

SETUP: Function available when playing media file or using menu’s in VIDEO IN screen to display various setup screens

SMARTLIVE: Shortcut to SMARTLIVE menu

RECORDINGS: Shortcut to RECORDINGS menu

INFO: To display the current status function available while recording is in play/ repetitive pressing for displaying network status/ to hide or display OSD of TIME SHIFT function

STOP: To stop file in play

PLAY: To play the selected file

HOME: To go to main screen or to display the projected main screen

GOTO: To select file in the same title or to execute shortcut to the already designated chapter position/shortcut to the desired time position

PREV/NEXT: To move to previous file (list) or next file (list)

SLOW: Repetitive pressing for play in slow motion by 3/4x / 1/2x / 1/4x / 1/8x / 1/16x / 1x in sequence

SKIP ->: To advance screen in play by 30 seconds

VOL: To adjust volume

A-B: To set zone repetition

SUBTITLE: To change or select size of subtitle

MUTE: For mute function

Download User Manual on www.danedigital.com

SYNC <- / ->: To adjust sync of subtitle files played with film (100ms/ 0.1sec)

FUNC: To implement the function of ~

iPod: To convert remote control to iPod control mode/ repressing for returning to PVR mode

Change the language/resolution/time setting in Wizard

1. Initial setup screen is displayed as shown in the picture. Select the language used and press OK.

English

2. Reserved for person informed : Set current date and time by pressing up/ down button. Press OK.

TIP : Make sure to set time to be the same as current time in order for normal recording with record preset function of TIMER.

Download User Manual on www.danedigital.com

Network Setting in Start Wizard

English

1. Select the method to connect wired LAN to network. DHCP IP automatically allocates IP address.

2. To set static IP address and allocated them, make and save input by using number keys in remote control.

Note : Normal operation is not possible if setting the same IP as peripherals. Make sure to enter accurate IP address within IP bandwidth that can be used in router.

Download User Manual on www.danedigital.com

Summary of Main Menus

1. MEDIA LIBRARY You can play media of various files, such as film, music and photograph, etc. connected to USB, HDD and NET or enjoy high-resolution movies. Also, you can connect to and play share files in a computer that is connected to network. So Smart PVR also supports the functions of preview or to control storage devices connected to USB host. In addition, you can play media file while recording is in progress. By connecting USB card reader to USB host, various memory chips can be expanded for use. Digital camera and mobile phone, etc., which can be used as mobile storage device, can be directly connected to play and copy media files.

English

2. SmartLIVE Supporting online RSS, this function enables you to view movies, photos and weather information directly.

3. DIGITAL LIBRARY Video input is directly displayed. Also, video content on the display can be recorded or processed for time shift function. So Smart PVR supports multi-threading function that enables you to use the MEDIA LIBRARY menu by returning to the HOME screen while maintaining the recording status.

4. RECORDINGS LIBRARY Recorded and saved media files can be viewed. This menus provides the basic editing functions, such as cut, split, merge and extract file based on Windows file system.

Download User Manual on www.danedigital.com

English

5. TIMER Set preset recording from VIDEO IN source. When unit is switched off the So Smart PVR will automatically turn on and begin recording. When recording is completed, it will be automatically turned off.

6. FILE MANAGER Without the complication of having to copy files between storage devices by connecting them to your PC, you can copy files using USB/ HDD/ NET from PC to HDD, from USB storage device to HDD or from So Smart PVR to network - connected PC.

7. SYSTEM SETUP This function is used to make or change various system setups, such as menu language/ subtitle coding method/ network/ TV output method and audio and video recording setup, etc. Settings can be changed while file is being played. Setup is immediately applied.

8. iPod DOCKING (Expansion) iPod TV-OUT function can be used. Recording and play control are possible while charging is in progress.

9. UPnP SERVER (Additional Function) Using free DDNS, you can play or download all data by connecting to HDD mounted in So Smart PVR anywhere as long as there is a local connection PC or PC with Internet connection.

Download User Manual on www.danedigital.com

About DivX :

ABOUT DivX VIDEO: DivX® is a digital video format created by DivX, Inc. This is an official DivX Certified device that plays DivX video. Visit www.DivX.com for more information and software tools to convert your files into DivX video. ABOUT DivX VIDEO-ON-DEMAND: This DivX Certified® device must be registered in order to play DivX Video-on-Demand (VOD) content. To generate the registration code, locate the DivX VOD section in the device setup menu. Go to vod.DivX. com with this code to complete the registration process and learn more about DivX VOD.

Software Installation :

Easy Archive : Choisissez les données que vous voulez sauvegarder Back Up My PC : Copiez une image de votre disque pour tout retrouver PC Tools Antivirus avec mise à jour antivirus offerte pendant 3 mois PC Tools Antispyware : Logiciel anti-espion avec mise à jour offerte pendant 3 mois

Easy Archive: Choose the data that you want to save Back Up My PC: Make an image of your hard drive PC Tools Antivirus with free updates for 3 months PC Tools Antispyware : Anti-spyware with free updates for 3 months

Easy Archive : Zur Auswahl der zu speichernden Daten Back Up My PC : Zum Erstellen eines Festplattenabbildes, um alle Daten einfach wiederzufinden PC Tools Antivirus inklusive drei Monaten kostenloser Aktualisierungen PC Tools Antispyware : Anti-spyware-Programm inklusive drei Monaten kostenloser Aktualisieren

Easy Archive : Vælg de data, du ønsker at gemme Back Up My PC : Et virtuelt billede af din disk, for at være i stand til finde alle dine data PC Tools Antivirus med gratis antivirus opdatering i 3 måneder PC Tools Antispyware : antispion program med gratis opdatering i 3 måneder

Easy Archive : Seleccione los datos que desea guardar Back Up My PC : Copie una imagen de su disco duro parapoder recuperar todo en caso de problemas PC Tools Antivirus con actualización del antivirus gratuita durante 3 meses PC Tools Antispyware : software Anti-Spy con actualización gratuita durante 3 meses

Easy Archive : Escolha os dados que quer salvaguardar Back Up My PC : Copie uma imagem do seu disco para encontrar tudo novamente PC Tools Antivirus com oferta da actualização antivirus durante 3 meses PC Tools Antispyware : software Anti-Spy com oferta da actualização durante 3 meses

Easy Archive : Kies de gegevens die u wenst te bewaren Back Up My PC : Kopieer een afbeelding van uw schijf om alles terug te vinden PC Tools Antivirus met gratis actualisering antivirus gedurende 3 maanden PC Tools Antispyware : antispy-software met gratis actualisering gedurende 3 maanden

Easy Archive : Scegli i dati che desideri salvare Back Up My PC : Copia un’immagine del tuo disco per ritrovarla PC Tools Antivirus con aggiornamento antivirus gratuito per 3 mesi PC Tools Antispyware : software antispyware con aggiornamento antivirus gratuito per 3 mesiz

English

Download User Manual on www.danedigital.com

English

Software Installation

1) Backup My PC: (1/2)

1) Backup My PC: > Setup (2/2)

2) Easy Archive (1/2) :

Download User Manual on www.danedigital.com

Software Installation

2) Easy Archive: > Setup (2/2)

3) PC Tools Antivirus & Antispyware (1/2)

English

3) PC Tools Antivirus & Antispyware > PC Tools (2/2)

Download User Manual on www.danedigital.com

www.danedigital.com

www.dane-elec.com

Download User Manual on www.danedigital.com

Disque Multimedia Lecteur

& Enregistreur Sans Fil

Guide de prise en main rapide

Français

Download User Manual on www.danedigital.com

Consignes de sécurité

Veuillez lire attentivement les consignes suivantes afin d’utiliser correctement l’appareil et de prévenir tout dommage.

Le non respect des instructions peut provoquer des blessures ou la mort

Warning

Le non respect des instructions peut endommager le produit.

Caution

Instructions:

À ne pas faire

Français

Évitez d’utiliser des multiprises. Elles génèrent de la chaleur et peuvent provoquer un incendie.

N’insérez pas le cordon d’alimentation dans la prise si celleci est trop étroite. Risque de choc électrique.

Ne pas ouvrir

Ne tirez pas sur le cordon d’alimentation. Un cordon endommagé peut provoquer un incendie ou un choc électrique.

Éteignez l’appareil et retirez toujours le cordon d’alimentation avant de déplacer l’appareil

Ne pas avoir les mains

mouillées

Toujours retirer la prise

après usage

Ne touchez pas le cordon d’alimentation avec les mains mouillées. Risque de choc électrique.

Ne placez jamais aucun objet contenant du liquide sur l’appareil. Risque de l’endommager.

Nettoyez l’extérieur de l’appareil avec un chiffon propre, sec ou légèrement humide. L’usage de détergents est fortement déconseillé.

Vous ne devez ni démonter, ni réparer, ni modifier l’appareil.

Download User Manual on www.danedigital.com

Évitez de plier et de poser des objets lourds sur le cordon d’alimentation. Risque de choc électrique.

Consignes de sécurité

Veuillez lire attentivement les consignes suivantes afin d’utiliser correctement l’appareil et de prévenir tout dommage.

Le non respect des instructions peut provoquer des blessures ou la mort.

Le non respect des instructions peut endommager le produit.

Warning

Caution

Instructions:

À ne pas faire

Ne pas ouvrir

Éviter de provoquer des chocs sur l’appareil. Tenir l’appareil éloigné des fortes vibrations et des champs magnétiques.

Ne recouvrez pas l’appareil, veillez au contraire à ce que l’environnement soit bien ventilé.

Ne placez jamais aucun objet contenant du liquide sur l’appareil. Risque de choc électrique. Évitez de renverser l’appareil.

Posez toujours l’appareil sur une surface plane et stable. Risques de dysfonctionnement.

Ne pas toucher avec les

mains mouillées

Toujours retirer la prise

après usage

Ne posez jamais d’objets lourds sur l’appareil. Cela risque de l’endommager.

Vous ne devez ni démonter, ni réparer, ni modifier l’appareil. Ne laissez aucune substance pénétrer à l’intérieur de l’appareil. Risque de produire un choc électrique et/ou d’endommager l’appareil.

Français

N’exposez pas l’appareil à une température trop élevée (> 35°), ni trop basse (< 5°).

Ne placez pas l’appareil au soleil ou près d’une source de chaleur.

Download User Manual on www.danedigital.com

Évitez tout contact de l’appareil avec tout liquide. Risque de produire un choc électrique et/ou d’endommager l’appareil.

Packaging Content

Français

3 4 5

8 9 10

1- Disque dur externe

2- Télécommande

3- Cable et bloc d’alimentation

4- Cable USB

5- Cable Audio/Video

6- Cable HDMI

7- Guide d’installation

8- CD-ROM

9- Piles

10- USB Antenne

Download User Manual on www.danedigital.com

À propos du produit :

Avec le So Smart PVR, vous pouvez enregistrer le film que vous regardez, à l’aide d’une seule touche de la télécommande. Vous pouvez également, en cours d’enregistrement, vérifier où en est celui-ci. Le menu Bibliothèque d’Enregistrements affiche le titre du film en cours d’enregistrement. Vous avez la possibilité de lire une vidéo au ralenti, ou image par image, via une touche dédiée de la télécommande. Cette fonction permet par exemple de revoir au ralenti une action sportive rapide.

La nouvelle fonction SmartLive permet d’accéder à toutes les vidéos disponibles sur internet, sur des sites tels que YouTube ou Picasa de Google. Nous nous efforcerons d’améliorer ce service et d’en proposer des mises à jour régulières.

Le So Smart PVR prend en charge la fonction Timeshift. Vous avez la possibilité de mettre en pause la retransmission d’un programme TV. La fonction Timeshift vous permet d’interrompre le programme TV que vous regardez, et de reprendre le visionnage plus tard, à l’endroit où vous vous étiez arrêté. Vous pouvez également revenir en arrière, ou passer des séquences au ralenti. La fonction Timeshift ne crée pas de fichiers d’enregistrement.

Français

Le So Smart PVR vous permet de programmer des enregistrements, puis d’éteindre l’appareil. Celui-ci démarrera à la date et à l’heure programmée de l’enregistrement.

Le So Smart PVR intègre les fonctions de base d’édition vidéo. Vous avez ainsi la possibilité de couper, scinder, fusionner et copier des vidéos à l’aide de touches dédiées de la télécommande.

Le So Smart PVR prend en charge les fonctions serveur UPnP. Il prend en charge DDNS, de sorte que vous pouvez non seulement le connecter à un périphérique en réseau local, mais également sur le réseau internet. Il faut pour cela que le périphérique prenne également en charge le protocole UPnP.

La base iPod intégrée vous permet de connecter un iPod au So Smart PVR. Si l’iPod possède la fonction sortie TV, vous pouvez afficher les vidéos qu’il contient sur l’écran d’un téléviseur. Les fonctions d’enregistrement et de chargement de l’iPod sont également prises en charge. Enfin, la télécommande du So Smart PVR vous permet de piloter beaucoup de fonctions de l’iPod.

Dane-Elec décline toute responsabilité concernant l’enregistrement et la diffusion illégaux de contenu à caractère commercial. En effet, ceux-ci ne doivent se faire que dans un cadre privé et non commercial. Veuillez noter que la personne qui enregistre le programme est responsable légalement en cas d’utilisation illicite.

Download User Manual on www.danedigital.com

Français

Bibliothèque multimédia

Lecture Haute-Résolution : Le So Smart PVR supporte une résolution maximale de 1920x1080, et offre ainsi une grande qualité d’image.

Prise en charge de nombreux formats vidéo

Le So Smart PVR prend en charge une grande variété de formats de fichiers vidéo, tels que TP, TS, TRP, mais également MPEG, Divx (3/4/5), Xvid, DAT, ISO, DVD (VOB, IFO), ainsi que MKV / WMV / ASF / MOV (si Dane-ElecFTS est utilisé), etc. Vous avez la possibilité de profiter de vos vidéos n’importe où, pour peu que vous ayez accès à un périphérique d’affichage, tel qu’un téléviseur, par ex.

Copie de fichiers

Le So Smart PVR vous permet de copier des fichiers média vers un PC connecté au réseau. Vous pouvez également copier des fichiers depuis un PC vers le So Smart PVR ou vers un périphérique USB connecté au So Smart.

Prise en charge de nombreux formats audio

Le So Smart PVR prend en charge une grande variété de formats de fichiers audio, tels que MP3, OGG, WAV, WMA, AC3 et DTS. Il intègre les fonctions de retour et d’avance rapide, vous pouvez ainsi accéder aisément à la plage audio souhaitée.

Album Photo numérique

Le So Smart PVR prend en charge les formats d’image JPEG et BMP. Vous pouvez afficher les images sur l’écran d’un téléviseur, par ex. Il est également possible de retourner horizontalement/verticalement les images.

Lecture de fichiers partagés en réseau

Vous pouvez lire des fichiers en réseau, que celui-ci soit filaire ou sans fil, sans avoir à les charger sur le disque dur du So Smart PVR.

Prise en charge d’hôtes USB

Le So Smart PVR possède 2 ports USB 2.0. Vous pouvez aisément transférer des fichiers depuis et vers des périphériques USB externes. Il prend également en charge les lecteurs de cartes mémoire USB

Prise en charge du format haute résolution HDMI

Grâce à son port HDMI intégré, le So Smart PVR vous permet de profiter de vos vidéos avec une meilleure qualité d’image.

Sortie audio 5.1 et fonction Down Mix

Le So Smart PVR prend en charge le format audio 5.1, AC3 et DTS. La fonction Down Mix vous permet de lire les fichiers audio sur le système classique à 2 voies d’un téléviseur, par ex., sans accessoire supplémentaire.

Download User Manual on www.danedigital.com

Les contenus sous copyright, comme les films ou la musique, sont protégés par les lois relatives, tels que le Copyright Act, etc. L’utilisateur de ce produit assume la responsabilité légale de toute violation du copyright ou de la propriété intellectuelle.

Ce produit ne prend pas en charge tous les types de Codec. Seuls les fichiers créés avec les Codec pris en charge pourront être lus. Si un fichier ne peut être lu, essayez de le convertir à l’aide d’un utilitaire approprié. Le fichier peut également être illisible pour d’autres raisons (s’il est endommagé, par exemple).

Lors de la déconnexion d’un périphérique USB, assurez-vous de protéger vos données et de suivre la procédure spécifique à chaque périphérique. Vous devez éteindre l’appareil avant toute connexion/déconnexion à un périphérique USB externe. Risques de dysfonctionnement de l’appareil.

Le So Smart PVR intègre un disque dur SATA 3,5». Celui-ci est formaté et prêt à l’emploi. Souvenez-vous que le formatage efface toutes les données. Assurezvous de sauvegarder vos données avant de procéder à un formatage.

Cet appareil utilise la fonction de partage de fichiers en réseau basé sur Windows. Le partage en réseau peut ne pas fonctionner, selon l’environnement utilisateur. Dane-Elec ne peut être tenu pour responsable de problèmes de connexion réseau.

Il est conseillé de faire une sauvegarde de vos données. Dane-Elec n’engage aucune responsabilité quant à la perte ou la dégradation des données stockées dans l’appareil.

L’appareil ne doit subir aucun choc ni impact. Cela risque de gravement l’endommager.

Aucun objet métallique, ni aucun liquide, ne doit pénétrer dans le corps de l’appareil. Risques de l’endommager et/ou de provoquer un incendie.

Ne pas tenter de démonter, modifier, ni réparer l’appareil. Cela risque de l’endommager. Une garantie couvrant les dommages provoqués par des telles tentatives peut vous être proposée par ailleurs.

Tenir le produit hors du contact avec l'eau ou d'autres liquides. Cela peut causer un incendie, un choc électrique ou une panne de l'appareil.

Ne pas nettoyer le corps de l’appareil avec des substances chimiques ou des détergents. Risque d’endommager le corps de l’appareil.

Ne pas exposer l’appareil à de hautes températures, ni directement au soleil. Cela risque de provoquer de graves dysfonctionnements. Veiller à ce que l’air circule librement autour de l’appareil.

Tenir l’appareil éloigné de tout champ magnétique. Cela risque de l’endommager et/ou de provoquer la perte de données.

Éteindre l’appareil avant d’y connecter/déconnecter tout câble. Le So Smart PVR peut être utilisé comme lecteur multimédia ou comme disque dur externe. Ces deux fonctions ne peuvent être utilisées en même temps.

L’appareil ne doit pas être utilisé dans une zone où sont entreposés des produits toxiques. En cas de dysfonctionnement, interrompre la lecture, puis la relancer. Ou encore éteindre l’appareil, puis le rallumer.

Français

Download User Manual on www.danedigital.com

Vue Avant

6 5 4 1 2 3

2 Touche de navigation (OK) 6 Capteur télécommande

Français

4 Écran d’état LCD

Vue arrière

Touche de navigation (haut/bas/gauche/droite)

Touche de navigation (OK) (appuyer 3 sec pour aller à l’Accueil)

2 13

5 Alimentation

7 Connectique iPod

31112

1 Port optique 8 Entrée composite terminal

2 Port réseau 10/100Mbps 9 Entrée RCA stéréo

3 2 ports hôte USB 2.0 10 Ventilateur

4 Sortie RCA stéréo 11 Port USB 2.0 esclave

5 Sortie composante 12 Alimentation

6 Port composite 13 Port coaxial

7 Port HDMl

1 7 5 4 9

Download User Manual on www.danedigital.com

Caractéristiques techniques

Nom Produit So Smart PVR

Système

d’exploitation

Systèmes de fichiers

iPod Dockstation Compatible iPod, iPod Classic, iPod Touch

Enregistrement

Formats de fichiers

Entrée Vidéo Composite

Sous-titres

Sortie Vidéo Composite, Composante, HDMI 1.1 avec CEC

Sortie Audio

Système TV NTSC, PAL, ou HDMI AUTO

Décodage haute-déf

Décodage Audio

Réseau

Sécurité réseau Wi-Fi : WEP, WPA,

Protocoles réseau

Type Disque Dur 3.5 pouces Interne SATA I/II

Interface USB 2 ports USB hôte, 1 port USB esclave

Alimentation Adaptateur : Entrée : AC 100V-240V, 50/60Hz Sortie : DC 12V, 3A, DC In : 12V

Dimensions 225mm(W) X 200mm(H) X 59mm(D)

Linux

Partition système : UDF (UNIX file system) Partition fichiers : FAT32 / NTFS

Mode HQ, S P, L P, E P, SLP

Vidéo MPEG II (PAL 720x576, 352x576 / NTSC 720x480, 352x480)

Audio MPEG II (48KHz Stéréo 256Kbps / 192Kbps)

Vidéo

Audio


SRT, SUB, SSA, SMI SAMI, SRT multi les, SUB+IDX

Analogique RCA stéréo

Numérique Coaxial, Optique

Composante HD YUV (480, 720, 1080i) / HD HDMI (480, 720, 1080i)

Formats WMV, ASF, AVI et MP4

MPEG-1, MPEG-2 Layers I, II et III (MP3), MPEG-2 BC multi-channel layers I, II et III, MPEG-2 et MPEG-4 AAC-LC, WMA9 et WMA9 Pro decoding

Filaire Ethernet (10/100) LAN via Port RJ-45

Sans fil Wi-Fi

Wi-Fi : IEEE802.11N, antenne USB 3dBi Filaire : Fast Ethernet 10/100Mbps (RJ45) TCP/IP (DHCP ou adressage IP manuel)

MPEG2 HD (ts,tp), Xvid HD (avi), MPEG1/2 (dat,mpg.vob.ifo.iso), DivX (avi, certifié DivX pour lire les fichiers vidéos DivX), Xvid (avi), MKV (pas H.264), (Dane-Elec FTS : MKV (H.264 720P), RMVB, MOV,WMV)

MP3, WMA, ACC, OGG, WAV, AC3, DTS down-mixing, DTS pass through

BMP, HD JPEG/JPG,GIF,PNG,TIFF/TIF (Progressive JPEG non supporté)

Français

Download User Manual on www.danedigital.com

Connexion à un PC :

Connecter l’adaptateur secteur•

Français

Connecter le cable USB•

Déconnecter le So Smart PVR :•

1: Cliquer sur 2 : Déconnecter

Download User Manual on www.danedigital.com

IP Router

Wireless IP Router

Connexion réseau•

Français

Filaire : via RJ45, 10/100 LAN Sans fil : via WI-FI

Power

On/Off

Download User Manual on www.danedigital.com

Entrées/sorties :

Entrée vidéo composite (Video IN)

Connexion à un décodeur TV (composite seulement).

Français

Les trois câbles de la connexion composite doivent être utilisés. Connectez le câble jaune (vidéo) et les câbles blanc et rouge (audio) à la sortie composite (AV) du décodeur. Puis connectez ces même câbles à l’entrée AV du So Smart PVR.

Prise en charge de la fonction Bypass

Même si le So Smart PVR est éteint, l’entrée AV reste active. La fonction Bypass n’est opérationnelle que sur l’entrée/sortie AV. Lorsque le So Smart PVR est allumé, toutes les entrées/sorties sont disponibles.

Connexion à un téléviseur•

Prise péritel :

Adaptateur Péritel/AV & in/out > Select IN

Download User Manual on www.danedigital.com

Entrées/Sorties :

Sortie composite et HDMI

Connexion HDMI

Connectez le câble HDMI à l’arrière de l’appareil. Reliez l’autre extrémité du câble à l’arrière du téléviseur numérique. Veillez à bien distinguer les ports d’entrée et de sortie.

Français

INPUT

Connexion câbles composite (AV)

Connectez le câble jaune (signal vidéo) à l’entrée correspondante du téléviseur et à la sortie du So Smart PVR. Connectez les câbles rouge et blanc (signal audio stéréo) aux sorties correspondantes à l’arrière du So Smart. Puis connectez les autres extrémités des câbles aux entrées correspondantes du téléviseur ou de votre système audio.

Download User Manual on www.danedigital.com

Connexion de la sortie audio :

Connexion câble coaxial :•

Vois pouvez profiter du son 5.1 en haute qualité, si le périphérique audio est pourvu d’une entrée de type coaxial. Connectez le câble comme illustré ci-dessus. Puis connectez de la même façon le périphérique audio.

Français

Connexion câble optique :•

Vois pouvez également profiter du son 5.1, si le périphérique audio est pourvu d’une entrée de type optique. Branchez le câble comme illustré ci-dessus. Puis connectez de la même façon le périphérique audio.

Download User Manual on www.danedigital.com

Connexion antenne USB WIFI 11N :

Antenne USB 11N :•

Français

Download User Manual on www.danedigital.com

Fonctions de la télécommande :

1 ALIMENTATION

2 BIBLIOTHEQUE 3 ENTREE VIDEO

4 TOUCHES NUMERIQUES

5 SORTIE TV

6 ENREGISTRER

Français

7 PAUSE

8 REVENIR

9 TOUCHES NAVIGATION 10 ENTRER

11 SELECTION

12 FR/FF

13 TIME SHIFT 14 SKIP <

15 ZOOM + -

21 CONFIGURATION

22 SMART LIVE 23 ENREGISTREMENTS

24 INFO

25 STOP 26 LECTURE

27 ACCUEIL

28 ALLER À

29 PRÉC/SUIV

30 RALENTI 31 SKIP >

32 VOL

16 REPETER 17 MENU 18 AUDIO 19 APERÇU 20 ALÉATOIRE

33 A-B 35 MUET 34 SOUS-TITRES 37 FUNC 38 IPOD

36 SYNC < >

Download User Manual on www.danedigital.com

N° Button Fonction

1 ALIM : Allumer/éteindre ou mode veille

BIBLIOTHÈQUE : Raccourci vers le menu éponyme

ENTRÉE VIDÉO : Raccourci vers le menu ENR

TOUCHES NUMÉRIQUES : Pour saisir des chiffres

SORTIE TV : Pour choisir le mode de sortie (HDMI, YUV, AV)

REC : Pour lancer l’enregistrement d’une seule touche (OTR), avec des durées fixes de 30 mn / 60 mn / 90 mn / 120 mn / 180 mn

PAUSE : Pour mettre en pause. Appuyer à nouveau pour une lecture pas à pas.

REVENIR/ANNULER : Pour revenir à l’écran précédent

Français

TOUCHES NAVIGATION : Pour déplacer le curseur à l’écran

ENTRER : Pour valider/lancer la lecture

SÉLECT : Pour sélectionner les fichiers à copier

FW/FF : 1.5Avance/retour rapide : 2x, 4x, 8x, 16x, 32x

TIME SHIFT : Pour interrompre le programme TV et le reprendre plus tard au même endroit

SKIP <- : Pour revenir 10 secondes en arrière

ZOOM + / - : Appuyez pour agrandir, et à nouveau pour ajuster le niveau de zoom. Utilisez les touches de navigation pour vous déplacer dans l’image agrandie. Cette fonction est disponible pour les photos et vidéos (2x/3x/4x/8x).

REPEAT : Pour répéter la lecture du fichier en cours, ou celle de tous les fichiers du répertoire.

MENU : Pour revenir au menu du DVD en cours de lecture d’un fichier DVD (VOB)

Download User Manual on www.danedigital.com

AUDIO : Pour changer la piste audio du fichier en cours de lecture

APERÇU : Pour afficher/masquer l’écran d’aperçu en mode recherche de fichier média

ALÉATOIRE : Pour rendre aléatoire la séquence de lecture (iPod seulement)

CONFIGURATION : Pour accéder aux différents menus de configuration, depuis le menu principal, ou en cours de lecture d’un fichier média

Français

SMART LIVE : Raccourci vers le menu SMARTLIVE

ENREGISTREMENTS : Raccourci vers le menu ENREGISTREMENTS

INFOS : Pour afficher l’état actuel de la fonction d’enregistrement. Appuyez à nouveau pour afficher l’état du réseau ou pour afficher/masquer l’OSD du TIME SHIFT

STOP : Pour interrompre la lecture d’un fichier

LECTURE : Pour lancer/relancer la lecture d’un fichier

ACCUEIL : Pour aller au menu principal

ALLER À : Pour aller au chapitre ou à un endroit précis de la vidéo précédemment sélectionné

PRÉC/SUIV : Pour aller au fichier suivant/précédent de la liste

SLOW: Repetitive pressing for play in slow motion by 3/4x / 1/2x / 1/4x / 1/8x / 1/16x / 1x in sequence

SKIP -> : Pour aller 30 secondes plus avant

VOL : Pour ajuster le volume audio

A-B : Pour définir une plage de répétition

SOUS-TITRES : Pour afficher/masquer ou changer la taille des sous-titres

MUET : Pour désactiver le son

SYNC <- / -> : Pour ajuster la synchronisation des soustitres avec la vidéo (100ms / 0,1sec)

Download User Manual on www.danedigital.com

37 FONCTION : Touche non fonctionnelle

iPod : Pour activer/désactiver les touches de la télécommande pour les fonctions de l’iPod

Modifier les paramètres de langue/résolution/ date et heure

1. Le menu de configuration initial est présenté ci-dessus. Sélectionnez la langue souhaitée puis appuyez sur OK.

Français

2. Date et Heure : Ajustez la date et l’heure à l’aide des touches de navigation HAUT et BAS. Appuyez sur OK pour valider.

IMPORTANT : Assurez-vous que la date et l’heure sont exactes, car la bonne programmation d’enregistrements en dépend.

Download User Manual on www.danedigital.com

Paramètres réseau

Français

1. Sélectionnez la méthode de connexion au réseau filaire. DHCP IP alloue une adresse IP automatiquement (recommandé).

2. Pour définir des adresses IP statiques, entrez ces adresses à l’aide des touches numériques de la télécommande.

Avertissement : Il n’est pas possible d’attribuer la même adresse IP à plusieurs périphériques. Assurez-vous également de choisir des adresses IP dans la plage IP du routeur.

Download User Manual on www.danedigital.com

Menu Principal

1. BIBLIOTHÈQUE MÉDIA Le So Smart PVR vous permet de lire des fichiers média stockés en interne, sur un périphérique USB, ou réseau. Il est également possible de lire des fichiers partagés par un PC en réseau. Le So Smart PVR prend en charge les fonctions de prévisualisation, y compris des fichiers stockés sur un périphérique USB. Vous pouvez également lire un fichier tandis qu’un enregistrement est en cours. Vous pouvez connecter un lecteur de cartes mémoire USB au So Smart PVR, et d’accédez ainsi à leur contenu. De façon générale, tout périphérique de stockage est accepté et prêt à l’emploi à la connexion.

Français

2. SmartLIVE Cette fonction prend en charge les flux RSS, et vous permet d’accéder à tout contenu média en ligne.

3. DIGITAL LIBRARY Tous les fichiers média disponibles s’affichent à l’écran. Les fichiers vidéos peuvent être en même temps lus, enregistrés et/ou traités par la fonction TimeShift. Le système multi-tâche du So Smart PVR vous permet de parcourir les fichiers de la bibliothèque tandis qu’un enregistrement est en cours.

4. RECORDINGS LIBRARY Tous les fichiers média disponibles s’affichent à l’écran. Les fichiers vidéos peuvent être en même temps lus, enregistrés et/ou traités par la fonction TimeShift. Le système multi-tâche du So Smart PVR vous permet de parcourir les fichiers de la bibliothèque tandis qu’un enregistrement est

Download User Manual on www.danedigital.com

en cours.

5. PROGRAMMATION Sélectionner la source de l’enregistrement. Si le So Smart PVR est éteint, il s’allumera automatiquement au moment de l’enregistrement. À la fin de celui-ci, il s’éteindra de nouveau automatiquement.

6. GESTIONNAIRE DE FICHIERS Il est possible de copier des fichiers depuis et vers tout PC, ou tout périphérique de stockage USB ou réseau.

7. CONFIGURATION SYSTÈME Ce menu vous permet de définir de nombreux paramètres, tels que la

Français

langue, la connexion réseau, les options d’enregistrement, etc. Vous pouvez modifier certains de ces paramètres en cours de lecture de fichier. Les modifications prennent effet immédiatement.

8. Base iPod Le So Smart peut exploiter la sortie TV de l’iPod. En cours de chargement, les fonctions d’enregistrement et de lecture sont disponibles.

9. Serveur UpnP (fonctionnalité supplémentaire) Grâce au DDNS, vous pouvez accéder à tout contenu internet, en reliant le So Smart PVR à un PC lui même connecté à internet.

Download User Manual on www.danedigital.com

À PROPOS DE DivX :

À propos de DivX VIDEO: DivX® est un format vidéo digital créé par DivX, Inc. Ceci est un produit officiellement certifié DivX qui lit des vidéo DivX. Visitez www.DivX.com pour plus d’informations et utilitaires pour convertir vos fichiers en formats DivX. À propos de DivX VIDEO-ON-DEMAND: Ce produit certifié DivX® doit être enregistré avant de pouvoir lire les DivX Video-on-Demand (VOD ou Vidéos à la demande). Pour obtenir votre clé d’enregistrement, séléctionnez la section DivX VOD dans le menu de votre appareil. Allez sur vod.DivX.com en vous munisant de ce code pour valider votre enregistrement et vous pourrez ainsi en savoir plus sur DivX

VOD.

Installation des logiciels :

Français

Download User Manual on www.danedigital.com

Installation des logiciels :

1) Backup My PC: (1/2)

1) Backup My PC: > Configuration (2/2)

Français

2) Easy Archive (1/2) :

Download User Manual on www.danedigital.com

Installation des logiciels :

2) Easy Archive: > Configuration (2/2)

3) PC Tools Antivirus & Antispyware (1/2)

Français

3) PC Tools Antivirus & Antispyware > PC Tools (2/2)

Download User Manual on www.danedigital.com

www.danedigital.com

www.dane-elec.com

Download User Manual on www.danedigital.com

Disco duro multimedia lector

y grabador inalámbrico

Guía rápida de inicio

Download User Manual on www.danedigital.com

Avisos de seguridad

Los siguientes avisos se destinan a proteger la seguridad del usuario y evitar daños materiales. Emplee el aparato correctamente, después de haber leído las indicaciones siguientes. Infringir las instrucciones puede ocasionar graves lesiones o la muerte. Infringir las instrucciones puede ocasionar lesiones leves o daños al aparato.

Instrucciones:

Warning

Caution

Acción prohibida

Prohibido modificar

No conectar varios enchufes al mismo tiempo. (Puede producirse recalentamiento o un incendio.)

No enchufar si el enchufe queda flojo en su toma. (Puede causarse un incendio o producirse descargas eléctricas.)

Español

Limpiar el exterior del aparato pasándole un trapo seco o ligeramente húmedo. (Emplear algún detergente para quitar la grasa, o un trapo demasiado fino o demasiado mojado, etc. puede averiar el aparato.)

Prohibido tocar con las

El enchufe de corriente

debe estar alejado de la

No tirar del cable. (Si se rompe el

cable, puede causarse un incendio o

producirse descargas eléctricas.)

Asegúrese que apaga el aparato y lo desenchufa antes de desplazar el aparato.

No desmontar, reparar ni modificar el aparato. Comprobar que no se introducen sustancias extrañas en el aparato. (Puede averiarse el aparato o producirse descargas eléctricas.)

manos mojadas

toma de corriente

No enchufar ni desenchufar con las manos mojadas. (Pueden producirse descargas eléctricas.)

No colocar tiestos, copas ni objetos con agua o productos químicos, etc. Sobre el aparato. (Puede averiarse el aparato.)

No doblar ni forzar el cable conectado, ni lo aplaste con objetos pesados. (Puede causarse un incendio o producirse descargas eléctricas.)

Download User Manual on www.danedigital.com

Avisos de seguridad

Los siguientes avisos se destinan a proteger la seguridad del usuario y evitar daños materiales. Emplee el aparato correctamente, después de haber leído las indicaciones siguientes. Infringir las instrucciones puede ocasionar graves lesiones o la muerte Infringir las instrucciones puede ocasionar lesiones leves o daños al aparato

Instrucciones:

Warning

Caution

Acción prohibida

Prohibido modificar

No dejar caer objetos sobre el aparato, ni dar ningún golpe al aparato. (Conserve el aparato lejos de vibraciones fuertes o de objetos magnetizados.)

No tape el aparato, ni lo coloque en lugares mal ventilados, como alojamientos cerrados en la pared, etc.

No instalar el aparato en lugares con temperatura demasiado alta

(35˚ o superior), ni demasiado baja (5˚ o inferior), ni con mucha

humedad.

Prohibido tocar con las

El enchufe de corriente

debe estar alejado de la

No colocar tiestos, copas ni recipientes con agua o productos químicos, etc. sobre el aparato. (Puede causarse un incendio o descargas eléctricas. La caída de objetos puede causar también lesiones.)

Instalar el aparato en un lugar plano y estable. (En otro caso, el aparato puede no funcionar correctamente.)

No exponer el aparato a la luz directa del sol, ni cerca de fuentes de calor, como velas encendidas, cigarros o fuegos, etc.

manos mojadas

toma de corriente

No deje objetos pesados sobre el aparato. (La caída de objetos puede causar lesiones.)

No desmontar, reparar ni modificar el aparato. Comprobar que no se introducen sustancias extrañas en el aparato. (Puede averiarse el aparato o producirse descargas eléctricas.)

No colocar el aparato en el agua. (Puede averiarse el aparato o producirse descargas eléctricas.)

Español

Download User Manual on www.danedigital.com

Contenido del paquete

Español

21 4 5

6 7 8 9 10

1- Disco duro externo

2- Mandó a distancia

3- Adaptator de alimentació

4- Cable USB

5- Cable Audio/Video

6- Cable HDMI

7- Quick Start Guide

8- CD-ROM

9- Pilas

10- USB Antena

Download User Manual on www.danedigital.com

Sobre el aparato

Empleando el So Smart PVR, puede grabar una película que esté viendo en tiempo real, pulsando un solo botón del mando a distancia. También puede comprobar la película que se esté grabando, durante su grabación. En el menú de la biblioteca de grabaciones puede ver el título de la película que se está grabando. Marcando el título de una película grabada, puede ver la película por escenas, a cámara lenta, por medio del botón Movimiento lento del mando a distancia. Esta función es muy cómoda cuando se están viendo deportes de acción rápida.

La nueva función SmartLive ha sido creada para utilizar la gran masa de datos de medios de comunicación que existen en Internet, tales como los archivos de You Tube y Picasa de Goggle, etc. Le daremos aún mejor y mayores servicios gracias a una actualización permanente.

So Smart PVR incorpora la funcón Time Shift. La película que esté viendo puede detenerse en tiempo real. La función Time Shift le permite así mismo detener una emisión de TV en cualquier momento (por cualquier motivo inesperado) y poder seguirlo viendo más adelante a partir de donde se quedó sin perderse nada de la emisión de TV. En modo Time Shift puede también rebobinar o utilizar la cámara lenta. (Time Shift no crea ningún archivo grabado.)

So Smart PVR incorpora la función Programación que realiza una grabación con reinicio automático en la fecha y hora pre establecidas, incluso aunque se hubiera detenido el aparato.

So Smart PVR incorpora la función Básica para editar fácilmente un contenido de vídeo. Puede cortar, separar, dividir, mezclar y copiar contenidos de vídeo por medio de los botones del mando a distancia.

El puerto iPod incorporado hace posible utilizar su iPod en el So Smart PVR. Si emplea un iPod con función TV-OUT, podrá mostrar fácilmente sus contenidos de vídeo iPod en su TV. También incorpora las funciones grabar y cargar Ipod. El mando a distancia So Smart PVR controla también muchas de las funciones iPod.

Dane-Elec Information System no acepta responsabilidad alguna por la grabación de contenidos de emisiones comerciales, ni por exhibirlas con fines ilegales o comerciales en lugar de fines personales o no comerciales, ni por el comercio ilegal con contenidos grabados. Tengan en cuenta que la persona que realice la grabación de los contenidos debe asumir completamente la responsabilidad civil y criminal.

Download User Manual on www.danedigital.com

Español

Biblioteca Multimedia

Reproducción de archivos en disco duro con alta resolución: So Smart PVR admite una interfaz de scan máx 1920X1080 para ofrecer una calidad de imágen limpia y de alta resolución.

Admite diversos tipos de formatos de películas

So Smart PVR admite diferentes archivos de disco duro, como archivos T P, TS y TRP, y también MPEG, Divx (3/4/5), Xvid, DAT, ISO, DVD (VOB, IFO) y MKV / WMV / ASF / MOV (si emplea Dane-ElecFTS), etc. Puede disfrutar cómodamente viendo películas en cualquier lugar, siempre que tenga acceso a algún dispositivo de reproducción, como TV, etc. (que admita reproducción de películas nivel SD para MKV).

Copia cómoda

So Smart PVR le permite copiar un archivo grabado (con partición FAT32) a un PC conectado a red. Además, podrá copiar archivos a alta velocidad de un PC al disco duro de So Smart PVR o a un dispositivo de almacenaje USB conectado al So Smart PVR.

Admite diferentes archivos diversos de música

So Smart PVR admite diferentes fuentes musicales, como MP3, OGG, WAV, WMA, AC3 y DTS, etc. Como el reproductor incorpora funciones de rebobinado/avance rápidos, podrá hallar rápidamente la pieza que desea escuchar.

Álbum de fotos digital

So Smart PVR admite archivos de imágenes JPEG mejorado y BMP. Toda la familia disfrutará viendo los archivos en la T V, etc. También, cualquier archivo fotografiado en vertical puede girarse en la pantalla para verla sin requerir ninguna modificación.

Reproducción de archivos compartidos en red

Los archivos compartidos en red pueden reproducirse con medios por cable o inalámbricos sin tener que pasarlos al disco duro So Smart PVR.

Español

Admite USB Host

So Smart PVR admite 2 USB2.0 hosts. Conectando dispositivos externos de almacenaje USB, podrá añadir fácilmente capacidad adicional de almacenaje al So Smart PVR y reproducir los archivos en los dispositivos externos de almacenaje USB. También se pueden emplear trajetas de lectura de memoria de tipo USB, etc.

Admite alta resolución HDMI

Incorpora un terminal HDMI para salida de señal digital, por lo que So Smart PVR le permite disfrutar de contenidos de vídeo con mejor calidad de imágen.

Salida de audio 5.1CH y función Down Mix

So Smart PVR ofrece salida de audio 5.1CH AC3 y DTS, etc. Además la función de combinación Down Mix le permite reproducir audio 2CH en T V, etc. sin necesitar ningún dispositivo descodificador adicional, como amplificador, etc. (óptico, coaxial).

Download User Manual on www.danedigital.com

Los contenidos protegidos por derechos de autor, como son las fuentes musicales o contenidos de medios, etc., están protegidos de acuerdo con las respectivas leyes y

reglamentos, como la Ley de Derechos de Autor, etc. La responsabilidad por infringir los derechos de autor o de propiedad intelectual al utilizar este aparato corresponde únicamente al usuario.

Asegúrese que comprueba el CODEC el archivo que va a reproducir. Este aparato no admite archivos de todos los archivos CODEC. Solamente los archivos CODEC que pueda reproducir pueden utilizarse. Haga compatible el archivo de medios o CODEC que no

sea compatible, por medio de utilidades específicas, etc. Incluso aunque el CODEC sea reproducible, puede que el archivo no se reproduzca bien en función de las características del archivo o el entorno del usuario.

Cuando retire el USB tras tenerlo conectado a un PC, asegúrese que protege los datos y evita cualquier operación erronea del aparato retirando el dispositivo de seguridad. Así

mismo, asegúrese que apaga el aparato cuando conecte o desconecte dispositivos de almacenaje independientes al host USB del aparato. En caso contrario, puede provocar un funcionamiento erroneo del aparato.

El Disco duro interno del So Smart PVR es un Disco duro SATA 3.5’’. Está ya formateado

y listo para usar. Tenga cuidado porque formatear borra todos los datos. Asegúrese que hace una copia de seguridad antes.

Este aparato utiliza un PC Windows y función de compartir red network sharer function. L acción de compartir la red Network sharer puede no funcionar correctamente debido

a error del progra,a de Windows o al entorno de usuario. Dane-Elec mo es responsable por ello.

Guardar datos en este aparato independientemente es lugar seguro. Dane-Elec no acepta

responsabilidad alguna por la pérdida o daños a los datos guardados.

7 No dejar caer ni dar golpes al aparato. Puede averiarse el aparato.

Proteja el interior del aparato contra objetos metálicos o sustancias extrañas combustibles,

etc. Puede causarse un incendio o averiarse el aparato.

No desmontar, modificar, ni reparar el aparato. Se puede averiar el aparato. Dispondrá

de un servicio posventa, contra pago, para las averías debidas a haber desmontado, modificado o reparado el aparato.

Impida que el aparato esté en contacto con agua o líquidos. Además, no utilice el aparato en zonás húmedas. Puede causarse un icendio, descargas eléctricas o averiarse el aparato.

No limpiar la superficie del aparato con sustancias químicas ni detergentes. Puede estropearse la superficie del aparato.

No exponer el aparato a elevadas temperaturas ni a la luz directa del sol. Guardarlo durante un periodo largo, o utilizarlo a elevadas temperaturas puede averiar el aparato o impedir que reproduzaca bien los archivos. Asegurarse que se emplea en zonas bien ventiladas.

No dejar el aparato cerca de objetos muy magnetizados. Pueden perderse datos y averiarse el aparato.

Conectar cualquier cable con la alimentación del So Smart PVR y la TV apagados. So Smart PVR puede utilizarse como reproductor multimedia y disco móvil conectado a un PC. No obstante, no pueden emplearse esas dos funciones simultáneamente.

Puede que el aparato no funcione correctamente si se emplea durante un periodo largo de tiempo, o en zonas con elementos dañinos. Si se produce buffering, parar el funcionamiento y volver a empezar. También es recomendable reiniciar el aparato.

Español

Download User Manual on www.danedigital.com

Panel delantero

6 5 4 1 2 3

Tecla de dirección (arriba/ abajo/

izquierda/ derecha)

2 Botón de dirección OK (pulsar) 6 Zona de recepción IR

Botón de dirección OK (pulsar

durante 3 segundos o más -> volver a INICIO)

4 Ventana LCD de estado

5 Interruptor de alimentación

7 Conexiones ampliación iPod

Panel trasero

Español

1 Conector de antena inalámbrica 8 Terminal HDMl

2 Terminal óptico 9 Terminal de entrada estéreo RCA

3 Puerto LAN 10/100Mbps 10 Ventilador

4 USB2.0 tipo A host de 2 puertos 11 USB 2.0 tipo esclavo A

5 Terminal de salida estéreo RCA 12 Alimentación

6 Terminal salida componente 13 Terminal coaxial

7 Port HDMl

2 13

31112

1 7 5 4 9

Download User Manual on www.danedigital.com

Especificaciones

Nombre del aparato So Smart PVR

Sistema operativo Linux

Formato de archivo

iPod Dockstation Compatibles iPod, iPod Classic, iPod Touch

Codificador (Grabación)

Archivos y formatos

admitidos

Entrada vídeo Múltiple

Subtítulos

Salida Vídeo Múltiple, Componente, y HDMI 1.1 con CEC

Salida Audio

Sistema de TV NTSC, PAL, o HDMI AUTO

Decodificación alta

definición

Decoificación Audio

Red

Seguridad de red Inalámbrica: WEP, WPA,

Protocolo de red

Tipo disco duro 3.5” Internal SATA

USB Interface Esclavo B2.0

Power C 100V-240V, 50/60Hz Salida: CC 12V, 3A, CC In : 12V

Medidas 225mm(W) X 200mm(H) X 59mm(D)

Partición de grabación: UDF (sistema de archivo UNIX) Partición de archivo: FAT32 / NTFS

Modo de grabación

Vídeo MPEG II (PAL 720x576, 352x576 / NTSC 720x480, 352x480)

Audio MPEG II (48KHz Estéreo 256Kbps / 192Kbps)

Vídeo

Audio

Imagen BMP, HD JPEG/JPG,GIF,PNG,TIFF/TIF(no admite JPEG progresivo)

SRT, SUB, SSA, SMI SAMI, SRT multi les, SUB+IDX

Analógica Estéreo RCA

Digital Coaxial, Óptica

Componente disco duro YPbPr (480,720,1080i) / HD HDMI (480,720,1080i)

Formatos WMV, ASF, AVI y MP4

MPEG-1 y MPEG-2 capas I, II y III (MP3), MPEG-2 BC capas multi canal I, II y III, MPEG-2 y MPEG-4 AAC-LC,WMA9 y WMA9 Pro decodificación

Con cable Ethernet (10/100) LAN via puerto RJ-45

Inalámbrica LAN inalámbrico

Inalámbrico: IEEE802.11N, 3dBi antena USB con cable: 10/100Mbps Ethernet Rápido (RJ45) TCP/IP (DHCP modo cliente, modo Manual IP)

HQ, S P, L P, E P, SLP

MPEG2 HD(ts,tp), Xvid HD(avi), MPEG1/2 (dat,mpg.vob.ifo.iso), Divx (, certificado oficial DivX que reproduce video DivX avi), Xvid(avi), MKV(NOT H.264), (uso Dane-ElecFTS: MKV(H.264 720P), RMVB, MOV,WMV)

MP3, WMA, ACC, OGG, WAV, AC3, decodificación DTS incluyendo down-mixing, DTS pass through

Español

Download User Manual on www.danedigital.com

Conexión con su PC:

• Conexión del conector C/A

• Conexión del cable USB

Español

• Desconexión del So Smart PVR :

1: Encendido 2 : Desconexión

Download User Manual on www.danedigital.com

• Conexión a red

IP Router

Wireless IP Router

Con cable: via RJ45, 10/100 LAN Inalámbrica: via WIFI

Alimentación

Español

On/Off

Download User Manual on www.danedigital.com

Entradas/salidas:

Conexión de salida de dispositivo múltiple a entrada de vídeo (Video IN)

La conexión a la entrada de un dispositivo decodificador IPTV Set Top Box solo puede realizarse con una conexión múltiple. Por lo tanto, hay que conectar un terminal de entrada múltiple al So Smart PVR en el decodificador. En el decodificador, conectar el cable amarillo a la señal de salida de vídeo, y los cables rojo y blanco a la señal de salida de audio. Seguidamente, conectar los cables amarillo, rojo y blanco a los correspondientes terminales A/V INPUT en la parte trasera del So Smart PVR.

Bypass Support (Múltiple => Apagado => Múltiple)

Múltiple => Apagado => Múltiple) Aunque el So Smart PVR esté apagado, las señales enviadas a la entrada A/V Input continúan transmitiéndose. La función de Bypass del So Smart PVR puede activarse únicamente cuando se empleen entrada y salida múltiples. Con el So Smart PVR encendido, funcionan todas las salidas al HDMI/ componente/ múltiple.

Español

• Conexión a una TV

Si necesita un adaptador Scart, siga el procedimiento siguiente:

Adaptador Peritel/AV & ent/sal > Seleccionar IN

Download User Manual on www.danedigital.com

Entradaputs

Conexión de salida múltiple y HDMI

Conexión de cable HDMI

Conexión de cable HDMI al terminal HDMI en la parte trasera del aparato. Conecte el otro cable que queda del terminal al terminal HDMI en la parte trasera de la TV digital. Asegúrese que distingue bien los terminales de entrada y de salida.

INPUT

Conexión con cable múltiple

Conectar el cable amarillo de la señal de vídeo al terminal situado en la parte trasera de la TV. Seguidamente, seleccionar la entrada externa de la TV. Conectar los cables restantes rojo y blanco del terminal a los terminales izquierdo/derecho de la parte trasera del sipositivo. Seguidamente, conectar los cables rojo y blanco al terminal izquierdo/ derecho de la entrada del DTV o de entrada del componente audio en la parte trasera de la TV digital.

Download User Manual on www.danedigital.com

Español

Conexión de salida audio:

•Conexióndecablecoaxial:

Podrá disfrutar de sonido de alta calidad 5.1CH si el dispositivo de audio es un amplificador o receptor con terminal de entrada de cable coaxial. Conectar el cable coaxial a Coaxial en el So Smart PVR, como se indica. Seguidamente, conectar el amplificador o receptor para disfrutar del

5.1CH.

•Conexiónconcableóptico:

Podrá disfrutar de sonido de alta calidad 5.1CH si el dispositivo de audio es un amplificador o receptor con terminal de entrada con cable de salida óptico. Conectar el cable óptico a Optical, el terminal de salida óptica en el So Smart PVR, como se indica. Then, connect amplifier or receiver to

Español

enjoy 5.1CH.

Download User Manual on www.danedigital.com

Conexión de antena USB WIFI 11N :

ntena USB 11N :

A•

Español

Download User Manual on www.danedigital.com

Funcionamiento del mando a distancia :

Español

1 ALIMENTACIÓN

2 BIBLIOTECA 3 ENTRADA VIDEO

4 BOTONES DE NÚMEROS

5 SALIDA TV

6 GRAB 7 PAUSA / PASO

8 VOLVER

9 BOTONES DE NAVEGACIÓN 10 ENTRAR

11 SELECCIONAR

12 ATRÁS/AVANCE

13 TIME SHIFT 14 SALTAR <

15 ZOOM + -

21 INSTALAR

22 SMART LIVE 23 GRABACIONES

24 INFO

25 DETENER 26 REPRODUCIR

27 INICIO

28 IR A

29 PREV/SIGUIENTE

30 LENTO 31 SALTAR >

32 VOL

16 REPETIR 17 MENU 18 AUDIO 19 VISTA PREVIA 20 SHUFFLE

33 A-B 35 MUTE 34 SUBTITULO 37 FUNC 38 IPOD

36 SYNC < >

Download User Manual on www.danedigital.com

N° Botón Función

POWER: Para encender/apagar o dejar en espera

LIBRARY: Acceso directo al menú de BIBLIOTECA

VIDEO IN: Acceso directo al menú de GRABACIÓN DIGITAL

BOTONES DE NÚMEROS: Para pulsar los botones de los números 0 ~ 9

TVOUT: Modos de salida Toggle Video (HDMI, YUV, AV)

REC: Para iniciar la grabación/ pulsar repetidamente para grabar con u solo toque (OTR) con un periodo fijo de 30min/ 60min/ 90min/ 120min/ 180 min

TEMPORARY STOP: Parada temporal de la pantalla/ pulsar repetidamente para desplazar la pantalla de imágen en imágen

VOLVER/ CANCELAR: Para volver

TECLAS DIRECCIONALES: Para desplazar y seleccionar el cursor

ENTER: Para confirmar selección/reproducir

SELECCIONAR: Para seleccionar archivos para copiar con la función copiar

F.B / F.F: Velocidades 1.5x/2x/4x/8x/16x/32x, función disponible en mp3 y salida de sonido disponible en velocidad 2x

TIME SHIFT: Detiene ver TV en cualquier momento y continúa más adelante en el punto en que se paró

SALTAR <-: Para volver a la pantalla en 10 segundos

ZOOM + / - : Para aumentar o reducir pantalla/ pulsar repetidamente para ajustar el zoom +/ - porcentaje/ desplazar a posición de salida más grande por medio de las teclas direccionales. Función disponible para uasar durante la reproducción de archivos de películas/fotos (2x/3x/4x/8x)

Download User Manual on www.danedigital.com

Español

REPETIR: Para repetir el archivo que se está reproduciendo o para repetir todos los archivos de medios en la carpeta correspondiente

MENU: Para cambiar o instalar archivos del menú DVD desplazando la pantalla del MENU mientras se ve un archivo DVD(VOB)

AUDIO: Para cambiar o seleccionar pistas de audio o archivo para reproducir

PREVIEW: Para encender/apagar automáticamente la pantalla de vista previa en modo de búsqueda de archivos de medios para reproducir

SHUFFLE: Para cambiar la secuencia de reproducción de pistas a aleatoria (solamente con iPod)

SETUP: Function available when playing media file or using menu’s in VIDEO IN screen to display various setup screens

Español

SMARTLIVE: Acceso directo al menú SMARTLIVE

RECORDINGS: Acceso directo al menú GRABACIONES

INFO: Mostrar la función actual disponible mientras se esté grabando/ pulsar repetidamente para mostrar estado de la red/ ocultar o mostrar OSD de la función TIME SHIFT

STOP: Detener el archivo que se está reproduciendo

PLAY: Reproducir el archivo seleccionado

HOME: Ir a la pantalla de inicio o mostrar pantalla de inicio

GOTO: Para seleccionar archivo dentro del mismo título o acceder directamente al capítulo ya designado o acceso directo a la hora deseada

PREV/NEXT: Para desplazarse al archivo (lista) anterior o al archivo (lista) siguiente

SLOW: Pulsar repetidamente para mostrar a cámara lenta en secuencias de 1x / 3/4x / 1/2x / 1/4x / 1/8x / 1/16x

SKIP ->: Para avanzar la pantalla mostrada 30 segundos

VOL: Para ajustar el volumen

Download User Manual on www.danedigital.com

33 A-B: Para establecer el intervalo de repetición

SUBTITLE: SUBTITLE: Cambiar o seleccionar tamaño de subtítulos

MUTE: Para función de silenciado

SYNC <- / ->: Para ajustar la sincronización de archivos con subtítulos en películas (100ms/ 0,1sec)

FUNC: Para implementar la función de ~

iPod: Para convertir el modo con mando a distancia a moso de control por iPod/volver a pulsar para regresar a modo PVR

Asistente para cambiar idioma/resolución/ puesta en hora

1. La pantalla inicial de instalación aparece como se indica en la figura Seleccionar el idioma y pulsar OK.

2. Reservado para personas bien informadas: Ajustar la fecha y hora pulsando el botón arriba/abajo. Pulsar OK. TIP : Comprobar que se ajusta la hora a la verdadera, para conseguir grabaciones correctas con la función de grabación pre programada en TIMER.

Download User Manual on www.danedigital.com

Español

Ajuste de red en el asistente de inicio

1. Seleccione el método para conectar el Lan con cable a la red. DHCP IP adjudica automáticamente la dirección IP.

Español

2. Para establecer una dirección IP estática y adjudicarlas, introduzca y guarde la entrada por medio de las teclas de números del mando a distancia.

Nota : No es posible un funcionamiento normal si se establece una IP igual a los periféricos. Asegúrese que introduce una dirección IP exacta dentro del ancho de banda IP que se puede emplear en el router.

Download User Manual on www.danedigital.com

Resumen de menús principales

1. BIBLIOTECA DE MEDIOS Puede reproducir medios de varios archivos, como películas, música y fotografías, etc. conectando con USB, HDD y NET o bien disfrutar de películas de alta resolución. Además, podrá conectarse y reproducir archivos compartidos en un ordenador conectado a red. So Smart PVR admite también las funciones de vista previa o controlar los dispositivos de almacenaje conectados a USB host. Además, podrá reproducir archivos de medios mientras está grabando. Al conectar lector de tarjetas USB a USB host, pueden expandirse varios chips de memoria para utilizarlos. Las cámaras digitales, teléfonos móviles, etc., que se puedan emplear como dispositivos de almacenaje, pueden conectarse directamente para copiar y reproducir archivos de medios.

2. SmartLIVE Admite RSS online, por lo que esta función le permite ver películas, fotos e información meteorológica directamente.

3. BIBLIOTECA DIGITAL Se reproducen directamente las entradas de vídeo. Además, los contenidos de vídeo que se reproduzcan pueden grabarse o procesarse con la función time shift. Así Smart PVR apoya multi-roscar la función que le permite utilizar la biblioteca multimedia menú regresar a la pantalla de inicio, manteniendo al mismo tiempo el estado de grabación.

4. BIBLIOTECA DE GRABACIONES Los archivos de medis grabados y guardados pueden verse directamente. Este menú facilita las funciones básicas de edición, como cortar, dividir, mezclar y extraer archivos del sistema de archivo de Windows.

Download User Manual on www.danedigital.com

Español

5. TEMPORIZADOR Establezca el momento para iniciar una grabación de la fuente de entrada VIDEO IN. Cuando se apague la unidad, el So Smart PVR se encenderá automáticamente e iniciará la grabación. Cuando acabe la grabación, se apagará automáticamente.

6. GESTIÓN DE ARCHIVOS Sin la complicación de tener que copiar losa archivos entre los dispositivos de almacenaje conectándolos a su PC, puede copiar archivos con USB/ HDD/ NET desde el PC al Disco Duro, desde un dispositivo de almacenaje USB al Disco Duro, o desde el So Smart PVR al PC conectado a la red.

7. INSTALACIÓN DEL SISTEMA Esta función se utiliza para realizar o cambiar la instalación de varuios sistemas, como el menú de idioma/ método de codificación de subtítulos/ red/ método de salida de red e instalación para grabación de audio y vídeo, etc. Los parámetros pueden cambiarse mientras funciona el reproductor, y se aplican inmediatamente.

8. PUERTO iPod (Ampliación) Se puede utilizar la función iPod Salida de TV. Se puede realizar grabación y reproducción durante el proceso de carga.

Español

9. SERVIDOR UPnP (Función adicional) Con el DDNS gratuito, podrá reproducir o descargar todos los datos, conectandose al Disco Duro del So Smart PVR en cualquier lugar, siempre que exista una conexión local de PC o un PC con conexión a Internet.

Download User Manual on www.danedigital.com

Sobre DivX :

Sobre VIDEO DivX: DivX® es un formato digital creado por DivX, Inc. Este es un dispositivo con el certificado oficial DivX que reproduce video DivX. Visite la página web www.DivX.com para más información y herramientas de software para convertir sus ficheros en video DivX. Sobre VIDEO DivX bajo-demanda; Este dispositivo con certificado DivX ® debe ser registrado para poder reproducir contenido de Video DivX bajo demanda (VOD). Para generar el código de registro, vaya a la sección DivX VOD del menú de configuración del dispositivo. Diríjase a vod.DivX.com una vez generado el código para completar el proceso de registro y aprender más sobre DivX VOD.

Instalación del Software :

Español

Download User Manual on www.danedigital.com

Instalación del Software

1) Backup My PC: (1/2)

1) Backup My PC: > Configuration (2/2)

Español

2) Easy Archive (1/2) :

Download User Manual on www.danedigital.com

Instalación del Software

2) Easy Archive: > Configuration (2/2)

3) PC Tools Antivirus & Antispyware (1/2)

Español

3) PC Tools Antivirus & Antispyware > PC Tools (2/2)

Download User Manual on www.danedigital.com

www.danedigital.com

www.dane-elec.com

Download User Manual on www.danedigital.com

Draadloze Multimedia Harde Schijf

& Video Recorder

Snelstartgids

Download User Manual on www.danedigital.com

Veiligheidsinstructies

Het volgende dient ter bescherming van de veiligheid van de gebruiker en om schade aan bezittingen te voorkomen. Gebruik dit product op correcte wijze na het lezen van de volgende veiligheidsinstructies.

Waars-

Het niet opvolgen van de instructies kan leiden tot ernstig letsel of de dood.

chuwing Opgelet

Instructies:

Handeling verboden

Modificatie verboden

Sluit niet meerdere stekkers tegelijk aan. (Dit kan tot oververhitting leiden en brand veroorzaken.)

Steek de stekker niet in het stopcontact in het geval van een te losse verbinding. (Dit kan brand of een elektrische schok veroorzaken.)

Het niet opvolgen van de instructies kan leiden tot licht letsel of kan het product beschadigen.

Contact met natte handen verboden

Stekker uit stopcontact verwijderen.

Trek niet met kracht aan de stroomkabel. (het breken van de stroomkabel kan leiden tot brand en elektrische schok.)

Zorg ervoor dat het product uit staat en dat de stroomstekker is verwijderd voordat u het product verplaatst.

De stroomstekker er niet met natte handen insteken of verwijderen. (Dit kan een elektrische schok veroorzaken.)

Zet geen plantenbakken, kopjes of andere met vloeistof gevulde voorwerpen op het product. (Dit kan schade aan het product veroorzaken.)

Het product kan van buiten met een vochtige of droge doek worden schoongemaakt. (Het gebruik van chemische reinigingsmiddelen of een te natte doek kan schade aan het product veroorzaken.)

Nederlands

Het product mag niet worden gedemonteerd, gerepareerd of gemodificeerd. Zorg ervoor dat er geen vreemde stoffen in het product binnendringen. (Dit kan schade aan het product of een elektrische schok veroorzaken.)

Download User Manual on www.danedigital.com

De aangesloten stroomkabel mag niet overmatig worden verbogen of door zware voorwerpen worden platgedrukt. (Dit kan brand of een elektrische schok veroorzaken.)

Veiligheidsinstructies

Waars-

chuwing

Opgelet

Instructies:

Handeling verboden

Modificatie verboden

Zorg ervoor dat er geen voorwerpen op het product vallen of er tegenaan stoten. (Vermijd trillingen aan het product of de nabijheid van magnetische voorwerpen.)

Leg niets bovenop het product en zet het niet op een slecht geventileerde plaats, zoals in een kast.

Het niet opvolgen van de instructies kan leiden tot ernstig letsel of de dood.

Het niet opvolgen van de instructies kan leiden tot licht letsel of kan het product beschadigen.

Contact met natte handen verboden

Stekker uit stopcontact verwijderen.

Zet geen plantenbakken, kopjes of andere met vloeistof gevulde voorwerpen op het product. (Dit kan brand of een elektrische schok veroorzaken. Als deze voorwerpen eraf vallen kan ook dat letsel toebrengen.)

Zet het product op een vlakke en stabiele ondergrond. (Anders werkt het product wellicht niet naar behoren.)

Plaats geen zware voorwerpen bovenop het product. (Als deze eraf vallen kan dat letsel toebrengen.)

Zet het product niet op een plaats waar de temperatuur te hoog

(boven de 35˚) of te laag (onder de 5˚) is of waar de luchtvochtigheid

te hoog is.

Zet het product niet in direct zonlicht of nabij warmtebronnen als kaarsen, lampen of open vuur.

Download User Manual on www.danedigital.com

Breng het product niet in contact met water. (Dit kan schade aan het product of een elektrische schok veroorzaken.)

Nederlands

Inhoud verpakking

21 4 5

6 7 8 9 10

1- Externe harde schijf

2- Afstandbediening

3- Voedingsadapter (EUR & UK)

4- USB kabel

5- Audio/Video kabel

6- HDMI kabel

Nederlands

7- Quick Start Guide

8- CD-ROM

9- Batterijien

10- USB Antenne

Download User Manual on www.danedigital.com

Productbeschrijving

Met behulp van de So Smart PVR kunt u door één knopdruk op de afstandsbediening de film opnemen, die u aan het kijken bent. Terwijl de opname nog loopt, kunt u de film die wordt opgenomen al bekijken. In het menu Opname Bibliotheek kunt u de titel vinden van de film die wordt opgenomen. Als u deze titel vervolgens afspeelt, kunt u het gedeelte van de film dat al is opgenomen bekijken, zelfs in slow motion met de SLOW-toets op de afstandsbediening. Deze functie is bijvoorbeeld zeer handig bij het kijken naar sportprogramma’s.

De nieuwe SmartLive functie gebruikt de massale hoeveelheid media, die er op het internet te vinden is, zoals YouTube mediabestanden en Google’s Picasa. Wij zullen u een betere service kunnen bieden door regelmatige updates.

De So Smart PVR heeft een timeshift functie, waarmee u op ieder moment met kijken naar een TV-programma kunt stoppen (om wat voor reden dan ook), om dan later gewoon verder te kijken waar u was gebleven, zodat u niets van uw programma hoeft te missen. Tijdens de timeshifting kunt u ook terugspoelen of gebruik maken van slow motion. (Time-shifting legt geen opname-bestand aan.)

De So Smart PVR heeft een programmeerfunctie, die ervoor zorgt dat het op een vooraf ingestelde datum en tijd automatisch opstart en begint met opnemen, ook als op dat moment het toestel uit is.

De So Smart PVR heeft een functie voor het eenvoudig bewerken van videomateriaal. U kunt videomateriaal gemakkelijk knippen, plakken, kopiëren, snijden, splitsen en samenvoegen met behulp van de knoppen op de afstandsbediening.

De So Smart PVR heeft UPnP-server functies. De So Smart PVR werkt met het gratis DDNS om een verbinding te leggen met de interne harde schijf van de PVR. Dit is niet alleen mogelijk via uw eigen computer, maar ook via iedere pc die aangesloten is op het internet. Deze functie kan worden gebruikt door middel van ieder extern apparaat dat UPnP-client ondersteunt.

Het ingebouwde iPod docking station maakt het mogelijk uw iPod te gebruiken met de So Smart PVR. Bij gebruik van een iPod met TV-OUT functie kunt u gemakkelijk uw iPod videobestanden op uw TV afspelen. De iPod opname- en oplaadfuncties worden ook ondersteund. Met de So Smart PVR afstandsbediening zijn ook veel iPod-functies te bedienen.

Als er commerciële uitzendingen worden opgenomen, is Dane-Elec Information System niet aansprakelijk als dit materiaal wordt gebruikt voor illegale commerciële doeleinden, in tegenstelling tot het opnemen voor persoonlijk en niet-commercieel gebruik, en is ook niet aansprakelijk als het opgenomen materiaal illegaal wordt verhandeld. Wij maken u erop attent, dat diegene die met de PVR opnames maakt, verondersteld wordt de volledige burgerlijke aansprakelijkheid en strafrechtelijke verantwoordelijkheid voor zijn of haar handelen zelf te dragen.

Download User Manual on www.danedigital.com

Nederlands

Multimedia bibliotheek

Hoge resolutie HD-bestanden afspelen: De So Smart PVR ondersteunt een maximum beeldschermresolutie van 1920x1080 voor een haarscherpe beeldkwaliteit.

Ondersteuning voor diverse types filmformaat

De So Smart PVR ondersteunt een groot aantal HD-bestanden als TP, TS en TRP, maar ook MPEG, Divx (3/4/5), Xvid, DAT, ISO, DVD (VOB, IFO) en MKV / WMV / ASF / MOV (bij gebruik van Dane-Elec FTS), etc. U kunt overal gemakkelijk genieten van film kijken, zolang u toegang heeft tot een TV of ander beeldscherm. (ondersteuning voor het afspelen van films op SD-niveau voor MKV).

Gemakkelijk kopiëren

Met de So Smart PVR kunt u een opgenomen mediabestand (met FAT32 partitie) kopiëren naar een op het netwerk aangesloten pc. U kunt ook met hoge snelheid bestanden kopiëren van de pc naar de harde schijf van de So Smart PVR of naar een op de So Smart PVR aangesloten USB-geheugen.

Ondersteuning voor diverse types muziekformaat

De So Smart PVR ondersteunt verscheidene typen muziekbestanden, zoals MP3, OGG, WAV, WMA, AC3, DTS, etc. De speler ondersteunt versneld vooren terugspoelen, wat u in staat stelt het door u gewenste muziekstuk snel te vinden.

Digitaal fotoalbum

De So Smart PVR ondersteunt de verbeterde JPEG- en BMP-bestanden. De hele familie kan samen genieten van een fotovoorstelling op televisie. Verticaal geschoten foto’s kunnen op het scherm worden rondgedraaid zonder dat deze vooraf dienen te worden aangepast.

Bestanden afspelen via het netwerk

Bestanden kunnen via een bekabeld of draadloos netwerk worden afgespeeld zonder dat deze op de harde schijf van de So Smart PVR dienen te worden opgeslagen.

USB-host ondersteuning

De So Smart PVR ondersteunt 2 USB 2.0 hosts. Door het aansluiten van extern USB-geheugen kunt u gemakkelijk extra opslagruimte toevoegen aan de So Smart PVR en de bestanden op de externe USB-opslagmedia afspelen. Een USB geheugenkaartlezer kan ook worden gebruikt.

Nederlands

Ondersteuning van hoge resolutie HDMI

De ingebouwde HDMI-aansluiting met digitaal uitgangssignaal zorgt ervoor dat de So Smart PVR beeldmateriaal van hoge kwaliteit kan weergeven.

5.1 Audio uitgang met downmix-functie

De So Smart PVR biedt 5.1-kanaals AC3 audio en DTS. De down-mix functie zorgt ervoor dat u ook 2-kanaals audio via de TV kunt afspelen zonder dat hiervoor een extra apparaat nodig is (optisch, coaxiaal).

Download User Manual on www.danedigital.com

Auteursrechtelijk beschermd materiaal, zoals muziek of andere media, zijn beschermd in overeenstemming met de daarvoor relevante wet- en regelgeving. De juridische

verantwoordelijkheid in het schenden van het auteursrecht of intellectueel eigendomsrecht door het gebruik van dit product ligt bij de gebruiker.

Controleer de CODEC van het af te spelen bestand. Dit product ondersteunt niet alle soorten mediabestanden. Alleen bestanden met een CODEC die kan worden afgespeeld dienen te worden gebruikt. Een mediabestand dat niet wordt ondersteund kan worden omgezet in een

bestand dat wel wordt ondersteund door middel van daarvoor bestemde software. Zelfs als een CODEC wordt ondersteund kan het voorkomen, dat een bestand niet kan worden afgespeeld. Dit kan liggen aan het bestand zelf of aan de gebruikersomgeving.

Om gegevens te beschermen en een onjuiste werking van het product te voorkomen, dient u ervoor te zorgen, dat het verwijderen van een USB-aansluiting aan een pc veilig gebeurt door

gebruik te maken van de daarvoor bestemde voorziening op de pc. Zorg er ook voor dat het product is uitgeschakeld bij het aansluiten (of verwijderen) van externe opslagmedia aan de USB host van het product. Anders kan dit leiden tot een onjuiste werking van het product.

De harde schijf in uw So Smart PVR is een 3.5’’ SATA HDD. Deze is al geformatteerd en klaar

voor gebruik. Attentie! Opnieuw formatteren wist alle bestaande gegevens. Zorg ervoor dat u van tevoren een back-up maakt.

Dit product maakt gebruik van een Windows PC en het delen van een netwerk. Het delen via

een netwerk kan eventueel niet naar behoren functioneren door een fout in Windows of in de gebruikersomgeving. Dane-Elec is hiervoor niet verantwoordelijk.

Maak een back-up van de in dit product opgeslagen gegevens en bewaar deze op een veilige

plaats. Dane-Elec is niet aansprakelijk voor verlies van of schade aan opgeslagen gegevens.

Zorg ervoor dat er niets op het product valt of er tegenaan stoot. Dit kan schade aan het

product veroorzaken.

Zorg ervoor dat er geen metalen voorwerpen of brandbare vreemde stoffen in het inwendige

van het product terecht komen. Dit kan leiden tot brand of schade aan het product.

Het product mag niet zelf worden gedemonteerd, gemodificeerd of gerepareerd. Dit kan schade aan het product veroorzaken. De benodigde nazorg zal voor eigen rekening worden

verstrekt in het geval van storingen veroorzaakt door willekeurige demontage, modificatie of reparatie.

Breng het product niet in contact met water of andere vloeistoffen en gebruik het product niet

in een vochtige omgeving. Dit kan brand, een elektrische schok of schade aan het product veroorzaken.

Reinig het product niet met behulp van chemische reinigingsmiddelen. Dit kan schade

veroorzaken aan het product.

Stel het product niet bloot aan overmatige hitte of direct zonlicht. Langdurige opslag van het product of gebruik bij hoge temperaturen kan leiden tot mankementen of kan het correct

afspelen van bestanden verhinderen. Zorg ervoor dat het product in een goed geventileerde omgeving wordt gebruikt..

Plaats het product niet in de buurt van sterk magnetische voorwerpen. Dit kan leiden tot

verlies van gegevens of defecten aan het product.

Sluit kabels alleen aan als de So Smart PVR en de TV zijn uitgeschakeld. De So Smart PVR

kan worden gebruikt als multimediaspeler en als externe harde schijf bij aansluiting op een pc. Deze beide functies kunnen echter niet gelijktijdig worden gebruikt.

Het kan zijn dat het product niet correct functioneert als het langdurig wordt gebruikt of als

het aan schadelijke elementen wordt blootgesteld. Als er buffering optreedt, stop dan en start het product opnieuw. Een reboot is in ieder geval aan te bevelen.

Nederlands

Download User Manual on www.danedigital.com

Frontpaneel

6 5 4 1 2 3

Richtingsknop

(omhoog/ omlaag/ links/ rechts)

2 Richtingsknop OK (indrukken) 6 IR ontvanger

Richtingsknop OK (3 seconden of

langer indrukken -> Terug naar begin)

4 LCD statusvenster

Achterpaneel

2 13

5 Aan/Uit-knop

7 iPod aansluitingen

1 Optische digitale uitgang 8 Composite video-ingang

2 10/100Mbps LAN-poort 9 RCA stereo ingang

3 2 USB 2.0 host-aansluitingen 10 Ventilator

4 RCA stereo uitgang 11 USB 2.0 slave-aansluiting

5 Component video-uitgang 12 Stroomaansluiting

6 Composite video-uitgang 13 Coaxiale digitale uitgang

Nederlands

7 HDMl-aansluiting

31112

1 7 5 4 9

Download User Manual on www.danedigital.com

Specificaties

Productnaam So Smart PVR

Besturingssysteem Linux

Bestandsformaat

iPod Dockstation compatibele iPod, iPod Classic, iPod Touch

Codering

(Opname)

Ondersteunde

Bestanden

Video-ingang Composite

Ondertitels SRT, SUB, SSA, SMI SAMI, SRT multi les, SUB+IDX

Video-uitgang Composite, Component en HDMI 1.1 met CEC

Audio-uitgang

TV Systeem NTSC, PAL of HDMI AUTO

Hi-Def Decodering

Audio Decodering

Netwerk

Netwerkveiligheid Draadloos: WEP, WPA

Netwerkprotocol

Type Harde Schijf 3.5” Intern SATA

USB Interface USB2.0 host, USB2.0 Slave

Stroom Adapter : Input : AC 100V-240V, 50/60Hz Output : DC 12V, 3A, DC In : 12V

Afmetingen 225mm(W) X 200mm(H) X 59mm(D)

Opnamepartitie : UDF (UNIX bestandssysteem) Bestandspartitie : FAT32 / NTFS

Opname Modus HQ, SP, LP, EP, SLP

Video

Audio MPEG II (48KHz Stereo 256Kbps / 192Kbps)

Video

Audio

Afbeelding

Analog Stereo RCA

Digitaal Coaxiaal, Optisch

HD Component YPbPr (720p,1080i) / HD HDMI (720p,1080i)

WMV, ASF, AVI and MP4 formats

MPEG-1 en MPEG-2 lagen I, II en III (MP3), MPEG-2 BC meer-kanaals-lagen I, II en III, MPEG-2 en MPEG-4 AAC-LC, WMA9 en WMA9 Pro decodering

Bekabeld Ethernet (10/100) LAN via RJ-45 poort

Draadlo os Wireless LAN

Draadloos : IEEE802.11N, 3dBi antenne USB Bekabeld : 10/100Mbps Fast Ethernet (RJ45) TCP/IP (DHCP client modus, vaste IP modus)

MPEG II (PAL 720x576, 352x576 / NTSC 720x480, 352x480)

MPEG2 HD (ts,tp), Xvid HD (avi), MPEG1/2 (dat,mpg.vob. ifo.iso), Divx (avi, DivX Certified® product waarmee DivXvideobestanden kunnen worden afgespeeld), Xvid(avi), MKV(GEEN H.264), (Dane-Elec FTS gebruik : MKV(H.264 720P), RMVB, MOV,WMV)

MP3, WMA, ACC, OGG, WAV, AC3, DTS decodering inclusief down-mixing, DTS pass-through

BMP, HD JPEG/JPG,GIF,PNG,TIFF/TIF (Progressive JPEG niet ondersteund)

Nederlands

Download User Manual on www.danedigital.com

Aansluiting op uw PC:

Stroomadapter aansluiten•

USB-kabel aansluiten•

Ontkoppelen van de So Smart PVR :

1: Klik op 2 : Ontkoppelen

Nederlands

Download User Manual on www.danedigital.com

IP Router

Wireless IP Router

• Verbinden met het netwerk

Bekabeld: via RJ45, 10/100 LAN: Draadloos: via WIFI

Power

Aan/Uit

Nederlands

Download User Manual on www.danedigital.com

Ingangen / Uitgangen

Composite Video-ingang (Video IN)•

IPTV set-top box verbinding

Alleen een aansluiting via de composite-ingang is mogelijk. De compositeuitgang van de set-top box dient te worden verbonden met de compositeingang van de So Smart PVR. Bij beide toestellen dienen de gele videoaansluitingen en de rode en witte audio-aansluitingen met elkaar te worden verbonden.

Bypass ondersteuning (composite => stroom uit => composite)

Zelfs wanneer de So Smart PVR uit staat, worden de signalen doorgestuurd, die de composite-ingang ontvangt. Deze bypass-functie van de So Smart PVR is alleen actief bij gebruik van de composite-ingang, zowel als de composite-uitgang. Is de So Smart PVR ingeschakeld, zijn alle uitgangen (composite / component / HDMI) te gebruiken.

Aansluiting op een TV•

Wilt u een scart-kabel gebruiken, doe dan het volgende:

Nederlands

Adapter Peritel/AV & in/out > Selecteer IN

Download User Manual on www.danedigital.com

Ingangen / Uitgangen

HDMI en Composite Video-uitgang

HDMI-aansluiting

Sluit een HDMI-kabel aan op de HDMI-uitgang aan de rugzijde van het toestel. Sluit het andere einde van deze kabel aan op de HDMI-ingang van een digitaal beeldscherm of TV-toestel. Zorg ervoor dat u ingangen en uitgangen uit elkaar houdt.

INPUT

Composite Video-uitgang

Sluit de gele videokabel aan op de composite-ingang van uw TV-toestel. Sluit de rode en witte kabels aan op de stereo audio-uitgang aan de rugzijde van het toestel. Sluit vervolgens het andere uiteinde van deze kabel aan op de stereo audio-ingang van het TV-toestel.

Download User Manual on www.danedigital.com

Nederlands

Audio-uitgangen :

•CoaxialeDigitaleAudio-uitgang:

U kunt genieten van 5.1-kanaals audio van hoge kwaliteit als uw audioapparatuur is voorzien van een coaxiale digitale ingang. Gebruik een coaxiale kabel om de uitgang van uw So Smart PVR te verbinden met de ingang van uw audioapparaat (zie onderstaande afbeelding).

•OptischeDigitaleAudio-uitgang:

U kunt genieten van 5.1-kanaals audio van hoge kwaliteit als uw audioapparatuur is voorzien van een optische digitale ingang. Gebruik een optische kabel om de uitgang van uw So Smart PVR te verbinden met de ingang van uw audioapparaat (zie onderstaande afbeelding).

Nederlands

Download User Manual on www.danedigital.com

Antenne USB WIFI 11N-aansluiting :

Nederlands

Download User Manual on www.danedigital.com

Afstandsbediening :

1 POWER

2 LIBRARY 3 VIDEO IN

4 NUMERIEKE KNOPPEN

5 TV OUT

6 REC 7 PAUSE / STEP

8 RETURN

9 NAVIGATIEKNOPPEN 10 ENTER

11 SELECT

12 SNEL TERUG/VERDER

13 TIME SHIFT 14 SKIP <

15 ZOOM + -

21 SETUP

22 SMART LIVE 23 RECORDINGS

24 INFO

25 STOP 26 PLAY

27 HOME

28 GOTO

29 VORIGE/ VOLGENDE

30 SLOW 31 SKIP >

32 VOL

16 REPEAT 17 MENU 18 AUDIO 19 PREVIEW 20 SHUFFLE

Nederlands

33 A-B 35 MUTE 34 SUBTITLE 37 FUNC 38 IPOD

36 SYNC < >

Download User Manual on www.danedigital.com

N° Knop Functie

1 POWER: Zet het toestel aan / uit of op stand-by

LIBRARY: Opent het BIBLIOTHEEK menu

VIDEO IN: Opent het DIGITALE OPNAME menu

NUMERIEKE KNOPPEN. 0 ~ 9 voor het invoeren van cijfers (en tekst)

TV OUT: Omschakelen van video-uitgangen (HDMI, YUV, AV)

REC: Beginnen met opnemen/ herhaaldelijk indrukken voor one-touch recording (OTR) voor een vaste lengte van 30min/ 60min/ 90min/ 120min/ 180 min

PAUSE / STEP: Pauzeert het beeld/ herhaaldelijk indrukken toont het volgende stilstaande beeld van een film

RETURN: Ga terug

NAVIGATIEKNOPPEN: Om de cursor over het scherm te verplaatsen

ENTER: Keuze bevestigen / Afspelen

SELECT: Selecteert bestanden om te worden gekopieerd

SNEL TERUG / VERDER: Spoelen met

1.5x/2x/4x/8x/16x/32x snelheid, ook beschikbaar voor muziekbestanden (2x)

TIME SHIFT: Stop met kijken wanneer u maar wilt, en ga later verder waar u gebleven was

SKIP <-: Spring tijdens afspelen 10 seconden terug

ZOOM + / - : Vergroot en verkleint het beeld/ herhaaldelijk indrukken van +/- past de zoomfactor aan/ gebruik bij vergroting de navigatieknoppen om het beeld te bewegen. Deze functie is beschikbaar bij het afspelen van video- en fotobestanden (2x/3x/4x/8x)

REPEAT: Herhaalt het afgespeelde bestand of alle bestanden in de overeenkomstige map.

Download User Manual on www.danedigital.com

Nederlands

MENU: Opent het DVD menu-scherm tijdens het afspelen van een DVD-bestand (VOB)

AUDIO: Selecteert of wisselt het audiospoor tijdens het afspelen van een bestand

PREVIEW: Zet het previewscherm aan/uit dat automatisch verschijnt bij het zoeken naar een mediabestand

SHUFFLE: Bestanden worden in willekeurige volgorde afgespeeld (alleen voor iPod)

SETUP: Opent scherm met verschillende instellingen (alleen tijdens afspelen van mediabestand of vanuit VIDEO IN menu)

Nederlands

SMARTLIVE: Opent het SMARTLIVE menu

RECORDINGS: Opent het OPNAME menu

INFO: Toont de actuele status tijdens opname/ herhaaldelijk indrukken toont de netwerkstatus/ toont of verbergt het timeshift scherm

STOP: Stopt het afspelen van een bestand

PLAY: Speelt geselecteerd bestand af

HOME: Terug naar het beginscherm

GOTO: Selecteert een ander bestand of springt naar een ander punt in het bestand (begin van een hoofdstuk of een bepaald tijdstip)

VORIGE/VOLGENDE: Ga naar het vorige of volgende bestand of bestandslijst.

SLOW: Herhaaldelijk indrukken om in slow motion af te spelen met achtereenvolgens 3/4, 1/2, 1/4, 1/8, 1/16 en normale snelheid

SKIP ->: Spring tijdens afspelen 30 seconden vooruit

VOL: Volumeregeling

A-B: Legt het begin en einde van een bestandsgedeelte vast voor een herhaling

SUBTITLE: Wijzigt of selecteert het formaat van de ondertitels

Download User Manual on www.danedigital.com

35 MUTE: Zet het geluid aan/uit

SYNC <- / ->: Past synchronisatie aan van ondertitelbestanden bij afspelen van video’s (100ms/ 0,1sec)

FUNC: Uitvoeren van functie

iPod: De afstandsbediening wordt omgeschakeld op iPodbediening/ nogmaals indrukken om terug te keren naar PVR-bediening

Wijzig de instellingen voor de taal / resolutie / tijd

1. De bovenstaande afbeelding toont het beginscherm Instellingen. Selecteer de gewenste taal en druk op OK.

2. Leg de actuele datum en tijd vast door met de navigatieknoppen omhoog of omlaag te drukken. Bevestig met OK. TIP : Zorg ervoor dat de tijd wordt ingesteld op de actuele tijd, zodat geprogrammeerde opnames exact op de door u gewenste tijd beginnen.

Download User Manual on www.danedigital.com

Nederlands

Netwerkinstellingen

1. Selecteer de verbindingsmethode voor een bekabeld netwerk. DHCP IP wijst automatisch een IP-adres toe.

2. Gebruik de numerieke knoppen op de afstandsbediening om een statisch IP-adres vast te leggen en toe te wijzen.

Opmerking: Als er een IP-adres wordt toegewezen, dat al in gebruik is door andere apparatuur, zal de verbinding niet naar behoren functioneren. Zorg ervoor dat u een IP-adres gebruikt, dat binnen de bandbreedte ligt die door

Nederlands

uw router wordt herkend.

100

Download User Manual on www.danedigital.com

Dane-elec SO SMART PVR QUICK START GUIDE

Specifications and Main Features

Frequently Asked Questions

User Manual
