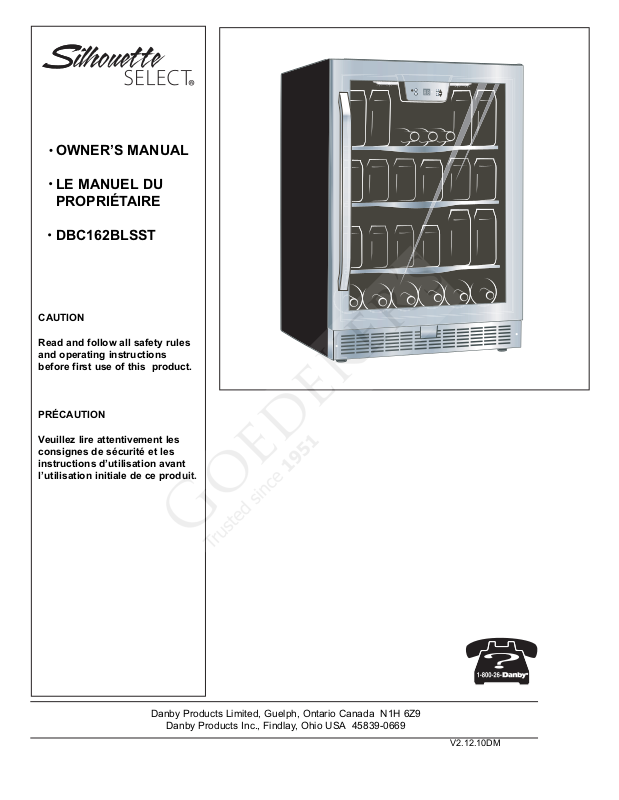

Page 1

OWNER’S MANUAL

LE MANUEL DU PROPRIÉTAIRE

DBC162BLSST

CAUTION

Read and follow all safety rules and operating instructions before first use of this product.

PRÉCAUTION

Veuillez lire attentivement les consignes de sécurité et les instructions d’utilisation avant l’utilisation initiale de ce produit.

Danby Products Limited, Guelph, Ontario Canada N1H 6Z9

Danby Products Inc., Findlay, Ohio USA 45839-0669

V2.12.10DM

1.01.

Page 2

TABLE OF CONTENTS

Important Safety Information

Safety Precautions 3 Grounding Instructions 4

Operating Instructions

Features of Your Beverage Center 5 The Controls of Your Beverage Center 6 Setting the Temperature 6 Function instruction 6 Wine Storage 7 Shelf Instructions 7

Installation Instructions

Tools You Will Need 8

Preparing the Enclosure 8

Door Swing Reversal 9

Care and Cleaning

Helpfull Hints 10 How to Clean the Inside 10 How to Clean the Outside 10

Trouble Shooting

Before Your Call For Service 11

Warranty

Page 3

WELCOME

Welcome to the Danby family. We’re proud of our quality products and we believe in dependable service.

You’ll see it in this easy-to-use manual and you’ll hear it in the friendly voices of our consumer service department. Tel:1-800-26-

Best of all, you’ll experience these values each time you use your Beverage Center. That’s important, because your new appliance will be part of your family for a long

Start Here!…Before using your Beverage Center

Write down the model and serial numbers here. They are on a label located on the back of the unit .

Model number DBC162BLSST

Staple your receipt to the inside back cover of this manual. You will need it to obtain service under warranty.

time.

Serial number ______________

Date purchased ____________

NEED HELP?

Before you call for service, there are a few things you can do to help us serve you better...

Read this manual

It contains instructions to help you use and maintain your appliance properly.

If you received a damaged appliance

Immediately contact the dealer (or builder) that sold you the Beverage Center.

Save time and money

Check the Trouble Shooting section before calling. This section helps you solve common problems that may occur.

If you do need service, you can relax knowing help is only a phone call away.

Tel: 1-800-26-

Page 4

IMPORTANT SAFETY INFORMATION

READ ALL SAFETY INFORMATION BEFORE USING

WARNING

DANGER, RISK OF CHILD ENTRAPMENT!

An empty refrigerator is a very dangerous attraction to children. Remove either the gasket, latches, lids, lock and/or doors from unused or discarded appliances, or take some other action to guarantee it harmless.

DON’T WAIT, DO IT NOW!

To reduce the risk of fire, burns, electric shock, or injury to persons when using your appliance,

follow basic precautions, including the following sections;

SAFETY PRECAUTIONS

• This appliance must be grounded. Connect only to a properly grounded outlet. See “Grounding Instructions” section on page 4.

• Do not operate this appliance if it has a damaged power cord or plug, if it is not working properly, or if the appliance has been damaged or dropped.

• Do not splice the power cord that is equipped with this appliance.

• Keep power cord away from heated surfaces.

• Do not immerse power cord, plug or the appliance itself in water.

• Do not use this product near water-for example, in a wet basement, near a swimming pool or near a sink.

• Do not use corrosive chemicals or vapors in this appliance.

• Use this appliance only for it’s intended use, as described in this manual.

• Do not store perishable food items such as (but not limited to) meats and dairy products in your Beverage Center.

• Store beverages in sealed containers only.

• See door surface cleaning instructions in the Care and Cleaning section(s) of this manual.

• Do not cover or block any openings on the appliance.

• This appliance is intended for household use only. Do not attempt to operate or store this appliance outdoors.

• This appliance should be serviced only by qualified service personnel. Contact nearest authorized service facility for examination, repair or adjustment.

SAVE THESE INSTRUCTIONS

Page 5

IMPORTANT SAFETY INFORMATION

GROUNDING INSTRUCTIONS

WARNING

Improper use of the grounding plug can result in a risk of electric shock.

This appliance must be grounded. In the event of an electrical short circuit, grounding reduces the risk of electric shock by providing an escape wire for the electric current.

This appliance is equipped with a power cord having a grounding wire with a ground- ing plug. The plug must be plugged into an outlet that is properly installed and ground- ed.

Consult a qualified electrician or service technician if the grounding instructions are not completely understood, or if doubt exists as to whether the appliance is properly grounded.

If the outlet is a standard 2prong wall outlet, it is your personal responsibility and obligation to have it replaced with a properly grounded 3-prong wall outlet.

For best operation, plug this appliance into its own electrical outlet to prevent flickering of lights, blowing of fuse or tripping of circuit breaker.

Do not under any circum-

stances cut or remove the third (ground) prong from the power cord.

Do not use an adapter plug

with this appliance.

Do not use an extension

cord with this appliance. If the power cord is too short, have a qualified electrician or service technician install an outlet near the appliance.

Page 6

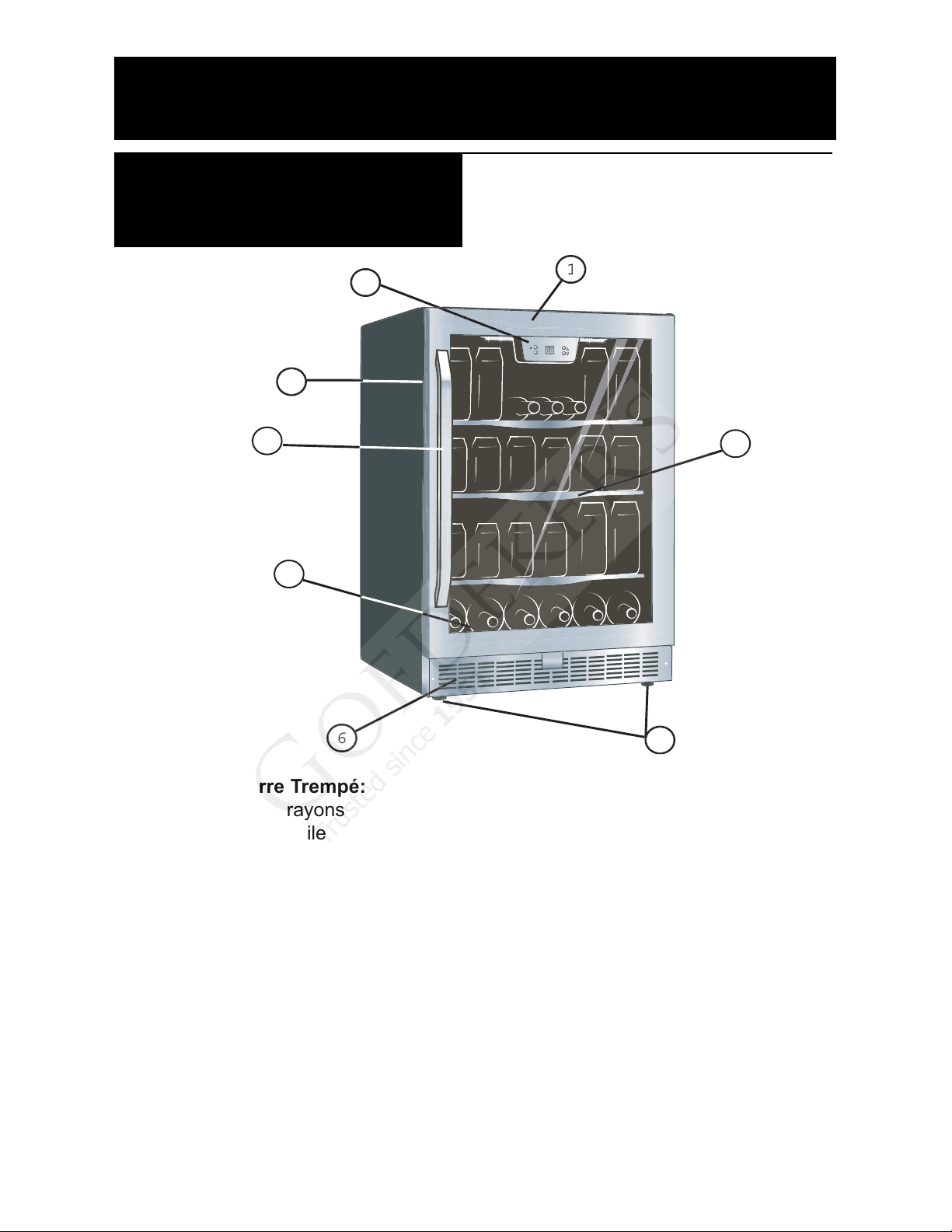

Features of your Beverage Centre

Operating Instructions

1. Tempered Glass Door: Tinted for UV

protection while still allowing for easy interior viewing.

2. Electronic Display and Controls:

For viewing and regulating the temperature of the Beverage Center.

3. Magnetic Door Gaskets: Tight fitting

seals retain all the cooling power and humidity levels.

4. Glass Shelves

5. Handle

6. Front Mounted Exhaust:

integrated (built-in) applications.

Allows for

7. Leveling Legs

8. Interior Light

LED lighting illuminates the interior without the heat of an incandescent bulb.

Wine Rack: Allows for storage of up to

eleven

(11) bottles of wine.

(not shown):

Cool White -

Page 7

Operating Instructions

The Controls of your Beverage Center

Indicator light illuminates to signify the cooling mode is currently in operation.

2. ‘ ’ Button

To control this appliance turn ON/OFF ( press and hold this buttons for approximately 3 seconds).

3. ‘ ’ Button

To control the inner light turn ON/OFF. (If press this botton,the inner light is not controled by The extrusion-board of lamp swith and keep lighting.)

Setting the Temperature

4. °C / °F

Adjacent indicator light denotes which

scale of temperature is displayed.

• To switch the display between the Fahrenheit (°F) and Celsius (°C) scale, depress the and control buttons simultaneously for approximately 3 seconds.

• The temperature range can be set as low as 39°F(4°C) or as high as 64°F (18°C) to suit your specific storage requirements. Each depres-

5. ‘

Button

’

Used to raise (warmer) the temperature

in 1° degree increments.

’

‘

Button

Used to decrease (cooler) the

temperature in 1° degree increments.

°C

°F

sion of the or button will allow you adjust the temperature in 1° degree increments within the aforementioned range.

When you plug in your beverage center for the first time, the temperatures will automatically be set to 54°F (12°C) and will be displayed in the Fahrenheit scale (°F).

Function Instructions

NOTE !

If put in too more bottles of wine at one time or the door is not been closed tightly,then there may show signal "HI"at the diapaly panel.This is the normal phenomenon,please wait for a while after close the door, ”HI” will disappear.

It is normal that the the cabinet shows “HI” or “LO” between times, If it occurs frequently or last for a long time, you can get power off then restart to solve it. If the problem occurs once again after restart, Please contract the aftersale service for help.

• Temperature Memory Function

In the event of a power interruption, wine cooler can remember the previous temperature settings, and when the power is recovery,the cabinet temperature will go back the same setting temperature as power off.

• Door Close Reminding Alarm Function

When you forget close the door or the door is not closed completely, the buzzer alarm after 5 minutes. Please close the door completely and advoid the cold energy was lost.

• Temperature Alarm Function

If the inner temperature is higher than 74°F(23°C), “HI” will be illuminated on the display panel and the buzzer alarm will come on after one hour. This informs that the inner temperature of the unit is too high, please check the unit and fix the problem. If the inner temperature is lower than 34°F(1°C), “LO” will be illuminated in the display panel. Also the buzzer alarm and the malfunction indicator light will be illuminated at the same time.

Page 8

Operating Instructions

Wine Storage

The *maximum capacity of the wine storage rack is 11 (750ml) wine bottles.

*When stocked as per

instructions.

In order to achieve the maximum storage capacity of eleven (11) wine bottles, it may be necessary to position the glass shelves higher (see Shelf Instructions below). This will allow for the storage of six (6) 750 ml bottles in the storage “cylinders”, and five (5) bottles on the top of the rack - one (1) postionned in between each “cylinder”.

6 Wine Bottle Storage

11 Wine Bottle Storage

Shelf Instructions

IMPORTANT!

Do not cover the gap of glass shelves with aluminum foil or any other material that will prevent adequate air circulation within the cabinet.

When removing any of these shelves out of the rail compartment, you must first disassemble and remove both of the plastic posts after removing the Lock screws that holds each post in place.(Fig C)

To re-install, ensure the shelf is resting securely on the support brackets and push shelf inward until it locks into place.

Please Note: The bottom wine rack is not secured in place (locked). Do not attempt to pull on the rack when it is stocked.

Fig C

Page 9

Installation Instructions - Intergrated Application

Preparing the Enclosure

FOR YOUR SAFETY:

While performing installations described in this section, gloves, safety glasses or goggles should be worn.

Tools You Will Need

Carpenters Square

Measuring Tape

Level

Drill & Hole Saw Set

Gloves

Safety Glasses

Flashlight

Electrical Requirements:

The appliance must be connected to an individual properly grounded electrical outlet, protected by a 15 or 20 ampere circuit breaker or time delay fuse.

• It is recommended that you do

not install the beverage center into a corner (i.e. directly beside a wall). This is to allow the door(s) to have a greater then 90° opening swing. A limited door swing will prevent the shelves from sliding out as intended, and may lead to damaging the door gasket(s).

• The rough cabinet opening must be on a level floor area and at least 25” deep by 24” wide. The opening should also have a height of at least 35”.

• The electrical outlet may be positioned from within either side of the adjacent cabinetry, or the rear of the shaded area (as shown in Fig D.).

• If the electrical outlet is located inside the adjacent cabinetry, cut a 1-1/2” diameter hole to admit the power cord. If the cabinet wall is metal, the hole edge must be covered with a bushing or grommet.

Electrical Access

Fig

Cabinets

Square

and

Plumb

35” From

Underside of

Countertop to

Floor

24”

6”

2”

24”

Min.

1-1/2” dia. hole *if electical outlet is in adjacent cabinetry

25”

11/2” diam. hole

* If electrical out-

let is in adjacent

cabinetry.

343/4” from

underside

countertop

to floor

Cabinets

square

and

plumb

Fig D

Page 10

Installation Instructions - Door Swing Reversal

Fig 1A

Fig 1C

Fig 1E

Fig 1B

Fig 1D

1 Bottom hinge (Right) 2 Screws 3 Door axis 4 Screws 5 Extrusion-board of lamp swith 6 Top hinge (Right) 7 Decorative nail 8 Screws 9 Top hinge (Left)

Bottom hinge (Left) 11 Decorative nail

1ˊWhen open the door 90 degree, take out 2 screws from lower door axis (3), remove the door refer Fig. 1A, then pull out the door and door axis (Fig. 1A). 2ˊPut the door safety and take out decorative nail (7) from top of door frame, unscrew 2 screws (4) at bottom and remove the Extrusion-board of lamp switch (5), then install (5) at top of door frame, please use spare decorative nail to block the hole at top of door frame. (Fig. 1A/1B) 3ˊMake out 3 screws (8) from top hinge (right) (6) and remove the right top hinge. (Fig. 1C) 4ˊRemove decorative nail (10) from left top of cabinet and install spare top hinge (Left) (9) at left top of cabinet with 3 screws. (Fig. 1D) 5ˊAccording above procedure, install spare lower hinge (left) (11) onto left lower cabinet. (Fig. 1E) 6ˊThe door revolves 180 degrees, install the door with same way it was removed and fix it with door alightment. 7ˊBlock the hole at right top of cabinet with spare decorative nail.

Page 11

Care and Cleaning

Helpful Hints

How to Clean the Inside

Never use any commercial or abrasive cleaners or sharp objects on any part of the beverage center.

Allow the beverage center door to remain open for a few minutes after manual cleaning to air out and dry the inside of the beverage center cabinet.

Walls, Floor, Inside Window, and Shelves

Some water deposits and dust can be removed with a dry paper towel, others may require a damp cloth.

NOTE: Be certain the power is off before cleaning any part of this appliance.

How to Clean the Outside

Do not use cleaners containing ammonia or alcohol on the beverage center.

Ammonia or alcohol can damage the appearance of the appliance.

Outer Case

It’s important to keep the area clean where the door seals against the cabinet. Clean this area with a sudsy cloth. Rinse and then dry.

Door surface

Use only mild, non-abrasive detergents applied with a clean sponge or soft cloth. Rinse well.

Control Panel and Door

Wipe with a damp cloth and dry thoroughly. Do not use cleaning sprays, large amounts of soap and water, abrasive or sharp objects on the panel-they can damage it. Some paper towels may also scratch the control panel and door glass.

Page 12

Trouble Shooting

Before You Call For Service

Problem Possible Cause What to do

No Power. A fuse in your home may Replace fuse or reset circuit breaker.

be blown or the circuit breaker tripped.

Power surge. Unplug the beverage center, wait a

few seconds and then plug it back in.

Plug not fully inserted into Make sure the 3-prong plug is fully wall outlet inserted into outlet.

Cabinet Temperature Temperature setting Verify the temperature control setting. too High adjust if neccessary

Door not shut properly Ensure that the door is fully closed or opened excessively and that the gasket is sealing. against

the cabinets. Open the doors only as needed and for short periods of time

Interior lights toggled on The interior lights are intended for

temporary lighting of cabinets for display purposes only. They are not intended to be left on for prolonged time periods

Exhaust vent is obstructed Verify there is nothing blocking the

front mounted exhausting vent.

Recently added a large Limit the quantity of warm beverages quantity of warm beverages being introduced to the cabinet at the to the cabinet same time. Attempt to stagger the

load introduction if possible.

Condensation on the High humidity conditions The condensation will subside once cabinet and/or doors in the home. humidity conditions return to normal.

Door not shut properly Ensure that the door is fully closed or opened excessively and that the gasket is sealing. against

the cabinets. Open the door only as needed and for short periods of time

If none of the above rectify the situation please contact our customer care department at 1-800-26- (1-800-263-2629)

Page 13

LIMITED IN-HOME APPLIANCE WARRANTY

This quality product is warranted to be free from manufacturer’s defects in material and workmanship, provided that the unit is used under the normal operating conditions intended by the manufacturer.

This warranty is available only to the person to whom the unit was originally sold by Danby Products Limited (Canada) or Danby Products Inc. (U.S.A.) (hereafter “Danby”) or by an authorized distributor of Danby, and is non-transferable.

TERMS OF WARRANTY

Plastic parts, are warranted for thirty (30) days only from purchase date, with no extensions provided.

First 24 Months

During the first twenty four (24) months, any functional parts of this product found to be defective, will be repaired or replaced, at warrantor’s option, at no charge to the ORIGINAL purchaser.

To obtain

Danby reserves the right to limit the boundaries of “In Home Service” to the proximity of an Authorized Service Depot. Any appliance

Service

requiring service outside the limited boundaries of “In Home Service” ,it will be the consumer’s responsibility to transport the appliance (at their own expense) to the original retailer (point of purchase) or a service depot for repair. See “Boundaries of In Home Service” below. Contact your dealer from whom your unit was purchased, or contact your nearest authorized Danby service depot, where service must be performed by a qualified service technician.

If service is performed on the unit by anyone other than an authorized service depot, or the unit is used for commercial application, all obligations of Danby under this warranty shall be void.

Boundaries of

If the appliance is installed in a location that is 100 kilometers (62 miles) or more from the nearest service center your unit must be

In Home Service

delivered to the nearest authorized Danby Service Depot, as service must only be performed by a technician qualified and certified for warranty service by Danby. Transportation charges to and from the service location are not protected by this warranty and are the responsibility of the purchaser.

Nothing within this warranty shall imply that Danby will be responsible or liable for any spoilage or damage to food or other contents of this appliance, whether due to any defect of the appliance, or its use, whether proper or improper.

EXCLUSIONS

Save as herein provided, Danby, there are no other warranties, conditions, representations or guarantees, express or implied, made or intended by Danby or its authorized distributors and all other warranties, conditions, representations or guarantees, including any warranties, conditions, representations or guarantees under any Sale of Goods Act or like legislation or statue is hereby expressly excluded. Save as herein provided, Danby shall not be responsible for any damages to persons or property, including the unit itself, howsoever caused or any consequential damages arising from the malfunction of the unit and by the purchase of the unit, the purchaser does hereby agree to indemnify and hold harmless Danby from any claim for damages to persons or property caused by the unit.

GENERAL PROVISIONS

No warranty or insurance herein contained or set out shall apply when damage or repair is caused by any of the following:

1) Power failure.

2) Damage in transit or when moving the appliance.

3) Improper power supply such as low voltage, defective house wiring or inadequate fuses.

4) Accident, alteration, abuse or misuse of the appliance such as inadequate air circulation in the room or abnormal operating conditions

(extremely high or low room temperature).

5) Use for commercial or industrial purposes (ie. If the appliance is not installed in a domestic residence).

6) Fire, water damage, theft, war, riot, hostility, acts of God such as hurricanes, floods etc.

7) Service calls resulting in customer education.

8) Improper Installation (ie. Building-in of a free standing appliance or using an appliance outdoors that is not approved for outdoor application).

Proof of purchase date will be required for warranty claims; so, please retain bills of sale. In the event warranty service is required, present this document to our AUTHORIZED SERVICE DEPOT.

Danby Products Limited PO Box 1778, Guelph, Ontario, Canada N1H 6Z9 Telephone: (519) 837-0920 FAX: (519) 837-0449

Danby Products Inc.

PO Box 669, Findlay, Ohio, U.S.A. 45840

Telephone: (419) 425-8627 FAX: (419) 425-8629

04/09

1-800-263-2629

Warranty Service

In-home

Page 14

BIENVENUE

EN CAS DE BESOIN

D’ASSISTANCE

Bienvenue dans la famille Danby. Nous sommes fiers de nos produits de qualité et croyons au bien fondé de fournir une assistance fiable à nos clients.

Vous le découvrirez par ce guide facile d’utilisation et vous pourrez l’entendre en provenance des voix amicales de notre service d’assistance à la clientèle. Tél.: 1-800-26-

Mais, ce qui est encore mieux, vous pourrez bénéficier de ces valeurs à chaque utilisation de votre refroidisseur de vin. Ceci est important parce que votre nouvelle appareil fera partie de votre famille pour longtemps.

Voici quelques contributions que vous pouvez effectuer avant de faire un appel de service, pour nous aider à mieux vous servir :

Lisez ce guide

Il comprend des instructions pour vous assister à l’utilisation et l’entretien adéquats de votre refroidisseur de vin.

Si votre appareil neuf est avarié

Communiquez immédiatement avec le revendeur (ou le manufacturier).

Épargnez temps et argents

Avant de faire un appel de service, révisez le chapitre intitulé “Dépannage”. Ce chapitre vous aidera à solutionner des problèmes communs qui pourraient survenir. Si une réparation est requise, vous pouvez avoir l’esprit tranquille parce que de l’aide ne sera l’affaire que d’un appel téléphonique.

Tél.: 1-800-26-

Enregistrez ici les numéros de modèle et de série. Ces numéros se trouvent sur l’étiquette au dos de l’appareil.

Numéro de modèle DBC162BLSST

Numéro de série ____________

Date d’achat ____________

Agrafez votre reçu d’achat à l’intérieur de la couverture arrière de de guide. Il sera requis pour faire une réclamation de la garantie.

Point de départ...AVANT d’utiliser votre Cabinet à Vin

Page 15

Informations de sécurité importantes

Précautions 15 Instructions de mise à la terre 16

Instructions de fonctionnement

Caractéristiques de votre Centre de Breuvages

Commandes de votre

Centre de Breuvages

églage de la température

18 Instruction de fonction 18 Entreposage des vins 19 Instruction des tabletts 19

Instructions d'installation

Outils néccesaires 20 Préparation de l’enceinte 20

Renversement de la Porte

Soin et nettoyage

Conseils utiles 22 Comment nettoyer l’intérieur 22 Comment nettoyer l’extérieur 22

En cas de panne

Avant de placer un appel de service 23 Garantie 24

TABLE DES MATIÈRES

Page 16

LISEZ TOUTES LES INFORMATIONS DE SÉCURITÉ

AVANT DE FAIRE FONCTIONNER L’APPAREIL

INFORMATIONS DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

PRÉCAUTIONS

Pour minimiser le risque d’incendie, de brûlures, de chocs électriques ou de blessures, suivez les chapitres suivants en plus d’appliquer les précautions de base.

• Cet appareil doit être mis à latterre. Branchez le seulement dans une prise correctement mise à la terre. Référez-vous au chapitre intit- ulé “Instructions de mise à la terre” à la page 16.

• Ne faites pas fonctionner cet appareil s’il a un cordon ou fiche électrique endommagé, s’il ne fonctionne pas correctement, ou si l’appareil a été endommagé ou échappé.

• N'épissez pas le cordon électrique

• Gardez le cordon électrique éloigné des sources de chaleur.

• N’immersez pas le cordon ou sa fiche dans aucun liquide.

• N’utilisez pas cet appareil près de bassins d’eau, par exemple dans un sous-sol détrempé, près d’une piscine ou d’un évier.

• N’utilisez pas de produits chimiques ou vapeurs corrosives dans/près de cet appareil.

• N’utilisez cet appareil que pour les fins auxquelles il est conçu comme indiqué dans ce guide.

• Ne placez pas les articles périssables de nourriture dans votre refroidisseur de vine. (Pour examplem, les viandes et les produits laitiers)

• Entreposez le vin dans des bouteilles scellées seullement.

• Référez-vous aux instructions de nettoyage du fini de la porte se trouvant au(x) chapitre(s) de Soins et nettoyage de ce guide.

• Ne recouvrez pas ou n’obstruez aucune ouverture de l’appareil.

• Cet appareirl est conçu pour un usage domestique à l’intérieur seulement. N’entreposez ni n’utilisez pas cet appareil à l’extérieur.

• Cet appareil ne devrait être réparé que par du personnel qualifié. Pour tout examen, réparation ou réglage, contactez votre centre de service le plus rapproché.

SAUVEGARDEZ CES INSTRUCTIONS

DANGER, RISQUE DES ENFANTS DEVIENNENT COINCER DANS L’APPAREIL

Un refroidisseur de vin vide est une attraction dangereuse aux enfants. Enlever les joints étanches, les loquets, les couvercles ou les porte des appareils qui ne sont pas utiliser, ou faites de soit que l’appareil ne présente aucun danger.

N’ATTENDEZ PAS! FAITES-LE IMMEDIATEMEN!

Page 17

Cet appareil doit être mis à la terre. Dans l’éventualité d’un court-circuit, la mise à la terre procure un chemin direct de contournement du courant pour prévenir l’électrocution des manipulateurs de l’appareil.

Cet appareil est muni d’un cor- don comprenant une fiche et fil de mise à la terre.

La fiche doit être branchée dans une prise correctement installée et mise à la terre.

Si les directives de mise à la terre ne sont pas tout à fait comprises ou en cas de tout doute relatif à la mise à la terre appropriée de l’appareil, faites appel à un électricien ou à un technicien qualifié.

Si la prise murale est une prise à 2 branches, c’est votre obligation, et la responsabilité vous en incombe, de la faire remplacer par une prise à trois branches adéquatement mise à la terre.

Pour un meilleur rendement et pour éviter que les ampoules d’éclairage de la résidence soient affectées d’un affaissement de tension, ou que le fusible ou disjoncteur du circuit ne grille ou ne se déclenche, dédiez un circuit individuel d’alimentation à la machine à glaçons (prise (double) unique sur le circuit).

Sous aucun prétexte il est

permis de couper ou d’enlever la troisième branche (mise à la terre) de la fiche du cordon électrique.

N’utilisez pas d’adaptateur

de fiche avec cet appareil.

N’utilisez pas de cordon de

rallonge avec cet appareil. Si le cordon électrique de l’appareil ne rejoint pas la prise murale, faites installer une prise plus rapprochée par un électricien ou un technicien qualifié.

INSTRUCTIONS DE MISE À LA TERRE

INFORMATIONS DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

Une mauvaise utilisation de la mise à la terre de la fiche constitue un danger d’électrocution.

Page 18

Instructions de fonctionnement

Caractéristiques de votre refroidisseur de vin

1) Portes en Verre Trempé: Teinté pour protéger contre les rayons UV tout en permettant de voir facilement le contenu du cabinet

2. Controls Électroniques: Pour la lecture et régulation de la température du réfrigérateur pour boissons.

3. Joint Étanche Magnétique:

Le joint étanche permet de conserver le niveau de température et d’humidité à l’intérieur du cabinet.

4. Étagères en verre

5. Poignée

6. Échappement sur le Devant: Pour

des applications intégrées cabinet.

7. Pieds de nivellement

8. Lumière Intérieures

(non illustré):

S’aIllume lorsqu’on ouvre la porte du cabinet.

9. Casier à vin: Permet de stocker jusqu'à onze (11) bouteilles de vin.

Page 19

Instructions de fonctionnement

Commandes de votre Centre de Breuvages

1. Le voyant s’allume pour indiquer que le

cycle de refroidissement est presentment en marche.

2. Pour contrôler cet appareil allumer / éteindre

(Appuyez et maintenez ces bouton pour environ 3 secondes).

3. Manuellement illuminer ou éteignez les

lumières intérieures.

4. C° / F° Le voyant situés à côté, dénote quelle

balance de la température est montrée.

5. ‘ ’ HAUT bouton de commande Augmenter

la température (plus chaud) par intervalle de un degré

‘ ’ BAS bouton de commande Diminuer la

température (plus froid) par intervalle de un degré.

glage du

temp

rature

• Pour changer l'affichage entre

la température en Celsius (°C) et la la température en Fahrenheit (°F) appuyez sur les bouton de control HAUTE et BAS en même temps pour environ 3 secondes.

• La température pour les peut être

ajustée aussi basse que 39°F (4°C) ou aussi haut que 64°F (18°C) pour satisfaire à vos besoin spécifiques pour votre entreposage de boisson.

Chaque pression du bouton commande ‘HAUTE’ ou ‘BAS’ vous permettra d'ajuster la température par intervalle de un degré dans la marge mentionnée ci-dessus.

• Lorsque vous branchez votre

réfrigérateur pour boissons pour la première fois, les températures seront automatiquement réglées à 54 ° F (12 ° C) et sera affichée dans l'échelle Fahrenheit (° F).

˚C

˚F

Instruction de fonction

REMARQUE!

Si trop de bouteilles de vin sont mises dans le refroidisseur en même temps ou si la porte n’est pas bien fermée, il est possible que « HI » apparaisse sur l’afficheur. C’est un phénomène normal : attendez quelques minutes après avoir fermé la porte et « HI » disparaîtra.

Il est normal que le cabinet indique « HI » ou « LO » de temps à autre. Si cela se produit fréquemment ou dure longtemps, vous pouvez éteindre l’appareil, puis le rallumer, pour corriger la situation. Si le problème se reproduit après le redémarrage de l’appareil, veuillez communiquer avec le service après-vente pour obtenir de l’aide.

• Fonction de mémorisation de la température

En cas de panne de courant, le refroidisseur à vin peut sauvegarder les réglages précédents de la température, et lors du rétablissement du courant, la température du cabinet retournera à la température réglée avant la panne de courant.

• Fonction d’alarme de rappel de porte ouverte

Si vous oubliez de fermer la porte ou celle-ci n’est pas bien fermée, l’alarme retentit au bout de 5 minutes. Veuillez fermer complètement la porte et éviter que le froid s’échappe.

• Fonction d’alarme de température

Si la température intérieure est supérieure à 23 °C (74 °F), « HI » apparaît sur l’afficheur et l’alarme retentit au bout d’une heure. Cela indique que la température intérieure de l’appareil est trop élevée; veuillez vérifier et corriger le problème. Si la température intérieure est inférieure à 1 °C (34 °F), « LO » apparaît sur l’afficheur. L’alarme retentit et l’indicateur lumineux de défaillance s’allume en même temps.

Page 20

Instructions de fonctionnement

Afin de réaliser la capacité d’entreposage maximum de 11 bouteilles de vin, il sera nécessaire de placer les tablettes plus haut (référez-

vous au “instruction des tablette” ci-dessous)

Ceci permettra le entreposage de six (6) bouteilles de 750 ml dans les "cylindres", et de cinq (5) bouteilles sur le dessus du support - un (1) entre chaque "cylindre".

Entreposage des vins

La capacité *maximum du support de vin est 11 bouteilles du vin (750ml).

* Quand il est stocké en utilisant les instructions fournies.

Instructions des tablette

Pour enlever une tablette de la position verrouillée, enlève les butoirs situés de chaque côté de l'étagère comme montré dans la figue Ci et tire à l'extérieur.

Pour réinstaller, assurez l'étagère se repose sur les supports et poussée la tablette vers l'intérieur jusqu'à ce qu'elle soit verrouillée en place.

Svp Note : Le support de vin n’est pas fixées en place (verrouillée en place). N'essayez pas de tirer sur le support quand elle est stockée avec du vin.

ATTENTION! BUTOIRS

Ne couvrez pas les tablettes avec du papier d’aluminium ou avec d’autres matériaux pour les tablettes pour ne pas nuire à la circulation de l’air.

6 Bouteille de Vin

11 Bouteille de Vin

Lock Screw

Shelf Stopper

Fig C

Lock Screw

Shelf Stopper

Page 21

Instructions d’installation - Application Intégré

Préparation de l’enceinte

POUR VOTRE SÛRETÉ:

En faire les installations décrites dans cette section, des gants, les lunette de sûcurité devraient être portés.

Outils néccesaires

Alimentation:

Cet appareil doit être raccordé à un circuit de dérivation indivdual correctment mis à la terre, protégér par un disjoncteur de 15 ou 20 ampères ou d’un fusible temporisé.

• Nous recommandons que vous

n'installez pas le centre de breuvages dans un coin (directe- ment près d'un mur). Ceci per- mettre le porte d'avoir une oscil- lation plus grande que 90°. Une oscillation d’ouverture qui est limitée, empêchera les étagères de glisser dehors comme supposé, et peut endommager la garniture de porte.

• L’ouverture brute de l’armoire doit être sur une surface niveau avec le plancher et d’au moins 25 po de profonder par 24” largeur. L’ouverture devrait être à une hauteur maximale de 35 po.

• La prise murale peut être placé de l'un ou l'autre côté si la prise murale n'est pas dans l'ouverture d'installation, ou de l'arrière du secteur ombragé (comme montré dans fig D).

• Si la prise murale et dans l’autre armoire, percez un trou de 1 po 1/2” de diamètre afin d’insérer le câble électrique. Si l’armoire est faite de métal, le bord du trou doit être couvert d’une bague ou d’un passe-câble.

Accès Électrique

Fig D

Équerre Armoire

plomberie

35po

Comptoir au

plancher

24po

2po

24po Min.

Trou de 1 1/2 po *si la prise murale n'est pas dans l'ouverture d'installation

Lunette de sécurité

Gants

Niveau

Perceuse et jeu de scie cylindrique

Ruban

à mesurer

Lampe de poche

Equerre de charpentier

Page 22

Instructions d’installation - Renversement de la Porte

Fig 1A

Fig 1B

Fig 1DFig 1C

Fig 1E

1. Ouvrez la porte à 90 degrés, puis enlevez les 2 vis de l’axe inférieur de la porte (3) et enlevez la porte 1. (fig. 1A); maintenant, tirez sur la porte et l’axe de la porte (fig. 1A). pour les enlever

2. Mettez la porte de côté et enlevez le clou décoratif (7) du dessus du cadre de la porte, dévissez 2 vis (4) au bas

et enlevez la plaque d’extrusion de l’interrupteur d’éclairage (5); ensuite, installez (5) en haut du cadre de la porte. Utilisez le clou décoratif supplémentaire pour bloquer l’orifice qui se trouve en haut du cadre de la porte.

(fig. 1A/1B)

3. Enlevez 3 vis (8) de la charnière supérieure droite (6) et enlevez la charnière supérieure droite. (fig. 1C)

4. Enlevez le clou décoratif (10) du coin supérieur gauche du cabinet et installez la charnière supérieure gauche supplémentaire (9) dans le coin supérieur gauche de l’armoire au moyen de 3 vis. (fig. 1D)

5. En suivant la procédure décrite ci-dessus, installez la charnière inférieure gauche supplémentaire (11) dans le coin inférieur gauche du cabinet. (Fig.1E)

6. La porte pivote sur 180 degrés; installez la porte dans la même direction que lorsqu’elle a été enlevée et alignez-

la correctement.

7. Bloquez l’orifice qui se trouve dans le coin supérieur droit du cabinet avec le clou décoratif supplémentaire.

Charnière inférieure (droite)

Vis

Axe de la porte

Vis

Plaque d’extrusion de l’interrupteur d’éclairage

Charnière supérieure (droite)

Clou décoratif

Vis

Charnière supérieure (gauche)

Charnière inférieure (gauche)

Clou décoratif

Page 23

Conseils utiles

Laissez la porte de la machine ouverte durant quelques minutes pour aérer et assécher l’intérieur de l’armoire après nettoyage.

NOTE : Avant de nettoyer quelque partie que ce soit de cet appareil, assurezvous que l’alimentation est coupée.

Comment nettoyer l’intérieur

Soins et entretien

Comment nettoyer l’extérieur

N’utilisez pas de produits nettoyants comprenant de l’ammoniaque ou de l’alcool sur l’appareil

L’ammoniaque ou l’alcool peuvent altérer le fini de l’appareil.

Parois, Plancher, Intérieur de la Visière et Tablettes

Certaines éclaboussures d’eau et poussières peuvent être essuyées avec des essuie- tout. D’autres taches peuvent nécessiter un linge humide.

Extérieur de l’armoire

Il est important de garder la région de scellement de la porte sur l’armoire propre. Nettoyez avec un tissu savonneux, rincez le régionr et puis séchez

Surface du Porte

N’utilisez que des détergents doux, non abrasifs, appliqués avec une éponge propre ou un chiffon doux. Rincez abondamment.

Panneau de commande et Porte

Essuyez avec un chiffon humide. Asséchez bien avec un chiffon sec. N’utilisez pas de nettoyants en aérosol, de grandes quantités d’eau et de savon, d’abrasifs ou d’objets acérés sur le panneau, ceci pourrait l’endommager. Certains essuie-tout peuvent aussi égratigner le panneau de commande et verre de la porte.

N’utilisez jamais de nettoyant industriels sur aucune partie de votre appareil.

Page 24

Avant de placer un appel de service

Si aucune des suggestions ci-dessus ne corrigent le problème, communiquez avec notre service d’assistance au 1-800-26 (1-800-263-2629)

En cas de panne

Problème Cause possible Ce qu’il faut faire

L’appareil n’est pas Un fusible de votre panneau Remplacez le fusible ou alimenté de distribution peut être grillé réarmez le disjoncteur.

ou le disjoncteur déclenché.

Surtension. Débranchez la centre de breuvages

et attendez quelques secondes, et puis rebranchez la.

La fiche n’est pas complètement Assurez-vous que la fiche à 3 branch insérée dans la prise murale. es de la centre de breuvages est com

plètement insérée dans la prise.

La température dans Réglage du température Vérifiez que la commande est réglée. le cabinet est trop haute à la bonne arrangement.

Le porte n’est pas Assurez-vous que la porte est fermées correctement ou fermées et que le

joint étanche

ouverte trop souvent est contre le coffret. Ouvrez la

porte seulement quand nécessaire.

Lumières Intérieures Les lumières intérieures sont pour

éclairage provisoire seulement Ils ne sont pas censés d'être laissées allumées pendant des périodes prolongées

L'échappement est obstrué Vérifiez qu'il n'y a rien qui bloque

l’échappement sur le devant .

Stocké une grande Limitez la quantité de breuvages quantité de breuvages chaudes qui sont stockées dans le chaudes dans le cabinet cabinet en même temps.. Essayez

d'introduire progressivement des charge chaudes si possible

L’eau de condensation Niveau de humidité La formation de l'eau de condensation sur le coffret et/ou les élevé dans la maison.. s'arrêtera quand le niveau.d'humidité portes retours à normale

La porte n’est pas Assurez-vous que la porte est fermées correctement ou fermée et que le

joint étanche

son ouverte trop souvent est contre le coffret. Ouvrez la

porte seulement quand nécessaire.

Page 25

GARANTIE LIMITÉE SUR

APPAREIL ÉLECTROMÉNAGER À DOMICILE

Cet appareil de qualité est garantie exempt de tout vice de matière première et de fabrication, s’il est utilisé dans les conditions normales recommandées par le fabricant. Cette garantie n’est offerte qu’à l’acheteur initial de l’appareil vendu par Danby Products Limited (Canada) ou Danby Products Inc. (E.- U. d’A) (ci-après “Danby”) ou par l’un des ses distributeurs agréés et elle ne peut être transférée.

CONDITIONS

Les pièces en plastique sont garanties pour trente (30) jours seulement à partir de la date de l’achat, sans aucune prolongation prévue.

Première 24 mois

Pendant les vent quatre (24) mois, toutes pièces fonctionnelles de ce produit s’avèrent défectueuses, seront réparées ou remplacées, selon le choix du garant, sans frais à l’acheteur INITIAL.

Pour bénéficier du

Le client sera responsable pour le transport et tous les frais d’expédition de tout appareil exigeant le service au dépot de service

Service

autorisé le plus proche. S’adresser au détaillant qui a vendu l’appareil, ou à la station technique agréée de service la plus proche, où les réparations doivent être effectuées par un technicien qualifié. Si les réparations sont effectuées par quiconque autre que la station de service agréée où à des fins commerciales, toutes les obligations de Danby en vertu de cette garantie seront annulées.

Limites de l’entretien

Si l'appareil est installé à plus de 100 kilomètres (62 milles) du centre de service le plus proche, il doit être livré à l'atelier de

à domicile

réparation autorisé par Danby le plus proche, car l'entretien doit uniquement être réalisé par un technicien qualifié et certifié pour effectuer un entretien couvert par la garantie de Danby. Les frais de transport entre votre domicile et le lieu de l'entretien ne sont pas couverts par la présente garantie et doivent être acquittés par l'acheteur.

Cette garantie indique en aucun temps la responsabilité de Danby de l’avarie ou dommage de la vin ou autre contenu, soit par les vices de l’appareil, ou soit parl’utilisation convenable ou inexacte.

EXCLUSIONS

En vertu de la présente, il n’existe aucune autre garantie, condition ou représentation, qu’elle soit exprimée ou tacite, de façon manifeste ou intentionnelle, par Danby ou ses distributeurs agréés. De même, sont exclues toutes les autres garanties, conditions ou représentations, y compris les garanties, conditions ou représentations en vertu de toute loi régissant la vente de produits ou de toute autre législation ou règlement semblables.

En vertu de la présente, Danby ne peut être tenue responsable en cas de blessures corporelles ou des dégâts matériels, y compris à l’appareil, quelle qu’en soit les causes. Danby ne peut pas être tenue responsable des dommages indirects dus au fonctionnement défectueux de l’appareil. En achetant l’appareil, l’acheteur accepte de mettre à couvert et de dégager Danby de toute responsabilité en cas de réclamation pour toute blessure corporelle ou tout dégât matériel causé par cet appareil.

CONDITIONS GÉNÉRALES

La garantie ou assurance ci-dessus ne s’applique pas si les dégâts ou réparations sont dus aux cas suivants:

1) Panne de courant.

2) Dommage subis pendant le transport ou le déplacement de l’appareil.

3) Alimentation électrique incorrecte (tension faible, câblage défectueux, fusibles incorrects).

4) Accident, modification, emploi abusif ou incorrect de l’appareil tel qu'une circulation d'air inadéquate dans la pièce ou des conditions de fonctionnement

anormales (température extrêmement élevée ou basse).

5) Utilisation dans un but commercial ou industriel (à savoir, si l'appareil n'est pas installé dans un domicile résidentiel).

6) Incendie, dommage causés par l’eau, vol, guerre, émeute, hostilités, cas de force majeure (ouragan, inondation, etc.).

7) Visites d’un technicien pour expliquer le fonctionnement de l’appareil au propriétaire.

8) Installation inappropriée (par exemple, encastrement d'un appareil autoportant, ou utilisation extérieure d'un appareil non conçu à cet effet).

Une preuve d’achat doit être présentée pour toute demande de réparation sous garantie. Prière de garder le reçu. Pour faire honorer la garantie, présenter ce document à la station technique agréée ou s’adresser à:

Danby Products Limited PO Box 1778, Guelph, Ontario, Canada N1H 6Z9 Telephone: (519) 837-0920 FAX: (519) 837-0449

Danby Products Inc.

PO Box 669, Findlay, Ohio, U.S.A. 45840

Telephone: (419) 425-8627 FAX: (419) 425-8629

04/09

1-800-263-2629

Service sous-garantie

Service au domicile

Page 26

Model • Modèle

For service, contact your nearest service

depot or call:

1-800-26-y

(1-800-263-2629)

to recommend a depot in

your area.

Pour obtenir de l’assistance, commu-

niquez avec votre centre de service le

plus rapproché ou composez le :

1-800-26- Danby

(1-800-263-2629)

pour localiser le dépositaire de votre

région

Free-Standing Beverage Centre

The model number can be found on the serial plate located on the back panel of the unit.

All repair parts available for purchase or special order when you visit your nearest service depot. To request service and/or the location of the service depot nearest you, call the TOLL FREE NUMBER.

When requesting service or ordering parts, always provide the following information:

• Product Type

• Model Number

• Part Description

Centre de Breuvages Autonome

Le numéro de modèle se trouve sur la plaque signalétique au dos de l’unité.

Vous pouvez vous procurer/commander toute pièce de rechange chez votre dépositaire le plus rapproché. Pour toute demande de service ou pour localiser le dépositaire/centre de service le plus rapproché, composez le NUMÉRO SANS FRAIS.

Pour toute demande de service ou commande de pièces, fournissez toujours l’information suivante :

• Type de produit

• Numéro de modèle

• Description de la pièce requise

Danby Products Limited, Guelph, Ontario Canada N1H 6Z9

Danby Products Inc., Findlay, Ohio USA 45839-0669

Printed in China (P.R.C.)

DBC162BLSST
