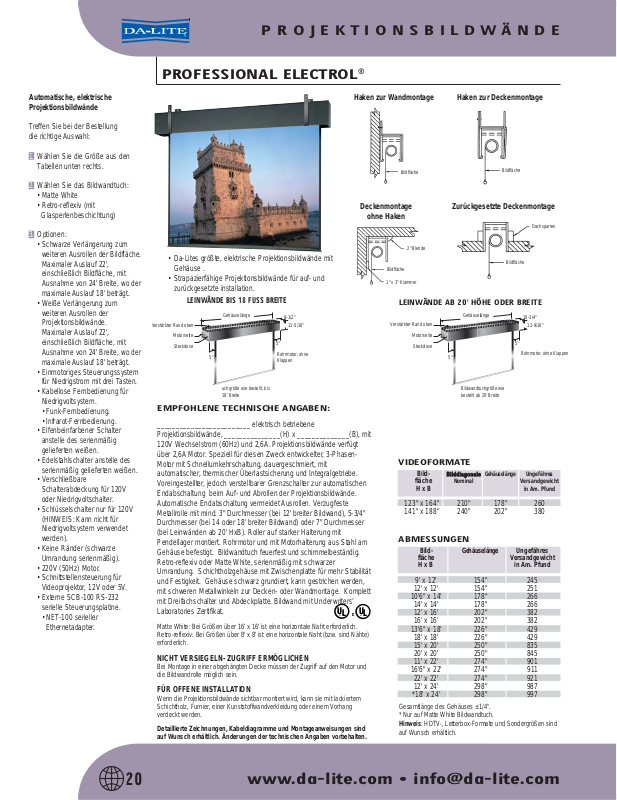

Da-lite PROFESSIONAL ELECTROL DATASHEET [de]

P R O J E K T I O N S B I L D W Ä N D E

®

U

L

®

U

L

C

Automatische, elektrische
Projektionsbildwände

Treffen Sie bei der Bestellung
die richtige Auswahl:

1. Wählen Sie die Größe aus den

Tabellen unten rechts.

2. Wählen Sie das Bildwandtuch:

• Matte White

• Retro-reflexiv (mit

Glasperlenbeschichtung)

3. Optionen:

• Schwarze Verlängerung zum

weiteren Ausrollen der Bildfläche.
Maximaler Auslauf 22',
einschließlich Bildfläche, mit
Ausnahme von 24' Breite, wo der
maximale Auslauf 18' beträgt.

• Weiße Verlängerung zum

weiteren Ausrollen der
Projektionsbildwände.
Maximaler Auslauf 22',
einschließlich Bildfläche, mit
Ausnahme von 24' Breite, wo der
maximale Auslauf 18' beträgt.

• Einmotoriges Steuerungssystem

für Niedrigstrom mit drei Tasten.

• Kabellose Fernbedienung für

Niedrigvoltsystem.

• Funk-Fernbedienung.

• Infrarot-Fernbedienung.

• Elfenbeinfarbener Schalter

anstelle des serienmäßig
gelieferten weißen.

• Edelstahlschalter anstelle des

serienmäßig gelieferten weißen.

• Verschließbare

Schalterabdeckung für 120V
oder Niedrigvoltschalter.

• Schlüsselschalter nur für 120V

(HINWEIS: Kann nicht für
Niedrigvoltsystem verwendet
werden).

• Keine Ränder (schwarze

Umrandung serienmäßig).

• 220V (50Hz) Motor.

• Schnittstellensteuerung für

Videoprojektor, 12V oder 5V.

• Externe SCB-100 RS-232

serielle Steuerungsplatine.

• NET-100 serieller
Ethernetadapter.

PROFESSIONAL ELECTROL

• Da-Lites größte, elektrische Projektionsbildwände mit
Gehäuse .

• Strapazierfähige Projektionsbildwände für auf- und
zurückgesetzte installation.

LEINWÄNDE BIS 18 FUSS BREITE

Verstärkter Rand oben

Motorseite
Steckdose

Gehäuselänge

5"

uchgröße wie bestellt, bis
18' Breite

EMPFOHLENE TECHNISCHE ANGABEN:

_________________________ elektrisch betriebene
Projektionsbildwände, _______________(H) x ______________(B), mit
120V Wechselstrom (60Hz) und 2,6A. Projektionsbildwände verfügt
über 2,6AMotor. Speziell für diesen Zweck entwickelter, 3-Phasen­Motor mit Schnellumkehrschaltung, dauergeschmiert, mit
automatischer, thermischer Überlastsicherung und Integralgetriebe.
Voreingestellter, jedoch verstellbarer Grenzschalter zur automatischen
Endabschaltung beim Auf- und Abrollen der Projektionsbildwände.
Automatische Endabschaltung vermeidet Ausrollen. Verzugfeste
Metallrolle mit mind. 3" Durchmesser (bei 12' breiter Bildwand), 5-3/4"
Durchmesser (bei 14 oder 18' breiter Bildwand) oder 7" Durchmesser
(bei Leinwänden ab 20' HxB). Roller auf starker Halterung mit
Pendellager montiert. Rohrmotor und mit Motorhalterung aus Stahl am
Gehäuse befestigt. Bildwandtuch feuerfest und schimmelbeständig.
Retro-reflexiv oder Matte White, serienmäßig mit schwarzer
Umrandung. Schichtholzgehäuse mit Zwischenplatte für mehr Stabilität
und Festigkeit. Gehäuse schwarz grundiert, kann gestrichen werden,
mit schweren Metallwinkeln zur Decken- oder Wandmontage. Komplett
mit Dreifachschalter und Abdeckplatte. Bildwand mit Underwriters’
Laboratories Zertifikat.

Matte White: Bei Größen über 16' x 16' ist eine horizontale Naht erforderlich.
Retro-reflexiv: Bei Größen über 8' x 8' ist eine horizontale Naht (bzw. sind Nähte)
erforderlich.

NICHT VERSIEGELN- ZUGRIFF ERMÖGLICHEN

Bei Montage in einer abgehängten Decke müssen der Zugriff auf den Motor und
die Bildwandrolle möglich sein.

FÜR OFFENE INSTALLATION

Wenn die Projektionsbildwände sichtbar montiert wird, kann sie mit lackiertem
Schichtholz, Furnier, einer Kunststoffwandverkleidung oder einem Vorhang
verdeckt werden.

Detaillierte Zeichnungen, Kabeldiagramme und Montageanweisungen sind
auf Wunsch erhältlich. Änderungen der technischen Angaben vorbehalten.

9-1/2"

11-5/16"

5"

Rohrmotor, ohne
Klappen

®

Haken zur Wandmontage Haken zur Deckenmontage

Bildfläche

Deckenmontage

Zurückgesetzte Deckenmontage

Bildfläche

ohne Haken

Dachsparren

2" Blende

Bildfläche
1" x 3" Klammer

Bildfläche

LEINWÄNDE AB 20' HÖHE ODER BREITE

Verstärkter Rand oben

Motorseite
Steckdose

Gehäuselänge

5"

Bildwandtuchgröße wie
bestellt ab 20' Breite

10-3/4"

12-9/16"

5"

Rohrmotor, ohne Klappen

VIDEOFORMATE

Bi ldd ia go n a l e

Bild-

fläche Nominal Versandgewicht

H x B in Am. Pfund

Gehäuselänge Ungefähres

123" x 164" 210" 178" 260
141" x 188" 240" 202" 380

ABMESSUNGEN

Bild- Gehäuselänge Ungefähres

fläche Versandgewicht

H x B in Am. Pfund

9' x 12' 154" 245

12' x 12' 154" 251

10'6" x 14' 178" 266

14' x 14' 178" 266
12' x 16' 202" 382
16' x 16' 202" 382

13'6" x 18' 226" 429

18' x 18' 226" 429
15' x 20' 250" 835
20' x 20' 250" 845
11' x 22' 274" 901

16'6" x 22' 274" 911

22' x 22' 274" 921
12' x 24' 298" 987

*18' x 24' 298" 997

Gesamtlänge des Gehäuses ±1/4".
* Nur auf Matte White Bildwandtuch.
Hinweis: HDTV-, Letterbox-Formate und Sondergrößen sind
auf Wunsch erhältlich.

20


