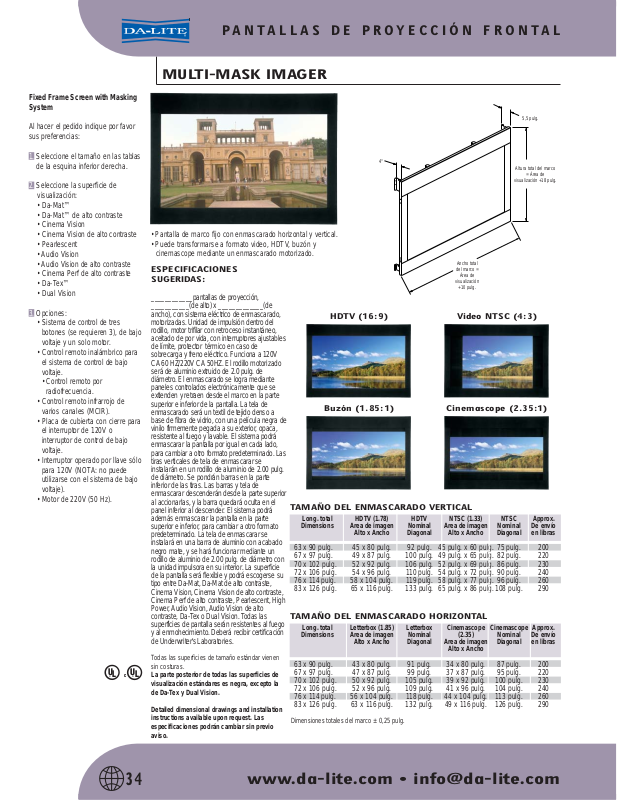

Da-lite MULTI-MASK IMAGER DATASHEET [es]

Fixed Frame Screen with Masking
System

Al hacer el pedido indique por favor
sus preferencias:

PANTALLAS DE PROYECCIÓN FRONTAL

MULTI-MASK IMAGER

5,5 pulg.

1. Seleccione el tamaño en las tablas

de la esquina inferior derecha.

2. Seleccione la superficie de

visualización:

• Da-Mat™

• Da-Mat™ de alto contraste

• Cinema Vision

• Cinema Vision de alto contraste

• Pearlescent

• Audio Vision

• Audio Vision de alto contraste

• Cinema Perf de alto contraste

• Da-Tex™

• Dual Vision

3. Opciones:

• Sistema de control de tres
botones (se requieren 3), de bajo
voltaje y un solo motor.

• Control remoto inalámbrico para
el sistema de control de bajo
voltaje.

• Control remoto por

radiofrecuencia.

• Control remoto infrarrojo de
varios canales (MCIR).

• Placa de cubierta con cierre para
el interruptor de 120V o
interruptor de control de bajo
voltaje.

• Interruptor operado por llave sólo
para 120V (NOTA: no puede
utilizarse con el sistema de bajo
voltaje).

• Motor de 220V (50 Hz).

U

U

C

L

®

®

• Pantalla de marco fijo con enmascarado horizontal y vertical.

• Puede transformarse a formato video, HDTV, buzón y
cinemascope mediante un enmascarado motorizado.

ESPECIFICACIONES
SUGERIDAS:

____________pantallas de proyección,
___________(de alto) x _____________(de
ancho), con sistema eléctrico de enmascarado,
motorizadas. Unidad de impulsión dentro del
rodillo, motor trifilar con retroceso instantáneo,
aceitado de por vida, con interruptores ajustables
de límite, protector térmico en caso de
sobrecarga y freno eléctrico. Funciona a 120V
CA60 HZ/220V CA50HZ. El rodillo motorizado
será de aluminio extruido de 2.0 pulg. de
diámetro. El enmascarado se logra mediante
paneles controlados electrónicamente que se
extienden y retraen desde el marco en la parte
superior e inferior de la pantalla. La tela de
enmascarado será un textil de tejido denso a
base de fibra de vidrio, con una película negra de
vinilo firmemente pegada a su exterior, opaca,
resistente al fuego y lavable. El sistema podrá
enmascarar la pantalla por igual en cada lado,
para cambiar a otro formato predeterminado. Las
tiras verticales de tela de enmascarar se
instalarán en un rodillo de aluminio de 2.00 pulg.
de diámetro. Se pondrán barras en la parte
inferior de las tiras. Las barras y tela de
enmascarar descenderán desde la parte superior
al accionarlas, y la barra quedará oculta en el
panel inferior al descender. El sistema podrá
además enmascarar la pantalla en la parte
superior e inferior, para cambiar a otro formato
predeterminado. La tela de enmascarar se
instalará en una barra de aluminio con acabado
negro mate, y se hará funcionar mediante un
rodillo de aluminio de 2.00 pulg. de diámetro con
la unidad impulsora en su interior. La superficie
de la pantalla será flexible y podrá escogerse su
tipo entre Da-Mat, Da-Mat de alto contraste,
Cinema Vision, Cinema Vision de alto contraste,
Cinema Perf de alto contraste, Pearlescent, High
Power, Audio Vision, Audio Vision de alto
contraste, Da-T ex o Dual Vision. Todas las
superficies de pantalla serán resistentes al fuego
y al enmohecimiento. Deberá recibir certificación
de Underwriter's Laboratories.

Todas las superficies de tamaño estándar vienen
sin costuras.

L

La parte posterior de todas las superficies de
visualización estándares es negra, excepto la
de Da-Tex y Dual Vision.

Detailed dimensional drawings and installation
instructions available upon request. Las
especificaciones podrán cambiar sin previo
aviso.

TAMAÑO DEL ENMASCARADO VERTICAL

63 x 90 pulg. 45 x 80 pulg. 92 pulg. 45 pulg. x 60 pulg. 75 pulg. 200
67 x 97 pulg. 49 x 87 pulg. 100 pulg. 49 pulg. x 65 pulg. 82 pulg. 220
70 x 102 pulg. 52 x 92 pulg. 106 pulg. 52 pulg. x 69 pulg. 86 pulg. 230
72 x 106 pulg. 54 x 96 pulg. 110 pulg. 54 pulg. x 72 pulg. 90 pulg. 240
76 x 114 pulg. 58 x 104 pulg. 119 pulg. 58 pulg. x 77 pulg. 96 pulg. 260
83 x 126 pulg. 65 x 116 pulg. 133 pulg. 65 pulg. x 86 pulg.108 pulg. 290

TAMAÑO DEL ENMASCARADO HORIZONTAL

63 x 90 pulg. 43 x 80 pulg. 91 pulg. 34 x 80 pulg. 87 pulg. 200
67 x 97 pulg. 47 x 87 pulg. 99 pulg. 37 x 87 pulg. 95 pulg. 220
70 x 102 pulg. 50 x 92 pulg. 105 pulg. 39 x 92 pulg. 100 pulg. 230
72 x 106 pulg. 52 x 96 pulg. 109 pulg. 41 x 96 pulg. 104 pulg. 240
76 x 114 pulg. 56 x 104 pulg. 118 pulg. 44 x 104 pulg. 113 pulg. 260
83 x 126 pulg. 63 x 116 pulg. 132 pulg. 49 x 116 pulg. 126 pulg. 290

Dimensiones totales del marco ± 0,25 pulg.

4"

Ancho total
del marco =

Área de

visualización

+10 pulg.

Altura total del marco

= Área de

visualización +18 pulg.

HDTV (16:9) Video NTSC (4:3)

Buzón (1.85:1) Cinemascope (2.35:1)

Long. total HDTV (1.78) HDTV NTSC (1.33) NTSC Approx.

Dimensions Area de imagen Nominal Area de imagen Nominal De envío

Long. total Letterbox (1.85) Letterbox Cinemascope Cinemascope Approx.

Dimensions Area de imagen Nominal (2.35) Nominal De envío

Alto x Ancho Diagonal Alto x Ancho Diagonal en libras

Alto x Ancho Diagonal Area de imagen Diagonal en libras

Alto x Ancho



34
