Page 1
INSTALLERINGS­HÅNDBOK
R410A Delt serie
Modeller RXG25J2V1B RXG35J2V1B
Page 2
Sikkerhetstiltak
• Les disse sikkerhetstiltakene nøye for å være sikker på at installeringen skjer på riktig måte.
ADVARSEL
FARE .....................Hvis du ikke følger FARE-merknadene, kan det i enkelte tilfeller få alvorlige konsekvenser.
............Hvis du ikke følger en ADVARSEL, kan det få alvorlige konsekvenser som tap av menneskeliv eller alvorlig
personskade.
• Følgende sikkerhetssymboler er brukt gjennom hele denne håndboken:
Sørg for å følge denne anvisningen. Sørg for å opprette jordforbindelse. Gjør aldri dette.
• Når installeringen er fullført, må anlegget testes med henblikk på installeringsfeil. Gi brukeren tilstrekkelig innføring i bruk og rengjøring av anlegget ifølge driftshåndboken.
ADVARSEL
• Installeringen bør overlates til forhandleren eller andre fagfolk.
Feil installering kan medføre vannlekkasje, elektrisk støt eller brann.
• Installer luftkondisjoneringsanlegget ifølge anvisningene i denne håndboken.
Feil installering kan medføre vannlekkasje, elektrisk støt eller brann.
• Sørg for å bruke leverte eller spesifiserte installeringsdeler.
Bruk av andre deler kan medføre at anlegget løsner, vannlekkasje, elektrisk støt eller brann.
• Installer luftkondisjoneringsanlegget på et solid fundament som kan bære anleggets tyngde.
Utilstrekkelig fundament eller ufullstendig installering kan forårsake skade dersom anlegget faller av fundamentet.
• Elektrisk arbeid skal utføres i overensstemmelse med installeringshåndboken samt nasjonale regler og bestemmelser for elektrisk arbeid.
Utilstrekkelig kapasitet eller ufullstendig elektrisk arbeid kan medføre elektrisk støt eller brann.
• Sørg for at utstyret kobles til en egen strømkrets. Bruk aldri en strømtilførsel som deles med annet utstyr.
• Til ledningsopplegg må det brukes en kabel som er lang nok til å dekke hele avstanden uten skjøting.
Bruk ikke skjøteledning. Ha ikke annen belastning på strømtilførselen, og bruk en egen strømkrets.
(I motsatt tilfelle kan det medføre unormal varme, elektrisk støt eller brann.)
• Bruk angitte ledningstyper for den elektriske tilkoblingen mellom innendørs- og utendørsanleggene.
Fest ledningene skikkelig slik at koblingspunktene ikke utsettes for ekstern belastning. Ufullstendig tilkobling eller festing av ledningene kan forårsake overoppheting eller brann i koblingspunktene.
• Når ledningene mellom anlegg og strømtilførselsledningene er tilkoblet, må kablene anbringes slik at de ikke
belaster elektriske deksler eller paneler unødig.
Installer deksler over ledningene. Ufullstendig installering av deksler kan forårsake overoppheting av kontaktpunktene, elektrisk støt eller brann.
• I tilfelle kjølemedielekkasje under installeringsarbeidet må rommet luftes ut.
(Kjølemediet avgir en giftig gass hvis det utsettes for åpen flamme.)
• Når installeringen er fullført, må du påse at det ikke lekker ut kjølemedium.
(Kjølemediet avgir en giftig gass hvis det utsettes for åpen flamme.)
• Når anlegget installeres eller flyttes, må kjølekretsen holdes fri for alt annet enn det spesifiserte kjølemediet (R410A), for eksempel luft.
(Enhver forekomst av luft eller andre fremmedlegemer i kjølekretsen medfører unormal trykkstigning eller brudd, hvilket kan medføre personskade.)
• Under utpumping må kompressoren stanses før røropplegg for kjølemedium fjernes.
Hvis kompressoren fortsatt går og avstengingsventilen er åpen under utpumping, vil det suges inn luft når kjølemedierørene fjernes, slik at man får unormalt trykk i frysesyklusen som vil føre til brudd og også personskade.
• Kjølemedierørene må festes skikkelig under installering før kompressoren startes.
Hvis kompressoren ikke er tilkoblet og avstengingsventilen er åpen under utpumping, vil det suges inn luft når kompressoren går, slik at man får unormalt trykk i frysesyklusen som vil føre til brudd og også personskade.
• Sørg for å opprette jordforbindelse. Anlegget må ikke jordes til vannrør, avleder eller telefonjording.
Ufullstendig jording kan medføre elektrisk støt eller brann. Spenningsstøt fra lynnedslag eller andre kilder kan medføre skade på luftkondisjoneringsanlegget.
• Sørg for å installere jordfeilbryter. Det kan medføre elektrisk støt eller brann hvis jordfeilbryter ikke installeres.
FARE
• Luftkondisjoneringsanlegget må ikke installeres der det kan utsettes for lekkasje av lettantennelig gass.
Hvis gassen lekker og samler seg rundt anlegget, kan det ta fyr.
• Sørg for dreneringsrør i henhold til anvisningene i denne håndboken. Utilstrekkelig avløp kan medføre oversvømmelse.
• Trekk til den koniske mutteren ifølge angitt metode med en skiftenøkkel.
Hvis den koniske mutteren trekkes til for hardt, kan den sprekke etter en stund og forårsake kjølemedielekkasje.
• Sørg for å ta nødvendige forholdsregler for å forhindre at utendørsanlegget brukes som tilfluktssted for smådyr.
Smådyr som kommer i kontakt med elektriske deler, kan forårsake funksjonsfeil, røyk eller brann. Gi kunden beskjed om å holde området rundt anlegget rent og ryddig.
1 norsk
Page 3

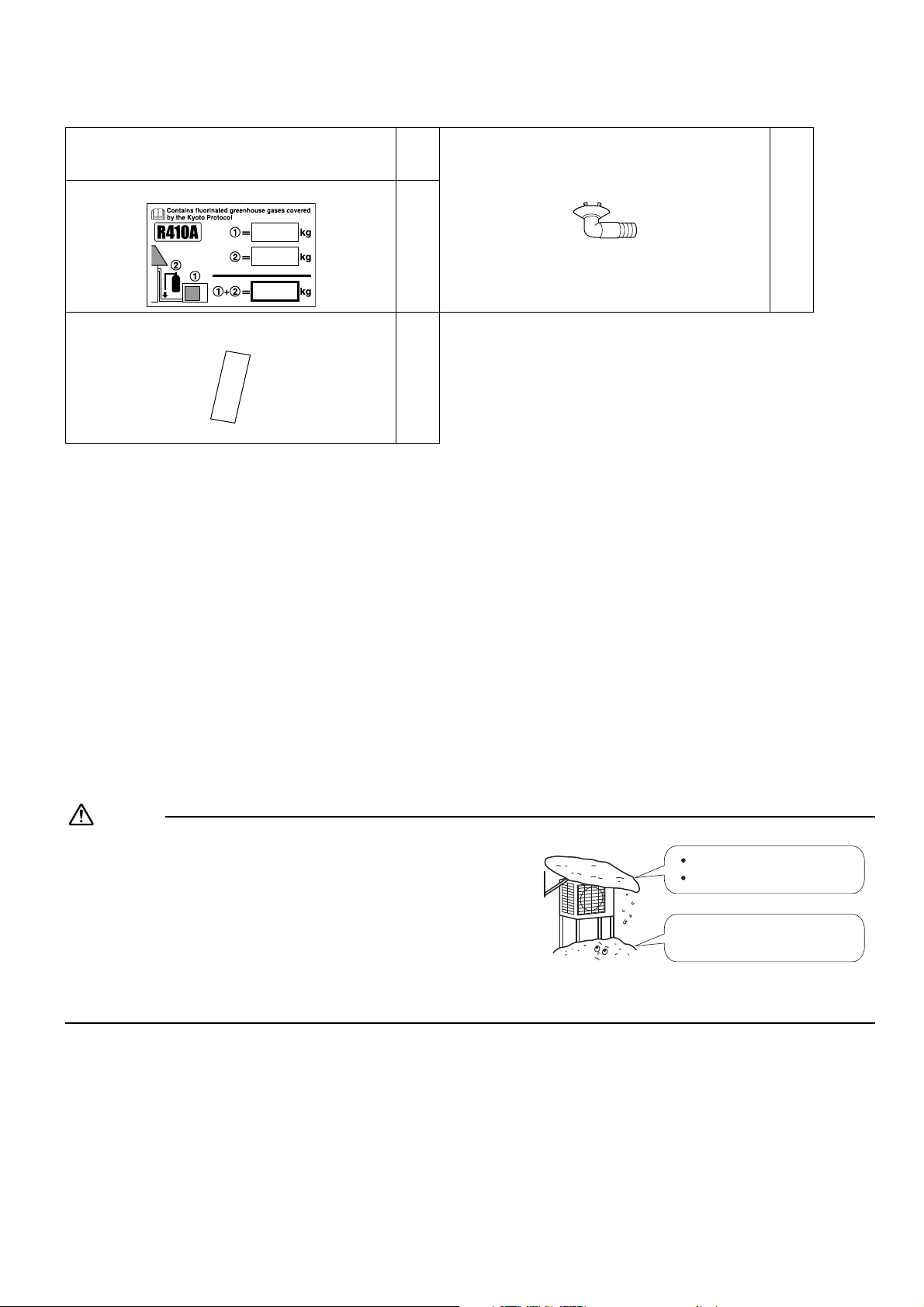

Tilbehør
FARE
Installer anlegget tilstrekkelig høyt over bakken slik at det ikke begraves i snøen.
Konstruer en stor levegg. Konstruer en sokkel.
Tilbehør som følger med utendørsanlegget:
(A) Installeringshåndbok
(C) Etikett for påfylling av kjølemedium
(D)
Flerspråklig etikett for fluoriserte drivhusgasser
1
(B) Dreneringsplugg
1
Ligger i bunnen av pakkassen.
1
1
Forholdsregler for valg av plassering
1) Velg et sted som er solid nok til å tåle vekten av og vibrasjonene fra anlegget, og der driftsstøyen ikke vil bli forsterket.
2) Velg et sted der varmluften fra anlegget eller driftsstøyen ikke vil være til sjenanse for brukerens naboer.
3) Unngå plassering nær soverom og liknende, slik at driftsstøyen ikke vil forårsake problemer.
4) Det må være tilstrekkelig plass til å bære anlegget til og fra stedet.
5) Det må være tilstrekkelig plass til luftbanen og ingen hindringer nær luftinntaket og -utløpet.
6) Det må ikke være mulighet for lekkasje av brannfarlig gass i nærheten av monteringsstedet.
7) Installer anlegg, strømledninger og kabler mellom anlegg minst 3 meter fra TV- og radioapparater. Dette er for å unngå forstyrrelser i bilde og lyd. (Forstyrrelser kan forekomme selv om avstanden er mer enn 3 meter, avhengig av radiobølgeforholdene.)
8) I kystområder eller andre steder med saltholdig luft kan korrosjon redusere luftkondisjoneringsanleggets levetid.
9) Ettersom det renner dreneringsvann fra utendørsanlegget, må det ikke plasseres ting under anlegget som må holdes unna fuktighet.
MERKNAD
Kan ikke installeres hengende i tak eller stablet.
Hvis luftkondisjoneringsanlegget brukes ved lav utendørs omgivelsestemperatur, må du sørge for å følge anvisningene som er beskrevet under.
1) Utendørsanlegget må installeres med innsugningssiden vendt mot veggen for å unngå eksponering overfor vind.
2) Installer aldri utendørsanlegget på et sted der innsugningssiden kan bli direkte utsatt for vind.
3) Det anbefales at du installerer en ledeplate på utendørsanleggets luftutløpsside for å hindre eksponering overfor vind.
4) I områder med stort snøfall må du velge et installeringssted hvor snø ikke vil påvirke anlegget.
norsk 2
Page 4
Installeringstegninger
311
574
105.5
Surr inn isoleringsrøret med tape fra bunn til topp.
Bruk sokkelblokker til utendørs­anlegget på steder med dårlig drenering. Juster fothøyden til anlegget er i vater. Ellers kan det forekomme vannlekkasje eller vannansamling.
Bruk sokkelbolter eller vaiere hvis det er fare for at anlegget skal falle ned.
Sørg for plass til røropplegg og elektrisk vedlikehold.
*
20 m
15 m
20 g/m
YD 6,4 mm
YD 9,5 mm
**Angi rørlengden fra
1,5 m til 20 m.
Sett øvre del av dekselet på avstengingsventilen inn i utendørsanlegget for å sette det på. Trekk til skruene.
enhet: mm
Deksel på avstengingsventil
Slik fester du dekselet på avstengingsventilen
Fjern skruen på dekselet på avstengingsventilen. Trekk dekselet ned for å ta det av.
Slik tar du av dekselet på avstengingsventilen
FARE
250 mm fra vegg
(Fra anleggets side)
(Hullsenter for sokkelbolter)
Hullsenter for sokkelbolter
Det kreves ekstra kjølemedium hvis kjølemedierøret overstiger 10 m.
Maks. tillatt høyde
Maks. tillatt lengde
Væskerør
Gassrør
* Sørg for å tilsette tilstrekkelig mengde ekstra kjølemedium. Ellers kan det medføre redusert yteevne.
utendørsanlegg
for
3 norsk
Page 5

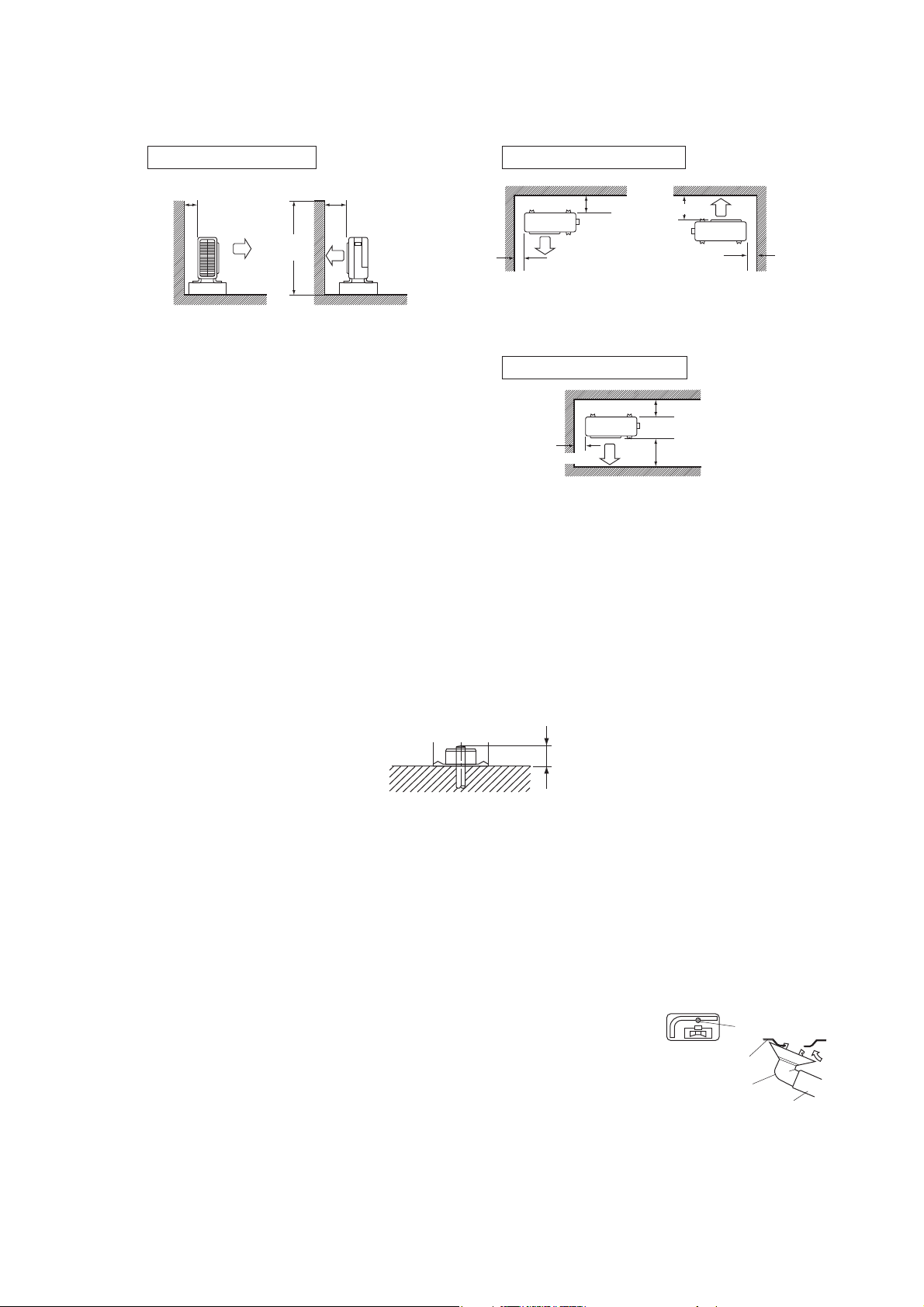

Retningslinjer for installering
Vegger vendt mot tre sider
Vegger vendt mot to siderVegg vendt mot én side
Mer enn 150
Mer enn 50
Mer enn 300
Mer enn 150
Enhet: mm
Sett ovenfra
Mer enn 100
Sett ovenfra
Mer enn 50Mer enn 50
1200 eller mindre
Sett fra siden
Mer enn 100Mer enn 50
20
Slange (fås i handelen, innvendig diameter 16 mm)
Dreneringsplugg
Bunnramme
Dreneringsvannhull
• Følg installeringsretningslinjene under dersom en vegg eller annen hindring er i veien for utendørsanleggets luftinntak- eller utløp.
• For alle installeringsmalene under må vegghøyden på utløpssiden være 1 200 mm eller mindre.
Forholdsregler ved installering
• Kontroller styrken til installasjonsunderlaget og at dette er plant, slik at anlegget ikke vil forårsake vibrasjoner eller støy når det er installert.
• Fest anlegget godt med forankringsboltene i henhold til fundamenttegningen. (Gjør klar fire sett M8 eller M10 forankringsbolter, muttere og skiver som er tilgjengelige i handelen.)
• Det er best å skru inn forankringsboltene inntil lengden er 20 mm fra fundamentets overflate.
Installere utendørsanlegget
1. Installere utendørsanlegget
1) Når du skal installere utendørsanlegget, kan du se "Forholdsregler for valg av plassering" og "Installeringstegninger for utendørsanlegg".
2) Følg fremgangsmåten under hvis det er nødvendig med drenering.
2. Drenering
1) Bruk dreneringsplugg til drenering.
2) Hvis dreneringsåpningen er dekket av monteringssokkel eller gulvflate, må du
3) I kalde områder må det ikke brukes dreneringsslange på utendørsanlegget.
sette ekstra fotstykker med høyde på minst 30 mm under utendørsanleggets føtter.
(Ellers kan dreneringsvannet fryse til og svekke varmeeffekten.)
norsk 4
Page 6
Installere utendørsanlegget
ADVARSEL
FARE
3. Kone rørenden
1) Kutt rørenden med rørkutter.
2) Fjern skarpe kanter med kuttflaten vendt ned, slik at restene ikke kommer inn i røret.
3) Sett den koniske mutteren på røret.
4) Kon røret.
5) Kontroller at konen er ordentlig utført.
Plasser nøyaktig i den posisjonen som er vist nedenfor.
A
Snittverktøy
1) Bruk ikke mineralolje på den koniske delen.
2) Unngå at det kommer mineralolje inn i systemet, da dette vil redusere anleggenes levetid.
3) Bruk aldri rør som har vært benyttet til tidligere installasjoner. Bruk kun deler som leveres med anlegget.
4) For å garantere dette R410A-anleggets levetid må det aldri installeres en tørker.
5) Tørkematerialet kan løse seg opp og skade systemet.
6) Ufullstendig konus kan forårsake lekkasje av kjølemediegass.
(Kutt nøyaktig i rett vinkel.)
Koneverktøy til R410A
Gripetype
A
0-0,5 mm
Utvide konisk
Gripetype (Ridgid)
Konens innvendige overate må være feilfri.
Fjern skarpe kanter
Vanlig koneverktøy
1,0-1,5 mm
Kontroller følgende
Vingemuttertype (Imperial)
1,5-2,0 mm
Rørenden må være jevnt konisk i en perfekt sirkel.
Påse at den koniske mutteren er satt på.
4. Kjølemedierør
1) Bruk den koniske mutteren som er festet til hovedanlegget. (Gjøres for å hindre at den koniske mutteren sprekker når den blir gammel.)
2) Påfør kjølemedieolje kun på konens innvendige flate for å forhindre gasslekkasje. (Bruk kjøleolje til R410A.)
3) Bruk skiftenøkkel når du trekker til de koniske mutterne for å unngå at mutterne skades og at det oppstår gasslekkasje.
Rett inn sentrum av de to konene, og trekk til de koniske mutterne 3 eller 4 omdreininger for hånd. Deretter trekkes de helt til med skiftenøkkel.
[Trekk til][Påfør olje]
Ikke påfør
kjølemedieolje på utsiden.
Konisk mutter
Ikke påfør kjølemedieolje på den
koniske mutteren for å unngå at
den strammes til for mye.
Tiltrekkingsmoment for konisk mutter Gasside Væskeside 3/8 tomme 1/4 tomme 32,7-39,9 N (333-407 kgf
Påfør kjølemedieolje
på innsiden av konen.
m 14,2-17,2 N  m
cm) (144-175 kgf  cm)
Rørkobling
Tiltrekkingsmoment for ventildeksel Gasside Væskeside 3/8 tomme 1/4 tomme 21,6-27,4 N (220-280 kgf
Utløpsportdeksel 10,8-14,7 N tiltrekkingsmoment (110-150 kgf
Fastnøkkel
Skiftenøkkel
Konisk mutter
m 21,6-27,4 N  m
cm) (220-280 kgf  cm)
m
cm)
5 norsk
Page 7

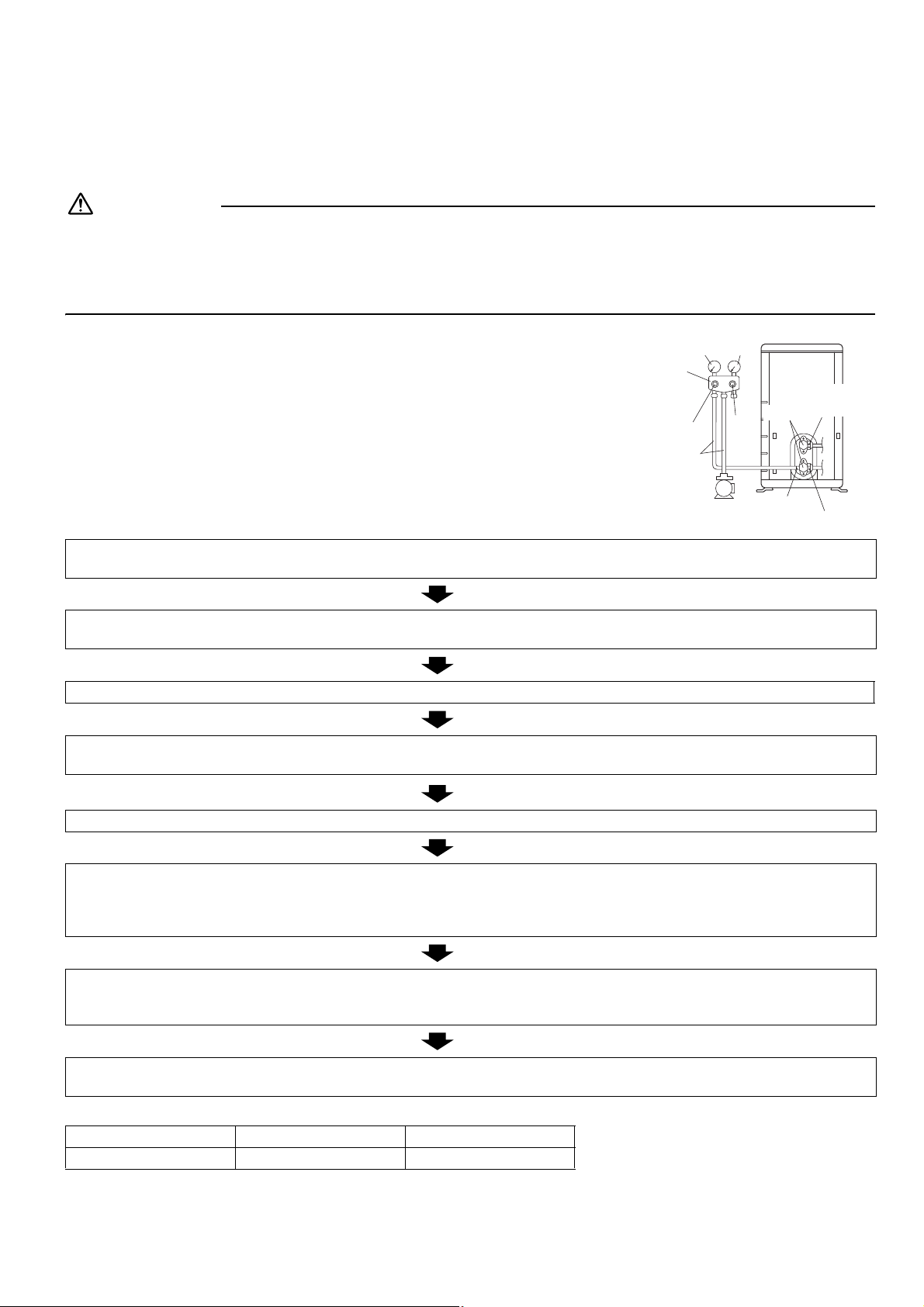

5. Luftrensing og kontroll av gasslekkasje
ADVARSEL
Manometer­manifold
Påfyllingsslanger
Avstengingsventil for gass
Ventildeksler
Avstengings­ventil for væske
Utløpsport
Vakuumpumpe
Lavtrykksventil
Høytrykks­ventil
Trykkmåler
Manometer
• Når røroppleggarbeidet er fullført, er det nødvendig å spyle ut luften og se etter gasslekkasje.
1) Ikke bland andre stoffer enn angitt kjølemedium (R410A) i kjølesyklusen.
2) Ved lekkasje av kjølemediegass må rommet luftes så snart og mye som mulig.
3) R410A, i likhet med andre kjølemedier, skal alltid samles opp og aldri slippes direkte ut i miljøet.
4) Bruk vakuumpumpe kun til R410A. Hvis samme vakuumpumpe brukes til andre kjølemedier, kan vakuumpumpen eller
anlegget skades.
• Hvis du bruker ekstra kjølemedium, må det luftrenses fra kjølemedierørene og innendørsanlegget med vakuumpumpe, og deretter tilsettes ekstra kjølemedium.
• Bruk en sekskantnøkkel (4 mm) for å betjene stangen på avstengingsventilen.
• Alle kjølemedierørskjøter skal trekkes til med momentnøkkel til spesifisert tiltrekkingsmoment.
1) Koble den utstikkende delen av påfyllingsslangen (som kommer fra manometermanifolden) til gassavstengingsventilens utløpsport.
2) Åpne manometermanifoldens lavtrykksventil (Lo) helt, og steng dens høytrykksventil (Hi) helt. (Høytrykksventilen krever ingen betjening etter dette.)
3) Foreta vakuumpumping, og kontroller at manometeret viser -0,1 MPa (-76 cmHg)*1.
4) Steng manometermanifoldens lavtrykksventil (Lo), og stans vakuumpumpen. (Behold denne tilstanden noen minutter for å sikre at manometernålen ikke svinger tilbake.)*2.
5) Fjern dekslene fra avstengingsventilen for væske og avstengingsventilen for gass.
6) Drei væskeavstengingsventilens stang 90 grader mot klokken med sekskantnøkkel for å åpne ventilen. Steng den etter 5 sekunder, og se etter gasslekkasje. Bruk såpevann og se etter gasslekkasje fra innendørsanleggets konus og utendørsanleggets konus og ventilstenger. Tørk av alt såpevannet når kontrollen er utført.
7) Koble påfyllingsslangen fra gassavstengingsventilens utløpsport, og deretter åpner du væske- og gassavstengingsventilene helt. (Ikke forsøk å dreie ventilstangen forbi anslag.)
8) Trekk til ventildeksler og utløpsportdeksler for væske- og gassavstengingsventilene med momentnøkkel med spesifisert tiltrekkingsmoment.
*1. Rørlengde kontra vakuumpumpens driftstid.
Rørlengde Inntil 15 meter Over 15 meter Driftstid Ikke mindre enn 10 min. Ikke mindre enn 15 min.
*2. Hvis manometernålen svinger tilbake, kan det være vann i kjølemediet, eller det kan være en løs rørskjøt. Kontroller alle
rørskjøter og trekk til muttere ved behov, og gjenta deretter punkt 2) t.o.m. 4).
norsk 6
Page 8
Installere utendørsanlegget
Sylinderen skal stå oppreist under fylling.
Det er et hevertrør på innsiden, så sylinderen behøver ikke å stå opp ned når den fylles med væske.
Snu sylinderen opp ned under fylling.
Fylle andre sylindereFylle en sylinder med hevert tilkoblet
3
5
6
2
1
4
Fyll ut følgende med merkeblekk:
1
kjølemediemengden i produktet som fylles på ved fabrikken
2
mengden ekstra kjølemedium som etterfylles på stedet
1
+
2
den totale mengden kjølemedium som er påfylt
på etiketten for tilleggsfylling av kjølemedium som følger med produktet.
Dette produktet inneholder uoriserte drivhusgasser som er inkludert i Kyoto-avtalen. Gassene må ikke luftes ut i atmosfæren.
Type kjølemedium: R410A GWP
(1)
-verdi: 1975
(1)
GWP = global oppvarmingsevne
1 kjølemediemengde i produktet
som fylles på ved fabrikken:
se anleggets merkeplate
2 mengde ekstra kjølemedium
som etterfylles på stedet
3 total mengde kjølemedium
som er påfylt
4 Inneholder uoriserte drivhusgasser
som er inkludert i Kyoto-avtalen
5 utendørsanlegg
6 sylinder for kjølemedium og grenrør
for påfylling
Den utfylte etiketten må være festet nær produktets påfyllingsport (f.eks. på innsiden av dekselet til avstengingsventilen).
Viktig informasjon om kjølemediet som brukes
Hvis det ikke nnes et deksel til konen, må den koniske åpningen dekkes med tape for å holde smuss eller vann unna.
Sørg for å sette på deksel.
Regn
Vegg
Ledningsopplegg mellom anlegg
Dreneringsslange
Tape
Isolasjon for væskerør
Isolasjon for gassrør
Væskerør
Gassrør
6. Etterfylle kjølemedium
Kontroller hvilken kjølemedietype som skal brukes, på maskinens merkeplate.
Forholdsregler ved påfylling av R410A
Fyll via væskerøret i væskeform.
Det er et blandet kjølemedium, så hvis det tilsettes i gassform, kan kjølemediesammensetningen endres og dermed hindre normal
drift.
1) Før påfylling kontrollerer du om sylinderen er tilkoblet en hevert. (Den skal være merket med "væskepåfyllingshevert tilkoblet" eller liknende.)
• Sørg for å bruke R410A-verktøy for å sikre trykk og hindre at det kommer inn fremmedlegemer.
MERKNAD
Nasjonal gjennomføring av EU-forskrifter om enkelte fluoriserte drivhusgasser kan kreve at landets offisielle språk brukes på anlegget. Det følger derfor med en ekstra flerspråklig etikett for fluoriserte drivhusgasser for anlegget. Du finner instruksjoner bak på etiketten om hvordan den skal festes.
7. Røropplegg for kjølemedium
7-1 Forholdsregler ved håndtering av rør.
1) Beskytt den åpne rørenden mot støv og fuktighet.
2) Alle rørbøyer skal være så jevne som mulig. Bruk en rørbøyer til å bøye.
7-2 Valg av kobber- og varmeisolasjonsmaterialer
Legg merke til følgende ved bruk av kommersielle kobberrør og rørdeler:
1) Isolasjonsmateriale: Polyetylenskum
Varmeoverføringsgrad: 0,041 til 0,052 W/mK (0,035 til 0,045 kcal/(mh •°C)) Kjølemediegassrørets overflatetemperatur når maksimalt 110°C. Velg varmeisolasjonsmaterialer som tåler denne temperaturen.
2) Sørg for å isolere både gass- og væskerørene, og bruk de isolasjonsdimensjoner som er angitt under.
Gasside Væskeside
7 norsk
YD 9,5 mm YD 6,4 mm ID 12-15 mm ID 8-10 mm
Minimum bøyeradius Tykkelse min. 10 mm
30 mm eller mer
Tykkelse 0,8 mm (C1220T-O)
3) Bruk separate varmeisolasjonsrør for gass- og væskerør.
Varmeisolasjon for
gassrør
Varmeisolasjon for
væskerør
Page 9

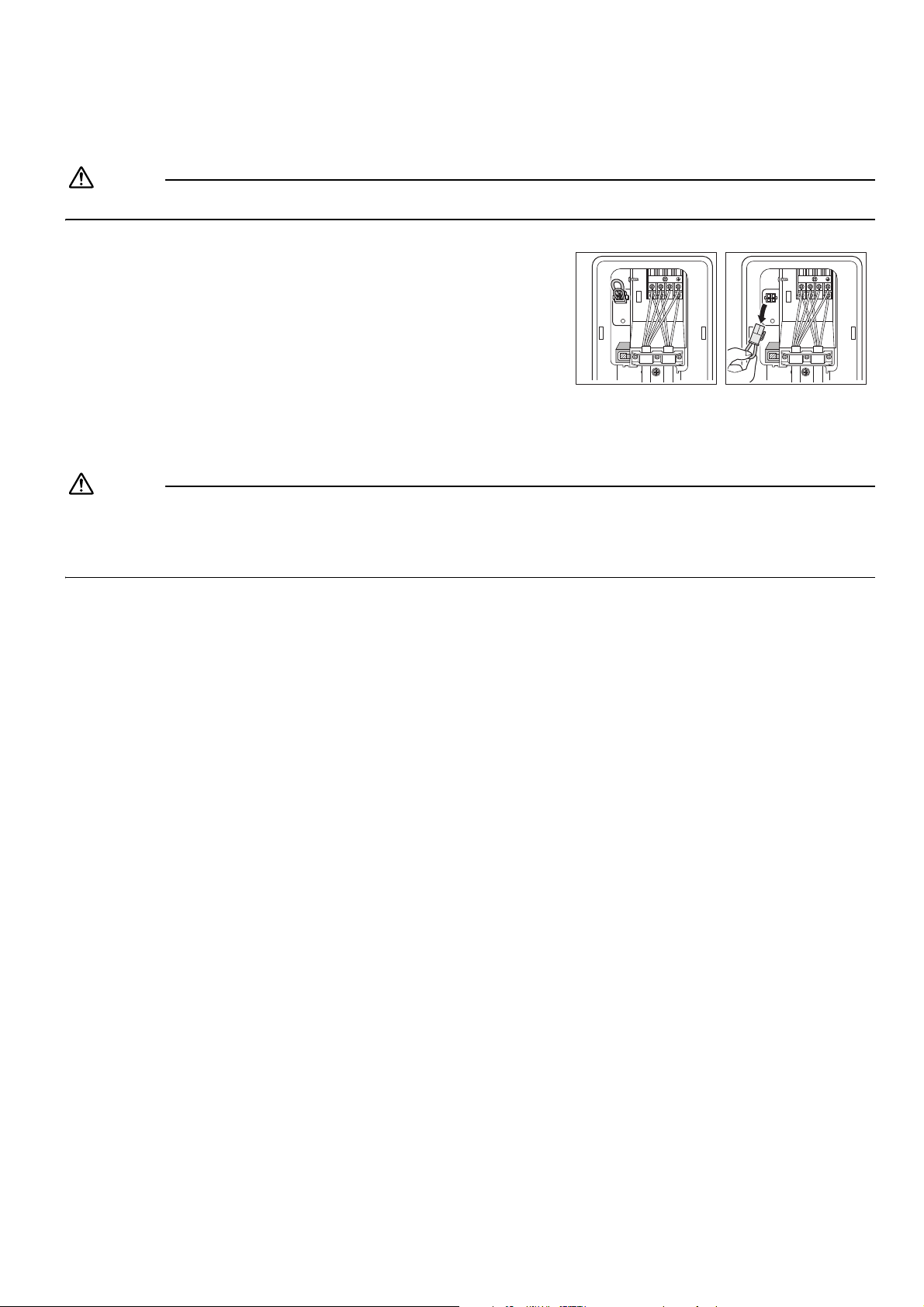

Standby-strømsparing
FARE
FARE
123
123
Funksjon for standby-strømsparing er AV.
Funksjon for standby-strømsparing er PÅ.
Funksjonen for standby-strømsparing er slått AV før levering.
Funksjonen for standby-strømsparing slår AV strømtilførselen til utendørsanlegget og setter innendørsanlegget i modusen for standby-strømsparing, og reduserer dermed strømforbruket til luftkondisjoneringsanlegget.
Funksjonen for standby-strømsparing kan ikke brukes for andre modeller enn dem som er angitt ovenfor.
Fremgangsmåte for å slå PÅ funksjonen for standby-strømsparing
1) Kontroller at hovedstrømtilførselen er slått AV. Slå den AV hvis den ik ke er AV.
2) Ta av dekselet på avstengingsventilen.
3) Koble fra selektivt koblingsstykke for standby-strømsparing.
4) Slå PÅ hovedstrømtilførselen.
1) Før du kobler til eller fra selektivt koblingsstykke for standby-strømsparing, må du kontrollere at hovedstrømtilførselen er slått AV.
2) Selektivt koblingsstykke for standby-strømsparing er påkrevd hvis det er tilkoblet et annet innendørsanlegg enn de som er nevnt ovenfor.
norsk 8
Page 10
Utpumping
FARE
Avstengingsventil for væske
Stengt
Sekskantnøkkel
Ventildeksel
Avstengings­ventil for gass
1
2
3
Sørg for å utføre utpumping når anlegget flyttes eller avhendes, slik at miljøet beskyttes.
1) Fjern ventildekselet fra avstengingsventilen for væske og avstengingsventilen for gass.
2) Utfør tvungen kjøledrift.
3) Etter fem til ti minutter stenger du væskeavstengingsventilen med en sekskantnøkkel.
4) Etter to til tre minutter stenger du gassavstengingsventilen og stanser tvungen kjøledrift.
Kjøre tvungen kjølemodus
Med innendørsanleggets PÅ/AV-knapp
Trykk på innendørsanleggets PÅ/AV-knapp i minst 5 sekunder. (Driften starter.)
• Tvungen kjøling stanser automatisk etter omtrent 15 minutter. Trykk på innendørsanleggets PÅ/AV-knapp for å stanse prøvekjøringen.
Med hovedanleggets fjernkontroll
1) Trykk på PÅ/AV-knappen. (Driften starter.)
2) Trykk på TEMP-knappen
3) Trykk to ganger på MODUS-velgeren.
“” vises, og anlegget går over i prøvekjøringsmodus.)
(
4) Trykk på MODUS-velgeren for å stille driftsmodus tilbake til kjøling.
• Prøvekjøringen stanser automatisk etter omtrent 30 minutter. Trykk på PÅ/AV­knappen for å stanse prøvekjøringen med tvang.
og MODUS-velgeren samtidig.
Trykk her
Skrutrekker
Rekkeklemme for strømtilførsel
Bruke utendørsanleggets bryter for tvungen kjøledrift (med funksjonen for standby-strømsparing slått AV)
Selektivt koblingsstykke for standby-strømsparing er i bruk (med funksjonen for standby-strømsparing slått AV)
1) Trykk på " " med en skrutrekker. Anlegget starter.
2) Tvungen kjølemodus velges, og avsluttes etter omtrent 15 minutter.
1) Berør ikke rekkeklemmen når du trykker på bryteren. Den har høy spenning, så dette kan medføre elektrisk støt.
2) Når du har stengt væskeavstengingsventilen, stenger du gassavstengingsventilen innen tre minutter, og deretter stanser du tvungen drift.
9 norsk
Page 11

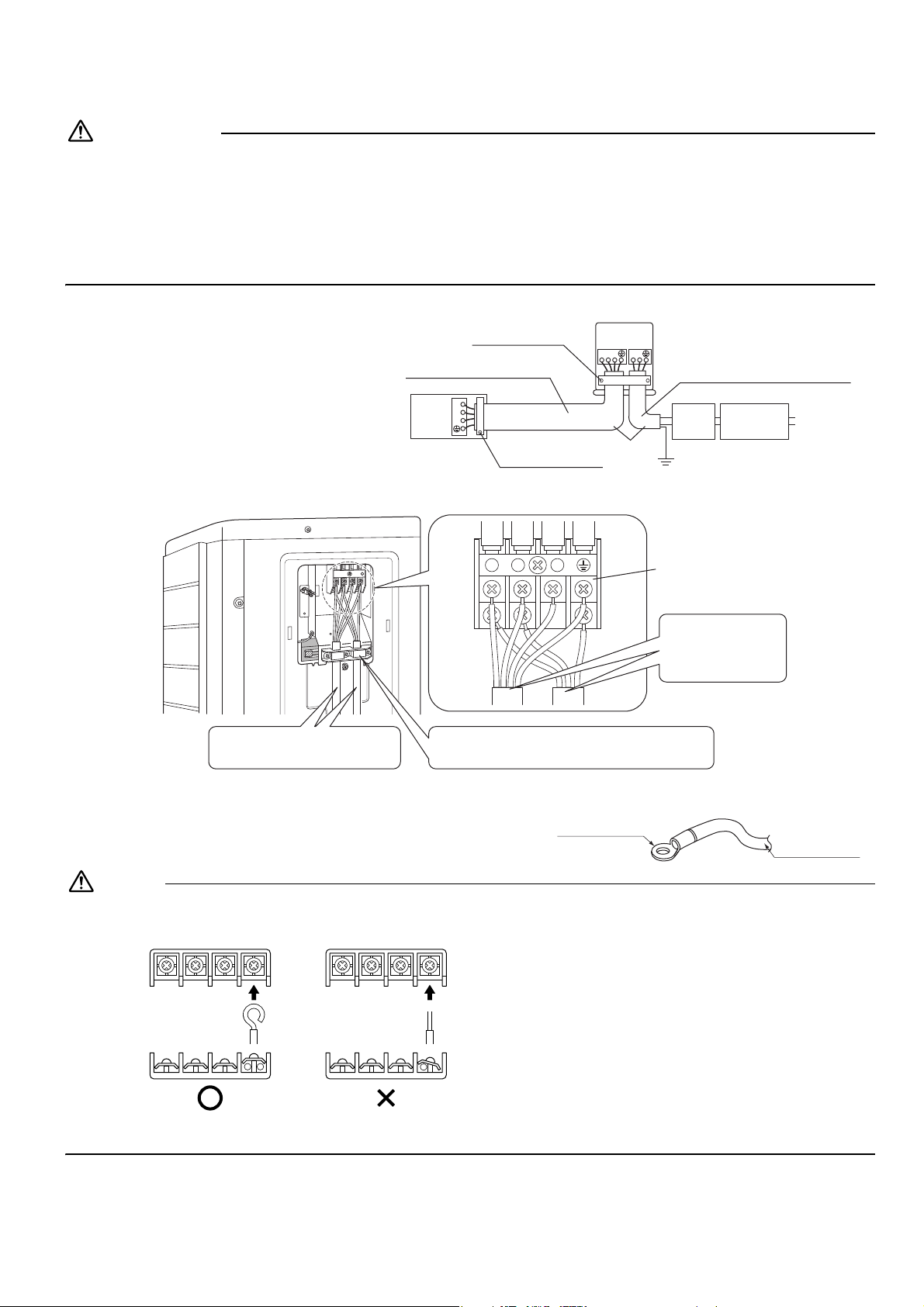

Ledningsopplegg
ADVARSEL
FARE
Rund kabelsko
Tvunnet kabel
Avisolering av ledning ved rekkeklemme
1) Bruk ikke skjøteledninger, tvunnede kabler eller multikontakter, da de kan forårsake overoppheting, elektrisk støt eller brann.
2) Bruk ikke elektriske komponenter som er kjøpt lokalt, inne i produktet. (Strømtilførselen til dreneringspumpen osv. må ikke
forgrenes fra rekkeklemmen.) Dette kan medføre elektrisk støt eller brann.
3) Sørg for å installere jordfeilbryter. (Én som kan håndtere høye harmoniske oversvingninger.)
(Dette anlegget bruker en vekselretter, noe som innebærer at det må benyttes en jordfeilvarsler som kan håndtere harmoniske oversvingninger, for å hindre at selve jordfeilvarsleren ikke fungerer som den skal.)
4) Bruk en felles frakoblingsbryter med minst 3 mm mellom alle kontaktpunkter.
• Slå ikke PÅ vernet før alt arbeid er fullført.
1) Fjern isolasjonen fra ledningen (20 mm).
2) Koble ledningene mellom innendørs- og
utendørsanleggene slik at kontaktpunktnumrene stemmer overens. Trekk kontaktskruene godt til. Vi anbefaler at du bruker en flatbladet skrutrekker for å trekke til skruene. Skruene er pakket sammen med rekkeklemmen.
Hvis ledningslengden overstiger 10 m, må du bruke en ledning med diameter på 2,0 mm.
Innendørs­anlegg
Fest ledningene ordentlig med kontaktskruene.
1 2 3
Fest ledningene ordentlig med kontaktskruene.
Utendørsanlegg
321
NL
H05RN
Bruk ledninger med en diameter på 2,0 mm.
Vern 16 A
Jord
Jordfeilbryter
Strømtilførsel 50 Hz 220-240 V
2
3
2
1
1
3
Rekkeklemme for strømtilførsel
Form ledningene slik at dekselet til avsteningsventilen sitter ordentlig.
Bruk spesisert ledningstype, og koble den ordentlig til.
Fest ledningsklemmen godt slik at koblingspunktene ikke utsettes for belastning utenfra.
Ta hensyn til merknadene nedenfor når du kobler til rekkeklemmen for strømtilførsel. Forholdsregler ved tilkobling av strømtilførsel. Bruk rund kabelsko for tilkobling til rekkeklemmen for strømtilførsel. Kan ikke det brukes, må anvisningene nedenfor følges. Plasser runde kabelsko på lederne opp til delen som dekkes, og fest godt.
Sørg for å bøye lederen hvis du bruker énlederledning når du kobler tilkoblingsledningene til rekkeklemmen. Dårlig utført arbeid kan medføre varmedannelse og brann.
norsk 10
3) Trekk i ledningen, og kontroller at den ikke løsner. Fest deretter ledningen med en ledningsklemme.
Page 12
Prøvekjøring og sluttkontroll
1. Prøvekjøring og testing.
1-1 Mål tilførselsspenningen, og påse at den ligger innenfor spesifisert område. 1-2 Prøvekjøring skal foretas i enten kjøle- eller oppvarmingsmodus.
• I kjølemodus velger du laveste temperatur som kan programmeres, mens i oppvarmingsmodus velger du høyeste temperatur som kan programmeres.
1) Prøvekjøring kan kobles ut i begge modi, avhengig av romtemperaturen.
2) Når prøvekjøringen er fullført, stiller du temperaturen på et normalt nivå (26°C til 28°C i kjølemodus, 20°C til 24°C
i oppvarmingsmodus).
3) Som en beskyttelse hindrer systemet ny start i 3 minutter etter at det er slått av.
1-3 Utfør prøvekjøringen i overensstemmelse med driftshåndboken for å sikre at alle funksjoner og deler,
f.eks. lamellbevegelse, fungerer riktig.
• Luftkondisjoneringsanlegget krever en liten mengde strøm i standby-modus. Hvis anlegget ikke skal brukes på en stund etter installering, bør du slå av strømbryteren for å unngå unødvendig strømforbruk.
• Hvis strømbryteren utløses for å slå av strømmen til luftkondisjoneringsanlegget, gjenoppretter anlegget opprinnelig driftsmodus når strømbryteren åpnes igjen.
2. Testpunkt
Testpunkt Symptom
Innendørs- og utendørsanleggene er riktig installert på solid underlag. Fall, vibrasjon, støy
Ingen lekkasje av kjølemediegass.
Rør for kjølemediegass og -væske og innendørs dreneringsslangeforlengelse er varmeisolert.
Dreneringsledning er riktig installert. Vannlekkasje Anlegget er ordentlig jordet. Elektrisk lekkasje
Spesifiserte ledninger er brukt til sammenkobling.
Innendørs- eller utendørsanleggets luftinntak eller -utløp har fri bane. Avstengingsventiler er åpne.
Innendørsanlegget mottar fjernkontrollkommandoer på riktig måte. Ute av funksjon
Ufullstendig kjøle-/ oppvarmingsfunksjon
Vannlekkasje
Ute av funksjon eller brannskade
Ufullstendig kjøle-/ oppvarmingsfunksjon
Kontroller
følgende
11 norsk
Page 13
NOTES
Page 14
NOTES
Page 15
NOTES
Page 16
Todimensjonal strekkode er en kode for produksjon.
3P203824-7F M09B216A
(1003) HT
Loading...
