Daikin RWEYQ8T9Y1B, RWEYQ10T9Y1B, RWEYQ12T9Y1B, RWEYQ14T9Y1B Installer reference guide [fi]

Download

Page 1

Asentajan ja käyttäjän

viiteopas

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

RWEYQ8T9Y1B RWEYQ10T9Y1B RWEYQ12T9Y1B RWEYQ14T9Y1B

Asentajan ja käyttäjän viiteopas

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

Suomi

Page 2

Sisällysluettelo

1 Yleiset varotoimet 3

1.1 Tietoja asiakirjasta..................................................................... 3

1.1.1 Varoitusten ja symbolien merkitys .............................. 3

1.2 Käyttäjälle.................................................................................. 4

1.3 Asentajalle................................................................................. 4

1.3.1 Yleistä ......................................................................... 4

1.3.2 Asennuspaikka............................................................ 5

1.3.3 Kylmäaine ................................................................... 5

1.3.4 Suolalious ................................................................... 6

1.3.5 Vesi............................................................................. 6

1.3.6 Sähköinen................................................................... 6

2 Tietoja asiakirjasta 7

2.1 Tietoa tästä asiakirjasta............................................................. 7

Asentajalle 7

3 Tietoja pakkauksesta 7

3.1 Yleiskuvaus: Tietoja pakkauksesta ........................................... 7

3.2 Ulkoyksikön purkaminen pakkauksesta .................................... 7

3.3 Varusteiden poistaminen ulkoyksiköstä .................................... 8

3.4 Varusteputket: Läpimitat............................................................ 8

3.5 Kuljetustuen irrottaminen........................................................... 8

4 Tietoja yksiköistä ja lisävarusteista 9

4.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista ...................... 9

4.2 Tunnistetietotarra: ulkoyksikkö .................................................. 9

4.3 Tietoja ulkoyksiköstä ................................................................. 9

4.4 Järjestelmän sijoittelu ................................................................ 9

4.5 Yksiköiden ja valinnaisvarusteiden yhdistäminen ..................... 10

4.5.1 Tietoja yksiköiden ja valinnaisvarusteiden

yhdistämisestä ............................................................ 10

4.5.2 Sisäyksiköiden mahdolliset yhdistelmät...................... 10

4.5.3 Ulkoyksiköiden mahdolliset yhdistelmät...................... 10

4.5.4 Mahdollisia lisävarusteita ulkoyksikölle....................... 11

5 Valmistelu 11

5.1 Yleiskuvaus: Valmistelu............................................................. 11

5.2 Asennuspaikan valmistelu......................................................... 11

5.2.1 Ulkoyksikön asennuspaikan vaatimukset ................... 11

5.2.2 Suojautuminen kylmäainevuodoilta ............................ 12

5.3 Kylmäaineputkiston valmistelu .................................................. 13

5.3.1 Kylmäaineputkiston vaatimukset................................. 13

5.3.2 Putkiston koon valitseminen ....................................... 13

5.3.3 Kylmäaineen haaroitussarjojen valitseminen.............. 15

5.3.4 Tietoja putkiston pituudesta ........................................ 15

5.3.5 Yksittäiset ulkoyksiköt ja vakiot usean ulkoyksikön

yhdistelmät.................................................................. 16

5.3.6 Useita ulkoyksiköitä: Mahdolliset sijoittelut ................. 18

5.4 Vesiputkiston valmistelu ............................................................ 19

5.4.1 Veden laatuvaatimukset.............................................. 19

5.4.2 Vesipiirin vaatimukset ................................................. 19

5.4.3 Juotetun levylämmönvaihtimen käsitteleminen........... 20

5.4.4 Tietoja veden virtausnopeudesta................................ 21

5.5 Sähköjohdotuksen valmistelu.................................................... 22

5.5.1 Tietoja sähkövaatimustenmukaisuudesta................... 22

5.5.2 Turvalaitevaatimukset................................................. 22

6 Asennus 22

6.1 Yleiskuvaus: Asennus ............................................................... 22

6.2 Yksiköiden avaaminen .............................................................. 22

6.2.1 Ulkoyksikön avaaminen .............................................. 22

6.2.2 Ulkoyksikön sähkökomponenttirasian avaaminen ...... 23

6.3 Ulkoyksikön kiinnitys ................................................................. 23

6.3.1 Asennusrakenteen tarjoaminen .................................. 23

6.4 Kylmäaineputkiston liittäminen ................................................... 23

6.4.1 Kylmäaineputkiston liittämisessä huomioitavaa........... 23

6.4.2 Tietoja kylmäaineputkiston liittämisestä....................... 23

6.4.3 Kylmäaineputkiston reititys .......................................... 24

6.4.4 Kylmäaineputkiston liittäminen ulkoyksikköön ............. 24

6.4.5 Moniliitosputkisarjan liittäminen ................................... 24

6.4.6 Kylmäaineen haaroitussarjan liittäminen ..................... 24

6.4.7 Suojeleminen likaantumiselta ...................................... 25

6.4.8 Putken pään juottaminen ............................................. 25

6.4.9 Sulkuventtiilin ja huoltoportin käyttäminen................... 25

6.4.10 Litistettyjen putkien irrottaminen .................................. 26

6.5 Kylmäaineputkiston liitäntöjen tarkistaminen.............................. 27

6.5.1 Tietoja kylmäaineputkiston tarkistamisesta.................. 27

6.5.2 Kylmäaineputkiston tarkistaminen: Yleisiä ohjeita ....... 27

6.5.3 Kylmäaineputkiston tarkistaminen: Määritys................ 28

6.5.4 Vuototestin suorittaminen ............................................ 28

6.5.5 Alipainekuivauksen suorittaminen................................ 28

6.6 Kylmäaineen täyttö..................................................................... 28

6.6.1 Kylmäaineputkiston lisäämisessä huomioitavaa.......... 28

6.6.2 Tietoja kylmäaineen lisäämisestä ................................ 29

6.6.3 Lisättävän kylmäaineen määrän määrittäminen .......... 29

6.6.4 Kylmäaineen lisääminen.............................................. 29

6.6.5 Tarkistukset kylmäaineen lisäämisen jälkeen.............. 30

6.6.6 Fluorattuja kasvihuonekaasuja koskevan tunnuksen

kiinnittäminen ............................................................... 31

6.7 Vesiputkiston liittäminen............................................................. 31

6.7.1 Tietoja vesiputkiston liittämisestä................................. 31

6.7.2 Varotoimet, kun vesiputkistoa liitetään......................... 31

6.7.3 Vesiputkiston liittäminen .............................................. 31

6.7.4 Vesipiirin täyttö............................................................. 31

6.7.5 Vesiputkiston eristäminen............................................ 31

6.8 Sähköjohtimien kytkentä ............................................................ 31

6.8.1 Sähköjohtimien kytkennässä huomioitavaa................. 31

6.8.2 Kenttäjohdotus: Yleiskuvaus........................................ 32

6.8.3 Tietoja sähköjohtimien kytkennästä............................. 32

6.8.4 Tiedonsiirtojohdon reitittäminen ja kiinnittäminen ........ 33

6.8.5 Tiedonsiirtojohdon kytkeminen .................................... 33

6.8.6 Tiedonsiirtojohdon viimeisteleminen............................ 34

6.8.7 Virtalähteen reitittäminen ja kiinnittäminen .................. 34

6.8.8 Virtalähteen kytkeminen............................................... 34

6.8.9 Valinnaisten johtojen kytkeminen................................. 35

7 Määritykset 36

7.1 Yleiskuvaus: Määritykset............................................................ 36

7.2 Kenttäasetusten tekeminen........................................................ 36

7.2.1 Tietoja kenttäasetusten tekemisestä............................ 36

7.2.2 Kenttäasetusvirhe ........................................................ 36

7.2.3 Kenttäasetuskomponenttien käyttäminen.................... 36

7.2.4 Tilan 1 tai 2 käyttäminen.............................................. 37

7.2.5 Tilan 1 käyttäminen...................................................... 37

7.2.6 Tilan 2 käyttäminen...................................................... 37

7.2.7 Tila 1: Seuranta-asetukset........................................... 38

7.2.8 Tila 2: Kenttäasetukset ................................................ 38

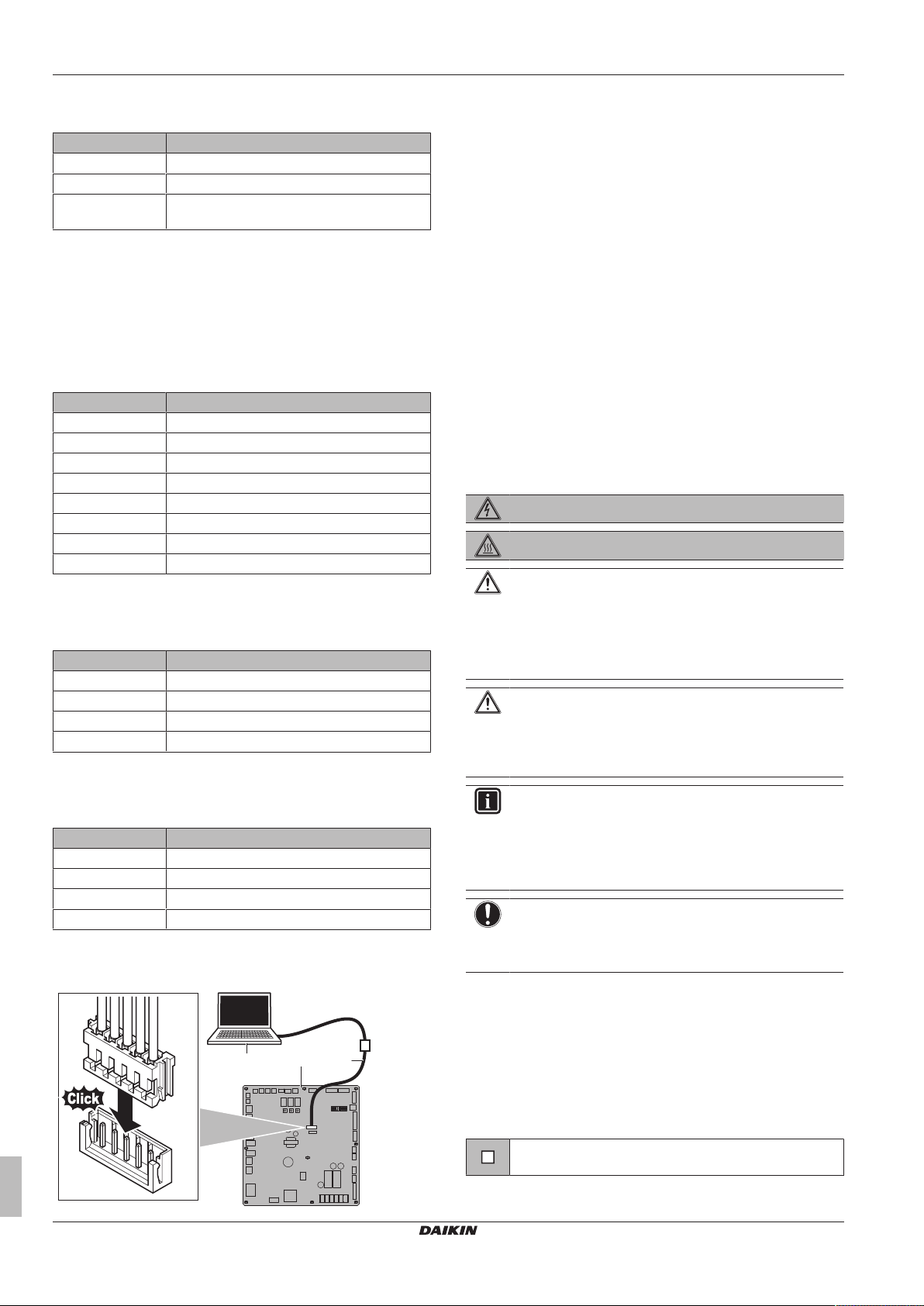

7.2.9 PC-konfigurointilaitteen liittäminen ulkoyksikköön ....... 40

8 Käyttöönotto 40

8.1 Yleiskuvaus: Käyttöönotto .......................................................... 40

8.2 Käyttöönottoa koskevia varotoimenpiteitä.................................. 40

8.3 Tarkistuslista ennen käyttöönottoa............................................. 40

8.4 Tietoja koekäytöstä .................................................................... 41

8.5 Koekäytön suorittaminen............................................................ 41

8.6 Korjaustoimet epänormaalin koekäytön jälkeen......................... 42

8.7 Yksikön käyttäminen .................................................................. 42

9 Kunnossapito ja huolto 42

9.1 Yleiskuvaus: Kunnossapito ja huolto.......................................... 42

9.2 Kunnossapidon varotoimet......................................................... 42

9.2.1 Sähkövaarojen ehkäiseminen...................................... 42

9.3 Levylämmönvaihtimen huolto..................................................... 42

9.3.1 Levylämmönvaihtimen puhdistaminen......................... 43

Asentajan ja käyttäjän viiteopas

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

RWEYQ8~14T9Y1B

4P452191-1A – 2018.03

Page 3

1 Yleiset varotoimet

9.4 Tietoja huoltotilakäytöstä........................................................... 43

9.4.1 Alipaineistustilan käyttäminen..................................... 43

9.4.2 Kylmäaineen talteenotto ............................................. 43

10 Vianetsintä 43

10.1 Yleiskuvaus: Vianetsintä ........................................................... 43

10.2 Ongelmien ratkaiseminen virhekoodien perusteella.................. 43

11 Hävittäminen 43

12 Tekniset tiedot 44

12.1 Yleiskuvaus: Tekniset tiedot ...................................................... 44

12.2 Huoltotila: Ulkoyksikkö .............................................................. 44

12.3 Putkikaavio: Ulkoyksikkö ........................................................... 44

12.4 Kytkentäkaavio: Ulkoyksikkö ..................................................... 45

Käyttäjälle 46

13 Tietoja järjestelmästä 46

13.1 Järjestelmän sijoittelu ................................................................ 46

14 Käyttöliittymä 47

15 Ennen käyttöä 47

16 Käyttö 47

16.1 Toiminta-alue............................................................................. 47

16.2 Järjestelmän käyttäminen.......................................................... 47

16.2.1 Tietoja järjestelmän käyttämisestä.............................. 47

16.2.2 Tietoja jäähdytys-, lämmitys-, vain tuuletin- ja

automaattisesta käytöstä ............................................ 47

16.2.3 Tietoja lämmitystoiminnasta........................................ 47

16.2.4 Järjestelmän käyttäminen (ILMAN jäähdytyksen/

lämmityksen etävaihtokytkintä) ................................... 48

16.2.5 Järjestelmän käyttäminen (jäähdytyksen/

lämmityksen etävaihtokytkimen KANSSA) ................. 48

16.3 Kuivausohjelman käyttäminen................................................... 48

16.3.1 Tietoja kuivausohjelmasta........................................... 48

16.3.2 Kuivausohjelman käyttäminen (ILMAN jäähdytyksen/

lämmityksen etävaihtokytkintä) ................................... 48

16.3.3 Kuivausohjelman käyttäminen (jäähdytyksen/

lämmityksen etävaihtokytkimen kanssa)..................... 49

16.4 Ilmavirran suunnan säätö .......................................................... 49

16.4.1 Tietoja ilmavirran säätöläpästä ................................... 49

16.5 Pääkäyttöliittymän asettaminen................................................. 49

16.5.1 Tietoja pääkäyttöliittymän asettamisesta .................... 49

16.5.2 Pääkäyttöliittymän määrittäminen (VRV DX ja

Hydrobox) ................................................................... 49

16.6 Tietoja ohjausjärjestelmistä ....................................................... 49

17 Energiansäästö ja toiminnan optimointi 49

17.1 Käytettävissä olevat kylmäaineen talteenottomenettelyt ........... 50

17.2 Käytettävissä olevat mukavuusasetukset.................................. 50

19.2.4 Oire: Tuulettimen nopeus ei vastaa asetusta............... 53

19.2.5 Oire: Tuulettimen suunta ei vastaa asetusta................ 53

19.2.6 Oire: Yksiköstä virtaa ulos valkoista sumua

(sisäyksikkö) ................................................................ 53

19.2.7 Oire: Yksiköstä virtaa ulos valkoista sumua

(sisäyksikkö, ulkoyksikkö) ............................................ 53

19.2.8 Oire: Käyttöliittymän näytössä lukee "U4" tai "U5" ja pysähtyy, mutta käynnistyy uudelleen muutaman

minuutin kuluttua.......................................................... 53

19.2.9 Oire: Ilmastointilaitteiden äänet (sisäyksikkö) .............. 53

19.2.10 Oire: Ilmastointilaitteiden äänet (sisäyksikkö,

ulkoyksikkö) ................................................................. 53

19.2.11 Oire: Ilmastointilaitteiden äänet (ulkoyksikkö).............. 53

19.2.12 Oire: Yksiköstä tulee pölyä .......................................... 53

19.2.13 Oire: Yksiköt voivat päästää hajuja.............................. 53

19.2.14 Oire: Ulkoyksikön tuuletin ei pyöri................................ 53

19.2.15 Oire: Näytössä näkyy "88" ........................................... 53

19.2.16 Oire: Ulkoyksikön kompressori ei pysähdy hetken

kestäneen lämmitystoiminnan jälkeen ......................... 54

19.2.17 Oire: Ulkoyksikön sisäosat ovat lämpimät, vaikka

yksikkö on pysähtynyt .................................................. 54

19.2.18 Oire: Kun sisäyksikkö on pysäytetty, kuumaa ilmaa

tuntuu ........................................................................... 54

20 Siirtäminen 54

21 Hävittäminen 54

22 Sanasto 54

1 Yleiset varotoimet

1.1 Tietoja asiakirjasta

▪ Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet

ovat käännöksiä.

▪ Tässä asiakirjassa olevat varotoimet käsittelevät erittäin tärkeitä

aiheita. Noudata niitä huolellisesti.

▪ Järjestelmän asennus sekä kaikki asennusoppaassa ja asentajan

viiteoppaassa kuvatut toimenpiteet TULEE suorittaa valtuutetun asentajan toimesta.

1.1.1 Varoitusten ja symbolien merkitys

VAARA

Tarkoittaa tilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAARA: SÄHKÖISKUN VAARA

Tarkoittaa tilannetta, joka voi johtaa sähköiskuun.

18 Kunnossapito ja huolto 50

18.1 Huolto, kun laite on ollut pitkään käyttämättömänä ................... 50

18.2 Huolto ennen pitkää käyttämättömyyskautta............................. 51

18.3 Tietoja kylmäaineesta................................................................ 51

18.4 Huolto- ja varaosapalvelu ja takuu ............................................ 51

18.4.1 Takuuaika ................................................................... 51

18.4.2 Suositeltava kunnossapito ja tarkastus....................... 51

18.4.3 Suositeltavat kunnossapito- ja tarkastusvälit .............. 51

18.4.4 Lyhennetyt huolto- ja vaihtovälit.................................. 52

19 Vianetsintä 52

19.1 Virhekoodit: Yleiskuvaus ........................................................... 52

19.2 Oireet, jotka EIVÄT ole järjestelmän toimintahäiriöitä ............... 52

19.2.1 Oire: Järjestelmä ei toimi ............................................ 52

19.2.2 Oire: Vaihto jäähdytyksestä lämmitykseen tai

päinvastoin ei onnistu ................................................. 53

19.2.3 Oire: Puhallinkäyttö on mahdollista, mutta jäähdytys

ja lämmitys eivät toimi................................................. 53

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

VAARA: PALAMISEN VAARA

Tarkoittaa tilannetta, joka voi johtaa palovammaan tai paleltumaan äärimmäisen kuumien tai kylmien lämpötilojen vuoksi.

VAARA: RÄJÄHDYSVAARA

Tarkoittaa tilannetta, joka voi johtaa räjähdykseen.

VAROITUS

Tarkoittaa tilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAROITUS: TULENARKAA MATERIAALIA

Asentajan ja käyttäjän viiteopas

Page 4

1 Yleiset varotoimet

HUOMIO

Tarkoittaa tilannetta, joka voi johtaa lievään tai keskivaikeaan loukkaantumiseen.

HUOMIOITAVAA

Tarkoittaa tilannetta, josta voi seurata laitteisto- ja omaisuusvahinkoja.

TIETOJA

Tarkoittaa hyödyllisiä vinkkejä tai lisätietoja.

Symboli Selitys

Lue asennus- ja käyttöopas ja kytkentäohje ennen asennusta.

Lue huolto-opas ennen kunnossapito- ja huoltotoimenpiteiden suorittamista.

Lisätietoja on asentajan ja käyttäjän viiteoppaassa.

1.2 Käyttäjälle

▪ Jos ET ole varma siitä, kuinka laitetta käytetään, ota yhteyttä

asentajaan.

▪ Tätä laitetta saavat käyttää vähintään 8-vuotiaat lapset ja henkilöt,

joilla on rajoittunut fyysinen, aistimuksellinen tai henkinen kapasiteetti tai joilla ei ole riittävästi kokemusta ja tietämystä, jos he ovat saaneet valvontaa tai opastusta laitteen turvallisesta käytöstä ja ymmärtävät siihen liittyvät vaarat. Lapset EIVÄT saa leikkiä laitteella. Lapset EIVÄT saa suorittaa puhdistamista ja käyttäjän huoltoa ilman valvontaa.

VAROITUS

Sähköiskujen ja tulipalojen estämiseksi:

▪ ÄLÄ huuhtele yksikköä.

▪ ÄLÄ käytä yksikköä märillä käsillä.

▪ ÄLÄ aseta mitään nesteitä sisältäviä esineitä yksikön

päälle.

HUOMIOITAVAA

▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle.

▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.

▪ Yksiköissä on seuraava symboli:

Se tarkoittaa, että sähkö- ja elektroniikkalaitteita EI saa laittaa lajittelemattomaan talousjätteeseen. ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä kylmäaineen, öljyn ja muiden materiaalien käsittely on jätettävä valtuutetun asentajan tehtäväksi sovellettavien lakisääteisten määräysten mukaisesti. Yksiköt täytyy käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja talteenottoa varten. Huolehtimalla siitä, että tuote hävitetään asianmukaisesti, autat estämään mahdollisia negatiivisia seurauksia ympäristölle ja ihmisten terveydelle. Voit kysyä lisätietoja asentajalta tai paikallisilta viranomaisilta.

▪ Paristoissa on seuraava symboli:

Se tarkoittaa, että paristoja EI saa laittaa lajittelemattomaan talousjätteeseen. Jos symbolin alapuolella on kemiallinen merkki, kyseinen kemiallinen merkki tarkoittaa, että paristo sisältää raskasmetallia tietyn rajan ylittävän määrän verran. Mahdollisia kemiallisia symboleja ovat: Pb: lyijy (>0,004%). Käytetyt paristot on käsiteltävä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä varten. Huolehtimalla siitä, että käytetyt paristot hävitetään asianmukaisesti, autat estämään mahdollisia negatiivisia seurauksia ympäristölle ja ihmisten terveydelle.

1.3 Asentajalle

1.3.1 Yleistä

Jos ET ole varma siitä, kuinka laite asennetaan tai kuinka sitä käytetään, ota yhteyttä jälleenmyyjään.

HUOMIOITAVAA

Laitteiden tai lisälaitteiden väärä asennus tai liittäminen saattaa aiheuttaa sähköiskun, oikosulun, vuotoja, tulipalon tai muuta vahinkoa laitteille. Käytä vain lisävarusteita, oheislaitteita ja varaosia, jotka Daikin on tehnyt tai hyväksynyt.

VAROITUS

Varmista, että asennus, testaus ja käytetyt materiaalit täyttävät sovellettavat määräykset (Daikin-asiakirjan ohjeiden vaatimusten lisäksi).

HUOMIO

Käytä riittävää henkilökohtaista suojavarustusta (suojakäsineet, turvalasit jne.) kun asennat, suoritat kunnossapitoa tai huollat järjestelmää.

VAROITUS

Revi rikki ja heitä pois muoviset pakkauspussit, jotta etenkään lapset eivät voi leikkiä niiden kanssa. Mahdollinen vaara: tukehtuminen.

VAARA: PALAMISEN VAARA

▪ ÄLÄ koske kylmäaineputkiin, vesiputkiin tai laitteen

sisäosiin käytön aikana tai heti käytön jälkeen. Se voi olla liian kuuma tai liian kylmä. Anna sen palautua tavalliseen lämpötilaan. Jos sinun on koskettava sitä, pidä suojakäsineitä.

▪ ÄLÄ kosketa vahingossa vuotavaa kylmäainetta.

VAROITUS

Huolehdi siitä, että pieneläimet eivät voi käyttää yksikköä suojapaikkanaan. Sähköosia koskettavat pieneläimet voivat aiheuttaa toimintahäiriöitä, savua tai tulipalon.

HUOMIO

ÄLÄ kosketa tuloilmakanavaa tai laitteen alumiiniripoja.

HUOMIOITAVAA

▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle.

▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.

Asentajan ja käyttäjän viiteopas

HUOMIOITAVAA

Ulkoyksikköön tehtävät työt on paras tehdä kuivassa säässä vedeltä suojautumista varten.

RWEYQ8~14T9Y1B

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

4P452191-1A – 2018.03

Page 5

1 Yleiset varotoimet

Sovellettavien lakisääteisten määräysten perusteella voi olla tarpeen pitää tuotteelle huoltokirjaa, johon merkitään ainakin: huoltotiedot, korjaukset, testien tulokset, valmiustilajaksot…

Vähintään seuraavat tiedot TÄYTYY merkitä tuotteen helposti käytettävään paikkaan:

▪ Järjestelmän sammutusohjeet hätätapauksessa

▪ Palolaitoksen, poliisin ja sairaalan nimi ja osoite

▪ Huoltopalvelun nimi, osoite ja päivystyspuhelinnumerot

Euroopassa EN378 sisältää lokikirjaa koskevat ohjeet.

1.3.2 Asennuspaikka

▪ Varmista, että yksikön ympärillä on riittävästi tilaa huoltoa ja ilman

kiertokulkua varten.

▪ Varmista, että asennuspaikka kestää yksikön painon ja värinän.

▪ Varmista, että alue on hyvin tuuletettu. ÄLÄ tuki

ilmanvaihtoaukkoja.

▪ Varmista, että yksikkö on vaakatasossa.

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Räjähdysalttiiseen ympäristöön.

▪ Paikkaan, jossa on sähkömagneettisia aaltoja säteileviä laitteita.

Sähkömagneettiset aallot voivat häiritä ohjausjärjestelmää ja aiheuttaa laitteiston toimintahäiriöitä.

▪ Paikkaan, jossa saattaa aiheutua tulipalo siellä esiintyvien

palavien kaasujen (esim. tinneri tai bensiini), hiilikuidun tai syttyvän aineen vuodon takia.

▪ Paikkaan, jossa muodostuu syövyttäviä kaasuja (esimerkiksi

rikkihappoa). Kupariputkien tai juotettujen osien korroosio saattaa aiheuttaa kylmäaineen vuotamisen.

1.3.3 Kylmäaine

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta lisätietoja.

HUOMIOITAVAA

Varmista, että kylmäaineputkiston asennus täyttää sovellettavat määräykset. Euroopassa sovellettava standardi on EN378.

HUOMIOITAVAA

Varmista, että kenttäputkisto ja liitännät eivät ole rasituksen alaisia.

VAARA: RÄJÄHDYSVAARA

Pumpun alasajo – kylmäainevuoto. Jos haluat ajaa

järjestelmän alas ja kylmäainepiirissä on vuoto:

▪ ÄLÄ käytä yksikön automaattista pumpun

alasajotoimintoa, joka kerää kaiken kylmäaineen järjestelmästä ulkoyksikköön. Mahdollinen seuraus: Kompressorin itsesyttyminen ja räjähtäminen, koska käynnissä olevaan kompressoriin pääsee ilmaa.

▪ Käytä erillistä talteenottojärjestelmää, jotta yksikön

kompressorin EI tarvitse olla käynnissä.

VAROITUS

Ota kylmäaine AINA talteen. ÄLÄ vapauta sitä suoraan ympäristöön. Tyhjennä järjestelmä tyhjiöpumpulla.

HUOMIOITAVAA

Kun kaikki putket on kytketty, varmista, että kaasuvuotoja ei ole. Suorita kaasuvuotokoe typen avulla.

HUOMIOITAVAA

▪ Kompressorin rikkoutumisen ehkäisemiseksi ÄLÄ lisää

kylmäainetta ilmoitettua määrää enemmän.

▪ Kun kylmäainejärjestelmää ollaan avaamassa,

kylmäainetta TÄYTYY käsitellä soveltuvan lainsäädännön mukaisesti.

VAROITUS

Varmista, että järjestelmässä ei ole happea. Kylmäainetta voi lisätä vasta vuototestin ja tyhjiökuivauksen suorittamisen jälkeen.

▪ Jos kylmäainetta täytyy lisätä, katso tietoja yksikön nimikilvessä.

Siinä ilmoitetaan kylmäaineen tyyppi ja tarvittava määrä.

▪ Yksikkö on täytetty kylmäaineella tehtaalla ja riippuen putkien

kooista ja pituuksista kylmäainetta on lisättävä joihinkin järjestelmiin.

▪ Käytä ainoastaan järjestelmässä käytettävälle kylmäainetyypille

tarkoitettuja työkaluja, jotta varmistetaan paineenkesto ja estetään vieraiden aineiden pääsy järjestelmään.

▪ Lisää nestemäistä kylmäainetta seuraavasti:

Jos Niin

Juoksutusputki on käytettävissä

(ts. sylinterissä on merkintä ”Liquid filling siphon attached”)

Lisää sylinteri pystyasennossa.

VAROITUS

ÄLÄ KOSKAAN paineista tuotetta koekäytön aikana korkeammalla paineella kuin (yksikön nimikilven mukainen) suurin sallittu paine.

VAROITUS

Huolehdi riittävistä varotoimista kylmäainevuodon varalta. Jos kylmäainekaasua pääsee vuotamaan, tuuleta alue välittömästi. Mahdollisia vaaroja:

▪ Kylmäaineen liiallinen pitoisuus suljetussa huoneessa

voi aiheuttaa hapenpuutetta.

▪ Jos kylmäainekaasua pääsee kosketuksiin tulen

kanssa, voi muodostua myrkyllistä kaasua.

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Juoksutusputkea ei ole käytettävissä

▪ Avaa kylmäainesylinterit hitaasti.

▪ Lisää kylmäainetta nestemäisessä muodossa. Kylmäaineen

lisääminen kaasumaisessa muodossa voi estää normaalin toiminnan.

HUOMIO

Kun kylmäaineen lisäys on tehty tai se keskeytetään, sulje kylmäainesäiliön venttiili välittömästi. Jos venttiiliä EI suljeta välittömästi, jäljellä oleva paine saattaa lisätä vielä kylmäainetta. Mahdollinen seuraus: Virheellinen kylmäaineen määrä.

Lisää sylinteri ylösalaisin.

Asentajan ja käyttäjän viiteopas

Page 6

1 Yleiset varotoimet

1.3.4 Suolalious

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta lisätietoja.

VAROITUS

Suolaliuoksen valinta ON tehtävä paikallisen lainsäädännön mukaisesti.

VAROITUS

Huolehdi riittävistä varotoimista suolaliuoksen vuodon varalta. Jos suolaliuosta vuotaa, tuuleta alue välittömästi ja ota yhteyttä jälleenmyyjään.

VAROITUS

Yksikön sisäisen ympäristön lämpötila voi olla paljon korkeampi kuin huonelämpötila, esim. 70°C. Jos suolaliuosta vuotaa, yksikön sisällä olevat kuumat osat voivat aiheuttaa vaarallisen tilanteen.

VAROITUS

Sovelluksen käytön ja asennuksen ON noudatettava sovellettavassa lainsäädännössä määritettyjä turva- ja ympäristövarotoimia.

1.3.5 Vesi

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta lisätietoja.

HUOMIOITAVAA

Varmista, että veden laatu täyttää EU-direktiivin 98/83EY.

VAROITUS

▪ Käytä VAIN kuparijohtimia.

▪ Varmista, että kenttäjohdotus täyttää sovellettavat

määräykset.

▪ Kenttäjohdotus TÄYTYY tehdä tuotteen mukana

toimitetun kytkentäkaavion mukaisesti.

▪ ÄLÄ KOSKAAN purista niputettuja kaapeleita ja

varmista, että ne EIVÄT pääse koskettamaan putkia ja teräviä reunoja. Varmista, että liitäntöihin ei kohdistu ulkoista painetta.

▪ Asenna maadoitus asianmukaisesti. ÄLÄ maadoita

yksikköä vesijohtoon, ylijännitesuojaan tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa sähköiskun.

▪ Yksikön käyttö edellyttää erillistä, sille varattua

virtalähdettä. Missään tapauksessa EI saa käyttää jonkin toisen laitteen kanssa yhteistä virtalähdettä.

▪ Muista asentaa kaikki tarvittavat sulakkeet tai

suojakatkaisijat.

▪ Muista asentaa maavuotokatkaisin. Jos näin ei tehdä,

seurauksena voi olla sähköisku tai tulipalo.

▪ Kun asennat maavuotosuojaa, varmista, että se on

yhteensopiva invertterin kanssa (sietää korkeataajuisia sähköisiä häiriöitä), jotta maavuotosuoja ei aukeaisi tarpeettomasti.

HUOMIOITAVAA

Virtajohtoja asennettaessa huomioitavaa:

1.3.6 Sähköinen

VAARA: SÄHKÖISKUN VAARA

▪ KATKAISE kaikki virransyötöt ennen kytkinrasian

kannen irrottamista, sähköjohtojen kytkemistä tai sähköosien koskettamista.

▪ Irrota virransyöttö vähintään 1 minuutiksi ja mittaa

jännite päävirtapiirin kondensaattoreiden liittimistä tai sähköosista ennen huoltoa. Mitatun jännitteen ON oltava alle 50VDC ennen kuin voit koskea sähköosiin. Katso liittimien sijainnit johdotuskaaviosta.

▪ ÄLÄ koske sähköosiin märillä käsillä.

▪ ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on

irrotettu.

VAROITUS

Jos pääkytkintä tai muuta erotuslaitetta EI ole asennettu tehtaalla, sellainen TÄYTYY asentaa kiinteään johdotukseen niin, että se irrottaa kaikki navat ylijänniteluokanIII ehtojen täyttyessä.

▪ ÄLÄ liitä eripaksuisia johtoja tehonsyötön riviliittimeen

(virtajohtojen löysyys voi aiheuttaa epänormaalia kuumenemista).

▪ Kun liität samanpaksuisia johtimia, toimi yllä olevan

kuvan mukaisesti.

▪ Käytä johdotukseen ilmoitettua virtajohtoa, kytke se

lujasti ja kiinnitä se niin, että liitinkorttiin ei kohdistu ulkoista painetta.

▪ Käytä sopivaa ruuviavainta liitinruuvien kiristämiseen.

Pienikärkinen ruuviavain tärvelee ruuvin kannan eikä ruuvia voi kiristää kunnolla.

▪ Jos liitinruuveja kiristetään liikaa, ne voivat särkyä.

Asenna virtajohdot vähintään 1 m päähän televisioista ja radioista häiriöiden estämiseksi. Radioaalloista riippuen etäisyys 1 m ei välttämättä riitä.

VAROITUS

▪ Kun sähkötyöt on tehty, tarkista, että jokainen

sähköosa ja sähköosarasiassa oleva liitin on liitetty kunnolla.

▪ Varmista, että kaikki kannet ovat kiinni ennen kuin

käynnistät yksikön.

HUOMIOITAVAA

Pätee vain silloin, kun virtalähde on kolmivaiheinen ja kompressorissa on PÄÄLLE/POIS-käynnistystapa.

Jos vastavaihe on mahdollinen hetkellisen virtakatkoksen jälkeen, ja virta menee päälle ja pois tuotteen ollessa käynnissä, kiinnitä vastavaihesuojausvirtapiiri paikallisesti. Tuotteen käyttö vastavaiheessa voi rikkoa kompressorin ja muita osia.

Asentajan ja käyttäjän viiteopas

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

RWEYQ8~14T9Y1B

4P452191-1A – 2018.03

Page 7

2 Tietoja asiakirjasta

2.1 Tietoa tästä asiakirjasta

Kohdeyleisö

Valtuutetut asentajat + loppukäyttäjät

Asiakirjasarja

Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:

▪ Yleiset varotoimet:

▪ Turvallisuusohjeita, jotka on luettava ennen asennusta

▪ Muoto: Paperi (ulkoyksikön pakkauksessa)

▪ Ulkoyksikön asennus- ja käyttöopas:

▪ Asennus- ja käyttöohjeet

▪ Muoto: Paperi (ulkoyksikön pakkauksessa)

Asentajalle

3 Tietoja pakkauksesta

3.1 Yleiskuvaus: Tietoja pakkauksesta

Tässä luvussa kerrotaan, miten toimitaan, kun ulkoyksikön sisältävä laatikko on toimitettu asennuspaikalle.

Se sisältää tietoja seuraavista asioista:

▪ Ulkoyksikön purkaminen pakkauksesta ja käsittely

▪ Tarvikkeiden poistaminen yksiköstä

▪ Kuljetustuen irrottaminen

Pidä seuraavat seikat mielessä:

▪ Yksikkö TÄYTYY tarkistaa heti saapumisen yhteydessä

vaurioiden varalta. Mahdolliset vauriot TÄYTYY ilmoittaa välittömästi liikennöitsijän korvausten käsittelijälle.

▪ Tuo yksikkö pakkauksessaan mahdollisimman lähelle lopullista

sijoituspaikkaa välttääksesi vauriot siirron yhteydessä.

▪ Yksikön käsittelyssä on syytä ottaa seuraavat seikat huomioon:

Särkyvää, käsittele yksikköä varoen.

Pidä yksikkö pystyasennossa välttääksesi kompressorin vahingoittumisen.

▪ Asentajan ja käyttäjän viiteopas:

▪ Asennuksen valmistelu, viitetiedot…

▪ Yksityiskohtaiset vaiheittaiset ohjeet ja taustatiedot perus- ja

edistynyttä käyttöä varten

▪ Muoto: Digitaaliset tiedostot osoitteessa http://

www.daikineurope.com/support-and-manuals/productinformation/

Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla saatavilla alueesi Daikin-sivustolta tai jälleenmyyjän kautta.

Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat käännöksiä.

Tekniset rakennetiedot

▪ Uusimpien teknisten tietojen osajoukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

▪ Uusimpien teknisten tietojen koko joukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

b Hihnasilmukka c Aukko d Nostosuoja

HUOMIOITAVAA

Käytä ≤20mm leveää hihnasilmukkaa, joka kestää yksikön painon.

▪ Kuljetukseen voidaan käyttää trukkia vain silloin, kun yksikkö on

kuormalavalla kuten yllä.

3.2 Ulkoyksikön purkaminen pakkauksesta

Poista pakkausmateriaali yksiköstä:

▪ Varo vahingoittamasta yksikköä, kun poistat kutistekalvon

leikkurilla.

▪ Irrota 4 pulttia, joilla yksikkö on kiinnitetty lavaansa.

VAROITUS

Revi rikki ja heitä pois muoviset pakkauspussit, jotta etenkään lapset eivät voi leikkiä niiden kanssa. Mahdollinen vaara: tukehtuminen.

▪ Valmistele etukäteen reitti, jota pitkin yksikkö tuodaan sisään.

▪ Nosta yksikköä mieluiten nosturilla ja 2 vähintään 5 m pitkällä

liinalla alla olevan kuvan mukaisesti. Käytä aina nostosuojia ehkäisemään nostohihnasta mahdollisesti aiheutuvaa vauriota. Kiinnitä huomiota yksikön painopisteen sijaintiin.

a Pakkausmateriaali

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 8

3 Tietoja pakkauksesta

4×

1× 1× 1× 1×1×

a b c d e

1× 1× 1×1×

f g h i

Øa

Øb

Øc

Ød

Øa

Øb

Øc

Ød

Øa

Øb

Øc

Ød

(12.3 N·m)

Tarvikeputket (mm) HP Øa Øb Øc Ød

Kaasuputki

▪ Liitäntä edessä

(a)

8 25,4 25,4 25,4 19,1 10 22,2 12 28,6 14

▪ Liitäntä päällä

3.3 Varusteiden poistaminen ulkoyksiköstä

Varmista, että kaikki varusteet ovat saatavilla yksikössä.

a Yleiset varotoimet b Asennusopas ja käyttöopas c Kylmäaineen lisäystarra d Asennustietotarra e Fluorattuja kasvihuonekaasuja koskeva tarra

f Monikielinen fluorattuja kasvihuonekaasuja koskeva tarra g Putkivarustepussi h Letku

i Vedensuodatin

Korkeapaine-/ matalapainekaasupu tki

▪ Liitäntä edessä

(a)

8 25,4 25,4 25,4 15,9 10 19,1 12 14 22,2

▪ Liitäntä päällä

(a) Juota suora tarvikeputki L-muotoiseen tarvikeputkeen, jotta

saadaan oikea halkaisija kenttäputkien liittämistä varten (liitäntä edessä).

3.5 Kuljetustuen irrottaminen

HUOMIOITAVAA

Jos yksikköä käytetään kuljetustuki kiinnitettyinä, voi esiintyä epänormaalia tärinää tai melua.

Kompressorin kuljetustuki täytyy poistaa. Se on asennettu kompressorin jalan alle suojaamaan yksikköä kuljetuksen aikana. Toimi alla olevan kuvan ja ohjeiden osoittamalla tavalla.

1 Irrota pultti.

2 Nosta eristettä, jotta pääset käsiksi kompressorin

kiinnityspulttiin.

3 Avaa kiinnityspulttia hieman.

4 Irrota kuljetustuki alla olevan kuvan mukaisesti.

5 Kiristä kiinnityspultti tiukkuuteen 12,3N•m.

3.4 Varusteputket: Läpimitat

Tarvikeputket (mm) HP Øa Øb Øc Ød

Nesteputki

▪ Liitäntä edessä

(a)

8 12,7 12,7 12,7 9,5 10 12 12,7 14

▪ Liitäntä päällä

Asentajan ja käyttäjän viiteopas

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

RWEYQ8~14T9Y1B

4P452191-1A – 2018.03

Page 9

4 Tietoja yksiköistä ja lisävarusteista

g g

c c cd

4 Tietoja yksiköistä ja

lisävarusteista

4.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista

Tämä luku sisältää tietoja seuraavista asioista:

▪ Ulkoyksikön tunnistaminen

▪ Mihin ulkoyksikkö sopii järjestelmän sijoittelussa

▪ Minkä sisäyksiköiden ja lisävarusteiden kanssa ulkoyksikköjä

voidaan yhdistää

▪ Mitä ulkoyksiköitä täytyy käyttää erillisinä yksiköinä, ja mitkä

ulkoyksiköt voidaan yhdistää

4.2 Tunnistetietotarra: ulkoyksikkö

Sijainti

Nämä yksiköt on tarkoitettu asennettavaksi sisälle ja käytettäviksi lämpöpumppusovelluksissa, mukaan lukien vesi–ilma- ja vesi–vesisovellukset.

Näiden yksiköiden lämmitysteho (yhden yksikön käytössä) on 25– 45kW ja jäähdytysteho 22,4–40kW. Usean yksikön yhdistelmässä lämmitysteho voi olla jopa 135kW ja jäähdytysteho 120kW.

Yksikkö on suunniteltu toimimaan lämmitystilassa sisällä lämpötilassa 15°C WB – 27°CWB ja jäähdytystilassa lämpötilassa 21°CDB – 32°CDB tai 14°CWB – 25°CWB.

Yksikön ympäristön lämpötilan tulee olla yli 0°CDB ja alle 40°CDB. Yksikön ympäristön suhteellisen kosteuden tulee olla alle 80%.

Veden lämpötilan yksikön veden tuloliitännässä tulee olla 10°C – 45°C. Alarajaa voidaan laskea lämpötilaan –10°C (lämmityskäyttötila), mikäli suolavesiasetus [2‑50] on asetettu käytettäessä suolavettä lämmönlähdeväliaineena.

4.4 Järjestelmän sijoittelu

TIETOJA

Kaikkia sisäyksikköyhdistelmiä ei sallita, katso

"4.5.2Sisäyksiköiden mahdolliset yhdistelmät"sivulla10.

Lämpöpumppujärjestelmä

Mallin tunnistus Esimerkki: RW E Y Q 8 T9 Y1 B [*]

Koodi Selitys

RW Vesijäähdytteinen E Lämpöpumppujärjestelmä Y Lämmön talteenottojärjestelmä Q Kylmäaine R410A 8 Kapasiteettiluokka T9 Mallisarja Y1 Virtalähde B Euroopan markkinat [*] Osoitus vähäisestä mallimuutoksesta

4.3 Tietoja ulkoyksiköstä

Tässä asennusoppaassa käsitellään VRV IV -vesijäähdytteistä järjestelmäilmastointilaitetta. Yksikkö on täysin invertterikäyttöinen, ja sitä voidaan käyttää jäähdytys-, lämpöpumppu- ja lämmön talteenottosovelluksiin.

Mallin kokoonpano:

Malli Kuvaus

RWEYQ8~14 Lämmöntalteenottomalli yksittäistä tai

monikäyttöä varten

a Yksikkö b Kylmäaineputkisto c VRV DX -sisäyksikkö d LT Hydrobox -yksikkö e BP-rasia (tarvitaan Residential Air (RA)- tai Sky Air (SA)

direct expansion (DX) ‑sisäyksiköiden liittämiseen)

f Residential Air (RA) direct expansion (DX) ‑sisäyksiköt g Käyttöliittymä h Langaton käyttöliittymä

i Jäähdytyksen/lämmityksen etävaihtokytkin j Vesijärjestelmän liitäntä

Valitun yksikkötyypin mukaan kaikki toiminnot eivät välttämättä ole käytettävissä. Asiasta ilmoitetaan tässä asennusoppaassa, ja siihen kiinnitetään huomio. Eräiillä ominaisuuksilla on yksinomaiset mallioikeudet.

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 10

4 Tietoja yksiköistä ja lisävarusteista

k l

e e

f h

c c

kkk

Lämmön talteenottojärjestelmä

a Yksikkö b Kylmäaineputkisto c BS-yksikkö d Multi BS -yksikkö e VRV DX -sisäyksikkö

f LT Hydrobox -yksikkö g Vain jäähdyttävä VRV-sisäyksikkö h HT Hydrobox -yksikkö

i EKEXV-sarja j AHU

k Käyttöliittymä

l Langaton käyttöliittymä

m Vesijärjestelmän liitäntä

Vesijärjestelmä

4.5 Yksiköiden ja valinnaisvarusteiden yhdistäminen

4.5.1 Tietoja yksiköiden ja valinnaisvarusteiden yhdistämisestä

HUOMIOITAVAA

Varmistaaksesi järjestelmän kokoonpanon (yksikkö + sisäyksiköt) toimivuuden sinun täytyy perehtyä uusimpiin VRV IV ‑vesijäähdytteisen järjestelmän teknisiin rakennetietoihin.

VRV IV -vesijäähdytteiseen järjestelmään voidaan yhdistää useita sisäyksikkötyyppejä, ja se on tarkoitettu käytettäväksi vain R410A:n kanssa.

Katso VRV IV ‑tuoteluettelosta yleiskuvaus saatavilla olevista yksiköistä.

Tässä annetaan yleiskuvaus sisäyksikköjen ja ulkoyksikköjen sallituista yhdistelmistä. Kaikkia yhdistelmiä ei sallita. Niitä koskevat säännöt (ulkoyksiköiden ja sisäyksiöiden välinen yhdistelmä, yhden ulkoyksikön käyttö, usean ulkoyksikön käyttö, sisäyksiköiden väliset yhdistelmät jne), jotka kerrotaan teknisissä rakennetiedoissa.

4.5.2 Sisäyksiköiden mahdolliset yhdistelmät

Yleensä seuraavan tyyppisiä sisäyksiköitä voidaan liittää VRV IV ‑lämmön talteenottojärjestelmään. Luettelo ei ole kattava ja riippuu sekä ulkoyksikön mallista ja sisäyksiköiden malliyhdistelmistä.

Katso lisätietoja kohdasta "5.3.5 Yksittäiset ulkoyksiköt ja vakiot

usean ulkoyksikön yhdistelmät"sivulla16.

▪ VRV direct expansion (DX) ‑sisäyksiköt (ilma-ilma-sovellukset).

▪ HT (high temperature) Hydrobox (ilma-vesi-sovellukset): HXHD-

sarja (vain lämmitys).

▪ LT (low temperature) Hydrobox (ilma-vesi-sovellukset):

HXY080/125-sarja.

▪ AHU (ilma-ilma-sovellukset): EKEXV-sarja + EKEQM-rasia

tarvitaan sovelluksen mukaan.

▪ Mukavuusilmaverho (ilma-ilma-sovellukset): CYVS (Biddle) -sarja.

4.5.3 Ulkoyksiköiden mahdolliset yhdistelmät

Mahdolliset erillisyksiköt

RWEYQ8 RWEYQ10 RWEYQ12 RWEYQ14

Asentajan ja käyttäjän viiteopas

a Yksikkö b Liitäntä kylmäaine-järjestelmään c Vesiputkisto d Kuivajäähdytin e Suolavesisilmukka

f Suljettu jäähdytystorni

g Kuumavesisäiliö

Yksiköiden mahdolliset vakioyhdistelmät

RWEYQ16~42, jossa on 2 tai 3 RWEYQ8~14-moduulia.

RWEYQ16 = RWEYQ8 + 8 RWEYQ18 = RWEYQ8 + 10 RWEYQ20 = RWEYQ10 + 10 RWEYQ22 = RWEYQ10 + 12 RWEYQ24 = RWEYQ12 + 12 RWEYQ26 = RWEYQ12 + 14 RWEYQ28 = RWEYQ14 + 14 RWEYQ30 = RWEYQ10 + 10 + 10 RWEYQ32 = RWEYQ10 + 10 + 12 RWEYQ34 = RWEYQ10 + 12 + 12 RWEYQ36 = RWEYQ12 + 12 + 12 RWEYQ38 = RWEYQ12 + 12 + 14

RWEYQ8~14T9Y1B

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

4P452191-1A – 2018.03

Page 11

5 Valmistelu

RWEYQ40 = RWEYQ12 + 14 + 14 RWEYQ42 = RWEYQ14 + 14 + 14

4.5.4 Mahdollisia lisävarusteita ulkoyksikölle

TIETOJA

Katso uusimmat lisävarusteiden nimet teknisistä rakennetiedoista.

Kylmäaineen haaroitussarja

Lämpöpumppujärjestelmä

Kuvaus Mallinimi

Refnet-haaroitin KHRQ22M29H

KHRQ22M64H KHRQ22M75H

Refnet-haara KHRQ22M20T

KHRQ22M29T9 KHRQ22M64T KHRQ22M75T

Lämmön talteenottojärjestelmä

Kuvaus Mallinimi

Refnet-haaroitin KHRQ23M29H

KHRQ23M64H KHRQ23M75H

Refnet-haara KHRQ23M20T

KHRQ23M29T9 KHRQ23M64T KHRQ23M75T

Ulkoyksiköiden moniliitosputkisarja

Lämpöpumppujärjestelmä

Ulkoyksiköiden lukumäärä Mallinimi

2 BHFQ22P1007 3 BHFQ22P1517

Lämmön talteenottojärjestelmä

Ulkoyksiköiden lukumäärä Mallinimi

2 BHFQ23P907 3 BHFQ23P1357

Jäähdytys/lämmitysvalitsin

Jotta jäähdytys- tai lämmitystoimintoa voidaan ohjata keskeisestä paikasta, seuraava lisävaruste voidaan liittää:

Kuvaus Mallinimi

Jäähdytyksen/lämmityksen vaihtokytkin

Jäähdytyksen/lämmityksen vaihdon piirilevy

Valinnainen kiinnitysrasia kytkimelle

TIETOJA

Jäähdytys/lämmitysvalitsinta voidaan käyttää vain silloin, kun kylmäainejärjestelmä on määritetty lämpöpumppujärjestelmäksi.

Ulkoinen ohjaussovitin (DTA104A61/62)

Ulkoista ohjaussovitinta voidaan käyttää, kun halutaan käskeä tietty toimenpide keskusohjauksesta tulevalla ulkoisella tulolla. Käskyt (ryhmä tai yksittäinen) voivat koskea alhaisen melun toimintaa ja virrankulutuksen rajoitustoimintaa.

KRC19-26A

BRP2A81

KJB111A

PC-konfigurointilaitteen kaapeli (EKPCCAB)

Voit tehdä useita käyttöönottokenttien asetuksia tietokonerajapinnan kautta. Tähän tarvitaan lisävaruste EKPCCAB, joka on erillinen kaapeli tiedonsiirtoon ulkoyksikön kanssa. Käyttöliittymäohjelmisto on saatavana osoitteessa http://www.daikineurope.com/support-and-

manuals/software-downloads/.

Tarvepiirilevy (EKRP1AHTA)

Tarvepiirilevy täytyy asentaa, jos virrankulutuksen hallintaa halutaan ohjata digitaalisten tulojen kautta.

Katso asennusohjeita tarvepiirilevyn asennusoppaasta ja oheislaitteen liitekirjasta.

5 Valmistelu

5.1 Yleiskuvaus: Valmistelu

Tässä luvussa kerrotaan, mitä täytyy tehdä ja tietää ennen asennuspaikalle menemistä.

Se sisältää tietoja seuraavista asioista:

▪ Asennuspaikan valmistelu

▪ Vesiputkien valmistelu

▪ Kylmäaineputkiston valmisteleminen

▪ Sähköjohtojen valmistelu

5.2 Asennuspaikan valmistelu

5.2.1 Ulkoyksikön asennuspaikan vaatimukset

▪ Varmista, että yksikön ympärillä on riittävästi tilaa huoltoa ja ilman

kiertokulkua varten.

▪ Varmista, että asennuspaikka kestää yksikön painon ja värinän.

▪ Varmista, että alue on hyvin tuuletettu. ÄLÄ tuki

ilmanvaihtoaukkoja.

▪ Varmista, että yksikkö on vaakatasossa.

▪ Muista asentaa yksikkö laitehuoneeseen, jossa ei ole kosteutta.

Yksikkö on tarkoitettu vain sisäkäyttöön.

▪ Valitse yksikön asennuspaikka sellaiseksi, ettei laitteen tuottama

melu ole häiriöksi kenellekään, ja soveltuvan lainsäädännön mukaisesti.

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Räjähdysalttiiseen ympäristöön.

▪ Paikkaan, jossa on sähkömagneettisia aaltoja säteileviä laitteita.

Sähkömagneettiset aallot voivat häiritä ohjausjärjestelmää ja aiheuttaa laitteiston toimintahäiriöitä.

▪ Paikkaan, jossa saattaa aiheutua tulipalo siellä esiintyvien

palavien kaasujen (esim. tinneri tai bensiini), hiilikuidun tai syttyvän aineen vuodon takia.

▪ Paikkaan, jossa muodostuu syövyttäviä kaasuja (esimerkiksi

rikkihappoa). Kupariputkien tai juotettujen osien korroosio saattaa aiheuttaa kylmäaineen vuotamisen.

▪ Paikat, joiden ilmassa voi olla mineraaliöljysumua, roiskeita tai

höyryä. Muoviosat voivat huonontua ja irrota tai aiheuttaa vesivuodon.

HUOMIOITAVAA

Tämä laitteisto on standardin EN55032/CISPR32 luokan A mukainen. Asuinympäristössä tämä laitteisto voi aiheuttaa radiohäiriötä.

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 12

5 Valmistelu

baa

df e

(mm)

≥

1500

≥

1500

≥

1500

≥

1000≥1000

≥

1000≥1000

≥

1000≥1000

HUOMIOITAVAA

Tässä oppaassa kuvattu laitteisto voi aiheuttaa radiotaajuusenergiasta aiheutuvaa elektronista kohinaa. Laitteisto täyttää määritykset, jotka on suunniteltu antamaan kohtuullinen suoja tällaisia häiriöitä vastaan. Yksittäisen asennuksen häiriöttömyyttä ei kuitenkaan voida taata.

Siksi on suositeltavaa asentaa laitteisto ja sähköjohdot riittävän etäälle stereolaitteista, tietokoneista yms.

a Tietokone tai radio b Sulake c Maavuotosuoja d Käyttöliittymä e Sisäyksikkö

f Ulkoyksikkö

Jos vastaanotto on heikko, etäisyyksien tulee olla vähintään 3 m sähkömagneettisten häiriöiden välttämiseksi, ja virta- ja tiedonsiirtolinjoissa on käytettävä putkijohtoja.

HUOMIO

Laite ei julkisessa käytössä; asenna se suljetulle alueelle, jonne ei ole helppo päästä.

Sekä sisä- että ulkoyksikkö voidaan sijoittaa toimisto- tai kevyeen teollisuusympäristöön.

▪ Ota asennuksen aikana voimakkaat tuulet, taifuunit tai

maanjäristykset huomioon. Virheellinen asennus voi johtaa yksikön kaatumiseen.

▪ Huolehdi siitä, että vesi ei vuodon sattuessa pääse

vahingoittamaan asennustilaa ja ympäristöä.

▪ Kun yksikkö asennetaan pieneen huonetilaan, huolehdi siitä, että

kylmäainepitoisuus ei ylitä sallittuja turvarajoja, jos kylmäainetta pääsee vuotamaan. Katso "Tietoja suojautumisesta

kylmäainevuodoilta"sivulla12.

HUOMIO

Liian suuret kylmäainepitoisuudet suljetussa tilassa voivat aiheuttaa hapenpuutetta.

▪ Varmista, että vesi ei voi vaurioittaa sijoituspaikkaa, lisäämällä

alustaan viemäröinti ja estämällä vesilukkojen muodostuminen rakenteisiin.

▪ Asenna tyhjennysputket asianmukaisen tyhjennyksen

varmistamiseksi ja eristä putket kondensaation ehkäisemiseksi. Tyhjennysputkien väärä asennus voi aiheuttaa sisätiloissa vesivuotoja ja omaisuusvahinkoja.

maksimipitoisuustasoa ei ylitetä, vaikka järjestelmässä tapahtuisi suuri vuoto ja että laitteen käyttö tapahtuu soveltuvien paikallisten määräysten ja standardien mukaisesti.

Tietoja maksimipitoisuustasosta

Kylmäaineen enimmäismäärä ja laskettu enimmäispitoisuus ovat suoraan verrannollisia ihmisten oleskeluun tarkoitetun huoneen tilavuuteen, johon kylmäaine voi vuotaa.

Konsentraation mittayksikkö on kg/m³ (kylmäainekaasun paino kg:ina oleskelutilan 1m³:iä kohti).

Sallittua pitoisuustasoa koskevia soveltuvia paikallisia määräyksiä ja standardeja on noudatettava.

Eurooppalaisen standardin mukaan sallittu kylmäaineen enimmäispitoisuustaso ihmisten oleskelutiloissa on R410A:n tapauksessa rajoitettu pitoisuuteen 0,44kg/m³.

a Kylmäaineen virtaussuunta b Tila, jossa kylmäainevuoto on tapahtunut (kaikki kylmäaine

virrannut ulos järjestelmästä)

Kiinnitä erityistä huomiota tiloihin kuten kellareihin yms., joihin kylmäaine ilmaa raskaampana voi kertyä.

Maksimipitoisuustason tarkistaminen

Tarkista enimmäispitoisuustaso alla olevien kohtien 1–4 mukaisesti ja ryhdy tarvittaviin toimenpiteisiin.

1 Laske erikseen kuhunkin järjestelmään lisättävän kylmäaineen

määrä (kg).

Kaava: A+B=C

A Kylmäaineen määrä yhden laitteen järjestelmässä

(järjestelmään tehtaassa lisätyn kylmäaineen määrä).

B Kylmäaineen lisäysmäärä (paikallisesti lisätyn kylmäaineen

määrä).

C Kylmäaineen kokonaismäärä (kg) järjestelmässä.

HUOMIOITAVAA

Kun kylmäaineyksikkö on jaettu 2 itsenäiseksi kylmäainejärjestelmäksi, käytä kunkin erillisen järjestelmän täyttämiseen tarvittavaa määrää kylmäainetta.

2 Laske sen huoneen tilavuus (m³), johon sisäyksikkö on

asennettu. Laske jossakin seuraavista tapauksista tilavuus (D), (E) yhtenä huoneena tai pienimpänä huoneena:

D Kun huonetta ei ole jaettu pienemmiksi tiloiksi:

5.2.2 Suojautuminen kylmäainevuodoilta

Tietoja suojautumisesta kylmäainevuodoilta

Asentajan ja järjestelmäasiantuntijan on huolehdittava vuototurvallisuudesta paikallisten säädösten tai normien mukaisesti. Seuraavia normeja voidaan noudattaa, jos paikallisia määräyksiä ei ole käytettävissä.

Järjestelmä käyttää R410A:ta kylmäaineena. R410A on itsessään täysin turvallinen, myrkytön ja palamaton kylmäaine. On kuitenkin huolehdittava, että järjestelmä asennetaan riittävän suureen huoneeseen. Näin varmistetaan, että kylmäainekaasun

Asentajan ja käyttäjän viiteopas

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

RWEYQ8~14T9Y1B

4P452191-1A – 2018.03

Page 13

5 Valmistelu

B B B

D F

1 2 4 5

E Kun huoneen jakajassa on riittävän suuri aukko ilman

vapaan virtauksen sallimiseksi.

a Huoneiden välinen aukko. Jos on ovi, kunkin oven ylä- ja alapuolella olevan aukon koon täytyy vastata 0,15% tai suurempaa osaa lattiapinta-alasta.

b Huoneen jakaminen

3 Laske kylmäaineen tiheys käyttämällä yllä olevien kohtien 1 ja 2

tuloksia. Jos yllä olevan laskelman tulos ylittää enimmäispitoisuustason, viereiseen huoneeseen täytyy tehdä ilmanvaihtoaukko.

Kaava: F/G≤H

F Kylmäainejärjestelmässä olevan kylmäaineen

kokonaismäärä.

G Pienimmän huoneen koko (m³), johon on asennettu

sisäyksikkö.

H Enimmäispitoisuustaso (kg/m³).

4 Laske kylmäaineen tiheys käyttäen sisäyksikön

asennushuoneen ja viereisen huoneen yhteistilavuutta. Asenna ilmanvaihtoaukkoja vierekkäisten huoneiden oviin, kunnes tuloksena saatava kylmäaineen tiheys on pienempi kuin enimmäispitoisuustaso.

5.3 Kylmäaineputkiston valmistelu

5.3.1 Kylmäaineputkiston vaatimukset

▪ Kylmäaineputkiston seinämän paksuuden on oltava

asianomaisten määräysten mukainen. R410A-putkiston seinämän vähimmäispaksuuden on oltava alla olevan taulukon mukainen.

Putken Ø Vähimmäispaksuus t

6,4mm/9,5mm/12,7mm 0,80mm

15,9mm 0,99mm

19,1mm/22,2mm 0,80mm

28,6mm 0,99mm 34,9mm 1,21mm 41,3mm 1,43mm

▪ Mikäli tarvittavia putkikokoja (tuumakokoja) ei ole saatavana,

voidaan käyttää myös muita läpimittoja (mm-kokoja), kun seuraavat asiat otetaan huomioon:

▪ Valitse tarvittavaa kokoa lähinnä oleva putkikoko.

▪ Käytä sopivia sovittimia tuumakoon vaihtamiseen mm-kooksi (ei

sisälly toimitukseen).

▪ Lisäkylmäaineen laskentaa täytyy säätää kohdan

"6.6.3 Lisättävän kylmäaineen määrän määrittäminen"sivulla29 mukaisesti.

5.3.2 Putkiston koon valitseminen

TIETOJA

Valitse asianmukaiset putkikoot järjestelmän tilan mukaan. Mahdollisia tiloja on 2:

▪ lämpöpumppu,

▪ lämmön talteenotto.

Määritä oikea koko seuraavien taulukoiden ja referenssikuvan avulla (vain viitteellinen).

Lämpöpumppujärjestelmä

HUOMIOITAVAA

Kylmäainetta R410A on käsiteltävä erittäin huolellisesti, jotta järjestelmä pysyy puhtaana, kuivana ja tiiviinä.

▪ Puhdas ja kuiva: Vieraiden aineiden (mukaan lukien

mineraaliöljyt ja kosteus) pääsy järjestelmään on estettävä.

▪ Tiivis: R410A ei sisällä klooria, ei tuhoa otsonikerrosta

eikä vähennä maapallon suojausta haitallista ultraviolettisäteilyä vastaan. R410A voi ilmakehään päästettynä pahentaa kasvihuoneilmiötä jonkun verran. Sen takia asennuksen tiiviyteen on kiinnitettävä erityistä huomiota.

HUOMIOITAVAA

Putkiston ja muiden paineistettujen osien tulee olla sopivia kylmäaineelle. Käytä fosforihappopelkistettyä, saumatonta kupariputkea kylmäainetta varten.

▪ Putkien sisällä saa olla vierasta ainetta valmistusöljyt mukaan

lukien ≤30mg/10m.

▪ Temperointiaste: Käytä putkistoa, jonka temperointiaste on putken

halkaisijan funktio alla olevan taulukon mukaisesti.

Putken Ø Putkimateriaalin temperointiaste

≤15,9mm O (karkaistu) ≥19,1mm 1/2H (puolikarkaistu)

▪ Kaikki putkien pituudet ja etäisyydet on otettu huomioon (katso

"5.3.4Tietoja putkiston pituudesta"sivulla15).

1,2 VRVDX -sisäyksikkö

3 BP-rasia

4,5 RADX -sisäyksikkö a, b Sisähaaroitussarja x, y Ulkoyksikön moniliitäntäsarja

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 14

5 Valmistelu

B B B

D E

1 2

Lämmön talteenottojärjestelmä

1,2 VRVDX -sisäyksikkö

3 BS-yksikkö 4 Vain jäähdyttävä VRV-sisäyksikkö

A~E Putkisto

a, b Sisähaaroitussarja x, y Ulkoyksikön moniliitäntäsarja

A, B, C: Putkisto ulkoyksikön ja kylmäaineen (ensimmäisen) haaroitussarjan välillä

Valitse seuraavasta taulukosta myötävirtaan liitetyn ulkoyksikön kokonaistehotyypin mukaan.

Lämpöpumppujärjestelmä

Ulkoyksikön

kapasiteettityyppi

(HP)

8 19,1 9,5

10 22,2 12~16 28,6 12,7 18~22 15,9

24 34,9 26~34 19,1 36~42 41,3

Lämmön talteenottojärjestelmä

Ulkoyksikön

kapasiteettityyppi

(HP)

8 9,5 19,1 15,9 10 22,2 19,1 12 12,7 28,6

14~16 22,2

18 15,9

20~22 28,6

24 34,9

26~34 19,1

36 41,3

38~42 34,9

Putken ulkohalkaisija (mm)

Kaasuputki Nesteputki

Putken ulkohalkaisija (mm)

Nesteputki ImukaasuputkiKorkeapaine-

D: Putkisto kylmäaineen haaroitussarjan ja BSyksikön välillä

Valitse seuraavasta taulukosta myötävirtaan liitetyn sisäyksikön kokonaistehotyypin mukaan. Älä anna liitäntäputkiston ylittää yleisjärjestelmän mallinimen ilmoittamaa kylmäaineen putkikokoa.

Asentajan ja käyttäjän viiteopas

matalapainek

aasuputki

Lämpöpumppujärjestelmä

Sisäyksikön

tehoindeksi

<150 15,9 9,5 150≤x<200 19,1 200≤x<290 22,2 290≤x<420 28,6 12,7 420≤x<640 15,9 640≤x<920 34,9 19,1

≥920 41,3

Lämmön talteenottojärjestelmä

Sisäyksikön

tehoindeksi

<150 9,5 15,9 12,7 150≤x<200 19,1 15,9 200≤x<290 22,2 19,1 290≤x<420 12,7 28,6 420≤x<640 15,9 28,6 640≤x<920 19,1 34,9

≥920 41,3

Esimerkki:

▪ Alavirran teho, E = [yksikön1 tehoindeksi]

▪ Alavirran teho, D= [yksikön 1 tehoindeksi] + [yksikön 2

tehoindeksi]

Putken ulkohalkaisija (mm)

Kaasuputki Nesteputki

Putken ulkohalkaisija (mm)

Nesteputki ImukaasuputkiKorkeapaine-

matalapainek

aasuputki

E: Putkisto kylmäaineen haaroitussarjan tai BSyksikön ja sisäyksikön välillä

Lämpöpumppu ja lämmön talteenottojärjestelmä

Kun tehdään liitäntä suoraan sisäyksikköön, putken koon täytyy olla sama kuin sisäyksikön liitännän koko.

Sisäyksikön

tehoindeksi

15~50 12,7 6,4

63~140 15,9 9,5

200 19,1 250 22,2

▪ Jos täytyy käyttää isompaa putkea, katso alla oleva taulukko.

a Ulkoyksikkö b Pääputket c Suurenna d Ensimmäinen kylmäaineen haaroitussarja e Sisäyksikkö

HP-luokka Nesteputken ulkohalkaisija (mm)

8 9,5 → 12,7

12+14 12,7 → 15,9

Putken ulkohalkaisija (mm)

Kaasuputki Nesteputki

Suurempi koko

RWEYQ8~14T9Y1B

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

4P452191-1A – 2018.03

Page 15

5 Valmistelu

Suurempi koko

HP-luokka Nesteputken ulkohalkaisija (mm)

18~22 15,9 → 19,1

24 26~34 19,1 → 22,2 36~42

F: Putkisto kylmäaineen haaroitussarjan ja BPyksikön välillä

Lämpöpumppujärjestelmä yhden ulkoyksikön kanssa

Kun tehdään suora liitäntä BP-yksikköön, putken koon pitää perustua liitettyjen sisäyksiköiden kokonaistehoon (vain kun RADX ‑sisäyksiköitä on liitetty).

Liitettyjen

sisäyksiköiden

kokonaistehoindeks

Putken ulkohalkaisija (mm)

Kaasuputki Nesteputki

20~62 12,7 6,4

63~149 15,9 9,5

150~208 19,1

Esimerkki:

Alavirran teho, F = [yksikön4 tehoindeksi] + [yksikön5 tehoindeksi]

G: Putkisto BP-yksikön ja RADX ‑sisäyksikön välissä

Lämpöpumppujärjestelmä yhden ulkoyksikön kanssa

Vain jos RADX ‑sisäyksiköitä on liitetty.

Sisäyksikön

tehoindeksi

Putken ulkohalkaisija (mm)

Kaasuputki Nesteputki

20, 25, 30 9,5 6,4

50 12,7

60 9,5

71 15,9

5.3.3 Kylmäaineen haaroitussarjojen valitseminen

Kylmäaineen refnet-haarat

Katso putkistoesimerkki kohdasta "5.3.2 Putkiston koon

valitseminen"sivulla13.

▪ Kun käytetään refnet-haaroja ensimmäisessä haarassa

ulkoyksikön puolelta laskettuna, valitse seuraavasta taulukosta ulkoyksikön tehon mukaisesti (esimerkki: refnet-haara a).

Ulkoyksikön

kapasiteettityyppi

(HP)

8~10 KHRQ22M29T9 KHRQ23M29T9 12~22 KHRQ22M64T KHRQ23M64T 24~42 KHRQ22M75T KHRQ23M75T

▪ Muissa kuin refnet-haaran ensimmäisen haaran liitoksissa

(esimerkiksi refnet-haara b) valitse oikea haaroitussarjamalli kaikkien kylmäainehaaran jälkeen liitettyjen sisäyksiköiden kokonaistehoindeksin perusteella.

Sisäyksikön

tehoindeksi

<200 KHRQ22M20T KHRQ23M20T

200≤x<290 KHRQ22M29T9 KHRQ23M29T9 290≤x<640 KHRQ22M64T KHRQ23M64T

2 putkea 3 putkea

Sisäyksikön

2 putkea 3 putkea

tehoindeksi

≥640 KHRQ22M75T KHRQ23M75T

▪ Valitse refnet-haaroittimet seuraavasta taulukosta kaikkien refnet-

haaroittimen alapuolelle liitettyjen sisäyksiköiden kokonaistehon mukaan.

Sisäyksikön

2 putkea 3 putkea

tehoindeksi

<200 KHRQ22M29H KHRQ23M29H 200≤x<290 290≤x<640 KHRQ22M64H

(a)

KHRQ23M64H

(a)

≥640 KHRQ22M75H KHRQ23M75H

(a) Jos putken koko haaroittimen yläpuolella on Ø 34,9mm tai

enemmän, tarvitaan KHRQ22M75H.

TIETOJA

Haaroittimeen voidaan liittää enintään 8 haaraa.

▪ Ulkoyksiköiden moniliitosputkisarjan valitseminen. Valitse

seuraavasta taulukosta ulkoyksiköiden määrän mukaan.

Ulkoyksiköiden lukumäärä Haaroitussarjan nimi

2 BHFQ22P1007 3 BHFQ22P1517

TIETOJA

Supistuskappaleet tai kolmihaarat hankitaan erikseen.

HUOMIOITAVAA

Kylmäaineen haaroitussarjoja voidaan käyttää vain R410Akylmäaineen kanssa.

5.3.4 Tietoja putkiston pituudesta

Varmista, että putkien asennus ei ylitä suurinta sallittua putkien pituutta, sallittua tasoeroa ja sallittua pituutta haaroituksen jälkeen. Putkien pituusvaatimusten kuvaamiseksi alla olevissa luvuissa käsitellään 6 tapausta. Niissä kuvataan sekä vakio- että ei-vakioulkoyksikköyhdistelmät.

Määritelmät

Termi Määritelmä

Todellinen putkiston pituus

Putken ekvilalenttipituus

Putken pituus ulkovälillä

Putken pituus ulkomukaan lukien putkien varusteiden ekvivalenttipituus

Putkiston kokonaispituus

(a) Jos järjestelmä on usean ulkoyksikön asennus, lue kohta

Putkiston kokonaispituus ulkoyksiköstä kaikkiin sisäyksiköihin

"sisäyksiköstä katsoen ensimmäinen ulkohaara" uudelleen.

Putkien varusteiden ekvivalenttipituus

Varuste Ekvivalenttipituus

Refnet-haara 0,5m Refnet-haaroitin 1m Yksi BS1Q100~160 4m Yksi BS1Q25 6m Multi-BS4~16Q14 4m

Sallittu korkeusero

Termi Määritelmä Etäisyys

Todellinen

putkiston pituus

Putken pituus ulkosisäyksiköiden välillä

(a)

ja sisäyksiköiden

(a)

ja sisäyksikön välillä

(a)

165m

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 16

5 Valmistelu

Termi Määritelmä Etäisyys

Putkiston

ekvivalenttipituus

Putkiston

kokonaispituus

H1 Ulko- ja sisäyksiköiden

H2 Sisäyksiköiden välinen

H3 Ulkoyksiköiden välinen

H4 Korkeusero ulkoyksikön ja

H5 BP-yksiköiden välinen

H6 BP-yksikön ja RA DX -

H7 EKEXV-sarjojen ja AHU-

Ulkoyksikkö on korkeammalla kuin sisäyksiköt

Ulkoyksikkö on matalammalla kuin sisäyksiköt

(a)

kaikkiin

(a)

190m

300m

Putken pituus ulko-

(b)

sisäyksiköiden välillä Putkiston kokonaispituus

ulkoyksiköstä sisäyksiköihin

50/40m

välinen korkeusero

15m

korkeusero

30m

5m

korkeusero

40m

BP-yksikön välillä.

15m

korkeusero

5m sisäyksikön välinen korkeusero

5m yksiköiden välinen korkeusero

(a) Jos järjestelmän kapasiteetti on usean ulkoyksikön

asennus, lue kohta "sisäyksiköstä katsoen ensimmäinen ulkohaara" uudelleen.

(b) Sallittu korkeusero on 50m, jos ulkoyksikkö on ylempänä

kuin sisäyksikkö, ja 40m, jos ulkoyksikkö on alempana kuin sisäyksikkö.

sisäyksiköiden välinen korkeusero (H2) voidaan nostaa 30m:iin. Kaikissa muissa tapauksissa H2 saa olla enintään 15m.

Jos Niin

▪ Minimiliitäntäsuhde: 80%

▪ Suurenna nesteputkiston kokoa (katso

lisätietoja kohdasta "5.3.2Putkiston koon

valitseminen"sivulla13)

▪ Aktivoi ulkoyksikköasetus. Katso

lisätietoja huolto-oppaasta.

▪ Minimiliitäntäsuhde vaihtelee ulko- ja

sisäyksiköiden välisen korkeuseron mukaan:

▪ 40~60m: 80%

▪ 60~65m: 90%

▪ 65~80m: 100%

▪ 80~90m: 110%

▪ Suurenna nesteputkiston kokoa (katso

lisätietoja kohdasta "5.3.2Putkiston koon

valitseminen"sivulla13)

▪ Aktivoi ulkoyksikköasetus. Katso

lisätietoja huolto-oppaasta.

▪ Ei teknistä jäähdytystä

5.3.5 Yksittäiset ulkoyksiköt ja vakiot usean ulkoyksikön yhdistelmät

Lämpöpumppujärjestelmä

Liitäntä VRVDX -sisäyksiköihin ja ilmankäsittely-yksiköihin

(b)

(c)

a Ulkoyksikkö b VRV DX -sisäyksikkö c EKEXV-sarja d Ilmankäsittely-yksikkö

Putki Enimmäispituus

Pisin putki ulkoyksiköstä tai viimeisestä usean ulkoyksikön putkihaarasta (1+2+6, 1+3, 1+2+5)

Pisin putki ensimmäisen haaran jälkeen (3, 2+6, 2+5)

Usean ulkoyksikön kokoonpano: pisin putki ulkoyksiköstä viimeiseen usean ulkoyksikön putkihaaraan (4)

Putken kokonaispituus (1+2+3+5+6) 300m/–

(a) Jos putken ekvivalenttipituus on yli 90m, suurenna

päänesteputkiston kokoa kohdan "5.3.2Putkiston koon

valitseminen"sivulla13 mukaisesti.

(todellinen/

ekvivalentti)

165m/190m

40m/–

10m/13m

(a)

Asentajan ja käyttäjän viiteopas

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

RWEYQ8~14T9Y1B

4P452191-1A – 2018.03

Page 17

5 Valmistelu

H2 H4

5 7

1 2

Liitäntä VRKDX -sisäyksiköihin ja Hydrobox-yksiköihin

a Ulkoyksikkö

b VRV DX -sisäyksikkö

c LT Hydrobox -yksikkö

Putki Enimmäispituus

(todellinen/

ekvivalentti)

Pisin putki ulkoyksiköstä tai viimeisestä

120m/140m usean ulkoyksikön putkihaarasta (1+2+6, 1+3, 1+2+5)

Pisin putki ensimmäisen haaran jälkeen (3,

40m/–

2+6, 2+5) Usean ulkoyksikön kokoonpano: pisin putki

10m/13m ulkoyksiköstä viimeiseen usean ulkoyksikön putkihaaraan (4)

Putken kokonaispituus (1+2+3+5+6) 300m/–

(1) Tämä liitäntä sallitaan vain yhden ulkoyksikön

asennuksessa.

Putki Enimmäispituus

(todellinen/

ekvivalentti)

Pisin putki ulkoyksiköstä tai viimeisestä

100m/120m usean ulkoyksikön putkihaarasta (1+2, 1+3+4, 1+3+5+6, 1+3+5+7)

Pisin putki ensimmäisen haaran jälkeen

40m/–

(3+4, 3+5+6, 3+5+7) Putken kokonaispituus

250m/–

(1+2+3+4+5+6+7+8+9)

BP-yksikön ja sisäyksikön välillä:

Sisäyksikön tehoindeksi Putken pituus

<60 2~15m 60 2~12m 71 2~8m

Huomaa: Pienin sallittu pituus ulkoyksikön ja kylmäaineen ensimmäisen haaroitussarjan välillä tulee olla suurempi kuin 5 m (esim. a>5m).

Jos putkiston pituus ensimmäisen haaran ja BP-yksikön tai VRV DX ‑sisäyksikön välillä on suurempi kuin 20 m, kaasu- ja nesteputkien kokoa täytyy suurentaa ensimmäisen haaran ja BP-yksikön tai VRV DX ‑sisäyksikön välillä. Jos suuremman putken halkaisija on suurempi kuin putken halkaisija ennen ensimmäistä haaroitussarjaa, myös jälkimmäinen neste- ja kaasuputki on vaihdettava isompaan.

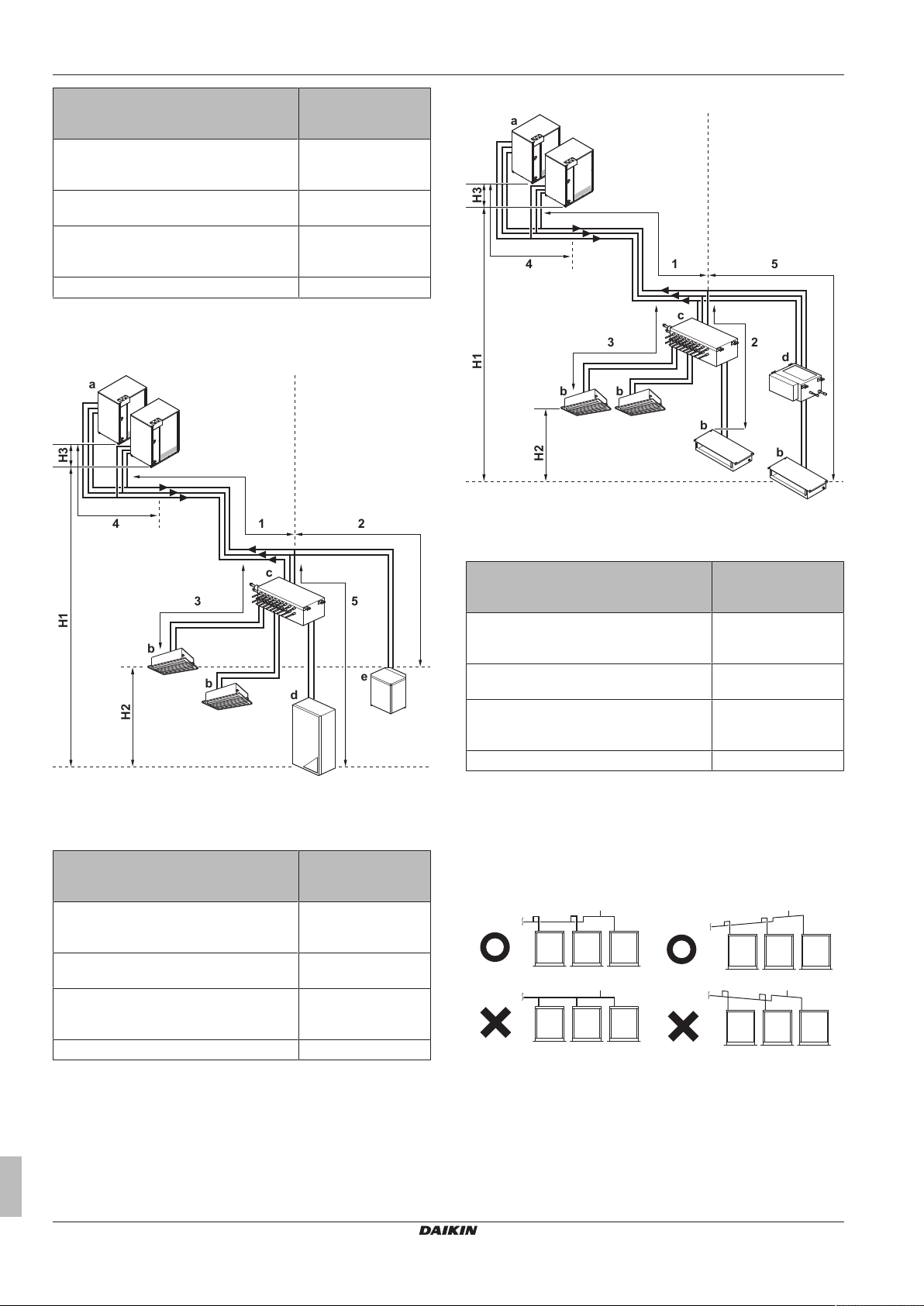

Lämmön talteenottojärjestelmä

Liitäntä VRVDX -sisäyksiköihin ja ilmankäsittely-yksiköihin

Liitäntä vain VRV DX- ja RA DX ‑sisäyksiköihin

a Ulkoyksikkö

b VRV DX -sisäyksikkö

c RADX ‑sisäyksikkö

d BP-rasia

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

(1)

a Ulkoyksikkö b VRV DX -sisäyksikkö c Multi BS -yksikkö d BS-yksikkö e EKEXV-sarja

f AHU

Asentajan ja käyttäjän viiteopas

Page 18

5 Valmistelu

1 2

3 5

1 5

3 2

b b

Putki Enimmäispituus

Pisin putki ulkoyksiköstä tai viimeisestä usean ulkoyksikön putkihaarasta (1+2, 1+3, 1+5)

Pisin putki ensimmäisen haaran jälkeen (2, 3, 5)

Usean ulkoyksikön kokoonpano: pisin putki ulkoyksiköstä viimeiseen usean ulkoyksikön putkihaaraan (4)

Putken kokonaispituus 300m/–

(a) Jos putken ekvivalenttipituus on yli 90m, suurenna

päänesteputkiston kokoa kohdan "5.3.2Putkiston koon

valitseminen"sivulla13 mukaisesti.

Liitäntä VRKDX -sisäyksiköihin ja Hydrobox-yksiköihin

a Ulkoyksikkö b VRV DX -sisäyksikkö c Multi BS -yksikkö d LT Hydrobox -yksikkö e HT Hydrobox -yksikkö

Putki Enimmäispituus

Pisin putki ulkoyksiköstä tai viimeisestä usean ulkoyksikön putkihaarasta (1+2, 1+3, 1+5)

Pisin putki ensimmäisen haaran jälkeen (2, 3, 5)

Usean ulkoyksikön kokoonpano: pisin putki ulkoyksiköstä viimeiseen usean ulkoyksikön putkihaaraan (4)

Putken kokonaispituus 300m/–

(a) Jos putken ekvivalenttipituus on yli 90m, suurenna

päänesteputkiston kokoa kohdan "5.3.2Putkiston koon

valitseminen"sivulla13 mukaisesti.

Asentajan ja käyttäjän viiteopas

(todellinen/

ekvivalentti)

165m/190m

40m/–

10m/13m

(todellinen/

ekvivalentti)

120m/140m

40m/–

10m/13m

Liitäntä vain VRV DX ‑sisäyksiköihin

(a)

a Ulkoyksikkö b VRV DX -sisäyksikkö c Multi BS -yksikkö d Yksi BS-yksikkö

Putki Enimmäispituus

(todellinen/

ekvivalentti)

Pisin putki ulkoyksiköstä tai viimeisestä

165m/190m

(a)

usean ulkoyksikön putkihaarasta (1+2, 1+3, 1+5)

Pisin putki ensimmäisen haaran jälkeen (2,

40m/–

3, 5) Usean ulkoyksikön kokoonpano: pisin putki

10m/13m ulkoyksiköstä viimeiseen usean ulkoyksikön putkihaaraan (4)

Putken kokonaispituus 300m/–

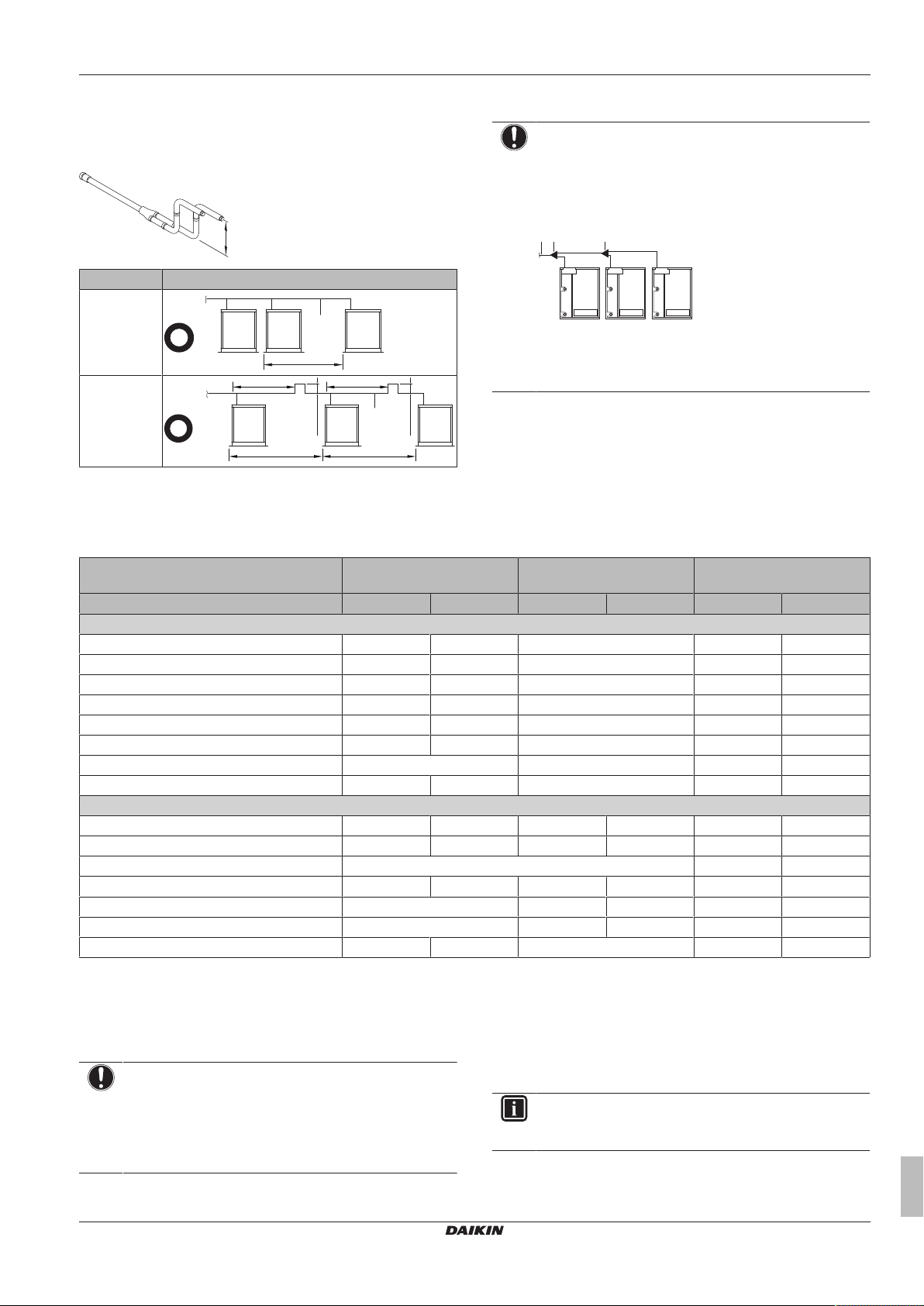

5.3.6 Useita ulkoyksiköitä: Mahdolliset sijoittelut

▪ Ulkoyksiköiden väliset putket täytyy vetää vaakasuorassa tai

hieman ylöspäin, jotta putkipuolelle ei pääse kerääntymään öljyä.

Vaihtoehto 1

(a)

a Sisäyksikköön

b Ulkoyksiköiden välinen putkisto X Ei sallittu (öljyä jää putkistoon) O Sallittu

▪ Jos putkiston pituus ulkoyksikön ja liitosputkisarjojen tai

ulkoyksiköiden välillä on yli 2 m, tee kaasulinjaan vähintään 200mm:n nousu 2m:n pituudella sarjasta.

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

Vaihtoehto 2

RWEYQ8~14T9Y1B

4P452191-1A – 2018.03

Page 19

5 Valmistelu

≥200 mm

≤2 m

≤2 m ≤2 m

≥200 mm

>2 m >2 m

a cb

A B C

▪ Asenna kaasuputkeen (sekä poisto- että imukaasuputkeen

lämmön talteenottojärjestelmässä) vähintään 200mm:n vesilukko ulkoyksikön liittämiseen tarkoitetun putkisarjan mukana tulevalla putkella. Muuten putkeen voi jäädä kylmäainetta, mikä voi vaurioittaa ulkoyksikköä.

a Sisäyksikköön b Ulkoyksiköiden välinen putkisto

HUOMIOITAVAA

Ulkoyksiköiden välisten kylmäaineputkien liittämisjärjestyksellä on asennuksen aikaisia rajoituksia käytettäessä usean ulkoyksikön järjestelmää. Asenna seuraavien rajoitusten mukaisesti. Ulkoyksiköiden A, B ja C tehojen täytyy täyttää seuraavat rajoitusehdot: A≥B≥C.

Jos Niin

≤2m

a Sisäyksiköihin

b Ulkoyksikön moniliitäntäputkisarja (ensimmäinen haara)

>2m

c Ulkoyksikön moniliitäntäputkisarja (toinen haara)

5.4 Vesiputkiston valmistelu

5.4.1 Veden laatuvaatimukset

Jäähdytysvesi

(b)

Lämminvesiverkko

vesikiertojärjestelmä

(a)

Nimike

Kiertovesi Lisävesi Kiertovesi Lisävesi Korroosio Kattilakivi

Vakionimikkeet pH (25°C) 6,5~8,2 6,0~8,0 7,0~8,0 ○ ○ Sähkönjohtokyky (mS/m) (25°C) <80 <30 <30 ○ ○ Kloridi-ionipitoisuus (mg Cl–/l) <200 <50 <50 ○ Sulfaatti-ionipitoisuus (mg SO

2–

/l) <200 <50 <50 ○

Hapon kulutus (pH4,8) (mg CaCO3/l) <100 <50 <50 ○ Kokonaiskovuus (mg CaCO3/l) <200 <70 <70 ○ Kalsiumkovuus (mg CaCO3/l) <50 <50 ○ Ionitilassa oleva piioksidi (mg SiO2/l) <50 <30 <30 ○ Viitenimikkeet Rautapitoisuus (mgFe/l) <1,0 <0,3 <1,0 <0,3 ○ ○ Kuparipitoisuus (mgCu/l) <0,3 <0,1 <1,0 <0,1 ○ Sulfaatti-ionipitoisuus (mg S2–/l) – ○ Ammoniumionipitoisuus (mg NH

/l) <1,0 <0,1 <0,3 <0,1 ○

Jäännösklooripitoisuus (mg Cl/l) <0,3 <0,25 <0,3 ○ Vapaa hiilidioksidipitoisuus (mg CO2/l) <4,0 <0,4 <4,0 ○ Stabiliteetti-indeksi 6,0~7,0 – – ○ ○

(a) Nämä nimikkeet edustavat korroosion ja kattilakiven tyypillisiä syitä. (b) Suljettua jäähdytystornia käyttävässä lauhdutinvesipiirissä suljetun piirin kiertoveden ja lisäveden täytyy täyttää lämminvesijärjestelmän

vedenlaatustandardit, ja ohitusveden ja lisäveden täytyy täyttää kiertotyyppisen jäähdytysvesijärjestelmän standardit.

(c) Korroosiota pyrkii esiintymään, kun veden lämpötila on korkea (40°C tai korkeampi) ja jos metalleja ilman suojapinnoitetta on suoraan alttiina

vedellä. Tällöin kannattaa ryhtyä tehokkaisiin toimiin korroosiota vastaan esimerkiksi lisäämällä korroosionestoainetta tai käyttämällä ilmanpoistokäsittelyä.

(d) Ympyrämerkit sarakkeissa osoittavat taipumusta korroosion tai kattilakiven kehittymiseen.

HUOMIOITAVAA

▪ Syöttöveden täytyy olla puhdasta vesijohtovettä,

prosessivettä tai puhdasta pohjavettä. Puhdistettua tai pehmennettyä vettä ei saa käyttää.

▪ Läpivirtausvettä ei saa käyttää. Se voi aiheuttaa

5.4.2 Vesipiirin vaatimukset

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

korroosiota.

(c)

Tendenssi

(d)

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 20

5 Valmistelu

≥80 mm

l g d e

HUOMIOITAVAA

Varmista muoviputkia käytettäessä, että ne kestävät hapen diffuusion DIN 4726 -luokituksen mukaisesti. Hapen leviäminen putkistoon voi johtaa ylimääräiseen korroosioon.

▪ Putkien liittäminen – Lainsäädäntö. Varmista, että kaikki tulo- ja

poistoveden putkien liitännät tehdään sovellettavan lainsäädännön ja “Asennus”-luvun mukaisesti.

▪ Putkien liittäminen – Voima. ÄLÄ käytä liikaa voimaa tehdessäsi

putkiliitäntöjä. Putkien taipuminen voi aiheuttaa yksikön toimintahäiriöitä.

▪ Putkien liittäminen – Työkalut. Käytä vain soveltuvia työkaluja

messingin käsittelyyn, sillä se on pehmeä materiaalia. Jos näin EI toimita, putket voivat vahingoittua.

▪ Liitetty putkisto – ruostumaton teräs. Käytä vain ruostumatonta

terästä vesiputkien liittämiseen yksikköön. Muuten putket syöpyvät. Ryhdy ennaltaehkäiseviin toimiin esimerkiksi eristämällä vesiputken liitäntä.

▪ Putkien liittämine – Ilma, kosteus, pöly. Piiriin päässyt ilma,

kosteus tai pöly voi aiheuttaa ongelmia. Voit estää tämän seuraavasti:

▪ Käytä vain puhtaita putkia

▪ Pidä putken suuta alaspäin poistaessasi purseita.

▪ Työntäessäsi putkea seinän läpi peitä putken pää estääksesi

pölyn ja/tai epäpuhtauksien pääsyn putkeen.

▪ Käytä hyvää kierretiivistettä liitäntöjen tiivistämiseen.

▪ Putkityöt – tippuminen. Ulkoyksikkö on tarkoitettu

asennettavaksi sisätiloihin. Tee putkityöt niin, että ulkoyksikön päälle ei tipu vettä.

▪ Poistoliitännät. Älä liitä tyhjennyspoistoliitäntää veden

poistoliitäntään.

▪ Suodatin. Asenna suodatin veden tuloputkeen enintään 1,5 m:n

etäisyydelle ulkoyksiköstä. Jos vesikiertojärjestelmään on sekoittunut hiekka-, jäte- tai ruostehiukkasia, metallimateriaalit syöpyvät.

▪ Eristäminen. Eristä lämmönvaihtimen alustaan asti.

a Ilmanpoisto (hankitaan erikseen) b Veden lähtö c Veden tulo d Sulkuventtiili (ei sisälly toimitukseen) e Vesiliitäntä

f Vesiputkisto (hankitaan erikseen) g Eriste (hankitaan erikseen) h Lämmönvaihdin

i Suodatin (tarvike) j Tyhjennysventtiili (hankitaan erikseen)

k Tyhjennysliitäntä

l Eristyskansi

▪ Vesipumppu. Kun vesiputkisto on täytetty, käytä vesipumppua

(hankitaan erikseen) putkiston huuhtelemiseksi. Puhdista suodatin huuhtelun jälkeen.

▪ Jäätyminen. Suojattava jäätymiseltä.

▪ Vesiputket. Noudata aina paikallisia ja kansallisia säännöksiä.

▪ Vesiputkisto – kiristysmomentti. Kiristä vesiputkisto turvallisesti

tiukkuuteen ≤300N•m. Ylikiristäminen vahingoittaa yksikköä.

Asentajan ja käyttäjän viiteopas

▪ Erikseen hankittavat komponentit – vesi. Käytä vain

materiaaleja, jotka ovat yhteensopivia järjestelmässä käytettävän veden ja ulkoyksikössä käytettyjen materiaalien kanssa.

▪ Erikseen hankittavat osat – Vedenpaine ja lämpötila. Huolehdi

siitä, että putkiston komponentit kestävät veden paineen ja lämpötilan.

▪ Vedenpaine. Veden maksimipaine on 37 bar. Huolehdi riittävistä

turvatoimista vesipiireissä varmistaaksesi, että maksimipainetta ei ylitetä.

▪ Tyhjennys – Alimmat kohdat. Huolehdi siitä, että järjestelmän

alimmissa kohdissa on tyhjennyshanat vesipiirin täydellistä tyhjentämistä varten.

▪ Vedenpoisto – tukkeutuminen. Varmista, että vesi virtaa

tasaisesti ilman liasta johtuvaa tukkeutumista.

▪ Vedenpoisto – sivuttaispituus. Vedenpoiston sivuttaispituuden

täytyy olla mahdollisimman lyhyt (≤400mm) ja asennettu alaspäin menevään suuntaan. Tyhjennysputkiston halkaisijan täytyy olla sama kuin ulkoyksikön putken halkaisija.

▪ Muut metalliset putket kuin messinkiputket. Jos käytetään

muita kuin messinkiputkia, eristä messinki ja muu materiaali oikein, jotta ne EIVÄT kosketa toisiaan. Tämä estää galvaanisen syöpymisen.

5.4.3 Juotetun levylämmönvaihtimen käsitteleminen

TIETOJA

Käytössä on juotettu levylämmönvaihdin. Koska sen rakenne poikkeaa perinteisestä lämmönvaihtimesta, sitä on käsiteltävä eri tavalla.

▪ Asenna veden tuloliitäntään vedensuodatin estämään vieraita

aineita, kuten pölyä, hiekkaa yms., pääsemästä levylämmönvaihtimeen.

▪ Vedenlaadun mukaan levylämmönvaihtimeen voi tarttua

kattilakiveä. Kattilakiven poistamiseksi tarvitaan säännöllisin väliajoin puhdistaminen, jossa käytetään kemikaaleja. Asenna sulkuventtiili vesiputken päähän. Asenna putken liitäntäportti tämän sulkuventtiilin ja ulkoyksikön väliseen putkeen kemikaaleilla tehtävää puhdistusta varten.

▪ Asenna ulkoyksikön puhdistamista ja veden tyhjennystä varten

(pitkä käyttämättömyyskausi tai ei käytössä talvella) ilmanpoistotulppa (käytettäväksi yhdessä puhdistusportin kanssa) (hankitaan erikseen) ja vedenpoistotulppa vesiputken tulo-/ lähtöportteihin. Asenna lisäksi automaattinen ilmanpoistoventtiili (hankitaan erikseen) nousevan putken yläosaan tai sellaisen osan yläosaan, johon ilmalla on taipumusta jäädä.

▪ Asenna pumpun tulon eteen puhdistettava lisäsuodatin (hankitaan

erikseen).

▪ Suorita vesiputkien ja ulkoyksikön tyhjennysputkien jäähdytys/

lämpöeristys kunnolla. Jos eristystä ei tehdä, lämpöhäviön lisäksi yksikkö voi vaurioitua ankarina talvina jäätymisen takia.

▪ Kun yksikkö pysäytetään yön tai talven ajaksi, estä vesipiirien

jäätyminen alueilla, joissa ympäristön lämpötila laskee alle 0°C asteen (laskemalla veden pois, pitämällä kiertopumpun käynnissä, lämmittämällä lämmittimellä tms.). Vesipiirien jäätyminen voi vaurioittaa levylämmönvaihdinta. Ryhdy siksi asianmukaisiin toimiin olosuhteiden mukaan.

RWEYQ8~14T9Y1B

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

4P452191-1A – 2018.03

Page 21

5.4.4 Tietoja veden virtausnopeudesta

a b

10%

a b

50%

100%

2 V DC 10 V DC

RWEYQ*T9Y1B-malleissa on logiikka, jota käytetään säädettävän veden virtausnopeustoiminnon kanssa.

Järjestelmä voidaan määrittää joko vakiovirtausjärjestelmäksi (a), säädettäväksi virtausjärjestelmäksi venttiilin (b) kanssa tai säädettäväksi virtausjärjestelmäksi pumpun (c) kanssa.

▪ Vakiovirtausjärjestelmä (a): säädettävää veden

virtausnopeustoimintoa ei käytetä.

▪ Paineesta riippumaton virtauksensäätöventtiili (b): venttiili ohjaa

keskitetyn invertteripumpun virtausnopeutta yksikössä.

▪ Invertteripumppu (c): pumppu ohjaa suoraan veden

virtausnopeutta yksikössä.

Kun haluat aktivoida säädettävän virtausjärjestelmän, vaihda kenttäasetus [2-24] sopivaksi arvoksi. Katso "7.2 Kenttäasetusten

tekeminen"sivulla36.

Mitoita venttiili (b) tai pumppu (c) tarvittavan maksimivirtausnopeuden A mukaisesti, jonka vesikiertoisen järjestelmän asentaja laskee (suhteessa ulkoyksikön toimintaalueeseen). Venttiilin/pumpun virtausnopeuden tyypillinen toimintaalue on 50% (B) – 100% (A).

Venttiilin/pumpun tulosignaali perustuu ulkoyksiköstä tulevaan säädettävään 2~10 V DC ohjauslähtösignaaliin. Venttiilillä tai pumpulla täytyy olla lineaarinen säätökäyrä yksikön lähtösignaalin ja virtausnopeuden välillä alla olevan esimerkkikaavion mukaisesti.

a Veden tuloputki

b Suodatin (tarvike)

c Ilmanpoistotulppa (käytettäväksi yhdessä puhdistusportin

kanssa) (hankitaan erikseen)

d Puhdistuslaite

e Suodatin pumppua varten (hankitaan erikseen)

f Automaattinen ilmanpoistoventtiili (hankitaan erikseen) g Veden lähtöputki h Käyttö yhdessä vedenpoistotulpan kanssa

i Levylämmönvaihdin

a Vakiovirtaus

b Virtauksensäätöventtiili (hankitaan erikseen)

c Invertteripumppu (hankitaan erikseen)

HUOMIOITAVAA

Varmista, että kaikki säädettävää virtausnopeutta varten erikseen hankitut laitteet voidaan sammuttaa yhdessä ulkoyksikön kanssa. Tämä on tarpeen, kun levylämmönvaihdinta puhdistetaan.

HUOMIOITAVAA

Varmista, että kaikki säädettävää virtausnopeutta varten erikseen hankitut laitteet täyttävät vesikiertoisten ja sähköisten laitteiden vähimmäisvaatimukset. Jos näin ei tehdä, seurauksena voi olla tehoton toiminta tai jopa järjestelmän rikkoutuminen.

5 Valmistelu

a Venttiilin/pumpun virtausnopeus b Yksikön/järjestelmän virtausnopeus

c Venttiilin/pumpun tulosignaali A Vaadittava maksimivirtausnopeus (100%) B 50% vaadittavasta maksimivirtausnopeudesta C Minimivirtausnopeus (katso alla oleva kuvaus) D Maksimivirtausnopeus (katso alla oleva kuvaus) E Vesikierron virtausnopeus

Valitse järjestelmälle oikea venttiili noudattamalla alla olevia suunnitteluehtoja. Venttiilijärjestelmän vaadittava maksimivirtausnopeus A on toimitetun venttiilin ominaisuus, ja 50%:n virtausnopeus B liittyy suoraan järjestelmän maksimivirtausnopeuteen.

TIETOJA

Eräiden kolmannen osapuolen venttiilien/pumppujen maksimivirtauksen määrittää järjestelmän laitteisto, mutta eri maksimivirtausnopeus voidaan asettaa vastaamaan maksimitulojännitettä (10V DC). Asentajan on pyydettävä tietoja venttiilin/pumpun toimittajalta ennen valinnan tekemistä.

Suunnitteluehdot 1 Minimivirtausnopeus C:

Malli C

RWEYQ8~12 50l/min RWEYQ14 75l/min

2 Maksimivirtausnopeus D:

Malli D

RWEYQ8~12 120l/min RWEYQ14 190l/min

3 Vesikierron virtausnopeus E:

Arvo E on vesikiertoinsinöörin rakennusjärjestelmän suunnittelun aikana laskema mitoitusvirtausnopeus.

Venttiili on valittu oikein, kun seuraavat ehdot täyttyvät:

(B≥C) JA (E≤A≤D)

Katso lisää valintavaatimuksia kohdasta "5.5 Sähköjohdotuksen

valmistelu"sivulla22.

Tarkista järjestelmän minimivirtausnopeus käyttöönoton aikana hyvän toiminnan varmistamiseksi.

Ulkoyksikön alustusprosessin aikana lähtösignaali käynnistää virtausnopeuden B (50%). Asentajan tulee varmistaa, että virtausnopeus voidaan tarkistaa kunkin yksikön yksittäisessä vesikiertojärjestelmässä. Jos tämä arvo ei vastaa vaadittavaa virtausta, asentajan ratkaista ongelma suorittamalla vesikiertojärjestelmän vianetsintä ja varmistaa oikea virtausnopeus.

Kun haluat asettaa järjestelmälle eri minimivirtausnopeuden, vaihda kenttäasetus [2-25] sopivaksi arvoksi. Katso "7.2 Kenttäasetusten

tekeminen"sivulla36.

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 22

6 Asennus

5.5 Sähköjohdotuksen valmistelu

5.5.1 Tietoja sähkövaatimustenmukaisuudesta

Tämä laitteisto noudattaa standardia:

▪ EN/IEC 61000‑3‑12 edellyttäen, että oikosulkuvirta Ssc on

suurempi tai yhtä suuri kuin taulukon minimiarvo Ssc käyttäjän syöttöjärjestelmän ja julkisen järjestelmän rajapintapisteessä.

▪ EN/IEC 61000‑3‑12 = eurooppalainen/kansainvälinen tekninen

standardi, joka asettaa julkisiin pienjännitejärjestelmiin liitettyjen laitteiden, joiden vaihekohtainen tulovirta on >16 A ja ≤75 A, tuottamien yliaaltovirtojen rajat.

▪ Laitteiston asentajan tai käyttäjän vastuulla on varmistaa –

 neuvottelemalla tarvittaessa jakeluverkko-operaattorin kanssa – että laitteisto liitetään vain syöttöjärjestelmään, jonka oikosulkuvirta Ssc on suurempi tai yhtä suuri kuin minimiarvo Ssc.

Malli Ssc-vähimmäisarvo

RWEYQ8~14T9 1780kVA

Vapaan multiyhdistelmän takia asentajan vastuulla on laskea multiyhdistelmän Ssc-vähimmäisarvo. Arvo lasketaan laskemalla multiyhdistelmässä käytettyjen vastaavien yksiköiden arvot yhteen. RWEYQ28T9=2× RWEYQ10T9+RWEYQ8T9.

5.5.2 Turvalaitevaatimukset

Virransyöttö täytyy suojata vaadittavilla turvalaitteilla, kuten pääkatkaisimella, jokaisen vaiheen hitaalla sulakkeella sekä maavuotokatkaisimella, soveltuvan lainsäädännön mukaisesti.

Vakioyhdistelmät

Johtojen valinta ja mitoitus täytyy tehdä soveltuvan lainsäädännön mukaisesta alla olevan taulukon tietojen perusteella.

Malli Piirin jatkuva

minimikuormit

ettavuus

RWEYQ8T9 15,5A 20A RWEYQ10T9 16,4A 20A RWEYQ12T9 19,4A 25A RWEYQ14T9 22,3A 25A RWEYQ16T9 31,0A 32A RWEYQ18T9 31,9A 32A RWEYQ20T9 32,7A 35A RWEYQ22T9 35,8A 40A RWEYQ24T9 38,9A 40A RWEYQ26T9 41,7A 50A RWEYQ28T9 44,6A 50A RWEYQ30T9 49,1A 50A RWEYQ32T9 52,2A 63A RWEYQ34T9 55,3A 63A RWEYQ36T9 58,3A 63A RWEYQ38T9 61,2A 63A RWEYQ40T9 64,0A 80A RWEYQ42T9 66,9A 80A

Suositeltavat

sulakkeet

Vapaat yhdistelmät

Laske suositeltava sulakkeen teho.

Kaava Laske lisäämällä jokaisen käytettävän yksikön piirin

minimiampeerit (yllä olevan taulukon mukaan), kerro summa 1,1:llä ja valitse seuraavaksi suurempi sulakkeen teho.

Esimerkki Yhdistetään RWEYQ30T9 käyttämällä yksiköitä

RWEYQ8T9, RWEYQ10T9 ja RWEYQ12T9.

▪ RWEYQ8T9:n piirin minimikuormitettavuus = 15,5A

▪ RWEYQ10T9:n piirin minimikuormitettavuus =

16,4A

▪ RWEYQ12T9:n piirin minimikuormitettavuus =

19,4A

Tällöin RWEYQ30T9:n piirin minimikuormitettavuus = 15,5+16,4+19,4=51,3A

Kerro yllä oleva tulos 1,1:llä ⇒ (51,3A × 1,1) = 56,43A

⇒ suositeltava sulakkeen teho on 63A.

HUOMIOITAVAA

Kun käytetään jäännösvirtatoimisia virrankatkaisimia, muista käyttää nopean tyypin 300 mA nimellisjäännösvirtaa.

6 Asennus

6.1 Yleiskuvaus: Asennus

Tässä luvussa kerrotaan, mitä asennuspaikalla täytyy tehdä ja tietää järjestelmän asennusta varten.

Tyypillinen työnkulku

Asennus koostuu yleensä seuraavista vaiheista: 1 Ulkoyksikön kiinnitys 2 Kylmäaineputkiston liittäminen 3 Kylmäaineputkiston liitäntöjen tarkistaminen 4 Kylmäaineputkiston eristäminen 5 Kylmäaineen täyttö 6 Vesiputkiston liittäminen 7 Sähköjohtojen kytkeminen

6.2 Yksiköiden avaaminen

6.2.1 Ulkoyksikön avaaminen

VAARA: SÄHKÖISKUN VAARA

VAARA: PALAMISEN VAARA

Yksikön sisään pääsyä varten etulevyt täytyy avata seuraavasti:

Kaikki mallit:

▪ Vaihe ja taajuus: 3N~50Hz

▪ Jännite: 380~415V

▪ Tiedonsiirtojohdon läpimitta: 0,75~1,25 mm2, maksimipituus on

1000m. Jos koko viestikaapelointi ylittää nämä rajat, seurauksena voi olla tiedonsiirtovirhe.

Asentajan ja käyttäjän viiteopas

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

RWEYQ8~14T9Y1B

4P452191-1A – 2018.03

Page 23

11×

Kun etulevy A on auki, sähkökomponenttirasiaan päästään käsiksi.

4×

SW8

800 mm

600 mm

516 mm

480 mm

660 mm

20 mm

Katso "6.2.2 Ulkoyksikön sähkökomponenttirasian

avaaminen"sivulla23.

Pääpiirilevyn painikkeisiin täytyy päästä käsiksi huoltotarkoituksia varten. Näihin painikkeisiin päästään käsiksi ilman, että sähkökomponenttirasian kantta täytyy avata. Katso

"7.2.3Kenttäasetuskomponenttien käyttäminen"sivulla36.

Vesiputkien ja kenttäjohdotuksen asentamista varten etulevy B täytyy irrottaa.

6.2.2 Ulkoyksikön sähkökomponenttirasian avaaminen

HUOMIOITAVAA

ÄLÄ käytä liikaa voimaa, kun avaat sähkökomponenttirasian kantta. Liiallinen voima voi saada kannen vääntymään, jolloin sisään pääsee vettä aiheuttaen laitteiston vikaantumisen.

6 Asennus

▪ Kiinnitä yksikkö paikoilleen neljän perustuspultin M12 avulla.

Ankkuripultit kannattaa ruuvata niin pitkälle, että niiden pituudesta jää 20mm perustuksen pinnan yläpuolelle.

6.4 Kylmäaineputkiston liittäminen

6.4.1 Kylmäaineputkiston liittämisessä huomioitavaa

HUOMIOITAVAA

Varmista, että kylmäaineputkiston asennus täyttää sovellettavat määräykset. Euroopassa sovellettava standardi on EN378.

HUOMIOITAVAA

Varmista, että kenttäputkisto ja liitännät eivät ole rasituksen alaisia.

6.3 Ulkoyksikön kiinnitys

6.3.1 Asennusrakenteen tarjoaminen

Varmista, että yksikkö on asennettu tarpeeksi vahvalle alustalle, jotta estetään tärinä ja äänihaitat.

VAROITUS

ÄLÄ KOSKAAN paineista tuotetta koekäytön aikana korkeammalla paineella kuin (yksikön nimikilven mukainen) suurin sallittu paine.

VAROITUS

Huolehdi riittävistä varotoimista kylmäainevuodon varalta. Jos kylmäainekaasua pääsee vuotamaan, tuuleta alue välittömästi. Mahdollisia vaaroja:

▪ Kylmäaineen liiallinen pitoisuus suljetussa huoneessa

voi aiheuttaa hapenpuutetta.

▪ Jos kylmäainekaasua pääsee kosketuksiin tulen

kanssa, voi muodostua myrkyllistä kaasua.

VAROITUS

Ota kylmäaine AINA talteen. ÄLÄ vapauta sitä suoraan ympäristöön. Tyhjennä järjestelmä tyhjiöpumpulla.

HUOMIOITAVAA

Kun kaikki putket on kytketty, varmista, että kaasuvuotoja ei ole. Suorita kaasuvuotokoe typen avulla.

6.4.2 Tietoja kylmäaineputkiston liittämisestä

Varmista ennen kylmäaineputkiston liittämistä, että ulko- ja sisäyksiköt on kiinnitetty.

Kylmäaineputkiston liittämiseen sisältyy:

▪ Kylmäaineputkiston reitittäminen ja liittäminen ulkoyksikköön

▪ Ulkoyksikön suojaaminen likaantumiselta

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 24

6 Asennus

2 2

≤Ø25.4 >Ø25.4

A B

7.5°

>120 mm

>500 mm

▪ Kylmäaineputkiston liittäminen sisäyksiköihin (katso

sisäyksiköiden asennusopasta)

▪ Moniliitosputkisarjan liittäminen

▪ Kylmäaineen haaroitussarjan liittäminen

▪ Pidä mielessä seuraavat ohjeet:

▪ Juotos

▪ Sulkuventtiilien käyttö

▪ Litistettyjen putkien irrottaminen

6.4.3 Kylmäaineputkiston reititys

Kylmäaineputkiston asennus on mahdollista tehdä ylhäältä (vakio) tai edestä.

Liitäntä ylhäällä

HUOMIOITAVAA

▪ Muista käyttää toimitukseen kuuluvia tarvikeputkia, kun

teet putkitöitä kentällä.

▪ Huolehdi siitä, että kentällä asennettu putkisto ei

kosketa muita putkia eikä ala- tai sivupaneelia. Huolehdi etenkin ala- ja sivuliitännässä putkiston riittävästä eristyksestä, jotta se ei pääse koskettamaan koteloa.

Liitä sulkuventtiilit kenttäputkistoon käyttämällä yksikön mukana toimitettuja tarvikeputkia.

Liitännät haarasarjoihin ovat asentajan vastuulla (kentällä asennettava putkisto).

6.4.5 Moniliitosputkisarjan liittäminen

HUOMIOITAVAA

Virheellinen asennus voi aiheuttaa ulkoyksikön toimintahäiriöitä.

▪ Asenna liitoskappaleet vaakasuoraan niin, että niihin kiinnitetty

varoitustarra (a) on ylöspäin.

▪ Älä kallista liitoskappaletta yli 7,5° (katso näkymä A).

▪ Älä asenna liitoskappaletta pystysuoraan (katso näkymä B).

Liitäntä edessä

Irrota putken huoltolevy (a) ja muuta sen asentoa alla olevan kuvan mukaisesti.

6.4.4 Kylmäaineputkiston liittäminen ulkoyksikköön

TIETOJA

Kaikki paikalliset yksiköiden väliset putket on hankittava erikseen tarvikeputkia lukuun ottamatta.

HUOMIOITAVAA

Asennettavan putkiston liitännässä huomioitavaa. Lisää juotosmateriaalia kuvan mukaisesti.

a Varoitustarra X Ei sallittu O Sallittu

▪ Varmista, että liitoskappaleeseen liitetyn putken kokonaispituus on

täysin suora yli 500 mm:n matkalta. Yli 500 mm:n suora osuus voidaan varmistaa vain silloin, kun on liitetty yli 120 mm:n suora putki.

6.4.6 Kylmäaineen haaroitussarjan liittäminen

Kylmäaineen jako-osasarjan asennusohjeet ovat sarjan mukana tulevassa asennusoppaassa.

▪ Kiinnitä jakotukki niin, että se haarautuu joko vaakasuoraan tai

pystysuoraan.

▪ Kiinnitä haaroitin niin, että se haarautuu vaakasuoraan.

Asentajan ja käyttäjän viiteopas

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

RWEYQ8~14T9Y1B

4P452191-1A – 2018.03

Page 25

a Vaakasuora pinta

2 2

≤Ø25.4 >Ø25.4

a b c d e

a d

a b

cde

b Pystyasentoon asennettu jakotukki

c Vaaka-asentoon asennettu jakotukki

6.4.7 Suojeleminen likaantumiselta

Suojaa putkisto seuraavan taulukon mukaisesti estääksesi lian, nesteen tai pölyn pääsyn putkistoon.

Yksikkö Asennuksen kesto Suojausmenetelmä

Ulkoyksikkö >1kk Litistä putki

<1kk Litistä tai teippaa

Sisäyksikkö Kestosta riippumatta

putki

6 Asennus

▪ ÄLÄ käytä hapettumisen estoaineita juottaessasi putkien saumoja.

Sen jäännös voi tukkia putkia ja rikkoa laitteita.

▪ ÄLÄ käytä juoksutinta juottaessasi kupari-kuparikylmäaineputkia.

Käytä juottamiseen fosforikuparikovajuotetta (BCuP), joka ei vaadi juoksutinta. Juoksutin vaikuttaa erittäin haitallisesti kylmäaineputkistoihin. Jos esimerkiksi käytetään klooripohjaista juoksutinta, se syövyttää putkia, ja jos juoksuttimessa on fluoria, se vahingoittaa kylmäaineöljyä.

6.4.9 Sulkuventtiilin ja huoltoportin käyttäminen

Sulkuventtiilin käsittely

▪ Varmista, että asianmukaiset sulkuventtiilit ovat auki toimenpiteen

ajan. Jos kyseessä on lämpöpumppujärjestelmä, kaasun imupuolen sulkuventtiili pysyy kiinni-asennossa.

▪ Sulkuventtiilit on suljettu tehtaalla.

▪ Alla olevassa kuvassa näytetään sulkuventtiilin käsittelyyn

vaadittavien osien nimet.

Tiivistä putkien ja johtojen tuloaukot tiivistysaineella (hankitaan erikseen), muuten yksikön teho laskee ja pieneläimet voivat mennä koneeseen.

Jos rakoja ei tiivistetä kunnolla, melutaso nousee ja hikoiluongelmia voi esiintyä.

6.4.8 Putken pään juottaminen

HUOMIOITAVAA

Asennettavan putkiston liitännässä huomioitavaa. Lisää juotosmateriaalia kuvan mukaisesti.

▪ Puhalla juotettaessa läpi typpikaasua estääksesi suuren

hapettuneiden kalvojen määrän syntymisen putkien sisälle. Tämä kalvo haittaa jäähdytysjärjestelmän venttiilien ja kompressoreiden toimintaa ja estää asianmukaisen käytön.

▪ Aseta typpikaasun paineeksi paineenalennusventtiilillä 20 kPa

(0,2bar) (ts. vain sen verran, että se tuntuu iholla).

a Huoltoportti ja huoltoportin suojus b Sulkuventtiili c Putkiston liitäntä d Sulkuventtiilin kansi

a Huoltoportti b Sulkuventtiilin kansi c Kuusiokolo d Varsi e Tiiviste

Sulkuventtiilin avaaminen

1 Poista sulkuventtiilin suojus.

2 Aseta kuusioavain sulkuventtiiliin ja käännä venttiiliä

vastapäivään.

a Kylmäaineputkisto

b Juotettava osa

c Teippaus

d Käsiventtiili

e Paineenalennusventtiili

f Typpi

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

3 Lopeta kiertäminen, kun sulkuventtiili ei kierry enempää.

4 Asenna sulkuventtiilin suojus.

Tulos: Venttiili on nyt auki.

Asentajan ja käyttäjän viiteopas

Page 26

6 Asennus

p<p

R410AN2

b c e

g h

(1)

Kun haluat avata Ø19,1~Ø25,4mm sulkuventtiilin kokonaan, kierrä kuusioavainta, kunnes vääntömomentti on 27–33N•m.

Liian pieni vääntömomentti voi aiheuttaa kylmäainevuodon ja sulkuventtiilin suojuksen rikkoutumisen.

Sulkuventtiilin sulkeminen

1 Poista sulkuventtiilin suojus.

2 Aseta kuusioavain sulkuventtiiliin ja käännä venttiiliä

myötäpäivään.

3 Lopeta kiertäminen, kun sulkuventtiili ei kierry enempää.

4 Asenna sulkuventtiilin suojus.

Tulos: Venttiili on nyt suljettu.

Sulkuventtiilin suojuksen käsitteleminen

▪ Sulkuventtiilin suojus on tiivistetty nuolen osoittamasta kohdasta.

ÄLÄ vahingoita sitä.

▪ Kiristä sulkuventtiilin kansi kunnolla ja tarkista kylmäainevuotojen

varalta sulkuventtiilin käsittelemisen jälkeen. Katso kiristysmomentti alla olevasta taulukosta.

6.4.10 Litistettyjen putkien irrottaminen

HUOMIOITAVAA

Jos kyseessä on lämpöpumppujärjestelmä, älä irrota imukaasun sulkuventtiilin litistettyä putkea.

VAROITUS

Sulkuventtiiliin jäänyt kaasu tai öljy voi purkautua litistetystä putkesta.

Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa omaisuusvahinkoja tai henkilövahinkoja, jotka voivat olla vakavia olosuhteiden mukaan.

Irrota litistetyt putket seuraavalla tavalla:

1 Irrota venttiilin suojus ja varmista, että sulkuventtiilit on suljettu

kunnolla.

a Huoltoportti ja huoltoportin suojus b Sulkuventtiili c Putkiston liitäntä d Sulkuventtiilin kansi

2 Liitä alipaine/talteenottoyksikkö putkiston kautta kaikkien

sulkuventtiilien huoltoporttiin.

Huoltoportin käsitteleminen

▪ Käytä aina täyttöletkua, jossa on venttiilin painotappi, koska

huoltoportti on Schrader-tyyppinen venttiili.

▪ Muista sulkea huoltoportin suojus tiukasti huoltoportin käsittelyn

jälkeen. Katso kiristysmomentti alla olevasta taulukosta.

▪ Tarkista huoltoportin suojuksen kiristämisen jälkeen, ettei

kylmäainevuotoja ole.

Kiristysmomentit

Sulkuventtii

lin koko

(mm)

Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9 Ø12,7 8,1~9,9 18,0~22,0 Ø15,9 13,5~16,5 6mm 23,0~27,0 Ø19,1 27,0~33,0 8mm 22,5~27,5 Ø25,4

Kiristysmomentti N•m (sulje kääntämällä

myötäpäivään)

Varsi

Venttiilin

runko

Kuusiokolo

avain

Hattu

(venttiilin

kupu)

Huoltoportt

a Paineenalennusventtiili b Typpi c Vaaka d R410A-kylmäainesäiliö (nousuputkella) e Alipainepumppu

f Nestelinjan sulkuventtiili g Kaasulinjan sulkuventtiili h Korkeapaine-/matalapainekaasulinjan sulkuventtiili

A Venttiili A B Venttiili B C Venttiili C D Venttiili D

(1) Vain lämmön talteenottojärjestelmää varten.

(1)

HUOMIOITAVAA

Älä liitä tyhjöpumppua imukaasun sulkuventtiiliin, jos yksikköä on tarkoitus käyttää lämpöpumppujärjestelmässä. Se suurentaa yksikön vikaantumisriskiä.

3 Ota talteen kaasu ja öljy litistetyistä putkista käyttämällä

talteenottoyksikköä.

HUOMIO

Älä päästä kaasuja ilmakehään.

4 Kun kaikki kaasu ja öljy on otettu talteen litistetyistä putkista,

irrota täyttöletku ja sulje huoltoportit

5 Leikkaa seuraavien putkien yläosa sopivalla työkalulla (esim.

putkileikkurilla):

Asentajan ja käyttäjän viiteopas

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

RWEYQ8~14T9Y1B

4P452191-1A – 2018.03

Page 27

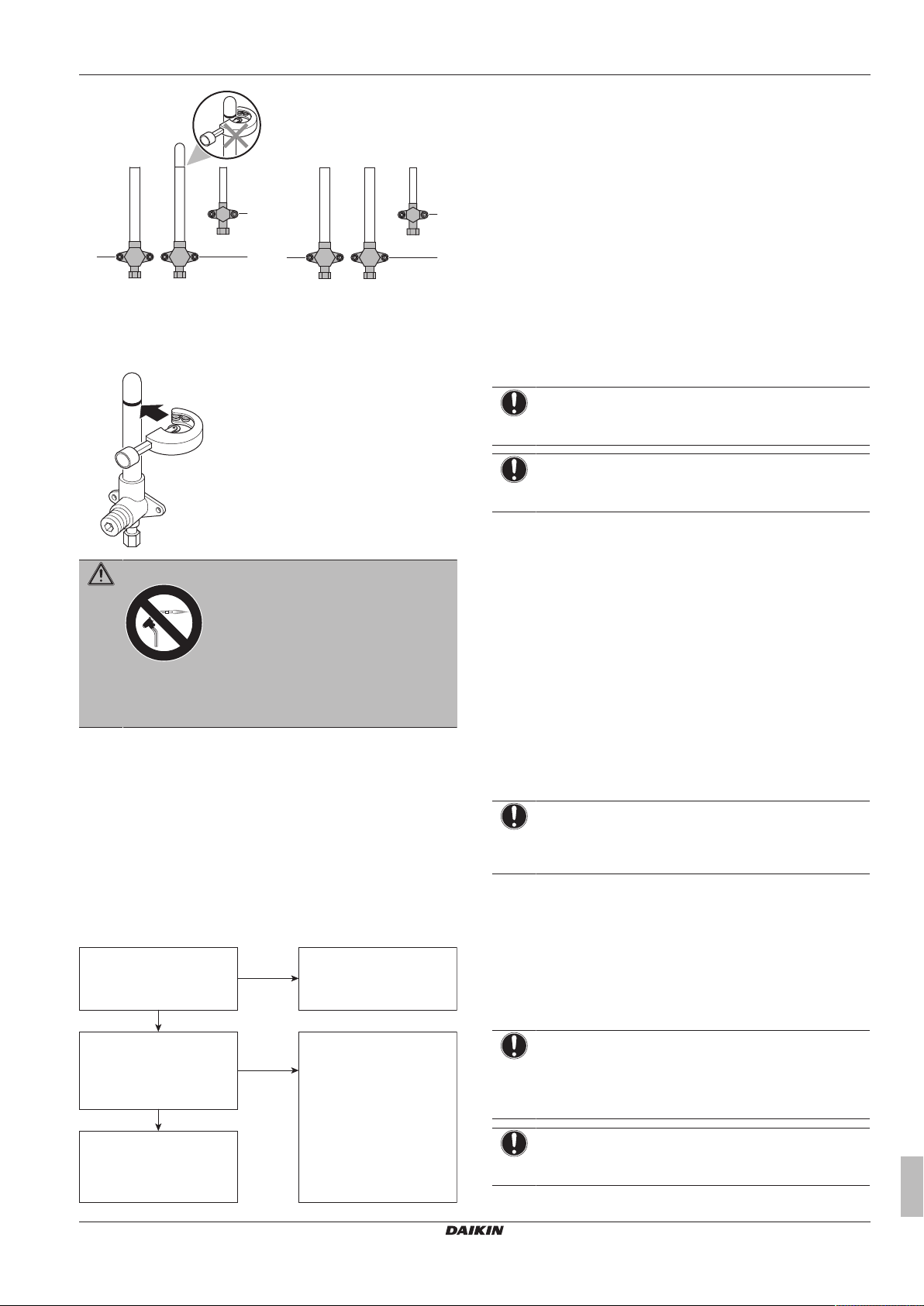

Lämpöpumppujärjestelmä Lämmön talteenottojärjestelmä

Onko kylmäaineputkityöt tehty?

Sisäyksiköihin ja/tai ulkoyksikköön on jo kytketty virta?

Käytä menettelyä: "Tapa 2: Virran kytkemisen

jälkeen."

Viimeistele putkityöt.

Käytä menettelyä: "Tapa 1: Ennen virran

kytkemistä (tavallinen tapa)."

Kyllä

a Korkeapaine-/matalapainekaasun sulkuventtiili

b Imukaasun sulkuventtiili (käytä VAIN lämmön

talteenottojärjestelmässä)

c Nesteen sulkuventtiili

6 Asennus

On erittäin tärkeää, että kaikki kylmäaineputkityöt tehdään ennen virran kytkemistä yksiköihin (ulko- tai sisä-).

Kun yksiköihin kytketään virta, paisuntaventtiilit alustetaan. Tämä tarkoittaa, että ne sulkeutuvat. Vuototestiä ja asennettavan putkiston ja sisäyksiköiden alipainekuivausta ei voi suorittaa, kun näin tapahtuu.

Tästä syystä kuvataan 2 alkuasennuksen, vuototestin ja alipainekuivauksen suoritustapaa.

Tapa 1: Ennen virran kytkemistä

Jos järjestelmään ei ole vielä kytketty virtaa, vuototestin ja alipainekuivauksen suorittamiseen tarvitaan erikoistoimenpide.

Tapa 2: Virran kytkemisen jälkeen

Jos järjestelmään on jo kytketty virta, aktivoi asetus [2‑21] (katso

"7.2.4 Tilan 1 tai 2 käyttäminen" sivulla 37). Tämä asetus avaa

paisuntaventtiilit R410A-putkikäytävän takaamiseksi ja mahdollistaa vuototestin ja alipainekuivauksen suorittamisen.

HUOMIOITAVAA

Varmista, että kaikkiin ulkoyksikköön liitettyihin

sisäyksiköihin on kytketty virta.

HUOMIOITAVAA

Odota ennen asetuksen [2‑21] käyttämistä, kunnes

ulkoyksikkö on lopettanut alustuksen.

VAROITUS

Älä koskaan irrota litistettyä putkea juottamalla.

Sulkuventtiiliin jäänyt kaasu tai öljy voi purkautua litistetystä putkesta.

6 Huolehdi siitä, että putkeen ei jää hiukkasia. Puhalla hiukkaset

pois paineilmalla.

7 Odota, kunnes kaikki öljy on valunut pois, ennen kuin jatkat

kenttäputkiston liittämistä, siltä varalta, että kaikkea ei saatu talteen.

6.5 Kylmäaineputkiston liitäntöjen tarkistaminen

6.5.1 Tietoja kylmäaineputkiston tarkistamisesta

Vuototesti ja alipainekuivaus

Kylmäaineputkiston liitäntöjen tarkistaminen sisältyy:

▪ Kylmäaineputkien tarkistus vuotojen varalta.

▪ Alipainekuivauksen suorittaminen kaiken kylmäaineputkistossa

olevan kosteuden poistamiseksi.

Jos on olemassa mahdollisuus, että putkistossa on kosteutta (esimerkiksi vettä on voinut päästä putkistoon), suorita ensin tyhjiökuivaus alla kuvatun menetelmän mukaisesti, kunnes kaikki kosteus on poistettu.

Kaikki yksikön sisällä olevat putket on testattu tehtaalla vuotojen varalta.

Ainoastaan asennuspaikalla asennettu kylmäaineputkisto täytyy tarkistaa. Varmista siksi ennen vuototestin tai alipainekuivauksen suorittamista, että kaikki ulkoyksikön sulkuventtiilit on suljettu kunnolla.

HUOMIOITAVAA

Varmista ennen vuototestin ja alipaineistamisen aloittamista, että kaikki putkiston (erikseen hankitut) venttiilit ovat AUKI (ei ulkoyksikön sulkuventtiilit!).

Jos haluat lisätietoja venttiilien tilasta, katso

"6.5.3Kylmäaineputkiston tarkistaminen: Määritys"sivulla28.

6.5.2 Kylmäaineputkiston tarkistaminen: Yleisiä ohjeita

Liitä alipainepumppu putkiston kautta jokaisen sulkuventtiilin huoltoporttiin tehokkuuden parantamiseksi (katso

"6.5.3Kylmäaineputkiston tarkistaminen: Määritys"sivulla28).

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

HUOMIOITAVAA

Käytä 2-vaiheista takaiskuventtiilillä tai magneettiventtiilillä varustettua alipainepumppua, joka voi tyhjentää manometripaineeseen –⁠100,7 kPa (–1,007 bar) (5absoluuttista torria).

HUOMIOITAVAA

Varmista, ettei öljy valu pumpusta vastakkaiseen suuntaan järjestelmään, kun pumppu ei ole käynnissä.

Asentajan ja käyttäjän viiteopas

Page 28

6 Asennus

p<p

R410AN2

(1)

b c e

A B

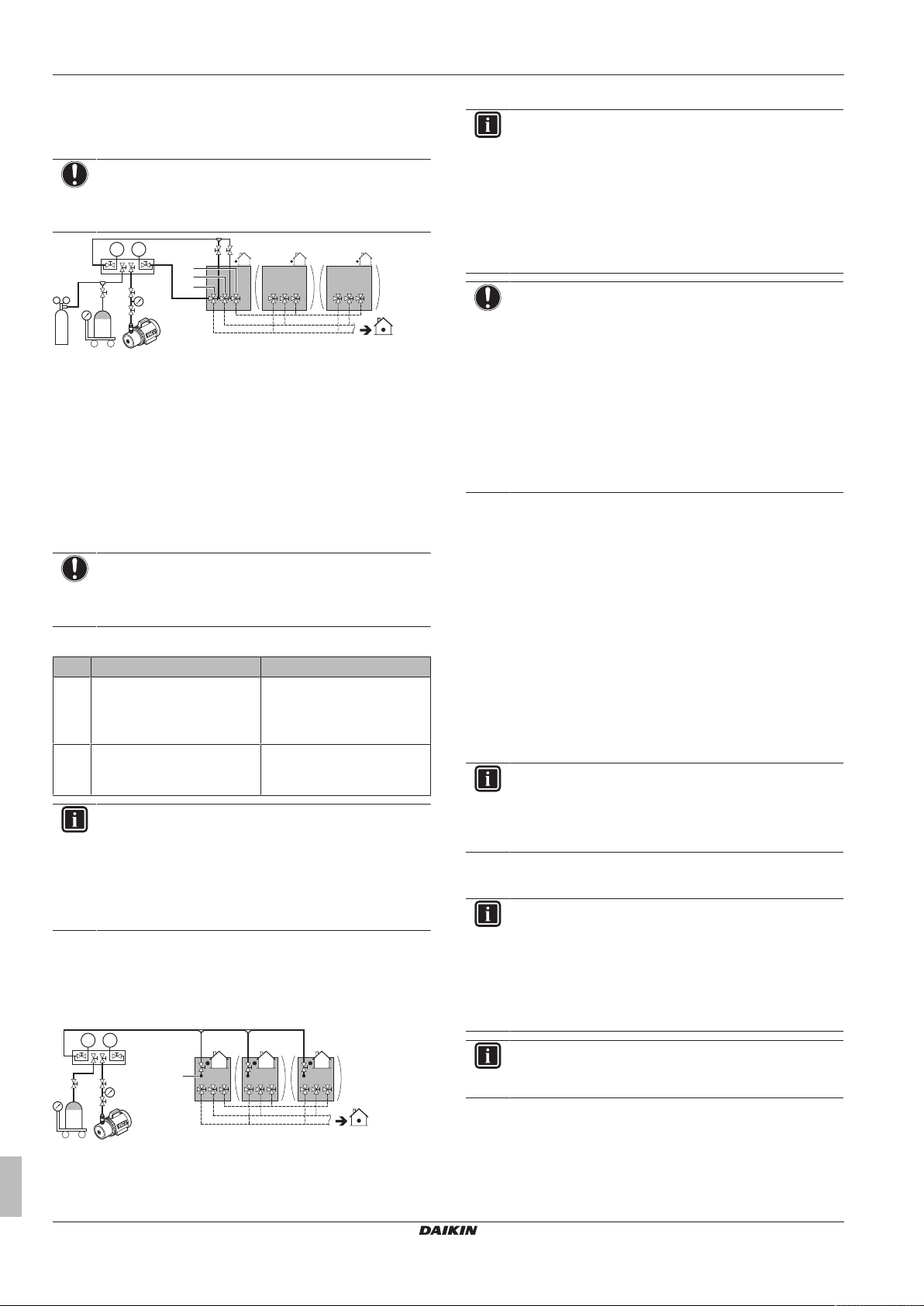

6.5.3 Kylmäaineputkiston tarkistaminen:

Venttiili A Auki Venttiili B Auki Venttiili C Auki Venttiili D Auki Nestelinjan sulkuventtiili Kiinni Kaasulinjan sulkuventtiili Kiinni Korkeapaine-/

matalapainekaasulinjan sulkuventtiili

6.5.4 Vuototestin suorittaminen

Vuototestin on oltava määrityksen EN378‑2 mukainen.

Vuotojen tarkistaminen: Tyhjiövuototesti

1 Tyhjennä järjestelmä neste- ja kaasuputkista paineeseen

2 Kun se on saavutettu, sammuta tyhjiöpumppu ja tarkista, ettei

3 Jos paine nousee, järjestelmässä saattaa olla kosteutta (katso

Asentajan ja käyttäjän viiteopas

HUOMIOITAVAA

Älä poista ilmaa kylmäaineella. Tyhjennä järjestelmä tyhjiöpumpulla.

Määritys

a Paineenalennusventtiili b Typpi c Vaaka d R410A-kylmäainesäiliö (nousuputkella) e Alipainepumppu

f Nestelinjan sulkuventtiili g Kaasulinjan sulkuventtiili h Korkeapaine-/matalapainekaasulinjan sulkuventtiili

A Venttiili A B Venttiili B C Venttiili C D Venttiili D

(1) Vain lämmön talteenottojärjestelmää varten.

HUOMIOITAVAA

Älä liitä tyhjöpumppua imukaasun sulkuventtiiliin, jos yksikköä on tarkoitus käyttää lämpöpumppujärjestelmässä. Se suurentaa yksikön vikaantumisriskiä.

Venttiili Venttiilin tila

HUOMIOITAVAA

Sisäyksiköiden liitännät ja kaikki sisäyksiköt täytyy myös vuoto- ja alipainetestata. Pidä mahdolliset (erikseen hankitut) putkiventtiilit myös auki.

Katso lisätietoja sisäyksikön asennusoppaasta. Vuototesti ja alipainekuivaus täytyy suorittaa, ennen kuin yksikköön asetetaan virransyöttö. Muussa tapauksessa katso tässä luvussa aiemmin kuvattu vuokaavio (katso "6.5.1 Tietoja

kylmäaineputkiston tarkistamisesta"sivulla27).

–⁠100,7kPa (–1,007bar) (5absoluuttista torria) yli 2 tunnin ajan.

paine nouse ainakaan 1 minuuttiin.

tyhjiökuivaus alla) tai vuotoja.

(1)

Kiinni

Vuotojen tarkistaminen: Painevuototesti

1 Riko tyhjiö paineistamalla typpikaasulla

minimimanometripaineeseen 0,2 MPa (2 bar). Älä koskaan aseta manometripainetta yksikön maksimikäyttöpainetta korkeammaksi, ts. 4,0MPa (40bar).

2 Testaa vuodot levittämällä vaahtokoeliuosta kaikkiin

putkiliitoksiin.

3 Poista kaikki typpikaasu.

HUOMIOITAVAA

Käytä edustajasi suosittelemaa kuplatestiliuosta. Älä käytä saippuavettä, koska se voi aiheuttaa laippamutteriin halkeamia (saippuavedessä saattaa olla suolaa, joka imee kosteutta, joka jäätyy putkiston kylmetessä) ja korroosiota (saippuavesi saattaa sisältää ammoniumia, joka aiheuttaa korroosioilmiön messinkisen laippamutterin ja kuparilaipan välillä).

6.5.5 Alipainekuivauksen suorittaminen

HUOMIOITAVAA

Sisäyksiköiden liitännät ja kaikki sisäyksiköt täytyy myös vuoto- ja alipainetestata. Pidä (jos on) kaikki (erikseen hankitut) venttiilit sisäyksiköihin myös auki.

Vuototesti ja alipainekuivaus täytyy suorittaa, ennen kuin yksikköön asetetaan virransyöttö. Muussa tapauksessa katso lisätietoja kohdasta "6.5.1Tietoja kylmäaineputkiston

tarkistamisesta"sivulla27.

Poista kaikki kosteus järjestelmästä seuraavasti:

1 Tyhjennä järjestelmää vähintään 2tuntia tavoitealipaineeseen

–⁠100,7kPa (–1,007bar) (5absoluuttista torria).

2 Tarkista tyhjiöpumppu sammutettuna, että tavoitealipaine säilyy

vähintään 1tunnin ajan.

3 Jos tavoitealipainetta ei saavuteta 2tunnissa tai alipaine ei säily

1tunnin ajan, järjestelmässä saattaa olla liikaa kosteutta. Riko tässä tapauksessa alipaine paineistamalla typpikaasulla manometripaineeseen 0,05MPa (0,5bar) ja toista vaiheita 1–3, kunnes kaikki kosteus on poistettu.

4 Sen mukaan, haluatko lisätä välittömästi kylmäainetta

kylmäaineen lisäysportin kautta tai esitäyttää ensin osan kylmäaineesta nestelinjan kautta, avaa ulkoyksikön sulkuventtiilit tai pidä ne suljettuina. Katso tarkempia tietoja kohdasta "6.6.2Tietoja kylmäaineen lisäämisestä"sivulla29.

TIETOJA

Sulkuventtiilin avaamisen jälkeen on mahdollista, että kylmäaineputkiston paine EI nouse. Tämä voi johtua esimerkiksi ulkoyksikköpiirin paisuntaventtiilin sulkutilasta, mutta se EI haittaa yksikön toimintaa.

6.6 Kylmäaineen täyttö

6.6.1 Kylmäaineputkiston lisäämisessä huomioitavaa

VAROITUS

▪ Käytä vain R410A-kylmäainetta. Muut aineet voivat

aiheuttaa räjähdyksiä ja onnettomuuksia.

▪ R410A sisältää fluorattuja kasvihuonekaasuja. Sen

ilmaston lämpenemispotentiaalin (GWP) arvo on 2087,5. ÄLÄ päästä näitä kaasuja ilmakehään.

▪ Kun täytät kylmäainetta, käytä aina suojakäsineitä ja

suojalaseja.

RWEYQ8~14T9Y1B

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

4P452191-1A – 2018.03

Page 29

6 Asennus

HUOMIOITAVAA

Jos joidenkin yksiköiden virta on katkaistu, lisäysmenettelyä ei voida suorittaa loppuun.

HUOMIOITAVAA

Jos ulkoyksiköitä on useita, kytke kaikkien ulkoyksiköiden virta päälle.

HUOMIOITAVAA

Muista kytkeä virta päälle vähintään 6 tuntia ennen käyttöä kompressorin suojaamiseksi ja jotta kampikammion lämmitin saa virtaa.

HUOMIOITAVAA

Jos toimenpide suoritetaan 12 minuutin kuluessa siitä, kun sisä- ja ulkoyksiköt käynnistetään, kompressori ei toimi, ennen kuin tiedonsiirto ulko- ja sisäyksiköiden välillä on muodostettu oikein.

HUOMIOITAVAA

Tarkista ennen lisäysmenettelyjen aloittamista, onko ulkoyksikön A1P-piirilevyn 7-segmenttisennäytön ilmaisin normaali (katso "7.2.4 Tilan 1 tai 2

käyttäminen" sivulla 37). Jos näkyvissä on vikakoodi,

katso "10.2 Ongelmien ratkaiseminen virhekoodien

perusteella"sivulla43.

HUOMIOITAVAA

Sulje etupaneeli ennen kylmäaineen lisäämistä. Jos etupaneelia ei ole kiinnitetty, yksikkö ei voi päätellä oikein, toimiiko se kunnolla vai ei.

6.6.2 Tietoja kylmäaineen lisäämisestä

Ulkoyksikkö on täytetty kylmäaineella tehtaalla, mutta asennettavan putkiston mukaan kylmäainetta täytyy lisätä.

Varmista, että ulkoyksikön ulkoinen kylmäaineputkisto on tarkistettu (vuototesti ja alipainekuivaus).

Kylmäaineen lisäys koostuu tyypillisesti seuraavista vaiheista: 1 Määritetään, kuinka paljon kylmäainetta täytyy lisätä. 2 Lisätään kylmäainetta (esitäyttö ja/tai lisäys). 3 Täytetään fluorattuja kasvihuonekaasuja koskeva tarra, ja

kiinnitetään se ulkoyksikön sisäpuolelle.

A Parametri A

Parametri A. Jos sisäyksikön kokonaiskapasiteetin liitäntäsuhde

(CR)>100%, lisää vielä 0,5kg kylmäainetta ulkoyksikköä kohden.

Lämmön talteenottojärjestelmä Kaava:

R=[(X1×Ø22,2)×0,37+(X2×Ø19,1)×0,26+(X3×Ø15,9)×0,18+(X4×Ø12,7 )×0,12+(X5×Ø9,5)×0,059+(X6×Ø6,4)×0,022]×1,04+A+C

R Lisättävän kylmäaineen määrä [kg:ina ja pyöristettynä 1

kymmenyssijaan]

Nesteputkikoon kokonaispituus [m], läpimitta Øa

1...6

A Parametri A C Parametri C

Parametri A. Jos sisäyksikön kokonaiskapasiteetin liitäntäsuhde

(CR)>100%, lisää vielä 0,5kg kylmäainetta ulkoyksikköä kohden.

Parametri C. Useampaa kuin yhtä multi BS -yksikköä käytettäessä lisää yksittäisten BS-yksiköiden lisäyskertoimien summa.

Malli C

BS1Q10 0,05kg BS1Q16 0,1kg BS1Q25 0,2kg BS4Q 0,3kg BS6Q 0,4kg BS8Q 0,5kg BS10Q 0,7kg BS12Q 0,8kg BS16Q 1,1kg

Metrinen putkisto. Metristä putkistoa käytettäessä korvaa kaavan painokertoimet seuraavan taulukon kertoimilla:

Tuumaputkisto Metrinen putkisto

Putkisto Painokerroin Putkisto Painokerroin

Ø6,4mm 0,022 Ø6mm 0,018

Ø9,5mm 0,059 Ø10mm 0,065 Ø12,7mm 0,12 Ø12mm 0,097 Ø15,9mm 0,18 Ø15mm 0,16

Ø16mm 0,18 Ø19,1mm 0,26 Ø18mm 0,24 Ø22,2mm 0,37 Ø22mm 0,35

6.6.3 Lisättävän kylmäaineen määrän määrittäminen

TIETOJA

Kysy tietoja lopullisesta lisäyksen säädöstä testauslaboratoriossa paikalliselta jälleenmyyjältä.

HUOMIOITAVAA

Järjestelmän kylmäainemäärän täytyy olla alle 100 kg. Tämä tarkoittaa sitä, että jos laskettu kylmäaineen kokonaismäärä on yhtä suuri tai suurempi kuin 95 kg, usean ulkoyksikön järjestelmä täytyy jakaa pienemmiksi itsenäisiksi järjestelmiksi, joiden jokaisen kylmäainemäärä on pienempi kuin 95kg. Katso tehtaan täyttömäärä yksikön nimikilvestä.

Lämpöpumppujärjestelmä Kaava:

R=[(X1×Ø22,2)×0,37+(X2×Ø19,1)×0,26+(X3×Ø15,9)×0,18+(X4×Ø12,7 )×0,12+(X5×Ø9,5)×0,059+(X6×Ø6,4)×0,022]+A

R Lisättävän kylmäaineen määrä [kg:ina ja pyöristettynä 1

kymmenyssijaan]

Nesteputkikoon kokonaispituus [m], läpimitta Øa

1...6

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Liitäntäsuhteen vaatimukset. Sisäyksiköitä valittaessa liitäntäsuhteen on täytettävä seuraavat vaatimukset. Katso lisätietoja teknisistä rakennetiedoista.

6.6.4 Kylmäaineen lisääminen

Noudata seuraavia vaiheita.

Kylmäaineen esilisääminen

1 Laske lisättävän kylmäaineen määrä käyttämällä kohdassa

"6.6.3 Lisättävän kylmäaineen määrän määrittäminen"sivulla29 mainittua kaavaa.

2 Ensimmäiset 10 kg lisäkylmäainetta voidaan esitäyttää ilman,

että ulkoyksikkö on toiminnassa:

Jos Niin

Lisättävä kylmäaineen määrä on

Suorita vaiheet3~4.

alle 10kg Lisättävä kylmäaineen määrä on

Suorita vaiheet3~6.

yli 10 kg

Asentajan ja käyttäjän viiteopas

Page 30

6 Asennus

p<p

R410AN2

(1)

b c e

A B

p<p

R410A

a c

3 Esitäyttö voidaan tehdä ilman käynnissä olevaa kompressoria

liittämällä kylmäainepullo nesteen sulkuventtiilin huoltoporttiin (avaa venttiili B). Varmista, että kaikki ulkoyksikön sulkuventtiilit ja venttiilit A, C ja D on suljettu.

HUOMIOITAVAA

Esitäytön aikana kylmäainetta lisätään vain nestelinjan kautta. Sulje venttiilit C, D ja A ja irrota putkisto kaasulinjasta ja korkeapaine-/matalapainekaasulinjasta.

a Paineenalennusventtiili b Typpi c Vaaka d R410A-kylmäainesäiliö (nousuputkella) e Alipainepumppu

f Nestelinjan sulkuventtiili g Kaasulinjan sulkuventtiili h Korkeapaine-/matalapainekaasulinjan sulkuventtiili

A Venttiili A B Venttiili B C Venttiili C D Venttiili D

(1) Vain lämmön talteenottojärjestelmää varten.

(1)

HUOMIOITAVAA

Älä liitä tyhjöpumppua imukaasun sulkuventtiiliin, jos yksikköä on tarkoitus käyttää lämpöpumppujärjestelmässä. Se suurentaa yksikön vikaantumisriskiä.

4 Tee jokin seuraavista:

Jos Niin

4a Laskettu lisättävän

kylmäaineen määrä

Sulje venttiili B ja irrota

putkisto nestelinjasta. saavutetaan yllä olevalla esitäyttömenettelyllä

4b Kylmäaineen koko määrää ei

voitu lisätä esitäytöllä

Sulje venttiili B, irrota

putkiston liitäntä nestelinjasta

ja suorita vaiheet 5~6.

TIETOJA

Jos lisättävän kylmäaineen määrä saavutettiin vaiheessa4 (vain esitäyttämällä), kirjoita lisätyn kylmäaineen määrä muistiin yksikön mukana toimitetulle kylmäaineen lisäysmäärätarralle ja kiinnitä se etupaneelin takapuolelle.

Suorita testimenettely kohdan "8 Käyttöönotto" sivulla 40 ohjeiden mukaisesti.

Kylmäaineen täyttö

5 Kytke esitäytön jälkeen venttiili A kylmäaineen lisäysporttiin ja

lisää loput lisättävästä kylmäaineesta tämän portin kautta. Avaa kaikki ulkoyksikön sulkuventtiilit. Tässä vaiheessa venttiilin A täytyy pysyä kiinni!

A Venttiili A

TIETOJA

Usean ulkoyksikön järjestelmässä kaikkia lisäysportteja ei tarvitse liittää kylmäainesäiliöön.

Kylmäainetta lisätään ±22 kg 1 tunnin aikana, kun ulkolämpötila on 30°CDB, tai ±6kg, kun ulkolämpötila on 0°CDB.

Jos täyttöä täytyy nopeuttaa usean ulkoyksikön järjestelmässä, liitä kylmäainesäiliöt jokaiseen ulkoyksikköön.

HUOMIOITAVAA

▪ Kylmäaineen lisäysportti on liitetty yksikön sisällä

olevaan putkistoon. Yksikön sisäinen putkisto on täytetty tehtaalla kylmäaineella, joten ole varovainen liittäessäsi täyttöletkua.

▪ Kun kylmäaine on lisätty, älä unohda sulkea

kylmäaineen lisäysportin kantta. Kannen kiristysmomentti on 11,5–13,9N•m.

▪ Kylmäaineen yhdenmukaisen jakautumisen

varmistamiseksi kompressorin käynnistyminen voi kestää ±10 minuuttia yksikön käynnistymisen jälkeen. Tämä ei ole vika.

Jäljellä oleva kylmäaineen lisättävä määrä voidaan lisätä käyttämällä ulkoyksikköä kylmäaineen manuaalisessa lisäystilassa:

6 Ota huomioon kaikki kohtien "7 Määritykset" sivulla 36 ja

"8Käyttöönotto"sivulla40 varotoimet huomioon.

7 Kytke virta sisä- ja ulkoyksiköihin.

8 Käynnistä kylmäaineen manuaalinen lisäystila aktivoimalla

ulkoyksikön asetus [2‑20]=1. Lisätietoja: katso "7.2.8 Tila 2:

Kenttäasetukset"sivulla38.

Tulos: Yksikkö käynnistyy.

9 Venttiili A voidaan avata. Jäljellä oleva kylmäaine voidaan

lisätä.

10 Kun jäljellä oleva laskettu kylmäainemäärä on lisätty, sulje

venttiili A ja lopeta kylmäaineen manuaalinen lisääminen painamalla BS3.

TIETOJA

Kylmäaineen manuaalinen lisäystoiminto pysähtyy automaattisesti 30 minuutin kuluttua. Jos lisäystä ei ole suoritettu 30 minuutin kuluessa, suorita kylmäaineen lisäystoimenpide uudelleen.

11 Suorita testimenettely kohdan "8 Käyttöönotto" sivulla 40

ohjeiden mukaisesti.

TIETOJA

Kylmäaineen lisäämisen jälkeen:

▪ Kirjoita lisätyn kylmäaineen määrä muistiin yksikön

mukana toimitettuun kylmäainetarraan ja kiinnitä se etupaneelin takapuolelle.

▪ Suorita testimenettely kohdan

"8Käyttöönotto"sivulla40 ohjeiden mukaisesti.

Asentajan ja käyttäjän viiteopas

a Vaaka b R410A-kylmäainesäiliö (juoksutusjärjestelmä) c Alipainepumppu d Kylmäaineen täyttöportti

TIETOJA

Manuaalinen kylmäaineen lisäys voidaan keskeyttää painamalla BS3. Yksikkö pysähtyy ja palaa lepotilaan.

6.6.5 Tarkistukset kylmäaineen lisäämisen jälkeen

▪ Ovatko kaikki sulkuventtiilit auki?

RWEYQ8~14T9Y1B

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

4P452191-1A – 2018.03

Page 31

6 Asennus

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

▪ Onko lisätyn kylmäaineen määrä merkitty muistiin kylmäaineen

lisäysmäärätarraan?

HUOMIOITAVAA

Muista avata kaikki sulkuventtiilit kylmäaineen (esi-)lisäyksen jälkeen.

Kompressori vaurioituu, jos järjestelmää käytetään venttiilit suljettuina.

6.6.6 Fluorattuja kasvihuonekaasuja koskevan tunnuksen kiinnittäminen

1 Täytä tarra seuraavasti:

a Jos yksikön mukana toimitetaan monikielinen fluorattuja

kasvihuonekaasuja koskeva tarra (katso tarvikkeet), irrota soveltuva kieli ja kiinnitä se kohdan a päälle.

b Tehtaalla lisätty kylmäaine: katso yksikön nimikilpi

c Lisätyn kylmäaineen määrä

d Kylmäaineen kokonaismäärä

e Kylmäaineen kokonaismäärän kasvihuonekaasupäästöt

ilmoitettuna CO2-ekvivalenttitonneina

f GWP = ilmaston lämpenemispotentiaali

HUOMIOITAVAA

Euroopassa huoltovälin määrittämiseen käytetään järjestelmän kylmäaineen kokonaismäärän kasvihuonepäästöjä (ilmoitettu tonneina CO2-ekv.). Noudata sovellettavaa lainsäädäntöä.

Kasvihuonepäästöjen laskukaava: Kylmäaineen GWParvo × kylmäaineen kokonaismäärä [kg] / 1000

2 Kiinnitä tunnus ulkoyksikön sisäpuolelle lähelle kaasu- ja

nestesulkuventtiileitä.

6.7 Vesiputkiston liittäminen

6.7.1 Tietoja vesiputkiston liittämisestä

Ennen vesiputkiston liittämistä

Varmista, että ulko- ja sisäyksiköt on asennettu.

Tyypillinen työnkulku

Vesiputkien liittäminen sisältää yleensä seuraavat vaiheet: 1 Ulkoyksikön vesiputkiston liittäminen. 2 Vesipiirin täyttäminen. 3 Vesiputkiston eristäminen.

6.7.2 Varotoimet, kun vesiputkistoa liitetään

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

6.7.3 Vesiputkiston liittäminen

a Jäähdytysveden lähtö b Jäähdytysveden tulo

Katso vesiputkiliitäntöjen oikea kiristysmomentti kohdasta

"5.4.2Vesipiirin vaatimukset"sivulla19.

6.7.4 Vesipiirin täyttö

1 Liitä vedensyöttöletku täyttöventtiiliin (hankitaan erikseen).

2 Avaa täyttöventtiili.

3 Käytä vain pumppua ja varmista, ettei vesikiertojärjestelmään

ole jäänyt ilma. Muuten levylämmönvaihdin jäätyy.

4 Tarkista, että veden virtausnopeus on oikea. Muuten

levylämmönvaihdin jäätyy. Mittaa mahdollinen vedenpainehäviö ennen pumpun käyttämistä ja sen jälkeen ja varmista, että virtausnopeus on oikea. Jos se ei ole oikea, pysäytä pumppu välittömästi ja suorita vianetsintä.

6.7.5 Vesiputkiston eristäminen

Ulkovesiputkisto on eristettävä kondensaation estämiseksi jäähdytyskäytön aikana ja jäähdytys- ja lämmitystehon alenemisen estämiseksi.

Katso tarkempia tietoja kohdasta "5.4.2 Vesipiirin

vaatimukset"sivulla19.

6.8 Sähköjohtimien kytkentä

6.8.1 Sähköjohtimien kytkennässä huomioitavaa

VAARA: SÄHKÖISKUN VAARA

VAROITUS

Kaikki asennuspaikalla tehtävä johdotus ja komponentit TÄYTYY asennuttaa valtuutetulla sähköalan ammattilaisella, ja asennustöiden TÄYTYY noudattaa soveltuvia määräyksiä.

VAROITUS

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 32

6 Asennus

dd d

b g g

h h

VAROITUS

▪ Käytä VAIN kuparijohtimia.

▪ Varmista, että kenttäjohdotus täyttää sovellettavat

määräykset.

▪ Kenttäjohdotus TÄYTYY tehdä tuotteen mukana

toimitetun kytkentäkaavion mukaisesti.

▪ ÄLÄ KOSKAAN purista niputettuja kaapeleita ja

varmista, että ne EIVÄT pääse koskettamaan putkia ja teräviä reunoja. Varmista, että liitäntöihin ei kohdistu ulkoista painetta.

▪ Asenna maadoitus asianmukaisesti. ÄLÄ maadoita

yksikköä vesijohtoon, ylijännitesuojaan tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa sähköiskun.

▪ Yksikön käyttö edellyttää erillistä, sille varattua

virtalähdettä. Missään tapauksessa EI saa käyttää jonkin toisen laitteen kanssa yhteistä virtalähdettä.

▪ Muista asentaa kaikki tarvittavat sulakkeet tai

suojakatkaisijat.

▪ Muista asentaa maavuotokatkaisin. Jos näin ei tehdä,

seurauksena voi olla sähköisku tai tulipalo.

▪ Kun asennat maavuotosuojaa, varmista, että se on

yhteensopiva invertterin kanssa (sietää korkeataajuisia sähköisiä häiriöitä), jotta maavuotosuoja ei aukeaisi tarpeettomasti.

Asenna virtajohdot vähintään 1 m päähän televisioista ja radioista häiriöiden estämiseksi. Radioaalloista riippuen etäisyys 1 m ei välttämättä riitä.

6.8.2 Kenttäjohdotus: Yleiskuvaus

Lämpöpumppujärjestelmä

a Erikseen hankittava virtalähde (ja maavuotosuoja) b Pääkytkin c Maadoitus d Ulkoyksikkö e Sisäyksikkö

f Käyttöliittymä g Sisäyksikön virtakaapeli (suojattu kaapeli) (230V) h Tiedonsiirtokaapeli (suojattu kaapeli) (16V)

i Ulkoyksikön virtakaapeli (suojattu kaapeli)

Virransyöttö 3N~50Hz Virransyöttö 1~50Hz Maadoitusjohto

Lämmön talteenottojärjestelmä

VAROITUS

▪ Kun sähkötyöt on tehty, tarkista, että jokainen

sähköosa ja sähköosarasiassa oleva liitin on liitetty kunnolla.

▪ Varmista, että kaikki kannet ovat kiinni ennen kuin

käynnistät yksikön.

HUOMIOITAVAA

ÄLÄ käytä yksikköä, ennen kuin kylmäaineputkisto on valmis. Jos yksikköä käytetään, ennen kuin putkisto on valmis, kompressori rikkoutuu.

HUOMIOITAVAA

a Erikseen hankittava virtalähde (ja maavuotosuoja) b Pääkytkin c Maadoitus d Ulkoyksikkö e Sisäyksikkö

f Käyttöliittymä g BS-yksikkö h Jäähdytys/lämmitysvalitsin

i Suojakatkaisin j Sulake

Virransyöttö 3N~50Hz Virransyöttö 1~50Hz Maadoitusjohto

Jos virransyötöstä puuttuu N-vaihe tai se on väärä, laite vioittuu.

HUOMIOITAVAA

ÄLÄ asenna vaihekondensaattoria, koska tässä yksikössä on invertteri. Vaihekondensaattori heikentää suorituskykyä ja voi aiheuttaa onnettomuuksia.

HUOMIOITAVAA

ÄLÄ koskaan irrota termistoria, anturia tms., kun liität virtaja tiedonsiirtojohtoja. (Ilman termistoria, anturia tms. käytettäessä kompressori saattaa rikkoutua.)

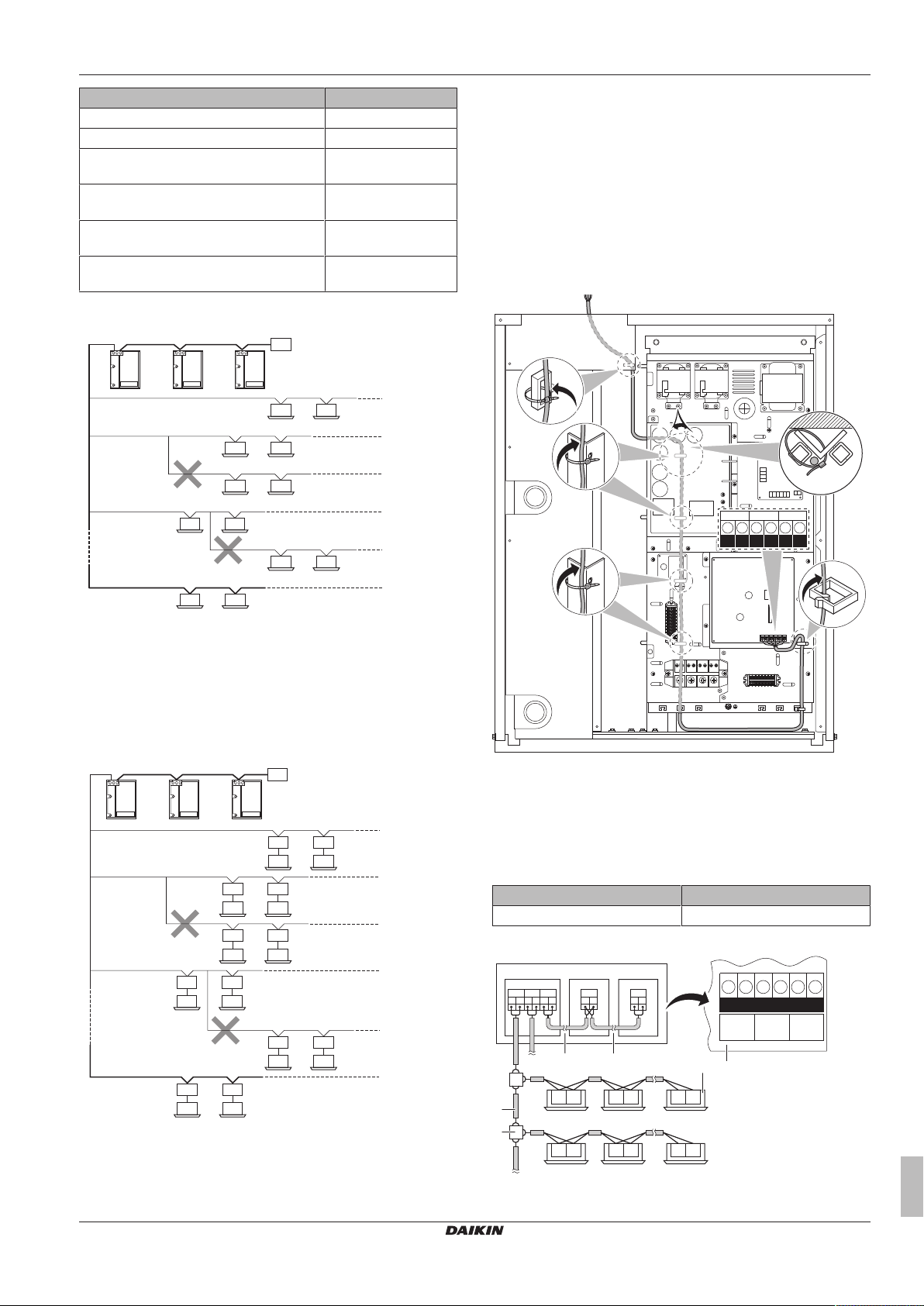

6.8.3 Tietoja sähköjohtimien kytkennästä

On tärkeää pitää virransyöttö- ja tiedonsiirtokaapelit erillään toisistaan. Sähköisten häiriöiden välttämiseksi kummankin kaapelin välisen etäisyyden täytyy olla aina vähintään 25mm.

HUOMIOITAVAA

▪ Varmista, että virtakaapeli ja tiedonsiirtokaapeli ovat

erillään. Ne voivat mennä ristiin, mutta ne eivät saa kulkea rinnakkain.

▪ Tiedonsiirtokaapeli ja virtakaapeli eivät saa koskettaa

sisäisiä putkia (paitsi invertterin PCB‑jäähdytysputkea), jotta kaapelit eivät vaurioituisi kuuman putken takia.

▪ Sulje kansi kunnolla, ja aseta sähköjohtimet niin, että

kansi tai muut osat eivät pääse irtoamaan.

Asentajan ja käyttäjän viiteopas

Yksikön ulkopuolella tiedonsiirtokaapeli täytyy kietoa ja reitittää yhdessä kenttäputkiston kanssa.

Varmista, että noudatat alla mainittuja rajoja. Jos yksiköstä toiseen johtavat kaapelit eivät noudata näitä rajoja, seurauksena saattaa olla tiedonsiirtovirhe:

RWEYQ8~14T9Y1B

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

4P452191-1A – 2018.03

Page 33

6 Asennus

a a a

A1P

F1 F1F2 F2 Q1 Q2

TO IN/D UNIT

TO OUT/D UNIT TO MULTI UNIT

F1 F1F2 F2 Q1 Q2

TO IN/D UNIT

TO OUT/D UNIT TO MULTI UNIT

F1 F2 F1 F2 F1 F2

F1 F2 F1 F2 Q1 Q2 Q1 Q2

A1P

Q1 Q2

cb d

e f

Kuvaus Rajoitus

Kaapeloinnin enimmäispituus 1000m Kaapeloinnin kokonaispituus 2000m Suurin yksiköiden välisen johdotuksen

30m

pituus ulkoyksiköiden välillä Tiedonsiirtokaapeli jäähdytys/

500m

lämmitysvalitsimeen Yksiköiden välisen kaapeloinnin haarojen

enimmäismäärä

(a)

Itsenäisten, toisiinsa kytkettävien

järjestelmien enimmäismäärä

(a) Haaran jälkeen ei saa liittää uutta haaraa (katso kuva alla).

Lämpöpumppujärjestelmä

h Keskuskäyttöliittymä (jne.) A Ulko-/sisäviestikaapeli B Pää-/alaviestikaapeli

Käytä yllä olevassa johdotuksessa aina vinyylijohtimia, joilla on 0,75 mm²–1,25 mm²:n vaippa, tai kaapeleita (2 johdinta). 3johdinkaapeleita voidaan käyttää vain jäähdytys/lämmitysvalinnan käyttöliittymää varten.

6.8.4 Tiedonsiirtojohdon reitittäminen ja kiinnittäminen

Tiedonsiirtokaapeli voidaan reitittää vain etupuolen kautta. Kiinnitä se yläkiinnitysreikään.

Lämmön talteenottojärjestelmä

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

a Ulkoyksikkö

b Sisäyksikkö + BS-yksikkö

c Päälinja

d Haaralinja 1

e Haaralinja 2

f Haaralinja 3 g Haaran jälkeen ei saa liittää uutta haaraa h Keskuskäyttöliittymä (jne.) A Ulko-/sisäviestikaapeli B Pää-/alaviestikaapeli

a Ulkoyksikkö

b Sisäyksikkö

c Päälinja

d Haaralinja 1

e Haaralinja 2

f Haaralinja 3 g Haaran jälkeen ei saa liittää uutta haaraa

Kiinnitä osoitettuihin muovikiinnikkeisiin (asennettu tehtaalla).

6.8.5 Tiedonsiirtojohdon kytkeminen

Sisäyksiköiden johtimet täytyy liittää ulkoyksikön piirilevyn F1/F2 (InOut) ‑liittimiin.

Tiedonsiirtokaapelin liitinruuvien kiristysmomentti:

Ruuvikoko Kiristysmomentti (N•m)

M3,5 (A1P) 0,8~0,96

Lämpöpumppujärjestelmä

a Ulkoyksikön piirilevy (A1P) b Yksikkö A (pääulkoyksikkö)

Asentajan ja käyttäjän viiteopas

Page 34

6 Asennus

F1 F2 F1 F2 Q1 Q2

F1 F1F2 F2Q1Q2

TO IN/D UNIT

TO OUT/D UNIT TO MULTI UNIT

A1P

Q1 Q2

A1P

Q1 Q2

A1P

a b c

F1 F2F1 F2 F1 F2 F1 F2

TO IN/D

UNIT

TO OUT/D

UNIT

TO IN/D

UNIT

TO OUT/D

UNIT

F1 F2 F1 F2 F1 F2 F1 F2

F1 F2 F1 F2

A1P

c Yksikkö B (alaulkoyksikkö)

d Yksikkö C (alaulkoyksikkö)

e Ulkoyksikön/muun järjestelmän tiedonsiirto (F1/F2)

f Ulkoyksiköiden välinen tiedonsiirto (Q1/Q2) g Sisäyksikkö h Asenna suojatun johdon johdinta (2 johdinta) (ei

napaisuutta)

i Liitinkortti (ei sisälly toimitukseen)

Lämmön talteenottojärjestelmä

a Yksikkö A (pääulkoyksikkö)

b Yksikkö B (alaulkoyksikkö)

c Yksikkö C (alaulkoyksikkö)

d Ulkoyksikön piirilevy (A1P)

e Pää-/alatiedonsiirto (Q1/Q2)

f Ulko-/sisätiedonsiirto (F1/F2) g Ulkoyksikön/muun järjestelmän tiedonsiirto (F1/F2) h BS-yksikkö

i Sisäyksikkö j Vain jäähdyttävä VRV‑sisäyksikkö / vain lämmittävä

Hydrobox-yksikkö

▪ Ulkoyksiköiden väliset samassa putkistossa olevat kaapelit täytyy

liittää Q1/Q2 (Out Multi) ‑liittimiin. Jos kaapelit liitetään F1/F2liittimiin, seurauksena on järjestelmän toimintahäiriö.

▪ Muiden järjestelmien kaapelit täytyy liittää sen ulkoyksikön

piirilevyn F1/F2 (Out-Out) ‑liittimiin, johon sisäyksiköiden väliset johtimet on liitetty.

▪ Perusyksikkö on ulkoyksikkö, johon sisäyksiköiden väliset johtimet

on liitetty.

6.8.6 Tiedonsiirtojohdon viimeisteleminen

Kun tiedonsiirtojohtimet on asennettu yksikön sisälle, kiedo niiden ja asennuspaikan kylmäaineputkien ympärille eristysnauhaa alla olevan kuvan mukaisesti.

6.8.8 Virtalähteen kytkeminen

HUOMIOITAVAA

Älä milloinkaan liitä virransyöttöä tiedonsiirtolinjan riviliittimeen. Muussa tapauksessa koko järjestelmä voi vaurioitua.

HUOMIO

Virransyöttöä liitettäessä maadoitusliitäntä on tehtävä ennen virroitettujen liitäntöjen tekemistä. Virransyöttöä irrotettaessa virroitetut liitännät täytyy irrottaa ennen maadoitusliitäntää. Johtimien pituuden virransyötön vedonpoiston ja riviliittimen välissä on oltava sellainen, että virroitetut johtimet kiristyvät ennen maadoitusjohdinta siinä tapauksessa, että virransyöttöjohto irtoaa vedonpoistosta.

Liitinruuvien kiristysmomentti:

6.8.7 Virtalähteen reitittäminen ja

Virransyöttökaapeli voidaan reitittää etupuolelta. Vie kaapeli ulos yläkiinnitysreiän kautta.

Asentajan ja käyttäjän viiteopas

a Nesteputki

b Kaasuputki

c Eristysnauha

d Korkeapaine-/matalapainekaasuputki

e Tiedonsiirtojohto (F1/F2)

f Eristin

kiinnittäminen

HUOMIOITAVAA

Kun viet maadoitusjohtoja, jätä vähintään 25 mm väliä kompressorin virtajohtoihin. Tämän ohjeen noudattamatta jättämisellä voi olla negatiivinen vaikutus muiden samaan maahan liitettyjen yksiköiden oikeaan toimintaan.

Ruuvikoko Kiristysmomentti (N•m)

M8 (tehonsyötön riviliitin) 5,5~7,3 M8 (maatto)

HUOMIOITAVAA

Suosituksia maadoitusjohdon liittämiseen:

Johdota se niin, että se tulee ulos jousilaatan irti leikatusta osasta. (Huonosti tehty maadoitusliitäntä voi estää hyvän maadoituksen.)

Virtalähde täytyy kiinnittää muovikiinnikkeeseen erikseen hankittavalla puristinmateriaalilla, jotta liittimeen ei kohdistu ulkoista voimaa. Vihreä- ja keltaraitaista johtoa saa käyttää vain maadoitukseen.

RWEYQ8~14T9Y1B

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

4P452191-1A – 2018.03

Page 35

a Virtalähde (380~415V, 3N~50Hz TAI 400V, 3N~60Hz)

L1 L2 L2 N

BLK

INTER LOCK

TW1INTW2

OUT

WHT

BLU

YLW

ORG

RED

BRN

–

1 2 3 4 5 6 7 8 9 10

X2M

+ –

2~10 V DC

12 V DC

X2M

X3M

YLW

a b c d e

ORG

RED BRN BLU BLU WHT WHT BLK BLK

BLK

TW1INTW2

OUT

WHT

BLU

YLW

ORG

RED

BRN

1 2 3 4 5 6 7 8 9 10

X2M

X3M

YLW

a b

c d

ORG

RED BRN BLU BLU WHT WHT BLK BLK

b Sulake

c Maavuotosuoja

d Maadoitusjohto

e Virtakaapelin riviliitin

f Liitä jokainen virtajohto: RED -> L1, WHT -> L2, BLK -> L3

ja BLU -> N

g Maadoitusjohto (GRN/YLW). Kun liität maadoitusjohtoa, se

kannattaa kiertää.

h Kiinnitä virtalähde kiinnikkeeseen erikseen hankittavalla

puristimella, jotta liittimeen ei kohdistu ulkoista voimaa.

i Jousilaatta.

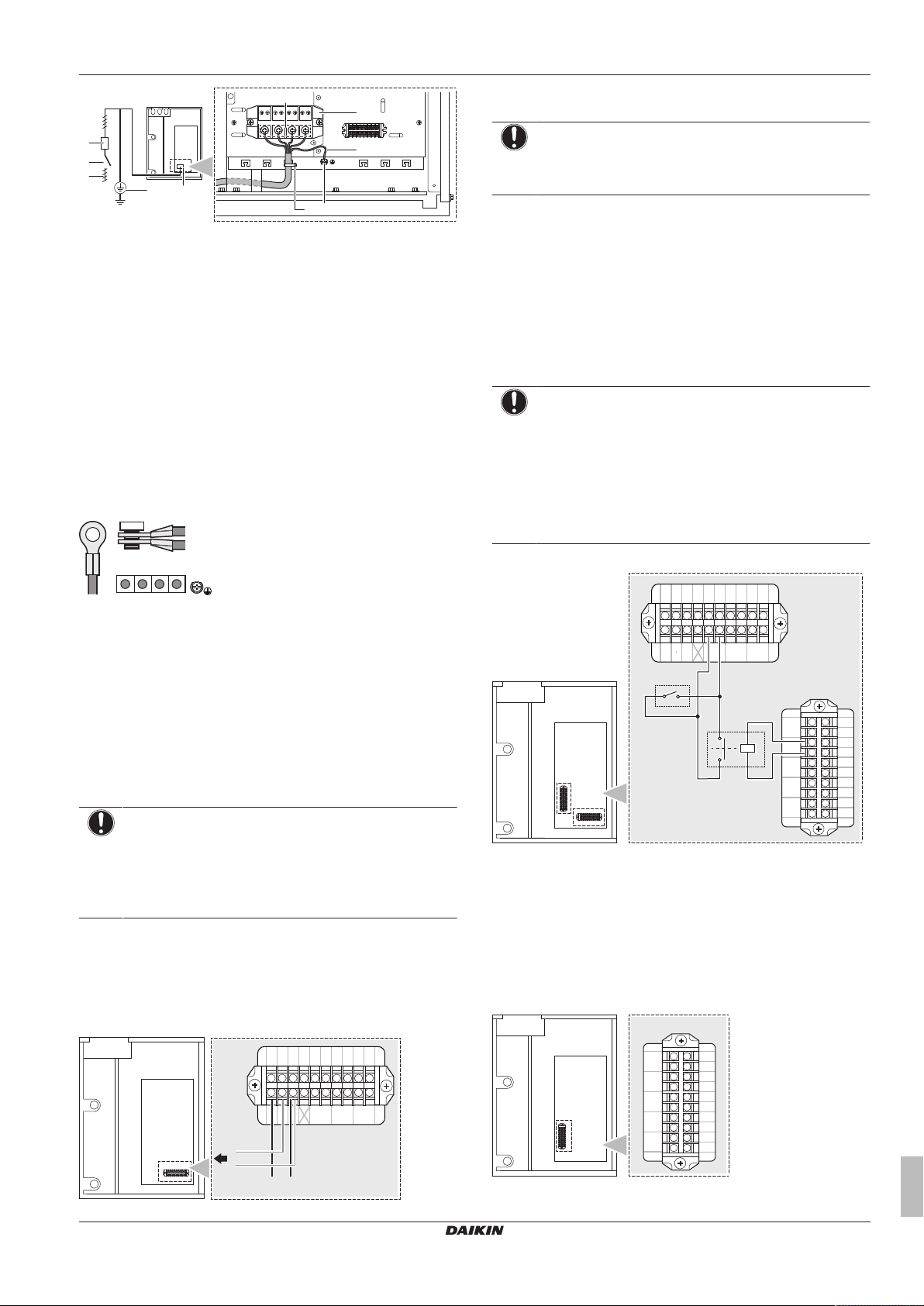

Useita ulkoyksiköitä

Kun usean ulkoyksikön tehonsyöttö liitetään toisiinsa, on käytettävä rengasliittimiä. Paljasta kaapelia ei saa käyttää.

Tässä tapauksessa oletusarvoisesti asennettu rengasaluslevy täytyy irrottaa.

Kiinnitä molemmat kaapelit tehonsyöttöliittimeen alla kuvatulla tavalla:

6 Asennus

a Venttiili/pumppu b Virtalähde

HUOMIOITAVAA

Muista liittää virtauskytkin vesijäähdytteiseen VRV IV järjestelmään. Järjestelmä voi vaurioitua, jos sitä käytetään minimivaatimuksen alittavalla virtausnopeudella.

Lukitus

Ulkoyksikön lukituspiiriin on liitettävä virtauskytkin. Järjestelmä voi vaurioitua, jos sitä käytetään minimivaatimuksen alittavalla virtausnopeudella. Virtauskytkin asennetaan päävesipiiriin levylämmönvaihtimen ja suljetun venttiilin väliin. Valitse virtauskytkimen kosketin, joka on vähintään 15VDC, 1mA.

Liitä virtauskytkin: X2M-liittimiin 5 ja 6.

Jos järjestelmässä on monta ulkoyksikköä, asenna yksi tai useampi virtauskytkin vesijärjestelmän asennuksen mukaan niin, että veden virtaus on taattu kaikissa olosuhteissa.

HUOMIOITAVAA

Jos virtauskytkin asennetaan säädettävään veden virtausjärjestelmään, ota huomioon veden virtauksen inertia. Jos käytetään säädettävää veden virtausjärjestelmää, virtauskytkimen ohjaus täytyy linkittää kompressorin toimintaan käyttämällä monitoimilähtöliitintä b.

Jos näin ei tehdä, seurauksena on tahaton termostaatin pakkosammutus.

Esimerkki:

6.8.9 Valinnaisten johtojen kytkeminen

Käytä valinnaisessa johdotuksessa eristettyjä johtoja, joiden nimellisjännite on vähintään 250V ja minimipoikkileikkaus 1,25 mm² yksijohtimisilla johdoilla ja 0,75mm² monijohtimisilla johdoilla.

Säädettävä veden virtaus

Säädettävän veden virtauksen lähtösignaali on pienjännitteinen ohjaussignaali, joka tuottaa 2~10 V DC:n lähdön levylämmönvaihtimen läpi vaadittavan veden virtausnopeuden mukaan. Katso lisätietoja kohdasta "5.4.4 Tietoja veden

virtausnopeudesta"sivulla21.

HUOMIOITAVAA

2~10V DC:n lähtösignaalin maksimilähtöteho on 50 mW.

Tämän tehon ylittäminen voi vaurioittaa järjestelmää.

Käytä aina suojattuja kaapeleita, joiden

minimipoikkileikkaus on 0,75 mm² ja pituus enintään

100m.

Venttiilin/pumpun ohjauslinja täytyy liittää sähkökytkinrasian liittimeen X2M. Venttiilin/pumpun liittämiseen ulkoyksikköön tarvitaan myös erillinen 12V DC:n virtalähde (lähtöteho vähintään 50 mW) liittimeen X2M.

Liitä venttiili/pumppu: X2M-liittimiin 2 ja 3.

Liitä virtalähde X2M-liittimiin 1 ja 3 (huomaa napaisuus).

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

a Rele (normaalisti suljettu) (hankitaan erikseen) b Virtauskytkin (hankitaan erikseen)

Monitoimilähdöt

Tässä RWEYQ*T9-sarjassa on 5 lähtökosketinta ulkoyksikön toiminnan seuraamista tai ulkoyksikköön liitettyjen erikseen hankittavien laitteiden käynnistämistä varten.

Koskettimen yleiset tiedot: 220VAC, 3mA – 0,5A.

Valitse näiden lähtösignaalien liittämistä varten X3M-liittimen asianmukaiset koskettimet alla olevasta taulukosta:

Asentajan ja käyttäjän viiteopas

Page 36

7 Määritykset

a b

BS1 BS2

DS1 DS2

BS3

X27A

Liitin Toiminto

a Kaukosäätimen virhe b Kompressorin toiminta c Lämmitystoiminta d Jäähdytystoiminta e Vesipumpun toimintapyyntö

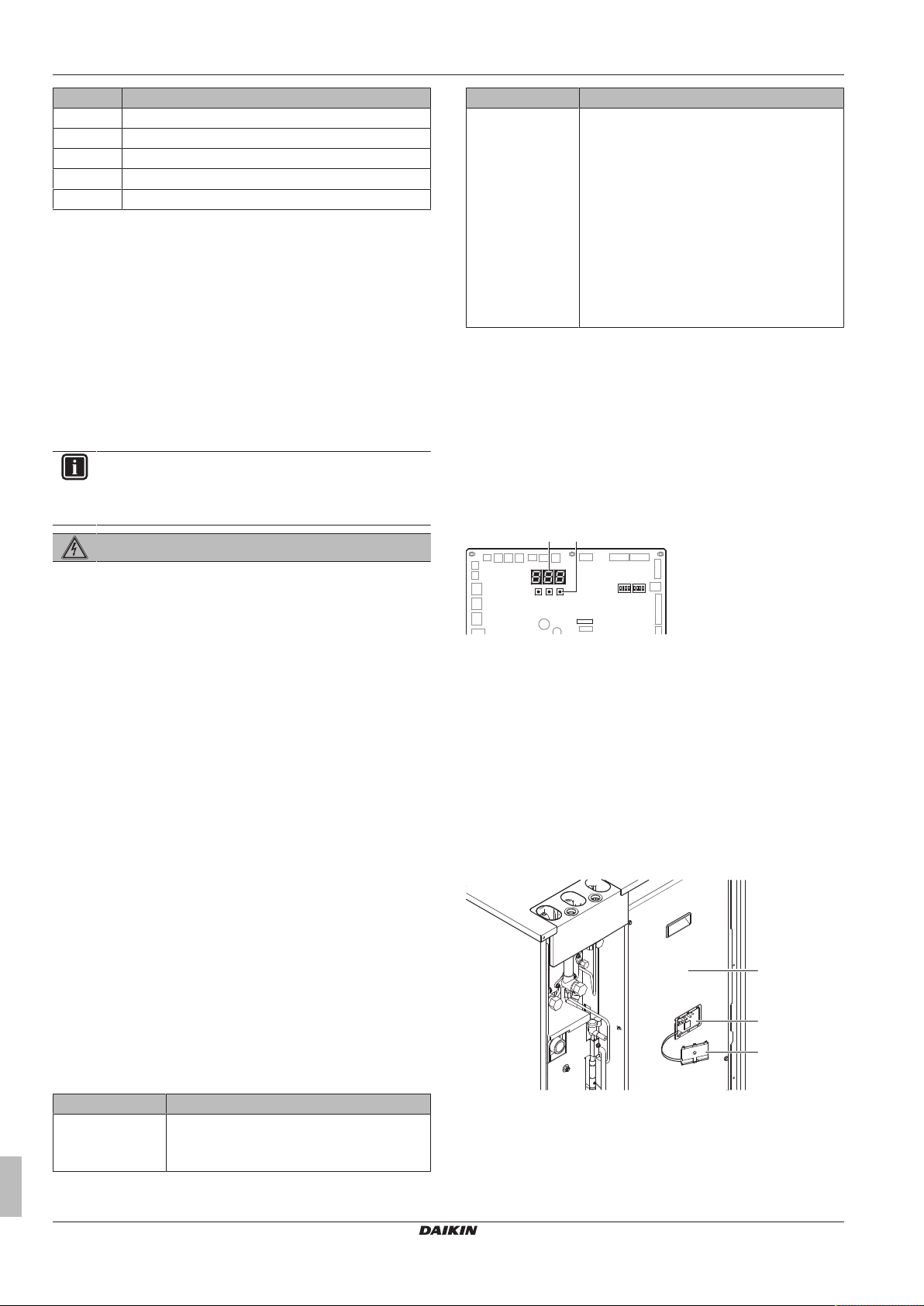

7 Määritykset

7.1 Yleiskuvaus: Määritykset

Tässä luvussa kerrotaan, mitä täytyy tehdä ja tietää järjestelmän konfigurointia varten sen asennuksen jälkeen.

Se sisältää tietoja seuraavista asioista:

▪ Kenttäasetusten tekeminen

▪ Energiansäästö ja toiminnan optimointi

▪ Vuodon havaitsemistoiminnon käyttäminen

TIETOJA

On tärkeää, että asentaja lukee järjestyksessä kaikki tämän luvun tiedot ja että järjestelmä konfiguroidaan soveltuvin osin.

VAARA: SÄHKÖISKUN VAARA

Tila Kuvaus

Tila 2

(kenttäasetukset)

Katso myös:

▪ "7.2.4Tilan 1 tai 2 käyttäminen"sivulla37

▪ "7.2.5Tilan 1 käyttäminen"sivulla37

▪ "7.2.6Tilan 2 käyttäminen"sivulla37

▪ "7.2.7Tila 1: Seuranta-asetukset"sivulla38

▪ "7.2.8Tila 2: Kenttäasetukset"sivulla38

Tilan2 avulla muutetaan järjestelmän kenttäasetuksia. Voit tarkistaa kenttäasetuksen nykyisen arvon ja muuttaa sitä.

Kenttäasetusten muuttamisen jälkeen normaalia käyttöä voidaan yleensä jatkaa ilman erikoistoimenpiteitä.

Eräitä kenttäasetuksia käytetään erikoistoimenpiteisiin (esim. käyttö 1 kerran, talteenotto/alipaineasetus, kylmäaineen manuaalinen lisäys yms.). Tällöin erikoistoiminto täytyy keskeyttää, ennen kuin normaali toiminta voi käynnistyä uudelleen. Tämä ilmoitetaan alla olevissa selityksissä.

7.2.2 Kenttäasetusvirhe

7-segmenttisten näyttöjen, painikkeiden ja DIP-kytkimien sijainti:

7.2 Kenttäasetusten tekeminen

7.2.1 Tietoja kenttäasetusten tekemisestä

VRV IV ‑lämmöntalteenottojärjestelmän konfiguroinnin jatkaminen edellyttää tietojen syöttämistä yksikön piirilevyyn. Tässä luvussa kerrotaan, miten tietoja syötetään manuaalisesti käyttämällä piirilevyn painikkeita ja lukemalla palaute 7-segmenttisestä näytöstä.

Asetukset tehdään pääulkoyksikön kautta.

Kenttäasetusten tekemisen lisäksi on myös mahdollista tarkistaa yksikön nykyiset toimintaparametrit.

Painikkeet

Erikoistoimenpiteitä (automaattinen kylmäaineen lisäys, koekäyttö yms.) ja kenttäasetuksia (tarvekäyttö, alhainen melu yms.) tehdään painikkeita käyttämällä.

Katso myös:

▪ "7.2.2Kenttäasetusvirhe"sivulla36

▪ "7.2.3Kenttäasetuskomponenttien käyttäminen"sivulla36

PC-konfigurointilaite

VRV IV -lämmöntalteenottojärjestelmässä on myös mahdollista tehdä useita käyttöönottokenttien asetuksia tietokonekäyttöliittymän kautta (tähän tarvitaan lisävaruste EKPCCAB). Asentaja voi valmistella konfiguraation (muualla) tietokoneessa ja ladata sen sitten järjestelmään.

Katso myös: "7.2.9 PC-konfigurointilaitteen liittäminen

ulkoyksikköön"sivulla40.

Tilat 1 ja 2

Tila Kuvaus

Tila 1

(seurantaasetukset)

Asentajan ja käyttäjän viiteopas

Tilan1 avulla seurataan ulkoyksikön vallitsevaa tilaa. Myös eräiden kenttäasetusten sisältöä voidaan seurata.

BS1 MODE: Asetustilan vaihtoa varten BS2 SET: Asennuspaikalla tehtävää asetusta varten BS3 RETURN: Asennuspaikalla tehtävää asetusta varten

DS1, DS2 DIP-kytkimet

a 7-segmenttiset näytöt b Painikkeet

7.2.3 Kenttäasetuskomponenttien käyttäminen

Koko sähkökomponenttirasiaa ei tarvitse avata piirilevyn painikkeiden käyttämistä ja 7-segmenttisten näyttöjen lukemista varten.

Voit käyttää niitä irrottamalla etulevyn etutarkastuskannen (katso kuva). Nyt voit avata sähkökomponenttirasian etulevyn tarkastuskannen (katso kuva). Näkyviin tulee kolme painiketta, kolme 7‑segmenttistä näyttöä ja DIP-kytkimiä.

a Kytkinrasian kansi b Pääpiirilevy, jossa on kolme 7-segmenttistä näyttöä ja

kolme painiketta

c Pääsyluukku

Käytä kytkimiä ja painikkeita eristetyllä tikulla (esimerkiksi suljetulla kuulakärkikynällä) jännitteisten osien koskettamisen välttämiseksi.

RWEYQ8~14T9Y1B

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

4P452191-1A – 2018.03

Page 37

Muista kiinnittää tarkastuskansi takaisin sähkökomponenttirasian kanteen ja sulkea etulevyn tarkastuskansi, kun työ on valmis. Yksikön käytön aikana etulevyn tulee olla kiinnitettyä. Asetuksia voidaan silti tehdä tarkastusaukon kautta.

HUOMIOITAVAA

Varmista, että kaikki ulkopaneelit sähkökomponenttirasian

huoltokantta lukuun ottamatta on suljettu työskentelyn

aikana.

Sulje sähkökomponenttirasian kansi kunnolla ennen virran

kytkemistä.

7.2.4 Tilan 1 tai 2 käyttäminen

Alustus: oletustilanne

HUOMIOITAVAA

Muista kytkeä virta päälle vähintään 6 tuntia ennen käyttöä

kompressorin suojaamiseksi ja jotta kampikammion

lämmitin saa virtaa.

Kytke virta ulkoyksikköön ja kaikkiin sisäyksiköihin. Kun tiedonsiirto sisä- ja ulkoyksiköiden välillä on muodostunut normaalisti, 7segmenttisen näytön ilmaisintila on kuten alla (oletustilanne tehtaalta toimitettaessa).

7 Määritykset

7.2.5 Tilan 1 käyttäminen

Tilaa 1 käytetään perusasetusten tekemiseen ja yksikön tilan valvontaan.

Mitä Miten

Asetuksen muuttaminen ja käyttäminen tilassa1

Lopettaminen ja palaaminen alkutilaan

Esimerkki:

Parametrin [1‑10] sisällön tarkistaminen (montako sisäyksikköä järjestelmään on liitetty).

[A‑B]=C määritetään tässä tapauksessa seuraavasti: A = 1; B = 10; C = arvo, joka halutaan tietää/jota halutaan tarkkailla:

1 Varmista, että 7-segmenttisen näytön ilmaisin on kuten

normaalikäytön aikana (normaali tilanne tehtaalta toimitettaessa).

2 Paina BS1-painiketta kerran.

Tulos: Tila1 valitaan:

3 Paina BS2-painiketta 10 kertaa.

Kun tila1 on valittu (paina BS1 kerran), voit valita haluamasi asetuksen. Se tehdään painamalla BS2.

Valitun asetuksen arvoa käytetään painamalla BS3 kerran.

Paina BS1.

Tila Näyttö

Kun virta kytketään: vilkkuu kuten kuvassa. Tehonsyötön ensimmäiset tarkistukset suoritetaan (1~2min).

Jos ongelmia ei ole: palaa kuten kuvassa (8~10min).

Käyttövalmis: tyhjä näyttö kuten kuvassa.

7-segmenttisen näytön ilmaisimet:

Pois päältä Vilkkuu Päällä

Jos yllä olevaa tilannetta ei voida vahvistaa 12 minuutin kuluessa, toimintahäiriön koodi voidaan tarkistaa sisäyksikön käyttöliittymästä ja ulkoyksikön 7-segmenttisestä näytöstä. Ratkaise toimintahäiriön koodi vastaavasti. Tiedonsiirtokaapelointi täytyy tarkistaa ensimmäisenä.

Käyttö

Käytettävää tilaa vaihdetaan BS1-painikkeella.

Käyttö Toimenpide

Tila 1 Paina BS1-painiketta kerran.

7-segmenttisen näytön ilmaisimeksi vaihtuu:

Tila 2 Pidä BS1 painettuna vähintään 5sekuntia.

7-segmenttisen näytön ilmaisimeksi vaihtuu:

TIETOJA

Jos hämmennyt kesken prosessin, paina BS1-painiketta.

Yksikkö palaa lepotilanteeseen (7-segmenttisissä

näytöissä ei ilmaisinta: tyhjä, katso "7.2.4 Tilan 1 tai 2

käyttäminen"sivulla37).

Tulos: Tilan1 asetus10 valitaan:

4 Paina BS3-painiketta kerran; palautettava arvo (todellisen

kenttätilanteen mukaan) on järjestelmään liitettyjen sisäyksiköiden määrä.

Tulos: Tilan 1 asetus 10 valitaan, palautettava arvo on seurattava tieto

5 Kun haluat poistua seurantatoiminnosta, paina painiketta BS1

kerran.

Tulos: Palaat oletustilaan tehtaalta toimitettaessa.

7.2.6 Tilan 2 käyttäminen

Pääyksikköä täytyy käyttää kenttäasetusten syöttämiseen tilassa2.

Tilan2 avulla asetetaan ulkoyksikön ja järjestelmän kenttäasetuksia.

Mitä Miten

Asetuksen muuttaminen ja käyttäminen tilassa2

Lopettaminen ja palaaminen alkutilaan

Valitun asetuksen arvon muuttaminen tilassa2

Kun tila2 on valittu (paina BS1 yli 5 sekuntia), voit valita haluamasi asetuksen. Se tehdään painamalla BS2.

Valitun asetuksen arvoa käytetään painamalla BS3 kerran.

Paina BS1.

▪ Kun tila2 on valittu (paina BS1 yli 5

sekuntia), voit valita haluamasi asetuksen. Se tehdään painamalla BS2.

▪ Valitun asetuksen arvoa käytetään

painamalla BS3 kerran.

▪ Nyt painikkeella BS2 valitaan valitun

asetuksen haluttu arvo.

▪ Kun haluttu arvo on valittu, voit

määrittää arvon muutoksen painamalla kerran BS3.

▪ Aloita valitun arvon mukainen

toiminta painamalla uudelleen BS3.

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 38

7 Määritykset

Esimerkki:

Parametrin [2‑12] sisällön tarkistaminen.

[A‑B]=C määritetään tässä tapauksessa seuraavasti: A = 2; B = 12; C = arvo, joka halutaan tietää/jota halutaan muuttaa

1 Varmista, että 7-segmenttisen näytön ilmaisin on kuten

normaalikäytön aikana (normaali tilanne tehtaalta toimitettaessa).

2 Pidä BS1 painettuna yli 5sekuntia.

Tulos: Tila2 valitaan:

3 Paina BS2-painiketta 12 kertaa.

Tulos: Tilan2 asetus12 valitaan:

4 Paina painiketta BS3 kerran; palautettava arvo (todellisen

kenttätilanteen mukaan) on asetuksen tila. Kun kyseessä on [2‑12], oletusarvo on "0", mikä tarkoittaa, että toiminto ei ole aktiivinen.

Tulos: Tilan 2 asetus 12 valitaan, palautettava arvo on nykyinen asetustilanne.

5 Voit muuttaa asetuksen arvoa painamalla BS2, kunnes haluttu

arvo näkyy 7-segmenttisen näytön ilmaisimessa. Kun arvo on saavutettu, määritä se painamalla BS3 kerran. Aloita valitun asetuksen mukainen toiminta, vahvista uudelleen painamalla BS3.

6 Kun haluat poistua seurantatoiminnosta, paina painiketta BS1 2

kertaa.

Tulos: Palaat oletustilaan tehtaalta toimitettaessa.

[1‑5] [1‑6]

Näyttää:

▪ [1‑5]: Nykyisen Te-kohdeparametrin asento.

▪ [1‑6]: Nykyisen Tc-kohdeparametrin asento.

[1‑13]

Näyttää liitettyjen ulkoyksiköiden kokonaismäärän (usean ulkoyksikön järjestelmässä).

Voi olla hyödyllistä tarkistaa, vastaako asennettujen ulkoyksiköiden kokonaismäärä järjestelmän tunnistamien ulkoyksiköiden kokonaismäärää. Jos löytyy poikkeavuus, on suositeltavaa tarkistaa tiedonsiirtokaapelipolku ulko- ja ulkoyksiköiden välillä (Q1/Q2tiedonsiirtolinja).

[1‑17] [1‑18] [1‑19]

Näyttää:

▪ [1‑17]: Viimeisin vikakoodi.

▪ [1‑18]: 2. viimeinen vikakoodi.

▪ [1‑19]: 3. viimeinen vikakoodi.

Jos viimeisimmät vikakoodit nollattiin vahingossa sisäyksikön käyttöliittymässä, ne voidaan tarkistaa uudelleen tämän seurantaasetuksen avulla.

Katso tietoja vikakoodin sisällöstä tai syystä kohdasta

"10.2 Ongelmien ratkaiseminen virhekoodien perusteella" sivulla 43, jossa selitetään tärkeimmät vikakoodit.

Tarkempia tietoja vikakoodeista on tämän yksikön huolto-oppaassa.

7.2.8 Tila 2: Kenttäasetukset

7.2.7 Tila 1: Seuranta-asetukset

[1‑0]

Näyttää, onko tarkistettava yksikkö pää-, ala 1- vai ala 2 -yksikkö.

Pää-, ala 1- ja ala 2 -osoitukset koskevat usean ulkoyksikön järjestelmän konfiguraatioita. Järjestelmän logiikka määrää, mikä yksikkö on pää-, ala1- tai ala2 ‑yksikkö.

Pääyksikköä täytyy käyttää kenttäasetusten syöttämiseen tilassa2.

[1‑0] Kuvaus

Ei osoitusta Määrittelemätön tilanne.

0 Ulkoyksikkö on pääyksikkö. 1 Ulkoyksikkö on alayksikkö1. 2 Ulkoyksikkö on alayksikkö2.

[1‑2]

Näyttää virrankulutuksen rajoitustoiminnon tilan.

Virrankulutuksen rajoitus pienentää yksikön virrankulutusta verrattuna nimellisiin käyttöolosuhteisiin.

[1‑2] Kuvaus

0 Yksikkö ei toimi virrankulutuksen rajoituksen

mukaisesti.

1 Yksikkö toimii virrankulutuksen rajoituksen

mukaisesti.

Virrankulutuksen rajoitus voidaan asettaa tilassa 2. Ulkoyksikköjärjestelmän virrankulutuksen rajoitus voidaan aktivoida kahdella tavalla.

▪ Ensimmäinen tapa on ottaa käyttöön pakotettu virrankulutuksen

rajoitus kenttäasetuksella. Yksikkö toimii aina valitulla virrankulutuksen rajoituksella.

▪ Toinen tapa on ottaa virrankulutuksen rajoitus käyttöön ulkoisen

tulon perusteella. Tähän toimenpiteeseen tarvitaan valinnaisvaruste.

[2‑8]

Te-tavoitelämpötila jäähdytyskäytön aikana ilman säädettävää kylmäaineen lämpötilanohjausta (VRT).

[2‑8] Te-tavoite (°C)

1 3°C

2 (oletus) 6°C

3 7°C 4 8°C 5 9°C 6 10°C 7 11°C

[2‑9]

Tc-tavoitelämpötila lämmityskäytön aikana ilman säädettävää kylmäaineen lämpötilanohjausta (VRT).

[2‑9] Tc-tavoite (°C)

1 41°C 2 42°C 3 43°C 4 44°C 5 45°C

6 (oletus) 46°C

7 49°C

[2‑12]

Ota käyttöön virrankulutuksen rajoitus ulkoisella ohjaussovittimella (DTA104A61/62).

Jos järjestelmän täytyy toimia virrankulutuksen rajoitusolosuhteissa, kun yksikköön lähetetään ulkoinen signaali, tämä asetus täytyy muuttaa. Asetus on voimassa vain, kun ulkoinen valinnainen ohjaussovitin (DTA104A61/62) on asennettu.

Asentajan ja käyttäjän viiteopas

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

RWEYQ8~14T9Y1B

4P452191-1A – 2018.03

Page 39

7 Määritykset

[2‑12] Kuvaus

0 (oletus) Deaktivoitu.

1 Aktivoitu.

[2‑20]

Kylmäaineen manuaalinen lisääminen.

Jos kylmäainetta halutaan lisätä manuaalisesti, seuraavaa asetusta täytyy käyttää. Lisätietoja kylmäaineen lisäämisestä järjestelmään eri tavoilla on luvussa "6.6.2 Tietoja kylmäaineen

lisäämisestä"sivulla29.

[2‑20] Kuvaus

0 (oletus) Deaktivoitu.

1 Aktivoitu.

Pysäytä kylmäaineen manuaalinen lisäys (kun tarvittava määrä kylmäainetta on lisätty) painamalla BS3. Jos toimintoa ei keskeytetä, kun painetaan BS3, yksikkö lopettaa toiminnan 30minuutin jälkeen. Jos 30minuuttia ei riittänyt tarvittavan kylmäainemäärän lisäämiseen, toiminto voidaan aktivoida uudelleen muuttamalla kenttäasetus uudelleen.

[2‑23]

Säädettävä kylmäaineen lämpötilanohjaus (VRT)

[2‑23] VRT-ohjaus

0 (oletus) Sekä jäähdytys että lämmitys aktivoitu

1 Vain lämmitys aktivoitu 2 Vain jäähdytys aktivoitu 3 Deaktivoitu

[2‑24]

Vesipumpun/venttiilin ohjaus.

Kun haluat aktivoida säädettävän virtausjärjestelmän, vaihda asetus sopivaksi arvoksi.

[2‑24] Vesipumpun ohjaus

0 (oletus) POIS

1 Jokaisella yksiköllä on pumppu/venttiili 2 Yksi pumppu/venttiili järjestelmää kohden 3 Jokaisella yksiköllä on pumppu/venttiili

(pumppu on pois päältä, kun aliyksikkö ei toimi)

[2‑25]

Veden minimivirtausnopeuden rajan ohjaus.

Kun haluat muuttaa säädettävän virtausjärjestelmän veden minimivirtausnopeuden rajaa, vaihda asetus sopivaksi arvoksi. Virtausnopeuden raja on taulukon mukainen.

[2‑25] Veden minimivirtausnopeuden raja (%)

0 10% 1 20% 2 30% 3 40%

4 (oletus) 50%

5 60% 6 70% 7 80%

[2‑30]

Virrankulutuksen rajoitustaso (vaihe 1) ulkoisen ohjaussovittimen (DTA104A61/62) kautta.

Jos järjestelmän täytyy toimia virrankulutuksen rajoitusolosuhteissa, kun yksikköön lähetetään ulkoinen signaali, tämä asetus määrittää vaiheessa 1 käytettävän virrankulutuksen rajoitustason. Taso on taulukon mukainen.

[2‑30] Virrankulutuksen rajoitus (likimääräinen)

1 60% 2 65%

3 (oletus) 70%

4 75% 5 80% 6 85% 7 90% 8 95%

[2‑31]

Virrankulutuksen rajoitustaso (vaihe 2) ulkoisen ohjaussovittimen (DTA104A61/62) kautta.

Jos järjestelmän täytyy toimia virrankulutuksen rajoitusolosuhteissa, kun yksikköön lähetetään ulkoinen signaali, tämä asetus määrittää vaiheessa 2 käytettävän virrankulutuksen rajoitustason. Taso on taulukon mukainen.

[2‑31] Virrankulutuksen rajoitus (likimääräinen)

1 (oletus) 40%

2 50% 3 55%

[2‑32]

Pakotettu, jatkuva virrankulutuksen rajoitustoiminto (ulkoista ohjaussovitinta ei tarvita virrankulutuksen rajoituksen suorittamiseen).

Jos järjestelmän täytyy toimia aina virrankulutuksen rajoitustilassa, tämä asetus aktivoi ja määrittää jatkuvasti käytettävän virrankulutuksen rajoitustason. Taso on taulukon mukainen.

[2‑32] Rajoitusviite

0 (oletus) Toiminto ei aktiivinen.

1 Noudattaa asetusta [2‑30]. 2 Noudattaa asetusta [2‑31].

[2‑50]

Suolavesityypin asetus.

Tätä asetusta muuttamalla voidaan laajentaa toiminta-aluetta yksikön suolavesipuolella.

▪ Normaali toiminta-alue suolavesipuolella (oletus): kun käytetään

vettä lämmönlähdeväliaineena.

▪ Laajennettu toiminta-alue suolavesipuolella (oletus): kun

käytetään suolavettä lämmönlähdeväliaineena.

HUOMIOITAVAA

Kun tämä asetus vaihdetaan laajennetuksi toimintatyypiksi, lämmönlähdeväliaineena on käytettävä glykolia (40%), jotta vältetään suolavesipiirin tai itse yksikön jäätyminen (vrt. toiminta-alue). Älä käytä vettä tässä tapauksessa!

[2‑50] Kuvaus

0 (oletus) Ei suolavettä: vesi. Laajennettua aluetta ei voi

käyttää.

1 Käytä suolavettä: glykoli (20%). Laajennettua

aluetta voi käyttää.

2 Käytä suolavettä: glykoli (30%). Laajennettua

aluetta voi käyttää.

3 Käytä suolavettä: glykoli (40%). Laajennettua

aluetta voi käyttää.

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 40

8 Käyttöönotto

X27A

345

H JS T

X27A

A1P

[2‑73]

Nollaenergian hajauttamisen ohjausasetus.

[2‑73] Kuvaus

0 (oletus) POIS

1 PÄÄLLÄ (prioriteetti jäähdytystehossa) 2 PÄÄLLÄ (prioriteetti nollaenergian

hajauttamisessa)

Nollaenergian hajauttamisen ohjaus voi olla pois päältä, jos mekaanisessa huoneessa on jo ilmanvaihto- tai ilmastointijärjestelmä muita tiloja varten.

[2‑74]

Nollaenergian hajauttamisen asetuslämpötila.

Jos yksikön sisäinen lämpötila on korkeampi kuin nollaenergian hajauttamisen asetuslämpötila, nollaenergian hajauttamisen ohjaus käynnistyy ja jäähdyttää yksikköä.

[2‑74] Kuvaus

0 25°C 1 27°C 2 29°C

3 (oletus) 31°C

4 33°C 5 35°C 6 37°C 7 39°C

[2‑81]

Jäähdytyksen mukavuusasetus.

Tätä asetusta käytetään yhdessä asetuksen [2‑8] kanssa.

[2‑81] Jäähdytyksen mukavuusasetus

0 Eko

1 (oletus) Mieto

2 Nopea 3 Tehokas

[2‑82]

Lämmityksen mukavuusasetus.

Tätä asetusta käytetään yhdessä asetuksen [2‑9] kanssa.

[2‑82] Lämmityksen mukavuusasetus

0 Eko

1 (oletus) Mieto

2 Nopea 3 Tehokas

7.2.9 PC-konfigurointilaitteen liittäminen ulkoyksikköön

a PC b Kaapeli (EKPCCAB) c Ulkoyksikön pääpiirilevy

8 Käyttöönotto

8.1 Yleiskuvaus: Käyttöönotto

Asennuksen jälkeen ja kun kenttäasetukset on määritetty, asentajan täytyy varmistaa oikea toiminta. Tätä varten koekäyttö TÄYTYY suorittaa alla olevien ohjeiden mukaisesti.

Tässä luvussa kerrotaan, mitä täytyy tehdä ja tietää järjestelmän käyttöönottoa varten sen konfiguroinnin jälkeen.

Käyttöönotto koostuu yleensä seuraavista vaiheista: 1 Kohteen "Tarkistuslista ennen käyttöönottoa" tarkistaminen. 2 Koekäytön suorittaminen. 3 Tarvittaessa korjaustoimet epänormaalin koekäytön jälkeen. 4 Järjestelmän käyttäminen.

8.2 Käyttöönottoa koskevia varotoimenpiteitä

VAARA: SÄHKÖISKUN VAARA

VAARA: PALAMISEN VAARA

HUOMIO

ÄLÄ suorita koekäyttöä, kun työskentelet sisäyksiköiden parissa.

Koekäyttöä suoritettaessa EI pelkästään ulkoyksikkö vaan myös liitetty sisäyksikkö toimivat. Sisäyksikön parissa työskentely koekäytön aikana on vaarallista.

HUOMIO

ÄLÄ laita sormia, keppejä tai muita esineitä ilman ulostulotai sisäänmenoaukkoon. ÄLÄ irrota tuulettimen suojusta. Koska tuuletin pyörii suurella nopeudella, se aiheuttaa vammoja.

TIETOJA

Yksikön ensimmäisen käyttöjakson aikana kone voi käyttää sähkövirtaa enemmän kuin yksikön nimikilpi osoittaa. Tämän ilmiön aiheuttaa kompressori, joka vaatii 50 tunnin jatkuvan käyttöajan ennen kuin se saavuttaa sulavan toiminnan ja vakaan virrankulutuksen.

HUOMIOITAVAA

Muista kytkeä virta päälle vähintään 6 tuntia ennen käyttöä kompressorin suojaamiseksi ja jotta kampikammion lämmitin saa virtaa.

Koekäytön aikana ulko- ja sisäyksiköt käynnistyvät. Varmista, että kaikkien sisäyksiköiden valmistelut on tehty (kenttäputkisto, sähkökytkennät, ilmanpoisto jne.). Katso lisätietoja sisäyksiköiden asennusoppaasta.

Asentajan ja käyttäjän viiteopas

8.3 Tarkistuslista ennen käyttöönottoa

Tarkista seuraavat seikat yksikön asennuksen jälkeen. Kun kaikki alla olevat tarkistukset on tehty, yksikkö TÄYTYY sulkea, VASTA sitten siihen voidaan kytkeä virta.

Täydelliset asennus- ja käyttöohjeet ovat asentajan ja käyttäjän viiteoppaassa.

RWEYQ8~14T9Y1B

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

4P452191-1A – 2018.03

Page 41

8 Käyttöönotto

Asennus-

Tarkasta, että yksikkö on kunnolla asennettu välttyäksesi asiaankuulumattomilta ääniltä ja tärinältä, kun yksikkö käynnistetään.

Kenttäjohdotus

Varmista, että kenttäjohdotus on tehty luvun

"6.8 Sähköjohtimien kytkentä" sivulla 31 ohjeiden,

kytkentäkaavioiden sekä eurooppalaisten ja soveltuvan lainsäädännön mukaan.

Virtalähteen jännite

Tarkista virtalähteen jännite laitteen säätöpaneelista. Jännitteen TÄYTYY vastata yksikön tunnustietotarran jännitearvoja.

Maadoitus

Varmista, että maadoitusjohdot on liitetty asianmukaisesti ja että maadoitusliittimet on kiristetty.

Päävirtapiirin eristeiden testaus

Tarkista 500 V testauslaitteella eristeiden vastus, jonka pitäisi olla 2MΩ tai enemmän, johtamalla vähintään 500V tasavirtajännite virtaliittimien ja maan välille. ÄLÄ MILLOINKAAN käytä testauslaitetta viestikaapelille.

Sulakkeet, virtakytkimet tai suojalaitteet

Varmista, että sulakkeet, virrankatkaisimet tai paikallisesti asennetut suojalaitteet ovat asennusohjeen luvun

"5.5.2 Turvalaitevaatimukset" sivulla 22 mukaisia.

Varmista, ettei mitään sulaketta tai suojalaitetta ole ohitettu.

Sisäinen johdotus

Tarkista silmämääräisesti, onko sähkökomponenttirasiassa ja yksikön sisällä löysiä liitäntöjä tai vaurioituneita sähköliitäntöjä.

Putkien koko ja eristäminen

Varmista, että asennuksessa on käytetty oikean kokoisia putkia ja että lämmöneristystyö on suoritettu oikein.

Sulkuventtiilit

Varmista, että neste- ja kaasupuolen sulkuventtiilit ovat auki.

Laitevauriot

Tarkasta, ettei yksikön sisäpuolella ole vaurioituneita komponentteja tai puristuneita putkia.

Kylmäainevuoto

Tarkista yksikkö sisäpuolelta kylmäainevuotojen varalta. Jos kylmäainetta vuotaa, yritä korjata vuoto. Jos korjaus ei onnistu, ota yhteys jälleenmyyjään. Älä koske kylmäaineputkiliitoksista vuotaneeseen kylmäaineeseen. Seurauksena voi olla paleltumavamma.

Öljyvuoto

Tarkasta kompressori öljyvuotojen varalta. Jos öljyä vuotaa, yritä korjata vuoto. Jos korjaus ei onnistu, ota yhteys jälleenmyyjään.

Ilman tulo-/lähtöaukko

Tarkasta, että ilman tulo- tai lähtöaukon edessä EI ole esteitä (paperia, pahvia tai muuta materiaalia).

Kylmäaineen lisääminen

Yksikköön lisättävän kylmäaineen määrä kirjoitetaan "Lisätty kylmäaine" ‑kilpeen, joka kiinnitetään etukannen taakse.

Asennuspäivä ja asennuspaikalla tehtävät asetukset

Muista merkitä asennuspäivämäärä ylemmän etupaneelin takapuolella olevaan tarraan EN60335-2-40:n mukaisesti ja merkitse muistiin asennuspaikalla tehtävien asetusten sisältö.

Tarkasta vedensuodatin ulkoyksikön tuloputkessa. Puhdista, jos se on likainen.

Putkityöt on suoritettu tämän asiakirjan ja sovellettavien lakisääteisten määräysten mukaisesti. Varmista, että seuraavat komponentit on sijoitettu oikeisiin paikkoihin:

▪ vedensuodatin,

▪ ilmanpoistoventtiili,

▪ automaattinen vedensyöttöventtiili ja

▪ paisuntasäiliö.

Vesipiiri

Varmista, että vesipiiri on täytetty.

Veden virtaus

Varmista, että laskettu veden virtausnopeus voidaan saavuttaa.

8.4 Tietoja koekäytöstä

Alla kuvataan koko järjestelmän koekäyttö. Tämä toimenpide tarkistaa ja arvioi seuraavat kohteet:

▪ Tarkista, onko virheellisiä johdotuksia (tiedonsiirron tarkistus

sisäyksiköiden kanssa).

▪ Sulkuventtiilien avautumisen tarkistus.

▪ Putkiston pituuden arviointi.

Jos järjestelmässä on Hydrobox-yksiköitä, putkiston pituuden tarkistusta ja kylmäainetilanteen tarkistusta ei suoriteta.

▪ Muista suorittaa järjestelmän koekäyttö ensiasennuksen jälkeen.

Muuten vikakoodi näkyy käyttöliittymässä eikä normaali käyttö tai yksittäisen sisäyksikön koekäyttö ole mahdollista.

▪ Sisäyksiköiden poikkeavuuksia ei voi tarkistaa jokaisesta

yksiköstä erikseen. Tarkista sisäyksiköt yksitellen koekäytön jälkeen suorittamalla normaali käyttö käyttöliittymällä. Katso yksittäistä koekäyttöä koskevia lisätietoja (esim. Hydrobox) sisäyksikön asennusoppaasta.

TIETOJA

▪ Kylmäaineen yhdenmukaisen tilan saavuttaminen

ennen kompressorin käynnistymistä voi kestää 10 minuuttia.

▪ Koekäytön aikana kylmäaineen juoksemisesta syntyvä

ääni tai solenoidiventtiilin magneettinen ääni voi olla voimakas, ja näytön ilmaisin voi vaihtua. Nämä eivät ole toimintahäiriöitä.

8.5 Koekäytön suorittaminen

1 Sulje kaikki etupaneelit (paitsi sähkökomponenttirasian

tarkastusaukon huoltokansi), jotta ne eivät aiheuta vääriä arvioita.

2 Varmista, että kaikki halutut kenttäasetukset on tehty, katso

"7.2Kenttäasetusten tekeminen"sivulla36.

3 Kytke virta ulkoyksikköön ja liitettyihin sisäyksiköihin.

HUOMIOITAVAA

Muista kytkeä virta päälle vähintään 6 tuntia ennen käyttöä kompressorin suojaamiseksi ja jotta kampikammion lämmitin saa virtaa.

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 42

9 Kunnossapito ja huolto

4 Varmista, että oletustila (lepo) on voimassa, katso "7.2.4Tilan 1

tai 2 käyttäminen" sivulla 37. Paina painiketta BS2 vähintään

5sekuntia. Yksikkö käynnistää koekäytön. Tulos: Koekäyttö suoritetaan automaattisesti. Ulkoyksikön

näytössä näkyy " ", ja sisäyksiköiden käyttöliittymässä näkyy "Test operation" ja "Under centralised control".

Järjestelmän automaattisen koekäytön vaiheet:

Vaihe Kuvaus

Ohjaus ennen käynnistystä (paineentasaus) Jäähdytyksen käynnistyksen ohjaus Jäähdytyksen vakaa tila Tiedonsiirron tarkistus Sulkuventtiilin tarkistus Putken pituuden tarkistus Kylmäaineen määrän tarkistus Pumpun alasajo Yksikkö pysähtyy

Huomautus: Koekäytön aikana yksikköä ei voi pysäyttää käyttöliittymästä. Keskeytä toiminta painamalla BS3. Yksikkö pysähtyy ±30sekunnin kuluttua.

5 Tarkista koekäytön tulokset ulkoyksikön 7-segmenttisestä

näytöstä.

Valmistuminen Kuvaus

Normaali valmistuminen

Epänormaali valmistuminen

Ei ilmoitusta 7-segmenttisessä näytössä (lepotila).

Vikakoodi-ilmoitus 7-segmenttisessä näytössä.

Katso kohdasta "8.6Korjaustoimet

epänormaalin koekäytön jälkeen"sivulla42

tarvittavat toimenpiteet epänormaalin tilanteen korjaamiseksi. Kun koekäyttö on suoritettu loppuun, normaali käyttö on mahdollista 5minuutin kuluttua.

8.6 Korjaustoimet epänormaalin koekäytön jälkeen

Koekäyttö on valmistunut vain silloin, jos käyttöliittymässä tai ulkoyksikön 7-segmenttisessä näytössä ei näytetä mitään vikakoodia. Jos vikakoodi näytetään, suorita korjaustoimenpiteet vikakooditaulukon mukaisesti. Suorita koekäyttö uudelleen ja varmista, että ongelma on korjattu oikein.

TIETOJA

Katso tarkempia tietoja sisäyksikön vikakoodeista sen asennusoppaasta.

9 Kunnossapito ja huolto

HUOMIOITAVAA

Kunnossapito TÄYTYY tehdä valtuutetun asentajan tai huoltoedustajan toimesta.

Huolto kannattaa tehdä vähintään kerran vuodessa. Sovellettava lainsäädäntö saattaa kuitenkin vaatia lyhyempiä huoltovälejä.

HUOMIOITAVAA

Euroopassa huoltovälin määrittämiseen käytetään järjestelmän kylmäaineen kokonaismäärän kasvihuonepäästöjä (ilmoitettu tonneina CO2-ekv.). Noudata sovellettavaa lainsäädäntöä.

Kasvihuonepäästöjen laskukaava: Kylmäaineen GWParvo × kylmäaineen kokonaismäärä [kg] / 1000

9.1 Yleiskuvaus: Kunnossapito ja huolto

Tämä luku sisältää tietoja seuraavista asioista:

▪ Sähkövaarojen estäminen järjestelmän kunnossapidon ja huollon

aikana

▪ Levylämmönvaihtimen puhdistaminen

▪ Kylmäaineen talteenottotoimenpide

9.2 Kunnossapidon varotoimet

VAARA: SÄHKÖISKUN VAARA

VAARA: PALAMISEN VAARA

HUOMIOITAVAA: Sähköstaattisen purkauksen vaara

Ennen kuin suoritat kunnossapito- tai huoltotöitä, kosketa yksikön metalliosaa staattisen sähkön poistamiseksi ja piirilevyn suojaamiseksi.

9.2.1 Sähkövaarojen ehkäiseminen

Invertterilaitteiston huolto:

1 Älä avaa sähkökomponenttirasian kantta 10 minuuttiin virran

katkaisun jälkeen.

2 Mittaa virtalähteen riviliittimen napojen välinen jännite

yleismittarilla ja varmista, että virransyöttö on katkaistu. Mittaa myös yleismittarilla kuvan osoittamat kohdat ja tarkista, että päävirtapiirin kondensaattorin jännite on alle 50VDC.

8.7 Yksikön käyttäminen

Kun yksikkö on asennettu ja ulkoyksikön ja sisäyksiköiden koekäyttö on suoritettu, järjestelmän käyttö voidaan aloittaa.

Sisäyksikön käyttöliittymä täytyy kytkeä päälle sisäyksikön käyttämistä varten. Katso lisätietoja sisäyksikön käyttöoppaasta.

Asentajan ja käyttäjän viiteopas

9.3 Levylämmönvaihtimen huolto

Levylämmönvaihtimen teho saattaa laskea kattilakiven kertymisen vuoksi. Virtausnopeuden laskusta johtuva jäätyminen voi vaurioittaa sitä. Tästä syystä ohjelmoitu huolto täytyy suorittaa säännöllisin välein kattilakiven ehkäisemiseksi.

Suorita seuraavat tarkastukset kauden alussa:

▪ Testaa vedenlaatu ja noudata kohdan "5.4.1 Veden

laatuvaatimukset"sivulla19 suosituksia

▪ Puhdista vedensuodatin.

▪ Veden virtausnopeus on oikea.

▪ Käyttöolosuhteet (esim. paine, veden virtausnopeus,

lähtölämpötila jne.) ovat normaalit.

RWEYQ8~14T9Y1B

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

4P452191-1A – 2018.03

Page 43

10 Vianetsintä

9.3.1 Levylämmönvaihtimen puhdistaminen

Levylämmönvaihdinta ei voi purkaa ja puhdistaa. Noudata seuraavia vaiheita.

Edellytys: Järjestä liitäntäportti veden tulo- ja poistoliitäntään ja liitä kiertopumppu näiden 2 liitäntäportin väliin, kun puhdistuksessa käytetään kemikaaleja.

Edellytys: Järjestä sulkuventtiili tulovesiputken liitäntäportin eteen ja sulkuventtiili lähtöveden liitäntäportin jälkeen.

Edellytys: Käytä kattilakiven puhdistamiseen liuosta, jossa on 5% liuotettua muurahais-, sitruuna-, oksaali-, etikka- tai fosforihappoa. Älä koskaan käytä suola-, rikki- tai typpihappoa, koska tällaiset liuokset ovat hyvin syövyttäviä.

1 Liitä puhdistuskemikaalien kierron putkisto

levylämmönvaihtimen tuloputkeen.

2 Lisää 50°C~60°C puhdistusliuosta vähän aikaa

levylämmönvaihtimeen.

3 Kierrätä 2~5tuntia käyttämällä pumppua. Puhdistusaika riippuu

puhdistusliuoksen lämpötilasta tai kattilakiven kertymisasteesta. Määritä tästä syystä kattilakiven poistoaste tarkkailemalla puhdistusliuoksen likaisuuden muuttumista.

4 Poista puhdistusliuos kierrätyksen jälkeen

levylämmönvaihtimesta.

5 Täytä levylämmönvaihdin liuoksella, jossa on 1–2%

natriumhydroksidia (NaOH) tai natriumbikarbonaattia (NaHCO3).

6 Kierrätä tätä liuosta 15–20minuuttia neutralisointia varten.

7 Huuhtele levylämmönvaihtimen sisäpuoli huolellisesti raikkaalla

ja puhtaalla vedellä.

8 Jos käytetään jotain erikseen myytävää puhdistusainetta,

tarkista etukäteen, ettei kyseinen aine syövytä ruostumatonta terästä ja kuparia. Kysy lisätietoja puhdistusaineen valmistajalta.

9 Tarkista, toimiiko yksikkö normaalisti.

9.4 Tietoja huoltotilakäytöstä

Kylmäaineen talteenotto/alipaineistus on mahdollista käyttämällä asetusta [2‑21]. Katso tietoja tilan 2 asettamisesta kohdasta

"7.2Kenttäasetusten tekeminen"sivulla36.

Kun käytetään alipaineistus/talteenottotilaa, tarkista ennen aloittamista erittäin huolellisesti, mitä pitäisi alipaineistaa/ talteenottaa. Katso lisätietoja alipaineistamisesta ja talteenotosta sisäyksikön asennusoppaasta.

VAARA: RÄJÄHDYSVAARA

Pumpun alasajo – kylmäainevuoto. Jos haluat ajaa

järjestelmän alas ja kylmäainepiirissä on vuoto:

▪ ÄLÄ käytä yksikön automaattista pumpun

▪ Käytä erillistä talteenottojärjestelmää, jotta yksikön

kompressorin EI tarvitse olla käynnissä.

HUOMIOITAVAA

ÄLÄ ota öljyä talteen, kun otat kylmäainetta talteen.

Esimerkki: öljynerotinta käyttämällä.

10 Vianetsintä

10.1 Yleiskuvaus: Vianetsintä

Tässä luvussa kerrotaan, mitä täytyy ongelmien esiintyessä.

Se sisältää tietoja seuraavista asioista:

▪ Ongelmien ratkaiseminen virhekoodien perusteella

10.2 Ongelmien ratkaiseminen virhekoodien perusteella

Jos vikakoodi näytetään, suorita korjaustoimenpiteet vikakooditaulukon mukaisesti.

Poikkeavuuden korjaamisen jälkeen nollaa vikakoodi painamalla BS3 ja kokeile toimenpidettä uudelleen.

Ulkoyksikössä näytettävä vikakoodi ilmoittaa päävikakoodin ja alikoodin. Alikoodi antaa yksityiskohtaisempia tietoja vikakoodista. Vikakoodi näytetään ajoittaisesti.

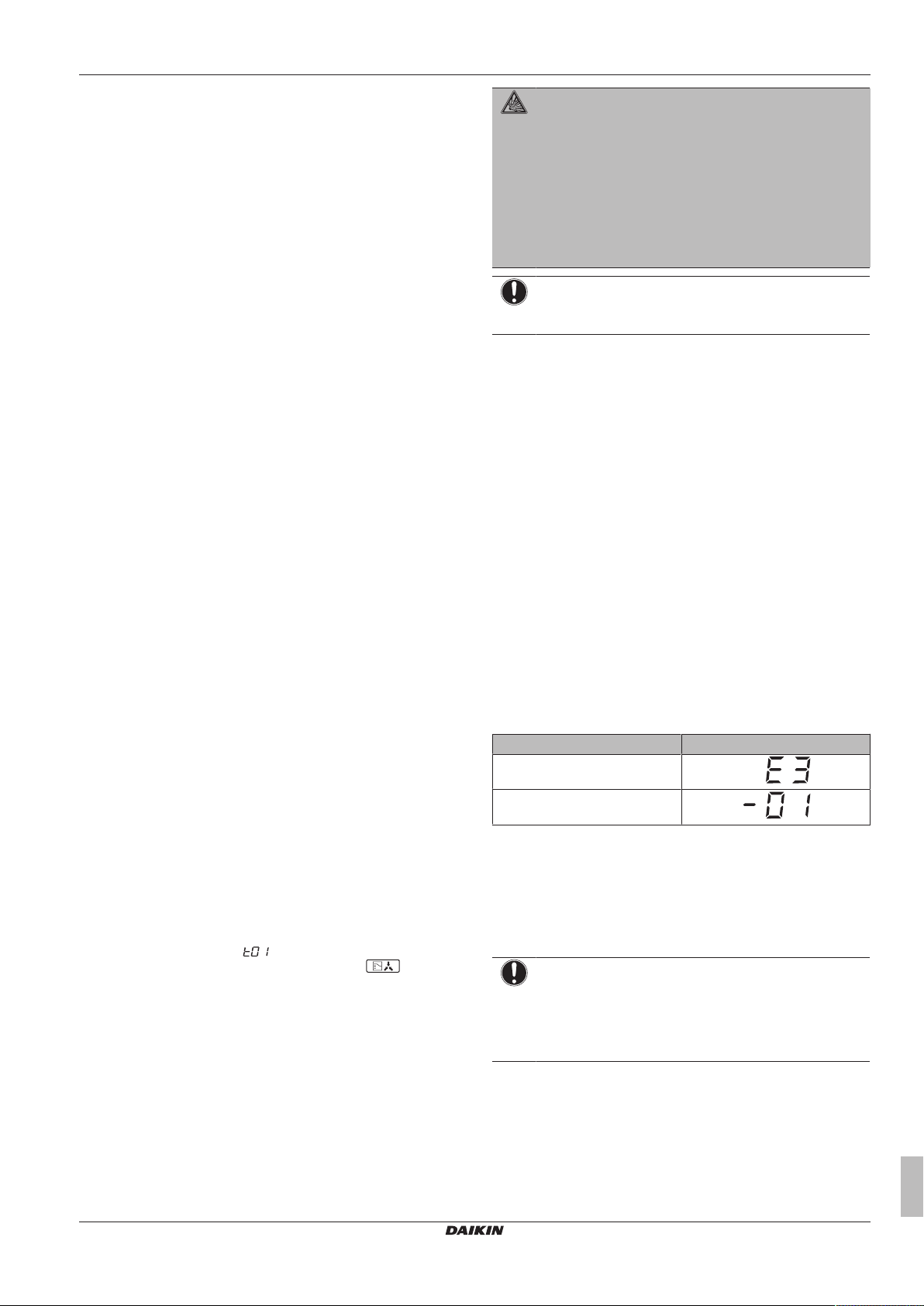

Esimerkki:

Koodi Esimerkki

Pääkoodi

Alikoodi

Pääkoodin ja alikoodin näyttö vaihtuu 1sekunnin välein.

9.4.1 Alipaineistustilan käyttäminen

1 Kun yksikkö on pysäytetty, valitse yksikön asetukseksi [2‑21]=1.

Tulos: Kun se on vahvistettu, sisä- ja ulkoyksiköiden

paisuntaventtiilit avautuvat täysin. Tuolloin 7-segmenttisen näytön osoitus = ja kaikkien sisäyksiköiden

käyttöliittymässä näkyy TEST (koekäyttö) ja (ulkoinen ohjaus) ja käyttö on estetty.

2 Tyhjennä järjestelmä tyhjöpumpulla.

3 Lopeta alipaineistustila painamalla BS3.

9.4.2 Kylmäaineen talteenotto

Toimenpide tulee suorittaa kylmäaineen palauttimen avulla. Noudata samaa menetelmää kuin imuroinnissa.

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

11 Hävittäminen

Tämä yksikkö käyttää fluorattua hiilivetyä. Ota yhteys jälleenmyyjään, kun hävität tämän yksikön.

HUOMIOITAVAA

ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä kylmäaineen, öljyn ja muiden osien käsittelyssä ON noudatettava soveltuvaa lainsäädäntöä. Yksiköt TÄYTYY käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja talteenottoa varten.

Asentajan ja käyttäjän viiteopas

Page 44

12 Tekniset tiedot

(mm)

≥500

≥900

≥20

≥20 ≥20

≥20

(mm)

≥300

BBB

HPS

SENPH

SENPL

4D108945A

12 Tekniset tiedot

Uusimpien teknisten tietojen osajoukko on saatavana alueelliselta Daikin-sivustolta (julkisesti saatavilla). Uusimpien teknisten tietojen koko joukko on saatavana alueelliselta Daikin-sivustolta (julkisesti saatavilla).

12.1 Yleiskuvaus: Tekniset tiedot

Tämä luku sisältää tietoja seuraavista asioista:

▪ Huoltotila

▪ Putkikaavio

▪ Kytkentäkaavio

▪ Kenttäasetukset

▪ ESP-käyrät

12.2 Huoltotila: Ulkoyksikkö

Varmista, että yksikön ympärillä oleva tila riittää sen huoltamiseen ja että ilmanvaihtoa varten on vähimmäismäärä tilaa (katso kuva alla).

12.3 Putkikaavio: Ulkoyksikkö

F Etupuoli

TIETOJA

Lisää teknisiä tietoja on teknisissä rakennetiedoissa.

A Täyttöportti B Sulkuventtiili (ja huoltoportti ∅7,9mm laippaliitäntä) C Jäähdytysveden tulo D Jäähdytysveden lähtö

Lisäysportti/huoltoportti

Suodatin

Tarkistusventtiili

Paineenalennusventtiili

Solenoidiventtiili

Kapillaariputki

Elektroninen paisuntaventtiili

4-tieventtiili

Siipituuletin

Asentajan ja käyttäjän viiteopas

Portti (anturia varten) Matala-/korkeapaineanturi Korkeapainekytkin

RWEYQ8~14T9Y1B

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

4P452191-1A – 2018.03

Page 45

12 Tekniset tiedot

/12.2

Öljynerotin

Akkumulaattori

Kompressori

Kaksiputkinen lämmönvaihdin

Nesteen keräysastia

Termistori

12.4 Kytkentäkaavio: Ulkoyksikkö

Kytkentäkaavio toimitetaan yksikön mukana, sijaitsee huoltokannen sisäpuolella.

Muistettavaa ennen yksikön käynnistystä

Englanti Käännös

Notes to go through before starting the unit

Symbols Symbolit X1M Pääliitin

1 Katso asennus- tai huolto-oppaasta BS1~BS3-painikkeiden ja

DS1- + DS2‑DIP-kytkimien käyttöohjeet. 2 Älä käytä yksikköä oikosulkemalla suojalaitetta S1PH. 3 Katso sisäyksikön–ulkoyksikön F1–F2-tiedonsiirtojohtimien ja

ulkoyksikön–ulkoyksikön F1–F2-tiedonsiirtojohtojen

liitäntäohjeet huolto-oppaasta.

Sijainti kytkinrasiassa

Suomi Käännös

Position in switch box Sijainti kytkinrasiassa

Selitys

A1P Pääpiirilevy A2P Kohinansuodattimen piirilevy A3P Invertterin piirilevy A4P Alipiirilevy A8P Sovittimen piirilevy

Muistettavaa ennen yksikön käynnistystä

Maadoitusjohto Johtonumero 15

Kenttäjohdin Kenttäkaapeli

Kytkentä ** jatkuu sivun 12 sarakkeessa 2

Useita johdotusmahdollisuuksia

Vaihtoehto

Ei kiinnitetty kytkinrasiaan

Johdotus mallin mukaan

Piirilevy

A9P * Jäähdytys/lämmitysvalitsimen piirilevy BS* (A1P) Painikkeet (tila, aseta, palaa) C* (A3P) Kondensaattori DS* (A1P) DIP-kytkin E1HC Kampikammion lämmitin F1S (A2P) Ylijännitesuoja F1U (A4P) Sulake (T, 3,15A, 250V) F401U (A2P) Sulake (T, 6,3A, 250V) F402U (A2P) Sulake (T, 6,3A, 250V) F403U (A2P) Sulake (T, 6,3A, 250V) F410U (A2P) Sulake (T, 63A, 600V) F411U (A2P) Sulake (T, 63A, 600V) F412U (A2P) Sulake (T, 63A, 600V) F*U (A1P) Sulake (T, 3,15A, 250V) HAP (A1P) Käynti-LED (huoltomonitori – vihreä) K1M (A3P) Magneettinen kontaktori K*R (A*P) Magneettirele L*R Reaktori M1C Moottori (kompressori) M*F Moottori (tuuletin) PS (A1P) Virtalähde Q1DI # Maavuotosuojakatkaisin Q1RP (A1P) Vaihevahtipiiri R* (A3P) Vastus R*T Termistori R*V (A2P) Varistori S1NPH Korkeapaineanturi S1NPL Matalapaineanturi S1PH Korkeapainekytkin (poisto) S1S Ilman ohjauskytkin S2S Jäähdytys/lämmityskytkin S3S Suojakytkin SEG* (A1P) 7-segmenttinen näyttö T1A Vuotovirran havaitsemisanturi V1R (A3P) IGBT-virtamoduuli V2R (A3P) Diodimoduuli X66A Liitin (jäähdytys/lämmitysvalitsimen

kaukokytkentä) X*A Piirilevyn liitin X*M Riviliitin X*M (A*P) Piirilevyn riviliitin X*Y Liitin Y*E Elektroninen paisuntaventtiili Y*S Solenoidiventtiili Z*C Kohinasuodatin (ferriittisydän) Z*F Kohinasuodatin

* Valinnainen

# Erikseen hankittava

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 46

13 Tietoja järjestelmästä

g g

c c cd

k l

e e

f h

c c

kkk

Käyttäjälle

13 Tietoja järjestelmästä

VRV IV ‑lämmöntalteenottojärjestelmän sisäyksikköosaa voidaan käyttää lämmitys/jäähdytyssovelluksissa. Käytettävän sisäyksikön tyyppi riippuu ulkoyksiköiden sarjasta.

HUOMIOITAVAA

Järjestelmän myöhemmät muutokset tai laajennukset:

Täydellinen kuvaus sallituista yhdistelmistä (järjestelmän myöhempää laajennusta varten) on saatavana teknisissä rakennetiedoissa. Tutustu kuvaukseen. Pyydä asentajalta lisätietoja ja ammattimaisia neuvoja.

13.1 Järjestelmän sijoittelu

Lämpöpumppujärjestelmä

a Yksikkö

b Kylmäaineputkisto

c VRV DX -sisäyksikkö

d LT Hydrobox -yksikkö

e BP-rasia (tarvitaan Residential Air (RA)- tai Sky Air (SA)

direct expansion (DX) ‑sisäyksiköiden liittämiseen)

f Residential Air (RA) direct expansion (DX) ‑sisäyksiköt g Käyttöliittymä h Langaton käyttöliittymä

i Jäähdytyksen/lämmityksen etävaihtokytkin j Vesijärjestelmän liitäntä

Lämmön talteenottojärjestelmä

a Yksikkö b Kylmäaineputkisto c BS-yksikkö d Multi BS -yksikkö e VRV DX -sisäyksikkö

f LT Hydrobox -yksikkö g Vain jäähdyttävä VRV-sisäyksikkö h HT Hydrobox -yksikkö

i EKEXV-sarja j AHU

k Käyttöliittymä

l Langaton käyttöliittymä

m Vesijärjestelmän liitäntä

Vesijärjestelmä

a Yksikkö

Asentajan ja käyttäjän viiteopas

b Liitäntä kylmäaine-järjestelmään c Vesiputkisto d Kuivajäähdytin e Suolavesisilmukka

f Suljettu jäähdytystorni g Kuumavesisäiliö

RWEYQ8~14T9Y1B

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

4P452191-1A – 2018.03

Page 47

14 Käyttöliittymä

HUOMIO

▪ ÄLÄ koskaan kosketa säätimen sisäosia.

▪ ÄLÄ irrota etupaneelia. Eräiden sisällä olevien osien

koskettaminen on vaarallista ja voi aiheuttaa toimintahäiriöitä. Jos sisällä olevia osia täytyy tarkastaa tai säätää, ota yhteys jälleenmyyjään.

Tässä käyttöoppaassa on järjestelmän päätoimintojen yleiskuvaus.

Tarkempia tietoja tiettyjen toimintojen saavuttamiseen tarvittavista toimenpiteistä on kyseisen sisäyksikön asennus- ja käyttöoppaassa.

Katso asennetun käyttöliittymän käyttöohje.

15 Ennen käyttöä

VAROITUS

Tämä yksikkö sisältää sähköisiä ja kuumia osia.

VAROITUS

Varmista ennen yksikön käyttöä, että asentaja on suorittanut asennuksen oikein.

HUOMIOITAVAA

Älä milloinkaan tarkasta tai huolla laitetta itse. Pyydä pätevää huoltomiestä suorittamaan nämä työt.

HUOMIO

Pitkällinen altistuminen ilmavirralle on terveydelle haitallista.

HUOMIO

Happivajeen välttämiseksi tuuleta huonetta riittävästi, jos polttimen sisältävää laitetta käytetään yhdessä järjestelmän kanssa.

16 Käyttö

16.1 Toiminta-alue

Turvallisen ja tehokkaan toiminnan takaamiseksi käytä järjestelmää vain seuraavien lämpötila- ja kosteusrajojen sisällä.

Yllä oleva toiminta-alue pätee vain siinä tapauksessa, että VRV IV ‑järjestelmään on liitetty direct expansion ‑sisäyksiköitä.

Hydrobox- tai AHU-yksiköitä käytettäessä pätevät erikoistoimintaalueet. Ne on ilmoitettu vastaavan yksikön asennus/käyttöoppaassa. Uusimmat tiedot ovat teknisissä rakennetiedoissa.

16.2 Järjestelmän käyttäminen

16.2.1 Tietoja järjestelmän käyttämisestä

▪ Käyttötoiminnot vaihtelevat ulkoyksikön ja käyttöliittymän

yhdistelmän mukaan.

▪ Laitteen suojaamiseksi vaurioitumiselta kytke päävirtakytkin päälle

6 tuntia ennen käyttöönottoa.

16.2.2 Tietoja jäähdytys-, lämmitys-, vain tuuletin- ja automaattisesta käytöstä

▪ Vaihtoa ei voi tehdä käyttöliittymässä, jonka näytössä näkyy

"keskusohjattu vaihto" (katso käyttöliittymän asennus- ja

käyttöohje).

▪ Kun näytössä vilkkuu symboli "keskusohjattu vaihto", katso

tietoja kohdasta "16.5.1 Tietoja pääkäyttöliittymän

asettamisesta"sivulla49.

▪ Tuuletin voi toimia noin 1 minuutin ajan sen jälkeen, kun

lämmityskäyttö on päättynyt.

▪ Huonelämpötilasta riippuen ilmavirran nopeus voi säätyä

automaattisesti tai tuuletin voi pysähtyä välittömästi. Tämä ei ole vika.

HUOMIO

ÄLÄ käytä järjestelmää, kun käytetään huoneen kaasutustyyppistä hyönteismyrkkyä. Yksikköön voi kerääntyä kemikaaleja, mikä voi vaarantaa kemikaaleille yliherkkien henkilöiden terveyden.

HUOMIOITAVAA

Muista kytkeä virta päälle vähintään 6 tuntia ennen käyttöä kompressorin suojaamiseksi ja jotta kampikammion lämmitin saa virtaa.

Tämä käyttöopas koskee alla mainittuja järjestelmiä, joissa on standardiohjaus. Ennen käyttöönottoa ota yhteys jälleenmyyjään saadaksesi tiedot oman järjestelmäsi tyyppiä ja merkkiä vastaavasta toiminnasta. Jos laitteessasi on mukautettu ohjausjärjestelmä, pyydä jälleenmyyjältä omaa järjestelmääsi koskevat ohjeet.

Toimintatilat (sisäyksikön tyypin mukaan):

▪ Lämmitys ja jäähdytys (ilma-ilma).

▪ Vain tuuletin -käyttö (ilma-ilma).

▪ Lämmitys ja jäähdytys (ilma-vesi).

▪ Kuumavesipumppu

Tarkoitukseen suunniteltuja toimintoja on sisäyksikön tyypin mukaan, katso lisätietoja vastaavasta asennus/käyttöoppaasta.

16.2.3 Tietoja lämmitystoiminnasta

Asetetun lämpötilan saavuttamisessa voi kestää pidempään yleisessä lämmitystoiminnassa kuin jäähdytystoiminnassa.

Seuraavat toiminnot suoritetaan, jotta lämmitysteho ei heikkene tai kylmää ilmaa ei puhalleta.

Sulatustoiminto

Lämmityskäytössä ulkoyksikön ilmajäähdytetyn kierukan jäätyminen lisääntyy ajan mittaan rajoittaen energiansiirtoa ulkoyksikön kierukkaan. Lämmitysteho laskee, ja järjestelmän täytyy siirtyä jäänpoistotilaan voidakseen poistaa jäätä ulkoyksikön kierukasta. Jäänpoiston aikana sisäyksikön puolen lämmitysteho laskee tilapäisesti, kunnes jäänpoisto on suoritettu. Yksikön täysi lämmitysteho palaa jäänpoiston jälkeen.

Jos käytössä on Niin

RWEYQ16~42monimallit

RWEYQ8~14yksittäismallit

Jäänpoistosta ilmoitetaan sisäyksikön näytössä kuvakkeella .

Sisäyksikkö jatkaa lämmityskäyttöä alemmalla tasolla jäänpoistotilan aikana. Se takaa riittävän mukavuustason sisällä.

Sisäyksikkö pysäyttää tuuletinkäytön, kylmäainejakson suunta vaihtuu ja ulkoyksikön kierukan jäänpoistoon käytetään energiaa rakennuksen sisältä.

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 48

16 Käyttö

Kuumakäynnistys

Lämmitystoiminnan alkaessa sisäyksikön puhallin on automaattisesti pysähtyneenä; näin estetään kylmän ilman virtaaminen yksiköstä

sisätiloihin. Käyttöliittymän näytössä näkyy . Voi kestää jonkin aikaa, ennen kuin tuuletin käynnistyy. Tämä ei ole vika.

TIETOJA

▪ Lämmitysteho laskee, kun ulkoilman lämpötila putoaa.

Jos näin tapahtuu, käytä toista lämmitintä yhdessä yksikön kanssa. (Käytettäessä yhdessä avotulta tuottavien laitteiden kanssa tuuleta huonetta jatkuvasti.) Älä aseta avotulta tuottavia laitteita yksiköstä tulevalle ilmavirralle alttiina oleviin paikkoihin tai yksikön alapuolelle.

▪ Huoneen lämpiäminen yksikön käynnistyksen jälkeen

kestää jonkin aikaa, koska järjestelmä käyttää kuumailmakiertojärjestelmää koko huoneen lämmittämiseksi.

▪ Jos kuuma ilma nousee kattoon ja jättää lattian

yläpuolella olevan alueen kylmäksi, kannattaa käyttää kierrätintä (sisätuuletinta, joka kierrättää ilmaa). Kysy lisätietoja jälleenmyyjältä.

16.2.4 Järjestelmän käyttäminen (ILMAN jäähdytyksen/lämmityksen etävaihtokytkintä)

1 Paina käyttöliittymän toimintatilan valintapainiketta useita

kertoja ja valitse haluttu toimintatila.

Jäähdytystoiminta

Lämmitystoiminta

Vain tuuletin -toiminta

2 Paina käyttöliittymän ON/OFF-painiketta.

Tulos: Toiminnan merkkivalo valo syttyy, ja järjestelmä alkaa toimia.

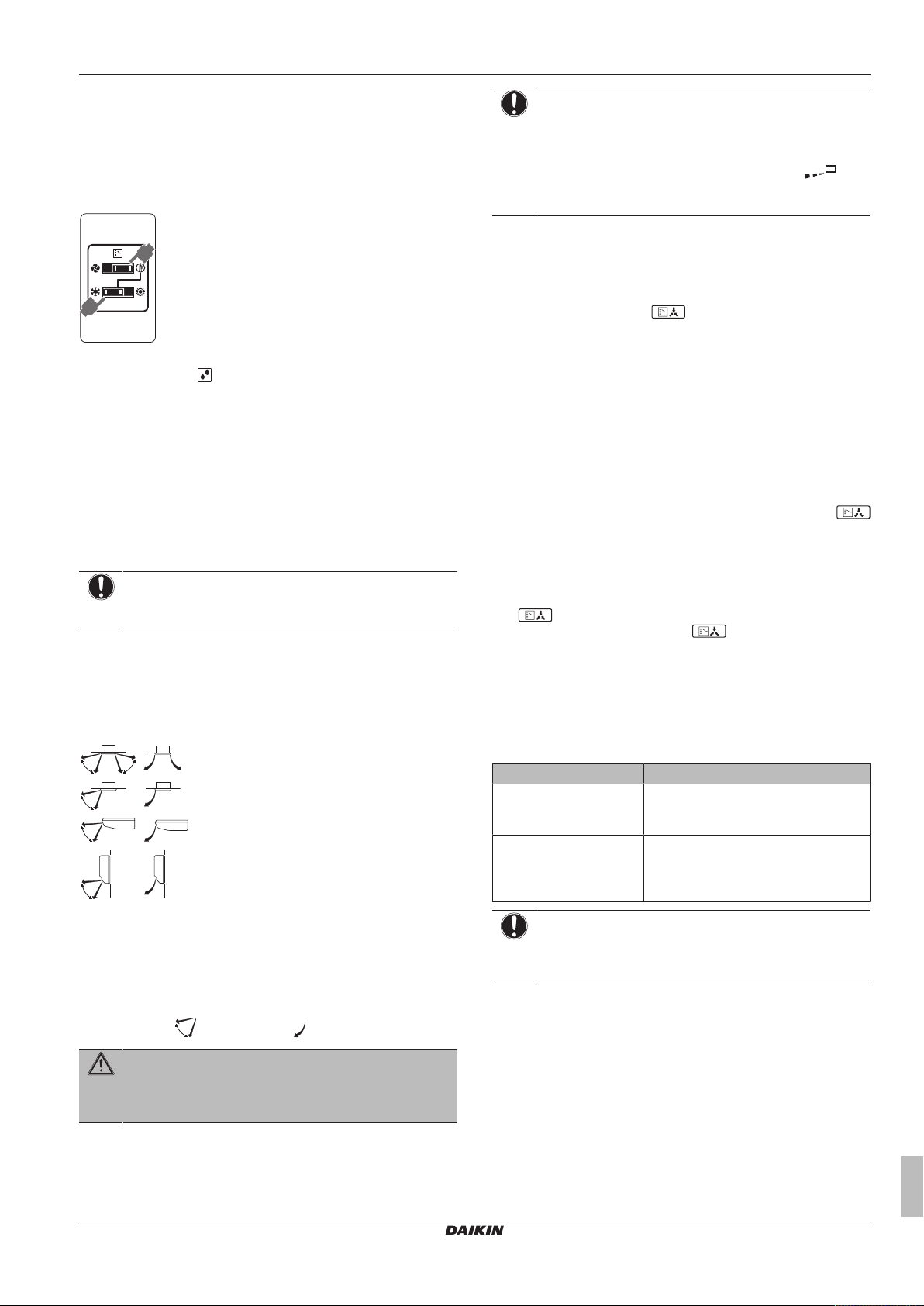

16.2.5 Järjestelmän käyttäminen (jäähdytyksen/ lämmityksen etävaihtokytkimen KANSSA)

Etävaihtokytkimen yleiskuvaus

a PELKÄN TUULETINKÄYTÖN/

ILMASTOINNIN VALINTAKYTKIN

Aseta kytkin asentoon , kun haluat käyttää pelkkää tuuletinta tai asentoon

, kun haluat lämmitystä tai

jäähdytystä.

b JÄÄHDYTYKSEN/LÄMMITYKSEN

VAIHTOKYTKIN

Aseta kytkin asentoon varten tai asentoon lämmitystä varten

Käynnistys

1 Valitse toimintatila jäähdytyksen/lämmityksen vaihtokytkimen

avulla seuraavasti:

jäähdytystä

Jäähdytys

2 Paina käyttöliittymän ON/OFF-painiketta.

Tulos: Toiminnan merkkivalo valo syttyy, ja järjestelmä alkaa

toimia.

Pysäytys

3 Paina käyttöliittymän ON/OFF-painiketta uudelleen.

Tulos: Toiminnan merkkivalo sammuu, ja järjestelmä pysähtyy.

HUOMIOITAVAA

Älä kytke yksiköstä virtaa pois heti sen pysähdyttyä, vaan odota vähintään 5minuuttia.

Säätäminen

Katso käyttöliittymän käyttöohjeesta tietoja lämpötilan, tuulettimen nopeuden ja ilmavirran suunnan ohjelmoinnista.

Lämmitys

Pelkkä puhallinkäyttö

16.3 Kuivausohjelman käyttäminen

16.3.1 Tietoja kuivausohjelmasta

▪ Tämän ohjelman tehtävä on vähentää huoneilman kosteutta

pudottamalla mahdollisimman vähän lämpötilaa (huoneen minimaalinen jäähdytys).

▪ Mikrotietokone määrittää automaattisesti lämpötilan ja tuulettimen

nopeuden (niitä ei voi asettaa käyttöliittymällä).

▪ Järjestelmä ei ala toimia, jos huonelämpötila on alhainen (<20°C).

16.3.2 Kuivausohjelman käyttäminen (ILMAN jäähdytyksen/lämmityksen etävaihtokytkintä)

Käynnistys

1 Paina käyttöliittymän toimintatilan valintapainiketta useita

kertoja ja valitse

2 Paina käyttöliittymän ON/OFF-painiketta.

Tulos: Toiminnan merkkivalo valo syttyy, ja järjestelmä alkaa

toimia.

3 Paina ilmavirran suunnan säätöpainiketta (vain kaksoisvirtaus,

monivirtaus, nurkka, kattoon ripustettu ja seinäkiinnitetty). Katso lisätietoja kohdasta "16.4Ilmavirran suunnan säätö"sivulla49.

Pysäytys

4 Paina käyttöliittymän ON/OFF-painiketta uudelleen.

Tulos: Toiminnan merkkivalo sammuu, ja järjestelmä pysähtyy.

HUOMIOITAVAA

Älä kytke yksiköstä virtaa pois heti sen pysähdyttyä, vaan odota vähintään 5minuuttia.

(huoneilman kuivaus).

Asentajan ja käyttäjän viiteopas

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

RWEYQ8~14T9Y1B

4P452191-1A – 2018.03

Page 49

17 Energiansäästö ja toiminnan optimointi

16.3.3 Kuivausohjelman käyttäminen (jäähdytyksen/lämmityksen etävaihtokytkimen kanssa)

Käynnistys

1 Valitse jäähdytystoiminta jäähdytyksen/lämmityksen

etävaihtokytkimen avulla.

2 Paina käyttöliittymän toimintatilan valintapainiketta useita

kertoja ja valitse (huoneilman kuivaus).

3 Paina käyttöliittymän ON/OFF-painiketta.

Tulos: Laitteen toimintaa ilmaiseva valo syttyy, ja järjestelmä

alkaa toimia.

4 Paina ilmavirran suunnan säätöpainiketta (vain kaksoisvirtaus,

monivirtaus, nurkka, kattoon ripustettu ja seinäkiinnitetty). Lisätietoja: katso "16.4Ilmavirran suunnan säätö"sivulla49.

Pysäytys

5 Paina käyttöliittymän ON/OFF-painiketta uudelleen.

Tulos: Toiminnan merkkivalo sammuu, ja järjestelmä pysähtyy.

HUOMIOITAVAA

Älä kytke yksiköstä virtaa pois heti sen pysähdyttyä, vaan odota vähintään 5minuuttia.

HUOMIOITAVAA

▪ Läpän liikerajaa voidaan muuttaa. Kysy lisätietoja

jälleenmyyjältä. (vain kaksoisvirtaus, monivirtaus, nurkka, kattoon ripustettu ja seinäkiinnitetty).

▪ Vältä käyttämästä vaakasuoraa suuntaa

saattaa aiheuttaa kosteuden tai pölyn kiinnittymistä kattoon tai läppään.

. Se

16.5 Pääkäyttöliittymän asettaminen

16.5.1 Tietoja pääkäyttöliittymän asettamisesta

Alakäyttöliittymissä näkyy noudattavat automaattisesti pääkäyttöliittymän asettamaa toimintatilaa.

Lämmitys tai jäähdytys voidaan valita vain pääkäyttöliittymällä.

16.5.2 Pääkäyttöliittymän määrittäminen (VRV DX ja Hydrobox)

1 Paina nykyisen pääkäyttöliittymän toimintatilan valintapainiketta

4 sekunnin ajan. Jos tätä menettelyä ei ole vielä suoritettu, se voidaan suorittaa ensimmäisellä käytettävällä käyttöliittymällä.

Tulos: Kaikkien samaan ulkoyksikköön liitettyjen alakäyttöliittymien näytöissä vilkkuu symboli

(keskusohjattu vaihto).

2 Paina toimintatilan valintapainiketta siinä kaukosäätimessä,

jonka haluat määrittää pääkäyttöliittymäksi. Tulos: Tämän jälkeen määritys on valmis. Valittu käyttöliittymä

määrätään pääkäyttöliittymäksi, ja näytössä näkynyt symboli

(keskusohjattu vaihto) häviää näkyvistä. Muiden

käyttöliittymien näytössä näkyy (keskusohjattu vaihto).

(keskusohjattu vaihto) ja ne

16.4 Ilmavirran suunnan säätö

Katso käyttöliittymän käyttöohje.

16.4.1 Tietoja ilmavirran säätöläpästä

Kaksoisvirtaus- ja monivirtausyksiköt

Nurkkayksiköt

Kattoon ripustettavat yksiköt

Seinään kiinnitettävät yksiköt

Seuraavissa tilanteissa ilmavirran suunta saattaa poiketa näytöllä olevasta, koska mikrotietokone ohjaa ilmavirtaa.

Ilmavirran suuntaa voidaan säätää seuraavilla tavoilla:

▪ Ilmavirran säätöläppä säätää itse asentoaan.

▪ Käyttäjä voi asettaa ilmavirran suunnan kiinteäksi.

▪ Automaattinen

VAROITUS

Älä koskaan kosketa ilman poistoaukkoa tai vaakasuoria siipiä kääntöläpän ollessa toiminnassa. Sormet saattavat jäädä puristuksiin tai yksikkö saattaa särkyä.

ja haluttu asento .

16.6 Tietoja ohjausjärjestelmistä

Tässä järjestelmässä on kaksi muuta ohjausjärjestelmää yksittäisohjausjärjestelmän (yksi käyttöliittymä ohjaa yhtä sisäyksikköä) lisäksi. Mikäli omassa laitteessasi on jokin alla mainituista ohjausjärjestelmistä, varmista seuraavat asiat:

Tyyppi Kuvaus

Ryhmäohjausjärjestelmä Yksi käyttöliittymä ohjaa enintään 16

Kahden käyttöliittymän ohjausjärjestelmä

HUOMIOITAVAA

Ota yhteys jälleenmyyjään, mikäli haluat muuttaa ryhmäohjausjärjestelmän ja kahden käyttöliittymän ohjausjärjestelmän yhdistelmää tai asetuksia.

sisäyksikköä. Kaikkien sisäyksiköiden asetukset ovat samat.

Kaksi käyttöliittymää ohjaa yhtä sisäyksikköä (ryhmäohjausjärjestelmän ollessa kyseessä yhtä sisäyksiköiden ryhmää). Yksikköä käytetään erikseen.

17 Energiansäästö ja toiminnan

optimointi

Huomioi seuraavat varotoimenpiteet, jotta järjestelmä varmasti toimisi oikein.

▪ Säädä ilman ulostulo oikein ja vältä suoraa ilmanvirtausta päin

huoneessa oleskelevia ihmisiä.

▪ Säädä huonelämpötila oikein parasta oleskelumukavuutta

silmälläpitäen. Vältä liiallista lämmitystä tai jäähdytystä.

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 50

18 Kunnossapito ja huolto

▪ Estä suoran auringonvalon pääsy huoneeseen

jäähdytystoiminnan aikana käyttämällä verhoja tai kaihtimia.

▪ Tuuleta usein. Pitkään kestävä käyttö vaatii erityisen huomion

kiinnittämistä tuuletukseen.

▪ Pidä ovet ja ikkunat suljettuina. Jos ovet ja ikkunat ovat auki,

huoneesta virtaa pois ilmaa, mikä heikentää jäähdytyksen tai lämmityksen tehoa.

▪ Älä jäähdytä tai lämmitä liikaa. Lämpötila-asetuksen pitäminen

kohtuullisella tasolla auttaa säästämään energiaa.

▪ Älä koskaan aseta mitään esinettä yksikön ilman sisäänmeno- tai

ulostuloaukkojen eteen. Tämä voi heikentää lämmitys/ jäähdytystehoa tai pysäyttää toiminnan.

▪ Käännä päävirtakytkin pois-asentoon, kun yksikköä ei käytetä

pitkähköön aikaan. Mikäli kytkin on päällä, laite kuluttaa sähköä. Kytke virta 6 tuntia ennen yksikön uudelleenkäynnistystä, jotta yksikkö toimii oikein. (Katso sisäyksikön käyttöoppaan kohta "Huolto".)

▪ Kun näytöllä näkyy symboli (ilmansuodatin pitää puhdistaa),

pyydä pätevää huoltomiestä puhdistamaan suodatin. (Katso sisäyksikön käyttöoppaan kohta "Huolto".)

▪ Pidä sisäyksikkö ja kaukosäädin vähintään 1 m:n päässä

televisioista, radioista, stereoista ja muista vastaavista laitteista. Muuten seurauksena voi olla häiriöitä äänessä tai kuvassa.

▪ ÄLÄ aseta sisäyksikön alle esineitä, sillä vesi voi vaurioittaa niitä.

▪ Kondensaatiota voi muodostua, jos kosteus on yli 80% tai

tyhjennysputki on tukossa.

Tässä VRV IV ‑lämmöntalteenottojärjestelmässä on edistynyt energiansäästötoiminto. Ensisijaisuuden mukaan voidaan korostaa energiansäästöä tai mukavuustasoa. Valittavana on useita parametreja, joiden avulla saadaan optimaalinen tasapaino energiankulutuksen ja mukavuuden välillä määrättyä sovellusta varten.

Saatavilla on useita malleja, jotka selitetään lyhyesti alla. Jos tarvitset neuvoja tai haluat muuttaa parametreja rakennuksen tarpeiden mukaisiksi, ota yhteyttä asentajaan tai jälleenmyyjään.

Asennusoppaassa on tarkempia tietoja asentajalle. Hän voi auttaa saavuttamaan parhaan tasapainon energiankulutuksen ja mukavuuden välillä.

Kysy asentajalta lisätietoja hyvin herkistä sovelluksista.

17.2 Käytettävissä olevat mukavuusasetukset

Mukavuustaso voidaan valita jokaiselle yllä olevalle tilalle. Mukavuustaso liittyy ajoitukseen ja kuormitukseen (energiankulutukseen), jota käytetään tietyn huonelämpötilan saavuttamiseen muuttamalla kylmäaineen lämpötilaa väliaikaisesti eri arvoihin, jotta halutut olosuhteet saavutetaan nopeammin.

▪ Tehokas

▪ Nopea

▪ Mieto

▪ Eko

TIETOJA

Automaattisen tilan ja Hydrobox-sovellusten yhdistelmiä kannattaa harkita. Energiansäästötoiminnon vaikutus voi olla hyvin pieni, kun pyydetään matalia/korkeita (jäähdytys/ lämmitys) lähtöveden lämpötiloja.

18 Kunnossapito ja huolto

HUOMIOITAVAA

Älä milloinkaan tarkasta tai huolla laitetta itse. Pyydä pätevää huoltomiestä suorittamaan nämä työt.

VAROITUS

Älä milloinkaan vaihda palaneen sulakkeen tilalle väärää kokoa olevaa sulaketta tai muuta johtoa. Johdon tai kuparijohdon käyttäminen saattaa vaurioittaa yksikköä tai aiheuttaa tulipalon.

HUOMIO

ÄLÄ laita sormia, keppejä tai muita esineitä ilman ulostulotai sisäänmenoaukkoon. ÄLÄ irrota tuulettimen suojusta. Koska tuuletin pyörii suurella nopeudella, se aiheuttaa vammoja.

17.1 Käytettävissä olevat kylmäaineen talteenottomenettelyt

Perus

Kylmäaineen lämpötila on sama tilanteesta riippumatta. Se vastaa vakiotoimintaa, joka on tunnettu ja jota voidaan odottaa aiemmilta VRV-järjestelmiltä.

Automaattinen

Kylmäaineen lämpötila asetetaan ulkolämpötilan mukaan. Se tarkoittaa kylmäaineen lämpötilan säätämistä vastaamaan tarvittavaa kuormaa (mikä myös liittyy ulkolämpötilaan).

Jos esimerkiksi järjestelmä on jäähdytystilassa, jäähdytystä ei tarvita yhtä paljon silloin, kun ulkolämpötila on alhainen (esim. 25°C), kuin silloin, kun ulkolämpötila on korkea (esim. 35°C). Tällöin järjestelmä alkaa nostaa kylmäaineen lämpötilaa automaattisesti, mikä alentaa tuotettua tehoa ja lisää järjestelmän tehokkuutta.

Hyvin herkkä/taloudellinen (jäähdytys/lämmitys)

Kylmäaineen lämpötila asetetaan korkeammaksi/alemmaksi (jäähdytys/lämmitys) kun peruskäytössä. Hyvin herkkä tila keskittyy tuottamaan asiakkaalle mukavuuden tunteen.

Sisäyksiköiden valintamenetelmä on tärkeä, ja se on otettava huomioon, sillä käytettävissä oleva teho ei ole sama kuin peruskäytössä.

Asentajan ja käyttäjän viiteopas

HUOMIO: Kiinnitä huomiota tuulettimeen!

On vaarallista tarkastaa yksikkö, kun tuuletin on käynnissä.

Muista kytkeä pääkytkin pois päältä ennen minkään huoltotoimenpiteen suorittamista.

HUOMIO

Tarkista laitteen pitkään kestäneen käytön jälkeen, että sen teline ja varusteet eivät ole vaurioituneet. Muuten yksikkö voi pudota ja aiheuttaa vammoja.

HUOMIOITAVAA

Älä pyyhi säätimen käyttöpaneelia bentseenillä, tinnerillä, kemiallisella pölyliinalla tms. Paneeli voi saada värivirheitä, tai pinnoitus voi kuoriutua pois. Jos se on hyvin likainen, kastele pyyhe vedellä laimennetulla neutraalilla pesuaineella, purista se kuivaksi ja pyyhi paneeli puhtaaksi. Pyyhi toisella kuivalla pyyhkeellä.

18.1 Huolto, kun laite on ollut pitkään käyttämättömänä

Esim. kauden alussa.

▪ Tarkasta ja poista kaikki, mikä voi tukkia sisä- ja ulkoyksiköiden

tulo- ja poistoventtiilit.

RWEYQ8~14T9Y1B

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

4P452191-1A – 2018.03

Page 51

18 Kunnossapito ja huolto

▪ Puhdista sisäyksiköiden ilmansuodattimet ja kotelot. Ota yhteyttä

asentajaan tai huoltohenkilöön, jos sisäyksikön ilmansuodattimet ja kotelot täytyy puhdistaa. Kunkin sisäyksikön asennus/ käyttöoppaassa on kunnossapitovihjeitä ja puhdistusohjeita. Muista asentaa puhdistetut ilmansuodattimet takaisin samaan asentoon.

▪ Käännä virtakytkin päälle kuusi tuntia ennen kuin laite otetaan

uudelleen käyttöön, jotta yksikkö toimii moitteettomasti. Heti virran kytkemisen jälkeen käyttöliittymän näyttö tulee näkyviin.

18.2 Huolto ennen pitkää käyttämättömyyskautta

Esim. kauden lopussa.

▪ Anna sisäyksiköiden käydä vain tuuletinkäytössä noin puoli päivää

niiden sisäosien kuivaamiseksi. Lisätietoja vain tuuletinkäytöstä on kohdassa "16.2.2 Tietoja jäähdytys-, lämmitys-, vain tuuletin- ja

automaattisesta käytöstä"sivulla47.

▪ Katkaise virransyöttö. Käyttöliittymän näyttö sammuu.

▪ Puhdista sisäyksiköiden ilmansuodattimet ja kotelot. Ota yhteyttä

18.3 Tietoja kylmäaineesta

Tämä tuote sisältää fluorinoituja kasvihuonekaasuja. ÄLÄ päästä kaasuja ilmakehään.

Kylmäainetyyppi: R410A

Ilmaston lämpenemispotentiaali (GWP): 2087,5

HUOMIOITAVAA

Euroopassa käytetään järjestelmän kylmäaineen kokonaismäärän kasvihuonekaasuja (ilmoitetaan CO2ekvivalenttitonneina) huoltovälien määrittämiseen. Noudata soveltuvaa lainsäädäntöä.

Kasvihuonekaasupäästöjen laskentakaava:

Kylmäaineen GWP-arvo × kylmäaineen kokonaismäärä [kg] / 1000

Kysy lisätietoja asentajalta.

VAROITUS

Järjestelmässä oleva kylmäaine on turvallista eikä yleensä vuoda. Jos kylmäainetta vuotaa huoneeseen ja joutuu kosketuksiin polttimen, lämmittimen tai lieden liekin kanssa, seurauksena voi olla haitallisia kaasuja.

Sammuta kaikki polttoainelämmittimet, tuuleta huone, ja ota yhteys laitteen myyjään.

Älä käytä järjestelmää, ennen kuin huoltoteknikko on vahvistanut, että kylmäaineen vuotokohta on korjattu.

18.4 Huolto- ja varaosapalvelu ja takuu

18.4.1 Takuuaika

▪ Tuotteen mukana tulee takuukortti, jonka jälleenmyyjä täytti

asennuksen yhteydessä. Asiakkaan täytyy tarkistaa täytetty kortti ja säilyttää sitä huolellisesti.

▪ Jos tuotetta on tarpeen korjata takuuaikana, ota yhteyttä

jälleenmyyjään ja pidä takuukortti saatavilla.

18.4.2 Suositeltava kunnossapito ja tarkastus

Koska yksikköön kerääntyy käytön aikana pölyä vuosien mittaan, sen teho laskee jossain määrin. Koska yksiköiden purkaminen ja niiden sisäosien puhdistaminen vaatii teknistä ammattitaitoa ja yksiköiden parhaan mahdollisen huollon varmistamiseksi kannattaa solmia huolto- ja tarkastussopimus tavanomaisten huoltotoimenpiteiden lisäksi. Jälleenmyyjäverkollamme on pääsy oleellisten osien pysyvään valikoimaan, jotta yksikkö voidaan pitää toiminnassa mahdollisimman pitkään. Kysy lisätietoja jälleenmyyjältä.

Kun pyydät jälleenmyyjältä apua, ilmoita aina:

▪ Yksikön täydellinen mallinimi.

▪ Valmistusnumero (yksikön nimikilvessä).

▪ Asennuspäivämäärä.

▪ Oireet tai toimintahäiriö ja vian yksityiskohdat.

VAROITUS

▪ Älä muuta, pura, irrota, asenna uudelleen tai korjaa

yksikköä itse, sillä virheellinen purkaminen tai asennus voi aiheuttaa sähköiskun tai tulipalon. Ota yhteys jälleenmyyjään.

▪ Jos kylmäainetta vahingossa vuotaa, varmista, ettei

avotulta ole. Kylmäaine on täysin turvallista, myrkytöntä ja palamatonta, mutta se muodostaa myrkyllistä kaasua, jos sitä pääsee vuotamaan huoneeseen, jossa on tuuletinlämmittimistä, kaasuliesistä tms. tulevaa tulenarkaa ilmaa. Anna aina pätevän asentajan varmistaa ennen käytön jatkamista, että vuotokohta on korjattu.

18.4.3 Suositeltavat kunnossapito- ja tarkastusvälit

Huomaa, että tässä mainitut huolto- ja vaihtovälit eivät liity komponenttien takuuaikaan.

Komponentti Tarkastusv

äli

Sähkömoottori 1 vuosi 20000 tuntia Piirilevy 25000 tuntia Lämmönvaihdin 5 vuotta Anturi (termistori jne.) 5 vuotta Käyttöliittymä ja kytkimet 25000 tuntia Valutusastia 8 vuotta Paisuntaventtiili 20000 tuntia Solenoidiventtiili 20000 tuntia

Taulukossa oletetaan, että käyttöolosuhteet ovat seuraavat:

▪ Normaali käyttö ilman yksikön usein toistuvaa käynnistämistä ja

sammuttamista. Mallin mukaan laitteen käynnistämistä ja sammuttamista ei suositella yli 6:ta kertaa tunnissa.

▪ Yksikön käyttöajan oletetaan olevan 10 tuntia päivässä ja

2500tuntia vuodessa.

HUOMIOITAVAA

▪ Taulukossa näytetään pääkomponentit. Lisätietoja on

huolto- ja tarkastussopimuksessa.

▪ Taulukko näyttää suositeltavat huoltovälit. Yksikön

pitämiseksi toimintakunnossa mahdollisimman pitkään huoltoa voidaan kuitenkin tarvita nopeammin. Suositeltavia välejä voidaan käyttää likimääräiseen huoltosuunnitteluun huolto- ja tarkastuskulujen budjetointia varten. Huolto- ja tarkastussopimuksen sisällön mukaan huolto- ja tarkastusvälit voivat todellisuudessa olla tässä mainittuja lyhyemmät.

Huoltoväli (vaihto ja/tai

korjaus)

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

Asentajan ja käyttäjän viiteopas

Page 52

19 Vianetsintä

18.4.4 Lyhennetyt huolto- ja vaihtovälit

Huolto- ja vaihtovälien lyhentämistä täytyy harkita seuraavissa tilanteissa:

Yksikköä käytetään paikoissa, joissa:

▪ Lämpö ja kosteus vaihtelevat poikkeuksellisen paljon.

▪ Tehonhuojunta on suurta (jännite, taajuus, aaltovääristymä tms.)

(yksikköä ei voi käyttää, jos tehonhuojunta on sallitun alueen ulkopuolella).

▪ Iskuja ja tärinää esiintyy usein.

▪ Ilmassa voi olla pölyä, suolaa, haitallista kaasua tai öljysumua,

esimerkiksi rikkihapoketta ja rikkivetyä.

▪ Kone käynnistetään ja sammutetaan usein tai käyttöaika on pitkä

(sijoituspaikat, joissa on ympärivuorokautinen ilmastointi).

Kuluvien osien suositeltu vaihtoväli

Komponentti Tarkastus

väli

Ilmansuodatin 1 vuosi 5 vuotta Suurtehosuodatin 1 vuosi Sulake 10 vuotta Kampikammion lämmitin 8 vuotta Painetta sisältävät osat Jos esiintyy korroosiota,

HUOMIOITAVAA

▪ Taulukossa näytetään pääkomponentit. Lisätietoja on

huolto- ja tarkastussopimuksessa.

▪ Taulukko näyttää suositeltavat vaihtovälit. Yksikön

TIETOJA

Takuu ei kata vahinkoja, jotka aiheutuvat siitä, että laitteet on purkanut tai niiden sisäosat on puhdistanut joku muu kuin valtuutettu jälleenmyyjä.

Huoltoväli (vaihto ja/tai

korjaus)

ota yhteyttä paikalliseen

jälleenmyyjään.

Toimintahäiriö Toimenpide

Jos järjestelmä ei toimi ollenkaan.

Järjestelmä kykenee siirtymään pelkkään tuuletinkäyttöön, mutta heti jäähdytys- tai lämmitystoimintaan siirryttäessä se pysähtyy.

Järjestelmä toimii, mutta jäähdytys- tai lämmitysteho on riittämätön.

▪ Tarkista, onko kyseessä virtakatkos.

Odota, että sähkö palautuu päälle. Jos sähkökatkos tapahtuu käytön aikana, järjestelmä käynnistyy automaattisesti uudelleen kun virtalähde palautuu.

▪ Tarkista, onko sulake palanut tai

katkaisin lauennut. Tarvittaessa vaihda sulake tai palauta katkaisin.

▪ Tarkista, onko sisä- tai ulkoyksikön ilman

tulo- tai poistoaukon edessä jokin este. Poista mahdolliset esteet ja varmista ilmankierto.

▪ Tarkista, näkyykö käyttöliittymän

näytössä (ilmansuodatin pitää puhdistaa). (Katso kohta

"18Kunnossapito ja huolto" sivulla50 ja

sisäyksikön käyttöoppaan kohta "Huolto".)

▪ Tarkista, onko sisä- tai ulkoyksikön ilman

tulo- tai poistoaukon edessä jokin este. Poista mahdolliset esteet ja varmista ilmankierto.

▪ Tarkista, onko ilmansuodatin tukkeutunut

(katso sisäyksikön oppaan kohta "Huolto").

▪ Tarkista lämpötila-asetus.

▪ Tarkista tuulettimen nopeuden asetus

käyttöliittymästä.

▪ Tarkista, onko ovia tai ikkunoita jäänyt

auki. Sulje ovet ja ikkunat, jotta tuuli ei pääse puhaltamaan sisään.

▪ Tarkista, onko huoneessa

jäähdytystoiminnan aikana liian suuri määrä oleskelijoita. Tarkista, onko huoneessa liian voimakas lämmönlähde.

▪ Tarkista, pääseekö aurinko paistamaan

suoraan huoneeseen. Käytä verhoja tai sälekaihtimia.

▪ Tarkista, onko ilmavirtauksen kulma

oikea.

19 Vianetsintä

Jos jokin seuraavassa mainituista vikatilanteista ilmenee, suorita alla mainitut toimenpiteet ja ota yhteys jälleenmyyjään.

VAROITUS

Jos jotakin epätavallista tapahtuu (palaneen käryä tms.), lopeta käyttö ja katkaise virta.

Yksikön käytön jatkaminen tällaisissa olosuhteissa voi aiheuttaa rikkoutumisen, sähköiskun tai tulipalon. Ota yhteys jälleenmyyjään.

Järjestelmän korjaus TÄYTYY teettää ammattitaitoisella huoltohenkilöllä.

Jos järjestelmä EI toimi kunnolla (ei kuitenkaan em. syistä johtuen eikä mikään em. vioista ei ole ilmennyt), tutki järjestelmä seuraavan ohjeen mukaisesti.

Asentajan ja käyttäjän viiteopas

Jos kaikkien yllä olevien tarkastuksien jälkeen ongelman korjaaminen ei onnistu, ota yhteys asentajaan ja ilmoita oireet, yksikön täydellinen mallinimi (ja valmistusnumero, jos mahdollista) ja asennuspäivä (mainittu mahdollisesti takuukortissa).

19.1 Virhekoodit: Yleiskuvaus

Jos sisäyksikön käyttöliittymän näytössä näkyy vikakoodi, ota yhteyttä asentajaan ja ilmoita vikakoodi, yksikön tyyppi ja sarjanumerot (nämä tiedot ovat yksikön nimikilvessä).

Ohessa on vikakoodiluettelo viitteeksi. Vikakoodin tason mukaan voit nollata koodin painamalla virtapainiketta. Jos et voi, kysy neuvoa asentajalta.

19.2 Oireet, jotka EIVÄT ole järjestelmän toimintahäiriöitä

Seuraavat oireet EIVÄT ole järjestelmän toimintahäiriöitä:

19.2.1 Oire: Järjestelmä ei toimi

▪ Ilmastointilaite ei käynnisty heti, kun käyttöliittymässä painetaan

käynnistys/pysäytyspainiketta. Jos laitteen toiminnan merkkivalo syttyy, järjestelmä toimii normaalisti. Kompressorin moottorin

RWEYQ8~14T9Y1B

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

4P452191-1A – 2018.03

Page 53

19 Vianetsintä

ylikuormittumisen estämiseksi ilmastointilaite käynnistyy 5 minuuttia sen uudelleenkäynnistämisen jälkeen, sillä on mahdollista, että laite on juuri sammutettu. Sama käynnistysviive on voimassa myös silloin, kun toimintatilan valintapainiketta on painettu.

▪ Jos käyttöliittymässä näkyy "Under Centralized Control",

toimintapainikkeen painaminen saa näytön vilkkumaan muutaman sekunnin ajan. Vilkkuva näyttö osoittaa, että käyttöliittymää ei voi käyttää.

▪ Järjestelmä ei käynnisty heti, kun virtalähde kytketään päälle.

Odota yhden minuutin ajan, että mikrotietokone on valmis käyttöä varten.

19.2.2 Oire: Vaihto jäähdytyksestä lämmitykseen tai päinvastoin ei onnistu

▪ Kun näytössä näkyy symboli (keskusohjattu vaihto), se

tarkoittaa, että tämä on alakäyttöliittymä.

▪ Kun jäähdytyksen/lämmityksen etävalintakytkin on asennettuna ja

näytössä näkyy symboli (keskusohjattu vaihto). Tämä johtuu siitä, että vaihtoa jäähdytyksestä lämmitykseen ja päinvastoin ohjataan jäähdytyksen/lämmityksen kaukosäätökytkimen avulla. Kysy jälleenmyyjältä, minne kaukosäätökytkin on asennettu.

19.2.3 Oire: Puhallinkäyttö on mahdollista, mutta jäähdytys ja lämmitys eivät toimi

Heti virran kytkemisen jälkeen. Mikrotietokone valmistautuu toimimaan ja suorittaa tiedonsiirron tarkistuksen kaikkien sisäyksiköiden kanssa. Odota enintään 12 minuuttia, kunnes tämä menettely on suoritettu.

19.2.4 Oire: Tuulettimen nopeus ei vastaa asetusta

Tuulettimen nopeus ei muutu, vaikka sen nopeuden säätöpainiketta painetaan. Kun huoneen lämpötila saavuttaa lämmitystilassa asetetun lämpötilan, ulkoyksikkö pysähtyy ja sisäyksikkö siirtyy puhaltimen hiljaiseen nopeuteen. Näin vältetään kylmän ilman puhaltaminen suoraan huoneessa olijoiden päälle. Tuulettimen nopeus ei muutu, vaikka toinen sisäyksikkö olisi lämmityskäytössä, kun painiketta painetaan.

19.2.8 Oire: Käyttöliittymän näytössä lukee "U4" tai "U5" ja pysähtyy, mutta käynnistyy uudelleen muutaman minuutin kuluttua

Tämä johtuu siitä, että käyttöliittymä sieppaa häiriöitä muista sähkölaitteista kuin ilmastointilaitteesta. Tämä estää yksiköiden välisen tiedonsiirron ja saa ne pysähtymään. Toiminta käynnistyy automaattisesti uudelleen, kun häiriöt loppuvat.

19.2.9 Oire: Ilmastointilaitteiden äänet (sisäyksikkö)

▪ Välittömästi virran kytkemisen jälkeen laitteesta kuuluu ääni.

Sisätilaan asennettavan yksikön sisällä oleva elektroninen paisuntaventtiili alkaa toimia ja tuottaa kyseisen äänen. Äänen voimakkuus heikkenee noin minuutin kuluessa.

▪ Jatkuva matala ääni kuuluu järjestelmän ollessa

jäähdytystoiminnassa tai pysähtyneenä. Ääni kuuluu, kun tyhjennyspumppu toimii (valinnaisvaruste).

▪ Nariseva ääni kuuluu, kun järjestelmä pysähtyy lämmitystoiminnan

jälkeen. Ääni johtuu lämpötilan muutoksen aiheuttamasta muoviosien laajenemisesta ja supistumisesta.

▪ Matala ääni kuuluu, kun sisäyksikkö pysäytetään. Tämä ääni

kuuluu, kun toinen sisäyksikkö on toiminnassa. Pieni määrä kylmäainetta pidetään virtaamassa järjestelmässä, jotta öljy ja kylmäaine eivät keräydy järjestelmään.

19.2.10 Oire: Ilmastointilaitteiden äänet (sisäyksikkö, ulkoyksikkö)

▪ Jatkuva, matala sihisevä ääni kuuluu, kun järjestelmä on

jäähdytys- tai jäänpoistotoiminnassa. Ääni johtuu kylmäainekaasun virtauksesta sisä- ja ulkoyksiköiden läpi.

▪ Sihisevä ääni kuuluu, kun järjestelmä kytketään

jäänpoistotoimintaan, tai välittömästi jäänpoiston loputtua. Ääni johtuu jäähdytysaineen virtauksen pysähtymisestä tai virtauksen muuttumisesta.

19.2.11 Oire: Ilmastointilaitteiden äänet (ulkoyksikkö)

Yksikön käyntiääni muuttuu. Äänen aiheuttaa taajuuden muuttuminen.

19.2.5 Oire: Tuulettimen suunta ei vastaa asetusta

Tuulettimen suunta ei vastaa käyttöliittymän näyttöä. Tuulettimen suunta ei vaihdu. Tämä johtuu siitä, että mikrotietokone ohjaa yksikköä.

19.2.6 Oire: Yksiköstä virtaa ulos valkoista sumua (sisäyksikkö)

▪ Kun jäähdytystoiminnan aikana ilmankosteus on korkea. Jos

sisäyksikön sisäpuoli on erittäin likainen, huoneen lämmönjakauma muuttuu epätasaiseksi. Sisäyksikön sisäosat pitää puhdistaa. Kysy jälleenmyyjältä tietoja laitteen puhdistamisesta. Työn suorittamiseen tarvitaan ammattitaitoista huoltohenkilöä.

▪ Välittömästi jäähdytystoiminnan loputtua ja jos huoneilman

lämpötila ja kosteus ovat alhaiset. Tämä johtuu siitä, että lämmintä kaasumaista kylmäainetta virtaa takaisin sisätilaan asennettavaan yksikköön muodostaen höyryä.

19.2.7 Oire: Yksiköstä virtaa ulos valkoista sumua (sisäyksikkö, ulkoyksikkö)

Kun järjestelmä vaihdetaan jäänpoiston jälkeen lämmitystoimintaan. Jäänpoiston tuottama kosteus muuttuu höyryksi ja poistuu laitteesta.

RWEYQ8~14T9Y1B VRVIV -vesijäähdytteinen järjestelmäilmastointilaite 4P452191-1A – 2018.03

19.2.12 Oire: Yksiköstä tulee pölyä

Yksikköä käytetään ensimmäisen kerran pitkään aikaan. Tämä johtuu siitä, että yksikköön on päässyt pölyä.

19.2.13 Oire: Yksiköt voivat päästää hajuja

Yksiköt voivat absorboida hajuja huoneista, huonekaluista, tupakansavusta jne. ja päästää hajuja edelleen ilmaan.

19.2.14 Oire: Ulkoyksikön tuuletin ei pyöri

Käytön aikana. Tuulettimen nopeutta säädellään tuotteen toiminnan optimoimiseksi.

19.2.15 Oire: Näytössä näkyy "88"

Näin tapahtuu heti sen jälkeen, kun päävirtakatkaisijasta on kytketty virta päälle. Se tarkoittaa, että käyttöliittymä on normaalissa tilassa. Tämä kestää 1minuutin ajan.

Asentajan ja käyttäjän viiteopas

Page 54

20 Siirtäminen

19.2.16 Oire: Ulkoyksikön kompressori ei pysähdy hetken kestäneen lämmitystoiminnan jälkeen

Tämän tarkoituksena on estää kylmäainetta jäämästä kompressoriin. Yksikkö pysähtyy 5–10 minuutin kuluttua.

19.2.17 Oire: Ulkoyksikön sisäosat ovat lämpimät, vaikka yksikkö on pysähtynyt

Tämä johtuu siitä, että kampikammion lämmityslaite pitää kompressorin lämpimänä, jotta kompressori voi käynnistyä pehmeästi.

19.2.18 Oire: Kun sisäyksikkö on pysäytetty, kuumaa ilmaa tuntuu

Samassa järjestelmässä käytetään useita sisäyksiköitä. Kun jokin toinen yksikkö on käynnissä, yksikön läpi virtaa silti hieman kylmäainetta.

20 Siirtäminen

Ota yhteys jälleenmyyjään, kun koko yksikkö täytyy irrottaa ja asentaa uudelleen. Yksiköiden siirtäminen vaatii teknistä ammattitaitoa.

Huolto-ohjeet

Tietyn tuotteen tai sovelluksen käyttöopas, joka selittää (tarvittaessa) tuotteen tai sovelluksen asennuksen, määrityksen, käytön ja/tai huollon.

Varusteet

Etiketit, käyttöoppaat, tiedot ja laitteistot, jotka toimitetaan tuotteen mukana ja jotka on asennettava mukana toimitettavien asiakirjojen ohjeiden mukaisesti.

Oheistuotteet

Varuste, jonka on tehnyt tai hyväksynyt Daikin ja jota voidaan käyttää tuotteen kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

Erikseen hankittava

Varuste, jonka on tehnyt muu kuin Daikin ja jota voidaan käyttää tuotteen kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

21 Hävittäminen

Tämä yksikkö käyttää fluorattua hiilivetyä. Ota yhteys jälleenmyyjään, kun hävität tämän yksikön.

HUOMIOITAVAA

22 Sanasto

Jälleenmyyjä

Tuotteen jälleenmyyjä.

Valtuutettu asentaja

Teknisesti taitava henkilö,joka on pätevä asentamaan tuotteen.

Käyttäjä

Henkilö, joka omistaa tuotteen ja/tai käyttää sitä.

Sovellettavat määräykset

Kaikki kansainväliset, eurooppalaiset, kansalliset ja paikalliset direktiivit, lait, säädökset ja määräykset, joilla on merkitystä tietylle tuotteelle tai tietylle alalle.

Palveleva liike

Pätevä yhtiö, joka voi suorittaa tai koordinoida tuotteen vaatimia huoltotoimenpiteitä.

Asennusopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan, miten tuote tai laite asennetaan, konfiguroidaan ja miten sitä huolletaan.

Käyttöopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan, miten tuotetta tai laitetta käytetään.

Asentajan ja käyttäjän viiteopas

VRVIV -vesijäähdytteinen järjestelmäilmastointilaite

RWEYQ8~14T9Y1B

4P452191-1A – 2018.03

Page 55

Page 56

4P452191-1A 2018.03

Daikin RWEYQ8T9Y1B, RWEYQ10T9Y1B, RWEYQ12T9Y1B, RWEYQ14T9Y1B Installer reference guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sisällysluettelo

1 Yleiset varotoimet

1.1 Tietoja asiakirjasta

1.1.1 Varoitusten ja symbolien merkitys

1.2 Käyttäjälle

1.3 Asentajalle

1.3.1 Yleistä

1.3.2 Asennuspaikka

1.3.3 Kylmäaine

1.3.4 Suolalious

1.3.5 Vesi

1.3.6 Sähköinen

2 Tietoja asiakirjasta

2.1 Tietoa tästä asiakirjasta

Asentajalle

3 Tietoja pakkauksesta

3.1 Yleiskuvaus: Tietoja pakkauksesta
