Page 1
Vodnik za monterja in
uporabnika
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B
RDXYQ5TAV1B
Vodnik za monterja in uporabnika
Toplotna črpalka VRV IV za notranjo montažo
Slovenščina
Page 2
Kazalo
Kazalo
1 Splošni varnostni ukrepi 3
1.1 O dokumentaciji......................................................................... 3
1.1.1 Pomen opozoril in simbolov........................................ 4
1.2 Za uporabnika ........................................................................... 4
1.3 Za monterja ............................................................................... 4
1.3.1 Splošno....................................................................... 4
1.3.2 Mesto namestitve........................................................ 5
1.3.3 Hladivo........................................................................ 5
1.3.4 Slanica ........................................................................ 6
1.3.5 Voda............................................................................ 6
1.3.6 Električna dela ............................................................ 6
2 O dokumentaciji 7
2.1 O tem dokumentu...................................................................... 7
Za monterja 7
3 O škatli 7
3.1 Pregled: O škatli ........................................................................ 7
3.2 Kompresorska enota ................................................................. 8
3.2.1 Da bi razpakirali kompresorsko enoto......................... 8
3.2.2 Ravnanje s kompresorsko enoto ................................ 8
3.2.3 Odstranjevanje opreme s kompresorske enote .......... 8
3.2.4 Da bi odstranili stiroporno transportno embalažo ....... 8
3.3 Enota izmenjevalnika toplote..................................................... 8
3.3.1 Da bi odpakirali izmenjevalnik toplote......................... 8
3.3.2 Ravnanje z izmenjevalnikom toplote........................... 8
3.3.3 Odstranjevanje opreme z enote izmenjevalnika
toplote ......................................................................... 9
3.3.4 Da bi odstranili transportni ovoj................................... 9
4 O enotah in opcijskih dodatkih 9
4.1 Pregled: O enotah in opcijskih dodatkih .................................... 9
4.2 Oznaka ...................................................................................... 9
4.2.1 Identifikacijska ploščica: Kompresorska enota ........... 9
4.2.2 Identifikacijska ploščica: Enota izmenjevalnika
toplote ......................................................................... 9
4.3 O kompresorski enoti in enoti izmenjevalnika toplote ............... 10
4.4 Razpostavitev sistema .............................................................. 10
4.5 Kombiniranje enot in možnosti .................................................. 10
4.5.1 O kombiniranju enot in možnostih............................... 10
4.5.2 Možne kombinacije notranjih enot .............................. 10
4.5.3 Možni dodatki za kompresorsko enoto in enoto
izmenjevalnika toplote................................................. 10
5 Priprava 11
5.1 Pregled: Priprava....................................................................... 11
5.2 Priprava mesta namestitve........................................................ 12
5.2.1 Zahteve za namestitveno mesto za kompresorsko
enoto ........................................................................... 12
5.2.2 Zahteve za namestitveno mesto za izmenjevalnik
toplote ......................................................................... 12
5.2.3 Varnostni ukrepi proti puščanju hladiva ...................... 13
5.3 Priprava cevi za hladivo ............................................................ 14
5.3.1 Zahteve za cevi za hladivo.......................................... 14
5.3.2 Material cevi za hladivo............................................... 14
5.3.3 Da bi izbrali pravi premer cevi..................................... 14
5.3.4 Da bi izbrali komplete za razvod hladiva..................... 15
5.3.5 Dolžina cevi za hladivo in višinske razlike .................. 15
5.4 Priprava električnega ožičenja .................................................. 15
5.4.1 O električni skladnosti................................................. 15
5.4.2 Zahteve varnostne naprave ........................................ 15
6 Montaža 16
6.1 Pregled: Montaža ...................................................................... 16
6.2 Odpiranje enot........................................................................... 16
6.2.1 Odpiranje enot ............................................................. 16
6.2.2 Odpiranje kompresorske enote.................................... 16
6.2.3 Da bi odprli pokrov stikalne omarice enote
izmenjevalnika toplote.................................................. 17
6.3 Nameščanje kompresorske enote.............................................. 17
6.3.1 Varnostni ukrepi pri nameščanju kompresorske
enote ............................................................................ 17
6.3.2 Navodila za nameščanje kompresorske enote ............ 17
6.4 Nameščanje enote izmenjevalnika toplote ................................. 17
6.4.1 Varnostni ukrepi pri nameščanju enote
izmenjevalnika toplote.................................................. 17
6.4.2 Navodila za nameščanje enote izmenjevalnika
toplote .......................................................................... 17
6.4.3 Navodila za nameščanje cevovodov............................ 18
6.4.4 Navodila za nameščanje cevi za odvajanje
kondenzata .................................................................. 18
6.5 Povezovanje cevi za hladivo ...................................................... 19
6.5.1 O priključevanju cevi za hladivo................................... 19
6.5.2 Varnostni ukrepi pri priključevanju cevi za hladivo....... 19
6.5.3 Napotki za upogibanje cevi.......................................... 19
6.5.4 Za varjenje konca cevi ................................................. 20
6.5.5 Uporaba zapornega ventila in servisnega priključka.... 20
6.5.6 Da bi odstranili pretisnjene cevi ................................... 21
6.5.7 Priključevanje cevi za hladivo na kompresorsko
enoto ............................................................................ 22
6.5.8 Priključevanje cevi za hladivo na enoto
izmenjevalnika toplote.................................................. 22
6.5.9 Za priključitev kompleta za razvod hladiva .................. 23
6.6 Preverjanje cevi za hladivo......................................................... 23
6.6.1 O preverjanju cevi za hladivo....................................... 23
6.6.2 Preverjanje cevi za hladivo: Splošni napotki................ 24
6.6.3 Preverjanje cevi za hladivo: Nastavitve ....................... 24
6.6.4 Da bi izvedli preizkus tesnosti...................................... 24
6.6.5 Da bi izvedli vakuumsko sušenje................................. 25
6.7 Da bi izolirali cevi za hladivo ...................................................... 25
6.8 Polnjenje s hladivom .................................................................. 25
6.8.1 O dolivanju hladiva....................................................... 25
6.8.2 Varnostni ukrepi pri dolivanju hladiva .......................... 25
6.8.3 Da bi ugotovili količino potrebnega dodatnega
hladiva.......................................................................... 26
6.8.4 Da bi dolili hladivo........................................................ 26
6.8.5 Kode napake pri dolivanju hladiva ............................... 27
6.8.6 Pritrjevanje nalepke o fluoriranih toplogrednih plinih ... 27
6.9 Povezovanje električne napeljave .............................................. 28
6.9.1 O priključevanju električnega ožičenja......................... 28
6.9.2 Varnostni ukrepi pri povezovanju električne
napeljave...................................................................... 28
6.9.3 Vodila pri priključevanju električnega ožičenja............. 29
6.9.4 Priključevanje električnega ožičenja na
kompresorsko enoto .................................................... 29
6.9.5 Priključevanje električnega ožičenja na enoto
izmenjevalnika toplote.................................................. 30
6.10 Zaključevanje montaže kompresorske enote ............................. 31
6.10.1 Da bi končali povezave ožičenja prenosa.................... 31
6.10.2 Zapiranje kompresorske enote .................................... 31
6.11 Končevanje nameščanja enote izmenjevalnika toplote .............. 31
6.11.1 Da bi zaprli enoto izmenjevalnika toplote..................... 31
7 Konfiguracija 31
7.1 Pregled: Konfiguracija ................................................................ 31
7.2 Izvedba nastavitev sistema ........................................................ 32
7.2.1 O izvedbi nastavitev sistema ....................................... 32
7.2.2 Da bi dostopali do sestavnih delov nastavitev
sistema......................................................................... 32
7.2.3 Sisteavni deli nastavitev sistema ................................. 32
7.2.4 Da bi dostopali do načina 1 ali 2.................................. 32
7.2.5 Da bi uporabili način 1 (in v privzeti situaciji) ............... 33
7.2.6 Da bi uporabili način 2 ................................................. 33
7.2.7 Način 1 (in privzeta situacija): Nadzor nastavitev ........ 33
7.2.8 Način 2: Nastavitve sistema......................................... 34
7.3 Varčevanje z energijo in optimalno delovanje ............................ 36
Vodnik za monterja in uporabnika
2
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 3
1 Splošni varnostni ukrepi
7.3.1 Razpoložljivi glavni načini delovanja........................... 36
7.3.2 Razpoložljive nastavitve udobja.................................. 37
7.3.3 Zgled: Samodejni način med hlajenjem...................... 38
7.3.4 Zgled: Samodejni način med ogrevanjem................... 38
8 Začetek uporabe 39
8.1 Pregled: Začetek uporabe ......................................................... 39
8.2 Varnostni ukrepi pri začetku uporabe........................................ 39
8.3 Seznam preverjanj pred začetkom uporabe.............................. 39
8.4 Seznam preverjanj med zagonom............................................. 40
8.4.1 O preizkusnem delovanju ........................................... 40
8.4.2 Da bi izvedli preizkus delovanja (7-delni zaslon) ........ 40
8.4.3 Popravljanje po nenormalnem dokončanju
preizkusnega delovanja .............................................. 40
8.4.4 Delovanje enote.......................................................... 40
9 Izročitev uporabniku 40
10 Vzdrževanje in servisiranje 41
10.1 Pregled: Vzdrževanje in servisiranje ......................................... 41
10.2 Varnostni ukrepi za vzdrževanje ............................................... 41
10.2.1 Da bi preprečili električni udar..................................... 41
10.3 Seznam preverjanj za letno vzdrževanje enote izmenjevalnika
toplote........................................................................................ 41
10.4 O servisnem načinu delovanja .................................................. 41
10.4.1 Da bi uporabili način za vakuumsko izčrpavanje ........ 41
10.4.2 Da bi izčrpali hladivo ................................................... 41
11 Odpravljanje težav 42
11.1 Pregled: Odpravljanje težav ...................................................... 42
11.2 Varnostni ukrepi pri odpravljanju težav ..................................... 42
11.3 Odpravljanje težav na podlagi kod napake ............................... 42
11.3.1 Kode napak: Pregled .................................................. 42
12 Odlaganje 45
13 Tehnični podatki 45
13.1 Diagram cevovoda: Kompresorska enota in enota
izmenjevalnika toplote ............................................................... 45
13.2 Vezalna shema: Kompresorska enota ...................................... 45
13.3 Vezalna shema: Enota izmenjevalnika toplote .......................... 46
Za uporabnika 46
14 O sistemu 46
14.1 Razpostavitev sistema .............................................................. 47
15 Uporabniški vmesnik 47
16 Pred delovanjem 47
17 Upravljanje 47
17.1 Razpon delovanja...................................................................... 47
17.2 Delovanje sistema ..................................................................... 47
17.2.1 O delovanju sistema ................................................... 47
17.2.2 O načinih hlajenje, ogrevanje, samo ventilator in
samodejno delovanje .................................................. 48
17.2.3 O ogrevanju ................................................................ 48
17.2.4 Da bi krmilili sistem (BREZ stikala za daljinsko
preklapljanje med hlajenjem/ogrevanjem) .................. 48
17.2.5 Da bi krmilili sistem (S stikalom za daljinsko
preklapljanje med hlajenjem/ogrevanjem) .................. 48
17.3 Uporaba programa sušenje ....................................................... 48
17.3.1 O programu sušenje ................................................... 48
17.3.2 Da bi uporabljali program sušenje (BREZ stikala za
daljinsko preklapljanje med hlajenjem/ogrevanjem) ... 49
17.3.3 Da bi uporabljali program sušenje (S stikalom za
daljinsko preklapljanje med hlajenjem/ogrevanjem) ... 49
17.4 Prilagajanje smeri pretoka zraka ............................................... 49
17.4.1 O loputi za pretok zraka .............................................. 49
17.5 Nastavitev glavnega uporabniškega vmesnika ......................... 49
17.5.1 O nastavljanju glavnega uporabniškega vmesnika..... 49
17.5.2 Da bi določili glavni uporabniški vmesnik (VRV DX).... 50
17.5.3 O krmilnih sistemih....................................................... 50
18 Varčevanje z energijo in optimalno delovanje 50
18.1 Razpoložljivi glavni načini delovanja .......................................... 50
18.2 Razpoložljive nastavitve udobja ................................................. 51
19 Vzdrževanje in servisiranje 51
19.1 Vzdrževanje po dolgotrajnem nedelovanju ................................ 51
19.2 Vzdrževanje pred dolgotrajnim nedelovanjem ........................... 51
19.3 O hladivu .................................................................................... 51
19.4 Poprodajne storitve in garancija ................................................. 51
19.4.1 Garancijsko obdobje .................................................... 51
19.4.2 Priporočeno vzdrževanje in pregledovanje .................. 52
19.4.3 Priporočeni cikli vzdrževanja in pregledovanja ............ 52
19.4.4 Skrajšani cikli vzdrževanja in zamenjave..................... 52
20 Odpravljanje težav 52
20.1 Kode napak: Pregled .................................................................. 53
20.2 Simptomi, ki NISO sistemske napake ........................................ 54
20.2.1 Simptom: Sistem ne deluje .......................................... 54
20.2.2 Simptom: Hlajenja/ogrevanja ni mogoče preklopiti ...... 54
20.2.3 Simptom: Delovanje ventilatorja je mogoče, vendar
hlajenje in ogrevanje ne delujeta ................................. 54
20.2.4 Simptom: Moč ventilatorja ne ustreza nastavitvi.......... 54
20.2.5 Simptom: Smer ventilatorja ne ustreza nastavitvi ........ 54
20.2.6 Simptom: Iz enote uhaja bela meglica (notranja
enota)........................................................................... 54
20.2.7 Simptom: Iz enote uhaja bela meglica (notranja
enota, enota izmenjevalnika toplote) ........................... 54
20.2.8 Simptom: Zaslon uporabniškega vmesnika prikazuje
"U4" ali "U5" in se zaustavi, vendar se spet zažene
po nekaj minutah.......................................................... 55
20.2.9 Simptom: Hrup klimatskih naprav (notranja enota,
enota izmenjevalnika toplote) ...................................... 55
20.2.10 Simptom: Hrup klimatskih naprav (notranja enota,
kompresorska enota, enota izmenjevalnika toplote).... 55
20.2.11 Simptom: Hrup klimatskih naprav (kompresorska
enota, enota izmenjevalnika toplote) ........................... 55
20.2.12 Simptom: Prah prihaja iz enote izmenjevalnika
toplote .......................................................................... 55
20.2.13 Simptom: Enote lahko oddajajo neprijeten vonj........... 55
20.2.14 Simptom: Ventilator enote izmenjevalnika toplote se
ne vrti ........................................................................... 55
20.2.15 Simptom: Na zaslonu je prikazano "88"....................... 55
20.2.16 Simptom: Kompresor v kompresorski enoti se ne
zaustavi po kratkem ogrevanju .................................... 55
20.2.17 Simptom: Notranjost kompresorske enote je topla,
tudi ko je enota že zaustavljena................................... 55
20.2.18 Simptom: Ko enoto zaustavite, čutite topel zrak, ki
teče iz nje..................................................................... 55
21 Premeščanje 55
22 Odlaganje 55
23 Slovar 55
1 Splošni varnostni ukrepi
1.1 O dokumentaciji
▪ Izvorna dokumentacija je pisana v angleščini. Dokumentacija v
drugih jezikih je prevod.
▪ Varnostni ukrepi, opisani v tem dokumentu, obravnavajo zelo
pomembne teme; skrbno se jih držite.
▪ Namestitev sistema in vse dejavnosti, opisane v priročniku za
montažo in v vodiču za inštalaterja mora izvesti kvalificiran
inštalater.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Vodnik za monterja in uporabnika
3
Page 4
1 Splošni varnostni ukrepi
1.1.1 Pomen opozoril in simbolov
NEVARNOST
Označuje situacijo, ki vodi v smrt in hude telesne
poškodbe.
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
Označuje situacijo, ki lahko povzroči smrt zaradi
električnega udara.
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
Označuje situacijo, ki lahko povzroči opekline ali ozebline
zaradi izredno visokih ali izredno nizkih temperatur.
NEVARNOST: NEVARNOST EKSPLOZIJE
Označuje situacijo, ki lahko povzroči eksplozijo.
OPOZORILO
Označuje situacijo, ki lahko povzroči smrt in hude telesne
poškodbe.
OPOZORILO: VNETLJIV MATERIAL
POZOR
Označuje situacijo, ki lahko povzroči manjše ali srednje
nevarne telesne poškodbe.
OPOMBA
Označuje situacijo, ki lahko povzroči poškodbe opreme ali
lastnine.
INFORMACIJE
Označuje uporabne nasvete ali dodatne informacije.
Simbol Razlaga
Pred namestitvijo preberite navodila za montažo in
uporabo ter shemo z navodili za ožičenje.
Preden začnete izvajati vzdrževalne in servisne
postopke preberite priročnik za servisiranje.
Za več informacij glejte vodnik za monterja in
uporabnika.
1.2 Za uporabnika
▪ Če niste prepričani, kako upravljati enoto, se obrnite na svojega
monterja.
▪ Otroci, stari 8 let in več, in osebe z zmanjšanimi fizičnimi, čutnimi
ali mentalnimi sposobnostmi ali osebe, ki nimajo izkušenj in
potrebnega znanja, lahko to napravo uporabljajo samo pod
nadzorom odgovorne osebe ali če jih odgovorna oseba pouči o
varni uporabi naprave in če razumejo povezane nevarnosti. Otroci
se ne smejo igrati z napravo. Otroci ne smejo brez nadzora čistiti
naprave in izvajati uporabniškega vzdrževanja.
OPOZORILO
Preprečevanje električnega udara in požara:
▪ NE izpirajte enote.
▪ Z mokrimi rokami NE delajte z enoto.
▪ Na enoto NE postavljajte predmetov z vodo.
OPOMBA
▪ Na vrh enote NE postavljajte predmetov ali opreme.
▪ NE sedite na napravi, ne plezajte nanjo in ne stojte na
njej.
▪ Enote so označene z naslednjim simbolom:
To pomeni, da električnih in elektronskih izdelkov ne smete mešati
z nesortiranimi gospodinjskimi odpadki. Sistema nikar NE
poskušajte razstaviti sami: razstavljanje sistema, delo s hladivom,
oljem in drugimi deli mora izvesti pooblaščen monter in v skladu z
zadevno zakonodajo.
Enote je treba v posebnem obratu za obdelavo predelati za
ponovno uporabo, recikliranje in rekuperacijo. Z zagotavljanjem
pravilnega odstranjevanja izdelka boste pripomogli k
preprečevanju njegovih negativnih posledic na okolje in zdravje
ljudi. Za dodatne informacije se obrnite na svojega monterja ali
lokalne organe.
▪ Baterije so označene z naslednjim simbolom:
To pomeni, da baterij ne smete mešati z nesortiranimi
gospodinjskimi odpadki. Če je kemijski simbol natisnjen pod
simbolom, tak kemijski simbol pomeni, da baterija vsebuje težko
kovino nad določeno koncentracijo.
Možni kemijski simboli so: Pb: svinec (>0,004%).
Odpadne baterije je treba v posebnem obratu za obdelavo
predelati za ponovno uporabo. Z zagotavljanjem pravilnega
odstranjevanja odpadnih baterij boste pripomogli k preprečevanju
njihovih negativnih posledic na okolje in zdravje ljudi.
1.3 Za monterja
1.3.1 Splošno
Če niste prepričani, kako montirati ali upravljati enoto, se obrnite na
svojega prodajalca.
OPOMBA
Nestrokovna montaža ali priklop naprave in opreme lahko
povzroči električni udar, kratek stik, uhajanje tekočin ali
požar ali drugače poškoduje napravo ali opremo.
Uporabljajte samo dodatke, opcijsko opremo in
nadomestne dele, ki jih izdela ali odobri Daikin.
OPOZORILO
Montaža, preizkus in uporabljeni materiali morajo biti
(razen z navodili, opisanimi v dokumentaciji Daikin) skladni
tudi z veljavno zakonodajo.
POZOR
Pri nameščanju, vzdrževanju ali servisiranju sistema
uporabljajte ustrezno osebno zaščitno opremo (zaščitne
rokavice, varnostna očala…).
OPOZORILO
Raztrgajte in odvrzite plastične vreče, da se z njimi nihče
ne bi mogel igrati, zlasti ne otroci. Možna nevarnost:
zadušitev.
Vodnik za monterja in uporabnika
4
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 5
1 Splošni varnostni ukrepi
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
▪ NE dotikajte se cevi za hladivo, cevi za vodo in
notranjih delov med delovanjem ali neposredno po
delovanju. Lahko so prevroči ali premrzli. Počakajte, da
se njihova temperatura normalizira. Če se jih morate
dotikati, si nadenite zaščitne rokavice.
▪ Z golo kožo se NE dotikajte ponesreči razlitega hladiva.
OPOZORILO
Z zagotavljanjem primernih ukrepov preprečite, da bi enota
postala zavetišče za majhne živali. Majhne živali, ki se
dotaknejo električnih delov, lahko povzročijo okvare, dim
ali požar.
POZOR
Ne dotikajte se odprtine za vstop zraka ali aluminijastih
platic enote.
OPOMBA
▪ Na vrh enote NE postavljajte predmetov ali opreme.
▪ NE sedite na napravi, ne plezajte nanjo in ne stojte na
njej.
OPOMBA
Dela na zunanji enoti je najbolje opraviti v suhem vremenu,
da bi se izognili vdoru vode.
V skladu z zadevno zakonodajo bo treba morda skupaj z izdelkom
priskrbeti dnevnik, v katerem se beležijo najmanj: podatki o
vzdrževanju, popravila, rezultati testov, obdobja pripravljenosti...
Najmanj naslednje informacije morajo biti zagotovljene na
dostopnem mestu izdelka:
▪ Navodila za izklop sistema v nujnem primeru
▪ Naziv in naslov gasilske službe, policije in bolnišnice
▪ Ime, naslov ter dnevna in nočna telefonska številka za servis
Potrebne smernice za tak dnevnik za Evropo podaja standard
EN378.
1.3.2 Mesto namestitve
▪ Zagotovite dovolj prostora okoli enote za servisiranje in kroženje
zraka.
▪ Prepričajte se, da bo mesto namestitve preneslo težo enote in
tresljaje.
▪ Prepričajte se, da je območje dobro prezračeno. NE blokirajte
prezračevalnih odprtin.
▪ Pazite, da bo enota izravnana.
Enote NE nameščajte na naslednja mesta:
▪ V potencialno eksplozivnem okolju.
▪ Na mestih, kjer so stroji, ki oddajajo elektromagnetne valove.
Elektromagnetni valovi lahko motijo krmilni sistem in lahko
povzročijo okvare na opremi.
▪ Na mestih, kjer obstaja nevarnost požara zaradi uhajanja vnetljivih
plinov (primer: razredčilo ali bencin), ogljikovih vlaken ali
vnetljivega prahu.
▪ Na mestih, kjer nastajajo korozivni plini (primer: kisli žvepleni plin).
Zaradi korozije bakrenih cevi ali zvarov bi lahko začelo puščati
hladivo.
OPOMBA
Napeljava cevi mora biti skladna z veljavno zakonodajo.
Zadevni standard za Evropo je EN378.
OPOMBA
Poskrbite, da zunanje cevi in priključki ne bodo
izpostavljeni mehanski napetosti.
OPOZORILO
Med testiranjem v izdelku NIKOLI ne smete vzpostaviti
tlaka, višjega od maksimalnega dovoljenega tlaka (ki je
naveden na nazivni ploščici enote).
OPOZORILO
Izvedite varnostne ukrepe, če pride do puščanja hladiva.
Če hladilni plin uhaja, nemudoma prezračite prostor.
Možne nevarnosti:
▪ Previsoka koncentracija hladiva v zaprtem prostoru
lahko povzroči pomanjkanje kisika.
▪ Če pride hladilni plin v stik z ognjem, se lahko tvorijo
strupeni plini.
NEVARNOST: NEVARNOST EKSPLOZIJE
Izčrpavanje – Puščanje hladiva. Če želite sistem izčrpati
in nekje na tokokrogu hladilnega sredstva pušča:
▪ NE uporabljajte funkcije za samodejno izčrpavanje na
enoti, s katero lahko zberete vse hladivo iz sistema v
zunanji enoti. Možna posledica: Samoizgorevanje in
eksplozija kompresorja zaradi zraka, ki pride v delujoč
kompresor.
▪ Uporabite ločen sistem za izčrpavanje, tako da
kompresorju enote NI treba delovati.
OPOZORILO
Hladivo vedno zberite. NE izpuščajte ga neposredno v
okolje. Uporabite vakuumsko črpalko, da izpraznite
napeljavo.
OPOMBA
Ko so vse cevi priključene, se prepričajte, da plin ne uhaja.
S pomočjo dušika preverite, ali plin uhaja.
OPOMBA
▪ Da preprečite okvaro kompresorja, NE točite večje
količine hladiva od predpisane.
▪ Kadar je treba sistem hladiva odpreti, morate s
hladivom ravnati v skladu z zadevno zakonodajo.
OPOZORILO
Pazite, da v sistemu ni kisika. Hladivo lahko natočite šele,
ko opravite preizkus tesnjenja in vakuumsko praznjenje.
▪ Če je potrebno vnovično polnjenje, glejte nazivno ploščico enote.
Na njej sta označeni vrsta hladiva in potrebna količina.
▪ Enota je tovarniško napolnjena s hladivom. Odvisno od velikosti in
dolžine cevi je treba v nekaterih sistemih dotočiti hladivo.
▪ Da bi zagotovili upornost tlaka in preprečili vdor drugih snovi v
sistem, uporabljajte samo orodje, zasnovano posebej za vrsto
hladiva, uporabljeno v sistemu.
▪ Hladivo točite upoštevaje naslednje:
1.3.3 Hladivo
Če se uporablja. Za več informacij glejte priročnik za montažo ali
referenčni vodnik za monterja za vašo uporabo.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Vodnik za monterja in uporabnika
5
Page 6
1 Splošni varnostni ukrepi
Če Potem
Je prisotna sifonska cev
(tj., na jeklenki je oznaka “Liquid
filling siphon attached” (pritrjena
sifonska cev za tekoče hladivo))
Sifonska cev NI prisotna Pri polnjenju mora biti jeklenka
▪ Počasi odprite vsebnike hladiva.
▪ Hladivo točite v tekočem stanju. Dodajanje hladiva v plinskem
stanju lahko onemogoči normalno delovanje.
POZOR
Po zaključenem postopku točenja hladiva ali med
premorom takoj zaprite ventil rezervoarja za hladivo. Če
ventila ne zaprete takoj, lahko preostali tlak povzroči
točenje dodatnega hladiva. Možna posledica: Neustrezna
količina hladiva.
Pri polnjenju mora biti jeklenka
postavljena pokonci.
obrnjena na glavo.
1.3.4 Slanica
Če se uporablja. Za več informacij glejte priročnik za montažo ali
referenčni vodnik za monterja za vašo uporabo.
OPOZORILO
Izbira slanice MORA biti skladna z veljavno zakonodajo.
OPOZORILO
Izvedite varnostne ukrepe, če pride do puščanja slanice.
Če slanica izteka, takoj prezračite območje in se obrnite na
lokalnega prodajalca.
OPOZORILO
Temperatura okolja v notranjosti enote je lahko bistveno
višja od temperature v prostoru, npr. 70°C. V primeru
iztekanja slanice lahko vroči deli enote povzročijo nevarno
situacijo.
OPOZORILO
Uporaba in namestitev sistema MORATA biti skladni z
varnostnimi in okoljskimi previdnostnimi ukrepi, ki jih
določa veljavna zakonodaja.
1.3.5 Voda
Če se uporablja. Za več informacij glejte priročnik za montažo ali
referenčni vodnik za monterja za vašo uporabo.
1.3.6 Električna dela
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
▪ Izklopite napajanje, preden odstranjujete pokrov
stikalne omarice, priklapljate električno ožičenje ali se
dotikate električnih delov.
▪ Pred servisiranjem odklopite napajanje za več kot
1 minuto in izmerite napetost na priključkih
kondenzatorjev glavnega tokokroga ali električnih
sestavnih delih. Napetost MORA biti nižja od 50V DC,
preden se lahko dotaknete električnih sestavnih delov.
Za mesta priključkov glejte vezalno shemo.
▪ Električnih sestavnih delov se NE dotikajte z mokrimi
rokami.
▪ Enote NE puščajte brez nadzora, če ste z nje odstranili
servisni pokrov.
OPOZORILO
Če NI nameščeno, JE NUJNO v fiksno ožičenje namestiti
glavno stikalo ali druge možnosti odklopa, ki imajo ločen
stik na vseh polih in omogočajo popolni odklop v pogojih
previsoke napetosti kategorijeIII.
OPOZORILO
▪ Uporabljajte LE bakrene vodnike.
▪ Napeljava kablov sistema mora biti skladna z veljavno
zakonodajo.
▪ Zunanje ožičenje mora biti izvedeno v skladu z vezalno
shemo, dobavljeno z izdelkom.
▪ NIKOLI ne stiskajte šopov kablov in pazite, da ne
pridejo v stik s cevmi ali z ostrimi robovi. Prepričajte se,
da na priključne sponke ne pritiska nič z zunanje strani.
▪ Obvezno vgradite ozemljitveni vodnik. Enote NE
ozemljujte s pomočjo komunalne cevi, prenapetostnega
odvodnika ali telefonskega ozemljitvenega kabla.
Nepopolna ozemljitev lahko povzroči električni udar.
▪ Obvezno uporabite ločeno napajalno vezje. NIKOLI ne
uporabite napajalnega vezja, v katerega so priključene
druge naprave.
▪ Obvezno namestite zahtevane varovalke ali
odklopnike.
▪ Obvezno namestite zemljostično zaščito. Če tega ne
storite, lahko pride do električnega udara ali požara.
▪ Ko nameščate zemljostično zaščito, pazite, da je
združljiva z inverterjem (odporna na visokofrekvenčne
električne šume), da bi se izognili nepotrebnemu
odpiranju zaščite.
OPOMBA
Kakovost vode mora ustrezati Direktivi EU 98/83ES.
Vodnik za monterja in uporabnika
6
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 7
2 O dokumentaciji
OPOMBA
Varnostni ukrepi, ko napeljujete električne kable:
▪ Na priključno ploščo ne priključujte kablov različne
debeline. (Ohlapni kabli električne napeljave lahko
povzročijo nenormalno toploto).
▪ Ko priključujete enako debele kable, to naredite, kot je
prikazano na spodnji sliki.
▪ Za napeljavo uporabljajte specificirane napajalne kable
in jih trdno pričvrstite, da bi zagotovili, da na priključno
ploščo ne bo pritiskov od zunaj.
▪ Uporabite ustrezni izvijač za privijanje priključnih
vijakov. Izvijač s premajhno glavo bo uničil glavo in
onemogočil pravilno privijanje.
▪ Premočno privijanje priključnih vijakov lahko povzroči,
da vijaki počijo.
Namestite napajalne kable vsaj 1 meter stran od televizijskih ali
radijskih sprejemnikov, da bi se izognili motnjam. Odvisno od
radijskih valov tudi 1meter lahko ni dovolj, da bi se preprečil šum.
OPOZORILO
▪ Ko zaključite napeljavo električnih kablov, se
prepričajte, da so vsi električni sestavni deli in vse
priključne sponke v omarici z električnimi sestavnimi
deli varno pritrjeni.
▪ Obvezno zaprite vse pokrove, preden zaženete enoto.
OPOMBA
Velja samo, če je napajanje trifazno in je način zagona
kompresorja VKLOP/IZKLOP.
Če obstaja možnost, da bi do obrnjene faze prišlo po
trenutnem izpadu in se napajanje vklaplja in izklaplja med
delovanjem izdelka, priključite vezje za zaščito pred
obrnjeno fazo lokalno. Delovanje izdelka z obrnjeno fazo
lahko povzroči okvaro kompresorja in drugih delov.
2 O dokumentaciji
2.1 O tem dokumentu
Ciljni prejemniki
Pooblaščeni monterji + končni uporabniki
INFORMACIJE
Naprava je izdelana za strokovnjake ali izkušene
uporabnike v trgovinah, v lahki industriji in na kmetijah ali
za komercialno uporabo za običajne uporabnike.
Komplet dokumentacije
Ta dokument je del kompleta dokumentacije. Celotno dokumentacijo
sestavljajo:
▪ Splošni varnostni ukrepi:
▪ Varnostna navodila, ki jih morate prebrati pred montažo
▪ Format: Papir (v torbi z opremo za kompresorsko enoto)
▪ Kompresorska enota - navodila za montažo in uporabo:
▪ Navodila za montažo in uporabo
▪ Format: Papir (v torbi z opremo za kompresorsko enoto)
▪ Priročnik za montažo enote izmenjevalnika toplote:
▪ Navodila za montažo
▪ Format: Papir (v torbi z opremo za enoto izmenjevalnika
toplote)
▪ Vodnik za monterja in uporabnika:
▪ Priprava za namestitev, referenčni podatki …
▪ Podrobna navodila po korakih in dopolnilne informacije za
osnovno in napredno uporabo
▪ Format: Digitalne datoteke na naslovu http://
www.daikineurope.com/support-and-manuals/productinformation/
V območnem spletnem mestu Daikin ali pri vašem prodajalcu so
morda na voljo najnovejše posodobitve priložene dokumentacije.
Izvorna dokumentacija je pisana v angleščini. Dokumentacija v
drugih jezikih je prevod.
Tehnično-inženirski podatki
▪ Povzetek najnovejših tehničnih podatkov je na voljo na regionalni
Daikin spletni strani (javno dostopna).
▪ Popolni tehnični podatki so na voljo na Daikin ekstranetu
(zahtevana avtentikacija).
Za monterja
3 O škatli
3.1 Pregled: O škatli
To poglavje opisuje, kaj morate narediti, potem ko vam dostavijo
škatle s kompresorsko enoto in z enoto izmenjevalnika toplote .
V njem so informacije o:
▪ Razpakiranju enote in rokovanju z njo
▪ Odstranjevanju dodatkov z enot
▪ Odstranjevanje transportne opore EPS
Vedno imejte v mislih naslednje:
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
▪ Ob dobavi je treba enoto pregledati glede poškodb. Morebitne
poškodbe morate takoj sporočiti agentu prevoznika.
▪ Enoto postavite še zapakirano čim bližje mestu montaže, da bi
preprečili morebitne poškodbe med premikanjem.
▪ Ko upravljate enoto, upoštevajte naslednje:
Lomljivo, z enoto ravnajte pazljivo.
Enota naj bo postavljena pokonci, da ne bi poškodovali
kompresorja.
▪ Predhodno izberite pot, po kateri boste enoto prinesli na mesto
montaže.
Vodnik za monterja in uporabnika
7
Page 8
3 O škatli
4×
1 2
a
1×
b
1×
c
1×
d
1×
e
3×
1×1× 1× 1×1×
a e
1×
c1b dc
1 2
3.2 Kompresorska enota
3.2.1 Da bi razpakirali kompresorsko enoto
3.2.2 Ravnanje s kompresorsko enoto
▪ Z embalažo. Uporabite viličarja.
a Plin Ø22,2mm
b Tekočina Ø12,7mm
c+d+e Dodatki za cevovod za tokokrog 2 (do notranjih enot)
c+c1 Plin + prilagojevalnik za cev
za plin (Ø19,1→15,9mm)
d Tekočina Ø9,5mm
e Prilagojevalnik za cevi (Ø19,1→22,2mm), ki ga
potrebujete za povezovanje cevi z enoto izmenjevalnika
toplote
Ø15,9mm
3.2.4 Da bi odstranili stiroporno transportno embalažo
Odstranite stiropor. Stiropor enoto ščiti med transportom.
▪ Brez embalaže. Enoto nosite počasi, kot je prikazano:
3.2.3 Odstranjevanje opreme s kompresorske enote
1 Odstranite dodatke (1. del).
a Splošni varnostni ukrepi
b Kompresorska enota - navodila za montažo in uporabo
c Nalepka z informacijo o toplogrednih fluoriranih plinih
d Večjezična nalepka z informacijo o toplogrednih fluoriranih
plinih
e Vezica za kable
2 Odstranite servisni pokrov. Glejte "6.2.2 Odpiranje
kompresorske enote"na strani16.
3 Odstranite dodatke (2. del).
3.3 Enota izmenjevalnika toplote
3.3.1 Da bi odpakirali izmenjevalnik toplote
3.3.2 Ravnanje z izmenjevalnikom toplote
OPOMBA
Ko snemate izmenjevalnik toplote s palete, odprtine za
vsesavanje ali izpustne odprtine na enoti NE odlagajte na
tla. Možna posledica: Lahko bi prišlo do deformacije
odprtine za vsesavanje ali izpustne odprtine.
a+b Dodatki za cevovod za tokokrog 1 (do enote
izmenjevalnika toplote)
Vodnik za monterja in uporabnika
8
POZOR
Da se izognete telesnim poškodbam, se NE dotikajte
dovoda zraka ali aluminijastih reber na enoti.
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 9
4 O enotah in opcijskih dodatkih
1× 1× 1×
1× 1× 3×
1×
b c da
e f g
▪ Z embalažo. Uporabite viličar ali nosilne jermene.
▪ Brez embalaže. Enoto nosite počasi, kot je prikazano:
3.3.3 Odstranjevanje opreme z enote izmenjevalnika toplote
a Dodatni filter za večje delce
b Priročnik za montažo enote izmenjevalnika toplote
c Tesnilna blazinica
d Gibljiva odtočna cev
e Kovinska objemka
f Vijak (za ovoj za ožičenje prenosa) (glejte
"6.9.5Priključevanje električnega ožičenja na enoto
izmenjevalnika toplote"na strani30)
g Vezica za kable
3.3.4 Da bi odstranili transportni ovoj
Odstranite ovoj. Ovoj enoto ščiti med transportom.
4.2 Oznaka
OPOMBA
Če sočasno nameščate ali servisirate več enot, NE smete
zamenjati servisnih plošč med različnimi modeli.
4.2.1 Identifikacijska ploščica: Kompresorska enota
Mesto
Oznaka modela
Primer: R K X Y Q 5 TA Y1 B [*]
Koda Razlaga
R Ohlajen zunanji zrak
K Kompresorska enota
X Toplotna črpalka (prekinjeno ogrevanje)
Y En modul
Q Hladivo R410A
5 Razred moči
TA Serija VRV IV
Y1 Napajanje
B Evropsko tržišče
[*] Navedba manjše spremembe modela
4.2.2 Identifikacijska ploščica: Enota izmenjevalnika toplote
4 O enotah in opcijskih
dodatkih
4.1 Pregled: O enotah in opcijskih dodatkih
V teh poglavjih so naslednje informacije:
▪ Identifikacija kompresorske enote in enote izmenjevalnika toplote.
▪ Kjer se kompresorska enota in enota izmenjevalnika toplote
prilegata v razpostavitev sistema.
▪ S katerimi notranjimi enotami in dodatki lahko kombinirate
kompresorsko enoto in enoto izmenjevalnika toplote.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Mesto
Oznaka modela
Primer: R D X Y Q 5 TA V1 B [*]
Koda Razlaga
R Ohlajen zunanji zrak
D Enota izmenjevalnika toplote
X Toplotna črpalka (prekinjeno ogrevanje)
Y En modul
Q Hladivo R410A
5 Razred moči
Vodnik za monterja in uporabnika
9
Page 10
4 O enotah in opcijskih dodatkih
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
Koda Razlaga
TA Serija VRV IV
V1 Napajanje
B Evropsko tržišče
[*] Navedba manjše spremembe modela
4.3 O kompresorski enoti in enoti izmenjevalnika toplote
Priročnik za montažo se nanaša na toplotno črpalko VRV IV s
polnim inverterskim pogonom za notranjo montažo.
Kompresorska enota in enota izmenjevalnika toplote sta namenjeni
za notranjo montažo in uporabo s toplotno črpalko zrak - zrak.
Specifikacija 5HP
Največja zmogljivost Ogrevanje 16,0kW
Hlajenje 14,0kW
Dizajn za naslednje
zunanje okoljske
temperature
Dizajn okoljske temperature kompresorske
Ogrevanje –20~15,5°CWB
Hlajenje –5~46°CDB
5~35°CDB
enote in enote izmenjevalnika toplote
Maksimalna relativna
vlažnost okoli
kompresorske enote in
Ogrevanje 50%
Hlajenje 80%
(a)
(a)
enote izmenjevalnika
toplote
(a) Da bi se izognili nastanku kondenzata in kapljanju vode iz
enote. Če sta temperatura ali vlažnost zunaj teh pogojev,
se lahko vključijo varnostne naprave in klimatska naprava
morda ne bo delovala.
4.4 Razpostavitev sistema
OPOMBA
Sistema se ne sme montirati pri temperaturi, nižji od –
15°C.
INFORMACIJE
Dovoljene niso vse kombinacije notranjih enot. Za
priporočila glejte "4.5.2 Možne kombinacije notranjih
enot"na strani10.
4.5 Kombiniranje enot in možnosti
4.5.1 O kombiniranju enot in možnostih
OPOMBA
Da boste prepričani, da bo vaša namestitev (kompresorska
enota + enota izmenjevalnika toplote) delovala, preberite
najnovejše tehnično-inženirske podatke za toplotno črpalko
VRV IV.
Sistem s toplotno črpalko VRV IV za notranjo montažo je mogoče
kombinirati z različnimi vrstami notranjih enot in je namenjen le za
uporabo z R410A.
Za pregled, katere enote so na voljo, lahko uporabite katalog
izdelkov za notranjo montažo toplotne črpalke VRV IV.
Podan je pregled dovoljenih kombinacij za notranje in kompresorske
enote ter za enote izmenjevalnikov toplote. Dovoljene niso vse
kombinacije. Pri kombiniranju morate uporabiti pravila, omenjena v
tehničnih inženirskih podatkih.
4.5.2 Možne kombinacije notranjih enot
Na splošno je mogoče na toplotno črpalko VRV IV priključiti
naslednje tipe notranjih enot. Seznam ni popoln in je odvisen od
kombinacije kompresorske enote, enote izmenjevalnika toplote in
modelov notranjih enot.
▪ Notranje enote VRV z neposredno ekspanzijo (DX) (uporaba zrak
- zrak).
▪ AHU (uporaba zrak - zrak): Zahtevana sta EKEXV-komplet +
EKEQM-škatla, odvisno od uporabe.
▪ Zračna zavesa udobja (uporaba zrak - zrak): Serija CYV (Biddle).
Zahteve za razmerje povezav. Ko izbirate notranje enote, mora
razmerje povezav ustrezati naslednjim zahtevam. Za več informacij
glejte tehnično-inženirske podatke.
Kombinacije, drugačne od navedenih v tabeli, niso dovoljene.
Notranje enote Skupaj CR
(a)
CR po tipu
VRVDX AHU
VRV DX 50~130% 50~130% —
VRV DX + AHU 50~110% 50~110% 0~60%
AHU 90~110% — 90~110%
(a) Skupaj CR = Skupna zmogljovst za razmerje povezav med
notranjimi enotami
(b) CR po tipu = Dovoljena zmogljivost za razmerje povezav
po tipu notranjih enot
(b)
1 V primeru notranjih enot VRVDX
2 V primeru notranjih enot VRVDX v kombinaciji z enoto za
obdelavo zraka
a Enota izmenjevalnika toplote
b Kompresorska enota
c Cevi za hladivo
d Uporabniški vmesnik (namenski glede na tip notranje
VRVDX Notranja enota VRV s neposredno ekspanzijo (DX)
EKEXV Komplet ekspanzijske posode
enote)
AHU Enota za obdelavo zraka
Vodnik za monterja in uporabnika
10
4.5.3 Možni dodatki za kompresorsko enoto in enoto izmenjevalnika toplote
INFORMACIJE
Glejte tehnično-inženirske podatke za najnovejša imena
dodatkov.
Komplet za razvod hladiva
Opis Ime modela
Razvodni zbiralnik KHRQ22M29H
Razvodni spoj KHRQ22M20T
KHRQ22M29T9
Za izbiro optimalnega kompleta za razvod prosimo, glejte "5.3.4 Da
bi izbrali komplete za razvod hladiva"na strani15.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Page 11
Vmesnik za zunanje upravljanje (DTA104A61/62)
1×1× 1× 1×1× 1×
Xb ca
1×
X X X
1
1
2
X1M
X1A
A B C
A1P
DS1
X66A
X1A
A1P
DS1
X66A
X1M
KRC19-26A
X1A
A B C
A B C
X1M
1 2 3 4
OFF
X66A
ON
DS1
A1P
Da bi dali navodila za posebno delovanje iz zunanjega krilnika iz
nadzornega centra, je mogoče uporabiti zunanji prilagojevalnik za
krmiljenje. Navodila (skupina ali posamezna enota) je mogoče podati
tudi za tiho delovanje in za omejitve porabe elektrike.
Zunanji prilagojevalnik za krmiljenje je treba namestiti v notranjo
enoto.
Izbirnik hlajenje/ogrevanje
Da bi nadzorovali hlajenje in ogrevanje s centralnega mesta, je
mogoče priključiti naslednjo možnost:
5 Priprava
Opis Ime modela
Stikalo izbirnika za hlajenje/
KRC19-26A
ogrevanje
Tiskano vezje izbirnika za
BRP2A81
(a)
hlajenje/ogrevanje
Z dodatno pritrditveno omarico za
KJB111A
stikalo
(a) Da bi namestili BRP2A81, naredite naslednje:
1 Preverite sestavne dele za BRP2A81. NE potrebujete vseh.
a Kabel
b Vezica za kable
c Tiskano vezje
X Ni potreben
2 Odstranite servisne pokrove kompresorske enote in stikalne
omarice. Glejte "6.2.2 Odpiranje kompresorske enote" na
strani16.
3 Odstranite pritrdilno ploščo s tiskanega vezja.
4 Namestite tiskano vezje.
6 Priključite stikalo izbirnika za hlajenje/ogrevanje. Navojni
moment X1M (A/B/C): 0,53~0,63N•m
7 Kable pritrdite s kabelskimi vezicami.
8 Vključite DIP-stikalo (DS1‑1).
9 Spet pritrdite servisne pokrove. Glejte "6.10.2 Zapiranje
kompresorske enote"na strani31.
10 Izvedite preizkus delovanja. Glejte poglavje "Začetek uporabe".
Grelnik zbirne posode za kondenzat (EKDPH1RDX)
▪ Kdaj. Namestitev je opcijska. Priporočamo na območjih, kjer je
zunanja temperatura pod –7°C neprekinjeno za več kot 24 ur.
▪ Kje. Namestite grelnik zbirne posode za kondenzat v enoto
izmenjevalnika toplote.
▪ Kako. Glejte navodila za montažo, priložena grelniku zbirne
posode za kondenzat.
Filter za večje delce (dobavljen kot dodatek)
▪ Kdaj. Namestitev je opcijska. Priporočamo na krajih, kjer lahko v
odprtino za vsesavanje vstopi veliko večjih delcev ali umazanije
(na primer listja).
▪ Kje. Filter namestite na enega od naslednjih mest:
▪ Odprtina za vsesavanje na enoti izmenjevalnika toplote
▪ Vsesavalni vodi (preprostejši za vzdrževanje)
▪ Kako. Preberite navodila za montažo, priložena filtru.
▪ Padec tlaku skozi filter: 75Pa pri 100m³/min
5 Priključite kabel.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
5 Priprava
5.1 Pregled: Priprava
To poglavje opisuje, kaj je treba narediti in vedeti, preden greste na
mesto namestitve.
Vodnik za monterja in uporabnika
11
Page 12
5 Priprava
b
c
f
d
d
a
e
b
c
(mm)
g
b
c
≥10
a
≥10
≥10≥500
≥10
(mm)
b
V njem so informacije o:
▪ Priprava mesta namestitve
▪ Priprava cevi za hladivo
▪ Priprava električnega ožičenja
5.2 Priprava mesta namestitve
Enote NE nameščajte na mesta, ki so pogosto v uporabi kot delovna
mesta. Če morate izvajati tudi gradbene posege (npr. brušenje,
razbijanje zidov itd.), pri katerih nastaja veliko prahu, morate enoto
pokriti.
Izberite namestitveno mesto, ki omogoča dovolj prostora za prenos
enote na mesto namestitve in z njega.
5.2.1 Zahteve za namestitveno mesto za kompresorsko enoto
INFORMACIJE
Preberite tudi naslednje zahteve:
▪ Splošne zahteve za namestitveno mesto. Glejte
poglavje “Splošni napotki za varnost”.
▪ Zahteve za cevi za hladivo (dolžina, višinska razlika).
Glejte nadaljevanje v tem poglavju “Priprava”.
POZOR
Naprava ni na voljo običajnim potrošnikom. Namestite jo
na varno območje, ki bo zavarovano pred preprostim
dostopom.
Te enote (kompresorska enota, izmenjevalnik toplote in
notranje enote) so primerne za nameščanje v komercialno
in lahko industrijsko okolje.
OPOMBA
To je izdelek A-razreda. V domačem okolju lahko povzroči
motnje radijskega signala, pri čemer se od uporabnika
lahko zahtevajo ustrezni ukrepi za odpravo motenj.
OPOMBA
Oprema, opisana v tem priročniku, lahko povzroči
elektronski šum, ki ga generira radiofrekvenčna energija.
Oprema je skladna s specifikacijami, ki so zasnovane tako,
da omogočajo zmerno zaščito pred tovrstno interferenco.
Vendar ni mogoče zagotoviti, da se takšna interferenca ne
bo pojavila v posamezni namestitvi.
Zato priporočamo, da opremo in električne vodnike
namestite na ustrezni razdalji od stereonaprav, osebnih
računalnikov itd.
V prostorih s slabim sprejemom mora ostati razdalja 3m ali več, da
bi se izognili motnjam druge opreme. Uporabite vodilne cevi za
napajanje in za ožičenje prenosa.
▪ Prostor za vzdrževanje. Pazite na naslednje zahteve:
a Pogled od zgoraj
b Pogled od spredaj
▪ Poskrbite za to, da v primeru puščanja voda ne bo poškodovala
mesta namestitve in okolice.
▪ Izberite mesto, kjer izpihovani vroči/hladni zrak ali hrup delovanja
enote NE bo motil nikogar.
Enote NE nameščajte na naslednja mesta:
▪ Izogibajte se območjem, ki so občutljiva za zvok (npr. v bližini
spalnice), da hrup delovanja ne bi povzročal težav.
Opomba: Če je zvok izmerjen v dejanskih pogojih namestitve, bo
izmerjena vrednost zaradi okoljskega hrupa in odbojev zvoka
morda višja od stopnje zvočnega tlaka, navedene v poglavju
Zvočni spekter v knjižici s tehničnimi podatki.
▪ Na mestih, kjer so lahko v atmosferi pare mineralnih olj, razpšeno
olje ali oljne pare. Plastični deli lahko propadejo in odpadejo ter
povzročijo puščanje vode.
Enote NI priporočljivo nameščati na naslednjih mestih, saj to lahko
skrajša življenjsko dobo enote:
▪ Kjer napetost močno niha
▪ V vozilih ali plovilih
▪ Kjer so prisotne kisle ali alkalne pare
5.2.2 Zahteve za namestitveno mesto za
izmenjevalnik toplote
Enota izmenjevalnika toplote ima enake zahteve za namestitev na
mestu nameščanja kot kompresorska enota in nekaj dodatnih
zahtev:
▪ Rebra izmenjevalnika toplote so ostra in lahko povzročijo telesne
poškodbe. Izberite namestitveno mesto, kjer ni nevarnosti za
telesne poškodbe (zlasti v območjih, namenjenih igri otrok).
Vodnik za monterja in uporabnika
12
a Osebni računalnik ali radio
b Varovalka
c Odklopnik za uhajanje ozemljitvenega toka
d Uporabniški vmesnik
e Notranja enota
f Kompresorska enota
g Enota izmenjevalnika toplote
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 13
5 Priprava
≥10
≥50
a
b
≥100
≥500
≥100
(mm)
a
b
c
d
e
ba
a
b
a
b
▪ Prostor za vzdrževanje. Pazite na naslednje zahteve:
a Stran z vsesavanjem zraka
b Stran za izpust zraka
▪ Zaščitna varovala. Pazite, da boste zagotovo namestili varovala
na stran za vsesavanje in izpust, da bi preprečili, da bi se kdo
dotaknil lopatic ventilatorja ali izmenjevalnika toplote.
▪ Zračni pretok. Prepričajte se, da ne bo nič preprečevalo
zračnega pretoka.
▪ Kondenzat. Poskrbite za pravilno odvajanje kondenzata.
▪ Pri namestitvi na ob morski obali. NE nameščajte tako, da bo
enota izpostavljena morskim vetrovom. Tako boste preprečili
korozijo zaradi visoke vsebnosti soli v zraku, ki bi lahko skrajšala
življenjsko dobo enote.
O največjem nivoju koncentracije
Največje polnjenje hladiva in izračun največje koncentracije sta
neposredno povezana z navzočnostjo ljudi v prostoru, kjer bi lahko
prišlo do puščanja.
Enota za merjenje koncentracije je kg/m3 (teža plinastega hladiva v
kg v prostornini 1m3 zasedenega prostora).
Zahteva se skladnost z lokalnimi predpisi in standardi za največjo
dovoljeno koncentracijo.
V skladu z ustreznim evropskim standardom je največja dovoljena
koncentracija hladiva v prostoru, namenjenem ljudem, za R410A
omejena na 0,44kg/m3.
a Smer toka hladiva
b Prostor, kjer uhaja hladilno sredstvo (iztek vsega hladiva iz
sistema)
Še posebej pazite v prostorih, kot je klet, kjer se lahko hladivo
zadržuje, saj je težje od zraka.
Preverite največji nivo koncentracije
Preverite največji nivo koncentracije v skladu s spodnjimi koraki od 1
do 4 in izvedite potrebne postopke, da boste usklajeni s standardi.
1 Izračunajte količino hladiva (v kg), napoljnjeno v vsakem
sistemu posebej.
Formula A+B=C
A Količina hladiva v sistemu z eno enoto
(količina hladiva, s katerim je sistem
napolnjen, preden zapusti tovarno)
B Dodatna polnitev hladiva (količina hladiva,
dodana na mestu namestitve)
C Skupna količina hladiva (kg) v sistemu
OPOMBA
Kjer je ena klimatizirna enota razdeljena na 2 popolnoma
samostojna sistema, uporabite količino hladiva, s katero je
napolnjen vsak posamičen sistem.
2 Izračunajte volumen prostora (m3), v katerem bo nameščena
enota. V takem primeru izračunajte prostornino (D), (E) kot en
sam prostor ali kot najmanjši prostor.
X Ni dovoljeno
O Dovoljeno
a Stavba (pogled od zgoraj)
b Izpustni vodi
c Enota izmenjevalnika toplote
d Vodi za vsesavanje
e Morski vetrovi
5.2.3 Varnostni ukrepi proti puščanju hladiva
O varnostnih ukrepih proti puščanju hladiva
D Kjer prostori niso ločeni:
E Kjer so prostori ločeni, a je odprtina med prostori dovolj
velika, da omogoča prost pretok zraka.
Strokovnjak za sistem in nameščanje bo zagotovil varnost s
preverjanjem puščanja v skladu z lokalnimi predpisi in standardi.
Naslednje standarde lahko uporabite, če lokalni predpisi niso na
voljo.
Ta sistem uporablja kot hladivo R410A. R410A sam po sebi je
popolnoma varno, nestrupeno in neeksplozivno hladivo. Vendar pa
je treba paziti, da je sistem nameščen v dovolj velikem prostoru.
Tako je zagotovljeno, da najvišji nivo koncentracije plina, ki se
uporablja kot hladivo, ne presega dovoljenega nivoja v skladu z
lokalnimi predpisi in standardi, če bi slučajno prišlo do večjega
puščanja v sistemu.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
3 Izračunajte gostoto hladiva z rezultati iz korakov 1 in 2. Če
a Odpiranje med prostori
b Razdelitev (Kjer je odprtina brez vrat ali kjer so
odprtine nad in pod vrati, ki so po velikosti enake
0,15% ali več površine tal.)
rezultat zgornjega izračuna presega maksimalno koncentracijo,
je treba v sosednji prostor narediti prezračevalno odprtino.
Vodnik za monterja in uporabnika
13
Page 14
5 Priprava
t
Ø
A
a
B
D
D
C
D
D
b
EKEXV
AHU
VRV DX
VRV DX
c
c
Formula F/G≤H
F Skupna prostornina hladiva v sistemu za
hlajenje
G Velikost (m3) najmanjšega prostora, v
katerem je nameščena notranja enota
H Največji nivo koncentracije (kg/m3)
4 Izračunajte gostoto hladiva in pri tem upoštevajte prostor, v
katerem je nameščena enota, ter sosednji prostor. Namestite
prezračevalne odprtine v vratih sosednjih prostorov, dokler ne
bo gostota hladiva manjša od najmanjšega nivoja koncentracije.
5.3 Priprava cevi za hladivo
5.3.1 Zahteve za cevi za hladivo
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v poglavju
"Splošna varnostna navodila".
OPOMBA
Hladivo R410A zahteva posebno skrb, da ostane sistem
čist, suh in zatesnjen.
▪ Čisto in suho: tujki (vključno z mineralnimi olji ali vlago)
ne smejo vstopiti v sistem.
▪ Zatesnjeno: R410A ne vsebuje klora, ne uničuje
ozonskega plašča in ne zmanjšuje zaščite Zemlje pred
škodljivim UV-sevanjem. R410A lahko, če ga
razlivamo, nekoliko poveča učinek tople grede. Zato je
treba zelo paziti pri preverjanju tesnosti sistema.
OPOMBA
Cevi in deli pod tlakom morajo ustrezati delovanju s
hladivom. Uporaba fosforne kisline deoksidira brezšivni
baker za hladivo.
▪ Tujki v ceveh (vključno z olji za izdelovanje) smejo dosegati
največ ≤30mg/10m.
a Enota izmenjevalnika toplote
b Kompresorska enota
c Komplet za razvod hladiva
VRVDX Notranja enota VRVDX
EKEXV Komplet ekspanzijske posode
AHU Enota za obdelavo zraka
A Cevi med enoto izmenjevalnika toplote in kompresorsko
enoto
B Cevi med kompresorsko enoto in (prvim) kompletom za
razvod hladiva (=glavna cev)
C Cevi med kompleti za razvod hladiva
D Cevi med kompletom za razvod hladiva in notranjo enoto
Če cevi z zahtevanim premerom (v palcih) niso na voljo, smete
uporabiti tudi cevi z drugačnimi premeri (velikosti v mm), pri čemer
upoštevajte naslednje:
▪ Izberite cevi, ki so najbliže zahtevani velikosti.
▪ uporabite primerne prilagojevalnike za prehod s palčnih cevi na
milimetrske (iz lokalne dobave).
▪ Izračun za dodajanje hladiva je treba prilagoditi, kot je omenjeno v
"6.8.3 Da bi ugotovili količino potrebnega dodatnega hladiva"na
strani26.
A: Cevi med enoto izmenjevalnika toplote in kompresorsko enoto
Uporabite naslednje premere:
Zunanji premer cevi (mm)
Plinska cev Cev za hladivo v tekočem
stanju
22,2 12,7
5.3.2 Material cevi za hladivo
▪ Material za cevi: Fosforna kislina deoksidira brezšivni baker.
▪ Stopnja trdote materiala za cevi in debelina sten:
Zunanji premer
(Ø)
6,4mm (1/4")
9,5mm (3/8")
12,7mm (1/2")
15,9mm (5/8") Kaljeno (O) ≥0,99mm
19,1mm (3/4") Poltrdo (1/2H) ≥0,80mm
(a) Odvisno od veljavne zakonodaje in maksimalnega
Stopnja trdote Debelina (t)
Kaljeno (O) ≥0,80mm
delovnega tlaka enote (glejte "PS High" na identifikacijski
ploščici enote) bodo morda potrebne širše cevi.
(a)
5.3.3 Da bi izbrali pravi premer cevi
Določite pravi premer v skladu z naslednjimi tabelami in referenčno
skico (samo za oporo).
B: Cevi med kompresorsko enoto in prvim kompletom za razvod hladiva
Uporabite naslednje premere:
Zunanji premer cevi (mm)
Plinska cev Cev za hladivo v tekočem
Standardno Velikost
15,9 19,1 9,5 —
Standardno ↔ Velikost navzgor:
Če Potem
Je enakovredna dolžina
cevi med enoto
izmenjevalnika toplote in
najbolj oddaljeno enoto
90m ali več
navzgor
Priporočamo, da povečate (za eno
velikost navzgor) premer glavne cevi
za plin (med kompresorsko enoto in
prvim kompletom za razvod hladiva). Če
priporočena (velikost navzgor) cev za
plin ni na voljo, morate uporabiti
standardno (ki bo morda povzročila
nekoliko manjšo zmogljivost).
Standardno Velikost
stanju
C: Cevi med kompleti za razvod hladiva
Uporabite naslednje premere:
navzgor
Vodnik za monterja in uporabnika
14
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 15
5 Priprava
H1
H2
H3
H5
L1
a
L2
L3
L4
L5
L6
L7
H4
b
EKEXV
AHU
VRV DX
VRV DX
c
c
Kazalo zmogljivosti
notranje enote
<150 15,9 9,5
150≤x<200 19,1
Zunanji premer cevi (mm)
Plinska cev Cev za hladivo v
tekočem stanju
D: Cevi med kompletom za razvod hladiva in notranjo enoto
Uporabite cevi z enakim premerom, kot so priključki (tekočina, plin)
na notranjih enotah. Premeri notranjih enot so naslednji:
Kazalo zmogljivosti
notranje enote
15~50 12,7 6,4
63~140 15,9 9,5
Zunanji premer cevi (mm)
Plinska cev Cev za hladivo v
tekočem stanju
5.3.4 Da bi izbrali komplete za razvod hladiva
Za zgled cevovoda glejte "5.3.3 Da bi izbrali pravi premer cevi" na
strani14.
Razvodni spoj na prvi veji (od zunanje enote)
Pri uporabi razvodnih spojev na prvi veji, gledano od kompresorske
enote, spoje izberite iz naslednje tabele, glede na moč
kompresorske enote. Primer: Razvodni spoj (refnet) c (B→C/D).
Tip zmogljivosti kompresorja Komplet za razvod hladiva
5HP KHRQ22M20T
Razvodni spoji na drugih razvodih
Za razvodne spoje naslednjih vej izberite primeren model kompleta
za razpeljavo glede na skupno moč vseh notranjih enot, priključenih
za razvodom hladiva. Primer: Razvodni spoj (refnet) c (C→D/D).
Kazalo zmogljivosti notranje
enote
<200 KHRQ22M20T
Razvodni zbiralnik
Iz naslednje tabele izberite spoj v skladu s skupno zmogljivostjo
vseh notranjih enot, povezanih pod razvodni zbiralnik.
Kazalo zmogljivosti notranje
enote
<260 KHRQ22M29H
INFORMACIJE
Na zbiralno cev je mogoče priključiti največ 8 razvodov.
Komplet za razvod hladiva
Komplet za razvod hladiva
5.3.5 Dolžina cevi za hladivo in višinske razlike
Dolžine cevi in višinske razlike morajo ustrezati naslednjim
zahtevam.
EKEXV Komplet ekspanzijske posode
AHU Enota za obdelavo zraka
H1~H5 Višinska razlika
L1~L7 Dolžine cevi
Minimum and maximum piping lengths
1 Enota izmenjevalnika toplote
→ Kompresorska enota
2 Dejanska dolžina cevi
(enakovredne dolžine cevi)
3 Skupna dolžina cevi (x=L1+L2+L3+L4+L5+L6+L7)
Najmanjše 10m≤x
Največje If Then
4 EKEXV →AHU L4≤5m
5 Prvi razvod → Notranja enota/
AHU
Maximum height differences
1 Enota izmenjevalnika toplote
↔ Kompresorska enota
2 Kompresorska enota ↔
Notranja enota
3 EKEXV ↔AHU H4≤5m
4 Notranja enota ↔ Notranja
enota
(a) Privzemite enakovredno dolžino cevi za razvodni
spoj=0,5m in razvodni zbiralnik=1m (za potrebe izračuna,
ne za izračun količine za polnitev hladiva).
(b) Katera koli enota je lahko najvišja.
L1≤30m
L2+L3+L4≤70m (90m)
(a)
L2+L5+L6≤70m (90m)
L2+L5+L7≤70m (90m)
L1≤30m x≤115m
L1≤25m x≤120m
L1≤20m x≤125m
L1≤15m x≤130m
L1≤10m x≤135m
L1≤5m x≤140m
L3+L4≤40m
L5+L6≤40m
L5+L7≤40m
(b)
H1≤10m
H2≤30m
H3≤30m
H5≤15m
5.4 Priprava električnega ožičenja
5.4.1 O električni skladnosti
Ta oprema je usklajena z:
▪ EN/IEC 61000‑3‑12, če je moč kratkega stika Ssc večja ali enaka
minimalni vrednosti Ssc na vmesniški točki med napajanjem
uporabnika in javnim sistemom.
▪ EN/IEC 61000‑3‑12 = Evropski/mednarodni tehnični standard,
ki predpisuje omejitve za harmonične tokove, proizvedene z
opremo, povezano v javna nizkonapetostna omrežja z vhodnim
tokom, >16 A in ≤75A na fazo.
▪ Monter ali uporabnik opreme mora zagotoviti, če je to potrebno
s posvetom z operaterjem distribucijskega omrežja, da je
oprema priključena na napajanje z močjo kratkega stika Ssc,
večjo ali enako minimalni Ssc vrednosti.
Model Minimalna Ssc vrednost
RKXYQ5 3329kVA
5.4.2 Zahteve varnostne naprave
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
a Enota izmenjevalnika toplote
b Kompresorska enota
c Komplet za razvod hladiva
VRVDX Notranja enota VRVDX
OPOMBA
Kadar uporabljate odklopnike na preostali (diferenčni) tok,
obvezno uporabite hitre odklopnike z nazivnim preostalim
tokom 300mA.
Vodnik za monterja in uporabnika
15
Page 16
6 Montaža
5×
Napajanje: Kompresorska enota
Napajanje mora biti zaščiteno z ustreznimi varovalnimi napravami,
npr. glavnim stikalom, počasno varovalko na vsaki fazi in
odklopnikom za uhajanje ozemljitvenega toka v skladu z veljavno
zakonodajo.
Izbiranje in preseki ožičenja morajo biti izbrani v skladu z veljavno
zakonodajo in na podlagi informacij v spodnji tabeli.
Model Minimalna
amperska
zmogljivost vezja
RKXYQ5 17,4A 20A
▪ Faza in frekvenca: 3N~50Hz
▪ Napetost: 380-415V
Napajanje: Enota izmenjevalnika toplote
Napajanje mora biti zaščiteno z ustreznimi varovalnimi napravami,
npr. glavnim stikalom, počasno varovalko na vsaki fazi in
odklopnikom za uhajanje ozemljitvenega toka v skladu z veljavno
zakonodajo.
Izbiranje in preseki ožičenja morajo biti izbrani v skladu z veljavno
zakonodajo in na podlagi informacij v spodnji tabeli.
Model Minimalna
amperska
zmogljivost vezja
RDXYQ5 7,0A 10A
▪ Faza in frekvenca: 1~50Hz
▪ Napetost: 220-240V
Ožičenje prenosa
Del linije za prenos:
Ožičenje prenosa Armirani + oklepni kabel (2 žici)
(uporaba oklopnega kabla za
ožičenje prenosa je opcijska)
Največja dolžina vodnika
(= razdalja med kompresorsko in
najbolj oddaljeno notranjo enoto)
Skupna dolžina vodnika
(= razdalja od kompresorske
enote do vseh notranjih enot, in
med kompresorsko enoto in
enoto izmenjevalnika toplote)
Če skupna dolžina ožičenja prenosa presega te omejitve,
lahko pride do napak pri komunikaciji.
Priporočene
varovalke
Priporočene
varovalke
Vinilne vrvi
0,75~1,25mm²
300m
600m
▪ Priključevanje cevi za hladivo.
▪ Preverjanje cevi za hladivo.
▪ Polnjenje s hladivom.
▪ Priključevanje električnega ožičenja.
▪ Zaključevanje montaže kompresorske enote.
▪ Končevanje nameščanja enote izmenjevalnika toplote.
▪ Zaključevanje montaže notranje enote.
INFORMACIJE
Za nameščanje notranje enote (nameščanje notranje
enote, priključevanje cevi za hladivo na notranjo enoto,
priključevanje električnega ožičenja na notranjo enoto …),
glejte priročnik za montažo notranje enote.
6.2 Odpiranje enot
6.2.1 Odpiranje enot
V določenih primerih morate enoto odpreti. Primer:
▪ Ko priključujete cevi za hladivo
▪ Pri priključevanju električnega ožičenja
▪ Pri vzdrževanju ali servisiranju enote
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
Enote NE puščajte brez nadzora, če ste z nje odstranili
servisni pokrov.
6.2.2 Odpiranje kompresorske enote
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
1 Odstranite servisni pokrov kompresorske enote.
6 Montaža
6.1 Pregled: Montaža
To poglavje opisuje, kaj morate narediti in vedeti na mestu
namestitve, da lahko namestite sistem.
Običajen potek
Nameščanje običajno obsega naslednje faze:
▪ Nameščanje kompresorske enote.
▪ Nameščanje enote izmenjevalnika toplote (+ cevi + filter za večje
delce + črpalka za odtok + dodatna oprema).
▪ Nameščanje notranje enote.
Vodnik za monterja in uporabnika
16
2 Če želite izvesti nastavitve sistema na licu mesta, odstranite
pokrov za pregledovanje.
3 Če želite izvesti električne povezave, snemite pokrov stikalne
omarice.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Page 17
4×
6.2.3 Da bi odprli pokrov stikalne omarice
2×
a
≤480
516
≥666
600
≥800
(mm)
20 mm
a1
4×
b
b
a2
c
1497 (mm)
705 25584
enote izmenjevalnika toplote
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
6 Montaža
▪ Na podstavku. Enoto na podstavek varno pritrdite s sidrnimi
sorniki, maticami in podložkami (iz lokalne dobave). Podstavek
(jeklen ali betonski okvir) mora biti večji od sivo označenega
območja.
Minimalni temelji
a Sidrne točke (4×)
INFORMACIJE
Priporočena višina zgornjega izstopajočega dela vijaka je
20mm.
6.3 Nameščanje kompresorske enote
6.3.1 Varnostni ukrepi pri nameščanju kompresorske enote
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v naslednjih
poglavjih:
▪ Splošni varnostni ukrepi
▪ Priprava
6.3.2 Navodila za nameščanje kompresorske enote
Preverite trdnost in ravnost montažne podlage, tako da enota ne bo
povzročala hrupa ali vibracij. Če se tresenje lahko prenese na
stavbo, uporabite proti tresljajem odporno gumo (dobavljena
lokalno).
Kompresorsko enoto lahko namestite neposredno na tla ali na
podstavek.
▪ Na tleh. Enote NI treba pritrditi s sidrnimi sorniki.
6.4 Nameščanje enote izmenjevalnika toplote
6.4.1 Varnostni ukrepi pri nameščanju enote izmenjevalnika toplote
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v naslednjih
poglavjih:
▪ Splošni varnostni ukrepi
▪ Priprava
6.4.2 Navodila za nameščanje enote izmenjevalnika toplote
INFORMACIJE
Dodatna oprema. Ko nameščate dodatno opremo,
preberite tudi priročnik za nameščanje dodatne opreme.
Odvisno od pogojev na licu mesta bo morda lažje, če boste
najprej namestili dodatno opremo.
▪ Obesni svorniki. Za montažo uporabite svornike za obešanje.
Preverite, ali je strop dovolj močan, da bo prenesel maso enote.
Če obstaja tveganje, strop ojačajte, preden namestite enoto.
Konzolo za obešanje nataknite na svornike za obešanje. Varno jo
pritrdite z matico in podložko s spodnje in zgornje strani konzole.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
a1 Matica
a2 Dvojna matica
Vodnik za monterja in uporabnika
17
Page 18
6 Montaža
0~2°
0~2°
A
A
B
B
a
a
a
a b a
a b b a
eed d
c
a
b
c
d
1~1.5 m
a
a
≥100 mm
a b c b
b Podložka
c Obesni nosilec
▪ Pretok izpustne vode. Prepričajte se, da izpustna voda teče
skozi priključek za iztok povezavo.
a Povezovanje cevi za iztok kondenzata
6.4.3 Navodila za nameščanje cevovodov
Cevi so iz lokalne dobave.
▪ Nagib. Pazite, da bodo nagibi potekali navzdol, da ne bi voda
tekla v enoto izmenjevalnika toplote.
a Cevi
b Enota izmenjevalnika toplote
▪ Rešetke. Rešetke namestite na vhod vodov za vsesavanje in na
izhode izpustnih vodov, da ne bi v cevovode vstopale živali in
delci.
▪ Servisne odprtine. V cevovode namestite servisne odprtine, da
boste lažje izvajali vzdrževanje.
▪ Termoizolacija. Cevovode izolirajte proti temperaturnim izgubam,
da ne bi nastajal kondenzat (med ogrevanjem) in da bi preprečili
pregrevanje zgradbe (med hlajenjem).
▪ Zvočna izolacija. Cevovod izolirajte zaradi hrupnosti, sploh v
okoljih, občutljivih na glasnost. Primer: Cevovodi, ki vpijajo zvok;
preusmeritvene pregrade za vpijanje zvoka v cevovodih.
▪ Uhajanje zraka. Spoje med enoto izmenjevalnika toplote in cevmi
ovijte z aluminijastim trakom. Prepričajte se, da med cevovodom
in enoto izmenjevalnika toplote ali na drugih spojih nikjer ne uhaja
zrak. To je treba narediti, da ne bi nastajal kondenzat na ceveh,
da se ne bi pregrevale in ne bi bilo delovanje prehrupno.
X Ni dovoljeno
a Stavba (pogled od zgoraj)
b Vodi za vsesavanje
c Enota izmenjevalnika toplote
d Izpustni vodi
6.4.4 Navodila za nameščanje cevi za odvajanje kondenzata
Poskrbite za pravilno odvajanje kondenzata. To zajema:
▪ Splošni napotki
▪ Priključevanje cevi za izpust na enoto izmenjevalnika toplote
▪ Nameščanje črpalke za odtok in praznjenje rezervoarja
▪ Preverjanje, da nikjer ne pušča voda
Splošni napotki
▪ Dolžina cevi. Cev za odvod kondenzata naj bo karseda kratka.
▪ Premer cevi. Premer cevi mora biti enak ali večji od premera cevi
za povezavo (plastična cev 25mm nazivnega premera in 32mm
zunanjega premera).
▪ Nagib. Prepričajte se, da so cevi za odvod kondenzata nagnjene
navzdol (za vsaj 1/100), da bi preprečili, da bi se v cevi ujel zrak.
Uporabite obesne prečke, kot je prikazano.
a Obesna prečka
O Dovoljeno
X Ni dovoljeno
▪ Kondenzacija. Izvedite varnostne ukrepe proti kondenzaciji.
Izolirajte vse izpustne cevi v stavbi.
▪ Neprijetne vonjave. Da bi preprečili slabe vonjave in zrak, ki bi
tekel v enoto skozi odtočne cevi, namestite past.
a Vijak (iz lokalne dobave)
b Prirobnica (iz lokalne dobave)
c Enota izmenjevalnika toplote
d Izolacija (iz lokalne dobave)
e Aluminijasti trak (iz lokalne dobave)
▪ Zračni pretok:
▪ Cevi zaščitite pred povratnim zračnim pretokom zaradi vetra.
▪ Preprečite izpuščenemu zraku, da se vsesa nazaj na strani za
vsesavanje. Možna posledica: Zmanjšana učinkovitost enote.
▪ Zunanji zrak. Povežite vode za vsesavanje in vode za izpuščanje
z zunanjim zrakom. Če so vodi za vsesavanje in izpustni vodi
povezani z notranjim zrakom, bo morda nemogoče doseči želeno
sobno temperaturo.
Vodnik za monterja in uporabnika
18
O Dovoljeno
a Past
▪ Kombiniranje izpustnih cevi. Izpustne cevi lahko kombinirate.
Prepričajte se, da uporabljate izpustne cevi in T-spoje s pravim
premerom za delovne zmogljivosti enot.
a Enota izmenjevalnika toplote
b Notranja enota
c T-spoj
Priključevanje cevi za izpust na enoto izmenjevalnika toplote
OPOMBA
Nepravilno povezovanje izpustne cevi lahko privede do
puščanja in do poškodb prostora in okolice namestitve.
1 Potisnite gibljivo odtočno cev tako daleč čez odvodno cev, kot
je to mogoče.
2 Zatisnite kovinsko sponko, dokler ni glava vijaka manj od 4mm
od kovinske sponke.
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 19
6 Montaža
≤4 mm
A
A'
A-A'
A
A'
ec d
b
a
d
c
a b
2+3+41
A1P
X1M
X2M
1 2
X2MX2M
b
a
X2M
d
X2M
c
3 Ovijte tesnilno blazinico (= izolacijo) okoli kovinske sponke in
cevi za izpst ter jo pritrdite s kabelskimi vezicami.
4 Povežite cevi za odvod kondenzata z gibljivo odtočno cevjo.
a Priključek cevi za iztok kondenzata (povezan z enoto)
b Cev za odvod kondenzata (dodatek)
c Kovinska objemka (dodatek)
d Tesnilna blazinica (dodatek)
e Cev za odvod kondenzata (ni priložen enoti)
Navodila za nameščanje črpalke za odtok in praznjenje rezervoarja
Če nameščate črpalko za odtok, morate namestiti tudi rezervoar za
kondenzat. Črpalka in rezervoar za odtok sta iz lokalne dobave.
▪ Črpalka za odtok:
▪ Minimalna količina pretoka: 45l/h
▪ Kontakt za povratno informacijo. Priključite lahko kontaktno
mesto, ki bo sporočalo stanje črpalke za odtok enoti
izmenjevalnika toplote. Toplotna črpalka bo to kontaktno mesto
upoštevala kot informacijo.
6.5 Povezovanje cevi za hladivo
6.5.1 O priključevanju cevi za hladivo
Pred priključevanjem cevi za hladivo
Prepričajte se, da so kompresorska enota, enota izmenjevalnika
toplote in notranje enote nameščene.
Običajen potek
Priključevanje cevi za hladivo zajema:
▪ Priključevanje cevi za hladivo na kompresorsko enoto
▪ Priključevanje cevi za hladivo na enoto izmenjevalnika toplote
▪ Priključevanje kompletov za razvod hladiva
▪ Povezovanje cevi za hladivo na notranje enote (glejte priročnik za
montažo za notranje enote)
▪ Izoliranje cevi za hladivo
▪ Upoštevajte navodila za:
▪ Upogibanje cevi
▪ Varjenje
▪ Uporabo zapornih ventilov
▪ Odstranjevanje pretisnjenih cevi
6.5.2 Varnostni ukrepi pri priključevanju cevi za
hladivo
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v naslednjih
poglavjih:
▪ Splošni varnostni ukrepi
▪ Priprava
a Kontakt za povratno informacijo črpalke za odtok
b Vezica za kable
c Okvara črpalke za odtok: Če se kontakt odpre, toplotna
črpalka neha delovati in sporoči napako. Za več informacij
glejte "11.3.1Kode napak: Pregled"na strani42.
d Normalno delovanje črpalke za odtok: Če se kontakt zapre,
toplotna črpalka nadaljuje normalno delovanje.
▪ Rezervoar za odtok:
▪ Minimalna prostornina: 3l
▪ Najboljša raba: Uporabite rezervoar za odtok s plovcem, ki
sporoča črpalki za odtok ON/OFF.
Preverjanje, da nikjer ne pušča voda
Počasi vlijte v zbirno posodo za kondenzat približno 1liter vode in
preverite, ali kje pušča.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
OPOMBA
Pri napeljavi cevi za hladivo ravnajte v skladu z naslednjimi
varnostnimi ukrepi:
▪ Pazite, da v krog hladiva razen predpisanega hladiva
ne vstopijo nobene druge snovi (npr. zrak).
▪ Pri dodajanju hladiva uporabljajte samo R410A.
▪ Uporabljajte samo montažno orodje (npr. komplet z
manometrskim priključkom), ki je zasnovano posebej
za napeljavo R410A in je tlačno obstojno, da bi
preprečili, da se tuje snovi (npr. mineralno olje in vlaga)
primešajo v sistem.
▪ Cevi zaščitite, tako da stisnete ali zalepite konce cevi,
da ne bi vanje vstopili umazanija, tekočine ali prah.
▪ Bodite previdni pri napeljavi bakrenih cevi skozi stene.
6.5.3 Napotki za upogibanje cevi
Za upogibanje uporabite orodje za krivljenje. Vse krivine cevi naj
bodo kar se da blage (polmer krivine naj bo 30~40mm ali večji).
Vodnik za monterja in uporabnika
19

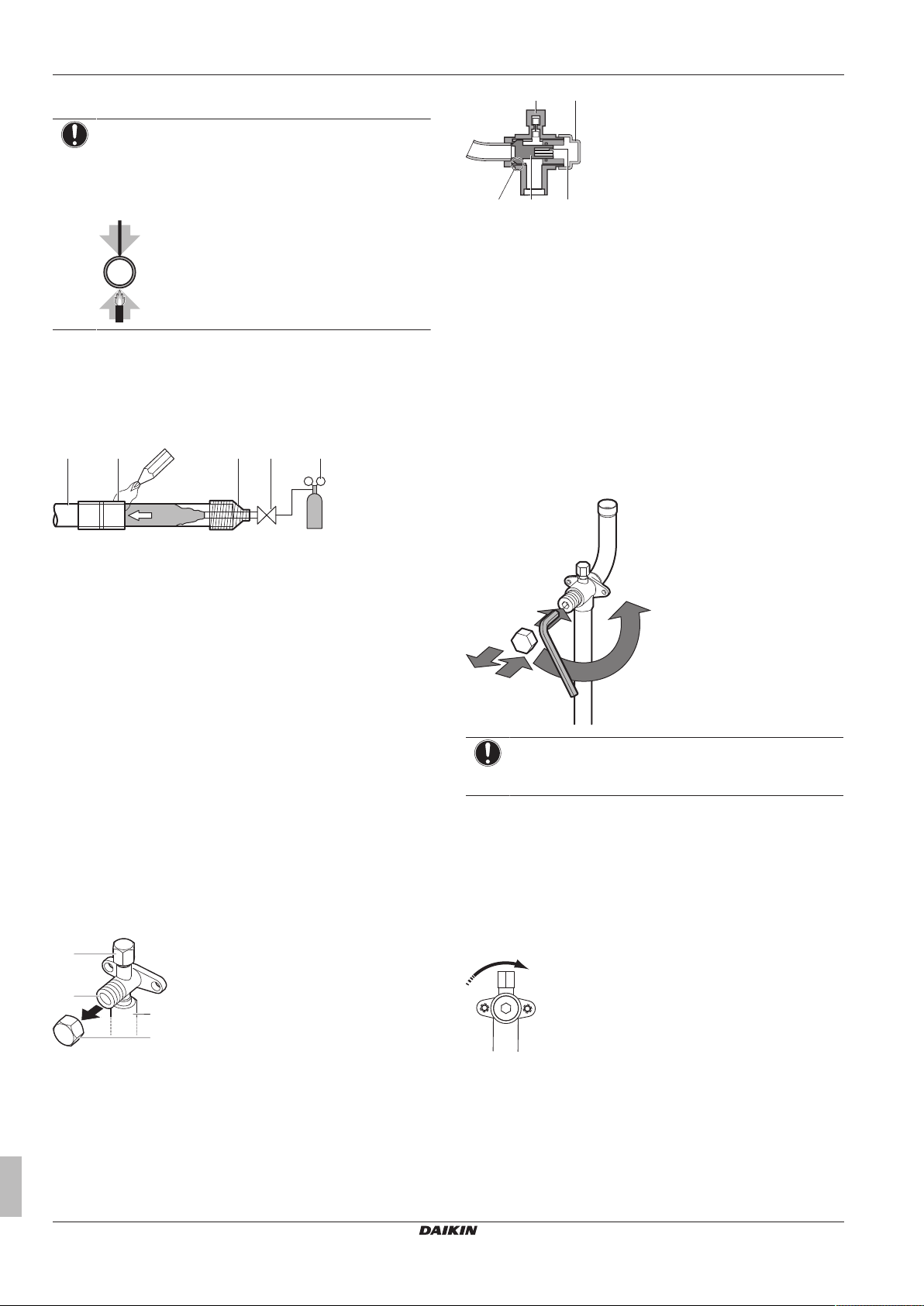

Page 20
6 Montaža
1
1
≤Ø25.4
a b c d e
f
f
c
d
a
b
a b
cde
1
2
3
4
6.5.4 Za varjenje konca cevi
OPOMBA
Varnostni ukrepi pri povezovanju na cevi, položene na
mestu montaže. Dodajajte varilni material, kot je prikazano
na sliki.
▪ Med varjenjem vpihavajte dušik, da preprečite ustvarjanje velike
količine oksidirane plasti v notranjosti cevi. Oksidirana plast
negativno vpliva na ventile in kompresorje v sistemu za hlajenje in
preprečuje njegovo pravilno delovanje.
▪ Z ventilom za znižanje tlaka nastavite tlak dušika na 20 kPa
(0,2bara) (toliko, da ga lahko občutite na koži).
a Servisni priključek
b Pokrov zapornega ventila
c Šestkotna odprtina
d Os
e Tesnilo
Da bi ga odprli zaporni ventil
1 Odstranite pokrov zapornega ventila.
2 Vstavite šestrobi ključ v zaporni ventil in ga zavrtite v nasprotni
smeri urinega kazalca.
3 Ko zapornega ventila ni več mogoče vrteti, se zaustavite.
Rezultat: Ventil je zdaj odprt.
Da bi popolnoma odprli zaustavitveni ventil Ø19,1 mm, obrnite
šestkotni ključ, tako da dosežete navor med 27 in 33N•m.
Zaradi nezadostnega navora lahko začne puščati hladivo ali pride do
okvare pokrovčka zaustavitvenega ventila.
a Cevi za hladivo
b Deli, ki jih je treba zvariti
c Lepljenje s trakom
d Ročni ventil
e Ventil za znižanje tlaka
f Dušik
▪ NE uporabljajte antioksidantov, ko varite spoje na ceveh.
Ostanki lahko zamašijo cevi in pokvarijo opremo.
▪ Ne uporabljajte taljenja, ko varite bakrene cevi za hladivo. Kot
spajko uporabljajte fosforno bakreno zlitino (BCuP), ki ne zahteva
taljenja.
Taljenje lahko cevi za hladivo zelo poškoduje. Če na primer
uporabljate taljenje na bazi klora, bo povzročilo korodiranje cevi;
če je plamen na bazi fluora pa povzroči deterioracijo hladilnega
olja.
6.5.5 Uporaba zapornega ventila in servisnega priključka
Kako ravnati z zapornim ventilom
▪ Pazite, da bodo med delovanjem odprti vsi zaporni ventili.
▪ Na spodnji risbi so prikazana imena vsakega dela, ki je potreben
za ravnanje z zapornimi ventili.
▪ Zaporni ventil je tovarniško zaprt.
OPOMBA
Bodite pozorni na to, da je ta navor primeren samo za
odpiranje zaustavitvenih ventilov Ø19,1mm.
Da bi zaprli zaporni ventil
1 Odstranite pokrov zapornega ventila.
2 Vstavite šestrobi ključ v zaporni ventil in ga zavrtite v smeri
urinega kazalca.
3 Ko zapornega ventila ni več mogoče vrteti, se zaustavite.
Rezultat: Ventil je zdaj zaprt.
Smer zapiranja:
a Servisni priključek in pokrov servisnega priključka
b Zaporni ventil
c Priključek na cevi, nameščene na licu mesta
d Pokrov zapornega ventila
Vodnik za monterja in uporabnika
20
Kako ravnati s pokrovom zapornega ventila
▪ Pokrov zapornega ventila je zapečaten, kjer je označen s puščico.
Pazite, da ga ne boste poškodovali.
▪ Ko nehate delati z zapornim ventilom, pazite, da ne ga boste
pozabili varno zategniti pokrova zapornega ventila. Za navojni
moment glejte spodnjo tabelo.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Page 21
6 Montaža
c
d
a
b
p<p
>
e
B
A
C
a
b
A
c
d
B
C
C
C
D
D
RDXYQ
c
d
b
a
C
C
bB
aA
dB
c
A
C
C
▪ Ko zategnete pokrov zapornega ventila, preverite, da hladivo
nikjer ne pušča.
Kako ravnati s servisnim priključkom
▪ Vedno uporabljajte cev za polnjenje, opremljeno z zatičem za
zniževanje tlaka, saj je to servisni priključek za ventil tipa
Schrader.
▪ Po ravnanju s servisnim priključkom pazite, da boste varno
zategnili pokrov servisnega priključka. Za navojni moment glejte
spodnjo tabelo.
▪ Preverite, da hladivo ne pušča, ko zatisnete pokrovček servisnega
priključka.
Navojni momenti
Velikost
zapornega
ventila
(mm)
Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9
Ø12,7 8,1~9,9 18,0~22,0
Ø19,1 27,0~33,0 8mm 22,5~27,5
Navojni moment N•m (obrnite v smeri urinega
kazalca, da bi zaprli)
Os
Ohišje
ventila
Šestkotni
ključ
Pokrovček
(Čep
Servisni
priključek
ventila)
Zbiralnik Priključki Kompresorska
enota
Način 1:
Priključite na vse
servisne priključke
hkrati.
Način 2:
Najprej priključite na
prva 2 servisna
priključka.
Nato priključite na
druga 2 servisna
priključka.
a, b, c, d Servisni priključki zapornih ventilov
e Enota za vakuumsko izčrpavanje/izčrpavanje
A, B, C Ventili A, B in C
D Linijski razdelilnik hladiva
3 Iz stisnjenih cevi izčrpajte plin in olje z enoto za izčrpavanje.
6.5.6 Da bi odstranili pretisnjene cevi
OPOZORILO
Plin ali olje, ki ostaneta v zaustavitvenem ventilu, lahko
povzročita eksplozijo stisnjene cevi.
Če teh navodil ne boste pravilno upoštevali v spodaj
opisanem postopku, lahko to privede do poškodbe lastnine
POZOR
Plinov ne spuščajte v ozračje.
4 Ko iz pretisnjene cevi izčrpate plin in olje, polnilno cev odklopite
in zaprite servisne priključke.
5 Odrežite spodnji del cevi zapornih ventilov na strani za plin in
za tekočino po črni črti. Uporabite ustrezno orodje (npr. rezalnik
za cev ali klešče).
ali osebne poškodbe, odvisno od okoliščin.
Uporabite naslednji postopek, da odstranite pretisnjene cevi:
1 Odstranite pokrov ventila in se prepričajte, da so zaporni ventili
popolnoma zaprti.
a Servisni priključek in pokrov servisnega priključka
b Zaporni ventil
c Priključek na cevi, nameščene na licu mesta
d Pokrov zapornega ventila
OPOZORILO
2 Povežite enoto za izsesavanje/izčrpavanje skozi zbiralnik do
servisnega priključka za vse zaporne ventile.
Iz vseh 4 stisnjenih cevi morate izčrpati plin in olje. Odvisno od
razpoložljivega orodja uporabite način 1 (zahtevan je zbiralnik z
razdelilnikom linije) ali način 2.
Stisnjene cevi nikoli ne odstranjujte z varjenjem.
Plin ali olje, ki ostaneta v zaustavitvenem ventilu, lahko
povzročita eksplozijo stisnjene cevi.
6 Počakajte, da bo iz cevi odkapljalo vse olje, preden nadaljujete
s povezovanjem cevi na licu mesta, če se izčrpavanje ni do
konca izvedlo.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Vodnik za monterja in uporabnika
21
Page 22
6 Montaža
b
a
a
a b c d
d
c
b
a
1
2
3
ba
a
a
a
a
6.5.7 Priključevanje cevi za hladivo na kompresorsko enoto
OPOMBA
▪ Pazite, da boste uporabili dobavljene dodatne cevi, ko
boste izvajali nameščanje na mestu montaže.
▪ Pazite, da se ne bodo na mestu montaže položene cevi
dotikale drugih cevi, spodnje plošče ali stranske plošče.
1 Odstranite servisni pokrov. Glejte "6.2.2 Odpiranje
kompresorske enote"na strani16.
2 Izberite smer cevi (a ali b).
a Nazaj
b Navzgor
3 Če ste izbrali smer navzgor:
a Cevi za tekočino (tokokrog 1: do enote izmenjevalnika
toplote)
b Cevi za plin (tokokrog 1: do enote izmenjevalnika toplote)
c Cevi za tekočino (tokokrog 2: do notranjih enot)
d Cevi za plin (tokokrog 2: do notranjih enot)
1 Stisnjena cev
2 Dodatki za cevi
3 Lokalne cevi
OPOMBA
Cevni prilagojevalnik (Ø19,1→15,9 mm) (dobavljen kot
dodatek kompresorski enoti). Uporaba prilagojevalnika za
cevi za povezovanje obstoječega cevovoda (Ø15,9 mm)
na cevni dodatek cevi za plin (tokokrog 2: do notranjih
enot) (Ø19,1mm).
a Odrežite izolacijo (pod izbojno odprtino).
b Udarite po izbojni odprtini in odstranite delec.
c Odstranite srh.
d Pobarvajte robove ter okolico robov z zaščitno barvo, da
preprečite rjavenje.
OPOMBA
Varnostni ukrepi pri izbijanju odprtin:
▪ Pazite, da ne bi poškodovali ohišja.
▪ Ko naredite odprtino, vam priporočamo, da robove
pobrusite in jih prebarvate z zaščitno barvo, da ne bi
zarjaveli.
▪ Ko električne kable vlečete skozi nastale odprtine, jih
ovijte v zaščitni trak, da jih ne bi poškodovali.
4 Povežite cevi (z varjenjem), kot sledi:
Vodnik za monterja in uporabnika
22
a Cevni dodatek cevi za plin (tokokrog 2: do notranjih enot)
b Prilagojevalnik cevi
5 Spet pritrdite servisni pokrov.
6 Zatesnite vse reže (zgled: a), da bi preprečili vstop v sistem
malim živalim.
OPOZORILO
Z zagotavljanjem primernih ukrepov preprečite, da bi enota
postala zavetišče za majhne živali. Majhne živali, ki se
dotaknejo električnih delov, lahko povzročijo okvare, dim
ali požar.
6.5.8 Priključevanje cevi za hladivo na enoto izmenjevalnika toplote
1 Odstranite pokrov.
2 Odstranite 2 izolacijska kosa.
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 23
6 Montaža
1 2 43
5 6 7
A
B
±
3
0
°
a
b
c
a
So cevi za hladivo
dokončane?
So bile notranja enota,
kompresorska enota in/ali
izmenjevalnik toplote že pod
napajanjem in na ON?
Uporabite postopek:
"2. metoda: Po vključitvi".
Dokončajte polaganje cevi.
Uporabite postopek:
"1. metoda: Pred vključitvijo
(običajna metoda)".
Da
Ne
Ne
Da
3 Pred EPS postavite mokro krpo, da zaščitite zbirno posodo za
kondenzat.
4 Zvarite cevi za tekočino in plin.
OPOMBA
Cevni prilagojevalnik (Ø19,1→22,2 mm) (dobavljen kot
dodatek kompresorski enoti). Uporabite cevni
prilagojevalnik za povezavo cevi na licu mesta (Ø22,2mm)
s cevmi za plin na enoti izmenjevalnika toplote
(Ø19,1mm).
5 Odstranite mokro krpo.
6 Namestite 2 kosa izolacije nazaj, odlepite izolacijske trakove in
ju nalepite na izolacijska kosa.
7 Spet pritrdite pokrov.
6.5.9 Za priključitev kompleta za razvod hladiva
Za montažo kompleta za razvod hladiva glejte Priročnik za montažo,
priložen kompletu.
▪ Spoj refnet namestite tako, da se razveja vodoravno ali navpično.
▪ Zbiralno cev refnet namestite tako, da se razveja vodoravno.
6.6 Preverjanje cevi za hladivo
6.6.1 O preverjanju cevi za hladivo
Pomembno je, da so vsi cevovodi za hladivo izvedeni, preden
zaženete enote (kompresorsko, izmenjevalnik toplote ali notranje
enote).
Ko so enote pognane, se bodo inicializirali ekspanzijski ventili. To
pomeni, da se bodo zaprli. Preizkus tesnosti in vakuumsko sušenje
lokalnih cevi, enote izmenjevalnika toplote in notranjih enote je
nemogoč, ko se to zgodi.
Zato bomo razložili 2 načina za prvo namestitev, preizkus tesnosti in
vakuumsko sušenje.
1. metoda: Pred vklopom napajanja
Če sistem še ni bil vključen, ni treba izvesti nobenega posebnega
dejanja za izvedbo preizkusa tesnosti in vakuumsko sušenje.
2. metoda: Po vklopu napajanja
Če je bil sistem že vklopljen, aktivirajte nastavitev [2‑21] (glejte
"7.2.4Da bi dostopali do načina 1 ali 2"na strani32). Ta nastavitev
bo odprla ventile na licu mesta nameščene ekspanzijske posode, da
bo zagotovila pot cevi R410A in mogoče bo izvesti preizkus tesnosti
in vakuumsko sušenje.
OPOMBA
Prepričajte se, da so enota izmenjevalnika toplote in vse
notranje enote, povezane s kompresorsko enoto,
vključene.
OPOMBA
Počakajte, dokler kompresorska enota ne dokonča
inicializacije, da uporabite nastavitev [2‑21].
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
a Vodoravna površina
b Vertikalno nameščen spoj refnet
c Horizontalno nameščen spoj refnet
Preizkus tesnosti in vakuumsko sušenje
Preverjanje cevi za hladivo zajema:
▪ Preverjanje, ali cevi za hladilno sredstvo kje puščajo.
▪ Izvedbo vakuumskega sušenja, da bi odstranili vso vlago, zrak ali
dušik iz cevi za hladivo.
Če je možno, da je vlaga v ceveh za hladivo (na primer če vanje
zaide voda), najprej izvedite postopek vakuumskega sušenja, tako
da odstranite vso vlago.
Vsi cevovodi v enoti so tovarniško preverjeni, da ne puščajo.
Preveriti je treba le nameščene cevi za hladivo, ki so nameščene na
licu mesta. Zato se prepričajte, da so vsi zaporni ventili
kompresorske enote trdno zaprti, preden izvedete preizkus tesnosti
ali vakuumsko sušenje.
Vodnik za monterja in uporabnika
23
Page 24
6 Montaža
p<p
>
R410AN2
b c e
a
d
B
A
C
g
h
A
f
i
B
C
C
C
D
D
RDXYQ
h
i
g
f
i
B
hA
C
C
C
C
f
B
gA
OPOMBA
Prepričajte se, da so vsi (na licu mesta nameščeni) ventili
ODPRTI (razen zapornih ventilov kompresorske enote),
preden začnete preizkus tesnosti in vakuumsko sušenje.
Za več informacij o stanju ventilov, glejte "6.6.3Preverjanje cevi za
hladivo: Nastavitve"na strani24.
6.6.2 Preverjanje cevi za hladivo: Splošni napotki
Priključite vakuumsko črpalko prek zbiralnika na servisni priključek
vseh zapornih ventilov, da bi povečali učinkovitost (glejte
"6.6.3Preverjanje cevi za hladivo: Nastavitve"na strani24).
OPOMBA
Uporabite 2-stopenjsko vakuumsko črpalko z nepovratnim
ventilom ali elektroventilom, ki lahko sistem izprazni do
tlaka na manometru –100,7 kPa (−1,007 bara) (5 Torr
absolutno).
OPOMBA
Prepričajte se, da olje ne teče v nasprotno smer v sistemu,
ko črpalka ne deluje.
OPOMBA
Ne čistite zraka s hladivi. Uporabite vakuumsko črpalko, da
boste izpraznili napeljavo.
6.6.3 Preverjanje cevi za hladivo: Nastavitve
Sistem vključuje 2 tokokroga za hladivo:
▪ Tokokrog 1: Kompresorska enota → Enota izmenjevalnika
toplote
▪ Tokokrog 2: Kompresorska enota → Notranje enote
Preveriti morate oba tokokroga (preizkus tesnosti, vakuumsko
sušenje). Preverjanje je odvisno od razpoložljivega orodja:
Če imate zbiralnik
…
Z razdelilnikom linije
za hladivo
Brez razdelilnikov
linije za hladivo
(potrebujete dvakrat
toliko časa)
Lahko preverite oba tokokroga hkrati. Da to
naredite, zbiralnik priključite prek
razdelilnikov na oba tokokroga in preverite.
Preveriti morate vsak tokokrog posebej. Da
to naredite:
▪ Najprej priključite zbiralnik na tokokrog1
in preverite.
▪ Nato priključite zbiralnik na tokokrog2 in
preverite.
Potem
Zbiralnik Priključki Kompresorska
Hkrati tokokrog 1 in 2
Samo tokokrog 1
Samo tokokrog 2
a Ventil za zniževanje tlaka
b Dušik
c Tehtnica
d Rezervoar za hladivo R410A (sifonski sistem)
e Vakuumska črpalka
f Zaporni ventil cevi za tekočino (tokokrog 2: do notranjih
enot)
g Zaporni ventil cevi za plin (tokokrog 2: do notranjih enot)
h Zaporni ventil cevi za plin (tokokrog 1: do enote
izmenjevalnika toplote)
i Zaporni ventil cevi za tekočino (tokokrog 1: do enote
A, B, C Ventili A, B in C
izmenjevalnika toplote)
D Linijski razdelilnik hladiva
Ventil Stanje ventila
Ventili A, B in C Odprite
Zaporni ventili cevi za tekočino in
Zapri
cevi za plin (f, g, h, i)
OPOMBA
Preizkus tesnosti in vakuuma je treba izvesti tudi na vseh
povezavah do notranjih enot in do enote izmenjevalnika
toplote ter do vseh notranjih enot in do same enote
izmenjevalnika toplote. Pazite, da bodo tudi vsi morebitni
(na licu mesta nameščeni) ventili odprti.
Več podrobnosti je v priročniku za nameščanje notranje
enote. Preizkus tesnosti in vakuumsko sušenje je treba
izvesti, preden je enota pod napajanjem. Če ne, glejte tudi
diagram pretoka, ki je bil opisan prej v tem poglavju (glejte
"6.6.1O preverjanju cevi za hladivo"na strani23).
6.6.4 Da bi izvedli preizkus tesnosti
Tesnost mora ustrezati specifikacijam EN378-2.
enota
Možne povezave:
Vodnik za monterja in uporabnika
24
Da bi preverili, ali kje pušča: Preizkus puščanja vakuuma
1 Izpraznite sistem tekočin in plina do –100,7 kPa (–1,007 bara)
(5Torr absolutno) za več kot 2 uri.
2 Ko dosežete to vrednost, izključite vakuumsko črpalko in
preverite, da se tlak vsaj 1 minuto ne dvigne.
3 Če se bo tlak dvignil, se bo v sistemu lahko zadrževala vlaga
(glejte vakuumsko sušenje spodaj) ali bo sistem lahko puščal.
Da bi preverili, ali kje pušča: Preizkus uhajanja tlaka
1 Prekinite vakuum tako, da z dušikom tlak nastavite na
minimalen tlak za odčitavanje na merilniku 0,2 MPa (2 bara).
Tlaka na merilni napravi nikoli ne nastavite na maksimalno
delovanje tlaka enote, se pravi na 4,0MPa (40barov).
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Page 25
6 Montaža
a
b
2 Preizkusite tesnost z nanašanjem raztopine, ki ustvari
mehurčke, na vse povezave cevi.
3 Izpustite ves dušik.
OPOMBA
Vedno poskrbite za to, da boste uporabili raztopino, ki jo
priporoča vaš prodajalec. Ne uporabljajte milnice, saj ta
lahko povzroči razpoke na holandskih maticah (v milnici je
lahko sol, ki bo vpila vlago, ta pa bo zmrznila, ko se bodo
cevi ohladile) in privede do korozije razširjenih spojev (v
milnici je lahko amonijak, ki povzroča korozijo med
medeninasto holandsko matico in bakreno holandsko
matico.
6.6.5 Da bi izvedli vakuumsko sušenje
OPOMBA
Preizkus tesnosti in vakuuma je treba izvesti tudi na vseh
povezavah do notranjih enot in do enote izmenjevalnika
toplote ter do vseh notranjih enot in do same enote
izmenjevalnika toplote. Če obstajajo, naj bodo odprti tudi
vsi ventili do notranjih enot in do enote izmenjevalnika
toplote, že nameščeni na licu mesta (iz lokalne dobave).
Preizkus tesnosti in vakuumsko sušenje je treba izvesti,
preden je enota pod napajanjem. Če ne, glejte "6.6.1 O
preverjanju cevi za hladivo"na strani23 za več informacij.
Da bi odstranili vso vlago iz sistema, nadaljujte, kot sledi:
1 Sistem izčrpavajte vsaj 2 uri, da bi dosegli ciljni tlak vakuuma
–100,7kPa (–1,007bara) (5Torr absolutno).
2 Preverite, da se ciljni tlak vakuuma ohrani vsaj 1 uro, ko
vakuumsko črpalko ugasnete.
3 Če v 2 urah ne boste dosegli ciljnega vakuuma ali če ga ne
boste zadržali 1 uro, je morda v sistemu preveč vlage. V tem
primeru prekinite vakuum tako, da vpihate dušik do tlaka
0,05MPa (0,5 bara) in ponavljajte korake od 1 do 3, dokler v
sistemu ni več vlage.
4 Odvisno od tega, ali želite takoj napolniti hladivo skozi servisni
priključek za dolivanje hladiva ali najprej prednapolniti del
hladiva skozi servisni priključek za dolivanje hladiva v tekočem
stanju, ali takoj odprite zaporne ventile na kompresorski enoti,
ali pa jih pustite zaprte. Glejte "6.8.4Da bi dolili hladivo" na
strani26 za več informacij.
INFORMACIJE
Ko odprete zaporni ventil, se tlak v cevni napeljavi hladiva
morda NE bo zvišal. To se lahko zgodi, ker je ekspanzijska
posoda v tokokrogu kompresorske enote zaprta, a ne
predstavlja težav za pravilno delovanje enote.
6.7 Da bi izolirali cevi za hladivo
Ko končate preizkus tesnosti in vakuumsko sušenje, morate cevi
izolirati. Upoštevajte naslednje točke:
▪ Pazite, da boste popolnoma izolirali povezavne cevi in komplete
za razvode.
▪ Pazite, da boste izolirali cevi za plin in tekočino (za vse enote).
▪ Uporabite polietilensko peno, odporno na toploto, ki prenese
temperature do 70° C za cevi za tekočino in polietilensko peno, ki
prenese temperature do 120° C za plinske cevi.
▪ Ojačajte izolacijo cevi za hladivo v skladu z okoljem montaže.
Temperatura okolja Vlažnost Najmanjša debelina
≤30°C 75% do 80% RH 15mm
>30°C ≥80% RH 20mm
Na površini izolacije lahko pride do kondenza.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
▪ Če obstaja možnost, da bi kondenzat z zapornega ventila kapljal v
notranjo enoto ali v enoto izmenjevalnika toplote skozi reže v
izolaciji in cevi, ker je kompresorska enota nameščena na višjem
položaju kot notranja enota ali kot enota izmenjevalnika toplote,
morate to preprečiti tako, da povezave zatesnite. Glejte spodnjo
sliko.
a Izolacijski material
b Kitanje itd.
6.8 Polnjenje s hladivom
6.8.1 O dolivanju hladiva
Kompresorska enota je tovarniško napolnjena s hladivom, vendar je
odvisno od cevi na mestu namestitve treba morda doliti hladivo.
Preden dolijete hladivo
Prepričajte se, da so bile zunanje cevi za hladivo kompresorske
enote pregledano (preizkus tesnosti, vakuumsko sušenje).
Običajen potek
Dolivanje dodatnega hladiva navadno sestoji iz naslednjih stopenj:
1 Določanje, koliko hladiva je treba doliti.
2 Dolivanje dodatnega hladiva (predpolnenje in/ali ročno
polnjenje).
3 Izpolnjevanje nalepke z informacijo o toplogrednih fluoriranih
plinih in prilepljanje nalepke na notranjo stran kompresorske
enote.
6.8.2 Varnostni ukrepi pri dolivanju hladiva
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v naslednjih
poglavjih:
▪ Splošni varnostni ukrepi
▪ Priprava
OPOZORILO
▪ Za hladivo uporabljajte samo R410A. Druge snovi
lahko povzročijo eksplozije in nesreče.
▪ R410A vsebuje fluorirane toplogredne pline. Njegova
vrednost potenciala globalnega segrevanja (GWP) je
2087,5. Teh plinov NE izpuščajte v ozračje.
▪ Pri točenju hladiva vedno uporabljajte zaščitne rokavice
in zaščitna očala.
OPOMBA
Če je napajanje nekaterih enot izključeno, polnjenja
hladiva ni mogoče pravilno izvesti.
OPOMBA
Pazite, da boste napajanje vključili vsaj 6 ur pred
zagonom, tako da bo dovolj moči za zagon grelnika okrova
motorne gredi in za zaščito kompresorja.
Vodnik za monterja in uporabnika
25
Page 26
6 Montaža
p<p
>
R410AN2
b c e
a
d
B
A
C
g
h
A
f
i
B
C
C
C
D
D
RDXYQ
h
i
g
f
i
B
hA
C
C
C
C
f
B
gA
OPOMBA
Če je operacija izvedena v 12 minutah, potem ko se
zaženeta kompresorska enota, enota izmenjevalnika
toplote in notranje enote, kompresor ne bo začel delovati,
dokler bo vzpostavljena pravilna komunikacija med
kompresorsko enoto, enoto izmenjevalnika toplote in
notranjimi enotami.
OPOMBA
Pred začetkom polnjenja preverite, ali je prikaz na 7delnem zaslonu na tiskanem vezju kompresorske enote
A1P normalen (glejte "7.2.4Da bi dostopali do načina 1 ali
2" na strani 32). Če je prikazana koda okvare, glejte
"11.3 Odpravljanje težav na podlagi kod napake" na
strani42.
OPOMBA
Prepričajte se, da so prepoznane vse povezane enote
(enota izmenjevalnika toplote + notranje enote) (nastavitev
[1‑5]).
6.8.3 Da bi ugotovili količino potrebnega dodatnega hladiva
Formula:
R=[(X1×Ø12,7)×0,12+(X2×Ø9,5)×0,059+(X3×Ø6,4)×0,022]×A+B
R Potrebna dodatna polnitev hladiva [v kg in zaokrožena na 1
decimalno mesto]
X
Skupna dolžina [m] cevovoda za tekočino, premer na Øa
1...3
A+B Parametri A in B
Parametri A in B:
Jeklenka s hladivom Priključena na servisni priključek zapornih
ventilov. Katere zaporne ventile uporabiti, je
odvisno od vezij, ki jih nameravate vnaprej
polniti:
▪ Skupaj tokokrog 1 in 2 (zahtevan je
zbiralnik z razdelilnikom linije za hladivo).
▪ Najprej tokokrog 1, potem tokokrog 2 (ali
obratno).
▪ Samo tokokrog 1
▪ Samo tokokrog 2
Zaporni ventili Zaprto
Kompresor NE deluje
1 Povežite, kot je prikazano (izberite eno od možnosti povezav).
Prepričajte se, da so vsi zaporni ventili na kompresorski enoti in
ventil A zaprti.
Možne povezave:
Zbiralnik Priključki Kompresorska
enota
Hkrati tokokrog 1 in 2
Samo tokokrog 1
Cevi v metričnih merah. Ko uporabljate cevi v metričnih merah,
nadomestite faktorje teže v formuli s faktorji v naslednji tabeli:
6.8.4 Da bi dolili hladivo
Polnjenje s hladivom sestoji iz 2 stopenj:
1. stopnja:
Predpolnjenje
2. stopnja: Ročno
polnjenje
1. stopnja: Predpolnjenje
Povzetek – Predpolnjenje:
Vodnik za monterja in uporabnika
26
A B
1,0kg 2,6kg
Cevi v palcih Cevi v metričnih merah
Cevi Faktor teže Cevi Faktor teže
Ø6,4mm 0,022 Ø6mm 0,018
Ø9,5mm 0,059 Ø10mm 0,065
Ø12,7mm 0,12 Ø12mm 0,097
Stopnja Opis
Priporočamo za večje sisteme.
Ta korak je mogoče preskočiti, vendar
polnjenje bo trajalo dlje.
Potrebno je le, če določena količina
dodatnega hladiva ni dosežena s
predpolnjenjem.
Samo tokokrog 2
a Ventil za zniževanje tlaka
b Dušik
c Tehtnica
d Rezervoar za hladivo R410A (sifonski sistem)
e Vakuumska črpalka
f Zaporni ventil cevi za tekočino (tokokrog 2: do notranjih
enot)
g Zaporni ventil cevi za plin (tokokrog 2: do notranjih enot)
h Zaporni ventil cevi za plin (tokokrog 1: do enote
izmenjevalnika toplote)
i Zaporni ventil cevi za tekočino (tokokrog 1: do enote
A, B, C Ventili A, B in C
izmenjevalnika toplote)
D Linijski razdelilnik hladiva
2 Odprite ventil C (na liniji B) in B.
3 Prednapolnite hladivo, dokler ne dosežete določene količine
dodatnega hladiva ali dokler predpolnjenje ni več mogoče, nato
pa zaprite ventila C in B.
4 Naredite nekaj od naslednjega:
Če Potem
Dosežete količino dodatnega
hladiva
Odklopite razdelilnik s cevi za
tekočino.
Ni vam treba izvesti navodil za
"2. stopnjo".
Če ste dolili preveč hladiva Izčrpajte hladivo, dokler ne
dosežete določene količine
dodatnega hladiva.
Odklopite razdelilnik s cevi za
tekočino.
Ni vam treba izvesti navodil za
"2. stopnjo".
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 27
6 Montaža
p<p
>
R410A
a c
b
A
d
RDXYQ
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
Če Potem
Če določene količine
dodatnega hladiva še niste
dosegli
Odklopite razdelilnik s cevi za
tekočino.
Nadaljujte z navodili "2.
stopnje".
2. stopnja: Ročno polnjenje
(= polnjenje v načinu "Ročno dodatno polnjenje hladiva")
Povzetek – Ročno polnjenje:
Jeklenka s hladivom Priključena na servisni priključek za polnitev
hladiva.
Tako se napolnita oba tokokroga in notranje
cevi za hladivo v kompresorski enoti.
11 Dolivajte hladivo, dokler ni dodana določena količina dodatnega
hladiva, nato zaprite ventil A.
12 Pritisnite BS3, da bi ustavili ročno dodatno polnjenje hladiva.
OPOMBA
Prepričajte se, da boste po (pred-)polnjenju hladiva odprli
vse zaporne ventile.
Delovanje z zaprtimi zapornimi ventili bo poškodovalo
kompresor.
OPOMBA
Ko dodate hladivo, ne pozabite zapreti pokrov priključka za
polnjenje hladiva. Navojni moment za pokrov je od 11,5 do
13,9N•m.
Zaporni ventili Odprite
Kompresor Deluje
5 Priključite, kot je prikazano. Prepričajte se, da je ventil A zaprt.
6.8.5 Kode napake pri dolivanju hladiva
INFORMACIJE
Če pride do okvare, je koda napake prikazana na 7delnem zaslonu kompresorske enote in na uporabniškem
vmesniku notranje enote.
Če pride do nepravilnega delovanja, takoj zaprite ventil A. Potrdite
kodo okvare in izvedite ustrezno dejanje "11.3Odpravljanje težav na
podlagi kod napake"na strani42.
6.8.6 Pritrjevanje nalepke o fluoriranih toplogrednih plinih
a Tehtnica
b Rezervoar za hladivo R410A (sifonski sistem)
c Vakuumska črpalka
d Priključek za dolivanje hladiva
A Ventil A
OPOMBA
Priključek za dolivanje hladiva je priključen na cevi znotraj
enote. Cevi v enoti so tovarniško napolnjene s hladivom,
zato bodite pri priključevanju cevi za polnjenje zelo pazljivi.
6 Odprite vse zaporne ventile kompresorske enote. Na tej točki
mora ostati ventil A zaprt!
7 Upoštevajte vse varnostne ukrepe, navedene v poglavjih
"7 Konfiguracija" na strani 31 in "8 Začetek uporabe" na
strani39.
8 Vključite napajanje notranjih enot, kompresorske enote in enote
izmenjevalnika toplote.
9 Aktivirajte [2‑20], da bi začeli način ročnega dodatnega
polnjenja hladiva. Za podrobnosti glejte "7.2.8 Način 2:
Nastavitve sistema"na strani34.
Rezultat: Enota bo začela delovati.
INFORMACIJE
Ročno polnjenje hladiva se bo samodejno zaustavilo po 30
minutah. Če polnjenje ni dokončano po 30 minutah,
izvedite dodatno polnjenje hladiva.
INFORMACIJE
▪ Ko je med postopkom zaznana okvara ali napaka (npr.
v primeru zaprtega zapornega ventila), se pojavi koda
okvare. V tem primeru glejte "6.8.5 Kode napake pri
dolivanju hladiva" na strani 27 in okvaro odpravite v
skladu z navodili. Ponastavitev okvare lahko izvedete s
pritiskom BS3. Spet zaženite navodila za "Polnjenje".
▪ Prekinitev ročnega polnjenja hladiva je mogoča s
10 Odprite ventil A.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
pritiskom BS3. Enota se bo zaustavila in se vrnila v
mirovanje.
1 Nalepko izpolnite na naslednji način:
a Če je večjezična nalepka o fluoriranih toplogrednih plinih
priložena enoti (glejte dodatno opremo), odlepite nalepko v
ustreznem jeziku in jo prilepite na zgornji del a.
b Tovarniško polnjenje s hladivom: glejte nazivno ploščico
enote
c Natočena dodatna količina hladiva
d Skupna količina hladiva
e Emisije toplogrednih plinov skupne količine hladiva,
izražene v ekvivalentu ton CO
f GWP = potencial globalnega segrevanja
2
OPOMBA
V Evropi se za določitev intervalov vzdrževanja uporabljajo
emisije toplogrednih plinov skupne količine hladiva v
sistemu (izražene v ekvivalentu ton CO2). Upoštevajte
veljavno zakonodajo.
Formula za izračun emisij toplogrednih plinov:
vrednost potenciala globalnega segrevanja za hladivo ×
skupna količina hladiva [v kg]/1000
2 Pritrdite nalepko na notranjo stran kompresorske enote. Na
nalepki z vezalno shemo je prostor, namenjen prav za to.
Vodnik za monterja in uporabnika
27
Page 28
6 Montaža
g
f
F1/F2
(16 V)
F1/F2
(16 V)
220-240 V
1~ 50 Hz
e
c
a
d
b
220-240 V
1~ 50 Hz
380-415 V
3N~ 50 Hz
D
B
C
b2
b3
c1
c2
b1
a
A
6.9 Povezovanje električne napeljave
6.9.1 O priključevanju električnega ožičenja
Običajen potek
Priključitev električnega ožičenja navadno sestoji iz naslednjih
stopenj:
1 Prepričajte se, da napajalni sistem ustreza električnim
specifikacijam enot.
2 Priključevanje električnega ožičenja na kompresorsko enoto.
3 Priključevanje električnega ožičenja na enoto izmenjevalnika
toplote.
4 Priključevanje električnega ožičenja na notranje enote.
5 Priključitev glavnega napajanja.
Zunanje ožičenje: Pregled
Zunanje ožičenje na licu mesta sestoji iz:
▪ Napajalno omrežje (vedno vključno z ozemljitvijo)
▪ Komunikacijsko (= prenos) omrežje med kompresorsko enoto,
enoto izmenjevalnika toplote in vsemi notranjimi enotami.
Primer:
Ožičenje prenosa Armirani + oklepni kabel (2 žici)
Vinilne vrvi
0,75~1,25 mm²
(uporaba oklopnega kabla za
ožičenje prenosa je opcijska)
Največja dolžina vodnika
300m
(= razdalja med kompresorsko in
najbolj oddaljeno notranjo enoto)
Skupna dolžina vodnika
600m
(= razdalja od kompresorske
enote do vseh notranjih enot, in
med kompresorsko enoto in
enoto izmenjevalnika toplote)
Če skupna dolžina ožičenja prenosa presega te omejitve,
lahko pride do napak pri komunikaciji.
Po razvodih ni več mogoče delati razvodov.
a Glavno stikalo
b Priključek za ozemljitev
c Napajalni vodniki (vključno z ozemljitvijo) (armirani kabel)
F1/F2 Ožičenje prenosa (armirani + oklopni kabel) (uporaba
oklopnega kabla za ožičenje prenosa je opcijska)
d Kompresorska enota
e Enota izmenjevalnika toplote
f Notranja enota
g Uporabniški vmesnik
Povezave napajalnih vodnikov in povezave prenosnega
ožičenja
Pomembno je, da sta napajanje in ožičenje prenosa ločena. Da ne bi
prišlo do motenj, mora biti razdalja med obema tokokrogoma vsaj
50mm.
OPOMBA
▪ Pazite, da bosta napajalni vod in vod za prenos
podatkov ločena. Ožičenje prenosa in napajanje se
lahko križata, vendar ne smeta potekati vzporedno.
▪ Ožičenje prenosa in napajanje se ne smeta dotikati
notranjih cevi, da se kabli ne bi poškodovali zaradi
visokih temperatur cevi.
▪ Skrbno zaprite pokrov in električne kable razmestite
tako, da boste pokrovu in drugim delom preprečili
rahljanje.
Ožičenje prenosa zunaj enote mora biti ovito in usmerjeno skupaj s
cevovodom.
Razvodi
Največje število razvodov za
povezovanje enota z enoto
16
A Glavni uporabniški vmesnik (itd.)
B Kompresorska enota
C Notranja enota
D Enota izmenjevalnika toplote
a Glavna linija. Glavna linija je linija, na katero je povezano
ožičenje prenosa enote izmenjevalnika toplote.
b1, b2, b3 Razvodne linije
c1, c2 Po razvodu ne sme biti še enega razvoda
6.9.2 Varnostni ukrepi pri povezovanju električne napeljave
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
OPOZORILO
Napeljavo kablov in električne priključke mora izvajati
pooblaščeni električar. Pri tem mora upoštevati vse lokalne
predpise in zakonodajo.
OPOZORILO
Če NI nameščeno, JE NUJNO v fiksno ožičenje namestiti
glavno stikalo ali druge možnosti odklopa, ki imajo ločen
stik na vseh polih in omogočajo popolni odklop v pogojih
previsoke napetosti kategorijeIII.
Vodnik za monterja in uporabnika
28
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 29
6 Montaža
b a
cb
c
aa
A
AA´
A´
c b ba c
a
B
B
OPOZORILO
Namestite napajalne kable vsaj 1 meter stran od televizijskih ali
radijskih sprejemnikov, da bi se izognili motnjam. Odvisno od
radijskih valov tudi 1meter lahko ni dovolj, da bi se preprečil šum.
OPOZORILO
OPOMBA
Ne vključujte enote, dokler ni popolnoma izdelana
napeljava za hladivo. Če boste enoto zagnali prej, se bo
kompresor pokvaril.
OPOMBA
Če ima napajalni kabel napačno N-fazo ali te ni, se bo
naprava pokvarila.
OPOMBA
NE nameščajte kondenzatorja za fazni premik, saj je ta
enota opremljena z inverterjem. Kondenzator za fazni
premik bo zmanjšal zmogljivost in lahko povzroči nesreče.
OPOMBA
Nikoli ne odstranjujte termistorja, senzorja itd., ko
priključujete napajalne kable in ožičenje prenosa. (Če
deluje brez termistorja, senzorja itd., se lahko kompresor
pokvari.)
OPOMBA
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
▪ Uporabljajte LE bakrene vodnike.
▪ Napeljava kablov sistema mora biti skladna z veljavno
zakonodajo.
▪ Zunanje ožičenje mora biti izvedeno v skladu z vezalno
shemo, dobavljeno z izdelkom.
▪ NIKOLI ne stiskajte šopov kablov in pazite, da ne
pridejo v stik s cevmi ali z ostrimi robovi. Prepričajte se,
da na priključne sponke ne pritiska nič z zunanje strani.
▪ Obvezno vgradite ozemljitveni vodnik. Enote NE
ozemljujte s pomočjo komunalne cevi, prenapetostnega
odvodnika ali telefonskega ozemljitvenega kabla.
Nepopolna ozemljitev lahko povzroči električni udar.
▪ Obvezno uporabite ločeno napajalno vezje. NIKOLI ne
uporabite napajalnega vezja, v katerega so priključene
druge naprave.
▪ Obvezno namestite zahtevane varovalke ali
odklopnike.
▪ Obvezno namestite zemljostično zaščito. Če tega ne
storite, lahko pride do električnega udara ali požara.
▪ Ko nameščate zemljostično zaščito, pazite, da je
združljiva z inverterjem (odporna na visokofrekvenčne
električne šume), da bi se izognili nepotrebnemu
odpiranju zaščite.
▪ Ko zaključite napeljavo električnih kablov, se
prepričajte, da so vsi električni sestavni deli in vse
priključne sponke v omarici z električnimi sestavnimi
deli varno pritrjeni.
▪ Obvezno zaprite vse pokrove, preden zaženete enoto.
▪ Varnostni detektor obratne faze tega izdelka deluje le
ob zagonu izdelka. Zato se zaznavanje obratne faze ne
izvaja med običajnim delovanjem izdelka.
▪ Ta varnostni detektor obratne faze je načrtovan tako,
da zaustavi napravo v primeru nepravilnosti, ko se
naprava zažene.
▪ Nadomestite 2 od 3 faz (L1, L2 in L3) med delovanjem
povratne faze za zaščito abnormalnosti.
6.9.3 Vodila pri priključevanju električnega ožičenja
Vedno imejte v mislih naslednje:
▪ Če uporabljate pletene žične vodnike, na konec kabla pritrdite
okrogli obrobljeni priključek. Okrogle priključke z ušesom postavite
na vodnike na pokritih delih in pritrdite priključne sponke z
ustreznim orodjem.
a Standardni vodnik
b Priključek z ušesom
▪ Pri nameščanju vodnikov uporabite naslednji postopek:
Tip vodnika Način montaže
Enožilni vodnik
a Spiralni enožilni vodnik
b Vijak
c Ploska podložka
Pleteni žični vodnik z
okroglim obrobljenim
priključkom
a Priključek
b Vijak
c Ploska podložka
Navojni momenti
Ožičenje Velikost vijaka Navojni moment
Napajalni vodniki
(napajalni kabel +
oklopljena
ozemljitev)
Ožičenje prenosa M3,5 0,8~0,97
M5 2,0~3,0
(N•m)
6.9.4 Priključevanje električnega ožičenja na kompresorsko enoto
OPOMBA
▪ Upoštevajte vezalno shemo (priloženo enoti, na
pokrovu stikalne omarice).
▪ Pazite, da električno ožičenje NE bo oviralo pravilne
pritrditve servisnega pokrova.
1 Odstranite servisne pokrove kompresorske enote in stikalne
omarice. Glejte "6.2.2 Odpiranje kompresorske enote" na
strani16.
2 Povežite ožičenje prenosa, kot sledi:
Vodnik za monterja in uporabnika
29
Page 30
6 Montaža
X2M
X1M (A1P)
a2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
b
a
RKXY RDXY
TO OUT/DTO IN/D
F1 F2
F1 F2
F1 F2
X1M
X1M (A1P)
X2M
a2
F1F2
RKXY RDXY
3N~ 50 Hz
380-415 V
L1 L2 L3
L1 L2 L3
N
X1M
a
b
c
1×
≥50 mm
a b
b
a
X1M
X1M
A1P
X1M
b a
c
c
X1M (A1P)
c
X2M
X1M (A1P)
a2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
b
a
RKXY RDXY
TO OUT/DTO IN/D
F1 F2
F1 F2
a Armirani + oklepni kabel (2 žici) (ni polaritete)
a2 Povezovanje oklopnega plašča z ozemljitvijo
b Priključna plošča (Daikin ne dobavlja)
OPOZORILO
Oklopni kabel. Uporaba oklopnega kabla za ožičenje
prenosa je opcijska. Če uporabljate oklopni kabel, oklop
povežite samo na ozemljitev enote izmenjevalnika toplote
(a2).
a Ožičenje prenosa
b Napajanje
c Vezica za kable
5 Spet pritrdite servisne pokrove. Glejte "6.10.2 Zapiranje
kompresorske enote"na strani31.
6 Priključite odklopnik z uhajanjem toka in varovalko na napajalno
linijo.
a2 Ozemljitev (uporabite vijak, dobavljen kot dodatek)
3 Napajanje povežite, kot sledi:
a Zemljostični odklopnik
b Varovalka
c Kabel za električno napajanje
4 Usmerite ožičenje skozi okvir in pritrdite kable (napajanje in
prenos) s kabelskimi vezicami.
INFORMACIJE
Da bi bilo usmerjanje ožičenja preprostejše, lahko zvrnete
stikalno omarico v vodoravni položaj, tako da popustite
vijak na levi strani stikalne omarice.
6.9.5 Priključevanje električnega ožičenja na enoto izmenjevalnika toplote
OPOMBA
▪ Sledite vezalni shemi (priloženi enoti, na notranji strani
servisnega pokrova).
▪ Pazite, da električno ožičenje NE bo oviralo pravilne
pritrditve servisnega pokrova.
1 Odstranite servisni pokrov. Glejte "6.2.3 Da bi odprli pokrov
stikalne omarice enote izmenjevalnika toplote"na strani17.
2 Povežite ožičenje prenosa, kot sledi:
a Armirani + oklepni kabel (2 žici) (ni polaritete)
a2 Povezovanje oklopnega plašča z ozemljitvijo
b Priključna plošča (Daikin ne dobavlja)
Vodnik za monterja in uporabnika
30
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 31
OPOZORILO
F1 F2
X1M
X1M (A1P)
X2M
a2
F1F2
RKXY RDXY
1~ 50 Hz
220-240 V
X1M
a
b
c
A1P
X1M
X2M
b
a
c
c
a bc de
21
5×4×
2×
Oklopni kabel. Uporaba oklopnega kabla za ožičenje
prenosa je opcijska. Če uporabljate oklopni kabel, oklop
povežite samo na ozemljitev enote izmenjevalnika toplote
(a2).
7 Konfiguracija
a Cev za hladivo v tekočem stanju
b Plinska cev
c Izolator
d Ožičenje prenosa (F1/F2)
e Zaključni trak
a2 Ozemljitev (uporabite vijak, dobavljen kot dodatek)
3 Napajanje povežite, kot sledi:
a Zemljostični odklopnik
b Varovalka
c Kabel za električno napajanje
4 Usmerite ožičenje skozi okvir in pritrdite kable (napajanje in
prenos) s kabelskimi vezicami.
6.10.2 Zapiranje kompresorske enote
OPOMBA
Ko zapirate pokrov, pazite, da pritezni moment NE bo več
kot 4,1N•m.
6.11 Končevanje nameščanja enote izmenjevalnika toplote
6.11.1 Da bi zaprli enoto izmenjevalnika toplote
OPOMBA
Ko zapirate pokrov, pazite, da pritezni moment NE bo več
kot 4,1N•m.
6.10 Zaključevanje montaže
6.10.1 Da bi končali povezave ožičenja prenosa
Ko namestite kable za električno povezavo enot v enoto, jih ovijte s
cevmi za hladivo, nameščenimi na licu mesta, z ovojnim trakom, kot
je prikazano na spodnji sliki.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
a Ožičenje prenosa
b Napajanje
c Vezica za kable
kompresorske enote
7 Konfiguracija
7.1 Pregled: Konfiguracija
To poglavje opisuje, kaj morate narediti in vedeti, da nastavite
sistem, potem ko je bil nameščen.
V njem so informacije o:
Vodnik za monterja in uporabnika
31
Page 32
7 Konfiguracija
1 2 3 4
OFF
ON
DS1
1 2 3 4
OFF
ON
DS2
BS1
BS2
BS3
A1P
▪ Izvedba nastavitev sistema
▪ Varčevanje z energijo in optimalno delovanje
INFORMACIJE
Pomembno je, da monter prebere vse informacije iz tega
poglavja in da sistem nato ustrezno nastavi.
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
7.2 Izvedba nastavitev sistema
7.2.1 O izvedbi nastavitev sistema
Da bi nastavili sistem s toplotno črpalko, morate vnesti podatke na
glavnem tiskanem vezju kompresorske enote (A1P). To vključuje
naslednje nastavitve sistema:
▪ Gumbi za vnašanje podatkov na glavnem tiskanem vezju
▪ Zaslon za odčitavanje povratne informacije s tiskanega vezja
▪ DIP-stikala (tovarniške nastavitve spremenite le, če namestite
stikalo izbirnika za hlajenje/ogrevanje).
Nastavitve sistema se razlikujejo po načinu delovanja, nastavitvi in
vrednosti. Zgled: [2‑8]=4.
Način 1 in 2
Način Opis
Način 1
(nadzor nastavitev)
Način 2
(nastavitve
sistema)
Način1 je mogoče uporabljati za nadzor
trenutnega stanja kompresorske enote.
Nadzorovati je mogoče tudi nekatere vsebine
polj.
Način 2 se uporablja za spremembo nastavitve
sistema. Mogoče si je ogledati trenutne
vrednosti nastavitev sistema in jih spremeniti.
Na splošno se lahko normalno delovanje
nadaljuje brez posebnih posegov po
spreminjanju nastavitev sistema.
Nekatere nastavitve sistema se uporabljajo za
posebno delovanje (npr. 1-kratno delovanje
izčrpavanja/vakuumskega izsesavanja, ročno
dodajanje hladiva itd.). V takem primeru je
treba prekiniti posebno delovanje, preden je
mogoče spet zagnati običajno delovanje. To bo
navedeno v spodnjih razlagah.
DIP-stikala
Tovarniške nastavitve spremenite le, če namestite stikalo izbirnika
za hlajenje/ogrevanje.
▪ DS1‑1: Izbirnik HLAJENJE/OGREVANJE (glejte "4.5.3 Možni
dodatki za kompresorsko enoto in enoto izmenjevalnika
toplote" na strani 10). OFF = ni nameščeno = tovarniška
nastavitev
▪ DS1‑2~4: NI UPORABLJENO. NE SPREMINJAJTE
TOVARNIŠKE NASTAVITVE.
▪ DS2‑1~4: NI UPORABLJENO. NE SPREMINJAJTE
TOVARNIŠKE NASTAVITVE.
Gumbi
Za izvedbo nastavitev sistema uporabite gumbe. Gumbe pritiskajte z
izolirano paličico (na primer zaprtim kemičnim svinčnikom), da se ne
bi dotikali delov pod napetostjo.
▪ BS1: MODE: Za spreminjanje načina delovanja
▪ BS2: SET: Za lokalne nastavitve
▪ BS3: RETURN: Za lokalne nastavitve
7‑delni zaslon
Zaslon podaja povratno informacijo o nastavitvah sistema, ki so
opredeljene kot [Način-Nastavitev]=Vrednost.
Primer:
Opis
Privzeta situacija
7.2.2 Da bi dostopali do sestavnih delov nastavitev sistema
Glejte "6.2.2Odpiranje kompresorske enote"na strani16.
7.2.3 Sisteavni deli nastavitev sistema
▪ Gumbi (BS1~BS3)
▪ 7-delni zaslon iz svetlečih diod (
Utripanje ( )
▪ DIP-stikala (DS1 in DS2)
Vodnik za monterja in uporabnika
32
): ON ( ) OFF ( )
Način 1
Način 2
Nastavitev 8
(način delovanja 2)
Vrednost 4
(način delovanja 2)
7.2.4 Da bi dostopali do načina 1 ali 2
Ko so vse enote vklopljene, zaslon preklopi na privzeti prikaz. Od
tam lahko dostopate do načina1 ali načina2.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Page 33
7 Konfiguracija
1~2 min
8~10 min
b
a
BS1 [5 s]
BS1
BS1
BS1
a
b c
BS1 [1×]
BS2 [X×]
BS3 [1×]
BS1 [1×]
BS1 [5 s]
BS2 [X×]
BS3 [1×]
BS2 [X×]b
a
BS3 [1×]c
BS3 [1×]d
BS1 [1×]
Inicializacija: privzeta situacija
OPOMBA
Pazite, da boste napajanje vključili vsaj 6 ur pred
zagonom, tako da bo dovolj moči za zagon grelnika okrova
motorne gredi in za zaščito kompresorja.
Vključite napajanje kompresorske enote, enote izmenjevalnika
toplote in vseh notranjih enot. Ko je komunikacija med kompresorsko
enoto, enoto izmenjevalnika toplote in notranjimi enotami
vzpostavljena in normalna, bo na zaslonu prikazan spodnji napis
(privzeta situacija po tovarniških nastavitvah).
a Vklop napajanja
b Privzeta situacija
Če po 10~12 minutah zaslon ne prikaže privzete situacije, preverite
kodo okvare na uporabniškem vmesniku notranje enote in na
7‑delnem zaslonu kompresorske enote. Kodo okvare razrešite v
skladu z navodili. Najprej preverite ožičenje prenosa.
Preklapljanje med načini
Uporabite BS1, da bi preklopili med privzeto situacijo, načinom1 in
načinom2.
# Dejanje Gumb/zaslon
4 Prikažite vrednost za
nastavitev 10.
(priključenih je 8 enot)
5 Zapustite način 1.
7.2.6 Da bi uporabili način 2
V načinu 2 lahko izvedete nastavitve sistema za konfiguracijo.
Primer: Izberete lahko vrednost nastavitve [2‑8] (= Te ciljna
temperatura med hlajenjem) do 4 (=8°C) kot sledi:
# Dejanje Gumb/zaslon
1 Začnite iz privzete situacije.
2 Izberite način 2.
3 Izberite nastavitev 8.
("X×" je odvisen od
nastavitve, ki jo želite izbrati.)
4 Izberite vrednost 4 (= 8°C).
a: Prikažite trenutno
vrednost.
b: Spremenite na 4. ("X×" je
odvisen od trenutne vrednosti
in vrednosti, ki jo želite
izbrati.)
c: Vnesite vrednost v sistem.
d: Potrdite. Sistem začne
delovati v skladu z
nastavitvijo.
5 Zapustite način 2.
a Privzeta situacija (H1P OFF)
b Način 1 (H1P utripanje)
c Način 2 (H1P ON)
BS1 Pritisnite BS1.
BS1 [5 s] Pritisnite BS1 za vsaj 5s.
INFORMACIJE
Če se sredi postopka zmedete, pritisnite BS1, da bi se
vrnili v privzeto situacijo.
7.2.5 Da bi uporabili način 1 (in v privzeti situaciji)
V načinu 1 (in v privzeti situaciji) lahko odčitate nekaj informacij.
Primer: Nastavitev [1‑10] (= skupno število priključenih enot (enota
izmenjevalnika toplote + notranje enote)) lahko odčitate, kot sledi:
# Dejanje Gumb/zaslon
1 Začnite iz privzete situacije.
2 Izberite način 1.
3 Izberite nastavitev 10.
("X×" je odvisen od
nastavitve, ki jo želite izbrati.)
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
7.2.7 Način 1 (in privzeta situacija): Nadzor nastavitev
V načinu 1 lahko odčitate naslednje informacije:
Nastavitev Vrednost / Opis
[1‑1]
Prikazuje status
tihega delovanja.
0 Enota trenutno ne deluje pod omejitvami
tihega delovanja.
1 Enota trenutno deluje pod omejitvami
tihega delovanja.
Tiho delovanje zmanjša hrup, ki ga ustvari
enota, v primerjavi z nazivnimi operativnimi
pogoji.
Tiho delovanje je mogoče nastaviti v načinu2.
Obstajata dva načina za aktiviranje tihega
delovanja kompresorske enote in enote
izmenjevalnika toplote.
▪ Prvi je ta, da se omogoči tiho delovanje
sistema v nočnem času z nastavitvijo sistema.
Enota bo delovala pri izbrani stopnji glasnosti
v izbranih časovnih okvirih.
▪ Drugi način je, da se omogoči tiho delovanje
sistema glede na zunanji vpliv. Za to
delovanje ni zahtevana dodatna oprema.
Vodnik za monterja in uporabnika
33
Page 34
7 Konfiguracija
Nastavitev Vrednost / Opis
[1‑2]
Prikazuje stanje
delovanja z
omejitvijo porabe
elektrike.
[1‑5]
Prikazuje trenutni
Te ciljni položaj
parametra.
[1‑6]
Prikazuje trenutni
Tc ciljni položaj
parametra.
[1‑10]
Prikazuje skupno
število
priključenih enot
(enota
izmenjevalnika
toplote + notranje
enote).
0 Enota trenutno ne deluje z omejitvijo
porabe elektrike.
1 Enota trenutno deluje z omejitvijo porabe
elektrike.
Omejitev porabe elektrike zmanjša porabo
elektrike enote v primerjavi z običajnimi
delovnimi pogoji.
Omejitve porabe elektrike je mogoče izvesti v
načinu delovanja2. Obstajata dva načina za
aktiviranje omejitve porabe sistema
kompresorske enote.
▪ Prvi način je, da se omogoči prisilna omejitev
porabe elektrike s sistemsko nastavitvijo.
Enota bo vedno delovala z izbrano omejitvijo
porabe elektrike.
▪ Drugi način je, da se omogoči omejitev porabe
elektrike glede na zunanji vpliv. Za to
delovanje ni zahtevana dodatna oprema.
Za več informacij, glejte nastavitev [2‑8].
Za več informacij, glejte nastavitev [2‑9].
Morda bo koristno preveriti, ali skupno število
nameščenih enot (izmenjevalnikov toplote +
notranjih enot) ustreza skupnemu številu enot, ki
jih sistem prepozna. Če pride do neujemanja,
vam priporočamo, da preverite pot ožičenja
prenosa med kompresorsko enoto in enoto
izmenjevalnika toplote, ter med kompresorsko
enoto in notranjimi enotami (F1/F2
komunikacijska linija).
Nastavitev Vrednost / Opis
[1‑17]
Prikazuje
najnovejšo kodo
okvare.
[1‑18]
Prikazuje
predzadnjo kodo
okvare.
[1‑19]
Prikazuje
predpredzadnjo
kodo okvare.
[1‑40]
Prikazuje trenutno
nastavljeno
temperaturo
hlajenja z
udobnim zračnim
pretokom.
[1‑41]
Prikazuje trenutno
nastavljeno
temperaturo
ogrevanja z
udobnim zračnim
pretokom.
Če so bile najnovejše kode okvare ponesreči
ponastavljene na uporabniškem vmesniku
notranje enote, jih je mogoče še enkrat preveriti
skozi to nadzorno nastavitev.
Za vsebino ali razlog za kodo okvare glejte
"11.3Odpravljanje težav na podlagi kod
napake"na strani42, kjer so razložene
najpomembnejše kode okvar. Podrobne
informacije o kodah okvar so v servisnem
priročniku enote.
Za več informacij, glejte nastavitev [2‑81].
Za več informacij, glejte nastavitev [2‑82].
7.2.8 Način 2: Nastavitve sistema
V načinu 2 lahko izvedete nastavitve sistema za konfiguracijo. Trije 7-delni zasloni ( ) prikažejo številko nastavitve/vrednosti.
Za več informacij in nasvetov o vplivu nastavitev [2‑8], [2‑9], [2‑81] in [2‑82] glejte "7.3Varčevanje z energijo in optimalno delovanje" na
strani36.
Nastavitev Vrednost
Opis
[2‑8]
Te ciljna temperatura med hlajenjem.
[2‑9]
Tc ciljna temperatura med ogrevanjem.
0 (privzeto) Samodejno
2 6°C
3 7°C
4 8°C
5 9°C
6 10°C
7 11°C
0 (privzeto) Samodejno
1 41°C
3 43°C
6 46°C
Vodnik za monterja in uporabnika
34
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 35
Nastavitev Vrednost
[2‑12]
Omogočite tiho delovanje in/ali omejitev porabe elektrike prek
zunanjega prilagojevalnika za krmiljenje (DTA104A61/62).
Če mora sistem delovati tiho ali z omejitvijo porabe elektrike,
ko je enoti poslan zunanji signal, je treba to nastavitev
spremeniti. Ta nastavitev bo učinkovita le, ko je v notranji enoti
nameščen dodatni zunanji prilagojevalnik za krmiljenje
(DTA104A61/62).
[2‑15]
Nastavitev statičnega tlaka ventilatorja (v enoti izmenjevalnika
toplote).
Zunanji statični tlak enote izmenjevalnika toplote lahko
nastavite v skladu z zahtevami vodov.
[2‑16]
Preizkusite delovanje enote izmenjevalnika toplote.
Ko jih sprožite, se zavrtijo ventilatorji izmenjevalnika toplote. To
vam omogoča preverjanje vodov z delujočo enoto
izmenjevalnika toplote.
[2‑20]
Ročno dodatno polnjenje hladiva.
Da bi dolili dodatno količino hladiva ročno (brez funkcije za
samodejno dodatno polnjenje hladiva), je treba uporabiti
naslednje nastavitve.
[2‑21]
Izčrpavanje hladiva/vakuumsko izsesavanje.
Da bi ustvarili prosto pot za izčrpavanje hladiva iz sistema ali
za odstranjevanje zaostalih snovi ali za vakuumsko
izsesavanje sistema, je treba uporabiti nastavitev, ki bo odprla
zahtevane ventile v tokokrogu hladiva, tako da je mogoče
pravilno izčrpati hladivo ali vakuumsko izsesati sistem.
[2‑22]
Nastavitev samodejnega tihega delovanja ponoči.
Preden spremenite to nastavitev, aktivirajte tiho delovanje
enote in določite nivo delovanja. Odvisno od izbranega nivoja
se lahko hrup zmanjša. Trenutka zagona in zaustavitve te
funkcije sta določena v uporabniških nastavitvah [2‑26] in
[2‑27].
[2‑25]
Tiho delovanje prek zunanjega prilagojevalnika za krmiljenje.
Če mora sistem delovati tiho, ko je enoti poslan signal od
zunaj, ta nastavitev določa nivo tihega delovanja, ki bo
uporabljen.
Nastavitev bo učinkovala šele, ko bo nameščen dodatni
prilagojevalnik za krmiljenje (DTA104A61/62) in bo aktivirana
nastavitev [2‑12].
[2‑26]
Začetni čas tihega delovanja.
Ta nastavitev se uporablja v povezavi z nastavitvijo [2‑22].
[2‑27]
Zaustavitveni čas tihega delovanja.
Ta nastavitev se uporablja v povezavi z nastavitvijo [2‑22].
7 Konfiguracija
Opis
0 (privzeto) Deaktivirano.
1 Aktiviran.
0 30Pa
1 (privzeto) 60Pa
2 90Pa
3 120Pa
4 150Pa
0 (privzeto) Deaktivirano.
1 Aktiviran.
0 (privzeto) Deaktivirano.
1 Aktiviran.
Da bi zaustavili delovanje ročnega dodatnega
polnjenja hladiva (ko se doliva dodatno zahtevano
hladivo), pritisnite BS3. Če funkcija ni bila preklicana s
pritiskom na BS3, se bo enota izklopila po 30minutah.
Če 30minut ni zadoščalo za dolivanje dodatnega
polnjenja hladiva, je funkcijo mogoče spet aktivirati
tako, da še enkrat spremenite nastavitev sistema.
0 (privzeto) Deaktivirano.
1 Aktiviran.
Da zaustavite način izčrpavanja hladiva/vakuumskega
izsesavanja, pritisnite BS3. Če ne pritisnete, bo sistem
ostal v načinu izčrpavanje hladiva/vakuumsko
izsesavanje.
0 (privzeto) Deaktivirano
1 Nivo 1 Nivo 3<Nivo 2<Nivo 1
2 Nivo 2
3 Nivo 3
1 Nivo 1 Nivo 3<Nivo 2<Nivo 1
2 (privzeto) Nivo 2
3 Nivo 3
1 20h00
2 (privzeto) 22h00
3 24h00
1 6h00
2 7h00
3 (privzeto) 8h00
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Vodnik za monterja in uporabnika
35
Page 36
7 Konfiguracija
Nastavitev Vrednost
[2‑30]
Stopnja omejitve porabe elektrike (1.korak) prek zunanjega
prilagojevalnika za krmiljenje (DTA104A61/62).
Če mora sistem delovati z omejitvijo porabe elektrike, ko je
enoti poslan signal od zunaj, ta nastavitev določa omejitev
porabe elektrike, ki bo uporabljena v koraku1. Nivo je usklajen
s tabelo.
[2‑31]
Stopnja omejitve porabe elektrike (2.korak) prek zunanjega
prilagojevalnika za krmiljenje (DTA104A61/62).
Če mora sistem delovati z omejitvijo porabe elektrike, ko je
enoti poslan signal od zunaj, ta nastavitev določa omejitev
porabe elektrike, ki bo uporabljena v koraku2. Nivo je usklajen
s tabelo.
[2‑32]
Prisilna, stalna omejitev porabe elektrike (zunanji
prilagojevalnik za krmiljenje ni potreben za omejitev porabe).
Če mora sistem vedno delovati z omejitvijo porabe elektrike na
nizko, ta nastavitev aktivira in določi nivo porabe elektrike, ki
bo vedno uporabljen. Nivo je usklajen s tabelo.
[2‑81]
Nastavitev hlajenja z udobnim zračnim pretokom.
Ta nastavitev se uporablja v povezavi z nastavitvijo [2‑8].
[2‑82]
Nastavitev ogrevanja z udobnim zračnim pretokom.
Ta nastavitev se uporablja v povezavi z nastavitvijo [2‑9].
Opis
1 60%
2 65%
3 (privzeto) 70%
4 75%
5 80%
6 85%
7 90%
8 95%
— 30%
1 (privzeto) 40%
2 50%
3 55%
0 (privzeto) Funkcija ni aktivna.
1 Sledi [2‑30] nastavitev.
2 Sledi [2‑31] nastavitev.
0 Eco
1 (privzeto) Blago
2 Hitro
3 Močno
0 Eco
1 (privzeto) Blago
2 Hitro
3 Močno
7.3 Varčevanje z energijo in optimalno delovanje
Sistem s toplotno črpalko je opremljen z napredno funkcijo za
varčevanje z energijo. Odvisno od prioritet je mogoče poudariti
pomen varčevanja z energijo ali nivoja udobja. Izbrati je mogoče več
parametrov, tako da se optimalno izravnata poraba energije in
udobje ob določeni uporabi.
Na voljo je več vzorcev, ki so razloženi v nadaljevanju. Spremenite
parametre in jih uskladite s potrebami vaše stavbe, da boste ustvarili
kar najboljše razmerje med porabo elektrike in udobje.
Ne glede na to, katero krmiljenje je izbrano, so možne različice pri
delovanju sistema zaradi varnostnega nadzora, da lahko enota
deluje v zanesljivih pogojih. Namenska ciljna vrednost pa je fiksna in
bo ustvarila najboljše razmerje med porabo elektrike in udobjem
glede na tip uporabe.
7.3.1 Razpoložljivi glavni načini delovanja
Osnovno
Temperatura hladiva je fiksna in ni odvisna od situacije. Ustreza
standardnemu delovanju, ki je znano in ga je mogoče pričakovati od/
iz drugih sistemov VRV.
Da aktivirate to v … Spremenite …
Hlajenje [2‑8]=2
Ogrevanje [2‑9]=6
Samodejna
Temperatura hladiva je nastavljena tako, da je odvisna od zunanjih
okoljskih pogojev. Tako se temperatura hladiva prilagaja zahtevani
obremenitvi (ki je povezana tudi z zunanjimi okoljskii pogoji).
Na primer, ko vaš sistem hladi, ne potrebujete toliko hlajenja pri
nizkih okoljskih temperaturah (npr. pri 25°C) kot pri visokih okoljskih
temperaturah (npr. pri 35°C). S to zamislijo sistem samodejno
povečuje temperaturo hladiva in samodejno zmanjšuje zmogljivost
ter povečuje sistemsko učinkovitost.
Na primer, ko vaš sistem ogreva, ne potrebujete toliko ogrevanja pri
visokih okoljskih temperaturah (npr. 15°C) kot pri nizkih okoljskih
temperaturah (npr. pri –5°C). S to zamislijo sistem samodejno
zmanjšuje temperaturo hladiva in samodejno zmanjšuje zmogljivost
ter povečuje sistemsko učinkovitost.
Da aktivirate to v … Spremenite …
Hlajenje [2‑8]=0 (privzeto)
Ogrevanje [2‑9]=0 (privzeto)
Zelo občutljivo (Hi-sensible)/varčno (hlajenje/ogrevanje)
Temperatura hladiva je nastavljena višje/nižje (hlajenje/ogrevanje) v
primerjavi z osnovno operacijo. Način Zelo občutljvo je osredotočen
na udobje stranke.
Način izbire za notranje enote je pomemben in ga je treba
upoštevati, saj razpoložljiva možnost ni enaka kakor pri osnovnem
delovanju.
Za podrobnosti o uporabi načina Zelo občutljivo prosimo, da stopite
v stik s prodajalcem.
Vodnik za monterja in uporabnika
36
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 37
7 Konfiguracija
Da aktivirate to v … Spremenite …
Hlajenje [2‑8] v ustrezno vrednost, ki se
ujema z zahtevami
preddefiniranega sistema z zelo
občutljivo rešitvijo.
Ogrevanje [2‑9] v ustrezno vrednost, ki se
ujema z zahtevami
preddefiniranega sistema z zelo
občutljivo rešitvijo.
[2‑8] Te ciljna (°C)
2 6
3 7
4 8
5 9
6 10
7 11
[2‑9] Tc ciljna (°C)
1 41
3 43
6 46
7.3.2 Razpoložljive nastavitve udobja
Za vsakega od načinov je mogoče nastaviti stopnjo udobja. Nivo
udobja je povezan s časom in naporom (porabo energije), ki se vloži
za doseganje določene sobne temperature z začasno spremembo
temperature hladiva na drugo vrednost, da bi hitreje dosegli
zahtevane pogoje.
Močno
Presežek (pri ogrevanju) ali prenizka vrednost (pri hlajenju) je
omogočena v primerjavi z zahtevano temperaturo hladiva, da bi se
zelo hitro dosegla zahtevana sobna temperatura. Presežek je
dovoljen od zagona dalje.
▪ Če je nastavljeno hlajenje, se sme temperatura izhlapevanja
začasno spustiti do 3°C, odvisno od situacije.
▪ Če je nastavljeno ogrevanje, se sme temperatura kondenzata
začasno vzpeti na 49°C, odvisno od situacije.
▪ Ko se bo zahteva notranjih enot omilila, bo sistem začel vse bolj
enakomerno delovati, kar določa zgornji način delovanja.
Da aktivirate to v … Spremenite …
Hlajenje [2‑81]=3.
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑8].
Ogrevanje [2‑82]=3.
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑9]
Da aktivirate to v … Spremenite …
Hlajenje [2‑81]=2.
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑8].
Ogrevanje [2‑82]=2.
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑9].
Blago
Presežek (pri ogrevanju) ali prenizka vrednost (pri hlajenju) je
omogočena v primerjavi z zahtevano temperaturo hladiva, da bi se
zelo hitro dosegla zahtevana sobna temperatura. Presežek ni
dovoljen od zagona dalje. Do zagona pride v pogojih, ki so določeni
z zgornjim načinom delovanja.
▪ Če je nastavljeno hlajenje, se sme temperatura izhlapevanja
začasno spustiti do 6°C, odvisno od situacije.
▪ Če je nastavljeno ogrevanje, se sme temperatura kondenzata
začasno vzpeti na 46°C, odvisno od situacije.
▪ Ko se bo zahteva notranjih enot omilila, bo sistem začel vse bolj
enakomerno delovati, kar določa zgornji način delovanja.
▪ Pogoji ob zagonu so različni pri nastavitvi močno in hitro udobje.
Da aktivirate to v … Spremenite …
Hlajenje [2‑81]=1.
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑8].
Ogrevanje [2‑82]=1.
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑9].
Eco
Originalna ciljna temperatura hladiva, ki jo določa način delovanja
(glejte zgoraj) se vzdržuje brez popravkov, razen če gre za varnostni
nadzor.
Da aktivirate to v … Spremenite …
Hlajenje [2‑81]=0.
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑8].
Ogrevanje [2‑82]=0.
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑9].
Hitro
Presežek (pri ogrevanju) ali prenizka vrednost (pri hlajenju) je
omogočena v primerjavi z zahtevano temperaturo hladiva, da bi se
zelo hitro dosegla zahtevana sobna temperatura. Presežek je
dovoljen od zagona dalje.
▪ Če je nastavljeno hlajenje, se sme temperatura izhlapevanja
začasno spustiti do 6°C, odvisno od situacije.
▪ Če je nastavljeno ogrevanje, se sme temperatura kondenzata
začasno vzpeti na 46°C, odvisno od situacije.
▪ Ko se bo zahteva notranjih enot omilila, bo sistem začel vse bolj
enakomerno delovati, kar določa zgornji način delovanja.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Vodnik za monterja in uporabnika
37
Page 38
7 Konfiguracija
A
B
E
100%
50%
T
e
C
D
3°C
6°C
35°C
F
A
B C
D
E
F
A
B
100%
70%
E
T
c
C
D
49°C
46°C
F
2°C
A
B C
D
EF
7.3.3 Zgled: Samodejni način med hlajenjem
7.3.4 Zgled: Samodejni način med ogrevanjem
A Dejanska krivulja obremenitve
B Virtualna krivulja obremenitve (začetna zmogljivost v
C Virtualna ciljna vrednost (začetna vrednost temperature
D Zahtevana vrednost temperature izparevanja
E Obremenitveni faktor
F Zunanja temperatura zraka
TeTemperatura izparevanja
Razvoj sobne temperature:
A Nastavljena temperatura notranje enote
B Začetek delovanja
C Čas delovanja
D Blago
E Hitro
F Močno
samodejne načinu)
izparevanja v samodejnem načinu)
Hitro
Močno
Blago
A Virtualna krivulja obremenitve (privzeta samodejna
maksimalna zmogljivost)
B Krivulja obremenitve
C Virtualna ciljna vrednost (začetna vrednost temperature
kondenzacije v samodejnem načinu)
D Načrtovana temperatura
E Obremenitveni faktor
F Zunanja temperatura zraka
TcTemperatura kondenziranja
Hitro
Močno
Blago
Razvoj sobne temperature:
A Nastavljena temperatura notranje enote
B Začetek delovanja
C Čas delovanja
D Blago
E Hitro
F Močno
Vodnik za monterja in uporabnika
38
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 39
8 Začetek uporabe
8 Začetek uporabe
8.1 Pregled: Začetek uporabe
Po namestitvi in ko so sistemske nastavitve izvedene, je monter
obvezan vnesti pravilno delovanje. Zato je treba izvesti preizkus v
skladu s spodaj opisanim postopkom.
To poglavje opisuje, kaj morate narediti in vedeti, da poženete
sistem, potem ko je bil nastavljen.
Zagon običajno obsega naslednje faze:
1 Preverjanje "Seznama preverjanj pred začetkom uporabe".
2 Izvedite preizkus delovanja.
3 Če je to potrebno, popravite napake po nenormalnem zaključku
preizkusa delovanja.
4 Krmiljenje sistema.
8.2 Varnostni ukrepi pri začetku uporabe
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
POZOR
Preizkusnega delovanja ne izvajajte med delom na
notranjih enotah ali na enoti izmenjevalnika toplote.
Ko izvajate preizkusno delovanje, ne bo delovala le
kompresorska enota, ampak tudi enota izmenjevalnika
toplote in povezane notranje enote. Delo na notranji enoti
ali na enoti izmenjevalnika toplote med izvajanjem
preizkusnega delovanja je nevarno.
POZOR
Ne vtikajte prstov, paličic ali drugih predmetov v vstopno ali
izstopno zračno odprtino. Ne odstranjujte varovalne
rešetke ventilatorja. Ker se ventilator vrti zelo hitro, lahko
povzroči poškodbe.
INFORMACIJE
Med prvim zagonom enote bo potrebna moč morda večja
od moči, navedene na nazivni ploščici enote. Ta pojav
povzroča kompresor, ki potrebuje 50 ur delovanja, preden
postane delovanje tekoče in se poraba električne energije
ustali.
OPOMBA
Pazite, da boste napajanje vključili vsaj 6 ur pred
zagonom, tako da bo dovolj moči za zagon grelnika okrova
motorne gredi in za zaščito kompresorja.
Med preizkusnim delovanjem se bodo zagnali kompresorska enota,
enota izmenjevalnika toplote in notranje enote. Prepričajte se, da
bodo priprave enote izmenjevalnika toplote in vseh notranjih enot
končane (zunanje ožičenje, električno ožičenje, izpust zraka ...).
Glejte priročnik za montažo notranje enote za podrobnosti.
8.3 Seznam preverjanj pred začetkom uporabe
Po namestitvi enote najprej preverite naslednje. Ko vse preverite,
morate enoto zapreti, šele nato jo lahko zaženete.
Prebrali ste celotna navodila za nameščanje in delovanje,
kot je opisano v Vodniku za monterja in uporabnika.
Nameščanje
Preverite, ali je enota pravilno pritrjena, da bi se izognili
neobičajnemu hrupu in tresenju enote ob zagonu.
Zunanje ožičenje
Preverite, ali je zunanje ožičenje izvedeno skladno z
navodili, opisanimi v poglavju "6.9Povezovanje električne
napeljave"na strani28, skladno s shemami povezav ter z
veljavno zakonodajo.
Napajalna napetost
Preverite električno napajanje na lokalni napajalni plošči.
Napetost mora ustrezati napetosti, navedeni na napisni
ploščici enote.
Ozemljitveni vodnik
Preverite, ali se ozemljitveni vodniki pravilno priključeni in
ali so ozemljitvene sponke čvrsto pritrjene.
Izolacijski preizkus glavnega napajalnega omrežja
Uporabite megatester za 500 V in preverite, da je
upornost izolacije 2 MΩ ali več, ki se doseže z napetostjo
500 V DC med napajalnimi priključnimi sponkami in
ozemljitvijo. Nikoli ne uporabljajte megatesterja za
prenosniško napeljavo.
Varovalke, prekinjala vezja ali zaščitne naprave
Preverite, ali varovalke, prekinjala vezja ali lokalno
montirane zaščitne naprave ustrezajo glede na velikost in
vrsto, kot je določeno v poglavju "5.4.2Zahteve varnostne
naprave" na strani 15. Preverite, da niti varovalka niti
zaščitna naprava nimata obvodov.
Notranje ožičenje
Vizualno preglejte električno omarico s komponentami in
notranjost enote, da nikjer ne visijo priključki ali
poškodovani električni sestavni deli.
Premer in izolacija cevi
Pazite, da nameščate cevi prave velikosti in da je izolacija
pravilno izvedena.
Zaporni ventili
Prepričajte se, da so zaporni ventili odprti na nizkotlačnem
in na visokotlačnem delu.
Poškodovana oprema
Preverite, ali so komponente v notranjosti enote
poškodovane oz. so cevi stisnjene.
Uhajanje hladilnega sredstva
Preverite, ali hladilno sredstvo v notranjosti enote uhaja.
Če pušča hladivo, poskusite mesto puščanja popraviti. Če
je popravilo ni uspelo, pokličite vašega lokalnega
zastopnika. Ne dotikajte se hladiva, ki je izteklo iz
povezovalnih cevi za hladivo. To lahko privede do ozeblin.
Uhajanje olja
Preverite uhajanje olja iz kompresorja. Če pušča olje,
poskusite mesto puščanja popraviti. Če je popravilo ni
uspelo, pokličite vašega lokalnega zastopnika.
Vstopna/izstopna zračna odprtina
Preverite, da vstopna in izstopna zračna odprtina enota
nista ovirani s papirjem, kartonom ali drugim materialom.
Dodatno polnjenje hladiva
Količina hladiva, ki jo je treba dodati enoti, naj bo vpisana
na priloženo ploščico "Dodano hladivo", ki jo pritrdite na
zadnjo stran čelnega pokrova.
Nastavitev datuma in sistema
Pazite, da boste zabeležili datum namestitve na nalepki
na zadnji strani čelne plošče v skladu z EN60335-2-40 in
da boste obdržali zapise z vsebino lokalnih nastavitev.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Vodnik za monterja in uporabnika
39
Page 40
9 Izročitev uporabniku
Izolacija in puščanje zraka
Prepričajte se, da je enota popolnoma izolirana in da ste
preverili, ali kje uhaja zrak.
Možna posledica: Vodni kondenzat bi lahko kapljal.
Kondenzat
Prepričajte se, da kondenzat nemoteno odteka.
Možna posledica: Vodni kondenzat bi lahko kapljal.
Zunanji statični tlak
Prepričajte se, da je nastavljeni zunanji statični tlak.
Možna posledica: Nezadostno hlajenje ali ogrevanje.
8.4 Seznam preverjanj med zagonom
Izvajanje testnega zagona
8.4.1 O preizkusnem delovanju
Postopek v nadaljevanju opisuje preizkusno delovanje popolnega
sistema. To delovanje preverja in vrednoti naslednje elemente:
▪ Preverite, ali je ožičenje pravilno (preverjanje komunikacije z
notranjimi enotami in enoto izmenjevalnika toplote).
▪ Preverite odpiranje zapornih ventilov.
▪ Preverite, ali so kje napačno položene cevi. Primer: Ali so kje
zamenjane cevi za plin in tekočino.
▪ Ocenite dolžine cevi.
Po prvi montaži zagotovo izvedite sistemsko preizkusno delovanje.
Sicer se bo na uporabniškem vmesniku prikazala koda okvare in
običajno delovanje ali posamičnega preizkusnega delovanja notranje
enote ne bo mogoče izvesti.
Abnormalnosti na notranjih enotah ni mogoče preveriti na vsaki
posamični enoti. Ko končate preizkusno delovanje, z daljinskim
upravljalnikom preverite vsako notranjo enoto posebej z
uporabniškim vmesnikom. Več podrobnosti o preizkusnem delovanju
posamičnih notranjih enot je v priročniku za nameščanje notranje
enote.
INFORMACIJE
▪ Traja lahko do 10 minut, da hladivo doseže enotno
stanje in se lahko zažene kompresor.
▪ Med preizkušanjem je lahko zvok pretakajočega se
hladiva ali magnetni zvok magnetnega ventila zelo
glasen in prikaz svetlečih diod se lahko spremeni. To
niso okvare.
Rezultat: Preizkus delovanja se bo samodejno izvedel, na
zaslonu kompresorske enote se bo prikazalo " " in na
zaslonu uporabniškega vmesnika notranjih enot se bosta
pokazala napisa "Preizkus delovanja" in "Pod centraliziranim
krmiljenjem".
Koraki med postopkom samodejnega izvajanja preizkusa delovanja:
Korak Opis
Preverite pred zagonom (izravnavanje tlaka)
Krmiljenje hlajenja po zagonu
Hlajenje v zanesljivih pogojih
Preverjanje komunikacij
Preverite zaporni ventil
Preverite dolžino cevi
Izčrpavanje
Zaustavitev enote
INFORMACIJE
Med preizkušanjem ni mogoče zaustaviti delovanja enote z
uporabniškega vmesnika. Da bi zaustavili delovanje,
pritisnite BS3. Enota se bo zaustavila po ±30 sekundah.
4 Preverite rezultate preizkusnega delovanja na 7-delnem
zaslonu kompresorske enote.
Zaključek Opis
Običajno
dokončanje
Nenormalen
zaključek
Na 7-delnem zaslonu ni nobene indikacije
(čakanje).
Na 7-delnem zaslonu je prikazana koda
okvare.
Glejte "8.4.3Popravljanje po nenormalnem
dokončanju preizkusnega delovanja"na
strani40 za odpravljanje nenormalnega
pojava. Ko je preizkušanje dokončano, bo
običajno delovanje možno po 5 minutah.
8.4.3 Popravljanje po nenormalnem dokončanju preizkusnega delovanja
Preizkušanje se konča le, če se ne prikaže nobena koda okvare. Če
je prikazana koda napake, izvedite postopke za popravek, kot je
razloženo v preglednici kod napake. Še enkrat izvedite preizkusno
delovanje in potrdite, da je bilo nenormalno pravilno popravljeno.
INFORMACIJE
Če pride do okvare, je koda napake prikazana na 7delnem zaslonu kompresorske enote in na uporabniškem
vmesniku notranje enote.
8.4.2 Da bi izvedli preizkus delovanja (7-delni zaslon)
1 Prepričajte se, da so vse želene nastavitve sistema izvedene;
glejte "7.2Izvedba nastavitev sistema"na strani32.
2 Vključite napajanje kompresorske enote, enote izmenjevalnika
toplote in priključenih notranjih enot.
OPOMBA
Pazite, da boste napajanje vključili vsaj 6 ur pred
zagonom, tako da bo dovolj moči za zagon grelnika okrova
motorne gredi in za zaščito kompresorja.
3 Prepričajte se, da obstaja privzeta situacija (čakanje); glejte
"7.2.4 Da bi dostopali do načina 1 ali 2" na strani 32. Za 5
sekund ali več pritisnite BS2. Enota bo začela izvajati preizkus
delovanja.
Vodnik za monterja in uporabnika
40
INFORMACIJE
Poglejte v priročnik za montažo notranje enote za
podrobne kode napak, ki so povezane z notranjimi
enotami.
8.4.4 Delovanje enote
Ko so enote nameščene in je končan preizkus kompresorske enote,
enote izmenjevalnika toplote in notranjih enot, je mogoče zagnati
delovanje sistema.
Za delovanje notranje enote mora biti uporabniški vmesnik na
notranji enoti prižgan. Več podrobnosti je v priročniku za delovanje
notranje enote.
9 Izročitev uporabniku
Ko se testni zagon konča in enota pravilno deluje, preverite in
potrdite naslednje točke za uporabnika:
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Page 41
▪ Preverite, ali je uporabnik prejel natisnjeno dokumentacijo, in ga
A1P
A3P
TP1 TP2
prosite, naj ju shrani za uporabo v prihodnje. Uporabnika
obvestite, da je celotna dokumentacija na voljo na spletnem
naslovu, kot je opisano v tem priročniku.
▪ Uporabniku pojasnite pravilno uporabo sistema in kaj mora storiti,
če se pojavijo težave.
▪ Pokažite uporabniku, katera opravila mora izvajati za vzdrževanje
enote.
10 Vzdrževanje in servisiranje
10 Vzdrževanje in servisiranje
OPOMBA
Vzdrževanje mora opraviti pooblaščen monter ali serviser.
Priporočamo, da se vzdrževanje opravi najmanj enkrat
letno. Veljavna zakonodaja morda zahteva krajše intervale
vzdrževanja.
OPOMBA
V Evropi se za določitev intervalov vzdrževanja uporabljajo
emisije toplogrednih plinov skupne količine hladiva v
sistemu (izražene v ekvivalentu ton CO2). Upoštevajte
veljavno zakonodajo.
Formula za izračun emisij toplogrednih plinov:
vrednost potenciala globalnega segrevanja za hladivo ×
skupna količina hladiva [v kg]/1000
10.1 Pregled: Vzdrževanje in servisiranje
V teh poglavjih so naslednje informacije:
▪ Preprečevanje električnih nevarnosti pri vzdrževanju in
servisiranju sistema
▪ Postopek za izčrpavanje hladiva
10.2 Varnostni ukrepi za vzdrževanje
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
OPOMBA: Nevarnost izpraznitve elektrostatičnega
naboja
Pred izvajanjem vzdrževalnih ali servisnih del se dotaknite
kovinskega dela enote, da bi odvedli statično elektriko in
tako zaščitili tiskano vezje.
10.2.1 Da bi preprečili električni udar
Ko delate na opremi inverterja:
1 10 minut po izklopu napajanja ne odpirajte pokrova
komponente z električno omarico.
2 Izmerite napetost med sponkami na priključnem bloku za
napajanje z merilnim instrumentom in potrdite, da je napajanje
izključeno. Poleg tega izmerite točke, kot je prikazano na
spodnji sliki, z merilnim instrumentom in potrdite, da je napetost
kondenzatorja na glavnem vezju manj od 50VDC.
3 Da ne bi poškodovali tiskanega vezja, se dotaknite
neizoliranega kovinskega dela, da bi odvedli statično elektriko,
preden odklopite ali priklopite konektorje.
Za podrobnosti glejte vezalno shemo, nalepljeno na zadnji strani
servisnega pokrova.
10.3 Seznam preverjanj za letno vzdrževanje enote izmenjevalnika toplote
Naslednje točke preverite vsaj enkrat letno:
▪ Izmenjevalnik toplote.
Izmenjevalnik toplote se lahko zamaši zaradi prahu, umazanije, listja
itd. Priporočamo, da izmenjevalnik toplote očistite letno. Zamašen
izmenjevalnik toplote lahko povzroči prenizek ali previsok tlak, kar
vodi v poslabšanje zmogljivosti.
10.4 O servisnem načinu delovanja
Postopek izčrpavanja hladiva/vakuumsko izčrpavanje je mogoč z
nastavitvijo [2‑21]. Glejte "7.2 Izvedba nastavitev sistema" na
strani32 za podrobnosti o tem, kako nastaviti način 2.
Ko se uporablja način izčrpavanje hladiva/vakuumsko izčrpavanje,
pazljivo preverite, kaj želite izčrpati/izsesati, preden začnete
postopek. Glejte priročnik za montažo za zunanjo enoto za več
informacij o vakuumskem izsesavanju in izčrpavanju.
10.4.1 Da bi uporabili način za vakuumsko izčrpavanje
1 Ko je enota še v mirovanju, aktivirajte nastavitev [2‑21], da
začnete z vakuumskim izsesavanje.
Rezultat: Ko boste potrdili aktivacijo, se bodo ekspanzijski
ventili (v notranji enoti, kompresorski enoti in enoti
izmenjevalnika toplote) popolnoma odprli. V tistem trenutku bo
7-delni zaslon prikazoval =
notranjih enotah pa TEST (preizkusno delovanje) in
(zunanji nadzor) in delovanje ne bo mogoče.
2 Iz sistema z vakuumsko črpalko izčpajte tlak.
3 Pritisnite BS3, da bi zaustavili vakuumsko izsesavanje.
10.4.2 Da bi izčrpali hladivo
To je treba izvesti z izčrpavalnikom hladiva. Sledite enakemu
postopku kot za vakuumsko sesanje.
. Uporabniški vmesnik na
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Vodnik za monterja in uporabnika
41
Page 42
11 Odpravljanje težav
NEVARNOST: NEVARNOST EKSPLOZIJE
Izčrpavanje – Puščanje hladiva. Če želite sistem izčrpati
in nekje na tokokrogu hladilnega sredstva pušča:
▪ NE uporabljajte funkcije za samodejno izčrpavanje na
enoti, s katero lahko zberete vse hladivo iz sistema v
zunanji enoti. Možna posledica: Samoizgorevanje in
eksplozija kompresorja zaradi zraka, ki pride v delujoč
kompresor.
▪ Uporabite ločen sistem za izčrpavanje, tako da
kompresorju enote NI treba delovati.
OPOMBA
Pazite, da med izčrpavanjem NE boste izčrpavali tudi olja.
Primer: Uporabite oljni ločevalnik.
11 Odpravljanje težav
11.1 Pregled: Odpravljanje težav
Pred odpravljanjem težav
Preglejte stikalno omarico in pri tem iščite očitne okvare, kot so
zrahljane povezave ali okvarjeno ožičenje.
11.2 Varnostni ukrepi pri odpravljanju težav
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
OPOZORILO
Preprečite nevarnost zaradi nehotene ponastavitve
termičnega odklopa: ta naprava se NE sme napajati preko
zunanjega preklopnika, denimo časovnika, in ne sme biti
priključena na tokokrog, ki ga vzdrževanje redno vklaplja in
izklaplja.
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
11.3 Odpravljanje težav na podlagi kod napake
Če je prikazana koda napake, izvedite postopke za popravek, kot je
razloženo v preglednici kod napake.
Ko popravite abnormalnost, pritisnite BS3, da bi ponastavili kodo
napake in spet zagnali delovanje.
INFORMACIJE
Če pride do okvare, je koda napake prikazana na 7delnem zaslonu kompresorske enote in na uporabniškem
vmesniku notranje enote.
Koda napake, ki je prikazana na kompresorski enoti, bo pomenila
glavno in podkodo napake. Podkoda podaja natančnejšo informacijo
o kodi napake. Glavna koda in podkoda napake se bosta izmenjavali
(v enosekundnem intervalu). Zgled:
OPOZORILO
▪ Ko pregledujete stikalno omarico enote, vedno
preverite, ali je enota odklopljena iz omrežnega
napajanja. Izklopite ustrezen odklopnik.
▪ Ko je aktivirana varnostna naprava, zaustavite enoto in
ugotovite, zakaj se je varnostna naprava aktivirala,
preden jo ponastavite. NIKOLI ne premoščajte
varnostnih naprav in ne spreminjajte njihovih vrednosti
na vrednost, ki se razlikuje od tovarniške nastavitve. Če
ne morete ugotoviti vzroka težave, pokličite svojega
prodajalca.
▪ Glavna koda:
▪ Podkoda:
11.3.1 Kode napak: Pregled
Glavna koda Podkoda Vzrok Rešitev
▪ Okvara ventilatorja izmenjevalnika toplote.
▪ Odprt je kontakt za povratno informacijo črpalke
za odtok.
Aktivirano zaznavanje uhajanja ozemljitvenega
toka
Kompresorska enota: (T1A) - A1P (X101A)
Detektor uhajanja ozemljitvenega toka ni bil
zaznan
Kompresorska enota: (T1A) - A1P (X101A)
V enoti izmenjevalnika toplote:
▪ Preverite priključek na tiskanem vezju: A1P
(X15A)
▪ Preverite priključek na priključnem bloku (X2M)
▪ Preverite priključke ventilatorja.
Enoto vnovič zaženite. Če se napaka ponovi,
stopite v stik s prodajalcem.
Zamenjajte detektor uhajanja ozemljitvenega toka.
Vodnik za monterja in uporabnika
42
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 43
11 Odpravljanje težav
Glavna koda Podkoda Vzrok Rešitev
Aktiviralo se je visokotlačno stikalo
Kompresorska enota: (S1PH) - A1P (X4A)
▪ Preveč hladilnega sredstva
▪ Zaporni ventil zaprt
Zaporni ventil zaprt (tekočina) Odprite zaporni ventil za tekočino.
▪ Preveč hladilnega sredstva
▪ Zaporni ventil zaprt
Okvara nizkega tlaka:
▪ Zaporni ventil zaprt
▪ Pomanjkanje hladiva
▪ Okvara notranje enote
Okvara elektronske ekspanzijske posode
(podhlajevanje)
Kompresorska enota: (Y1E) - A1P (X21A)
Okvara elektronske ekspanzijske posode (glavna)
Enota izmenjevalnika toplote: (Y1E) - A1P (X7A)
Previsoka izpustna temperatura:
▪ Zaporni ventil zaprt
▪ Pomanjkanje hladiva
Kompresorska enota: (R21T) - A1P (X29A)
▪ Preveč hladilnega sredstva
▪ Zaporni ventil zaprt
Okvara senzorja za okoljsko temperaturo
Enota izmenjevalnika toplote: (R1T) - A1P (X16A)
Okvara senzorja za izpustno temperaturo
Kompresorska enota: (R21T): odprto vezje - A1P
(X29A)
Okvara senzorja za izpustno temperaturo
Kompresorska enota: (R21T): kratki stik - A1P
(X29A)
Okvara senzorja za plin izmenjevalnika toplote
Enota izmenjevalnika toplote: (R2T) - A1P (X18A)
Okvara senzorja za sesalno temperaturo
Kompresorska enota: (R3T) - A1P (X30A)
Okvara senzorja za sesalno temperaturo
Kompresorska enota: (R7T) - A1P (X30A)
Okvara senzorja za temperaturo odmrzovanja
Enota izmenjevalnika toplote: (R3T) - A1P (X17A)
Okvara senzorja za temperaturo tekočine (po
podhlajanju HE)
Kompresorska enota: (R5T) - A1P (X30A)
Okvara senzorja za temperaturo plina (po
podhlajanju HE)
Kompresorska enota: (R6T) - A1P (X30A)
Okvara visokotlačnega senzorja
Kompresorska enota: (S1NPH): odprto vezje - A1P
(X32A)
Okvara visokotlačnega senzorja
Kompresorska enota: (S1NPH): kratki stik - A1P
(X32A)
Preverite zaporni ventil ali abnormalnosti na
cevovodu ali zračni pretok prek zračno hlajene
tuljave.
▪ Preverite količino hladiva + dolijte hladivo v
enoto.
▪ Odprite zaporne ventile
▪ Preverite količino hladiva + dolijte hladivo v
enoto.
▪ Odprite zaporne ventile.
▪ Odprite zaporne ventile.
▪ Preverite količino hladiva + dolijte hladivo v
enoto.
▪ Preverite zaslon uporabniškega vmesnika ali
ožičenje prenosa med zunanjo enoto in notranjo
enoto.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
▪ Odprite zaporne ventile.
▪ Preverite količino hladiva + dolijte hladivo v
enoto.
▪ Preverite količino hladiva + dolijte hladivo v
enoto.
▪ Odprite zaporne ventile.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Vodnik za monterja in uporabnika
43
Page 44
11 Odpravljanje težav
Glavna koda Podkoda Vzrok Rešitev
Okvara nizkotlačnega senzorja
Kompresorska enota: (S1NPL): odprto vezje - A1P
(X31A)
Okvara nizkotlačnega senzorja
Kompresorska enota: (S1NPL): kratki stik - A1P
(X31A)
Prenos zunanje enote - inverter: INV1 težave pri
prenosu
Kompresorska enota: A1P (X20A, X28A, X42A)
Neuravnotežena napajalna napetost INV1 Preverite, ali je napajanje znotraj omejitev.
Okvara nastavitve zmogljivosti enote
izmenjevalnika toplote.
Okvara napajalne faze povratnega toka Pravilno zaporedje faz.
Okvara napajalne faze povratnega toka Pravilno zaporedje faz.
Ni napajalne napetosti INV1 Preverite, ali je napajanje znotraj omejitev.
Izguba napajalne faze INV1 Preverite, ali je napajanje znotraj omejitev.
Koda napake: Sistemsko preizkusno delovanje še
ni bilo izvedeno (delovanje sistema ni mogoče)
Nepravilno ožičenje Q1/Q2 ali notranja - zunanja
enota
Nepravilno ožičenje Q1/Q2 ali notranja - zunanja
enota
Nenormalno dokončanje sistemskega preizkusa
delovanja
Opozorilo: napačno ožičenje do Q1/Q2 Preverite ožičenje Q1/Q2. NE uporabljajte Q1/Q2.
Koda okvare: napačno ožičenje do Q1/Q2 Preverite ožičenje Q1/Q2. NE uporabljajte Q1/Q2.
▪ Z linijo F1/F2 je povezanih preveč notranjih enot
▪ Slabo ožičenje med zunanjimi in notranjimi
enotami
▪ Sistemsko neujemanje. Uporabljena je napačna
kombinacija notranjih enot (R410A, R407C, RA
itd). Okvara notranje enote
▪ Okvara enote izmenjevalnika toplote
Priključena je več kot 1 enota izmenjevalnika
toplote.
▪ Priključeni so neustrezni tipi notranjih enot.
▪ Neujemanje kompresorske enote in enote
izmenjevalnika toplote.
Priključena je napačna enota izmenjevalnika
toplote.
▪ Napaka samodejnega naslavljanja
(nekonsistentno)
▪ Neujemanje kompresorske enote in enote
izmenjevalnika toplote.
▪ Napaka samodejnega naslavljanja
(nekonsistentno)
▪ Neujemanje kompresorske enote in enote
izmenjevalnika toplote.
▪ Zaustavitveni ventil kompresorske enote ostane
zaprt.
▪ Cevi in ožičenje specificiranih notranjih enot ali
enote izmenjevalnika toplote niso pravilno
povezani s kompresorsko enoto.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite povezavo.
Preverite tip enote izmenjevalnika toplote. Če je to
potrebno, enoto izmenjevalnika toplote zamenjajte.
Izvedite preizkusno delovanje.
Preverite ožičenje (Q1/Q2). NE uporabljajte Q1/
Q2.
Preverite ožičenje (Q1/Q2). NE uporabljajte Q1/
Q2.
Še enkrat izvedite preizkus delovanja.
Preverite število in skupno zmogljivost priključenih
notranjih enot.
▪ Preverite, ali so v okvari tudi druge notranje
enote in potrdite, ali je kombinacija notranjih
enot dovoljena.
▪ Preverite ožičenje prenosa do enote
izmenjevalnika toplote.
Preverite namestitev. Namestiti je mogoče samo 1
enoto izmenjevalnika toplote.
▪ Preverite tipe notranjih enot, ki so trenutno
priključeni. Če niso pravilni, jih nadomestite s
pravilnimi.
▪ Preverite, ali sta kompresorska enota in enota
izmenjevalnika toplote združljivi.
Preverite namestitev. Priključite pravo enoto
izmenjevalnika toplote.
▪ Preverite, ali količina enot v komunikacijskem
ožičenju ustreza količini napajanih enot (v
nadzornem načinu) ali počakajte, da se konča
inicializacija.
▪ Preverite, ali sta kompresorska enota in enota
izmenjevalnika toplote združljivi.
▪ Preverite, ali količina enot v komunikacijskem
ožičenju ustreza količini napajanih enot (v
nadzornem načinu) ali počakajte, da se konča
inicializacija.
▪ Preverite, ali sta kompresorska enota in enota
izmenjevalnika toplote združljivi.
▪ Odprite zaustavitvene ventile na plinskem in
tekočinskem delu.
▪ Potrdite, ali so cevi in ožičenje specificirane
notranje enote ali izmenjevalnika toplote pravilno
povezani s kompresorsko enoto.
Vodnik za monterja in uporabnika
44
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 45
12 Odlaganje
Y2E
R21T
M1C
R3T
R5T
R6T
Y1S
S1NPL
S1PH
S1NPH
R7T
c
b
f
g
a
d
f
h
f i
j
e
B
k
f
i
R2T
R3T
R1T
M1FM2F
Y1E
M3F
f
f
l
A
3D104510-1
15
**
/12.2
1
12 Odlaganje
Razstavljanje enote, obdelava hladiva, olja in drugih delov mora biti
skladna z veljavno zakonodajo.
13 Tehnični podatki
▪ Povzetek najnovejših tehničnih podatkov je na voljo na regionalni
Daikin spletni strani (javno dostopna).
▪ Popolni tehnični podatki so na voljo na Daikin ekstranetu
(zahtevana avtentikacija).
13.1 Diagram cevovoda: Kompresorska enota in enota izmenjevalnika toplote
R5T (B) Termistor (tekočina)
R6T (B) Termistor (podhlajevalni plinski izmenjevalnik toplote)
R7T (B) Termistor (kompresor vsesavanja)
S1NPH Visokotlačni senzor
S1NPL Nizkotlačno stikalo
S1PH Visokotlačno stikalo
Y1E, Y2E Elektronska ekspanzijska posoda
Y1S Elektromagnetni ventil (4-smerni ventil)
Ogrevanje
Hlajenje
13.2 Vezalna shema: Kompresorska enota
Vezalna shema je priložena enoti in je na pokrovu stikalne omarice.
Simboli:
X1M Glavni priključek
Ozemljitveni vodnik
Vodnik številka 15
Vodnik na mestu namestitve
Kabel na mestu namestitve
Povezava ** se nadaljuje na strani 12 stolpec 2
Več možnosti ožičenja
Dodatki
Ni nameščeno v stikalno omarico
Ožičenje glede na model
Tiskano vezje
Opombe:
1 Ko uporabljate dodatni prilagojevalnik, glejte priročnik za
nameščanje dodatnega prilagojevalnika.
2 Glejte namestitev ali servisni priročnik o tem, kako uporabljati
BS1~BS3 gumbe, ter DS1+DS2 DIP-stikala.
3 Enote ne zaganjajte s kratkim stikom varnostne naprave
S1PH.
4 Za ožičenje ZUNANJA-NOTRANJA F1-F2in ZUNANJA-
ZUNANJA F1-F2 glejte priročnik za servisiranje.
Legenda:
A1P Tiskano vezje (glavno)
A2P Ploščica s tiskanim vezjem (filter šuma)
A3P Tiskano vezje (inverter)
A4P Ploščica s tiskanim vezjem (izbirnik hlajenje/
ogrevanje)
A Enota izmenjevalnika toplote
B Kompresorska enota
a Zaporni ventil (plin) (tokokrog 2: do notranjih enot)
b Zaporni ventil (tekočina) (tokokrog 2: do notranjih enot)
c Zaporni ventil (tekočina) (tokokrog 1: do enote
d Zaporni ventil (plin) (tokokrog 1: do enote izmenjevalnika
e Servisni priključek (polnjenje hladiva)
g Podhlajevalni izmenjevalnik toplote
h Regulacijski tlačni ventil
k Oljni ločevalnik
M1C Kompresor
M1F~M3F Motor ventilatorja
R1T (A) Termistor (zrak)
R2T (A) Termistor (plin)
R3T (A) Termistor (tuljava)
R21T (B) Termistor (izpust)
R3T (B) Termistor (akumulator vsesavanja)
izmenjevalnika toplote)
toplote)
f Filter
i Kapilarna cev
j Akumulator
l Izmenjevalnik toplote
BS* Z gumbom na pritisk (način, nastavitev, vrnitev)
(A1P)
C* Kondenzator (A3P)
DS* DIP-stikalo (A1P)
E1HC Grelnik okrova motorne gredi
F*U Varovalka (T 3,15A / 250V) (A1P)
F3U Varovalka na mestu namestitve
F400U Varovalka (T 6,3A / 250V) (A2P)
F410U Varovalka (T 40A / 500V) (A2P)
F411U Varovalka (T 40A / 500V) (A2P)
F412U Varovalka (T 40A / 500V) (A2P)
HAP Svetleča dioda delovanja (servisni monitor, zelena)
(A1P)
K1M Magnetni kontaktor (A3P)
K*R Magnetni rele (A*P)
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Vodnik za monterja in uporabnika
45
Page 46
14 O sistemu
15
**
/12.2
1
L1R Reaktor
M1C Motor (kompresor)
M1F Motor (ventilator)
PS Napajanje (A1P, A3P)
Q1DI Zemljostični odklopnik (iz lokalne dobave)
Q1RP Vezje za zaznavanje povratne faze (A1P)
R21T Termistor (M1C izpust)
R3T Termistor (akumulator)
R5T Termistor (podhlajenje cevi za tekočino)
R6T Termistor (cev za plin izmenjevalnika toplote)
R7T Termistor (vstop)
R* Upor (A3P)
S1NPH Visokotlačni senzor
S1NPL Nizkotlačno stikalo
S1PH Visokotlačno stikalo (izpust)
S1S Stikalo za krmiljenje zraka (dodatno)
S2S Stikalo izbirnika za hlajenje/ogrevanje (dodatno)
SEG1~SEG3 7‑delni zaslon
T1A Detektor uhajanja ozemljitvenega toka
V1R Napajalni modul IGBT (A3P)
V2R Modul svetlečih diod (A3P)
X37A Konektor (napajalni kabel za dodatno tiskano vezje)
(dodatno)
X66A Konektor (stikalo izbirnika za hlajenje/ogrevanje)
(dodatno)
X1M Povezavna letvica (napajanje)
X*A Konektor tiskanega vezja
X*M Povezavna letvica na tiskanem vezju (A*P)
X*Y Konektor
Y2E Elektronska ekspanzijska posoda
Y1S Elektromagnetni ventil (4-smerni ventil)
Z*C Protišumni filter (feritno jedro)
Z*F Protišumni filter
13.3 Vezalna shema: Enota izmenjevalnika toplote
Vezalna shema je priložena enoti in je na notranji strani pokrova
stikalne omarice.
Simboli:
X1M Glavni priključek
Ozemljitveni vodnik
Vodnik številka 15
Vodnik na mestu namestitve
Kabel na mestu namestitve
Povezava ** se nadaljuje na strani 12 stolpec 2
Več možnosti ožičenja
Dodatki
Ni nameščeno v stikalno omarico
Ožičenje glede na model
Tiskano vezje
Legenda:
A1P Tiskano vezje (glavno)
A2P Ploščica s tiskanim vezjem (prilagojevalnik)
C1 Kondenzator (A1P)
E1H Grelnik zbirne posode za kondenzat (dodatek)
F1U Varovalka (F 1A / 250V) (dodatno)
F1U Varovalka (T 6,3A / 250V za ploščico s tiskanim
vezjem) (A1P)
HAP Svetleča dioda delovanja (servisni monitor, zelena)
(A1P)
K1a Pomožni rele (dodatno)
M*F Motor (ventilator)
Q1DI Zemljostični odklopnik (iz lokalne dobave)
PS Preklopnik napajanja (A1P)
R1T Termistor (zrak)
R2T Termistor (plin)
R3T Termistor (tuljava)
V1R Modul svetlečih diod (A1P)
X1M Povezavna letvica (napajanje)
X2M Povezavna letvica (ožičenje prenosa)
X*Y Konektor
Y1E Elektronska ekspanzijska posoda
Z1C Protišumni filter (feritno jedro)
Z1F Protišumni filter (A1P)
Za uporabnika
14 O sistemu
Toplotna črpalka VRV IV za notranjo montažo se lahko uporabi za
ogrevanje/hlajenje.
OPOMBA
Sistema ne uporabljajte v druge namene. Naprave ne
uporabljajte za hlajenje preciznih instrumentov, hrane,
rastlin, živali ali umetniških del, saj bi lahko to nanje slabo
vplivalo.
Vodnik za monterja in uporabnika
46
OPOMBA
Za prihodnje spremembe ali razširitve sistema:
Poln pregled dovoljenih kombinacij (za prihodnje razširitve
sistema) je na voljo v tehnično-inženirskih podatkih in ga je
treba upoštevati. Stopite v stik z monterjem, da pridobite
več informacij in profesionalne nasvete.
Na splošno je mogoče na toplotno črpalko VRV IV za notranjo
montažo priključiti naslednje tipe notranjih enot (seznam ne obsega
vseh možnosti, odvisne so od kombinacij modela kompresorske
enote, modela enote izmenjevalnika toplote in modeloa notranje
enote):
▪ Notranje enote VRV z neposredno ekspanzijo (DX) (uporaba zrak
- zrak).
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Page 47
15 Uporabniški vmesnik
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
▪ AHU (uporaba zrak - zrak): Zahtevana sta EKEXV-komplet +
EKEQM-škatla, odvisno od uporabe.
▪ Zračna zavesa udobja (uporaba zrak - zrak): Serija CYV (Biddle).
Povezava enote za obdelavo zraka v paru s toplotno črpalko VRV IV
za notranjo montažo je podprta.
Povezava enote za obdelavo zraka v multi do toplotne črpalke VRV
IV je podprta tudi v kombinaciji z notranjo enoto VRV z neposredno
ekspanzijo.
Za več specifikacij glejte tehnično-inženirske podatke.
14.1 Razpostavitev sistema
1 V primeru notranjih enot VRVDX
2 V primeru notranjih enot VRVDX v kombinaciji z enoto za
obdelavo zraka
a Enota izmenjevalnika toplote
b Kompresorska enota
c Cevi za hladivo
d Uporabniški vmesnik (namenski glede na tip notranje
enote)
VRVDX Notranja enota VRV s neposredno ekspanzijo (DX)
EKEXV Komplet ekspanzijske posode
AHU Enota za obdelavo zraka
15 Uporabniški vmesnik
POZOR
Nikoli se ne dotikajte notranjih delov krmilnika.
Ne odstranjujte čelne plošče. Dotikati se nekaterih delov v
notranjosti je nevarno in lahko privede do težav z napravo.
Za preverjanje in prilagajanje notranjih delov stopite v stik s
prodajalcem.
V priročniku za uporabo je neizčrpen pregled glavnih funkcij sistema.
Podrobne informacije o zahtevanih dejanjih za doseganje določenih
funkcij je mogoče najti v namenskem priročniku za montažo in
delovanje notranje enote.
Glejte priročnih za uporabo nameščenega uporabniškega vmesnika.
POZOR
Sistma ne uporabljajte, ko uporabljate v prostoru insekticid
za razkuževanje. S tem se lahko v enoti naložijo
kemikalije, ki lahko ogrozijo zdravje oseb, občutljivih na
kemikalije.
Ta uporabniški priročnik je namenjen naslednjim sistemom s
standardnim načinom upravljanja. Preden napravo zaženete, stopite
v stik s prodajalcem in se pozanimajte o delovanju, ki ustreza tipu in
oznaki vašega sistema. Če ima vaša instalacija prilagojen sistem za
upravljanje, svojega prodajalca povprašajte, katero delovanje
ustreza vašemu sistemu.
Načini delovanja (odvisni od tipa notranje enote):
▪ Ogrevanje in hlajenje (zrak - zrak).
▪ Samo delovanje ventilatorjev (zrak - zrak).
Namenske funkcije obstajajo glede na tip notranje enote, glejte
namenski priročnik za montažo/delovanje za več informacij.
17 Upravljanje
17.1 Razpon delovanja
Sistem uporabljajte v naslednjih temperaturnih in vlažnostnih
razponih, tako da bo njegovo delovanje varno in učinkovito.
Specifikacija 5HP
Največja zmogljivost Ogrevanje 16,0kW
Hlajenje 14,0kW
Dizajn za naslednje
zunanje okoljske
temperature
Dizajn okoljske temperature kompresorske
enote in enote izmenjevalnika toplote
Maksimalna relativna
vlažnost okoli
kompresorske enote in
enote izmenjevalnika
toplote
(a) Da bi se izognili nastanku kondenzata in kapljanju vode iz
enote. Če sta temperatura ali vlažnost zunaj teh pogojev,
se lahko vključijo varnostne naprave in klimatska naprava
morda ne bo delovala.
Posebni delovni razponi so veljavni v primeru uporabe AHU. Najti jih
je mogoče v priročniku za montažo/uporabo teh enot. Najnovejše
informacije je mogoče najti v tehnično-inženirskih podatkih.
Ogrevanje –20~15,5°CWB
Hlajenje –5~46°CDB
5~35°CDB
Ogrevanje 50%
Hlajenje 80%
(a)
(a)
16 Pred delovanjem
OPOZORILO
Enota vsebuje električne in vroče sestavne dele.
OPOZORILO
Preden začnete upravljati enoto, se prepričajte, da je bila
namestitev izvedena korektno in da jo je izvedel monter.
POZOR
Dolgotrajna izpostavljenost zračnemu toku je zdravju
škodljiva.
POZOR
Da bi preprečili pomanjkanje kisika, prostor v zadostni meri
prezračujte, če se poleg opreme uporablja oprema z
gorilnikom.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
17.2 Delovanje sistema
17.2.1 O delovanju sistema
▪ Postopek delovanja se spreminja glede na kombinacijo
kompresorske enote, enote izmenjevalnik toplote in
uporabniškega vmesnika.
▪ Da bi zaščitili enoto, vključite stikalo glavnega napajanja 6 ur pred
delovanjem.
▪ Če je glavno napajanje izključeno med delovanjem, se bo
delovanje samodejno zagnalo, ko se vključi glavno napajanje.
▪ Ko zaustavite enoto, lahko ta še nekaj minut deluje. To ni okvara.
Vodnik za monterja in uporabnika
47
Page 48

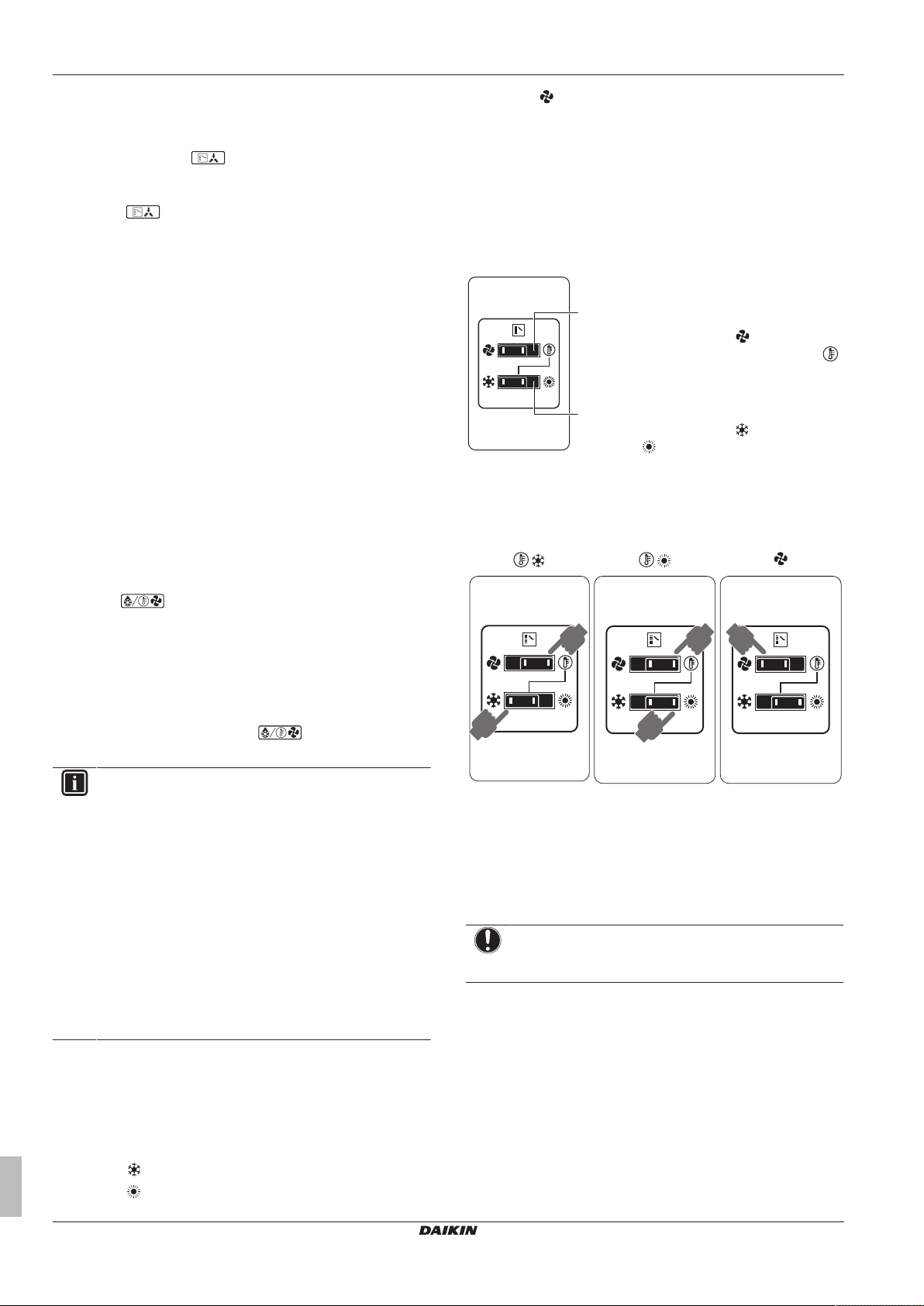

17 Upravljanje
a
b
1
1
1
1
1
17.2.2 O načinih hlajenje, ogrevanje, samo ventilator in samodejno delovanje
▪ Preklopa ni mogoče izvesti z uporabniškim vmesnikom, katerega
zaslon prikazuje
krmiljenjem" (glejte namestitev in priročnik za uporabo
uporabniškega vmesnika).
▪ Ko zaslon
glejte "17.5.1 O nastavljanju glavnega uporabniškega
vmesnika"na strani49.
▪ Ventilator lahko deluje še minuto zatem, ko se ogrevanje zaustavi.
▪ Pretok zraka se lahko samodejno prilagodi glede na temperaturo
prostora, lahko pa se vnetilator nemudoma zaustavi. To ni okvara.
"preklop pod centraliziranim krmiljenjem" utripa,
"preklop pod centraliziranim
17.2.3 O ogrevanju
Lahko se zgodi, da bo dlje trajalo, da se doseže temperatura za
ogrevanje kakor za ohlajanje.
Naslednje operacije se izvedejo, da bi preprečili padec moči pri
ogrevanju ali vpihovanje hladnega zraka.
Odmrzovanje
Pri ogrevanju se zaledenitev zračno hlajene tuljave enote
izmenjevalnika toplote sčasoma poveča, kar omeji prenos energije
na tuljavo izmenjevalnika toplote . Zmožnost ogrevanja pade in
sistem mora preklopiti v način za odmrzovanje, da lahko poskrbi za
zadosten prenos toplote do notranjih enot.
Notranja enota bo zaustavila delovanje ventilatorja, ciklus hladiva se
bo obrnil in energija iz stavbe bo uporabljena za odmrzovanje tuljave
enote izmenjevalnika toplote .
Na zaslonih
Med odmrzovanjem se led stali in morda izpari. Možna posledica:
Med ali po odmrzovanjem bo morda mogoče videti meglico. To ni
okvara.
Vroči zagon
Da bi preprečili hladnemu zraku, da bi pihal iz notranje enote na
začetku gretja, se ventilator samodejno zaustavi. Zaslon
uporabniškega vmesnika prikazuje . Preden se ventilator
zažene, lahko preteče nekaj časa. To ni okvara.
notranje enote bo prikazano odmrzovanje.
Samo delovanje ventilatorja
2 Pritisnite gumb ON/OFF na uporabniškem vmesniku.
Rezultat: Prižge se krmilna lučka za delovanje in sistem začne
delovati.
17.2.5 Da bi krmilili sistem (S stikalom za daljinsko preklapljanje med hlajenjem/ ogrevanjem)
Pregled preklopa z daljinskega preklopnega stikala
a IZBIRNO STIKALO SAMO
VENTILATOR/KLIMATIZACIJA
ZRAKA
Nastavite stikalo na za
prezračevanje z ventilatorjem ali na
za ogrevanje in hlajenje.
b PREKLOPNO STIKALO HLAJENJE/
OGREVANJE
Nastavite stikalo na
na za ogrevanje
Da bi začeli
1 Izberite način delovanja s stikalom za preklapljanje med
hlajenjem in ogrevanjem, kot sledi:
Hlajenje Ogrevanje Samo ventilator
za hlajenje ali
INFORMACIJE
▪ Zmogljivost ogrevanja pade, ko pade zunanja
temperatura. Če se to zgodi, uporabljajte skupaj z
enoto še eno grelno napravo. (Ko jo uporabljate z
napravami, ki delujejo na odprt ogenj, prostor redno
zračite). Ne postavljajte naprav, ki delujejo z odprtim
ognjem, na mesta, izpostavljena zračnemu toku enote
ali pod enoto.
▪ Nekaj časa lahko traja, da se prostor segreje od
trenutka, ko vključite enoto, saj enota uporablja sistem
kroženja toplega zraka za segrevanje celotnega
prostora.
▪ Če se topel zrak dviga proti stropu in ostaja prostor nad
tlemi hladen, vam priporočamo, da uporabljate krožni
ventilator (notranji ventilator za kroženje zraka). Za
podrobnosti stopite v stik s prodajalcem.
17.2.4 Da bi krmilili sistem (BREZ stikala za daljinsko preklapljanje med hlajenjem/ ogrevanjem)
1 Večkrat pritisnite gumb za izbiro načina delovanja na
uporabniškem vmesniku in izberite želeni način delovanja.
Hlajenje
Ogrevanje
2 Pritisnite gumb ON/OFF na uporabniškem vmesniku.
Rezultat: Prižge se krmilna lučka za delovanje in sistem začne
delovati.
Da bi delovanje zaustavili
3 Še enkrat pritisnite gumb ON/OFF na uporabniškem vmesniku.
Rezultat: Krmilna lučka ugasne in sistem neha delovati.
OPOMBA
Napajanja ne prekinite takoj, ko se enota zaustavi, ampak
počakajte vsaj 5 minut.
Da bi prilagodili nastavitve
Za programiranje temperature, hitrosti ventilatorja in smer pretoka
zaraka, glejte priročnik o delovanju uporabniškega vmesnika.
17.3 Uporaba programa sušenje
17.3.1 O programu sušenje
▪ Ta program je namenjen zmanjševanju vlažnosti v prostoru, ki
povzroči le minimalen padec temperature (minimalno hlajenje
prostora).
Vodnik za monterja in uporabnika
48
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 49
17 Upravljanje
1
1
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
▪ Mikroračunalnik samodejno določi temperaturo in hitrost
ventilatorja (ni mogoče nastaviti z uporabniškim vmesnikom).
▪ Sistem ne začne delovati, če je v prostoru prehladno (<20° C).
17.3.2 Da bi uporabljali program sušenje (BREZ stikala za daljinsko preklapljanje med hlajenjem/ogrevanjem)
Da bi začeli
1 Nekajkrat pritisnite tipko za izbiro načina delovanja in izberite
(program suho delovanje).
2 Pritisnite gumb ON/OFF na uporabniškem vmesniku.
Rezultat: Prižge se krmilna lučka za delovanje in sistem začne
delovati.
3 Pritisnite tipko za uravnavanje smeri zraka (le za dvojni pretok,
multi pretok, vogalno, stropno in montažo na steno). Glejte
"17.4 Prilagajanje smeri pretoka zraka" na strani 49 za
podrobnosti.
Da bi delovanje zaustavili
4 Še enkrat pritisnite gumb ON/OFF na uporabniškem vmesniku.
Rezultat: Krmilna lučka ugasne in sistem neha delovati.
OPOMBA
Napajanja ne prekinite takoj, ko se enota zaustavi, ampak
počakajte vsaj 5 minut.
17.3.3 Da bi uporabljali program sušenje (S stikalom za daljinsko preklapljanje med hlajenjem/ogrevanjem)
Da bi začeli
1 Izberite hlajenje s stikalom za daljinsko preklapljanje med
hlajenjem in ogrevanjem.
17.4.1 O loputi za pretok zraka
Enote z dvojnim in multi pretokom
Vogalne enote
Enote, obešene na strop
Enote, nameščene na steno
Za naslednje pogoje mikroračunalnik nadzoruje smer pretoka zraka,
ki je lahko drugačna od tiste, prikazane na zaslonu.
Hlajenje Ogrevanje
▪ Ko je temperatura v prostoru
nižja od nastavljene
temperature.
▪ Ko je izbran neprekinjen način delovanja z vodoravnim pretokom
zraka.
▪ Ko se izvaja neprekinjeno delovanje z navzdol usmerjenim
zrakom sočasno z ohlajanjem z enoto, obešeno s stropa ali
nameščeno na steno, mikroračunalnik lahko usmerja pretok
zraka in se nato spremeni tudi prikaz na uporabniškem vmesniku.
Smer zračnega pretoka je mogoče prilagoditi na enega od naslednjih
načinov:
▪ Zračna loputa sama spremeni svoj položaj.
▪ Smer pretoka nastavi uporabnik.
▪ Samodejni
OPOZORILO
Odprtine za izstop zraka ali vodoravnih platic nihajne
lopute se nikoli ne dotikajte med delovanjem naprave.
Vanje se lahko ujamejo prsti ali pa se enota pokvari.
in želeni položaj .
▪ Pri zagonu delovanja.
▪ Ko je temperatura v prostoru
višja od nastavljene
temperature.
▪ Med odmrzovanjem.
OPOMBA
▪ Omejitev premikanja lopute je mogoče spremeniti. Za
podrobnosti stopite v stik s prodajalcem. (le za dvojni
2 Nekajkrat pritisnite tipko za izbiro načina delovanja in izberite
(program suho delovanje).
3 Pritisnite gumb ON/OFF na uporabniškem vmesniku.
Rezultat: Prižge se krmilna lučka za delovanje in sistem začne
delovati.
4 Pritisnite tipko za uravnavanje smeri zraka (le za dvojni pretok,
multi pretok, vogalno, stropno in montažo na steno). Glejte
"17.4 Prilagajanje smeri pretoka zraka" na strani 49 za
podrobnosti.
Da bi delovanje zaustavili
5 Še enkrat pritisnite gumb ON/OFF na uporabniškem vmesniku.
Rezultat: Krmilna lučka ugasne in sistem neha delovati.
OPOMBA
Napajanja ne prekinite takoj, ko se enota zaustavi, ampak
počakajte vsaj 5 minut.
17.5 Nastavitev glavnega
17.5.1 O nastavljanju glavnega uporabniškega
17.4 Prilagajanje smeri pretoka zraka
Poglejte v priročnik za delovanje uporabniškega vmesnika.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
pretok, večkratni pretok, vogalno, stropno in montažo
na steno).
▪ Izogibajte se delovanju v vodoravni smeri
lahko povzroči pojav rose ali posedanje prahu na
stropu ali loputi.
uporabniškega vmesnika
vmesnika
1 V primeru notranjih enot VRVDX
2 V primeru notranjih enot VRVDX v kombinaciji z enoto za
obdelavo zraka
a Enota izmenjevalnika toplote
b Kompresorska enota
Vodnik za monterja in uporabnika
. To
49
Page 50
18 Varčevanje z energijo in optimalno delovanje
c Cevi za hladivo
d Uporabniški vmesnik (namenski glede na tip notranje
VRVDX Notranja enota VRV s neposredno ekspanzijo (DX)
EKEXV Komplet ekspanzijske posode
Ko je sistem nameščen, kot je prikazano na zgornji sliki, je treba
enega od uporabniških vmesnikov nameniti za glavni uporabniški
vmesnik.
Na zaslonu pomožnih uporabniških vmesnikov je prikazano
(preklop pod centraliziranim krmiljenjem) in pomožni uporabniški
vmesniki samodejno sledijo načinu delovanja, ki ga narekuje glavni
uporabniški vmesnik.
Le glavni uporabniški vmesnik lahko izbere ogrevanje ali hlajenje.
enote)
AHU Enota za obdelavo zraka
17.5.2 Da bi določili glavni uporabniški vmesnik (VRV DX)
1 Pritisnite izbirni gumb za način delovanja trenutnega glavnega
uporabniškega vmesnika in ga držite 4 sekunde. Če tega
postopka še niste izvedli, ga lahko prvič, ko uporabite
uporabniški vmesnik.
Rezultat: Zaslon, ki prikazuje (preklop pod
centraliziranim krmiljenjem) vseh pomožnih uporabniških
vmesnikov, priključenih na isto enoto izmenjevalnika toplote,
utripa.
2 Pritisnite izbirni gumb za način delovanja krmilnika, za katerega
želite določiti, da je glavni uporabniški vmesnik.
Rezultat: Določanje je dokončano. Ta uporabniški vmesnik je
določen kot glavni in na njegovem zaslonu je prikazan
(preklop pod centraliziranim krmiljenjem), ki izgine. Na zaslonu
drugih uporabniških vmesnikov je prikazano (preklop pod
centraliziranim krmiljenjem).
17.5.3 O krmilnih sistemih
Ta sistem omogoča dva druga sistema za krmiljenje poleg
individualnega (en uporabniški vmesnik ene notranje enote). Potrdite
naslednje, če vaša enota ustreza naslednjemu tipu sistemskega
upravljanja:
Tip Opis
Skupinski nadzor za
sistem
2 uporabniška vmesnika
za nadzor sistema
OPOMBA
Obrnite se na prodajalca opreme, če želite zamenjati
kombinacijo ali urediti skupinski nadzor in sistem z 2
uporabniškima vmesnikoma.
1 uporabniški vmesnik nadzoruje do 16
notranjih enot. Vse notranje enote so
nastavljene enako.
2 uporabniška vmesnika za nadzor 1
notranje enote (v primeru skupinskega
nadzora sistema 1 skupine notranjih
enot). Enota se upravlja individualno.
18 Varčevanje z energijo in
optimalno delovanje
Upoštevajte naslednje varnostne ukrepe, da bi zagotovili, da sistem
pravilno deluje.
▪ Pravilno uravnajte izstop zraka in se izogibajte neposrednemu
pretoku zraka čez osebe, ki se zadržujejo v prostoru.
▪ Ustrezno naravnajte temperaturo prostora, da vam bo udobno.
Izogibajte se prekomernemu hlajenju ali segrevanju prostora.
▪ Preprečite neposreden vdor sončne svetlobe v prostor med
hlajenjem, tako da uporabljate zavese ali žaluzije.
▪ Redno zračite. Razširjena uporaba zahteva posebej pozorno
zračenje.
▪ Vrata in okna naj bodo zaprta. Če ostanejo vrata in okna odprta,
bo zrak odtekal iz prostora ter povzročil zmanjšanje učinka
hlajenje ali gretje.
▪ Pazite, da ga ne boste preveč ohladili ali preveč segreli. Da bi
varčevali z energijo, naj bo temperatura nastavljena na srednjo
vrednost.
▪ Ob vstopno in izstopno zračno odprtino enote nikoli ne postavljajte
predmetov. To lahko povzroči slabšo učinkovitost ali zaustavi
delovanje.
▪ Izključite stikalo za glavno napajanje enote, ko enote dlje časa
neuporabljate. Če je stikalo vključeno, enota troši električno
energijo. Stikalo za glavno napajanje vključite 6 ur, preden enoto
spet zaženete, da bi zagotovili nemoteno delovanje. (Glejte
poglavje "Vzdrževanje" v priročniku za notranjo enoto.)
▪ Ko je na zaslonu prikazan napis (Čas za čiščenje zračnega
filtra), pokličite serviserja, naj očisti filter. (Glejte poglavje
"Vzdrževanje" v priročniku za notranjo enoto.)
▪ Kompresorska enota, enota izmenjevalnika toplote, notranja enota
in uporabniški vmesnik morajo biti vsaj 1 m od televizorjev,
radijev, glasbenih stolpov in druge podobne opreme. Sicer lahko
pride do statike ali zamaknjene slike.
▪ Pod notranjo enoto ne postavljajte predmetov, saj bi jih lahko voda
poškodovala.
▪ Če vlažnost presega 80% ali če se odtočna odprtina zamaši,
lahko nastane kondenzat.
Sistem s toplotno črpalko je opremljen z napredno funkcijo za
varčevanje z energijo. Odvisno od prioritet je mogoče poudariti
pomen varčevanja z energijo ali nivoja udobja. Izbrati je mogoče več
parametrov, tako da se optimalno izravnata poraba energije in
udobje ob določeni uporabi.
Na voljo je več vzorcev, ki so okvirno razloženi v nadaljevanju.
Stopite v stik s svojim monterjem ali prodajalcem za nasvete ali
spreminjanje parametrov za potrebe vaše stavbe.
Podrobne informacije so podane monterju v priročniku za montažo.
Lahko vam pomaga pri doseganju najboljšega razmerja med porabo
energije in udobjem.
18.1 Razpoložljivi glavni načini delovanja
Osnovno
Temperatura hladiva je fiksna in ni odvisna od situacije. Ustreza
standardnemu delovanju, ki je znano in ga je mogoče pričakovati od/
iz drugih sistemov VRV.
Samodejna
Temperatura hladiva je nastavljena tako, da je odvisna od zunanjih
okoljskih pogojev. Tako se temperatura hladiva prilagaja zahtevani
obremenitvi (ki je povezana tudi z zunanjimi okoljskii pogoji).
Na primer, ko vaš sistem hladi, ne potrebujete toliko hlajenja pri
nizkih okoljskih temperaturah (npr. pri 25°C) kot pri visokih okoljskih
temperaturah (npr. pri 35°C). S to zamislijo sistem samodejno
povečuje temperaturo hladiva in samodejno zmanjšuje zmogljivost
ter povečuje sistemsko učinkovitost.
Zelo občutljivo (Hi-sensible)/varčno (hlajenje/ogrevanje)
Temperatura hladiva je nastavljena višje/nižje (hlajenje/ogrevanje) v
primerjavi z osnovno operacijo. Način Zelo občutljvo je osredotočen
na udobje stranke.
Način izbire za notranje enote je pomemben in ga je treba
upoštevati, saj razpoložljiva možnost ni enaka kakor pri osnovnem
delovanju.
Vodnik za monterja in uporabnika
50
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 51
19 Vzdrževanje in servisiranje
Za podrobnosti o uporabi načina Zelo občutljivo prosimo, da stopite
v stik z monterjem.
18.2 Razpoložljive nastavitve udobja
Za vsakega od načinov je mogoče nastaviti stopnjo udobja. Nivo
udobja je povezan s časom in naporom (porabo energije), ki se vloži
za doseganje določene sobne temperature z začasno spremembo
temperature hladiva na drugo vrednost, da bi hitreje dosegli
zahtevane pogoje.
▪ Močno
▪ Hitro
▪ Blago
▪ Eco
19 Vzdrževanje in servisiranje
OPOMBA
Enote nikoli ne pregledujte ali servisirajte sami. Pokličite
strokovnjaka - serviserja, ki naj opravi to delo.
OPOZORILO
Ko varovalka pregori, je nikoli ne zamenjajte s tako z
drugačno ampersko oznako ali drugimi vodniki. Uporaba
vodnika ali bakrenega vodnika lahko povzroči okvaro na
napravi ali požar.
POZOR
Ne vtikajte prstov, paličic ali drugih predmetov v vstopno ali
izstopno zračno odprtino. Ne odstranjujte varovalne
rešetke ventilatorja. Ker se ventilator vrti zelo hitro, lahko
povzroči poškodbe.
POZOR
Pazite na ventilator.
Medtem ko ventilator deluje, je pregledovanje enote
nevarno.
Prepričajte se, da ste izklopili glavno stikalo, preden
začnete izvajati vzdrževalna opravila.
POZOR
Po dolgotrajni uporabi preverite, ali so morebiti na stojalu
enote in fitingih nastale poškodbe. Če je poškodovana,
lahko pade in koga poškoduje.
OPOMBA
Ne brišite delovne plošče krmilnika z bencinom,
razredčilom, s krpicami, prepojenimi s kemičnimi snovmi
itd. Krmilna plošča se lahko razbarva ali pa se lahko z nje
odlušči zaščitni premaz. Če je krmilna plošča zelo
umazana, krpo zmočite v nevtralnem detergentu,
razredčenem z vodo, in očistite ploščo. Obrišite jo s suho
krpo.
in čiščenje so v priročnikih za montažo/delovanje namenskih
notranjih enot. Pazite, da boste očiščene zračne filtre zagotovo
namestili nazaj na isto mesto.
▪ Vključite napajanje vsaj 6 ur pred zagonom enote, da bi zgotovili
nemoteno delovanje. Čim je vzpostavljeno napajanje, se pojavi
uporabniški vmesnik.
19.2 Vzdrževanje pred dolgotrajnim nedelovanjem
Npr. na koncu sezone.
▪ Pustite, da notranje enote delujejo v načinu Samo delovanje
ventilatorjev približno pol dneva, tako da se posuši notranjost
enot. Glejte "17.2.2O načinih hlajenje, ogrevanje, samo ventilator
in samodejno delovanje"na strani48 za podrobnosti načina samo
ventilator.
▪ Izključite napajanje. Zaslon uporabniškega vmesnika izgine.
▪ Očistite zračne filtre in ohišja notranjih enot in enote
izmenjevalnika toplote. Stopite v stik z monterjem ali
vzdrževalcem, da bo očistil zračne filtre in ohišja notranjih enot in
enote izmenjevalnika toplote. Nasveti in postopki za vzdrževanje
in čiščenje so v priročnikih za montažo/delovanje namenskih
notranjih enot. Pazite, da boste očiščene zračne filtre zagotovo
namestili nazaj na isto mesto.
19.3 O hladivu
Izdelek vsebuje fluorirane toplogredne pline. Plinov NE izpuščajte v
ozračje.
Tip hladiva: R410A
Vrednost potenciala globalnega ogrevanja (GWP): 2087,5
OPOMBA
V Evropi se izpusti toplogrednih plinov celotne polnitve
hladiva v sistemu (izraženo v tonah ekvivalentu CO2)
uporablja za določanje vzdrževalnih intervalov.
Upoštevajte zadevno zakonodajo.
Formula za izračun izpusta toplogrednih plinov: GWP
vrednost hladiva × Skupno polnjenje hladiva [v kg] / 1000
Prosimo, da stopite v stik z monterjem, če želite več
informacij.
OPOZORILO
Hladivo v sistemu je varno in navadno ne pušča. Če pride
do izlitja hladiva v prostoru, se lahko ob njegovem stiku z
ognjem ali gorilcem, grelcem ali kuhalnikom, sproščajo
škodljivi plini.
Izključite vse vnetljive grelne naprave, prostor prezračite in
stopite v stik s prodajalcem, pri katerem ste kupili enoto.
Sistema ne uporabljajte, dokler serviser ne potrdi, da je
del, na katerem je hladivo puščalo, popravljen.
19.4 Poprodajne storitve in garancija
19.1 Vzdrževanje po dolgotrajnem nedelovanju
Npr. na začetku sezone.
▪ Preverite in odstranite vse, kar morda blokira dovod in odvod
zraka na notranjih enotah in na enoti izmenjevalnika toplote.
▪ Očistite zračne filtre in ohišja notranjih enot in enote
izmenjevalnika toplote. Stopite v stik z monterjem ali
vzdrževalcem, da bo očistil zračne filtre in ohišja notranjih enot in
enote izmenjevalnika toplote. Nasveti in postopki za vzdrževanje
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
19.4.1 Garancijsko obdobje
▪ Izdelku je priložena garancijska izjava, ki jo prodajalec izpolni ob
montaži. Celotno izjavo mora stranka pregledati in skrbno shraniti.
▪ Če so popravila klimatske naprave potrebna v garancijskem
obdobju, stopite v stik s prodajalcem in imejte garancijsko izjavo
pri roki.
Vodnik za monterja in uporabnika
51
Page 52
20 Odpravljanje težav
19.4.2 Priporočeno vzdrževanje in pregledovanje
Ker se na enoti nabere prah, ko jo uporabljate več let, se bo njena
zmogljivost nekoliko zmanjšala. Ker čiščenje in razstavljanje
notranjosti enote zahteva strokovnjaka in da bi zagotovili najboljše
vzdrževanje za svoje enote, vam priporočamo, da sklenete pogodbo
o vzdrževanju in pregledovanju poleg običajnih vzdrževalnih
dejavnosti. Mreža naših prodajalcev ima dostop do stalne rezerve
sestavnih delov, tako da lahko vaša enota deluje tako dolgo, kot je
mogoče. Za dodatne informacije stopite v stik s prodajalcem.
Ko od prodajalca zahtevate poseg, vedno navedite:
▪ Celotno ime modela enote.
▪ Tovarniško številko (navedeno na identifikacijski ploščici enote).
▪ Datum montaže.
▪ Simptome ali okvaro in podrobnosti o okvari.
OPOZORILO
▪ Enote ne spreminjajte, razstavljajte, odstranjujte, na
novo nameščajte ali popravljajte sami, saj lahko
nepravilno razstavljanje ali montaža povzročita
električni udar ali požar. Stopite v stik s prodajalcem.
▪ Če pride do puščanja hladiva, preverite, da ni nikjer v
bližini odprt ogenj. Hladivo je samo po sebi popolnoma
varno, ni strupeno in ni vnetljivo, vendar bo ustvarilo
strupene pline, če slučajno pušča v prostoru, kjer je
zrak vnetljiv zaradi ventilatorskih grelcev, plinskih
kuhalnikov itd. Strokovno usposobljeno servisno osebje
naj vam vedno potrdi, da je bila točka puščanja hladiva
popravljena, preden enoto spet zaženete.
19.4.3 Priporočeni cikli vzdrževanja in pregledovanja
Naj vas opozorimo, da se navedeni cikli vzdrževanja in zamenjave
delov ne nanašajo na garancijsko obdobje.
Komponenta Cikli
pregledova
nja
Električni motor 1 leto 20.000 delovnih ur
Tiskano vezje 25.000 delovnih ur
Izmenjevalnik toplote 5 let
Senzor (termistor itd.) 5 let
Uporabniški vmesnik in
stikala
Zbirna posoda za
kondenzat
Ekspanzijski ventil 20.000 delovnih ur
Elektromagnetni ventil 20.000 delovnih ur
V tabeli so upoštevani naslednji pogoji delovanja:
▪ Običajna raba brez pogostega zaganjanja in ustavljanja enote.
Odvisno od modela priporočamo, da ne zaganjate ali zaustavljate
naprave več kot 6-krat/uro.
▪ Za delovanje enote je upoštevano 10ur/dan in 2500ur/leto.
Vzdrževalni cikel
(zamenjava delov in/ali
popravila)
25.000 delovnih ur
8 let
OPOMBA
▪ V preglednici so glavni sestavni deli. Glejte svojo
pogodbo o vzdrževanju in pregledovanju za več
podrobnosti.
▪ Preblednica navaja priporočene intervale vzdrževalnih
ciklov. Da pa bi enota delovala čimdlje, je vzdrževalno
delo lahko potrebno prej. Priporočeni intervali se lahko
uporabljajo za načrtovanje ustreznega vzdrževanja, kar
se tiče rezervacije sredstev za stroške vzdrževanja in
pregledovanja. Glede na vsebino pogodbe o
vzdrževanju in pregledovanju so lahko cikli vzdrževanja
in pregledovanja krajši od navedenih.
19.4.4 Skrajšani cikli vzdrževanja in zamenjave
Skrajševanje "vdzrževalnih ciklov" in "ciklov za zamenjavo delov" je
treba upoštevati v naslednjih primerih:
Enota se uporablja na mestih, kjer:
▪ Vročina in vlaga neobičajno nihata.
▪ Pojavljajo se sunki električne energije (napetost, frekvenca,
popačenje valov itd.) (enota se ne sme uporabljati, če je nihanje
napajanja zunaj dovoljenih omejitev).
▪ Pogosto prihaja do sunkov in vibracij.
▪ V zraku so lahko prisotni prah, sol, škodljivi plini ali oljne pare, na
primer žveplova kislina in žveplov vodik.
▪ Se naprava pogosto zaganja in ustavlja ali zelo dolgo deluje
(prostori s 24-urnim klimatiziranjem).
Priporočljivi cikli za zamenjavo delov, ki se obrabijo
Komponenta Cikli
pregledov
anja
Zračni filter 1 leto 5 let
Visoko učinkovit filter 1 leto
Varovalka 10 let
Deli pod tlakom V primeru korozije stopite
OPOMBA
▪ V preglednici so glavni sestavni deli. Glejte svojo
pogodbo o vzdrževanju in pregledovanju za več
podrobnosti.
▪ Preblednica navaja priporočene intervale za zamenjavo
delov. Da pa bi enota delovala čimdlje, je vzdrževalno
delo lahko potrebno prej. Priporočeni intervali se lahko
uporabljajo za načrtovanje ustreznega vzdrževanja, kar
se tiče rezervacije sredstev za stroške vzdrževanja in
pregledovanja. Za podrobnosti stopite v stik s
prodajalcem.
INFORMACIJE
Škoda zaradi razstavljanja ali čiščenja notranjosti enot s
strani druge osebe, ki ni osebje pooblaščenega prodajalca,
ne more biti vključena v garancijo.
Vzdrževalni cikel
(zamenjava delov in/ali
popravila)
v stik z vašim lokalnim
prodajalcem.
Vodnik za monterja in uporabnika
52
20 Odpravljanje težav
Če pride do ene od naslednjih okvar, se obrnite na prodajalca.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Page 53
20 Odpravljanje težav
OPOZORILO
Izključite napravo in prekinite napajanje, če se zgodi
karkoli nenavadnega (vonj po zažganem itd.).
Nadaljnje delovanje enote v takšnih pogojih lahko povzroči
poškodbe naprave, električni udar ali požar. Stopite v stik s
prodajalcem.
Sistem mora popraviti kvalificiran serviser:
Okvara Poseg
Če se pogosto prožijo varnostne
naprave, na primer varovalke, stikala ali
zemljostični odklopnik toka, ali pa če
stikalo ON/OFF ne deluje pravilno.
Če voda pušča iz enote. Zaustavite delovanje.
Stikalo za delovanje ne deluje dobro. Izključite napajanje.
Če je na zaslonu uporabniškega
vmesnika prikazana številka enote,
indikator delovanja utripa in pojavi se
koda napake.
Če sistem ne deluje pravilno, razen v zgoraj opisanem primeru, in ni
videti, da bi bila razlog ena od naštetih okvar, raziščite sistem v
skladu z naslednjim postopkom.
Okvara Izmeriti
Sistem sploh ne
deluje.
Če začne sistem
delovati v načinu
Samo delovanje
ventilatorja, a se
zaustavi, ko bi moral
začeti greti ali hladiti.
Sistem deluje, a ne
hladi ali ogreva dovolj.
▪ Preverite, ali gre za izpad električnega
toka. Počakajte, da bo napajanje spet
vzpostavljeno. Če med delovanjem
zmanjka električnega toka, se bo sistem
samodejno zagnal, takoj ko bo napajanje
spet na voljo.
▪ Preverite, da nista pregorela varovalka
ali prekinjalo. Zamenjajte varovalko in
ponastavite prekinjalo, če je to potrebno.
▪ Preverite, ali sta vstopna ali izstopna
zračna odprtina na enoti izmenjevalnika
toplote ali notranje enote zamašeni.
Odstranite oviro in prezračite.
▪ Preverite, ali je na zaslonu
uporabniškega vmesnika prikazano
(čas, da očistite zračni filter). (Glejte
"19 Vzdrževanje in servisiranje" na
strani51 in "Vzdrževanje" v priročniku za
notranjo enoto.)
▪ Preverite, ali sta vstopna ali izstopna
zračna odprtina na enoti izmenjevalnika
toplote ali notranje enote zamašeni.
Odstranite oviro in prezračite.
▪ Preverite, ali se je zamašil zračni filter
(glejte "Vzdrževanje" v priročniku za
notranjo enoto).
▪ Preverite nastavitev temperature.
▪ Na svojem uporabniškem vmesniku
preverite nastavitev hitrosti ventilatorja.
▪ Preverite, ali so odprta okna ali vrata.
Zaprite okna in vrata, da ne bi v prostor
pihal veter.
▪ Preverite, da ni med hlajenjem v prostoru
preveč ljudi. Preverite, ali je vir toplote v
prostoru premočan.
▪ Preverite, ali v prostor sije direktno
sonce. Uporabite zavese ali žaluzije.
▪ Preverite, ali je kot zračnega toka
nastavljen pravilno.
Izključite glavno stikalo.
Obvestite monterja in mu
sporočite kodo napake.
Ko preverite vse zgornje točke in ugotovite, da ne morete sami
odpraviti težave, stopite v stik z monterjem in navedite simptome
težav, celotno ime modela enote (če je to mogoče, s tovarniško
številko vred) in datum montaže (verjetno je naveden na garancijski
izjavi).
20.1 Kode napak: Pregled
V primeru, da se na zaslonu uporabniškega vmesnika notranje enote
pojavi koda napake/okvare, stopite v stik z monterjem in ga obvestite
o kodi, tipu enote in serijski številki (vsi ti podatki so na napisni
ploščici na enoti).
Za vašo referenco je na voljo tudi seznam kod napak. Odvisno od
stopnje kode jo lahko ponastavite z gumbom ON/OFF. Če to ni
mogoče, prosite svojega monterja za nasvet.
Glavna
koda
Aktivirala se je zunanja varnostna naprava
Odpoved EEPROM (notranja)
Napaka pri izpustu iz sistema (notranja)
Okvara motorja ventilatorja (notranja)
Okvara motorja nihajne lopute (notranja)
Okvara ekspanzijske posode (notranja)
Okvara izpusta (notranja enota)
Okvara filtra protiprašne komore (notranja)
Napaka pri nastavitvi zmogljivosti (notranja)
Okvara pri prenosu med PCB in pomožno PCB
(notranja)
Okvara termistorja izmenjevalnika toplote (notranja;
tekočina)
Okvara termistorja izmenjevalnika toplote (notranja;
plin)
Okvara termistorja sesalnika zraka (notranja)
Okvara termistorja izpusta zraka (notranja)
Okvara detektorja gibanja ali talnega temperaturnega
senzorja (notranja)
Okvara termistorja uporabniškega vmesnika (notranja)
Okvara ventilatorja ali črpalke za odtok (enota
izmenjevalnika toplote)
Okvara tiskanega vezja (kompresorska enota)
Aktiviran je bil detektor uhajanja toka (kompresorska
enota)
Aktiviralo se je visokotlačno stikalo
Okvara nizkega tlaka (kompresorska enota)
Zaznan zaklep kompresorja (kompresorska enota)
Okvara elektronske ekspanzijske posode
(kompresorska enota ali enota izmenjevalnika toplote)
Okvara izpustne temperature (kompresorska enota)
Nenormalna sesalna temperatura (kompresorska
enota)
Zaznana je prenapolnjenost hladiva
Okvara visokotlačnega stikala
Okvara nizkotlačnega stikala
Okvara senzorja za okoljsko temperaturo (enota
izmenjevalnika toplote)
Okvara tlačnega senzorja
Okvara senzorja toka
Okvara senzorja izpustne temperature (kompresorska
enota)
Vsebina
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Vodnik za monterja in uporabnika
53
Page 54
20 Odpravljanje težav
Glavna
koda
Okvara senzorja za temperaturo plina izmenjevalnika
toplote (enota izmenjevalnika toplote)
Okvara senzorja temperature vsesavanja
(kompresorska enota)
Okvara senzorja za temperaturo za odmrzovanje
(enota izmenjevalnika toplote)
Okvara senzorja za temperaturo tekočine (po
podhlajanju HE) (kompresorska enota)
Okvara senzorja za temperaturo plina (po podhlajanju
HE) (kompresorska enota)
Okvara visokotlačnega senzorja (BIPH)
Okvara nizkotlačnega senzorja (BIPL)
Abnormalno tiskano vezje INV
Abnormalna temperatura smernega stabilizatorja
Okvarjen inverter PCB
Zaznan previsok tok na kompresorju
Zaklep kompresorja (pri zagonu)
Prenos kompresorske enote - inverter: INV težave pri
prenosu
Neuravnotežena napajalna napetost INV
Nepravilno delovanje termistorja smernega
stabilizatorja
Okvara nastavitve zmogljivosti enote izmenjevalnika
toplote.
Nenormalen padec tlaka, ekspanzijska posoda v
okvari
Okvara napajalne faze povratnega toka
Ni napajalne napetosti INV
Sistemski preizkus delovanja še ni bil izveden
Nepravilno ožičenje notranja enota/enota
izmenjevalnika toplote/kompresorska enota
Nenormalna komunikacija uporabniški vmesnik -
notranja enota
Nenormalna komunikacija glavni-pomožni uporabniški
vmesnik
Sistemsko neujemanje. Uporabljena napačna
kombinacija notranjih enot. Okvara notranje enote.
Okvara enote izmenjevalnika toplote.
Okvara povezav notranjih enot ali nepravilna
kombinacija tipov (napačen tip notranjih enot ali enote
izmenjevalnika toplote)
Podvajanje centraliziranega naslova
Okvara pri komunikaciji centralizirana nadzorna enota
- notranja enota
Napaka samodejnega naslavljanja (nekonsistentno)
Napaka samodejnega naslavljanja (nekonsistentno)
Vsebina
20.2 Simptomi, ki NISO sistemske napake
Naslednji simptomi NISO sistemske napake:
zažene 5 minut potem, ko je vključena, če je bila izključena tik
pred tem. Do enakega zamika zagona pride, zatem ko uporabite
tipko za izbiro načina delovanja.
▪ Če je na uporabniškem vmesniku prikazano "Pod centraliziranim
krmiljenjem", pritisk na tipko povzroči utripanje zaslona za nekaj
sekund. Utripajoči zaslon pomeni, da uporabniškega vmesnika ni
mogoče uporabljati.
▪ Sistem se ne zažene takoj, ko je glavno napajanje vključeno. Eno
minuto počakajte, da se mikroračunalnik pripravi na delovanje.
20.2.2 Simptom: Hlajenja/ogrevanja ni mogoče preklopiti
▪ Ko je na zaslonu prikazano (preklop pod centraliziranim
krmiljenjem), je to znamenje, da je to pomožni uporabniški
vmesnik.
▪ Ko je stikalo za daljinsko preklapljanje med hlajenjem in
ogrevanjem nameščeno in je na zaslonu prikazano (preklop
pod centraliziranim krmiljenjem, se to zgodi, ker preklapljanje med
hlajenjem in ogrevanjem krmili stikalo na daljinskem upravljalniku.
Vprašajte prodajalca, kje je nameščeno stikalo daljinskega
upravljanja.
20.2.3 Simptom: Delovanje ventilatorja je mogoče, vendar hlajenje in ogrevanje ne delujeta
Takoj zatem, ko vključite napajanje. Mikroračunalnik se pripravlja na
delovanje in izvaja preverjanje komunikacij z vsemi notranjimi
enotami. Prosimo, da počakate 12 minut (največ), da bo postopek
končan.
20.2.4 Simptom: Moč ventilatorja ne ustreza nastavitvi
Hitrost ventilatorja se ne spremeni, čeprav pritisnete tipko za
nastavljanje hitrosti. Ko med ogrevanjem temperatura prostora
doseže nastavljeno temperaturo, se kompresorska enota izključi in
notranja enota preklopi v delovanje s počasnim ventiliranjem. Tako
hladen zrak ne piha naravnost po prisotnih v prostoru. Hitrost
ventilatorja se ne bo spremenila, niti ko je druga notranja enota
uporabljena za ogrevanje, če pritisnete gumb.
20.2.5 Simptom: Smer ventilatorja ne ustreza nastavitvi
Smer ventilatorja ne ustreza prikazani na uporabniškem vmesniku.
Smer ventilatorja se ne spremeni. To se zgodi, ker enoto krmili
mikroračunalnik.
20.2.6 Simptom: Iz enote uhaja bela meglica (notranja enota)
▪ Ko je vlaga med hlajenjem previsoka. Če je notranjost notranje
enote zelo zapackana, bo temperatura v prostoru neenakomerna.
Treba je očistiti notranjost notranje enote. Podrobnosti o čiščenju
enote vam bo povedal prodajalec. Ta postopek mora izvesti
kvalificiran serviser.
▪ Takoj po hlajenju se delovanje zaustavi in če sta temperatura in
vlaga v prostoru nizka. To se zgodi, ker ogreto hladivo v plinastem
stanju teče nazaj v notranjo enoto in ustvarja paro.
20.2.1 Simptom: Sistem ne deluje
▪ Klimatska naprava se ne zažene takoj, ko na uporabniškem
vmesniku pritisnite tipko ON/OFF (vklop/izklop). Če je prižgan
indikator delovanja, je sistem v običajnem načinu. Da bi se izognili
preobremenjevanju motorja kompresorja, se klimatska naprava
Vodnik za monterja in uporabnika
54
20.2.7 Simptom: Iz enote uhaja bela meglica (notranja enota, enota izmenjevalnika toplote)
Ko sistem preklopi iz načina ogrevanje po odmrzovanju. Vlaga, ki
nastane pri odmrzovanju, se spremeni v paro in se sprosti skozi
odvod.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Page 55
21 Premeščanje
20.2.8 Simptom: Zaslon uporabniškega vmesnika prikazuje "U4" ali "U5" in se zaustavi, vendar se spet zažene po nekaj minutah
To se zgodi, ker uporabniški vmesnik sprejema šum z drugih
električnih naprav, ne s klimatske naprave. Šum preprečuje
komunikacijo med enotami in jih izklaplja. Delovanje se povzame
samodejno, ko šum izgine.
20.2.9 Simptom: Hrup klimatskih naprav (notranja enota, enota izmenjevalnika toplote)
▪ Takoj ko se vključi napajanje, se zasliši zvok "zin". Elektronska
ekspanzijska posoda v notranji enoti začne delovati in povzroči
zvok. Zvok se bo v kakšni minuti stišal.
▪ Neprestan tih zvok "šah" se sliši, ko je sistem v načinu hlajenje ali
ustavljen. Ko deluje črpalka za odtok (dodatna oprema), se sliši ta
zvok.
▪ Ko se sistem zaustavi po ogrevanju, se sliši zvok "piši -piši". Ta
zvok povzroča širjenje in krčenje plastičnih delov, ki ga povzroči
temperaturna sprememba.
▪ Ko je notranja enota zaustavljena, se slišita tiha zvoka "sah" in
"koro-koro". Ko druga notranja enota deluje, se sliši ta zvok. Da bi
preprečili olju in hladivu, da bi ostala v sistemu, se ves čas
pretaka majhna količina hladiva.
20.2.10 Simptom: Hrup klimatskih naprav (notranja enota, kompresorska enota, enota izmenjevalnika toplote)
▪ Stalno tiho "sikanje" se sliši, ko je sistem v načinu hlajenje ali
odmrzovanje. To je zvok plinastega hladiva, ki teče skozi
kompresorsko enoto, enoto izmenjevalnika toplote in notranje
enote.
▪ Sikanje je slišati na začetku ali takoj zatem, ko se zaustavi
delovanje ali odmrzovanje. To je zvok hladiva, ki ga povzročita
zaustavitev ali sprememba pretoka.
20.2.15 Simptom: Na zaslonu je prikazano "88"
To se zgodi, takoj ko je vključeno stikalo za glavno napajanje, in
pomeni, da uporabniški vmesnik deluje normalno. To se dogaja
1minuto.
20.2.16 Simptom: Kompresor v kompresorski enoti se ne zaustavi po kratkem ogrevanju
To se zgodi zato, da ne bi v kompresorju ostalo hladivo. Enota se bo
zaustavila po 5-10 minutah.
20.2.17 Simptom: Notranjost kompresorske enote je topla, tudi ko je enota že zaustavljena
To je zato, ker okrov motorne gredi segreva kompresor, da se bo
lahko nemoteno zagnal.
20.2.18 Simptom: Ko enoto zaustavite, čutite topel zrak, ki teče iz nje
V istem sistemu deluje več različnih notranjih enot. Ko deluje druga
enota, bo nekaj hladiva vseeno teklo skozi enoto.
21 Premeščanje
Za odstranjevanje in ponovno montažo celotne enote stopite v stik s
prodajalcem. Premikanje enot zahteva tehnično usposobljenost.
22 Odlaganje
Ta enota uporablja hidrofluorokarbon. Ko želite enoto zavreči,
stopite v stik s prodajalcem.
Sistema nikar ne poskušajte razstaviti sami: razstavljanje sistema,
delo s hladivom, oljem in drugimi deli mora biti izvedeno v skladu z
zadevno zakonodajo. Enote je treba v posebnem obratu za obdelavo
predelati za ponovno uporabo, recikliranje in rekuperacijo.
20.2.11 Simptom: Hrup klimatskih naprav (kompresorska enota, enota izmenjevalnika toplote)
Ko se spremeni zvok hrupa med delovanjem. Ta hrup povzroča
sprememba frekvence kompresorja ali ventilatorjev.
20.2.12 Simptom: Prah prihaja iz enote izmenjevalnika toplote
Ko enoto uporabljate prvič po dolgem času. To se zgodi, ker v enoto
izmenjevalnika toplote zaide prah.
20.2.13 Simptom: Enote lahko oddajajo neprijeten vonj
Enota lahko vpije vonj po prostorih, pohištvu, cigaretnem dimu itd. in
ga nato spet oddaja.
20.2.14 Simptom: Ventilator enote izmenjevalnika toplote se ne vrti
Med delovanjem. Hitrost ventilatorja je nadzorovana tako, da
omogoča optimizirano delovanje.
23 Slovar
Prodajalec
Dobavitelj izdelka.
Pooblaščen monter
Tehnično usposobljena oseba, ki je kvalificirana za
namestitev izdelka.
Uporabnik
Oseba, ki je lastnik izdelka in/ali izdelek uporablja.
Zadevna zakonodaja
Vse mednarodne, evropske, nacionalne in lokalne direktive,
zakoni, predpisi in/ali pravilniki, ki se nanašajo na določen
izdelek ali področje.
Servisno podjetje
Kvalificirano podjetje, ki lahko izvaja ali vodi potrebne
servisne posege na izdelku.
Priročnik za montažo
Priročnik za namestitev za določen izdelek ali uporabo, ki
podaja navodila za namestitev, nastavitev in vzdrževanje.
Priročnik za uporabo
Priročnik za določen izdelek ali uporabo, ki podaja navodila
za uporabo.
RKXYQ5TAY1B + RDXYQ5TAV1B
Toplotna črpalka VRV IV za notranjo montažo
4P482266-1 – 2017.03
Vodnik za monterja in uporabnika
55
Page 56
23 Slovar
Oprema
Nalepke, priročniki, tehnični listi in oprema, priloženi izdelku
ob dobavi, ki jih je treba namestiti v skladu z navodili v
spremni dokumentaciji.
Opcijska oprema
Oprema, ki jo izdela ali odobri Daikin, in se lahko uporablja
s tem izdelkom v skladu z navodili v spremni dokumentaciji.
Lokalna dobava
Oprema, ki je ne izdeluje Daikin, in se lahko uporablja s tem
izdelkom v skladu z navodili v spremni dokumentaciji.
Vodnik za monterja in uporabnika
56
Toplotna črpalka VRV IV za notranjo montažo
RKXYQ5TAY1B + RDXYQ5TAV1B
4P482266-1 – 2017.03
Page 57
Page 58
Page 59
Page 60
4P482266-1 2017.03
Copyright 2017 Daikin
