Referenz für Installateure
und Benutzer
VRVIV Wärmepumpe für Inneninstallation
RKXYQ5TAY1B
RDXYQ5TAV1B
Referenz für Installateure und Benutzer
VRVIV Wärmepumpe für Inneninstallation
Deutsch
Page 2
Inhaltsverzeichnis
Inhaltsverzeichnis
1 Allgemeine Sicherheitsvorkehrungen 4
1.1 Über die Dokumentation............................................................ 4
1.1.1 Bedeutung der Warnhinweise und Symbole............... 4
1.2 Für den Benutzer....................................................................... 4
1.3 Für den Monteur........................................................................ 5
1.3.1 Allgemeines ................................................................ 5
1.3.2 Installationsort............................................................. 5
1.3.3 Kältemittel ................................................................... 5
1.3.4 Sole............................................................................. 6
1.3.5 Wasser........................................................................ 6
1.3.6 Elektrik ........................................................................ 6
2 Über die Dokumentation 7
2.1 Informationen zu diesem Dokument.......................................... 7
Für den Installateur 8
3 Über die Verpackung 8
3.1 Übersicht: Über die Verpackung ............................................... 8
3.2 Verdichter-Einheit...................................................................... 8
3.2.1 So nehmen Sie die Verdichter-Einheit aus der
Verpackung................................................................. 8
3.2.2 So handhaben Sie die Verdichter-Einheit................... 8
3.2.3 Von der Verdichter-Einheit die Zubehörteile
abnehmen ................................................................... 8
3.2.4 Transport-Styropor entfernen...................................... 9
3.3 Wärmetauscher-Einheit............................................................. 9
3.3.1 So nehmen Sie die Wärmetauscher-Einheit aus der
Verpackung................................................................. 9
3.3.2 So handhaben Sie die Wärmetauscher-Einheit.......... 9
3.3.3 Von der Wärmetauscher-Einheit die Zubehörteile
abnehmen ................................................................... 9
3.3.4 Das Transport-Schutzblatt entfernen.......................... 9
4 Über die Geräte und Optionen 9
4.1 Übersicht: Über die Geräte und Optionen ................................. 9
4.2 Identifikation .............................................................................. 10
4.2.1 Typenschild: Verdichter-Einheit .................................. 10
4.2.2 Typenschild: Wärmetauscher-Einheit ......................... 10
4.3 Über die Verdichter-Einheit und die Wärmetauscher-Einheit.... 10
4.4 Systemanordnung ..................................................................... 10
4.5 Kombinieren von Geräten und Optionen................................... 11
4.5.1 Über das Kombinieren von Einheiten und Optionen... 11
4.5.2 Mögliche Kombinationen von Inneneinheiten ............. 11
4.5.3 Mögliche Optionen bei Verdichter-Einheit und
Wärmetauscher-Einheit .............................................. 11
5 Vorbereitung 12
5.1 Übersicht: Vorbereitung............................................................. 12
5.2 Vorbereiten des Installationsortes ............................................. 12
5.2.1 Anforderungen an den Installationsort der
Verdichter-Einheit ....................................................... 12
5.2.2 Anforderungen an den Installationsort der
Wärmetauscher-Einheit .............................................. 13
5.2.3 Sicherheitvorkehrungen gegen Austritt von
Kältemittel ................................................................... 14
5.3 Vorbereiten der Kältemittelleitungen ......................................... 15
5.3.1 Anforderungen an Kältemittel-Rohrleitungen.............. 15
5.3.2 Anforderungen an das Material von Kältemittel-
Rohrleitungen.............................................................. 15
5.3.3 Rohrstärke auswählen ................................................ 15
5.3.4 Kältemittel-Abzweigsätze auswählen.......................... 16
5.3.5 Länge der Kältemittelleitung und Höhenunterschied .. 16
5.4 Vorbereiten der Elektroinstallation ............................................ 16
5.4.1 Elektrische Konformität............................................... 16
5.4.2 Anforderungen an Sicherheitseinrichtung................... 17
6 Installation 17
6.1 Übersicht: Installation ................................................................. 17
6.2 Geräte öffnen ............................................................................. 17
6.2.1 Über das Öffnen der Geräte ........................................ 17
6.2.2 So öffnen Sie die Verdichter-Einheit............................ 18
6.2.3 So öffnen Sie die Schaltkastenabdeckung der
Wärmetauscher-Einheit ............................................... 18
6.3 Montage der Verdichter-Einheit.................................................. 18
6.3.1 Sicherheitsvorkehrungen bei der Montage der
Verdichter-Einheit ........................................................ 18
6.3.2 Leitlinien zur Montage der Verdichter-Einheit.............. 18
6.4 Montage der Wärmetauscher-Einheit......................................... 18
6.4.1 Sicherheitsvorkehrungen bei der Montage der
Wärmetauscher-Einheit ............................................... 18
6.4.2 Leitlinien zur Montage der Wärmetauscher-Einheit..... 19
6.4.3 Leitlinien zur Installation des Kanals............................ 19
6.4.4 Leitlinien zur zur Installation des Abflussrohrs............. 19
6.5 Anschließen der Kältemittelleitung ............................................. 20
6.5.1 Kältemitteilleitungen anschließen ................................ 20
6.5.2 Sicherheitsvorkehrungen beim Anschluss von
Kältemittelleitungen...................................................... 21
6.5.3 Hinweise zum Biegen der Rohre ................................. 21
6.5.4 Das Rohrende hartlöten............................................... 21
6.5.5 Absperrventil und Service-Stutzen benutzen............... 21
6.5.6 Abgeklemmte Rohrleitung entfernen ........................... 22
6.5.7 So schließen Sie Kältemittelrohre an die Verdichter-
Einheit an ..................................................................... 23
6.5.8 So schließen Sie Kältemittelrohre an die
Wärmetauscher-Einheit an .......................................... 24
6.5.9 Den Kältemittel-Abzweigbausatz anschließen............. 24
6.6 Überprüfen der Kältemittelleitung............................................... 25
6.6.1 Überprüfung der Kältemitteilleitungen.......................... 25
6.6.2 Kältemittelleitungen überprüfen: Allgemeine
Richtlinien .................................................................... 25
6.6.3 Kältemittelleitungen überprüfen: Anordnung................ 25
6.6.4 Dichtheitsprüfung durchführen..................................... 26
6.6.5 Vakuumtrocknung durchführen.................................... 26
6.7 Kältemittelleitungen isolieren...................................................... 27
6.8 Einfüllen des Kältemittels ........................................................... 27
6.8.1 Einfüllung von Kältemittel............................................. 27
6.8.2 Sicherheitsvorkehrungen bei Nachfüllen mit
Kältemittel .................................................................... 27
6.8.3 Die zusätzliche Kältemittelmenge bestimmen ............. 27
6.8.4 Kältemittel einfüllen...................................................... 28
6.8.5 Fehlercodes bei Einfüllen von Kältemittel.................... 29
6.8.6 So bringen Sie den Aufkleber mit Hinweisen zu
fluorierten Treibhausgasen an ..................................... 29
6.9 Anschließen der Kabel ............................................................... 29
6.9.1 Über das Anschließen der elektrischen Leitungen ...... 29
6.9.2 Sicherheitsvorkehrungen beim Anschließen von
Elektrokabeln ............................................................... 30
6.9.3 Richtlinien für das Anschließen von Elektrokabeln...... 31
6.9.4 So schließen Sie die elektrischen Leitungen an der
Verdichter-Einheit an ................................................... 32
6.9.5 So schließen Sie die elektrischen Leitungen an der
Wärmetauscher-Einheit an .......................................... 32
6.10 Installation der Verdichter-Einheit abschließen .......................... 33
6.10.1 Verlegung der Übertragungskabel abschließen........... 33
6.10.2 So schließen Sie die Verdichter-Einheit....................... 33
6.11 Installation der Wärmetauscher-Einheit abschließen ................. 34
6.11.1 So schließen Sie die Wärmetauscher-Einheit.............. 34
7 Konfiguration 34
7.1 Überblick: Konfiguration ............................................................. 34
7.2 Bauseitige Einstellungen vornehmen ......................................... 34
7.2.1 Zur Durchführung bauseitiger Einstellungen................ 34
7.2.2 Auf die Elemente der bauseitigen Einstellungen
zugreifen ...................................................................... 34
7.2.3 Elemente bauseitiger Einstellungen............................. 34
7.2.4 Zugriff auf Modus 1 oder 2........................................... 35
7.2.5 Modus 1 verwenden (und Standardsituation) .............. 35
Referenz für Installateure und Benutzer
2
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 3
Inhaltsverzeichnis
7.2.6 Modus 2 verwenden.................................................... 36
7.2.7 Modus 1 (und Standardsituation):
Überwachungseinstellungen....................................... 36
7.2.8 Modus 2: Bauseitige Einstellungen............................. 37
7.3 Energie sparen und optimaler Betrieb....................................... 39
7.3.1 Verfügbare Hauptbetriebsarten................................... 39
7.3.2 Verfügbare Komfort-Einstellungen.............................. 40
7.3.3 Beispiel: Automatischer Modus bei Kühlen................. 41
7.3.4 Beispiel: Automatischer Modus bei Heizen................. 41
8 Erstmalige Inbetriebnahme 42
8.1 Überblick: Erstmalige Inbetriebnahme ...................................... 42
8.2 Sicherheitsvorkehrungen bei Inbetriebnahme........................... 42
8.3 Checkliste vor Inbetriebnahme.................................................. 42
8.4 Checkliste während der Inbetriebnahme................................... 43
8.4.1 Automatischer Probelauf............................................. 43
8.4.2 Einen Probelauf durchführen (7-Segment-Anzeige)... 43
8.4.3 Beseitigung von Fehlern nach fehlerhaftem
Abschluss des Probelaufs........................................... 44
8.4.4 Betrieb der Einheit ...................................................... 44
9 Übergabe an den Benutzer 44
10 Instandhaltung und Wartung 44
10.1 Überblick: Wartung und Service ................................................ 44
10.2 Sicherheitsvorkehrungen für die Wartung ................................. 44
10.2.1 Stromschlaggefahren vermeiden ................................ 44
10.3 Checkliste für die jährliche Wartung der Wärmetauscher-
Einheit ....................................................................................... 45
10.4 Betrieb im Wartungsmodus ....................................................... 45
10.4.1 Absaugmodus verwenden .......................................... 45
10.4.2 Kältemittel zurückgewinnen ........................................ 45
11 Fehlerdiagnose und -beseitigung 45
11.1 Übersicht: Fehlerdiagnose und -beseitigung ............................. 45
11.2 Sicherheitsvorkehrungen bei der Fehlerdiagnose und -
beseitigung ................................................................................ 45
11.3 Fehler beseitigen auf Grundlage von Fehlercodes ................... 45
11.3.1 Fehlercodes: Übersicht ............................................... 46
12 Entsorgung 48
13 Technische Daten 48
13.1 Rohrleitungsplan: Verdichter-Einheit und Wärmetauscher-
Einheit ....................................................................................... 49
13.2 Schaltplan: Verdichter-Einheit ................................................... 49
13.3 Schaltplan: Wärmetauscher-Einheit .......................................... 50
Für den Benutzer 50
14 Über das System 50
14.1 Systemanordnung ..................................................................... 51
15 Benutzerschnittstelle 51
16 Vor der Inbetriebnahme 51
17 Betrieb 51
17.1 Betriebsbereich ......................................................................... 51
17.2 System betreiben ...................................................................... 51
17.2.1 Über den Betrieb des Systems ................................... 51
17.2.2 Kühlbetrieb, Heizbetrieb, reiner Ventilator-Betrieb
und automatischer Betrieb .......................................... 52
17.2.3 Heizbetrieb.................................................................. 52
17.2.4 System bedienen (OHNE Remote-Umschalter
Kühlen/Heizen) ........................................................... 52
17.2.5 System bedienen (MIT Remote-Umschalter Kühlen/
Heizen)........................................................................ 52
17.3 Programm für Trocknungsbetrieb (Dry) verwenden .................. 53
17.3.1 Über das Programm für Trocknungsbetrieb (Dry)....... 53
17.3.2 Programm für Trocknungsbetrieb verwenden (OHNE
Remote-Umschalter Kühlen/Heizen) .......................... 53
17.3.3 Programm für Trocknungsbetrieb verwenden (MIT
Remote-Umschalter Kühlen/Heizen) ........................... 53
17.4 Einstellen der Luftstromrichtung ................................................. 53
17.4.1 Die Luftstrom-Schwenkklappe ..................................... 53
17.5 Master-Benutzerschnittstelle festlegen ...................................... 54
17.5.1 Zur Festlegung der Master-Benutzerschnittstelle ........ 54
17.5.2 Master-Benutzerschnittstelle festlegen (VRV DX) ....... 54
17.5.3 Über Steuerungssysteme ............................................ 54
18 Energie sparen und optimaler Betrieb 54
18.1 Verfügbare Hauptbetriebsarten .................................................. 55
18.2 Verfügbare Komfort-Einstellungen ............................................. 55
19 Wartung und Service 55
19.1 Wartung nach einer langen Ausschaltzeit .................................. 55
19.2 Wartung vor langer Betriebspause ............................................. 56
19.3 Über das Kältemittel ................................................................... 56
19.4 Kundendienst und Garantie........................................................ 56
19.4.1 Garantiezeit.................................................................. 56
19.4.2 Empfohlene Wartung und Inspektion........................... 56
19.4.3 Empfohlene Wartungs- und Inspektionenszyklen........ 56
19.4.4 Verkürzte Wartungs- und Austauschzyklen ................. 57
20 Fehlerdiagnose und -beseitigung 57
20.1 Fehlercodes: Übersicht .............................................................. 58
20.2 Bei den folgenden Symptomen handelt es sich NICHT um
Störungen des Systems ............................................................. 59
20.2.1 Symptom: Das System arbeitet nicht........................... 59
20.2.2 Symptom: Es ist nicht möglich, zwischen Kühlen und
Heizen umzuschalten................................................... 59
20.2.3 Symptom: Ventilatorbetrieb ist möglich, aber Kühlen
und Heizen funktionieren nicht..................................... 59
20.2.4 Symptom: Die Ventilatordrehzahl entspricht nicht der
Einstellung ................................................................... 59
20.2.5 Symptom: Der Ventilator-Luftstrom geht nicht in die
eigestellte Richtung...................................................... 59
20.2.6 Symptom: Aus einer Einheit tritt weißer Nebel aus
(Inneneinheit) ............................................................... 59
20.2.7 Symptom: Aus einer Einheit tritt weißer Nebel aus
(Inneneinheit, Wärmetauscher-Einheit) ....................... 60
20.2.8 Symptom: Das Display der Benutzerschnittstelle
zeigt "U4" oder "U5" und das System stellt den
Betrieb ein, startet jedoch nach ein paar Minuten
erneut........................................................................... 60
20.2.9 Symptom: Geräusche des Klimageräts (Inneneinheit,
Wärmetauscher-Einheit) .............................................. 60
20.2.10 Symptom: Geräusche von Klimageräten
(Inneneinheit, Verdichter-Einheit, Wärmetauscher-
Einheit)......................................................................... 60
20.2.11 Symptom: Geräusche von Klimageräten (Verdichter-
Einheit, Wärmetauscher-Einheit) ................................. 60
20.2.12 Symptom: Aus der Wärmetauscher-Einheit tritt
Staub aus..................................................................... 60
20.2.13 Symptom: Das Gerät setzt Gerüche frei ...................... 60
20.2.14 Symptom: Der Ventilator der Wärmetauscher-Einheit
rotiert nicht ................................................................... 60
20.2.15 Symptom: Auf dem Display wird "88" angezeigt .......... 60
20.2.16 Symptom: Der Verdichter in der Verdichter-Einheit
stellt nach kurzem Heizbetrieb seinen Betrieb nicht
ein ................................................................................ 60
20.2.17 Symptom: Das Innere einer Verdichter-Einheit ist
warm, selbst wenn die Einheit abgeschaltet wurde ..... 60
20.2.18 Symptom: Wenn die Inneneinheit den Betrieb
einstellt, kann man heiße Luft fühlen ........................... 60
21 Veränderung des Installationsortes 60
22 Entsorgung 60
23 Glossar 60
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
3
Page 4
1 Allgemeine Sicherheitsvorkehrungen
1 Allgemeine
Sicherheitsvorkehrungen
1.1 Über die Dokumentation
▪ Die Original-Dokumentation ist auf Englisch verfasst. Bei der
Dokumentation in anderen Sprachen handelt es sich um
Übersetzungen des Originals.
▪ Die in diesem Dokument aufgeführten Sicherheitshinweise decken
sehr wichtige Themen ab. Lesen Sie sie daher sorgfältig und
aufmerksam durch.
▪ Alle Systeminstallationen und alle Arbeiten, die in der
Installationsanleitung und in der Referenz für Installateure
beschrieben sind, müssen durch einen autorisierten Installateur
durchgeführt werden.
1.1.1 Bedeutung der Warnhinweise und Symbole
GEFAHR
Weist auf eine Situation hin, die zum Tod oder schweren
Verletzungen führt.
GEFAHR: STROMSCHLAGGEFAHR
Weist auf eine Situation hin, die zu einem Stromschlag
führen kann.
GEFAHR: VERBRENNUNGSGEFAHR
Weist auf eine Situation hin, die aufgrund extrem hoher
oder niedriger Temperaturen zu Verbrennungen führen
kann.
1.2 Für den Benutzer
▪ Wenn Sie sich bezüglich der Bedienung des Gerätes nicht sicher
sind, wenden Sie sich an Ihren Monteur.
▪ Das Gerät kann von Kindern ab 8 Jahren und Personen mit
eingeschränkten körperlichen, sensorischen oder geistigen
Fähigkeiten oder Personen mit mangelhafter Erfahrung oder
Wissen verwendet werden, sofern sie von einer Person, die für
ihre Sicherheit verantwortlich ist, darin unterwiesen worden sind,
wie das Gerät ordnungsgemäß und sicher zu verwenden und zu
bedienen ist und welche Gefahren mit der Verwendung verbunden
sind. Kinder müssen beaufsichtigt werden, um zu gewährleisten,
dass Sie das Gerät nicht als Spielzeug benutzen. Die Reinigung
und Wartung sollte nicht durch unbeaufsichtigte Kinder
durchgeführt werden.
WARNUNG
So vermeiden Sie Stromschlag oder Feuer:
▪ Das Gerät NICHT abspülen.
▪ Das Gerät NICHT mit feuchten oder nassen Händen
bedienen.
▪ Oben auf dem Gerät KEINE Gegenstände, die
Flüssigkeiten enthalten, ablegen.
HINWEIS
▪ Oben auf dem Gerät KEINE Utensilien oder
Gegenstände ablegen.
▪ NICHT auf das Gerät steigen oder auf ihm sitzen oder
stehen.
▪ Die Geräte sind mit folgendem Symbol gekennzeichnet:
GEFAHR: EXPLOSIONSGEFAHR
Weist auf eine Situation hin, die zu einer Explosion führen
kann.
WARNUNG
Weist auf eine Situation hin, die zum Tod oder schweren
Verletzungen führen kann.
WARNUNG: ENTFLAMMBARES MATERIAL
ACHTUNG
Weist auf eine Situation hin, die zu leichten oder
mittelschweren Körperverletzungen führen kann.
HINWEIS
Weist auf eine Situation hin, die zu Sachschäden führen
kann.
INFORMATION
Weist auf nützliche Tipps oder zusätzliche Informationen
hin.
Symbol Erklärung
Lesen Sie vor der Installation erst die Installationsund Betriebsanleitung sowie die
Verkabelungsinstruktionen.
Lesen Sie vor der Durchführung von Wartungsund Servicearbeiten erst das Wartungshandbuch.
Weitere Informationen finden Sie in der Referenz
für Installateure und Benutzer.
Das bedeutet, dass elektrische und elektronische Produkte nicht
mit unsortiertem Hausmüll entsorgt werden dürfen. Versuchen Sie
auf KEINEN Fall, das System selber auseinander zu nehmen. Die
Demontage des Systems sowie die Handhabung von Kältemittel,
Öl und weiteren Teilen muss von einem autorisierten Monteur in
Übereinstimmung mit den relevanten Vorschriften erfolgen.
Die Module müssen bei einer Einrichtung aufbereitet werden, die
auf Wiederverwendung, Recycling und Wiederverwertung
spezialisiert ist. Indem Sie dieses Produkt einer korrekten
Entsorgung zuführen, tragen Sie dazu bei, dass für die Umwelt
und für die Gesundheit von Menschen keine negativen
Auswirkungen entstehen. Für weitere Informationen wenden Sie
sich bitte an Ihren Monteur oder an die zuständige örtliche
Behörde.
▪ Batterien sind mit folgendem Symbol gekennzeichnet:
Das bedeutet, dass Batterien nicht mit unsortiertem Hausmüll
entsorgt werden dürfen. Wenn unter dem Symbol ein chemisches
Symbol abgedruckt ist, weist dieses chemische Symbol darauf
hin, dass die Batterie ein Schwermetall über einer gewissen
Konzentration enthält.
Mögliche chemische Symbole sind: Pb: Blei (>0,004%).
Verbrauchte Batterien müssen bei einer Einrichtung entsorgt
werden, die auf Wiederverwendung, Recycling und
Wiederverwertung spezialisiert ist. Indem Sie verbrauchte
Batterien einer korrekten Entsorgung zuführen, tragen Sie dazu
bei, dass für die Umwelt und für die Gesundheit von Menschen
keine negativen Auswirkungen entstehen.
Referenz für Installateure und Benutzer
4
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 5
1 Allgemeine Sicherheitsvorkehrungen
1.3 Für den Monteur
1.3.1 Allgemeines
Wenn Sie sich bezüglich der Installation oder Bedienung des
Gerätes nicht sicher sind, wenden Sie sich an Ihren Händler.
HINWEIS
Unsachgemäßes Installieren oder Anbringen des Gerätes
oder von Zubehörteilen kann zu Stromschlag, Kurzschluss,
Leckagen, Brand und weiteren Schäden führen.
Verwenden Sie nur von Daikin hergestellte oder
zugelassene Zubehörteile, optionale Ausrüstungen und
Ersatzteile.
WARNUNG
Stellen Sie sicher, dass die Installation, die Tests und die
verwendeten Materialien der gültigen Gesetzgebung
entsprechen (zusätzlich zu den in der Daikin
Dokumentation aufgeführten Anweisungen).
ACHTUNG
Tragen Sie während der Installation und Wartung des
Systems angemessene persönliche Schutzausrüstungen
(Schutzhandschuhe, Sicherheitsbrille etc.).
WARNUNG
Entfernen und entsorgen Sie Kunststoffverpackungen
unzugänglich für andere Personen und insbesondere
Kinder. Andernfalls besteht Erstickungsgefahr.
GEFAHR: VERBRENNUNGSGEFAHR
▪ Berühren Sie während und unmittelbar nach dem
Betrieb WEDER die Kältemittelleitungen, NOCH die
Wasserrohre oder interne Bauteile. Diese könnten zu
heiß oder zu kalt sein. Warten Sie, bis diese wieder die
normale Temperatur erreicht haben. Falls eine
Berührung unumgänglich ist, achten Sie darauf,
Schutzhandschuhe zu tragen.
▪ VERMEIDEN Sie unbeabsichtigten direkten Kontakt mit
auslaufendem Kältemittel.
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern,
dass das Gerät von Kleinlebewesen als Unterschlupf
verwendet wird. Kleinlebewesen, die in Kontakt mit
elektrischen Teilen kommen, können Funktionsstörungen,
Rauch oder Feuer verursachen.
ACHTUNG
Berühren Sie NIEMALS den Lufteintritt oder die
Aluminiumlamellen des Geräts.
HINWEIS
▪ Oben auf dem Gerät KEINE Utensilien oder
Gegenstände ablegen.
▪ NICHT auf das Gerät steigen oder auf ihm sitzen oder
stehen.
HINWEIS
Arbeiten am Außengerät sollten bei trockener Witterung
durchgeführt werden, um zu verhindern, dass Wasser
eindringt.
Möglicherweise muss entsprechend der geltenden Gesetzgebung
ein Logbuch für das Produkt angelegt werden, das mindestens
Informationen zur Instandhaltung, zu Reparaturen, Testergebnissen,
Bereitstellungszeiträumen usw. enthält.
Außerdem müssen mindestens die folgenden Informationen an einer
zugänglichen Stelle am Produkt zur Verfügung gestellt werden:
▪ Anweisungen zum Abschalten des Systems bei einem Notfall
▪ Name und Adresse von Feuerwehr, Polizei und Krankenhaus
▪ Name, Adresse und 24-Stunden-Rufnummern für den
Kundendienst
Für Europa enthält EN378 die entsprechenden Richtlinien für dieses
Logbuch.
1.3.2 Installationsort
▪ Planen Sie für Wartungszwecke und eine ausreichende
Luftzirkulation ausreichend Platz um das Gerät ein.
▪ Stellen Sie sicher, dass der Installationsort dem Gewicht und den
Vibrationen das Gerät widersteht.
▪ Stellen Sie sicher, dass der Installationsort gut belüftet ist.
Ventilationsöffnungen dürfen NICHT blockiert sein.
▪ Achten Sie darauf, dass das Gerät eben aufgestellt ist.
Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw.
Orten:
▪ In einer potenziell explosiven Atmosphäre.
▪ An Orten mit Geräten oder Maschinen, die elektromagnetische
Wellen abstrahlen. Elektromagnetische Wellen können das
Steuerungssystem stören, was Funktionsstörungen der Anlage
zur Folge haben kann.
▪ An Orten, an denen aufgrund ausströmender brennbarer Gase
(Beispiel: Verdünner oder Benzin) oder in der Luft befindlicher
Kohlenstofffasern oder entzündlicher Staubpartikel Brandgefahr
besteht.
▪ An Orten, an denen korrosive Gase (Beispiel: Schwefelsäuregas)
erzeugt wird. Das Korrodieren von Kupferleitungen und Lötstellen
kann zu Leckagen im Kältemittelkreislauf führen.
1.3.3 Kältemittel
Falls zutreffend. Weitere Informationen finden Sie in der
Installationsanleitung oder in der Referenz für Installateure für die
betreffende Anwendung.
HINWEIS
Stellen Sie sicher, dass die Installation der
Kältemittelleitungen der gültigen Gesetzgebung entspricht.
In Europa muss die Norm EN 378 eingehalten werden.
HINWEIS
Stellen Sie sicher, dass bauseitige Rohrleitungen und
Verbindungen keiner Spannung ausgesetzt sind.
WARNUNG
Setzen Sie das Produkt bei Tests KEINEM Druck aus, der
höher als der maximal zulässige Druck ist (auf dem
Typenschild des Geräts angegeben).
WARNUNG
Ergreifen Sie für den Fall, dass es eine Leckage im
Kältemittelkreislauf gibt, hinreichende
Vorkehrungsmaßnahmen. Wenn Kältemittelgas austritt,
müssen Sie den Bereich sofort lüften. Mögliche Gefahren:
▪ Übermäßige Kältemittelkonzentrationen in einem
geschlossenen Raum können zu einem
Sauerstoffmangel führen.
▪ Wenn Kältemittelgas in Kontakt mit Feuer kommt,
können toxische Gase entstehen.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
5
Page 6
1 Allgemeine Sicherheitsvorkehrungen
GEFAHR: EXPLOSIONSGEFAHR
Auspumpen – Kältemittelaustritt. Falls es eine Leckage
im Kältemittelkreislauf gibt und Sie das System
auspumpen wollen:
▪ NICHT die Funktion zum automatischen Auspumpen
benutzen, mit der das gesamte Kältemittel aus dem
System in der Außeneinheit gesammelt werden kann.
Mögliche Folge: Selbstentzündung und Explosion des
Verdichters, weil Luft in den arbeitenden Verdichter
gelangt.
▪ Benutzen Sie ein separates Rückgewinnungssystem,
sodass der Verdichter der Einheit NICHT in Betrieb
sein muss.
WARNUNG
Führen Sie immer eine Rückgewinnung des Kältemittels
durch. Geben Sie es NIEMALS direkt an die Umgebung
ab. Verwenden Sie stattdessen eine Vakuumpumpe.
HINWEIS
Stellen Sie nach dem Anschließen aller Rohrleitungen
sicher, dass kein Gas austritt. Überprüfen Sie die
Leitungen mit Stickstoff auf Gaslecks.
HINWEIS
▪ Füllen Sie NICHT mehr als die angegebene Menge
Kältemittel ein, um eine Beschädigung des Verdichters
zu vermeiden.
▪ Wenn das Kältemittelsystem geöffnet wird, muss das
Kältemittel gemäß der geltenden Gesetzgebung
behandelt werden.
WARNUNG
Stellen Sie sicher, dass kein Sauerstoff im System
vorhanden ist. Das Kältemittel kann erst nach der
Dichtheitsprüfung und Vakuumtrocknung eingefüllt werden.
▪ Wenn Kältemittel nachgefüllt werden muss, entnehmen Sie die Art
und notwendige Menge des Kältemittels dem Typenschild des
Geräts.
▪ Das Gerät wurde werkseitig mit Kältemittel gefüllt. Je nach den
Leitungsdurchmessern und Leitungslängen muss bei manchen
Systemen Kältemittel nachgefüllt werden.
▪ Verwenden Sie nur Werkzeuge, die ausschließlich für das im
System verwendete Kältemittel vorgesehen sind, um den
Druckwiderstand zu gewährleisten und zu verhindern, dass
Fremdstoffe in das System eindringen.
▪ Füllen Sie das flüssige Kältemittel wie folgt ein:
Wenn Gehen Sie dann
Ein Siphonrohr vorhanden ist
(d. h. der Zylinder ist mit “Siphon
zum Einfüllen von Flüssigkeiten
vorhanden”)
KEIN Siphonrohr vorhanden ist Füllen Sie den Zylinder verkehrt
▪ Kältemittelzylinder müssen langsam geöffnet werden.
Füllen Sie den Zylinder in
aufrechter Position.
herum.
▪ Füllen Sie das Kältemittel in flüssiger Form ein. Bei Hinzufügen in
Gasform kann ein normaler Betrieb verhindert werden.
ACHTUNG
Wenn die Kältemittelbefüllung abgeschlossen ist oder
unterbrochen wird, schließen Sie sofort das Ventil des
Kältemittelspeichers. Wenn das Ventil nicht sofort
geschlossen wird, kann es durch den Restdruck zu einer
weiteren Kältemittelbefüllung kommen. Mögliche Folge:
Falsche Kältemittelmenge.
1.3.4 Sole
Falls zutreffend. Weitere Informationen finden Sie in der
Installationsanleitung oder im Monteur-Referenzhandbuch Ihrer
Anwendung.
WARNUNG
Die Auswahl der Sole MUSS der gültigen Gesetzgebung
entsprechen.
WARNUNG
Ergreifen Sie für den Fall, dass es eine Leckage im
Solekreislauf gibt, hinreichende Vorkehrungsmaßnahmen.
Wenn Sole austritt, lüften Sie sofort den Bereich und
wenden Sie sich an Ihren Händler vor Ort.
WARNUNG
Die Temperatur im Geräteinneren kann weit über der
Raumtemperatur liegen und bis auf 70°C und mehr
ansteigen. Bei einer Undichtigkeit im Solekreislauf können
heiße Teile im Geräteinnern zu einer gefährlichen Situation
führen.
WARNUNG
Nutzung und Installation des Geräts MÜSSEN den in der
gültigen Gesetzgebung aufgeführten Sicherheits- und
Umweltvorschriften entsprechen.
1.3.5 Wasser
Falls zutreffend. Weitere Informationen finden Sie in der
Installationsanleitung oder in der Referenz für Installateure für die
betreffende Anwendung.
HINWEIS
Stellen Sie sicher, dass die Wasserqualität der EURichtlinie 98/83EG entspricht.
1.3.6 Elektrik
GEFAHR: STROMSCHLAGGEFAHR
▪ Schalten Sie unbedingt erst die gesamte
Stromversorgung AUS, bevor Sie die Abdeckung des
Steuerungskastens abnehmen, Anschlüsse vornehmen
oder stromführende Teile berühren.
▪ Unterbrechen Sie die Stromversorgung mindestens 1
Minute und messen Sie die Spannung an den
Klemmen der Kondensatoren des Hauptstromkreises
oder elektrischen Bauteilen, bevor Sie
Wartungsarbeiten durchführen. Die Spannung MUSS
unter 50V DC liegen, bevor Sie elektrische Bauteile
berühren können. Die Lage der Klemmen entnehmen
Sie dem Schaltplan.
▪ Berühren Sie elektrische Bauteile NICHT mit feuchten
oder nassen Händen.
▪ Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn
die Wartungsabdeckung entfernt ist.
Referenz für Installateure und Benutzer
6
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 7
2 Über die Dokumentation
WARNUNG
Sofern NICHT werkseitig installiert, MUSS bei der festen
Verkabelung ein Hauptschalter oder ein entsprechender
Schaltmechanismus installiert sein, durch den beim
Ausschalten alle Pole getrennt werden und durch den bei
einer Überspannungssituation der Kategorie III die
komplette Trennung gewährleistet ist.
WARNUNG
▪ Verwenden Sie AUSSCHLIESSLICH Kabel mit
Kupferadern.
▪ Stellen Sie sicher, dass die bauseitige Verdrahtung der
gültigen Gesetzgebung entspricht.
▪ Die gesamte Verkabelung muss gemäß dem mit dem
Produkt mitgelieferten Elektroschaltplan erfolgen.
▪ Quetschen Sie NIEMALS Kabel und Kabelbündel.
Achten Sie darauf, dass Kabel niemals mit Rohren oder
scharfen Kanten in Berührung kommen. Sorgen Sie
dafür, dass auf die Kabelanschlüsse kein zusätzlicher
Druck von außen ausgeübt wird.
▪ Achten Sie auf eine korrekte Erdung. Erden Sie das
Gerät NICHT über ein Versorgungsrohr, einen
Überspannungsableiter oder ein Telefon. Bei
unzureichender Erdung besteht Stromschlaggefahr.
▪ Es muss eine eigene Netzleitung vorhanden sein.
Schließen Sie AUF KEINEN FALL andere Geräte an
diesen Stromkreis an.
▪ Achten Sie darauf, dass alle erforderlichen
Sicherungen und Schutzschalter installiert sind.
▪ Installieren Sie immer einen Fehlerstrom-
Schutzschalter. Bei Missachtung dieser Regeln besteht
Stromschlag- oder Brandgefahr.
▪ Achten Sie bei der Installation des Fehlerstrom-
Schutzschalters darauf, dass er kompatibel ist mit dem
Inverter (resistent gegenüber hochfrequente störende
Interferenzen), um unnötiges Auslösen des
Fehlerstrom-Schutzschalters zu vermeiden.
HINWEIS
Sicherheitsvorkehrungen bei der Installation der
Stromkabel:
▪ Schließen Sie keine Kabel unterschiedlicher Stärke an
die Stromversorgungs-Anschlussklemmleiste an (ein
lockeres Stromkabel kann zu Hitzeentwicklung führen).

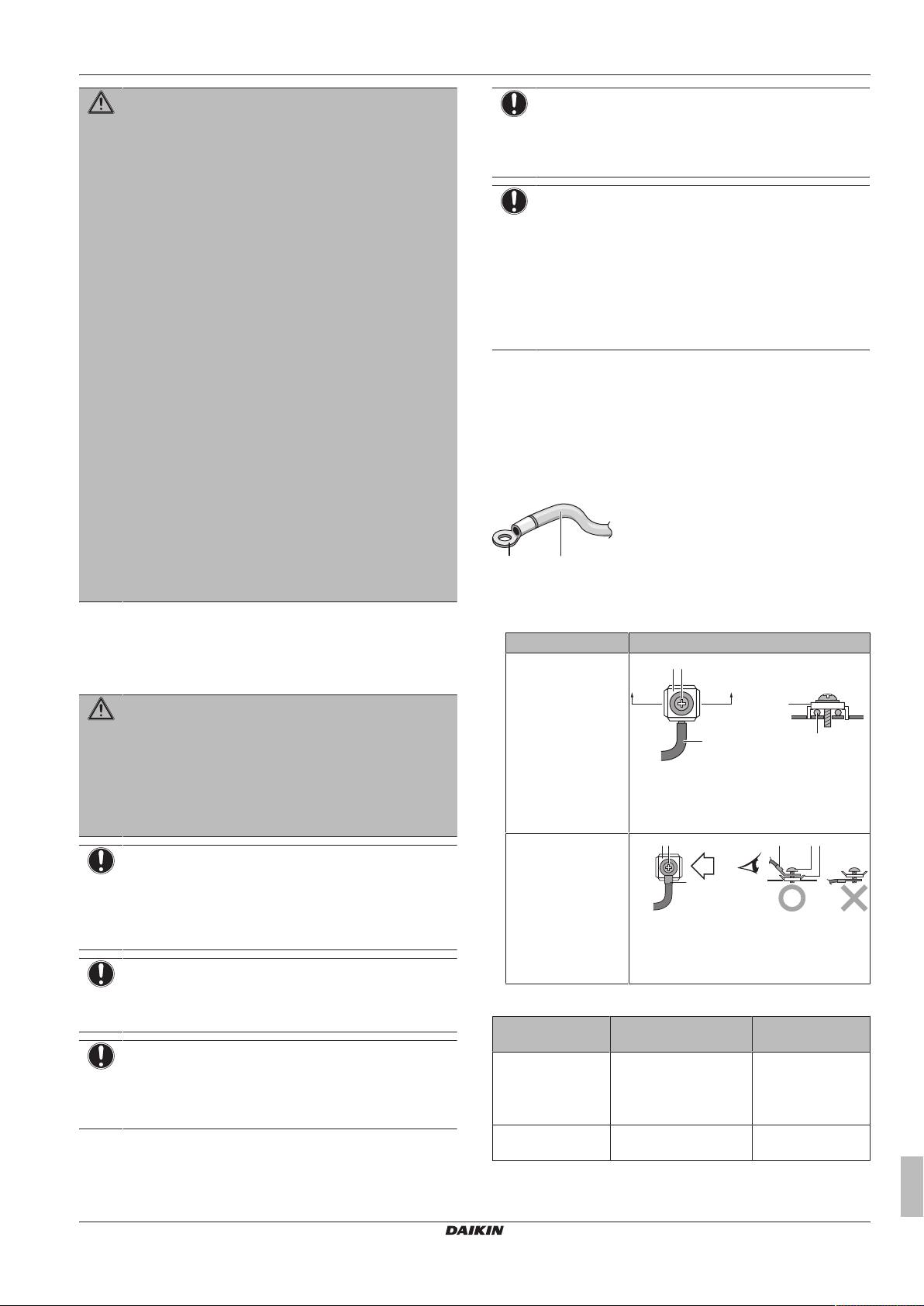

▪ Beim Anschließen von Kabeln mit demselben
Durchmesser muss so vorgegangen werden, wie es die
Abbildung unten zeigt.
▪ Für die Verkabelung die vorgesehenen Stromkabel
verwenden und diese fest anschließen. Darauf achten,
dass kein mechanischer Druck von außen auf den
Anschlussplatte ausgeübt wird.
▪ Zum Anziehen der Anschlussklemmschrauben einen
geeigneten Schraubendreher verwenden. Hat der
Schraubendreher einen zu kleinen Kopf, wird der
Schraubenkopf überdreht, und ein ordnungsgemäßes
Anziehen ist nicht möglich.
▪ Bei zu festem Anziehen der
Anschlussklemmschrauben können diese brechen.
Verlegen Sie Stromversorgungskabel in einem Abstand von
mindestens 1 Meter zu Fernseh- oder Radiogeräten, damit der
Empfang dieser Geräte nicht gestört werden kann. Abhängig von
den jeweiligen Radiowellen ist ein Abstand von 1 Meter
möglicherweise nicht ausreichend.
WARNUNG
▪ Nach Durchführung aller Elektroinstallationsarbeiten
überzeugen Sie sich davon, dass die Anschlüsse aller
elektrischen Komponenten und jeder Anschluss
innerhalb des Elektrokastens ordnungsgemäß und
sicher hergestellt sind.
▪ Stellen Sie vor dem ersten Einschalten des Geräts
sicher, dass alle Abdeckungen geschlossen sind.
HINWEIS
Nur gültig, wenn die Stromversorgung dreiphasig ist und
der Verdichter über ein EIN/AUS-Startverfahren verfügt.
Wenn die Möglichkeit einer Phasenumkehr nach einem
momentanen Stromausfall besteht und der Strom ein- und
ausschaltet, während das Produkt in Betrieb ist, bringen
Sie einen Phasenumkehrschutzkreis lokal an. Wenn das
Produkt bei umgekehrter Phase betrieben wird, können der
Verdichter und andere Teile beschädigt werden.
2 Über die Dokumentation
2.1 Informationen zu diesem Dokument
Zielgruppe
Autorisierte Installateure + Endbenutzer
INFORMATION
Diese Anlage ist konzipiert für die Benutzung durch
Experten oder geschulte Benutzer in Geschäftsstellen, in
der Leichtindustrie und in landwirtschaftlichen Betrieben
sowie zur kommerziellen Verwendung durch Laien.
Dokumentationssatz
Dieses Dokument ist Teil eines Dokumentationssatzes. Der
vollständige Satz besteht aus:
▪ Allgemeine Sicherheitsvorkehrungen:
▪ Sicherheitsanweisungen, die Sie vor der Installation lesen
müssen
▪ Format: Papier (im Zubehörbeutel der Verdichtereinheit)
▪ Installations-und Betriebsanleitung für die Verdichtereinheit
▪ Installations- und Bedienungsanweisungen
▪ Format: Papier (im Zubehörbeutel der Verdichtereinheit)
▪ Installationsanleitung für die Wärmetauschereinheit:
▪ Installationsanleitung
▪ Format: Papier (im Zubehörbeutel der Wärmetauschereinheit)
▪ Referenanleitung für Monteur und Benutzer:
▪ Vorbereitung der Installation, Referenzdaten …
▪ Detaillierte schrittweise Anleitungen und
Hintergrundinformationen für die grundlegende und erweiterte
Nutzung
▪ Format: Digitale Dateien unter http://www.daikineurope.com/
support-and-manuals/product-information/
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
7
Page 8
3 Über die Verpackung
4×
1 2
a
1×
b
1×
c
1×
d
1×
e
3×
1×1× 1× 1×1×
a e
1×
c1b dc
Neueste Ausgaben der mitgelieferten Dokumentation können auf der
regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler
verfügbar sein.
Die Original-Dokumentation ist auf Englisch verfasst. Bei der
Dokumentation in anderen Sprachen handelt es sich um
Übersetzungen des Originals.
Für den Installateur
3 Über die Verpackung
3.1 Übersicht: Über die Verpackung
In diesem Kapitel wird beschrieben, was zu tun ist, nachdem die
Kästen mit der Verdichter-Einheit und der Wärmetauscher-Einheit
vor Ort angeliefert worden sind.
Es enthält Informationen zu folgenden Punkten:
▪ Einheiten auspacken und handhaben
▪ Zubehörteile von den Einheiten abnehmen
▪ Transport-Styropor entfernen
Bitte auf Folgendes achten:
▪ Das Gerät muss bei Anlieferung auf Beschädigungen überprüft
werden. Jegliche Beschädigungen müssen unverzüglich der
Spedition mitgeteilt werden.
▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den
endgültigen Aufstellungsort, um eine Beschädigung während des
Transports zu vermeiden.
▪ Achten Sie bei der Handhabung des Gerätes auf folgende Punkte:
Zerbrechlich; vorsichtig handhaben.
Technische Konstruktionsdaten
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der
regionalen Website Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist
verfügbar im Extranet unter Daikin (Authentifizierung erforderlich).
3.2.2 So handhaben Sie die Verdichter-Einheit
▪ Mit Verpackung. Benutzen Sie einen Gabelstapler.
▪ Ohne Verpackung. Die Einheit achtsam tragen, so wie es gezeigt
wird:
3.2.3 Von der Verdichter-Einheit die Zubehörteile abnehmen
1 Das Zubehör entfernen (Teil 1).
Einheit aufrecht stellen, um eine Beschädigung des
Verdichters zu vermeiden.
▪ Wählen Sie zuvor den Transportweg der Einheit.
3.2 Verdichter-Einheit
3.2.1 So nehmen Sie die Verdichter-Einheit aus der Verpackung
Referenz für Installateure und Benutzer
8
a Allgemeine Sicherheitshinweise
b Installations- und Betriebsanleitung der Verdichter-Einheit
c Etikett für fluorierte Treibhausgase
d Mehrsprachiges Etikett für fluorierte Treibhausgase
e Kabelbinder
2 Die Wartungsblende abnehmen. Siehe "6.2.2So öffnen Sie die
Verdichter-Einheit"auf Seite18.
3 Das Zubehör entfernen (Teil 2).
a+b Rohrzubehörteile für Kreislauf 1 (zur Wärmetauscher-
Einheit)
a Gas Ø22.2mm
b Flüssigkeit Ø12,7mm
c+d+e Rohrzubehörteile für Kreislauf 2 (zu den Inneneinheiten)
c+c1 Gas +
Gasrohranschlussadapter
(Ø19,1→15,9mm)
d Flüssigkeit Ø9,5mm
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
Ø15,9mm
4P482266-1 – 2017.03
Page 9
4 Über die Geräte und Optionen
1 2
1× 1× 1×
1× 1× 3×
1×
b c da
e f g
e Rohranschlussadapter (Ø19,1→22,2mm), den Sie
brauchen, um ein Rohr an die Wärmetauscher-Einheit
anzuschließen
3.2.4 Transport-Styropor entfernen
Das Styropor entfernen. Das Styropor schützt die Einheit beim
Transport.
3.3 Wärmetauscher-Einheit
▪ Mit Verpackung. Benutzen Sie einen Gabelstapler oder Gurte.
▪ Ohne Verpackung. Die Einheit achtsam tragen, so wie es gezeigt
wird:
3.3.3 Von der Wärmetauscher-Einheit die Zubehörteile abnehmen
3.3.1 So nehmen Sie die WärmetauscherEinheit aus der Verpackung
3.3.2 So handhaben Sie die WärmetauscherEinheit
HINWEIS
Wenn Sie die Wärmetauscher-Einheit von der Palette
nehmen, die Einheit NICHT so ablegen, dass die Ansaugoder Auslassseite auf dem Boden liegt. Mögliche Folge:
Deformation der Ansaug- oder Auslassseite.
ACHTUNG
Berühren Sie NICHT den Lufteinlass oder die
Aluminiumrippen des Geräts, um eine Verletzung zu
vermeiden.
a Optionaler Schmutzfilter
b Installationsanleitung für Wärmetauscher
c Dichtungskissen
d Ablaufschlauch
e Metallschelle
f Schraube (für Abschirmung des Übertragungskabels)
(siehe "6.9.5So schließen Sie die elektrischen Leitungen
an der Wärmetauscher-Einheit an"auf Seite32)
g Kabelbinder
3.3.4 Das Transport-Schutzblatt entfernen
Das Schutzblatt entfernen. Das Blatt schützt die Einheit beim
Transport.
4 Über die Geräte und Optionen
4.1 Übersicht: Über die Geräte und Optionen
Dieses Kapitel informiert über folgende Punkte:
▪ Identifizierung der Verdichter-Einheit und Wärmetauscher-Einheit.
▪ Wo Verdichter-Einheit und Wärmetauscher-Einheit in die
Systemanordnung passen.
▪ Mit welchen Inneneinheiten und Optionen Sie die Verdichter-
Einheit und Wärmetauscher-Einheit kombinieren können.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
9
Page 10
4 Über die Geräte und Optionen
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
4.2 Identifikation
HINWEIS
Achten Sie bei der gleichzeitigen Installation oder Wartung
von mehreren Geräten darauf, die Wartungsblenden der
verschiedenen Modelle NICHT zu vertauschen.
4.2.1 Typenschild: Verdichter-Einheit
Wo?
Modellkennung
Beispiel: R K X Y Q 5 TA Y1 B [*]
Code Erklärung
R Außenluft gekühlt
K Verdichter-Einheit
X Wärmepumpe (nicht-kontinuierliches Heizen)
Y Einzelmodul
Q Kältemittel R410A
5 Leistungsklasse
TA Baureihe VRV IV
Y1 Stromversorgung
B Europäischer Markt
[*] Kennzeichnung einer kleineren Modelländerung
4.2.2 Typenschild: Wärmetauscher-Einheit
Wo?
Code Erklärung
V1 Stromversorgung
B Europäischer Markt
[*] Kennzeichnung einer kleineren Modelländerung
4.3 Über die Verdichter-Einheit und die Wärmetauscher-Einheit
Diese Installationsanleitung gilt für die vollständig inverterbetriebene
Wärmepumpe VRV IV für Inneninstallation.
Die Verdichter-Einheit und die Wärmetauscher-Einheit sind für die
Inneninstallation und werden für Luft-zu-Luft-Wärmepumpensysteme
verwendet.
Spezifikation 5HP
Maximale Leistung Heizen 16,0kW
Kühlen 14,0kW
Auslegungstemperatur
draußen
Auslegungstemperatur in Umgebung für
Heizen –20~15,5°C
Kühlen –5~46°C
5~35°C
Feucht
tr
tr
Verdichter-Einheit und Wärmetauscher-Einheit
Maximale relative
Luftfeuchtigkeit bei
Verdichter-Einheit und
Heizen 50%
Kühlen 80%
(a)
(a)
Wärmetauscher-Einheit
(a) Um Kondensatbildung und Abtropfen von Wasser aus dem
Gerät zu vermeiden. Liegen Temperatur oder Feuchtigkeit
außerhalb dieser Bereiche, können die
Schutzeinrichtungen aktiviert werden, so dass das
Klimagerät dann seinen Betrieb einstellt.
4.4 Systemanordnung
HINWEIS
Das System darf nicht bei Temperaturen unter –15°C
aufgebaut werden.
INFORMATION
Inneneinheiten können nicht beliebig kombiniert werden;
Richtlinien dazu siehe "4.5.2Mögliche Kombinationen von
Inneneinheiten"auf Seite11.
Modellkennung
Beispiel: R D X Y Q 5 TA V1 B [*]
Code Erklärung
R Außenluft gekühlt
D Wärmetauscher-Einheit
X Wärmepumpe (nicht-kontinuierliches Heizen)
Y Einzelmodul
Q Kältemittel R410A
5 Leistungsklasse
TA Baureihe VRV IV
Referenz für Installateure und Benutzer
10
1 Bei VRVDX Inneneinheiten
2 Bei VRVDX Inneneinheiten kombiniert mit einem
Luftbehandlungsgerät
a Wärmetauscher-Einheit
b Verdichter-Einheit
c Kältemittelrohre
d Benutzerschnittstelle (je nach Typ der Inneneinheit fest
zugeordnet)
VRVDX VRV Inneneinheit mit direkter Dampfdehnung (DX)
EKEXV Expansionsventil
AHU Luftbehandlungsgerät
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 11
4 Über die Geräte und Optionen
1×1× 1× 1×1× 1×
Xb ca
1×
X X X
1
1
2
4.5 Kombinieren von Geräten und Optionen
4.5.1 Über das Kombinieren von Einheiten und Optionen
HINWEIS
Damit gewährleistet ist, dass Ihre Systemeinrichtung
(Verdichter-Einheit und Wärmetauscher-Einheit +
Inneneinheit(en)) funktioniert, richten Sie sich nach den
jüngsten technischen Datenbuch für die VRV IV
Wärmepumpe für Inneninstallation.
Das VRV IV Wärmepumpensystem für Inneninstallation kann mit
mehreren Inneneinheit-Typen kombiniert werden und ist nur für die
Verwendung von R410A konzipiert.
Eine Übersicht über die verfügbaren Einheiten finden Sie im
Produktkatalog für das VRV IV Wärmepumpensystem für
Inneninstallation.
In einer Übersicht wird gezeigt, welche Kombinationen in Bezug auf
Inneneinheiten, Verdichter-Einheit und Wärmetauscher-Einheit
erlaubt sind. Nicht alle Kombinationen sind erlaubt. Sie unterliegen
Regeln, die im technischen Datenbuch dargelegt sind.
4.5.2 Mögliche Kombinationen von Inneneinheiten
Allgemein können folgende Typen von Inneneinheiten an die
Wärmepumpe VRV IV für Inneninstallation angeschlossen werden.
Die Liste ist nicht abschließend und ist abhängig von der
Kombination von Verdichter-Einheit, Wärmetauscher-Einheit und
Modelle der Inneneinheiten.
▪ VRV Inneneinheiten mit direkter Dampfdehnung (DX) (DX - Direct
Expansion) (Luft-zu-Luft-Anwendungen).
▪ AHU (Luft-zu-Luft-Anwendungen): EKEXV-Kit+EKEQM-Box
erforderlich, je nach Anwendung.
▪ Komfort-Luftvorhang (Luft-zu-Luft-Anwendungen): Baureihe CYV
(Biddle).
Erforderliches Anschlussverhältnis. Bei der Auswahl von
Inneneinheiten muss das Anschlussverhältnis (Connection Ratio CR) den folgenden Erfordernissen entsprechen. Weiterer
Informationen dazu siehe technisches Datenbuch.
Andere Kombinationen, die von denen in der Tabelle abweichen,
sind nicht zulässig.
Inneneinheiten Gesamt CR
VRV DX 50~130% 50~130% —
VRV DX + AHU 50~110% 50~110% 0~60%
AHU 90~110% — 90~110%
(a) Total CR = Inneneinheit-Leistungs-Anschlussverhältnis
insgesamt
(b) CR je nach Typ = Zulässiges Leistungs-
Anschlussverhältnis je nach Inneneinheit-Typ
(a)
CR je nach Typ
VRVDX AHU
(b)
Beschreibung Modellbezeichnung
Refnet-Anschluss KHRQ22M20T
KHRQ22M29T9
Zur Auswahl des optionalen Abzweigsatzes siehe "5.3.4Kältemittel-
Abzweigsätze auswählen"auf Seite16.
Externer Steuerungsadapter (DTA104A61/62)
Um über ein externes Eingangssignal von einer zentralen Steuerung
einen bestimmten Betrieb bewirken zu können, kann der externe
Steuerungsadapter verwendet werden. Es können Befehle (für
Gruppe oder individuell) implementiert werden für geräuscharmen
Betrieb und für Betrieb mit begrenzter Leistungsaufnahme.
Der externe Steuerungsadapter muss in der Inneneinheit installiert
werden.
Wahlschalter für Kühlen/Heizen
Um den Kühl- oder Heizbetrieb von einer zentralen Stelle aus zu
steuern, können folgende optionalen Elemente angeschlossen
werden:
Beschreibung Modellbezeichnung
Kühlen/Heizen-Wahlschalter KRC19-26A
Kühlen/Heizen-Wahlschalter-
Platine
Mit optionaler Befestigungsbox
für den Schalter
(a) Um BRP2A81 zu installieren, gehen Sie wie folgt vor:
1 Überprüfen Sie die Komponenten von BRP2A81. Sie benötigen
NICHT alle von ihnen.
a Kabel
b Kabelbinder
c Platine
X Nicht benötigt
2 Entfernen Sie die Wartungsblenden von der Verdichter-Einheit
und dem Schaltschrank. Siehe "6.2.2 So öffnen Sie die
Verdichter-Einheit"auf Seite18.
3 Die Montageplatte von der Platine abnehmen.
BRP2A81
KJB111A
(a)
4.5.3 Mögliche Optionen bei Verdichter-Einheit und Wärmetauscher-Einheit
INFORMATION
Die jüngsten Optionsbezeichnungen finden Sie im
technischen Datenbuch.
Kältemittel-Abzweigsatz
Beschreibung Modellbezeichnung
Refnet-Verteiler KHRQ22M29H
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
4 Die Platine anbringen.
Referenz für Installateure und Benutzer
11
Page 12
5 Vorbereitung
X1M
X1A
A B C
A1P
DS1
X66A
X1A
A1P
DS1
X66A
X1M
KRC19-26A
X1A
A B C
A B C
X1M
1 2 3 4
OFF
X66A
ON
DS1
A1P
Schmutzfilter (als Zubehör geliefert)
▪ Wann. Installation ist optional. Wird empfohlen an Plätzen, wo ein
Menge Schmutz oder Dreck (z.B.: Blätter) in den Ansaugkanal
gelangen kann.
▪ Wo. Installieren Sie den Filter an einer der folgenden Stellen:
▪ Ansaugöffnung der Wärmetauscher-Einheit
▪ Ansaugkanal (ist leichter zu warten)
▪ Wie. Siehe die Installationsanleitung, die am Filter angebracht ist.
▪ Druckabfall über Filter: 75Pa bei 100m³/min.
5 Vorbereitung
5 Das Kabel anschließen.
6 Den Kühlen/Heizen-Wahlschalter anschließen.
Anzugsdrehmoment X1M (A/B/C): 0,53~0,63N•m
7 Befestigen Sie die Kabel mit Kabelbinder.
8 Den DIP-Schalter auf EIN stellen (DS1‑1).
5.1 Übersicht: Vorbereitung
In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun
müssen, bevor Sie zur Baustelle gehen.
Es enthält Informationen zu folgenden Punkten:
▪ Den Ort der Installation vorbereiten
▪ Kältemittelleitungen vorbereiten
▪ Elektrische Verkabelung vorbereiten
5.2 Vorbereiten des Installationsortes
Das Gerät NICHT in einem Raum installieren, der auch als
Arbeitsplatz oder Werkstatt benutzt wird. Finden in der Nähe des
Geräts Bauarbeiten statt (z.B. Schleifarbeiten), bei denen viel Staub
entsteht, muss das Gerät abgedeckt werden.
Installationsort mit ausreichendem Platz zum An- und Abtransport
des Geräts an den Standort bzw. vom Standort auswählen.
5.2.1 Anforderungen an den Installationsort der Verdichter-Einheit
INFORMATION
Berücksichtigen Sie auch die folgenden Anforderungen:
▪ Allgemeine Anforderungen an den Installationsort.
Siehe Kapitel “Allgemeine Sicherheitsvorkehrungen”.
▪ Anforderungen an die Kältemittelleitungen (Länge,
Höhenunterschied). Siehe weiter unten in diesem
Kapitel “Vorbereitung”.
9 Die Wartungsblenden wieder anbringen. Siehe "6.10.2 So
schließen Sie die Verdichter-Einheit"auf Seite33.
10 Probelauf durchführen. Siehe Kapitel "Inbetriebnahme".
Heizung Ablaufwanne (EKDPH1RDX)
▪ Wann. Installation ist optional. Wird empfohlen in Gegenden, wo
die Außentemperatur für länger als 24 Stunden kontinuierlich
unter –7°C liegt.
▪ Wo. Die Heizung für die Ablaufwanne in der Wärmetauscher-
Einheit installieren.
▪ Wie. Siehe die Installationsanleitung, die mit der Heizung für die
Referenz für Installateure und Benutzer
Ablaufwanne geliefert wird.
12
ACHTUNG
Dieses Gerät sollte nicht für die Allgemeinheit zugänglich
sein; installieren Sie es in einem gesicherten Bereich, wo
nicht leicht darauf zugegriffen werden kann.
Diese Einheiten (Verdichter-Einheit, WärmetauscherEinheit und Inneneinheiten) können in Handels- und
Gewerbebetrieben installiert werden.
HINWEIS
Dies ist ein Produkt der Klasse A. Im Wohnbereich kann
dieses Produkt Funkstörungen verursachen. In diesem Fall
muss der Anwender gegebenenfalls entsprechende
Gegenmaßnahmen treffen.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 13
5 Vorbereitung
b
c
f
d
d
a
e
b
c
(mm)
g
b
c
≥10
a
≥10
≥10≥500
≥10
(mm)
b
≥10
≥50
a
b
≥100
≥500
≥100
(mm)
HINWEIS
Das in diesem Handbuch beschriebene Gerät kann durch
die Aussendung von Funkwellen elektronische Störungen
verursachen. Das Gerät entspricht Spezifikationen, die für
den Schutz gegen solche Art von Interferenzen für
angemessen gelten. Es gibt jedoch keine Garantie, dass
bei besonderen Installationsszenarien keinerlei Störung
auftreten kann.
Darum wird empfohlen, bei der Installation des Gerätes
und der Verlegung von Kabeln darauf zu achten, dass zu
Stereoanlagen, PCs usw. ein hinreichender Abstand
besteht.
a PC oder Radio
b Sicherung
c Fehlerstrom-Schutzschalter
d Benutzerschnittstelle
e Inneneinheit
f Verdichter-Einheit
g Wärmetauscher-Einheit
An Orten mit schwachem Empfang sollte ein Abstand von
mindestens 3 m eingehalten werden, um elektromagnetische
Störungen bei anderen Geräten zu vermeiden. Zum Verlegen von
Strom- und Übertragungsleitungen verwenden Sie am besten
Kabelkanäle.
▪ Platzbedarf für Wartungsarbeiten. Achten Sie auf Folgendes:
▪ Nicht in geräuschempfindlicher Umgebung installieren (z.B. in der
Nähe von Schlafzimmern), wo die Betriebsgeräusche als störend
empfunden werden könnten.
Hinweis: Wird unter den tatsächlichen Installationsbedingungen
der Geräuschpegel gemessen, dann wird ein höherer Wert
gemessen werden als der, der im Schallspektrum im Datenbuch
angegeben ist. Das liegt an Schallreflektionen und
Umgebungsgeräuschen.
▪ An Orten, an denen Dünste, Spray oder Dämpfe von Mineralöl in
der Luft sein können. Kunststoffteile könnten beschädigt und
unbrauchbar werden und zu Wasserleckagen führen.
Es wird davon abgeraten, das Gerät an den folgenden Orten zu
installieren, da dies zu einer Beeinträchtigung der
Gesamtnutzungsdauer des Geräts führen kann:
▪ Umgebungen mit starken Spannungsschwankungen
▪ In Fahrzeugen oder auf Schiffen
▪ In Räumen, wo Säure- oder Ammoniakdämpfe vorhanden sind
5.2.2 Anforderungen an den Installationsort der Wärmetauscher-Einheit
Für den Installationsort der Wärmetauscher-Einheit gelten dieselben
Anforderungen wie für die Verdichter-Einheit und ein paar weitere:
▪ Die Lamellen des Wärmetauschers sind scharf, so dass
Verletzungsgefahr besteht. Wählen Sie einen Installationsort, an
dem keine Verletzungsgefahr entstehen kann (insbesondere in
Bereichen, in denen Kinder spielen).
▪ Platzbedarf für Wartungsarbeiten. Achten Sie auf Folgendes:
a Luftansaugseite
a Draufsicht
b Vorderansicht
▪ Treffen Sie Vorkehrungen, damit bei einer Leckage am
Installationsort und der Umgebung keine Schäden durch das
Wasser entstehen können.
▪ Wählen Sie einen Ort aus, an dem die aus dem Gerät austretende
heiße/kalte Luft oder das Betriebsgeräusch NIEMANDEN
belästigen.
Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw.
▪ Schutzgitter. Auf der Luftansaugseite und auf der
Luftauslassseite müssen Schutzgitter installiert werden, damit
niemand die Ventilatorflügel oder den Wärmetauscher berühren
kann.
▪ Luftstrom. Stellen Sie sicher, dass der Luftstrom nicht behindert
oder blockiert wird.
▪ Abfluss. Stellen Sie sicher, dass das Kondenswasser
ordnungsgemäß ablaufen kann.
b Luftauslassseite
Orten:
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
13
Page 14
5 Vorbereitung
a
b
c
d
e
ba
a
b
a
b
▪ Installation in Meeresnähe. Die Installation NICHT so
vornehmen, dass die Einheit dem Wind vom Meer direkt
ausgesetzt ist. Durch den Salzgehalt der Luft könnte sonst die
Lebenserwartung der Einheit durch Rostbildung verkürzt werden.
X Nicht zulässig
O Zulässig
a Gebäude (Draufsicht)
b Luftauslasskanal
c Wärmetauscher-Einheit
d Ansaugkanal
e Wind vom Meer
5.2.3 Sicherheitvorkehrungen gegen Austritt von Kältemittel
Über Sicherheitvorkehrungen gegen Austritt von Kältemittel
Der Installateur Monteur und der Systemspezialist haben gemäß
gesetzlicher Bestimmungen und Richtlinien dafür zu sorgen, dass
keine Leckagen auftreten können. Folgende Richtlinien mögen
angewendet werden, falls es keine gesetzlichen Bestimmungen gibt.
Dieses System verwendet R410A als Kältemittel. R410A ist ein
absolut sicheres, ungiftiges und nicht brennbares Kältemittel.
Trotzdem muss dafür gesorgt werden, dass das System in einem
ausreichend großen Raum installiert wird. Dadurch wird
sichergestellt, dass die Höchstwerte für die - in Übereinstimmung mit
den jeweiligen lokalen Vorschriften und Richtlinien - zulässige
Konzentration von Kältemittelgas nicht überschritten werden können,
falls einmal der unwahrscheinliche Fall eines größeren Lecks im
System eintritt.
Maximalen Konzentrationswert prüfen
Vollziehen Sie die nachfolgenden Schritte 1 bis 4, um zu prüfen, ob
der höchstzulässige Konzentrationswert überschritten ist. Wenn ja,
ergreifen Sie die notwendigen Maßnahmen, damit die Normen
eingehalten werden.
1 Berechnen Sie separat die Mengen des in jedes einzelne
System eingefüllten Kältemittels (in kg).
Formel A+B=C
A Menge des Kältemittels in einem System mit
einer einzigen Einheit (Menge des
Kältemittels, die im Werk in das System
eingefüllt wird)
B Zusätzliche Füllmenge (lokal hinzugefügte
Kältemittelmenge)
C Gesamtmenge des Kältemittels im System
(in kg)
HINWEIS
Falls ein einzelnes Kältemittelsystem in 2 vollständig
unabhängige Kältemittelsysteme unterteilt ist, nehmen Sie
die Menge an Kältemittel, mit der jedes einzelne System
befüllt ist.
2 Berechnen Sie das Volumen (m3) des Raumes, in dem die
Einheit installiert ist. Im folgenden Fall berechnen Sie zum
Beispiel den Rauminhalt von (D), (E) als einzelnen Raum oder
als kleinsten Raum.
D Wenn der Raum nicht in kleineren Räume unterteilt ist:
E Der Raum ist unterteilt, es gibt jedoch eine genügend
große Öffnung zwischen den Räumen, die eine freie
Luftzirkulation in beide Richtungen ermöglicht.
Maximaler Konzentrationswert
Die maximale Menge an Kältemittel und die Berechnung einer
möglichen Höchstkonzentration von Kältemittel hängen unmittelbar
mit der Größe des menschlichen Aufenthaltsbereichs zusammen, in
den Kältemittel austreten könnte.
Die Maßeinheit für die Konzentration ist kg/m3 (Gewicht des
Kältemittelgases in kg in 1m3 Volumen des betroffenen Raumes).
Es sind die vor Ort geltenden Vorschriften und Richtlinien für den
höchstzulässigen Konzentrationswert einzuhalten.
Gemäß den entsprechenden europäischen Bestimmungen beträgt
der höchstzulässige Konzentrationswert für R410A in einem
menschlichen Aufenthaltsbereich 0,44kg/m3.
a Richtung des Kältemitteldurchflusses
b Raum, in dem das Kältemittel ausgetreten ist (Ausfluss des
gesamten Kältemittels aus dem System)
Achten Sie besonders auf Orte wie beispielsweise Keller usw., wo
sich Kältemittelgas ansammeln kann, da Kältemittel schwerer ist als
Luft.
Referenz für Installateure und Benutzer
3 Berechnung der Kältemittelkonzentration unter Benutzung der
4 Berechnen Sie dann die mögliche Kältemittelkonzentration,
14
a Öffnung zwischen den Räumen
b Abtrennung (Es gibt eine Öffnung ohne Tür, oder es
gibt Öffnungen über und unter der Tür, deren jeweilige
Größe mindestens 0,15% der Fußbodenfläche
beträgt.)
Ergebnisse der Berechnungen oben in Schritt 1 und 2. Wenn
das Ergebnis der Berechnung oben einen Wert ergibt, der über
dem höchstzulässigen Konzentrationswert liegt, muss eine
Ventilationsöffnung zum benachbarten Raum geschaffen
werden.
Formel F/G≤H
F Gesamtvolumen des Kältemittels im
Kältemittelsystem
G Größe (m3) des kleinsten Raums, in dem
eine Einheit installiert ist
H Höchstwert für die Konzentration (kg/m3)
indem Sie das Volumen des Raumes mit der installierten
Einheit und das Volumen des benachbarten Raumes
zusammen nehmen. Schaffen Sie Ventilationsöffnungen in der
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 15
5 Vorbereitung
t
Ø
A
a
B
D
D
C
D
D
b
EKEXV
AHU
VRV DX
VRV DX
c
c
Tür zum benachbarten Raum, damit die
Kältemittelkonzentration geringer würde als der maximal
zulässige Wert.
5.3 Vorbereiten der Kältemittelleitungen
5.3.1 Anforderungen an KältemittelRohrleitungen
INFORMATION
Lesen Sie auch die Vorsichtsmaßnahmen und
Anforderungen im Kapitel "Allgemeine
Sicherheitsvorkehrungen".
HINWEIS
Beim Umgang mit dem Kältemittel R410A muss sehr
vorsichtig verfahren werden, damit das System sauber,
trocken und dicht bleibt.
▪ Sauber und trocken: Fremdmaterialien (einschließlich
Mineralöle oder Feuchtigkeit) dürfen unter keinen
Umständen in das System gelangen.
▪ Dicht: R410A enthält kein Chlor, zerstört nicht die
Ozonschicht und beeinträchtigt somit nicht die
Schutzschicht der Erde gegen schädliche UV-Strahlen.
Bei Entweichen in die Atmosphäre kann R410A
geringfügig zum Treibhauseffekt beitragen. Daher
muss bei der Installation das Kühlsystem sorgfältig auf
Dichtheit geprüft werden.
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30mg/10m sein.
Sollten keine Rohrleitungen in der erforderlichen Größe (Maßeinheit
Zoll) zur Verfügung stehen, können auch Leitungen mit anderen
Durchmessern (Maßeinheit Millimeter) verwendet werden. Dabei
muss Folgendes berücksichtigt werden:
▪ Wählen Sie eine Rohrstärke, die der benötigten Stärke am
nächsten kommt.
▪ Verwenden Sie die entsprechenden Adapter, um von Leitungen in
mm auf Leitungen in Zoll zu wechseln (bauseitig zu liefern).
▪ Die zusätzliche Kältemittel-Kalkulation muss angepasst werden,
so wie es in "6.8.3 Die zusätzliche Kältemittelmenge
bestimmen"auf Seite27 angegeben ist.
A: Rohrleitung zwischen Wärmetauscher-Einheit und Verdichter-Einheit
Verwenden Sie die folgenden Durchmesser:
5.3.2 Anforderungen an das Material von Kältemittel-Rohrleitungen
▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos
verbundene Kupferrohre.
▪ Rohrleitungs-Härtegrad und -stärke:
Außendurchme
sser (Ø)
6,4mm (1/4")
9,5mm (3/8")
12,7mm (1/2")
15,9mm (5/8") Weichgeglüht (O) ≥0,99mm
19,1mm (3/4") Halbhart (1/2H) ≥0,80mm
(a) Je nach den geltenden gesetzlichen Vorschriften und dem
Härtegrad Stärke (t)
Weichgeglüht (O) ≥0,80mm
maximalen Betriebsdruck der Einheit (siehe "PS High" auf
dem Typenschild) ist möglicherweise eine größere
Rohrstärke erforderlich.
(a)
5.3.3 Rohrstärke auswählen
Bestimmen Sie die richtige Stärke anhand der folgenden Tabellen
und der Referenz-Abbildung (nur um Anhaltspunkte zu geben).
B: Rohrleitung zwischen Verdichter-Einheit und erstem Kältemittel-Abzweigsatz
Verwenden Sie die folgenden Durchmesser:
Standard Verstärken Standard Verstärken
Standard ↔ Verstärkung:
Die entsprechende
Rohrlänge zwischen
Wärmetauscher-Einheit
und der am weitesten
entfernten Inneneinheit
beträgt 90m oder mehr
a Wärmetauscher-Einheit
b Verdichter-Einheit
c Kältemittel-Abzweigsatz
VRVDX VRVDX Inneneinheit
EKEXV Expansionsventil
AHU Luftbehandlungsgerät
A Rohrleitung zwischen Wärmetauscher-Einheit und
Verdichter-Einheit
B Rohrleitung zwischen Verdichter-Einheit und (erstem)
Kältemittel-Abzweigsatz (=Hauptrohr)
C Rohrleitung zwischen Kältemittel-Abzweigsätzen
D Rohrleitung zwischen Kältemittel-Abzweigsatz und
Inneneinheit
Außendurchmesser von Rohrleitung (mm)
Gasleitung Flüssigkeitsleitung
22,2 12,7
Außendurchmesser von Rohrleitung (mm)
Gasleitung Flüssigkeitsleitung
15,9 19,1 9,5 —
Wenn Dann
Es wird empfohlen, die Stärke der
Haupt-Gasleitung (zwischen
Verdichter-Einheit und erstem
Kältemittel-Abzweigsatz) zu
vergrößern (verstärken). Wenn die
empfohlene Gasleitungsstärke
(verstärken) nicht verfügbar ist, müssen
Sie die Standardstärke verwenden (was
zu einer leichten Leistungsabnahme
führen kann).
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
15
Page 16
5 Vorbereitung
H1
H2
H3
H5
L1
a
L2
L3
L4
L5
L6
L7
H4
b
EKEXV
AHU
VRV DX
VRV DX
c
c
C: Rohrleitung zwischen KältemittelAbzweigsätzen
Verwenden Sie die folgenden Durchmesser:
Inneneinheit-
Leistungsindex
<150 15,9 9,5
150≤x<200 19,1
Außendurchmesser von Rohrleitung
(mm)
Gasleitung Flüssigkeitsleitung
D: Rohrleitung zwischen Kältemittel-Abzweigsatz und Inneneinheit
Verwenden Sie dieselben Durchmesser wie bei den Anschlüssen
(Flüssigkeit, Gas) bei den Inneneinheiten. Die Durchmesser der
Inneneinheiten sind wie folgt:
Inneneinheit-
Leistungsindex
15~50 12,7 6,4
63~140 15,9 9,5
Außendurchmesser von Rohrleitung
(mm)
Gasleitung Flüssigkeitsleitung
5.3.4 Kältemittel-Abzweigsätze auswählen
Für Verrohrungsbeispiel siehe "5.3.3 Rohrstärke auswählen" auf
Seite15.
Refnet-Anschlussstück beim ersten Abzweig (gezählt ab
Verdichter-Einheit)
Wenn Sie am ersten Abzweig - gezählt ab der Seite der VerdichterEinheit - Refnet-Anschlussstücke verwenden, treffen Sie aus der
folgenden Tabelle die passende Auswahl, indem Sie die Leistung
der Verdichter-Einheit zu Grunde legen. Beispiel: RefnetAnschlussstück c (B→C/D).
Leistungsart Verdichter-
Einheit
5HP KHRQ22M20T
Refnet-Anschlussstücke bei anderen Abzweigungen
In Bezug auf Refnet-Anschlusstücke - mit Ausnahme der ersten
Abzweigung - ist das geeignete Abzweigsatz-Modell zu wählen,
basierend auf dem Gesamtleistungsindex aller Inneneinheiten, die
nach dem Kältemittel-Abzweig angeschlossen sind. Beispiel:
Refnet-Anschlussstück c (C→D/D).
Inneneinheit-Leistungsindex Kältemittel-Abzweigsatz
<200 KHRQ22M20T
Refnet-Verteiler
Was Refnet-Verteiler betrifft: Treffen Sie aus der folgenden Tabelle
die passende Auswahl, indem Sie die Gesamtleistung aller
Inneneinheiten zu Grunde legen, die unterhalb des Refnet-Verteilers
angeschlossen werden.
Inneneinheit-Leistungsindex Kältemittel-Abzweigsatz
<260 KHRQ22M29H
Kältemittel-Abzweigsatz
a Wärmetauscher-Einheit
b Verdichter-Einheit
c Kältemittel-Abzweigsatz
VRVDX VRVDX Inneneinheit
EKEXV Expansionsventil
AHU Luftbehandlungsgerät
H1~H5 Höhendifferenzen
L1~L7 Rohrleitungslänge
Minimum and maximum piping lengths
1 Wärmetauscher-Einheit →
Verdichter-Einheit
2 Tatsächliche Rohrlänge
(entsprechende Rohrlänge)
3 Gesamtleitungslänge (x=L1+L2+L3+L4+L5+L6+L7)
Minimum 10m≤x
Maximum If Then
4 EKEXV →AHU L4≤5m
5 Erster Abzweigsatz →
Inneneinheit/AHU
Maximum height differences
1 Wärmetauscher-Einheit ↔
Verdichter-Einheit
2 Verdichter-Einheit ↔
Inneneinheit
3 EKEXV ↔AHU H4≤5m
4 Inneneinheit ↔ Inneneinheit H5≤15m
(a) Gehen Sie davon aus, dass die äquivalente Rohrlänge des
Refnet-Anschlussstückes = 0,5m und des RefnetVerteilers = 1m entspricht (für Berechnungszwecke der
äquivalenten Rohrlänge, nicht für Berechnungen der
Kältemittel-Füllung).
(b) Jede der Einheiten kann die höchste sein.
L1≤30m
L2+L3+L4≤70m (90m)
(a)
L2+L5+L6≤70m (90m)
L2+L5+L7≤70m (90m)
L1≤30m x≤115m
L1≤25m x≤120m
L1≤20m x≤125m
L1≤15m x≤130m
L1≤10m x≤135m
L1≤5m x≤140m
L3+L4≤40m
L5+L6≤40m
L5+L7≤40m
(b)
H1≤10m
H2≤30m
H3≤30m
5.4 Vorbereiten der Elektroinstallation
INFORMATION
An einen Verteiler können maximal 8 Abzweige
angeschlossen werden.
5.3.5 Länge der Kältemittelleitung und Höhenunterschied
Die Leitungslänge und der Höhenunterschied müssen Folgendem
entsprechen.
Referenz für Installateure und Benutzer
16
5.4.1 Elektrische Konformität
Die Anlage entspricht der Norm:
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03

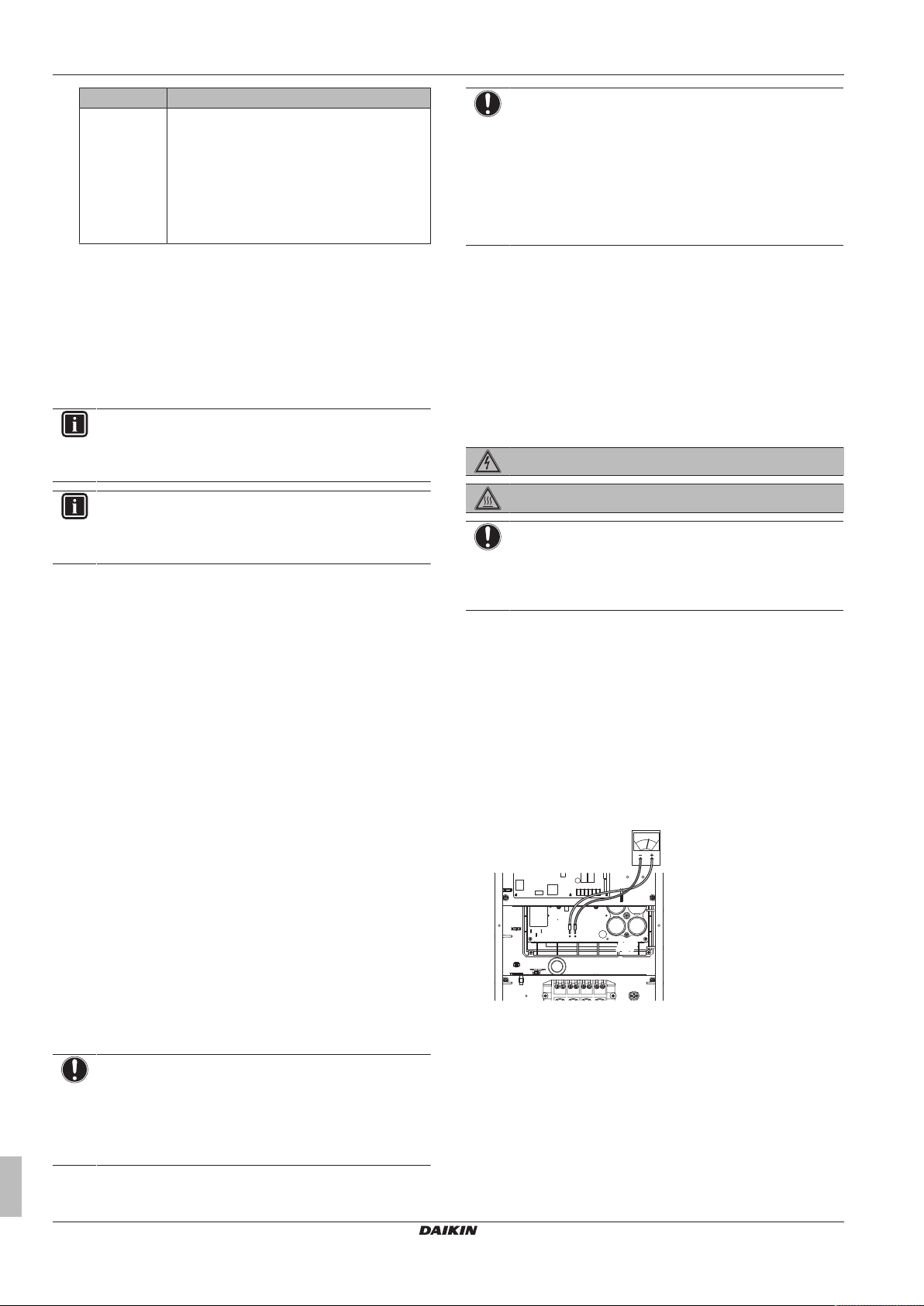

Page 17
6 Installation
▪ EN/IEC 61000‑3‑12, vorausgesetzt, die Kurzschlussleistung Ssc ist
größer oder gleich dem Minimalwert von Ssc bei der Schnittstelle
von Benutzer-Anschluss und dem öffentlichen System.
▪ EN/IEC 61000‑3‑12 = Festlegung gemäß europäischer/
internationaler technischer Norm für die Grenzen von
Stromoberschwingungen erzeugt von an öffentlichen
Niederspannungssystemen angeschlossenen Anlagen mit
Eingangsströmen von >16A und ≤75A pro Phase.
▪ Es liegt in der Verantwortung des Installateurs oder des
Anlagen-Benutzers - gegebenenfalls nach Konsultation des
Netzbetreibers - Folgendes sicherzustellen: Die Anlage wird nur
angeschlossen an ein Einspeisungssystem mit einer
Kurzschlussleistung Ssc größer als der oder gleich dem MinimalSsc-Wert.
Modell Mindest-Ssc-Wert
RKXYQ5 3329kVA
5.4.2 Anforderungen an Sicherheitseinrichtung
HINWEIS
Bei der Verwendung von Schutzschaltern, die mit
Reststrom betrieben werden, darauf achten, einen schnell
reagierenden Schalter zu verwenden, der mit 300 mA
Reststrom (Nennstrom) arbeitet.
Stromversorgung: Verdichter-Einheit
Der Netzanschluss für die Stromversorgung muss mit den
erforderlichen, den geltenden gesetzlichen Vorschriften
entsprechenden Schutzvorrichtungen ausgestattet sein, d. h.
Hauptschalter, träge Sicherung für jede Phase und FehlerstromSchutzschalter.
Die Auswahl und Stärke der Kabel muss den dafür geltenden
Vorschriften entsprechen sowie den Angaben in der Tabelle unten.
Modell Mindest-
Strombelastbarkeit
im Schaltkreis
RKXYQ5 17,4A 20A
▪ Phase und Frequenz: 3N~50Hz
▪ Elektrische Spannung: 380-415V
Stromversorgung: Wärmetauscher-Einheit
Der Netzanschluss für die Stromversorgung muss mit den
erforderlichen, den geltenden gesetzlichen Vorschriften
entsprechenden Schutzvorrichtungen ausgestattet sein, d. h.
Hauptschalter, träge Sicherung für jede Phase und FehlerstromSchutzschalter.
Die Auswahl und Stärke der Kabel muss den dafür geltenden
Vorschriften entsprechen sowie den Angaben in der Tabelle unten.
Modell Mindest-
Strombelastbarkeit
im Schaltkreis
RDXYQ5 7,0A 10A
Empfohlene
Sicherungen
Empfohlene
Sicherungen
Signalübertragungskabel Ummanteltes + abgeschirmtes
Kabel (2-adrig)
Vinylkabel
0,75~1,25mm²
(abgeschirmtes Kabel für das
Übertragungskabel ist optional)
Maximale Kabellänge
(= Entfernung zwischen
Verdichter-Einheit und der am
weitesten entfernten
Inneneinheit)
Kabellänge insgesamt
(= Entfernung zwischen
Verdichter-Einheit und allen
Inneneinheiten, sowie zwischen
Verdichter-Einheit und
Wärmetauscher-Einheit)
Wenn die Gesamtlänge der Übertragungsleitung darüber
hinausgeht, kann das zu Kommunikationsfehlern führen.
300m
600m
6 Installation
6.1 Übersicht: Installation
In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun
müssen, wenn Sie am Installationsort sind.
Typischer Ablauf
Die Inbetriebnahme erfolgt normalerweise in folgenden Schritten:
▪ Montage der Verdichter-Einheit.
▪ Montage der Wärmetauscher-Einheit (+ Kanalführung +
Schmutzfilter + Entwässerungspumpe + optionale Einrichtungen).
▪ Montage der Inneneinheiten.
▪ Kältemittelleitungen anschließen.
▪ Kältemittelleitungen überprüfen.
▪ Kältemittel einfüllen.
▪ Elektrische Verkabelung durchführen.
▪ Installation der Verdichter-Einheit abschließen.
▪ Installation der Wärmetauscher-Einheit abschließen.
▪ Installationsarbeiten innen abschließen.
INFORMATION
Anleitung zur Installation der Inneneinheit (Montage der
Inneneinheit, Kältemittelleitung an die Inneneinheit
anschließen, Inneneinheit elektrisch verkabeln…) finden
Sie in der Installationsanleitung zur Inneneinheit.
6.2 Geräte öffnen
▪ Phase und Frequenz: 1~50Hz
▪ Elektrische Spannung: 220-240V
Signalübertragungskabel
Abschnitt Übertragungsleitung:
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
6.2.1 Über das Öffnen der Geräte
Es kann vorkommen, dass das Gerät geöffnet werden muss.
Beispiel:
▪ Bei Anschließen der Kältemitteilleitungen
▪ Beim Anschließen der elektrischen Leitungen
▪ Bei der Instandhaltung und Wartung des Geräts
GEFAHR: STROMSCHLAGGEFAHR
Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die
Wartungsabdeckung entfernt ist.
Referenz für Installateure und Benutzer
17
Page 18
6 Installation
5×
4×
2×
a
≤480
516
≥666
600
≥800
(mm)
20 mm
6.2.2 So öffnen Sie die Verdichter-Einheit
GEFAHR: VERBRENNUNGSGEFAHR
GEFAHR: STROMSCHLAGGEFAHR
1 Entfernen Sie die Wartungsblende von der Verdichter-Einheit.
2 Falls Sie bauseitige Einstellungen vornehmen wollen,
entfernen Sie den Schaulochdeckel.
3 Falls Sie Elektrokabel anschließen wollen, entfernen Sie die
Schaltkastenabdeckung.
6.3 Montage der Verdichter-Einheit
6.3.1 Sicherheitsvorkehrungen bei der Montage der Verdichter-Einheit
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
6.3.2 Leitlinien zur Montage der VerdichterEinheit
Überprüfen Sie die Festigkeit und Ebenheit des
Installationsstandortes, damit gewährleistet ist, dass das Gerät
während des Betriebs keine Vibrationen oder Geräusche erzeugt.
Falls Vibrationen auf das Gebäude übertragen werden könnten,
müssen schwingungsfreie Gummis (bauseitig) verwendet werden.
Sie können die Verdichter-Einheit direkt auf dem Boden oder auf
einem Gerüst installieren.
▪ Auf dem Boden. Es ist NICHT erforderlich, die Einheit mit
Ankerbolzen zu fixieren.
▪ Auf einem Gerüst. Fixieren Sie die Einheit sicher mittels
Ankerbolzen, Muttern und Unterlegscheiben (bauseitig zu liefern)
auf dem Gerüst. Das Fundament (Stahlträgerrahmen oder Beton)
muss größer sein als die grau schraffierte Fläche.
6.2.3 So öffnen Sie die Schaltkastenabdeckung der Wärmetauscher-Einheit
GEFAHR: STROMSCHLAGGEFAHR
Fundament Minimum
a Verankerungspunkt (4 x)
INFORMATION
Die empfohlene Höhe des oberen hervorstehenden Teils
der Schrauben beträgt 20mm.
6.4 Montage der WärmetauscherEinheit
6.4.1 Sicherheitsvorkehrungen bei der Montage der Wärmetauscher-Einheit
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
Referenz für Installateure und Benutzer
18
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 19
6 Installation
a1
4×
b
b
a2
c
1497 (mm)
705 25584
0~2°
0~2°
A
A
B
B
a
a
a
a b a
a b b a
eed d
c
a
b
c
d
6.4.2 Leitlinien zur Montage der Wärmetauscher-Einheit
INFORMATION
Optionale Einrichtungen. Lesen Sie vor der Installation
einer optionalen Einrichtung die zugehörige
Installationsanleitung. Abhängig von den Bedingungen vor
Ort ist es möglicherweise einfacher, erst die optionale
Einrichtung zu installieren.
▪ Tragbolzen. Verwenden Sie Tragbolzen für die Installation.
Prüfen Sie, ob die Decke stabil genug ist, das Gewicht der Einheit
zu tragen. Falls keine ausreichende Tragfähigkeit besteht,
verstärken Sie die Decke, bevor Sie die Einheit installieren.
Setzen Sie die Aufhängung auf den Tragbolzen. Nehmen Sie mit
Hilfe einer Mutter und einer Unterlegscheibe an der oberen und
unteren Seite der Aufhängung die Befestigung vor.
a1 Mutter
a2 Doppelmutter
b Unterlegscheibe
c Aufhängung
▪ Abwasser-Abfluss. Achten Sie darauf, dass das Abwasser zum
Ablaufrohranschluss fließt.
▪ Luftaustritt. Wickeln Sie Aluminiumband um die Verbindung
zwischen Wärmetauscher-Einheit und Kanalführung. Stellen Sie
sicher, dass bei der Verbindung zwischen Wärmetauscher-Einheit
und Kanalführung und auch bei anderen Verbindungen keine Luft
austritt. Sonst besteht die Gefahr, dass sich Kondenswasser
bildet, eine Überhitzung stattfindet oder dass es
Geräuschprobleme gibt.
a Schraube (bauseitig zu liefern)
b Flansch (bauseitig zu liefern)
c Wärmetauscher-Einheit
d Isolierung (bauseitig zu liefern)
e Aluminiumband (bauseitig zu liefern)
▪ Luftstrom:
▪ Sorgen Sie dafür, dass das Einwirken von Wind nicht dazu
führen kann, dass der Luftstrom in der Kanalführung umgekehrt
wird.
▪ Verhindern Sie, dass ausgeblasene Luft zurück zur
Ansaugseite gelangen kann. Mögliche Folge:
Leistungseinbußen der Einheit.
▪ Außenluft. Den Ansaugkanal und den Luftauslasskanal mit der
Außenluft verbinden. Sind Ansaugkanal oder Luftauslasskanal mit
der Luft im Inneren verbunden, verhindert das möglicherweise,
dass die gewünschte Raumtemperatur erreicht wird.
6.4.3 Leitlinien zur Installation des Kanals
Der Kanal ist bauseitig zu liefern.
▪ Gefälle. Achten Sie darauf, dass die Kanalführung nach unten
geneigt ist, damit kein Wasser in die Wärmetauscher-Einheit
fließen kann.
▪ Gitter. An den Eingängen des Ansaugkanals und des
Auslasskanals müssen Gitter installiert werden, damit weder Tiere
noch Schmutz in den Kanal gelangen können.
▪ Wartungsöffnungen. Die Kanalführungen sollten
Wartungsöffnungen bekommen, damit die Wartungsarbeiten
erleichtert werden.
▪ Thermoisolierung. Die Kanalführungen müssen wärmeisoliert
werden, um (beim Heizen) die Bildung von Kondenswasser,
thermische Verluste und das Überheizen des Gebäudes zu
verhindern (beim Kühlen).
▪ Schallisolierung. Versehen Sie die Kanalführungen mit einer
Geräuschdämmung, insbesondere in einer
geräuschempfindlichen Umgebung. Beispiel: Kanalführung mit
Geräuschdämmung; in der Kanalführung befindet sich eine
schallschluckende Ablenkplatte.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
a Anschluss für Ablaufrohr
a Kanalführung
b Wärmetauscher-Einheit
O Zulässig
X Nicht zulässig
a Gebäude (Draufsicht)
b Ansaugkanal
c Wärmetauscher-Einheit
d Luftauslasskanal
6.4.4 Leitlinien zur zur Installation des Abflussrohrs
Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß
ablaufen kann. Das bedeutet:
▪ Allgemeine Leitlinien
▪ Anschließen des Abflussrohres an die Wärmetauscher-Einheit
▪ Installieren einer Entwässerungspumpe und einer Ablaufwanne
▪ Auf Wasserleckagen prüfen
Allgemeine Leitlinien
▪ Rohrleitungslänge. Abflussrohrleitung so kurz wie möglich
halten.
▪ Rohrstärke. Die Rohrstärke muss im Vergleich mit der Stärke des
Verbindungsrohres gleich oder größer sein (Vinylrohr mit 25 mm
Nenndurchmesser und 32mm Außendurchmesser).
Referenz für Installateure und Benutzer
19
Page 20
6 Installation
1~1.5 m
a
a
≥100 mm
a b c b
≤4 mm
A
A'
A-A'
A
A'
ec d
b
a
d
c
a b
2+3+41
A1P
X1M
X2M
1 2
X2MX2M
b
a
X2M
d
X2M
c
▪ Gefälle. Das Abflussrohr muss ein Gefälle haben (mindestens
1/100), damit sich im Rohr keine Luftblasen bilden können.
Haltestangen so verwenden wie gezeigt.
a Haltestange
O Zulässig
X Nicht zulässig
▪ Kondenswasserbildung. Ergreifen Sie geeignete Maßnahmen,
damit sich kein Kondenswasser bilden kann. Isolieren Sie die
komplette Abflussleitung im Gebäude.
▪ Schlechte Gerüche. Um zu verhindern, dass schlechte Gerüche
und Luft durch die Abflussleitung in die Einheit gelangt, installieren
Sie einen Siphon.
a Siphon
▪ Abflussrohre zusammenführen. Sie können Abflussrohre
zusammenführen. Darauf achten, dass die Rohre und TVerbindungen das richtige Maß haben. Es muss der
Betriebskapazität der Einheiten entsprechen.
b Abflussschlauch (Zubehör)
c Metallschelle (Zubehör)
d Dichtungskissen (Zubehör)
e Abflussleitung (bauseitig zu liefern)
Leitlinien zur Installation einer Entwässerungspumpe und Ablaufwanne
Wenn Sie eine Entwässerungspumpe installieren, müssen Sie auch
eine Ablaufwanne installieren. Entwässerungspumpe und
Ablaufwanne sind bauseitig zu liefern.
▪ Entwässerungspumpe:
▪ Mindest-Durchflussmenge: 45l/h
▪ Rückmeldekontakt. Sie können einen Kontakt anschließen,
durch den der Status der Entwässerungspumpe der
Wärmetauscher-Einheit signalisiert wird. Die Wärmepumpe
benutzt diesen Kontakt als Input.
a Wärmetauscher-Einheit
b Innengerät
c T-Verbindung
So schließen Sie das Abflussrohr an die Wärmetauscher-Einheit an
HINWEIS
Bei falschem Anschließen des Abflussschlauches kann es
zu Leckagen kommen, so dass der Bereich der Installation
und die Umgebung beschädigt werden können.
1 Schieben Sie den mitgelieferten Abflussschlauch so weit wie
möglich über den Abflussschlauchstutzen.
2 Befestigen Sie die Metallschelle so, dass der Abstand zwischen
Schraubenkopf und Metallschelle geringer als 4mm ist.
3 Wickeln Sie das Dichtungskissen (= Isolierung) um die
Metallschelle und den Abflussschlauch und befestigen Sie es
mit Kabelbindern.
4 Schließen Sie das Abflussrohr an den Abflussschlauch an.
a Abflussrohrstutzen (an der Einheit angebracht)
Referenz für Installateure und Benutzer
20
a Rückmeldekontakt von der Entwässerungspumpe
b Kabelbinder
c Störung bei der Entwässerungspumpe: Wenn der Kontakt
sich öffnet, stellt die Wärmepumpe ihren Betrieb ein und
gibt eine Fehlermeldung aus. Weitere Informationen siehe
"11.3.1Fehlercodes: Übersicht"auf Seite46.
d Normalbetrieb der Entwässerungspumpe: Wenn der
Kontakt schließt, nimmt die Wärmepumpe ihren normalen
Betrieb wieder auf.
▪ Ablaufwanne:
▪ Mindest-Volumen: 3l
▪ Bewährte Praxis: Nehmen Sie eine Ablaufwanne mit einem
Schwimmerschalter, welcher der Entwässerungspumpe das
EIN/AUS-Signal gibt.
So prüfen Sie auf Wasserleckagen
Geben Sie ungefähr 1l Wasser in die Ablaufwanne und prüfen Sie,
ob es irgendwo leckt.
6.5 Anschließen der Kältemittelleitung
6.5.1 Kältemitteilleitungen anschließen
Vor Anschließen der Kältemitteilleitungen
Verdichter-Einheit und Wärmetauscher-Einheit und Inneneinheiten
müssen montiert sein.
Typischer Ablauf
Anschließen der Kältemittelleitungen beinhaltet:
▪ Kältemittelrohre an die Verdichter-Einheit anschließen
▪ Kältemittelrohre an die Wärmetauscher-Einheit anschließen
▪ Kältemittel-Abzweigsätze anschließen
▪ Die Kältemittelleitungen an den Inneneinheiten anschließen (siehe
die Installationsanleitung zu den Inneneinheiten)
▪ Kältemittelleitungen isolieren
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 21
6 Installation
1
1
≤Ø25.4
a b c d e
f
f
c
d
a
b
a b
cde
▪ Befolgen Sie die Richtlinien für:
▪ Biegen von Rohren
▪ Hartlöten
▪ Verwendung der Absperrventile
▪ Abgeklemmte Rohrleitungen entfernen
6.5.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
GEFAHR: VERBRENNUNGSGEFAHR
HINWEIS
Beachten Sie die folgenden Warnhinweise bezüglich der
Kältemittel-Rohrleitungen:
▪ Darauf achten, dass in den Kältemittelkreislauf nur das
vorgesehene Kältemittel gelangt, keine anderen Stoffe
(z. B. Luft).
▪ Nur R410A verwenden, wenn Sie Kältemittel
hinzuzufügen ist.
▪ Verwenden Sie ausschließlich Installationswerkzeuge
(z. B. Manometer-Set), die speziell für R410A
ausgelegt sind und dem Druck standhalten. Achten Sie
darauf, dass keine fremden Substanzen (einschließlich
Mineralöle oder Feuchtigkeit) in das System gelangen.
▪ Damit Schmutz, Flüssigkeiten oder Staub nicht in die
Rohre dringen können, schützen Sie die Rohre, indem
Sie die Rohrenden quetschen oder mit Klebeband
abdichten.
▪ Beim Durchführen von Kupferrohren durch Wände
muss mit besonderer Vorsicht vorgegangen werden.
▪ Stellen Sie den Stickstoffdruck mittels Druckminderventils auf
20 kPa (0,2 bar) (gerade ausreichend, dass er auf der Haut
spürbar ist).
a Kältemittelrohre
b Zu verlötendes Teil
c Bandumwicklung
d Handventil
e Druckminderventil
f Stickstoff
▪ Verwenden Sie beim Hartlöten der Rohrverbindungen KEINE
Antioxidationsmittel.
Durch Rückstände könnten die Rohre blockiert werden, was zu
einem Defekt der Anlage führen könnte.
▪ Verwenden Sie beim Hartlöten von Kupfer-zu-Kupfer-
Kältemittelleitungen KEIN Flussmittel. Verwenden Sie PhosphorKupfer-Lote (BCuP), die kein Flussmittel erfordern.
Flussmittel haben extrem schädliche Wirkungen auf KältemittelLeitungssysteme. Wird beispielsweise ein Flussmittel auf
Chlorbasis verwendet, verursacht das Korrosion am Rohr. Und
wenn das Flussmittel gar Fluor enthält, wird dadurch die Qualität
des Kältemittel-Öls beeinträchtigt.
6.5.5 Absperrventil und Service-Stutzen benutzen
Handhabung des Absperrventils
▪ Achten Sie darauf, dass alle Absperrventile während des Betriebs
geöffnet sind.
▪ Die Abbildung unten zeigt die Bezeichnungen der Teile, die bei
der Handhabung des Absperrventils eine Rolle spielen.
▪ Das Ventil wird im geschlossenen Zustand geliefert.
6.5.3 Hinweise zum Biegen der Rohre
Verwenden Sie eine Rohrbiegezange zum Biegen. Alle
Rohrbiegungen sollten so behutsam wie möglich erfolgen (der
Biegeradius sollte 30 bis 40 mm oder mehr betragen).
6.5.4 Das Rohrende hartlöten
HINWEIS
Sicherheitsvorkehrungen beim Anschluss bauseitiger
Rohrleitungen. Fügen Sie Lötmaterial hinzu, wie in der
Abbildung gezeigt.
▪ Blasen Sie beim Löten die Rohrleitungen mit Stickstoff aus, um
die Bildung einer größeren Oxidationsschicht auf der Innenseite
der Rohrleitung zu verhindern. Diese Schicht beeinträchtigt die
Funktionsweise der Ventile und Kompressoren im
Kältemittelsystem und verhindert den ordnungsgemäßen Betrieb
der Installation.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
a Service-Stutzen und Abdeckung des Service-Stutzens
b Absperrventil
c Bauseitiger Rohrleitungsanschluss
d Abdeckung des Absperrventils
a Service-Stutzen
b Abdeckung des Absperrventils
c Sechskantöffnung
d Welle
e Dichtung
Öffnen des Absperrventils
1 Die Absperrventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel in das Absperrventil einführen und
dann das Absperrventil entgegen dem Uhrzeigersinn drehen.
3 Sobald ein Weiterdrehen nicht mehr möglich ist, halten Sie an.
Ergebnis: Jetzt ist das Ventil geöffnet.
Referenz für Installateure und Benutzer
21
Page 22
6 Installation
1
2
3
4
c
d
a
b
Um das Ø19,1-mm-Absperrventil vollständig zu öffnen, den
Sechskantschlüssel so weit drehen, dass ein Drehmoment zwischen
27 und 33N•m erreicht wird.
Ein falsches Drehmoment kann dazu führen, dass Kältemittel
entweicht und die Kappe des Absperrventils bricht.
HINWEIS
Denken Sie daran, dass der erwähnte DrehmomentBereich nur für das Öffnen von Absperrventilen von
Gasleitungen mit Ø19,1mm gilt.
Schließen des Absperrventils
1 Die Ventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel in das Absperrventil einführen und
dann das Absperrventil im Uhrzeigersinn drehen.
3 Sobald ein Weiterdrehen nicht mehr möglich ist, halten Sie an.
Ergebnis: Jetzt ist das Ventil geschlossen.
Richtung beim Schließen:
Handhabung der Absperrventils-Abdeckung
▪ Bei der Kennzeichnung durch den Pfeil ist die Abdeckung des
Absperrventils versiegelt. Vermeiden Sie Beschädigungen.
▪ Nach Betätigen des Absperrventils die Abdeckung des
Absperrventils wieder sicher aufsetzen. Die Drehmomente für das
Festschrauben sind in der Tabelle unten angegeben.
▪ Überprüfen Sie nach dem Anbringen der Abdeckung, ob
Kältemittel austritt.
Anzugsdrehmomente
Größe des
Absperrven
tils (mm)
Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9
Ø12,7 8,1~9,9 18,0~22,0
Ø19,1 27,0~33,0 8mm 22,5~27,5
Anzugsdrehmoment N•m (zum Schließen nach
VentilkörperSechskants
rechts drehen)
Welle
chlüssel
Kappe
(Ventildeck
el)
Service-
Stutzen
6.5.6 Abgeklemmte Rohrleitung entfernen
WARNUNG
Gas, das in dem vom Absperrventil abgeschlossenen
Bereich verbleibt, kann aus der abgeklemmten Rohrleitung
entweichen.
Die Instruktionen in Bezug auf den unten beschriebenen
Vorgang sind genau zu befolgen, weil sonst Sach- oder
Personenschäden eintreten können, die je nach den
Umständen schwerwiegend sein können.
Zum Entfernen der abgeklemmten Rohrleitung ist wie folgt
vorzugehen:
1 Die Ventildeckel entfernen und darauf achten, dass die
Absperrventile vollständig geschlossen sind.
a Service-Stutzen und Abdeckung des Service-Stutzens
b Absperrventil
c Bauseitiger Rohrleitungsanschluss
d Abdeckung des Absperrventils
2 Schließen Sie die Vakuumpumpe / Einheit zur
Wiederverwertung über ein Sammelrohr am Service-Stutzen
aller Absperrventile an.
Sie müssen aus allen 4 abgeklemmten Rohrleitungen Gas und Öl
zurückgewinnen. Je nach verwendeten Werkzeugen wenden Sie
Methode 1 an (Sammelrohr mit Kältemitel-Kanalaufteiler
erforderlich) oder Methode 2.
Handhabung des Service-Stutzens
▪ Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt,
muss ein Einfüllschlauch mit Zungenspatel benutzt werden.
▪ Nach Benutzung des Service-Stutzens die Abdeckung des
Service-Stutzens wieder sicher aufsetzen. Die Drehmomente für
das Festschrauben sind in der Tabelle unten angegeben.
▪ Überprüfen Sie nach dem Anbringen der Abdeckung, ob
Kältemittel austritt.
Referenz für Installateure und Benutzer
22
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 23
6 Installation
p<p
>
e
B
A
C
a
b
A
c
d
B
C
C
C
D
D
RDXYQ
c
d
b
a
C
C
bB
aA
dB
c
A
C
C
b
a
a
a b c d
Sammelrohr Anschlüsse Verdichter-Einheit
Methode 1:
An alle Service-
Stutzen gleichzeitig
anschließen.
Methode 2:
Erst an die ersten 2
Service-Stutzen
anschließen.
Dann an die letzten 2
Service-Stutzen
anschließen.
a, b, c, d Service-Stutzen der Absperrventile
e Vakuumpumpe/Wiederverwertungseinheit
A, B, C Ventile A, B und C
D Kältemitel-Kanalaufteiler
3 Lassen Sie das Gas und Öl aus der abgeklemmten Rohrleitung
ab und fangen Sie es auf, um es der Wiederverwertung
zuzuführen.
ACHTUNG
Gas nicht in die Atmosphäre ablassen!
4 Nachdem das Gas und Öl vollständig aus der abgeklemmten
Rohrleitung abgelassen ist, den Einfüllschlauch abnehmen und
die Service-Stutzen wieder schließen.
5 Den unteren Teil der Gas- und Flüssigkeits-Absperrventil-
Leitungen entlang der schwarzen Linie abschneiden. Ein
geeignetes Werkzeug verwenden (z. B. einen Rohrschneider,
eine Kneifzange).
6 Warten Sie, bis alles Öl abgetropft ist, bevor Sie mit dem
Anschluss bauseitiger Rohrleitungen fortfahren.
6.5.7 So schließen Sie Kältemittelrohre an die Verdichter-Einheit an
HINWEIS
▪ Achten Sie darauf, die mitgelieferten Zusatzrohre zu
verwenden, wenn Sie bauseitige Rohrleitungsarbeiten
ausführen.
▪ Achten Sie darauf, dass die bauseitig installierten
Rohrleitungen nicht andere Rohre oder die Blende
unten oder an der Seite berühren.
1 Die Wartungsblende abnehmen. Siehe "6.2.2So öffnen Sie die
Verdichter-Einheit"auf Seite18.
2 Den Rohrleitungsverlauf auswählen (a oder b).
a Zur Rückseite
b Nach oben
3 Wenn Sie den Rohrleitungsverlauf nach oben gewählt haben:
a Die Isolierung abschneiden (unter der Durchbruchöffnung).
b Auf die Durchbruchöffnung schlagen, um sie zu öffnen und
das Blech zu entfernen.
c Entgraten.
d Die Kanten und die Bereiche um die Kanten mit
Rostschutzfarbe anstreichen, um Rostbildung zu
verhindern.
HINWEIS
Sicherheitsvorkehrungen bei der Schaffung von
Durchbruchöffnungen:
WARNUNG
▪ Achten Sie darauf, das Gehäuse nicht zu beschädigen.
▪ Nachdem Sie die Durchbruchöffnungen hergestellt
haben, empfehlen wir Ihnen, die Kanten und Bereiche
um die Kanten mithilfe von Rostschutzfarbe zu
behandeln, um Rostbildung zu verhindern.
Die abgeklemmte Rohrleitung niemals durch Löten
entfernen.
Gas, das in dem vom Absperrventil abgeschlossenen
Bereich verbleibt, kann aus der abgeklemmten Rohrleitung
entweichen.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
▪ Wenn Sie die elektrischen Leitungen durch die
Durchbruchöffnungen führen, wickeln Sie
Schutzklebeband um die Leitungen, damit sie nicht
beschädigt werden.
4 Rohre (durch Löten) wie folgt anschließen:
Referenz für Installateure und Benutzer
23
Page 24
6 Installation
d
c
b
a
1
2
3
ba
a
a
a
a
1 2 43
5 6 7
A
B
±
3
0
°
a
b
c
a
a Flüssigkeitsleitung (Kreislauf 1: zu Wärmetauscher-Einheit)
b Gasleitung (Kreislauf 1: zu Wärmetauscher-Einheit)
c Flüssigkeitsleitung (Kreislauf 2: zu Inneneinheiten)
d Gasleitung (Kreislauf 2: zu Inneneinheiten)
1 Abgeklemmte Rohrleitung
2 Zubehör für Rohrinstallationsarbeiten
3 Bauseitiges Rohrleitungssystem
HINWEIS
Rohranschlussadapter (Ø19,1→15,9 mm) (geliefert als
Zubehör mit der Verdichter-Einheit). Benutzen Sie den
Rohranschlussadapter, um das bauseitige Rohr
(Ø15,9 mm) an das Zubehör der Gasleitung (Kreislauf 2:
zu Inneneinheiten) (Ø19,1mm) anzuschließen.
3 Vor das Styropor ein feuchtes Tuch platzieren, um die
Ablaufwanne zu schützen.
4 Die Flüssigkeits- und Gasleitungen löten.
HINWEIS
Rohranschlussadapter (Ø19,1→22,2 mm) (geliefert als
Zubehör mit der Verdichter-Einheit). Zum Anschließen
bauseitiger Rohre (Ø22,2 mm) an den WärmetauscherGasanschluss (Ø19,1 mm) den Rohranschlussadapter
verwenden.
5 Das feuchte Tuch entfernen.
6 Die 2 Isolierstücke wieder anbringen, die Isolierbänder
abziehen und an den Isolierstücken ankleben.
7 Die Abdeckung wieder anbringen.
a Gasleitungs-Zubehör (Kreislauf 2: zu Inneneinheiten)
b Rohranschlussadapter
5 Die Wartungsblende wieder anbringen.
6 Alle Zwischenräume dicht machen (Beispiel: a), damit keine
Kleintiere ins System gelangen können.
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern,
dass das Gerät von Kleinlebewesen als Unterschlupf
verwendet wird. Kleinlebewesen, die in Kontakt mit
elektrischen Teilen kommen, können Funktionsstörungen,
Rauch oder Feuer verursachen.
6.5.8 So schließen Sie Kältemittelrohre an die
1 Die Abdeckung entfernen.
2 Die 2 Isolierstücke entfernen.
Referenz für Installateure und Benutzer
Wärmetauscher-Einheit an
24
6.5.9 Den Kältemittel-Abzweigbausatz anschließen
Beachten Sie bei der Installation des Kältemittel-Abzweigsatzes die
dem Satz beiliegende Installationsanleitung.
▪ Montieren Sie die Refnet Verbindung so, dass sie entweder
horizontal oder vertikal abzweigt.
▪ Montieren Sie den Refnet Verteiler so, dass er horizontal
abzweigt.
a Horizontale Fläche
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 25
6 Installation
Installationsarbeiten der
Kältemittel-Rohrleitungen
abgeschlossen?
Sind Inneneinheiten,
Verdichter-Einheit und/oder
Wärmetauscher-Einheit bereits
auf EIN geschaltet worden?
Wie folgt vorgehen:
"Methode 2: Nach
Einschalten".
Rohrinstallation fertig stellen.
Wie folgt vorgehen:
"Methode 1: Vor Einschalten
(normale Methode)."
Ja
Nein
Nein
Ja
6.6 Überprüfen der Kältemittelleitung
6.6.1 Überprüfung der Kältemitteilleitungen
Vor Einschalten der Einheiten (Verdichter-Einheit, WärmetauscherEinheit oder Inneneinheiten) muss die Installation der KältemittelRohrleitungen unbedingt abgeschlossen sein.
Nach Einschalten der Einheiten werden die Expansionsventile
initialisiert. Das bedeutet, dass sie geschlossen werden. Wenn das
geschieht, ist es unmöglich, bei den bauseitigen Rohren und bei der
Wärmetauscher-Einheit und den Inneneinheiten Dichtheitsprüfung
und Vakuumtrocknung durchzuführen.
Deshalb werden jeweils 2 Methoden für die Erstinstallation,
Dichtheitsprüfung und Vakuumtrocknung erklärt.
Methode 1: Vor Einschalten
Wenn das System bis jetzt noch nicht eingeschaltet worden ist, sind
keine besonderen Maßnahmen zu ergreifen, um die
Dichtheitsprüfung und die Vakuumtrocknung durchzuführen.
Methode 2: Nach Einschalten
Wenn das System bereits eingeschaltet worden ist, folgende
Einstellung in Kraft setzen: [2‑21] (siehe "7.2.4Zugriff auf Modus 1
oder 2" auf Seite 35). Durch diese Einstellung werden die
bauseitigen Expansionsventile geöffnet, so dass für das R410AKältemittel auf jeden Fall ein Fließpfad geöffnet ist und es möglich
ist, die Dichtheitsprüfung und die Vakuumtrocknung durchzuführen.
HINWEIS
Vergewissern Sie sich, dass die Wärmetauscher-Einheit
und alle Inneneinheiten, die an die Verdichter-Einheit
angeschlossen sind, eingeschaltet sind.
HINWEIS
Warten Sie, bis die Verdichter-Einheit die Initialisierung
abgeschlossen hat, um die Einstellung [2‑21] in Kraft zu
setzen.
Dichtheitsprüfung und Vakuumtrocknung
Überprüfen der Kältemittelleitungen beinhaltet:
▪ Kältemittel-Rohrleitungen auf Dichtheit prüfen.
▪ Vakuumtrocknung durchführen, um Feuchtigkeit, Luft oder
Stickstoff aus Kältemittel-Rohrleitungen zu entfernen.
Falls sich in der Kältemittel-Rohrleitung Nässe gebildet haben
könnte (z. B. weil Wasser ins Rohr eingetreten ist), führen Sie erst
die unten beschriebene Vakuumtrocknung durch, bis keine
Feuchtigkeit mehr vorhanden ist.
b Refnet-Anschlussstück vertikal montiert
c Refnet-Anschlussstück horizontal montiert
Alle Rohre im Inneren der Einheit sind bereits werksseitig auf
Leckagen geprüft worden.
Nur bauseitig installierte Kältemittel-Rohrleitungen müssen geprüft
werden. Vor Durchführung der Dichtheitsprüfung oder
Vakuumtrocknung sicherstellen, dass alle Absperrventile bei der
Verdichter-Einheit fest geschlossen sind.
HINWEIS
Vor Durchführung der Dichtheitsprüfung und
Vakuumtrocknung sicherstellen, dass alle (bauseitig
gelieferten) Rohrventile OFFEN sind (nicht die
Absperrventile der Verdichter-Einheit!).
Weitere Informationen über den Status von Ventilen siehe
"6.6.3Kältemittelleitungen überprüfen: Anordnung"auf Seite25.
6.6.2 Kältemittelleitungen überprüfen: Allgemeine Richtlinien
Schließen Sie die Vakuumpumpe über ein Sammelrohr an die
Service-Stutzen aller Absperrventile an, um mehr Wirkung zu
entfalten (siehe "6.6.3 Kältemittelleitungen überprüfen:
Anordnung"auf Seite25).
HINWEIS
Verwenden Sie eine 2-stufige Vakuumpumpe mit
Rückschlagventil oder Magnetventil, die einen Unterdruck
von bis zu −100,7 kPa (−1,007 bar) (5 Torr absolut)
erzeugen kann.
HINWEIS
Achten Sie darauf, dass das Pumpenöl nicht in
umgekehrter Richtung in das System fließt, wenn die
Pumpe gerade nicht läuft.
HINWEIS
Luft nicht durch Kältemittel beseitigen. Verwenden Sie
stattdessen eine Vakuumpumpe.
6.6.3 Kältemittelleitungen überprüfen: Anordnung
Das System hat 2 Kältemittelkreisläufe:
▪ Kreislauf 1: Verdichter-Einheit → Wärmetauscher-Einheit
▪ Kreislauf 2: Verdichter-Einheit → Inneneinheiten
Sie müssen beide Kreisläufe überprüfen (Dichtheitsprüfung,
Vakuumtrocknung). Wie Sie prüfen, das hängt von den verwendeten
Werkzeugen ab:
Wenn Sie ein
Sammelrohr
haben…
Mit KältemitelKanalaufteiler
Ohne KältemitelKanalaufteiler
(dauert zwei Mal so
lange)
Mögliche Anschlüsse:
Sie können beide Kreisläufe gleichzeitig
überprüfen. Dazu schließen Sie das
Sammelrohr über die Kanalaufteiler an beide
Kreisläufe an und nehmen dann die
Überprüfung vor.
Sie müssen beide Kreisläufe separat
überprüfen. Dazu gehen Sie wie folgt vor:
▪ Sie schleißen das Sammelrohr an
Kreislauf 1 an und nehmen dann die
Überprüfung vor.
▪ Dann schleißen Sie das Sammelrohr an
Kreislauf 2 an und nehmen dann die
Überprüfung vor.
Dann
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
25
Page 26
6 Installation
p<p
>
R410AN2
b c e
a
d
B
A
C
g
h
A
f
i
B
C
C
C
D
D
RDXYQ
h
i
g
f
i
B
hA
C
C
C
C
f
B
gA
Sammelrohr Anschlüsse Verdichter-Einheit
Kreislauf 1 und 2
zusammen
Nur Kreislauf 1
Nur Kreislauf 2
a Druckminderventil
b Stickstoff
c Waage
d Tank für Kältemittel R410A (Siphonsystem)
e Vakuumpumpe
f Absperrventil Flüssigkeitsleitung (Kreislauf 2: zu
Inneneinheiten)
g Absperrventil Gasleitung (Kreislauf 2: zu Inneneinheiten)
h Absperrventil Gasleitung (Kreislauf 1: zu Wärmetauscher-
Einheit)
i Absperrventil Flüssigkeitsleitung (Kreislauf 1: zu
A, B, C Ventile A, B und C
Wärmetauscher-Einheit)
D Kältemitel-Kanalaufteiler
Ventil Ventil-Status
Ventile A, B und C Öffnen
Absperrventile von Flüssigkeits-
Schließen
und Gasleitung (f, g, h, i)
HINWEIS
Auch bei den Anschlüssen zu den Inneneinheiten und der
Wärmetauscher-Einheit und allen Inneneinheiten und der
Wärmetauscher-Einheit selber muss die Dichtheitsprüfung
und Vakuumtrocknung durchgeführt werden. Halten Sie
auch bauseitige (bauseitig gelieferte) Rohrventile, soweit
vorhanden, geöffnet.
Weiterer Einzelheiten dazu siehe die Installationsanleitung
zur Inneneinheit. Dichtheitsprüfung und Vakuumtrocknung
müssen durchgeführt werden, bevor die Einheit an die
Stromversorgung angeschlossen wird. Falls das nicht
möglich ist, siehe das weiter oben in diesem Kapitel
gezeigte Ablaufdiagramm (siehe "6.6.1 Überprüfung der
Kältemitteilleitungen"auf Seite25).
6.6.4 Dichtheitsprüfung durchführen
Die Dichtheitsprüfung muss der Spezifikation EN378‑2 entsprechen.
Das System auf Leckagen hin überprüfen: Vakuum-Dichtheitsprüfung
1 Im System für über 2 Stunden flüssigkeitsseitig und gasseitig
einen Unterdruck von −100,7 kPa (–1,007 bar) (5 Torr)
herstellen.
2 Ist dieser Unterdruck erreicht, die Vakuumpumpe ausschalten.
Prüfen Sie, dass zumindest für 1 Minute der Druck nicht
ansteigt.
3 Falls der Druck ansteigt, ist entweder Wasser bzw. Feuchtigkeit
im System (siehe unten unter Vakuumtrocknung) oder es gibt
ein Leck.
Das System auf Leckagen hin überprüfen: Dichtheitsprüfung durch Druck
1 Heben Sie das Vakuum auf, indem Sie Stickstoff hinein leiten,
bis ein Manometerdruck von mindestens 0,2 MPa (2 bar)
entsteht. Auf keinen Fall sollte der Druck höher liegen als der
maximale Betriebsdruck der Einheit, d. h. 4,0MPa (40 bar).
2 Prüfen Sie auf Leckagen, indem Sie bei allen Rohranschlüssen
den Test durchführen, bei dem auf Blasenbildung geprüft wird.
3 Stickstoff ablassen.
HINWEIS
Besorgen Sie sich die empfohlenen Utensilien dafür bei
Ihrem Großhändler. Benutzen Sie kein Seifenwasser. Das
könnte zum Brechen der Überwurfmuttern führen
(Seifenwasser kann Salz enthalten, das Feuchtigkeit
aufnimmt, die gefriert, wenn das Rohr kalt wird), oder es
kann zur Korrosion der Bördelanschlüsse führen
(Seifenwasser kann Ammoniak enthalten, das eine
korrodierende Wirkung hat bei den Berührungspunkten
von Überwurfmuttern aus Messing mit dem Kupfer).
6.6.5 Vakuumtrocknung durchführen
HINWEIS
Auch bei den Anschlüssen zu den Inneneinheiten und der
Wärmetauscher-Einheit und allen Inneneinheiten und der
Wärmetauscher-Einheit selber muss die Dichtheitsprüfung
und Vakuumtrocknung durchgeführt werden. Halten Sie,
sofern vorhanden, auch alle bauseitigen (bauseitig
gelieferten) Rohrventile zur Inneneinheit und zur
Wärmetauscher-Einheit geöffnet.
Dichtheitsprüfung und Vakuumtrocknung müssen
durchgeführt werden, bevor die Einheit an die
Stromversorgung angeschlossen wird. Falls das nicht
möglich ist, siehe "6.6.1 Überprüfung der
Kältemitteilleitungen" auf Seite 25 für weitere
Informationen.
Um das System von Nässe und Feuchtigkeit zu befreien, gehen Sie
wie folgt vor:
1 Im System für maximal 2 Stunden ein Vakuum von –100,7kPa
(–1,007bar) (5Torr) herstellen.
2 Dann die Vakuumpumpe ausschalten und prüfen, ob das
Vakuum für mindestens 1 Stunde erhalten bleibt.
3 Sollte es nicht möglich sein, das Vakuum innerhalb 2 Stunden
herzustellen oder es für 1 Stunde zu halten, ist wahrscheinlich
zu viel Feuchtigkeit im System. In diesem Fall heben Sie das
Vakuum auf und pressen Stickstoff ins System, bis ein
Manometerdruck von 0,05 MPa (0,5 bar) erreicht ist. Dann die
Schritte 1 bis 3 so oft wiederholen, bis alle Feuchtigkeit
beseitigt worden ist.
4 Je nach dem, ob Sie sofort Kältemittel über den Kältemittel-
Einfüllstutzen einfüllen wollen oder erst eine Portion des
Kältemittels über die Flüssigkeitsleitung voreinfüllen, öffnen Sie
die Absperrventile der Verdichter-Einheit bzw. halten Sie diese
geschlossen. Weitere Einzelheiten dazu siehe "6.8.4Kältemittel
einfüllen"auf Seite28.
INFORMATION
Es ist möglich, dass nach Öffnen des Absperrventils der
Druck in der Kältemittelleitung NICHT ansteigt. Dies kann
z.B. bedingt sein dadurch, dass das Expansionsventil im
Verdichter-Einheit-Kreislauf geschlossen ist. Das stellt
aber KEIN Problem für den störungsfreien Betrieb der
Einheit dar.
Referenz für Installateure und Benutzer
26
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 27
6 Installation
a
b
6.7 Kältemittelleitungen isolieren
Nach Durchführung der Dichtheitsprüfung und der Vakuumtrocknung
müssen die Leitungen isoliert werden. Dabei sind folgende Punkte
zu beachten:
▪ Achten Sie darauf, dass die Anschlussleitungen und die
Kältemittel-Abzweigsätze vollständig isoliert werden.
▪ Achten Sie darauf, Flüssigkeits- und Gasleitungen zu isolieren
(bei allen Einheiten).
▪ Verwenden Sie Polyethylenschaum, der auf der
Flüssigkeitsleitungsseite bis zu einer Temperatur von 70°C und
auf der Gasleitungsseite bis zu 120°C hitzebeständig ist.
▪ Je nach Umgebung, in der die Installation vorgenommen worden
ist, die Isolierung der Kältemittelleitung gegebenenfalls verstärken.
Umgebungstempera
tur
≤30°C 75% bis 80% RH 15mm
>30°C ≥80% RH 20mm
Auf der Oberfläche der Isolierung könnte sich Kondensat bilden.
▪ Falls das Kondensat am Absperrventil durch Risse in der
Isolierung und Rohrleitung in die Inneneinheit oder in die
Wärmetauscher-Einheit heruntertropfen könnte, weil die
Verdichter-Einheit höer positioniert ist als die Inneneinheit oder
höher als die Wärmetauscher-Einheit , muss das durch Abdichten
der Anschlüsse verhindert werden. Siehe die Abbildung unten.
Luftfeuchtigkeit Mindeststärke
6.8.2 Sicherheitsvorkehrungen bei Nachfüllen mit Kältemittel
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
WARNUNG
▪ Verwenden Sie nur Kältemittel des Typs R410A.
Andere Substanzen können zu Explosionen und
Unfällen führen.
▪ R410A enthält fluorierte Treibhausgase. Das
Erderwärmungspotenzial (GWP - Global Warming
Potential) beträgt 2087,5. Setzen Sie diese Gase
NICHT in die Atmosphäre frei.
▪ Verwenden Sie immer Schutzhandschuhe und eine
Schutzbrille, wenn Sie Kältemittel einfüllen.
HINWEIS
Wenn die Stromzufuhr einiger Einheiten abgeschaltet ist,
kann der Befüllvorgang nicht korrekt beendet werden.
HINWEIS
Mindestens 6 Stunden vor Aufnahme des Betriebs den
Strom einschalten, damit die Getriebegehäuseheizung
aktiv wird und den Verdichter schützt.
a Isoliermaterial
b Abdichten usw.
6.8 Einfüllen des Kältemittels
6.8.1 Einfüllung von Kältemittel
Diese Verdichter-Einheit ist ab Werk mit Kältemittel befüllt. Aber
abhängig von von den bauseitig verlegten Rohren muss zusätzlich
Kältemittel eingefüllt werden.
Vor dem Einfüllen von Kältemittel
Sicherstellen, dass die externen Kältemittelleitungen der VerdichterEinheit überprüft worden sind (Dichtheitsprüfung und
Vakuumtrocknung).
Typischer Ablauf
Das Hinzufügen von zusätzlichem Kältemittel umfasst üblicherweise
die folgenden Stufen:
1 Feststellen, wie viel Kältemittel zusätzlich hinzugefügt werden
muss.
2 Hinzufügen von zusätzlichem Kältemittel (Vor-Befüllung und/
oder manuellen Befüllen).
3 Das Etikett für fluorierte Treibhausgase ausfüllen und im
Inneren der Verdichter-Einheit befestigen.
HINWEIS
Wenn nach Einschalten von Verdichter-Einheit,
Wärmetauscher-Einheit und Inneneinheiten der Betrieb
innerhalb von 12 Minuten aufgenommen wird, geht der
Verdichter erst dann in Betrieb, wenn die Kommunikation
zwischen Verdichter-Einheit, Wärmetauscher-Einheit und
Inneneinheiten hergestellt ist und normal funktioniert.
HINWEIS
Bevor Sie einen Befüllvorgang beginnen, prüfen Sie, dass
die 7-Segment-Anzeige der A1P-Platine der VerdichterEinheit normal anzeigt (siehe "7.2.4Zugriff auf Modus 1
oder 2" auf Seite 35). Wird ein Fehlercode angezeigt,
siehe "11.3 Fehler beseitigen auf Grundlage von
Fehlercodes"auf Seite45.
HINWEIS
Vergewissern Sie sich, dass alle angeschlossenen
Einheiten (Wärmetauscher-Einheit + Inneneinheiten)
erkannt werden (Einstellung [1‑5]).
6.8.3 Die zusätzliche Kältemittelmenge bestimmen
Formel:
R=[(X1×Ø12,7)×0,12+(X2×Ø9,5)×0,059+(X3×Ø6,4)×0,022]×A+B
R Zusätzlich einzufüllende Menge an Kältemittel [in kg, auf 1
Stelle hinter dem Komma gerundet]
X
= Gesamtlänge [m] bei Stärke der Flüssigkeitsleitung von
1...3
Øa
A+B Parameter A und B
Parameter A und B:
A B
1,0kg 2,6kg
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
27
Page 28
6 Installation
p<p
>
R410AN2
b c e
a
d
B
A
C
g
h
A
f
i
B
C
C
C
D
D
RDXYQ
h
i
g
f
i
B
hA
C
C
C
C
f
B
gA
p<p
>
R410A
a c
b
A
d
RDXYQ
Rohrstärke metrisch. Sind die Abmessungen der Rohre metrisch
angegeben, ersetzen Sie die Gewichtsfaktoren in der Formel durch
die in der folgenden Tabelle:
Rohrstärke in Zoll (Inch) Rohrstärke metrisch
Rohrleitungen Gewichtsfaktor Rohrleitungen Gewichtsfaktor
Ø6,4mm 0,022 Ø6mm 0,018
Ø9,5mm 0,059 Ø10mm 0,065
Ø12,7mm 0,12 Ø12mm 0,097
6.8.4 Kältemittel einfüllen
Das Hinzufügen von Kältemittel umfasst üblicherweise 2 Stufen:
Stufe Beschreibung
Stufe 1: VorBefüllung
Stufe 2: Manuelle
Befüllung
Stufe 1: Vor-Befüllung
Zusammenfassung – Vor-Befüllung:
Kältemittelflasche An die Service-Stutzen der Absperrventile
Absperrventile Geschlossen
Verdichter NICHT in Betrieb
1 Anschließen wie gezeigt (wählen Sie einen der möglichen
Anschlüsse). Sicherstellen, dass alle Verdichter-EinheitAbsperrventile sowie Ventile A geschlossen sind.
Mögliche Anschlüsse:
Sammelrohr Anschlüsse Verdichter-Einheit
Wir bei größeren System empfohlen.
Dieser Schritt kann ausgelassen werden,
aber das Befüllen dauert dann länger.
Nur notwendig, wenn die berechnete Menge
an zusätzlich einzufüllendem Kältemittel
durch das Vor-Befüllen nicht erreicht wird.
anschließen. Welche Absperrventile zu
benutzen sind, hängt davon ab, welche
Kreisläufe Sie für die Vor-Befüllung
auswählen:
▪ Kreislauf 1 und 2 zusammen (Sammelrohr
mit Kältemitel-Kanalaufteiler erforderlich).
▪ Erst Kreislauf 1, dann Kreislauf 2 (oder
umgekehrt).
▪ Nur Kreislauf 1
▪ Nur Kreislauf 2
Kreislauf 1 und 2
zusammen
g Absperrventil Gasleitung (Kreislauf 2: zu Inneneinheiten)
h Absperrventil Gasleitung (Kreislauf 1: zu Wärmetauscher-
Einheit)
i Absperrventil Flüssigkeitsleitung (Kreislauf 1: zu
A, B, C Ventile A, B und C
Wärmetauscher-Einheit)
D Kältemitel-Kanalaufteiler
2 Ventile C (auf Leitung von B) und B öffnen.
3 Die Vor-Befüllung mit Kältemittel vornehmen, bis die festgelegte
zusätzliche Menge eingefüllt ist oder bis keine weitere VorBefüllung mehr möglich ist. Dann die Ventile C und B
schließen.
4 Eine der folgenden Maßnahme ergreifen:
Wenn Dann
Die festgelegte zusätzliche
Kältemittelmenge ist erreicht
Das Sammelrohr von der/den
Flüssigkeitsleitung(en)
trennen.
Die Instruktionen zu "Stufe 2"
sind nicht auszuführen.
Es ist zu viel Kältemittel
eingefüllt
Kältemittel muss
zurückgewonnen werden, bis
die festgelegte Menge erreicht
ist.
Das Sammelrohr von der/den
Flüssigkeitsleitung(en)
trennen.
Die Instruktionen zu "Stufe 2"
sind nicht auszuführen.
Die festgelegte zusätzliche
Kältemittelmenge ist noch
nicht erreicht
Das Sammelrohr von der/den
Flüssigkeitsleitung(en)
trennen.
Die Instruktionen zu "Stufe 2"
ausführen.
Stufe 2: Manuelle Befüllung
(= Befüllen im Modus "manuelles Befüllen mit zusätzlichem
Kältemittel")
Zusammenfassung – Manuelle Befüllung:
Kältemittelflasche An den Service-Stutzen für Kältemittel-
Befüllung anschließen.
Dadurch werden beide Kreisläufe sowie die
internen Kältemittelrohre der VerdichterEinheit befüllt.
Absperrventile Öffnen
Verdichter Arbeitet
5 Anschließen wie gezeigt. Darauf achten, dass Ventil A
geschlossen ist.
Referenz für Installateure und Benutzer
28
Nur Kreislauf 1
Nur Kreislauf 2
a Druckminderventil
b Stickstoff
c Waage
d Tank für Kältemittel R410A (Siphonsystem)
e Vakuumpumpe
f Absperrventil Flüssigkeitsleitung (Kreislauf 2: zu
Inneneinheiten)
a Waage
b Tank für Kältemittel R410A (Siphonsystem)
c Vakuumpumpe
d Einfüllstutzen für Kältemittel
A Ventil A
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 29
6 Installation
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
HINWEIS
Die Kältemittel-Einfüllöffnung wird innerhalb der Einheit an
die Leitung angeschlossen. Das Rohrsystem innerhalb der
Einheit wurde bereits werksseitig mit Kältemittel befüllt.
Passen Sie deshalb auf, wenn Sie den KältemittelEinfüllschlauch anschließen.
6 Alle Verdichter-Einheit-Absperrventile öffnen. Dabei muss Ventil
A geschlossen bleiben!
7 Befolgen Sie alle Sicherheitshinweise in "7 Konfiguration" auf
Bei Anzeige eines Fehlercodes sofort Ventil A schließen. Quittieren
Sie den Fehlercode und ergreifen Sie die entsprechende
Maßnahme; siehe "11.3 Fehler beseitigen auf Grundlage von
Fehlercodes"auf Seite45.
6.8.6 So bringen Sie den Aufkleber mit Hinweisen zu fluorierten Treibhausgasen an
1 Füllen Sie den Aufkleber wie folgt aus:
Seite34 und "8Erstmalige Inbetriebnahme"auf Seite42.
8 Schalten Sie die Stromzufuhr bei den Inneneinheiten und bei
der Verdichter-Einheit und der Wärmetauscher-Einheit ein.
9 Aktivieren Sie die Einstellung [2‑20] und starten Sie den
Vorgang zum manuellen Befüllen mit zusätzlichem Kältemittel.
Weitere Informationen dazu siehe "7.2.8Modus 2: Bauseitige
Einstellungen"auf Seite37.
Ergebnis: Die Einheit nimmt den Betrieb auf.
INFORMATION
Der Betrieb zum manuellen Befüllen mit Kältemittel wird
automatisch nach 30 Minuten beendet. Falls der
Befüllvorgang nicht nach 30 Minuten abgeschlossen sein
sollte, führen Sie das Verfahren zur zusätzlichen
Kältemittelbefüllung erneut aus.
INFORMATION
▪ Wenn während dieses Verfahrens ein Fehler erkannt
wird (z.B. durch ein geschlossenes Absperrventil), wird
ein Fehlercode angezeigt. Informieren Sie sich in
diesem Fall in "6.8.5 Fehlercodes bei Einfüllen von
Kältemittel" auf Seite 29 und ergreifen Sie die
entsprechenden Maßnahmen, um das Problem zu
beseitigen. Der Fehlerzustand kann durch Drücken auf
BS3 zurückgesetzt werden. Sie können die
Instruktionen zum "Befüllen" neu ausführen.
▪ Ein manueller Befüllvorgang kann durch Drücken von
BS3 abgebrochen werden. Dann stoppt die Einheit den
Betrieb und geht zurück in den Status Inaktiv.
10 Ventil A öffnen.
2 Befestigen Sie das Etikett innen in der Verdichter-Einheit. Auf
a Wenn ein Aufkleber mit Hinweisen zu fluorierten
Treibhausgasen im Lieferumfang des Geräts enthalten ist
(siehe Zubehör), ziehen Sie die Schutzfolie von dem
Aufkleber in der entsprechenden Sprache ab und kleben
Sie ihn oben auf a auf.
b Werkseitig eingefüllte Kältemittelmenge: siehe Typenschild
des Geräts
c Zusätzliche eingefüllte Kältemittelmenge
d Gesamte Kältemittelbefüllung
e Treibhausgasemissionen der Kältemittel-
Gesamtfüllmenge, angegeben als CO2-Äquivalent in
Tonnen
f GWP = Erderwärmungspotenzial
HINWEIS
In Europa wird die Treibhausgasemission der KältemittelGesamtfüllmenge im System (ausgedrückt als CO2Äquivalent in Tonnen) zur Festlegung der
Wartungsintervalle verwendet. Befolgen Sie die geltende
Gesetzgebung.
Formel zur Berechnung der Treibhausgasemission:
GWP-Wert des Kältemittels × Kältemittel-Gesamtfüllmenge
[in kg] / 1000
dem Schaltplan gibt es einen dafür vorgesehenen Platz.
11 Befüllung mit Kältemittel durchführen, bis die festgelegte Menge
an zusätzlichem Kältemittel erreicht ist, dann das Ventil A
6.9 Anschließen der Kabel
schließen.
12 BS3 drücken, um den Modus für manuelles Befüllen mit
zusätzlichem Kältemittel zu beenden.
HINWEIS
Denken Sie daran, die Absperrventile nach dem (Vor)Befüllen / Befüllen mit Kältemittel zu öffnen.
Wird der Verdichter bei geschlossenen Absperrventilen
betrieben, führt das zu Beschädigungen beim Verdichter.
6.9.1 Über das Anschließen der elektrischen Leitungen
Typischer Ablauf
Zur Herstellung der elektrischen Verkabelung sind üblicherweise die
folgenden Schritte auszuführen:
1 Überzeugen Sie sich, dass der Netzanschluss
(Stromversorgungssystem) den elektrischen Spezifikationen der
Einheiten entspricht.
HINWEIS
Vergessen Sie nicht, den Deckel der KältemittelEinfüllöffnung zu schließen, nachdem Sie Kältemittel
eingefüllt haben. Der Anzugsdrehmoment für den Deckel
beträgt 11,5 bis 13,9N•m.
2 Die elektrischen Leitungen an die Verdichter-Einheit
anschließen.
3 Die elektrischen Leitungen an der Wärmetauscher-Einheit
anschließen.
4 Die elektrischen Leitungen an die Inneneinheiten anschließen.
5 Den Netzanschluss herstellen.
6.8.5 Fehlercodes bei Einfüllen von Kältemittel Verkabelung vor Ort: Übersicht
INFORMATION
Bei Auftreten eines Fehlers wird der Fehlercode auf der 7Segment-Anzeige der Verdichter-Einheit und auf der
Benutzerschnittstelle der Inneneinheit angezeigt.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Die Verkabelung vor Ort besteht aus:
▪ Stromversorgungsleitung (immer mit Erdung)
▪ Kommunikation (=Übertragungs)verkabelung zwischen
Verdichter-Einheit, Wärmetauscher-Einheit und Inneneinheit(en).
Beispiel:
Referenz für Installateure und Benutzer
29
Page 30
g
f
F1/F2
(16 V)
F1/F2
(16 V)
220-240 V
1~ 50 Hz
e
c
a
d
b
220-240 V
1~ 50 Hz
380-415 V
3N~ 50 Hz
D
B
C
b2
b3
c1
c2
b1
a
A
6 Installation
a Hauptschalter
b Erdung
c Stromversorgungsleitungen (einschließlich Erdung)
(abgeschirmtes Kabel)
F1/F2 Übertragungskabel (ummanteltes + abgeschirmtes Kabel)
(abgeschirmtes Kabel für das Übertragungskabel ist
optional)
d Verdichter-Einheit
e Wärmetauscher-Einheit
f Innengerät
g Benutzeroberfläche
Stromversorgungskabel und Übertragungskabel
Es ist wichtig, Stromversorgungskabel und Übertragungskabel
örtlich getrennt zu verlegen. Damit keine elektromagnetischen
Interferenzen und Störungen auftreten, sollten die beiden Kabeln
stets mindestens 50mm entfernt voneinander sein.
HINWEIS
▪ Stromversorgungskabel und Übertragungskabel
müssen unbedingt örtlich voneinander getrennt verlegt
werden. Stromversorgungskabel und
Übertragungskabel dürfen sich überkreuzen, aber sie
dürfen nicht direkt parallel nebeneinander verlaufen.
▪ Stromversorgungskabel und Übertragungskabel dürfen
nicht in Berührung kommen mit Rohren im Inneren, um
zu verhindern, dass die Kabel durch die hohen
Temperaturen der Rohre beschädigt werden.
▪ Schließen Sie den Deckel fest zu und verlegen Sie die
Elektrokabel so, dass der Deckel oder andere Teile
sich nicht lösen können.
Außerhalb der Einheit sollte das Übertragungskabel umhüllt werden
und entlang der bauseitigen Rohre verlegt werden.
Abzweige
Maximale Anzahl an
Abzweigungen bei der Einheitzu-Einheit-Verkabelung
Signalübertragungskabel Ummanteltes + abgeschirmtes
(abgeschirmtes Kabel für das
Übertragungskabel ist optional)
Maximale Kabellänge
(= Entfernung zwischen
Verdichter-Einheit und der am
weitesten entfernten
Inneneinheit)
Kabellänge insgesamt
(= Entfernung zwischen
Verdichter-Einheit und allen
Inneneinheiten, sowie zwischen
Verdichter-Einheit und
Wärmetauscher-Einheit)
16
Kabel (2-adrig)
Vinylkabel
0,75~1,25 mm²
300m
600m
Wenn die Gesamtlänge der Übertragungsleitung darüber
hinausgeht, kann das zu Kommunikationsfehlern führen.
Nach einer Abzweigung ist keine weitere Abzweigung mehr zulässig.
A Zentrale Benutzerschnittstelle (usw.)
B Verdichter-Einheit
C Inneneinheit
D Wärmetauscher-Einheit
a Hauptleitung. Die Hauptleitung ist die Leitung, an die das
Übertragungskabel der Wärmetauscher-Einheit
angeschlossen wird.
b1, b2, b3 Leitungsabzweige
c1, c2 Nach einem Abzweig darf dieser nicht weiter verzweigt
werden
6.9.2 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Sämtliche bauseitigen Verkabelungen und Bauteile
müssen von einem zugelassenen Elektriker installiert
werden und den geltenden Vorschriften und Gesetzen
entsprechen.
WARNUNG
Sofern NICHT werkseitig installiert, MUSS bei der festen
Verkabelung ein Hauptschalter oder ein entsprechender
Schaltmechanismus installiert sein, durch den beim
Ausschalten alle Pole getrennt werden und durch den bei
einer Überspannungssituation der Kategorie III die
komplette Trennung gewährleistet ist.
Referenz für Installateure und Benutzer
30
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 31
6 Installation
b a
cb
c
aa
A
AA´
A´
c b ba c
a
B
B
WARNUNG
▪ Verwenden Sie AUSSCHLIESSLICH Kabel mit
Kupferadern.
▪ Stellen Sie sicher, dass die bauseitige Verdrahtung der
gültigen Gesetzgebung entspricht.
▪ Die gesamte Verkabelung muss gemäß dem mit dem
Produkt mitgelieferten Elektroschaltplan erfolgen.
▪ Quetschen Sie NIEMALS Kabel und Kabelbündel.
Achten Sie darauf, dass Kabel niemals mit Rohren oder
scharfen Kanten in Berührung kommen. Sorgen Sie
dafür, dass auf die Kabelanschlüsse kein zusätzlicher
Druck von außen ausgeübt wird.
▪ Achten Sie auf eine korrekte Erdung. Erden Sie das
Gerät NICHT über ein Versorgungsrohr, einen
Überspannungsableiter oder ein Telefon. Bei
unzureichender Erdung besteht Stromschlaggefahr.
▪ Es muss eine eigene Netzleitung vorhanden sein.
Schließen Sie AUF KEINEN FALL andere Geräte an
diesen Stromkreis an.
▪ Achten Sie darauf, dass alle erforderlichen
Sicherungen und Schutzschalter installiert sind.
▪ Installieren Sie immer einen Fehlerstrom-
Schutzschalter. Bei Missachtung dieser Regeln besteht
Stromschlag- oder Brandgefahr.
▪ Achten Sie bei der Installation des Fehlerstrom-
Schutzschalters darauf, dass er kompatibel ist mit dem
Inverter (resistent gegenüber hochfrequente störende
Interferenzen), um unnötiges Auslösen des
Fehlerstrom-Schutzschalters zu vermeiden.
Verlegen Sie Stromversorgungskabel in einem Abstand von
mindestens 1 Meter zu Fernseh- oder Radiogeräten, damit der
Empfang dieser Geräte nicht gestört werden kann. Abhängig von
den jeweiligen Radiowellen ist ein Abstand von 1 Meter
möglicherweise nicht ausreichend.
HINWEIS
Nehmen Sie nie einen Thermistor, Sensor usw. ab, wenn
Sie Netzkabel oder Übertragungskabel anschließen.
(Wenn Sie ohne Thermistor, Sensor, usw. einschalten,
kann der Verdichter beschädigt werden.)
HINWEIS
▪ Die Phasenumkehrerkennung dieses Produkts arbeitet
nur dann, wenn das Gerät startet. Während des
normalen Betriebs findet also keine
Phasenumkehrerkennung statt.
▪ Die Phasenumkehrerkennung soll bei Auftreten von
Abweichungen das Gerät beim Hochfahren stoppen.
▪ Tauschen Sie 2 der 3 Phasen (L1, L2, und L3), falls
Phasenumkehrfehler auftreten.
6.9.3 Richtlinien für das Anschließen von Elektrokabeln
Bitte auf Folgendes achten:
▪ Wenn Litzenkabel verwendet werden, müssen an der Spitze auf
jeden Fall runde, gecrimpte Klemmen installiert werden. Die
runden, gecrimpten Klemmen bis zum bedeckten Teil auf den
Draht setzen und mit einem geeigneten Werkzeug fixieren.
a Litzenkabel
b Runde, gecrimpte Anschlussklemme
▪ Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp Installationsverfahren
Einadriges Kabel
WARNUNG
▪ Nach Durchführung aller Elektroinstallationsarbeiten
überzeugen Sie sich davon, dass die Anschlüsse aller
elektrischen Komponenten und jeder Anschluss
innerhalb des Elektrokastens ordnungsgemäß und
sicher hergestellt sind.
▪ Stellen Sie vor dem ersten Einschalten des Geräts
sicher, dass alle Abdeckungen geschlossen sind.
HINWEIS
Schalten Sie die Einheit auf keinen Fall ein, bevor
sämtliche Kältemittelleitungen installiert sind. Wenn Sie die
Einheit dennoch einschalten, bevor sämtliche
Rohrleitungen installiert sind, wird dadurch der Verdichter
irreparabel beschädigt.
HINWEIS
Eine fehlende oder falsche N-Phase in der
Stromversorgung hat eine Beschädigung der Installation
zur Folge.
HINWEIS
Installieren Sie KEINEN Phasenschieber-Kondensator,
weil die Einheit mit einem Inverter ausgestattet ist. Ein
Phasenschieber-Kondensator mindert die Leistung und
kann Pannen verursachen.
a Geringeltes einadriges Kabel
b Schraube
c Flache Unterlegscheibe
Litzenkabel mit
runder, gecrimpter
Anschlussklemme
a Anschluss
b Schraube
c Flache Unterlegscheibe
Anzugsdrehmomente
Kabel Schraubengröße Anzugsdrehmome
Stromversorgungsle
M5 2,0~3,0
itung
(Stromversorgung +
abgeschirmte Erde)
Signalübertragungs
M3.5 0,8~0,97
kabel
nt (N•m)
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
31
Page 32
6 Installation
X2M
X1M (A1P)
a2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
b
a
RKXY RDXY
TO OUT/DTO IN/D
F1 F2
F1 F2
F1 F2
X1M
X1M (A1P)
X2M
a2
F1F2
RKXY RDXY
3N~ 50 Hz
380-415 V
L1 L2 L3
L1 L2 L3
N
X1M
a
b
c
1×
≥50 mm
a b
b
a
X1M
X1M
A1P
X1M
b a
c
c
X1M (A1P)
c
6.9.4 So schließen Sie die elektrischen Leitungen an der Verdichter-Einheit an
HINWEIS
▪ Halten Sie sich an den Elektroschaltplan (im
Lieferumfang der Einheit enthalten, befindet sich auf
der Abdeckung des Schaltschranks).
▪ Achten Sie darauf, dass Kabel NICHT die
ordnungsgemäße Anbringung der Wartungsblende
verhindern.
1 Entfernen Sie die Wartungsblenden von der Verdichter-Einheit
und dem Schaltschrank. Siehe "6.2.2 So öffnen Sie die
Verdichter-Einheit"auf Seite18.
2 Das Übertragungskabel wie folgt anschließen:
INFORMATION
Um das Verlegen der Leistung einfacher zu machen,
können Sie den Schaltschrank horizontal drehen, indem
sie auf der linken Seite des Schaltschranks die Schraube
lösen.
a Manteldraht + abgeschirmtes Kabel (2-adrig) (keine
Polarität)
a2 Verbindung von Abschirmung mit Erde
b Anschlussplatte (bauseitig)
WARNUNG
Abgeschirmtes Kabel. Abgeschirmtes Kabel für das
Übertragungskabel ist optional. Wenn Sie abgeschirmtes
Kabel benutzen, schließen Sie die Abschirmung nur an die
Erde (Masse) der Wärmetauscher-Einheit an (a2).
a2 Erde (benutzen Sie als Zubehör mitgelieferte Schraube)
3 Stromversorgungskabel wie folgt anschließen:
a Signalübertragungskabel
b Stromversorgung
c Kabelbinder
5 Die Wartungsblenden wieder anbringen. Siehe "6.10.2 So
schließen Sie die Verdichter-Einheit"auf Seite33.
6 An der Stromversorgungsleitung einen Fehlerstrom-
Schutzschalter und eine Sicherung installieren.
6.9.5 So schließen Sie die elektrischen Leitungen an der Wärmetauscher-Einheit an
HINWEIS
▪ Halten Sie sich an den Elektroschaltplan (im
Lieferumfang der Einheit enthalten, befindet sich auf
der Innenseite der Wartungsblende).
▪ Achten Sie darauf, dass Kabel NICHT die
ordnungsgemäße Anbringung der Wartungsblende
verhindern.
1 Die Wartungsblende abnehmen. Siehe "6.2.3So öffnen Sie die
Schaltkastenabdeckung der Wärmetauscher-Einheit" auf
Seite18.
2 Das Übertragungskabel wie folgt anschließen:
4 Die Kabel durch den Rahmen führen und die Kabel
(Stromversorgungskabel und Übertragungskabel) mit
Kabelbinder befestigen.
Referenz für Installateure und Benutzer
32
a Fehlerstrom-Schutzschalter
b Sicherung
c Stromversorgungskabel
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 33
X2M
X1M (A1P)
a2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
b
a
RKXY RDXY
TO OUT/DTO IN/D
F1 F2
F1 F2
a Manteldraht + abgeschirmtes Kabel (2-adrig) (keine
F1 F2
X1M
X1M (A1P)
X2M
a2
F1F2
RKXY RDXY
1~ 50 Hz
220-240 V
X1M
a
b
c
A1P
X1M
X2M
b
a
c
c
a bc de
Polarität)
a2 Verbindung von Abschirmung mit Erde
b Anschlussplatte (bauseitig)
WARNUNG
Abgeschirmtes Kabel. Abgeschirmtes Kabel für das
Übertragungskabel ist optional. Wenn Sie abgeschirmtes
Kabel benutzen, schließen Sie die Abschirmung nur an die
Erde (Masse) der Wärmetauscher-Einheit an (a2).
6 Installation
a Signalübertragungskabel
b Stromversorgung
c Kabelbinder
a2 Erde (benutzen Sie als Zubehör mitgelieferte Schraube)
3 Stromversorgungskabel wie folgt anschließen:
a Fehlerstrom-Schutzschalter
b Sicherung
c Stromversorgungskabel
4 Die Kabel durch den Rahmen führen und die Kabel
(Stromversorgungskabel und Übertragungskabel) mit
Kabelbinder befestigen.
6.10 Installation der Verdichter-Einheit abschließen
6.10.1 Verlegung der Übertragungskabel abschließen
Nach Anschließen der Übertragungskabel innerhalb der Einheit
müssen diese umwickelt und entlang der vor Ort befindlichen
Kältemittel-Rohre geführt werden. Verwenden Sie dazu Zielband siehe Abbildung unten.
a Flüssigkeitsleitung
b Gasleitung
c Isolator
d Übertragungskabel (F1/F2)
e Zielband
6.10.2 So schließen Sie die Verdichter-Einheit
HINWEIS
Achten Sie beim Schließen der Abdeckung darauf, das
Anzugsdrehmoment von 4,1 N•m NICHT überschritten
wird.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
33
Page 34
7 Konfiguration
21
5×4×
2×
6.11 Installation der WärmetauscherEinheit abschließen
6.11.1 So schließen Sie die WärmetauscherEinheit
HINWEIS
Achten Sie beim Schließen der Abdeckung darauf, das
Anzugsdrehmoment von 4,1 N•m NICHT überschritten
wird.
7 Konfiguration
7.2 Bauseitige Einstellungen vornehmen
7.2.1 Zur Durchführung bauseitiger Einstellungen
Um das Wärmepumpensystem zu konfigurieren, müssen an die
Hauptplatine der Wärmetauscher-Einheit Eingaben gemacht werden
(A1P). Das schließt die folgenden Elemente für bauseitige
Einstellungen ein:
▪ Drucktasten, um für die Platine Eingaben zu machen
▪ Display zur Anzeige der Reaktion der Platine
▪ DIP-Schalter (die Werkseinstellungen nur dann ändern, wenn Sie
einen Kühlen/Heizen-Wahlschalter installieren).
Die bauseitigen Einstellungen sind definiert nach Modus, Einstellung
und Einstellwert. Beispiel: [2‑8]=4.
Modus 1 und 2
Modus Beschreibung
Modus 1
(Überwachungsein
stellungen)
Modus 2
(Bauseitige
Einstellungen)
Modus1 kann verwendet werden, die
gegenwärtige Situation der Verdichter-Einheit
zu kontrollieren. Auch einige bauseitige
Einstellungen und deren Werte können
kontrolliert werden.
Modus2 wird verwendet, um bauseitige
Einstellungen zu ändern. Es ist möglich, die
aktuellen Parameterwerte von Einstellungen
abzurufen, um sie zu kontrollieren oder zu
ändern.
Nach der Änderung von bauseitigen
Einstellungen kann der normale Betrieb im
Allgemeinen fortgesetzt werden, ohne dass
eine spezielle Intervention erforderlich ist.
Einige bauseitige Einstellungen dienen zur
Ausführung besonderer Operationen (z.B.
erste Inbetriebnahme, Wiedergewinnung /
Vakuumtrocknung, manuelles Hinzufügen von
Kältemittel usw.). In einem solchen Fall muss
die Einstellung zur Durchführung der
besonderen Operation erst aufgehoben
werden, bevor der Normalbetrieb wieder
aufgenommen werden kann. In den
nachfolgenden Erklärungen wird das jeweils
angegeben.
7.1 Überblick: Konfiguration
In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun
müssen, um das System nach dessen Installation zu konfigurieren.
Es enthält Informationen zu folgenden Punkten:
▪ Bauseitige Einstellungen vornehmen
▪ Energie sparen und optimaler Betrieb
INFORMATION
Es ist wichtig, dass sämtliche Informationen in diesem
Kapitel vom Installateur gelesen werden, und dass das
System entsprechend konfiguriert wird.
GEFAHR: STROMSCHLAGGEFAHR
Referenz für Installateure und Benutzer
34
7.2.2 Auf die Elemente der bauseitigen Einstellungen zugreifen
Siehe "6.2.2So öffnen Sie die Verdichter-Einheit"auf Seite18.
7.2.3 Elemente bauseitiger Einstellungen
▪ Drucktasten (BS1~BS3)
▪ 7-Segment-Anzeige (
▪ DIP-Schalter (DS1 und DS2)
): EIN ( ) AUS ( ) Blinken ( )
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 35
1 2 3 4
OFF
ON
DS1
1 2 3 4
OFF
ON
DS2
BS1
BS2
BS3
A1P
DIP-Schalter
1~2 min
8~10 min
b
a
BS1 [5 s]
BS1
BS1
BS1
a
b c
BS1 [1×]
Die Werkseinstellungen nur dann ändern, wenn Sie einen Kühlen/
Heizen-Wahlschalter installieren.
▪ DS1‑1: KÜHLEN/HEIZEN-Wahlschalter (siehe "4.5.3 Mögliche
Optionen bei Verdichter-Einheit und Wärmetauscher-Einheit" auf
Seite11). AUS = nicht installiert = werksseitige Einstellung
▪ DS1‑2~4: NICHT VERWENDET. AUF KEINEN FALL DIE
WERKSEITIGE EINSTELLUNG ÄNDERN.
▪ DS2‑1~4: NICHT VERWENDET. AUF KEINEN FALL DIE
WERKSEITIGE EINSTELLUNG ÄNDERN.
Drucktasten
Um bauseitige Einstellungen vorzunehmen, benutzen Sie die
Drucktasten. Bedienen Sie die Drucktasten mit einem isolierten Stift
(z. B. Kugelschreiber), um keine stromführenden Teile zu berühren.
▪ BS1: MODUS: Änderung der eingestellten Betriebsart
▪ BS2: GESETZT: Bei bauseitiger Einstellung
▪ BS3: ANTWORT: Bei bauseitiger Einstellung
7-Segment-Anzeige
Das Display zeigt die Antwort auf die bauseitigen Einstellungen, die
definiert sind als [Modus-Einstellung]=Wert.
Beispiel:
7 Konfiguration
Initialisierung: Standardsituation
HINWEIS
Mindestens 6 Stunden vor Aufnahme des Betriebs den
Strom einschalten, damit die Getriebegehäuseheizung
aktiv wird und den Verdichter schützt.
Schalten Sie die Stromzufuhr zur Verdichter-Einheit,
Wärmetauscher-Einheit und zu allen Inneneinheiten ein. Sobald die
Kommunikation zwischen Verdichter-Einheit, WärmetauscherEinheit und Inneneinheiten hergestellt und normal ist, zeigt das
Display folgendes Bild (Standard nach Auslieferung ab Werk).
a Einschalten
b Standardsituation
Wenn nach 10~12 Minuten die Standardsituation nicht angezeigt
wird, überprüfen Sie den Fehlercode auf der Benutzerschnittstelle
der Inneneinheit und auf der 7-Segment-Anzeige der VerdichterEinheit. Je nach Fehlercode sind dann die entsprechenden
Maßnahmen zu ergreifen. Überprüfen Sie zunächst die der
Kommunikation dienenden Verkabelung.
Wechseln zwischen Modi
Verwenden Sie BS1, um zwischen der Standardsituation, Modus1
und Modus2 zu wechseln.
7.2.4 Zugriff auf Modus 1 oder 2
Nachdem die Einheiten auf EIN geschaltet worden sind, wechselt
das Display zur Standardsituation. Von hier können Sie auf Modus1
und Modus2 zugreifen.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Beschreibung
Standardsituation
Modus 1
Modus 2
Einstellung = 8
(in Modus 2)
Wert 4
(in Modus 2)
a Standardsituation (H1P AUS)
b Modus 1 (H1P blinkend)
c Modus 2 (H1P EIN)
BS1 BS1 drücken.
BS1 [5 s] BS1 mindestens 5Sekunden lang drücken.
INFORMATION
Wenn Sie mitten im Vorgang nicht weiter wissen, drücken
Sie BS1, um zur Standardsituation zurückzukehren.
7.2.5 Modus 1 verwenden (und Standardsituation)
In Modus 1 (und der Standardsituation) Sie können einige
Informationen ablesen.
Beispiel: Die Einstellung [1‑10] (=Gesamtanzahl angeschlossener
Einheiten (Wärmetauscher-Einheit + Inneneinheiten)) können Sie
wie folgt auslesen:
# Maßnahme Taste/Anzeige
1 Starten ausgehend von
Standardsituation.
2 Wählen Sie Modus 1.
Referenz für Installateure und Benutzer
35
Page 36
7 Konfiguration
BS2 [X×]
BS3 [1×]
BS1 [1×]
BS1 [5 s]
BS2 [X×]
BS3 [1×]
BS2 [X×]b
a
BS3 [1×]c
BS3 [1×]d
BS1 [1×]
# Maßnahme Taste/Anzeige
3 Wählen Sie Einstellung 10.
("X×" ist abhängig von der
Einstellung, die Sie
auswählen wollen.)
4 Lassen Sie den Wert von
Einstellung 10 anzeigen.
(es sind 8 Einheiten
angeschlossen)
5 Verlassen Sie Modus 1.
7.2.6 Modus 2 verwenden
In Modus 2 können Sie bauseitige Einstellungen vornehmen, um das
System zu konfigurieren.
Beispiel: Sie können die Einstellung [2‑8] (= Te Zieltemperatur bei
Kühlbetrieb) auf 4 (=8°C) wie folgt ändern:
# Maßnahme Taste/Anzeige
1 Starten ausgehend von
Standardsituation.
2 Wählen Sie Modus 2.
3 Wählen Sie Einstellung 8.
("X×" ist abhängig von der
Einstellung, die Sie
auswählen wollen.)
4 Den Wert 4 (= 8°C)
auswählen.
a: Die aktuellen Wert
anzeigen.
b: Auf 4 ändern. ("X×" ist
abhängig vom aktuellen Wert
und von dem Wert, den Sie
auswählen wollen.)
c: Ins System den Wert
eingeben.
d: Bestätigen. Das System
beginnt, gemäß der
Einstellung zu arbeiten.
5 Verlassen Sie Modus 2.
7.2.7 Modus 1 (und Standardsituation): Überwachungseinstellungen
In Modus 1 können Sie die folgenden Daten auslesen:
Einstellung Wert / Beschreibung
[1‑1]
Zeigt den Status
hinsichtlich
geräuscharmen
Betriebs.
[1‑2]
Zeigt den Status
hinsichtlich der
Limitierung der
Stromaufnahme.
[1‑5]
Zeigt die
gegenwärtige
Position des
Zielparameters
Te.
[1‑6]
Zeigt die
gegenwärtige
Position des
Zielparameters
Tc.
[1‑10]
Zeigt die Anzahl
der insgesamt
angeschlossenen
Einheiten
(WärmetauscherEinheit +
Inneneinheiten).
0 Zurzeit arbeitet die Einheit nicht im
geräuscharmen Betriebsmodus.
1 Zurzeit arbeitet die Einheit im
geräuscharmen Betriebsmodus.
Im geräuscharmen Betriebsmodus erzeugt die
Einheit weniger Betriebsgeräusche als bei
Normalbetrieb.
Im Modus2 kann auf geräuscharmen Betrieb
geschaltet werden. Es gibt zwei Methoden, die
Verdichter-Einheit und die WärmetauscherEinheit auf geräuscharmen Betrieb zu stellen.
▪ Bei der ersten Methode wird durch
entsprechende bauseitige Einstellung der
geräuscharme Betriebsmodus automatisch
während der Nachtstunden eingeschaltet.
Dann arbeitet die Einheit im festgelegten
Zeitfenster im ausgewählten Modus zur
Reduzierung der Betriebsgeräusche.
▪ Bei der zweiten Methode wird der
geräuscharme Betrieb nach Zuführung eines
externen Signals aktiviert. Für diese
Möglichkeit ist optionales Zubehör
erforderlich.
0 Die Einheit arbeitet zurzeit nicht mit
Limitierung der Stromaufnahme.
1 Die Einheit arbeitet zurzeit mit
Limitierung der Stromaufnahme.
Beim Betrieb mit Limitierung der Stromaufnahme
verbraucht die Einheit weniger Strom als bei
Normalbetrieb.
Im Modus2 kann die Limitierung der
Stromaufnahme festgelegt werden. Es gibt zwei
Methoden, für die Verdichter-Einheit die
Stromaufnahme zu limitieren.
▪ Erste Methode: Durch bauseitige Einstellung
wird die Limitierung der Stromaufnahme
erzwungen. Dann arbeitet die Einheit immer
mit Limitierung der Stromaufnahme.
▪ Zweite Methode: Die Limitierung der
Stromaufnahme erfolgt nach Zuführung eines
externen Signals. Für diese Möglichkeit ist
optionales Zubehör erforderlich.
Weitere Informationen siehe Einstellungen [2‑8].
Weitere Informationen siehe Einstellungen [2‑9].
Es kann nützlich sein zu überprüfen, ob die
Gesamtanzahl der installierten Einheiten
(Wärmetauscher-Einheit + Inneneinheiten) mit
der Gesamtanzahl der Einheiten übereinstimmt,
die vom System erkannt werden. Falls die
Zahlen nicht übereinstimmen, sollten die
Kommunikationsleitungen und -anschlüsse
zwischen Verdichter-Einheit und
Wärmetauscher-Einheit sowie zwischen
Verdichter-Einheit und Inneneinheiten überprüft
werden (F1/F2 Kommunikationsleitungen).
Referenz für Installateure und Benutzer
36
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 37
7 Konfiguration
Einstellung Wert / Beschreibung
[1‑17]
Zeigt den zuletzt
angezeigten
Fehlercode.
[1‑18]
Zeigt den
vorletzten
Fehlercode.
[1‑19]
Zeigt den
drittletzten
angezeigten
Fehlercode.
Durch diese Kontrollfunktionen ist es möglich,
die letzten Fehlercodes erneut anzuzeigen,
wenn diese aus Versehen über die
Benutzerschnittstelle einer Inneneinheit
zurückgesetzt wurden.
Zur Bedeutung und Ursachen von Fehlercodes
siehe "11.3Fehler beseitigen auf Grundlage von
Fehlercodes"auf Seite45. Dort werden die
wichtigsten Fehlercodes erläutert. Im
Wartungshandbuch zu dieser Einheit finden Sie
detaillierte Informationen über Fehlercodes.
Einstellung Wert / Beschreibung
[1‑40]
Zeigt die aktuelle
Einstellung für
angenehmes
Kühlen.
[1‑41]
Zeigt die aktuelle
Einstellung für
angenehmes
Heizen.
Weitere Informationen siehe Einstellungen
[2‑81].
Weitere Informationen siehe Einstellungen
[2‑82].
7.2.8 Modus 2: Bauseitige Einstellungen
In Modus 2 können Sie bauseitige Einstellungen vornehmen, um das System zu konfigurieren. Die drei 7-Segmente ( ) zeigen die Zahl
der Einstellung/des Wertes.
Weitere Informationen und Empfehlungen zu den Einstellungen [2‑8], [2‑9], [2‑81] und [2‑82] und deren Auswirkung siehe "7.3Energie sparen
und optimaler Betrieb"auf Seite39.
Einstellung Wert
Beschreibung
[2‑8]
Te Zieltemperatur bei Kühlbetrieb.
[2‑9]
Tc Zieltemperatur bei Heizbetrieb.
[2‑12]
Zur Freischaltung der Funktion für geräuscharmen Betrieb und/
oder Limitierung der Stromaufnahme über Signalisierung durch
externen Steuerungsadapter (DTA104A61/62).
Diese Einstellung muss geändert werden, wenn die Einheit
nach Zuführung eines externen Signals im Modus für
geräuscharmen Betrieb und/oder Limitierung der
Stromaufnahme arbeiten soll. Diese Einstellung ist nur dann
wirksam, wenn der optionale externe Steuerungsadapter
(DTA104A61/62) in der Inneneinheit installiert ist.
[2‑15]
Einstellung des statischen Drucks bei Ventilator (in
Wärmetauscher-Einheit).
Sie können den externen statischen Druck bei der
Wärmetauscher-Einheit so einstellen, dass es den
Anforderungen der Kanalführung entspricht.
[2‑16]
Probelauf der Wärmetauscher-Einheit durchführen.
Wenn aktiviert, beginnt der Lüfter der Wärmetauscher-Einheit
zu laufen. Das ermöglicht Ihnen, bei der laufenden
Wärmetauscher-Einheit den Luftstrom zu überprüfen.
0 (Standard) Auto
2 6°C
3 7°C
4 8°C
5 9°C
6 10°C
7 11°C
0 (Standard) Auto
1 41°C
3 43°C
6 46°C
0 (Standard) Deaktiviert.
1 Aktiviert.
0 30Pa
1 (Standard) 60Pa
2 90Pa
3 120Pa
4 150Pa
0 (Standard) Deaktiviert.
1 Aktiviert.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
37
Page 38
7 Konfiguration
Einstellung Wert
[2‑20]
Zusätzliche manuelle Kältemittelbefüllung.
Um die Menge an zusätzlich auf manuelle Weise zugeführten
Kältemittels hinzuzufügen (ohne Nutzung der Funktion zur
automatischen Kältemittelbefüllung), ist die folgende
Einstellung vorzunehmen.
[2‑21]
Modus Kältemittel-Wiedergewinnung / Vakuumtrocknung.
Soll das Rohrleitungssystem frei gemacht werden, um
Kältemittel aus dem System zurückzugewinnen oder um
verbliebene Substanzen zu entfernen oder um beim System
eine Vakuumtrocknung durchzuführen, ist es erforderlich, eine
Einstellung in Kraft zu setzen, durch welche die erforderlichen
Ventile im Kältemittelkreislauf geöffnet werden. Dann kann der
Vorgang zur Wiedergewinnung des Kältemittels oder zur
Vakuumtrocknung ordnungsgemäß durchgeführt werden.
[2‑22]
Automatische Einschaltung geräuscharmen Betriebs während
der Nacht und Geräuschpegeleinstellung.
Durch Ändern dieser Einstellung aktivieren Sie die Funktion
zum automatischen Wechsel auf geräuscharmen Betrieb und
legen fest, welchen Geräuschpegel die Einheit dann bei ihrem
Betrieb einhalten soll. Das Betriebsgeräusch wird gemäß der
gewählten Stufe reduziert. Über die Einstellungen [2‑26] und
[2‑27] wird festgelegt, wann die Funktion ein- und wieder
ausgeschaltet werden soll.
[2‑25]
Geräuscharmer Betrieb nach Zuführung eines Signals vom
externen Steuerungsadapter.
Soll die Einheit nach Zuführung eines externen Signals auf
geräuscharmen Betrieb schalten, dann legt diese Einstellung
fest, welchen Geräuschpegel die Einheit bei ihrem Betrieb
einhalten soll.
Diese Einstellung ist nur dann wirksam, wenn der optionale
externe Steuerungsadapter (DTA104A61/62) installiert und die
Einstellung [2‑12] aktiviert ist.
[2‑26]
Startzeit für geräuscharmen Betrieb.
Diese Einstellung wird verwendet in Verbindung mit Einstellung
[2‑22].
[2‑27]
Stoppzeit für geräuscharmen Betrieb.
Diese Einstellung wird verwendet in Verbindung mit Einstellung
[2‑22].
[2‑30]
Stufe der Limitierung der Stromaufnahme (Schritt1) bei
Zuführung eines Signals vom externen Steuerungsadapter
(DTA104A61/62).
Soll nach Zuführung eines externen Signals die
Stromaufnahme der Einheit begrenzt werden, dann legt diese
Einstellung fest, welche Stufe in Schritt1 dabei eingehalten
werden soll. In der Tabelle sind die möglichen Stufen
angegeben.
Beschreibung
0 (Standard) Deaktiviert.
1 Aktiviert.
Um die Operation zum manuellen Befüllen mit
zusätzlichem Kältemittel zu beenden (wenn die
erforderliche Menge eingefüllt ist), auf BS3 drücken.
Wird diese Funktion nicht durch Drücken von BS3
beendet, stellt die Einheit nach 30Minuten ihren
Betrieb ein. Reichen 30Minuten nicht aus, um die
erforderliche Menge an Kältemittel hinzuzufügen, kann
die Funktion durch erneute Änderung der bauseitigen
Einstellung erneut aktiviert werden.
0 (Standard) Deaktiviert.
1 Aktiviert.
Um den Modus für Kältemittel-Wiedergewinnung /
Vakuumtrocknung aufzuheben, auf BS3 drücken. Wird
es nicht gedrückt, bleibt das System im Modus für
Kältemittel-Wiedergewinnung / Vakuumtrocknung.
0 (Standard) Deaktiviert
1 Stufe 1 Stufe 3 < Stufe 2 < Stufe 1
2 Stufe2
3 Stufe3
1 Stufe 1 Stufe 3 < Stufe 2 < Stufe 1
2 (Standard) Stufe2
3 Stufe3
1 20h00
2 (Standard) 22 Uhr
3 24 Uhr
1 6h00
2 7h00
3 (Standard) 8 Uhr
1 60%
2 65%
3 (Standard) 70%
4 75%
5 80%
6 85%
7 90%
8 95%
Referenz für Installateure und Benutzer
38
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 39
Einstellung Wert
[2‑31]
Stufe der Limitierung der Stromaufnahme (Schritt2) bei
Zuführung eines Signals vom externen Steuerungsadapter
(DTA104A61/62).
Soll nach Zuführung eines externen Signals die
Stromaufnahme der Einheit begrenzt werden, dann legt diese
Einstellung fest, welche Stufe in Schritt2 dabei eingehalten
werden soll. In der Tabelle sind die möglichen Stufen
angegeben.
[2‑32]
Permanente Limitierung der Stromaufnahme (zur Limitierung
der Stromaufnahme ist kein externer Steuerungsadapter
erforderlich).
Falls die Stromaufnahme des System permanent begrenzt
werden soll, wird durch diese Einstellung die Limitierung
aktiviert, außerdem wird die Stufe der Limitierung festgelegt. In
der Tabelle sind die möglichen Stufen angegeben.
[2‑81]
Komfort-Einstellung Kühlen.
Diese Einstellung wird verwendet in Verbindung mit Einstellung
[2‑8].
[2‑82]
Komfort-Einstellung Heizen.
Diese Einstellung wird verwendet in Verbindung mit Einstellung
[2‑9].
7 Konfiguration
Beschreibung
— 30%
1 (Standard) 40%
2 50%
3 55%
0 (Standard) Funktion nicht aktiv.
1 Folgt Einstellung [2‑30].
2 Folgt Einstellung [2‑31].
0 Eco
1 (Standard) Sanft
2 Schnell
3 Stark
0 Eco
1 (Standard) Sanft
2 Schnell
3 Stark
7.3 Energie sparen und optimaler Betrieb
Das Wärmepumpensystem ist mit modernsten Funktionen zur
Energieeinsparung ausgestattet. Je nach Prioritätensetzung kann
ausgewählt werden, ob Energieersparnis oder Komfort im
Vordergrund stehen soll. Über verschiedene Parametersetzungen
kann für die betreffende Anwendung die optimale Balance zwischen
Energieverbrauch und Komfort gewählt werden.
Mehrere Konfigurationsmuster stehen zur Verfügung, die
nachfolgend erläutert werden. Modifizieren Sie die Parameterwerte
gemäß den Anforderungen Ihres Gebäudes und Ihren Wünschen,
um das optimale Gleichgewicht zwischen Energieverbrauch und
Komfort zu realisieren.
Unabhängig von der gewählten Regelungsart kann das System sich
dennoch abweichend verhalten, wenn Schutzsteuerungen ausgelöst
werden, die dazu dienen, den Systembetrieb der Einheit stabil zu
halten. An der intendierten Zieltemperatur wird aber festgehalten,
und sie wird umgesetzt, um je nach Natur der Anwendung das
optimale Gleichgewicht zwischen Energieverbrauch und Komfort zu
realisieren.
7.3.1 Verfügbare Hauptbetriebsarten
Basic
Die Temperatur des Kältemittels ist gleichbleibend, unabhängig von
der Situation. Das entspricht dem bekannten Standardbetrieb und
kann auch bei vorherigen VRV-Systemen erwartet werden.
Um das zu aktivieren bei… Ändern…
Kühlbetrieb [2‑8]=2
Heizbetrieb [2‑9]=6
Automatisch
Die Temperatur des Kältemittels ist abhängig von den Bedingungen
draußen. Die Temperatur des Kältemittels wird so angepasst, dass
es der erforderlichen Last optimal entspricht (die auch von den
Bedingungen draußen abhängig ist).
Beispiel: Bei Kühlbetrieb wird das System umso weniger belastet, je
niedriger die Außentemperatur ist (z. B. 25°C statt 35°C). Gemäß
dieses Prinzips erhöht das System automatisch die
Kältemitteltemperatur und reduziert damit automatisch die
abgegebene Leistung, so dass das System ökonomischer arbeitet.
Beispiel: Bei Heizbetrieb wird das System umso weniger belastet, je
höher die Außentemperatur ist (z. B. 15°C statt –5°C). Gemäß
diesem Prinzip senkt das System automatisch die
Kältemitteltemperatur und reduziert damit automatisch die
abgegebene Leistung, so dass das System ökonomischer arbeitet.
Um das zu aktivieren bei… Ändern…
Kühlbetrieb [2‑8]=0 (Standard)
Heizbetrieb [2‑9]=0 (Standard)
Hoch-sensibel / ökonomisch (Kühlen/Heizen)
Im Vergleich zum Basic-Betrieb wird die Kältemitteltemperatur
erhöht / reduziert (Kühlen/Heizen). Bei der Methode Hoch-sensibel
steht der Komfort des Kunden im Mittelpunkt.
Die Auswahlmethode der Inneneinheiten spielt eine wichtige Rolle
und ist in Betracht zu ziehen, da die verfügbare Leistung nicht
dieselbe ist wie bei Basis-Betrieb.
Fragen Sie Ihren Händler nach weiteren Einzelheiten über hochsensible Anwendungen.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
39
Page 40
7 Konfiguration
Um das zu aktivieren bei… Ändern…
Kühlbetrieb Setzen Sie die bauseitige
Einstellung [2‑8] auf den Wert,
der den Anforderungen des
vorkonzipierten Systems für die
hoch-sensible Anwendung
optimal entspricht.
Heizbetrieb Setzen Sie die bauseitige
Einstellung [2‑9] auf den Wert,
der den Anforderungen des
vorkonzipierten Systems für die
hoch-sensible Anwendung
optimal entspricht.
[2‑8] Te Ziel (°C)
2 6
3 7
4 8
5 9
6 10
7 11
[2‑9] Tc Ziel (°C)
1 41
3 43
6 46
7.3.2 Verfügbare Komfort-Einstellungen
Für jeden der oben beschriebenen Modi kann eine Komfortstufe
ausgewählt werden. Die Komfortstufe wirkt sich auf das
eingehaltene Timing und die Systembelastung (Energieverbrauch)
aus, die in Kauf genommen wird, um eine bestimmte
Raumtemperatur zu erreichen. Dazu wird die Kältemitteltemperatur
vorübergehend auf andere Werte gesetzt, damit die angeforderten
Raumverhältnisse schneller erreicht werden.
Stark
Temperaturüberschreitung (bei Heizbetrieb) oder -unterschreitung
(bei Kühlbetrieb) ist erlaubt im Vergleich zur normalen angeforderten
Kältemitteltemperatur, damit die angeforderte Raumtemperatur sehr
schnell erreicht wird. Temperaturüberschreitung ist erlaubt ab
Betriebsbeginn.
▪ Bei Kühlbetrieb darf die Verdampfungstemperatur je nach
Situation vorübergehend auf 3°C reduziert werden.
▪ Bei Heizbetrieb darf die Verflüssigungstemperatur je nach
Situation vorübergehend auf 49°C erhöht werden.
▪ Wenn die Anforderungen seitens der Inneneinheit ausgeglichener
werden, geht das System gegebenenfalls dazu über, unter
konstanten Bedingungen zu arbeiten, die durch die oben
beschriebene Betriebsmethode definiert sind.
Um das zu aktivieren bei… Ändern…
Kühlbetrieb [2‑81]=3.
Diese Einstellung wird verwendet
in Verbindung mit Einstellung
[2‑8].
Heizbetrieb [2‑82]=3.
Diese Einstellung wird verwendet
in Verbindung mit Einstellung
[2‑9]
Schnell
Temperaturüberschreitung (bei Heizbetrieb) oder -unterschreitung
(bei Kühlbetrieb) ist erlaubt im Vergleich zur normalen angeforderten
Kältemitteltemperatur, damit die angeforderte Raumtemperatur sehr
schnell erreicht wird. Temperaturüberschreitung ist erlaubt ab
Betriebsbeginn.
▪ Bei Kühlbetrieb darf die Verdampfungstemperatur je nach
Situation vorübergehend auf 6°C reduziert werden.
▪ Bei Heizbetrieb darf die Verflüssigungstemperatur je nach
Situation vorübergehend auf 46°C erhöht werden.
▪ Wenn die Anforderungen seitens der Inneneinheit ausgeglichener
werden, geht das System gegebenenfalls dazu über, unter
konstanten Bedingungen zu arbeiten, die durch die oben
beschriebene Betriebsmethode definiert sind.
Um das zu aktivieren bei… Ändern…
Kühlbetrieb [2‑81]=2.
Diese Einstellung wird verwendet
in Verbindung mit Einstellung
[2‑8].
Heizbetrieb [2‑82]=2.
Diese Einstellung wird verwendet
in Verbindung mit Einstellung
[2‑9].
Sanft
Temperaturüberschreitung (bei Heizbetrieb) oder -unterschreitung
(bei Kühlbetrieb) ist erlaubt im Vergleich zur normalen angeforderten
Kältemitteltemperatur, damit die angeforderte Raumtemperatur sehr
schnell erreicht wird. Temperaturüberschreitung ist nicht erlaubt ab
dem Moment des Betriebsbeginns. Der Betriebsbeginn findet unter
den Bedingungen statt, welche durch den oben beschriebenen
Betriebsmodus definiert sind.
▪ Bei Kühlbetrieb darf die Verdampfungstemperatur je nach
Situation vorübergehend auf 6°C reduziert werden.
▪ Bei Heizbetrieb darf die Verflüssigungstemperatur je nach
Situation vorübergehend auf 46°C erhöht werden.
▪ Wenn die Anforderungen seitens der Inneneinheit ausgeglichener
werden, geht das System gegebenenfalls dazu über, unter
konstanten Bedingungen zu arbeiten, die durch die oben
beschriebene Betriebsmethode definiert sind.
▪ Die Komfortstufe "Sanft" unterscheidet sich von den
Komfortstufen "Stark" und "Schnell" nur hinsichtlich der
Bedingungen beim Starten.
Um das zu aktivieren bei… Ändern…
Kühlbetrieb [2‑81]=1.
Diese Einstellung wird verwendet
in Verbindung mit Einstellung
[2‑8].
Heizbetrieb [2‑82]=1.
Diese Einstellung wird verwendet
in Verbindung mit Einstellung
[2‑9].
Eco
Die ursprüngliche Zieltemperatur des Kältemittels, welche durch die
Betriebsmethode festgelegt ist (siehe oben), wird ohne Korrektur
beibehalten, es sei denn, ein Schutzmechanismus greift.
Um das zu aktivieren bei… Ändern…
Kühlbetrieb [2‑81]=0.
Diese Einstellung wird verwendet
in Verbindung mit Einstellung
[2‑8].
Referenz für Installateure und Benutzer
40
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 41
7 Konfiguration
A
B
E
100%
50%
T
e
C
D
3°C
6°C
35°C
F
A
B C
D
E
F
A
B
100%
70%
E
T
c
C
D
49°C
46°C
F
2°C
A
B C
D
EF
Um das zu aktivieren bei… Ändern…
Heizbetrieb [2‑82]=0.
Diese Einstellung wird verwendet
in Verbindung mit Einstellung
[2‑9].
7.3.3 Beispiel: Automatischer Modus bei Kühlen
A Eingestellte Temperatur der Inneneinheit
B Betriebsbeginn
C Betriebszeit
D Sanft
E Schnell
F Stark
7.3.4 Beispiel: Automatischer Modus bei Heizen
A Aktuelle Belastungskurve
B Virtuelle Belastungskurve (Anfangsleistung im
automatischen Modus)
C Virtueller Zielwert (Anfangs-Verdampfungstemperaturwert
im automatischen Modus)
D Erforderlicher Verdampfungstemperaturwert
E Auslastungsfaktor
F Lufttemperatur draußen
TeVerdampfungs-Temperatur
Schnell
Stark
Sanft
Entwicklung der Raumtemperatur:
Entwicklung der Raumtemperatur:
A Virtuelle Belastungskurve (Standard-Spitzenauslastung im
automatischen Modus)
B Belastungskurve
C Virtueller Zielwert (Anfangs-Verflüssigungstemperaturwert
im automatischen Modus)
D Auslegungstemperatur
E Auslastungsfaktor
F Lufttemperatur draußen
TcKondensationstemperatur
Schnell
Stark
Sanft
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
41
Page 42
8 Erstmalige Inbetriebnahme
A Eingestellte Temperatur der Inneneinheit
B Betriebsbeginn
C Betriebszeit
D Sanft
E Schnell
F Stark
8 Erstmalige Inbetriebnahme
8.1 Überblick: Erstmalige Inbetriebnahme
Nach Durchführung der Installation und Festlegung der bauseitigen
Einstellungen muss der Installateur überprüfen, dass das System
ordnungsgemäß arbeitet. Dazu ist ein Probelauf durchzuführen, bei
dem die nachfolgenden Instruktionen zu beachten sind.
In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun
müssen, um das System nach dessen Konfiguration in Betrieb zu
nehmen.
Die Inbetriebnahme umfasst üblicherweise die folgenden Schritte:
1 Die "Checkliste vor Inbetriebnahme" durchgehen.
2 Probelauf durchführen.
3 Falls erforderlich, nach fehlerhaftem Abschluss des Probelaufs
die Fehler beseitigen.
4 System betreiben.
8.2 Sicherheitsvorkehrungen bei Inbetriebnahme
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: VERBRENNUNGSGEFAHR
ACHTUNG
Auf keinen Fall den Probelauf durchführen, während
an den Inneneinheiten oder der WärmetauscherEinheit gearbeitet wird.
Wenn Sie den Probelauf durchführen, arbeiten sowohl die
Verdichter-Einheit als auch die Wärmetauscher-Einheit
und die angeschlossenen Inneneinheiten. Das Arbeiten an
einer Inneneinheit oder der Wärmetauscher-Einheit
während der Durchführung eines Probelaufs ist gefährlich.
ACHTUNG
Halten Sie Finger, Stäbe und andere Gegenstände fern
vom Lufteinlass und -auslass. Der Lüfterschutz darf nicht
entfernt werden. Sonst werden Verletzungen verursacht,
wenn sich der Ventilator mit hoher Geschwindigkeit dreht.
INFORMATION
Beim ersten Einsatz des Geräts kann die erforderliche
Leistung höher als auf dem Typenschild des Geräts
angegeben sein. Dies ist darauf zurückzuführen, dass der
Verdichter eine Einlaufzeit von 50 Stunden absolviert
haben muss, bevor er einen gleichmäßigen Betrieb und
eine konstante Leistungsaufnahme erreicht.
HINWEIS
Mindestens 6 Stunden vor Aufnahme des Betriebs den
Strom einschalten, damit die Getriebegehäuseheizung
aktiv wird und den Verdichter schützt.
Während des Probelaufs werden die Verdichter-Einheit, die
Wärmetauscher-Einheit und die Inneneinheiten gestartet.
Vergewissern Sie sich, dass alle Arbeiten an der Wärmetauscher-
Einheit und an den Inneneinheiten abgeschlossen sind (bauseitiger
Anschluss von Rohren, elektrische Verkabelung, Entlüftung, …).
Einzelheiten dazu siehe Installationsanleitung der Inneneinheiten.
8.3 Checkliste vor Inbetriebnahme
Überprüfen Sie erst die folgenden Punkte, nachdem die Einheit
installiert worden ist. Nachdem alle nachfolgend beschriebenen
Überprüfungen durchgeführt worden sind, muss die Einheit
geschlossen werden. Nur dann kann sie in Betrieb genommen
werden.
Sie lesen die Installations- und Betriebsanleitung
vollständig durch, wie es in der Referenz für
Installateure und Benutzer beschrieben ist.
Installation
Überprüfen Sie, dass das Gerät gut verankert steht, damit
nach dem Einschalten keine ungewöhnlichen
Betriebsgeräusche oder Vibrationen auftreten.
Verkabelung vor Ort
Die gesamte bauseitige Verkabelung muss gemäß den
Instruktionen durchgeführt sein, die in Kapitel
"6.9Anschließen der Kabel"auf Seite29 dargelegt sind,
und gemäß den Elektroschaltplänen und gemäß den
gesetzlichen Vorschriften und Standards.
Versorgungsspannung
Überprüfen Sie die vorliegende Netzspannung anhand
des entsprechenden Schildes im Zählerkasten. Die
Spannung muss mit der auf dem Typenschild der Einheit
angegebenen Spannung übereinstimmen.
Erdung
Vergewissern Sie sich, dass die Erdungsleitungen
ordnungsgemäß angeschlossen und die
Erdungsklemmen festgezogen sind.
Isolationsprüfung des Hauptstromkreises
Überprüfen Sie mit einem Megaprüfer für 500 V, ob der
Isolationswiderstand von 2MΩ oder darüber erreicht wird,
indem Sie eine Spannung von 500 V Gleichstrom
zwischen den Spannungsklemmen und Erdung anlegen.
Verwenden Sie den Megaprüfer nie für die
Übertragungsverkabelung.
Sicherungen, Schutzschalter und
Schutzeinrichtungen
Überprüfen Sie, ob Größe und Ausführung der
Sicherungen, Hauptschalter oder der bauseitig
installierten Schutzeinrichtungen den in Kapitel
"5.4.2 Anforderungen an Sicherheitseinrichtung" auf
Seite 17 aufgeführten Daten entsprechen. Achten Sie
außerdem darauf, dass keine Sicherung und keine
Schutzeinrichtung überbrückt wurde.
Innenverkabelung
Überprüfen Sie per Sichtkontrolle, ob es im
Elektroschaltkasten lose Anschlüsse oder beschädigte
elektrische Bauteile gibt.
Stärke und Isolierung von Rohrleitungen
Vergewissern Sie sich, dass Rohrleitungen in der
richtigen Stärke installiert sind und dass die Isolierung
korrekt durchgeführt wurde.
Absperrventile
Versichern Sie sich, dass die Absperrventile sowohl auf
der Flüssigkeits- als auch auf der Gasseite geöffnet sind.
Beschädigte Teile
Überprüfen Sie die Einheit innen auf beschädigte Teile
oder zusammengedrückte Rohrleitungen.
Referenz für Installateure und Benutzer
42
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 43
8 Erstmalige Inbetriebnahme
Austritt von Kältemittel
Überprüfen Sie das Innere der Einheit auf austretendes
Kältemittel. Tritt Kältemittel aus, versuchen Sie, das zu
reparieren. Wenden Sie sich an Ihren Händler, sollte der
Versuch scheitern. Berühren Sie kein Kältemittel, das aus
Kältemittel-Rohranschlüssen ausgelaufen ist. Sie könnten
sonst Frostbeulen davontragen.
Austritt von Öl
Überprüfen Sie den Verdichter auf austretendes Öl. Tritt
Öl aus, versuchen Sie, das zu reparieren. Wenden Sie
sich an Ihren Händler, sollte der Versuch scheitern.
Lufteinlass und Luftauslass
Vergewissern Sie sich, dass Lufteinlass und Luftauslass
der Einheit nicht durch Papier, Pappe oder andere
Materialien verstopft sind.
Zusätzliche Kältemittelbefüllung
Die Menge an Kältemittel, die der Einheit hinzuzufügen
ist, sollte schriftlich auf dem beigefügten Schild
"Hinzugefügtes Kältemittel" festgehalten werden, und das
Schild sollte auf der Rückseite der Frontabdeckung
angebracht sein.
Installationsdatum und bauseitige Einstellung
Tragen Sie gemäß EN60335‑2‑40 das Installationsdatum
auf dem Aufkleber auf der Rückseite der Frontblende ein.
Protokollieren Sie dort auch die bauseitige(n)
Einstellung(en).
Isolierung und Luft-Leckagen
Sicherstellen, dass die Einheit vollständig isoliert und auf
Luftdichtheit überprüft ist.
Mögliche Folge: Kondensierendes Wasser könnte
tropfen.
Abfluss
Darauf achten, dass Kondenswasser reibungslos abläuft.
Mögliche Folge: Kondensierendes Wasser könnte
tropfen.
Externer statischer Druck
Sicherstellen, dass der externe statische Druck eingestellt
ist.
Mögliche Folge: Zu schwache Leistung bei Kühlen oder
Heizen.
8.4 Checkliste während der Inbetriebnahme
So führen Sie einen Testlauf durch
8.4.1 Automatischer Probelauf
Nachfolgend wird beschrieben, wie der Probelauf des gesamten
Systems durchgeführt wird. Dabei werden die folgenden Punkte
geprüft und bewertet:
▪ Auf falsche Verkabelung prüfen (Prüfung der Kommunikation mit
Inneneinheiten und Wärmetauscher-Einheit).
▪ Öffnen der Absperrventile prüfen
▪ Auf falsche Rohranschlüsse prüfen. Beispiel: Gas- oder
Flüssigkeitsleitung vertauscht.
▪ Länge des Verrohrungssystems beurteilen
Nach der Erstinstallation unbedingt den Probelauf durchführen.
Sonst wird bei der Benutzerschnittstelle der Fehlercode
angezeigt, und der normale Betrieb und ein individueller Testlauf von
Inneneinheiten kann nicht stattfinden.
Bei den Inneneinheiten kann nicht jedes einzelne Gerät separat auf
Unregelmäßigkeiten geprüft werden. Nach Beenden des Probelaufs
sollten Sie die Inneneinheiten einzeln überprüfen. Lassen Sie dazu
unter Verwendung der Benutzerschnittstelle jede einzeln
nacheinander den normalen Betrieb aufnehmen. Weitere
Informationen zum individuellen Testlauf siehe die
Installationsanleitung zur entsprechenden Inneneinheit.
INFORMATION
▪ Es kann 10 Minuten dauern, bis das Kältemittel in
einem homogenen Zustand ist, so dass erst dann der
Verdichter startet.
▪ Während des Probelaufs kann das Fließgeräusch des
Kältemittels oder das Geräusch von Magnetventilen
lauter werden, und die Anzeige kann wechseln. Das ist
keine Anzeichen von Fehlern.
8.4.2 Einen Probelauf durchführen (7-SegmentAnzeige)
1 Vergewissern Sie sich, dass alle bauseitigen Einstellungen wie
gewünscht durchgeführt sind - siehe "7.2 Bauseitige
Einstellungen vornehmen"auf Seite34.
2 Schalten Sie die Stromzufuhr zur Verdichter-Einheit,
Wärmetauscher-Einheit und zu den angeschlossenen
Inneneinheiten ein.
HINWEIS
Mindestens 6 Stunden vor Aufnahme des Betriebs den
Strom einschalten, damit die Getriebegehäuseheizung
aktiv wird und den Verdichter schützt.
3 Prüfen, dass die Standardsituation (Inaktiv) besteht - siehe
"7.2.4Zugriff auf Modus 1 oder 2"auf Seite35. Halten Sie BS2
etwa 5 Sekunden oder länger gedrückt. Die Einheit startet den
Probelauf.
Ergebnis: Automatisch wird der Probelauf ausgeführt. Die
Anzeige der Verdichter-Einheit zeigt " " und bei der
Benutzerschnittstelle der Inneneinheiten wird "Test
operation" (Testbetrieb) und "Under centralized control" (Unter
zentraler Steuerung) angezeigt.
Schritte während des automatischen System-Probelaufs:
Schritt Beschreibung
Regelung vor dem Start (Druckausgleich)
Regelung vor Starten des Kühlbetriebs
Stabiler Zustand für Kühlen
Überprüfung der Kommunikation
Überprüfung von Absperrventil
Überprüfung der Rohrleitungslänge
Auspumpen
Stoppen der Einheit
INFORMATION
Während des Probelaufs ist es nicht möglich, den Betrieb
der Einheit von einer Benutzerschnittstelle aus zu stoppen.
Wollen Sie den Betrieb abbrechen, drücken Sie auf BS3.
Nach ±30 Sekunden stellt die Einheit den Betrieb ein.
4 Prüfen Sie die Ergebnisse des Probelaufs anhand der 7-
Segment-Anzeige der Verdichter-Einheit.
Durchführung Beschreibung
Normaler
fehlerfreier
Abschluss
Keine Anzeige auf der 7-Segment-Anzeige
(inaktiv).
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
43
Page 44
9 Übergabe an den Benutzer
A1P
A3P
TP1 TP2
Durchführung Beschreibung
Anormaler
Abschluss
Anzeige des Fehlercode auf der 7-SegmentAnzeige.
Um die Fehler zu beseitigen, siehe
"8.4.3Beseitigung von Fehlern nach
fehlerhaftem Abschluss des Probelaufs"auf
Seite44. Wenn der Probelauf vollständig
abgeschlossen ist, kann nach 5Minuten der
Normalbetrieb aufgenommen werden.
8.4.3 Beseitigung von Fehlern nach fehlerhaftem Abschluss des Probelaufs
Der Probelauf gilt nur dann als abgeschlossen, wenn kein
Fehlercode angezeigt wird. Falls ein Fehlercode angezeigt wird,
treffen Sie geeignete Maßnahmen. Orientieren Sie sich dabei an den
Erklärungen in der Fehlercode-Tabelle. Führen Sie dann den
Probelauf erneut durch und prüfen Sie, ob der Fehler korrekt
beseitigt wurde.
INFORMATION
Bei Auftreten eines Fehlers wird der Fehlercode auf der 7Segment-Anzeige der Verdichter-Einheit und auf der
Benutzerschnittstelle der Inneneinheit angezeigt.
INFORMATION
Für detaillierte Informationen zu Fehlercodes von
Inneneinheiten siehe die Installationsanleitung der
betreffenden Inneneinheit.
8.4.4 Betrieb der Einheit
Nachdem die Einheiten installiert und der Probelauf von VerdichterEinheit, Wärmetauscher-Einheit und Inneneinheiten durchgeführt ist,
kann das System in Betrieb gehen.
Zum Betrieb der Inneneinheit sollte die Benutzerschnittstelle der
Inneneinheit auf EIN geschaltet werden. Weiterer Einzelheiten dazu
siehe die Betriebsanleitung zur Inneneinheit.
9 Übergabe an den Benutzer
Wenn der Testlauf abgeschlossen ist und das Gerät
ordnungsgemäß funktioniert, führen Sie folgende Punkte aus:
▪ Stellen Sie sicher, dass der Benutzer über die gedruckte
Dokumentation verfügt und bitten Sie ihn, diese als
Nachschlagewerk aufzubewahren. Teilen Sie dem Benutzer mit,
dass die vollständige Dokumentation im Internet unter der
entsprechenden Adresse zu finden ist, wie zuvor in dieser
Anleitung beschrieben.
▪ Erläutern Sie dem Benutzer den ordnungsgemäßen Betrieb des
Systems sowie die Vorgehensweise bei Auftreten von Problemen.
▪ Zeigen Sie dem Benutzer, welche Aufgaben er im
Zusammenhang mit der Wartung des Geräts auszuführen hat.
HINWEIS
In Europa wird die Treibhausgasemission der KältemittelGesamtfüllmenge im System (ausgedrückt als CO2Äquivalent in Tonnen) zur Festlegung der
Wartungsintervalle verwendet. Befolgen Sie die geltende
Gesetzgebung.
Formel zur Berechnung der Treibhausgasemission:
GWP-Wert des Kältemittels × Kältemittel-Gesamtfüllmenge
[in kg] / 1000
10.1 Überblick: Wartung und Service
Dieses Kapitel informiert über folgende Punkte:
▪ Bei Wartungs- und Servicearbeiten dafür sorgen, dass keine
Stromschlaggefahr besteht
▪ Operation zur Kältemittel-Wiedergewinnung
10.2 Sicherheitsvorkehrungen für die Wartung
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: VERBRENNUNGSGEFAHR
HINWEIS:Gefahr elektrostatischer Entladung
Vor der Durchführung jeglicher Wartungsarbeiten sollten
elektrostatische Aufladungen beseitigt werden. Berühren
Sie dazu ein Metallteil des Geräts. Dadurch wird die
Platine geschützt.
10.2.1 Stromschlaggefahren vermeiden
Bei Wartungsarbeiten am Inverter gilt:
1 Nach Abschaltung der Stromversorgung die Abdeckung des
Elektroschaltkastens erst nach 10 Minuten öffnen.
2 Messen Sie mit einem Prüfgerät die Spannung zwischen den
Klemmen am Klemmenblock des
Stromversorgungsanschlusses und überprüfen Sie, dass die
Stromversorgung abgeschaltet ist. Messen Sie außerdem mit
einem Prüfgerät an den in der Abbildung unten gezeigten
Punkten und überprüfen Sie, dass die Spannung am
Kondensator im Hauptstromkreis unter 50V Gleichstrom liegt.
10 Instandhaltung und Wartung
HINWEIS
Die Wartung muss von einem autorisierten Monteur oder
Wartungstechniker durchgeführt werden.
Wir empfehlen, mindestens einmal jährlich eine Wartung
durchzuführen. Die gültige Gesetzgebung schreibt
möglicherweise kürzere Wartungsintervalle vor.
Referenz für Installateure und Benutzer
44
3 Um eine Beschädigung der Platine zu verhindern, leiten Sie
elektrostatische Ladung ab, indem Sie ein nicht beschichtetes
Metallteil berühren. Erst dann Steckverbindungen lösen oder
herstellen.
Einzelheiten entnehmen Sie bitte dem Elektroschaltplan, der sich auf
der Rückseite der Wartungsblende befindet.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 45
11 Fehlerdiagnose und -beseitigung
10.3 Checkliste für die jährliche
Wartung der WärmetauscherEinheit
Überprüfen Sie mindestens einmal jährlich die folgenden Punkte:
▪ Wärmetauscher.
Der Wärmetauscher kann durch Staub, Schmutz, Blätter etc.
blockiert werden. Es wird empfohlen, den Wärmetauscher jedes
Jahr zu reinigen. Ein blockierter Wärmetauscher kann zu einem zu
niedrigen Druck oder zu hohen Druck führen, was eine
Beeinträchtigung der Leistung zur Folge hat.
10.4 Betrieb im Wartungsmodus
Durch die Einstellung [2‑21] wird ermöglicht, die Operation zur
Kältemittel-Wiedergewinnung / Vakuumtrocknung durchzuführen.
Einzelheiten zu Einstellungen im Modus 2 siehe "7.2 Bauseitige
Einstellungen vornehmen"auf Seite34.
Wird die Funktion Vakuumtrocknung / Kältemittel-Wiedergewinnung
verwendet, prüfen Sie sehr genau, was genau einer
Vakuumtrocknung / Kältemittel-Wiedergewinnung unterzogen
werden soll, bevor Sie damit beginnen. Weitere Informationen über
Vakuumtrocknung und Kältemittel-Wiedergewinnung siehe die
Installationseinheit der Inneneinheit.
10.4.1 Absaugmodus verwenden
1 Wenn die Einheit nicht arbeitet, die Einstellung [2‑21] aktivieren,
um die Vakuumtrocknung zu starten.
Ergebnis: Sobald die Bestätigung erfolgt ist, werden die
Expansionsventile vollständig geöffnet (in der Inneneinheit, der
Verdichter-Einheit und Wärmetauscher-Einheit). Dann zeigt die
7-Segment-Anzeige = und auf der Benutzerschnittstelle
aller Inneneinheiten wird TEST (Testbetrieb) und
(externe Steuerung) angezeigt. Eine Bedienung ist dann nicht
möglich.
2 Mit einer Vakuumpumpe im System einen Unterdruck
herstellen.
3 Um den Modus für Vakuumtrocknung aufzuheben, auf BS3
drücken.
11 Fehlerdiagnose und -
beseitigung
11.1 Übersicht: Fehlerdiagnose und beseitigung
Vor Fehlerdiagnose und -beseitigung
Unterziehen Sie die Einheit einer gründlichen Sichtprüfung und
suchen Sie nach offensichtlichen Defekten, wie zum Beispiel lose
Anschlüsse oder defekte Verkabelung.
11.2 Sicherheitsvorkehrungen bei der Fehlerdiagnose und -beseitigung
WARNUNG
▪ Achten Sie darauf, dass das Gerät von der
Stromversorgung getrennt ist, bevor Sie eine
Inspektion des Schaltkastens durchführen. Schalten
Sie den entsprechenden Trennschalter der
Stromversorgung aus.
▪ Wurde eine Sicherheitseinrichtung ausgelöst, schalten
Sie das Gerät ab und stellen Sie die Ursache fest,
bevor Sie die Zurücksetzung (Reset) vornehmen. Die
Schutzvorrichtungen dürfen AUF KEINEN FALL
überbrückt werden. Ferner dürfen ihre werksseitigen
Einstellungen nicht geändert werden. Kann die
Störungsursache nicht gefunden werden, wenden Sie
sich bitte an Ihren Händler.
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Um Gefahren durch versehentliches Zurücksetzen des
Thermoschutz-Ausschalters zu vermeiden, darf dieses
Gerät NICHT über ein externes Schaltgerät, wie zum
Beispiel eine Zeitsteuerung, angeschlossen werden oder
mit einem Stromkreis verbunden sein, der regelmäßig vom
Stromversorger ein- und ausgeschaltet wird.
10.4.2 Kältemittel zurückgewinnen
Diese Operation sollte mit einem Kältemittelrückgewinnungsgerät
durchgeführt werden. Gehen Sie genauso vor wie bei der
Vakuumtrocknung.
GEFAHR: EXPLOSIONSGEFAHR
Auspumpen – Kältemittelaustritt. Falls es eine Leckage
im Kältemittelkreislauf gibt und Sie das System
auspumpen wollen:
▪ NICHT die Funktion zum automatischen Auspumpen
benutzen, mit der das gesamte Kältemittel aus dem
System in der Außeneinheit gesammelt werden kann.
Mögliche Folge: Selbstentzündung und Explosion des
Verdichters, weil Luft in den arbeitenden Verdichter
gelangt.
▪ Benutzen Sie ein separates Rückgewinnungssystem,
sodass der Verdichter der Einheit NICHT in Betrieb
sein muss.
HINWEIS
Darauf achten, dass bei der Rückgewinnung von
Kältemitte KEIN Öl rückgewonnen wird. Beispiel: Durch
Benutzung eines Ölabscheiders.
GEFAHR: VERBRENNUNGSGEFAHR
11.3 Fehler beseitigen auf Grundlage von Fehlercodes
Falls ein Fehlercode angezeigt wird, treffen Sie geeignete
Maßnahmen. Orientieren Sie sich dabei an den Erklärungen in der
Fehlercode-Tabelle.
Drücken Sie nach Beseitigen des Fehlers auf BS3, um den
Fehlerzustand zurückzusetzen, und versuchen Sie es erneut.
INFORMATION
Bei Auftreten eines Fehlers wird der Fehlercode auf der 7Segment-Anzeige der Verdichter-Einheit und auf der
Benutzerschnittstelle der Inneneinheit angezeigt.
Der bei der Verdichter-Einheit angezeigte Fehlercode enthält einen
Haupt-Fehlercode und einen Sub-Fehlercode. Der Sub-Fehlercode
gibt detailliertere Informationen über den Fehler, der durch den
Haupt-Fehlercode angezeigt wird. Der Haupt-Fehlercode und der
Sub-Fehlercode werden abwechselnd angezeigt (mit einem Intervall
von 1Sekunde). Beispiel:
▪ Haupt-Fehlercode:
▪ Sub-Fehlercode:
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
45
Page 46
11 Fehlerdiagnose und -beseitigung
11.3.1 Fehlercodes: Übersicht
Haupt-Code Sub-Fehlercode Ursache Lösung
▪ Störung bei Ventilator des Wärmetauschers.
▪ Der Rückmeldekontakt der
Entwässerungspumpe ist geöffnet.
Erdschlussdetektor aktiviert
Verdichter-Einheit: (T1A) – A1P (X101A)
Kein Erdschlussdetektor erkannt
Verdichter-Einheit: (T1A) – A1P (X101A)
Hochdruckschalter wurde aktiviert
Verdichter-Einheit: (S1PH) – A1P (X4A)
▪ Kältemittel-Überfüllung
▪ Absperrventil geschlossen
Absperrventil geschlossen (Flüssigkeit) Flüssigkeits-Absperrventil öffnen.
▪ Kältemittel-Überfüllung
▪ Absperrventil geschlossen
Niederdruck-Funktionsstörung:
▪ Absperrventil geschlossen
▪ Zu wenig Kältemittel
▪ Funktionsstörung bei Inneneinheit
Fehler bei elektronischem Expansionsventil
(Unterkühlen)
Verdichter-Einheit: (Y1E) – A1P (X21A)
Fehler bei elektronischem Expansionsventil
(Haupt-)
Wärmetauscher-Einheit: (Y1E) – A1P (X7A)
Austrittstemperatur zu hoch:
▪ Absperrventil geschlossen
▪ Zu wenig Kältemittel
Verdichter-Einheit: (R21T) – A1P (X29A)
▪ Kältemittel-Überfüllung
▪ Absperrventil geschlossen
Fehler bei Sensor für Außentemperatur
Wärmetauscher-Einheit: (R1T) – A1P (X16A)
Fehler bei Sensor für Austrittstemperatur
Verdichter-Einheit: (R21T): offener Kreislauf - A1P
(X29A)
Fehler bei Sensor für Austrittstemperatur
Verdichter-Einheit: (R21T): Kurzschluss - A1P
(X29A)
Fehler bei Gas-Sensor bei Wärmetauscher
Wärmetauscher-Einheit: (R2T) – A1P (X18A)
Fehler bei Sensor für Ansaugtemperatur
Verdichter-Einheit: (R3T) – A1P (X30A)
Fehler bei Sensor für Ansaugtemperatur
Verdichter-Einheit: (R7T) – A1P (X30A)
In der Wärmetauscher-Einheit:
▪ Auf Platine die Verbindung überprüfen: A1P
(X15A)
▪ Auf Klemmleiste die Verbindung überprüfen
(X2M)
▪ Anschlüsse des Ventilator-Steckers prüfen.
Einheit neu starten. Tritt das Problem weiterhin
auf, wenden Sie sich an Ihren Händler.
Den Erdschlussdetektor austauschen.
Prüfen: Absperrventil oder Abweichungen in
(bauseitigem) Rohrsystem oder Luftstrom über
luftgekühlter Rohrschlange.
▪ Kältemittelmenge überprüfen und Einheit neu
befüllen.
▪ Absperrventile öffnen
▪ Kältemittelmenge überprüfen und Einheit neu
befüllen.
▪ Absperrventile öffnen.
▪ Absperrventile öffnen.
▪ Kältemittelmenge überprüfen und Einheit neu
befüllen.
▪ Anzeige auf Benutzerschnittstelle oder
Übertragungskabel zwischen Außen-und
Inneneinheit überprüfen.
Anschluss an Platine oder Auslöser überprüfen.
Anschluss an Platine oder Auslöser überprüfen.
▪ Absperrventile öffnen.
▪ Kältemittelmenge überprüfen und Einheit neu
befüllen.
▪ Kältemittelmenge überprüfen und Einheit neu
befüllen.
▪ Absperrventile öffnen.
Anschluss an Platine oder Auslöser überprüfen.
Anschluss an Platine oder Auslöser überprüfen.
Anschluss an Platine oder Auslöser überprüfen.
Anschluss an Platine oder Auslöser überprüfen.
Anschluss an Platine oder Auslöser überprüfen.
Anschluss an Platine oder Auslöser überprüfen.
Referenz für Installateure und Benutzer
46
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 47
11 Fehlerdiagnose und -beseitigung
Haupt-Code Sub-Fehlercode Ursache Lösung
Fehler bei Sensor für Entfrostungstemperatur
Wärmetauscher-Einheit: (R3T) – A1P (X17A)
Fehler bei Sensor für Flüssigkeitstemperatur (nach
Unterkühlen HE)
Verdichter-Einheit: (R5T) – A1P (X30A)
Fehler bei Sensor für Gastemperatur (nach
Unterkühlen HE)
Verdichter-Einheit: (R6T) – A1P (X30A)
Fehler bei Hochdrucksensor
Verdichter-Einheit: (S1NPH): offener Kreislauf A1P (X32A)
Fehler bei Hochdrucksensor
Verdichter-Einheit: (S1NPH): Kurzschluss - A1P
(X32A)
Fehler bei Niederdrucksensor
Verdichter-Einheit: (S1NPL): offener Kreislauf A1P (X31A)
Fehler bei Niederdrucksensor
Verdichter-Einheit: (S1NPL): Kurzschluss - A1P
(X31A)
Übertragung Außeneinheit - Inverter: INV1
Übertragungsproblem
Verdichter-Einheit: A1P (X20A, X28A, X42A)
INV1 Spannungsschwankungen bei der
Stromversorgung
Fehler bei Leistungseinstellung Wärmetauscher-
Einheit.
Funktionsstörung bei Phasenumkehr von
Stromversorgung
Funktionsstörung bei Phasenumkehr von
Stromversorgung
INV1 Spannung zu niedrig Prüfen, ob Spannung der Stromversorgung im
INV1 Phasenausfall Prüfen, ob Spannung der Stromversorgung im
Fehlercode: System-Probelauf noch nicht
ausgeführt (Betrieb des Systems nicht möglich)
Fehlerhafte Verkabelung zu Q1/Q2 oder Innen Außen
Fehlerhafte Verkabelung zu Q1/Q2 oder Innen Außen
System-Probelauf regelwidrig beendet Probelauf erneut ausführen.
Warnung: fehlerhafte Verkabelung zu Q1/Q2 Verkabelung Q1/Q2 überprüfen. Q1/Q2 NICHT
Fehlercode: fehlerhafte Verkabelung zu Q1/Q2 Verkabelung Q1/Q2 überprüfen. Q1/Q2 NICHT
▪ An der F1/F2-Leitung sind zu viele
Inneneinheiten angeschlossen
▪ Fehlerhafte Verkabelung zwischen Außen- und
Inneneinheiten
▪ Falsche Zuordnung im System. Falsche
Inneneinheit-Typen kombiniert (R410A, R407C,
RA usw.). Funktionsstörung bei Inneneinheit
▪ Störung bei Wärmetauscher-Einheit
Anschluss an Platine oder Auslöser überprüfen
Anschluss an Platine oder Auslöser überprüfen.
Anschluss an Platine oder Auslöser überprüfen.
Anschluss an Platine oder Auslöser überprüfen.
Anschluss an Platine oder Auslöser überprüfen.
Anschluss an Platine oder Auslöser überprüfen.
Anschluss an Platine oder Auslöser überprüfen.
Verbindung überprüfen.
Prüfen, ob Spannung der Stromversorgung im
zulässigen Bereich liegt.
Überprüfen Sie den Typ der WärmetauscherEinheit. Falls erforderlich, die WärmetauscherEinheit ersetzen.
Phasenfolge korrigieren.
Phasenfolge korrigieren.
zulässigen Bereich liegt.
zulässigen Bereich liegt.
System-Probelauf durchführen.
Elektrische Anschlüsse (Q1/Q2) überprüfen. Q1/
Q2 NICHT verwenden.
Elektrische Anschlüsse (Q1/Q2) überprüfen. Q1/
Q2 NICHT verwenden.
verwenden.
verwenden.
Anzahl der Inneneinheiten und angeschlossene
Gesamtkapazität überprüfen.
▪ Überprüfen, ob bei anderen Inneneinheiten eine
Funktionsstörung vorliegt und ob der
vorhandene Mix der Inneneinheiten zulässig ist.
▪ Überprüfen Sie das Übertragungskabel zur
Wärmetauscher-Einheit.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
47
Page 48
12 Entsorgung
Haupt-Code Sub-Fehlercode Ursache Lösung
Mehr als 1 Wärmetauscher-Einheit angeschlossen. Überprüfen Sie die Installation. Nur 1
Wärmetauscher-Einheit darf installiert sein.
▪ Ein falscher Typ Inneneinheiten ist
angeschlossen.
▪ Verdichter-Einheit und Wärmetauscher-Einheit
passen nicht zusammen.
Falsche Wärmetauscher-Einheit angeschlossen. Überprüfen Sie die Installation. Die korrekte
▪ Funktionsstörung bei automatischer
Adressierung (Inkonsistenz)
▪ Verdichter-Einheit und Wärmetauscher-Einheit
passen nicht zusammen.
▪ Funktionsstörung bei automatischer
Adressierung (Inkonsistenz)
▪ Verdichter-Einheit und Wärmetauscher-Einheit
passen nicht zusammen.
▪ Die Absperrventile der Verdichter-Einheit sind
noch geschlossen.
▪ Die Rohre und Kabel der angegebenen
Inneneinheit oder Wärmetauscher-Einheit sind
nicht korrekt an die Verdichter-Einheit
angeschlossen.
▪ Prüfen Sie den Typ der Inneneinheiten, der
gegenwärtig angeschlossen ist. Wenn diese
nicht den Kriterien entsprechen, müssen sie
ersetzt werden.
▪ Prüfen Sie, ob die Verdichter-Einheit und die
Wärmetauscher-Einheit kompatibel sind.
Wärmetauscher-Einheit anschließen.
▪ Überprüfen, ob Anzahl der per
Übertragungsleitung verbunden Einheiten mit
der Anzahl der betriebenen Einheiten
übereinstimmt (über Kontroll-Modus) oder
warten, bis Initialisierung abgeschlossen ist.
▪ Prüfen Sie, ob die Verdichter-Einheit und die
Wärmetauscher-Einheit kompatibel sind.
▪ Überprüfen, ob Anzahl der per
Übertragungsleitung verbunden Einheiten mit
der Anzahl der betriebenen Einheiten
übereinstimmt (über Kontroll-Modus) oder
warten, bis Initialisierung abgeschlossen ist.
▪ Prüfen Sie, ob die Verdichter-Einheit und die
Wärmetauscher-Einheit kompatibel sind.
▪ Öffnen Sie die Absperrventil sowohl an der Gas-
wie an der Flüssigkeitsseite.
▪ Stellen Sie sicher, das die Rohre und Kabel der
angegebenen Inneneinheit oder
Wärmetauscher-Einheit korrekt an die
Verdichter-Einheit angeschlossen sind.
12 Entsorgung
Bei der Demontage der Einheit sowie bei der Handhabung von
Kältemittel, Öl und weiteren Teilen ist gemäß den gesetzlichen
Vorschriften zu verfahren.
13 Technische Daten
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der
regionalen Website Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist
verfügbar im Extranet unter Daikin (Authentifizierung erforderlich).
Referenz für Installateure und Benutzer
48
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 49
13 Technische Daten
Y2E
R21T
M1C
R3T
R5T
R6T
Y1S
S1NPL
S1PH
S1NPH
R7T
c
b
f
g
a
d
f
h
f i
j
e
B
k
f
i
R2T
R3T
R1T
M1FM2F
Y1E
M3F
f
f
l
A
3D104510-1
15
**
/12.2
1
13.1 Rohrleitungsplan: VerdichterEinheit und WärmetauscherEinheit
Symbole:
X1M Hauptklemme
Erdungskabel
Drahtnummer 15
Bauseitige Verkabelung
Bauseitiges Kabel
Anschluss ** weiter auf Seite 12, Spalte 2
Mehrere Verkabelungsmöglichkeiten
Option
Nicht im Schaltkasten montiert
Modellabhängige Verkabelung
Platine
Anmerkungen:
1 Bei Verwendung des optionalen Adapters die
Installationsanleitung dieses Adapters beachten.
2 Zur Benutzung der Drucktasten BS1~BS3 und der DIP-
Schalter DS1+DS2 siehe die Installationsanleitung oder das
Wartungshandbuch.
3 Nicht die Einheit betreiben, indem Sie die Schutzeinrichtung
S1PH.kurzschließen.
4 Informationen zum Anschließen des Übertragungskabels
zwischen INNEN-AUSSEN F1-F2 und AUSSSEN-AUSSEN
F1-F2 siehe das Wartungshandbuch.
Legende:
A1P Platine (Haupt)
A2P Platine (Entstörfilter)
A3P Platine (Inverter)
A4P Platine (Wahlschalter Kühlen/Heizen)
A Wärmetauscher-Einheit
B Verdichter-Einheit
a Absperrventil (Gas) (Kreislauf 2: zu Inneneinheiten)
b Absperrventil (Flüssigkeit) (Kreislauf 2: zu Inneneinheiten)
c Absperrventil (Flüssigkeit) (Kreislauf 1: zu Wärmetauscher-
Einheit)
d Absperrventil (Gas) (Kreislauf 1: zu Wärmetauscher-
M1F~M3F Lüftermotor
Y1E, Y2E Elektronisches Expansionsventil
13.2 Schaltplan: Verdichter-Einheit
Der Elektroschaltplan ist im Lieferumfang der Einheit enthalten, er
befindet sich auf der Abdeckung des Schaltschranks.
Einheit)
e Service-Stutzen (Kältemittelbefüllung)
f Filter
g Unterkühlen-Wärmetauscher
h Druckreglerventil
i Kapillarrohr
j Akkumulator
k Ölabscheider
l Wärmetauscher
M1C Verdichter
R1T (A) Thermistor (Luft)
R2T (A) Thermistor (Gas)
R3T (A) Thermistor (Rohrschlange)
R21T (B) Thermistor (Austritt)
R3T (B) Thermistor (Ansaug-Akkumulator)
R5T (B) Thermistor (Flüssigkeit)
R6T (B) Thermistor (Unterkühlen Wärmetauscher Gas)
R7T (B) Thermistor (Ansaug-Verdichter)
S1NPH Hochdrucksensor
S1NPL Niederdrucksensor
S1PH Hochdruckschalter
Y1S Magnetventil (4-Wege-Ventil)
Heizen
Kühlen
BS* Drucktasten (Modus, Einstellung, Return) (A1P)
C* Kondensator (A3P)
DS* DIP-Schalter (A1P)
E1HC Kurbelgehäuseheizung
F*U Sicherung (T 3,15A / 250V) (A1P)
F3U Bauseitige Sicherung
F400U Sicherung (T 6,3A / 250V) (A2P)
F410U Sicherung (T 40A / 500V) (A2P)
F411U Sicherung (T 40A / 500V) (A2P)
F412U Sicherung (T 40A / 500V) (A2P)
HAP LED (Wartungs-Monitor grün) in Betrieb (A1P)
K1M Magnet-Kontaktgeber (A3P)
K*R Magnetrelais (A*P)
L1R Drosselspule
M1C Motor (Verdichter)
M1F Motor (Ventilator)
PS Stromversorgung (A1P, A3P)
Q1DI Fehlerstrom-Schutzschalter (bauseitig zu liefern)
Q1RP Schaltkreis zur Phasenumkehrerkennung (A1P)
R21T Thermistor (M1C Austritt)
R3T Thermistor (Akkumulator)
R5T Thermistor (Unterkühlen-Flüssigkeitsleitung)
R6T Thermistor (Wärmetauscher-Gasleitung)
R7T Thermistor (Ansaugung)
R* Widerstand (A3P)
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
49
Page 50
14 Über das System
15
**
/12.2
1
S1NPH Hochdrucksensor
S1NPL Niederdrucksensor
S1PH Hochdruckschalter (Austritt)
S1S Luftsteuerungsschalter (optional)
S2S Kühlen/Heizen-Wahlschalter (Option)
SEG1~SEG3 7-Segment-Anzeige
T1A Erdschlussdetektor
V1R IGBT Power Modul (A3P)
V2R Diodenmodul (A3P)
X37A Steckverbindung (Stromversorgung für optionale
Platine) (optional)
X66A Steckverbindung (Kühlen/Heizen-Wahlschalter)
(optional)
X1M Anschlussleiste (Stromversorgung)
X*A Platinen-Steckverbindung
X*M Anschlussleiste auf Platine (A*P)
X*Y Steckverbindung
Y2E Elektronisches Expansionsventil
Y1S Magnetventil (4-Wege-Ventil)
Z*C Entstörfilter (Ferritkern)
Z*F Entstörfilter
13.3 Schaltplan: WärmetauscherEinheit
Der Elektroschaltplan gehört zum Lieferumfang der Einheit und
befindet sich auf der Innenseite der Schaltschrank-Abdeckung.
Symbole:
X1M Hauptklemme
Erdungskabel
Drahtnummer 15
Bauseitige Verkabelung
Bauseitiges Kabel
Anschluss ** weiter auf Seite 12, Spalte 2
Mehrere Verkabelungsmöglichkeiten
Option
Nicht im Schaltkasten montiert
Modellabhängige Verkabelung
Platine
Legende:
A1P Platine (Haupt)
A2P Platine (Adapter)
C1 Kondensator (A1P)
E1H Heizung für Ablaufwanne (optional)
F1U Sicherung (F 1A / 250V) (optional)
F1U Sicherung (T 6,3A 250V für Platine) (A1P)
HAP LED (Wartungs-Monitor grün) in Betrieb (A1P)
K1a Zusatz-Relais (optional)
M*F Motor (Ventilator)
Q1DI Fehlerstrom-Schutzschalter (bauseitig zu liefern)
PS Schaltnetzteil (A1P)
R1T Thermistor (Luft)
R2T Thermistor (Gas)
R3T Thermistor (Rohrschlange)
V1R Diodenmodul (A1P)
X1M Anschlussleiste (Stromversorgung)
X2M Anschlussleiste (Übertragungskabel)
X*Y Steckverbindung
Y1E Elektronisches Expansionsventil
Z1C Entstörfilter (Ferritkern)
Z1F Entstörfilter (A1P)
Für den Benutzer
14 Über das System
Die VRV IV Wärmepumpe für Inneninstallation kann für Heiz-/
Kühlbetrieb verwendet werden.
HINWEIS
Verwenden Sie das System nicht für andere Zwecke. Um
eine Verschlechterung der Qualität zu vermeiden,
verwenden Sie die Einheit nicht für das Kühlen von
Präzisionsinstrumenten, Nahrung, Pflanzen, Tieren oder
Kunstarbeiten.
HINWEIS
Für zukünftige Modifikationen oder Erweiterungen Ihres
Systems:
Eine vollständige Übersicht über zulässige Kombinationen
(bei zukünftigen Systemerweiterungen) finden Sie im
technischen Datenbuch. Diese Übersicht sollte dann
herangezogen werden. Weitere Informationen und
professionelle Beratung erhalten Sie von Ihrem
Installateur.
Referenz für Installateure und Benutzer
50
Allgemein können die folgenden Inneneinheit-Typen an eine VRV IV
Wärmepumpe für Inneninstallation angeschlossen werden. (Die
Liste ist nicht abschließend und ist abhängig von der Kombinationen
bei den Modellen der Verdichter-Einheit, Wärmetauscher-Einheit
und Inneneinheit.):
▪ VRV Inneneinheiten mit direkter Dampfdehnung (DX) (DX - Direct
Expansion) (Luft-zu-Luft-Anwendungen).
▪ AHU (Luft-zu-Luft-Anwendungen): EKEXV-Kit+EKEQM-Box
erforderlich, je nach Anwendung.
▪ Komfort-Luftvorhang (Luft-zu-Luft-Anwendungen): Baureihe CYV
(Biddle).
Der paarweise Anschluss von Luftbehandlungsgeräten an die VRV
IV Wärmepumpe für Inneninstallation wird unterstützt.
Der Mehrfach-Anschluss von Luftbehandlungsgeräten an die VRV IV
Wärmepumpe für Inneninstallation wird unterstützt, auch in
Kombination mit VRV Inneneinheit(en) mit direkter Dampfdehnung.
Weiterer Informationen dazu siehe technisches Datenbuch.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 51
15 Benutzerschnittstelle
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
14.1 Systemanordnung
1 Bei VRVDX Inneneinheiten
2 Bei VRVDX Inneneinheiten kombiniert mit einem
Luftbehandlungsgerät
a Wärmetauscher-Einheit
b Verdichter-Einheit
c Kältemittelrohre
d Benutzerschnittstelle (je nach Typ der Inneneinheit fest
zugeordnet)
VRVDX VRV Inneneinheit mit direkter Dampfdehnung (DX)
EKEXV Expansionsventil
AHU Luftbehandlungsgerät
15 Benutzerschnittstelle
ACHTUNG
Niemals die Teile im Inneren des Reglers berühren.
Nicht die Frontblende abnehmen. Das Berühren einiger
Teile innen ist gefährlich, und es könnten
Betriebsstörungen bewirkt werden. Zur Überprüfung und
Einstellung interner Teile wenden Sie sich an Ihren
Händler.
Dieser Betriebsanleitung gibt einen Überblick über die
Hauptfunktionen des Systems, ohne alle Funktionen abzudecken.
Detaillierte Informationen über erforderliche Maßnahmen, um
bestimmte Funktionen zu aktivieren, finden Sie in der dedizierten
Installations- und Betriebsanleitung der betreffenden Inneneinheit.
Siehe Betriebsanleitung der installierten Benutzerschnittstelle.
16 Vor der Inbetriebnahme
WARNUNG
In diesem Gerät sind Teile, die unter Strom stehen oder
die heiß sein können.
Diese Betriebsanleitung ist für die folgenden Systeme mit
Standardregelung. Wenden Sie sich an Ihren Händler, bevor Sie die
Anlage in Betrieb nehmen. Hier erfahren Sie Näheres zum Betrieb
Ihres Systemtyps und der Kennzeichnung. Wenn es sich bei Ihrem
System um ein System mit zugeschnittener Regelung handelt,
wenden Sie sich für den korrekten Betrieb bitte an Ihren Händler.
Betriebsarten (je nach Typ der Inneneinheit):
▪ Heizen und Kühlen (Luft zu Luft).
▪ Betrieb nur mit Ventilator (Luft zu Luft).
Je nach Typ der Inneneinheit gibt es dedizierte Funktionen.
Informationen dazu entnehmen Sie der betreffenden Installationsbzw. Betriebsanleitung.
17 Betrieb
17.1 Betriebsbereich
Um einen sicheren und effizienten Betrieb zu gewährleisten, sollte
das System innerhalb der folgenden Bereichsangaben für
Temperatur und Luftfeuchtigkeit betrieben werden.
Spezifikation 5HP
Maximale Leistung Heizen 16,0kW
Kühlen 14,0kW
Auslegungstemperatur
draußen
Auslegungstemperatur in Umgebung für
Verdichter-Einheit und Wärmetauscher-Einheit
Maximale relative
Luftfeuchtigkeit bei
Verdichter-Einheit und
Wärmetauscher-Einheit
(a) Um Kondensatbildung und Abtropfen von Wasser aus dem
Gerät zu vermeiden. Liegen Temperatur oder Feuchtigkeit
außerhalb dieser Bereiche, können die
Schutzeinrichtungen aktiviert werden, so dass das
Klimagerät dann seinen Betrieb einstellt.
Bei Anschluss von AHU gelten besondere Betriebsbereichsangaben.
Diese finden Sie in der Installations- bzw. Betriebsanleitung der
betreffenden Einheit. Weitere Spezifikationen finden Sie im
technischen Datenbuch.
Heizen –20~15,5°C
Kühlen –5~46°C
5~35°C
Heizen 50%
Kühlen 80%
(a)
(a)
Feucht
tr
tr
WARNUNG
Bevor Sie die Einheit in Betrieb nehmen, muss
sichergestellt sein, dass die Installation ordnungsgemäß
von einem Fachinstallateur durchgeführt worden ist.
ACHTUNG
Es ist gesundheitsschädlich, sich über längere Zeit dem
Luftstrom auszusetzen.
ACHTUNG
Um Sauerstoffmangel zu vermeiden, muss der Raum
ausreichend gelüftet werden, falls zusammen mit dem
System ein Gerät mit Brenner verwendet wird.
ACHTUNG
Nicht das System betreiben, wenn gerade ein Mittel zur
Desinfizierung des Raumes gegen Insekten benutzt wird.
Sonst können sich die Chemikalien in der Einheit ablagern.
Das kann die Gesundheit von Menschen gefährden, die
überempfindlich auf Chemikalien reagieren.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
17.2 System betreiben
17.2.1 Über den Betrieb des Systems
▪ Je nach Kombination von Verdichter-Einheit, Wärmetauscher-
Einheit und Benutzerschnittstelle gibt es Unterschiede bei
Bedienung und Betrieb.
▪ Um das Gerät zu schützen, muss 6 Stunden vor Inbetriebnahme
die Stromversorgung des Gerätes eingeschaltet werden.
▪ Wird die Hauptstromversorgung während des Betriebs
abgeschaltet, nimmt die Einheit den Betrieb automatisch wieder
auf, sobald der Strom wieder eingeschaltet wird.
▪ Wird der Betrieb angehalten, kann es sein, dass die Einheit noch
für wenige Minuten weiterlauft. Es liegt dann kein Fehler vor.
Referenz für Installateure und Benutzer
51
Page 52
17 Betrieb
a
b
17.2.2 Kühlbetrieb, Heizbetrieb, reiner VentilatorBetrieb und automatischer Betrieb
▪ Wird auf dem Display der Benutzerschnittstelle
over under centralized control" (Umschaltung unter zentraler
Steuerung) angezeigt, ist es nicht möglich, über die
Benutzerschnittstelle die Betriebsart zu wechseln (siehe
Installations- und Betriebsanleitung der Benutzerschnittstelle).
▪ Falls die Anzeige
control" (Umschaltung unter zentraler Steuerung) blinkt, schlagen
Sie nach in "17.5.1 Zur Festlegung der Master-
Benutzerschnittstelle"auf Seite54.
▪ Nach Beenden des Heizbetriebs kann der Ventilator noch ca. 1
Minute nachlaufen.
▪ Je nach Raumtemperatur wird die Luftströmungsgeschwindigkeit
automatisch angepasst, oder der Ventilator wird sofort
ausgeschaltet. Es liegt dann kein Fehler vor.
"change-over under centralized
"change-
17.2.3 Heizbetrieb
Bei allgemeinem Heizbetrieb kann das Erreichen der eingestellten
Temperatur länger dauern als das bei Kühlbetrieb der Fall ist.
Folgende Funktion wird ausgeführt, um ein Absinken der
Heizleistung oder ein Ausblasen von kalter Luft zu verhindern.
Enteisungsbetrieb
Bei Heizbetrieb findet mit der Zeit bei der gekühlten Rohrschlange
der Wärmetauscher-Einheit eine zunehmende Vereisung statt, was
den Energietransfer zur Rohrschlange der Wärmetauscher-Einheit
reduziert. Dadurch sinkt allmählich die Heizleistung, so dass das
System auf Enteisungsbetrieb schalten muss, damit weiterhin genug
Wärme an die Inneneinheiten geliefert wird.
Die Inneneinheit stellt den Ventilatorbetrieb ein, der
Kältemittelkreislauf wird umgekehrt und es wird Wärmeenergie aus
dem Inneren des Gebäudes verwendet, um die Rohrschlange der
Wärmetauscher-Einheit zu enteisen.
Bei Enteisungsbetrieb wird auf dem Display von Inneneinheiten
Folgendes angezeigt:
Während des Enteisungsbetriebs schmilzt Eis und verdampft
möglicherweise. Mögliche Folge: Während oder direkt nach der
Enteisung ist möglicherweise Nebel zu sehen. Es liegt dann kein
Fehler vor.
Warmstart
Um zu verhindern, dass beim Beginn des Heizbetriebes kalte Luft
aus einem Innengerät ausgeblasen wird, schaltet sich der
Innenventilator automatisch ab. Das Display der
Benutzerschnittstelle zeigt . Es kann einige Zeit dauern, bis
der Ventilator startet. Es liegt dann kein Fehler vor.
.
INFORMATION
▪ Die Heizleistung nimmt ab, wenn die Außentemperatur
sinkt. Wenn dieser Fall eintritt, verwenden Sie
zusammen mit der Einheit noch ein weiteres Heizgerät.
(Wenn Sie die Einheit zusammen mit Einrichtungen
verwenden, die offene Flammen erzeugen, sorgen Sie
für eine konstante Belüftung des Raums). Stellen Sie
keine Einrichtungen oder Geräte mit offener Flamme
unter das Innengerät oder an Plätzen, die dem
Luftstrom der Einheit ausgesetzt sind.
▪ Ab Einschalten der Einheit dauert es einige Zeit, bis der
Raum aufgeheizt ist. Denn die Einheit arbeitet mit
einem Heißluft-Zirkulationssystem, um den gesamten
Raum zu beheizen.
▪ Wenn die heiße Luft an die Decke steigt und den
Bereich über dem Boden kalt lässt, empfehlen wir
Ihnen, den Zirkulator zu verwenden (Innenventilator für
Luftzirkulation). Bei Ihrem Händler erfahren Sie
Näheres dazu.
17.2.4 System bedienen (OHNE RemoteUmschalter Kühlen/Heizen)
1 Mehrere Male auf der Benutzerschnittstelle auf den Schalter zur
Auswahl der Betriebsart drücken und die gewünschte
Betriebsart auswählen.
Kühlbetrieb
Heizbetrieb
Reiner Ventilatorbetrieb
2 Auf der Benutzerschnittstelle auf den EIN/AUS-Schalter
drücken.
Ergebnis: Die Betriebsleuchte leuchtet auf, und das System nimmt
seinen Betrieb auf.
17.2.5 System bedienen (MIT RemoteUmschalter Kühlen/Heizen)
Überblick über den Remote-Umschalter
a WAHLSCHALTER NUR BELÜFTUNG/
KLIMATISIERUNG
Für reinen Ventilatorbetrieb (Belüftung)
den Schalter auf stellen; für Heiz-
oder Kühlbetrieb auf stellen.
b UMSCHALTER KÜHLEN/HEIZEN
Für Kühlbetrieb den Schalter auf
stellen; für Heizbetrieb auf stellen
Referenz für Installateure und Benutzer
52
Beginnen
1 Mit dem Remote-Umschalter Kühlen/Heizen wählen Sie die
gewünschte Betriebsart wie folgt:
Kühlbetrieb Heizbetrieb Reiner
Ventilatorbetrieb
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 53
1
1
1
1
1
2 Auf der Benutzerschnittstelle auf den EIN/AUS-Schalter
1
1
drücken.
Ergebnis: Die Betriebsleuchte leuchtet auf, und das System
nimmt seinen Betrieb auf.
Beenden
3 Auf der Benutzerschnittstelle erneut auf den EIN/AUS-Schalter
drücken.
Ergebnis: Die Betriebsleuchte erlischt, und das System stellt den
Betrieb ein.
HINWEIS
Schalten Sie den Strom nicht direkt nach Abschalten des
Systems aus, sondern warten Sie noch mindestens 5
Minuten.
Anpassen
In der Bedienungsanleitung der Benutzerschnittstelle ist
beschrieben, wie Temperatur, Ventilatorgeschwindigkeit und
Luftstromrichtung programmiert werden.
17.3 Programm für Trocknungsbetrieb (Dry) verwenden
17.3.1 Über das Programm für Trocknungsbetrieb (Dry)
▪ Dieses Programm dient dazu, unter minimaler
Temperatursenkung die Luftfeuchtigkeit im Raum zu senken
(minimale Raumkühlung).
▪ Der Mikrocomputer legt automatisch Temperatur und
Ventilatordrehzahl fest (kann nicht mithilfe der
Benutzerschnittstelle eingestellt werden).
▪ Das System nimmt seinen Betrieb nicht auf, wenn die
Raumtemperatur zu niedrig ist (<20°C).
17 Betrieb
Beenden
4 Auf der Benutzerschnittstelle erneut auf den EIN/AUS-Schalter
drücken.
Ergebnis: Die Betriebsleuchte erlischt, und das System stellt den
Betrieb ein.
HINWEIS
Schalten Sie den Strom nicht direkt nach Abschalten des
Systems aus, sondern warten Sie noch mindestens 5
Minuten.
17.3.3 Programm für Trocknungsbetrieb verwenden (MIT Remote-Umschalter Kühlen/Heizen)
Beginnen
1 Über den Remote-Umschalter Kühlen/Heizen Kühlbetrieb
wählen.
2 Mehrmals bei der Benutzerschnittstelle auf die Taste zur
Auswahl der Betriebsart drücken und wählen (Programm für
Trocknungsbetrieb).
3 Auf der Benutzerschnittstelle auf den EIN/AUS-Schalter
drücken.
Ergebnis: Die Betriebsleuchte leuchtet auf, und das System
nimmt seinen Betrieb auf.
4 Auf die Taste zum Einstellen der Luftstromrichtung drücken (nur
bei Einheiten mit Doppel-Fluss, Multi-Fluss, für Eckenmontage,
Deckenabhängung oder Wandbefestigung). Einzelheiten dazu
siehe "17.4Einstellen der Luftstromrichtung"auf Seite53.
Beenden
5 Auf der Benutzerschnittstelle erneut auf den EIN/AUS-Schalter
drücken.
Ergebnis: Die Betriebsleuchte erlischt, und das System stellt den
Betrieb ein.
HINWEIS
Schalten Sie den Strom nicht direkt nach Abschalten des
Systems aus, sondern warten Sie noch mindestens 5
Minuten.
17.3.2 Programm für Trocknungsbetrieb verwenden (OHNE Remote-Umschalter Kühlen/Heizen)
Beginnen
1 Mehrmals bei der Benutzerschnittstelle auf die Taste zur
Auswahl der Betriebsart drücken und
Trocknungsbetrieb).
2 Auf der Benutzerschnittstelle auf den EIN/AUS-Schalter
drücken.
Ergebnis: Die Betriebsleuchte leuchtet auf, und das System
nimmt seinen Betrieb auf.
3 Auf die Taste zum Einstellen der Luftstromrichtung drücken (nur
bei Einheiten mit Doppel-Fluss, Multi-Fluss, für Eckenmontage,
Deckenabhängung oder Wandbefestigung). Einzelheiten dazu
siehe "17.4Einstellen der Luftstromrichtung"auf Seite53.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
wählen (Programm für
17.4 Einstellen der Luftstromrichtung
Siehe Betriebsanleitung der Benutzerschnittstelle.
17.4.1 Die Luftstrom-Schwenkklappe
Einheiten mit Doppel-Fluss, Multi-Fluss
Einheiten für Eckenmontage
Einheiten für Deckenabhängung
Einheiten für Wandbefestigung
Referenz für Installateure und Benutzer
53
Page 54
18 Energie sparen und optimaler Betrieb
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
Unter folgenden Bedingungen regelt ein Mikrocomputer die
Luftstromrichtung, die dann von der Anzeige auf dem Display
abweichen kann.
Kühlen Heizen
▪ Wenn die Raumtemperatur
niedriger ist als die eingestellte
Ziel-Temperatur.
▪ Wenn der Betrieb ständig bei horizontaler Luftausblasrichtung
erfolgt.
▪ Bei fortlaufendem Betrieb und bei Kühlbetrieb mit nach unten
gerichtetem Luftstrom bei einer Einheit für Deckenabhängung
oder Wandbefestigung ist es möglich, dass der Mikrocomputer
die Luftstromrichtung regelt. Dann ändert sich die Anzeige auf
dem Display der Benutzerschnittstelle ebenfalls.
Die Luftstromrichtung kann auf eine der folgenden Arten reguliert
werden:
▪ Die Schwenkklappe stellt ihre Position selbst ein.
▪ Die Luftstromrichtung kann vom Benutzer festgelegt werden.
▪ Automatisch
WARNUNG
Berühren Sie nie den Luftauslass oder die horizontalen
Lamellen, wenn die Schwenkklappe in Betrieb ist. Sie
können sich die Finger einklemmen, oder das Gerät kann
beschädigt werden.
HINWEIS
▪ Der Bewegungsbereich der Klappe kann verändert
▪ Vermeiden Sie Betrieb bei horizontaler Richtung
und gewünschte Position .
werden. Bei Ihrem Händler erfahren Sie Näheres dazu.
(Nur bei Einheiten mit Doppel-Fluss, Multi-Fluss, für
Eckenmontage, Deckenabhängung oder
Wandbefestigung).
Dadurch kann sich an der Decke oder an der Klappe
Tau oder Staub absetzen.
▪ Bei Starten des Betriebs.
▪ Wenn die Raumtemperatur
höher ist als die eingestellte
Ziel-Temperatur.
▪ Bei Enteisungsbetrieb.
Auf den Displays der Slave-Benutzerschnittstellen wird
(change-over under centralized control, d. h. Umschaltung unter
zentraler Steuerung) angezeigt, und die Slave-Benutzerschnittstellen
folgen automatisch der Betriebsart, die von der MasterBenutzerschnittstelle vorgegeben wird.
Nur über die Master-Benutzerschnittstelle ist es möglich, zwischen
Heiz- und Kühlbetrieb auszuwählen.
17.5.2 Master-Benutzerschnittstelle festlegen (VRV DX)
1 Auf der derzeitigen Master-Benutzerschnittstelle 4 Sekunden
lang auf die Taste zur Auswahl der Betriebsart drücken. Ist es
das erste Mal, dass dieser Vorgang vollzogen wird, kann das
auf der ersten betriebenen Benutzerschnittstelle getan werden.
Ergebnis: Das Display zeigt bei allen an derselben VerdichterEinheit angeschlossenen Slave-Benutzerschnittstellen
(Umschaltung unter zentraler Steuerung) und blinkt.
2 Auf der Fernbedienung, die als Master-Benutzerschnittstelle
fungieren soll, die Taste zur Auswahl der Betriebsart drücken.
Ergebnis: Die Festlegung ist vollzogen. Diese
Benutzerschnittstelle fungiert nun als Master, und die Anzeige
(Umschaltung unter zentraler Steuerung) erlischt auf ihr.
Auf den Displays der anderen Benutzerschnittstellen wird
(Umschaltung unter zentraler Steuerung) angezeigt.
17.5.3 Über Steuerungssysteme
Dieses System bietet neben dem individuellen Regelsystem (eine
Benutzerschnittstelle regelt eine Inneneinheit) zwei weitere
Regelsysteme. Stellen Sie fest, ob Ihre Einheit über den folgende
Typ von Regelsystem verfügt:
Typ Beschreibung
System für
Gruppenregelung
.
Regelsystem mit 2
Benutzerschnittstellen
1 Benutzerschnittstelle regelt bis zu 16
Inneneinheiten. Sämtliche
Inneneinheiten werden gleich
eingestellt.
2 Benutzerschnittstellen regeln 1
Inneneinheit (bei Gruppenregelsystem 1
Gruppe von Inneneinheiten). Jede
Einheit wird einzeln geregelt.
17.5 Master-Benutzerschnittstelle festlegen
17.5.1 Zur Festlegung der MasterBenutzerschnittstelle
1 Bei VRVDX Inneneinheiten
2 Bei VRVDX Inneneinheiten kombiniert mit einem
Luftbehandlungsgerät
a Wärmetauscher-Einheit
b Verdichter-Einheit
c Kältemittelrohre
d Benutzerschnittstelle (je nach Typ der Inneneinheit fest
VRVDX VRV Inneneinheit mit direkter Dampfdehnung (DX)
EKEXV Expansionsventil
Ist das System so installiert wie in der Abbildung oben, muss eine
der Benutzerschnittstellen als Master-Benutzerschnittstelle
festgelegt werden.
Referenz für Installateure und Benutzer
54
zugeordnet)
AHU Luftbehandlungsgerät
HINWEIS
Wenden Sie sich an Ihren Händler, wenn Sie die
Kombination oder Einstellung von Gruppenregelung und
Regelsystemen mit 2 Benutzerschnittstellen ändern wollen.
18 Energie sparen und optimaler
Betrieb
Treffen Sie für den ordnungsgemäßen Betrieb der Einheit die
folgenden Sicherheitsvorkehrungen.
▪ Stellen Sie den Luftauslass korrekt ein, und vermeiden Sie, dass
der Luftstrom die im Raum befindlichen Personen direkt trifft.
▪ Stellen Sie die Raumtemperatur so ein, dass sie als angenehm
empfunden wird. Vermeiden Sie zu starkes Heizen oder Kühlen.
▪ Sorgen Sie dafür, dass während des Kühlbetriebs kein direktes
Sonnenlicht in den Raum dringt, indem Sie Vorhänge oder
Rouleaus dazu benutzen.
▪ Lüften Sie oft. Bei ausgiebigem Gebrauch ist die Belüftung umso
wichtiger.
▪ Halten Sie Türen und Fenster geschlossen. Sind Türen und
Fenster geöffnet, strömt Luft aus dem Raum, was die Kühl- oder
Heizwirkung verringert.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 55
19 Wartung und Service
▪ Achten Sie darauf, nicht zu viel zu kühlen oder zu heizen. Um
Energie zu sparen, halten Sie die Temperatureinstellung auf einer
moderaten Höhe.
▪ Am Lufteinlass oder Luftauslass der Einheit keine Gegenstände
abstellen. Dies kann zur Verringerung der Leistung oder zum
Ausfall des Betriebs führen.
▪ Schalten Sie den Schalter für die Hauptstromversorgung der
Einheit auf Aus, wenn Sie die Einheit für einen längeren Zeitraum
nicht nutzen. Bleibt der Schalter eingeschaltet, wird Strom
verbraucht. Schalten Sie vor erneuter Inbetriebnahme den
Hauptschalter 6 Stunden vorher ein, um einen störungsfreien
Betrieb zu gewährleisten. (Siehe auch Kapitel „Wartung" im
Handbuch der Inneneinheit.)
▪ Erscheint auf der Anzeige (Zeit den Filter zu reinigen), bitten
Sie einen qualifizierten Kundendiensttechniker, die Filter zu
reinigen. (Siehe auch Kapitel „Wartung" im Handbuch der
Inneneinheit.)
▪ Verdichter-Einheit, Wärmetauscher-Einheit Inneneinheit und
Benutzerschnittstelle sollten mindestens 1 m entfernt sein von
Fernseher, Radiogeräten, Stereoanlage und ähnlichen Geräten.
Bei Nichtbeachtung dieser Regel kann es zu Stillstand oder
Verzerrungen bei Bildern kommen.
▪ Legen Sie keine Gegenstände unter die Inneneinheit, da sie dort
durch herabtropfendes Wasser beschädigt werden könnten.
▪ Wenn die Luftfeuchtigkeit über 80% beträgt, kann sich
Kondenswasser bilden, das herabtropft, wenn der
Kondensatauslass blockiert ist.
Das Wärmepumpensystem ist mit modernsten Funktionen zur
Energieeinsparung ausgestattet. Je nach Prioritätensetzung kann
ausgewählt werden, ob Energieersparnis oder Komfort im
Vordergrund stehen soll. Über verschiedene Parametersetzungen
kann für die betreffende Anwendung die optimale Balance zwischen
Energieverbrauch und Komfort gewählt werden.
Mehrere Konfigurationsmuster stehen zur Verfügung, die
nachfolgend kurz erläutert werden. Wenn aufgrund baulicher
Gegebenheiten in Ihrem Gebäude Parameter anders gesetzt werden
sollten, wenden Sie sich an Ihren Installateur oder Händler.
Der Installateur findet detaillierte Informationen in der
Installationsanleitung. Er kann Ihnen helfen, die optimale Balance
zwischen Energieverbrauch und Komfort herzustellen.
18.1 Verfügbare Hauptbetriebsarten
Basic
Die Temperatur des Kältemittels ist gleichbleibend, unabhängig von
der Situation. Das entspricht dem bekannten Standardbetrieb und
kann auch bei vorherigen VRV-Systemen erwartet werden.
Automatisch
Die Temperatur des Kältemittels ist abhängig von den Bedingungen
draußen. Die Temperatur des Kältemittels wird so angepasst, dass
es der erforderlichen Last optimal entspricht (die auch von den
Bedingungen draußen abhängig ist).
Beispiel: Bei Kühlbetrieb wird das System umso weniger belastet, je
niedriger die Außentemperatur ist (z. B. 25°C statt 35°C). Gemäß
dieses Prinzips erhöht das System automatisch die
Kältemitteltemperatur und reduziert damit automatisch die
abgegebene Leistung, so dass das System ökonomischer arbeitet.
Hoch-sensibel / ökonomisch (Kühlen/Heizen)
Im Vergleich zum Basic-Betrieb wird die Kältemitteltemperatur
erhöht / reduziert (Kühlen/Heizen). Bei der Methode Hoch-sensibel
steht der Komfort des Kunden im Mittelpunkt.
Die Auswahlmethode der Inneneinheiten spielt eine wichtige Rolle
und ist in Betracht zu ziehen, da die verfügbare Leistung nicht
dieselbe ist wie bei Basis-Betrieb.
Fragen Sie Ihren Installateur nach weiteren Einzelheiten über hochsensible Anwendungen.
18.2 Verfügbare Komfort-Einstellungen
Für jeden der oben beschriebenen Modi kann eine Komfortstufe
ausgewählt werden. Die Komfortstufe wirkt sich auf das
eingehaltene Timing und die Systembelastung (Energieverbrauch)
aus, die in Kauf genommen wird, um eine bestimmte
Raumtemperatur zu erreichen. Dazu wird die Kältemitteltemperatur
vorübergehend auf andere Werte gesetzt, damit die angeforderten
Raumverhältnisse schneller erreicht werden.
▪ Stark
▪ Schnell
▪ Sanft
▪ Eco
19 Wartung und Service
HINWEIS
Führen Sie nie selber Inspektionen oder Wartungsarbeiten
an der Einheit durch. Beauftragen Sie einen qualifizierten
Kundendiensttechniker mit diesen Arbeiten.
WARNUNG
Ersetzen Sie eine durchgebrannte Sicherung nie durch
eine Sicherung mit anderer Amperezahl oder durch ein
Überbrückungskabel. Der Einsatz von Kabeln oder
Kupferdrähten kann zu einem Ausfall der Einheit oder zu
einem Brand führen.
ACHTUNG
Halten Sie Finger, Stäbe und andere Gegenstände fern
vom Lufteinlass und -auslass. Der Lüfterschutz darf nicht
entfernt werden. Sonst werden Verletzungen verursacht,
wenn sich der Ventilator mit hoher Geschwindigkeit dreht.
ACHTUNG
Achten Sie besonders auf den Ventilator.
Es ist gefährlich, die Einheit zu überprüfen, während der
Ventilator in Betrieb ist.
Vor Durchführung von Wartungsarbeiten unbedingt den
Hauptschalter ausschalten.
ACHTUNG
Nach längerem Gebrauch muss der Standplatz und die
Befestigung der Einheit auf Beschädigung überprüft
werden. Bei Beschädigung kann die Einheit umfallen und
Verletzungen verursachen.
HINWEIS
Die Bedientafel des Reglers nicht mit Benzin, Verdünner,
chemischen Staubtüchern usw. reinigen. Die Bedientafel
könnte sich verfärben oder die Beschichtung könnte sich
ablösen. Bei starker Verschmutzung tränken Sie ein Tuch
mit wasserverdünntem neutralem Reinigungsmittel,
wringen es gut aus und wischen die Bedientafel sauber ab.
Wischen Sie mit einem anderen trockenen Tuch nach.
19.1 Wartung nach einer langen Ausschaltzeit
Z.B. am Anfang der Saison.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
55
Page 56
19 Wartung und Service
▪ Prüfen Sie die Einlass- und Auslassöffnungen zur Belüftung der
Inneneinheiten und Wärmetauscher-Einheit und entfernen Sie
alles, was sie blockieren könnte.
▪ Reinigen Sie die Luftfilter und das Gehäuse der Inneneinheiten
und der Wärmetauscher-Einheit. Für die Reinigung von Luftfiltern
und des Gehäuses der Inneneinheiten und der WärmetauscherEinheit wenden Sie sich an Ihren Installateur oder eine
Wartungsfachkraft. In der Installations-/Betriebsanleitung der
entsprechenden Inneneinheit finden Sie Tipps zur Wartung sowie
Hinweise, wie die Einheit gereinigt wird. Darauf achten, gereinigte
Luftfilter an ihrer ursprünglichen Position zu installieren.
▪ Schalten Sie den Strom mindestens 6 Stunden vorher ein, bevor
Sie die Einheit in Betrieb setzen, um einen problemloseren Betrieb
zu gewährleisten. Sobald der Strom eingeschaltet wird, wird das
Display der Benutzerschnittstelle aktiv.
19.2 Wartung vor langer Betriebspause
Z.B. am Ende der Saison.
▪ Um die Inneneinheiten innen zu trocknen, lassen Sie sie ungefähr
einen halben Tag im ausschließlichen Ventilatorbetrieb laufen. Für
weitere Informationen zum ausschließlichen Ventilatorbetrieb
siehe "17.2.2 Kühlbetrieb, Heizbetrieb, reiner Ventilator-Betrieb
und automatischer Betrieb"auf Seite52.
▪ Den Strom abschalten. Das Display der Benutzerschnittstelle zeigt
nichts mehr an.
▪ Reinigen Sie die Luftfilter und das Gehäuse der Inneneinheiten
und der Wärmetauscher-Einheit. Für die Reinigung von Luftfiltern
und des Gehäuses der Inneneinheiten und der WärmetauscherEinheit wenden Sie sich an Ihren Installateur oder eine
Wartungsfachkraft. In der Installations-/Betriebsanleitung der
entsprechenden Inneneinheit finden Sie Tipps zur Wartung sowie
Hinweise, wie die Einheit gereinigt wird. Darauf achten, gereinigte
Luftfilter an ihrer ursprünglichen Position zu installieren.
19.3 Über das Kältemittel
Dieses Produkt enthält fluorierte Treibhausgase. Setzen Sie Gase
NICHT in die Atmosphäre frei.
Kältemitteltyp: R410A
Erderwärmungspotenzial-Wert (GWP - Global Warming Potential):
2087,5
HINWEIS
In Europa wird die Treibhausgasemission der gesamten
Kältemittelfüllung im System (ausgedrückt in Tonnen CO2Äquivalent) benutzt, um die Wartungsintervalle zu
bestimmen. Gemäß den gesetzlichen Vorschriften.
Formel zur Berechnung der Treibhausgasemission:
GWP-Wert des Kältemittels × Gesamtkältemittelfüllung [in
kg] / 1000
Weitere Informationen erhalten Sie bei Ihrem Installateur.
WARNUNG
Das Kältemittel im System ist sicher und tritt
normalerweise nicht aus. Falls Kältemittel in den Raum
ausläuft, kann durch den Kontakt mit Feuer eines
Brenners, einem Heizgerät oder einem Kocher schädliches
Gas entstehen.
Schalten Sie alle Heizgeräte mit offener Flamme aus,
lüften Sie den Raum und nehmen Sie Kontakt mit dem
Händler auf, bei dem Sie das Gerät erworben haben.
Benutzen Sie das System nicht, bis das Servicepersonal
bestätigt, dass das Teil, bei dem das Kältemittel
ausgelaufen ist, repariert ist.
19.4 Kundendienst und Garantie
19.4.1 Garantiezeit
▪ Zu diesem Produkt gehört eine Garantiekarte, die vom Händler
zum Zeitpunkt der Installation ausgefüllt wurde. Die ausgefüllte
Karte ist vom Kunden zu überprüfen und sorgfältig
aufzubewahren.
▪ Falls innerhalb der Garantiezeit Reparaturen am Produkt
erforderlich sind, nehmen Sie Kontakt zu Ihrem Händler auf und
halten Sie die Garantiekarte bereit.
19.4.2 Empfohlene Wartung und Inspektion
Da sich bei jahrelangem Gebrauch in der Einheit Staub ansammelt,
wird sich dadurch die Leistung der Einheit etwas verschlechtern.
Das Innere der Einheiten zu zerlegen und zu reinigen erfordert
technische Expertise. Damit Ihre Einheiten optimal gewartet werden,
empfehlen wir Ihnen, zusätzlich zu den normalen
Wartungsmaßnahmen einen Wartungs- und Inspektionsvertrag
abzuschließen. Unser Händlernetzwerk hat immer Zugriff auf einen
Lagerbestand an wichtigen Komponenten, damit Ihre Einheit so
lange wie möglich funktionsfähig bleibt. Wenden Sie sich an Ihren
Händler, um weitere Informationen dazu zu erhalten.
Wenn Sie Ihren Händler um eine Intervention bitten, geben Sie
immer Folgendes an:
▪ Die vollständige Modellbezeichnung der Einheit.
▪ Die Herstellungsnummer (zu finden auf dem Typenschild der
Einheit).
▪ Das Datum der Installation.
▪ Die Symptome oder die Funktionsstörung und die Einzelheiten
des Defekts.
WARNUNG
▪ Auf keinen Fall die Einheit selber ändern, zerlegen,
entfernen, neu installieren oder reparieren, da bei
falscher Demontage oder Installation Stromschlag- und
Brandgefahr bestehen. Wenden Sie sich an Ihren
Händler.
▪ Achten Sie bei unfallbedingtem Auslaufen von
Kältemittel darauf, dass es in der Nähe keine offenen
Flammen gibt. Das Kältemittel selber ist völlig sicher,
nicht toxisch und nicht brennbar. Aber es wird
toxisches Gas erzeugt, wenn es in einem Raum
ausläuft, in dem sich die mit Verbrennungsrückständen
durchsetzte Abluft von Heizlüftern, Gaskochern usw.
befindet. Lassen Sie sich immer von qualifiziertem
Kundendienstpersonal bestätigen, dass die undichte
Stelle mit Erfolg repariert worden ist, bevor Sie die
Einheit wieder in Betrieb nehmen.
19.4.3 Empfohlene Wartungs- und Inspektionenszyklen
Beachten Sie, dass die aufgeführten Wartungs- und
Austauschzyklen nicht für die Garantiezeit der Komponenten gilt.
Referenz für Installateure und Benutzer
56
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 57
20 Fehlerdiagnose und -beseitigung
Komponente Inspektion
szyklus
Elektromotor 1 Jahr 20.000 Stunden
Platine 25.000 Stunden
Wärmetauscher 5 Jahre
Sensor (Thermistor usw.) 5 Jahre
Benutzerschnittstelle und
Schalter
Ablaufblech 8 Jahre
Expansionsventil 20.000 Stunden
Magnetventil 20.000 Stunden
Bei den Angaben in der Tabelle wird von folgenden
Nutzungsbedingungen ausgegangen:
▪ Normaler Gebrauch ohne häufiges Starten und Stoppen der
Einheit. Je nach Modell sollte das Gerät nicht häufiger als 6 Mal/
Stunde gestartet und gestoppt werden.
▪ Es wird davon ausgegangen, dass die Einheit 10 Stunden/Tag
und 2500 Stunden/Jahr in Betrieb ist.
HINWEIS
▪ In der Tabelle sind die Hauptkomponenten aufgeführt.
Weitere Einzelheiten können Sie Ihrem Wartungs- und
Inspektionsvertrag entnehmen.
▪ Die Tabelle zeigt die empfohlenen Intervalle der
Wartungszyklen. Um die Einheit jedoch so lange wie
möglich funktionsfähig zu halten, können Wartungen
eher erforderlich sein. In Anbetracht des Budgets
hinsichtlich Kosten für Wartung und Inspektion können
die empfohlenen Intervalle eingehalten werden, damit
eine hinreichende Wartung gewährleistet ist. Abhängig
vom Inhalt des Wartungs- und Inspektionsvertrages
können die Abstände zwischen Inspektions- und
Wartungsarbeiten in Wirklichkeit kürzer sein als in der
Tabelle angegeben.
Wartungsperiode
(Austausch und/oder
Reparaturen)
25.000 Stunden
19.4.4 Verkürzte Wartungs- und Austauschzyklen
Die Abstände zwischen den "Wartungs- und Austauschzyklen"
müssen in folgenden Situationen gegebenenfalls verkürzt werden:
Die Einheit wird an Standorten eingesetzt, wo folgende
Bedingungen herrschen:
▪ Überdurchschnittlich Schwankungen bei Wärme und
Luftfeuchtigkeit.
▪ Hohe Spannungsschwankungen (Spannung, Frequenz,
Wellenverzerrungen usw.) (die Einheit kann nicht verwendet
werden, wenn die Schwankungen das zulässige Maß
überschreiten).
▪ Häufiges Auftreten von Stößen und Vibrationen.
▪ Luft mit Staub, Salz, schädlichem Gas oder Ölnebel versetzt, zum
Beispiel Schwefelsäure und Schwefelwasserstoff.
▪ Das Gerät wird häufig gestartet und gestoppt, oder die
Betriebszeit ist sehr lang (24-Stunden-Klimatisierung).
Empfohlene Austauschzyklen bei Verschleißteilen
Komponente Inspektion
szyklus
Luftfilter 1 Jahr 5 Jahre
Hochleistungsfilter 1 Jahr
Sicherung 10 Jahre
Unter Druck stehende Teile Bei Korrosion wenden Sie
HINWEIS
▪ In der Tabelle sind die Hauptkomponenten aufgeführt.
Weitere Einzelheiten können Sie Ihrem Wartungs- und
Inspektionsvertrag entnehmen.
▪ Die Tabelle zeigt die empfohlenen Intervalle der
Wartungszyklen. Um die Einheit jedoch so lange wie
möglich funktionsfähig zu halten, können Wartungen
eher erforderlich sein. In Anbetracht des Budgets
hinsichtlich Kosten für Wartung und Inspektion können
die empfohlenen Intervalle eingehalten werden, damit
eine hinreichende Wartung gewährleistet ist. Bei Ihrem
Händler erfahren Sie Näheres dazu.
INFORMATION
Werden Innenteile nicht von unseren autorisierten
Händlern entfernt oder gereinigt sondern von anderen
Personen, werden dadurch entstehende Schäden nicht
durch die Garantie abgedeckt.
Wartungszyklus
(Austausch und/oder
Reparaturen)
sich an Ihren Fachhändler
vor Ort.
20 Fehlerdiagnose und -
beseitigung
Wenn eine der folgenden Betriebsstörungen auftritt, treffen Sie die
Maßnahmen, die nachfolgend beschrieben sind, und wenden Sie
sich gegebenenfalls an Ihren Händler.
WARNUNG
Beenden Sie den Betrieb und schalten Sie den Strom
ab, wenn etwas Ungewöhnliches auftritt (Brandgeruch
usw.).
Wird unter solchen Bedingungen der Betrieb fortgesetzt,
kann es zu starken Beschädigungen kommen und es
besteht Stromschlag und Brandgefahr. Wenden Sie sich
an Ihren Händler.
Das System muss von einem qualifizierten Kundendiensttechniker
repariert werden:
Störung Maßnahme
Eine Schutzeinrichtung wie z. B. eine
Sicherung, ein Schutzschalter oder ein
Fehlerstrom-Schutzschalter wird häufig
aktiviert, oder der EIN/AUS-Schalter
arbeitet nicht korrekt.
Falls Wasser aus der Einheit austritt. Betrieb beenden.
Der Betriebsschalter funktioniert nicht
richtig.
Auf dem Display der
Benutzerschnittstelle wird die Nummer
der Einheit angezeigt, die
Betriebsleuchte blinkt und es wird ein
Fehlercode angezeigt.
Den Hauptschalter auf
AUS schalten.
Den Strom abschalten.
Wenden Sie sich an Ihren
Händler, und teilen Sie
ihm den Fehlercode mit.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
57
Page 58
20 Fehlerdiagnose und -beseitigung
Wenn das System nicht korrekt arbeitet und keine der oben
genannten Fälle oder Störungen vorliegt, überprüfen Sie das System
wie folgt.
Störung Maßnahme
Wenn das System
überhaupt nicht
funktioniert.
Das System nimmt
den reinen
Ventilatorbetrieb auf,
sobald aber der Kühloder Heizbetrieb
aufgenommen wird,
schaltet sich das
System ab.
Das System
funktioniert zwar, Kühloder Heizbetrieb
arbeiten jedoch nicht
ausreichend.
Wenn es nach der Überprüfung aller oben genannten Punkte
unmöglich ist, das Problem in Eigenregie zu lösen, wenden Sie sich
an Ihren Installateur und schildern Sie ihm die Symptome. Nennen
Sie den vollständigen Namen des Modells (nach Möglichkeit mit
Herstellungsnummer) und das Datum der Installation (ist
möglicherweise auf der Garantiekarte aufgeführt).
▪ Überprüfen Sie, ob ein Stromausfall
vorliegt. Warten Sie, bis die
Stromversorgung wieder funktioniert. Tritt
ein Stromausfall während des Betriebs
auf, nimmt das System seinen Betrieb
automatisch wieder auf, wenn der Strom
wieder vorhanden ist.
▪ Überprüfen Sie, ob eine Sicherung
durchgebrannt ist oder ein
Schutzschalter aktiviert wurde. Wechseln
Sie die Sicherung, oder stellen Sie den
Schutzschalter wieder zurück.
▪ Überprüfen Sie, ob Lufteinlass oder
Luftauslass von Wärmetauscher-Einheit
oder Inneneinheit durch Objekte blockiert
sind. Entfernen Sie gegebenenfalls alle
Objekte, und achten Sie darauf, dass
eine gute Luftzirkulation gewährleistet ist.
▪ Überprüfen Sie, ob das Display der
Benutzerschnittstelle (Zeit den
Luftfilter zu reinigen) anzeigt. (Siehe
"19 Wartung und Service" auf Seite 55
und "Wartung" in der Betriebsanleitung
zur Inneneinheit.)
▪ Überprüfen Sie, ob Lufteinlass oder
Luftauslass von Wärmetauscher-Einheit
oder Inneneinheit durch Objekte blockiert
sind. Entfernen Sie gegebenenfalls alle
Objekte, und achten Sie darauf, dass
eine gute Luftzirkulation gewährleistet ist.
▪ Überprüfen Sie, ob der Luftfilter verstopft
ist (siehe Kapitel "Wartung" in der
Betriebsanleitung des Innengerätes).
▪ Überprüfen Sie die
Temperatureinstellung.
▪ Überprüfen Sie auf Ihrer
Benutzerschnittstelle die Einstellung der
Ventilatordrehzahl.
▪ Prüfen Sie, ob Türen oder Fenster
geöffnet sind. Schließen Sie Türen und
Fenster, sodass kein Wind hereinkommt.
▪ Achten Sie darauf, dass sich während
des Kühlbetriebs nicht zu viele Personen
im Raum befinden. Prüfen Sie, ob der
Raum zu stark aufgeheizt wird.
▪ Prüfen Sie, ob direktes Sonnenlicht in
den Raum gelangt. Bringen Sie
Vorhänge oder Jalousien an.
▪ Überprüfen Sie, ob der Luftausblaswinkel
korrekt ist.
20.1 Fehlercodes: Übersicht
Falls auf dem Display der Benutzerschnittstelle von der Inneneinheit
ein Fehlercode angezeigt wird, benachrichtigen Sie Ihren
Installateur. Nennen Sie ihm den Fehlercode, den Typ der Einheit
und die Seriennummer (dem Typenschild auf der Einheit zu
entnehmen).
Nachfolgend finden Sie eine Liste mit Fehlercodes. Je nach
Schwere der Störung, die der Fehlercode signalisiert, können Sie
den Fehlerzustand zurücksetzen, indem Sie den EIN/AUS-Schalter
drücken. Falls nicht, fragen Sie Ihren Installateur.
Haupt-
Code
Externe Schutzeinrichtung wurde ausgelöst
EEPROM-Fehler (innen)
Fehler bei Ablassen von Wasser aus dem System
(innen)
Fehler bei Ventilatormotor (innen)
Fehler bei Schwenkklappenmotor (innen)
Fehler bei Expansionsventil (innen)
Fehler bei Ablassen von Wasser (Inneneinheit)
Fehler bei Filter-Staubbehälter (innen)
Fehler bei Leistungseinstellung (innen)
Fehler bei Übertragung zwischen Hauptplatine und
Subplatine (innen)
Fehler bei Thermistor von Wärmetauscher (innen;
Flüssigkeit)
Fehler bei Thermistor von Wärmetauscher (innen;
Gas)
Fehler bei Ansaugluft-Thermistor (innen)
Fehler bei Antrittsluft-Thermistor (innen)
Fehler bei Bewegungsdetektor oder Sensor für
Etagentemperatur (innen)
Fehler bei Benutzerschnittstellen-Thermistor (innen)
Fehler bei Ventilator oder Entwässerungspumpe
(Wärmetauscher-Einheit)
Fehler bei Platine (Verdichter-Einheit)
Fehlerstrom-Detektor wurde aktiviert (Verdichter-
Einheit)
Hochdruckschalter wurde aktiviert
Niederdruck-Fehler (Verdichter-Einheit)
Erkennung von Blockierung des Verdichters
(Verdichter-Einheit)
Fehler bei elektronischem Expansionsventil
(Verdichter-Einheit oder Wärmetauscher-Einheit)
Fehler bei Austrittstemperatur (Verdichter-Einheit)
Ansaugtemperatur ungewöhnlich (Verdichter-Einheit)
Erkennung von zu viel eingefülltem Kältemittel
Fehler bei Hochdruckschalter
Fehler bei Niederdruckschalter
Fehler bei Sensor für Umgebungstemperatur
(Wärmetauscher-Einheit)
Fehler bei Druck-Sensor
Fehler bei Stromstärken-Sensor
Fehler bei Sensor für Austrittstemperatur (Verdichter-
Einheit)
Fehler bei Sensor für Gas-Temperatur
Wärmetauscher (Wärmetauscher-Einheit)
Fehler bei Sensor für Ansaugtemperatur (Verdichter-
Einheit)
Inhalt
Referenz für Installateure und Benutzer
58
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 59
20 Fehlerdiagnose und -beseitigung
Haupt-
Code
Fehler bei Sensor für Entfrostungsstemperatur
(Wärmetauscher-Einheit)
Fehler bei Sensor für Flüssigkeitstemperatur (nach
Unterkühlen HE) (Verdichter-Einheit)
Fehler bei Sensor für Gas-Temperatur (nach
Unterkühlen HE) (Verdichter-Einheit)
Fehler bei Hochdruck-Sensor (BIPH)
Fehler bei Niederdruck-Sensor (BIPL)
INV-Platine unnormal
Kühlrippentemperatur unnormal
Fehler bei Inverter-Platine
Verdichter-Überstrom erkannt
Verdichter-Blockierung (bei Starten)
Übertragung Verdichter-Einheit - Inverter: INV
Übertragungsproblem
INV Spannungsschwankungen bei der
Stromversorgung
Fehler bei Kühlrippen-Thermistor
Fehler bei Leistungseinstellung Wärmetauscher-
Einheit.
Unnormal niedriger Druckabfall, Fehler bei
Expansionsventil
Funktionsstörung bei Phasenumkehr von
Stromversorgung
INV Spannung zu niedrig
System-Probelauf noch nicht ausgeführt
Falsche Verkabelung Innen/Wärmetauscher-Einheit /
Verdichter-Einheit
Benutzerschnittstelle unnormal - Kommunikation
innen
Unnormale Benutzerschnittstellen-Kommunikation
Haupt-Sub
Falsche Zuordnung im System. Falsche
Inneneinheitstypen kombiniert. Fehler bei
Inneneinheit. Störung bei Wärmetauscher-Einheit.
Funktionsstörung bei Verbindung über Inneneinheiten
oder nicht zusammenpassende Typen (falscher Typ
bei Inneneinheiten oder bei Wärmetauscher-Einheit)
Zentrale Adresse kommt doppelt vor
Fehler bei Kommunikation mit zentraler Steuerung -
Inneneinheit
Funktionsstörung bei automatischer Adressierung
(Inkonsistenz)
Funktionsstörung bei automatischer Adressierung
(Inkonsistenz)
Inhalt
20.2 Bei den folgenden Symptomen handelt es sich NICHT um Störungen des Systems
Wenn die folgenden Symptome auftreten, sind das KEINE SystemFehler:
20.2.1 Symptom: Das System arbeitet nicht
▪ Nach Drücken der EIN/AUS-Taste auf der Benutzerschnittstelle
nimmt das Gerät nicht sofort den Betrieb auf. Leuchtet die
Betriebsleuchte, befindet sich das System im Normalzustand. Um
eine Überlastung des Verdichtermotors zu verhindern, nimmt das
Klimagerät, wenn es kurz vorher auf AUS geschaltet wurde,
seinen Betrieb erst 5 Minuten nach Einschalten wieder auf. Der
Anlauf wird ebenfalls verzögert, wenn die Taste zur Auswahl der
Betriebsart verwendet wurde.
▪ Wird auf der Benutzerschnittstelle "Unter zentraler Steuerung"
angezeigt und wird dann die Betriebstaste gedrückt, blinkt das
Display für einige Sekunden. Das blinkende Display signalisiert,
dass die Benutzerschnittstelle nicht verwendet werden kann.
▪ Nach Einschalten geht das System nicht sofort in Betrieb. Warten
Sie eine Minute, bis der Mikrocomputer betriebsbereit ist.
20.2.2 Symptom: Es ist nicht möglich, zwischen Kühlen und Heizen umzuschalten
▪ Zeigt das Display (Umschaltung unter zentraler Steuerung)
an, ist das ein Zeichen dafür, dass es sich beim Display um das
einer Slave-Benutzerschnittstelle handelt.
▪ Ist der Remote-Umschalter Kühlen/Heizen installiert und zeigt das
Display (Umschaltung unter zentraler Steuerung Umschaltung unter zentraler Steuerung), dann bedeutet das, dass
die Umschaltung Kühlen/Heizen durch den Remote-Umschalter
Kühlen/Heizen vollzogen wird. Fragen Sie Ihren Händler, wo der
Remote-Umschalter installiert ist.
20.2.3 Symptom: Ventilatorbetrieb ist möglich, aber Kühlen und Heizen funktionieren nicht
Sofort nachdem der Strom eingeschaltet wird. Der Mikrocomputer
macht sich betriebsbereit und prüft gerade die Kommunikation mit
den Inneneinheiten. Dieser Vorgang kann maximal 12 Minuten
dauern. Warten Sie diesen Vorgang ab.
20.2.4 Symptom: Die Ventilatordrehzahl entspricht nicht der Einstellung
Die Ventilatordrehzahl verändert sich nicht, selbst wenn die Taste
zum Einstellen der Ventilatordrehzahl gedrückt wird. Wenn bei
Heizbetrieb die Raumtemperatur die eingestellte Ziel-Temperatur
erreicht hat, schaltet sich die Verdichter-Einheit aus und die
Inneneinheit wechselt auf flüsterleisen Betrieb mit entsprechender
Ventilatordrehzahl. Dadurch wird verhindert, dass Kaltluft direkt auf
die Personen im Raum geblasen wird. Wird die Taste gedrückt,
ändert sich die Ventilatorgeschwindigkeit selbst dann nicht, wenn
eine weitere Inneneinheit in Heizbetrieb ist.
20.2.5 Symptom: Der Ventilator-Luftstrom geht nicht in die eigestellte Richtung
Die Richtung des Ventilator-Luftstroms entspricht nicht der Anzeige
auf der Benutzerschnittstelle. Der Luftstromrichtung des Ventilators
wird nicht hin- und hergeschwenkt. Ursache: Die Einheit wird durch
den Mikrocomputer gesteuert.
20.2.6 Symptom: Aus einer Einheit tritt weißer Nebel aus (Inneneinheit)
▪ Wenn bei Kühlbetrieb die Feuchtigkeit hoch ist. Wenn eine
Inneneinheit innen stark verschmutzt ist, kommt es zu einer
ungleichmäßigen Temperaturverteilung im Raum. Das Innere der
Inneneinheit muss gereinigt werden. Fragen Sie Ihren Händler,
wie die Einheit zu reinigen ist. Die Reinigung muss von einer
qualifizierten Fachkraft durchgeführt werden.
▪ Direkt nach Beenden des Kühlbetriebs ist die Raumtemperatur tief
und die Luftfeuchtigkeit gering. Ursache: Erwärmtes
Kältemittelgas fließt zurück in die Inneneinheit und erzeugt Dampf.
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
59
Page 60
21 Veränderung des Installationsortes
20.2.7 Symptom: Aus einer Einheit tritt weißer
Nebel aus (Inneneinheit, WärmetauscherEinheit)
Wenn nach Enteisungsbetrieb das System auf Heizbetrieb
umgeschaltet wird. Die durch den Enteisungsbetrieb erzeugte
Feuchtigkeit wird zu Dampf und dieser wird abgegeben.
20.2.8 Symptom: Das Display der Benutzerschnittstelle zeigt "U4" oder "U5" und das System stellt den Betrieb ein, startet jedoch nach ein paar Minuten erneut
Ursache: Die Benutzerschnittstelle empfängt Störsignale von
anderen elektrischen Geräten als dem Klimagerät. Dadurch wird die
Kommunikation zwischen den Einheiten verhindert, so dass der
Betrieb eingestellt wird. Der Betrieb wird automatisch wieder
aufgenommen, sobald die Störsignale verschwinden.
20.2.9 Symptom: Geräusche des Klimageräts (Inneneinheit, Wärmetauscher-Einheit)
▪ Direkt nach Einschalten ertönt ein "Ziiiin". Das elektronische
Expansionsventil im Inneren einer Inneneinheit nimmt seinen
Betrieb auf und erzeugt das Geräusch. Nach ca. einer Minute wird
dieses Geräusch leiser.
▪ Ein kontinuierliches leises "Schaaa" ertönt, wenn sich das System
im Kühlbetrieb befindet oder pausiert. Dieses Geräusch ertönt,
wenn die Kondensatpumpe (Sonderzubehör) in Betrieb ist.
▪ Ein quietschendes "Pischi-Pischi" ertönt, wenn sich das System
nach dem Heizbetrieb abschaltet. Dieses Geräusch wird durch
Ausdehnen und Zusammenziehen der Kunststoffteile aufgrund
der Temperaturveränderungen erzeugt.
▪ Beim Abschalten der Inneneinheit ertönt ein leises "Saaa" oder
"Schoro-Schoro". Dieses Geräusch ist zu hören, wenn eine
andere Inneneinheit in Betrieb ist. Um zu verhindern, dass Öl und
Kältemittel im System verbleiben, fließt ein geringer Teil des
Kältemittels auch weiterhin.
20.2.13 Symptom: Das Gerät setzt Gerüche frei
Das Gerät kann die Gerüche von Räumen, Möbeln, Zigaretten usw.
absorbieren und sie wieder abgeben.
20.2.14 Symptom: Der Ventilator der Wärmetauscher-Einheit rotiert nicht
Während des Betriebs: Die Geschwindigkeit des Ventilators wird
geregelt, um den Betrieb des Produkts zu optimieren.
20.2.15 Symptom: Auf dem Display wird "88" angezeigt
Das geschieht sofort nach Einschalten des Hauptschalters und zeigt
an, dass die Benutzerschnittstelle normal arbeitet. Das dauert ca.
1Minute.
20.2.16 Symptom: Der Verdichter in der Verdichter-Einheit stellt nach kurzem Heizbetrieb seinen Betrieb nicht ein
Dies geschieht, um zu verhindern, dass Kältemittel im Verdichter
zurückbleiben. Die Einheit schaltet sich nach 5 bis 10 Minuten aus.
20.2.17 Symptom: Das Innere einer VerdichterEinheit ist warm, selbst wenn die Einheit
abgeschaltet wurde
Das ist der Fall, weil die Kurbelgehäuseheizung den Verdichter
aufwärmt, sodass er reibungslos anlaufen kann.
20.2.18 Symptom: Wenn die Inneneinheit den Betrieb einstellt, kann man heiße Luft fühlen
Im selben System werden mehrere unterschiedliche Inneneinheiten
betrieben. Wenn eine andere Einheit in Betrieb ist, strömt immer
noch etwas Kältemittel durch die Einheit.
20.2.10 Symptom: Geräusche von Klimageräten (Inneneinheit, Verdichter-Einheit, Wärmetauscher-Einheit)
▪ Es ertönt ein kontinuierliches leises Zischen, wenn sich das
System im Kühl- oder Enteisungsbetrieb befindet. Hierbei handelt
es sich um das Geräusch des Kältemittelgases, das durch die
Verdichter-Einheit, die Wärmetauscher-Einheit und Inneneinheiten
strömt.
▪ Beim Anlaufen oder direkt nach Beenden des Betriebs oder des
Enteisungsbetriebs ist ein Zischen zu hören. Dieses Geräusch
entsteht, wenn der Kältemittelfluss gestoppt oder verändert wird.
20.2.11 Symptom: Geräusche von Klimageräten
(Verdichter-Einheit, WärmetauscherEinheit)
Der Ton des Betriebsgeräusches verändert sich. Dieses Geräusch
wird durch Frequenzveränderungen beim Verdichter oder bei
Ventilatoren verursacht.
20.2.12 Symptom: Aus der WärmetauscherEinheit tritt Staub aus
Wenn die Einheit nach längere Auszeit erstmals wieder benutzt wird.
Ursache: Staub ist in die Wärmetauscher-Einheit eingedrungen.
21 Veränderung des
Installationsortes
Wenn Sie die gesamte Anlage entfernen und neu installieren wollen,
wenden Sie sich an Ihren Händler. Das Umsetzen von Einheiten
erfordert technische Expertise.
22 Entsorgung
Diese Einheit verwendet Hydrofluorkohlenstoff. Fragen Sie Ihren
Händler, wenn Sie diese Einheit ausrangieren wollen.
Versuchen Sie auf keinen Fall, das System selber auseinander zu
nehmen. Die Demontage des Systems sowie die Handhabung von
Kältemittel, Öl und weiteren Teilen muss in Übereinstimmung mit
den relevanten Vorschriften erfolgen. Die Module müssen bei einer
Einrichtung aufbereitet werden, die auf Wiederverwendung,
Recycling und Wiederverwertung spezialisiert ist.
23 Glossar
Händler
Vertriebsunternehmen für das Produkt.
Autorisierter Monteur
Technisch ausgebildete Person, die für die Installation des
Produkts qualifiziert ist.
Referenz für Installateure und Benutzer
60
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Page 61
Benutzer
Eigentümer und/oder Betreiber des Produkts.
Gültige Gesetzgebung
Alle internationalen, europäischen, nationalen und lokalen
Richtlinien, Gesetze, Vorschriften und/oder Verordnungen,
die für ein bestimmtes Produkt oder einen bestimmten
Bereich relevant und anwendbar sind.
Serviceunternehmen
Qualifiziertes Unternehmen, das die erforderlichen
Serviceleistungen am Produkt durchführen oder
koordinieren kann.
Installationsanleitung
Für ein bestimmtes Produkt oder eine bestimmte
Anwendung angegebene Anweisungen, die erläutern, wie
das Produkt installiert, konfiguriert und gewartet wird.
Betriebsanleitung
Für ein bestimmtes Produkt oder eine bestimmte
Anwendung angegebene Anweisungen, die erläutern, wie
das Produkt bedient wird.
Zubehör
Beschriftungen, Handbücher, Informationsblätter und
Ausrüstungen, die im Lieferumfang des Produkts enthalten
sind und die gemäß den in der Dokumentation aufgeführten
Anweisungen installiert werden müssen.
Optionale Ausstattung
Von Daikin hergestellte oder zugelassene Ausstattungen,
die gemäß den in der begleitenden Dokumentation
aufgeführten Anweisungen mit dem Produkt kombiniert
werden können.
Bauseitig zu liefern
Von Daikin nicht hergestellte Ausstattungen, die gemäß den
in der begleitenden Dokumentation aufgeführten
Anweisungen mit dem Produkt kombiniert werden können.
23 Glossar
RKXYQ5TAY1B + RDXYQ5TAV1B
VRVIV Wärmepumpe für Inneninstallation
4P482266-1 – 2017.03
Referenz für Installateure und Benutzer
61
