Page 1
Asentajan ja käyttäjän viiteopas
VRVIV -lämpöpumppu sisäasennusta varten
RKXYQ5T8Y1B
RDXYQ5T8V1B
RKXYQ8T7Y1B
RDXYQ8T7V1B
Page 2
Sisällysluettelo
Sisällysluettelo
1 Tietoja asiakirjasta 6
1.1 Tietoa tästä asiakirjasta .................................................................................................................................................. 6
1.2 Varoitusten ja symbolien merkitys ................................................................................................................................. 7
2 Yleiset varotoimet 9
2.1 Asentajalle....................................................................................................................................................................... 9
2.1.1 Yleistä.............................................................................................................................................................. 9
2.1.2 Asennuspaikka ................................................................................................................................................ 10
2.1.3 Kylmäaine – R410A tai R32............................................................................................................................. 10
2.1.4 Sähköinen ....................................................................................................................................................... 12
3 Asentajaa koskevat turvallisuusohjeet 15
Käyttäjälle 18
4 Käyttäjän turvallisuusohjeet 19
4.1 Yleistä .............................................................................................................................................................................. 19
4.2 Ohjeet turvallista käyttöä varten.................................................................................................................................... 20
5 Tietoja järjestelmästä 23
5.1 Järjestelmän sijoittelu..................................................................................................................................................... 23
6 Käyttöliittymä 24
7 Ennen käyttöä 25
8 Käyttö 26
8.1 Toiminta-alue .................................................................................................................................................................. 26
8.2 Järjestelmän käyttäminen............................................................................................................................................... 26
8.2.1 Tietoja järjestelmän käyttämisestä ................................................................................................................ 26
8.2.2 Tietoja jäähdytys-, lämmitys-, vain tuuletin- ja automaattisesta käytöstä ................................................... 27
8.2.3 Tietoja lämmitystoiminnasta.......................................................................................................................... 27
8.2.4 Järjestelmän käyttäminen (ILMAN jäähdytyksen/lämmityksen etävaihtokytkintä) ..................................... 28
8.2.5 Järjestelmän käyttäminen (jäähdytyksen/lämmityksen etävaihtokytkimen KANSSA).................................. 28
8.3 Kuivausohjelman käyttäminen ....................................................................................................................................... 29
8.3.1 Tietoja kuivausohjelmasta .............................................................................................................................. 29
8.3.2 Kuivausohjelman käyttäminen (ILMAN jäähdytyksen/lämmityksen etävaihtokytkintä) .............................. 29
8.3.3 Kuivausohjelman käyttäminen (jäähdytyksen/lämmityksen etävaihtokytkimen kanssa) ............................ 30
8.4 Ilmavirran suunnan säätö ............................................................................................................................................... 30
8.4.1 Tietoja ilmavirran säätöläpästä ...................................................................................................................... 30
8.5 Pääkäyttöliittymän asettaminen..................................................................................................................................... 31
8.5.1 Tietoja pääkäyttöliittymän asettamisesta...................................................................................................... 31
8.5.2 Pääkäyttöliittymän määrittäminen (VRV DX)................................................................................................. 32
8.5.3 Tietoja ohjausjärjestelmistä ........................................................................................................................... 32
9 Energiansäästö ja toiminnan optimointi 33
9.1 Käytettävissä olevat kylmäaineen talteenottomenettelyt............................................................................................. 34
9.2 Käytettävissä olevat mukavuusasetukset....................................................................................................................... 34
10 Kunnossapito ja huolto 35
10.1 Huolto, kun laite on ollut pitkään käyttämättömänä..................................................................................................... 35
10.2 Huolto ennen pitkää käyttämättömyyskautta ............................................................................................................... 36
10.3 Tietoja kylmäaineesta ..................................................................................................................................................... 36
10.4 Huolto- ja varaosapalvelu ja takuu ................................................................................................................................. 37
10.4.1 Takuuaika ........................................................................................................................................................ 37
10.4.2 Suositeltava kunnossapito ja tarkastus .......................................................................................................... 37
10.4.3 Suositeltavat kunnossapito- ja tarkastusvälit ................................................................................................ 37
10.4.4 Lyhennetyt huolto- ja vaihtovälit ................................................................................................................... 38
Asentajan ja käyttäjän viiteopas
2
11 Vianetsintä 40
11.1 Virhekoodit: Yleiskuvaus................................................................................................................................................. 41
11.2 Oireet, jotka EIVÄT ole järjestelmän toimintahäiriöitä .................................................................................................. 44
11.2.1 Oire: Järjestelmä ei toimi ............................................................................................................................... 44
11.2.2 Oire: Vaihto jäähdytyksestä lämmitykseen tai päinvastoin ei onnistu.......................................................... 44
11.2.3 Oire: Puhallinkäyttö on mahdollista, mutta jäähdytys ja lämmitys eivät toimi ............................................ 44
11.2.4 Oire: Tuulettimen nopeus ei vastaa asetusta ................................................................................................ 44
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 3
Sisällysluettelo
11.2.5 Oire: Tuulettimen suunta ei vastaa asetusta ................................................................................................. 44
11.2.6 Oire: Yksiköstä virtaa ulos valkoista sumua (sisäyksikkö) .............................................................................. 45
11.2.7 Oire: Yksiköstä virtaa ulos valkoista sumua (sisäyksikkö, lämmönvaihdinyksikkö) ....................................... 45
11.2.8 Oire: Käyttöliittymän näytössä lukee "U4" tai "U5" ja pysähtyy, mutta käynnistyy uudelleen muutaman
minuutin kuluttua........................................................................................................................................... 45
11.2.9 Oire: Ilmastointilaitteiden äänet (sisäyksikkö, lämmönvaihdinyksikkö)........................................................ 45
11.2.10 Oire: Ilmastointilaitteiden äänet (sisäyksikkö, kompressoriyksikkö, lämmönvaihdinyksikkö)...................... 45
11.2.11 Oire: Ilmastointilaitteiden äänet (kompressoriyksikkö, lämmönvaihdinyksikkö) ......................................... 45
11.2.12 Oire: Lämmönvaihdinyksiköstä tulee pölyä ................................................................................................... 46
11.2.13 Oire: Yksiköt voivat päästää hajuja ................................................................................................................ 46
11.2.14 Oire: Lämmönvaihdinyksikön tuuletin ei pyöri.............................................................................................. 46
11.2.15 Oire: Näytössä näkyy "88".............................................................................................................................. 46
11.2.16 Oire: Kompressoriyksikön kompressori ei pysähdy lyhyen lämmitystoiminnan jälkeen .............................. 46
11.2.17 Oire: Kompressoriyksikön sisäpuoli on lämmin, vaikka yksikkö on pysähtynyt ............................................ 46
11.2.18 Oire: Kun sisäyksikkö on pysäytetty, kuumaa ilmaa tuntuu .......................................................................... 46
12 Siirtäminen 47
13 Hävittäminen 48
Asentajalle 49
14 Tietoja pakkauksesta 50
14.1 Tietoja LOOP BY DAIKIN -tuotteesta............................................................................................................................... 50
14.2 Yleiskuvaus: Tietoja pakkauksesta.................................................................................................................................. 50
14.3 Kompressoriyksikkö ........................................................................................................................................................ 51
14.3.1 Kompressoriyksikön purkaminen pakkauksesta ............................................................................................ 51
14.3.2 Kompressoriyksikön käsitteleminen .............................................................................................................. 51
14.3.3 Tarvikkeiden poistaminen kompressoriyksiköstä .......................................................................................... 51
14.3.4 Kuljetustuen irrottaminen .............................................................................................................................. 52
14.3.5 Kuljetus-EPS:n irrottaminen ........................................................................................................................... 52
14.4 Lämmönvaihdinyksikkö................................................................................................................................................... 53
14.4.1 Lämmönvaihdinyksikön purkaminen pakkauksesta ...................................................................................... 53
14.4.2 Lämmönvaihdinyksikön käsitteleminen......................................................................................................... 53
14.4.3 Tarvikkeiden poistaminen lämmönvaihdinyksiköstä ..................................................................................... 54
14.4.4 Kuljetussuojuksen irrottaminen ..................................................................................................................... 54
15 Tietoja yksiköistä ja lisävarusteista 55
15.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista ............................................................................................................ 55
15.2 Tunnistaminen ................................................................................................................................................................ 55
15.2.1 Tunnistustarra: Kompressoriyksikkö .............................................................................................................. 55
15.2.2 Tunnistustarra: Lämmönvaihdinyksikkö ........................................................................................................ 56
15.3 Tietoja kompressoriyksiköstä ja lämmönvaihdinyksiköstä ............................................................................................ 56
15.4 Järjestelmän sijoittelu..................................................................................................................................................... 57
15.5 Yksiköiden ja valinnaisvarusteiden yhdistäminen .......................................................................................................... 57
15.5.1 Tietoja yksiköiden ja valinnaisvarusteiden yhdistämisestä ........................................................................... 58
15.5.2 Sisäyksiköiden mahdolliset yhdistelmät......................................................................................................... 58
15.5.3 Mahdollisia lisävarusteita kompressoriyksikölle ja lämmönvaihdinyksikölle................................................ 58
16 Yksikön asennus 62
16.1 Asennuspaikan valmisteleminen .................................................................................................................................... 62
16.1.1 Kompressoriyksikön asennuspaikan vaatimukset ......................................................................................... 62
16.1.2 Lämmönvaihdinyksikön asennuspaikan vaatimukset .................................................................................... 64
16.1.3 Suojautuminen kylmäainevuodoilta .............................................................................................................. 65
16.2 Yksikön avaaminen.......................................................................................................................................................... 66
16.2.1 Tietoja yksiköiden avaamisesta ...................................................................................................................... 66
16.2.2 Kompressoriyksikön avaaminen..................................................................................................................... 67
16.2.3 Lämmönvaihdinyksikön kytkinrasian kannen avaaminen ............................................................................. 67
16.3 Kompressoriyksikön kiinnitys.......................................................................................................................................... 68
16.3.1 Kompressoriyksikön kiinnittämisessä huomioitavaa ..................................................................................... 68
16.3.2 Kompressoriyksikön asentamisohjeita........................................................................................................... 68
16.4 Lämmönvaihdinyksikön kiinnittäminen.......................................................................................................................... 69
16.4.1 Lämmönvaihdinyksikön kiinnittämisessä huomioitavaa ............................................................................... 69
16.4.2 Lämmönvaihdinyksikön asentamisohjeita ..................................................................................................... 69
16.4.3 Kanavan asentamisohjeita.............................................................................................................................. 69
16.4.4 Poistoputkiston asentamisohjeita.................................................................................................................. 70
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
17 Putkiston asennus 73
17.1 Kylmäaineputkiston valmistelu....................................................................................................................................... 73
17.1.1 Kylmäaineputkiston vaatimukset ................................................................................................................... 73
Asentajan ja käyttäjän viiteopas
3
Page 4
Sisällysluettelo
17.1.2 Kylmäaineputkiston materiaali....................................................................................................................... 74
17.1.3 Putkiston koon valitseminen .......................................................................................................................... 74
17.1.4 Kylmäaineen haaroitussarjojen valitseminen ................................................................................................ 76
17.1.5 Kylmäaineputkiston pituus ja korkeuserot .................................................................................................... 76
17.2 Kylmäaineputkiston liitännät.......................................................................................................................................... 78
17.2.1 Tietoja kylmäaineputkiston liittämisestä ....................................................................................................... 78
17.2.2 Kylmäaineputkiston liittämisessä huomioitavaa............................................................................................ 78
17.2.3 Putken taivutusohjeet .................................................................................................................................... 79
17.2.4 Putken pään juottaminen............................................................................................................................... 79
17.2.5 Sulkuventtiilin ja huoltoportin käyttäminen .................................................................................................. 79
17.2.6 Litistettyjen putkien irrottaminen .................................................................................................................. 81
17.2.7 Kylmäaineputkiston liittäminen kompressoriyksikköön ................................................................................ 83
17.2.8 Kylmäaineputkiston liittäminen lämmönvaihdinyksikköön ........................................................................... 85
17.2.9 Kylmäaineen haaroitussarjan liittäminen ...................................................................................................... 86
17.3 Kylmäaineputkiston liitäntöjen tarkistaminen ............................................................................................................... 86
17.3.1 Tietoja kylmäaineputkiston tarkistamisesta .................................................................................................. 86
17.3.2 Kylmäaineputkiston tarkistaminen: Yleisiä ohjeita ........................................................................................ 87
17.3.3 Kylmäaineputkiston tarkistaminen: Määritys ................................................................................................ 87
17.3.4 Vuototestin suorittaminen ............................................................................................................................. 88
17.3.5 Alipainekuivauksen suorittaminen ................................................................................................................. 89
17.3.6 Kylmäaineputkiston eristäminen ................................................................................................................... 89
17.4 Kylmäaineen täyttö......................................................................................................................................................... 90
17.4.1 Tietoja kylmäaineen lisäämisestä................................................................................................................... 90
17.4.2 Kylmäaineputkiston lisäämisessä huomioitavaa............................................................................................ 90
17.4.3 Lisäkylmäaineen määrän määrittäminen....................................................................................................... 91
17.4.4 Kylmäaineen lisääminen................................................................................................................................. 92
17.4.5 Kylmäaineputkiston lisäämisen aikana esiintyviä virhekoodeja .................................................................... 95
17.4.6 Fluorattuja kasvihuonekaasuja koskevan tunnuksen kiinnittäminen............................................................ 95
18 Sähköasennus 96
18.1 Tietoja sähköjohtojen liittämisestä ................................................................................................................................ 96
18.1.1 Varotoimet sähköjohtoja kytkettäessä .......................................................................................................... 96
18.1.2 Kenttäjohdotus: Yleiskuvaus .......................................................................................................................... 98
18.1.3 Tietoja sähköjohtimien kytkennästä .............................................................................................................. 100
18.1.4 Läpivientiaukkojen irrotusohjeita................................................................................................................... 100
18.1.5 Tietoja sähkömääräysten täyttämisestä ........................................................................................................ 100
18.1.6 Turvalaitevaatimukset .................................................................................................................................... 101
18.2 Kompressoriyksikön sähköjohtojen liittäminen ............................................................................................................. 102
18.3 Lämmönvaihdinyksikön sähköjohtojen liittäminen ....................................................................................................... 104
18.4 Tiedonsiirtojohdon viimeisteleminen............................................................................................................................. 105
18.5 Kompressoriyksikön sulkeminen .................................................................................................................................... 106
18.6 Lämmönvaihdinyksikön sulkeminen............................................................................................................................... 106
18.7 Kompressorin eristysvastuksen tarkistaminen............................................................................................................... 106
19 Määritykset 108
19.1 Yleiskuvaus: Määritykset................................................................................................................................................. 108
19.2 Kenttäasetusten tekeminen ........................................................................................................................................... 108
19.2.1 Tietoja kenttäasetusten tekemisestä ............................................................................................................. 108
19.2.2 Kenttäasetuskomponenttien käyttäminen .................................................................................................... 109
19.2.3 Kenttäasetusvirhe........................................................................................................................................... 109
19.2.4 Tilan 1 tai 2 käyttäminen ................................................................................................................................ 111
19.2.5 Tilan 1 (ja oletustilanteen) käyttäminen ........................................................................................................ 112
19.2.6 Tilan 2 käyttäminen ........................................................................................................................................ 114
19.2.7 Tila 1 (ja oletustilanne): Seuranta-asetukset ................................................................................................. 115
19.2.8 Tila 2: Kenttäasetukset ................................................................................................................................... 118
19.2.9 PC-konfigurointilaitteen liittäminen kompressoriyksikköön ......................................................................... 123
19.3 Energiansäästö ja toiminnan optimointi ........................................................................................................................ 123
19.3.1 Käytettävissä olevat kylmäaineen talteenottomenettelyt ............................................................................ 123
19.3.2 Käytettävissä olevat mukavuusasetukset ...................................................................................................... 125
19.3.3 Esimerkki: Automaattitila jäähdytyksen aikana ............................................................................................. 127
19.3.4 Esimerkki: Automaattitila lämmityksen aikana.............................................................................................. 128
Asentajan ja käyttäjän viiteopas
4
20 Käyttöönotto 130
20.1 Yleiskuvaus: Käyttöönotto .............................................................................................................................................. 130
20.2 Käyttöönottoa koskevia varotoimenpiteitä.................................................................................................................... 130
20.3 Tarkistuslista ennen käyttöönottoa................................................................................................................................ 131
20.4 Tarkistuslista käyttöönoton aikana................................................................................................................................. 132
20.4.1 Tietoja koekäytöstä ........................................................................................................................................ 132
20.4.2 Koekäytön suorittaminen (7 LED-merkkivalon näyttö) ................................................................................. 133
20.4.3 Koekäytön suorittaminen (7-segmenttinen näyttö) ...................................................................................... 134
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 5
Sisällysluettelo
20.4.4 Korjaustoimet epänormaalin koekäytön jälkeen ........................................................................................... 135
20.4.5 Yksikön käyttäminen....................................................................................................................................... 135
21 Luovutus käyttäjälle 136
22 Kunnossapito ja huolto 137
22.1 Yleiskuvaus: Kunnossapito ja huolto .............................................................................................................................. 137
22.2 Kunnossapidon varotoimet............................................................................................................................................. 137
22.2.1 Sähkövaarojen ehkäiseminen......................................................................................................................... 137
22.3 Lämmönvaihdinyksikön vuosittaisen kunnossapidon tarkistuslista .............................................................................. 138
22.4 Tietoja huoltotilakäytöstä............................................................................................................................................... 138
22.4.1 Alipaineistustilan käyttäminen ....................................................................................................................... 138
22.4.2 Kylmäaineen talteenotto................................................................................................................................ 139
23 Vianetsintä 140
23.1 Yleiskuvaus: Vianmääritys............................................................................................................................................... 140
23.2 Vianmäärityksessä huomioitavaa ................................................................................................................................... 140
23.3 Ongelmien ratkaiseminen virhekoodien perusteella..................................................................................................... 140
23.3.1 Virhekoodit: Yleiskuvaus................................................................................................................................. 141
24 Hävittäminen 147
25 Tekniset tiedot 148
25.1 Putkikaavio: Kompressoriyksikkö ja lämmönvaihdinyksikkö.......................................................................................... 148
25.2 Kytkentäkaavio: Kompressoriyksikkö ............................................................................................................................. 150
25.3 Kytkentäkaavio: Lämmönvaihdinyksikkö........................................................................................................................ 153
26 Sanasto 155
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
5
Page 6
1 | Tietoja asiakirjasta
1 Tietoja asiakirjasta
Tässä luvussa
1.1 Tietoa tästä asiakirjasta
1.1 Tietoa tästä asiakirjasta .......................................................................................................................................................... 6
1.2 Varoitusten ja symbolien merkitys......................................................................................................................................... 7
Kohdeyleisö
Valtuutetut asentajat + loppukäyttäjät
TIETOJA
Tämä laite on tarkoitettu ammattilaisten ja koulutettujen käyttäjien käyttöön
liikkeissä, kevyessä teollisuudessa ja maatiloilla, sekä maallikoiden käyttöön
kaupallisissa toimissa.
Asiakirjasarja
Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:
▪ Yleiset varotoimet:
- Turvallisuusohjeita, jotka on luettava ennen asennusta
- Muoto: Paperi (kompressoriyksikön tarvikelaukussa)
▪ Kompressoriyksikön asennus- ja käyttöopas:
- Asennus- ja käyttöohjeet
- Muoto: Paperi (kompressoriyksikön tarvikelaukussa)
▪ Lämmönvaihdinyksikön asennusopas:
- Asennusohjeet
- Muoto: Paperi (lämmönvaihdinyksikön tarvikelaukussa)
▪ Asentajan ja käyttäjän viiteopas:
- Asennuksen valmistelu, viitetiedot…
- Yksityiskohtaiset vaiheittaiset ohjeet ja taustatiedot perus- ja edistynyttä
käyttöä varten
- Muoto: Digitaaliset tiedostot osoitteessa http://www.daikineurope.com/
support-and-manuals/product-information/
Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla saatavilla alueesi
Daikin-sivustolta tai jälleenmyyjän kautta.
Asentajan ja käyttäjän viiteopas
6
Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat käännöksiä.
Tekniset rakennetiedot
▪ Uusimpien teknisten tietojen osajoukko on saatavana alueelliselta Daikin-
sivustolta (julkisesti saatavilla).
▪ Uusimpien teknisten tietojen koko sarja on saatavana kohteesta Daikin Business
Portal (todentaminen vaaditaan).
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 7
1.2 Varoitusten ja symbolien merkitys
VAARA
Tarkoittaa tilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen.
VAARA: SÄHKÖISKUN VAARA
Tarkoittaa tilannetta, joka voi johtaa sähköiskuun.
VAARA: PALOVAMMOJEN VAARA
Tarkoittaa tilannetta, joka voi johtaa palovammaan äärimmäisen kuumien tai kylmien
lämpötilojen vuoksi.
VAARA: RÄJÄHDYSVAARA
Tarkoittaa tilannetta, joka voi johtaa räjähdykseen.
VAROITUS
Tarkoittaa tilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen.
1 | Tietoja asiakirjasta
VAROITUS: TULENARKAA MATERIAALIA
HUOMIO
Tarkoittaa tilannetta, joka voi johtaa lievään tai keskivaikeaan loukkaantumiseen.
HUOMIOITAVAA
Tarkoittaa tilannetta, josta voi seurata laitteisto- ja omaisuusvahinkoja.
TIETOJA
Tarkoittaa hyödyllisiä vinkkejä tai lisätietoja.
Yksikössä käytetyt symbolit:
Symboli Selitys
Lue asennus- ja käyttöopas ja kytkentäohje ennen asennusta.
Lue huolto-opas ennen kunnossapito- ja
huoltotoimenpiteiden suorittamista.
Lisätietoja on asentajan ja käyttäjän viiteoppaassa.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Yksikössä on pyöriviä osia. Ole varovainen, kun huollat tai
käsittelet yksikköä.
Dokumentaatiossa käytetyt symbolit:
Asentajan ja käyttäjän viiteopas
7
Page 8
1 | Tietoja asiakirjasta
Symboli Selitys
Osoittaa kuvan otsikon tai viittauksen siihen.
Esimerkki: " 1–3 Kuvan otsikko" tarkoittaa "Kuva 3 luvussa
1".
Osoittaa taulukon otsikon tai viittauksen siihen.
Esimerkki: " 1–3 Taulukon otsikko" tarkoittaa "Taulukko 3
luvussa 1".
Asentajan ja käyttäjän viiteopas
8
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 9
2 Yleiset varotoimet
Tässä luvussa
2.1 Asentajalle............................................................................................................................................................................... 9
2.1.1 Yleistä ..................................................................................................................................................................... 9
2.1.2 Asennuspaikka........................................................................................................................................................ 10
2.1.3 Kylmäaine – R410A tai R32 .................................................................................................................................... 10
2.1.4 Sähköinen ............................................................................................................................................................... 12
2.1 Asentajalle
2.1.1 Yleistä
Jos ET ole varma siitä, kuinka laite asennetaan tai kuinka sitä käytetään, ota
yhteyttä jälleenmyyjään.
VAARA: PALOVAMMOJEN VAARA
▪ ÄLÄ koske kylmäaineputkiin, vesiputkiin tai laitteen sisäosiin käytön aikana tai heti
käytön jälkeen. Se voi olla liian kuuma tai liian kylmä. Anna sen palautua
tavalliseen lämpötilaan. Jos sinun on koskettava sitä, pidä suojakäsineitä.
▪ ÄLÄ kosketa vahingossa vuotavaa kylmäainetta.
2 | Yleiset varotoimet
VAROITUS
Laitteiden tai lisälaitteiden väärä asennus tai liittäminen saattaa aiheuttaa
sähköiskun, oikosulun, vuotoja, tulipalon tai muuta vahinkoa laitteille. Käytä vain
lisävarusteita, oheislaitteita ja varaosia, jotka Daikin on tehnyt tai hyväksynyt.
VAROITUS
Varmista, että asennus, testaus ja käytetyt materiaalit täyttävät sovellettavat
määräykset (Daikin-asiakirjan ohjeiden vaatimusten lisäksi).
HUOMIO
Käytä riittävää henkilökohtaista suojavarustusta (suojakäsineet, turvalasit jne.) kun
asennat, suoritat kunnossapitoa tai huollat järjestelmää.
VAROITUS
Revi rikki ja heitä pois muoviset pakkauspussit, jotta etenkään lapset eivät voi leikkiä
niiden kanssa. Mahdollinen vaara: tukehtuminen.
VAROITUS
Huolehdi siitä, että pieneläimet eivät voi käyttää yksikköä suojapaikkanaan.
Sähköosia koskettavat pieneläimet voivat aiheuttaa toimintahäiriöitä, savua tai
tulipalon.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
HUOMIO
ÄLÄ kosketa tuloilmakanavaa tai laitteen alumiiniripoja.
Asentajan ja käyttäjän viiteopas
9
Page 10
2 | Yleiset varotoimet
HUOMIO
▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle.
▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.
HUOMIOITAVAA
Ulkoyksikköön tehtävät työt on paras tehdä kuivassa säässä vedeltä suojautumista
varten.
Sovellettavien lakisääteisten määräysten perusteella voi olla tarpeen pitää
tuotteelle huoltokirjaa, johon merkitään ainakin: huoltotiedot, korjaukset, testien
tulokset, valmiustilajaksot…
Vähintään seuraavat tiedot TÄYTYY merkitä tuotteen helposti käytettävään
paikkaan:
▪ Järjestelmän sammutusohjeet hätätapauksessa
▪ Palolaitoksen, poliisin ja sairaalan nimi ja osoite
▪ Huoltopalvelun nimi, osoite ja päivystyspuhelinnumerot
Euroopassa EN378 sisältää lokikirjaa koskevat ohjeet.
2.1.2 Asennuspaikka
▪ Varmista, että yksikön ympärillä on riittävästi tilaa huoltoa ja ilman kiertokulkua
varten.
▪ Varmista, että asennuspaikka kestää yksikön painon ja värinän.
▪ Varmista, että alue on hyvin tuuletettu. ÄLÄ tuki ilmanvaihtoaukkoja.
▪ Varmista, että yksikkö on vaakatasossa.
ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:
▪ Räjähdysalttiiseen ympäristöön.
▪ Paikkaan, jossa on sähkömagneettisia aaltoja säteileviä laitteita.
Sähkömagneettiset aallot voivat häiritä ohjausjärjestelmää ja aiheuttaa laitteiston
toimintahäiriöitä.
▪ Paikkaan, jossa saattaa aiheutua tulipalo siellä esiintyvien palavien kaasujen
(esim. tinneri tai bensiini), hiilikuidun tai syttyvän aineen vuodon takia.
▪ Paikkaan, jossa muodostuu syövyttäviä kaasuja (esimerkiksi rikkihappoa).
Kupariputkien tai juotettujen osien korroosio saattaa aiheuttaa kylmäaineen
vuotamisen.
2.1.3 Kylmäaine – R410A tai R32
Asentajan ja käyttäjän viiteopas
10
Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta
lisätietoja.
HUOMIOITAVAA
Varmista, että kylmäaineputkiston asennus täyttää sovellettavat määräykset.
Euroopassa sovellettava standardi on EN378.
HUOMIOITAVAA
Varmista, että kenttäputkisto ja liitännät eivät ole rasituksen alaisia.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 11
2 | Yleiset varotoimet
VAROITUS
ÄLÄ KOSKAAN paineista tuotetta koekäytön aikana korkeammalla paineella kuin
(yksikön nimikilven mukainen) suurin sallittu paine.
VAROITUS
Huolehdi riittävistä varotoimista kylmäainevuodon varalta. Jos kylmäainekaasua
pääsee vuotamaan, tuuleta alue välittömästi. Mahdollisia vaaroja:
▪ Kylmäaineen liiallinen pitoisuus suljetussa huoneessa voi aiheuttaa
hapenpuutetta.
▪ Jos kylmäainekaasua pääsee kosketuksiin tulen kanssa, saattaa muodostua
myrkyllistä kaasua.
VAARA: RÄJÄHDYSVAARA
Pumpun alasajo – kylmäainevuoto. Jos haluat ajaa järjestelmän alas ja
kylmäainepiirissä on vuoto:
▪ ÄLÄ käytä yksikön automaattista pumpun alasajotoimintoa, joka kerää kaiken
kylmäaineen järjestelmästä ulkoyksikköön. Mahdollinen seuraus: Kompressorin
itsesyttyminen ja räjähtäminen, koska käynnissä olevaan kompressoriin pääsee
ilmaa.
▪ Käytä erillistä talteenottojärjestelmää, jotta yksikön kompressorin EI tarvitse olla
käynnissä.
VAROITUS
Ota kylmäaine AINA talteen. ÄLÄ vapauta sitä suoraan ympäristöön. Tyhjennä
järjestelmä tyhjiöpumpulla.
HUOMIOITAVAA
Kun kaikki putket on kytketty, varmista, että kaasuvuotoja ei ole. Suorita
kaasuvuotokoe typen avulla.
HUOMIOITAVAA
▪ Kompressorin rikkoutumisen ehkäisemiseksi ÄLÄ lisää kylmäainetta ilmoitettua
määrää enemmän.
▪ Kun kylmäainejärjestelmää ollaan avaamassa, kylmäainetta TÄYTYY käsitellä
soveltuvan lainsäädännön mukaisesti.
VAROITUS
Varmista, että järjestelmässä ei ole happea. Kylmäainetta voi lisätä vasta vuototestin
ja tyhjiökuivauksen suorittamisen jälkeen.
Mahdollinen seuraus: Kompressorin itsesyttyminen ja räjähdys, mikäli happea
pääsee käynnissä olevaan kompressoriin.
▪ Jos lataus on tarpeen, katso tietoja yksikön nimikilvestä. Siinä ilmoitetaan
kylmäaineen tyyppi ja tarvittava määrä.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
▪ Yksikkö on täytetty kylmäaineella tehtaalla ja riippuen putkien kooista ja
pituuksista kylmäainetta on lisättävä joihinkin järjestelmiin.
▪ Käytä ainoastaan järjestelmässä käytettävälle kylmäainetyypille tarkoitettuja
työkaluja, jotta varmistetaan paineenkesto ja estetään vieraiden aineiden pääsy
järjestelmään.
▪ Lisää nestemäistä kylmäainetta seuraavasti:
Asentajan ja käyttäjän viiteopas
11
Page 12
2 | Yleiset varotoimet
Jos Niin
2.1.4 Sähköinen
Juoksutusputki on käytettävissä
Lisää sylinteri pystyasennossa.
(ts. sylinterissä on merkintä ”Liquid
filling siphon attached”)
Juoksutusputkea ei ole käytettävissä Lisää sylinteri ylösalaisin.
▪ Avaa kylmäainesylinterit hitaasti.
▪ Lisää kylmäainetta nestemäisessä muodossa. Kylmäaineen lisääminen
kaasumaisessa muodossa voi estää normaalin toiminnan.
HUOMIO
Kun kylmäaineen lisäys on tehty tai se keskeytetään, sulje kylmäainesäiliön venttiili
välittömästi. Jos venttiiliä EI suljeta välittömästi, jäljellä oleva paine saattaa lisätä vielä
kylmäainetta. Mahdollinen seuraus: Virheellinen kylmäaineen määrä.
VAARA: SÄHKÖISKUN VAARA
▪ Katkaise kaikki virransyötöt ennen kytkinrasian kannen irrottamista,
sähköjohtojen kytkemistä tai sähköosien koskettamista.
▪ Irrota virransyöttö vähintään 10 minuutiksi ja mittaa jännite päävirtapiirin
kondensaattoreiden liittimistä tai sähköosista ennen huoltoa. Mitatun jännitteen
täytyy olla alle 50 V DC, ennen kuin voit koskea sähköosiin. Katso liittimien
sijainnit johdotuskaaviosta.
▪ ÄLÄ koske sähköosiin märillä käsillä.
▪ ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on irrotettu.
VAROITUS
Jos pääkytkintä tai muuta erotuslaitetta EI ole asennettu tehtaalla, sellainen TÄYTYY
asentaa kiinteään johdotukseen niin, että se irrottaa kaikki navat ylijänniteluokanIII
ehtojen täyttyessä.
Asentajan ja käyttäjän viiteopas
12
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 13
2 | Yleiset varotoimet
VAROITUS
▪ Käytä VAIN kuparijohtimia.
▪ Varmista, että kenttäjohdotus täyttää sovellettavat määräykset.
▪ Kenttäjohdotus TÄYTYY tehdä tuotteen mukana toimitetun kytkentäkaavion
mukaisesti.
▪ ÄLÄ KOSKAAN purista niputettuja kaapeleita ja varmista, että ne EIVÄT pääse
koskettamaan putkia ja teräviä reunoja. Varmista, että liitäntöihin ei kohdistu
ulkoista painetta.
▪ Asenna maadoitus asianmukaisesti. ÄLÄ maadoita yksikköä vesijohtoon,
ylijännitesuojaan tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa
sähköiskun.
▪ Yksikön käyttö edellyttää erillistä, sille varattua virtalähdettä. Missään
tapauksessa EI saa käyttää jonkin toisen laitteen kanssa yhteistä virtalähdettä.
▪ Muista asentaa kaikki tarvittavat sulakkeet tai suojakatkaisijat.
▪ Muista asentaa maavuotokatkaisin. Jos näin ei tehdä, seurauksena voi olla
sähköisku tai tulipalo.
▪ Kun asennat maavuotosuojaa, varmista, että se on yhteensopiva invertterin
kanssa (sietää korkeataajuisia sähköisiä häiriöitä), jotta maavuotosuoja ei aukeaisi
tarpeettomasti.
HUOMIO
▪ Virransyöttöä kytkettäessä: kytke maakaapeli ensin ennen virroitettujen
liitäntöjen tekemistä.
▪ Virransyöttöä irrotettaessa: kytke ensin irti virroitetut kaapelit ennen
maadoitusliitännän irrottamista.
▪ Johtimien pituuden virransyötön vedonpoiston ja riviliittimen välissä on oltava
sellainen, että virroitetut johtimet kiristyvät ennen maadoitusjohdinta siinä
tapauksessa, että virransyöttöjohto irtoaa vedonpoistosta.
HUOMIOITAVAA
Virtajohtoja asennettaessa huomioitavaa:
▪ ÄLÄ liitä eripaksuisia johtoja tehonsyötön riviliittimeen (virtajohtojen löysyys voi
aiheuttaa epänormaalia kuumenemista).
▪ Kun liität samanpaksuisia johtimia, toimi yllä olevan kuvan mukaisesti.
▪ Käytä johdotukseen ilmoitettua virtajohtoa, kytke se lujasti ja kiinnitä se niin, että
liitinkorttiin ei kohdistu ulkoista painetta.
▪ Käytä sopivaa ruuviavainta liitinruuvien kiristämiseen. Pienikärkinen ruuviavain
tärvelee ruuvin kannan eikä ruuvia voi kiristää kunnolla.
▪ Jos liitinruuveja kiristetään liikaa, ne voivat särkyä.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asenna virtajohdot vähintään 1 metrin päähän televisioista ja radioista häiriöiden
estämiseksi. Radioaalloista riippuen 1metrin etäisyys ei välttämättä riitä.
VAROITUS
▪ Kun sähkötyöt on tehty, tarkista, että jokainen sähköosa ja sähköosarasiassa oleva
liitin on liitetty kunnolla.
▪ Varmista, että kaikki kannet ovat kiinni ennen kuin käynnistät yksikön.
Asentajan ja käyttäjän viiteopas
13
Page 14
2 | Yleiset varotoimet
HUOMIOITAVAA
Pätee vain silloin, kun virtalähde on kolmivaiheinen ja kompressorissa on PÄÄLLE/
POIS-käynnistystapa.
Jos vastavaihe on mahdollinen hetkellisen virtakatkoksen jälkeen, ja virta menee
päälle ja pois tuotteen ollessa käynnissä, kiinnitä vastavaihesuojausvirtapiiri
paikallisesti. Tuotteen käyttö vastavaiheessa voi rikkoa kompressorin ja muita osia.
Asentajan ja käyttäjän viiteopas
14
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 15
3 | Asentajaa koskevat turvallisuusohjeet
3 Asentajaa koskevat turvallisuusohjeet
Noudata aina seuraavia turvallisuusohjeita ja -määräyksiä.
VAROITUS
Revi rikki ja heitä pois muoviset pakkauspussit, jotta etenkään lapset eivät voi leikkiä
niiden kanssa. Mahdollinen vaara: tukehtuminen.
HUOMIO
Laite ei julkisessa käytössä; asenna se suljetulle alueelle, jonne ei ole helppo päästä.
Sekä sisä- että ulkoyksikkö voidaan sijoittaa toimisto- tai kevyeen
teollisuusympäristöön.
HUOMIO
Liian suuret kylmäainepitoisuudet suljetussa tilassa voivat aiheuttaa hapenpuutetta.
VAARA: SÄHKÖISKUN VAARA
ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on irrotettu.
VAARA: PALOVAMMOJEN VAARA
VAARA: SÄHKÖISKUN VAARA
VAROITUS
Huolehdi riittävistä varotoimista kylmäainevuodon varalta. Jos kylmäainekaasua
pääsee vuotamaan, tuuleta alue välittömästi. Mahdollisia vaaroja:
▪ Kylmäaineen liiallinen pitoisuus suljetussa huoneessa voi aiheuttaa
hapenpuutetta.
▪ Jos kylmäainekaasua pääsee kosketuksiin tulen kanssa, saattaa muodostua
myrkyllistä kaasua.
VAROITUS
Ota kylmäaine AINA talteen. ÄLÄ vapauta sitä suoraan ympäristöön. Tyhjennä
järjestelmä tyhjiöpumpulla.
VAROITUS
ÄLÄ KOSKAAN paineista tuotetta koekäytön aikana korkeammalla paineella kuin
(yksikön nimikilven mukainen) suurin sallittu paine.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
HUOMIO
Älä päästä kaasuja ilmakehään.
VAROITUS
Sulkuventtiiliin jäänyt kaasu tai öljy voi purkautua suljetusta putkesta.
Jos näitä ohjeita ei noudateta oikein seurauksena voi olla omaisuusvahinkoja tai
henkilövahinkoja, jotka voivat olla vakavia olosuhteiden mukaan.
Asentajan ja käyttäjän viiteopas
15
Page 16
3 | Asentajaa koskevat turvallisuusohjeet
VAROITUS
Älä koskaan irrota suljettua putkea juottamalla.
Sulkuventtiiliin jäänyt kaasu tai öljy voi purkautua suljetusta putkesta.
VAROITUS
▪ Käytä vain R410A-kylmäainetta. Muut aineet voivat aiheuttaa räjähdyksiä ja
onnettomuuksia.
▪ R410A sisältää fluorattuja kasvihuonekaasuja. Sen ilmaston
lämpenemispotentiaalin (GWP) arvo on 2087,5. ÄLÄ päästä näitä kaasuja
ilmakehään.
▪ Kun täytät kylmäainetta, käytä aina suojakäsineitä ja suojalaseja.
HUOMIO
ÄLÄ työnnä tai jätä tarpeettoman pitkiä kaapeleita yksikköön.
VAROITUS
▪ Jos virransyötöstä puuttuu tai on vääränlainen nollajohdin, laitteisto voi
rikkoutua.
▪ Suorita maadoitus oikein. ÄLÄ maadoita yksikköä vesijohtoon, ylijännitesuojaan
tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa sähköiskun.
▪ Asenna vaaditut sulakkeet tai virtakatkaisimet.
▪ Kiinnitä sähköjohdot kaapelisiteillä niin, että ne EIVÄT ole yhteydessä teräviin
reunoihin tai putkistoon, etenkään korkeapainepuolella.
▪ ÄLÄ käytä teipattuja johtoja, kerrattuja johtimia, jatkojohtoja tai liitäntää
tähtijärjestelmästä. Ne voivat aiheuttaa ylikuumenemisen, sähköiskun tai
tulipalon.
▪ ÄLÄ asenna vaihekondensaattoria, koska tässä yksikössä on invertteri.
Vaihekondensaattori heikentää suorituskykyä ja voi aiheuttaa onnettomuuksia.
VAROITUS
▪ Ammattitaitoisen sähköasentajan on tehtävä kaikki johdotukset, ja niiden on
täytettävä sovellettavan lainsäädännön määräykset.
▪ Tee sähköliitännät kiinteään johdotukseen.
▪ Kaikkien paikan päällä hankittavien komponenttien ja kaikkien sähköasennusten
on täytettävä soveltuvan lainsäädännön määräykset.
Asentajan ja käyttäjän viiteopas
16
VAROITUS
Käytä AINA moniytimistä kaapelia virransyöttökaapelina.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 17
3 | Asentajaa koskevat turvallisuusohjeet
HUOMIO
▪ Virransyöttöä kytkettäessä: kytke maakaapeli ensin ennen virroitettujen
liitäntöjen tekemistä.
▪ Virransyöttöä irrotettaessa: kytke ensin irti virroitetut kaapelit ennen
maadoitusliitännän irrottamista.
▪ Johtimien pituuden virransyötön vedonpoiston ja riviliittimen välissä on oltava
sellainen, että virroitetut johtimet kiristyvät ennen maadoitusjohdinta siinä
tapauksessa, että virransyöttöjohto irtoaa vedonpoistosta.
HUOMIO
ÄLÄ suorita koekäyttöä, kun työskentelet sisäyksiköiden parissa.
Koekäyttöä suoritettaessa EI pelkästään ulkoyksikkö vaan myös liitetty sisäyksikkö
toimivat. Sisäyksikön parissa työskentely koekäytön aikana on vaarallista.
HUOMIO
ÄLÄ laita sormia, keppejä tai muita esineitä ilman ulostulo- tai sisäänmenoaukkoon.
ÄLÄ irrota tuulettimen suojusta. Koska tuuletin pyörii suurella nopeudella, se
aiheuttaa vammoja.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
17
Page 18
Käyttäjälle
Käyttäjälle
Asentajan ja käyttäjän viiteopas
18
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 19
4 Käyttäjän turvallisuusohjeet
Noudata aina seuraavia turvallisuusohjeita ja -määräyksiä.
Tässä luvussa
4.1 Yleistä...................................................................................................................................................................................... 19
4.2 Ohjeet turvallista käyttöä varten............................................................................................................................................ 20
4.1 Yleistä
VAROITUS
Jos ET ole varma siitä, kuinka laitetta käytetään, ota
yhteyttä asentajaan.
VAROITUS
Vähintään 8-vuotiaat lapset ja henkilöt, joilla on rajoittunut
fyysinen, aistimuksellinen tai henkinen kapasiteetti tai joilla
ei ole riittävästi kokemusta ja tietämystä, saavat käyttää
tätä laitetta vain, jos he ovat saaneet valvontaa tai
opastusta laitteen turvallisesta käytöstä ja ymmärtävät
siihen liittyvät vaarat.
4 | Käyttäjän turvallisuusohjeet
Lapset eivät saa leikkiä laitteella.
Lapset eivät saa suorittaa puhdistamista ja käyttäjän
huoltoa ilman valvontaa.
VAROITUS
Sähköiskujen ja tulipalojen estämiseksi:
▪ ÄLÄ huuhtele yksikköä.
▪ ÄLÄ käytä yksikköä märillä käsillä.
▪ ÄLÄ aseta mitään nesteitä sisältäviä esineitä yksikön
päälle.
HUOMIO
▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle.
▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
19
Page 20
4 | Käyttäjän turvallisuusohjeet
▪ Yksiköissä on seuraava symboli:
Se tarkoittaa, että sähkö- ja elektroniikkalaitteita EI saa laittaa lajittelemattomaan
talousjätteeseen. ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä
kylmäaineen, öljyn ja muiden materiaalien käsittely on jätettävä valtuutetun
asentajan tehtäväksi sovellettavien lakisääteisten määräysten mukaisesti.
Yksiköt täytyy käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä,
kierrätystä ja talteenottoa varten. Huolehtimalla siitä, että tuote hävitetään
asianmukaisesti, autat estämään mahdollisia negatiivisia seurauksia ympäristölle
ja ihmisten terveydelle. Voit kysyä lisätietoja asentajalta tai paikallisilta
viranomaisilta.
▪ Paristoissa on seuraava symboli:
Se tarkoittaa, että paristoja EI saa laittaa lajittelemattomaan talousjätteeseen. Jos
symbolin alapuolella on kemiallinen merkki, kyseinen kemiallinen merkki
tarkoittaa, että paristo sisältää raskasmetallia tietyn rajan ylittävän määrän
verran.
Mahdollisia kemiallisia symboleja ovat: Pb: lyijy (>0,004%).
Käytetyt paristot on käsiteltävä erikoistuneessa käsittelylaitoksessa
uudelleenkäyttöä varten. Huolehtimalla siitä, että käytetyt paristot hävitetään
asianmukaisesti, autat estämään mahdollisia negatiivisia seurauksia ympäristölle
ja ihmisten terveydelle.
4.2 Ohjeet turvallista käyttöä varten
HUOMIO
▪ ÄLÄ koskaan kosketa säätimen sisäosia.
▪ ÄLÄ irrota etupaneelia. Eräiden sisällä olevien osien
koskettaminen on vaarallista ja voi aiheuttaa
toimintahäiriöitä. Jos sisällä olevia osia täytyy tarkastaa
tai säätää, ota yhteys jälleenmyyjään.
HUOMIO
ÄLÄ käytä järjestelmää, kun käytetään huoneen
kaasutustyyppistä hyönteismyrkkyä. Yksikköön voi
kerääntyä kemikaaleja, mikä voi vaarantaa kemikaaleille
yliherkkien henkilöiden terveyden.
Asentajan ja käyttäjän viiteopas
20
HUOMIO
Pitkällinen altistuminen ilmavirralle on epäterveellistä.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 21
4 | Käyttäjän turvallisuusohjeet
HUOMIO
Happivajeen välttämiseksi tuuleta huonetta riittävästi, jos
polttimen sisältävää laitetta käytetään yhdessä
järjestelmän kanssa.
VAROITUS
Tämä yksikkö sisältää sähköisiä ja kuumia osia.
VAROITUS
Varmista ennen yksikön käyttöä, että asentaja on
suorittanut asennuksen oikein.
VAROITUS
Älä koskaan kosketa ilman poistoaukkoa tai vaakasuoria
siipiä kääntöläpän ollessa toiminnassa. Sormet saattavat
jäädä puristuksiin tai yksikkö saattaa särkyä.
HUOMIO
ÄLÄ laita sormia, keppejä tai muita esineitä ilman ulostulotai sisäänmenoaukkoon. ÄLÄ irrota tuulettimen suojusta.
Koska tuuletin pyörii suurella nopeudella, se aiheuttaa
vammoja.
HUOMIO: Kiinnitä huomiota tuulettimeen!
On vaarallista tarkastaa yksikkö, kun tuuletin on käynnissä.
Muista kytkeä pääkytkin pois päältä ennen minkään
huoltotoimenpiteen suorittamista.
HUOMIO
Tarkista laitteen pitkään kestäneen käytön jälkeen, että
sen teline ja varusteet eivät ole vaurioituneet. Muuten
yksikkö voi pudota ja aiheuttaa vammoja.
VAROITUS
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Älä koskaan vaihda palaneen sulakkeen tilalle sulaketta,
jolla on väärä ampeeriarvo, tai muuta johtoa. Rautalangan
tai kuparijohdon käyttäminen saattaa vaurioittaa yksikköä
tai aiheuttaa tulipalon.
Asentajan ja käyttäjän viiteopas
21
Page 22
4 | Käyttäjän turvallisuusohjeet
VAROITUS
▪ Älä muuta, pura, irrota, asenna uudelleen tai korjaa
yksikköä itse, sillä virheellinen purkaminen tai asennus
voi aiheuttaa sähköiskun tai tulipalon. Ota yhteyttä
jälleenmyyjään.
▪ Jos kylmäainetta vahingossa vuotaa, varmista, ettei
avotulta ole. Kylmäaine on täysin turvallista, myrkytöntä
ja palamatonta, mutta se muodostaa myrkyllistä kaasua,
jos sitä pääsee vuotamaan huoneeseen, jossa on
tuuletinlämmittimistä, kaasuliesistä tms. tulevaa
tulenarkaa ilmaa. Anna aina pätevän asentajan
varmistaa ennen käytön jatkamista, että vuotokohta on
korjattu.
VAROITUS
Jos jotakin epätavallista tapahtuu (palaneen käryä tms.),
lopeta käyttö ja katkaise virta.
Yksikön käytön jatkaminen tällaisissa olosuhteissa voi
aiheuttaa rikkoutumisen, sähköiskun tai tulipalon. Ota
yhteys jälleenmyyjään.
VAROITUS
Järjestelmässä oleva kylmäaine on turvallista eikä yleensä
vuoda. Jos kylmäainetta vuotaa huoneeseen ja joutuu
kosketuksiin polttimen, lämmittimen tai lieden liekin
kanssa, seurauksena voi olla haitallisia kaasuja.
Sammuta kaikki polttoainelämmittimet, tuuleta huone, ja
ota yhteys laitteen myyjään.
Älä käytä järjestelmää, ennen kuin huoltoteknikko on
vahvistanut, että kylmäaineen vuotokohta on korjattu.
HUOMIO
Älä koskaan altista pikkulapsia, kasveja tai eläimiä suoraan
ilmavirralle.
Asentajan ja käyttäjän viiteopas
22
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 23
5 Tietoja järjestelmästä
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
Sisälle asennettavaa VRV IV ‑lämpöpumppua voidaan käyttää lämmitys/
jäähdytyssovelluksissa.
HUOMIOITAVAA
Älä käytä järjestelmää muihin tarkoituksiin. Laadun heikkenemisen välttämiseksi älä
käytä yksikköä tarkkuuslaitteiden, ruoan, kasvien, eläinten tai taideteosten
jäähdytykseen.
HUOMIOITAVAA
Järjestelmän myöhemmät muutokset tai laajennukset:
Täydellinen kuvaus sallituista yhdistelmistä (järjestelmän myöhempää laajennusta
varten) on saatavana teknisissä rakennetiedoissa. Tutustu kuvaukseen. Pyydä
asentajalta lisätietoja ja ammattimaisia neuvoja.
Sisälle asennettavaan VRV IV ‑lämpöpumppuun voidaan yleensä liittää seuraavan
tyyppisiä sisäyksiköitä (luettelo ei ole kattava kompressoriyksikön,
lämmönvaihdinyksikön ja sisäyksikön malliyhdistelmien mukaan):
▪ VRV direct expansion (DX) ‑sisäyksiköt (ilma-ilma-sovellukset).
5 | Tietoja järjestelmästä
▪ AHU (ilma–ilma-sovellukset): EKEXV-sarja + EKEQM-rasia tarvitaan sovelluksen
mukaan.
▪ Mukavuusilmaverho (ilma-ilma-sovellukset): CYV (Biddle) -sarja.
Ilmankäsittely-yksikön liittämistä VRV IV ‑lämpöpumpun pariksi sisäasennusta
varten tuetaan.
Usean ilmankäsittely-yksikön liittämistä VRV IV ‑lämpöpumppuun sisäasennusta
varten tuetaan myös yhdessä VRV direct expansion ‑sisäyksiköiden kanssa.
Katso lisätietoja teknisistä rakennetiedoista.
Tässä luvussa
5.1 Järjestelmän sijoittelu............................................................................................................................................................. 23
5.1 Järjestelmän sijoittelu
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
1 VRVDX ‑sisäyksiköt
2 VRVDX ‑sisäyksikkö yhdessä ilmankäsittely-yksikön kanssa
a Lämmönvaihdinyksikkö
b Kompressoriyksikkö
c Kylmäaineputkisto
d Käyttöliittymä (tarkoitukseen suunniteltu sisäyksikön tyypin mukaan)
VRVDX VRV direct expansion (DX) -sisäyksikkö
EKEXV Paisuntaventtiilisarja
AHU Ilmankäsittely-yksikkö
Asentajan ja käyttäjän viiteopas
23
Page 24
6 | Käyttöliittymä
6 Käyttöliittymä
HUOMIO
▪ ÄLÄ koskaan kosketa säätimen sisäosia.
▪ ÄLÄ irrota etupaneelia. Eräiden sisällä olevien osien koskettaminen on vaarallista
ja voi aiheuttaa toimintahäiriöitä. Jos sisällä olevia osia täytyy tarkastaa tai säätää,
ota yhteys jälleenmyyjään.
Tässä käyttöoppaassa on järjestelmän päätoimintojen yleiskuvaus.
Tarkempia tietoja tiettyjen toimintojen saavuttamiseen tarvittavista toimenpiteistä
on kyseisen sisäyksikön asennus- ja käyttöoppaassa.
Katso asennetun käyttöliittymän käyttöohje.
Asentajan ja käyttäjän viiteopas
24
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 25
7 Ennen käyttöä
VAROITUS
Tämä yksikkö sisältää sähköisiä ja kuumia osia.
VAROITUS
Varmista ennen yksikön käyttöä, että asentaja on suorittanut asennuksen oikein.
HUOMIOITAVAA
Älä koskaan tarkasta tai huolla laitetta itse. Pyydä pätevää huoltomiestä
suorittamaan nämä työt.
HUOMIO
Pitkällinen altistuminen ilmavirralle on epäterveellistä.
HUOMIO
Happivajeen välttämiseksi tuuleta huonetta riittävästi, jos polttimen sisältävää
laitetta käytetään yhdessä järjestelmän kanssa.
7 | Ennen käyttöä
HUOMIO
ÄLÄ käytä järjestelmää, kun käytetään huoneen kaasutustyyppistä hyönteismyrkkyä.
Yksikköön voi kerääntyä kemikaaleja, mikä voi vaarantaa kemikaaleille yliherkkien
henkilöiden terveyden.
HUOMIOITAVAA
Muista kytkeä virta päälle 6 tuntia ennen käyttöä kompressorin suojaamiseksi ja jotta
kampikammion lämmitin saa virtaa.
Tämä käyttöopas koskee alla mainittuja järjestelmiä, joissa on standardiohjaus.
Ennen käyttöönottoa ota yhteys jälleenmyyjään saadaksesi tiedot oman
järjestelmäsi tyyppiä ja merkkiä vastaavasta toiminnasta. Jos laitteessasi on
mukautettu ohjausjärjestelmä, pyydä jälleenmyyjältä omaa järjestelmääsi koskevat
ohjeet.
Toimintatilat (sisäyksikön tyypin mukaan):
▪ Lämmitys ja jäähdytys (ilma-ilma).
▪ Vain tuuletin -käyttö (ilma-ilma).
Tarkoitukseen suunniteltuja toimintoja on sisäyksikön tyypin mukaan, katso
lisätietoja vastaavasta asennus/käyttöoppaasta.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
25
Page 26
8 | Käyttö
8 Käyttö
Tässä luvussa
8.1 Toiminta-alue.......................................................................................................................................................................... 26
8.2 Järjestelmän käyttäminen ...................................................................................................................................................... 26
8.2.1 Tietoja järjestelmän käyttämisestä ........................................................................................................................ 26
8.2.2 Tietoja jäähdytys-, lämmitys-, vain tuuletin- ja automaattisesta käytöstä ........................................................... 27
8.2.3 Tietoja lämmitystoiminnasta ................................................................................................................................. 27
8.2.4 Järjestelmän käyttäminen (ILMAN jäähdytyksen/lämmityksen etävaihtokytkintä) ............................................. 28
8.2.5 Järjestelmän käyttäminen (jäähdytyksen/lämmityksen etävaihtokytkimen KANSSA) ......................................... 28
8.3 Kuivausohjelman käyttäminen ............................................................................................................................................... 29
8.3.1 Tietoja kuivausohjelmasta...................................................................................................................................... 29
8.3.2 Kuivausohjelman käyttäminen (ILMAN jäähdytyksen/lämmityksen etävaihtokytkintä) ...................................... 29
8.3.3 Kuivausohjelman käyttäminen (jäähdytyksen/lämmityksen etävaihtokytkimen kanssa) .................................... 30
8.4 Ilmavirran suunnan säätö....................................................................................................................................................... 30
8.4.1 Tietoja ilmavirran säätöläpästä .............................................................................................................................. 30
8.5 Pääkäyttöliittymän asettaminen ............................................................................................................................................ 31
8.5.1 Tietoja pääkäyttöliittymän asettamisesta ............................................................................................................. 31
8.5.2 Pääkäyttöliittymän määrittäminen (VRV DX) ........................................................................................................ 32
8.5.3 Tietoja ohjausjärjestelmistä ................................................................................................................................... 32
8.1 Toiminta-alue
Turvallisen ja tehokkaan toiminnan takaamiseksi käytä järjestelmää vain seuraavien
lämpötila- ja kosteusrajojen sisällä.
Maksimiteho Lämmitys 16,0kW 25,0kW
Ulkolämpötilan
suunniteltu lämpötila
Kompressoriyksikön ja lämmönvaihdinyksikön
ympäristön suunniteltu lämpötila
Suurin suhteellinen
kosteus
kompressoriyksikön ja
lämmönvaihdinyksikön
ympärillä
AHU-yksiköitä käytettäessä pätevät erikoistoiminta-alueet. Ne on ilmoitettu
vastaavan yksikön asennus/käyttöoppaassa. Uusimmat tiedot ovat teknisissä
rakennetiedoissa.
Tekniset tiedot 5HP 8HP
Jäähdytys 14,0kW 22,4kW
Lämmitys –20~15,5°CWB
Jäähdytys –5~46°CDB
5~35°CDB
Lämmitys 50%
Jäähdytys 80%
(a)
(a)
8.2 Järjestelmän käyttäminen
8.2.1 Tietoja järjestelmän käyttämisestä
Asentajan ja käyttäjän viiteopas
26
▪ Käyttötoiminnot vaihtelevat kompressoriyksikön, lämmönvaihdinyksikön ja
käyttöliittymän yhdistelmän mukaan.
▪ Laitteen suojaamiseksi vaurioitumiselta kytke päävirtakytkin päälle 6 tuntia
ennen käyttöönottoa.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 27
▪ Jos päävirtakytkin kytketään pois päältä käytön aikana, käyttö alkaa
automaattisesti uudelleen kun virta palaa.
▪ Kun yksikkö pysäytetään, se voi jatkaa toimimista muutaman minuutin ajan.
Tämä ei ole vika.
8.2.2 Tietoja jäähdytys-, lämmitys-, vain tuuletin- ja automaattisesta käytöstä
▪ Vaihtoa ei voi tehdä käyttöliittymässä, jonka näytössä näkyy "keskusohjattu
vaihto" (katso käyttöliittymän asennus- ja käyttöohje).
▪ Kun näytössä vilkkuu symboli "keskusohjattu vaihto", katso tietoja kohdasta
"Tietoja pääkäyttöliittymän asettamisesta"[431].
▪ Tuuletin voi toimia noin 1 minuutin ajan sen jälkeen, kun lämmityskäyttö on
päättynyt.
▪ Huonelämpötilasta riippuen ilmavirran nopeus voi säätyä automaattisesti tai
tuuletin voi pysähtyä välittömästi. Tämä ei ole vika.
8.2.3 Tietoja lämmitystoiminnasta
Asetetun lämpötilan saavuttaminen voi kestää lämmityskäytössä pidempään kuin
jäähdytyskäytössä.
8 | Käyttö
Seuraava toimenpide suoritetaan, jotta lämmitysteho ei laskisi tai kylmää ilmaa ei
puhallettaisi.
Jäänpoisto
Lämmityskäytössä lämmönvaihdinyksikön ilmajäähdytetyn kierukan jäätyminen
lisääntyy ajan mittaan rajoittaen energiansiirtoa lämmönvaihdinyksikön kierukkaan.
Lämmitysteho laskee, ja järjestelmän täytyy siirtyä jäänpoistotilaan voidakseen
poistaa jäätä lämmönvaihdinyksikön kierukasta. Jäänpoiston aikana sisäyksikön
puolen lämmitysteho laskee tilapäisesti, kunnes jäänpoisto on suoritettu. Yksikön
täysi lämmitysteho palaa jäänpoiston jälkeen.
Sisäyksikkö pysäyttää tuuletinkäytön, kylmäainejakson suunta vaihtuu ja
lämmönvaihdinyksikön kierukan jäänpoistoon käytetään energiaa rakennuksen
sisältä.
Jäänpoistosta ilmoitetaan sisäyksikön näytössä kuvakkeella .
Jäänpoistotoiminnan jää sulaa ja mahdollisesti haihtuu. Mahdollinen seuraus:
jäänpoistotoiminnan aikana tai heti sen jälkeen voi näkyä sumua. Tämä ei ole vika.
Kuumakäynnistys
Lämmitystoiminnan alkaessa sisäyksikön puhallin on automaattisesti pysähtyneenä;
näin estetään kylmän ilman virtaaminen yksiköstä sisätiloihin. Käyttöliittymän
näytössä näkyy . Voi kestää jonkin aikaa, ennen kuin tuuletin käynnistyy.
Tämä ei ole vika.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
27
Page 28
8 | Käyttö
a
b
8.2.4 Järjestelmän käyttäminen (ILMAN jäähdytyksen/lämmityksen etävaihtokytkintä)
TIETOJA
▪ Lämmitysteho laskee, kun ulkoilman lämpötila putoaa. Jos näin tapahtuu, käytä
toista lämmitintä yhdessä yksikön kanssa. (Käytettäessä yhdessä avotulta
tuottavien laitteiden kanssa tuuleta huonetta jatkuvasti.) Älä aseta avotulta
tuottavia laitteita yksiköstä tulevalle ilmavirralle alttiina oleviin paikkoihin tai
yksikön alapuolelle.
▪ Huoneen lämpiäminen yksikön käynnistyksen jälkeen kestää jonkin aikaa, koska
järjestelmä käyttää kuumailmakiertojärjestelmää koko huoneen lämmittämiseksi.
▪ Jos kuuma ilma nousee kattoon ja jättää lattian yläpuolella olevan alueen
kylmäksi, kannattaa käyttää kierrätintä (sisätuuletinta, joka kierrättää ilmaa). Kysy
lisätietoja jälleenmyyjältä.
1 Paina käyttöliittymän toimintatilan valintapainiketta useita kertoja ja valitse
haluttu toimintatila.
Jäähdytystoiminta
Lämmitystoiminta
Vain tuuletin -toiminta
2 Paina käyttöliittymän ON/OFF-painiketta.
Tulos: Toiminnan merkkivalo valo syttyy, ja järjestelmä alkaa toimia.
8.2.5 Järjestelmän käyttäminen (jäähdytyksen/lämmityksen etävaihtokytkimen KANSSA)
Etävaihtokytkimen yleiskuvaus
a PELKÄN TUULETINKÄYTÖN/ILMASTOINNIN
VALINTAKYTKIN
Aseta kytkin asentoon , kun haluat käyttää
pelkkää tuuletinta tai asentoon , kun haluat
lämmitystä tai jäähdytystä.
b JÄÄHDYTYKSEN/LÄMMITYKSEN VAIHTOKYTKIN
Aseta kytkin asentoon jäähdytystä varten tai
asentoon lämmitystä varten
Huomautus: Jos käytetään jäähdytyksen/lämmityksen etävaihtokytkintä,
pääpiirilevyn DIP-kytkin1 (DS1-1) täytyy kytkeä ON-asentoon.
Käynnistys
1 Valitse toimintatila jäähdytyksen/lämmityksen vaihtokytkimen avulla
seuraavasti:
Asentajan ja käyttäjän viiteopas
28
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 29
8 | Käyttö
1
1
1
1
1
Jäähdytystoiminta
Lämmitystoiminta
Vain tuuletin -toiminta
2 Paina käyttöliittymän ON/OFF-painiketta.
Tulos: Toiminnan merkkivalo valo syttyy, ja järjestelmä alkaa toimia.
Pysäytys
3 Paina käyttöliittymän ON/OFF-painiketta uudelleen.
Tulos: Toiminnan merkkivalo sammuu, ja järjestelmä pysähtyy.
HUOMIOITAVAA
Älä kytke yksiköstä virtaa pois heti sen pysähdyttyä, vaan odota vähintään
5minuuttia.
Säätäminen
Katso käyttöliittymän käyttöohjeesta tietoja lämpötilan, tuulettimen nopeuden ja
ilmavirran suunnan ohjelmoinnista.
8.3 Kuivausohjelman käyttäminen
8.3.1 Tietoja kuivausohjelmasta
▪ Tämän ohjelman tarkoitus on vähentää huoneilman kosteutta pudottamalla
mahdollisimman vähän lämpötilaa (huoneen minimaalinen jäähdytys).
▪ Mikrotietokone määrittää automaattisesti lämpötilan ja tuulettimen nopeuden
(niitä ei voi asettaa käyttöliittymällä).
▪ Järjestelmä ei ala toimia, jos huonelämpötila on alhainen (<20°C).
8.3.2 Kuivausohjelman käyttäminen (ILMAN jäähdytyksen/lämmityksen etävaihtokytkintä)
Käynnistys
1 Paina käyttöliittymän toimintatilan valintapainiketta useita kertoja ja valitse
(huoneilman kuivaus).
2 Paina käyttöliittymän ON/OFF-painiketta.
Tulos: Toiminnan merkkivalo valo syttyy, ja järjestelmä alkaa toimia.
3 Paina ilmavirran suunnan säätöpainiketta (vain kaksoisvirtaus, monivirtaus,
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
nurkka, kattoon ripustettu ja seinäkiinnitetty). Katso lisätietoja kohdasta
"8.4Ilmavirran suunnan säätö"[430].
Asentajan ja käyttäjän viiteopas
29
Page 30
8 | Käyttö
1
1
8.3.3 Kuivausohjelman käyttäminen (jäähdytyksen/lämmityksen etävaihtokytkimen kanssa)
Pysäytys
4 Paina käyttöliittymän ON/OFF-painiketta uudelleen.
Tulos: Toiminnan merkkivalo sammuu, ja järjestelmä pysähtyy.
HUOMIOITAVAA
Älä kytke yksiköstä virtaa pois heti sen pysähdyttyä, vaan odota vähintään
5minuuttia.
Käynnistys
1 Valitse jäähdytystoiminta jäähdytyksen/lämmityksen etävaihtokytkimen
avulla.
2 Paina käyttöliittymän toimintatilan valintapainiketta useita kertoja ja valitse
(huoneilman kuivaus).
3 Paina käyttöliittymän ON/OFF-painiketta.
Tulos: Toiminnan merkkivalo valo syttyy, ja järjestelmä alkaa toimia.
4 Paina ilmavirran suunnan säätöpainiketta (vain kaksoisvirtaus, monivirtaus,
nurkka, kattoon ripustettu ja seinäkiinnitetty). Katso lisätietoja kohdasta
"8.4Ilmavirran suunnan säätö"[430].
Pysäytys
5 Paina käyttöliittymän ON/OFF-painiketta uudelleen.
Tulos: Toiminnan merkkivalo sammuu, ja järjestelmä pysähtyy.
HUOMIOITAVAA
Älä kytke yksiköstä virtaa pois heti sen pysähdyttyä, vaan odota vähintään
5minuuttia.
8.4 Ilmavirran suunnan säätö
Katso käyttöliittymän käyttöohje.
8.4.1 Tietoja ilmavirran säätöläpästä
Asentajan ja käyttäjän viiteopas
30
Kaksoisvirtaus- ja monivirtausyksiköt
Nurkkayksiköt
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 31
8 | Käyttö
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
Kattoon ripustettavat yksiköt
Seinään kiinnitettävät yksiköt
Seuraavissa tilanteissa ilmavirran suunta saattaa poiketa näytöllä olevasta, koska
mikrotietokone ohjaa ilmavirtaa.
Jäähdytys Lämmitys
▪ Kun huoneenlämpötila on alhaisempi
kuin asetettu lämpötila.
▪ Käyttöä aloitettaessa.
▪ Kun huoneen lämpötila on korkeampi
kuin asetettu lämpötila.
▪ Jäänpoistotoiminnon aikana.
▪ Käytettäessä jatkuvasti vaakatason ilmavirtaussuuntaa.
▪ Kun kattoon ripustetun tai seinään kiinnitetyn yksikön jäähdytyksen aikana
käytetään jatkuvaa käyttöä ja alas suunnattua ilmavirtaa, mikrotietokone
saattaa ohjata virtaussuuntaa, jolloin myös käyttöliittymän näyttö muuttuu.
Ilmavirran suuntaa voidaan säätää seuraavilla tavoilla:
▪ Ilmavirran säätöläppä säätää itse asentoaan.
▪ Käyttäjä voi asettaa ilmavirran suunnan kiinteäksi.
▪ Automaattinen ja haluttu asento .
VAROITUS
Älä koskaan kosketa ilman poistoaukkoa tai vaakasuoria siipiä kääntöläpän ollessa
toiminnassa. Sormet saattavat jäädä puristuksiin tai yksikkö saattaa särkyä.
HUOMIOITAVAA
▪ Läpän liikerajaa voidaan muuttaa. Kysy lisätietoja jälleenmyyjältä. (vain
kaksoisvirtaus, monivirtaus, nurkka, kattoon ripustettu ja seinäkiinnitetty).
▪ Vältä käyttämästä vaakasuoraa suuntaa . Se saattaa aiheuttaa kosteuden tai
pölyn kiinnittymistä kattoon tai läppään.
8.5 Pääkäyttöliittymän asettaminen
8.5.1 Tietoja pääkäyttöliittymän asettamisesta
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
1 VRVDX ‑sisäyksiköt
2 VRVDX ‑sisäyksikkö yhdessä ilmankäsittely-yksikön kanssa
a Lämmönvaihdinyksikkö
b Kompressoriyksikkö
c Kylmäaineputkisto
d Käyttöliittymä (tarkoitukseen suunniteltu sisäyksikön tyypin mukaan)
VRVDX VRV direct expansion (DX) -sisäyksikkö
EKEXV Paisuntaventtiilisarja
AHU Ilmankäsittely-yksikkö
Asentajan ja käyttäjän viiteopas
31
Page 32
8 | Käyttö
8.5.2 Pääkäyttöliittymän määrittäminen (VRV DX)
Kun järjestelmä on asennettu yllä olevan kuvan mukaisesti, yksi käyttöliittymä pitää
asettaa pääkäyttöliittymäksi.
Alakäyttöliittymissä näkyy (keskusohjattu vaihto) ja ne noudattavat
automaattisesti pääkäyttöliittymän asettamaa toimintatilaa.
Lämmitys tai jäähdytys voidaan valita vain pääkäyttöliittymällä.
1 Paina nykyisen pääkäyttöliittymän toimintatilan valintapainiketta 4 sekunnin
ajan. Jos tätä menettelyä ei ole vielä suoritettu, se voidaan suorittaa
ensimmäisellä käytettävällä käyttöliittymällä.
Tulos: Kaikkien samaan kompressoriyksikköön liitettyjen alakäyttöliittymien
näytöissä vilkkuu symboli (keskusohjattu vaihto).
2 Paina toimintatilan valintapainiketta siinä kaukosäätimessä, jonka haluat
määrittää pääkäyttöliittymäksi.
Tulos: Tämän jälkeen määritys on valmis. Valittu käyttöliittymä määrätään
pääkäyttöliittymäksi, ja näytössä näkynyt symboli (keskusohjattu vaihto)
häviää näkyvistä. Muiden käyttöliittymien näytössä näkyy (keskusohjattu
vaihto).
8.5.3 Tietoja ohjausjärjestelmistä
Tässä järjestelmässä on kaksi muuta ohjausjärjestelmää yksittäisohjausjärjestelmän
(yksi käyttöliittymä ohjaa yhtä sisäyksikköä) lisäksi. Mikäli omassa laitteessasi on
jokin alla mainituista ohjausjärjestelmistä, varmista seuraavat asiat:
Ryhmäohjausjärjestelmä Yksi käyttöliittymä ohjaa enintään 16
Kahden käyttöliittymän
ohjausjärjestelmä
HUOMIOITAVAA
Ota yhteys jälleenmyyjään, mikäli haluat muuttaa ryhmäohjausjärjestelmän ja
kahden käyttöliittymän ohjausjärjestelmän yhdistelmää tai asetuksia.
Tyyppi Kuvaus
sisäyksikköä. Kaikkien sisäyksiköiden asetukset
ovat samat.
Kaksi käyttöliittymää ohjaa yhtä sisäyksikköä
(ryhmäohjausjärjestelmän ollessa kyseessä yhtä
sisäyksiköiden ryhmää). Yksikköä käytetään
erikseen.
Asentajan ja käyttäjän viiteopas
32
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 33
9 | Energiansäästö ja toiminnan optimointi
9 Energiansäästö ja toiminnan optimointi
Huomioi seuraavat varotoimenpiteet, jotta järjestelmä varmasti toimisi oikein.
▪ Säädä ilman ulostulo oikein ja vältä suoraa ilmanvirtausta päin huoneessa
oleskelevia ihmisiä.
▪ Säädä huonelämpötila oikein parasta oleskelumukavuutta silmälläpitäen. Vältä
liiallista lämmitystä tai jäähdytystä.
▪ Estä suoran auringonvalon pääsy huoneeseen jäähdytystoiminnan aikana
käyttämällä verhoja tai kaihtimia.
▪ Tuuleta usein. Pitkään kestävä käyttö vaatii erityisen huomion kiinnittämistä
tuuletukseen.
▪ Pidä ovet ja ikkunat suljettuina. Jos ovet ja ikkunat ovat auki, huoneesta virtaa
pois ilmaa, mikä heikentää jäähdytyksen tai lämmityksen tehoa.
▪ Älä jäähdytä tai lämmitä liikaa. Lämpötila-asetuksen pitäminen kohtuullisella
tasolla auttaa säästämään energiaa.
▪ Älä koskaan aseta mitään esinettä yksikön ilman sisäänmeno- tai
ulostuloaukkojen eteen. Tämä voi heikentää lämmitys/jäähdytystehoa tai
pysäyttää toiminnan.
▪ Käännä päävirtakytkin pois-asentoon, kun yksikköä ei käytetä pitkähköön aikaan.
Mikäli kytkin on päällä, laite kuluttaa sähköä. Kytke virta 6 tuntia ennen yksikön
uudelleenkäynnistystä, jotta yksikkö toimii oikein. (Katso sisäyksikön
käyttöoppaan kohta "Huolto".)
▪ Kun näytöllä näkyy symboli (ilmansuodatin pitää puhdistaa), pyydä pätevää
huoltomiestä puhdistamaan suodatin. (Katso sisäyksikön käyttöoppaan kohta
"Huolto".)
▪ Pidä kompressoriyksikkö, lämmönvaihdinyksikkö, sisäyksikkö ja käyttöliittymä
vähintään 1 m:n päässä televisioista, radioista, stereoista ja muista vastaavista
laitteista. Muuten seurauksena voi olla häiriöitä äänessä tai kuvassa.
▪ ÄLÄ aseta sisäyksikön alle esineitä, sillä vesi voi vaurioittaa niitä.
▪ Kondensaatiota voi muodostua, jos kosteus on yli 80% tai tyhjennysputki on
tukossa.
Tässä lämpöpumppujärjestelmässä on edistynyt energiansäästötoiminto.
Ensisijaisuuden mukaan voidaan korostaa energiansäästöä tai mukavuustasoa.
Valittavana on useita parametreja, joiden avulla saadaan optimaalinen tasapaino
energiankulutuksen ja mukavuuden välillä määrättyä sovellusta varten.
Saatavilla on useita malleja, jotka selitetään lyhyesti alla. Jos tarvitset neuvoja tai
haluat muuttaa parametreja rakennuksen tarpeiden mukaisiksi, ota yhteyttä
asentajaan tai jälleenmyyjään.
Asennusoppaassa on tarkempia tietoja asentajalle. Hän voi auttaa saavuttamaan
parhaan tasapainon energiankulutuksen ja mukavuuden välillä.
Tässä luvussa
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
9.1 Käytettävissä olevat kylmäaineen talteenottomenettelyt..................................................................................................... 34
9.2 Käytettävissä olevat mukavuusasetukset............................................................................................................................... 34
Asentajan ja käyttäjän viiteopas
33
Page 34
9 | Energiansäästö ja toiminnan optimointi
9.1 Käytettävissä olevat kylmäaineen talteenottomenettelyt
Perus
Kylmäaineen lämpötila on sama tilanteesta riippumatta. Se vastaa vakiotoimintaa,
joka on tunnettu ja jota voidaan odottaa aiemmilta VRV-järjestelmiltä.
Automaattinen
Kylmäaineen lämpötila asetetaan ulkolämpötilan mukaan. Se tarkoittaa
kylmäaineen lämpötilan säätämistä vastaamaan tarvittavaa kuormaa (mikä myös
liittyy ulkolämpötilaan).
Jos esimerkiksi järjestelmä on jäähdytystilassa, jäähdytystä ei tarvita yhtä paljon
silloin, kun ulkolämpötila on alhainen (esim. 25°C), kuin silloin, kun ulkolämpötila
on korkea (esim. 35°C). Tällöin järjestelmä alkaa nostaa kylmäaineen lämpötilaa
automaattisesti, mikä alentaa tuotettua tehoa ja lisää järjestelmän tehokkuutta.
Hyvin herkkä/taloudellinen (jäähdytys/lämmitys)
Kylmäaineen lämpötila asetetaan korkeammaksi/alemmaksi (jäähdytys/lämmitys)
kun peruskäytössä. Hyvin herkkä tila keskittyy tuottamaan asiakkaalle mukavuuden
tunteen.
Sisäyksiköiden valintamenetelmä on tärkeä, ja se on otettava huomioon, sillä
käytettävissä oleva teho ei ole sama kuin peruskäytössä.
Kysy asentajalta lisätietoja hyvin herkistä sovelluksista.
9.2 Käytettävissä olevat mukavuusasetukset
Mukavuustaso voidaan valita jokaiselle yllä olevalle tilalle. Mukavuustaso liittyy
ajoitukseen ja kuormitukseen (energiankulutukseen), jota käytetään tietyn
huonelämpötilan saavuttamiseen muuttamalla kylmäaineen lämpötilaa
väliaikaisesti eri arvoihin, jotta halutut olosuhteet saavutetaan nopeammin.
▪ Tehokas
▪ Nopea
▪ Mieto
▪ Eko
Asentajan ja käyttäjän viiteopas
34
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 35
10 Kunnossapito ja huolto
HUOMIOITAVAA
Älä koskaan tarkasta tai huolla laitetta itse. Pyydä pätevää huoltomiestä
suorittamaan nämä työt.
VAROITUS
Älä koskaan vaihda palaneen sulakkeen tilalle sulaketta, jolla on väärä ampeeriarvo,
tai muuta johtoa. Rautalangan tai kuparijohdon käyttäminen saattaa vaurioittaa
yksikköä tai aiheuttaa tulipalon.
HUOMIO
ÄLÄ laita sormia, keppejä tai muita esineitä ilman ulostulo- tai sisäänmenoaukkoon.
ÄLÄ irrota tuulettimen suojusta. Koska tuuletin pyörii suurella nopeudella, se
aiheuttaa vammoja.
HUOMIO: Kiinnitä huomiota tuulettimeen!
On vaarallista tarkastaa yksikkö, kun tuuletin on käynnissä.
Muista kytkeä pääkytkin pois päältä ennen minkään huoltotoimenpiteen
suorittamista.
10 | Kunnossapito ja huolto
HUOMIO
Tarkista laitteen pitkään kestäneen käytön jälkeen, että sen teline ja varusteet eivät
ole vaurioituneet. Muuten yksikkö voi pudota ja aiheuttaa vammoja.
HUOMIOITAVAA
Älä pyyhi säätimen käyttöpaneelia bentseenillä, tinnerillä, kemiallisella pölyliinalla
tms. Paneeli voi saada värivirheitä, tai pinnoitus voi kuoriutua pois. Jos se on hyvin
likainen, kastele pyyhe vedellä laimennetulla neutraalilla pesuaineella, purista se
kuivaksi ja pyyhi paneeli puhtaaksi. Pyyhi toisella kuivalla pyyhkeellä.
Tässä luvussa
10.1 Huolto, kun laite on ollut pitkään käyttämättömänä............................................................................................................. 35
10.2 Huolto ennen pitkää käyttämättömyyskautta ....................................................................................................................... 36
10.3 Tietoja kylmäaineesta............................................................................................................................................................. 36
10.4 Huolto- ja varaosapalvelu ja takuu......................................................................................................................................... 37
10.4.1 Takuuaika................................................................................................................................................................ 37
10.4.2 Suositeltava kunnossapito ja tarkastus.................................................................................................................. 37
10.4.3 Suositeltavat kunnossapito- ja tarkastusvälit ........................................................................................................ 37
10.4.4 Lyhennetyt huolto- ja vaihtovälit ........................................................................................................................... 38
10.1 Huolto, kun laite on ollut pitkään käyttämättömänä
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Esim. kauden alussa.
▪ Tarkista ja poista mahdolliset esteet sisäyksiköiden ja lämmönvaihtoyksikön
ilmanotto- ja ilmanpoistoaukkojen edestä.
Asentajan ja käyttäjän viiteopas
35
Page 36
10 | Kunnossapito ja huolto
▪ Puhdista sisäyksiköiden ja lämmönvaihtoyksikön ilmansuodattimet ja kotelot. Ota
▪ Käännä virtakytkin päälle kuusi tuntia ennen kuin laite otetaan uudelleen
10.2 Huolto ennen pitkää käyttämättömyyskautta
Esim. kauden lopussa.
▪ Anna sisäyksiköiden käydä vain tuuletinkäytössä noin puoli päivää niiden
▪ Katkaise virransyöttö. Käyttöliittymän näyttö sammuu.
▪ Puhdista sisäyksiköiden ja lämmönvaihtoyksikön ilmansuodattimet ja kotelot. Ota
yhteyttä asentajaan tai huoltohenkilöön, jos sisäyksiköiden ja
lämmönvaihtoyksikön ilmansuodattimet ja kotelot täytyy puhdistaa. Kunkin
sisäyksikön asennus/käyttöoppaassa on kunnossapitovihjeitä ja puhdistusohjeita.
Muista asentaa puhdistetut ilmansuodattimet takaisin samaan asentoon.
käyttöön, jotta yksikkö toimii moitteettomasti. Heti virran kytkemisen jälkeen
käyttöliittymän näyttö tulee näkyviin.
sisäosien kuivaamiseksi. Lisätietoja vain tuuletinkäytöstä on kohdassa "Tietoja
jäähdytys-, lämmitys-, vain tuuletin- ja automaattisesta käytöstä"[427].
yhteyttä asentajaan tai huoltohenkilöön, jos sisäyksiköiden ja
lämmönvaihtoyksikön ilmansuodattimet ja kotelot täytyy puhdistaa. Kunkin
sisäyksikön asennus/käyttöoppaassa on kunnossapitovihjeitä ja puhdistusohjeita.
Muista asentaa puhdistetut ilmansuodattimet takaisin samaan asentoon.
10.3 Tietoja kylmäaineesta
Tämä tuote sisältää fluorinoituja kasvihuonekaasuja. ÄLÄ päästä kaasuja
ilmakehään.
Kylmäainetyyppi: R410A
Ilmaston lämpenemispotentiaali (GWP): 2087,5
HUOMIOITAVAA
Fluorattuja kasvihuonekaasuja koskeva lainsäädäntö edellyttää, että yksikön
kylmäaineen määrä ilmoitetaan sekä painona että CO2-ekvivalenttina.
Määrän laskentakaava CO2-ekvivalenttitonneina: Kylmäaineen GWP-arvo ×
kylmäaineen kokonaismäärä [kg] / 1000
Kysy lisätietoja asentajalta.
VAROITUS
Järjestelmässä oleva kylmäaine on turvallista eikä yleensä vuoda. Jos kylmäainetta
vuotaa huoneeseen ja joutuu kosketuksiin polttimen, lämmittimen tai lieden liekin
kanssa, seurauksena voi olla haitallisia kaasuja.
Sammuta kaikki polttoainelämmittimet, tuuleta huone, ja ota yhteys laitteen
myyjään.
Älä käytä järjestelmää, ennen kuin huoltoteknikko on vahvistanut, että kylmäaineen
vuotokohta on korjattu.
Asentajan ja käyttäjän viiteopas
36
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 37
10.4 Huolto- ja varaosapalvelu ja takuu
10.4.1 Takuuaika
▪ Tuotteen mukana tulee takuukortti, jonka jälleenmyyjä täytti asennuksen
yhteydessä. Asiakkaan täytyy tarkistaa täytetty kortti ja säilyttää sitä huolellisesti.
▪ Jos tuotetta on tarpeen korjata takuuaikana, ota yhteyttä jälleenmyyjään ja pidä
takuukortti saatavilla.
10.4.2 Suositeltava kunnossapito ja tarkastus
Koska yksikköön kerääntyy käytön aikana pölyä vuosien mittaan, sen teho laskee
jossain määrin. Koska yksiköiden purkaminen ja niiden sisäosien puhdistaminen
vaatii teknistä ammattitaitoa ja yksiköiden parhaan mahdollisen huollon
varmistamiseksi kannattaa solmia huolto- ja tarkastussopimus tavanomaisten
huoltotoimenpiteiden lisäksi. Jälleenmyyjäverkollamme on pääsy oleellisten osien
pysyvään valikoimaan, jotta yksikkö voidaan pitää toiminnassa mahdollisimman
pitkään. Kysy lisätietoja jälleenmyyjältä.
Kun pyydät jälleenmyyjältä apua, ilmoita aina:
10 | Kunnossapito ja huolto
▪ Yksikön täydellinen mallinimi.
▪ Valmistusnumero (yksikön nimikilvessä).
▪ Asennuspäivämäärä.
▪ Oireet tai toimintahäiriö ja vian yksityiskohdat.
VAROITUS
▪ Älä muuta, pura, irrota, asenna uudelleen tai korjaa yksikköä itse, sillä virheellinen
purkaminen tai asennus voi aiheuttaa sähköiskun tai tulipalon. Ota yhteyttä
jälleenmyyjään.
▪ Jos kylmäainetta vahingossa vuotaa, varmista, ettei avotulta ole. Kylmäaine on
täysin turvallista, myrkytöntä ja palamatonta, mutta se muodostaa myrkyllistä
kaasua, jos sitä pääsee vuotamaan huoneeseen, jossa on tuuletinlämmittimistä,
kaasuliesistä tms. tulevaa tulenarkaa ilmaa. Anna aina pätevän asentajan
varmistaa ennen käytön jatkamista, että vuotokohta on korjattu.
10.4.3 Suositeltavat kunnossapito- ja tarkastusvälit
Huomaa, että tässä mainitut huolto- ja vaihtovälit eivät liity komponenttien
takuuaikaan.
Komponentti Tarkastusväli Huoltoväli (vaihto ja/tai
korjaus)
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Sähkömoottori 1 vuosi 20000 tuntia
Piirilevy 25000 tuntia
Lämmönvaihdin 5 vuotta
Anturi (termistori jne.) 5 vuotta
Käyttöliittymä ja kytkimet 25000 tuntia
Valutusastia 8 vuotta
Paisuntaventtiili 20000 tuntia
Solenoidiventtiili 20000 tuntia
Asentajan ja käyttäjän viiteopas
37
Page 38
10 | Kunnossapito ja huolto
Taulukossa oletetaan, että käyttöolosuhteet ovat seuraavat:
▪ Normaali käyttö ilman yksikön usein toistuvaa käynnistämistä ja sammuttamista.
▪ Yksikön käyttöajan oletetaan olevan 10tuntia päivässä ja 2500tuntia vuodessa.
10.4.4 Lyhennetyt huolto- ja vaihtovälit
Huolto- ja vaihtovälien lyhentämistä täytyy harkita seuraavissa tilanteissa:
Mallin mukaan laitteen käynnistämistä ja sammuttamista ei suositella yli 6:ta
kertaa tunnissa.
HUOMIOITAVAA
▪ Taulukossa näytetään pääkomponentit. Lisätietoja on huolto- ja
tarkastussopimuksessa.
▪ Taulukko näyttää suositeltavat huoltovälit. Yksikön pitämiseksi toimintakunnossa
mahdollisimman pitkään huoltoa voidaan kuitenkin tarvita nopeammin.
Suositeltavia välejä voidaan käyttää likimääräiseen huoltosuunnitteluun huolto- ja
tarkastuskulujen budjetointia varten. Huolto- ja tarkastussopimuksen sisällön
mukaan huolto- ja tarkastusvälit voivat todellisuudessa olla tässä mainittuja
lyhyemmät.
Yksikköä käytetään paikoissa, joissa:
▪ Lämpö ja kosteus vaihtelevat poikkeuksellisen paljon.
▪ Tehonhuojunta on suurta (jännite, taajuus, aaltovääristymä tms.) (yksikköä ei voi
käyttää, jos tehonhuojunta on sallitun alueen ulkopuolella).
▪ Iskuja ja tärinää esiintyy usein.
▪ Ilmassa voi olla pölyä, suolaa, haitallista kaasua tai öljysumua, esimerkiksi
rikkihapoketta ja rikkivetyä.
▪ Kone käynnistetään ja sammutetaan usein tai käyttöaika on pitkä (sijoituspaikat,
joissa on ympärivuorokautinen ilmastointi).
Kuluvien osien suositeltu vaihtoväli
Komponentti Tarkastusväli Huoltoväli (vaihto ja/tai
korjaus)
Ilmansuodatin 1 vuotta 5 vuotta
Suurtehosuodatin 1 vuotta
Sulake 10 vuotta
Painetta sisältävät osat Jos esiintyy korroosiota, ota
yhteyttä paikalliseen
jälleenmyyjään.
Asentajan ja käyttäjän viiteopas
38
HUOMIOITAVAA
▪ Taulukossa näytetään pääkomponentit. Lisätietoja on huolto- ja
tarkastussopimuksessa.
▪ Taulukko näyttää suositeltavat vaihtovälit. Yksikön pitämiseksi toimintakunnossa
mahdollisimman pitkään huoltoa voidaan kuitenkin tarvita nopeammin.
Suositeltavia välejä voidaan käyttää likimääräiseen huoltosuunnitteluun huolto- ja
tarkastuskulujen budjetointia varten. Kysy lisätietoja jälleenmyyjältä.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 39
10 | Kunnossapito ja huolto
TIETOJA
Takuu ei kata vahinkoja, jotka aiheutuvat siitä, että laitteet on purkanut tai niiden
sisäosat on puhdistanut joku muu kuin valtuutettu jälleenmyyjä.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
39
Page 40
11 | Vianetsintä
11 Vianetsintä
Jos jokin seuraavista toimintahäiriöistä esiintyy, suorita alla mainitut toimenpiteet
ja ota yhteys jälleenmyyjään.
VAROITUS
Jos jotakin epätavallista tapahtuu (palaneen käryä tms.), lopeta käyttö ja katkaise
virta.
Yksikön käytön jatkaminen tällaisissa olosuhteissa voi aiheuttaa rikkoutumisen,
sähköiskun tai tulipalon. Ota yhteys jälleenmyyjään.
Järjestelmän korjaus täytyy teettää ammattitaitoisella huoltohenkilöllä.
Toimintahäiriö Toimenpide
Jos turvalaite, kuten sulake, katkaisin tai
maavuotokatkaisin laukeaa usein tai virtakytkin
Käännä päävirtakytkin POIS
päältä.
EI toimi oikein.
Jos laitteesta vuotaa vettä. Pysäytä laitteen toiminta.
Käyttökatkaisin ei toimi kunnolla. Katkaise virransyöttö.
Jos käyttöliittymän näytössä näkyy yksikön
numero, toiminnan merkkivalo vilkkuu ja
Ilmoita asiasta asentajalle ja
kerro vikakoodi.
vikakoodi tulee näkyviin.
Jos järjestelmä ei toimi kunnolla yllä mainittuja tapauksia lukuun ottamatta eikä
kyseessä ole mikään yllä mainituista vioista, tutki järjestelmä seuraavien
menettelyjen mukaisesti.
Toimintahäiriö Toimenpide
Jos järjestelmä ei toimi
ollenkaan.
▪ Tarkista, onko kyseessä virtakatkos. Odota, kunnes
virransyöttö palaa normaaliksi. Jos virtakatkos
sattuu järjestelmän toiminnan aikana, se
käynnistyy automaattisesti uudelleen, kun
virransyöttö palaa normaaliksi.
▪ Tarkista, onko sulake palanut tai katkaisin
lauennut. Tarvittaessa vaihda sulake tai palauta
katkaisin.
Asentajan ja käyttäjän viiteopas
40
Järjestelmä kykenee
siirtymään pelkkään
tuuletinkäyttöön, mutta
heti jäähdytys- tai
lämmitystoimintaan
siirryttäessä se pysähtyy.
▪ Tarkista, ettei lämmönvaihdinyksikön tai
sisäyksikön tuloilma- ja poistoilma-aukon edessä
ole esteitä. Poista mahdolliset esteet ja varmista
ilmankierto.
▪ Tarkista, näkyykö käyttöliittymän näytössä
(ilmansuodatin pitää puhdistaa). (Katso kohta
"10 Kunnossapito ja huolto" [4 35] ja sisäyksikön
käyttöoppaan kohta "Huolto".)
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 41
Toimintahäiriö Toimenpide
11 | Vianetsintä
Järjestelmä toimii, mutta
jäähdytys- tai lämmitysteho
on riittämätön.
▪ Tarkista, ettei lämmönvaihdinyksikön tai
sisäyksikön tuloilma- ja poistoilma-aukon edessä
ole esteitä. Poista mahdolliset esteet ja varmista
ilmankierto.
▪ Tarkista, onko ilmansuodatin tukkeutunut (katso
sisäyksikön oppaan kohta "Huolto").
▪ Tarkista lämpötila-asetus.
▪ Tarkista tuulettimen nopeuden asetus
käyttöliittymästä.
▪ Tarkista, onko ovia tai ikkunoita jäänyt auki. Sulje
ovet ja ikkunat, jotta tuuli ei pääse puhaltamaan
sisään.
▪ Tarkista, onko huoneessa jäähdytystoiminnan
aikana liian suuri määrä oleskelijoita. Tarkista,
onko huoneessa liian voimakas lämmönlähde.
▪ Tarkista, pääseekö aurinko paistamaan suoraan
huoneeseen. Käytä verhoja tai kaihtimia.
▪ Tarkista, onko ilmavirtauksen kulma oikea.
Jos kaikkien yllä olevien tarkastusten jälkeen ongelman korjaaminen ei onnistu, ota
yhteys asentajaan ja ilmoita oireet, yksikön täydellinen mallinimi (ja
valmistusnumero, jos mahdollista) ja asennuspäivä (mainittu mahdollisesti
takuukortissa).
Tässä luvussa
11.1 Virhekoodit: Yleiskuvaus......................................................................................................................................................... 41
11.2 Oireet, jotka EIVÄT ole järjestelmän toimintahäiriöitä.......................................................................................................... 44
11.2.1 Oire: Järjestelmä ei toimi ....................................................................................................................................... 44
11.2.2 Oire: Vaihto jäähdytyksestä lämmitykseen tai päinvastoin ei onnistu ................................................................. 44
11.2.3 Oire: Puhallinkäyttö on mahdollista, mutta jäähdytys ja lämmitys eivät toimi .................................................... 44
11.2.4 Oire: Tuulettimen nopeus ei vastaa asetusta ........................................................................................................ 44
11.2.5 Oire: Tuulettimen suunta ei vastaa asetusta......................................................................................................... 44
11.2.6 Oire: Yksiköstä virtaa ulos valkoista sumua (sisäyksikkö) ...................................................................................... 45
11.2.7 Oire: Yksiköstä virtaa ulos valkoista sumua (sisäyksikkö, lämmönvaihdinyksikkö)............................................... 45
11.2.8 Oire: Käyttöliittymän näytössä lukee "U4" tai "U5" ja pysähtyy, mutta käynnistyy uudelleen muutaman
minuutin kuluttua................................................................................................................................................... 45
11.2.9 Oire: Ilmastointilaitteiden äänet (sisäyksikkö, lämmönvaihdinyksikkö) ............................................................... 45
11.2.10 Oire: Ilmastointilaitteiden äänet (sisäyksikkö, kompressoriyksikkö, lämmönvaihdinyksikkö) ............................. 45
11.2.11 Oire: Ilmastointilaitteiden äänet (kompressoriyksikkö, lämmönvaihdinyksikkö) ................................................. 45
11.2.12 Oire: Lämmönvaihdinyksiköstä tulee pölyä........................................................................................................... 46
11.2.13 Oire: Yksiköt voivat päästää hajuja ........................................................................................................................ 46
11.2.14 Oire: Lämmönvaihdinyksikön tuuletin ei pyöri...................................................................................................... 46
11.2.15 Oire: Näytössä näkyy "88"...................................................................................................................................... 46
11.2.16 Oire: Kompressoriyksikön kompressori ei pysähdy lyhyen lämmitystoiminnan jälkeen...................................... 46
11.2.17 Oire: Kompressoriyksikön sisäpuoli on lämmin, vaikka yksikkö on pysähtynyt.................................................... 46
11.2.18 Oire: Kun sisäyksikkö on pysäytetty, kuumaa ilmaa tuntuu.................................................................................. 46
11.1 Virhekoodit: Yleiskuvaus
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Jos sisäyksikön käyttöliittymän näytössä näkyy vikakoodi, ota yhteyttä asentajaan ja
ilmoita vikakoodi, yksikön tyyppi ja sarjanumerot (nämä tiedot ovat yksikön
nimikilvessä).
Asentajan ja käyttäjän viiteopas
41
Page 42
11 | Vianetsintä
Ohessa on vikakoodiluettelo viitteeksi. Vikakoodin tason mukaan voit nollata
koodin painamalla virtapainiketta. Jos et voi, kysy neuvoa asentajalta.
Pääkoodi Sisällys
Ulkoinen suojalaite aktivoitui
EEPROM-vika (sisäyksikkö)
Tyhjennysjärjestelmän toimintahäiriö (sisäyksikkö)
Tuuletinmoottorin toimintahäiriö (sisäyksikkö)
Kääntöläppämoottorin toimintahäiriö (sisäyksikkö)
Paisuntaventtiilin toimintahäiriö (sisäyksikkö)
Tyhjennyksen toimintahäiriö (sisäyksikkö)
Suodattimen pölykammion toimintahäiriö (sisäyksikkö)
Tehoasetuksen toimintahäiriö (sisäyksikkö)
Tiedonsiirtohäiriö pääpiirilevyn ja alapiirilevyn välillä (sisäyksikkö)
Lämmönvaihtimen termistorin toimintahäiriö (sisäyksikkö, neste)
Lämmönvaihtimen termistorin toimintahäiriö (sisäyksikkö, kaasu)
Imuilman termistorin toimintahäiriö (sisäyksikkö)
Poistoilman termistorin toimintahäiriö (sisäyksikkö)
Liiketunnistimen tai lattian lämpötila-anturin toimintahäiriö
(sisäyksikkö)
Käyttöliittymän termistorin toimintahäiriö (sisäyksikkö)
Tuulettimen tai tyhjennyspumpun toimintahäiriö
(lämmönvaihdinyksikkö)
Piirilevyn toimintahäiriö (kompressoriyksikkö)
Vuotovirran ilmaisin aktivoitui (kompressoriyksikkö)
Korkeapainekytkin aktivoitui
Matalapaineen toimintahäiriö (kompressoriyksikkö)
Kompressorin lukon tunnistus (kompressoriyksikkö)
Elektronisen paisuntaventtiilin toimintahäiriö
(kompressoriyksikkö tai lämmönvaihdinyksikkö)
Poistolämpötilan toimintahäiriö (kompressoriyksikkö)
Epänormaali imulämpötila (kompressoriyksikkö)
Kylmäaineen liikatäytön tunnistus
Asentajan ja käyttäjän viiteopas
42
Korkeapainekytkimen toimintahäiriö
Matalapainekytkimen toimintahäiriö
Ulkolämpötila-anturin toimintahäiriö (lämmönvaihdinyksikkö)
Paineanturin toimintahäiriö
Virta-anturin toimintahäiriö
Poistolämpötila-anturin toimintahäiriö (kompressoriyksikkö)
Lämmönvaihtimen kaasun lämpötila-anturin toimintahäiriö
(lämmönvaihdinyksikkö)
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 43
Pääkoodi Sisällys
Imulämpötila-anturin toimintahäiriö (kompressoriyksikkö)
Jäänpoiston lämpötila-anturin toimintahäiriö
(lämmönvaihdinyksikkö)
Nesteen lämpötila-anturin (alijäähdytys-HE:n jälkeen)
toimintahäiriö (kompressoriyksikkö)
Kaasun lämpötila-anturin (alijäähdytys-HE:n jälkeen)
toimintahäiriö (kompressoriyksikkö)
Korkeapaineanturin toimintahäiriö (BIPH)
Matalapaineanturin toimintahäiriö (BIPL)
INV-piirilevy epänormaali
Rivan lämpötila epänormaali
Invertterin piirilevy viallinen
Kompressorin ylivirta havaittu
Kompressorin lukitus (käynnistys)
Tiedonsiirto kompressoriyksikkö – invertteri: INV-tiedonsiirtoongelma
11 | Vianetsintä
INV epäsymmetrinen virransyöttöjännite
Ripatermistorin toimintahäiriö
Lämmönvaihdinyksikön kapasiteettiasetuksen toimintahäiriö.
Epänormaali matalapaineen lasku, viallinen paisuntaventtiili
Virransyötön väärän vaihejärjestyksen toimintahäiriö
INV-jännitteen virtakatkos
Järjestelmän koekäyttöä ei vielä suoritettu
Sisä-/lämmönvaihdinyksikön ja kompressoriyksikön viallinen
johdotus
Epänormaali tiedonsiirto, käyttöliittymä–sisäyksikkö
Epänormaali tiedonsiirto, pää-alikäyttöliittymä
Järjestelmän yhteensopimattomuus. Väärän tyyppisiä
sisäyksiköitä yhdistetty. Sisäyksikön toimintohäiriö.
Lämmönvaihdinyksikön toimintahäiriö.
Yhteyden toimintahäiriö sisäyksiköiden välillä tai tyyppien
yhteensopimattomuus (väärä sisäyksiköiden tai
lämmönvaihdinyksikön tyyppi)
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Keskusosoitteen päällekkäisyys
Toimintahäiriö tiedonsiirron keskusohjauslaitteessa – sisäyksikkö
Automaattisen osoitteen toimintahäiriö (ristiriita)
Automaattisen osoitteen toimintahäiriö (ristiriita)
Asentajan ja käyttäjän viiteopas
43
Page 44
11 | Vianetsintä
11.2 Oireet, jotka EIVÄT ole järjestelmän toimintahäiriöitä
11.2.1 Oire: Järjestelmä ei toimi
11.2.2 Oire: Vaihto jäähdytyksestä lämmitykseen tai päinvastoin ei onnistu
Seuraavat oireet EIVÄT ole järjestelmän toimintahäiriöitä:
▪ Ilmastointilaite ei käynnisty heti, kun käyttöliittymässä painetaan käynnistys/
pysäytyspainiketta. Jos laitteen toiminnan merkkivalo syttyy, järjestelmä toimii
normaalisti. Kompressorin moottorin ylikuormittumisen estämiseksi
ilmastointilaite käynnistyy 5 minuuttia sen uudelleenkäynnistämisen jälkeen, sillä
on mahdollista, että laite on juuri sammutettu. Sama käynnistysviive on voimassa
myös silloin, kun toimintatilan valintapainiketta on painettu.
▪ Jos käyttöliittymässä näkyy "Under Centralized Control", toimintapainikkeen
painaminen saa näytön vilkkumaan muutaman sekunnin ajan. Vilkkuva näyttö
osoittaa, että käyttöliittymää ei voi käyttää.
▪ Järjestelmä ei käynnisty heti, kun virtalähde kytketään päälle. Odota yhden
minuutin ajan, että mikrotietokone on valmis käyttöä varten.
▪ Kun näytössä näkyy symboli (keskusohjattu vaihto), se tarkoittaa, että tämä
on alakäyttöliittymä.
▪ Kun jäähdytyksen/lämmityksen etävalintakytkin on asennettuna ja näytössä
näkyy symboli (keskusohjattu vaihto). Tämä johtuu siitä, että vaihtoa
jäähdytyksestä lämmitykseen ja päinvastoin ohjataan jäähdytyksen/lämmityksen
kaukosäätökytkimen avulla. Kysy jälleenmyyjältä, minne kaukosäätökytkin on
asennettu.
11.2.3 Oire: Puhallinkäyttö on mahdollista, mutta jäähdytys ja lämmitys eivät toimi
Heti virran kytkemisen jälkeen. Mikrotietokone valmistautuu toimimaan ja
suorittaa tiedonsiirron tarkistuksen kaikkien sisäyksiköiden kanssa. Odota enintään
12 minuuttia, kunnes tämä menettely on suoritettu.
11.2.4 Oire: Tuulettimen nopeus ei vastaa asetusta
Tuulettimen nopeus ei muutu, vaikka sen nopeuden säätöpainiketta painetaan.
Kun huoneen lämpötila saavuttaa lämmitystilassa asetetun lämpötilan,
kompressoriyksikkö pysähtyy ja sisäyksikkö siirtyy puhaltimen hiljaiseen nopeuteen.
Näin vältetään kylmän ilman puhaltaminen suoraan huoneessa olijoiden päälle.
Tuulettimen nopeus ei muutu, vaikka toinen sisäyksikkö olisi lämmityskäytössä, kun
painiketta painetaan.
11.2.5 Oire: Tuulettimen suunta ei vastaa asetusta
Asentajan ja käyttäjän viiteopas
44
Tuulettimen suunta ei vastaa käyttöliittymän näyttöä. Tuulettimen suunta ei
vaihdu. Tämä johtuu siitä, että mikrotietokone ohjaa yksikköä.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 45
11 | Vianetsintä
11.2.6 Oire: Yksiköstä virtaa ulos valkoista sumua (sisäyksikkö)
▪ Kun jäähdytystoiminnan aikana ilmankosteus on korkea. Jos sisäyksikön sisäpuoli
on erittäin likainen, huoneen lämmönjakauma muuttuu epätasaiseksi.
Sisäyksikön sisäosat pitää puhdistaa. Kysy jälleenmyyjältä tietoja laitteen
puhdistamisesta. Työn suorittamiseen tarvitaan ammattitaitoista huoltohenkilöä.
▪ Välittömästi jäähdytystoiminnan loputtua ja jos huoneilman lämpötila ja kosteus
ovat alhaiset. Tämä johtuu siitä, että lämmintä kaasumaista kylmäainetta virtaa
takaisin sisätilaan asennettavaan yksikköön muodostaen höyryä.
11.2.7 Oire: Yksiköstä virtaa ulos valkoista sumua (sisäyksikkö, lämmönvaihdinyksikkö)
Kun järjestelmä vaihdetaan jäänpoiston jälkeen lämmitystoimintaan. Jäänpoiston
tuottama kosteus muuttuu höyryksi ja poistuu laitteesta.
11.2.8 Oire: Käyttöliittymän näytössä lukee "U4" tai "U5" ja pysähtyy, mutta käynnistyy uudelleen muutaman minuutin kuluttua
Tämä johtuu siitä, että käyttöliittymä sieppaa häiriöitä muista sähkölaitteista kuin
ilmastointilaitteesta. Tämä estää yksiköiden välisen tiedonsiirron ja saa ne
pysähtymään. Toiminta käynnistyy automaattisesti uudelleen, kun häiriöt loppuvat.
11.2.9 Oire: Ilmastointilaitteiden äänet (sisäyksikkö, lämmönvaihdinyksikkö)
▪ Välittömästi virran kytkemisen jälkeen laitteesta kuuluu ääni. Sisätilaan
asennettavan yksikön sisällä oleva elektroninen paisuntaventtiili alkaa toimia ja
tuottaa kyseisen äänen. Äänen voimakkuus heikkenee noin minuutin kuluessa.
▪ Jatkuva matala ääni kuuluu järjestelmän ollessa jäähdytystoiminnassa tai
pysähtyneenä. Ääni kuuluu, kun tyhjennyspumppu toimii (valinnaisvaruste).
▪ Nariseva ääni kuuluu, kun järjestelmä pysähtyy lämmitystoiminnan jälkeen. Ääni
johtuu lämpötilan muutoksen aiheuttamasta muoviosien laajenemisesta ja
supistumisesta.
▪ Matala ääni kuuluu, kun sisäyksikkö pysäytetään. Tämä ääni kuuluu, kun toinen
sisäyksikkö on toiminnassa. Pieni määrä kylmäainetta pidetään virtaamassa
järjestelmässä, jotta öljy ja kylmäaine eivät keräydy järjestelmään.
11.2.10 Oire: Ilmastointilaitteiden äänet (sisäyksikkö, kompressoriyksikkö, lämmönvaihdinyksikkö)
▪ Jatkuva, matala sihisevä ääni kuuluu, kun järjestelmä on jäähdytys- tai
jäänpoistotoiminnassa. Ääni johtuu kylmäainekaasun virtauksesta
kompressoriyksikön, lämmönvaihdinyksikön ja sisäyksiköiden läpi.
▪ Sihisevä ääni kuuluu, kun järjestelmä kytketään jäänpoistotoimintaan, tai
välittömästi jäänpoiston loputtua. Ääni johtuu jäähdytysaineen virtauksen
pysähtymisestä tai virtauksen muuttumisesta.
11.2.11 Oire: Ilmastointilaitteiden äänet (kompressoriyksikkö, lämmönvaihdinyksikkö)
Yksikön käyntiääni muuttuu. Tämä ääni johtuu kompressorin tai tuulettimien
taajuuden muuttumisesta.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
45
Page 46
11 | Vianetsintä
11.2.12 Oire: Lämmönvaihdinyksiköstä tulee pölyä
Yksikköä käytetään ensimmäisen kerran pitkään aikaan. Tämä johtuu siitä, että
lämmönvaihdinyksikköön on kertynyt pölyä.
11.2.13 Oire: Yksiköt voivat päästää hajuja
Yksiköt voivat absorboida hajuja huoneista, huonekaluista, tupakansavusta jne. ja
päästää hajuja edelleen ilmaan.
11.2.14 Oire: Lämmönvaihdinyksikön tuuletin ei pyöri
Käytön aikana. Tuulettimen nopeutta säädellään tuotteen toiminnan
optimoimiseksi.
11.2.15 Oire: Näytössä näkyy "88"
Näin tapahtuu heti sen jälkeen, kun päävirtakatkaisijasta on kytketty virta päälle. Se
tarkoittaa, että käyttöliittymä on normaalissa tilassa. Tämä kestää 1minuutin ajan.
11.2.16 Oire: Kompressoriyksikön kompressori ei pysähdy lyhyen lämmitystoiminnan jälkeen
Tämän tarkoituksena on estää kylmäainetta jäämästä kompressoriin. Yksikkö
pysähtyy 5–10 minuutin kuluttua.
11.2.17 Oire: Kompressoriyksikön sisäpuoli on lämmin, vaikka yksikkö on pysähtynyt
Tämä johtuu siitä, että kampikammion lämmityslaite pitää kompressorin
lämpimänä, jotta kompressori voi käynnistyä pehmeästi.
11.2.18 Oire: Kun sisäyksikkö on pysäytetty, kuumaa ilmaa tuntuu
Samassa järjestelmässä käytetään useita sisäyksiköitä. Kun jokin toinen yksikkö on
käynnissä, yksikön läpi virtaa silti hieman kylmäainetta.
Asentajan ja käyttäjän viiteopas
46
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 47
12 Siirtäminen
Ota yhteys jälleenmyyjään, kun koko yksikkö täytyy irrottaa ja asentaa uudelleen.
Yksiköiden siirtäminen vaatii teknistä ammattitaitoa.
12 | Siirtäminen
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
47
Page 48
13 | Hävittäminen
13 Hävittäminen
Tämä yksikkö käyttää fluorattua hiilivetyä. Ota yhteys jälleenmyyjään, kun hävität
tämän yksikön.
HUOMIOITAVAA
ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä kylmäaineen, öljyn ja
muiden osien käsittelyssä ON noudatettava soveltuvaa lainsäädäntöä. Yksiköt TÄYTYY
käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja
talteenottoa varten.
Asentajan ja käyttäjän viiteopas
48
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 49
Asentajalle
Asentajalle
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
49
Page 50
14 | Tietoja pakkauksesta
14 Tietoja pakkauksesta
Tässä luvussa
14.1 Tietoja LOOP BY DAIKIN -tuotteesta
14.1 Tietoja LOOP BY DAIKIN -tuotteesta ...................................................................................................................................... 50
14.2 Yleiskuvaus: Tietoja pakkauksesta.......................................................................................................................................... 50
14.3 Kompressoriyksikkö ................................................................................................................................................................ 51
14.3.1 Kompressoriyksikön purkaminen pakkauksesta.................................................................................................... 51
14.3.2 Kompressoriyksikön käsitteleminen ...................................................................................................................... 51
14.3.3 Tarvikkeiden poistaminen kompressoriyksiköstä .................................................................................................. 51
14.3.4 Kuljetustuen irrottaminen...................................................................................................................................... 52
14.3.5 Kuljetus-EPS:n irrottaminen ................................................................................................................................... 52
14.4 Lämmönvaihdinyksikkö .......................................................................................................................................................... 53
14.4.1 Lämmönvaihdinyksikön purkaminen pakkauksesta .............................................................................................. 53
14.4.2 Lämmönvaihdinyksikön käsitteleminen ................................................................................................................ 53
14.4.3 Tarvikkeiden poistaminen lämmönvaihdinyksiköstä............................................................................................. 54
14.4.4 Kuljetussuojuksen irrottaminen............................................................................................................................. 54
on osa Daikinin laajempaa sitoumusta ympäristöjalanjälkemme
pienentämiseen. :n avulla me haluamme luoda kylmäaineiden kiertotalouden.
Yksi toimista, jolla se saavutetaan, on Euroopassa valmistetuista ja myydyistä VRVyksiköistä talteenotetun kylmäaineen uudelleenkäyttö. Lisätietoja laajuuteen
kuuluvista maista on osoitteessa http://www.daikin.eu/loop-by-daikin.
14.2 Yleiskuvaus: Tietoja pakkauksesta
Tässä luvussa kerrotaan, miten toimitaan, kun kompressoriyksikön ja
lämmönvaihdinyksikön sisältävät laatikot on toimitettu asennuspaikalle.
▪ Kuljetustuen irrottaminen (vain RKXYQ5)
▪ Kuljetus-EPS:n irrottaminen (vain RKXYQ8)
▪ Kuljetussuojuksen irrottaminen lämmönvaihdinyksiköstä
Pidä seuraavat seikat mielessä:
▪ Yksikkö TÄYTYY tarkistaa heti saapumisen yhteydessä vaurioiden varalta.
Mahdolliset vauriot TÄYTYY ilmoittaa välittömästi liikennöitsijän korvausten
käsittelijälle.
▪ Tuo yksikkö pakkauksessaan mahdollisimman lähelle lopullista sijoituspaikkaa
välttääksesi vauriot siirron yhteydessä.
▪ Valmistele etukäteen reitti, jota pitkin yksikkö tuodaan sisään.
▪ Yksikön käsittelyssä on syytä ottaa seuraavat seikat huomioon:
Särkyvää, käsittele yksikköä varoen.
Pidä yksikkö pystyasennossa välttääksesi kompressorin
vahingoittumisen.
Asentajan ja käyttäjän viiteopas
50
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 51
14.3 Kompressoriyksikkö
4×
1 2
a
1×
b
1×
c
1×
d1×e1×f
3×
14.3.1 Kompressoriyksikön purkaminen pakkauksesta
14.3.2 Kompressoriyksikön käsitteleminen
14 | Tietoja pakkauksesta
▪ Pakkauksen kanssa. Käytä trukkia.

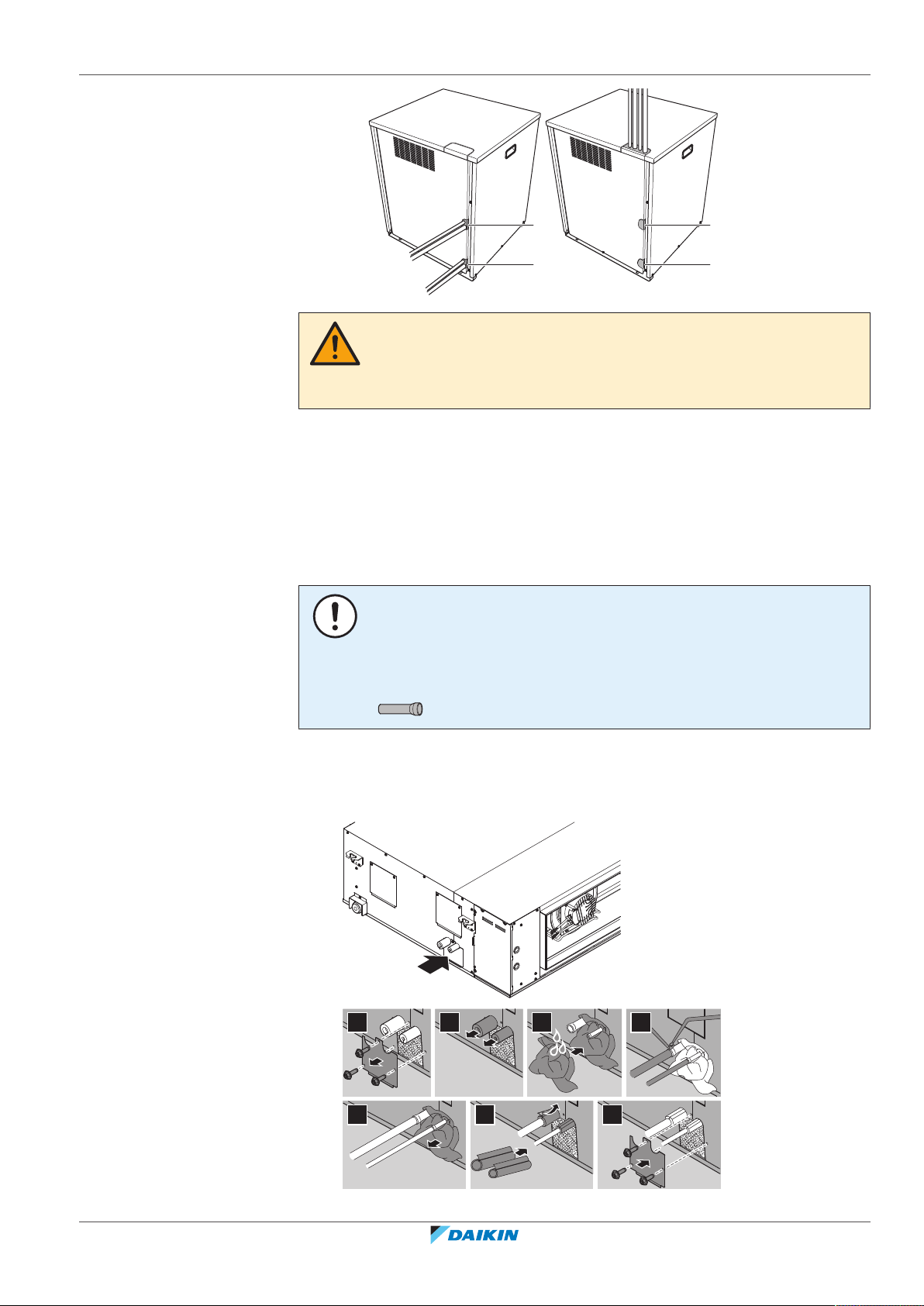

▪ Ilman pakkausta. Kanna yksikköä hitaasti kuvan mukaisesti:
14.3.3 Tarvikkeiden poistaminen kompressoriyksiköstä
1 Poista tarvikkeet (osa1).
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
a Yleiset varotoimet
b Kompressoriyksikön asennus- ja käyttöopas
c Fluorattuja kasvihuonekaasuja koskeva tarra
d Monikielinen fluorattuja kasvihuonekaasuja koskeva tarra
e Ruuvi (tarvitaan vain mallin 5 HP tiedonsiirtokaapelin suojusta varten) (katso
"18.2Kompressoriyksikön sähköjohtojen liittäminen"[4102])
f Nippuside
2 Irrota huoltokansi. Katso "Kompressoriyksikön avaaminen"[467].
3 Poista tarvikkeet (osa2).
Asentajan ja käyttäjän viiteopas
51
Page 52
14 | Tietoja pakkauksesta
1×1× 1× 1×1×
8 HP
a eb dc
1× 1×1×1×
d cba5 HP
·
3
1
(10.1 N·m)
2
a
b

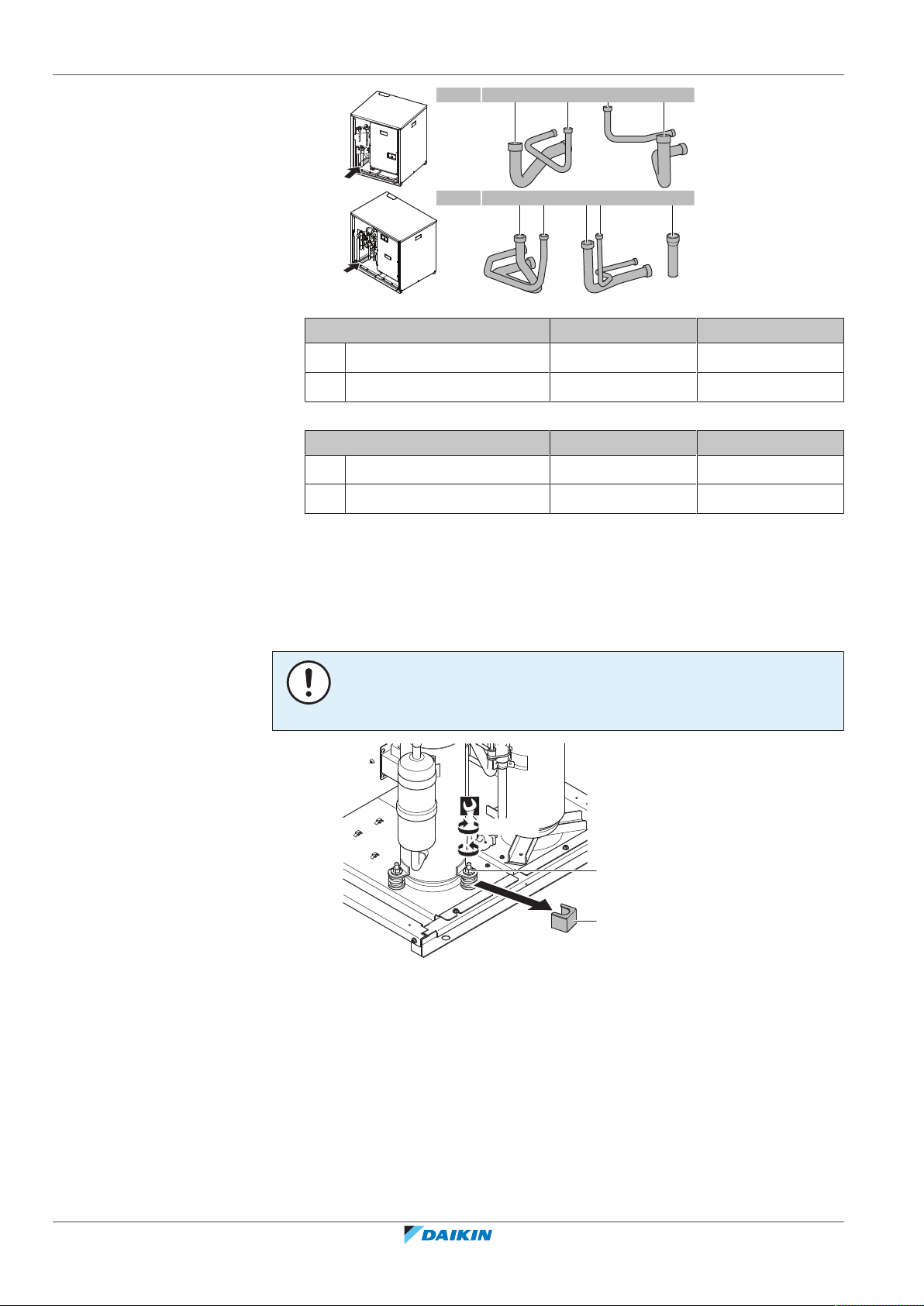

a+b Piirin1 (lämmönvaihdinyksikköön) putkitarvikkeet
5HP 8HP
a Kaasu Ø19,1mm Ø22,2mm
b Neste Ø12,7mm Ø12,7mm
c+d Piirin2 (sisäyksiköihin) putkitarvikkeet
5HP 8HP
c Kaasu Ø15,9mm Ø19,1mm
d Neste Ø9,5mm Ø9,5mm
14.3.4 Kuljetustuen irrottaminen
Vain malli RKXYQ5.
e Putkisovitin (Ø19,1→22,2 mm), jota tarvitaan yhdistettäessä putki
lämmönvaihdinyksikköön (vain malli 8HP)
HUOMIOITAVAA
Jos yksikköä käytetään kuljetustuki kiinnitettyinä, voi esiintyä epänormaalia tärinää
tai melua.
14.3.5 Kuljetus-EPS:n irrottaminen
Asentajan ja käyttäjän viiteopas
52
Vain malli RKXYQ8.
1 Irrota EPS. EPS suojaa yksikköä kuljetuksen aikana.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 53
14.4 Lämmönvaihdinyksikkö
1 2
14.4.1 Lämmönvaihdinyksikön purkaminen pakkauksesta
14 | Tietoja pakkauksesta
14.4.2 Lämmönvaihdinyksikön käsitteleminen
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
HUOMIOITAVAA
Kun poistat lämmönvaihdinyksikköä kuormalavalta, ÄLÄ aseta yksikön imu- tai
poistopuolta lattialle. Mahdollinen seuraus: imu- tai poistoaukon vääntyminen.
HUOMIO
ÄLÄ kosketa tuloilmakanavaa tai laitteen alumiiniripoja loukkaantumisvaaran takia.
▪ Pakkauksen kanssa. Käytä trukkia tai kantohihnoja.
Asentajan ja käyttäjän viiteopas
53
Page 54
14 | Tietoja pakkauksesta
1× 1× 1×
1× 1× 3×
1×
b c da
e f g
14.4.3 Tarvikkeiden poistaminen lämmönvaihdinyksiköstä
▪ Ilman pakkausta. Kanna yksikköä hitaasti kuvan mukaisesti:
a Valinnainen roskasuodatin
b Lämmönvaihdinyksikön asennusopas
c Tiivistetyyny
d Tyhjennysletku
e Metallipidike
f Ruuvi (tiedonsiirtokaapelin suojusta varten) (katso "18.3 Lämmönvaihdinyksikön
sähköjohtojen liittäminen"[4104])
g Nippuside
14.4.4 Kuljetussuojuksen irrottaminen
1 Irrota suojus. Suojus suojaa yksikköä kuljetuksen aikana.
Asentajan ja käyttäjän viiteopas
54
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 55
15 | Tietoja yksiköistä ja lisävarusteista
15 Tietoja yksiköistä ja lisävarusteista
Tässä luvussa
15.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista.................................................................................................................... 55
15.2 Tunnistaminen ........................................................................................................................................................................ 55
15.2.1 Tunnistustarra: Kompressoriyksikkö...................................................................................................................... 55
15.2.2 Tunnistustarra: Lämmönvaihdinyksikkö ................................................................................................................ 56
15.3 Tietoja kompressoriyksiköstä ja lämmönvaihdinyksiköstä .................................................................................................... 56
15.4 Järjestelmän sijoittelu............................................................................................................................................................. 57
15.5 Yksiköiden ja valinnaisvarusteiden yhdistäminen.................................................................................................................. 57
15.5.1 Tietoja yksiköiden ja valinnaisvarusteiden yhdistämisestä ................................................................................... 58
15.5.2 Sisäyksiköiden mahdolliset yhdistelmät ................................................................................................................ 58
15.5.3 Mahdollisia lisävarusteita kompressoriyksikölle ja lämmönvaihdinyksikölle ....................................................... 58
15.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista
Tämä luku sisältää tietoja seuraavista asioista:
▪ Kompressoriyksikön ja lämmönvaihdinyksikön tunnistaminen.
▪ Mihin kompressoriyksikkö ja lämmönvaihdinyksikkö sopivat järjestelmän
sijoittelussa.
▪ Minkä sisäyksiköiden ja valinnaisvarusteiden kanssa kompressoriyksikkö ja
lämmönvaihdinyksikkö voidaan yhdistää.
15.2 Tunnistaminen
HUOMIOITAVAA
Kun asennat tai huollat useita yksiköitä samanaikaisesti, varmista, että ET vaihda eri
mallien huoltopaneeleita keskenään.
15.2.1 Tunnistustarra: Kompressoriyksikkö
Sijainti
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Mallin tunnistus
Esimerkki: R K X Y Q 5 T8 Y1 B [*]
Koodi Selitys
R Ulkoilmajäähdytteinen
K Kompressoriyksikkö
Asentajan ja käyttäjän viiteopas
55
Page 56
15 | Tietoja yksiköistä ja lisävarusteista
Koodi Selitys
X Lämpöpumppu (ei-jatkuva lämmitys)
Y Yksi moduuli
Q Kylmäaine R410A
5+8 Kapasiteettiluokka
T# VRV IV -sarja
Y1 Virtalähde
B Euroopan markkinat
[*] Osoitus vähäisestä mallimuutoksesta
15.2.2 Tunnistustarra: Lämmönvaihdinyksikkö
Sijainti
Mallin tunnistus
Esimerkki: R D X Y Q 5 T8 V1 B [*]
Koodi Selitys
R Ulkoilmajäähdytteinen
D Lämmönvaihdinyksikkö
X Lämpöpumppu (ei-jatkuva lämmitys)
Y Yksi moduuli
Q Kylmäaine R410A
5+8 Kapasiteettiluokka
T# VRV IV -sarja
V1 Virtalähde
B Euroopan markkinat
[*] Osoitus vähäisestä mallimuutoksesta
15.3 Tietoja kompressoriyksiköstä ja lämmönvaihdinyksiköstä
Asentajan ja käyttäjän viiteopas
56
Tässä asennusoppaassa käsitellään täysin invertterikäyttöistä, sisätiloihin
asennettavaa VRV IV ‑lämpöpumppua.
Kompressoriyksikkö ja lämmönvaihdinyksikkö on tarkoitettu asennettaviksi
sisätiloihin, ja ne on tarkoitettu ilma–ilma-lämpöpumppusovelluksissa.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 57
15 | Tietoja yksiköistä ja lisävarusteista
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
Tekniset tiedot 5HP 8HP
Maksimiteho Lämmitys 16,0kW 25,0kW
Jäähdytys 14,0kW 22,4kW
Ulkolämpötilan
suunniteltu lämpötila
Kompressoriyksikön ja lämmönvaihdinyksikön
ympäristön suunniteltu lämpötila
Suurin suhteellinen
kosteus
kompressoriyksikön ja
lämmönvaihdinyksikön
ympärillä
(a) Veden tiivistymisen ja sen tippumisen estämiseksi yksiköstä. Jos ilman lämpötila tai
kosteus on mainittujen rajojen ulkopuolella, turvalaitteet saattavat aktivoitua eikä
ilmastointilaite välttämättä toimi.
15.4 Järjestelmän sijoittelu
HUOMIOITAVAA
Järjestelmän suunnittelua ei saa tehdä alle –15°C:n lämpötilassa.
TIETOJA
Kaikkia sisäyksikköyhdistelmiä ei sallita, katso "Sisäyksiköiden mahdolliset
yhdistelmät"[458].
Lämmitys –20~15,5°CWB
Jäähdytys –5~46°CDB
5~35°CDB
Lämmitys 50%
Jäähdytys 80%
(a)
(a)
15.5 Yksiköiden ja valinnaisvarusteiden yhdistäminen
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
1 VRVDX ‑sisäyksiköt
2 VRVDX ‑sisäyksikkö yhdessä ilmankäsittely-yksikön kanssa
a Lämmönvaihdinyksikkö
b Kompressoriyksikkö
c Kylmäaineputkisto
d Käyttöliittymä (tarkoitukseen suunniteltu sisäyksikön tyypin mukaan)
VRVDX VRV direct expansion (DX) -sisäyksikkö
EKEXV Paisuntaventtiilisarja
AHU Ilmankäsittely-yksikkö
TIETOJA
Eräät vaihtoehdot eivät välttämättä ole saatavilla maassasi.
Asentajan ja käyttäjän viiteopas
57
Page 58
15 | Tietoja yksiköistä ja lisävarusteista
15.5.1 Tietoja yksiköiden ja valinnaisvarusteiden yhdistämisestä
HUOMIOITAVAA
Varmistaaksesi järjestelmän kokoonpanon (kompressoriyksikkö +
lämmönvaihdinyksikkö + sisäyksiköt) toimivuuden sinun täytyy perehtyä uusimpiin
sisätiloihin asennettavan VRV IV ‑lämpöpumpun teknisiin rakennetietoihin.
Sisätiloihin asennettavaan VRV IV -lämpöpumppuun voidaan yhdistää useita
sisäyksikkötyyppejä, ja se on tarkoitettu käytettäväksi vain R410A:n kanssa.
Katso sisätiloihin asennettavan VRV IV ‑lämpöpumpun tuoteluettelosta yleiskuvaus
saatavilla olevista yksiköistä.
Tässä annetaan yleiskuvaus sisäyksiköiden, kompressoriyksiköiden ja
lämmönvaihdinyksiköiden sallituista yhdistelmistä. Kaikkia yhdistelmiä ei sallita.
Niitä koskevat teknisissä rakennetiedoissa mainitut säännöt.
15.5.2 Sisäyksiköiden mahdolliset yhdistelmät
Yleensä seuraavan tyyppisiä sisäyksiköitä voidaan liittää sisätiloihin asennettavaan
VRV IV ‑lämpöpumppuun. Luettelo ei ole kattava ja riippuu sekä
kompressoriyksikön, lämmönvaihdinyksikön ja sisäyksiköiden malliyhdistelmistä.
▪ VRV direct expansion (DX) ‑sisäyksiköt (ilma-ilma-sovellukset).
▪ AHU (ilma–ilma-sovellukset): EKEXV-sarja + EKEQM-rasia tarvitaan sovelluksen
mukaan.
▪ Mukavuusilmaverho (ilma-ilma-sovellukset): CYV (Biddle) -sarja.
Liitäntäsuhteen vaatimukset. Sisäyksiköitä valittaessa liitäntäsuhteen on
täytettävä seuraavat vaatimukset. Katso lisätietoja teknisistä rakennetiedoista.
Muita kuin taulukossa mainittuja yhdistelmiä ei sallita.
Sisäyksiköt Yhteensä CR
(a)
CR/tyyppi
VRVDX AHU
VRV DX 50~130% 50~130% –
VRV DX + AHU 50~110% 50~110% 0~60%
AHU 90~110% – 90~110%
(a)
CR yhteensä = sisäyksikön kokonaiskapasiteetin liitäntäsuhde
(b)
CR/tyyppi = sallittu kapasiteetin liitäntäsuhde / sisäyksikkötyyppi
15.5.3 Mahdollisia lisävarusteita kompressoriyksikölle ja lämmönvaihdinyksikölle
TIETOJA
Katso uusimmat lisävarusteiden nimet teknisistä rakennetiedoista.
(b)
Asentajan ja käyttäjän viiteopas
58
Kylmäaineen haaroitussarja
Kuvaus Mallinimi
Refnet-haaroitin KHRQ22M29H
Refnet-haara KHRQ22M20T
KHRQ22M29T9
Katso luvusta "Kylmäaineen haaroitussarjojen valitseminen" [4 76] tietoja
optimaalisen haaroitussarjan valinnasta.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 59
15 | Tietoja yksiköistä ja lisävarusteista
1×1× 1× 1×1× 1×
Xb ca
1×
X X X
1
1
2
Ulkoinen ohjaussovitin (DTA104A61/62)
Ulkoista ohjaussovitinta voidaan käyttää, kun halutaan käskeä tietty toimenpide
keskusohjauksesta tulevalla ulkoisella tulolla. Käskyt (ryhmä tai yksittäinen) voivat
koskea alhaisen melun toimintaa ja virrankulutuksen rajoitustoimintaa.
Ulkoinen ohjaussovitin täytyy asentaa sisäyksikköön.
PC-konfigurointilaitteen kaapeli (EKPCCAB*)
Voit tehdä useita käyttöönottokenttien asetuksia tietokonerajapinnan kautta.
Tähän tarvitaan lisävaruste EKPCCAB*, joka on erillinen kaapeli tiedonsiirtoon
kompressoriyksikön kanssa. Käyttöliittymäohjelmisto on saatavana osoitteessa
http://www.daikineurope.com/support-and-manuals/software-downloads/.
Jäähdytys/lämmitysvalitsin
Jotta jäähdytys- tai lämmitystoimintoa voidaan ohjata keskeisestä paikasta,
seuraava lisävaruste voidaan liittää:
Kuvaus 5HP 8HP
Jäähdytyksen/lämmityksen valintakytkin KRC19-26A
Jäähdytyksen/lämmityksen
EKCHSC –
valintakaapeli
Jäähdytyksen/lämmityksen valitsimen
– BRP2A81
(a)
piirilevy
Valinnainen kiinnitysrasia kytkimelle KJB111A
(a) Asenna BRP2A81 noudattamalla seuraavia ohjeita:
1 Tarkista BRP2A81:n komponentit. ET tarvitse niitä kaikkia.
a Kaapeli
b Nippuside
c Piirilevy
X Ei tarvita
2 Irrota kompressoriyksikön huoltoluukut ja kytkinrasia. Katso
"Kompressoriyksikön avaaminen"[467].
3 Irrota asennuslevy piirilevystä.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
4 Kiinnitä piirilevy.
Asentajan ja käyttäjän viiteopas
59
Page 60
15 | Tietoja yksiköistä ja lisävarusteista
X1M
X1A
A B C
A1P
DS1
X66A
X1A
A1P
DS1
X66A
X1M
KRC19-26A
X1A
A B C
A B C
X1M
1 2 3 4
OFF
X66A
ON
DS1
A1P
5 Liitä kaapeli.
6 Liitä jäähdytyksen/lämmityksen valintakytkin. Kiristysmomentti X1M (A/B/C):
0,53~0,63N•m
7 Kiinnitä kaapelit nippusiteillä.
8 Käännä DIP-kytkin (DS1‑1) päälle.
9 Kiinnitä huoltokannet takaisin. Katso "18.5 Kompressoriyksikön
sulkeminen"[4106].
Asentajan ja käyttäjän viiteopas
60
10 Suorita koekäyttö. Katso Käyttöönotto-luku.
Tippavesialtaan lämmitin (EKDPH1RDX)
▪ Milloin. Asennus on valinnainen. Sitä suositellaan alueille, joissa ulkolämpötila on
alle –7°C jatkuvasti yli 24 tunnin ajan.
▪ Mihin. Asenna tippavesialtaan lämmitin lämmönvaihdinyksikköön.
▪ Miten. Katso tippavesialtaan lämmittimen asennusohjeet.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 61
15 | Tietoja yksiköistä ja lisävarusteista

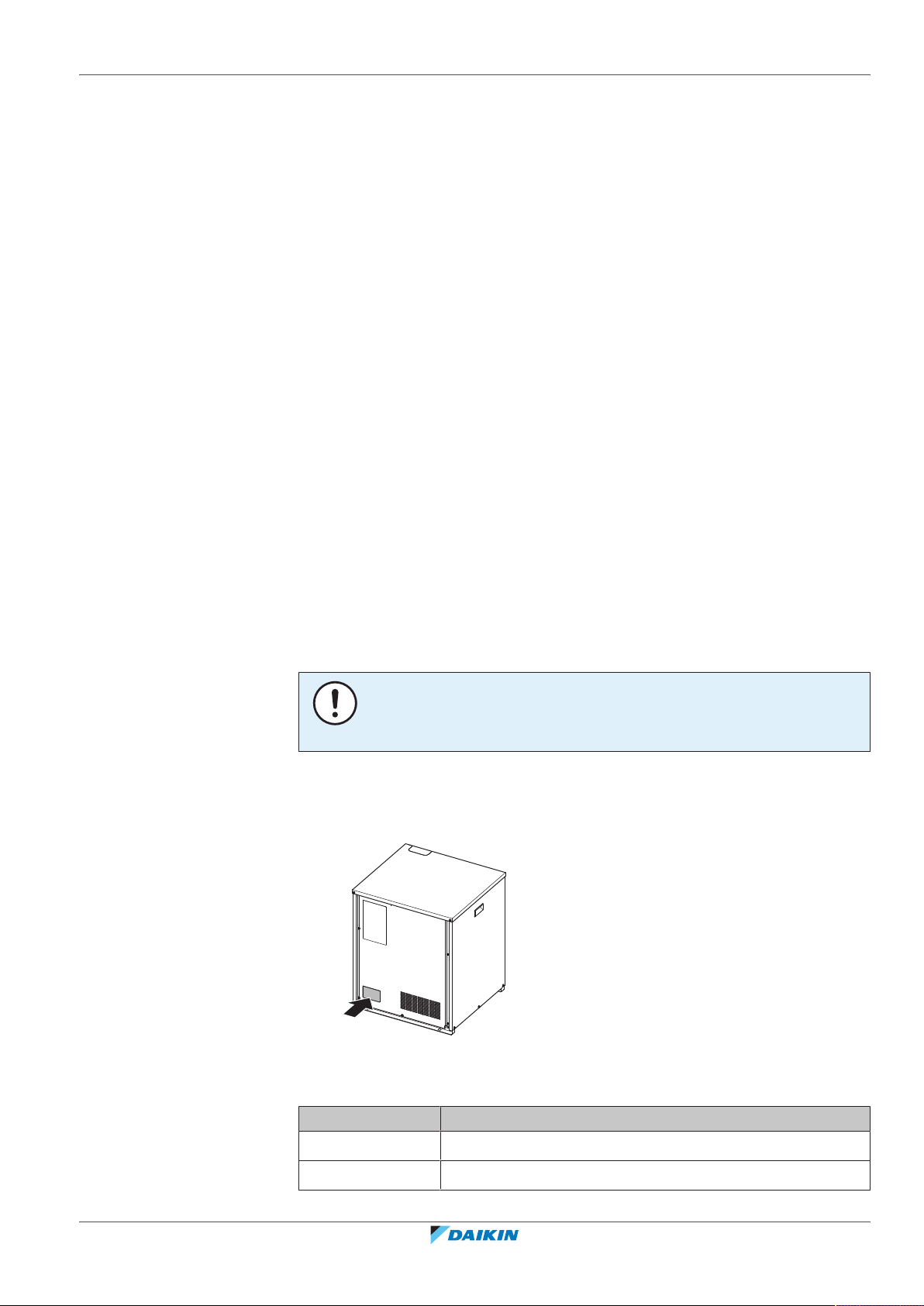

Roskasuodatin (toimitetaan varusteena)
▪ Milloin. Asennus on valinnainen. Sitä suositellaan paikoissa, joissa imukanavaan
voi päästä paljon roskia tai likaa (esimerkiksi lehtiä).
▪ Mihin. Asenna suodatin johonkin seuraavista paikoista:
- Lämmönvaihdinyksikön imuaukko
- Imukanava (helpompi huoltaa)
▪ Miten. Katso suodattimen asennusohjeet.
▪ Paineenalennus suodattimen yli:
- 5HP: 30Pa nopeudella 60m³/min
- 8HP: 75Pa nopeudella 100m³/min
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
61
Page 62
16 | Yksikön asennus
16 Yksikön asennus
Tässä luvussa
16.1 Asennuspaikan valmisteleminen
16.1 Asennuspaikan valmisteleminen............................................................................................................................................ 62
16.1.1 Kompressoriyksikön asennuspaikan vaatimukset ................................................................................................. 62
16.1.2 Lämmönvaihdinyksikön asennuspaikan vaatimukset............................................................................................ 64
16.1.3 Suojautuminen kylmäainevuodoilta ...................................................................................................................... 65
16.2 Yksikön avaaminen ................................................................................................................................................................. 66
16.2.1 Tietoja yksiköiden avaamisesta.............................................................................................................................. 66
16.2.2 Kompressoriyksikön avaaminen ............................................................................................................................ 67
16.2.3 Lämmönvaihdinyksikön kytkinrasian kannen avaaminen ..................................................................................... 67
16.3 Kompressoriyksikön kiinnitys ................................................................................................................................................. 68
16.3.1 Kompressoriyksikön kiinnittämisessä huomioitavaa ............................................................................................. 68
16.3.2 Kompressoriyksikön asentamisohjeita .................................................................................................................. 68
16.4 Lämmönvaihdinyksikön kiinnittäminen ................................................................................................................................. 69
16.4.1 Lämmönvaihdinyksikön kiinnittämisessä huomioitavaa ....................................................................................... 69
16.4.2 Lämmönvaihdinyksikön asentamisohjeita............................................................................................................. 69
16.4.3 Kanavan asentamisohjeita ..................................................................................................................................... 69
16.4.4 Poistoputkiston asentamisohjeita ......................................................................................................................... 70
ÄLÄ asenna yksikköä usein työntekoon käytettäviin paikkoihin. Yksikkö täytyy
peittää rakennustöiden (esim. hionnan) ajaksi, kun syntyy paljon pölyä.
Valitse asennuspaikka, jossa on riittävästi tilaa yksikön kantamiseen paikalle ja
sieltä pois.
16.1.1 Kompressoriyksikön asennuspaikan vaatimukset
TIETOJA
Lue myös seuraavat vaatimukset:
▪ Yleiset asennuspaikan vaatimukset. Katso lukua “Yleiset varotoimet”.
▪ Kylmäaineputken vaatimukset (pituus, korkeusero). Katso lisätietoja tästä
kappaleesta “Valmistelu”.
HUOMIO
Laite ei julkisessa käytössä; asenna se suljetulle alueelle, jonne ei ole helppo päästä.
Nämä yksiköt (kompressoriyksikkö, lämmönvaihdinyksikkö ja sisäyksiköt) soveltuvat
kaupalliseen ja pienteolliseen käyttöön.
HUOMIOITAVAA
Tämä on luokan A tuote. Tämä tuote voi aiheuttaa kotiympäristössä radiohäiriöitä,
jolloin käyttäjän täytyy ryhtyä asianmukaisiin toimenpiteisiin.
Asentajan ja käyttäjän viiteopas
62
HUOMIOITAVAA
Tässä oppaassa kuvattu laitteisto voi aiheuttaa radiotaajuusenergiasta aiheutuvaa
elektronista kohinaa. Laitteisto täyttää määritykset, jotka on suunniteltu antamaan
kohtuullinen suoja tällaisia häiriöitä vastaan. Yksittäisen asennuksen häiriöttömyyttä
ei kuitenkaan voida taata.
Siksi on suositeltavaa asentaa laitteisto ja sähköjohdot niin, että ne ovat riittävän
etäällä stereolaitteista, tietokoneista yms.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 63
16 | Yksikön asennus
b
c
f
d
d
a
e
b
c
(mm)
g
b
c
≥10
a
≥10
≥10≥500
≥10
(mm)
b
a Tietokone tai radio
b Sulake
c Maavuotosuoja
d Käyttöliittymä
e Sisäyksikkö
f Kompressoriyksikkö
g Lämmönvaihdinyksikkö
▪ Jos vastaanotto on heikko, etäisyyksien tulee olla vähintään 3 m
sähkömagneettisten häiriöiden välttämiseksi, ja virta- ja tiedonsiirtolinjoissa on
käytettävä putkijohtoja.
▪ Huoltotila. Ota huomioon seuraavat vaatimukset:
a Näkymä ylhäältä
b Näkymä edestä
▪ Huolehdi siitä, että vesi ei vuodon sattuessa pääse vahingoittamaan asennustilaa
ja ympäristöä.
▪ Valitse paikka, jossa käyntiääni tai yksiköstä poistuva kuuma/kylmä ilma ei
häiritse ketään.
ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:
▪ Äänelle herkät paikat (esim. lähellä makuuhuonetta), jotta käyttöäänet eivät
aiheuta ongelmia.
Huomautus: Jos ääni mitataan todellisissa asennusolosuhteissa, mitattu arvo voi
olla korkeampi kuin tietokirjan kohdassa Äänen spektri mainittu äänenpainetaso
ympäristön melun ja äänten heijastumisen takia.
▪ Paikat, joiden ilmassa voi olla mineraaliöljysumua, roiskeita tai höyryä. Muoviosat
voivat huonontua ja irrota tai aiheuttaa vesivuodon.
EI ole suositeltavaa asentaa yksikköä seuraavanlaisiin paikkoihin, koska se voi
lyhentää yksikön käyttöikää:
▪ Paikat, joissa jännite vaihtelee paljon
▪ Ajoneuvot tai laivat
▪ Tilat, joissa on happamia tai emäksisiä höyryjä
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
63
Page 64
16 | Yksikön asennus
≥10
≥50
a
b
≥100
≥500
≥100
(mm)
a
b
c
d
e
16.1.2 Lämmönvaihdinyksikön asennuspaikan vaatimukset
Lämmönvaihdinyksiköllä on samat asennuspaikan vaatimukset kuin
kompressoriyksiköllä ja muutama lisävaatimus:
▪ Lämmönvaihtimen rivat ovat teräviä ja voivat aiheuttaa vammoja. Valitse
asennuspaikka, jossa loukkaantumisen vaaraa ei ole (etenkin alueilla, joissa voi
olla leikkivä lapsia).
▪ Huoltotila. Ota huomioon seuraavat vaatimukset:
a Ilman imupuoli
b Ilman poistopuoli
▪ Suojukset. Muista asentaa suojukset imu- ja poistopuolelle, jotta kukaan ei pääse
koskettamaan tuulettimen siipiä tai lämmönvaihdinta.
▪ Ilmavirta. Huolehdi siitä, että mikään ei tuki ilmavirtaa.
▪ Vedenpoisto. Varmista, että kondenssivesi pääsee poistumaan asianmukaisesti.
▪ Asennus merenrannalle. ÄLÄ asenna suoraan alttiiksi merituulille. Näin estetään
suoran korkeiden suolapitoisuuksien aiheuttama korroosio, joka voi lyhentää
yksikön käyttöikää.
X Ei sallittu
O Sallittu
a Rakennus (näkymä ylhäältä)
b Poistokanava
c Lämmönvaihdinyksikkö
d Imukanava
e Merituulet
Asentajan ja käyttäjän viiteopas
64
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 65
16.1.3 Suojautuminen kylmäainevuodoilta
ba
Tietoja suojautumisesta kylmäainevuodoilta
Asentajan ja järjestelmäasiantuntijan on huolehdittava vuototurvallisuudesta
paikallisten säädösten tai normien mukaisesti. Seuraavia normeja voidaan
noudattaa, jos paikallisia määräyksiä ei ole käytettävissä.
Järjestelmä käyttää R410A:ta kylmäaineena. R410A on itsessään täysin turvallinen,
myrkytön ja palamaton kylmäaine. On kuitenkin huolehdittava, että järjestelmä
asennetaan riittävän suureen huoneeseen. Näin varmistetaan, että
kylmäainekaasun maksimipitoisuustasoa ei ylitetä, vaikka järjestelmässä tapahtuisi
suuri vuoto ja että laitteen käyttö tapahtuu soveltuvien paikallisten määräysten ja
standardien mukaisesti.
Tietoja maksimipitoisuustasosta
Kylmäaineen enimmäismäärä ja laskettu enimmäispitoisuus ovat suoraan
verrannollisia ihmisten oleskeluun tarkoitetun huoneen tilavuuteen, johon
kylmäaine voi vuotaa.
Konsentraation mittayksikkö on kg/m3 (kylmäainekaasun paino kilogrammoina
oleskelutilan 1m3 kohti).
Sallittua pitoisuustasoa koskevia soveltuvia paikallisia määräyksiä ja standardeja on
noudatettava.
16 | Yksikön asennus
Eurooppalaisen standardin mukaan sallittu kylmäaineen enimmäispitoisuustaso
ihmisten oleskelutiloissa on R410A:n tapauksessa rajoitettu pitoisuuteen 0,44kg/
m3.
a Kylmäaineen virtaussuunta
b Tila, jossa kylmäainevuoto on tapahtunut (kaikki kylmäaine virrannut ulos
järjestelmästä)
Kiinnitä erityistä huomiota tiloihin kuten kellareihin yms., joihin kylmäaine ilmaa
raskaampana voi kerääntyä.
Maksimipitoisuustason tarkistaminen
Tarkista enimmäispitoisuustaso alla olevien kohtien 1–4 mukaisesti ja ryhdy
tarvittaviin toimenpiteisiin.
1 Laske kuhunkin järjestelmään lisättävän kylmäaineen määrä (kg) erikseen.
Kaava A+B=C
A Kylmäaineen määrä yhden laitteen järjestelmässä
(järjestelmään tehtaassa lisättävän kylmäaineen
määrä)
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
B Kylmäaineen lisäysmäärä (paikallisesti lisätyn
kylmäaineen määrä)
C Kylmäaineen kokonaismäärä (kilogrammoina)
järjestelmässä
HUOMIOITAVAA
Kun kylmäaineyksikkö on jaettu 2itsenäiseksi kylmäainejärjestelmäksi, käytä kunkin
erillisen järjestelmän täyttämiseen tarvittavaa määrää kylmäainetta.
Asentajan ja käyttäjän viiteopas
65
Page 66
16 | Yksikön asennus
a
b
a
b
2 Laske sen huoneen tilavuus (m3), johon yksikkö on asennettu. Laske
seuraavanlaisessa tapauksessa tilavuus (D), (E) yhtenä huoneena tai
pienimpänä huoneena.
D Kun huonetta ei ole jaettu pienemmiksi tiloiksi:
E Kun huoneen jakajassa on riittävän suuri aukko ilman vapaan
virtauksen sallimiseksi.
a Huoneiden välinen aukko. Jos on ovi, kunkin oven ylä- ja
alapuolella olevan aukon koon täytyy vastata 0,15% tai suurempaa
osaa lattiapinta-alasta.
b Huoneen jakaminen
3 Laske kylmäaineen tiheys laskeminen käyttämällä yllä olevien kohtien 1 ja 2
tuloksia. Jos yllä olevan laskelman tulos ylittää enimmäispitoisuustason,
viereiseen huoneeseen täytyy tehdä ilmanvaihtoaukko.
Kaava F/G≤H
F Jäähdytysjärjestelmässä olevan kylmäaineen
G Pienimmän huoneen koko (m3), johon on asennettu
H Enimmäispitoisuustaso (kg/m3)
4 Laske kylmäaineen tiheys ottaen huomioon yksikön asennushuoneen ja
viereisen huoneen tilavuuden. Asenna ilmanvaihtoaukon vierekkäisten
huoneiden oviin, kunnes kylmäaineen tiheys on pienempi kuin
enimmäispitoisuustaso.
16.2 Yksikön avaaminen
16.2.1 Tietoja yksiköiden avaamisesta
Eräissä tapauksissa yksikkö täytyy avata. Esimerkki:
▪ Kylmäaineputkistoa liitettäessä
▪ Kun kytketään sähköjohtoja
kokonaismäärä
yksikkö
Asentajan ja käyttäjän viiteopas
66
▪ Kun yksikköä huolletaan
VAARA: SÄHKÖISKUN VAARA
ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on irrotettu.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 67
16.2.2 Kompressoriyksikön avaaminen
5×5×
5 HP 8 HP
5 HP 8 HP
4× SW8
4× SW8
5 HP 8 HP
VAARA: PALOVAMMOJEN VAARA
VAARA: SÄHKÖISKUN VAARA
1 Irrota kompressoriyksikön huoltoluukku.
16 | Yksikön asennus
2 Jos haluat tehdä kenttäasetuksia, irrota tarkastusluukku.
3 Jos haluat kytkeä sähköjohtoja, irrota kytkinrasian kansi.
16.2.3 Lämmönvaihdinyksikön kytkinrasian kannen avaaminen
VAARA: SÄHKÖISKUN VAARA
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
67
Page 68
16 | Yksikön asennus
2×SW8
a
≤480
516
≥666
426 (5 HP)
600 (8 HP)
≥640 (5 HP)
≥800 (8 HP)
(mm)
16.3 Kompressoriyksikön kiinnitys
16.3.1 Kompressoriyksikön kiinnittämisessä huomioitavaa
TIETOJA
Lue myös varotoimet ja vaatimukset seuraavista luvuista:
▪ Yleiset varotoimet
▪ Valmistelu
16.3.2 Kompressoriyksikön asentamisohjeita
Tarkista asennuspaikan maan kestävyys ja tasaisuus, jotta yksikkö ei aiheuta
toimintavärinää tai -melua. Jos on mahdollista, että tärinä siirtyy rakennukseen,
käytä tärinänkestävää kumia (hankitaan asennuspaikalla).
Voit asentaa kompressoriyksikön suoraan lattialle tai rakenteen päälle.
▪ Lattialle. Yksikköä EI tarvitse kiinnittää lattiaan ankkuripulteilla.
▪ Rakenteen päälle. Kiinnitä yksikkö tukevasti ankkuripulteilla, muttereilla ja
aluslevyillä (hankitaan erikseen) rakenteeseen. Perustuksen (teräspalkkikehikko
tai betonialusta) täytyy olla suurempi kuin harmaalla merkitty alue.
Perustus vähintään
a Ankkuripiste (4×)
Asentajan ja käyttäjän viiteopas
68
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 69
TIETOJA
20 mm
a1
4×
b
b
a2
c
1497 (mm)
705 25584
0~2°
0~2°
A
A
B
B
a
a
a
Pulttien ulostyöntyvän yläosan suosituskorkeus on 20mm.
16.4 Lämmönvaihdinyksikön kiinnittäminen
16.4.1 Lämmönvaihdinyksikön kiinnittämisessä huomioitavaa
TIETOJA
Lue myös varotoimet ja vaatimukset seuraavista luvuista:
▪ Yleiset varotoimet
▪ Valmistelu
16.4.2 Lämmönvaihdinyksikön asentamisohjeita
16 | Yksikön asennus
TIETOJA
Lisälaitteet. Kun asennat lisälaitteita, lue myös niiden asennusoppaat. Asennuspaikan
olosuhteiden mukaan voi olla helpompi asentaa lisälaitteet ensin.
▪ Ripustuspultit. Käytä ripustuspultteja asennukseen. Tarkista, onko katto riittävän
vahva kestämään yksikön painon. Jos vaara on olemassa, vahvista katto ennen
yksikön asennusta.
Kiinnitä riippuva kannatin ripustuspulttiin. Kiinnitä riippuva kannatin lujasti
mutterin ja aluslevyn avulla sekä ylä- että alapuolelta.
a1 Mutteri
a2 Kaksoismutteri
b Aluslevy
c Riippuva kannatin
▪ Poistoveden virtaus. Varmista, että poistovesi virtaa poistoputkiliitäntään.
a Poistoputkiliitäntä
16.4.3 Kanavan asentamisohjeita
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Kanava ei sisälly toimitukseen.
Asentajan ja käyttäjän viiteopas
69
Page 70
16 | Yksikön asennus
a b a
a b b a
eed d
c
a
b
c
d
▪ Kallistus. Varmista, että kanava on kalteva, jotta vettä ei virtaa
lämmönvaihdinyksikköön.
a Kanava
b Lämmönvaihdinyksikkö
▪ Säleiköt. Asenna säleiköt imukanavan sisääntuloon ja poistokanavan uloslähtöön,
jotta eläimet ja roskat eivät pääse kanavaan.
▪ Huoltoaukot. Tee kanavaan huoltoaukkoja huollon helpottamiseksi.
▪ Lämpöeristys. Eristä kanava lämpöhäviöitä vastaan estääksesi hikoilun
(lämmityskäytön aikana) ja rakennuksen ylikuumenemisen (jäähdytyskäytön
aikana).
▪ Äänieristys. Eristä kanava melua vastaan etenkin äänille herkillä alueilla.
Esimerkki: ääntä vaimentava kanava, ääntä vaimentava levy kanavassa.
▪ Ilmavuodot. Kiedo alumiiniteippiä lämmönvaihdinyksikön ja kanavan väliseen
liitäntään. Varmista, ettei kanavan ja lämmönvaihdinyksikön välissä tai muissa
liitännöissä ole ilmavuotoja. Tämä ehkäisee hikoilu-, ylikuumenemis- ja
ääniongelmia.
a Ruuvi (ei sisälly toimitukseen)
b Laippa (ei sisälly toimitukseen)
c Lämmönvaihdinyksikkö
d Eriste (hankitaan erikseen)
e Alumiiniteippi (ei sisälly toimitukseen)
▪ Ilmavirta:
- Suojaa kanava tuulen aiheuttamalta käänteiseltä ilmavirralta.
- Estä poistettavaa ilmaa virtaamasta takaisin imupuolelle. Mahdollinen
seuraus: Yksikön heikentynyt suorituskyky.
▪ Ulkoilma. Yhdistä imukanava ja poistokanava ulkoilmaan. Jos imu- tai
poistokanava yhdistetään sisäilmaan, halutun huonelämpötilan saavuttaminen
saattaa olla mahdotonta.
O Sallittu
X Ei sallittu
a Rakennus (näkymä ylhäältä)
b Imukanava
c Lämmönvaihdinyksikkö
d Poistokanava
16.4.4 Poistoputkiston asentamisohjeita
Asentajan ja käyttäjän viiteopas
70
Varmista, että kondenssivesi pääsee poistumaan asianmukaisesti. Tähän kuuluu:
▪ Yleisiä ohjeita
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 71
Yleisiä ohjeita
1~1.5 m
a
a
≥100 mm
a b c b
16 | Yksikön asennus
▪ Tyhjennysputkiston liittäminen lämmönvaihdinyksikköön
▪ Tyhjennyspumpun ja tyhjennyssäiliön asentaminen
▪ Tarkistaminen vesivuotojen varalta

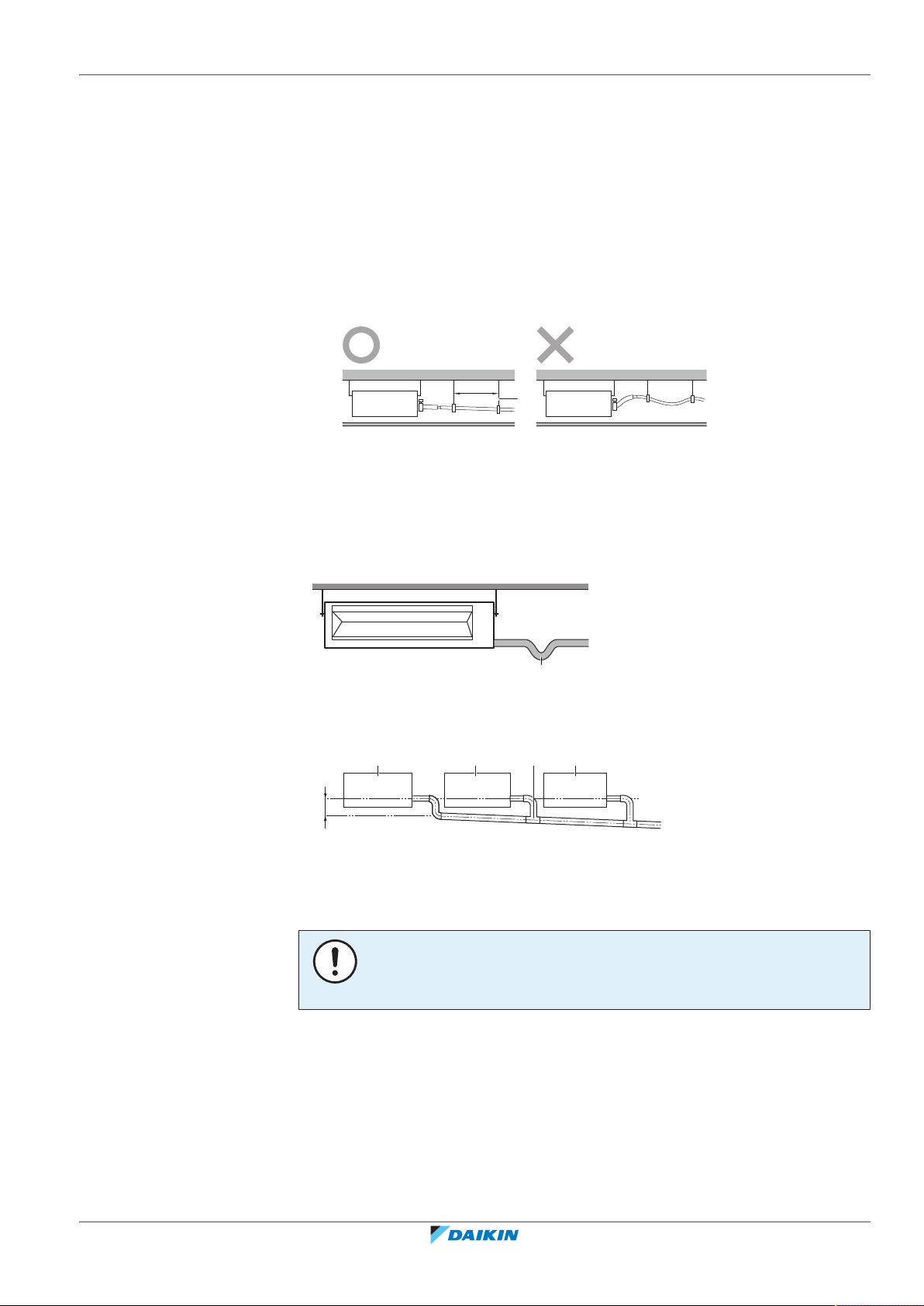

▪ Putken pituus. Pidä tyhjennysputkisto mahdollisimman lyhyenä.
▪ Putken koko. Putken koon on oltava sama tai suurempi kuin liitosputken
(vinyyliputki, jonka sisähalkaisija on 25mm ja ulkohalkaisija 32mm).
▪ Kallistus. Varmista, että tyhjennysputki viettää alaspäin (vähintään 1/100), jotta
putkeen ei jää ilmaa. Käytä ripustustankoja kuvan mukaisesti.
a Riippuvarsi
O Sallittu
X Ei sallittu
▪ Kondensaatio. Ryhdy toimenpiteisiin kondensaatiota vastaa. Eristä
tyhjennysputkisto kokonaisuudessaan rakennuksen sisällä.
▪ Pahat hajut. Asenna hajulukko estääksesi pahat hajut ja ilman pääseminen
yksikköön poistoputkiston kautta.
a Hajulukko
▪ Tyhjennysputkien yhdistäminen. Tyhjennysputkia voidaan yhdistää. Käytä
yksiköiden käyttökapasiteetin mukaisia tyhjennysputki- ja kolmihaarakokoja.
a Lämmönvaihdinyksikkö
b Sisäyksikkö
c Kolmihaara
Tyhjennysputkiston liittäminen lämmönvaihdinyksikköön
HUOMIOITAVAA
Tyhjennysletkun virheellinen liittäminen voi aiheuttaa vuotoja sekä vahingoittaa
asennustilaa ja ympäristöä.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
1 Työnnä tyhjennysletku niin pitkälle kuin mahdollista tyhjennysputken
liitäntään.
2 Kiristä metallikiristintä, kunnes ruuvin pää on alle 4 mm:n etäisyydellä
kiristimestä.
3 Kääri tiivistepala metallikiristimen ja tyhjennysletkun päälle ja kiinnitä se
nippusiteillä.
4 Liitä tyhjennysputki tyhjennysletkuun.
Asentajan ja käyttäjän viiteopas
71
Page 72
16 | Yksikön asennus
≤4 mm
A
A'
A-A'
A
A'
ec d
b
a
d
c
a b
2+3+41
A1P
X1M
X2M
1 2
X2MX2M
b
a
X2M
d
X2M
c
Tyhjennyspumpun ja tyhjennyssäiliön asentamisohjeita
a Tyhjennysputken liitäntä (kiinni yksikössä)
b Tyhjennysletku (tarvike)
c Metallikiristin (tarvike)
d Tiivistetyyny (tarvike)
e Tyhjennysputkisto (hankitaan erikseen)
Jos asennetaan tyhjennyspumppu, on asennettava myös tyhjennyssäiliö.
Tyhjennyspumppu ja tyhjennyssäiliö on hankittava erikseen.
▪ Tyhjennyspumppu:
- Minimivirtausnopeus: 45l/h
- Takaisinkytkentäkosketin. Voit kytkeä koskettimen, joka ilmoittaa
tyhjennyspumpun tilan lämmönvaihdinyksikölle. Lämpöpumppu käyttää tätä
kosketinta tulona.
a Tyhjennyspumppuun takaisinkytkentäkosketin
b Nippuside
c Tyhjennyspumpun toimintahäiriö: Jos kosketin avautuu, lämpöpumppu lakkaa
toimimasta ja ilmoittaa virheestä. Katso lisätietoja kohdasta "Virhekoodit:
Yleiskuvaus"[4141].
d Tyhjennyspumpun normaali toiminta: Jos kosketin sulkeutuu, lämpöpumppu jatkaa
normaalia toimintaa.
▪ Tyhjennyssäiliö:
Tarkistaminen vesivuotojen varalta
Asentajan ja käyttäjän viiteopas
72
- Minimitilavuus: 3l
- Paras käytäntö: Käytä tyhjennyssäiliötä, jossa on uimurikytkin, joka antaa
tyhjennyspumpulle ON/OFF-signaalin.
Lisää vähitellen noin 1litra vettä tippavesialtaaseen ja tarkista, vuotaako vettä.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 73
17 Putkiston asennus
Tässä luvussa
17.1 Kylmäaineputkiston valmistelu .............................................................................................................................................. 73
17.1.1 Kylmäaineputkiston vaatimukset........................................................................................................................... 73
17.1.2 Kylmäaineputkiston materiaali .............................................................................................................................. 74
17.1.3 Putkiston koon valitseminen.................................................................................................................................. 74
17.1.4 Kylmäaineen haaroitussarjojen valitseminen........................................................................................................ 76
17.1.5 Kylmäaineputkiston pituus ja korkeuserot ............................................................................................................ 76
17.2 Kylmäaineputkiston liitännät.................................................................................................................................................. 78
17.2.1 Tietoja kylmäaineputkiston liittämisestä ............................................................................................................... 78
17.2.2 Kylmäaineputkiston liittämisessä huomioitavaa ................................................................................................... 78
17.2.3 Putken taivutusohjeet ............................................................................................................................................ 79
17.2.4 Putken pään juottaminen ...................................................................................................................................... 79
17.2.5 Sulkuventtiilin ja huoltoportin käyttäminen .......................................................................................................... 79
17.2.6 Litistettyjen putkien irrottaminen.......................................................................................................................... 81
17.2.7 Kylmäaineputkiston liittäminen kompressoriyksikköön........................................................................................ 83
17.2.8 Kylmäaineputkiston liittäminen lämmönvaihdinyksikköön................................................................................... 85
17.2.9 Kylmäaineen haaroitussarjan liittäminen .............................................................................................................. 86
17.3 Kylmäaineputkiston liitäntöjen tarkistaminen....................................................................................................................... 86
17.3.1 Tietoja kylmäaineputkiston tarkistamisesta .......................................................................................................... 86
17.3.2 Kylmäaineputkiston tarkistaminen: Yleisiä ohjeita................................................................................................ 87
17.3.3 Kylmäaineputkiston tarkistaminen: Määritys ........................................................................................................ 87
17.3.4 Vuototestin suorittaminen..................................................................................................................................... 88
17.3.5 Alipainekuivauksen suorittaminen......................................................................................................................... 89
17.3.6 Kylmäaineputkiston eristäminen ........................................................................................................................... 89
17.4 Kylmäaineen täyttö................................................................................................................................................................. 90
17.4.1 Tietoja kylmäaineen lisäämisestä .......................................................................................................................... 90
17.4.2 Kylmäaineputkiston lisäämisessä huomioitavaa ................................................................................................... 90
17.4.3 Lisäkylmäaineen määrän määrittäminen .............................................................................................................. 91
17.4.4 Kylmäaineen lisääminen ........................................................................................................................................ 92
17.4.5 Kylmäaineputkiston lisäämisen aikana esiintyviä virhekoodeja............................................................................ 95
17.4.6 Fluorattuja kasvihuonekaasuja koskevan tunnuksen kiinnittäminen ................................................................... 95
17 | Putkiston asennus
17.1 Kylmäaineputkiston valmistelu
17.1.1 Kylmäaineputkiston vaatimukset
TIETOJA
Lue myös varotoimet ja vaatimukset kohdassa "2Yleiset varotoimet"[49].
HUOMIOITAVAA
Kylmäainetta R410A on käsiteltävä erittäin huolellisesti, jotta järjestelmä pysyy
puhtaana, kuivana ja tiiviinä.
▪ Puhdas ja kuiva: Vieraiden aineiden (mukaan lukien mineraaliöljyt ja kosteus)
pääsy järjestelmään on estettävä.
▪ Tiivis: R410A ei sisällä klooria, ei tuhoa otsonikerrosta eikä vähennä maapallon
suojausta haitallista ultraviolettisäteilyä vastaan. R410A voi ilmakehään
päästettynä pahentaa kasvihuoneilmiötä. Sen takia asennuksen tiiviyteen on
kiinnitettävä erityistä huomiota.
HUOMIOITAVAA
Putkiston ja muiden paineistettujen osien tulee olla sopivia kylmäaineelle. Käytä
fosforihappopelkistettyä, saumatonta kupariputkea kylmäainetta varten.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
73
Page 74
17 | Putkiston asennus
t
Ø
A
a
B
D
D
C
D
D
b
EKEXV
AHU
VRV DX
VRV DX
c
c
17.1.2 Kylmäaineputkiston materiaali
▪ Putkien sisällä saa olla vierasta ainetta valmistusöljyt mukaan lukien
≤30mg/10m.
▪ Putkiston materiaali: Fosforihappopelkistetty saumaton kupari.
▪ Putkiston temperointiaste ja paksuus:
Ulkohalkaisija (Ø) Temperointiaste Paksuus (t)
(a)
6,4mm (1/4")
9,5mm (3/8")
12,7mm (1/2")
15,9mm (5/8") Karkaistu (O) ≥0,99mm
19,1mm (3/4")
22,2mm (7/8")
(a)
Sovellettavan lainsäädännön ja yksikön suurimman työpaineen mukaan (katso PS High
yksikön nimikilvessä) voidaan tarvita paksumpia putkia.
17.1.3 Putkiston koon valitseminen
Määritä oikea koko seuraavien taulukoiden ja referenssikuvan avulla (vain
viitteellinen).
Karkaistu (O) ≥0,80mm
Puolikarkaistu (1/2H) ≥0,80mm
a Lämmönvaihdinyksikkö
b Kompressoriyksikkö
c Kylmäaineen haaroitussarja
VRVDX VRVDX -sisäyksikkö
EKEXV Paisuntaventtiilisarja
AHU Ilmankäsittely-yksikkö
A Lämmönvaihdinyksikön ja kompressoriyksikön välinen putkisto
B Putkisto kompressoriyksikön ja kylmäaineen (ensimmäisen) haaroitussarjan välillä
(=pääputki)
C Kylmäaineen haaroitussarjojen välinen putkisto
D Kylmäaineen haaran ja sisäyksikön välinen putki
Mikäli tarvittavia putkikokoja (tuumakokoja) ei ole saatavana, voidaan käyttää
myös muita läpimittoja (mm-kokoja), kun seuraavat asiat otetaan huomioon:
▪ Valitse tarvittavaa kokoa lähinnä oleva putkikoko.
▪ Käytä sopivia sovittimia tuumakoon vaihtamiseen mm-kooksi (ei sisälly
toimitukseen).
▪ Lisäkylmäaineen laskentaa täytyy säätää kohdan "Lisäkylmäaineen määrän
määrittäminen"[491] mukaisesti.
A: Lämmönvaihdinyksikön ja kompressoriyksikön välinen putkisto
Asentajan ja käyttäjän viiteopas
74
Käytä seuraavia halkaisijoita:
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 75
17 | Putkiston asennus
Kompressoriyksikön
kapasiteettityyppi
Putken ulkohalkaisija (mm)
Kaasuputki Nesteputki
5HP 19,1 12,7
8HP 22,2
B: Putkisto kompressoriyksikön ja kylmäaineen ensimmäisen haaroitussarjan välillä
Käytä seuraavia halkaisijoita:
Kompressoriyksikön
kapasiteettityyppi
Vakio Suurempi
Putken ulkohalkaisija (mm)
Kaasuputki Nesteputki
Vakio Suurempi
koko
5HP 15,9 19,1 9,5 –
8HP 19,1 22,2 9,5 12,7
Vakiokoko ↔ suurempi koko:
Jos Niin
Putkien
ekvivalenttipituus
lämmönvaihdinyksikön
ja kauimmaisen
sisäyksikön välillä on
90m tai enemmän
5HP Pääkaasuputken kokoa (kompressoriyksikön ja
kylmäaineen ensimmäisen haaroitussarjan
välillä) kannattaa suurentaa. Jos suositeltua
kaasuputkikokoa (suurempi koko) ei ole
saatavana, on käytettävä vakiokokoa (josta voi
olla seurauksena pieni kapasiteetin lasku).
koko
8HP ▪ Päänesteputken kokoa (kompressoriyksikön ja
kylmäaineen ensimmäisen haaroitussarjan
välillä) täytyy suurentaa.
▪ Pääkaasuputken kokoa (kompressoriyksikön
ja kylmäaineen ensimmäisen haaroitussarjan
välillä) kannattaa suurentaa. Jos suositeltua
kaasuputkikokoa (suurempi koko) ei ole
saatavana, on käytettävä vakiokokoa (josta voi
olla seurauksena pieni kapasiteetin lasku).
C: Kylmäaineen haaroitussarjojen välinen putkisto
Käytä seuraavia halkaisijoita:
Sisäyksikön tehoindeksi Putken ulkohalkaisija (mm)
Kaasuputki Nesteputki
<150 15,9 9,5
150≤x<200 19,1
200≤x<260 22,2
D: Putkisto kylmäaineen haaroitussarjan ja sisäyksikön välillä
Käytä samoja halkaisijoita kuin sisäyksiköiden liitännöissä (neste, kaasu).
Sisäyksiköiden halkaisijat ovat seuraavat:
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Sisäyksikön tehoindeksi Putken ulkohalkaisija (mm)
Kaasuputki Nesteputki
15~50 12,7 6,4
Asentajan ja käyttäjän viiteopas
75
Page 76
17 | Putkiston asennus
H1
H2
H3
H5
L1
a
L2
L3
L4
L5
L6
L7
H4
b
EKEXV
AHU
VRV DX
VRV DX
c
c
17.1.4 Kylmäaineen haaroitussarjojen valitseminen
Sisäyksikön tehoindeksi Putken ulkohalkaisija (mm)
Kaasuputki Nesteputki
63~140 15,9 9,5
200 19,1
250 22,2
Katso putkistoesimerkki kohdasta "Putkiston koon valitseminen"[474].
Jakotukki ensimmäisessä haarassa (kompressoriyksikön puolelta laskettuna)
Kun käytetään jakotukkeja ensimmäisessä haarassa kompressoriyksikön puolelta
laskettuna, valitse seuraavasta taulukosta kompressoriyksikön kapasiteetin
mukaisesti. Esimerkki: Jakotukki c (B→C/D).
Kompressoriyksikön kapasiteettityyppi Kylmäaineen haaroitussarja
5HP KHRQ22M20T
8HP KHRQ22M29T9
Jakotukit muissa haaroissa
Muissa kuin ensimmäisen haaran jakotukeissa valitse oikea haaroitussarjamalli
kaikkien kylmäainehaaran jälkeen liitettyjen sisäyksiköiden kokonaistehoindeksin
perusteella. Esimerkki: Jakotukki c (C→D/D).
Sisäyksikön tehoindeksi Kylmäaineen haaroitussarja
<200 KHRQ22M20T
200≤x<260 KHRQ22M29T9
Refnet-haaroittimet
Valitse refnet-haaroittimet seuraavasta taulukosta kaikkien refnet-haaroittimen
alapuolelle liitettyjen sisäyksiköiden kokonaistehon mukaan.
Sisäyksikön tehoindeksi Kylmäaineen haaroitussarja
<260 KHRQ22M29H
TIETOJA
Haaroittimeen voidaan liittää enintään 8 haaraa.
17.1.5 Kylmäaineputkiston pituus ja korkeuserot
Asentajan ja käyttäjän viiteopas
76
Putkiston pituuksien ja korkeuserojen on täytettävä seuraavat vaatimukset.
a Lämmönvaihdinyksikkö
b Kompressoriyksikkö
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 77
c Kylmäaineen haaroitussarja
VRVDX VRVDX -sisäyksikkö
EKEXV Paisuntaventtiilisarja
AHU Ilmankäsittely-yksikkö
H1~H5 Korkeuserot
L1~L7 Putkiston pituudet
Putkiston minimi- ja maksimipituudet
17 | Putkiston asennus
1 Lämmönvaihdinyksikkö →
L1≤30m
kompressoriyksikkö
2 Todellinen putkiston pituus (vastaava
putkiston pituus)
(a)
L2+L3+L4≤70m (90m)
L2+L5+L6≤70m (90m)
L2+L5+L7≤70m (90m)
3 Putkiston kokonaispituus (x=L1+L2+L3+L4+L5+L6+L7)
Vähintään 10m≤x
Enintään mallille 8HP x≤300m
Enintään mallille 5HP Jos Niin
L1≤30m x≤115m
L1≤25m x≤120m
L1≤20m x≤125m
L1≤15m x≤130m
L1≤10m x≤135m
L1≤5m x≤140m
4 EKEXV →AHU L4≤5m
5 Ensimmäinen haaroitussarja →
sisäyksikkö/AHU
L3+L4≤40m
L5+L6≤40m
L5+L7≤40m
Suurimmat korkeuserot
1 Lämmönvaihdinyksikkö ↔
(b)
H1≤10m
Kompressoriyksikkö
2 Kompressoriyksikkö ↔ Sisäyksikkö H2≤30m
H3≤30m
3 EKEXV ↔AHU H4≤5m
4 Sisäyksikkö ↔ Sisäyksikkö H5≤15m
(a) Oletetaan, että jakotukin putken ekvivalenttipituus = 0,5m ja haaroitin = 1m
(putkien ekvivalenttipituuden laskemista varten, ei kylmäaineen
lisäyslaskutoimituksia varten).
(b) Kumpi tahansa yksikkö voi olla korkein yksikkö.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
77
Page 78
17 | Putkiston asennus
17.2 Kylmäaineputkiston liitännät
17.2.1 Tietoja kylmäaineputkiston liittämisestä
Ennen kylmäaineputkiston liittämistä
Varmista, että kompressoriyksikkö, lämmönvaihdinyksikkö ja sisäyksiköt on
kiinnitetty.
Tyypillinen työnkulku
Kylmäaineputkiston liitäntöihin kuuluvat:
▪ Kylmäaineputkiston liittäminen kompressoriyksikköön
▪ Kylmäaineputkiston liittäminen lämmönvaihdinyksikköön
▪ Kylmäaineen haarasarjojen liittäminen
▪ Kylmäaineputkiston liittäminen sisäyksiköihin (katso sisäyksiköiden
asennusopasta)
▪ Kylmäaineputkiston eristäminen
▪ Pidä mielessä seuraavat ohjeet:
- Putken taivutus
- Juottaminen
- Sulkuventtiilien käyttö
- Litistettyjen putkien poisto
17.2.2 Kylmäaineputkiston liittämisessä huomioitavaa
TIETOJA
Lue myös varotoimet ja vaatimukset seuraavista luvuista:
▪ Yleiset varotoimet
▪ Valmistelu
VAARA: PALOVAMMOJEN VAARA
HUOMIOITAVAA
Ota seuraavat kylmäaineputkistoon liittyvät varotoimenpiteet huomioon:
▪ Vältä kaiken muun kuin määritetyn kylmäaineen sekoittumista kylmäainekiertoon
(esim. ilman).
▪ Käytä vain R410A:ta, kun lisäät kylmäainetta.
▪ Käytä vain R410A-kylmäaineelle tarkoitettuja asennustyökaluja (esim.
paineensäätömittari), jotka kestävät painetta ja joiden avulla estetään
epäpuhtauksien (esim. mineraaliöljyjen ja kosteuden) sekoittuminen
järjestelmään.
▪ Suojaa putket litistämällä tai teippaamalla putkien päät estääksesi lian, nesteen
tai pölyn pääsyn putkiin.
▪ Ole varovainen, kun vedät kupariputket seinien läpi.
Asentajan ja käyttäjän viiteopas
78
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 79
17.2.3 Putken taivutusohjeet
1
1
≤Ø25.4
a b c d e
f
f
Käytä putkentaivutinta taivutukseen. Putkien taivutusten tulee olla
mahdollisimman loivia (taivutussäteen tulee olla 30~40mm tai suurempi).

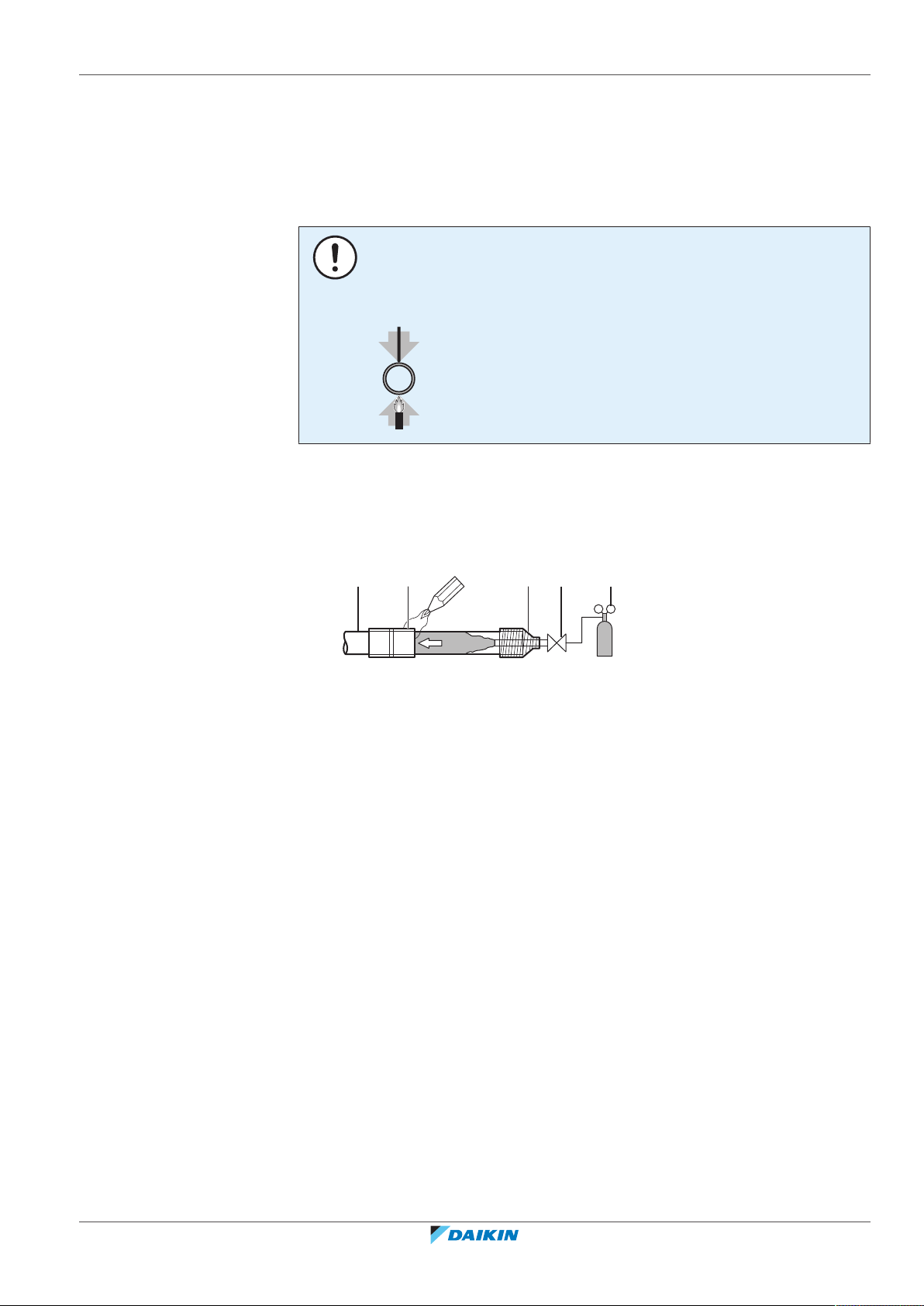

17.2.4 Putken pään juottaminen
▪ Puhalla juotettaessa läpi typpikaasua estääksesi suuren hapettuneiden kalvojen
määrän syntymisen putkien sisälle. Tämä kalvo haittaa jäähdytysjärjestelmän
venttiilien ja kompressoreiden toimintaa ja estää asianmukaisen käytön.
17 | Putkiston asennus
HUOMIOITAVAA
Asennettavan putkiston liitännässä huomioitavaa. Lisää juotosmateriaalia kuvan
mukaisesti.
▪ Aseta typpikaasun paineeksi paineenalennusventtiilillä 20kPa (0,2bar) (ts. vain
sen verran, että se tuntuu iholla).
a Kylmäaineputkisto
b Juotettava osa
c Teippaus
d Käsiventtiili
e Paineenalennusventtiili
f Typpi
▪ ÄLÄ käytä hapettumisen estoaineita juottaessasi putkien saumoja.
Sen jäännös voi tukkia putkia ja rikkoa laitteita.
▪ ÄLÄ käytä juoksutinta juottaessasi kupari-kuparikylmäaineputkia. Käytä
juottamiseen fosforikuparikovajuotetta (BCuP), joka ei vaadi juoksutinta.
Juoksutin vaikuttaa erittäin haitallisesti kylmäaineputkistoihin. Jos esimerkiksi
käytetään klooripohjaista juoksutinta, se syövyttää putkia, ja jos juoksuttimessa
on fluoria, se vahingoittaa kylmäaineöljyä.
▪ Suojaa aina ympäröivät pinnat (esim. eristysvaahto) kuumuudelta juottaessasi.
17.2.5 Sulkuventtiilin ja huoltoportin käyttäminen
Sulkuventtiilin käsittely
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Huomioi seuraavat ohjeet:
▪ Varmista, että kaikki sulkuventtiilit ovat auki toimenpiteen ajan.
▪ Kaasu- ja nestesulkuventtiilit on suljettu tehtaalla.
▪ Alla olevissa kuvissa näytetään sulkuventtiilin käsittelyyn vaadittavien osien
nimet.
Asentajan ja käyttäjän viiteopas
79
Page 80
17 | Putkiston asennus
c
d
a
b
a b
cde
a Huoltoportti ja huoltoportin suojus
b Sulkuventtiili
c Putkiston liitäntä
d Sulkuventtiilin kansi
a Huoltoportti
b Sulkuventtiilin kansi
c Kuusiokolo
d Akseli
e Venttiilinistukka
▪ Älä käytä liikaa voimaa sulkuventtiilin kääntämiseen. Venttiilin runko voi murtua.

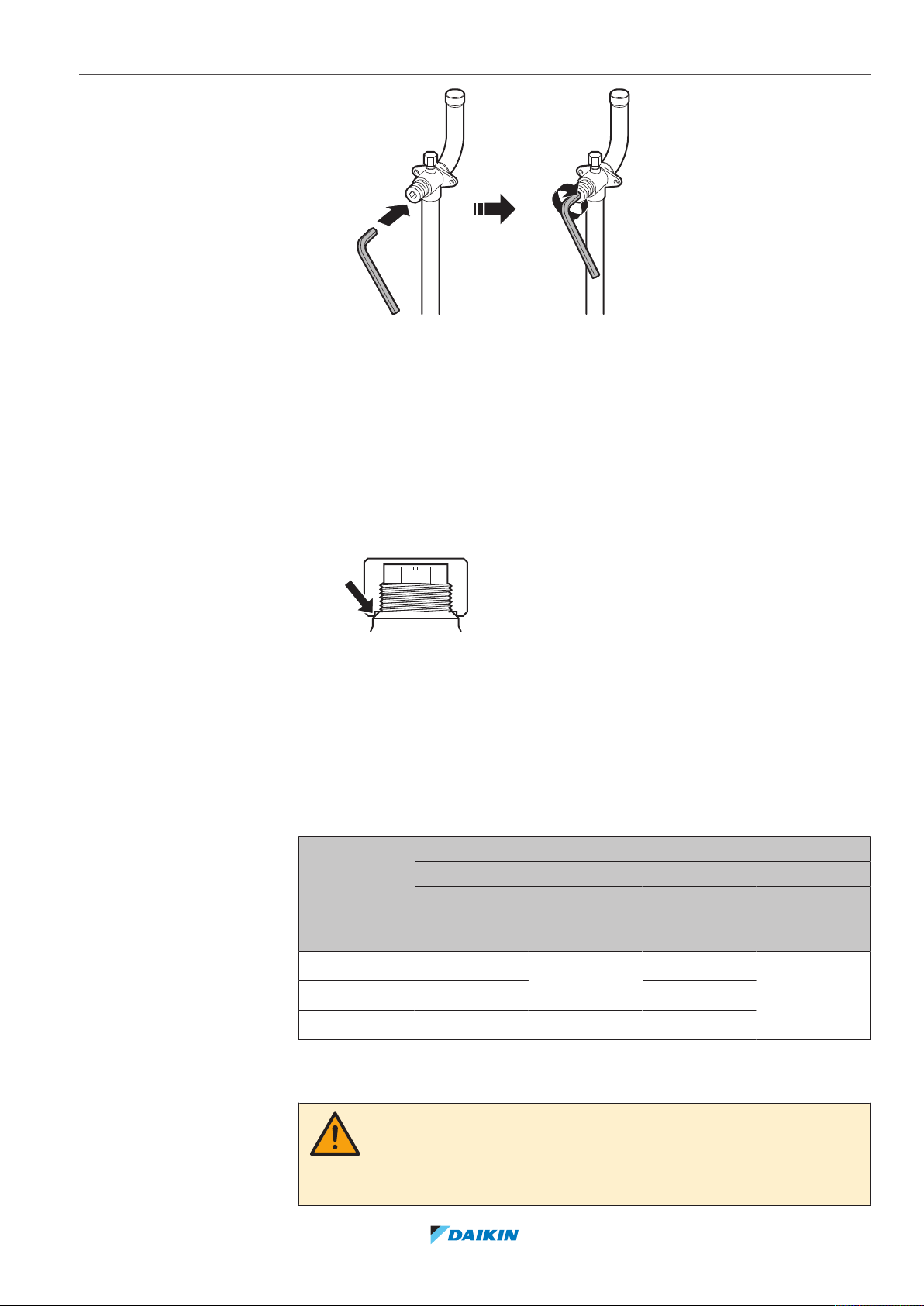

Sulkuventtiilin avaaminen
1 Poista sulkuventtiilin suojus.
2 Aseta kuusioavain sulkuventtiiliin ja käännä venttiiliä vastapäivään.
3 Lopeta kiertäminen, kun sulkuventtiili ei kierry enempää.
4 Asenna sulkuventtiilin suojus.
Tulos: Venttiili on nyt auki.
Kun haluat avata Ø19,1mm sulkuventtiilin kokonaan, kierrä kuusioavainta, kunnes
vääntömomentti on 27–33N•m.
Liian pieni vääntömomentti voi aiheuttaa kylmäainevuodon ja sulkuventtiilin
suojuksen rikkoutumisen.
Asentajan ja käyttäjän viiteopas
80
HUOMIOITAVAA
Huomaa, että ilmoitettu vääntömomenttialue koskee vain Ø19,1mm sulkuventtiilien
avaamista.
Sulkuventtiilin sulkeminen
1 Poista sulkuventtiilin suojus.
2 Aseta kuusioavain sulkuventtiiliin ja käännä venttiiliä myötäpäivään.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 81
3 Lopeta kiertäminen, kun sulkuventtiili ei kierry enempää.
4 Asenna sulkuventtiilin suojus.
Tulos: Venttiili on nyt suljettu.
Sulkuventtiilin suojuksen käsitteleminen
▪ Sulkuventtiilin suojus on tiivistetty nuolen osoittamasta kohdasta. ÄLÄ vahingoita
sitä.
▪ Kiristä sulkuventtiilin kansi kunnolla ja tarkista kylmäainevuotojen varalta
sulkuventtiilin käsittelemisen jälkeen. Katso kiristysmomentti alla olevasta
taulukosta.
17 | Putkiston asennus
Huoltoportin käsitteleminen
▪ Käytä aina täyttöletkua, jossa on venttiilin painotappi, koska huoltoportti on
Schrader-tyyppinen venttiili.
▪ Muista sulkea huoltoportin suojus tiukasti huoltoportin käsittelyn jälkeen. Katso
kiristysmomentti alla olevasta taulukosta.
▪ Tarkista huoltoportin suojuksen kiristämisen jälkeen, ettei kylmäainevuotoja ole.
Kiristysmomentit
Sulkuventtiilin
koko (mm)
Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9
Ø12,7 8,1~9,9 18,0~22,0
Ø19,1 27,0~33,0 8mm 22,5~27,5
17.2.6 Litistettyjen putkien irrottaminen
Kiristysmomentti N•m (sulje kääntämällä myötäpäivään)
Varsi
Venttiilin
runko
Kuusiokoloavai
n
Hattu
(venttiilin
Huoltoportti
kupu)
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
VAROITUS
Sulkuventtiiliin jäänyt kaasu tai öljy voi purkautua litistetystä putkesta.
Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa omaisuusvahinkoja tai
henkilövahinkoja, jotka voivat olla vakavia olosuhteiden mukaan.
Asentajan ja käyttäjän viiteopas
81
Page 82
17 | Putkiston asennus
p<p
>
e
B
A
C
a
b
A
c
d
B
C
C
C
D
D
RDXYQ
RDXYQ
c
c
d
d
b
b
a
a
5 HP
8 HP
C
C
bB
aA
dB
c
A
C
C
Irrota litistetyt putket seuraavalla tavalla:
1 Varmista, että sulkuventtiilit ovat täysin kiinni.
2 Liitä alipaine/talteenottoyksikkö putkiston kautta kaikkien sulkuventtiilien
huoltoporttiin.
Kaasu ja öljy täytyy ottaa talteen jokaisesta 4 puristetusta putkesta. Käytettävissä
olevien työkalujen mukaan käytä tapaa 1 (jakotukki ja kylmäainelinjan jakajat
tarvitaan) tai tapaa2.
Jakotukki Liitännät Kompressoriyksikkö
Tapa 1:
Liitä kaikkiin
huoltoportteihin samaan
aikaan.
Tapa 2:
Liitä ensin 2
ensimmäiseen
huoltoporttiin.
Liitä sitten 2 viimeiseen
huoltoporttiin.
a, b, c, d Sulkuventtiilien huoltoportit
e Alipaine/talteenottoyksikkö
A, B, C Venttiilit A, B ja C
D Kylmäainelinjan jakaja
3 Ota talteen kaasu ja öljy litistetyistä putkista käyttämällä talteenottoyksikköä.
HUOMIO
Älä päästä kaasuja ilmakehään.
4 Kun kaikki kaasu ja öljy on otettu talteen litistetyistä putkista, irrota
täyttöletku ja sulje huoltoportit.
5 Katkaise kaasun ja nesteen sulkuventtiilin putkien alaosa mustaa viivaa pitkin.
Käytä asianmukaista työkalua (esim. putkileikkuri).
Asentajan ja käyttäjän viiteopas
82
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 83
17 | Putkiston asennus
b
a
a
VAROITUS
Älä koskaan irrota litistettyä putkea juottamalla.
Sulkuventtiiliin jäänyt kaasu tai öljy voi purkautua litistetystä putkesta.
6 Odota, kunnes kaikki öljy on valunut pois, ennen kuin jatkat kenttäputkiston
liittämistä, siltä varalta, että kaikkea ei saatu talteen.
17.2.7 Kylmäaineputkiston liittäminen kompressoriyksikköön
HUOMIOITAVAA
▪ Muista käyttää toimitukseen kuuluvia tarvikeputkia, kun teet putkitöitä kentällä.
▪ Huolehdi siitä, että kentällä asennettu putkisto ei kosketa muita putkia eikä ala-
tai sivupaneelia.
1 Irrota huoltokansi. Katso "Kompressoriyksikön avaaminen"[467].
2 Valitse putkiston reitti (a tai b).
a Taakse
b Päälle
3 Jos valitaan putkiston reitti päälle:
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
83
Page 84
17 | Putkiston asennus
a b c d
8 HP5 HP
c
d
d
c
b
a
b
a
3 1
2
3
2
1
a Katkaise eristys (läpivientiaukon alla).
b Lyö läpivientiaukkoa ja irrota se.
c Poista purseet.
d Maalaa reunat ja niiden ympäristö paikkamaalilla ruostumisen ehkäisemiseksi.
HUOMIOITAVAA
Läpivientiaukon tekemistä koskevat varotoimet:
▪ Vältä kotelon vahingoittamista.
▪ Kun läpivientiaukot on tehty, suosittelemme purseiden irrottamista ja reunojen ja
niitä ympäröivän alueen maalaamista korjausmaalilla ruostumisen estämiseksi.
▪ Kun sähköjohtoja viedään läpivientiaukkojen läpi, teippaa johtojen ympärille
suojateippiä estämään johtojen vauriot.
4 Liitä putket (juottamalla) seuraavasti:
a Nestelinja (piiri1: lämmönvaihdinyksikköön)
b Kaasulinja (piiri1: lämmönvaihdinyksikköön)
c Nestelinja (piiri2: sisäyksiköihin)
d Kaasulinja (piiri2: sisäyksiköihin)
1 Litistetty putki
2 Putkivaruste
3 Asennettava putkisto
5 Kiinnitä huoltokansi takaisin.
6 Tiivistä kaikki raot (esimerkki: a), jotta pienet eläimet eivät pääse
järjestelmään.
Asentajan ja käyttäjän viiteopas
84
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 85
a
a
a
a
VAROITUS
1 2 43
5 6 7
Huolehdi siitä, että pieneläimet eivät voi käyttää yksikköä suojapaikkanaan.
Sähköosia koskettavat pieneläimet voivat aiheuttaa toimintahäiriöitä, savua tai
tulipalon.
17.2.8 Kylmäaineputkiston liittäminen lämmönvaihdinyksikköön
1 Poista kansi.
2 Irrota 2 eristepalaa.
17 | Putkiston asennus
3 Aseta märkä liina EPS:n eteen tippuvesialtaan suojaamiseksi.
4 Juota neste- ja kaasuputket.
HUOMIOITAVAA
Vain 8HP.
Putkisovitin (Ø19,1→22,2 mm) (toimitetaan tarvikkeena kompressoriyksikössä).
Käytä putkisovitinta kenttäputkiston (Ø22,2 mm) yhdistämiseen
lämmönvaihdinyksikön kaasuputkiliitäntään (Ø19,1mm).
5 Poista märkä liina.
6 Aseta 2 eristepalaa takaisin, kuori eristysnauhat ja kiinnitä ne eristepaloihin.
7 Kiinnitä kansi takaisin.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
85
Page 86
17 | Putkiston asennus
Onko kylmäaineputkityöt
tehty?
Onko sisäyksiköihin,
kompressoriyksikköön ja/tai
lämmönvaihdinyksikköön jo
kytketty virta?
Käytä menettelyä:
Tapa 2: Virran kytkemisen
jälkeen.
Viimeistele putkityöt.
Käytä menettelyä:
Tapa 1: Ennen virran
kytkemistä (tavallinen tapa).
Kyllä
Ei
Ei
Kyllä
17.2.9 Kylmäaineen haaroitussarjan liittäminen
17.3 Kylmäaineputkiston liitäntöjen tarkistaminen
17.3.1 Tietoja kylmäaineputkiston tarkistamisesta
On erittäin tärkeää, että kaikki kylmäaineputkityöt tehdään ennen virran
kytkemistä yksiköihin (kompressoriyksikkö, lämmönvaihdinyksikkö tai sisäyksiköt).
Kun yksiköihin kytketään virta, paisuntaventtiilit alustetaan. Tämä tarkoittaa, että
ne sulkeutuvat. Vuototestiä ja asennettavan putkiston, lämmönvaihdinyksikön ja
sisäyksiköiden alipainekuivausta ei voi suorittaa, kun näin tapahtuu.
Tästä syystä kuvataan 2 alkuasennuksen, vuototestin ja alipainekuivauksen
suoritustapaa.
Tapa 1: Ennen virran kytkemistä
Jos järjestelmään ei ole vielä kytketty virtaa, vuototestin ja alipainekuivauksen
suorittamiseen tarvitaan erikoistoimenpide.
Tapa 2: Virran kytkemisen jälkeen
Jos järjestelmään on jo kytketty virta, aktivoi asetus [2‑21] (katso "Tilan 1 tai 2
käyttäminen" [4 111]). Tämä asetus avaa paisuntaventtiilit R410A-putkikäytävän
takaamiseksi ja mahdollistaa vuototestin ja alipainekuivauksen suorittamisen.
HUOMIOITAVAA
Varmista, että lämmönvaihdinyksikköön ja kaikkiin kompressoriyksikköön liitettyihin
sisäyksiköihin on kytketty virta.
Asentajan ja käyttäjän viiteopas
86
HUOMIOITAVAA
Odota ennen asetuksen [2‑21] käyttämistä, kunnes kompressoriyksikkö on lopettanut
alustuksen.
Vuototesti ja alipainekuivaus
Kylmäaineputkiston liitäntöjen tarkistaminen sisältyy:
▪ Kylmäaineputkien tarkistus vuotojen varalta.
▪ Alipainekuivauksen suorittaminen kaiken kylmäaineputkistossa olevan kosteuden
poistamiseksi.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 87
Jos on olemassa mahdollisuus, että putkistossa on kosteutta (esimerkiksi vettä on
voinut päästä putkistoon), suorita ensin tyhjiökuivaus alla kuvatun menetelmän
mukaisesti, kunnes kaikki kosteus on poistettu.
Kaikki yksikön sisällä olevat putket on testattu tehtaalla vuotojen varalta.
Ainoastaan asennuspaikalla asennettu kylmäaineputkisto täytyy tarkistaa. Varmista
siksi ennen vuototestin tai alipainekuivauksen suorittamista, että kaikki
kompressoriyksikön sulkuventtiilit on suljettu kunnolla.
HUOMIOITAVAA
Varmista ennen vuototestin ja alipaineistamisen aloittamista, että kaikki (erikseen
hankitun) putkiston venttiilit ovat AUKI (ei kompressoriyksikön sulkuventtiilit!).
Jos haluat lisätietoja venttiilien tilasta, katso "Kylmäaineputkiston tarkistaminen:
Määritys"[487].
17.3.2 Kylmäaineputkiston tarkistaminen: Yleisiä ohjeita
Liitä alipainepumppu putkiston kautta jokaisen sulkuventtiilin huoltoporttiin
tehokkuuden parantamiseksi (katso "Kylmäaineputkiston tarkistaminen:
Määritys"[487]).
17 | Putkiston asennus
HUOMIOITAVAA
Käytä 2-vaiheista takaiskuventtiilillä tai magneettiventtiilillä varustettua
alipainepumppua, joka voi tyhjentää manometripaineeseen –100,7kPa (−1,007bar)
(5absoluuttista torria).
HUOMIOITAVAA
Varmista, ettei öljy valu pumpusta vastakkaiseen suuntaan järjestelmään, kun
pumppu ei ole käynnissä.
HUOMIOITAVAA
Älä poista ilmaa kylmäaineilla. Tyhjennä järjestelmä tyhjiöpumpulla.
17.3.3 Kylmäaineputkiston tarkistaminen: Määritys
Järjestelmässä on 2 kylmäainepiiriä:
▪ Piiri 1: Kompressoriyksikkö → lämmönvaihdinyksikkö
▪ Piiri 2: Kompressoriyksikkö → sisäyksiköt
Molemmat piirit täytyy tarkistaa (vuototesti, alipainekuivaus). Tarkistustapa riippuu
käytettävissä olevista työkaluista:
Jos sinulla on jakotukki… Niin
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Kylmäainelinjan jakajien
kanssa
Ilman kylmäainelinjan
jakajia
(kestää kaksi kertaa niin
kauan)
Mahdolliset liitännät:
Voit tarkistaa molemmat piirit samaan aikaan. Liitä
tätä varten jakotukki jakajilla kumpaankin piiriin ja
tarkista.
Molemmat piirit täytyy tarkistaa erikseen. Menettely:
▪ Liitä jakotukki ensin piiriin1 ja tarkista.
▪ Liitä sitten jakotukki piiriin2 ja tarkista.
Asentajan ja käyttäjän viiteopas
87
Page 88
17 | Putkiston asennus
p<p
>
R410AN2
b c e
a
d
B
A
C
g
h
A
f
i
B
C
C
C
D
D
RDXYQ
RDXYQ
h
h
i
i
g
g
f
f
5 HP
8 HP
i
B
hA
C
C
C
C
f
B
gA
Jakotukki Liitännät Kompressoriyksikkö
Piirit 1 ja 2 yhdessä
Vain piiri 1
Vain piiri 2
a Paineenalennusventtiili
b Typpi
c Punnitusvaaka
d R410A-kylmäainesäiliö (juoksutusjärjestelmä)
e Alipainepumppu
f Nestelinjan sulkuventtiili (piiri2: sisäyksiköihin)
g Kaasulinjan sulkuventtiili (piiri2: sisäyksiköihin)
h Kaasulinjan sulkuventtiili (piiri1: lämmönvaihdinyksikköön)
i Nestelinjan sulkuventtiili (piiri1: lämmönvaihdinyksikköön)
A, B, C Venttiilit A, B ja C
D Kylmäainelinjan jakaja
Venttiili Venttiilin tila
17.3.4 Vuototestin suorittaminen
Vuototestin on oltava määrityksen EN378‑2 mukainen.
Vuotojen tarkistaminen: Tyhjiövuototesti
Venttiilit A, B ja C Auki
Neste- ja kaasulinjan sulkuventtiilit (f, g,
Kiinni
h, i)
HUOMIOITAVAA
Liitännät sisäyksiköihin ja lämmönvaihdinyksikköön sekä kaikki sisäyksiköt ja
lämmönvaihdinyksikkö täytyy myös vuoto- ja alipainetestata. Pidä mahdolliset
(erikseen hankitut) putkiventtiilit myös auki.
Katso lisätietoja sisäyksikön asennusoppaasta. Vuototesti ja alipainekuivaus täytyy
suorittaa, ennen kuin yksikköön asetetaan virransyöttö. Muussa tapauksessa katso
tässä luvussa aiemmin kuvattu vuokaavio (katso "Tietoja kylmäaineputkiston
tarkistamisesta"[486]).
1 Tyhjennä järjestelmä neste- ja kaasuputkista paineeseen –100,7 kPa
(–1,007bar) (5absoluuttista torria) yli 2 tunnin ajan.
2 Kun se on saavutettu, sammuta tyhjiöpumppu ja tarkista, ettei paine nouse
ainakaan 1 minuuttiin.
Asentajan ja käyttäjän viiteopas
88
3 Jos paine nousee, järjestelmässä saattaa olla kosteutta (katso tyhjiökuivaus
alla) tai vuotoja.
Vuotojen tarkistaminen: Painevuototesti
1 Testaa vuodot levittämällä vaahtokoeliuosta kaikkiin putkiliitoksiin.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 89
2 Poista kaikki typpikaasu.
3 Riko tyhjiö paineistamalla typpikaasulla minimimanometripaineeseen 0,2MPa
(2 baaria). Älä koskaan aseta manometripainetta yksikön
maksimikäyttöpainetta korkeammaksi, ts. 4,0MPa (40baaria).
HUOMIOITAVAA
Käytä AINA edustajasi suosittelemaa kuplatestiliuosta.
Älä KOSKAAN käytä saippuavettä:
▪ Saippuavesi voi aiheuttaa järjestelmän osien kuten laippamutterin tai
sulkuventtiilin kannen halkeilua.
▪ Saippuavedessä saattaa olla suolaa, joka imee kosteutta, joka jäätyy putkiston
kylmetessä.
▪ Saippuavesi sisältää ammoniumia, joka voi aiheuttaa korroosiota kaulusliittimeen
(messinkisen laippamutterin ja kuparilaipan välillä).
17.3.5 Alipainekuivauksen suorittaminen
HUOMIOITAVAA
Liitännät sisäyksiköihin ja lämmönvaihdinyksikköön sekä kaikki sisäyksiköt ja
lämmönvaihdinyksikkö täytyy myös vuoto- ja alipainetestata. Pidä kaikki mahdolliset
(erikseen hankitut) venttiilit sisäyksiköihin ja lämmönvaihdinyksikköön myös auki.
Vuototesti ja alipainekuivaus täytyy suorittaa, ennen kuin yksikköön asetetaan
virransyöttö. Muussa tapauksessa katso lisätietoja kohdasta "Tietoja
kylmäaineputkiston tarkistamisesta"[486].
17 | Putkiston asennus
Poista kaikki kosteus järjestelmästä seuraavasti:
1 Tyhjennä järjestelmää vähintään 2 tuntia tavoitealipaineeseen –100,7 kPa
(–1,007bar) (5absoluuttista torria).
2 Tarkista tyhjiöpumppu sammutettuna, että tavoitealipaine säilyy vähintään
1tunnin ajan.
3 Jos tavoitealipainetta ei saavuteta 2tunnissa tai alipaine ei säily 1tunnin ajan,
järjestelmässä saattaa olla liikaa kosteutta. Riko tässä tapauksessa alipaine
paineistamalla typpikaasulla manometripaineeseen 0,05 MPa (0,5 baaria) ja
toista vaiheita 1–3, kunnes kaikki kosteus on poistettu.
4 Sen mukaan, haluatko lisätä välittömästi kylmäainetta kylmäaineen
lisäysportin kautta tai esitäyttää ensin osan kylmäaineesta nestelinjan kautta,
avaa kompressoriyksikön sulkuventtiilit tai pidä ne suljettuina. Katso tarkempia
tietoja kohdasta "Kylmäaineen lisääminen"[492].
TIETOJA
Sulkuventtiilin avaamisen jälkeen on mahdollista, että kylmäaineputkiston paine EI
nouse. Tämän voi aiheuttaa esim. se, että kompressoriyksikön piirin paisuntaventtiili
on kiinni, mutta se EI aiheuta ongelmia yksikön oikealle toiminnalle.
17.3.6 Kylmäaineputkiston eristäminen
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Vuototestin ja tyhjiökuivauksen suorittamisen jälkeen putkisto on eristettävä.
Huomioi seuraavat seikat:
▪ Varmista, että liitäntäputket ja kylmäaineen haaroitussarjat on kokonaan
eristetty.
▪ Eristä (kaikkien yksiköiden) neste- ja kaasuputket.
Asentajan ja käyttäjän viiteopas
89
Page 90
17 | Putkiston asennus
a
b
▪ Käytä 70°C lämpötilaa sietävää polyeteenieristettä nesteputkistossa ja 120°C
lämpötilaa sietävää polyeteenieristettä kaasuputkistossa.
▪ Vahvista kylmäaineputkiston eristystä asennusympäristön mukaan.
Ympäristön lämpötila Kosteus Vähimmäispaksuus
≤30°C 75% – 80% RH 15 mm
>30°C ≥80% RH 20 mm
▪ Jos on mahdollista, että sulkuventtiilin kondensaatiota voi tippua sisäyksikköön
tai lämmönvaihdinyksikköön eristeen ja putkiston raoista, koska
kompressoriyksikkö on korkeammalla kuin sisäyksikkö tai lämmönvaihdinyksikkö,
tämä täytyy estää tiivistämällä liitännät. Katso alla oleva kuva.
a Eristysmateriaali
b Tiivistys jne.
17.4 Kylmäaineen täyttö
17.4.1 Tietoja kylmäaineen lisäämisestä
Kompressoriyksikkö on täytetty kylmäaineella tehtaalla, mutta asennettavan
putkiston mukaan kylmäainetta täytyy lisätä.
Ennen kylmäaineen lisäämisestä
Varmista, että kompressoriyksikön ulkoinen kylmäaineputkisto on tarkistettu
(vuototesti ja alipainekuivaus).
Tyypillinen työnkulku
Kylmäaineen lisäys koostuu tyypillisesti seuraavista vaiheista:
1 Määritetään, kuinka paljon kylmäainetta täytyy lisätä.
2 Lisätään kylmäainetta (esitäyttö ja/tai manuaalinen lisäys).
3 Täytetään fluorattuja kasvihuonekaasuja koskeva tarra, ja kiinnitetään se
kompressoriyksikön sisäpuolelle.
17.4.2 Kylmäaineputkiston lisäämisessä huomioitavaa
Asentajan ja käyttäjän viiteopas
90
TIETOJA
Lue myös varotoimet ja vaatimukset seuraavista luvuista:
▪ Yleiset varotoimet
▪ Valmistelu
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 91
17 | Putkiston asennus
VAROITUS
▪ Käytä vain R410A-kylmäainetta. Muut aineet voivat aiheuttaa räjähdyksiä ja
onnettomuuksia.
▪ R410A sisältää fluorattuja kasvihuonekaasuja. Sen ilmaston
lämpenemispotentiaalin (GWP) arvo on 2087,5. ÄLÄ päästä näitä kaasuja
ilmakehään.
▪ Kun täytät kylmäainetta, käytä aina suojakäsineitä ja suojalaseja.
HUOMIOITAVAA
Jos joidenkin yksiköiden virta on katkaistu, lisäysmenettelyä ei voida suorittaa
loppuun.
HUOMIOITAVAA
Muista kytkeä virta päälle 6 tuntia ennen käyttöä kompressorin suojaamiseksi ja jotta
kampikammion lämmitin saa virtaa.
HUOMIOITAVAA
Jos toimenpide suoritetaan 12 minuutin kuluessa siitä, kun kompressoriyksikkö,
lämmönvaihdinyksikkö ja sisäyksiköt käynnistettiin, kompressori ei toimi, ennen kuin
tiedonsiirto kompressoriyksikön, lämmönvaihdinyksikön ja sisäyksiköiden välillä on
muodostettu oikein.
HUOMIOITAVAA
Ennen lisäysmenettelyjen aloittamista:
▪ 5 HP: Tarkista, että 7 LED-merkkivalon näyttö on normaali (katso "Tilan 1 tai 2
käyttäminen" [4 111]) ja ettei sisäyksikön käyttöliittymässä ole vikakoodia. Jos
näkyvissä on vikakoodi, katso "23.3 Ongelmien ratkaiseminen virhekoodien
perusteella"[4140].
▪ 8 HP: Tarkista, onko kompressoriyksikön A1P-piirilevyn 7-segmenttisen näytön
ilmaisin normaali (katso "Tilan 1 tai 2 käyttäminen" [4 111]). Jos näkyvissä on
vikakoodi, katso "23.3 Ongelmien ratkaiseminen virhekoodien
perusteella"[4140].
HUOMIOITAVAA
Varmista, että kaikki liitetyt yksiköt (lämmönvaihdinyksikkö + sisäyksiköt)
tunnistetaan (asetus [1‑5]).
17.4.3 Lisäkylmäaineen määrän määrittäminen
Kaava:
R=[(X1×Ø12,7)×0,12+(X2×Ø9,5)×0,059+(X3×Ø6,4)×0,022]×A+B
R Lisättävän kylmäaineen määrä R [kg:ina ja pyöristettynä 1 kymmenyssijaan]
X
Nesteputken kokonaispituus [m], läpimitta Øa
1...3
A+B Parametrit A ja B
Parametrit A ja B:
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Malli A B
RKXYQ5 0,8kg 3,1kg
RKXYQ8 1,0kg 2,6kg
Asentajan ja käyttäjän viiteopas
91
Page 92
17 | Putkiston asennus
17.4.4 Kylmäaineen lisääminen
Metrinen putkisto. Metristä putkistoa käytettäessä korvaa kaavan painokertoimet
seuraavan taulukon kertoimilla:
Tuumaputkisto Metrinen putkisto
Putkisto Painokerroin Putkisto Painokerroin
Ø6,4mm 0,022 Ø6mm 0,018
Ø9,5mm 0,059 Ø10mm 0,065
Ø12,7mm 0,12 Ø12mm 0,097
Kylmäaineen lisääminen koostuu 2 vaiheesta:
Tila Kuvaus
Vaihe 1: Esitäyttö Suositellaan suurehkoille järjestelmille.
Voidaan ohittaa, mutta tällöin lisääminen kestää
pidempään.
Vaihe 2: Manuaalinen
lisääminen
Tarpeen vain, jos määritettyä lisättävän kylmäaineen
määrää ei saavuteta esitäytöllä.
Vaihe 1: Esitäyttö
Yhteenveto – esitäyttö:
Kylmäainepullo Liitetään sulkuventtiilien huoltoportteihin. Käytettävät
sulkuventtiilit vaihtelevat esitäytettävien piirien
mukaan:
▪ Piirit 1 ja 2 yhdessä (jakotukki ja kylmäainelinjan
jakajat tarvitaan).
▪ Ensin piiri 1 ja sitten piiri 2 (tai päinvastoin).
▪ Vain piiri 1
▪ Vain piiri 2
Sulkuventtiilit Suljettu
Kompressori EI toimi
1 Liitä kuvan mukaisesti (valitse yksi mahdollisista liitännöistä). Varmista, että
kaikki kompressoriyksikön sulkuventtiilit ja venttiili A on suljettu.
Mahdolliset liitännät:
Asentajan ja käyttäjän viiteopas
92
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 93
Jakotukki Liitännät Kompressoriyksikkö
p<p
>
R410AN2
b c e
a
d
B
A
C
g
h
A
f
i
B
C
C
C
D
D
RDXYQ
RDXYQ
h
h
i
i
g
g
f
f
5 HP
8 HP
i
B
hA
C
C
C
C
f
B
gA
Piirit 1 ja 2 yhdessä
Vain piiri 1
Vain piiri 2
a Paineenalennusventtiili
b Typpi
c Punnitusvaaka
d R410A-kylmäainesäiliö (juoksutusjärjestelmä)
e Alipainepumppu
f Nestelinjan sulkuventtiili (piiri2: sisäyksiköihin)
g Kaasulinjan sulkuventtiili (piiri2: sisäyksiköihin)
h Kaasulinjan sulkuventtiili (piiri1: lämmönvaihdinyksikköön)
i Nestelinjan sulkuventtiili (piiri1: lämmönvaihdinyksikköön)
A, B, C Venttiilit A, B ja C
D Kylmäainelinjan jakaja
2 Avaa venttiilit C (B:n linjassa) ja B.
17 | Putkiston asennus
3 Esitäytä kylmäainetta, kunnes määritetty lisättävän kylmäaineen määrä
saavutetaan tai esitäyttöä ei voi enää jatkaa, ja sulje sitten venttiilit C ja B.
4 Tee jokin seuraavista:
Jos Niin
Määritetty lisättävän kylmäaineen
määrä saavutetaan
Irrota jakotukki nestelinjoista.
Vaiheen 2 ohjeita ei tarvitse suorittaa.
Kylmäainetta lisättiin liikaa Ota kylmäainetta talteen, kunnes
määritetty lisättävän kylmäaineen
määrä saavutetaan.
Irrota jakotukki nestelinjoista.
Vaiheen 2 ohjeita ei tarvitse suorittaa.
Määritettyä lisättävän kylmäaineen
määrää ei ole vielä saavutettu
Irrota jakotukki nestelinjoista.
Jatka noudattamalla vaiheen 2
ohjeita.
Vaihe 2: Manuaalinen lisääminen
(= lisääminen kylmäaineen manuaalisessa lisäystilassa)
Yhteenveto – manuaalinen lisääminen:
Kylmäainepullo Liitetään huoltoporttiin kylmäaineen lisäämistä
varten.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Tämä täyttää molemmat piirit ja kompressoriyksikön
sisäisen kylmäaineputkiston.
Sulkuventtiilit Auki
Kompressori Toimii
Asentajan ja käyttäjän viiteopas
93
Page 94
17 | Putkiston asennus
p<p
>
R410A
a c
b
A
d
RDXYQ
5 Liitä kuvan mukaisesti. Varmista, että venttiili A on suljettu.
a Punnitusvaaka
b R410A-kylmäainesäiliö (juoksutusjärjestelmä)
c Alipainepumppu
d Kylmäaineen täyttöportti
A Venttiili A
HUOMIOITAVAA
Kylmäaineen lisäysportti on liitetty yksikön sisällä olevaan putkistoon. Yksikön
sisäinen putkisto on täytetty tehtaalla kylmäaineella, joten ole varovainen liittäessäsi
täyttöletkua.
6 Avaa kaikki kompressoriyksikön sulkuventtiilit. Tässä vaiheessa venttiilin A
täytyy pysyä kiinni!
7 Ota huomioon kaikki kohtien "19 Määritykset" [4 108] ja
"20Käyttöönotto"[4130] varotoimet huomioon.
8 Kytke virta sisäyksiköihin, kompressoriyksikköön ja lämmönvaihdinyksikköön.
9 Käynnistä kylmäaineen manuaalinen lisäystila aktivoimalla asetus [2‑20].
Lisätietoja on kohdassa "Tila 2: Kenttäasetukset"[4118].
Tulos: Yksikkö käynnistyy.
TIETOJA
Kylmäaineen manuaalinen lisäystoiminto pysähtyy automaattisesti 30 minuutin
kuluttua. Jos lisäystä ei ole suoritettu 30 minuutin kuluessa, suorita kylmäaineen
lisäystoimenpide uudelleen.
TIETOJA
▪ Jos menettelyn aikana havaitaan vika (esim. suljettu sulkuventtiili), esiin tulee
vikakoodi. Katso tällöin "Kylmäaineputkiston lisäämisen aikana esiintyviä
virhekoodeja" [4 95] ja ratkaise vika sen mukaisesti. Vika voidaan nollata
painamalla BS3. Voit aloittaa lisäysohjeet alusta.
▪ Manuaalinen kylmäaineen lisäys voidaan keskeyttää painamalla BS3. Yksikkö
pysähtyy ja palaa lepotilaan.
10 Avaa venttiili A.
Asentajan ja käyttäjän viiteopas
94
11 Lisää kylmäainetta, kunnes määritetty lisättävän kylmäaineen määrä
saavutetaan, ja sulje sitten venttiili A.
12 Pysäytä kylmäaineen manuaalinen lisäystila painamalla BS3.
HUOMIOITAVAA
Muista avata kaikki sulkuventtiilit kylmäaineen (esi-)lisäyksen jälkeen.
Kompressori vaurioituu, jos järjestelmää käytetään venttiilit suljettuina.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 95
HUOMIOITAVAA
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
Kun kylmäaine on lisätty, älä unohda sulkea kylmäaineen lisäysportin kantta. Kannen
kiristysmomentti on 11,5–13,9N•m.
17.4.5 Kylmäaineputkiston lisäämisen aikana esiintyviä virhekoodeja
TIETOJA
Jos toimintahäiriö tapahtuu:
▪ 5HP: Vikakoodi näytetään sisäyksikön käyttöliittymässä.
▪ 8 HP: Vikakoodi näytetään kompressoriyksikön 7-segmenttisessä näytössä ja
sisäyksikön käyttöliittymässä.
Jos toimintahäiriö tapahtuu, sulje venttiiliA välittömästi. Tarkista vikakoodi ja ryhdy
vastaaviin toimenpiteisiin, "23.3 Ongelmien ratkaiseminen virhekoodien
perusteella"[4140].
17.4.6 Fluorattuja kasvihuonekaasuja koskevan tunnuksen kiinnittäminen
1 Täytä tarra seuraavasti:
17 | Putkiston asennus
a Jos yksikön mukana toimitetaan monikielinen fluorattuja kasvihuonekaasuja
koskeva tarra (katso tarvikkeet), irrota soveltuva kieli ja kiinnitä se kohdan a päälle.
b Tehtaalla lisätty kylmäaine: katso yksikön nimikilpi
c Lisätyn kylmäaineen määrä
d Kylmäaineen kokonaismäärä
e Kylmäaineen kokonaismäärän fluorattujen kasvihuonekaasujen määrä
ilmoitettuna CO2-ekvivalenttitonneina.
f GWP = ilmaston lämpenemispotentiaali
HUOMIOITAVAA
Fluorattuja kasvihuonekaasuja koskeva lainsäädäntö edellyttää, että yksikön
kylmäaineen määrä ilmoitetaan sekä painona että CO2-ekvivalenttina.
Määrän laskentakaava CO2-ekvivalenttitonneina: Kylmäaineen GWP-arvo ×
kylmäaineen kokonaismäärä [kg] / 1000
Käytä kylmäaineen määrätarrassa ilmoitettua GWP-arvoa.
2 Kiinnitä tarra kompressoriyksikön sisäpuolelle. Sille on varattu paikka
kytkentäkaaviotarrassa.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
95
Page 96
18 | Sähköasennus
18 Sähköasennus
Tässä luvussa
18.1 Tietoja sähköjohtojen liittämisestä
18.1 Tietoja sähköjohtojen liittämisestä ........................................................................................................................................ 96
18.1.1 Varotoimet sähköjohtoja kytkettäessä .................................................................................................................. 96
18.1.2 Kenttäjohdotus: Yleiskuvaus .................................................................................................................................. 98
18.1.3 Tietoja sähköjohtimien kytkennästä ...................................................................................................................... 100
18.1.4 Läpivientiaukkojen irrotusohjeita .......................................................................................................................... 100
18.1.5 Tietoja sähkömääräysten täyttämisestä ................................................................................................................ 100
18.1.6 Turvalaitevaatimukset............................................................................................................................................ 101
18.2 Kompressoriyksikön sähköjohtojen liittäminen..................................................................................................................... 102
18.3 Lämmönvaihdinyksikön sähköjohtojen liittäminen ............................................................................................................... 104
18.4 Tiedonsiirtojohdon viimeisteleminen .................................................................................................................................... 105
18.5 Kompressoriyksikön sulkeminen ............................................................................................................................................ 106
18.6 Lämmönvaihdinyksikön sulkeminen ...................................................................................................................................... 106
18.7 Kompressorin eristysvastuksen tarkistaminen ...................................................................................................................... 106
Tyypillinen työnkulku
Sähköjohtojen liittäminen koostuu tyypillisesti seuraavista vaiheista:
1 Varmistetaan, että virtalähde vastaa kaikkia yksiköiden sähkömäärityksiä.
2 Kompressoriyksikön sähköjohtojen liittäminen.
3 Lämmönvaihdinyksikön sähköjohtojen liittäminen.
4 Sisäyksikön sähköjohtojen liittäminen.
5 Päävirransyötön liittäminen.
18.1.1 Varotoimet sähköjohtoja kytkettäessä
TIETOJA
Lue myös varotoimet ja vaatimukset seuraavista luvuista:
▪ Yleiset varotoimet
▪ Valmistelu
VAARA: SÄHKÖISKUN VAARA
VAROITUS
Käytä AINA moniytimistä kaapelia virransyöttökaapelina.
Asentajan ja käyttäjän viiteopas
96
TIETOJA
Lue myös varotoimet ja vaatimukset kohdassa "2Yleiset varotoimet"[49].
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 97
18 | Sähköasennus
VAROITUS
▪ Ammattitaitoisen sähköasentajan on tehtävä kaikki johdotukset, ja niiden on
täytettävä sovellettavan lainsäädännön määräykset.
▪ Tee sähköliitännät kiinteään johdotukseen.
▪ Kaikkien paikan päällä hankittavien komponenttien ja kaikkien sähköasennusten
on täytettävä soveltuvan lainsäädännön määräykset.
VAROITUS
▪ Jos virransyötöstä puuttuu tai on vääränlainen nollajohdin, laitteisto voi
rikkoutua.
▪ Suorita maadoitus oikein. ÄLÄ maadoita yksikköä vesijohtoon, ylijännitesuojaan
tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa sähköiskun.
▪ Asenna vaaditut sulakkeet tai virtakatkaisimet.
▪ Kiinnitä sähköjohdot kaapelisiteillä niin, että ne EIVÄT ole yhteydessä teräviin
reunoihin tai putkistoon, etenkään korkeapainepuolella.
▪ ÄLÄ käytä teipattuja johtoja, kerrattuja johtimia, jatkojohtoja tai liitäntää
tähtijärjestelmästä. Ne voivat aiheuttaa ylikuumenemisen, sähköiskun tai
tulipalon.
▪ ÄLÄ asenna vaihekondensaattoria, koska tässä yksikössä on invertteri.
Vaihekondensaattori heikentää suorituskykyä ja voi aiheuttaa onnettomuuksia.
HUOMIO
ÄLÄ työnnä tai jätä tarpeettoman pitkiä kaapeleita yksikköön.
HUOMIOITAVAA
Korkeajännite- ja matalajännitejohtojen välillä tulisi olla vähintään 50mm.
HUOMIOITAVAA
ÄLÄ käytä yksikköä, ennen kuin kylmäaineputkisto on valmis. Jos yksikköä käytetään,
ennen kuin putkisto on valmis, kompressori rikkoutuu.
HUOMIOITAVAA
Jos virransyötöstä puuttuu N-vaihe tai se on väärä, laite vioittuu.
HUOMIOITAVAA
ÄLÄ asenna vaihekondensaattoria, koska tässä yksikössä on invertteri.
Vaihekondensaattori heikentää suorituskykyä ja voi aiheuttaa onnettomuuksia.
HUOMIOITAVAA
ÄLÄ koskaan irrota termistoria, anturia tms., kun liität virta- ja tiedonsiirtojohtoja.
(Ilman termistoria, anturia tms. käytettäessä kompressori saattaa rikkoutua.)
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
97
Page 98
18 | Sähköasennus
g
f
F1/F2
(16 V)
F1/F2
(16 V)
220-240 V
1~ 50 Hz
e
c
a
d
b
220-240 V
1~ 50 Hz
380-415 V
3N~ 50 Hz
18.1.2 Kenttäjohdotus: Yleiskuvaus
HUOMIOITAVAA
▪ Tuotteen väärän vaihejärjestyksen tunnistin toimii vain tuotteen käynnistyksen
aikana. Väärän vaihejärjestyksen tunnistusta ei siis suoriteta laitteen normaalin
käytön aikana.
▪ Väärän vaihejärjestyksen tunnistin on suunniteltu pysäyttämään tuote, jos jotain
epätavallista tapahtuu tuotetta käynnistettäessä.
▪ Jos väärän vaihejärjestyksen tunnistin on epänormaali, vaihda kaksi kolmesta
vaiheesta (L1, L2 ja L3) keskenään.
Kenttäjohdotus koostuu seuraavista:
▪ Virtajohto (sisältää aina maadoituksen)
▪ Tiedonsiirtojohdotus kompressoriyksikön, lämmönvaihdinyksikön ja
sisäyksiköiden välillä.
Esimerkki:
a Pääkytkin
b Maadoitus
c Virtakaapeli (sekä maadoitusjohdin) (suojattu kaapeli)
F1/F2 Tiedonsiirtojohdot (vaipallinen + suojattu johto) (suojatun kaapelin käyttäminen
tiedonsiirtokaapelointiin on pakollista mallille 5HP ja valinnaista mallille 8HP)
d Kompressoriyksikkö
e Lämmönvaihdinyksikkö
f Sisäyksikkö
g Käyttöliittymä
Virtakaapeli ja viestikaapeli
On tärkeää pitää virransyöttö- ja tiedonsiirtokaapelit erillään toisistaan. Sähköisten
häiriöiden välttämiseksi kummankin johtimen välisen etäisyyden täytyy olla aina
vähintään 50mm.
HUOMIOITAVAA
▪ Varmista, että virtakaapeli ja tiedonsiirtokaapeli ovat erillään (≥50mm). Ne voivat
mennä ristiin, mutta ne eivät saa kulkea rinnakkain.
▪ Tiedonsiirtokaapeli ja virtakaapeli eivät saa koskettaa sisäisiä putkia, jotta kaapelit
eivät vaurioituisi kuuman putken takia.
▪ Sulje kansi kunnolla, ja aseta sähköjohtimet niin, että kansi tai muut osat eivät
Yksikön ulkopuolella tiedonsiirtokaapeli täytyy kietoa ja reitittää yhdessä
pääse irtoamaan.
kenttäputkiston kanssa.
Asentajan ja käyttäjän viiteopas
98
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Page 99
Haarat
D
B
C
b2
b3
c1
c2
b1
a
A
18 | Sähköasennus
Yksiköiden välisen kaapeloinnin
16
haarojen enimmäismäärä
Tiedonsiirtokaapeli Vaipallinen + suojattu johto (2 johdinta)
Vinyylijohdot
0,75~1,25 mm²
(suojatun kaapelin käyttäminen
tiedonsiirtokaapelointiin on pakollista
mallille 5HP ja valinnaista mallille 8HP)
Kaapeloinnin enimmäispituus
300m
(= etäisyys kompressoriyksikön ja
kauimmaisen sisäyksikön välillä)
Kaapeloinnin kokonaispituus
600m
(= etäisyys kompressoriyksikön ja
kaikkien sisäyksiköiden välillä ja
kompressoriyksikön ja
lämmönvaihdinyksikön välillä)
Jos tiedonsiirtokaapeleiden yhteenlaskettu pituus ylittää tämän rajan, voi
seurauksena olla tiedonsiirtovirhe.
Haaran jälkeen ei saa liittää uutta haaraa.
A Keskuskäyttöliittymä (jne.)
B Kompressoriyksikkö
C Sisäyksikkö
D Lämmönvaihdinyksikkö
a Päälinja. Päälinja on linja, johon lämmönvaihdinyksikön tiedonsiirtokaapeli on
liitetty.
b1, b2, b3 Haaralinjat
c1, c2 Haaran jälkeen ei saa liittää uutta haaraa
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
Asentajan ja käyttäjän viiteopas
99
Page 100
18 | Sähköasennus
b
c
a
18.1.3 Tietoja sähköjohtimien kytkennästä

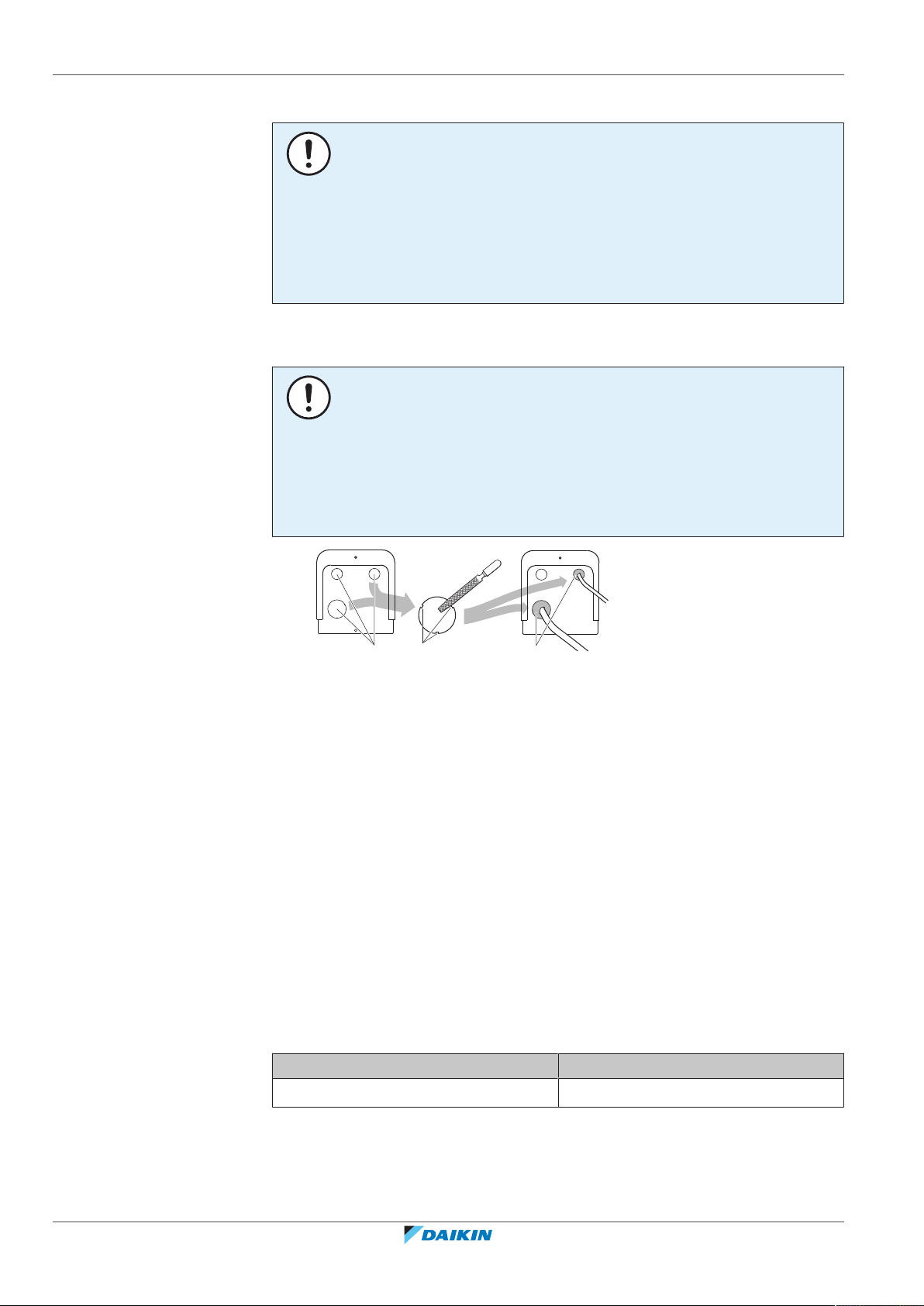

18.1.4 Läpivientiaukkojen irrotusohjeita
HUOMIOITAVAA
▪ Varmista, että virtakaapeli ja tiedonsiirtokaapeli ovat erillään. Ne voivat mennä
ristiin, mutta ne eivät saa kulkea rinnakkain.
▪ Tiedonsiirtokaapeli ja virtakaapeli eivät saa koskettaa sisäisiä putkia (paitsi
invertterin PCB‑jäähdytysputkea), jotta kaapelit eivät vaurioituisi kuuman putken
takia.
▪ Sulje kansi kunnolla, ja aseta sähköjohtimet niin, että kansi tai muut osat eivät
pääse irtoamaan.
HUOMIOITAVAA
Läpivientiaukon tekemistä koskevat varotoimet:
▪ Vältä kotelon vahingoittamista.
▪ Kun läpivientiaukot on tehty, suosittelemme purseiden irrottamista ja reunojen ja
niitä ympäröivän alueen maalaamista korjausmaalilla ruostumisen estämiseksi.
▪ Kun sähköjohtoja viedään läpivientiaukkojen läpi, teippaa johtojen ympärille
suojateippiä estämään johtojen vauriot.
a Läpivientiaukko
b Purse
c Tiivisteaine jne.
18.1.5 Tietoja sähkömääräysten täyttämisestä
Vain RKXYQ8
Tämä laitteisto noudattaa standardia:
▪ EN/IEC 61000‑3‑12 edellyttäen, että oikosulkuvirta Ssc on suurempi tai yhtä suuri
kuin taulukon minimiarvo Ssc käyttäjän syöttöjärjestelmän ja julkisen järjestelmän
rajapintapisteessä.
- EN/IEC61000‑3‑12 = eurooppalainen/kansainvälinen tekninen standardi, joka
asettaa julkisiin pienjännitejärjestelmiin liitettyjen laitteiden, joiden
vaihekohtainen tulovirta on >16A ja ≤75A, tuottamien yliaaltovirtojen rajat.
- Laitteiston asentajan tai käyttäjän vastuulla on varmistaa – neuvottelemalla
tarvittaessa jakeluverkko-operaattorin kanssa – että laitteisto liitetään vain
syöttöjärjestelmään, jonka oikosulkuvirta Ssc on suurempi tai yhtä suuri kuin
minimiarvo Ssc.
Malli Ssc-vähimmäisarvo
RKXYQ8 3329kVA
Asentajan ja käyttäjän viiteopas
100
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRVIV -lämpöpumppu sisäasennusta varten
4P499898-1A – 2020.10
