Page 1
Installations- och
användarhandbok
VRV IV värmepump för installation inomhus
RKXYQ5T7Y1B
RDXYQ5T7V1B*
RKXYQ8T7Y1B
RDXYQ8T7V1B
Installations- och användarhandbok
VRV IV värmepump för installation inomhus
Svenska
Page 2
Innehållsförteckning
Innehållsförteckning
1 Allmänna säkerhetsföreskrifter 3
1.1 Om dokumentationen ................................................................ 3
1.1.1 Betydelse av varningstexter och symboler ................. 4
1.2 För användaren ......................................................................... 4
1.3 För installatören......................................................................... 4
1.3.1 Allmänt........................................................................ 4
1.3.2 Installationsplats ......................................................... 5
1.3.3 Köldmedium................................................................ 5
1.3.4 Bärare ......................................................................... 6
1.3.5 Vatten.......................................................................... 6
1.3.6 Elektricitet ................................................................... 6
2 Om dokumentationen 7
2.1 Om detta dokument................................................................... 7
För installatören 7
3 Om lådan 7
3.1 Översikt: Om lådan.................................................................... 7
3.2 Kompressorenhet ...................................................................... 8
3.2.1 Så här packar du upp kompressorenheten................. 8
3.2.2 Så här ska kompressorenheten hanteras................... 8
3.2.3 Så här tar du bort tillbehören från
kompressorenheten .................................................... 8
3.2.4 Ta bort transportstödet................................................ 8
3.2.5 Ta bort transportcellplast ............................................ 8
3.3 Värmeväxlarenhet ..................................................................... 9
3.3.1 Så här packar du upp värmeväxlarenheten................ 9
3.3.2 Så här hanterar du värmeväxlarenheten .................... 9
3.3.3 Så här tar du bort tillbehören från
värmeväxlarenheten ................................................... 9
3.3.4 Ta bort transporthöljet................................................. 9
4 Om enheterna och alternativ 9
4.1 Översikt: Om enheterna och alternativ...................................... 9
4.2 Identifikation .............................................................................. 9
4.2.1 Identifikationsetikett: Kompressorenhet...................... 10
4.2.2 Identifikationsetikett: Värmeväxlarenhet ..................... 10
4.3 Om kompressorenheten och värmeväxlarenheten ................... 10
4.4 Systemlayout............................................................................. 10
4.5 Kombinera enheter och alternativ ............................................. 10
4.5.1 Om kombination av enheter och alternativ ................. 10
4.5.2 Möjliga kombinationer av inomhusenheter ................. 11
4.5.3 Möjliga tillval för kompressorenheten och
värmeväxlarenheten ................................................... 11
5 Förberedelse 12
5.1 Översikt: Förberedelse .............................................................. 12
5.2 Förbereda installationsplats ...................................................... 12
5.2.1 Installationsplatskrav för kompressorenheten............. 12
5.2.2 Installationsplatskrav för värmeväxlarenheten............ 13
5.2.3 Vidta åtgärder mot kylmediumläckage........................ 13
5.3 Förbereda köldmedierören ........................................................ 14
5.3.1 Köldmediumrörkrav..................................................... 14
5.3.2 Köldmediumrörmaterial............................................... 14
5.3.3 Välja rörstorlek............................................................ 14
5.3.4 Välja kylmediumgrenrörsatser .................................... 15
5.3.5 Köldmediumrörlängd och höjdskillnad ........................ 16
5.4 Förbereda dragning av elkablar ................................................ 16
5.4.1 Om elektrisk överensstämmelse................................. 16
5.4.2 Krav på säkerhetsanordningar.................................... 16
6 Installation 17
6.1 Översikt: Installation .................................................................. 17
6.2 Öppna enheterna ...................................................................... 17
6.2.1 Om att öppna enheterna.............................................. 17
6.2.2 Så här öppnar du kompressorenheten ........................ 17
6.2.3 Så här öppnar du kopplingsboxen på
värmeväxlarenheten .................................................... 17
6.3 Montering av kompressorenheten.............................................. 18
6.3.1 Försiktighetsåtgärder vid montering av
kompressorenheten ..................................................... 18
6.3.2 Riktlinjer vid installation av kompressorenheten.......... 18
6.4 Montera värmeväxlarenheten..................................................... 18
6.4.1 Försiktighetsåtgärder vid montering av
värmeväxlarenheten .................................................... 18
6.4.2 Riktlinjer vid installation av värmeväxlarenheten ......... 18
6.4.3 Riktlinjer vid installation av kanalen ............................. 18
6.4.4 Riktlinjer vid installation av dräneringsrör .................... 19
6.5 Anslutning av köldmedierören .................................................... 20
6.5.1 Om anslutning av köldmediumrör ................................ 20
6.5.2 Försiktighetsåtgärder vid anslutning av
köldmediumrör ............................................................. 20
6.5.3 Riktlinjer för rörbockning .............................................. 20
6.5.4 Hårdlöda röränden....................................................... 20
6.5.5 Använda stoppventilen och serviceporten ................... 21
6.5.6 Ta bort ihopklämda rör................................................. 21
6.5.7 Så här ansluter du kylmediumrören till
kompressorenheten ..................................................... 22
6.5.8 Så här ansluter du kylmediumrören till
värmeväxlarenheten .................................................... 23
6.5.9 Ansluta köldmediumgrenrörsatsen .............................. 24
6.6 Kontroll av köldmedierören......................................................... 24
6.6.1 Om kontroll av kylmediumrör ....................................... 24
6.6.2 Kontroll av kylmediumrör: Allmänna riktlinjer............... 24
6.6.3 Kontroll av kylmediumrör: Konfiguration ...................... 24
6.6.4 Utföra en läckagekontroll ............................................. 25
6.6.5 Så här utför du vakuumtömningen............................... 25
6.7 Isolering av kylmediumrör .......................................................... 25
6.8 Påfyllning av köldmedium........................................................... 26
6.8.1 Om påfyllning av kylmedium........................................ 26
6.8.2 Försiktighetsåtgärder vid påfyllning av kylmedium ...... 26
6.8.3 Bestämma mängden ytterligare kylmedium................. 26
6.8.4 Fylla på kylmedium ...................................................... 27
6.8.5 Felkoder vid påfyllning av kylmedium .......................... 28
6.8.6 Hur du fäster etiketten om fluorerade växthusgaser.... 28
6.9 Ansluta elkablarna...................................................................... 28
6.9.1 Om att ansluta elledningarna....................................... 28
6.9.2 Försiktighetsåtgärder vid anslutning av elkablar.......... 29
6.9.3 Riktlinjer vid anslutning av elledningarna..................... 30
6.9.4 Så här ansluter du elkablaget för
kompressorenheten ..................................................... 30
6.9.5 Så här ansluter du elkablarna på
värmeväxlarenheten .................................................... 31
6.10 Slutföra installationen av kompressorenheten ........................... 32
6.10.1 Slutföra signalöverföringskabeldragningen.................. 32
6.10.2 Så här stänger kompressorenheten............................. 32
6.11 Slutföra installationen av värmeväxlarenheten........................... 32
6.11.1 Så här stänger du värmeväxlarenheten....................... 32
7 Konfiguration 32
7.1 Översikt: Konfiguration ............................................................... 32
7.2 Göra lokala inställningar............................................................. 33
7.2.1 Om lokala inställningar................................................. 33
7.2.2 Tillgång till lokala inställningskomponenter.................. 33
7.2.3 Lokala inställningskomponenter................................... 33
7.2.4 Byt till läge 1 eller 2...................................................... 34
7.2.5 Så här använder du läge 1 (och standardsituationen). 34
7.2.6 Använda läge 2............................................................ 35
7.2.7 Läge 1 (och standardsituationen): Övervaka
inställningar.................................................................. 35
7.2.8 Läge 2: Inställningar..................................................... 37
7.2.9 Så här ansluter du PC-konfiguratorn till
kompressorenheten ..................................................... 40
7.3 Energisparläge och optimal drift................................................. 40
7.3.1 Tillgängliga huvuddriftmetoder..................................... 40
Installations- och användarhandbok
2
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 3
1 Allmänna säkerhetsföreskrifter
7.3.2 Tillgängliga komfortinställningar.................................. 40
7.3.3 Exempel: Automatiskt läge vid kylning........................ 41
7.3.4 Exempel: Automatiskt läge vid uppvärmning.............. 42
8 Driftsättning 42
8.1 Översikt: Driftsättning ................................................................ 42
8.2 Försiktighetsåtgärder vid driftsättning ....................................... 42
8.3 Checklista före driftsättning ....................................................... 43
8.4 Checklista under driftsättning .................................................... 43
8.4.1 Om testkörning............................................................ 43
8.4.2 Så här gör du en testkörning (7-segmentdisplay)....... 44
8.4.3 Så här gör du en testkörning (7-segmentdisplay)....... 44
8.4.4 Korrigering efter slutförd testdrift med anmärkningar.. 44
8.4.5 Drift av enheten........................................................... 45
9 Överlämna till användaren 45
10 Underhåll och service 45
10.1 Översikt: Underhåll och service................................................. 45
10.2 Säkerhetsföreskrifter vid underhåll ............................................ 45
10.2.1 Förhindra elektriska stötar .......................................... 45
10.3 Checklista för årligt underhåll av värmeväxlarenheten.............. 45
10.4 Om drift i serviceläge................................................................. 45
10.4.1 Så här använder du vakuumläget ............................... 45
10.4.2 Återvinna kylmedium................................................... 46
11 Felsökning 46
11.1 Översikt: Felsökning .................................................................. 46
11.2 Försiktighetsåtgärder vid felsökning .......................................... 46
11.3 Lösa problem baserade på felkoder .......................................... 46
11.3.1 Felkoder: Översikt....................................................... 46
12 Avfallshantering 50
13 Tekniska data 50

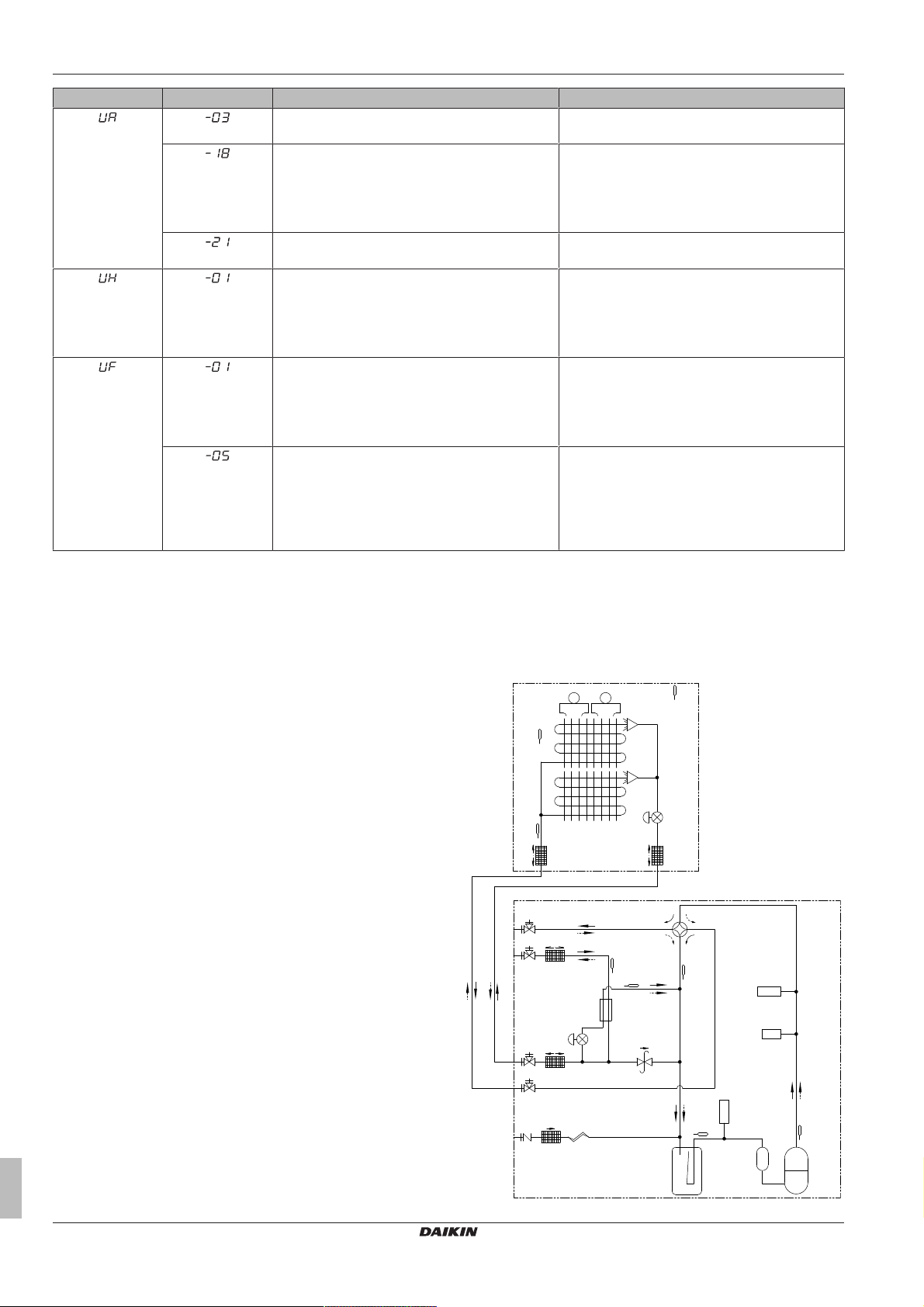

13.1 Rördragningsschema: Kompressorenhet och
värmeväxlarenhet...................................................................... 50
13.2 Kopplingsschema: Kompressorenhet........................................ 51
13.3 Kopplingsschema: Värmeväxlarenhet ....................................... 52
För användaren 53
14 Om systemet 53
14.1 Systemlayout ............................................................................. 53
15 Användargränssnitt 53
16 Före användning 53
17 Drift 54
17.1 Driftsvillkor ................................................................................. 54
17.2 Använda systemet ..................................................................... 54
17.2.1 Om användning av systemet ...................................... 54
17.2.2 Om kylning, uppvärmning, fläktdrift och automatisk
drift .............................................................................. 54
17.2.3 Om uppvärmning ........................................................ 54
17.2.4 Körning av systemet (UTAN växlare för kyla/värme i
fjärrkontrollen) ............................................................. 54
17.2.5 Körning av systemet (MED växlare för kyla/värme i
fjärrkontrollen) ............................................................. 54
17.3 Använda luftavfuktningsprogrammet ......................................... 55
17.3.1 Om luftavfuktningsprogrammet................................... 55
17.3.2 Körning av luftavfuktningsprogrammet (UTAN
växlare för kyla/värme i fjärrkontrollen) ....................... 55
17.3.3 Körning av luftavfuktningsprogrammet (MED växlare
för kyla/värme i fjärrkontrollen).................................... 55
17.4 Ändra luftflödesriktningen .......................................................... 55
17.4.1 Om luftflödesklaffen .................................................... 55
17.5 Ställa in huvudanvändargränssnittet ......................................... 56
17.5.1 Om inställning av huvudanvändargränssnittet ............ 56
17.5.2 Så här anger du huvudanvändargränssnittet (VRV
DX).............................................................................. 56
17.5.3 Om styrningssystem .................................................... 56
18 Energisparläge och optimal drift 56
18.1 Tillgängliga huvuddriftmetoder ................................................... 57
18.2 Tillgängliga komfortinställningar ................................................. 57
19 Underhåll och service 57
19.1 Underhåll efter ett långt driftsstopp ............................................ 57
19.2 Underhåll före ett långt driftsstopp ............................................. 57
19.3 Om kylmediet ............................................................................. 57
19.4 Service och garanti efter försäljning ........................................... 58
19.4.1 Garantiperiod ............................................................... 58
19.4.2 Rekommenderat underhåll och inspektion................... 58
19.4.3 Rekommenderade underhålls- ochinspektionscykler .. 58
19.4.4 Nedkortade underhålls- och utbytescykler................... 58
20 Felsökning 59
20.1 Felkoder: Översikt ...................................................................... 59
20.2 Symptom som INTE är systemfel ............................................... 60
20.2.1 Symptom: Systemet startar inte................................... 60
20.2.2 Symptom: Växlingskontakten för kyla/värme fungerar
inte ............................................................................... 60
20.2.3 Symptom: Fläktdrift är möjlig, men kylning och
värme fungerar inte...................................................... 60
20.2.4 Symptom: Fläktstyrkan motsvarar inte inställningen.... 60
20.2.5 Symptom: Fläktriktningen överensstämmer inte med
inställningen ................................................................. 60
20.2.6 Symptom: Vit dimma kommer ut ur en enhet
(inomhusenhet) ............................................................ 60
20.2.7 Symptom: Vit dimma kommer ut ur en enhet
(inomhusenhet, värmeväxlarenhet) ............................. 61
20.2.8 Symptom: På användargränssnittets display visas
"U4" eller "U5". Enheten stannar, men startar sedan
igen efter några minuter............................................... 61
20.2.9 Symptom: Buller från luftkonditioneringen
(inomhusenhet, värmeväxlarenhet) ............................. 61
20.2.10 Symptom: Buller från luftkonditioneringen
(inomhusenhet, kompressorenhet,
värmeväxlarenhet) ....................................................... 61
20.2.11 Symptom: Buller från luftkonditioneringen
(kompressorenhet, värmeväxlarenhet) ........................ 61
20.2.12 Symptom: Det kommer damm från
värmeväxlarenheten .................................................... 61
20.2.13 Symptom: Enheterna kan lukta.................................... 61
20.2.14 Symptom: Värmeväxlarenhets fläkt snurrar inte .......... 61
20.2.15 Symptom: På displayen visas "88" .............................. 61
20.2.16 Symptom: Kompressorn i kompressorenheten
stoppar inte efter en kort körning i uppvärmningsläge . 61
20.2.17 Symptom: Insidan på en kompressorenhet är varm
även sedan enheten har stoppats................................ 61
20.2.18 Symptom: Varm luft känns när inomhusenheten är
avstängd ...................................................................... 61
21 Flyttning 61
22 Avfallshantering 61
23 Ordlista 61
1 Allmänna
säkerhetsföreskrifter
1.1 Om dokumentationen
▪ Den ursprungliga dokumentationen har skrivits på engelska. Alla
andra språk är översättningar.
▪ Säkerhetsföreskrifterna i detta dokument omfattar oerhört viktig
information, så det är viktigt att följa dem noggrant.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
3
Page 4
1 Allmänna säkerhetsföreskrifter
▪ Installation av systemet, och alla aktiviteter som beskrivs i
installationshandboken samt installatörens referensguide får
endast utföras av en behörig installatör.
1.1.1 Betydelse av varningstexter och symboler
FARA
Anger en situation som leder till död eller allvarlig skada.
FARA: RISK FÖR ELCHOCK
Anger en situation som kan leda till att du får en elchock.
FARA: RISK FÖR BRÄNNSKADOR
Anger en situation som kan leda till brännskador på grund
av extremt varma eller kalla temperaturer.
FARA: RISK FÖR EXPLOSION
Anger en situation som kan leda till en explosion.
VARNING
Anger en situation som kan leda till död eller allvarlig
skada.
VARNING: BRANDFARLIGT MATERIAL
FÖRSIKTIGT
Anger en situation som kan leda till mindre eller måttliga
skador.
NOTERING
Anger en situation som kan leda till skador på utrustningen
eller lokalen.
INFORMATION
Anger användbara råd eller ytterligare information.
NOTERING
▪ Placera INTE föremål eller utrustning ovanpå enheten.
▪ Sitt INTE, klättra eller stå på enheten.
▪ Enheter är märkta med följande symbol:
Detta betyder att elektriska komponenter och elektroniska
produkter inte ska blandas med osorterat hushållsavfall. Försök
INTE att demontera systemet själv: nedmontering av systemet,
hantering av köldmedium, olja och andra delar måste göras av en
behörig installatör i enlighet med gällande lagstiftning.
Enheterna måste behandlas på en specialiserad
behandlingsanläggning för återanvändning, återvinning och
reparation. Genom att säkerställa en korrekt avfallshantering av
produkten bidrar du till att förhindra eventuella negativa
konsekvenser för miljön och för människors hälsa. Kontakta din
installatör eller lokala myndigheter för mer information.
▪ Batterier är märkta med följande symbol:
Detta betyder att batterierna inte ska blandas med osorterat
hushållsavfall. Om en kemisk symbol finns tryckt under symbolen
betyder det att batteriet innehåller en tungmetall som överstiger en
särskild koncentration.
Möjliga kemiska symboler är: Pb: bly (>0,004%).
Förbrukade batterier måste behandlas på en specialiserad
behandlingsanläggning för återanvändning. Genom att säkerställa
en korrekt avfallshantering av batterierna bidrar du till att förhindra
eventuella negativa konsekvenser för miljön och människors
hälsa.
1.3 För installatören
Symbol Förklaring
Läs igenom installations- och bruksanvisningen
samt kopplingsinstruktionerna inför installation.
Läs servicehandboken inför underhålls- och
serviceuppgifter.
Mer information finns i installations- och
användarhandboken.
1.2 För användaren
▪ Kontakta din installatör om du inte är säker på hur du använder
enheten.
▪ Denna utrustning kan användas av barn från 8 år och uppåt samt
av personer med nedsatt fysisk, sensorisk eller mental förmåga
eller brist på erfarenhet och kunskap, under förutsättning att de
övervakas eller får instruktioner angående användning av
utrustningen på ett säkert sätt och inser de risker som finns. Barn
får inte leka med utrustningen. Rengöring och underhållsarbeten
får inte utföras av barn utan övervakning.
VARNING
För att förhindra elektriska stötar eller brand:
▪ Spola INTE av enheten.
▪ Hantera INTE enheten med våta händer.
▪ Placera INTE något vattenfyllt föremål på enheten.
1.3.1 Allmänt
Kontakta din installatör om du inte är säker på hur du installerar eller
använder enheten.
NOTERING
Felaktig installation eller anslutning av utrustning eller
tillbehör kan orsaka elchock, kortslutning, läckage, brand
eller annan skada på utrustningen. Använd endast
tillbehör, extrautrustning och reservdelar som tillverkats
eller godkänts av Daikin.
VARNING
Se till att installationen, kontroller och använda material
överensstämmer med gällande lagstiftning (utöver
instruktionerna i dokumentationen Daikin).
FÖRSIKTIGT
Bär lämplig personlig skyddsutrustning (skyddshandskar,
säkerhetsglasögon, etc.) under installationen, underhållet
eller reparationen av systemet.
VARNING
Riv isär och kasta plastförpackningsmaterialet så att ingen,
speciellt barn, inte kan leka med det. Möjlig risk: kvävning.
Installations- och användarhandbok
4
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 5
1 Allmänna säkerhetsföreskrifter
FARA: RISK FÖR BRÄNNSKADOR
▪ Vidrör INTE köldmedierör, vattenledningar eller interna
delar under eller omedelbart efter drift. De kan vara för
varma eller för kalla. Vänta tills de återgår till normal
temperatur. Använd skyddshandskar om du måste röra
vid dem.
▪ Vidrör ALDRIG oavsiktligt läckage av köldmediet.
VARNING
Vidta nödvändiga åtgärder för att förebygga att smådjur
söker skydd i enheten. Smådjur som kommer i kontakt
med strömförande delar kan orsaka fel, rökutveckling eller
eldsvåda.
FÖRSIKTIGT
Vidrör INTE enhetens luftinlopp eller aluminiumspjäll.
NOTERING
▪ Placera INTE föremål eller utrustning ovanpå enheten.
▪ Sitt INTE, klättra eller stå på enheten.
NOTERING
Arbeten som utförs på utomhusenheten ska helst göras
under torra väderförhållanden för att förhindra
vatteninträngning.
I enlighet med gällande lagstiftning kan det vara nödvändigt att föra
en loggbok över utrustningen. Denna ska som minst innehålla:
information om underhåll, reparationsarbete, kontrollresultat,
passningstider, etc.
Dessutom ska minst följande information om systemet vara
tillgänglig på lätt åtkomlig plats:
▪ Nedstängningsinstruktioner i händelse av nödfall
▪ Namn och adress till brandkår, polis och sjukhus
▪ Namn, adress och jourtelefonnummer till serviceavdelningar
I Europa ger EN378 nödvändiga riktlinjer för denna loggbok.
1.3.2 Installationsplats
▪ Se till att det finns tillräckligt med utrymme runt enheten för
tillräcklig luftcirkulation.
▪ Se till att installationsplatsen håller för enhetens vikt och
vibrationer.
▪ Se till att området är väl ventilerat. Blockera ALDRIG några
ventilationsöppningar.
▪ Se till att enheten står på en jämn yta.
Installera INTE enheten på någon av följande platser:
▪ I miljöer med explosionsrisk.
▪ I närheten av maskiner som avger elektromagnetiska vågor.
Elektromagnetiska vågor kan störa styrsystemet och göra att
utrustningen inte fungerar som den ska.
▪ På platser med risk för brand på grund av läckage av brandfarliga
gaser (t.ex. lösningsmedel eller bensin), kolfiber eller lättantändligt
damm.
▪ På platser där frätande gas (t.ex. svavelsyrliga gaser) produceras.
Korrosion av kopparledningar eller lödda delar kan orsaka att
köldmediet läcker ut.
1.3.3 Köldmedium
Om tillämpligt. Se installationshandboken eller installatörens
referenshandbok för mer information.
NOTERING
Se till att köldmedierören överensstämmer med gällande
lagstiftning. I Europa är EN378 den gällande standarden.
NOTERING
Se till att utomhusledningar och -anslutningar inte utsätts
för belastning.
VARNING
Under kontroller får du ALDRIG trycksätta apparaterna
med ett tryck som överstiger det högsta tillåtna trycket
(anges på enhetens märkplåt).
VARNING
Vidta tillräckliga försiktighetsåtgärder vid
köldmedieläckage. Om köldmediegas läcker ska området
ventileras omedelbart. Möjliga risker:
▪ För hög koncentration av köldmedium i trånga
utrymmen kan leda till syrebrist.
▪ Giftig gas kan bildas om köldmediegas kommer i
kontakt med öppen låga.
FARA: RISK FÖR EXPLOSION
Nedpumpning – läckage av köldmedium. Om du vill
tömma systemet och det finns en läcka i
köldmediumkretsen:
▪ Använd INTE enhetens automatiska tömningsfunktion
som samlar allt köldmedium från systemet i
utomhusenheten. Trolig konsekvens: Självantändning
och explosion i kompressorn på grund av luft som
kommer in i driftkompressorn.
▪ Använd ett separat återvinningssystem så att enhetens
kompressor INTE behöver köras.
VARNING
Återvinn alltid köldmedium. Släpp ALDRIG ut dem direkt i
miljön. Använd en vakuumpump för att evakuera
installationen.
NOTERING
När alla rör anslutits ska man kontrollera att inte gas läcker
ut. Använd kvävgas för att utföra gasläckagekontroll.
NOTERING
▪ För att undvika att kompressorn havererar får INTE mer
köldmedium fyllas på än det som är specificerat.
▪ När köldmediesystemet ska öppnas ska köldmedium
behandlas i enlighet med gällande bestämmelser.
VARNING
Se till att det inte finns något syre i systemet. Köldmedium
får endast fyllas på efter utförd läckagetest och
vakuumtorkning.
▪ Om den måste fyllas på finns information på enhetens namnplåt.
Här anges typ av kylmedium och nödvändig mängd.
▪ Utomhusenheten har fyllts på med köldmedium från fabrik och
beroende på rörtjocklek och rörlängder kan vissa system behöva
ytterligare påfyllning av köldmedium.
▪ Använd endast verktyg den kylmediumtyp som används i
systemet för att upprätthålla nödvändigt tryck och förhindra att
främmande föremål kommer in i systemet.
▪ Fyll på kylmediumvätska som följer:
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
5
Page 6
1 Allmänna säkerhetsföreskrifter
Om Då
Ett hävertrör finns
(d.v.s. cylindern är markerad
med "Liquid filling siphon
attached" – hävert för
vätskepåfyllning ansluten)
Ett hävertrör finns INTE Påfyllning med cylindern upp och
▪ Öppna kylmediumcylindrar långsamt.
▪ Fyll på kylmediet i vätskeform. Om du fyller på det i gasform är
normal drift inte möjlig.
FÖRSIKTIGT
När laddningen av köldmedium är klar eller tillfälligt
upphör, stäng omedelbart ventilen till köldmedietanken.
Om ventilen inte stängs omedelbart kommer kvarvarande
tryck att ladda det extra köldmediet. Trolig konsekvens:
Fel mängd köldmedium.
Påfyllning med cylindern upprätt.
ned.
1.3.4 Bärare
Om tillämpligt. Se installationshandboken eller installatörens
referenshandbok för mer information.
VARNING
Valet av bärare MÅSTE ske i enlighet med gällande
bestämmelser.
VARNING
Vidta tillräckliga försiktighetsåtgärder vid bärarläckage. Om
bärare läcker ut måste utluftning ske omedelbart och
därefter kontaktar du din lokala återförsäljare.
VARNING
Omgivningstemperaturen inuti enheten kan bli mycket
högre än rumstemperaturen, t.ex. 70°C. Om bärare läcker
ut kan varma delar inuti enheten skapa en riskfull situation.
VARNING
Användning och installation av tillämpningen MÅSTE följa
de säkerhets- och miljömässiga föreskrifter som anges i
gällande lagstiftning.
1.3.5 Vatten
Om tillämpligt. Se installationshandboken eller installatörens
referenshandbok för mer information.
1.3.6 Elektricitet
FARA: RISK FÖR ELCHOCK
▪ Stäng AV all strömförsörjning innan du avlägsnar
kopplingsdosans skyddskåpa och kopplar elektriska
ledningar eller rör vid elektriska delar.
▪ Stäng av strömförsörjningen i mer än 1 minut och mät
spänningen vid kontakterna på huvudkretsens
kondensatorer eller elektriska komponenter innan du
utför reparationer. Spänningen MÅSTE vara mindre än
50 V likspänning innan du kan röra vid elektriska
komponenter. Se kopplingsschemat för kontakternas
placering.
▪ Rör INTE vid elektriska komponenter med våta händer.
▪ Lämna INTE enheten obevakad när serviceluckan har
avlägsnats.
VARNING
Om enheten INTE är fabriksinstallerad måste en
huvudbrytare eller andra medel för att kunna koppla ifrån
enheten installeras, med en kontaktseparation i alla poler
som resulterar i fullständig bortkoppling enligt villkoren i
överspänningsklass II, i den fasta kabeldragningen.
VARNING
▪ Använd ENDAST kopparledningar.
▪ Se till att elinstallationen överensstämmer med
gällande lagstiftning.
▪ All extern kabeldragning måste utföras i enlighet med
kopplingsschemat som medföljer produkten.
▪ Kläm ALDRIG kabelbuntar och se till att de inte
kommer i kontakt med icke-isolerade ledningar eller
vassa kanter. Kontrollera att ingen extern belastning
påfrestar kabelanslutningarna.
▪ Se till att installera jordledare. Jorda INTE enheten till
en vattenledning, ett vågfrontskydd eller en jordledning
för telefon. Ofullständig jordning kan leda till elektriska
stötar.
▪ Se till att använda en dedikerad strömkrets. Dela
ALDRIG strömförsörjning med någon annan apparat.
▪ Se till att nödvändiga säkringar eller kretsbrytare
installeras.
▪ Se till att installera en jordfelsbrytare. Om inte detta
följs kan det resultera i elektriska stötar eller eldsvåda.
▪ Vid installation av jordfelsbrytaren ska du kontrollera att
den är kompatibel med invertern (som klarar
högfrekvent elektriskt brus) för undvika att
jordfelsbrytaren löser ut i onödan.
NOTERING
Se till att vattenkvaliteten uppfyller EU-direktivet 98/83 EG.
Installations- och användarhandbok
6
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 7
2 Om dokumentationen
NOTERING

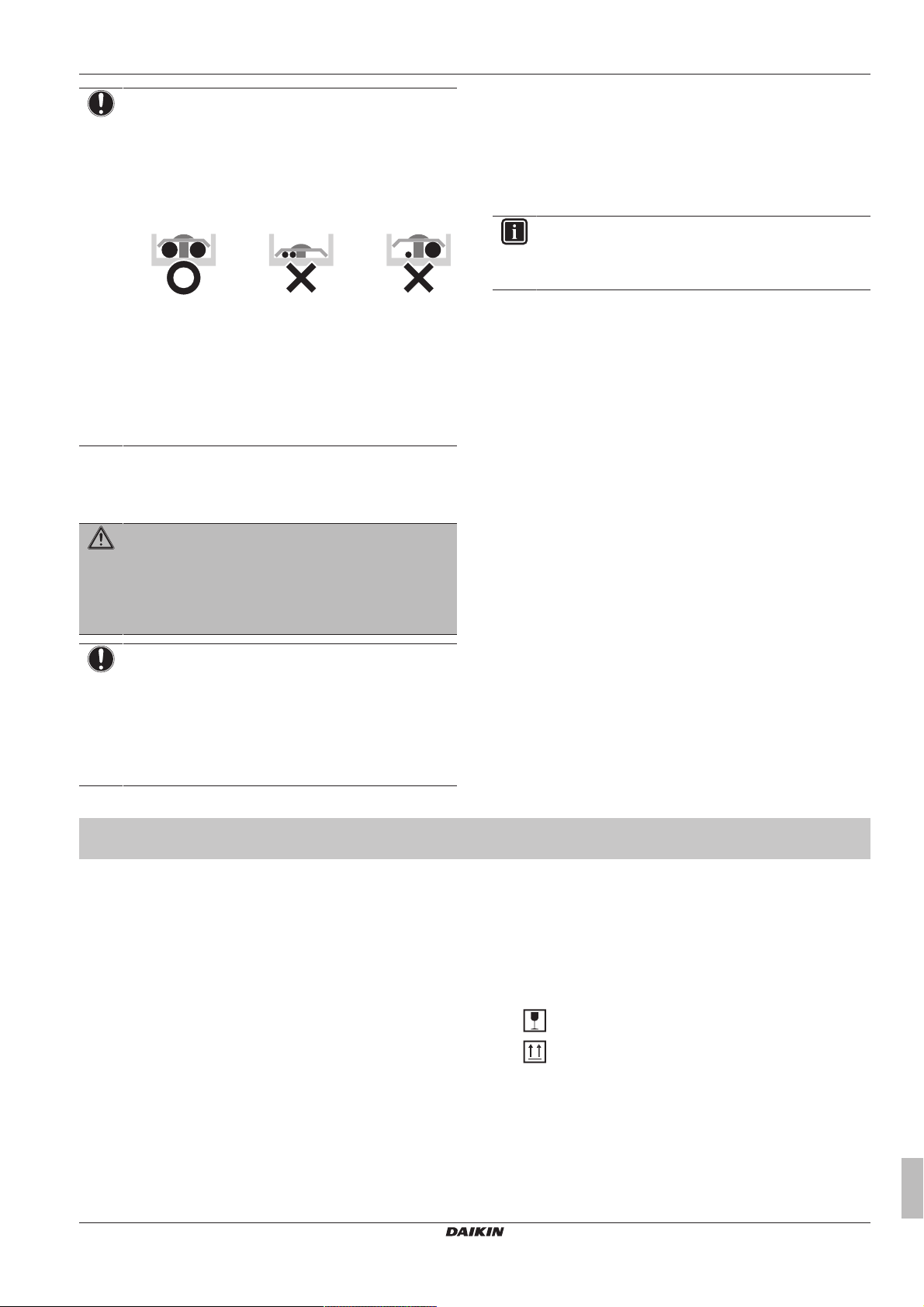

Försiktighetsåtgärder vid dragning av strömkabel:
▪ Anslut inte kablar av olika storlek till samma
strömförsörjningsterminal (slacka ledningar för
strömförsörjningen kan orsaka överhettning).
▪ När du ansluter kablar av samma storlek ska de
anslutas enligt bilden nedan.
▪ För kabeldragning ska avsedd el-kabel användas och
anslutas ordentligt, därefter säkras för att förhindra att
extern belastning inverkar på kopplingsplinten.
▪ Använd avsedd skruvmejsel för att dra åt skruvarna på
kopplingsplinten. En skruvmejsel med litet huvud kan
skada skruvskallen och försvåra korrekt åtdragning.
▪ Kopplingsplintens skruvar kan skadas om de dras åt för
hårt.
Installera strömkablar på minst 1 meters avstånd från tv- eller
radioapparater för att förebygga störningar. Beroende på
radiovågorna kan ett avstånd på 1 meter vara otillräckligt för att
eliminera bruset.
VARNING
▪ När du är färdig med elanslutningarna kontrollerar du
att alla elektriska komponenter och kontakter i eldosan
är ordentligt anslutna.
▪ Se till att alla skyddskåpor är stängda innan du sätter
igång enheten.
NOTERING
Gäller endast om strömförsörjningen har tre faser och
kompressorn har en PÅ/AV startmetod.
Om det föreligger risk för omvänd faskoppling efter tillfälligt
strömavbrott och/eller om strömmen kommer och går när
produkten är i drift, då kan man montera ett externt
fasskydd. Om produkten körs med fasfel kan kompressorn
och andra komponenter skadas.
2 Om dokumentationen
2.1 Om detta dokument
Målgrupp
Behöriga installatörer + slutanvändare
INFORMATION
Denna utrustning är avsedd att användas av utbildade
användare i butiker, lätt industri och på lantbruk, eller för
kommersiellt bruk av icke-fackmän.
Dokumentuppsättning
Detta dokument är en del av en dokumentuppsättning. Den
kompletta dokumentuppsättningen består av:
▪ Allmänna försiktighetsåtgärder:
▪ Försiktighetsåtgärder som du måste läsa före installation
▪ Format: Papper (i tillbehörsväskan för kompressorenheten)
▪ Installations- och användarhandbok för kompressorenheten:
▪ Installations- och bruksanvisningar
▪ Format: Papper (i tillbehörsväskan för kompressorenheten)
▪ Installationshandbok för värmeväxlarenheten:
▪ Installationsanvisningar
▪ Format: Papper (i tillbehörsväskan för värmeväxlarenheten)
▪ Installations- och användarhandbok:
▪ Förberedelse av installationen, tekniska specifikationer,
referensdata, …
▪ Detaljerade steg för steg-instruktioner och
bakgrundsinformation för grundläggande och avancerad
användning
▪ Format: Digitala filer på http://www.daikineurope.com/support-
and-manuals/product-information/
De senaste versionerna av den medföljande dokumentationen kan
finnas på Daikins lokala webbplats eller genom din återförsäljare.
Den ursprungliga dokumentationen har skrivits på engelska. Alla
andra språk är översättningar.
För installatören
3 Om lådan
3.1 Översikt: Om lådan
I det här kapitlet finns en beskrivning av vad du måste göra när
lådan med kompressorenheten och värmeväxlarenheten levererats
till platsen.
Här finns information om:
▪ Uppackning och hantering av enheten
▪ Ta bort tillbehör från enheterna
▪ Ta bort transportstödet (endast för RKXYQ5)
▪ Ta bort transportcellplast (endast för RKXYQ8)
▪ Ta bort transporthöljet från värmeväxlarenheten
Tänk på följande:
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
▪ Enheten måste kontrolleras för skador vid leveransen. Eventuella
skador ska omedelbart anmälas till transportbolagets
representant.
▪ Placera den förpackade enheten så nära installationsplatsen som
möjligt för att skydda den från transportskador.
▪ Vid skötsel av enheten beaktas nedanstående:
Ömtåligt, hantera enheten försiktigt.
Se alltid till att enheten står upp så att inte kompressorn
skadas.
▪ Välj i förväg vilken väg enheten ska föras in.
Installations- och användarhandbok
7
Page 8
3 Om lådan
4×
1 2
a
1×
b
1×
c
1×
d
1×e1×f3×
1×1× 1× 1×1×
8 HP
a eb dc
1× 1×1×1×
d cba5 HP
·
3
1
(10.1 N·m)
2
a
b
3.2 Kompressorenhet
3.2.1 Så här packar du upp kompressorenheten
3.2.2 Så här ska kompressorenheten hanteras
▪ Med förpackning. Använd gaffeltruck.
a+b Rördragningstillbehör för krets 1 (till värmeväxlarenheten)
5HP 8HP
a Gas Ø19,1mm Ø22,2mm
b Vätska Ø12,7mm Ø12,7mm
c+d Rördragningstillbehör för krets 2 (till inomhusenheter)
5HP 8HP
c Gas Ø15,9mm Ø19,1mm
d Vätska Ø9,5mm Ø9,5mm
e Röradapter (Ø19,1→22,2mm) som du behöver vid
anslutning av rördragning till värmeväxlarenheten (endast
för 8HP)
▪ Utan förpackning. Bär enheten långsamt som visas:
3.2.3 Så här tar du bort tillbehören från kompressorenheten
1 Ta bort tillbehören (del 1).
a Allmänna försiktighetsåtgärder
b Installations- och användarhandbok för
kompressorenheten
c Dekal med information om fluorgaser som påverkar
växthuseffekten
d Flerspråkig dekal med information om fluorgaser som
påverkar växthuseffekten
e Skruv (behövs endast för 5HP för skärmande av
signalkabel) (se "6.9.4Så här ansluter du elkablaget för
kompressorenheten"på sidan30)
f Buntband
2 Ta bort frontluckan. Se "6.2.2 Så här öppnar du
kompressorenheten"på sidan17.
3 Ta bort tillbehören (del 2).
3.2.4 Ta bort transportstödet
Endast för RKXYQ5.
NOTERING
Om enheten används med transportstödet monterat kan
onormala vibrationer eller ljud uppstå.
Transportstödet som installerats över kompressorbenet som skydd
för enheten vid transporten måste tas bort. Gör som visas i bilden
och följ proceduren nedan.
1 Lossa fästmuttern en aning (a).
2 Ta bort transportstödet (b) enligt bilden nedan.
3 Dra åt fästmuttern (a) igen.
3.2.5 Ta bort transportcellplast
Endast för RKXYQ8.
Ta bort cellplast. Cellplasten skyddar enheten vid transport.
Installations- och användarhandbok
8
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 9
3.3 Värmeväxlarenhet
1 2
1× 1× 1×
1× 1× 3×
1×
b c da
e f g
3.3.1 Så här packar du upp värmeväxlarenheten
4 Om enheterna och alternativ
3.3.3 Så här tar du bort tillbehören från värmeväxlarenheten
a Skräpfilter, tillval
b Installationshandbok för värmeväxlarenheten
c Tätning
d Dräneringsslang
e Metallklämma
f Skruv (för skärmande av överföringskabel) (se "6.9.5Så
här ansluter du elkablarna på värmeväxlarenheten"på
sidan31)
g Buntband
3.3.4 Ta bort transporthöljet
Ta bort höljet. Höljet skyddar enheten vid transport.
3.3.2 Så här hanterar du värmeväxlarenheten
NOTERING
När värmeväxlarenheten lyfts bort från pallen ska du INTE
sätta enhetens insugs- eller utloppssida på golvet. Trolig
konsekvens: Deformation av insugs- eller
utloppsöppningen.
FÖRSIKTIGT
Vidrör inte luftintag eller aluminiumspjäll eftersom det finns
risk för att du skadas.
▪ Med förpackning. Använd gaffeltruck eller lyftstroppar.
▪ Utan förpackning. Bär enheten långsamt som visas:
4 Om enheterna och alternativ
4.1 Översikt: Om enheterna och alternativ
Detta kapitel innehåller information om:
▪ Identifiering av kompressorenhet och värmeväxlarenhet.
▪ Var kompressorenheten och värmeväxlarenheten passar i
systemlayouten.
▪ Med vilka inomhusenheter och tillval som du kan kombinera
kompressorenheten och värmeväxlarenheten.
4.2 Identifikation
NOTERING
Vid installation eller underhåll av flera enheter samtidigt
ska du se till att INTE blanda ihop servicepanelerna för de
olika modellerna.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
9
Page 10
4 Om enheterna och alternativ
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
4.2.1 Identifikationsetikett: Kompressorenhet
Plats
Modellidentifiering
Exempel: R K X Y Q 5 T7 Y1 B [*]
Kod Förklaring
R Utomhus, luftkyld
K Kompressorenhet
X Värmepump (ej kontinuerlig uppvärmning)
Y Enkelmodul
Q Köldmedium R410A
5+8 Kapacitetsklass
T7 VRV IV-serier
Y1 Strömförsörjning
B Europeiska marknaden
[*] Mindre modelländringsindikering
4.2.2 Identifikationsetikett: Värmeväxlarenhet
Plats
4.3 Om kompressorenheten och värmeväxlarenheten
Den här installationshandboken avhandlar VRV IV, fullständigt
inverterardrivet värmepumpsystem för installation inomhus.
Kompressorenheten och värmeväxlarenheten ska installeras
inomhus och är avsedda för luft till luft-värmepumptillämpningar.
Specifikation 5HP 8HP
Maxkapacitet Uppvärmning 16,0kW 25,0kW
Kylning 14,0kW 22,4kW
Konstruktionsutomhus
temperatur
Konstruktionstemperatur för
Uppvärmning –20~15,5°CWB
Kylning –5~46°CDB
5~35°CDB
kompressorenheten och
värmeväxlarenheten
Maximal relativ
luftfuktighet vid
kompressorenheten
Uppvärmning 50%
Kylning 80%
(a)
(a)
och
värmeväxlarenheten
(a) För att undvika kondens och att vatten droppar från
enheten. Om temperatur eller luftfuktighet ligger utanför
dessa gränser kanske säkerhetsanordningar aktiveras och
luftkonditioneringsanläggningen kanske inte startar.
4.4 Systemlayout
NOTERING
Systemet bör inte utformas för temperaturer under –15°C.
INFORMATION
Vissa kombinationer av inomhusenheter är inte tillåtna,
information om detta finns under "4.5.2 Möjliga
kombinationer av inomhusenheter"på sidan11.
Modellidentifiering
Exempel: R D X Y Q 5 T7 V1 B [*]
Kod Förklaring
R Utomhus, luftkyld
D Värmeväxlarenhet
X Värmepump (ej kontinuerlig uppvärmning)
Y Enkelmodul
Q Köldmedium R410A
5+8 Kapacitetsklass
T7 VRV IV-serier
V1 Strömförsörjning
B Europeiska marknaden
[*] Mindre modelländringsindikering
Installations- och användarhandbok
10
1 För VRVDX-inomhusenheter
2 För VRVDX-inomhusenheter kombinerade med en luft till
luft-hanteringsenhet
a Värmeväxlarenhet
b Kompressorenhet
c Kylmediumrör
d Användargränssnitt (dedikerat beroende på typ av
inomhusenhet)
VRVDX VRV-inomhusenhet, direct expansion (DX)
EKEXV Expansionsventilsats
AHU Lufthanteringsenhet
4.5 Kombinera enheter och alternativ
4.5.1 Om kombination av enheter och alternativ
NOTERING
För att säkerställa att din systemkonfiguration
(kompressorenhet+värmeväxlarenhet+inomhusenhet(er))
ska fungera måste du kontrollera aktuella tekniska data för
VRV IV-värmepump för installation inomhus.
VRV IV-värmepumpsystemet för installation inomhus kan
kombineras med flera typer av inomhusenheter och är endast avsett
för användning med R410A.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 11
4 Om enheterna och alternativ
1×1× 1× 1×1× 1×
Xb ca
1×
X X X
1
1
2
X1M
X1A
A B C
A1P
DS1
X66A
X1A
A1P
DS1
X66A
X1M
I produktkatalogen för VRV IV-värmepump för installation inomhus
finns en översikt över vilka enheter som är tillgängliga.
En översikt ges med indikation av tillåtna kombinationer av
inomhusenheter, kompressorenheter och värmeväxlarenheter. Vissa
kombinationer är ej tillåtna. Dessa lyder under de regler som anges i
de tekniska data.
4.5.2 Möjliga kombinationer av inomhusenheter
I allmänhet kan följande typer av inomhusenheter anslutas till ett
VRV IV-värmepumpsystem för installation inomhus. Listan är inte
fullständig och beror på kombinationer av modeller för
kompressorenhet, värmeväxlarenhet och inomhusenheter.
▪ VRV-direktexpansionsinomhusenheter (DX) (luft till luft-
tillämpningar).
▪ AHU (luft till luft-tillämpningar): EKEXV-sats+EKEQM-box krävs,
beroende på tillämpning.
▪ Komfortluftgardin (luft till luft-tillämpningar): CYV (Biddle)-serie.
När du väljer inomhusenhet ska du beakta följande tabell med
begränsningar för anslutningsförhållandet. Mer detaljerad
information finns i de tekniska data.
Använda
inomhusenheter
Endast VRVDX Totalt: 50~130%
VRV DX + AHU Totalt: 50~110%
Tillåten per inomhusenhetstyp:
▪ VRV DX: 50~110%
▪ AHU: 0~60%
Endast AHU Totalt: 90~110%
Endast FXMQ-MF Totalt: 50~100%
Inga andra kombinationer än de som nämns ovan är
tillåtna.
Kapacitet CR
Beskrivning 5HP 8HP
Växlingskontakt för val av kyla/
KRC19-26A
värme
Väljarkabel kyla/värme EKCHSC —
Kretskort, väljare kyla/värme — BRP2A81
(a)
Med tillvalsfästbox för brytaren KJB111A

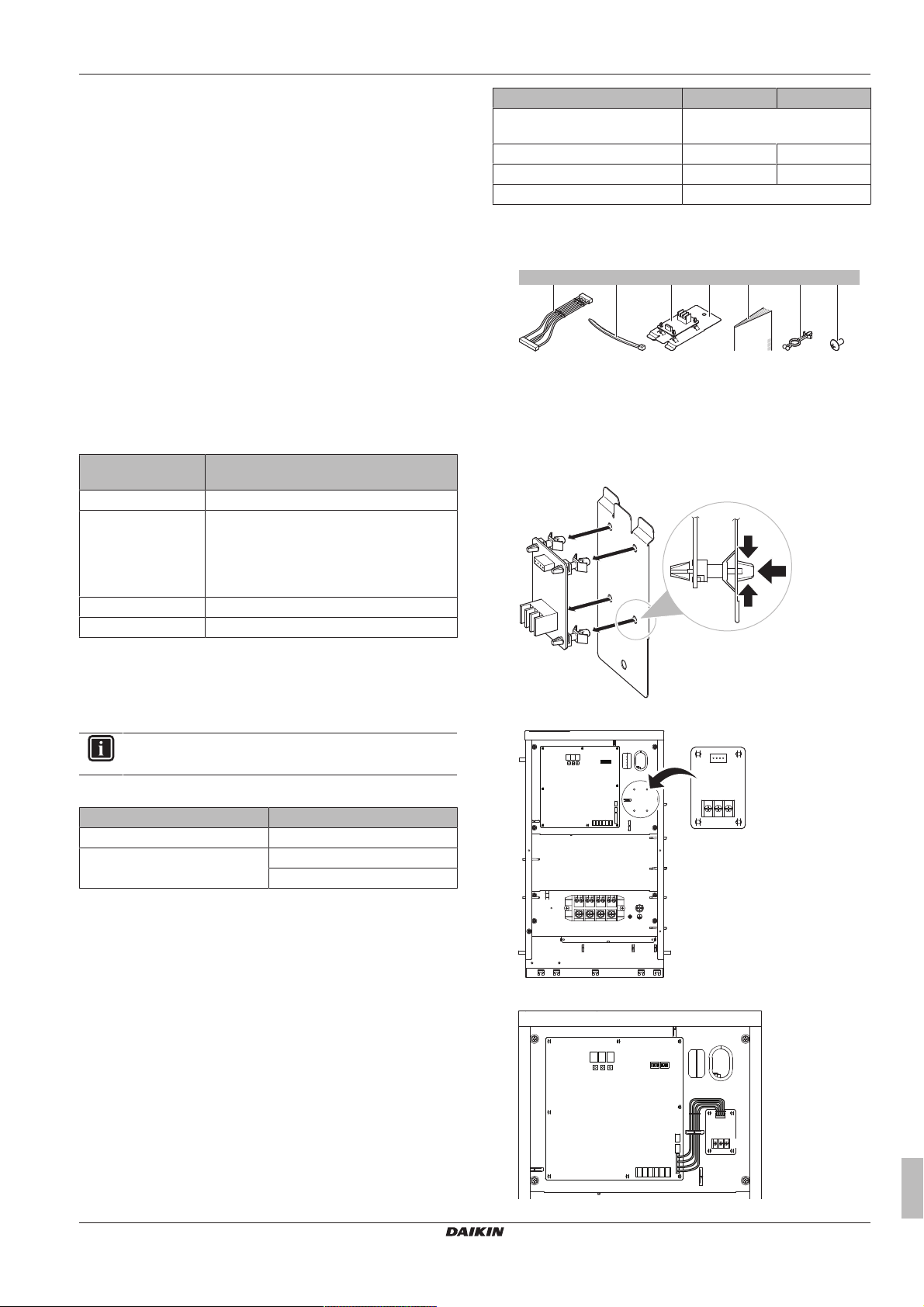

(a) Installera BRP2A81 som följer:
1 Kontrollera komponenterna för BRP2A81. Du behöver INTE
alla.
a Kabel
b Buntband
c Kretskort
X Behövs ej
2 Ta bort serviceluckan på kompressorenheten och
kopplingsboxen. Se "6.2.2 Så här öppnar du
kompressorenheten"på sidan17.
3 Ta bort monteringsplåten från kretskortet.
4.5.3 Möjliga tillval för kompressorenheten och värmeväxlarenheten
INFORMATION
Se tekniska data för de senaste tillvalsnamnen.
Köldmediumgrenrörsats
Beskrivning Modellnamn
Refnet-huvud KHRQ22M29H
Refnet-koppling KHRQ22M20T
KHRQ22M29T9
För val av optimal grenrörsats, se "5.3.4 Välja
kylmediumgrenrörsatser"på sidan15.
Extern styradapter (DTA104A61/62)
För att styra specifik drift med en extern insignal från en central
styrning kan den externa styradaptern användas. Instruktioner
(gruppvis eller individuellt) kan ges för lågbullrande drift och
strömförbrukningsbegränsad drift.
Den externa styradaptern måste installeras i inomhusenheten.
PC-konfiguratorkabel (EKPCCAB)
Du kan göra flera lokala inställningar vid driftsättning via ett PCgränssnitt. För detta krävs tillvalet EKPCCAB som är en dedikerad
kabel för kommunikation med kompressorenheten. Programvaran
för användargränssnittet är tillgängligt på http://
www.daikineurope.com/support-and-manuals/software-downloads/.
Väljare kyla/värme
För styrning av kylnings- eller uppvärmningsdrift från en central plats
kan följande tillval anslutas:
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
4 Montera kretskortet.
5 Anslut kabeln.
Installations- och användarhandbok
11
Page 12
5 Förberedelse
KRC19-26A
X1A
A B C
A B C
X1M
1 2 3 4
OFF
X66A
ON
DS1
A1P
b
c
f
d
d
a
e
b
c
(mm)
g
b
c
6 Anslut växlingskontakten för kyla/värme. Åtdragningsmoment
X1M (A/B/C): 0,53~0,63N•m
7 Fäst alla kablar med kabeldragskydd.
8 Sätt PÅ DIP-switchen (DS1‑1).
9 Sätt tillbaka serviceluckorna. Se "6.10.2 Så här stänger
kompressorenheten"på sidan32.
10 Utför en testkörning. Se kapitlet "Driftsättning".
Dräneringstrågvärmare (EKDPH1RDX)
▪ När. Installationen är valfri. Den rekommenderas i områden där
utomhustemperaturen understiger –7°C kontinuerligt i över 24
timmar.
▪ Var. Installera dräneringstrågvärmaren i värmeväxlarenheten.
▪ Hur. Se installationsinstruktionerna som medföljer
dräneringstrågvärmaren.
Skräpfilter (medföljer som tillbehör)
▪ När. Installationen är valfri. Filtret rekommenderas där det finns
mycket skräp och smuts (till exempel löv) som kan komma in i
insugskanalen.
▪ Var. Installera filtret på någon av följande platser:
▪ Insugsöppningen på värmeväxlarenheten
▪ Insugskanalen (enklare för underhåll)
▪ Hur. Se installationsinstruktionerna som medföljer filtret.
▪ Tryckfall över filtret:
▪ 5HP: 30Pa vid 60m³/min
▪ 8HP: 75Pa vid 100m³/min
5.2 Förbereda installationsplats
Installera INTE enheten på platser som ofta används som
arbetsplats. Vid byggarbeten (t.ex. slipning) där mycket damm
skapas måste enheten täckas över.
Välj en installationsplats med tillräckligt utrymme för att kunna bära
enheten in och ut från platsen.
5.2.1 Installationsplatskrav för kompressorenheten
INFORMATION
Se även följande krav:
▪ Allmänna krav på installationsplats. Se kapitlet
“Allmänna säkerhetsföreskrifter”.
▪ Krav på köldmedierör (längd, höjdskillnader). Se mer i
kapitlet “Förberedelser”.
FÖRSIKTIGT
Utrustning ej tillgänglig för allmänheten. Installeras i ett
säkert område, utan enkel tillgång.
Enheterna (kompressorenhet, värmeväxlarenhet och
inomhusenheter) är lämpliga installation både i offentlig
miljö och i lätt industrimiljö.
NOTERING
Detta är en A-klassad produkt. I en hushållsmiljö kan den
här produkten orsaka radiostörningar och användaren
måste då vidta lämpliga åtgärder.
NOTERING
Utrustningen som beskrivs i den här handboken kan
orsaka elektroniska störningar från radiovågor.
Utrustningen uppfyller specifikationer som är utformade för
att ge rimligt skydd mot sådana störningar. Det finns dock
inga garantier för att inte störningar uppstår vid en viss
installation.
Därför rekommenderar vi att du installerar utrustning och
elkablar på tillräckligt avstånd från stereoutrustning,
persondatorer och dylikt.
5 Förberedelse
5.1 Översikt: Förberedelse
Detta kapitel beskriver vad som måste göras och vad som måste
kännas till innan du anländer till platsen.
Det innehåller information om:
▪ Förberedelse av installationsplatsen
▪ Förberedelse av köldmediumrör
▪ Förberedelse av elkablar
Installations- och användarhandbok
12
a Persondator eller radio
b Säkring
c Jordfelsbrytare
d Användargränssnitt
e Inomhusenhet
f Kompressorenhet
g Värmeväxlarenhet
På platser med dåliga mottagningsförhållanden bör du hålla ett
avstånd på 3 m eller mer och använda skyddsrör för ström- och
signalöverföringskablar.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 13
5 Förberedelse
≥10
a
≥10
≥10≥500
≥10
(mm)
b
≥10
≥50
a
b
≥100
≥500
≥100
(mm)
a
b
c
d
e
▪ Serviceutrymme. Beakta följande krav:
a Sett uppifrån
b Sett framifrån
▪ Var noga med att en vattenläcka inte kan orsaka några skador på
installationsutrymmet och omgivningarna.
▪ Välj en plats där den varma/kalla luften som släpps ut från
enheten eller driftsljud INTE stör någon.
Installera INTE enheten på någon av följande platser:
▪ Ljudkänsliga områden (t.ex. i närheten av ett sovrum eller
liknande) så att driftsljudet inte stör.
Obs! Om ljudet mäts vid faktiska installationsförhållanden kan det
uppmätta värdet vara högre än ljudtrycksnivån som anges i Sound
spectrum i databoken på grund av omgivande buller och
ljudreflektioner.
▪ Platser där mineraloljedimma, oljesprej eller ånga kan finnas i
luften. Plastdelar kan skadas och trilla av eller orsaka en
vattenläcka.
Vi rekommenderar INTE att du installerar enheten på följande
platser eftersom det kan förkorta enhetens livslängd:
▪ Där spänningsstyrkan fluktuerar mycket
▪ I fordon eller fartyg
▪ Där sura eller alkaliska ångor
▪ Serviceutrymme. Beakta följande krav:
a Luftinsugssida
b Luftutloppssida
▪ Skydd. Var noga med att installera skydd på insugs- och
utloppssidan för att förhindra att någon vidrör fläktbladen eller
värmeväxlaren.
▪ Luftflöde. Se till att inget blockerar luftflödet.
▪ Dränering. Se till att kondensvattnet kan tömmas ordentligt.
▪ Installation i närheten av havet. Installera INTE inte enheten där
den utsätts för direkta havsvindar. Detta för att undvika korrosion
orsakad av höga saltnivåer i luften, vilket kan förkorta enhetens
livslängd.
5.2.2 Installationsplatskrav för värmeväxlarenheten
Värmeväxlarenheten har samma installationsplatskrav som
kompressorenheten och några ytterligare krav:
▪ Värmeväxlarens flänsar är vassa och skada är möjlig vid beröring.
Välj en installationsplats där skador inte kan uppstå (speciellt
platser där barn inte leker).
5.2.3 Vidta åtgärder mot kylmediumläckage
Om skydd mot kylmediumläckage
Installatören och systemspecialisten måste tillse att inga läckor
uppstår genom att följa lokala regler och förordningar. Följande
förordningar kan användas om inga lokala regler finns tillgängliga.
Detta system använder R410A som köldmedium. R410A är i sig
själv ett helt säkert, giftfritt och icke brinnande köldmedium. Ändå är
det nödvändigt att se till att systemet installeras i rum som är
tillräckligt stora. Detta säkerställer att maximal koncentrationsnivå av
köldmediumgas inte överskrids om det osannolika inträffar att en
större läcka uppstår i systemet när lokala regler och förordningar
uppfylls.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
X Ej tillåtet
O Tillåtet
a Byggnad (sett uppifrån)
b Utloppskanal
c Värmeväxlarenhet
d Insugskanal
e Havsvindar
Installations- och användarhandbok
13
Page 14
5 Förberedelse
ba
a
b
a
b
t
Ø
Om maximal koncentrationsnivå
Den maximala fyllnadsmängden köldmedium och beräkningen av
maximal koncentration av köldmedium är direkt beroende av
storleken på det utrymme som köldmediumet kan läcka ut i.
Måttenheten för koncentrationen är kg/m3 (vikten av köldmediumgas
i kg i volymen 1m3 i det aktuella utrymmet).
Lokala regler och förordningar för maximal koncentrationsnivå måste
uppfyllas.
Enligt gällande europeisk standard är den maximala koncentrationen
av köldmedium i områden där människor vistas för R410A
begränsad till 0,44 kg/m3.
a Köldmediumflödets riktning
b Rum där köldmedium har läckt ut (allt köldmedium i
systemet har strömmat ut)
Var särskilt försiktig med platser där köldmediumet kan samlas, till
exempel källare, eftersom köldmediumet är tyngre än luften.
Kontrollera maximal koncentrationsnivå
Kontrollera maximal koncentrationsnivå enligt steg 1 till 4 nedan och
vidta de åtgärder som krävs för att uppfylla kraven.
1 Beräkna den mängd köldmedium (kg) som fyllts på i varje
system separat.
Formel A+B=C
A Mängd köldmedium i en enskild
systemenhet (den mängd köldmedium som
fyllts på i systemet på fabriken)
B Påfyllning av ytterligare köldmedium (mängd
köldmedium som fylls på lokalt)
C Total mängd köldmedium (kg) i systemet
NOTERING
När en enskild kylenhet delas upp i 2 helt oberoende
kylsystem ska den mängd kylmedium användas som varje
separat system innehåller.
2 Beräkna volymen på rummet (m3) där enheten är installerad. I
fall som följande beräknas volymen av (D), (E) som ett enda
rum eller som det minsta rummet.
D När det inte finns några mindre rumsuppdelningar:
E När det finns en rumsuppdelning, men samtidigt en
öppning mellan rummen som är tillräckligt stor för att
tillåta fritt luftflöde fram och tillbaka.
a Öppning mellan rummen
b Delning (Där det finns en öppning utan dörr eller där
det finns öppningar ovan och under dörren som var
och en i storlek motsvarar 0,15% eller mer av
golvytan.)
3 Beräkna kylmediumkoncentrationen med resultaten från steg 1
och 2 ovan. Om resultatet av ovanstående beräkning ger ett
resultat som överskrider maximal koncentrationsnivå ska en
ventilationsöppning tas upp till ett intilliggande rum.
Formel F/G≤H
F Total volym kylmedium i kylsystemet
G Storlek (m3) för det minsta rummet som
H Maximal koncentration (kg/m3)
4 Beräkna kylmediumdensiteten med volymen på rummet där
enheten är installerad och det intilliggande rummet. Installera
ventilationsöppningar i dörren på intilliggande rum tills
kylmediumdensiteten är mindre än maximal koncentrationsnivå.
innehåller en enhet
5.3 Förbereda köldmedierören
5.3.1 Köldmediumrörkrav
INFORMATION
Läs även säkerhetsföreskrifterna i kapitlet “Allmänna
säkerhetsföreskrifter”.
NOTERING
Kylmediumet R410A kräver strikta säkerhetsåtgärder för
att hålla systemet rent, torrt och utan läckage.
▪ Ren och torr: främmande ämnen (som mineraloljor och
fukt) får inte tillåtas att komma in i systemet.
▪ Läckagefritt: R410A innehåller inte klor, förstör inte
ozonlagret och minskar inte jordens skydd mot skadlig
ultraviolett strålning. R410A kan medföra en svag
höjning av växthuseffekten om den släpps ut. Därför är
det viktigt att noga kontrollera att installationen är tät.
NOTERING
Rör och andra tryckförande komponenter ska vara
lämpliga för kylmedium. Använd sömlösa kopparrör,
avoxiderade med fosforsyra, för kylmedium.
▪ Främmande material i rören (inklusive oljor för tillverkning) måste
vara ≤30 mg/10 m.
5.3.2 Köldmediumrörmaterial
▪ Rörmaterial: Sömlösa kopparrör avoxiderade med fosforsyra.
▪ Rörmaterials härdningsgrad och godstjocklek:
Yttre diameter
(Ø)
6,4mm (1/4")
9,5mm (3/8")
12,7mm (1/2")
15,9mm (5/8") Anlöpt (O) ≥0,99mm
19,1mm (3/4")
22,2mm (7/8")
Härdningsgrad Tjocklek (t)
Anlöpt (O) ≥0,80mm
Halvhärdat
(1/2H)
(a) Beroende på tillämplig lagstiftning och enhetens maximala
arbetstryck (se "PS High" på enhetens märkskylt) kan
större rörtjocklek behövas.
≥0,80mm
5.3.3 Välja rörstorlek
Bestäm korrekt storlek enligt tabellerna nedan och referensbilden
(endast för indikering).
(a)
Installations- och användarhandbok
14
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 15
A
a
B
D
D
C
D
D
b
EKEXV
AHU
VRV DX
VRV DX
c
c
a Värmeväxlarenhet
b Kompressorenhet
c Kylmediumrörgrensats
VRVDX VRVDX-inomhusenhet
EKEXV Expansionsventilsats
AHU Lufthanteringsenhet
A Rördragning mellan värmeväxlarenhet och
kompressorenhet
B Rörlängd mellan kompressorenhet och (första)
kylmediumgrenrörpaket (=huvudrör)
C Rör mellan kylmediumgrenrörsatser
D Rör mellan kylmediumgrensatsen och inomhusenheten
Om de nödvändiga rördimensionerna (tumstorlekar) inte är
tillgängliga kan du också använda andra diameter (metriska
storlekar), med följande villkor:
▪ Välj den rörstorlek som är närmast angiven storlek.
▪ Använd därför avsedda adapterringar för övergången mellan
rörstorlekarna (anskaffas lokalt).
▪ Beräkning av ytterligare kylmedium ska justeras enligt
"6.8.3Bestämma mängden ytterligare kylmedium"på sidan26.
A: Rördragning mellan värmeväxlarenhet och kompressorenhet
Använd följande diameter:
Kapacitetstyp för
kompressorenhet
5HP 19,1 12,7
8HP 22,2
Rördimension ytterdiameter (mm)
Gasrör Vätskerör
B: Rördragning mellan kompressorenheten och första köldmediumrörgrensats
Använd följande diameter:
Kapacitetstyp för
kompressorenhet
5HP 15,9 19,1 9,5 —
8HP 19,1 22,2 9,5 12,7
Standard ↔ Ökad storlek:
Rördimension ytterdiameter (mm)
Gasrör Vätskerör
Standard Större Standard Större
5 Förberedelse
Om Då
Motsvarande
rörlängd mellan
värmeväxlarenhete
n och den
inomhusenhet som
är längst bort är
90m eller mer
C: Rör mellan kylmediumgrenrörsatser
Använd följande diameter:
Kapacitetsindex för
inomhusenheter
<150 15,9 9,5
150≤x<200 19,1
200≤x<260 22,2
D: Rör mellan kylmediumgrensatsen och inomhusenheten
Använd samma diameter som anslutningarna (vätska, gas) till
inomhusenheterna. Inomhusenheternas diameter är som följer:
Kapacitetsindex för
inomhusenheter
15~50 12,7 6,4
63~140 15,9 9,5
200 19,1
250 22,2
5.3.4 Välja kylmediumgrenrörsatser
För rördragningsexempel, se "5.3.3Välja rörstorlek"på sidan14.
Refnet-koppling vid den första förgreningen (räknat från
kompressorenheten)
Vid användning av refnet-kopplingar i den första förgreningen räknat
från kompressorenhetens sida väljer du i följande tabell i enlighet
med kompressorenhetens kapacitet. Exempel: Refnet-koppling c
(B→C/D).
5HP Vi rekommenderar att storleken på
huvudgasrören (mellan
kompressorenheten och det första
köldmediumgrenrörpaketet) ökas. Om
den rekommenderade rörstorleken
(ökad) inte finns tillgänglig måste du
använda originalrördiametern (vilket kan
leda till en smärre kapacitetsminskning).
8HP ▪ Du måste öka storleken på
huvudvätskerören (mellan
kompressorenheten och det första
köldmediumgrenrörpaketet).
▪ Vi rekommenderar att storleken på
huvudgasrören (mellan
kompressorenheten och det första
köldmediumgrenrörpaketet) ökas.
Om den rekommenderade
rörstorleken (ökad) inte finns
tillgänglig måste du använda
originalrördiametern (vilket kan leda
till en smärre kapacitetsminskning).
Rördimension ytterdiameter (mm)
Gasrör Vätskerör
Rördimension ytterdiameter (mm)
Gasrör Vätskerör
Kapacitetstyp för
kompressorenhet
5HP KHRQ22M20T
8HP KHRQ22M29T9
Refnet-kopplingar i andra förgreningar
För andra refnet-kopplingar än den första förgreningen väljer du rätt
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
grensatsmodell utifrån totalt kapacitetsindex för alla inomhusenheter
som ansluts efter köldmediumförgreningen. Exempel: Refnetkoppling c (C→D/D).
Köldmediumrörgrensats
Installations- och användarhandbok
15
Page 16
5 Förberedelse
H1
H2
H3
H5
L1
a
L2
L3
L4
L5
L6
L7
H4
b
EKEXV
AHU
VRV DX
VRV DX
c
c
Kapacitetsindex för
Köldmediumrörgrensats
inomhusenheter
<200 KHRQ22M20T
200≤x<260 KHRQ22M29T9
Refnet-huvuden
När det gäller refnet-huvuden väljer du i följande tabell enligt den
totala kapaciteten för alla inomhusenheter som ansluts nedanför
refnet-huvudet.
Kapacitetsindex för
Köldmediumrörgrensats
inomhusenheter
<260 KHRQ22M29H
INFORMATION
Max 8 grenrör kan anslutas till ett huvud.
5.3.5 Köldmediumrörlängd och höjdskillnad
Rörlängderna och höjdskillnaderna måste uppfylla följande krav:
3 EKEXV ↔AHU H4≤5m
4 Inomhusenhet ↔
H5≤15m
Inomhusenhet
(a) Utgå från ekvivalent rörlängd på refnet-koppling=0,5m och
refnet-huvud=1m (för beräkning av ekvivalent rörlängd, ej
för beräkning av köldmediumpåfyllning).
(b) Det spelar ingen roll vilken enhet som är högst placerad.
5.4 Förbereda dragning av elkablar
5.4.1 Om elektrisk överensstämmelse
Endast för RKXYQ8
Denna utrustning uppfyller:
▪ EN/IEC 61000-3-12 förutsatt att kortslutningsströmmen Ssc är
större än eller lika med Ssc-minimumvärdet vid gränssnittspunkten
mellan användarens nät och det offentliga systemet.
▪ EN/IEC 61000‑3‑12 = Europeisk/internationell teknisk standard
som anger gränserna för övertoner som produceras av
utrustning ansluten till offentliga lågspänningssystem med
inström >16A och ≤75A per fas.
▪ Installatören eller användaren av utrustningen har ansvaret att
säkerställa, genom att vid behov kontakta nätoperatören, att
utrustningen endast är ansluten till ett nät med en
kortslutningsström Ssc större än eller lika med Sscminimumvärdet.
a Värmeväxlarenhet
b Kompressorenhet
c Köldmediumrörgrensats
VRVDX VRVDX-inomhusenhet
EKEXV Expansionsventilsats
AHU Lufthanteringsenhet
H1~H5 Höjdskillnader
L1~L7 Rörlängder
Minsta och största rörlängder
1 Värmeväxlarenhet →
Kompressorenhet
2 Faktisk rörlängd (ekvivalent
rörlängd)
(a)
3 Total rörlängd (x=L1+L2+L3+L4+L5+L6+L7)
Minimum 10m≤x
Max för 8HP x≤300m
Max för 5HP Om Då
4 EKEXV →AHU L4≤5m
5 Första grensats →
Inomhusenhet/AHU
Maximala höjdskillnader
1 Värmeväxlarenhet ↔
Kompressorenhet
2 Kompressorenhet ↔
Inomhusenhet
Installations- och användarhandbok
16
Modell Minsta Ssc-värde
RKXYQ8 3329kVA
5.4.2 Krav på säkerhetsanordningar
NOTERING
När du använder kretsbrytare som styrs av
begynnelseström ska du använda begynnelseström av
höghastighetstyp med 300mA.
Strömförsörjning: Kompressorenhet
L1≤30m
L2+L3+L4≤70m (90m)
L2+L5+L6≤70m (90m)
L2+L5+L7≤70m (90m)
L1≤30m x≤115m
L1≤25m x≤120m
L1≤20m x≤125m
L1≤15m x≤130m
L1≤10m x≤135m
L1≤5m x≤140m
L3+L4≤40m
L5+L6≤40m
L5+L7≤40m
(b)
H1≤10m
H2≤30m
H3≤30m
Strömkretsen måste skyddas med erforderliga säkerhetsenheter,
d.v.s. en huvudbrytare, en trög säkring i vardera fasen och en
jordfelsbrytare enligt tillämplig lagstiftning.
Val av kabel och kabelstorlek bör göras enligt tillämplig lagstiftning
baserat på informationen i tabellen nedan.
Modell Minsta
strömbelastningsför
Rekommenderade
säkringar
måga
RKXYQ5 13,5A 16A
RKXYQ8 17,4A 20A
▪ Fas och frekvens: 3N~50Hz
▪ Spänning: 380-415V
Strömförsörjning: Värmeväxlarenhet
Strömkretsen måste skyddas med erforderliga säkerhetsenheter,
d.v.s. en huvudbrytare, en trög säkring i vardera fasen och en
jordfelsbrytare enligt tillämplig lagstiftning.
Val av kabel och kabelstorlek bör göras enligt tillämplig lagstiftning
baserat på informationen i tabellen nedan.
Modell Minsta
strömbelastningsför
Rekommenderade
säkringar
måga
RDXYQ5 4,6A 10A
RDXYQ8 7,0A 10A
▪ Fas och frekvens: 1~50Hz
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 17
6 Installation
5×5×
5 HP 8 HP
5 HP 8 HP
4× 4×
5 HP 8 HP
▪ Spänning: 220-240V
Signalöverföringskabel
Signalöverföringsledningsyta:
Signalöverföringskabel Mantlad + skärmad kabel (2-
(användning av skärmad kabel
för signalkablarna är obligatorisk
för 5HP och valfri för 8HP)
Max kabellängd
(= avstånd mellan
kompressorenhet och den
inomhusenhet som är längst
bort)
Total kabellängd
(= avståndet mellan
kompressorenheten och alla
inomhusenheter samt mellan
kompressorenheten och
värmeväxlarenheten)
Om de totala signalkablarna överstiger dessa gränser kan
det ge kommunikationsfel.
trådig)
Vinylsladdar
0,75~1,25mm²
300m
600m
6 Installation
▪ Vid underhåll och service på enheten
FARA: RISK FÖR ELCHOCK
Lämna INTE enheten obevakad när serviceluckan har
avlägsnats.
6.2.2 Så här öppnar du kompressorenheten
FARA: RISK FÖR BRÄNNSKADOR
FARA: RISK FÖR ELCHOCK
1 Ta bort serviceluckan på kompressorenheten.
2 Om du vill göra lokala inställningar tar du bort
inspektionsluckan.
6.1 Översikt: Installation
Detta kapitel beskriver vad som måste göras och vad som måste
kännas till på platsen för att installera systemet.
Typiskt arbetsflöde
Installationen består vanligtvis av följande moment:
▪ Montering av kompressorenheten.
▪ Montering av värmeväxlarenheten (+ kanaler + skräpfilter +
dräneringspump + tillvalsutrustning).
▪ Montering av inomhusenheten.
▪ Anslutning av kylmediumrör.
▪ Kontroll av kylmediumrören.
▪ Påfyllning av kylmedium.
▪ Anslutning av elkablar.
▪ Slutföra installationen av kompressorenheten.
▪ Slutföra installationen av värmeväxlarenheten.
▪ Slutförande av installation av inomhusenheten.
INFORMATION
I installationshandboken för inomhusenheten finns
information om installation av inomhusenheten (montering
av inomhusenheten, anslutning av kylmediumrör till
inomhusenheten, anslutning av elkablar till
inomhusenheten o.s.v.).
3 Om du vill ansluta elkablar tar du bort kopplingsboxens lock.
6.2.3 Så här öppnar du kopplingsboxen på värmeväxlarenheten
FARA: RISK FÖR ELCHOCK
6.2 Öppna enheterna
6.2.1 Om att öppna enheterna
Vid vissa tillfällen måste enheten öppnas. Exempel:
▪ Vid anslutning av köldmediumrör
▪ Vid anslutning av elledningarna
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
17
Page 18
6 Installation
2×
a
≤480
516
≥666
426 (5 HP)
600 (8 HP)
≥640 (5 HP)
≥800 (8 HP)
(mm)
20 mm
a1
4×
b
b
a2
c
1497 (mm)
705 25584
0~2°
0~2°
A
A
B
B
a
a
a
a b a
6.3 Montering av kompressorenheten
6.3.1 Försiktighetsåtgärder vid montering av kompressorenheten
INFORMATION
Läs även säkerhetsföreskrifterna i följande kapitel:
▪ Allmänna säkerhetsföreskrifter
▪ Förberedelse
6.4 Montera värmeväxlarenheten
6.4.1 Försiktighetsåtgärder vid montering av värmeväxlarenheten
INFORMATION
Läs även säkerhetsföreskrifterna i följande kapitel:
▪ Allmänna säkerhetsföreskrifter
▪ Förberedelse
6.4.2 Riktlinjer vid installation av värmeväxlarenheten
INFORMATION
Tillvalsutrustning. Vid installation av tillvalsutrustning ska
även installationshandboken för respektive tillbehör läsas.
Beroende på hur installationsplatsen ser ut kan det vara
enklare att installera tillvalsutrustningen först.
▪ Upphängningsbultar. Använd upphängningsbultar för
installationen. Kontrollera att innertaket är tillräckligt starkt för att
bära enhetens vikt. Vid tveksamhet bör taket förstärkas innan
enheten installeras.
Fäst konsolen i upphängningsbulten. Fäst den säkert med mutter
och bricka på upphängningskonsolens övre och undre sidor.
6.3.2 Riktlinjer vid installation av kompressorenheten
Kontrollera att installationsfundamentet är tillräckligt starkt och i våg
så att enheten inte orsakar driftvibrationer eller buller. Om det är risk
att vibrationerna kan överföras till byggnaden ska du använda ett
vibrationsdämpande gummi (anskaffas lokalt).
Du kan installera kompressorenheten direkt på golvet eller ett
fundament.
▪ På golvet. Du behöver INTE fixera enheten med
förankringsbultar.
▪ På ett fundament. Fixera enheten säkert på fundamentet med
ankarbultar, muttrar och brickor (anskaffas lokalt). Fundamentet
(stålbalkar eller betong) måste vara större än det gråmarkerade
området.
a1 Mutter
a2 Dubbel mutter
b Bricka
c Konsol
▪ Dräneringsvattenflöde. Var noga med att dräneringsvattnet
flödar till dräneringsrörkopplingen.
a Dräneringsrörkoppling
6.4.3 Riktlinjer vid installation av kanalen
Kanalmaterialet anskaffas lokalt.
▪ Lutning. Kontrollera att kanalen lutar nedåt för att förhindra att
vatten flödar in i värmeväxlarenheten.
Installations- och användarhandbok
18
Minimumstorlek på fundamentet
a Förankringspunkt (4×)
INFORMATION
Den rekommenderade höjden för den övre utskjutande
delen av bultarna är 20mm.
a Kanal
b Värmeväxlarenhet
▪ Galler. Installera galler i insugskanalens och utloppskanalens
öppning för att förhindra att djur och skräp kommer in i kanalen.
▪ Servicehål. Placera servicehål i kanalen för att göra underhållet
enklare.
▪ Värmeisolering. Isolera kanalen mot värmeförluster för att
förhindra kondens (vid uppvärmningsdrift) och för att förhindra
överhettning i byggnaden (vid kylningsdrift).
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 19
6 Installation
a b b a
eed d
c
a
b
c
d
1~1.5 m
a
a
≥100 mm
a b c b
≤4 mm
A
A'
A-A'
A
A'
ec d
b
a
d
c
a b
2+3+41
▪ Ljudisolering. Isolera kanalen mot buller, särskilt i ljudkänsliga
områden. Exempel: Ljudabsorberande kanal, ljudabsorberande
ljudskärm i kanalen.
▪ Luftläckor. Linda aluminiumtejp runt kopplingen mellan
värmeväxlarenheten och kanalen. Kontrollera att det inte finns
några luftläckor mellan kanalen och värmeväxlarenheten eller vid
någon annan koppling. Detta förhindrar kondens, överhettning och
ljudproblem.
a Skruv (anskaffas separat)
b Fläns (anskaffas lokalt)
c Värmeväxlarenhet
d Isolering (anskaffas separat)
e Aluminiumtejp (anskaffas lokalt)
▪ Luftflöde:
▪ Skydda kanalen mot baksug orsakad av vind.
▪ Förhindra att utblåst luft kommer tillbaka genom insuget. Trolig
konsekvens: Försämrade prestanda.
▪ Luft utifrån. Anslut insugskanalen och utloppskanalen med luft
utifrån. Om insugskanalen eller utloppskanalen ansluts med luft
inifrån kan det vara omöjligt att uppnå önskad rumstemperatur.
O Tillåtet
X Ej tillåtet
a Byggnad (sett uppifrån)
b Insugskanal
c Värmeväxlarenhet
d Utloppskanal
▪ Kondens. Vidta åtgärder mot kondens. Isolera hela
dräneringsrördragningen i byggnaden.
▪ Dålig lukt. Du kan installera ett vattenlås för att förhindra dålig
lukt och luft som passerar in i enheten genom dräneringen.
a Vattenlås
▪ Kombinera dräneringsrör. Du kan kombinera dräneringsrör. Var
noga med att använda dräneringsrör och T-kopplingar med rätt
dimension för enhetens driftkapacitet.
a Värmeväxlarenhet
b Inomhusenhet
c T-koppling
Så här ansluter du dräneringsrören till värmeväxlarenheten
NOTERING
Felaktig anslutning av dräneringsslangen kan orsaka
läckor och skada installationsutrymmet och omgivningarna.
1 För in dräneringsslangen så långt som möjligt över
dräneringsrörkopplingen.
2 Dra åt metallklämman tills skruvens huvud är mindre än 4mm
från metallklämmans komponent.
3 Linda tätningen (=isolering) runt metallklämman och
dräneringsslangen och fixera den med buntband.
4 Anslut dräneringsslangen till dräneringsröret.
6.4.4 Riktlinjer vid installation av dräneringsrör
Se till att kondensvattnet kan tömmas ordentligt. Detta omfattar:
▪ Allmänna riktlinjer
▪ Anslutning av dräneringsrören till värmeväxlarenheten
▪ Installation av dräneringspump och dräneringstank
▪ Kontrollera för vattenläckor
Allmänna riktlinjer
▪ Rörlängd. Håll dräneringsrören så korta som möjligt.
▪ Rördimension. Rörstorleken måste ha samma storlek (eller
större) som anslutningsröret (PVC-rör med innerdiametern 25mm
och ytterdiametern 32mm).
▪ Lutning. Se till att dräneringsrören lutar nedåt (med minst 1/100)
för att förhindra att luftfickor bildas. Använd hängande stag som
visas.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
a Lutningsmarkör
O Tillåtet
X Ej tillåtet
a Dräneringsrörkoppling (ansluten till enheten)
b Dräneringsslang (tillbehör)
c Metallklämma (tillbehör)
d Tätning (tillbehör)
e Dräneringsrör (anskaffas lokalt)
Riktlinjer vid installation av dräneringspump och dräneringstank
Om du installerar en dräneringspump måste du också installera en
dräneringstank. Dräneringspumpen och dräneringstanken anskaffas
lokalt.
Installations- och användarhandbok
19
Page 20
6 Installation
A1P
X1M
X2M
1 2
X2MX2M
b
a
X2M
d
X2M
c
1
1
≤Ø25.4
a b c d e
f
f
▪ Dräneringspump:
▪ Minsta flöde: 45l/h
▪ Feedback-kontakt. Du kan ansluta en kontakt som förmedlar
dräneringspumpens status till värmeväxlarenheten.
Värmepumpen använder denna kontakt som insignal.
a Feedback-kontakt från dräneringspumpen
b Buntband
c Fel i dräneringspumpen: Om kontakten öppnas stoppas
värmepumpdriften och ett fel returneras. Mer information
finns i "11.3.1Felkoder: Översikt"på sidan46.
d Normal drift av dräneringspumpen: Om kontakten stängs
återupptas normal drift av värmepumpen.
▪ Dräneringstank:
▪ Minsta volym: 3l
▪ Best practice: Använd en dräneringstank med en flottörbrytare
som ger en PÅ/AV-signal till dräneringspumpen.
Så här söker du efter vattenläckor
Fyll gradvis på med cirka 1 liter vatten i dräneringstråget och
kontrollera så att inga vattenläckor finns.
6.5.2 Försiktighetsåtgärder vid anslutning av köldmediumrör
INFORMATION
Läs även säkerhetsföreskrifterna i följande kapitel:
▪ Allmänna säkerhetsföreskrifter
▪ Förberedelse
FARA: RISK FÖR BRÄNNSKADOR
NOTERING
Vidta följande försiktighetsåtgärder för kylmediumrören:
▪ Utöver det avsedda kylmediumet ska du undvika allt
som skulle kunna blanda sig in i kylmediumcykeln (t.ex.
luft).
▪ Använd endast R410A när du fyller på med kylmedium.
▪ Använd endast installationsverktyg (t.ex.
manometerställ) som är avsedda för installation av en
R410A och som klarar trycket. Se även till att inte
främmande föremål (t.ex. mineralolja och fukt) blandas
in i systemet.
▪ Skydda rören genom att klämma ihop eller tejpa
rörändarna för att förhindra att smuts, vätska eller
damm kommer in i rören.
▪ Var försiktig när du för in kopparrör genom väggar.
6.5.3 Riktlinjer för rörbockning
Använd en rörbockningsapparat för rörbockningen. Alla rörböjar ska
vara så mjuka som möjligt (böjningsradie bör vara 30~40 mm eller
större).
6.5 Anslutning av köldmedierören
6.5.1 Om anslutning av köldmediumrör
Före anslutning av köldmediumrör
Kontrollera att kompressorenhet, värmeväxlarenhet och
inomhusenheter är monterade.
Typiskt arbetsflöde
Anslutning av köldmedierören innebär:
▪ Anslutning av kylmediumrör till kompressorenheten
▪ Anslutning av kylmediumrör till värmeväxlarenheten
▪ Anslutning av kylmediumgrenrörsatser
▪ Anslutning av kylmediumrör till utomhusenheter (se
installationshandboken för inomhusenheterna)
▪ Isolera köldmedierören
▪ Beakta riktlinjerna för:
▪ Rörbockning
▪ Hårdlödning
▪ Användning av stoppventilerna
▪ Ta bort hopklämda rör
Installations- och användarhandbok
20

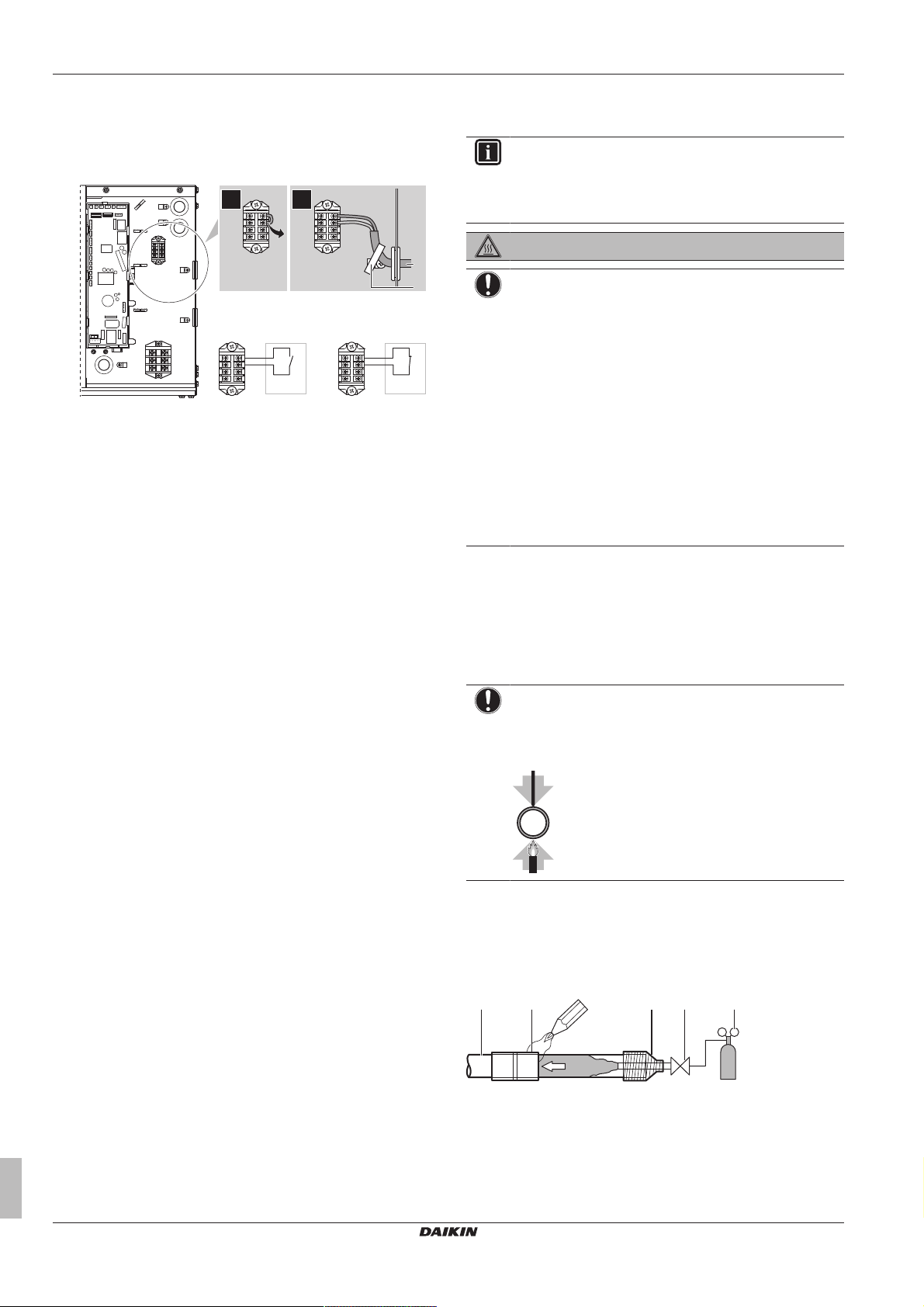

6.5.4 Hårdlöda röränden
NOTERING
Försiktighetsåtgärder vid anslutning av lokal rördragning.
Tillför hårdlödningsmaterial enligt bilden.
▪ Vid hårdlödning kan en kväveblåsning förhindra att stora mängder
oxidbeläggning bildas på rörens insida. Beläggningarna påverkar
ventiler och kompressorer negativt i kylmediumsystemet och
förhindrar korrekt drift.
▪ Ställ in kvävetrycket på 20 kPa (precis så mycket att det känns
mot huden) med en tryckreduceringsventil.
▪ Använd INTE antioxideringsmedel vid hårdlödning av
rörkopplingar.
Beläggningar kan sätta igen rör och skada utrustning.
a Kylmediumrör
b Del som ska hårdlödas
c Tejp
d Manuell ventil
e Tryckreduceringsventil
f Kväve
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 21
6 Installation
c
d
a
b
a b
cde
1
2
3
4
▪ Använd INTE fluss vid koppar till koppar-hårdlödning av
kylmediumrör. Använd en fosforkopparfyllningslegering (BCup)
som inte kräver fluss.
Fluss har en extremt skadlig inverkan på kylmediumrörsystem.
Exempelvis ger klorfluss upphov till korrosion i rören och fluss
med fluor skadar kylmediumoljan.
6.5.5 Använda stoppventilen och serviceporten
Hantera stoppventilen
▪ Var noga med att hålla alla stoppventiler öppna under drift.
▪ I bilden nedan visas namnet på de komponenter som krävs för
hantering av stoppventilen.
▪ Stoppventilen är stängd vid fabriksleverans.
a Utloppsport och skydd för utloppsport
b Stoppventil
c Anslutning av fältledningar
d Stoppventilskydd
NOTERING
Observera att nämnt moment endast gäller öppning av
stoppventiler med diameter Ø19,1mm.
Stänga stoppventilen
1 Ta bort stoppventilskyddet.
2 Sätt en sexkantnyckel i stoppventilen och vrid stoppventilen
medurs.
3 Vrid stoppventilen så långt det går.
Resultat: Ventilen är nu stängd.
Stängningsriktning:
Hantera stoppventilskyddet
▪ Pilen indikerar stoppventillockets försegling. Var försiktig så att
denna inte skadas.
▪ Efter hantering av stoppventilen ska stoppventillocket skruvas åt
ordentligt. Vridmomentet finns i tabellen nedan.
▪ Kontrollera att inga köldmediumläckor finns när stoppventillocket
dragits åt.
a Serviceport
b Stoppventilskydd
c Sexkantshål
d Skaft
e Tätning
Öppna stoppventilen
1 Ta bort stoppventilskyddet.
2 Sätt en sexkantnyckel i stoppventilen och vrid stoppventilen
moturs.
3 Vrid stoppventilen så långt det går.
Resultat: Ventilen är nu öppen.
För att helt öppna stoppventilen med diameter Ø19,1 mm vrids
sexkantsnyckeln tills ett moment på mellan 27 och 33 N•m har
uppnåtts.
Otillräcklig åtdragning kan orsaka köldmediumläckage och skador på
stoppventilens lock.
Hantera serviceporten
▪ Använd alltid en påfyllningsslang med ett ventiltryckningsstift
eftersom serviceporten är en ventil av Schrader-typ.
▪ Efter hantering av serviceporten ska skyddet skruvas åt ordentligt.
Vridmomentet finns i tabellen nedan.
▪ Kontrollera att inga köldmediumläckor finns när serviceportens
skydd dragits åt.
Åtdragningsmoment
Stoppventil
ens storlek
(mm)
Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9
Ø12,7 8,1~9,9 18,0~22,0
Ø19,1 27,0~33,0 8mm 22,5~27,5
Vridmoment i N•m (vrid medurs för att stänga)
Skaft
Ventilhus Sexkantsny
ckel
Kåpa
(ventillock)
Serviceport
6.5.6 Ta bort ihopklämda rör
VARNING
Gas som finns kvar i stoppventilen kan blåsa av det
ihopklämda röret.
Om du inte följer instruktionerna i proceduren nedan kan
det leda till egendoms- eller kroppsskador, vilka kan vara
allvarliga beroende på omständigheterna.
Använd följande procedur för att ta bort det ihopklämda röret:
1 Ta bort ventillocket och se till att stoppventilerna är helt
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
stängda.
Installations- och användarhandbok
21
Page 22
6 Installation
c
d
a
b
p<p
>
e
B
A
C
a
b
A
c
d
B
C
C
C
D
D
RDXYQ
RDXYQ
c
c
d
d
b
b
a
a
5 HP
8 HP
C
C
bB
aA
dB
c
A
C
C
b
a
a
a Utloppsport och skydd för utloppsport
b Stoppventil
c Anslutning av fältledningar
d Stoppventilskydd
2 Anslut en vakuumtömnings-/återvinningsenhet via ett
förgreningsrör till serviceportarna för alla stoppventiler.
Du måste återvinna gas och olja från alla 4 ihopklämda rör.
Beroende på tillgängliga verktyg använder du metod 1 (samlingsrör
med manometer och kylmediumförgrenare krävs) eller metod 2.
VARNING
Samlingsrör med
Anslutningar Kompressorenhet
manometer
Metod 1:
Anslut till alla
serviceportar
samtidigt.
Metod 2:
Anslut först till de
första 2
serviceportarna.
Anslut sedan till de
sista 2
serviceportarna.
a, b, c, d Serviceportar för stoppventiler
e Vakuumtorknings-/återvinningsenhet
A, B, C Ventil A, B och C
D Kylmediumförgrenare
3 Återvinn gas och olja från det ihopklämda röret med en
återvinningsenhet.
Ta aldrig bort ihopklämda rör med hårdlödning.
Gas som finns kvar i stoppventilen kan blåsa av det
ihopklämda röret.
6 Vänta tills all olja har runnit ut innan du fortsätter med
anslutningen av lokala rör i händelse av att återvinningen inte
var fullständig.
6.5.7 Så här ansluter du kylmediumrören till kompressorenheten
NOTERING
▪ Se till att använda medföljande rör när du utför
rördragning på plats.
▪ Se till att rören som installeras på plats inte vidrör
andra rör, underpanelen eller sidopanelen.
1 Ta bort frontluckan. Se "6.2.2 Så här öppnar du
kompressorenheten"på sidan17.
2 Välj en rördragningsväg (a eller b).
FÖRSIKTIGT
Låt inte gaserna komma ut i atmosfären.
4 När all gas och olja återvunnits från det ihopklämda röret
kopplar du från påfyllningsslangen och stänger serviceportarna.
5 Skär av den nedre delen på gas- och vätskestoppventilrör längs
den svarta linjen. Använd ett lämpligt verktyg (t.ex. en rörkap
eller avbitartång).
3 Om du valt rördragning uppåt:
a Bakåt
b Uppåt
Installations- och användarhandbok
22
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 23
a b c d
a Skär av isoleringen (under det utstansade hålet).
8 HP5 HP
c
d
d
c
b
a
b
a
3 1
2
3
2
1
a
a
a
a
1 2 43
5 6 7
b Knacka till det utstansade hålet och ta bort metallskivan.
c Ta bort graderna.
d Måla kanterna och området runt kanterna med
reparationsfärg för att förhindra rost.
NOTERING
Försiktighetsåtgärder vid urtagning av stansade hål:
▪ Undvik att skada höljet.
▪ Efter urtagning av de stansade hålen rekommenderar
vi att man tar bort gjutskägg och målar kanterna och
området runt kanterna med reparationsfärg som
förebygger rost.
▪ När el-kablarna dras genom de stansade hålen ska de
lindas in med skyddstejp så kabeln inte skadas.
4 Anslut rör (med hårdlödning) som följer:
6 Installation
VARNING
Vidta nödvändiga åtgärder för att förebygga att smådjur
söker skydd i enheten. Smådjur som kommer i kontakt
med strömförande delar kan orsaka fel, rökutveckling eller
eldsvåda.
6.5.8 Så här ansluter du kylmediumrören till värmeväxlarenheten
1 Ta bort luckan.
2 Ta bort de 2 isoleringsdelarna.
3 Sätt en våt trasa framför cellplasten för att skydda
dräneringstråget.
4 Hårdlöd både vätske- och gasrör.
NOTERING
Endast för 8HP.
Röradapter (Ø19,1→22,2mm) (levereras som tillbehör för
kompressorenheten). Använd röradaptern för att koppla
lokal rördragning (Ø22,2 mm) till gasrörkopplingen på
värmväxlarenheten (Ø19,1mm).
a Vätskerör (krets 1: till värmeväxlarenhet)
b Gasrör (krets 1: till värmeväxlarenhet)
c Vätskerör (krets 2: till inomhusenheter)
d Gasrör (krets 2: till inomhusenheter)
1 Ihopklämt rör
2 Rörtillbehör
3 Extern rördragning
5 Sätt tillbaka serviceluckan.
6 Täta alla hål (exempel: a) för att förhindra att smådjur kommer
in i systemet.
5 Ta bort den fuktiga trasan.
6 Sätt tillbaka de 2 isoleringsbitarna, ta loss isoleringstejpen och
fäst på isoleringsbitarna.
7 Sätt tillbaka luckan.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
23
Page 24
6 Installation
A
B
±
3
0
°
a
b
c
a
Är kylmediumrörarbetet
slutfört?
Har inomhusenheter,
kompressorenhet och/eller
värmeväxlarenhet redan
strömsatts?
Använd proceduren:
"Metod 2: Efter strömsättning".
Slutför rördragningsarbetet.
Använd proceduren:
"Metod 1: Före strömsättning
(normal metod)".
Ja
Nej
Nej
Ja
6.5.9 Ansluta köldmediumgrenrörsatsen
Information om installation av kylledningens grensats finns i
installationshandboken som följde med satsen.
▪ Montera refnet-kopplingen så att den grenas ut antingen vågrätt
eller lodrätt.
▪ Montera refnet-huvudet så att det grenas ut vågrätt.
a Vågrät yta
b Refnet-koppling monterad lodrätt
c Refnet-koppling monterad vågrätt
Metod 2: Efter strömsättning
Om systemet redan har strömsatts aktiveras inställning [2‑21] (se
"7.2.4 Byt till läge 1 eller 2" på sidan 34). Den här inställningen
öppnar lokala expansionsventiler för att säkerställa vägen för R410A
och möjliggöra läckagetest och vakuumtorkning.
NOTERING
Kontrollera att värmeväxlarenheten och alla
inomhusenheter som är anslutna till kompressorenheten är
strömsatta.
NOTERING
Vänta tills kompressorenhetens initiering är slutförd innan
du tillämpar inställning [2‑21].
Läckagetest och vakuumtorkning
Kontroll av kylmediumrören inbegriper:
▪ Kontroll av läckage i kylmediumrör.
▪ Vakuumtorkning av systemet för att ta bort all fukt, luft och kväve i
kylmediumrören.
Om det finns risk för att det förekommer fukt i köldmedierören
(exempelvis vatten som kan ha kommit in i rören) ska man först
genomföra en vakuumtorkning, se nedan, tills all fukt avlägsnats.
Alla rör inuti enheten är fabrikstestade så att de är täta.
Bara lokalt installerade kylmediumrör behöver kontrolleras.
Kontrollera därför att alla stoppventiler på kompressorenheten är helt
stängda innan läckagetest eller vakuumtorkning utförs.
6.6 Kontroll av köldmedierören
6.6.1 Om kontroll av kylmediumrör
Det är mycket viktigt att allt kylmediumrörarbete är slutfört innan
enheterna (kompressorenhet, värmeväxlarenhet eller inomhusenhet)
strömsätts.
När enheterna strömsätts kommer expansionsventilerna att initieras.
Detta betyder att de stängs. Läckagetest och vakuumtorkning av
lokal rördragning, värmeväxlarenhet och inomhusenheter är inte
möjlig när detta sker.
Därför förklaras 2 metoder för initial installation, läckagetest och
vakuumtorkning.
Metod 1: Före strömsättning
Om systemet inte har strömsatts krävs ingen särskild åtgärd för att
utföra läckagetestet och vakuumtorkningen.
NOTERING
Kontrollera att alla (lokalt anskaffade) lokala rörventiler är
ÖPPNA (ej stoppventiler på kompressorenheten!) innan du
startar läckagetestning och vakuumtorkning.
För mer information om ventilernas status, se "6.6.3 Kontroll av
kylmediumrör: Konfiguration"på sidan24.
6.6.2 Kontroll av kylmediumrör: Allmänna riktlinjer
Anslut vakuumpumpen via ett förgreningsrör till serviceporten för alla
stoppventilerna för att öka effekten (se "6.6.3 Kontroll av
kylmediumrör: Konfiguration"på sidan24).
NOTERING
Använd en 2-stegsvakuumpump med backventil eller
solenoidventil som kan ge ett vakuum ner till –100,7 kPa
(5Torr absolut).
NOTERING
Kontrollera att inte pumpolja kommer in i systemet när
pumpen stängs av.
NOTERING
Använd inte kylmedium för att trycka ut luften. Använd en
vakuumpump för att tömma installationen.
6.6.3 Kontroll av kylmediumrör: Konfiguration
Systemet innehåller 2 kylmediumkretsar:
▪ Krets 1: Kompressorenhet → Värmeväxlarenhet
▪ Krets 2: Kompressorenhet → Inomhusenheter
Du måste kontrollera båda kretsarna (läckagetest, vakuumtorkning).
Hur du ska utföra kontrollen beror på vilka verktyg du har:
Installations- och användarhandbok
24
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 25
6 Installation
p<p
>
R410AN2
b c e
a
d
B
A
C
g
h
A
f
i
B
C
C
C
D
D
RDXYQ
RDXYQ
h
h
i
i
g
g
f
f
5 HP
8 HP
i
B
hA
C
C
C
C
f
B
gA
Om du har ett
samlingsrör med
manometer…
Med
kylmediumförgrenare
Utan
kylmediumförgrenare
(tar dubbelt så lång
tid)
Möjliga anslutningar:
Samlingsrör med
manometer
Då
Du kan kontrollera båda kretsarna samtidigt.
Detta gör du genom att ansluta
samlingsröret via förgrenarna till båda
kretsarna och kontrollera.
Du måste kontrollera kretsarna separat. Så
här gör du:
▪ Anslut först samlingsröret till krets1 och
kontrollera.
▪ Anslut sedan samlingsröret till krets2 och
kontrollera.
Anslutningar Kompressorenhet
Krets 1 och 2
tillsammans
Endast krets 1
Söka efter läckor: Vakuumläckagetest
1 Töm systemet på vätska och gas till –100,7 kPa
(–1,007bar/5Torr) under minst 2 timmar.
2 När detta undertryck nåtts stänger du av vakuumpumpen och
kontrollerar att trycket inte stiger under minst 1 minut.
3 Om trycket stiger kan systemet antingen innehålla fukt (se
vakuumtorkning nedan) eller ha läckor.
Söka efter läckor: Tryckläckagetest
1 Bryt vakuumet genom att trycksätta med kväve till ett minsta
tryck på 0,2 MPa (2 bar). Ställ aldrig mätartrycket högre än
enhetens maximala drifttryck, t.ex. 4,0MPa (40bar).
2 Utför ett läckagetest med en bubbeltestlösning för alla
röranslutningar.
3 Töm ut kvävgasen.
NOTERING
Se till att använda rekommenderad bubbeltestlösning från
din återförsäljare. Använd inte tvålvatten, det kan orsaka
sprickor i kronmuttrar (tvålvatten/såpvatten kan innehålla
salt som drar till sig fukt som kan frysa när rörledningarna
blir kalla) och/eller bly för som anfräter utvidgade
kopplingar (tvål-/såpvatten kan innehålla ammoniak som
orsakar oxidering mellan mässingskronmuttrar och
koppar).
Endast krets 2
a Tryckreduceringsventil
b Kväve
c Våg
d Kylmediumtank R410A (sifonsystem)
e Vakuumpump
f Stoppventil på vätskerör (krets 2: till inomhusenheter)
g Stoppventil på gasrör (krets 2: till inomhusenheter)
h Stoppventil på gasrör (krets 1: till värmeväxlarenhet)
i Stoppventil på vätskerör (krets 1: till värmeväxlarenhet)
A, B, C Ventil A, B och C
D Kylmediumförgrenare
Ventil Ventiltillstånd
Ventil A, B och C Öppna
Stoppventiler på vätske- och
Stäng
gasrör (f, g, h, i)
NOTERING
Anslutningarna till inomhusenheter och till
värmeväxlarenheten samt alla inomhusenheter och
värmeväxlarenheten i sig bör också läckage- och
vakuumtestas. Håll också alla eventuella (lokalt
anskaffade) lokala rörventiler öppna.
Mer information finns i installationshandboken för
inomhusenheten. Läckagetest och vakuumtorkning ska
göras innan enheten strömsätts. Se annars även
flödesschemat som beskrivs tidigare i det här kapitlet (se
"6.6.1Om kontroll av kylmediumrör"på sidan24).
6.6.4 Utföra en läckagekontroll
Läckagetestet måste uppfylla specifikationen EN378‑2.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
6.6.5 Så här utför du vakuumtömningen
NOTERING
Anslutningarna till inomhusenheter och till
värmeväxlarenheten samt alla inomhusenheter och
värmeväxlarenheten i sig bör också läckage- och
vakuumtestas. Håll också alla eventuella (lokalt
anskaffade) lokala ventiler till inomhusenheter och
värmeväxlarenheten öppna.
Läckagetest och vakuumtorkning ska göras innan enheten
strömsätts. Se annars "6.6.1 Om kontroll av
kylmediumrör"på sidan24 för mer information.
Ta bort allt fukt från systemet genom att följa instruktionerna nedan:
1 Töm systemet i minst 2 timmar till ett målvakuum på –100,7kPa
(–1,007bar/5Torr).
2 Kontrollera att målvakuumet bibehålls i minst 1 timme med
vakuumpumpen avstängd.
3 Om du inte lyckas nå målvakuum inom 2 timmar eller bibehålla
vakuumet i 1 timme kan systemet innehålla för mycket fukt. Om
så är fallet bryter du vakuumet genom att trycksätta med kväve
till 0,05MPa (0,5bar) och upprepa steg 1 till 3 tills all fukt är
borta.
4 Beroende på om du vill fylla på kylmedium direkt via porten för
kylmediumpåfyllning eller först förpåfylla en del av kylmediumet
via vätskekretsen öppnar du antingen stoppventilerna på
kompressorenheten eller håller dem stängda. Se "6.8.4Fylla på
kylmedium"på sidan27 för mer information.
INFORMATION
När stoppventilerna öppnats är det möjligt att trycket i
kylmediumrören INTE ökar. Detta kan t.ex. bero på det
slutna tillståndet för expansionsventilen på
kompressorenhetens krets, men detta påverkar INTE drift
av enheten.
6.7 Isolering av kylmediumrör
Sedan läcktest och vakuumtorkning genomförts måste rören
isoleras. Beakta följande punkter:
Installations- och användarhandbok
25
Page 26
6 Installation
a
b
▪ Var noga med att isolera anslutande rör och grensatser i
kylledningen fullständigt.
▪ Var noga med att isolera vätske- och gasrör (för alla enheter).
▪ Använd värmebeständigt polyetenskum som tål temperaturer upp
till 70°C för vätskerör och polyetenskum som tål temperaturer upp
till 120°C för gasrör.
▪ Förstärk isoleringen på köldmediumrören med hänsyn till
installationsmiljön.
Omgivningstempera
tur
≤30°C 75% till 80% RH 15mm
>30°C ≥80% RH 20mm
Kondens kan bildas på isoleringens yta.
▪ Om kondens på stoppventilen kan droppa ned i inomhusenheten
eller värmeväxlarenheten via mellanrum i isoleringen och rören på
grund av att kompressorenheten placerats högre än
inomhusenheten eller högre än värmeväxlarenheten måste du
förhindra detta genom att täta anslutningarna. Se bilden nedan.
a Isoleringsmaterial
b Tätning o.s.v.
Fuktighet Minsta tjocklek
6.8 Påfyllning av köldmedium
6.8.1 Om påfyllning av kylmedium
Den här kompressorenheten är påfylld med kylmedium i fabriken.
Beroende på rördimensioner och rörlängder kan du dock behöva
fylla på ytterligare kylmedium.
Före påfyllning av kylmedium
Kontrollera att kompressorenhetens externa kylmediumrör är
kontrollerade (läckagetestade och vakuumtorkade).
Typiskt arbetsflöde
Påfyllning av ytterligare kylmedium består vanligtvis av följande steg:
1 Bestämma hur mycket ytterligare kylmedium som ska fyllas på.
2 Fylla på ytterligare kylmedium (förpåfyllning och/eller manuell
påfyllning).
3 Ifyllning av dekalen med information om fluorgaser som
påverkar växthuseffekten och fastsättning av den på insidan av
kompressorenheten.
6.8.2 Försiktighetsåtgärder vid påfyllning av kylmedium
INFORMATION
Läs även säkerhetsföreskrifterna i följande kapitel:
▪ Allmänna säkerhetsföreskrifter
▪ Förberedelse
Installations- och användarhandbok
26
VARNING
▪ Använd endast R410A som köldmedium. Andra vätskor
kan orsaka explosioner och olyckor.
▪ R410A innehåller fluorgaser som påverkar
växthuseffekten. Dess växthuseffektpåverkan (GWP) är
2087,5. Låt INTE dessa gaser komma ut i atmosfären.
▪ Använd alltid skyddshandskar och skyddsglasögon när
du fyller på med köldmedium.
NOTERING
Om strömmen till några av enheterna är avstängda kan
påfyllningsproceduren inte slutföras korrekt.
NOTERING
Sätt på strömmen minst 6 timmar innan driften startas för
körning av värmaren till vevhuset och skydd av
kompressorn.
NOTERING
Om drift körs inom 12 minuter efter att
kompressorenheten, värmeväxlarenheten och
inomhusenheterna slagits på kan kompressorn inte köras
förrän kommunikationen har upprättats korrekt mellan
kompressorenheten, värmeväxlarenheten och
inomhusenheter.
NOTERING
Före påfyllning:
▪ För 5 HP: Kontrollera om 7-segmentdisplayen är
normal (se "7.2.4Byt till läge 1 eller 2"på sidan 34)
och att det inte finns någon felkod i
användargränssnittet på inomhusenheten. Om en
felkod visas, se "11.3 Lösa problem baserade på
felkoder"på sidan46.
▪ För 8HP: Kontrollera om 7-segmentdisplayindikeringen
på A1P-kretskortet för kompressorenheten är normal
(se "7.2.4 Byt till läge 1 eller 2"på sidan34). Om en
felkod visas, se "11.3 Lösa problem baserade på
felkoder"på sidan46.
NOTERING
Kontrollera att alla anslutna enheter (värmeväxlarenhet +
inomhusenheter) kan identifieras (inställning [1‑5]).
6.8.3 Bestämma mängden ytterligare kylmedium
Ytterligare köldmedium som ska fyllas på=R (kg). R bör avrundas till
närmaste tiondels kilo.
R=[(X1×Ø12,7)×0,12+(X2×Ø9,5)×0,059+(X3×Ø6,4)×0,022]×A+B
X
=Total längd (m) för vätskerör med storlek Øa
1...3
Parameter A och B:
Modell Parameter A Parameter B
RKXYQ5 0,8 3,1kg
RKXYQ8 1,0 2,6kg
Metriska rör. När du använder metricska rör ska du beakta följande
tabell när det gäller den viktfaktor som ska räknas med. Den bör
ersätta R i formeln.
Tumrör Metriska rör
Storlek (Ø)
(mm)
6,4 0,022 6 0,018
9,5 0,059 10 0,065
Viktfaktor Storlek (Ø)
(mm)
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
Viktfaktor
4P408445-1A – 2016.04
Page 27
6 Installation
p<p
>
R410AN2
b c e
a
d
B
A
C
g
h
A
f
i
B
C
C
C
D
D
RDXYQ
RDXYQ
h
h
i
i
g
g
f
f
5 HP
8 HP
i
B
hA
C
C
C
C
f
B
gA
p<p
>
R410A
a c
b
A
d
RDXYQ
Tumrör Metriska rör
Storlek (Ø)
(mm)
Viktfaktor Storlek (Ø)
(mm)
Viktfaktor
12,7 0,12 12 0,097

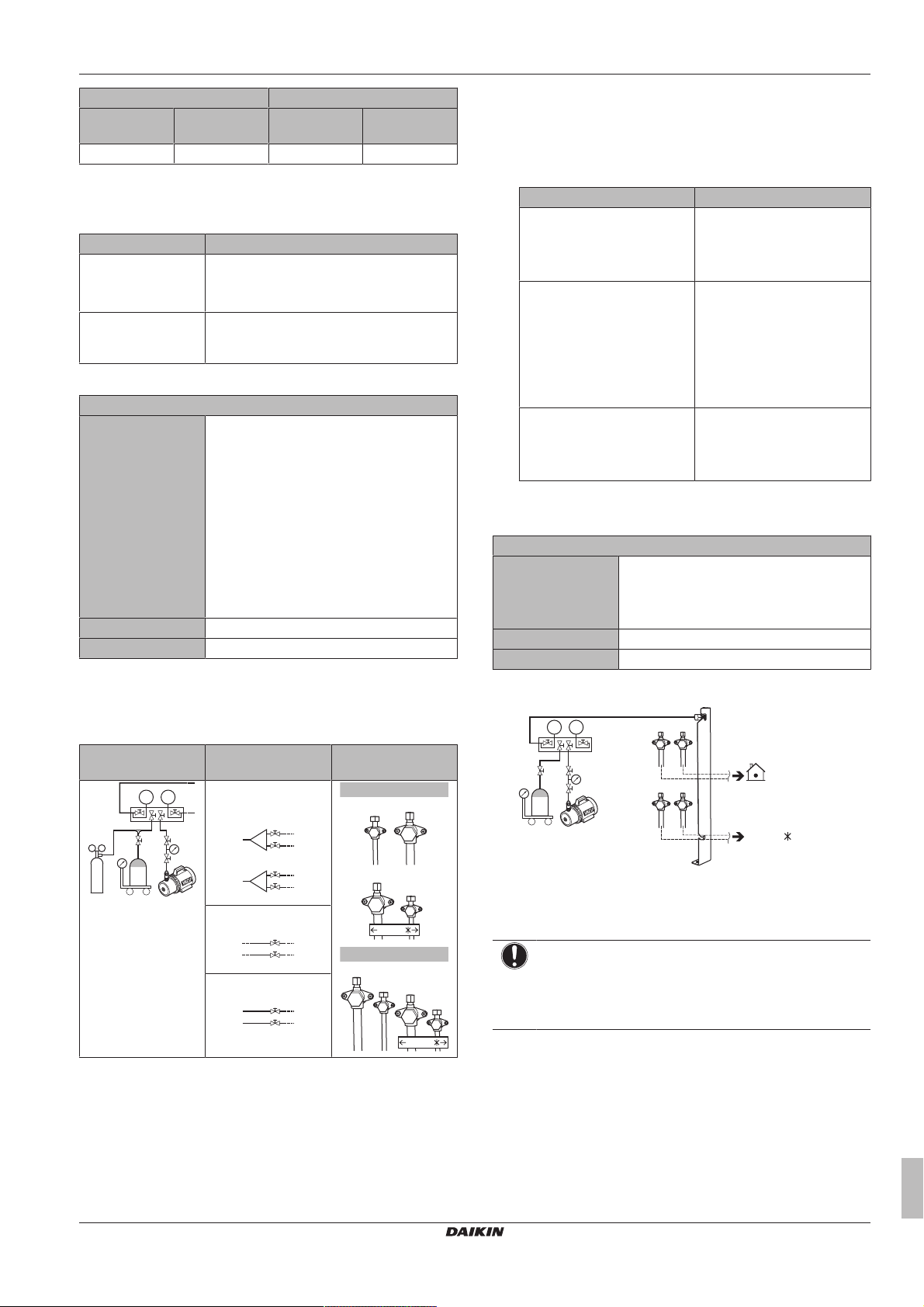

6.8.4 Fylla på kylmedium
Påfyllning av köldmedium består av 2 steg:
Steg Beskrivning
Steg 1: Förberedande
påfyllning
Steg 2: Manuell
påfyllning
Steg 1: Förberedande påfyllning
Sammanfattning – Förpåfyllning:
Köldmediumflaska Ansluten till serviceportarna på
Stoppventiler Stängd
Kompressor Fungerar EJ
1 Anslut som visas (välj en av de möjliga anslutningarna).
Kontrollera att alla stoppventiler på kompressorenheten samt
ventil A är stängda.
Möjliga anslutningar:
Rekommenderas för större system.
Detta steg är inte obligatoriskt, men om det
inte används tar påfyllningen längre tid.
Endast nödvändig om den beräknade
ytterligare mängden köldmedium inte
uppnåtts med förpåfyllningen.
stoppventilerna. Vilka stoppventiler som ska
användas beror på vilka kretsar du väljer att
förpåfylla:
▪ Kretsarna 1 och 2 tillsammans
(samlingsrör med köldmediumförgrenare
krävs).
▪ Först krets 1 och sedan krets 2 (eller
tvärtom).
▪ Endast krets 1
▪ Endast krets 2
2 Öppna ventilerna C (på krets B) och B.
3 Förpåfyll köldmedium tills den beräknade mängden ytterligare
köldmedium har uppnåtts eller förpåfyllning inte längre är
möjlig, och stäng sedan ventilerna C och B.
4 Gör något av följande:
Om Då
Den beräknade mängden
ytterligare köldmedium har
uppnåtts
Koppla bort samlingsröret från
vätskekretsen/vätskekretsarna.
Du behöver inte utföra
instruktionerna för steg 2.
För mycket köldmedium har
fyllts på
Återvinn köldmedium tills den
beräknade mängden har
uppnåtts.
Koppla bort samlingsröret från
vätskekretsen/vätskekretsarna.
Du behöver inte utföra
instruktionerna för steg 2.
Den beräknade mängden
ytterligare köldmedium har
inte uppnåtts ännu
Koppla bort samlingsröret från
vätskekretsen/vätskekretsarna.
Fortsätt med instruktionerna
för steg 2.
Steg 2: Manuell påfyllning
(= påfyllning i läget "Manuell påfyllning av ytterligare köldmedium")
Sammanfattning – Manuell påfyllning:
Köldmediumflaska Ansluten till serviceporten för
köldmediumpåfyllning.
Detta fyller på båda kretsarna och
kompressorenhetens interna köldmediumrör.
Stoppventiler Öppna
Kompressor Körs
5 Anslut som visas. Se till att ventilen A är stängd.
Samlingsrör med
Anslutningar Kompressorenhet
manometer
Krets 1 och 2
tillsammans
Endast krets 1
Endast krets 2
a Tryckreduceringsventil
b Kväve
c Våg
d Kylmediumtank R410A (sifonsystem)
e Vakuumpump
f Stoppventil på vätskerör (krets 2: till inomhusenheter)
g Stoppventil på gasrör (krets 2: till inomhusenheter)
h Stoppventil på gasrör (krets 1: till värmeväxlarenhet)
i Stoppventil på vätskerör (krets 1: till värmeväxlarenhet)
A, B, C Ventil A, B och C
D Kylmediumförgrenare
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
a Våg
b Köldmediumtank R410A (sifonsystem)
c Vakuumpump
d Köldmediumpåfyllningsport
A Ventil A
NOTERING
Påfyllningsporten för kylmedium ansluts till rörsystemet i
enheten. Enhetens interna rörsystem är redan påfyllt med
kylmedium från fabriken, så var försiktig när du ansluter
påfyllningsslangen.
6 Öppna alla stoppventiler på kompressorenheten. I det här
skedet måste ventil A vara stängd!
7 Beakta alla försiktighetsåtgärder som nämns i
"7 Konfiguration" på sidan 32 och "8 Driftsättning" på
sidan42.
8 Sätt på strömmen till inomhusenheterna, kompressorenheten
och värmeväxlarenheten.
9 Aktivera inställning [2‑20] för att starta läget för manuell
påfyllning av köldmedium. Mer information finns under
"7.2.8Läge 2: Inställningar"på sidan37.
Installations- och användarhandbok
27
Page 28
6 Installation
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
g
f
F1/F2
(16 V)
F1/F2
(16 V)
220-240 V
1~ 50 Hz
e
c
a
d
b
220-240 V
1~ 50 Hz
380-415 V
3N~ 50 Hz
Resultat: Drift av enheten startar.
INFORMATION
Den manuella påfyllningen stoppas automatiskt inom 30
minuter. Om påfyllningen inte är slutförd efter 30 minuter
utför du proceduren för ytterligare påfyllning av kylmedium
igen.
INFORMATION
▪ När ett fel identifieras under proceduren (t.ex. vid en
stängd stoppventil), visas en felkod. Se då
"6.8.5 Felkoder vid påfyllning av kylmedium" på
sidan 28 och åtgärda felet. Återställning av felet kan
göras genom att trycka på BS3. Du kan starta om
"Påfyllningen".
▪ Du kan avbryta den manuella påfyllningen av
kylmedium genom att trycka på BS3. Enheten stannar
och återgår viloläge.
10 Öppna ventil A.
11 Fyll på köldmedium tills den beräknade mängden ytterligare
köldmedium har uppnåtts och stäng sedan ventil A.
12 Tryck på BS3 för att stoppa den manuella påfyllningen av
ytterligare köldmedium.
NOTERING
Var noga med att öppna alla stoppventiler efter
(för)påfyllning av kylmedium.
Om systemet används med stängda stoppventiler skadas
kompressorn.
e Utsläppen av växthusgaser av den totala
köldmediemängden som fyllts på uttrycks i ton CO2motsvarighet
f GWP = Global warming potential (global
uppvärmningspotential)
NOTERING
I Europa används utsläppen av växthusgaser genom
total mängd köldmedie i systemet (uttrycks som ton CO2motsvarighet) för att fastställa underhållsintervallen. Följ
tillämplig lagstiftning.
Formel för att beräkna utsläppen av växthusgaser:
GWP-värde på köldmediet × total mängd köldmedie i
systemet [i kg] / 1000
2 Fäst etiketten på insidan av kompressorenheten. Det finns en
dedikerad plats för den på dekalen för kopplingsschemat.
6.9 Ansluta elkablarna
6.9.1 Om att ansluta elledningarna
Typiskt arbetsflöde
Anslutning av elkablar består vanligtvis av följande steg:
1 Kontroll av att strömförsörjningen uppfyller enheternas
elspecifikationer.
2 Anslutning av elkablar till kompressorenheten.
3 Anslutning av elkablar till värmeväxlarenheten.
4 Anslutning av elkablar till inomhusenheter.
5 Anslutning av nätströmmen.
NOTERING
När du fyllt på kylmedium ska du inte glömma att stänga
locket på kylmediumpåfyllningsporten.
Åtdragningsmomentet för locket är 11,5 till 13,9N•m.
6.8.5 Felkoder vid påfyllning av kylmedium
INFORMATION
Om ett fel uppstår:
▪ För 5HP: Felkoden som visas på användargränssnittet
på inomhusenheten.
▪ För 8 HP: Felkoden visas på 7-segmentdisplayen i
användargränssnittet på kompressorenheten och
användargränssnittet på inomhusenheten.
Stäng omedelbart ventil A om ett fel uppstår. Kontrollera felkoden
och vidta motsvarande åtgärd, "11.3 Lösa problem baserade på
felkoder"på sidan46.
6.8.6 Hur du fäster etiketten om fluorerade växthusgaser
1 Fyll i etiketten enligt nedanstående:
a Om en etikett för fluorerade växthusgaser som levererats
Installations- och användarhandbok
28
finns på flera språk (se tillbehör), lossa tillämplig etikett och
fäst den ovanpå a.
b Köldmediemängd från fabrik: se enhetens namnplåt
c Ytterligare köldmedium som har fyllts på
d Total köldmedieladdning
Lokal kabeldragning: Översikt
Lokal kabeldragning består av:
▪ Strömförsörjning (alltid med jordning)
▪ Signalkabel mellan kompressorenheten, värmeväxlarenheten och
inomhusenheterna.
Exempel:
a Huvudströmbrytare
b Jordanslutning
c Kablar för strömförsörjning (inklusive jordning) (skärmad
kabel)
F1/F2 Signalkabel (skärmad + mantlad kabel) (användning av
skärmad kabel för signalkablarna är obligatorisk för 5HP
och valfri för 8HP)
d Kompressorenhet
e Värmeväxlarenhet
f Inomhusenhet
g Användargränssnitt
Ledningar för spänningsmatning och signalöverföring
Det är viktigt att ledningarna för spänningsförsörjning och
signalöverföring hålls åtskilda. För att undvika elektriska störningar
ska avståndet mellan de två kablarna alltid vara minst 50mm.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 29
6 Installation
D
B
C
b2
b3
c1
c2
b1
a
A
NOTERING
▪ Var noga med att hålla isär ledningarna för
spänningsförsörjning och signalöverföring.
Signalöverföringskablar och strömförsörjningskablar får
korsas, men aldrig dras parallellt.
▪ Signalöverföringskablar och strömförsörjningskablar får
aldrig vidröra interna rör för att undvika skador som kan
orsakas av hög temperatur vid rören.
▪ Stäng luckan ordentligt och placera elkablarna så att
inte luckan eller andra delar lossnar.
Signalkablar utanför enheten bör samlas i ett skydd och dras
tillsammans med lokal rördragning.
Förgreningar
Maximalt antal förgreningar för
16
kablage mellan enheter
Signalöverföringskabel Mantlad + skärmad kabel (2-
trådig)
Vinylsladdar
0,75~1,25 mm²
(användning av skärmad kabel
för signalkablarna är obligatorisk
för 5HP och valfri för 8HP)
Max kabellängd
300m
(= avstånd mellan
kompressorenhet och den
inomhusenhet som är längst
bort)
Total kabellängd
600m
(= avståndet mellan
kompressorenheten och alla
inomhusenheter samt mellan
kompressorenheten och
värmeväxlarenheten)
Om de totala signalkablarna överstiger dessa gränser kan
det ge kommunikationsfel.
Inga grenar är tillåtna efter en förgrening.
6.9.2 Försiktighetsåtgärder vid anslutning av elkablar
FARA: RISK FÖR ELCHOCK
VARNING
All lokal kabeldragning och alla lokala komponenter måste
installeras av en behörig elektriker och installationen måste
följa tillämplig lagstiftning.
VARNING
Om enheten INTE är fabriksinstallerad måste en
huvudbrytare eller andra medel för att kunna koppla ifrån
enheten installeras, med en kontaktseparation i alla poler
som resulterar i fullständig bortkoppling enligt villkoren i
överspänningsklass II, i den fasta kabeldragningen.
VARNING
▪ Använd ENDAST kopparledningar.
▪ Se till att elinstallationen överensstämmer med
gällande lagstiftning.
▪ All extern kabeldragning måste utföras i enlighet med
kopplingsschemat som medföljer produkten.
▪ Kläm ALDRIG kabelbuntar och se till att de inte
kommer i kontakt med icke-isolerade ledningar eller
vassa kanter. Kontrollera att ingen extern belastning
påfrestar kabelanslutningarna.
▪ Se till att installera jordledare. Jorda INTE enheten till
en vattenledning, ett vågfrontskydd eller en jordledning
för telefon. Ofullständig jordning kan leda till elektriska
stötar.
▪ Se till att använda en dedikerad strömkrets. Dela
ALDRIG strömförsörjning med någon annan apparat.
▪ Se till att nödvändiga säkringar eller kretsbrytare
installeras.
▪ Se till att installera en jordfelsbrytare. Om inte detta
följs kan det resultera i elektriska stötar eller eldsvåda.
▪ Vid installation av jordfelsbrytaren ska du kontrollera att
den är kompatibel med invertern (som klarar
högfrekvent elektriskt brus) för undvika att
jordfelsbrytaren löser ut i onödan.
Installera strömkablar på minst 1 meters avstånd från tv- eller
radioapparater för att förebygga störningar. Beroende på
radiovågorna kan ett avstånd på 1 meter vara otillräckligt för att
eliminera bruset.
VARNING
▪ När du är färdig med elanslutningarna kontrollerar du
att alla elektriska komponenter och kontakter i eldosan
är ordentligt anslutna.
▪ Se till att alla skyddskåpor är stängda innan du sätter
igång enheten.
NOTERING
A Centralt gränssnitt (etc...)
B Kompressorenhet
C Inomhusenhet
D Värmeväxlarenhet
a Huvudledning. Huvudledningen är den ledning som
signalkablaget för värmeväxlarenheten är ansluten till.
b1, b2, b3 Förgreningsledningar
c1, c2 Inga grenar är tillåtna efter en förgrening
Starta inte enheten förrän all kylmediumrördragning är
slutförd. Om enheten körs innan rördragningen är slutförd
kan kompressorn skadas.
NOTERING
Om strömförsörjningen har en felaktig N-fas eller saknar
sådan skadas utrustningen.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
29
Page 30
6 Installation
b a
cb
c
aa
A
AA´
A´
c b ba c
a
B
B
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
b
X2M
X2M
X2M X1M (A1P)
RKXYQ5 RDXYQ5
TO OUT/DTO IN/D
F1 F2
F1 F2
a1 a2 a2
a
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
b
a
RKXYQ8 RDXYQ8
TO OUT/DTO IN/D
F1 F2
F1 F2
8 HP5 HP
X2M
F1 F2
F1 F2
a1
X1M
X1M (A1P)
5 HP 8 HP
X2M
a2
F1F2
X2M
a2
F1F2
RKXYQ5 RDXYQ5 RKXYQ8 RDXYQ8
3N~ 50 Hz
380-415 V
L1 L2 L3
L1 L2 L3
N
X1M
a
b
c
NOTERING
Installera INTE någon fasförskjutande kapacitans,
eftersom denna enhet är utrustad med en inverterare. En
fasförskjutande kapacitans försämrar prestandan och kan
orsaka olyckor.
NOTERING
Ta aldrig bort någon termistor, sensor, o.s.v. när du
ansluter ström- och signalkablar. (Om systemet körs utan
termistor, sensor o.s.v. kan kompressorn skadas.)
NOTERING
▪ Produktens skyddsdetektor för fasvändning fungerar
endast när produkten startas. Därför upptäcks
fasvändning inte under normal drift.
▪ Skyddsdetektorn för fasvändning är utformad för att
stoppa produkten om något onormalt inträffar när
produkten startas.
▪ Byt ut två av de tre faserna (L1, L2 och L3) vid en
skyddsabnormalitet vid fasvändning.
6.9.3 Riktlinjer vid anslutning av elledningarna
Tänk på följande:
▪ Om fåtrådiga ledare används ska du installera en rund
vågprofilerad kontakt i ändarna. Placera den runda vågprofilerade
kontakten på kabeln t.o.m. den täckta delen och fäst kontakten
med lämpligt verktyg.
a Fåtrådig ledare
b Rund kontakt
▪ Använd följande metod när du installerar kablar:
6.9.4 Så här ansluter du elkablaget för kompressorenheten
NOTERING
▪ Följ kabelschemat (medföljer enheten och finns
placerad på kopplingsboxens lock).
▪ Kontrollera att kabeldragningen INTE förhindrar att
serviceluckan kan sättas tillbaka ordentligt.
1 Ta bort serviceluckan på kompressorenheten och
kopplingsboxen. Se "6.2.2 Så här öppnar du
kompressorenheten"på sidan17.
2 Anslut signalkablaget som följer:
a Skärmad + mantlad kabel (2-trådig) (ingen polaritet)
a1, a2 Jordning av skärm
b Kopplingsplint (anskaffas lokalt)
VARNING
Skärmad kabel. Användning av skärmad kabel för
signalkablarna är obligatorisk för 5HP och valfri för 8HP.
Kabeltyp Installationsmetod
Enkelledarkabel
a Lockig enkelledarkabel
b Skruv
c Platt bricka
Fåtrådig ledare med
rund vågprofilerad
kontakt
a Uttag
b Skruv
c Platt bricka
Åtdragningsmoment
Elektriska
anslutningar
Strömförsörjning
Skruvstorlek Åtdragningsmome
M5 2,0~3,0
(strömförsörjning +
skärmad jord)
Signalöverföringska
bel
Installations- och användarhandbok
30
M3,5 0,8~0,97
nt (N•m)
a1, a2 Jord (använd skruven som medföljer som tillbehör)
Vid användning av skärmad kabel:
▪ För 5 HP (a1 och a2): Jordning av skärmen till
kompressorenheten och värmeväxlarenheten.
▪ För 8 HP (endast a2): Jordning av skärmen enbart till
jord på värmeväxlarenheten.
3 Anslut strömförsörjningen som följer:
a Jordfelsbrytare
b Säkring
c Nätspänningskabel
4 Dra kablarna genom ramen och fixera kablarna
(strömförsörjning och signalöverföring) med buntband.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 31
6 Installation
1×
c
≥50 mm
a b
b
X1M
L1
F1 F2
L2 L3 N
c
a
c
X2M
A1P
b
a
X1M
X2M
5 HP
≥50 mm
a b
b
a
X1M
X1M
A1P
X1M
b a
c
c
8 HP
X1M (A1P)
c
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
b
X2M
X2M
X2M X1M (A1P)
RKXYQ5 RDXYQ5
TO OUT/DTO IN/D
F1 F2
F1 F2
a1 a2 a2
a
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
b
a
RKXYQ8 RDXYQ8
TO OUT/DTO IN/D
F1 F2
F1 F2
8 HP5 HP
X2M
F1 F2
F1 F2
a1
X1M
X1M (A1P)
5 HP 8 HP
X2M
a2
F1F2
X2M
a2
F1F2
RKXYQ5 RDXYQ5 RKXYQ8 RDXYQ8
1~ 50 Hz
220-240 V
X1M
a
b
c
INFORMATION
Förenkla kabeldragningen genom att vrida kopplingsboxen
vågrätt genom att lossa skruven på vänster sida av
kopplingsboxen.
2 Anslut signalkablaget som följer:
a Skärmad + mantlad kabel (2-trådig) (ingen polaritet)
a1, a2 Jordning av skärm
b Kopplingsplint (anskaffas lokalt)
VARNING
Skärmad kabel. Användning av skärmad kabel för
signalkablarna är obligatorisk för 5HP och valfri för 8HP.
a Signalöverföringskabel
b Strömförsörjning
c Buntband
5 Sätt tillbaka serviceluckorna. Se "6.10.2 Så här stänger
kompressorenheten"på sidan32.
6 Anslut en jordfelsbrytare och säkring till strömförsörjningen.
6.9.5 Så här ansluter du elkablarna på värmeväxlarenheten
a1, a2 Jord (använd skruven som medföljer som tillbehör)
Vid användning av skärmad kabel:
▪ För 5 HP (a1 och a2): Jordning av skärmen till
kompressorenheten och värmeväxlarenheten.
▪ För 8 HP (endast a2): Jordning av skärmen enbart till
jord på värmeväxlarenheten.
3 Anslut strömförsörjningen som följer:
a Jordfelsbrytare
b Säkring
c Nätspänningskabel
4 Dra kablarna genom ramen och fixera kablarna
(strömförsörjning och signalöverföring) med buntband.
NOTERING
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
▪ Följ elschemat (medföljer enheten och finns placerad
på insidan av serviceluckan).
▪ Se till att kablaget INTE ligger i vägen för monteringen
av serviceluckan.
1 Ta bort frontluckan. Se "6.2.3Så här öppnar du kopplingsboxen
på värmeväxlarenheten"på sidan17.
Installations- och användarhandbok
31
Page 32
7 Konfiguration
A1P
X1M
X2M
b
a
c
c
a bc de
21
5×4×
2×
a Signalöverföringskabel
b Strömförsörjning
c Buntband
6.11 Slutföra installationen av värmeväxlarenheten
6.11.1 Så här stänger du värmeväxlarenheten
NOTERING
Se till att INTE dra fast serviceluckorna med
åtdragningsmoment som överstiger 4,1 N•m när du
stänger dem.
6.10 Slutföra installationen av kompressorenheten
6.10.1 Slutföra signalöverföringskabeldragningen
Efter installation av signalkablar i enheten ska dessa samlas och
skyddas tillsammans med med kylmediumrör på plats med tejp,
enligt bilden nedan.
a Vätskerör
b Gasrör
c Insulator
d Signalöverföringskabel (F1/F2)
e Tejp
6.10.2 Så här stänger kompressorenheten
NOTERING
Se till att INTE dra fast serviceluckorna med
åtdragningsmoment som överstiger 4,1 N•m när du
stänger dem.
7 Konfiguration
7.1 Översikt: Konfiguration
I det här kapitlet finns en beskrivning av vad du måste göra och veta
för att konfigurera systemet efter installation.
Här finns information om:
▪ Göra lokala inställningar
▪ Energisparläge och optimal drift
INFORMATION
Det är viktigt att all information i detta kapitel läses i
ordning av installatören och att systemet konfigureras
därefter.
Installations- och användarhandbok
32
FARA: RISK FÖR ELCHOCK
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 33
7.2 Göra lokala inställningar
5 HP
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
RESET
H1P H2P H3P H4P H5P H6P H7P H8P
1 2
OFF
ON
DS1
1 2 3 4
OFF
ON
DS1
1 2 3 4
OFF
ON
DS2
MULTIDEMANDL.N.O.P.SLAVEMASTERIND
TEST/
HWL
MODE
8 HP
A1P
BS1
BS2
BS3
A1P
7.2.1 Om lokala inställningar
För konfiguration av värmepumpsystemet måste du förse enhetens
kretskort med indata (A1P). Detta inbegriper följande lokala
inställningskomponenter:
▪ Tryckknappar för att ge indata till kretskortet
▪ En display för att läsa feedback från kretskortet
▪ DIP-switchar (ändra fabriksinställningarna endast om du
installerar en brytare för val av kyla/värme).
Lokala inställningar definieras med sitt läge, sin inställning och sitt
värde. Exempel: [2‑8]=4.
PC-konfigurator
Du kan också göra lokala inställningar via ett PC-gränssnitt (för detta
krävs tillvalet EKPCCAB). Installatören kan förbereda
konfigurationen (ej på plats) via en dator och sedan ladda upp
konfigurationen till systemet.
Se även: "7.2.9 Så här ansluter du PC-konfiguratorn till
kompressorenheten"på sidan40.
Läge 1 och 2
Läge Beskrivning
Läge 1
(övervaka
inställningar)
Läge 2
(lokala
inställningar)
Läge1 kan användas för att övervaka den
aktuella situationen för kompressorenheten.
Innehållet i vissa lokala inställningar kan också
övervakas.
Läge2 används för att ändra lokala
inställningar för systemet. Du kan kontrollera
den aktuella lokala inställningen och ändra
dess värde.
I allmänhet kan normal drift återupptas utan
särskild åtgärd efter ändring av lokala
inställningar.
Vissa lokala inställningar används för särskild
drift (t.ex. engångsdrift, inställning för
återvinning/vakuumtorkning, inställning för
manuell påfyllning av kylmedium, etc.). Det
krävs då att specialdriften avbryts innan normal
drift kan återupptas. Detta indikeras då i
förklaringarna nedan.
7 Konfiguration
PÅ ( ) AV ( ) Blinkar ( )
) AV ( ) Blinkar ( )
PÅ (
DIP-switchar
Ändra fabriksinställningarna endast om du installerar en brytare för
val av kyla/värme.
Modell DIP-switch
5HP ▪ DS1‑1: Väljare KYLA/VÄRME (se handboken
8HP ▪ DS1‑1: Väljare kyla/värme (se "4.5.3 Möjliga
Tryckknappar
Gör lokala inställningar med tryckknapparna. Manövrera
tryckknapparna med en isolerad pinne (till exempel en
kulspetspenna) så att du inte vidrör några strömförande delar.
för väljaren kyla/värme). AV=ej
installerad=fabriksinställning
▪ DS1‑2: ANVÄNDS EJ. ÄNDRA INTE
FABRIKSINSTÄLLNINGARNA.
tillval för kompressorenheten och
värmeväxlarenheten" på sidan 11). AV=ej
installerad=fabriksinställning
▪ DS1‑2~4: ANVÄNDS EJ. ÄNDRA INTE
FABRIKSINSTÄLLNINGARNA.
▪ DS2‑1~4: ANVÄNDS EJ. ÄNDRA INTE
FABRIKSINSTÄLLNINGARNA.
7.2.2 Tillgång till lokala inställningskomponenter
Se "6.2.2Så här öppnar du kompressorenheten"på sidan17.
7.2.3 Lokala inställningskomponenter
Komponenterna gör de lokala inställningarna olika för olika modeller.
Modell Lokala inställningskomponenter
5HP ▪ Tryckknappar (BS1~BS5)
▪ 7‑segmentdisplay (H1P~H7P)
▪ H8P: Display för indikering vid initieringen
▪ DIP-switchar (DS1)
8HP ▪ Tryckknappar (BS1~BS3)
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
▪ 7‑segmentdisplay (
▪ DIP-switchar (DS1 och DS2)
)
Tryckknapparna är olika beroende på modell.
Modell Tryckknappar
5HP ▪ BS1: MODE: Ändra inställt läge
▪ BS2: SET: För lokal inställning
▪ BS3: RETURN: För lokal inställning
▪ BS4: TEST: För testkörning
▪ BS5: ÅTERSTÄLL: Ställa in adressen igen när
kablarna ändras eller när ytterligare en
inomhusenhet installeras
8HP ▪ BS1: MODE: Ändra inställt läge
▪ BS2: SET: För lokal inställning
▪ BS3: RETURN: För lokal inställning
7‑segmentdisplay
Displayen ger feedback om de lokala inställningarna, som definieras
som [Läge-Inställning]=Värde.
Displayerna är olika beroende på modell.
Installations- och användarhandbok
33
Page 34
7 Konfiguration
H1P
H2P H3P H4PH5P H6P H7P
- + + + + +
[
H1P
32 16 8 4 2 1]
+ + + + +0 0 8 0 0 0
+ + + + +0 0 0 4 0 0
1~2 min
8~10 min
10~12 min
5 HP 8 HP
bcb
a a
BS1 [5 s]
BS1
BS1
BS1
a
cb
BS1 [5 s]
BS1
BS1
BS1
a
b c
5 HP
8 HP
BS1 [1×]
BS2 [X×]

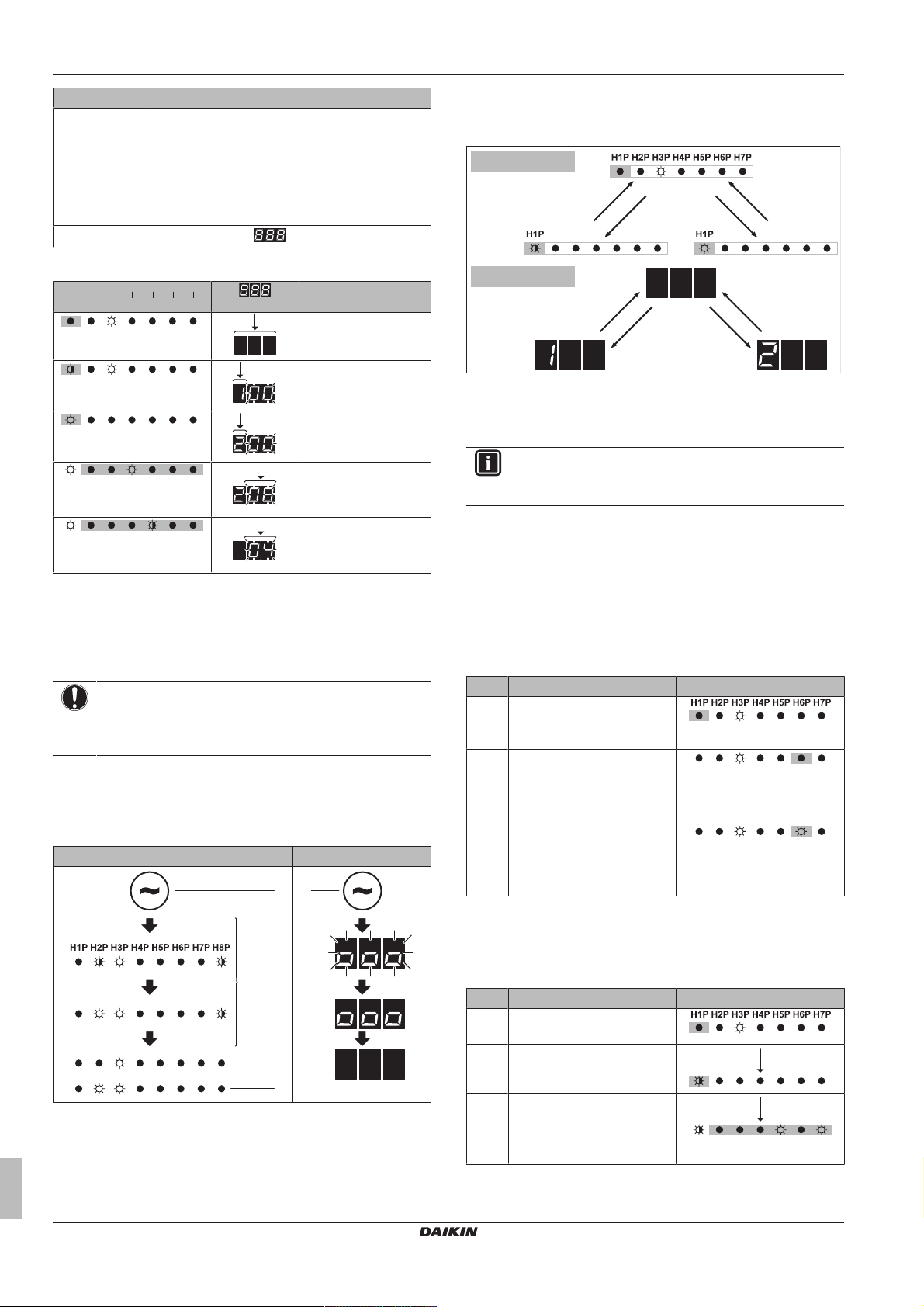

Modell Display
5HP 7‑segmentdisplay:
▪ H1P: Visar läget
▪ H2P~H7P: Visar inställningar och värden,
representerade i binär kod
(H8P: Används EJ för lokala inställningar, men
används vid initiering)
8HP
7‑segmentdisplay (
)
Exempel:
Beskrivning
Standardsituation
(H1P AV)
Läge 1
(H1P blinkar)
Läge 2
(H1P PÅ)
Inställning 8
(i läge 2)
(H2P~H7P = binärt 8)
Värde 4
(i läge 2)
(H2P~H7P = binärt 4)
7.2.4 Byt till läge 1 eller 2
När enheterna har strömsatts övergår displayen i standardläge.
Därifrån kan du välja läge1 och läge2.
Initiering: standardsituation
NOTERING
Sätt på strömmen minst 6 timmar innan driften startas för
körning av värmaren till vevhuset och skydd av
kompressorn.
Sätt på strömmen till kompressorenheten, värmeväxlarenheten och
alla inomhusenheter. När kommunikationen mellan
kompressorenheten, värmeväxlarenheten och inomhusenheterna
upprättats och är normal är displayindikeringen som nedan
(standardläge från fabriken).
Växling mellan lägen
Använd BS1 för att växla mellan standardsituation, läge 1 och
läge2.
a Standardsituation (H1P AV)
b Läge 1 (H1P blinkar)
c Läge 2 (H1P PÅ)
BS1 Tryck på BS1.
BS1 [5 s] Tryck på BS1 i minst 5sekunder.
INFORMATION
Om du tappar bort dig under processen trycker du på
knappen BS1 för att återgå standardsituationen.
7.2.5 Så här använder du läge 1 (och standardsituationen)
I läge 1 (och i standardsituationen) kan du avläsa information. Hur
du gör beror på modell.
Exempel: 7‑segmentdisplay – standardsituation
(för 5HP)
Du kan avläsa status för lågbullerdrift som följer:
# Åtgärd Knapp/display
1 Kontrollera att displayen visar
standardsituationen.
(H1P AV)
2 Kontrollera status för lampa
H6P.
H6P AV: Enheten arbetar för
tillfället inte under
lågbullerbegränsningar.
H6P PÅ: Enheten arbetar för
tillfället under
lågbullerbegränsningar.
Om standardsituationen inte visas efter 10~12 minuter kontrollerar
du felkoden på inomhusenhetens användargränssnitt (och för 8HP
på kompressorenhetens 7‑segmentdisplay). Åtgärda felkoden.
Kontrollera först signalöverföringskablarna.
Installations- och användarhandbok
34
a Ström PÅ
b Standardsituation
c Lampindikering vid fel
Exempel: 7‑segmentdisplay – läge1
(för 5HP)
Du kan avläsa inställning [1‑5] (=det totala antalet anslutna enheter
(värmeväxlarenhet + inomhusenheter)) som följer:
# Åtgärd Knapp/display
1 Starta från
standardsituationen.
2 Välj läge 1.
3 Välj inställning 5.
("X×" beror på vilken
inställning du vill välja.)
(= binärt 5)
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 35
7 Konfiguration
BS3 [1×]
BS1 [1×]
BS1 [1×]
BS2 [X×]
BS3 [1×]
BS1 [1×]
BS1 [5 s]
BS2 [X×]
BS2 [X×]b
a
BS3 [1×]c
BS3 [1×]d
BS3 [1×]
BS1 [1×]
BS1 [5 s]
BS2 [X×]
BS3 [1×]
BS2 [X×]b
a
BS3 [1×]c
BS3 [1×]d
BS1 [1×]
# Åtgärd Knapp/display
4 Visa värdet för inställning 5.
(det finns 8 anslutna enheter)
(= binärt 8)
5 Avsluta läge 1.
Exempel: 7‑segmentdisplay – läge1
(för 8HP)
Du kan avläsa inställning [1‑10] (= det totala antalet anslutna
enheter (värmeväxlarenhet + inomhusenheter)) som följer:
# Åtgärd Knapp/display
1 Starta från
standardsituationen.
2 Välj läge 1.
3 Välj inställning 10.
("X×" beror på vilken
inställning du vill välja.)
4 Visa värdet för inställning 10.
(det finns 8 anslutna enheter)
5 Avsluta läge 1.
7.2.6 Använda läge 2
I läge 2 kan du göra lokala inställningar för att konfigurera systemet.
Hur du gör beror på modell.
Exempel: 7‑segmentdisplay – läge2
(för 5HP)
Du kan ändra värdet för inställning [2‑8] (= Te måltemperatur vid
kylningsdrift ) till 4 (=8°C) som följer:
# Åtgärd Knapp/display
1 Starta från
standardsituationen.
2 Välj läge 2.
3 Välj inställning 8.
("X×" beror på vilken
inställning du vill välja.)
4 Välj värde 4 (= 8°C).
a: Visar aktuellt värde.
b: Ändra till 4. ("X×" beror på
aktuellt värde och det värde
som du vill välja.)
c: Ange värdet i systemet.
d: Bekräfta. Drift av systemet
startas enligt inställningen.
5 Avsluta läge 2.
(= binärt 8)
Du kan ändra värdet för inställning [2‑8] (= Te måltemperatur vid
kylningsdrift ) till 4 (=8°C) som följer:
# Åtgärd Knapp/display
1 Starta från
standardsituationen.
2 Välj läge 2.
3 Välj inställning 8.
("X×" beror på vilken
inställning du vill välja.)
4 Välj värde 4 (= 8°C).
a: Visar aktuellt värde.
b: Ändra till 4. ("X×" beror på
aktuellt värde och det värde
som du vill välja.)
c: Ange värdet i systemet.
d: Bekräfta. Drift av systemet
startas enligt inställningen.
5 Avsluta läge 2.
7.2.7 Läge 1 (och standardsituationen): Övervaka inställningar
I läge 1 (och i standardsituationen) kan du avläsa information. Vilka
avläsningar du kan göra beror på modell.
7‑segmentdisplay – standardsituation (H1P AV)
(för 5HP)
Du kan avläsa följande information:
Värde/beskrivning
H6P Visar status för lågbullerdrift.
OFF
Enheten arbetar för tillfället inte under
lågbullerbegränsningar.
ON
Enheten arbetar för tillfället under
lågbullerbegränsningar.
Lågbullerdrift minskar det ljud som enheten genererar, i
jämförelse med nominella driftförhållanden.
Lågbullerdrift kan anges i läge2. Det finns två metoder för
att aktivera lågbullerdrift av kompressorenheten och
värmeväxlarenheten.
▪ Den första metoden är att aktivera en automatisk
lågbullerdrift nattetid med en lokal inställning. Enheten
körs med vald lågbullernivå under angivna tidsramar.
▪ Den andra metoden är att aktivera lågbullerdrift baserat
på externa indata. För detta krävs ett extra tillbehör.
Exempel: 7‑segmentdisplay – läge2
(för 8HP)
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
35
Page 36
7 Konfiguration
Värde/beskrivning
H7P Visar status för drift med strömförbrukningsbegränsning.
OFF
Enheten arbetar för tillfället inte under
strömförbrukningsbegränsningar.
ON
Enheten arbetar för tillfället under
strömförbrukningsbegränsning.
Strömförbrukningsbegränsning minskar enhetens
strömförbrukning, i jämförelse med nominella
driftförhållanden.
Strömförbrukningsbegränsning kan anges i läge2. Det finns
två metoder för att aktivera strömförbrukningsbegränsning
för kompressorenheten.
▪ Den första metoden är att aktivera en tvingande
strömförbrukningsbegränsning med en lokal inställning.
Enheten arbetar alltid under angiven
strömförbrukningsbegränsning.
▪ Den andra metoden är att aktivera
strömförbrukningsbegränsning baserat på externa indata.
För detta krävs ett extra tillbehör.
7‑segmentdisplay – läge1 (H1P blinkar)
(för 5HP)
Du kan avläsa följande information:
Inställning
( )
[1‑5]
Visar totalt antal anslutna
enheter (värmeväxlarenhet +
inomhusenheter).
[1‑14]
Visar den senaste felkoden.
[1‑15]
Visar den näst senaste felkoden.
[1‑16]
Visar felkoden före föregående
felkod.
Värde/beskrivning
Det kan vara smidigt att
kontrollera om det totala antalet
enheter som är installerade
(värmeväxlarenhet +
inomhusenheter) motsvarar det
totala antalet enheter som
systemet identifierar. Om antalen
inte stämmer överens
rekommenderar vi att du
kontrollerar
kommunikationskabelvägen
mellan kompressorenheten och
värmeväxlarenhet samt mellan
kompressorenheten och
inomhusenheterna (F1/F2kommunikationslinje).
När de senaste felkoderna
återställs av misstag på
gränssnittet på en inomhusenhet
kan de kontrolleras igen via
dessa övervakningsinställningar.
För innehållet i eller orsaken
bakom felkoden, se "11.3Lösa
problem baserade på
felkoder"på sidan46, där de
flesta relevanta felkoder
förklaras. Detaljerad information
om felkoder kan kontrolleras i
servicehandboken för den här
enheten.
Om du vill ha mer detaljerad
information om felkoden trycker
du på BS2 upp till 3 gånger.
Inställning Värde/beskrivning
[1‑1]
Visar status för
lågbullerdrift.
[1‑2]
Visar status för
drift med
strömförbruknings
begränsning.
[1‑5]
Visar aktuell Temålparameterposi
tion.
[1‑6]
Visar aktuell Tcmålparameterposi
tion.
[1‑10]
Visar totalt antal
anslutna enheter
(värmeväxlarenhe
t +
inomhusenheter).
0 Enheten arbetar för tillfället inte under
lågbullerbegränsningar.
1 Enheten arbetar för tillfället under
lågbullerbegränsningar.
Lågbullerdrift minskar det ljud som enheten
genererar, i jämförelse med nominella
driftförhållanden.
Lågbullerdrift kan anges i läge2. Det finns två
metoder för att aktivera lågbullerdrift av
kompressorenheten och värmeväxlarenheten.
▪ Den första metoden är att aktivera en
automatisk lågbullerdrift nattetid med en lokal
inställning. Enheten körs med vald
lågbullernivå under angivna tidsramar.
▪ Den andra metoden är att aktivera
lågbullerdrift baserat på externa indata. För
detta krävs ett extra tillbehör.
0 Enheten arbetar för tillfället inte under
strömförbrukningsbegränsningar.
1 Enheten arbetar för tillfället under
strömförbrukningsbegränsning.
Strömförbrukningsbegränsning minskar
enhetens strömförbrukning, i jämförelse med
nominella driftförhållanden.
Strömförbrukningsbegränsning kan anges i
läge2. Det finns två metoder för att aktivera
strömförbrukningsbegränsning för
kompressorenheten.
▪ Den första metoden är att aktivera en
tvingande strömförbrukningsbegränsning med
en lokal inställning. Enheten arbetar alltid
under angiven strömförbrukningsbegränsning.
▪ Den andra metoden är att aktivera
strömförbrukningsbegränsning baserat på
externa indata. För detta krävs ett extra
tillbehör.
Mer information finns i inställning [2‑8].
Mer information finns i inställning [2‑9].
Det kan vara smidigt att kontrollera om det totala
antalet enheter som är installerade
(värmeväxlarenhet + inomhusenheter)
motsvarar det totala antalet enheter som
systemet identifierar. Om antalen inte stämmer
överens rekommenderar vi att du kontrollerar
kommunikationskabelvägen mellan
kompressorenheten och värmeväxlarenhet samt
mellan kompressorenheten och
inomhusenheterna (F1/F2-kommunikationslinje).
7‑segmentdisplay – läge1
(för 8HP)
Du kan avläsa följande information:
Installations- och användarhandbok
36
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 37
7 Konfiguration
Inställning Värde/beskrivning
[1‑17]
Visar den senaste
felkoden.
[1‑18]
Visar den näst
senaste felkoden.
[1‑19]
Visar felkoden
före föregående
felkod.
När de senaste felkoderna återställs av misstag
på gränssnittet på en inomhusenhet kan de
kontrolleras igen via dessa
övervakningsinställningar.
För innehållet i eller orsaken bakom felkoden, se
"11.3Lösa problem baserade på felkoder"på
sidan46, där de flesta relevanta felkoder
förklaras. Detaljerad information om felkoder kan
kontrolleras i servicehandboken för den här
enheten.
Inställning Värde/beskrivning
[1‑40]
Visar aktuell
kylkomfortinställni
ng.
[1‑41]
Visar aktuell
uppvärmningsko
mfortinställning.
Mer information finns i inställning [2‑81].
Mer information finns i inställning [2‑82].
7.2.8 Läge 2: Inställningar
I läge 2 kan du göra lokala inställningar för att konfigurera systemet. Displayen och inställningarna är olika för olika modeller.
Modell Display Inställning/värde
5HP
7‑segmentdisplay
8HP
7‑segmentdisplay
Mer information och råd om dessa inställningars effekt finns under "7.3Energisparläge och optimal drift"på sidan40:
• För 5HP: inställningar [2‑8], [2‑9], [2‑41] och [2‑42]
• För 8HP: inställningar [2‑8], [2‑9], [2‑81] och [2‑82]
De sju segmenten visar en binär representation av inställningen/värdet.
De tre 7-segmenten visar inställningen/värdet.
Inställning Värde
[2‑8]
Te-måltemperatur vid kylningsdrift.
[2‑9]
Tx-måltemperatur vid uppvärmningsdrift.
[2‑12]
Aktivera lågbullerfunktionen och/eller
strömförbrukningsbegränsning via extern styradapter
(DTA104A61/62).
Om systemet måste köras med lågbullerdrift eller
under strömförbrukningsbegränsning när en extern
signal sänds till enheten bör denna inställning ändras.
Denna inställning är endast effektiv när tillvalet extern
styradapter (DTA104A61/62) är installerad i
inomhusenheten.
[2‑15]
Inställning för högt statiskt fläkttryck (i
värmeväxlarenheten).
Du kan ställa in det externa statiska trycket för
värmeväxlarenheten enligt kanalkraven.
(8HP)
0
(standard)
2 6°C
3 7°C
4 8°C
5 9°C
6 10°C
7 11°C
0
(standard)
1 41°C
3 43°C
6 46°C
0
(standard)
1
0 30Pa
1
(standard)
2 90Pa
3 120Pa
4 150Pa
(5HP)
(standard)
(standard)
(= binär 1) (standard)
(= binärt 2)
(standard)
Beskrivning
Auto
Auto
Inaktiverad.
Aktiverad.
60Pa
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
37
Page 38
7 Konfiguration
Inställning Värde
[2‑16]
Testkörning värmeväxlarenhet.
Vid aktivering startar värmeväxlarens fläktar. Det här
gör att du kan kontrollera kanalerna med en
värmeväxlarenhet igång.
[2‑20]
Manuell påfyllning av ytterligare köldmedium.
För att fylla på ytterligare mängd köldmedium manuellt
(utan den automatiska funktionen för
köldmediumpåfyllning) ska följande inställning
användas.
[2‑21]
Läge för återvinning av köldmedium/vakuumtorkning.
För att få en fri väg för att återvinna köldmedium från
systemet eller för att ta bort kvarvarande ämnen eller
vakuumtorka systemet måste du använda en
inställning som öppnar nödvändiga ventiler i
köldmediumkretsen så att återvinningen av
köldmedium eller vakuumtorkningsprocessen kan
göras korrekt.
[2‑22]
Automatisk lågbullerinställning och nivå nattetid.
Genom att ändra den här inställningen aktiverar du
den automatiska lågbullerdriftfunktionen för enheten
och definierar driftnivån. Beroende på vald nivå sänks
bullernivån. Start- och stoppmomenten för denna
funktion definieras under inställning [2‑26] och [2‑27].
[2‑25]
Lågbullerdriftnivå via den externa styradaptern.
Om systemet måste köras med lågbullerdrift när en
extern signal sänds till enheten definierar denna
inställning vilken lågbullernivå som ska användas.
Denna inställning är endast effektiv när tillvalet extern
styradapter (DTA104A61/62) är installerad och
inställning [2‑12] har aktiverats.
[2‑26]
Starttid för lågbullerdrift.
Denna inställning används i samband med inställning
[2‑22].
[2‑27]
Stopptid för lågbullerdrift.
Denna inställning används i samband med inställning
[2‑22].
Beskrivning
(8HP)
0
(standard)
1 — Aktiverad.
0
(standard)
1
0
(standard)
1
0
(standard)
1 Nivå 1 Nivå 3<nivå 2<nivå 1
2 Nivå 2
3 Nivå 3
1 Nivå 1 Nivå 3<nivå 2<nivå 1
2
(standard)
3
1 20:00
2
(standard)
3
1 06:00
2 07:00
3
(standard)
(5HP)
— Inaktiverad.
(= binär 1) (standard)
(= binärt 2)
(= binär 1) (standard)
(= binärt 2)
(standard)
(standard)
(= binärt 4)
(standard)
(= binärt 4)
(= binär 4) (standard)
Inaktiverad.
Aktiverad.
Du kan avbryta den manuella påfyllningen av
ytterligare köldmedium (när erforderlig mängd
köldmedium har fyllts på) genom att trycka på
BS3. Om den här funktionen inte avbryts med
BS3 avbryts drift av enheten efter 30minuter.
Om 30minuter inte räckte för att lägga till den
ytterligare mängden köldmedium kan
funktionen återaktiveras genom att åter ändra
den lokala inställningen.
Inaktiverad.
Aktiverad.
Tryck på BS1 (för 5HP) eller BS3 (för 8HP)
för att avbryta köldmediumåtervinningen/
vakuumtorkningsläget. Om den inte trycks ned
förblir systemet i läget för
köldmediumåtervinning/vakuumtorkning.
Inaktiverad
Nivå 2
Nivå 3
22:00
00:00
8:00
Installations- och användarhandbok
38
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 39
Inställning Värde
[2‑30]
Strömförbrukningsbegränsningsnivå (steg1) via den
externa styradaptern (DTA104A61/62).
Om systemet måste köras med
strömförbrukningsbegränsningar när en extern signal
skickas till enheten definierar den här inställningen
vilken nivå av strömförbrukningsbegränsning som
tillämpas för steg1. Nivån blir enligt tabellen.
[2‑31]
Strömförbrukningsbegränsningsnivå (steg2) via den
externa styradaptern (DTA104A61/62).
Om systemet måste köras med
strömförbrukningsbegränsningar när en extern signal
skickas till enheten definierar den här inställningen
vilken nivå av strömförbrukningsbegränsning som
tillämpas för steg2. Nivån blir enligt tabellen.
[2‑32]
Tvingande, konstant, drift med
strömförbrukningsbegränsning (ingen extern
styradapter krävs för
strömförbrukningsbegränsningen).
Om systemet alltid måste köras med
strömförbrukningsbegränsningar aktiverar den här
inställningen vilken nivå av
strömförbrukningsbegränsning som tillämpas
kontinuerligt. Nivån blir enligt tabellen.
[2‑81] (för 8HP)
(= binär [2‑41]) (för 5HP)
Kylning, komfortinställning.
Denna inställning används i samband med inställning
[2‑8].
[2‑82] (för 8HP)
(= binär [2‑42]) (för 5HP)
Uppvärmning, komfortinställning.
Denna inställning används i samband med inställning
[2‑9].
(8HP)
1 60%
2 — 65%
3
(standard)
4 — 75%
5
6 — 85%
7 — 90%
8 — 95%
—
1
(standard)
2
3 — 55%
0
(standard)
1
2
0 Eko
1
(standard)
2 Snabb
3 Kraftfull
0 Eko
1
(standard)
2 Snabb
3 Kraftfull
(5HP)
(= binär 2) (standard)
(= binärt 4)
(= binärt 1)
(= binär 2) (standard)
(= binärt 4)
Funktion ej aktiv.
(= binär 1) (standard)
Följer [2‑30]-inställningen.
(= binärt 2)
Följer [2‑31]-inställningen.
(= binärt 4)
(standard)
(standard)
7 Konfiguration
Beskrivning
70%
80%
30%
40%
50%
Mild
Mild
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
39
Page 40
7 Konfiguration
5 HP 8 HP
2
345
H JS T
a
b
X41A
A1P
a
b
X27A
A1P
7.2.9 Så här ansluter du PC-konfiguratorn till kompressorenheten
a PC
b Kabel (EKPCCAB)
X27A Kontaktdon
X41A Kontaktdon
A1P Kompressorenhetens huvudkretskort
7.3 Energisparläge och optimal drift
Detta värmepumpsystem är utrustat med avancerade
energibesparande funktioner. Beroende på prioriteten kan tonvikten
läggas på energibesparing eller komfortnivå. Flera parametrar kan
väljas för att få en optimal balans mellan energiförbrukning och
komfort för den aktuella tillämpningen.
Flera konfigurationer är tillgängliga och förklaras nedan. Modifera
parametrarna efter behoven i din byggnad och för att få bästa
möjliga balans mellan energiförbrukning och komfort.
Oavsett vilken styrning som väljs är variationer på systemets
beteende fortfarande möjliga med skyddskontroller som säkerställer
att enheten drivs under pålitliga förhållanden. Det avsedda målet är
dock fast och används för att uppnå bästa möjliga balans mellan
energiförbrukning och komfort, beroende på typen av tillämpning.
Exempel: När systemet körs i uppvärmningsdrift behöver du inte lika
mycket kylning vid höga utomhustemperaturer (t.ex. 15°C) som vid
låga utomhustemperaturer (t.ex. –5°C). Med den här idén börjar
systemet automatiskt att minska kylmediumtemperaturen, vilket
automatiskt minskar den levererade kapaciteten och ökar systemets
effektivitet.
För aktivering av detta i … Ändra …
Kylning [2‑8]=0 (standard)
Uppvärmning [2‑9]=0 (standard)
Hög känslighet/ekonomi (kyla/värme)
Kylmediumtemperaturen ställs högre/lägre (kylning/uppvärmning) i
förhållande till grunddrift. Fokus vid hög känslighetsläge är kundens
komfort.
Valmetoden för inomhusenheter är viktig och måste beaktas
eftersom den tillgängliga kapaciteten inte är densamma som vid
grunddrift.
Kontakta leverantören för information om tillämpningar med hög
känslighet.
För aktivering av detta i … Ändra …
Kylning [2‑8] till ett värde som motsvarar
kraven för det förkonfigurerade
systemet för en lösning med hög
känslighet.
Uppvärmning [2‑9] till ett värde som motsvarar
kraven för det förkonfigurerade
systemet för en lösning med hög
känslighet.
[2‑8] Te-mål (°C)
2 6
3 7
4 8
5 9
6 10
7 11
[2‑9] Tc-mål (°C)
1 41
3 43
6 46
7.3.1 Tillgängliga huvuddriftmetoder
Grund
Kyltemperaturen är fast, oberoende av situationen. Motsvarar
standarddriften som är känd och kan förväntas från/under tidigare
VRV-system.
För aktivering av detta i … Ändra …
Kylning [2‑8]=2
Uppvärmning [2‑9]=6
Automatisk
Kylmediumtemperaturen anges beroende på utomhusförhållanden.
Du kan därför justera kylmediumtemperaturen för att matcha
erforderlig belastning (vilken också är relaterad till
utomhusförhållanden).
Exempel: När systemet körs i kylningsdrift behöver du inte lika
mycket kylning vid låga utomhustemperaturer (t.ex. 25°C) som vid
höga utomhustemperaturer (t.ex. 35°C). Med den här idén börjar
systemet automatiskt att öka kylmediumtemperaturen, vilket
automatiskt minskar den levererade kapaciteten och ökar systemets
effektivitet.
Installations- och användarhandbok
40
7.3.2 Tillgängliga komfortinställningar
För varje läge ovan kan en komfortnivå väljas. Komfortnivån är
relaterad till den tajming och ansträngning (energiförbrukning) som
krävs för att uppnå en viss rumstemperatur genom att tillfälligt ändra
kylmediumtemperaturen till olika värden för att snabbare uppnå
erforderliga förhållanden.
Kraftfull
Överstyrning (vid uppvärmning) eller understyrning (vid kylning) är
tillåten jämfört med erforderlig köldmediumtemperatur, för att mycket
snabbt uppnå erforderlig rumstemperatur. Överstyrningen är tillåten
från startögonblicket.
▪ Vid kylningsdrift tillåts förångningstemperaturen att tillfälligt gå ned
till 3°C beroende på situationen.
▪ Vid uppvärmningsdrift tillåts förångningstemperaturen att tillfälligt
gå upp till 49°C beroende på situationen.
▪ När begäran från inomhusenheter blir mer måttlig kommer
systemet till slut att övergå till ett stabilt tillstånd som definieras av
driftmetoden ovan.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 41
7 Konfiguration
A
B
E
100%
50%
T
e
C
D
3°C
6°C
35°C
F
För aktivering av detta i … Ändra …
Kylning [2‑81]=3 (för 8HP)
[2‑41]=3 (för 5HP).
Denna inställning används i
samband med inställning [2‑8].
Uppvärmning [2‑82]=3 (för 8HP)
[2‑42]=3 (för 5HP).
Denna inställning används i
samband med inställning [2‑9]
Snabb
Överstyrning (vid uppvärmning) eller understyrning (vid kylning) är
tillåten jämfört med erforderlig köldmediumtemperatur, för att mycket
snabbt uppnå erforderlig rumstemperatur. Överstyrningen är tillåten
från startögonblicket.
▪ Vid kylningsdrift tillåts förångningstemperaturen att tillfälligt gå ned
till 6°C beroende på situationen.
▪ Vid uppvärmningsdrift tillåts förångningstemperaturen att tillfälligt
gå upp till 46°C beroende på situationen.
▪ När begäran från inomhusenheter blir mer måttlig kommer
systemet till slut att övergå till ett stabilt tillstånd som definieras av
driftmetoden ovan.
För aktivering av detta i … Ändra …
Kylning [2‑81]=2 (för 8HP)
[2‑41]=2 (för 5HP).
Denna inställning används i
samband med inställning [2‑8].
Uppvärmning [2‑82]=2 (för 8HP)
[2‑42]=2 (för 5HP).
Denna inställning används i
samband med inställning [2‑9].
Eko
Det ursprungliga temperaturmålet för köldmedium, som definieras av
driftmetoden (se ovan) hålls utan någon korrigering, om det inte är
för skyddsstyrning.
För aktivering av detta i … Ändra …
Kylning [2‑81]=0 (för 8HP)
[2‑41]=0 (för 5HP).
Denna inställning används i
samband med inställning [2‑8].
Uppvärmning [2‑82]=0 (för 8HP)
[2‑42]=0 (för 5HP).
Denna inställning används i
samband med inställning [2‑9].

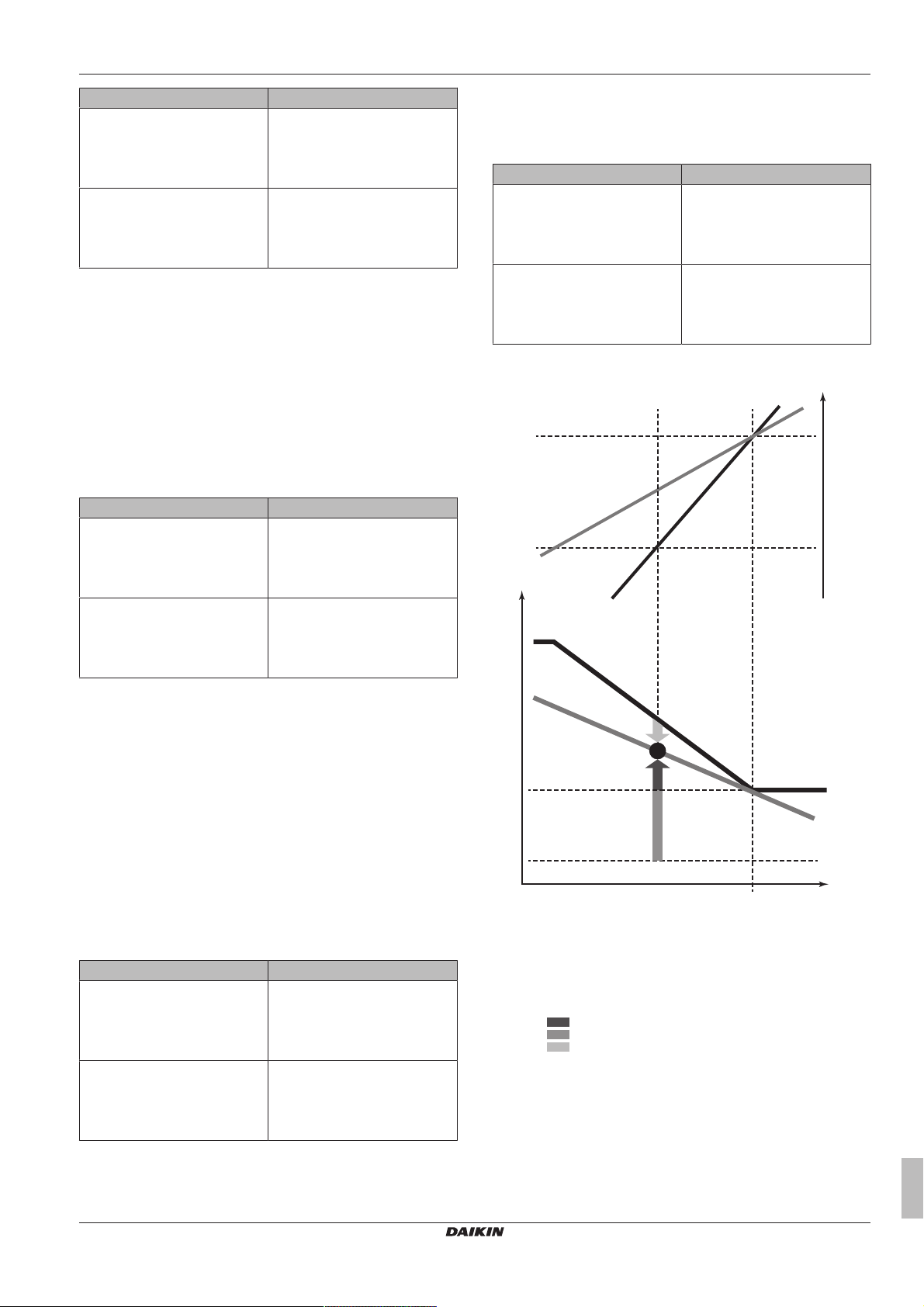

7.3.3 Exempel: Automatiskt läge vid kylning
Mild
Överstyrning (vid uppvärmning) eller understyrning (vid kylning) är
tillåten jämfört med erforderlig köldmediumtemperatur, för att mycket
snabbt uppnå erforderlig rumstemperatur. Överstyrningen är inte
tillåten från startögonblicket. Starten görs under de villkor som
definieras av driftläget ovan.
▪ Vid kylningsdrift tillåts förångningstemperaturen att tillfälligt gå ned
till 6°C beroende på situationen.
▪ Vid uppvärmningsdrift tillåts förångningstemperaturen att tillfälligt
gå upp till 46°C beroende på situationen.
▪ När begäran från inomhusenheter blir mer måttlig kommer
systemet till slut att övergå till ett stabilt tillstånd som definieras av
driftmetoden ovan.
▪ Startvillkoret skiljer sig från högeffekt- och
snabbkomfortinställningen.
För aktivering av detta i … Ändra …
Kylning [2‑81]=1 (för 8HP)
[2‑41]=1 (för 5HP).
Denna inställning används i
samband med inställning [2‑8].
Uppvärmning [2‑82]=1 (för 8HP)
[2‑42]=1 (för 5HP).
A Faktisk belastningskurva
B Virtuell belastningskurva (initial kapacitet, automatiskt läge)
C Virtuellt målvärde (initial förångningstemperatur,
automatiskt läge)
D Önskad förångningstemperatur
E Belastningsfaktor
F Utomhustemperatur
TeFörångningstemperatur
Snabb
Kraftfull
Mild
Denna inställning används i
samband med inställning [2‑9].
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
41
Page 42
8 Driftsättning
A
B C
D
E
F
A
B
100%
70%
E
T
c
C
D
49°C
46°C
F
2°C
A
B C
D
EF
Rumstemperaturutveckling:
A Inställd temperatur på inomhusenheten
B Driftstart
C Drifttid
D Mild
E Snabb
F Kraftfull
7.3.4 Exempel: Automatiskt läge vid uppvärmning
Rumstemperaturutveckling:
A Inställd temperatur på inomhusenheten
B Driftstart
C Drifttid
D Mild
E Snabb
F Kraftfull
8 Driftsättning
8.1 Översikt: Driftsättning
Efter installation och när de lokala inställningarna är definierade
måste installatören verifiera att driften fungerar korrekt. Därför måste
en testkörning göras enligt procedurerna som beskrivs nedan.
I det här kapitlet finns en beskrivning av vad du måste göra och veta
för att konfigurera systemet efter installation.
Driftsättningen består vanligtvis av följande moment:
1 Kontrollera "Checklistan före driftsättning".
2 Utföra en testkörning.
3 Vid behov, korrigera fel efter avslutad testdrift med
anmärkningar.
4 Använda systemet.
8.2 Försiktighetsåtgärder vid driftsättning
FARA: RISK FÖR ELCHOCK
A Virtuell belastningskurva (standard, automatiskt läge,
maxkapacitet)
B Belastningskurva
C Virtuellt målvärde (initial kondenseringstemperatur,
automatiskt läge)
D Designtemperatur
E Belastningsfaktor
F Utomhustemperatur
TcKondenseringstemperatur
Snabb
Kraftfull
Mild
Installations- och användarhandbok
42
FARA: RISK FÖR BRÄNNSKADOR
FÖRSIKTIGT
Utför inte drifttestet medan du arbetar på
inomhusenheterna eller värmeväxlarenheten.
Vid testdrift körs kompressorenheten samt även
värmeväxlarenheten och anslutna inomhusenheter. Det är
farligt att arbeta på en inomhusenhet eller
värmeväxlarenheten i samband med testdrift.
FÖRSIKTIGT
Stick inte in fingrar, pinnar eller andra föremål i luftintaget
eller luftutloppet. Ta inte bort fläktskyddet. När fläkten
roterar med hög hastighet kan den orsaka skador.
INFORMATION
Under den första driftsättningen kan enheten kräva mer
ström än vad som anges på enhetens märkplåt. Detta
fenomen orsakas av kompressorn som behöver köras
kontinuerligt i 50 timmar innan en smidig drift och stabil
energiförbrukning uppnås.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 43
8 Driftsättning
NOTERING
Sätt på strömmen minst 6 timmar innan driften startas för
körning av värmaren till vevhuset och skydd av
kompressorn.
Vid testdrift startar kompressorenheten, värmeväxlarenheten och
inomhusenheterna. Kontrollera att alla förberedelser för
värmeväxlarenheten och alla inomhusenheter är slutförda (lokal
rördragning, elinstallationer, lufttömning, m.m.). Se
installationshandboken för inomhusenheterna för mer information.
8.3 Checklista före driftsättning
Efter installation av enheten kontrolleras följande. När alla kontroller
nedan är gjorda måste enheten stängas, och först därefter kan den
startas.
Läs de fullständiga installations- och bruksanvisningarna
enligt installations- och användarhandboken.
Installation
Se till att enheten installerats ordentligt, detta för att
undvika onormala ljud och vibrationer när enheten startas.
Lokal kabeldragning
Kontrollera att den lokala kabeldragningen utförts i
enlighet med anvisningarna i kapitlet "6.9 Ansluta
elkablarna" på sidan 28, kretsscheman samt tillämplig
lagstiftning.
Nätspänning
Kontrollera nätspänningen över försörjningspanelen.
Spänningen ska överensstämma med spänningen på
etiketten på enheten.
Jordning
Se till att alla jordningsledningar dragits korrekt och att
alla jordkontakter är ordentligt åtdragna.
Isoleringstest av spänningsmatningens krets
Kontrollera med ett testinstrument för 500 V att
isoleringsmotståndet är 2MΩ eller mer när likspänningen
500V läggs mellan spänningsterminaler och jord. Använd
aldrig testinstrumentet på ledningarna för signalöverföring.
Säkringar, överspänningsskydd och
skyddsanordningar
Kontrollera att säkringar, överströmsskydd och lokala
skyddsanordningar är av den storlek och typ som anges i
kapitlet "5.4.2Krav på säkerhetsanordningar"på sidan16.
Se till att vare sig någon säkring eller skyddsanordning
har förbikopplats.
Inre ledningar
Kontrollera elkomponentboxen och insidan av enheten
visuellt efter lösa anslutningar eller skadade elektriska
komponenter.
Rörstorlek och rörisolering
Kontrollera att rätt rörstorlekar använts och att isoleringen
utförts korrekt.
Stoppventiler
Se till att stoppventilerna är öppna på både vätske- och
gassidan.
Skadad utrustning
Kontrollera insidan av enheten för att se om komponenter
är skadade eller rör klämda.
Kylmediumläckor
Kontrollera insidan av enheten efter kylmediumläckor.
Försök reparera ev. upptäckta kylmediumläckor. Om
reparationen inte lyckas kontaktar du återförsäljaren.
Vidrör inget kylmedium som läckt ut från kylmediumrörens
anslutningar. Det kan leda till köldskador.
Oljeläckor
Kontrollera kompressorn efter oljeläckor. Om det finns en
oljeläcka försöker du reparera läckan. Om reparationen
inte lyckas kontaktar du återförsäljaren.
Luftintag/luftutsläpp
Kontrollera att enhetens luftintag och luftutsläpp inte är
blockerade av pappersark, papp eller andra material.
Påfyllning av extra kylmedium
Mängden kylmedium som ska fyllas ska bör skrivas på
den medföljande etiketten "Påfyllt kylmedium" som sedan
fästs på baksidan av frontluckan.
Installationsdatum och lokal inställning
Var noga med att notera installationsdatum på etiketten
på baksidan av frontpanelen enligt EN60335-2-40. Notera
även de lokala inställningarna.
Isolering och luftläckor
Kontrollera att enheten är helt isolerad och kontrollerad för
luftläckor.
Trolig konsekvens: Kondensvatten kan droppa ned.
Dränering
Kontrollera att dräneringen flödar som den ska.
Trolig konsekvens: Kondensvatten kan droppa ned.
Yttre statiskt tryck
Kontrollera att det externa statiska trycket är inställt.
Trolig konsekvens: Otillräcklig kylning eller
uppvärmning.
8.4 Checklista under driftsättning
Hur du utför en testkörning.
8.4.1 Om testkörning
I proceduren nedan beskrivs testdrift av det kompletta systemet.
Denna operation kontrollerar och bedömer följande punkter:
▪ Kontroll av felaktig kabeldragning (kommunikationskontroll med
inomhusenheter och värmeväxlarenheten).
▪ Kontroll av öppning av stoppventiler.
▪ Kontroll av felaktig rördragning. Exempel: Gas eller vätskerör
förväxlade.
▪ Bedömning av rörlängden.
Genomför testdrift av systemet efter den första installationen. Annars
visas felkoden på användargränssnittet och normal drift eller
testning av enskilda inomhusenheter kan inte utföras.
Onormala resultat för inomhusenheter kan inte kontrolleras
individuellt för varje enhet. När testkörningen är färdig kontrollerar du
inomhusenheterna en efter en genom att starta normal drift med
användargränssnittet. I installationshandboken för inomhusenheten
finns mer information för individuella testkörningar.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
43
Page 44
8 Driftsättning
INFORMATION
▪ Det kan ta 10 minuter för allt kylmedium att få samma
status innan kompressorn startar.
▪ Under testdriften kan ljudet av rinnande kylmedium
eller magnetventilernas ljud bli högt och
displayindikeringen ändras. Detta innebär inte att något
är fel.
8.4.2 Så här gör du en testkörning (7segmentdisplay)
(för 5HP)
1 Kontrollera att alla lokala inställningar du vill ha är angivna. Se
"7.2Göra lokala inställningar"på sidan33.
2 Sätt PÅ strömmen till kompressorenheten, värmeväxlarenheten
och anslutna inomhusenheter.
NOTERING
Sätt på strömmen minst 6 timmar innan driften startas för
körning av värmaren till vevhuset och skydd av
kompressorn.
3 Kontrollera att standardsituationen (viloläge) finns (H1P är AV).
Se "7.2.4 Byt till läge 1 eller 2" på sidan 34. Tryck på BS4 i
minst 5 sekunder. Enhetens testdrift startar.
Resultat: Testdriften körs automatiskt, kompressorenhetens
H2P blinkar och indikeringen "Test operation" (testdrift) och
"Under centralized control" (centralstyrning) visas på
inomhusenheternas gränssnitt.
Steg för proceduren av den automatiska testkörning av systemet:
Steg Beskrivning
Kontroll före start (tryckutjämning)
Startkontroll, kylning
Stabil kylning
Kommunikationskontroll
Stoppventilkontroll
Kontroll av rörlängd
Tömning
Enhet stoppad
INFORMATION
Under testkörningen kan du inte stoppa drift av enheten via
användargränssnittet. Du kan avbryta genom att trycka på
BS3. Enheten stannar efter ca 30sekunder.
4 Kontrollera resultatet av testdriften på kompressorenhetens 7-
segmentdisplay.
Slutförande Beskrivning
Slutfört utan
anmärkning
Slutfört med
anmärkningar
Se "8.4.4Korrigering efter slutförd testdrift med
anmärkningar"på sidan44 för åtgärder för
korrigering av problemet. När testdriften är helt
slutförd kan normal drift återupptas efter 5
minuter.
8.4.3 Så här gör du en testkörning (7segmentdisplay)
(för 8HP)
1 Kontrollera att alla lokala inställningar du vill ha är angivna. Se
"7.2Göra lokala inställningar"på sidan33.
2 Sätt PÅ strömmen till kompressorenheten, värmeväxlarenheten
och anslutna inomhusenheter.
NOTERING
Sätt på strömmen minst 6 timmar innan driften startas för
körning av värmaren till vevhuset och skydd av
kompressorn.
3 Kontrollera att standardsituationen (viloläge) finns. Se "7.2.4Byt
till läge 1 eller 2"på sidan34. Tryck på BS2 i minst 5 sekunder.
Enhetens testdrift startar.
Resultat: Testdriften körs automatiskt, kompressorenhetens
display visar " " och indikeringarna "Test
operation" (testdrift) och "Under centralised
control" (centralstyrning) visas på inomhusenheternas
gränssnitt.
Steg för proceduren av den automatiska testkörning av systemet:
Steg Beskrivning
Kontroll före start (tryckutjämning)
Startkontroll, kylning
Stabil kylning
Kommunikationskontroll
Stoppventilkontroll
Kontroll av rörlängd
Tömning
Enhet stoppad
INFORMATION
Under testkörningen kan du inte stoppa drift av enheten via
användargränssnittet. Du kan avbryta genom att trycka på
BS3. Enheten stannar efter ca 30sekunder.
4 Kontrollera resultatet av testdriften på kompressorenhetens 7-
segmentdisplay.
Slutförande Beskrivning
Slutfört utan
anmärkning
Slutfört med
anmärkningar
Ingen indikering på 7-segmentdisplayen
(viloläge).
Indikering av felkod på 7-segmentdisplayen.
Se "8.4.4Korrigering efter slutförd testdrift med
anmärkningar"på sidan44 för åtgärder för
korrigering av problemet. När testdriften är helt
slutförd kan normal drift återupptas efter 5
minuter.
8.4.4 Korrigering efter slutförd testdrift med anmärkningar
Testkörningen slutförs endast om ingen felkod visas. Om en felkod
visas vidtar du åtgärder för att korrigera felen enligt tabellen med
felkoder. Utför testningen igen och kontrollera att felet har
korrigerats.
INFORMATION
Om ett fel uppstår:
▪ För 5HP: Felkoden som visas på användargränssnittet
på inomhusenheten.
▪ För 8 HP: Felkoden visas på 7-segmentdisplayen i
användargränssnittet på kompressorenheten och
användargränssnittet på inomhusenheten.
INFORMATION
I installationshandboken för inomhusenheten finns
detaljerade felkoder relaterade till inomhusenheter.
Installations- och användarhandbok
44
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 45
9 Överlämna till användaren
A2P
C+
C−
A1P
A1P
A3P
8 HP5 HP
TP1 TP2
8.4.5 Drift av enheten
När enheterna är installerade och testdrift av kompressorenheten,
värmeväxlarenheten och inomhusenheter är slutförd kan
systemdriften inledas.
För drift av inomhusenheten ska användargränssnittet på
inomhusenheten ställas till ON (på). Mer information finns i
bruksanvisningen för inomhusenheten.
9 Överlämna till användaren
När testkörningen är klar och enheten fungerar korrekt ska du se till
att användaren förstår:
▪ Se till att användaren har den tryckta dokumentationen, samt be
honom/henne att förvara dem för framtida referensbruk. Informera
användaren om att fullständig dokumentation finns på den URL
som tidigare beskrivits i manualen.
▪ Förklara för användaren hur systemet används och vad som ska
göras om det uppstår något problem.
▪ Visa användaren vilka underhållsarbeten som måste utföras på
enheten.
10 Underhåll och service
NOTERING
Servicearbetet måste utföras av en auktoriserad installatör.
Vi rekommenderar att service utförs minst en gång per år.
Dock kan tillämplig lagstiftning kräva kortare
serviceintervaller.
NOTERING
I Europa används utsläppen av växthusgaser genom
total mängd köldmedie i systemet (uttrycks som ton CO2motsvarighet) för att fastställa underhållsintervallen. Följ
tillämplig lagstiftning.
Formel för att beräkna utsläppen av växthusgaser:
GWP-värde på köldmediet × total mängd köldmedie i
systemet [i kg] / 1000
10.1 Översikt: Underhåll och service
I det här kapitlet finns information om:
▪ Förhindra elektriska risker vid underhåll och service av systemet
▪ kylmediumåtervinning
2 Mät spänningen mellan terminalerna på kopplingsplinten för
strömförsörjningen med ett testinstrument och kontrollera att
strömmen är avstängd. Mät dessutom de delar som visas i
bilden nedan med ett testinstrument och kontrollera att
spänningen över kondensatorn i huvudkretsen inte är högre än
50V likspänning.
3 För att förhindra skador på kretskortet ska du vidröra en ej
belagd metalldel för att eliminera statisk elektricitet innan du
drar ut eller sätter i kontakter.
Mer information finns i kopplingsschemat på baksidan av
serviceluckan.
10.3 Checklista för årligt underhåll av värmeväxlarenheten
Kontrollera följande minst en gång per år:
▪ Värmeväxlare.
Värmeväxlaren kan blockeras med damm, smuts, löv o.s.v. Vi
rekommenderar att du rengör värmeväxlaren årligen. En blockerad
värmeväxlare kan leda till för lågt tryck eller för högt tryck som
försämrar prestandan.
10.4 Om drift i serviceläge
Återvinning av kylmedium/vakuumtorkning är möjlig med inställning
[2‑21]. Se "7.2Göra lokala inställningar"på sidan33 för information
om hur du anger läge2.
När läget för vakuumtorkning/återvinning används bör du noga
kontrollera vad som ska vakuumtorkas/återvinnas innan du börjar.
Se installationshandboken för inomhusenheten för mer information
om vakuumtorkning och återvinning.
10.4.1 Så här använder du vakuumläget
1 När enheten står stilla aktiverar du inställningen [2‑21] för att
starta vakuumtömningsläge.
10.2 Säkerhetsföreskrifter vid underhåll
FARA: RISK FÖR ELCHOCK
FARA: RISK FÖR BRÄNNSKADOR
NOTERING: Risk för elektrostatiskt utsläpp
Rör vid en metalldel på enheten innan du utför något
underhåll eller servicearbete för att eliminera statisk
elektricitet och för att skydda pcb:n.
10.2.1 Förhindra elektriska stötar
Vid service på inverter-utrustning:
1 Öppna inte luckan till elkomponentboxen förrän 10 minuter efter
att strömmen har stängts av.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Modell Resultat
5HP Vid bekräftelse öppnas expansionsventilerna (i
8HP Vid bekräftelse öppnas expansionsventilerna (i
2 Töm systemet med en vakuumpump.
3 Tryck på BS1 (för 5 HP) eller BS3 (för 8 HP) för att avbryta
vakuumtorkningsläget.
inomhusenheten, kompressorenheten och
värmeväxlarenheten) helt. H1P tänds,
användargränssnittet för alla inomhusenheter
indikerar TEST (testdrift) och
styrning) och drift är förbjuden.
inomhusenheten, kompressorenheten och
värmeväxlarenheten) helt. Vid det ögonblicket
visar 7-segmentdisplayen
användargränssnittet för alla inomhusenheter
indikerar TEST (testdrift) och (extern
styrning) och drift är förbjuden.
Installations- och användarhandbok
(extern
och
45
Page 46
11 Felsökning
10.4.2 Återvinna kylmedium
Detta ska göras med en köldmediumuppsamlare. Följ samma
procedur som för vakuumtorkningen.
FARA: RISK FÖR EXPLOSION
Nedpumpning – läckage av köldmedium. Om du vill
tömma systemet och det finns en läcka i
köldmediumkretsen:
▪ Använd INTE enhetens automatiska tömningsfunktion
som samlar allt köldmedium från systemet i
utomhusenheten. Trolig konsekvens: Självantändning
och explosion i kompressorn på grund av luft som
kommer in i driftkompressorn.
▪ Använd ett separat återvinningssystem så att enhetens
kompressor INTE behöver köras.
NOTERING
Var noga med att INTE återvinna någon olja när du
återvinner kylmedium. Exempel: Med en oljeseparator.
11 Felsökning
11.1 Översikt: Felsökning
Före felsökning
Utför en grundlig visuell inspektion av enheten och titta efter
uppenbara fel som t.ex. lösa kontakter eller felaktig kabeldragning.
11.2 Försiktighetsåtgärder vid felsökning
VARNING
▪ Innan en inspektion görs av enhetens kopplingsbox
måste enheten vara avstängd med
huvudströmbrytaren. Stäng av respektive
överströmsskydd.
▪ När ett skydd slagit till, stäng av enheten och ta reda på
varför skyddet slog till, innan du återställer det.
Överbrygg ALDRIG säkerhetsanordningar eller ändra
deras fabriksinställningar. Kontakta din återförsäljare
om du inte hittar orsaken till problemet.
FARA: RISK FÖR ELCHOCK
VARNING
För att undvika faror på grund av oavsiktlig återställning av
det termiska skyddet, får denna enhet INTE bli
strömförsörjd via en extern brytare, t.ex. en timer, eller
vara ansluten till en krets som regelbundet slås AV och
PÅ.
FARA: RISK FÖR BRÄNNSKADOR
11.3 Lösa problem baserade på felkoder
Om en felkod visas vidtar du åtgärder för att korrigera felen enligt
tabellen med felkoder.
När felet är korrigerat trycker du på BS3 för att återställa felkoden
och försöker igen.
INFORMATION
Om ett fel uppstår:
▪ För 5HP: Felkoden som visas på användargränssnittet
på inomhusenheten.
▪ För 8 HP: Felkoden visas på 7-segmentdisplayen i
användargränssnittet på kompressorenheten och
användargränssnittet på inomhusenheten.
För 8HP: Felkoden som visas på kompressorenheten indikerar en
huvudfelkod och en underkod. Underkoden indikerar mer detaljerad
information om felkoden. Huvudkoden och underkoden visas
omväxlande (med ett intervall på 1sekund). Exempel:
▪ Huvudkod:
▪ Underkod:
11.3.1 Felkoder: Översikt
För 5HP:
Huvudkod Orsak Lösning
▪ Fel på värmeväxlarens fläkt.
▪ Feedback-kontakten för dräneringspumpen är öppen.
▪ Stoppventilerna på kompressorenheten är stängda.
▪ Överpåfyllning av köldmedium
▪ Stoppventilerna på kompressorenheten är stängda.
▪ För lite köldmedium
Installations- och användarhandbok
I värmeväxlarenheten:
▪ Kontrollera kontakten på kretskortet: A1P (X15A)
▪ Kontrollera anslutningen på kopplingsplinten (X2M)
▪ Kontrollera fläktanslutningarna.
▪ Öppna stoppventilerna på både gas- och vätskesidan.
▪ Beräkna mängden köldmedium utifrån rörlängden igen
och korrigera påfyllningsnivån med hjälp av en maskin för
uppsamling av överflödigt köldmedium.
▪ Öppna stoppventilerna på både gas- och vätskesidan.
▪ Kontrollera om påfyllningen av ytterligare köldmedium
avslutats korrekt. Beräkna hur mycket köldmedium som
krävs utifrån rörlängden och fyll på lämplig mängd.
46
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 47
Huvudkod Orsak Lösning
Fel i elektronisk expansionsventil
Värmeväxlarenhet: (Y1E) - A1P (X7A)
Kompressorenhet: (Y1E) - A1P (X22A)
▪ Stoppventilerna på kompressorenheten är stängda.
▪ För lite köldmedium
Överpåfyllning av köldmedium Beräkna mängden köldmedium utifrån rörlängden igen och
Fel i omgivningstemperatursensor
Värmeväxlarenhet: (R1T) - A1P (X16A)
Fel i sensor för utloppstemperatur: öppen krets/kortslutning
Kompressorenhet: (R2T) - A1P (X12A)
Fel i gassensor för värmeväxlare
Värmeväxlarenhet: (R2T) - A1P (X18A)
Fel i insugstemperatursensor
Kompressorenhet: (R3T) - A1P (X12A)
Kompressorenhet: (R5T) - A1P (X12A)
Fel i spolens temperatursensor
Värmeväxlarenhet: (R3T) - A1P (X17A)
Fel i sensor för vätsketemperatur (efter underkylning HE)
Kompressorenhet: (R7T) - A1P (X13A)
Fel i sensor för gastemperatur (efter underkylning HE)
Kompressorenhet: (R4T) - A1P (X12A)
Fel i högtryckssensor: öppen krets/kortslutning
Kompressorenhet: (BIPH) - A1P (X17A)
Fel i lågtryckssensor: öppen krets/kortslutning
Kompressorenhet: (BIPL) - A1P (X18A)
Signal kompressorenhet-inverterare: INV1-signalproblem Kontrollera kontakt.
INV1 obalanserad strömförsörjningsspänning Kontrollera att strömförsörjningen är i korrekt intervall.
Fel i värmeväxlarenhetens kapacitetsinställning. Kontrollera typen av värmeväxlarenhet. Byt ut
Otillräcklig nätspänning Kontrollera att nätspänningen är korrekt.
Felkod: Testkörning av systemet är ännu ej utfört
(systemdrift är ej möjlig)
▪ Ingen ström går till kompressorenheten.
▪ Fel i signalkabeldragningen
▪ Felkoppling i systemet. Fel typ av inomhusenheter har
kombinerats (R410A, R407C, RA, m.m.). Fel i
inomhusenhet
▪ Fel på värmeväxlarenheten
▪ Fel typ av inomhusenhet är ansluten.
▪ Felaktig kombination av kompressorenhet och
värmeväxlarenhet.
▪ Stoppventilerna på kompressorenheten är stängda.
▪ Rören och ledningarna för den angivna inomhusenheten
är inte korrekt anslutna till kompressorenheten.
Kontrollera kontakt på kretskort eller manöverenhet.
▪ Öppna stoppventilerna på både gas- och vätskesidan.
▪ Kontrollera om påfyllningen av ytterligare köldmedium
avslutats korrekt. Beräkna hur mycket köldmedium som
krävs utifrån rörlängden och fyll på lämplig mängd.
korrigera påfyllningsnivån med hjälp av en maskin för
uppsamling av överflödigt köldmedium.
Kontrollera kontakt på kretskort eller manöverenhet.
Kontrollera kontakt på kretskort eller manöverenhet.
Kontrollera kontakt på kretskort eller manöverenhet.
Kontrollera kontakt på kretskort eller manöverenhet.
Kontrollera kontakt på kretskort eller manöverenhet.
Kontrollera kontakt på kretskort eller manöverenhet.
Kontrollera kontakt på kretskort eller manöverenhet.
Kontrollera kontakt på kretskort eller manöverenhet.
Kontrollera kontakt på kretskort eller manöverenhet.
värmeväxlarenheten vid behov.
Utför automatisk testkörning.
▪ Kontrollera om alla enheter är strömsatta.
▪ Kontrollera signalkablaget.
▪ Kontrollera om andra inomhusenheter har fel och bekräfta
att blandningen av inomhusenheter är tillåten.
▪ Kontrollera signalkablaget till värmeväxlarenheten.
▪ Kontrollera vilken typ av inomhusenhet som är ansluten.
Om de är av fel typ byter du ut dem mot rätt typ.
▪ Kontrollera om kompressorenheten och
värmeväxlarenheten är kompatibla.
▪ Öppna stoppventilerna på både gas- och vätskesidan.
▪ Kontrollera att rören och ledningarna för den angivna
inomhusenheten eller värmeväxlarenheten är korrekt
anslutna till kompressorenheten.
11 Felsökning
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
47
Page 48
11 Felsökning
För 8HP:
Huvudkod Underkod Orsak Lösning
▪ Fel på värmeväxlarens fläkt.
▪ Feedback-kontakten för dräneringspumpen är
öppen.
Jordfelsbrytare aktiverad
Kompressorenhet: (T1A) - A1P (X101A)
Ingen jordfelsbrytare identifierad
Kompressorenhet: (T1A) - A1P (X101A)
Högtryckskontakt aktiverad
Kompressorenhet: (S1PH) - A1P (X4A)
▪ Överpåfyllning av köldmedium
▪ Stoppventilen stängd
Stoppventilen stängd (vätska) Öppna stoppventilen för vätska.
▪ Överpåfyllning av köldmedium
▪ Stoppventilen stängd
Lågtrycksfel:
▪ Stoppventilen stängd
▪ Brist på köldmedium
▪ Fel i inomhusenhet
Fel i elektronisk expansionsventil (underkylning)
Kompressorenhet: (Y1E) - A1P (X21A)
Fel i elektronisk expansionsventil (huvudventil)
Värmeväxlarenhet: (Y1E) - A1P (X7A)
Utloppstemperatur för hög:
▪ Stoppventilen stängd
▪ Brist på köldmedium
Kompressorenhet: (R21T) - A1P (X29A)
▪ Överpåfyllning av köldmedium
▪ Stoppventilen stängd
Fel i omgivningstemperatursensor
Värmeväxlarenhet: (R1T) - A1P (X16A)
Fel i utloppstemperatursensorn
Kompressorenhet: (R21T): öppen krets – A1P
(X29A)
Fel i utloppstemperatursensorn
Kompressorenhet: (R21T): kortslutning – A1P
(X29A)
Fel i gassensor för värmeväxlare
Värmeväxlarenhet: (R2T) - A1P (X18A)
Fel i insugstemperatursensor
Kompressorenhet: (R3T) - A1P (X30A)
Fel i insugstemperatursensor
Kompressorenhet: (R7T) - A1P (X30A)
Fel i avisningstemperatursensorn
Värmeväxlarenhet: (R3T) - A1P (X17A)
I värmeväxlarenheten:
▪ Kontrollera kontakten på kretskortet: A1P
(X15A)
▪ Kontrollera anslutningen på kopplingsplinten
(X2M)
▪ Kontrollera fläktanslutningarna.
Starta om enheten. Om problemet återkommer ska
du kontakta leverantören.
Byt ut jordfelsbrytaren.
Kontrollera stoppventilsituationen eller avvikelser i
(lokal) rördragning eller luftflödet över lyftkyld
spole.
▪ Kontrollera mängden köldmedium
+påfyllningsenhet.
▪ Öppna stoppventiler
▪ Kontrollera mängden köldmedium
+påfyllningsenhet.
▪ Öppna stoppventiler.
▪ Öppna stoppventiler.
▪ Kontrollera mängden köldmedium
+påfyllningsenhet.
▪ Kontrollera användargränssnittets display eller
signalkablaget mellan utomhusenheten och
inomhusenheten.
Kontrollera kontakt på kretskort eller
manöverenhet.
Kontrollera kontakt på kretskort eller
manöverenhet.
▪ Öppna stoppventiler.
▪ Kontrollera mängden köldmedium
+påfyllningsenhet.
▪ Kontrollera mängden köldmedium
+påfyllningsenhet.
▪ Öppna stoppventiler.
Kontrollera kontakt på kretskort eller
manöverenhet.
Kontrollera kontakt på kretskort eller
manöverenhet.
Kontrollera kontakt på kretskort eller
manöverenhet.
Kontrollera kontakt på kretskort eller
manöverenhet.
Kontrollera kontakt på kretskort eller
manöverenhet.
Kontrollera kontakt på kretskort eller
manöverenhet.
Kontrollera kontakt på kretskort eller
manöverenhet
Installations- och användarhandbok
48
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 49
Huvudkod Underkod Orsak Lösning
Fel i sensor för vätsketemperatur (efter
underkylning HE)
Kompressorenhet: (R5T) - A1P (X30A)
Fel i sensor för gastemperatur (efter underkylning
HE)
Kompressorenhet: (R6T) - A1P (X30A)
Fel i högtryckssensorn
Kompressorenhet: (S1NPH): öppen krets – A1P
(X32A)
Fel i högtryckssensorn
Kompressorenhet: (S1NPH): kortslutning – A1P
(X32A)
Fel i lågtryckssensorn
Kompressorenhet: (S1NPL): öppen krets – A1P
(X31A)
Fel i lågtryckssensorn
Kompressorenhet: (S1NPL): kortslutning – A1P
(X31A)
Signal utomhusenhet - inverterare: INV1signalproblem
Kompressorenhet: A1P (X20A, X28A, X42A)
INV1 obalanserad strömförsörjningsspänning Kontrollera att strömförsörjningen är i korrekt
Fel i värmeväxlarenhetens kapacitetsinställning. Kontrollera typen av värmeväxlarenhet. Byt ut
Motfasfel, strömförsörjning Korrekt fasordning.
Motfasfel, strömförsörjning Korrekt fasordning.
INV1 spänningsbrist Kontrollera att strömförsörjningen är i korrekt
INV1 fasbrist Kontrollera att strömförsörjningen är i korrekt
Felkod: Testkörning av systemet är ännu ej utfört
(systemdrift är ej möjlig)
Felaktig kabeldragning till Q1/Q2 eler inomhus utomhus
Felaktig kabeldragning till Q1/Q2 eler inomhus utomhus
Onormalt resultat vid körning av systemtest Kör testet igen.
Varning: Felaktig kabeldragning till Q1/Q2 Kontrollera Q1/Q2 kabeldragning. Använd EJ Q1/
Felkod: felaktig kabeldragning till Q1/Q2 Kontrollera Q1/Q2 kabeldragning. Använd EJ Q1/
▪ För många inomhusenheter är anslutna till F1/
F2-ledning
▪ Dålig kabelanslutning mellan utomhus- och
inomhusenheter
▪ Felkoppling i systemet. Fel typ av
inomhusenheter har kombinerats (R410A,
R407C, RA, m.m.). Fel i inomhusenhet
▪ Fel på värmeväxlarenheten
Kontrollera kontakt på kretskort eller
manöverenhet.
Kontrollera kontakt på kretskort eller
manöverenhet.
Kontrollera kontakt på kretskort eller
manöverenhet.
Kontrollera kontakt på kretskort eller
manöverenhet.
Kontrollera kontakt på kretskort eller
manöverenhet.
Kontrollera kontakt på kretskort eller
manöverenhet.
Kontrollera kontakt.
intervall.
värmeväxlarenheten vid behov.
intervall.
intervall.
Utför automatisk testkörning.
Kontrollera (Q1/Q2) ledningsdragningen. Använd
EJ Q1/Q2.
Kontrollera (Q1/Q2) ledningsdragningen. Använd
EJ Q1/Q2.
Q2.
Q2.
Kontrollera mängd och total kapacitet för anslutna
inomhusenheter.
▪ Kontrollera om andra inomhusenheter har fel
och bekräfta att blandningen av inomhusenheter
är tillåten.
▪ Kontrollera signalkablaget till
värmeväxlarenheten.
11 Felsökning
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
49
Page 50
12 Avfallshantering
R2T
R3T
R1T
M1FM2F
Y1E
Y3E
R2T
M1C
R3T
R7T
R4T
Y1S
S1NPL
S1PH
S1NPH
R5T
f
f
l
c
b
f
g
a
d
f
h
f i
j
k
e
B
A
3D098825-1A
Huvudkod Underkod Orsak Lösning
Mer än 1 värmeväxlarenhet ansluten. Kontrollera installationen. Bara 1
▪ Fel typ av inomhusenhet är ansluten.
▪ Felaktig kombination av kompressorenhet och
värmeväxlarenhet.
5HP värmeväxlarenhet ansluten. Kontrollera installationen. Anslut 8HP
▪ Fel i automatisk adress (inkonsekvens)
▪ Felaktig kombination av kompressorenhet och
värmeväxlarenhet.
▪ Fel i automatisk adress (inkonsekvens)
▪ Felaktig kombination av kompressorenhet och
värmeväxlarenhet.
▪ Stoppventilerna på kompressorenheten är
stängda.
▪ Rören och ledningarna för den angivna
inomhusenheten är inte korrekt anslutna till
kompressorenheten.
värmeväxlarenhet kan vara installerad.
▪ Kontrollera vilken typ av inomhusenhet som är
ansluten. Om de är av fel typ byter du ut dem
mot rätt typ.
▪ Kontrollera om kompressorenheten och
värmeväxlarenheten är kompatibla.
värmeväxlarenhet.
▪ Kontrollera om anslutet antal enheter matchar
antalet påslagna enheter (via övervakningsläget)
eller vänta tills initieringen är slutförd.
▪ Kontrollera om kompressorenheten och
värmeväxlarenheten är kompatibla.
▪ Kontrollera om anslutet antal enheter matchar
antalet påslagna enheter (via övervakningsläget)
eller vänta tills initieringen är slutförd.
▪ Kontrollera om kompressorenheten och
värmeväxlarenheten är kompatibla.
▪ Öppna stoppventilerna på både gas- och
vätskesidan.
▪ Kontrollera att rören och ledningarna för den
angivna inomhusenheten eller
värmeväxlarenheten är korrekt anslutna till
kompressorenheten.
12 Avfallshantering
Demontering av enheten och hantering av kylmedium, olja och
andra delar ska ske i enlighet med relevant lagstiftning.
13 Tekniska data
Den senaste informationen finns i de tekniska data.
13.1 Rördragningsschema: Kompressorenhet och värmeväxlarenhet
5HP
Installations- och användarhandbok
50
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 51
13 Tekniska data
Y2E
R21T
M1C
R3T
R5T
R6T
Y1S
S1NPL
S1PH
S1NPH
R7T
c
b
f
g
a
d
f
h
f i
j
e
B
k
f
i
R2T
R3T
R1T
M1FM2F
Y1E
M3F
f
f
l
A
3D104510-1
15
**
/12.2
1
A Värmeväxlarenhet
B Kompressorenhet
a Stoppventil (gas) (krets 2: till inomhusenheter)
b Stoppventil (vätska) (krets 2: till inomhusenheter)
c Stoppventil (vätska) (krets 1: till värmeväxlarenhet)
d Stoppventil (gas) (krets 1: till värmeväxlarenhet)
e Serviceport (köldmediumpåfyllning)
f Filter
g Underkylningsvärmeväxlare
h Tryckregleringsventil
i Hårrör
j Ackumulator
k Kompressorackumulator
l Värmeväxlare
M1C Kompressor
M1F, M2F Fläktmotor
R1T (A) Termistor (luft)
R2T (A) Termistor (gas)
R3T (A) Termistor (spole)
R2T (B) Termistor (utmatning)
R3T (B) Termistor (insugsackumulator)
R4T (B) Termistor (underkylningsvärmeväxlare – gas)
R5T (B) Termistor (insugskompressor)
R7T (B) Termistor (vätska)
S1NPH Högtryckssensor
S1NPL Lågtryckssensor
S1PH Högtrycksbrytare
Y1E, Y3E Elektronisk expansionsventil
Y1S Solenoidventil (4-vägsventil)
Uppvärmning
Kylning
8HP
M1C Kompressor
M1F~M3F Fläktmotor
R1T (A) Termistor (luft)
R2T (A) Termistor (gas)
R3T (A) Termistor (spole)
R21T (B) Termistor (utmatning)
R3T (B) Termistor (insugsackumulator)
R5T (B) Termistor (vätska)
R6T (B) Termistor (underkylningsvärmeväxlare – gas)
R7T (B) Termistor (insugskompressor)
S1NPH Högtryckssensor
S1NPL Lågtryckssensor
S1PH Högtrycksbrytare
Y1E, Y2E Elektronisk expansionsventil
Y1S Solenoidventil (4-vägsventil)
Uppvärmning
Kylning
13.2 Kopplingsschema: Kompressorenhet
Kabelschemat medföljer enheten och finns placerad på
kopplingsboxens lock.
Symboler:
X1M Huvudterminal
Jordning
Kabel nummer 15
Lokal tråd
Lokal kabel
Anslutning ** fortsätter på sidan 12 kolumn 2
Flera kopplingsmöjligheter
Extrautrustning
Ej monterad i kopplingsbox
Kablage beroende på modell
Kretskort
Förklaring för kopplingsschema 5HP:
A1P Kretskort (huvudkretskort)
A2P Tryckt kretskort (inverterare)
BS* Tryckknapp (A1P)
C* Kondensator (A2P)
DS1 DIP-switch (A1P)
F1U, F2U Säkring (T 31,5A / 250V) (A1P)
F3U, F5U Säkring (T 6,3A / 250V) (A1P)
H*P Lysdiod (servicemonitor orange) (A1P)
HAP Löpande lampa (servicemonitor grön) (A*P)
K1M Magnetkontaktor (A2P)
K1R Magnetrelä (A*P)
L1R Reaktor
M1C Motor (kompressor)
A Värmeväxlarenhet
B Kompressorenhet
a Stoppventil (gas) (krets 2: till inomhusenheter)
b Stoppventil (vätska) (krets 2: till inomhusenheter)
c Stoppventil (vätska) (krets 1: till värmeväxlarenhet)
d Stoppventil (gas) (krets 1: till värmeväxlarenhet)
e Serviceport (köldmediumpåfyllning)
f Filter
g Underkylningsvärmeväxlare
h Tryckregleringsventil
i Hårrör
j Ackumulator
k Oljeseparator
l Värmeväxlare
M1F Motor (fläkt)
PS Huvudströmbrytare (A2P)
Q1DI Jordfelsbrytare (anskaffas lokalt)
R* Resistor (A2P)
R2T Termistor (utmatning)
R3T Termistor (insugsackumulator)
R4T Termistor (underkylningsvärmeväxlare – gas)
R5T Termistor (insugskompressor)
R7T Termistor (vätska)
R10T Termistor (fläns)
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
51
Page 52
13 Tekniska data
15
**
/12.2
1
S1NPL Lågtryckssensor
S1NPH Högtryckssensor
S1PH Högtrycksbrytare
S*S Växlingskontakt för val av kyla/värme (tillval)
V1R IGBT kraftmodul (A2P)
V2R Diodmodul (A2P)
X1M Kopplingslist (strömförsörjning)
X2M Kopplingslist (signalkablage)
X*Y Kontaktdon
Y3E Elektronisk expansionsventil
Y1S Solenoidventil (4-vägsventil)
Z*C Brusfilter (ferritkärna)
Z*F Brusfilter (A1P)
Anmärkningar för 8HP:
1 Vid användning av adaptern som tillvalet, se
installationshandboken för denna.
2 I installations- eller servicehandboken finns information om
användning av BS1~BS3 tryckknappsbrytare och DS1+DS2
DIP-switchar.
3 Enheten får inte tas i drift genom kortslutning av
skyddsanordningen S1PH.
4 För anslutning av INOMHUS-UTOMHUSF1-F2-signalkablar,
och UTOMHUS-UTOMHUS F1-F2-signalkablar, se
servicehandboken.
Förklaring för kopplingsschema 8HP:
A1P Kretskort (huvudkretskort)
A2P Tryckt kretskort (brusfilter)
A3P Tryckt kretskort (inverterare)
A4P Tryckt kretskort (väljare värme/kyla)
BS* Tryckknappsbrytare (läge, inställning, åter) (A1P)
C* Kondensator (A3P)
DS* DIP-switch (A1P)
E1HC Vevhusvärmare
F*U Säkring (T 3,15A / 250V) (A1P)
F3U Fältsäkring
F400U Säkring (T 6,3A / 250V) (A2P)
F410U Säkring (T 40A / 500V) (A2P)
F411U Säkring (T 40A / 500V) (A2P)
F412U Säkring (T 40A / 500V) (A2P)
HAP Löpande lampa (servicemonitor grön) (A1P)
K1M Magnetkontaktor (A3P)
K*R Magnetrelä (A*P)
L1R Reaktor
M1C Motor (kompressor)
M1F Motor (fläkt)
PS Strömförsörjning (A1P, A3P)
Q1DI Jordfelsbrytare (anskaffas lokalt)
Q1RP Krets för identifiering av fasvändning (A1P)
R21T Termistor (M1C utlopp)
R3T Termistor (ackumulator)
R5T Termistor (underkylning, vätskerör)
R6T Termistor (värmeväxlare, gasrör)
R7T Termistor (sug)
R* Motstånd (A3P)
S1NPH Högtryckssensor
S1NPL Lågtryckssensor
S1PH Högtrycksbrytare (utlopp)
S1S Luftstyrningsbrytare (tillval)
S2S Växlingskontakt för val av kyla/värme (tillval)
SEG1~SEG3 7‑segmentdisplay
T1A Jordfelsbrytare
V1R IGBT kraftmodul (A3P)
V2R Diodmodul (A3P)
X37A Kontakt (strömförsörjning för tillvalskretskort) (tillval)
X66A Kontakt (växlingskontakt för val av kyla/värme)
(tillval)
X1M Kopplingslist (strömförsörjning)
X*A Kretskortskontakt
X*M Kopplingslist för kretskort (A*P)
X*Y Kontaktdon
Y2E Elektronisk expansionsventil
Y1S Solenoidventil (4-vägsventil)
Z*C Brusfilter (ferritkärna)
Z*F Bullerfilter
13.3 Kopplingsschema: Värmeväxlarenhet
Kabelschemat medföljer enheten och finns placerat på insidan av
kopplingsboxens lucka.
Symboler:
X1M Huvudterminal
Jordning
Kabel nummer 15
Lokal tråd
Lokal kabel
Anslutning ** fortsätter på sidan 12 kolumn 2
Flera kopplingsmöjligheter
Extrautrustning
Ej monterad i kopplingsbox
Kablage beroende på modell
Kretskort
Förklaring för kopplingsschema 5+8HP:
A1P Kretskort (huvudkretskort)
A2P Kretskort (adapter)
C1 Kondensator (A1P)
E1H Dräneringstrågvärmare (tillval)
F1U Säkring (F 1A / 250V) (valfri)
F1U Säkring (T 6,3A 250V för kretskort) (A1P)
HAP Löpande lampa (servicemonitor grön) (A1P)
K1a Hjälprelä (tillval)
M*F Motor (fläkt)
Q1DI Jordfelsbrytare (anskaffas lokalt)
PS Huvudströmbrytare (A1P)
R1T Termistor (luft)
R2T Termistor (gas)
R3T Termistor (spole)
Installations- och användarhandbok
52
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 53
14 Om systemet
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
V1R Diodmodul (A1P)
X1M Kopplingslist (strömförsörjning)
X2M Kopplingslist (signalkablage)
X*Y Kontaktdon
För användaren
14 Om systemet
VRV IV-värmepumpen för installation inomhus kan användas för
uppvärmning eller kylning.
NOTERING
Använd inte systemet för andra syften. För att undvika en
försämring av kvaliteten bör du inte använda enheten för
att kyla precisionsinstrument, matvaror, växter, djur eller
konstverk.
NOTERING
För framtida modifieringar eller utökningar av ditt system:
En fullständig översikt över tillåtna kombinationer (för
framtida utökningar av systemet) är tillgänglig i de tekniska
data och bör konsulteras. Kontakta installatören för att få
mer information och professionellt råd.
I allmänhet kan följande typer av inomhusenheter anslutas till ett
VRV IV-värmepumpsystem för installation inomhus (ej fullständig
lista, beroende på kombinationer av modell för kompressorenhet,
värmeväxlarenhet och inomhusenhet):
▪ VRV-direktexpansionsinomhusenheter (DX) (luft till luft-
tillämpningar).
▪ AHU (luft till luft-tillämpningar): EKEXV-sats+EKEQM-box krävs,
beroende på tillämpning.
▪ Komfortluftgardin (luft till luft-tillämpningar): CYV (Biddle)-serie.
Lufthanteringsenhet i par med VRV IV-värmepump för installation
inomhus stöds.
Lufthanteringsenhet i multianslutning med VRV IV-värmepump för
installation inomhus stöds, även i kombination med VRV DXinomhusenhet(er).
Ytterligare information finns i de tekniska data.
14.1 Systemlayout
1 För VRVDX-inomhusenheter
2 För VRVDX-inomhusenheter kombinerade med en luft till
luft-hanteringsenhet
a Värmeväxlarenhet
b Kompressorenhet
c Kylmediumrör
d Användargränssnitt (dedikerat beroende på typ av
inomhusenhet)
VRVDX VRV-inomhusenhet, direct expansion (DX)
EKEXV Expansionsventilsats
AHU Lufthanteringsenhet
Y1E Elektronisk expansionsventil
Z1C Brusfilter (ferritkärna)
Z1F Brusfilter (A1P)
15 Användargränssnitt
FÖRSIKTIGT
Rör aldrig vid delar inuti kontrollpanelen.
Ta inte bort frontpanelen. Vissa delar kan vara farliga att
vidröra, och maskinen kan gå sönder. Kontakta
leverantören avseende kontroll och justering av interna
delar.
I den här bruksanvisningen ges en ej fullständig översikt över
huvudfunktionerna i systemet.
Detaljerad information om nödvändiga åtgärder för att ge tillgång till
vissa funktioner finns i den dedikerade installationshandboken och
bruksanvisningen för inomhusenheten.
Se bruksanvisningen för det installerade användargränssnittet.
16 Före användning
VARNING
Enheten innehåller elektriska delar och delar som blir heta.
VARNING
Innan du använder enheten ska du kontrollera att
installationen är korrekt utförd av en installatör.
FÖRSIKTIGT
Det kan vara skadligt för hälsan att utsätta kroppen för
luftflödet under en längre tid.
FÖRSIKTIGT
För att undvika syrebrist bör rummet vara ordentligt
ventilerat om förbränningsutrustning används tillsammans
med systemet.
FÖRSIKTIGT
Använd inte systemet när du besprutar ett rum med till
exempel insektsmedel. Kemikalierna kan annars hamna i
enheten, vilket kan vara skadligt för personer som är
överkänsliga mot kemikalierna.
Den här användarhandboken gäller för följande system med
standardstyrning. Innan anläggningen tas i drift rådgör du med
leverantören om vilken typ av drift som motsvarar din systemtyp och
ditt märke. Om anläggningen har ett anpassat styrsystem frågar du
leverantören vilken typ av drift som motsvarar ditt system.
Driftlägen (beroende på typ av inomhusenhet):
▪ Uppvärmning och kylning (luft till luft).
▪ Enbart fläktdrift (luft till luft).
Vilka dedikerade funktioner som finns beror på typ av inomhusenhet.
Se respektive installationshandbok/bruksanvisning för mer
information.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
53
Page 54
17 Drift
a
b
17 Drift
17.1 Driftsvillkor
Använd systemet vid följande temperaturer och luftfuktigheter så blir
driften säker och effektiv.
Specifikation 5HP 8HP
Maxkapacitet Uppvärmning 16,0kW 25,0kW
Kylning 14,0kW 22,4kW
Konstruktionsutomhus
temperatur
Konstruktionstemperatur för
kompressorenheten och
värmeväxlarenheten
Maximal relativ
luftfuktighet vid
kompressorenheten
och
värmeväxlarenheten
(a) För att undvika kondens och att vatten droppar från
Särskilda driftintervall gäller för användning av AHU. De finns i
installationshandboken/bruksanvisningen för den dedikerade
enheten. Den senaste informationen finns i de tekniska data.
17.2 Använda systemet
17.2.1 Om användning av systemet
▪ Driftproceduren varierar beroende på kombinationen av
kompressorenhet, värmeväxlarenhet och användargränssnitt.
▪ För att skydda enheten bör huvudströmmen sättas på 6 timmar
innan utrustningen tas i drift.
▪ Om huvudströmmen bryts under pågående drift kommer driften att
återstartas automatiskt när strömmen sätts på igen.
▪ Vid avstängning av enheten kan den fortsätta köras i några
minuter. Detta innebär inget funktionsfel.
17.2.2 Om kylning, uppvärmning, fläktdrift och automatisk drift
▪ Växlingar kan inte göras med ett användargränssnitt vars display
visar
installationshandboken och brukanvisningen för
användargränssnittet).
▪ När displayen
blinkar, se "17.5.1 Om inställning av
huvudanvändargränssnittet"på sidan56.
▪ Fläkten kan fortsätta att gå under någon minut efter att värmen
har stängts av.
▪ Luftflödet kan ändras automatiskt beroende på rumstemperaturen
eller också kan fläkten stanna omedelbart. Detta innebär inget
funktionsfel.
17.2.3 Om uppvärmning
Under värmedrift tar det i allmänhet längre tid att uppnå angiven
temperatur än vid kylning.
Följande operation utförs för att förhindra att
uppvärmningskapaciteten faller eller att ett kallt drag uppstår.
Uppvärmning –20~15,5°CWB
Kylning –5~46°CDB
5~35°CDB
Uppvärmning 50%
Kylning 80%
enheten. Om temperatur eller luftfuktighet ligger utanför
dessa gränser kanske säkerhetsanordningar aktiveras och
luftkonditioneringsanläggningen kanske inte startar.
(växlingskontakten under central styrning, se
(växlingskontakten under central styrning)
(a)
(a)
Avfrostning
Vid uppvärmningsdrift ökar isbeläggningen på kompressorenhetens
luftkylda spole efter hand, vilket begränsar energiöverföringen till
värmeväxlarenhetens spole. Uppvärmningskapaciteten minskar och
systemet måste genomgå en avfrostningsoperation för att kunna
leverera tillräckligt mycket värme till inomhusenheterna.
Inomhusenheten stoppar fläktdriften, kylmediumcykeln reverseras
och energi från byggnadens insida används för avfrostning av
värmeväxlarens spole.
Inomhusenheten indikerar avfrostningsdrift på displayerna
Vid avfrostningsdrift smälter isen och kan eventuellt dunsta. Trolig
konsekvens: Dimma kan synas under eller direkt efter
avfrostningsdriften. Detta innebär inget funktionsfel.
Värmestart
För att hindra att kall luft blåses ut från en inomhusenhet vid start av
Värme stoppas automatiskt inomhusenhetens fläkt. Displayen på
användargränssnittet visar . Det kan ta en stund innan
fläkten startar. Detta innebär inget funktionsfel.
INFORMATION
▪ Uppvärmningskapaciteten faller när
utomhustemperaturen faller. Om detta händer bör du
använda en annan uppvärmningsenhet tillsammans
med enheten. (Vid användning tillsammans med
enheter med en öppen låga ska rummet ventileras
konstant). Placera ingenting med en öppen låga i direkt
anslutning till luftflödet från enheten eller under
enheten.
▪ Det tar en stund att värma upp rummet från det att
enheten startar, eftersom enheten använder ett
varmluftscirkulationssystem för att värma upp hela
rummet.
▪ Om den varma luften stiger upp i taket och golvet blir
kallt rekommenderar vi att du använder
cirkulationsfläkten (inomhusfläkten för luftcirkulation).
Kontakta din återförsäljare för mer information.
.
17.2.4 Körning av systemet (UTAN växlare för kyla/värme i fjärrkontrollen)
1 Tryck på knappen för val av driftläge på användargränssnittet
flera gånger och välj önskat läge.
Kylning
Uppvärmning
Enbart fläkt
2 Tryck på PÅ/AV-knappen på användargränssnittet.
Resultat: Driftlampan tänds och systemet startas.
17.2.5 Körning av systemet (MED växlare för kyla/värme i fjärrkontrollen)
Översikt över fjärrstyrningsväxlaren
a VÄLJAREN ENBART FLÄKT/
LUFTKONDITIONERING
Ställ väljaren på om enbart fläkt
önskas eller på om värme eller kyla
önskas.
b VÄLJARE FÖR VÄXLING KYLA/
VÄRME
Ställ väljaren på
eller på om värme önskas
om kyla önskas
Installations- och användarhandbok
54
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 55

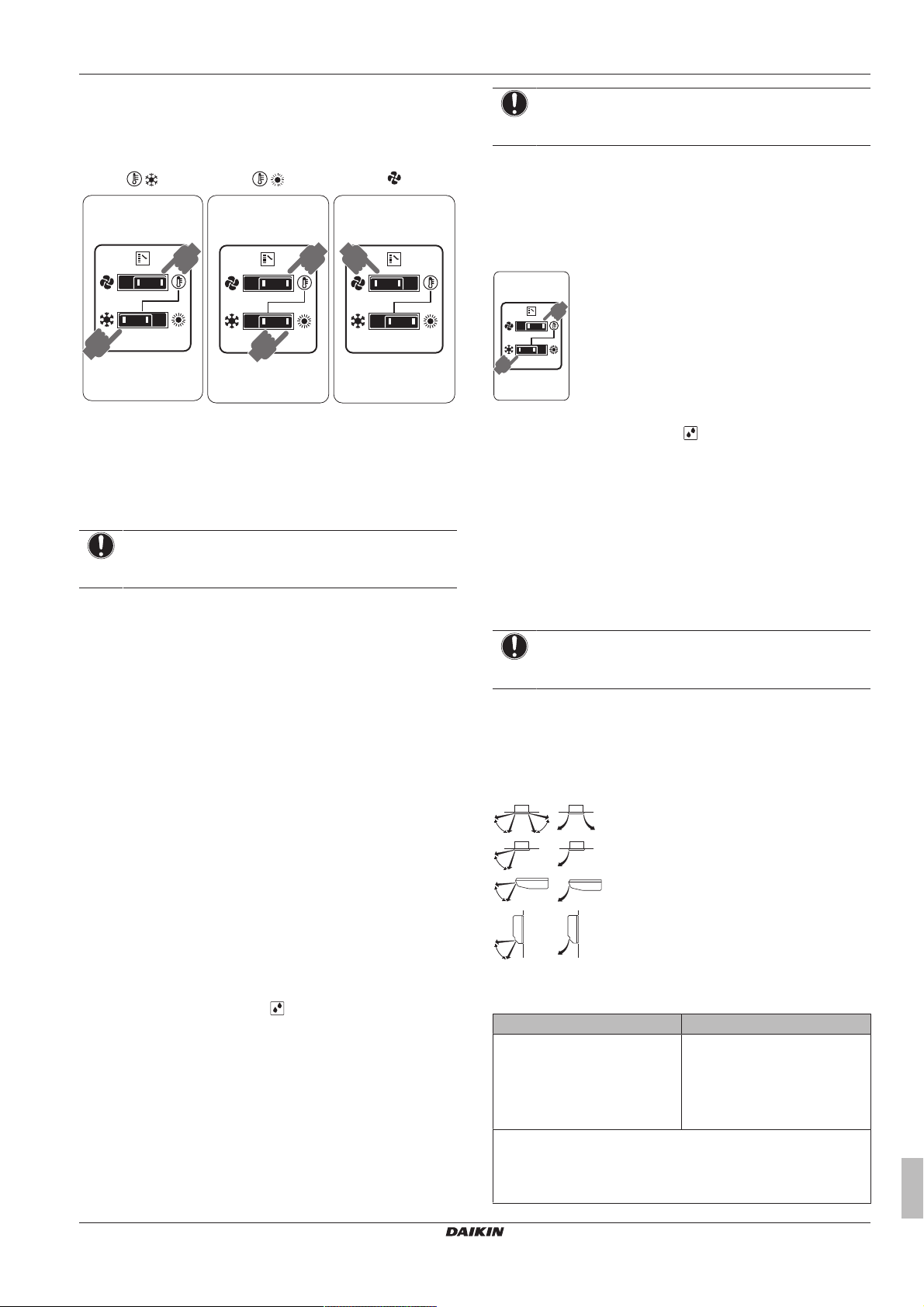

17 Drift
1
1
1
1
1
1
1
Starta
1 Välj driftläge med fjärrstyrningsväxlaren för kyla/värme på
följande sätt:
Kylning Uppvärmningsdrift Enbart fläkt
2 Tryck på PÅ/AV-knappen på användargränssnittet.
Resultat: Driftlampan tänds och systemet startas.
Stoppa
3 Tryck på PÅ/AV-knappen på användargränssnittet igen.
Resultat: Driftlampan släcks och systemet stoppas.
NOTERING
Stäng inte av strömmen omedelbart efter det att enheten
stoppats, utan vänta minst 5 minuter.
Justera
Se bruksanvisningen för användargränssnittet för information om
programmering av temperatur, fläkthastighet och luftflödets riktning.
17.3 Använda luftavfuktningsprogrammet
17.3.1 Om luftavfuktningsprogrammet
▪ Detta program har som funktion att minska luftfuktigheten i
rummet med så liten temperatursänkning som möjligt (minimal
rumskylning).
▪ Mikrodatorn bestämmer automatiskt temperatur och fläkthastighet
(kan ej anges med användargränssnittet).
▪ Systemet startar inte i detta driftläge om rumstemperaturen är för
låg (<20°C).
17.3.2 Körning av luftavfuktningsprogrammet (UTAN växlare för kyla/värme i fjärrkontrollen)
NOTERING
Stäng inte av strömmen omedelbart efter det att enheten
stoppats, utan vänta minst 5 minuter.
17.3.3 Körning av luftavfuktningsprogrammet (MED växlare för kyla/värme i fjärrkontrollen)
Starta
1 Välj driftläge Kyla med fjärrkontrollens växlare för kyla/värme.
2 Tryck på knappen Val av driftläge flera gånger på
användargränssnittet och välj (program för torkning).
3 Tryck på PÅ/AV-knappen på användargränssnittet.
Resultat: Driftlampan tänds och systemet startas.
4 Tryck på knappen för val av luftflödesriktning (endast för
dubbelflöde, multiflöde, hörn-, tak- och väggmontering). Se
"17.4 Ändra luftflödesriktningen" på sidan 55 för mer
information.
Stoppa
5 Tryck på PÅ/AV-knappen på användargränssnittet igen.
Resultat: Driftlampan släcks och systemet stoppas.
NOTERING
Stäng inte av strömmen omedelbart efter det att enheten
stoppats, utan vänta minst 5 minuter.
17.4 Ändra luftflödesriktningen
Se bruksanvisningen för användargränssnittet.
17.4.1 Om luftflödesklaffen
Dubbelflödes- samt multiflödesenheter
Hörnenheter
Takmonterade enheter
Väggmonterade enheter
Starta
1 Tryck på knappen Val av driftläge flera gånger på
användargränssnittet och välj
2 Tryck på PÅ/AV-knappen på användargränssnittet.
Resultat: Driftlampan tänds och systemet startas.
3 Tryck på knappen för val av luftflödesriktning (endast för
dubbelflöde, multiflöde, hörn-, tak- och väggmontering). Se
"17.4 Ändra luftflödesriktningen" på sidan 55 för mer
information.
Stoppa
4 Tryck på PÅ/AV-knappen på användargränssnittet igen.
Resultat: Driftlampan släcks och systemet stoppas.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
(program för torkning).
Vid följande villkor styr en mikrodator luftflödesriktningen, som
därigenom kan vara en annan än den som visas på displayen.
Kylning Uppvärmning
▪ Om rumstemperaturen är lägre
än den inställda temperaturen.
▪ Vid kontinuerlig drift med vågrät luftflödesriktning.
▪ Vid kontinuerlig drift med nedåtriktat luftflöde vid kylningen för en
tak- eller väggmonterad enhet, kan mikrodatorn styra luftflödets
riktning. Då ändras även visningen på användargränssnittet.
▪ När driften startas.
▪ Om rumstemperaturen är
högre än den inställda
temperaturen.
▪ Vid avfrostningsläge.
Installations- och användarhandbok
55
Page 56
18 Energisparläge och optimal drift
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
Luftflödesriktningen kan ändras på följande sätt:
▪ Luftflödesklaffen ändrar själv sitt läge.
▪ Luftflödesriktningen kan låsas av användaren.
▪ Automatiskt
VARNING
Rör aldrig luftutblåset eller de vågräta bladen när
svängklaffen är igång. Fingrarna kan fastna eller också kan
enheten skadas.
NOTERING
▪ Gränserna för luftflödesklaffen är ställbara. Kontakta
▪ Undvik körning med vågrät riktning
och önskat läge .
din återförsäljare för mer information. (endast för
dubbelflöde, multiflöde, hörn-, tak och väggmontering).
. Det kan leda
till uppbyggnad av kondens eller damm på taket eller
klaffen.
17.5 Ställa in huvudanvändargränssnittet
17.5.1 Om inställning av huvudanvändargränssnittet
1 För VRVDX-inomhusenheter
2 För VRVDX-inomhusenheter kombinerade med en luft till
luft-hanteringsenhet
a Värmeväxlarenhet
b Kompressorenhet
c Kylmediumrör
d Användargränssnitt (dedikerat beroende på typ av
VRVDX VRV-inomhusenhet, direct expansion (DX)
EKEXV Expansionsventilsats
När systemet har installerats som i bilden ovan måste ett av
användargränssnitten anges som huvudanvändargränssnitt.
På displayen för slavanvändargränssnitt visas
(växlingskontakten under central styrning) och
slavanvändargränssnitt följer automatiskt det driftläge som anges av
huvudanvändargränssnittet.
Du kan endast använda huvudanvändargränssnittet för att välja
uppvärmnings- eller kylningsdrift.
17.5.2 Så här anger du
1 Tryck på knappen för val av driftläge på
huvudanvändargränssnittet i 4 sekunder. Om den här
proceduren inte har utförts kan den utföras på det första
användargränssnittet som används.
Resultat: På displayen blinkar (växlingskontakten under
central styrning) på alla sekundära användargränssnitt som är
anslutna till samma kompressorenhet.
2 Tryck på knappen för val av driftläge på den fjärrkontroll som
ska anges som huvudanvändargränssnitt.
Resultat: Därmed är proceduren klar. Detta användargränssnitt
har därmed angetts som huvudanvändargränssnitt och
symbolen (växlingskontakten under central styrning) på
Installations- och användarhandbok
56
inomhusenhet)
AHU Lufthanteringsenhet
huvudanvändargränssnittet (VRV DX)
displayen försvinner. På displayen för övriga
användargränssnitt visas (växlingskontakten under
central styrning).
17.5.3 Om styrningssystem
Detta system har två andra styrsystem förutom individuellt
styrsystem (ett användargränssnitt styr en inomhusenhet). Följande
förutsättningar måste gälla för att enheten ska vara någon av de
båda typerna:
Typ Beskrivning
Gruppstyrningssystem Ett användargränssnitt styr upp till 16
System med två
användargränssnitt
NOTERING
Kontakta leverantören om du vill ändra kombinationen eller
inställningen av ett gruppstyrningssystem eller ett system
med två användargränssnitt.
inomhusenheter. Alla inomhusenheter
har samma inställning.
Två användargränssnitt styr en
inomhusenhet (vid
gruppstyrningssystem, en grupp
inomhusenheter). Enheterna styrs
individuellt.
18 Energisparläge och optimal
drift
Gör följande för att vara säker på att systemet kommer att fungera
på rätt sätt:
▪ Justera luftutloppet så att den inte stör personer i rummet.
▪ Justera temperaturen till behaglig nivå. Undvik överdriven värme
eller kyla.
▪ Förhindra med persienner eller gardiner att direkt solljus kommer
in i rummet när anläggningen körs i kylningsläge.
▪ Vädra ofta. Vid längre tids användning krävs särskild
uppmärksamhet på ventilationen.
▪ Håll dörrar och fönster stängda. Om dörrar eller fönster är öppna
strömmar luften ut ur rummet och försämrar verkan av kylning
eller värmning.
▪ Kyl eller värm inte rummet för mycket. Du kan spara energi genom
att undvika extrema temperaturinställningar.
▪ Placera aldrig föremål nära enhetens luftintag eller luftutlopp. Det
kan försämra verkan eller stoppa enheten.
▪ Stäng av huvudströmbrytaren för enheten om den inte ska
användas under en längre tid. Om huvudströmbrytaren är på
förbrukar enheten alltid ström. Innan enheten återstartas ska
huvudströmbrytaren slås på 6 timmar innan enheten tas i drift för
att säkerställa att systemet fungerar felfritt. (Se kapitlet "Underhåll"
i handboken för inomhusenheten.)
▪ När displayen visar
utbildad servicepersonal för att rengöra filtren. (Se kapitlet
"Underhåll" i handboken för inomhusenheten.)
▪ Kontrollera att kompressorenheten, värmeväxlarenheten,
inomhusenheten och användargränssnittet är minst 1 m från TVapparater, radioapparater, stereoanläggningar och annan
liknande utrustning. Om du inte gör det kan bilden bli statisk eller
förvrängd.
▪ Placera inga föremål som kan ta skada av vatten under
inomhusenheten.
▪ Kondens kan bildas om luftfuktigheten är över 80% eller om
dräneringsutloppet blockeras.
(dags att rengöra luftfiltret) anlitar du
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 57
19 Underhåll och service
Detta värmepumpsystem är utrustat med avancerade
energibesparande funktioner. Beroende på prioriteten kan tonvikten
läggas på energibesparing eller komfortnivå. Flera parametrar kan
väljas för att få en optimal balans mellan energiförbrukning och
komfort för den aktuella tillämpningen.
Flera konfigurationer är tillgängliga och förklaras översiktligt nedan.
Kontakta installatören eller leverantören för råd eller för att modifiera
parametrarna efter behoven i din byggnad.
Detaljerad information för installatören finns i
installationshandboken. Denne kan hjälpa dig att få bästa möjliga
balans mellan energiförbrukning och komfort.
18.1 Tillgängliga huvuddriftmetoder
Grund
Kyltemperaturen är fast, oberoende av situationen. Motsvarar
standarddriften som är känd och kan förväntas från/under tidigare
VRV-system.
Automatisk
Kylmediumtemperaturen anges beroende på utomhusförhållanden.
Du kan därför justera kylmediumtemperaturen för att matcha
erforderlig belastning (vilken också är relaterad till
utomhusförhållanden).
Exempel: När systemet körs i kylningsdrift behöver du inte lika
mycket kylning vid låga utomhustemperaturer (t.ex. 25°C) som vid
höga utomhustemperaturer (t.ex. 35°C). Med den här idén börjar
systemet automatiskt att öka kylmediumtemperaturen, vilket
automatiskt minskar den levererade kapaciteten och ökar systemets
effektivitet.
Hög känslighet/ekonomi (kyla/värme)
Kylmediumtemperaturen ställs högre/lägre (kylning/uppvärmning) i
förhållande till grunddrift. Fokus vid hög känslighetsläge är kundens
komfort.
Valmetoden för inomhusenheter är viktig och måste beaktas
eftersom den tillgängliga kapaciteten inte är densamma som vid
grunddrift.
Kontakta installatören för information om tillämpningar med hög
känslighet.
18.2 Tillgängliga komfortinställningar
För varje läge ovan kan en komfortnivå väljas. Komfortnivån är
relaterad till den tajming och ansträngning (energiförbrukning) som
krävs för att uppnå en viss rumstemperatur genom att tillfälligt ändra
kylmediumtemperaturen till olika värden för att snabbare uppnå
erforderliga förhållanden.
▪ Kraftfull
▪ Snabb
▪ Mild
▪ Eko
19 Underhåll och service
NOTERING
Inspektera aldrig själv enheten och utför aldrig själv service
på enheten. Anlita utbildad personal för sådana uppgifter.
VARNING
Byt aldrig ut en säkring mot en säkring med fel amperetal
eller andra kablar när en säkring löst ut. Om en koppartråd
eller tråd av annat slag används kan enheten förstöras
eller också kan det orsaka brand.
FÖRSIKTIGT
Stick inte in fingrar, pinnar eller andra föremål i luftintaget
eller luftutloppet. Ta inte bort fläktskyddet. När fläkten
roterar med hög hastighet kan den orsaka skador.
FÖRSIKTIGT
Var försiktig med fläkten.
Det är farligt att inspektera enheten med fläkten igång.
Var noga med att stänga av huvudströmbrytaren innan du
utför något underhållsarbete.
FÖRSIKTIGT
Efter långvarig användning bör du kontrollera enhetens
fundament och installation så att inga skador uppkommit.
Om dessa är skadade kan enheten falla omkull och orsaka
skador.
NOTERING
Torka inte av kontrollpanelen med bensin, thinner, trasor
med kemiska rengöringsämnen och dylikt. Panelen kan bli
missfärgad eller flagna. Om den är mycket smutsig blöter
du en trasa i neutralt rengöringsmedel utspätt i vatten,
kramar ur den noga och torkar panelen ren. Torka den
sedan med en torr trasa.
19.1 Underhåll efter ett långt driftsstopp
Exempelvis i början av säsongen.
▪ Kontrollera och ta bort allting som kan blockera luftintaget och
luftutloppet på både inomhus- och värmeväxlarenheten.
▪ Rengör luftfilter och hölje på inomhusenheter och
värmeväxlarenheten. Kontakta installatören eller
underhållspersonal för att rengöra luftfilter och höljen på
inomhusenheter och värmeväxlarenheten. Underhållstips och
procedurer för rengöring anges i installationshandböcker/
bruksanvisningar för motsvarande inomhusenheter. Var noga med
att installera rengjorda luftfilter i samma position.
▪ Sätt på strömmen minst 6 timmar innan enheten tas i bruk för att
ge en mjukare drift. Så fort strömmen sätts på tänds displayen på
användargränssnittet.
19.2 Underhåll före ett långt driftsstopp
Exempelvis i slutet av säsongen.
▪ Kör inomhusenheten med enbart fläktdrift i ungefär en halv dag för
att torka ut enheternas innanmäten. Se "17.2.2 Om kylning,
uppvärmning, fläktdrift och automatisk drift" på sidan54 för mer
information om enbart fläktdrift.
▪ Stäng av strömmen. Användargränssnittets display släcks.
▪ Rengör luftfilter och hölje på inomhusenheter och
värmeväxlarenheten. Kontakta installatören eller
underhållspersonal för att rengöra luftfilter och höljen på
inomhusenheter och värmeväxlarenheten. Underhållstips och
procedurer för rengöring anges i installationshandböcker/
bruksanvisningar för motsvarande inomhusenheter. Var noga med
att installera rengjorda luftfilter i samma position.
19.3 Om kylmediet
Den här produkten innehåller fluorerade växthusgaser. Låt INTE
gaserna komma ut i atmosfären.
Köldmediumtyp: R410A
Växthuseffektpåverkan (GWP): 2087,5
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
57
Page 58
19 Underhåll och service
NOTERING
I Europa används utsläpp av gaser som påverkar
växthuseffekten för den totala köldmediummängden i
systemet (uttryckt i motsvarande ton CO2) för att avgöra
underhållsintervall. Följ tillämplig lagstiftning.
Formel för att räkna ut utsläpp av gaser som påverkar
växthuseffekten: GWP-värde för köldmedium × total
mängd påfyllt köldmedium [i kg] / 1000
Kontakta din installatör för mer information.
VARNING
Köldmediumet i systemet är säkert och läcker i normala fall
inte. Om köldmedium läcker ut i rummet kan kontakt med
en öppen låga resultera i en skadlig gas.
Stäng av alla uppvärmningsenheter med öppen låga,
ventilera rummet och kontakta leverantören av enheten.
Använd inte systemet förrän en servicetekniker bekräftar
att den del där köldmediumläckan uppstått har reparerats.
19.4 Service och garanti efter försäljning
19.4.1 Garantiperiod
▪ Den här produkten har ett garantikort som fylldes i av leverantören
vid installationen. Det ifyllda kortet ska kontrolleras av kunden och
förvaras på ett säkert ställe.
▪ Om reparationer av produkten krävs under garantiperioden
kontaktar du leverantören med garantikortet till hands.
19.4.2 Rekommenderat underhåll och inspektion
Eftersom damm samlas i enheten när den använts några år
försämras prestandan till en viss del. Eftersom demontering och
rengöring av enheternas innanmäten kräver tekniskt kunnande, samt
för att få bästa möjliga underhåll av enheterna, rekommenderar vi att
du tecknar ett underhålls- och inspektionsavtal som komplettering av
de vanliga underhållsaktiviteterna. Vårt nätverk av leverantörer har
tillgång till ett permanent lager av viktiga komponenter så att din
enhet kan få så lång livslängd som möjligt. Kontakta din leverantör
för mer information.
När du kontaktar leverantören ska du alltid uppge följande
information:
▪ Komplett modellnamn på enheten.
▪ Tillverkningsnummer (anges på enhetens namnplåt).
▪ Installationsdatum.
▪ Symptomen eller problemet, samt information om felet.
VARNING
▪ Försök inte själv ändra, demontera, ta bort,
ominstallera eller reparera enheten, eftersom felaktig
demontering eller installation kan orsaka elektriska
stötar eller eldsvåda. Kontakta din leverantör.
▪ Om kylmedium läcker ut måste du kontrollera att ingen
öppen låga finns i närheten. Kylmediumet i sig är helt
säkert, ej giftigt och ej brandfarligt, men det genererar
en giftig gas när det läcker ut och kommer i kontakt
med en öppen låga. Låt alltid kvalificerad
servicepersonal kontrollera att läckan har reparerats
eller åtgärdats innan driften återupptas.
19.4.3 Rekommenderade underhållsochinspektionscykler
Observera att angivna underhålls- och utbytescykler inte gäller
garantiperioden för komponenterna.
Komponent Inspektion
scykel
Elmotor 1 år 20000 timmar
Kretskort 25000 timmar
Värmeväxlare 5 år
Sensor (termistor osv) 5 år
Användargränssnitt och
brytare
Dräneringstråg 8 år
Expansionsventil 20000 timmar
Magnetventil 20000 timmar
Tabellen gäller under antagande av följande användningsvillkor:
▪ Normal användning utan att enheten startas och stoppas för ofta.
Beroende på modell rekommenderar vi inte att maskinen stoppas
och startas mer än 6 gånger per timme.
▪ Enheten antas vara i drift 10 timmar per dag och 2500 timmar per
år.
NOTERING
▪ Tabellen indikerar huvudkomponenterna. Mer
information finns i underhålls- och inspektionsavtalet.
▪ Tabellen indikerar rekommenderade intervall för
underhållscykler. För maximal livslängd kan
underhållsarbeten eventuellt krävas tidigare.
Rekommenderade intervall kan användas för planering
av lämpligt underhåll med avseende på budgetering av
underhålls- och inspektionskostnader. Beroende på
innehållet i underhålls- och inspektionsavtalet kan
inspektion- och underhållscykler i verkligheten vara
kortare än de som anges häri.
Underhållscykel
(utbyten och/eller
reparationer)
25000 timmar
19.4.4 Nedkortade underhålls- och utbytescykler
Nedkortning av "underhållscykel" och "utbytescykel" kan behövas i
följande situationer:
Enheten finns på platser där:
▪ Värme och luftfuktighet fluktuerar mer än normalt.
▪ Strömförsörjningen har hög fluktuation (spänning, frekvens,
vågdistortion, o.s.v.)(enheten kan inte användas om
strömförsörjningen fluktuerar utanför tillåtet intervall).
▪ Stötar och vibrationer ofta uppstår.
▪ Damm, salt, skadliga gaser eller oljedimmor som svavelsyra och
svavelväte finns i luften.
▪ Maskinen startas och stoppas ofta eller drifttiden är lång (platser
med 24-timmars luftkonditionering).
Rekommenderad cykel för förslitningsdetaljer
Komponent Inspektion
scykel
Luftfilter 1 år 5 år
Högeffektfilter 1 år
Säkring 10 år
Trycksatta komponenter Vid korrosion, kontakta
Underhållscykel
(utbyten och/eller
reparationer)
din återförsäljare.
Installations- och användarhandbok
58
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 59
20 Felsökning
NOTERING
▪ Tabellen indikerar huvudkomponenterna. Mer
information finns i underhålls- och inspektionsavtalet.
▪ Tabellen indikerar rekommenderade intervall för
utbytescykler. För maximal livslängd kan
underhållsarbeten eventuellt krävas tidigare.
Rekommenderade intervall kan användas för planering
av lämpligt underhåll med avseende på budgetering av
underhålls- och inspektionskostnader. Kontakta din
återförsäljare för mer information.
INFORMATION
Skador som orsakas av att enheter demonteras eller
rengörs invändigt av någon annan än våra auktoriserade
återförsäljare omfattas eventuellt inte av garantin.
20 Felsökning
Om något av följande fel inträffar, vidtag nedanstående åtgärder och
kontakta din återförsäljare.
VARNING
Stoppa driften och stäng av strömmen om något
ovanligt inträffar (t.ex. brandlukt).
Om enheten körs under sådana förhållanden kan det
orsaka skador, elektriska stötar eller eldsvåda. Kontakta
din leverantör.
Systemet måste repareras av en kvalificerad servicetekniker:
Fel Åtgärd
Systemet fungerar
men kylning och värme
är otillräcklig.
Om du efter att ha kontrollerat alla punkter ovan fortfarande inte kan
lösa problemet själv kontaktar du installatören och meddelar
symptomen, komplett modellnamn på enheten (med
tillverkningsnummer om så är möjligt) samt installationsdatum
(anges eventuellt på garantikortet).
▪ Kontrollera om luftintaget eller utblåset
för värmeväxlarenheten är blockerat eller
igensatt. Ta bort alla hinder för luftflödet.
▪ Kontrollera att luftfiltret inte är igensatt
(se kapitlet "Underhåll" i handboken för
inomhusenheten).
▪ Kontrollera temperaturinställningen.
▪ Kontrollera fläktens inställda hastighet
med användargränssnittet.
▪ Kontrollera att inga fönster eller dörrar är
öppna. Stäng dörrar och fönster för att
hindra att uteluften kommer in.
▪ Kontrollera om det finns för många
personer i rummet om driftläget är
Kylning. Kontrollera om det finns någon
värmekälla i rummet.
▪ Kontrollera om solen lyser direkt in i
rummet. Använd gardiner eller
persienner.
▪ Kontrollera om luftflödesriktningen är
korrekt.
Fel Åtgärd
Om en säkerhetsanordning, t.ex. en
säkring, en kretsbrytare eller
jordfelsbrytare utlöses ofta eller om
brytaren Till/från inte fungerar.
Om det läcker vatten från enheten. Stoppa driften.
Driftsstyrningen fungerar inte som den
ska.
Om displayen på användargränssnittet
indikerar enhetens nummer, driftlampan
blinkar och en felkod visas.
Om det inträffat något annat fel i systemet än något av de ovan
nämnda ska systemet undersökas enligt följande procedurer.
Fel Åtgärd
Om systemet inte går
överhuvudtaget.
Om systemet fungerar
i läget för enbart
fläktdrift men stannar
vid övergång till
uppvärmning eller
kylning.
▪ Kontrollera om det föreligger något
strömavbrott. Vänta tills strömmen
kommer tillbaka. Om strömmen faller bort
under pågående drift startas systemet
automatiskt när strömmen kommer
tillbaka.
▪ Kontrollera säkringar och brytare. Byt ut
säkringen eller återställ brytaren.
▪ Kontrollera om luftintaget eller utblåset
för värmeväxlarenheten är blockerat eller
igensatt. Ta bort alla hinder för luftflödet.
▪ Kontrollera om displayen på
användagränssnittet visar (dags att
rengöra luftfiltret). (Se "19Underhåll och
service" på sidan 57 och "Underhåll" i
handboken för inomhusenheten.)
Stäng av
huvudströmbrytaren.
Stäng av strömmen.
Kontakta installatören och
rapportera felkoden.
20.1 Felkoder: Översikt
Om en felkod visas på displayen på inomhusenhetens
användargränssnitt kontaktar du installatören och meddelar denne
felkoden samt enhetens typ och serienummer (denna information
finns på enhetens namnplåt).
Som referens finns en lista med felkoder. Du kan, beroende på nivån
av felkoden, återställa koden genom att trycka på PÅ/AV-knappen.
Be annars installatören om råd.
Huvudkod Innehåll
Externt frysskydd har aktiverats
EEPROM-fel (inomhus)
Fel i dräneringssystem (inomhus)
Fläktmotorfel (inomhus)
Fel i svängklaffmotor (inomhus)
Expansionsventilfel (inomhus)
Fel i dräneringssystem (inomhusenhet)
Fel i filterdammkammare (inomhus)
Fel i kapacitetsinställning (inomhus)
Signalfel mellan huvudkretskort och underkretskort
(inomhus)
Fel i termistor för värmeväxlare (inomhus, vätska)
Fel i termistor för värmeväxlare (inomhus, gas)
Fel i termistor för luftinsug (inomhus)
Fel i termistor för luftutlopp (inomhus)
Fel i rörelsedetektor eller golvtemperatursensor
(inomhus)
Fel i termistor för användargränssnitt (inomhus)
Fel i fläkt eller dräneringspump (värmeväxlarenhet)
Kretskortsfel (kompressorenhet)
Jordfelsdetektor aktiverad (kompressorenhet)
Högtryckskontakt aktiverad
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
59
Page 60
20 Felsökning
Huvudkod Innehåll
Lågtrycksfel (kompressorenhet)
Kompressorlås detekterat (kompressorenhet)
Fel i elektronisk expansionsventil (kompressorenhet
eller värmeväxlarenhet)
Fel utloppstemperatur (kompressorenhet)
Onormal luftintagstemperatur (kompressorenhet)
Överpåfyllning av kylmedium detekterad
Fel i högtrycksbrytare
Fel i lågtrycksbrytare
Fel i omgivningstemperatursensor (värmeväxlarenhet)
Trycksensorfel
Strömsensorfel
Fel i utloppstemperatursensor (kompressorenhet)
Fel i gastemperatursensor för värmeväxlare
(värmeväxlarenhet)
Fel i insugstemperatursensor (kompressorenhet)
Fel i temperatursensor för avfrostning
(värmeväxlarenhet)
Fel i sensor för vätsketemperatur (efter underkylning
HE) (kompressorenhet)
Fel i sensor för gastemperatur (efter underkylning HE)
(kompressorenhet)
Fel i högtryckssensor (BIPH)
Fel i lågtryckssensor (BIPL)
INV-kretskort onormalt
Onormal flänstemperatur
Fel i kretskort för inverterare
Överström detekterad i kompressorn
Kompressorlås (start)
Signal kompressorenhet-inverterare: INV-
signalproblem
INV obalanserad strömförsörjningsspänning
Flänstermistorfel
Fel i värmeväxlarenhetens kapacitetsinställning.
Onormalt lågtrycksfall, felaktig expansionsventil
Motfasfel, strömförsörjning
INV spänningsbrist
Testkörning av systemet är ännu ej utfört
Felaktig kabeldragning mellan inomhusenhet/
värmeväxlarenhet/kompressorenhet
Onormalt användargränssnitt -
inomhuskommunikation
Onormal kommunikation huvud-/underenhet
användargränssnitt
Felkoppling i systemet. Felaktig kombination av
inomhusenheter. Fel i inomhusenhet. Fel på
värmeväxlarenheten.
Kopplingsfel för inomhusenheter eller fel kombination
av typer (fel typ av inomhusenheter eller
värmeväxlarenhet)
Centraliserad adressdubblett
Fel i kommunikation centraliserad styrenhet-
inomhusenhet
Fel i automatisk adress (inkonsekvens)
Fel i automatisk adress (inkonsekvens)
20.2 Symptom som INTE är systemfel
Följande symptom är INTE tecken på systemfel:
20.2.1 Symptom: Systemet startar inte
▪ Luftkonditioneringen startar inte omedelbart när du trycker på
användargränssnittets PÅ/AV-knapp. Om signallampan lyser är
systemet i normalt tillstånd. För att förhindra att kompressorns
motor blir överbelastad startas luftkonditioneringen 5 minuter efter
det att den sätts på om den strax innan stängts av. Samma
startfördröjning sker när knappen Val av driftläge har använts.
▪ Om "Under Centralized Control" (centralstyrning) visas på
fjärrkontrollen och du trycker på någon styrknapp blinkar displayen
ett par sekunder. Den blinkande displayen visar att
användargränssnittet inte kan användas.
▪ Systemet startar inte heller omedelbart efter det att
huvudströmmen slagits på. Vänta någon minut tills mikrodatorn är
klar för drift.
20.2.2 Symptom: Växlingskontakten för kyla/ värme fungerar inte
▪ När displayen visar (växlingskontakten under central
styrning) innebär det att det är ett sekundäranvändargränssnitt.
▪ Fjärrkontrollens växlingskontakt för kyla/värme har installerats och
displayen visar (växlingskontakten under central styrning).
Detta beror på att växlingen mellan kyla/värme styrs av
användargränssnittets växlingskontakt för kyla/värme. Fråga
leverantören var fjärrkontrollens kontakt är installerad.
20.2.3 Symptom: Fläktdrift är möjlig, men kylning och värme fungerar inte
Omedelbart efter att strömmen slås på. Mikrodatorn färdigställs för
drift och en kommunikationskontroll genomförs med alla
inomhusenheter. Vänta i 12 minuter (max.) tills denna process är
slutförd.
20.2.4 Symptom: Fläktstyrkan motsvarar inte inställningen
Fläkthastigheten ändras inte ens om ändringsknappen för
fläktstyrkan trycks ned. Under uppvärmningsdrift stängs
kompressorenheten av och inomhusenheten växlar till tyst fläktdrift
när rumstemperaturen uppnår inställd temperatur. Detta sker för att
kall luft inte ska blåsa rätt in på dem som befinner sig i rummet.
Fläkthastigheten ändras inte även när en annan inomhusenhet är i
uppvärmningsläge, om knappen trycks ned.
20.2.5 Symptom: Fläktriktningen överensstämmer inte med inställningen
Fläktriktningen överensstämmer inte med displayen på
användargränssnittet. Fläktriktningen ändras inte. Detta beror på att
enheten styrs av mikrodatorn.
20.2.6 Symptom: Vit dimma kommer ut ur en enhet (inomhusenhet)
▪ När luftfuktigheten är hög under kylningsdrift. Om en
inomhusenhet invändigt är kraftigt nedsmutsad kan
temperaturfördelningen i rummet bli ojämn. Inomhusenheten
måste rengöras invändigt. Be återförsäljaren visa hur enheten ska
rengöras. Arbetet måste utföras av en kvalificerad servicetekniker.
▪ Omedelbart efter det att en kylning stoppats och om rummets
temperatur och luftfuktighet är låg. Detta beror på att varm
kylmediumgas flyter bakåt i inomhusenheten och skapar ånga.
Installations- och användarhandbok
60
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Page 61
21 Flyttning
20.2.7 Symptom: Vit dimma kommer ut ur en enhet (inomhusenhet, värmeväxlarenhet)
När systemet växlar till värme efter avfrostning. Fukten skapas
genom att det avfrostade övergår till ånga som sedan blåses ut.
20.2.8 Symptom: På användargränssnittets display visas "U4" eller "U5". Enheten stannar, men startar sedan igen efter några minuter
Detta beror på att användargränssnittet upptäcker brus från andra
elektriska enheter än luftkonditioneringsanläggningen. Bruset
förhindrar kommunikation mellan enheterna och gör att de stannar.
Driften återupptas automatiskt när bruset försvinner.
20.2.9 Symptom: Buller från luftkonditioneringen (inomhusenhet, värmeväxlarenhet)
▪ Ett "pysljud" hörs omedelbart efter det att huvudströmmen slagits
på. Den elektroniska expansionsventilen i inomhusenheten börjar
arbeta och skapar ljudet. Ljudstyrkan sjunker efter någon minut.
▪ Ett kontinuerligt lågt "sus" hörs när systemet arbetar i läge Kyla
eller är stoppat. När dräneringspumpen (extra tillbehör) arbetar
hör detta ljud.
▪ Ett "gnisselljud" hörs när systemet stoppas efter körning i läge
Värme. Utvidgning och krympning av plastdetaljer på grund av
temperaturändringar skapar detta ljud.
▪ Svaga "pys-" och "surrljud" hörs trots att inomhusenheten
stoppats. När en annan inomhusenhet är i drift hörs detta ljud. För
att hindra att olja och kylmedium blir kvar i systemet hålls avsiktligt
ett litet kylmediumflöde igång.
20.2.15 Symptom: På displayen visas "88"
Detta sker omedelbart efter det att huvudströmbrytaren slagits till
och innebär att användargränssnittet är i normalt läge. Detta
fortsätter i en minut.
20.2.16 Symptom: Kompressorn i kompressorenheten stoppar inte efter en kort körning i uppvärmningsläge
Detta förhindrar att kylmedium blir kvar i kompressorn. Enheten
stoppar efter 5 till 10 minuter.
20.2.17 Symptom: Insidan på en kompressorenhet är varm även sedan enheten har stoppats
Detta beror på att vevhusvärmaren håller kompressorn varm så att
den kan starta utan problem.
20.2.18 Symptom: Varm luft känns när inomhusenheten är avstängd
Flera olika inomhusenheter körs i samma system. När en annan
enhet körs flyter en viss mängd kylmedium fortfarande genom
enheten.
21 Flyttning
Kontakta leverantören för demontering och ominstallation av hela
enheten. Flyttning av enheter kräver tekniskt kunnande.
20.2.10 Symptom: Buller från luftkonditioneringen (inomhusenhet, kompressorenhet, värmeväxlarenhet)
▪ Ett kontinuerligt lågt visslande ljud hörs när systemet arbetar i läge
Kyla eller Avfrostning. Detta ljud skapas av kylmedium som
strömmar genom både kompressorenheten, värmeväxlarenheten
och inomhusenheter.
▪ Ett visselljud hörs vid start eller omedelbart efter stopp och vid
avfrostning. Detta ljud kommer från kylmedlet när dess flöde
ändras eller stoppas.
20.2.11 Symptom: Buller från luftkonditioneringen (kompressorenhet, värmeväxlarenhet)
När tonen på driftljudet ändras. Detta ljud beror på ändring av
frekvensen i kompressorn eller fläktarna.
20.2.12 Symptom: Det kommer damm från värmeväxlarenheten
När enheten används för första gången på länge. Detta beror på att
det kommit in damm i värmeväxlarenheten.
20.2.13 Symptom: Enheterna kan lukta
Enheten kan absorbera lukter i rum från möbler, cigaretter etc. och
sedan avge lukterna igen.
20.2.14 Symptom: Värmeväxlarenhets fläkt snurrar inte
Under drift. Fläktens hastighet är styrd så att produkten ska fungera
optimalt.
22 Avfallshantering
Denna enhet använder HFC (hydrofluorocarbon). Kontakta din
återförsäljare vid kassering av enheten. Enligt lag måste kylmedlet
samlas in, transporteras och utrangeras i enlighet med reglerna för
"insamling och destruering av HFC".
23 Ordlista
Återförsäljare
Återförsäljare av produkten.
Behörig installatör
Tekniskt kunnig person som är behörig för att installera
produkten.
Användare
Person som äger och/eller använder produkten.
Gällande lagstiftning
Alla internationella, europeiska, nationella och lokala
direktiv, lagar, förordningar och/eller koder som är relevanta
och gäller för en särskild produkt eller domän.
Serviceföretag
Behörigt företag som kan utföra eller samordna nödvändig
service på enheten.
Installationshandbok
Installationshandbok för en särskild produkt eller
applikation, förklarar hur du installerar, konfigurerar och
underhåller den.
Bruksanvisning
Bruksanvisning för en specifik produkt eller applikation som
beskriver hur man använder produkten.
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
Installations- och användarhandbok
61
Page 62
23 Ordlista
Tillbehör
Etiketter, handböcker, informationsblad och utrustning som
levereras med produkten och som ska installeras i enlighet
med instruktionerna i den medföljande dokumentationen.
Extrautrustning
Utrustning som tillverkats eller godkänts av Daikin kan
kombineras med produkten i enlighet med instruktionerna i
den medföljande dokumentationen.
Anskaffas lokalt
Utrustning som inte tillverkats Daikin, men som kan
kombineras med produkten i enlighet med instruktionerna i
den medföljande dokumentationen.
Installations- och användarhandbok
62
RKXYQ5+8T7Y1B + RDXYQ5+8T7V1B*
VRV IV värmepump för installation inomhus
4P408445-1A – 2016.04
