INSTALLATION
MANUAL

R410A Split Series

Models
RXS50F2V1B RKS50F2V1B
RXS60F2V1B RKS60F2V1B
RXS50E3V1B RKS50E3V1B
RXS60E3V1B RKS60E3V1B
RXS71E3V1B RKS71E3V1B
RYN50E3V1B RYN60E3V1B
RN50E3V1B RN60E3V1B
ARXS50E3V1B

Installation manual

R410A Split series

Installationsanleitung

Split-Baureihe R410A

Manuel d’installation

Série split R410A

Montagehandleiding

R410A Split-systeem

Manual de instalación

Serie Split R410A

Manuale d’installazione

Serie Multiambienti R410A

Εγχειρßδιο εγκατÜστασηò

διαιροýìενηò σειρÜò R410A

Manual de Instalação

Série split R410A

English

Deutsch

Français

Nederlands

Español

Italiano

ΕλληνικÜ

Portugues

Рóêоводство по монтажó

Серия R410A с раздельной óстановêой

Montaj kýlavuzlarý

R410A Split serisi

Рóссêий

Türkçe

Veiligheidsmaatregelen

• Lees deze Veiligheidsmaatregelen zorgvuldig door om een juiste installatie te verzekeren.

• In deze handleiding zijn de veilgheidsvoorschriften voor de gebruiker opgedeeld in de volgende twee categorien. Houd rekening
met alle WAARSCHUWING en VOORZORGSMAATREGELEN, want ze zijn allemaal van belang om de veiligheid te waarborgen.

WAARSCHUWING ........... Het negeren van een WAARSCHUWING zal hoogstwaarschijnlijk zeer ernstige gevolgen

hebben, zoals dedood of een zware verwonding.

VOORZORGSMAATREGELEN

• De volgende veiligheidssymbolen worden in deze handleiding gebruikt:

Volg deze instructie zeker op. U dient een aarding aan te brengen. Probeer dit nooit.

Na de installatie moet u het systeem testen om te controleren of er zich eventuele installatie fouten voordoen. Geef de

•

gebruiker voldoende voorlichting over hoe het systeem gebruikt en schoongemaakt moet worden volgens de Handleiding.

• De installatie dient te gebeuren door de dealer of door een andere bevoegde monteur.

Onjuiste installatie kan lekkage, kortsluiting of brand veroorzaken.

• Installeer de airconditioner volgens de instructies in deze handleiding.

Incomplete installatie kan lekkage,kortsluiting of brand veroorzaken.

• U dient de meegeleverde of gespecificeerde onderdelen voor de installatie te gebruiken.

Gebruik van andere onderdelen kan de unit los doen komen en kan lekkage, kortsluiting of brand veroorzaken.

• Installeer de airconditioner op een solide ondergrond die bestand is tegen het gewicht van het apparaat.

Een onvoldoende sterke ondergrond of onvolledige installatie kan letsel veroorzaken wanneer de unit valt.

• Werkzaamheden met betrekking tot de elektrische bedrading en dergelijke moeten strikt volgens de installatie handleiding
en de nationale regelgeving terzake worden verricht.

• Verzeker u ervan dat een aparte groep gebruikt wordt. Gebruik nooit een stroombron samen met een ander apparaat.

• Gebruik voor bekabeling altijd kabel van voldoende lengte zodat geen lassen nodig zijn.
Gebruik geen verlengsnoer. Gebruik de stroombron niet met andere apparaten, gebruik een aparte groep.

(Negeren van deze instructie kan resulteren in oververhitting, kortsluiting of brand.)

• Gebruik de gespecificeerde soorten bedrading voor de elektrische verbindingen tussen de binnenunit en de buitenunit.

Maak de verbindingsdraden stevig vast zodat er niet aan de aansluitingen getrokken wordt. Onbetrouwbare verbindingen of trekspanning op
de draden kan oververhitting of brand veroorzaken.

• Nadat u de verbindingen tussen de units en tussen het systeem en de stroombron gemaakt hebt dient u er zorg voor te
dragen dat de bedrading zo ligt dat er geen abnormale krachten worden uitgeoefend op de elektrische leidingen of panelen.

Breng afdekkingen aan over de bedrading. Onvolledige afdekking van de installatie kan oververhitting, kortsluiting of brand veroorzaken.

• Ventileer de kamer goed wanneer er koelvloeistof gemorst is tijdens de installatie.

(Als de koelvloeistof in contact komt met open vuur, wordt er een giftig gas geproduceerd.)

• Wanneer de installatie voltooid is, moet u controleren of er geen koelvloeistof uit het systeem lekt.

(Als de koelvloeistof in contact komt met open vuur, wordt er een giftig gas geproduceerd.)

• Wanneer u het systeem installeert of verplaatst, moet u ervoor zorgen dat het koelcircuit vrij blijft van stoffen
anders dan de gespecificeerde koelvloeistof (R410A), zoals lucht.

(Aanwezigheid van lucht in het koelcircuit veroorzaakt een abnormale stijging van de druk of zelfs springen van het circuit, wat letsel veroorzaakt.)

• Stop tijdens het afpompen de compressor, voordat u de koelmiddelleidingen verwijdert.

Wanneer de compressor nog loopt en de afsluitklep open is tijdens het afpompen, dan zal lucht worden aangezogen, wanneer de koelmiddel­leiding wordt verwijderd. Dit veroorzaakt een abnormale druk in de vriescyclus, wat schades en zelfs persoonlijk letsel tot gevolg kan hebben.

• Bevestig tijdens de installatie de koelmiddelleidingen op een deugdelijke manier, voordat u de compressor aanzet.

Wanneer de compressor niet is aangesloten en de afsluitklep open is tijdens het afpompen, dan zal lucht worden aangezogen, wanneer com­pressor wordt aangezet. Dit veroorzaakt een abnormale druk in de vriescyclus, wat schades en zelfs persoonlijk letsel tot gevolg kan hebben.

• U moet het systeem aarden. Gebruik hiervoor geen gas- of waterpijp, bliksemafleider of telefoon-aardkabel.

Onvoldoende aarding kan kortsluiting of brand veroorzaken. Een plotselinge schok van inslaande bliksem of iets anders kan de air­conditioner beschadigen.

• Plaats een aardlekschakelaar.

Het niet plaatsen van een aardlekschakelaar kan gevaar voor elektrische schokken of brand tot gevolg hebben.

.....Het negeren van de genoemde VOORZORGSMAATREGELEN kan in sommige gevallen ernstige gevolgen hebben.

WAARSCHUWING

Onvoldoende capaciteit of onvolledige installatie kan kortsluiting of brand veroorzaken.

VOORZORGSMAATREGELEN

• Installeer de airconditioner niet in een ruimte waar brandbaar gas zou kunnen lekken.

Als het gas gaat lekken en zich ophoopt bij de airconditioner, kan het vlam vatten.

• Breng afvoerslangen aan volgens de instructies in deze handleiding.

Onbetrouwbare afvoer kan lekkage veroorzaken.

• Draai de flensmoer op de beschreven manier aan met een momentsleutel.

Als de flensmoer te strak wordt aangedraaid zal de flensmoer na verloop van tijd barsten waardoor koelmiddel zal weglekken.

• Neem de gepaste maatregelen om te voorkomen dat kleine dieren gaan nestelen in de buitenunit.

Kleine dieren die in contact komen met elektrische onderdelen kunnen storingen, rook of brand veroorzaken. Gelieve de klant te zeggen de
ruimte rond de unit schoon te houden.

1 ■Nederlands

Accessoires

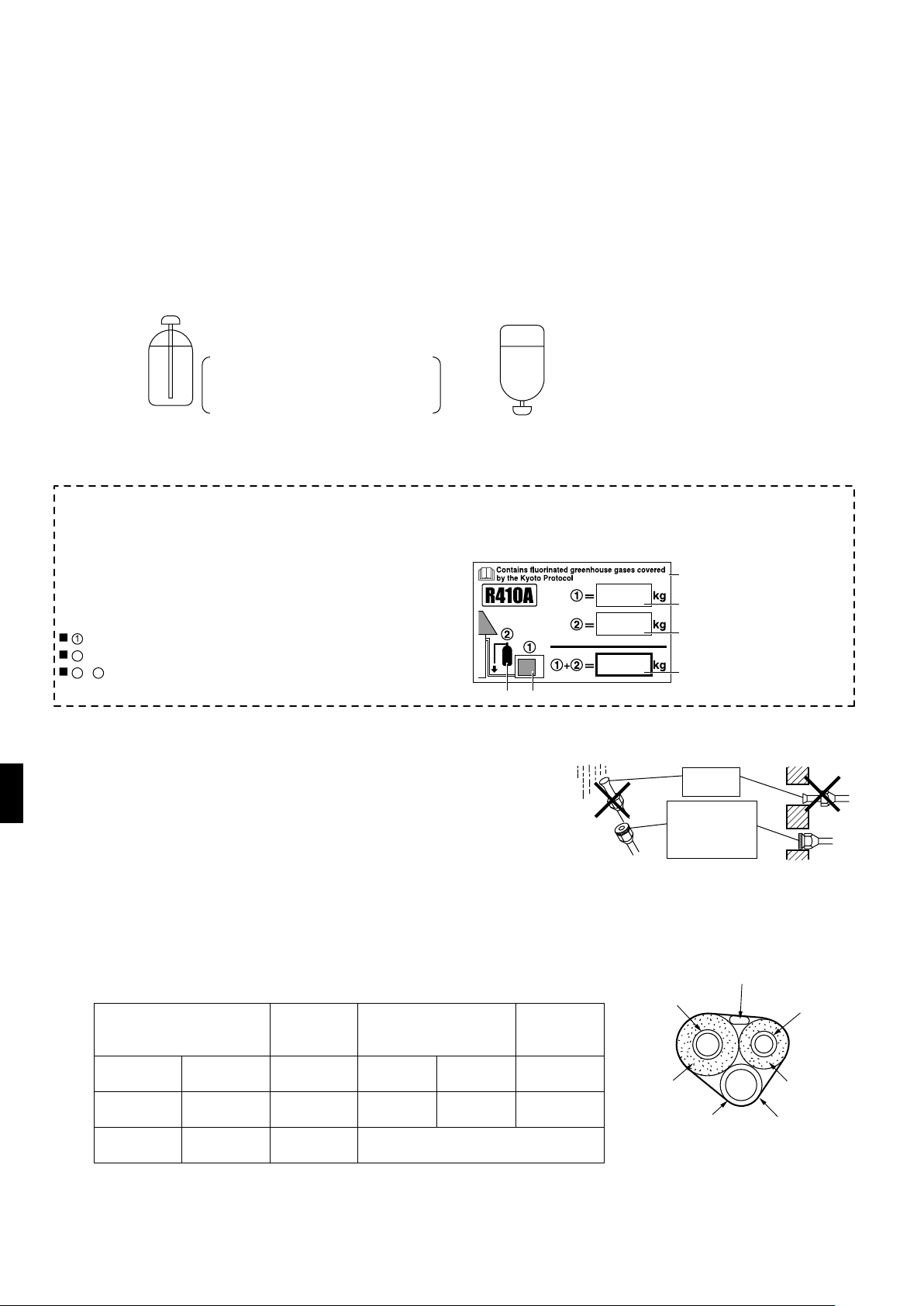

Bij de buiteneenheid geleverde accessoires:

(A) Installatiehandleiding

(C) Label voor koelmiddelvulling

1

(B) Aftapplug (Warmtepomptypen)

1

Deze bevindt zich onder in de verpakking.

1

Voorzorgsmaatregelen bij het kiezen
van de plaats

1) Kies een plaats die stevig genoeg is om het gewicht van de eenheid te dragen, de trillingen te weerstaan en een plaats waar het
werkingsgeluid niet versterkt wordt.

2) Kies een plaats waar de hete lucht die uit de eenheid komt of het werkingsgeluid geen hinder oplevert voor de buren van de
gebruiker.

3) Vermijd plaatsen vlak in de buurt van een slaapkamer en dergelijke, zodat het werkingsgeluid geen hinder vormt.

4) Er dient voldoende ruimte te zijn om de eenheid naar de plaats van installatie en daar vandaan te dragen.

5) Er dient voldoende ruimte te zijn voor de luchtdoorstroming en er mogen zich rondom de luchtinlaat en de luchtuitlaat geen
obstakels bevinden.

6) Op de installatieplek mag niet de mogelijkheid bestaan dat er een lekkage van brandbaar gas van een naburige lokatie kan
plaatsvinden.

7) Installeer de eenheden, de netspanningskabels en de tussen-eenheid kabels op een afstand van tenminste 3 meter van televisie­en radiotoestellen vandaan. Dit om storingen van beelden en geluiden te voorkomen. (Storing kan hoorbaar zijn, ook al is de
afstand meer dan 3 meter, afhankelijk van de conditie van de radiogolven.)

8) In kustgebieden of op andere plaatsen waar de atmosfeer door sulfaatgassen zouthoudend is, bestaat de kans dat de levensduur
van de airconditioning door corrosie verkort wordt.

9) Aangezien de buiteneenheid water afvoert, niets onder de eenheid plaatsen dat niet met vocht in aanraking mag komen.

OPMERKING

Deze unit kan niet hangend aan het plafond of gestapeld worden gemonteerd.

VOORZORGSMAATREGELEN

Volg onderstaande instructies op wanneer de airconditioner in de
buitenlucht is opgesteld en lage temperaturen voorkomen.

1) Plaats de buitenunit, om het apparaat zoveel mogelijk tegen de
wind te beschermen, met de luchtinlaat aan de zijde van de muur.

2) Installeer de buitenunit nooit op een plaats waar de wind direct in
de luchtinlaat kan blazen.

3) Plaats een schot om de luchtuitlaat van de buitenunit van de wind
af te schermen.

4) Installeer de buitenunit in gebieden met zware sneeuwval op een plaats waar de sneeuw geen invloed kan hebben op de
unit.

Maak een voldoende groot afdak.
Plaats de unit op een verhoging.

Installeer de unit zo dat deze niet kan
ondersneeuwen.

■Nederlands 2

Tekeningen voor de installatie van de
buitenunit

Wind het plakband rond de
pijpen van beneden naar

Model

Max. toegestane lengte

Min. toegestane lengte

**

Max. toegestane hoogte

Extra koelvloeistof

*

nodig wanneer de
leidingen langer zijn
dan 10m.

Gaspijp

Vloeistofpijp

Let er op dat u de juiste hoeveelheid koelvloeistof toevoegt.

*

Als dat niet gebeurt, kunnen de prestaties tegenvallen.

We adviseren u om als minimale leidinglengte 1,5 m aan te

**

houden om lawaai van de buitenunit en trillingen te voorkomen.

(Afhankelijk van de plaars waar en de manier waarop het

apparaat geïnstalleerd is kunnen mechanische geluiden en

trillingen ontstaan.)

Bij het installeren van een FVXS-binnenunit mag de kortste

leidinglengte niet korter zijn dan 2,5m.

Buitendiameter 12,7mm

60 klasse50 klasse 71 klasse

30m

1,5m

20m

20g/m

Buitendiameter

Buitendiameter 6,4mm

15,9mm

Onderhoudsdeksel

VOORZORGSMAATREGELEN

**

De leidinglengte moet minimaal 1,5m
en maximaal 30m zijn.

boven.

Op plaatsen met een
gebrekkige afvoer kunt u de
buitenunit op blokken
zetten. Stel de hoogte van
de voeten bij tot de
buitenunit horizontaal staat.
Als dat niet het geval is, kan
water zich ophopen en gaan
lekken.

(Midden voetbout gat)

580mm

120mm

(Vanaf de zijkant van de unit)

Deksel van de afsluiter

250mm van de muur

330mm

(Midden

Gebruik voetbouten of tuidraden waar er het
risico is dat de unit valt.

voetboutgaten)

Ruimte nodig voor leidingen en
elektrisch onderhoud.

3 ■Nederlands

Installatievoorschriften

• Als er een muur of een ander obstakel in de weg staat van de luchtinlaat of de luchtuitlaat, dient u de installatie richtlijnen
hieronder te volgen.

•

Bij montage in situaties als weergegeven in de onderstaande afbeeldingen moet de muurhoogte aan uitlaatzijde minimaal 1200mm hoog zijn.

Muur aan een kant Muren aan twee kanten

Minstens 100 Minstens 350

1200
of minder

Zijaanzicht

Muren aan drie kanten

Minstens 100

Minstens 50

Bovenaanzicht

Minstens 350

Eenheid: mm

Minstens 50 Minstens 50

Minstens 350
Minstens
100

Bovenaanzicht

Voorzorgsmaatregelen Tijdens De Installati

• Controleer of de ondergrond solide genoeg en waterpas is zodat de airconditioner geen trillingen en/of lawaai zal veroorzaken.

• Monteer het apparaat volgens de aanwijzingen en zet het apparaat stevig vast met bouten. (Voor het ophangen van de unit zijn
vier normaal in de handel verkrijgbare M8 of M10 funderingsbouten, moeren en vulringen nodig.)

• Draai de funderingsbouten in de ondergrond tot ze nog ongeveer 20mm uitsteken.

20

Installatie van de buitenunit

Installeren van de buitenunit

1.

1) Lees in de bijgeleverde installatiehandleiding de paragrafen “Voorzorgsmaatregelen bij het kiezen van de plaats” en
“Tekeningen voor de installatie van de buitenunit”.

2) Volg, wanneer een afvoer moet worden gerealiseerd, de volgende procedures.

Afvoer

2.

1) Draai de aftapplug los om af te tappen.

2) Zet blokken van minstens 30mm hoog onder de voetjes van de buitenunit als
de afvoeropening belemmerd wordt door de ondergrond of een voetstuk.

3) In koude gebieden kunt u geen afvoerslang met de buitenunit gebruiken.
(Anders zou afvoerwater kunnen bevriezen en de verwarming onmogelijk
maken.)

Onderzijde van frame

Draineeropening

aftapplug

Slang (binnendiameter
16mm.,standaardkwaliteit)

■Nederlands 4

Installatie van de buitenunit

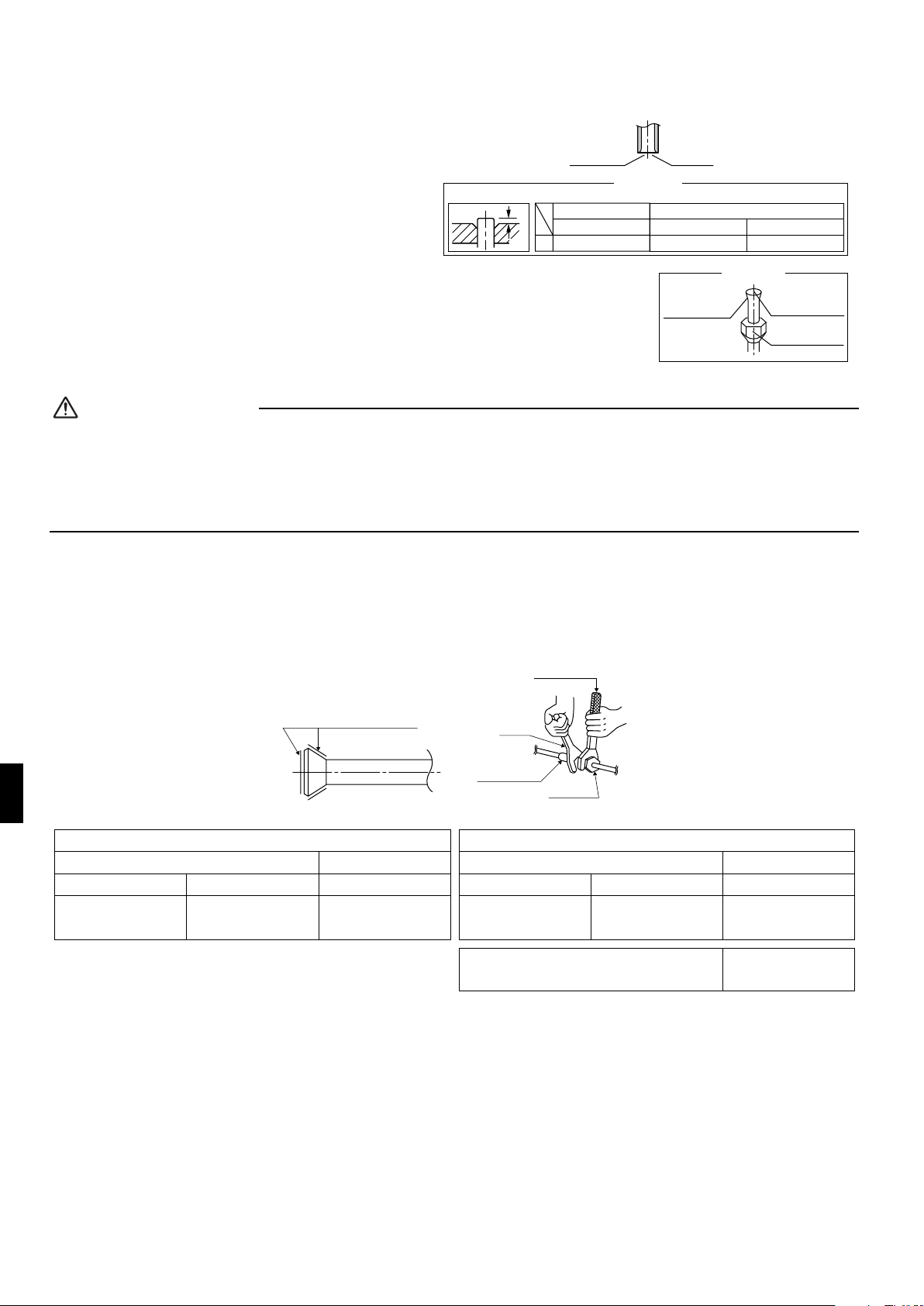

Optrompen van uiteinde van de

3.

(Snijd exact

pijp

1) Snijd de pijp op maat met een pijpensnijder.

2) Verwijder bramen met het uiteinde van de pijp naar
beneden wijzend zodat er niks in de pijp valt.

3) Doe de moer op de pijp.

4) Tromp de pijp op.

Zet precies in de positie zoals hieronder aangegeven.

A

Mal

loodrecht af)

Optrompen

Trompgereedschap voor R410A

Clutch

A 0 ~ 0,5mm

5) Controleer de maten.

WAARSCHUWING

1) Gebruik geen minerale olie op getrompte delen.

2) Voorkom dat minerale olie in het systeem kan komen. Hierdoor wordt de levensduur van de apparaten nadelig beïnvloedt.

3) Gebruik altijd nieuwe, ongebruikte leidingen. Gebruik alleen de onderdelen die bij het systeem werden geleverd.

4) Gebruik nooit een ontvochtiger in dit R410A-apparaat om de levensduur van het apparaat te verlengen.

5) Het materiaal van de ontvochtiger kan oplossen en het systeem beschadigen.

6) Als u de pijp niet voldoende optrompt, kan er koelgas gaan lekken.

Verwijder
bramen

Standaard trompgereedschap

Clutch (Rigid)

1,0 ~ 1,5mm

Het binnen-oppervlak
van de tromp moet
perfect zijn.

Vleugelmoer (Imperial)

Controleer

1,5 ~ 2,0mm

Het uiteinde van de pijp
moet gelijkmatig getrompt
zijn in een perfecte cirkel.

Let er op dat de moer
is aangebracht.

Koelleidingen

4.

1)

Centreer beide trompen en draai de moeren met de hand een slag of 3 a 4 vast. Draai ze helemaal vast met de torsiesleutels.

• Gebruik torsiesleutels wanneer u de trompmoeren aandraait om schade aan de aansluitingen en gaslekkage te voorkomen.

2) Voorkom gaslekkage door alle sluitvlakken in te smeren met koelcompressorolie. (Gebruik koelcompressorolie voor
R410A.)

Momentsleutel

Breng hier koelmachineolie aan

Trompmoer torsie

Gas-zijde Vloeistof-zijde

1/2 inch 5/8 inch 1/4 inch

49,5~60,3N • m 61,8~75,4N • m 14,2~17,2N • m

(505~615kgf • cm) (630~770kgf • cm) (144~175kgf • cm)

Sleutel

Pijpverbinding

Flensmoer

Klep-dop aanhaaltorsie

Gas-zijde Vloeistof-zijde

1/2 inch 5/8 inch 1/4 inch

48,1~59,7N • m 44,1~53,9N • m 21,6~27,4N • m

(490~610kgf • cm) (450~550kgf • cm) (220~280kgf • cm)

Onderhoudsopening-deksel aanhaaltorsie

10,8~14,7N • m

(110~150kgf • cm)

5 ■Nederlands

Ontluchten en controleren op gaslekkage

5.

• Wanneer alle leidingen geïnstalleerd zijn moet de lucht uit het systeem worden verwijderd en het systeem op gasdichtheid worden
gecontroleerd.

WAARSCHUWING

1) Meng de voorgeschreven koelvloeistof (R410A) niet met andere stoffen.

2) Ventileer de ruimte zo snel en volledig mogelijk wanneer er tijdens het ontluchten koelmiddel uit het systeem is ontsnapt.

3) Voer R410A, maar ook alle andere koelmiddelen, altijd milieuvriendelijk af; laat het nooit ontsnappen.

4) Gebruik een vacuümpomp die uitsluitend wordt gebruikt voor R410A. Wanneer de vacuümpomp voor meerdere soorten
koelmiddel wordt gebruikt, kan de vacuümpomp of het apparaat beschadigen.

• Als u Koelvloeistof wilt bijvullen, ontlucht dan de koelleidingen en de binnenunit

met een vacuumpompen voeg vervolgens de extra koelvloeistof toe.

• Gebruik een binnenzeskantsleutel (4mm) om de sluitklep te bedienen.

Samengestelde
manometer
Manometerverdeelstuk

• Alle aansluitingen van de koelleidingen moeten met een torsiesleutel tot de

voorgeschreven waarde vastgezet worden.

Lage-drukklep

Toevoerslangen

1) Sluit het losse eind van de toevoerslang (afkomstig van het manometerverdeelstuk) aan op de onderhoudsopening van de
gasklep.

Drukmeter

Hoge-drukklep

Vacuumpomp

Klepdeksels

Onderhoudsopening

Vloeistofklep

Gasklep

2) Open de lage-drukklep van het verdeelstuk (Lo) helemaal en sluit de hoge-drukklep (Hi) helemaal.
(De hoge-drukklep wordt hierna niet meer gebruikt.)

3) Zet de vacuumpomp aan en stel hem af zodat de samengestelde druk −0,1MPa (−76cmHg) is. *1.

4) Sluit de lage-drukklep (Lo) van het verdeelstuk en stop de vacuumpomp.
(Houd alles een paar minuten zo staan om te zien of de uitlezing van de drukmeter niet terugloopt.) *2.

5) Verwijder de deksels van de Vloeistof- en gasklep.

6) Draai de staaf van de vloeistofklep 90 graden tegen de klok in met een binnenzeskantsleutel om de klep te openen.
Sluit hem weer na 5 seconden en controleer of er gas gelekt heeft.
Controleer de aansluitingen op de binnenunit en de aansluitingen en de kleppen op de buitenunit met een sopje.
Veeg het sop weer weg als u klaar bent met controleren.

7) Haal de toevoerslang van de onderhoudsopening van de gasklep af en zet vervolgens de vloeistof- en gaskleppen helemaal
open. (Forceer ze niet.)

8) Zet de klepdesels en de onderhoudsopening-afsluiting terug en draai ze vast tot de voorgeschreven waarde met een tors­iesleutel.

*1. Pijplengte en looptijd vacuumpomp

Pijplengte Tot 15 meter Meer dan 15 meter

Looptijd Minstens 10 minuten Minstens 15 minuten

*2. Als de uitlezing van de manometer plots terugloopt, kan de koelvloeistof water bevatten, of kan er een losse pijpverbinding in het

systeem zitten. Controleer alle pijpverbindingen en draai indien nodig moeren aan, herhaal vervolgens de stappen 2) tot en met 4).

■Nederlands 6

Installatie van de buitenunit

Het Systeem Vullen met Koelmiddel

6.

Controleer eerst of het te gebruiken koelmiddel overeenkomt met het koelmiddel op het typeplaatje.

Voorzorgsmaatregelen wanneer R410A wordt toegevoegd
Vul het systeem via de vloeistofleiding met vloeistof.

Omdat het een koelmiddel een mengsel is, zal de samenstelling van het koelmiddel veranderen wanneer het koelmiddel in gas­vorm wordt toegevoegd, waardoor het systeem niet normaal zal werken.

1) Controleer, voordat u begint met het bijvullen, of de cilinder een sifon heeft of niet. (Let op een melding als “liquid filling
siphon attached” of vergelijkbare melding.)

Vullen met een cilinder met een sifon

Houd de cilinder rechtop tijdens
het vullen.

Vullen met andere cilinders

Houd de cilinder ondersteboven
tijdens het vullen.

In de cilinder is een sifon aanwezig,
waardoor u deze niet ondersteboven
hoeft te houden.

• Gebruik altijd dezelfde gereedschappen bij het verwerken van R410A om te voorkomen dat vreemde substanties in het

systeem terecht kunnen komen.

Belangrijke informatie over het gebruikte koelmiddel

Dit product bevat gefluoreerde broeikasgassen die onder het
Kyoto-protocol vallen. Laat de gassen niet vrij in de atmosfeer.

Koelmiddeltype:

(1)

GWP

waarde: 1975

(1)

GWP = Global Warming Potential (globaal opwarmingspotentieel)

R410A

Het ingevulde label moet in de buurt van de
vulpoort van het product worden aangebracht (bijv.
op de binnenzijde van het deksel van de afsluiter).

Schrijf met onuitwisbare inkt,

1

n

de hoeveelheid koelmiddel van het product gevuld in de fabriek,

2

n

de lokaal bijgevulde extra hoeveelheid koelmiddel en

1 + 2

n

de totale hoeveelheid koelmiddel

op het bij het product geleverde label voor de hoeveelheid koelmiddel.

Koelmiddelleidingen

7.

7-1 Waarschuwingen betreffende het omgaan met de pijpen

1) Bescherm het open eind van de pijp tegen stof en vocht.

2) Alle bochten in de pijpen moeten zo geleidelijk mogelijk zijn. Gebruik een

pijpenbuiger. (De straal van de bocht moet minstens 30 a 40mm zijn.)

7-2 Keuze van koper en warmte isolatiemateriaal

Indien u gebruik maakt van koperen leidingen en fittingen uit de handel,
dient u het volgende in acht te nemen:

1) Isolatiemateriaal: Polyethyleen schuim

Warmtegeleiding: 0,041 tot 0,052W/mK (0,035 ot 0,045kcal/mh°C)
Het oppervlak van de leidingen uit het koelcircuit kan een maximumtemperatuur van 110°C bereiken.
Kies isolatiemateriaal dat bestand is tegen een dergelijke temperatuur.

2) Let er op dat u zowel de gas- als de vloeistofpijp isoleert en neem de volgende

afmetingen in acht.

Gas-zijde

50/60 klasse 71 klasse

Buitendiameter

12,7mm

Dicke

0,8mm

Buitendiameter

15,9mm

Dicke

1,0mm

Vloeistof-

zijde

50/60/71

klasse

Buitendiameter

6,4mm
Dicke

0,8mm

• Gebruik aparte thermische isolatiepijpen voor de gas- en vloeistofpijpen.

Gaspijp thermische

isolatie

50/60

klasse

Binnendiameter

14 - 16mm

71 klasse

Binnendiameter

16 - 20mm

Dikte minimaal 10mm

6

5

Vloeistofpijp

thermische

isolatie

50/60/71

klasse

Binnendiameter

8 - 10mm

Regen

Gaspijp

Gaspijp-isolatie

1 hoeveelheid koelmiddel van het

product gevuld in de fabriek:
zie naamplaatje van de unit

2 lokaal bijgevulde extra

hoeveelheid koelmiddel

4

3 totale hoeveelheid koelmiddel

1

4 Bevat gefluoreerde

broeikasgassen die onder het
Kyoto-protocol vallen

2

5 buitenunit

3

6 koelmiddelfles en verdeelstuk

voor vullen

Dek af met
een dop.

Heeft u geen dop,
dek de opening dan
af met een stuk
plakband om water
of vuil te weren.

Verbindingsdraden

Afwerkband

Muur

Vloeistofpijp

Vloeistofpijp-isolatie

Afvoerslang

7 ■Nederlands

Uitpompen

Pomp het systeem altijd helemaal leeg om vervuiling van het milieu te voorkomen wanneer het apparaat verp­laatst of afgevoerd wordt.

1) Verwijder het klepdeksel van de vloeistof- en de gasafsluiter.

2) Activeer de geforceerde koeling.

3) Sluit na vijf tot tien minuten de vloeistofafsluiter met een
zeskantsleutel.

4) Sluit na twee tot drie minuten de gasafsluiter en stop de
geforceerde koeling.

Vloeistofafsluiter

Zeskantsleutel

Sluiten

Klepdeksel

Geforceerd koelen

Gasafsluiter

Onderhoudsopening

1) Druk op de toets Geforceerde bediening (SW1) om geforceerd koelen in te schakelen. Druk op de toets Geforceerde bedien­ing (SW1) om geforceerd koelen uit te schakelen.

S102

S2

LED-A

ABCD

SW4

ON

Schakelaar
voor
geforceerde

SW1

bediening

Faciliteitinstelschakelaar

(Alleen RKS50/60/71E3V1B, RKS50/60F2V1B)

(koelen bij lage buitenluchttemperatuur)

Deze functie is alleen bedoeld voor faciliteiten (de airconditioning wordt gebruikt voor het koelen van apparatuur (zoals
een computer)). Gebruik deze functie nooit in een woonruimte of kantoor (een ruimte waar mensen zijn).

U kunt het werkingsbereik uitbreiden tot –15°C door schakelaar B (SW4) op de PCB in te schakelen. Als de buitenluchttemperat-

1)
uur tot –20°C of lager daalt, zal de werking stoppen. Als de buitenluchttemperatuur weer stijgt, zal de werking opnieuw starten.

S102

S2

LED-A

ON

SW1

SW4

Zet schakelaar
B aan.

ABCD

VOORZORGSMAATREGELEN

1)

Als de buitenunit op een plaats staat waar de warmte-uitwisselingseenheid staat blootgesteld aan directe wind, moet u voor een windbeschutting zorgen.

2) Het is mogelijk dat de binnenunit af en toe geluid maakt; dit wordt veroorzaakt door de ventilator van de buitenunit die als gev-

olg van de lokale instelling afwisselend in- en uitgeschakeld wordt.
Gebruik geen luchtbevochtigers of andere apparatuur die de luchtvochtigheid verhogen in ruimtes waarvoor lokale instellingen

3)

worden gebruikt. Bij gebruik van een luchtbevochtiger kan condensaat via de uitlaatopening van de binnenunit worden uitgeblazen.

4) Gebruik de binnenunit met de luchtstroomsnelheid ingesteld op het hoogste niveau.

■Nederlands 8

Bedrading

WAARSCHUWING

1) Gebruik geen met tape omwikkelde, stand of verlengsnoeren of verdeeldozen omdat daardoor oververhitting, elektrische
schokken of brand kan ontstaan.

2)

Gebruik nooit vervangende niet-originele elektrisch onderdelen in het product. (Sluit de voeding voor de afvoerpomp en andere hulpappa­raten nooit aan op het aansluitingenblok in het apparaat.) Wanneer u dit toch doet kan gevaar voor elektrische schokken of brand ontstaan.

3) Installeer altijd een aardlekschakelaar. (Een die bestand is tegen hogere harmonischen.)
(Dit apparaat is voorzien van een omvormer en moet daarom worden gebruikt in combinatie met een aardlekschakelaar die
bestand is tegen hogere harmonischen, om storingen als gevolg van de werking van de aardlekschakelaar zelf te voorkomen.)

4) Gebruik een onderbrekerschakelaar met gescheiden polen en een contactafstand van ten minste 3mm.

• Schakel de hoofdschakelaar nooit in voordat alle aansluitingen zijn gemaakt.

1) Strip de isolatie van de bekabeling af

(20mm).

2) Sluit de verbindingskabels tussen de bin-

nen- en buitenunit aan zodat de nummers

op de aansluitblokken met elkaar corre­sponderen. Zet de draden stevig vast met

de klemschroeven. Draai de schroeven bij
voorkeur aan met een rechte schroeven­draaier.

Zet de draden stevig
vast met de
aansluitingsschroeven.

Gebruik, wanneer de
kabellengte groter is dan
10 meter, draad met een
diameter van 2,0mm.

1
2

Binnenunit

3

Zet de draden stevig
vast met de
aansluitingsschroeven.

123

Buitenunit

123

H05VV

LN

Gebruik draad met een diameter van 2,0mm.

Zekering
20A

Aarde

Aansluitingenblok
voor de voeding

Aardlekschakelaar

LN

Netvoeding

50Hz 220-240V

Zet de trekontlasting goed vast
Gebruik de
voorgeschreven kabelsoort
en zet deze stevig vast.

zodat de kabelaansluitingen

niet van buitenaf belast

kunnen worden.

Let op de volgende opmerkingen wanneer u de voedingskabel aansluit op het
aansluitingenblok.
Aandachtspunten bij het aansluiten van de voedingskabel.
Gebruik een oogaansluiting voor de verbinding op het aansluitingenblok. Let op
de volgende punten wanneer dat om onoverkomelijke redenen niet mogelijk is.
Monteer aansluitogen zodanig op de aders dat de isolatie daarvan aansluit op
het aansluitoog.

• De massa-aansluiting maken
Monteer een aansluitoog op de volgende manier.

Schroeven

Aansluitoog

Vlakke vulring

Goed Fout

Leid de kabels zodanig
zodat het onderhoudsluik
en de afdekkap van de
afsluiter goed aanliggen.

Aansluitoog

Kabelboom

Schroeven

Vlakke vulring

Aansluitoog

9 ■Nederlands

VOORZORGSMAATREGELEN

Vergeet niet, bij het maken van de aansluitingen op de printplaat met
behulp van één enkele kabel, een lus in de kabel te maken.
Door problemen bij de installatie kan door warmteontwikkeling brand
ontstaan.

z

Betreffende de verbindingsdraden en stroomkabels

3) Trek aan de kabel en controleer of deze niet losgeraakt is. Zet de kabel vervolgens vast met een bevestigingsbandje.

Proefdraaien en eindcontrole

Proefdraaien en testen

1.

1-1 Meet het voltage van de voeding en verzeker u ervan dat dit binnen de voorgeschreven grenzen valt.

1-2 Proefdraaien dient te geschieden met koelen of verwarmen.

■ Voor de warmtepomp

• Bij het koelen kiest u de laagste temperatuur die kunt instellen; bij verwarmen de hoogst mogelijke.

1) Afhankelijk van de kamertemperatuur kan het proefdraaien met koelen of verwarmen onmogelijk blijken.

2) Nadat u proef gedraait hebt zet u de temperatuur op een normale waarde (26°C tot 28°C voor koelen, 20°C tot 24°C
voor verwarmen).

3) Om het systeem te beschermen, zal de airconditioner tot 3 minuten nadat hij is uitgezet niet aan kunnen gaan.

■ Alleen bij koelen

• Kies de laagst instelbare temperatuur.

1) Afhankelijk van de kamertemperatuur kan het proefdraaien met koelen onmogelijk blijken.

2) Nadat het roefdraaien is voltooid, dient u de temperatuur op een normale waarde in te stellen (26°C tot 28°C).

3) Om het systeem te beschermen, zal de airconditioner tot 3 minuten nadat hij is uitgezet niet aan kunnen gaan.

1-3 Voer de test procedur zoals die beschreven staat in de gebruikers handleiding om te controleren of alle

functies en onderdelen, zoals het bewegen van de jaloezie, naar behoren functioneren.

• Als de airconditioner in de waakstand (STANDBY) staat verbruikt hij toch nog wat elektriciteit. Als het systeem voor

langere tijd na de installatie niet gebruikt zal worden, kunt u energie besparen door de onderbreker uit te zetten.

• Als de onderbreker de stroom naar de airconditioner uitschakelt, zal het systeem wanneer de stroomvoorziening weer

hersteld wordt vanzelf in de stand staan waarin het stond toen de stroom uitviel.

Testonderdelen

2.

Testonderdelen Symptoom

De binnen- en buitenunit zijn goed gemonteerd op solide ondergrond. Val, vibratie, lawaai

Geen koelgaslekkage.

De koelleidingen en het binnenstuk van de afvoerslang zijn thermisch
ge-isoleerd.

De afvoerpijp is correct aangebracht. Waterlekkage

Het systeem is goed geaard. Kortsluiting

De verbindingsbedrading is correct aangesloten.

De luchtin- en uitlaten van de binnen- en buitenunits worden niet belemmerd.
De koel-sluitkleppen zijn open.

De binnenunit kan de signalen van de afstandsbediening goed ontvangen. Functioneert niet

Onvoldoende koeling of
verwarming

Waterlekkage

Apparaat functioneert niet of
brandschade

Onvoldoende koeling of
verwarming

Gecontroleerd

■Nederlands 10

Two-dimensional bar code is a code
for manufacturing.

3P188821-1C M06B069C

(0704) HT
