Daikin REYQ8U7Y1B, REYQ10U7Y1B, REYQ12U7Y1B, REYQ14U7Y1B, REYQ16U7Y1B Installer reference guide [no]
...Page 1
Referanseguide for montører og brukere
VRV IV+ varmegjenvinning
REYQ8U7Y1B
REYQ10U7Y1B
REYQ12U7Y1B
REYQ14U7Y1B
REYQ16U7Y1B
REYQ18U7Y1B
REYQ20U7Y1B
REMQ5U7Y1B
Page 2
Innholdsfortegnelse
Innholdsfortegnelse
1 Om dokumentasjonen 6
1.1 Om dette dokumentet.................................................................................................................................................... 6
1.2 Betydning av advarsler og symboler .............................................................................................................................. 6
2 Generelle sikkerhetshensyn 8
2.1 For montøren.................................................................................................................................................................. 8
2.1.1 Generelt .......................................................................................................................................................... 8
2.1.2 Installasjonssted ............................................................................................................................................. 9
2.1.3 Kjølemedium – for R410A eller R32 ............................................................................................................... 9
2.1.4 Elektrisk........................................................................................................................................................... 11
3 Spesifikke sikkerhetsinstruksjoner for montører 14
For brukeren 17
4 Sikkerhetsinstruksjoner for bruker 18
4.1 Generelt .......................................................................................................................................................................... 18
4.2 Instruksjoner for sikker drift ........................................................................................................................................... 19
5 Om systemet 22
5.1 Systemoppsett ................................................................................................................................................................ 22
6 Brukergrensesnitt 24
7 Før drift 25
8 Drift 26
8.1 Driftsområde................................................................................................................................................................... 26
8.2 Betjene systemet ............................................................................................................................................................ 26
8.2.1 Om å betjene systemet .................................................................................................................................. 26
8.2.2 Om drift med kjøling, oppvarming, kun vifte og automatisk drift................................................................. 27
8.2.3 Om drift med oppvarming.............................................................................................................................. 27
8.2.4 Betjene systemet (UTEN fjernkontrollbryter for omkobling mellom kjøling/oppvarming).......................... 28
8.2.5 Betjene systemet (MED fjernkontrollbryter for omkobling mellom kjøling/oppvarming) ........................... 28
8.3 Med tørkeprogrammet................................................................................................................................................... 29
8.3.1 Om tørkeprogrammet .................................................................................................................................... 29
8.3.2 Bruke tørkeprogrammet (UTEN fjernkontrollbryter for omkobling mellom kjøling/oppvarming) .............. 29
8.3.3 Bruke tørkeprogrammet (MED fjernkontrollbryter for omkobling mellom kjøling/oppvarming)................ 29
8.4 Justere luftstrømretningen............................................................................................................................................. 30
8.4.1 Om luftstrømklaffen ....................................................................................................................................... 30
8.5 Stille inn master-brukergrensesnittet ............................................................................................................................ 31
8.5.1 Om å stille inn master-brukergrensesnittet................................................................................................... 31
8.5.2 Tilordne master-brukergrensesnittet (VRV DX og hydroboks)...................................................................... 32
8.6 Om styringssystemer ...................................................................................................................................................... 32
9 Energisparing og optimal drift 33
9.1 Tilgjengelige fremgangsmåter for hoveddrift ................................................................................................................ 34
9.2 Tilgjengelige komfortinnstillinger................................................................................................................................... 34
10 Vedlikehold og service 35
10.1 Vedlikehold etter lengre tids stans................................................................................................................................. 35
10.2 Vedlikehold før lengre tids stans .................................................................................................................................... 36
10.3 Om kjølemediet............................................................................................................................................................... 36
10.4 Garantiservice og garanti................................................................................................................................................ 36
10.4.1 Garantiperiode ............................................................................................................................................... 36
10.4.2 Anbefalt vedlikehold og inspeksjon ............................................................................................................... 37
10.4.3 Anbefalte sykluser for vedlikehold og inspeksjon.......................................................................................... 37
10.4.4 Forkortede sykluser for vedlikehold og utskifting ......................................................................................... 38
Referanseguide for montører og brukere
2
11 Feilsøking 39
11.1 Feilkoder: Oversikt.......................................................................................................................................................... 40
11.2 Symptomer som IKKE er funksjonsfeil på systemet....................................................................................................... 43
11.2.1 Symptom: Systemet kjører ikke ..................................................................................................................... 43
11.2.2 Symptom: Kjøling/oppvarming kan ikke kobles om ...................................................................................... 43
11.2.3 Symptom: Viftedrift er mulig, men kjøling og oppvarming fungerer ikke .................................................... 43
11.2.4 Symptom: Viftehastigheten samsvarer ikke med innstillingen ..................................................................... 43
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 3
Innholdsfortegnelse
11.2.5 Symptom: Vifteretningen samsvarer ikke med innstillingen......................................................................... 43
11.2.6 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg) ........................................................... 44
11.2.7 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg, utendørsanlegg)................................ 44
11.2.8 Symptom: Brukergrensesnittet viser "U4" eller "U5" og stanser, men starter igjen etter noen få
minutter.......................................................................................................................................................... 44
11.2.9 Symptom: Støy fra luftkondisjoneringsanlegg (innendørsanlegg) ................................................................ 44
11.2.10 Symptom: Støy fra luftkondisjoneringsanlegg (innendørsanlegg, utendørsanlegg)..................................... 44
11.2.11 Symptom: Støy fra luftkondisjoneringsanlegg (utendørsanlegg).................................................................. 44
11.2.12 Symptom: Det kommer ut støv fra anlegget ................................................................................................. 45
11.2.13 Symptom: Anleggene kan avgi lukt................................................................................................................ 45
11.2.14 Symptom: Viften på utendørsanlegget roterer ikke...................................................................................... 45
11.2.15 Symptom: Displayet viser "88"....................................................................................................................... 45
11.2.16 Symptom: Kompressoren i utendørsanlegget stanser ikke etter en kort oppvarmingsperiode.................. 45
11.2.17 Symptom: Innsiden på utendørsanlegget er varm selv etter at anlegget har stanset ................................. 45
11.2.18 Symptom: Innendørsanlegget avgir varmluft selv etter at det er stanset.................................................... 45
12 Ny plassering 46
13 Kassering 47
14 Tekniske data 48
14.1 Informasjonskrav for ecodesign ..................................................................................................................................... 48
For montøren 49
15 Om esken 50
15.1 Om LOOP BY DAIKIN ....................................................................................................................................................... 50
15.2 Oversikt: Om boksen....................................................................................................................................................... 50
15.3 Slik pakker du opp utendørsenheten ............................................................................................................................. 51
15.4 Slik fjerner du tilbehør fra utendørsanlegget................................................................................................................. 52
15.5 Tilleggsrør: Diameter ...................................................................................................................................................... 52
15.6 Fjerne transportstøtten (kun for 14+16 HP) .................................................................................................................. 53
15.7 Fjerne transportstøtten (kun for 18+20 HP) .................................................................................................................. 54
16 Om enhetene og tilleggsutstyret 55
16.1 Oversikt: Om enhetene og tilleggsutstyret .................................................................................................................... 55
16.2 Identifikasjonsmerke: utendørsenhet............................................................................................................................ 55
16.3 Om utendørsanlegget..................................................................................................................................................... 56
16.4 Systemoppsett ................................................................................................................................................................ 56
16.5 Kombinere anlegg og tilleggsutstyr................................................................................................................................ 57
16.5.1 Om å kombinere anlegg og tilleggsutstyr ...................................................................................................... 57
16.5.2 Mulige kombinasjoner med innendørsanlegg ............................................................................................... 58
16.5.3 Mulige kombinasjoner med utendørsanlegg................................................................................................. 58
16.5.4 Mulig tilleggsutstyr for utendørsenhet .......................................................................................................... 59
17 Installasjon av enheten 61
17.1 Klargjøre installeringsstedet........................................................................................................................................... 61
17.1.1 Krav til installeringssted for utendørsanlegget.............................................................................................. 61
17.1.2 Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt ....................................... 63
17.1.3 Iverksette sikkerhetstiltak mot kjølemedielekkasjer ..................................................................................... 64
17.2 Åpne anlegget ................................................................................................................................................................. 66
17.2.1 Om åpning av enheter.................................................................................................................................... 66
17.2.2 Åpne utendørsanlegget.................................................................................................................................. 66
17.2.3 Åpne boksen med elektriske komponenter på utendørsanlegget................................................................ 67
17.3 Montere utendørsanlegget ............................................................................................................................................ 68
17.3.1 Klargjøre installeringsstrukturen.................................................................................................................... 68
18 Montering av rør 70
18.1 Klargjøre røropplegg for kjølemiddel ............................................................................................................................. 70
18.1.1 Krav for kjølemedierør ................................................................................................................................... 70
18.1.2 Isolasjon av kjølemiddelrør ............................................................................................................................ 71
18.1.3 Velge rørdimensjon ........................................................................................................................................ 71
18.1.4 Velge kjølemediegrensett .............................................................................................................................. 74
18.1.5 Om rørlengden ............................................................................................................................................... 75
18.1.6 Enkeltstående utendørsanlegg og standardkombinasjoner med flere utendørsanlegg >20 HP.................. 77
18.1.7 Standardkombinasjoner med flere utendørsanlegg ≤20 HP og frittstående kombinasjoner med flere
utendørsanlegg............................................................................................................................................... 80
18.1.8 Flere utendørsanlegg: Mulige oppsett........................................................................................................... 83
18.2 Tilkoble kjølemedierørene.............................................................................................................................................. 84
18.2.1 Om tilkobling av kjølemedierørene................................................................................................................ 84
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Referanseguide for montører og brukere
3
Page 4
Innholdsfortegnelse
18.2.2 Forholdsregler ved tilkobling av kjølemedierør ............................................................................................. 85
18.2.3 Flere utendørsanlegg: Perforerte hull ........................................................................................................... 85
18.2.4 Føre kjølemedierørene................................................................................................................................... 86
18.2.5 Koble kjølemedierørene til utendørsanlegget ............................................................................................... 86
18.2.6 Tilkoble settet med multitilkoblingsrør.......................................................................................................... 87
18.2.7 Tilkoble kjølemediegrensettet ....................................................................................................................... 87
18.2.8 Beskytte mot forurensning............................................................................................................................. 88
18.2.9 Utføre slaglodding på rørenden ..................................................................................................................... 89
18.2.10 Bruke avstengingsventilen og utløpsporten .................................................................................................. 89
18.2.11 Fjerne dreiede rør........................................................................................................................................... 92
18.3 Kontrollere kjølerørene .................................................................................................................................................. 93
18.3.1 Om kontroll av kjølemedierørene .................................................................................................................. 93
18.3.2 Kontrollere kjølemedierørene: Generelle retningslinjer ............................................................................... 94
18.3.3 Kontrollere kjølemedierørene: Oppsett......................................................................................................... 95
18.3.4 Utføre lekkasjetest ......................................................................................................................................... 95
18.3.5 Utføre vakuumtørking .................................................................................................................................... 96
18.3.6 Isolere kjølemedierørene ............................................................................................................................... 97
18.4 Fylle på kjølemiddel ........................................................................................................................................................ 97
18.4.1 Forholdsregler ved påfylling av kjølemedium................................................................................................ 97
18.4.2 Om påfylling av kjølemedium......................................................................................................................... 98
18.4.3 Slik faststår du ekstra mengde kjølemiddel ................................................................................................... 99
18.4.4 Fylle på kjølemedium: Strømningsdiagram ................................................................................................... 102
18.4.5 Fylle på kjølemedium...................................................................................................................................... 104
18.4.6 Trinn6a: Fylle på kjølemedium automatisk................................................................................................... 106
18.4.7 Trinn 6b: Fylle på kjølemedium manuelt ....................................................................................................... 108
18.4.8 Feilkoder ved påfylling av kjølemedium......................................................................................................... 109
18.4.9 Kontroller etter påfylt kjølemedium .............................................................................................................. 110
18.4.10 Slik fester du etiketten for fluoriserte drivhusgasser .................................................................................... 110
19 Elektrisk installasjon 111
19.1 Om tilkobling av det elektriske ledningsopplegget........................................................................................................ 111
19.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget............................................................... 111
19.1.2 Lokalt ledningsopplegg: Oversikt ................................................................................................................... 113
19.1.3 Om de elektriske ledningene ......................................................................................................................... 113
19.1.4 Retningslinjer når du trykker ut hull i perforert plate ................................................................................... 114
19.1.5 Om overholdelse av elektriske bestemmelser............................................................................................... 115
19.1.6 Krav for sikkerhetsanordninger...................................................................................................................... 116
19.2 Slik fører og fester du overføringsledningene................................................................................................................ 118
19.3 Tilkoble overføringsledningene ...................................................................................................................................... 119
19.4 Fullføre overføringsledningene ...................................................................................................................................... 120
19.5 Slik fører og fester du strømtilførselen .......................................................................................................................... 120
19.6 Tilkoble strømtilførselsledningene ................................................................................................................................. 121
19.7 Kontrollere isolasjonsmotstanden til kompressoren..................................................................................................... 122
20 Konfigurasjon 124
20.1 Oversikt: Konfigurasjon................................................................................................................................................... 124
20.2 Gjøre innstillinger på stedet ........................................................................................................................................... 124
20.2.1 Om å gjøre innstillinger på stedet.................................................................................................................. 124
20.2.2 Komponenter for innstillinger på installasjonsstedet.................................................................................... 125
20.2.3 Få tilgang til komponentene for innstillinger på installasjonsstedet ............................................................ 126
20.2.4 Få tilgang til modus 1 eller 2 .......................................................................................................................... 126
20.2.5 Bruke modus 1................................................................................................................................................ 127
20.2.6 Bruke modus 2................................................................................................................................................ 128
20.2.7 Modus 1: Overvåkingsinnstillinger................................................................................................................. 129
20.2.8 Modus 2: Innstillinger på installasjonsstedet ................................................................................................ 132
20.2.9 Koble PC-konfiguratoren til utendørsanlegget .............................................................................................. 139
20.3 Energisparing og optimal drift........................................................................................................................................ 139
20.3.1 Tilgjengelige fremgangsmåter for hoveddrift................................................................................................ 140
20.3.2 Tilgjengelige komfortinnstillinger................................................................................................................... 141
20.3.3 Eksempel: Automatisk modus under kjøling ................................................................................................. 143
20.3.4 Eksempel: Automatisk modus under oppvarming......................................................................................... 144
20.4 Bruk funksjonen for lekkasjepåvisning ........................................................................................................................... 145
20.4.1 Om automatisk lekkasjepåvisning .................................................................................................................. 145
20.4.2 Utføre lekkasjepåvisning manuelt.................................................................................................................. 145
Referanseguide for montører og brukere
4
21 Ferdigstilling 147
21.1 Oversikt: Ferdigstilling .................................................................................................................................................... 147
21.2 Forholdsregler ved ferdigstilling..................................................................................................................................... 147
21.3 Sjekkliste før idriftsetting................................................................................................................................................ 148
21.4 Om prøvekjøringen ......................................................................................................................................................... 149
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 5
Innholdsfortegnelse
21.5 Utføre prøvekjøring ........................................................................................................................................................ 150
21.6 Korrigere etter unormal fullførelse av prøvekjøringen.................................................................................................. 151
21.7 Betjene anlegget............................................................................................................................................................. 151
22 Overlevering til brukeren 152
23 Vedlikehold og service 153
23.1 Sikkerhetshensyn ved vedlikehold.................................................................................................................................. 153
23.1.1 Hindre elektriske farer.................................................................................................................................... 153
23.2 Om drift i servicemodus.................................................................................................................................................. 154
23.2.1 Bruke vakuummodus...................................................................................................................................... 154
23.2.2 Samle opp kjølemedium................................................................................................................................. 154
24 Feilsøking 156
24.1 Løse problemer basert på feilkoder ............................................................................................................................... 156
24.2 Feilkoder: Oversikt.......................................................................................................................................................... 156
25 Kassering 164
26 Tekniske data 165
26.1 Serviceplass: Utendørsanlegg......................................................................................................................................... 165
26.2 Rørledningsskjema: Utendørsanlegg.............................................................................................................................. 167
26.3 Koblingsskjema: Utendørsanlegg ................................................................................................................................... 169
27 Ordliste 175
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Referanseguide for montører og brukere
5
Page 6
1 | Om dokumentasjonen
1 Om dokumentasjonen
I dette kapitlet
1.1 Om dette dokumentet
1.1 Om dette dokumentet............................................................................................................................................................ 6
1.2 Betydning av advarsler og symboler ...................................................................................................................................... 6
Målpublikum
INFORMASJON
Dette anlegget er beregnet for bruk av fagfolk eller opplærte brukere i butikker, i
lettindustrien og på bondegårder, eller til kommersiell bruk av ikke-fagpersoner.
Dokumentasjonssett
Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:
▪ Generelle sikkerhetshensyn:
- Sikkerhetsinstruksjoner du må lese før installering
- Format: Papir (i boksen til utendørsanlegget)
▪ Installerings- og driftshåndbok for utendørsanlegg:
- Installerings- og driftsinstruksjoner
- Format: Papir (i boksen til utendørsanlegget)
▪ Referanseguide for montører og brukere:
- Forberedelser før installering, referansedata osv.
- Detaljerte og trinnvise instruksjoner og bakgrunnsinformasjon for
grunnleggende og avansert bruk
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
Oppdateringer av brukerdokumentasjonen kan være tilgjengelig på det regionale
Daikin-webområdet eller via forhandleren.
Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.
Tekniske data
▪ Et delsett med de nyeste tekniske dataene er tilgjengelig på det lokale nettstedet
til Daikin (tilgjengelig for alle).
▪ Det komplette settet med de nyeste tekniske dataene er tilgjengelig på Daikin
Business Portal (kreves godkjenning).
1.2 Betydning av advarsler og symboler
Referanseguide for montører og brukere
6
FARE
Angir en situasjon som fører til død eller alvorlig personskade.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 7
1 | Om dokumentasjonen
FARE: FARE FOR DØDELIG ELEKTROSJOKK
Angir en situasjon som kan føre til elektrisk støt.
FARE: FARE FOR FORBRENNING/SKÅLDING
Angir en situasjon som kan føre til forbrenning/skålding på grunn av ekstremt varme
eller kalde temperaturer.
FARE: FARE FOR EKSPLOSJON
Angir en situasjon som kan føre til eksplosjon.
ADVARSEL
Angir en situasjon som kan føre til død eller alvorlig personskade.
ADVARSEL: ANTENNELIG MATERIALE
FORSIKTIG
Angir en situasjon som kan føre til mindre eller moderat personskade.
MERKNAD
Angir en situasjon som kan føre til materiell skade.
INFORMASJON
Angir nyttige tips eller tilleggsinformasjon.
Symboler brukt på anlegget:
Symbol Forklaring
Les i installerings- og driftshåndboken samt anvisningsarket
for kabling før du installerer.
Les i servicehåndboken før du utfører vedlikeholds- og
serviceoppgaver.
Du finner mer informasjon i referanseguiden for montører og
brukere.
Anlegget inneholder roterende deler. Vær forsiktig når du
utfører service på eller inspiserer anlegget.
Symboler brukt i dokumentasjonen:
Symbol Forklaring
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Angir en figurtittel eller en referanse til den.
Eksempel: " 1–3 Figurtittel" betyr "Figur 3 i kapittel 1".
Angir en tabelltittel eller en referanse til den.
Eksempel: " 1–3 Tabelltittel" betyr "Tabell 3 i kapittel 1".
Referanseguide for montører og brukere
7
Page 8
2 | Generelle sikkerhetshensyn
2 Generelle sikkerhetshensyn
I dette kapitlet
2.1 For montøren.......................................................................................................................................................................... 8
2.1.1 Generelt.................................................................................................................................................................. 8
2.1.2 Installasjonssted ..................................................................................................................................................... 9
2.1.3 Kjølemedium – for R410A eller R32....................................................................................................................... 9
2.1.4 Elektrisk .................................................................................................................................................................. 11
2.1 For montøren
2.1.1 Generelt
Kontakt forhandleren hvis du er USIKKER på hvordan du monterer eller betjener
enheten.
FARE: FARE FOR FORBRENNING/SKÅLDING
▪ IKKE ta på kjølerørene, vannrørene eller innvendige deler under og rett etter
bruk. De kan være for varme eller for kalde. Gi dem tid til å få tilbake normal
temperatur. Bruk vernehansker hvis du MÅ berøre dem.
▪ IKKE berør kjølemiddel som har lekket ut ved et uhell.
ADVARSEL
Hvis det gjøres feil ved montering eller tilkobling av utstyr eller tilbehør, kan det føre
til elektrisk støt, kortslutning, lekkasje, brann eller annen skade på utstyret. Bruk
BARE tilbehør, tilleggsutstyr og reservedeler som er laget og godkjent av Daikin.
ADVARSEL
Sørg for at montering, testing og anvendte materialer overholder gjeldende
lovgivning (i tillegg til instruksjonene som er beskrevet i dokumentasjonen fra Daikin).
FORSIKTIG
Bruk hensiktsmessig personlig verneutstyr (vernehansker, vernebriller,…) når du
monterer, vedlikeholder eller utfører service på systemet.
ADVARSEL
Riv i stykker og kast emballasjens plastposer slik at barn ikke kan leke med dem.
Mulig risiko: kvelning.
ADVARSEL
Ta nødvendige forholdsregler for å forhindre at enheten kan brukes som tilfluktssted
for små dyr. Små dyr som kommer i kontakt med elektriske deler, kan forårsake
feilfunksjon, røyk eller brann.
Referanseguide for montører og brukere
8
FORSIKTIG
Du må IKKE berøre anleggets luftinntak eller aluminiumsribber.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 9
Ifølge gjeldende lovgivning kan det være nødvendig å føre en loggbok for utstyret
med informasjon om vedlikehold, reparasjoner, testresultater, standbyperioder…
I tillegg SKAL som et minimum følgende informasjon oppgis på et tilgjengelig sted
på produktet:
▪ Instruksjoner for avstenging av systemet i et nødstilfelle
▪ Navn og adresse/telefonnummer til brannvesen, politi og sykehus
▪ Navn, adresse og dag- og kveldstelefonnummer for kontakt med brukerstøtte
I Europa gir EN378 den nødvendige veiledningen for denne loggboken.
2.1.2 Installasjonssted
▪ Sørg for nok plass rundt enheten til service/vedlikehold og luftsirkulasjon.
▪ Sørg for at installeringsstedet er solid nok til å bære vekten av og vibrasjoner fra
2 | Generelle sikkerhetshensyn
FORSIKTIG
▪ IKKE plasser gjenstander eller utstyr oppå enheten.
▪ Du må IKKE sitte, klatre eller stå på enheten.
anlegget.
▪ Kontroller at området er godt ventilert. Ventilasjonslukene må IKKE blokkeres.
▪ Sørg for at enheten står plant.
IKKE installer enheten på følgende steder:
▪ I potensielt eksplosive omgivelser.
▪ På steder der det finnes maskiner som avgir elektromagnetiske bølger.
Elektromagnetiske bølger kan forstyrre styresystemet og forårsake funksjonsfeil i
utstyret.
▪ På steder der det er fare for brann på grunn av utslipp av brennbare gasser (for
eksempel tynner- eller bensindamp), karbonfiber, antennelig støv.
▪ På steder der det produseres etsende gass (for eksempel svovelsyregass).
Korrosjon i kobberrør eller loddede deler kan forårsake lekkasje av kjølemiddel.
2.1.3 Kjølemedium – for R410A eller R32
Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i
installeringshåndboken eller installatørens referanseguide.
MERKNAD
Sørg for at installasjonen av kjølemiddelrør overholder gjeldende lovgivning. I Europa
er EN378 den aktuelle standarden.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
MERKNAD
Sørg for at lokalt røropplegg og tilkoblinger IKKE utsettes for belastninger.
ADVARSEL
Under testing av produktet må trykket ALDRI overstige maksimalt tillatt trykk (som
angitt på anleggets merkeplate).
Referanseguide for montører og brukere
9
Page 10
2 | Generelle sikkerhetshensyn
ADVARSEL
Ta tilstrekkelige forholdsregler ved kjølemedielekkasje. Hvis det lekker ut
kjølemediegass, må området straks ventileres. Mulige risikoer:
▪ Overdreven konsentrasjon av kjølemedium i lukkede rom kan føre til
oksygenmangel.
▪ Det kan dannes giftig gass dersom kjølemediegass kommer i kontakt med ild.
FARE: FARE FOR EKSPLOSJON
Utpumping – kjølemedielekkasje. Hvis du vil utføre utpumping på systemet og det
er lekkasje i kjølemediekretsen:
▪ Du må IKKE bruke anleggets funksjon for automatisk utpumping, som samler opp
alt kjølemediet fra systemet i utendørsanlegget. Mulige konsekvens:
Kompressoren kan selvantenne og eksplodere fordi det kommer inn luft mens
kompressoren kjører.
▪ Bruk et separat gjenvinningssystem slik at anleggets kompressor IKKE må kjøre.
ADVARSEL
Kjølemedium skal ALLTID gjenvinnes. IKKE slipp dem ut direkte i miljøet. Bruk en
vakuumpumpe til å tømme installasjonen.
MERKNAD
Etter at alle rørene er blitt koblet til, må du kontrollere at det ikke er noen
gasslekkasjer. Bruk nitrogen til å utføre en gasslekkasjeregistrering.
MERKNAD
▪ Du må IKKE fylle på mer kjølemedium enn angitt mengde, for ellers kan
kompressoren bli ødelagt.
▪ Når kjølemediesystemet skal åpnes, MÅ kjølemediet håndteres i henhold til
gjeldende lovgivning.
ADVARSEL
Kontroller at det ikke er oksygen i systemet. Påfylling av kjølemedium må BARE skje
etter at lekkasjetest og vakuumtørking er utført.
Mulige konsekvens: Kompressoren kan selvantenne og eksplodere fordi det kommer
inn oksygen mens kompressoren kjører.
▪ Ved behov for ekstra påfylling, se anleggets merkeplate. Den angir typen
kjølemedium og nødvendig mengde.
▪ Enheten er fylt med kjølemedium fra fabrikken og enkelte systemer krever
kanskje ekstra påfylling av kjølemedium avhengig av rørstørrelser og -lengder.
▪ Bruk KUN verktøy som er beregnet for den typen kjølemedium som brukes i
systemet, for å sikre riktig trykkmotstand samt hindre at det kommer inn
fremmedelementer i systemet.
Referanseguide for montører og brukere
10
▪ Slik fyller du på flytende kjølemedium:
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 11
2 | Generelle sikkerhetshensyn
Hvis Så
Det finnes et hevertrør
(dvs. sylinderen er merket med
Fyll på sylinderen mens den er i stående
posisjon.
"Væskepåfyllingshevert tilkoblet")
Det finnes IKKE et hevertrør Fyll på sylinderen mens den står opp
ned.
▪ Åpne kjølemediesylindere sakte.
▪ Fyll på kjølemedium i væskeform. Hvis det fylles på som gass, kan dette forhindre
normal drift.
FORSIKTIG
Steng ventilen til kjølemedietanken omgående når påfyllingen av kjølemedium er
fullført eller hvis det tas en midlertidige pause. Hvis ventilen IKKE stenges omgående,
kan gjenværende trykk medføre at det fylles på ytterligere kjølemedium. Mulige
konsekvens: Feil kjølemediummengde.
2.1.4 Elektrisk
FARE: FARE FOR DØDELIG ELEKTROSJOKK
▪ Slå AV all strømtilførsel før du tar av dekselet på bryterboksen, tilkobler elektriske
ledninger eller berører elektriske deler.
▪ Koble fra strømtilførselen i minst 10minutter og mål spenningen ved kontaktene
til hovedkretsen for kondensatorer eller elektriske komponenter før du utfører
service. Spenningen MÅ være lavere enn 50 VDC før du kan berøre elektriske
komponenter. Du ser hvor kontaktene er plassert på koblingsskjemaet.
▪ Du må IKKE berøre elektriske komponenter med våte hender.
▪ Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.
ADVARSEL
Hvis det IKKE ble installert på fabrikken, MÅ det installeres en hovedbryter eller
annen frakoblingsanordning i det faste ledningsopplegget med en berøringsavstand
på alle poler som gir full frakobling ved overspenning kategoriIII.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Referanseguide for montører og brukere
11
Page 12
2 | Generelle sikkerhetshensyn
ADVARSEL
▪ Bruk KUN kobberledninger.
▪ Pass på at det lokale ledningsopplegget samsvarer med gjeldende lovgivning.
▪ Alle lokale ledningsopplegg MÅ utføres i samsvar med koblingsskjemaet som
følger produktet.
▪ Klem ALDRI sammen buntede kabler, og sørg for at de IKKE kommer i kontakt
med røropplegget og skarpe kanter. Kontroller at kontakttilkoblingene ikke
utsettes for eksternt press.
▪ Sørg for å installere jordingsledninger. Anlegget må IKKE jordes til vannrør,
innkoblingsdemper eller telefonjording. Ufullstendig jording kan medføre
elektrisk støt.
▪ Forsikre deg om at anlegget kobles til en egen strømkrets. Bruk ALDRI en
strømtilførsel som deles med annet utstyr.
▪ Sørg for å montere nødvendige sikringer eller kretsbrytere.
▪ Sørg for å installere en jordfeilbryter. Hvis du ikke gjør det, kan det føre til
elektrisk støt eller brann.
▪ Ved installering av jordfeilbryteren må det kontrolleres at den er kompatibel med
vekselretteren (som må tåle høyfrekvent elektrisk støy) for å unngå at
jordfeilbryteren slår ut i utide.
FORSIKTIG
▪ Når du kobler til strømtilførselen: koble til jordingen først, før de strømførende
tilkoblingene.
▪ Når du kobler fra strømtilførselen: koble fra de strømførende kablene først, før
du kobler fra jordingen.
▪ Lengden på lederne mellom strømtilførselens strekkavlastning og selve
rekkeklemmen MÅ være slik at strømførende ledninger strekkes før
jordingsledningen i tilfelle strømtilførselen blir revet løs fra strekkavlastningen.
MERKNAD
Forholdsregler ved legging av strømledninger:
▪ IKKE koble ledninger av ulik tykkelse til rekkeklemmen for strømtilførsel (slakk i
strømledningen kan føre til unormal oppvarming).
▪ Følg figuren over når du tilkobler ledninger av samme tykkelse.
▪ Bruk angitt strømledning til ledningsopplegget, og tilkoble skikkelig. Deretter
fester du ledningen for å hindre at rekkeklemmen utsettes for eksternt press.
▪ Bruk riktig skrutrekker til å stramme kontaktskruene. En skrutrekker med for lite
hode vil skade hodet, og gjøre det umulig å stramme skruene skikkelig.
▪ Overstramming av kontaktskruene kan ødelegge dem.
Referanseguide for montører og brukere
12
Installer strømledningene minst 1 meter unna TV- eller radioapparater for å
forhindre interferens. 1meter er kanskje IKKE nok, avhengig av radiobølgene.
ADVARSEL
▪ Når det elektriske arbeidet er utført, kontrollerer du at hver enkelt elektrisk del
og kontakt inne i boksen med elektriske deler er godt tilkoblet.
▪ Kontroller at alle deksler og lokk er lukket før du starter opp enheten.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 13
2 | Generelle sikkerhetshensyn
MERKNAD
Gjelder KUN hvis strømtilførselen er trefaset og kompressoren har en PÅ/AVoppstartsmetode.
Hvis det er fare for motfase etter kortvarig strømbrudd og strømmen GÅR og
KOMMER igjen mens produktet er i drift, monterer du en motfasevernkrets lokalt.
Hvis produktet kjøres i motfase, kan kompressoren og andre deler bli ødelagt.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Referanseguide for montører og brukere
13
Page 14
3 | Spesifikke sikkerhetsinstruksjoner for montører
3 Spesifikke sikkerhetsinstruksjoner for
montører
Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.
ADVARSEL
Riv i stykker og kast emballasjens plastposer slik at barn ikke kan leke med dem.
Mulig risiko: kvelning.
FORSIKTIG
Utstyr ikke allment tilgjengelig: må installeres på et trygt sted uten fri tilgang.
Både innendørs- og utendørsanlegget egner seg for installering i forretnings- og
kontorlokaler, samt i lokaler for lettere industri.
FORSIKTIG
Overdreven konsentrasjon av kjølemedium i lukkede rom kan føre til oksygenmangel.
FARE: FARE FOR DØDELIG ELEKTROSJOKK
Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.
FARE: FARE FOR FORBRENNING/SKÅLDING
FARE: FARE FOR DØDELIG ELEKTROSJOKK
ADVARSEL
Ta tilstrekkelige forholdsregler ved kjølemedielekkasje. Hvis det lekker ut
kjølemediegass, må området straks ventileres. Mulige risikoer:
▪ Overdreven konsentrasjon av kjølemedium i lukkede rom kan føre til
oksygenmangel.
▪ Det kan dannes giftig gass dersom kjølemediegass kommer i kontakt med ild.
ADVARSEL
Kjølemedium skal ALLTID gjenvinnes. IKKE slipp dem ut direkte i miljøet. Bruk en
vakuumpumpe til å tømme installasjonen.
ADVARSEL
Under testing av produktet må trykket ALDRI overstige maksimalt tillatt trykk (som
angitt på anleggets merkeplate).
Referanseguide for montører og brukere
14
FORSIKTIG
Gassene må ikke luftes ut i atmosfæren.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 15
3 | Spesifikke sikkerhetsinstruksjoner for montører
ADVARSEL
Gjenværende gass eller olje i avstengingsventilen kan sprenge bort de dreiede
rørene.
Hvis du IKKE følger disse anvisningene nøye, kan det forårsake skade på eiendom
eller personskade, som kan være alvorlig avhengig av omstendighetene.
ADVARSEL
Det dreiede røret må ALDRI fjernes ved hjelp av slaglodding.
Gjenværende gass eller olje i avstengingsventilen kan sprenge bort det dreiede røret.
ADVARSEL
▪ Bruk KUN R410A som kjølemedium. Andre stoffer kan forårsake eksplosjoner og
ulykker.
▪ R410A inneholder fluoriserte drivhusgasser. Verdien for global oppvarmingsevne
(GWP) er 2087,5. Disse gassene må IKKE luftes ut i atmosfæren.
▪ Bruk ALLTID vernebriller og hansker når du fyller på kjølemedium.
FORSIKTIG
IKKE skyv eller plasser overskytende kabellengder i enheten.
ADVARSEL
▪ Hvis strømforsyningen mangler eller har feil N-fase, kan utstyret gå i stykker.
▪ Etabler riktig jording. Enheten må IKKE jordes til vannrør, innkoblingsdemper eller
telefonjording. Ufullstendig jording kan medføre elektrisk støt.
▪ Installer nødvendige sikringer eller skillebrytere.
▪ Fest det elektriske ledningsopplegget med kabelfester slik at de IKKE kommer i
kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.
▪ IKKE bruk sammenteipede ledninger, ledninger med flertrådet leder,
skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til
overoppheting, elektrisk støt eller brann.
▪ IKKE installer en fasekondensator, fordi denne enheten er utstyrt med
vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.
ADVARSEL
▪ Alt ledningsopplegg MÅ installeres av en autorisert elektriker og overholde
gjeldende lovgivning.
▪ Foreta elektriske tilkoblinger til det faste ledningsopplegget.
▪ Alle komponenter kjøpt på stedet og all elektrisk konstruksjon MÅ overholde
gjeldende lovgivning.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
ADVARSEL
Bruk ALLTID multikjernekabler til strømforsyning.
Referanseguide for montører og brukere
15
Page 16
3 | Spesifikke sikkerhetsinstruksjoner for montører
FORSIKTIG
▪ Når du kobler til strømtilførselen: koble til jordingen først, før de strømførende
tilkoblingene.
▪ Når du kobler fra strømtilførselen: koble fra de strømførende kablene først, før
du kobler fra jordingen.
▪ Lengden på lederne mellom strømtilførselens strekkavlastning og selve
rekkeklemmen MÅ være slik at strømførende ledninger strekkes før
jordingsledningen i tilfelle strømtilførselen blir revet løs fra strekkavlastningen.
FORSIKTIG
IKKE utfør prøvekjøring mens det arbeides på innendørsenhetene.
Når du foretar prøvekjøringen, kjører IKKE bare utendørsanlegget, men også det
tilkoblede innendørsanlegget. Det er farlig å arbeide på et innendørsanlegg mens
prøvekjøringen utføres.
FORSIKTIG
IKKE stikk fingre, pinner eller andre gjenstander inn i luftinntaket eller -utløpet. IKKE
ta av viftebeskytteren. Når viften roterer ved høy hastighet, vil den forårsake skade.
Referanseguide for montører og brukere
16
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 17
For brukeren
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
For brukeren
Referanseguide for montører og brukere
17
Page 18
4 | Sikkerhetsinstruksjoner for bruker
4 Sikkerhetsinstruksjoner for bruker
Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.
I dette kapitlet
4.1 Generelt .................................................................................................................................................................................. 18
4.2 Instruksjoner for sikker drift................................................................................................................................................... 19
4.1 Generelt
ADVARSEL
Kontakt montøren hvis du er USIKKER på hvordan du
betjener enheten.
ADVARSEL
Anlegget kan betjenes av barn fra de er 8 år, og av
personer med svekkede fysiske, sensoriske eller mentale
evner, eller med manglende erfaring og kunnskap, dersom
de er under tilsyn eller har fått opplæring i hvordan
anlegget brukes på en trygg måte og de forstår hvilke farer
dette medfører.
Barn MÅ IKKE leke med anlegget.
Rengjøring og brukervedlikehold MÅ IKKE utføres av barn
uten tilsyn.
ADVARSEL
For å hindre elektrisk støt eller brann:
▪ Enheten må IKKE spyles.
▪ IKKE bruk enheten med våte hender.
▪ IKKE plasser gjenstander med vann enheten.
FORSIKTIG
▪ IKKE plasser gjenstander eller utstyr oppå enheten.
▪ Du må IKKE sitte, klatre eller stå på enheten.
Referanseguide for montører og brukere
18
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 19
4 | Sikkerhetsinstruksjoner for bruker
▪ Enheter er merket med følgende symbol:
Det betyr at elektriske og elektroniske produkter IKKE skal blandes med usortert
husholdningsavfall. IKKE forsøk å demontere systemet på egen hånd.
Demontering av systemet, behandling av kjølemiddelet, av oljen og eventuelle
andre deler MÅ tas hånd om av en autorisert montør i samsvar med gjeldende
lovgivning.
Anleggene MÅ håndteres ved et spesialanlegg for gjenbruk, resirkulering og
gjenvinning. Når du sørger for at dette produktet avfallsbehandles på riktig måte,
bidrar du til å avverge potensielle negative konsekvenser for miljø og
menneskelig helse. Kontakt montøren eller lokale myndigheter hvis du vil ha mer
informasjon.
▪ Batterier er merket med følgende symbol:
Det betyr at batteriene IKKE skal blandes med usortert husholdningsavfall. Hvis et
kjemikaliesymbol er oppført under symbolet, betyr det at batteriet inneholder et
tungmetall over en viss konsentrasjon.
Mulige kjemiske symboler er følgende: Pb: bly (>0,004%).
Tomme batterier MÅ håndteres ved et spesialanlegg for gjenbruk. Når du sørger
for at avfallsbatterier blir behandlet på riktig måte, bidrar du til å avverge
potensielle negative konsekvenser for miljø og menneskelig helse.
4.2 Instruksjoner for sikker drift
FORSIKTIG
▪ Berør ALDRI de innvendige komponentene i kontrollen.
▪ Ta IKKE av frontpanelet. Det er farlig å berøre noen av
de innvendige komponentene, og det kan oppstå
problemer med anlegget. Kontakt forhandleren hvis du
vil kontrollere og justere de innvendige komponentene.
FORSIKTIG
IKKE la anlegget være i gang hvis du bruker insektmiddel av
forstøvingstype i rommet. Kjemikalier kan samles i
anlegget og medføre helsefare for personer med
kjemikalieallergi.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
FORSIKTIG
Det er ikke sunt å utsette kroppen for luftstrømmen over
tid.
Referanseguide for montører og brukere
19
Page 20
4 | Sikkerhetsinstruksjoner for bruker
FORSIKTIG
Rommet må luftes grundig dersom det brukes utstyr med
brenner sammen med systemet for å unngå
oksygenmangel.
ADVARSEL
Dette anlegget inneholder elektriske og varme
komponenter.
ADVARSEL
Kontroller at installeringen er blitt riktig utført av en
montør før du betjener anlegget.
ADVARSEL
Ta aldri på luftutløpet eller de horisontale bladene mens
de svingbare klaffene beveger seg. Fingrene kan komme i
klem eller forårsake at anlegget bryter sammen.
FORSIKTIG
IKKE stikk fingre, pinner eller andre gjenstander inn i
luftinntaket eller -utløpet. IKKE ta av viftebeskytteren. Når
viften roterer ved høy hastighet, vil den forårsake skade.
FORSIKTIG: Vær forsiktig med viften!
Det er farlig å inspisere anlegget når viften går.
Sørg for å slå av hovedbryteren før du utfører
vedlikeholdsoppgaver.
FORSIKTIG
Kontroller at anleggets stativ og koblinger ikke er skadet
etter lengre tids bruk. Hvis disse er skadet, kan anlegget
velte og forårsake personskade.
ADVARSEL
Du må ALDRI bytte en gått sikring med en ny sikring med
feil amperestyrke, eller med metalltråder. Bruk av
metalltråd eller kobbertråd kan føre til at hele anlegget
bryter sammen, eller at det oppstår brann.
Referanseguide for montører og brukere
20
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 21
4 | Sikkerhetsinstruksjoner for bruker
ADVARSEL
▪ Du må IKKE selv endre, demontere, fjerne, installere på
nytt eller reparere anlegget ettersom feilaktig
demontering eller installering kan medføre elektrisk støt
eller brann. Kontakt forhandleren.
▪ Påse at det ikke finnes åpen ild dersom kjølemediet
skulle lekke ved et uhell. Selve kjølemediet er helt trygt,
og det er verken giftig eller brennbart, men det danner
giftig gass når det ved et uhell lekker ut i et rom der det
finnes brennbar luft fra vifteovner, gasskomfyrer osv.
Kvalifisert servicepersonell skal ALLTID bekrefte at delen
der lekkasjen oppstod, er reparert eller rettet på før
driften gjenopptas.
ADVARSEL
Stans all drift og slå AV strømmen hvis det skjer noe
uvanlig (brent lukt, osv.).
Hvis anlegget fortsetter å kjøre under slike forhold, kan
dette føre til at anlegget ødelegges, eller at det oppstår
elektrisk støt eller brann. Kontakt forhandleren.
ADVARSEL
Kjølemediet i systemet er trygt, og lekker normalt ikke.
Hvis det lekker ut kjølemedium inne i rommet, kan kontakt
med flammen fra en brenner, et varmeapparat eller en
gasskomfyr føre til at det dannes skadelig gass.
Slå av alle lettantennelige varmeapparater, luft ut rommet,
og ta kontakt med forhandleren der du kjøpte anlegget.
Systemet må ikke brukes før servicepersonell kan bekrefte
at området der kjølemedielekkasjen oppstod, er reparert.
FORSIKTIG
Utsett ALDRI små barn, planter eller dyr direkte for
luftstrømmen.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
FORSIKTIG
Berør IKKE varmevekslerens ribber. Disse ribbene er skarpe
og kan medføre kuttskader.
Referanseguide for montører og brukere
21
Page 22
5 | Om systemet
5 Om systemet
I dette kapitlet
Delen med innendørsanlegg i VRV IV-systemet med varmegjenvinning kan brukes
til oppvarming/kjøling. Hvilken type innendørsanlegg som kan brukes, avhenger av
serien med utendørsanlegg.
MERKNAD
For fremtidige endringer eller utvidelser av systemet:
Det finnes en fullstendig oversikt over tillatte kombinasjoner (for fremtidige
systemutvidelser) i de tekniske dataene som bør leses. Kontakt montøren for å få
mer informasjon og profesjonelle råd.
Generelt kan følgende typer innendørsanlegg kobles til et VRV IV-system med
varmegjenvinning (ikke komplett liste, avhenger av kombinasjonene med
utendørsanleggmodell og innendørsanleggmodell):
5.1 Systemoppsett........................................................................................................................................................................ 22
5.1 Systemoppsett
Serien med VRV IV-utendørsanlegg med varmegjenvinning kan være én av
følgende modeller:
REYQ8~20 Modell med varmegjenvinning for enkeltsystem eller
REMQ5 Modell med varmegjenvinning kun for multisystem
Hvilke funksjoner som finnes, avhenger av hvilket utendørsanlegg som er valgt. Det
er angitt gjennom hele denne driftshåndboken når enkelte funksjoner kun finnes
på visse modeller.
Hele systemet kan deles inn i flere delsystemer. Disse delsystemene er 100%
uavhengige når det gjelder valg av drift med kjøling og oppvarming, og hvert enkelt
består av ett enkelt anlegg med forgreningsvelger eller ett frittstående grenrørsett
i et anlegg med forgreningsvelger, og alle innendørsanlegg som er tilkoblet
nedstrøms. Ved bruk av velger for kjøling/oppvarming skal denne kobles til
anlegget med forgreningsvelger.
Modell Beskrivelse
multisystem
Referanseguide for montører og brukere
22
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 23
5 | Om systemet
k
e
c
k l
e
e e
f h
b
a
k
l
c c
kkk
j
c
e
i
k
k
c
d
1
3
2
5
4
e
g
c
a Utendørsanlegg
b Kjølemedierør
c Anlegg med forgreningsvelger (BS*)
d Multianlegg med forgreningsvelger (BS*)
e VRV DX-innendørsanlegg
f Hydroboksanlegg ved lav temperatur (LT)
g VRV-innendørsanlegg med kun kjøling
t Hydroboksanlegg ved høy temperatur (HT)
i EKEXV-sett
j Luftbehandlingsanlegg (AHU)
k Brukergrensesnitt
l Trådløst brukergrensesnitt
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Referanseguide for montører og brukere
23
Page 24
6 | Brukergrensesnitt
6 Brukergrensesnitt
FORSIKTIG
▪ Berør ALDRI de innvendige komponentene i kontrollen.
▪ Ta IKKE av frontpanelet. Det er farlig å berøre noen av de innvendige
komponentene, og det kan oppstå problemer med anlegget. Kontakt
forhandleren hvis du vil kontrollere og justere de innvendige komponentene.
Denne driftshåndboken gir en enkel oversikt over hovedfunksjonene til systemet.
Du finner detaljert informasjon om hva som må gjøres for å oppnå visse
funksjoner, i installerings- og driftshåndboken for det aktuelle innendørsanlegget.
Se i driftshåndboken for det installerte brukergrensesnittet.
Referanseguide for montører og brukere
24
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 25
7 Før drift
7 | Før drift
ADVARSEL
Dette anlegget inneholder elektriske og varme komponenter.
ADVARSEL
Kontroller at installeringen er blitt riktig utført av en montør før du betjener anlegget.
MERKNAD
Du må ALDRI foreta inspeksjon eller service på anlegget selv. Be kvalifisert
servicepersonell om å utføre dette arbeidet.
FORSIKTIG
Det er ikke sunt å utsette kroppen for luftstrømmen over tid.
FORSIKTIG
Rommet må luftes grundig dersom det brukes utstyr med brenner sammen med
systemet for å unngå oksygenmangel.
FORSIKTIG
IKKE la anlegget være i gang hvis du bruker insektmiddel av forstøvingstype i
rommet. Kjemikalier kan samles i anlegget og medføre helsefare for personer med
kjemikalieallergi.
MERKNAD
Sørg for å slå PÅ strømmen 6 timer før anlegget startes for å sikre strøm til
veivhusvarmeren samt beskytte kompressoren.
Denne driftshåndboken er beregnet for følgende systemer med standard styring.
Kontakt forhandleren før driftsstart om hvilken drift som gjelder for den
systemtypen og modellen du har. Dersom anlegget har individuelt tilpasset
styringssystem, må du be forhandleren om driftsopplysningene som samsvarer
med anlegget.
Driftsmodi (avhengig av typen innendørsanlegg):
▪ Oppvarming og kjøling (luft-til-luft).
▪ Drift med kun vifte (luft-til-luft).
▪ Oppvarming og kjøling (luft-til-vann).
▪ Drift med varmtvann til husholdningsbruk
Det finnes egne funksjoner avhengig av typen innendørsanlegg, så se den enkelte
installerings-/driftshåndboken for mer informasjon.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Referanseguide for montører og brukere
25
Page 26
8 | Drift
8 Drift
I dette kapitlet
8.1 Driftsområde........................................................................................................................................................................... 26
8.2 Betjene systemet.................................................................................................................................................................... 26
8.2.1 Om å betjene systemet .......................................................................................................................................... 26
8.2.2 Om drift med kjøling, oppvarming, kun vifte og automatisk drift ........................................................................ 27
8.2.3 Om drift med oppvarming ..................................................................................................................................... 27
8.2.4 Betjene systemet (UTEN fjernkontrollbryter for omkobling mellom kjøling/oppvarming) ................................. 28
8.2.5 Betjene systemet (MED fjernkontrollbryter for omkobling mellom kjøling/oppvarming)................................... 28
8.3 Med tørkeprogrammet........................................................................................................................................................... 29
8.3.1 Om tørkeprogrammet............................................................................................................................................ 29
8.3.2 Bruke tørkeprogrammet (UTEN fjernkontrollbryter for omkobling mellom kjøling/oppvarming) ...................... 29
8.3.3 Bruke tørkeprogrammet (MED fjernkontrollbryter for omkobling mellom kjøling/oppvarming) ....................... 29
8.4 Justere luftstrømretningen..................................................................................................................................................... 30
8.4.1 Om luftstrømklaffen............................................................................................................................................... 30
8.5 Stille inn master-brukergrensesnittet .................................................................................................................................... 31
8.5.1 Om å stille inn master-brukergrensesnittet .......................................................................................................... 31
8.5.2 Tilordne master-brukergrensesnittet (VRV DX og hydroboks).............................................................................. 32
8.6 Om styringssystemer.............................................................................................................................................................. 32
8.1 Driftsområde
Bruk systemet innenfor følgende temperatur- og fuktighetsområder for å få en
sikker og effektiv drift av anlegget.
Utetemperatur –5~43°CDB –20~20°CDB
Innendørstemperatur 21~32°CDB
Luftfuktighet inne ≤80%
Ovennevnte driftsområde er kun gyldig hvis innendørsanlegg med direkte
ekspansjon er koblet til VRV IV-systemet.
Egne driftsområder er gyldige ved bruk av hydroboksanlegg eller AHU. Disse finner
du i installerings-/driftshåndboken for det aktuelle anlegget. Du finner den nyeste
informasjonen i de tekniske dataene.
Kjøling Oppvarming
–20~15,5°C WB
15~27°CDB
14~25°C WB
(a)
(a)
Unngå at det drypper kondens og vann fra av anlegget. Dersom temperatur og
luftfuktighet overskrider disse verdiene, er anlegget utstyrt med sikkerhetsanordninger
som kan bli aktivert slik at anlegget ikke fungerer.
8.2 Betjene systemet
8.2.1 Om å betjene systemet
Referanseguide for montører og brukere
26
▪ Driftsprosedyren varierer i forhold til kombinasjonen av utendørsanlegg og
brukergrensesnitt.
▪ Skru på bryteren for hovedstrømtilførselen 6 timer før driftsstart for å beskytte
anlegget.
▪ Hvis hovedstrømtilførselen blir slått av mens anlegget går, vil anlegget starte
automatisk når strømmen slås på igjen.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 27
8.2.2 Om drift med kjøling, oppvarming, kun vifte og automatisk drift
▪ Omkobling kan ikke gjøres med et brukergrensesnitt der symbolet
"omkobling under sentralisert styring" vises (se i installerings- og driftshåndboken
for brukergrensesnittet).
▪ Når symbolet "omkobling under sentralisert styring" blinker, skal du se
"8.5.1Om å stille inn master-brukergrensesnittet"[431].
▪ Viften kan fortsette å gå i ca. 1 minutt etter at oppvarmingen slås av.
▪ Luftgjennomstrømningen kan justere seg selv avhengig av romtemperaturen,
eller viften kan stanse umiddelbart. Dette er ikke en funksjonsfeil.
8.2.3 Om drift med oppvarming
Det kan ta lenger tid å oppnå innstilt temperatur for generell oppvarming enn for
kjøling.
Følgende drift startes for å hindre at oppvarmingskapasiteten reduseres eller at det
blåses ut kald luft.
Drift med avising
I drift med oppvarming vil utendørsanleggets luftkjølte spole fryse til over tid, slik
at energioverføringen til utendørsanleggets spole reduseres.
Oppvarmingskapasiteten synker og systemet må gå over til drift med avising for å
kunne fjerne rim fra utendørsanleggets spole. Under avising vil
oppvarmingskapasiteten på innendørsanleggets side synke midlertidig inntil
avisingen er fullført. Etter avising får anlegget tilbake full oppvarmingskapasitet.
8 | Drift
I tilfelle Så
REYQ10~54-multimodeller Innendørsanlegget vil fortsette drift med oppvarming
på et lavere nivå under avisingen. Dette sikrer et
komfortabelt nivå innendørs.
REYQ8~20-enkeltmodeller Innendørsanlegget vil stanse viftedrift,
kjølemediesyklusen vil reversere og energi fra
innsiden av bygningen vil bli brukt til å fjerne is fra
spolen til utendørsanlegget.
Innendørsanlegget vil indikere drift med avising på displayet .
Varmstart
Viften på innendørsanlegget stanser automatisk for å hindre at kald luft blåser ut
av innendørsanlegget når oppvarmingen begynner. Displayet på
brukergrensesnittet viser . Det kan ta litt tid før viften starter. Dette er ikke
en funksjonsfeil.
INFORMASJON
▪ Oppvarmingskapasiteten reduseres når utetemperaturen faller. Hvis dette skjer,
kan det benyttes et annet varmeapparat sammen med anlegget. (Sørg for
vedvarende ventilasjon når anlegget brukes sammen med apparater som lager
åpen ild.) Plasser ikke apparater som lager åpen ild, på steder som er eksponert
for luftstrømmen fra anlegget, eller under anlegget.
▪ Det tar litt tid å varme opp rommet fra anlegget startes ettersom anlegget bruker
et varmluftsirkulasjonssystem til å varme opp hele rommet.
▪ Hvis varmluften stiger opp til taket slik at det blir kaldt langs gulvet, anbefaler vi
at du benytter sirkulasjonsviften (innendørsviften som sirkulerer luft). Kontakt
forhandleren for nærmere opplysninger.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Referanseguide for montører og brukere
27
Page 28
8 | Drift
a
b
1
1
1
1
1
1
11
8.2.4 Betjene systemet (UTEN fjernkontrollbryter for omkobling mellom kjøling/oppvarming)
1 Trykk flere ganger på driftsmodusvelgeren i brukergrensesnittet for å finne
den driftsmodusen du vil ha.
Drift med kjøling
Drift med oppvarming
Kun viftedrift
2 Trykk på PÅ/AV-knappen på brukergrensesnittet.
Resultat: Driftslampen lyser, og systemet starter driften.
8.2.5 Betjene systemet (MED fjernkontrollbryter for omkobling mellom kjøling/oppvarming)
Oversikt over fjernkontrollbryter for omkobling
a VELGEBRYTER FOR BARE VIFTE /
LUFTKONDISJONERING
Still bryteren på dersom du vil at bare viften
skal gå, eller på for oppvarming eller kjøling.
b OMKOBLINGSBRYTER FOR KJØLING/
OPPVARMING
Still bryteren på for kjøling, eller på for
oppvarming
Merknad: Ved bruk av fjernkontrollbryter for omkobling mellom kjøling/
oppvarming må posisjonen til DIP-bryter 1 (DS1-1) på hovedkretskortet flyttes til
posisjonen PÅ.
Starte driften
1 Velg driftsmodus ved hjelp av bryteren for omkobling mellom kjøling/
oppvarming på følgende måte:
Drift med kjøling Drift med oppvarming Kun viftedrift
Referanseguide for montører og brukere
28
2 Trykk på PÅ/AV-knappen på brukergrensesnittet.
Resultat: Driftslampen lyser, og systemet starter driften.
Stanse driften
3 Trykk én gang til på PÅ/AV-knappen på brukergrensesnittet.
Resultat: Driftslampen slukkes, og systemet stanser driften.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 29
MERKNAD
Slå ikke av strømtilførselen umiddelbart etter at anlegget har stanset, men vent i
minst 5 minutter.
Regulere driften
Når du skal programmere temperatur, viftehastighet og luftstrømretning, kan du se
driftshåndboken for brukergrensesnittet.
8.3 Med tørkeprogrammet
8.3.1 Om tørkeprogrammet
▪ Dette programmet har som funksjon å redusere luftfuktigheten i rommet med
minimal temperatursenkning (minimal nedkjøling av rommet).
▪ Mikroprosessoren fastsetter temperatur og viftehastighet automatisk (kan ikke
stilles inn via brukergrensesnittet).
▪ Systemet vil ikke starte dersom romtemperaturen er lav (<20°C).
8 | Drift
8.3.2 Bruke tørkeprogrammet (UTEN fjernkontrollbryter for omkobling mellom kjøling/ oppvarming)
Starte driften
1 Trykk flere ganger på driftsmodusvelgeren i brukergrensesnittet for å velge
(drift med tørkeprogram).
2 Trykk på PÅ/AV-knappen på brukergrensesnittet.
Resultat: Driftslampen lyser, og systemet starter driften.
3 Trykk på justeringsknappen for luftstrømretning (gjelder kun ved
dobbelstrømning, multistrømning, hjørnemontert, takmontert og
veggmontert). Se "8.4Justere luftstrømretningen"[430] for flere detaljer.
Stanse driften
4 Trykk én gang til på PÅ/AV-knappen på brukergrensesnittet.
Resultat: Driftslampen slukkes, og systemet stanser driften.
MERKNAD
Slå ikke av strømtilførselen umiddelbart etter at anlegget har stanset, men vent i
minst 5 minutter.
8.3.3 Bruke tørkeprogrammet (MED fjernkontrollbryter for omkobling mellom kjøling/
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
oppvarming)
Starte driften
1 Velg kjølemodus ved hjelp av fjernkontrollbryteren for omkobling mellom
kjøling/oppvarming.
Referanseguide for montører og brukere
29
Page 30
8 | Drift
1
1
2 Trykk flere ganger på driftsmodusvelgeren i brukergrensesnittet for å velge
(drift med tørkeprogram).
3 Trykk på PÅ/AV-knappen på brukergrensesnittet.
Resultat: Driftslampen lyser, og systemet starter driften.
4 Trykk på justeringsknappen for luftstrømretning (gjelder kun ved
dobbelstrømning, multistrømning, hjørnemontert, takmontert og
veggmontert). Se "8.4Justere luftstrømretningen"[430] for flere detaljer.
Stanse driften
5 Trykk én gang til på PÅ/AV-knappen på brukergrensesnittet.
Resultat: Driftslampen slukkes, og systemet stanser driften.
MERKNAD
Slå ikke av strømtilførselen umiddelbart etter at anlegget har stanset, men vent i
minst 5 minutter.
8.4 Justere luftstrømretningen
Se i driftshåndboken for brukergrensesnittet.
8.4.1 Om luftstrømklaffen
Anlegg med dobbelstrømning + multistrømning
Hjørneanlegg
Takmonterte anlegg
Veggmonterte anlegg
Referanseguide for montører og brukere
30
Luftstrømretningen styres av en mikroprosessor under følgende forhold, som kan
være forskjellige fra det som vises på skjermen.
Kjøling Oppvarming
▪ Når romtemperaturen er lavere enn
den innstilte temperaturen.
▪ Når driften startes.
▪ Når romtemperaturen er høyere enn
den innstilte temperaturen.
▪ Under avising.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 31
8 | Drift
a
b
d
c c c c
e e e e e
b
Kjøling Oppvarming
▪ Under kontinuerlig drift med horisontal luftstrømretning.
▪ Når kontinuerlig drift med luftstrømretning nedover benyttes ved kjøling med
et takmontert eller veggmontert anlegg, kan mikroprosessoren styre
luftstrømretningen, og dermed endres også indikasjonen på
brukergrensesnittet.
Luftstrømretningen kan justeres på én av følgende måter:
▪ Luftstrømklaffen justerer selv sin stilling.
▪ Luftstrømretningen kan bestemmes av brukeren.
▪ Automatisk og ønsket stilling .
ADVARSEL
Ta aldri på luftutløpet eller de horisontale bladene mens de svingbare klaffene
beveger seg. Fingrene kan komme i klem eller forårsake at anlegget bryter sammen.
MERKNAD
▪ Grensene for klaffens bevegelser kan endres. Kontakt forhandleren for nærmere
opplysninger. (Gjelder kun typene med dobbelstrømning, multistrømning, hjørne,
takmontering og veggmontering.)
▪ Unngå drift i horisontal stilling . Dette kan føre til at kondens og støv samler
seg i taket eller klaffen.
8.5 Stille inn master-brukergrensesnittet
8.5.1 Om å stille inn master-brukergrensesnittet
a Utendørsanlegg
b Anlegg med forgreningsvelger
c VRV DX-innendørsanlegg
d HT-hydroboksanlegg
e Brukergrensesnitt
Når systemet er installert som vist på figuren over, må du – for hvert subsystem –
tilordne ett av brukergrensesnittene som master-brukergrensesnitt.
Displayene på brukergrensesnittene viser (omkobling under sentralisert
styring), og slave-brukergrensesnittene vil automatisk følge den driftsmodus som
bestemmes av master-brukergrensesnittet.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Det er bare master-brukergrensesnittet som kan velge modus med oppvarming
eller med kjøling.
Referanseguide for montører og brukere
31
Page 32
8 | Drift
8.5.2 Tilordne master-brukergrensesnittet (VRV DX og hydroboks)
1 Trykk på driftsmodusvelgeren på gjeldende master-brukergrensesnitt i 4
sekunder. Hvis denne prosedyren ikke er utført ennå, kan du gjøre det første
gang brukergrensesnittet betjenes.
Resultat: Symbolet som viser (omkobling under sentralisert styring) på
alle slave-brukergrensesnittene som er tilkoblet samme utendørsanlegg,
begynner å blinke.
2 Trykk på driftsmodusvelgeren på den fjernkontrollen du vil tilordne som
master-brukergrensesnitt.
Resultat: Tilordningen er fullført. Dette brukergrensesnittet er tilordnet som
master-brukergrensesnitt, og symbolet med (omkobling under
sentralisert styring), vil forsvinne. Displayene på de andre
brukergrensesnittene viser (omkobling under sentralisert styring).
8.6 Om styringssystemer
Dette anlegget har to andre styringssystemer i tillegg til individuelt styringssystem
(ett brukergrensesnitt styrer ett innendørsanlegg). Bekreft følgende dersom
anlegget er av følgende styringssystemtype:
Type Beskrivelse
Gruppestyringssystem 1 brukergrensesnitt styrer inntil 16
innendørsanlegg. Alle innendørsanleggene har
samme innstilling.
Styringssystem med 2
brukergrensesnitt
2 brukergrensesnitt styrer 1 innendørsanlegg
(ved gruppestyringssystem er det 1 gruppe med
innendørsanlegg). Anlegget styres individuelt.
MERKNAD
Kontakt forhandleren hvis du endrer kombinasjonen eller innstillingen av
gruppestyring og styringssystem med 2 brukergrensesnitt.
Referanseguide for montører og brukere
32
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 33
9 | Energisparing og optimal drift
9 Energisparing og optimal drift
Vær oppmerksom på følgende forholdsregler for å sikre at systemet fungerer som
det skal.
▪ Juster luftutløpet skikkelig og unngå at luftstrømmen rettes direkte mot dem som
befinner seg i rommet.
▪ Juster romtemperaturen riktig slik at det blir et komfortabelt inneklima. Unngå
overdreven oppvarming og kjøling.
▪ Unngå at det kommer direkte sollys inn i rommet når anlegget går i kjølemodus
ved å benytte gardiner eller persienner.
▪ Luft godt ut ofte. Omfattende bruk krever ekstra god ventilering.
▪ Hold dører og vinduer lukket. Dersom dører og vinduer blir stående åpne, vil
luften strømme ut av rommet og resultere i en redusert kjølings- eller
oppvarmingseffekt.
▪ Vær forsiktig så du IKKE kjøler eller varmer opp for mye. Du sparer energi ved å
holde temperaturinnstillingen på et moderat nivå.
▪ Plasser ALDRI gjenstander i nærheten av enhetens luftinntak eller luftutløp. Dette
kan føre til redusert kjøle/varmeeffekt eller at hele driften stanses.
▪ Slå av bryteren for hovedstrømtilførselen til anlegget når anlegget ikke benyttes
over lengre tid. Dersom bryteren står på, bruker anlegget strøm. Før anlegget
startes igjen, skal bryteren for hovedstrømtilførselen slås på 6 timer før anlegget
settes i drift for å sikre at det fungerer uten problemer. (Se kapitlet Vedlikehold i
håndboken for innendørsanlegget.)
▪ Når skjermen viser (luftfilter må rengjøres), skal du be kvalifisert
servicepersonell om å rengjøre filtrene. (Se kapitlet Vedlikehold i håndboken for
innendørsanlegget.)
▪ Plasser innendørsanlegget og brukergrensesnittet minst 1 m unna TV, radio,
stereo og annet liknende utstyr. Dette kan ellers medføre statisk elektrisitet eller
fordreide bilder.
▪ IKKE plasser noe under under innendørsanlegget, da det kan bli skadet av vann.
▪ Det kan dannes kondens hvis luftfuktigheten overstiger 80%, eller hvis
dreneringsutløpet blokkeres.
Dette VRV IV-systemet med varmegjenvinning er utstyrt med avansert
funksjonalitet for energisparing. Avhengig av prioritet kan du velge energisparing
eller komfort. Du kan velge flere parametere slik at du oppnår optimal balanse
mellom strømforbruk og komfort til hvert enkelt bruksområde.
Det finnes flere maler som er grovt beskrevet nedenfor. Kontakt montøren eller
forhandleren for å få råd eller hvis du vil endre parameterne etter bygningens
behov.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Detaljert informasjon til montøren finnes i installeringshåndboken. Montøren kan
hjelpe deg med å finne den beste balansen mellom strømforbruk og komfort.
I dette kapitlet
9.1 Tilgjengelige fremgangsmåter for hoveddrift ........................................................................................................................ 34
9.2 Tilgjengelige komfortinnstillinger........................................................................................................................................... 34
Referanseguide for montører og brukere
33
Page 34
9 | Energisparing og optimal drift
9.1 Tilgjengelige fremgangsmåter for hoveddrift
Grunnleggende
Kjølemedietemperaturen er fast uavhengig av situasjonen. Det tilsvarer
standarddrift som er velkjent og som man kan forvente med tidligere VRVsystemer.
Automatisk
Kjølemedietemperaturen er angitt etter omgivelsesforholdene utendørs. Dermed
justeres kjølemedietemperaturen etter nødvendig belastning (som også styres av
omgivelsesforholdene utendørs).
Når systemet for eksempel kjøres med kjøling, trenger du ikke like mye kjøling ved
lave omgivelsestemperaturer utendørs (f.eks. 25°C) som ved høye
omgivelsestemperaturer utendørs (f.eks. 35°C). På denne måten vil systemet
automatisk øke kjølemedietemperaturen, automatisk redusere levert kapasitet og
øke systemets yteevne.
Ekstra følsom / økonomisk (kjøling/oppvarming)
Kjølemedietemperaturen er innstilt høyere/lavere (kjøling/oppvarming) i forhold til
vanlig drift. Ved ekstra følsom modus er det kundens komfort som står i fokus.
Valg av innendørsanlegg er viktig og må vurderes siden ledig kapasitet ikke er den
samme som ved vanlig drift.
Kontakt montøren for flere detaljer om ekstra følsomme bruksområder.
9.2 Tilgjengelige komfortinnstillinger
Du kan velge et komfortnivå for hver av modiene over. Komfortnivået er knyttet til
tidspunktet og effekten (strømforbruket) som er angitt for å oppnå en bestemt
romtemperatur ved å endre kjølemedietemperaturen midlertidig til ulike verdier
for å oppnå påkrevde forhold raskere.
▪ Kraftig
▪ Hurtig
▪ Svak
▪ Økonomisk
INFORMASJON
Kombinasjoner av automatisk modus sammen med hydroboksanlegg bør vurderes.
Effekten av energisparingsfunksjonen kan være svært liten når det sendes
forespørsel om lave/høye (kjøling/oppvarming) temperaturer på utløpsvannet.
Referanseguide for montører og brukere
34
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 35
10 Vedlikehold og service
MERKNAD
Du må ALDRI foreta inspeksjon eller service på anlegget selv. Be kvalifisert
servicepersonell om å utføre dette arbeidet.
ADVARSEL
Du må ALDRI bytte en gått sikring med en ny sikring med feil amperestyrke, eller med
metalltråder. Bruk av metalltråd eller kobbertråd kan føre til at hele anlegget bryter
sammen, eller at det oppstår brann.
FORSIKTIG
IKKE stikk fingre, pinner eller andre gjenstander inn i luftinntaket eller -utløpet. IKKE
ta av viftebeskytteren. Når viften roterer ved høy hastighet, vil den forårsake skade.
FORSIKTIG: Vær forsiktig med viften!
Det er farlig å inspisere anlegget når viften går.
Sørg for å slå av hovedbryteren før du utfører vedlikeholdsoppgaver.
10 | Vedlikehold og service
FORSIKTIG
Kontroller at anleggets stativ og koblinger ikke er skadet etter lengre tids bruk. Hvis
disse er skadet, kan anlegget velte og forårsake personskade.
MERKNAD
Tørk IKKE av driftspanelet til kontrollen med rensebensin, tynner, kjemisk støvklut o.l.
Panelet kan bli misfarget eller avskallet. Hvis det er svært skittent, tørker du panelet
med en klut som er fuktet med utvannet, nøytralt vaskemiddel. Tørk det deretter
med en annen tørr klut.
I dette kapitlet
10.1 Vedlikehold etter lengre tids stans ........................................................................................................................................ 35
10.2 Vedlikehold før lengre tids stans............................................................................................................................................ 36
10.3 Om kjølemediet ...................................................................................................................................................................... 36
10.4 Garantiservice og garanti ....................................................................................................................................................... 36
10.4.1 Garantiperiode ....................................................................................................................................................... 36
10.4.2 Anbefalt vedlikehold og inspeksjon ....................................................................................................................... 37
10.4.3 Anbefalte sykluser for vedlikehold og inspeksjon ................................................................................................. 37
10.4.4 Forkortede sykluser for vedlikehold og utskifting ................................................................................................. 38
10.1 Vedlikehold etter lengre tids stans
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
For eksempel i starten av sesongen.
▪ Kontroller og fjern alt som kan blokkere for inntaks- og utløpsventilene på
innendørsanlegg og utendørsanlegg.
▪ Rengjør luftfiltre og kledninger på innendørsanlegg. Kontakt montøren eller
vedlikeholdspersonen for å få rengjort luftfiltre og kledningen på
innendørsanlegget. Tips og prosedyrer for vedlikehold ved rengjøring finnes i
installerings-/driftshåndboken til de aktuelle innendørsanleggene. Pass på at du
setter på plass rengjorte luftfiltre i samme posisjon.
Referanseguide for montører og brukere
35
Page 36
10 | Vedlikehold og service
▪ Slå på strømmen minst 6 timer før anlegget startes for å sikre at det fungerer
10.2 Vedlikehold før lengre tids stans
For eksempel på slutten av sesongen.
▪ La innendørsanleggene kjøre med kun viftedrift i omtrent en halv dag for å tørke
▪ Slå av strømmen. Displayet på brukergrensesnittet slukkes.
▪ Rengjør luftfiltre og kledninger på innendørsanlegg. Kontakt montøren eller
mer problemfritt. Displayet på brukergrensesnittet aktiveres når strømmen slås
på.
innsiden av anleggene. Se "8.2.2Om drift med kjøling, oppvarming, kun vifte og
automatisk drift"[427] for flere opplysninger om drift med kun vifte.
vedlikeholdspersonen for å få rengjort luftfiltre og kledningen på
innendørsanlegget. Tips og prosedyrer for vedlikehold ved rengjøring finnes i
installerings-/driftshåndboken til de aktuelle innendørsanleggene. Pass på at du
setter på plass rengjorte luftfiltre i samme posisjon.
10.3 Om kjølemediet
Dette produktet inneholder fluoriserte drivhusgasser. Gassene må IKKE luftes ut i
atmosfæren.
Type kjølemedium: R410A
Verdien for global oppvarmingsevne (GWP): 2087,5
MERKNAD
Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden påfylt
kjølemedium i anlegget angis i både vekt og CO2-ekvivalenter.
Formel for å beregne mengden i tonn CO2-ekvivalenter: GWP-verdien av
kjølemediet × total mengde påfylt kjølemedium [i kg] / 1000
Ta kontakt med montøren hvis du vil ha mer informasjon.
ADVARSEL
Kjølemediet i systemet er trygt, og lekker normalt ikke. Hvis det lekker ut
kjølemedium inne i rommet, kan kontakt med flammen fra en brenner, et
varmeapparat eller en gasskomfyr føre til at det dannes skadelig gass.
Slå av alle lettantennelige varmeapparater, luft ut rommet, og ta kontakt med
forhandleren der du kjøpte anlegget.
Systemet må ikke brukes før servicepersonell kan bekrefte at området der
kjølemedielekkasjen oppstod, er reparert.
10.4 Garantiservice og garanti
10.4.1 Garantiperiode
Referanseguide for montører og brukere
36
▪ Det følger med et garantikort til dette produktet som ble utfylt av forhandleren
under installering. Det utfylte kortet skal kontrolleres av kunden og oppbevares
på et trygt sted.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 37
▪ Hvis det blir nødvendig å reparere produktet i løpet av garantiperioden,
kontakter du forhandleren og viser frem garantikortet.
10.4.2 Anbefalt vedlikehold og inspeksjon
Ettersom det samler seg støv når anlegget har vært brukt i flere år, reduseres til en
viss grad ytelsen. Ettersom demontering og rengjøring av innsiden av anlegg krever
teknisk ekspertise, samt for å sikre best mulig vedlikehold av anleggene, anbefaler
vi at det inngås en avtale om vedlikehold og inspeksjon utover vanlig vedlikehold.
Forhandlerne våre har tilgang til et fast lager med nødvendige komponenter slik at
anleggene skal kunne være i drift så lenge som mulig. Kontakt forhandleren for mer
informasjon.
Når du ber forhandleren om hjelp, skal du alltid opplyse om følgende:
▪ Fullstendig modellnavn på anlegget.
▪ Produksjonsnummeret (står på navneplaten til anlegget).
▪ Installeringsdatoen.
▪ Symptomene eller funksjonsfeilen, samt detaljer om feilen.
ADVARSEL
▪ Du må IKKE selv endre, demontere, fjerne, installere på nytt eller reparere
anlegget ettersom feilaktig demontering eller installering kan medføre elektrisk
støt eller brann. Kontakt forhandleren.
▪ Påse at det ikke finnes åpen ild dersom kjølemediet skulle lekke ved et uhell.
Selve kjølemediet er helt trygt, og det er verken giftig eller brennbart, men det
danner giftig gass når det ved et uhell lekker ut i et rom der det finnes brennbar
luft fra vifteovner, gasskomfyrer osv. Kvalifisert servicepersonell skal ALLTID
bekrefte at delen der lekkasjen oppstod, er reparert eller rettet på før driften
gjenopptas.
10 | Vedlikehold og service
10.4.3 Anbefalte sykluser for vedlikehold og inspeksjon
Vær oppmerksom på at angitte vedlikeholds- og utskiftingssykluser ikke tar
utgangspunkt i garantiperioden til komponentene.
Komponent Inspeksjonssyk
Elektrisk motor 1 år 20000 timer
Kretskort 25000 timer
Varmeveksler 5 år
Føler (termistor osv.) 5 år
Brukergrensesnitt og brytere 25000 timer
Dreneringssump 8 år
Ekspansjonsventil 20000 timer
Magnetventil 20000 timer
Tabellen forutsetter følgende bruksbetingelser:
▪ Normal bruk uten hyppige start og stans av anlegget. Avhengig av modellen
anbefaler vi at maskinen ikke startes og stanses mer enn 6 ganger per time.
lus
Vedlikeholdssyklus
(utskiftinger og/eller
reparasjoner)
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
▪ Anlegget antas å være i drift i 10timer per dag og 2500timer per år.
Referanseguide for montører og brukere
37
Page 38
10 | Vedlikehold og service
10.4.4 Forkortede sykluser for vedlikehold og utskifting
Forkortet "vedlikeholdssyklus" og "utskiftingssyklus" må vurderes i følgende
situasjoner:
Når anlegget brukes på følgende steder:
▪ Der varme og fuktighet varierer mer enn normalt.
▪ Der det er kraftige elektriske svingninger (spenning, frekvens, bølgeforvrenginger
MERKNAD
▪ Tabellen viser hovedkomponentene. Se avtalen om vedlikehold og inspeksjon for
flere opplysninger.
▪ Tabellen angir anbefalte intervaller mellom vedlikeholdssykluser. Det kan
imidlertid være nødvendig med vedlikehold oftere for at anlegget skal kunne
være i drift så lenge som mulig. Anbefalte intervaller kan brukes til å fastsette
egnet vedlikehold når det gjelder å budsjettere for vedlikehold og inspeksjon.
Avhengig av innholdet i avtalen om vedlikehold og inspeksjon, kan inspeksjons- og
vedlikeholdssyklusene faktisk bli kortere enn det som står oppført.
osv.) (anlegget kan ikke brukes hvis de elektriske svingningene er utenfor tillatt
område).
▪ Der støt og vibrasjoner forekommer hyppig.
▪ Der det kan finnes støv, salt, skadelig gass eller oljetåke, f.eks. svovelsyre og
hydrogensulfid, i luften.
▪ Der maskinen startes og stoppes hyppig, eller der driftsperioden er lang
(områder med 24-timers luftkondisjonering).
Anbefalt utskiftingssyklus for slitasjedeler
Komponent Inspeksjonssy
klus
Vedlikeholdssyklus
(utskiftinger og/eller
reparasjoner)
Luftfilter 1 år 5 år
Filter med høy effekt 1 år
Sikring 10 år
Veivhusvarmer 8 år
Deler med trykk Kontakt nærmeste forhandler
ved korrosjon.
MERKNAD
▪ Tabellen viser hovedkomponentene. Se avtalen om vedlikehold og inspeksjon for
flere opplysninger.
▪ Tabellen angir anbefalte intervaller mellom utskiftingssykluser. Det kan imidlertid
være nødvendig med vedlikehold oftere for at anlegget skal kunne være i drift så
lenge som mulig. Anbefalte intervaller kan brukes til å fastsette egnet vedlikehold
når det gjelder å budsjettere for vedlikehold og inspeksjon. Kontakt forhandleren
for nærmere opplysninger.
Referanseguide for montører og brukere
38
INFORMASJON
Skader som skyldes utført demontering eller rengjøring av innsiden av anlegg foretatt
av andre enn våre autoriserte forhandlere, kan ikke dekkes av garantien.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 39
11 Feilsøking
Hvis noen av følgende funksjonsfeil skulle oppstå, følger du tiltakene som
beskrevet nedenfor og kontakter forhandleren.
Systemet MÅ repareres av kvalifisert servicepersonell.
11 | Feilsøking
ADVARSEL
Stans all drift og slå AV strømmen hvis det skjer noe uvanlig (brent lukt, osv.).
Hvis anlegget fortsetter å kjøre under slike forhold, kan dette føre til at anlegget
ødelegges, eller at det oppstår elektrisk støt eller brann. Kontakt forhandleren.
Funksjonsfeil Tiltak
Hvis en sikkerhetsanordning, f.eks. en sikring, en
Slå AV hovedstrømtilførselen.
bryter eller en jordfeilbryter, slår ut, eller hvis
PÅ/AV-bryteren IKKE fungerer skikkelig.
Hvis det lekker vann fra anlegget. Stans all drift.
Operasjonsbryteren fungerer IKKE bra. Slå AV strømmen.
Hvis symbolet på brukergrensesnittet viser
anleggsnummeret, driftslampen blinker og
Gi beskjed til montøren om
funksjonsfeilkoden.
funksjonsfeilkoden vises.
Hvis systemet IKKE fungerer som det skal, med unntak av de tilfellene som er nevnt
ovenfor, og ingen av de ovennevnte funksjonsfeilene ser ut til å være til stede, skal
systemet undersøkes etter følgende prosedyrer.
Funksjonsfeil Tiltak
Hvis systemet ikke fungerer
i det hele tatt.
▪ Kontroller at det ikke er svikt i strømtilførselen.
Vent til det er strøm i anlegget. Dersom det skjer
et strømbrudd mens anlegget er i drift, vil anlegget
starte av seg selv umiddelbart etter at strømmen
kommer tilbake.
▪ Kontroller at det ikke er gått en sikring eller at en
bryter har slått ut. Skift sikringen eller tilbakestill
bryteren dersom det er nødvendig.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Hvis systemet kjører med
kun viftedrift, men anlegget
stanser så snart det går
over til oppvarming eller
kjøling.
▪ Kontroller at luftinntak og luftutløp ikke er
blokkert både på innendørs- og
utendørsanleggene. Fjern eventuelle hindringer,
og se til at anlegget er godt ventilert.
▪ Kontroller om displayet på brukergrensesnittet
viser (luftfilter må rengjøres). (Se
"10Vedlikehold og service"[435] og "Vedlikehold"
i håndboken for innendørsanlegget.)
Referanseguide for montører og brukere
39
Page 40
11 | Feilsøking
Funksjonsfeil Tiltak
Systemet fungerer, men gir
utilstrekkelig kjøling eller
oppvarming.
▪ Kontroller at luftinntak og luftutløp ikke er
blokkert både på innendørs- og
utendørsanleggene. Fjern eventuelle hindringer,
og se til at anlegget er godt ventilert.
▪ Kontroller at luftfilteret ikke er tett (se
"Vedlikehold" i håndboken for innendørsanlegget).
▪ Kontroller temperaturinnstillingen.
▪ Kontroller innstillingen av viftehastigheten på
brukergrensesnittet.
▪ Kontroller at vinduer og dører ikke er åpne. Steng
vinduer og dører for å hindre at det kommer inn
trekk i rommet.
▪ Kontroller om det er for mange personer til stede i
rommet under kjøling. Kontroller om varmekilden i
rommet er for stor.
▪ Kontroller om det kommer direkte sollys inn i
rommet. Bruk gardiner eller persienner.
▪ Kontroller at retningen på luftstrømmen er riktig.
Hvis det ikke er mulig å løse problemet selv etter at du har kontrollert alle
punktene ovenfor, kontakter du montøren og oppgir symptomer, fullstendig
modellnavn på anlegget (med produksjonsnummeret, hvis mulig), og
installeringsdatoen (står muligens oppført på garantikortet).
I dette kapitlet
11.1 Feilkoder: Oversikt.................................................................................................................................................................. 40
11.2 Symptomer som IKKE er funksjonsfeil på systemet............................................................................................................... 43
11.2.1 Symptom: Systemet kjører ikke ............................................................................................................................. 43
11.2.2 Symptom: Kjøling/oppvarming kan ikke kobles om .............................................................................................. 43
11.2.3 Symptom: Viftedrift er mulig, men kjøling og oppvarming fungerer ikke ............................................................ 43
11.2.4 Symptom: Viftehastigheten samsvarer ikke med innstillingen............................................................................. 43
11.2.5 Symptom: Vifteretningen samsvarer ikke med innstillingen ................................................................................ 43
11.2.6 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg)................................................................... 44
11.2.7 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg, utendørsanlegg) ....................................... 44
11.2.8 Symptom: Brukergrensesnittet viser "U4" eller "U5" og stanser, men starter igjen etter noen få minutter...... 44
11.2.9 Symptom: Støy fra luftkondisjoneringsanlegg (innendørsanlegg) ........................................................................ 44
11.2.10 Symptom: Støy fra luftkondisjoneringsanlegg (innendørsanlegg, utendørsanlegg) ............................................ 44
11.2.11 Symptom: Støy fra luftkondisjoneringsanlegg (utendørsanlegg).......................................................................... 44
11.2.12 Symptom: Det kommer ut støv fra anlegget......................................................................................................... 45
11.2.13 Symptom: Anleggene kan avgi lukt........................................................................................................................ 45
11.2.14 Symptom: Viften på utendørsanlegget roterer ikke ............................................................................................. 45
11.2.15 Symptom: Displayet viser "88" .............................................................................................................................. 45
11.2.16 Symptom: Kompressoren i utendørsanlegget stanser ikke etter en kort oppvarmingsperiode.......................... 45
11.2.17 Symptom: Innsiden på utendørsanlegget er varm selv etter at anlegget har stanset......................................... 45
11.2.18 Symptom: Innendørsanlegget avgir varmluft selv etter at det er stanset............................................................ 45
11.1 Feilkoder: Oversikt
Hvis det vises en funksjonsfeilkode på displayet i brukergrensesnittet på
innendørsanlegget, kontakter du montøren og informerer om funksjonsfeilkoden,
anleggstypen og serienummeret (du finner denne informasjonen på anleggets
merkeplate).
Referanseguide for montører og brukere
40
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 41
11 | Feilsøking

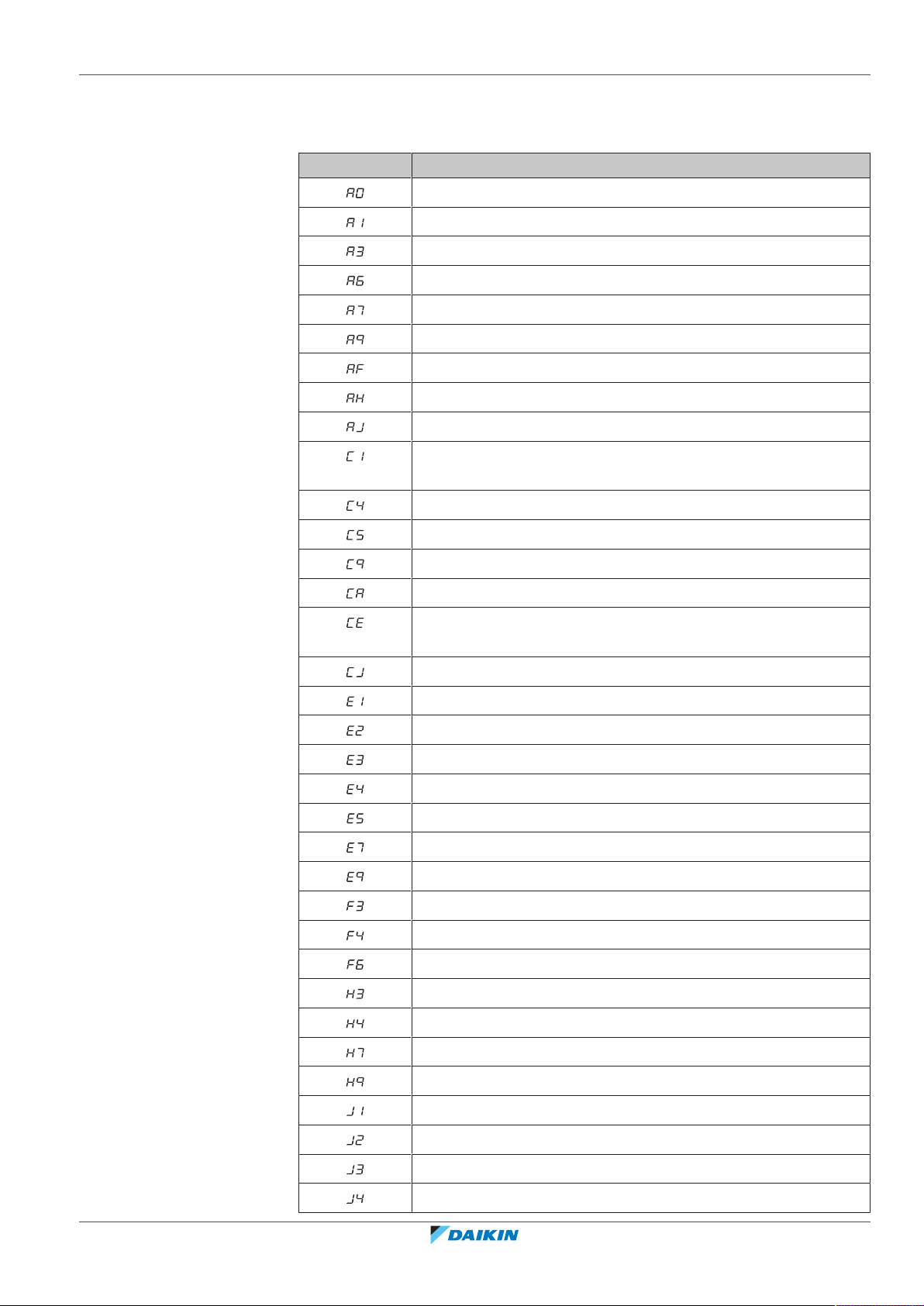

Her er en oversikt over funksjonsfeilkoder du kan bruke som referanse. Avhengig
av nivået på funksjonsfeilkoden kan du tilbakestille koden ved å trykke på PÅ/AVknappen. Be montøren om råd hvis dette ikke går.
Hovedkode Innhold
Ekstern verneanordning ble aktivert
EEPROM-feil (innendørs)
Funksjonsfeil i dreneringssystem (innendørs)
Funksjonsfeil i viftemotor (innendørs)
Funksjonfeil i svingeklaffmotor (innendørs)
Funksjonsfeil i ekspansjonsventil (innendørs)
Funksjonsfeil i drenering (innendørsanlegg)
Funksjonsfeil i støvfilterkammer (innendørs)
Funksjonsfeil i kapasitetsinnstilling (innendørs)
Funksjonsfeil i overføring mellom hovedkretskort og
underkretskort (innendørs)
Funksjonsfeil i varmevekslertermistor (innendørs; væske)
Funksjonsfeil i varmevekslertermistor (innendørs; gass)
Funksjonsfeil i termistor for innsugningsluft (innendørs)
Funksjonsfeil i termistor for utløpsluft (innendørs)
Funksjonsfeil i bevegelsesføler eller føler for gulvtemperatur
(innendørs)
Funksjonsfeil i termistor for brukergrensesnitt (innendørs)
Funksjonsfeil i kretskort (utendørs)
Jordfeilvarsel ble aktivert (utendørs)
Høytrykksbryter ble aktivert
Funksjonsfeil i lavt trykk (utendørs)
Registrering av kompressorlås (utendørs)
Funksjonsfeil i viftemotor (utendørs)
Funksjonsfeil i elektronisk ekspansjonsventil (utendørs)
Funksjonsfeil i utløpstemperatur (utendørs)
Unormal innsugningstemperatur (utendørs)
For mye kjølemedium registrert
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Funksjonsfeil i høytrykksbryter
Funksjonsfeil i lavtrykksbryter
Problemer med viftemotor (utendørs)
Funksjonsfeil i føler for omgivelsestemperatur (utendørs)
Funksjonsfeil i trykkføler
Funksjonsfeil i strømføler
Funksjonsfeil i føler for utløpstemperatur (utendørs)
Funksjonsfeil i temperaturføler for gass i varmeveksler (utendørs)
Referanseguide for montører og brukere
41
Page 42
11 | Feilsøking
Hovedkode Innhold
Funksjonsfeil i føler for innsugningstemperatur (utendørs)
Funksjonsfeil i føler for avisingstemperatur (utendørs)
Funksjonsfeil i føler for væsketemperatur (etter underkjøling av
HE) (utendørs)
Funksjonsfeil i føler (spole) for væsketemperatur (utendørs)
Funksjonsfeil i føler for gasstemperatur (etter underkjøling av HE)
(utendørs)
Funksjonsfeil i høytrykksføler (S1NPH)
Funksjonsfeil i lavtrykksføler (S1NPL)
Unormal tilstand for kretskort til INV
Unormal ribbetemperatur
Feil på kretskort for vekselretter
Overstrøm registrert for kompressor
Kompressorlås (oppstart)
Overføring utendørsanlegg–vekselretter: Problemer med
overføring for INV
Usymmetrisk spenning i strømtilførsel for INV
Knyttet til drift med automatisk påfylling
Funksjonsfeil i ribbetermistor
Knyttet til drift med automatisk påfylling
Knyttet til drift med automatisk påfylling
Knyttet til drift med automatisk påfylling
Funksjonsfeil i kapasitetsinnstilling (utendørs)
Unormalt fall i lavt trykk, feil i ekspansjonsventil
Funksjonsfeil i motfase for strømtilførsel
Lite spenning i strøm for INV
Prøvekjøring av systemet er ennå ikke utført
Feil i ledningsopplegget for innendørs/utendørs
Unormalt brukergrensesnitt – innendørs kommunikasjon
Feil i ledningsopplegget for utendørs/utendørs
Referanseguide for montører og brukere
42
Unormal grensesnittkommunikasjon for main-sub
Manglende samsvar for system. Feil type innendørsanlegg er
kombinert. Funksjonsfeil i innendørsanlegg.
Funksjonsfeil i tilkobling av innendørsanlegg eller manglende
typesamsvar
Duplisert sentralisert adresse
Funksjonsfeil i kommunikasjonsenhet for sentralisert kontroll –
innendørsanlegg
Funksjonsfeil i automatisk adresse (manglende samsvar)
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 43
Hovedkode Innhold
Funksjonsfeil i automatisk adresse (manglende samsvar)
11.2 Symptomer som IKKE er funksjonsfeil på systemet
Følgende symptomer er IKKE funksjonsfeil på systemet:
11.2.1 Symptom: Systemet kjører ikke
▪ Luftkondisjoneringsanlegget starter ikke umiddelbart etter at du har trykket på
PÅ/AV-knappen på brukergrensesnittet. Dersom driftslampen lyser, er systemet i
normal driftstilstand. For å hindre overbelastning på kompressormotoren vil
luftkondisjoneringsanlegget først starte 5 minutter etter at det er slått PÅ igjen
dersom det ble slått AV like før. Den samme tidsforsinkelsen ved start vil
forekomme når driftsmodusvelgeren ble brukt.
▪ Hvis "Under sentralisert styring" vises i brukergrensesnittet, vil symbolet blinke i
noen sekunder hvis du trykker på driftsknappen. Det blinkende symbolet
indikerer at brukergrensesnittet ikke kan brukes.
11 | Feilsøking
▪ Systemet starter ikke umiddelbart etter at strømtilførselen er slått på. Vent i ett
minutt til mikroprosessoren er driftsklar.
11.2.2 Symptom: Kjøling/oppvarming kan ikke kobles om
▪ Når displayet viser (omkobling under sentralisert styring), indikeres det at
dette er et slave-brukergrensesnitt.
▪ Når fjernkontrollbryteren for omkobling mellom kjøling/oppvarming er installert
og displayet viser (omkobling under sentralisert styring), skyldes dette at
omkobling mellom kjøling/oppvarming styres av fjernkontrollbryteren for
omkobling. Spør forhandleren om hvor fjernkontrollbryteren er installert.
11.2.3 Symptom: Viftedrift er mulig, men kjøling og oppvarming fungerer ikke
Umiddelbart etter at strømmen slås på. Mikroprosessoren er snart klar til drift og
foretar en kommunikasjonskontroll med alle innendørsanleggene. Vent i maksimalt
12 minutter til denne prosessen er fullført.
11.2.4 Symptom: Viftehastigheten samsvarer ikke med innstillingen
Viftehastigheten endres ikke selv om du trykker på justeringsknappen for
viftehastighet. Når romtemperaturen kommer opp i innstilt temperatur under
oppvarming, stanser utendørsanlegget, og innendørsanlegget går over til
viftehastigheten hvisking. Dette hindrer at det blåses kald luft direkte på personene
i rommet. Viftehastigheten endres ikke selv om et annet innendørsanlegg kjører i
drift med oppvarming når knappen trykkes.
11.2.5 Symptom: Vifteretningen samsvarer ikke med innstillingen
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Vifteretningen samsvarer ikke med symbolet på brukergrensesnittet.
Vifteretningen svinger ikke. Dette skyldes at anlegget styres av mikroprosessoren.
Referanseguide for montører og brukere
43
Page 44
11 | Feilsøking
11.2.6 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg)
11.2.7 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg, utendørsanlegg)
11.2.8 Symptom: Brukergrensesnittet viser "U4" eller "U5" og stanser, men starter igjen etter noen få minutter
▪ Ved høy luftfuktighet under kjøling. Dersom innsiden av et innendørsanlegg er
ekstremt forurenset, vil temperaturfordelingen inne i rommet bli ujevn. Det er
nødvendig å rengjøre innsiden av innendørsanlegget. Spør forhandleren om
ytterligere detaljer om rengjøring av anlegget. Slik rengjøring skal foretas av
kvalifisert servicepersonell.
▪ Umiddelbart etter at kjølingen stanser og dersom romtemperaturen og
luftfuktigheten er lav. Dette skyldes at varm kjølemediegass strømmer tilbake i
innendørsanlegget slik at det dannes damp.
Når systemet kobles om til oppvarming etter avising. Fuktighet som er dannet
under avising, går over til damp og strømmer ut.
Dette skyldes at brukergrensesnittet fanger opp støy fra andre elektriske apparater
enn luftkondisjoneringsanlegget. Støyen hindrer kommunikasjon mellom
anleggene slik at de stanser. Driften startes igjen automatisk når støyen opphører.
11.2.9 Symptom: Støy fra luftkondisjoneringsanlegg (innendørsanlegg)
▪ Det høres en "ziin"-lyd umiddelbart etter at strømtilførselen er slått på. Den
elektroniske ekspansjonsventilen inne i et innendørsanlegg begynner å fungere
og avgir denne lyden. Lydstyrken vil avta etter ca. ett minutt.
▪ En kontinuerlig, lav "sja"-lyd høres når systemet er i kjølemodus eller når det
stanser. Denne lyden høres når dreneringspumpen (tilleggsutstyr) går.
▪ Det høres en skrikende "pisji-pisji"-lyd når systemet stanser etter oppvarming.
Ekspansjon og sammentrekning av plastdeler forårsaket av temperaturendring
forårsaker denne lyden.
▪ En lav "sah-tsjoro-tsjoro"-lyd høres når innendørsanlegget stanses. Denne lyden
høres når et annet innendørsanlegg kjører. Det opprettholdes en liten strøm av
kjølemedium i anlegget for å hindre at olje og kjølemedium blir værende i
systemet.
11.2.10 Symptom: Støy fra luftkondisjoneringsanlegg (innendørsanlegg, utendørsanlegg)
▪ Det høres en kontinuerlig, lavt hvesende lyd når systemet er i kjøling eller avising.
Denne lyden skyldes gass fra kjølemediet som strømmer gjennom både
innendørs- og utendørsanleggene.
▪ Det høres en hvesende lyd ved start eller umiddelbart etter stans eller avising.
Denne lyden skyldes at strømmen med kjølemedium stanser eller endres.
11.2.11 Symptom: Støy fra luftkondisjoneringsanlegg (utendørsanlegg)
Når tonen i driftsstøyen endres. Denne lyden skyldes endring i frekvens.
Referanseguide for montører og brukere
44
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 45
11.2.12 Symptom: Det kommer ut støv fra anlegget
Når anlegget brukes for første gang på en lang stund. Dette skyldes at det er
kommet støv inn i anlegget.
11.2.13 Symptom: Anleggene kan avgi lukt
Anlegget kan absorbere lukt fra rom, møbler, sigaretter osv., og avgi denne lukten
senere.
11.2.14 Symptom: Viften på utendørsanlegget roterer ikke
Under drift. Viftehastigheten reguleres for å optimalisere driften.
11.2.15 Symptom: Displayet viser "88"
Dette skjer rett etter at bryteren for hovedstrømtilførselen er blitt slått på, og betyr
at brukergrensesnittet er i normal driftstilstand. Dette fortsetter i 1minutt.
11.2.16 Symptom: Kompressoren i utendørsanlegget stanser ikke etter en kort oppvarmingsperiode
11 | Feilsøking
Dette er for å hindre at det blir liggende kjølemedium i kompressoren. Anlegget vil
stanse etter 5 til 10 minutter.
11.2.17 Symptom: Innsiden på utendørsanlegget er varm selv etter at anlegget har stanset
Dette skyldes at veivhusvarmeren varmer opp kompressoren slik at kompressoren
kan få en myk start.
11.2.18 Symptom: Innendørsanlegget avgir varmluft selv etter at det er stanset
Flere forskjellige innendørsanlegg kjøres på det samme systemet. Når et annet
anlegg kjøres, vil noe kjølemedium fremdeles strømme gjennom anlegget.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Referanseguide for montører og brukere
45
Page 46
12 | Ny plassering
12 Ny plassering
Kontakt forhandleren når du skal fjerne og installere hele anlegget på nytt. Flytting
av anlegg krever teknisk ekspertise.
Referanseguide for montører og brukere
46
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 47
13 Kassering
Dette anlegget benytter hydrofluorkarbon. Kontakt forhandleren når dette
anlegget skal kasseres.
13 | Kassering
MERKNAD
Systemet må IKKE demonteres på egen hånd. Systemet må demonteres og
kjølemiddelet, oljen og eventuelle andre deler MÅ tas hånd om i overensstemmelse
med aktuell lovgivning. Anleggene MÅ håndteres ved et spesialanlegg for gjenbruk,
resirkulering og gjenvinning.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Referanseguide for montører og brukere
47
Page 48
14 | Tekniske data
14 Tekniske data
I dette kapitlet
14.1 Informasjonskrav for ecodesign
14.1 Informasjonskrav for ecodesign............................................................................................................................................. 48
Følg trinnene nedenfor for å se energimerkingen med Lot 21-data for anlegget og
utendørs/innendørs-kombinasjonene.
1 Åpne denne nettsiden: https://energylabel.daikin.eu/
2 Fortsett ved å velge:
▪ "Continue to Europe" for den internasjonale nettsiden.
▪ "Other country" for et spesifikt land.
Resultat: Du videresendes til nettsiden "Seasonal efficiency".
3 Under "Eco Design – Ener LOT 21" klikker du på "Generate your data".
Resultat: Du videresendes til nettsiden "Seasonal efficiency (LOT 21)".
4 Følg instruksjonene på nettsiden for å velge riktig anlegg.
Resultat: Når dette er gjort, kan LOT 21-dataarket vises som PDF-fil eller HTML-
nettside.
INFORMASJON
Du kan også se andre dokumenter (som håndbøker osv.) på nettsiden du kommer til.
Referanseguide for montører og brukere
48
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 49
For montøren
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
For montøren
Referanseguide for montører og brukere
49
Page 50
15 | Om esken
15 Om esken
I dette kapitlet
15.1 Om LOOP BY DAIKIN
15.1 Om LOOP BY DAIKIN ............................................................................................................................................................... 50
15.2 Oversikt: Om boksen .............................................................................................................................................................. 50
15.3 Slik pakker du opp utendørsenheten..................................................................................................................................... 51
15.4 Slik fjerner du tilbehør fra utendørsanlegget......................................................................................................................... 52
15.5 Tilleggsrør: Diameter .............................................................................................................................................................. 52
15.6 Fjerne transportstøtten (kun for 14+16 HP).......................................................................................................................... 53
15.7 Fjerne transportstøtten (kun for 18+20 HP).......................................................................................................................... 54
er en del av Daikins større arbeid for å redusere vårt miljøfotavtrykk. Med
ønsker vi å skape en sirkulær økonomi for kjølemedier. Et av tiltakene for å oppnå
dette er gjenbruk av gjenvunnet kjølemedium i VRV-anlegg som produseres og
selges i Europa. Du finner mer informasjon om aktuelle land på: http://
www.daikin.eu/loop-by-daikin.
15.2 Oversikt: Om boksen
Dette kapitlet beskriver hva du må gjøre etter at esken med utendørsenheten er
levert til stedet.
Den inneholder informasjon om følgende:
▪ Pakke ut og håndtere utendørsenheten
▪ Fjerne tilbehør fra enheten
Ta hensyn til følgende:
▪ Ved levering MÅ det undersøkes om anlegget er skadet. Eventuelle skader MÅ
rapporteres umiddelbart til transportørens klagebehandler.
▪ Bring den innpakkede enheten så nær installeringsstedet som mulig for å unngå
at det oppstår skader under transport.
▪ Pass på følgende når du håndterer anlegget:
▪ Klargjør på forhånd den veien du vil anlegget skal føres inn.
▪ Enheten bør helst løftes med kran og 2 stropper som er minst 8m lange, som vist
på figuren nedenfor. Bruk alltid beskyttere for å unngå at stroppene påfører
skade, og pass på plasseringen av anleggets tyngdepunkt.
Skjørt innhold, behandles forsiktig.
Sørg for at anlegget står oppreist for å unngå skader på
kompressoren.
Referanseguide for montører og brukere
50
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 51
15 | Om esken

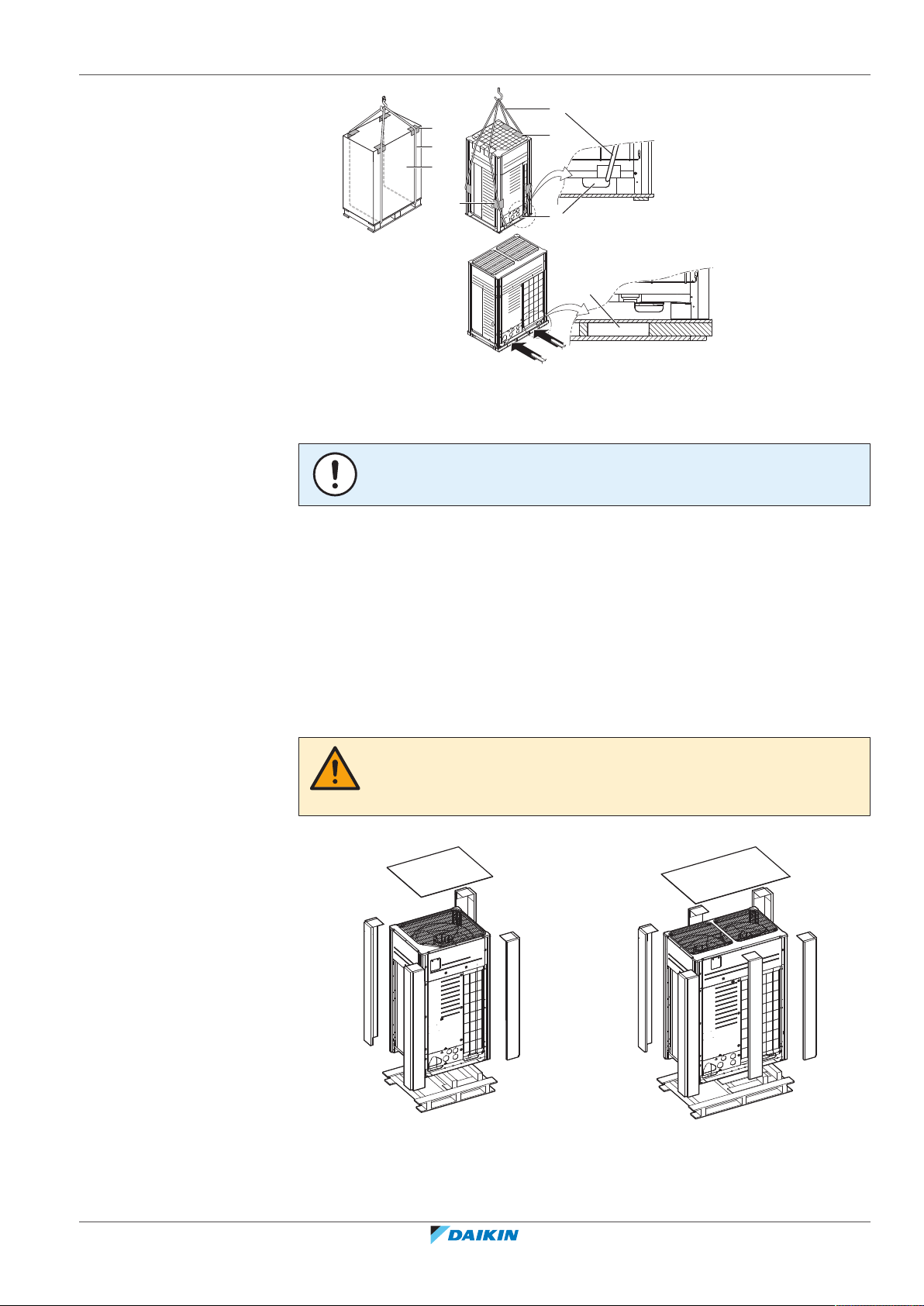

d
d
b
b
d
c
a
c
5~12 HP
14~20 HP
a Emballasjemateriale
b Stropp
c Åpning
d Beskytter
MERKNAD
Bruk en stropp som er ≤20mm bred og som tåler vekten av anlegget.
▪ Gaffeltruck skal bare brukes til transport så lenge anlegget står på pallen, som
vist ovenfor.
15.3 Slik pakker du opp utendørsenheten
Fjern emballasjen fra anlegget:
▪ Pass på så du ikke skader anlegget når du fjerner krympefolien med kniv.
▪ Fjern de 4 boltene som fester anlegget til pallen.
ADVARSEL
Riv i stykker og kast emballasjens plastposer slik at barn ikke kan leke med dem.
Mulig risiko: kvelning.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Referanseguide for montører og brukere
51
Page 52
15 | Om esken
14~20 HP5~12 HP
a d
1× 1×
e
1×
3P328191-1
BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.
REQUEST FOR THE INDICATION OF INSTALLATION INFORMATION
1. RECORD OF INDOOR UNIT MODEL AND INSTALLATION SITE
2. RECORD FOR SETTINGS (CONTENTS SEE INSTALLATION MANUAL)
SETTING
40
30
10
2019
9
29
3938
28
8
1817
7
27
3736
26
6
1615
5
25
3534
23 24
4321
INSTALLATION
MODELNAME
No.
12 13 14
504948474645
6059585756
64636261
11
2221
333231
44434241
5554535251
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
3. RECORD OF INSTALLATION DATE
6. AFTER EQUIPPING, PLEASE PUT IT ON THE BACK SIDE OF THE FRONT PLATE.
DAY MONTH YEAR
4. MODEL NAME 5. MANUFACTURING NUMBER
VALUE
REMARK DATE SETTING VALUE REMARK DATE
3P328192-1
3. FOR DETAILS CONCERNING PIPING SELECTION AND CALCULATION OR HOW TO OPERATE THE LEAK DETECTION FUNCTION, PLEASE REFER TO THE INSTALLATION MANUAL.
2. RECORD OF ADDITIONAL REFRIGERANT CHARGE AMOUNT AND RESULT OF LEAK CHECK OPERATION
REQUEST FOR THE INDICATION OF ADDITIONAL REFRIGERANT CHARGING AND LEAK DETECTION OPERATION RESULT
BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.
1. CALCULATION OF ADDITIONAL REFRIGERANT CHARGING AMOUNT
4. AFTER FILLING IN THIS TABLE, PLEASE PUT IT ON THE SWITCH BOX COVER.
(m) x 0.18(m) x 0.37
kg
OUTDOOR
UNIT
(m) x 0.26
(m) x 0.12 (m) x 0.059
(m) x 0.022
ADDITIONAL CHARGING
AMOUNT
TOTAL LENGTH OF LIQUID
PIPE SIZE O22.2 x 0.37
TOTAL LENGTH OF LIQUID
PIPE SIZE O19.1 x 0.26
TOTAL LENGTH OF LIQUID
PIPE SIZE O15.9 x 0.18
TOTAL LENGTH OF LIQUID
PIPE SIZE O12.7 x 0.12
TOTAL LENGTH OF LIQUID
PIPE SIZE O9.5 x 0.059
TOTAL LENGTH OF LIQUID
PIPE SIZE O6.4 x 0.022
105%< CR < 130%
50%< CR < 105%
50%< CR < 70%
70%< CR < 85%
85%< CR < 105%
105%< CR < 130%
8HP
Total indoor unit
capacity connection
ratio (CR)
10-12HP
14-16HP
18-20HP
2.0
1.5
1.5
1.2
1.5
1
1
0.7
1.0
0.5
0.5
0.3
0.5
0
0
0
1.0
0.5
0.5
0.5
0.5
0
0
0
Total indoor unit capacity
when piping length <30m
Total indoor unit capacity
when piping length >30m
kg
1.3
1.1
0.9
RYYQ18-20
RYYQ14-16
RYYQ8~12
kg
ONLY FOR RYYQ8~20 MODELS
DATE
AMOUNT
CALCULATE THE ADDITIONAL REFRIGERANT CHARGING AMOUNT BASED ON THE FORMULA BELOW BEFORE CHARGING.
SHIPMENT (INDICATED ON THE MACHINE NAMEPLATE) AND THE ADDITIONAL AMOUNT SHOWN AS FOLLOWS :
WHEN RE-CHARGING TOTAL AMOUNT OF REFRIGERANT , CHARGE THE TOTAL OF THE AMOUNT CHARGED AT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
c
1×
b
1×
f g
1×1×
ID Øa
ID Øb
ID Øa
OD Øb
15.4 Slik fjerner du tilbehør fra utendørsanlegget
Kontroller at alt tilbehøret er på plass i anlegget.
15.5 Tilleggsrør: Diameter
Gassrør
▪ Tilkobling foran
▪ Tilkobling under
a Generelle sikkerhetshensyn
b Installeringshåndbok og driftshåndbok
c Etikett for tilleggsfylling av kjølemedium
d Klistremerke med informasjon om installering
e Etikett for fluoriserte drivhusgasser
f Flerspråklig etikett for fluoriserte drivhusgasser
g Pose med tilleggsrør
Tilleggsrør (mm) HP Øa Øb
5 25,4 19,1
8
10 22,2
12 28,6
14
16
18
20
(a)
18+20
31,8 41,4
Referanseguide for montører og brukere
52
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 53
15 | Om esken
ID Øb
ID Øa
ID Øb
ID Øa
ID Øa
ID Øb
ID Øa
OD Øb
1
3
2
1
3
33
2
(x2)
(×2)
121
2
a
b
a
(12.3 N·m)
Tilleggsrør (mm) HP Øa Øb
Væskerør
▪ Tilkobling foran
▪ Tilkobling under
Høytrykks/lavtrykks gassrør
▪ Tilkobling foran
▪ Tilkobling under
(a) Kun i kombinasjon med settet med multitilkoblingsrør for utendørsanlegg.
5 9,5 9,5
8
10
12 12,7
14 12,7
16
18 15,9
20
5 19,1 15,9
8
10 19,1
12
14 22,2
16
18
20 28,6
15.6 Fjerne transportstøtten (kun for 14+16 HP)
Transportstøtten som beskytter anlegget under transporten, må fjernes. Følg
fremgangsmåten og figuren nedenfor.
MERKNAD
Hvis anlegget brukes med transportstøtten påsatt, kan dette produsere unormal
vibrasjon eller støy.
1 Løsne litt på bolten (a).
2 Fjern transportstøtten (b), som vist på figuren nedenfor.
3 Trekk til bolten (a) igjen.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Referanseguide for montører og brukere
53
Page 54
15 | Om esken
(12.3 N·m)
(12.3 N·m)
11
4
4
2
222
5
5
3
3
6
6
7
7
a
b
d
e c
15.7 Fjerne transportstøtten (kun for 18+20 HP)
Transportstøtten som beskytter anlegget under transporten, må fjernes. Følg
fremgangsmåten og figuren nedenfor.
MERKNAD
Hvis anlegget brukes med transportstøtten påsatt, kan dette produsere unormal
vibrasjon eller støy.
1 Løsne litt på bolten (a).
2 Fjern transportstøtten (b), som vist på figuren nedenfor.
3 Trekk til bolten (a) igjen.
4 Løsne litt på bolten (c).
5 Fjern bolten (d) til transportstøtten (e).
6 Fjern transportstøtten (e), som vist på figuren nedenfor.
7 Trekk til bolten (c) igjen.
Referanseguide for montører og brukere
54
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 55
16 | Om enhetene og tilleggsutstyret
14~20 HP5~12 HP
16 Om enhetene og tilleggsutstyret
I dette kapitlet
16.1 Oversikt: Om enhetene og tilleggsutstyret............................................................................................................................ 55
16.2 Identifikasjonsmerke: utendørsenhet.................................................................................................................................... 55
16.3 Om utendørsanlegget............................................................................................................................................................. 56
16.4 Systemoppsett........................................................................................................................................................................ 56
16.5 Kombinere anlegg og tilleggsutstyr........................................................................................................................................ 57
16.5.1 Om å kombinere anlegg og tilleggsutstyr .............................................................................................................. 57
16.5.2 Mulige kombinasjoner med innendørsanlegg....................................................................................................... 58
16.5.3 Mulige kombinasjoner med utendørsanlegg ........................................................................................................ 58
16.5.4 Mulig tilleggsutstyr for utendørsenhet.................................................................................................................. 59
16.1 Oversikt: Om enhetene og tilleggsutstyret
Dette kapitlet inneholder informasjon om følgende:
▪ Identifikasjon av utendørsenheten
▪ Der utendørsenheten passer i systemoppsettet
▪ Hvilke innendørsenheter og tilleggsutstyr du kan kombinere utendørsenhetene
med
▪ Hvilke utendørsanlegg som må brukes som frittstående anlegg, og hvilke
utendørsanlegg kan kombineres
16.2 Identifikasjonsmerke: utendørsenhet
Plassering
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Modellidentifikasjon
Eksempel: R E Y Q 18 U7 Y1 B [*]
Kode Forklaring
R Avkjølt utendørsluft
E Varmegjenvinning
Y Y=Enkelt- eller multimodul
M = Kun multimodul
Q Kjølemedium R410A
18 Kapasitetsklasse
Referanseguide for montører og brukere
55
Page 56
16 | Om enhetene og tilleggsutstyret
Kode Forklaring
U7 Modellserie
Y1 Strømtilførsel
B Europeisk marked
[*] Angir mindre modellendring
16.3 Om utendørsanlegget
Denne installeringshåndboken gjelder for VRV IV-varmegjenvinningssystemet med
helstyrt vekselretter.
Modelltyper:
Modell Beskrivelse
REYQ8~20 Modell med varmegjenvinning for enkeltsystem eller
REMQ5 Modell med varmegjenvinning kun for multisystem
multisystem
Hvilke funksjoner som finnes, avhenger av hvilket utendørsanlegg som er valgt.
Dette er angitt og merket gjennom hele installeringshåndboken. Enkelte funksjoner
finnes bare på visse modeller.
Disse anleggene er konstruert for utendørs installering og er beregnet for
varmepumpeanlegg, inkludert luft-til-luft-anlegg og luft-til-vann-anlegg.
Disse anleggene har (i enkeltsystem) en oppvarmingskapasitet fra 25 til 63 kW og
en kjølekapasitet fra 22,4 til 56 kW. I multikombinasjon kan
oppvarmingskapasiteten gå opp til 168kW, og i kjøling kan den gå til 150kW.
Utendørsanlegget er konstruert til å kjøre i oppvarmingsmodus ved
omgivelsestemperaturer fra –20°C WB til 15,5°C WB, og i kjølemodus ved
omgivelsestemperaturer fra –5°CDB til 43°CDB.
16.4 Systemoppsett
MERKNAD
Systemets konstruksjon må ikke endres ved temperaturer under –15°C.
INFORMASJON
Ikke alle kombinasjoner av innendørsanlegg er tillatt. Du finner mer informasjon
under "16.5.2Mulige kombinasjoner med innendørsanlegg"[458].
Referanseguide for montører og brukere
56
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 57
16 | Om enhetene og tilleggsutstyret
k
e
c
k l
e
e e
f h
b
a
k
l
c c
kkk
j
c
e
i
k
k
c
d
1
3
2
5
4
e
g
c
a Utendørsanlegg
b Kjølemedierør
c Anlegg med forgreningsvelger (BS*)
d Multianlegg med forgreningsvelger (BS*)
e VRV DX-innendørsanlegg
f Hydroboksanlegg ved lav temperatur (LT)
g VRV-innendørsanlegg med kun kjøling
t Hydroboksanlegg ved høy temperatur (HT)
16.5 Kombinere anlegg og tilleggsutstyr
i EKEXV-sett
j Luftbehandlingsanlegg (AHU)
k Brukergrensesnitt
l Trådløst brukergrensesnitt
INFORMASJON
16.5.1 Om å kombinere anlegg og tilleggsutstyr
Visse alternativer er kanskje IKKE tilgjengelig i ditt land.
MERKNAD
To be sure your system setup (outdoor unit+indoor unit(s)) will work, you have to
consult the latest technical engineering data for VRV IV heat recovery.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
VRV IV-systemet med varmegjenvinning kan kombineres med flere typer
innendørsanlegg, og er kun beregnet for bruk av R410A.
Du finner en oversikt over tilgjengelige anlegg i produktkatalogen for VRV IV.
Referanseguide for montører og brukere
57
Page 58
16 | Om enhetene og tilleggsutstyret
Det vises en oversikt over tillatte kombinasjoner av innendørsanlegg og
utendørsanlegg. Ikke alle kombinasjoner er tillatt. De er underlagt regler
(kombinasjon mellom utendørsanlegg–innendørsanlegg, bruk av ett
utendørsanlegg, bruk av flere utendørsanlegg, kombinasjoner mellom
innendørsanlegg, osv.) som er nevnt i de tekniske dataene.
16.5.2 Mulige kombinasjoner med innendørsanlegg
Vanligvis kan følgende typer innendørsanlegg kobles til et VRV IV-system med
varmegjenvinning. Listen er ikke komplett og den avhenger av kombinasjonen av
både utendørsanleggmodeller og innendørsanleggmodeller.
▪ VRV-innendørsanlegg med direkte ekspansjon (DX) (luft-til-luft-anlegg).
▪ HT-hydroboks (høy temperatur) (luft-til-vann-anlegg): HXHD-serien (kun
oppvarming).
▪ LT-hydroboks (lav temperatur) (luft-til-vann-anlegg): HXY080/125-serien.
▪ AHU (luft-til-luft-anlegg): EKEXV-sett+EKEQM-boks er påkrevd, avhengig av bruk.
▪ Gardin for komfortabel luftstrøm (luft-til-luft-anlegg): CYVS-serien (Biddle).
16.5.3 Mulige kombinasjoner med utendørsanlegg
Mulige frittstående utendørsanlegg
Ikke-kontinuerlig oppvarming
REYQ8
REYQ10
REYQ12
REYQ14
REYQ16
REYQ18
REYQ20
Mulige standardkombinasjoner med utendørsanlegg
INFORMASJON
Anlegg i U-serien kan ikke dele kjølemediekrets med anlegg i T-serien. Men elektrisk
sett kan anlegg i U-serien og anlegg i T-serien tilkobles via F1/F2.
▪ REYQ10~54 består av 2 eller 3 REYQ8~20- eller REMQ5-anlegg.
▪ REMQ5-anlegg kan ikke brukes som frittstående utendørsanlegg.
Referanseguide for montører og brukere
58
Kontinuerlig oppvarming
REYQ10 = REMQ5 + 5
REYQ13 = REYQ8 + REMQ5
REYQ16 = REYQ8 + 8
REYQ18 = REYQ8 + 10
REYQ20 = REYQ8 + 12
REYQ22 = REYQ10 + 12
REYQ24 = REYQ8 + 16
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 59
Kontinuerlig oppvarming
REYQ26 = REYQ12 + 14
REYQ28 = REYQ12 + 16
REYQ30 = REYQ12 + 18
REYQ32 = REYQ16 + 16
REYQ34 = REYQ16 + 18
REYQ36 = REYQ16 + 20
REYQ38 = REYQ8 + 12 + 18
REYQ40 = REYQ10 + 12 + 18
REYQ42 = REYQ10 + 16 + 16
REYQ44 = REYQ12 + 16 + 16
REYQ46 = REYQ14 + 16 + 16
REYQ48 = REYQ16 + 16 + 16
REYQ50 = REYQ16 + 16 + 18
REYQ52 = REYQ16 + 18 + 18
16 | Om enhetene og tilleggsutstyret
REYQ54 = REYQ18 + 18 + 18
16.5.4 Mulig tilleggsutstyr for utendørsenhet
INFORMASJON
Se i de tekniske dataene for navnene på det nyeste tilleggsutstyret.
Grenrørsett for kjølemedium
Beskrivelse Modellnavn
Kjølekretssamlerør KHRQ23M29H
Kjølekretsskjøt KHRQ23M20T
Når du skal velge et optimalt grenrørsett, kan du se "18.1.4 Velge
kjølemediegrensett"[474].
KHRQ23M64H
KHRQ23M75H
KHRQ23M29T9
KHRQ23M64T
KHRQ23M75T
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Sett med multitilkoblingsrør for utendørsanlegg
Antall utendørsanlegg Modellnavn
2 BHFQ23P907
3 BHFQ23P1357
Referanseguide for montører og brukere
59
Page 60
16 | Om enhetene og tilleggsutstyret
PC-konfiguratorkabel (EKPCCAB*)
For VRV IV-system med varmegjenvinning er det dessuten mulig å angi en rekke
feltinnstillinger for ferdigstilling via grensesnittet til en datamaskin. Til dette
tilleggsutstyret kreves EKPCCAB*, som er en egen kabel til kommunikasjon med
utendørsanlegget. Programvaren for brukergrensesnittet er tilgjengelig på http://
www.daikineurope.com/support-and-manuals/software-downloads/.
Sett med varmetape
Du kan montere settet med varmetape for å holde dreneringshullene åpne på
steder med kaldt klima og høy luftfuktighet. I så fall må du også montere settet
med kretskort for varmetape.
Sett med varmetape for 5~12 HP EKBPH012TA
Sett med varmetape for 14~20 HP EKBPH020TA
Se også: "17.1.2Tilleggskrav til installeringssted for utendørsanlegget på steder der
det er kaldt"[463].
Demand-kretskort (EKRP1AHTA)
Hvis du vil aktivere strømforbrukskontroll ved digitale innganger, MÅ du installere
demand-kretskortet.
Beskrivelse Modellnavn
For installeringsanvisninger, se installeringshåndboken for demand-kretskortet og
tilleggsboken for tilleggsutstyr.
Referanseguide for montører og brukere
60
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 61
17 Installasjon av enheten
I dette kapitlet
17.1 Klargjøre installeringsstedet................................................................................................................................................... 61
17.1.1 Krav til installeringssted for utendørsanlegget...................................................................................................... 61
17.1.2 Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt ............................................... 63
17.1.3 Iverksette sikkerhetstiltak mot kjølemedielekkasjer ............................................................................................. 64
17.2 Åpne anlegget......................................................................................................................................................................... 66
17.2.1 Om åpning av enheter ........................................................................................................................................... 66
17.2.2 Åpne utendørsanlegget.......................................................................................................................................... 66
17.2.3 Åpne boksen med elektriske komponenter på utendørsanlegget ....................................................................... 67
17.3 Montere utendørsanlegget.................................................................................................................................................... 68
17.3.1 Klargjøre installeringsstrukturen............................................................................................................................ 68
17.1 Klargjøre installeringsstedet
17.1.1 Krav til installeringssted for utendørsanlegget
▪ Sørg for nok plass rundt enheten til service/vedlikehold og luftsirkulasjon.
17 | Installasjon av enheten
▪ Sørg for at installeringsstedet er solid nok til å bære vekten av og vibrasjoner fra
anlegget.
▪ Kontroller at området er godt ventilert. Ventilasjonslukene må IKKE blokkeres.
▪ Sørg for at enheten står plant.
▪ Velg et sted der regn kan unngås i størst mulig grad.
▪ Velg et installeringssted der lyd fra anlegget ikke vil forstyrre noen, og der valg av
sted er i henhold til gjeldende lovgivning.
IKKE installer enheten på følgende steder:
▪ I potensielt eksplosive omgivelser.
▪ På steder der det finnes maskiner som avgir elektromagnetiske bølger.
Elektromagnetiske bølger kan forstyrre styresystemet og forårsake funksjonsfeil i
utstyret.
▪ På steder der det er fare for brann på grunn av utslipp av brennbare gasser (for
eksempel tynner- eller bensindamp), karbonfiber, antennelig støv.
▪ På steder der det produseres etsende gass (for eksempel svovelsyregass).
Korrosjon i kobberrør eller loddede deler kan forårsake lekkasje av kjølemiddel.
▪ Steder der det kan finnes mineraloljetåke, sprut eller damp i luften. Plastdeler
kan brytes ned og falle ut eller føre til vannlekkasje.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
MERKNAD
Dette produktet tilhører klasse A. Til bruk i husholdningen kan dette produktet
forårsake radiointerferens, slik at brukeren må ta nødvendige forholdsregler.
MERKNAD
Utstyret som beskrives i denne håndboken, kan forårsake elektronisk støy som følge
av radiofrekvent energi. Utstyret er i samsvar med spesifikasjoner som skal gi
tilfredsstillende beskyttelse mot slike forstyrrelser. Dette gir imidlertid ingen garanti
for at det ikke kan oppstå forstyrrelser i enkelte installasjoner.
Det anbefales derfor å installere utstyret og elektriske ledninger slik at det er god
avstand fra stereoutstyr, datamaskiner o.l.
Referanseguide for montører og brukere
61
Page 62
17 | Installasjon av enheten
b
bcc
f
ea d
(mm)
≥
1500
≥
1500
≥
1500
≥
1000≥1000
≥
1000≥1000
≥
1000≥1000
d
b
c
a
▪ På steder med dårlig mottak må det være en avstand på 3m eller mer for å
a Datamaskin eller radio
b Sikring
c Jordfeilbryter
d Brukergrensesnitt
e Innendørsanlegg
f Utendørsanlegg
unngå elektromagnetisk interferens fra annet utstyr, og det må brukes
ledningsrør til strøm- og overføringsledninger.
FORSIKTIG
Utstyr ikke allment tilgjengelig: må installeres på et trygt sted uten fri tilgang.
Både innendørs- og utendørsanlegget egner seg for installering i forretnings- og
kontorlokaler, samt i lokaler for lettere industri.
▪ Ved installering må det tas hensyn til sterk vind, tyfoner og jordskjelv, for feilaktig
installering kan føre til at anlegget velter.
▪ I tilfelle vannlekkasje må du sørge for at vann ikke kan forårsake skader på
installeringsområdet og omgivelsene rundt.
▪ Når anlegget skal installeres på et lite rom, må du sørge for at en eventuell
kjølemedielekkasje ikke overstiger tillatt konsentrasjonsgrense, som beskrevet
under "Om sikkerhetstiltak mot kjølemedielekkasjer"[464].
FORSIKTIG
Overdreven konsentrasjon av kjølemedium i lukkede rom kan føre til oksygenmangel.
▪ Pass på at luftinntaket for anlegget ikke er rettet mot den vanlige vindretningen
på stedet. Motvind vil forstyrre anleggets drift. Bruk om nødvendig en vindskjerm
for å dempe vinden.
▪ Påse at vannet ikke kan forårsake skade på stedet ved å legge avløp i
fundamentet og hindre at vann samles opp i konstruksjonen.
Installering ved kysten. Pass på at utendørsanlegget IKKE utsettes for direkte vind
fra havet. Dette er for å forhindre korrosjon som følge av høye saltnivåer i luften,
som kan redusere anleggets levetid.
Installer utendørsanlegget vekk fra direkte vind fra havet.
Referanseguide for montører og brukere
62
Eksempel: Bak bygningen.
Hvis utendørsanlegget er utsatt for direkte vind fra havet, må du sette opp en
levegg.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 63
17 | Installasjon av enheten
a
b
c
d
c
d
▪ Høyden på levegg ≥1,5 × høyden på utendørsanlegg
▪ Følg kravene til serviceplass når du setter opp leveggen.
a Vind fra havet
b Bygning
c Utendørsanlegg
d Levegg
17.1.2 Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt
MERKNAD
Hvis anlegget brukes ved lav utendørs omgivelsestemperatur, må du sørge for å følge
anvisningene som er beskrevet under.
▪ Du kan montere en ledeplate på utendørsanleggets luftutløpsside for å hindre
eksponering overfor vind og snø:
I områder med stort snøfall er det svært viktig å velge et installeringssted hvor
snøen IKKE vil berøre anlegget. Hvis det er fare for snøfall sidelengs, må du sørge
for at varmevekslerkonvektoren IKKE berøres av snøen. Monter om nødvendig et
overbygg eller tak og en sokkel.
INFORMASJON
Kontakt forhandleren for å få vite hvordan du monterer overbygget.
MERKNAD
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Når du monterer overbygget, må du IKKE skape hindringer for luftstrømmen fra
anlegget.
Referanseguide for montører og brukere
63
Page 64
17 | Installasjon av enheten
T
AO
(°C WB)
a b
20
15.5
15
10
5
0
–5
–10
–15
–20
10 15 20 25
27
30
T
AI
(°C DB)
MERKNAD
Når utendørsanlegget kjører ved utendørs lav omgivelsestemperatur og høy
luftfuktighet, må det benyttes riktig utstyr slik at anleggets dreneringshull ikke
tildekkes.
Ved oppvarming:
a Driftsområde for oppvarming
b Driftsområde
TAI Innendørs omgivelsestemperatur
TAO Utendørs omgivelsestemperatur
Hvis anlegget må kjøres i 5 dager i dette området med høy luftfuktighet (>90%),
anbefaler Daikin å installere det valgfrie settet med varmetape (EKBPH012TA eller
EKBPH020TA) for å holde dreneringshullene åpne.
17.1.3 Iverksette sikkerhetstiltak mot kjølemedielekkasjer
Om sikkerhetstiltak mot kjølemedielekkasjer
Installatøren og systemspesialisten skal sikre mot lekkasje i henhold til lokale
bestemmelser eller standarder. Følgende standarder kan gjelde hvis det ikke finnes
lokale bestemmelser.
Dette systemet bruker R410A som kjølemedium. R410A er i seg selv et fullstendig
sikkert, ikke-giftig og ikke-brennbart kjølemedium. Likevel må du passe nøye på at
systemet installeres i store nok rom. Dette sikrer at det maksimale
konsentrasjonsnivået for kjølemediegass ikke overskrides dersom det lite
sannsynlige skulle skje at det oppstår en større lekkasje i systemet. Installasjonen
må tilfredsstille gjeldende lokale forskrifter og standarder.
Om maksimalt konsentrasjonsnivå
Referanseguide for montører og brukere
64
Den maksimalt påfylte mengden av kjølemedium og beregningen av den
maksimale konsentrasjonen av kjølemedium står i direkte forhold til størrelsen på
det rommet hvor mennesker oppholder seg og hvor kjølemedielekkasjen kan finne
sted.
Måleenheten for konsentrasjonen er kg/m³ (vekten i kg av kjølemediegassen per
1m³ av oppholdsrommet).
Man må ta hensyn til de lokale forskrifter og standarder når det gjelder den
maksimalt tillatte konsentrasjonen.
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Page 65
b
a
a Retning på strømmen av kjølemedium
b Rom hvor kjølemedielekkasje har funnet sted (utstrømning av alt kjølemedium fra
systemet)
Vær spesielt oppmerksom på steder der det kan samle seg kjølemedium, f.eks. i
kjellere, ettersom kjølemedium er tyngre enn luft.
Kontrollere det maksimale konsentrasjonsnivået
Kontroller den maksimale konsentrasjonen som beskrevet i trinnene 1 til 4
nedenfor, og ta de forholdsregler som måtte være nødvendige.
1 Beregn mengden av kjølemedium (kg) som er påfylt hvert enkelt system.
Formel A+B=C
A Mengden av kjølemedium i systemet på ett enkelt
anlegg (mengden av kjølemedium som er påfylt
systemet før det forlater fabrikken)
17 | Installasjon av enheten
B Tilleggsmengde (mengden kjølemedium som er påfylt
lokalt)
C Total mengde av kjølemedium (kg) i systemet
MERKNAD
Der hvor ett enkelt kjøleanlegg er delt i 2 helt uavhengige kjølesystemer, benytter du
den mengden kjølemedium som er påfylt hvert enkelt system.
2 Beregn volumet til rommet (m3) der innendørsanlegget er installert. Dersom
det følgende er tilfellet, beregner du volumet av (D), (E) som et enkelt rom
eller som det minste rommet.
D Når det ikke er inndeling i mindre rom:
REYQ8~20+REMQ5U7Y1B
VRV IV+ varmegjenvinning
4P561154-1B – 2021.02
Referanseguide for montører og brukere
65
Page 66
17 | Installasjon av enheten
a
b
3 Beregn kjølemedietettheten ved å benytte resultatene av beregningene i trinn
E Når det er en rominndeling med stor nok åpning til at luften kan
strømme fritt.
a Åpning mellom rommene. Hvis det er dør, må åpningene over og
under døren hver ha en størrelse som tilsvarer 0,15% eller mer av
gulvarealet.
b Rominndeling
1 og 2 ovenfor. Hvis resultatet av ovennevnte beregning overstiger maksimalt
konsentrasjonsnivå, skal det lages en ventilasjonsluke til rommet ved siden av.
Formel F/G≤H
F Totalt volum av kjølemedium i kjølesystemet
G Størrelsen (m3) på det minste rommet hvor det er
H Maksimal konsentrasjon (kg/m3)
4 Beregn kjølemedietettheten ut fra volumet av rommet der innendørsanlegget
