Daikin FXFQ20AVEB, FXFQ25AVEB, FXFQ32AVEB, FXFQ40AVEB, FXFQ50AVEB Operation manuals [fi]

ASENNUS- JA

KÄYTTÖOPAS

-järjestelmän ilmastointilaitteet

FXFQ20AVEB
FXFQ25AVEB
FXFQ32AVEB
FXFQ40AVEB
FXFQ50AVEB
FXFQ63AVEB
FXFQ80AVEB
FXFQ100AVEB
FXFQ125AVEB

CE - ATITIKTIES-DEKLARACIJA

CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - VYHLÁSENIE-ZHODY

CE - UYGUNLUK-BEYANI

CE - IZJAVA O SKLADNOSTI

CE - VASTAVUSDEKLARATSIOON

CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

r

o

x

m

18

17

19

20

CE - IZJAVA-O-USKLAĐENOSTI

CE - MEGFELELŐSÉGI-NYILATKOZAT

CE - DEKLARACJA-ZGODNOŚCI

CE - DECLARAŢIE-DE-CONFORMITATE

19 Direktive z vsemi spremembami.

20 Direktiivid koos muudatustega.

21 Директиви, с техните изменения.

22 Direktyvose su papildymais.

23 Direktīvās un to papildinājumos.

24 Smernice, v platnom znení.

25 Değiştirilmiş halleriyle Yönetmelikler.

Direktiivejä, sellaisina kuin ne ovat muutettuina.

irányelv(ek) és módosításaik rendelkezéseit.

14 v platném znění.

15 Smjernice, kako je izmijenjeno.

16

17 z późniejszymi poprawkami.

10 Direktiver, med senere ændringer.

11 Direktiv, med företagna ändringar.

12 Direktiver, med foretatte endringer.

13

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

b

21

tamamen kendi sorumluluğunda olmak üzere bu bildirinin ilgili olduğu klima modellerinin aşağıdaki gibi olduğunu beyan eder:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeĮu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

w

t

v

k

22

23

24

25

instrukcjami:

conformitate cu instrucţiunile noastre

инструкции:

16 megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

17 spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi

18 sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în

19 skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

20 on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

21 съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите

s našim návodom:

22 atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

23 tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

24 sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade

25 ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

01 Directives, as amended.

02 Direktiven, gemäß Änderung.

03 Directives, telles que modifiées.

04 Richtlijnen, zoals geamendeerd.

18 Directivelor, cu amendamentele respective.

положително от <B> съгласно

21 Забележка * както е изложено в <A> и оценено

05 Directivas, según lo enmendado.

06 Direttive, come da modifica.

07 √‰ËÁÈÒv, fiˆ˜ ¤¯Ô˘Ó ÙÚÔÔÔÈËı›.

08 Directivas, conforme alteração em.

09 Директив со всеми поправками.

*

**

a(z) <C> tanúsítvány szerint.

<A> DAIKIN.TCF.024E16/05-2012

<B> TÜV (NB1856)

<B>

Cертификата <C>.

pagal Sertifikatą <C>.

vērtējumam saskaņā ar sertifikātu <C>.

<A>‘da belirtildiği gibi ve <C> Sertifikasına

súlade s osvedčením <C>.

* kā norādīts <A> un atbilstoši <B> pozitīvajam

*

22 Pastaba * kaip nustatyta <A> ir kaip teigiamai nuspręsta

<B> i Świadectwem <C>.

Not

23 Piezīmes

24 Poznámka * ako bolo uvedené v <A> a pozitívne zistené <B> v

25

skladu s certifikatom <C>.

kiidetud <B> järgi vastavalt sertifikaadile <C>.

de <B> în conformitate cu Certificatul <C>.

<C> 0510260101

DICZ*** je pooblaščen za sestavo datoteke s tehnično mapo.

DICZ*** on volitatud koostama tehnilist dokumentatsiooni.

DICZ*** е оторизирана да състави Акта за техническа конструкция.

DICZ*** yra įgaliota sudaryti šį techninės konstrukcijos failą.

DICZ*** ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť DICZ*** je oprávnená vytvoriť súbor technickej konštrukcie.

**

21

**

22

**

23

**

24

DICZ*** Teknik Yapı Dosyasını derlemeye yetkilidir.

**

25

**

**

19

20

göre <B> tarafından olumlu olarak

değerlendirildiği gibi.

CE - ERKLÆRING OM-SAMSVAR

CE - ILMOITUS-YHDENMUKAISUUDESTA

CE - PROHLÁŠENÍ-O-SHODĚ

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

u

q

09

10

CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE

CE - DECLARAÇÃO-DE-CONFORMIDADE

СЕ - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ

CE - OPFYLDELSESERKLÆRING

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon innebærer at:

s

n

11

12

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

c

y

h

j

13

14

15

16

declaración:

referencia la

acordo com as nossas instruções:

инструкциям:

instrukser:

förutsättning att användning sker i överensstämmelse med våra instruktioner:

disse brukes i henhold til våre instrukser:

08 estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

09 соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим

10 overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore

11 respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under

mukaisesti:

12 respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at

13 vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme

14 za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

15 u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

Machinery 2006/42/EC

Electromagnetic Compatibility 2004/108/EC

19 ob upoštevanju določb:

20 vastavalt nõuetele:

21 следвайки клаузите на:

22 laikantis nuostatų, pateikiamų:

23 ievērojot prasības, kas noteiktas:

24 održiavajúc ustanovenia:

25 bunun koşullarına uygun olarak:

16 Megjegyzés * a(z) <A> alapján, a(z) <B> igazolta a megfelelést,

och godkänts av <B> enligt

tifikatet <C>.
Cer

11 Information * enligt <A>

da <B> secondo il Certificato <C>.

06 Nota * delineato nel <A> e giudicato positivamente

19 Opomba * kot je določeno v <A> in odobreno s strani <B> v

17 Uwaga * zgodnie z dokumentacją <A>, pozytywną opinią

18 Notă * aşa cum este stabilit în <A> şi apreciat pozitiv

bedømmelse av <B> ifølge Sertifikat <C>.

hyväksynyt Sertifikaatin <C> mukaisesti.

souladu s osvědčením <C>.

12 Merk * som det fremkommer i <A> og gjennom positiv

13 Huom * jotka on esitetty asiakirjassa <A> ja jotka <B> on

14 Poznámka * jak bylo uvedeno v <A> a pozitivně zjištěno <B> v

положительным решением <B> согласно

·fi ÙÔ <B> Û‡Ìʈӷ Ì ÙÔ ¶ИЫЩФФИЛЩИОfi <C>.

positivo de <B> de acordo com o Certificado <C>.

07 ™ËÌ›ˆÛË * fiˆ˜ ηıÔÚ›˙ÂÙ·È ÛÙÔ <A> Î·È ÎÚ›ÓÂÙ·È ıÂÙÈο

08 Nota * tal como estabelecido em <A> e com o parecer

09 Примечание * как указано в <A> и в соответствии с

DICZ*** on valtuutettu laatimaan Teknisen asiakirjan.

Společnost DICZ*** má oprávnění ke kompilaci souboru technické konstrukce.

DICZ*** je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A DICZ*** jogosult a műszaki konstrukciós dokumentáció összeállítására.

**

**

**

20 Märkus * nagu on näidatud dokumendis <A> ja heaks

strane <B> prema Certifikatu <C>.

15 Napomena * kako je izloženo u <A> i pozitivno ocijenjeno od

Свидетельству <C>.

henhold til Certifikat <C>.

10 Bemærk * som anført i <A> og positivt vurderet af <B> i

**

13

14

15

16

∏ DICZ*** Â›Ó·È ÂÍÔ˘ÛÈÔ‰ÔÙË̤ÓË Ó· Û˘ÓÙ¿ÍÂÈ ÙÔÓ Δ¯ÓÈÎfi Ê¿ÎÂÏÔ Î·Ù·Û΢‹˜.

A DICZ*** está autorizada a compilar a documentação técnica de fabrico.

Компания DICZ*** уполномочена составить Комплект технической документации.

DICZ*** er autoriseret til at udarbejde de tekniske konstruktionsdata.

**

**

**

**

09

10

07

08

DICZ*** ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

DICZ*** este autorizat să compileze Dosarul tehnic de construcţie.

**

**

17

18

Takayuki Fujii

Managing Director

1st of Jun. 2012

DICZ*** är bemyndigade att sammanställa den tekniska konstruktionsfilen.

DICZ*** har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

**

**

11

12

CE - DECLARACION-DE-CONFORMIDAD

CE - DICHIARAZIONE-DI-CONFORMITA

CE - ¢H§ø™H ™YMMOPºø™H™

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

aÔ

dÔ

fÔ

lÔ

eÔ

CE - DECLARATION-OF-CONFORMITY

CE - KONFORMITÄTSERKLÄRUNG

CE - DECLARATION-DE-CONFORMITE

CE - CONFORMITEITSVERKLARING

Daikin Industries Czech Republic s.r.o.

01

02

iÔ

03

05

04

06

10 under iagttagelse af bestemmelserne i:

11 enligt villkoren i:

12 gitt i henhold til bestemmelsene i:

13 noudattaen määräyksiä:

14 za dodržení ustanovení předpisu:

15 prema odredbama:

16 követi a(z):

17 zgodnie z postanowieniami Dyrektyw:

18 în urma prevederilor:

according to the Certificate <C>.

beurteilt gemäß Zertifikat <C>.

<B> conformément au Certificat <C>.

<B> overeenkomstig Certificaat <C>.

positivamente por <B> de acuerdo con el

Certificado <C>.

‰ЛПТУВИ МВ ·ФОПВИЫЩИО‹ ЩЛ˜ В˘ı‡УЛ fiЩИ Щ· МФУЩ¤П· ЩˆУ ОПИМ·ЩИЫЩИОТУ Ы˘ЫОВ˘ТУ ЫЩ· ФФ›· ·У·К¤ЪВЩ·И Л ·ЪФ‡Ы· ‰‹ПˆЫЛ:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

gÔ

p

FXFQ20AVEB, FXFQ25AVEB, FXFQ32AVEB, FXFQ40AVEB, FXFQ50AVEB, FXFQ63AVEB,

07

FXFQ80AVEB, FXFQ100AVEB, FXFQ125AVEB,

08

instructions:

daß sie gemäß unseren Anweisungen eingesetzt werden:

onze instructies:

nuestras instrucciones:

nostre istruzioni:

01 are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our

02 der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung,

03 sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

04 conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig

05 están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con

Û‡Ìʈӷ Ì ÙȘ Ô‰ËÁ›Â˜ Ì·˜:

06 sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle

07 В›У·И Ы‡МКˆУ· МВ ЩФ(·) ·ОfiПФ˘ıФ(·) ЪfiЩ˘Ф(·) ‹ ¿ППФ ¤ББЪ·КФ(·) О·УФУИЫМТУ, ˘fi ЩЛУ ЪФ¸fiıВЫЛ fiЩИ ¯ЪЛЫИМФФИФ‡УЩ·И

01 following the provisions of:

EN60335-2-40,

02 gemäß den Vorschriften der:

03 conformément aux stipulations des:

04 overeenkomstig de bepalingen van:

05 siguiendo las disposiciones de:

06 secondo le prescrizioni per:

07 Ì ًÚËÛË Ùˆv ‰È·Ù¿Íˆv Ùˆv:

08 de acordo com o previsto em:

09 в соответствии с положениями:

01 Note * as set out in <A> and judged positively by <B>

02 Hinweis * wie in der <A> aufgeführt und von <B> positiv

03 Remarque * tel que défini dans <A> et évalué positivement par

04 Bemerk * zoals vermeld in <A> en positief beoordeeld door

05 Nota * como se establece en <A> y es valorado

DICZ*** is authorised to compile the Technical Construction File.

DICZ*** hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

DICZ*** est autorisé à compiler le Dossier de Construction Technique.

DICZ*** is bevoegd om het Technisch Constructiedossier samen te stellen.

DICZ*** está autorizado a compilar el Archivo de Construcción Técnica.

**
02

**
03

**
04

**
05

DICZ*** è autorizzata a redigere il File Tecnico di Costruzione.

**
06

***DICZ = Daikin Industries Czech Republic s.r.o.

3P290872-10T

**
01

1500

1500

9

0

0

860~910

3

840

910

0

5

35 35

3

m

0

5

8

3

1 2

1 2

3

2

3

4

5

1
2

1

4

~

401

50 - 100

3

4
5

5

6

1

3

2

4

6

7

5

≤300 mm

1~1.5 m

1
2

8

3 124

10

9

9

≥ 100 mm

2

0~75

4

3

≤675

≤850

175

6

5

87

0~675 mm

1

11

6
4

5

2

7

70~90 m

10

5+10

5

≥100

1

4

3

2

1

4

9

5

7

80~100 mm

10~20 mm

mm
~1

10 12

11

12

1

2

2

FXFQ20AVEB FXFQ40AVEB FXFQ80AVEB
FXFQ25AVEB FXFQ50AVEB FXFQ100AVEB
FXFQ32AVEB FXFQ63AVEB FXFQ125AVEB

VRV-järjestelmän ilmastointilaite

Asennus- ja käyttöopas

Sisältö Sivu

Ennen asennusta .............................................................................. 1

Käytettyä kylmäainetta koskevia tärkeitä tietoja................................ 2

Asennuspaikan valinta ...................................................................... 2

Valmistelut ennen asennusta ............................................................ 3

Sisäyksikön asennus......................................................................... 3

Kylmäaineputkiston asennus ............................................................ 4

Tyhjennysputkiston asennus............................................................. 5

Sähköjohtojen asennus..................................................................... 6

Johdotusesimerkki ja kaukosäätimen asetukset ............................... 7

Johdotusesimerkki ............................................................................ 8

Koristepaneelin asennus................................................................... 8

Kenttäasetukset ................................................................................ 8

Koekäyttö .......................................................................................... 9

Kunnossapito .................................................................................... 9

Jätehuoltovaatimukset .................................................................... 10

Kytkentäkaavio.................................................................................11

LUE NÄMÄ OHJEET HUOLELLISESTI ENNEN
ASENNUSTA. SÄILYTÄ TÄMÄ OPAS SOPIVASSA
PAIKASSA MYÖHEMPÄÄ KÄYTTÖÄ VARTEN.

LAITTEIDEN TAI LISÄLAITTEIDEN VÄÄRÄ ASENNUS
TAI LIITTÄMINEN SAATTAA AIHEUTTAA SÄHKÖISKUN,
OIKOSULUN, VUOTOJA, TULIPALON TAI MUUTA
VAHINKOA LAITTEILLE. HUOLEHDI SIITÄ, ETTÄ
KÄYTÄT AINOASTAAN DAIKININ VALMISTAMIA
TARVIKKEITA, LISÄVARUSTEITA JA VARAOSIA, JOTKA
ON ERITYISESTI SUUNNITELTU KÄYTETTÄVIKSI
LAITTEISTON KANSSA. NIIDEN ASENTAMINEN ON
ANNETTAVA AMMATTILAISEN TEHTÄVÄKSI.

JOS OLET EPÄVARMA ASENNUSMENETTELYN TAI
KÄYTÖN SUHTEEN, OTA AINA YHTEYTTÄ DAIKIN­JÄLLEENMYYJÄÄN, JOLTA SAAT NEUVOJA JA
TIETOJA.

Englanninkielinen teksti on alkuperäinen ohje. Muut kielet ovat
alkuperäisten ohjeiden käännöksiä.

Varotoimenpiteet

 Tätä laitetta ei ole tarkoitettu esimerkiksi lasten tai henkilöiden,

joilla on heikentyneitä fyysisiä, aisti- tai psyykkisiä ominaisuuksia
tai puuttuva kokemus ja tieto, käytettäväksi, ellei heidän
turvallisuudestaan vastaava henkilö ole antanut heille laitteen
käyttöä koskevaa valvontaa tai opastusta.
Lapsia on valvottava, jotta he eivät pääse leikkimään laitteella.

 Tämä laite on tarkoitettu käytettäväksi asiantuntevien tai

koulutettujen käyttäjien toimesta liikkeissä, kevyessä
teollisuudessa ja maatiloilla tai maallikoiden kaupallisessa
käytössä.

 Älä asenna tai käytä laitetta alla olevan kaltaisissa tiloissa.

• Tilat, joissa on mineraaliöljyä tai jotka ovat täynnä öljyhöyryä tai

-roiskeita, esim. keittiöt. (Muoviosat saattavat heikentyä.)

• Tilat, joissa on syövyttäviä kaasuja, kuten rikkipohjaisia kaasuja.
(Kupariputket ja juotoskohdat saattavat syöpyä.)

• Tilat, joissa käytetään syttyviä kaasuja, kuten tinneriä tai
bensiiniä.

• Tilat, joissa on sähkömagneettisia aaltoja synnyttäviä laitteita.
(Ohjausjärjestelmän toiminta voi häiriintyä.)

• Tilat, joiden ilma sisältää runsaasti suoloja, kuten merenrannan
läheisyydessä, sekä tilat, joissa jännite vaihtelee suuresti (esim.
tehtaat). Sama koskee ajoneuvoja ja aluksia.

 Käytä asennuspaikkaa valittaessa apuna laitteen mukana

tulevaa paperista kaavaa.

 Älä asenna lisävarusteita suoraan kuoreen. Reikien poraaminen

kuoreen saattaa vahingoittaa sähköjohtoja ja aiheuttaa tulipalon.

 Äänenpainetaso on alle 70 dB(A).

Lisävarusteet

Tarkasta, että laitteesi mukana tulevat seuraavat lisävarusteet.

123 5467

1x 1x 8x 4x 1x 1x 1x

8 9 11 1210 13

1x 1x 1x1x1x 1x

14 15

1x

7x

Ennen asennusta

 Jätä laite pakkaukseensa, kunnes se on kuljetettu asennus-

paikkaan. Kun pakkaus on purettava, käytä laitteen nostamiseen
pehmeästä materiaalista valmistettua nostosilmukkaa tai suoja­levyjä ja köyttä, jotta laite ei vahingoittuisi tai naarmuuntuisi.

 Lisätietoja osista, joita ei mainita tässä oppaassa, on

ulkoyksikön asennusoppaassa.

 Kylmäainesarjaa R410A koskeva huomautus:

Liitettävien ulkoyksiköiden on oltava vain R410A:lle tarkoitettuja.

 Älä aseta esineitä ulkoyksikön välittömään läheisyyteen äläkä

anna lehtien ja muiden roskien kerääntyä yksikön ympärille.
Lehdet ovat pesäpaikkoja pieneläimille, jotka voivat päästä
yksikön sisään. Yksikköön päästyään tällaiset eläimet voivat
aiheuttaa toimintahäiriöitä, savua tai tulipalon sähköosia
koskettaessaan.

Asennus- ja käyttöopas

1

1 Metallipuristin

2 Tyhjennysletku

3 Ripustushakasen aluslevy

4 Ruuvi

5 Asennusopas

6 Asennus- ja käyttöopas

7 Eriste kaasuputken asennusta varten

8 Eriste nesteputken asennusta varten

9 Suuri tiiviste

10 Keskikokoinen tiiviste 1

11 Keskikokoinen tiiviste 2

12 Pieni tiiviste

13 Tyhjennyksen tiiviste

14 Paperinen asennuskaavio (pakkauksen yläosa)

15 Kiinnike

Valinnaiset lisävarusteet

 Kaukosäätimiä on kahta eri tyyppiä: langallisia ja langattomia.

Valitse asiakkaan tarpeita vastaava kaukosäädin ja asenna se
sopivaan paikkaan.
Käytä kaukosäätimen valinnassa apuna myyntiluetteloita ja
teknistä kirjallisuutta.

 Tämä sisäyksikkö vaatii valinnaisen koristepaneelin

asennuksen.

Ole erityisen huolellinen seuraavia kohteita
asennettaessa ja tarkasta ne asennuksen jälkeen

Merkitse rastilla

 tarkastetut

kohteet

Onko sisäyksikkö tukevasti kiinnitetty?





















Laite voi pudota, täristä tai aiheuttaa melua.

Onko kaasuvuototesti suoritettu?

Jäähdytys tai lämmitys voi olla riittämätöntä.

Onko laite täysin eristetty?

Tiivistynyt vesi voi vuotaa.

Toimiiko tyhjennys esteettömästi?

Tiivistynyt vesi voi vuotaa.

Vastaako jännite laitteen tyyppikilvessä ilmoitettua jännitettä?

Laite voi toimia virheellisesti tai sen osat voivat palaa
kuumetessaan.

Onko johdot ja putket asennettu oikein?

Laite voi toimia virheellisesti tai sen osat voivat palaa
kuumetessaan.

Onko laite maadoitettu turvallisesti?

Laite on vaarallinen muuttuessaan jännitteiseksi.

Onko johdotuksen koko teknisten tietojen mukainen?

Laite voi toimia virheellisesti tai sen osat voivat palaa
kuumetessaan.

Onko sisä- tai ulkoyksikön ilmanotto tai -poisto estynyt?

Jäähdytys tai lämmitys voi olla riittämätöntä.

Onko kylmäaineputkiston pituus ja ylimääräinen kylmäainemäärä
merkitty muistiin?

Laitteessa olevan kylmäaineen määrä voi olla epäselvä.

Huomautuksia asentajalle

 Lue tämä käyttöohje huolellisesti, jotta asennus tapahtuu oikein.

Neuvo asiakkaalle laitteen oikea käyttötapa ja näytä hänelle
oheinen laitteen käyttöohje.

 Selitä asiakkaalle, mikä järjestelmä on kyseessä. Varmista, että

asianmukaiset asennustiedot on merkitty ulkoyksikön käyttö­oppaan kohtaan "Ennen käyttöä".

Käytettyä kylmäainetta koskevia tärkeitä
tietoja

Tämä tuote sisältää Kioton pöytäkirjan piiriin kuuluvia fluorattuja
kasvihuonekaasuja.

Kylmäainetyyppi: R410A

(1)

GWP

-arvo: 1975

(1)

GWP = ilmaston lämpenemispotentiaali

Eurooppalainen tai paikallinen lainsäädäntö voi vaatia säännöllisiä
tarkastuksia kylmäainevuotojen varalta. Kysy lisätietoja paikalliselta
jälleenmyyjältä.

Asenna yksikkö niin, että ilmanpoistoaukot, valot tai yksikön lähellä
olevat koneet eivät häiritse ilmavirtaa.

acba

(A)

≥1500 mm

(B)

≥1500 mm

a Sisäyksikkö
b Vala ist us

Yllä olevassa kuvassa on kattovalo, mutta upotettua kattovaloa ei
rajoiteta.

c Ilmanpuhallin
A Jos ilmanpoisto on suljettu, (A)-merkityn välin tulee olla vähintään

500 mm. Jos lisäksi tämän ilmanpoiston sekä oikea että vasen
kulma on suljettu, (A)-merkityn välin tulee olla vähintään 200 mm.

B ≥1500 mm mistä tahansa staattisesta tilavuudesta

≥1500 mm

≥

2000 mm

≥

4000 mm

1 Valitse asiakkaan hyväksymä asennuspaikka, joka täyttää

seuraavat ehdot.

• Riittävä ilman jakautuminen voidaan varmistaa.

• Mikään ei estä ilman kulkua.

• Tiivistynyt vesi voidaan poistaa asianmukaisesti.

• Riippuva sisäkatto ei ole selvästi kallellaan.

• Tilaa on riittävästi huolto- ja korjaustöiden suorittamista varten.

• Syttyvän kaasun vuodosta ei ole pelkoa.

• Laitteistoa ei ole tarkoitettu käytettäväksi räjähdysalttiissa
ympäristössä.

• Sisä- ja ulkoyksiköiden väliset putket ovat sallittujen rajojen
sisällä. (Katso lisätietoja ulkoyksikön asennusoppaasta.)

• Tämä on luokan A tuote. Tämä tuote voi aiheuttaa
kotiympäristössä radiohäiriöitä, jossa tapauksessa käyttäjän
täytyy ryhtyä asianmukaisiin toimenpiteisiin.

• Pidä sisäyksikkö, ulkoyksikkö, yksiköiden välinen johdotus ja
kaukosäädin vähintään 1 metrin etäisyydellä televisioista ja
radioista. Näin estetään kuvaan ja ääneen syntyvät häiriöt näissä
sähkölaitteissa.
(Sähköisen aallon syntymisolosuhteista riippuen saattaa syntyä
kohinaa, vaikka 1 metrin turvaetäisyyttä noudatetaan).

• Langatonta kaukosäädinsarjaa asennettaessa langattoman
kaukosäätimen ja sisäyksikön välinen etäisyys voi olla lyhyempi,
jos huoneessa on sähköisesti käynnistettäviä loisteputkia.
Sisäyksikkö on asennettava mahdollisimman kauas
loisteputkista.

2 Katon korkeus

Tämä sisäyksikkö voidaan asentaa korkeintaan 3,5 m korkealla
olevaan kattoon (125-yksiköt: 4,2 m). Asennuspaikalla on
kuitenkin tehtävä säätöjä kaukosäätimellä, kun yksikkö
asennetaan yli 2,7 m:n korkeudelle (125-yksiköt: 3,2 m). Asenna
yksikkö yli 2,5 m:n korkeuteen, jotta sitä ei kosketettaisi
vahingossa.
Katso lisätietoja kohdasta "Kenttäasetukset" sivulla 8 sekä
koristelevyn asennusohjeesta.

3 Ilmavirtauksen suunta

Valitse huoneeseen ja asennuspaikkaan parhaiten soveltuvat
ilmavirtauksen suunnat. (Kun ilma halutaan suunnata kolmeen
suuntaan, kenttäasetukset pitää tehdä kaukosäätimen avulla ja
sulkea ilman ulostuloaukko/-aukot. Katso lisätietoja valinnaisen
sulkutulppasarjan asennusohjeesta ja kohdasta

"Kenttäasetukset" sivulla 8.) (Katso kuva 1 ( = ilman
virtaussuunta))

Asennuspaikan valinta

Jos lämpötila katossa on yli 30°C ja suhteellinen kosteus 80% tai jos
kattoon johdetaan raitista ilmaa, tarvitaan lisäeriste (vähintään 10 mm
paksu polyeteenivaahto).

Tässä yksikössä ilman virtaussuunta voidaan valita. Yksikköön on
ostettava sulkutulppasarja ilman poistamiseksi 3 tai 4 suuntaan
(suljetut nurkat).

1 Poistoilman suuntaus joka suuntaan

2 Poistoilman suuntaus 4 suuntaan

3 Poistoilman suuntaus 3 suuntaan

HUOMAA

Ilmavirtauksen suunnat, jotka näytetään kuva 1,
ovat vain esimerkkejä ilmavirtauksen
mahdollisista suunnista.

Asennus- ja käyttöopas

2

4 Käytä asennukseen ripustuspultteja. Tarkasta, että katto on

riittävän vahva kannattamaan sisäyksikön painon. Jos tämä
vaikuttaa epävarmalta, vahvista kattoa ennen laitteen
asentamista.

(Asennuskulma on merkitty paperikaavioon. Katso siitä
vahvistamista vaativat kohdat.)
Asennusta varten tarvittava tila: katso kuva 2 ( = ilman
virtaussuunta)

1 Poistoilma

2 Ilman sisäänmenoaukko

 Asennus on mahdollista tehdä, kun aukon mitat ovat seuraavat.

Asennettaessa yksikkö kattomateriaaliin kiinnitettävään
kehykseen. (Katso kuva 4)

1 Mitat kehyksen sisäpuolella

2 Kehyksen sisäpuolisen aukon pituus

3 Kehys

4 Sisäkattomateriaali

5 Sisäkatossa olevan aukon pituus

6 Sisäkaton paneelin yhdyspinnan pituus

HUOMAA

Jätä vähintään 200 mm tilaa symbolilla "*" merkittyihin
kohtiin sivuilla, joissa ilman ulosmenoaukko on
suljettu.

Malli H

FXFQ20~63 ≥214

FXFQ80+100 ≥256

FXFQ125 ≥298

Valmistelut ennen asennusta

1. Sisäkattoon tehtävän aukon suhde yksikköön ja kannatin­pultin sijaintiin.

(Katso kuva 3)

1

Kylmäaineputkisto

2

Ripustuspultti (x4)

3 Ripustushakanen

4 Sisäkatto

5 Ripustuspulttien väli

6 Sisäyksikkö

7 Katon aukko

8 Koristepaneeli

 Määritä yksikön tarkka asento pystysuunnassa (yksikön mukana

toimitetun) asennusoppaan avulla.

Jos kyseessä on normaali
asennus, käytä
asennusoppaan lyhyttä sivua

1 2

HUOMAA

Asennus on mahdollista, kun sisäkaton aukon leveys
on 910 mm (merkitty symbolilla *). Jotta katon ja
paneelin välisen yhdyspinnan pituudeksi saadaan
20 mm, tulisi yksikön ja katon välisen tilan olla
kuitenkin 35 mm tai vähemmän. Jos katon ja yksikön
väli on yli 35 mm, kiinnitä sisäkattomateriaalia osaan
tai kata sisäkatto uudelleen.

2. Tee tarvittaessa asennusta varten kattoon aukko.
(Olemassa oleva sisäkatto.)

• Katso paperikaaviosta kattoon tehtävän aukon mitat.

• Tee kattoon aukko asennusta varten. Asenna kylmäaine- ja

tyhjennysputket ja kaukosäätimen johdot (ei langaton malli) sekä
sisä- ja ulkoyksiköiden väliset johdot aukon sivusta kuoren
ulostuloon. Katso vastaavaa putkitus- tai johdotusosaa.

• Kun kattoon on tehty aukko, katon tukirakenteita pitää

mahdollisesti vahvistaa katon taipumisen ja värähtelyn
välttämiseksi. Lisätietoja saat rakentajalta.

3. Asenna ripustuspultit. (Käytä joko W3/8- tai M10-kokoisia
pultteja.)

Käytä olemassa olevien seinien ankkurointeja, upotettuja "proppuja"
ja upotettuja ankkureita tai muita vastaavia erikseen hankittavia osia
uusiin seiniin seinän vahvistamiseksi niin, että se kestää laitteen
painon. Säädä etäisyys sisäkatosta, ennen kuin jatkat.

Asennusesimerkki: katso kuva 5

1 Kattolaatta

2 Ankkuri

3 Pitkä mutteri tai liitosruuvi

4 Ripustuspultti

5 Sisäkatto

HUOMAA

Yllä mainittuja osia ei toimiteta laitteen mukana.

Mikäli halutaan asentaa muulla kuin normaalilla
tavalla, ota yhteys jälleenmyyjään, jolta saat lisätietoja.

Jos kyseessä on asennus

raitisilmanottosarjan
kanssa, käytä

asennusoppaan pitkää sivua

Käytä asennusoppaan pitkää
reunaa repäisyliuskan
irrotuksen jälkeen, jos

kokoonpanossa on
itsepuhdistuva
koristepaneeli

Asennus- ja käyttöopas

3

1 2

1 2

1 Välikaton alapinta

2 Yksikön alapuoli

Sisäyksikön asennus

Valinnaisvarusteita asentaessasi (pois lukien koristelevy) lue myös
kyseisten valinnaisvarusteiden asennusohje. Olosuhteista riippuen
saattaa olla helpointa asentaa lisävaruste ennen itse laitteen
asentamista. Olemassa olevissa katoissa raikkaan ilman tulosarja on
kuitenkin asennettava ennen yksikön asentamista.

1. Asenna sisäyksikkö tilapäisesti.

• Kiinnitä ripustushakanen ripustuspulttiin. Varmista ripustus-

hakasen ylemmän ja alemman puolen mutterin ja aluslevyn
avulla, että se on kunnolla kiinni.

• Kannattimen lukitseminen: katso kuva 6.

1 Mutteri (ei sisälly toimitukseen)

2 Aluslevy (sisältyy toimitukseen)

3 Ripustushakanen

4 Kaksoismutteri (ei sisälly toimitukseen, kiristä)

2. Kiinnitä paperinen asennuskaavio. (Vain uudet katot.)

R0.4~0.8

45°

±2

90°

±2

A

1 Nesteputki

2 Kaasuputki

3 Eriste nesteputken asennusta

varten

4 Eriste kaasuputken asennusta

varten

5 Puristimet

(käytä 2 puristinta/eriste)

C

356

6

C

356

6

• Paperinen asennuskaavio vastaa kattoaukon mittoja. Lisätietoja
saat rakentajalta.

• Kattoaukon keskikohta on merkitty asennuskaavaan. Yksikön
keskikohta on merkitty yksikön kuoreen ja asennuskaavaan.

• Kun olet irrottanut pakkausmateriaalin asennuskaavasta, kiinnitä
asennuskaava yksikköön toimituksen mukana olevilla ruuveilla,
kuten kuvassa 8 näyttää.

1 Paperikaava asennusta varten

2 Katossa olevan aukon keskikohta

3 Yksikön keskikohta

4 Ruuvit (sisältyvät toimitukseen)

• Säädä yksikön korkeutta, kunnes se vastaa osoitusta (kuva 8).

3. Säädä yksikkö oikeaan asentoon asennusta varten.

(Katso "Valmistelut ennen asennusta" sivulla 3.)

4. Tarkasta, että laite on vaakasuorassa asennossa.

• Älä asenna laitetta kallelleen. Sisäyksikössä on sisäänrakennettu
tyhjennyspumppu ja uimurikatkaisin. (Jos laite on kallellaan
tiivistyneen nesteen virtaussuuntaa vasten (tyhjennysputkiston
puoli on ylempänä), uimurikatkaisin voi pettää ja päästää vettä
tippumaan.)

• Tarkasta, kuten kuvassa 12 näyttää, vesivaa'an tai vedellä
täytetyn vinyyliputken avulla, että laitteen kaikki neljä nurkkaa
ovat vaakasuorassa.

1 Vesivaaka

2 Vinyyliputki

5. Poista asennusta varten oleva paperikaavio. (Vain uudet
katot.)

Kylmäaineputkiston asennus

Ulkoyksikön kylmäaineputkistoa koskevat tiedot löytyvät ulkoyksikön
mukana toimitettavasta asennusoppaasta.

Tee lämpöeristystyöt kokonaisuudessaan kaasuputkien ja
nesteputkien molemmilla puolilla. Muuten seurauksena voi joskus
olla vesivuotoja.

Tarkista käytettävän kylmäaineen tyyppi ennen putkien asennusta.

Kaikkien asennuksessa käytettävien putkien tulee olla
valtuutetun jäähdytyslaitealan ammattilaisen toimittamia ja
paikallisten ja kansallisten määräysten mukaisia.

 Älä sekoita kylmäainepiiriin mitään muuta kuin laitteessa

käytettävää kylmäainetta (kuten ilmaa tms.).

 Katso Taulukko 1, jossa on esitetty laippamutterien välimatkat ja

oikea kiristystiukkuus. (Liian kireälle kiertäminen voi vahingoittaa
laippamutteria ja aiheuttaa vuotoja.)
Taulukko 1

Putken

koko

Ø6,4 15~17 N•m 8,7~9,1

Ø9,5 33~39 N•m 12,8~13,2

Ø12,7 50~60 N•m 16,2~16,6

Ø15,9 63~75 N•m 19,3~19,7

Kiristys-

momentti

Laipan koko A

(mm)

Laipan muoto

 Kun kiinnität laippamutteria, voitele laipan sisäpinta eetteri- tai

esteriöljyllä ja kiristä aluksi käsin 3–4 kierrosta ennen lopullista
kiristystä.



Jos kaasumaista kylmäainetta vuotaa työn aikana, tuuleta
huonetila. Jos kylmäaine joutuu tekemisiin tulen kanssa, se
tuottaa myrkyllistä kaasua.

 Varmista, että kaasumaista kylmäainetta ei pääse vuotamaan.

Sisätilaan vuotava kylmäaine tuottaa myrkyllistä kaasua, jos se
joutuu tekemisiin lämmittimen, kaasulieden tms. avotulen
kanssa.

 Tee lopuksi eristys alla olevan kuvan mukaisesti (käytä

toimitukseen kuuluvia tarvikkeita)

4
5
3
5

1
2

Putkiston eristysmenettely

Kaasuputki Nesteputki

 Käytä käytössä olevan kylmäaineen mukaista putkileikkuria ja

laippaa.

 Jottei putkeen pääse kertymään pölyä, kosteutta tai muita

vieraita aineita, purista sen pää kiinni tai peitä se teipillä.

 Käytä kupariseoksesta valmistettuja saumattomia putkia

(ISO 1337).

 Ulkoyksikkö on täytetty kylmäaineella.
 Vesivuotojen estämiseksi tee lämpöeristystyöt

kokonaisuudessaan kaasuputkien ja nesteputkien molemmilla
puolilla. Lämpöpumppua käytettäessä kaasuputken lämpötila
voi olla jopa 120°C, joten käytä riittävän eristyskykyistä eristystä.

 Käytä sekä kiinto- että momenttiavainta laitteen putkien

liittämiseen ja irrottamiseen.

1 Momenttiavain

2 Kiintoavain

3 Putkiliitos

4 Laippamutteri

12

3

4

1 Putken eristemateriaali (ei sisälly toimitukseen)

2 Laippamutteriliitos

3 Liitoksen eriste (sisältyy toimitukseen)

4 Putken eristemateriaali (pääyksikkö)

5 Pääyksikkö

6 Puristin (ei sisälly toimitukseen)

7 Tiiviste, keskikoko 1 kaasuputkistoa varten (sisältyy

toimitukseen)
Tiiviste, keskikoko 2 nesteputkistoa varten (sisältyy
toimitukseen)

A Käännä saumat ylös

B Kiinnitä jalustaan

C Kiristä osa muuhun kuin putkiston eristemateriaaliin

D Kiedo yksikön pohjasta laippamutteriliitoksen yläosaan

Asennus- ja käyttöopas

4

 Muista eristää paikallisesti aina yksikön sisällä

5

1-1.5 m

oleviin putkiliitoksiin asti.
Eristämättömät putket voivat aiheuttaa konden­saatiota tai palovammoja, jos niitä kosketetaan.

 Varmista, ettei koristepaneelin (lisävaruste)

muoviosiin ole jäänyt öljyä.
Öljy voi heikentää ja vahingoittaa muoviosia.

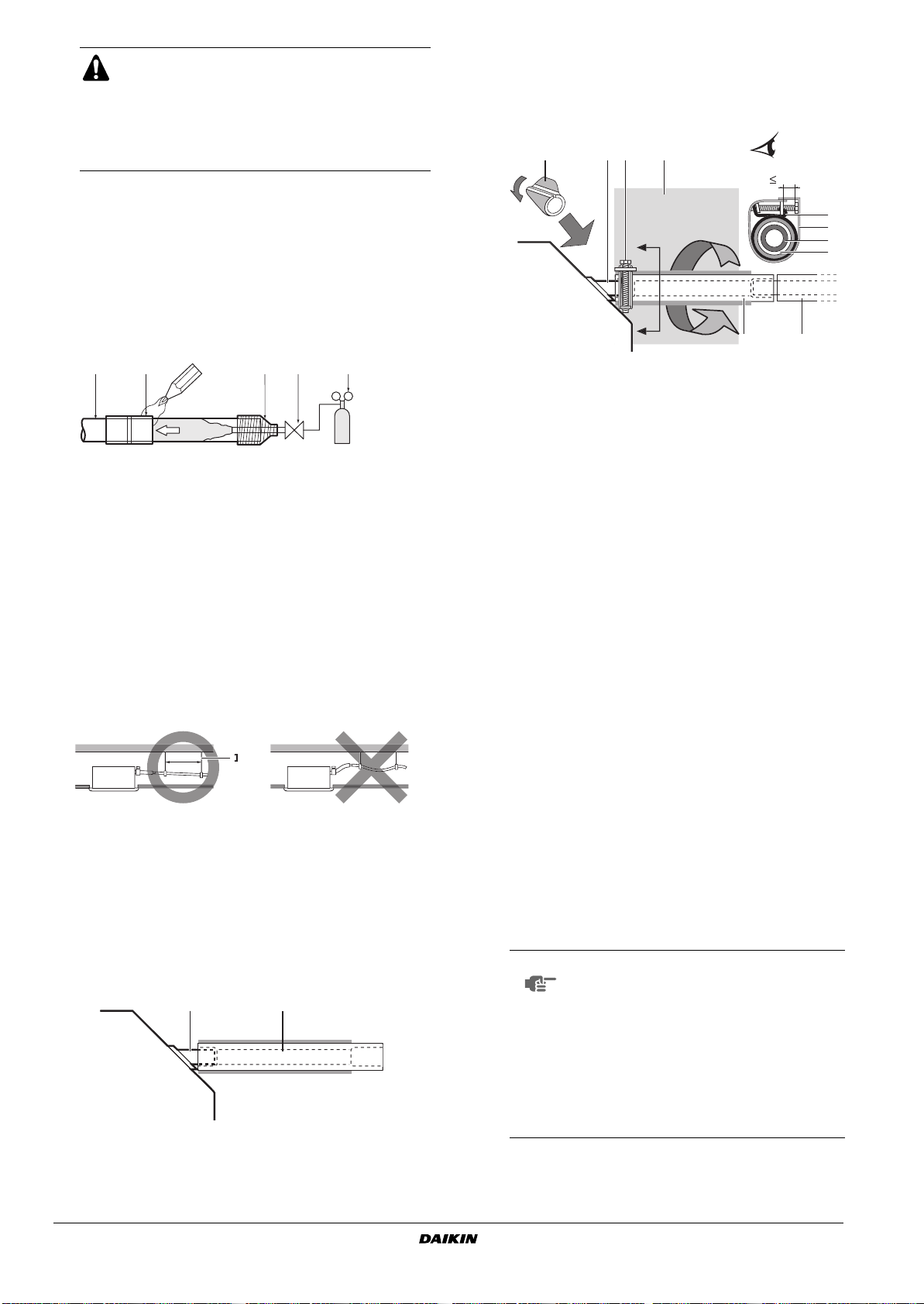

Huomautuksia juottamisesta

 Juotettaessa on varmistettava typpikaasun virtaus.

Jos juotettaessa ei korvata typpeä tai vapauteta typpeä putkeen,
seurauksena on runsaasti hapettunutta kalvoa putkien
sisäpinnoilla. Tämä kalvo haittaa jäähdytysjärjestelmän
venttiilien ja kompressorien toimintaa ja estää normaalin käytön.

 Kun typpeä lisätään putkeen juotettaessa, sen paineeksi on

asetettava paineenalennusventtiilillä 0,02 MPa (= juuri niin
paljon, että se tuntuu iholla).

12 34

6

1 Kylmäaineputkisto

2 Juotettava osa

3 Te i pp a us

4 Käyttöventtiili

5 Paineenalennusventtiili

6 Typpi

6

Tyhjennysputkiston asennus

Tyhjennysputkiston asennus

Asenna tyhjennysputkisto kuvan osoittamalla tavalla ja ota huomioon
tiivistyminen. Väärin asennettu putkisto voi aiheuttaa vuotoja ja
kastella huonekaluja yms. tavaroita.

- Kiristä metallipuristinta, kunnes ruuvin pää on alle 4 mm:n
päässä metallipuristimesta kuvan mukaisesti.

- Kun tyhjennysputkisto on testattu, kiinnitä toimitukseen
kuuluva tyhjennyksen tiiviste (4) tyhjennysmuhvin paljaan
osan päälle (= tyhjennysletkun ja yksikön rungon väliin).

4 3 5

1

4 mm

1 Tyhjennysmuhvi (kiinnitetty yksikköön)

2 Tyhjennysletku (sisältyy toimitukseen)

3 Metallipuristin (sisältyy toimitukseen)

4 Tyhjennyksen tiiviste (sisältyy toimitukseen)

5 Suuri tiiviste (sisältyy toimitukseen)

6 Poistoputki (ei sisälly toimitukseen)

- Kiedo toimitukseen sisältyvä suuri tiiviste metallipuristimen ja
tyhjennysletkun ympärille eristeeksi ja kiinnitä se puristimilla.

- Eristä kaikki tyhjennysputket rakennuksen sisäpuolella
(ei sisälly toimitukseen).

- Ellei letkua ole mahdollista asettaa riittävän viistoon, asenna
letkuun nousukappaleputki (ei sisälly toimitukseen).

 Putkien asentaminen (Katso kuva 7)

1 Kattolaatta

2 Ripustushakanen

3 Säädettävä väli

4 Tyhjennyslinjan nousuputki (vinyyliputken nimellisläpimitta =

25 mm)

5 Tyhjennysletku (sisältyy toimitukseen)

6 Metallipuristin (sisältyy toimitukseen)

A-A'

3
5
1
2

6

1 Ripustustanko

 Asenna tyhjennysputket.

- Pidä putki mahdollisimman lyhyenä ja suuntaa se alaspäin
viistoon vähintään kaltevuuteen 1:100, jotta putken sisään ei
jää ilmaa.

- Putken koon on oltava sama tai suurempi kuin liitosputken
(sisähalkaisijaltaan 25 mm:n ja ulkohalkaisijaltaan 32 mm:n
vinyyliputki).

- Työnnä toimitukseen kuuluva tyhjennysletku mahdollisimman
pitkälle tyhjennysmuhvin päälle.

21

1 Tyhjennysmuhvi (kiinnitetty yksikköön)

2 Tyhjennysletku (sisältyy toimitukseen)

1 Liitä tyhjennysletku nouseviin tyhjennysputkiin ja eristä ne.

2 Liitä tyhjennysletku sisäyksikön tyhjennysulostuloon ja kiristä se

puristimella.

 Varotoimenpiteet

- Asenna tyhjennyslinjan nousuputket alle 675 mm:n
korkeudelle.

- Asenna tyhjennyslinjan nousuputket sisäyksikköön nähden
suoraan kulmaan ja enintään 300 mm:n etäisyydelle
yksiköstä.

- Asenna ilmakuplien ehkäisemiseksi tyhjennysletku
vaakasuoraan tai hieman ylöspäin kallelleen (≤75 mm).

HUOMAA

Liitetyn poistoletkun kaltevuus saa olla
enintään 75 mm, jotta poistopistokkeeseen ei
kohdistu ylimääräistä rasitusta.

Varmista laskeva kulma (1:100) asentamalla
ripustustankoja 1–1,5 metrin välein.

Kun yhdistät useita tyhjennysputkia, asenna ne
kuten kuvassa 9 näyttää. Valitse sellaiset
putkikoot yhdistyville tyhjennysputkille, että ne
vastaavat yksikön toimintatehoa.

1 T-liitos yhdistyviä tyhjennysputkia varten

Asennus- ja käyttöopas

5

Tyhjennysputkiston testaus

Kun putket on asennettu, tarkasta, että veden poisto tapahtuu
asianmukaisesti.

 Lisää noin 1 l vettä hitaasti ilmanpoistoaukon läpi.

Veden lisäystapa. Katso kuva 11.

1 Muovinen kastelukannu (putken täytyy olla noin 100 mm

pitkä)

2 Poistoaukko huoltoa varten (sisältää kumitulpan) (Käytä tätä

poistoaukkoa veden johtamiseen pois valutusastiasta)

3 Tyhjennyspumpun sijainti

4 Tyhjennysputki

5 Tyhjennysmuhvi (veden virtauksen näkökulma)

 Tarkista poistumisvirtaus.

 Kun sähköjohtojen asennus on suoritettu

Tarkasta tyhjennyksen virtaus laitteen toimiessa asetuksella
COOL (viileä) luvussa "Koekäyttö" sivulla 9 esitetyllä tavalla.

 Kun sähköjohtojen asennusta ei ole suoritettu

- Irrota ohjausrasian kansi. Kytke virransyöttö
liitäntänapaan. Katso kuva 10.

- Kiinnitä ohjausrasian kansi takaisin paikalleen ja kytke
virta.

- Älä kosketa tyhjennyspumppua. Seurauksena voi olla
sähköisku.

1 Ohjausrasian kansi

2 Tehonsyöttökaapeli

3 Virransyötön riviliitin

4 Puristin (ei sisälly toimitukseen)

5 Yksikön viestikaapeli

6 Viestikaapelin riviliitin

7 Aukko kaapeleita varten

8 Kytkentäkaaviotarra

(ohjausrasian kannen takapuolella)

9 Maakaapeli

10 Kaukosäätimen johdot

Virransyötön riviliitin (3)

N

L

- Tarkista tyhjennyksen toiminta katsomalla tyhjennys­muhvia.

- Kun olet tarkastanut tyhjennyksen toiminnan, sammuta
virta, irrota ohjausrasian kansi ja irrota virransyöttö
liittimestä.

- Kiinnitä ohjausrasian kansi.

Sähköjohtojen asennus

Yleisiä ohjeita

 Kaikkien sellaisten osien ja materiaalien, joita ei toimiteta

laitteen mukana, sekä sähkötöiden tulee olla paikallisten
määräysten mukaisia.

 Käytä ainoastaan kuparijohtoa.
 Noudata ulkoyksikön, sisäyksikön ja kaukosäätimen

kytkennässä laitteen runkoon merkittyä kytkentäkaaviota.
Lisätietoja kaukosäätimen asennuksesta saat kaukosäätimen
omasta asennusohjeesta.

 Kaikki sähköasennustyöt tulee antaa valtuutetun

sähköasentajan tehtäväksi.

 Liitä maavuotopiirin katkaisin ja sulake virransyöttöjohtimeen.
 Pääkytkin tai muu irtikytkentätapa, jossa on kaikkien napojen

kontaktin erotus, täytyy asentaa kiinteään johdotukseen
asianmukaisten paikallisten ja kansallisten määräysten
mukaisesti.
Huomaa, että toiminta käynnistyy automaattisesti, jos
päävirtalähde kytketään pois ja takaisin päälle.

 Tässä järjestelmässä on useita sisäyksiköitä. Nimeä jokainen

sisäyksikkö: laite A, laite B,… Varmista, että ulkoyksikön ja BS­yksikön riviliittimen johdotus vastaa toisiaan. Jos laitteiden
johdotus ja putkitus eivät vastaa toisiaan, järjestelmä saattaa
mennä epäkuntoon.

 Muista maadoittaa ilmastointilaite.
 Älä liitä maadoitusjohdinta seuraaviin:

- kaasuputket: voivat aiheuttaa räjähdyksen tai tulipalon
kaasuvuodon sattuessa.

- puhelimen maadoitusjohtimet tai ukkosenjohdattimet: voivat
aiheuttaa poikkeuksellisen suuren sähköjännitteen
ukonilman aikana.

- viemäriputket: ei maadoitustehoa, jos käytetään kovia
vinyyliputkia.

Sähköiset ominaisuudet

Malli Hz Jännite Jännitealue

FXFQ20~125 50 / 60 220-240 / 220

Teh o Tuulettimen moottori

Malli MCA MFA kW FLA

FXFQ20~32 0,4 16 A 0,056 0,3

FXFQ40 0,5 16 A 0,056 0,4

FXFQ50 0,6 16 A 0,056 0,5

FXFQ63 0,9 16 A 0,056 0,7

FXFQ80 0,9 16 A 0,120 0,7

FXFQ100 1,4 16 A 0,120 1,1

FXFQ125 1,9 16 A 0,120 1,5

min. 198–maks. 264 /

min. 198–maks. 242

MCA: Piirin minimivirta (A)
MFA: Varokkeiden maksimivirta (A)
kW: Tuulettimen moottorin nimellisteho (kW)
FLA: Virta täydellä kuormituksella (A)

HUOMAA

Lisätietoja saat kohdasta Tietoja sähköisistä
ominaisuuksista.

Asennus- ja käyttöopas

6

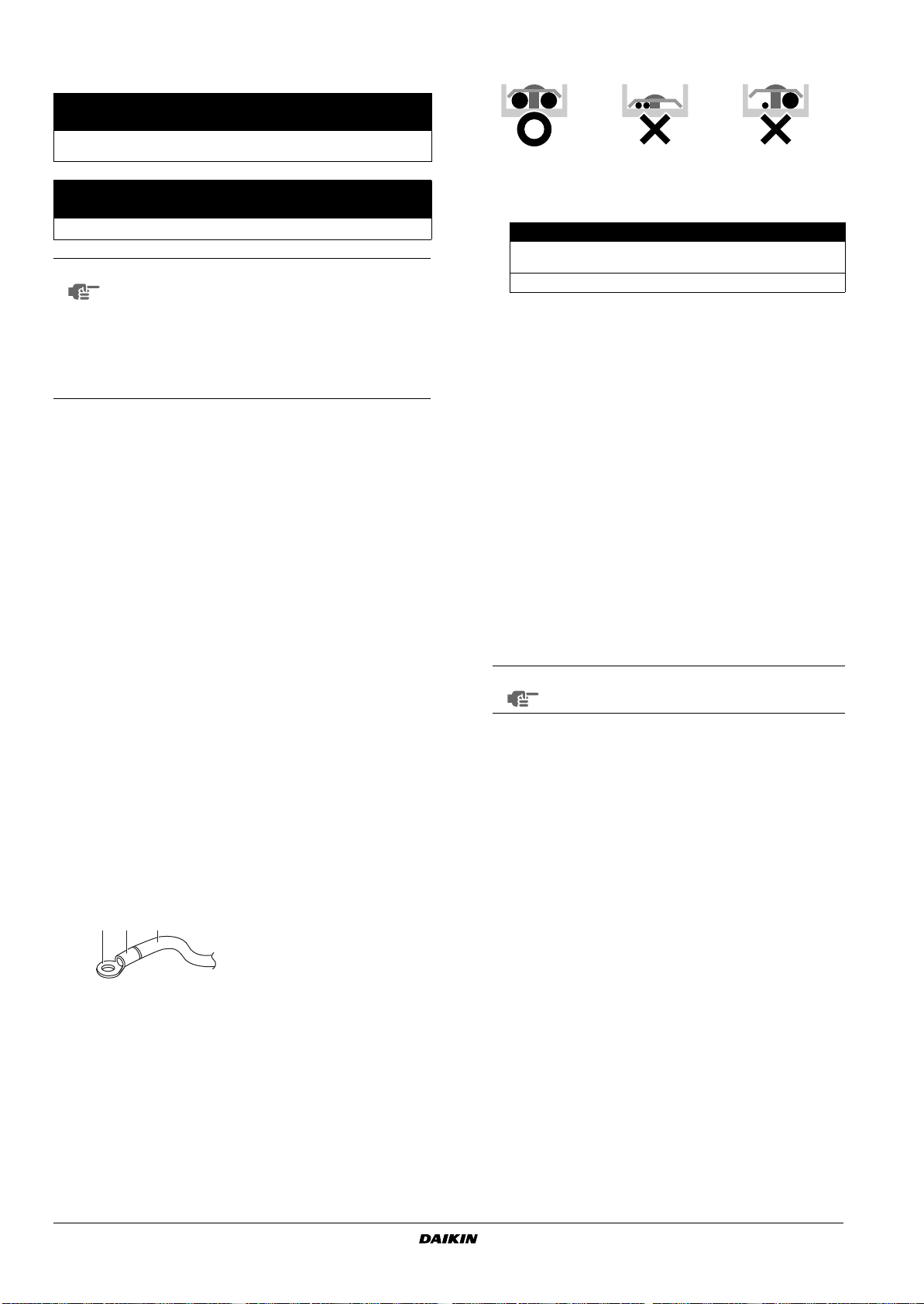

Erikseen hankittavien varokkeiden ja johtojen tekniset

1 Pyöreä kutistustyyppinen

liitin

2 Kiinnitä eristysholkki

3 Johdotus

tiedot

Tehonsyöttökaapeli

Malli Päävarokkeet Johdin Koko

FXFQ20~125 16 A H05VV-U3G

Viestilinjan kaapelointi

Malli Johdin Koko

FXFQ20~125 Suojattu johto (2)

HUOMAA

 Lisätietoja on kohdassa "Johdotusesimerkki"

Paikalliset

määräykset

0,75–1,25 mm

2

sivulla 8.

 Sisä- ja ulkoyksiköiden välisen sekä sisäyksikön

ja kaukosäätimen välisen johdotuksen
maksimipituudet ovat seuraavat:

• Ulkoyksikkö–sisäyksikkö: maks. 1000 m
(kaapeloinnin kokonaispituus: 2000 m)

• Sisäyksikkö–kaukosäädin: maks. 500 m

Johdotusesimerkki ja kaukosäätimen
asetukset

Kaapelien liittäminen (Katso kuva 10)

 Tehonsyöttökaapeli

Irrota ohjausrasian kansi (1), liitä johtimet sisällä olevaan
virransyötön riviliittimeen (L, N) ja liitä maadoitusjohdin
maadoitusliittimeen. Kun teet tätä, vedä johtimet kotelon reiän
läpi ja kiinnitä ne muiden johtimien kanssa puristimella kuvan
mukaisesti.

 Yksikön viestilinjan ja kaukosäätimen kaapelointi

Poista ohjausrasian kansi (1), vedä johtimet reiän läpi sisälle ja
liitä ne yksikön viestilinjan johdotuksen (F1, F2) ja kauko­säätimen johdotuksen (P1, P2) riviliittimeen. Kiinnitä johtimet
puristimella tiukasti kuvan mukaisesti.

 Liitännän jälkeen

Kiinnitä pieni tiiviste (sisältyy toimitukseen) kaapeleiden
ympärille, jottei yksikköön pääse vettä ulkopuolelta. Jos
käytetään kahta tai useampaa kaapelia, jaa pieni tiiviste riittävän
moneen osaan ja kääri ne kaapeleiden ympärille.

 Kiinnitä ohjausrasian kansi.

Varotoimenpiteet

1 Ota huomioon alla olevat seikat tehdessäsi kytkentöjä

tehonsyötön riviliittimeen.

- Käytä pyöreää kutistustyyppistä liitintä eristysholkkina
yksiköiden johdotuksen liitinkortin liitäntään. Jos sellaisia ei
ole saatavana, noudata alla olevia ohjeita.

- Kun kytket halkaisijaltaan samankokoisia johtoja, tee
kytkentä kuvan osoittamalla tavalla.

Käytä ohjeiden mukaista sähköjohtoa. Liitä johto kunnolla
liittimeen. Kiinnitä johto paikalleen kohdistamatta liikaa voimaa
liittimeen. Käytä alla olevan taulukon mukaisia
kiristysmomentteja.

Kiristysmomentti (N•m)

Yksikön viestikaapeloinnin ja kaukosäätimen
riviliitin

Tehonsyötön riviliitin 1,18~1,44

0,79~0,97

- Kun kiinnität ohjausrasian kantta, varmista, ettei johtimia jää
puristuksiin.

- Kun kaikki johdinliitännät on tehty, täytä kaikki kotelon
läpivientireikien raot (erikseen hankittavalla) tiivistemassalla
tai eristeellä, jotta pienet eläimet ja lika eivät pääse yksikön
sisälle ja aiheuta oikosulkuja ohjausrasiassa.

2 Pidä sisäyksiköiden välisen johdotuksen kokonaisvirta

pienempänä kuin 12 A. Tee johtojen haaroitus laitteen
riviliittimen ulkopuolella sähkölaitteille asetettujen vaatimusten
mukaisesti, kun käytetään kahta halkaisijaltaan suurempaa kuin

2

2mm

(Ø1,6) virtajohtoa.

Haaroituksen on oltava suojattu, jotta sen eristys on yhtä suuri
tai suurempi kuin itse jännitejohdon.

3 Älä kytke halkaisijaltaan eri kokoisia johtoja samaan maadoitus-

liittimeen. Löysä kytkentä voi aiheuttaa heikentää suojausta.

4 Kaukosäätimen johtojen ja yksikön viestijohtojen tulee olla

vähintään 50 mm:n päässä tehonsyöttöjohtimista. Ellei tätä
ohjetta noudateta, laite saattaa sähköisten häiriöiden vuoksi
toimia väärin.

5 Katso lisätietoja kaukosäätimen johdotuksesta sen mukana

toimitetusta asennusohjeesta.

HUOMAA

6

Älä koskaan kytke virtalähteen johtoa viestijohtojen riviliittimeen.

Asiakas voi valita kaukosäätimen termistorin.

Tämä virhe voi vahingoittaa koko järjestelmää.

7 Käytä ainoastaan ilmoitetun kaltaisia johtoja ja kytke johdot

tukevasti liittimiin. Huolehdi, että johdot eivät aiheuta ulkoista
rasitusta liittimille. Pidä johdot järjestyksessä niin, että ne eivät
haittaa muiden laitteiden käyttämistä, kuten esim. huoltoluukun
avaamista. Varmista, että kansi sulkeutuu tiukasti. Huonosti
tehdyt liitännät saattavat aiheuttaa ylikuumenemista ja
pahimmassa tapauksessa sähköiskun tai tulipalon.

12 3

- Älä liitä halkaisijaltaan erikokoisia johtoja samaan
virtalähteen liittimeen. (Löysä kytkentä voi aiheuttaa
ylikuumenemisen.)

- Kun puristat johtoja, käytä toimitukseen kuuluvia puristimia
estääksesi ulkoisen paineen kohdistumisen johdotusliitoksiin.
Kiinnitä kunnolla. Kun teet johdotusta, varmista, että se on
siisti eikä nosta ohjausrasian kantta ylös. Sulje kansi
kunnolla.

Asennus- ja käyttöopas

7

Johdotusesimerkki

Yhteenveto asennuspaikalla tehtävistä asetuksista

Asenna jokaisen laitteen virtajohtoon kytkin ja varoke kuten
kuvassa 17 näyttää.

1 Virtalähde

2 Pääkytkin

3 Tehonsyöttökaapeli

4 Yksikön viestikaapeli

5 Kytkin

6 Va rok e

7 BS-yksikkö (vain REYQ)

8 Sisäyksikkö

9 Kaukosäädin

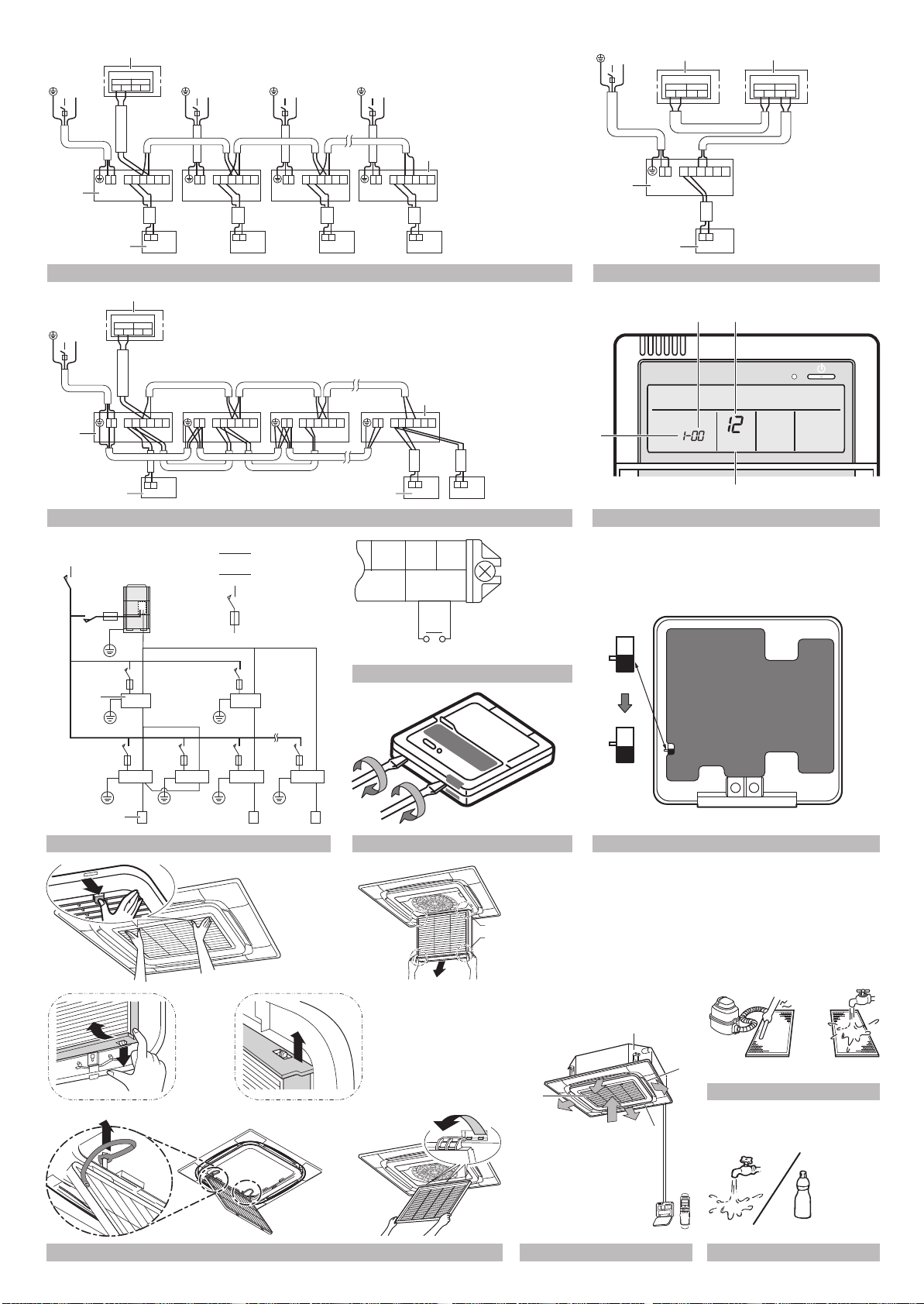

Esimerkki täydellisestä järjestelmästä (3 järjestelmää)

Katso kuvat 13, 14 ja 15.

1 Ulkoyksikkö

2 Sisäyksikkö

3 Kaukosäädin (valinnaiset lisävarusteet)

4 Virtaussuunnassa viimeinen sisäyksikkö

5 Kahta kaukosäädintä käytettäessä

6 BS-yksikkö

Käytettäessä yhtä kaukosäädintä yhtä sisäyksikköä kohden.
(Normaalikäyttö.) (Katso kuva 13).

Ryhmäohjausta varten tai kahta kaukosäädintä käytettäessä

(Katso kuva 14).

BS-yksikköä käytettäessä (Katso kuva 15).

HUOMAA

Sisäyksikön osoitetta ei tarvitse määritellä
ryhmäohjausta käytettäessä. Osoite asetetaan
automaattisesti, kun järjestelmään kytketään virta.

Varotoimenpiteet

1. Kaikkiin järjestelmän laitteisiin tulevaa virtaa voidaan säädellä

yhdellä yhteisellä kytkimellä. Haarakytkimet ja -katkaisijat on
kuitenkin valittava huolellisesti.

2. Valitse ryhmäohjauksen säätimeksi kaukosäädin, joka sopii

yhteen sen sisäyksikön kanssa, jossa on eniten toimintoja.

3. Älä maadoita laitteita kaasu- tai vesiputkiin, ukkosenjohdattimiin

tai puhelimen maadoitukseen. Virheellinen maadoitus saattaa
aiheuttaa sähköiskun.

Koristepaneelin asennus

Katso koristepaneelin mukana toimitettu asennusopas.

Varmista koristepaneelin asentamisen jälkeen, että laitteen rungon ja
koristepaneelin väliin ei jää tilaa. Muuten raosta saattaa vuotaa ilmaa,
mikä aiheuttaa veden tippumista.

Kenttäasetukset

Kenttäasetukset on suoritettava kaukosäätimellä asennus­olosuhteiden mukaisesti.

 Asetukset voi suorittaa muuttamalla seuraavien tunnuksien

arvot: "Tilanumero", "Ensimmäinen koodinro" ja "Toinen
koodinro".

 Katso tietoja asetuksista ja käytöstä kaukosäätimen

asennusoppaan kohdasta "Asennuspaikalla tehtävät asetukset".

Ensim-

Tilanro

mäinen

(Huomau-

koodi-

tus 1)

10

(20)

12

(22)

13

(23)

Huomautus 1 :

Huomautus 2 :
Huomautus 3 :
Huomautus 4 :
Huomautus 5 :

Huomautus 6 :

Huomautus 7 :

´Toinen koodinro (Huomautus 2)

nro

Asetuksen kuvaus

Suodattimen
likaisuus —
voimakas/kevyt
= Asetus, joka
määrää ajan
suodattimen kahden
puhdistusilmoituksen

0

välillä. (Kun likaisuus
on voimakasta,
asetusaika voidaan
puolittaa suodattimen
kahden puhdistus­ilmoituksen välillä.)

Termostaattianturin valinta

2

Asetus, joka näyttää ajan
suodattimen kahden

3

puhdistusilmoituksen välillä.

Tiedot I-managerille,

5

I-touch controllerille

Termostaattianturi

6

ryhmäohjauksessa

Valinnaisen KRP1B­piirikorttisarjan lähtösignaali

0

X1-X2

ON/OFF-tulo ulkopuolelta
(T1/T2-tulo) = asetus, kun

1

pakkokäynnistystä/pysäytystä
käytetään ulkopuolelta

Termostaatin tarkkuuden vaihto
= asetus käytettäessä

2

etäanturia.

Puhaltimen asetus, kun
termostaatti on pois päältä

3

lämmityskäytössä

Tarkkuuden automaattinen

4

vaihto

Automaattinen uudelleen-

5

käynnistys virtakatkon jälkeen

Ilmanpoisto­nopeuden
asettaminen

0

Tätä asetusta täytyy
muuttaa katon
korkeuden mukaan

Ilman virtaussuunnan valinta
Tätä asetusta täytyy muuttaa,

1

kun käytetään valinnaista
sulkutulppasarjaa.

Ilman virtaussuunta-alueen
asetus
Tätä asetusta muutetaan, kun

4

kääntöläpän liikealuetta täytyy
muuttaa.

Asetus tehdään ryhmätilassa, mutta jos valitaan sulkeissa annettu tilanumero, sisäyksiköt
voidaan asettaa myös yksittäin.
Toisen koodinumeron tehdasasetukset on merkitty harmaalla taustalla.
Käytä vain yhdessä valinnaisen etäanturin kanssa tai käytettäessä asetusta 10-2-03.
Jos on valittu ryhmäohjaus ja käytetään etäanturia, aseta silloin 10-6-02 & 10-2-03.
Jos asetuksille 10-6-02 + 10-2-01 tai 10-2-02 tai 10-2-03 on määritetty sama aika, niin
asetuksella 10-2-01, 10-2-02 tai 10-2-03 on etusija.
Jos asetuksille 10-6-01 + 10-2-01 tai 10-2-02 tai 10-2-03 on määritetty sama aika, niin
ryhmäliitännän asetuksella 10-6-01 on etusija ja yksittäisliitännän asetuksella 10-2-01, 10-2-02
tai 10-2-03 on etusija.
Lämpötilan tarkkuuden automaattisen vaihdon lisäasetukset ovat:
Toinen koodinro

Pitkäi­käinen
suodatin

muut
mallit

Vai n
FXFQ125

05 4°C
06 5°C
07 6°C
08 7°C

01 02 03 04

±2500 h

Vähäinen

Käytä sekä
yksikön anturia
(tai etäanturia,
jos asennettu)
ETTÄ kauko­säätimen
anturia.
(Katso
huomautus 5+6)

Näytetään Ei näytetä — —

Vain yksikön
anturin arvo (tai
etäanturin arvo,
jos asennettu).

Käytä vain
yksikön anturia
(tai etäanturia,
jos asennettu).
(Katso
huomautus 6)

Termostaatti
päällä +
kompressori käy

Pakkopysäytys ON/OFF-käyttö — —

1°C 0,5°C — —

LL Asetusnopeus

0°C 1°C 2°C

Ei käytössä Käytössä — —

≤2,7 m >2,7 ≤3,0 m >3,0 ≤3,5 m —

≤3,2 m >3,2 ≤3,6 m >3,6 ≤4,2 m —

4-tievirtaus 3-tievirtaus — —

Ylempi Keskelle Alempi —

±1250 h — —

Voi maka s

Käytä vain
yksikön anturia
(tai etäanturia,
jos asennettu).
(Katso
huomautus 5+6)

Anturin arvo
asetuksen
10-2-0X tai
10-6-0X
mukaan.

Käytä sekä
yksikön anturia
(tai etäanturia,
jos asennettu)
ETTÄ
kaukosäätimen
anturia. (Katso
huomautus
4+5+6)

— Käyttö

Käytä vain
kaukosäätimen
anturia.
(Katso
huomautus 5+6)

——

——

POIS
(Katso
huomautus 3)

—

Toi ­minta­häiriö

—

3°C
(Katso
huo­mautus 7)

Asennus- ja käyttöopas

8

 Langattomia kaukosäätimiä käytettäessä on käytettävä osoite-

asetusta. Katso kaukosäätimen käyttöoppaasta ohjeet
asetuksen tekemisestä.

Koekäyttö

Katso lisätietoja ulkoyksikön asennusoppaasta.

Ohjaus kahdella kaukosäätimellä (yhden sisäyksikön
ohjaus kahdella kaukosäätimellä)

Kun käytössä on kaksi kaukosäädintä, toisen on oltava kytketty
asentoon "MAIN" (pää) ja toisen asentoon "SUB" (ala).

Vaihto MAIN- ja SUB-tilojen välillä

1. Aseta litteäpäinen ruuvitaltta kaukosäätimen ylä- ja alaosan

väliseen aukkoon ja irrota yläosa kahdesta kiinnityskohdasta.
(Katso kuva 19)
(Kaukosäätimen piirilevy on kiinnitetty kaukosäätimen
yläosaan.)

2. Käännä toisen kaukosäätimen piirilevyllä oleva main/sub-kytkin

asentoon "S" (ala). (Katso kuva 20)
(Jätä toisen kaukosäätimen kytkin asentoon "M" (pää).)

1 Kaukosäätimen piirilevy

2 Tehdasasetus

3 Vain toisen kaukosäätimen asetus täytyy vaihtaa

Tietokonepohjainen ohjaus (pakotettu off- ja on/off­käyttö)

1. Johtojen tekniset tiedot ja johdotuksen tekeminen.

• Kytke ulkoa tulevat johdot riviliittimen napoihin T1 ja T2
(kaukosäätimen ja viestilinjan johdotus).

Johtimen tekniset

tiedot

Halkaisija

Pituus Enintään 100 m

Ulkoinen liitin

Katso kuva 18.

1 Tulo A

2. Käynnistys

• Seuraavassa selitetään tulon A vaikutuksesta käynnistyvä
"pakotettu off" ja "on/off-käyttö".

Pakotettu off on/off-käyttö

Syöte "on" pysäyttää toiminnan

Syöte "off" mahdollistaa ohjauksen

Suojattu vinyylijohto tai -kaapeli (2-napainen)

0,75–1,25 mm

Liitin, jonka varmistettu minimikuormitus on 15 V DC,

Syöte off → on: käynnistää laitteen

(mahdotonta kaukosäätimen avulla)

syöte on → off: sammuttaa yksikön

(kaukosäätimen avulla)

2

1mA

HUOMAA

Kun suoritat kenttäasetuksia tai koekäyttöä ilman, että
koristepaneeli on kiinnitetty, älä kosketa tyhjennys­pumppua. Seurauksena voi olla sähköisku.

Kaukosäätimen toimintolamppu vilkkuu virhetilanteessa. Tarkista
nestekidenäytössä näkyvä vikakoodi vian tunnistamiseksi. Katso
ulkoyksikön asennusopas tai ota yhteys jälleenmyyjään. Katso
kuva 22.

1 Tyhjennyspumppuun (sisäänrakennettu) kertynyt tyhjennysvesi

poistetaan huoneesta jäähdytyksen aikana.

2 Ilmavirran säätöläppä (ilman ulostuloaukossa)

3 Ilman ulostuloaukko

4 Kaukosäädin

5 Imusäleikkö

6 Ilmansuodatin (imusäleikön sisällä)

Kunnossapito

HUOMAUTUS

 Laitetta saa huoltaa ainoastaan ammattitaitoinen huoltohenkilö.
 Ennen päätelaitteiden käsittelyä on kaikki virransyöttöpiirit

katkaistava.

 Pysäytä toiminta ja katkaise virta ennen ilmastointilaitteen

puhdistusta.
Muuten seurauksena voi olla sähköisku ja vammoja.

 Älä pese ilmastointilaitetta vedellä.

Seurauksena saattaa olla sähköisku.

 Ole varovainen telineiden kanssa.

Korkeissa paikoissa työskenneltäessä on noudatettava
varovaisuutta.

 Tarkista laitteen pitkään kestäneen käytön jälkeen, että sen

teline ja varusteet eivät ole vaurioituneet. Muuten yksikkö voi
pudota ja aiheuttaa vammoja.

 Älä kosketa lämmönvaihtimen jäähdytysripoja.

Ne ovat teräviä ja voivat aiheuttaa haavoja.

 Kun puhdistat lämmönvaihdinta, muista irrottaa ohjausrasia,

tuuletinmoottori, tyhjennyspumppu ja uimurikatkaisin. Vesi tai
pesuaine voi heikentää elektroniikkakomponenttien eristystä ja
aiheuttaa näiden komponenttien palamisen.

3. Pakotettu off- ja on/off-käytön valitseminen

• Kytke virta ja valitse toiminto kaukosäätimen avulla.

• Aseta kaukosäädin kenttäasetustilaan. Lisätietoja saat
kaukosäätimen käyttöohjeen luvusta "Kentän asettaminen".

• Valitse kenttäasetustilassa tila numero 12 ja aseta ensimmäiseksi
koodinumeroksi "1". Valitse sitten pakotettu off -käyttö
asettamalla toinen koodi (asema) "01":ksi tai on/off-käyttö
asettamalla se "02":ksi. (Pakotettu off -tila tehdasasetuksena.)
(Katso kuva 16)

1 Toinen koodinro

2 Tilanro

3 Ensimmäinen koodinro

4 Kenttäasetustila

Keskusohjaus

Keskusohjausta varten on määriteltävä ryhmän numero. Lisätietoja
saat kunkin valinnaisen kaukosäätimen käyttöohjeen keskusohjausta
koskevasta kohdasta.

Asennus- ja käyttöopas

9

Ilmansuodattimen puhdistus

Imusäleikön puhdistus

Puhdista ilmansuodatin, kun näytössä näkyy " "
(ILMANSUODATIN ON PUHDISTETTAVA).

Puhdista ilmansuodatin useammin, mikäli laite on asennettu
ympäristöön, jonka ilmassa on runsaasti epäpuhtauksia.

(Nyrkkisääntönä voidaan pitää ilmansuodattimen puhdistamista
puolen vuoden välein.)

Jos likaa on mahdotonta saada pois, vaihda ilmansuodatin.
(Vaihtoilmansuodatin on hankittava erikseen.)

HUOMAA

1 Avaa imusäleikkö. (Katso kuva 21) (kuvan toimenpide 1)

2 Irrota ilmansuodatin. (kuvan toimenpiteet 2–4)

3 Puhdista ilmansuodatin. (Katso kuva 23)

4 Poista vesi ja anna kuivua varjoisassa paikassa.

5 Asenna ilmansuodatin takaisin paikalleen (suorita kuvan

6 Sulje imusäleikkö suorittamalla vaihe 1 päinvastaisessa

7 Kun laitteeseen on kytketty virta, paina suodatinilmoituksen

HUOMAA

Älä pese ilmansuodatinta yli 50°C vedellä, sillä se voi
aiheuttaa värimuutoksia ja/tai muodonmuutoksia.

Älä altista yksikköä tulelle. Seurauksena saattaa olla
palaminen.

Paina molempia vipuja yhtä aikaa nuolen suuntaan kuten
kuvassa ja laske säleikkö varovasti alas. (Säleikkö suljetaan
samalla tavoin.)

Vedä ilmansuodattimen tappeja suodattimen alaosassa
vasemmalla ja oikealla puolella itseäsi kohti ja irrota suodatin.

Käytä pölynimuria tai pese suodatin vedellä.
Jos ilmansuodatin on erittäin likainen, käytä apuna pehmeää
harjaa ja neutraalia pesuainetta.

toimenpiteet 2–4 päinvastaisessa järjestyksessä).
Kiinnitä ilmansuodatin imusäleikköön ripustamalla se säleikön

yläpuolella olevaan ulkonevaan osaan.
Kiinnitä ilmansuodatin paikalleen painamalla sen alaosa
säleikön alaosassa olevia ulokkeita vasten.

järjestyksessä.

nollauspainiketta (FILTER SIGN RESET).
Suodattimen puhdistamistarpeesta ilmoittava symboli katoaa

näytöltä.

Älä irrota ilmansuodatinta muulloin kuin puhdistamisen
ajaksi. Tarpeeton käsitteleminen saattaa vahingoittaa
suodatinta.

(Katso kuva 21)

1 Avaa imusäleikkö. (kuvan toimenpide 1)

Katso vaihe 1 kohdassa "Ilmansuodattimen puhdistus"
sivulla 10.

2 Irrota imusäleikkö. (kuvan toimenpiteet 5–6)

Irrota ensin 2 nyöriä koristepaneelin tapeista.
Pidä imusäleikköä 45 asteen kulmassa ja irrota se
koristepaneelista nostamalla sitä ylöspäin.

3 Irrota ilmansuodatin (kuvan toimenpiteet 2–4).

Katso vaihe 2 kohdassa "Ilmansuodattimen puhdistus"
sivulla 10.

4 Puhdista imusäleikkö.

Pese se pehmeällä harjalla ja neutraalilla pesuaineella ja kuivaa
hyvin. Katso kuva 24.

HUOMAA

5 Asenna ilmansuodatin takaisin paikalleen (suorita kuvan

toimenpiteet 2–4 päinvastaisessa järjestyksessä).

6 Kiinnitä imusäleikkö takaisin suorittamalla vaihe 2 päin-

vastaisessa järjestyksessä (suorita kuvan toimenpiteet 5–6 päin­vastaisessa järjestyksessä).

7 Sulje imusäleikkö suorittamalla vaihe 1 päinvastaisessa

järjestyksessä.

Jos imusäleikkö on hyvin likainen, pese se tavanomai­sella keittiön pesuaineella ja anna sen olla rauhassa
noin 10 minuutin ajan. Pese se sen jälkeen vedellä.

Älä pese imusäleikköä yli 50°C vedellä, sillä se voi
aiheuttaa värimuutoksia ja/tai muodonmuutoksia.

Ilman ulostulon ja ulkoisten paneelien puhdistus

 Puhdista pehmeällä kankaalla.
 Jos tahrojen poistaminen on vaikeaa, käytä vettä tai neutraalia

puhdistusainetta.

HUOMAA

Älä käytä bensiiniä, bentseeniä, tinneriä, kiillotus­jauhetta tai nestemäisiä hyönteismyrkkyjä. Ne voivat
aiheuttaa värivirheitä tai käpristymistä.

Älä anna sisäyksikön kastua. Seurauksena saattaa
olla sähköisku tai tulipalo.

Älä hankaa voimakkaasti, kun peset siipeä vedellä.
Tiivistyspinta saattaa kuoriutua pois.

Ilmansuodattimien ja ulkopaneelien puhdistukseen
käytetyn veden tai ilman lämpötilan tulee olla alle
50°C.

Jätehuoltovaatimukset

Laitteen purkaminen sekä kylmäaineen, öljyn ja muiden osien
käsittely tulee tehdä voimassa olevien paikallisten ja kansallisten
määräysten mukaisesti.

Asennus- ja käyttöopas

10

Kytkentäkaavio

,

Sisäyksikkö

A1P, A2P............. Piirilevy

C21,C105 ............ Kondensaattori

F1U ..................... Sulake (T, 3, 15 A, 250 V)

F2U ..................... Erikseen hankittava sulake

HAP.....................LED (huoltomonitori – vihreä)

M1F ..................... Moottori (sisäpuhallin)

M1P.....................Moottori (poistopumppu)

M1S~M4S ...........Moottori (kääntöläppä)

Q1DI....................Maavuotoilmaisin

R1T ..................... Termistori (ilma)

R2T,R3T.............. Termistori (kierukka)

S1L......................Uimurikatkaisin

V1R ..................... Diodisilta

X1M,X2M ............ Riviliitin

Z1C ..................... Ferriittisydän (kohinasuodatin)

Z1F......................Kohinasuodatin

PS ....................... Virransyöttöpiiri

Lallinen kaukosäädin

R1T...................... Termistori (ilma)

Vastaanotin/näyttöyksikkö (kiinnitetty johdottomaan
kaukosäätimeen)

A3P, A4P ............. Painettu piirilevy

BS1...................... ON/OFF-painike

H1P .....................LED (On – punainen)

H2P .....................LED (ajastin – vihreä)

H3P .....................LED (suodattimen merkkivalo – punainen)

H4P .....................LED (jäänpoisto – oranssi)

SS1...................... Valintakytkin (MAIN/SUB)

SS2...................... Valintakytkin (langattoman osoitteen asetus)

Liitin valinnaisille osille

X2A...................... Liitin (anturisarja)

X8A...................... Liitin (itsepuhdistuva koristepaneeli)

X24A.................... Liitin (langaton kaukosäädin)

X33A.................... Liitin (sovitin johdotusta varten)

X35A.................... Liitin (ryhmäohjaussovitin)

X36A.................... Liitin (itsepuhdistuva koristepaneeli)

X38A.................... Liitin (monta käyttäjää)

Huomautuksia

1

2 Jos käytetään keskuskaukosäädintä, liitä se yksikköön sen käyttöoppaan mukaisesti.

3 X2A, X8A, X24A, X33A, X35A, X36A ja X38A liitetään käytettäessä valinnaisia lisävarusteita.

Jos käytetään itsepuhdistuvaa koristepaneelia, katso paneelin kytkentäkaavio.

4 Jos kyseessä on main/sub-vaihto, katso tietoja kaukosäätimen asennusoppaasta.

5 Värien selitykset

BLK : Musta BLU : Sininen ORG : Oranssi YLW : Keltainen

PNK :

BRN : Ruskea GRY : Harmaa

6 Koskee ainoastaan suojattuja putkia. Käytä H07RN-F-johdinta ellei suojattu.

7 Kun syöttöjohdot liitetään ulkopuolelta, PAKOTETTU OFF- tai ON/OFF-ohjauksen toiminta voidaan valita kaukosäätimellä. Lisätietoja on asennusoppaassa.

Control box : Ohjausrasia

Receiver/display unit : Vastaanotin/näyttöyksikkö

Central remote controller : Keskuskaukosäädin

Wired remote controller : Johdollinen kaukosäädin

Input from outside : Syöttö ulkopuolelta

Sensor kit : Anturisarja

Optional accessory : Lisävaruste

Indoor unit : Sisäyksikkö

: Riviliitin : Liitin : Kenttäjohdotus

Vaaleanpunainen

RED : Punainen WHT : Valkoinen GRN : Vihreä

Asennus- ja käyttöopas

11

13

NL

1

Control box

IN/D OUT/D

F

1 F2 F1 F2

N

LNLNL

4

LN

P1P

2

F1F2T1T

2

P1P

2

F1F2T1T

2LN

P1P

2

F1F2T1T

2LN LNP1P2

F1F2T1T

2

2

P1P

2

3

P1P

2

P1P

2

P1P

2

13 15

14

L

N

1

Control box

IN/D OUT/D

F

1 F2 F1 F2

4

LN

P1P

2

F1F2T1T

2

3

2 LNP1P2F1F2T1T2 LNP1P2F1F2T1T2 LNP1P2F1F2T1T2

P1P

2

P1P

P1P

5

2

2

14

17

1

2

3
4

5

18

F2 T1 T2

FORCED
OFF

6

15

L

N

Control box

IN/D OUT/D

F

1 F2 F1 F2

LN

1

P1P2F1F2T1T

6

Control box

IN/DOUT/D

F

1 F2 F1 F2

2

2

P1P

2

3

16

3

21

SETTING

4

16

20

S

1

18

7

19

S

2

M

1

S

3

M

8

9

21

1

4
2+3

3

4

22

2

5+6

19

2017

23

1

2

23

21

5

6

3

24

4

22

24

3P320142-1E 2016.02

Copyright 2012 Daikin
