Daikin FTXS50FV1B, FTKS50FV1B, FTXS60FV1B, FTKS60FV1B, FTXS71FV1B Operation manuals [sl]

...

Daikin sobna klima naprava

FTXS50FV1B FTKS50FV1B

Priročnik za uporabo

FTXS60FV1B FTKS60FV1B

FTXS71FV1B FTKS71FV1B

VSEBINA

PRED UPORABO PREBERITE

Varnostni ukrepi.................................................................... 2

Sestavni deli naprave ........................................................... 4

Priprave na zagon naprave................................................... 7

NAČINI DELOVANJA

Načini delovanja AUTO • DRY • COOL • HEAT • FAN ........... 10

Nastavitev smeri toka zraka................................................ 12

Funkcija POWERFUL......................................................... 14

Delovanje QUIET zunanje enote ........................................ 15

Delovanje HOME LEAVE ................................................... 16

Funkcija INTELLIGENT EYE.............................................. 19

Funkcije TIMER (časovnik)................................................. 21

Opomba za multi sistem ..................................................... 23

NEGA

Nega in čiščenje ................................................................. 25

ODPRAVLJANJE NAPAK

Odpravljanje napak............................................................. 28

PRED UPORABO PREBERITE

Varnostni ukrepi

•

Ta priročnik hranite na mestu, kjer ga bo uporabnik zlahka in hitro našel.

•

Pred zagonom naprave pozorno preberite ta priročnik.

•

Iz varnostnih razlogov mora uporabnik pazljivo prebrati naslednje varnostne napotke.

•

V tem priročniku so varnostni napotki razdeljeni na OPOZORILA in OPOMINE. Upoštevajte spodaj navedene napotke: vsi so pomembni za zagotovitev varnosti.

OPOZORILO

Če teh navodil ne upoštevate v celoti, lahko naprava povzroči poškodovanje lastnine, telesne poškodbe ali smrt.

Nikoli ne poskušajte. Upoštevajte navedena navodila.

Ozemljite klimatsko napravo. Nikoli se ne dotikajte klimatske naprave

(vključno z daljinskim upravljalnikom) z mokro roko.

Če teh navodil ne upoštevate v celoti, lahko naprava povzroči manjše ali zmerne poškodbe lastnine oz. telesne poškodbe.

Nikoli ne zmočite klimatske naprave (vključno z daljinskim upravljalnikom).

OPOMBA

OPOZORILO

•

Da se izognete požaru, eksploziji ali telesni poškodbi, klimatske naprave v prisotnosti vnetljivih ali korozivnih plinov ne vklapljajte.

•

Dolgotrajna izpostavljenost zračnemu toku je zdravju škodljiva.

•

V izstop ali vstop zraka ne vstavljajte prstov, palic ali podobih predmetov. Ker se ventilator vrti z visoko hitrostjo, lahko povzroči poškodbe.

•

Klimatske naprave ne poskušajte sami popravljati, premeščati, spreminjati ali ponovo montirati. Nestrokovni poseg lahko povzroči električni šok, požar, itd. Če imate kakršnakoli vprašanja glede popravila ali ponovne montaže, se vedno obrnite na prodajalca klimatskih naprav Daikin.

V klimatski napravi uporabljeno hladivo je varno. Čeprav naj do uhajanja ne bi prišlo, v primeru

•

najmanjšega iztekanja plina v prostor zagotovite, da ne pride v stik s plamenom plinskega grelnika, kerozinskega grelnika ali plinskega štedilnika.

•

Če klimatska naprava slabo hladi ali greje, je lahko vzrok v uhajanju hladiva, zato pokličite prodajalca. Pri izvajanju popravil, ki vključujejo dodajanje hladiva, preverite vsebino popravila pri našem servisnem osebju.

•

Klimatske naprave ne poskušajte montirati sami. Nestrokovna montaža lahko privede do iztekanja vode, električnih šokov ali požara. Za montažo se obrnite na prodajalca ali za to usposobljenega strokovnjaka.

•

Da se izognete električnemu šoku, požaru ali telesnim poškodbam, v primeru širjenja smradu ali ognja iz naprave, le-to izklopite in izključite odklopnik. Za nadaljnja navodila pokličite prodajalca.

•

V odvisnosti od okolja morate namestiti odklopnik z uhajanjem toka. Če tega ne storite, lahko povzročite električni šok.

•

Klimatska naprava mora biti ozemljena. Nepopolna ozemljitev lahko povzroči električni šok. Ozemljitvenega vodnika naprave ne nameščajte na cev za plin, strelovod ali ozemljitev telefona.

OPOMBA

•

Naprave ne uporabljajte za hlajenje preciznih instrumentov, hrane, rastlin, živali ali umetniških del, saj bi lahko to nanje slabo vplivalo.

•

Nikoli ne izpostavljajte majhnih otrok, rastlin ali živali neposrednemu zračnemu toku.

•

Ne postavljajte naprav, ki delujejo z odprtim ognjem, na mesta, izpostavljena zračnemu toku enote ali pod notranjo enoto. To lahko povzroči nepopolno zgorevanje ali poškodbe enote zaradi vročine.

•

Ne prekrivajte vstopov in izstopov zraka. Oviran zračni tok lahko poslabša delovanje naprave ali povzroči napake.

•

Ne stopajte ali sedajte na zunanjo enoto. Ne enoto ne odlagajte nobenih predmetov, prav tako ne odstranjujte zaščitne mrežice ventilatorja.

•

Pod notranjo in zunanjo enoto ne postavljajte predmetov, ki ne smejo biti izpostavljeni vlagi. V določenih primerih lahko zračna vlaga kondenzira in kaplja iz naprave.

•

Po dolgotrajni uporabi preverite, ali so morebiti na stojalu enote in fitingih nastale poškodbe.

•

Ne dotikajte se odprtine za vstop zraka in aluminijastih reber zunanje enote. To lahko povzroči poškodbe.

•

Naprave ne smejo uporabljati majhni otroci in slabotne osebe brez nadzora.

•

Da se ne bi igrali z napravo, majhnih otrok ne puščajte brez nadzora. Da preprečite pomanjkanje kisika, prostor v primeru hkratne uporabe naprave z gorilnikom in klimatske

•

naprave redno zračite. Pred čiščenjem napravo izklopite, izključite odklopnik in izvlecite napajalni kabel.

•

Ne priklapljajte klimatske naprave na vir električne energije, ki je drugačen od navedenega. To lahko

•

povzroči poškodbe ali požar. Namestite cev za odvod kondenzata, da zagotovite pravilno odvajanje. Nepravilno odvajanje kondenzata lahko

•

povzroči zbiranje vode v zgradbi, na pohištvu itd.

• Ne postavljajte predmetov v neposredno bližino zunanje enote in ne dovolite listom in drugim odpadkom, da se zbirajo okoli enote. V kupčku listja se naselijo majhne živali, ki lahko vstopijo v enoto. Ko so v enoti, lahko živali povzročijo okvaro, dim ali požar, ko se dotaknejo električnih delov.

•

Klimatske naprave se ne dotikajte z mokrimi rokami.

•

Notranje enote ne čistite z obilico vode, zadostuje uporaba mokre krpe.

•

Na enoto ne postavljajte posod, napolnjenih z vodo ali drugo tekočino. Voda lahko prodre v notranjost enote in poškoduje električno izolacijo, kar ima za posledico električni šok.

Mesto montaže

■

V primeru montaže na spodaj opisanih mestih se posvetujte s prodajalcem.

•

Mesta, kjer so prisotni olje, para in saje.

•

Okolje z obilico soli, kot so obalna področja.

•

Mesta, kjer je prisoten žveplov plin, kot so termalni vrelci.

•

Mesta, kjer je veliko snega, ki lahko prekrije zunanjo enoto.

Cev za odvod kondenzata zunanje enote morate speljati na mesto z dobro drenažo.

Upoštevajte hrup, ki lahko moti vaše sosede

■

Mesto montaže izberite v skladu s spodaj opisanimi navodili.

•

Izberite mesto, ki je dovolj trdno, da prenese težo in vibracije naprave in kjer se hrup ali vibracije pri obratovanju ne bodo stopnjevali.

•

Izberite mesto, kjer zrak iz zunanje enote in hrup pri obratovanju ne bosta motila sosedov .

Električno napajanje

•

Za napajanje klimatske naprave uporabite ločeni električni tokokrog.

Premeščanje naprave

•

Premeščanje naprave zahteva posebna znanja in spretnosti. Prosimo, posvetujte se s prodajalcem, če želite zaradi selitve ali adaptacije napravo premestiti.

Sestavni deli naprave

■

Notranja enota

■

Zunanja enota

razred 50/60

razred 71

■

Notranja enota

1. Zračni filter

2. Fotokatalitični filter iz titanijevega apatita za čiščenje zraka, ki odstranjuje neprijeten vonj

3. Vstop zraka

4. Čelna plošča

5. Jeziček plošče

6. Tipalo INTELLIGENT EYE:

•

Zaznava gibanje ljudi in samodejno preklaplja med normalnim delovanjem in energijsko varčnim delovanjem. (stran 19)

7. Tipalo temperature v prostoru:

• Zaznava temperaturo zraka okoli enote.

8. Prikazovalnik

9. Izstopna zračna odprtina

10. Plošča za usmerjanje zraka (vodoravna lamela):

11. Lopute (navpične lamele):

• Lopute so nameščene znotraj izstopne

zračne odprtine. (stran 12)

12. Lučka za prikaz obratovanja (zelena)

■

Zunanja enota

17. Vstopna zračna odprtina:

18. Izstopna zračna odprtina

19. Cevi za hladivo in kabel za povezavo med enotama

Izgled zunanje enote se lahko razlikuje od modela do modela.

(stran 12)

(od zadaj in s strani)

13.

Lučka za TIMER (časovnik) (rumena):

14. Lučka za HOME LEAVE (rdeča):

• Sveti, ko uporabljate HOME LEAVE. (stran 16)

15. Gumb za vklop/izklop zunanje enote:

•

•To stikalo je koristno v primeru, kadar

16. Sprejemnik signala:

•

20. Cev za odvod kondenzata

21. Priključek za ozemljitev:

• Najdete ga znotraj pokrova.

(stran 21)

Pritisnite na gumb, če želite napravo vklopiti. Ponovno pritisnite na gumb, če želite napravo izklopiti. Način delovanja je naveden v spodnji tabeli.

Način

delovanja

FTKS COOL FTXS AUTO

daljinski upravljalnik ni na voljo.

Sprejema signale z daljinskega upravljalnika.

Ko enota sprejme signal, boste zaslišali kratek zvočni signal.

•

Začetek delovanja........... biip-biip

Spreminjanje nastavitev.. biip

•

Konec delovanja .............biiiiip

Nastavitev

temperature

22°C 25°C

Pretok

zraka

AUTO AUTO

■

Daljinski upravljalnik

3 4

OFF

TIMER

CANCEL

12 10

16 18

ARC433B70, 71

1. Oddajnik signala:

• Pošilja signale notranji enoti.

2. Prikazovalnik:

Na njem so prikazane trenutne nastavitve.

•

(Na tej sliki je zaradi razlage vsak del ponazorjen z vsemi prikazi v položaju ON)

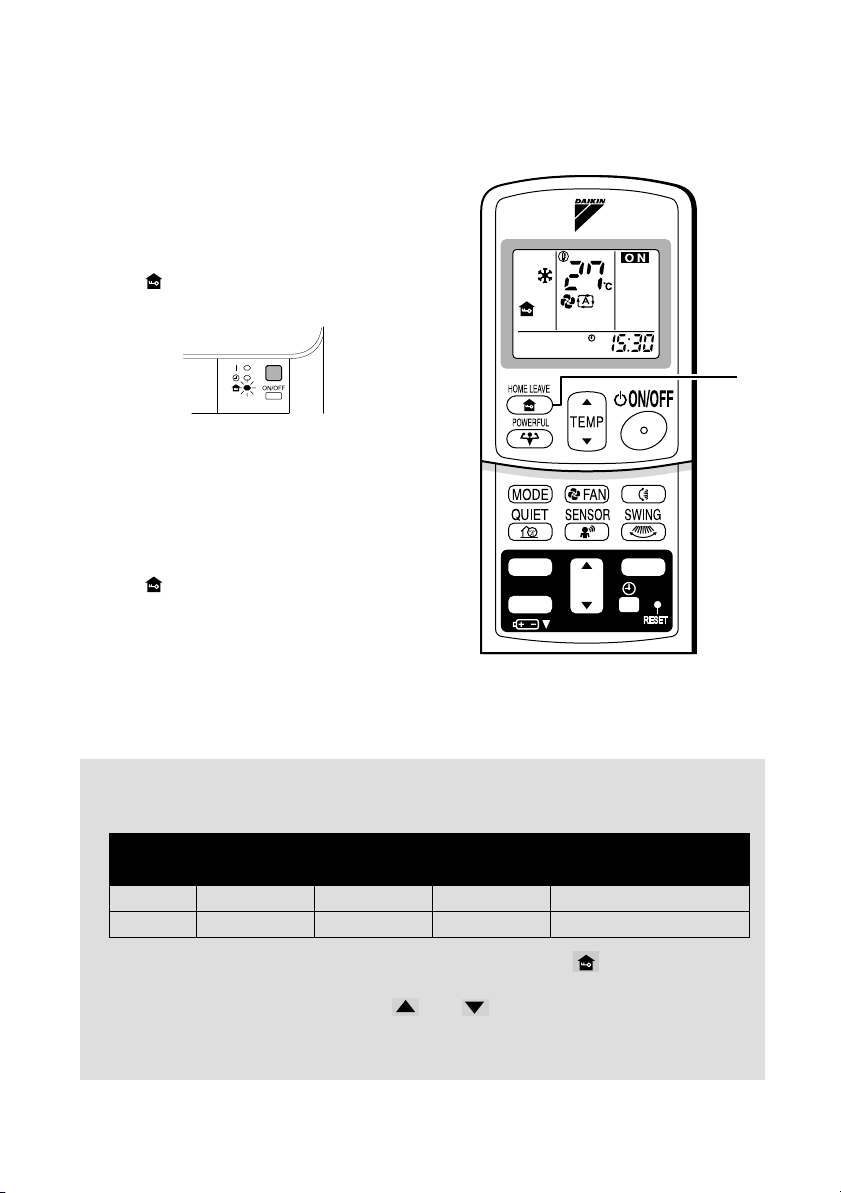

3. Gumb HOME LEAVE:

za način delovanja HOME LEAVE (stran 17)

4. Gumb POWERFUL:

POWERFUL (stran 14)

5. Gumba za nastavitev TEMPERATURE:

• Za spreminjanje nastavitev temperature.

6. Gumb ON/OFF (vklop/izklop):

Pritisnite na gumb, če želite vklopiti napravo.

•

Ponovno pritisnite na gumb, če želite izklopiti napravo.

7. Gumb MODE:

• Za izbiro načina delovanja.

(AUTO/DRY/COOL/HEAT/FAN) (stran 10)

8. Gumb TIHO:

zunanje enote

za način delovanja

Delovanje QUIET - tiho

(stran 15)

9. Gumb za nastavitev FAN:

• Za nastavitev hitrosti toka zraka.

10. Gumb SENSOR:

INTELLIGENT EYE (stran 19)

11. Gumb SWING:

• Plošča za usmerjanje zraka (vodoravna lamela)

12. Gumb SWING:

• Lopute (navpične lamele)

13. Gumb ON TIMER:

14. Gumb OFF TIMER:

15. Gumb za nastavitev TIMER (časovnika):

• Za spreminjanje nastavitve časa.

16. Gumb TIMER CANCEL:

Za prekinitev nastavitve timerja (časovnika).

•

17. Gumb CLOCK:

18. Gumb za ponastavitev (RESET):

Če krmilnik neha delovati, jo znova zaženite.

•

• Za pritisk na gumb uporabite tanek predmet.

za vklop delovanja

(stran 12)

(stran 22)

(stran 21)

(stran 9)

Priprave na zagon naprave

■

Vstavljanje baterij

1. Zadrsajte sprednji pokrov, da bi ga sneli.

2. Namestite dve suhi bateriji AAA LR03 (alkalni).

3. Namestite pokrov na svoje mesto.

Pravilno namestite + in – baterije!

–

POZOR

■

O baterijah

• Pri zamenjavi baterij uporabite baterije enake vrste in zamenjajte obe bateriji hkrati.

• Če naprave dolgo časa ne boste uporabljali, vzemite baterije iz daljinskega upravljalnika.

• Baterije bodo delovale približno eno leto. Če začne zaslon daljinksega upravljalnika bledeti in pride do slabšega sprejema prej kakor v letu dni, vseeno zamenjajte obe bateriji z novimi baterijami AAA LR03 (alkalnimi).

• Priložene baterije zagotavljajo začetno uporabo sistema. Rok trajanja baterij je lahko kratek, odvisno od datuma proizvodnje klimatske naprave.

■

Uporaba daljinskega upravljalnika

• Za uporabo daljinskega upravljalnika usmerite oddajnik proti notranji enoti. Če je med enoto in daljinskim upravljalnikom kakšna ovira, ki preprečuje sprejem signala, npr. zavesa, enota ne bo delovala.

• Pazite, da vam daljinski upravljalnik ne pade na tla. Ne zmočite ga.

•

Maksimalna razdalja za sprejem signala je 7 m.

■

Pritrditev nosilca daljinskega upravljalnika na steno

Sprejemnik

1. Izberite mesto, od koder signali lahko dosežejo enoto.

2. Nosilec pritrdite na steno, steber ali na podobno mesto z dvema

Nosilec daljinskega upravljalnika

vijakoma.

Namestitev

3. Namestite daljinski upravljalnik na nosilec.

Za odstranitev ga potisnite navzgor.

POZOR

O daljinskem upravljalniku

■

• Nikoli ne izpostavljajte daljinskega upravljalnika neposredni sončni svetlobi.

•Prah na oddajniku ali sprejemniku signala bo zmanjšal občutljivost. Obrišite ga z mehko krpo.

• Oddajanje in sprejem signala sta lahko motena, če je v prostoru fluorescenčna svetilka z električnim vžigom (kot je inverterska svetilka). V tem primeru se obrnite na prodajalca.

• Če z daljinskim upravljalnikom lahko upravljate kakšno drugo napravo, jo odstranite iz prostora ali se posvetujte s prodajalcem.

■

Priporočena nastavitev temperature

Za hlajenje: 26°C – 28°C Za gretje: 20°C – 24°C

Nastavitev časa

1. Pritisnite na gumb "CLOCK".

se prikaže na prikazovalniku.

utripa.

2. Pritisnite na gumb za nastavitev "TIMER", da nastavite točen čas.

Če držite gumb " " ali " ", lahko hitreje nastavite ure in minute.

3. Pritisnite na gumb "CLOCK".

utripa.

■

Vklopite odklopnik (ON)

Vklop odklopnika povzroči odpiranje lopute

•

in njeno ponovno zapiranje. (To je povsem običajen postopek)

OFF

CANCEL

TIMER

OPOMBA

■ Nasveti za varčevanje z energijo

•Prostora ne hladite (grejte) preveč. Če temperaturo nastavite na zmerno vrednost, prihranite energijo.

• Zastrite okna z žaluzijami ali zavesami. Če preprečite vdor sončne svetlobe in zraka od zunaj, izboljšate učinkovitost hlajenja (gretja).

• Zamašeni zračni filtri povzročijo neučinkovito delovanje in povečajo porabo energije. Čistite jih enkrat na dva tedna.

■ Prosimo, upoštevajte naslednje opombe

•Klimatska naprava vedno porabi 15-35 W električne enrgije, tudi ko ni v obratovanju.

•Če klimatske naprave dlje časa ne boste uporabljali, npr. spomladi ali jeseni, izklopite odklopnik.

•Klimatsko napravo uporabljajte v naslednjih pogojih.

Način delovanja Pogoji delovanja V primeru delovanja izven tega območja

COOL Zunanja temperatura:

〈2/3/4/5MK(X)S〉 –10 do 46°C 〈RK(X)S〉 –10 do 46°C

Temperatura v prostoru: 18 do 32°C Vlažnost v prostoru: maks. 80%

HEAT Zunanja temperatura:

〈2/3/4/5MK(X)S〉 –15 do 15,5°C 〈RXS〉 –15 do 18°C

Temperatura v prostoru: 10 do 30°C

DRY Zunanja temperatura:

〈2/3/4/5MK(X)S〉 –10 do 46°C 〈RXS〉 –10 do 46°C

Temperatura v prostoru: 18 do 32°C Vlažnost v prostoru: maks. 80%

•Delovanje izven teh območij vlažnosti in temperature lahko zažene varnostno napravo, ki klimatsko napravo izklopi.

• Lahko se vklopi varnostna naprava in prekine delovanje. (V multi sistemu lahko deluje le do zaustavitve zunanje enote)

•V notranji enoti lahko pride do kondenzacije in kapljanja kondenzata.

• Lahko se vklopi varnostna naprava in prekine delovanje.

•V notranji enoti lahko pride do kondenzacije in kapljanja kondenzata.

1, 3

NAČINI DELOVANJA

Načini delovanja AUTO • DRY • COOL • HEAT • FAN

Izbirate lahko med različnimi načini delovanja klimatske naprave. Po nastavitvi načina delovanja bo klimatska naprava delovala v izbranem načinu delovanja.

■ Vklop delovanja

1. Pritisnite na gumb "MODE" in izberite način delovanja.

•Z vsakim pritiskom na gumb nastavite

naslednji način delovanja.

: AUTO

:DRY

: COOL

: HEAT

:FAN

<FTKS>

<FTXS>

2. Pritisnite na gumb "ON/OFF".

• Prižge se indikator OPERATION.

OFF

CANCEL

TIMER

2, 3 1

■ Prekinitev delovanja

3. Ponovno pritisnite na gumb "ON/OFF".

•

Ugasne indikator OPERATION.

■ Spreminjanje nastavitve temperature

4. Pritisnite na gumb za nastavitev temperature "TEMPERATURE"

Načina delovanja DRY ali FAN Načini delovanja AUTO ali COOL ali HEAT

Za povišanje temperature pritisnite na " ", za znižanje pa na " ".

Nastavitve temperature ni možno spreminjati.

Nastavite željeno temperaturo.

+ 23 hidden pages
