Daikin FTXA20A2V1BW, FTXA25A2V1BW, FTXA35A2V1BW, FTXA42A2V1BW, FTXA50A2V1BW Installation manuals [it]

Manuale d'installazione

Climatizzatore per interni Daikin

CTXA15A2V1BW
FTXA20A2V1BW
FTXA25A2V1BW
FTXA35A2V1BW
FTXA42A2V1BW
FTXA50A2V1BW

CTXA15A2V1BS
FTXA20A2V1BS
FTXA25A2V1BS
FTXA35A2V1BS
FTXA42A2V1BS
FTXA50A2V1BS

CTXA15A2V1BT
FTXA20A2V1BT
FTXA25A2V1BT
FTXA35A2V1BT
FTXA42A2V1BT
FTXA50A2V1BT

Manuale d'installazione

Climatizzatore per interni Daikin

Italiano

Sommario

1×2× 2× 2×1× 1× 1×1× 1× 1×

edba c f g

2×

j kh i

Sommario

1 Note relative alla documentazione 2

1.1 Informazioni su questo documento ........................................... 2

2 Informazioni relative all'involucro 2

2.1 Unità interna .............................................................................. 2

2.1.1 Rimozione degli accessori dall'unità interna ............... 2

3 Informazioni sull'unità 3

3.1 Layout sistema .......................................................................... 3

3.2 Portata di funzionamento .......................................................... 3

3.3 Informazioni sull'adattatore wireless.......................................... 3

3.3.1 Precauzioni per l'uso dell'adattatore wireless ............. 3

3.3.2 Parametri di base........................................................ 3

4 Preparazione 3

4.1 Preparazione del luogo di installazione..................................... 3

4.1.1 Requisiti per il luogo d'installazione dell'unità interna. 3

4.2 Preparazione delle tubazioni del refrigerante............................ 4

4.2.1 Requisiti delle tubazioni del refrigerante..................... 4

4.2.2 Isolante per le tubazioni del refrigerante..................... 4

5 Installazione 4

5.1 Apertura dell'unità interna.......................................................... 4

5.1.1 Per aprire l'unità interna.............................................. 4

5.2 Installazione dell'unità interna ................................................... 6

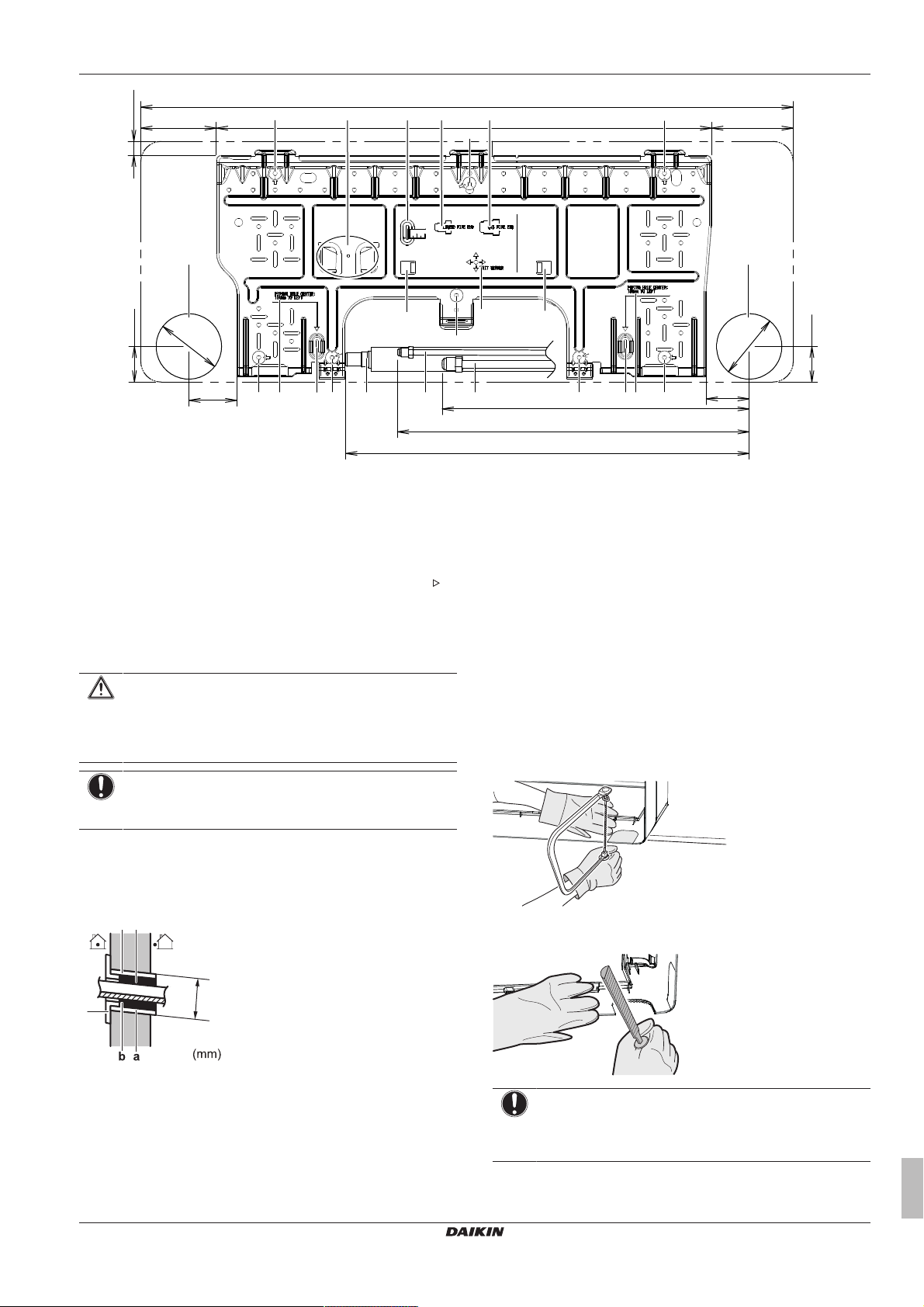

5.2.1 Installazione della piastra di montaggio...................... 6

5.2.2 Praticare un foro nella parete...................................... 7

5.2.3 Rimozione del coperchio della porta del tubo............. 7

5.2.4 Per fornire lo scolo...................................................... 8

5.3 Collegamento delle tubazioni del refrigerante ........................... 9

5.3.1 Linea guida per il collegamento delle tubazioni del

refrigerante.................................................................. 9

5.3.2 Collegamento delle tubazioni del refrigerante all'unità

interna ......................................................................... 9

5.4 Collegamento del cablaggio elettrico ........................................ 9

5.4.1 Collegamento del cablaggio elettrico all'unità interna. 10

5.4.2 Collegamento di accessori opzionali (interfaccia

utente cablata, interfaccia utente centrale, ecc.) ........ 10

5.5 Finitura dell'installazione dell'unità interna ................................ 11

5.5.1 Isolamento della tubazione di drenaggio, della
tubazione del refrigerante e del cavo di

interconnessione......................................................... 11

5.5.2 Passaggio dei tubi attraverso il foro della parete........ 11

5.5.3 Fissaggio dell'unità sulla piastra di montaggio............ 11

6 Configurazione 11

6.1 Impostazione di un indirizzo diverso ......................................... 11

7 Messa in funzione 12

7.1 Elenco di controllo prima della messa in esercizio.................... 12

7.2 Per eseguire una prova di funzionamento................................. 12

7.2.1 Esecuzione di una prova di funzionamento

utilizzando l'interfaccia utente ..................................... 12

8 Smaltimento 12

1 Note relative alla

documentazione

1.1 Informazioni su questo documento

INFORMAZIONI

Assicurarsi che l'utente sia in possesso della
documentazione stampata e chiedergli/le di conservarla
per consultazioni future.

Pubblico di destinazione

Installatori autorizzati

INFORMAZIONI

Quest'apparecchiatura è destinata ad essere utilizzata da
utenti esperti o addestrati in officine, reparti dell'industria
leggera e aziende agricole, oppure è destinata all'uso
commerciale e domestico da parte di privati.

Serie di documentazioni

Questo documento fa parte di una serie di documentazioni. La serie
completa è composta da:

▪ Precauzioni generali per la sicurezza:

▪ Istruzioni per la sicurezza DA LEGGERE prima

dell'installazione

▪ Formato: cartaceo (nella confezione dell'unità esterna)

▪ Manuale di installazione dell'unità interna:

▪ Istruzioni di installazione
▪ Formato: cartaceo (nella confezione dell'unità esterna)

▪ Guida di riferimento per l'installatore:

▪ Preparazione dell'installazione, buone prassi, dati di

riferimento…

▪ Formato: File digitali all'indirizzo http://www.daikineurope.com/

support-and-manuals/product-information/

Potrebbe essere disponibile una revisione più recente della
documentazione fornita andando sul sito web regionale Daikin
oppure chiedendo al proprio rivenditore.

La documentazione originale è scritta in inglese. La documentazione
in tutte le altre lingue è stata tradotta.

Dati tecnici

▪ Un sottogruppo degli ultimi dati tecnici è disponibile sul sito

internet regionale Daikin (accessibile al pubblico).

▪ L’insieme completo degli ultimi dati tecnici è disponibile sul sito

extranet Daikin (è richiesta l’autenticazione).

2 Informazioni relative

all'involucro

9 Dati tecnici 13

9.1 Schema elettrico........................................................................ 13

Manuale d'installazione

2

2.1 Unità interna

2.1.1 Rimozione degli accessori dall'unità interna

a Manuale d'installazione

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

3P482320-7H – 2018.02

3 Informazioni sull'unità

g

f

h

i

d
e

b
c

a

b Manuale d'uso
c Precauzioni generali per la sicurezza
d Filtro deodorante al titanio rivestito di apatite e filtro

antiparticolato in argento (filtro agli ioni di argento)

e Vite di fissaggio dell'unità interna (M4 × 16L). Consultare

"5.5.3Fissaggio dell'unità sulla piastra di montaggio"a
pagina11.

f Batteria a secco AAA.LR03 (alcalina) per l'interfaccia

utente

g Supporto di interfaccia utente
h Interfaccia utente

i Piastra di montaggio
j Coprivite

k Adesivo SSID di ricambio con carta antiadesiva (applicato

all'unità)

▪ Adesivo SSID di ricambio. NON gettare via l'adesivo di ricambio.

Tenerlo in un luogo sicuro qualora sia necessario usarlo in futuro
(ad es. in caso di sostituzione della griglia anteriore, applicarlo alla
nuova griglia anteriore).

3 Informazioni sull'unità

AVVERTENZA: MATERIALE INFIAMMABILE

Il refrigerante all'interno di questa unità è leggermente
infiammabile.

3.1 Layout sistema

(a) Un dispositivo di sicurezza potrebbe arrestare il

funzionamento del sistema.

(b) Potrebbe accumularsi e colare della condensa sull'unità

interna.

3.3 Informazioni sull'adattatore wireless

Per le specifiche dettagliate, le istruzioni di installazione, i metodi di
impostazione, le FAQ, la dichiarazione di conformità e l'ultima
versione del presente manuale, visitare il sito http://

www.onlinecontroller.daikineurope.com.

INFORMAZIONI

▪ Daikin Industries Czech Republic s.r.o. dichiara che il

tipo di apparecchiatura radio all'interno dell'unità è
conforme alla Direttiva 2014/53/UE.

▪ Questa unità è considerata come un'apparecchiatura

combinata secondo la definizione della Direttiva
2014/53/UE.

3.3.1 Precauzioni per l'uso dell'adattatore wireless

NON utilizzare vicino a:
▪ Apparecchiature mediche. Ad es. persone che utilizzano

defibrillatori o pacemaker cardiaci. Questo prodotto potrebbe
causare interferenze elettromagnetiche.

▪ Apparecchiature a controllo automatico. Ad es. porte

automatiche o apparecchiature antincendio. Questo prodotto può
causare un comportamento difettoso dell'apparecchiatura.

▪ Forno a microonde. Potrebbe influenzare le comunicazioni LAN

wireless.

a Pannello frontale
b Coperchio di servizio
c Adesivo SSID
d Filtro dell'aria
e Sensore Intelligent Eye

f Chiudere lo spazio vuoto nel foro per i tubi con dello stucco

g Tubatura del refrigerante, tubo flessibile di drenaggio e

cavo di interconnessione

h Nastro isolante

i Filtro deodorante al titanio rivestito di apatite e filtro

antiparticolato in argento (filtro agli ioni di argento)

3.2 Portata di funzionamento

Per un funzionamento sicuro ed efficiente, utilizzare il sistema
all'interno dei seguenti range di temperatura e umidità.

Modo

funzionamento

Raffreddamento

Riscaldamento

Deumidificazione

(C)(F)TXA15~50A2V1B(W)(S)(T)
Climatizzatore per interni Daikin
3P482320-7H – 2018.02

(a)(b)

▪ Temperatura esterna: –10~46°C
▪ Temperatura interna: 18~32°C
▪ Umidità interna: ≤80%

(a)

▪ Temperatura esterna: –15~24°C
▪ Temperatura interna: 10~30°C

(a)

▪ Temperatura esterna: –10~46°C
▪ Temperatura interna: 18~32°C
▪ Umidità interna: ≤80%

In caso di utilizzo al di fuori del campo di funzionamento:

Range di funzionamento

3.3.2 Parametri di base

Cosa Valore

Intervallo di frequenza 2400MHz~2483,5MHz
Protocollo radio IEEE 802.11b/g/n
Canale di frequenza radio 1~11
Potenza di uscita 0dBm~18dBm
Potenza irradiata effettiva 17dBm (11b) / 13dBm (11g) /

12dBm (11n)

Alimentazione CC 14V / 100mA

4 Preparazione

4.1 Preparazione del luogo di installazione

AVVERTENZA

L'apparecchiatura deve essere conservata in una stanza
senza fonti di accensione in funzionamento continuo
(esempio: fiamme libere, apparecchiature a gas in
funzione o riscaldatori elettrici in funzione).

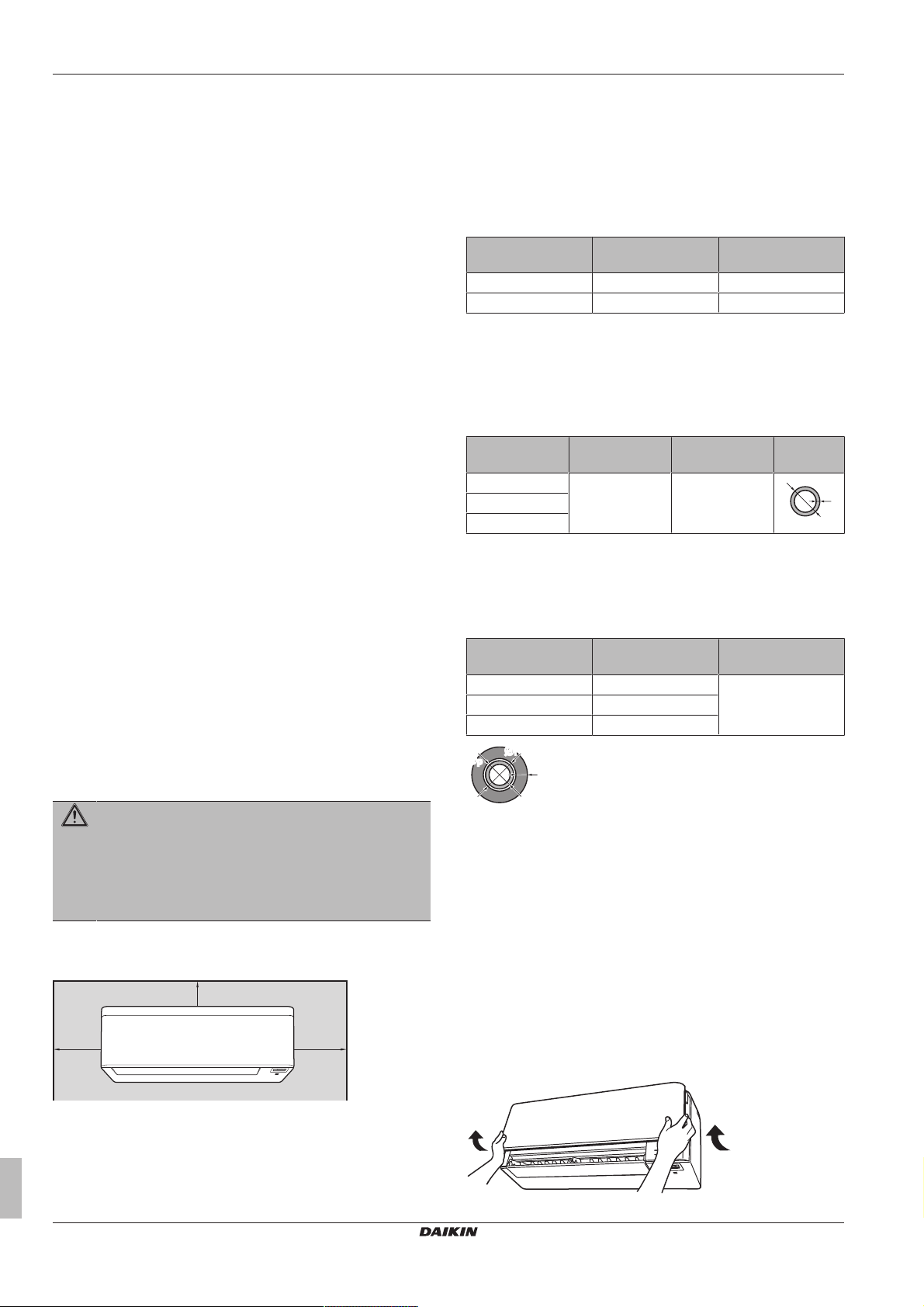

4.1.1 Requisiti per il luogo d'installazione dell'unità interna

INFORMAZIONI

Il livello di pressione sonora è inferiore a 70dBA.

▪ Flusso dell'aria. Assicurarsi che il flusso dell'aria non sia

ostacolato.

Manuale d'installazione

3

5 Installazione

≥50 ≥50

≥30

(mm)

t

Ø

ØiØ

i

t

ØpØ

p

▪ Drenaggio. Assicurarsi che l'acqua della condensa possa essere

evacuata adeguatamente.

▪ Isolamento dalla parete. Se le condizioni di temperatura della

parete superano i 30°C e l'umidità relativa supera l'80%, oppure
se nella parete penetra aria esterna, è necessario provvedere a
un isolamento aggiuntivo (schiuma di polietilene con spessore
minimo di 10mm).

▪ Resistenza della parete. Verificare che la parete o il pavimento

siano sufficientemente robusti per sostenere il peso dell'unità. In
caso di dubbi, rinforzare la parete o il pavimento prima di installare
l'unità.

Installare i cavi di alimentazione ad una distanza di almeno 1metro
da televisori o radio, per prevenire le interferenze. A seconda del
tipo di onde radio, la distanza di 3 metri potrebbe NON essere
sufficiente.

▪ Scegliere un luogo in cui l'aria calda/fredda scaricata dall'unità o il

rumore dovuto al funzionamento NON possa arrecare disagio a
nessuno.

▪ Luci a fluorescenza. Durante l'installazione di un'interfaccia

utente wireless in una stanza con luci a fluorescenza, tenere
presente quanto indicato di seguito per evitare interferenze:

▪ Installare l'interfaccia utente wireless il più vicino possibile

all'unità interna.

▪ Installare l'unità interna il più lontano possibile dalle luci a

fluorescenza.

Si SCONSIGLIA di installare l'unità nei luoghi sotto riportati, poiché
la durata di vita dell'unità ne potrebbe risentire:

▪ In luoghi soggetti a forti oscillazioni della tensione
▪ In veicoli o navi
▪ Dove sono presenti vapori acidi o alcalini
▪ In luoghi in cui si può riscontrare la presenza di vapore o nebbia

d’olio minerale nell’atmosfera. Le parti in plastica possono
deteriorarsi e cadere o provocare perdite d’acqua.

▪ In luoghi in cui l'unità si troverebbe esposta alla luce diretta del

sole.
▪ Nei bagni.
▪ Aree che richiedono silenzio (per esempio, nelle vicinanze di una

camera da letto), onde evitare che il rumore del funzionamento

possa causare disagio alle persone.

4.2 Preparazione delle tubazioni del refrigerante

4.2.1 Requisiti delle tubazioni del refrigerante

Diametro delle tubazioni del refrigerante

Utilizzare lo stesso diametro dei collegamenti sulle unità esterne:

Classe Tubazioni del

liquido L1

15~35 Ø6,4 Ø9,5
42+50 Ø6,4 Ø12,7

Materiale delle tubazioni del refrigerante

▪ Materiale delle tubazioni: Rame senza saldature disossidato con

acido fosforico.
▪ Collegamenti svasati: Utilizzare solo materiale temprato.
▪ Grado di tempra e spessore delle tubazioni:

Diametro

esterno (Ø)

6,4mm (1/4") Temprato (O) ≥0,8mm
9,5mm (3/8")
12,7mm (1/2")

Grado di tempra Spessore (t)

(a) In base alle norme vigenti e alla pressione di esercizio

massima dell'unità (vedere "PS High" sulla targhetta
dell'unità), potrebbero essere necessarie tubazioni di
spessore superiore.

4.2.2 Isolante per le tubazioni del refrigerante

Diametro esterno

del tubo (Øp)

6,4mm (1/4") 8~10mm ≥10mm
9,5mm (3/8") 12~15mm
12,7mm (1/2") 14~16mm

Diametro interno

dell'isolante (Øi)

Tubazioni del gas
L1

(a)

Spessore

dell'isolante (t)

AVVERTENZA

NON mettere oggetti sotto all'unità interna e/o esterna, in
quanto potrebbero bagnarsi. In caso contrario, potrebbe
verificarsi un gocciolamento dovuto alla condensa
nell'unità o nei tubi del refrigerante, oppure all'ostruzione
del filtro dell'aria o dello scarico, e gli oggetti in questione
potrebbero sporcarsi o essere danneggiati.

▪ Ingombri. Installare l'unità ad almeno 1,8 m dal pavimento e

tenere presenti i seguenti requisiti per le distanze dalle pareti e dal
soffitto:

Nota: Assicurarsi che non vi siano ostacoli entro 500 mm sotto il
ricevitore del segnale. Tali ostacoli potrebbero influenzare la
ricezione dell'interfaccia utente.

Manuale d'installazione

4

Se la temperatura è più alta di 30°C e l'umidità è maggiore dell'80%,
allora lo spessore dei materiali isolanti dovrà essere almeno di
20 mm per evitare la formazione di condensa sulla superficie
dell'isolante.

5 Installazione

5.1 Apertura dell'unità interna

5.1.1 Per aprire l'unità interna

Apertura del pannello anteriore

1 Tenere il pannello anteriore su entrambi i lati ed aprirlo.

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

3P482320-7H – 2018.02

2 Tirare verso il basso entrambi i blocchi nel lato posteriore del

a

d

c

b

a

b
c

a a

a

c

b

a

c

b

a
b

pannello anteriore.

3 Aprire il pannello anteriore finché il supporto non si inserisce

nella linguetta di fissaggio.

a Blocco (1 su ogni lato)
b Lato posteriore del pannello anteriore
c Linguetta di fissaggio
d Supporto

Chiusura del pannello anteriore

1 Sollevare leggermente il pannello frontale e rimuovere il

supporto dall'elemento di fissaggio.

5 Installazione

a Braccio

b Albero

c Slot albero

4 Scollegare l'albero del pannello frontale dallo slot dell'albero sul

lato sinistro.

a Retro del pannello anteriore
b Elemento di fissaggio
c Supporto

2 Chiudere il pannello anteriore.

3 Premere delicatamente il pannello anteriore fino a farlo

scattare.

Rimozione del pannello anteriore

INFORMAZIONI

Rimuovere il pannello anteriore soltanto se DEVE essere
sostituito.

1 Aprire il pannello frontale. Vedere "Apertura del pannello

anteriore"a pagina4.

2 Aprire le serrature del pannello posizionate sul retro (1per ogni

lato).

a Braccio

b Slot albero

c Albero

5 Rimuovere il pannello anteriore.
6 Per reinstallare il pannello anteriore, procedere in maniera

opposta.

Apertura del coperchio di servizio

1 Rimuovere 1 vite dal coperchio di servizio.
2 Estrarre il coperchio di servizio in senso orizzontale dall'unità.

a Vite del coperchio di servizio

b Coperchio di servizio

NOTA

Al momento di chiudere il coperchio di servizio, accertarsi
che la coppia di serraggio NON superi 1,4 (±0.2)N•m.

Rimozione della griglia anteriore

a Serratura del pannello

3 Spingere leggermente il braccio destro verso destra per

sconnettere l'albero dallo slot dell'albero sul lato destro.

(C)(F)TXA15~50A2V1B(W)(S)(T)
Climatizzatore per interni Daikin
3P482320-7H – 2018.02

ATTENZIONE

Utilizzare guanti protettivi.

1 Aprire il pannello frontale. Consultare "Apertura del pannello

anteriore"a pagina4.

2 Rimuovere il coperchio di servizio. Consultare "Apertura del

coperchio di servizio"a pagina5.

3 Rimuovere il cablaggio dal morsetto per cablaggio e dal

connettore.

4 Rimuovere l'aletta premendola verso il lato sinistro e verso di

sé.

Manuale d'installazione

5

5 Installazione

c
d

b

a

a

b

a

1

2

b

a

c

c

5 Rimuovere i 2 coprivite utilizzando una piastra piatta e lunga

come un righello avvolto in un panno e rimuovere le 2 viti.

a Connettore
b Morsetto per cablaggio
c Coprivite
d Piastra piatta e lunga avvolta in un panno

6 Premere la griglia anteriore verso l'alto e poi verso la piastra di

montaggio per rimuoverla dai 3 ganci.

Rimozione del coperchio della scatola dei collegamenti elettrici

1 Rimuovere la griglia anteriore.
2 Rimuovere 1 vite dalla scatola dei collegamenti elettrici.
3 Aprire il coperchio della scatola dei collegamenti elettrici

tirandolo verso la parte anteriore.

4 Rimuovere il coperchio della scatola dei collegamenti elettrici

dai 2 ganci posteriori.

a Vite
b Scatola dei collegamenti elettrici
c Gancio posteriore

5 Per reinstallare il coperchio, agganciare innanzitutto la scatola

dei collegamenti elettrici ai ganci, chiudere la scatola e
reinstallare la vite.

a Gancio

Requisito preliminare: Se lo spazio di lavoro è limitato.

7 Inserire un cacciavite piatto accanto ai ganci.
8 Sollevare la griglia anteriore utilizzando un cacciavite piatto e

premere verso la piastra di montaggio.

a Gancio
b Cacciavite piatto

Reinstallazione della griglia anteriore

1 Installare la griglia anteriore e incastrare saldamente i 3 ganci

superiori.

2 Serrare le 2 viti e ricollocare i 2 coprivite.
3 Reinstallare il deflettore.
4 Reinserire il cablaggio nel connettore e fissarlo con il morsetto

del filo.

5 Chiudere il pannello anteriore. Consultare "Chiusura del

pannello anteriore"a pagina5.

NOTA

Al momento di chiudere il coperchio della scatola dei
collegamenti elettrici, accertarsi che la coppia di serraggio
NON superi 2,0 (±0.2)N•m.

5.2 Installazione dell'unità interna

5.2.1 Installazione della piastra di montaggio

1 Installare la piastra di montaggio temporaneamente.
2 Livellare la piastra di montaggio.
3 Contrassegnare i centri dei punti di foratura sulla parete

utilizzando un metro a nastro. Posizionare l'estremità del metro
a nastro sul simbolo " ".

4 Terminare l'installazione fissando la piastra di montaggio alla

parete mediante le viti.

INFORMAZIONI

Il coperchio rimosso dalla porta della tubazione può essere
conservato nella tasca della piastra di montaggio.

Manuale d'installazione

6

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

3P482320-7H – 2018.02

Ø80

Ø80

605

17

100

798

92

44

44

375

430

490

58.6

52.5

f

j

j

i i

bb c ed

k l m

a

a

g

f

a

hh

aa

aa

a aa

a

a Punti di fissaggio consigliati della piastra di montaggio

Ø80

a

b

c

b Tasca per il coperchio della porta del tubo
c Usare il metro a nastro come mostrato
d Estremità del tubo del liquido
e Estremità del tubo del gas

f Linguette per posizionare la livella
g Centro dell'unità
h Foro per tubazione incassata Ø80mm

i Valore per metro a nastro

j Posizionare l'estremità del metro a nastro sul simbolo " "
k Tubo flessibile di scarico

l Tubo del liquido

m Tubo del gas

5 Installazione

5.2.2 Praticare un foro nella parete

ATTENZIONE

Per le pareti contenenti un telaio metallico o una tavola
metallica, usare un tubo incassato nella parete e una
copertura per il foro passante al fine di impedire il rischio di
surriscaldamento, scosse elettriche o incendi.

NOTA

Accertarsi di sigillare gli spazi attorno ai tubi con materiale
specifico (non in dotazione), per evitare perdite d'acqua.

1 Praticare nella parete un foro passante di 80mm in modo che

sia inclinato verso il basso in direzione dell'esterno.

2 Inserire nel foro un tubo incassato nella parete.
3 Inserire un coperchio nel tubo per la parete.

a Tubo incassato nella parete
b Mastice
c Copertura del foro nella parete

Nota: Al termine del cablaggio, della posa delle tubazioni del

refrigerante e della posa delle tubazioni di scarico, NON dimenticare
di sigillare lo spazio con del mastice.

5.2.3 Rimozione del coperchio della porta del tubo

Per collegare le tubazioni sul lato destro, sul lato inferiore destro, sul
lato sinistro o sul lato inferiore sinistro, il coperchio della porta del
tubo DEVE essere rimosso.

1 Tagliare via il coperchio della porta del tubo dall'interno della

griglia anteriore, usando un seghetto per traforo.

2 Rimuovere eventuali bave lungo la sezione di taglio usando una

lima a mezzo tondo.

NOTA

NON utilizzare le pinze per rimuovere il coperchio della
porta del tubo, in quanto ciò potrebbe danneggiare la
griglia anteriore.

(C)(F)TXA15~50A2V1B(W)(S)(T)
Climatizzatore per interni Daikin
3P482320-7H – 2018.02

Manuale d'installazione

7

5 Installazione

Ø16

Ø18

a

a

b c

Ø16

Ø16

a b c

Ø18

≥50

mm

A

B

C

a

b

a

5.2.4 Per fornire lo scolo

Assicurarsi che l'acqua della condensa possa essere evacuata
adeguatamente. Operazioni richieste:

▪ Linee guida generali
▪ Collegamento della tubazione di scarico all'unità interna
▪ Verifica dell'assenza di perdite d'acqua

Linee guida generali

▪ Lunghezza del tubo. Mantenere la tubazione di scarico il più

corta possibile.

▪ Dimensione del tubo. Se si rende necessario un prolungamento

del tubo flessibile di scarico o una tubazione di scarico incassata,
utilizzare delle parti appropriate che si combinino con l'estremità
anteriore del tubo flessibile.

NOTA

▪ Installare il tubo flessibile di scarico inclinandolo verso il

basso.
▪ I separatori NON sono ammessi.
▪ NON immergere l'estremità del tubo flessibile in acqua.

Collegamento delle tubazioni sul lato destro, sul lato posteriore destro o sul lato inferiore destro

INFORMAZIONI

Le tubazioni sul lato destro sono l'impostazione predefinita
di fabbrica. Per le tubazioni sul lato sinistro, togliere le
tubazioni dal lato destro e installarle sul lato sinistro.

1 Fissare il tubo flessibile di scarico al lato inferiore dei tubi del

refrigerante usando del nastro adesivo in vinile.

2 Avvolgere insieme il tubo flessibile di scarico e i tubi del

refrigerante utilizzando il nastro isolante.

▪ Prolunga del tubo flessibile di scarico. Per estendere il tubo

flessibile di scarico, utilizzare un tubo con un diametro interno di
16mm non in dotazione. NON dimenticare di utilizzare il tubo di
isolamento termico sulla sezione interna del tubo flessibile di
prolunga.

a Tubo flessibile di drenaggio in dotazione con l'unità
b Materiale di isolamento delle tubazioni (non in dotazione)
c Tubo flessibile di drenaggio di prolunga

▪ Tubo rigido in cloruro di polivinile. Se si collega un tubo rigido

di cloruro di polivinile (diametro nominale 13mm) direttamente al
tubo flessibile di scarico come si è fatto per l'installazione delle
tubazioni incassate, utilizzare una presa di drenaggio non in
dotazione (diametro nominale 13mm).

A Tubazione laterale destra
B Tubazione inferiore destra
C Tubazione posteriore destra

a Rimuovere il coperchio della porta per la tubazione laterale

destra.

b Rimuovere il coperchio della porta per la tubazione

inferiore destra.

Collegamento delle tubazioni sul lato sinistro, sul lato posteriore sinistro o sul lato inferiore sinistro

INFORMAZIONI

Le tubazioni sul lato destro sono l'impostazione predefinita
di fabbrica. Per le tubazioni sul lato sinistro, togliere le
tubazioni dal lato destro e installarle sul lato sinistro.

1 Togliere la vite di fissaggio dell'isolante sul lato destro e

rimuovere il tubo flessibile di scarico.

2 Togliere il tappo di scarico sul lato sinistro ed attaccarlo al lato

destro.

NOTA

NON applicare olio lubrificante (olio refrigerante) sul tappo
di scarico durante l'inserimento. in quanto il tappo potrebbe
deteriorarsi e causare e perdite dal tappo stesso.

a Tubo flessibile di drenaggio in dotazione con l'unità
b Presa di scarico con diametro nominale di 13mm (non in

dotazione)

c Tubo rigido in cloruro di polivinile (non in dotazione)

▪ Condensa. Adottare misure contro la formazione di condensa.

Isolare l'intera tubazione di scarico nell'edificio.

1 Inserire il tubo flessibile di scarico nel tubo di scarico come

mostrato nella figura seguente, in modo che NON venga
estratto dal tubo di scarico.

Manuale d'installazione

8

a Chiave esagonale da 4mm

3 Inserire il tubo flessibile di scarico sul lato sinistro e non

dimenticare di serrarlo con la vite di fissaggio; in caso contrario
potrebbe verificarsi una perdita d'acqua.

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

3P482320-7H – 2018.02

a

b

a

b

a Vite di fissaggio dell'isolante

A

B

C

b

a

a

b

c

d

R=0.4~0.8

45°

±2

90°

±2

A

c

a

b

f

d

g

e

b Tubo flessibile di scarico

4 Fissare il tubo flessibile di scarico al lato inferiore dei tubi del

refrigerante usando del nastro adesivo di vinile.

A Tubazione laterale sinistra
B Tubazione posteriore sinistra
C Tubazione inferiore sinistra

a Rimuovere qui il coperchio della porta per la tubazione sul

lato sinistro.

b Rimuovere qui il coperchio della porta per la tubazione sul

lato inferiore sinistro.

5 Installazione

a Chiave dinamometrica

b Chiave fissa

c Raccordo delle tubazioni

d Dado svasato

Dimensioni

delle tubazioni

(mm)

Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

5.3.2 Collegamento delle tubazioni del refrigerante all'unità interna

▪ Lunghezza del tubo. Mantenere le tubazioni del refrigerante il più

corte possibile.

▪ Collegamenti svasati. Collegare le tubazioni del refrigerante

all'unità utilizzando collegamenti svasati.

▪ Isolamento. Isolare le tubazioni del refrigerante, il cavo di

interconnessione e il tubo di drenaggio sull'unità interna come
indicato di seguito:

Coppia di
serraggio

(N•m)

Dimensioni

della svasatura

(A) (mm)

Sagoma della

svasatura

(mm)

Per controllare che non vi siano perdite d'acqua

1 Rimuovere i filtri dell'aria.
2 Versare gradualmente circa 1 l d'acqua nel raccoglitore di

condensa, quindi verificare che non vi siano perdite d'acqua.

5.3 Collegamento delle tubazioni del refrigerante

PERICOLO: RISCHIO DI USTIONI

5.3.1 Linea guida per il collegamento delle tubazioni del refrigerante

Per collegare i tubi, tenere conto delle linee guida seguenti:
▪ Spalmare la superficie interna della svasatura con olio di etere

oppure olio di estere se si deve collegare un dado svasato.
Serrare manualmente per 3 o 4 giri, quindi serrare a fondo.

a Tubo del gas

b Isolamento del tubo del gas

c Cavo di interconnessione

d Tubo del liquido

e Isolamento del tubo del liquido

f Nastro di finitura

g Tubo flessibile di scarico

NOTA

Accertarsi di isolare tutte le tubazioni del refrigerante. Le
tubazioni esposte possono causare la formazione di
condensa.

5.4 Collegamento del cablaggio elettrico

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

AVVERTENZA

Per i cavi di alimentazione utilizzare SEMPRE cavi del tipo
a più trefoli.

AVVERTENZA

Se il cavo di alimentazione è danneggiato, DEVE essere

▪ Utilizzare SEMPRE 2 chiavi contemporaneamente per allentare

un dado svasato.

sostituito dal costruttore, dal suo rappresentante o da
persone in possesso di una qualifica simile, per evitare
ogni rischio.

▪ Usare SEMPRE una chiave fissa e una chiave dinamometrica

insieme per serrare il dado svasato durante il collegamento della
tubazione. Questo serve ad evitare che il dado si crepi e si
formino delle perdite.

(C)(F)TXA15~50A2V1B(W)(S)(T)
Climatizzatore per interni Daikin
3P482320-7H – 2018.02

AVVERTENZA

NON collegare l'alimentazione elettrica all'unità interna.
Ciò potrebbe provocare scosse elettriche o incendi.

Manuale d'installazione

9

5 Installazione

c

a
b

d

a
b

c

a

AVVERTENZA

▪ NON usare componenti elettrici acquistati localmente

all'interno del prodotto.

▪ NON prelevare l'alimentazione elettrica per la pompa di

scarico ecc. dalla morsettiera. Ciò potrebbe provocare
scosse elettriche o incendi.

AVVERTENZA

Tenere il cablaggio di interconnessione lontano dai tubi di
rame senza isolamento termico in quanto tali tubi si
surriscalderanno.

5.4.1 Collegamento del cablaggio elettrico all'unità interna

I collegamenti elettrici devono essere eseguiti secondo le istruzioni
riportate nel manuale di installazione e in conformità con le norme
nazionali sui collegamenti elettrici e i codici di procedura.

1 Fissare l'unità interna sui ganci della piastra di montaggio.

Usare i segni " " come guida.

a Morsettiera
b Blocco dei componenti elettrici
c Fascetta per cavi

5 Sguainare le estremità dei fili per circa 15mm.
6 Abbinare i colori dei fili ai numeri dei terminali sulla morsettiera

dell'unità interna e avvitare a fondo per fissare i fili ai terminali
corrispondenti.

7 Collegare il filo di collegamento a terra al terminale

corrispondente.

8 Fissare saldamente i cavi con le viti della morsettiera.
9 Tirare i fili per assicurarsi che siano correttamente collegati,

quindi fermarli con l'apposito ritegno.

10 Imprimere ai fili una forma adeguata in modo che il coperchio di

servizio si installi saldamente, quindi chiudere il coperchio di
servizio.

a Piastra di montaggio (accessorio)
b Pezzo del materiale di imballaggio
c Cavo di interconnessione
d Guida dei fili

INFORMAZIONI

Installare l'unità utilizzando un pezzo del materiale di
imballaggio.

2 Aprire il pannello anteriore e poi aprire il coperchio di servizio.

Consultare "5.1.1Per aprire l'unità interna"a pagina4.

3 Passare il cavo di interconnessione dall'unità esterna attraverso

il foro passante nella parete, quindi attraverso il lato posteriore
dell'unità interna e attraverso il lato anteriore.

Nota: Nel caso in cui il cavo di interconnessione sia stato sguainato
in anticipo, coprire le estremità con del nastro isolante.

4 Piegare l'estremità del cavo verso l'alto.

NOTA

▪ Assicurarsi di tenere la linea di alimentazione separata

dalla linea di trasmissione. I cavi di trasmissione e i
cavi di alimentazione possono incrociarsi, ma NON
correre paralleli.

▪ Per evitare interferenze elettriche, la distanza tra i due

tipi di cavi deve essere SEMPRE pari ad almeno
50mm.

AVVERTENZA

Prevedere misure adeguate per impedire che l'unità possa
essere usata come riparo da piccoli animali. I piccoli
animali che dovessero entrare in contatto con le parti
elettriche possono causare malfunzionamenti, fumo o
incendi.

5.4.2 Collegamento di accessori opzionali (interfaccia utente cablata, interfaccia utente centrale, ecc.)

1 Rimuovere il coperchio della scatola dei collegamenti elettrici

(consultare "Rimozione del coperchio della scatola dei

collegamenti elettrici"a pagina6).

2 Attaccare il cavo di collegamento al connettore S21 e tirare il

cablaggio come mostrato nella figura.

a Connettore S21

3 Riposizionare il coperchio della scatola dei collegamenti

elettrici, quindi tirare il cablaggio facendolo passare intorno
come illustrato nella figura.

Manuale d'installazione

10

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

3P482320-7H – 2018.02

6 Configurazione

d

e

c

bfa

2×

c

c

d

e

a
b

a

5.5 Finitura dell'installazione dell'unità interna

5.5.1 Isolamento della tubazione di drenaggio, della tubazione del refrigerante e del cavo di interconnessione

1 Dopo la tubazione di drenaggio, la tubazione del refrigerante e

il cablaggio elettrico sono terminati. Avvolgere assieme i tubi
del refrigerante, il cavo di interconnessione e il tubo flessibile di
scarico utilizzando il nastro isolante. Sovrapporre almeno metà
della larghezza del nastro ad ogni giro.

a Tubo flessibile di scarico
b Cavo di interconnessione
c Piastra di montaggio (accessorio)
d Tubi del refrigerante
e Vite di fissaggio dell'unità interna M4 × 12L (accessorio)

f Telaio inferiore

5.5.2 Passaggio dei tubi attraverso il foro della parete

1 Dare forma ai tubi del refrigerante lungo il percorso tracciato

sulla piastra di montaggio.

5.5.3 Fissaggio dell'unità sulla piastra di montaggio

1 Fissare l'unità interna sui ganci della piastra di montaggio.

Usare i segni " " come guida.

2 Premere con entrambe le mani sul telaio inferiore dell'unità, per

inserirlo sui ganci inferiori della piastra di montaggio. Accertarsi
che i cavi NON vengano schiacciati in alcun punto.

Nota: Prestare attenzione affinché il cavo di interconnessione NON
rimanga incastrato nell'unità interna.

3 Premere con entrambe le mani sul bordo inferiore dell'unità

interna finché non viene bloccata saldamente dai ganci della
piastra di montaggio.

4 Assicurare l'unità interna alla piastra di montaggio con le 2 viti

di fissaggio dell'unità interna M4 × 12L (accessorio).

6 Configurazione

6.1 Impostazione di un indirizzo diverso

Quando in una stanza sono installate 2 unità interne, è possibile
impostare indirizzi diversi per 2 interfacce utente.

1 Rimuovere il coperchio e le batterie dall'interfaccia utente.
2 Tagliare il cavo per collegamenti volanti degli indirizzi J4.

a Tubo flessibile di scarico
b Sigillare questo foro con del mastice o materiale isolante.
c Nastro adesivo in vinile
d Nastro isolante
e Piastra di montaggio (accessorio)

NOTA

▪ NON piegare i tubi del refrigerante.
▪ NON spingere i tubi del refrigerante sul telaio inferiore

o sulla griglia anteriore.

2 Passare il tubo flessibile di scarico e i tubi del refrigerante del

foro passante.

a Cavo per collegamenti volanti degli indirizzi J4

NOTA

Prestare attenzione a NON danneggiare nessuna delle
parti circostanti durante il taglio del cavo per collegamenti
volanti degli indirizzi.

3 Attivare l'alimentazione elettrica.

4 Premere per almeno 5secondi.

5 Premere e selezionare .

6 Premere .

Risultato: La spia di funzionamento inizia a lampeggiare.

(C)(F)TXA15~50A2V1B(W)(S)(T)
Climatizzatore per interni Daikin
3P482320-7H – 2018.02

Manuale d'installazione

11

7 Messa in funzione

a

a Interruttore ON/OFF dell'unità interna e spia di

funzionamento

7 Premere l'interruttore ON/OFF dell'unità interna mentre la spia

di funzionamento lampeggia.

Cavo per collegamenti
volanti degli indirizzi

Impostazione di fabbrica 1
Dopo il taglio con le pinze 2

Indirizzo

L'unità interna riceve i segnali dell'interfaccia utente.

Non è presente NESSUN collegamento allentato o
componente elettrico danneggiato nel quadroelettrico.

La resistenza di isolamento del compressore è
adeguata.

Non c'è NESSUN componente danneggiato o tubo
schiacciato all'interno delle unità interne ed esterne.

NON vi sono perdite di refrigerante.

È installata la dimensione dei tubi corretta e i tubi sono
correttamente isolati.

Le valvole di arresto (per il gas e il liquido) sull'unità
esterna sono completamente aperte.

INFORMAZIONI

Se NON è stato possibile completare l'impostazione
mentre la spia di funzionamento lampeggiava, ripetere la
procedura d'impostazione dall'inizio.

8 Quando l'impostazione è terminata, tenere premuto per

almeno 5secondi.

Risultato: L'interfaccia utente tornerà alla schermata precedente.

7 Messa in funzione

NOTA

NON azionare MAI l'unità senza termistori e/o sensori di
pressione/pressostati. Si potrebbe bruciare il compressore.

7.1 Elenco di controllo prima della messa in esercizio

NON mettere in funzione il sistema prima che i seguenti controlli
abbiano dato esito positivo:

Dovete aver letto tutte le istruzioni d'installazione, come
descritto nella guida di consultazione per l'installatore.

Le unità interne sono montate correttamente.

L'unità esterna è correttamente montata.

Ingresso/uscita dell'aria

Controllare che l'ingresso e l'uscita aria NON siano ostruiti
da fogli di carta, cartone o altri materiali.

NON vi sono fasi mancanti o fasi invertite.

I tubi del refrigerante (gassoso e liquido) sono isolati
termicamente.

Scolo

Assicurarsi che lo scolo defluisca liberamente.
Conseguenza possibile: l'acqua condensata potrebbe

gocciolare.
Il sistema è correttamente messo a terra e i terminali di

terra sono serrati.
I fusibili o i dispositivi di protezione installati localmente

sono stati installati conformemente al presente
documento e NON sono stati bypassati.

La tensione di alimentazione deve corrispondere alla
tensione indicata sulla targhetta d'identificazione
dell'unità.

I fili specificati sono usati per il cavo di
interconnessione.

Manuale d'installazione

12

7.2 Per eseguire una prova di funzionamento

Requisito preliminare: L'alimentazione elettrica DEVE essere

compresa nell'intervallo specificato.
Requisito preliminare: La prova di funzionamento può essere

eseguita in modalità di raffreddamento o di riscaldamento.
Requisito preliminare: La prova di funzionamento deve essere

eseguita secondo il manuale di funzionamento dell'unità interna per
assicurarsi che tutte le funzioni e le parti funzionino correttamente.

1 Nella modalità di raffreddamento, selezionare la temperatura

programmabile più bassa. Nella modalità di riscaldamento,
selezionare la temperatura programmabile più alta. La prova di
funzionamento può essere disattivata se necessario.

2 Una volta completata la prova di funzionamento, impostare la

temperatura su un livello normale. In modalità di
raffreddamento: 26~28°C, in modalità di riscaldamento:
20~24°C.

3 Il sistema si arresta 3minuti dopo lo spegnimento dell'unità.

7.2.1 Esecuzione di una prova di funzionamento utilizzando l'interfaccia utente

1 Premere per accendere il sistema.

2 Premere e contemporaneamente.
3 Premere e selezionare " ".

4 Premere .

Risultato: La prova di funzionamento si arresta automaticamente

dopo 30minuti circa.

5 Per interrompere il funzionamento prima, premere .

8 Smaltimento

Lo smaltimento dell'unità e il trattamento del refrigerante, dell'olio e
di qualsiasi altra parte DEVONO essere eseguiti in conformità alla
legislazione in vigore.

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

3P482320-7H – 2018.02

9 Dati tecnici

,

A

INDOOR

OUTDOOR

Per la numerazione e le parti applicate, fare riferimento allo schema elettrico delle unità. La numerazione delle parti è in numeri arabi in ordine

crescente per ogni parte ed è rappresentata nella panoramica sottostante dal simbolo “*” nel codice della parte.

Legenda dello schema elettrico unificato

: INTERRUTTORE DI CIRCUITO

: COLLEGAMENTO

: CONNETTORE

: TERRA

: COLLEGAMENTO IN LOCO

: FUSIBILE

: UNITÀ INTERNA

: UNITÀ ESTERNA

: MESSA A TERRA DI PROTEZIONE

: MESSA A TERRA DI PROTEZIONE (VITE)

: RADDRIZZATORE

: CONNETTORE DEL RELÈ

: CONNETTORE DI CORTOCIRCUITO

: MORSETTO

: MORSETTIERA

: MORSETTO PER CABLAGGIO

WHT : BIANCO

YLW : GIALLO

PNK : ROSA

PRP, PPL : VIOLA

RED : ROSSO

GRN : VERDE

GRY : GRIGIO

ORG : ARANCIO

BLK : NERO

BLU : BLU

BRN : MARRONE

A*P : SCHEDA A CIRCUITI STAMPATI
BS* : INTERRUTTORE DI FUNZIONAMENTO,
PULSANTE ACCENSIONE/SPEGNIMENTO
BZ, H*O : CICALINO
C* : CONDENSATORE
AC*, CN*, E*, HA*, HE*, HL*, HN*, : COLLEGAMENTO, CONNETTORE
HR*, MR*_A, MR*_B, S*, U, V,
W, X*A, K*R_*
D*, V*D : DIODO
DB* : PONTE A DIODI
DS* : MICROINTERRUTTORE
E*H : RISCALDATORE
F*U, FU*

(PER CARATTERISTICHE,

: FUSIBILE
FARE RIFERIMENTO ALLA PCB
ALL'INTERNO DELL'UNITÀ)
FG* : CONNETTORE (MESSA A TERRA DEL TELAIO)
H* : CABLAGGIO
H*P, LED*, V*L : SPIA PILOTA, LED
HAP : LED (MONITORAGGIO DI SERVIZIO: VERDE)
HIGH VOLTAGE : ALTA TENSIONE
IES : SENSORE INTELLIGENT EYE
IPM* : MODULO DI POTENZA INTELLIGENTE
K*R, KCR, KFR, KHuR, K*M : RELÈ MAGNETICO
L : FASE
L* : SERPENTINA
L*R : REATTORE
M* : MOTORE PASSO-PASSO
M*C : MOTORE DEL COMPRESSORE
M*F : MOTORE DELLA VENTOLA
M*P : MOTORE DELLA POMPA DI SCARICO
M*S : MOTORINO DI ROTAZIONE
MR*, MRCW*, MRM*, MRN* : RELÈ MAGNETICO
N : NEUTRO
n=*, N=* :

NUMERO DI PASSAGGI ATTRAVERSO IL NUCLEO DI FERRITE
PAM : MODULAZIONE AMPIEZZA IMPULSI
PCB* : SCHEDA A CIRCUITI STAMPATI
PM* : MODULO DI ALIMENTAZIONE

PS : ALIMENTATORE A COMMUTAZIONE
PTC* : TERMISTORE PTC
Q* : TRANSISTOR BIPOLARE A INGRESSO ISOLATO
(IGBT)
Q*DI : INTERRUTTORE DI DISPERSIONE A TERRA
Q*L : PROTEZIONE DAI SOVRACCARICHI
Q*M : INTERRUTTORE TERMOSTATICO
R* : RESISTORE
R*T : TERMISTORE
RC : RICEVITORE
S*C : LIMITATORE
S*L : INTERRUTTORE A GALLEGGIANTE
S*NPH : SENSORE DI PRESSIONE (ALTA)
S*NPL : SENSORE DI PRESSIONE (BASSA)
S*PH, HPS* : PRESSOSTATO (ALTA PRESSIONE)
S*PL : PRESSOSTATO (BASSA PRESSIONE)
S*T : TERMOSTATO
S*RH : SENSORE DI UMIDITÀ
S*W, SW* : INTERRUTTORE DI FUNZIONAMENTO
SA*, F1S : ASSORBITORE DI SOVRATENSIONE
SR*, WLU : RICEVITORE DEL SEGNALE
SS* : INTERRUTTORE SELETTORE
SHEET METAL : PIASTRA FISSA PER MORSETTIERA
T*R : TRASFORMATORE
TC, TRC : TRASMETTITORE
V*, R*V : VARISTORE
V*R : PONTE A DIODI
WRC : TELECOMANDO WIRELESS
X* : MORSETTO
X*M : MORSETTIERA (BLOCCO)
Y*E : SERPENTINA VALVOLA DI ESPANSIONE
ELETTRONICA
Y*R, Y*S :

SERPENTINA ELETTROVALVOLA DI INVERSIONE
Z*C : NUCLEO DI FERRITE
ZF, Z*F : FILTRO ANTIRUMORE

Un sottogruppo degli ultimi dati tecnici è disponibile sul sito internet regionale Daikin (accessibile al pubblico). L’insieme completo degli ultimi
dati tecnici è disponibile sul sito extranet Daikin (è richiesta l’autenticazione).

9.1 Schema elettrico

9 Dati tecnici

(C)(F)TXA15~50A2V1B(W)(S)(T)
Climatizzatore per interni Daikin
3P482320-7H – 2018.02

Manuale d'installazione

13

3P482320-7H 2018.02

Copyright 2017 Daikin
