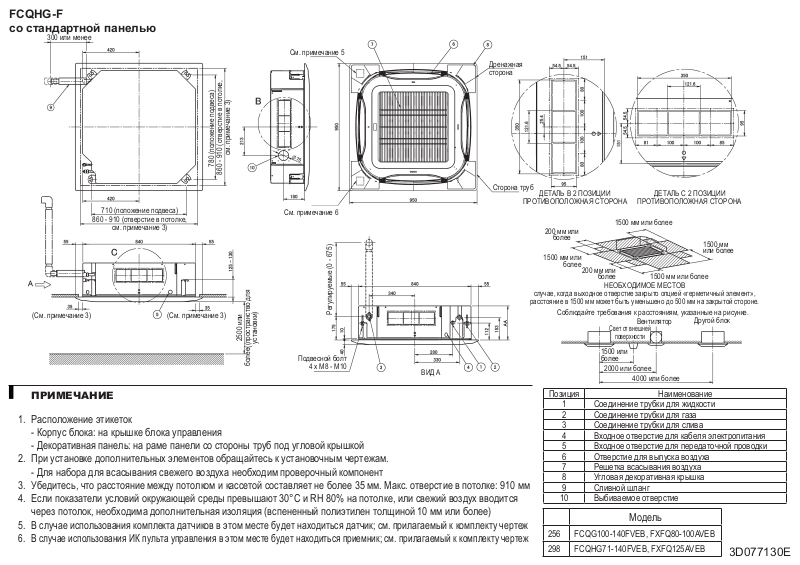

Daikin FCQHG125F, FCQHG100F, FCQHG71F Drawing

FCQHG-F

со стандартной панелью

300 или менее

(См. примечание 3)

710 (положение подвеса)

860 - 910 (отверстие в потолке,

см. примечание 3)

(См. примечание 3)

см. примечание 3)

780 (положение подвеса)

860 - 910 (отверстие в потолке,

2500 или

См. примечание 5

См. примечание 6

установки)

более{(пространство для

Подвесной болт

4 x M8 - M10

Регулируемые (0 - 675)

ВИД А

Дренажная
сторона

Сторона труб

ПРИМЕЧАНИЕ

1. Расположение этикеток

- Корпус блока: на крышке блока управления

- Декоративная панель: на раме панели со стороны труб под угловой крышкой

2. При установке дополнительных элементов обращайтесь к установочным чертежам.

- Для набора для всасывания свежего воздуха необходим проверочный компонент

3. Убедитесь, что расстояние между потолком и кассетой составляет не более 35 мм. Макс. отверстие в потолке: 910 мм

4. Если показатели условий окружающей среды превышают 30°C и RH 80% на потолке, или свежий воздух вводится

через потолок, необходима дополнительная изоляция (вспененный полиэтилен толщиной 10 мм или более)

5. В случае использования комплекта датчиков в этом месте будет находиться датчик; см. прилагаемый к комплекту чертеж

6. В случае использования ИК пульта управления в этом месте будет находиться приемник; см. прилагаемый к комплекту чертеж

ДЕТАЛЬ В 2 ПОЗИЦИИ

ПРОТИВОПОЛОЖНАЯ СТОРОНА

200 мм или

более

1500 мм или

более

200 мм или

более 1500 мм или более

случае, когда выходное отверстие закрыто опцией «герметичный элемент»,

расстояние в 1500 мм может быть уменьшено до 500 мм на закрытой стороне.

Позиция Наименование

НЕОБХОДИМОЕ МЕСТОВ

Соблюдайте требования к расстояниям, указанные на рисунке.

1500 или
более

2000 или более

1 Соединение трубки для жидкости
2 Соединение трубки для газа
3 Соединение трубки для слива
4 Входное отверстие для кабеля электропитания

5 Входное отверстие для передаточной проводки
6 Отверстие для выпуска воздуха
7 Решетка всасывания воздуха
8 Угловая декоративная крышка
9 Сливной шланг

10 Выбиваемое отверстие

ДЕТАЛЬ C 2 ПОЗИЦИИ

ПРОТИВОПОЛОЖНАЯ СТОРОНА

1500 мм или более

Вентилятор

Свет от внешней

поверхности

4000 или более

1500 мм
или более

Другой блок

Модель

256 FCQG100-140FVEB, FXFQ80-100AVEB

298 FCQHG71-140FVEB, FXFQ125AVEB

3D077130E
