Daikin ETVH16S18DA6V, ETVH16S23DA6V, ETVH16S18DA9W, ETVH16S23DA9W, ETVX16S18DA6V User reference guide [fi]

...

Käyttäjän viiteopas

Daikin Altherma 3 H HT F+W

ETVH16S18DA6V(G) ETVH16S23DA6V(G) ETVH16S18DA9W(G) ETVH16S23DA9W(G) ETVX16S18DA6V(G) ETVX16S23DA6V(G) ETVX16S18DA9W(G) ETVX16S23DA9W(G)

ETBH16DA6V ETBH16DA9W ETBX16DA6V ETBX16DA9W

Sisällysluettelo

1 Asentajan asetukset: Asentajan täytettävät taulukot 4

1.1 Määrityksen apuohjelma ................................................................................................................................................ 4

1.2 Asetukset-valikko ............................................................................................................................................................ 5

2 Pikaopas 6

2.1 Käyttöoikeustaso............................................................................................................................................................. 6

2.2 Tilanlämmitys/-jäähdytys................................................................................................................................................ 7

2.3 Lämmin vesi .................................................................................................................................................................... 11

3 Yleistä tietoa 13

3.1 Yleiset varotoimet........................................................................................................................................................... 13

3.1.1 Käyttäjälle ....................................................................................................................................................... 13

3.2 Tietoja asiakirjasta .......................................................................................................................................................... 14

3.2.1 Tietoa tästä asiakirjasta .................................................................................................................................. 14

3.2.2 Varoitusten ja symbolien merkitys................................................................................................................. 16

3.3 Tietoja järjestelmästä...................................................................................................................................................... 17

3.3.1 Tyypillisen järjestelmän kaavion osat............................................................................................................. 18

4 Käyttö 19

4.1 Käyttöliittymä: Yleiskatsaus ............................................................................................................................................ 19

4.2 Valikkorakenne: Käyttäjän asetusten yleiskuvaus.......................................................................................................... 21

4.3 Mahdolliset näytöt: Yleiskatsaus .................................................................................................................................... 22

4.3.1 Aloitusnäyttö .................................................................................................................................................. 22

4.3.2 Päävalikkonäyttö ............................................................................................................................................ 25

4.3.3 Asetuspisteen näyttö...................................................................................................................................... 26

4.3.4 Yksityiskohtainen arvonäyttö ......................................................................................................................... 27

4.4 Toiminnon kytkeminen päälle tai pois............................................................................................................................ 27

4.4.1 Visuaalinen ilmoitus........................................................................................................................................ 27

4.4.2 Kytkeminen päälle tai pois päältä .................................................................................................................. 28

4.5 Lukematiedot .................................................................................................................................................................. 29

Tietojen lukeminen......................................................................................................................................... 29

Mahdolliset luettavat tiedot .......................................................................................................................... 29

4.6 Tilan lämmityksen/jäähdytyksen hallinta ....................................................................................................................... 29

4.6.1 Tietoja tilan lämmityksen/jäähdytyksen hallinnasta...................................................................................... 29

4.6.2 Tilankäyttötilan asettaminen.......................................................................................................................... 30

4.6.3 Käytössä olevan lämpötilahallinnan määrittäminen ..................................................................................... 31

4.6.4 Halutun huonelämpötilan muuttaminen ....................................................................................................... 32

4.6.5 Halutun lähtöveden lämpötilan muuttaminen .............................................................................................. 32

4.7 Kuuman veden hallinta ................................................................................................................................................... 34

4.7.1 Tietoja kuuman veden hallinnasta ................................................................................................................. 34

4.7.2 Uudelleenlämmitystila.................................................................................................................................... 35

4.7.3 Ajastettu tila ................................................................................................................................................... 35

4.7.4 Ajastettu tila + uudelleenlämmitystila ........................................................................................................... 36

4.7.5 Kuuman veden lämpötilan muuttaminen ...................................................................................................... 36

4.7.6 Kuuman veden tehokas käyttö....................................................................................................................... 37

4.8 Esiasetetut arvot ja ajastimet ......................................................................................................................................... 37

4.8.1 Esiasetettujen arvojen käyttäminen .............................................................................................................. 37

4.8.2 Energian kulutushintojen asettaminen .......................................................................................................... 38

4.8.3 Ajastimien käyttö ja ohjelmointi .................................................................................................................... 40

4.8.4 Ajastusnäyttö: esimerkki ................................................................................................................................ 41

4.9 Säästä riippuva käyrä ...................................................................................................................................................... 45

4.9.1 Mikä on säästä riippuva käyrä? ...................................................................................................................... 45

4.9.2 2 pisteen käyrä ............................................................................................................................................... 46

4.9.3 Kallistus/siirtymä-käyrä .................................................................................................................................. 47

4.9.4 Säästä riippuvien käyrien käyttö .................................................................................................................... 48

4.10 Muut toiminnot............................................................................................................................................................... 50

4.10.1 Kellonajan ja päivämäärän määrittäminen .................................................................................................... 50

4.10.2 Hiljaisen tilan käyttö ....................................................................................................................................... 50

4.10.3 Lomatilan käyttö............................................................................................................................................. 51

4.10.4 WLAN-sovitin .................................................................................................................................................. 52

Käyttäjän viiteopas

5 Energiansäästövinkkejä 54

6 Kunnossapito ja huolto 55

6.1 Yleiskuvaus: Kunnossapito ja huolto .............................................................................................................................. 55

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

Sisällysluettelo

7 Vianetsintä 57

7.1 Ohjetekstin näyttäminen toimintahäiriön esiintyessä ................................................................................................... 57

7.2 Vikahistorian tarkistaminen............................................................................................................................................ 57

7.3 Oire: Olohuoneessa on liian kylmä (kuuma) .................................................................................................................. 57

7.4 Oire: Hanavesi on liian kylmää........................................................................................................................................ 58

7.5 Oire: Lämpöpumpun häiriö ............................................................................................................................................ 58

7.6 Oire: Järjestelmä pitää pulputtavaa ääntä käyttöönoton jälkeen. ................................................................................ 59

8 Siirtäminen 60

8.1 Yleiskuvaus: Siirtäminen ................................................................................................................................................. 60

9 Hävittäminen 61

10 Sanasto 62

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

1 | Asentajan asetukset: Asentajan täytettävät taulukot

1 Asentajan asetukset: Asentajan täytettävät

taulukot

1.1 Määrityksen apuohjelma

Asetus Täytä…

Järjestelmä

Sisäyksikön tyyppi (vain luku)

Varalämmittimen tyyppi [9.3.1]

(vain luku)

Kuuma vesi [9.2.1]

Hätä [9.5]

Alueiden määrä [4.4]

Glykolilla täytetty järjestelmä (kenttäasetuksen [E‑0D]

yleiskatsaus)

Lisälämmittimen kapasiteetti

[9.4.1] (jos sovellettavissa)

Varalämmitin

Jännite [9.3.2]

Määritykset [9.3.3]

Kapasiteettivaihe 1 [9.3.4]

Lisäkapasiteettivaihe 2 [9.3.5]

(jos sovellettavissa)

Pääalue

Lauhdutintyyppi [2.7]

Ohjaus [2.9]

Asetuspistetila [2.4]

Ajastus [2.1]

SR-käyrätyyppi [2.E]

Lisäalue (vain jos [4.4]=1, kaksoisalue)

Lauhdutintyyppi [3.7]

Käyttäjän viiteopas

Ohjaus (vain luku) [3.9]

Asetuspistetila [3.4]

Ajastus [3.1]

SR-käyrätyyppi [3.C] (vain luku)

Säiliö (jos sovellettavissa)

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

Lämmitystila [5.6]

Mukava-asetuspiste [5.2]

Eko-asetuspiste [5.3]

Uudelleenlämmitys-asetuspiste

[5.4]

Asetuspistetila [5.B]

SR-käyrätyyppi [5.E] (vain luku)

1.2 Asetukset-valikko

Pääalue

Termostaattityyppi [2.A]

Lisäalue (jos sovellettavissa)

1 | Asentajan asetukset: Asentajan täytettävät taulukot

Asetus Täytä…

Asetus Täytä...

Termostaattityyppi [3.A]

Tiedot

Toimittajatiedot [8.3]

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

2 | Pikaopas

Käyttäjäprofiili

0000

Käyttäjä

1234

Edistynyt loppukäyttäjä

2 Pikaopas

2.1 Käyttöoikeustaso

Tietojen määrä, jonka voit lukea ja muokata valikkorakenteesta, riippuu käyttäjän lupatasosta:

▪ Käyttäjä: Vakiotila ▪ Edistynyt loppukäyttäjä: Voit lukea ja muokata enemmän tietoja

Käyttäjän lupatason vaihtaminen

1 Siirry kohtaan [B]: Käyttäjäprofiili.

2 Syötä sovellettava PIN-koodi käyttäjälupatasolle. —

▪ Selaa numeroluetteloa ja muuta valittua numeroa. ▪ Liikuta kohdistinta vasemmalta oikealle. ▪ Vahvista PIN-koodi ja jatka.

Käyttäjän pin-koodi

Käyttäjäluvan Käyttäjä pin-koodi on 0000.

Edistyneen käyttäjän pin-koodi

Käyttäjäluvan Edistynyt loppukäyttäjä pin-koodi on 1234. Käyttäjälle näkyy nyt lisää valikkokohteita.

Käyttäjän viiteopas

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

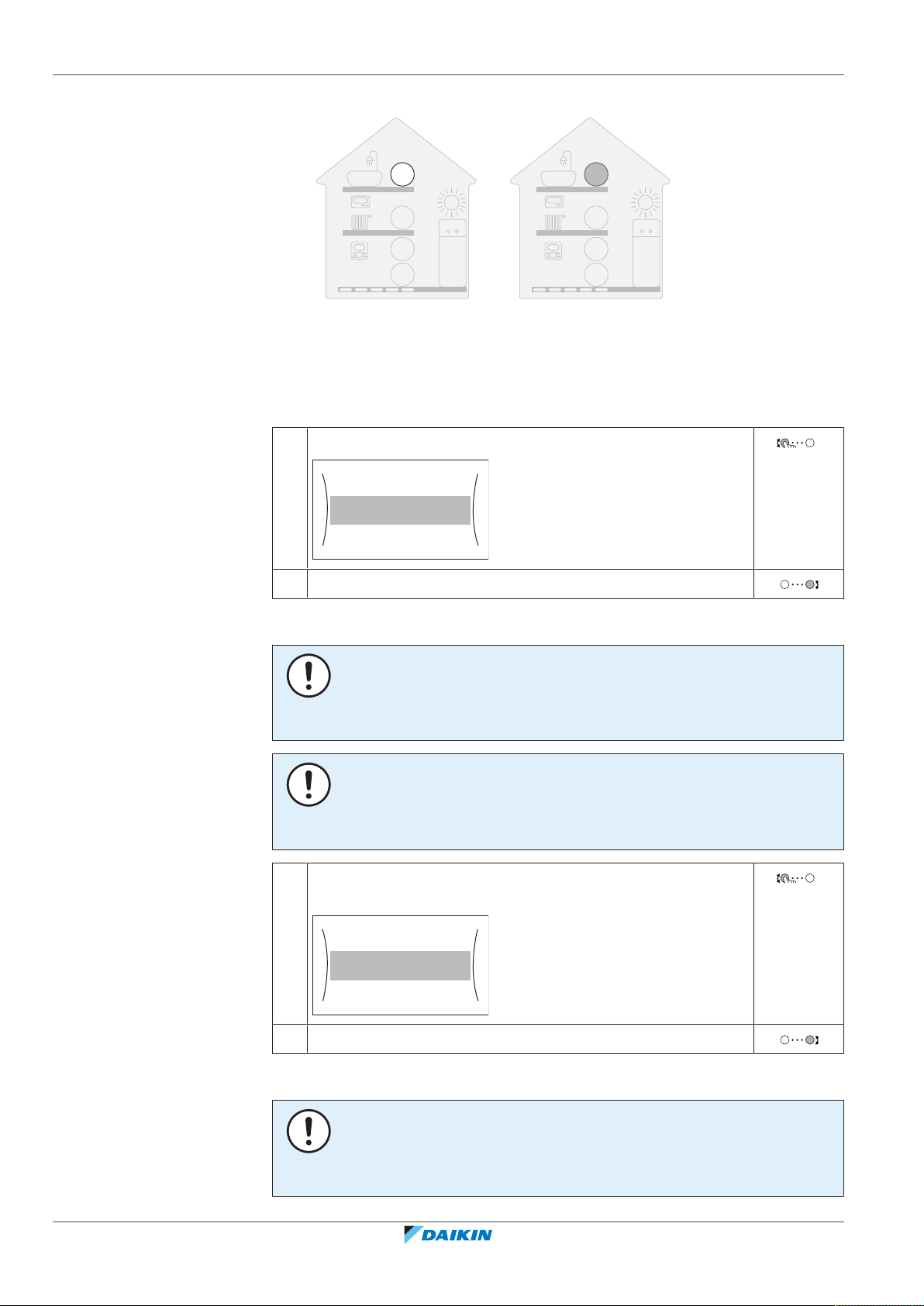

2.2 Tilanlämmitys/-jäähdytys

Käyttö

Huone

Tilanlämmitys/-jäähdytys

Päällä

C.1

Käyttö

Tilanlämmitys/-jäähdytys

Säiliö

Pois

päältä

Päällä

Huone

C.2

Huone

Huonelämpötilan hallinnan kytkeminen PÄÄLLE tai POIS

1 Mene kohtaan [C.1]: Käyttö > Huone.

2 Aseta toiminta tilaan Päällä tai Pois päältä.

Tilanlämmityksen/-jäähdytyksen toiminnan kytkeminen PÄÄLLE tai POIS

HUOMIOITAVAA

Huoneen jäätymissuoja. Vaikka tilanlämmityksen/-jäähdytyksen toiminta kytketään

POIS päältä ([C.2]: Käyttö > Tilanlämmitys/-jäähdytys), huoneen jäätymissuoja pysyy aktiivisena päällä ollessaan.

HUOMIOITAVAA

Vesiputken jäätymisesto. Vaikka tilanlämmityksen/-jäähdytyksen toiminta kytketään

POIS päältä ([C.2]: Käyttö > Tilanlämmitys/-jäähdytys), vesiputken jäätymisesto pysyy aktiivisena päällä ollessaan.

2 | Pikaopas

1 Mene kohtaan [C.2]: Käyttö > Tilanlämmitys/-

jäähdytys.

2 Aseta toiminta tilaan Päällä tai Pois päältä.

Halutun huonelämpötilan muuttaminen

Huonelämpötilan hallinnan aikana voit käyttää huonelämpötilan asetuspistenäyttöä halutun huonelämpötilan katsomiseen ja säätämiseen.

1 Mene kohtaan [1]: Huone.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

2 | Pikaopas

–

21°C

a b

Huone

Pääalue

Lisäalue

–

35°C

a b

Pääalue

–

45°C

a b

Lisäalue

2 Säädä haluttu huonelämpötila.

a Todellinen huonelämpötila b Haluttu huonelämpötila

Halutun lähtöveden lämpötilan muuttaminen

Voit käyttää lähtöveden lämpötilan asetuspistenäyttöä halutun lähtöveden lämpötilan katsomiseen ja säätämiseen.

1 Mene kohtaan [2]: Pääalue tai [3]: Lisäalue.

2 Säädä haluttu lähtöveden lämpötila.

a Todellinen lähtöveden lämpötila b Haluttu lähtöveden lämpötila

Säästä riippuvan käyrän muuttaminen tilanlämmitys/-jäähdytysalueille

1 Mene sovellettavaan alueeseen:

Alue Mene kohtaan…

Pääalue – lämmitys [2.5] Pääalue > Lämmityksen SR-

käyrä

Pääalue – jäähdytys [2.6] Pääalue > Jäähdytyksen

säästä riippuva käyrä

Käyttäjän viiteopas

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

2 | Pikaopas

X1 X2

c d

a b

X1 X2

a b

X1 X2

Alue Mene kohtaan…

Lisäalue – lämmitys [3.5] Lisäalue > Lämmityksen SR-

käyrä

Lisäalue – jäähdytys [3.6] Lisäalue > Jäähdytyksen

säästä riippuva käyrä

2 Muuta säästä riippuvaa käyrää.

Säästä riippuvia käyriä on 2 tyyppiä: kallistus/siirtymä-käyrä (oletus) ja 2

pisteen käyrä. Voit tarvittaessa muuttaa tyyppiä kohdassa [2.E] Pääalue > SR-käyrätyyppi. Tapa, jolla käyrää säädetään, riippuu tyypistä.

Kallistus/siirtymä-käyrä

Kallistus. Kun kallistusta muutetaan,

uusi haluttu lämpötila kohdassa X1 on epätasaisesti korkeampi kuin haluttu lämpötila kohdassa X2.

X1, X2 Ulkolämpötila Y1~Y4 Haluttu säiliön lämpötila

a Säästä riippuva käyrä ennen muutoksia

b Säästä riippuva käyrä muutosten jälkeen

c Kallistus

d Siirtymä

Mahdolliset toiminnot tässä näytössä

Valitse kallistus tai siirtymä. Kasvata tai pienennä kallistusta/siirtymää. Kun kallistus on valittu: aseta kallistus ja siirry siirtymään.

Kun siirtymä on valittu: aseta siirtymä. Vahvista muutokset ja palaa alivalikkoon.

Siirtymä. Kun siirtymää muutetaan, uusi haluttu lämpötila kohdassa X1 on tasaisesti korkeampi kuin haluttu lämpötila kohdassa X2.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

2 pisteen käyrä

X1, X2 Ulkolämpötila Y1, Y2 Haluttu lähtöveden lämpötila

Mahdolliset toiminnot tässä näytössä

Selaa lämpötiloja. Muuta lämpötila. Siirry seuraavaan lämpötilaan. Vahvista muutokset ja jatka.

Lisätietoja

Lisätietoja saat myös kohdasta:

Käyttäjän viiteopas

2 | Pikaopas

▪ "4.4Toiminnon kytkeminen päälle tai pois"[427] ▪ "4.6Tilan lämmityksen/jäähdytyksen hallinta"[429] ▪ "4.8Esiasetetut arvot ja ajastimet"[437] ▪ "4.9Säästä riippuva käyrä"[445]

Käyttäjän viiteopas

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

2.3 Lämmin vesi

Käyttö

Säiliö

Pois

päältä

Päällä

Tilanlämmitys/-jäähdytys

C.3

Säiliö

–

50°C

a b

Säiliö

Säiliön lämmitystoiminnan kytkeminen PÄÄLLE tai POIS

Säiliön lämpötilan asetuspisteen muuttaminen

Vain uudelleenlämmitys -tilassa voit käyttää säiliön lämpötilan asetuspistenäyttöä kuuman veden lämpötilan katsomiseen ja säätämiseen.

2 | Pikaopas

HUOMIOITAVAA

Desinfiointitila. Vaikka kytkisit säiliön lämmitystoiminnan pois päältä ([C.3]: Käyttö

> Säiliö), desinfiointitila pysyy aktiivisena. Jos kytket sen pois päältä desinfioinnin ollessa käynnissä, AH-virhe tapahtuu.

1 Mene kohtaan [C.3]: Käyttö > Säiliö.

2 Aseta toiminta tilaan Päällä tai Pois päältä.

1 Mene kohtaan [5]: Säiliö.

2 Säädä kuuman veden lämpötilaa.

a Todellinen kuuman veden lämpötila b Haluttu kuuman veden lämpötila

Muissa tiloissa voit vain katsoa asetuspistenäyttöä mutta et muuttaa sitä. Sen sijaan voit muuttaa asetuksia Mukava-asetuspiste [5.2], Eko-asetuspiste [5.3] ja Uudelleenlämmitys-asetuspiste [5.4].

Säiliön säästä riippuvan käyrän muuttaminen

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

1 Mene kohtaan [5.C] Säiliö > SR-käyrä. 2 Muuta säästä riippuvaa käyrää.

Säästä riippuvia käyriä on 2 tyyppiä: kallistus/siirtymä-käyrä (oletus) ja 2 pisteen käyrä. Voit tarvittaessa muuttaa tyyppiä kohdassa [2.E] Pääalue >

SR-käyrätyyppi. Tapa, jolla käyrää säädetään, riippuu tyypistä.

Käyttäjän viiteopas

2 | Pikaopas

X1 X2

c d

a b

X1 X2

a b

X1 X2

Kallistus/siirtymä-käyrä

Kallistus. Kun kallistusta muutetaan,

uusi haluttu lämpötila kohdassa X1 on epätasaisesti korkeampi kuin haluttu lämpötila kohdassa X2.

X1, X2 Ulkolämpötila Y1~Y4 Haluttu säiliön lämpötila

a Säästä riippuva käyrä ennen muutoksia b Säästä riippuva käyrä muutosten jälkeen

c Kallistus

d Siirtymä

Mahdolliset toiminnot tässä näytössä

Valitse kallistus tai siirtymä. Kasvata tai pienennä kallistusta/siirtymää. Kun kallistus on valittu: aseta kallistus ja siirry siirtymään.

Kun siirtymä on valittu: aseta siirtymä. Vahvista muutokset ja palaa alivalikkoon.

Siirtymä. Kun siirtymää muutetaan, uusi haluttu lämpötila kohdassa X1 on tasaisesti korkeampi kuin haluttu lämpötila kohdassa X2.

2 pisteen käyrä

X1, X2 Ulkolämpötila

Y1, Y2 Haluttu säiliön lämpötila

Mahdolliset toiminnot tässä näytössä

Selaa lämpötiloja. Muuta lämpötila. Siirry seuraavaan lämpötilaan. Vahvista muutokset ja jatka.

Lisätietoja

Lisätietoja saat myös kohdasta:

▪ "4.4Toiminnon kytkeminen päälle tai pois"[427] ▪ "4.7Kuuman veden hallinta"[434] ▪ "4.8Esiasetetut arvot ja ajastimet"[437]

Käyttäjän viiteopas

▪ "4.9Säästä riippuva käyrä"[445]

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

3 Yleistä tietoa

3.1 Yleiset varotoimet

3.1.1 Käyttäjälle

3 | Yleistä tietoa

VAROITUS

Jos ET ole varma siitä, kuinka laitetta käytetään, ota yhteyttä asentajaan.

VAROITUS

Tätä laitetta ei ole tarkoitettu esimerkiksi lasten tai henkilöiden, joilla on heikentyneitä fyysisiä, aisti- tai psyykkisiä ominaisuuksia tai puuttuva kokemus ja tieto, käytettäväksi ellei heidän turvallisuudestaan vastaava henkilö ole antanut heille laitteen käyttöä koskevaa valvontaa tai opastusta.

Lapsia on valvottava, jotta he eivät pääse leikkimään laitteella.

Lapset eivät saa suorittaa puhdistamista ja käyttäjän huoltoa ilman valvontaa.

VAROITUS

Sähköiskujen ja tulipalojen estämiseksi:

▪ ÄLÄ huuhtele yksikköä. ▪ ÄLÄ käytä yksikköä märillä käsillä. ▪ ÄLÄ aseta mitään nesteitä sisältäviä esineitä yksikön

päälle.

HUOMIO

▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle. ▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

3 | Yleistä tietoa

▪ Yksiköissä on seuraava symboli:

Se tarkoittaa, että sähkö- ja elektroniikkalaitteita EI saa laittaa lajittelemattomaan talousjätteeseen. ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä kylmäaineen, öljyn ja muiden materiaalien käsittely on jätettävä valtuutetun asentajan tehtäväksi sovellettavien lakisääteisten määräysten mukaisesti. Yksiköt täytyy käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja talteenottoa varten. Huolehtimalla siitä, että tuote hävitetään asianmukaisesti, autat estämään mahdollisia negatiivisia seurauksia ympäristölle ja ihmisten terveydelle. Voit kysyä lisätietoja asentajalta tai paikallisilta viranomaisilta.

▪ Paristoissa on seuraava symboli:

Se tarkoittaa, että paristoja EI saa laittaa lajittelemattomaan talousjätteeseen. Jos symbolin alapuolella on kemiallinen merkki, kyseinen kemiallinen merkki tarkoittaa, että paristo sisältää raskasmetallia tietyn rajan ylittävän määrän verran. Mahdollisia kemiallisia symboleja ovat: Pb: lyijy (>0,004%). Käytetyt paristot on käsiteltävä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä varten. Huolehtimalla siitä, että käytetyt paristot hävitetään asianmukaisesti, autat estämään mahdollisia negatiivisia seurauksia ympäristölle ja ihmisten terveydelle.

3.2 Tietoja asiakirjasta

▪ Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat käännöksiä. ▪ Tässä asiakirjassa olevat varotoimet käsittelevät erittäin tärkeitä aiheita. Noudata

niitä huolellisesti.

▪ Järjestelmän asennus sekä kaikki asennusoppaassa ja asentajan viiteoppaassa

kuvatut toimenpiteet TULEE suorittaa valtuutetun asentajan toimesta.

3.2.1 Tietoa tästä asiakirjasta

Haluamme kiittää sinua ostettuasi tämän tuotteen. Huomaa:

▪ Lue asiakirjat huolellisesti ennen käyttöliittymän käyttöä, jotta voisit varmistaa

parhaan mahdollisen käytön.

▪ Pyydä asentajaa kertomaan sinulla asetuksista, jotka hän määritti järjestelmääsi.

Tarkista, onko asentaja täyttänyt asentajan asetustaulukon. Jos ei, pyydä häntä tekemään niin.

▪ Säilytä asiakirja myöhempää käyttöä varten.

Kohdeyleisö

Loppukäyttäjät

Käyttäjän viiteopas

Asiakirjasarja

Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

3 | Yleistä tietoa

▪ Yleiset varotoimet:

- Turvallisuusohjeita, jotka on luettava ennen asennusta

- Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Käyttöopas:

- Pikaopas peruskäyttöön

- Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Käyttäjän viiteopas:

- Tarkat vaihekohtaiset ohjeet ja taustatietoja peruskäyttöön ja edistyneeseen

käyttöön

- Muoto: Digitaaliset tiedostot osoitteessa http://www.daikineurope.com/

support-and-manuals/product-information/

▪ Asennusopas – ulkoyksikkö:

- Asennusohjeet

- Muoto: Paperi (ulkoyksikön pakkauksessa)

▪ Asennusopas – sisäyksikkö:

- Asennusohjeet

- Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Asentajan viiteopas:

- Asennuksen valmistelu, hyvät menettelytavat, viitetiedotjne.

- Muoto: Digitaaliset tiedostot osoitteessa http://www.daikineurope.com/

support-and-manuals/product-information/

▪ Oheislaitteiden liitekirja:

- Lisätietoja oheislaitteiden asentamisesta

- Muoto: Paperi (sisäyksikön pakkauksessa) + Digitaaliset tiedostot osoitteessa

http://www.daikineurope.com/support-and-manuals/product-information/

Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla saatavilla alueesi Daikin-sivustolta tai asentajan kautta.

Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat käännöksiä.

Daikin Residential Controller -sovellus

Jos asentaja on niin asettanut, voit käyttää Daikin Residential Controller -sovellusta ohjaamaan ja valvomaan Daikin Altherma -lämpöpumppujärjestelmän tilaa. Lisätietoja:

http://www.onlinecontroller.daikineurope.com/

Navigointikohdat

Navigointikohtien (esimerkki: [4.3]) avulla voit selvittää, missä käyttöliittymän valikkorakenteessa olet.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

1 Navigointikohtien ottaminen käyttöön: Paina ohjepainiketta

aloitusnäytössä tai päävalikkonäytössä. Navigointikohdat näkyvät näytön vasemmassa yläkulmassa.

Käyttäjän viiteopas

3 | Yleistä tietoa

Tilanlämmitys/-jäähdytys

Käyttöala

4.3

2 Navigointikohtien ottaminen pois käytöstä: Paina

ohjepainiketta uudelleen.

Myös tämä asiakirja mainitsee navigointikohdat. Esimerkki:

1 Mene kohtaan [4.3]: Tilanlämmitys/-jäähdytys >

Käyttöala.

Tämä tarkoittaa:

1 Aloitusnäytöstä alkaen käännä vasenta valitsinta ja mene

kohtaan Tilanlämmitys/-jäähdytys.

2 Siirry alivalikkoon painamalla vasenta valitsinta.

3 Käännä vasenta valitsinta ja mene kohtaan Käyttöala.

4 Siirry alivalikkoon painamalla vasenta valitsinta.

3.2.2 Varoitusten ja symbolien merkitys

VAARA

Tarkoittaa tilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAARA: SÄHKÖISKUN VAARA

Tarkoittaa tilannetta, joka voi johtaa sähköiskuun.

VAARA: PALAMISEN VAARA

Tarkoittaa tilannetta, joka voi johtaa palovammaan tai paleltumaan äärimmäisen kuumien tai kylmien lämpötilojen vuoksi.

VAARA: RÄJÄHDYSVAARA

Tarkoittaa tilannetta, joka voi johtaa räjähdykseen.

VAROITUS

Tarkoittaa tilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

Käyttäjän viiteopas

VAROITUS: TULENARKAA MATERIAALIA

HUOMIO

Tarkoittaa tilannetta, joka voi johtaa lievään tai keskivaikeaan loukkaantumiseen.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

HUOMIOITAVAA

Tarkoittaa tilannetta, josta voi seurata laitteisto- ja omaisuusvahinkoja.

TIETOJA

Tarkoittaa hyödyllisiä vinkkejä tai lisätietoja.

Yksikössä käytetyt symbolit:

Symboli Selitys

Lue asennus- ja käyttöopas ja kytkentäohje ennen asennusta.

Lue huolto-opas ennen kunnossapito- ja huoltotoimenpiteiden suorittamista.

Lisätietoja on asentajan ja käyttäjän viiteoppaassa.

Yksikössä on pyöriviä osia. Ole varovainen, kun huollat tai käsittelet yksikköä.

Dokumentaatiossa käytetyt symbolit:

3 | Yleistä tietoa

Symboli Selitys

3.3 Tietoja järjestelmästä

Riippuen järjestelmän asennuksesta, järjestelmä voi:

▪ Lämmittää tilaa ▪ Jäähdyttää tilaa (jos lämmitys-/jäähdytyspumppumalli onasennettu) ▪ Tuottaa lämmintä vettä (jos kuumavesivaraaja onasennettu)

TIETOJA

Jäähdytys on sovellettavissa vain seuraavissa tapauksissa:

▪ Vaihtosuuntaiset mallit ▪ Vain lämmittävät mallit + muuntosarja

Osoittaa kuvan otsikon tai viittauksen siihen. Esimerkki: " 1–3 Kuvan otsikko" tarkoittaa "Kuva 3 luvussa

1".

Osoittaa taulukon otsikon tai viittauksen siihen. Esimerkki: " 1–3 Taulukon otsikko" tarkoittaa "Taulukko 3

luvussa 1".

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

3 | Yleistä tietoa

3.3.1 Tyypillisen järjestelmän kaavion osat

A Pääalue. Esimerkki: Olohuone.

B Lisäalue. Esimerkki: Makuuhuone. C Tekninen huone. Esimerkki: Autotalli. a Ulkoyksikönlämpöpumppu b Sisäyksikön lämpöpumppu

c Kuumavesivaraaja d Sisäyksikön käyttöliittymä e Erillinen Human Comfort -käyttöliittymä (BRC1HHDA toimii huonetermostaattina)

f Lattialämmitys

g Patterit, lämpöpumpun konvektorit tai puhallinkonvektoriyksiköt

TIETOJA

Sisäyksikkö ja kuumavesivaraaja (jos asennettu) voivat olla erillisiä tai integroituja sisäyksikön tyypistä riippuen.

Käyttäjän viiteopas

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

4 Käyttö

b c

TIETOJA

Jäähdytys on sovellettavissa vain seuraavissa tapauksissa:

▪ Vaihtosuuntaiset mallit ▪ Vain lämmittävät mallit + muuntosarja

4.1 Käyttöliittymä: Yleiskatsaus

Käyttöliittymässä on seuraavat osat:

a Tilailmaisin b LCD-näyttö c Valitsimet ja painikkeet

4 | Käyttö

a Tilailmaisin b LCD-näyttö c Valitsimet ja painikkeet

Tilailmaisin

Tilailmaisimen merkkivalot palavat ja vilkkuvat yksikön käyttötilan osoittamista

varten.

Merkkivalo Tila Kuvaus

Vilkkuu sinisenä Valmiustila Yksikkö ei ole käytössä.

Palaa sinisenä Käyttö Yksikkö on käytössä.

Vilkkuu punaisena Toimintahäiriö Vika tapahtui.

Katso lisätietoja kohdasta

"7.1Ohjetekstin näyttäminen toimintahäiriön esiintyessä"[457].

LCD-näyttö

LCD-näytössä on lepotoiminto. Kun käyttöliittymää ei ole käytetty tiettyyn aikaan,

näyttö pimenee. Minkä tahansa painikkeen painaminen tai valitsimen kääntäminen

herättää näytön. Viive riippuu käyttäjän lupatasosta:

▪ Käyttäjä tai Edistynyt loppukäyttäjä: 15min

▪ Asentaja: 1h

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

4 | Käyttö

a b c d e

Valitsimet ja painikkeet

Käytä valitsimia ja painikkeita:

▪ Siirtymiseen LCD-näytön eri näytöissä, valikoissa ja asetuksissa ▪ Arvojen asettamiseen

Nimike Kuvaus

a Vasen valitsin LCD näyttää kaaren näytön vasemmalla puolella, kun voit

käyttää vasenta valitsinta.

▪ : Käännä ja paina sitten vasenta valitsinta. Selaa

valikkorakennetta.

▪ : Käännä vasenta valitsinta. Valitse valikkokohde. ▪ : Paina vasenta valitsinta. Vahvista valintasi tai siirry

alivalikkoon.

b Takaisin-

: Palaa 1 askel taaksepäin valikkorakenteessa.

painike

c Koti-painike : Palaa aloitusnäyttöön.

d Ohje-painike : Näytä nykyiseen sivuun liittyvä ohjeteksti (jos saatavilla).

e Oikea valitsin LCD näyttää kaaren näytön oikealla puolella, kun voit käyttää

oikeaa valitsinta.

▪ : Käännä ja paina sitten oikeaa valitsinta. Muuta

arvoa tai asetusta, joka näkyy näytön oikealla puolella.

▪ : Käännä oikeaa valitsinta. Selaa mahdollisia arvoja ja

asetuksia.

▪ : Paina oikeaa valitsinta. Vahvista valinta ja siirry

seuraavaan valikkokohteeseen.

Käyttäjän viiteopas

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

[1]

Huone

Anturin poikkeama

Asetusalue

Pakkasenesto

Jäähdytysajastus

Lämmitysajastus

Ajastus

[2]

Pääalue

Ajastus Lämmitysajastus

Asetuspistetila

Jäähdytysajastus

Lämmityksen SR-käyrä Jäähdytyksen säästä riippuva käyrä SR-käyrätyyppi

[3]

Lisäalue

Ajastus Lämmitysajastus

Asetuspistetila

Jäähdytysajastus

Lämmityksen SR-käyrä Jäähdytyksen säästä riippuva käyrä SR-käyrätyyppi

[4]

Tilanlämmitys/-jäähdytys

Käyttötila Käyttötilan ajastus

[7]

Käyttäjäasetukset

Kieli Aika/päivämäärä Loma Hiljainen Sähkön hinta Kaasun hinta

[8]

Tiedot

Energiatiedot

Toimintahäiriöhistoria Toimittajatiedot Anturit Toimilaitteet Käyttötilat Tietoja Yhteystila Käyttötunnit

[B]

Käyttäjäprofiili

[C]

Käyttö

Huone

Tilanlämmitys/-jäähdytys Säiliö

[1.4]

Pakkasenesto

Aktivointi Huone-asetuspiste

[1.5]

Asetusalue

Lämmityksen minimi Lämmityksen maksimi Jäähdytyksen minimi Jäähdytyksen maksimi

[7.2]

Aika/päivämäärä

Tunnit Minuutit Vuosi Kuukausi Päivä Kesäaika Muoto

[7.3]

Loma

Aktivointi Alkaen Saakka

[7.4]

Hiljainen

Aktivointi Ajastus Taso

[7.5]

Sähkön hinta

Korkea Keskitaso Alhainen Ajastus

[8.1]

Energiatiedot

Sähkötulo Tuotettu lämpö

(**)

[5]

Säiliö

Voimakas toiminta Mukava-asetuspiste Eko-asetuspiste Uudelleenlämmitys-asetuspiste Ajastus SR-käyrä SR-käyrätyyppi

(*) (*)

(*)

[D]

Langaton yhdyskäytävä

Tila

WPS Nollaa Laitetiedot

(***)

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

4.2 Valikkorakenne: Käyttäjän asetusten yleiskuvaus

Asetuspistenäyttö

(*) Sovellettavissa vain vaihtosuuntaisten mallien tai vain lämmittävien mallien + muuntosarjan tapauksessa

(**) Vain asentajan käytettävissä

(***) Sovellettavissa vain, kun WLAN-sovitin on asennettu

TIETOJA

Asetukset näkyvät/eivät näy riippuen valituista asentajan asetuksista ja yksikkötyypistä.

4 | Käyttö

Käyttäjän viiteopas

4 | Käyttö

–

1.6

bar

26 Feb 2019

22:19

k2 k3

i2 i3 i4 h2i1

a2a1e3 b c

4.3 Mahdolliset näytöt: Yleiskatsaus

Yleisimmät näytöt ovat seuraavat:

4.3.1 Aloitusnäyttö

a Aloitusnäyttö

b Päävalikkonäyttö

c Alemman tason näytöt:

c1: Asetuspisteen näyttö c2: Yksityiskohtainen arvonäyttö c3: Näyttö säästä riippuvasta käyrästä c4: Näyttö aikataulusta

Tuo aloitusnäyttö esiin painamalla -painiketta. Näet yksikön määrityksen yleiskatsauksen ja huoneen ja asetuspisteen lämpötilan. Vain määritykseen sovellettavissa olevat symbolit näkyvät aloitusnäytössä.

Käyttäjän viiteopas

Siirry päävalikon luettelossa.

Siirry päävalikkonäyttöön.

Ota navigointikohdat käyttöön/pois käytöstä.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

Mahdolliset toiminnot tässä näytössä

Nimike Kuvaus

a Kuuma vesi

a1 Kuuma vesi

4 | Käyttö

Mitattu säiliön lämpötila

(a)

b Desinfiointi/Tehokas

Desinfiointitila on aktiivinen

Voimakas toimintatila on aktiivinen

c Hätäkäyttö

Lämpöpumpun virhe ja järjestelmä toimii Hätä-tilassa tai lämpöpumppu on pakotettu pois päältä.

d Nykyinen päivämäärä ja aika

e Älykäs energia

e1 Älykäs energia on saatavilla aurinkopaneelien tai älykkään

sähköverkon kautta.

e2 Älykäs energia on nyt käytössä tilanlämmitykseen.

e3 Älykäs energia on nyt käytössä kuuman veden tuottamiseen.

f Tilankäyttötila

Jäähdytys

Lämmitys

g Ulkotila / hiljainen tila

Mitattu ulkolämpötila

(a)

g2 Hiljainen tila on aktiivinen

g3 Ulkoyksikkö

h Sisäyksikkö/kuumavesivaraaja

h1 Lattialle asennettava sisäyksikkö, jossa on integroitu säiliö

Seinään kiinnitettävä sisäyksikkö

Seinään kiinnitettävä sisäyksikkö, jossa on erillinen säiliö

h2 Vedenpaine

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

4 | Käyttö

Nimike Kuvaus

i Pääalue

i1 Asennettu huonetermostaatin tyyppi:

Yksikön toiminta perustuu erillisen Human Comfort käyttöliittymän ympäristön lämpötilaan (BRC1HHDA toimii huonetermostaattina).

Yksikön toiminnan päättää ulkoinen huonetermostaatti (langallinen tai langaton).

— Huonetermostaattia ei asennettu tai asetettu. Yksikön

toiminta pohjautuu lähtöveden lämpötilaan riippumatta todellisesta huonelämpötilasta ja/tai huoneen lämmitystarpeesta.

i2 Asennetun lämmönluovuttajan tyyppi:

Lattialämmitys

Tuuletinkonvektoriyksikkö

Patteri

Mitattu huonelämpötila

Lähtöveden lämpötilan asetuspiste

(a)

j Lomatila

Lomatila on aktiivinen

k Lisäalue

k1 Asennettu huonetermostaatin tyyppi:

Yksikön toiminnan päättää ulkoinen huonetermostaatti (langallinen tai langaton).

— Huonetermostaattia ei asennettu tai asetettu. Yksikön

toiminta pohjautuu lähtöveden lämpötilaan riippumatta todellisesta huonelämpötilasta ja/tai huoneen lämmitystarpeesta.

k2 Asennetun lämmönluovuttajan tyyppi:

Lattialämmitys

Tuuletinkonvektoriyksikkö

Patteri

Lähtöveden lämpötilan asetuspiste

l Toimintahäiriö

Vika tapahtui.

(a)

Käyttäjän viiteopas

Katso lisätietoja kohdasta "7.1Ohjetekstin näyttäminen

toimintahäiriön esiintyessä"[457].

(a)

Jos liittyä toiminta (esimerkiksi tilanlämmitys) ei ole aktiivinen, ympyrä on harmaana.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

4.3.2 Päävalikkonäyttö

Pääalue

Lisäalue

Huone

Toimintahäiriö

Tilanlämmitys/-jäähdytys

Aloita päävalikosta ja paina ( ) tai käännä ( ) vasenta valitsinta

päävalikkonäytön avaamiseksi. Päävalikosta voit käyttää eri asetuspistenäyttöjä ja

alivalikoita.

4 | Käyttö

a Valittu alivalikko

Mahdolliset toiminnot tässä näytössä

Liiku luettelossa. Siirry alivalikkoon. Ota navigointikohdat käyttöön/pois käytöstä.

Alivalikko Kuvaus

[0]

tai

Toimintahäiriö

Rajoitus: Näkyy vain toimintahäiriön esiintyessä.

Katso lisätietoja kohdasta "7.1Ohjetekstin

näyttäminen toimintahäiriön esiintyessä"[457].

[1]

Huone

Rajoitus: Näkyy vain jos erillinen Human Comfort -käyttöliittymä (BRC1HHDA toimii huonetermostaattina) ohjaa sisäyksikköä.

Aseta huonelämpötila.

[2]

Pääalue

Näyttää sovellettavan symbolin pääalueen luovuttajatyypille.

Aseta pääalueen lähtöveden lämpötila.

[3] Lisäalue Rajoitus: Näkyy vain, jos lähtöveden lämpötila-

alueita on kaksi. Näyttää sovellettavan symbolin lisäalueen luovuttajatyypille.

Aseta lisäalueen lähtöveden lämpötila (jos käytössä).

[4]

jäähdytys

Tilanlämmitys/-

Näyttää sovellettavan symbolin yksikölle. Aseta yksikkö lämmitystilaan tai

jäähdytystilaan. Et voi vaihtaa tilaa vain lämmitys -malleissa.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

[5]

[7]

[8]

[9]

asetukset

[A]

[B]

Säiliö

Käyttäjäasetukset

Tiedot

Asentajan

Käyttöönotto

Käyttäjäprofiili

Aseta kuumavesivaraajan lämpötila.

Antaa käyttöön käyttäjäasetukset, kuten lomatilan ja hiljaisen tilan.

Näyttää sisäyksikköön liittyvää dataa ja tietoa.

Rajoitus: Vain asentajalle. Antaa edistyneet asetukset käyttöön.

Rajoitus: Vain asentajalle. Suorita testejä ja kunnossapitoa.

Muuta aktiivista käyttäjäprofiilia.

Käyttäjän viiteopas

4 | Käyttö

–

21°C

Huone

–

35°C

Pääalue

–

45°C

Lisäalue

–

50°C

Säiliö

–

Alivalikko Kuvaus

[C]

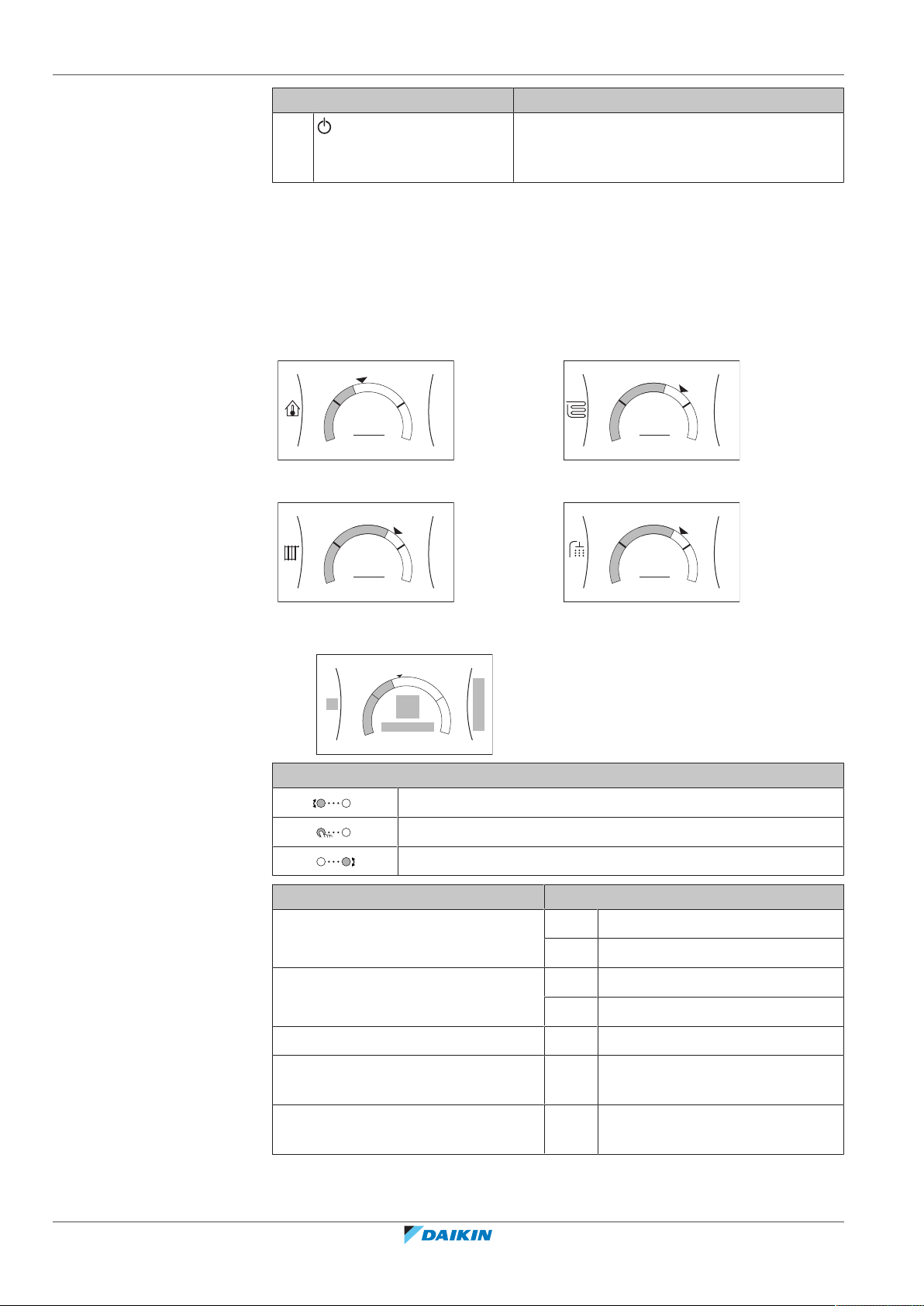

4.3.3 Asetuspisteen näyttö

Asetuspisteen näyttö näkyy näytöissä, jotka kuvaavat järjestelmän osia, jotka tarvitsevat asetuspisteen arvon.

Esimerkkejä

[1] Huonelämpötilan näyttö

[3] Lisäalueen näyttö

Käyttö

Kytke lämmitystoiminto tai jäähdytystoiminto ja kuuman veden valmistelu päälle tai pois päältä.

[2] Pääalueen näyttö

[5] Säiliön lämpötilan näyttö

Selitys

Mahdolliset toiminnot tässä näytössä

Siirry alivalikon luettelossa.

Mene alivalikkoon.

Säädä ja ota haluttu lämpötila automaattisesti käyttöön.

Nimike Kuvaus

Minimilämpötilan raja a1 Yksikön kiinteästi asettama

a2 Asentajan rajoittama

Maksimilämpötilan raja b1 Yksikön kiinteästi asettama

b2 Asentajan rajoittama

Nykyinen lämpötila c Yksikön mittaama

Haluttu lämpötila d Lisää/vähennä kääntämällä oikeaa

valitsinta.

Alivalikko e Siirry alivalikkoon kääntämällä tai

painamalla vasenta valitsinta.

Käyttäjän viiteopas

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

4.3.4 Yksityiskohtainen arvonäyttö

a bc

7.2.1

Aika/päivämäärä

Tunnit

Minuutit

1.6

bar

1.6 bar

a Asetukset b Arvot

c Valittu asetus ja arvo

4 | Käyttö

Esimerkki:

Mahdolliset toiminnot tässä näytössä

Siirry asetusluettelossa.

Muuta arvoa.

Siirry seuraavaan asetukseen.

Vahvista muutokset ja jatka.

4.4 Toiminnon kytkeminen päälle tai pois

4.4.1 Visuaalinen ilmoitus

Yksikön tietyt toiminnot voidaan kytkeä päälle tai pois päältä erikseen. Jos toiminto

kytketään pois päältä, vastaava lämpötilakuvake näkyy aloitusnäytössä harmaana.

Huonelämpötilan ohjaus

a Huonelämpötilan ohjaus päällä b Huonelämpötilan ohjaus pois päältä

Tilanlämmitys-/jäähdytystoiminto

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

c Tilanlämmitys-/jäähdytystoiminta päällä d Tilanlämmitys-/jäähdytystoiminta pois päältä

Käyttäjän viiteopas

4 | Käyttö

1.6 bar

Käyttö

Huone

Tilanlämmitys/-jäähdytys

Päällä

C.1

Käyttö

Tilanlämmitys/-jäähdytys

Säiliö

Pois

päältä

Päällä

Huone

C.2

4.4.2 Kytkeminen päälle tai pois päältä

Säiliön lämmitystoiminta

e Säiliön lämmitystoiminta päällä

f Säiliön lämmitystoiminta pois päältä

Huonelämpötilan ohjaus

1 Mene kohtaan [C.1]: Käyttö > Huone.

2 Aseta toiminta tilaan Päällä tai Pois päältä.

Tilanlämmitys-/jäähdytystoiminto

HUOMIOITAVAA

Huoneen jäätymissuoja. Vaikka tilanlämmityksen/-jäähdytyksen toiminta kytketään

POIS päältä ([C.2]: Käyttö > Tilanlämmitys/-jäähdytys), huoneen jäätymissuoja pysyy aktiivisena päällä ollessaan.

HUOMIOITAVAA

Vesiputken jäätymisesto. Vaikka tilanlämmityksen/-jäähdytyksen toiminta kytketään

POIS päältä ([C.2]: Käyttö > Tilanlämmitys/-jäähdytys), vesiputken jäätymisesto pysyy aktiivisena päällä ollessaan.

1 Mene kohtaan [C.2]: Käyttö > Tilanlämmitys/-

jäähdytys.

Käyttäjän viiteopas

2 Aseta toiminta tilaan Päällä tai Pois päältä.

Säiliön lämmitystoiminta

HUOMIOITAVAA

Desinfiointitila. Vaikka kytkisit säiliön lämmitystoiminnan pois päältä ([C.3]: Käyttö

> Säiliö), desinfiointitila pysyy aktiivisena. Jos kytket sen pois päältä desinfioinnin ollessa käynnissä, AH-virhe tapahtuu.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

1 Mene kohtaan [C.3]: Käyttö > Säiliö.

Käyttö

Säiliö

Pois

päältä

Päällä

Tilanlämmitys/-jäähdytys

C.3

2 Aseta toiminta tilaan Päällä tai Pois päältä.

4.5 Lukematiedot

Tietojen lukeminen

1 Mene kohtaan [8]: Tiedot.

Mahdolliset luettavat tiedot

[8.1] Energiatiedot Tuotettu energia, käytetty sähkö ja

4 | Käyttö

Valikossa… Voit lukea…

kulutettu kaasu

[8.2] Toimintahäiriöhistoria Vikahistoria

[8.3] Toimittajatiedot Yhteystiedot/tuen numero

[8.4] Anturit Huoneen, säiliön tai kuuman veden,

[8.5] Toimilaitteet Kunkin toimilaitteen tilat

[8.6] Käyttötilat Nykyinen käyttötila

[8.7] Tietoja Järjestelmän versiotiedot

[8.8] Yhteystila Tietoja yksikön, huonetermostaatin ja

[8.9] Käyttötunnit Järjestelmän tiettyjen osien

4.6 Tilan lämmityksen/jäähdytyksen hallinta

ulkoilman ja lähtöveden lämpötila (jos sovellettavissa)

Esimerkki: Kuumavesipumppu päällä/ pois

Esimerkki: Sulatus/öljyn palautus -tila

lähiverkkosovittimen yhteystilasta.

käyttötunnit

4.6.1 Tietoja tilan lämmityksen/jäähdytyksen hallinnasta

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Tilan lämmityksen/jäähdytyksen hallinta koostuu tyypillisesti seuraavista vaiheista:

1 Tilankäyttötilan asettaminen

2 Lämpötilan hallinta

Järjestelmän kokoonpanosta ja asentajan määrityksistä riippuen voit käyttää eri

lämpötilan hallintaa:

▪ Huonetermostaatin ohjaus

▪ Lähtöveden lämpötilan ohjaus

Käyttäjän viiteopas

4 | Käyttö

4.6.2 Tilankäyttötilan asettaminen

▪ Ulkoisen huonetermostaatin ohjaus

Tietoja tilankäyttötiloista

Yksikkösi voi olla lämmitys- tai lämmitys-/jäähdytysmalli:

▪ Jos yksikkösi on lämmitysmalli, se voi lämmittää tilaa. ▪ Jos yksikkösi on lämmitys-/jäähdytysmalli, se voi sekä lämmittää että jäähdyttää

tilaa. Sinun on kerrottava järjestelmälle, kumpaa käyttötilaa käyttää.

Lämmityksen/jäähdytyksen lämpöpumppumallin asennuksen määrittäminen

1 Mene kohtaan [4]: Tilanlämmitys/-jäähdytys.

2 Katso onko [4.1] Käyttötila luettelossa ja muokattavissa. Jos

on, lämmityksen/jäähdytyksen lämpöpumppumalli onasennettu.

Voit kertoa järjestelmälle seuraavasti mitä tilankäyttötilaa käyttää:

Voit... Sijainti

Tarkistaa, mikä tilankäyttötila on käytössä. Aloitusnäyttö

Asettaa tilankäyttötilan pysyvästi. Päävalikko

Rajoittaa automaattista vaihtoa kuukausittaisen aikataulun mukaan.

Käytössä olevan tilankäyttötilan tarkistaminen

Tilan käyttötila näytetään aloitusnäytössä:

▪ Kun yksikkö on lämmitystilassa, kuvake näkyy. ▪ Kun yksikkö on jäähdytystilassa, kuvake näkyy.

Tilailmaisin näyttää, onko yksikkö toiminnassa:

▪ Kun yksikkö ei ole toiminnassa, tilailmaisin sykkii sinisenä noin 5 sekunnin välein. ▪ Kun yksikkö on toiminnassa, tilailmaisin palaa koko ajan sinisenä.

Tilankäyttötilan asettaminen

1 Mene kohtaan [4.1]: Tilanlämmitys/-jäähdytys >

Käyttötila

2 Valitse jokin seuraavista vaihtoehdoista:

▪ Lämmitys: Vain lämmitys -tila ▪ Jäähdytys: Vain jäähdytys -tila ▪ Automaattinen: Käyttötila muuttuu automaattisesti

ulkolämpötilan mukaan. Rajoitettu käyttötilan ajastuksen mukaan.

Käyttäjän viiteopas

Automaattinen lämmityksen/jäähdytyksen vaihto EI koske vain lämmittäviä malleja. Kun Automaattinen on valittu, käyttötilan muuttamisen perusteena on Käyttötilan ajastus [4.2].

Automaattisen vaihdon rajoittaminen ajastuksen mukaan

Olosuhteet: Aseta tilankäyttötila tilaan Automaattinen.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

1 Mene kohtaan [4.2]: Tilanlämmitys/-jäähdytys >

1.6

bar

22:19

18 Feb 2018

Käyttötilan ajastus.

2 Valitse kuukausi.

3 Valitse asetus joka kuukaudelle:

▪ Käännettävissä: Ei rajoitettu ▪ Vain lämmitys: Rajoitettu ▪ Vain jäähdytys: Rajoitettu

4 Vahvista muutokset.

Esimerkki: Vaihdon rajoitukset

Milloin Rajoitus

4 | Käyttö

Kylmän kauden aikana. Esimerkki: Lokakuu, marraskuu, joulukuu,

tammikuu, helmikuu ja maaliskuu.

Lämpimän kauden aikana. Esimerkki: Kesäkuu, heinäkuu ja elokuu.

Välissä. Esimerkki: Huhtikuu, toukokuu ja syyskuu.

Jos sekä Käyttötila että Käyttötilan ajastus on asetettu tilaan

Automaattinen, ulkolämpötila määrittää käyttötilan.

4.6.3 Käytössä olevan lämpötilahallinnan määrittäminen

Käytössä olevan lämpötilahallinnan määrittäminen (tapa 1)

Katso asentajan täyttämästä asentajan asetustaulukosta.

Käytössä olevan lämpötilahallinnan määrittäminen (tapa 2)

Voit katsoa aloitusnäytöstä, mikä lämpötilahallinta on käytössä.

Vain lämmitys

Vain jäähdytys

Läm./jäähdyt.

a1 Pääalueen lämmönluovuttaja (tässä esimerkissä Lattialämmitys) a2 Lisäalueen lämmönluovuttaja (tässä esimerkissä Patteri). Jos kuvaketta ei näy, lisäaluetta ei ole.

b Pääalueen huonetermostaattityyppi:

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

4 | Käyttö

Huone

–

21°C

a b

Huone

Jos b=… Silloin lämpötilan ohjaus on...

Pääalue Lisäalue (jos

sovellettavissa)

Ei kuvaketta Lähtöveden lämpötilan

4.6.4 Halutun huonelämpötilan muuttaminen

Huonelämpötilan hallinnan aikana voit käyttää huonelämpötilan asetuspistenäyttöä halutun huonelämpötilan katsomiseen ja säätämiseen.

1 Mene kohtaan [1]: Huone.

2 Säädä haluttu huonelämpötila.

Huonetermostaatin ohjaus

Ulkoisen huonetermostaatin ohjaus

ohjaus

Ulkoisen huonetermostaatin ohjaus

Lähtöveden lämpötilan ohjaus

a Todellinen huonelämpötila b Haluttu huonelämpötila

Jos ajastus on päällä halutun huonelämpötilan muuttamisen jälkeen

▪ Lämpötila pysyy samana niin kauan, kun ajastettua toimintaa ei ole. ▪ Haluttu huonelämpötila palaa ajastettuun arvoon aina, kun ajastettu toiminto

tapahtuu.

Voit välttää ajastettua toimintaa kytkemällä ajastuksen pois päältä (väliaikaisesti).

Huonelämpötilan ajastuksen kytkeminen pois päältä

1 Mene kohtaan [1.1]: Huone > Ajastus.

2 Valitse Ei.

4.6.5 Halutun lähtöveden lämpötilan muuttaminen

TIETOJA

Lähtövesi on vesi, joka lähetetään lämmönluovuttajiin. Asentaja asettaa halutun lähtöveden lämpötilan lämmönluovuttajien tyypin mukaan. Säädä lähtöveden lämpötilan asetuksia vain, jos sen kanssa on ongelmia.

Käyttäjän viiteopas

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

4 | Käyttö

Pääalue

Lisäalue

–

35°C

a b

Pääalue

–

45°C

a b

Lisäalue

Voit käyttää lähtöveden lämpötilan asetuspistenäyttöä halutun lähtöveden

lämpötilan katsomiseen ja säätämiseen.

1 Mene kohtaan [2]: Pääalue tai [3]: Lisäalue.

2 Säädä haluttu lähtöveden lämpötila.

a Todellinen lähtöveden lämpötila b Haluttu lähtöveden lämpötila

Jos ajastus on päällä halutun lähtöveden lämpötilan muuttamisen jälkeen

▪ Lämpötila pysyy samana niin kauan, kun ajastettua toimintaa ei ole.

▪ Haluttu lähtöveden lämpötila palaa ajastettuun arvoon aina, kun ajastettu

toiminto tapahtuu.

Voit välttää ajastettua toimintaa kytkemällä ajastuksen pois päältä (väliaikaisesti).

Lähtöveden lämpötilan ajastuksen kytkeminen pois päältä

1 Mene johonkin seuraavista:

▪ [2.1]: Pääalue > Ajastus ▪ [3.1]: Lisäalue > Ajastus

2 Valitse Ei.

Säästä riippuvan toiminnan ottaminen käyttöön lähtöveden lämpötilalle

Katso "4.9.4Säästä riippuvien käyrien käyttö"[448].

Käyttäjän viiteopas

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

4 | Käyttö

[5.1] [5.2] [5.3] [5.4] [5.5]

Eko-asetuspiste

Ajastus

Uudelleenlämmitys-asetuspiste

Mukava-asetuspiste

Voimakas toiminta

4.7 Kuuman veden hallinta

4.7.1 Tietoja kuuman veden hallinnasta

Riippuen kuumavesivaraajan tilasta (asentajan asetus), voit käyttää erilaista kuuman veden hallintaa:

▪ Vain uudelleenlämmitys ▪ Ajastettu + uudelleenlämmitys ▪ Vain ajastettu

HUOMIO

Lisälämmittimen lupa-ajastinta käytetään rajoittamaan tai sallimaan lisälämmittimen toiminta viikoittaisen ohjelman mukaan. Vinkki: Jotta välttyisit desinfioinnin epäonnistumiselta, salli lisälämmitin (viikoittaisessa ohjelmassa) vähintään 4 tunniksi ajastetun desinfioinnin alusta alkaen. Jos lisälämmitintä rajoitetaan desinfioinnin aikana, tämä toiminto EI onnistu ja vastaava varoitus AH näytetään.

TIETOJA

Jos virhekoodi AH esiintyy ilman, että desinfiointitoiminto on keskeytynyt kuuman veden käytön takia, seuraavia toimia suositellaan:

▪ Kun tila Vain uudelleenlämmitys tai Ajastettu + uudelleenlämmitys

on valittu, on suositeltavaa ohjelmoida desinfioinnin käynnistys vähintään 4tuntia myöhemmäksi kuin viimeinen oletettu suuri kuuman veden tarve. Tämä käynnistys voidaan asettaa asentajan asetuksissa (desinfiointitoiminto).

▪ Kun tila Vain ajastettu on valittu, on suositeltavaa ohjelmoida säiliön

toiminnaksi Eko 3 tuntia ennen ajastettua desinfiointitoiminnon käynnistystä säiliön esilämmittämistä varten.

Kun säästä riippuva toiminta on käytössä säiliölle, säiliön lämpötila määritetään automaattisesti ulkolämpötilan mukaan. Katso lisätietoja kohdasta "4.9 Säästä

riippuva käyrä"[445].

Käytössä olevan kuumavesitilan määrittäminen (tapa 1)

Katso asentajan täyttämästä asentajan asetustaulukosta.

Käytössä olevan kuumavesitilan määrittäminen (tapa 2)

1 Mene kohtaan [5]: Säiliö.

2 Katso mitkä kohteet näkyvät:

Jos... näkyy Silloin kuumavesivaraajantila =...

Vain [5.1] Voimakas

Vain uudelleenlämmitys

toiminta

Kaikki kohteet, paitsi [5.4]

Vain ajastettu

Uudelleenlämmitysasetuspiste, näkyvät

Käyttäjän viiteopas

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

4 | Käyttö

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

Jos... näkyy Silloin kuumavesivaraajantila =...

Kaikki kohteet, mukaan lukien [5.4] Uudelleenlämmitys- asetuspiste, näkyvät

4.7.2 Uudelleenlämmitystila

Uudelleenlämmitystilassa kuumavesivaraaja lämpenee jatkuvasti aloitusnäytössä

näytetyssä lämpötilassa (esimerkki: 50°C), kun lämpötila laskee tietyn arvon alle.

Ajastettu + uudelleenlämmitys

TtKuumavesivaraajanlämpötila

t Aika

TIETOJA

Jos kuumavesivaraajassa ei ole sisäistä lisälämmitintä, tilanlämmityskapasiteetti voi olla puutteellinen: jos kuumaa vettä käytetään usein, tilanlämmityksen/-jäähdytyksen toiminta voi keskeytyä usein ja pitkäksi aikaa seuraavien asetusten kanssa:

Säiliö > Lämmitystila > Vain uudelleenlämmitys.

4.7.3 Ajastettu tila

TIETOJA

Kun kuumavesivaraajan tila on uudelleenlämmitys, kapasiteettipuutteen ja mukavuusongelmien vaara on merkittävä. Jos uudelleenlämmitystoimintaa on usein, tilanlämmityksen/-jäähdytyksen toiminto keskeytetään säännöllisesti.

Ajastetussa tilassa kuumavesivaraaja tuottaa kuumaa vettä ajastimen mukaan.

Paras aika kuuman veden tuottamiseen on yö, koska tilanlämmityksen tarve on

vähäisempi.

Esimerkki:

TtKuumavesivaraajanlämpötila

t Aika

▪ Aluksi kuumavesivaraajan lämpötila on sama kuin kuumavesivaraajaan tulevan

kuuman veden lämpötila(esimerkiksi: 15°C).

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

▪ Kello 00:00 kuumavesivaraaja on ohjelmoitu lämmittämään vettä esiasetettuun

▪ Aamuisin käytetään kuumaa vettä ja kuumavesivaraajanlämpötila laskee.

arvoon (esimerkiksi: Mukava = 60°C).

Käyttäjän viiteopas

4 | Käyttö

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

Säiliö

–

50°C

a b

Säiliö

4.7.4 Ajastettu tila + uudelleenlämmitystila

▪ Kello 14:00 kuumavesivaraaja on ohjelmoitu lämmittämään vettä esiasetettuun

arvoon (esimerkiksi: Eko = 50°C). Kuumaa vettä on jälleen saatavilla.

▪ Iltapäivän ja illan aikana käytetään taas kuumaa vettä ja kuumavesivaraajan

lämpötilalaskee uudelleen.

▪ Kello 00:00 seuraavana päivän sykli alkaa taas alusta.

Ajastus+uudelleenlämmitys-tilassa kuuman veden hallinta on sama kuin ajastetussa tilassa. Kun kuumavesivaraajan lämpötila laskee esiasetetun arvon alle (=uudelleenlämmityksen lämpötila – hystereesiarvo; esimerkiksi: 35°C), kuumavesivaraaja lämpenee, kunnes se saavuttaa uudelleenlämmityksen asetuspisteen (esimerkiksi: 45°C). Tämä varmistaa, että kuumaa vettä on jatkuvasti saatavilla jonkin verran.

Esimerkki:

TtKuumavesivaraajan lämpötila

t Aika

4.7.5 Kuuman veden lämpötilan muuttaminen

Vain uudelleenlämmitys -tilassa voit käyttää säiliön lämpötilan asetuspistenäyttöä kuuman veden lämpötilan katsomiseen ja säätämiseen.

1 Mene kohtaan [5]: Säiliö.

2 Säädä kuuman veden lämpötilaa.

a Todellinen kuuman veden lämpötila

Käyttäjän viiteopas

b Haluttu kuuman veden lämpötila

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

Kun säästä riippuva toiminta on käytössä säiliölle, säiliön lämpötila määritetään

automaattisesti ulkolämpötilan mukaan. Katso lisätietoja kohdasta "4.9 Säästä

riippuva käyrä"[445].

4.7.6 Kuuman veden tehokas käyttö

Tietoja voimakkaasta toiminnasta

Voimakas toiminta mahdollistaa kuuman veden lämmittämisen

varalämmittimellä tai lisälämmittimellä. Käytä tätä tilaa päivinä, jolloin kuumaa

vettä käytetään tavallista enemmän.

Voimakkaan toiminnan aktiivisuuden tarkastaminen

Jos näkyy aloitusnäytössä, voimakas tila on aktiivisena.

Ota Voimakas toiminta käyttöön tai pois käytöstä seuraavasti:

1 Mene kohtaan [5.1]: Säiliö > Voimakas toiminta

2 Kytke tehokas käyttö tilaan Pois päältä tai Päällä.

Käyttöesimerkki: Tarvitset välittömästi lisää kuumaa vettä

Olet seuraavassa tilanteessa:

4 | Käyttö

▪ Olet jo käyttänyt suurimman osan kuumaa vettäsi.

▪ Et voi odottaa seuraavaa ajastettua toimintoa kuumavesivaraajan

lämmitystävarten.

Silloin voit käyttää voimakasta toimintaa. Kuumavesivaraaja alkaa lämmittää vettä

lämpötilaan Mukava.

TIETOJA

Kun voimakas toiminta on käytössä, ongelmat tilanlämmityksessä/-jäähdytyksessä ja kapasiteetin loppumisen vaara ovat merkittäviä. Säännöllisen kuumavesitoiminnan yhteydessä tapahtuu säännöllisiä ja pitkiä tilanlämmityksen/-jäähdytyksen keskeytyksiä.

4.8 Esiasetetut arvot ja ajastimet

4.8.1 Esiasetettujen arvojen käyttäminen

Tietoja esiasetetuista arvoista

Järjestelmän joidenkin asetusten kohdalla voit määrittää esiasetusten arvot. Nämä

asetukset tarvitsee asettaa vain kerran, minkä jälkeen niitä voi käyttää uudelleen

muissa näytöissä, kuten ajastusnäytössä. Jos haluat myöhemmin vaihtaa arvoa, se

tarvitsee tehdä vain yhdessä paikassa.

Säiliön lämpötilan esiasetusarvojen määrittäminen

ETBH/X: Vain, jos kuumavesivaraaja on asennettu

Kuuman veden ajastus käyttää eri esiasetusarvoja:

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Esiasetettu arvo Missä käytetään

Mukava-asetuspiste Ajastuksessa, jos kuumavesisäiliön tila on

Eko-asetuspiste

▪ Vain ajastettu ▪ Ajastettu + uudelleenlämmitys

Käyttäjän viiteopas

4 | Käyttö

Esiasetettu arvo Missä käytetään

Uudelleenlämmitysasetuspiste

Energian hintojen määrittäminen

Mahdollinen vain, jos asentaja on ottanut toiminnon Bivalent. käyttöön.

Esiasetettu arvo Missä käytetään

Sähkön hinta >

▪ Korkea ▪ Keskitaso ▪ Alhainen

4.8.2 Energian kulutushintojen asettaminen

Voit asettaa järjestelmässä seuraavat energian hinnat:

▪ kaasun kiinteän hinnan ▪ 3 sähkön hintatasoa ▪ viikoittaisen ajastimen sähkön hinnoille.

Katso lisätietoja asennusoppaasta.

Jos kuumavesisäiliön tila on

▪ Ajastettu + uudelleenlämmitys

Käytetään viikkoajastusnäytössä, kun energian hintoja asetetaan.

Esimerkki: Energian kulutushintojen asettaminen

Hinta Arvo breadcrumb-syötteenä

Polttoaine: 5,3snt/kWh [7.6]=5,3

Sähkö: 12snt/kWh [7.5.1]=12

Kaasun hinnan asettaminen

1 Mene kohtaan [7.6]: Käyttäjäasetukset > Kaasun hinta.

2 Valitse oikea kaasun hinta.

3 Vahvista muutokset.

TIETOJA

Hinta-arvo välillä 0,00~990valuta/kWh (2 olennaisella arvolla).

Sähkön hinnan asettaminen

1 Mene kohtaan [7.5.1]/[7.5.2]/[7.5.3]: Käyttäjäasetukset >

Sähkön hinta > Korkea/Keskitaso/Alhainen.

2 Valitse oikea sähkön hinta.

3 Vahvista muutokset.

Käyttäjän viiteopas

4 Toista tämä kaikille kolmelle sähkön hinnalle. —

TIETOJA

Hinta-arvo välillä 0,00~990valuta/kWh (2 olennaisella arvolla).

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

TIETOJA

Jos aikataulua ei ole asetettu, huomioidaan arvo Sähkön hinta Korkea.

Sähkön hinnan ajastimen asettaminen

1 Mene kohtaan [7.5.4]: Käyttäjäasetukset > Sähkön

hinta > Ajastus.

4 | Käyttö

2 Ohjelmoi valinta ajastusnäytön avulla. Voit asettaa

sähkönhinnat Korkea, Keskitaso ja Alhainen sähköntoimittajan mukaan.

3 Vahvista muutokset.

TIETOJA

Arvot vastaavat aiemmin asetettuja sähkön hintoja Korkea, Keskitaso ja Alhainen. Jos aikataulua ei ole määritetty, sähkön hinta Korkea huomioidaan.

Tietoa energian kulutushinnoista uusiutuviin energialähteisiin liittyvien kWh-pohjaisten kannustinpalkkioiden kohdalla

Kannustinpalkkio voidaan huomioida energian hintojen asetuksessa. Vaikka

käyttökustannukset voivat nousta, kokonaiskulut ilmoitetaan huomioiden

kannustinpalkkio.

HUOMIOITAVAA

Muokkaa energian kulutushintojen asetusta kannustinjakson lopussa.

Kaasun hinnan asettaminen uusiutuviin energialähteisiin liittyvien kWh-

pohjaisten kannustinpalkkioiden mukaan

Laske kaasun hinta seuraavan kaavan mukaan:

—

Esimerkki

▪ Todellinen kaasun hinta + (kannustinpalkkio/kWh×0,9)

Voit katsoa miten kaasun hinta asetetaan kohdasta "Kaasun hinnan

asettaminen"[438].

Sähkön hinnan asettaminen uusiutuviin energialähteisiin liittyvien kWh-

pohjaisten kannustinpalkkioiden mukaan

Laske sähkön hinta seuraavan kaavan mukaan:

▪ Todellinen sähkön hinta+kannustinpalkkio/kWh

Voit katsoa miten sähkön hinta asetetaan kohdasta "Sähkön hinnan

asettaminen"[438].

Tämä on vain esimerkki. Hinnat ja/tai arvot EIVÄT ole tarkkoja.

Data Hinta/kWh

Kaasun hinta 4,08

Sähkön hinta 12,49

Uusiutuvien energianlähteiden

kannustinpalkkio/kWh

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

4 | Käyttö

4.8.3 Ajastimien käyttö ja ohjelmointi

Kaasun hinnan laskeminen

Kaasun hinta = kaasun todellinen hinta+(kannustinpalkkio/kWh×0,9) Kaasun hinta=4,08+(5×0,9) Kaasun hinta=8,58

Sähkön hinnan laskeminen

Sähkön hinta = todellinen sähkön hinta+(kannustinpalkkio/kWh) Sähkön hinta=12,49+5 Sähkön hinta=17,49

Hinta Arvo breadcrumb-syötteenä

Kaasu: 4,08/kWh [7.6]=8,6

Sähkö: 12,49/kWh [7.5.1]=17

Tietoja ajastimista

Järjestelmän kokoonpanosta ja asennusmäärityksistä riippuen useille ohjaimille tarkoitettuja ajastimia voi olla saatavilla.

Voit:

▪ Valita ajastimet, joita haluat käyttää. ▪ Ohjelmoida omat ajastimet, jos esiasetetut ajastimet eivät kelpaa. Ohjelmoitavat

toiminnot ovat ohjainkohtaisia.

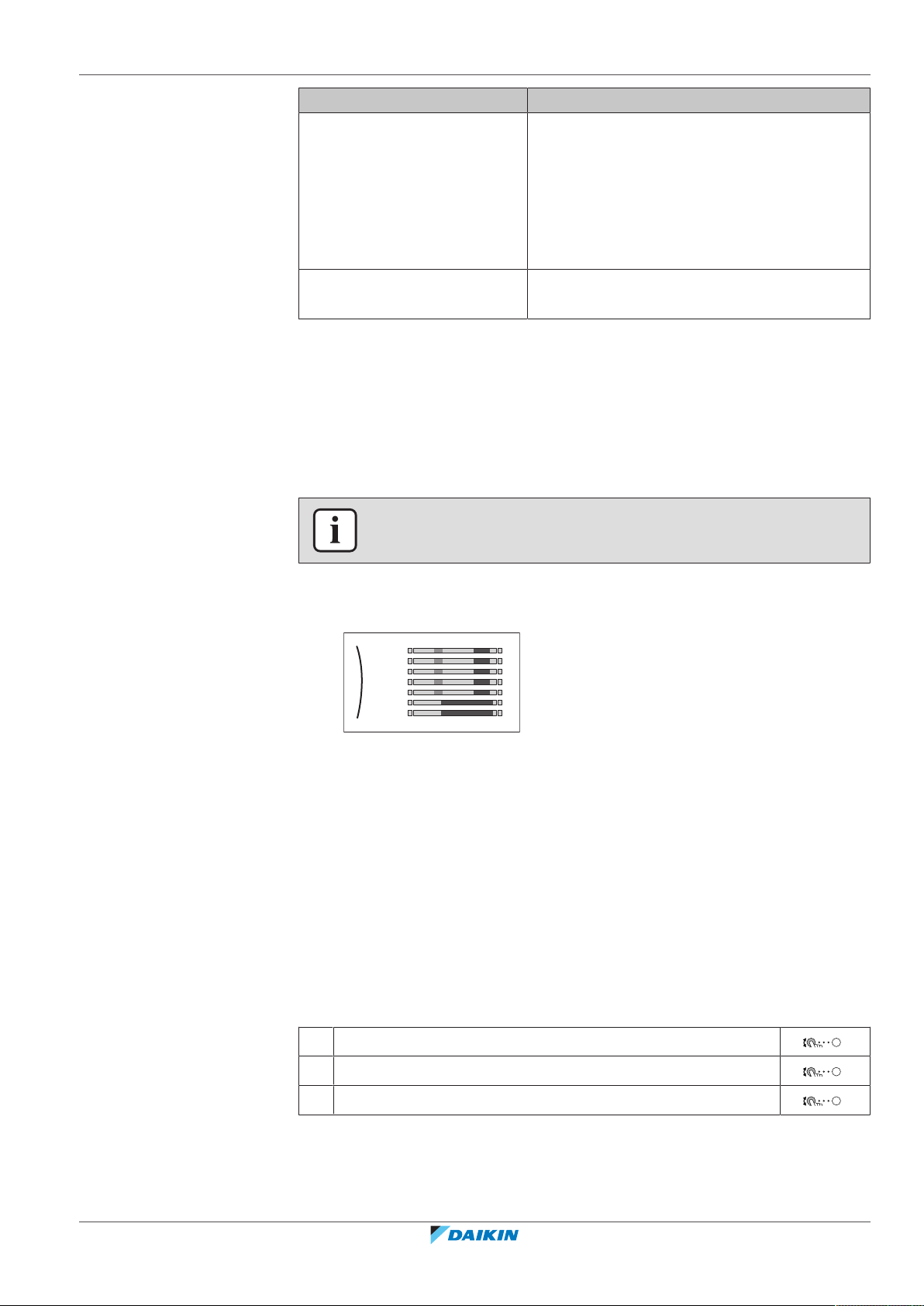

Mahdolliset ajastusnäytöt

Nimi ja sijainti Käyttö

[1.2] Huone > Lämmitysajastus

[1.3] Huone > Jäähdytysajastus

[2.2] Pääalue > Lämmitysajastus

[2.3] Pääalue > Jäähdytysajastus

[3.2] Lisäalue > Lämmitysajastus

[3.3] Lisäalue > Jäähdytysajastus

Ohjelmoi haluttu huonelämpötila lämmitystilassa.

Ohjelmoi haluttu huonelämpötila jäähdytystilassa.

Ohjelmoi haluttu pääalueen lähtöveden lämpötila lämmitystilassa.

Ohjelmoi haluttu pääalueen lähtöveden lämpötila jäähdytystilassa.

Ohjelmoi haluttu lisäalueen lähtöveden lämpötila lämmitystilassa.

Ohjelmoi haluttu lisäalueen lähtöveden lämpötila jäähdytystilassa.

Käyttäjän viiteopas

[4.2] Tilanlämmitys/jäähdytys > Käyttötilan

Katso "4.6.2Tilankäyttötilan

asettaminen"[430].

ajastus

[5.5] Säiliö > Ajastus Ohjelmoi kuumavesivaraajan lämpötila tavallista

kuuman veden tarvetta varten:

▪ Mukava ▪ Eko ▪ Pysäytys

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

Nimi ja sijainti Käyttö

Käyttäjä 1

4 | Käyttö

[7.4.2] Käyttäjäasetukset > Hiljainen > Ajastus

[7.5.4] Käyttäjäasetukset > Sähkön hinta > Ajastus

Esimerkki ajastuksen ohjelmoinnista

Katso "4.8.4Ajastusnäyttö: esimerkki"[441].

4.8.4 Ajastusnäyttö: esimerkki

Tämä esimerkki näyttää kuinka huonelämpötilan ajastus asetetaan pääalueelle

lämmitystilassa.

Ohjelmoi, milloin yksikön on käytettävä mitäkin hiljaisen tilan tasoa:

▪ Pois päältä ▪ Hiljainen ▪ Hiljaisempi ▪ Hiljaisin

Ohjelmoi, milloin tietty sähkötaksa on voimassa.

TIETOJA

Muiden aikataulujen ohjelmoiminen toimii vastaavasti.

Ajastimen ohjelmointi: yleiskatsaus

Esimerkki: Haluat ohjelmoida seuraavan ajastuksen:

Edellytys: Huonelämpötilan ajastus on käytettävissä vain kun huonetermostaatin

hallinta on aktiivisena. Jos lähtöveden lämpötilan hallinta on aktiivisena, voit sen

sijaan ohjelmoida pääalueen ajastuksen.

1 Mene ajastukseen. 2 (valinnainen) Tyhjennä viikkoajastuksen sisältö tai valitun päiväajastuksen

sisältö.

3 Ohjelmoi ajastus päivälle Maanantai. 4 Kopioi ajastus muille arkipäiville. 5 Ohjelmoi ajastus päivälle Lauantai ja kopioi se päivälle Sunnuntai. 6 Anna ajastukselle nimi.

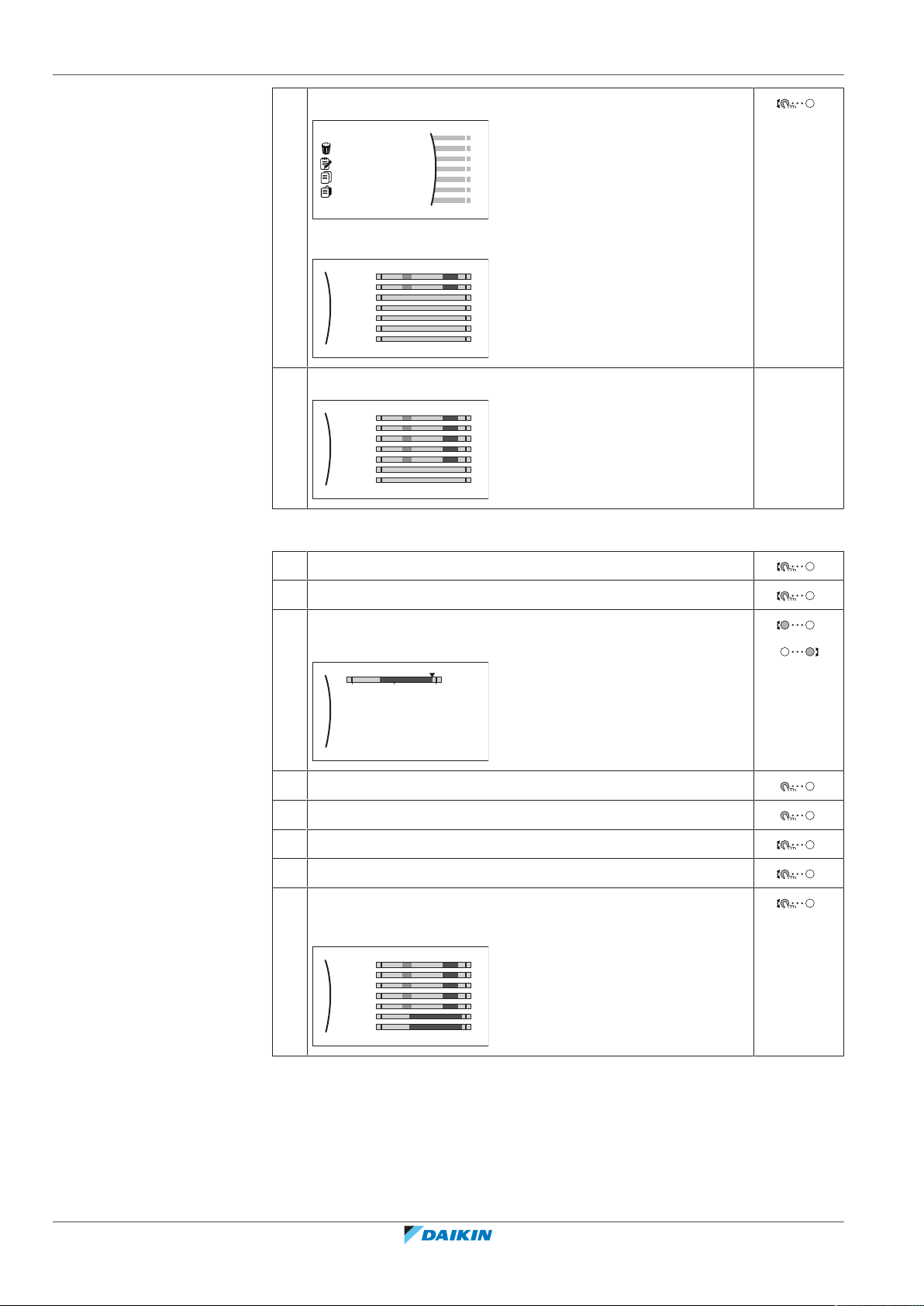

Ajastukseen meneminen

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

1 Mene kohtaan [1.1]: Huone > Ajastus.

2 Aseta ajastus tilaan Kyllä.

3 Mene kohtaan [1.2]: Huone > Lämmitysajastus.

Käyttäjän viiteopas

4 | Käyttö

Käyttäjä 1

Poista

Nimeä uudelleen

Valitse

Käyttäjä 1

Poista

Muokkaa

Kopioi

Käyttäjä 1

Poista

Muokkaa

Kopioi

Viikkoajastuksen sisällön tyhjentäminen

1 Valitse nykyisen ajastuksen nimi.

2 Valitse Poista.

3 Vahvista valitsemalla OK.

Päiväajastuksen sisällön tyhjentäminen

1 Valitse päivä, joka sisällön haluat tyhjentää. Esimerkiksi

Perjantai

2 Valitse Poista.

3 Vahvista valitsemalla OK.

Ajastuksen ohjelmointi päivälle Maanantai

1 Valitse Maanantai.

2 Valitse Muokkaa.

Käyttäjän viiteopas

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

3 Käytä vasenta valitsinta kohteen valitsemiseen ja muokkaa

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Käyttäjä 1

Poista

Muokkaa

Kopioi

Käyttäjä 1

kohdetta oikealla valitsimella. Voit ohjelmoida enintään 6 toimintoa kullekin päivälle. Palkissa korkea lämpötila on tummempi kuin matala lämpötila.

Huomautus: Voit tyhjentää toiminnon asettamalla sen ajan aiemman toiminnon aikaan.

4 Vahvista muutokset.

Tulos: Maanantain aikataulu on määritetty. Viimeisen

toiminnon arvo on voimassa seuraavaan ohjelmoituun toimintoon saakka. Tässä esimerkissä maanantai on ensimmäinen ohjelmoitu päivä. Täten viimeinen ohjelmoitu toiminto on voimassa seuraavan maanantain ensimmäiseen toimintoon saakka.

4 | Käyttö

Ajastuksen kopioiminen muille arkipäiville

1 Valitse Maanantai.

2 Valitse Kopioi.

Tulos: Kopioidun päivän vieressä näkyy "C".

3 Valitse Tiistai.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

4 | Käyttö

Poista

Muokkaa

Kopioi

Liitä

Käyttäjä 1

8:00

23:00

--:--

21°C

18°C

12 24

Käyttäjä 1

4 Valitse Liitä.

Tulos:

5 Toista tämä toiminto muille arkipäiville.

—

Ajastuksen ohjelmoiminen päivälle Lauantai ja kopioiminen päivälle Sunnuntai

1 Valitse Lauantai.

2 Valitse Muokkaa.

3 Käytä vasenta valitsinta kohteen valitsemiseen ja muokkaa

kohdetta oikealla valitsimella.

4 Vahvista muutokset.

5 Valitse Lauantai.

Käyttäjän viiteopas

6 Valitse Kopioi.

7 Valitse Sunnuntai.

8 Valitse Liitä.

Tulos:

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

Ajastuksen nimeäminen uudelleen

Käyttäjä 1

Poista

Nimeä uudelleen

Valitse

1 Valitse nykyisen ajastuksen nimi.

2 Valitse Nimeä uudelleen.

3 (valinnainen) Voit poistaa nykyisen ajastuksen nimen selaamalla

merkkejä, kunnes ← näkyy ja painamalla sitten edellisen merkin poistamiseksi. Toista kullekin ajastuksen nimen merkille.

4 Voit nimetä nykyisen ajastuksen selaamalla merkkiluetteloa ja

vahvistamalla valitun merkin. Ajastuksen nimessä voi olla enintään 15merkkiä.

4 | Käyttö

5 Vahvista uusi nimi.

TIETOJA

Kaikkia ajastuksia ei voi nimetä uudelleen.

Käyttöesimerkki: Työskentelet 3-vuorotyössä

Jos työskentelet 3-vuorotyössä, voit toimia seuraavasti:

1 Ohjelmoi 3 huonelämpötilan ajastinta lämmitystilassa ja anna niille sopivat

nimet. Esimerkki: AamuVuoro, PäiväVuoro ja IltaVuoro

2 Valitse ajastin, jota haluat nyt käyttää.

4.9 Säästä riippuva käyrä

4.9.1 Mikä on säästä riippuva käyrä?

Säästä riippuva toiminta

Yksikkö toimii säästä riippuvasti, jos haluttu lähtöveden lämpötila tai säiliön

lämpötila määritetään automaattisesti ulkolämpötilan mukaan. Tällöin se on liitetty

rakennuksen pohjoisseinällä olevaan lämpötila-anturiin. Jos ulkolämpötila laskee tai

nousee, yksikkö mukautuu välittömästi. Näin ollen yksikön ei tarvitse odottaa

palautetta termostaatilta lähtöveden tai säiliön lämpötilan lisäämistä tai

vähentämistä varten. Koska se reagoi nopeammin, se estää sisälämpötilan ja veden

lämpötilan suuret nousut ja pudotukset.

Etu

Säästä riippuva toiminta vähentää energiankulutusta.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

4 | Käyttö

X1 X2

Säästä riippuva käyrä

Lämpötilaerojen kompensoimista varten yksikkö luottaa säästä riippuvaan käyrään. Tämä käyrä määrittää mikä säiliön tai lähtöveden lämpötilan on oltava eri ulkolämpötiloissa. Koska käyrän jyrkkyys riippuu paikallisista olosuhteista, kuten ilmastosta ja talon eristyksestä, asentaja tai käyttäjä voi säätää käyrää.

Säästä riippuvan käyrän tyypit

Säästä riippuvia käyriä on 2 tyyppiä:

▪ 2 pisteen käyrä ▪ Kallistus/siirtymä-käyrä

Säätöjen tekemiseen voidaan valita haluttu käyrätyyppi. Katso "4.9.4 Säästä

riippuvien käyrien käyttö"[448].

Saatavuus

Säästä riippuva käyrä on käytettävissä:

▪ Pääalue – lämmitys ▪ Pääalue – jäähdytys ▪ Lisäalue – lämmitys

4.9.2 2 pisteen käyrä

▪ Lisäalue – jäähdytys ▪ Säiliö

TIETOJA

Säästä riippuvan toiminnon käyttöä varten määritä pääalueen, lisäalueen tai säiliön asetuspiste oikein. Katso "4.9.4Säästä riippuvien käyrien käyttö"[448].

Määritä säästä riippuva käyrä näillä kahdella asetuspisteellä:

▪ Asetuspiste (X1, Y2) ▪ Asetuspiste (X2, Y1)

Esimerkki

Käyttäjän viiteopas

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

Nimike Kuvaus

X1 X2

a b

a Valittu säästä riippuva alue:

▪ : Pääalueen tai lisäalueen lämmitys ▪ : Pääalueen tai lisäalueen jäähdytys ▪ : Kuuma vesi

X1, X2 Esimerkkejä ulkolämpötilasta

Y1, Y2 Esimerkkejä halutusta säiliön lämpötilasta tai lähtöveden

lämpötilasta. Kuvake vastaa alueen lämmönluovuttajaa:

▪ : Lattialämmitys ▪ : Puhallinkonvektoriyksikkö ▪ : Patteri

▪ : Kuumavesivaraaja

Mahdolliset toiminnot tässä näytössä

Selaa lämpötiloja. Muuta lämpötila. Siirry seuraavaan lämpötilaan. Vahvista muutokset ja jatka.

4 | Käyttö

4.9.3 Kallistus/siirtymä-käyrä

Kallistus ja siirtymä

Määritä säästä riippuva käyrä kallistuksen ja siirtymän mukaan:

▪ Muutos kallistukseen nostaa tai laskee lähtöveden lämpötilaa eri tavalla eri

ympäristön lämpötilalla. Esimerkiksi jos lähtöveden lämpötila on yleensä hyvä, mutta alhaisessa ympäristön lämpötilassa liian kylmä, nosta kallistusta niin, että lähtöveden lämpötilaa lämmitetään enemmän alhaisemmassa ympäristön lämpötilassa.

▪ Muutos siirtymään nostaa tai laskee lähtöveden lämpötilaa tasaisesti eri

ympäristön lämpötilalla. Esimerkiksi jos lähtöveden lämpötila on aina hieman liian kylmä kaikilla ympäristön lämpötiloilla, nosta siirtymää vastaavasti, jotta lähtöveden lämpötila nousee saman verran kaikilla ympäristön lämpötiloilla.

Esimerkkejä

Säästä riippuva käyrä, kun kallistus on valittu:

Säästä riippuva käyrä, kun siirtymä on valittu:

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

4 | Käyttö

X1 X2

a b

Nimike Kuvaus

a Säästä riippuva käyrä ennen muutoksia.

b Säästä riippuva käyrä muutosten jälkeen (esimerkki):

▪ Kun kallistusta muutetaan, uusi haluttu lämpötila kohdassa X1 on

epätasaisesti korkeampi kuin haluttu lämpötila kohdassa X2.

▪ Kun siirtymää muutetaan, uusi haluttu lämpötila kohdassa X1 on

tasaisesti korkeampi kuin haluttu lämpötila kohdassa X2.

c Kallistus

d Siirtymä

e Valittu säästä riippuva alue:

▪ : Pääalueen tai lisäalueen lämmitys ▪ : Pääalueen tai lisäalueen jäähdytys ▪ : Kuuma vesi

X1, X2 Esimerkkejä ulkolämpötilasta

Y1, Y2, Y3,Y4Esimerkkejä halutusta säiliön lämpötilasta tai lähtöveden

lämpötilasta. Kuvake vastaa alueen lämmönluovuttajaa:

▪ : Lattialämmitys ▪ : Puhallinkonvektoriyksikkö ▪ : Patteri

▪ : Kuumavesivaraaja

Mahdolliset toiminnot tässä näytössä

Valitse kallistus tai siirtymä. Kasvata tai pienennä kallistusta/siirtymää. Kun kallistus on valittu: aseta kallistus ja siirry siirtymään.

Kun siirtymä on valittu: aseta siirtymä. Vahvista muutokset ja palaa alivalikkoon.

4.9.4 Säästä riippuvien käyrien käyttö

Käyttäjän viiteopas

Määritä säästä riippuvat käyrät seuraavasti:

Asetuspistetilan määrittäminen

Säästä riippuvan käyrän käyttöä varten on määritettävä asetuspistetila:

Siirry asetuspistetilaan… Aseta asetuspistetilaksi…

Pääalue – lämmitys

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

4 | Käyttö

Siirry asetuspistetilaan… Aseta asetuspistetilaksi…

[2.4] Pääalue > Asetuspistetila SR-lämmitys, kiinteä

jäähdytys TAI Säästä riippuva

Pääalue – jäähdytys

[2.4] Pääalue > Asetuspistetila Säästä riippuva

Lisäalue – lämmitys

[3.4] Lisäalue > Asetuspistetila SR-lämmitys, kiinteä

jäähdytys TAI Säästä riippuva

Lisäalue – jäähdytys

[3.4] Lisäalue > Asetuspistetila Säästä riippuva

Säiliö

[5.B] Säiliö > Asetuspistetila Säästä riippuva

Säästä riippuvan käyrän tyypin muuttaminen

Jos haluat muuttaa tyyppiä kaikille alueille ja säiliölle, mene kohtaan [2.E] Pääalue

> SR-käyrätyyppi.

Valitun tyypin näyttäminen onnistuu myös kohdasta:

▪ [3.C] Lisäalue > SR-käyrätyyppi

▪ [5.E] Säiliö > SR-käyrätyyppi

Säästä riippuvan käyrän muuttaminen

Alue Mene kohtaan…

Pääalue – lämmitys [2.5] Pääalue > Lämmityksen SR-

käyrä

Pääalue – jäähdytys [2.6] Pääalue > Jäähdytyksen

säästä riippuva käyrä

Lisäalue – lämmitys [3.5] Lisäalue > Lämmityksen SR-

käyrä

Lisäalue – jäähdytys [3.6] Lisäalue > Jäähdytyksen

säästä riippuva käyrä

Säiliö [5.C] Säiliö > SR-käyrä

TIETOJA

Enimmäis- ja vähimmäisasetuspisteet

Et voi määrittää käyrää lämpötiloilla, jotka ovat korkeampia tai matalampia kuin kyseisen alueen tai säiliön asetetut enimmäis- ja vähimmäisasetuspisteet. Kun enimmäis- tai vähimmäisasetuspiste saavutetaan, käyrä tasoittuu.

Säästä riippuvan käyrän hienosäätäminen: kallistus/siirtymä-käyrä

Seuraava taulukko kuvaa, kuinka alueen tai säiliön säästä riippuvaa käyrää voidaan

hienosäätää:

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Tavallisissa

ulkolämpötiloissa…

OK Kylmä ↑ —

Olo on… Hienosäädä kallistuksella ja

siirtymällä:

Kylmissä

Kallistus Siirtymä

ulkolämpötiloissa…

Käyttäjän viiteopas

4 | Käyttö

Olo on… Hienosäädä kallistuksella ja

siirtymällä:

Tavallisissa

ulkolämpötiloissa…

Kylmissä

ulkolämpötiloissa…

Kallistus Siirtymä

OK Kuuma ↓ —

Kylmä OK ↓ ↑

Kylmä Kylmä — ↑

Kylmä Kuuma ↓ ↑

Kuuma OK ↑ ↓

Kuuma Kylmä ↑ ↓

Kuuma Kuuma — ↓

Säästä riippuvan käyrän hienosäätäminen: 2 pisteen käyrä

Seuraava taulukko kuvaa, kuinka alueen tai säiliön säästä riippuvaa käyrää voidaan hienosäätää:

Olo on… Hienosäädä asetuspisteillä:

Tavallisissa

ulkolämpötiloissa…

Kylmissä

ulkolämpötiloissa…

(a)

OK Kylmä ↑ — ↑ —

OK Kuuma ↓ — ↓ —

Kylmä OK — ↑ — ↑

Kylmä Kylmä ↑ ↑ ↑ ↑

Kylmä Kuuma ↓ ↑ ↓ ↑

Kuuma OK — ↓ — ↓

Kuuma Kylmä ↑ ↓ ↑ ↓

Kuuma Kuuma ↓ ↓ ↓ ↓

(a)

Katso "4.9.22 pisteen käyrä"[446].

4.10 Muut toiminnot

4.10.1 Kellonajan ja päivämäärän määrittäminen

1 Mene kohtaan [7.2] Käyttäjäasetukset > Aika/

päivämäärä.

4.10.2 Hiljaisen tilan käyttö

Käyttäjän viiteopas

Tietoja hiljaisesta tilasta

Voit käyttää hiljaista tilaa ulkoyksikön äänen hiljentämiseen. Tämä kuitenkin pienentää järjestelmän lämmitys-/jäähdytyskapasiteettia. Hiljaisen tilan tasoja on useita.

Asentaja voi:

▪ Poistaa hiljaisen tilan kokonaan käytöstä ▪ Aktivoida hiljaisen tilan taso manuaalisesti

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

4 | Käyttö

Aktivointi

Saakka

7.3.1

Alkaen

▪ Antaa käyttäjän ohjelmoida hiljaisen tilan ajastuksen

Jos asentaja on kytkenyt toiminnon käyttöön, käyttäjä voi ohjelmoida hiljaisen tilan

ajastuksen.

TIETOJA

Jos ulkolämpötila on alle nollan, EMME suosittele hiljaisimman tason käyttöä.

Hiljaisen tilan tarkistaminen

Jos näkyy aloitusnäytössä, hiljainen tila on aktiivisena.

Hiljaisen tilan ajastimen ohjelmointi

Rajoitus: Mahdollinen vain, jos asentaja on ottanut toiminnon käyttöön.

1 Mene kohtaan [7.4.2]: Käyttäjäasetukset > Hiljainen >

Ajastus.

4.10.3 Lomatilan käyttö

Tietoja lomatilasta

Loman aikana voit käyttää lomatilaa poiketaksesi tavallisista ajastuksista ilman, että

niitä tarvitsee muuttaa. Kun lomatila on käytössä, tilanlämmityksen/-jäähdytyksen

toiminta ja kuuman veden toiminta kytketään pois päältä. Huoneen jäätymissuoja

ja legioonalaistautia estävä toiminta pysyvät päällä.

Tyypillinen työnkulku

Lomatilan käyttö koostuu yleensä seuraavista vaiheista:

1 Loman aloituspäivämäärän ja lopetuspäivämäärän asettaminen.

2 Lomatilan aktivointi.

Lomatilan aktiivisuuden ja/tai käynnissä olemisen tarkistaminen

Jos näkyy aloitusnäytössä, lomatila on aktiivisena.

Loman määrittäminen

2 Ohjelmoi ajastus. Lisätietoja ajastuksesta voit katsoa kohdasta

—

"4.8.4Ajastusnäyttö: esimerkki"[441].

1 Ota lomatila käyttöön. —

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

▪ Mene kohtaan [7.3.1]: Käyttäjäasetukset > Loma >

Aktivointi.

▪ Valitse Päällä.

2 Aseta loman ensimmäinen päivä. —

▪ Mene kohtaan [7.3.2]: Alkaen.

▪ Valitse päivämäärä.

▪ Vahvista muutokset.

Käyttäjän viiteopas

4 | Käyttö

a b c

Langaton yhdyskäytävä

Toimintahäiriö

Käyttö

Käyttäjäprofiili

Huone

4.10.4 WLAN-sovitin

3 Aseta loman viimeinen päivä. —

▪ Mene kohtaan [7.3.3]: Saakka.

▪ Valitse päivämäärä.

▪ Vahvista muutokset.

TIETOJA

Rajoitus: WLAN-sovittimen asetukset näkyvät vain, kun WLAN-sovitin on asennettu.

Tietoja WLAN-sovittimesta

WLAN-sovitin yhdistää lämpöpumppujärjestelmän internetiin. Käyttäjä voi sitten ohjata lämpöpumppujärjestelmää Daikin Residential Controller -sovelluksen kautta.

Tämä vaatii seuraavat osat:

a WLAN-sovitin Asentajan on asennettava WLAN-sovitin

sisäyksikköön (etupaneelin sisäpuolelle).

b Reititin Erikseen hankittava.

c Älypuhelin + sovellus Daikin Residential Controller -sovellus on

asennettava käyttäjän älypuhelimeen. Katso:

http://www.onlinecontroller.daikineurope.com/

Määritykset

Määritä Daikin Residential Controller -sovellus sovelluksen sisäisten ohjeiden mukaan. Tämän aikana seuraavat toiminnot ja tiedot vaaditaan sisäyksikön käyttöliittymässä:

[D] Langaton yhdyskäytävä

[D.1] Tila [D.2] WPS [D.3] Nollaa [D.4] Laitetiedot

Käyttäjän viiteopas

[D.1] Tila: Kytke AP -tila päälle (=WLAN-sovitin aktiivinen tukiasemana):

1 Mene kohtaan [D.1]: Langaton yhdyskäytävä > Tila.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

2 Ota AP-tila käyttöön -näytössä valitse Kyllä.

[D.2] WPS: Liitä WLAN-sovitin reitittimeen:

1 Mene kohtaan [D.2]: Langaton yhdyskäytävä > WPS.

2 Yhdistä kotiverkkoon -näytössä valitse OK.

[D.3] Nollaa: Nollaa WLAN-sovitin:

1 Mene kohtaan [D.3]: Langaton yhdyskäytävä > Nollaa.

2 Nollaa yhdyskäytävä -näytössä valitse OK.

[D.4] Laitetiedot: Katso WLAN-sovittimen tiedot:

1 Mene kohtaan [D.4]: Langaton yhdyskäytävä >

Laitetiedot.

2 Lue SSID, MAC-osoite ja Sarjanumero.

4 | Käyttö

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

5 | Energiansäästövinkkejä

5 Energiansäästövinkkejä

Vinkkejä huonelämpötilasta

▪ Varmista, että haluttu huonelämpötila EI ole koskaan liian korkea

▪ ÄLÄ lisää haluttua huonelämpötilaa tilan lämmittämisen nopeuttamiseksi. Tila EI

▪ Jos järjestelmän kokoonpanoon kuuluu hitaita lämmönluovuttajia (esim.

▪ Käytä viikoittaista aikataulua tavalliseen tilanlämmityksen tai -jäähdytyksen

(lämmitystilassa) tai liian alhainen (jäähdytystilassa) vaan AINA todellisten tarpeiden mukainen. Kukin säästetty aste voi säästää jopa 6% lämmitys-/ jäähdytyskuluissa.

lämpene nopeammin.

lattialämmitys), vältä suuria vaihteluita halutussa huonelämpötilassa ÄLÄKÄ anna huonelämpötilan pudota liian alhaiseksi. Huoneen lämmittämisessä uudelleen kuluu enemmän aikaa ja energiaa.

tarpeisiin. Tarvittaessa voit helposti poiketa ajastimesta:

- Lyhyt aika: Voit ohittaa ajastetun huonelämpötilan seuraavan ajastettuun

toimintaan saakka. Esimerkki: Kun pidät juhlat tai kun lähdet pois muutamaksi

tunniksi.

- Pitkä aika: Voit käyttää lomatilaa.

Vinkkejä lähtöveden lämpötilasta

▪ Lämmitystilassa alhaisempi haluttu lähtöveden lämpötila tarkoittaa alhaisempaa

virrankulutusta ja parempaa suorituskykyä. Jäähdytyksessä asia on päin vastoin.

▪ Aseta halutun lähtöveden lämpötila lämmönluovuttajan tyypin mukaan.

Esimerkki: Lattialämmitys on suunniteltu alhaisemmalle lähtöveden lämpötilalle

kuin lämpöpatterit ja lämpöpumpun konvektorit.

Vinkkejä kuumavesivaraajan lämpötilasta

▪ Käytä viikoittaista ajastinta tavalliseen kuuman veden tarpeeseen (vain

ajastetussa tilassa).

- Ohjelmoi lämmittämään kuumavesivaraaja esiasetettuun arvoon (Mukava =

korkeampi kuumavesivaraajanlämpötila) yöllä, koska silloin tilanlämmitystarve

on alhaisempi.

- Jos kuumavesivaraajan lämmittäminen kerran yössä ei riitä, ohjelmoi lisäksi

lämmittämään kuumavesivaraaja esiasetettuun arvoon (Eko = alhaisempi

kuumavesivaraajanlämpötila) päivän aikana.

▪ Varmista, että haluttu kuumavesivaraajan lämpötila EI ole liian korkea. Esimerkki:

Asennuksen jälkeen alenna kuumavesivaraajan lämpötilaa päivittäin 1°C:lla ja tarkista, onko kuumaa vettä vielä riittävästi.

Käyttäjän viiteopas

▪ Ohjelmoi kuumavesipumppu kytkeytymään päälle vain sellaisina päivän aikoina,

jolloin on tarvetta välittömälle kuumalle vedelle. Esimerkki: Aamuisin ja iltaisin.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

6 Kunnossapito ja huolto

6.1 Yleiskuvaus: Kunnossapito ja huolto

Asentajan on suoritettava vuosittainen kunnossapito. Voit katsoa yhteystiedot/

tuen numeron käyttöliittymän kautta.

1 Mene kohtaan [8.3]: Tiedot > Toimittajatiedot.

Tehtävät, jotkaloppukäyttäjän on suoritettava:

▪ Pidä yksikön ympäristö puhtaana.

▪ Pidä käyttöliittymä puhtaana pehmeällä, kostealla liinalla. ÄLÄ käytä mitään

pesuainetta.

▪ Tarkista säännöllisesti, että vedenpaine on yli 1bar.

Kylmäaine

Tämä tuote sisältää fluorinoituja kasvihuonekaasuja. ÄLÄ päästä kaasuja

ilmakehään.

6 | Kunnossapito ja huolto

Kylmäainetyyppi: R32

Ilmaston lämpenemispotentiaali (GWP): 675

HUOMIOITAVAA

Fluorattuja kasvihuonekaasuja koskeva lainsäädäntö edellyttää, että yksikön

kylmäaineen määrä ilmoitetaan sekä painona että CO2-ekvivalenttina.

Määrän laskentakaava CO2-ekvivalenttitonneina: Kylmäaineen GWP-arvo × kylmäaineen kokonaismäärä [kg] / 1000

Kysy lisätietoja asentajalta.

VAROITUS: TULENARKAA MATERIAALIA

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa.

VAROITUS

Laitetta täytyy säilyttää huoneessa, jossa ei ole jatkuvasti toimivia syttymislähteitä (esimerkiksi avotuli, toiminnassa oleva kaasutoiminen laite tai toiminnassa oleva sähkölämmitin).

VAROITUS

▪ ÄLÄ puhkaise tai polta kylmäainekierron osia. ▪ ÄLÄ käytä muita kuin valmistajan suosittelemia puhdistusaineita tai yritä

nopeuttaa sulatusprosessia muilla kuin valmistajan suosittelemilla toimenpiteillä.

▪ Huomaa, että järjestelmässä oleva kylmäaine on hajutonta.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

6 | Kunnossapito ja huolto

VAROITUS

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa mutta ei yleensä vuoda. Jos kylmäainetta vuotaa huoneeseen ja joutuu kontaktiin polttimen, lämmittimen tai keittotason liekin kanssa, seurauksena voi olla tulipalo tai vahingollisen kaasun muodostumista.

Sammuta kaikki polttoainelämmittimet, tuuleta huone, ja ota yhteys laitteen myyjään.

Älä käytä yksikköä ennen kuin huoltohenkilö on vahvistanut, että osa, josta kylmäainetta vuosi, on korjattu.

Käyttäjän viiteopas

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

7 Vianetsintä

Kosketin

Jos oireet mainitaan seuraavassa, voit yrittää ratkaista ongelmaa itse. Muiden

ongelmien kohdalla ota yhteyttä asentajaan. Voit katsoa yhteystiedot/tuen

numeron käyttöliittymän kautta.

1 Mene kohtaan [8.3]: Tiedot > Toimittajatiedot.

7.1 Ohjetekstin näyttäminen toimintahäiriön esiintyessä

Toimintahäiriön esiintyessä aloitusnäytössä näkyy seuraavaa vakavuuden

mukaisesti:

▪ : Virhe

▪ : Toimintahäiriö

Voit katsoa lyhyen ja pitkän kuvauksen toimintahäiriöstä seuraavasti:

1 Avaa päävalikko painamalla vasenta valitsinta ja mene kohtaan

Toimintahäiriö.

7 | Vianetsintä

Tulos: Näytössä näkyy lyhyt kuvaus virheestä ja virhekoodi.

2 Paina virhenäytössä .

Tulos: Näytössä näkyy pitkä kuvaus virheestä.

7.2 Vikahistorian tarkistaminen

Olosuhteet: Käyttäjän lupatason on asetettu tilaan edistynyt loppukäyttäjä.

1 Mene kohtaan [8.2]: Tiedot > Toimintahäiriöhistoria.

Näet luettelon uusimmista vioista.

7.3 Oire: Olohuoneessa on liian kylmä (kuuma)

Mahdollinen syy Korjaustoimenpide

Haluttu huoneen lämpötila on liian alhainen (korkea).

Lisää (vähennä) haluttua huoneen lämpötilaa. Katso "4.6.4Halutun

huonelämpötilan muuttaminen"[432].

Jos ongelma toistuu päivittäin, tee jokin seuraavista:

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

▪ Lisää (vähennä) esiasetettua huoneen

lämpötilaa. Katso

"4.8.1 Esiasetettujen arvojen käyttäminen"[437].

▪ Säädä huonelämmön ajastinta. Katso

"4.8.3 Ajastimien käyttö ja ohjelmointi" [4 40] ja "4.8.4 Ajastusnäyttö: esimerkki"[441].

Käyttäjän viiteopas

7 | Vianetsintä

Mahdollinen syy Korjaustoimenpide

Haluttua lämpötilaa ei voida saavuttaa. Lisää halutun lähtöveden lämpötilaa

lämmönluovuttajan tyypin mukaan. Katso "4.6.5Halutun lähtöveden

lämpötilan muuttaminen"[432].

Säästä riippuva käyrä on asetettu väärin.

7.4 Oire: Hanavesi on liian kylmää

Mahdollinen syy Korjaustoimenpide

Kuuma vesi loppuu epätavallisen korkean kulutuksen takia.

Haluttu kuumavesivaraajanlämpötila on liian alhainen.

Säädä säästä riippuvaa käyrää. Katso

"4.9Säästä riippuva käyrä"[445].

Jos tarvitset välittömästi kuumaa vettä, aktivoikuumavesivaraajan Voimakas toiminta. Se kuitenkin kuluttaa enemmän energiaa. Katso

"4.7.6Kuuman veden tehokas käyttö"[437].

Jos ongelma toistuu päivittäin, tee jokin seuraavista:

▪ Lisää kuumavesivaraajan

lämpötilan esiasetettua arvoa. Katso

"4.8.1 Esiasetettujen arvojen käyttäminen"[437].

▪ Säädä kuumavesivaraajan

lämpötilan ajastinta. Esimerkki: Ohjelmoi lisäksi kuumavesivaraajan lämmitys esiasetettuun arvoon (Eko- asetuspiste = alhaisempi säiliön lämpötila) päivän aikana. Katso

"4.8.3 Ajastimien käyttö ja ohjelmointi" [4 40] ja "4.8.4 Ajastusnäyttö: esimerkki"[441].

7.5 Oire: Lämpöpumpun häiriö

Käyttäjän viiteopas

Kun lämpöpumppu ei toimi, varalämmitin ja/tai lisälämmitin voi toimia hätälämmittimenä. Se ottaa silloin lämpökuorman haltuun joko automaattisesti tai manuaalisesti.

▪ Kun Hätä on asetettu tilaan Automaattinen ja lämpöpumpun toiminta

häiriintyy:

- ETVH/X: Varalämmitin ottaa automaattisesti kuuman veden tuotannon ja

tilanlämmityksen haltuun.

- ETBH/X: Varalämmitin ottaa automaattisesti haltuunsa lämpökuorman ja

valinnaisen säiliön lisälämmitin ottaa haltuunsa kuuman veden tuotannon.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

7 | Vianetsintä

▪ Kun Hätä on tilassa Manuaalinen ja lämpöpumpun toiminta häiriintyy, kuuman

veden tuottaminen ja tilanlämmitys loppuvat. Jos haluat palauttaa sen manuaalisesti käyttöliittymän kautta, siirry Toimintahäiriö-päävalikkonäyttöön ja vahvista, voiko varalämmitin ja/tai lisälämmitin ottaa lämpökuorman haltuunsa vai ei.

▪ Vaihtoehtoisesti, kun Hätä on asetettu tilaan:

- automaattinen tilanlämmitys alennettu / kuuma vesi päällä,

tilanlämmitys on heikompi, mutta kuumaa vettä on yhä saatavilla.

- automaattinen tilanlämmitys alennettu / kuuma vesi pois

päältä, tilanlämmitys on heikompi EIKÄ kuumaa vettä ole saatavilla.

- automaattinen tilanlämmitys tavallinen / kuuma vesi pois

päältä, tilanlämmitys toimii normaalisti, mutta kuumaa vettä EI ole saatavilla. Vastaavasti kuin Manuaalinen-tilassa, yksikkö voi ottaa täyden kuorman varalämmittimen ja/tai lisälämmittimen kanssa, jos käyttäjä aktivoi tämän Toimintahäiriö-päävalikkonäytöstä.

Kun lämpöpumpun toiminta häiriintyy, tai tulee näkyviin käyttöliittymään.

Mahdollinen syy Korjaustoimenpide

Lämpöpumppu on vahingoittunut. Katso "7.1Ohjetekstin näyttäminen

toimintahäiriön esiintyessä"[457].

TIETOJA

Kun varalämmitin tai lisälämmitin ottaa lämpökuorman haltuunsa, sähkönkulutus nousee merkittävästi.

7.6 Oire: Järjestelmä pitää pulputtavaa ääntä käyttöönoton jälkeen.

Mahdollinen syy Korjaustoimenpide

Järjestelmässä on ilmaa. Poista ilma järjestelmästä.

Erilaiset toimintahäiriöt.

Tarkista näkyykö tai käyttöliittymän aloitusnäytössä. Katso lisätietoja viasta kohdasta

"7.1Ohjetekstin näyttäminen toimintahäiriön esiintyessä"[457].

(a)

Suosittelemme ilmanpoistoa yksikön ilmanpoistotoiminnolla (asentajan suoritettavissa). Huomioi seuraava, jos poistat ilman lämmönluovuttajista tai kollektoreista:

VAROITUS

Ilmanpoisto lämmönluovuttajista ja kollektoreista. Ennen kuin poistat ilman

lämmönluovuttajista tai kollektoreista, tarkista näkyykö käyttöliittymän alkunäytössä

tai .

▪ Jos ei näy, voit suorittaa ilmanpoiston heti. ▪ Jos näkyy, varmista, että huone, jossa haluat suorittaa ilmanpoiston, on riittävästi

ilmastoitu. Syy: Kylmäainetta voi vuotaa vesipiiriin, ja sitä kautta huoneeseen, johon poistat ilman lämmönluovuttajista tai kollektoreista.

(a)

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

8 | Siirtäminen

8 Siirtäminen

8.1 Yleiskuvaus: Siirtäminen

Jos haluat siirtää järjestelmän osia (käyttöliittymä, sisäyksikkö, ulkoyksikkö, kuumavesivaraaja...), ota yhteyttä asentajaan. Voit katsoa yhteystiedot/neuvonnan numeron käyttöliittymän kautta.

Käyttäjän viiteopas

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

9 Hävittäminen

HUOMIOITAVAA

ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä kylmäaineen, öljyn ja muiden osien käsittelyssä ON noudatettava soveltuvaa lainsäädäntöä. Yksiköt TÄYTYY käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja talteenottoa varten.

9 | Hävittäminen

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.01

Käyttäjän viiteopas

10 | Sanasto

10 Sanasto

Kv = Kuuma vesi

Lämmin vesi, jota käytetään minkä tahansa tyyppisessä rakennuksessa kotitalouskäyttöön.

LVL = Lähtöveden lämpötila

Lämpöpumpun lähtöveden lämpötila.

Jälleenmyyjä

Tuotteen jälleenmyyjä.

Valtuutettu asentaja

Teknisesti taitava henkilö,joka on pätevä asentamaan tuotteen.

Käyttäjä

Henkilö, joka omistaa tuotteen ja/tai käyttää sitä.

Sovellettavat määräykset

Kaikki kansainväliset, eurooppalaiset, kansalliset ja paikalliset direktiivit, lait, säädökset ja määräykset, joilla on merkitystä tietylle tuotteelle tai tietylle alalle.

Palveleva liike

Pätevä yhtiö, joka voi suorittaa tai koordinoida tuotteen vaatimia huoltotoimenpiteitä.

Asennusopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan, miten tuote tai laite asennetaan, konfiguroidaan ja miten sitä huolletaan.

Käyttöopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan, miten tuotetta tai laitetta käytetään.

Varusteet

Etiketit, käyttöoppaat, tiedot ja laitteistot, jotka toimitetaan tuotteen mukana ja jotka on asennettava mukana toimitettavien asiakirjojen ohjeiden mukaisesti.

Oheistuotteet

Varuste, jonka on tehnyt tai hyväksynyt Daikin ja jota voidaan käyttää tuotteen kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

Erikseen hankittava

Varuste, jonka on tehnyt muu kuin Daikin ja jota voidaan käyttää tuotteen kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

Käyttäjän viiteopas

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.01

Verantwortung für Energie und Umwelt

4P586456-1A 2020.01

Daikin ETVH16S18DA6V, ETVH16S23DA6V, ETVH16S18DA9W, ETVH16S23DA9W, ETVX16S18DA6V User reference guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sisällysluettelo

1 | Asentajan asetukset: Asentajan täytettävät taulukot

1.1 Määrityksen apuohjelma

1.2 Asetukset-valikko

2 Pikaopas

2.1 Käyttöoikeustaso

Käyttäjän pin-koodi

Edistyneen käyttäjän pin-koodi

2.2 Tilanlämmitys/-jäähdytys

2.3 Lämmin vesi

3 Yleistä tietoa

3.1 Yleiset varotoimet

3.1.1 Käyttäjälle

3.2 Tietoja asiakirjasta

3.2.1 Tietoa tästä asiakirjasta

3.2.2 Varoitusten ja symbolien merkitys

3.3 Tietoja järjestelmästä

3.3.1 Tyypillisen järjestelmän kaavion osat

4 Käyttö

4.1 Käyttöliittymä: Yleiskatsaus

4.2 Valikkorakenne: Käyttäjän asetusten yleiskuvaus

4.3 Mahdolliset näytöt: Yleiskatsaus

4.3.1 Aloitusnäyttö

4.3.2 Päävalikkonäyttö

4.3.3 Asetuspisteen näyttö

4.3.4 Yksityiskohtainen arvonäyttö

4.4 Toiminnon kytkeminen päälle tai pois

4.4.1 Visuaalinen ilmoitus

4.4.2 Kytkeminen päälle tai pois päältä

4.5 Lukematiedot

Tietojen lukeminen

Mahdolliset luettavat tiedot

4.6 Tilan lämmityksen/jäähdytyksen hallinta

4.6.1 Tietoja tilan lämmityksen/jäähdytyksen hallinnasta

4.6.2 Tilankäyttötilan asettaminen

4.6.3 Käytössä olevan lämpötilahallinnan määrittäminen

Käytössä olevan lämpötilahallinnan määrittäminen (tapa 1)

Käytössä olevan lämpötilahallinnan määrittäminen (tapa 2)

4.6.4 Halutun huonelämpötilan muuttaminen

4.6.5 Halutun lähtöveden lämpötilan muuttaminen

4.7 Kuuman veden hallinta

4.7.1 Tietoja kuuman veden hallinnasta

4.7.2 Uudelleenlämmitystila

4.7.3 Ajastettu tila

4.7.4 Ajastettu tila + uudelleenlämmitystila

4.7.5 Kuuman veden lämpötilan muuttaminen

4.7.6 Kuuman veden tehokas käyttö

4.8 Esiasetetut arvot ja ajastimet

4.8.1 Esiasetettujen arvojen käyttäminen

4.8.2 Energian kulutushintojen asettaminen

Kaasun hinnan asettaminen

Sähkön hinnan asettaminen

Sähkön hinnan ajastimen asettaminen

Tietoa energian kulutushinnoista uusiutuviin energialähteisiin liittyvien kWh-pohjaisten kannustinpalkkioiden kohdalla

Esimerkki

4.8.3 Ajastimien käyttö ja ohjelmointi

4.8.4 Ajastusnäyttö: esimerkki

Käyttöesimerkki: Työskentelet 3-vuorotyössä

4.9 Säästä riippuva käyrä

4.9.1 Mikä on säästä riippuva käyrä?

4.9.2 2 pisteen käyrä

4.9.3 Kallistus/siirtymä-käyrä

4.9.4 Säästä riippuvien käyrien käyttö

4.10 Muut toiminnot

4.10.1 Kellonajan ja päivämäärän määrittäminen

4.10.2 Hiljaisen tilan käyttö

Tietoja hiljaisesta tilasta

Hiljaisen tilan tarkistaminen

Hiljaisen tilan ajastimen ohjelmointi

4.10.3 Lomatilan käyttö

Tietoja lomatilasta

Lomatilan aktiivisuuden ja/tai käynnissä olemisen tarkistaminen

Loman määrittäminen

4.10.4 WLAN-sovitin

5 Energiansäästövinkkejä

6 Kunnossapito ja huolto
