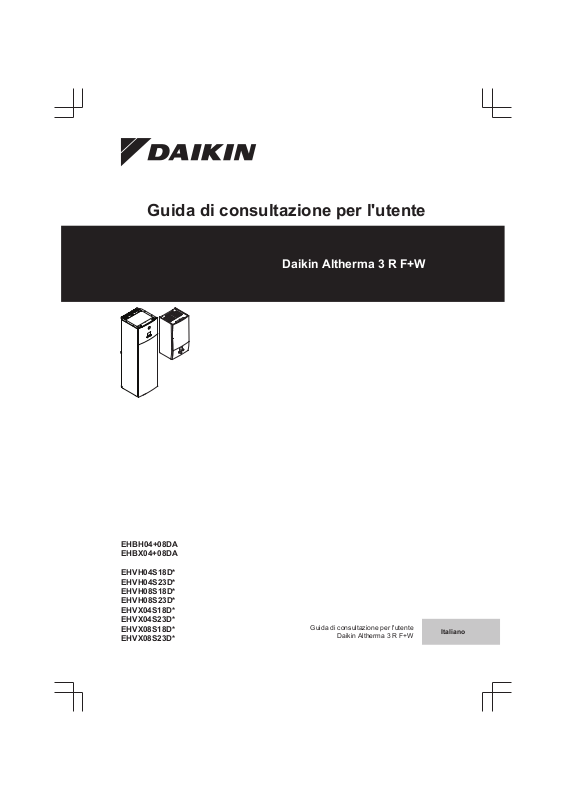

Daikin EHBH04 08DA, EHBX04 08DA, EHVH04S18D*, EHVH04S23D*, EHVH08S18D* User reference guide [it]

Guida di consultazione per l'utente

Daikin Altherma 3 R F+W

EHBH04+08DA
EHBX04+08DA

EHVH04S18D*
EHVH04S23D*
EHVH08S18D*
EHVH08S23D*
EHVX04S18D*
EHVX04S23D*
EHVX08S18D*
EHVX08S23D*

Guida di consultazione per l'utente

Daikin Altherma 3 R F+W

Italiano

1 Table of contents

Table of contents

1 Precauzioni generali di sicurezza 2

1.1 Note relative alla documentazione ............................................ 2

1.1.1 Significato delle avvertenze e dei simboli ................... 2

1.2 Per l'utente ................................................................................ 3

2 Informazioni su questo documento 3

3 Note relative al sistema 4

3.1 Componenti di un tipico layout sistema..................................... 4

4 Funzionamento 4

4.1 Interfaccia utente: panoramica .................................................. 4

4.2 Schermate possibili: panoramica .............................................. 5

4.2.1 Schermata iniziale....................................................... 5

4.2.2 Schermata menu principale ........................................ 6

4.2.3 Schermata dei setpoint ............................................... 6

4.2.4 Schermata dettagliata con i valori............................... 7

4.3 Uso di base ............................................................................... 7

4.3.1 Uso della schermata iniziale ....................................... 7

4.3.2 Uso della struttura dei menu....................................... 7

4.3.3 Portare il funzionamento nello stato ATTIVATO o

DISATTIVATO ............................................................ 7

4.4 Controllo del riscaldamento/raffreddamento ambiente.............. 7

4.4.1 Note relative al controllo del riscaldamento/

raffreddamento dell'ambiente...................................... 7

4.4.2 Impostazione del modo funzionamento ambiente ...... 7

4.4.3 Per determinare qual è il controllo temperatura che

si sta utilizzando.......................................................... 8

4.4.4 Per cambiare la temperatura ambiente desiderata..... 8

4.4.5 Per cambiare la temperatura manuale richiesta ......... 9

4.5 Controllo dell'acqua calda sanitaria........................................... 9

4.5.1 Note relative all'acqua calda sanitaria......................... 9

4.5.2 Modo riscaldamento preventivo e mantenimento ....... 10

4.5.3 Modo programmato..................................................... 10

4.5.4 Modo programmato + riscaldamento preventivo e

mantenimento ............................................................. 10

4.5.5 Modifica della temperatura dell'acqua calda sanitaria 10

4.5.6 Uso del funzionamento potente dell'ACS.................... 11

4.6 Uso avanzato ............................................................................ 11

4.6.1 Uso della modalità silenziosa...................................... 11

4.6.2 Uso del modo vacanza ............................................... 12

4.6.3 Lettura delle informazioni............................................ 12

4.6.4 Per configurare ora e data .......................................... 12

4.7 Valori preimpostati e programmi ............................................... 12

4.7.1 Uso dei valori preimpostati.......................................... 12

4.7.2 Impostazione dei prezzi dell'energia........................... 13

4.7.3 Uso e programmazione dei programmi....................... 14

4.7.4 Schermata del programma: Esempio ......................... 14

4.8 Funzionamento dipendente da condizioni meteorologiche ....... 16

4.8.1 Schermata dettagliata con curva dipendente da

condizioni meteorologiche .......................................... 16

4.9 Struttura del menu: Panoramica delle impostazioni utente ....... 17

4.10 Impostazioni installatore: Tabelle da compilarsi a cura

dell'installatore........................................................................... 18

4.10.1 Procedura guidata di configurazione .......................... 18

4.10.2 Menu Impostazioni...................................................... 18

5 Suggerimenti per il risparmio energetico 18

6 Manutenzione e assistenza 18

6.1 Panoramica: Manutenzione e assistenza.................................. 18

6.2 Per trovare il numero contatto/assistenza clienti....................... 19

7 Individuazione e risoluzione dei problemi 19

7.1 Visualizzazione del testo della guida in caso di

malfunzionamento ..................................................................... 19

7.2 Controllo della cronologia del malfunzionamento...................... 19

7.3 Sintomo: Fa troppo freddo (caldo) nel soggiorno ....................... 19

7.4 Sintomo: L'acqua al rubinetto è troppo fredda............................ 20

7.5 Sintomo: Guasto della pompa di calore ..................................... 20

7.6 Sintomo: dopo la messa in funzione, il sistema produce un

gorgogliamento........................................................................... 20

8 Spostamento 20

8.1 Panoramica: Spostamento ......................................................... 20

9 Smaltimento 21

10 Glossario 21

1 Precauzioni generali di

sicurezza

1.1 Note relative alla documentazione

▪ La documentazione originale è scritta in inglese. La

documentazione in tutte le altre lingue è stata tradotta.

▪ Le precauzioni descritte nel presente documento trattano

argomenti molto importanti, si raccomanda di attenervisi
scrupolosamente.

▪

1.1.1 Significato delle avvertenze e dei simboli

PERICOLO

Indica una situazione che provoca lesioni gravi o letali.

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

Indica una situaizone che potrebbe provocare la scossa
elettrica.

PERICOLO: RISCHIO DI USTIONI

Indica una situaizone che potrebbe provocare ustioni a
causa delle temperature estremamente alte o basse.

PERICOLO: RISCHIO DI ESPLOSIONE

Indica una situazione che potrebbe dare luogo ad
un'esplosione.

AVVERTENZA

Indica una situazione che potrebbe provocare lesioni gravi
o letali.

AVVERTENZA: MATERIALE INFIAMMABILE

ATTENZIONE

Indica una situazione che potrebbe provocare lesioni
secondarie o moderate.

NOTA

Indica una situazione che potrebbe provocare danni alle
apparecchiature o alla proprietà.

INFORMAZIONI

Indica suggerimenti utili o informazioni aggiuntive.

Simbolo Spiegazione

Prima dell'installazione, leggere il manuale di
installazione e d'uso e il foglio illustrativo del
cablaggio.

Prima di eseguire interventi di manutenzione e
riparazione, leggere il manuale di manutenzione.

Guida di consultazione per l'utente

2

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/

X04+08S18+23DJ

Daikin Altherma 3 R F+W

4P495250-1B – 2019.06

2 Informazioni su questo documento

4

Riscaldamento/raffreddamento ambiente

Simbolo Spiegazione

Per ulteriori informazioni, consultare la guida di
riferimento per l'installatore e l'utente.

1.2 Per l'utente

▪ In caso di dubbi su come usare l'unità, contattare l'installatore.
▪ L'apparecchiatura può essere utilizzata da bambini di età

superiore a 8 anni e da persone con capacità fisiche, sensoriali o
mentali ridotte, ovvero senza la necessaria esperienza e le
necessarie conoscenze, purché siano supervisionate da una
persona responsabile della loro sicurezza, ricevano istruzioni
riguardanti l'uso sicuro dell'apparecchio e comprendano i pericoli
insiti nell'apparecchiatura. Evitare che i bambini giochino con
l'unità. La pulizia e la manutenzione NON devono essere
effettuate da bambini senza supervisione.

AVVERTENZA

Per prevenire il rischio di elettrocuzione o incendi:

▪ NON pulire l'unità con acqua.
▪ NON azionare l'unità con le mani bagnate.
▪ NON posizionare oggetti contenenti acqua sull'unità.

NOTA

▪ NON posizionare oggetti o apparecchiature sulla parte

superiore dell'unità.

▪ NON sedersi, non arrampicarsi né sostare in piedi

sopra l'unità.

▪ Le unità sono contrassegnate con il simbolo seguente:

Questo indica che i prodotti elettrici ed elettronici NON possono
essere smaltiti insieme ai rifiuti domestici non differenziati. NON
cercare di smontare il sistema da soli: lo smontaggio del sistema,
nonché il trattamento del refrigerante, dell'olio e di qualsiasi altra
parte, devono essere eseguiti da un installatore qualificato in
conformità alla legislazione applicabile.
Le unità devono essere trattate presso una struttura specializzata
nel riutilizzo, riciclaggio e recupero dei materiali. Il corretto
smaltimento del prodotto eviterà le possibili conseguenze negative
sull'ambiente e sulla salute dell'uomo. Per maggiori informazioni,
contattare l'installatore o l'ente locale preposto.

▪ Le batterie sono contrassegnate con il simbolo seguente:

▪ Leggere attentamente la documentazione prima di usare

l'interfaccia utente, per assicurarsi le migliori prestazioni possibili.

▪ Chiedere all'installatore di fornire informazioni sulle impostazioni

da questi utilizzate per configurare il sistema. Controllare se ha
compilato le tabelle delle impostazioni installatore. In caso
contrario, chiedergli di provvedere in tal senso.

▪ Conservare la documentazione per future consultazioni.

Pubblico di destinazione

Utentifinali

Serie di documentazioni

Questo documento fa parte di una serie di documentazioni. La serie
completa è composta da:

▪ Precauzioni generali di sicurezza:

▪ Istruzioni di sicurezza che debbono essere lette prima di far

funzionare il proprio sistema

▪ Formato: Cartaceo (nella scatola dell'unità interna)

▪ Manuale d'uso:

▪ Guida rapida per l'utilizzo di base
▪ Formato: Cartaceo (nella scatola dell'unità interna)

▪ Guida di consultazione per l'utente:

▪ Istruzioni passo-passo dettagliate e informazioni di fondo per un

utilizzo di base e avanzato

▪ Formato: File digitali sul sito http://www.daikineurope.com/

support-and-manuals/product-information/

Potrebbe essere disponibile una revisione più recente della
documentazione fornita andando sul sito web regionale Daikin
oppure chiedendo al proprio installatore.

La documentazione originale è scritta in inglese. La documentazione
in tutte le altre lingue è stata tradotta.

Breadcrumb

I breadcrumb (esempio: [4.3]) aiutano a individuare la posizione in
cui ci si trova nella struttura menu dell'interfaccia utente.

1 Per abilitare i breadcrumb: Sulla schermata

principale o sulla schermata del menu principale,
premere il pulsante della guida. A sinistra in alto
nello schermo compaiono i breadcrumb.

2 Per disabilitare i breadcrumb: Premere nuovamente

il pulsante della guida.

Anche in questo documento si parla di breadcrumb. Esempio:

1 Andare a [4.3]: Riscaldamento/raffreddamento

ambiente > Range di funzionamento.

Indica che la batteria NON può essere smaltita insieme ai rifiuti
domestici non differenziati. Se sotto a tale simbolo è stampato un
simbolo chimico, quest'ultimo indica che la batteria contiene un
metallo pesante in una concentrazione superiore a un determinato
valore.
I simboli chimici possibili sono: Pb: piombo (>0,004%).
Le batterie esauste devono essere trattate presso una struttura
specializzata per il riutilizzo. Il corretto smaltimento delle batterie
da gettare via eviterà le possibili conseguenze negative
sull'ambiente e sulla salute dell'uomo.

2 Informazioni su questo

Grazie per aver acquistato questo prodotto. Si prega di:

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F+W
4P495250-1B – 2019.06

Questo significa:

1 Partendo dalla schermata iniziale, ruotare il selettore

sinistro e andare su Riscaldamento/
raffreddamento ambiente.

2 Premere il selettore sinistro per andare al

sottomenu.

documento

Guida di consultazione per l'utente

3

3 Note relative al sistema

Range di funzionamento

4.3

d

a

b

c

e

f

g

BC

A

b

c

a

a

b
c

a b c d e

3 Ruotare il selettore sinistro e andare su Range di

funzionamento.

4 Premere il selettore sinistro per andare al

sottomenu.

3 Note relative al sistema

A seconda del layout sistema, il sistema può:
▪ Riscaldare un ambiente
▪ Raffreddare un ambiente (se è installato un modello con

pompadicalore per riscaldamento/raffreddamento)

▪ Produrre acqua calda sanitaria (se è installato un serbatoioACS)

3.1 Componenti di un tipico layout sistema

a Indicatore di stato
b Schermo LCD
c Selettori e pulsanti

Indicatore di stato

I LED dell'indicatore di stato si illuminano o lampeggiano per
indicare il modo di funzionamento dell'unità.

LED Modo Descrizione

Blu
lampeggiante

Blu fisso Uso L'unità è in funzione.
Rosso

lampeggiante

Standby L'unità non è in funzione.

Difetto Si è verificato un difetto.

Per ulteriori informazioni,
consultare "7.1Visualizzazione

del testo della guida in caso di
malfunzionamento"a
pagina19.

A Zona principale. Esempio: Soggiorno.
B Zona aggiuntiva. Esempio: Camera da letto.
C Ambiente che accoglie apparecchiature tecniche. Esempio:

Garage.

a Pompa di calore dell'unitàesterna

b Pompa di calore dell'unitàinterna

c Serbatoio dell'acqua calda sanitaria (ACS)

d Interfaccia utente sull'unità interna

e Interfaccia utente usata come termostato ambiente

f Riscaldamento a pavimento

g Radiatori, convettori a pompadi calore oventilconvettori

INFORMAZIONI

Il serbatoio dell'unità interna e quello dell'acqua calda
sanitaria (se installati) possono essere separati o integrati,
a seconda del tipo di unità interna.

4 Funzionamento

4.1 Interfaccia utente: panoramica

L'interfaccia utente presenta i componenti seguenti:

Guida di consultazione per l'utente

4

Schermo LCD

Lo schermo LCD dispone di una funzione di sospensione. Dopo un
certo tempo di mancata interazione con l'interfaccia utente, lo
schermo si oscura. Per riattivare il display è sufficiente premere un
pulsante o ruotare uno dei selettori. Il tempo di mancata interazione
varia a seconda del livello autorizzazione utente:

▪ Utente o Utente finale avanzato: 15min

▪ Installatore: 1ora

Selettori e pulsanti

I selettori e i pulsanti servono a:
▪ Navigare nelle schermate, nei menu e nelle impostazioni dello

schermo LCD

▪ Impostare i valori

Voce Descrizione

a Selettore

sinistro

L'LCD mostra un arco sul lato sinistro del display
quando è possibile usare il selettore sinistro.

▪ : Ruotare, quindi premere il selettore

sinistro. Navigare nella struttura del menu.

▪ : Ruotare il selettore sinistro. Scegliere

una voce dal menu.

▪ : Premere il selettore sinistro.

Confermare la propria scelta o passare a un
sottomenu.

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/

X04+08S18+23DJ

Daikin Altherma 3 R F+W

4P495250-1B – 2019.06

Voce Descrizione

+

–

a

OR

b

c

c2

c4

c1

c3

6

1.6

bar

18 Feb 2018

22:19

55

18

21

45

f

i

j

h

g

e

d

a

b

c

21

21

a2

a3

a1

b1

b2

g3

g1

g4

g2

b Pulsante

Indietro

c Pulsante

: Premere per tornare indietro di 1 passo nella

struttura del menu.

: Premere per tornare alla schermata iniziale.

Home

d Pulsante

Guida

e Selettore

destro

: Premere per visualizzare un testo di guida

relativo alla pagina corrente (se disponibile).
L'LCD mostra un arco sul lato destro del display

quando è possibile usare il selettore destro.
▪ : Ruotare, quindi premere il selettore

destro. Cambiare un valore o un'impostazione,
visualizzata sul lato destro dello schermo.

▪ : Ruotare il selettore destro. Navigare

fra i valori e le impostazioni possibili.

▪ : Premere il selettore destro.

Confermare la propria scelta e andare alla voce
successiva del menu.

4.2 Schermate possibili: panoramica

Le schermate più comuni sono riportate sotto:

4 Funzionamento

Azioni che è possibile eseguire da questa schermata

Fare scorrere l'elenco del menu principale.
Andare alla schermata del menu principale.
Attiva/Disattiva breadcrumb.

Voce Descrizione

Le temperature sono visualizzate cerchiate. Se il
cerchio è grigio, l'operazione corrispondente
(esempio: riscaldamento ambiente) al momento
non è attiva.

Unità
esterna

a1

a2

: Unità esterna

: Modalità silenziosa attiva

a3 Temperatura ambiente misurata

Unità

b1 Unità interna:
interna /
serbatoio
dell'acqua
calda

▪ : Unità interna a pavimento con serbatoio

integrato

sanitaria

▪ : Unità interna murale con serbatoio

separato

▪ : Unità interna murale

b2 Pressione acqua
Modo

funzioname
nto

c

▪ : Raffreddamento

▪ : Riscaldamento

ambiente
Disinfezion

e /
funzioname

d

▪ : Modo disinfezione attivo

▪ : Funzionamento Powerful attivo
nto
Powerful

a Schermata iniziale

b Schermata menu principale

c Schermate di livello inferiore:

c1: Schermata dei setpoint
c2: Schermata dettagliata con i valori
c3: Schermata con curva climatica
c4: Schermata con la programmazione

Data / Ora e Data e ora correnti
Vacanze f

Zona
principale

: Modo Ferie attivo

g1 Tipo con trasmettitore di calore:

▪ : Riscaldamento a pavimento

▪ : Ventilconvettore

4.2.1 Schermata iniziale

Premere il pulsante per tornare alla schermata iniziale. Appare
una panoramica della configurazione dell'unità e delle temperature
ambiente e di setpoint. Sulla schermata iniziale sono visualizzati
solo i simboli applicabili alla vostra configurazione.

▪ : Radiatore

g2 Setpoint della temperatura manuale
g3 Tipo con termostato ambiente:

▪ : interfaccia utente Daikin usata come

termostato ambiente
▪ : Controllo esterno
▪ Nascosto: Controllo temperatura manuale

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F+W
4P495250-1B – 2019.06

g4 Temperatura ambiente misurata

Guida di consultazione per l'utente

5

4 Funzionamento

h3

h1

h2

i1

i2

a

2

Zona principale

Zona aggiuntiva

Ambiente interno

Anomalia

Riscaldamento/raffreddamento ambiente

+

–

21°C

1

Ambiente interno

+

–

35°C

2

Zona principale

+

–

45°C

3

Zona aggiuntiva

+

–

50°C

5

Serbatoio

a1

d

+

–

d

e

d

e

c

a2

b1

b2

Voce Descrizione

Zona
aggiuntiva

Acqua
calda
sanitaria

Difetto j

h1 Tipo con trasmettitore di calore:

▪ : Riscaldamento a pavimento

▪ : Ventilconvettore

▪ : Radiatore

h2 Setpoint della temperatura manuale
h3 Tipo con termostato ambiente:

▪ : Controllo esterno
▪ Nascosto: Controllo temperatura manuale

i1

: Acqua calda sanitaria

i2 Temperatura serbatoio misurata

oppure : Si è verificato un difetto

Per ulteriori informazioni, consultare

"7.1Visualizzazione del testo della guida in caso
di malfunzionamento"a pagina19.

4.2.2 Schermata menu principale

Iniziando dalla schermata iniziale, premere ( ) o ruotare
( ) il selettore sinistro per aprire la schermata del menu
principale. Dal menu principale, è possibile accedere alle varie
schermate e sottomenu dei setpoint.

Sottomenu Descrizione

[4]

Riscaldamento/

raffreddamento
ambiente

[5]

Serbatoio

[7]

Impostazioni

utente

[8]

Informazioni

[9]

Impostazioni

installatore

[A]

Prima messa in

funzione

[B]

Profilo utente

[C]

Funzionamento

Mostra il simbolo applicabile per la
propria unità.

Mettere l'unità in modo riscaldamento
o in modo raffreddamento. Non è
possibile cambiare modo sui modelli
per solo riscaldamento.

Restrizione: Viene visualizzato solo
se è presente un serbatoio dell'acqua
calda sanitaria.

Impostare la temperatura serbatoio
dell'acqua calda sanitaria.

Dà accesso alle impostazioni utente
quali il modo ferie e il modo silenzioso.

Visualizza dati e informazioni sull'unità
interna.

Restrizione: Solo per l'installatore.
Dà accesso alle impostazioni

avanzate.
Restrizione: Solo per l'installatore.

Effettuare le prove e la manutenzione.
Cambiare il profilo utente attivo.

Porta la funzione riscaldamento /
raffreddamento e la preparazione
dell'acqua calda sanitaria su
ATTIVATO o DISATTIVATO.

a Sottomenu selezionato

Azioni che è possibile eseguire da questa schermata

Fare scorrere l'elenco.
Accedere al sottomenu.
Attiva/Disattiva breadcrumb.

Sottomenu Descrizione

[0]

oppure

Anomalia

[1]

Ambiente

interno

[2]

Zona principale

[3]

Zona aggiuntiva

Restrizione: Visualizzato solo se si
verifica un difetto.

Per ulteriori informazioni, consultare

"7.1Visualizzazione del testo della
guida in caso di malfunzionamento"a
pagina19.

Restrizione: Visualizzato solo se un
termostato ambiente è collegato
all'unità interna.

Impostare la temperatura ambiente.
Mostra il simbolo applicabile per il tipo

di trasmettitore della propria zona
principale.

Impostare la temperatura manuale
della zona principale.

Restrizione: Visualizzato solo se ci
sono due zone con temperatura
manuale. Mostra il simbolo applicabile
per il tipo di trasmettitore della propria
zona aggiuntiva.

Impostare la temperatura manuale
della zona aggiuntiva (se presente).

4.2.3 Schermata dei setpoint

La schermata dei setpoint viene visualizzata per le schermate che
descrivono i componenti del sistema che necessitano di un valore
per i setpoint.

Esempi

[1] Schermata della temperatura
ambiente

[3] Schermata della zona
aggiuntiva

Spiegazione

Azioni che è possibile eseguire da questa schermata

Fare scorrere l'elenco dei sottomenu.
Andare al sottomenu.

[2] Schermata della zona
principale

[5] Schermata della temperatura
serbatoio

Guida di consultazione per l'utente

6

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/

X04+08S18+23DJ

Daikin Altherma 3 R F+W

4P495250-1B – 2019.06

4 Funzionamento

a bc

a bc

7.2.1

Ora/data

Ore

11

30

Minuti

Azioni che è possibile eseguire da questa schermata

Regolare e applicare automaticamente la
temperatura desiderata.

Voce Descrizione

Limite temperatura minima a1 Fissato dall'unità

a2 Limitato dall'installatore

Limite temperatura massima b1 Fissato dall'unità

b2 Limitato dall'installatore

Temperatura corrente c Misurata dall'unità
Temperatura desiderata d Ruotare il selettore destro

per aumentare/diminuire.

Sottomenu e Ruotare o premere il

selettore sinistro per andare
al sottomenu.

4.2.4 Schermata dettagliata con i valori

Esempio:

a Impostazioni

b Valori

c Impostazioni selezionate e valore

Azioni che è possibile eseguire da questa schermata

Fare scorrere l'elenco delle impostazioni.
Modificare il valore.
Andare all'impostazione successiva.
Confermare le modifiche e proseguire.

4.3 Uso di base

4.3.3 Portare il funzionamento nello stato ATTIVATO o DISATTIVATO

4.4 Controllo del riscaldamento/ raffreddamento ambiente

4.4.1 Note relative al controllo del riscaldamento/raffreddamento dell'ambiente

Il controllo del riscaldamento/raffreddamento dell'ambiente
tipicamente è costituito dalle fasi seguenti:

1 Impostazione del modo funzionamento ambiente
2 Controllo della temperatura

A seconda del layout sistema e della configurazione dell'installatore,
si utilizza un controllo della temperatura differente:

▪ Controllo con il termostato ambiente
▪ Controllo della temperatura manuale
▪ Controllo con termostato ambiente esterno

4.4.2 Impostazione del modo funzionamento ambiente

Note relative ai modi di funzionamento ambiente

A seconda del modello di pompa di calore, è necessario dire al
sistema quale modo funzionamento ambiente utilizzare: se
riscaldamento o raffreddamento.

Se è installato un

modello con pompadi

calore …

Riscaldamento/
raffreddamento

Solo riscaldamento Il sistema può riscaldare un ambiente, ma

Il sistema può riscaldare e raffreddare un
ambiente. Bisogna dire al sistema quale
modo funzionamento ambiente usare.

NON può raffreddare un ambiente. NON
bisogna dire al sistema quale modo
funzionamento ambiente usare.

Allora…

4.3.1 Uso della schermata iniziale

Schermata iniziale

Sulla schermata iniziale è possibile leggere le impostazioni più
importanti che sono destinate all'uso quotidiano. L'impostazione
dell'unità è visualizzata in modo schematico. Per ulteriori
informazioni, consultare "4.2.1Schermata iniziale"a pagina5.

Per andare alla schermata iniziale

Premere il pulsante per tornare alla schermata iniziale.

4.3.2 Uso della struttura dei menu

Note relative alla struttura dei menu

Andare alla struttura dei menu per modificare le impostazioni
dell'unità e leggere i valori quali la temperatura corrente. Per una
panoramica delle impostazioni a disposizione dell'utente, vedere

"4.9 Struttura del menu: Panoramica delle impostazioni utente" a
pagina17.

Per andare alla struttura dei menu

Premere per andare alla struttura dei menu.

Per determinare se è installato un modello con pompadicalore
per riscaldamento/raffreddamento

1 Andare a [4]: Riscaldamento/raffreddamento

ambiente.

2 Controllare se [4.1] Modo funzionamento figura

nell'elenco ed è modificabile. Se così è, è installato
un modello con pompadicalore per riscaldamento/
raffreddamento.

Per dire al sistema quale funzionamento ambiente usare, si può:

Si può… Ubicazione

Controllare quale modo funzionamento
ambiente è attualmente utilizzato.

Impostare permanentemente il modo

funzionamento ambiente.
Limitare la commutazione automatica in

base a un programma mensile.

Per controllare quale modo funzionamento ambiente è
attualmente utilizzato

Il modo funzionamento ambiente è visualizzato sulla schermata
iniziale:

▪ Quando l'unità è in modo riscaldamento, appare l'icona .

▪ Quando l'unità è in modo raffreddamento, appare l'icona .
L'indicatore di stato mostra se l'unità è al momento in funzione:

Schermata iniziale

Menu principale

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F+W
4P495250-1B – 2019.06

Guida di consultazione per l'utente

7

4 Funzionamento

6

1.6
bar

18 Feb 2018

22:19

55

18

21

45

a2

a1

b

Ambiente interno

1

+

–

21°C

1

a b

Ambiente interno

▪ Se l'unità non è in funzione, l'indicatore di stato mostra una

pulsazione blu con un intervallo di 5secondi circa.

▪ Se l'unità è in funzione, l'indicatore di stato si illumina di blu fisso.

Per impostare il modo di funzionamento ambiente

1 Andare a [4.1]: Riscaldamento/raffreddamento

ambiente > Modo funzionamento

2 Selezionare una delle opzioni seguenti:

▪ Riscaldamento: Solo il modo riscaldamento

▪ Raffreddamento: Solo il modo raffreddamento

▪ Automatico: Il modo funzionamento cambia

automaticamente sulla base della temperatura
esterna. Limitato in base al programma del modo
funzionamento.

La commutazione automatica tra riscaldamento/raffreddamento
NON è applicabile per i modelli di solo riscaldamento. Se si
seleziona Automatico, il cambio del modo funzionamento si basa
sul Programma del modo funzionamento [4.2].

Per limitare la commutazione automatica in base a un
programma

Condizioni: Impostare il modo funzionamento ambiente su

Automatico.

1 Andare a [4.2]: Riscaldamento/raffreddamento

ambiente > Programma del modo funzionamento.

2 Selezionare un mese.
3 Per ciascun mese, selezionare un'opzione:

▪ Reversibile: Non limitato

▪ Solo riscaldamento: Limitato

▪ Solo raffreddamento: Limitato

4 Confermare le modifiche.

a1 Trasmettitore di calore della zona principale (in questo

esempio Riscaldamento a pavimento)

a2 Trasmettitore di calore della zona aggiuntiva (in questo

esempio Radiatore). In assenza di icone, non c'è la zona
aggiuntiva.

b Tipo di termostato ambiente della zona principale:

Se b=… Allora il controllo temperatura è…

Zona principale Zona aggiuntiva (se

presente)

Controllo con il
termostato ambiente

Controllo con

Controllo con
termostato ambiente
esterno

termostato ambiente
esterno

Nessuna icona Controllo della

temperatura manuale

Controllo della
temperatura manuale

4.4.4 Per cambiare la temperatura ambiente desiderata

Durante il controllo della temperatura ambiente, è possibile usare la
schermata dei setpoint della temperatura ambiente per leggere e
regolare la temperatura ambiente desiderata.

1 Andare a [1]: Ambiente interno.

Esempio: Limitazioni alla commutazione

Quando Limitazione

Durante la stagione fredda.

Solo riscald.

Esempio: ottobre, novembre, dicembre,
gennaio, febbraio e marzo.

Durante la stagione calda.

Solo raffredd.

Esempio: giugno, luglio e agosto.
Tra una stagione e l'altra.

Risc./Raffr.

Esempio: aprile, maggio e settembre.

Se sia il Modo funzionamento che il Programma del modo
funzionamento sono impostati su Automatico, il modo
funzionamento sarà determinato dalla temperatura esterna.

4.4.3 Per determinare qual è il controllo temperatura che si sta utilizzando

Per determinare qual è il controllo temperatura che si sta
utilizzando (metodo1)

Controllare la tabella delle impostazioni installatore compilata
dall'installatore.

Per determinare qual è il controllo temperatura che
si sta utilizzando (metodo2)

Si può vedere dalla schermata iniziale quale controllo temperatura si
sta utilizzando.

2 Regolare la temperatura ambiente desiderata.

a Temperatura ambiente effettiva
b Temperatura ambiente richiesta

Se la programmazione è su ATTIVATO dopo il cambiamento
della temperatura ambiente desiderata

▪ La temperatura rimarrà invariata finché non verrà intrapresa

un'azione programmata.

▪ La temperatura ambiente desiderata tornerà al suo valore

programmato non appena si verificherà un'azione programmata.

È possibile evitare il comportamento programmato portando
(temporaneamente) su DISATTIVATO la programmazione.

Per portare su DISATTIVATO la programmazione della
temperatura ambiente

1 Andare a [1.1]: Ambiente interno >

Programmazione.

2 Selezionare No.

Guida di consultazione per l'utente

8

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/

X04+08S18+23DJ

Daikin Altherma 3 R F+W

4P495250-1B – 2019.06

4 Funzionamento

Zona principale

2

Zona aggiuntiva

3

+

–

35°C

2

a b

Zona principale

+

–

45°C

3

a b

Zona aggiuntiva

[5.1]
[5.2]
[5.3]
[5.4]
[5.5]

Setpoint economico

Programmazione

Setpoint riscaldamento preventivo e
mantenimento

Setpoint comfort

Funzionamento in modalità "Powerful"

4.4.5 Per cambiare la temperatura manuale richiesta

INFORMAZIONI

L'acqua in uscita è l'acqua che viene inviata ai trasmettitori
di calore. La temperatura manuale richiesta viene
impostata dall'installatore in base al tipo di trasmettitore di
calore. Regolare le impostazioni della temperatura
manuale solo in caso di problemi.

È possibile usare la schermata dei setpoint della temperatura
manuale per leggere e regolare la temperatura manuale richiesta.

1 Andare a [2]: Zona principale o [3]: Zona

aggiuntiva.

2 Regolare la temperatura manuale richiesta.

a Temperatura manuale effettiva
b Temperatura manuale richiesta

Se la programmazione è su ATTIVATO dopo il cambiamento
della temperatura manuale richiesta

▪ La temperatura rimarrà invariata finché non verrà intrapresa

un'azione programmata.

▪ La temperatura manuale richiesta tornerà al suo valore

programmato non appena si verificherà un'azione programmata.

È possibile evitare il comportamento programmato portando
(temporaneamente) su DISATTIVATO la programmazione.

Per portare su DISATTIVATO la programmazione della
temperatura manuale

1 Andare a uno dei punti seguenti:

▪ [2.1]: Zona principale > Programmazione

▪ [3.1]: Zona aggiuntiva > Programmazione

2 Selezionare No.

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F+W
4P495250-1B – 2019.06

Attivare il funzionamento dipendente da condizioni
meteorologiche per la temperatura manuale

Vedere "4.8 Funzionamento dipendente da condizioni

meteorologiche"a pagina16.

4.5 Controllo dell'acqua calda sanitaria

4.5.1 Note relative all'acqua calda sanitaria

A seconda del modo serbatoio ACS (impostazione dell'installatore),
si utilizza un controllo dell'acqua calda sanitaria differente:

▪ Solo riscaldamento preventivo e mantenimento

▪ Programmato + riscaldamento preventivo e mantenimento

▪ Solo programmato

ATTENZIONE

Il programma di autorizzazione del surriscaldatore viene
usato per vietare o consentire il funzionamento del
surriscaldatore in base ad un programma settimanale.
Consiglio: Per evitare che la funzione disinfezione non
riesca, consentire il funzionamento del surriscaldatore (in
base al programma settimanale) per un minimo di 4ore a
partire dall'avvio programmato della disinfezione. Se
durante la disinfezione la funzione del surriscaldatore
dovesse essere limitata, essa NON andrà a buon fine e
verrà generato il relativo AH di avvertenza applicabile.

INFORMAZIONI

Se è stato generato il codice errore AH e non si è verificata
alcuna interruzione della funzione di disinfezione per via
della domanda di acqua calda sanitaria, si consiglia di
procedere come segue:

▪ Se si seleziona il modo Solo riscaldamento

preventivo e mantenimento oppure Programmato +
riscaldamento preventivo e mantenimento, si

consiglia di programmare l'avvio della funzione di
disinfezione almeno 4 ore dopo l'ultimo prelievo
consistente di acqua calda previsto. Questo avvio può
essere impostato tramite le impostazioni installatore
(funzione disinfezione).

▪ Se si seleziona il modo Solo programmato, si

consiglia di programmare un intervento Ecologico
3 ore prima dell'inizio programmato della funzione
disinfezione, per pre-riscaldare il serbatoio.

Per determinare qual è il modo serbatoio acqua calda sanitaria
che si sta utilizzando (metodo1)

Controllare la tabella delle impostazioni installatore compilata
dall'installatore.

Per determinare qual è il modo acqua calda sanitaria che si sta
utilizzando (metodo2)

1 Andare a [5]: Serbatoio.
2 Controllare quali voci sono visualizzate:

Se è visualizzato … Allora il modo serbatoioACS=…

Solo [5.1]

Funzionamento in
modalità "Powerful"

Solo riscaldamento preventivo e
mantenimento

Guida di consultazione per l'utente

9

4 Funzionamento

t

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

1

2

3

4

T

t

t

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

1

2

3

4

5

T

t

t

T

t

60°C

00:00 07:00

50°C
45°C

15°C

14:00 21:00

35°C

1

2

4

5

3

Serbatoio

5

Se è visualizzato … Allora il modo serbatoioACS=…

Sono visualizzate tutte le
voci tranne [5.4]

Setpoint
riscaldamento
preventivo e
mantenimento

Sono visualizzate tutte le
voci inclusa [5.4]

Setpoint
riscaldamento
preventivo e
mantenimento

4.5.2 Modo riscaldamento preventivo e mantenimento

Nel modo riscaldamento preventivo e mantenimento, il
serbatoio ACS riscalda continuamente fino alla temperatura
mostrata sulla pagina iniziale (per esempio: 50°C) quando la
temperatura scende sotto a un certo valore.

Solo programmato

Programmato + riscaldamento
preventivo e mantenimento

TtTemperatura serbatoioACS

t Tempo

▪ Inizialmente, la temperatura serbatoio ACS è identica alla

temperatura dell'acqua sanitaria che entra nel serbatoio ACS
(esempio: 15°C).

▪ Alle ore 00:00 il serbatoio ACS è programmato per riscaldare

l'acqua ad un valore preimpostato (esempio: Comfort = 60°C).

▪ Durante la mattinata, l'acqua calda viene consumata e la

temperatura serbatoioACS diminuisce.

▪ Alle ore 14:00 il serbatoio ACS è programmato per riscaldare

l'acqua ad un valore preimpostato (esempio: Ecologico = 50°C).
L'acqua calda è nuovamente disponibile.

▪ Durante il pomeriggio e la sera, si consuma nuovamente acqua

calda e la temperatura serbatoioACS torna a diminuire.

▪ Alle 00:00 del giorno successivo, il ciclo si ripete.

TtTemperatura serbatoioACS

t Ora

INFORMAZIONI

Rischio di carenza di capacità del riscaldamento ambiente
per il serbatoio dell'acqua calda sanitaria senza
surriscaldatore interno: in caso di funzionamento
frequenza dell'acqua calda sanitaria, si verificheranno delle
interruzioni frequenti e prolungate del riscaldamento
ambiente/raffreddamento ambiente se si seleziona quando
segue:

Serbatoio > Modo riscaldamento > Solo
riscaldamento preventivo e mantenimento.

INFORMAZIONI

Quando il modo del serbatoio ACS è il riscaldamento
preventivo e mantenimento, il rischio di una carenza di
capacità e di comfort è elevato. In caso di funzionamento
frequente del riscaldamento preventivo e mantenimento, la
funzione di riscaldamento/raffreddamento ambiente viene
regolarmente interrotta.

4.5.3 Modo programmato

Nel modo programmato, il serbatoio ACS produce acqua calda in
base ad un programma. Il periodo migliore per consentire al
serbatoio di produrre acqua calda è quello notturno, perché la
domanda di riscaldamento ambiente è minore.

Esempio:

4.5.4 Modo programmato + riscaldamento preventivo e mantenimento

Nel modo programmato+riscaldamento preventivo e mantenimento,
il controllo dell'acqua calda sanitaria è lo stesso di quello del modo
programmato. Tuttavia, quando la temperatura serbatoio ACS
scende al di sotto di un valore preimpostato (=temperatura serbatoio
del riscaldamento preventivo e mantenimento – valore isteresi;
esempio: 35°C), il serbatoio ACS si riscalda fino a raggiungere il
setpoint del riscaldamento preventivo e mantenimento (esempio:
45°C). Questo assicura che sia sempre disponibile una quantità
minima di acqua calda.

Esempio:

TtTemperatura serbatoioACS

t Tempo

4.5.5 Modifica della temperatura dell'acqua calda sanitaria

Nel modo Solo riscaldamento preventivo e mantenimento, è
possibile utilizzare la schermata del setpoint della temperatura
serbatoio per leggere e regolare la temperatura dell'acqua calda
sanitaria.

1 Andare a [5]: Serbatoio.

Guida di consultazione per l'utente

10

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/

X04+08S18+23DJ

Daikin Altherma 3 R F+W

4P495250-1B – 2019.06

4 Funzionamento

+

–

50°C

5

a b

Serbatoio

Profilo utente

B

1234

Utente finale avanzato

0000

Utente

2 Regolazione della temperatura dell'acqua calda

sanitaria.

a Temperatura effettiva dell'acqua calda sanitaria
b Temperatura richiesta dell'acqua calda sanitaria

In altri modi, è possibile solo visualizzare la schermata del setpoint,
senza però modificarla. È invece possibile modificare le impostazioni
del Setpoint comfort [5.2], Setpoint economico [5.3] e
Setpoint riscaldamento preventivo e mantenimento [5.4].

4.5.6 Uso del funzionamento potente dell'ACS

Funzionamento in modalità Powerful

Funzionamento in modalità "Powerful" permette il
riscaldamento dell'acqua calda sanitaria da parte del riscaldatore di
riserva o del surriscaldatore. Utilizzare questo modo nei giorni in cui
l'utilizzo dell'acqua calda è maggiore del solito.

Per controllare se è attivo il funzionamento in modalità
Powerful

Se appare sulla schermata iniziale, significa che il
funzionamento in modalità Powerful è attivo.

Attivare o disattivare Funzionamento in modalità "Powerful"
nel modo seguente:

1 Andare a [5.1]: Serbatoio > Funzionamento in

modalità "Powerful"

2 Portare il funzionamento Powerful su Disattivato

oppure su Attivato.

Esempio di utilizzo: si presenta un bisogno immediato di più
acqua calda

Ci si trova nella seguente situazione:
▪ Si è già consumata gran parte dell'acqua calda sanitaria.
▪ Non si può attendere che l'azione programmata successiva

riscaldi il serbatoio dell'acqua calda sanitaria.

Allora è possibile attivare il funzionamento in modalità Powerful. Il
serbatoio dell'acqua calda sanitaria inizierà a riscaldare l'acqua
portandola alla temperatura Comfort.

INFORMAZIONI

Quando è attivo il funzionamento Powerful, è presente un
rischio elevato di problemi di riscaldamento/raffreddamento
ambiente e di comfort dovuti alla carenza di capacità. In
caso di funzionamento frequente dell'acqua calda
sanitaria, si verificheranno delle interruzioni frequenti e
lunghe del raffreddamento/riscaldamento ambiente.

4.6 Uso avanzato

La quantità di informazioni che è possibile leggere e modificare nella
struttura dei menu dipende dal proprio livello autorizzazione utente:

▪ Utente: Modo standard

▪ Utente finale avanzato: Si possono leggere e modificare più

informazioni

Per cambiare il livello autorizzazione utente

È possibile cambiare il livello autorizzazione utente come segue:

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F+W
4P495250-1B – 2019.06

1 Andare a [B]: Profilo utente.

2 Inserire il codice pin relativo al livello autorizzazione

utente.
▪ Fare scorrere l'elenco di cifre e modificare la cifra

selezionata.

▪ Spostare il cursore da sinistra a destra.
▪ Verificare il codice pin e proseguire.

Codice d'identificazione personale dell'utente avanzato

Il codice d'identificazione personale dell'Utente finale avanzato
è 1234. Ora saranno visibili le voci di menu aggiuntive per l'utente.

Codice d'identificazione personale dell'utente

Il codice d'identificazione personale dell'Utente è 0000.

—

4.6.1 Uso della modalità silenziosa

Note relative alla modalità silenziosa

La modalità silenziosa può essere utilizzata per diminuire il rumore
dell'unità esterna. Tuttavia, questo diminuisce anche la capacità di
riscaldamento/raffreddamento del sistema. Esistono più livelli di
modalità silenziosa.

Si può:
▪ Disattivare completamente la modalità silenziosa
▪ Attivare manualmente un livello di modalità silenziosa fino

all'azione programmata successiva

▪ Usare e programmare un programma della modalità silenziosa

INFORMAZIONI

Se la temperatura esterna è inferiore a zero, consigliamo
di NON usare il livello più silenzioso.

Per controllare se è attiva la modalità silenziosa

Se appare sulla schermata iniziale, significa che la modalità
silenziosa è attiva.

Per usare la modalità silenziosa

1 Andare a [7.4.1]: Impostazioni utente >

Silenzioso > Attivazione.

2 Eseguire una delle azioni seguenti: —

Se si vuole… Allora…

Disattivare
completamente la
modalità silenziosa

Selezionare Disattivato.

Guida di consultazione per l'utente

11

4 Funzionamento

Attivazione

Fino a

7.3.1

Da

Se si vuole… Allora…

Attivazione manuale di un
livello con modalità
silenziosa

Usare e programmare un
programma della modalità
silenziosa

Esempio di utilizzo: un bambino piccolo che dorme al pomeriggio

Se ci si trova nella seguente situazione:
▪ Si è programmato un programma di modalità silenziosa:

▪ Durante le ore notturne: Assolutamente silenzioso.

▪ Durante il giorno: Disattivato per assicurare la capacità di

riscaldamento/raffreddamento del sistema.

▪ Tuttavia, nel pomeriggio c'è un bambino piccolo che dorme e si

vuole mantenere silenzioso il sistema.

Si può allora procedere come segue:

1 Andare a [7.4.1]: Impostazioni utente >

Silenzioso > Attivazione.

2 Selezionare Assolutamente silenzioso.

Vantaggio:
L'unità esterna funziona al livello più silenzioso.

Selezionare il livello di
modalità silenziosa
applicabile. Esempio:

Assolutamente
silenzioso.

Selezionare Automatico.
Andare su [7.4.2]

Programmazione e
programmare il programma.
Per ulteriori informazioni sulla
programmazione, vedere

"4.7.4Schermata del
programma: Esempio"a
pagina14.

4.6.2 Uso del modo vacanza

Note relative al modo vacanza

Durante le vacanze, si può utilizzare il modo vacanza per discostarsi
dai normali programmi senza doverli modificare. Mentre è attivo il
modo vacanze, il funzionamento del riscaldamento/raffreddamento
ambiente e il funzionamento dell'acqua calda sanitaria sono portati
nello stato DISATTIVATO. La protezione antigelo ambiente e il
funzionamento anti-legionella rimarranno attivi.

Flusso di lavoro tipico

L'uso del modo vacanza tipicamente consiste nelle fasi seguenti:
1 Impostazione della data iniziale e della data finale delle

vacanze.

2 Attivazione del modo vacanza.

Per controllare se il modo vacanza è attivato e/o in funzione

Se appare sulla schermata iniziale, significa che il modo
vacanza è attivo.

Configurazione della vacanza

1 Attivare il modo vacanza. —

▪ Andare a [7.3.1]: Impostazioni utente >

Vacanza > Attivazione.

▪ Selezionare Attivato.

Guida di consultazione per l'utente

12

2 Impostare il primo e l'ultimo giorno della vacanza. —

▪ Andare a [7.3.2]: Da.
▪ Selezionare una data.

▪ Confermare le modifiche.

3 Impostare l'ultimo giorno della vacanza. —

▪ Andare a [7.3.3]: Fino a.
▪ Selezionare una data.

▪ Confermare le modifiche.

4.6.3 Lettura delle informazioni

Per leggere le informazioni

1 Andare a [8]: Informazioni.

Informazioni che è possibile leggere

Nel menu… Si può leggere…

[8.1] Dati energetici Energia prodotta, elettricità

consumata e gas consumato

[8.2] Cronologia delle

anomalie
[8.3] Informazioni

rivenditore

[8.4] Sensori Temperatura ambiente, del

[8.5] Attuatori Stato/modo di ciascun attuatore

[8.6] Modi operativi Modo funzionamento corrente

[8.7] Informazioni su Informazioni sulla versione del

[8.8] Stato connessione Informazioni sullo stato di

Storico dei difetti

Numero contatto/assistenza
clienti

serbatoio o dell'acqua calda
sanitaria, esterna e temperatura
manuale (se applicabile)

Esempio: Pompa acqua calda
sanitaria su ATTIVATO/
DISATTIVATO

Esempio: Modo sbrinamento/
ritorno olio

sistema

connessione dell'unità, sul
termostato ambiente e
sull'adattatore LAN.

4.6.4 Per configurare ora e data

1 Andare a [7.2] Impostazioni utente > Ora/data.

4.7 Valori preimpostati e programmi

4.7.1 Uso dei valori preimpostati

Note relative ai valori preimpostati

Per alcune impostazioni del sistema, è possibile definire dei valori
preimpostati. Basta impostare questi valori una sola volta,
riutilizzando quindi i valori in altre schermate quali la schermata di
programmazione. Se si desidera cambiare il valore, è necessario
farlo solo in un punto.

Definizione dei valori preimpostati della temperatura serbatoio

Per EHBH/X: Solo se è installato un serbatoio dell'acqua calda
sanitaria

Il programma dell'acqua calda sanitaria fa uso di valori preimpostati
differenti:

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/

X04+08S18+23DJ

Daikin Altherma 3 R F+W

4P495250-1B – 2019.06

4 Funzionamento

Valore preimpostato Dove viene utilizzato

Setpoint comfort Nel programma se il modo serbatoio

Setpoint economico

Setpoint
riscaldamento
preventivo e
mantenimento

Definizione dei prezzi dell'energia

Possibile solo se Bivalente viene abilitato dall'installatore.

Valore preimpostato Dove viene utilizzato

Prezzo elettricità >

▪ Alta

▪ Media

▪ Bassa

Prezzo del gas

dell'acqua calda sanitaria è
▪ Solo programmato

▪ Programmato + riscaldamento

preventivo e mantenimento

Se il modo serbatoio dell'acqua calda
sanitaria è

▪ Programmato + riscaldamento

preventivo e mantenimento

Usato nella schermata del programma
settimanale quando si impostano i prezzi
dell'energia.

4.7.2 Impostazione dei prezzi dell'energia

Nel sistema, è possibile impostare i seguenti prezzi dell'energia:
▪ un prezzo fisso per il gas
▪ 3 livelli di prezzo dell'elettricità
▪ un timer di programmazione settimanale per i prezzi dell'elettricità.
Per ulteriori informazioni, vedere il manuale d'installazione.

Esempio: Come impostare i prezzi dell'energia sull'interfaccia
utente?

Prezzo Valore in breadcrumb

Combustibile: 5,3euro cent/kWh [7.6]=5,3
Elettricità: 12centesimi di euro/

kWh

Per impostare il prezzo del gas

1 Andare a [7.6]: Impostazioni utente > Prezzo

del gas.

2 Selezionare il prezzo del gas corretto.
3 Confermare le modifiche.

INFORMAZIONI

Importo prezzo compreso tra 0,00~990valuta/kWh (con 2
valori significativi).

Per impostare il prezzo dell'elettricità

1 Andare a [7.5.1]/[7.5.2]/[7.5.3]: Impostazioni

utente > Prezzo elettricità > Alta/Media/
Bassa.

2 Selezionare il prezzo dell'energia elettrica corretto.
3 Confermare le modifiche.
4 Ripetere quest'operazione per tutt'e tre i prezzi

dell'energia elettrica.

INFORMAZIONI

Importo prezzo compreso tra 0,00~990valuta/kWh (con 2
valori significativi).

INFORMAZIONI

Se non è impostato alcun programma, viene preso in
considerazione il valore Alta per Prezzo elettricità.

[7.5.1]=12

—

Per impostare il timer di programmazione collegato al prezzo dell'elettricità

1 Andare a [7.5.4]: Impostazioni utente > Prezzo

elettricità > Programmazione.

2 Programmare la selezione usando la schermata di

programmazione. È possibile impostare i prezzi
dell'energia elettrica Alta, Media e Bassa in base al
proprio fornitore di energia elettrica.

3 Confermare le modifiche.

INFORMAZIONI

I valori corrispondono ai prezzi dell'energia elettrica per i
valori Alta, Media e Bassa impostati in precedenza. Se
non è impostato alcun programma, viene preso in
considerazione il prezzo dell'energia elettrica per la voce
Alta.

—

informazioni sui costi energetici, in caso di incentivi al kWh di energia rinnovabile

Nello stabilire i prezzi dell'energia, si può considerare il valore degli
incentivi. Anche se il costo di esercizio aumenta, il costo totale
dell'operazione che tiene conto del rimborso viene ottimizzato.

NOTA

Accertarsi di modificare l'impostazione prezzo dell'energia
al termine del periodo con incentivi.

Impostazione prezzo del gas in caso di incentivi al kWh di energia rinnovabile

Calcolare il valore del prezzo del gas con la formula seguente:
▪ Prezzo del gas reale+(Incentivi/kWh×0,9)
Per la procedura per impostare il prezzo del gas, vedere "Per

impostare il prezzo del gas"a pagina13.

Impostazione prezzo elettricità in caso di incentivi al kWh di energia rinnovabile

Calcolare il valore del prezzo dell'energia elettrica con la formula
seguente:

▪ Prezzo energia elettrica effettivo+incentivi/kWh
Per la procedura per impostare il prezzo dell'energia elettrica,

vedere "Per impostare il prezzo dell'elettricità"a pagina13.

Esempio

Si tratta di un esempio e i prezzi e/o i valori qui utilizzati NON sono
precisi.

Dati Prezzo/kWh

Prezzo del gas 4,08
Prezzo dell'energia elettrica 12,49
Incentivo per energia rinnovabile

al kWh

Calcolo del prezzo gas:

Prezzo del gas=prezzo reale gas+(incentivi/kWh×0,9)
Prezzo del gas=4,08+(5×0,9)
Prezzo del gas=8,58

Calcolo del prezzo energia elettrica:

Prezzo energia elettrica=prezzo reale energia elettrica+incentivi/kWh
Prezzo energia elettrica=12,49+5
Prezzo dell'energia elettrica=17,49

Prezzo Valore in breadcrumb

Gas: 4,08/kWh [7.6]=8.6
Energia elettrica: 12,49/kWh [7.5.1]=17

5

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F+W
4P495250-1B – 2019.06

Guida di consultazione per l'utente

13

4 Funzionamento

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

Elimina

Rinomina
Seleziona

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

C

4.7.3 Uso e programmazione dei programmi

Note relative ai programmi

A seconda del layout sistema e della configurazione dell'installatore,
possono essere disponibili dei programmi per una molteplicità di
controlli.

Si può:
▪ Selezionare i programmi che si desidera utilizzare correntemente.
▪ Programmare i propri programmi se i programmi predefiniti non

sono soddisfacenti. Le azioni che è possibile programmare sono
specifiche dei controlli.

Schermate di programmazione possibili

Nome e ubicazione Utilizzo

[1.2] Ambiente interno
> Programma

riscaldamento

[1.3] Ambiente interno
> Programma

raffreddamento
[2.2] Zona principale >

Programma
riscaldamento

[2.3] Zona principale >
Programma
raffreddamento

[3.2] Zona aggiuntiva >
Programma
riscaldamento

[3.3] Zona aggiuntiva >
Programma
raffreddamento

[4.2] Riscaldamento/
raffreddamento
ambiente > Programma
del modo
funzionamento

[5.5] Serbatoio >
Programmazione

[7.4.2] Impostazioni
utente > Silenzioso >
Programmazione

[7.5.4] Impostazioni
utente > Prezzo
elettricità >
Programmazione

Programmare la temperatura ambiente
desiderata nel modo riscaldamento.

Programmare la temperatura ambiente
desiderata nel modo raffreddamento.

Programmare la temperatura manuale
richiesta per la zona principale in modo
riscaldamento.

Programmare la temperatura manuale
richiesta per la zona principale in modo
raffreddamento.

Programmare la temperatura manuale
richiesta per la zona aggiuntiva in modo
riscaldamento.

Programmare la temperatura manuale
richiesta per la zona aggiuntiva in modo
raffreddamento.

Vedere "4.4.2Impostazione del modo

funzionamento ambiente"a pagina7.

Programmare la temperatura serbatoio
dell'acqua calda sanitaria per il proprio
fabbisogno normale di acqua calda
sanitaria:

▪ Comfort

▪ Ecologico

▪ Arresto
Programmare quando l'unità deve usare

quale livello di modalità silenziosa:
▪ Disattivato

▪ Silenzioso

▪ Più silenzioso

▪ Assolutamente silenzioso
Programmare quando è valida una

certa tariffa per l'elettricità.

INFORMAZIONI

Le procedure per organizzare altri programmi sono simili.

Impostazione della programmazione: panoramica
Esempio: Si desidera impostare la programmazione seguente:

Requisito preliminare: La programmazione della temperatura

ambiente è disponibile solo se è attivo il controllo del termostato
ambiente. Se è attivo il controllo della temperatura manuale, si può
impostare invece la programmazione della zona principale.

1 Andare alla programmazione.
2 (opzionale) Cancellare il contenuto della programmazione

dell'intera settimana o il contenuto della programmazione di un
giorno selezionato.

3 Impostare la programmazione per Lunedì.

4 Copiare la programmazione negli altri giorni della settimana.
5 Impostare la programmazione per Sabato e copiarla in

Domenica.

6 Assegnare un nome alla programmazione.

Andare alla programmazione:

1 Andare a [1.1]: Ambiente interno >

Programmazione.

2 Impostare la programmazione su Sì.
3 Andare a [1.2]: Ambiente interno > Programma

riscaldamento.

Per cancellare il contenuto del programma della settimana:

1 Selezionare il nome del programma corrente.

2 Selezionare Elimina.

3 Selezionare OK per confermare.

Per cancellare il contenuto di un programma giorno:

1 Selezionare il giorno di cui si desidera cancellare il

contenuto. Per esempio Venerdì

Esempio di programmazione di un programma

Vedere "4.7.4Schermata del programma: Esempio"a pagina14.

4.7.4 Schermata del programma: Esempio

Questo esempio mostra come impostare la programmazione della
temperatura ambiente nel modo riscaldamento per la zona
principale.

Guida di consultazione per l'utente

14

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/

X04+08S18+23DJ

Daikin Altherma 3 R F+W

4P495250-1B – 2019.06

4 Funzionamento

Elimina

Modifica

Copia

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

Elimina

Modifica

Copia

0

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

--

21°C

12 24

Lun

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

Elimina

Modifica

Copia

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

C

Elimina

Modifica

Copia

Incolla

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

C

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

C

0

8:00

23:00

--:--

21°C

18°C

--

12 24

Sab

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

C

2 Selezionare Elimina.

3 Selezionare OK per confermare.

Per programmare il programma per Lunedì:

1 Selezionare Lunedì.

2 Selezionare Modifica.

3 Usare il selettore sinistro per selezionare una voce e

modificare la voce con il selettore destro. Si possono
programmare fino a 6 azioni ogni giorno. Sulla barra,
le alte temperature sono rappresentate in un colore
più scuro delle basse temperature.

3 Selezionare Martedì.

4 Selezionare Incolla.

Risultato:

5 Ripetere questa azione per tutti gli altri giorni della

settimana.

—

Nota: Per cancellare un'azione, impostare quest'ora
come l'ora dell'azione precedente.

4 Confermare le modifiche.

Risultato: Il programma per lunedì è definito. Il

valore dell'ultima azione è valido fino all'azione
programmata successiva. In questo esempio, lunedì
è il primo giorno che avete programmato. Pertanto,
l'ultima azione programmata è valida fino alla prima
azione del lunedì successivo.

Per copiare il programma negli altri giorni della settimana:

1 Selezionare Lunedì.

2 Selezionare Copia.

Per programmare il programma per Sabato e copiarlo in
Domenica:

1 Selezionare Sabato.
2 Selezionare Modifica.
3 Usare il selettore sinistro per selezionare una voce e

modificare la voce con il selettore destro.

4 Confermare le modifiche.
5 Selezionare Sabato.
6 Selezionare Copia.
7 Selezionare Domenica.
8 Selezionare Incolla.

Risultato:

Risultato: Accanto al giorno copiato è visualizzata

una "C".

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F+W
4P495250-1B – 2019.06

Guida di consultazione per l'utente

15

4 Funzionamento

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

Elimina

Rinomina

Seleziona

Y1

Y2

X1 X2

a

Per rinominare il programma:

1 Selezionare il nome del programma corrente.

2 Selezionare Rinomina.

3 (opzionale) Per eliminare il nome del programma

corrente, fare scorrere l'elenco dei caratteri fino a
visualizzare ←, quindi premere per rimuovere il
carattere precedente. Ripetere l'operazione per
ciascun carattere del nome del programma.

4 Per nominare il programma corrente, fare scorrere

l'elenco dei caratteri e confermare il carattere
selezionato. Il nome del programma può contenere
fino a 15caratteri.

5 Confermare il nuovo nome.

4.8.1 Schermata dettagliata con curva dipendente da condizioni meteorologiche

Quando è attivo il funzionamento dipendente (WD) da condizioni
meteorologiche, la temperatura manuale richiesta o la temperatura
serbatoio viene determinata automaticamente in base alla media
della temperatura esterna. Se la temperatura esterna è più bassa, la
temperatura manuale o la temperatura serbatoio dovrà essere più
alta dato che i tubi dell'acqua saranno più freddi e viceversa.

Curva dipendente da condizioni meteorologiche a 2 punti

La curva dipendente da condizioni meteorologiche è definita da due
setpoint:

▪ Setpoint (X1, Y2)
▪ Setpoint (X2, Y1)
Curva dipendente da condizioni meteorologiche:

INFORMAZIONI

Non tutti programmi possono essere rinominati.

Esempio di utilizzo: in caso di lavoro con un sistema a 3 turni

Se si lavora con un sistema a 3 turni, si può procedere nel modo
seguente:

1 Programmare 3 programmi temperatura ambiente in modo

riscaldamento e assegnare loro dei nomi appropriati. Esempio:
TurnoMattino, TurnoGiorno e TurnoNotte

2 Selezionare il programma che si desidera utilizzare

correntemente.

4.8 Funzionamento dipendente da condizioni meteorologiche

Nel comando del riscaldamento/raffreddamento ambiente, il modo
setpoint della temperatura manuale potrà essere:

▪ Punto fisso

▪ Riscaldamento con curva climatica, raffreddamento a

punto fisso (in modo riscaldamento, la temperatura manuale
viene determinata automaticamente in base alla temperatura
esterna)

▪ Dipendente da condizioni meteorologiche (curva

climatica) (la temperatura manuale viene determinata
automaticamente in base alla temperatura esterna)

La temperatura dell'acqua calda sanitaria può essere impostata
anche tramite una curva dipendente da condizioni meteorologiche.

È possibile cambiare il modo setpoint per la:
▪ Zona principale [2.4]

▪ Zona aggiuntiva (se disponibile) [3.4]

▪ Serbatoio [5.B]

Per modificare i parametri per la curva dipendente da condizioni
meteorologiche ([2.5] e [2.6] per la zona principale; [3.5] e [3.6] per
la zona aggiuntiva; [5.C] per l'acqua calda sanitaria), vedere sotto.

Azioni che è possibile eseguire da questa schermata

Fare scorrere le temperature.
Modificare la temperatura.
Andare alla temperatura successiva.
Confermare le modifiche e proseguire.

Voce Descrizione

a Selezione delle zone climatiche:

▪ : Riscaldamento della zona principale o della zona

aggiuntiva

▪ : Raffreddamento della zona principale o della zona

aggiuntiva

▪ : Acqua calda sanitaria

X1, X2 Esempi di temperatura ambiente esterna
Y1, Y2 Esempi di temperatura serbatoio o di temperatura

manuale richiesta. L'icona rappresenta il trasmettitore di
calore per quella zona:

▪ : Riscaldamento a pavimento

▪ : Ventilconvettore

▪ : Radiatore

▪ : Serbatoio dell'acqua calda sanitaria

Guida di consultazione per l'utente

16

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/

X04+08S18+23DJ

Daikin Altherma 3 R F+W

4P495250-1B – 2019.06

4.9 Struttura del menu: Panoramica delle impostazioni utente

[1]

Ambiente interno

Sfalsamento sensore ambiente

Range di setpoint

Antigelo

Programma raffreddamento

Programma riscaldamento

Programmazione

[2]

Zona principale

Programmazione
Programma riscaldamento

Modo setpoint

Programma raffreddamento

Curva climatica per il riscaldamento
Curva climatica per il raffrescamento

[3]

Zona aggiuntiva

Programmazione
Programma riscaldamento

Modo setpoint

Programma raffreddamento

Curva climatica per il riscaldamento
Curva climatica per il raffrescamento

[4]

Riscaldamento/raffreddamento ambiente

Modo funzionamento
Programma del modo funzionamento

[5]

Serbatoio

Funzionamento in modalità "Powerful"
Setpoint comfort
Setpoint economico
Setpoint riscaldamento preventivo e mantenimento
Programmazione

[7]

Impostazioni utente
Lingua

Ora/data
Vacanza
Silenzioso
Prezzo elettricità
Prezzo del gas

[8]

Informazioni
Dati energetici

Cronologia delle anomalie
Informazioni rivenditore
Sensori
Attuatori
Modi operativi
Informazioni su
Stato connessione

[B]

Profilo utente

[C]

Funzionamento

Ambiente interno
Riscaldamento/raffreddamento ambiente
Serbatoio

[1.4]

Antigelo

Attivazione
Setpoint ambiente

[1.5]

Range di setpoint

Minimo riscaldamento
Massimo riscaldamento
Minimo raffreddamento
Massimo raffreddamento

[7.2]

Ora/data

Ore
Minuti
Anno
Mese
Giorno
Ora legale
Formato

[7.3]

Vacanza

Attivazione
Da
Fino a

[7.4]

Silenzioso

Attivazione
Programmazione

[7.5]

Prezzo elettricità

Alta
Media
Bassa
Programmazione

[8.1]

Dati energetici

Ingresso elettricità
Calore prodotto

Schermata dei setpoint

INFORMAZIONI

A seconda delle impostazioni installatore selezionate e del
tipo di unità, le impostazioni saranno visibili/invisibili.

4 Funzionamento

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F+W
4P495250-1B – 2019.06

Guida di consultazione per l'utente

17

5 Suggerimenti per il risparmio energetico

4.10 Impostazioni installatore: Tabelle da compilarsi a cura dell'installatore

4.10.1 Procedura guidata di configurazione

Impostazione Compilare…

Sistema

Tipo di unità interna (solo

lettura)

Tipo di riscaldatore di
riserva [9.3.1]

Acqua calda sanitaria [9.2.1]
Emergenza [9.5]
Numero di zone [4.4]

Riscaldatore di riserva

Tensione [9.3.2]
Configurazione [9.3.3]
Potenza Step 1 [9.3.4]

Potenza aggiuntiva Step 2

[9.3.5] (se applicabile)

Zona principale

Tipo di emettitore [2.7]
Controllo [2.9]
Modo setpoint [2.4]
Programmazione [2.1]

Zona aggiuntiva (solo se [4.4]= 1)

Tipo di emettitore [3.7]
Controllo (solo lettura) [3.9]
Modo setpoint [3.4]
Programmazione [3.1]

Serbatoio

Modo riscaldamento [5.6]
Setpoint comfort [5.2]
Setpoint economico [5.3]

Setpoint riscaldamento
preventivo e mantenimento

[5.4]

4.10.2 Menu Impostazioni

Impostazione Compilare…

Zona principale

Tipo termostato [2.A]

Zona aggiuntiva (se applicabile)

Tipo termostato [3.A]

Informazioni

Informazioni rivenditore

[8.3]

5 Suggerimenti per il risparmio

energetico

Suggerimenti relativi alla temperatura ambiente

▪ Assicurarsi che la temperatura ambiente desiderata NON sia MAI

troppo alta (nel modo riscaldamento) o troppo bassa (nel modo
raffreddamento), ma SEMPRE secondo le proprie esigenze
effettive. Per ogni grado risparmiato, si può risparmiare fino al 6%
dei costi di riscaldamento/raffreddamento.

▪ NON aumentare la temperatura ambiente desiderata per

velocizzare il riscaldamento ambiente. L'ambiente NON si
riscalderà più rapidamente.

▪ Se il proprio layout sistema contiene dei trasmettitori di calore lenti

(esempio: riscaldamento a pavimento), evitare ampie oscillazioni
della temperatura ambiente desiderata ed EVITARE che la
temperatura ambiente scenda troppo. Per riscaldare nuovamente
l'ambiente, infatti, si vorrebbe più tempo e più energia.

▪ Utilizzare un programma settimanale per le proprie, normali

esigenze di riscaldamento o raffreddamento. Se necessario, ci si
può discostare facilmente dal programma:

▪ Per i periodi più brevi: Si può bypassare la temperatura

ambiente programmata fino all'azione programmata successiva.
Esempio: Se si dà una festa, oppure se si esce per un paio
d'ore.

▪ Per i periodi più lunghi: Si può usare il modo vacanza.

Suggerimenti relativi alla temperatura manuale

▪ Nel modo riscaldamento, una temperatura manuale richiesta più

bassa comporta un minor consumo di energia e migliori
prestazioni. Nel modo raffreddamento, vale l'opposto.

▪ Impostare la temperatura manuale richiesta in base al tipo di

trasmettitore di calore. Esempio: Il riscaldamento a pavimento è
progettato per una temperatura manuale più bassa di quella dei
radiatori e dei convettori a pompadicalore.

Suggerimenti relativi alla temperatura serbatoioACS

▪ Usare un programma settimanale per le proprie esigenze di acqua

calda sanitaria normali (solo nel modo programmato).
▪ Programmare di riscaldare il serbatoio ACS ad un valore

preimpostato (Comfort = più alto della temperatura
serbatoio ACS) durante la notte, perché in questo periodo la
domanda di riscaldamento ambiente è più bassa.

▪ Se non fosse sufficiente riscaldare il serbatoioACS una volta

durante la notte, programmare di riscaldare in modo aggiuntivo
il serbatoio ACS ad un valore preimpostato (Ecologico =
minore della temperatura serbatoioACS) durante il giorno.

▪ Assicurarsi che la temperatura serbatoioACS desiderata NON sia

troppo alta. Esempio: Dopo l'installazione, abbassare la
temperatura serbatoio ACS giornalmente di 1°C e controllare di
avere ancora acqua calda a sufficienza.

▪ Programmare di attivare la pompa dell'acqua calda sanitaria solo

durante i periodi del giorno in cui non è necessario disporre di
acqua calda istantanea. Esempio: Al mattino e alla sera.

6 Manutenzione e assistenza

Guida di consultazione per l'utente

18

6.1 Panoramica: Manutenzione e assistenza

L'installatore deve effettuare una manutenzione annuale. Si può
reperire il numero contatto/assistenza clienti tramite l'interfaccia
utente.

In quanto utentefinale, si deve:

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/

X04+08S18+23DJ

Daikin Altherma 3 R F+W

4P495250-1B – 2019.06

7 Individuazione e risoluzione dei problemi

▪ Mantenere pulita l'area intorno all'unità.
▪ Tenere pulita l'interfaccia utente con uno straccio morbido e

umido. NON usare detergenti.

▪ Verificare a intervalli regolari che la pressione acqua sia superiore

a 1bar.

Refrigerante

Questo prodotto contiene gas a effetto serra fluorurati. NON liberare
tali gas nell'atmosfera.

Tipo di refrigerante: R32
Valore potenziale di riscaldamento globale (GWP): 675

NOTA

Le normative vigenti sui gas fluorurati a effetto serra
richiedono che la carica di refrigerante dell'unità sia
indicata sia in peso che in tonnellate di CO2 equivalente.

Formula per calcolare la quantità in tonnellate di CO2
equivalente: valore GWP del refrigerante × carica totale di

refrigerante [in kg] / 1000
Per ulteriori informazioni, contattare il proprio installatore.

AVVERTENZA: MATERIALE INFIAMMABILE

Il refrigerante all'interno di questa unità è leggermente
infiammabile.

AVVERTENZA

L'apparecchiatura deve essere conservata in una stanza
senza fonti di accensione in funzionamento continuo
(esempio: fiamme libere, apparecchiature a gas in
funzione o riscaldatori elettrici in funzione).

AVVERTENZA

▪ NON perforare né bruciare i componenti del ciclo del

refrigerante.

▪ NON utilizzare materiali per la pulizia o mezzi per

accelerare il processo di sbrinamento diversi da quelli
consigliati dal produttore.

▪ Prestare attenzione al fatto che il refrigerante all'interno

del sistema è inodore.

AVVERTENZA

Il refrigerante all'interno dell'unità è leggermente
infiammabile, ma di norma NON dovrebbe presentare
perdite. Se il refrigerante dovesse fuoriuscire nella stanza,
entrando in contatto con la fiamma di un bruciatore, un
riscaldatore o una cucina a gas, potrebbe causare un
incendio o la formazione di gas nocivo.

Spegnere i dispositivi di riscaldamento infiammabili,
arieggiare l'ambiente e contattare il rivenditore da cui è
stato acquistato l'apparecchio.

NON utilizzare l'unità finché un tecnico qualificato non ha
effettuato la riparazione del componente che presenta una
perdita di refrigerante.

6.2 Per trovare il numero contatto/ assistenza clienti

1 Andare a [8.3]: Informazioni > Informazioni

rivenditore.

7 Individuazione e risoluzione

dei problemi

Per i sintomi elencati sotto, si può cercare di risolvere il problema da
sé. Per qualsiasi altro problema, contattare il proprio installatore. Si
può reperire il numero contatto/assistenza clienti tramite l'interfaccia
utente.

7.1 Visualizzazione del testo della guida in caso di malfunzionamento

In caso di malfunzionamento, in base alla gravità viene visualizzato
quanto segue nella schermata iniziale:

▪ : Errore

▪ : Malfunzionamento
È possibile ottenere una descrizione breve e lunga del

malfunzionamento come segue:

1 Premere il selettore sinistro per aprire il menu

principale e andare a Anomalia.

Risultato: Viene visualizzata sullo schermo una
breve descrizione dell'errore insieme al codice di
errore.

2 Premere nella schermata di errore.

Risultato: Viene visualizzata sullo schermo una

lunga descrizione dell'errore.

7.2 Controllo della cronologia del malfunzionamento

Condizioni: Il livello autorizzazione utente è impostato su utente

finale avanzato.

1 Andare a [8.2]: Informazioni > Cronologia delle

anomalie.

Sarà visualizzata una lista dei difetti più recenti.

7.3 Sintomo: Fa troppo freddo (caldo) nel soggiorno

Causa possibile Azione correttiva

La temperatura ambiente
desiderata è troppo bassa (alta).

Aumentare (diminuire) la
temperatura ambiente
desiderata. Vedere "4.4.4Per

cambiare la temperatura
ambiente desiderata"a pagina8.

Se il problema si verifica ogni
giorno, effettuare una delle
seguenti operazioni:

▪ Aumentare (diminuire) il valore

preimpostato della
temperatura ambiente. Vedere

"4.7.1 Uso dei valori
preimpostati"a pagina12.

▪ Regolare il programma della

temperatura ambiente. Vedere

"4.7.3 Uso e programmazione
dei programmi"a pagina14 e
"4.7.4 Schermata del
programma: Esempio" a
pagina14.

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F+W
4P495250-1B – 2019.06

Guida di consultazione per l'utente

19

8 Spostamento

Causa possibile Azione correttiva

È impossibile raggiungere la
temperatura ambiente
desiderata.

La curva climatica non è
impostata correttamente.

Aumentare la temperatura
manuale richiesta in base al tipo
di trasmettitore di calore. Vedere

"4.4.5Per cambiare la
temperatura manuale richiesta"a
pagina9.

Regolare la curva climatica.
Vedere "4.8Funzionamento

dipendente da condizioni
meteorologiche"a pagina16.

7.4 Sintomo: L'acqua al rubinetto è troppo fredda

Causa possibile Azione correttiva

La scorta di acqua calda
sanitaria è finita a causa di un
consumo insolitamente alto.

La temperatura serbatoioACS
desiderata è troppo bassa.

Se si ha bisogno immediato di
acqua calda sanitaria, attivare il

Funzionamento in modalità
"Powerful" del serbatoio ACS.

Tuttavia, questo comporta un
consumo aggiuntivo di energia.
Vedere "4.5.6Uso del

funzionamento potente
dell'ACS"a pagina11.

Se il problema si verifica ogni
giorno, effettuare una delle
seguenti operazioni:

▪ Aumentare il valore

preimpostato della
temperatura serbatoio ACS.
Vedere "4.7.1 Uso dei valori

preimpostati"a pagina12.

▪ Regolare il programma della

temperatura serbatoio ACS.
Esempio: Programmare per
riscaldare in aggiunta il
serbatoio ACS ad un valore
preimpostato (Setpoint
economico= temperatura
serbatoio più bassa) durante il
giorno. Vedere "4.7.3 Uso e

programmazione dei
programmi" a pagina 14 e
"4.7.4 Schermata del
programma: Esempio" a
pagina14.

7.5 Sintomo: Guasto della pompa di calore

Se la pompa di calore non funziona, il riscaldatore di riserva e/o il
surriscaldatore possono fungere da riscaldatore di emergenza e far
fronte al carico del riscaldamento automaticamente o non
automaticamente.

▪ Se l'emergenza automatica è impostata su Automatico e si

verifica un guasto alla pompa di calore:
▪ Per EHVH/X: Il riscaldatore di riserva farà fronte

automaticamente al carico del riscaldamento e alla produzione
di acqua calda sanitaria

▪ Per EHBH/X: Il riscaldatore di riserva farà fronte

automaticamente al carico del riscaldamento e il surriscaldatore
nel serbatoio opzionale farà fronte automaticamente alla
produzione di acqua calda sanitaria.

▪ Se l'emergenza automatica è impostata su Manuale e si verifica

un guasto alla pompa di calore, il funzionamento dell'acqua calda
sanitaria e del riscaldamento ambiente verrà interrotto e sarà
necessario recuperarlo manualmente attraverso l'interfaccia
utente. Per recuperare il funzionamento manualmente, andare
sulla schermata del menu principale Anomalia, dove l'interfaccia
utente chiederà quindi conferma se il riscaldatore di riserva e/o il
surriscaldatore possano far fronte oppure no al carico del
riscaldamento.

Se la pompa di calore si guasta, sull'interfaccia utente apparirà o

.

Causa possibile Azione correttiva

La pompa di calore è
danneggiata.

INFORMAZIONI

Se il riscaldatore di riserva o il surriscaldatore fanno fronte
al carico del riscaldamento, il consumo di elettricità sarà
notevolmente più elevato.

Vedere "7.1Visualizzazione del

testo della guida in caso di
malfunzionamento"a pagina19.

7.6 Sintomo: dopo la messa in funzione, il sistema produce un gorgogliamento

Causa possibile Azione correttiva

È presente aria nel sistema. Spurgare l'aria dal sistema.
Vari difetti. Controllare se sulle pagine iniziali

dell'interfaccia utente sia
visualizzato oppure .

Vedere "7.1Visualizzazione del

testo della guida in caso di
malfunzionamento"a pagina19

per maggiori informazioni sul
difetto.

(a) Consigliamo di spurgare l'aria con la funzione di spurgo

aria dell'unità (intervento a cura dell'installatore). Se si
spurga l'aria dai trasmettitori di calore o dai collettori, fare
attenzione a quanto segue:

AVVERTENZA

Spurgo aria dai trasmettitori di calore o dai collettori.

Prima di spurgare l'aria dai trasmettitori di calore o dai
collettori, controllare se sulle pagine iniziali dell'interfaccia

utente sia visualizzato oppure il simbolo .

▪ In caso negativo, si può procedere immediatamente

con lo spurgo aria.

▪ In caso affermativo, assicurarsi che l'ambiente in cui si

desidera spurgare l'aria sia sufficientemente aerata.
Motivo: potrebbe verificarsi una perdita di refrigerante
nel circuito idraulico e, successivamente, nell'ambiente
in cui si effettua lo spurgo aria dai trasmettitori di calore
o dai collettori.

(a)

8 Spostamento

8.1 Panoramica: Spostamento

Se si desidera spostare parti del sistema (interfaccia utente, unità
interna, unità esterna, serbatoio ACS...), contattare il proprio
installatore. Si può reperire il numero contatto/assistenza clienti
tramite l'interfaccia utente.

Guida di consultazione per l'utente

20

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/

X04+08S18+23DJ

Daikin Altherma 3 R F+W

4P495250-1B – 2019.06

9 Smaltimento

NOTA

NON cercare di smontare il sistema da soli: lo smontaggio
del sistema, nonché il trattamento del refrigerante, dell'olio
e di qualsiasi altra parte, DEVONO essere eseguiti in
conformità alla legislazione applicabile. Le unità DEVONO
essere trattate presso una struttura specializzata per il
riutilizzo, il riciclaggio e il recupero dei materiali.

10 Glossario

ACS = Acqua calda sanitaria

Acqua calda utilizzata, in qualsiasi tipo di edificio, per scopi
domestici.

Tman = Temperatura manuale

Temperatura dell'acqua all'uscita dalla pompadicalore.

Rivenditore

Distributore addetto alla vendita del prodotto.

Installatore autorizzato

Tecnico addestrato in possesso delle dovute qualifiche per
l'installazione del prodotto.

Utente

Persona che possiede il prodotto e/o lo fa funzionare.

Legislazione applicabile

Tutte le direttive, leggi, normative e/o prescrizioni locali,
nazionali, europee e internazionali attinenti e applicabili a
un determinato prodotto o ambito d'installazione.

Società di assistenza

Società qualificata che può eseguire o coordinare
l'intervento di assistenza richiesto sul prodotto.

Manuale d'installazione

Manuale di istruzioni specifico per un determinato prodotto
o applicazione che illustra le modalità d'installazione,
configurazione e manutenzione.

Manuale d'uso

Manuale di istruzioni specifico per un determinato prodotto
o applicazione che illustra le modalità di funzionamento.

Accessori

Etichette, manuali, schede informative ed apparecchiature
che sono forniti insieme al prodotto e devono essere
installati secondo le istruzioni riportate sulla
documentazione di accompagnamento.

Apparecchiatura opzionale

Apparecchiature fabbricate o approvate da Daikin che
possono essere combinate con il prodotto in base alle
istruzioni della documentazione di accompagnamento.

Non in dotazione

Apparecchiature NON fabbricate da Daikin che possono
essere combinate con il prodotto in base alle istruzioni della
documentazione di accompagnamento.

9 Smaltimento

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F+W
4P495250-1B – 2019.06

Guida di consultazione per l'utente

21
