Installatörens referenshandbok
Daikin Altherma 3 R F
ERGA04DAV3(A)
ERGA06DAV3(A)
ERGA08DAV3(A)
EHVH04S18D*6V7
EHVH04S23D*6V7
EHVH08S18D*6V7
EHVH08S23D*6V7
EHVH08S18D*9W7
EHVH08S23D*9W7
EHVX04S18D*3V7
EHVX04S18D*6V7
EHVX04S23D*3V7
EHVX04S23D*6V7
EHVX08S18D*6V7
EHVX08S23D*6V7
EHVX08S18D*9W7
EHVX08S23D*9W7
Page 2
Table of contents
Table of contents
1 Allmänna säkerhetsföreskrifter 6
1.1 Om dokumentationen .................................................................................................................................................... 6
1.1.1 Betydelse av varningstexter och symboler .................................................................................................... 6
1.2 För installatören.............................................................................................................................................................. 7
1.2.1 Allmänt............................................................................................................................................................ 7
1.2.2 Installationsplats............................................................................................................................................. 8
1.2.3 Köldmedium ................................................................................................................................................... 9
1.2.4 Bärare ............................................................................................................................................................. 10
1.2.5 Vatten ............................................................................................................................................................. 11
1.2.6 Elektricitet....................................................................................................................................................... 11
2 Om dokumentationen 14
2.1 Om detta dokument ....................................................................................................................................................... 14
2.2 Kort om installatörens referensguide............................................................................................................................. 14
3 Om lådan 16
3.1 Översikt: Om lådan ......................................................................................................................................................... 16
3.2 Utomhusenheten............................................................................................................................................................ 16
3.2.1 Hur du packar upp utomhusenheten............................................................................................................. 16
3.2.2 Hur du hanterar utomhusenheten................................................................................................................. 16
3.2.3 Hur du avlägsnar alla tillbehör från utomhusenheten .................................................................................. 17
3.3 Inomhusenhet................................................................................................................................................................. 18
3.3.1 Hur du packar upp inomhusenheten ............................................................................................................. 18
3.3.2 Så här tar du bort tillbehören från inomhusenheten .................................................................................... 18
3.3.3 Hantering av inomhusenheten ...................................................................................................................... 18
4 Om enheterna och alternativ 19
4.1 Översikt: Om enheterna och alternativ.......................................................................................................................... 19
4.2 Identifikation................................................................................................................................................................... 19
4.2.1 Identifikationsetikett: Utomhusenhet ........................................................................................................... 19
4.2.2 Identifikationsetikett: Inomhusenhet ............................................................................................................ 20
4.3 Kombinera enheter och alternativ ................................................................................................................................. 20
4.3.1 Möjliga tillval för utomhusenheten................................................................................................................ 20
4.3.2 Möjliga tillval för inomhusenheten ................................................................................................................ 21
4.3.3 Möjliga kombinationer för inomhus- och utomhusenheten......................................................................... 23
5 Tillämpningsriktlinjer 24
5.1 Översikt: tillämpningsriktlinjer........................................................................................................................................ 24
5.2 Inställning av systemet för rumsuppvärmning/-kylning ................................................................................................ 24
5.2.1 Ett rum ............................................................................................................................................................ 25
5.2.2 Flera rum –Ettområde för framledningstemperaturen ............................................................................... 29
5.2.3 Flera rum –Tvåområden för framledningstemperaturen ............................................................................ 33
5.3 Inställning av en extra värmekälla för rumsuppvärmning ............................................................................................. 35
5.4 Inställning av varmvattenberedaren tank ...................................................................................................................... 38
5.4.1 Systemets layout –Inbyggd VVB-tank ........................................................................................................... 38
5.4.2 Välja volym och önskad temperatur för VVB-tanken .................................................................................... 38
5.4.3 Inställning och konfiguration –VVB-tank....................................................................................................... 40
5.4.4 VVB-pump för omedelbart varmvatten ......................................................................................................... 40
5.4.5 VVB-pump för desinfektion ............................................................................................................................ 41
5.5 Inställning av energimätaren.......................................................................................................................................... 41
5.5.1 Producerad värme .......................................................................................................................................... 42
5.5.2 Förbrukad energi ............................................................................................................................................ 42
5.5.3 Strömförsörjning med normal kWh-grad ...................................................................................................... 42
5.5.4 Strömförsörjning med önskad kWh-grad ...................................................................................................... 44
5.6 Inställning av energiförbrukningskontrollen .................................................................................................................. 45
5.6.1 Permanent energibegränsning....................................................................................................................... 45
5.6.2 Energibegränsning aktivera av digitala ingångar ........................................................................................... 45
5.6.3 Energibegränsningsprocedur ......................................................................................................................... 47
5.7 Inställning av en extern temperatursensor.................................................................................................................... 47
Installatörens referenshandbok
2
6 Förberedelse 49
6.1 Översikt: Förberedelse.................................................................................................................................................... 49
6.2 Förberedelse av installationsplatsen.............................................................................................................................. 49
6.2.1 Installationsplatskrav för utomhusenheten................................................................................................... 49
6.2.2 Ytterligare krav för installationsplatsen för utomhusenheten i kalla klimat................................................. 51
6.2.3 Krav på inomhusenhetens installationsplats ................................................................................................. 52
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 3
Table of contents
6.3 Förbereda köldmedierören ............................................................................................................................................ 56
6.3.1 Krav för köldmedierör .................................................................................................................................... 56
6.3.2 Isolering av köldmedierören .......................................................................................................................... 56
6.4 Förbereda vattenrören ................................................................................................................................................... 56
6.4.1 Krav för vattenkretsen.................................................................................................................................... 57
6.4.2 Formel för att räkna ut expansionskärlets förtryck ....................................................................................... 59
6.4.3 Hur du kontrollerar vattenvolymen och flödeshastigheten .......................................................................... 59
6.4.4 Ändra förtrycket för expansionskärlet ........................................................................................................... 61
6.4.5 Hur du kontrollerar vattenvolymen: exempel ............................................................................................... 62
6.5 Förbereda dragning av elkablar...................................................................................................................................... 62
6.5.1 Om att förbereda dragning av elkablar.......................................................................................................... 62
6.5.2 Om strömförsörjning med önskad kWh-grad ................................................................................................ 63
6.5.3 Översikt över elektriska anslutningar (exklusive externa ställdon) ............................................................... 64
6.5.4 Översikt över elektriska anslutningar för externa och interna ställdon........................................................ 64
7 Installation 66
7.1 Översikt: Installation ....................................................................................................................................................... 66
7.2 Öppna enheterna............................................................................................................................................................ 66
7.2.1 Om att öppna enheterna................................................................................................................................ 66
7.2.2 Hur du öppnar utomhusenheten ................................................................................................................... 66
7.2.3 Hur du öppnar inomhusenheten ................................................................................................................... 67
7.2.4 För att sänka kopplingsboxen på inomhusenheten....................................................................................... 69
7.3 Montering av utomhusenheten ..................................................................................................................................... 70
7.3.1 Om montering av utomhusenheten .............................................................................................................. 70
7.3.2 Försiktighetsåtgärder vid montering av utomhusenheten ........................................................................... 70
7.3.3 Så här förbereder du installationsstrukturen ................................................................................................ 70
7.3.4 Hur du installerar utomhusenheten .............................................................................................................. 73
7.3.5 Så här gör du dräneringen.............................................................................................................................. 74
7.3.6 Hur du förhindrar att utomhusenheten faller omkull ................................................................................... 75
7.4 Montering av inomhusenheten...................................................................................................................................... 76
7.4.1 Om montering av inomhusenheten............................................................................................................... 76
7.4.2 Försiktighetsåtgärder vid montering av inomhusenheten ............................................................................ 76
7.4.3 Installera inomhusenheten ............................................................................................................................ 76
7.4.4 Ansluta kondensvattenslangen till avloppet.................................................................................................. 77
7.5 Anslutning av köldmedierören ....................................................................................................................................... 78
7.5.1 Om anslutning av köldmediumrör ................................................................................................................. 78
7.5.2 Försiktighetsåtgärder vid anslutning av köldmediumrör .............................................................................. 79
7.5.3 Riktlinjer vid anslutning av köldmediumrör ................................................................................................... 80
7.5.4 Riktlinjer för rörbockning ............................................................................................................................... 80
7.5.5 Flänsning av röränden .................................................................................................................................... 80
7.5.6 Hårdlöda röränden ......................................................................................................................................... 81
7.5.7 Använda stoppventilen och serviceporten .................................................................................................... 82
7.5.8 Ansluta köldmediumrören till utomhusenheten ........................................................................................... 83
7.5.9 Hur du ansluter köldmedierören till inomhusenheten.................................................................................. 84
7.6 Kontroll av köldmedierören............................................................................................................................................ 84
7.6.1 Om kontroll av köldmedierören ..................................................................................................................... 84
7.6.2 Försiktighetsåtgärder vid anslutning av köldmediumrör .............................................................................. 85
7.6.3 Hur du kontrollerar eventuella läckor............................................................................................................ 85
7.6.4 Hur du utför en vakuumtorkning ................................................................................................................... 85
7.7 Påfyllning av köldmedium............................................................................................................................................... 86
7.7.1 Om påfyllning av köldmedium ....................................................................................................................... 86
7.7.2 Försiktighetsåtgärder vid påfyllning av köldmedium..................................................................................... 87
7.7.3 Hur du avgör hur mycket ytterligare köldmedium som behövs.................................................................... 88
7.7.4 Så här räknar ut total påfyllningsmängd ........................................................................................................ 88
7.7.5 Påfyllning av ytterligare köldmedium ............................................................................................................ 88
7.7.6 Hur du fäster etiketten om fluorerade växthusgaser .................................................................................... 88
7.8 Ansluta vattenledningar.................................................................................................................................................. 89
7.8.1 Om att ansluta vattenrören ........................................................................................................................... 89
7.8.2 Försiktighetsåtgärder vid anslutning av vattenrör......................................................................................... 89
7.8.3 Hur du ansluter vattenledningarna................................................................................................................ 90
7.8.4 Ansluta kallvattenledningarna........................................................................................................................ 91
7.8.5 Så här fyller du på vattenkretsen ................................................................................................................... 91
7.8.6 Hur du fyller varmvattenberedaren ............................................................................................................... 92
7.8.7 Hur du isolerar vattenledningarna ................................................................................................................. 92
7.9 Anslutning av elledningarna ........................................................................................................................................... 92
7.9.1 Om att ansluta elledningarna......................................................................................................................... 92
7.9.2 Om elektrisk överensstämmelse .................................................................................................................... 93
7.9.3 Försiktighetsåtgärder vid anslutning av elledningarna.................................................................................. 93
7.9.4 Riktlinjer vid anslutning av elledningarna ...................................................................................................... 93
7.9.5 Specifikationer för standardkablar................................................................................................................. 94
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
3
Page 4
Table of contents
7.9.6 Så här ansluter du elkablar till utomhusenheten .......................................................................................... 94
7.9.7 Så här ansluter du elkablar till inomhusenheten ........................................................................................... 96
7.9.8 Hur du ansluter nätströmmen ....................................................................................................................... 97
7.9.9 Hur du ansluter reservvärmarens strömkälla ................................................................................................ 99
7.9.10 Hur du ansluter avstängningsventilen ........................................................................................................... 101
7.9.11 Ansluta elmätare ............................................................................................................................................ 102
7.9.12 Hur du ansluter varmvattenpumpen ............................................................................................................. 102
7.9.13 Hur du ansluter larmutsignalen ..................................................................................................................... 102
7.9.14 Hur du ansluter PÅ/AV-utgången för rumsuppvärmning/-kylning................................................................ 103
7.9.15 Hur du ansluter växling till extern värmekälla ............................................................................................... 103
7.9.16 Hur du ansluter de digitala ingångarna för strömförbrukning ...................................................................... 104
7.9.17 Ansluta säkerhetstermostaten (normalt stängd kontakt) ............................................................................. 104
7.10 Avsluta installationen av utomhusenheten.................................................................................................................... 105
7.10.1 Hur du avslutar installationen av utomhusenheten ...................................................................................... 105
7.11 Avsluta installationen av inomhusenheten.................................................................................................................... 105
7.11.1 Hur du stänger inomhusenheten ................................................................................................................... 105
8 Konfiguration 107
8.1 Översikt: konfiguration ................................................................................................................................................... 107
8.1.1 Få åtkomst till de vanligaste kommandon ..................................................................................................... 108
8.2 Konfigurationsguiden...................................................................................................................................................... 109
8.3 Möjliga skärmar .............................................................................................................................................................. 111
8.3.1 Möjliga skärmar: Översikt .............................................................................................................................. 111
8.3.2 Startskärmen .................................................................................................................................................. 111
8.3.3 Huvudmenyn .................................................................................................................................................. 113
8.3.4 Menyskärmen ................................................................................................................................................. 114
8.3.5 Inställningsskärm ............................................................................................................................................ 114
8.3.6 Detaljerad skärm med värden........................................................................................................................ 115
8.3.7 Schemaskärm: Exempel ................................................................................................................................. 116
8.4 Väderberoende kurva ..................................................................................................................................................... 120
8.4.1 Vad är en väderberoende kurva?................................................................................................................... 120
8.4.2 2-punktskurva ................................................................................................................................................. 120
8.4.3 Lutningskalibrerad kurva ................................................................................................................................ 121
8.4.4 Använda väderberoende kurvor .................................................................................................................... 123
8.5 Inställningsmeny ............................................................................................................................................................. 124
8.5.1 Felfunktion...................................................................................................................................................... 125
8.5.2 Rum ................................................................................................................................................................. 125
8.5.3 Huvudområde ................................................................................................................................................. 128
8.5.4 Extrazon .......................................................................................................................................................... 138
8.5.5 Uppvärmning/kylning av rum......................................................................................................................... 142
8.5.6 Beredare ......................................................................................................................................................... 150
8.5.7 Användarinställningar..................................................................................................................................... 156
8.5.8 Information ..................................................................................................................................................... 160
8.5.9 Installatörsinställningar .................................................................................................................................. 161
8.5.10 Drift ................................................................................................................................................................. 176
8.6 Menystruktur: översikt över användarinställningarna................................................................................................... 177
8.7 Menystruktur: översikt över installationsinställningarna .............................................................................................. 178
Installatörens referenshandbok
4
9 Driftsättning 179
9.1 Översikt: driftsättning..................................................................................................................................................... 179
9.2 Försiktighetsåtgärder vid driftsättning........................................................................................................................... 179
9.3 Checklista före driftsättning ........................................................................................................................................... 179
9.4 Checklista under driftsättning ........................................................................................................................................ 180
9.4.1 Hur du kontrollerar minsta flödeshastighet .................................................................................................. 181
9.4.2 Luftning ........................................................................................................................................................... 181
9.4.3 Testköra driften .............................................................................................................................................. 183
9.4.4 Hur du utför en testkörning av ställdonen..................................................................................................... 183
9.4.5 Torkning av golvärmens flytspackel ............................................................................................................... 184
10 Överlämna till användaren 188
11 Underhåll och service 189
11.1 Översikt: Underhåll och service...................................................................................................................................... 189
11.2 Säkerhetsföreskrifter vid underhåll................................................................................................................................ 189
11.3 Checklista för årligt underhåll av utomhusenheten....................................................................................................... 189
11.4 Checklista för årligt underhåll av inomhusenheten....................................................................................................... 189
11.4.1 Hur du tömmer varmvattenberedaren.......................................................................................................... 192
11.5 Om rengöring av vattenfiltret om problem uppstår...................................................................................................... 193
11.5.1 Hur du tar bort vattenfiltret ........................................................................................................................... 193
11.5.2 Hur du rengör vattenfiltret om problem uppstår.......................................................................................... 193
11.5.3 Hur du tar monterar vattenfiltret .................................................................................................................. 195
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 5
Table of contents
12 Felsökning 196
12.1 Översikt: Felsökning........................................................................................................................................................ 196
12.2 Försiktighetsåtgärder vid felsökning .............................................................................................................................. 196
12.3 Lösa problem med hjälp av symptom ............................................................................................................................ 197
12.3.1 Symptom: enheten värmer INTE upp eller kyler som förväntat ................................................................... 197
12.3.2 Symptom: kompressorn startar INTE (rumsuppvärmning eller uppvärmning av varmvattnet) .................. 198
12.3.3 Symptom: Det hörs gurglande ljud från systemet efter driftsättning........................................................... 198
12.3.4 Symptom: Pumpen för oväsen (kavitering) ................................................................................................... 199
12.3.5 Symptom: övertrycksventilen öppnas ........................................................................................................... 199
12.3.6 Symptom: Vattenövertrycksventilen läcker................................................................................................... 200
12.3.7 Symptom: rummet värms INTE upp tillräckligt vid låga utomhustemperaturer .......................................... 200
12.3.8 Symptom: trycket vid tappunkten är tillfälligt ovanligt högt......................................................................... 201
12.3.9 Symptom: dekorpanelerna har trycks bort på grund av överfull beredare .................................................. 201
12.3.10 Symptom: Tankens desinfektionsfunktion har INTE slutförts korrekt (AH-fel)............................................. 201
12.4 Lösa problem baserade på felkoder............................................................................................................................... 202
12.4.1 För att visa hjälptexten i händelse av en felfunktion..................................................................................... 202
12.4.2 Felkoder: översikt ........................................................................................................................................... 203
13 Kassering 207
13.1 Översikt: Avfallshantering............................................................................................................................................... 207
13.2 Nedpumpning ................................................................................................................................................................. 207
13.3 Starta och stoppa forcerad kylning................................................................................................................................. 208
14 Tekniska data 210
14.1 Rördragningsschema: Utomhusenhet............................................................................................................................ 210
14.2 Rördragningsschema: Inomhusenhet ............................................................................................................................ 211
14.3 Kopplingsschema: Utomhusenhet.................................................................................................................................. 212
14.4 Kopplingsschema: Inomhusenhet .................................................................................................................................. 214
14.5 Tabell 1 – Maximal mängd köldmedel tillåten i ett rum: inomhusenhet ...................................................................... 220
14.6 Tabell 2 – Minsta golvyta: inomhusenhet...................................................................................................................... 221
14.7 Tabell 3 – Minsta ventilöppningsyta för naturlig ventilation: inomhusenhet............................................................... 221
14.8 ESP-kurva: Inomhusenhet............................................................................................................................................... 223
15 Ordlista 224
16 Lokala inställningar, tabell 225
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
5
Page 6
1 | Allmänna säkerhetsföreskrifter
1 Allmänna säkerhetsföreskrifter
1.1 Om dokumentationen
▪ Den ursprungliga dokumentationen har skrivits på engelska. Alla andra språk är
översättningar.
▪ Säkerhetsföreskrifterna i detta dokument omfattar oerhört viktig information, så
det är viktigt att följa dem noggrant.
▪ Installation av systemet, och alla aktiviteter som beskrivs i
installationshandboken samt installatörens referensguide får ENDAST utföras av
en behörig installatör.
1.1.1 Betydelse av varningstexter och symboler
FARA
Anger en situation som leder till död eller allvarlig skada.
FARA: RISK FÖR ELCHOCK
Anger en situation som kan leda till att du får en elchock.
FARA: RISK FÖR BRÄNNSKADOR
Anger en situation som kan leda till brännskador på grund av extremt varma eller
kalla temperaturer.
FARA: RISK FÖR EXPLOSION
Anger en situation som kan leda till en explosion.
VARNING
Anger en situation som kan leda till död eller allvarlig skada.
VARNING: BRANDFARLIGT MATERIAL
FÖRSIKTIGT
Anger en situation som kan leda till mindre eller måttliga skador.
Installatörens referenshandbok
6
NOTERING
Anger en situation som kan leda till skador på utrustningen eller lokalen.
INFORMATION
Anger användbara råd eller ytterligare information.
Symboler som används på enheten:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 7
1 | Allmänna säkerhetsföreskrifter
Symbol Förklaring
Läs igenom installations- och bruksanvisningen samt
kopplingsinstruktionerna inför installation.
Läs servicehandboken inför underhålls- och serviceuppgifter.
Mer information finns i installations- och
användarhandboken.
Enheten innehåller roterande komponenter. Var försiktig vid
service eller inspektion av enheten.
Symboler som används i dokumentationen:
Symbol Förklaring
Indikerar en bildrubrik eller en referens till den.
Exempel: " 1–3 Bildrubrik" betyder "Bild 3 i kapitel 1".
Indikerar en tabellrubrik eller referens till den.
Exempel: " 1–3 Tabellrubrik" betyder "Tabell 3 i kapitel 1".
1.2 För installatören
1.2.1 Allmänt
Kontakta din installatör om du INTE är säker på hur du installerar eller använder
enheten.
FARA: RISK FÖR BRÄNNSKADOR
▪ Vidrör INTE köldmedierör, vattenledningar eller interna delar under eller
omedelbart efter drift. De kan vara för varma eller för kalla. Vänta tills de återgår
till normal temperatur. Använd skyddshandskar om du måste röra vid dem.
▪ Vidrör ALDRIG oavsiktligt läckage av köldmediet.
VARNING
Felaktig installation eller anslutning av utrustning eller tillbehör kan orsaka elchock,
kortslutning, läckage, brand eller annan skada på utrustningen. Använd endast
tillbehör, extrautrustning och reservdelar som tillverkats eller godkänts av Daikin.
VARNING
Se till att installationen, kontroller och använda material överensstämmer med
gällande lagstiftning (utöver instruktionerna i dokumentationen Daikin).
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
FÖRSIKTIGT
Bär lämplig personlig skyddsutrustning (skyddshandskar, säkerhetsglasögon, etc.)
under installationen, underhållet eller reparationen av systemet.
VARNING
Riv isär och kasta plastförpackningsmaterialet så att ingen, speciellt barn, inte kan
leka med det. Möjlig risk: kvävning.
Installatörens referenshandbok
7
Page 8
1 | Allmänna säkerhetsföreskrifter
I enlighet med gällande lagstiftning kan det vara nödvändigt att föra en loggbok
över utrustningen. Denna ska alltid innehålla: information om underhåll,
reparationsarbete, kontrollresultat, passningstider, etc.
VARNING
Vidta nödvändiga åtgärder för att förebygga att smådjur söker skydd i enheten.
Smådjur som kommer i kontakt med strömförande delar kan orsaka fel, rökutveckling
eller eldsvåda.
FÖRSIKTIGT
Vidrör INTE enhetens luftintag eller aluminiumspjäll eftersom det finns risk för att du
skadas.
FÖRSIKTIGT
▪ Placera INTE föremål eller utrustning ovanpå enheten.
▪ Sitt INTE, klättra eller stå på enheten.
NOTERING
Arbeten som utförs på utomhusenheten ska helst göras under torra
väderförhållanden för att förhindra vatteninträngning.
Dessutom SKA minst följande information om systemet vara tillgänglig på lätt
åtkomlig plats:
▪ Nedstängningsinstruktioner i händelse av nödfall
▪ Namn och adress till brandkår, polis och sjukhus
▪ Namn, adress och jourtelefonnummer till serviceavdelningar
I Europa ger EN378 nödvändig ledning för den här loggboken.
1.2.2 Installationsplats
▪ Se till att det finns tillräckligt med utrymme runt enheten för tillräcklig
▪ Kontrollera att golvet är tillräckligt starkt för att bära inomhusenhetens vikt och
▪ Se till att området är väl ventilerat. Blockera ALDRIG några ventilationsöppningar.
▪ Se till att enheten står på en jämn yta.
Installera INTE enheten på någon av följande platser:
▪ I miljöer med explosionsrisk.
▪ I närheten av maskiner som avger elektromagnetiska vågor. Elektromagnetiska
luftcirkulation.
vibrationer.
vågor kan störa styrsystemet och göra att utrustningen inte fungerar som den
ska.
Installatörens referenshandbok
8
▪ På platser med risk för brand på grund av läckage av brandfarliga gaser (t.ex.
lösningsmedel eller bensin), kolfiber eller lättantändligt damm.
▪ På platser där frätande gas (t.ex. svavelsyrliga gaser) produceras. Korrosion av
kopparledningar eller lödda delar kan orsaka att köldmediet läcker ut.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 9
1.2.3 Köldmedium
1 | Allmänna säkerhetsföreskrifter
Om tillämpligt. Se installationshandboken eller installatörens referenshandbok för
mer information.
NOTERING
Se till att köldmedierören överensstämmer med gällande lagstiftning. I Europa är
EN378 den gällande standarden.
NOTERING
Se till att utomhusledningar och -anslutningar INTE utsätts för belastning.
VARNING
Under kontroller får du ALDRIG trycksätta apparaterna med ett tryck som överstiger
det högsta tillåtna trycket (anges på enhetens märkplåt).
VARNING
Vidta tillräckliga försiktighetsåtgärder i händelse av eldsvåda som orsakas av läckande
köldmedium. Om köldmediumångor läcker ut ska området omedelbart ventileras.
Möjliga risker:
▪ För hög koncentration av köldmedium i slutna miljöer kan leda till syrebrist.
▪ För köldmedium R410A eller R32: Giftig gas kan produceras om
köldmediumångor kommer i kontakt med eld.
▪ För köldmedium CO
: Köldmediumgasen är giftig i höga koncentrationer.
2
FARA: RISK FÖR EXPLOSION
Nedpumpning – läckage av köldmedium. Om du vill tömma systemet och det finns
en läcka i köldmediumkretsen:
▪ Använd INTE enhetens automatiska tömningsfunktion som samlar allt
köldmedium från systemet i utomhusenheten. Trolig konsekvens:
Självantändning och explosion i kompressorn på grund av luft som kommer in i
driftkompressorn.
▪ Använd ett separat återvinningssystem så att enhetens kompressor INTE behöver
köras.
VARNING
Återvinn ALLTID köldmedium. Släpp ALDRIG ut dem direkt i miljön. Använd en
vakuumpump för att evakuera installationen.
NOTERING
När alla rör anslutits ska man kontrollera att inte gas läcker ut. Använd kvävgas för att
utföra gasläckagekontroll.
NOTERING
▪ Fyll INTE på mer än den angivna mängden köldmedel eftersom det kan skada
kompressorn.
▪ När köldmediumsystemet ska öppnas MÅSTE köldmedium hanteras enligt
tillämplig lagstiftning.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
9
Page 10
1 | Allmänna säkerhetsföreskrifter
▪ Om påfyllning blir nödvändig finns information på enhetens namnplåt. Här anges
typ av köldmedium och nödvändig mängd.
▪ Utomhusenheten har fyllts på med köldmedium från fabrik och beroende på
rörtjocklek och rörlängder kan vissa system behöva ytterligare påfyllning av
köldmedium.
▪ Använd endast verktyg den kylmediumtyp som används i systemet för att
upprätthålla nödvändigt tryck och förhindra att främmande föremål kommer in i
systemet.
▪ Fyll på kylmediumvätska som följer:
VARNING
Se till att det inte finns något syre i systemet. Köldmedium får endast fyllas på efter
utförd läckagetest och vakuumtorkning.
Trolig konsekvens: Självförbränning och explosion av kompressorn på grund av att
syre som kommer in i kompressorn som är i drift.
Om Då
Ett hävertrör finns
Påfyllning med cylindern upprätt.
(d.v.s. cylindern är markerad med
"Liquid filling siphon attached" – hävert
för vätskepåfyllning ansluten)
Ett hävertrör finns INTE Påfyllning med cylindern upp och ned.
▪ Öppna kylmediumcylindrar långsamt.
▪ Fyll på kylmediet i vätskeform. Om du fyller på det i gasform är normal drift inte
möjlig.
FÖRSIKTIGT
När köldmediumpåfyllningen är slutförd eller när du tar en paus ska du omedelbart
stänga ventilen på köldmediumtanken. Om ventilen INTE omedelbart stängs kan det
återstående trycket ge ytterligare påfyllning av köldmedium. Trolig konsekvens:
Felaktig mängd köldmedium.
1.2.4 Bärare
Installatörens referenshandbok
10
Om tillämpligt. Se installationshandboken eller installatörens referenshandbok för
mer information.
VARNING
Valet av bärare MÅSTE ske i enlighet med gällande bestämmelser.
VARNING
Vidta tillräckliga försiktighetsåtgärder vid bärarläckage. Om bärare läcker ut måste
utluftning ske omedelbart och därefter kontaktar du din lokala återförsäljare.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 11
1.2.5 Vatten
1.2.6 Elektricitet
1 | Allmänna säkerhetsföreskrifter
VARNING
Omgivningstemperaturen inuti enheten kan bli mycket högre än rumstemperaturen,
t.ex. 70°C. Om bärare läcker ut kan varma delar inuti enheten skapa en riskfull
situation.
VARNING
Användning och installation av tillämpningen MÅSTE följa de säkerhets- och
miljömässiga föreskrifter som anges i gällande lagstiftning.
Om tillämpligt. Se installationshandboken eller installatörens referenshandbok för
mer information.
NOTERING
Se till att vattenkvaliteten uppfyller EU-direktivet 98/83 EG.
FARA: RISK FÖR ELCHOCK
▪ Stäng AV all strömförsörjning innan du avlägsnar kopplingsdosans skyddskåpa och
kopplar elektriska ledningar eller rör vid elektriska delar.
▪ Stäng av strömförsörjningen i mer än 1 minut och mät spänningen vid
kontakterna på huvudkretsens kondensatorer eller elektriska komponenter innan
du utför reparationer. Spänningen MÅSTE vara mindre än 50V likspänning innan
du kan röra vid elektriska komponenter. Se kopplingsschemat för kontakternas
placering.
▪ Rör INTE vid elektriska komponenter med våta händer.
▪ Lämna INTE enheten obevakad när serviceluckan har avlägsnats.
VARNING
Om enheten INTE är fabriksinstallerad MÅSTE en huvudbrytare eller andra medel för
att kunna koppla ifrån enheten installeras, med en kontaktseparation i alla poler som
resulterar i fullständig bortkoppling enligt villkoren i överspänningsklassIII, i den fasta
kabeldragningen.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
11
Page 12
1 | Allmänna säkerhetsföreskrifter
VARNING
▪ Använd ENDAST kopparledningar.
▪ Se till att lokal kabeldragning görs i enlighet med gällande lagstiftning.
▪ All lokal kabeldragning MÅSTE utföras i enlighet med kopplingsschemat som
medföljer produkten.
▪ Kläm ALDRIG kabelbuntar och se till att de INTE kommer i kontakt med icke-
isolerade ledningar eller vassa kanter. Kontrollera att ingen extern belastning
påfrestar kabelanslutningarna.
▪ Se till att installera jordledare. Jorda INTE enheten till en vattenledning, ett
vågfrontskydd eller en jordledning för telefon. Ofullständig jordning kan leda till
elektriska stötar.
▪ Se till att använda en dedikerad strömkrets. Dela ALDRIG strömförsörjning med
någon annan apparat.
▪ Se till att nödvändiga säkringar eller kretsbrytare installeras.
▪ Se till att installera en jordfelsbrytare. Om inte detta följs kan det resultera i
elektriska stötar eller eldsvåda.
▪ Vid installation av jordfelsbrytaren ska du kontrollera att den är kompatibel med
invertern (som klarar högfrekvent elektriskt brus) för undvika att jordfelsbrytaren
löser ut i onödan.
FÖRSIKTIGT
▪ Vid anslutning av strömkabeln ska jordkabeln anslutas innan någon strömförande
anslutning görs.
▪ Vid frånkoppling av strömkabeln ska strömförande anslutningar kopplas från
innan jordkabeln kopplas från.
▪ Kabellängden mellan strömkabelns anslutning och terminalblocket måste vara
sådan att de strömförande kablarna sträcks före jordkabeln om strömkabeln dras
loss från kabelfästet.

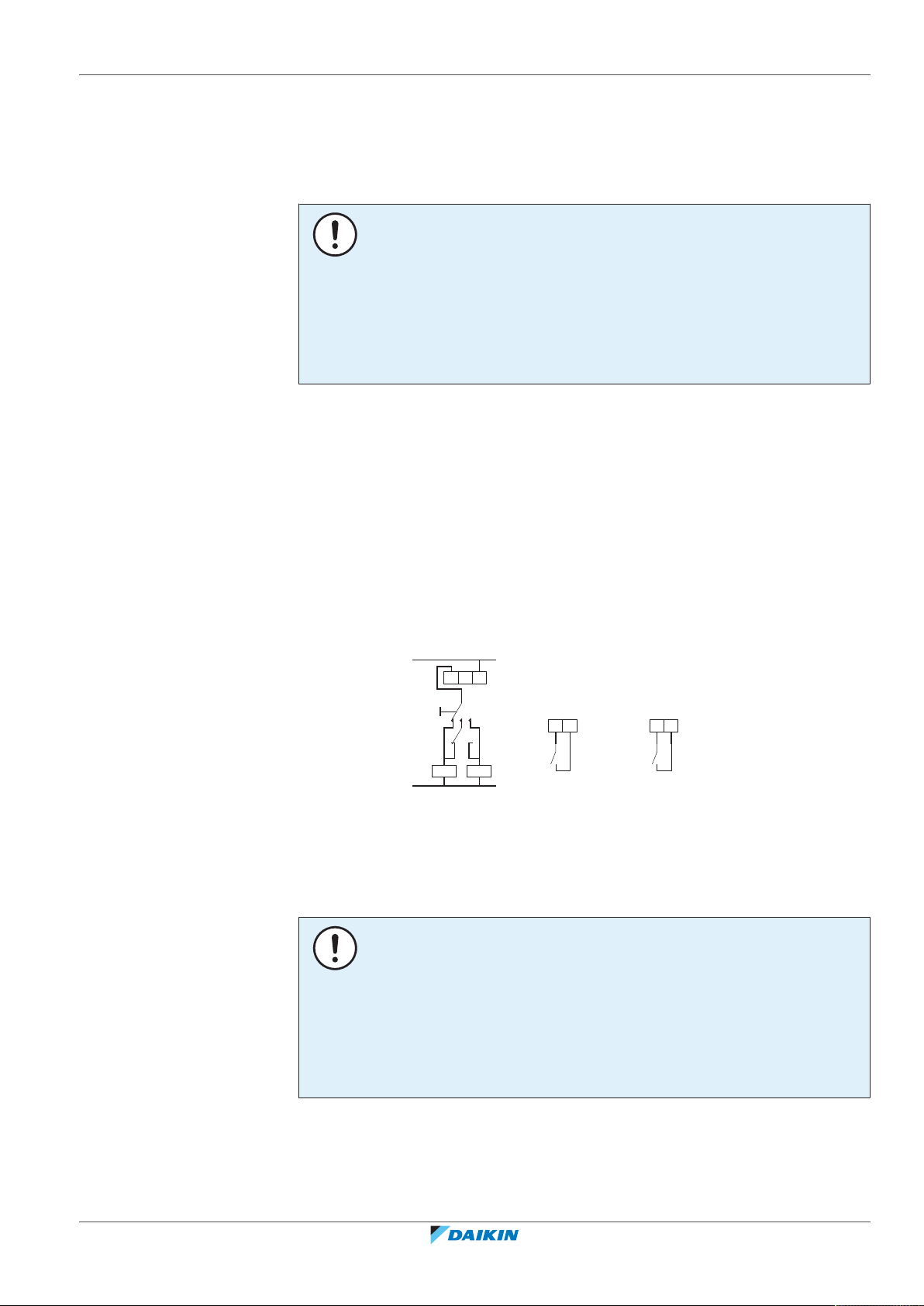

NOTERING
Säkerhetsåtgärder vid dragning av elledningar:
▪ Anslut INTE kablar med olika tjocklek till strömförsörjningsplinten (för mycket
spelrum kan orsaka onormal värme).
▪ När du ansluter kablar av samma tjocklek gör du enligt anvisningarna ovan.
▪ Vid ledningsdragning använder du angiven strömkabel och ansluter den
ordentligt. Fäst den sedan så att inte plinten utsätts för belastning utifrån.
▪ Använd en lämplig skruvmejsel för att dra åt terminalskruvarna. En skruvmejsel
med för litet huvud förstör skruven och gör det omöjligt att dra åt den.
▪ Om du drar åt terminalskruvarna för hårt kan de gå sönder.
Installatörens referenshandbok
12
Installera strömkablar på minst 1 meters avstånd från tv- eller radioapparater för
att förebygga störningar. Beroende på radiovågorna kan ett avstånd på 1 meter
vara otillräckligt.
VARNING
▪ När du är färdig med elanslutningarna kontrollerar du att alla elektriska
komponenter och kontakter i eldosan är ordentligt anslutna.
▪ Se till att alla skyddskåpor är stängda innan du sätter igång enheten.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 13
1 | Allmänna säkerhetsföreskrifter
NOTERING
Gäller endast om strömförsörjningen har tre faser och kompressorn har en PÅ/AV
startmetod.
Om det föreligger risk för omvänd faskoppling efter tillfälligt strömavbrott och/eller
om strömmen kommer och går när produkten är i drift, då kan man montera ett
externt fasskydd. Om produkten körs med fasfel kan kompressorn och andra
komponenter skadas.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
13
Page 14
2 | Om dokumentationen
2 Om dokumentationen
2.1 Om detta dokument
Målgrupp
Behöriga installatörer
Dokumentuppsättning
Detta dokument är en del av en dokumentuppsättning. Den kompletta
dokumentuppsättningen består av:
▪ Allmänna säkerhetsföreskrifter:
- Säkerhetsanvisningar som du måste läsa före installationen
- Format: Papper (i lådan för inomhusenheten)
▪ Installationshandbok för inomhusenheten:
- Installationsanvisningar
- Format: Papper (i lådan för inomhusenheten)
▪ Installationshandbok för utomhusenheten:
- Installationsanvisningar
- Format: Papper (i lådan för utomhusenheten)
▪ Installatörens referenshandbok:
- Förberedelser inför installationen, goda råd, referensuppgifter,...
- Format: Digitala filer på http://www.daikineurope.com/support-and-manuals/
product-information/.
▪ Tilläggsbok för extrautrustning:
- Ytterligare information om hur extrautrustningen ska installeras
- Format: Papper (i lådan för inomhusenheten) + Digitala filer på http://
www.daikineurope.com/support-and-manuals/product-information/
De senaste versionerna av den medföljande dokumentationen kan finnas på
Daikins lokala webbplats eller genom din återförsäljare.
Den ursprungliga dokumentationen har skrivits på engelska. Alla andra språk är
översättningar.
Tekniska data
▪ Delar av de senaste tekniska data är tillgängliga på den regionala Daikin-
webbplatsen (allmänt tillgänglig).
2.2 Kort om installatörens referensguide
Installatörens referenshandbok
14
▪ Alla de senaste tekniska data finns på Daikin Business Portal (inloggning krävs).
Kapitel Beskrivning
Allmänna säkerhetsföreskrifter Säkerhetsanvisningar som du måste läsa före
installationen
Om dokumentationen Vilken dokumentation finns för installatören
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 15
2 | Om dokumentationen
Kapitel Beskrivning
Om lådan Så här packar du upp enheterna och avlägsnar
deras tillbehör
Om enheterna och alternativ ▪ Så här identifieras enheterna
▪ Möjliga enhetskombinationer och alternativ
Tillämpningsriktlinjer Olika installationsinställningar för systemet
Förberedelse Vad ska göras och vad bör jag veta innan jag tar
mig till platsen
Installation Vad ska göras och vad bör jag veta innan jag
installerar systemet
Konfiguration Vad ska göras och vad bör jag veta för att
konfigurera systemet när det är installerat
Driftsättning Vad ska göras och vad bör jag veta för att
driftsätta systemet när det är konfigurerat
Överlämna till användaren Vad ska ges till och vad ska förklaras till
användaren
Underhåll och service Så här underhåller du och utför service på
enheterna
Felsökning Vad ska göras om ett problem skulle uppstå
Kassering Så här kasseras systemet
Tekniska data Systemets specifikationer
Ordlista Definition på termer
Lokala inställningar, tabell Tabell som ska fyllas i av installatören, samt
behållas för framtida referens
Obs: Det finns också en tabell för
installatörsinställningar i användarens
referenshandbok. Denna tabell ska fyllas i av
installatören och överlämnas till användaren.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
15
Page 16
3 | Om lådan
1 2
3 Om lådan
3.1 Översikt: Om lådan
3.2 Utomhusenheten
Detta kapitel beskriver vad som måste göras när lådorna med inomhus- och
utomhusenheten levererats till platsen.
Tänk på följande:
▪ Enheten MÅSTE kontrolleras för skador vid leveransen. Eventuella skador SKA
omedelbart anmälas till transportbolagets skaderepresentant.
▪ Placera den förpackade enheten så nära installationsplatsen som möjligt för att
skydda den från transportskador.
▪ Förbered den väg där enheten ska transporteras in.
3.2.1 Hur du packar upp utomhusenheten
3.2.2 Hur du hanterar utomhusenheten
Installatörens referenshandbok
16
FÖRSIKTIGT
För att undvika skador ska du INTE vidröra enhetens luftintag eller aluminiumflänsar.
1 Använd remmen till vänster och handtaget till höger när du hanterar enheten.
Dra i remmen på båda sidorna samtidigt för att förhindra att remmen
avlägsnas från enheten.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 17
3 | Om lådan
2
1
1
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×1× 1× 1× 2× 1×
da b c e f
2 När enheten hanteras:
▪ Håll remmens båda sidor i samma nivå.
▪ Sträck på ryggen.
3 Ta bort remmen från enheten när den monterats genom att dra i remmens
ena sida.
3.2.3 Hur du avlägsnar alla tillbehör från utomhusenheten
1 Lyft utomhusenheten. Se "3.2.2Hur du hanterar utomhusenheten"[416].
2 Ta ut tillbehören i förpackningens botten.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
a Installationshandbok för utomhusenheten
b Etikett om fluorerande växthusgaser
c Flerspråkig etikett om fluorerande växthusgas
d Energietikett
e Monteringsplatta till enheten
f Bultar, muttrar, brickor, fjäderbrickor och kabelklämma
Installatörens referenshandbok
17
Page 18
3 | Om lådan
1 2
8×
2×
4×
1×
4× 1×
1× 1× 1× 1×
a b
g h ic d e f
b
a a
b
3.3 Inomhusenhet
3.3.1 Hur du packar upp inomhusenheten
3.3.2 Så här tar du bort tillbehören från inomhusenheten
a Avstängningsventiler för vattenkrets
b Shuntventil för övertryck
c Allmänna säkerhetsföreskrifter
d Tilläggsbok för extrautrustning
e Installationshandbok för inomhusenheten
f Bruksanvisning
g Tätningsringar för avstängningsventiler (vattenkrets för rumsuppvärmning)
h Tätningsringar för lokalt anskaffade avstängningsventiler (varmvattenkrets)
i Förslutningstejpen för lågspänningskabelinloppet
3.3.3 Hantering av inomhusenheten
Använd handtagen på baksidan och undersidan för att bära enheten.
Installatörens referenshandbok
18
a Handtag på baksidan av enheten
b Handtag på undersidan av enheten. Luta enheten försiktigt bakåt så att handtagen blir synliga.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 19
4 Om enheterna och alternativ
4.1 Översikt: Om enheterna och alternativ
I det här kapitlet finns information om:
▪ Identifiera utomhusenheten
▪ Identifiera inomhusenheten
▪ Kombinera utomhusenheten med tillval
▪ Kombinera inomhusenheten med tillval
4.2 Identifikation
NOTERING
Vid installation eller underhåll av flera enheter samtidigt ska du se till att INTE blanda
ihop servicepanelerna för de olika modellerna.
4 | Om enheterna och alternativ
4.2.1 Identifikationsetikett: Utomhusenhet
Plats
Modellidentifiering
Exempel: ERGA06DAV3 A
Kod Förklaring
ER European split värmepump för delat utomhuspar
G Medelhög vattentemperatur –omgivningszon: −10~−20°C
A Köldmedium R32
06 Kapacitetsklass
DA Modellserier
V3 Strömförsörjning
A A=Modell i Österrike
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
[—]=Modell för länder utanför Österrike
Installatörens referenshandbok
19
Page 20
4 | Om enheterna och alternativ
4.2.2 Identifikationsetikett: Inomhusenhet
Plats
Modellidentifiering
Exempel: EHVH04S18DA6VG
E Europeisk modell
HV Golvplacerad inomhusenhet med inbyggd beredare
H H=Endast uppvärmning
04 Kapacitetsklass
S Material för inbyggd beredare: Rostfritt stål
Kod Beskrivning
X=Uppvärmning/kylning
18 Volym för inbyggd beredare
DA Modellserier
6V Modell: reservvärmare
G G=Grå modell
[—]=Vit modell
4.3 Kombinera enheter och alternativ
INFORMATION
Vissa alternativ är eventuellt inte tillgängliga i ditt land.
4.3.1 Möjliga tillval för utomhusenheten
Dräneringstrågssats (EKDP008D)
Dräneringstrågssatsen behövs för att samla in dräneringsvatten från
utomhusenheten. Dräneringstrågsatsen består av:
▪ Dräneringstråg
Installatörens referenshandbok
20
▪ Installationsfästen
För installationsanvisningar, se installationshandboken för dräneringstråget.
Dräneringstrågvärmare (EKDPH008CA)
Dräneringstrågvärmaren behövs för att förhindra att dräneringstråget fryser.
Det rekommenderas att denna extrautrustning installeras i kallare regioner med
eventuellt låga temperaturer eller kraftigt snöfall.
För installationsanvisningar, se installationshandboken för
dräneringstrågvärmaren.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 21
4 | Om enheterna och alternativ
U-balkar (EKFT008D)
U-balkarna är installationsfästen på vilka utomhusenheten kan installeras.
Det rekommenderas att denna extrautrustning installeras i kallare regioner med
eventuellt låga temperaturer eller kraftigt snöfall.
För installationsanvisningar, se installationshandboken för utomhusenheten.
Ljudskydd (EKLN08A1)
På ljudkänsliga platser (t.ex. i närheten av sovrum) kan du installera ljudskyddet för
att sänka utomhusenhetens driftsljud.
Du kan installera ljudskyddet:
▪ På monteringsfötter på marken. De måste klara 200kg.
▪ På fästen i väggen. De måste klara 200kg.
Om du installerar ljudskyddet måste du också installera ett av följande alternativ:
▪ Rekommenderas: Dräneringstrågssats (med eller utan värmaren för
dräneringstråg)
▪ U-balkar
För installationsanvisningar, se installationshandboken för ljudskyddet.
4.3.2 Möjliga tillval för inomhusenheten
Användargränssnitt används som rumstermostat (BRC1HHDA)
▪ Användargränssnittet som används som rumstermostat kan bara användas i
kombination med andra användargränssnitt som är anslutna till
inomhusenheten.
▪ Användargränssnittet används som rumstermostat och måste installeras i det
rum du vill reglera.
För installationsanvisningar, se installations- och bruksanvisningen för
användargränssnittets som används som rumstermostat.
Rumstermostat (EKRTWA, EKRTR1)
Du kan ansluta en extra rumstermostat till inomhusenheten. Termostaten kan
antingen vara fast ansluten (EKRTWA) eller trådlös (EKRTR1).
Se installationshandboken för rumstermostaten för installationsanvisningar och
tilläggsboken för extrautrustning.
Fjärrsensor för trådlös termostat (EKRTETS)
Du kan endast använda en trådlös sensor för inomhusenheten (EKRTETS) i
kombination med den trådlösa termostaten (EKRTR1).
Se installationshandboken för rumstermostaten för installationsanvisningar och
tilläggsboken för extrautrustning.
Digital I/O-pcb (EKRP1HBAA)
Den digitala I/O pcb:n behövs för följande signaler:
▪ Larmutsignal
▪ Rumsuppvärmning/-kylning PÅ/AV-utsignal
▪ Omställning till extern värmekälla
För installationsanvisningar, se installationshandboken för den digitala I/O pcb:n
och tilläggsboken för extrautrustning.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
21
Page 22
4 | Om enheterna och alternativ
Kretskort för behovsstyrning (EKRP1AHTA)
För att aktivera kontrollen för reducerad strömförbrukning via digitala ingångar
måste du installera pcb för behovsstyrning.
Installationsanvisningar, se installationshandboken för pcb för behovsstyrning för
och tilläggsboken för extrautrustning.
Fjärrsensor för inomhustemperaturen (KRCS01-1)
Som standard används användargränssnittets interna sensor som
rumstermostatsensor.
Som ett tillval kan fjärrsensorn installeras för att mäta rumstemperaturen på en
annan plats.
För installationsanvisningar, se installationshandboken till fjärrsensorn för
inomhustemperaturen och tilläggsboken för extrautrustning.
INFORMATION
▪ Fjärrsensorn för inomhustemperaturen kan endast användas om
användargränssnittet har konfigurerats med rumstermostatfunktionen.
▪ Du kan endast ansluta antingen en fjärrsensor för inomhustemperaturen eller en
fjärrsensor för utomhustemperaturen.
Utomhusfjärrgivare (EKRSCA1)
Som standard används utomhusenhetens givare för att mäta
utomhustemperaturen.
Som tillval kan utomhusfjärrgivare installeras för att mäta utomhustemperaturen
på en annan plats (t.ex. för att skydda mot direkt solljus) för en bättre
systemprestanda.
För installationsanvisningar, se installationshandboken till utomhusfjärrgivaren och
tilläggsboken för extrautrustning.
INFORMATION
Du kan endast ansluta antingen en fjärrsensor för inomhustemperaturen eller en
fjärrsensor för utomhustemperaturen.
Datorkabel (EKPCCAB4)
Datorkabeln ansluter inomhusenhetens kopplingsbox till en dator. Den gör det
möjligt att uppdatera inomhusenhetens programvara.
För installationsanvisningar, se installationshandboken för datorkabeln.
Rörböjningssats (EKHVTC)
När inomhusenheten installeras på en plats med begränsat utrymme kan en
rörböjningssats installeras för att underlätta dragningen till inomhusenhetens
anslutningar för köldmedium i gas- eller vätskeform.
Installatörens referenshandbok
22
För installationsanvisningar, se instruktionsbladet för rörböjningssatsen.
Värmepumpkonvektor (FWXV)
För att erhålla rumsuppvärmning/-kyla är det möjligt att använda
värmepumpkonvektorer (FWXV).
För installationsanvisningar, se installationshandboken till
värmepumpkonvektorerna och tilläggsboken för extrautrustning.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 23
4 | Om enheterna och alternativ
LAN-adapter för smartphonekontroll + Smart Grid-program (BRP069A61)
Du kan installera LAN-adaptern för att:
▪ Styra systemet via en smartphoneapp.
▪ Använda systemet i olika Smart Grid-program.
För installationsanvisningar, se installationshandboken för LAN-adaptern.
LAN-adapter för smartphonekontroll (BRP069A62)
Du kan installera LAN-adaptern för att styra systemet via en smartphoneapp.
För installationsanvisningar, se installationshandboken för LAN-adaptern.
4.3.3 Möjliga kombinationer för inomhus- och utomhusenheten
Inomhusenhet Utomhusenhet
ERGA04 ERGA06 ERGA08
EHVH/X04 O — —
EHVH/X08 — O O
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
23
Page 24
5 | Tillämpningsriktlinjer
5 Tillämpningsriktlinjer
5.1 Översikt: tillämpningsriktlinjer
Syftet med tillämpningsriktlinjerna är att ge en snabbgenomgång av
möjligheternamed värmepumpssystem.
NOTERING
▪ Bilderna i tillämpningsriktlinjerna visas endast i vägledande syfte och ska INTE
användas som utförliga hydrauliska scheman. Utförliga hydraulisk dimensionering
och balansering visas INTE och är installatörens ansvar.
▪ Se "8 Konfiguration" [4107] för mer information om konfigurationsinställningar i
syfte att optimera värmepumpsdriften.
Detta kapitel innehåller tillämpningsriktlinjer för:
▪ Inställning av systemet för rumsuppvärmning/-kylning
▪ Inställning av en extra värmekälla för rumsuppvärmning
▪ Inställning av varmvattenberedaren tank
▪ Inställning av energimätaren
▪ Inställning av energiförbrukningskontrollen
▪ Inställning av en extern temperatursensor
5.2 Inställning av systemet för rumsuppvärmning/-kylning
Värmepumpssystemet levererar utvatten till värmegivare i ett eller flera rum.
Eftersom systemet erbjuder många möjligheter för att kontrollera temperaturerna
i varje rum behöver du först svara på följande frågor:
▪ Hur många rum ska värmas upp eller kylas med avvärmepumpsystemet?
▪ Vilka typer av värmegivare används i varje rum och vilka
framledningstemperaturer är de utformade för?
När kraven för rumsuppvärmning/-kylning är klara rekommenderar vi att du följer
nedanstående inställningsriktlinjer.
NOTERING
Om en extern rumstermostat används kommer den externa rumstermostaten att
styra frysskyddet i rummet. Frysskydd i rummet är däremot bara möjligt om [C.2]
Rumsdrift=På.
Installatörens referenshandbok
24
INFORMATION
Om en extern rumstermostat används och rumsfrostskydd måste säkerställas vid alla
förhållanden, måste du ställa in Nöddrift [9.5] på Automatisk.
NOTERING
En shuntventil för övertryck kan integreras i systemet. Tänk på att den här ventilen
kanske inte visas på bilderna.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 25
5.2.1 Ett rum
B
A
a
Golvvärmeeller element –Trådbunden rumstermostat
5 | Tillämpningsriktlinjer
Inställningar
A Framledningstemperatur: huvudområde
B Ett enskilt rum
a Användargränssnitt används som rumstermostat
▪ Golvvärmen eller elementen är direktanslutna till inomhusenheten.
▪ Rumstemperaturen i huvudrummet kontrolleras av användargränssnittet som
används som rumstermostat (tillvalsbar utrustning EKRUDAS).
Konfiguration
Inställning Värde
Enhetens temperaturstyrning:
▪ #: [2.9]
2 (Rumsgivare): Enhetens drift
bestäms av användargränssnittets
rumstemperatur.
▪ Kod: [C-07]
Antal vattentemperaturområden:
0 (En klimatzon): Primär
▪ #: [4.4]
▪ Kod: [7-02]
Fördelar
▪ Högsta komfort och effektivitet. Den praktiska rumstermostatfunktionen höjer
eller sänker den önskade framledningstemperaturen baserat på den faktiska
rumstemperaturen (modulering). Detta resulterar i:
- Stabil rumstemperatur som överensstämmer med den önskade temperaturen
(högre komfort)
- Mindre PÅ/AV-cykler (tystare, högre komfort och effektivitet)
- Lägsta möjliga framledningstemperatur (högre effektivitet)
▪ Lätt. Det är lätt att ställa in den önskade rumstemperaturen på
användargränssnittet:
- Du kan använda förinställda värden och scheman för dina dagliga behov.
- Utöver ditt dagliga behov kan du tillfälligt frångå förinställda värden och
scheman eller använda semesterläget.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
25
Page 26
5 | Tillämpningsriktlinjer
B
A
b
a
Golvvärmeeller element –Trådlös rumstermostat
Inställningar
A Framledningstemperatur: huvudområde
B Ett enskilt rum
a Receiver för trådlös extern rumstermostat
b Trådlös extern rumstermostat
▪ Golvvärmen eller elementen är direktanslutna till inomhusenheten.
▪ Rumstemperaturen kontrolleras av en trådlös extern rumstermostat
(tillvalsutrustning EKRTR1).
Konfiguration
Inställning Värde
Enhetens temperaturstyrning:
▪ #: [2.9]
1 (Rumstermostat): Enhetens drift
bestäms av den externa termostaten.
▪ Kod: [C-07]
Antal vattentemperaturområden:
0 (En klimatzon): Primär
▪ #: [4.4]
▪ Kod: [7-02]
Extern rumstermostat för det primära
området:
▪ #: [2.A]
1 (1 kontakt): När den använda
externa rumstermostaten eller
värmepumpskonvektorn endast kan
skicka termoläget PÅ/AV. Ingen
▪ Kod: [C-05]
separation av uppvärmnings- eller
kylningsbehovet.
Fördelar
▪ Trådlös. Daikin externa rumstermostat finns även som trådlös.
▪ Effektivitet. Även fast den externa rumstermostaten endast sänder PÅ/AV-
signaler, är den endast utformad för värmepumpssystemet.
▪ Komfort. Vid golvvärme mäter den trådlösa externa rumstermostaten
rumsfuktigheten vilket förebygger att kondens bildas på golvet under kylning.
Installatörens referenshandbok
26
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 27
Värmepumpskonvektorer
B
A
a
Inställningar
▪ Värmepumpskonvektorerna ansluts direkt till inomhusenheten.
▪ Den önskade rumstemperaturen ställs in med fjärrkontrollen till
värmepumpskonvektorerna.
▪ Behovssignalen för rumsuppvärmning/-kylning skickas till en digital ingång på
inomhusenheten (X2M/35 och X2M/30).
5 | Tillämpningsriktlinjer
A Framledningstemperatur: huvudområde
B Ett enskilt rum
a Fjärrkontroll till värmepumpskonvektorerna
▪ Rumsdriftläget skickas till värmepumpskonvektorerna av en digital ingång på
inomhusenheten (X2M/4 och X2M/3).
INFORMATION
När flera värmepumpskonvektorer används ska du se till att var och en mottar en
infraröd signal från fjärrkontrollen till värmepumpskonvektorerna.
Konfiguration
Inställning Värde
Enhetens temperaturstyrning:
▪ #: [2.9]
1 (Rumstermostat): Enhetens drift
bestäms av den externa termostaten.
▪ Kod: [C-07]
Antal vattentemperaturområden:
0 (En klimatzon): Primär
▪ #: [4.4]
▪ Kod: [7-02]
Extern rumstermostat för det primära
området:
▪ #: [2.A]
1 (1 kontakt): När den använda
externa rumstermostaten eller
värmepumpskonvektorn endast kan
skicka termoläget PÅ/AV. Ingen
▪ Kod: [C-05]
separation av uppvärmnings- eller
kylningsbehovet.
Fördelar
▪ Kylning. Värmepumpskonvektorerna har, utöver uppvärmningskapaciteten, även
en utmärkt kylningskapacitet.
▪ Effektivitet. Optimal energieffektivitet på grund interlink-funktionen.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
▪ Snygg design.
Installatörens referenshandbok
27
Page 28
5 | Tillämpningsriktlinjer
B
A
a
M1
Kombination: golvvärme + värmepumpskonvektorer
▪ Rumsuppvärmning görs med:
- Golvvärme
- Värmepumpskonvektorer
▪ Rumskylning görs endast med värmepumpskonvektorerna. Golvvärmen stängs av
med avstängningsventilen.
Inställningar
A Framledningstemperatur: huvudområde
B Ett enskilt rum
a Fjärrkontroll till värmepumpskonvektorerna
▪ Värmepumpskonvektorerna ansluts direkt till inomhusenheten.
▪ En avstängningsventil (anskaffas lokalt) installeras före golvvärmen för att
förhindra att kondens bildas på golvet under kylningen.
▪ Den önskade rumstemperaturen ställs in med fjärrkontrollen till
värmepumpskonvektorerna.
▪ Behovssignalen för rumsuppvärmning/-kylning skickas till en digital ingång på
inomhusenheten (X2M/35 och X2M/30).
▪ Rumsdriftläget skickas av en digital ingång (X2M/4 och X2M/3) på
inomhusenheten till:
- Värmepumpskonvektorer
- Avstängningsventil
Konfiguration
Inställning Värde
Enhetens temperaturstyrning:
▪ #: [2.9]
1 (Rumstermostat): Enhetens drift
bestäms av den externa termostaten.
▪ Kod: [C-07]
Antal vattentemperaturområden:
0 (En klimatzon): Primär
▪ #: [4.4]
▪ Kod: [7-02]
Installatörens referenshandbok
28
Extern rumstermostat för det primära
området:
▪ #: [2.A]
▪ Kod: [C-05]
1 (1 kontakt): När den använda
externa rumstermostaten eller
värmepumpskonvektorn endast kan
skicka termoläget PÅ/AV. Ingen
separation av uppvärmnings- eller
kylningsbehovet.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 29
Fördelar
T
B C
A
a
▪ Kylning. Värmepumpskonvektorerna har, utöver uppvärmningskapaciteten, även
en utmärkt kylningskapacitet.
▪ Effektivitet. Golvvärme fungerar bäst med värmepumpssystemet.
▪ Komfort. Kombinationen av de två typerna av värmegivare erbjuder:
- En utmärkt uppvärmningskomfort från golvvärmen
- En utmärkt kylningskomfort från värmepumpskonvektorerna
5.2.2 Flera rum –Ettområde för framledningstemperaturen
Om endast ett område för framledningstemperaturen behövs, eftersom den
utformade framledningstemperaturen för alla värmegivare är den samma, behöver
du INTE en blandningsventil (kostnadseffektiv).
Exempel: Om värmepumpssystemet används för att värma upp ett golv där alla
rummen har samma värmegivare.
Golvvärmeeller element –Termostatiska ventiler
Om du värmer upp rum med golvvärme eller element är det vanligt att
huvudrummets temperatur kontrolleras av en termostat (detta kan antingen vara
användargränssnittet eller en extern rumstermostat), medan andra rum
kontrolleras av så kallade termostatiska ventiler som öppnas eller stängs beroende
på rumstemperaturen.
5 | Tillämpningsriktlinjer
Inställningar
A Framledningstemperatur: huvudområde
B Rum 1
C Rum 2
a Användargränssnitt används som rumstermostat
▪ Golvvärmen i huvudrummet är direkt ansluten till inomhusenheten.
▪ Rumstemperaturen i huvudrummet kontrolleras av användargränssnittet som
används som rumstermostat (tillvalsbar utrustning EKRUDAS).
▪ En termostatisk ventil installeras före golvvärmen i vart och ett av de andra
rummen.
INFORMATION
Tänk på situationer då huvudrummet värms upp av andra värmekällor. Exempel:
kaminer.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
29
Page 30
5 | Tillämpningsriktlinjer
M2M1
B C
A
a a
b
Konfiguration
Inställning Värde
Enhetens temperaturstyrning:
▪ #: [2.9]
▪ Kod: [C-07]
Antal vattentemperaturområden:
▪ #: [4.4]
▪ Kod: [7-02]
Fördelar
▪ Lätt. Samma installation som för ett rum, men med termostatiska ventiler.
Golvvärmeeller element –Flera externa rumstermostater
Inställningar
2 (Rumsgivare): Enhetens drift
bestäms av användargränssnittets
rumstemperatur.
0 (En klimatzon): Primär
A Framledningstemperatur: huvudområde
B Rum 1
C Rum 2
a Extern rumstermostat
b Shuntventil
▪ En avstängningsventil (anskaffas lokalt) installeras i varje rum för att undvika
flöde av framledningsvatten när det inte finns något uppvärmnings- eller
kylningsbehov.
▪ En shuntventil måste installeras för att möjliggöra att vattnet cirkulerar när alla
avstängningsventiler är stängda. För att säkerställa en tillförlitlig drift, se till att
tillhandahålla minsta vattenflöde enligt beskrivningen i tabell "Hur du
kontrollerar vattenvolymen och flödeshastigheten" i "6.4 Förbereda
vattenrören"[456].
▪ Användargränssnittet som är integrerat i inomhusenheten styr rumsdriftläget.
Tänk på att driftläget för varje rumstermostat måste ställas in för att
överensstämma med inomhusenheten.
▪ Rumstermostaterna är anslutna till avstängningsventilerna, men måste INTE
anslutas till inomhusenheten. Inomhusenheten tillför ständigt vatten, med
möjligheten att ställa in ett schema för framledningsvattnet.
Konfiguration
Inställning Värde
Installatörens referenshandbok
30
Enhetens temperaturstyrning:
▪ #: [2.9]
▪ Kod: [C-07]
0 (Framledningstemperatur):
Enhetens drift bestäms av
framledningstemperaturen.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 31
5 | Tillämpningsriktlinjer
B
A
a a
C
Inställning Värde
Antal vattentemperaturområden:
▪ #: [4.4]
▪ Kod: [7-02]
Fördelar
Jämfört med golvvärme eller element för ett rum:
▪ Komfort. Du kan ställa in den önskade rumstemperaturen, inklusive scheman, för
varje rum med rumstermostaterna.
Värmepumpskonvektorer- Flera rum
Inställningar
0 (En klimatzon): Primär
A Framledningstemperatur: huvudområde
B Rum 1
C Rum 2
a Fjärrkontroll till värmepumpskonvektorerna
▪ Den önskade rumstemperaturen ställs in med fjärrkontrollen till
värmepumpskonvektorerna.
▪ Användargränssnittet som är integrerat i inomhusenheten styr rumsdriftläget.
▪ Värme- eller kylbehovssignalerna för varje värmepumpskonvektor är anslutna
parallellt med inomhusenhetens digitala ingång (X2M/35 och X2M/30).
Inomhusenheten kommer endast att tillföra framledningstemperaturen vid
behov.
INFORMATION
För att öka komfort och prestanda rekommenderar vi att ventilsatsen EKVKHPC
installeras på varje värmepumpskonvektor.
Konfiguration
Inställning Värde
Enhetens temperaturstyrning:
▪ #: [2.9]
1 (Rumstermostat): Enhetens drift
bestäms av den externa termostaten.
▪ Kod: [C-07]
Antal vattentemperaturområden:
▪ #: [4.4]
▪ Kod: [7-02]
Fördelar
Jämfört med värmepumpskonvektorer för ett rum:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
0 (En klimatzon): Primär
Installatörens referenshandbok
31
Page 32
5 | Tillämpningsriktlinjer
b
B C
A
a
M1
M1
Kombination: golvvärme + värmepumpskonvektorer - flera rum
▪ Komfort. Du kan ställa in den önskade rumstemperaturen, inklusive scheman, för
varje rum med fjärrkontrollen till värmepumpskonvektorerna.
Inställningar
A Framledningstemperatur: huvudområde
B Rum 1
C Rum 2
a Extern rumstermostat
b Fjärrkontroll till värmepumpskonvektorerna
▪ För varje rum med värmepumpskonvektorer: värmepumpskonvektorerna är
direkt anslutna till inomhusenheten.
▪ För varje rum med golvvärme: två avstängningsventiler (anskaffas lokalt)
installeras före golvvärmen:
- En avstängningsventil för att förhindra tillförsel av varmvatten när det inte finns
ett uppvärmningsbehov för rummet
- En avstängningsventil för att förhindra att kondens bildas på golvet under
kylning av rum med värmepumpskonvektorer.
▪ För varje rum med värmepumpskonvektorer: den önskade rumstemperaturen
ställs in med fjärrkontrollen till värmepumpskonvektorerna.
▪ För varje rum med golvvärme: den önskade rumstemperaturen ställs in med den
externa rumstermostaten (trådbunden eller trådlös).
▪ Användargränssnittet som är integrerat i inomhusenheten styr rumsdriftläget.
Tänk på att driftläget på varje extern rumstermostat och fjärrkontrollen till
värmepumpskonvektorerna måste ställas in för att överensstämma med
inomhusenheten.
INFORMATION
För att öka komfort och prestanda rekommenderar vi att ventilsatsen EKVKHPC
installeras på varje värmepumpskonvektor.
Konfiguration
Installatörens referenshandbok
32
Inställning Värde
Enhetens temperaturstyrning:
▪ #: [2.9]
0 (Framledningstemperatur):
Enhetens drift bestäms av
framledningstemperaturen.
▪ Kod: [C-07]
Antal vattentemperaturområden:
0 (En klimatzon): Primär
▪ #: [4.4]
▪ Kod: [7-02]
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 33
5.2.3 Flera rum –Tvåområden för framledningstemperaturen
B
A
a a
C
E
D
b
c
d
Om värmegivarna som valts för varje rum har utformats med olika
framledningstemperaturer kan du använda olika områden för
framledningstemperaturen (högst 2).
I detta dokument:
▪ Huvudområde = området utformat för den lägsta uppvärmningstemperaturen
och den högsta kylningstemperaturen
▪ Extrazon = Zon utformad för den högsta uppvärmningstemperaturen och den
lägsta kylningstemperaturen
FÖRSIKTIGT
Om det finns mer än en avlämningszon för vatten ska du ALLTID installera en
blandventil i huvudrummet för att sänka (vid uppvärmning)/höja (vid kylning)
framledningstemperaturen när extrazonen har behov.
Vanligt exempel:
Rum (zon) Värmegivare: Konstruktionstemperatur
Vardagsrum (huvudzon) Golvvärme:
5 | Tillämpningsriktlinjer
▪ Vid uppvärmning: 35°C
▪ Vid kylning: 20°C (endast för att göra
rummet svalare. Ingen faktisk kylning
tillåts)
Sovrum (extrazon) Värmepumpskonvektorer:
▪ Vid uppvärmning: 45°C
▪ Vid kylning: 12°C
Inställningar
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
A Framledningstemperatur för extra område
B Rum 1
C Rum 2
D Framledningstemperatur: huvudområde
E Rum 3
a Fjärrkontroll till värmepumpskonvektorerna
b Användargränssnitt används som rumstermostat
c Blandningsventil
d Tryckregleringsventil
Installatörens referenshandbok
33
Page 34
5 | Tillämpningsriktlinjer
INFORMATION
En tryckregleringsventil ska användas innan blandningsstationen. Detta är för att
säkerställa en korrekt vattenflödesbalans mellan framledningstemperaturen i
huvudområdet och framledningstemperaturen i extraområdet i förhållande till den
kapacitet som krävs för båda vattentemperaturområdena.
▪ För klimat 1:
- En blandningsventil installeras före golvvärmen.
- Pumpen till blandningsventilen styrs av PÅ/AV-signalen från inomhusenheten
(X2M/29 och X2M/21 normalt stängd utgång för avstängningsventilen).
- Rumstemperaturen kontrolleras av användargränssnittet, vilket används som
rumstermostat (tillvalsbar utrustning EKRUDAS).
▪ För det extra området:
- Värmepumpskonvektorerna ansluts direkt till inomhusenheten.
- Den önskade rumstemperaturen ställs in för varje rum med fjärrkontrollen till
värmepumpskonvektorerna.
- Värme- eller kylbehovssignalerna för varje värmepumpskonvektor är anslutna
parallellt med inomhusenhetens digitala ingång (X2M/35 och X2M/30).
Inomhusenheten kommer endast att tillföra den önskade extra
framledningstemperaturen vid behov.
▪ Användargränssnittet som är integrerat i inomhusenheten styr rumsdriftläget.
Tänk på att driftläget på varje fjärrkontroll till värmepumpskonvektorerna måste
ställas in för att överensstämma med inomhusenheten.
Konfiguration
Inställning Värde
Enhetens temperaturstyrning:
▪ #: [2.9]
2 (Rumsgivare): Enhetens drift
bestäms av användargränssnittets
rumstemperatur.
▪ Kod: [C-07]
Obs:
▪ Huvudområde = användargränssnittet
används som rumstermostat
▪ Andra områden = extern
rumstermostat
Antal vattentemperaturområden:
1 (Två klimatzoner): Primärt + extra
▪ #: [4.4]
▪ Kod: [7-02]
Vid värmepumpskonvektorer:
Extern rumstermostat för det extra
området:
1 (1 kontakt): När den använda
externa rumstermostaten eller
värmepumpskonvektorn endast kan
skicka termoläget PÅ/AV. Ingen
▪ #: [3.A]
▪ Kod: [C-06]
separation av uppvärmnings- eller
kylningsbehovet.
Installatörens referenshandbok
34
Utgång till avstängningsventilen Ställ in för att följa huvudområdets
termobehov.
Avstängningsventil Ställ in om huvudområdet måste vara
avstängt under kylningsläget för att
förhindra att kondens bildas på golvet.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 35
5 | Tillämpningsriktlinjer
Inställning Värde
Vid blandningsventilen Ställ in den önskade
framledningstemperaturen för
uppvärmning och/eller kylning av
huvudområdet.
Fördelar
▪ Komfort.
- Den praktiska rumstermostatfunktionen höjer eller sänker den önskade
framledningstemperaturen baserat på den faktiska rumstemperaturen
(modulering).
- Kombinationen av de två värmegivarsystemen innebär en utmärkt
värmekomfort från golvvärmen och en utmärkt kylningskomfort från
värmepumpskonvektorerna.
▪ Effektivitet.
- Beroende på behovet kan inomhusenheten tillföra olika
framledningstemperaturer som överensstämmer med den utformade
temperaturen för de olika värmegivarna.
- Golvvärme fungerar bäst med värmepumpssystemet.
5.3 Inställning av en extra värmekälla för rumsuppvärmning
▪ Rumsuppvärmning kan göras av:
- Inomhusenheten
- En hjälppanna (anskaffas lokalt) ansluts till systemet
▪ När rumstermostaten begär uppvärmning sätts inomhusenheten eller
hjälppannan igång, beroende på utomhustemperaturen (status för växlingen till
extern värmekälla). När begäran bekräftas till hjälppannan stängs
inomhusenhetens rumsuppvärmning AV.
▪ Bivalent drift är endast möjlig för rumsuppvärmning, INTE för
varmvattenproduktion. Varmvatten produceras alltid av varmvattenberedaren
som är ansluten till inomhusenheten.
INFORMATION
▪ Under värmepumpens uppvärmningsdrift körs pumpen för att uppnå den
önskade temperaturen som har ställts in på användargränssnittet. Vid
väderberoende drift bestäms vattentemperaturen automatiskt beroende på
utomhustemperaturen.
▪ Under extrapannans uppvärmningsdrift körs hjälppannan för att uppnå den
önskade vattentemperaturen som ställts in med hjälppannans kontroll.
Inställningar
▪ Integrera hjälppannan enligt nedan:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
35
Page 36
5 | Tillämpningsriktlinjer
a b c d e f
f
g h j
FHL1
FHL2
FHL3
M
h
i
il
k
m
n
5‒0
a Utomhusenhet
b Inomhusenhet
c Värmeväxlare
d Reservvärmare
e Pump
f Avstängningsventil
g Motorstyrd 3‑vägsventil
h Backventil (anskaffas lokalt)
i Avstängningsventil (anskaffas lokalt)
j Kollektor (anskaffas lokalt)
k Hjälppanna (anskaffas lokalt)
l Aquastat-ventil (anskaffas lokalt)
m VVB-tank
n Värmeväxlarspole
FHL1...3 Golvvärme
NOTERING
▪ Se till att hjälppannan och dess inbyggnad i systemet uppfyller gällande
bestämmelser.
▪ Daikinansvarar INTE för en inkorrekta eller otrygga situationer i samband med
hjälppannan i systemet.
▪ Se till att returvattenflödet till värmepumpen INTE överstiger 55°C. För att
kontrollera det:
- Ställ in önskad vattentemperatur med hjälppannans styrenhet till högst 55°C.
- Installera en Aquastat-ventil i värmepumpens returvattenflöde. Ställ in
Aquastat-ventilen så att den stänger vid temperaturer över 55°C och öppnas
vid temperaturer under 55°C.
▪ Installera backventiler.
▪ Kontrollera att bara ett expansionskärl finns i vattenkretsen. Ett expansionskärl
finns redan förmonterat i inomhusenheten.
▪ Installera digital I/O-pcb (tillval EKRP1HBAA).
▪ Anslut X1 och X2 (växling till extern värmekälla) på kretskortet för digital I/O till
hjälppannan. Se "7.9.15Hur du ansluter växling till extern värmekälla"[4103].
▪ För installation av värmegivare, se "5.2 Inställning av systemet för
rumsuppvärmning/-kylning"[424].
Installatörens referenshandbok
36
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 37
5 | Tillämpningsriktlinjer
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
35 30 X Y
Indoor
Konfiguration
Via användargränssnittet (konfigurationsguide):
▪ Ställ in så att ett bivalent system används som extern värmekälla.
▪ Ställ in bivalent temperatur och hysteres.
NOTERING
▪ Se till att den bivalent hysteresen är tillräckligt differentierad för att förhindra
frekventa växlingar mellan inomhusenheten och hjälppannan.
▪ Eftersom utomhustemperaturen mäts av utomhusenhetens lufttermistor bör
utomhusenheten installeras i skuggan, så att den INTE påverkas eller stängs PÅ/
AV av direkt solljus.
▪ Frekvent växling kan orsaka korrosion i hjälppannan. Kontakta tillverkaren av
hjälppannan för mer information.
Växling till extern värmekälla med styrning av en hjälpkontakt
▪ Endast möjlig vid extern rumstermostatkontroll OCH en utgående
vattentemperaturzon (se "5.2 Inställning av systemet för rumsuppvärmning/-
kylning"[424]).
▪ Hjälpkontakten kan användas som:
- En utomhustemperaturtermostat
- En tariffkontakt
- En manuell kontakt
- …
▪ Inställning: dra följande kablar:
BTIPanna, termostatinsignal
A Hjälpkontakt (normalt stängd)
H Värmebehov, rumstermostat (tillval)
K1A Hjälprelä för aktivering av inomhusenheten (anskaffas lokalt)
K2A Hjälprelä för aktivering av panna (anskaffas lokalt)
Indoor Inomhusenhet
Auto Automatisk
Boiler Ångpanna
NOTERING
▪ Se till att hjälpkontakten är tillräckligt differentierad eller har tidsfördröjning för
att förhindra frekventa växlingar mellan inomhusenheten och hjälppannan.
▪ Om hjälpkontakten är en utomhustemperaturtermostat ska du se till att denna är
installerad i skuggan, så att den INTE påverkas eller sätts PÅ/stängs AV av direkt
solljus.
▪ Frekvent växling kan orsaka korrosion i hjälppannan. Kontakta tillverkaren av
hjälppannan för mer information.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
37
Page 38
5 | Tillämpningsriktlinjer
FHL1
FHL2
FHL3
M
UI
a b c d hh if
e
g
5.4 Inställning av varmvattenberedaren tank
5.4.1 Systemets layout –Inbyggd VVB-tank
a Utomhusenhet
b Inomhusenhet
c Värmeväxlare
d Reservvärmare
e Pump
f Motorstyrd 3-vägsventil
g Varmvattenberedare
h Avstängningsventil
i Kollektor (anskaffas lokalt)
FHL1...3 Golvvärme
UI Användargränssnitt
5.4.2 Välja volym och önskad temperatur för VVB-tanken
Man uppfattar oftast vatten som hett när vattentemperaturen är 40°C. Därför
uttrycks alltid varmvattenberedarens förbrukning som lika med
varmvattenvolymen vid 40°C. Du kan däremot ställa in varmvattenberedarens
tanktemperatur till en högre temperatur (exempelvis: 53°C), beredaren blandas
sedan med kallvatten (exempelvis: 15°C).
Välja volym och önskad temperatur för VVB-tanken består av:
1 att välja varmvattenberedarens förbrukning (lika med varmvattenvolymen vid
40°C).
2 att välja volym och önskad temperatur för VVB-tanken.
Avgöra varmvattenberedarens förbrukning
Svara på följande frågor och beräkna varmvattenberedarens förbrukning (lika med
varmvattenvolym vid 40°C) genom att använda vanliga vattenvolymer:
Fråga Vanlig vattenvolym
Hur många duschar behövs varje dag? 1dusch=10min×10l/min=100l
Hur många bad behövs varje dag? 1bad=150l
Hur mycket vatten behövs för
köksbänken varje dag?
Finns det andra
varmvattenberedarenbehov?
1diskbänk=2min×5l/min=10l
—
Installatörens referenshandbok
38
Exempel: Om varmvattenberedarens förbrukning för en familj (4 personer) varje
dag är enligt nedan:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
4P618947-1 – 2020.03
Daikin Altherma 3 R F
Page 39
5 | Tillämpningsriktlinjer
▪ 3 duschar
▪ 1 bad
▪ 3 diskbänksvolymer
Då är varmvattenberedarens förbrukning=(3×100l)+(1×150l)+(3×10l)=480l
Avgöra volym och önskad temperatur för VVB-tanken
Formel Exempel
V1=V2+V2×(T2−40)/(40−T1) Om:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Då är V1 = 280l
V2=V1×(40−T1)/(T2−T1) Om:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Då är V2 = 307l
V1Varmvattenberedarens förbrukning (lika med
varmvattenvolymen vid 40°C)
V2Behövd varmvattenberedartankvolym vid endast en
uppvärmning
T2VVB tanktemperatur
T1Kallvattentemperatur
Möjliga volymer för VVB-tanken
Typ Möjliga volymer
Inbyggd VVB-tank ▪ 180l
▪ 230l
Tips för energibesparing
▪ Om varmvattenberedarens förbrukning skiljer sig från dag till dag kan du
programmera ett schema för varje vecka med olika önskade temperaturer varje
dag för varmvattenberedaren tank.
▪ Den lägsta önskade tanktemperaturen för VVB-tanken är den mest
kostnadseffektiva. Genom att välja en större VVB-tank kan du sänka den önskade
tanktemperaturen för VVB-tanken.
▪ Värmepumpen kan enskilt producera varmvattenberedaren upp till 55°C (50°C
om utomhustemperaturen är låg). Den elektriska resistansen i den inbyggda
värmepumpen kan höja temperaturen. Dock förbrukar detta mer energi. Vi
rekommenderar att den önskade tanktemperaturen för varmvattenberedaren
ställs in under 55°C för att undvika att använda den elektriska resistansen.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
39
Page 40
5 | Tillämpningsriktlinjer
f
a
g
h
i
c
b
5.4.3 Inställning och konfiguration –VVB-tank
▪ Ju högre utomhustemperaturen är, desto bättre värmepumpsprestanda.
- Om energikostnaden är den samma under dagen som på natten,
rekommenderar vi att VVB-tanken värms upp under dagen.
- Om energikostnaderna är lägre under natten, rekommenderar vi att VVB-
tanken värms upp under natten.
▪ Närvärmepumpen producerar varmvattenberedaren, kan den inte värma upp ett
rum. Om du behöver varmvattenberedaren och rumsuppvärmning samtidigt
rekommenderar vi att du producerar varmvatten under natten, då
uppvärmningsbehovet är mindre.
▪ Vid stor varmvattenförbrukning kan du värma upp varmvattenberedaren flera
gånger om dagen.
▪ För att värma upp varmvattenberedaren till den önskade vattentemperaturen
kan du använda följande energikällor:
- Värmepumpens termodynamiska cykel
- Elektrisk reservvärmare
▪ Se "8 Konfiguration" [4 107] för information om optimering av
energiförbrukningen vid uppvärmning av varmvatten.
5.4.4 VVB-pump för omedelbart varmvatten
Inställningar
a Inomhusenhet
b VVB-tank
c Varmvattenpumpen (anskaffas lokalt)
f Dusch (anskaffas lokalt)
g Kallvatten
h Varmvattenberedare UT
i Kallvattenanslutning
▪ Om en VVB-pump till varmvattenberedaren ansluts, kommer det finnas
varmvatten omedelbart i kranen.
▪ VVB-pumpen anskaffas lokalt och installationen är installatörens ansvar. För
anslutning av elektriska kablar, se "7.9.12 Hur du ansluter
varmvattenpumpen"[4102].
▪ För mer information om hur du ansluter kallvattnet: se "7Installation"[466].
Konfiguration
▪ Se "8Konfiguration"[4107] för mer information.
Installatörens referenshandbok
40
▪ Du kan programmera ett schema för att kontrollera VVB-pump med
användargränssnittet. Se användarreferenshandboken för mer information.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 41
5.4.5 VVB-pump för desinfektion
c
a
b
d f
e g
h
i
Inställningar
a Inomhusenhet
b VVB-tank
c Varmvattenpumpen (anskaffas lokalt)
d Värmeelement (anskaffas lokalt)
e Backventil (anskaffas lokalt)
g Kallvatten
h Varmvattenberedare UT
▪ Varmvattenpumpen anskaffas lokalt och dess installation är installatörens ansvar.
För anslutning av elektriska kablar, se "7.9.12 Hur du ansluter
varmvattenpumpen"[4102].
▪ Om gällande bestämmelser kräver en högre temperatur vid desinfektion än
tankens maximala börvärde (se [2-03] i tabellen med lokala inställningar), kan du
ansluta en VVB-pump och värmeelement enligt ovan.
5 | Tillämpningsriktlinjer
f Dusch (anskaffas lokalt)
i Kallvattenanslutning
▪ Om gällande bestämmelser kräver en desinfektion av vattenledningen till och
med tappunkten, kan du ansluta en VVB-pump och ett värmeelement (om det
behövs) enligt ovan.
Konfiguration
Inomhusenheten kan kontrollera VVB-pumpens drift. Se "8Konfiguration"[4107]
för mer information.
5.5 Inställning av energimätaren
▪ Följande data kan läsas av med användargränssnittet:
- Producerad värme
- Förbrukad energi
▪ Du kan läsa av energidata:
- För rumsuppvärmning
- För rumskylning
- För varmvattenberedarenproduktion
▪ Du kan läsa av energidata:
- För varje månad
- För varje år
INFORMATION
Beräkningarna för producerad värmen och förbrukad energi är uppskattningar och
noggrannheten kan inte garanteras.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
41
Page 42
5 | Tillämpningsriktlinjer
5.5.1 Producerad värme
5.5.2 Förbrukad energi
INFORMATION
De givare som används för att beräkna den producerade värmen kalibreras
automatiskt.
▪ Producerad värme beräknas internt, baserat på:
- Framledningstemperaturen och ingående vattentemperatur
- Flödeshastighet
▪ Installation och konfigurering: Ingen ytterligare utrustning behövs.
Följande metoder kan användas för att avgöra förbrukad energi:
▪ Beräkning
▪ Mätning
INFORMATION
Du kan inte kombinera beräkning av den förbrukade energin (t.ex. för
reservvärmaren) och mätning av den förbrukade energin (t.ex. för utomhusenheten).
Om du gör det blir energidata ogiltig.
Beräkna förbrukad energi
▪ Förbrukad energi beräknas internt, baserat på:
- Utomhusenhetens faktiska ineffekt
- Inställd kapacitet för reservvärmaren
- Spänning
▪ Inställning och konfiguration: för att få korrekt energidata, mäta kapaciteten
(resistansmätning) och ställa in kapaciteten med användargränssnittet för
reservvärmaren (steg1).
Mäta förbrukad energi
▪ Föredragen metod för högre noggrannhet.
▪ Kräver externa effektmätare.
▪ Inställning och konfiguration: När du använder elektriska energimätare ska
antalet impulser/kWh ställas in med användargränssnittet för varje
energimätare.
INFORMATION
Vid mätning av den elektriska energiförbrukningen ska du se till att ALLA systemets
ineffekter täcks med elektriska energimätare.
5.5.3 Strömförsörjning med normal kWh-grad
Installatörens referenshandbok
42
Allmän regel
Det räcker med en energimätare som täcker hela systemet.
Inställningar
Anslut energimätaren till X5M/5 och X5M/6. Se "7.9.11Ansluta elmätare"[4102].
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 43
Typ av energimätare
b
5
8
0
1
5
0
0
0
c c
fed
g
A B C
a
b
5
8
0
1
5
0
0
0
gfe
h
A B C
c c d
a
Om… Använd en… energimätare
5 | Tillämpningsriktlinjer
▪ Utomhusenheten är enfas
▪ Reservvärmaren försörjs av ett
enfasnät (dvs. reservvärmaren *3V
eller *6V är anslutna till ett enfasnät)
▪ Utomhusenheten är trefas
▪ Reservvärmaren försörjs av ett
trefasnät (d.v.s. reservvärmaren *9W
eller *6V är anslutna till ett trefasnät)
Exempel
Energimätare (enfas) Energimätare (trefas)
Enfas
(*3V, *6V (6V): 1N~230V)
Trefas
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
A Utomhusenhet
B Inomhusenhet
C Varmvattenberedare
a Elskåp (L1/N)
b Energimätare (L1/N)
c Säkring (L1/N)
d Utomhusenhet (L1/N)
e Inomhusenhet (L1/N)
f Reservvärmare (L1/N)
g Elpatron (L1/N)
A Utomhusenhet
B Inomhusenhet
C Varmvattenberedare
a Elskåp (L1/L2/L3/N)
b Energimätare (L1/L2/L3/N)
c Säkring (L1/L2/L3/N)
d Säkring (L1/N)
e Utomhusenhet (L1/L2/L3/N)
f Inomhusenhet (L1/L2/L3/N)
g Reservvärmare (L1/L2/L3/N)
h Spets elpatron (L1/N)
Undantag
▪ Du kan använda den andra energimätaren om:
- Om effektområdet för en mätare är otillräckligt.
- Om det inte är enkelt att installera den elektriska mätaren i elskåpet.
- 230V- och 400V-trefasnät kombineras (väldigt ovanligt), på grund av tekniska
begränsningar för energimätarna.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
43
Page 44
5 | Tillämpningsriktlinjer
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
5.5.4 Strömförsörjning med önskad kWh-grad
▪ Anslutning och inställning:
- Anslut den andra energimätaren till X5M/3 och X5M/4. Se "7.9.11 Ansluta
elmätare"[4102].
- Energiförbrukningen för båda mätarna läggs till i programvaran, så du behöver
INTE ange vilken mätare som täcker vilken energiförbrukning. Du behöver bara
ange antalet impulser för varje energimätare.
▪ Se "5.5.4Strömförsörjning med önskad kWh-grad"[444] för ett exempel med
två energimätare.
Allmän regel
▪ Energimätare1: mäter utomhusenheten.
▪ Energimätare2: mäter resten (dvs. inomhusenheten och reservvärmare).
Inställningar
▪ Anslut energimätare1 till X5M/5 och X5M/6.
▪ Anslut energimätare2 till X5M/3 och X5M/4.
Se "7.9.11Ansluta elmätare"[4102].
Typer av energimätare
▪ Energimätare1: enfas- eller trefasenergimätare beroende på utomhusenhetens
strömförsörjning.
▪ Energimätare2:
- Använd en enfasenergimätare vid en enfaskonfiguration av reservvärmaren.
- Använd en trefasenergimätare i andra fall.
Exempel
Utomhusenhet i enfas med en reservvärmare i trefas:
Installatörens referenshandbok
44
A Utomhusenhet
B Inomhusenhet
C VVB-tank
a Elskåp (L1/N): Strömförsörjning för önskad kWh-taxa
b Elskåp (L1/L2/L3/N): Strömförsörjning för normal kWh-taxa
c Energimätare (L1/N)
d Energimätare (L1/L2/L3/N)
e Säkring (L1/N)
f Säkring (L1/L2/L3/N)
g Utomhusenhet (L1/N)
h Inomhusenhet (L1/N)
i Reservvärmare (L1/L2/L3/N)
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 45
5.6 Inställning av energiförbrukningskontrollen
P
i
t
DI
a
b
▪ Energiförbrukningskontrollen:
- Gör det möjligt att begränsa energiförbrukningen för hela systemet (summan
av utomhusenheten, inomhusenheten och reservvärmaren).
- Konfiguration: ställ in energibegränsningsnivån och hur den ska uppnås med
användargränssnittet.
▪ Energibegränsningsnivån kan uttryckas som:
- Maximal arbetsström (iA)
- Maximal ineffekt (ikW)
▪ Energibegränsningsnivån kan aktiveras:
- Permanent
- Genom digitala ingångar
5.6.1 Permanent energibegränsning
Permanent energibegränsning är praktisk för att försäkra en maximal ineffekt eller
strömtillförsel i systemet. I vissa länder begränsar lagstiftningen den maximala
energiförbrukningen för rumsuppvärmning och varmvattenproduktion.
5 | Tillämpningsriktlinjer
PiIneffekt
t Tid
DI Digital ingång (energibegränsningsnivå)
a Energibegränsning aktiv
b Faktisk ineffekt
Inställning och konfiguration
▪ Ingen extrautrustning behövs.
▪ Ställ in energiförbrukningskontrollen i [9.9] med användargränssnittet (se
"Energiförbrukningskontroll"[4169]):
- Välj kontinuerligt begränsningsläge
- Välj typ av begränsning (energi i kW eller ström i A)
- Ställ in önskad energiförbrukningsnivå
NOTERING
Ställ in minsta energiförbrukning till ±3,6kW för att garantera:
▪ Avfrostning. Annars kan avfrostningen avbrytas flera gånger och värmeväxlaren
fryser.
▪ Rumsuppvärmning och varmvattenproduktion genom att tillåta reservvärmaren
steg1.
5.6.2 Energibegränsning aktivera av digitala ingångar
Energibegränsning är även praktisk i kombination med ett energihanteringssystem.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
45
Page 46
5 | Tillämpningsriktlinjer
a
b
A B
C
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
Effekten eller strömmen för hela Daikin system begränsas dynamiskt av digitala
ingångar (max fyra steg). Varje energiförbrukningsnivå ställs in med
användargränssnittet genom att begränsa en av följande:
▪ Strömmen (i A)
▪ Ineffekten (i kW)
Energihanteringssystemet (anskaffas lokalt) styr aktivering av en viss
energiförbrukningsnivå. Exempel: För att begränsa den maximala energin för hela
huset (belysning, hushållsapparater, rumsuppvärmning…).
A Utomhusenhet
B Inomhusenhet
C Energihanteringssystem
a Aktivering av energibegränsning (4 digitala ingångar)
b Reservvärmare
PiIneffekt
t Tid
DI Digitala ingångar (energibegränsningsnivåer)
a Energibegränsning aktiv
b Faktisk ineffekt
Inställningar
▪ Begär pcb med behovsstyrning (tillval EKRP1AHTA) behövs.
▪ Max fyra digitala ingångar används för att aktivera motsvarande
effektbegränsningsstatus:
- DI1=starkast begränsning (lägst energiförbrukning)
- DI4=svagast begränsning (högst energiförbrukning)
▪ Specifikationer för de digitala ingångarna:
DI1 S9S gräns 1
DI2 S8S gräns 2
DI3 S7S gräns 3
DI4 S6S gräns 4
▪ Se kopplingsschemat för mer information.
Installatörens referenshandbok
46
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 47
Konfiguration
P
h
C
e
a
b
c
A B
▪ Ställ in energiförbrukningskontrollen i [9.9] med användargränssnittet (se
"Energiförbrukningskontroll"[4169] för en beskrivning av alla inställningar):
- Välj begränsning genom digitala ingångar.
- Välj typ av begränsning (energi i kW eller ström i A).
- Ställ in den önskade energibegränsningsnivån som motsvarar varje digital
ingång.
INFORMATION
Om mer än 1 digital ingång stängs (samtidigt) fastställs prioritetsordningen för de
digitala ingångarna: DI4 prioritet>…>DI1.
5.6.3 Energibegränsningsprocedur
Utomhusenheten har högre effektivitet än den elektriska värmaren. Därför
begränsas den elektriska värmaren och är den första som stängs AV. Systemet
begränsar energiförbrukning i följande ordning:
1 Stänger AV reservvärmaren.
2 Begränsar utomhusenheten.
3 Stänger AV utomhusenheten.
5 | Tillämpningsriktlinjer
Exempel
Om konfigurationen är följande: energiförbrukningsnivån tillåter INTE användning
av reservvärmaren (steg1).
Energiförbrukningen begränsas enligt nedan:
PhProducerad värme
CeFörbrukad energi Förbrukad energi
A Utomhusenhet
B Reservvärmare
a Begränsad drift av utomhusenheten
b Full drift av utomhusenheten
c Reservvärmare steg1 är PÅ
5.7 Inställning av en extern temperatursensor
Du kan ansluta en extern temperatursensor. Den mäter inomhus- eller
utomhustemperaturen. Vi rekommenderar att en extern temperatursensor
används i följande fall:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
47
Page 48
5 | Tillämpningsriktlinjer
Inomhustemperaturen
▪ Användargränssnittet som används som rumstermostat vid
rumstermostatkontroll (EKRUDAS) mäter rumstemperaturen. Därför ska
användargränssnittet som används som rumstermostat installeras på en plats:
- där genomsnittstemperaturen i rummet ska gå att känna av
- där enheten INTE utsätts för direkt solljus
- där INGEN värmekälla finns i närheten
- där drag och utomhusluft INTE kan påverka enheten, till exempel när dörrar
öppnas/stängs
▪ Om det INTE är möjligt rekommenderar vi att man ansluter en
inomhusfjärrgivare (tillval KRCS01-1).
▪ Inställning: För installationsanvisningar, se installationshandboken till
inomhusfjärrgivaren och tilläggsboken för extrautrustning.
▪ Konfiguration: Välj rumsgivare [9.B].
Utomhustemperaturen
▪ Utomhustemperaturen mäts av utomhusenheten. Därför ska utomhusenheten
installeras på en plats:
- Vid norra sidan av huset eller på sidan av huset där flest värmegivare är
placerade
- där enheten INTE utsätts för direkt solljus
▪ Om det INTE är möjligt rekommenderar vi att ansluta en utomhusfjärrgivare
(tillval EKRSCA1).
▪ Inställningar: För installationsanvisningar, se installationshandboken till
utomhusfjärrgivaren och tilläggsboken för extrautrustning.
▪ Konfiguration: Välj utomhusgivare [9.B].
▪ När utomhusenhetens strömsparfunktion är aktiv, ställs utomhusenheten ned för
att minska energiförluster i viloläge. Detta gör att utomhustemperaturen INTE
avläses.
▪ Om den önskade framledningstemperaturen är väderberoende är en
heltidsmätning av utomhustemperaturen viktig. Det finns en annan anledning till
att installera en extra givare för att avläsa utomhustemperaturen.
INFORMATION
Extra sensordata för utomhustemperaturen (antingen genomsnittlig eller
momentan) används i de väderberoende kontrollkurvorna och i den automatiska
växlingslogiken för uppvärmning/kylning. Den interna sensorn för utomhusenheten
används alltid för att skydda utomhusenheten.
Installatörens referenshandbok
48
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 49
6 Förberedelse
≤1200
>250
>250
>250
>350
>350
(mm)(mm)
a
b
b
a
6.1 Översikt: Förberedelse
I det här kapitlet finns en beskrivning av vad du måste göra och veta innan du
kommer till platsen.
Här finns information om:
▪ Förbereda installationsplatsen
▪ Förbereda köldmedierören
▪ Förbereda vattenledningarna
▪ Förbereda elledningarna
6.2 Förberedelse av installationsplatsen
Installera INTE enheten på platser som ofta används som arbetsplats. Vid
byggarbeten (t.ex. slipning) där mycket damm skapas MÅSTE enheten täckas över.
6 | Förberedelse
Välj en installationsplats med tillräckligt utrymme för att kunna bära enheten in
och ut från platsen.
VARNING
Utrustningen ska förvaras i ett rum utan antändningskällor i kontinuerlig drift (t.ex.
öppna lågor, en gasvärmare i drift eller en elvärmare i drift).
VARNING
Återanvänd INTE köldmedierör som har använts med något annat köldmedium. Byt
ut köldmedierören eller rengör dem noggrant.
6.2.1 Installationsplatskrav för utomhusenheten
INFORMATION
Se även följande krav:
▪ Allmänna krav på installationsplats. Se kapitlet “Allmänna säkerhetsföreskrifter”.
▪ Krav på köldmedierör (längd, höjdskillnader). Se mer i kapitlet “Förberedelser”.
Tänk på följande riktlinjer för utrymmet:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
a Luftutlopp
b Luftintag
Installatörens referenshandbok
49
Page 50
6 | Förberedelse
>100
>350
(mm)
>100
a
a
b
b
c
a
INFORMATION
På ljudkänsliga platser (t.ex. i närheten av sovrum) kan du installera ljudskyddet
(EKLN08A1) för att sänka utomhusenhetens driftsljud. Tänk på följande riktlinjer för
utrymmet om det installeras:
a Ljudskydd
NOTERING
▪ Stapla INTE enheterna på varandra.
▪ Häng INTE enheten i taket.
Kraftig vind (≥18 km/h) som blåser mot utomhusenhetens luftutlopp orsakar
kortslutning (suger in frånluft). Det kan leda till:
▪ försämrad driftskapacitet;
▪ regelbunden isbildning när uppvärmningsfunktionen används;
▪ funktionsavbrott på grund av minskat lågtryck eller en ökning av högtrycket;
▪ en trasig fläkt (om kraftig vind ständigt blåser mot fläkten kan den börja rotera
för snabbt, tills den går sönder).
Det rekommenderas att du installerar en avskärmningsplåt när luftutloppet är
exponerat för vind.
Det rekommenderas att du installerar utomhusenheten med luftinloppet mot
väggen och INTE direkt exponerat för vinden.
a Avskärmningsplåt
b Rådande vindriktning
c Luftutlopp
Installera INTE enheten på någon av följande platser:
Installatörens referenshandbok
50
▪ Ljudkänsliga områden (t.ex. i närheten av ett sovrum) så att driftsljudet inte stör.
Obs! Om ljudet mäts vid faktiska installationsförhållanden kan det uppmätta
värdet vara högre än ljudtrycksnivån som anges i Sound spectrum i databoken på
grund av omgivande buller och ljudreflektioner.
▪ Platser där mineraloljedimma, oljesprej eller ånga kan finnas i luften. Plastdelar
kan skadas och trilla av eller orsaka en vattenläcka.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 51
6 | Förberedelse
b
c
a
a
b
c
d
c
d
Vi rekommenderar INTE att du installerar enheten på följande platser eftersom det
kan förkorta enhetens livslängd:
▪ Där spänningsstyrkan fluktuerar mycket
▪ I fordon eller fartyg
▪ Där sura eller alkaliska ångor
Installation i närheten av havet. Kontrollera att utomhusenheten INTE utsätts för
direkta havsvindar. Detta för att undvika korrosion orsakad av höga saltnivåer i
luften, vilket kan förkorta enhetens livslängd.
Installera utomhusenheten skyddad för direkta havsvindar.
Exempel: Bakom byggnaden.
Installera ett vindskydd om utomhusenheten är utsatt för direkta havsvindar.
▪ Höjd för vindskyddet≥1,5×höjden på utomhusenheten
▪ Beakta kraven på serviceutrymme vid installation av vindskyddet.
a Havsvind
b Byggnad
c Utomhusenhet
d Vindskydd
Utomhusenheten är endast utformad för installation utomhus och för följande
omgivningstemperaturer:
Kylningsläge 10~43°C
Värmeläge -25~25°C
6.2.2 Ytterligare krav för installationsplatsen för utomhusenheten i kalla klimat
I områden med låg omgivningstemperatur och hög luftfuktighet eller i områden
med kraftigt snöfall bör du avlägsna insugsgallret för att försäkra om felfri drift.
Ofullständig förteckning över områden: Österrike, Tjeckien, Danmark, Estland,
Finland, Tyskland, Ungern, Lettland, Litauen, Norge, Polen, Rumänien, Serbien,
Slovakien, Sverige...
1 Ta bort skruvarna från insugsgallret.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
2 Ta bort insugsgallret och kassera det.
3 Sätt tillbaka skruvarna i enheten.
Installatörens referenshandbok
51
Page 52
6 | Förberedelse
2
4×
1
3
a
c
c
d
b
e
a
a Luftintagsgaller
Skydda utomhusenheten mot direkt snöfall och se till att utomhusenheten ALDRIG
snöar igen.
a Snöskydd eller skjul
b Pelare
c Rådande vindriktning
d Luftutlopp
e EKFT008D-tillbehörssats
Ha alltid minst 300mm fritt utrymme under enheten. Kontrollera också at enheten
är placerad minst 100 mm över det maximalt förväntade snödjupet. Se
"7.3Montering av utomhusenheten"[470] för mer information.
I områden med kraftiga snöfall är det mycket viktigt att du väljer en plats för
installationen där snön INTE påverkar enheten. Om snö kan blåsa in i enheten ska
du kontrollera att värmeväxlarspolen INTE påverkas av snön. Vid behov ska ett
snöskydd, ett skjul eller ett fundament byggas.
6.2.3 Krav på inomhusenhetens installationsplats
INFORMATION
Läs även säkerhetsföreskrifterna i kapitlet “Allmänna säkerhetsföreskrifter”.
▪ Inomhusenheten är endast utformad för installation inomhus och för följande
rumstemperaturer:
- Rumsuppvärmning: 5~30°C
- Rumskylning: 5~35°C
- Varmvattenberedning: 5~35°C
Installatörens referenshandbok
52
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 53
▪ Tänk på följande måttriktlinjer:
≥300
≥600
≥
500
(mm)
6 | Förberedelse
Max köldmedierörlängd mellan inomhus- och
30m
utomhusenheterna
Minimum köldmedierörlängd mellan inomhus- och
3m
utomhusenheterna
Max höjdskillnad mellan inomhus- och utomhusenheterna 20m
▪ Tänk på följande installationsriktlinjer för utrymmet:
INFORMATION
Om du har begränsat installationsutrymme ska du göra följande innan du installerar
enheten på dess slutgiltiga plats: "7.4.4 Ansluta kondensvattenslangen till
avloppet"[477]. Du måste ta bort en eller båda sidopanelerna.
▪ Underlaget ska vara tillräckligt starkt för att klara enhetens vikt. Tänk på hur
mycket enheten väger med en full varmvattenberedare.
Var noga med att en eventuell vattenläcka inte kan orsaka några skador på
installationsutrymmet och omgivningarna.
Installera INTE enheten på någon av följande platser:
▪ Platser där mineraloljedimma, oljesprej eller ånga kan finnas i luften. Plastdelar
kan skadas och trilla av eller orsaka en vattenläcka.
▪ Ljudkänsliga områden (t.ex. i närheten av ett sovrum) så att driftsljudet inte stör.
▪ På platser med hög fuktighet (max. RH=85%), t.ex. ett badrum.
▪ På platser där det kan bildas frost. Inomhusenhetens rumstemperatur måste vara
>5°C.
Specialkrav för R32
VARNING
▪ Punktera EJ och bränn EJ.
▪ Använd INGA andra metoder för att påskynda avfrostningsprocessen eller
rengöring av utrustningen än de som rekommenderas av tillverkaren.
▪ Var medveten om att köldmedium R32 är luktfritt.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
VARNING
Utrustningen ska förvaras så att inga mekaniska skador uppstår och i ett väl ventilerat
rum utan antändningskällor i kontinuerlig drift (t.ex. öppna lågor, en gasvärmare i
drift eller en elvärmare i drift). Rummets dimensioner ska vara enligt nedan.
Installatörens referenshandbok
53
Page 54
6 | Förberedelse
NOTERING
▪ Återanvänd INTE kopplingar som redan har använts.
▪ Installationskopplingar som gjorts mellan delar av köldmediumsystemet ska vara
tillgängligt i underhållssyfte.
VARNING
Kontrollera att installation, service, underhåll och reparation följer instruktionerna
från Daikin och tillämplig lagstiftning (till exempel nationella regler för gashantering)
samt endast utförs av behöriga personer.
NOTERING
▪ Rör måste skyddas mot fysiska skador.
▪ Rörlängden måste hållas ned till ett minimum.
Installatörens referenshandbok
54
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 55
6 | Förberedelse
Matas in av installatör:
▪ Total mängd köldmedium (m
c
) (kg)
▪ Rummets area A (A
rum A
) (m2)
Start
Använd tabell 1 i kapitlet "Tekniska data" för
att beräkna den maximala mängd köldmedium
(m
max
) (kg) som är tillåten för rum A.
Kontakta din leverantör.
Använd tabell 3 i kapitlet "Tekniska data" och
dm för att beräkna minsta öppningsytan för en
naturlig ventilation mellan rum A och rum B
(VA
min
) (cm2).
Enheten kan installeras i rum A om:
▪ 2 ventilationsöppningar (permanent öppna) görs mellan rum A och B; 1 högst upp och 1 längst ned.
▪ Nedre öppning: Den nedre öppningen måste uppfylla kraven på minsta yta (VA
min
). Den måste vara placerad så nära golvet som möjligt. Om ventilationsöppningen börjar vid golvet måste höjden vara ≥20 mm. Öppningens underkant måste vara placerad ≤100 mm från golvet. Minst 50% av den obligatoriska
öppningsytan måste vara placerad <200 mm från golvet. Hela öppningens yta måste vara placerad <300 mm från golvet.
▪ Översta öppningen: Den övre öppningens yta måste vara större än, eller lika stor som den nedre öppningen. Den övre öppningens underkant måste vara
placerad minst 1,5 m ovanför den nedre öppningens övre kant.
▪ Ventilationsöppningar mot utsidan betraktas INTE som lämpliga ventilationsöppningar (användaren kan täppa igen dem om det är kallt).
Enheten kan installeras i rum A och utan
ytterligare krav på rumstorlek eller ventilation.
Fastställ den mängd köldmedium som
överskrider m
max
(dm) (kg). (dm=mc–m
max
)
m
max≥mc
?
Ja
Nej
Nej
Använd tabell 2 i kapitlet "Tekniska data"
för att beräkna minsta totala golvarea
(A
min totalt
) (m2) som behövs för den totala
mängden köldmedium (m
c
).
A
min total≤Arum A+Arum B
?
Ja
Matas in av installatör:
▪ Area för intilliggande rum B (A
rum B
) (m2)
a Inomhusenhet
A Rummet där inomhusenheten är installerad.
B Rummet intill rum A.
A
a
B
≥1,5 m
Om den totala mängden köldmedium i systemet är ≥1,84kg (d.v.s. om rörlängden är ≥27m) måste du uppfylla
ytterligare krav på minsta golvyta enligt beskrivningen i följande flödesschema. Flödesdiagrammet använder
följande tabeller: "14.5 Tabell 1 – Maximal mängd köldmedel tillåten i ett rum: inomhusenhet" [4 220],
"14.6Tabell 2 – Minsta golvyta: inomhusenhet"[4221] och "14.7Tabell 3 – Minsta ventilöppningsyta för naturlig
ventilation: inomhusenhet"[4221].
INFORMATION
System med en total mängd köldmedium (mc) <1,84kg (d.v.s. om rörlängden är <27
m) har INGA ytterligare krav när det gäller installationsrummet.
INFORMATION
Flera inomhusenheter. Om två eller flera inomhusenheter installeras i ett rum måste
du beakta den maximala mängden köldmedium som kan frigöras i rummet om ETT
läckage uppstår. Exempel: Om två inomhusenheter installeras i rummet, var och en
med sin egen utomhusenhet, måste du beakta mängden köldmedium för den största
inomhus/utomhus-kombinationen.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
55
Page 56
6 | Förberedelse
t
Ø
ØiØ
i
t
ØpØ
p
6.3 Förbereda köldmedierören
6.3.1 Krav för köldmedierör
INFORMATION
Läs även säkerhetsföreskrifterna i kapitlet “Allmänna säkerhetsföreskrifter”.
▪ Rörmaterial: Sömlösa kopparrör avoxiderade med fosforsyra.
▪ Rördiameter:
Vätskerör Ø6,4mm (1/4")
Gasrör Ø15,9mm (5/8")
▪ Rörmaterials härdningsgrad och godstjocklek:
Yttre diameter (Ø) Härdningsgrad Tjocklek (t)
(a)
6,4mm (1/4") Glödgat (O) ≥0,8mm
15,9mm (5/8") Glödgat (O) ≥1,0mm
(a)
Beroende på tillämplig lagstiftning och enhetens maximala arbetstryck (se "PS High" på
enhetens märkskylt) kan större rörtjocklek behövas.
6.3.2 Isolering av köldmedierören
▪ Använd polyetenskum som isoleringsmaterial:
- med en värmeöverföringshastighet mellan 0,041 och 0,052W/mK (0,035 och
0,045kcal/mh°C)
- med en värmebeständighet på minst 120°C
▪ Isoleringens tjocklek
Rörets yttre diameter (Øp) Isoleringens inre
6,4mm (1/4") 8~10mm 10mm
15,9mm (5/8") 16~20mm 13mm
Om temperaturen överstiger 30°C och fuktigheten är över RH 80% måste
isoleringen vara minst 20 mm tjock för att inte kondensvatten ska bildas på
tätningens yta.
Isoleringens tjocklek (t)
diameter (Øi)
6.4 Förbereda vattenrören
▪ Ventil mot expansionskärl. Ventilen mot expansionskärlet (i förekommande fall)
MÅSTE vara öppen.
Installatörens referenshandbok
56
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 57
6.4.1 Krav för vattenkretsen
▪ Ansluta rören – Krav. Alla röranslutningar ska utföras i överensstämmelse med
gällande bestämmelser och vad som framgår av kapitlet “Installation”, avseende
vatteninlopp respektive vattenutlopp.
▪ Ansluta rören – Kraft. Använd INTE onödigt mycket kraft vid röranslutningen.
Om rören deformeras kan det uppstå driftsstörningar i enheten.
▪ Ansluta rören – Verktyg. Använd endast lämpliga verktyg för att hantera
mässing, eftersom det är ett mjukt material. Om du INTE använder lämpliga
verktyg, kan rören skadas.
▪ Ansluta rören – Luft, fukt, damm. Om luft, fukt eller smuts tränger in i kretsen
kan allvarliga problem uppstå. För att förhindra detta:
6 | Förberedelse
INFORMATION
Läs även säkerhetsföreskrifterna i kapitlet “Allmänna säkerhetsföreskrifter”.
NOTERING
Om du använder platsrör bör du se till att de är helt syrediffusionstäta enligt
DIN4726. Syrediffusion i ledningarna kan leda till överdriven korrosion.
- Använd endast rena rör
- Rikta rören nedåt när du tar bort grader.
- Täpp till röränden när du sätter in röret i väggen så att inte damm och/eller
partiklar kommer in i röret.
- Använd en bra gängtätning för att täta anslutningarna.
▪ Sluten krets. Använd ENDAST inomhusenheten i en sluten vattenkrets. Om du
använder systemet i en öppen vattenkrets kommer det resultera i omfattande
korrosion.
▪ Glykol. Av säkerhetsskäl får INTE någon typ av glykol tillsättas i vattenkretsen.
▪ Rörlängd. Du bör undvika långa rördragningar mellan varmvattenberedaren och
varmvattnets slutpunkt (dusch, badkar,...) samt undvika blindgångar.
▪ Rörledningsdiameter. Välj rördiameter för vattenrören enligt nödvändigt
vattenflöde och tillgängligt externt statiskt tryck för pumpen. Se "14 Tekniska
data"[4210] angående externa statiska tryckkurvor för inomhusenheten.
▪ Vattenflöde. I nedanstående tabell hittar du det minsta vattenflödet som behövs
för inomhusenhetens drift. Under alla förhållanden måste detta flöde
säkerställas. När flödet är lägre kommer inomhusenheten att stoppas och visa
felet 7H.
Minsta erforderliga flödeshastighet
12l/min
▪ Komponenter som anskaffas lokalt – Vatten. Använd bara material som är
kompatibla med det vatten som används i systemet och med de material som
används i inomhusenheten.
▪ Komponenter som anskaffas lokalt – Vattentryck och temperatur. Kontrollera
att komponenterna som installerats i samband med den lokala rördragningen tål
vattnets tryck och temperatur.
▪ Vattentryck. Det maximala vattentrycket är 4 bar. Förse vattenkretsen med
tillförlitliga säkerhetsventiler för att förhindra att maxtrycket överstiger det
maximala tillåtna arbetstrycket.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
57
Page 58
6 | Förberedelse
M
M
FCU1
FCU2
FCU3
FHL1
FHL2
FHL3
a
b
c d
e f
g f h
i
i
i
i
j k
89°C
75°C
▪ Vattentemperatur. Alla installerade rör och rörtillbehör (ventiler, anslutningar,…)
MÅSTE tåla följande temperaturer:
INFORMATION
Följande bild är ett exempel och kanske INTE stämmer överens med ditt systems
layout.
a Utomhusenhet
b Inomhusenhet
c Värmeväxlare
d Reservvärmare
e Pump
f Stoppventil
g Motorstyrd trevägsventil
h Motorstyrd 2-vägsventil (anskaffas lokalt)
i Kollektor
j Varmvattenberedartank
k Värmeväxlarspole
FCU1...3 Fläktkonvektorenhet (tillval) (anskaffas lokalt)
FHL1...3 Golvvärmekrets (anskaffas lokalt)
▪ Kondensvattenutlopp – Låga punkter. Förse alla låga punkter i systemet med
dräneringskranar för att möjliggöra en fullständig dränering av vattenkretsen.
▪ Kondensvattenutlopp – Övertrycksventil. Anslut dräneringsslangen till avloppet
på korrekt sätt för att undvik att vatten droppar ut ur enheten. Se "7.4.4Ansluta
kondensvattenslangen till avloppet"[477].
▪ Luftningsventiler. Förse alla höga punkter i systemet med luftningsventiler, vilka
även ska vara lättåtkomliga vid underhåll. Inomhusenheten är försedd med två
automatiska luftningsanordningar. Kontrollera att luftningsventilerna INTE är
åtdragna för hårt så att automatisk luftning av vattenkretsen fortfarande är
möjlig.
▪ Förzinkade delar. Använd aldrig förzinkade komponenter i vattenkretsen.
Eftersom enhetens interna vattenkrets har kopparrör kan omfattande korrosion
uppstå.
Installatörens referenshandbok
58
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 59
6 | Förberedelse
c
d
a b
▪ Andra metallrör än mässing. Vid användning av andra metallrör än mässing
måste du isolera rören av mässing och de av annat material ordentligt så att de
INTE kommer i kontakt med varandra. Detta ska du göra för att förhindra
galvanisk korrosion.
▪ Ventil – Växlingstid. Vid användning av en 2-vägsventil eller en 3-vägsventil i
vattenkretsen ska den maximala växlingstiden för ventilen vara mindre än 60
sekunder.
▪ Varmvattenberedaren – Kapacitet. Det är väldigt viktigt att lagringskapaciteten i
varmvattenberedaren motsvarar den dagliga förbrukningen av varmvatten så att
vattenstagnation kan förhindras.
▪ Varmvattenberedare – Efter installation. Varmvattenberedaren måste spolas
med rent vatten omedelbart efter installationen. Detta förfarande måste
upprepas minst en gång om dagen de första 5 dagarna efter installationen.
▪ Varmvattenberedare – Stillestånd. I de fall där varmvattenförbrukningen
avstannar under längre tidsperioder MÅSTE utrustningen spolas med rent vatten
innan den används.
▪ Varmvattenberedare – Desinfektion. För varmvattenberedarens desinfektion,
se "8.5.6Beredare"[4150].
▪ Termostatblandningsventiler. Det kan vara nödvändigt enligt gällande
bestämmelser att installera termostatblandningsventiler.
▪ Hygieniska åtgärder. Installationen måste utföras enligt gällande bestämmelser
och kan kräva ytterligare åtgärder för sanitetsinstallation.
▪ Cirkulationspump. I enlighet med gällande bestämmelser kan det vara
nödvändigt att ansluta en cirkulationspump mellan varmvattnets slutpunkt och
varmvattenberedarens kallvattenanslutning.
a Recirkulationsanslutning
b Varmvattenanslutning
c Dusch
d Cirkulationspump
▪ Ventil mot expansionskärl. Ventilen mot expansionskärlet (i förekommande fall)
MÅSTE vara öppen.
6.4.2 Formel för att räkna ut expansionskärlets förtryck
Expansionskärlets förtryck (Pg) beror på installationens höjdskillnad (H):
Pg=0,3+(H/10) (bar)
6.4.3 Hur du kontrollerar vattenvolymen och flödeshastigheten
Inomhusenheten har ett expansionskärl på 10 liter som är fabriksinställt med ett
förtryck på 1bar.
Hur du ser till att enheten fungerar som den ska:
▪ Du måste kontrollera den minsta och maximala vattenvolymen.
▪ Du kan behöva justera expansionskärlets förtryck.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
59
Page 60
6 | Förberedelse
FHL1
FHL2
FHL3
M1
T1
M2T2M3
T3
fdcba
f
g h
e
0.3
0.5
1
1.5
2
2.4
5020 100 150 200 250 290
a
b
Minsta vattenvolym
Det finns inga krav på minsta vattenvolym för EHVH*.
Kontrollera att den totala vattenvolymen i installationen är minst 10 liter för
EHVX*.
INFORMATION
För kritiska processer eller i rum med hög värmebelastning kan ökad vattenvolym
krävas.
NOTERING
När cirkulation i varje krets för rumsuppvärmning/-kylning styrs med fjärrstyrda
ventiler är det viktigt att denna minsta vattenvolym bibehålls även om alla ventiler
stängs.
a Utomhusenhet
b Inomhusenhet
c Värmeväxlare
d Reservvärmare
e Pump
f Avstängningsventil
g Kollektor (anskaffas lokalt)
h Shuntventil för övertryck (levereras som tillbehör)
FHL1...3 Golvvärmekrets (anskaffas lokalt)
T1...3 Individuell rumstermostat (tillval)
M1...3 Individuell motorstyrd ventil för styrning av kretsar FHL1...3 (anskaffas lokalt)
Maximal vattenvolym
Använd följande diagram för att avgöra den maximala vattenvolymen för det
beräknade förtrycket.
Installatörens referenshandbok
60
a För-tryck (bar)
b Maximal vattenvolym (I)
Exempel: Maximal vattenvolym och expansionskärlets förtryck
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 61
6 | Förberedelse
Installationens
höjdskillnad
(a)
≤200l >200l
≤7m Ingen justering av förtrycket
krävs.
Vattenvolym
Gör följande:
▪ Sänk förtrycket enligt den
skillnad i installationshöjd
som krävs. Förtrycket ska
sänkas med 0,1bar för varje
meter under 7m.
▪ Kontrollera att
vattenvolymen INTE
överstiger den maximala
tillåtna vattenvolymen.
>7m Gör följande:
▪ Höj förtrycket enligt den
skillnad i installationshöjd
som krävs. Förtrycket ska
höjas med 0,1bar för varje
meter över 7m.
Inomhusenhetens
expansionskärl är för litet för
installationen. I detta fall
rekommenderas det att ett
extra kärl installeras utanför
enheten.
▪ Kontrollera att
vattenvolymen INTE
överstiger den maximala
tillåtna vattenvolymen.
(a)
Installationens höjdskillnad: höjdskillnaden (m) mellan den högsta punkten i vattenkretsen
och inomhusenheten. Om inomhusenheten finns på den högsta punkten i installationen
anses installationshöjden vara 0m.
Minsta flödeshastighet
Kontrollera att minsta flödeshastighet för installationen kan garanteras under alla
förhållanden. Denna minsta flödeshastighet krävs vid avfrostning/drift med
reservvärmare. I detta syfte ska du använda den shuntventil för övertryck som
levererades tillsammans med enheten.
NOTERING
När cirkulation i varje eller viss uppvärmningskrets styrs med fjärrstyrda ventiler är
det viktigt att denna minsta flödeshastighet bibehålls även om alla ventiler stängs. I
den händelse att minsta flödeshastighet inte kan erhållas kommer ett flödesfel 7H att
genereras (ingen värme eller drift).
Minsta erforderliga flödeshastighet
12l/min
Se den rekommenderade proceduren som beskrivs under "9.4 Checklista under
driftsättning"[4180].
6.4.4 Ändra förtrycket för expansionskärlet
NOTERING
Endast en licensierad installatör har tillåtelse att justera expansionskärlets förtryck.
Det standardinställda förtrycket för expansionskärlet är 1bar. När förtrycket måste
ändras ska man ta hänsyn till följande riktlinjer:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
61
Page 62
6 | Förberedelse
a
▪ Använd endast torrt kväve för justering av expansionskärlets förtryck.
▪ Olämplig inställning av expansionskärlets förtryck kommer att leda till fel i
systemet.
Man ändrar expansionskärlets förtryck görs genom att minska eller öka på
kvävetrycket med expansionskärlets Schraderventil.
a Schraderventil
6.4.5 Hur du kontrollerar vattenvolymen: exempel
Exempel 1
Inomhusenheten är installerad 5m under vattenkretsens högsta punkt. Den totala
vattenvolymen i vattenkretsen är 100l.
Inga åtgärder eller justeringar är nödvändiga.
Exempel 2
Inomhusenheten installeras vid vattenkretsens högsta punkt. Den totala
vattenvolymen i vattenkretsen är 250l.
Åtgärder:
▪ Eftersom den totala vattenvolymen (250 l) är mer än standardvattenvolymen
(200l) måste förtrycket minskas.
▪ Det nödvändiga förtrycket är:
Pg=(0,3+(H/10))bar=(0,3+(0/10))bar=0,3bar
▪ Motsvarande maximala vattenvolym vid 0,3 bar är 290 l. (Se diagrammet i
"Maximal vattenvolym"[460]).
▪ Eftersom 250l är lägre än 290l så är expansionskärlet lämpligt för installationen.
6.5 Förbereda dragning av elkablar
6.5.1 Om att förbereda dragning av elkablar
Installatörens referenshandbok
62
INFORMATION
Läs även säkerhetsföreskrifterna i kapitlet “Allmänna säkerhetsföreskrifter”.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 63
6 | Förberedelse
VARNING
▪ Om strömmatningen saknar eller har fel N-fas kan utrustningen förstöras.
▪ Upprätta korrekt jordning. Jorda INTE enheten till en vattenledning, ett
vågfrontskydd eller en jordledning för telefon. Ofullständig jordning kan leda till
elektriska stötar.
▪ Installera nödvändiga säkringar eller kretsbrytare.
▪ Säkra elkablarna med buntband så att de INTE kommer i kontakt med vassa
kanter eller rör, särskilt på högtryckssidan.
▪ Använd INTE skarvade kablar, fåtrådiga ledare, förlängningssladdar eller
fasfördelade anslutningar. De kan orsaka överhettning, elektrisk chock eller
eldsvåda.
▪ Installera INTE en fasförskjutande kondensator, eftersom enheten är försedd med
en inverter. En fasförskjutande kondensator försämrar prestandan och kan orsaka
olyckor.
VARNING
▪ All kabeldragning FÅR ENDAST utföras av en auktoriserad elektriker och MÅSTE
följa gällande bestämmelser.
▪ Gör alla elektriska anslutningar till den fasta kabeldragningen.
▪ Alla komponenter som anskaffats lokalt och alla elektriska konstruktioner SKALL
följa gällande bestämmelser.
VARNING
Reservvärmaren MÅSTE ha en tilldelad strömförsörjning och MÅSTE skyddas av de
skyddsenheter som krävs av gällande lagstiftning.
VARNING
Använd ALLTID flerkärniga kablar till strömförsörjningsledningar.
6.5.2 Om strömförsörjning med önskad kWh-grad
Elbolag i hela världen arbetar hårt för att tillhandahålla pålitliga eltjänster till
konkurrenskraftiga priser, och kan ofta fakturera kunderna med rabatter.
Exempelvis baserat på vilken tid på dygnet elen används, årstiden eller enligt den
så kallade Wärmepumpentarif i Tyskland och Österrike...
Denna utrustning kan anslutas till ett sådant system för strömförsörjning med
önskad kWh-grad.
Kontakta elbolaget som är leverantör på platsen där denna utrustning ska
installeras för att kontrollera om det är lämpligt att ansluta utrustningen i ett
eventuellt system för strömförsörjning med önskad kWh-grad.
När utrustningen är ansluten till en sådan strömförsörjning med önskad kWh-grad
har elbolaget rätt att:
▪ Avbryta strömförsörjning till utrustningen under vissa tidsperioder.
▪ Kräva att utrustningen bara konsumerar en begränsad mängd elektricitet under
vissa tidsperioder.
Inomhusenheten är designad för att ta emot en insignal som ställer om enheten i
tvingande av-läge. Utomhusenhetens kompressor kommer då inte att köras.
Oavsett om strömförsörjningen har avbrutits eller inte, är kabeldragningen till
enheten annorlunda.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
63
Page 64
6 | Förberedelse
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
6.5.3 Översikt över elektriska anslutningar (exklusive externa ställdon)
Normal strömförsörjning Strömförsörjning för önskad kWh-taxa
Strömförsörjningen
avbryts INTE
Strömförsörjningen är
avbryts
Under aktivering av
strömförsörjning för
önskad kWh-taxa, avbryts
INTE strömförsörjningen.
Utomhusenheten stängs
av med kontrollen.
Observera: Elbolaget
måste alltid tillåta
inomhusenhetens
strömförbrukning.
Under aktivering av
strömförsörjning för
önskad kWh-taxa avbryts
strömförsörjningen
omedelbart, eller efter en
stund, av elbolaget. Om
detta händer måste
inomhusenheten matas
med en separat normal
strömförsörjning.
a Normal strömförsörjning
b Strömförsörjning för önskad kWh-taxa
1 Strömförsörjning för utomhusenheten
2 Strömförsörjning och anslutningskabel för inomhusenheten
3 Strömkälla för reservvärmaren
4 Strömförsörjning för önskad kWh-taxa (spänningsfri kontakt)
5 Strömförsörjning för normal kWh-taxa (för att mata
inomhusenhetens kretskort i händelse av avbrott av
strömförsörjningen för önskad kWh-taxa)
6.5.4 Översikt över elektriska anslutningar för externa och interna ställdon
Installatörens referenshandbok
64
Artikel Beskrivning Kablar Maximal
arbetsström
Utomhus- och inomhusenhetens strömförsörjning
1 Strömförsörjning för
2+GND
(a)
utomhusenheten
2 Strömförsörjning och
anslutningskabel för
inomhusenheten
3 Strömkälla för
reservvärmaren
3
Se nedanstående
tabell.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
(f)
—
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 65
6 | Förberedelse
Artikel Beskrivning Kablar Maximal
arbetsström
4 Strömförsörjning med
önskad kWh-grad
(spänningsfri kontakt)
2
(d)
5 Strömförsörjning med
2 6,3A
normal kWh-grad
Extrautrustning
6 Användargränssnitt används
2
(e)
som rumstermostat
7 Rumstermostat 3 eller 4 100mA
8 Sensor för
2
(b)
utomhustemperaturen
9 Sensor för
2
(b)
inomhustemperaturen
10 Värmepumpskonvektor 2 100mA
Komponenter som anskaffas lokalt
11 Avstängningsventil 2 100mA
12 Elmätare 2 (per meter)
13 Varmvattenpump 2
14 Larmutsignal 2
15 Växla till extern kontroll av
2
(b)
(b)
(b)
(b)
värmekällan
16 Kontroll för
2
(b)
rumsuppvärmning/-kylning
17 Strömförsörjningens digitala
2 (per insignal)
(b)
ingångar
18 Säkerhetstermostat 2
(a) Se märkskylten på utomhusenheten.
(b) Minsta kabeltjocklek 0,75mm².
(c) Kabeltjocklek 2,5mm².
(d) Kabeltjocklek 0,75mm² till 1,25mm², maxlängd: 50m. Spänningsfri kontakt ska
säkerställa minsta tillämpliga belastning på 15Vlikspänning, 10mA.
(e) Kabeltjocklek 0,75mm² till 1,25mm²; maximal längd: 500m.
(f) Kabeltjocklek 1,5mm².
(d)
(b)
(b)
(b)
reservvärmare
*3V 1N~ 230V 2+GND
*6V 1N~ 230V (6V) 2+GND
*9W 3N~ 400V 4+GND
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
NOTERING
Mer tekniska specifikationer för de olika anslutningarna finns på insidan av
inomhusenheten.
Typ av
Strömförsörjning Nödvändigt antal trådar
3~ 230V (6T1) 3+GND
Installatörens referenshandbok
65
Page 66
7 | Installation
7 Installation
7.1 Översikt: Installation
I det här kapitlet finns en beskrivning av vad du måste göra och veta för installation
av systemet.
Typiskt arbetsflöde
Installation består vanligtvis av följande moment:
1 Montering av utomhusenheten.
2 Montering av inomhusenheten.
3 Anslutning av köldmedierören.
4 Kontroll av köldmedierören.
5 Påfyllning av köldmedium.
6 Anslutning av vattenrör.
7 Ansluta elledningarna.
8 Avsluta installationen av utomhusenheten.
9 Avsluta installationen av inomhusenheten.
7.2 Öppna enheterna
7.2.1 Om att öppna enheterna
Det kan finnas tillfällen då du behöver öppna enheten. Exempel:
▪ Vid anslutning av köldmediumrör
▪ Vid anslutning av elkablar
▪ Vid underhåll eller service av enheten
INFORMATION
Om du har begränsat installationsutrymme ska du göra följande innan du installerar
enheten på dess slutgiltiga plats: "7.4.4 Ansluta kondensvattenslangen till
avloppet"[477]. Du måste ta bort en eller båda sidopanelerna.
INFORMATION
Beroende på enheter och/eller installationsförhållandena kan det vara nödvändigt att
ansluta det elektriska innan köldmedium kan fyllas på.
FARA: RISK FÖR ELCHOCK
Lämna INTE enheten obevakad när serviceluckan har avlägsnats.
7.2.2 Hur du öppnar utomhusenheten
Installatörens referenshandbok
66
FARA: RISK FÖR ELCHOCK
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 67
FARA: RISK FÖR BRÄNNSKADOR
a
b
d
c
e
5×
T25
Se "7.5.8Ansluta köldmediumrören till utomhusenheten"[483] och "7.9.6Så här
ansluter du elkablar till utomhusenheten"[494].
7.2.3 Hur du öppnar inomhusenheten
Översikt
a Övre panel
b Användargränssnittspanel
c Kopplingsboxkåpa
d Frontpanel
e Kåpa till högspänningskopplingsbox
Öppen
7 | Installation
1 Ta bort den övre panelen.
2 Ta bort användargränssnittets panel. Öppna gångjärnen högst upp och skjut
den övre panelen uppåt.
NOTERING
Om du tar bort användargränssnittspanelen ska du även koppla bort kablarna från
baksidan av användargränssnittspanelen för att förhindra skada.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
67
Page 68
7 | Installation
2
1
1
3
4×
T25
2×
T25
3 Ta bort kopplingsboxkåpan.
4 Om det behövs ska du ta bort frontplåten. Detta behövs exempelvis i följande
fall:
▪ "7.2.4För att sänka kopplingsboxen på inomhusenheten"[469]
▪ "7.4.4Ansluta kondensvattenslangen till avloppet"[477]
▪ När du behöver komma åt högspänningskopplingsboxen
5 Om du behöver åtkomst till högspänningskomponenter kan du ta bort kåpan
till högspänningskopplingsboxen.
Installatörens referenshandbok
68
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 69
4×
T25
7.2.4 För att sänka kopplingsboxen på inomhusenheten
1
2
2×
T25
3
3
Under installationen behöver du komma åt insidan av inomhusenheten. För att få
lättare tillgänglighet i fronten ska du placera kopplingsboxen lägre på enheten på
följande sätt:
7 | Installation
Nödvändigt: Användargränssnittets panel och frontpanelen har avlägsnats.
1 Ta bort infästningsplattan på enhetens övre del.
2 Luta kopplingsboxen framåt och lyft ut den ur dess gångjärn.
3 Placera kopplingsboxen längre ner på enheten. Använd de 2 gångjärnen som
sitter längre ner på enheten.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
69
Page 70
7 | Installation
7.3 Montering av utomhusenheten
7.3.1 Om montering av utomhusenheten
7.3.2 Försiktighetsåtgärder vid montering av utomhusenheten
När
Du måste montera utomhusenheten och inomhusenheten innan du kan ansluta rör
för köldmedium och vatten.
Typiskt arbetsflöde
Montering av utomhusenheten består vanligtvis av följande steg:
1 Att förbereda installationsstrukturen.
2 Installera utomhusenheten.
3 Ombesörja dränering.
4 Förhindra att enheten faller omkull.
5 Skydda enheten mot snöfall och starka vindar genom att montera ett snöskydd
och avskärmningsplåtar. Se "Förbereda installationsplats" under
"6Förberedelse"[449].
INFORMATION
Läs även säkerhetsföreskrifterna och kraven i följande kapitel:
▪ Allmänna försiktighetsåtgärder
▪ Förberedelser
7.3.3 Så här förbereder du installationsstrukturen
Kontrollera installationsgrundens styrka och nivå så att enheten inte orsakar
driftsvibrationer eller brus.
Fäst enheten ordentligt med hjälp av grundbultarna enligt grundritningen.
Detta ämne visar olika installationsstrukturer. Använd 4 uppsättningar M8 eller
M10 ankarbultar, muttrar och brickor. Se till att det finns minst 300 mm fritt
utrymme under enheten. Se dessutom till att enheten står minst 100mm ovanför
den uppskattade maximala snöhöjden.
INFORMATION
Den maximala höjden av den övre utskjutande delen av bultarna ska vara 15mm.
Installatörens referenshandbok
70
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 71
INFORMATION
a
b
c
(mm)
0 mm
<150
a
>300
300
600
>100
0 mm
Om du installerar U-balkarna tillsammans med ljudskyddet (EKLN08A1), gäller inte
samma installationsanvisningar för u-balkarna. Se installationshandboken för
ljudskyddet.
a Ljudskydd
b Ljudskyddets nedre delar
c U-balkar
Alternativ 1: På monteringsfötter "flexifot med stöd"
7 | Installation
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
a Snöfallets maximala höjd
Alternativ 2: På monteringsfötter av plast
Om så är fallet kan du använda bultar, muttrar, brickor och fjäderbrickor som
levereras med enheten som tillbehör.
Installatörens referenshandbok
71
Page 72
7 | Installation
300
600
<150
<150
(mm)
>300
100
a
b
0 mm
>250
>300
>250
(mm)
a
b
c
4×
Alternativ 3: På en piedestal med tillbehörssatsen EKFT008D
Tillbehörssatsen EKFT008D rekommenderas i områden med kraftigt snöfall.
a Snöfallets maximala höjd
b EKFT008D tillbehörssats
Alternativ 4: På väggfästen med tillbehörssats EKFT008D
Tillbehörssatsen EKFT008D rekommenderas i områden med kraftigt snöfall.
Installatörens referenshandbok
72
a Snöfallets maximala höjd
b EKFT008D tillbehörssats
c Antivibrationsgummi (anskaffas lokalt)
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 73
7.3.4 Hur du installerar utomhusenheten
2×
3
2
1
a a
FÖRSIKTIGT
Ta INTE bort den skyddande kartongen innan enheten har installerats ordentligt.
7 | Installation
1 Lyft utomhusenheten enligt beskrivningen i "3.2.2 Hur du hanterar
utomhusenheten"[416].
2 Installera utomhusenheten enligt nedanstående:
▪ (1) Placera enheten på plats (använd remmen till vänster och handtaget till
höger).
▪ (2) Ta bort remmen (genom att dra i remmens ena sida).
▪ (3) Fäst enheten.
a Luftutlopp
NOTERING
Rikta in enheten ordentligt. Se till baksidan på enheten INTE sticker ut.
3 Ta bort den skyddande kartongen och instruktionsbladet.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
73
Page 74
7 | Installation
a
b
b
a
c
7.3.5 Så här gör du dräneringen
a Skyddande kartong
b Instruktionsblad
▪ Se till att kondensvattnet kan tömmas ordentligt.
▪ Montera enheten på ett underlag som kan säkerställa lämplig dränering för att
undvika uppbyggnad av is.
▪ Ordna med dräneringsrännor runt fundamentet så att spillvatten kan rinna bort
från enheten.
▪ Undvik att låta dräneringsvatten rinna över gångbanor eftersom vattnet kan frysa
vid kalla temperaturer och göra gångbanan hal.
▪ Om du installerar enheten på en ram, ska en vattentät platta inom 150mm på
enhetens undersida installeras. På sätt förhindrar du att vatten kommer in i
enheten och undviker att dräneringsvattnet droppar (se bilden som följer).
NOTERING
Om dräneringshålen på utomhusenheten är blockerade ska du tillhandahålla minst
300mm under utomhusenheten.
▪ Dräneringstråg. Du kan använda alternativet med dräneringstråg (EKDP008D) för
att samla dräneringsvatten. För kompletta installationsanvisningar, se
installationshandboken för dräneringstråget. Kort sagt måste dräneringstråget
installeras plant (med en tolerans på 1° på alla sidor) och enligt följande:
Installatörens referenshandbok
74
a Dräneringstråg
b U-balkar
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 75
7 | Installation
355 mm
600 mm
a
b
d
c
c
b
c Isolering till dräneringshål
▪ Värmare för dräneringstråg. Du kan använda alternativet med värmare för
dräneringstråg (EKDPH008CA) för att förhindra att dräneringstråget fryser. För
installationsanvisningar, se installationshandboken till värmaren för
dräneringstråget.
▪ Ej uppvärmd dräneringsslang. Vid användning av värmaren för dräneringstråg
utan dräneringsslang eller med en ej uppvärmd dräneringsslang ska du ta bort
dräneringshålets isolering (punkt C på bilden).
INFORMATION
Om du installerar dräneringstrågssatsen (med eller utan värmare för dräneringstråg)
samtidigt som ljudskyddet (EKLN08A1), gäller inte samma installationsanvisningar för
dräneringstrågssatsen. Se installationshandboken för ljudskyddet.
a Ljudskydd
b Ljudskyddets nedre delar
c Dräneringstrågsats
d Värmare för dräneringstråg
7.3.6 Hur du förhindrar att utomhusenheten faller omkull
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Om enheten installeras på en plats där kraftiga vindar kan rubba enheten ska
följande åtgärder vidtas:
1 Förbered 2 kablar så som visas på nedanstående bild (anskaffas lokalt).
Installatörens referenshandbok
75
Page 76
7 | Installation
2 Placera de 2 kablarna över utomhusenheten.
3 För in en gummimatta mellan kablarna och utomhusenheten för att förhindra
att kablarna repar färgen (anskaffas lokalt).
4 Anslut kabeländarna.
5 Dra åt kablarna.
7.4 Montering av inomhusenheten
7.4.1 Om montering av inomhusenheten
När
Du måste montera utomhusenheten och inomhusenheten innan du kan ansluta rör
för köldmedium och vatten.
Typiskt arbetsflöde
Montering av inomhusenheten består vanligtvis av följande steg:
1 Installera inomhusenheten.
7.4.2 Försiktighetsåtgärder vid montering av inomhusenheten
INFORMATION
Läs även säkerhetsföreskrifterna och kraven i följande kapitel:
▪ Allmänna försiktighetsåtgärder
▪ Förberedelser
7.4.3 Installera inomhusenheten
Installatörens referenshandbok
76
1 Lyft inomhusenheten från pallen och placera den på golvet. Se även
"3.3.3Hantering av inomhusenheten"[418].
2 Anslut kondensvattenslangen till avloppet. Se "7.4.4 Ansluta
kondensvattenslangen till avloppet"[477].
3 Skjut inomhusenheten till rätt position.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 77
7 | Installation
≤1°
0°
1° 1°
4 Justera höjden på nivåjusteringsfötterna för att kompensera för eventuella
ojämnheter i golvet. Maximala tillåtna avvikelse är 1°.
NOTERING
Luta INTE enheten bakåt:
7.4.4 Ansluta kondensvattenslangen till avloppet
Vatten från övertrycksventilen samlas upp i dräneringstråget. Dräneringstråget är
anslutet till en dräneringsslang inuti enheten. Du måste ansluta dräneringsslangen
till ett lämpligt avlopp i enlighet med gällande bestämmelser. Du kan dra
dräneringsslangen genom den vänstra eller högra sidopanelen.
Nödvändigt: Användargränssnittets panel och frontpanelen har avlägsnats.
1 Avlägsna en av sidopanelerna.
2 Skär ut gummikransen.
3 Dra dräneringsslangen genom hålet.
4 Sätt tillbaka sidopanelen. Se till att vattnet kan rinna igenom
dräneringsslangen.
Det rekommenderas att en tapplåda används för uppsamling av vattnet.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
77
Page 78
7 | Installation
1
3×
T25
3
2
1
3×
T25
3
2
Alternativ 1: Genom vänster sidopanel
Alternativ 2: Genom höger sidopanel
7.5.1 Om anslutning av köldmediumrör
Installatörens referenshandbok
78
7.5 Anslutning av köldmedierören
Före anslutning av köldmediumrör
Se till att utomhusenheten och inomhusenheten är monterade.
Typiskt arbetsflöde
Anslutning av köldmedierören innebär:
▪ Anslutning av köldmedierör till utomhusenheten
▪ Anslutning av köldmedierör till inomhusenheten
▪ Isolera köldmedierören
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 79
▪ Ta hänsyn till riktlinjerna för:
- Rörbockning
- Flänsning av rörändar
- Hårdlödning
- Använda avstängningsventiler
7.5.2 Försiktighetsåtgärder vid anslutning av köldmediumrör
INFORMATION
Läs även säkerhetsföreskrifterna och kraven i följande kapitel:
▪ Allmänna försiktighetsåtgärder
▪ Förberedelser
FARA: RISK FÖR BRÄNNSKADOR
FÖRSIKTIGT
▪ Använd INTE mineralolja på den flänsade delen.
▪ Återanvänd INTE rör från tidigare installationer.
▪ Installera ALDRIG en avfuktare för denna R32-enhet för att garantera dess
livslängd. Torkningsmaterialet kan lösas upp och skada systemet.
7 | Installation
NOTERING
Vidta följande försiktighetsåtgärder för köldmediumrören:
▪ Utöver det avsedda köldmediumet ska du undvika allt som skulle kunna blanda
sig in i köldmediumcykeln (t.ex. luft).
▪ Använd endast R32 när du fyller på köldmedium.
▪ Använd endast installationsverktyg (t.ex. manometerställ) som är avsedda för
R32-installationer och som klarar trycket. Se även till att inte främmande föremål
(som mineralolja och fukt) blandas in i systemet.
▪ Installera rören så att flänsen INTE utsätts för mekanisk stress.
▪ Skydda rören enligt beskrivningen i tabellen nedan för att förhindra att fukt,
smuts eller damm kommer in i rören.
▪ Var försiktig när du för in kopparrör genom väggar (se bilden nedan).
Enhet Installationsperiod Skyddsmetod
Utomhusenhet >1månad Knip ihop rören
<1månad Knip eller tejpa rören
Inomhusenhet Oavsett tidsperiod
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
79
Page 80
7 | Installation
a
b
c
d
R=
0.4~0.8
±2
45°
90°
±2
ØA
7.5.3 Riktlinjer vid anslutning av köldmediumrör
INFORMATION
Öppna INTE köldmediets stoppventil innan du kontrollerar köldmedierören. När du
behöver fylla på med ytterligare köldmedium rekommenderas det att du öppnar
köldmediets stoppventil efter påfyllningen.
Håll dig till följande riktlinjer när du ansluter rören:
▪ När kragmuttern ansluts ska flänsens insida smörjas med eter- eller esterolja. Dra
åt 3 eller 4 varv för hand innan du drar åt ordentligt.
▪ När du lossar en kragmutter ska du ALLTID använda 2 skiftnycklar tillsammans.
▪ När du ansluter rören ska du ALLTID använda en rörnyckel och en momentnyckel
tillsammans vid åtdragning av flänsmuttern. Det förhindrar sprickor i muttern och
läckor.
Rördimensioner
(mm)
Ø6,4 15~17 8,7~9,1
Ø15,9 62~75 19,3~19,7
7.5.4 Riktlinjer för rörbockning
Använd en rörböjare. Alla rörböjar bör utföras så försiktigt som möjligt (böjradien
ska vara 30~40 mm eller större).
7.5.5 Flänsning av röränden
a Momentnyckel
b Rörnyckel
c Rörkoppling
d Kragkopplingsmutter
Åtdragningsmome
nt (N•m)
Flänsstorlek (A)
(mm)
Flänsform (mm)
FÖRSIKTIGT
▪ Ofullständig flänsning kan orsaka att köldmediegas läcker ut.
▪ Återanvänd INTE flänsar. Använd nya flänsar för att förhindra läckage av
köldmediegasen.
▪ Använd endast de kragmuttrar som följer med enheten. Om du använder andra
kragmuttrar kan köldmediegas läcka ut.
1 Kapa änden av röret med en rörkapare.
2 Avlägsna grader med snittytan nedåt så att INGA spån kommer in i röret.
Installatörens referenshandbok
80
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 81
7 | Installation
a b
A
a b
c
a b c d e
f
f
a Kapa i exakt rät vinkel.
b Ta bort grader.
3 Lossa kragmuttern från stoppventilen och placera kragmuttern på röret.
4 Flänsa röret. Ställ i exakt den position som visas i följande bild.
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Kontrollera att flänsningen är rätt utförd.
7.5.6 Hårdlöda röränden
Inomhus- och utomhusenheterna måste ha kragkopplingar. Anslut båda ändarna
utan lödning. Om lödning skulle behövas ska du tänka på följande saker:
▪ Vid hårdlödning kan en kväveblåsning förhindra att stora mängder
oxidbeläggning bildas på rörens insida. Beläggningarna påverkar ventiler och
kompressorer negativt i köldmediumsystemet och förhindrar korrekt drift.
Flänsverktyg för R32
(kopplingstyp)
Kopplingstyp
(Ridgid typ)
a Flänsens inre yta MÅSTE vara felfri.
b Rörets ände MÅSTE vara jämnt flänsad i en perfekt cirkel.
c Se till att kragmuttern är monterad.
Vanligt flänsverktyg
Vingmuttertyp
(Imperial typ)
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
▪ Ställ in kvävetrycket på 20 kPa (0,2 bar) (precis så mycket att det känns mot
huden) med en tryckreduceringsventil.
a Köldmediumrör
b Del som ska hårdlödas
c Tejp
d Manuell ventil
e Tryckreduceringsventil
f Kväve
▪ Använd INTE antioxideringsmedel vid hårdlödning av rörkopplingar.
Beläggningar kan sätta igen rör och skada utrustning.
▪ Använd INTE fluss vid koppar till koppar-hårdlödning av köldmediumrör. Använd
en fosforkopparfyllningslegering (BCup) som inte kräver fluss.
Fluss har en extremt skadlig inverkan på köldmediumrörsystem. Exempelvis ger
klorfluss upphov till korrosion i rören och fluss med fluor skadar
köldmediumoljan.
Installatörens referenshandbok
81
Page 82
7 | Installation
c
d
a
b
a
b
7.5.7 Använda stoppventilen och serviceporten
Hur du hanterar stoppventilen
▪ Skydda alltid omgivande ytor (t.ex. isoleringsmaterial) från värme vid
hårdlödning.
Tänk hänsyn till följande riktlinjer:
▪ Stoppventilerna är stängda vid leverans.
▪ Följande bild visar de stoppventilkomponenter som krävs vid hanteringen av
ventilen.
a Utloppsport och kåpa för utloppsport
b Ventilspindel
c Anslutning av fältledningar
d Spindelkåpa
▪ Håll båda stoppventiler öppna under drift.
▪ Använd INTE överdriven kraft vid hantering av ventilröret. Detta kan skada
ventilhuset.
▪ Se ALLTID till att du drar åt stoppventilen med en skruvnyckel, lossa sedan eller
dra åt kragmuttern med en momentnyckel. Placera INTE rörnyckeln på rörkåpan,
eftersom detta kan leda till läckage av köldmediet.
a Rörnyckel
b Momentnyckel
▪ När drifttrycket förväntas bli lågt (t. ex. vid kylning när utomhustemperaturen är
låg), förslut kragmuttern ordentligt i stoppventilen på gasledningen med
tätningsmedel av silikon för att frysskydda den.
Silikontätning: Säkerställ att det inte finns något glapp.
Hur du öppnar/stänger stoppventilen
1 Ta bort stoppventilskyddet.
2 Sätt in en sexkantsnyckel (vätskesidan: 4mm, gassidan: 4mm) i ventilspindeln
och vrid ventilspindeln:
Moturs för att öppna
Installatörens referenshandbok
82
Medurs för att stänga
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 83
3 Sluta vrida när stoppventilen INTE KAN vridas längre.
1×
a
b
c
4 Installera stoppventilskyddet.
Resultat: Ventilen är nu öppen/stängd.
Hur du hanterar rörkåpan
▪ Rörkåpan är försluten där pilarna anger. Skada den INTE.
▪ Efter att ha hanterat stoppventilen ska du dra åt rörkåpan och kontrollera att
inget köldmedie läcker ut.
Rörkåpa, vätskesida 13,5~16,5
Rörkåpa, gassida 22,5~27,5
Hur du hanterar servicekåpan
▪ Använd ALLTID en påfyllningsslang med ett ventiltryckningsstift eftersom
serviceporten är en ventil av Schrader-typ.
7 | Installation
Artikel Åtdragningsmoment (N∙m)
▪ Efter hantering av serviceporten ska serviceportlocket dras åt ordentligt och
köldmediumläckagekontroll utföras.
Art. Åtdragningsmoment (N∙m)
Serviceportskydd 11,5~13,9
7.5.8 Ansluta köldmediumrören till utomhusenheten
1 Anslut köldmediumanslutningen för vätska från inomhusenheten till
utomhusenhetens vätskestoppventil.
a Vätskestoppventil
b Gasstoppventil
c Serviceport
2 Anslut köldmediumanslutningen för gas från inomhusenheten till
utomhusenhetens gasstoppventil.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
83
Page 84
7 | Installation
b
a
7.5.9 Hur du ansluter köldmedierören till inomhusenheten
NOTERING
Det rekommenderas att köldmedierören mellan inomhus- och utomhusenheterna
installeras i en kanal eller att köldmedierören lindas in med slutbehandlingstejp.
1 Anslut vätskeavstängningsventilen från utomhusenheten till inomhusenhetens
köldmediumvätskeanslutning.
a Köldmediumvätskeanslutning
b Köldmediumgasanslutning
2 Anslut gasstoppventilen från utomhusenheten till inomhusenhetens
köldmediumgasanslutning.
NOTERING
Det rekommenderas att köldmedierören mellan inomhus- och utomhusenheterna
installeras i en kanal eller att köldmedierören lindas in med slutbehandlingstejp.
INFORMATION
När inomhusenheten installeras på en plats med begränsat utrymme kan en
tillvalsbar rörböjningssats (EKHVTC) installeras för att underlätta dragningen till
enhetens anslutningar för köldmedium i gas- eller vätskeform. För
installationsanvisningar, se instruktionsbladet för rörböjningssatsen.
7.6 Kontroll av köldmedierören
7.6.1 Om kontroll av köldmedierören
Utomhusenhetens interna köldmediumrör har läckagetestats från fabriken. Du
behöver bara kontrollera utomhusenhetens externa köldmediumrör.
Före kontroll av köldmediumrör
Kontrollera att köldmediumrören är anslutna mellan utomhus- och
inomhusenheten.
Installatörens referenshandbok
84
Typiskt arbetsflöde
Kontroll av köldmediumrör består vanligtvis av följande steg:
1 Kontroll av läckage i köldmediumrör.
2 Vakuumtorkning för att ta bort all fukt, luft och kväve i köldmediumrören.
Om det finns risk för att det förekommer fukt i köldmedierören (exempelvis vatten
som kan ha kommit in i rören) ska man först genomföra en vakuumtorkning, se
nedan, tills all fukt avlägsnats.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 85
7.6.2 Försiktighetsåtgärder vid anslutning av köldmediumrör
INFORMATION
Läs även säkerhetsföreskrifterna och kraven i följande kapitel:
▪ Allmänna försiktighetsåtgärder
▪ Förberedelser
NOTERING
Använd en 2-stegsvakuumpump med backventil som kan ge ett vakuum ner till
–100,7kPa (−1,007bar) (5 Torr absolut). Kontrollera att inte pumpolja kommer in i
systemet när pumpen stängs av.
NOTERING
Använd vakuumpumpen enbart för R32. Om du använder samma pump för andra
köldmedium kan det skada pumpen och enheten.
NOTERING
▪ Anslut vakuumpumpen till serviceporten på gasstoppventilen.
▪ Se därför till att alla utomhusenhetens stoppventiler för gas och vätska är
ordentligt stängda innan läckagetest eller vakuumtorkning utförs.
7 | Installation
7.6.3 Hur du kontrollerar eventuella läckor
NOTERING
Överskrid INTE enhetens maximala arbetstryck (se “PS High” på enhetens namnplåt).
NOTERING
Se till att använda rekommenderad bubbeltestlösning från din återförsäljare. Använd
inte tvålvatten, det kan orsaka sprickor i kronmuttrar (tvålvatten/såpvatten kan
innehålla salt som drar till sig fukt som kan frysa när rörledningarna blir kalla) och/
eller bly för som anfräter utvidgade kopplingar (tvål-/såpvatten kan innehålla
ammoniak som orsakar oxidering mellan mässingskronmuttrar och koppar).
1 Fyll på systemet med kvävgas upp till ett övertryck på minst 200kPa (2bar).
Rekommendationen är att trycksätta till 3000 kPa (30 bar) för att kunna
upptäcka små läckage.
2 Kontrollera om det finns läckor genom att applicera bubbeltestlösningen vid
alla röranslutningar.
3 Töm ut kvävgasen.
7.6.4 Hur du utför en vakuumtorkning
Anslut vakuumpumpen och grenrör enligt följande:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
85
Page 86
7 | Installation
a d
j
b
f
e
c
g h i
h
a Tryckmätare
b Mätinstrumentfördelare
c Lågtrycksventil (Lo)
d Högtrycksventil (Hi)
e Påfyllningsslangar
f Vakuumpump
g Serviceport
h Ventillock
i Gasstoppventil
j Vätskestoppventil
1 Vakuumtorka systemet tills trycket på fördelaren visar –0,1MPa (–1bar).
2 Lämna det som det är i 4–5minuter och kontrollera trycket:
Om trycket... Då…
Inte laddar Det finns ingen fukt i systemet. Denna
åtgärd är avslutad.
Ökar Det finns fukt i systemet. Gå vidare till
nästa steg.
3 Vakuumtorka systemet under minst 2timmar till ett fördelartryck på −0,1MPa
(−1bar).
4 Efter att du har stängt AV pumpen ska trycket kontrolleras i minst 1timme.
5 Om du INTE når målvakuum eller INTE KAN behålla vakuum under 1 timme,
gör du enligt följande:
▪ Kontrollera om det finns läckor igen.
▪ Utför vakuumtorkningen igen.
NOTERING
Se till att öppna avstängningsventilerna efter det att ha monterat köldmedierören
och genomfört vakuumtorkning. Att köra systemet med avstängningsventilerna
stängda kan leda till att kompressorn havererar.
INFORMATION
När stoppventilerna öppnats är det möjligt att trycket i köldmedierören INTE ökar.
Detta kan bero på t.ex. att expansionsventilen är stängd i utomhusenhetens krets,
vilket dock INTE utgör något problem för enhetens drift.
7.7 Påfyllning av köldmedium
7.7.1 Om påfyllning av köldmedium
Installatörens referenshandbok
86
Utomhusenheten är fabrikspåfylld med köldmedium, men i vissa fall kan följande
behövas:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 87
7 | Installation
Vad När
Påfyllning av ytterligare köldmedium Om den totala längden på vätskerören
överstiger angiven längd (se nedan).
Komplett påfyllning av köldmedium Exempel:
▪ Vid flyttning av systemet.
▪ Efter ett läckage.
Påfyllning av ytterligare köldmedium
Före påfyllning av ytterligare köldmedium ska du se till att utomhusenhetens
externa köldmediumrör är kontrollerade (läckagetestade och vakuumtorkade).
INFORMATION
Beroende på enheter och/eller installationsförhållandena kan det vara nödvändigt att
ansluta det elektriska innan köldmedium kan fyllas på.
Typiskt arbetsflöde – Påfyllning av ytterligare köldmedium består vanligtvis av
följande steg:
1 Bestämma om ytterligare köldmedium ska fyllas på och isåfall hur mycket.
2 Vid behov, fylla på ytterligare köldmedium.
3 Ifyllning av dekalen med information om fluorgaser som påverkar
växthuseffekten och fastsättning av den på insidan av utomhusenheten.
Komplett påfyllning av köldmedium
Före komplett påfyllning av köldmedium ska du kontrollera att följande har gjorts:
1 Allt köldmedium har avlägsnats från systemet.
2 Utomhusenhetens externa köldmediumrör är kontrollerade (läckagetestade
och vakuumtorkade).
3 Vakuumtorkning av utomhusenhetens interna köldmediumrör har gjorts.
NOTERING
Innan en återfyllning sker genomför dessutom en vakuumtorkning på
utomhusenhetens interna köldmedierör.
Typiskt arbetsflöde – Komplett påfyllning av köldmedium består vanligtvis av
följande steg:
1 Bestämma hur mycket köldmedium som ska fyllas på.
2 Påfyllning av köldmedium.
3 Ifyllning av dekalen med information om fluorgaser som påverkar
växthuseffekten och fastsättning av den på insidan av utomhusenheten.
7.7.2 Försiktighetsåtgärder vid påfyllning av köldmedium
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
INFORMATION
Läs även säkerhetsföreskrifterna och kraven i följande kapitel:
▪ Allmänna försiktighetsåtgärder
▪ Förberedelser
Installatörens referenshandbok
87
Page 88
7 | Installation
7.7.3 Hur du avgör hur mycket ytterligare köldmedium som behövs
VARNING
Om den totala mängden köldmedium i systemet är ≥1,84kg (d.v.s. om rörlängden
är ≥27m) måste du uppfylla ytterligare krav på minsta golvyta för inomhusenheten.
Se "6.2.3Krav på inomhusenhetens installationsplats"[452] för mer information.
Om den totala längden på
vätskerören är...
≤10m Ska du INTE fylla på med ytterligare köldmedium.
>10m R=(vätskerörets totala längd (m) – 10 m)×0,020
INFORMATION
Rörlängd är vätskerörets längd åt ena hållet.
7.7.4 Så här räknar ut total påfyllningsmängd
INFORMATION
Om en fullständig påfyllning är nödvändig är den totala påfyllningsmängden av
köldmediet: fabrikens påfyllningsmängd av köldmedium (se enhetens märkplåt) +
fastställd extramängd.
7.7.5 Påfyllning av ytterligare köldmedium
Då...
R=ytterligare påfyllning (kg) (avrundat i enheter av
0,01kg)
VARNING
▪ Använd endast R32 som köldmedium. Andra vätskor kan orsaka explosioner och
olyckor.
▪ R32 innehåller fluorgaser som påverkar växthuseffekten. Dess
växthuseffektpåverkan (GWP) är 675. Låt INTE dessa gaser komma ut i
atmosfären.
▪ Använd ALLTID skyddshandskar och skyddsglasögon när du fyller på köldmedium.
FÖRSIKTIGT
För att undvika att kompressorn havererar får INTE mer köldmedium fyllas på än det
som är specificerat.
Nödvändigt: Före påfyllning av köldmedium ska du se till att köldmediumrören är
anslutna och kontrollerade (läckagetestade och vakuumtorkade).
1 Anslut köldmediecylindern till serviceporten.
2 Fyll på med ytterligare köldmedium.
3 Öppna gasstoppventilen.
Se "13.2Nedpumpning"[4207] för mer information om nedpumpning behövs vid
nedmontering eller flyttning av systemet.
7.7.6 Hur du fäster etiketten om fluorerade växthusgaser
Installatörens referenshandbok
88
1 Fyll i dekalen enligt nedan:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 89
7 | Installation
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Om en flerspråkig dekal med information om fluorgaser som påverkar växthuseffekten medföljer enheten
(se tillbehör), ta loss tillämpligt språk och sätt ovanpå a.
b Fabrikspåfyllt köldmedium: se enhetens märkskylt
c Ytterligare påfylld mängd köldmedium
d Total mängd köldmedium
e Mängden av fluorgaser som påverkar växthuseffekten av den totala köldmediemängden som fyllts på
uttrycks i ton ekvivalent CO2.
f GWP = Växthuseffektpåverkan (Global Warming Potential)
NOTERING
Tillämplig lagstiftning om fluorgaser som påverkar växthuseffekten kräver att
köldmediumpåfyllning av enheten indikeras både i vikt och motsvarande mängd CO2.
Formel för beräkning av motsvarande mängd CO2 i ton: GWP-värde för
köldmedium × total mängd påfyllt köldmedium [i kg]/1000
Använd GWP-värdet som anges på dekalen för påfyllt köldmedium. GWP-värdet
baseras på aktuell lagstiftning gällande fluorgaser som påverkar växthuseffekten.
GWP-värdet som anges i handboken kan vara föråldrat.
2 Fäst etiketten på insidan av utomhusenheten, nära gas- och
vätskestoppventilerna.
7.8 Ansluta vattenledningar
7.8.1 Om att ansluta vattenrören
Innan vattenrören ansluts
Se till att utomhusenheten och inomhusenheten är monterade.
Typiskt arbetsflöde
Anslutning av vattenrören består vanligtvis av följande steg:
1 Ansluta vattenrör till inomhusenheten.
2 Ansluta recirkulationsrören.
3 Ansluta dräneringsslangen till avloppet.
4 Fylla vattenkretsen.
5 Fylla varmvattenberedaren.
6 Isolera vattenrören.
7.8.2 Försiktighetsåtgärder vid anslutning av vattenrör
INFORMATION
Läs även säkerhetsföreskrifterna och kraven i följande kapitel:
▪ Allmänna försiktighetsåtgärder
▪ Förberedelser
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
89
Page 90
7 | Installation
c d a b
7.8.3 Hur du ansluter vattenledningarna
NOTERING
Använd INTE onödigt mycket kraft vid röranslutningen. Om rören deformeras kan det
uppstå driftsstörningar i enheten.
Det finns 2 avstängningsventiler och 1 övertrycksventil för att underlätta vid
reparation och underhåll. Montera avstängningsventilerna på vatteninloppet för
rumsuppvärmning och på vattenutloppet för rumsuppvärmning. För att säkerställa
minimal flödeshastighet (och förhindra övertryck) ska du installera shuntventilen
för övertryck på vattenutloppet för rumsuppvärmning.
1 Installera avstängningsventilerna på vattenledningarna till
rumsuppvärmningen.
2 Skruva fast inomhusenhetens muttrar på avstängningsventilen.
3 Anslut hushållsvarmvattnets in- och utloppsrör till inomhusenheten.
a Rumsuppvärmnings-/kylningsvatten ut
b Rumsuppvärmnings-/kylningsvatten in
c Varmvatten ut
d Hushållskallvatten in (inloppsventil för kallvatten)
NOTERING
Det rekommenderas att du installerar avstängningsventiler på hushållskallvattnets
inloppsrör och hushållsvarmvattnets utloppsrör. Avstängningsventiler anskaffas
lokalt.
NOTERING
För att undvika skador på omgivningen vid vattenläckage, rekommenderas det att
stänga kallvatteninloppets avstängningsventiler när ingen är närvarande.
NOTERING
Shuntventil för övertryck (levereras som tillbehör). Vi rekommenderar att
shuntventilen för övertryck installeras i rumsuppvärmningens vattenkrets.
Var uppmärksam på minsta flödeshastighet när shuntventilen för övertryck ska
ställas in. Se "6.4.3Hur du kontrollerar vattenvolymen och flödeshastigheten"[459]
och "9.4.1Hur du kontrollerar minsta flödeshastighet"[4181].
Installatörens referenshandbok
90
NOTERING
Montera luftningsventiler på alla höga punkter.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 91
7 | Installation
NOTERING
En övertrycksventil (anskaffas lokalt) med ett öppningstryck på max 10bar (=1MPa)
måste installeras på tappkallvattnets inlopp i enlighet med gällande bestämmelser.
NOTERING
▪ En avtappningsenhet och övertrycksenhet måste installeras på
kallvatteninloppets anslutning till varmvattencylindern.
▪ För att undvika baksug bör du installera en backventil på vattenintaget till
varmvattenberedaren, i enlighet med gällande bestämmelser.
▪ Du bör installera en tryckreduceringsventil på kallvattenintaget enligt gällande
bestämmelser.
▪ Ett expansionskärl ska installeras på kallvattenintaget i enlighet med gällande
bestämmelser.
▪ Det rekommenderas att du installerar en övertrycksventil på en högre position än
varmvattenberedaren. Vid uppvärmning av varmvattenberedaren orsakar det
vattnet att expandera och utan en övertrycksventil kan vattentrycket inne i
beredaren överstiga det tillåtna trycket. Även kabeldragningen (rör,
avtappningspunkter, etc.) till beredaren är föremål för det höga trycket. För att
förhindra detta bör en övertrycksventil installeras. Övertrycksskyddet beror på en
korrekt funktion av den lokalt installerade övertrycksventilen. Om denna INTE
fungerar korrekt kan ett övertryck deformera beredaren och orsaka
vattenläckage. Regelbundet underhåll krävs för att garantera en väl fungerande
övertrycksventil.
7.8.4 Ansluta kallvattenledningarna
Nödvändigt: Krävs endast om recirkulation krävs i systemet.
1 Ta bort den övre panelen från enheten, se "7.2.3 Hur du öppnar
inomhusenheten"[467].
2 Skär ut gummikransen på enhetens ovansida och avlägsna stoppet.
Kallvattenanslutningen sitter under hålet.
3 Dra recirkulationsröret genom kransen och anslut det till
recirkulationsanslutningen.
4 Sätt tillbaka den övre panelen.
7.8.5 Så här fyller du på vattenkretsen
Använd en påfyllningssats som du anskaffar lokalt för att fylla vattenkretsen. Se till
att du följer gällande bestämmelser.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
INFORMATION
Se till att båda luftningsventilerna (en på det magnetiska filtret och en på
reservvärmaren) är öppna.
Installatörens referenshandbok
91
Page 92
7 | Installation
7.8.6 Hur du fyller varmvattenberedaren
7.8.7 Hur du isolerar vattenledningarna
7.9 Anslutning av elledningarna
1 Öppna alla varmvattenkranar i tur och ordning för att lufta rören i systemet.
2 Öppna inloppsventilen för kallvatten.
3 Stäng alla vattenkranar när all luft är borta ur systemet.
4 Kontrollera efter läckor.
5 Manövrera den lokalt anskaffade övertrycksventilen manuellt för att försäkra
dig om att vattnet flödar fritt genom avtappningsröret.
Ledningarna i hela systemets vattenkrets MÅSTE isoleras för att förhindra kondens
vid kyldrift och försämrad värme-/kylningskapacitet.
Om temperaturen överstiger 30°C och fuktigheten är över RH 80% måste
isoleringen vara minst 20 mm tjock för att inte kondensvatten ska bildas på
tätningens yta.
7.9.1 Om att ansluta elledningarna
Innan anslutning av elledningarna
Se till att:
▪ Köldmedierören är anslutna och kontrollerade
▪ Vattenrör är anslutna
Typiskt arbetsflöde
Anslutning av elkablar består vanligtvis av följande steg:
1 Försäkra dig om att strömkällan överensstämmer med värmepumpens
elektriska specifikationer.
2 Ansluta elledningar till utomhusenheten.
3 Ansluta elledningar till inomhusenheten.
4 Ansluta till strömförsörjningen.
5 Ansluta strömförsörjning till reservvärmare.
6 Ansluta avstängningsventilerna.
7 Ansluta elmätarna.
8 Ansluta varmvattenpumpen.
9 Ansluta larmutsignalen.
10 Ansluta rumskylans/rumsuppvärmningens PÅ/AV-utgång.
11 Ansluta växling till extern värmekälla.
12 Ansluta strömförsörjningens digitala ingångar.
13 Ansluta säkerhetstermostaten.
Installatörens referenshandbok
92
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 93
7.9.2 Om elektrisk överensstämmelse
b a
c b
c
aa
A
AA´
A´
Endast för ERGA04~08DAV3 (ej för ERGA04~08DAV3A)
Utrustningen uppfyller EN/IEC 61000‑3‑12 (Europeisk/internationell teknisk
standard som anger gränserna för övertoner som produceras av utrustning
ansluten till offentliga lågspänningssystem med inström >16A och ≤75A per fas).
Endast för inomhusenhetens reservvärmare
Se "7.9.9Hur du ansluter reservvärmarens strömkälla"[499].
7.9.3 Försiktighetsåtgärder vid anslutning av elledningarna
INFORMATION
Läs även säkerhetsföreskrifterna och kraven i följande kapitel:
▪ Allmänna försiktighetsåtgärder
▪ Förberedelser
FARA: RISK FÖR ELCHOCK
7 | Installation
VARNING
Använd ALLTID flerkärniga kablar till strömförsörjningsledningar.
7.9.4 Riktlinjer vid anslutning av elledningarna
Tänk på följande:
▪ Om fåtrådiga ledare används ska du installera en rund vågprofilerad kontakt i
trådens ände. Placera den runda vågprofilerade kontakten på kabeln t.o.m. den
täckta delen och fäst kontakten med lämpligt verktyg.
a Fåtrådig ledare
b Rund vågprofilerad kontakt
▪ Använd följande metod när du installerar kablar:
Kabeltyp Installationsmetod
Enkelledarkabel
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
a Lockig enkelledarkabel
b Skruv
c Platt bricka
Installatörens referenshandbok
93
Page 94
7 | Installation
c b ba c
a
B
B
2×
Kabeltyp Installationsmetod
Fåtrådig ledare med
rund vågprofilerad
kontakt
a Uttag
b Skruv
c Platt bricka
O Tillåtet
X INTE tillåtet
Åtdragningsmoment
Artikel Åtdragningsmoment (N•m)
M4 (X1M) 1,2~1,5
M4 (jord)
7.9.5 Specifikationer för standardkablar
Komponent ERGA04+06DAV3 ERGA08DAV3 ERGA04~08DAV3A
Nätspänn
ingskabel
(a)
MCA
19,9A 24,0A 15,9A
Spänning 230V
Fas 1~
Frekvens 50Hz
Kabeltjockl
ekar
Anslutningskabel Minsta kabeltjocklek på 1,5mm² och vara godkända för
Rekommenderad
20A 25A 16A
fältsäkring
Jordfelsbrytare Måste överensstämma föreskrifterna
(a) MCA=Minsta kretsström. Angivna värden är högsta värden (se elinformation för
kombination med inomhusenheter för exakta värden).
7.9.6 Så här ansluter du elkablar till utomhusenheten
Måste överensstämma föreskrifterna
230V
Installatörens referenshandbok
94
1 Ta bort kopplingsboxen.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 95
7 | Installation
a b
a
c
d
1N~ 50 Hz
220-240 V
b
1 2 3
L N
L N PWR
12 3
3×
a
1×
1×
2 Skala av isolering (20mm) från kablarna.
a Skala av kabelns ände till denna punkt
b Om du skalar längre kan det orsaka elektriska stötar eller läckage
3 Anslut anslutningskabeln och strömförsörjning enligt följande. Avlasta kabeln
genom att använda kabelklämman.
a Anslutningskabel
b Nätspänningskabel
c Säkring
d Jordfelsbrytare
4 Sätt tillbaka luckan till kopplingsboxen.
5 Alternativ: Fäst kabelklämman (tillbehör) i skruven till köldmedelrörets lock
och fäst kablarna med ett buntband.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
6 Anslut en jordfelsbrytare och säkring till strömkabeln.
a Kabelklämma
Installatörens referenshandbok
95
Page 96
7 | Installation
b+c ad
a
4×
b+c
a
7.9.7 Så här ansluter du elkablar till inomhusenheten
1 För att öppna inomhusenheten, se "7.2.3 Hur du öppnar
inomhusenheten"[467].
2 Elkablarna ska föras in i enheten ovanifrån:
a, b, c Elinstallation (se tabell nedan)
d Fabriksmonterad kabel för reservvärmarens strömförsörjning
3 Kabeldragningen inne i enheten ska göras på följande sätt. Fäst kabeln i
kabelskenan med buntband:
VARNING
Se till att elkablarna INTE rör vid röret med köldmedelsgas, eftersom det kan vara
mycket varmt.
a Rör med köldmedelsgas
Installatörens referenshandbok
96
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 97
7 | Installation
Dragning Möjliga kablar (beroende på typ av enhet och
installerade tillval)
a
Lågspänning
b
Högspänningsaggregat
c
Högspänningsstyrsignal
▪ Kontakt för prioriterad strömförsörjning
▪ Användargränssnitt använt som rumstermostat
(alternativ)
▪ Digitala ingångar för strömförbrukning (anskaffas
lokalt)
▪ Sensor för utomhustemperaturen (alternativ)
▪ Sensor för inomhustemperaturen (alternativ)
▪ Elmätare (anskaffas lokalt)
▪ Säkerhetstermostat (anskaffas lokalt)
▪ Anslutningskabel
▪ Strömförsörjning med normal kWh-grad
▪ Strömförsörjning med önskad kWh-grad
▪ Värmepumpskonvektor (alternativ)
▪ Rumstermostat (alternativ)
▪ Avstängningsventil (anskaffas lokalt)
▪ Varmvattenpump (anskaffas lokalt)
▪ Larmutsignal
▪ Växla till extern kontroll av värmekällan
d
Högspänningsmatning
(fabriksmonterad kabel)
FÖRSIKTIGT
Tryck INTE eller placera överskottskabel i enheten.
4 Förslut lågspänningskabelinloppet med hjälp av förslutningstejpen (medföljer
som tillbehör).
Utan lågspänningskablar Med lågspänningskablar
7.9.8 Hur du ansluter nätströmmen
▪ Kontroll för rumsuppvärmning/-kylning
▪ Strömkälla för reservvärmaren
1 Anslutning av strömförsörjningen.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Installatörens referenshandbok
97
Page 98
7 | Installation
X1M
X2M
X5M
X11YB
X1A
X11Y
X11YA
1 2 3
1 2 3
a
1 2 3
X1M
X2M
X5M
X11Y
X11YB
X1A
1 2 3
1 N L
N L
2 3
S1S
a b c
X11YA
51 2 3 6
9 10
Vid strömförsörjning för normal kWh-taxa
a Anslutningskabel (=strömförsörjning)
Vid strömförsörjning för önskad kWh-taxa
Anslut X11Y till X11YB.
Installatörens referenshandbok
98
a Anslutningskabel (=strömförsörjning)
b Strömförsörjning för normal kWh-taxa
c Kontakt för prioriterad strömförsörjning
2 Fäst kablarna med buntband i buntbandsfästena.
INFORMATION
Vid strömförsörjning med önskad kWh-grad, anslut X11Y till X11YB. Behovet för att
separera strömförsörjningen med normal kWh-grad för inomhusenheten (b)
X2M/5+6 beror på vad det är för typ av strömförsörjning med önskad kWh-grad.
Separera anslutningen till inomhusenheten om det behövs:
▪ om strömförsörjningen med önskad kWh-grad avbryts när den är aktiverad ELLER
▪ om ingen energiförbrukning av inomhusenheten tillåts när strömförsörjning med
en önskad kWh-grad är aktiverad.
INFORMATION
Strömförsörjningskontakt för önskad kWh-taxa är ansluten till samma uttag
(X5M/9+10) som överhettningsskyddet. Det är endast möjligt för systemet att ha
strömförsörjning för ANTINGEN önskad kWh-taxa ELLER ett överhettningsskydd.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 99
7.9.9 Hur du ansluter reservvärmarens strömkälla
X6M
F1B
Q1DI
a
b
VARNING
Reservvärmaren MÅSTE ha en tilldelad strömförsörjning och MÅSTE skyddas av de
skyddsenheter som krävs av gällande lagstiftning.
FÖRSIKTIGT
För att säkerställa att enheten är helt jordad, se alltid till att ansluta reservvärmaren
till ett jordat uttag.
Reservvärmarens kapacitet kan variera, beroende på inomhusenhetens modell.
Försäkra dig om att strömförsörjningen överensstämmer med reservvärmarens
kapacitet, enligt tabellen nedan.
7 | Installation
Typ av
reservvärmare
*3V 3kW 1N~230V 13A
*6V 2kW 1N~230V
Reservvärmar
Strömförsörjni
ens kapacitet
4kW 1N~230V
6kW 1N~230V
2kW 3~230V
4kW 3~230V
6kW 3~230V
ng
Maximal
Z
max
arbetsström
(a)
(b)
(b)
(b)
(d)
(d)
(d)
9A —
(c)(a)
17A
(c)(a)
26A
5A —
10A —
15A —
0,34Ω
0,22Ω
0,22Ω
*9W 3kW 3N~400V 4A —
6kW 3N~400V 9A —
9kW 3N~400V 13A —
(a)
Utrustningen överensstämmer med EN/IEC61000‑3‑11 (europeisk/internationell teknisk
standard som anger gränserna för spänningsändringar, spänningsfluktuationer och
flimmer i offentliga lågspänningssystem för utrustning med märkström ≤75A), förutsatt att
systemets impedans Z
användarens nät och det offentliga systemet. Installatören eller användaren av
utrustningen har ansvaret att säkerställa, genom att vid behov kontakta nätoperatören, att
utrustningen endast är ansluten till ett nät där systemimpedansen Z
lika med Z
(b)
6V
(c)
Elektrisk utrustning uppfyller EN/IEC61000-3-12 (Europeisk/internationell teknisk standard
max
.
som anger gränserna för övertoner som produceras av utrustning ansluten till offentliga
lågspänningssystem med inström >16A och ≤75A per fas).
(d)
6T1
är lägre än eller lika med Z
sys
vid gränssnittspunkten mellan
max
är mindre än eller
sys
Anslut reservvärmarens strömförsörjning på följande sätt:
a Fabriksmonterad kabel ansluten till reservvärmarens kontaktor inuti kopplingsboxen (K1M för *3V-
modeller; K5M för *6V- och *9W-modeller)
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
b Elinstallation (se tabell nedan)
Installatörens referenshandbok
99
Page 100
7 | Installation
1N~, 50 Hz
230 V AC
SWB2
Q1DI
1
234
F1B
I I
L N
X6M
2
1
K1M
4
3
BRN
BLU
1N~, 50 Hz
230 V AC
SWB
436
5
2
1
K5M
14
13
Q1DI
1234567
8
F1B
II I I
NL
X6M
BRN
GRY
BLU1
BLU2
SWB
3~, 50 Hz
230 V AC
436
5
2
1
K5M
14
13
1234567
8
F1B
II I I
Q1DI
L1 L2 L3
X6M
BRN
GRY
BLU1
BLU2
Modell (strömförsörjning) Ansluta reservvärmarens strömförsörjning
*3V (1N~230V)
*6V (6V: 1N~230V)
Installatörens referenshandbok
100
*6V (6T1: 3~230V)
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
