Montuotojo informacinis vadovas
Daikin Altherma 3 R F
ERGA04DAV3(A)
ERGA06DAV3(A)
ERGA08DAV3(A)
EHVH04S18D*6V7
EHVH04S23D*6V7
EHVH08S18D*6V7
EHVH08S23D*6V7
EHVH08S18D*9W7
EHVH08S23D*9W7
EHVX04S18D*3V7
EHVX04S18D*6V7
EHVX04S23D*3V7
EHVX04S23D*6V7
EHVX08S18D*6V7
EHVX08S23D*6V7
EHVX08S18D*9W7
EHVX08S23D*9W7
Page 2
Turinys
Turinys
1 Bendrosios atsargumo priemonės 6
1.1 Apie dokumentaciją ........................................................................................................................................................ 6
1.1.1 Įspėjimų ir simbolių reikšmės ......................................................................................................................... 6
1.2 Montuotojui .................................................................................................................................................................... 7
1.2.1 Bendroji informacija ....................................................................................................................................... 7
1.2.2 Montavimo vieta ............................................................................................................................................ 8
1.2.3 Aušalas ............................................................................................................................................................ 8
1.2.4 Druskos tirpalas .............................................................................................................................................. 10
1.2.5 Vanduo............................................................................................................................................................ 11
1.2.6 Elektra ............................................................................................................................................................. 11
2 Apie dokumentaciją 13
2.1 Apie šį dokumentą .......................................................................................................................................................... 13
2.2 Montuotojo informacinis vadovas trumpai.................................................................................................................... 13
3 Apie dėžę 15
3.1 Apžvalga: apie dėžę......................................................................................................................................................... 15
3.2 Lauko blokas.................................................................................................................................................................... 15
3.2.1 Lauke naudojamo įrenginio išpakavimas ....................................................................................................... 15
3.2.2 Lauke naudojamo įrenginio kėlimas ir nešimas ............................................................................................. 15
3.2.3 Lauke naudojamo įrenginio priedų nuėmimas .............................................................................................. 16
3.3 Patalpose naudojamas įrenginys .................................................................................................................................... 17
3.3.1 Kaip išpakuoti patalpos bloką......................................................................................................................... 17
3.3.2 Kaip nuimti priedus nuo patalpos bloko ........................................................................................................ 17
3.3.3 Patalpos bloko tvarkymas............................................................................................................................... 17
4 Apie blokus ir parinktis 18
4.1 Apžvalga: apie įrenginius ir priedus................................................................................................................................ 18
4.2 Identifikavimas................................................................................................................................................................ 18
4.2.1 Identifikavimo etiketė: lauke naudojamas įrenginys ..................................................................................... 18
4.2.2 Identifikavimo etiketė: vidaus įrenginys ........................................................................................................ 19
4.3 Papildomai prijungiami įrenginiai ir priedai.................................................................................................................... 19
4.3.1 Galimi lauke naudojamo įrenginio priedai ..................................................................................................... 19
4.3.2 Galimi patalpose naudojamo įrenginio priedai.............................................................................................. 20
4.3.3 Galimi patalpose naudojamo įrenginio ir lauke naudojamo įrenginio deriniai ............................................. 22
5 Naudojimo gairės 23
5.1 Apžvalga: naudojimo gairės............................................................................................................................................ 23
5.2 Nustatyti erdvės šildymo/vėsinimo sistemą................................................................................................................... 23
5.2.1 Viena patalpa .................................................................................................................................................. 24
5.2.2 Kelios patalpos – viena LWT zona .................................................................................................................. 28
5.2.3 Kelios patalpos – dvi LWT zonos .................................................................................................................... 32
5.3 Erdvei šildyti naudojamo pagalbinio šilumos šaltinio nustatymas................................................................................. 34
5.4 Buitinio karšto vandens katilo nustatymas..................................................................................................................... 37
5.4.1 Sistemos schema – integruotas DHW katilas................................................................................................. 37
5.4.2 DHW katilo talpos ir pageidaujamos temperatūros pasirinkimas ................................................................. 37
5.4.3 Nustatymas ir konfigūracija – DHW katilas .................................................................................................... 39
5.4.4 DHW siurblys, užtikrinantis, kad iškart būtų tiekiamas karštas vanduo ........................................................ 39
5.4.5 DHW siurblys, naudojamas dezinfekcijai ....................................................................................................... 39
5.5 Energijos skaitiklių nustatymas....................................................................................................................................... 40
5.5.1 Pagaminta šiluma ........................................................................................................................................... 40
5.5.2 Suvartota energija .......................................................................................................................................... 40
5.5.3 Standartinio elektros tarifo maitinimo šaltinis .............................................................................................. 41
5.5.4 Lengvatinio elektros tarifo maitinimo šaltinis................................................................................................ 42
5.6 Elektros energijos suvartojimo valdymo nustatymas .................................................................................................... 43
5.6.1 Nuolatinis galios ribojimas ............................................................................................................................. 44
5.6.2 Skaitmeninių įvesčių aktyvinamas galios ribojimas ....................................................................................... 44
5.6.3 Galios ribojimo procesas ................................................................................................................................ 45
5.7 Išorinio temperatūros jutiklio nustatymas ..................................................................................................................... 46
Montuotojo informacinis vadovas
2
6 Pasiruošimas 48
6.1 Apžvalga: parengimas ..................................................................................................................................................... 48
6.2 Įrengimo vietos paruošimas ........................................................................................................................................... 48
6.2.1 Lauke naudojamo įrenginio montavimo vietos reikalavimai ......................................................................... 48
6.2.2 Papildomi lauke naudojamo įrenginio montavimo vietos reikalavimai šalto klimato zonose ...................... 50
6.2.3 Patalpose naudojamo įrenginio montavimo vietos reikalavimai .................................................................. 51
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 3
Turinys
6.3 Aušalo vamzdelių paruošimas ........................................................................................................................................ 55
6.3.1 Reikalavimai aušalo vamzdeliams .................................................................................................................. 55
6.3.2 Aušalo vamzdelių izoliacija ............................................................................................................................. 55
6.4 Vandentiekio vamzdyno paruošimas.............................................................................................................................. 55
6.4.1 Reikalavimai vandens kontūrui ...................................................................................................................... 56
6.4.2 Išsiplėtimo indo išankstinio slėgio skaičiavimo formulė ................................................................................ 58
6.4.3 Vandens tūrio ir srauto intensyvumo tikrinimas............................................................................................ 58
6.4.4 Išsiplėtimo indo išankstinio slėgio keitimas ................................................................................................... 60
6.4.5 Kaip patikrinti vandens tūrį: Pavyzdžiai.......................................................................................................... 61
6.5 Elektros instaliacijos paruošimas.................................................................................................................................... 61
6.5.1 Apie elektros laidų paruošimą........................................................................................................................ 61
6.5.2 Apie lengvatinio elektros tarifo maitinimo šaltinį.......................................................................................... 62
6.5.3 Elektros jungčių, išskyrus išorinių pavarų, apžvalga ...................................................................................... 63
6.5.4 Išorinių ir vidinių pavarų elektros jungčių apžvalga ....................................................................................... 63
7 Įrengimas 66
7.1 Apžvalga: montavimas .................................................................................................................................................... 66
7.2 Įrenginių atidarymas ....................................................................................................................................................... 66
7.2.1 Apie įrenginių atidarymą ................................................................................................................................ 66
7.2.2 Lauke naudojamo įrenginio atidarymas......................................................................................................... 66
7.2.3 Patalpose naudojamo įrenginio atidarymas .................................................................................................. 67
7.2.4 Vidaus įrenginio jungiklių dėžutės nuleidimas ............................................................................................... 69
7.3 Lauko bloko montavimas................................................................................................................................................ 70
7.3.1 Apie lauke naudojamo įrenginio montavimą ................................................................................................. 70
7.3.2 Atsargumo priemonės montuojant lauke naudojamą įrenginį ..................................................................... 70
7.3.3 Montavimo struktūros paruošimas................................................................................................................ 70
7.3.4 Lauke naudojamo įrenginio montavimas....................................................................................................... 73
7.3.5 Drenažo užtikrinimas ...................................................................................................................................... 74
7.3.6 Lauke naudojamo įrenginio apsauga nuo nuvirtimo ..................................................................................... 75
7.4 Patalpose naudojamo įrenginio tvirtinimas ................................................................................................................... 76
7.4.1 Apie patalpose naudojamo įrenginio montavimą.......................................................................................... 76
7.4.2 Atsargumo priemonės montuojant patalpose naudojamą įrenginį .............................................................. 76
7.4.3 Patalpose naudojamo įrenginio montavimas ................................................................................................ 76
7.4.4 Išleidimo žarnos prijungimas prie nuotako .................................................................................................... 77
7.5 Aušalo vamzdžių prijungimas ......................................................................................................................................... 78
7.5.1 Apie aušalo vamzdelių prijungimą ................................................................................................................. 78
7.5.2 Atsargumo priemonės prijungiant aušalo vamzdelius .................................................................................. 79
7.5.3 Gairės prijungiant aušalo vamzdelius............................................................................................................. 80
7.5.4 Vamzdelių lankstymo gairės........................................................................................................................... 80
7.5.5 Vamzdelio galo platinimas.............................................................................................................................. 80
7.5.6 Kaip prilituoti vamzdžio galą .......................................................................................................................... 81
7.5.7 Stabdymo vožtuvo ir techninės priežiūros angos naudojimas ...................................................................... 82
7.5.8 Aušalo vamzdžių prijungimas prie lauke naudojamo įrenginio ..................................................................... 83
7.5.9 Aušalo vamzdžių prijungimas prie patalpose naudojamo įrenginio.............................................................. 84
7.6 Aušalo vamzdžių tikrinimas............................................................................................................................................. 84
7.6.1 Apie aušalo vamzdelių tikrinimą .................................................................................................................... 84
7.6.2 Atsargumo priemonės tikrinant aušalo vamzdelius ...................................................................................... 85
7.6.3 Nuotėkio tikrinimas ........................................................................................................................................ 85
7.6.4 Vakuuminis džiovinimas ................................................................................................................................. 86
7.7 Aušalo įleidimas .............................................................................................................................................................. 87
7.7.1 Apie aušalo įleidimą........................................................................................................................................ 87
7.7.2 Atsargumo priemonės užpildant aušalu ........................................................................................................ 88
7.7.3 Papildomo aušalo kiekio nustatymas ............................................................................................................. 88
7.7.4 Iš naujo užpildomo aušalo kiekio nustatymas ............................................................................................... 88
7.7.5 Papildomo aušalo įleidimas ............................................................................................................................ 88
7.7.6 Fluorintų šiltnamio efektą sukeliančių dujų etiketės tvirtinimas................................................................... 89
7.8 Vandens vamzdžių prijungimas ...................................................................................................................................... 89
7.8.1 Apie vandens vamzdžių prijungimą................................................................................................................ 89
7.8.2 Atsargumo priemonės prijungiant vandens vamzdžius................................................................................. 90
7.8.3 Vandens vamzdžių prijungimas ...................................................................................................................... 90
7.8.4 Recirkuliacijos vamzdžių prijungimas............................................................................................................. 91
7.8.5 Vandens kontūro pildymas............................................................................................................................. 92
7.8.6 Buitinio karšto vandens katilo pildymas......................................................................................................... 92
7.8.7 Vandens vamzdžių izoliavimas ....................................................................................................................... 92
7.9 Elektros laidų prijungimas............................................................................................................................................... 92
7.9.1 Apie elektros laidų prijungimą ....................................................................................................................... 92
7.9.2 Apie elektros atitiktį ....................................................................................................................................... 93
7.9.3 Atsargumo priemonės jungiant elektros laidus ............................................................................................. 93
7.9.4 Rekomendacijos jungiant elektros laidus....................................................................................................... 93
7.9.5 Standartinių laidų komponentų specifikacijos ............................................................................................... 94
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
3
Page 4
Turinys
7.9.6 Elektros laidų prijungimas prie lauko įrenginio.............................................................................................. 95
7.9.7 Kaip prijungti elektros instaliaciją prie patalpos bloko .................................................................................. 96
7.9.8 Pagrindinio maitinimo šaltinio prijungimas ................................................................................................... 98
7.9.9 Atsarginio šildytuvo maitinimo prijungimas .................................................................................................. 99
7.9.10 Uždarymo vožtuvo prijungimas...................................................................................................................... 102
7.9.11 Kaip prijungti elektros skaitiklius.................................................................................................................... 102
7.9.12 Buitinio karšto vandens siurblio prijungimas................................................................................................. 102
7.9.13 Pavojaus signalų išvesties prijungimas........................................................................................................... 103
7.9.14 Erdvės aušinimo/šildymo ĮJUNGIMO/IŠJUNGIMO išvesties prijungimas ...................................................... 103
7.9.15 Perjungimo į išorinį šilumos šaltinį prijungimas............................................................................................. 104
7.9.16 Energijos sąnaudų skaitmeninės įvesties prijungimas................................................................................... 104
7.9.17 Apsauginio termostato prijungimas (užvertasiskontaktas) .......................................................................... 104
7.10 Lauke naudojamo įrenginio montavimo pabaiga........................................................................................................... 105
7.10.1 Lauke naudojamo įrenginio montavimo pabaiga .......................................................................................... 105
7.11 Patalpose naudojamo įrenginio montavimo pabaiga .................................................................................................... 106
7.11.1 Patalpose naudojamo įrenginio uždarymas................................................................................................... 106
8 Konfigūracija 107
8.1 Apžvalga: konfigūracija ................................................................................................................................................... 107
8.1.1 Prieiga prie dažniausiai naudojamų komandų ............................................................................................... 108
8.2 Sąrankos vediklis ............................................................................................................................................................. 109
8.3 Galimi ekranai ................................................................................................................................................................. 111
8.3.1 Galimi ekranai: apžvalga................................................................................................................................. 111
8.3.2 Pagrindinis ekranas......................................................................................................................................... 111
8.3.3 Pagrindinio meniu ekranas............................................................................................................................. 113
8.3.4 Meniu ekranas ................................................................................................................................................ 114
8.3.5 Nuostačių ekranas .......................................................................................................................................... 114
8.3.6 Išsamus ekranas su reikšmėmis ..................................................................................................................... 115
8.3.7 Plano ekranas: pavyzdys................................................................................................................................. 116
8.4 Nuo oro priklausoma kreivė ........................................................................................................................................... 120
8.4.1 Kas yra nuo oro priklausoma kreivė? ............................................................................................................. 120
8.4.2 2 taškų kreivė.................................................................................................................................................. 120
8.4.3 Nuolydžio-poslinkio kreivė ............................................................................................................................. 121
8.4.4 Nuo oro priklausomų kreivių naudojimas ...................................................................................................... 123
8.5 Nustatymų meniu ........................................................................................................................................................... 125
8.5.1 Gedimai........................................................................................................................................................... 125
8.5.2 Patalpa ............................................................................................................................................................ 125
8.5.3 Pagrindinė zona .............................................................................................................................................. 129
8.5.4 Papildoma zona .............................................................................................................................................. 138
8.5.5 Erdvės šildymas/vėsinimas ............................................................................................................................. 142
8.5.6 Katilas.............................................................................................................................................................. 150
8.5.7 Vartotojo nustatymai ..................................................................................................................................... 156
8.5.8 Informacija ...................................................................................................................................................... 160
8.5.9 Montuotojo nustatymai ................................................................................................................................. 161
8.5.10 Eksploatavimas ............................................................................................................................................... 176
8.6 Meniu struktūra: vartotojo nustatymų apžvalga ........................................................................................................... 178
8.7 Meniu struktūra: montuotojo nustatymų apžvalga....................................................................................................... 179
Montuotojo informacinis vadovas
4
9 Paruošimas naudoti 180
9.1 Apžvalga: paruošimas naudoti........................................................................................................................................ 180
9.2 Atsargumo priemonės paruošiant naudoti .................................................................................................................... 180
9.3 Kontrolinis sąrašas prieš eksploatacijos pradžią ............................................................................................................ 181
9.4 Kontrolinis sąrašas pradedant eksploatuoti................................................................................................................... 181
9.4.1 Mažiausio srauto intensyvumo patikrinimas ................................................................................................. 182
9.4.2 Oro išleidimo funkcija ..................................................................................................................................... 182
9.4.3 Kaip atlikti bandomąjį paleidimą .................................................................................................................... 184
9.4.4 Pavaros bandomasis paleidimas .................................................................................................................... 184
9.4.5 Grindų šildymo pagrindo džiovinimas............................................................................................................ 185
10 Perdavimas vartotojui 189
11 Techninė priežiūra ir tvarkymas 190
11.1 Apžvalga: techninė priežiūra ir tvarkymas...................................................................................................................... 190
11.2 Techninės priežiūros atsargumo priemonės .................................................................................................................. 190
11.3 Lauke naudojamo įrenginio kasmetinės priežiūros kontrolinis sąrašas......................................................................... 190
11.4 Patalpose naudojamo įrenginio kasmetinės priežiūros kontrolinis sąrašas .................................................................. 191
11.4.1 Buitinio karšto vandens katilo ištuštinimas.................................................................................................... 193
11.5 Apie vandens filtro plovimą iškilus problemoms............................................................................................................ 194
11.5.1 Vandens filtro išėmimas ................................................................................................................................. 194
11.5.2 Vandens filtro plovimas iškilus problemoms ................................................................................................. 195
11.5.3 Vandens filtro įdėjimas................................................................................................................................... 196
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 5
Turinys
12 Trikčių šalinimas 197
12.1 Apžvalga: trikčių šalinimas .............................................................................................................................................. 197
12.2 Atsargumo priemonės šalinant triktis ............................................................................................................................ 197
12.3 Problemų sprendimas pagal požymius........................................................................................................................... 198
12.3.1 Simptomas: įrenginys NEŠILDO arba NEŠALDO, kaip tikėtasi........................................................................ 198
12.3.2 Simptomas: kompresorius NEPASILEIDŽIA (erdvės šildymas arba buitinio vandens šildymas).................... 199
12.3.3 Simptomas: paruošta naudoti sistema gurguliuoja....................................................................................... 199
12.3.4 Simptomas: siurblys kelia triukšmą (kavitacija) ............................................................................................. 200
12.3.5 Simptomas: atsidaro slėgio mažinimo vožtuvas ............................................................................................ 200
12.3.6 Simptomas: prateka vandens slėgio mažinimo vožtuvas .............................................................................. 201
12.3.7 Simptomas: erdvė NEPAKANKAMAI šildoma esant žemai lauko temperatūrai............................................ 201
12.3.8 Simptomas: trumpą laiką neįprastai aukštas slėgis prijungimo taške........................................................... 202
12.3.9 Simptomas: apdailiniai skydeliai nustumti dėl išsipūtusio katilo................................................................... 202
12.3.10 Simptomas: katilo dezinfekcijos funkcija NEATLIKTA tinkamai (AH klaida)................................................... 202
12.4 Problemų sprendimas pagal klaidų kodus...................................................................................................................... 203
12.4.1 Pagalbos teksto iškvietimas gedimo atveju ................................................................................................... 203
12.4.2 Klaidų kodai: apžvalga .................................................................................................................................... 204
13 Išmetimas 208
13.1 Apžvalga: išmetimas........................................................................................................................................................ 208
13.2 Sistemos išsiurbimas ....................................................................................................................................................... 208
13.3 Priverstinio vėsinimo paleidimas ir išjungimas............................................................................................................... 209
14 Techniniai duomenys 211
14.1 Vamzdžių schema: lauke naudojamas įrenginys ............................................................................................................ 211
14.2 Vamzdžių schema: patalpose naudojamas įrenginys..................................................................................................... 212
14.3 Elektros instaliacijos schema: lauke naudojamas įrenginys........................................................................................... 213
14.4 Elektros instaliacijos schema: patalpose naudojamas įrenginys.................................................................................... 215
14.5 1lentelė. Didžiausias patalpoje leidžiamas aušalo kiekis: patalpose naudojamas įrenginys ........................................ 221
14.6 2lentelė. Minimalus grindų plotas: patalpose naudojamas įrenginys .......................................................................... 222
14.7 3lentelė. Minimalus vėdinimo angos plotas esant natūraliam vėdinimui: patalpose naudojamas įrenginys ............. 222
14.8 ESP kreivė: vidaus įrenginys............................................................................................................................................ 224
15 Žodynas 225
16 Nustatymų vietoje lentelė 227
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
5
Page 6
1 | Bendrosios atsargumo priemonės
1 Bendrosios atsargumo priemonės
1.1 Apie dokumentaciją
▪ Originali dokumentacija yra anglų kalba. Dokumentai visomis kitomis kalbomis
yra vertimai.
▪ Šiame dokumente aprašytos atsargumo priemonės yra labai svarbios, todėl jų
būtina paisyti.
▪ Sistemos įrengimo darbus ir visus veiksmus, aprašytus įrengimo vadove bei
montuotojo trumpajame vadove, TURI atlikti įgaliotasis montuotojas.
1.1.1 Įspėjimų ir simbolių reikšmės
PAVOJUS
Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
Nurodo situaciją, dėl kurios galima mirtis nuo elektros srovės.
PAVOJUS: GALIMA NUSIDEGINTI
Nurodo situaciją, dėl kurios galimi labai aukštos arba labai žemos temperatūros
sukelti nudegimai.
PAVOJUS: GALIMAS SPROGIMAS
Nurodo situaciją, dėl kurios galimas sprogimas.
ĮSPĖJIMAS
Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.
ĮSPĖJIMAS: LIEPSNIOJI MEDŽIAGA
DĖMESIO
Nurodo situaciją, dėl kurios galima lengvai arba vidutiniškai susižaloti.
Montuotojo informacinis vadovas
6
PASTABA
Nurodo situaciją, dėl kurios galimas įrangos arba turto sugadinimas.
INFORMACIJA
Nurodo naudingus patarimus arba papildomą informaciją.
Ant bloko naudojami simboliai:
Simbolis Paaiškinimas
Prieš įrengdami perskaitykite įrengimo ir eksploatacijos
vadovą bei elektros instaliacijos instrukcijų lapą.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 7
1 | Bendrosios atsargumo priemonės
Simbolis Paaiškinimas
Prieš pradėdami vykdyti techninės ir bendrosios priežiūros
darbus, perskaitykite priežiūros vadovą.
Papildomos informacijos rasite montuotojo ir naudotojo
nuorodų vadove.
Įrenginyje yra sukamųjų dalių. Vykdydami įrenginio priežiūros
bei patikros darbus, būkite atsargūs.
Dokumentacijoje naudojami simboliai:
Simbolis Paaiškinimas
Pateikiamas iliustracijos pavadinimas arba nuoroda į ją.
Pavyzdys: "1–3 pav. pavadinimas" reiškia "3 pav. iš
1skyriaus".
Pateikiamas lentelės pavadinimas arba nuoroda į ją.
Pavyzdys: "1–3 lentelės pavadinimas" reiškia "3 lentelė iš
1skyriaus".
1.2 Montuotojui
1.2.1 Bendroji informacija
Jei NEŽINOTE, kaip įrengti ar eksploatuoti bloką, susisiekite su savo įgaliotuoju
atstovu.
PAVOJUS: GALIMA NUSIDEGINTI
▪ Eksploatuojant įrenginį arba iš karto jį išjungę NELIESKITE aušalo, vandens
vamzdžių arba vidinių dalių. Vamzdžiai ir dalys gali būti per karšti arba per šalti.
Palaukite, kol jie pasieks normalią temperatūrą. Jei reikia liesti, mūvėkite
apsaugines pirštines.
▪ NELIESKITE netikėtai ištekėjusio aušalo.
ĮSPĖJIMAS
Netinkamai sumontavus ar prijungus įrangą ar priedus, gali ištikti elektros smūgis,
įvykti trumpasis jungimas, nuotėkis, kilti gaisras ar kitaip būti sugadinta įranga.
Naudokite tik Daikin pagamintus arba patvirtintus priedus, papildomą įrangą ir
atsargines dalis.
ĮSPĖJIMAS
Montavimas, bandymas ir naudojamos medžiagos turi atitikti taikomus teisės aktus
(viršesni už Daikin dokumentacijoje aprašytas instrukcijas).
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
DĖMESIO
Montuodami, atlikdami techninę ar kitokią sistemos priežiūrą, būtinai dėvėkite
atitinkamas asmeninės apsaugos priemones (apsaugines pirštines, akinius ir kt.).
ĮSPĖJIMAS
Suplėšykite ir išmeskite plastikinius pakavimo maišus, kad vaikai su jais nežaistų.
Galimas pavojus: uždusimas.
Montuotojo informacinis vadovas
7
Page 8
1 | Bendrosios atsargumo priemonės
ĮSPĖJIMAS
Imkitės atitinkamų priemonių, kad įrenginys netaptų prieglobsčiu mažiems
gyvūnėliams. Mažiems gyvūnėliams palietus elektrines dalis gali sutrikti veikimas,
įrenginys gali imti rūkti ar užsidegti.
DĖMESIO
NELIESKITE įrenginio oro įleidimo angos arba aliumininių sparnuotės menčių.
DĖMESIO
▪ Ant įrenginio viršaus NEDĖKITE jokių objektų ar įrangos.
▪ NELIPKITE ant įrenginio, ant jo NESĖDĖKITE ar NESTOVĖKITE.
PASTABA
Lauke naudojamas įrenginys turėtų būti eksploatuojamas esant sausam orui, kad
būtų išvengta vandens patekimo.
Vadovaujantis galiojančiais teisės aktais, gali reikėti vesti žurnalą, kuriame būtų
registruojama bent informacija apie techninę priežiūrą, remontą, bandymų
rezultatus, budėjimo laikotarpius ir kt.
Be to, ant gaminio (pasiekiamoje vietoje) TURI būti pateikta bent tokia informacija:
▪ sistemos išjungimo avarinėje situacijoje instrukcijos;
▪ gaisrinės, policijos ir ligoninės pavadinimai ir adresai;
▪ priežiūrą vykdančios įmonės pavadinimas, adresas, dieninis ir naktinis telefono
Europoje reikiamos informacijos apie šį žurnalą rasite standarte EN378.
1.2.2 Montavimo vieta
▪ Aplink įrenginį turi būti pakankamai vietos techninei priežiūrai ir oro cirkuliacijai.
▪ Įsitikinkite, kad įrengimo vieta atlaikys bloko svorį ir vibraciją.
▪ Pasirūpinkite, kad zona būtų gerai vėdinama. NEUŽBLOKUOKITE jokių ventiliacijos
▪ Pasirūpinkite, kad įrenginys būtų sumontuotas lygiai.
NEMONTUOKITE įrenginio šiose vietose:
▪ Vietose, kur yra galimai sprogių dujų.
▪ Vietose, kur yra elektromagnetines bangas skleidžiančių įrenginių.
numeriai.
angų.
Elektromagnetinės bangos gali sugadinti valdymo sistemą ir neleisti įrangai
normaliai veikti.
1.2.3 Aušalas
Montuotojo informacinis vadovas
8
▪ Vietose, kur galimas gaisras dėl degių dujų nuotėkio (pvz., skiediklio arba
benzino), anglies pluošto arba degių dulkių.
▪ Vietose, kur išsiskiria koroziją sukeliančių dujų (pvz., sieros rūgšties dujos). Dėl
varinių vamzdžių arba suvirintų dalių korozijos gali ištekėti aušalas.
Jei taikoma. Žr. įrengimo vadovą arba montuotojo nuorodų vadovą, kur rasite
daugiau informacijos.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 9
1 | Bendrosios atsargumo priemonės
PASTABA
Pasirūpinkite, kad aušalo vamzdžiai būtų sumontuoti laikantis taikomų teisės aktų.
Europoje taikomas standartas EN378.
PASTABA
Pasirūpinkite, kad vietinis vamzdynas ir jungtys NEBŪTŲ įtemptos.
ĮSPĖJIMAS
Atlikdami bandymus NIEKADA įrenginyje nepadidinkite slėgio, kad jis viršytų
maksimalų leidžiamą slėgį (jis nurodytas ant gaminio informacinės lentelės).
ĮSPĖJIMAS
Aptikę šaltnešio nuotėkį, imkitės reikiamų atsargumo priemonių. Nutekėjus šaltnešio
dujų, nedelsdami išvėdinkite zoną. Galimi pavojai:
▪ Pernelyg didelė koncentracija uždaroje patalpoje gali sukelti deguonies stygių.
▪ R410A arba R32 šaltnešio sąlyčio su liepsna atveju gali išsiskirti nuodingų dujų.
▪ Didelės CO
šaltnešio koncentracijos yra nuodingos.
2
PAVOJUS: GALIMAS SPROGIMAS
Slėgio mažinimas – šaltnešio nuotėkis. Jie norite sumažinti slėgį sistemoje ir
šaltnešio kontūre yra nuotėkis:
▪ NENAUDOKITE bloko automatinio slėgio mažinimo funkcijos, kuri leidžia surinkti
visą šaltnešį iš sistemos į lauko bloką. Galima pasekmė: Kompresoriaus savaiminis
užsiliepsnojimas ir sprogimas dėl oro patekimo į veikiantį kompresorių.
▪ Naudokite atskirą rekuperacijos sistemą, kad bloko kompresorius NEVEIKTŲ.
ĮSPĖJIMAS
VISADA rekuperuokite šaltnešį. NEIŠLEISKITE jo į aplinką. Įrengčiai ištuštinti naudokite
vakuumo siurblį.
PASTABA
Prijungę visus vamzdžius patikrinkite, ar nėra dujų nuotėkio. Dujų nuotėkiui nustatyti
naudokite azotą.
PASTABA
▪ Tam, kad nesulūžtų kompresorius, NEPILKITE šaltnešio daugiau, nei nurodytas
kiekis.
▪ Kai reikia atidaryti šaltnešio sistemą, šaltnešį BŪTINA sutvarkyti vadovaujantis
taikomais teisės aktais.
▪ Jei reikia papildyti atsargas, žr. įrenginio vardinę plokštelę. Joje pateiktas šaltnešio
tipas ir reikiamas kiekis.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
ĮSPĖJIMAS
Užtikrinkite, kad sistemoje nebūtų deguonies. Aušalą galima pilti tik atlikus
patikrinimą dėl nuotėkio ir vakuuminį džiovinimą.
Galima pasekmė: savaiminis kompresoriaus užsidegimas ir sprogimas dėl deguonies
patekimo į veikiantį kompresorių.
Montuotojo informacinis vadovas
9
Page 10
1 | Bendrosios atsargumo priemonės
▪ Įrenginys gamykloje užpildomas šaltnešiu ir, atsižvelgiant į vamzdžių dydį ir ilgį,
kai kurias sistemas gali reikėti papildyti šaltnešiu.
▪ Naudokite tik sistemoje naudojamo aušalo tipui skirtus įrankius. Tai užtikrins
atsparumą slėgiui ir apsaugos, kad į sistemą nepatektų pašalinių medžiagų.
▪ Skysto aušalo įleiskite, kaip aprašyta toliau.
Jei Tada
Yra sifoninis vamzdis
(t. y., cilindras pažymėtas “Prijungtas
Pildydami cilindrą laikykite vertikalioje
padėtyje.
skysčio pildymo sifonas”)
Sifoninio vamzdžio NĖRA Pildydami cilindrą laikykite apverstą.
▪ Aušalo cilindrus atidarykite lėtai.
▪ Įpilkite skysto aušalo. Jei įleisite aušalo dujų pavidalu, įrenginio veikimas gali
sutrikti.
DĖMESIO
Pildami šaltnešį arba pristabdę pildymą, nedelsdami uždarykite šaltnešio baliono
vožtuvą. Jei vožtuvo iškart NEUŽDARYSITE, dėl likutinio slėgio į sistemą gali būti įpilta
papildomo šaltnešio. Galima pasekmė: netinkamas šaltnešio kiekis.
1.2.4 Druskos tirpalas
Jei taikoma. Žiūrėkite montavimo vadovą ar programos diegimo vadovą, kur
pateikiama daugiau informacijos.
ĮSPĖJIMAS
Druskos tirpalas TURI būti pasirinktas, atsižvelgiant į taikomus teisės aktus.
ĮSPĖJIMAS
Atsiradus druskos tirpalo nuotėkiui, imkitės tinkamų priemonių. Atsiradus druskos
tirpalo nuotėkiui, nedelsdami išvėdinkite vietą ir kreipkitės į vietinį pardavėją.
ĮSPĖJIMAS
Temperatūra įrenginio viduje gali pakilti aukščiau už patalpos temperatūrą, pvz., iki
70°C. Atsiradus druskos tirpalo nuotėkiui dėl įkaitusių dalių įrenginio viduje gali
susidaryti pavojinga situacija.
ĮSPĖJIMAS
Įrenginys TURI būti naudojamas ir montuojamas, laikantis saugumo ir aplinkosaugos
priemonių, nurodytų taikomuose teisės aktuose.
Montuotojo informacinis vadovas
10
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 11
1.2.5 Vanduo
1.2.6 Elektra
1 | Bendrosios atsargumo priemonės
Jei taikoma. Žiūrėkite montavimo vadovą ar programos diegimo vadovą, kur
pateikiama daugiau informacijos.
PASTABA
Pasirūpinkite, kad vandens kokybė atitiktų ES direktyvą 98/83EB.
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
▪ Prieš nuimdami jungiklių dėžutės dangtelį, atlikdami sujungimus arba liesdami
elektrines dalis visiškai IŠJUNKITE maitinimą.
▪ Atjunkite maitinimą ilgiau negu 1 minutę ir prieš atlikdami techninę priežiūrą
išmatuokite pagrindinės grandinės kondensatorių arba elektrinių dalių gnybtų
įtampą. Kad galėtumėte liesti elektrines dalis, įtampa TURI būti mažesnė negu
50Vnuolatinės srovės. Gnybtų padėtis nurodyta elektros instaliacijos schemoje.
▪ NELIESKITE elektrinių dalių šlapiomis rankomis.
▪ Kai nuimtas techninės priežiūros dangtis, NEPALIKITE įrenginio be priežiūros.
ĮSPĖJIMAS
Jei NESUMONTUOTAS gamykloje, maitinimo tinklo jungiklis arba kitos visiško
išjungimo pagal viršįtampio kategorijos III sąlygą priemonės su atskirais kontaktais
kiekviename poliuje turi būti prijungtos prie stacionarios instaliacijos kabelių.
ĮSPĖJIMAS
▪ Naudokite TIK varinius laidus.
▪ Patikrinkite, ar išoriniai elektros laidai atitinka taikomų teisės aktų reikalavimus.
▪ Visi vietiniai elektros laidai TURI būti sujungti pagal instaliacijos schemą,
pridedamą prie gaminio.
▪ NIEKADA neprispauskite kabelių pynės ir užtikrinkite, kad jie NESILIESTŲ su
vamzdžiais ir aštriais kraštais. Stebėkite, kad gnybtų jungčių neveiktų iorinis
slėgis.
▪ Nepamirškite įrengti įžeminimo laido. NESUJUNKITE įrenginio įžeminimo laido su
inžinerinių tinklų vamzdžiu, viršįtampių ribotuvu arba telefono įžeminimo laidu.
Netinkamai įžeminus sistemą, galimas elektros smūgis.
▪ Naudokite tam skirtą maitinimo grandinę. NIEKADA nenaudokite maitinimo
šaltinio, kurį naudoja ir kitas prietaisas.
▪ Būtinai įrenkite reikalingus saugiklius ar grandinės pertraukiklius.
▪ Nepamirškite įrengti apsaugą nuo nuotėkio į žemę. Netinkamai sumontavę galite
gauti elektros smūgį arba gali kilti gaisras.
▪ Montuodami apsaugą nuo nuotėkio į žemę įsitikinkite, ar ji suderinama su
inverteriu (atspariu aukšto dažnio elektriniam triukšmui), kad nebūtų be reikalo
įjungiama apsauga nuo nuotėkio į žemę.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
11
Page 12
1 | Bendrosios atsargumo priemonės
DĖMESIO
▪ Jungdami prie maitinimo tinklo, pirmiausia prijunkite įžeminimo kabelį, tada
▪ Atjungdami maitinimą, pirmiausia atjunkite srovės kabelius, o po to– įžeminimo
▪ Laidininkų, jungiančių maitinimo įtempio atleidimo bloką su kontaktų bloku, ilgis
PASTABA
Atsargumo priemonės tiesiant elektros laidus:
▪ Prie maitinimo šaltinio gnybtų bloko NEJUNKITE skirtingo storio laidų (kabantys
▪ Vienodo storio laidus junkite, kaip parodyta pirmiau esančiame paveikslėlyje.
▪ Naudokite nurodytą maitinimo laidą ir jį tvirtai prijunkite bei pritvirtinkite, kad
▪ Gnybtų varžtus priveržkite atitinkamu atsuktuvu. Atsuktuvas su maža galvute
▪ Perveržus gnybtų varžtus, jie gali lūžti.
junkite srovės jungtis.
jungtį.
turi būti toks, kad srovės laidai būtų įtempiami prieš įžeminimo laidą (jei kartais
maitinimo laidai atsijungtų nuo įtempio atleidimo bloko).
maitinimo laidai gali sukelti per didelį kaitimą).
apsaugotumėte nuo išorinio spaudimo, veikiančio gnybtų skydą.
pažeis varžto galvutę, todėl bus neįmanoma tinkamai priveržti.
Maitinimo kabeliai turi būti bent 1m atstumu nuo televizorių arba radijo imtuvų,
kad nebūtų trukdžių. Tam tikroms radijo bangoms 1m atstumo gali nepakakti.
ĮSPĖJIMAS
▪ Sujungę elektros prietaisus patikrinkite, ar visos elektros sistemos dalys ir gnybtai
elektros instaliacijos dėžutėje saugiai sujungti.
▪ Prieš įjungdami įrenginį būtinai uždarykite visus dangčius.
PASTABA
Taikoma tik tuo atveju, jeigu yra trijų fazių maitinimo įvadas ir kompresorius gali
veikti ĮJUNGTI/IŠJUNGTI paleidimo metodu.
Jei yra fazių svyravimo galimybė po trumpalaikio elektros srovės nutrūkimo ir
maitinimo įsijungimo ir išsijungimo gaminiui veikiant, prijunkite vietinę apsaugos nuo
fazių svyravimo grandinę. Gaminį eksploatuojant esant fazių svyravimui gali sugesti
kompresorius ir kitos dalys.
Montuotojo informacinis vadovas
12
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 13
2 Apie dokumentaciją
2.1 Apie šį dokumentą
Tikslinė auditorija
Įgaliotieji montuotojai
Dokumentacijos rinkinys
Šis dokumentas yra dokumentacijos rinkinio dalis. Toliau apibūdinama viso rinkinio
sandara:
▪ Bendrosios atsargumo priemonės:
- Saugos instrukcijos, kurias turite perskaityti prieš montuodami
- Formatas: popierinis (patalpose naudojamo įrenginio dėžėje)
▪ Patalpose naudojamo įrenginio montavimo vadovas:
- Montavimo instrukcijos
- Formatas: popierinis (patalpose naudojamo įrenginio dėžėje)
2 | Apie dokumentaciją
▪ Lauke naudojamo įrenginio montavimo vadovas:
- Montavimo instrukcijos
- Formatas: Popierinis (lauke naudojamo įrenginio dėžėje)
▪ Montuotojo informacinis vadovas:
- Pasiruošimas montuoti, gera praktika, baziniai duomenys…
- Formatas: Skaitmeniniai failai svetainėje http://www.daikineurope.com/
support-and-manuals/product-information/
▪ Papildomos įrangos priedų knyga:
- Papildoma informacija apie papildomos įrangos montavimą
- Formatas: Popierinis (patalpose naudojamo įrenginio dėžėje) + Skaitmeniniai
failai svetainėje http://www.daikineurope.com/support-and-manuals/product-
information/
Naujausių pateiktos dokumentacijos redakcijų galite rasti regioninėje Daikin
interneto svetainėje arba kreipkitės į savo įgaliotąjį atstovą.
Originali dokumentacija parašyta anglų kalba. Visos kitos kalbos– vertimai.
Techniniai inžineriniai duomenys
▪ Naujausių techninių duomenų poaibis pateikiamas regioninėje Daikin svetainėje
(ji pasiekiama viešai).
▪ Visas naujausių techninių duomenų rinkinys pateikiamas Daikin Business Portal
(taikomas tapatumo nustatymas).
2.2 Montuotojo informacinis vadovas trumpai
Bendrosios atsargumo
priemonės
Apie dokumentaciją Montuotojui skirta dokumentacija
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Skyrius Aprašas
Saugos instrukcijos, kurias turite perskaityti prieš
montuodami
Montuotojo informacinis vadovas
13
Page 14
2 | Apie dokumentaciją
Skyrius Aprašas
Apie dėžę Kaip išpakuoti įrenginius ir nuimti jų priedus
Apie įrenginius ir priedus ▪ Kaip identifikuoti įrenginius
▪ Galimos įrenginių ir priedų kombinacijos
Naudojimo gairės Įvairūs sistemos montavimo parametrai
Parengimas Ką reikia daryti ir žinoti prieš vykstant į
montavimo vietą
Montavimas Ką reikia daryti ir žinoti norint sumontuoti
sistemą
Konfigūracija Ką reikia daryti ir žinoti norint konfigūruoti
sumontuotą sistemą
Įdiegimas į eksploataciją Ką reikia daryti ir žinoti norint paruošti naudoti
sukonfigūruotą sistemą
Perdavimas vartotojui Ką perduoti ir paaiškinti vartotojui
Techninė priežiūra ir tvarkymas Kaip prižiūrėti ir tvarkyti įrenginius
Trikčių šalinimas Kokių veiksmų imtis iškilus problemų
Išmetimas Kaip išmesti sistemą
Techniniai duomenys Sistemos specifikacijos
Žodynas Terminų apibrėžtys
Nustatymų vietoje lentelė Montuotojo pildoma ir ateičiai saugoma lentelė
Pastaba: Vartotojo informaciniame vadove yra ir
montuotojo nustatymų lentelė. Šią lentelę turi
užpildyti montuotojas ir perduoti vartotojui.
Montuotojo informacinis vadovas
14
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 15
3 Apie dėžę
1 2
3.1 Apžvalga: apie dėžę
Šiame skyriuje aprašyta, ką reikia daryti į vietą pristačius dėžes su lauko įrenginiu ir
vidaus įrenginiu.
Atminkite:
▪ Prieš pristatant BŪTINA patikrinti įrenginį, ar nėra pažeidimų. Apie bet kokius
pažeidimus BŪTINA nedelsiant pranešti vežėjo pretenzijų agentui.
▪ Neišpakuotą įrenginį reikia prinešti kuo arčiau montavimo vietos, kad
nepažeistumėte įrenginio transportuodami.
▪ Iš anksto pasiruoškite kelią, kuriuo planuojate atgabenti bloką vidun.
3.2 Lauko blokas
3 | Apie dėžę
3.2.1 Lauke naudojamo įrenginio išpakavimas
3.2.2 Lauke naudojamo įrenginio kėlimas ir nešimas
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
DĖMESIO
NELIESKITE įrenginio oro įleidimo angos arba aliumininių sparnuotės menčių, kad
nesusižeistumėte.
1 Įrenginys keliamas ir nešamas naudojant diržą kairėje ir rankeną dešinėje. Abu
diržo galus traukite tuo pačiu metu, kad diržas neatsikabintų nuo įrenginio.
Montuotojo informacinis vadovas
15
Page 16
3 | Apie dėžę
2
1
1
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×1× 1× 1× 2× 1×
da b c e f
2 Keldami ir nešdami įrenginį:
▪ Abu diržo galus laikykite lygiai.
▪ Nugarą laikykite tiesiai.
3 Sumontavę įrenginį, nuimkite diržą nuo įrenginio, traukdami 1 diržo galą.
3.2.3 Lauke naudojamo įrenginio priedų nuėmimas
1 Pakelkite lauke naudojamą įrenginį. Žr. "3.2.2 Lauke naudojamo įrenginio
kėlimas ir nešimas"[415].
2 Nuimkite pakuotės apačioje esančius priedus.
Montuotojo informacinis vadovas
16
a Lauko įrenginio montavimo vadovas
b Fluorintų šiltnamio efektą sukeliančių dujų etiketė
c Fluorintų šiltnamio efektą sukeliančių dujų etiketė keliomis kalbomis
d Elektros energijos naudojimo efektyvumo etiketė
e Įrenginio tvirtinimo plokštė
f Varžtai, veržlės, poveržlės, spyruoklinės poveržlės ir laido apkaba
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 17
3.3 Patalpose naudojamas įrenginys
1 2
8×
2×
4×
1×
4× 1×
1× 1× 1× 1×
a b
g h ic d e f
b
a a
b
3.3.1 Kaip išpakuoti patalpos bloką
3 | Apie dėžę
3.3.2 Kaip nuimti priedus nuo patalpos bloko
a Vandens sistemos uždarymo vožtuvai
b Viršslėgio apėjimo vožtuvas
c Bendrosios atsargumo priemonės
d Papildomos įrangos priedų knyga
e Patalpose naudojamo įrenginio montavimo vadovas
f Eksploatavimo vadovas
g Uždarymo vožtuvų (erdvės šildymo vandens sistemos) sandarinimo žiedai
h Atskirai įsigyjamų uždarymo vožtuvų (buitinio karšto vandens sistemos) sandarinimo žiedai
i Žemosios įtampos laidų angos sandarinimo juosta
3.3.3 Patalpos bloko tvarkymas
Įrenginį neškite už rankenų, esančių galinėje ir apatinėje dalyse.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
a Rankenos galinėje įrenginio dalyje
b Rankenos apatinėje įrenginio dalyje. Atsargiai paverskite įrenginį į galinę pusę, kad pasimatytų rankenos.
Montuotojo informacinis vadovas
17
Page 18
4 | Apie blokus ir parinktis
4 Apie blokus ir parinktis
4.1 Apžvalga: apie įrenginius ir priedus
4.2 Identifikavimas
Šiame skyriuje pateikiama informacija apie:
▪ Lauke naudojamo įrenginio identifikavimą.
▪ Vidaus įrenginio identifikavimą
▪ Priedų prijungimą prie lauke naudojamo įrenginio.
▪ Priedų prijungimą prie vidaus įrenginio
PASTABA
Vienu metu montuodami kelis įrenginius arba atlikdami jų techninę priežiūrą
pasirūpinkite, kad NESUMAIŠYTUMĖTE skirtingų modelių techninės priežiūros
skydelių.
4.2.1 Identifikavimo etiketė: lauke naudojamas įrenginys
Vieta
Modelio identifikavimas
Pavyzdys: ERGA06DAV3 A
Kodas Paaiškinimas
ER Europietiškas atskirtas lauko porinis šiluminis siurblys
G Vidutinė vandens temperatūra – aplinkos zona: −10~−20°C
A Aušalas R32
06 Galingumo klasė
DA Modelio serija
V3 Maitinimo šaltinis
Montuotojo informacinis vadovas
18
A A=austriškas modelis
[—]=ne austriškas modelis
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 19
4.2.2 Identifikavimo etiketė: vidaus įrenginys
Vieta
Modelio identifikavimas
Pavyzdys: EHVH04S18DA6VG
Kodas Aprašas
E Europietiškas modelis
HV Ant grindų statomas vidaus įrenginys su integruotu katilu
H H=tik šildymas
X=šildymas/vėsinimas
04 Galingumo klasė
S Integruoto katilo medžiaga: nerūdijantysis plienas
4 | Apie blokus ir parinktis
18 Integruoto katilo talpa
DA Modelio serija
6V Atsarginio šildytuvo modelis
G G=pilkas modelis
[—]=baltas modelis
4.3 Papildomai prijungiami įrenginiai ir priedai
INFORMACIJA
Kai kurios parinktys jūsų valstybėje gali būti nesiūlomos.
4.3.1 Galimi lauke naudojamo įrenginio priedai
Išleidimo padėklo rinkinys (EKDP008D)
Išleidimo padėklo rinkinys reikalingas iš lauko įrenginio ištekančiam skysčiui
surinkti. Išleidimo padėklo rinkinio dalys:
▪ Išleidimo padėklas
▪ Montavimo laikikliai
Montavimo nurodymus rasite išleidimo padėklo montavimo vadove.
Išleidimo padėklo šildytuvas (EKDPH008CA)
Išleidimo padėklo šildytuvas reikalingas, kad išleidimo padėklas neužšaltų.
Šį priedą rekomenduojama sumontuoti šaltesniuose regionuose, kuriuose tikėtina
žema aplinkos temperatūra ar daug sniego.
Montavimo nurodymus rasite išleidimo padėklo šildytuvo montavimo vadove.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
19
Page 20
4 | Apie blokus ir parinktis
U formos laikikliai (EKFT008D)
U formos laikikliai – tai montavimo laikikliai, ant kurių galima sumontuoti lauko
įrenginį.
Šį priedą rekomenduojama sumontuoti šaltesniuose regionuose, kuriuose tikėtina
žema aplinkos temperatūra ar daug sniego.
Montavimo nurodymus rasite lauko įrenginio montavimo vadove.
Žemo garso gaubtas (EKLN08A1)
Garsui jautriose vietose (pvz., šalia miegamojo) galima sumontuoti žemo garso
gaubtą, kad sumažėtų lauko įrenginio keliamas triukšmas.
Žemo garso gaubtą galima sumontuoti:
▪ Ant montavimo kojų, besiremiančių į žemę. Turi atlaikyti 200kg.
▪ Ant laikiklių, besiremiančių į sieną. Turi atlaikyti 200kg.
Jei montuosite žemo garso gaubtą, turės būti sumontuota viena iš šių parinkčių:
▪ Rekomenduojama: išleidimo padėklo rinkinys (su išleidimo padėklo šildytuvu arba
be jo)
▪ U formos laikikliai
Montavimo nurodymus rasite žemo garso gaubto montavimo vadove.
4.3.2 Galimi patalpose naudojamo įrenginio priedai
Vartotojo sąsaja naudojama kaip patalpos termostatas (BRC1HHDA)
▪ Vartotojo sąsaja, naudojama kaip patalpos termostatas, gali būti naudojama tik
kartu su prie vidaus įrenginio prijungta vartotojo sąsaja.
▪ Vartotojo sąsają, naudojamą kaip patalpos termostatas, reikia montuoti
patalpoje, kurią norite valdyti.
Montavimo instrukcijas rasite vartotojo sąsajos, naudojamos kaip patalpos
termostatas, montavimo ir eksploatavimo vadove.
Patalpos termostatas (EKRTWA, EKRTR1)
Prie vidaus įrenginio galima prijungti papildomą patalpos termostatą. Šis
termostatas gali būti laidinis (EKRTWA) arba belaidis (EKRTR1).
Montavimo instrukcijas rasite patalpos termostato montavimo vadove ir
papildomos įrangos priedų knygoje.
Belaidžio termostato nuotolinis jutiklis (EKRTETS)
Belaidį patalpos temperatūros jutiklį (EKRTETS) galima naudoti tik su belaidžiu
termostatu (EKRTR1).
Montavimo instrukcijas rasite patalpos termostato montavimo vadove ir
papildomos įrangos priedų knygoje.
Montuotojo informacinis vadovas
20
Skaitmeninės įvesties/ išvesties PCB (EKRP1HBAA)
Skaitmeninės įvesties/ išvesties PCB reikalinga šiems signalams:
▪ Pavojaus signalų išvestis
▪ Erdvės šildymo/aušinimo ĮJUNGIMO/IŠJUNGIMO išvestis
▪ Perjungimas į išorinį šilumos šaltinį
Montavimo nurodymus rasite skaitmeninės įvesties / išvesties PCB montavimo
vadove ir papildomos įrangos priedų knygoje.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 21
4 | Apie blokus ir parinktis
Papildoma PCB (EKRP1AHTA)
Norėdami įgalinti elektros energiją taupančias suvartojimo valdymo skaitmenines
įvestis turite sumontuoti papildomą PCB.
Montavimo nurodymus rasite papildomos PCB montavimo vadove ir papildomos
įrangos priedų knygoje.
Nuotolinis vidaus jutiklis (KRCS01-1)
Pagal numatytuosius nustatymus vidinis vartotojo sąsajos jutiklis bus naudojamas
kaip patalpos temperatūros jutiklis.
Galima sumontuoti papildomą nuotolinį vidaus jutiklį ir patalpos temperatūrą
matuoti kitoje vietoje.
Montavimo nurodymus rasite nuotolinio vidaus jutiklio montavimo vadove ir
papildomos įrangos priedų knygoje.
INFORMACIJA
▪ Nuotolinį vidaus jutiklį galima naudoti tik jei vartotojo sąsajoje sukonfigūruota
patalpos termostato funkcija.
▪ Galite prijungti tik arba nuotolinį vidaus jutiklį, arba nuotolinį lauko jutiklį.
Nuotolinis lauko jutiklis (EKRSCA1)
Pagal numatytuosius nustatymus lauko įrenginio viduje esantis jutiklis bus
naudojamas lauko temperatūrai matuoti.
Norint pagerinti sistemos veikimą, galima sumontuoti papildomą nuotolinį lauko
jutiklį ir lauko temperatūrą matuoti kitoje vietoje (pvz., nuo tiesioginės saulės
šviesos apsaugotoje vietoje).
Montavimo instrukcijas rasite nuotolinio lauko jutiklio montavimo vadove ir
papildomos įrangos priedų knygoje.
INFORMACIJA
Galite prijungti tik nuotolinio valdiklio vidaus jutiklį arba nuotolinio valdiklio lauko
jutiklį.
Kompiuterio kabelis (EKPCCAB4)
Patalpose naudojamo įrenginio jungiklių dėžutė ir kompiuteris sujungiami
kompiuterio kabeliu. Tai suteikia galimybę atnaujinti vidaus įrenginio programinę
įrangą.
Montavimo instrukcijas rasite kompiuterio kabelio montavimo vadove.
Vamzdelių lankstymo rinkinys (EKHVTC)
Kai vidaus įrenginys sumontuojamas vietoje, kurioje mažai erdvės, galima
sumontuoti vamzdelių lankstymo rinkinį, kad būtų lengviau prijungti vidaus
įrenginio skysto ir dujinio aušalo jungtis.
Montavimo nurodymus rasite vamzdelių lankstymui rinkinio instrukcijų lape.
Šiluminio siurblio konvektorius (FWXV)
Erdvei šildyti/vėsinti galima naudoti šiluminio siurblio konvektorius (FWXV).
Montavimoinstrukcijas rasite šiluminio siurblio konvektorių montavimo vadove ir
papildomos įrangos priedų knygoje.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
21
Page 22
4 | Apie blokus ir parinktis
4.3.3 Galimi patalpose naudojamo įrenginio ir lauke naudojamo įrenginio deriniai
LAN adapteris, skirtas valdyti išmaniuoju telefonu, ir "Smart Grid" programos
(BRP069A61)
Šį LAN adapterį galite sumontuoti:
▪ Sistemai valdyti naudojant išmaniojo telefono programėlę.
▪ Sistemai naudoti įvairiose "Smart Grid" programose.
Montavimo nurodymus rasite LAN adapterio montavimo vadove.
LAN adapteris, skirtas valdyti išmaniuoju telefonu (BRP069A62)
Šį LAN adapterį galite sumontuoti tam, kad galėtumėte valdyti sistemą naudodami
išmaniojo telefono programėlę.
Montavimo nurodymus rasite LAN adapterio montavimo vadove.
Vidaus įrenginys Lauke naudojamas įrenginys
ERGA04 ERGA06 ERGA08
EHVH/X04 O — —
EHVH/X08 — O O
Montuotojo informacinis vadovas
22
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 23
5 Naudojimo gairės
5.1 Apžvalga: naudojimo gairės
Šiomis gairėmis trumpai pristatomos šiluminiosiurblio sistemos galimybės.
PASTABA
▪ Naudojimo gairėse esantys paveikslėliai yra tik informacinio pobūdžio ir NEGALI
būti naudojami kaip tikslios vandens sistemos schemos. Tikslūs vandens sistemos
matmenys ir atstumai NEPAVAIZDUOTI; tai yra montuotojo atsakomybė.
▪ Daugiau informacijos apie konfigūracijos nustatymus, leisiančius optimizuoti
šiluminio siurblio veikimą, rasite "8Konfigūracija"[4107].
Šiame skyriuje pateikiamos naudojimo gairės, kaip:
▪ Nustatyti erdvės šildymo/vėsinimo sistemą.
▪ Nustatyti erdvei šildyti naudojamą pagalbinį šilumos šaltinį.
▪ Buitinio karšto vandens katilo nustatymas
5 | Naudojimo gairės
▪ Energijos skaitiklių nustatymas
▪ Elektros energijos suvartojimo valdymo nustatymas
▪ Išorinio temperatūros jutiklio nustatymas
5.2 Nustatyti erdvės šildymo/vėsinimo sistemą.
Šiluminio siurblio sistema naudoja ištekantį vandenį šildymo įrenginiams šildyti
vienoje ar daugiau patalpų.
Sistema leidžia lanksčiai valdyti kiekvienos patalpos temperatūrą, todėl pirmiausia
turite atsakyti į šiuos klausimus:
▪ Kiek patalpų šildo arba vėsina šiluminiosiurblio sistema?
▪ Kokio tipo šildymo įrenginiai naudojami kiekvienoje patalpoje ir kokia yra jų
projektinė ištekančio vandens temperatūra?
Išsiaiškinus erdvės šildymo/vėsinimo reikalavimus, rekomenduojame vadovautis
toliau pateiktomis nustatymo gairėmis.
PASTABA
Jei naudojamas išorinis patalpos termostatas, jis valdys patalpos apsaugą nuo
šerkšno. Tačiau patalpos apsauga nuo šalčio galima tik tada, jei [C.2] Patalpų
šildymas/ vėsinimas=Įjungta.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
INFORMACIJA
Jei naudojamas išorinis patalpos termostatas ir bet kokiomis sąlygomis būtina
užtikrinti patalpos apsaugą nuo šalčio, turite pasirinkti Avarinė situacija [9.5]
nustatymą Automatinis.
PASTABA
Į sistemą galima integruoti viršslėgio vožtuvą. Turėkite omenyje, kad šis vožtuvas gali
būti nerodomas iliustracijose.
Montuotojo informacinis vadovas
23
Page 24
5 | Naudojimo gairės
B
A
a
5.2.1 Viena patalpa
Grindinis šildymas arba radiatoriai –laidinis patalpos termostatas
Nustatymas
A Pagrindinė ištekančio vandens temperatūros zona
B Viena patalpa
a Vartotojo sąsaja naudojama kaip patalpos termostatas
▪ Grindinis šildymas arba radiatoriai tiesiogiai prijungti prie vidaus įrenginio.
▪ Pagrindinės patalpos temperatūra valdoma vartotojo sąsaja, kuri naudojama kaip
patalpos termostatas (papildoma įranga EKRUDAS).
Konfigūracija
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
2 (Patalpos termostatas):
įrenginio veikimas nustatomas pagal
vartotojo sąsajos aplinkos temperatūrą.
▪ Kodas: [C-07]
Vandens temperatūros zonų skaičius:
0 (Viena zona): pagrindinė
▪ #: [4.4]
▪ Kodas: [7-02]
Pranašumai
▪ Didžiausias komfortas ir efektyvumas. Išmanioji patalpos termostato funkcija
gali padidinti arba sumažinti pageidaujamą ištekančio vandens temperatūrą pagal
faktinę patalpos temperatūrą (moduliacija). Tai užtikrina:
- Pastovią, pageidaujamą temperatūrą atitinkančią patalpos temperatūrą
(komfortiškiau).
- Mažiau ĮJUNGIMO/IŠJUNGIMO ciklų (tyliau, komfortiškiau ir efektyviau).
- Žemiausią įmanomą ištekančio vandens temperatūrą (efektyviau).
▪ Paprasta. Galite lengvai nustatyti pageidaujamą patalpos temperatūrą
naudodami vartotojo sąsają:
Montuotojo informacinis vadovas
24
- Atsižvelgdami į kasdienius poreikius, galite naudoti iš anksto nustatytas
reikšmes ir planus.
- Norėdami nukrypti nuo kasdienės tvarkos, galite laikinai pakeisti iš anksto
nustatytas reikšmes bei planus arba naudoti atostogų režimą.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 25
Grindinis šildymas arba radiatoriai –belaidis patalpos termostatas
B
A
b
a
Nustatymas
A Pagrindinė ištekančio vandens temperatūros zona
B Viena patalpa
a Belaidžio išorinio patalpos termostato imtuvas
b Belaidis išorinis patalpos termostatas
▪ Grindinis šildymas arba radiatoriai tiesiogiai prijungti prie vidaus įrenginio.
▪ Patalpos temperatūra valdoma belaidžiu išoriniu patalpos temperatūros
termostatu (papildoma įranga EKRTR1).
Konfigūracija
5 | Naudojimo gairės
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
1 (Išorinis patalpos
termostatas): įrenginio veikimas
nustatomas pagal išorinį termostatą.
▪ Kodas: [C-07]
Vandens temperatūros zonų skaičius:
0 (Viena zona): pagrindinė
▪ #: [4.4]
▪ Kodas: [7-02]
Išorinis patalpos termostatas, skirtas
pagrindinei zonai:
▪ #: [2.A]
1 (1 kontaktas): kai naudojamas
išorinis patalpos termostatas arba
šiluminiosiurblio konvektorius gali tik
siųsti termostato ĮJUNGIMO/
▪ Kodas: [C-05]
IŠJUNGIMO komandą. Šildymo ar
vėsinimo užklausa neskiriama.
Pranašumai
▪ Jokių laidų. Galima Daikin belaidė išorinio patalpos termostato versija.
▪ Efektyvumas. Nors išorinis patalpos termostatas tik siunčia ĮJUNGIMO /
IŠJUNGIMO signalus, jis specialiai sukurtas šiluminiosiurblio sistemai.
▪ Komfortas. Esant grindiniam šildymui belaidis išorinis patalpos termostatas,
matuodamas patalpos drėgnumą, neleidžia ant grindų susidaryti kondensatui, kai
patalpa vėsinama.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
25
Page 26
5 | Naudojimo gairės
B
A
a
Šiluminiosiurblio konvektoriai
Nustatymas
A Pagrindinė ištekančio vandens temperatūros zona
B Viena patalpa
a Šiluminiosiurblio konvektorių nuotolinis valdiklis
▪ Šiluminiosiurblio konvektoriai tiesiogiai prijungti prie vidaus įrenginio.
▪ Pageidaujama patalpos temperatūra nustatoma naudojant šiluminio siurblio
konvektorių nuotolinį valdiklį.
▪ Erdvės šildymo/vėsinimo užklausos signalas siunčiamas į vieną vidaus įrenginio
skaitmeninę įvestį (X2M/35 ir X2M/30).
▪ Erdvės režimo signalą į šiluminio siurblio konvektorius siunčia viena vidaus
įrenginio skaitmeninė išvestis (X2M/4 ir X2M/3).
INFORMACIJA
Kai naudojami keli šiluminio siurblio konvektoriai, įsitikinkite, kad kiekvienas jų gauna
infraraudonųjų spindulių signalą iš šiluminio siurblio konvektorių nuotolinio valdiklio.
Konfigūracija
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
1 (Išorinis patalpos
termostatas): įrenginio veikimas
nustatomas pagal išorinį termostatą.
▪ Kodas: [C-07]
Vandens temperatūros zonų skaičius:
0 (Viena zona): pagrindinė
▪ #: [4.4]
▪ Kodas: [7-02]
Išorinis patalpos termostatas, skirtas
pagrindinei zonai:
▪ #: [2.A]
1 (1 kontaktas): kai naudojamas
išorinis patalpos termostatas arba
šiluminiosiurblio konvektorius gali tik
siųsti termostato ĮJUNGIMO/
▪ Kodas: [C-05]
IŠJUNGIMO komandą. Šildymo ar
vėsinimo užklausa neskiriama.
Montuotojo informacinis vadovas
26
Pranašumai
▪ Vėsinimas. Šiluminio siurblio konvektorius ne tik šildo, bet ir puikiai vėsina.
▪ Efektyvumas. Optimalus energijos efektyvumas dėl tarpusavyje susieto veikimo.
▪ Stilinga.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 27
Derinys: grindinis šildymas ir šiluminiosiurblio konvektoriai
B
A
a
M1
▪ Erdvę šildo:
- Grindinis šildymas
- Šiluminiosiurblio konvektoriai
▪ Erdvę vėsina tik šiluminio siurblio konvektoriai. Grindinį šildymą atjungia
uždarymo vožtuvas.
Nustatymas
A Pagrindinė ištekančio vandens temperatūros zona
B Viena patalpa
a Šiluminiosiurblio konvektorių nuotolinis valdiklis
▪ Šiluminiosiurblio konvektoriai tiesiogiai prijungti prie vidaus įrenginio.
5 | Naudojimo gairės
▪ Siekiant išvengti kondensato susidarymo ant grindų, kai patalpa vėsinama, prieš
grindinį šildymą montuojamas uždarymo vožtuvas (įsigyjamas atskirai).
▪ Pageidaujama patalpos temperatūra nustatoma naudojant šiluminio siurblio
konvektorių nuotolinį valdiklį.
▪ Erdvės šildymo/vėsinimo užklausos signalas siunčiamas į vieną vidaus įrenginio
skaitmeninę įvestį (X2M/35 ir X2M/30).
▪ Erdvės režimą viena vidaus įrenginio skaitmeninė išvestis (X2M/4 ir X2M/3)
siunčia į:
- Šiluminiosiurblio konvektorius.
- Uždarymo vožtuvą.
Konfigūracija
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
1 (Išorinis patalpos
termostatas): įrenginio veikimas
nustatomas pagal išorinį termostatą.
▪ Kodas: [C-07]
Vandens temperatūros zonų skaičius:
0 (Viena zona): pagrindinė
▪ #: [4.4]
▪ Kodas: [7-02]
Išorinis patalpos termostatas, skirtas
pagrindinei zonai:
▪ #: [2.A]
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
▪ Kodas: [C-05]
1 (1 kontaktas): kai naudojamas
išorinis patalpos termostatas arba
šiluminiosiurblio konvektorius gali tik
siųsti termostato ĮJUNGIMO/
IŠJUNGIMO komandą. Šildymo ar
vėsinimo užklausa neskiriama.
Montuotojo informacinis vadovas
27
Page 28
5 | Naudojimo gairės
T
B C
A
a
5.2.2 Kelios patalpos – viena LWT zona
Grindinis šildymas arba radiatoriai –termostatiniai vožtuvai
Pranašumai
▪ Vėsinimas. Šiluminiosiurblio konvektoriai ne tik šildo, bet ir puikiai vėsina.
▪ Efektyvumas. Grindinis šildymas veikia efektyviausiai su šiluminio siurblio
sistema.
▪ Komfortas. Dviejų šildymo įrenginių tipų derinys suteikia:
- Puikų grindinio šildymo užtikrinamą šildymo komfortą
- Puikų šiluminiosiurblio konvektorių užtikrinamą vėsinimo komfortą
Jei reikalinga tik viena ištekančio vandens temperatūros zona, nes visų šildymo
įrenginių projektinė ištekančio vandens temperatūra yra vienoda, pamaišymo
mazgas NEREIKALINGAS (rentabilu).
Pavyzdys: jei šiluminio siurblio sistema naudojama vienoms grindims šildyti, kur
visose patalpose įrengti tokie patys šildymo įrenginiai.
Jei šildote patalpas, kuriose įrengtas grindinis šildymas arba radiatoriai, pagrindinės
patalpos temperatūra paprastai valdoma naudojant termostatą (pavyzdžiui,
vartotojo sąsają arba išorinį patalpos termostatą), o kitų patalpų temperatūra
valdoma vadinamaisiais termostatiniais vožtuvais, kurie atsidaro ir užsidaro
atsižvelgiant į patalpos temperatūrą.
Nustatymas
A Pagrindinė ištekančio vandens temperatūros zona
B 1 patalpa
C 2 patalpa
a Vartotojo sąsaja naudojama kaip patalpos termostatas
▪ Pagrindinės patalpos grindinis šildymas tiesiogiai prijungtas prie vidaus įrenginio.
▪ Pagrindinės patalpos temperatūra valdoma vartotojo sąsaja, kuri naudojama kaip
patalpos termostatas (papildoma įranga EKRUDAS).
▪ Kiekvienoje kitoje patalpoje prieš grindinį šildymą sumontuojamas termostatinis
vožtuvas.
INFORMACIJA
Atkreipkite dėmesį į situacijas, kai pagrindinė patalpa gali būti šildoma kito šaltinio.
Pavyzdys: židiniai.
Montuotojo informacinis vadovas
28
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 29
Konfigūracija
M2M1
B C
A
a a
b
5 | Naudojimo gairės
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
2 (Patalpos termostatas):
įrenginio veikimas nustatomas pagal
vartotojo sąsajos aplinkos temperatūrą.
▪ Kodas: [C-07]
Vandens temperatūros zonų skaičius:
0 (Viena zona): pagrindinė
▪ #: [4.4]
▪ Kodas: [7-02]
Pranašumai
▪ Paprasta. Toks pat įrengimas kaip vienai patalpai tik su termostatiniais vožtuvais.
Grindinis šildymas arba radiatoriai –keli išoriniai patalpos termostatai
Nustatymas
A Pagrindinė ištekančio vandens temperatūros zona
B 1 patalpa
C 2 patalpa
a Išorinis patalpos termostatas
b Apėjimo vožtuvas
▪ Norint išvengti ištekančio vandens tiekimo, kai nereikia šildyti arba vėsinti,
kiekvienai patalpai sumontuojamas uždarymo vožtuvas (įsigyjama atskirai).
▪ Būtina sumontuoti apėjimo vožtuvą, kad vanduo galėtų cirkuliuoti, kai uždaryti
visi uždarymo vožtuvai. Kad būtų užtikrintas patikimas veikimas, pasirūpinkite
minimaliu vandens srautu, kaip aprašyta lentelėje "Vandens tūrio ir srauto
intensyvumo tikrinimas", esančioje skyriuje "6.4 Vandentiekio vamzdyno
paruošimas"[455].
▪ Vidaus įrenginyje integruota vartotojo sąsaja parenka erdvės režimą. Turėkite
omenyje, kad kiekvieno patalpos termostato veikimo režimas turi būti nustatytas
taip, kad atitiktų vidaus įrenginį.
▪ Patalpos termostatai prijungti prie uždarymo vožtuvų, bet jų NEREIKIA jungti prie
vidaus įrenginio. Vidaus įrenginys visą laiką tieks ištekantį vandenį, be to, galima
užprogramuoti ištekančio vandens planą.
Konfigūracija
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
0 (Ištekantis vanduo): įrenginio
veikimas nustatomas pagal ištekančio
vandens temperatūrą.
▪ Kodas: [C-07]
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
29
Page 30
5 | Naudojimo gairės
B
A
a a
C
Nustatymas Reikšmė
Vandens temperatūros zonų skaičius:
▪ #: [4.4]
▪ Kodas: [7-02]
Pranašumai
Palyginti su vienos patalpos grindiniu šildymu arba radiatoriais:
▪ Komfortas. Naudodami patalpos termostatus galite nustatyti pageidaujamą
kiekvienos patalpos temperatūrą, įskaitant planus.
Šiluminiosiurblio konvektoriai –kelios patalpos
Nustatymas
0 (Viena zona): pagrindinė
A Pagrindinė ištekančio vandens temperatūros zona
B 1 patalpa
C 2 patalpa
a Šiluminiosiurblio konvektorių nuotolinis valdiklis
▪ Pageidaujama patalpos temperatūra nustatoma naudojant šiluminio siurblio
konvektorių nuotolinį valdiklį.
▪ Vidaus įrenginyje integruota vartotojo sąsaja parenka erdvės režimą.
▪ Kiekvieno šiluminio siurblio konvektoriaus šildymo arba vėsinimo užklausos
signalai lygiagrečiai perduodami į vidaus įrenginio skaitmeninę įvestį (X2M/35 ir
X2M/30). Vidaus įrenginys palaikys ištekančio vandens temperatūrą, tik esant
faktinei užklausai.
INFORMACIJA
Kad būtų daugiau komforto ir didesnis našumas, rekomenduojame ant kiekvieno
šiluminiosiurblio konvektoriaus sumontuoti papildomą vožtuvo komplektą EKVKHPC.
Konfigūracija
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
1 (Išorinis patalpos
termostatas): įrenginio veikimas
nustatomas pagal išorinį termostatą.
▪ Kodas: [C-07]
Montuotojo informacinis vadovas
30
Vandens temperatūros zonų skaičius:
0 (Viena zona): pagrindinė
▪ #: [4.4]
▪ Kodas: [7-02]
Pranašumai
Palyginti su vienos patalpos šiluminiosiurblio konvektoriais:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 31
5 | Naudojimo gairės
b
B C
A
a
M1
M1
▪ Komfortas. Naudodami šiluminio siurblio konvektorių nuotolinį valdiklį galite
nustatyti pageidaujamą kiekvienos patalpos temperatūrą ir planus.
Derinys: grindinis šildymas ir šiluminiosiurblio konvektoriai –kelios patalpos
Nustatymas
A Pagrindinė ištekančio vandens temperatūros zona
B 1 patalpa
C 2 patalpa
a Išorinis patalpos termostatas
b Šiluminiosiurblio konvektorių nuotolinis valdiklis
▪ Kiekvienai patalpai su įrengtais šiluminiosiurblio konvektoriais: šiluminiosiurblio
konvektoriai tiesiogiai prijungti prie vidaus įrenginio.
▪ Kiekvienai patalpai su įrengtu grindiniu šildymu: du uždarymo vožtuvai (įsigyjami
atskirai) sumontuoti prieš grindinį šildymą:
- Uždarymo vožtuvas apsaugo nuo karšto vandens tiekimo, kai patalpos šildyti
nereikia.
- Uždarymo vožtuvas neleidžia ant grindų susidaryti kondensatui, kai vėsinamos
patalpos su jose įrengtais šiluminio siurblio konvektoriais.
▪ Kiekvienai patalpai su įrengtais šiluminio siurblio konvektoriais: pageidaujama
patalpos temperatūra nustatoma naudojant šiluminio siurblio konvektorių
nuotolinį valdiklį.
▪ Kiekvienai patalpai su įrengtu grindiniu šildymu: pageidaujama patalpos
temperatūra nustatoma naudojant išorinį patalpos termostatą (laidinį arba
belaidį).
▪ Vidaus įrenginyje integruota vartotojo sąsaja parenka erdvės režimą. Turėkite
omenyje, kad kiekvieno išorinio patalpos termostato ir šiluminio siurblio
konvektorių nuotolinio valdiklio veikimo režimas turi būti nustatytas taip, kad
atitiktų vidaus įrenginį.
INFORMACIJA
Kad būtų daugiau komforto ir didesnis našumas, rekomenduojame ant kiekvieno
šiluminiosiurblio konvektoriaus sumontuoti papildomą vožtuvo komplektą EKVKHPC.
Konfigūracija
Įrenginio temperatūros valdymas:
▪ #: [2.9]
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
▪ Kodas: [C-07]
Nustatymas Reikšmė
0 (Ištekantis vanduo): įrenginio
veikimas nustatomas pagal ištekančio
vandens temperatūrą.
Montuotojo informacinis vadovas
31
Page 32
5 | Naudojimo gairės
B
A
a a
C
E
D
b
c
d
Nustatymas Reikšmė
Vandens temperatūros zonų skaičius:
▪ #: [4.4]
▪ Kodas: [7-02]
5.2.3 Kelios patalpos – dvi LWT zonos
Jei kiekvienoje patalpoje pasirinkti šilumos įrenginiai suprojektuoti skirtingai
ištekančio vandens temperatūrai, galite naudoti skirtingas ištekančio vandens
temperatūros zonas (daugiausia 2 zonos).
Šiame dokumente:
▪ Pagrindinė zona = žemiausios projektinės šildymo temperatūros ir aukščiausios
projektinės vėsinimo temperatūros zona.
▪ Papildoma zona = aukščiausios projektinės šildymo temperatūros ir žemiausios
projektinės vėsinimo temperatūros zona
DĖMESIO
Jeigu yra daugiau nei viena ištekančio vandens zona, pagrindinėje zonoje VISADA
sumontuokite pamaišymo mazgą, kad sumažėtų (šildant) / padidėtų (vėsinant)
ištekančio vandens temperatūra, kai atsiranda poreikis papildomoje zonoje.
Tipinis pavyzdys:
0 (Viena zona): pagrindinė
Patalpa (zona) Šildymo įrenginiai: projektinė
temperatūra
Svetainė (pagrindinė zona) Grindinis šildymas:
▪ Šildant: 35°C
▪ Vėsinant: 20°C (tik atgaivinimas, tikras
vėsinimas neleidžiamas)
Miegamieji (papildoma zona) Šiluminiosiurblio konvektoriai:
▪ Šildant: 45°C
▪ Vėsinant: 12°C
Nustatymas
Montuotojo informacinis vadovas
32
A Papildoma ištekančio vandens temperatūros zona
B 1 patalpa
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 33
5 | Naudojimo gairės
C 2 patalpa
D Pagrindinė ištekančio vandens temperatūros zona
E 3 patalpa
a Šiluminiosiurblio konvektorių nuotolinis valdiklis
b Vartotojo sąsaja naudojama kaip patalpos termostatas
c Pamaišymo mazgas
d Slėgio reguliavimo vožtuvas
INFORMACIJA
Slėgio reguliavimo vožtuvas turi būti sumontuotas prieš pamaišymo mazgą. Tai
užtikrins tinkamą vandens srauto pusiausvyrą tarp pagrindinės ištekančio vandens
temperatūros zonos ir papildomos ištekančio vandens temperatūros zonos,
atsižvelgiant į reikiamą abiejų vandens temperatūros zonų galią.
▪ Pagrindinė zona:
- Pamaišymo mazgas sumontuotas prieš grindinįšildymą.
- Pamaišymo mazgo siurblys valdomas vidaus įrenginio ĮJUNGIMO/IŠJUNGIMO
signalu (X2M/29 ir X2M/21; užvertojo uždarymovožtuvo išvestis).
- Patalpos temperatūra valdoma vartotojo sąsaja, kuri naudojama kaip patalpos
termostatas (papildoma įranga EKRUDAS).
▪ Papildoma zona:
- Šiluminiosiurblio konvektoriai tiesiogiai prijungti prie vidaus įrenginio.
- Pageidaujama kiekvienos patalpos temperatūra nustatoma naudojant
šiluminiosiurblio konvektorių nuotolinį valdiklį.
- Kiekvieno šiluminio siurblio konvektoriaus šildymo arba vėsinimo užklausos
signalai lygiagrečiai perduodami į vidaus įrenginio skaitmeninę įvestį (X2M/35 ir
X2M/30). Vidaus įrenginys palaikys pageidaujamą papildomo ištekančio
vandens temperatūrą, tik esant faktinei užklausai.
▪ Vidaus įrenginyje integruota vartotojo sąsaja parenka erdvės režimą. Turėkite
omenyje, kad kiekvieno šiluminiosiurblio konvektorių nuotolinio valdiklio veikimo
režimas turi būti nustatytas taip, kad atitiktų vidaus įrenginį.
Konfigūracija
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
2 (Patalpos termostatas):
įrenginio veikimas nustatomas pagal
vartotojo sąsajos aplinkos temperatūrą.
▪ Kodas: [C-07]
Pastaba:
▪ Pagrindinė patalpa = vartotojo sąsaja
naudojama kaip patalpos termostatas
▪ Kitos patalpos = išorinis patalpos
termostatas
Vandens temperatūros zonų skaičius:
▪ #: [4.4]
▪ Kodas: [7-02]
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
1 (Dvi zonos): pagrindinė +
papildoma
Montuotojo informacinis vadovas
33
Page 34
5 | Naudojimo gairės
Nustatymas Reikšmė
Kai naudojami šiluminiosiurblio
konvektoriai:
Išorinis patalpos termostatas, skirtas
papildomai zonai:
1 (1 kontaktas): kai naudojamas
išorinis patalpos termostatas arba
šiluminiosiurblio konvektorius gali tik
siųsti termostato ĮJUNGIMO/
IŠJUNGIMO komandą. Šildymo ar
▪ #: [3.A]
vėsinimo užklausa neskiriama.
▪ Kodas: [C-06]
Uždarymo vožtuvo išvestis Nustatykite, kad atitiktų pagrindinės
zonos termostato užklausą.
Uždarymo vožtuvas Jeigu vėsinant pagrindinė zona turi būti
uždaryta, kad ant grindų nesusidarytų
kondensato, atitinkamai ją nustatykite.
Pamaišymo mazgas Nustatykite šildymo ir (arba) vėsinimo
pageidaujamą pagrindinio ištekančio
vandens temperatūrą.
Pranašumai
▪ Komfortas.
- Išmanioji patalpos termostato funkcija gali padidinti arba sumažinti
pageidaujamą ištekančio vandens temperatūrą pagal faktinę patalpos
temperatūrą (moduliacija).
- Dviejų šildymo įrenginių sistemų derinys suteikia puikų šildymo grindiniu
šildymu ir vėsinimo šiluminio siurblio konvektoriais komfortą.
▪ Efektyvumas.
- Atsižvelgiant į poreikį vidaus įrenginys palaiko skirtingą ištekančio vandens
temperatūrą, atitinkančią skirtingų šildymo įrenginių projektinę temperatūrą.
- Grindinis šildymas veikia efektyviausiai su šiluminio siurblio sistema.
5.3 Erdvei šildyti naudojamo pagalbinio šilumos šaltinio nustatymas
▪ Erdvę gali šildyti:
- Vidaus įrenginys
- Prie sistemos prijungtas pagalbinis katilas (įsigyjama atskirai).
▪ Kai patalpos termostatas nustato šildymo poreikį, atsižvelgiant į lauko
temperatūrą (perjungimo į išorinį šilumos šaltinį būseną), pradeda veikti vidaus
įrenginys arba pagalbinis katilas. Kai pagalbiniam katilui suteikiamas leidimas,
erdvės šildymas vidaus įrenginiu IŠJUNGIAMAS.
▪ Dvejopo šildymo režimas galimas tik šildant erdvę, bet NE ruošiant buitinį karštą
vandenį. Buitinį karštą vandenį visada ruošia BKV katilas, prijungtas prie vidaus
įrenginio.
Montuotojo informacinis vadovas
34
INFORMACIJA
▪ Kai šildoma šiluminiu siurbliu, jis veikia, kad pasiektų vartotojo sąsaja nustatytą
pageidaujamą temperatūrą. Kai įjungtas nuo oro priklausomas režimas, vandens
temperatūra automatiškai nustatoma pagal lauko temperatūrą.
▪ Kai šildoma pagalbiniu katilu, jis veikia, kad pasiektų pagalbinio katilo valdikliu
nustatytą pageidaujamą vandens temperatūrą.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 35
Nustatymas
a b c d e f
f
g h j
FHL1
FHL2
FHL3
M
h
i
il
k
m
n
▪ Pagalbinį katilą prijunkite kaip pavaizduota:
5 | Naudojimo gairės
5‒0
a Lauko įrenginys
b Vidaus įrenginys
c Šilumokaitis
d Atsarginis šildytuvas
e Siurblys
f Uždarymo vožtuvas
g 3-eigis vožtuvas su varikliu
h Atbulinis vožtuvas (įsigyjamas atskirai)
i Uždarymo vožtuvas (įsigyjami atskirai)
j Rinktuvas (įsigyjama atskirai)
k Pagalbinis katilas (įsigyjama atskirai)
l Karšto vandens vožtuvas (įsigyjama atskirai)
m BKV katilas
n Šilumokaičio spiralė
FHL1...3 Grindinisšildymas
PASTABA
▪ Įsitikinkite, kad pagalbinis katilas ir jo prijungimas prie sistemos atitinka taikomus
teisės aktus.
▪ Daikin NEATSAKO už netinkamą ar nesaugų pagalbinio katilo sistemos veikimą.
▪ Įsitikinkite, kad į šiluminį siurblį grįžtančio vandens temperatūra neviršija 55°C.
Norėdami tai padaryti, atlikite šiuos veiksmus:
- Pagalbinio katilo valdikliu nustatykite pageidaujamą vandens temperatūrą, bet
ne aukštesnę nei 55°C.
- Sumontuokite karšto vandens vožtuvą šiluminio siurblio grįžtančio vandens
kontūre. Nustatykite, kad karšto vandens vožtuvas užsidarytų virš 55°C ir
atsidarytų žemiau 55°C temperatūros.
▪ Sumontuokite atbulinius vožtuvus.
▪ Įsitikinkite, kad vandens sistemoje yra tik vienas išsiplėtimo indas. Išsiplėtimo
indas yra iš anksto sumontuotas vidaus įrenginyje.
▪ Sumontuokite skaitmeninės ĮVESTIES/IŠVESTIES PCB (pasirinktinai EKRP1HBAA).
▪ Prijunkite skaitmeninės ĮVESTIES/IŠVESTIES PCB X1 ir X2 (perjungimas į išorinį
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
šilumos šaltinį) prie pagalbinio katilo. Žr. "7.9.15 Perjungimo į išorinį šilumos
šaltinį prijungimas"[4104].
Montuotojo informacinis vadovas
35
Page 36
5 | Naudojimo gairės
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
35 30 X Y
Indoor
▪ Kaip nustatyti šildymo įrenginius, žr. skyriuje "5.2 Nustatyti erdvės šildymo/
vėsinimo sistemą."[423].
Konfigūracija
Naudodami vartotojo sąsają (sąrankos vediklis):
▪ Nustatykite, kad dvejopo šildymo režimu būtų naudojamas išorinis šilumos
šaltinis.
▪ Nustatykite perėjimo į dvejopo šildymo režimą temperatūrą ir histerezę.
PASTABA
▪ Norėdami išvengti dažno persijungimo tarp vidaus įrenginio ir pagalbinio katilo,
įsitikinkite, kad nustatytas pakankamas perėjimo į dvejopą šildymo režimą
histerezės skirtumas.
▪ Kadangi lauko temperatūrą matuoja lauko įrenginio oro termistorius, lauko
įrenginį sumontuokite pavėsyje, kad jo NEVEIKTŲ ar NEĮJUNGTŲ/NEIŠJUNGTŲ
tiesioginė saulės šviesa.
▪ Dažnas perjungimas gali sukelti pagalbinio katilo koroziją. Dėl išsamesnės
informacijos kreipkitės į pagalbinio katilo gamintoją.
Perjungimas į išorinį šilumos šaltinį pagalbiniu kontaktu
▪ Perjungimas galimas tik kai valdoma išoriniu patalpos termostatu IR tik vienoje
ištekančio vandens temperatūros zonoje (žr. skyriuje "5.2 Nustatyti erdvės
šildymo/vėsinimo sistemą."[423]).
▪ Pagalbiniu kontaktu gali būti:
- Lauko temperatūros termostatas.
- Elektros tarifo kontaktas.
- Rankiniu būdu valdomas kontaktas.
- …
▪ Nustatymas: prijunkite šiuos išorinius laidus:
BTIKatilo termostato įvestis
A Pagalbinis kontaktas (įprastaiuždarytas)
H Šildymo poreikio patalpos termostatas (papildomas)
K1A Pagalbinė relė, aktyvinanti vidaus įrenginį (įsigyjama atskirai)
K2A Pagalbinė relė, aktyvinanti katilą (įsigyjama atskirai)
Indoor Vidaus įrenginys
Auto Automatinis
Boiler Katilas
Montuotojo informacinis vadovas
36
PASTABA
▪ Norėdami išvengti dažno persijungimo tarp vidaus įrenginio ir pagalbinio katilo,
įsitikinkite, kad yra nustatytas pakankamas pagalbinio kontakto skirtumas arba
laiko delsa.
▪ Jeigu pagalbinis kontaktas yra lauko temperatūros termostatas, termostatą
sumontuokite pavėsyje, kad jo NEVEIKTŲ ar NEĮJUNGTŲ/NEIŠJUNGTŲ tiesioginė
saulės šviesa.
▪ Dažnas perjungimas gali sukelti pagalbinio katilo koroziją. Dėl išsamesnės
informacijos kreipkitės į pagalbinio katilo gamintoją.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 37
5.4 Buitinio karšto vandens katilo nustatymas
FHL1
FHL2
FHL3
M
UI
a b c d hh if
e
g
5.4.1 Sistemos schema – integruotas DHW katilas
a Lauke naudojamas įrenginys
b Vidaus įrenginys
c Šilumokaitis
d Atsarginis šildytuvas
e Siurblys
f 3-eigis vožtuvas su varikliu
g BKV katilas
h Uždarymo vožtuvas
i Rinktuvas (įsigyjama atskirai)
FHL1...3 Grindinisšildymas
UI Vartotojo sąsaja
5 | Naudojimo gairės
5.4.2 DHW katilo talpos ir pageidaujamos temperatūros pasirinkimas
40°C vandenį žmonės jaučia kaip karštą, todėl buitinio karšto vandens suvartojimas
visada išreiškiamas lygiaverčiu 40°C karšto vandens tūriu. Tačiau galite nustatyti
aukštesnę (pavyzdžiui, 53°C) DHW katilo temperatūrą, o karštas vanduo paskui
maišomas su šaltu (pavyzdžiui, 15°C).
DHW katilo talpa ir pageidaujama temperatūra pasirenkama nustatant:
1 Buitinio karšto vandens suvartojimą (lygiavertis 40°C karšto vandens tūris).
2 DHW katilo talpą ir pageidaujamą temperatūrą.
DHW suvartojimo nustatymas
Atsakykite į šiuos klausimus ir apskaičiuokite DHW suvartojimą (lygiavertį 40°C
karšto vandens tūrį), naudodami tipinius vandens tūrius:
Klausimas Tipinis vandens tūris
Kiek kartų per dieną prausiamasi po
dušu?
Kiek kartų per dieną maudomasi
vonioje?
Kiek vandens per dieną reikia virtuvės
praustuvėje?
Ar yra kitų buitinio karšto vandens
poreikių?
1dušas=10min×10l/min=100l
1vonia = 150l
1praustuvė=2min×5l/min=10l
—
Pavyzdys: Jei šeimos (4 asmenų) per dieną suvartojamo DHW poreikis yra toks:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
▪ 3 dušai
Montuotojo informacinis vadovas
37
Page 38
5 | Naudojimo gairės
▪ 1 vonia
▪ 3 praustuvės
Tuomet buitinio karšto vandens suvartojimas = (3×100l)+(1×150l)+(3×10l)=480l
DHW katilo talpos ir pageidaujamos temperatūros nustatymas
Formulė Pavyzdys
V1=V2+V2×(T2−40)/(40−T1) Jei:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Tuomet V1=280l
V2=V1×(40−T1)/(T2−T1) Jei:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Tuomet V2=307l
V1Buitinio karšto vandens suvartojimas (lygiavertis 40°C karšto
vandens tūris)
V2Reikalinga DHW katilo talpa, jei šildoma tik kartą
T2DHWkatilo temperatūra
T1Šalto vandens temperatūra
Galimos DHW katilo talpos
Tipas Galimos talpos
Integruotas DHW katilas ▪ 180l
▪ 230l
Energijos taupymo patarimai
▪ Jei skirtingomis dienomis buitinio karšto vandens suvartojimas skiriasi, galite
užprogramuoti savaitinį planą, kuriame kiekvieną dieną bus nustatyta skirtinga
pageidaujama DHW katilo temperatūra.
▪ Kuo pageidaujama DHW katilo temperatūra žemesnė, tuo daugiau sutaupote.
Pasirinkę didesnį DHW katilą, galite nustatyti žemesnę pageidaujamą DHWkatilo
temperatūrą.
▪ Šiluminissiurblys gali paruošti ne karštesnį nei 55°C (jei lauko temperatūra žema
– 50°C) buitinį karštą vandenį. Šią temperatūrą gali padidinti į šiluminį siurblį
įmontuotas elektrinis varžas. Tačiau tada bus suvartojama daugiau energijos.
Rekomenduojame nustatyti žemesnę nei 55°C DHW katilo temperatūrą, kad
nereikėtų naudoti elektrinio varžo.
Montuotojo informacinis vadovas
38
▪ Kuo lauko temperatūra aukštesnė, tuo šiluminissiurblys veikia našiau.
- Jei dieną ir naktį elektros kaina nesiskiria, rekomenduojama DHW katilą šildyti
dieną.
- Jei elektros kaina mažesnė naktį, rekomenduojama DHW katilą šildyti naktį.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 39
5 | Naudojimo gairės
f
a
g
h
i
c
b
c
a
b
d f
e g
h
i
▪ Kai šiluminis siurblys ruošia buitinį karštą vandenį, jis negali šildyti erdvės. Jei
vienu metu reikia ir buitinio karšto vandens, ir šildyti erdvę, rekomenduojame
buitinį karštą vandenį ruošti naktį, kai sumažėja erdvės šildymo poreikis.
5.4.3 Nustatymas ir konfigūracija – DHW katilas
▪ Jei suvartojama daug buitinio karšto vandens, DHW katilą galima šildyti kelis
kartus per dieną.
▪ Norėdami iki pageidaujamos temperatūros pašildyti DHW katilą, galite naudoti
šiuos energijos šaltinius:
- Šiluminio siurblio termodinaminį ciklą.
- Elektrinis atsarginis šildytuvas
▪ Daugiau informacijos apie energijos sąnaudų optimizavimą ruošiant buitinį karštą
vandenį žr. "8Konfigūracija"[4107].
5.4.4 DHW siurblys, užtikrinantis, kad iškart būtų tiekiamas karštas vanduo
Nustatymas
a Vidaus įrenginys
b BKV katilas
c BKV siurblys (įsigyjamas atskirai)
f Dušas (įsigyjama atskirai)
g Šaltas vanduo
h BUITINIO karšto vandens išleidimas
i Recirkuliacijos jungtis
▪ Prijungus DHW siurblį, iš čiaupo iškart gali bėgti karštas vanduo.
▪ DHW siurblys įsigyjamas atskirai ir už jo sumontavimą atsakingas montuotojas.
Apie elektros instaliaciją žr. skyriuje "7.9.12 Buitinio karšto vandens siurblio
prijungimas"[4102].
▪ Jei reikia daugiau informacijos apie recirkuliacijos jungties prijungimą: žr.
"7Įrengimas"[466].
Konfigūracija
▪ Daugiau informacijos rasite "8Konfigūracija"[4107].
▪ Naudodami vartotojo sąsają galite užprogramuoti DHW siurblio valdymo planą.
Daugiau informacijos ieškokite vartotojo informaciniame vadove.
5.4.5 DHW siurblys, naudojamas dezinfekcijai
Nustatymas
a Vidaus įrenginys
b BKV katilas
c BKV siurblys (įsigyjamas atskirai)
d Kaitinimo elementas (įsigyjama atskirai)
e Atbulinis vožtuvas (įsigyjama atskirai)
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
39
Page 40
5 | Naudojimo gairės
5.5 Energijos skaitiklių nustatymas
f Dušas (įsigyjama atskirai)
g Šaltas vanduo
h BUITINIO karšto vandens išleidimas
i Recirkuliacijos jungtis
▪ DHW siurblys įsigyjamas atskirai ir už jo sumontavimą atsakingas montuotojas.
Apie elektros instaliaciją žr. skyriuje "7.9.12 Buitinio karšto vandens siurblio
prijungimas"[4102].
▪ Jei taikomi teisės aktai dezinfekcijos metu reikalauja aukštesnės temperatūros nei
didžiausias katilo nustatymas (žr. [2-03] nustatymo vietoje lentelėje), galite
prijungti DHW siurblį ir kaitinimo elementą, kaip pavaizduota pirmiau.
▪ Jei taikomi teisės aktai reikalauja dezinfekuoti vandens vamzdžius iki čiaupų,
galite prijungti DHW siurblį ir kaitinimo elementą (jei reikia), kaip pavaizduota
pirmiau.
Konfigūracija
Vidaus įrenginys gali valdyti BKV siurblį. Daugiau informacijos rasite
"8Konfigūracija"[4107].
▪ Vartotojo sąsajoje matysite šiuos energijos duomenis:
▪ Rodomi šie energijos duomenys:
▪ Rodomi šie energijos duomenys:
5.5.1 Pagaminta šiluma
- Pagaminta šiluma
- Suvartota energija
- Erdvės šildymo.
- Erdvės vėsinimo.
- Buitinio karšto vandens gamybos.
- Mėnesio.
- Metų.
INFORMACIJA
Pagamintos šilumos ir suvartotos energijos duomenys yra apskaičiuoti, todėl
tikslumas negarantuojamas.
INFORMACIJA
Pagamintai šilumai apskaičiuoti naudojami jutikliai sukalibruojami automatiškai.
5.5.2 Suvartota energija
Montuotojo informacinis vadovas
40
▪ Pagamintą šilumą sistema apskaičiuoja pagal:
- Ištekančio ir įtekančio vandens temperatūrą.
- Srauto intensyvumą.
▪ Nustatymas ir konfigūracija:papildomos įrangos nereikia.
Nustatyti suvartotą energiją galima šiais būdais:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 41
5 | Naudojimo gairės
▪ Apskaičiuojant.
▪ Išmatuojant.
INFORMACIJA
Negalima vienu metu skaičiuoti (pavyzdžiui, atsarginio šildytuvo) ir matuoti
(pavyzdžiui, lauke naudojamo įrenginio) suvartotos energijos. Jeigu naudosite abu
būdus, energijos duomenys bus neteisingi.
Suvartotos energijos apskaičiavimas
▪ Suvartotą energiją sistema apskaičiuoja pagal:
- Faktinę lauke naudojamo įrenginio vartojamąją galią.
- Atsarginio šildytuvo galios nustatymas
- Įtampą.
▪ Nustatymas ir konfigūracija: kad gautumėte tikslius energijos duomenis,
išmatuokite galią (varžą) ir nustatykite galią naudodami atsarginio šildytuvo
vartotojo sąsają (1veiksmas).
Suvartotos energijos matavimas
▪ Šis būdas pageidaujamas dėl didesnio tikslumo.
▪ Reikalingi išoriniai elektros skaitikliai.
▪ Nustatymas ir konfigūracija: kai naudojami elektros energijos skaitikliai, vartotojo
sąsajoje nustatykite kiekvieno elektros skaitiklio impulsų skaičių per
kilovatvalandę.
INFORMACIJA
Kai matuojama suvartojama elektros energija, įsitikinkite, kad elektros energijos
skaitikliai matuoja VISĄ sistemos vartojamąją galią.
5.5.3 Standartinio elektros tarifo maitinimo šaltinis
Bendroji taisyklė
Užtenka vieno elektros skaitiklio, kuris apima visą sistemą.
Nustatymas
Prijunkite elektros skaitiklį prie X5M/5 ir X5M/6. Žr. "7.9.11Kaip prijungti elektros
skaitiklius"[4102].
Elektros skaitiklio tipas
Tuo atveju, kai... Naudokite... elektros skaitiklį
▪ Vienfazis lauko įrenginys
Vienfazis
▪ Atsarginis šildytuvas maitinamas iš
vienfazio tinklo (t. y. atsarginio
šildytuvo modelis yra *3V arba *6V,
prijungtas prie vienfazio tinklo)
▪ Trifazis lauko įrenginys
▪ Atsarginis šildytuvas maitinamas iš
trifazio tinklo (t.y. atsarginio šildytuvo
modelis *9W arba *6V prijungtas prie
trifazio tinklo)
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
(*3V, *6V (6V): 1N~230V)
Trifazis
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
Montuotojo informacinis vadovas
41
Page 42
5 | Naudojimo gairės
b
5
8
0
1
5
0
0
0
c c
fed
g
A B C
a
b
5
8
0
1
5
0
0
0
gfe
h
A B C
c c d
a
Pavyzdys
Vienfazis elektros skaitiklis Trifazis elektros skaitiklis
A Lauke naudojamas įrenginys
B Vidaus įrenginys
C BKVkatilas
a Elektros spinta (L1/N)
b Elektros skaitiklis (L1/N)
c Saugiklis (L1/N)
d Lauke naudojamas įrenginys (L1/N)
e Vidaus įrenginys (L1/N)
f Atsarginis šildytuvas (L1/N)
g Startinis šildytuvas (L1/N)
A Lauko įrenginys
B Vidaus įrenginys
C BKVkatilas
a Elektros spinta (L1/L2/L3/N)
b Elektros skaitiklis (L1/L2/L3/N)
c Saugiklis (L1/L2/L3/N)
d Saugiklis (L1/N)
e Lauko įrenginys (L1/L2/L3/N)
f Vidaus įrenginys (L1/L2/L3/N)
g Atsarginis šildytuvas (L1/L2/L3/N)
h Startinis šildytuvas (L1/N)
Išimtis
▪ Galite naudoti antrą elektros skaitiklį, jeigu:
- Vieno skaitiklio galios diapazonas yra nepakankamas.
- Elektros skaitiklio neįmanoma lengvai sumontuoti elektros spintoje.
- 230 V ir 400 V trifaziai tinklai sujungti (labai neįprasta) dėl elektros skaitiklių
techninių ribojimų.
5.5.4 Lengvatinio elektros tarifo maitinimo šaltinis
Montuotojo informacinis vadovas
42
▪ Prijungimas ir nustatymas:
- Prijunkite antrą elektros skaitiklį prie X5M/3 ir X5M/4. Žr. "7.9.11Kaip prijungti
elektros skaitiklius"[4102].
- Programinė įranga abiejų skaitiklių suvartojamos elektros duomenis susumuoja,
todėl NEREIKIA nustatyti, kuris skaitiklis kurią suvartojamą energiją matuoja.
Jums tereikia nustatyti kiekvieno skaitiklio impulsų skaičių.
▪ Dviejų elektros skaitiklių pavyzdį žr. skyriuje "5.5.4 Lengvatinio elektros tarifo
maitinimo šaltinis"[442].
Bendroji taisyklė
▪ 1elektros skaitiklis: matuoja lauko įrenginį.
▪ 2elektros skaitiklis: matuoja likusius (t.y. vidaus įrenginį ir atsarginį šildytuvą).
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 43
5 | Naudojimo gairės
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
Nustatymas
▪ Prijunkite 1elektros skaitiklį prie X5M/5 ir X5M/6.
▪ Prijunkite 2elektros skaitiklį prie X5M/3 ir X5M/4.
Žr. "7.9.11Kaip prijungti elektros skaitiklius"[4102].
Elektros skaitiklių tipai
▪ 1 elektros skaitiklis: vienfazis arba trifazis elektros skaitiklis priklausomai nuo
lauko įrenginio maitinimo šaltinio.
▪ 2elektros skaitiklis:
- Kai yra vienfazio atsarginio šildytuvo konfigūracija, naudokite vienfazį elektros
skaitiklį.
- Kitais atvejais naudokite trifazį elektros skaitiklį.
Pavyzdys
Vienfazis lauko įrenginys su trifaziu atsarginiu šildytuvu:
A Lauko įrenginys
B Vidaus įrenginys
C BKV katilas
a Elektros spinta (L1/N): lengvatinio elektros tarifo maitinimo šaltinis
b Elektros spinta (L1/L2/L3/N): standartinio elektros tarifo maitinimo šaltinis
c Elektros skaitiklis (L1/N)
d Elektros skaitiklis (L1/L2/L3/N)
e Saugiklis (L1/N)
f Saugiklis (L1/L2/L3/N)
g Lauko įrenginys (L1/N)
h Vidaus įrenginys (L1/N)
i Atsarginis šildytuvas (L1/L2/L3/N)
5.6 Elektros energijos suvartojimo valdymo nustatymas
▪ Elektros energijos suvartojimo valdymas:
- Leidžia riboti visos sistemos elektros sąnaudas (lauko įrenginio, vidaus įrenginio
ir atsarginio šildytuvo bendrąsias sąnaudas).
- Konfigūracija: naudodami vartotojo sąsają nustatykite galios ribojimo lygį ir kaip
jis turi būti pasiektas.
▪ Galios ribojimo lygis gali būti išreikštas kaip:
- Didžiausia darbinė srovė (amperais).
- Didžiausia vartojamoji galia (kilovatais).
▪ Galios ribojimo lygis gali būti aktyvintas:
- Nuolatos.
- Skaitmeninėmis įvestimis.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
43
Page 44
5 | Naudojimo gairės
P
i
t
DI
a
b
a
b
A B
C
1
2
3
4
5
A8P
5.6.1 Nuolatinis galios ribojimas
Nuolatinis galios ribojimas naudingas siekiant užtikrinti maksimalų sistemos galios
ar srovės tiekimą. Kai kuriose šalyse teisės aktais ribojamas maksimalus erdvės
šildymo ir DHW gaminių elektros energijos suvartojimas.
PiVartojamoji galia
t Laikas
DI Skaitmeninė įvestis (galios ribojimo lygis)
a Suaktyvintas galios ribojimas
b Faktinė vartojamoji galia
Nustatymas ir konfigūracija
▪ Nereikia jokios papildomos įrangos.
▪ Nustatykite elektros energijos suvartojimo valdymo nustatymus [9.9] naudodami
vartotojo sąsają (žr. "Elektros energijos suvartojimo valdymas"[4169]):
- Pasirinkite nuolatinio ribojimo režimą.
- Pasirinkite ribojimo tipą (galia kilovatais arba srovė amperais).
- Nustatykite pageidaujamą galios ribojimo lygį.
PASTABA
Nustatykite ne mažesnes nei ±3,6 kW elektros energijos sąnaudas, kad būtų
užtikrintas:
▪ Atšildymo funkcijos veikimas. Priešingu atveju, jei atšildymas bus nutrauktas
keletą kartų, užšals šilumokaitis.
▪ Erdvės šildymas ir DHW ruoša įgalinus atsarginio šildytuvo 1veiksmą.
5.6.2 Skaitmeninių įvesčių aktyvinamas galios ribojimas
Galios ribojimas naudingas, kai derinamas su energijos valdymo sistema.
Skaitmeninės įvestys (daugiausia keturi veiksmai) dinamiškai riboja visos Daikin
sistemos galią arba srovę. Kiekvienas galios ribojimo lygis nustatomas naudojant
vartotojo sąsają ir apribojant vieną iš šių:
▪ Srovę (amperais).
▪ Vartojamąją galią (kilovatais).
Energijos valdymo sistema (įsigyjama atskirai) parenka, kurį galios ribojimo lygį
aktyvinti. Pavyzdys: Apriboja didžiausią viso namo galią (apšvietimas, buitiniai
prietaisai, erdvės šildymas ir t. t.).
Montuotojo informacinis vadovas
44
A Lauko įrenginys
B Vidaus įrenginys
C Energijos valdymo sistema
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 45
5 | Naudojimo gairės
P
i
t
DI4
DI3
DI1
a
b
a Galios ribojimo aktyvinimas (4 skaitmeninės įvestys)
b Atsarginis šildytuvas
PiVartojamoji galia
t Laikas
DI Skaitmeninės įvestys (galios ribojimo lygiai)
a Suaktyvintas galios ribojimas
b Faktinė vartojamoji galia
Nustatymas
▪ Reikalinga papildoma PCB (pasirinktinai –EKRP1AHTA).
▪ Atitinkamam galios ribojimo lygiui aktyvinti naudojamos ne daugiau nei keturios
skaitmeninės įvestys:
- DI1 = didžiausias ribojimas (mažiausias energijos suvartojimas).
- DI4 = mažiausias ribojimas (didžiausias energijos suvartojimas).
▪ Skaitmeninių įvesčių specifikacija:
DI1 S9S 1 apribojimas
DI2 S8S 2 apribojimas
DI3 S7S 3 apribojimas
DI4 S6S 4 apribojimas
▪ Daugiau informacijos rasite instaliacijos schemoje.
Konfigūracija
▪ Nustatykite elektros energijos suvartojimo valdymo nustatymus [9.9] naudodami
vartotojo sąsają (visų nustatymų aprašą rasite "Elektros energijos suvartojimo
valdymas"[4169]):
- Pasirinkite ribojimą skaitmeninėmis įvestimis.
- Pasirinkite ribojimo tipą (galia kilovatais arba srovė amperais).
- Nustatykite pageidaujamą galios ribojimo lygį, atitinkantį kiekvieną skaitmeninę
įvestį.
INFORMACIJA
Jei uždaryta daugiau nei 1 skaitmeninė įvestis (vienu metu), nustatytas toks
skaitmeninių įvesčių pirmumas: DI4 pirmumas>…>DI1.
5.6.3 Galios ribojimo procesas
Lauko įrenginys yra efektyvesnis už elektrinį šildytuvą. Todėl pirmiausia ribojamas ir
IŠJUNGIAMAS elektrinis šildytuvas. Sistema riboja elektros energijos suvartojimą šia
tvarka:
1 IŠJUNGIA atsarginį šildytuvą.
2 Apriboja lauko įrenginį.
3 IŠJUNGIA lauko įrenginį.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
45
Page 46
5 | Naudojimo gairės
P
h
C
e
a
b
c
A B
5.7 Išorinio temperatūros jutiklio nustatymas
Pavyzdys
Jei konfigūracija yra tokia: galios ribojimo lygis NELEIDŽIA veikti atsarginiam
šildytuvui (1veiksmas).
Tuomet elektros energijos suvartojimas ribojamas tokiu būdu:
PhPagaminta šiluma
CeSuvartota energija Suvartota energija
A Lauko įrenginys
B Atsarginis šildytuvas
a Ribotas lauko įrenginio veikimas
b Lauko įrenginio veikimas visu pajėgumu
c ĮJUNGTAS atsarginio šildytuvo 1veiksmas
Galite prijungti vieną išorinį temperatūros jutiklį. Jis matuoja vidaus arba lauko
aplinkos temperatūrą. Rekomenduojame naudoti išorinį temperatūros jutiklį šiais
atvejais:
Vidaus aplinkos temperatūros jutiklis
▪ Valdant patalpos termostatu, vartotojo sąsaja, naudojama kaip patalpos
termostatas (EKRUDAS), matuoja vidaus aplinkos temperatūrą. Todėl vartotojo
sąsaja, naudojama kaip patalpos termostatas, turi būti sumontuota vietoje:
- Kurioje galima nustatyti vidutinę patalpos temperatūrą.
- Kurios NEAPŠVIEČIA tiesioginė saulės šviesa.
- Kuri NĖRA arti šilumos šaltinio.
- Kurios NEVEIKIA išorės oras ar skersvėjai, pavyzdžiui, dėl durų darinėjimo.
▪ Jeigu tai NEĮMANOMA, rekomenduojame prijungti nuotolinį vidaus jutiklį (priedas
KRCS01-1).
▪ Nustatymas: montavimo nurodymus rasite nuotolinio vidaus jutiklio montavimo
vadove ir papildomos įrangos priedų knygoje.
▪ Konfigūracija: pasirinkite patalpos jutiklį [9.B].
Lauko aplinkos temperatūra
▪ Lauko aplinkos temperatūra matuojama lauko įrenginyje. Todėl lauko įrenginys
turi būti sumontuotas vietoje:
Montuotojo informacinis vadovas
46
- Kuri yra šiaurinėje namo pusėje arba pusėje, kurioje įrengta daugiausia šildymo
įrenginių.
- Kurios NEAPŠVIEČIA tiesioginė saulės šviesa.
▪ Jeigu tai NEĮMANOMA, rekomenduojama prijungti nuotolinį lauko jutiklį (priedas
EKRSCA1).
▪ Nustatymas: montavimo nurodymus rasite nuotolinio lauko jutiklio montavimo
vadove ir papildomos įrangos priedų knygoje.
▪ Konfigūracija: pasirinkite lauko jutiklį [9.B].
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 47
5 | Naudojimo gairės
▪ Kai įjungta lauko įrenginio energijos taupymo funkcija, lauko įrenginys
išjungiamas, kad budėjimo režimu būtų mažesni energijos nuostoliai. Todėl lauko
aplinkos temperatūra NERODOMA.
▪ Jei pageidaujama ištekančio vandens temperatūra priklauso nuo oro, svarbu, kad
lauko temperatūra būtų matuojama visą laiką. Tai dar viena priežastis sumontuoti
papildomą lauko aplinkos temperatūros jutiklį.
INFORMACIJA
Išorinio lauko aplinkos jutiklio duomenys (vidurkiai arba momentiniai) naudojami nuo
oro priklausomose valdymo kreivėse ir automatinio šildymo/vėsinimo perjungimo
logikoje. Kad būtų apsaugotas lauke naudojamas įrenginys, visada naudojamas vidinis
lauke naudojamo įrenginio jutiklis.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
47
Page 48
6 | Pasiruošimas
≤1200
>250
>250
>250
>350
>350
(mm)(mm)
a
b
b
a
6 Pasiruošimas
6.1 Apžvalga: parengimas
6.2 Įrengimo vietos paruošimas
Šiame skyriuje nurodoma, ką reikia atlikti ir žinoti prieš vykstant į objektą.
Jame nagrinėjamos tokios temos:
▪ Montavimo vietos paruošimas.
▪ Aušalo vamzdelių paruošimas.
▪ Vandens vamzdžių paruošimas.
▪ Elektros laidų paruošimas.
NEMONTUOKITE įrenginio vietose, kuriose dažnai dirbama. Jeigu atliekant statybos
darbus (pvz., šlifavimo darbus) atsiranda daug dulkių, įrenginį BŪTINA uždengti.
Pasirinkite tokią montavimo vietą, kad būtų pakankamai vietos įrenginiui įnešti ir
išnešti.
ĮSPĖJIMAS
Prietaisas turi būti laikomas patalpoje, kurioje nėra pastoviai veikiančių uždegimo
šaltinių (pvz., atviros liepsnos, eksploatuojamo dujų prietaiso ar eksploatuojamo
elektrinio šildytuvo).
ĮSPĖJIMAS
Aušalo vamzdžių, kuriuose buvo naudojamas kitoks aušalas, pakartoti naudoti
NEGALIMA. Aušalo vamzdžius pakeiskite arba kruopščiai išplaukite.
6.2.1 Lauke naudojamo įrenginio montavimo vietos reikalavimai
INFORMACIJA
Taip pat perskaitykite šiuos reikalavimus:
▪ Bendrieji reikalavimai montavimo vietai. Žr. skyrių “Bendrosios atsargumo
priemonės”.
▪ Reikalavimai montavimo vamzdeliams (ilgis, aukščių skirtumas). Žr. toliau šiame
skyriuje “Parengimas”.
Montuotojo informacinis vadovas
48
Atsižvelkite į šias erdvės rekomendacijas:
a Oro išleidimo anga
b Oro įleidimo anga
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 49
6 | Pasiruošimas
>100
>350
(mm)
>100
a
a
b
b
c
a
INFORMACIJA
Garsui jautriose vietose (pvz., šalia miegamojo) galima sumontuoti žemo garso
gaubtą (EKLN08A1), kad sumažėtų lauko įrenginio keliamas triukšmas. Jei montuosite
jį, atsižvelkite į šias rekomendacijas dėl atstumų:
a Žemo garso gaubtas
PASTABA
▪ NEDĖKITE įrenginių vienų ant kitų.
▪ NEKABINKITE įrenginio ant lubų.
Dėl stipraus vėjo (≥18 km/h), pučiančio į lauke naudojamų įrenginių oro išleidimo
angą, susidaro uždaras ciklas (išmetamo oro įsiurbimas). Dėl to gali:
▪ sumažėti eksploatacinė galia;
▪ dažnai susidaryti šerkšnas šildymo režimu;
▪ atsirasti veikimo sutrikimų dėl žemo slėgio sumažėjimo arba aukšto slėgio
padidėjimo;
▪ sugesti ventiliatorius (jeigu stiprus vėjas nuolatos pučia į ventiliatorių, jis gali
pradėti suktis labai greitai, kol sulūš).
Rekomenduojama sumontuoti droselinę sklendę, jeigu į oro išmetimo angą gali
pūsti vėjas.
Lauke naudojamus įrenginius rekomenduojama montuoti oro įsiurbimo angai esant
nukreiptai į sieną, o NE tiesiai prieš vėją.
a Skydinė plokštė
b Dominuojanti vėjo kryptis
c Oro išleidimo anga
NEMONTUOKITE įrenginio šiose vietose:
▪ Garsui jautriose vietose (pvz., šalia miegamojo), kad įrenginio keliamas triukšmas
netrukdytų.
Pastaba: jeigu konkrečioje montavimo vietoje matuojamas garsas, išmatuota
vertė gali būti didesnė už duomenų knygos garso spektre nurodytą garso slėgio
lygį dėl aplinkos triukšmo ir garso atspindžių.
▪ Vietose, kur atmosferoje gali būti mineralinės alyvos rūko, purslų arba garų.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Plastikinės dalys gali būti sugadintos, nukristi arba sukelti vandens nuotėkį.
Montuotojo informacinis vadovas
49
Page 50
6 | Pasiruošimas
b
c
a
a
b
c
d
c
d
NEREKOMENDUOJAMA montuoti įrenginio šiose vietose, nes gali sutrumpėti jo
eksploatavimo laikas:
▪ kur stipriai svyruoja įtampa;
▪ transporto priemonėse ir laivuose;
▪ kur yra rūgščių arba šarminių garų.
Įrengimas pajūryje. Pasirūpinkite, kad lauko blokas NEBŪTŲ tiesiogiai veikiamas
jūrinių vėjų. Tuo siekiama išvengti korozijos, kurią sukelia druskingas oras, dėl ko
gali sutrumpėti bloko eksploatacija.
Sumontuokite lauko bloką atokiai nuo tiesioginių jūrinių vėjų.
Pavyzdys: už pastato.
Jei lauko blokas sumontuojamas ten, kur į jį pučia tiesioginiai jūriniai vėjai,
sumontuokite skydą nuo vėjo.
▪ Skydo nuo vėjo aukštis ≥1,5× lauko bloko aukštis
▪ Montuodami skydą nuo vėjo, atsižvelkite į priežiūros erdvės reikalavimus.
a Jūrinis vėjas
b Pastatas
c Lauko blokas
d Skydas nuo vėjo
Lauke naudojamas įrenginys skirtas montuoti tik lauke, esant tokiai aplinkos
temperatūrai:
Vėsinimo režimas 10~43°C
Šildymo režimas –25~25°C
6.2.2 Papildomi lauke naudojamo įrenginio montavimo vietos reikalavimai šalto klimato zonose
Montuotojo informacinis vadovas
50
Vietovėse, kur žema aplinkos temperatūra ir didelis drėgnis, arba vietovėse, kur
iškrenta daug sniego, norint užtikrinti tinkamą veikimą būtina nuimti įsiurbimo
groteles.
Neišsamus tokių vietovių sąrašas: Austrija, Čekijos Respublika, Danija, Estija,
Suomija, Vokietija, Vengrija, Latvija, Lietuva, Norvegija, Lenkija, Rumunija, Serbija,
Slovakija, Švedija ir kt.
1 Atsukite įsiurbimo groteles laikančius varžtus.
2 Nuimkite įsiurbimo groteles ir išmeskite jas.
3 Vėl įsukite varžtus į įrenginį.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 51
6 | Pasiruošimas
2
4×
1
3
a
c
c
d
b
e
a
a Įsiurbimo grotelės
Apsaugokite lauke naudojamą įrenginį nuo sniego ir pasirūpinkite, kad jo NIEKADA
neapsnigtų.
a Stogelis nuo sniego arba pašiūrė
b Padėklas
c Dominuojanti vėjo kryptis
d Oro išleidimo anga
e EKFT008D parinkčių komplektas
Bet kuriuo atveju turi būti paliktas bent 300mm tarpas po bloku. Be to, užtikrinkite,
kad blokas kabėtų būtų bent 100 mm virš maksimalaus tikėtino sniego lygio. Žr.
skirsnį "7.3Lauko bloko montavimas"[470], kur rasite papildomos informacijos.
Vietovėse, kur būna daug sniego, labai svarbu pasirinkti montavimo vietą, kurioje
įrenginio NEAPSNIGTŲ. Jei galimas šoninis snygis, užtikrinkite, kad sniego
NEPATEKTŲ ant šilumokaičio spiralės. Jei reikia, sumontuokite sniego dangtį arba
pastogę ir pagrindą.
6.2.3 Patalpose naudojamo įrenginio montavimo vietos reikalavimai
INFORMACIJA
Taip pat susipažinkite su atsargumo priemonėmis ir reikalavimais skyriuje
“Bendrosios saugos priemonės”.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
51
Page 52
6 | Pasiruošimas
≥300
≥600
≥
500
(mm)
▪ Patalpose naudojamas įrenginys skirtas montuoti tik patalpose, esant tokiai
aplinkos temperatūrai:
- Erdvės šildymo režimas: 5~30°C
- Erdvės vėsinimo režimas: 5~35°C
- Buitinio karšto vandens gamyba: 5~35°C
▪ Atsižvelkite į šias matavimo rekomendacijas:
Maksimalus aušalo vamzdelių ilgis tarp patalpose ir lauke
30m
naudojamų įrenginių
Minimalus aušalo vamzdžių ilgis tarp vidaus ir lauko įrenginių 3m
Maksimalus patalpose naudojamo įrenginio ir lauke
20m
naudojamo įrenginio aukščių skirtumas
▪ Atsižvelkite į šias atstumų montuojant rekomendacijas:
INFORMACIJA
Jei montavimo erdvė ribota, prieš sumontuodami įrenginį galutinėje vietoje atlikite
šiuos dalykus: "7.4.4 Išleidimo žarnos prijungimas prie nuotako" [477]. Tam reikia
nuimti vieną arba abu šoninius skydus.
▪ Pagrindas privalo būti pakankamai stiprus, kad atlaikytų įrenginio svorį.
Atsižvelkite į įrenginio svorį su pilnu vandens buitinio karšto vandens katilu.
Įsitikinkite, kad įvykus vandens nuotėkiui, vanduo nesugadins montavimo erdvės
ir aplinkos.
NEMONTUOKITE įrenginio tokiose vietose:
▪ Vietose, kur atmosferoje gali būti mineralinės alyvos rūko, purslų arba garų.
Plastikinės dalys gali būti sugadintos, nukristi arba sukelti vandens nuotėkį.
▪ Garsui jautriose vietose (pvz., šalia miegamojo), kad įrenginio keliamas triukšmas
netrukdytų.
▪ Vietose, kur didelis drėgnis (daugiausia RH=85%), pavyzdžiui, vonios kambaryje.
▪ Vietose, kur galimas šerkšnas. Aplinkos temperatūra prie vidaus įrenginio turi būti
>5°C.
Specialūs R32 keliami reikalavimai
ĮSPĖJIMAS
▪ NEBADYKITE ir nedeginkite.
▪ NENAUDOKITE priemonių, skirtų atitirpinimo procesui ar įrangos valymui
spartinti, išskyrus rekomenduojamas gamintojo.
▪ Atminkite: šaltnešis R32 yra bekvapis.
Montuotojo informacinis vadovas
52
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 53
6 | Pasiruošimas
ĮSPĖJIMAS
Prietaisą būtina sandėliuoti taip, kad būtų išvengta mechaninių pažeidimų.
Sandėliuokite gerai vėdinamoje patalpoje, kur nebūtų nuolat veikiančių uždegimo
šaltinių (pvz., atviros liepsnos, veikiančių dujinių prietaisų ar elektrinių šildytuvų).
Patalpos dydis turi atitikti toliau nurodytas rekomendacijas.
PASTABA
▪ NENAUDOKITE lankstų pakartotinai.
▪ Techninei priežiūrai bus pasiekiami įrengimo metu tarp šaltnešio sistemos dalių
sumontuoti lankstai.
ĮSPĖJIMAS
Užtikrinkite, kad įrengimo, bendrosios ir techninės priežiūros bei remonto darbai
būtų vykdomi pagal "Daikin" instrukcijas, laikantis galiojančių teisės aktų (pvz.,
nacionalinio dujų reglamento). Juos turi vykdyti tik įgalioti asmenys.
PASTABA
▪ Vamzdynas turi būti apsaugotas nuo fizinių pažeidimų.
▪ Vamzdynas turi būti kiek įmanoma mažesnis.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
53
Page 54
6 | Pasiruošimas
Montuotojo įvestis:
▪ Bendras aušalo kiekis (m
c
) (kg)
▪ Patalpos plotas A (A
A patalpos
) (m2)
Pradžia
Pasinaudokite skyriaus "Techniniai duomenys" 1
lentele ir apskaičiuokite didžiausią A patalpai
leidžiamą aušalo kiekį (m
maks
) (kg).
Kreipkitės į pardavėją.
Pasinaudokite skyriaus "Techniniai duomenys" 3
lentele ir dm ir apskaičiuokite minimalų vėdinimo
angos plotą esant natūraliam vėdinimui tarp A
patalpos ir B patalpos (VA
min
) (cm2).
Įrenginį galima sumontuoti A patalpoje, jei:
▪ Tarp A ir B patalpų yra įrengtos 2 vėdinimo angos (nuolatos atviros), 1 viršuje ir 1 apačioje.
▪ Apatinė anga: apatinė anga privalo atitikti minimalius ploto reikalavimus (VA
min
). Ji turi būti kaip įmanoma arčiau grindų. Jei vėdinimo anga prasideda
nuo grindų, aukštis turi būti ≥20 mm. Angos apačia turi būti ≤100 mm nuo grindų. Bent 50% reikiamo angos ploto turi būti <200 mm nuo grindų.
Visas angos plotas turi būti <300 mm nuo grindų.
▪ Viršutinė anga: viršutinės angos plotas turi būti didesnis arba lygus apatinės angos plotui. Viršutinės angos apačia turi būti mažiausiai 1,5 m atstumu
nuo apatinės angos viršaus.
▪ Į lauką išeinančios vėdinimo angos NELAIKOMOS tinkamomis vėdinimo angomis (kai šalta, naudotojas gali jas uždengti).
Įrenginį galima sumontuoti A patalpoje,
netaikant kitų reikalavimų patalpos dydžiui
ir vėdinimui.
Nustatykite aušalo kiekį, kuris viršija m
maks
(dm)
(kg). (dm=m
c–mmaks
)
m
maks≥mc
?
Taip
Ne
Ne
Pasinaudokite skyriaus "Techniniai duomenys" 2
lentele ir apskaičiuokite bendrą minimalų grindų
plotą (A
bendras min
) (m2), būtiną atsižvelgiant
į bendrą aušalo kiekį (m
c
).
A
bendras min≤AA patalpos+AB patalpos
?
Taip
Montuotojo įvestis:
▪ Gretimos B patalpos plotas (A
B patalpos
) (m2)
a Vidaus įrenginys
A Patalpa, kurioje sumontuotas vidaus įrenginys.
B Greta A patalpos esanti patalpa.
A
a
B
≥1,5 m
Jei bendras aušalo kiekis sistemoje yra ≥1,84 kg (t. y., jei vamzdyno ilgis ≥27m), būtina laikytis reikalavimų
minimaliam grindų plotui, kaip aprašyta tolesnėje schemoje. Schemoje naudojamos šios lentelės: "14.51lentelė.
Didžiausias patalpoje leidžiamas aušalo kiekis: patalpose naudojamas įrenginys"[4221], "14.62lentelė. Minimalus
grindų plotas: patalpose naudojamas įrenginys"[4222] ir "14.73lentelė. Minimalus vėdinimo angos plotas esant
natūraliam vėdinimui: patalpose naudojamas įrenginys"[4222].
INFORMACIJA
Sistemose, kuriose bendras aušalo kiekis (mc) <1,84 kg (t. y., jei vamzdyno ilgis
<27m), reikalavimai montavimo patalpai NETAIKOMI.
INFORMACIJA
Keli vidaus įrenginiai. Jei patalpoje sumontuoti du ar daugiau vidaus įrenginių, reikia
atsižvelgti į maksimalų aušalo kiekį, kuris gali ištekėti į patalpą įvykus VIENAM
nuotėkiui. Pavyzdys: Jei patalpoje sumontuoti du vidaus įrenginiai, kiekvienas su
nuosavu lauko įrenginiu, tada reikia atsižvelgti į didžiausio vidaus-lauko įrenginių
derinio aušalo kiekį.
Montuotojo informacinis vadovas
54
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 55
6.3 Aušalo vamzdelių paruošimas
t
Ø
ØiØ
i
t
ØpØ
p
6.3.1 Reikalavimai aušalo vamzdeliams
INFORMACIJA
Taip pat susipažinkite su atsargumo priemonėmis ir reikalavimais skyriuje
“Bendrosios saugos priemonės”.
▪ Vamzdelių medžiaga: fosforo rūgštimi deoksiduotas besiūlis varis.
▪ Vamzdyno skersmuo:
Skysčio vamzdeliai Ø6,4mm (1/4")
Dujų vamzdeliai Ø15,9mm (5/8")
▪ Vamzdyno grūdinimo rūšis ir storis:
Išorinis skersmuo (Ø) Grūdinimo laipsnis Storis (t)
6,4mm (1/4") Atkaitinti (O) ≥0,8mm
15,9mm (5/8") Atkaitinti (O) ≥1,0mm
(a)
Atsižvelgiant į galiojančius teisės aktus ir įrenginio maksimalų darbinį slėgį (žr. "PS High"
bloko vardinėje plokštelėje), gali reikėti storesnio vamzdyno.
6 | Pasiruošimas
(a)
6.3.2 Aušalo vamzdelių izoliacija
▪ Kaip izoliacinę medžiagą naudokite poroloną:
- šilumos perdavimo koeficientas turi siekti 0,041–0,052 W/mK (0,035–
0,045kcal/mh°C);
- atsparumas temperatūrai turi būti bent 120°C.
▪ Izoliacijos storis
Išorinis vamzdelio
skersmuo (Øp)
6,4mm (1/4") 8~10mm 10mm
15,9mm (5/8") 16~20mm 13mm
Jei temperatūra yra aukštesnė nei 30°C, o drėgnumas didesnis nei RH 80%,
izoliacinės medžiagos turi būti mažiausiai 20 mm storio, kad ant jų paviršiaus
nesusidarytų kondensato.
Izoliacijos vidinis
skersmuo (Øi)
Izoliacijos storis (t)
6.4 Vandentiekio vamzdyno paruošimas
▪ Vožtuvas link išsiplėtimo indo. Vožtuvas link išsiplėtimo indo (jei jis yra) PRIVALO
būti atviras.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
55
Page 56
6 | Pasiruošimas
6.4.1 Reikalavimai vandens kontūrui
INFORMACIJA
Taip pat susipažinkite su atsargumo priemonėmis ir reikalavimais skyriuje
“Bendrosios saugos priemonės”.
PASTABA
Jei naudojate plastikinius vamzdžius, pasirūpinkite, kad jie būtų nepralaidūs
deguoniui (pagal DIN 4726). Patekus į vamzdyną deguoniui, gali suintensyvėti
korozija.
▪ Jungiamasis vamzdynas – reglamentas. Pasirūpinkite, kad visos vamzdyno
jungtys atitiktų taikomą reglamentą ir instrukcijas, pateiktas skyriuje "Įrengimas"
dėl vandens įvado ir išvado.
▪ Jungiamasis vamzdynas – jėga. Jungdami vamzdyną, NENAUDOKITE per daug
jėgos. Deformavus vamzdyną, gali sutrikti įrenginio veikimas.
▪ Jungiamasis vamzdynas – įrankiai. Naudokite tik žalvariui (minkšta medžiaga)
tinkamus įrankius. PRIEŠINGU atveju apgadinsite vamzdžius.
▪ Jungiamasis vamzdynas – oras, drėgmė, dulkės. Jei į kontūrą pateks oro,
drėgmės arba dulkių, gali kilti problemų. Kaip to išvengti:
- Naudokite tik švarius vamzdžius.
- Šalindami atplaišas, laikykite vamzdžio galą nukreiptą žemyn.
- Kišdami pro sieną, uždenkite vamzdžio galą, kad į vamzdį nepatektų dulkių ir
(arba) dalelių.
- Naudokite tinkamą sriegių hermetiką, kad užsandarintumėte jungtis.
▪ Uždara sistema. Patalpose naudojamą įrenginį naudokite TIK uždaroje vandens
sistemoje. Naudojant įrenginį atviroje vandens sistemoje jį greitai paveiks
korozija.
▪ Glikolis. Saugumo sumetimais NELEIDŽIAMA į vandens sistemą įleisti jokios rūšies
glikolio.
▪ Vamzdžių ilgis. Rekomenduojame vengti ilgų vamzdžių atkarpų tarp buitinio
karšto vandens katilo ir karšto vandens galinių taškų (dušas, vonia ir t. t.) bei
niekur nevedančių atšakų.
▪ Vamzdžių skersmuo. Pasirinkite vandens vamzdžių skersmenį, atsižvelgdami į
būtiną vandens srautą ir galimą išorinį statinį siurblio slėgį. Daugiau informacijos
apie patalpose naudojamo įrenginio išorinio statinio slėgio kreives rasite
"14Techniniai duomenys"[4211].
▪ Vandens srautas. Mažiausią patalpose naudojamo įrenginio veikimui reikalingą
vandens srautą rasite lentelėje toliau. Šį srautą būtina užtikrinti visais atvejais.
Srautui sumažėjus, patalpose naudojamas įrenginys nustos veikusi ir rodys klaidą
7H.
Montuotojo informacinis vadovas
56
Minimalus reikalingas srauto stiprumas
12l/min
▪ Atskirai įsigyjami komponentai – vanduo. Naudokite tik medžiagas,
suderinamas su sistemoje naudojamu vandeniu ir patalpose naudojamame
įrenginyje naudojamomis medžiagomis.
▪ Vietinio tiekimo komponentai– vandens slėgis ir temperatūra. Patikrinkite, ar
visi vietinio vamzdyno komponentai gali atlaikyti vandens slėgį ir temperatūrą.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 57
6 | Pasiruošimas
M
M
FCU1
FCU2
FCU3
FHL1
FHL2
FHL3
a
b
c d
e f
g f h
i
i
i
i
j k
89°C
75°C
▪ Vandens slėgis. Didžiausias vandens slėgis yra 4 barai. Siekdami užtikrinti, kad
NEBŪTŲ viršytas didžiausias slėgis, vandens sistemoje įrenkite tinkamus
apsauginius prietaisus.
▪ Vandens temperatūra. Visi sumontuoti vamzdžiai ir jų priedai (vožtuvai, jungtys
ir t. t.) PRIVALO atlaikyti šią temperatūrą:
INFORMACIJA
Paveikslėlis yra tik pavyzdys ir gali NEATITIKTI jūsų sistemos schemos.
a Lauke naudojamas įrenginys
b Vidaus įrenginys
c Šilumokaitis
d Atsarginis šildytuvas
e Siurblys
f Stabdymo vožtuvas
g Motorizuotas 3 išėjimų vožtuvas
h 2-eigis vožtuvas su varikliu (įsigyjamas atskirai)
i Rinktuvas
j Buitinio karšto vandens katilas
k Šilumokaičio spiralė
FCU1...3 Ventiliatorinis konvektorius (papildomas) (įsigyjamas atskirai)
FHL1...3 Grindinio šildymo kontūras (įsigyjama atskirai)
▪ Drenažas – apatiniai taškai. Apatiniuose sistemos taškuose įrenkite drenažo
čiaupus, kad galėtumėte visiškai ištuštinti vandens kontūrą.
▪ Išleidimas – viršslėgio vožtuvas. Išleidimo žarną tinkamai prijunkite prie
nuotako, kad iš įrenginio nelašėtų vanduo. Žr. "7.4.4Išleidimo žarnos prijungimas
prie nuotako"[477].
▪ Oro angos. Įrenkite oro angas visuose aukščiausiuose sistemos taškuose, kuriuos
būtų lengva pasiekti atliekant techninę priežiūrą. Vidaus įrenginyje yra dvi
automatinio oro išleidimo angos. Patikrinkite, ar oro išleidimo angos NĖRA per
daug užveržtos, kad būtų galima automatiškai išleisti orą iš vandens sistemos.
▪ Cinkuotos dalys. Vandens sistemoje niekada nenaudokite cinkuotų detalių.
Įrenginio vidinėje vandens sistemoje naudojami variniai vamzdžiai, todėl gali
greitai prasidėti korozija.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
57
Page 58
6 | Pasiruošimas
c
d
a b
▪ Nežalvarinis metalinis vamzdynas. Naudojant nežalvarinį metalinį vamzdyną,
reikia tinkamai izoliuoti žalvarį nuo nežalvarinių medžiagų, kad jos NESILIESTŲ.
Taip išvengsite galvaninės korozijos.
▪ Vožtuvai – perjungimo laikas. Kai vandens sistemoje naudojamas dvieigis arba
trieigis vožtuvas, vožtuvo perjungimo laikas negali būti ilgesnis nei 60 sekundžių.
▪ Buitinio karšto vandens katilas – talpa. Kad vanduo neužsistovėtų, svarbu, kad
buitinio karšto vandens katilo talpa atitiktų kasdienį buitinio karšto vandens
suvartojimą.
▪ Buitinio karšto vandens katilas – sumontavus. Vos tik sumontavus, buitinio
karšto vandens katilą būtina praplauti švariu vandeniu. Šią procedūrą reikia
kartoti bent kartą per dieną, pirmas 5 iš eilės dienas po sumontavimo.
▪ Buitinio karšto vandens katilas – nenaudojimas. Kai ilgesnį laiko tarpą karštas
vanduo nenaudojamas, prieš vėl pradedant naudoti, įrangą BŪTINA praplauti
švariu vandeniu.
▪ Buitinio karšto vandens katilas – dezinfekcija. Daugiau informacijos apie
buitinio karšto vandens katilo dezinfekcijos funkciją rasite "8.5.6Katilas"[4150].
▪ Termostatiniai pamaišymo vožtuvai. Atsižvelgiant į taikomus teisės aktus, gali
reikėti sumontuoti termostatinius pamaišymo vožtuvus.
▪ Higienos priemonės. Sistema turi būti sumontuota laikantis taikomų teisės aktų,
kurie gali reikalauti papildomų higienos priemonių.
▪ Recirkuliacijos siurblys. Atsižvelgiant į taikomus teisės aktus, tarp karšto vandens
galinio taško ir buitinio karšto vandens katilo recirkuliacijos jungties gali būti
reikalaujama prijungti recirkuliacijos siurblį.
a Recirkuliacijos jungtis
b Karšto vandens jungtis
c Dušas
d Recirkuliacijos siurblys
▪ Vožtuvas link išsiplėtimo indo. Vožtuvas link išsiplėtimo indo (jei jis yra) PRIVALO
būti atviras.
6.4.2 Išsiplėtimo indo išankstinio slėgio skaičiavimo formulė
Indo išankstinis slėgis (Pg) priklauso nuo įrengimo aukščio skirtumo (H):
Pg=0,3+(H/10) (bar)
6.4.3 Vandens tūrio ir srauto intensyvumo tikrinimas
Montuotojo informacinis vadovas
58
Vidaus įrenginys komplektuojamas su 10 litrų išsiplėtimo indu, kurio gamykloje
nustatytas pradinis slėgis yra 1baras.
Kaip užtikrinti, kad įrenginys veiktų tinkamai:
▪ Turite patikrinti minimalų ir maksimalų vandens tūrį.
▪ Gali reikėti pakoreguoti išsiplėtimo indo išankstinį slėgį.
Minimalus vandens tūris
EHVH* minimaliam vandens tūriui reikalavimai netaikomi.
EHVX* patikrinkite, kad bendras vandens tūris įrangoje būtų bent 10litrų.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 59
6 | Pasiruošimas
FHL1
FHL2
FHL3
M1
T1
M2T2M3
T3
fdcba
f
g h
e
0.3
0.5
1
1.5
2
2.4
5020 100 150 200 250 290
a
b
INFORMACIJA
Vykdant kritinius procesus arba patalpose, kuriose yra didelė šiluminė apkrova, gali
reikėti daugiau vandens.
PASTABA
Kai cirkuliaciją visuose erdvės šildymo/aušinimo kontūruose kontroliuoja nuotoliniu
būdu valdomi vožtuvai, svarbu užtikrinti minimalų vandens kiekį, net jei visi vožtuvai
uždaryti.
a Lauko įrenginys
b Vidaus įrenginys
c Šilumokaitis
d Atsarginis šildytuvas
e Siurblys
f Uždarymo vožtuvas
g Rinktuvas (įsigyjama atskirai)
h Viršslėgio apėjimo vožtuvas (tiekiamas kaip priedas)
FHL1...3 Grindinio šildymo kontūras (įsigyjamas atskirai)
T1...3 Atskiras patalpos termostatas (papildomas)
M1...3 Atskiras kontūro FHL1...3 valdymo vožtuvas su varikliu (įsigyjama atskirai)
Maksimalus vandens tūris
Norėdami apskaičiuotam pradiniam slėgiui nustatyti didžiausią vandens tūrį,
naudokite šią diagramą.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
a Pradinis slėgis (bar)
b Didžiausias vandens tūris (l)
Pavyzdys: didžiausias vandens tūris ir išsiplėtimo indo pradinis slėgis
Montuotojo informacinis vadovas
59
Page 60
6 | Pasiruošimas
Sistemos aukščio
skirtumas
(a)
≤200l >200l
Vandens tūris
≤7m Nereikia reguliuoti pradinio
slėgio.
>7m Atlikite šiuos veiksmus:
▪ Padidinkite pradinį slėgį
atsižvelgdami į reikiamą
montavimo aukščių
skirtumą. Kiekvienam
aukščiau 7 m esančiam
metrui pradinis slėgis turi
būti padidintas 0,1 baro.
Atlikite šiuos veiksmus:
▪ Sumažinkite pradinį slėgį
atsižvelgdami į reikiamą
montavimo aukščių
skirtumą. Kiekvienam žemiau
7 m esančiam metrui
pradinis slėgis turi būti
sumažintas 0,1 baro.
▪ Patikrinkite, ar vandens tūris
NEVIRŠIJA didžiausio
leidžiamo vandens tūrio.
Vidaus įrenginio išsiplėtimo
indas yra per mažas šiai
sistemai. Todėl
rekomenduojame už įrenginio
sumontuoti papildomą indą.
▪ Patikrinkite, ar vandens tūris
NEVIRŠIJA didžiausio
leidžiamo vandens tūrio.
(a)
Tai yra aukščio skirtumas (m) tarp aukščiausio vandens sistemos taško ir vidaus įrenginio.
Jei vidaus įrenginys yra aukščiausiame sistemos taške, sistemos aukštis yra 0m.
Minimalus srauto stiprumas
Patikrinkite, ar sistemoje visomis sąlygomis užtikrinamas minimalus srauto
intensyvumas. Šis minimalus srauto intensyvumas yra reikalingas atšildant/veikiant
atsarginiam šildytuvui. Šiam tikslui naudokite su įrenginiu pateiktą viršslėgio
apėjimo vožtuvą.
PASTABA
Kai cirkuliaciją visuose arba konkrečiuose erdvės šildymo kontūruose kontroliuoja
nuotoliniu būdu valdomi vožtuvai, svarbu užtikrinti minimalų srauto stiprumą, net jei
visi vožtuvai uždaryti. Jeigu minimalaus srauto stiprumo pasiekti nepavyksta, rodoma
srauto klaida 7H (nešildo arba neveikia).
Minimalus reikalingas srauto stiprumas
12l/min
Žr. rekomenduojamą procedūrą, aprašytą "9.4 Kontrolinis sąrašas pradedant
eksploatuoti"[4181].
6.4.4 Išsiplėtimo indo išankstinio slėgio keitimas
Montuotojo informacinis vadovas
60
PASTABA
Išsiplėtimo indo išankstinį slėgį gali koreguoti tik licencijuotas montuotojas.
Numatytasis išsiplėtimo indo pradinis slėgis yra 1 bar. Kai reikia pakeisti pradinį
slėgį, atsižvelkite į šias gaires:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 61
6 | Pasiruošimas
a
▪ Nustatydami išsiplėtimo indo pradinį slėgį naudokite tik sausą azotą.
▪ Jei išsiplėtimo indo pradinis slėgis bus nustatytas netinkamai, sistema blogai
veiks.
Išsiplėtimo indo pradinis slėgis keičiamas per išsiplėtimo indo "Schrader" vožtuvą
sumažinant arba padidinant azoto slėgį.
a "Schrader" vožtuvas
6.4.5 Kaip patikrinti vandens tūrį: Pavyzdžiai
1 pavyzdys
Vidaus įrenginys sumontuotas 5 m žemiau aukščiausio vandens sistemos taško.
Bendras vandens tūris vandens sistemoje yra 100l.
Nereikia imtis jokių veiksmų ar reguliuoti sistemos.
2 pavyzdys
Vidaus įrenginys sumontuotas aukščiausiame vandens sistemos taške. Bendras
vandens tūris vandens sistemoje yra 250l.
Veiksmai:
▪ Bendras vandens tūris (250 l) yra didesnis už numatytąjį vandens tūrį (200 l),
todėl būtina sumažinti pradinį slėgį.
▪ Reikiamas pradinis slėgis yra:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bar
▪ Kai slėgis yra 0,3 baro, atitinkamas didžiausias vandens tūris yra 290 l. (Žr.
diagramą skyriuje "Maksimalus vandens tūris"[459]).
▪ 250l yra mažiau už 290l, todėl išsiplėtimo indas tinka sistemai.
6.5 Elektros instaliacijos paruošimas
6.5.1 Apie elektros laidų paruošimą
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
INFORMACIJA
Taip pat susipažinkite su atsargumo priemonėmis ir reikalavimais skyriuje
“Bendrosios saugos priemonės”.
Montuotojo informacinis vadovas
61
Page 62
6 | Pasiruošimas
ĮSPĖJIMAS
▪ Jei maitinimo šaltinyje nėra nulinės fazės arba ji netinkamai prijungta, įranga gali
sugesti.
▪ Prijunkite tinkamą įžeminimą. NESUJUNKITE įrenginio įžeminimo laido su
pagalbiniu vamzdžiu, viršįtampio ribotuvu arba telefono įžeminimo laidu.
Nevisiškai įžeminta sistema gali sukelti elektros smūgį.
▪ Sumontuokite reikalingus saugiklius arba grandinės pertraukiklius.
▪ Pritvirtinkite elektros laidus kabelių sąvaržomis, kad jie NESILIESTŲ prie aštrių
briaunų ar vamzdžių, ypač aukšto slėgio pusėje.
▪ NENAUDOKITE izoliacine juosta apvyniotų laidų, suvytųjų laidų, ilgintuvų ar
prijungimų nuo žvaigžde sujungtos sistemos. Jie gali sukelti perkaitimą, elektros
smūgį arba gaisrą.
▪ NEMONTUOKITE fazę kompensuojančio kondensatoriaus, nes šiame įrenginyje
įrengtas inverteris. Fazę kompensuojantis kondensatorius sumažins našumą ir gali
būti nelaimingo atsitikimo priežastimi.
ĮSPĖJIMAS
▪ Visus elektros laidus PRIVALO sujungti kvalifikuotas elektrikas ir elektros
instaliacija TURI atitikti taikomus teisės aktus.
▪ Elektros jungtis junkite prie fiksuotos instaliacijos.
▪ Visi atskirai įsigyti komponentai ir elektros instaliacijos darbai TURI atitikti
taikomus teisės aktus.
ĮSPĖJIMAS
Atsarginis šildytuvas PRIVALO turėti jam skirtą maitinimo šaltinį ir PRIVALO būti
apsaugotas apsauginiais prietaisais, kurių reikalaujama pagal galiojančius teisės aktus.
ĮSPĖJIMAS
VISADA naudokite daugiagyslius maitinimo kabelius.
6.5.2 Apie lengvatinio elektros tarifo maitinimo šaltinį
Elektros tiekimo bendrovės visame pasaulyje deda daug pastangų, kad galėtų
patikimai tiekti elektros energiją konkurencingomis kainomis, ir dažnai turi teisę
savo klientams taikyti lengvatinius tarifus. Lengvatiniai tarifai gali būti taikomi pagal
naudojimo laiką, metų laiką, Vokietijoje ir Austrijoje galioja šiluminio siurblio tarifas
ir t. t.
Šią įrangą galima prijungti prie tokių lengvatinio elektros tarifo maitinimo šaltinio
sistemų.
Pasitarkite su vietos, kurioje bus montuojama įranga, elektros energijos tiekėju, ar
galima įrangą prijungti prie vienos iš lengvatinio elektros tarifo maitinimo šaltinio
sistemų, jei tokia yra.
Kai įranga prijungta prie tokio lengvatinio elektros tarifo maitinimo šaltinio, elektros
energijos tiekimo bendrovei leidžiama:
Montuotojo informacinis vadovas
62
▪ Tam tikram laikotarpiui nutraukti elektros tiekimą į įrangą.
▪ Reikalauti, kad įranga tam tikrais laikotarpiais naudotų ribotą kiekį elektros.
Vidaus įrenginys gauna įvesties signalą, kuris perjungia įrenginį į priverstinio
išsijungimo režimą. Tuo metu lauko įrenginio kompresorius neveiks.
Laidų schema į įrenginį skiriasi, priklausomai nuo to, ar maitinimas nutraukiamas ar
ne.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 63
6.5.3 Elektros jungčių, išskyrus išorinių pavarų, apžvalga
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
6 | Pasiruošimas
Standartinis maitinimo
šaltinis
Lengvatinio elektros tarifo maitinimo šaltinis
Maitinimas
Maitinimas nutraukiamas
NEPERTRAUKIAMAS
Suaktyvinus lengvatinio
elektros tarifo maitinimo
šaltinį, maitinimas
NEPERTRAUKIAMAS.
Lauko įrenginį išjungia
valdiklis.
Pastaba: elektros
energijos tiekėjas privalo
visada leisti patalpose
naudojimo įrenginio
Suaktyvinus lengvatinio
elektros tarifo maitinimo
šaltinį, maitinimą iš karto
arba po kažkiek laiko
nutraukia elektros tiekimo
bendrovė. Tokiu atveju
patalpose naudojamas
įrenginys turi būti
maitinamas iš atskiro
įprasto maitinimo šaltinio.
energijos vartojimą.
a Standartinis maitinimo šaltinis
b Lengvatinio elektros tarifo maitinimo šaltinis
1 Lauko įrenginio maitinimas
2 Patalpose naudojamo įrenginio maitinimo ir vidinio sujungimo
kabelis
3 Atsarginio šildytuvo maitinimas
4 Lengvatinio elektros tarifo maitinimo šaltinis (kontaktas be
įtampos)
5 Standartinio elektros tarifo maitinimo šaltinis (maitina patalpose
naudojamo įrenginio PCB, kai nutraukiamas maitinimas iš
lengvatinio elektros tarifo maitinimo šaltinio)
6.5.4 Išorinių ir vidinių pavarų elektros jungčių apžvalga
Eil. Nr. Aprašas Laidai Maksimali
tekanti srovė
Lauke ir patalpose naudojamų įrenginių maitinimas
1 Lauke naudojamo įrenginio
maitinimas
2 Patalpose naudojamo
2+GND
3
įrenginio maitinimo ir vidinio
sujungimo kabelis
(a)
(f)
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
63
Page 64
6 | Pasiruošimas
Eil. Nr. Aprašas Laidai Maksimali
tekanti srovė
3 Atsarginio šildytuvo
maitinimas
4 Lengvatinio elektros tarifo
Žr. toliau esančią
lentelę.
2
—
(d)
maitinimo šaltinis (kontaktas
be įtampos)
5 Standartinio elektros tarifo
2 6,3A
maitinimo šaltinis
Papildoma įranga
6 Vartotojo sąsaja naudojama
2
(e)
kaip patalpos termostatas
7 Patalpos termostatas 3 arba 4 100mA
8 Lauko aplinkos
2
(b)
temperatūros jutiklis
9 Patalpos aplinkos
2
(b)
temperatūros jutiklis
10 Šiluminio siurblio
2 100mA
konvektorius
Atskirai įsigyjami komponentai
11 Uždarymo vožtuvas 2 100mA
12 Elektros skaitiklis 2 (vienam skaitikliui)
13 Buitinio karšto vandens
2
(b)
(b)
siurblys
14 Pavojaus signalų išvestis 2
15 Perjungimas į išorinį šilumos
2
(b)
(b)
šaltinio valdymą
16 Erdvės aušinimo/šildymo
2
(b)
operacijos valdymas
17 Elektros energijos
suvartojimo skaitmeninės
2 (vieno įvesties
signalo)
(b)
įvestys
18 Apsauginis termostatas 2
(a) Žr. lauke naudojamo įrenginio informacinę lentelę.
(b) Minimalus kabelio skerspjūvis 0,75mm².
(c) Kabelio skerspjūvis 2,5mm².
(d) Kabelio skerspjūvis nuo 0,75mm² iki 1,25mm²; maksimalus ilgis: 50m. Kontaktas be
įtampos užtikrins minimalią taikomą apkrovą: 15VDC, 10mA.
(e) Kabelio skerspjūvis nuo 0,75mm² iki 1,25mm²; maksimalus ilgis: 500m.
(f) Kabelio skerspjūvis 1,5mm².
(d)
(b)
(b)
(b)
Montuotojo informacinis vadovas
64
PASTABA
Daugiau skirtingų jungčių techninių specifikacijų pateiktas patalpose naudojamo
įrenginio viduje.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 65
6 | Pasiruošimas
Atsarginio šildytuvo
Maitinimo šaltinis Reikiamas laidų skaičius
tipas
*3V 1N~ 230V 2+GND
*6V 1N~ 230V (6V) 2+GND
3~ 230V (6T1) 3+GND
*9W 3N~ 400V 4+GND
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
65
Page 66
7 | Įrengimas
7 Įrengimas
7.1 Apžvalga: montavimas
Šiame skyriuje rašoma, ką turite daryti ir žinoti, siekdami tinkamai įrengti vietoje
sistemą.
Įprastinė darbo eiga
Įrengimą paprastai sudaro tokie etapai:
1 Lauko įrenginio montavimas.
2 Vidaus įrenginio montavimas.
3 Aušalo vamzdelių prijungimas.
4 Aušalo vamzdelių tikrinimas.
5 Aušalo įleidimas.
6 Vandens vamzdžių prijungimas.
7 Elektros laidų prijungimas.
8 Lauko įrenginio montavimo pabaiga.
9 Vidaus įrenginio montavimo pabaiga.
7.2 Įrenginių atidarymas
7.2.1 Apie įrenginių atidarymą
Tam tikrais atvejais reikės atidaryti įrenginį. Pavyzdys:
▪ Prijungiant aušalo vamzdelius
▪ Jungiant elektros laidus.
▪ Atliekant įrenginio techninę priežiūrą.
INFORMACIJA
Jei montavimo erdvė ribota, prieš sumontuodami įrenginį galutinėje vietoje atlikite
šiuos dalykus: "7.4.4 Išleidimo žarnos prijungimas prie nuotako" [477]. Tam reikia
nuimti vieną arba abu šoninius skydus.
INFORMACIJA
Priklausomai nuo įrenginių ir (arba) montavimo sąlygų, gali tekti pirma sujungti
elektros instaliaciją ir tik tada įleisti aušalą.
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
NEPALIKITE įrenginio be priežiūros su nuimtu priežiūros dangčiu.
7.2.2 Lauke naudojamo įrenginio atidarymas
Montuotojo informacinis vadovas
66
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 67
PAVOJUS: GALIMA NUSIDEGINTI
a
b
d
c
e
5×
T25
Žr. "7.5.8 Aušalo vamzdžių prijungimas prie lauke naudojamo įrenginio" [4 83] ir
"7.9.6Elektros laidų prijungimas prie lauko įrenginio"[495].
7.2.3 Patalpose naudojamo įrenginio atidarymas
Apžvalga
a Viršutinis skydas
b Vartotojo sąsajos skydas
c Jungiklių dėžutės dangtelis
d Priekinis skydas
e Aukštosios įtampos jungiklių dėžutės dangtelis
Atidarytas
7 | Įrengimas
1 Nuimkite viršutinį skydą.
2 Nuimkite vartotojo sąsajos skydą. Atlaisvinkite viršuje esančius fiksatorius ir
pastumkite viršutinį skydą aukštyn.
PASTABA
Jei nuimate vartotojo sąsajos skydą, taip pat atjunkite laidus nuo galinės vartotojo
sąsajos skydo dalies, kad nepažeistumėte.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
67
Page 68
7 | Įrengimas
2
1
1
3
4×
T25
2×
T25
3 Nuimkite jungiklių dėžutės dangtelį.
4 Jeigu būtina, nuimkite priekinę plokštę. Tai būtina, pavyzdžiui, tokiais atvejais:
▪ "7.2.4Vidaus įrenginio jungiklių dėžutės nuleidimas"[469]
▪ "7.4.4Išleidimo žarnos prijungimas prie nuotako"[477]
▪ Kai reikia prieiti prie aukštos įtampos jungiklių dėžutės.
5 Jei reikia prieiti prie aukštosios įtampos komponentų, nuimkite aukštosios
įtampos jungiklių dėžutės dangtelį.
Montuotojo informacinis vadovas
68
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 69
4×
T25
7.2.4 Vidaus įrenginio jungiklių dėžutės nuleidimas
1
2
2×
T25
3
3
Montuojant reikės patekti į vidaus įrenginio vidų. Kad būtų lengviau patekti į vidų
per priekį, nuleiskite jungiklių dėžutę ant įrenginio, kaip aprašyta toliau:
7 | Įrengimas
Būtina sąlyga: Vartotojo sąsajos skydas ir priekinis skydas nuimti.
1 Nuimkite tvirtinimo plokštę nuo įrenginio viršaus.
2 Pakreipkite jungiklių dėžutę į priekį ir iškelkite iš laikiklių.
3 Pritvirtinkite jungiklių dėžutę žemesnėje įrenginio vietoje. Pasinaudokite 2
laikikliais, esančiais ant įrenginio žemiau.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
69
Page 70
7 | Įrengimas
7.3 Lauko bloko montavimas
7.3.1 Apie lauke naudojamo įrenginio montavimą
7.3.2 Atsargumo priemonės montuojant lauke naudojamą įrenginį
Kada
Lauke ir patalpose naudojamus įrenginius reikia sumontuoti prieš prijungiant
aušalo ir vandens vamzdžius.
Įprastinė darbo eiga
Lauko įrenginio montavimas dažniausiai susideda iš šių etapų:
1 Montavimo konstrukcijos paruošimas.
2 Lauko įrenginio montavimas.
3 Nutekėjimo paruošimas.
4 Bloko apsauga nuo nukritimo.
5 Įrenginio apsaugojimas nuo sniego ir vėjo, sumontuojant sniego dangtį ir
skydus. Skyriuje "6Pasiruošimas"[448] žr. "Montavimo vietos paruošimas".
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus tolesniuose
skyriuose:
▪ Bendrosios saugos atsargumo priemonės
▪ Pasiruošimas
7.3.3 Montavimo struktūros paruošimas
Patikrinkite pagrindo, ant kurio montuojamas įrenginys, tvirtumą ir lygumą, kad
veikdamas įrenginys nevibruotų ir nekeltų triukšmo.
Saugiai pritvirtinkite įrenginį pagrindo varžtais, kaip nurodyta pagrindo brėžinyje.
Šioje temoje aprašytos skirtingos montavimo konstrukcijos. Visų jų atveju būtina
naudoti 4 rinkinius M8 ar M10 ankerinių varžtų, veržlių ir poveržlių. Bet kokiu
atveju palikite po įrenginiu mažiausiai 300mm tarpą. Be to, įrenginys turi būti bent
100mm virš didžiausio numatomo sniego lygio.
INFORMACIJA
Maksimalus viršutinės išsikišusios varžtų dalies aukštis yra 15mm.
Montuotojo informacinis vadovas
70
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 71
INFORMACIJA
a
b
c
(mm)
0 mm
<150
a
>300
300
600
>100
0 mm
Jei montuosite U formos laikiklius su žemo garso gaubtu (EKLN08A1), U formos
laikikliams bus taikomi skirtingi montavimo nurodymai. Žr. žemo garso gaubto
montavimo vadovą.
a Žemo garso gaubtas
b Apatinės žemo garso gaubto dalys
c U formos laikikliai
1 parinktis: ant montavimo kojų "lanksti koja su statramsčiu"
7 | Įrengimas
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
a Maksimalus sniego dangos aukštis
2 parinktis: ant plastikinių montavimo kojų
Šiuo atveju galima naudoti varžtus, veržles, poveržles ir spyruoklines poveržles,
pateiktas kartu su įrenginiu kaip priedai.
Montuotojo informacinis vadovas
71
Page 72
7 | Įrengimas
300
600
<150
<150
(mm)
>300
100
a
b
0 mm
>250
>300
>250
(mm)
a
b
c
4×
3 parinktis: ant pagrindo, naudojant papildomai įsigyjamą EKFT008D rinkinį
Papildomai įsigyjamas EKFT008D rinkinys rekomenduojamas vietovėse, kuri
iškrenta daug sniego.
a Maksimalus sniego dangos aukštis
b EKFT008D papildomas rinkinys
4 parinktis: ant sieninės gembės, naudojant papildomai įsigyjamą EKFT008D
rinkinį
Papildomai įsigyjamas EKFT008D rinkinys rekomenduojamas vietovėse, kuri
iškrenta daug sniego.
Montuotojo informacinis vadovas
72
a Maksimalus sniego dangos aukštis
b EKFT008D papildomas rinkinys
c Antivibracinė guminė atrama (įsigyjama vietoje)
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 73
7.3.4 Lauke naudojamo įrenginio montavimas
2×
3
2
1
a a
DĖMESIO
NENUIMKITE kartoninės apsaugos tinkamai nesumontavę įrenginio.
7 | Įrengimas
1 Pakelkite lauke naudojamą įrenginį kaip aprašyta skyriuje "3.2.2 Lauke
naudojamo įrenginio kėlimas ir nešimas"[415].
2 Montuokite lauke naudojamą įrenginį atlikdami šiuos veiksmus:
▪ (1) Padėkite įrenginį į jo vietą (naudodami diržą kairėje ir rankeną dešinėje).
▪ (2) Nuimkite diržą (traukdami 1 diržo galą).
▪ (3) Pritvirtinkite įrenginį.
a Oro išleidimo anga
PASTABA
Tinkamai sulygiuokite įrenginį. Įsitikinkite, kad NEIŠSIKIŠA galinė įrenginio dalis.
3 Nuimkite kartoninę apsaugą ir instrukcijų lapą.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
73
Page 74
7 | Įrengimas
a
b
b
a
c
7.3.5 Drenažo užtikrinimas
a Kartoninė apsauga
b Instrukcijų lapas
▪ Užtikrinkite tinkamą kondensato nutekėjimą.
▪ Įrenkite bloką ant pagrindo, kad būtų užtikrintas tinkamas nutekėjimas ir
nesikauptų ledas.
▪ Paruoškite vandens drenažo kanalą aplink pamatą, kad nuvestumėte vandens
nuotekas nuo bloko.
▪ NELEISKITE, kad vanduo tekėtų ant tako, nes kitaip jis gali užšalti ir danga taps
slidi.
▪ Jei montuosite bloką ant rėmo, įrenkite vandeniui nepralaidžią plokštę 150mm
atstumu nuo bloko apačios, kad į bloką nepatektų vandens ir nelašėtų vanduo (žr.
tolesnę iliustraciją).
PASTABA
Jei lauke naudojamo įrenginio išleidimo angos užblokuotos, palikite bent 300 mm
vietos po įrenginiu.
▪ Išleidimo padėklas. Papildomai įsigyjamą išleidimo padėklą (EKDP008D) galima
naudoti ištekančiam vandeniui surinkti. Išsamius montavimo nurodymus rasite
išleidimo padėklo montavimo vadove. Trumpai, išleidimo padėklas turi būti
sumontuotas horizontaliai (leidžiamas 1° nuokrypis visose pusėse) ir kaip
nurodyta toliau:
Montuotojo informacinis vadovas
74
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 75
7 | Įrengimas
355 mm
600 mm
a
b
d
c
c
b
a Išleidimo padėklas
b U formos laikikliai
c Išleidimo angos izoliacija
▪ Išleidimo padėklo šildytuvas. Papildomai įsigyjamą išleidimo padėklo šildytuvą
(EKDPH008CA) galima naudoti siekiant išvengti išleidimo padėklo užšalimo.
Montavimo nurodymus rasite išleidimo padėklo šildytuvo montavimo vadove.
▪ Nešildomas išleidimo vamzdis. Kai naudojamas išleidimo padėklo šildytuvas be
išleidimo vamzdžio arba su nešildomu išleidimo vamzdžiu, nuimkite išleidimo
angos izoliaciją (iliustracijoje –c elementas).

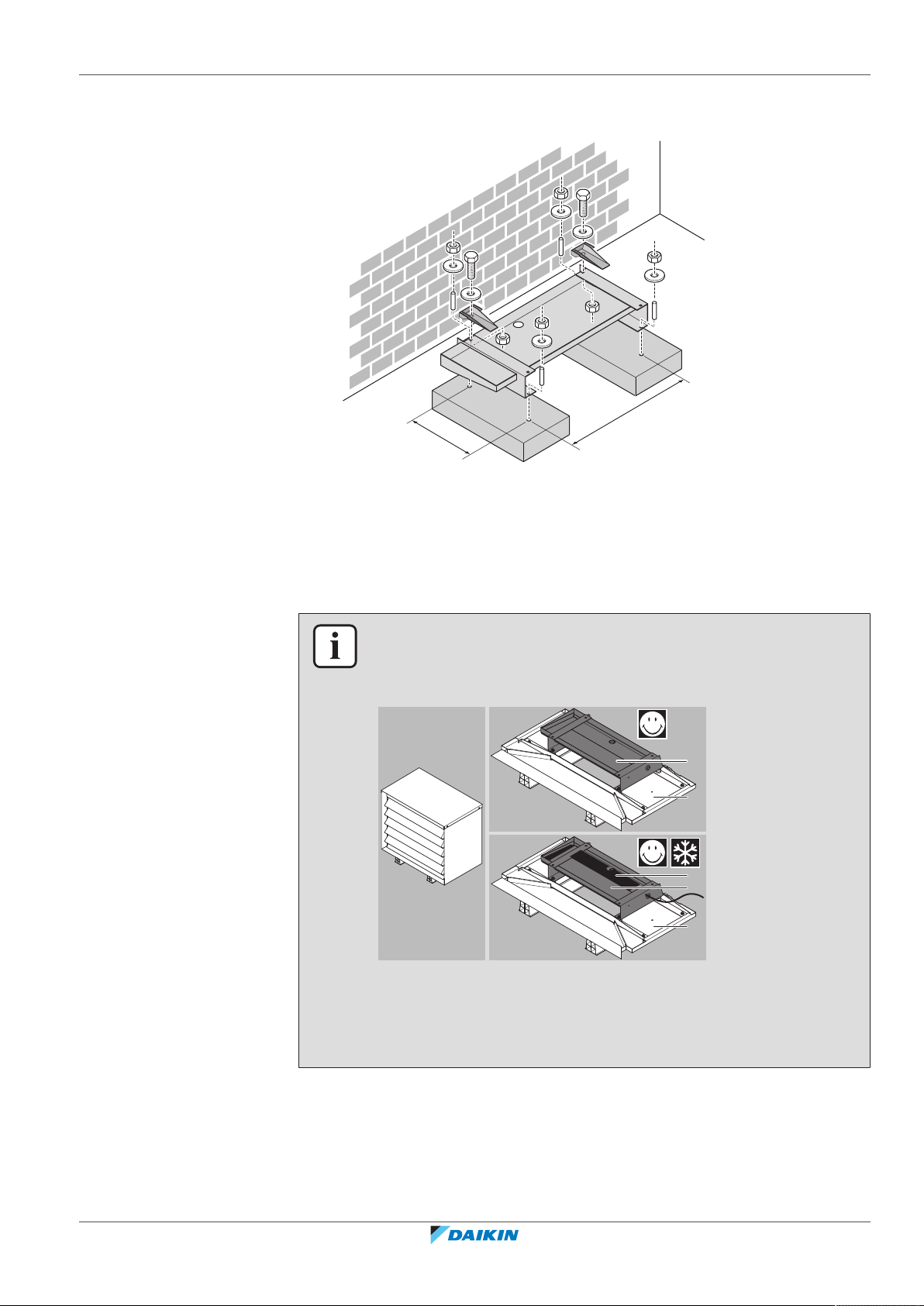

INFORMACIJA
Jei montuosite išleidimo padėklo rinkinį (su išleidimo padėklo šildytuvu arba be jo) su
žemo garso gaubtu (EKLN08A1), išleidimo padėklo rinkiniui bus taikomi skirtingi
montavimo nurodymai. Žr. žemo garso gaubto montavimo vadovą.
a Žemo garso gaubtas
b Apatinės žemo garso gaubto dalys
c Išleidimo padėklo rinkinys
d Išleidimo padėklo šildytuvas
7.3.6 Lauke naudojamo įrenginio apsauga nuo nuvirtimo
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Jei blokas įrengiamas vietoje, kur jį galėtų pakreipti smarkus vėjas, imkitės tokių
priemonių:
1 Pasiruoškite 2trosus, kaip parodyta tolesnėje iliustracijoje (vietinis tiekimas).
Montuotojo informacinis vadovas
75
Page 76
7 | Įrengimas
2 Perjuoskite 2trosus virš lauko bloko.
3 Įkiškite po guminį padą tarp troso ir lauko bloko, kad trosai nesubraižytų dažų
(vietinis tiekimas).
4 Prijunkite trosų galus.
5 Įtempkite trosus.
7.4 Patalpose naudojamo įrenginio tvirtinimas
7.4.1 Apie patalpose naudojamo įrenginio montavimą
Kada
Lauke ir patalpose naudojamus įrenginius reikia sumontuoti prieš prijungiant
aušalo ir vandens vamzdžius.
Įprastinė darbo eiga
Patalpose naudojamo įrenginio montavimas dažniausiai susideda iš šių etapų:
1 Vidaus įrenginio montavimas.
7.4.2 Atsargumo priemonės montuojant patalpose naudojamą įrenginį
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus tolesniuose
skyriuose:
▪ Bendrosios saugos atsargumo priemonės
▪ Pasiruošimas
7.4.3 Patalpose naudojamo įrenginio montavimas
Montuotojo informacinis vadovas
76
1 Nukelkite patalpose naudojamą įrenginį nuo padėklo ir padėkite ant grindų.
Taip pat žr. "3.3.3Patalpos bloko tvarkymas"[417].
2 Prijunkite išleidimo žarną prie nuotako. Žr. "7.4.4Išleidimo žarnos prijungimas
prie nuotako"[477].
3 Įstumkite patalpose naudojamą įrenginį į vietą.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 77
7 | Įrengimas
≤1°
0°
1° 1°
4 Reguliuodami lygiavimo kojelių aukštį, kompensuokite grindų nelygumus.
Maksimalus leidžiamas nuokrypis yra 1°.
PASTABA
NEKREIPKITE įrenginio pirmyn:
7.4.4 Išleidimo žarnos prijungimas prie nuotako
Iš slėgio mažinimo vožtuvo tekantis vanduo surenkamas išleidimo padėkle.
Išleidimo padėklas prijungtas prie išleidimo žarnos įrenginio viduje. Išleidimo žarną
būtina prijungti prie atitinkamo nuotako, laikantis taikytinų teisės aktų. Išleidimo
žarną galima pravesti per kairįjį arba dešinįjį šoninį skydą.
Būtina sąlyga: Vartotojo sąsajos skydas ir priekinis skydas nuimti.
1 Nuimkite vieną iš šoninių skydų.
2 Išpjaukite guminę įvorę.
3 Ištraukite išleidimo žarną per angą.
4 Vėl uždėkite šoninį skydą. Įsitikinkite, kad vanduo gali tekėti išleidimo
vamzdeliu.
Vandeniui rinkti rekomenduojama naudoti piltuvėlį.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
77
Page 78
7 | Įrengimas
1
3×
T25
3
2
1
3×
T25
3
2
1 parinktis: per kairįjį šoninį skydą
2 parinktis: per dešinįjį šoninį skydą
7.5 Aušalo vamzdžių prijungimas
7.5.1 Apie aušalo vamzdelių prijungimą
Montuotojo informacinis vadovas
78
Prieš prijungiant aušalo vamzdelius
Įsitikinkite, kad sumontuoti lauke ir patalpose naudojami įrenginiai.
Įprastinė darbo eiga
Aušalo vamzdelių prijungimą sudaro šie veiksmai:
▪ Aušalo vamzdelių prijungimas prie lauke naudojamo įrenginio
▪ Aušalo vamzdelių prijungimas prie patalpose naudojamo įrenginio
▪ Aušalo vamzdelių izoliavimas
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 79
▪ Būtina atsižvelgti į gaires, taikomas:
- vamzdelių lankstymui,
- vamzdelių galų platinimui,
- litavimui,
- stabdymo vožtuvų naudojimui.
7.5.2 Atsargumo priemonės prijungiant aušalo vamzdelius
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus tolesniuose
skyriuose:
▪ Bendrosios saugos atsargumo priemonės
▪ Pasiruošimas
PAVOJUS: GALIMA NUSIDEGINTI
7 | Įrengimas
DĖMESIO
▪ NETEPKITE praplatintos dalies mineraline alyva.
▪ PAKARTOTINAI NENAUDOKITE vamzdelių iš anksčiau sumontuotų sistemų.
▪ Siekiant užtikrinti ilgą šio R32 įrenginio tarnavimo laiką, NIEKADA prie jo
nemontuokite džiovintuvo. Sausinamoji medžiaga gali ištirpti ir pažeisti sistemą.
PASTABA
Aušalo vamzdelių sistemoje laikykitės šių atsargumo priemonių:
▪ Neleiskite jokioms pašalinėms medžiagoms, išskyrus nuodytą aušalą, įsimaišyti į
aušalo ciklą (pvz., orui).
▪ Pildydami aušalą naudokite tik R32.
▪ Naudokite tik tuos montavimo įrankius (pvz., kolektoriaus manometro rinkinį),
kurie išimtinai naudojami R32 sistemose, kad atlaikytų slėgį ir kad pašalinės
medžiagos (pvz., mineralinės alyvos ir drėgmė) neįsimaišytų į sistemą.
▪ Vamzdelius montuokite taip, kad praplatinimo NEVEIKTŲ mechaninė įtampa.
▪ Apsaugokite vamzdelius, kaip aprašyta lentelėje toliau, kad į juos nepatektų
purvas, skystis ar dulkės.
▪ Pravesdami varinius vamzdelius per sienas, būkite atsargūs (žr. paveikslėlį toliau).
Lauke naudojamas
įrenginys
Patalpose naudojamas
įrenginys
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Įrenginys Montavimo laikotarpis Apsaugos būdas
>1mėnuo Užspauskite vamzdelį
<1mėnuo Užspauskite vamzdelį arba
Nepriklausomai nuo
užklijuokite lipnia juosta
laikotarpio
Montuotojo informacinis vadovas
79
Page 80
7 | Įrengimas
a
b
c
d
R=
0.4~0.8
±2
45°
90°
±2
ØA
7.5.3 Gairės prijungiant aušalo vamzdelius
INFORMACIJA
Prieš tikrindami aušalo vamzdelius NEATIDARYKITE aušalo stabdymo vožtuvo. Kai
reikia papildomai įleisti aušalo, užpildžius rekomenduojama atidaryti aušalo
stabdymo vožtuvą.
Jungdami vamzdžius, atsižvelkite į šias rekomendacijas:
▪ Jungdami platinimo veržlę, padenkite išplatėjimo vidinį paviršių eteriniu arba
esterio aliejumi. Ranka priveržkite 3–4apsisukimus ir tada priveržkite smarkiai.
▪ Atlaisvindami platinimo veržlę, VISADA naudokite 2veržliarakčius.
▪ Jungdami vamzdyną, platinimo veržlei priveržti VISADA naudokite veržliaraktį ir
dinamometrinį veržliaraktį. Taip išvengsite veržlės trūkinėjimo ir nuotėkių.
a Dinamometrinis veržliaraktis
b Veržliaraktis
c Vamzdžių įmova
d Platinimo veržlė
Vamzdžių dydis
(mm)
Ø6,4 15~17 8,7~9,1
Ø15,9 62~75 19,3~19,7
7.5.4 Vamzdelių lankstymo gairės
Lenkimui naudokite vamzdžių lenktuvą. Visi vamzdžių lankai turi būti kaip įmanoma
mažesni (lenkimo spindulys turi būti bent 30~40mm ).
7.5.5 Vamzdelio galo platinimas
DĖMESIO
Užveržimo
momentas (N•m)
Antgalio
matmenys (A)
Antgalio forma
(mm)
(mm)
▪ Nepakankamai praplatinus vamzdelius gali atsirasti aušalo dujų nuotėkis.
▪ PAKARTOTINAI NENAUDOKITE praplatintų galų. Kad išvengtumėte dujų nuotėkio,
naudokite naujai praplatintus galus.
▪ Naudokite kūgines veržles, pridedamas prie įrenginio. Naudojant kitokias kūgines
veržles gali atsirasti aušalo dujų nuotėkis.
1 Vamzdžių pjovikliu nupjaukite vamzdžio galą.
2 Pašalinkite šerpetas nuo pjovimo paviršiaus, laikydami vamzdį nukreiptą
žemyn, kad dalelės NEPATEKTŲ į vamzdį.
Montuotojo informacinis vadovas
80
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 81
7 | Įrengimas
a b
A
a b
c
a b c d e
f
f
a Pjaukite tiksliai stačiu kampu.
b Pašalinkite šerpetas.
3 Nuimkite platinimo veržlę nuo uždarymo vožtuvo ir sumontuokite ant
vamzdžio.
4 Išplatinkite vamzdį. Nustatykite tiksliai toje vietoje, kaip parodyta tolesnėje
iliustracijoje.
R32 platinimo įrankis
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Patikrinkite, ar gerai išplatinta.
a Išplatėjimo vidinis paviršius TURI būti be trūkumų.
b Vamzdžio galas TURI būti išplatintas tolygiai, tobulu apskritimu.
c Pasirūpinkite, kad būtų sumontuota platinimo veržlė.
7.5.6 Kaip prilituoti vamzdžio galą
Vidaus ir lauko įrenginiai turi kūgines jungtis. Abu galus prijunkite nelituodami. Jei
reikia lituoti, atsižvelkite į šiuos dalykus:
▪ Lituodami pūskite azotą, kad vamzdelių viduje nesusidarytų daug oksiduotos
plėvelės. Ši plėvelė neigiamai veikia aušinimo sistemos vožtuvus ir kompresorius
ir neleidžia tinkamai veikti.
(sankabos tipo)
Tradicinis platinimo įrankis
Sankabos tipas
(Ridgid)
Sparnuotosios veržlės
tipas
(Imperial)
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
▪ Slėgio mažinimo vožtuvu nustatykite 20kPa (0,2bar) azoto slėgį (pakankamą, kad
būtų juntamas ant odos).
a Aušalo vamzdelis
b Lituojama dalis
c Prijungimas
d Rankinis vožtuvas
e Slėgio mažinimo vožtuvas
f Azotas
▪ Lituodami vamzdelių jungtis NENAUDOKITE antioksidantų.
Nuosėdos gali užkimšti vamzdelius ir sugadinti įrangą.
Montuotojo informacinis vadovas
81
Page 82
7 | Įrengimas
c
d
a
b
a
b
7.5.7 Stabdymo vožtuvo ir techninės priežiūros angos naudojimas
▪ Lituodami varinius aušalo vamzdelius, NENAUDOKITE fliuso. Naudokite fosforinio
vario lydmetalio lydinį (BCuP), kuriam nereikia fliuso.
Fliusas aušalo vamzdelių sistemoms daro itin kenksmingą poveikį. Pavyzdžiui, jei
naudojamas fliusas chloro pagrindu, jis sukels vamzdelių koroziją arba, ypač jei
fliuso sudėtyje yra fluoro, sugadins aušalo alyvą.
▪ Lituodami visada apsaugokite aplinkinius paviršius (izoliacines putas) nuo karščio.
Stabdymo vožtuvo naudojimas
Atsižvelkite į šias rekomendacijas:
▪ Uždarymo vožtuvai būna uždaromi gamykloje.
▪ Tolesnėje iliustracijoje parodytos uždarymo vožtuvo dalys, reikalingos vožtuvui
tvarkyti.
a Priežiūros anga ir priežiūros angos dangtelis
b Vožtuvo kotelis
c Vietinio vamzdyno jungtis
d Kotelio dangtelis
▪ Eksploatacijos metu abu uždarymo vožtuvai turi būti atidaryti.
▪ Pernelyg NESPAUSKITE vožtuvo kotelio. Kitaip galite sulaužyti vožtuvo korpusą.
▪ BŪTINAI užfiksuokite uždarymo vožtuvą veržliarakčiu, tada atlaisvinkite arba
priveržkite platinimo veržlę dinamometriniu veržliarakčiu. NENUSTATYKITE
veržliarakčio ant kotelio dangtelio, nes kitaip gali nutekėti šaltnešis.
a Veržliaraktis
b Dinamometrinis veržliaraktis
▪ Kai tikimasi žemo darbinio slėgio (pvz., vėsinimo metu, kai žema lauko
temperatūra), pakankamai užsandarinkite platinimo veržlę dujų linijos uždarymo
vožtuve silikoniniu hermetiku, kad neužšaltų sistema.
Silikoninis hermetikas (pasirūpinkite, kad neliktų tarpo).
Stabdymo vožtuvo atidarymas/ uždarymas
1 Nuimkite stabdymo vožtuvo gaubtelį.
2 Įkiškite šešiabriaunį raktą (skysčio pusėje: 4mm, dujų pusėje: 4mm) į vožtuvo
kotelį ir šį pasukite:
Montuotojo informacinis vadovas
82
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 83

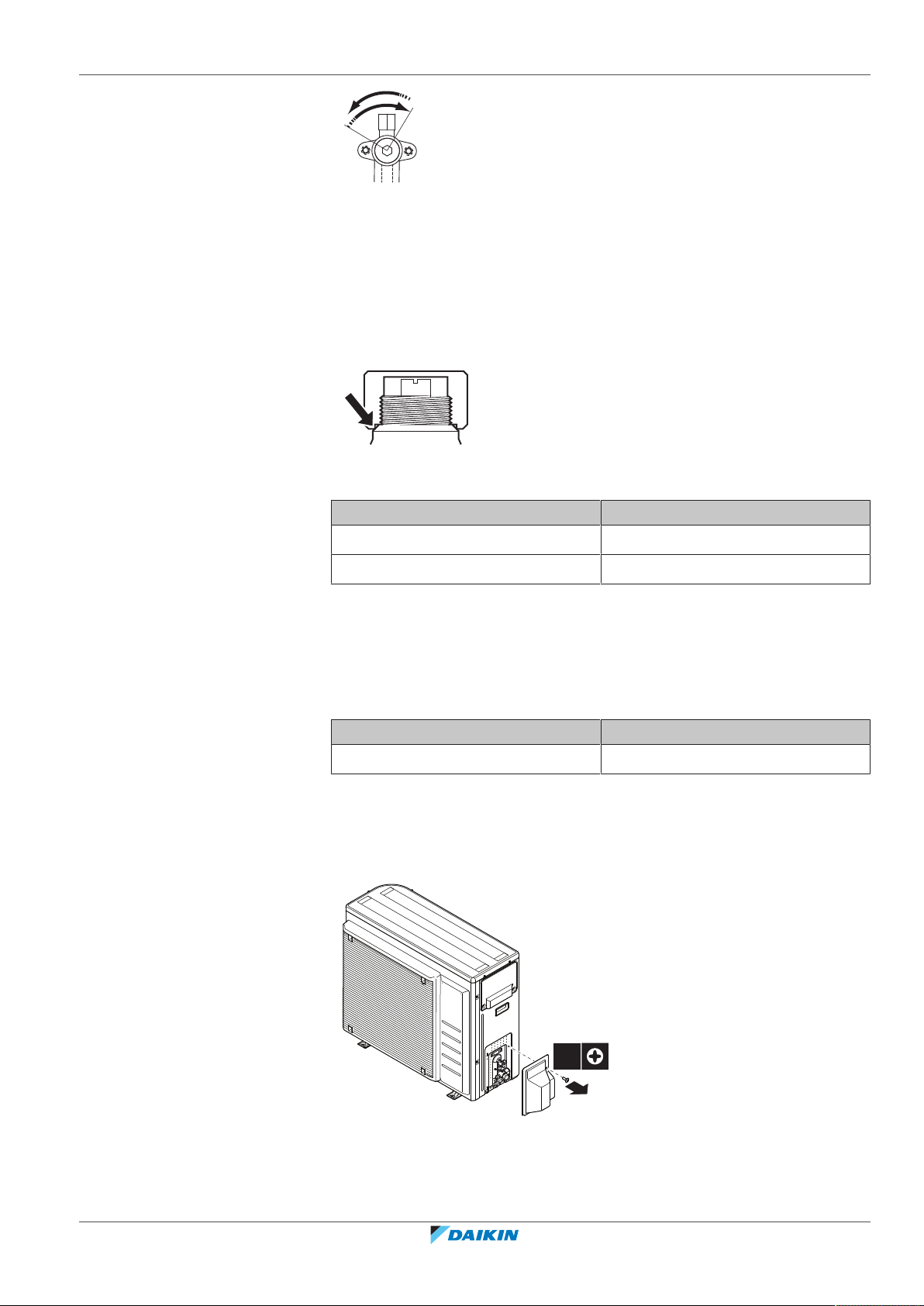

3 Kai stabdymo vožtuvo NEBEGALIMA daugiau pasukti, nebesukite.
1×
4 Uždėkite stabdymo vožtuvo gaubtelį.
Rezultatas: Dabar vožtuvas atidarytas/uždarytas.
Kaklo gaubtelio naudojimas
▪ Kaklo gaubtelis sandarinamas, kur parodyta rodykle. NEPAŽEISKITE jo.
▪ Sutvarkę stabdymo vožtuvą, priveržkite kaklo gaubtelį ir patikrinkite, ar nėra
aušalo nuotėkio.
7 | Įrengimas
Prieš laikrodžio rodyklę, norėdami atidaryti
Pagal laikrodžio rodyklę, norėdami uždaryti
Eil. Nr. Priveržimo momentas (N•m)
Kaklo gaubtelis, skysčio pusė 13,5~16,5
Kaklo gaubtelis, dujų pusė 22,5~27,5
Techninės priežiūros gaubtelio naudojimas
▪ VISADA naudokite pildymo žarną su vožtuvo nuleidžiamuoju kaiščiu, kadangi
priežiūros anga yra Šraderio tipo vožtuvas.
▪ Sutvarkę priežiūros angą, priveržkite priežiūros angos dangtelį ir patikrinkite, ar
nėra šaltnešio nuotėkių.
Eil. Nr. Priveržimo momentas (N•m)
Techninės priežiūros angos gaubtelis 11,5~13,9
7.5.8 Aušalo vamzdžių prijungimas prie lauke naudojamo įrenginio
1 Prijunkite skystojo šaltnešio jungtį, vedančią iš patalpos bloko, į lauko bloko
skysčio uždarymo vožtuvą.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
83
Page 84
7 | Įrengimas
a
b
c
b
a
7.5.9 Aušalo vamzdžių prijungimas prie patalpose naudojamo įrenginio
a Skysčio uždarymo vožtuvas
b Dujų uždarymo vožtuvas
c Priežiūros anga
2 Prijunkite dujinio šaltnešio jungtį, vedančią iš patalpos bloko, į lauko bloko
dujų uždarymo vožtuvą.
PASTABA
Aušalo vamzdelius tarp patalpose ir lauke naudojamų įrenginių rekomenduojama
tiesti kanaluose arba apvynioti užbaigimo juosta.
1 Prijunkite lauke naudojamo įrenginio skysčio stabdymo vožtuvą prie patalpose
naudojamo įrenginio skysto aušalo jungties.
a Skysto aušalo jungtis
b Dujinio aušalo jungtis
2 Prijunkite lauke naudojamo įrenginio dujų stabdymo vožtuvą prie patalpose
naudojamo įrenginio dujinio aušalo jungties.
PASTABA
Aušalo vamzdelius tarp patalpose ir lauke naudojamų įrenginių rekomenduojama
tiesti kanaluose arba apvynioti užbaigimo juosta.
INFORMACIJA
Kai vidaus įrenginys sumontuojamas vietoje, kurioje mažai erdvės, galima sumontuoti
papildomą vamzdelių lankstymo (EKHVTC) rinkinį, kad būtų lengviau prijungti vidaus
įrenginio skystojo ir dujinio aušalo jungtis. Montavimo nurodymus rasite vamzdelių
lankstymui rinkinio instrukcijų lape.
7.6 Aušalo vamzdžių tikrinimas
7.6.1 Apie aušalo vamzdelių tikrinimą
Gamykloje patikrinta, ar lauke naudojamo įrenginio vidiniuose aušalo
vamzdeliuose nėra nuotėkio. Jums reikia patikrinti tik lauke naudojamo įrenginio
išorinius aušalo vamzdelius.
Montuotojo informacinis vadovas
84
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 85
Prieš tikrinant aušalo vamzdelius
Įsitikinkite, kad tarp lauke naudojamo ir patalpose naudojamo įrenginių esantys
aušalo vamzdeliai sujungti.
Įprastinė darbo eiga
Aušalo vamzdelių tikrinimą paprastai sudaro šie etapai:
1 Tikrinimas, ar aušalo vamzdeliuose nėra nuotėkio.
2 Vakuuminis džiovinimas siekiant iš aušalo vamzdelių pašalinti visą drėgmę, orą
ar azotą.
Jei aušalo vamzdeliuose gali būti drėgmės (pavyzdžiui, į vamzdelius galėjo patekti
vandens), pirma atlikite vakuuminio džiovinimo procedūrą, kol bus pašalinta visa
drėgmė.
7.6.2 Atsargumo priemonės tikrinant aušalo vamzdelius
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus tolesniuose
skyriuose:
▪ Bendrosios saugos atsargumo priemonės
▪ Pasiruošimas
7 | Įrengimas
7.6.3 Nuotėkio tikrinimas
PASTABA
Naudokite 2 pakopų vakuuminį siurblį su atbuliniu vožtuvu, galinčiu sudaryti iki
−100,7 kPa (−1,007bar) (5Torr absoliut.) manometrinį slėgį. Kai siurblys neveikia,
užtikrinkite, kad siurblio alyva neteka priešinga kryptimi į sistemą.
PASTABA
Šį vakuuminį siurblį naudokite tik R32. Tą patį siurblį naudojant kitiems aušalams
galima sugadinti siurblį ir įrenginį.
PASTABA
▪ Prijunkite vakuuminį siurblį prie dujų stabdymo vožtuvo techninės priežiūros
angos.
▪ Prieš atlikdami nuotėkio bandymą ar vakuuminį džiovinimą, įsitikinkite, kad dujų
stabdymo vožtuvas ir skysčio stabdymo vožtuvas tvirtai uždaryti.
PASTABA
NEVIRŠYKITE įrenginio maksimalaus darbinio slėgio (žr. “PS High” žr. įrenginio
informacinėje lentelėje).
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
PASTABA
Naudokite tik rekomenduojamą didmenininko tiekiamą burbuliukų testo tirpalą.
Nenaudokite muilino vandens, nes tai gali sukelti antgalio veržlių trūkimą (muiliname
vandenyje gali būti druskos, sugeriančios drėgmę, kuri užšals vamzdynui atšalus) ir
(arba) praplatintų jungčių koroziją (muiliname vandenyje gali būti amoniako,
sukeliančio korozinį poveikį tarp žalvarinės antgalio veržlės ir varinio antgalio).
Montuotojo informacinis vadovas
85
Page 86
7 | Įrengimas
a d
j
b
f
e
c
g h i
h
7.6.4 Vakuuminis džiovinimas
1 Įleiskite į sistemą azoto dujų, kad slėgio matuoklis rodytų bent 200kPa (2bar).
Rekomenduojame didinti slėgį iki 3000kPa (30bar), kad aptiktumėte nedidelį
nuotėkį.
2 Patikrinkite, ar yra nuotėkis, visas jungtis ištepdami burbuliukų testo tirpalu.
3 Išleiskite visas azoto dujas.
Vakuuminį siurblį ir skirstytuvą sujunkite taip:
a Manometras
b Skirstytuvo manometras
c Žemo slėgio vožtuvas (Lo)
d Aukšto slėgio vožtuvas (Hi)
e Įleidimo žarnos
f Vakuuminis siurblys
g Techninės priežiūros anga
h Vožtuvo dangteliai
i Dujų stabdymo vožtuvas
j Skysčio stabdymo vožtuvas
1 Sukurkite sistemoje vakuumą, kol vamzdyno slėgis bus −0,1MPa (−1bar).
2 Palaukite 4-5minutes ir patikrinkite slėgį:
Jei slėgis… Tai…
Nepasikeitė Sistemoje nėra drėgmės. Ši procedūra
baigta.
Padidėjo Sistemoje yra drėgmės. Atlikite kitą
veiksmą.
3 Sistemoje mažiausiai 2 val. palaikykite vakuumą, kol vamzdyno slėgis bus
−0,1MPa (−1bar).
4 IŠJUNGĘ siurblį bent 1valandą tikrinkiteslėgį.
5 Jei NEPASIEKSITE norimo vakuumo arba NEIŠLAIKYSITE jo 1 valandą, atlikite
šiuos veiksmus:
▪ Dar kartą patikrinkite nuotėkį.
▪ Vėl atlikite vakuuminį džiovinimą.
PASTABA
Sumontavę šaltnešio vamzdyną ir atlikę vakuuminio džiovinimo procedūrą,
atidarykite uždarymo vožtuvus. Jei paleisite sistemą su uždarytais uždarymo
vožtuvais, gali sugesti kompresorius.
Montuotojo informacinis vadovas
86
INFORMACIJA
Atidarius stabdymo vožtuvą gali būti, kad slėgis aušalo vamzdeliuose NEDIDĖS. Tai
gali lemti, pvz., uždarytas išsiplėtimo vožtuvas lauke naudojamo įrenginio sistemoje,
tačiau tai NESUDARO jokių sunkumų tinkamai eksploatuoti įrenginį.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 87
7.7 Aušalo įleidimas
7.7.1 Apie aušalo įleidimą
Lauko blokas gamykloje užpildomas šaltnešiu, tačiau atskirais atvejais gali reikėti
atlikti toliau nurodytus veiksmus:
Įpilti papildomo šaltnešio Jei bendrasis skysčio vamzdyno ilgis
Visiškai pakeisti šaltnešį Pavyzdys:
Įpilti papildomo šaltnešio
Prieš pildami papildomą šaltnešį, būtinai patikrinkite lauko bloko išorinį šaltnešio
vamzdyną (nuotėkio bandymas, vakuuminis džiovinimas).
7 | Įrengimas
Ką daryti Kada
didesnis nei nurodyta (žr. toliau).
▪ Perkeliant sistemą.
▪ Po nuotėkio.
INFORMACIJA
Priklausomai nuo įrenginių ir (arba) montavimo sąlygų, gali tekti pirma sujungti
elektros instaliaciją ir tik tada įleisti aušalą.
Tipinis užduočių srautas– papildomas šaltnešis paprastai pilamas tokiais etapais:
1 Nustatykite, ar reikia (ir kiek reikia) įpilti papildomai.
2 Jei reikia, įpilkite papildomo šaltnešio.
3 Užpildykite fluorintų šiltnamio efektą sukeliančių dujų etiketę ir pritvirtinkite ją
lauko bloko viduje.
Visiškai pakeisti šaltnešį
Prieš visiškai pakeisdami šaltnešį, atlikite toliau nurodytus veiksmus:
1 Iš sistemos turi būti rekuperuotas visas šaltnešis.
2 Reikia patikrinti lauko bloko išorinį šaltnešio vamzdyną (nuotėkio bandymas,
vakuuminis džiovinimas).
3 Reikia atlikti lauko bloko išorinio šaltnešio vamzdyno vakuuminio džiovinimo
procedūrą.
PASTABA
Prieš visiškai iš naujo užpildydami, atlikite lauke naudojamo įrenginio vidinių aušalo
vamzdelių vakuuminį džiovinimą.
Tipinis užduočių srautas– šaltnešio keitimas paprastai atliekamas tokiais etapais:
1 Nustatykite, kiek reikia įpilti šaltnešio.
2 Įpilkite šaltnešio.
3 Užpildykite fluorintų šiltnamio efektą sukeliančių dujų etiketę ir pritvirtinkite ją
lauko bloko viduje.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
87
Page 88
7 | Įrengimas
7.7.2 Atsargumo priemonės užpildant aušalu
7.7.3 Papildomo aušalo kiekio nustatymas
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus tolesniuose
skyriuose:
▪ Bendrosios saugos atsargumo priemonės
▪ Pasiruošimas
ĮSPĖJIMAS
Jei bendras aušalo kiekis sistemoje yra ≥1,84kg (t. y., jei vamzdyno ilgis ≥27m),
būtina laikytis vidaus įrenginio reikalavimų minimaliam grindų plotui. Daugiau
informacijos rasite "6.2.3 Patalpose naudojamo įrenginio montavimo vietos
reikalavimai"[451].
Jei bendras skysčio
vamzdžių ilgis yra…
≤10m NEPILKITE papildomo aušalo.
>10m R=(bendras skysčio vamzdžių ilgis (m)–10m)×0,020
R=Papildomas kiekis (kg) (suapvalinta iki 0,01kg)
INFORMACIJA
Vamzdžių ilgis– tai skysčio vamzdžių ilgis į vieną pusę.
7.7.4 Iš naujo užpildomo aušalo kiekio nustatymas
INFORMACIJA
Jei reikia visai iš naujo užpildyti, bendras aušalo kiekis: gamykloje įleisto aušalo kiekis
(žr. įrenginio informacinėje lentelėje) + nustatytas papildomas kiekis.
7.7.5 Papildomo aušalo įleidimas
ĮSPĖJIMAS
▪ Naudokite tik šaltnešį R32. Kitos medžiagos gali sukelti sprogimą ir nelaimingą
atsitikimą.
▪ R32 sudėtyje yra fluorintų šiltnamio efektą sukeliančių dujų. Jų visuotinio atšilimo
potencialo (GWP) rodiklio vertė yra 675. NEIŠLEISKITE šių dujų į atmosferą.
▪ Pilant šaltnešį, BŪTINA mūvėti apsaugines pirštines ir dėvėti apsauginius akinius.
Tai…
Montuotojo informacinis vadovas
88
DĖMESIO
Siekdami išvengti kompresoriaus gedimo, NEPILDYKITE aušalo daugiau nei nurodyta.
Būtina sąlyga: Prieš įleisdami aušalą, įsitikinkite, kad aušalo vamzdžiai prijungti ir
patikrinti (atlikus nuotėkio bandymą ir vakuuminį džiovinimą).
1 Prijunkite aušalo cilindrą prie techninės priežiūros angos.
2 Įpilkite papildomo aušalo.
3 Atidarykite dujų stabdymo vožtuvą.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 89
Jei išmontuojant ar perkeliant sistemą ją reikia išsiurbti, išsamiau žr. "13.2Sistemos
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
išsiurbimas"[4208].
7.7.6 Fluorintų šiltnamio efektą sukeliančių dujų etiketės tvirtinimas
1 Užpildykite etiketę:
a Jei su įrenginiu pateikta daugiakalbė fluorintų šiltnamio efektą sukeliančių dujų etiketė (žr. priedus),
nulupkite reikiamos kalbos lipduką ir priklijuokite a viršuje.
b Gamyklinė šaltnešio įkrova: žr. įrenginio vardinę plokštelę
c Papildomas įpilto šaltnešio kiekis
d Visa šaltnešio įkrova
e Visos šaltnešio įkrovos fluorintų šiltnamio efektą sukeliančių dujų kiekis išreiškiamas CO2 tonų ekvivalentu.
f GWP = pasaulinio atšilimo potencialas
PASTABA
Pagal galiojančius teisės aktus, reglamentuojančius fluorintų šiltnamio efektą
sukeliančių dujų naudojimą, turi būti nurodomas įrenginio šaltnešio įkrovos svoris ir
CO2 ekvivalentas.
CO2 ekvivalentinių tonų kiekio apskaičiavimo formulė: Šaltnešio GWP vertė ×
bendroji šaltnešio įkrova [kg] / 1000
Naudokite GWP vertę, nurodytą šaltnešio įkrovos etiketėje. Ta GWP vertė grindžiama
šiuo metu galiojančiais įstatymais dėl fluorintų šiltnamio efektą sukeliančių dujų.
Vadove pateikta GWP vertė gali būti pasenusi.
7 | Įrengimas
2 Pritvirtinkite etiketę lauke naudojamo įrenginio viduje šalia dujų ir skysčio
stabdymo vožtuvų.
7.8 Vandens vamzdžių prijungimas
7.8.1 Apie vandens vamzdžių prijungimą
Prieš prijungiant vandens vamzdžius
Įsitikinkite, kad sumontuoti lauko ir vidaus įrenginiai.
Įprastinė darbo eiga
Vandens vamzdžių prijungimas dažniausiai susideda iš šių etapų:
1 Vamzdžių prijungimas prie vidaus įrenginio.
2 Recirkuliacijos vamzdžių prijungimas.
3 Išleidimo žarnos prijungimas prie nuotako.
4 Vandens sistemos pripildymas.
5 Buitinio karšto vandens katilo pildymas.
6 Vandens vamzdžių izoliavimas.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
89
Page 90
7 | Įrengimas
c d a b
7.8.2 Atsargumo priemonės prijungiant vandens vamzdžius
7.8.3 Vandens vamzdžių prijungimas
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus tolesniuose
skyriuose:
▪ Bendrosios saugos atsargumo priemonės
▪ Pasiruošimas
PASTABA
Jungdami vamzdžius, NENAUDOKITE per didelės jėgos. Dėl deformuotų vamzdžių
įrenginys gali sugesti.
Kad būtų patogiau atlikti techninę priežiūrą, pateikti 2 uždarymo vožtuvai ir 1
viršslėgio apėjimo vožtuvas. Sumontuokite uždarymo vožtuvus patalpų šildymo
vandens įleidimo ir patalpų šildymo vandens išleidimo vietose. Kad būtų užtikrintas
minimalus srauto intensyvumas (ir nesusidarytų viršslėgis), sumontuokite viršslėgio
apėjimo vožtuvą erdvės šildymo vandens įleidimo vietoje.
1 Sumontuokite erdvės šildymo vandens vamzdžių uždarymo vožtuvus.
2 Ant uždarymo vožtuvo užsukite vidaus įrenginio veržles.
3 Prijunkite buitinio karšto vandens įleidimo ir išleidimo vamzdžius prie
patalpose naudojamo įrenginio.
a Erdvės šildymo/vėsinimo vandens išleidimas
b Erdvės šildymo/vėsinimo vandens įleidimas
c Buitinio karšto vandens išleidimas
d Buitinio šalto vandens įleidimas (šalto vandens tiekimas)
PASTABA
Rekomenduojame sumontuoti buitinio šalto vandens įleidimo ir buitinio karšto
vandens išleidimo jungčių uždarymo vožtuvus. Šiuos uždarymo vožtuvus reikia įsigyti
atskirai.
Montuotojo informacinis vadovas
90
PASTABA
Siekiant išvengti žalos aplinkai vandens nuotėkio atveju, išvykstant rekomenduojama
uždaryti šalto buitinio vandens įleidimo uždarymo vožtuvus.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 91
7 | Įrengimas
PASTABA
Viršslėgio apėjimo vožtuvas (tiekiamas kaip priedas). Rekomenduojame sumontuoti
viršslėgio apėjimo vožtuvą patalpų šildymo vandens sistemoje.
Koreguodami viršslėgio apėjimo vožtuvo nustatymą, atsižvelkite į minimalų srauto
intensyvumą. Žr. "6.4.3 Vandens tūrio ir srauto intensyvumo tikrinimas" [4 58] ir
"9.4.1Mažiausio srauto intensyvumo patikrinimas"[4182].
PASTABA
Visuose vietos sistemos aukščiausiuose taškuose sumontuokite oro išleidimo
vožtuvus.
PASTABA
Slėgio mažinimo vožtuvas (įsigyjamas atskirai), kurio maksimalus atidarymo slėgis
siekia 10 bar (=1 MPa), turi būti sumontuotas buitinio šalto vandens įleidimo
vamzdžio jungties vietoje, laikantis taikomų teisės aktų.
PASTABA
▪ Buitinio karšto vandens katilo atitekančio šalto vandens prijungimo vietoje reikia
sumontuoti išleidimo prietaisą ir slėgio mažinimo prietaisą.
▪ Siekiant išvengti atbulinio įsiurbimo, buitinio karšto vandens katilo vandens
įleidimo vietoje rekomenduojama sumontuoti vienkryptį vožtuvą, atitinkantį
galiojančius teisės aktų reikalavimus.
▪ Šalto vandens įleidimo vietoje rekomenduojama sumontuoti slėgio mažinimo
vožtuvą, atitinkantį galiojančius teisės aktų reikalavimus.
▪ Šalto vandens įleidimo vietoje rekomenduojama sumontuoti plėtimosi indą,
atitinkantį galiojančius teisės aktų reikalavimus.
▪ Rekomenduojama sumontuoti slėgio mažinimo vožtuvą aukštesnėje vietoje negu
buitinio karšto vandens katilo viršus. Šylant buitinio karšto vandens katilui vanduo
plečiasi ir be slėgio mažinimo vožtuvo vandens slėgis bake gali viršyti projektinį
katilo slėgį. Be to, aukštas slėgis gali pakenkti ir išorinei prie katilo sumontuotai
įrangai (vamzdžiams, maišytuvams ir t. t.). Siekiant to išvengti, reikia sumontuoti
slėgio mažinimo vožtuvą. Apsauga nuo per didelio slėgio priklauso nuo išorėje
sumontuoto slėgio mažinimo vožtuvo. Jeigu jis tinkamai NEVEIKIA, per didelis
slėgis deformuos katilą ir jis gali nebebūti sandarus. Kad būtų užtikrintas tinkamas
veikimas, reikia reguliariai prižiūrėti.
7.8.4 Recirkuliacijos vamzdžių prijungimas
Būtina sąlyga: Reikia, tik jei sistemoje yra recirkuliacija.
1 Nuimkite įrenginio viršutinį skydą, žr. "7.2.3 Patalpose naudojamo įrenginio
atidarymas"[467].
2 Išpjaukite guminę įvorę įrenginio viršuje ir nuimkite kamštį. Recirkuliacijos
jungtis yra po anga.
3 Praveskite recirkuliacijos vamzdžius per įvorę ir prijunkite prie recirkuliacijos
angos.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
91
Page 92
7 | Įrengimas
7.8.5 Vandens kontūro pildymas
4 Vėl uždėkite viršutinį skydą.
Pildydami vandens sistemą naudokite atskirai įsigyjamą pildymo rinkinį.
Pasirūpinkite, kad tai atitiktų taikomų teisės aktų reikalavimus.
INFORMACIJA
Įsitikinkite, kad abu oro išleidimo vožtuvai (vienas magnetiniame filtre ir vienas
atsarginiame šildytuve) yra atviri.
7.8.6 Buitinio karšto vandens katilo pildymas
1 Iš eilės atidarykite visus karšto vandens čiaupus, kad išleistumėte orą iš
sistemos vamzdžių.
2 Atidarykite šalto vandens tiekimo vožtuvą.
3 Kai išleisite visą orą, uždarykite visus vandens čiaupus.
4 Patikrinkite, ar neprateka vanduo.
5 Patys valdykite slėgio mažinimo vožtuvą, kad užtikrintumėte vandens srautą
išleidimo vamzdyje.
7.8.7 Vandens vamzdžių izoliavimas
BŪTINA izoliuoti visos vandens sistemos vamzdžius, kad aušinant nesikauptų
kondensatas ir nesumažėtų šildymo ir aušinimo galia.
Jei temperatūra yra aukštesnė nei 30°C, o drėgnumas didesnis nei RH 80%,
izoliacinės medžiagos turi būti mažiausiai 20 mm storio, kad ant jų paviršiaus
nesusidarytų kondensato.
7.9 Elektros laidų prijungimas
7.9.1 Apie elektros laidų prijungimą
Montuotojo informacinis vadovas
92
Prieš prijungiant elektros laidus
Įsitikinkite, kad:
▪ Aušalo vamzdeliai prijungti ir patikrinti.
▪ Vandens vamzdžiai prijungti.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 93
Įprastinė darbo eiga
Elektros instaliacijos prijungimo procesas paprastai susideda iš šių etapų:
1 Patikrinimas, ar maitinimo sistema atitinka šiluminio siurblio elektros
specifikacijas.
2 Elektros laidų prijungimas prie lauke naudojamo įrenginio.
3 Elektros laidų prijungimas prie patalpose naudojamo įrenginio.
4 Pagrindinio maitinimo šaltinio prijungimas.
5 Atsarginio šildytuvo maitinimo prijungimas.
6 Uždarymo vožtuvų prijungimas.
7 Elektros skaitiklių prijungimas.
8 Buitinio karšto vandens siurblio prijungimas.
9 Pavojaus signalų išvesties prijungimas.
10 Erdvės aušinimo/ šildymo ĮJUNGIMO/ IŠJUNGIMO išvesties prijungimas.
11 Perjungimo į išorinį šilumos šaltinį prijungimas.
12 Energijos sąnaudų skaitmeninių įvesčių prijungimas.
13 Apsauginio termostato prijungimas.
7.9.2 Apie elektros atitiktį
7 | Įrengimas
Tik ERGA04~08DAV3 atveju (ne ERGA04~08DAV3A atveju)
EN/IEC61000‑3‑12 reikalavimus atitinkanti įranga (Europos / tarptautinis techninis
standartas nustato prie bendrųjų žemosios įtampos tinklų prijungtos įrangos, kurios
maitinimo kiekvienos fazės srovė yra >16A ir ≤75 A, sukuriamų harmonikų srovių
ribines vertes).
Tik patalpose naudojamo įrenginio atsarginiam šildytuvui
Žr. "7.9.9Atsarginio šildytuvo maitinimo prijungimas"[499].
7.9.3 Atsargumo priemonės jungiant elektros laidus
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus tolesniuose
skyriuose:
▪ Bendrosios saugos atsargumo priemonės
▪ Pasiruošimas
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
7.9.4 Rekomendacijos jungiant elektros laidus
Atminkite, kad:
▪ Jei naudojami suvytieji laidai, ant laido galo uždėkite apvalų užspaudžiamo tipo
gnybtą. Uždėkite apvalų užspaudžiamo tipo gnybtą ant laido iki izoliacijos ir
pritvirtinkite gnybtą atitinkamu įrankiu.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
ĮSPĖJIMAS
VISADA naudokite daugiagyslius maitinimo kabelius.
Montuotojo informacinis vadovas
93
Page 94
7 | Įrengimas
b a
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
a Suvytasis laidas
b Apvalus užspaudžiamo tipo gnybtas
▪ Laidus junkite šiais būdais:
Laido tipas Prijungimo būdas
Viengyslis laidas
a Spiralinis viengyslis laidas
b Varžtas
c Plokščioji poveržlė
Suvytasis laidas su
apvaliu užspaudžiamo
tipo gnybtu
Užveržimo momentas
Punktas Užveržimo momentas (N•m)
M4 (X1M) 1,2~1,5
M4 (įžeminimas)
7.9.5 Standartinių laidų komponentų specifikacijos
Komponentas ERGA04+06DAV3 ERGA08DAV3 ERGA04~08DAV3A
Maitinim
o kabelis
(a)
MCA
19,9A 24,0A 15,9A
Įtampa 230V
Fazė 1~
Dažnis 50Hz
a Gnybtas
b Varžtas
c Plokščioji poveržlė
O Leidžiama
X NELEIDŽIAMA
Montuotojo informacinis vadovas
94
Laidų
kalibrai
Vidinio sujungimo
kabelis
Rekomenduojamas
saugiklis
Privalo atitikti taikytinus teisės aktus
Minimalus kabelio skerspjūvis 1,5mm², tinkamas 230V
20A 25A 16A
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 95
7 | Įrengimas
2×
a b
a
c
d
1N~ 50 Hz
220-240 V
b
Komponentas ERGA04+06DAV3 ERGA08DAV3 ERGA04~08DAV3A
Įžeminimo grandinės
pertraukiklis
(a) MCA=minimalus grandinės srovės stipris. Nurodytos vertės yra maksimalios (tikslios
vertės pateiktos prie derinio su patalpose naudojamais įrenginiais elektros
duomenų).
7.9.6 Elektros laidų prijungimas prie lauko įrenginio
1 Nuimkite jungiklių dėžutės dangtelį.
2 Pašalinkite izoliaciją (20mm) nuo laidų.
Privalo atitikti taikytinus teisės aktus
a Pašalinkite izoliaciją nuo laido galo iki šio taško
b Pašalinus per daug izoliacijos, galima gauti elektros šoką arba gali įvykti nuotėkis
3 Prijunkite vidinio sujungimo kabelį ir maitinimo šaltinį. Panaikinkite sudaromą
įtempimą, pritvirtindami laido apkabą.
a Vidinio sujungimo kabelis
b Maitinimo kabelis
c Saugiklis
d Įžeminimo grandinės pertraukiklis
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Montuotojo informacinis vadovas
95
Page 96
7 | Įrengimas
1 2 3
L N
L N PWR
12 3
3×
a
1×
1×
b+c ad
a Laido apkaba
4 Vėl uždėkite jungiklių dėžutės dangtelį.
5 Pasirinktinai: pritvirtinkite laido apkabą (priedas) aušalo vamzdžių dangtelio
varžtu ir pritvirtinkite laidus prie jos naudodami kabelių sąvaržą.
6 Prijunkite prie maitinimo šaltinio linijos įžemėjimo pertraukiklį ir saugiklį.
7.9.7 Kaip prijungti elektros instaliaciją prie patalpos bloko
1 Norėdami atidaryti vidaus įrenginį, žr. "7.2.3 Patalpose naudojamo įrenginio
atidarymas"[467].
2 Laidai į įrenginį įeina iš viršaus:
a, b, c Atskirai įsigyjami laidai (žr. lentelę toliau)
d Gamykloje sumontuotas laidas atsarginio šildytuvo maitinimui
3 Laidai įrenginio viduje turi būti nutiesti taip. Pritvirtinkite kabelį prie kabelio
bėgelio kabelių sąvaržomis:
Montuotojo informacinis vadovas
96
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 97
7 | Įrengimas
a
4×
b+c
a
ĮSPĖJIMAS
Pasirūpinkite, kad elektros laidai NELIESTŲ dujinio aušalo vamzdžio, kuris gali būti
labai karštas.
a Dujinio aušalo vamzdis
Išdėstymas Galimi kabeliai (priklauso nuo įrenginio tipo ir
sumontuotų parinkčių)
a
Žemoji įtampa
▪ Pageidaujamo maitinimo kontaktas
▪ Vartotojo sąsaja naudojama kaip patalpos
termostatas (parinktis)
▪ Energijos sąnaudų skaitmeninė įvestis (įsigyti
atskirai)
▪ Lauko aplinkos temperatūros jutiklis (papildomas)
▪ Patalpos aplinkos temperatūros jutiklis (papildomas)
▪ Elektros skaitikliai (įsigyjamas atskirai)
▪ Apsauginis termostatas (įsigyjamas atskirai)
b
Aukštos įtampos
maitinimas
c
Aukštos įtampos valdymo
signalas
▪ Vidinio sujungimo kabelis
▪ Standartinio elektros tarifo maitinimo šaltinis
▪ Lengvatinio elektros tarifo maitinimo šaltinis
▪ Šiluminio siurblio konvektorius (papildomas)
▪ Patalpos termostatas (papildomas)
▪ Uždarymo vožtuvas (įsigyjami atskirai)
d
Aukštosios įtampos
maitinimas (gamykloje
sumontuotas kabelis)
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
▪ Buitinio karšto vandens siurblys (įsigyjamas atskirai)
▪ Pavojaus signalų išvestis
▪ Perjungimas į išorinį šilumos šaltinio valdymą
▪ Erdvės aušinimo/šildymo operacijos valdymas
▪ Atsarginio šildytuvo maitinimas
Montuotojo informacinis vadovas
97
Page 98
7 | Įrengimas
X1M
X2M
X5M
X11YB
X1A
X11Y
X11YA
1 2 3
1 2 3
a
1 2 3
X1M
X2M
X5M
X11Y
X11YB
X1A
1 2 3
1 N L
N L
2 3
S1S
a b c
X11YA
51 2 3 6
9 10
7.9.8 Pagrindinio maitinimo šaltinio prijungimas
DĖMESIO
NESTUMKITE ir nedėkite per ilgų kabelių į įrenginį.
4 Užsandarinkite žemosios įtampos laidų angą sandarinimo juosta (pateikiama
kaip priedas).
Be žemosios įtampos kabelių Su žemosios įtampos kabeliais
1 Prijunkite pagrindinį maitinimo šaltinį.
Kai naudojamas standartinio elektros tarifo maitinimo šaltinis
Montuotojo informacinis vadovas
98
a Vidinio sujungimo kabelis (=maitinimo tinklas)
Kai naudojamas lengvatinio elektros tarifo maitinimo šaltinis
Prijunkite X11Y prie X11YB.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
Page 99
7 | Įrengimas
a Vidinio sujungimo kabelis (=maitinimo tinklas)
b Standartinio elektros tarifo maitinimo šaltinis
c Pageidaujamo maitinimo kontaktas
2 Pritvirtinkite kabelius kabelių sąvaržomis prie kabelių sąvaržų laikiklių.
INFORMACIJA
Kai naudojamas lengvatinio elektros tarifo maitinimo šaltinis, prijunkite X11Y prie
X11YB. Patalpose naudojamo įrenginio (b) X2M/5+6 atskiro įprasto elektros tarifo
maitinimo šaltinio poreikis priklauso nuo lengvatinio elektros tarifo maitinimo šaltinio
tipo.
Reikia atskiros jungties su patalpose naudojamu įrenginiu:
▪ jei maitinimas lengvatiniu elektros tarifu nutraukiamas, kai aktyvintas, ARBA
▪ patalpose naudojimo įrenginio energijos vartojimas neleidžiamas naudojant
lengvatinio kWh tarifo maitinimą, kai aktyvus.
INFORMACIJA
Lengvatinio elektros tarifo maitinimo šaltinio kontaktas jungiamas prie tų pačių
gnybtų (X5M/9+10) kaip apsauginis termostatas. Todėl sistemoje gali būti ARBA
lengvatinio elektros tarifo maitinimo šaltinis, ARBA apsauginis termostatas.
7.9.9 Atsarginio šildytuvo maitinimo prijungimas
ĮSPĖJIMAS
Atsarginis šildytuvas PRIVALO turėti jam skirtą maitinimo šaltinį ir PRIVALO būti
apsaugotas apsauginiais prietaisais, kurių reikalaujama pagal galiojančius teisės aktus.
DĖMESIO
Kad užtikrintumėte visišką įrenginio įžeminimą, būtinai prijunkite atsarginio šildytuvo
maitinimo šaltinį ir įžeminimo kabelį.
Atsarginio šildytuvo galia priklauso nuo vidaus įrenginio modelio. Pasirūpinkite, kad
maitinimas atitiktų atsarginio šildytuvo galią, nurodytą lentelėje.
Atsarginio
šildytuvo tipas
*3V 3kW 1N~230V 13A
*6V 2kW 1N~230V
Atsarginio
šildytuvo
galia
4kW 1N~230V
6kW 1N~230V
2kW 3~230V
4kW 3~230V
6kW 3~230V
Maitinimo
šaltinis
(d)
(d)
(d)
(b)
(b)
(b)
Maksimali
tekanti srovė
(a)
9A —
(c)(a)
17A
(c)(a)
26A
5A —
10A —
15A —
Z
max
0,34Ω
0,22Ω
0,22Ω
*9W 3kW 3N~400V 4A —
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
6kW 3N~400V 9A —
9kW 3N~400V 13A —
Montuotojo informacinis vadovas
99
Page 100
7 | Įrengimas
X6M
F1B
Q1DI
a
b
1N~, 50 Hz
230 V AC
SWB2
Q1DI
1
234
F1B
I I
L N
X6M
2
1
K1M
4
3
BRN
BLU
1N~, 50 Hz
230 V AC
SWB
436
5
2
1
K5M
14
13
Q1DI
1234567
8
F1B
II I I
NL
X6M
BRN
GRY
BLU1
BLU2
(a)
Ši įranga atitinka EN/IEC61000‑3‑11 reikalavimus (Europos/ tarptautinis techninis
standartas, nustatantis bendrųjų žemosios įtampos maitinimo sistemų įtampos pokyčių,
svyravimų ir mirgėjimo ribines vertes, skirtas įrangai, kurios vardinė srovė yra ≤75A), jei
sistemos pilnutinė varža Z
yra ne didesnė kaip Z
sys
šaltinio ir bendrosios sistemos. Įrangos montuotojas arba vartotojas (jei reikia,
pasikonsultavęs su paskirstymo tinklo operatoriumi) privalo užtikrinti, kad ši įranga būtų
prijungta tik prie tokio maitinimo šaltinio, kurio pilnutinė varža Z
(b)
6V
(c)
Elektros įranga, atitinkanti EN/IEC61000‑3‑12 reikalavimus (Europos/ tarptautinis
techninis standartas, nustatantis prie bendrųjų žemosios įtampos tinklų prijungtos įrangos,
kurios maitinimo kiekvienos fazės srovė yra >16A ir ≤75A, sukuriamų sinusinių srovių
ribines vertes).
(d)
6T1
Prijunkite atsarginio šildytuvo maitinimo šaltinį:
sąsajos taške tarp vartotojo maitinimo
max
ne didesnė kaip Z
sys
max
.
a Gamykloje sumontuotas kabelis prijungtas prie atsarginio šildytuvo kontaktoriaus jungiklių dėžutės viduje
(K1M *3V modeliams, K5M *6V ir *9W modeliams)
b Atskirai įsigyjami laidai (žr. lentelę toliau)
Modelis (maitinimas) Atsarginio šildytuvo maitinimo jungtys
*3V (1N~230V)
*6V (6V: 1N~230V)
Montuotojo informacinis vadovas
100
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
