Daikin EHVH04S18D*6V, EHVH04S23D*6V, EHVH08S18D*6V, EHVH08S23D*6V, EHVH08S18D*9W Installer reference guide [no]
...Page 1
Referanseguide for
installatør
Daikin Altherma – Lavtemperatursplitt
ERGA04DAV3(A)
ERGA06DAV3(A)
ERGA08DAV3(A)
EHVH04S18DA6V(G)
EHVH04S23DA6V(G)
EHVH08S18DA6V(G)
EHVH08S23DA6V(G)
EHVH08S18DA9W(G)
EHVH08S23DA9W(G)
EHVX04S18DA3V(G)
EHVX04S18DA6V(G)
EHVX04S23DA3V(G)
EHVX04S23DA6V(G)
EHVX08S18DA6V(G)
EHVX08S23DA6V(G)
EHVX08S18DA9W(G)
EHVX08S23DA9W(G)
Referanseguide for installatør
Daikin Altherma – Lavtemperatursplitt
Norsk
Page 2
Innholdsfortegnelse
Innholdsfortegnelse
1 Generelle sikkerhetshensyn 3
1.1 Om dokumentasjonen ............................................................... 3
1.1.1 Betydning av advarsler og symboler........................... 4
1.2 For montøren............................................................................. 4
1.2.1 Generelt ...................................................................... 4
1.2.2 Installasjonssted ......................................................... 4
1.2.3 Kjølemiddel ................................................................. 5
1.2.4 Saltoppløsning ............................................................ 5
1.2.5 Vann............................................................................ 5
1.2.6 Elektrisk ...................................................................... 6
2 Om dokumentasjonen 6
2.1 Om dette dokumentet................................................................ 6
2.2 Rask oversikt over referanseguide for installatør ...................... 7
3 Om esken 7
3.1 Oversikt: om boksen.................................................................. 7
3.2 Utendørsanlegg......................................................................... 7
3.2.1 Slik pakker du opp utendørsenheten .......................... 7
3.2.2 Slik håndterer du utendørsenheten............................. 7
3.2.3 Slik fjerner du tilbehør fra utendørsanlegget............... 8
3.3 Innendørsenhet ......................................................................... 8
3.3.1 Slik pakker du ut innendørsenheten ........................... 8
3.3.2 Fjerne tilbehør fra innendørsanlegget......................... 8
3.3.3 Slik håndterer du innendørsenheten........................... 8
4 Om enhetene og tilleggsutstyret 9
4.1 Oversikt: om enhetene og tilleggsutstyret ................................. 9
4.2 Identifikasjon ............................................................................. 9
4.2.1 Identifikasjonsmerke: utendørsenhet.......................... 9
4.2.2 Identifikasjonsmerke: Innendørsenhet........................ 9
4.3 Kombinere anlegg og tilleggsutstyr ........................................... 9
4.3.1 Mulig tilleggsutstyr for utendørsenhet......................... 9
4.3.2 Mulig tilleggsutstyr for innendørsenhet ....................... 9
4.3.3 Mulige kombinasjoner av innendørsenheten og
utendørsenheten......................................................... 10
5 Retningslinjer for bruk 10
5.1 Oversikt: retningslinjer for bruk.................................................. 10
5.2 Oppsett av romoppvarmings-/-avkjølingssystem ...................... 10
5.2.1 Enkeltrom.................................................................... 11
5.2.2 Flere rom –ett temperaturområde for utslippsvann.... 12
5.2.3 Flere rom –to temperaturområder for utslippsvann.... 14
5.3 Oppsett av en ekstra varmekilde for romoppvarming................ 15
5.4 Oppsett av husholdningsvarmtvannstanken ............................. 17
5.4.1 Systemoppsett –integrert
husholdningsvarmtvannstank ..................................... 17
5.4.2 Velge volum og ønsket temperatur for
husholdningsvarmtvannstanken ................................. 17
5.4.3 Oppsett og konfigurasjon –DHW-tank ....................... 17
5.4.4 Husholdningvarmtvannspumpe for øyeblikkelig
tilgang på varmtvann................................................... 18
5.4.5 Husholdningsvarmtvannspumpe for desinfeksjon ...... 18
5.5 Oppsett av energimåling ........................................................... 18
5.5.1 Generert varme........................................................... 18
5.5.2 Forbrukt energi............................................................ 18
5.5.3 Strømforsyning til normal kWh-tariff............................ 19
5.5.4 Strømforsyning til foretrukket kWt-tariff....................... 19
5.6 Oppsett av strømforbrukkontroll ................................................ 20
5.6.1 Permanent strømbegrensning .................................... 20
5.6.2 Strømbegrensning aktivert av digitale innganger........ 20
5.6.3 Strømbegrensningsprosess........................................ 20
5.7 Oppsett av en ekstern temperatursensor .................................. 21
6 Forberedelse 21
6.1 Oversikt: klargjøring .................................................................. 21
6.2 Klargjøre installeringsstedet ...................................................... 21
6.2.1 Krav til installeringssted for utendørsenheten.............. 21
6.2.2 Flere krav til installeringssted for utendørsenheten i
kalde klimaer................................................................ 22
6.2.3 Krav til installeringssted for innendørsenheten............ 23
6.3 Klargjøre røropplegg for kjølemiddel .......................................... 25
6.3.1 Krav til røropplegg for kjølemiddel ............................... 25
6.3.2 Isolasjon av kjølemiddelrør .......................................... 25
6.4 Klargjøre vannrøropplegg........................................................... 25
6.4.1 Krav til vannkretsen ..................................................... 25
6.4.2 Formel for beregning av ekspansjonskarets fortrykk ... 26
6.4.3 Slik kontrollerer du vannvolumet og
strømningshastigheten................................................. 26
6.4.4 Endre ekspansjonskarets fortrykk................................ 27
6.4.5 Slik kontrollerer du vannvolumet: eksempler ............... 27
6.5 Klargjøre elektrisk ledningsopplegg ........................................... 28
6.5.1 Om klargjøring av det elektriske ledningsopplegget .... 28
6.5.2 Om strømforsyning til foretrukket kWh-tariff ................ 28
6.5.3 Oversikt over elektriske tilkoblinger unntatt eksterne
aktuatorer..................................................................... 28
6.5.4 Oversikt over elektriske tilkoblinger av eksterne og
interne aktuatorer......................................................... 28
7 Installering 29
7.1 Oversikt: Installering................................................................... 29
7.2 Åpne anleggene ......................................................................... 29
7.2.1 Om åpning av enheter ................................................. 29
7.2.2 Slik åpner du utendørsanlegget................................... 29
7.2.3 Slik åpner du innendørsenheten.................................. 29
7.2.4 Slik åpner du bryterboksdekselet på
innendørsenheten ........................................................ 30
7.2.5 Slik senker du bryterboken på innendørsenheten ....... 30
7.3 Montere utendørsanlegget ......................................................... 31
7.3.1 Om montering av utendørsanlegget ............................ 31
7.3.2 Forholdsregler ved montering av utendørsanlegget .... 31
7.3.3 Klargjøre installeringsstrukturen .................................. 31
7.3.4 Slik monterer du utendørsanlegget.............................. 32
7.3.5 Slik sikrer du dreneringen ............................................ 33
7.3.6 Slik forhindrer du at utendørsanlegget velter............... 33
7.4 Montere innendørsenheten ........................................................ 34
7.4.1 Om montering av innendørsenheten ........................... 34
7.4.2 Forholdsregler ved montering av innendørsenheten ... 34
7.4.3 Slik monterer du innendørsenheten............................. 34
7.5 Koble til kjølerøropplegget.......................................................... 34
7.5.1 Om tilkobling av kjølemedierørene .............................. 34
7.5.2 Forholdsregler ved tilkobling av kjølemedierør ............ 34
7.5.3 Retningslinjer ved tilkobling av kjølemedierør.............. 35
7.5.4 Retningslinjer for rørbøying.......................................... 35
7.5.5 Slik lager du bul på rørenden....................................... 35
7.5.6 Utføre slaglodding på rørenden ................................... 35
7.5.7 Bruke avstengingsventilen og utløpsporten................. 35
7.5.8 Slik kobler du kjølerøret til utendørsenheten ............... 36
7.5.9 Slik kobler du røropplegget for kjølemiddel til
innendørsenheten ........................................................ 36
7.6 Kontrollere kjølerørene............................................................... 37
7.6.1 Om kontroll av røropplegg for kjølemiddel................... 37
7.6.2 Forholdsregler når du kontrollerer kjølemedierørene... 37
7.6.3 Slik ser du etter lekkasjer............................................. 37
7.6.4 Slik utfører du vakuumtørking...................................... 37
7.7 Fylle på kjølemiddel.................................................................... 38
7.7.1 Om påfylling av kjølemedium....................................... 38
7.7.2 Forholdsregler ved påfylling av kjølemedium............... 38
7.7.3 Slik faststår du ekstra mengde kjølemiddel ................. 38
7.7.4 Slik fastsetter du hele gjenfyllingsmengden................. 38
7.7.5 Slik fyller du på ekstra kjølemedium ............................ 38
7.7.6 Slik fester du etiketten for fluoriserte drivhusgasser .... 39
7.8 Koble til vannrøropplegget ......................................................... 39
7.8.1 Om tilkobling av vannrøropplegget .............................. 39
7.8.2 Forholdsregler ved tilkobling av vannrøropplegg......... 39
7.8.3 Slik kobler du til vannrøropplegget............................... 39
7.8.4 Slik kobler du til resirkuleringsrøropplegget................. 40
Referanseguide for installatør
2
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 3
1 Generelle sikkerhetshensyn
7.8.5 Tilkobling av dreneringsslangen til avløpet................. 40
7.8.6 Slik fyller du vannkretsen............................................ 40
7.8.7 Slik fyller du husholdningsvarmtvannstanken............. 40
7.8.8 Slik isolerer du vannrøropplegget ............................... 41
7.9 Koble til det elektriske ledningsopplegget ................................. 41
7.9.1 Om tilkobling av det elektriske ledningsopplegget...... 41
7.9.2 Om overholdelse av elektriske bestemmelser ............ 41
7.9.3 Forholdsregler ved tilkobling av det elektriske
ledningsopplegget....................................................... 41
7.9.4 Retningslinjer ved tilkobling av det elektriske
ledningsopplegget....................................................... 41
7.9.5 Spesifikasjoner for standard
ledningsoppleggkomponenter..................................... 41
7.9.6 Slik kobler du det elektriske ledningsopplegget til
utendørsanlegget ........................................................ 42
7.9.7 Slik kobler du det elektriske ledningsopplegget til
innendørsenheten ....................................................... 42
7.9.8 Slik kobler du til hovedstrømforsyningen .................... 43
7.9.9 Slik kobler du til strømforsyning for ekstravarmer....... 44
7.9.10 Slik kobler du til avstengningsventilen ........................ 45
7.9.11 Slik kobler du til strømmålerne.................................... 45
7.9.12 Slik kobler du til husholdningsvarmtvannspumpen ..... 45
7.9.13 Slik kobler du til alarmutgangen.................................. 45
7.9.14 Slik kobler du til PÅ/AV-utgangen for romkjøling/-
oppvarming ................................................................. 46
7.9.15 Slik kobler du til veksling til ekstern varmekilde .......... 46
7.9.16 Slik kobler du til digitale innganger for strømforbruk... 46
7.9.17 Tilkobling av sikkerhetstermostat (normalt lukket
kontakt) ....................................................................... 46
7.10 Ferdigstille monteringen av utendørsanlegget .......................... 47
7.10.1 Slik ferdigstiller du installeringen av
utendørsanlegget ........................................................ 47
7.11 Ferdigstille monteringen av innendørsenheten ......................... 47
7.11.1 Slik lukker du innendørsenheten................................. 47
8 Konfigurasjon 47
8.1 Oversikt: konfigurasjon.............................................................. 47
8.1.1 Slik får du tilgang til de vanligste kommandoene........ 47
8.2 Veiviser for konfigurering........................................................... 48
8.3 Mulige skjermer ......................................................................... 48
8.3.1 Mulige skjermer: Oversikt ........................................... 48
8.3.2 Hjem-skjermen............................................................ 49
8.3.3 Hovedmeny................................................................. 49
8.3.4 Meny-skjerm ............................................................... 50
8.3.5 Settpunkt-skjerm......................................................... 50
8.3.6 Detaljert skjerm med verdier....................................... 50
8.3.7 Detaljert skjerm med væravhengig kurve ................... 50
8.3.8 Tidsplan-skjerm: Eksempel......................................... 51
8.4 Innstillinger-meny ...................................................................... 52
8.4.1 Feilfunksjon................................................................. 52
8.4.2 Rom ............................................................................ 52
8.4.3 Hovedområde ............................................................. 54
8.4.4 Ekstraområde.............................................................. 58
8.4.5 Romoppvarming/-kjøling............................................. 59
8.4.6 Tank............................................................................ 63
8.4.7 Brukerinnstillinger ....................................................... 66
8.4.8 Informasjon ................................................................. 67
8.4.9 Installatørinnstillinger .................................................. 68
8.4.10 Drift ............................................................................. 74
8.5 Menystruktur: oversikt over brukerinnstillinger .......................... 75
8.6 Menystruktur: oversikt over installatørinnstillinger..................... 76
9.4.5 Uttørking av betong under gulvoppvarming................. 79
10 Overlevering til brukeren 80
11 Vedlikehold og service 80
11.1 Oversikt: vedlikehold og service ................................................. 80
11.2 Sikkerhetshensyn ved vedlikehold ............................................. 80
11.3 Sjekkliste for årlig vedlikehold av innendørsanlegget................. 80
11.4 Sjekkliste for årlig vedlikehold av innendørsenheten ................. 81
11.4.1 Slik tapper du husholdningsvarmtvannstanken ........... 82
11.5 Om rengjøring av vannfilteret ved problemer ............................. 82
11.5.1 Fjerne vannfilteret ........................................................ 82
11.5.2 Rengjøring av vannfilteret ved problemer .................... 82
11.5.3 Installere vannfilteret.................................................... 83
12 Feilsøking 83
12.1 Oversikt: feilsøking ..................................................................... 83
12.2 Forholdsregler ved feilsøking ..................................................... 84
12.3 Løse problemer basert på symptomer ....................................... 84
12.3.1 Symptom: Enheten varmes IKKE opp eller kjøles
IKKE ned som forventet ............................................... 84
12.3.2 Symptom: Kompressoren starter IKKE
(romoppvarming eller oppvarming av
husholdningsvann)....................................................... 84
12.3.3 Symptom: Pumpen lager støy (hulrom) ....................... 85
12.3.4 Symptom: Trykkavlastningsventilen åpnes.................. 85
12.3.5 Symptom: Avlastningsventilen for vanntrykk lekker..... 85
12.3.6 Symptom: Rommet blir IKKE tilstrekkelig oppvarmet
ved lave utendørstemperaturer.................................... 85
12.3.7 Symptom: Trykket ved tappepunktet er midlertidig
uvanlig høyt.................................................................. 86
12.3.8 Symptom: Dekorpaneler er skjøvet bort på grunn av
en oppsvulmet tank...................................................... 86
12.3.9 Symptom: Tankdesinfiseringsfunksjonen er IKKE
riktig fullført (AH-feil) .................................................... 86
12.4 Løse problemer basert på feilkoder............................................ 86
12.4.1 Vise hjelpeteksten ved eventuell feil ............................ 86
12.4.2 Feilkoder: oversikt........................................................ 86
13 Kassering 88
13.1 Oversikt: Kassering .................................................................... 88
13.2 Slik pumper du ned .................................................................... 88
13.3 Slik starter og stopper du tvungen kjøling .................................. 88
14 Tekniske data 90
14.1 Rørledningsskjema: Utendørsenhet ........................................... 90
14.2 Rørledningsskjema: innendørsenhet.......................................... 91
14.3 Koblingsskjema: Utendørsenhet ................................................ 92
14.4 Koblingsskjema: Innendørsenhet ............................................... 93
14.5 Tabell 1 – Maksimum kjølemiddelmengde tillatt i et rom:
innendørsenhet .......................................................................... 96
14.6 Tabell 2 – Minimum gulvareal: innendørsenhet ......................... 96
14.7 Tabell 3 – Minimum ventilasjonsåpningsareal for naturlig
ventilasjon: innendørsenhet ....................................................... 96
14.8 ESP-kurve: Innendørsenhet ....................................................... 97
15 Ordliste 97
16 Tabell for innstillinger på installasjonsstedet 98
1 Generelle sikkerhetshensyn
9 Igangsetting 77
9.1 Oversikt: igangsetting................................................................ 77
9.2 Forholdsregler ved ferdigstilling ................................................ 77
9.3 Sjekkliste før igangsetting ......................................................... 77
9.4 Sjekkliste under igangsetting..................................................... 77
9.4.1 Slik kontrollerer du minimum strømningshastighet ..... 77
9.4.2 Luftrensingsfunksjon................................................... 78
9.4.3 Slik utfører du en testkjøring....................................... 78
9.4.4 Slik testkjører du en aktuator ...................................... 78
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
1.1 Om dokumentasjonen
▪ Originaldokumentasjonen er skrevet på engelsk. Alle andre språk
er oversettelser.
▪ I dette dokumentet er det beskrevet forholdsregler som tar for seg
veldig viktig emner. Følg dem nøye.
Referanseguide for installatør
3
Page 4
1 Generelle sikkerhetshensyn
▪ Installeringen av systemet og samtlige aktiviteter som er
beskrevet i installeringshåndboken og referanseguiden for
montører, MÅ utføres av autorisert installatør.
1.1.1 Betydning av advarsler og symboler
FARE
Angir en situasjon som fører til død eller alvorlig
personskade.
FARE: ELEKTRISK STØT
Angir en situasjon som kan føre til elektrisk støt.
FARE: BRENNSKADER
Angir en situasjon som kan føre til brannskader på grunn
av ekstremt høye eller lave temperaturer.
FARE: FARE FOR EKSPLOSJON
Angir en situasjon som kan føre til eksplosjon.
ADVARSEL
Angir en situasjon som kan føre til død eller alvorlig
personskade.
ADVARSEL: ANTENNELIG MATERIALE
LIVSFARE
Angir en situasjon som kan føre til mindre eller moderat
personskade.
MERKNAD
Angir en situasjon som kan føre til materiell skade.
INFORMASJON
Angir nyttige tips eller tilleggsinformasjon.
Symbol Forklaring
Les i installerings- og driftshåndboken samt
anvisningsarket for kabling før du installerer.
Les i servicehåndboken før du utfører
vedlikeholds- og serviceoppgaver.
Du finner mer informasjon i referanseguiden for
montører og brukere.
1.2 For montøren
1.2.1 Generelt
Kontakt forhandleren hvis du er USIKKER på hvordan du monterer
eller betjener enheten.
MERKNAD
Hvis det gjøres feil ved montering eller tilkobling av utstyr
eller tilbehør, kan det føre til elektrisk støt, kortslutning,
lekkasje, brann eller annen skade på utstyret. Bruk bare
tilbehør, tilleggsutstyr og reservedeler som er laget og
godkjent av Daikin.
ADVARSEL
Sørg for at montering, testing og anvendte materialer
overholder gjeldende lovgivning (i tillegg til instruksjonene
som er beskrevet i dokumentasjonen fra Daikin).
LIVSFARE
Bruk hensiktsmessig personlig verneutstyr (vernehansker,
vernebriller,…) når du monterer, vedlikeholder eller utfører
service på systemet.
ADVARSEL
Riv i stykker og kast emballasjens plastposer slik at barn
ikke kan leke med dem. Mulig risiko: kvelning.
FARE: BRENNSKADER
▪ IKKE ta på kjølerørene, vannrørene eller innvendige
deler under og rett etter bruk. De kan være for varme
eller for kalde. Gi dem tid til å få tilbake normal
temperatur. Bruk vernehansker hvis du må berøre dem.
▪ IKKE berør kjølemiddel som har lekket ut ved et uhell.
ADVARSEL
Ta nødvendige forholdsregler for å forhindre at enheten
kan brukes som tilfluktssted for små dyr. Små dyr som
kommer i kontakt med elektriske deler, kan forårsake
feilfunksjon, røyk eller brann.
LIVSFARE
Du må IKKE berøre anleggets luftinntak eller
aluminiumsribber.
MERKNAD
▪ IKKE plasser gjenstander eller utstyr oppå enheten.
▪ Du må IKKE sitte, klatre eller stå på enheten.
MERKNAD
Arbeid på utendørsenheten bør utføres i tørre værforhold
for å unngå vanninntrengning.
Ifølge gjeldende lovgivning kan det være nødvendig å føre en
loggbok for utstyret med informasjon om vedlikehold, reparasjoner,
testresultater, standbyperioder…
I tillegg SKAL som et minimum følgende informasjon oppgis på et
tilgjengelig sted på produktet:
▪ Instruksjoner for avstenging av systemet i et nødstilfelle
▪ Navn og adresse/telefonnummer til brannvesen, politi og sykehus
▪ Navn, adresse og dag- og kveldstelefonnummer for kontakt med
brukerstøtte
I Europa gir EN378 den nødvendige veiledningen for denne
loggboken.
1.2.2 Installasjonssted
▪ Sørg for nok plass rundt enheten til service/vedlikehold og
luftsirkulasjon.
▪ Sørg for at installasjonsstedet tåler enhetens vekt og vibrasjoner.
▪ Kontroller at området er godt ventilert. Ventilasjonslukene må
IKKE blokkeres.
▪ Sørg for at enheten står plant.
IKKE installer enheten på følgende steder:
▪ I potensielt eksplosive omgivelser.
▪ På steder der det finnes maskiner som avgir elektromagnetiske
bølger. Elektromagnetiske bølger kan forstyrre styresystemet og
forårsake funksjonsfeil i utstyret.
▪ På steder der det er fare for brann på grunn av utslipp av
brennbare gasser (for eksempel tynner- eller bensindamp),
karbonfiber, antennelig støv.
Referanseguide for installatør
4
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 5
1 Generelle sikkerhetshensyn
▪ På steder der det produseres etsende gass (for eksempel
svovelsyregass). Korrosjon i kobberrør eller loddede deler kan
forårsake lekkasje av kjølemiddel.
1.2.3 Kjølemiddel
Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i
installeringshåndboken eller installatørens referanseguide.
MERKNAD
Sørg for at installasjonen av kjølemiddelrør overholder
gjeldende lovgivning. I Europa er EN378 den aktuelle
standarden.
MERKNAD
Sørg for at lokalt røropplegg og tilkoblinger IKKE utsettes
for belastninger.
ADVARSEL
Under testing må du ALDRI trykksette produktet utover
maksimalt tillatt trykk (som angitt på enhetens merkeplate).
ADVARSEL
Ta nødvendige forholdsregler i tilfelle kjølemiddellekkasje.
Hvis det lekker kjølemiddelgass, må du lufte området
umiddelbart. Mulige risikoer:
▪ Store mengder kjølemiddel i et lukket rom kan føre til
oksygenmangel.
▪ Det kan dannes giftige gasser hvis kjølemiddelgassen
kommer i kontakt med åpen flamme.
FARE: FARE FOR EKSPLOSJON
Utpumping – kjølemedielekkasje. Hvis du vil utføre
utpumping på systemet og det er lekkasje i
kjølemediekretsen:
▪ Du må IKKE bruke anleggets funksjon for automatisk
utpumping, som samler opp alt kjølemediet fra
systemet i utendørsanlegget. Mulige konsekvens:
Kompressoren kan selvantenne og eksplodere fordi det
kommer inn luft mens kompressoren kjører.
▪ Bruk et separat gjenvinningssystem slik at anleggets
kompressor IKKE må kjøre.
ADVARSEL
Kjølemedium skal ALLTID gjenvinnes. IKKE slipp dem ut
direkte i miljøet. Bruk en vakuumpumpe til å tømme
installasjonen.
MERKNAD
Etter at alle rørene er blitt koblet til, må du kontrollere at
det ikke er noen gasslekkasjer. Bruk nitrogen til å utføre en
gasslekkasjeregistrering.
MERKNAD
▪ Du må IKKE fylle på mer kjølemedium enn angitt
mengde, for ellers kan kompressoren bli ødelagt.
▪ Når kjølemediesystemet skal åpnes, MÅ kjølemediet
håndteres i henhold til gjeldende lovgivning.
▪ Enheten er fylt med kjølemedium fra fabrikken og enkelte
systemer krever kanskje ekstra påfylling av kjølemedium avhengig
av rørstørrelser og -lengder.
▪ Bruk kun verktøy som er beregnet for den typen kjølemedium som
brukes i systemet, for å sikre riktig trykkmotstand samt hindre at
det kommer inn fremmedelementer i systemet.
▪ Slik fyller du på flytende kjølemedium:
Hvis Så
Det finnes et hevertrør
(dvs. sylinderen er merket med
"Væskepåfyllingshevert tilkoblet")
Det finnes IKKE et hevertrør Fyll på sylinderen mens den står
▪ Åpne kjølemediesylindere sakte.
▪ Fyll på kjølemedium i væskeform. Hvis det fylles på som gass,
kan dette forhindre normal drift.
LIVSFARE
Steng ventilen til kjølemedietanken omgående når
påfyllingen av kjølemedium er fullført eller hvis det tas en
midlertidige pause. Hvis ventilen IKKE stenges omgående,
kan gjenværende trykk medføre at det fylles på ytterligere
kjølemedium. Mulige konsekvens: Feil
kjølemediummengde.
Fyll på sylinderen mens den er i
stående posisjon.
opp ned.
1.2.4 Saltoppløsning
Hvis det er aktuelt. Se monteringshåndboken eller installatørens
oppslagsverk for ditt bruksområde for mer informasjon.
ADVARSEL
Valget av saltoppløsningen MÅ være i samsvar med
gjeldende lovgivning.
ADVARSEL
Ta nødvendige forholdsregler i tilfelle lekkasje av
saltoppløsningen. Hvis det lekker ut saltoppløsning,
ventiler området umiddelbart og kontakt din lokale
forhandler.
ADVARSEL
Miljøtemperaturen inne i enheten kan bli mye høyere enn
den i rommet, f.eks. 70°C. Ved saltoppløsningslekkasje
kan varme deler inne i enheten skape en farlig situasjon.
ADVARSEL
Bruk og installasjon av enheten må overholde sikkerhetsog miljøforholdsregler som spesifisert i gjeldende lovverk.
ADVARSEL
Sørg for at det ikke finnes oksygen i systemet. Det kan kun
fylles kjølemedium etter at det er blitt utført en lekkasjetest
og vakuumtørking.
▪ Ved behov for ekstra påfylling, se anleggets merkeplate. Den
angir typen kjølemedium og nødvendig mengde.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
1.2.5 Vann
Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i
installeringshåndboken eller installatørens referanseguide.
MERKNAD
Kontroller at vannkvaliteten overholder EU-direktiv
98/83EC.
Referanseguide for installatør
5
Page 6
2 Om dokumentasjonen
1.2.6 Elektrisk
FARE: ELEKTRISK STØT
▪ Slå AV all strømforsyning før du fjerner panelet på
bryterboksen, kobler til elektriske ledninger eller
berører elektriske deler.
▪ Koble fra strømforsyningen i mer enn 1minutt, og mål
spenningen på terminalene på hovedkretsens
kondensatorer eller elektriske komponenter før
vedlikehold/service. Spenningen MÅ være mindre enn
50 V DC før du kan berøre elektriske komponenter.
Koblingsskjemaet viser terminalenes plassering.
▪ IKKE berør elektriske komponenter med fuktige
hender.
▪ IKKE la enheten stå ubetjent når servicedekselet er
fjernet.
ADVARSEL
Hvis det IKKE ble installert på fabrikken, MÅ det installeres
en hovedbryter eller annen frakoblingsanordning i det faste
ledningsopplegget med en berøringsavstand på alle poler
som gir full frakobling ved overspenning kategoriIII.
ADVARSEL
▪ Bruk KUN kobberledninger.
▪ Pass på at det lokale ledningsopplegget samsvarer
med gjeldende lovgivning.
▪ Alle lokale ledningsopplegg MÅ utføres i samsvar med
koblingsskjemaet som følger produktet.
▪ Klem ALDRI sammen buntede kabler, og sørg for at de
IKKE kommer i kontakt med røropplegget og skarpe
kanter. Kontroller at kontakttilkoblingene ikke utsettes
for eksternt press.
▪ Sørg for å installere jordingsledninger. Anlegget må
IKKE jordes til vannrør, innkoblingsdemper eller
telefonjording. Ufullstendig jording kan medføre
elektrisk støt.
▪ Forsikre deg om at anlegget kobles til en egen
strømkrets. Bruk ALDRI en strømtilførsel som deles
med annet utstyr.
▪ Sørg for å montere nødvendige sikringer eller
kretsbrytere.
▪ Sørg for å installere en jordfeilbryter. Hvis du ikke gjør
det, kan det føre til elektrisk støt eller brann.
▪ Ved installering av jordfeilbryteren må det kontrolleres
at den er kompatibel med vekselretteren (som må tåle
høyfrekvent elektrisk støy) for å unngå at
jordfeilbryteren slår ut i utide.
MERKNAD
Forholdsregler ved legging av strømledninger:
▪ IKKE koble ledninger av ulik tykkelse til rekkeklemmen
for strømtilførsel (slakk i strømledningen kan føre til
unormal oppvarming).
▪ Følg figuren over når du tilkobler ledninger av samme
tykkelse.
▪ Bruk angitt strømledning til ledningsopplegget, og
tilkoble skikkelig. Deretter fester du ledningen for å
hindre at rekkeklemmen utsettes for eksternt press.
▪ Bruk riktig skrutrekker til å stramme kontaktskruene. En
skrutrekker med for lite hode vil skade hodet, og gjøre
det umulig å stramme skruene skikkelig.
▪ Overstramming av kontaktskruene kan ødelegge dem.
ADVARSEL
▪ Når det elektriske arbeidet er utført, kontrollerer du at
hver enkelt elektrisk del og kontakt inne i boksen med
elektriske deler er godt tilkoblet.
▪ Kontroller at alle deksler og lokk er lukket før du starter
opp enheten.
MERKNAD
Bare aktuelt hvis strømforsyningen er trefaset, og
kompressoren har en PÅ/AV-startmetode.
Dersom det finnes en mulighet for reversert fase etter et
midlertidig strømbrudd og strømmen går av og på mens
produktet er i drift, kan du sette på en reversert
fasevernkrets lokalt. Dersom produktet kjøres med
reversert fase, kan det ødelegge kompressoren og andre
deler.
2 Om dokumentasjonen
2.1 Om dette dokumentet
Målpublikum
Autoriserte installatører
Dokumentasjonssett
Dette dokumentet er en del av et dokumentasjonssett. Hele settet
består av:
▪ Generelle sikkerhetshensyn:
▪ Sikkerhetsinstruksjoner du må lese før montering
▪ Format: Papir (i boksen til innendørsenheten)
▪ Installeringshåndbok for montering av innendørsenhet:
▪ Installeringsanvisninger
▪ Format: Papir (i boksen til innendørsenheten)
▪ Brukerveiledning for montering av utendørsenhet:
▪ Installeringsanvisninger
▪ Format: Papir (i boksen til utendørsenheten)
▪ Referanseguide for installatør:
▪ Klargjøring av installasjonen, gode rutiner, referansedata,…
▪ Format: Digitale filer på http://www.daikineurope.com/support-
and-manuals/product-information/.
Referanseguide for installatør
6
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 7
3 Om esken
1 2
▪ Tilleggsbok for tilleggsutstyr:
▪ Tilleggsinformasjon om hvordan du installerer tilleggsutstyr
▪ Format: Papir (i boksen til innendørsenheten) + Digitale filer på
http://www.daikineurope.com/support-and-manuals/productinformation/
Oppdateringer av brukerdokumentasjonen kan være tilgjengelig på
det regionale Daikin-webområdet eller via forhandleren.
Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er
oversettelser.
Tekniske data
▪ Et delsett med de nyeste tekniske dataene er tilgjengelig på det
lokale nettstedet til Daikin (tilgjengelig for alle).
▪ Det komplette settet med de nyeste tekniske dataene er
tilgjengelig på ekstranettet til Daikin (kreves godkjenning).
2.2 Rask oversikt over referanseguide for installatør
Kapittel Beskrivelse
Generelle
sikkerhetshensyn
Om dokumentasjonen Hvilken dokumentasjon finnes for
Om boksen Hvordan pakke ut enhetene og fjerne
Om enhetene og
tilleggsutstyret
Retningslinjer for bruk Ulike installasjonsoppsett av systemet
Forberedelse Hva man bør gjøre og vite før man går
Installering Hva man bør gjøre og vite før man
Konfigurasjon Hva man bør gjøre og vite før man
Igangsetting Hva man bør gjøre og vite før man tar i
Overlevering til brukeren Hva man bør gi og forklare til brukeren
Vedlikehold og service Hvordan utføre vedlikehold og service
Feilsøking Hva man bør gjøre hvis problemer
Kassering Hvordan avhende systemet
Tekniske data Systemspesifikasjoner
Ordliste Definisjon av termer
Tabell for innstillinger på
installasjonsstedet
Sikkerhetsinstruksjoner du må lese før
montering
installatøren
tilbehør
▪ Hvordan identifisere enhetene
▪ Mulige kombinasjoner av enheter og
tilleggsutstyr
til installasjonsstedet
installerer systemet
konfigurerer systemet etter at det er
installert
bruk systemet etter at det er konfigurert
på enhetene
oppstår
Tabellen skal fylles ut av installatøren
og oppbevares for fremtidige
referanseformål
Merknad: Det finnes også en tabell for
installatørinnstillinger i
brukerreferanseguiden. Denne tabellen
må fylles ut av installatøren og
overleveres til brukeren.
3 Om esken
3.1 Oversikt: om boksen
Dette kapittelet beskriver hva du må gjøre etter at boksen med
utendørs- og innendørsenheten leveres på stedet.
Den inneholder informasjon om følgende:
▪ Pakke ut og håndtere anleggene
▪ Fjerne tilbehør fra anleggene
Ta hensyn til følgende:
▪ Ved levering MÅ det undersøkes om enheten er skadet.
Eventuelle skader MÅ rapporteres umiddelbart til transportørens
klagebehandler.
▪ Bring den innpakkede enheten så nær installeringsstedet som
mulig for å unngå at det oppstår skader under transport.
▪ Klargjør på forhånd den veien du vil anlegget skal føres inn.
3.2 Utendørsanlegg
3.2.1 Slik pakker du opp utendørsenheten
3.2.2 Slik håndterer du utendørsenheten
LIVSFARE
IKKE berør luftinntaket eller aluminiumsribbene på
anlegget, fordi det kan forårsake personskade.
1 Håndter enheten med stroppen til venstre og håndtaket til
høyre. Dra begge sidene av stroppen samtidig for å hindre at
stroppen løsner fra enheten.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
7
Page 8
3 Om esken
2
1
1
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×1× 1× 1× 2× 1×
da b c e f
1 2
8×
2×
4×
1×
4× 1×
1× 1× 1× 1×
a b
g h ic d e f
b
a a
b
3.3 Innendørsenhet
3.3.1 Slik pakker du ut innendørsenheten
3.3.2 Fjerne tilbehør fra innendørsanlegget
2 Mens du håndterer enheten:
▪ Holde begge sidene av stroppen jevnt.
▪ Ha rett rygg.
3 Når du har montert enheten, fjerner du stroppen fra enheten
ved å trekke i den ene siden av stroppen.
3.2.3 Slik fjerner du tilbehør fra utendørsanlegget
1 Løft utendørsenheten. Se "3.2.2 Slik håndterer du
utendørsenheten"på side7.
2 Fjern tilbehøret i bunnen av pakken.
a Avstengningsventiler for romoppvarmingens vannkrets
b Bypassventil for overtrykk
c Generelle sikkerhetshensyn
d Tilleggsbok for tilleggsutstyr
e Innstalleringshåndbok for innendørsenhet
f Driftshåndbok
g Tetningsringer for avstengningsventiler
(romoppvarmingens vannkrets)
h Tetningsringer for lokalt kjøpte avstengningsventiler (krets
for husholdningsvarmtvann)
i Isolasjonstape for inntaket til lavspenningskablene
3.3.3 Slik håndterer du innendørsenheten
Bruk håndtakene på baksiden og på bunnen for å bære enheten.
a Installeringshåndbok for utendørsenhet
b Etikett for fluorisert drivhusgass
c Flerspråklig etikett for fluoriserte drivhusgasser
d Energimerke
e Enhetens festeplate
f Bolter, muttere, underlagsskiver, fjærskiver og
ledningsklemme
Referanseguide for installatør
8
a Håndtak bak på enheten
b Håndtak på bunnen av enheten. Vipp enheten forsiktig
bakover slik at håndtakene blir synlige.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 9
4 Om enhetene og tilleggsutstyret
4 Om enhetene og
tilleggsutstyret
4.1 Oversikt: om enhetene og tilleggsutstyret
Dette kapittelet inneholder informasjon om:
▪ Identifisering av utendørsenheten
▪ Identifisering av innendørsenheten
▪ Kombinering av utendørs- og innendørsenheter
▪ Kombinering av utendørsenheten med tilleggsutstyr
▪ Kombinering av innendørsenheten med tilleggsutstyr
4.2 Identifikasjon
MERKNAD
Ved installering eller vedlikehold av flere enheter samtidig
må du passe på at du IKKE forveksler servicepaneler for
forskjellige modeller.
4.2.1 Identifikasjonsmerke: utendørsenhet
Plassering
Modellidentifikasjon
Eksempel: ERGA06DAV3
Kode Forklaring
ER Europeisk delt utendørs paret varmepumpe
G Medium vanntemperatur –omgivelsessone: −10~
−20°C
A Kjølemiddel R32
06 Kapasitetsklasse
DA Modellserie
V3 Strømforsyning
4.2.2 Identifikasjonsmerke: Innendørsenhet
Plassering
Modellidentifikasjon
Eksempel: EHVH04S18DA6VG
Kode Beskrivelse
E Europeisk modell
HV Gulvmontert innendørsenhet med integrert tank
H H=Kun oppvarming
X=Oppvarming/kjøling
Kode Beskrivelse
04 Kapasitetsklasse
S Integrert tankmateriale: Rustfritt stål
18 Integrert tankvolum
DA Modellserie
6V Ekstravarmermodell
G G=grå modell
[blank]=hvit modell
4.3 Kombinere anlegg og tilleggsutstyr
4.3.1 Mulig tilleggsutstyr for utendørsenhet
Dreneringssumpsett (EKDP008D)
Dreneringssumpsettet er nødvendig for å samle opp dreneringsvann
fra utendørsenheten. Dreneringssumpsettet består av:
▪ Dreneringssump
▪ Monteringsbraketter
Du finner installeringsanvisninger i installeringshåndboken for
dreneringssumpen.
Dreneringssumpvarmer (EKDPH008CA)
Dreneringssumpvarmeren er nødvendig for å unngå at
dreneringssumpen fryser til.
Det anbefales å installere dette tilleggsutstyret i kalde regioner med
mulige lave temperaturer eller tungt snøfall.
Du finner installeringsanvisninger i installeringshåndboken for
dreneringssumpvarmeren.
U-profiler (EKFT008D)
U-bjelkene er monteringsbraketter som utendørsenheten kan
installeres på.
Det anbefales å installere dette tilleggsutstyret i kalde regioner med
mulige lave temperaturer eller tungt snøfall.
Du finner installeringsanvisninger i installeringshåndboken for
utendørsenheten.
4.3.2 Mulig tilleggsutstyr for innendørsenhet
Brukergrensesnitt i bruk som romtermostat (EKRUDAS)
▪ Brukergrensesnittet i bruk som romtermostat kan bare brukes
sammen med brukergrensesnittet som er koblet til
innendørsenheten.
▪ Brukergrensesnittet som skal fungere som romtermostat, må
installeres i rommet du vil at det skal kontrollere.
Du finner installeringsanvisninger i installerings- og driftshåndboken
for brukergrensesnittet som benyttes som romtermostat.
Romtermostat (EKRTWA, EKRTR1)
Du kan koble en ekstra romtermostat til innendørsenheten. Denne
termostaten kan enten være kablet (EKRTWA) eller trådløs
(EKRTR1).
For installeringsanvisninger, se installeringshåndboken for
romtermostaten og tilleggsboken for tilleggsutstyr.
Fjernsensor for trådløs termostat (EKRTETS)
Du kan bare bruke en trådløs innendørs temperaturføler (EKRTETS)
i kombinasjon med den trådløse termostaten (EKRTR1).
For installeringsanvisninger, se installeringshåndboken for
romtermostaten og tilleggsboken for tilleggsutstyr.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
9
Page 10
5 Retningslinjer for bruk
Digitalt I/O-kretskort (EKRP1HB)
Det digitale I/O-kretskortet er nødvendig for å tilby følgende signaler:
▪ Alarmsignal
▪ PÅ/AV-utgang for romoppvarming/-kjøling
▪ Veksling til ekstern varmekilde
For installeringsanvisninger, se installeringshåndboken for det
digitale I/O-kretskortet og tilleggsboken for tilleggsutstyr.
Demand-kretskort (EKRP1AHTA)
Hvis du vil aktivere strømforbrukskontroll ved digitale innganger, må
du installere demand-kretskortet.
For installeringsanvisninger, se installeringshåndboken for demandkretskortet og tilleggsboken for tilleggsutstyr.
Ekstern innendørssensor (KRCS01-1)
Ifølge standardinnstillingen vil sensoren for det interne
brukergrensesnittet som romtemperatursensor.
Som et alternativ kan den eksterne innendørssensoren installeres
for å måle romtemperaturen ved en annen plassering.
For installeringsanvisninger, se installeringshåndboken for den
eksterne innendørssensoren og tilleggsboken for tilleggsutstyr.
INFORMASJON
▪ Den eksterne innendørssensoren kan bare brukes hvis
brukergrensesnittet er konfigurert med
romtermostatfunksjonalitet.
▪ Du kan bare koble til enten den eksterne
innendørssensoren eller den eksterne
utendørssensoren.
Ekstern utendørssensor (EKRSCA1)
Ifølge standardinnstillingen vil sensoren innenfor utendørsenheten
brukes til å måle utendørstemperaturen.
Som et alternativ kan den eksterne utendørssensoren installeres for
å måle utendørstemperaturen på en annen plassering (f.eks. for å
unngå direkte sollys) og oppnå forbedret systematferd.
Du finner installeringsanvisninger i installeringshåndboken for den
eksterne utendørssensoren.
INFORMASJON
Du kan bare koble til enten den eksterne
innendørssensoren eller den eksterne utendørssensoren.
PC-konfigurator (EKPCCAB)
PC-kabelen etablerer en tilkobling mellom bryterboksen på
innendørsenheten og en PC. Dette gjør det mulig å oppdatere
programvaren til innendørsenheten.
For installeringsanvisninger, se installeringshåndboken for PCkabelen og "8Konfigurasjon"på side47.
Rørbøyingssett (EKHVTC)
Når innendørsenheten er installert på et sted med begrenset plass,
kan et rørbøyingssett installeres for å forenkle koblingen til
kjølemiddelvæsken og innendørsenhetens gasskoblinger.
Du finner installeringsanvisninger på installeringsarket for
rørbøyingssettet.
Varmepumpekonvektor (FWXV)
For å forsyne romoppvarming/-kjøling, er det mulig å bruke
varmepumpekonvektorer (FWXV).
For installeringsanvisninger, se installeringshåndboken for
varmepumpekonvektorene, og tilleggsboken for tilleggsutstyr.
LAN adapter for betjening med smarttelefon og Smart Gridapplikasjoner (BRP069A61)
Du kan installere denne LAN-adapteren for å:
▪ Betjene systemet via en smarttelefon-app.
▪ Bruke systemet i forskjellige Smart Grid-applikasjoner.
Du finner installeringsanvisninger i installeringshåndboken for LANadapteren.
LAN-adapter for betjening med smarttelefon (BRP069A62)
Du kan installere denne LAN-adapteren for å betjene systemet via
en smarttelefon-app.
Du finner installeringsanvisninger i installeringshåndboken for LANadapteren.
4.3.3 Mulige kombinasjoner av innendørsenheten og utendørsenheten
Innendørsenhet Utendørsenhet
ERGA04 ERGA06 ERGA08
EHVH/X04 O — —
EHVH/X08 — O O
5 Retningslinjer for bruk
5.1 Oversikt: retningslinjer for bruk
Formålet med retningslinjene for bruk er å presentere mulighetene i
Daikin-varmepumpesystemet.
MERKNAD
▪ Illustrasjonene i retningslinjene for bruk er ment kun for
referanseformål, og skal IKKE brukes som detaljerte
hydraulikkdiagrammer. Den detaljerte
hydraulikkdimensjoneringen og -balanseringen vises
IKKE, og er montørens ansvar.
▪ Hvis du vil ha mer informasjon om
konfigurasjonsinnstillingene for optimert
varmepumpedrift, se "8Konfigurasjon"på side47.
Dette kapittelet inneholder retningslinjer for bruk i forbindelse med:
▪ Oppsett av romoppvarmings-/kjølingssystem
▪ Oppsett av en ekstra varmekilde for romoppvarming
▪ Oppsett av husholdningsvarmtvannstanken
▪ Oppsett av energimåling
▪ Oppsett av strømforbruket
▪ Oppsett av en ekstern temperatursensor
5.2 Oppsett av romoppvarmings-/avkjølingssystem
Varmepumpesystemetleverer utslippsvann til varmestrålelegemene
i ett eller flere rom.
Fordi systemet tilbyr svært fleksibel regulering av temperaturen i
hvert rom, må du besvare følgende spørsmål først:
▪ Hvor mange rom blir varmet opp eller kjølt ned av Daikin-
varmepumpesystemet?
▪ Hvilke typer varmestrålelegemer brukes i hvert rom og hva er
deres ønskede utslippsvanntemperatur?
Så snart kravene til romoppvarming/-kjøling er klare, Daikin
anbefaler vi å følge retningslinjene for oppsett nedenfor.
Referanseguide for installatør
10
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 11
5 Retningslinjer for bruk
B
A
a
B
A
b
a
MERKNAD
Hvis en ekstern romtermostat brukes, vil den eksterne
romtermostaten kontrollere frostsikringen av rommet.
Frostsikringen av rommet er imidlertid bare mulig hvis
kontrollen av utslippsvanntemperaturen på enhetens
brukergrensesnitt er PÅ.
INFORMASJON
Hvis en ekstern romtermostat brukes og frostsikring av
rommet må garanteres under alle forhold, må du sette Nød
[9.5] til Automatisk.
MERKNAD
En bypassventilen for overtrykk kan integreres i systemet.
Husk at denne ventilen kanskje ikke vises i illustrasjonene.
5.2.1 Enkeltrom
Gulvvarme eller radiatorer –kablet romtermostat
Oppsett
A Hovedtemperaturområde for utslippsvann
B Ett enkeltrom
a Brukergrensesnitt i bruk som romtermostat
▪ Gulvvarme eller radiatorer er direkte koblet til innendørsenheten.
▪ Romtemperaturen i hovedrommet kontrolleres av
brukergrensesnittet brukt som romtermostat (tilleggsutstyr
EKRUDAS).
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
▪ Kode: [C-07]
Antall vanntemperaturområder:
▪ #: [4.4]
▪ Kode: [7-02]
Fordeler
▪ Høy komfort og effektivitet. Den smarte
romtermostatfunksjonaliteten kan redusere eller øke ønsket
utslippsvanntemperatur basert på den faktiske romtemperaturen
(modulering). Dette fører til:
▪ Stabil romtemperatur som stemmer overens med ønsket
temperatur (høyere komfort)
▪ Færre PÅ/AV-sykluser (stillere, høyere komfort og høyere
effektivitet)
▪ Lavest mulige utslippsvanntemperatur (høyere effektivitet)
2 (Romtermostat): Drift av
enheten fastsettes basert på
brukergrensesnittets
miljøtemperatur.
0 (Enkeltsone): Hoved
▪ Enkelt. Du kan enkelt angi ønsket romtemperatur via
brukergrensesnittet:
▪ For dine daglige behov kan du bruke forvalgverdier og
tidsplaner.
▪ Hvis du ønsker å avvike fra dine daglige behov, kan du
midlertidig overstyre de forvalgte verdiene og tidsplanene og
bruke feriemodus…
Gulvvarme eller radiatorer –trådløs romtermostat
Oppsett
A Hovedtemperaturområde for utslippsvann
B Ett enkeltrom
a Mottaker for trådløs ekstern romtermostat
b Trådløs ekstern romtermostat
▪ Gulvvarme eller radiatorer er direkte koblet til innendørsenheten.
▪ Romtemperaturen styres av den trådløse eksterne
romtermostaten (tilleggsutstyr EKRTR1).
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
▪ Kode: [C-07]
Antall vanntemperaturområder:
▪ #: [4.4]
▪ Kode: [7-02]
Ekstern romtermostat for hoved-
området:
▪ #: [2.A]
▪ Kode: [C-05]
Fordeler
▪ Trådløs. Den Daikin eksterne romtermostaten er tilgjengelig i en
trådløs versjon.
▪ Effektivitet. Selv om den eksterne romtermostaten sender bare
PÅ/AV-signaler, er den spesifikt utformet for
varmepumpesystemet.
1 (Ekstern romtermostat): Drift av
enheten fastsettes av den
eksterne termostaten.
0 (Enkeltsone): Hoved
1 (1 kontakt): Når den aktive
eksterne romtermostaten
ellervarmepumpekonvektoren
bare kan sende en termostat PÅ/
AV-tilstand. Ikke noe skille
mellom oppvarmings- eller
kjølingsbehov.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
11
Page 12
5 Retningslinjer for bruk
B
A
a
B
A
a
M1
Varmepumpekonvektorer
Oppsett
A Hovedtemperaturområde for utslippsvann
B Ett enkeltrom
a Varmepumpekonvektorenes fjernkontroll
▪ Varmepumpekonvektorene er direkte koblet til innendørsenheten.
▪ Ønsket romtemperatur blir angitt via varmepumpekonvektorenes
fjernkontroll.
▪ Behovssignalet for romoppvarming/-kjøling sendes til en digital
inngang på innendørsenheten (X2M/35 og X2M/30).
▪ Romdriftsmodusen blir sendt til varmepumpekonvektoren av én
digital utgang på innendørsenheten (X2M/4 og X2M/3).
INFORMASJON
Ved bruk av flere varmepumpekonvektorer må du sørge
for at hver av dem mottar det infrarøde signalet fra
varmepumpekonvektorenes fjernkontroll.
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
▪ Kode: [C-07]
Antall vanntemperaturområder:
▪ #: [4.4]
▪ Kode: [7-02]
Ekstern romtermostat for hoved-
området:
▪ #: [2.A]
▪ Kode: [C-05]
Fordeler
▪ Kjøling. Varmepumpekonvektoren tilbyr, ved siden av
oppvarmingskapasitet, også glimrende kjølingskapasitet.
▪ Effektivitet. Optimal energieffektivitet på grunn av
sammenkoblingsfunksjonen.
▪ Elegant.
1 (Ekstern romtermostat): Drift av
enheten fastsettes av den
eksterne termostaten.
0 (Enkeltsone): Hoved
1 (1 kontakt): Når den aktive
eksterne romtermostaten
ellervarmepumpekonvektoren
bare kan sende en termostat PÅ/
AV-tilstand. Ikke noe skille
mellom oppvarmings- eller
kjølingsbehov.
Kombinasjon: gulvvarme + varmepumpekonvektorer
▪ Romoppvarming tilbys av:
▪ Gulvvarme
▪ Varmepumpekonvektorer
▪ Romkjøling leveres bare av varmepumpekonvektorer. Gulvvarme
stenges av med avstengningsventilen.
Oppsett
A Hovedtemperaturområde for utslippsvann
B Ett enkeltrom
a Varmepumpekonvektorenes fjernkontroll
▪ Varmepumpekonvektorene er direkte koblet til innendørsenheten.
▪ En avstengningsventil (kjøpes lokalt) blir installert før gulvvarming
for å forhindre kondens på gulvet under kjølingsoperasjon.
▪ Ønsket romtemperatur blir angitt via varmepumpekonvektorenes
fjernkontroll.
▪ Behovssignalet for romoppvarming/-kjøling sendes til en digital
inngang på innendørsenheten (X2M/35 og X2M/30).
▪ Romdriftsmodusen blir sendt til varmepumpekonvektoren av én
digital utgang på innendørsenheten (X2M/4 og X2M/3).
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
▪ Kode: [C-07]
Antall vanntemperaturområder:
▪ #: [4.4]
▪ Kode: [7-02]
Ekstern romtermostat for hoved-
området:
▪ #: [2.A]
▪ Kode: [C-05]
Fordeler
▪ Kjøling. Varmepumpekonvektorer tilbyr, ved siden av
oppvarmingskapasitet, også glimrende kjølingskapasitet.
▪ Effektivitet. Gulvvarme har den beste ytelsen med Altherma LT.
▪ Komfort. Kombinasjonen av to typer varmestrålelegemer tilbyr:
▪ Den glimrende oppvarmingskomforten under gulvoppvarming
▪ Den glimrende kjølingskomforten til varmepumpekonvektorer
1 (Ekstern romtermostat): Drift av
enheten fastsettes av den
eksterne termostaten.
0 (Enkeltsone): Hoved
1 (1 kontakt): Når den aktive
eksterne romtermostaten
ellervarmepumpekonvektoren
bare kan sende en termostat PÅ/
AV-tilstand. Ikke noe skille
mellom oppvarmings- eller
kjølingsbehov.
5.2.2 Flere rom –ett temperaturområde for
utslippsvann
Hvis bare ett temperaturområde for utslippsvann er nødvendig fordi
ønsket utslippsvanntemperatur for alle varmestrålelegemer er de
samme, behøver du IKKE en blandeventilstasjon (kostnadseffektivt).
Eksempel: Hvis varmepumpesystemet brukes til å varme opp ett
gulv der alle rom har de samme varmestrålelegemene.
Gulvvarme eller radiatorer –termostatventiler
Hvis du varmer opp rom med gulvvarme eller radiatorer, er det
veldig vanlig å kontrollere temperaturen ved hjelp av en termostat
(dette kan enten være brukergrensesnittet eller en ekstern
Referanseguide for installatør
12
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 13
5 Retningslinjer for bruk
T
B C
A
a
M2M1
B C
A
a a
b
B
A
a a
C
romtermostat), mens de andre rommene kontrolleres av såkalte
termostatventiler, som åpnes eller lukkes avhengig av
romtemperaturen.
Oppsett
A Hovedtemperaturområde for utslippsvann
B Rom 1
C Rom 2
a Brukergrensesnitt i bruk som romtermostat
▪ Gulvvarmen i hovedrommet er direkte koblet til innendørsenheten.
▪ Romtemperaturen i hovedrommet kontrolleres av
brukergrensesnittet brukt som romtermostat (tilleggsutstyr
EKRUDAS).
▪ En termostatventil installeres før gulvvarmen i hvert av de andre
rommene.
INFORMASJON
Husk situasjoner der hovedrommet kan varmes opp av en
annen oppvarmingskilde. Eksempel: peis.
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
▪ Kode: [C-07]
Antall vanntemperaturområder:
2 (Romtermostat): Drift av
enheten fastsettes basert på
brukergrensesnittets
miljøtemperatur.
0 (Enkeltsone): Hoved
▪ #: [4.4]
▪ Kode: [7-02]
▪ For hvert rom er en avstengningsventil (kjøpes lokalt) installert for
å unngå forsyning av utslippsvann når det ikke finnes
oppvarmings- eller kjølingsbehov.
▪ En bypassventil må installeres for å muliggjøre vannresirkulering
når alle avstengningsventiler er lukket. For å garantere pålitelig
drift, sørg for en minimal vannstrøm som beskrevet i tabellen “Slik
kontrollerer du vannvolum og strømningshastighet” i "6.4Klargjøre
vannrøropplegg"på side25.
▪ Brukergrensesnittet som er koblet til innendørsenheten,
bestemmer romdriftsmodusen. Husk at driftsmodusen på hver
romtermostat må angis slik at den stemmer overens med
innendørsenheten.
▪ Romtermostatene er koblet til avstengningsventilene, men må
IKKE være koblet til innendørsenheten. Innendørsenheten vil
levere utslippsvannet hele tiden, med mulighet for å programmere
en tidsplan for utslippsvann.
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
0 (Turvann): Drift av enheten
fastsettes basert på
utslippsvanntemperaturen.
▪ Kode: [C-07]
Antall vanntemperaturområder:
0 (Enkeltsone): Hoved
▪ #: [4.4]
▪ Kode: [7-02]
Fordeler
Sammenlignet med gulvvarme eller radiatorer for ett rom:
▪ Komfort. Du kan angi ønsket romtemperatur, medregnet
tidsplaner, for hvert rom via romtermostater.
Varmepumpekonvektorer- Flere rom
Oppsett
Fordeler
▪ Enkelt. Samme installasjon som for ett rom, men med
termostatventiler.
Gulvvarme eller radiatorer –flere eksterne
romtermostater
Oppsett
A Hovedtemperaturområde for utslippsvann
B Rom 1
C Rom 2
a Ekstern romtermostat
b Bypassventil
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
A Hovedtemperaturområde for utslippsvann
B Rom 1
C Rom 2
a Varmepumpekonvektorenes fjernkontroll
▪ Ønsket romtemperatur blir angitt via varmepumpekonvektorenes
fjernkontroll.
▪ Brukergrensesnittet som er koblet til innendørsenheten,
bestemmer romdriftsmodusen.
▪ Signalene for oppvarmings-/kjølingsbehov for hver
varmepumpekonvektor er parallellkoblet til den digitale inngangen
på innendørsenheten (X2M/35 og X2M/30). Innendørsenheten vil
bare levere utslippsvanntemperaturen når det finnes et faktisk
behov.
INFORMASJON
For å øke komfort og ytelse anbefaler Daikin å installere
ventilsettalternativet EKVKHPC på hver
varmepumpekonvektor.
Referanseguide for installatør
13
Page 14
5 Retningslinjer for bruk
b
B C
A
a
M1
M1
B
A
a a
C
E
D
b
c
d
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
1 (Ekstern romtermostat): Drift av
enheten fastsettes av den
eksterne termostaten.
▪ Kode: [C-07]
Antall vanntemperaturområder:
0 (Enkeltsone): Hoved
▪ #: [4.4]
▪ Kode: [7-02]
Fordeler
Sammenlignet med varmepumpekonvektorer for ett rom:
▪ Komfort. Du kan angi ønsket romtemperatur, medregnet
tidsplaner, for hvert rom via varmepumpekonvektorenes
fjernkontroll.
Kombinasjon: gulvvarme + varmepumpekonvektorer
Oppsett
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
0 (Turvann): Drift av enheten
fastsettes basert på
utslippsvanntemperaturen.
▪ Kode: [C-07]
Antall vanntemperaturområder:
0 (Enkeltsone): Hoved
▪ #: [4.4]
▪ Kode: [7-02]
5.2.3 Flere rom –to temperaturområder for
utslippsvann
Hvis varmestrålelegemene for hvert rom er utformet for forskjellige
utslippsvanntemperaturer, kan du bruke forskjellige
temperaturområder for utslippsvann (maksimum 2).
I dette dokumentet:
▪ Hovedområde = Område med lavest ønsket temperatur under
oppvarming, og høyest ønsket temperatur under kjøling
▪ Ekstraområde = Område med høyest ønsket temperatur under
oppvarming, og lavest ønsket temperatur under kjøling
LIVSFARE
Når det finnes mer enn ett område for utslippsvann, må du
ALLTID installere en blandeventilstasjon i hovedområdet
for å redusere (under oppvarming ) / øke (under kjøling)
utslippsvanntemperaturen når ekstraområdet har behov.
Typisk eksempel:
A Hovedtemperaturområde for utslippsvann
B Rom 1
C Rom 2
a Ekstern romtermostat
b Varmepumpekonvektorenes fjernkontroll
▪ For hvert rom med varmepumpekonvektorer:
Varmepumpekonvektorene er direkte koblet til innendørsenheten.
▪ For hvert rom med gulvvarme: to avstengningsventiler (kjøpes
lokalt) blir installert før gulvvarmen:
▪ En avstengningsventil for å forhindre forsyning av varmtvann
når rommet ikke har oppvarmingsbehov
▪ En avstengningsventil for å forhindre kondens på gulvet under
kjølingsoperasjonen i rommene med varmepumpekonvektorer.
▪ For hvert rom med varmepumpekonvektorer: ønsket
romtemperatur blir angitt via varmepumpekonvektorenes
fjernkontroll.
▪ For hvert rom med gulvvarme: ønsket romtemperatur blir innstilt
angitt via den eksterne romtermostaten (kablet eller trådløs).
▪ Innendørsenhetens tilkoblede brukergrensesnitt bestemmer
romdriftsmodusen. Husk at driftsmodusen på hver eksterne
romtermostat og varmepumpekonvektorenes fjernkontroll må
stilles inn slik at den stemmer overens med innendørsenheten.
INFORMASJON
For å øke komfort og ytelse anbefaler Daikin å installere
ventilsettalternativet EKVKHPC på hver
varmepumpekonvektor.
Rom (område) Varmestrålelegemer:
designtemperatur
Stue (hovedområde) Gulvvarme:
▪ Under oppvarming: 35°C
▪ Under kjøling: 20 °C (bare
forfriskende, ingen egentlig
kjøling tillatt)
Soverom (ekstraområde) Varmepumpekonvektorer:
▪ Under oppvarming: 45°C
▪ Under kjøling: 12 °C
Oppsett
Referanseguide for installatør
14
A Ekstratemperaturområde for utslippsvann
B Rom 1
C Rom 2
D Hovedtemperaturområde for utslippsvann
E Rom 3
a Varmepumpekonvektorenes fjernkontroll
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 15
5 Retningslinjer for bruk
b Brukergrensesnitt i bruk som romtermostat
c Blandeventilstasjon
d Trykkreguleringsventil
INFORMASJON
En trykkregueringsventil bør implementeres før
blandeventilstasjonen. Det er ingen garanti for riktig
vannstrømbalanse mellom hovedtemperaturområdet for
utslippsvann og ekstratemperaturområdet for utslippsvann
i tilknytning til ønsket kapasitet på begge
vanntemperaturområder.
▪ For hovedområdet:
▪ En blandeventilstasjon blir installert førgulvvarmen.
▪ Pumpen i blandeventilstasjonen kontrolleres av PÅ/AV-signalet
på innendørsenheten (X2M/29 og X2M/21; utdata fra normalt
lukket avstengningsventil).
▪ Romtemperaturen styres av brukergrensesnittet, som brukes
som romtermostat (tilleggsutstyr EKRUDAS).
▪ For ekstraområdet:
▪ Varmepumpekonvektorene er direkte koblet til
innendørsenheten.
▪ Ønsket romtemperatur blir angitt via
varmepumpekonvektorenes fjernkontroll for hvert rom.
▪ Signalene for oppvarmings-/kjølingsbehov for hver
varmepumpekonvektor er parallellkoblet til den digitale
inngangen på innendørsenheten (X2M/35 og X2M/30).
Innendørsenheten vil bare levere ønsket ekstratemperatur på
utslippsvann når det er faktisk behov for det.
▪ Innendørsenhetens tilkoblede brukergrensesnitt bestemmer
romdriftsmodusen. Husk at driftsmodusen på hver fjernkontroll for
varmepumpekonvektorene må stilles inn slik at den stemmer
overens med innendørsenheten.
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
▪ Kode: [C-07]
Antall vanntemperaturområder:
▪ #: [4.4]
▪ Kode: [7-02]
I
tilfelletvarmepumpekonvektorer:
Ekstern romtermostat for ekstraområdet:
▪ #: [3.A]
▪ Kode: [C-06]
Utdata fra avstengningsventil Angi for å følge hovedområdets
Avstengningsventil Hvis hovedområdet må stenges
På blandeventilstasjonen Angi ønsket hovedtemperatur for
2 (Romtermostat): Drift av
enheten fastsettes basert på
brukergrensesnittets
miljøtemperatur.
Merknad:
▪ Hovedrom = brukergrensesnitt
i bruk som romtermostat
▪ Andre rom = ekstern
romtermostatfunksjonalitet
1 (Dobbeltsone): Hoved + ekstra
1 (1 kontakt): Når den aktive
eksterne romtermostaten
ellervarmepumpekonvektoren
bare kan sende en termostat PÅ/
AV-tilstand. Ikke noe skille
mellom oppvarmings- eller
kjølingsbehov.
oppvarmingsbehov.
av under kjølingmodus for å
forhindre kondens på gulvet,
angir du det tilsvarende.
utslippsvann til oppvarming og/
eller kjøling.
Fordeler
▪ Komfort.
▪ Den smarte romtermostatfunksjonaliteten kan redusere eller
øke ønsket utslippsvanntemperatur basert på den faktiske
romtemperaturen (modulering).
▪ Kombinasjonen av de to systemene med varmestrålelegemer
sørger for glimrende oppvarmingskomfort i gulvvarmen og
glimrende kjølingskomfort i varmepumpekonvektorene.
▪ Effektivitet.
▪ Avhengig av behov sørger innendørsenheten for forskjellige
utslippsvanntemperaturer som stemmer overens med ønsket
temperatur for de forskjellige varmestrålelegemene.
▪ Gulvvarme har den beste ytelsen med Altherma LT.
5.3 Oppsett av en ekstra varmekilde for romoppvarming
▪ Romoppvarming kan skje med:
▪ Innendørsenheten
▪ En ekstra varmtvannsbeholder (kjøpes lokalt) koblet til systemet
▪ Når romtermostaten ber om oppvarming, begynner
innendørsenheten eller den ekstra varmtvannsbeholderen å
operere basert på utendørstemperaturen (status for omkobling til
ekstern varmekilde). Når tillatelsen er gitt til den ekstra
varmtvannsbeholderen, slås romoppvarming fra
innendørsenheten AV.
▪ Bivalent drift er bare mulig for romoppvarming, IKKE for
produksjon av husholdningsvarmtvann. Husholdningsvarmtvann
produseres bare av husholdningsvarmtvannstanken som er koblet
til innendørsenheten.
INFORMASJON
▪ Når varmepumpen brukes til oppvarming, opereres
varmepumpen for å oppnå ønsket temperatur slik den
er innstilt via brukergrensesnittet. Når væravhengig drift
er aktivert, fastsettes vanntemperaturen automatisk i
forhold til utendørstemperaturen.
▪ Når den ekstra varmtvannsbeholderen brukes til
oppvarming, opereres den for å oppnå ønsket
vanntemperatur slik den er innstilt via den ekstra
varmtvannsbeholderens kontroller.
Oppsett
▪ Integrer den ekstra varmtvannsbeholderen som følger:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
15
Page 16
5 Retningslinjer for bruk
a b c d e f
f
g h j
FHL1
FHL2
FHL3
M
h
i
il
k
m
n
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
3530 X Y
Indoor
FHL1...3 Gulvvarme
MERKNAD
▪ Sørg for at den ekstra varmtvannsbeholderen og dens
▪ Daikin er IKKE ansvarlig for feilaktige eller usikre
▪ Sørg for at returvannet til varmepumpen IKKE overskrider 55°C.
Slik gjør du det:
▪ Sett ønsket vanntemperatur til maksimum 55°C via den ekstra
varmtvannsbeholderens kontroller.
▪ Installer en ventil for temperaturregulator i varmepumpens
returvannstrøm.
▪ Sett ventilen for temperaturregulator for vann til å lukkes rett
over 55°C og til å åpnes under 55°C.
▪ Installer tilbakeslagsventiler.
▪ Kontroller at det bare finnes ett ekspansjonskar i vannkretsen. Det
er allerede montert et ekspansjonskar i innendørsenheten.
▪ Installer det digitale I/O-kretskortet (tilleggsutstyr EKRP1HB).
▪ Koble X1 og X2 (omkobling til ekstern varmekilde) på det digitale
I/O-kretskortet til termostaten for den ekstra
varmtvannsbeholderen.
▪ Hvis du vil sette opp varmestrålelegemer, se "5.2 Oppsett av
romoppvarmings-/-avkjølingssystem"på side10.
Konfigurasjon
Via brukergrensesnittet (hurtigveiviser):
▪ Angi bruken av et bivalent system som ekstern varmekilde.
▪ Angi den bivalente temperaturen og hysteresen.
Referanseguide for installatør
16
a Utendørsenhet
b Innendørsenhet
c Varmeveksler
d Ekstravarmer
e Pumpe
f Avstengningsventil
g Motorisert 3‑veisventil
h Tilbakeslagsventil (kjøpes lokalt)
i Avstengningsventil (kjøpes lokalt)
j Oppsamler (kjøpes lokalt)
k Ekstra varmtvannsbeholder (kjøpes lokalt)
l Ventil for temperaturregulator for vann (kjøpes lokalt)
m Husholdningsvarmtvannstank
n Varmevekslerkonvektor
integrering i systemet overholder gjeldende lovgivning.
situasjoner i systemet med den ekstra
varmtvannsbeholderen.
MERKNAD
▪ Sørg for at den bivalente hysteresen har tilstrekkelig
differensiale til å forhindre hyppig omkobling mellom
innendørsenhet og ekstra varmtvannsbeholder.
▪ Fordi utendørstemperaturen måles av
utendørsenhetens lufttermistor, installerer du
utendørsenheten i skyggen slik at den IKKE påvirkes
eller slås PÅ/AV ved direkte sollys.
▪ Hyppig omkobling kan forårsake korrosjon i den ekstra
varmtvannsbeholderen. Kontakt produsenten av den
ekstra varmtvannsbeholderen hvis du vil ha mer
informasjon.
Omkobling til ekstern varmekilde besluttet av en hjelpekontakt
▪ Bare mulig med ekstern romtermostatkontroll OG ett
temperaturområde for utslippsvann (se "5.2 Oppsett av
romoppvarmings-/-avkjølingssystem"på side10).
▪ Hjelpekontakten kan være:
▪ En utendørs temperaturtermostat
▪ En kontakt for elektrisitetstariff
▪ En manuelt betjent kontakt
▪ …
▪ Oppsett: Koble til følgende ledningsopplegg:
BTIInngang for termostat for varmtvannsbeholder
A Hjelpekontakt (normalt stengt)
H Romtermostat for varmebehov (tilleggsutstyr)
K1A Hjelperelé for aktivering av innendørsenhet (kjøpes lokalt)
K2A Hjelperelé for aktivering av varmtvannsbeholder (kjøpes
lokalt)
Indoor Innendørsenhet
Auto Automatisk
Boiler Varmtvannsbeholder
MERKNAD
▪ Sørg for at hjelpekontakten har tilstrekkelig differensiale
til å forhindre hyppig omkobling mellom innendørsenhet
og ekstra varmtvannsbeholder.
▪ Hvis hjelpekontakten er en termostat for
utendørstemperatur, installerer du termostaten i
skyggen slik at den IKKE påvirkes eller slås PÅ/AV i
direkte sollys.
▪ Hyppig omkobling kan forårsake korrosjon i den ekstra
varmtvannsbeholderen. Kontakt produsenten av den
ekstra varmtvannsbeholderen hvis du vil ha mer
informasjon.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 17
5 Retningslinjer for bruk
FHL1
FHL2
FHL3
M
UI
a b c d hh if
e
g
5.4 Oppsett av
5.4.1 Systemoppsett –integrert
5.4.2 Velge volum og ønsket temperatur for
Vi opplever vann som varmt når temperaturen er 40°C. Forbruk av
husholdningsvarmtvann blir derfor alltid uttrykt som tilsvarende
varmtvannsvolum ved 40°C. Du kan imidlertid stille inn
husholdningsvarmtvannstanken med en høyere temperatur (for
eksempel 53°C), som deretter blandes med kaldtvann (for eksempel
15°C).
Å velge volum og ønsket temperatur for
husholdningsvarmtvannstanken består av å:
1 Fastslå forbruket av husholdningsvarmtvann (tilsvarende
varmtvannvolum ved 40°C).
2 Fastslå volum og ønsket temperatur for
husholdningsvarmtvannstanken.
Fastslå forbruket av husholdningsvarmtvann
Besvar følgende spørsmål og beregn forbruket av
husholdningsvarmtvann (tilsvarende varmtvannsvolumet ved 40°C)
ved hjelp av typiske vannvolumer:
Hvor mange dusjer trengs per
dag?
Hvor mange bad trengs per dag? 1bad = 150l
Hvor mye vann trengs ved
kjøkkenkummen per dag?
Finnes det andre behov for
husholdningsvarmtvann?
Eksempel: : Hvis forbruket av husholdningsvarmtvann i en familie (4
personer) per dag er som følger:
▪ 3 dusjer
▪ 1 bad
▪ 3 kjøkkenkumvolumer
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
husholdningsvarmtvannstanken
husholdningsvarmtvannstank
a Utendørsenhet
b Innendørsenhet
c Varmeveksler
d Ekstravarmer
e Pumpe
f Motordrevet 3-veisventil
g Husholdningsvarmtvannstank
h Avstengningsventil
i Oppsamler (kjøpes lokalt)
FHL1...3 Gulvvarme
UI Brukergrensesnitt
husholdningsvarmtvannstanken
Spørsmål Typisk vannvolum
1dusj = 10min × 10l/min = 100l
1kjøkkenkum = 2min × 5l/min =
10l
—
Da er forbruket av husholdningsvarmtvann =
(3×100l)+(1×150l)+(3×10l)=480l
Fastslå volum og ønsket temperatur for
husholdningsvarmtvannstanken
Formel Eksempel
V1=V2+V2×(T2−40)/(40−T1) Hvis:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Da er V1=280l
V2=V1×(40−T1)/(T2−T1) Hvis:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Da er V2=307l
V1Forbruket av husholdningsvarmtvann (tilsvarende
varmtvannvolum ved 40°C)
V2Ønsket volum i husholdningsvarmtvannstanken hvis den
bare varmes opp en gang
T2Temperatur i husholdningsvarmtvannstank
T1Kaldtvannstemperatur
Mulige volumer i husholdningsvarmtvannstanken
Type Mulige volumer
Integrert
husholdningsvarmtvannstank
Energisparingstips
▪ Hvis forbruket av husholdningsvarmtvann er forskjellig fra dag til
dag, kan du programmere en ukentlig tidsplan med forskjellig
ønsket temperatur for husholdningsvarmtvannstanken for hver
dag.
▪ Jo lavere ønsket temperatur på husholdningsvarmtvannstanken,
desto mer kostnadseffektiv er den. Ved å velge en større
husholdningsvarmtvannstank kan du senke ønsket temperatur på
husholdningsvarmtvannstanken.
▪ Selve varmepumpen kan produsere husholdningsvarmtvann på
maksimum 55°C (50°C hvis utendørstemperaturen er lav). Den
integrerte elektriske motstanden i varmepumpen kan øke denne
temperaturen. Dette forbruker imidlertid mer energi. Daikin
anbefaler å stille inn ønsket temperatur på
husholdningsvarmtvannstanken under 55°C for å unngå å bruke
den elektriske motstanden.
▪ Jo høyere utendørstemperatur, desto bedre ytelse
fravarmepumpen.
▪ Hvis strømprisene er de samme på dagen og natten, anbefaler
Daikin å varme opp husholdningsvarmtvannstanken på dagtid.
▪ Hvis strømprisene er lavere om natten, anbefaler Daikin å
varme opp husholdningsvarmtvannstanken om natten.
▪ Når varmepumpen produserer husholdningsvarmtvann, kan den
ikke varme opp et rom. Hvis du trenger husholdningsvarmtvann
og romoppvarming samtidig, anbefaler Daikin å produsere
husholdningsvarmtvann om natten når det er mindre behov for
romoppvarming.
▪ 180l
▪ 230l
5.4.3 Oppsett og konfigurasjon –DHW-tank
▪ Ved stort forbruk av husholdningsvarmtvann kan du varme opp
husholdningsvarmtvannstanken flere ganger per dag.
Referanseguide for installatør
17
Page 18
5 Retningslinjer for bruk
c
f
a
g
h
i
b
c
a
b
d f
e g
h
i
▪ Hvis du vil varme opp til ønsket temperatur på
husholdningsvarmtvannstanken, kan du bruke følgende
energikilder:
▪ Varmepumpens termodynamiske syklus
▪ Elektrisk ekstravarmer
▪ For mer informasjon om optimalisering av strømforbruket ved
produksjon av husholdningsvarmtvann, se "8 Konfigurasjon" på
side47.
5.4.4 Husholdningvarmtvannspumpe for øyeblikkelig tilgang på varmtvann
Oppsett
a Innendørsenhet
b Husholdningsvarmtvannstank
c DHW-pumpe (kjøpes lokalt)
f Dusj (kjøpes lokalt)
g Kaldtvann
h Husholdningsvarmtvann UT
i Resirkuleringstilkobling
▪ Ved å koble til en husholdningsvarmtvannspumpe er varmtvann
øyeblikkelig tilgjengelig i kranen.
▪ Husholdningsvarmtvannspumpen kjøpes lokalt og er
installatørens ansvar.
▪ Hvis du vil ha mer informasjon om tilkobling av
resirkuleringstilkoblingen: se "7Installering"på side29.
Konfigurasjon
▪ Hvis du vil ha mer informasjon, se "8Konfigurasjon"på side47.
▪ Du kan programmere en tidsplan for å kontrollere
husholdningsvarmtvannspumpen via brukergrensesnittet. Hvis du
vil ha mer informasjon, se brukerreferanseguiden.
Konfigurasjon
Innendørsenheten kan kontrollere drift av
husholdningsvarmtvannspumpe. Hvis du vil ha mer informasjon, se
"8Konfigurasjon"på side47.
5.5 Oppsett av energimåling
▪ Via brukergrensesnittet kan du lese av følgende energidata:
▪ Generert varme
▪ Forbrukt energi
▪ Du kan lese av energidataene:
▪ For romoppvarming
▪ For romkjøling
▪ For produksjon av husholdningsvarmtvann
▪ Du kan lese av energidataene:
▪ Per måned
▪ Per år
INFORMASJON
Den beregnede genererte varmen og den forbrukte
energien er et anslag. Nøyaktigheten kan ikke garanteres.
5.5.1 Generert varme
INFORMASJON
Sensorene som brukes til å beregne produsert varme, blir
kalibrert automatisk.
▪ Gjelder for alle modeller.
▪ Den genererte varmen beregnes internt basert på:
▪ Temperaturen på utslipps- og innløpsvannet
▪ Strømningshastigheten
▪ Oppsett og konfigurasjon: Ekstrautstyr er ikke påkrevd.
5.4.5 Husholdningsvarmtvannspumpe for desinfeksjon
Oppsett
a Innendørsenhet
b Husholdningsvarmtvannstank
c DHW-pumpe (kjøpes lokalt)
d Varmeapparat (kjøpes lokalt)
e Tilbakeslagsventil (kjøpes lokalt)
f Dusj (kjøpes lokalt)
g Kaldtvann
h Husholdningsvarmtvann UT
i Resirkuleringstilkobling
▪ Husholdningsvarmtvannspumpen kjøpes lokalt og installeringen er
installatørens ansvar.
▪ For den integrerte husholdningsvarmtvannstanken kan
temperaturen settes til maksimum 60°C. Hvis gjeldende lovgivning
krever høyere temperatur for desinfeksjonsformål, kan du koble til
en husholdningsvarmtvannspumpe og et varmerelement som vist
ovenfor.
▪ Hvis gjeldende lovgivning krever desinfeksjon av
vannrøropplegget frem til tappepunktet, kan du koble til en
husholdningsvarmtvannspumpe og et varmerelement (ved behov)
som vist ovenfor.
5.5.2 Forbrukt energi
Du kan bruke følgende metoder til å fastslå den forbrukte energien:
▪ Beregning
▪ Måling
INFORMASJON
Du kan ikke kombinere å beregne den forbrukte energien
(for eksempel for ekstravarmeren) og måle den forbrukte
energien (for eksempel for utendørsenheten). Hvis du gjør
det, vil energidataene være ugyldige.
Beregne den forbrukte energien
▪ Den forbrukte energien beregnes internt basert på:
▪ Den faktisk strømeffekten til utendørsenheten
▪ Den innstilte kapasiteten til ekstravarmeren
▪ Spenningen
▪ Oppsett og konfigurasjon: Hvis du vil oppnå nøyaktige energidata,
måler du kapasiteten (motstandsmåling) og angir kapasiteten via
brukergrensesnittet for ekstravarmeren (trinn 1).
Måle den forbrukte energien
▪ Gjelder for alle modeller.
▪ Foretrukket metode på grunn av høyere nøyaktighet.
▪ Krever eksterne strømmålere.
Referanseguide for installatør
18
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 19
5 Retningslinjer for bruk
b
5
8
0
1
5
0
0
0
c c
fed
A B
a
b
5
8
0
1
5
0
0
0
gfe
A B
c d
a
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
▪ Oppsett og konfigurasjon: Når du bruker elektriske strømmålere,
angir du antall pulser/kWt for hver strømmåler via
brukergrensesnittet.
INFORMASJON
Når du måler elektrisk strømforbruk, må du sørge for at
systemets TOTALE strømeffekt registreres av de elektriske
strømmålerne.
5.5.3 Strømforsyning til normal kWh-tariff
Generell regel
Det er tilstrekkelig med én strømmåler som dekker hele systemet.
Oppsett
Koble strømmåleren til X5M/5 og X5M/6.
Strømmålertype
Med en… Bruk en… strømmåler
▪ Enfaset utendørsenhet
▪ Ekstravarmer forsynt fra et
enfasenett (dvs. at
ekstravarmermodellen er *3V
eller *6W koblet til et
enfasenett)
▪ Trefaset utendørsenhet
▪ Ekstravarmer forsynt fra et
trefasenett (dvs. at
ekstravarmermodellen er *9W
eller *6V koblet til et
enfasenett)
Eksempel
Enfaset strømmåler Trefaset strømmåler
Enfaset
Trefaset
Unntak
▪ Du kan bruke en ekstra strømmåler hvis:
▪ Strømdekningen til én måler er utilstrekkelig.
▪ Strømmåleren kan ikke enkelt installeres i strømkabinettet.
▪ 230 V og 400 V trefasenett er kombinert (veldig uvanlig) på
grunn av strømmålernes tekniske begrensninger.
▪ Tilkobling og oppsett:
▪ Koble den andre strømmåleren til X5M/3 og X5M/4.
▪ I programvaren blir strømforbruksdata fra begge målere lagt til
slik at du IKKE må angi hvilke målere som dekker hvilket
strømforbruk. Du behøver bare å angi antall pulser for hver
strømmåler.
▪ Se "5.5.4Strømforsyning til foretrukket kWt-tariff"på side19 hvis
du vil ha et eksempel på to strømmålere.
5.5.4 Strømforsyning til foretrukket kWt-tariff
Generell regel
▪ Strømmåler 1: Måler utendørsenheten.
▪ Strømmåler 2: Måler resten (dvs. innendørsenheten og
ekstravarmeren).
Oppsett
▪ Koble strømmåler1 til X5M/5 og X5M/6.
▪ Koble strømmåler2 til X5M/3 og X5M/4.
Strømmålertyper
▪ Strømmåler 1: en- eller trefaset strømmåler i henhold til
utendørsenhetens strømforsyning.
▪ Strømmåler 2:
▪ Hvis du har en konfigurasjon med enfaset ekstravarmer, bruker
du en enfaset strømmåler.
▪ I andre tilfeller bruker du en trefaset strømmåler.
Eksempel
Enfaset utendørsenhet med trefaset ekstravarmer:
A Utendørsenhet
B Innendørsenhet
a Strømkabinett (L1/N)
b Strømmåler (L1/N)
c Sikring (L1/N)
d Utendørsenhet (L1/N)
e Innendørsenhet (L1/N)
f Ekstravarmer (L1/N)
A Utendørsenhet
B Innendørsenhet
a Strømkabinett (L1/L2/L3/N)
b Strømmåler (L1/L2/L3/N)
c Sikring (L1/L2/L3/N)
d Sikring (L1/N)
e Utendørsenhet (L1/L2/L3/N)
f Innendørsenhet (L1/L2/L3/N)
g Ekstravarmer (L1/L2/L3/N)
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
A Utendørsenhet
B Innendørsenhet
a Strømkabinett (L1/N): Strømforsyning til foretrukket kWt-
tariff
b Strømkabinett (L1/L2/L3/N): Strømforsyning til normal kWt-
tariff
c Strømmåler (L1/N)
d Strømmåler (L1/L2/L3/N)
e Sikring (L1/N)
f Sikring (L1/L2/L3/N)
g Utendørsenhet (L1/N)
h Innendørsenhet (L1/N)
i Ekstravarmer (L1/L2/L3/N)
Referanseguide for installatør
19
Page 20
5 Retningslinjer for bruk
P
i
t
DI
a
b
a
b
A B
C
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
5.6 Oppsett av strømforbrukkontroll
▪ Strømforbrukkontrollen:
▪ Lar deg begrense strømforbruket i hele systemet (summen av
utendørsenheten, innendørsenheten og ekstravarmeren).
▪ Konfigurasjon: Angi strømbegrensningsnivået og hvordan det
må oppnås via brukergrensesnittet.
▪ Strømbegrensningsnivået kan uttrykkes som:
▪ Maksimal driftsstrøm (A)
▪ Maksimal strømeffekt (kW)
▪ Strømbegrensningsnivået kan aktiveres:
▪ Permanent
▪ Gjennom digitale innganger
5.6.1 Permanent strømbegrensning
Permanent strømbegrensning er nyttig for å sikre maksimal effekt
eller strøm i systemet. I noen land setter lovgivningen begrensninger
på det maksimale strømforbruket i romoppvarming og produksjon av
husholdningsvarmtvann.
PiStrømeffekt
t Klokkeslett
DI Digital inngang (strømbegrensningsnivå)
a Strømbegrensning aktiv
b Faktisk strøminngang
Oppsett og konfigurasjon
▪ Ekstrautstyr er ikke påkrevd.
▪ Angi innstillinger for strømforbrukskontrollen i [9.9] via
brukergrensesnittet (for beskrivelsen av alle innstillinger,
"8Konfigurasjon"på side47):
▪ Velg modusen kontinuerlig begrensning
▪ Velg typen begrensning (effekt i kW eller strøm i A)
▪ Angi ønsket strømbegrensningsnivå
MERKNAD
Angi et minimum strømforbruk på ±3,6kW for å garantere:
▪ Avisingsdrift. I motsatt fall, hvis defrosting avbrytes flere
ganger, vil varmeveksleren fryse til.
▪ Romoppvarming og produksjonen av
husholdningsvarmtvann ved å tillate tilleggsvarmer
trinn1.
5.6.2 Strømbegrensning aktivert av digitale innganger
Strømbegrensningen er også nyttig i kombinasjon med et
energistyringssystem.
Effekten eller strømmen i hele Daikin-systemet er dynamisk
begrenset av digitale innganger (maksimalt fire trinn). Hvert
strømbegrensningsnivå angis via brukergrensesnittet ved å
begrense ett av følgende:
▪ Strøm (A)
▪ Strømeffekt (kW)
Referanseguide for installatør
20
Strømstyringssystemet (kjøpes lokalt) avgjør aktivering av et visst
strømbegrensningsnivå. Eksempel: Hvis du vil begrense den
maksimale effekten i hele huset (belysning, husholdningsapparater,
romoppvarming…).
A Utendørsenhet
B Innendørsenhet
C Strømstyringssystem
a Aktivering av strømbegrensning (4 digitale innganger)
b Ekstravarmer
PiStrømeffekt
t Klokkeslett
DI Digitale innganger (strømbegrensningsnivåer)
a Strømbegrensning aktiv
b Faktisk strøminngang
Oppsett
▪ Kretskort for behovsstyring (tilleggsutstyr EKRP1AHTA)
▪ Maksimalt fire digitale innganger brukes til å aktivere det
tilsvarende strømbegrensningsnivået:
▪ DI1 = svakeste begrensning (høyeste energinivå)
▪ DI4 = sterkeste begrensning (laveste energinivå)
▪ For spesifikasjonene til de digitale inngangen, og hvor du skal
koble dem til, se ledningsdiagrammet.
Konfigurasjon
▪ Angi innstillinger for strømforbrukskontrollen i [9.9] via
brukergrensesnittet (for beskrivelsen av alle innstillinger,
"8Konfigurasjon"på side47):
▪ Velg begrensning med digitale innganger.
▪ Velg typen begrensning (effekt i kW eller strøm i A).
▪ Angi ønsket strømbegrensningsnivå som svarer til hver digitale
inngang.
INFORMASJON
Hvis mer enn én 1 digital inngang er lukket (samtidig), er
den digitale inngangsprioriteten fast: DI4 prioritet>…>DI1.
5.6.3 Strømbegrensningsprosess
Utendørsenheten er mer effektiv enn den elektriske varmeren. Den
elektriske varmeren er derfor begrenset og må slås AV først.
Systemet begrenser strømforbruket i følgende rekkefølge:
1 Slår AV ekstravarmeren.
2 Begrenser utendørsenheten.
3 Slår AV utendørsenheten.
Eksempel
Hvis konfigurasjonen er som følger: Strømbegrensningsnivå tillater
IKKE bruk av ekstravarmeren (trinn1).
Strømforbruket blir deretter begrenset som følger:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 21
P
h
C
e
a
b
c
A B
≤1200
>250
>250
>250
>350
>350
(mm)(mm)
a
b
b
a
PhGenerert varme
CeForbrukt energi
A Utendørsenhet
B Ekstravarmer
a Begrenset drift av utendørsenhet
b Full drift av utendørsenhet
c Ekstravarmer trinn1 slått PÅ
5.7 Oppsett av en ekstern temperatursensor
Du kan koble til én ekstern temperatursensor. Den kan måle
innendørs eller utendørs omgivelsestemperatur. Daikin anbefaler å
bruke en ekstern temperatursensor i følgende tilfeller:
Innendørs miljøtemperatur
▪ I romtermostatkontroll måles innendørs miljøtemperatur av
brukergrensesnittet som brukes som romtermostat (EKRUDAS).
Brukergrensesnittet som brukes som romtermostat, må derfor
installeres på et sted:
▪ Der gjennomsnittstemperaturen i rommet kan registreres
▪ Som IKKE er utsatt for direkte sollys
▪ Som IKKE er i nærheten av en varmekilde
▪ Som IKKE berøres av luften utendørs eller trekk når f.eks.
døren åpnes/lukkes
▪ Hvis dette IKKE er mulig, anbefaler Daikin å koble til en ekstern
innendørssensor (tilleggsutstyr KRCS01-1).
▪ Oppsett: Du finner installeringsanvisninger i
installeringshåndboken for den eksterne innendørssensoren.
▪ Konfigurasjon: Velg romsensor [9.B].
Utendørs miljøtemperatur
▪ Den utendørs miljøtemperaturen måles i utendørsenheten.
Utendørsenheten må derfor installeres på et sted:
▪ på nordsiden av huset eller ved siden av huset der de fleste
varmestrålelegemer er plassert
▪ Som IKKE er utsatt for direkte sollys
▪ Hvis dette IKKE er mulig, anbefaler Daikin å koble til en ekstern
utendørssensor (tilleggsutstyr EKRSCA1).
▪ Oppsett: Du finner installeringsanvisninger i
installeringshåndboken for den eksterne utendørssensoren.
▪ Konfigurasjon: Velg utendørssensor [9.B].
▪ Når utendørsenhetens strømsparingsfunksjon er aktiv (se
"8 Konfigurasjon" på side 47), slås utendørsenheten ned for å
redusere energitap i beredskap. Som følge av dette blir utendørs
miljøtemperatur IKKE avlest.
▪ Hvis ønsket utslippsvanntemperatur er væravhengig, er måling av
fulltids utendørstemperatur viktig. Dette er en annen grunn til å
installere den valgfrie sensoren for utendørs miljøtemperatur.
INFORMASJON
Dataene fra den eksterne sensoren for utendørstemperatur
(enten gjennomsnittlig eller i øyeblikket) brukes i
væravhengige kontrollkurver og i logikken for automatisk
omkobling mellom oppvarming/kjøling. For å beskytte
utendørsenheten brukes alltid den interne sensoren til
utendørsenheten.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
6 Forberedelse
6 Forberedelse
6.1 Oversikt: klargjøring
Dette kapitlet beskriver hva du må gjøre og vite før du drar til stedet.
Den inneholder informasjon om følgende:
▪ Klargjøring av installeringsstedet
▪ Klargjøre kjølemedierørene
▪ Klargjøre vannrørene
▪ Klargjøring av elektrisk ledningsopplegg
6.2 Klargjøre installeringsstedet
IKKE installer enheten på steder som ofte brukes som arbeidsplass.
I tilfelle bygningsarbeid (f.eks. slipearbeid) der det dannes mye støv,
MÅ enheten dekkes til.
Velg et installeringssted med tilstrekkelig plass til å transportere
enheten inn og ut.
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende
antenningskilder (for eksempel åpen flamme eller
gassapparat eller elektrisk varmeapparat i drift).
ADVARSEL
IKKE BRUK kjølerør som har vært brukt med andre
kjølemidler. Skift kjølerørene, eller rengjør dem grundig.
6.2.1 Krav til installeringssted for utendørsenheten
INFORMASJON
Les også følgende krav:
▪ Generelle krav til installeringssted. Se kapittelet
“Generelle sikkerhetsregler”.
▪ Krav til kjølemedierør (lengde, høydedifferanse). Se
også dette kapittelet om “Klargjøring”.
Vær oppmerksom på følgende retningslinjer for avstander:
a Luftutløp
b Luftinntak
MERKNAD
▪ IKKE stable enheter oppå hverandre.
▪ IKKE heng enheten i et tak.
Sterke vinder (≥18km/t) mot utendørsenhetens luftutslipp forårsaker
kortslutning (innsuging av utslippsluft). Dette kan medføre:
▪ forringelse av driftskapasiteten
▪ hyppig frostdannelse ved drift med oppvarming
▪ forstyrrelse av driften pga. av synkende lavt trykk eller økende
høyt trykk
Referanseguide for installatør
21
Page 22
6 Forberedelse
b
c
a
a
b
c
d
c
d
2
4×
1
3
a
c
c
d
b
e
a
▪ en defekt vifte (hvis en sterk vind blåser direkte på viften, kan den
begynne å rotere veldig raskt inntil den går i stykker).
Det er anbefalt å montere en ledeplate når luftutslippet er utsatt for
vind.
Det anbefales å installere utendørsenheten med luftinntaket vendt
mot veggen og IKKE direkte eksponert for vinden.
IKKE installer enheten på følgende steder:
▪ Lydfølsomme områder (f.eks. nær et soverom), for å unngå
forstyrrelser pga. driftsstøy.
Merknad: Hvis lyden måles under faktiske installeringsforhold, kan
den målte verdien være høyere enn lydtrykknivået som er nevnt i
lydspekteret i databoken på grunn av omgivelsesstøy og
lydrefleksjoner.
▪ Steder der det kan finnes mineraloljetåke, sprut eller damp i luften.
Plastdeler kan brytes ned og falle ut eller føre til vannlekkasje.
Det anbefales IKKE å installere anlegget på følgende steder fordi det
kan redusere anleggets levetid:
▪ Der spenningen varierer kraftig
▪ I kjøretøyer eller skip
▪ Der det forekommer syreholdig eller basisk damp
Installering ved kysten. Pass på at utendørsanlegget IKKE utsettes
for direkte vind fra havet. Dette er for å forhindre korrosjon som følge
av høye saltnivåer i luften, som kan redusere anleggets levetid.
Installer utendørsanlegget vekk fra direkte vind fra havet.
Eksempel: Bak bygningen.
6.2.2 Flere krav til installeringssted for utendørsenheten i kalde klimaer
I områder med lav miljøtemperatur og høy fuktighet, eller i områder
med kraftig snø, fjerner du innsugingsristen for å sikre korrekt drift.
Ikke-uttømmende liste over områder: Østerrike, Tsjekkia, Danmark,
Estland, Finland, Tyskland, Ungarn, Latvia, Litauen, Norge, Polen,
Romania, Serbia, Slovakia, Sverige osv.
1 Fjern skruene som holder innsugingsristen.
2 Fjern innsugingsristen, og kast den.
3 Fest skruene til enheten igjen.
Hvis utendørsanlegget er utsatt for direkte vind fra havet, må du
sette opp en levegg.
▪ Høyden på levegg ≥1,5 × høyden på utendørsanlegg
▪ Følg kravene til serviceplass når du setter opp leveggen.
a Vind fra havet
b Bygning
c Utendørsanlegg
d Levegg
Utendørsenheten er konstruert kun for installering utendørs og for
følgende miljøtemperaturer:
Kjølemodus 10~43°C
Varmemodus –25~25°C
Referanseguide for installatør
22
a Innsugningsrist
Beskytt utendørsenheten mot direkte snøfall, og sørg for at
utendørsenheten ALDRI tilsnøs.
a Snøpresenning eller -overbygg
b Pidestall
c Rådende vindretning
d Luftutløp
e EKFT008D tilleggsutstyr
Uansett skal man alltid la det være minst 300 mm klaring under
enheten. I tillegg må man sørge for minst 100 mm høyde over
maksimal forventet snødybde. Se "7.3 Montere
utendørsanlegget"på side31 hvis du vil ha mer informasjon.
I områder med stort snøfall er det svært viktig å velge et
installeringssted hvor snøen IKKE vil berøre anlegget. Hvis det er
fare for snøfall sidelengs, må du sørge for at
varmevekslerkonvektoren IKKE berøres av snøen. Monter om
nødvendig et overbygg eller tak og en sokkel.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 23
6 Forberedelse
≥300
≥600
≥
500
(mm)
6.2.3 Krav til installeringssted for innendørsenheten
INFORMASJON
Les også forholdsregler og krav i kapittelet "Generelle
sikkerhetshensyn".
▪ Innendørsenheten er konstruert kun for installering innendørs og
for følgende miljøtemperaturer:
▪ Drift med romoppvarming: 5~30°C
▪ Drift med romkjøling: 5~35°C
▪ Produksjon av husholdningsvarmtvann: 5~35°C
▪ Vær oppmerksom på følgende retningslinjer for målinger:
Maksimalt tillatt lengde på kjølemiddelrør mellom
utendørsenhet og innendørsenhet
Minimum tillatt lengde på kjølemiddelrør mellom
innendørsenhet og utendørsenhet
Maksimal tillatt høydeforskjell mellom
innendørsenhet og utendørsenhet
▪ Vær oppmerksom på følgende retningslinjer for
installeringsavstander:
30m
3m
20m
ADVARSEL
Anlegget skal plasseres slik at det forhindrer mekanisk
skade og i et godt ventilert rom uten fungerende
antenningskilder (for eksempel åpen flamme eller
gassapparat eller elektrisk varmeapparat i drift), og
størrelsen på rommet skal være som angitt nedenfor.
MERKNAD
▪ Det skal IKKE benyttes brukte skjøteelementer.
▪ Skjøter mellom deler i kjølemediesystemet i en
installasjon skal være tilgjengelige for vedlikehold.
ADVARSEL
Pass på at installasjon, service, vedlikehold og reparasjon
er i samsvar med instruksjonene fra Daikin og gjeldende
lovgivning (for eksempel nasjonale gassforskrifter), og at
de utføres av godkjent personell.
MERKNAD
▪ Rørsystemet skal beskyttes mot fysiske skader.
▪ Installasjon av rørsystem skal holdes til et minimum.
INFORMASJON
Hvis du har begrenset installasjonsplass, gjør du følgende
før du installerer enheten i endelig posisjon:
"7.8.5 Tilkobling av dreneringsslangen til avløpet" på
side 40. Dette krever at ett eller begge sidepanelene
fjernes.
▪ Fundamentet må være sterkt nok til å bære vekten av enheten.
Beregn vekten av enheten inklusive en
husholdningsvarmtvannstank full av vann.
Sørg for at vannet, i tilfelle vannlekkasje, ikke kan forårsake
skader på installeringsstedet og omgivelsene rundt.
IKKE installer enheten på steder der:
▪ Steder der det kan finnes mineraloljetåke, sprut eller damp i luften.
Plastdeler kan brytes ned og falle ut eller føre til vannlekkasje.
▪ Lydfølsomme områder (f.eks. nær et soverom), for å unngå
forstyrrelser pga. driftsstøy.
▪ På steder med høy fuktighet (maks. RH=85%), for eksempel et
bad.
▪ På steder der frost er mulig. Miljøtemperaturen rundt
innendørsenheten skal være >5°C.
Spesielle krav for R32
ADVARSEL
▪ Må IKKE perforeres eller brennes.
▪ Bruk IKKE andre midler enn de som anbefales av
produsenten når du vil fremskynde avisingen eller
rengjøre utstyret.
▪ Husk at kjølemedium R32 IKKE avgir lukt.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
23
Page 24
6 Forberedelse
Info fra installatør:
▪ Total kjølemiddelmengde (m
c
) (kg)
▪ Areal for rom A (A
rom A
) (m2)
Start
Bruk tabell 1 i kapittelet "Tekniske data" for
å beregne maksimum kjølemiddelmengde
(m
maks
) (kg) som er tillatt for rom A.
Kontakt forhandleren din.
Bruk tabell 3 i kapittelet "Tekniske data" og
dm til å beregne minimum åpningsareal for
naturlig ventilasjon mellom rom A og rom B
(VA
min
) (cm2).
Enheten kan installeres i rom A hvis:
▪ 2 ventilasjonsåpninger (permanent åpne) lages mellom rom A og B, 1 en øverst og 1 nederst.
▪ Nedre åpning: Nedre åpning må tilfredsstille minimumskravene til areal (VA
min
). Den må være så nær gulvet som mulig. Hvis ventilasjonsåpningen starter
fra gulvet, må høyden være ≥20 mm. Bunnen av åpningen må være plassert ≤100 mm fra gulvet. Minst 50% av det nødvendige åpningsarealet må være
plassert <200 mm fra gulvet. Hele åpningsarealet må være plassert <300 mm fra gulvet.
▪ Øvre åpning: Arealet på øvre åpning må være større enn eller lik nedre åpning. Bunnen av den øvre åpningen må være plassert minst 1,5 m over toppen
av nedre åpning.
▪ Ventilasjonsåpninger til utsiden av huset anses IKKE for å være egnede ventilasjonsåpninger (brukeren kan komme til å stenge disse når det er kaldt).
Enheten kan installeres i rom A uten krav til
ytterligere romstørrelse eller ventilasjon.
Fastsett kjølemiddelmengden som overskrider
m
maks
(dm) (kg). (dm=mc–m
maks
)
m
maks≥mc
?
Ja
Nei
Nei
Bruk tabell 2 i kapittelet "Tekniske data"
til å beregne totalt minimum gulvareal
(A
min totalt
) (m2) som kreves for den totale
kjølemiddelmengden (m
c
).
A
min total≤Arom A+Arom B
?
Ja
Info fra installatør:
▪ Areal for tilliggende rom B (A
rom B
) (m2)
a Innendørsenhet
A Rommet der innendørsenheten installeres.
B Rom ved siden av rom A.
A
a
B
≥1,5 m
Hvis den totale kjølemiddelmengden i systemet er <1,84kg (dvs. hvis rørlengde er <27 m), er det ingen ytterligere krav til minimum
gulvareal.
Hvis den totale kjølemiddelmengden i systemet er ≥1,84 kg (dvs. hvis rørlengde er ≥27 m), må du overholde tilleggskrav til minimum
gulvareal slik det er beskrevet i følgende flytdiagram. Flytdiagrammet bruker følgende tabeller: "14.5Tabell 1 – Maksimum kjølemiddelmengde
tillatt i et rom: innendørsenhet" på side 96, "14.6 Tabell 2 – Minimum gulvareal: innendørsenhet"på side96 og "14.7 Tabell 3 – Minimum
ventilasjonsåpningsareal for naturlig ventilasjon: innendørsenhet"på side96.
INFORMASJON
Flere innendørsenheter. Hvis to eller flere
innendørsenheter installeres i et rom, må du ta hensyn til
den maksimale kjølemiddelmengden som kan frigjøres i
rommet når det oppstår EN lekkasje. Eksempel: Hvis to
innendørsenheter installeres i rommet, og hver enhet har
sin egen utendørsenhet, må du ta hensyn til
kjølemiddelmengden til den største innendørs/utendørskombinasjonen.
Referanseguide for installatør
24
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 25
6 Forberedelse
t
Ø
ØiØ
i
t
ØpØ
p
6.3 Klargjøre røropplegg for kjølemiddel
6.3.1 Krav til røropplegg for kjølemiddel
INFORMASJON
Les også forholdsregler og krav i kapittelet "Generelle
sikkerhetshensyn".
▪ Rørmateriale: Sømløst kobberrør som er deoksidert med
fosforsyre.
▪ Rørdiameter:
Væskerøropplegg Ø6,4mm (1/4")
Gassrøropplegg Ø15,9mm (5/8")
▪ Rørenes herdingsgrad og tykkelse:
Ytre diameter
(Ø)
6,4mm (1/4") Herdet (O) ≥0,8mm
15,9mm (5/8") Herdet (O) ≥1,0mm
(a) Det kan være behov for en større rørtykkelse avhengig av
Herdingsgrad Tykkelse (t)
gjeldende lovgivning og enhetens maksimale arbeidstrykk
(se "PS High" på enhetens merkeplate).
(a)
6.3.2 Isolasjon av kjølemiddelrør
▪ Bruk polyetylenskum som isolasjonsmateriale:
▪ med en varmeoverføringsgrad mellom 0,041 og 0,052 W/mK
(0,035 og 0,045kcal/mh°C)
▪ med en varmemotstand på minst 120°C
▪ Isolasjonstykkelse
Utvendig
rørdiameter (Øp)
6,4mm (1/4") 8~10mm 10mm
15,9mm (5/8") 16~20mm 13mm
Hvis temperaturen er høyere enn 30°C og luftfuktigheten er høyere
enn RH 80%, må tykkelsen på isolasjonsmaterialet være minst
20mm for å unngå kondensering på isolasjonens overflate.
Isolasjonens
innvendige diameter
(Øi)
Isolasjonstykkelse
(t)
6.4 Klargjøre vannrøropplegg
▪ Ventil mot ekspansjonskar. Ventilen mot ekspansjonskaret (hvis
montert) MÅ være åpen.
▪ Tilkobling av røropplegg – Kraft. IKKE bruk for mye kraft når du
kobler til røropplegget. Deformasjon av røropplegget kan medføre
funksjonsfeil på enheten.
▪ Tilkobling av røropplegg – Verktøy. Bruk bare passende
verktøy for håndtering av messing, som er et mykt materiale. Hvis
du IKKE gjør det, vil rørene ta skade.
▪ Tilkobling av røropplegg – Luft, fuktighet, støv. Det kan oppstå
problemer hvis luft, fuktighet eller støv trenger inn i kretsen. Slik
forhindrer du dette:
▪ Bruk bare rene rør
▪ Vend enden på røret nedover når skarpe kanter skal fjernes.
▪ Dekk til enden av røret når det føres gjennom en vegg slik at
det ikke kommer inn smuss eller støv.
▪ Bruk en god gjengetetning til å tette gjengekoblingene.
▪ Lukket krets. Innendørsenheten må BARE brukes i et lukket
vannsystem. Bruk av systemet i et åpent vannsystem vil føre til
sterk korrosjon.
▪ Glykol. Av sikkerhetsårsaker er det IKKE tillatt å tilføre noen form
for glykol i vannkretsen.
▪ Rørlengde. Det anbefales å unngå lange stykker med rør mellom
husholdningsvarmtvannstanken og sluttpunktet for varmtvann
(dusj, bad, ...) og for å unngå blindspor.
▪ Rørdiameter. Velg vannrørdiameter ut fra påkrevd vannstrøm og
tilgjengelig eksternt statisk trykk for pumpen. Se "14 Tekniske
data" på side 90 for de eksterne statiske trykkurvene til
innendørsenheten.
▪ Vannstrøm. Du finner minimum ønsket vanntrykk for bruk av
innendørsenhet i følgende tabell. I alle tilfeller må strømningen
garanteres. Når strømningen er lavere vil driften av
innendørsenheten stoppe og feil 7H vises.
Minimum strømningshastighet påkrevd under opptiningsdrift/
drift med ekstravarmer
12l/min
▪ Komponenter som kjøpes lokalt – Vann. Bruk bare materialer
som tåler vannet i systemet og materialene i innendørsenheten.
▪ Komponenter som kjøpes lokalt – Vanntrykk og -temperatur.
Kontroller at alle komponentene i det lokale røropplegget tåler
vanntrykket og vanntemperaturen.
▪ Vanntrykk. Maksimalt vanntrykk er 4 bar. Monter nødvendig
sikkerhetsutstyr i vannkretsen for å sikre at maksimumstrykket
IKKE overskrides.
▪ Vanntemperatur. Alt installert røropplegg og rørtilbehør (ventiler,
tilkoblinger,…) MÅ tåle følgende temperaturer:
INFORMASJON
Følgende illustrasjon er et eksempel og stemmer kanskje
IKKE med systemoppsettet ditt.
6.4.1 Krav til vannkretsen
INFORMASJON
Les også forholdsregler og krav i kapittelet "Generelle
sikkerhetshensyn".
MERKNAD
Hvis plastrør benyttes, kontroller at de er fullt ut resistente
mot oksygendiffusjon ifølge DIN 4726. Diffusjon av
oksygen inn i rørene kan føre til kraftig korrosjon.
▪ Tilkobling av røropplegg – Lovgivning. Utfør alle tilkoblinger i
overensstemmelse med gjeldende lovgivning og instruksjonene i
kapittelet "Installering". Ta hensyn til vanninntak og -utløp.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
25
Page 26
6 Forberedelse
M
M
FCU1
FCU2
FCU3
FHL1
FHL2
FHL3
a
b
c d
e f
g f h
i
i
i
i
j k
89°C
75°C
c
d
a b
FHL1
FHL2
FHL3
M1
T1
M2T2M3
T3
fdcba
f
g h
e
a Utendørsenhet
b Innendørsenhet
c Varmeveksler
d Ekstravarmer
e Pumpe
f Stoppventil
g Motorisert 3‑veisventil
h Motordrevet 2-veisventil (kjøpes lokalt)
i Oppsamler
j Husholdningsvarmtvannstank
k Varmevekslerkonvektor
FCU1...3 : Viftekonvektorenhet (tillegg) (kjøpes lokalt)
FHL1...3 Gulvvarmesløyfe (kjøpes lokalt)
▪ Drenering – Lave punkter. Sørg for tappekraner på alle lave
punkter i systemet for å tillate full uttapping av vannkretsen.
▪ Drenering – Trykkavlastningsventil. Koble dreneringsslangen
skikkelig til dreneringen for å hindre at vann drypper ut av
enheten. Se "7.8.5Tilkobling av dreneringsslangen til avløpet"på
side40.
▪ Luftventiler. Sørg for lufttømmingsventiler på alle høye punkter i
systemet og plassert lett tilgjengelig for service. Innendørsenheten
har to automatiske luftrensere. Kontroller at luftrenserne IKKE er
strammet for kraftig, slik at automatisk luftutslipp er mulig i
vannkretsen.
▪ Zn-belagte deler. Bruk aldri Zn-belagte deler i vannkretsen. Fordi
enhetens interne vannkrets bruker røropplegg av kobber, kan det
oppstå for sterk korrosjon.
▪ Metallisk røropplegg uten messing. Ved bruk av metallisk
røropplegg uten messing må deler av messing og andre deler
isoleres skikkelig slik at de IKKE kommer i kontakt med
hverandre. Dette gjøres for å forhindre galvanisk korrosjon.
▪ Ventil – Omkoblingstid. Når du bruker en 3-veisventil eller 2-
veisventil i vannkretsen, er maksimal omkoblingstid for ventilen 60
sekunder.
▪ Varmtvannstanken for husholdningsbruk – Kapasitet. For å
unngå stagnert vann er det viktig at lagringskapasiteten til
husholdningsvarmtvannstanken tilfredsstiller det daglige forbruket
av husholdningsvarmtvann.
▪ Varmtvannstanken for husholdningsbruk – Etter
innstallering. Umiddelbart etter installeringen må
husholdningsvarmtvannstanken skylles med ferskt vann. Denne
prosedyren må gjentas minst én gang om dagen i de første 5
dagene etter installeringen.
▪ Varmtvannstankmodell til husholdningsbruk – Stillstander. I
tilfeller der det i lengre tidsperioder ikke er noe forbruk av
varmtvann, må utstyret skylles med ferskt vann før bruk.
▪ Varmtvannstankmodell til husholdningsbruk – Desinfeksjon.
For å kjøre desinfeksjonsfunksjonen til
husholdningsvarmtvannstanken, se "8.4.6Tank"på side63.
▪ Termostatiske blandeventiler. I samsvar med gjeldende
lovgivning kan det bli nødvendig å installere termostatiske
blandeventiler.
▪ Hygienetiltak. Installeringen må skje i samsvar med gjeldende
lovgivning og kan kreve ekstra hygienetiltak.
▪ Resirkuleringspumpe. I samsvar med gjeldende lovgivning kan
det bli nødvendig å koble en resirkulasjonspumpe mellom
varmtvannets endepunkt og resirkuleringstilkoblingen for
husholdningsvarmtvannstanken.
a Resirkuleringstilkobling
b Varmtvannstilkobling
c Dusj
d Resirkuleringspumpe
▪ Ventil mot ekspansjonskar. Ventilen mot ekspansjonskaret (hvis
montert) MÅ være åpen.
6.4.2 Formel for beregning av ekspansjonskarets fortrykk
Karets fortrykk (Pg) avhenger av installasjonens høydeforskjell (H):
Pg=0,3+(H/10) (bar)
6.4.3 Slik kontrollerer du vannvolumet og strømningshastigheten
Innendørsenheten har et ekspansjonskar på 10 liter med et
fabrikkinnstilt fortrykk på 1bar.
Slik kontrollerer du at enheten virker som den skal:
▪ Du må kontrollere minimum og maksimum vannvolum.
▪ Du må kanskje justere ekspansjonskarets fortrykk.
Minimum vannvolum
Det finnes ingen krav til minimum vannvolum.
INFORMASJON
Til krevende operasjoner eller i rom med høy
varmebelastning kan det være nødvendig med mer vann.
a Utendørsenhet
b Innendørsenhet
c Varmeveksler
d Ekstravarmer
e Pumpe
Referanseguide for installatør
26
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 27
6 Forberedelse
0.3
0.5
1
1.5
2
2.4
5020 100 150 200 250 290
a
b
a
f Avstengningsventil
g Oppsamler (kjøpes lokalt)
h Bypassventilen for overtrykk (levert som tilbehør)
FHL1...3 Gulvvarmesløyfe (kjøpes lokalt)
T1...3 Individuell romtermostat (tilleggsutstyr)
M1...3 Individuell motordrevet ventil for å kontrollere sløyfe
FHL1...3 (kjøpes lokalt)
Minimum strømningshastighet
Kontroller at den minimale strømningshastigheten i installasjonen er
garantert under alle forhold. Denne minimum strømningshastigheten
er påkrevd under opptiningsdrift/drift med ekstravarmer. Til dette
formålet skal du bruke bypassventilen for overtrykk som er levert
med enheten.
Maksimalt vannvolum
Bruk følgende diagram til å fastslå maksimalt vannvolum for det
beregnede fortrykket.
MERKNAD
Når sirkulasjonen i hver enkelt eller i bestemte
romoppvarmingssløyfer kontrolleres via fjernstyrte ventiler,
er det viktig at minimum strømningshastighet garanteres
selv når alle ventiler er stengt. Hvis minimum
strømningshastighet ikke kan nås, vil en strømningsfeil 7H
bli generert (ingen oppvarming eller drift).
Minimum strømningshastighet påkrevd under opptiningsdrift/
drift med ekstravarmer
12l/min
Se anbefalt prosedyre som beskrevet i "9.4 Sjekkliste under
igangsetting"på side77.
6.4.4 Endre ekspansjonskarets fortrykk
a Fortrykk (bar)
b Maksimum vannvolum (l)
Eksempel: maksimum vannvolum og ekspansjonskarets
fortrykk
Høydeforskje
ll i
installasjon
(a)
≤200l >200l
≤7m Ingen justering av
fortrykk er nødvendig.
Vannvolum
Gjør følgende:
▪ Reduser fortrykket i
henhold til
høydeforskjellen i den
ønskede
installasjonen.
Fortrykket bør bli
redusert med 0,1 bar
for hver meter under
7m.
▪ Kontroller at
vannvolumet IKKE
overskrider maksimalt
tillatt vannvolum.
>7m Gjør følgende:
▪ Øke fortrykket i
henhold til
høydeforskjellen i den
ønskede
installasjonen.
Ekspansjonskaret til
innendørsenheten er for
lite for installasjonen. I
dette tilfellet anbefales
det å installer et ekstra
kar utenfor enheten.
Fortrykket bør øke
med 0,1 bar for hver
meter over 7m.
▪ Kontroller at
vannvolumet IKKE
overskrider maksimalt
tillatt vannvolum.
(a) Dette er høydeforskjellen (m) mellom det høyeste punktet i
vannkretsen og innendørsenheten. Hvis innendørsenheten
er plassert på det høyeste punktet i installasjonen, er
installeringshøyden 0m.
MERKNAD
Bare en kvalifisert montør kan justere ekspansjonskarets
fortrykk.
Når endring av ekspansjonskarets standard fortrykk (1 bar) er
nødvendig, må du ta hensyn til følgende retningslinjer:
▪ Bruk kun tørr nitrogen til å stille inn ekspansjonskarets fortrykk.
▪ Feilaktig innstilling av ekspansjonskarets fortrykk vil forårsake
funksjonsfeil i systemet.
Endring av ekspansjonskarets fortrykk bør bare utføres ved å frigjøre
eller øke nitrogentrykket via ekspansjonskarets schraderventil.
a Schraderventil
6.4.5 Slik kontrollerer du vannvolumet: eksempler
Eksempel 1
Innendørsenheten er installert 5 m under det høyeste punktet i
vannkretsen. Det totale vannvolumet i vannkretsen er 100l.
Ingen handlinger eller justeringer er nødvendig.
Eksempel 2
Innendørsenheten er installert på det høyeste punktet i vannkretsen.
Det totale vannvolumet i vannkretsen er 250l.
Handlinger:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
27
Page 28
6 Forberedelse
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
▪ Fordi det totale vannvolumet (250 l) overskrider standard
vannvolum (200l), må fortrykket reduseres.
▪ Nødvendig fortrykk er:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.
▪ Det tilsvarende maksimale vannvolumet ved 0,3bar er 290l. (Se
diagrammet i kapittelet ovenfor).
▪ Fordi 250 l er lavere enn 290l, egner ekspansjonskaret seg for
installasjonen.
6.5 Klargjøre elektrisk ledningsopplegg
6.5.1 Om klargjøring av det elektriske ledningsopplegget
INFORMASJON
Les også forholdsregler og krav i kapittelet "Generelle
sikkerhetshensyn".
ADVARSEL
▪ Hvis strømforsyningen mangler eller har feil N-fase,
kan utstyret gå i stykker.
▪ Etabler riktig jording. Enheten må IKKE jordes til
vannrør, innkoblingsdemper eller telefonjording.
Ufullstendig jording kan medføre elektrisk støt.
▪ Installer nødvendige sikringer eller skillebrytere.
▪ Fest det elektriske ledningsopplegget med kabelfester
slik at de IKKE kommer i kontakt med skarpe kanter
eller røropplegget, spesielt på høyttrykkssiden.
▪ IKKE bruk sammenteipede ledninger, ledninger med
flertrådet leder, skjøteledninger eller tilkoblinger fra et
stjernesystem. De kan føre til overoppheting, elektrisk
støt eller brann.
▪ IKKE installer en fasekondensator, fordi denne enheten
er utstyrt med vekselretter. En fasekondensator vil
redusere ytelsen og kan føre til ulykker.
ADVARSEL
▪ Alt ledningsopplegg MÅ installeres av en autorisert
elektriker og overholde gjeldende lovgivning.
▪ Foreta elektriske tilkoblinger til det faste
ledningsopplegget.
▪ Alle komponenter kjøpt på stedet og all elektrisk
konstruksjon MÅ overholde gjeldende lovgivning.
ADVARSEL
Ekstravarmeren MÅ ha en dedikert strømforsyning og MÅ
være beskyttet av de nødvendige sikkerhetsenhetene som
kreves ifølge gjeldende lovgivning.
ADVARSEL
Bruk ALLTID multikjernekabler til strømforsyning.
Ta kontakt med strømselskapet som leverer strømmen der dette
utstyret skal installeres, for å få vite om utstyret kan kobles til et
eventuelt system for strømforsyning som leveres til foretrukket kWttariff.
Strømselskapet kan gjøre følgende når utstyret er koblet til et slikt
system for strømforsyning til foretrukket kWt-tariff:
▪ bryte strømforsyningen til utstyret i bestemte tidsperioder,
▪ kreve at utstyret kun forbruker en begrenset mengde strøm i løpet
av bestemte tidsperioder.
Innendørsenheten er konstruert for å motta et inngangssignal, der
enheten går over til tvangsstyrt av-modus. I det øyeblikket vil ikke
kompressoren på utendørsenheten kjøre.
Ledningsopplegget til enheten er forskjellig avhengig om
strømforsyningen blir forstyrret eller ikke.
6.5.3 Oversikt over elektriske tilkoblinger unntatt eksterne aktuatorer
Normal
strømforsyning
a Normal strømforsyning
b Strømforsyning til foretrukket kWh-tariff
1 Strømforsyning for utendørsenhet
2 Strømforsyning og sammenkoblingskabel til
3 Strømforsyning for ekstravarmer
4 Strømforsyning til foretrukket kWt-tariff (spenningsfri
5 Strømforsyning til normal kWt-tariff (for å drive
Strømforsyning til foretrukket kWh-tariff
Strømforsyningen
blir IKKE forstyrret
Strømforsyningen
blir forstyrret
Når strømforsyning til
Når strømforsyning til
foretrukket kWt-tariff
er aktivert, blir
strømforsyningen
IKKE avbrutt.
Kontrollen slår av
utendørsenheten.
Merk:
Strømselskapet må
alltid tillate
strømforsyning til
innendørsenheten.
innendørsenhet
kontakt)
innendørsenhetens kretskort i tilfelle brudd i
strømforsyningen til foretrukket kWt-tariff)
foretrukket kWt-tariff
er aktivert, blir
strømforsyningen
avbrutt av
strømselskapet
umiddelbart eller av
strømselskapet etter
en stund. I dette
tilfellet må
innendørsenheten
drives av en separat,
normal
strømforsyning.
6.5.2 Om strømforsyning til foretrukket kWhtariff
Strømselskaper over hele verden jobber hardt for å tilby pålitelige
strømtjenester til konkurransedyktige priser, og har ofte tillatelse til å
fakturere kunder til gunstige priser. For eksempel priser for faktisk
bruk, sesongpriser samt varmepumpepriser (Wärmepumpentarif) i
Tyskland og Østerrike, ...
Dette utstyret kan kobles til strømforsyningssystemer som tilbyr
foretrukket kWt-tariff.
Referanseguide for installatør
28
6.5.4 Oversikt over elektriske tilkoblinger av eksterne og interne aktuatorer
Vare Beskrivelse Ledninger Maksimal
Strømforsyning for utendørsenhet og innendørsenhet
1 Strømforsyning for
2+GND
utendørsenhet
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
merkestrøm
(a)
4P495248-1 – 2017.12
Page 29
7 Installering
Vare Beskrivelse Ledninger Maksimal
merkestrøm
2 Strømforsyning og
3
(f)
sammenkoblingskabel
til innendørsenhet
3 Strømforsyning for
ekstravarmer
4 Strømforsyning til
Se tabellen
nedenfor.
2
—
(d)
foretrukket kWt-tariff
(spenningsfri kontakt)
5 Strømforsyning til
2 6,3A
normal kWh-tariff
Tilleggsutstyr
6 Brukergrensesnitt i bruk
2
(e)
som romtermostat
7 Romtermostat 3 eller 4 100mA
8 Sensor for utendørs
2
(b)
miljøtemperatur
9 Sensor for innendørs
2
(b)
miljøtemperatur
10 Varmepumpekonvektor 2 100mA
Komponenter som kjøpes lokalt
11 Avstengningsventil 2 100mA
12 Strømmåler 2 (per måler)
13 Husholdningsvarmtvan
2
(b)
(b)
nspumpe
14 Alarmsignal 2
15 Veksling til ekstern
2
(b)
(b)
varmekildekontroll
16 Betjeningskontroll av
2
(b)
romkjøling/-oppvarming
17 Digitale innganger for
strømforbruk
18 Sikkerhetstermostat 2
(a) Se merkeplate på utendørsenheten.
(b) Minimum kabeltverrsnitt 0,75mm².
(c) Kabeltverrsnitt 2,5mm².
(d) Kabeltverrsnitt 0,75mm² til 1,25mm², maksimal lengde:
50m. Spenningsfri kontakt sikrer en minimumsbelastning
på 15VDC, 10mA.
(e) Kabeltverrsnitt 0,75mm² til 1,25mm², maksimal lengde:
500m.
(f) Kabeltverrsnitt 1,5mm².
2 (per
inngangssignal)
(b)
(d)
MERKNAD
Mer tekniske spesifikasjoner for forskjellige tilkoblinger er
angitt på innsiden av innendørsenheten.
Typisk arbeidsflyt
Installering består vanligvis av følgende trinn:
1 Montering av utendørsenheten.
2 Montering av innendørsenheten.
3 Tilkobling av kjølerøropplegget.
4 Kontroll av kjølerøropplegget.
5 Fylle på kjølemiddel.
6 Tilkobling av vannrøropplegget.
7 Tilkobling av det elektriske ledningsopplegget.
8 Ferdigstilling av utendørsinstalleringen.
9 Ferdigstilling av innendørsinstalleringen.
INFORMASJON
Hvis du har begrenset installasjonsplass, gjør du følgende
(b)
før du installerer enheten i endelig posisjon:
"7.8.5 Tilkobling av dreneringsslangen til avløpet" på
side 40. Dette krever at ett eller begge sidepanelene
fjernes.
INFORMASJON
(b)
Avhengig av anleggene og/eller installeringsforholdene kan
det være nødvendig å tilkoble de elektriske ledningene før
du fyller på kjølemediet.
(b)
7.2 Åpne anleggene
7.2.1 Om åpning av enheter
Enheten må åpnes til bestemte tider. Eksempel:
▪ Når du kobler til kjølemedierørene
▪ Ved tilkobling av det elektriske ledningsopplegget
▪ Ved vedlikehold og service på enheten
FARE: ELEKTRISK STØT
Du må IKKE forlate anlegget uten tilsyn når
servicedekselet er fjernet.
7.2.2 Slik åpner du utendørsanlegget
FARE: ELEKTRISK STØT
FARE: BRENNSKADER
Se "7.5.8 Slik kobler du kjølerøret til utendørsenheten" på side 36
og "7.9.6 Slik kobler du det elektriske ledningsopplegget til
utendørsanlegget"på side42.
Type
Strømforsyning Nødvendig antall ledere
ekstravarmer
*3V 1N~ 230V 2+GND
*6V 1N~ 230V 2+GND
3~ 230V 3+GND
*9W 3N~ 400V 4+GND
7 Installering
7.1 Oversikt: Installering
Dette kapittelet beskriver hva må gjøre og vite på stedet for å
installere systemet.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
7.2.3 Slik åpner du innendørsenheten
1 Fjern det øverste panelet.
Referanseguide for installatør
29
Page 30
7 Installering
5×
T25
2
1
1
3
2×
T25
4×
T25
4×
T25
2 Fjern brukergrensesnitt-panelet. Åpne hengslene i toppen og
skyv toppanelet oppover.
MERKNAD
Hvis du fjerner brukergrensesnitt-panelet, må du også
koble fra kablene fra baksiden av panelet for å hindre
skader.
7.2.4 Slik åpner du bryterboksdekselet på innendørsenheten
3 Fjern frontplaten ved behov. Dette er f.eks. nødvendig i
følgende tilfeller:
▪ "7.2.5Slik senker du bryterboken på innendørsenheten"på
▪ "7.8.5 Tilkobling av dreneringsslangen til avløpet" på
▪ Når du trenger tilgang til høyspennings-bryterboksen
Referanseguide for installatør
30
side30
side40
7.2.5 Slik senker du bryterboken på innendørsenheten
Under installering må du ha tilgang til innsiden av innendørsenheten.
For å få enklere tilgang, plasser bryterboksen lavere på enheten på
følgende måte:
Forutsetning: Brukergrensesnitt-panelet og frontpanelet har blitt
fjernet.
1 Fjern toppanelet som holder bryterboksen på plass på toppen
av enheten.
2 Vipp bryterboksen mot fronten og løft den ut av hengslene.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 31
1
2
2×
T25
3 Plasser bryterboksen lavere på enheten. Bruk de 2 hengslene
3
3
(mm)
0 mm
<150
a
>300
300
600
>100
0 mm
som er plassert lavere på enheten.
7 Installering
Dette emnet viser ulike installasjonsstrukturer. Bruk 4 sett med M8
eller M10 ankerbolter, muttere og underlagsskiver for alle
strukturene. Uansett skal man alltid la det være minst 300 mm
klaring under enheten. I tillegg må man sørge for minst 100 mm
høyde over maksimal forventet snødybde.
INFORMASJON
Den maksimale høyden på boltenes øvre fremstikkende
del er 15mm.
Valg 1: På monteringsføttene "flexi-fot med stag"
7.3 Montere utendørsanlegget
7.3.1 Om montering av utendørsanlegget
Når
Du må montere utendørs- og innendørsanlegget før du kan koble til
kjølemedie- og vannrørene.
Typisk arbeidsflyt
Montering av utendørsanlegget består vanligvis av følgende trinn:
1 Klargjøre installeringsstrukturen.
2 Installere utendørsanlegget.
3 Sørge for drenering.
4 Forhindre at anlegget kan velte.
5 Beskytte anlegget mot snø og vind ved å installere et overbygg
og leskjermer. Se "Klargjøre installeringsstedet" i
"6Forberedelse"på side21.
7.3.2 Forholdsregler ved montering av utendørsanlegget
INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
▪ Generelle sikkerhetshensyn
▪ Forberedelse
7.3.3 Klargjøre installeringsstrukturen
Kontroller styrken og planheten til monteringsunderlaget slik at
anlegget ikke forårsaker vibrasjoner og støy.
Fest anlegget sikkert ved hjelp av ankerboltene i samsvar med
fundamenttegningen.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
a Maksimal snøfallshøyde
Valg 2: På monteringsføtter av plast
I dette tilfellet kan du bruke boltene, mutrene, underlagsskivene og
fjærskivene som ble levert med enheten som tilbehør.
Valg 3: På en pidestall med tilleggssettet EKFT008D
Tilleggssettet EKFT008D anbefales i områder med kraftig snøvær.
Referanseguide for installatør
31
Page 32
7 Installering
300
600
<150
<150
(mm)
>300
100
a
b
0 mm
>250
>300
>250
(mm)
a
b
c
4×
2×
3
2
1
a a
a
b
a Maksimal snøfallshøyde
b EKFT008D tilleggsutstyr
Valg 4: På braketter mot veggen med tilleggssettet EKFT008D
Tilleggssettet EKFT008D anbefales i områder med kraftig snøvær.
7.3.4 Slik monterer du utendørsanlegget
LIVSFARE
Du må IKKE fjerne den beskyttende pappen før anlegget
er ferdig montert.
1 Løft utendørsenheten som beskrevet under "3.2.2 Slik
håndterer du utendørsenheten"på side7.
2 Monter utendørsanlegget som følger:
▪ (1) Plasser enheten i riktig posisjon (bruk stroppen til venstre
og håndtaket til høyre).
▪ (2) Fjern stroppen (trekk i den ene siden av stroppen).
▪ (3) Fest enheten.
a Maksimal snøfallshøyde
b EKFT008D tilleggsutstyr
c Vibrasjonssikker gummi (kjøpes lokalt)
Referanseguide for installatør
32
a Luftutslipp
MERKNAD
Rett inn enheten nøyaktig. Sørg for at baksiden av enheten
IKKE stikker ut.
3 Fjern den beskyttende pappen og anvisningsarket.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 33
a Beskyttende papp
b
a
c
355 mm
600 mm
b Anvisningsark
7.3.5 Slik sikrer du dreneringen
▪ Sørg for at kondensvann kan tømmes på forsvarlig måte.
▪ Installer enheten på en sokkel for å sikre god drenering og unngå
ansamling av is.
▪ Lag til en renne for dreneringsvann rundt fundamentet slik at
avløpsvann kan dreneres vekk fra enheten.
▪ Unngå at dreneringsvannet oversvømmer gangveien så den IKKE
blir glatt ved frost.
▪ Hvis du monterer enheten på en ramme, må du plassere en
vanntett plate innen 150 mm fra enhetens underside for å
forhindre inntrengning av vann og unngå at dreneringsvannet
drypper (se følgende illustrasjon).
MERKNAD
Hvis dreneringshullene på utendørsanlegget er blokkert,
må du sørge for en avstand på minst 300 mm under
utendørsanlegget.
▪ Dreneringssump. Du kan bruke en ekstra dreneringssump
(EKDP008D) for å samle opp dreneringsvann. Du finner komplette
installeringsanvisninger i installeringshåndboken til
dreneringssumpen. Kort forklart må dreneringssumpen installeres
plant (med 1° toleranse på alle sider) på følgende måte:
7 Installering
▪ Dreneringssumpvarmer. Du kan bruke en ekstra
dreneringssumpvarmer (EKDPH008CA) for å hindre at
dreneringssumpen fryser til. Du finner installeringsanvisningene i
installeringshåndboken til dreneringssumpvarmeren.
▪ Dreneringsslange uten varme. Når du bruker
dreneringssumpvarmeren uten dreneringsslange eller med
dreneringsslange uten varme, fjerner du isoleringen av
dreneringshullet (element c i illustrasjonen).
7.3.6 Slik forhindrer du at utendørsanlegget velter
Hvis enheten er installert på steder der sterk vind kan velte enheten,
må følgende tiltak gjennomføres:
1 Klargjør 2 kabler som angitt i følgende illustrasjon (kjøpes
lokalt).
2 Plasser de 2 kablene over utendørsanlegget.
3 Sett inn en gummiplate mellom kablene og utendørsanlegget
for å forhindre at kabelen riper opp lakken (kjøpes lokalt).
4 Sett på kablenes endestykker. Stram til disse endestykkene.
a Dreneringssump
b U-profiler
c Isolering av dreneringshull
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
33
Page 34
7 Installering
≤1°
0°
1° 1°
7.4 Montere innendørsenheten
7.4.1 Om montering av innendørsenheten
Når
Du må montere utendørs- og innendørsanlegget før du kan koble til
kjølemedie- og vannrørene.
Typisk arbeidsflyt
Montering av innendørsenheten består vanligvis av følgende trinn:
1 Installere innendørsenheten.
7.4.2 Forholdsregler ved montering av innendørsenheten
INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
▪ Generelle sikkerhetshensyn
▪ Forberedelse
7.4.3 Slik monterer du innendørsenheten
1 Løft innendørsenheten fra pallen og plasser det på gulvet. Se
også "3.3.3Slik håndterer du innendørsenheten"på side8.
2 Koble dreneringsslangen til avløpet. Se "7.8.5 Tilkobling av
dreneringsslangen til avløpet"på side40.
3 Skyv innendørsenheten på plass.
4 Juster høyden på nivelleringsføttene for å kompensere for
ujevnheter i gulvet. Maksimalt tillatt avvik er 1°.
MERKNAD
Enheten må IKKE ikke vippes forover:
▪ Koble kjølemedierøret til utendørsanlegget
▪ Koble kjølemedierøret til innendørsanlegget
▪ Isolere kjølemedierørene
▪ Husk på retningslinjene for følgende:
▪ Rørbøying
▪ Koning av rørender
▪ Slaglodding
▪ Bruk av avstengingsventilene
7.5.2 Forholdsregler ved tilkobling av kjølemedierør
INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
▪ Generelle sikkerhetshensyn
▪ Forberedelse
FARE: BRENNSKADER
LIVSFARE
▪ IKKE bruk mineralolje på den konede delen.
▪ Du må IKKE bruke gamle rør tidligere installasjoner.
▪ For å garantere dette R32-anleggets levetid må det
aldri installeres en tørker. Tørkematerialet kan løse seg
opp og skade systemet.
MERKNAD
Ta følgende forholdsregler for kjølemedierør:
▪ Unngå at noe annet enn det spesifiserte kjølemediet
blir blandet inn i kjølemediesyklusen (f.eks. luft).
▪ Bruk bare R32 når du tilfører kjølemedium.
▪ Bruk bare installasjonsverktøy (for eksempel
manifoldmålersett) som bare brukes på R32installasjoner for å stå imot trykket og forhindre at det
kommer fremmedlegemer (for eksempel mineraloljer og
fukt) inn i systemet.
▪ Installer røropplegget slik at koningen IKKE utsettes for
mekanisk belastning.
▪ Beskytt rørene som beskrevet i tabellen nedenfor for å
forhindre at det kommer inn smuss, fuktighet eller støv i
rørene.
▪ Vær forsiktig når du fører kobberrør gjennom veggene
(se figuren nedenfor).
Enhet Monteringsperiode Beskyttelsesmetode
Utendørsenhet >1måned Klem røret
7.5 Koble til kjølerøropplegget
Innendørsenhet Uavhengig av periode
7.5.1 Om tilkobling av kjølemedierørene
Før tilkobling av kjølemedierørene
Kontroller at utendørsanlegget og innendørsanlegget er montert.
Typisk arbeidsflyt
Tilkobling av kjølemedierørene omfatter følgende:
Referanseguide for installatør
INFORMASJON
IKKE åpne kjølemiddelets avstengningsventil før du
kontrollerer kjølemiddelets røropplegg. Når du må etterfylle
kjølemiddel, anbefales det å åpne kjølemiddelets
avstengningsventil etter påfylling.
34
<1måned Klem eller bruk tape
på røret
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 35
7.5.3 Retningslinjer ved tilkobling av
a b
c
d
R=0.4~0.8
45°
±2
90°
±2
A
a b
A
a b
c
a b c d e
f
f
c
d
a
b
kjølemedierør
Ta følgende forholdsregler når du kobler til rør:
▪ Bestryk innsiden av koningen med eterolje eller esterolje når du
setter på en konisk mutter. Trekk til 3 eller 4 omdreininger for
hånd før du strammer til endelig.
▪ Bruk ALLTID 2 nøkler sammen når du skal løsne en konisk
mutter.
▪ Bruk ALLTID en fastnøkkel og momentnøkkel sammen for å
stramme til den koniske mutteren når du kobler til rør. Dette gjør
du for å forhindre sprekker og lekkasjer i mutteren.
a Momentnøkkel
b Fastnøkkel
c Rørkobling
d Konisk mutter
Rørdimensjon
(mm)
Ø6,4 15~17 8,7~9,1
Ø15,9 63~75 19,3~19,7
Tiltrekkingsmo
ment (N•m)
Konedimensjo
ner (A) (mm)
Form på konen
(mm)
7 Installering
Koneverktøy for
R32 (gripetype)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Kontroller at konen er ordentlig utført.
a Koningens innvendige overflate MÅ være helt glatt.
b Rørenden MÅ være jevnt konet i en perfekt sirkel.
c Sørg for at den koniske mutteren er montert.
7.5.6 Utføre slaglodding på rørenden
Innendørsenheten og utendørsenheten har tilkoblinger med koniske
muttere. Koble til begge ender uten slaglodding. Hvis slaglodding
skulle være nødvendig, må du ta hensyn til følgende:
▪ Når du utfører slaglodding, skal du foreta nitrogenblåsing for å
hindre at det dannes store mengder oksidert belegg på innsiden
av rørene. Dette belegget påvirker ventiler og kompressorer i
kjølemediesystemet negativt, og hindrer riktig drift.
▪ Still nitrogentrykket til 20 kPa (0,2bar) (dvs. akkurat så mye at du
kan føle det mot huden) med en trykkreduksjonsventil.
Vanlig koneverktøy
Gripetype
(Ridgid-type)
Vingemuttertype
(Imperial-type)
7.5.4 Retningslinjer for rørbøying
Bruk en rørbøyer til bøyingen. Alle rørbøyer må være skje så
varsomt som mulig (bøyeradiusen bør være 30 til 40 mm eller
større).
7.5.5 Slik lager du bul på rørenden
LIVSFARE
▪ Ufullstendig konus kan forårsake lekkasje av
kjølemediegass.
▪ Du må IKKE bruke koner på nytt. Bruk nye koner for å
unngå lekkasje av kjølemediegass.
▪ Bruk koniske muttere som følger med anlegget. Bruk
av andre koniske muttere kan forårsake lekkasje av
kjølemediegass.
1 Kutt rørenden med rørkutter.
2 Fjern skarpe kanter med kutteflaten vendt nedover slik at det
IKKE kommer spon inn i røret.
a Kutt nøyaktig i rett vinkel.
b Fjern skarpe kanter.
3 Fjern den koniske mutteren fra avstengingsventilen og sett den
koniske mutteren på røret.
4 Kon røret. Plasser i nøyaktig den posisjonen som vises på
følgende figur.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
a Kjølemedierør
b Del som skal slagloddes
c Taping
d Manuell ventil
e Trykkreduksjonsventil
f Nitrogen
▪ Bruk IKKE antioksidanter når du slaglodder rørskjøtene.
Rester kan tilstoppe rørene og ødelegge utstyret.
▪ Bruk IKKE flussmiddel når kjølemedierør i kobber slagloddes.
Bruk fosforkobber tilsatslegering til slaglodding (BCuP), som ikke
krever flussmiddel.
Flussmiddel har en ekstremt skadelig innvirkning på
kjølemedierørene. Hvis det for eksempel brukes klorbasert
flussmiddel, vil det føre til at rørene korroderer. Inneholder
flussmiddelet spesielt fluor, vil dette forringe kjølemedieoljen.
7.5.7 Bruke avstengingsventilen og utløpsporten
Slik håndterer du stoppventilen
Ta hensyn til følgende retningslinjer:
▪ Stoppventilene er lukket når den sendes fra fabrikken.
▪ Følgende illustrasjon viser stengeventildelene som kreves for å
håndtere ventilen.
a Serviceport og hette for serviceport
b Ventilstamme
Referanseguide for installatør
35

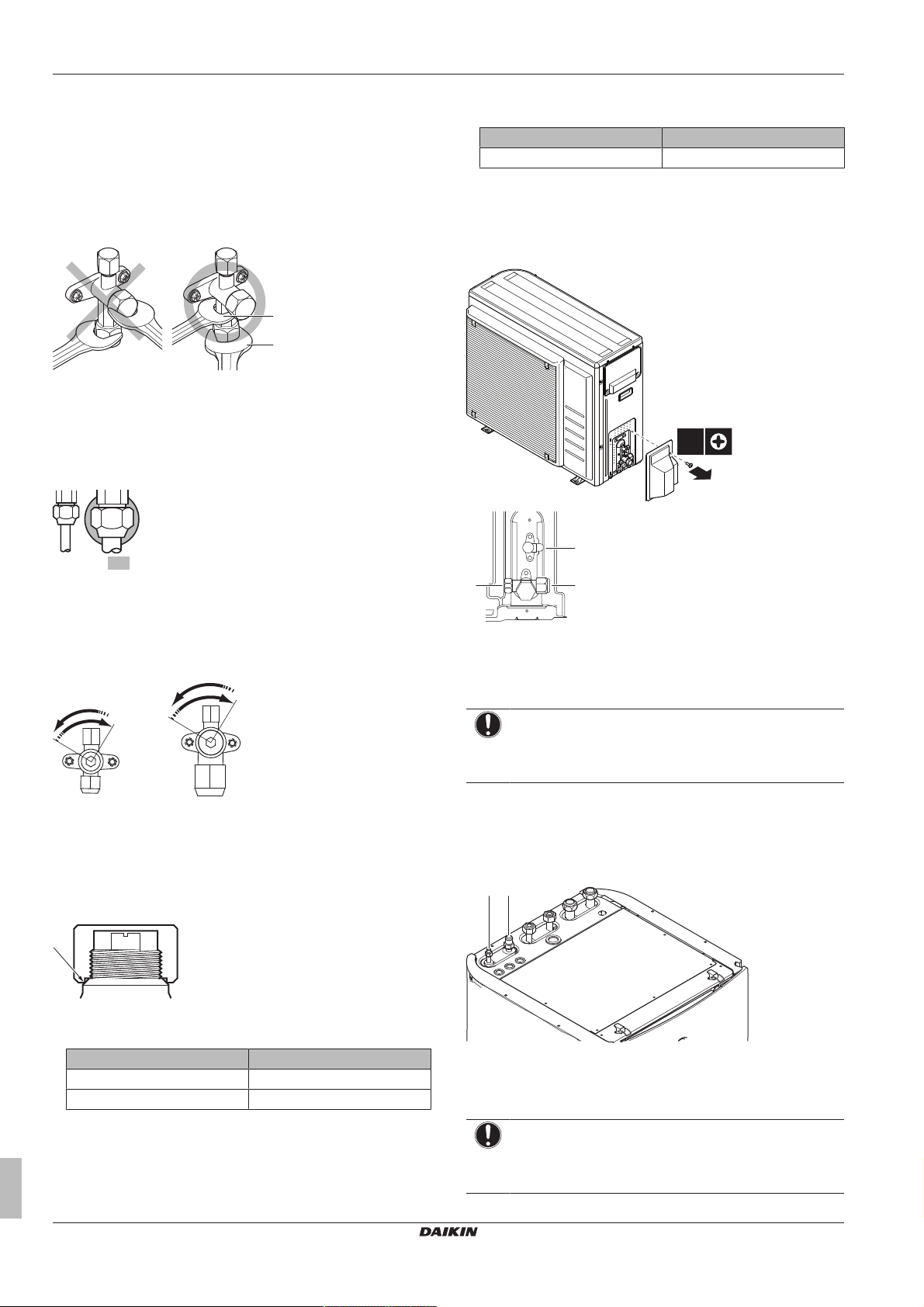

Page 36
7 Installering
a
b
1×
a
b
c
b
a
c Lokal rørtilkobling
d Stammehette
▪ Hold begge stoppventiler åpne under drift.
▪ IKKE bruk overdreven kraft på ventilstammen. Hvis du gjør det,
kan ventilhuset bryte sammen.
▪ Sørg for ALLTID å sikre stoppventilen med en fastnøkkel, og
løsne eller stram til den koniske mutteren med en momentnøkkel.
IKKE plasser fastnøkkelen på stammehetten ettersom dette kan
føre til en kjølemiddellekkasje.
a Fastnøkkel
b Momentnøkkel
▪ Når det er ventet at driftstrykket vil være lavt (for eksempel når
kjølingen skal utføres mens utelufttemperaturen er lav), må den
koniske mutteren i stengeventilen på gassledningen settes inn
med tilstrekkelig silikonbasert forseglingsmiddel til å forhindre
frysing.
▪ Når du har brukt utløpsporten, skrur du godt fast
utløpsportdekselet og ser etter kjølemedielekkasjer.
Punkt Tiltrekkingsmoment (N∙m)
Utløpsportdeksel 11,5~13,9
7.5.8 Slik kobler du kjølerøret til utendørsenheten
1 Koble forbindelsen for kjølemiddel i væskeform fra
innendørsanlegget til utendørsanleggets væskestengeventil.
Silikonforseglingsmiddel, sørg for at det ikke er noen
åpning.
Slik åpner/lukker du stoppventilen
1 Ta av dekselet på stengeventilen.
2 Sett inn en sekskantnøkkel (væskesiden: 4 mm, gassiden:
4mm) i ventilstammen, og vri ventilstammen:
Mot klokken for å åpne.
Med klokken for å lukke.
3 Slutt å vri når stoppventilen IKKE lenger kan vris. Ventilen er nå
åpen/stengt.
Slik håndterer du stammehetten
▪ Stammehetten er forseglet der pilen angir det. IKKE skad den.
a Stengeventil for væske
b Stengeventil for gass
c Utløpsport
2 Koble forbindelsen for kjølemiddel i gassform fra
innendørsenheten til utendørsenhetens gasstengeventil.
MERKNAD
Det anbefales at røropplegget for kjølemiddel mellom
innendørs- og utendørsenheten installeres i en kanal eller
pakkes inn i utvendig tape.
7.5.9 Slik kobler du røropplegget for kjølemiddel til innendørsenheten
1 Koble væskestoppventilen fra utendørsenheten til
innendørsenhetens tilkobling for kjølemiddelvæske.
▪ Når du er ferdig med stoppventilen, strammer du hetten og
kontrollerer om kjølemidlet lekker.
Vare Tiltrekkingsmoment (N∙m)
Stammehette, væskeside 13,5~16,5
Stammehette, gasside 22,5~27,5
2 Koble gasstoppventilen fra utendørsenheten til
Slik håndterer du serviceporthetten
▪ Bruk ALLTID en påfyllingsslange som er utstyrt med
ventiltrykktapp, siden utløpsporten er en Schrader-ventil.
Referanseguide for installatør
36
a Tilkobling for kjølemiddel i væskeform
b Tilkobling for kjølemiddel i gassform
innendørsenhetens tilkobling for kjølemiddelgass.
MERKNAD
Det anbefales at røropplegget for kjølemiddel mellom
innendørs- og utendørsenheten installeres i en kanal eller
pakkes inn i utvendig tape.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 37
7 Installering
a d
j
b
f
e
c
g h i
h
INFORMASJON
Når innendørsenheten er installert på et sted med
begrenset plass, kan et ekstra rørbøyingssett (EKHVTC)
installeres for å forenkle koblingen til kjølemiddelgassen og
innendørsenhetens koblinger. Du finner
installeringsanvisninger på installeringsarket for
rørbøyingssettet.
7.6 Kontrollere kjølerørene
7.6.1 Om kontroll av røropplegg for kjølemiddel
Utendørsanleggets interne kjølemedierør er fabrikktestet for
lekkasjer. Du trenger bare kontrollere utendørsanleggets eksterne
kjølemedierør.
Før du kontrollerer kjølemedierørene
Pass på at kjølemedierørene er tilkoblet mellom utendørsanlegget
og innendørsanlegget.
Typisk arbeidsflyt
Kontroll av kjølemedierør består vanligvis av følgende trinn:
1 Se etter lekkasjer i kjølemedierørene.
2 Utføre vakuumtørking for å fjerne all fuktighet, luft eller nitrogen
fra kjølemedierørene.
Hvis det er fare for at det finnes fuktighet i kjølemedierørene (for
eksempel at vann er kommet inn i rørene), må du først utføre
vakuumtørkingen som er beskrevet nedenfor, helt til all fuktighet er
fjernet.
MERKNAD
Sørg for å bruke en anbefalt bobletestoppløsning fra
grossisten. Du må ikke bruke såpevann, som kan føre til at
de koniske mutterne sprekker (såpevann kan inneholde
salt, som absorberer fuktighet og som vil fryse til når
rørene blir kalde), og/eller føre til korrosjon på de koniske
skjøtene (såpevann kan inneholde ammoniakk, som har en
korroderende virkning mellom den koniske
messingmutteren og kobberkonen).
1 Tilfør systemet nitrogengass opp til et målertrykk på minst
200 kPa (2 bar). Det anbefales å sette trykket til 3000 kPa
(30bar) for å oppdage små lekkasjer.
2 Test for lekkasjer ved å smøre bobletestmiddel på alle
rørforbindelsene.
3 Tøm ut all nitrogengassen.
7.6.4 Slik utfører du vakuumtørking
Koble til vakuumpumpen og manifolden som følger:
7.6.2 Forholdsregler når du kontrollerer kjølemedierørene
INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
▪ Generelle sikkerhetshensyn
▪ Forberedelse
MERKNAD
Bruk en 2-trinns vakuumpumpe med tilbakeslagsventil som
kan suge ut til et manometertrykk på −100,7 kPa
(−1,007bar) (5Torr totalt). Pass på at oljen i pumpen ikke
strømmer i motsatt retning i systemet når pumpen ikke er i
drift.
MERKNAD
Bruk denne vakuumpumpen utelukkende for R32. Bruk av
den samme pumpen til andre kjølemidler kan skade
pumpen og anlegget.
MERKNAD
▪ Koble vakuumpumpen til serviceporten eller
gasstoppventilen.
▪ Sørg for at både gass- og væskestoppventilen er godt
lukket før du utfører lekkasjetesten eller vakuumtørking.
1 Sett systemet i vakuum inntil trykket på manifolden viser
2 La det stå slik i 4–5minutter, og kontroller trykket:
3 Vakuumtørk systemet i minst 2 timer for å oppnå et ønsket
4 Etter at du har slått AV pumpen må trykket kontrolleres i minst
5 Hvis du IKKE når ønsket vakuum eller IKKE KAN opprettholde
7.6.3 Slik ser du etter lekkasjer
MERKNAD
IKKE overskrid enhetens maksimale driftstrykket (se “PS
High” på enhetens navneplate).
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
a Trykkmåler
b Manometermanifold
c Lavtrykksventil (Lo)
d Høytrykksventil (Hi)
e Påfyllingsslanger
f Vakuumpumpe
g Utløpsport
h Ventildeksel
i Avstengingsventil for gass
j Avstengingsventil for væske
−0,1MPa (–1bar).
Hvis trykket… Så…
Ikke endres Det er ingen fuktighet i
systemet. Denne prosedyren
er ferdig.
Øker Det er fuktighet i systemet. Gå
til neste trinn.
manifoldtrykk på −0,1MPa (–1bar).
1time.
vakuumet i 1time, gjør du følgende:
▪ Se etter lekkasjer igjen.
▪ Utfør vakuumtørking igjen.
MERKNAD
Husk å åpne avstengingsventilene etter at du har installert
kjølemedierørene og utført vakuumtørking. Kompressoren
kan bli ødelagt hvis systemet kjøres når
avstengingsventilene er stengt.
Referanseguide for installatør
37
Page 38
7 Installering
INFORMASJON
Etter at du har åpnet avstengningsventilen, er det mulig at
trykket i røropplegget for kjølemiddel IKKE stiger. Dette
kan for eksempel skyldes at ekspansjonsventilen i
utendørsanleggkretsen er lukket, men det har INGENTING
å si for anleggets drift.
7.7 Fylle på kjølemiddel
7.7.1 Om påfylling av kjølemedium
Utendørsanlegget har fått fylt på kjølemedium på fabrikken, men i
noen tilfeller kan følgende være nødvendig:
Hva Når
Tilleggsfylling av kjølemedium Hvis den totale lengden på
væskerørene er mer enn angitt
(se nedenfor).
Full etterfylling av kjølemedium Eksempel:
▪ Når systemet flyttes.
▪ Etter lekkasje.
Tilleggsfylling av kjølemedium
Før du fyller på kjølemedium sørger du for at utendørsanleggets
eksterne kjølemedierør er kontrollert (lekkasjetest og
vakuumtørking).
INFORMASJON
Avhengig av anleggene og/eller installeringsforholdene kan
det være nødvendig å tilkoble de elektriske ledningene før
du fyller på kjølemediet.
Vanlig arbeidsflyt – Påfylling av ekstra kjølemedium består vanligvis
av følgende trinn:
1 Fastsette om og hvor mye ekstra du må fylle på.
2 Fylle på ekstra kjølemedium hvis det er nødvendig.
3 Fylle ut etiketten for fluoriserte drivhusgasser, og feste den på
innsiden av utendørsanlegget.
Full etterfylling av kjølemedium
Kontroller at følgende er utført før du foretar full etterfylling av
kjølemedium:
7.7.2 Forholdsregler ved påfylling av kjølemedium
INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
▪ Generelle sikkerhetshensyn
▪ Forberedelse
7.7.3 Slik faststår du ekstra mengde kjølemiddel
ADVARSEL
Hvis den totale kjølemiddelmengden i systemet er
≥1,84 kg (dvs. hvis rørlengde er ≥27 m), må du
overholde kravene til minimum gulvareal for
innendørsenheten. Hvis du vil ha mer informasjon, se
"6.2.3 Krav til installeringssted for innendørsenheten" på
side23.
Hvis den totale
lengden på
væskerøropplegget
er…
≤10m IKKE tilfør ekstra kjølemiddel.
>10m R = (total lengde (m) på væskerør–10m) ×
0,020
R = ekstra påfylling (kg) (avrundet til
nærmeste 0,1 kg)
INFORMASJON
Rørlengden er enveislengden av væskerøropplegg.
Resultat…
7.7.4 Slik fastsetter du hele gjenfyllingsmengden
INFORMASJON
Hvis en full gjenfylling er nødvendig, er den samlede
kjølemiddelpåfylling: fabrikkens kjølemiddelfylling (se
enhetens merkeplate) + fastslått nødvendig ekstramengde.
7.7.5 Slik fyller du på ekstra kjølemedium
1 Alt kjølemediet er samlet opp fra systemet.
2 Utendørsanleggets eksterne kjølemedierør er kontrollert
(lekkasjetest og vakuumtørking).
3 Vakuumtørking er utført på utendørsanleggets interne
kjølemedierør.
MERKNAD
Før fullstendig gjenfylling, utfør vakuumtørking også på
enhetens interne kjølemediumrør.
Vanlig arbeidsflyt – Full etterfylling med kjølemedium består
vanligvis av følgende trinn:
1 Fastsette hvor mye kjølemedium du skal fylle på.
2 Fylle på kjølemedium.
3 Fylle ut etiketten for fluoriserte drivhusgasser, og feste den på
innsiden av utendørsanlegget.
Referanseguide for installatør
38
ADVARSEL
▪ Bruk kun R32 som kjølemedium. Andre stoffer kan
forårsake eksplosjoner og ulykker.
▪ R32 inneholder fluoriserte drivhusgasser. Verdien for
global oppvarmingsevne (GWP) er 675. Disse gassene
må IKKE luftes ut i atmosfæren.
▪ Bruk ALLTID vernebriller og hansker når du fyller på
kjølemedium.
LIVSFARE
For å unngå kompressorsammenbrudd må du IKKE fylle
på mer enn den angitte mengden med kjølemiddel.
Forutsetning: Før du fyller på kjølemedium må du kontrollere at
kjølemedierørene er tilkoblet og kontrollert (lekkasjetest og
vakuumtørking).
1 Koble kjølemiddelsylinderen til utløpsporten.
2 Fyll på den ekstra kjølemiddelmengden.
3 Åpne gassavstengingsventilen.
Hvis nedpumping er nødvendig ved demontering eller flytting av
systemet, kan du se "13.2Slik pumper du ned" på side88 for å få
flere detaljer.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 39
7 Installering
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
c d a b
7.7.6 Slik fester du etiketten for fluoriserte drivhusgasser
1 Fyll ut etiketten som følger:
a Hvis en flerspråklig etikett for fluoriserte drivhusgasser
følger med anlegget (se tilbehør), skal du ta av delen med
det aktuelle språket og lime den fast på toppen av a.
b Fabrikkpåfylt mengde: se anleggets merkeplate
c Ekstra mengde kjølemedium som ble påfylt
d Total mengde kjølemedium som er påfylt
e Drivhusgassutslipp av den totale mengden kjølemedium
som er påfylt, uttrykt i tonn CO2-ekvivalenter
f GWP = globalt oppvarmingspotensiale
MERKNAD
I Europa brukes drivhusgassutslippene fra den totale
mengden kjølemedium i systemet (uttrykt som tonn CO2ekvivalenter) til å fastsette vedlikeholdsintervallene. Følg
gjeldende lovgivning.
Formel for beregning av drivgassutslippene:GWP-verdi
for kjølemediet × Total mengde kjølemedium [i kg] / 1000
2 Fest etiketten på innsiden av utendørsanlegget nær gass- og
væskeavstengningsventilene.
For å hindre overtrykk og sikre minimum strømningshastighet,
installerer du bypassventilen for overtrykk på romoppvarmingens
vannutløp.
1 Monter avstengningsventilene på romoppvarmingens vannrør.
2 Skru fast innendørsenhetens muttere på avstengningsventilen.
3 Koble rørene for husholdningsvarmtvann inn og ut til
innendørsenheten.
a Romoppvarmings-/kjølingsvann ut
b Romoppvarmings-/kjølingsvann inn
c Husholdningsvarmtvann ut
d Husholdningskaldtvann inn (kaldtvannsforsyning)
MERKNAD
Det anbefales å montere avstengningsventiler på
forbindelsene for husholdningskaldtvann inn og
husholdningsvarmtvann ut. Disse avstengningsventilene
kjøpes lokalt.
7.8 Koble til vannrøropplegget
7.8.1 Om tilkobling av vannrøropplegget
Før tilkobling av vannrøropplegget
Sørg for at utendørs- og innendørsenheten er montert.
Typisk arbeidsflyt
Tilkobling av vannrøropplegget består vanligvis av følgende trinn:
1 Tilkobling av vannrøropplegget til innendørsenheten.
2 Tilkobling av resirkuleringsrøropplegget.
3 Koble dreneringsslangen til avløpet.
4 Fylling av vannkretsen.
5 Fylling av husholdningsvarmtvannstanken.
6 Isolasjon av vannrøropplegg.
7.8.2 Forholdsregler ved tilkobling av vannrøropplegg.
INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
▪ Generelle sikkerhetshensyn
▪ Forberedelse
7.8.3 Slik kobler du til vannrøropplegget
MERKNAD
Hvis du vil unngå skade på omgivelsene i tilfelle
vannlekkasje, anbefales det å lukke kaldtvanninnløpets
avstengningsventiler i husholdet i fraværsperioder.
MERKNAD
Bypassventilen for overtrykk (levert som tilbehør). Vi
anbefaler å installere bypassventilen for overtrykk i
romoppvarmingens vannkrets.
Ta hensyn til minimum strømningshastighet når du justerer
innstillingen til bypassventilen for overtrykk. Se "6.4.3 Slik
kontrollerer du vannvolumet og strømningshastigheten"på
side 26 og "9.4.1 Slik kontrollerer du minimum
strømningshastighet"på side77.
MERKNAD
En trykkavlastningsventil (kjøpes lokalt) med et
åpningstrykk på maksimum 10 bar må installeres på
koblingen til kaldvannsinntaket for husholdningsvann i
samsvar med gjeldende lovgivning.
MERKNAD
IKKE bruk for mye kraft når du kobler til røropplegget.
Deformasjon av røropplegget kan medføre funksjonsfeil på
enheten.
For å lette service og vedlikehold følger det med 2
avstengningsventiler og 1 bypassventil for overtrykk. Monter
avstengningsventilene på romoppvarmingens vanninntak og -utløp.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
39
Page 40
7 Installering
1
3×
T25
3
2
1
3×
T25
3
2
MERKNAD
▪ En tappeenhet og trykkavlastningsenhet må monteres
på tilkoblingen for kaldtvannsinntak på
husholdningsvarmtvannstanken.
▪ For å unngå returlekkasjer anbefales det å installere en
tilbakeslagsventil på vanninntaket til
husholdningsvarmtvannstanken i samsvar med
gjeldende lovgivning.
▪ Det anbefales å installere en trykkreduksjonsventil på
kaldtvannsinntaket i samsvar med gjeldende
lovgivning.
▪ Et ekspansjonskar må installeres på kaldtvannsinntaket
i samsvar med gjeldende lovgivning.
▪ Det anbefales å montere trykkavlastningsventilen i en
høyere posisjon enn toppen av
husholdningsvarmtvannstanken. Oppvarming av
husholdningsvarmtvannstanken fører til at vannet
utvides, og uten trykkavlastningsventilen kan
vanntrykket inne i tanken stige over tankens
konstruksjonstrykk. Også den lokale installasjonen
(røropplegg, tappekraner, osv.) i tilknytning til tanken er
utsatt for dette høye trykket. For å motvirke dette må en
trykkavlastningsventil installeres. Forebygging av
overtrykk avhenger av riktig bruk av den lokalt
installerte trykkavlastningsventilen. Hvis denne IKKE
fungerer som den skal, vil overtrykket deformere
tanken slik at vannlekkasjer kan oppstå. For å bekrefte
god drift er regelmessig vedlikehold nødvendig.
4 Fest sidepanelet igjen. Kontroller at vannet kan renne gjennom
dreneringsslangen.
Det anbefales å bruke en støpetrakt til å samle opp vannet.
Alternativ 1: Gjennom venstre sidepanel
Alternativ 2: Gjennom høyre sidepanel
7.8.4 Slik kobler du til resirkuleringsrøropplegget
Forutsetning: Kun påkrevd hvis du trenger resirkulering i systemet.
1 Fjern det øverste panelet fra enheten, se "7.2.3Slik åpner du
innendørsenheten"på side29.
2 Skjær ut gummitetningen på toppen av enheten og fjern
stopperen. Resirkuleringskoblingen er plassert under hullet.
3 Trekk røret for resirkulering gjennom gummitetningen og koble
det til resirkuleringskoblingen.
4 Fest det øverste panelet igjen.
7.8.5 Tilkobling av dreneringsslangen til avløpet
Vann som kommer fra trykkavlastningsventilen samles opp i
dreneringssumpen. Dreneringssumpen er koblet til
dreneringsslangen inne i enheten. Du må koble dreneringsslangen til
et passende avløp i henhold til gjeldende lovgivning. Du kan trekke
dreneringsslangen gjennom venstre eller høyre sidepanel.
Forutsetning: Brukergrensesnitt-panelet og frontpanelet har blitt
fjernet.
1 Fjern et av sidepanelene.
2 Skjær ut gummitetningen.
3 Trekk dreneringsslangen gjennom hullet.
7.8.6 Slik fyller du vannkretsen
For å fylle vannkretsen skal du bruke et påfyllingssett som kjøpes
lokalt. Sørg for at du overholder gjeldende lovgivning.
INFORMASJON
Forviss deg om at begge luftrensingsventilene (en på det
magnetiske filtret og en på ekstravarmeren) er åpne.
7.8.7 Slik fyller du husholdningsvarmtvannstanken
1 Åpne hver varmtvannskran etter tur for å tvinge ut luft fra
systemrøropplegget.
2 Åpne tilførselsventilen for kaldtvann.
3 Lukk alle varmtvannskraner etter at all luft er renset.
4 Se etter vannlekkasjer.
5 Betjen den lokalt monterte trykkavlastningsventilen manuelt for
å sikre fri vannstrøm gjennom utløpsrøret.
Referanseguide for installatør
40
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 41
7 Installering
b a
cb
c
aa
A
AA´
A´
c b ba c
a
B
B
7.8.8 Slik isolerer du vannrøropplegget
Hele røropplegget i vannkretsen MÅ isoleres for å unngå kondens
under kjøling samt nedsatt oppvarmings- og kjølekapasitet.
Hvis temperaturen er høyere enn 30°C og luftfuktigheten er høyere
enn RH 80%, må tykkelsen på isolasjonsmaterialet være minst
20mm for å unngå kondensering på isolasjonens overflate.
7.9 Koble til det elektriske ledningsopplegget
7.9.1 Om tilkobling av det elektriske ledningsopplegget
Før tilkobling av det elektriske ledningsopplegget
Sørg for følgende:
▪ Kjølemedierørene er tilkoblet og kontrollert
▪ Vannrørene er tilkoblet
Typisk arbeidsflyt
Tilkobling av de elektriske ledningene består vanligvis av følgende
trinn:
1 Sørge for at strømforsyningen er i samsvar med de elektriske
spesifikasjonene til varmepumpen.
2 Tilkobling av det elektriske ledningsopplegget til
utendørsenheten.
3 Tilkobling av det elektriske ledningsopplegget til
innendørsenheten.
4 Tilkobling av hovedstrømforsyningen.
5 Tilkobling av strømforsyningen for ekstravarmeren.
6 Tilkobling av avstengningsventiler.
7 Tilkobling av strømmålerne.
8 Tilkobling av husholdningsvarmtvannspumpen.
9 Tilkobling av alarmutgangen.
10 Tilkobling av PÅ/AV-utgangen for romkjøling/-oppvarming.
11 Tilkobling av veksling til ekstern varmekilde.
12 Tilkobling av digitale innganger for strømforbruk.
13 Tilkobling av sikkerhetstermostaten.
7.9.2 Om overholdelse av elektriske
bestemmelser
Kun for ERGA04~08DAV3 (ikke for ERGA04~08DAV3A)
Utstyr som overholder EN/IEC 61000-3-12 (en europeisk/
internasjonal teknisk standard som fastsetter grenseverdiene for
harmonisk strøm generert av utstyr som er koblet til offentlige
lavspenningssystemer med en inngangsstyrke på >16 A og ≤75 A
per fase).
Kun for ekstravarmeren til innendørsenheten
Se "7.9.9 Slik kobler du til strømforsyning for ekstravarmer" på
side44.
7.9.3 Forholdsregler ved tilkobling av det
elektriske ledningsopplegget
INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
▪ Generelle sikkerhetshensyn
▪ Forberedelse
FARE: ELEKTRISK STØT
ADVARSEL
Bruk ALLTID multikjernekabler til strømforsyning.
7.9.4 Retningslinjer ved tilkobling av det elektriske ledningsopplegget
Vær oppmerksom på det følgende:
▪ Hvis ledninger med flertrådet leder brukes, monterer du en rund
terminal av krimpetypen på enden av kabelen. Passer den runde
terminalen av krimpetype på ledningen opp til den tildekkede
delen, og fest terminalen med et passende verktøy.
a Ledning med flertrådet leder
b Rund terminal av krimpetype
▪ Bruk følgende metoder til å montere ledninger:
Ledningstype Monteringsmetode
Enkeltkjerneledning
a Buktet enkeltkjerneledning
b Skrue
c Flat underlagsskive
Ledning med
flertrådet leder og
rund terminal av
krimpetype
a Terminal
b Skrue
c Flat underlagsskive
O Tillatt
X Ikke tillatt
Tiltrekkingsmomenter
Artikkel Tiltrekkingsmoment (N•m)
M4 (X1M) 1,2~1,5
M4 (jord)
7.9.5 Spesifikasjoner for standard ledningsoppleggkomponenter
Komponent ERGA04 +
Strømfo
rsynings
kabel
MCA
Spennin
g
Fase 1~
Frekven
s
Lednings
størrelse
r
06DAV3
(a)
19,9A 24,0A 15,9A
Må være i overensstemmelse med gjeldende
ERGA08DAV3 ERGA04~08D
AV3A
230V
50Hz
forskrifter
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
41
Page 42
7 Installering
2×
a b
a
c
d
1N~ 50 Hz
220-240 V
b
1 2 3
L N
L N PWR
12 3
3×
a
1×
1×
b+c ad
Komponent ERGA04 +
06DAV3
Sammenkoblingsk
Minimum kabeltverrsnitt på 1,5mm² og godkjent
abel
ERGA08DAV3 ERGA04~08D
AV3A
for 230V
Anbefalt feltsikring 20A 25A 16A
Jordfeilbryter Må være i overensstemmelse med gjeldende
forskrifter
(a) MCA=Minimum kretsstrømstyrke. Angitte verdier er
maksimumsverdier (se elektriske data i kombinasjon med
innendørsanlegg hvis du vil se eksakte verdier).
7.9.6 Slik kobler du det elektriske ledningsopplegget til utendørsanlegget
1 Fjern bryterboksdekselet.
a Ledningsklemme
4 Fest bryterboksdekselet igjen.
5 Eventuelt: Fest ledningsklemmen (tilbehør) til skruen til dekslet
til kjølemiddelrørene, og fest kablene til den med et kabelbånd.
2 Fjern isolasjon (20mm) fra ledningene.
a Avisoler ledningsenden til dette punktet
b Det kan forårsake elektrisk støt eller lekkasje hvis
ledningen avisoleres for mye.
3 Koble sammenkoblingskabelen til strømforsyningen som følger.
Sørg for strekkavlastning ved hjelp av ledningsklemmen.
a Sammenkoblingskabel
b Strømforsyningskabel
c Sikring
d Jordfeilbryter
6 Koble en jordfeilbryter og sikring til strømtilførselsledningen.
7.9.7 Slik kobler du det elektriske ledningsopplegget til innendørsenheten
1 Når du skal åpne innendørsenheten, se "7.2.3 Slik åpner du
innendørsenheten" på side 29 og "7.2.4 Slik åpner du
bryterboksdekselet på innendørsenheten"på side30.
2 Ledningsopplegget føres inn i enheten ovenfra:
a, b, c Lokalt ledningsopplegg (se tabell nedenfor)
d Fabrikkmontert kabel for strømtilførsel til ekstravarmer
3 Legging av ledningsopplegget inne i enheten skal skje som
følger. Fest kabelen til kabelskinnen ved hjelp av kabelbånd:
Referanseguide for installatør
42
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 43
a
4×
b+c
ADVARSEL
a
X1M
X2M
X5M
X11YB
X1A
X11Y
X11YA
1 2 3
1 2 3
a
1 2 3
X1M
X2M
X5M
X11Y
X11YB
X1A
1 2 3
1 N L
N L
2 3
S1S
a b c
X11YA
51 2 3 6
910
Sørg for at de elektriske ledningene IKKE berører
kjølemiddelgassrørene fordi disse kan være meget varme.
7 Installering
Uten lavspenningskabler Med lavspenningskabler
7.9.8 Slik kobler du til hovedstrømforsyningen
1 Koble til hovedstrømforsyningen.
Ved strømforsyning til normal kWh-pris
a Kjølemiddelgassrør
Ruting Mulige kabler (avhengig av enhetstype og
a
Lavspenning
b
Høyspent
strømforsyning
c
Kontrollsignal for
høyspenning
d
Høyspennings
strømforsyning
(fabrikkmontert kabel)
LIVSFARE
IKKE skyv eller plasser overskytende kabellengder i
enheten.
4 Forsegle inntaket til lavspenningskablene med isoleringstapen
(leveres som tilbehør).
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
installert tilleggsutstyr)
▪ Kontakt for gunstig strømforsyning
▪ Brukergrensesnitt i bruk som
romtermostat (valgfritt)
▪ Digitale innganger for strømforbruk
(kjøpes lokalt)
▪ Sensor for utendørs miljøtemperatur
(tilleggsutstyr)
▪ Sensor for innendørs miljøtemperatur
(tilleggsutstyr)
▪ Strømmålere (kjøpes lokalt)
▪ Sikkerhetstermostat (kjøpes lokalt)
▪ Sammenkoblingskabel
▪ Strømforsyning til normal kWh-tariff
▪ Strømforsyning til foretrukket kWt-tariff
▪ Varmepumpekonvektor (tilleggsutstyr)
▪ Romtermostat (tilleggsutstyr)
▪ Avstengningsventil (kjøpes lokalt)
▪ Husholdningsvarmtvannspumpe (kjøpes
lokalt)
▪ Alarmsignal
▪ Veksling til ekstern varmekildekontroll
▪ Betjeningskontroll av romkjøling/-
oppvarming
▪ Strømforsyning for ekstravarmer
Forklaring: se illustrasjonen nedenfor.
Ved strømforsyning til foretrukket kWt-tariff
Koble X11Y til X11YB.
a Sammenkoblingskabel (=hovedstrømforsyning)
b Strømforsyning til normal kWh-tariff
c Kontakt for gunstig strømforsyning
2 Fest kablene med kabelbånd til kabelbåndfestene.
Referanseguide for installatør
43
Page 44
7 Installering
X6M
F1B
Q1DI
a
b
1N~, 50 Hz
230 V AC
SWB
Q1DI
1
234
F1B
I I
L N
X6M
2
1
K1M
4
3
1N~, 50 Hz
230 V AC
SWB
436
5
2
1
K5M
14
13
Q1DI
1234567
8
F1B
II I I
NL
X6M
INFORMASJON
Ved strømforsyning til foretrukket kWt-tariff, koble X11Y til
X11YB. Nødvendigheten av en separat strømforsyning til
normal kWt-tariff til innendørsenheten (b) X2M/5+6 vil
avhenge av typen strømforsyning til foretrukket kWt-tariff.
Separat tilkobling til innendørsenheten er påkrevd:
▪ hvis strømforsyning til foretrukket kWt-tariff er forstyrret
når den er aktiv, ELLER
▪ hvis strømforbruk på innendørsenheten ikke er tillatt
når strømforsyning til foretrukket kWt-tariff er aktiv.
INFORMASJON
Kontakten for strømforsyning til foretrukket kWh-tariff er
koblet til de samme terminalene (X5M/9+10) som
sikkerhetstermostaten. Det er kun mulig for systemet å ha
ENTEN strømforsyning for foretrukket kWh-tariff ELLER en
sikkerhetstermostat.
7.9.9 Slik kobler du til strømforsyning for ekstravarmer
ADVARSEL
Ekstravarmeren MÅ ha en dedikert strømforsyning og MÅ
være beskyttet av de nødvendige sikkerhetsenhetene som
kreves ifølge gjeldende lovgivning.
a Fabrikkmontert kabel koblet til ekstravarmerens kontaktor
b Lokalt ledningsopplegg (se tabell nedenfor)
Modell
(strømtilførsel)
*3V (1N~230V)
inne i bryterboksen (K1M for *3V modeller; K5M for *6V og
*9W modeller)
Tilkoblinger til strømforsyningen for
ekstravarmeren
LIVSFARE
For å garantere at enheten er fullstendig jordet, skal du
alltid koble til strømforsyningen for ekstravarmeren og
jordkabelen.
Ekstravarmerens kapasitet kan variere avhengig av
innendørsenhetens modell. Sørg for at strømforsyningen stemmer
overens med ekstravarmerens kapasitet, som oppført i tabellen
nedenfor.
Type
ekstravarmer
Ekstravar
merens
Strømforsy
ning
Maksimal
merkestrøm
kapasitet
*3V 3kW 1N~230V 13A
(b)
0,34Ω
*6V 2kW 1N~230V 9A —
4kW 1N~230V 17A
6kW 1N~230V 26A
(a)(b)
(a)(b)
0,22Ω
0,22Ω
2kW 3~230V 5A —
4kW 3~230V 10A —
6kW 3~230V 15A —
*9W 3kW 3N~400V 4A —
6kW 3N~400V 9A —
9kW 3N~400V 13A —
(a) Utstyr som overholder EN/IEC61000-3-12 (en europeisk/
internasjonal teknisk standard som fastsetter
grenseverdiene for harmonisk strøm generert av utstyr som
er koblet til offentlige lavspenningssystemer med en
Koble til strømforsyningen for ekstravarmeren som følger:
Referanseguide for installatør
inngangsstyrke på >16A og ≤75A per fase).
(b) Dette utstyret overholder EN/IEC61000-3-11 (europeisk/
internasjonal teknisk standard som fastsetter
grenseverdiene for spenningsendringer,
spenningssvingninger og flimring i offentlige
svakstrømsystemer for utstyr med merkestrøm ≤75A) så
sant systemimpedansen Z
grensesnittpunktet mellom brukerens forsyning og det
offentlige systemet. Det påligger installatøren eller
brukeren av utstyret å sikre, eventuelt ved å forhøre seg
med operatøren av distribusjonsnettet, at utstyret bare er
koblet til en forsyning der systemets impedans Z
lavere enn eller lik Z
er mindre enn eller lik Z
sys
.
max
sys
44
er
*6V (1N~230V)
Z
max
ved
max
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 45
7 Installering
SWB
3~, 50 Hz
230 V AC
436
5
2
1
K5M
14
13
1234567
8
F1B
II I I
Q1DI
L1 L2 L3
X6M
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1234567
8
F1B
II I I
X6M
2
1
K5M
436514
13
X1M
X2M
X1M
X2M
NO NC
M2S M2S
2128
21 29
X1M
X2M
X5M
S3S S2S
3456
X1M
X2M
X5M
1~
M
M2P
1 2
X1M
X2M
A4P
X5M
X1M
YC Y1 Y2 Y3 Y4
Y1
YC
a
7 9
b
Modell
(strømtilførsel)
*6V (3~230V)
*9W (3N~400V)
Tilkoblinger til strømforsyningen for
ekstravarmeren
7.9.11 Slik kobler du til strømmålerne
INFORMASJON
Når du har en strømmåler med transistorutgang, må du
undersøke polariteten. Den positive polariteten MÅ kobles
til X5M/6 og X5M/4; den nagative polariteten til X5M/5 og
X5M/3.
1 Koble styrekabelen for strømmålere til de aktuelle terminalene
som vist i illustrasjonen nedenfor.
2 Fest kabelen med kabelbånd til kabelbåndarmatur.
7.9.12 Slik kobler du til husholdningsvarmtvannspumpen
1 Koble kabelen for husholdningsvarmtvannspumpen til de
aktuelle terminalene som vist i illustrasjonen nedenfor.
F1B Overstrømssikring (kjøpes lokalt). Anbefalt sikring for *3V
modeller: 2‑polet; 20A; kurve 400V; utkoblingsklasse C.
Anbefalt sikring for *6V og *9W modeller: 4‑polet; 20A;
kurve 400V; utkoblingsklasse C.
K1M Kontaktor (i den nedre bryterboksen)
K5M Sikkerhetskontaktor (i den nedre bryterboksen)
Q1DI Jordfeilbryter (kjøpes lokalt)
SWB Bryterboks
X6M Klemme (kjøpes lokalt)
7.9.10 Slik kobler du til avstengningsventilen
1 Koble styrekabelen for ventil til de aktuelle terminalene som vist
i illustrasjonen nedenfor.
MERKNAD
Ledningsopplegget er forskjellig for en NC-ventil (normal
closed – normalt stengt) og en NO-ventil (normal open –
normalt åpen).
2 Fest kabelen med kabelbånd til kabelbåndarmatur.
7.9.13 Slik kobler du til alarmutgangen
1 Koble alarmutgangskabelen til de aktuelle terminalene som vist
i illustrasjonen nedenfor.
a Installering av EKRP1HB er påkrevd.
b Klargjort ledningsopplegg mellom X2M/7+9 og Q1L
(=varmevern for ekstravarmer). Må IKKE endres.
2 Fest kabelen med kabelbånd til kabelbåndarmatur.
2 Fest kabelen med kabelbånd til kabelbåndarmatur.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
45
Page 46
7 Installering
X1M
X2M
A4P
X5M
X1M
YC Y1 Y2 Y3 Y4
YC
Y2
a
7 9
b
X1M
X2M
A4P
X5M
X1M
YC Y1 Y2 Y3 Y4
X2 X1
X2M
X4 X3
N L
a
X1M
X2M
A8P
X5M
1 2 3 4 5
X801M
S6S
S7S
S8S
S9S
a
X1M
X2M
X5M
910
7.9.14 Slik kobler du til PÅ/AV-utgangen for romkjøling/-oppvarming
1 Koble kabelen på PÅ/AV-utgangen for romkjøling/-oppvarming
til de aktuelle terminalene som vist i illustrasjonen nedenfor.
a Installering av EKRP1AHTA er påkrevd.
2 Fest kabelen med kabelbånd til kabelbåndarmatur.
a Installering av EKRP1HB er påkrevd.
b Klargjort ledningsopplegg mellom X2M/7+9 og Q1L
(=varmevern for ekstravarmer). Må IKKE endres.
2 Fest kabelen med kabelbånd til kabelbåndarmatur.
7.9.15 Slik kobler du til veksling til ekstern varmekilde
1 Koble vekslingen til kabelen for den eksterne varmekilden til de
aktuelle terminalene som vist i illustrasjonen nedenfor.
7.9.17 Tilkobling av sikkerhetstermostat (normalt lukket kontakt)
1 Koble kabelen for sikkerhetstermostaten (normalt lukket) til de
aktuelle terminalene som vist i illustrasjonen nedenfor.
2 Fest kabelen med kabelbånd til kabelbåndarmatur.
MERKNAD
Sørg for å velge og installere sikkerhetstermostaten ifølge
gjeldene lovgivning.
For å unngå unødvendig utkobling av
sikkerhetstermostaten anbefales det uansett at …
▪ … sikkerhetstermostaten er automatisk tilbakestillbar.
▪ … sikkerhetstermostaten har en maksimal
temperaturvariasjonshastighet på 2°C/min.
▪ … det er en minimumsavstand på 2 m mellom
sikkerhetstermostaten og 3‑veisventilen.
a Installering av EKRP1HB er påkrevd.
2 Fest kabelen med kabelbånd til kabelbåndarmatur.
7.9.16 Slik kobler du til digitale innganger for strømforbruk
1 Koble kabelen for digitale innganger for strømforbruk til de
aktuelle terminalene som vist i illustrasjonen nedenfor.
INFORMASJON
Når den er installert må du IKKE glemme å konfigurere
sikkerhetstermostaten. Hvis denne ikke er konfigurert vil
innendørsenheten ignorere sikkerhetstermostatens
kontakt.
INFORMASJON
Kontakten for strømforsyning til foretrukket kWh-tariff er
koblet til de samme terminalene (X5M/9+10) som
sikkerhetstermostaten. Det er kun mulig for systemet å ha
Referanseguide for installatør
46
ENTEN strømforsyning for foretrukket kWh-tariff ELLER en
sikkerhetstermostat.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 47
8 Konfigurasjon
f
b
a
e
d
c
5678
Installatør
7.10 Ferdigstille monteringen av utendørsanlegget
7.10.1 Slik ferdigstiller du installeringen av utendørsanlegget
1 Isoler og fest røropplegget for kjølemiddel og
sammenkoblingskabelen som følger:
a Gassrør
b Isolasjon for gassrør
c Sammenkoblingskabel
d Væskerør
e Isolasjon for væskerør
f Tape
2 Sett på servicedekselet.
7.11 Ferdigstille monteringen av innendørsenheten
7.11.1 Slik lukker du innendørsenheten
1 Lukk dekselet på bryterboksen.
2 Sett bryterboksen tilbake på plass.
3 Monter det øverste panelet igjen.
4 Monter sidepanelene igjen.
5 Installer frontpanelet igjen.
6 Koble til kablene til brukergrensesnitt-panelet igjen.
7 Installer brukergrensesnitt-panelet igjen.
MERKNAD
Når du lukker dekselet på innendørsenheten, må du sørge
for at tiltrekkingsmomentet IKKE overskrider 4,1N•m.
8 Konfigurasjon
8.1 Oversikt: konfigurasjon
Dette kapittelet beskriver hva du bør gjøre og vite før du konfigurerer
systemet etter at det er installert.
Hvorfor
Hvis du IKKE konfigurerer systemet riktig, vil det kanskje IKKE
fungere som forventet. Konfigurasjonen påvirker følgende:
▪ Programvarens beregninger
▪ Hva du kan se og gjøre med brukergrensesnittet
Hvordan
Du kan konfigurere systemet med brukergrensesnittet.
▪ Første gang – Veiviser for konfigurering. Når du slår PÅ
brukergrensesnittet for første gang (via innendørsenheten), starter
veiviseren for konfigurering for å hjelpe deg med å konfigurere
systemet.
▪ Start veiviseren for konfigurering på nytt. Hvis systemet
allerede er konfigurert kan du starte konfigureringsveiviseren på
nytt. For å starte veiviseren for konfigurering på nytt, gå til
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Installeringsinnst. > Konfigurasjonsveiviser. For å få tilgang til
Installeringsinnst.: Se "8.1.1 Slik får du tilgang til de vanligste
kommandoene"på side47.
▪ Etterpå. Ved behov kan du gjøre endringer i konfigureringen i
menystrukturen eller oversiktsinnstillingene.
INFORMASJON
Når veiviseren for konfigurering er fullført, viser
brukergrensesnittet et oversiktsskjermbilde og forespørsel
om å bekrefte. Etter bekreftelse vil systemet starte på nytt
og hjem-skjermen blir vist.
Tilgang til innstillinger – Forklaring av tabeller
Du kan få tilgang til installatørinnstillinger med to forskjellige
metoder. Alle innstillinger er imidlertid IKKE tilgjengelige via begge
metoder. I dette tilfellet, er de tilsvarende tabellkolonner i dette
kapitlet angitt som I/T (ikke aktuelt).
Metode Kolonne i tabeller
Tilgang til innstillinger via brødsmulen i
menystrykturen. For å aktivere brødsmuler:
Trykk på knappen
Tilgang til innstillinger via koden i oversikt
over innstillinger på installasjonsstedet.
Se også:
▪ "Slik får du tilgang til installatørinnstillingene"på side47
▪ "8.6 Menystruktur: oversikt over installatørinnstillinger" på
side76
på hjem-skjermen.
#
Kode
8.1.1 Slik får du tilgang til de vanligste kommandoene
Endre brukertillatelsesnivået
Du kan endre brukertillatelsesnivået som følger:
1 Gå til [B]: Brukerprofil.
2 Angi den aktuelle koden for brukertillatelse. —
▪ Flytt markøren fra venstre til høyre.
▪ Se gjennom listen med tall og endre det valgte
tallet.
▪ Bekreft pin-koden og gå videre.
Pin-kode for installatør
Pin-koden for Installatør er 5678. Ytterligere menypunkter og
installatørinnstillinger er nå tilgjengelig.
Pin-kode for avansert bruker
Pin-koden for Avansert bruker er 1234. Nå vises ytterligere
menypunkter for brukeren.
Pin-kode for bruker
Pin-koden for Bruker er 0000.
Slik får du tilgang til installatørinnstillingene
1 Sett brukertillatelsesnivået til Installatør.
2 Gå til [9]: Installeringsinnst..
For å endre en oversiktsinnstilling
Eksempel: Endre [1‑01] fra 15 til 20.
Referanseguide for installatør
47
Page 48
8 Konfigurasjon
00
01
02
03
04
05
06
07
08
09
0A
0B
0C
0D
0E
0
1
2
3
00
01 15
02
03
04
05
06
07
08
09
0A
0B
0C
0D
0E
1
00
01 20
02
03
04
05
06
07
08
09
0A
0B
0C
0D
0E
1
Alle innstillinger kan gjøres ved hjelp av menystrukturen. Hvis det av
en eller annen grunn er nødvendig å endre en innstilling ved hjelp av
oversiktsinnstillingene, får du tilgang til oversiktsinnstillingene slik:
1 Sett brukertillatelsesnivået til Installatør. Se "Endre
—
brukertillatelsesnivået"på side47.
2 Gå til [9.I]: Installeringsinnst. > Oversikt
feltinnstillinger.
3 Drei på venstre dreieskive for å velge den første
delen av innstillingen og bekreft ved å trykke på
dreieskiven.
4 Drei på venstre dreieskive for å velge den andre
delen av innstillingen
5 Drei på høyre dreieskive for å endre verdien fra 15 til
20.
6 Trykk på venstre dreieskive for å bekrefte den nye
innstillingen.
7 Trykk på den midtre knappen for å gå tilbake til
hjem-skjermen.
INFORMASJON
Når du endrer oversiktsinnstillingene og går tilbake til
hjem-skjermen, viser brukergrensesnittet en popupmelding og ber deg starte systemet på nytt.
Etter bekreftelse vil systemet starte på nytt og nylige
endringer vil bli tatt i bruk.
8.2 Veiviser for konfigurering
Etter at strømmen til systemet er slått PÅ første gang, vil
brukergrensesnittet veilede deg ved hjelp av veiviseren for
konfigurasjon. På denne måten kan du stille inn de viktigste
innledende innstillingene. Det gjør det mulig for enheten å fungere
slik den skal. Senere kan mer detaljerte innstillinger utføres via
menystrukturen ved behov.
Her finner du en kort oversikt over innstillingene i konfigurasjonen.
Alle innstillingene kan også justeres i innstillingsmenyen (bruk
brødsmuler).
For innstillingen… Se…
Timer —
Minutter
År
Måned
Dag
System
Innendørsenhetstype
"Ekstravarmer"på side68
(skrivebeskyttet)
Type ekstravarmer [9.3.1]
Husholdningsvarmtvann [9.2.1]
Nød [9.5]
Antall soner [4.4] "8.4.5Romoppvarming/-
kjøling"på side59
Ekstravarmer
Spenning [9.3.2] "Ekstravarmer"på side68
Konfigurasjon [9.3.3]
Kapasitet trinn 1 [9.3.4]
Tilleggskapasitet trinn 2 [9.3.5]
(hvis tilgjengelig)
Hovedområde
Givertype [2.7] "8.4.3Hovedområde"på
Kontroll [2.9]
side54
Settpunktmodus [2.4]
Oppvarming WD-kurve [2.5] (hvis
tilgjengelig)
Kjøling WD-kurve [2.6] (hvis
tilgjengelig)
Tidsplan [2.1]
Ekstraområde (bare hvis [4.4]=1)
Givertype [3.7] "8.4.4Ekstraområde"på
Kontroll (skrivebeskyttet) [3.9]
side58
Settpunktmodus [3.4]
Oppvarming WD-kurve [3.5] (hvis
tilgjengelig)
Kjøling WD-kurve [3.6] (hvis
tilgjengelig)
Tidsplan [3.1]
Tank
Oppvarmingsmodus [5.6] "8.4.6Tank"på side63
Komfortsettpunkt [5.2]
Øko-settpunkt [5.3]
Gjenoppv.settpunkt [5.4]
8.3 Mulige skjermer
8.3.1 Mulige skjermer: Oversikt
De vanligste skjermene er følgende:
For innstillingen… Se…
Språk [7.1]
Tid/dato [7.2]
Referanseguide for installatør
48
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 49
+
–
a
b
c
c2c1
a Hjem-skjermen
6
1.6
bar
18 Feb 2018
22:19
55
18
21
45
f
i
j
h
g
e
d
a
b
c
21
21
a2
a3
a1
b1
b2
g3
g1
g4
g2
h3
h1
h2
i1
i2
b Hovedmeny
c Skjermer nederst til venstre:
c1: Settpunkt-skjerm
c2: Detaljert skjerm med verdier
8.3.2 Hjem-skjermen
Trykk på
oversikt over enhetens konfigurasjon og rommet, og
settpunkttemperaturene. Det er kun symboler som kan brukes i din
konfigurasjon som er synlige på hjem-skjermen.
Utendørsen
het
-knappen for å gå tilbake til hjem-skjermen. Du ser en
Tilgjengelig handlinger i denne skjermen
Gå gjennom listen på hovedmenyen.
Gå til hovedmeny-skjermen.
Aktiver/deaktiver brødsmuler.
Vare Beskrivelse
Temperaturene vises i sirkler. Hvis sirkelen er grå,
er den tilsvarende operasjonen (eksempelvis:
romoppvarming) ikke aktiv i øyeblikket.
a1
a2
: Utendørsenhet
: Lyddempet modus aktiv
a3 Målt miljøtemperatur
8 Konfigurasjon
Vare Beskrivelse
Romoperas
jonsmodus
Desinfeksjo
n / Kraftig
Dato /
klokkeslett
Ferie f
Hovedområ
de
Ekstraområ
de
Husholdnin
gsvarmtvan
n
Feilfunksjon j
8.3.3 Hovedmeny
I hjem-skjermen, trykk
hovedmenyen har du tilgang til de forskjellige settpunktskjermene og
undermenyene.
c
▪
: Kjøling
: Oppvarming
▪
d
Desinfeksjonsmodus aktiv
▪
Kraftig drift aktiv
▪
e Gjeldende dato og tid
: Feriemodus aktiv
g1 Type varmstrålelegeme:
▪
▪
▪
: Gulvoppvarming
: Viftekonvektorenhet
: Radiator
g2 Settpunkt for utslippsvanntemperatur
g3 Romtermostattype:
: Daikin brukergrensesnitt i bruk som
▪
romtermostat
: Ekstern styring
▪
▪ Skjult: Styring for utslippsvanntemperatur
g4 Målt romtemperatur
h1 Type varmstrålelegeme:
▪
▪
▪
: Gulvoppvarming
: Viftekonvektorenhet
: Radiator
h2 Settpunkt for utslippsvanntemperatur
h3 Romtermostattype:
: Ekstern styring
▪
▪ Skjult: Styring for utslippsvanntemperatur
i1
: Husholdningsvarmtvann
i2 Målt tanktemperatur
eller : Det oppstod en feilfunksjon
Se "12.4.1Vise hjelpeteksten ved eventuell
feil"på side86 for mer informasjon.
for å åpne hovedmenyskjermen. Fra
Innendørse
nhet /
husholdnin
gsvarmtvan
nstank
b1 Innendørsenhet:
▪
: Gulvmontert innendørsenhet med
integrert tank
Tilgjengelig handlinger i denne skjermen
Gå gjennom listen.
Gå til undermenyen.
▪
▪
b2 Vanntrykk
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
: Veggmontert innendørsenhet med
separat tank
: Veggmontert innendørsenhet
Aktiver/deaktiver brødsmuler.
Referanseguide for installatør
49
Page 50
8 Konfigurasjon
a1
d
+
–
d
e
d
e
c
a2
b1
b2
a b
X1
Y1
Y2
X2
Y
a
X
Vare Beskrivelse
eller Har
feilfunksjon
Rom
Hovedområde
Ekstraområde
Romoppvarming/-
kjøling
Tank
Brukerinnstillinger
Informasjon
Installeringsinnst.
Igangsetting
Brukerprofil
Drift
Begrensning: Vises kun hvis en feil
inntreffer.
Se "12.4.1Vise hjelpeteksten ved eventuell
feil"på side86 for mer informasjon.
Begrensning: Vises kun hvis en
romtermostat er koblet til
innendørsenheten.
Still inn romtemperaturen.
Viser det aktuelle symbolet for typen
varmestrålelegemer i hovedområdet.
Still inn utslippsvanntemperaturen for
hovedområdet.
Begrensning: Vises kun hvis det finnes to
utslippsvanntemperaturområder. Viser det
aktuelle symbolet for typen
varmestrålelegemer i ekstraområdet.
Still inn utslippsvanntemperaturen for
ekstraområdet (hvis det finnes).
Viser det aktuelle symbolet for din enhet.
Sett enheten i oppvarmingsmodus eller
kjølingsmodus. Du kan ikke endre modusen
på modeller som kun har oppvarming.
Begrensning: Vises kun hvis en
husholdningsvarmtvannstank finnes.
Still inn temperaturen for
husholdningsvarmtvannstanken.
Gir tilgang til brukerinnstillinger, som f.eks.
Feriemodus og stille modus.
Viser data og informasjon om
innendørsenheten.
Begrensning: Kun for installatøren.
Gir tilgang til avanserte innstillinger.
Begrensning: Kun for installatøren.
Utfør tester og vedlikehold.
Endre den aktive brukerprofilen.
Slå oppvarming/kjøling-funksjonen og
oppvarming av husholdningsvarmtvann PÅ
eller AV.
8.3.4 Meny-skjerm
▪ Tanktemperaturskjerm
Tilgjengelig handlinger i denne skjermen
Gå gjennom listen i undermenyen.
Gå til undermenyen.
Juster og aktiver automatisk den ønskede
temperaturen.
Vare Beskrivelse
Minimum temperaturgrense a1 Stilles inn fast av enheten
a2 Begrenset av installatøren
Maksimum temperaturgrense b1 Stilles inn fast av enheten
b2 Begrenset av installatøren
Gjeldende temperatur c Måles av enheten
Ønsket temperatur d Drei høyre dreieskive for å
øke/redusere.
Undermeny e Drei eller trykk på venstre
dreieskive for å gå til
undermenyen.
8.3.6 Detaljert skjerm med verdier
a Innstillinger
b Verdier
Tilgjengelig handlinger i denne skjermen
Gå gjennom listen med innstillinger.
Endre verdien.
Gå til neste innstilling.
Bekreft endringer og gå videre.
Tilgjengelig handlinger i denne skjermen
Gå gjennom listen.
Gå til undermenyen/innstillinger.
8.3.5 Settpunkt-skjerm
Settpunkt-skjermen vises for skjermer som beskriver
systemkomponenter som trenger en settpunktverdi.
Eksempel:
▪ Romtemperaturskjerm
▪ Hovedområdeskjerm
▪ Ekstraområdeskjerm
Referanseguide for installatør
50
8.3.7 Detaljert skjerm med væravhengig kurve
Når væravhengig drift er aktivert, fastsettes ønsket tanktemperatur
automatisk i forhold til gjennomsnittlig utendørstemperatur. Når
utendørstemperaturen er lavere må tanktemperaturen være høyere
fordi vannrørene vil være kaldere og omvendt.
De væravhengige kurvene defineres av to settpunkter:
▪ Settpunkt (X1, Y2)
▪ Settpunkt (X2, Y1)
Væravhengig kurve:
Tilgjengelig handlinger i denne skjermen
Gå gjennom temperaturene.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 51
8 Konfigurasjon
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
Rediger
Slett
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
Slett
Kopier
Rediger
0
6:00
8:30
17:30
20°C
18°C
22:00
--:--
18°C
--
21°C
12 24
Man
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
Rediger
Kopier
Tilgjengelig handlinger i denne skjermen
Endre temperaturen.
Gå til neste temperatur.
Bekreft endringer og gå videre.
Vare Beskrivelse
a Mulige væravhengige områder:
: Hovedområde eller ekstra soneoppvarming
▪
: Hovedområde eller ekstra sonekjøling
▪
: Husholdningsvarmtvann
▪
X, X1, X2 Utendørs miljøtemperatur
Y, Y1, Y2 Ønsket tanktemperatur eller utslippsvanntemperatur.
Symbolet som vises her tilsvarer varmestrålelegemet for
dette området:
: Gulvoppvarming
▪
: Viftekonvektor
▪
: Radiator
▪
: Husholdningsvarmtvannstank
▪
8.3.8 Tidsplan-skjerm: Eksempel
Dette eksempelet viser hvordan du stiller inn oppvarmingsmodus for
hovedområdet.
INFORMASJON
Fremgangsmåtene for programmering av andre
planlegginger er lignende.
For å fjerne innholdet i tidsplanen:
1 Velg navnet på gjeldende tidsplan.
2 Velg Slett.
3 Velg OK for å bekrefte.
For å programmere tidsplanen for Mandag:
1 Velg Mandag.
2 Velg Rediger.
Slik programmerer du tidsplanen
Eksempel: Du ønsker å programmere følgende tidsplan:
Forutsetning: Tidsplanen for romtemperatur er kun tilgjengelig hvis
romtermostatkontrollen er aktiv. Hvis
utslippsvanntemperaturkontrollen er aktiv, kan du programmere
tidsplan for hovedområdet isteden.
1 Gå til tidsplanen.
2 Fjern innholdet i tidsplanen (valgfritt).
3 Programmer tidsplanen for Mandag.
4 Kopier tidsplanen til de andre ukedagene.
5 Programmer tidsplanen for Lørdag og kopier den til Søndag.
6 Gi tidsplanen et navn.
Gå til tidsplanen:
1 Gå til [1.1]: Rom > Tidsplan.
2 Sett tidsplanlegging til Ja.
3 Gå til [1.2]: Rom > Oppvarmingsplan.
3 Bruk venstre dreieskive for å velge en oppføring og
rediger oppføringen med høyre dreieskive. Du kan
programmere opp til 6 handlinger hver dag.
4 Bekreft endringene.
For å kopiere tidsplanen til de andre ukedagene:
1 Velg Mandag.
2 Velg Kopier.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Resultat: "C" vises ved siden av den kopierte
dagen.
Referanseguide for installatør
51
Page 52
8 Konfigurasjon
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
C
Kopier
Lim inn
C
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
C
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
C
0
8:00
23:00
--:--
21°C
18°C
--
12 24
Lør
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
C
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
Slett
Omdøp
3 Velg Tirsdag.
4 Velg Lim inn.
Resultat:
5 Gjenta denne handlingen for alle andre ukedager.
—
1 Velg navnet på gjeldende tidsplan.
2 Velg alternativet Omdøp.
3 Se gjennom tegnlisten og bekreft det valgte tegnet.
4 Bekreft det nye navnet.
8.4 Innstillinger-meny
Du kan angi ytterligere innstillinger ved hjelp av menyskjermen og
dennes undermenyer. De viktigste innstillingene presenteres her.
8.4.1 Feilfunksjon
Hvis det oppstår en feil, vises
åpner meny-skjermen, vises menyen Har feilfunksjon. Åpne menyen
for å se feilkoden. Trykk på for å få mer informasjon om feilen.
eller på hjem-skjermen. Når du
For å programmere tidsplanen for Lørdag og kopier den til
Søndag:
1 Velg Lørdag.
2 Velg Rediger.
3 Bruk venstre dreieskive for å velge en oppføring og
rediger oppføringen med høyre dreieskive.
4 Bekreft endringene.
5 Velg Lørdag.
6 Velg Kopier.
7 Velg Søndag.
8 Velg Lim inn.
Resultat:
Endre navnet på tidsplanen:
INFORMASJON
Ikke alle tidsplaner kan få nytt navn.
8.4.2 Rom
Settpunkt-skjerm
Du kan kontrollere romtemperaturen i hovedområdet via settpunktskjermen. Se også: "8.3.5Settpunkt-skjerm"på side50.
Tidsplan
I dette menyelementet kan du angi om romtemperaturen skal
kontrolleres av en tidsplan eller ikke.
# Kode Beskrivelse
[1.1] I/T Tidsplan
▪ 0 Nei: Romtemperaturen kontrolleres
av brukeren.
▪ 1 Ja: Romtemperaturen kontrolleres
av en tidsplan og kan endres av
brukeren.
Oppvarmingsplan
Dette er tilgjengelig for alle modeller.
Du kan angi en tidsplan for romoppvarmingstemperaturen via
tidsplan-skjermen. For mer informasjon om denne skjermen: Se
"8.3.8Tidsplan-skjerm: Eksempel"på side51.
Kjølingsplan
Dette er tilgjengelig for alle reversible modeller.
Du kan angi en tidsplan for romkjølingstemperaturen via tidsplanskjermen. For mer informasjon om denne skjermen: Se
"8.3.8Tidsplan-skjerm: Eksempel"på side51.
Frostbeskyttelse
Frostsikring av rom [1.4] forhindrer at rommet blir for kaldt. Denne
innstillingen fungerer forskjellig avhengig av innstilt
enhetskontrollmetode [2.9]. Utfør handlinger i henhold til tabellen
nedenfor.
Referanseguide for installatør
52
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 53
8 Konfigurasjon
Kontrollmetode for
hovedområde [2.9]
Kontroll av
utslippsvanntemperatur ([C
07]=0)
Ekstern romtermostatkontroll
([C 07]=1)
Romtermostatkontroll ([C
07]=2)
INFORMASJON
Hvis en U4-feil oppstår, er frostsikring av rom IKKE
garantert.
I avsnittene nedenfor finner du mer detaljert informasjon om
frostsikring av rom i forhold til enhetens aktuelle kontrollmetode:
Styring av utslippsvanntemperatur ([C‑07]=0)
Under temperaturkontroll for utslippsvann, er frostsikring rom IKKE
garantert. Hvis frostsikring av rom [1.4] er aktivert, er begrenset
frostsikring av enheten mulig:
Hvis… Så…
Romoppvarming/-kjøling er AV
og utendørstemperaturen er
under 4°C
Romoppvarming/-kjøling er PÅ
og driftsmodus er "oppvarming"
Romoppvarming/-kjøling er PÅ
og driftsmodus er "kjøling"
Ekstern romtermostatkontroll ([C‑07]=1)
Under ekstern romtermostatkontroll garanteres frostsikring av rom
av den eksterne romtermostaten, så sant Romoppvarming/-kjøling
[C.2] er PÅ og innstilling for automatisk nødssituasjon [9.5] er satt til
automatisk.
Ved ett temperaturområde for utslippsvann:
Hvis… Så…
Romoppvarming/-kjøling er AV
og utendørstemperaturen er
under 4°C
Romoppvarming/-kjøling er PÅ,
den eksterne romtermostaten er
"termo AV" og
utendørstemperaturen er under
4°C
Romoppvarming/-kjøling er PÅ
og den eksterne romtermostaten
er "termo PÅ"
Ved to temperaturområder for utslippsvann:
Frostsikring rom er IKKE garantert.
La den eksterne romtermostaten ta
seg av frostsikring rom:
▪ Slå PÅ [C.2]: Romoppvarming/-
kjøling
La brukergrensesnittet som brukes
som romtermostat, ta seg av
frostsikring av rom:
▪ Velg [1.4.1]=1: Rom >
Frostbeskyttelse > Aktivering >
Ja
▪ Angi settpunktet for frostsikring
av rom ([1.4.2]): Rom >
Frostbeskyttelse > Rom settpunkt
Enheten forsyner utslippsvann til
varmestrålelegemene slik at
rommet kan varmes opp igjen, og
settpunktet for
utslippsvanntemperatur senkes.
Enheten forsyner utslippsvann til
varmestrålelegemene for å
varme opp rommet i henhold til
normal logikk.
Ingen frostsikring av rom.
Enheten forsyner utslippsvann til
varmestrålelegemene slik at
rommet kan varmes opp igjen, og
settpunktet for
utslippsvanntemperatur senkes.
Enheten forsyner utslippsvann til
varmestrålelegemene slik at
rommet kan varmes opp igjen, og
settpunktet for
utslippsvanntemperatur senkes.
Frostsikring av rom garanteres
av den normale logikken.
Beskrivelse
Hvis… Så…
Romoppvarming/-kjøling er AV
og utendørstemperaturen er
under 4°C
Romoppvarming/-kjøling er PÅ,
den eksterne romtermostaten er
"termo AV", driftsmodusen er
"oppvarming" og
utendørstemperaturen er under
4°C
Romoppvarming/-kjøling er PÅ
og driftsmodus er "kjøling"
Romtermostatkontroll ([C‑07]=2)
Frostsikring av rom er garantert under romtermostatkontroll hvis
funksjonen er aktivert. Når frostsikring av rom [2‑06] er aktivert og
romtemperaturen står i fare for å falle under romtemperatur ved
frostsikring [2‑05], vil enheten forsyne utslippsvann til
varmelegemene for å varme opp rommet igjen.
# Kode Beskrivelse
[1.4.1] [2-06] Aktivering:
[1.4.2] [2-05] Rom settpunkt 4°C~16°C
INFORMASJON
Når brukergrensesnittet som brukes til romtermostat er
frakoblet (på grunn av fil tilkobling, skade på kabler), er
frostsikring av rom IKKE garantert.
MERKNAD
Hvis Nød er satt til Manuelt ([9.5]=0), og enheten trigges til
å starte nøddrift, stanser enheten og må gjenopprettes
manuelt via brukergrensesnittet. For å gjenoppta driften
manuelt går du til hovedmeny-skjermen Har feilfunksjon.
Her ber brukergrensesnittet deg om å bekrefte nøddrift før
oppstart.
Frostsikring av rom er aktiv selv om brukeren IKKE
bekrefter nøddrift.
Settpunktområde
Gjelder BARE i romtermostatkontroll. For å spare energi ved å
forhindre overoppheting eller underkjøling av rommet kan du
begrense romtemperaturområde, både for oppvarming og/eller
kjøling.
MERKNAD
Når du justerer romtemperaturområder, blir også alle
ønskede romtemperaturer justert for å garantere at de
ligger mellom grensene.
# Kode Beskrivelse
[1.5.1] [3-07] Oppvarming minimum
[1.5.2] [3-06] Oppvarming maksimum
[1.5.3] [3-09] Kjøling minimum
[1.5.4] [3-08] Kjøling maksimum
Sensorforskyvning
Gjelder BARE ved romtermostatkontroll. Du kan kalibrere (den
eksterne) romtemperatursensoren. Det er mulig å gi
romtermistorverdien en driftsverdi målt av brukergrensesnittet, som
brukes som romtermostat, eller den eksterne romsensoren.
Innstillingene kan brukes til å kompensere for situasjoner der
Enheten forsyner utslippsvann til
varmestrålelegemene slik at
rommet kan varmes opp igjen, og
settpunktet for
utslippsvanntemperatur senkes.
Enheten forsyner utslippsvann til
varmestrålelegemene slik at
rommet kan varmes opp igjen, og
settpunktet for
utslippsvanntemperatur senkes.
Ingen frostsikring av rom.
▪ 0 Nei: Frostsikringsfunksjonen er AV.
▪ 1 Ja: Frostsikringsfunksjonen er på.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
53
Page 54
8 Konfigurasjon
[1-03]
[1-02]
T
a
T
t
[1-00] [1-01]
brukergrensesnittet brukes som romtermostat, eller den eksterne
romsensoren IKKE kan installeres på det ideelle installeringsstedet
(se "5.7Oppsett av en ekstern temperatursensor"på side21).
# Kode Beskrivelse
[1.6] [2-0A] Sensorforskyvning (brukergrensesnitt
brukt som romtermostat): Driftsverdi på
romtemperaturen målt på
brukergrensesnittet som brukes som
romtermostat.
▪ –5°C~5°C, trinn 0,5°C
[1.7] [2-09] Sensorforskyvning (alternativ med
ekstern romsensor): Gjelder KUN hvis
den eksterne romsensoren er installert
og konfigurert.
▪ –5°C~5°C, trinn 0,5°C
8.4.3 Hovedområde
Settpunkt-skjerm
Du kan angi utslippsvanntemperaturen for hovedområdet ved hjelp
av settpunkt-skjermen. For mer informasjon om hvordan dette
gjøres: Se "8.3.5Settpunkt-skjerm"på side50.
Tidsplan
Indikerer om ønsket utslippsvanntemperatur er ifølge en tidsplan.
Påvirkning på settpunktmodus for utslippsvanntemperatur [2.4] er
som følger:
▪ I Absolutt settpunktmodus for utslippsvanntemperatur vil de
programmerte handlingene bestå av ønskede
utslippsvanntemperaturer enten forvalgt eller tilpasset.
▪ I Væravhengig settpunktmodus for utslippsvanntemperatur vil de
programmerte handlingene bestå av ønskede
forskyvningshandlinger, enten forvalgt eller tilpasset.
# Kode Beskrivelse
[2.1] I/T Tidsplan
▪ 0: Nei
▪ 1: Ja
Tidsplan for oppvarming
Du kan angi en tidsplan for oppvarmingstemperaturen i
hovedområdet via tidsplan-skjermen. For mer informasjon om denne
skjermen: Se "8.3.8Tidsplan-skjerm: Eksempel"på side51.
Tidsplan for kjøling
Du kan angi kjøletemperaturen i hovedområdet via tidsplanskjermen. For mer informasjon om denne skjermen: Se
"8.3.8Tidsplan-skjerm: Eksempel"på side51.
Settpunktmodus
I Absolutt modus er ønsket utslippsvanntemperatur IKKE avhengig
av utendørs miljøtemperatur.
I WD-oppvarming, fast kjøling modus er ønsket
utslippsvanntemperatur:
▪ avhengig av utendørs miljøtemperatur for oppvarming
▪ IKKE avhengig av utendørs miljøtemperatur for kjøling
I Væravhengig modus er ønsket utslippsvanntemperaturen avhengig
av utendørs miljøtemperatur.
Når væravhengig drift er aktivert, fører lave utendørstemperaturer til
varmere vann, og omvendt. Under væravhengig drift har brukeren
mulighet til å forskyve vanntemperaturen opp eller ned med
maksimalt 10°C.
Kurve for væravhengig oppvarming
Angi væravhengig oppvarming for hovedområdet (hvis [2.4] = 1 eller
2):
# Kode Beskrivelse
[2.5] [1-00]
Angi væravhengig oppvarming:
[1-01]
[1-02]
[1-03]
▪ Tt: Ønsket utslippsvanntemperatur
(hovedområde)
▪ Ta: Utendørstemperatur
▪ [1-00]: Lav utendørs miljøtemperatur.
–40°C~+5°C
▪ [1-01]: Høy utendørs miljøtemperatur.
10°C~25°C
▪ [1-02]: Ønsket utslippsvanntemperatur
når utendørstemperaturen er lik eller
faller under den lave
miljøtemperaturen. [9‑01]°C~[9‑00]°C
Merknad: Denne verdien skal være
høyere enn [1‑03] fordi varmere vann
er påkrevd ved lave
utendørstemperaturer.
▪ [1-03]: Ønsket utslippsvanntemperatur
når utendørstemperaturen er lik eller
stiger over den høye
miljøtemperaturen. [9‑01]°C~min(45,
[9‑00])°C
Merknad: Denne verdien skal være
lavere enn [1‑02] fordi mindre varmt
vann er påkrevd ved høye
utendørstemperaturer.
Kurve for væravhengig kjøling
Angi væravhengig kjøling for hovedområdet (hvis [2.4] = 2):
# Kode Beskrivelse
[2.4] I/T Settpunktmodus
Referanseguide for installatør
54
▪ 0: Absolutt
▪ 1: WD-oppvarming, fast kjøling
▪ 2: Væravhengig
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 55
8 Konfigurasjon
[1-09]
[1-08]
T
a
T
t
[1-06] [1-07]
# Kode Beskrivelse
[2.6] [1-06]
Angi væravhengig kjøling:
[1-07]
[1-08]
[1-09]
▪ Tt: Ønsket utslippsvanntemperatur
(hovedområde)
▪ Ta: Utendørstemperatur
▪ [1-06]: Lav utendørs miljøtemperatur.
10°C~25°C
▪ [1-07]: Høy utendørs miljøtemperatur.
25°C~43°C
▪ [1-08]: Ønsket utslippsvanntemperatur
når utendørstemperaturen er lik eller
faller under den lave
miljøtemperaturen. [9‑03]°C~[9‑02]°C
Merknad: Denne verdien skal være
høyere enn [1‑09] fordi mindre kaldt
vann er påkrevd ved lave
utendørstemperaturer.
▪ [1-09]: Ønsket utslippsvanntemperatur
når utendørstemperaturen er lik eller
stiger over den høye
miljøtemperaturen. [9‑03]°C~[9-02]°C
Merknad: Denne verdien skal være
lavere enn [1‑08] fordi kaldere vann er
påkrevd ved høye
utendørstemperaturer.
Givertype
Avhengig av systemets vannvolum og typen varmestrålelegemer i
hovedområdet, kan oppvarming eller kjøling av hovedområdet ta
lengre tid. Denne innstillingen kan kompensere for et tregt eller raskt
oppvarmings-/kjølesystem under oppvarmings-/avkjølingssyklusen.
Målverdien for delta T for hovedområdet vil avhenge av denne
innstillingen.
I romtermostatkontroll vil denne innstillingen påvirke maksimal
modulering av ønsket utslippsvanntemperatur og muligheten for bruk
av den automatiske omkoblingen av kjøling/oppvarming basert på
innendørs miljøtemperatur.
Derfor er det viktig å angi dette korrekt og i samsvar med ditt
systemoppsett.
# Kode Beskrivelse
[2.7] [2‑0C] Givertype
▪ 0: Gulvoppvarming
▪ 1: Viftekonvektorenhet
▪ 2: Radiator
Givertype
Hovedområde
Romoppvarmingens
settpunktområde
Målverdi for deltaT i
oppvarming [1‑0B]
[9‑01]~[9‑00]
2: Radiator Maksimum 65°C Fast 10°C
MERKNAD
Det maksimale settpunktet i romoppvarming avhenger av
typen varmestrålelegeme, som kan ses i tabellen ovenfor.
Hvis det er 2 vanntemperaturområder, er maksimum
settpunkt maksimum for de 2 områdene.
LIVSFARE
Hvis det er 2 områder, er det viktig at området med den
laveste vanntemperaturen konfigureres som hovedområde,
og at området med høyeste vanntemperatur konfigureres
som ekstraområde. Hvis systemet ikke konfigureres på
denne måten kan føre til skade på varmestrålelegemene.
LIVSFARE
Hvis de 2 områdene og typer av varmestrålelegemer er feil
konfigurert, kan vann med høy temperatur bli sendt til et
varmestrålelegeme for lav temperatur (gulvvarme). For å
unngå dette:
▪ Installer en ventil for vanntemperaturregulator/
termostatventil for å unngå for høye temperaturer til en
lavtemperaturlegeme.
▪ Kontroller at du stiller inn typer varmestrålelegeme for
hovedområdet [2.7] og for ekstraområdet [3.7] korrekt i
samsvar med det tilkoblede varmestrålelegemet.
INFORMASJON
Den gjennomsnittlige strålelegeme-temperaturen avhenger
av målverdien for delta T. For å motvirke effekten av den
gjennomsnittlige strålelegeme-temperaturen på grunn av
en høyere målverdi for delta T, kan utslippsvannsettpunktet (fast eller væravhengig) justeres.
Settpunktområde
Du kan begrense temperaturområder for utslippsvann for
hovedområdet for utslippsvanntemperatur. Hensikten med denne
innstillingen er å hindre feil (dvs. for varm eller for kald)
utslippsvanntemperatur. Derfor er det mulig å konfigurere ønsket
temperaturområde for oppvarming og ønsket temperaturområde for
kjøling.
MERKNAD
Ved bruk av gulvvarme er det viktig å begrense:
▪ maksimal utslippsvanntemperatur ved oppvarming i
henhold til spesifikasjonene for
gulvvarmeinstallasjonen.
▪ minimum utslippsvanntemperatur ved kjøling til
18~20°C for å forhindre kondens på gulvet.
Innstilling av type varmestrålelegeme har påvirkning på
romoppvarmingens settpunktområde og målverdien for delta T i
oppvarming på følgende måte:
Givertype
Hovedområde
Romoppvarmingens
settpunktområde
Målverdi for deltaT i
oppvarming [1‑0B]
[9‑01]~[9‑00]
0: Gulvoppvarming Maksimum 55°C Variabel (se [2.B])
1:
Maksimum 55°C Variabel (se [2.B])
Viftekonvektorenhet
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
55
Page 56
8 Konfigurasjon
MERKNAD
▪ Når du justerer temperaturområder for utslippsvann, blir
også alle ønskede utslippsvanntemperaturer justert for
å garantere at de ligger mellom grensene.
▪ Finn alltid en balanse mellom ønsket
utslippsvanntemperatur og ønsket romtemperatur og/
eller kapasiteten (i henhold til design og valg av
varmestrålelegemer). Ønsket utslippsvanntemperatur
er resultatet av flere innstillinger (forvalgverdier,
driftverdier, væravhengige kurver, modulering). Som et
resultat kan for høye eller lave
utslippsvanntemperaturer oppstå, med fare for
overtemperatur eller kapasitetsmangel. Ved å begrense
temperaturområdet for utslippsvann til tilfredsstillende
verdier (avhengig av varmestrålelegemet) kan slike
situasjoner unngås.
Eksempel: Sett minimum utslippsvanntemperatur til 28°C for å
unngå at du IKKE blir i stand til å varme opp rommet:
utslippsvanntemperaturer må være tilstrekkelig mye høyere enn
romtemperaturene (ved oppvarming).
# Kode Beskrivelse
Temperaturområdet for utslippsvann i hovedområdet for
utslippsvanntemperatur (= temperaturområdet for utslippsvann med
den laveste utslippsvanntemperaturen ved oppvarming og den
høyeste utslippsvanntemperaturen ved kjøling)
[2.8.1] [9-01] Oppvarming minimum 15°C~37°C
[2.8.2] [9-00] Oppvarming maksimum
▪ [2‑0C]=2 (type varmestrålelegeme i
hovedområde = radiator)
37°C~65°C
▪ Ellers: 37°C~55°C
[2.8.3] [9-02] Kjøling minimum 5°C~18°C
[2.8.4] [9-03] Kjøling maksimum 18°C~22°C
Kontroll
Det er 3 muligheter for kontroll av enheten:
Kontroll I denne kontrollen…
Turvann Drift av enheten fastsettes basert på
utslippsvanntemperaturen uavhengig av den
faktiske romtemperaturen og/eller rommets
oppvarmings- eller kjølingsbehov.
Ekstern
romtermostat
Romtermostat Drift av enheten fastsettes basert på
# Kode Beskrivelse
[2.9] [C‑07] ▪ 0: Turvann
Drift av enheten fastsettes av den eksterne
termostaten eller tilsvarende (for eksempel
varmepumpekonvektor).
brukergrensesnittets miljøtemperatur brukt som
romtermostat.
▪ 1: Ekstern romtermostat
▪ 2: Romtermostat
MERKNAD
Hvis en ekstern romtermostat brukes, vil den eksterne
romtermostaten kontrollere frostsikringen av rommet.
Frostsikringen av rommet er imidlertid bare mulig hvis
kontrollen av utslippsvanntemperaturen på enhetens
brukergrensesnitt er PÅ.
# Kode Beskrivelse
[2.A] [C‑05] Type ekstern romtermostat for
hovedområdet:
▪ 1 (1 kontakt): Den aktive eksterne
romtermostaten bare kan sende en
termostat PÅ/AV-tilstand. Det finnes
ikke noe skille mellom oppvarmingseller kjølingsbehov. Romtermostaten
er bare koblet til 1 digital inngang
(X2M/35).
Velg denne verdien i tilfelle en
tilkobling til varmepumpekonvektoren
(FWXV).
▪ 2: 2 kontakter: Den aktive eksterne
romtermostaten kan sende en separat
termostat PÅ/AV-tilstand for
oppvarming/kjøling. Romtermostaten
er koblet til 2 digitale innganger
(X2M/35 og X2M/34).
Velg denne verdien i tilfelle tilkobling til
kablet (EKRTWA) eller trådløs
(EKRTR1) romtermostat.
Utslippsvanntemperatur: Delta T
Målverdien for delta T i oppvarming av hovedområdet avhenger av
typen varmestrålelegemer i hovedområdet, som er valgt ovenfor. I
oppvarming indikerer denne innstillingen temperaturdifferansen
mellom utslippsvann-settpunktet og inntaksvannet. I kjøling indikerer
denne innstillingen temperaturforskjellen mellom temperaturen på
inntaksvann og utslippsvann.
Enheten er konstruert for å støtte gulvsløyfedrift. Den anbefalte
utslippsvanntemperaturen for gulvsløyfer er 35°C. I slike tilfeller vil
enheten kontrolleres for å oppnå en temperaturforskjell på 5°C, som
innebærer at temperaturen på enhetens inntaksvann er rundt 30°C.
Avhengig av det installerte utstyret (radiatorer,
varmepumpekonvektor, gulvsløyfer) eller situasjonen, kan det være
mulig å endre forskjellen mellom inntaks- og utslippsvanntemperatur.
Vær oppmerksom på at pumpen justerer strømningen for å
opprettholde deltaT. I visse tilfeller kan målt deltaT avvike fra den
angitte verdien.
INFORMASJON
Når bare tilleggsvarmeren er aktiv under oppvarming,
kontrolleres deltaT i samsvar med tilleggsvarmerens faste
kapasitet. Det er mulig at denne deltaT-verdien avviker fra
valgt målverdi for deltaT.
INFORMASJON
Under oppvarming oppnås bare målverdien for delta T
etter en viss driftstid når settpunktet er nådd. Årsaken til
dette er den store forskjellen mellom settpunktet for
utslippsvanntemperatur og inntakstemperaturen ved
oppstart.
Termostattype
Gjelder bare i ekstern romtermostatkontroll.
Referanseguide for installatør
56
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 57
8 Konfigurasjon
a
+[8-06]
−[8-06]
b
T
a
T
t
INFORMASJON
Hvis hovedområdet eller ekstraområdet har
oppvarmingsbehov, og det aktuelle området har radiatorer,
vil målverdien for delta T, som enheten bruker under
oppvarming, være 10°C.
Hvis områdene ikke har radiatorer, prioriterer enheten
målverdien for delta T for ekstraområdet hvis
ekstraområdet har oppvarmingsbehov.
Under kjøling prioriterer enheten målverdien for deltaT for
ekstraområdet hvis ekstraområdet har kjølebehov.
# Kode Beskrivelse
[2.B.1] [1‑0B] Delta T oppvarming: En minimum
temperaturforskjell er påkrevd for god
drift av varmestrålelegemene i
oppvarmingsmodus.
▪ Hvis [2-0C]=2, er verdien fastsatt til
# Kode Beskrivelse
[2.C.2] [8‑06] Maks modulering:
▪ 0°C~10°C
Dette er temperaturverdien hvor ønsket
utslippsvanntemperatur økes eller
senkes.
INFORMASJON
Når modulering av utløpsvanntemperatur er aktivert, må
den væravhengige kurven stilles til en høyere posisjon enn
[8-06], og i tillegg må man stille inn det settpunktet for
minimum utløpsvanntemperatur som kreves for å nå en
stabil tilstand for komfortsettpunktet for rommet. For å øke
effektiviteten, kan moduleringen senke utløpsvannets
settpunkt. Ved å sette den væravhengige kurven til en
høyere posisjon, kan den ikke synke ned under minimum
settpunkt. Se illustrasjonen nedenfor.
10°C
▪ Ellers: 3°C~10°C
[2.B.2] [1‑0D] Delta T kjøling: En minimum
temperaturforskjell er påkrevd for god
drift av varmestrålelegemene i
kjølemodus.
▪ 3°C~10°C
Utslippsvanntemperatur: Modulering
Gjelder bare ved romtermostatkontroll. Ved bruk av
romtermostatfunksjonalitet må kunden angi ønsket romtemperatur.
Enheten vil levere varmtvann til varmestrålelegemene, og rommet vil
varmes opp. I tillegg må ønsket utslippsvanntemperatur
konfigureres. Når du slår på modulering, vil ønsket
utslippsvanntemperatur beregnes automatisk av enheten (basert på
forvalgtemperaturer: hvis væravhengig er valgt, vil modulering finne
sted basert på ønskede væravhengige temperaturer). Når du slår av
modulering, kan du angi ønsket utslippsvanntemperatur på
brukergrensesnittet. Dessuten, med modulering slått på, senkes eller
heves ønsket utslippsvanntemperatur som en funksjon av ønsket
romtemperatur og forskjellen mellom faktisk og ønsket
romtemperatur. Dette fører til:
▪ stabile romtemperaturer som stemmer nøyaktig overens med
ønsket temperatur (høyere komfortnivå)
▪ færre på/av-sykluser (lavere støynivå, høyere komfort og høyere
effektivitet)
▪ så lave vanntemperaturer som mulig slik at de stemmer overens
med ønsket temperatur (høyere effektivitet)
# Kode Beskrivelse
[2.C.1] [8‑05] Modulering:
▪ 0 Nei: Deaktivert. Ønsket
utslippsvanntemperatur må angis på
brukergrensesnittet.
▪ 1 Ja: Aktivert.
Utslippsvanntemperaturen beregnes i
henhold til forskjellen mellom ønsket
og faktisk romtemperatur. Dette gir et
bedre samsvar mellom kapasiteten til
varmepumpen og faktisk påkrevd
kapasitet og fører til færre start/stoppsykluser. Dette gir mer økonomisk
drift.
Merknad: Ønsket
utslippsvanntemperatur kan bare leses
Avstengingsventil
Det påfølgende er bare aktuelt når det finnes 2 temperaturområder
for utslippsvann. Hvis det kun finnes 1 temperaturområde for
utslippsvann, koble til avstengningsventilen på utgangen for
oppvarming/avkjøling.
Avstengningsventilen for hovedområdets utslippsvanntemperatur
kan lukkes i følgende situasjoner:
Under termostat: Hvis[F‑0B] er aktivert, lukkes avstengningsventilen
når hovedområdet ikke har oppvarmingsbehov. Aktiver denne
innstillingen for å:
▪ unngå utslippsvannforsyning til varmestrålelegemene i
hovedtemperaturområdet for utslippsvann (gjennom
blandeventilstasjonen) når det er behov i
ekstratemperaturområdet for utslippsvann.
▪ aktiver PÅ/AV-pumpen på blandeventilstasjonen KUN når det er
behov for det.
[2.D.1] [F-0B] Avstengningsventilen:
a Væravhengig kurve
b Minimum utslippsvanntemperatur som er nødvendig for å
nå en stabil tilstand for komfortsettpunktet for rommet.
INFORMASJON
Under avriming blir avstengningsventilen ALLTID åpnet.
# Kode Beskrivelse
▪ 0 Nei: er IKKE påvirket av
oppvarmings- eller kjølingsbehov.
▪ 1 Ja: lukkes når det IKKE er behov for
oppvarming eller kjøling.
INFORMASJON
Innstillingen [F-0B] er bare gyldig når det finnes en
innstilling for forespørsel om termostat eller ekstern
romtermostat (IKKE hvis det finnes en innstilling for
utslippsvanntemperatur).
av på brukergrensesnittet.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
57
Page 58
8 Konfigurasjon
[0-00]
[0-01]
T
a
T
t
[0-03] [0-02]
Under oppvarming: Hvis [F‑0B] er aktivert, lukkes
avstengningsventilen når enheten er i kjølemodus. Aktiver denne
innstillingen for å unngå kaldt utslippsvann gjennom
varmestrålelegemet og danning av kondens (for eksempel
gulvvarmesløyfer eller radiatorer).
# Kode Beskrivelse
[2.D.2] [F-0C] Avstengningsventilen:
▪ 0 Nei: er IKKE påvirket av endring av
romdriftsmodusen til kjøling.
▪ 1 Ja: lukkes når romdriftsmodusen er
kjøling.
8.4.4 Ekstraområde
Settpunkt-skjerm
Du kan angi utslippsvanntemperaturen for ekstraområdet ved hjelp
av settpunkt-skjermen. For mer informasjon om hvordan dette
gjøres: Se "8.3.5Settpunkt-skjerm"på side50.
Tidsplan
Indikerer om ønsket utslippsvanntemperatur er ifølge en tidsplan. Se
også "8.4.3Hovedområde"på side54.
# Kode Beskrivelse
[3.1] I/T Tidsplan
▪ 0: Nei
▪ 1: Ja
Tidsplan for oppvarming
Du kan angi en tidsplan for oppvarmingstemperaturen i
ekstraområdet via tidsplan-skjermen. For mer informasjon om denne
skjermen: Se "8.3.8Tidsplan-skjerm: Eksempel"på side51.
Tidsplan for kjøling
Du kan angi kjøletemperaturen i ekstraområdet via tidsplanskjermen. For mer informasjon om denne skjermen: Se
"8.3.8Tidsplan-skjerm: Eksempel"på side51.
Settpunktmodus
Settpunkt-modus for ekstraområdet kan angis uavhengig av
settpunkt-modusen for hovedområdet. Se " Hovedområde" på
side54.
# Kode Beskrivelse
[3.5] [0-00]
Angi væravhengig oppvarming:
[0-01]
[0-02]
[0-03]
▪ Tt: Ønsket utslippsvanntemperatur
(ekstraområde)
▪ Ta: Utendørstemperatur
▪ [0-03]: Lav utendørs miljøtemperatur.
–40°C~+5°C
▪ [0-02]: Høy utendørs miljøtemperatur.
10°C~25°C
▪ [0-01]: Ønsket utslippsvanntemperatur
når utendørstemperaturen er lik eller
faller under den lave
miljøtemperaturen. [9‑05]°C~[9‑06]°C
Merknad: Denne verdien skal være
høyere enn [0‑00] fordi varmere vann
er påkrevd ved lave
utendørstemperaturer.
▪ [0-00]: Ønsket utslippsvanntemperatur
når utendørstemperaturen er lik eller
stiger over den høye
miljøtemperaturen. [9‑05]~min(45,
[9‑06])°C
Merknad: Denne verdien skal være
lavere enn [0‑01] fordi mindre varmt
vann er påkrevd ved høye
utendørstemperaturer.
Kurve for væravhengig kjøling
Angi væravhengig kjøling for hovedområdet (hvis [3.4] = 2):
# Kode Beskrivelse
[3.4] I/T Settpunktmodus
▪ 0: Absolutt
▪ 1: WD-oppvarming, fast kjøling
▪ 2: Væravhengig
Kurve for væravhengig oppvarming
Angi væravhengig oppvarming for ekstraområdet (hvis [3.4] = 1 eller
2):
Referanseguide for installatør
58
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 59
8 Konfigurasjon
[0-04]
[0-05]
T
a
T
t
[0-07] [0-06]
# Kode Beskrivelse
[3.6] [0-04]
Angi væravhengig kjøling:
[0-05]
[0-06]
[0-07]
# Kode Beskrivelse
[3.8.1] [9-05] Oppvarming minimum: 15°C~37°C
[3.8.2] [9-06] Oppvarming maksimum
▪ [2‑0D]=2 (type varmestrålelegeme i
ekstraområde = radiator)
37°C~65°C
▪ Ellers: 37°C~55°C
[3.8.3] [9-07] Kjøling minimum: 5°C~18°C
[3.8.4] [9-08] Kjøling maksimum: 8°C~22°C
Kontroll
▪ Tt: Ønsket utslippsvanntemperatur
(ekstraområde)
▪ Ta: Utendørstemperatur
▪ [0-07]: Lav utendørs miljøtemperatur.
10°C~25°C
▪ [0-06]: Høy utendørs miljøtemperatur.
25°C~43°C
▪ [0-05]: Ønsket utslippsvanntemperatur
når utendørstemperaturen er lik eller
faller under den lave
miljøtemperaturen. [9‑07]°C~[9‑08]°C
Merknad: Denne verdien skal være
høyere enn [0‑04] fordi mindre kaldt
vann er påkrevd ved lave
utendørstemperaturer.
▪ [0-04]: Ønsket utslippsvanntemperatur
når utendørstemperaturen er lik eller
stiger over den høye
miljøtemperaturen. [9‑07]°C~[9‑08]°C
Merknad: Denne verdien bør være
lavere enn [0-05] fordi kaldere vann er
påkrevd ved høye
utendørstemperaturer.
Givertype
Type styringssystem vises her, men kan ikke justeres. Den
bestemmes av type styringssystem for hovedområdet. For mer
informasjon om funksjonaliteten, se "8.4.3 Hovedområde" på
side54.
# Kode Beskrivelse
[3.9] I/T Kontroll
▪ Turvann hvis type styringssystem for
hovedområdet er Turvann.
▪ Ekstern romtermostat hvis type
styringssystem for hovedområdet er
Ekstern romtermostat eller
Romtermostat.
Termostattype
Gjelder bare i ekstern romtermostatkontroll. For mer informasjon om
funksjonaliteten, se "8.4.3Hovedområde"på side54.
# Kode Beskrivelse
[3.A] [C‑06] Type ekstern romtermostat for
ekstraområdet:
▪ 1: 1 kontakt. Koblet til bare 1 digital
inngang (X2M/35a)
▪ 2: 2 kontakter. Koblet til 2 digitale
innganger (X2M/34a og X2M/35a)
For mer informasjon om denne funksjonaliteten, se
"8.4.3Hovedområde"på side54.
# Kode Beskrivelse
[3.7] [2‑0D] Givertype
▪ 0: Gulvoppvarming
▪ 1: Viftekonvektorenhet
▪ 2: Radiator
Innstilling av type varmestrålelegeme har påvirkning på
romoppvarmingens settpunktområde og målverdien for delta T i
oppvarming på følgende måte:
Givertype
Ekstraområde
Romoppvarmingens
settpunktområde
Målverdi for deltaT i
oppvarming [1‑0C]
[9‑05]~[9‑06]
0: Gulvoppvarming Maksimum 55°C Variabel (se [2.B])
1:
Maksimum 55°C Variabel (se [2.B])
Utslippsvanntemperatur: Delta T
Hvis du vil ha mer informasjon, se "8.4.3Hovedområde"på side54.
# Kode Beskrivelse
[3.B.1] [1-0C] Delta T oppvarming: En minimum
temperaturforskjell er påkrevd for god
drift av varmestrålelegemene i
oppvarmingsmodus.
▪ Hvis [2-0C] = 2, er verdien fastsatt til
10°C
▪ Ellers: 3°C~10°C
[3.B.2] [1-0E] Delta T kjøling: En minimum
temperaturforskjell er påkrevd for god
drift av varmestrålelegemene i
kjølemodus.
▪ 3°C~10°C
Viftekonvektorenhet
2: Radiator Maksimum 65°C Fast 10°C
Settpunktområde
For mer informasjon om denne innstillingen: Se
"8.4.3Hovedområde"på side54.
# Kode Beskrivelse
Temperaturområdet for utslippsvann i ekstraområdet for
utslippsvanntemperatur (= temperaturområdet for utslippsvann med
den høyeste utslippsvanntemperaturen ved oppvarming og den
laveste utslippsvanntemperaturen ved kjøling)
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
8.4.5 Romoppvarming/-kjøling
Om romdriftsmodi
Avhengig av varmepumpemodell må du fortelle systemet hvilken
romdriftsmodus som skal brukes: oppvarming eller kjøling.
Hvis en …
Resultat…
varmepumpemodell er
installert
Oppvarming/kjøling Systemet kan varme opp og kjøle ned et
rom. Du må fortelle systemet hvilken
romdriftsmodus som skal brukes.
Referanseguide for installatør
59
Page 60
8 Konfigurasjon
Hvis en …
varmepumpemodell er
installert
Kun oppvarming Systemet kan varme opp et rom, men
IKKE kjøle det ned. Du behøver IKKE å
fortelle systemet hvilken romdriftsmodus
som skal brukes.
Slik finner du ut om en varmepumpemodell for oppvarming/
kjøling er montert
1 Gå til [4]: Romoppvarming/-kjøling.
2 Kontroller om [4.1] Dm er oppgitt og kan redigeres. I
så fall er en varmepumpemodell for oppvarming/
kjøling montert.
Når du skal fortelle systemet hvilken romdriftsmodus som skal
brukes:
Du kan… Plassering
Undersøke hvilken romdriftsmodus som
brukes i øyeblikket.
Angi romdriftsmodus permanent. Hovedmeny
Begrense automatisk veksling ifølge en
månedsplan.
Slik undersøker du hvilken romdriftsmodus som brukes i
øyeblikket
Romdriftsmodusen vises på hjem-skjermen:
▪ Når enheten er i oppvarmingsmodus, vises ikonet .
▪ Når enheten er i kjølemodus, vises ikonet .
Statusindikatoren viser om enheten er i drift for øyeblikket:
▪ Når enheten ikke er i drift, blinker statusindikatoren blått med ca.
5sekunders mellomrom.
▪ Når enheten er i drift, lyser statusindikatoren konstant.
Slik stiller du inn romdriftsmodus
1 Gå til [4.1]: Romoppvarming/-kjøling > Dm
2 Velg ett av følgende alternativer:
▪ Varming: Alltid oppvarmingmodus
▪ Kjøling: Alltid kjølingsmodus
▪ Automatisk: Driftsmodusen skifter automatisk
basert på utendørstemperatur. Begrenset ifølge
tidsplanen for driftsmodus.
Automatisk omkobling av kjøling/oppvarming er bare tilgjengelig for
EHBX og EHVX.
Når Automatisk er valgt, er omkoblingen av driftsmodus basert på
Driftsmodusplan [4.2]: Sluttbrukeren angir hvilken drift som er tillatt
hver måned.
For å begrense automatisk veksling ifølge en tidsplan
Betingelser: Du setter romoperasjonsmodusen til Automatisk.
1 Gå til [4.2]: Romoppvarming/-kjøling >
Driftsmodusplan.
2 Velg en måned.
3 For hver måned, velg et alternativ:
▪ Reverserbar: Ikke begrenset
▪ Kun oppvarming: Begrenset
▪ Kun kjøling: Begrenset
4 Bekreft endringene.
Eksempel: Begrensninger av omkobling
Resultat…
Hjem-skjermen
Når Begrensning
I den kalde årstiden.
Eksempel: Oktober, November,
Desember, Januar, Februar og Mars.
I den varme årstiden.
Eksempel: Juni, Juli og August.
I mellomperioden.
Eksempel: April, Mai og September.
Hvis både Dm og Driftsmodusplan er satt til Automatisk, bestemmer
utendørstemperaturen driftsmodusen. Driftsmodus endres slik at den
ALLTID er innenfor driftsområdet som er fastsatt av Temperatur for
deaktivering av romoppvarming og Temperatur for romkjøling av.
Hvis utendørstemperaturen faller, bytter driftsmodusen til kjøling og
omvendt. Utendørstemperaturen er basert på tidsgjennomsnitt.
Hvis utendørstemperaturen er mellom Temperatur for deaktivering
av romoppvarming ogTemperatur for romkjøling av, forblir
driftsmodusen uendret.
Driftsområde
Avhengig av gjennomsnittlig utendørstemperatur er drift av enheten i
romoppvarming eller -kjøling forbudt.
# Kode Beskrivelse
[4.3.1] [4-02] Temperatur for deaktivering av
romoppvarming: Når den
gjennomsnittlige utendørstemperaturen
stiger over denne verdien, slås
romoppvarmingen AV. Denne
innstillingen brukes også ved automatisk
omkobling mellom oppvarming/kjøling.
▪ 14°C~35°C
[4.3.2] [F-01] Temperatur for romkjøling av: Når den
gjennomsnittlige utendørstemperaturen
faller under denne verdien, slås
romkjøling av. Denne innstillingen brukes
også ved automatisk omkobling mellom
oppvarming/kjøling.
▪ 10°C~35°C
Unntak: Hvis systemet er konfigurert i romtermostatkontroll med ett
temperaturområde for utslippsvann og raske varmestrålelegemer,
endres driftsmodus basert på:
▪ Målt innendørstemperatur: I tillegg til ønsket romtemperatur for
oppvarming og kjøling angir installatøren en hystereseverdi
(eksempel: ved oppvarming er denne verdien knyttet til ønsket
avkjølingstemperatur) og en driftsverdi (eksempel: ved
oppvarming er denne verdien knyttet til ønsket
oppvarmingstemperatur).
Eksempel: Ønsket romtemperatur er 22°C i oppvarmingsmodus
og 24°C i kjølemodus. Hystereseverdien er 1°C, og driftsverdien
er 4°C. Omkobling fra oppvarming til kjøling finner sted når
romtemperaturen stiger over maksimum for ønsket
avkjølingstemperatur pluss hystereseverdien (altså 25°C) og
ønsket oppvarmingstemperatur pluss driftsverdien (26°C). På
motsatt vis vil omkobling fra kjøling til oppvarming finne sted når
romtemperaturen faller under minimum av ønsket
oppvarmingstemperatur minus hystereseverdien (altså 21°C) og
ønsket avkjølingstemperatur minus driftsverdien (altså 20°C).
Vernetidtaker for å forhindre for hyppig omkobling fra oppvarming
til kjøling, og omvendt.
# Kode Beskrivelse
Omkoblingsinnstillinger knyttet til innendørstemperaturen. Gjelder
KUN når Automatisk er valgt og systemet er konfigurert i
romtermostatkontroll med 1 temperaturområde for utslippsvann og
raske varmestrålelegemer.
Kun oppvarming
Kun kjøling
Reverserbar
Referanseguide for installatør
60
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 61
8 Konfigurasjon
a
a
b
a
b c
d
b c
# Kode Beskrivelse
I/T [4-0B] Hysterese: Sikrer at omkoblingen BARE
skjer ved behov. Romdriftsmodusen
endres BARE fra oppvarming til kjøling
når romtemperaturen stiger over ønsket
kjøletemperatur pluss hystereseverdien.
▪ Område: 1°C~10°C
I/T [4-0D] Drift: Sikrer at aktiv ønsket
romtemperatur alltid oppnås. I
oppvarmingsmodus endres romdriften
KUN når romtemperaturen stiger over
ønsket oppvarmingstemperatur pluss
driftsverdien.
▪ Område: 1°C~10°C
Antall soner
Systemet kan levere utslippsvann til opptil 2
vanntemperaturområder. Under konfigurasjonen må antall
vannområder angis.
# Kode Beskrivelse
[4.4] [7‑02] ▪ 0: Enkeltsone
Ett temperaturområde for
utslippsvann:
LIVSFARE
Hvis det er 2 områder, er det viktig at området med den
laveste vanntemperaturen konfigureres som hovedområde,
og at området med høyeste vanntemperatur konfigureres
som ekstraområde. Hvis systemet ikke konfigureres på
denne måten kan føre til skade på varmestrålelegemene.
LIVSFARE
Hvis de 2 områdene og typer av varmestrålelegemer er feil
konfigurert, kan vann med høy temperatur bli sendt til et
varmestrålelegeme for lav temperatur (gulvvarme). For å
unngå dette:
▪ Installer en ventil for vanntemperaturregulator/
termostatventil for å unngå for høye temperaturer til en
lavtemperaturlegeme.
▪ Kontroller at du stiller inn typer varmestrålelegeme for
hovedområdet [2.7] og for ekstraområdet [3.7] korrekt i
samsvar med det tilkoblede varmestrålelegemet.
Pumpedriftsmodus
Når romoppvarming-/kjøling er slått AV, er pumpen alltid AV. Når
romoppvarming/-kjøling er PÅ, kan du velge mellom følgende
driftsmoduser:
# Kode Beskrivelse
[4.5] [F–0D] Pumpedriftsmodus:
▪ 0 Kontinuerlig: Kontinuerlig pumpedrift
uavhengig av termostatens PÅ- eller
AV-tilstand. Merk: Kontinuerlig
pumpedrift krever mer energi enn
prøvetaking eller pumpedrift på
forespørsel.
▪ a: Hovedtemperaturområde for
utslippsvann
[4.4] [7‑02] ▪ 1: Dobbeltsone
To områder for
utslippsvanntemperatur.
Hovedområdet for
utslippsvanntemperatur består av
varmestrålelegemer med høyere
belastning og en blandestasjon for å
oppnå ønsket utslippsvanntemperatur.
I oppvarming:
▪ a: Ekstra
utslippsvanntemperaturområd:
Høyeste temperatur
▪ b: Hoved
utslippsvanntemperaturområde:
Laveste temperatur
▪ a: Kontroll av romoppvarming/-
kjøling
▪ b: Av
▪ c: På
▪ d: Pumpedrift
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
61
Page 62
8 Konfigurasjon
a
b
d
e
f
c
g
b
c
a
d
e
b
b
c
b c
c
[9-0D]=0 [9-0D]=5
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
[9-0D]=6 [9-0D]=7
[9-0D]=8
a (kPa)
b (l/min)
# Kode Beskrivelse
[4.5] [F-0D] ▪ 1 Prøve: Pumpen er PÅ når det er
oppvarmings- eller avkjølingsbehov og
utslippsvanntemperaturen ikke har
nådd ønsket temperatur ennå. Når
termo AV-tilstanden oppstår, kjører
pumpen hvert 3. minutt for å
undersøke vanntemperaturen og kreve
oppvarming eller kjøling ved behov.
Merk: Prøvetaking er KUN tilgjengelig
i kontroll av utslippsvanntemperaturen.
▪ a: Kontroll av romoppvarming/-
kjøling
▪ b: Av
▪ c: På
▪ d: Utslippsvanntemperatur
▪ e: Faktisk
▪ f: Ønsket
▪ g: Pumpedrift
[4.5] [F-0D] ▪ 2 Anmodning: Drift av pumpen på
forespørsel. Eksempel: Bruk av
romtermostat og termostat skaper en
termostat PÅ/AV-tilstand. Merk:
Forespørselen er IKKE tilgjengelig i
kontroll av utslippsvanntemperaturen.
# Kode Beskrivelse
[4.7] [9-0D] Pumpebegrensning:
▪ 0: Ingen begrens.
▪ 1~4: Generell begrensning. Det
foreligger begrensning under alle
forhold. Nødvendig delta T kontroll og
komfort er IKKE garantert.
▪ 5~8: Begrensning når ingen
aktuatorer. Når det ikke er
oppvarmingseffekt, gjelder
pumpehastighetsbegrensningen. Ved
oppvarmingseffekt vil
pumpehastigheten kun begrenses av
delta T i forhold til nødvendig
kapasitet. Med dette
begrensningsområdet er deltaT mulig,
og komforten er garantert.
De maksimale verdiene avhenger av enhetstypen:
▪ a: Kontroll av romoppvarming/-
kjøling
▪ b: Av
▪ c: På
▪ d: Varmebehov (fra ekstern
romtermostat eller romtermostat)
▪ e: Pumpedrift
Enhetstype
I denne delen av menyen kan du lese av hvilken type enhet som
brukes:
# Kode Beskrivelse
[4.6] I/T Enhetstype:
▪ 1 Kun kjøling
▪ 2 Kun oppvarming
▪ 3 Reverserbar
Pumpebegrensning
Pumpehastighetsbegrensning [9‑0D] definerer den maksimale
pumpehastigheten. Under normale forhold skal standardinnstillingen
IKKE endres. Pumpehastighetsbegrensningen vil bli overstyrt når
strømningshastigheten er i området for minimum strømning (feil 7H).
Referanseguide for installatør
62
a Eksternt statisk trykk
b Vannets strømningshastighet
Pumpe utenfor område
Når pumpedriftfunksjonen er deaktivert, vil pumpen stanse hvis
utendørstemperaturen er høyere enn verdien som er angitt av
Temperatur for deaktivering av romoppvarming[4‑02], eller hvis
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 63
8 Konfigurasjon
T
t
T
A
R
L
0°C
T
t
T
A
R
L
0°C
a b
utendørstemperaturen synker under verdien som er angitt av
Temperatur for romkjøling av [F‑01]. Når pumpedrift er aktivert, er
pumpedrift mulig uansett utendørstemperatur.
# Kode Beskrivelse
[4.9] [F-00] Pumpedrift:
▪ 0: Deaktivert hvis
utendørstemperaturen er høyere enn
[4-02] eller lavere enn [F-01], avhengig
av oppvarmings-/
kjølingsdriftsmodusen.
▪ 1: Mulig ved alle
utendørstemperaturer.
Økning rundt 0°C
Bruk denne innstillingen til å kompensere for mulige varmetap i
bygningen på grunn av fordamping av smeltet is (f.eks. i kalde
regioner).
Under oppvarming økes ønsket utslippsvanntemperatur lokalt rundt
en utendørstemperatur på 0°C. Denne kompensasjonen kan velges
når du bruker en absolutt eller væravhengig ønsket temperatur (se
illustrasjonen nedenfor).
a Absolutt ønsket utslippsvanntemperatur
b Væravhengig ønsket utslippsvanntemperatur
# Kode Beskrivelse
[4.A] [D-03] Økning rundt 0°C
▪ 0: Nei
▪ 1: økning 2°C, spenn 4°C
▪ 2: økning 4°C, spenn 4°C
▪ 3: økning 2°C, spenn 8°C
▪ 4: økning 4°C, spenn 8°C
Overskridelse
Denne funksjonen definerer hvor mye vanntemperaturen kan stige
over ønsket utslippsvanntemperatur før kompressoren stopper.
Kompressoren starter opp igjen når utslippsvanntemperaturen faller
under ønsket utslippsvanntemperatur. Denne funksjonen gjelder
BARE i oppvarmingsmodus.
# Kode Beskrivelse
[4.B] [9-04] Overskridelse
▪ 1°C~4°C
Frostbeskyttelse
Frostsikring av rom [1.4] forhindrer at rommet blir for kaldt. For mer
informasjon om frostsikring av rom: Se "8.4.2Rom"på side52.
8.4.6 Tank
Tanksettpunkt-skjerm
Du kan angi temperaturen på husholdningsvarmtvannet fra
settpunkt-skjermen. For mer informasjon om hvordan dette gjøres:
Se "8.3.5Settpunkt-skjerm"på side50.
Kraftig drift
Du kan bruke kraftig drift for å starte oppvarmingen av vannet til
forhåndsinnstilt verdi (lagring komfort). Dette forbruker imidlertid
ekstra energi. Hvis kraftig drift er aktiv, vises
Slik aktiverer du kraftig drift
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
på hjem-skjermen.
Aktiver eller deaktiver Kraftig drift som følger:
1 Gå til [5.1]: Tank > Kraftig drift
2 Slå kraftig drift Av eller På.
Brukseksempel: Du trenger mer varmtvann umiddelbart
Hvis du er i følgende situasjon:
▪ Du har allerede forbrukt mesteparten av varmtvannet.
▪ Du kan ikke vente på neste handling før VVHB-tanken varmes
opp.
Deretter kan du aktivere VVHB kraftig drift.
Fordel: VVHB-tanken begynner umiddelbart å varmes opp til den
forhåndsinnstilte verdien (lagring komfort).
INFORMASJON
Når kraftig drift er aktiv, er risikoen for problemer med
romoppvarming/-kjøling og kapasitetsmangel/komfort
betydelige. Ved hyppig bruk av husholdningsvarmtvann og
lang romoppvarming/-kjøling vil avbrudd finne sted.
Komfortsettpunkt
Gjelder bare når oppvarming av husholdningsvarmtvann er Kun plan
eller Plan + gjenoppvarming. Når du programmerer tidsplanen, kan
du benytte deg av komfortsettpunktet som en forhåndsinnstilte verdi.
Hvis du senere ønsker å endre settpunktet for lagring, trenger du
bare å gjøre det på ett sted.
Tanken vil bli varmet opp inntil temperatur for lagring komfort er
nådd. Dette er den høyeste ønskede temperaturen når en handling
av typen lagring komfort er planlagt.
En lagringsstopp kan også programmeres. Denne funksjonen setter
en stopper for tankoppvarming selv om settpunktet IKKE er nådd.
Bare programmer en lagringsstopp når tankoppvarming ikke er
ønskelig.
# Kode Beskrivelse
[5.2] [6-0A] Komfortsettpunkt
▪ 30°C~[6‑0E]°C
Øko-settpunkt
Temperatur for lagring økonomisk angir den laveste ønskede
tanktemperaturen. Det er ønsket temperatur når en handling av
typen lagring øko er programmert (fortrinnsvis på dagtid).
# Kode Beskrivelse
[5.3] [6-0B] Øko-settpunkt
▪ 30°C~min(50,[6‑0E])°C
Gjenoppv.settpunkt
Ønsket tanktemperatur for gjenoppvarming brukes:
▪ i Plan + gjenoppvarming-modus under gjenoppvarmingsmodus:
Den garanterte minimum tanktemperaturen settes som
Gjenoppv.settpunkt minus gjenoppvarmingshysterese. Hvis
tanktemperaturen faller under denne verdien, blir tanken
oppvarmet.
▪ under lagring komfort for å prioritere oppvarming av
husholdningsvarmtvann. Når tanktemperaturen stiger over denne
verdien, utføres oppvarming av husholdningsvarmtvann og
romoppvarming/-kjøling i rekkefølge.
# Kode Beskrivelse
[5.4] [6-0C] Gjenoppv.settpunkt
▪ 30°C~min(50,[6‑0E]°C
Tidsplan
Du kan angi en tidsplan for tanktemperaturen via tidsplan-skjermen.
For mer informasjon om denne skjermen: Se "8.3.8Tidsplan-skjerm:
Eksempel"på side51.
Referanseguide for installatør
63
Page 64
8 Konfigurasjon
00.00 22.00 24.0001.00 23.00 t
T
DHW
T
H
T
U
[2-02]
[2-03]
[2-04]
Oppvarmingsmodus
Husholdningsvarmtvannstanken kan klargjøres på 3 forskjellige
måter. De skiller seg fra hverandre i måten ønsket tanktemperatur
blir angitt og hvordan enheten virker på den.
# Kode Beskrivelse
[5.6] [6-0D] Oppvarmingsmodus
▪ 0: Kun gjenoppv.: Bare
gjenoppvarming er tillatt.
▪ 1: (Plan + gjenoppvarming):
Husholdningsvarmtvannstanken blir
oppvarmet i henhold til en tidsplan, og
mellom de programmerte
oppvarmingssyklusene er
gjenoppvarming tillatt.
▪ 2 Kun plan:
Husholdningsvarmtvannstanken kan
BARE varmes opp i henhold til en
tidsplan.
Se driftshåndboken hvis du vil ha flere detaljer.
Desinfeksjon
Gjelder kun installasjoner med husholdningsvarmtvannstank.
Desinfeksjonsfunksjonen sørger for å desinfisere
husholdningsvarmtvannstanken ved å varme opp
husholdningsvarmtvannet regelmessig til en bestemt temperatur.
LIVSFARE
Innstillingene for desinfeksjonsfunksjonen MÅ konfigureres
av installatøren i samsvar med gjeldende forskrifter.
# Kode Beskrivelse
[5.7.1] [2‑01] Aktivering
▪ 0: Nei
▪ 1: Ja
[5.7.2] [2‑00] Driftsdag
▪ 0: Hver dag
▪ 1: Mandag
▪ 2: Tirsdag
▪ 3: Onsdag
▪ 4: Torsdag
▪ 5: Fredag
▪ 6: Lørdag
▪ 7: Søndag
[5.7.3] [2‑02] Starttid
[5.7.4] [2‑03] Tank settpunkt
60°C
[5.7.5] [2‑04] Varighet
40~60minutter
T
Temperatur på husholdningsvarmtvann
DHW
TUBrukerens innstillingsverditemperatur
THHøy innstillingsverditemperatur [2-03]
t Klokkeslett
ADVARSEL
Husk at temperaturen på husholdningsvarmtvannet vil
være lik verdien som er valgt i feltinnstilling [2-03] etter drift
med desinfeksjon.
Når den høye temperaturen på det
husholdningsvarmtvannet kan forårsake personskade, skal
det installeres en blandeventil (kjøpes lokalt) ved
utløpstilkoblingen for varmtvann på
husholdningsvarmtvannstanken. Denne blandeventilen
skal sørge for at temperaturen på varmtvannet i
varmtvannskranen aldri overstiger en angitt
maksimumsverdi. Denne maksimalt tillatte temperaturen
på varmtvann skal velges i samsvar med gjeldende
forskrifter.
LIVSFARE
Sørg for at desinfeksjonsfunksjonens starttid [5.7.3] med
definert varighet [5.7.5] IKKE forstyrres av eventuelt behov
for husholdningsvarmtvann.
INFORMASJON
Hvis en AH-feilkode, uten avbrudd i
desinfiseringsfunksjonen, oppstod på grunn av tapping av
husholdningsvarmtvann, er følgende tiltak anbefalt:
▪ Når Husholdningsvarmtvann > Settpunktmodus >
Gjenoppvarming eller Gj.oppv.+planl. er valgt,
anbefales det å programmere oppstart av
desinfiseringsfunksjonen minst 4timer senere enn siste
forventede omfattende tapping av
husholdningsvarmtvann. Denne oppstarten kan angis
av installatørinnstillinger (desinfiseringsfunksjon).
▪ Når Husholdningsvarmtvann > Settpunktmodus > Kun
planl. anbefales det å programmere en Lagring
økonomisk 3 timer før planlagt oppstart av
desinfiseringsfunksjonen for å forvarme tanken.
INFORMASJON
Desinfeksjonsfunksjonen startes på nytt i tilfelle
temperaturen på husholdningsvarmtvannet faller 5°C
under ønsket desinfeksjonstemperatur i tidsperioden.
Referanseguide for installatør
64
INFORMASJON
En AH-feil oppstår hvis du slår av oppvarming av
husholdningsvarmtvann under desinfeksjon.
Settpunkt for maksimal VVHB-tanktemperatur
Maksimumstemperaturen som brukere kan velge for
husholdningsvarmtvann. Du kan bruke denne innstillingen til å
begrense temperaturen i varmtvannskranene.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 65
8 Konfigurasjon
T
DHW
T
a
[0-0C]
[0-0B]
[0-0E] [0-0D]
t
T
DHW
T
HP ON
T
HP OFF
T
HP MAX
T
U=TBUH OFF
[6-01]
[6-00]
TU= 60°C
T
HP MAX
= 50°C
[6-01] = 2°C
[6-00] = 2°C
HP
BUH
HP
5
10
20
30
40
46
48
50
60
INFORMASJON
Under desinfeksjon av husholdningsvarmtvannstanken kan
temperaturen i husholdningsvarmtvannstanken overskride
denne maksimumsverdien.
INFORMASJON
Begrens den maksimale varmtvannstemperaturen i
henhold til gjeldende lovgivning.
# Kode Beskrivelse
[5.8] [6-0E] Maksimumsverdi
Maksimumstemperaturen som brukere
kan velge for husholdningsvarmtvann.
Du kan bruke denne innstillingen til å
begrense temperaturen i
varmtvannskranene.
Maksimumstemperaturen gjelder IKKE
under desinfeksjon. Se
desinfeksjonsfunksjonen.
Hysterese
Følgende PÅ-hysterese kan angis.
Varmepumpe PÅ-hysterese
Gjelder bare når produksjonen av husholdningsvarmtvann er
gjenoppvarming. Når tanktemperaturen synker under
gjenoppvarmingstemperaturen minus varmepumpe PÅhysteresetemperaturen, varmes tanken opp til
gjenoppvarmingstemperaturen.
Minimum PÅ-temperaturen er 20°C selv om settpunkt-hysteresen er
under 20°C.
# Kode Beskrivelse
[5.9] [6-00] Varmepumpe PÅ-hysterese
▪ 2°C~40°C
Gjenoppvarmingshysterese
Gjelder når oppvarming av husholdningsvarmtvann er planlagt +
gjenoppvarming. Når tanktemperaturen synker under
gjenoppvarmingstemperaturen minus gjenoppvarminghysteresetemperaturen, varmes tanken opp til
gjenoppvarmingstemperaturen.
# Kode Beskrivelse
[5.A] [6-08] Gjenoppvarmingshysterese
▪ 2°C~20°C
Ved Kun gjenoppv. husholdningsvarmtvann er ønsket
tanktemperatur væravhengig (i henhold til den væravhengige
kurven). Under væravhengig drift kan ikke sluttbrukeren justere
ønsket tanktemperatur på brukergrensesnittet. Se også
"8.3.7Detaljert skjerm med væravhengig kurve"på side50.
# Kode Beskrivelse
[5.C] [0-0E]
Væravhengig kurve
[0-0D]
[0-0C]
[0-0B]
▪ T
: Ønsket tanktemperatur.
DHW
▪ Ta: Den (gjennomsnittsberegnede)
utendørs miljøtemperaturen
▪ [0-0E]: lav utendørs miljøtemperatur:
-40°C‑5°C
▪ [0-0D]: høy utendørs miljøtemperatur:
10°C‑25°C
▪ [0-0C]: Ønsket utslippsvanntemperatur
når utendørstemperaturen er lik eller
faller under den lave
miljøtemperaturen: 45°C~[6‑0E]°C
▪ [0-0B]: Ønsket tanktemperatur når
utendørstemperaturen er lik eller stiger
over den høye miljøtemperaturen:
35°C~[6‑0E]°C
Margin
Ved bruk av husholdningsvarmtvannstanken kan følgende
hystereseverdi settes for bruk av varmepumpe:
# Kode Beskrivelse
[5.D] [6-01] Temperaturforskjellen som bestemmer
varmepumpens AV-temperatur.
Område: 0°C~10°C
Eksempel: settpunkt (TU)>maksimum varmepumpetemperatur–
[6‑01] (T
HP MAX
–[6‑01])
Settpunktmodus
# Kode Beskrivelse
[5.B] I/T Settpunktmodus:
▪ Absolutt
▪ Væravhengig
WD-kurve
Når væravhengig drift er aktiv, fastsettes ønsket tanktemperatur
automatisk av den gjennomsnittsberegnede utendørstemperaturen:
lave utendørstemperaturer vil føre til høyere ønsket tanktemperatur
fordi kaldtvannskranen er kaldere, og omvendt.
Ved Kun plan eller Plan + gjenoppvarming husholdningsvarmtvann,
er temperaturen for lagring komfort væravhengig (i henhold den
væravhengige kurven), mens lagring økonomisk og
gjenoppvarmingstemperatur IKKE er væravhengig.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
BUH Ekstravarmer
HP Varmepumpe. Hvis det tar for lang tid å varme opp med
varmepumpen, kan ekstravarmeren brukes til ytterligere
T
oppvarming
Temperatur for ekstravarmer AV (TU)
BUH OFF
T
Maksimumstemperatur for varmepumpe ved sensor i
HP MAX
husholdningsvarmtvannstank
T
Varmepumpes AV-temperatur (T
HP OFF
T
Varmepumpes PÅ-temperatur (T
HP ON
T
Temperatur på husholdningsvarmtvann
DHW
Referanseguide for installatør
HP MAX
HP OFF
−[6-01])
−[6-00])
65
Page 66
8 Konfigurasjon
t
[6-00]
HP
5
10
20
30
40
43
45
TU=T
HP OFF
T
HP MAX
T
DHW
T
HP ON
50
TUInnstillingsverditemperatur (som er innstilt i
brukergrensesnittet)
t Klokkeslett
Eksempel: settpunkt (TU)≤maksimum varmepumpetemperatur–
[6‑01] (T
–[6‑01])
HP MAX
HP Varmepumpe. Hvis det tar for lang tid å varme opp med
varmepumpen, kan ekstravarmeren brukes til ytterligere
oppvarming
T
Maksimumstemperatur for varmepumpe ved sensor i
HP MAX
husholdningsvarmtvannstank
T
Varmepumpes AV-temperatur (T
HP OFF
T
Varmepumpes PÅ-temperatur (T
HP ON
T
Temperatur på husholdningsvarmtvann
DHW
TUInnstillingsverditemperatur (som er innstilt i
brukergrensesnittet)
t Klokkeslett
HP MAX
HP OFF
−[6-01])
−[6-00])
INFORMASJON
Den maksimale varmepumpetemperaturen avhenger av
miljøtemperaturen. Hvis du vil ha mer informasjon, se
driftsområdet.
8.4.7 Brukerinnstillinger
Språk
# Kode Beskrivelse
[7.1] I/T Språk
Slik konfigurerer du ferien
1 Aktiver feriemodusen. —
▪ Gå til [7.3.1]: Brukerinnstillinger > Ferie >
Aktivering.
▪ Velg På.
2 Angi første dag i ferien. —
▪ Gå til [7.3.2]: Fra.
▪ Velg en dato.
▪ Bekreft endringene.
3 Angi siste dag i ferien. —
▪ Gå til [7.3.3]: Til.
▪ Velg en dato.
▪ Bekreft endringene.
Stille
Om stille modus
Du kan bruke stille modus til å redusere lyden av utendørskretsen.
Dette reduserer imidlertid også systemets kapasitet for oppvarming/
kjøling. Det er flere nivåer av stille modus.
Du kan:
▪ Deaktivere stille modus fullstendig
▪ Aktivere et nivå av stille modus manuelt inntil neste planlagte
handling
▪ Bruke og programmere en tidsplan for stille modus
Slik undersøker du om stille modus er aktiv
Hvis
Slik bruker du stille modus
vises på hjem-skjermen, er stille modus aktiv.
1 Gå til [7.4.1]: Brukerinnstillinger > Stille > Aktivering.
2 Gjør ett av følgende: —
Klokkeslett/dato
# Kode Beskrivelse
[7.2] I/T Angi det lokale klokkeslettet og dato
INFORMASJON
Som standard er sommertid aktivert og klokkeformatet er
satt til 24 timer. Hvis du ønsker å endre disse
innstillingene, kan du gjøre det i menystrukturen
(Brukerinnstillinger > Tid/dato) når enheten har blitt
initialisert.
Ferie
Om feriemodus
Under ferien kan du bruke feriemodusen til å avvike fra dine normale
tidsplaner uten behov for å endre dem. Når feriemodus er aktiv, slås
romoppvarming/-kjøling og oppvarming av husholdningsvarmtvann
av. Frostsikring av rom og anti-legionellavarmeren er aktive.
Typisk arbeidsflyt
Bruk av feriemodus består vanligvis av følgende trinn:
1 Still inn start- og sluttdato for ferien.
2 Aktivere feriemodusen.
Slik undersøker du om feriemodus er aktivert og/eller kjører
Hvis
er aktivert på hjem-skjermen, er feriemodus aktiv.
Hvis du vil… Resultat…
Deaktivere stille modus
Velg Av.
fullstendig
Aktivere manuelt stille
modus-nivå
Velg tilgjengelig stille modusnivå. Eksempel: Mest
støysvak.
Bruke og programmere
en tidsplan for stille
modus
Velg Automatisk.
Gå til [7.4.2] Tidsplan og
programmer tidsplanen. For
mer informasjon om
tidsplaner: Se "8.3.8Tidsplan-
skjerm: Eksempel"på side51.
Brukseksempel: Babyen sover om ettermiddagen
Hvis du er i følgende situasjon:
▪ Du har programmert en tidsplan for stille modus:
▪ Om natten: Mest støysvak.
▪ Om dagen: Av for å sikre systemets kapasitet for oppvarming/
kjøling.
▪ Om ettermiddagen sover imidlertid babyen, og du vil at det skal
være stille.
Da kan du gjøre følgende:
1 Gå til [7.4.1]: Brukerinnstillinger > Stille > Aktivering.
2 Velg Mest støysvak.
Referanseguide for installatør
66
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 67
8 Konfigurasjon
Fordel:
Utendørsenheten kjører i sitt stilleste nivå.
Strøm- og gasspris
Gjelder bare i kombinasjon med bivalent funksjon. Se også
"Bivalent"på side72.
# Kode Beskrivelse
[7.5.1] I/T Strømpris > Høy
[7.5.2] I/T Strømpris > Middels
[7.5.3] I/T Strømpris > Lav
[7.6] I/T Gasspris
INFORMASJON
Strømprisen kan kun settes når bivalent er PÅ ([9.C.1] eller
[C-02]). Disse verdiene kan kun settes i menystrukturen
[7.5.1], [7.5.2] og [7.5.3]. IKKE bruk oversiktsinnstillinger.
Slik stiller du inn gassprisen
1 Gå til [7.6]: Brukerinnstillinger > Gasspris.
2 Velg riktig gasspris.
3 Bekreft endringene.
INFORMASJON
Prisverdien er i området 0,00~990 valuta/kWh (med 2
signifikante verdier).
Slik stiller du inn strømprisen
1 Gå til [7.5.1]/[7.5.2]/[7.5.3]: Brukerinnstillinger >
Strømpris > Høy/Middels/Lav.
2 Velg riktig strømpris.
3 Bekreft endringene.
4 Gjenta for alle tre strømprisene. —
INFORMASJON
Prisverdien er i området 0,00~990 valuta/kWh (med 2
signifikante verdier).
INFORMASJON
Hvis det ikke er angitt noen tidsplan, vil Strømpris for Høy
brukes som utgangspunkt.
Slik stiller du inn tidsplanen for strømpris
1 Gå til [7.5.4]: Brukerinnstillinger > Strømpris >
Tidsplan.
2 Programmer valget via tidsplan-skjermen. Du kan
angi strømprisene Høy, Middels og Lav i samsvar
med strømleverandøren.
3 Bekreft endringene.
INFORMASJON
Verdiene tilsvarer strømprisene for Høy, Middels som Lav
er angitt tidligere. Hvis det ikke er angitt noen tidsplan, vil
strømprisen for Høy brukes som utgangspunkt.
Om strømpriser der det gis incentiver per kWh fornybar energi
Når du stiller inne energiprisene, er det mulig å ta incentiver med i
beregningen. Selv om de løpende kostnadene kan øke, vil de totale
driftskostnadene optimaliseres når du regner med refusjonen.
MERKNAD
Husk for å endre innstillingen av energiprisene ved slutten
av incentivperioden.
—
Slik stiller du inn gassprisen der det gis incentiver per kWh fornybar energi
Beregn verdien for gassprisen med følgende formel:
▪ Faktisk gasspris+(incentiv/kWh×0,9)
For prosedyren for å angi gasspris: Se "Slik stiller du inn
gassprisen"på side67.
Slik stiller du inn strømprisen der det gis incentiver per kWh fornybar energi
Beregn verdien for strømprisen med følgende formel:
▪ Faktisk strømpris+incentiv/kWh
For prosedyren for å angi strømpris: Se "Slik stiller du inn
strømprisen"på side67.
Eksempel
Dette er et eksempel, og prisene og/eller verdiene i eksemplet er
IKKE nøyaktige.
Data Pris/kWh
Gasspris 4,08
Strømpris 12,49
Fornybar varme-incentiv per kWh 5
Beregning av gassprisen:
Gasspris=Faktisk gasspris+(incentiv/kWh×0,9)
Gasspris=4,08+(5×0,9)
Gasspris=8,58
Beregning av strømprisen:
Strømpris=Faktisk strømpris+incentiv/kWh
Strømpris=12,49+5
Strømpris=17,49
Pris Verdi i brødsmulene
Gass: 4,08/kWh [7.6]=8,6
Strøm: 12,49/kWh [7.5.1]=17
8.4.8 Informasjon
Forhandlerinformasjon
Installatøren kan angi sitt kontaktnummer her.
# Kode Beskrivelse
[8.3] I/T Nummer som brukere kan ringe hvis de
får problemer.
Mulig avlest informasjon
På menyen… Kan du lese av…
[8.1] Energidata Produsert energi, forbrukt strøm
og forbrukt gass
[8.2] Feilhistorikk Feilhistorikk
[8.3] Forhandlerinformasjon Kontakt/helpdesk-nummer
[8.4] Sensorer Rom-, tank- eller
husholdningsvanntemperatur,
utendørstemperatur og
utslippsvanntemperatur (hvis
aktuelt)
[8.5] Aktuatorer Status/modus for hver aktuator
Eksempel: Pumpe for
husholdningsvarmtvann PÅ/AV
[8.6] Driftsmoduser Gjeldende driftsmodus
Eksempel: Avriming/oljeretur-
modus
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
67
Page 68
8 Konfigurasjon
c
f
b
a
g
c
b
a
d f
e g
På menyen… Kan du lese av…
[8.7] Om Versjonsinformasjon om
systemet
[8.8] Tilkoblingsstatus Informasjon om
tilkoblingsstatusen til enheten,
romtermostaten og LANadapteren.
8.4.9 Installatørinnstillinger
Veiviser for konfigurering
Etter at strømmen til systemet er slått PÅ første gang, vil
brukergrensesnittet veilede deg ved hjelp av veiviseren for
konfigurasjon. På denne måten kan du stille inn de viktigste
innledende innstillingene. Det gjør det mulig for enheten å fungere
slik den skal. Senere kan mer detaljerte innstillinger utføres via
menystrukturen ved behov.
For å starte veiviseren for konfigurering på nytt går du til
Installeringsinnst. > Konfigurasjonsveiviser [9.1].
Husholdningsvarmtvann
Husholdningsvarmtvann
Følgende innstilling avgjør om systemet kan produsere
husholdningsvarmtvann eller ikke, og hvilken tank som brukes.
Denne innstillingen er skrivebeskyttet.
# Kode Beskrivelse
[9.2.1] [E‑05]
[E-05] Kan systemet produsere husholdningsvarmtvann?
[E-06] Er en husholdningsvarmtvannstank installert i systemet?
[E-07] Hvilken type husholdningsvarmtvannstank er installert?
VVB-pumpe
# Kode Beskrivelse
[9.2.2] [D‑02] VVB-pumpe:
Husholdningsvarmtvannspumpe installert for…
Øyeblikkelig tilgang på
(*)
▪ Integrert
(*)
[E‑06]
(*)
[E‑07]
(*) Menystruktur-innstilling [9.2.1] erstatter følgende 3
oversiktsinnstillinger:
Ekstravarmeren vil også bli brukt til
oppvarming av
husholdningsvarmtvann.
▪ 0 Ingen VVB-pumpe: IKKE installert.
▪ 1 Øyeblikkelig tilgang på varmtvann:
Installert for øyeblikkelig tilgang til
varmtvann når vannet tappes.
Brukeren angir driftstiden for
husholdningsvarmtvannets pumpe
med tidsplanen. Denne pumpen kan
kontrolleres via brukergrensesnittet.
▪ 2 Desinfeksjon: Installert for
desinfeksjon. Kjører når
desinfeksjonsfunksjonen til
husholdningsvarmtvannstanken kjører.
Ingen flere innstillinger er påkrevd.
Se også illustrasjonene nedenfor.
Desinfeksjon
varmtvann
e Tilbakeslagsventil
f Dusj
g Kaldtvann
VVB pumpeplan
Her kan du programmere en tidsplan for DHW-pumpen (kun for
lokalt kjøpt husholdningsvarmtvannpumpe for sekundær retur).
Programmer en tidsplan for pumpen for
husholdningsvarmtvann for å fastslå når pumpen skal slås på og
av.
Når pumpen slås på, kjører den og sørger for at varmtvannet er
tilgjengelig i kranen med en gang. For å spare energi bør du bare slå
på pumpen i perioder på dagen når øyeblikkelig tilgang på
varmtvann er nødvendig.
Ekstravarmer
Type ekstravarmer, spenning, konfigurasjon og kapasitet må angis i
brukergrensesnittet.
Kapasiteten for de forskjellige trinnene til ekstravarmeren må stilles
inn for at energimåling og/eller strømforbruk-funksjonen skal fungere
som tiltenkt. Ved måling av motstandsverdien til hvert varmeapparat
kan du angi nøyaktig målerkapasitet, og dette vil føre til mer
nøyaktige energidata.
Type ekstravarmer
Ekstravarmeren er tilpasset for tilkobling til de vanligste europeiske
strømnettene. Type ekstravarmer må angis på brukergrensesnittet.
For enheter med innebygd ekstravarmer kan type ekstravarmer
vises men ikke endres.
# Kode Beskrivelse
[9.3.1] [E‑03] ▪ 2: 3V
▪ 3: 6V
▪ 4: 9W
Spenning
▪ For en 3V-modell står dette fast på 230V, 1-fase.
▪ For en 6V-modell kan dette angis til:
▪ 230V, 1-fase
▪ 230V, 3-fase
▪ For en 9W-modell står dette fast på 400V, 3-fase.
# Kode Beskrivelse
[9.3.2] [5‑0D] ▪ 0: 230V, 1-fase
▪ 1: 230V, 3-fase
▪ 2: 400V, 3-fase
Konfigurasjon
Ekstravarmeren kan konfigureres på forskjellige måter. Man kan
velge å ha ekstravarmer med kun 1 trinn, eller en ekstravarmer med
2 trinn. Ved 2 trinn vil kapasiteten i det andre trinnet avhenge av
denne innstillingen. Du kan også velge å ha høyere kapasitet i det
andre trinnet for nøddrift.
# Kode Beskrivelse
[9.3.3] [4‑0A] ▪ 0: Relé 1
▪ 1: Relé 1 / Relé 1+2
▪ 2: Relé 1 / Relé 2
▪ 3: Relé 1 / Relé 2 Nød Relé 1+2
(a) Ikke tilgjengelig for 3V-modeller.
(a)
(a)
(a)
a Innendørsenhet
b Tank
c Husholdningsvarmtvannspumpe
d Varmeapparat
Referanseguide for installatør
68
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 69
8 Konfigurasjon
INFORMASJON
Innstillingene [9.3.3] og [9.3.5] er koblet sammen. Endrer
du den ene innstillingen, påvirkes den andre. Hvis du
endrer en, må du kontrollere at den andre fremdeles er
som forventet.
INFORMASJON
Under normal drift vil kapasiteten i det andre trinnet i
ekstravarmeren, ved nominell spenning, være lik
[6‑03]+[6‑04].
INFORMASJON
Hvis [4‑0A]=3 og nøddriftmodus er aktiv, vil
ekstravarmerens effektforbruk være maksimalt og lik
2×[6‑03]+[6‑04].
INFORMASJON
Bare for systemer med integrert
husholdningsvarmtvannstank: Hvis innstillingsverdien for
lagringstemperaturen er satt til mer enn 50°C, anbefaler
Daikin at trinn to i ekstravarmeren ikke deaktiveres, da
dette vil ha stor innvirkning på hvor lang tid det tar for
enheten å varme opp husholdningsvarmtvannstanken.
Kapasitet trinn 1
# Kode Beskrivelse
[9.3.4] [6‑03] ▪ Kapasiteten til ekstravarmerens første
trinn ved nominell spenning.
Tilleggskapasitet trinn 2
# Kode Beskrivelse
[9.3.5] [6‑04] ▪ Kapasitetsforskjellen mellom
ekstravarmerens andre og første trinn
ved nominell spenning. Nominell verdi
avhenger av ekstravarmerens
konfigurasjon.
Ekvilibrium
# Kode Beskrivelse
[9.3.6] [5-00] Ekvilibrium: Er drift av ekstravarmer tillatt
over ekvilibriumtemperatur under
romoppvarming?
▪ 1: IKKE tillatt
▪ 0: Tillatt
[9.3.7] [5-01] Ekvilibriumtemperatur:
Utendørstemperaturen der drift av
ekstravarmeren er tillatt.
Område: ‑15°C~35°C
Drift
# Kode Beskrivelse
[9.3.8] [4‑00] Drift med ekstravarmer:
▪ 0: Begrenset
▪ 1: Tillatt
▪ 2: Bare VVB Aktivert for
husholdningsvarmtvann, deaktivert for
romoppvarming
INFORMASJON
Bare for systemer med integrert
husholdningsvarmtvannstank: Hvis bruk av ekstravarmer
under romoppvarming må begrenses, men kan tillates for
drift med husholdningsvarmtvann, sett da [4‑00] på 2.
Nødsituasjon
Når varmepumpen ikke fungerer, kan det ekstra varmeapparatet
brukes som en ekstravarmer og enten automatisk eller ikkeautomatisk ta over varmebelastningen.
▪ Når automatisk nødssituasjon er satt til Automatisk og det oppstår
en feil i varmepumpen, vil ekstravarmeren automatisk overta
varmebelastningen og produksjonen av husholdningsvarmtvann.
▪ Når automatisk nødssituasjon er satt til Manuelt og det oppstår en
feil i varmepumpen, vil driften for husholdningsvarmtvann og
romoppvarming stoppe, og de må settes i gang igjen manuelt via
brukergrensesnittet. For å gjenoppta driften manuelt, går du til
hovedmeny-skjermen Har feilfunksjon. Her ber
brukergrensesnittet deg om å bekrefte hvorvidt ekstravarmeren
kan overta varmebelastningen eller ikke.
Nød
Vi anbefaler å sette Nød til Automatisk hvis huset er uten tilsyn i
lengre perioder.
# Kode Beskrivelse
[9.5] I/T ▪ 0: Manuelt
▪ 1: Automatisk
INFORMASJON
Innstilling for automatisk nødssituasjon kan bare settes i
menystrukturen i brukergrensesnittet.
INFORMASJON
Hvis en varmepumpefeil inntreffer og Nød er satt til
Manuelt, vil funksjonen for frostsikring av rom, funksjonen
for betongtørking under gulvoppvarming, og funksjonen for
frostsikring av vannrør fortsette å være aktivert også hvis
brukeren IKKE bekrefter nøddrift.
Balanse
Prioriteter
For systemer med integrert husholdningsvarmtvannstank
# Kode Beskrivelse
[9.6.1] [5‑02] Prioritert romoppvarming: Definerer om
ekstravarmeren vil bistå varmepumpen
under produksjon av
husholdningsvarmtvann.
Aktiver denne funksjonen for å få
kortere tankoppvarmingstid og kortere
avbrudd i romoppvarmingssyklusen.
Denne innstillingen MÅ alltid være 1.
[5-01] Ekvilibriumtemperatur og [5-03]
Temperatur for prioritert
romoppvarming er knyttet til
ekstravarmeren. Så du må sette [5-03]
lik eller noen få grader høyere enn
[5-01].
Hvis drift med ekstra varmeapparat er
begrenset ([4-00]=0) og
utendørstemperaturen er lavere enn
innstillingen [5-03], blir
husholdningsvarmtvannet ikke varmet
opp av ekstravarmeren.
[9.6.2] [5‑03] Prioritert temperatur: Definerer den
høyeste utendørstemperaturen der
ekstravarmeren vil bistå under
oppvarming av
husholdningsvarmtvann.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
69
Page 70
8 Konfigurasjon
t
1
0
1
0
[8-01] [8-02]
t
T
A
t
T
A
0
[8-01]
[5-03] [4-02]
[8-02]
[8-01]+
[8-04]
0
[8-01]
[F-01] 35°C
[8-02]
[8-01]+
[8-04]
# Kode Beskrivelse
[9.6.3] [5-04] Forskjøvet BSH-settpunkt: Korrigering
av innstillingsverdi for temperatur på
husholdningsvarmtvann: korrigering av
innstillingsverdi for ønsket temperatur
på husholdningsvarmtvann, og skal
brukes ved lav utendørstemperatur når
prioritert romoppvarming er aktivert.
Den korrigerte (høyere)
innstillingsverdien vil sikre at den totale
oppvarmingskapasiteten for vannet i
tanken forblir tilnærmet uendret ved å
kompensere for det noe kaldere vannet
i bunnsjiktet av tanken (fordi
varmevekslerkonvektoren ikke er i
bruk) med et varmere toppsjikt.
Område: 0°C~20°C
Tidsbrytere for samtidig forespørsel om oppvarming av rom og
husholdningsvarmtvann
# Kode Beskrivelse
[9.6.4] [8-02] Antiresirkuleringstimer: Minimumstid
mellom to sykluser for
husholdningsvarmtvann. Den faktiske
antiresirkuleringstiden avhenger også av
innstillingen [8-04].
Område: 0~10timer
Merk: Minimum tid er 0,5timer selv når
den valgte verdien er 0.
[9.6.5] I/T Minimum driftstimer:
Må IKKE endres.
[9.6.6] [8-01] Maksimum driftstimer for oppvarming av
husholdningsvarmtvann. Oppvarming av
husholdningsvarmtvann stopper selv når
ønsket temperatur på
husholdningsvarmtvannet IKKE blir
nådd. Den faktiske maksimale kjøretiden
avhenger også av innstillingen [8-04].
▪ Når Kontroll=Romtermostat: Denne
forhåndsinnstilte verdien blir bare tatt
hensyn til hvis det er behov for
romoppvarming/-kjøling. Hvis det IKKE
er behov for romoppvarming/-kjøling,
varmes tanken opp inntil settpunktet er
nådd.
▪ Når Kontroll≠Romtermostat: Det blir
alltid tatt hensyn til denne
forhåndsinnstilte verdien.
Område: 5~95 minutter
[9.6.7] [8-04] Tilleggstimer: Ekstra driftstid for
maksimal driftstid avhenger av
utendørstemperaturen [4-02] eller [F-01].
Område: 0~95 minutter
[8-02]: Antiresirkuleringstimer
Referanseguide for installatør
70
1 Varmepumpe i oppvarmingsmodus for husholdningsvann
(1=aktiv, 0=ikke aktiv)
2 Forespørsel om varmtvann via varmepumpe
(1=forespørsel, 0=ingen forespørsel)
t Klokkeslett
[8-04]: Tilleggstimer ved [4-02]/[F-01]
TAMiljøtemperatur (utendørstemperatur)
t Klokkeslett
Antiresirkuleringstimer
Maksimum kjøretid for oppvarming av
husholdningsvarmtvann
Forebygg vannrørfrysing
Bare relevant for installasjonen med utendørs vannrør. Denne
funksjonen prøver å beskytte vannrørene slik at de ikke fryser.
# Kode Beskrivelse
[9.7] [4-04] Forebygg vannrørfrysing:
▪ 0: Periodisk
▪ 1: Kontinuerlig
▪ 2: Av
Strømforsyning til gunstig kWh-pris
INFORMASJON
Kontakten for strømforsyning til foretrukket kWh-tariff er
koblet til de samme terminalene (X5M/9+10) som
sikkerhetstermostaten. Det er kun mulig for systemet å ha
ENTEN strømforsyning for foretrukket kWh-tariff ELLER en
sikkerhetstermostat.
# Kode Beskrivelse
[9.8.1] [D-01] Tilkobling til en Strømforsyning til gunstig
kWh-pris eller en Sikkerhetstermostat
▪ 0 Nei: Utendørsenheten er koblet til en
normal strømforsyning.
▪ 1 Åpen: Utendørsenheten er koblet til
en strømforsyning med foretrukket
kWt-tariff. Når signalet om foretrukket
kWt-tariff sendes av strømselskapet,
vil kontakten åpnes og enheten gå i
tvunget av-modus. Når signalet
frigjøres igjen, vil den spenningsfrie
kontakten frigjøres igjen, og enheten
vil starte drift på nytt. Aktiver derfor
alltid automatisk omstartsfunksjon.
▪ 2 Lukket: Utendørsenheten er koblet
til en strømforsyning med foretrukket
kWt-tariff. Når signalet om foretrukket
kWt-tariff sendes av strømselskapet,
vil kontakten lukkes og enheten gå i
tvunget av-modus. Når signalet
frigjøres igjen, vil den spenningsfrie
kontakten åpnes, og enheten vil starte
drift på nytt. Aktiver derfor alltid
automatisk omstartsfunksjon.
▪ 3 Sikkerhetstermostat: En
sikkerhetstermostat er koblet til
systemet (normalt lukket kontakt)
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 71
8 Konfigurasjon
# Kode Beskrivelse
[9.8.2] [D-00] Tillat varmer: Hvilke varmeapparater kan
være i bruk under strømforsyning med
foretrukket kWt-tariff?
▪ 0 Nei: Ingen
▪ 1 Kun BSH: Bare tilleggsvarmer
▪ 2 Kun BUH: Bare ekstravarmer
▪ 3 Alle: Alle varmeapparater
Se tabellen nedenfor.
Innstilling2 er bare meningsfull hvis
strømforsyningen med foretrukket kWttariff er av type1, eller
innendørsenheten er koblet til en
strømforsyning med normal kWt-tariff
(via X2M/5‑6) og ekstravarmeren IKKE
er koblet til strømforsyningen med
foretrukket kWt-tariff.
[9.8.3] [D-05] Tillat pumpe:
▪ 0 Nei: Pumpen er tvangsstyrt av
▪ 1 Ja: Ingen begrensning
IKKE bruk for 1 eller 3.
[D‑00] Ekstravarmer Kompressor
0 Tvungen AV Tvungen AV
2 Tillatt
Strømforbrukkontroll
Strømforbrukkontroll
Se "5 Retningslinjer for bruk" på side 10 hvis du vil ha detaljert
informasjon om denne funksjonaliteten.
# Kode Beskrivelse
[9.9.1] [4-08] Strømforbrukkontroll:
▪ 0 Nei: Deaktivert
▪ 1 Kontinuerlig: Aktivert: Du kan angi
én strømgrenseverdi (i A eller kW)
som systemets strømforbruk vil være
begrenset til hele tiden.
▪ 2 Innganger: Aktivert: Du kan angi
fire forskjellige
strømbegrensningsverdier (i A eller
kW) som systemets strømforbruk vil
være begrenset til når den
tilsvarende digitale inngangen spør
om det.
[9.9.2] [4-09] Type:
▪ 0 Amp: Begrensningsverdiene er
innstilt på A.
▪ 1 kW: Begrensningsverdiene er
innstilt på kW.
Begrensning når [9.9.1]=Kontinuerlig og [9.9.2]=Amp:
# Kode Beskrivelse
[9.9.3] [5-05] Grense: Gjelder bare ved fulltids
strømbegrensningsmodus.
0A~50A
Begrensninger når [9.9.1]=Innganger og [9.9.2]=Amp:
# Kode Beskrivelse
[9.9.6] [5-07] Grense 3: 0A~50°A
[9.9.7] [5-08] Grense 4: 0A~50°A
Begrensning når [9.9.1]=Kontinuerlig og [9.9.2]=kW:
# Kode Beskrivelse
[9.9.8] [5-09] Grense: Gjelder bare ved fulltids
strømbegrensningsmodus.
0kW~20kW
Begrensninger når [9.9.1]=Innganger og [9.9.2]=kW:
# Kode Beskrivelse
[9.9.9] [5-09] Grense 1: 0kW~20°kW
[9.9.A] [5-0A] Grense 2: 0kW~20°kW
[9.9.B] [5-0B] Grense 3: 0kW~20°kW
[9.9.C] [5-0C] Grense 4: 0kW~20°kW
Prioritet varmer
# Kode Beskrivelse
[9.9.D] [4-01] Strømforbrukkontroll DEAKTIVERT
[4-08]=0
▪ 0 Ingen: Ekstravarmer og
tilleggsvarmer kan operere samtidig.
▪ 1 Tilleggsvarmer VVB:
Tilleggsvarmeren er prioritert.
▪ 2 Ekstravarmer: Ekstravarmeren er
prioritert.
Strømforbrukkontroll AKTIVERT
[4-08]=1/2
▪ 0 Ingen: Avhengig av
strømbegrensningsnivået vil
tilleggsvarmeren begrenses først, før
ekstravarmeren.
▪ 1 Tilleggsvarmer VVB: Avhengig av
strømbegrensningsnivået vil
ekstravarmeren begrenses først, før
tilleggsvarmeren begrenses.
▪ 2 Ekstravarmer: Avhengig av
strømbegrensningsnivået vil
tilleggsvarmeren begrenses først, før
ekstravarmeren.
Merknad: Hvis strømforbrukskontroll er DEAKTIVERT (for alle
modeller), definerer innstillingen [4‑01] om ekstravarmeren og
tilleggsvarmeren kan operere samtidig, eller om tilleggsvarmeren/
ekstravarmeren har prioritet over ekstravarmeren/tilleggsvarmeren.
Hvis strømforbrukskontrollen er AKTIVERT, definerer innstillingen
[4-01] prioriteten til de elektriske varmeapparatene avhengig av den
aktuelle begrensningen.
Energimåling
Energimåling
Hvis energimåling utføres ved hjelp av eksterne strømmålere,
konfigurerer du innstillingene som beskrevet nedenfor. Velg
pulsfrekvensutgangen fra hver strømmåler i samsvar med
strømmålerspesifikasjonene. Det er mulig å koble til opptil 2
strømmålere med forskjellige pulsfrekvenser. Hvis bare 1 eller ingen
strømmåler brukes, velger du "Ingen" for å angi at den tilsvarende
pulsinngangen IKKE brukes.
# Kode Beskrivelse
[9.9.4] [5-05] Grense 1: 0A~50°A
[9.9.5] [5-06] Grense 2: 0A~50°A
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
71
Page 72
8 Konfigurasjon
# Kode Beskrivelse
[9.A.1] [D‑08] Strømmåler 1:
▪ 0 Ingen: IKKE installert
▪ 1 1/10kWt: Installert
▪ 2 1/kWh: Installert
▪ 3 10/kWh : Installert
▪ 4 100/kWh: Installert
▪ 5 1000/kWh: Installert
[9.A.2] [D‑09] Strømmåler 2:
▪ 0 Ingen: IKKE installert
▪ 1 1/10kWt: Installert
▪ 2 1/kWh: Installert
▪ 3 10/kWh : Installert
▪ 4 100/kWh: Installert
▪ 5 1000/kWh: Installert
Sensorer
Ekstern sensor
# Kode Beskrivelse
[9.B.1] [C–08] Ekstern sensor: Når en valgfri ekstern
omgivelsessensor er tilkoblet, må du
angi sensortypen.
▪ 0 Ingen: IKKE installert. Termistoren i
brukergrensesnittet og i
utendørsenheten brukes til måling.
▪ 1 Utendørs: Koblet til kretskortet til
innendørsenheten som måler
utendørstemperaturen. Merk: For en
del funksjonalitet brukes fortsatt
temperatursensoren i
utendørsenheten.
▪ 2 Rom: Koblet til kretskortet til
innendørsenheten som måler
innendørstemperaturen.
Temperatursensoren i
brukergrensesnittet brukes IKKE mer.
Merk: Denne verdien har bare
betydning i romtermostatkontrollen.
Ekst. miljøsensorforskyvning
Gjelder KUN i tilfeller der en ekstern utendørsmiljøsensor er tilkoblet
og konfigurert.
Du kan kalibrere (den eksterne) utendørs miljøtemperatursensoren.
Det er mulig å gi en termistorverdien en drift. Denne innstillingen kan
brukes til å kompensere for situasjoner der den eksterne
utendørsmiljøsensoren ikke kan installeres på det ideelle
installeringsstedet.
# Kode Beskrivelse
[9.B.2] [2-0B] Ekst. miljøsensorforskyvning: Driftsverdi
på miljøtemperaturen som måles på den
eksterne utendørstemperatursensoren.
▪ –5°C~5°C, trinn 0,5°C
# Kode Beskrivelse
[9.B.3] [1-0A] Gjennomsnittsberegner tid:
▪ 0: Ingen gjennomsnittsberegning
▪ 1: 12timer
▪ 2: 24timer
▪ 3: 48timer
▪ 4: 72timer
Bivalent
Bivalent
Gjelder bare innendørsenheter som er installert med ekstra
varmtvannsbeholder (alternerende drift, parallellkoblet). Hensikten
med denne bivalente driften er å fastsette hvilken varmekilde som
kan/vil sørge for romoppvarmingen, altså enten innendørsenheten
eller en ekstra varmtvannsbeholder.
# Kode Beskrivelse
[9.C.1] [C-02] Bivalent: Angir om romoppvarmingen
også utføres ved hjelp av en annen
varmekilde enn systemet.
▪ 0 Nei: Ikke installert
▪ 1 Ja: Installert. Den ekstra
varmtvannsbeholderen (gasskjelen,
oljekjelen) vil operere når utendørs
miljøtemperatur er lav. Under bivalent
drift er varmepumpen slått av. Angi
denne verdien hvis en ekstra
varmtvannsbeholder brukes.
▪ Hvis Bivalent er aktivert: Når utendørstemperaturen synker under
den bivalente PÅ-temperaturen (fast eller variabel basert på
energipriser), stanser innendørsenhetens romoppvarming
automatisk. Tilgangssignalet for den ekstra
varmtvannsbeholderen aktiveres.
▪ Hvis Bivalent er deaktivert: Romoppvarming utføres bare av
innendørsenheten innenfor driftsområdet. Tilgangssignalet for den
ekstra varmtvannsbeholderen er alltid inaktivt.
INFORMASJON
▪ Kombinasjonen av innstillingen [4-03]=0/2 med bivalent
drift ved lav utendørstemperatur kan føre til mangel på
husholdningsvarmtvann.
▪ Funksjonen for bivalent drift har ingen betydning for
oppvarmingsmodusen for husholdningsvarmtvann.
Husholdningsvarmtvannet varmes fremdeles bare opp
av innendørsenheten.
▪ Tillatelsessignalet for den ekstra
varmtvannsbeholderen er plassert på EKRP1HB
(digitalt I/O-kretskort). Når dette aktiveres, lukkes
kontakt X1, X2, og åpnes igjen når det deaktiveres. Se
på figuren nedenfor for skjematisk plassering av denne
kontakten.
Gjennomsnittsberegner tid
Gjennomsnittstidtakeren korrigerer påvirkningen fra
miljøtemperaturvariasjoner. Den væravhengige beregningen av
innstillingsverdi er basert på gjennomsnittlig utendørstemperatur.
Utendørstemperaturen gjennomsnittsberegnes over den valgte
tidsperioden.
Referanseguide for installatør
72
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 73
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
T
A
[C-03]
[C-04]
a
b
T
A
T
calc
[C-03]+[C-04]
3°C
[C-03]
a
b
Kjeleffektivitet
Dette skal velges på følgende måte, avhengig av
varmtvannsbeholderen som brukes:
# Kode Beskrivelse
[9.C.2] [7‑05] ▪ 0: Veldig høy
▪ 1: Høy
▪ 2: Middels
▪ 3: Lav
▪ 4:Veldig lav
Mulighet 1: Basert på utendørstemperaturen
Sett alle strømpriser ([7.5.1]~[7.5.3]) til "0" i menystrukturen. Angi
også følgende verdier:
MERKNAD
IKKE bruk oversiktsinnstillinger.
# Kode Beskrivelse
[9.C.3] [C-03] Bivalent PÅ-temperatur: Definerer under
hvilken utendørstemperatur
tillatelsessignalet for ekstra
varmtvannsbeholder skal være aktivt (X1
og X2 på EKRP1HB er lukket), og
romoppvarming via innendørsenheten
stanses.
[9.C.4] [C-04] Hysterese: Definerer
temperaturforskjellen mellom PÅ- og AVtemperaturen.
Tillatelsessignal X1–X2
TAUtendørstemperatur
[C-03] Bivalent PÅ-temperatur (fast)
a Ekstra varmtvannsbeholder er aktiv
b Ekstra varmtvannsbeholder er inaktiv
Mulighet 2: Basert på utendørstemperaturen og energipriser
Installatøren kan angi et temperaturområde [C‑04]. Et beregnet
punkt T
varierer innen et område mellom [C‑03] og [C‑03]+[C‑04]
calc
avhengig av energiprisene. Det anbefales å velge [C‑04] større enn
standardverdien for å oppnå optimal drift når man velger mulighet 2.
Strøm- og gasspriser
# Kode Beskrivelse
[7.5.1] I/T Strømpris > Høy
[7.5.2] I/T Strømpris > Middels
[7.5.3] I/T Strømpris > Lav
8 Konfigurasjon
# Kode Beskrivelse
[7.6] I/T Gasspris
INFORMASJON
Strømprisen kan kun settes når bivalent er PÅ ([9.C.1] eller
[C-02]). Disse verdiene kan kun settes i menystrukturen
[7.5.1], [7.5.2] og [7.5.3]. IKKE bruk oversiktsinnstillinger.
Når utendørstemperaturen synker under T
tilgangssignalet for den ekstra varmtvannsbeholderen. For å hindre
for hyppig skifting, er det en hysterese på 3°C.
# Kode Beskrivelse
[9.C.3] [C-03] Bivalent PÅ-temperatur: Under denne
temperaturen vil bivalent drift alltid være
PÅ.
[9.C.4] [C-04] Driftsområdet hvor T
Tillatelsessignal X1–X2 (EKRP1HB)
TAUtendørstemperatur
T
Bivalent PÅ-temperatur (variabel). Under denne
calc
temperaturen vil den ekstra varmtvannsbeholderen alltid
være PÅ. T
[C‑03]+[C‑04].
a Ekstra varmtvannsbeholder er aktiv
b Ekstra varmtvannsbeholder er inaktiv
kan aldri være under [C‑03] eller over
calc
LIVSFARE
Sørg for å overholde alle regler som er nevnt for
retningslinje nummer 5 for bruk når funksjonen for bivalent
drift er aktivert.
Daikin kan IKKE holdes ansvarlig for skader som oppstår
ved at dette ikke overholdes.
Alarmsignal
Alarmsignal
# Kode Beskrivelse
[9.D] [C–09] Alarmsignal: Angir logikken til
Alarmutgangslogikk
[C-09] Alarm Ingen alarm Ingen
0 Aktivert utgang Ikke aktivert
1 Ikke aktivert
utgang
alarmutgangen på det digitale I/Okretskortet ved feilfunksjon.
▪ 0 Avvik: Alarmutgangen får strøm når
en alarm oppstår. Ved å stille inn
denne verdien er det mulig å skille
mellom påvisning av en alarm og
påvisning av et strømbrudd.
▪ 1 Normal: Alarmutgangen får IKKE
strøm når en alarm oppstår.
Se også tabellen nedenfor
(alarmutgangslogikk).
utgang
Aktivert utgang
-punktet, aktiveres
calc
beregnes.
calc
strømforsynin
g til enheten
Ikke aktivert
utgang
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
73
Page 74
8 Konfigurasjon
Automatisk omstart
Automatisk gjennstart
Når strømmen kommer tilbake etter et strømbrudd, vil funksjonen for
automatisk omstart ta i bruk fjernkontrollens innstillinger fra
tidspunktet da strømbruddet oppstod. Det anbefales derfor alltid å
aktivere denne funksjonen.
Hvis strømforsyningen til foretrukket kWh-tariff er av en slik type at
strømforsyningen blir brutt, bør du alltid tillate funksjonen for
automatisk omstart. Kontinuerlig kontroll over innendørsenheten kan
garanteres uavhengig av statusen for strømforsyning til foretrukket
kWh-tariff, ved å koble innendørsenheten til en strømforsyning med
normal kWh-tariff.
# Kode Beskrivelse
[9.E] [C-09] Automatisk gjennstart:
▪ 0: Manuelt
▪ 1 Automatisk
Deaktivere beskyttelse
INFORMASJON
Programvaren er utstyrt med en "installer-on-site"-modus
([9.G]: Deaktiver beskyttelse), som deaktiverer automatisk
drift på enheten. Ved første installering blir innstillingen
Deaktiver beskyttelse som standard satt til Ja, som betyr at
automatisk drift deaktiveres. Da er alle
beskyttelsesfunksjoner deaktivert. Hvis
brukergrensesnittets hjemmesider er av, vil enheten IKKE
kjøre automatisk. For å aktivere automatisk drift og
beskyttelsesfunksjonene, sett Deaktiver beskyttelse til Nei.
36 timer etter første tilkobling av strøm vil enheten
automatisk sette Deaktiver beskyttelse til Nei, og avslutter
dermed "installer-on-site"-modus og aktiverer
beskyttelsesfunksjonene. Hvis installatøren – etter første
installering - kommer tilbake til installeringsstedet, må
installatøren sette Deaktiver beskyttelse til Ja manuelt.
# Kode Beskrivelse
[C.1] I/T Rom
▪ 0: Av
▪ 1: På
[C.2] I/T Romoppvarming/-kjøling
▪ 0: Av
▪ 1: På
[C.3] I/T Tank
▪ 0: Av
▪ 1: På
# Kode Beskrivelse
[9.G] I/T Deaktiver beskyttelse
▪ 0: Nei
▪ 1 Ja
Tvungen avriming
Tvungen avriming
Start en avrimingsoperasjon manuelt.
# Kode Beskrivelse
[9.H] I/T Vil du starte en avrimingsoperasjon?
▪ Tilbake
▪ OK
Oversikt over innstillinger på installasjonsstedet
Alle innstillinger kan gjøres ved hjelp av menystrukturen. Hvis det av
en eller annen grunn er nødvendig å endre en innstilling ved hjelp av
oversiktsinnstillingene, får du tilgang til oversikten over innstillinger
på installasjonsstedet [9.I]. Se "For å endre en
oversiktsinnstilling"på side47.
8.4.10 Drift
I driftsmenyen kan du aktivere eller deaktivere enhetens funksjoner.
Referanseguide for installatør
74
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 75
8.5 Menystruktur: oversikt over brukerinnstillinger
[4]
Romoppvarming/-kjøling
Dm
Driftsmodusplan
[2]
Hovedområde
Tidsplan
Oppvarmingsplan
Settpunktmodus
Kjølingsplan
Oppvarming WD-kurve
Kjøling WD-kurve
[3]
Ekstraområde
Tidsplan
Oppvarmingsplan
Settpunktmodus
Kjølingsplan
Oppvarming WD-kurve
Kjøling WD-kurve
[1.4]
Frostbeskyttelse
Aktivering
Rom settpunkt
[1.5]
Settpunktområde
Oppvarming minimum
Oppvarming maksimum
Kjøling minimum
Kjøling maksimum
[7]
Brukerinnstillinger
Språk
Tid/dato
Ferie
Stille
Strømpris
Gasspris
[C]
Drift
Rom
Romoppvarming/-kjøling
Tank
[B]
Brukerprofil
[7.3]
Ferie
Aktivering
Fra
Til
[7.4]
Stille
Aktivering
Tidsplan
[7.5]
Strømpris
Høy
Middels
Lav
Tidsplan
[7.2]
Tid/dato
Timer
Minutter
År
Måned
Dag
Sommertid
Format
[8.1]
Energidata
El-tilførsel
Generert varme
[1]
Rom
Sensorforskyvning
Settpunktområde
Frostbeskyttelse
Kjølingsplan
Oppvarmingsplan
Tidsplan
[5]
Tank
Kraftig drift
Komfortsettpunkt
Øko-settpunkt
Gjenoppv.settpunkt
Tidsplan
[8]
Informasjon
Energidata
Feilhistorikk
Forhandlerinformasjon
Sensorer
Aktuatorer
Driftsmoduser
Om
Tilkoblingsstatus
Settpunkt-skjerm
INFORMASJON
Avhengig av valgte installatørinnstillinger og type enhet, vil
innstillingene være synlig/usynlige.
8 Konfigurasjon
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
75
Page 76
8 Konfigurasjon
[9.C]
Bivalent
Bivalent
Kjeleffektivitet
Temperatur
Hysterese
[9.B]
Sensorer
Ekstern sensor
Ekst. miljøsensorforskyvning
Gjennomsnittsberegner tid
[9.6] Balansering
Prioritert romoppvarming
Prioritert temperatur
Forskjøvet BSH-settpunkt
Minimum driftstimer
Antiresirkuleringstimer
Maksimum driftstimer
Tilleggstimer
[9.3]
Ekstravarmer
Type ekstravarmer
Spenning
Konfigurasjon
Tilleggskapasitet trinn 2
Kapasitet trinn 1
Ekvilibrium
Ekvilibriumtemperatur
Drift
[9.8] Strømforsyning til gunstig kWh-pris
Strømforsyning til gunstig kWh-pris
Tillat varmer
Tillat pumpe
[9.2]
Husholdningsvarmtvann
Husholdningsvarmtvann
VVB-pumpe
VVB pumpeplan
Solar
[9.9] Strømforbrukkontroll
Strømforbrukkontroll
Type
Grense
Grense 1
Grense 2
Grense 3
Grense 4
Prioritet varmer
Strømmåler 2
Strømmåler 1
[9.A] Energimåling
[9]Installeringsinnst.
Konfigurasjonsveiviser
Husholdningsvarmtvann
Ekstravarmer
Nød
Balansering
Forebygg vannrørfrysing
Strømforsyning til gunstig kWh-pris
Strømforbrukkontroll
Energimåling
Sensorer
Bivalent
Alarmsignal
Automatisk gjennstart
Strømsparingsfunksjon
Deaktiver beskyttelse
Oversikt feltinnstillinger
Tvungen avriming
8.6 Menystruktur: oversikt over installatørinnstillinger
INFORMASJON
Innstillinger for solfangersett vises, men er IKKE gjeldende
for denne enheten. Innstillinger skal IKKE brukes eller
endres.
INFORMASJON
Avhengig av valgte installatørinnstillinger og type enhet, vil
innstillingene være synlig/usynlige.
Referanseguide for installatør
76
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 77
9 Igangsetting
9 Igangsetting
9.1 Oversikt: igangsetting
Dette kapittelet beskriver hva du bør gjøre og vite før du tar i bruk
systemet etter at det er konfigurert.
Typisk arbeidsflyt
Igangsetting består vanligvis av følgende trinn:
1 Gå gjennom “sjekkliste før igangsetting”.
2 Utføre en luftrensing.
3 Utføre en testkjøring av systemet.
4 Ved behov, utføre en testkjøring for en eller flere aktuatorer.
5 Ved behov, utføre uttørking av betong under gulvoppvarming.
9.2 Forholdsregler ved ferdigstilling
INFORMASJON
Under første driftsperiode kan nødvendig effekt være
høyere enn angitt på enhetens navneplate. Dette
fenomenet skyldes at kompressoren trenger 50 timers
innkjøring før driften blir jevn og strømforbruket stabiliserer
seg.
MERKNAD
Enheten må ALDRI brukes uten termistorer og/eller
trykksensorer/-brytere. Det kan føre til utbrenning av
kompressoren.
MERKNAD
IKKE operer enheten inntil røropplegget for kjølemiddel er
ferdig (i motsatt fall vil kompressoren bryte sammen).
9.3 Sjekkliste før igangsetting
IKKE kjør systemet før følgende sjekker er funnet i orden:
Du har lest alle installeringsanvisninger, som beskrevet i
referanseguiden for installatøren.
Innendørsenheten er riktig montert.
Utendørsenheten er riktig montert.
Følgende lokale ledningsopplegg er utført i henhold til
dette dokumentet og gjeldende lovgivning:
▪ Mellom lokalt forsyningspanel og utendørsenheten
▪ Mellom innendørsenhet og utendørsenhet
▪ Mellom lokalt forsyningspanel og innendørsenheten
▪ Mellom innendørsenheten og ventilene (hvis aktuelt)
▪ Mellom innendørsenheten og romtermostaten (hvis
aktuelt)
Systemet er riktig jordet, og jordingsklemmene er
tilstrammet.
Sikringer eller lokalt installerte beskyttelsesenheter er i
samsvar med dette dokumentet, og er IKKE forsøkt
omgått.
Strømforsyningsspenningen stemmer overens med
spenningen på enhetens identifikasjonsmerke.
Det finnes INGEN løse forbindelser eller defekte
elektriske komponenter i bryterboksen.
Det finnes INGEN defekte komponenter eller
sammenklemte rør inne i innendørs- og
utendørsenheten.
Strømbryteren for ekstravarmer F1B (kjøpes lokalt) slås
PÅ.
Det finnes INGEN kjølemiddellekkasjer.
Kjølemiddelrør (gass og væske) er termisk isolert.
Riktig rørstørrelse er installert, og rørene er godt isolert.
Det finnes INGEN vannlekkasje i innendørsenheten.
Avstengningsventilene er riktig installert og helt åpne.
Stoppventilene på utendørsenheten (gass og væske) er
helt åpne.
Luftrensingsventilen er åpen (minst 2 omdreininger).
Trykkavlastningsventilen slipper ut vann når den åpnes.
Husholdningsvarmtvannstanken er fylt helt opp.
INFORMASJON
Programvaren er utstyrt med en "installer-on-site"-modus
([9.G]: Deaktiver beskyttelse), som deaktiverer automatisk
drift på enheten. Ved første installering blir innstillingen
Deaktiver beskyttelse som standard satt til Ja, som betyr at
automatisk drift deaktiveres. Da er alle
beskyttelsesfunksjoner deaktivert. Hvis
brukergrensesnittets hjemmesider er av, vil enheten IKKE
kjøre automatisk. For å aktivere automatisk drift og
beskyttelsesfunksjonene, sett Deaktiver beskyttelse til Nei.
36 timer etter første tilkobling av strøm vil enheten
automatisk sette Deaktiver beskyttelse til Nei, og avslutter
dermed "installer-on-site"-modus og aktiverer
beskyttelsesfunksjonene. Hvis installatøren – etter første
installering - kommer tilbake til installeringsstedet, må
installatøren sette Deaktiver beskyttelse til Ja manuelt.
9.4 Sjekkliste under igangsetting
Minimal strømningshastighet under drift med
ekstravarmer/opptiningsdrift er garantert under alle
forhold. Se “Slik kontrollerer du vannvolumet og
strømningshastigheten” i "6.4 Klargjøre
vannrøropplegg"på side25.
Slik gjennomfører du en luftrensing.
Slik gjennomfører du en testkjøring.
Slik utfører du testkjøring for en aktuator.
Funksjon for betongtørking under gulvoppvarming
Funksjonen for betongtørking under gulvoppvarming
startes (ved behov).
9.4.1 Slik kontrollerer du minimum strømningshastighet
1 Se i den hydrauliske konfigurasjonen for å bekrefte
hvilke romoppvarmingssløyfer som kan stenges med
hensyn til mekaniske, elektroniske eller andre typer
ventiler.
2 Steng alle romoppvarmingssløyfer som kan stenges
(se forrige trinn).
3 Start drift for pumpetestkjøringen (se "9.4.4Slik
testkjører du en aktuator"på side78).
—
—
—
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
77
Page 78
9 Igangsetting
4 Under pumpetestkjøring, gå til Sensorer.
5 Velg informasjonen om strømningshastighet. Under
testkjøring kan enheten gå med lavere enn minimum
påkrevd strømningshastighet.
6 Endre bypassventilens innstilling for å nå minimum
påkrevd strømningshastighet + 2l/min.
Minimum strømningshastighet påkrevd under opptiningsdrift/
drift med ekstravarmer
12l/min
—
9.4.2 Luftrensingsfunksjon
Under igangsetting og installering av enheten er det svært viktig å
fjerne all luft fra vannkretsen. Åpne luftrensingsventilene og fjern
luften. Når luftrensingsfunksjonen er i gang, opererer pumpen uten
faktisk drift av enheten, og fjerning av luft i vannkretsen vil starte.
MERKNAD
Før du starter luftrensing, åpne sikkerhetsventilen og
kontroller om kretsen er tilstrekkelig fylt med vann. Det er
kun hvis det kommer vann ut av ventilen når den er åpnet
at du kan starte luftrensingsprosessen.
Det er 2 modi for rensing av luft:
▪ Manuelt: Enheten opererer med en fast pumpehastighet og i en
fast eller tilpasset posisjon for 3-veisventilen. Den tilpassede
posisjonen for 3-veisventilen er en svært nyttig funksjon for å
fjerne all luft fra vannkretsen i romoppvarmingsmodus eller
oppvarmingsmodus for husholdningsvarmtvann. Luften må fjernes
fra både kretsen for romoppvarming og husholdningsvarmtvann.
Pumpens driftshastighet (treg eller rask) kan også angis.
▪ Automatisk: Enheten endrer automatisk pumpehastigheten og
bytter posisjonen til 3-veisventilen mellom romoppvarmingsmodus
og oppvarmingsmodus for husholdningsvarmtvann.
Typisk arbeidsflyt
Rensing av luft fra systemet skal bestå av:
1 Utføre en manuell luftrensing
2 Utføre en automatisk luftrensing
INFORMASJON
Start med å utføre en manuell luftrensing. Når nesten all
luft er fjernet, utfør en automatisk luftrensing. Ved behov
gjentas den automatiske luftrensingen inntil du er sikker på
at all luft er fjernet fra systemet. Under bruk av
luftrensingsfunksjonen er begrensning av
pumpehastigheten [9‑0D] IKKE gjeldende.
Luftrensingsfunksjonen stopper automatisk etter 30minutter.
Slik utfører du en manuell luftrensing
Betingelser: Forviss deg om at all drift er deaktivert. Gå til menyen
Drift og slå av driften Rom, Romoppvarming/-kjøling Tank.
1 Sett brukertillatelsesnivået til Installatør. Se "Endre
brukertillatelsesnivået"på side47.
2 Gå til [A.3]: Igangsetting > Utlufting.
3 Angi Type = Manuelt i menyen.
4 Velg Start utlufting.
5 Velg OK for å bekrefte.
Resultat: Luftrensingen starter. Den stanser
automatisk når luftrensingsyklusen er fullført.
—
6 Under manuell drift kan du endre ønsket
pumpehastighet. Posisjonen til 3-veisventilen må
endres mellom romoppvarming og
husholdningsvarmtvann. For å endre innstillingene
under luftrensing: Åpne menyen og gå til
Innstillinger.
▪ Bla til Krets og sett den til Rom/Tank.
▪ Bla til Pumpehastighet og sett den til Lav/Høy.
7 For å stoppe luftrensingen manuelt: —
1 Gå til Stopp utlufting.
2 Velg OK for å bekrefte.
Slik gjennomfører du en automatisk luftrensing
Betingelser: Forviss deg om at all drift er deaktivert. Gå til menyen
Drift og slå av driften Rom, Romoppvarming/-kjøling Tank.
1 Sett brukertillatelsesnivået til Installatør. Se "Endre
brukertillatelsesnivået"på side47.
2 Gå til [A.3]: Igangsetting > Utlufting.
3 Angi Type = Automatisk i menyen.
4 Velg Start utlufting.
5 Velg OK for å bekrefte.
Resultat: Luftrensingen starter. Den stopper
automatisk når den er ferdig.
6 For å stoppe luftrensingen manuelt: —
1 Gå til Stopp utlufting.
2 Velg OK for å bekrefte.
—
9.4.3 Slik utfører du en testkjøring
Betingelser: Forviss deg om at all drift er deaktivert. Gå til menyen
Drift og slå av driften Rom, Romoppvarming/-kjøling Tank.
1 Sett brukertillatelsesnivået til Installatør. Se "Endre
brukertillatelsesnivået"på side47.
2 Gå til [A.1]: Igangsetting > Driftstestkjøring.
3 Velg en test fra listen. Eksempel: Varming.
4 Velg OK for å bekrefte.
Resultat: Testkjøringen starter. Den stopper
automatisk når den er ferdig (±30min).
For å stoppe testkjøringen manuelt: —
1 Gå til Stopp testkjøring.
2 Velg OK for å bekrefte.
Hvis installering av enheten har skjedd korrekt, vil enheten starte
opp under testoperasjonen i den valgte driftsmodusen. I testmodus
kan riktig drift av enheten kontrolleres ved å overvåke enhetens
utslippsvanntemperatur (oppvarmings-/kjølemodus) og
tanktemperaturen (husholdningsvarmtvannsmodus).
Overvåking av temperaturen:
1 Gå til Sensorer.
2 Velg temperaturinformasjonen.
—
9.4.4 Slik testkjører du en aktuator
Betingelser: Forviss deg om at all drift er deaktivert. Gå til menyen
Drift og slå av driften Rom, Romoppvarming/-kjøling Tank.
Formålet med testkjøring av aktuatoren er å bekrefte driften av de
forskjellige aktuatorene (når du for eksempel velger Pumpe, vil en
testkjøring av pumpen starte).
Referanseguide for installatør
78
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 79
9 Igangsetting
t
T
A1
25°C (1) 35°C (2)
24h (1) 36h (2)
1 Sett brukertillatelsesnivået til Installatør. Se "Endre
brukertillatelsesnivået"på side47.
2 Gå til [A.2]: Igangsetting > Aktuatortestkjøring.
3 Velg en test fra listen. Eksempel: Pumpe.
4 Velg OK for å bekrefte.
Resultat: Testkjøringen av aktuatoren starter. Den
stopper automatisk når den er ferdig (±30min).
For å stoppe testkjøringen manuelt: —
1 Gå til Stopp testkjøring.
2 Velg OK for å bekrefte.
—
Mulige testkjøringer av aktuator
▪ Ekstravarmer 1-test
▪ Ekstravarmer 2-test
▪ Pumpe-test
INFORMASJON
Sørg for at all luften er fjernet før du utfører testkjøringen.
Du må også unngå å forårsake forstyrrelser i vannkretsen
under testkjøringen.
▪ Avstengingsventil-test
▪ Avlederventil-test
▪ Bivalent signal-test
▪ Alarmsignal-test
▪ C/H-signal-test
▪ VVB-pumpe-test
9.4.5 Uttørking av betong under gulvoppvarming
Denne funksjonen brukes til å tørke ut betong under et
gulvoppvarmingssystem veldig sakte under oppføring av et hus. Det
gir installatøren mulighet til å programmere og utføre dette
programmet.
Betingelser: Forviss deg om at all drift er deaktivert. Gå til menyen
Drift og slå av driften Rom, Romoppvarming/-kjøling Tank.
Denne funksjonen kan utføres uten å ferdigstille
utendørsinstallasjonen. I dette tilfellet vil ekstravarmeren utføre
uttørking av betong og levere utslippsvannet uten drift av
varmepumpe.
Hvis utendørsenhet ennå ikke er installert, skal
hovedstrømforsynlingens kabel kobles til innendørsenheten via
X2M/30 og X2M/31. Se "7.9.8 Slik kobler du til
hovedstrømforsyningen"på side43.
MERKNAD
Installatøren er ansvarlig for å:
▪ kontakte betongprodusenten for å få instruksjoner om
innledende oppvarming for å unngå sprekker,
▪ programmere tidsplanen for betongtørking betong
under gulvoppvarming i henhold til ovenstående
instruksjon fra betongprodusenten,
▪ kontroller at konfigureringen fungerer som den skal
med jevne mellomrom,
▪ velge riktig program for typen betong som brukes til
gulvet.
MERKNAD
For å utføre betongtørking med gulvvarme, må frostsikring
av rommet deaktiveres ([2‑06]=0). Som standard er den
aktivert ([2‑06]=1). På grunn av "installer-on-site"-modus
(se "Sjekkliste før igangsetting") blir imidlertid frostsikring
av rommet automatisk deaktivert i 36 timer etter første
strømtilkobling.
Hvis betongtørking med gulvvarme fremdeles må utføres
etter de første 36 timene med strømtilkobling, skal
frostsikring av rommet kobles ut manuelt ved å sette [2‑06]
til "0", og HOLDE funksjonen deaktivert inntil
betongtørkingen er fullført. Hvis du ignorerer denne
merknaden, vil det føre til sprekker i betongen.
MERKNAD
For at betongtørking under gulvoppvarming skal kunne
starte, må du sørge for at følgende innstillinger er oppfylt:
▪ [4‑00]=1
▪ [C‑02]=0
▪ [D‑01]=0
▪ [4‑08]=0
▪ [4‑01]≠1
Installatøren kan programmere opp til 20 trinn. For hvert trinn må
installatøren legge inn:
1 varigheten i timer, opp til 72timer,
2 ønsket utslippsvanntemperatur.
Eksempel:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
INFORMASJON
▪ Hvis Nød er satt til Manuelt ([A.6.C]=0), og enheten
utløses for å starte nøddrift, vil brukergrensesnittet be
om en bekreftelse før den startes opp. Funksjon for
betongtørking under gulvoppvarming er aktiv selv om
brukeren IKKE bekrefter nøddrift.
▪ Under betongtørking under gulvoppvarming er
begrensning av pumpehastigheten [9‑0D] IKKE
gjeldende.
T Ønsket utslippsvanntemperatur (15~55°C)
t Varighet (1~72timer)
(1) Handling trinn 1
(2) Handling trinn 2
Slik programmerer du en tidsplan for uttørking av betong under gulvoppvarming
1 Sett brukertillatelsesnivået til Installatør. Se "Endre
brukertillatelsesnivået"på side47.
2 Gå til programmeringsskjermen [A.4.2]: Igangsetting
> UFH-uttørking betong > Program.
Referanseguide for installatør
—
79
Page 80
10 Overlevering til brukeren
3 Programmer tidsplanen:
Vil du legge til et nytt trinn, velger du en tom linje og
endrer verdien. Vil du slette et trinn og alle
etterfølgende trinn, reduserer du varigheten til "–".
▪ Bla deg gjennom tidsplanen.
▪ Juster varigheten (mellom 1 og 72 timer) og
temperaturene (mellom 15°C og 55°C).
4 Trykk på venstre dreieskive for å lagre tidsplanen.
—
Slik utfører du uttørking av betong under gulvoppvarming
Betingelser: Forviss deg om at all drift er deaktivert. Gå til menyen
Drift og slå av driften Rom, Romoppvarming/-kjøling Tank.
1 Sett brukertillatelsesnivået til Installatør. Se "Endre
brukertillatelsesnivået"på side47.
2 Gå til [A.4]: Igangsetting > UFH-uttørking betong.
3 Angi et program for tørking: gå til Program og bruk
programmeringsskjermen for betongtørking under
gulvoppvarming.
4 Velg OK for å bekrefte.
Resultat: Betongtørking under gulvoppvarming
starter. Den stopper automatisk når den er ferdig.
For å stoppe testkjøringen manuelt: —
1 Gå til Stopp uttørking av UFH-betong.
2 Velg OK for å bekrefte.
—
Slik leser du av statusen for betongtørking under gulvoppvarming
Forutsetning: Du utfører betongtørking under gulvoppvarming.
1 Trykk på .
2 En graf viser gjeldende trinn i tidsplanen for tørking, samlet
gjenværende tid og gjeldende ønsket utslippsvanntemperatur.
Trykk på venstre dreieskive for å åpne menystrukturen, se statusen
til sensorene og aktuatorene, og juster det gjeldende programmet.
Slik stanser du betongtørking under gulvoppvarming
Når programmet stanses av en feil, av driftstans eller av strømbrudd,
vises feilen U3 på brukergrensesnittet. Se "12.4 Løse problemer
basert på feilkoder"på side86 for å løse feilkodene.
1 Start i UFH-uttørking betong-skjermen. —
2 Åpne menyen og velg Stopp uttørking av UFH-
betong.
3 Velg OK for å bekrefte.
Resultat: Tørking av betong under gulvoppvarming
har stoppet.
▪ Fyll ut installatørinnstillingstabellen (i driftshåndboken) med de
faktiske innstillingene.
▪ Sørg for at brukeren har den trykte dokumentasjonen, og be ham/
henne om å oppbevare den for fremtidige referanseformål.
Informer brukeren at han kan finne den fullstendige
dokumentasjonen på URLen beskrevet tidligere i denne
manualen.
▪ Forklar brukeren hvordan systemet opereres, og hva som må
gjøres hvis det oppstår problemer.
▪ Forklar brukeren hva som må utføres i tilknytning til vedlikehold av
enheten.
▪ Forklar brukeren tipsene om energisparing som er beskrevet i
driftshåndboken.
11 Vedlikehold og service
MERKNAD
Vedlikeholdet MÅ utføres av autorisert montør eller
servicerepresentant.
Vi anbefaler at vedlikehold utføres minst én gang i året.
Gjeldende forskrifter kan imidlertid kreve kortere
vedlikeholdsintervall.
MERKNAD
I Europa brukes drivhusgassutslippene fra den totale
mengden kjølemedium i systemet (uttrykt som tonn CO2ekvivalenter) til å fastsette vedlikeholdsintervallene. Følg
gjeldende lovgivning.
Formel for beregning av drivgassutslippene:GWP-verdi
for kjølemediet × Total mengde kjølemedium [i kg] / 1000
11.1 Oversikt: vedlikehold og service
Dette kapittelet inneholder informasjon om:
▪ Årlig vedlikehold av utendørsenheten
▪ Årlig vedlikehold av innendørsenheten
11.2 Sikkerhetshensyn ved vedlikehold
FARE: ELEKTRISK STØT
FARE: BRENNSKADER
MERKNAD:Fare for elektrostatisk utladning
Berør en metallgjenstand på anlegget for å fjerne statisk
elektrisitet og beskytte kretskortet før du utfører
vedlikehold eller service.
Når programmet har stoppet pga. en feil, driftstans eller strømbrudd,
kan du lese av statusen for betongtørking under gulvoppvarming:
1 Gå til [A.4.3]: Igangsetting > UFH-uttørking betong >
Status
2 Her kan du lese av verdien: Stoppet ved + trinnet
hvor betongtørking under gulvoppvarming stanset.
3 Tilpass og start utføringen av programmet på nytt. —
—
10 Overlevering til brukeren
Så snart testkjøringen er ferdig og enheten fungerer som den skal,
må du sørge for at brukeren har følgende klart for seg:
Referanseguide for installatør
80
11.3 Sjekkliste for årlig vedlikehold av innendørsanlegget
Sjekk følgende minst én gang i året:
▪ Utendørsenhetens varmeveksler.
Varmevekseleren til utendørsenheten kan blokkeres på grunn av
støv, smuss, blader, osv. Det anbefales å rengjøre varmeveksleren
årlig. En blokkert varmeveksler kan føre til for lavt trykk eller for høyt
trykk med svakere ytelse som følge.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 81
11 Vedlikehold og service
b
a
c
d
11.4 Sjekkliste for årlig vedlikehold av innendørsenheten
Sjekk følgende minst én gang i året:
▪ Vanntrykk
▪ Magnetisk filter/smusseparator
▪ Avlastningsventil for vanntrykk
▪ Avlastningsventilslange
▪ Trykkavlastningsventil på husholdningsvarmtvannstanken
▪ Bryterboks
▪ Avkalking
▪ Kjemisk desinfeksjon
Vanntrykk
Kontroller at vanntrykket er over 1bar. Tilfør vann hvis det er lavere.
Magnetisk filter/smusseparator
a Skruetilkobling
b Magnetisk muffe
c Tappeventil
d Tappehette
Det årlige vedlikeholdet av det magnetiske filteret / smusseparatoren
består av:
▪ Kontroller at begge delene av det magnetiske filteret /
smusseparatoren fremdeles er skrudd godt fast (a).
▪ Tøm smusseparatoren på følgende måte:
1 Ta av den magnetiske muffen (b).
2 Skru løs tappehetten (d).
3 Koble en dreneringsslange til bunnen av vannfilteret slik at vann
og smuss kan samles i en passende beholder (flaske, vask
osv.).
4 Åpne dreneringsventilen i noen sekunder (c).
Resultat: Vann og smuss renner ut.
5 Lukk dreneringsventilen.
6 Skru tappehetten på igjen.
7 Fest den magnetiske muffen igjen.
8 Kontroller trykket i vannkretsen. Fyll på mer vann om
nødvendig.
MERKNAD
▪ Når du kontrollerer at det magnetiske filteret /
smusseparatoren er strammet skikkelig, må du ta godt
tak slik at vannrørene IKKE belastes.
▪ IKKE isoler det magnetiske filteret/smusseparatoren
ved å stenge avstengningsventilene. Trykket må være
tilstrekkelig for at smusseparatoren skal tømmes
skikkelig.
▪ For å hindre at det blir værende smuss i
smusseparatoren skal du ALLTID ta av den magnetiske
muffen.
▪ Skru ALLTID av tappehetten og koble en
dreneringsslange til bunnen av vannfiltret. Åpne
deretter dreneringsventilen.
INFORMASJON
Under det årlige vedlikeholdet trenger du ikke fjerne
vannfilteret fra enheten for å rengjøre det. Hvis det oppstår
problemer med vannfilteret, må du kanskje fjerne det slik at
du kan rengjøre det skikkelig. Dette gjør du på følgende
måte:
▪ "11.5.1Fjerne vannfilteret"på side82
▪ "11.5.2 Rengjøring av vannfilteret ved problemer" på
side82
▪ "11.5.3Installere vannfilteret"på side83
Avlastningsventil for vanntrykk
Åpne ventilen og kontroller om den fungerer korrekt. Vannet kan
være veldig varmt!
Sjekkpunktene er:
▪ Vannstrømmen fra avlastningsventilen er høy nok, ingen
blokkering av ventilen eller inne i røropplegget er mistenkt.
▪ Skittent vann strømmer fra avlastningsventilen:
▪ åpne ventilen inntil utslippsvannet IKKE inneholder smuss mer
▪ skyll systemet
Kontroller at vannet stammer fra tanken ved å undersøke det etter
en tankoppvarmingssyklus.
Det anbefales å foreta dette vedlikeholdet oftere.
Slange på trykkavlastningsventil
Kontroller at slangen på trykkavlastningsventilen er riktig plassert for
drenering av vannet. Se "7.8.5 Tilkobling av dreneringsslangen til
avløpet"på side40.
Avlastningsventil for husholdningsvarmtvannstank (kjøpes
lokalt)
Åpne ventilen og kontroller at den virker som den skal. Vannet kan
være veldig varmt!
Sjekkpunktene er:
▪ Vannstrømmen fra avlastningsventilen er høy nok, ingen
blokkering av ventilen eller inne i røropplegget er mistenkt.
▪ Skittent vann strømmer fra avlastningsventilen:
▪ åpne ventilen inntil utslippsvannet ikke inneholder smuss mer
▪ skyll og rengjør hele tanken, medregnet røropplegget mellom
avlastningsventilen og kaldtvannsinnløpet.
Kontroller at vannet stammer fra tanken ved å undersøke det etter
en tankoppvarmingssyklus.
Det anbefales å foreta dette vedlikeholdet oftere.
Bryterboks
▪ Foreta en grundig visuell inspeksjon av bryterboksen for å se etter
åpenbare mangler, for eksempel løse tilkoblinger eller defekt
ledningsopplegg.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
81
Page 82
11 Vedlikehold og service
a
aa b
▪ Bruk et ohmmeter til å bekrefte riktig funksjon fra kontaktene K1M,
K2M, K3M og K5M (avhengig av installasjonen). Alle kontakter på
disse tilkoblingene må være i åpen posisjon når strømmen er slått
AV.
ADVARSEL
Hvis det interne ledningsopplegget er skadet, må det
byttes av produsenten, serviceagenten eller personer med
tilsvarende kvalifikasjoner.
Avkalking
Avhengig av vannkvaliteten og den innstilte temperaturen kan det
oppstå kalkavleiringer på varmeveksleren inne i
husholdningsvarmtvannstanken, og det kan begrense
varmeoverføringen. Av denne årsaken kan avkalking av
varmeveksleren være påkrevd ved visse intervaller.
Kjemisk desinfeksjon
Hvis gjeldende lovgivning i bestemte situasjoner krever en kjemisk
desinfeksjon som involverer husholdningsvarmtvannstanken, må du
huske på at husholdningsvarmtvannstanken er en sylinder i rustfritt
stål. Vi anbefaler å bruke et ikke-klorbasert desinfeksjonsmiddel
godkjent for bruk med vann beregnet på menneskelig forbruk.
MERKNAD
Hvis du bruker midler til avkalking eller kjemisk
desinfeksjon, må du sikre at vannkvaliteten overholder
kravene som er angitt i EU-direktiv 98/83/EC.
11.4.1 Slik tapper du husholdningsvarmtvannstanken
FARE: BRENNSKADER
Vannet i tanken kan være svært varmt.
Forutsetning: Slå AV enheten via brukergrensesnittet.
Forutsetning: Slå AV den aktuelle strømbryteren.
Forutsetning: Steng av kaldtvanntilførselen.
Forutsetning: Åpne alle vanntappingspunkter for å slippe luft inn i
systemet.
1 Fjern toppanelet, brukergrensesnitt-panelet og frontpanelet.
2 Senk bryterboksen.
3 Fjern stoppen fra tilgangspunktet til tanken.
4 Bruk en dreneringsslange og en pumpe for å tappe tanken via
tilgangspunktet.
11.5 Om rengjøring av vannfilteret ved problemer
INFORMASJON
Under det årlige vedlikeholdet trenger du ikke fjerne
vannfilteret fra enheten for å rengjøre det. Hvis det oppstår
problemer med vannfilteret, må du kanskje fjerne det slik at
du kan rengjøre det skikkelig. Dette gjør du på følgende
måte:
▪ "11.5.1Fjerne vannfilteret"på side82
▪ "11.5.2 Rengjøring av vannfilteret ved problemer" på
side82
▪ "11.5.3Installere vannfilteret"på side83
11.5.1 Fjerne vannfilteret
Forutsetning: Slå AV enheten via brukergrensesnittet.
Forutsetning: Slå AV den aktuelle strømbryteren.
1 Vannfilteret befinner seg bak bryterboksen. For å få tilgang, se:
▪ "7.2.3Slik åpner du innendørsenheten"på side29
▪ "7.2.5Slik senker du bryterboken på innendørsenheten"på
side30
2 Lukk stoppventilene i vannkretsen.
3 Lukk ventilen (hvis montert) til vannkretsen mot
ekspansjonskaret.
4 Fjern hetten på bunnen av vannfilteret.
5 Koble en dreneringsslange til bunnen av vannfilteret.
6 Åpne ventilen på bunnen av vannfilteret for å tappe vannet fra
vannkretsen. Samle vannet i en flaske, vask eller lignende via
den monterte dreneringsslangen.
7 Fjern de 2 klemmene som fester vannfilteret.
a Tankens tilgangspunkt
Referanseguide for installatør
82
a Klemme
b Vannfilter
8 Fjerne vannfilteret.
9 Fjern dreneringsslangen fra vannfilteret.
LIVSFARE
Selv om vannkretsen er tappet, kan det komme vannsøl
når du fjerner vannfilteret fra filterhuset. Vannsøl skal
ALLTID tørkes opp.
11.5.2 Rengjøring av vannfilteret ved problemer
1 Fjern vannfilteret fra enheten. Se "11.5.1Fjerne vannfilteret"på
side82.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 83
12 Feilsøking
a
b
a
b
c
c
aa bc
LIVSFARE
For å hindre at rørene som er koblet til vannfilteret skades,
bør denne prosedyren utføres når vannfilteret er fjernet fra
enheten.
2 Skru løs bunnen av vannfilterhuset. Bruk egnet verktøy ved
behov.
LIVSFARE
Du trenger KUN åpne vannfilteret hvis det har oppstått
alvorlige problemer. Ideelt sett trenger du ikke utføre
denne handlingen under vannfilterets levetid.
a Nedre del som skal skrues løs
b Vannfilterhus
3 Fjern filteret og det opprullede filteret fra vannfilterhuset og
rengjør med vann.
4 Installer de rengjorte filterelementene i vannfilterhuset.
INFORMASJON
Plasser filteret korrekt i vannfilterhuset ved hjelp av
kragene.
11.5.3 Installere vannfilteret
LIVSFARE
Kontroller tilstanden til o-ringene og skift dem ved behov.
Fukt o-ringene med vann før de installeres.
1 Installer vannfilteret på riktig sted.
a Klemme
b Vannfilter
c Luftrensingsventil
2 Installer de 2 klemmene for å feste vannfilteret til vannkretsens
rør.
3 Forviss deg om at vannfilterets luftrensingsventil er i åpen
posisjon.
4 Åpne ventilen (hvis montert) til vannkretsen mot
ekspansjonskaret.
LIVSFARE
Sørg for å åpne ventilen (hvis montert) mot
ekspansjonskaret. Hvis ikke oppstår et overtrykk.
5 Åpne stoppventilene og fyll vannkretsen med vann ved behov.
12 Feilsøking
a Opprullet filter
b Filter
c Krage
5 Monter og stram bunnen av vannfilterhuset skikkelig.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
12.1 Oversikt: feilsøking
Dette kapitlet beskriver hva du må gjøre hvis det oppstår problemer.
Den inneholder informasjon om følgende:
▪ Løse problemer basert på symptomer
▪ Løse problemer basert på feilkoder
Før feilsøking
Foreta en grundig visuell inspeksjon av anlegget for å se etter
åpenbare mangler, for eksempel løse tilkoblinger eller defekt
ledningsopplegg.
Referanseguide for installatør
83
Page 84
12 Feilsøking
12.2 Forholdsregler ved feilsøking
ADVARSEL
▪ Kontroller ALLTID at hovedbryteren på enheten er slått
av før du inspiserer bryterboksen på enheten. Slå av
den aktuelle strømbryteren.
▪ Når en sikkerhetsanordning er blitt utløst, må du stanse
enheten og finne ut hvorfor anordningen ble utløst før
du tilbakestiller den. Lag ALDRI broer mellom
sikkerhetsanordninger eller endre deres verdier til noe
annet enn fabrikkens standardinnstilling. Kontakt
forhandleren hvis du ikke finner årsaken til problemet.
FARE: ELEKTRISK STØT
ADVARSEL
Du må forebygge farlige situasjoner som følge av utilsiktet
tilbakestilling av den termiske sikringsautomaten. Dette
apparatet MÅ IKKE tilføres strøm via en ekstern
bryterenhet, som en tidsbryter, eller kobles til en krets som
jevnlig slås PÅ og AV av et eksternt system.
FARE: BRENNSKADER
12.3 Løse problemer basert på symptomer
12.3.1 Symptom: Enheten varmes IKKE opp eller kjøles IKKE ned som forventet
Mulige årsaker Korrigerende tiltak
Temperaturinnstillingen er IKKE
riktig
Undersøk temperaturinnstillingen
på fjernkontrollen. Slå opp i
driftshåndboken.
Mulige årsaker Korrigerende tiltak
Vannstrømmen er for svak Kontroller og sørg for at:
▪ Alle avstengningsventiler i
vannkretsen er helt åpne.
▪ Vannfilteret er rent. Rengjør
om nødvendig.
▪ Det er ikke luft i systemet. Luft
ut systemet ved behov. Du kan
foreta luftrensing manuelt (se
"Slik utfører du en manuell
luftrensing" på side 78) eller
bruke den automatiske
luftrensingsfunksjonen (se
"Slik gjennomfører du en
automatisk luftrensing" på
side78).
▪ Vanntrykket er >1 bar.
▪ Ekspansjonskaret er IKKE
ødelagt.
▪ Ventilen (hvis montert) til
vannkretsen mot
ekspansjonskaret er åpen.
▪ Motstanden i vannkretsen er
IKKE for høy for pumpen (se
ESP-kurven i kapittelet
"Tekniske data").
Kontakt forhandleren hvis
problemet ikke gir seg etter at du
har gjennomført alle
ovenstående kontroller. I enkelte
tilfeller er det normalt at enheten
bestemmer seg for å bruke en
svak vannstrøm.
Vannvolumet i installasjonen er
for lavt
Kontroller at vannvolumet i
installasjonen er over minste
nødvendige verdi (se "6.4.3Slik
kontrollerer du vannvolumet og
strømningshastigheten"på
side26).
Referanseguide for installatør
84
12.3.2 Symptom: Kompressoren starter IKKE (romoppvarming eller oppvarming av husholdningsvann)
Mulige årsaker Korrigerende tiltak
Enheten må startes opp utenfor
driftsområdet (vanntemperaturen
er for lav)
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Hvis vanntemperaturen er for lav,
bruker enheten ekstravarmeren
til å oppnå minimum
vanntemperatur først (15°C).
Kontroller og sørg for at:
▪ Strømforsyningen til
ekstravarmeren er riktig
tilkoblet.
▪ Ekstravarmerens varmevern er
IKKE aktivert.
▪ Ekstravarmerens kontakter er
IKKE brutt.
Kontakt forhandleren hvis
problemet ikke gir seg etter at du
har gjennomført alle
ovenstående kontroller.
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 85
12 Feilsøking
Mulige årsaker Korrigerende tiltak
Innstillingene for strømforsyning
til foretrukket kWt-tariff og de
elektriske tilkoblingene
samsvarer IKKE
Signalet for foretrukket kWt-tariff
ble sendt fra strømselskapet
Dette bør stemme overens med
tilkoblingene slik det er forklart i
"6.5Klargjøre elektrisk
ledningsopplegg"på side28 og
"7.9.8Slik kobler du til
hovedstrømforsyningen"på
side43.
Vent på strømmen kommer
tilbake (2 timer maks.).
12.3.3 Symptom: Pumpen lager støy (hulrom)
Mulige årsaker Korrigerende tiltak
Det er luft i systemet Luft ut manuelt (se "Slik utfører
du en manuell luftrensing"på
side78) eller bruk den
automatiske
luftrensingsfunksjonen (se "Slik
gjennomfører du en automatisk
luftrensing"på side78).
Vanntrykket ved pumpeinntaket
er for lavt
Kontroller og sørg for at:
▪ Vanntrykket er >1 bar.
▪ Vanntrykksensoren er ikke
ødelagt.
▪ Ekspansjonskaret er IKKE
ødelagt.
▪ Ventilen (hvis montert) til
vannkretsen mot
ekspansjonskaret er åpen.
▪ Ekspansjonskarets
fortrykksinnstilling er riktig (se
"6.4.4 Endre
ekspansjonskarets fortrykk"på
side27).
12.3.4 Symptom: Trykkavlastningsventilen åpnes
Mulige årsaker Korrigerende tiltak
Ekspansjonskaret er ødelagt Skift ut ekspansjonskaret.
Ventilen (hvis montert) til
vannkretsen mot
ekspansjonskaret er lukket.
Vannvolumet i installasjonen er
for høyt
Vannkretshodet er for høyt Vannkretshodet er forskjellen i
Åpne ventilen.
Kontroller at vannvolumet i
installasjonen er under maksimal
tillatt verdi (se "6.4.3Slik
kontrollerer du vannvolumet og
strømningshastigheten"på
side26 og "6.4.4Endre
ekspansjonskarets fortrykk"på
side27).
høyde mellom innendørsenheten
og høyeste punkt i vannkretsen.
Hvis innendørsenheten er
plassert på det høyeste punktet i
installasjonen, vurderes
installeringshøyden å være 0m.
Maksimalt vannkretshode er
10m.
Undersøk installeringskravene.
12.3.5 Symptom: Avlastningsventilen for vanntrykk lekker
Mulige årsaker Korrigerende tiltak
Smuss blokkerer utløpet på
avlastningsventilen for vanntrykk
Undersøk om
trykkavlastningsventilen fungerer
korrekt ved å vri den røde
knasten på ventilen mot klokken:
▪ Kontakt forhandleren hvis du
IKKE hører en klaprelyd.
▪ Hvis det renner ut vann fra
enheten, stenger du først
avstengningsventilene for
både vanninntaket og
vannutløpet, og deretter
kontakter du forhandleren.
12.3.6 Symptom: Rommet blir IKKE tilstrekkelig oppvarmet ved lave utendørstemperaturer
Mulige årsaker Korrigerende tiltak
Drift av ekstravarmeren er ikke
aktivert
Ekvilibriumtemperaturen for
ekstravarmeren er ikke riktig
konfigurert
Det er luft i systemet. Utfør luftrensing manuelt eller
Kontroller og sørg for at:
▪ Driftsmodus for ekstravarmer
er aktivert. Gå til:
▪ [9.3.8]: Installeringsinnst. >
Ekstravarmer > Drift [4‑00]
▪ Ekstravarmerens
overstrømsikring er ikke slått
av. Hvis den er det, sjekk
sikringen og slå den på igjen.
▪ Ekstravarmerens varmevern er
ikke aktivert. Hvis det er det,
kontroller følgende og trykk
deretter på
nullstillingsknappen i
bryterboksen:
▪ Vanntrykket
▪ Om det er luft i systemet
▪ Luftrensingsoperasjonen
Øk “ekvilibriumtemperaturen” for
å aktivere drift av ekstravarmeren
ved høyere utendørstemperatur.
Gå til:
▪ [9.3.7]: Installeringsinnst. >
Ekstravarmer >
Ekvilibriumtemperatur [5‑01]
automatisk. Se
luftrensingsfunksjonen i kapittelet
"9Igangsetting"på side77.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
85
Page 86
12 Feilsøking
Mulige årsaker Korrigerende tiltak
For mye varmepumpekapasitet
brukes for oppvarming av
husholdningsvarmtvann
Kontroller og sørg for at
innstillingene for "prioritert
romoppvarming" er riktig
konfigurert:
▪ Kontroller at “status for
prioritert romoppvarming” er
aktivert. Gå til [9.6.1]:
Installeringsinnst. >
Balansering > Prioritert
romoppvarming [5‑02]
▪ Øk “temperatur for prioritert
romoppvarming” for å aktivere
drift av ekstravarmeren ved
høyere utendørstemperatur.
Gå til [9.6.3]: Installeringsinnst.
> Balansering > Forskjøvet
BSH-settpunkt [5‑03]
12.3.7 Symptom: Trykket ved tappepunktet er midlertidig uvanlig høyt
Mulige årsaker Korrigerende tiltak
Defekt eller blokkert
trykkavlastningsventil.
▪ Skyll og rengjør hele tanken,
medregnet røropplegget
mellom
trykkavlastningsventilen og
kaldtvannsinnløpet.
▪ Skift ut
trykkavlastningsventilen.
12.3.8 Symptom: Dekorpaneler er skjøvet bort på grunn av en oppsvulmet tank
Mulige årsaker Korrigerende tiltak
Desinfeksjonen ble stanset
manuelt: [C.3] Drift > Tank ble
slått av under desinfeksjon.
Du skal IKKE stanse driften av
tanken under desinfeksjon.
12.4 Løse problemer basert på feilkoder
Når det oppstår et problem, vises en feilkode i brukergrensesnittet.
Det er viktig å forstå problemet og treffe mottiltak før du tilbakestiller
feilkoden. Dette bør gjøres av en kvalifisert installatør eller av din
lokale forhandler.
Dette kapittelet gir en oversikt over alle feilkoder og innholdet av
feilkoden slik den vises på brukergrensesnittet.
Hvis du vil ha mer detaljerte retningslinjer for feilsøking av hver feil,
se servicehåndboken.
12.4.1 Vise hjelpeteksten ved eventuell feil
Hvis det inntreffer en feil, vil følgende bli vist i hjem-skjermen,
avhengig av alvorsgraden:
▪ : Feil
▪ : Feilfunksjon
Du kan få en kort og en lang beskrivelse av feilen på følgende måte:
1 Trykk på venstre dreieskive for å åpne
hovedmenyen og gå til Har feilfunksjon.
Resultat: En kort beskrivelse av feilen og feilkoden
vises på skjermen.
2 Trykk på i feil-skjermen.
Resultat: En lang beskrivelse av feilen vises på
skjermen.
Mulige årsaker Korrigerende tiltak
Defekt eller blokkert
trykkavlastningsventil.
Kontakt nærmeste forhandler.
12.3.9 Symptom: Tankdesinfiseringsfunksjonen er IKKE riktig fullført (AH-feil)
Mulige årsaker Korrigerende tiltak
Desinfeksjonsfunksjonen ble
avbrutt pga. tapping av
husholdningsvarmtvann
Omfattende tapping av
husholdningsvarmtvann skjedde
nylig før den programmerte
oppstarten av
desinfeksjonsfunksjonen
Programmer oppstart av
desinfeksjonsfunksjonen for et
tidspunkt INGEN tapping av
husholdningsvarmtvann er
forventet de neste 4 timer.
Når Tank > Oppvarmingsmodus
> Kun gjenoppv. eller Plan +
gjenoppvarming er valgt,
anbefales det å programmere
oppstart av
desinfeksjonsfunksjonen minst
4timer senere enn siste
forventede omfattende tapping
av husholdningsvarmtvann.
Denne oppstarten kan angis av
installatørinnstillinger
(desinfeksjonsfunksjon).
Når Tank > Oppvarmingsmodus
> Kun plan er valgt, anbefales
det å programmere en Økohandling 3 timer før planlagt
oppstart av
desinfeksjonsfunksjonen for å
forvarme tanken.
12.4.2 Feilkoder: oversikt
Feilkoder for utendørsenheten
Feilkode Detaljerte
feilkoder
A1 00 Problem med null
A5 00 OU: Problem med høytrykks
E1 00 OU: Kretskort defekt
E3 00 OU: Aktivering av høytrykksbryter
E5 00 OU: Overoppheting av inverter
E6 00 OU: Kompressoroppstart defekt
E7 00 OU: Feil med utendørsenhetens
E8 00 OU: Strømtilførsel har
EA 00 OU: Omkoblingsproblem kjøling/
H0 00 OU: Problem med spennings-/
H3 00 OU: Feil ved høytrykksbryter
H6 00 OU: Feil ved
H8 00 OU: Feil ved kompressorens
Beskrivelse
kryssdetektering
toppkutt /
frostbeskyttelsesproblem
(HPS)
for kompressormotor
viftemotor
overspenning
oppvarming
strømsensor
(HPS)
posisjonsdetekteringssensor
inngangssystem (CT)
Referanseguide for installatør
86
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 87
12 Feilsøking
Feilkode Detaljerte
feilkoder
H9 00 OU: Feil ved
F3 00 OU: Feil ved utløpsrørets
F6 00 OU: Unormalt høyt trykk i kjøling
FA 00 OU: Unormalt høyt trykk,
JA 00 OU: Feil ved høytrykkssensor
J3 00 OU: Feil ved utløpsrørets
J6 00 OU: Feil ved varmevekslerens
J6 07 OU: Feil ved varmevekslerens
L3 00 OU: Problem med
L4 00 OU: Feil med temperaturstigning
L5 00 OU: Momentan overstrøm (DC)
P4 00 OU: Feil med kjøleribbens
U0 00 OU: Mangel på kjølemedium
U2 00 OU: Feil på strømforsyningens
U7 00 OU: Svikt i overføring mellom
Beskrivelse
utendørslufttermistor
temperatur
aktivering av HPS
termistor
termistor
termistor
temperaturstigning i elektroboks
på kjøleribbe
på inverter
temperatursensor
spenning
hoved-CPU - INV CPU
Feilkoder for innendørsenheten
Feilkode Detaljerte
feilkoder
7H 01 Problem med vannstrøm
7H 04 Problem med vannstrøm under
7H 05 Problem med vannstrøm under
7H 06 Problem med vannstrøm under
7H 07 Problem med vannstrøm.
80 00 Problem med returvannets
81 00 Problem med sensor for
89 01 Varmeveksler frosset
89 02 Varmeveksler frosset
89 03 Varmeveksler frosset
8F 00 Unormal økning i
8H 00 Unormal økning i
8H 03 Overoppheting vannkrets
AA 01 Ekstravarmer er overopphetet
AA 02 Ekstern ekstravarmer
AH 00 Tankdesinfiseringsfunksjonen
Beskrivelse
produksjon av
husholdningsvarmtvann
oppvarming/sampling
kjøling/avriming
Avblokkering av pumpe aktiv
temperatursensor
utslippsvanntemperatur
utslippsvanntemperatur (VVB)
utslippsvanntemperatur
(termostat)
overopphetet
ikke korrekt fullført
Feilkode Detaljerte
feilkoder
AJ 03 For lang oppvarmingstid påkrevd
C0 00 Vannstrøm påvist mens pumpen
C0 01 Feil med strømningsbryter
C0 02 Feil med strømningsbryter
C4 00 Problem med varmevekslerens
CJ 02 Problem med
EC 00 Unormal økning av
EC 04 Forvarming av tank
H1 00 Problem med ekstern
HC 00 Problem med
HC 01 Problem med andre
HJ 10 Avvik i vanntrykksensor
JA 17 Avvik i kjølevæskens trykksensor
U3 00 Funksjon for betongtørking under
U4 00 Kommunikasjonsproblem
U5 00 Kommunikasjonsproblem med
U8 01 Forbindelse til LAN-adapter brutt
U8 02 Forbindelse til romtermostat brutt
U8 03 Ingen forbindelse med
UA 00 Samsvarsproblem
UA 17 Problem med tanktype
UA 21 Problem med samsvar utvidelse/
UA 22 Kommunikasjonsproblem mellom
INFORMASJON
Hvis en AH-feilkode, uten avbrudd i
desinfiseringsfunksjonen, oppstod på grunn av tapping av
husholdningsvarmtvann, er følgende tiltak anbefalt:
▪ Når Husholdningsvarmtvann > Settpunktmodus >
Gjenoppvarming eller Gj.oppv.+planl. er valgt,
anbefales det å programmere oppstart av
desinfiseringsfunksjonen minst 4timer senere enn siste
forventede omfattende tapping av
husholdningsvarmtvann. Denne oppstarten kan angis
av installatørinnstillinger (desinfiseringsfunksjon).
▪ Når Husholdningsvarmtvann > Settpunktmodus > Kun
planl. anbefales det å programmere en Lagring
økonomisk 3 timer før planlagt oppstart av
desinfiseringsfunksjonen for å forvarme tanken.
Beskrivelse
for VVB
er AV
temperatursensor
romtemperatursensor
tanktemperatur
temperatursensor
tanktemperatursensor
tanktemperatursensor
gulvoppvarming ikke korrekt
fullført
innendørs-/utendørsenhet
brukergrensesnitt
romtermostaten
innendørsenhet, utendørsenhet
hydro
kontrollboks og tilleggsboks
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
87
Page 88
13 Kassering
a
c
b
d
d
e
2×
1 2 3
L N
L N PWR
HEAT
COOL
4
3
2
1
2
1
E
D
C
B
A
A
1
2
3
4
5
SW1
SW3
SW2
SW5
SW6
SW4
S501
S502
S2
1×
MERKNAD
Når minimum vannstrøm er lavere enn beskrevet i tabellen
nedenfor, vil enheten midlertidig stoppe driften og
brukergrensesnittet vil vise feilen 7H-01. Etter noe tid, vil
denne feilen nullstille automatisk og enheten vil gjenoppta
driften.
INFORMASJON
Feilen AJ-03 nullstilles automatisk fra det øyeblikk det
foreligger normal tankoppvarming.
INFORMASJON
Prosedyren for tilbakestilling av feilkoder vises på
brukergrensesnittet som er koblet til innendørsenheten.
13 Kassering
MERKNAD
Systemet må IKKE demonteres på egen hånd. Systemet
må demonteres og kjølemiddelet, oljen og eventuelle
andre deler MÅ tas hånd om i overensstemmelse med
aktuell lovgivning. Anleggene MÅ håndteres ved et
spesialanlegg for gjenbruk, resirkulering og gjenvinning.
13.1 Oversikt: Kassering
3 Utfør den tvungne nedkjølingsoperasjonen. Se "13.3Slik starter
og stopper du tvungen kjøling"på side88.
4 Etter 5 til 10 minutter (etter bare 1 eller 2 minutter ved veldig
lave miljøtemperaturer (<-10°C)), lukker du væskestoppventilen
med en sekskantnøkkel.
5 Undersøk manifolden for å se om vakuum er nådd.
6 Etter 2–3 minutter lukker du gasstoppventilen og stopper
tvungen nedkjøling.
a Gass-stoppventil
b Lukkeretning
c Sekskantnøkkel
d Ventillokk
e Væskestoppventil
13.3 Slik starter og stopper du tvungen kjøling
1 Slå AV strømmen.
2 Fjern bryterboksdekselet.
Typisk arbeidsflyt
Kassering av systemet består vanligvis av følgende trinn:
1 Pumpe ut systemet.
2 Ta med systemet til et spesialanlegg.
INFORMASJON
Hvis du vil ha flere detaljer, se i servicehåndboken.
13.2 Slik pumper du ned
3 Fjern servicedekselet til kretskortet.
Eksempel: For å beskytte miljøet skal du utføre nedpumping når
enheten flyttes eller ved kassering av enheten.
FARE: FARE FOR EKSPLOSJON
Utpumping – kjølemedielekkasje. Hvis du vil utføre
utpumping på systemet og det er lekkasje i
kjølemediekretsen:
▪ Du må IKKE bruke anleggets funksjon for automatisk
utpumping, som samler opp alt kjølemediet fra
systemet i utendørsanlegget. Mulige konsekvens:
Kompressoren kan selvantenne og eksplodere fordi det
kommer inn luft mens kompressoren kjører.
▪ Bruk et separat gjenvinningssystem slik at anleggets
kompressor IKKE må kjøre.
MERKNAD
Stopp kompressoren under nedpumpingsoperasjonen og
før du fjerner røropplegget for kjølemiddel. Hvis
kompressoren fortsatt kjører og stoppventilen er åpen
under nedpumpingen, vil luft suges inn i systemet.
Kompressorbrudd eller skader på systemet kan oppstå
som følge av unormalt trykk i kjølemiddelsyklusen.
Nedpumpingen vil trekke alt kjølemiddel ut av systemet og inn i
utendørsenheten.
1 Fjern ventillokket fra væskestopp- og gasstoppventilen.
2 Installer en manifold på gass-stoppventilen.
Referanseguide for installatør
88
4 Slå DIP-bryterne SW5 og SW6 AV.
5 Sett DIP-bryteren SW2 til KJØLING.
6 Fest servicedekselet til kretskortet igjen.
7 Slå strømmen PÅ igjen. Utfør det neste trinnet innen
3minutter etter gjenstart.
8 For å starte tvungen kjøling trykker du på bryteren for tvungen
kjøling SW1.
9 For å stoppe tvungen kjøling trykker du på bryteren for tvungen
kjøling SW1 igjen.
10 Slå AV strømmen, fjern bryterboksens deksel og
servicedekselet til kretskortet og sett DIP-bryterneSW5, SW6 og
SW2 tilbake til deres opprinnelige posisjon.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 89
11 Fest servicedekselet til kretskortet og bryterboksens deksel, og
slå strømmen PÅ igjen.
MERKNAD
Under kjøring av den tvungne nedkjølingsoperasjonen må
du sørge for at vanntemperaturen holder seg høyere enn
5°C (se temperaturavlesingen på innendørenheten). Du
kan for eksempel oppnå dette ved å aktivere alle vifter på
viftekonvektorene.
13 Kassering
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
89
Page 90
14 Tekniske data
R2T
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
12.7 CuT
12.7 CuT
12.7 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT
4.0 CuT
4.0 CuT
9.5 CuT
15.9 CuT
3D110394
9.5 CuT
12.7 CuT
15.9 CuT
6.4 CuT
S1PH
Y1E
R1T
R3T
M1C
Y1S
4.0 CuT
M1F
b
ac
d
e
f
g
h
ij
k
k
g
g
14 Tekniske data
Et delsett med de nyeste tekniske dataene er tilgjengelig på det lokale nettstedet til Daikin (tilgjengelig for alle). Det komplette settet med de
nyeste tekniske dataene er tilgjengelig på ekstranettet til Daikin (kreves godkjenning).
14.1 Rørledningsskjema: Utendørsenhet
a Lokalt røropplegg (væske: Ø6,4mm konisk kobling)
b Lokalt røropplegg (gass: Ø15,9mm konisk kobling)
c Stoppventil (væske)
d Stoppventil med utløpsport (gass)
e Filter
f Lyddemper med filter
g Kapillærrør
h Varmeveksler
i Akkumulator
j Kompressor-akkumulator
k Lyddemper
M1C Kompressor
M1F Vifte
R1T Termistor (utendørs luft)
R2T Termistor (varmeveksler)
R3T Termistor (kompressorens utløp)
S1PH Høyttrykksbryter (automatisk nullstilling)
Y1E Elektronisk ekspansjonsventil
Y1S Solenoidventil (4‑veisventil) (PÅ: kjøling)
Referanseguide for installatør
90
Oppvarming
Kjøling
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 91
14.2 Rørledningsskjema: innendørsenhet
3D111411
B1PW
M3S
B2PR
R3T
R8T
R2T
R1T
R5T
R4T
A
C
C
l
a2
a1
b2
b1
f
g
e
h
k
k
i
j
m
n
j
d1
c2
d2
c1
B
k
f
f
14 Tekniske data
A Vannside
B Kjølemiddelside
C Lokalt installert
a1 Romoppvarmingsvann INN
a2 Romoppvarmingsvann UT
b1 Husholdningsvarmtvann: kaldt vann INN
b2 Husholdningsvarmtvann: varmtvann UT
c1 Kjølemiddel i gassform INN (oppvarmingsmodus;
kondensator)
c2 Kjølemiddel i væskeform UT (oppvarmingsmodus;
kondensator)
d1 Kjølemiddel i væskeform INN (kjølemodus; fordamper)
d2 Kjølemiddel i gassform UT (kjølemodus; fordamper)
e Platevarmeveksler
f Avstengningsventil for service (hvis montert)
g Ekspansjonskar
h Magnetisk filter/smusseparator
i Sikkerhetsventil
j Luftrensing
k Tappeventil
l Pumpe
m Flytsensor
n Ekstravarmer
B1PW Romoppvarmingens vanntrykksensor
B2PR Kjølemiddeltrykksensor
M3S 3-veisventil (romoppvarming/husholdningsvarmtvann)
R1T Termistor (varmeveksler – vann UT)
R2T Termistor (ekstravarmer – vann UT)
R3T Termistor (kjølemiddelvæske)
R4T Termistor (varmeveksler – vann INN)
R5T, R8T Termistor (tank)
Skruetilkobling
Konisk tilkobling
Hurtigkobling
Slagloddet tilkobling
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
91
Page 92
14 Tekniske data
14.3 Koblingsskjema: Utendørsenhet
Se det interne koblingsskjemaet som følger med enheten (på innsiden av topplaten). Forkortelsene som er benyttet, står oppført nedenfor.
(1) Koblingsskjema
Engelsk Oversettelse
Connection diagram Koblingsskjema
(2) Merknader
Engelsk Oversettelse
Notes Merknader
Tilkopling
X1M Hovedterminal
Jordledninger
Kjøpes lokalt
Valg
Bryterboks
KRETSKORT
Ledningsopplegg avhengig av
modell
Vernejording
Lokal ledning
MERKNADER:
1 Beskyttelsesinnretninger må ikke kobles ut under drift S1PH.
2 Se kombinasjonstabellen og installeringshåndboken for
hvordan du kobler ledningene til X6A, X28A og X77A.
3 Farger: BLK: svart; RED: rød; BLU: blå; WHT: hvit; GRN:
grønn; YLW: gul
R2T Termistor (varmeveksler)
R3T Termistor (utløp)
RTH2 Resistor
S Kontakt
S1PH Høyttrykksbryter
S20~502 Kontakt
SA1 Overspenningsavleder
SHM Rekkeklemmens festeplate
SW* Trykknapp
U, V, W Kontakt
V3, V4, V401 Varistor
X*A Kontakt
X*M Terminalstripe
Y1E Elektronisk ekspansjonsventil
Y1S Solenoidventil (4-veisventil)
Z*C Støyfilter (ferrittkjerne)
Z*F Støyfilter
* Tilleggsutstyr
# Kjøpes lokalt
(3) Tegnforklaring
AL* Kontakt
C* Kondensator
DB* Likeretterbro
DC* Kontakt
DP* Kontakt
E* Kontakt
F1U Sikring T6,3A 250V
FU1, FU2 Sikring T3,15A 250V
FU3 Sikring T30A 250V
H* Kontakt
IPM* Intelligent strømmodul
L Kontakt
LED 1~5 Indikatorlampe
LED A Kontrollampe
L* Reaktor
M1C Kompressormotor
M1F Viftemotor
MR* Magnetisk relé
N Kontakt
PCB1 Kretskort (hoved)
PCB2 Kretskort (tjeneste)
PS Svitsjet strømtilførsel
Q1L Varmevern
Q1DI # Jordfeilbryter
Q* Isolert port på topolet transistor (IGBT)
R1T Termistor (luft)
Referanseguide for installatør
92
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 93
14 Tekniske data
1
14.4 Koblingsskjema: Innendørsenhet
Se det interne koblingsskjemaet som følger med enheten (på innsiden av dekselet på bryterboksen til innendørsenheten). Forkortelsene som
er benyttet, står oppført nedenfor.
Kontrollpunkter før oppstart av enheten
Engelsk Oversettelse
Notes to go through before
starting the unit
X1M Hovedterminal
X2M Terminal for lokalt
X5M Terminal for lokalt
X6M Klemme for strømforsyning til
Note 1: Connection point of the
power supply for the BUH/BSH
should be foreseen outside the
unit.
Backup heater power supply Strømforsyning for ekstravarmer
1N~, 230 V 1N~, 230V
3~, 230 V 3~, 230V
3N~, 400 V 3N~, 400V
User installed options Brukermontert tilleggsutstyr
LAN adapter LAN-adapter
Remote user interface Brukergrensesnitt i bruk som
Ext. indoor thermistor Ekstern innendørstermistor
Ext outdoor thermistor Ekstern utendørstermistor
Digital I/O PCB Digitalt I/O-kretskort
Demand PCB Demand-kretskort
Main LWT Hovedtemperatur for utslippsvann
On/OFF thermostat (wired) PÅ/AV-termostat (kablet)
On/OFF thermostat (wireless) PÅ/AV-termostat (trådløs)
Ext. thermistor Ekstern termistor
Heat pump convector Varmepumpekonvektor
Add LWT Ekstratemperatur for utslippsvann
On/OFF thermostat (wired) PÅ/AV-termostat (kablet)
On/OFF thermostat (wireless) PÅ/AV-termostat (trådløs)
Ext. thermistor Ekstern termistor
Heat pump convector Varmepumpekonvektor
Plassering i bryterboks
Engelsk Oversettelse
Position in switch box Plassering i bryterboks
Tegn forklaring
A1P Hovedkretskort
A2P * PÅ/AV-termostat (PC=strømkrets [power
circuit])
Kontrollpunkter før oppstart av
enheten
ledningsopplegg for vekselstrøm
ledningsopplegg for likestrøm
ekstravarmer
Jordledninger
Kjøpes lokalt
Flere mulige ledningsopplegg
Valg
Ikke montert i bryterboks
Ledningsopplegg avhengig av
modell
KRETSKORT
Merknad 1: Tilkoblingspunkt for
strømtilførselen til ekstravarmer/
tilleggsvarmer bør monteres
utenfor enheten.
romtermostat
A3P * Varmepumpekonvektor
A4P * Digitalt I/O-kretskort
A8P * Demand-kretskort
A9P Statusindikator
A10P MMI (=brukergrensesnitt koblet til
innendørsenheten) – Strømforsyningsenhet
for kretskort
A11P MMI (=brukergrensesnitt koblet til
innendørsenheten) – Hovedkretskort
A12P MMI viser kretskort
A13P * LAN-adapter
A14P * Brukergrensesnitt i bruk som romtermostat –
kretskort
A15P * Kretskort for mottaker (trådløs PÅ/AV-
termostat)
B1L Flytsensor
B1PR Kjølemiddeltrykksensor
B1PW Vanntrykksensor
CN* (A4P) * Kontakt
DS1(A8P) * DIP-bryter
E1H Ekstravarmerelement (1kW)
E2H Ekstravarmerelement (2kW)
E3H Ekstravarmerelement (3kW)
E*P (A9P) LED-indikator
F1B # Overstrømssikring for ekstravarmer
F1T Termobryter for ekstravarmer
F1U, F2U (A4P) * Sikring 5A 250V for digitalt I/O-kretskort
FU1 (A1P) Sikring T 5A 250V for kretskort
FU2 (A10P) Sikring T 1,6A 250V for kretskort
K1M, K2M Kontaktor for ekstravarmer
K5M Sikkerhetskontakt for ekstravarmer
K*R (A1P-A4P) Relé på kretskort
M1P Hovedforsyningspumpe
M2P # Husholdningsvarmtvannspumpe
M2S # 2-veisventil for kjølemodus
M3S 3-veisventil for gulvoppvarming/
husholdningsvarmtvann
P1M MMI-display
PC (A15P) * Strømkrets
PHC1 (A4P) * Optokobler-inngang for krets
Q1L Varmevern for ekstravarmer
Q4L # Sikkerhetstermostat
Q*DI # Jordfeilbryter
R1H (A2P) * Fuktighetssensor
R1T (A1P ) Utslippsvann fra varmevekslertermistor
R1T (A2P) * Omgivelsessensor PÅ/AV-termostat
R1T (A14P) * Brukergrensesnitt for omgivelsessensor
R2T (A1P) Termistor for utslipp fra ekstravarmer
R2T (A2P) * Ekstern sensor (gulv eller omgivelser)
R3T Termistor for kjølemiddel på væskeside
R4T Innløpsvanntermistor
R5T, R8T Termistor for husholdningsvarmtvann
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
93
Page 94
14 Tekniske data
R6T * Ekstern termistor for innendørs eller
utendørs omgivelser
S1S # Kontakt for strømforsyning til foretrukket
kWt-tariff
S2S # Inngang 1 for strømmålerpuls
S3S # Inngang 2 for strømmålerpuls
S6S~S9S * Digitale innganger for strømbegrensning
SS1 (A4P) * Velgerbryter
SW1~2 (A12P) Dreieknapper
SW3~5 (A12P) Trykknapper
TR1 Strømforsyningsomformer
X6M # Rekkeklemme for strømforsyning til
ekstravarmer
X*, X*A, X*Y, Y* Kontakt
X*M Terminalstripe
* Tilleggsutstyr
# Kjøpes lokalt
Oversettelse av tekst i ledningsdiagram
Engelsk Oversettelse
(1) Main power connection (1) Hovedstrømtilkobling
For preferential kWh rate power
supply
Indoor unit supplied from outdoor Innendørsenhet levert fra
Normal kWh rate power supply Strømforsyning til normal kWh-
Only for normal power supply
(standard)
Only for preferential kWh rate
power supply (outdoor)
Outdoor unit Utendørsenhet
Preferential kWh rate power
supply contact: 16 V DC
detection (voltage supplied by
PCB)
SWB Bryterboks
Use normal kWh rate power
supply for indoor unit
(2) Backup heater power supply (2) Strømforsyning for
Only for *** Bare for ***
(3) User interface (3) Brukergrensesnitt
Only for LAN adapter Kun for LAN-adapteren
Only for remote user interface
EKRUDAS
(5) Ext. thermistor (5) Ekstern termistor
SWB Bryterboks
(6) Field supplied options (6) Tilleggsutstyr som kjøpes
For strømforsyning til foretrukket
kWh-tariff
utendørs
tariff
Bare for normal strømforsyning
(standard)
Bare for strømforsyning til
foretrukket kWt-tariff (utendørs)
Kontakt for strømforsyning til
foretrukket kWt-tariff: 16VDC
deteksjon (spenning fra kretskort)
Bruk strømforsyning til normal
kWt-tariff for innendørsenhet
ekstravarmer
Kun for brukergrensesnitt i bruk
som romtermostat (EKRUDAS)
lokalt
Engelsk Oversettelse
12 V DC pulse detection (voltage
supplied by PCB)
230 V AC supplied by PCB 230VAC spenning fra kretskort
Continuous Kontinuerlig strøm
DHW pump output Husholdningsvarmtvannets
DHW pump Husholdningsvarmtvannspumpe
Electrical meters El-målere
For safety thermostat For sikkerhetstermostat
Inrush Innkoblingstrøm
Max. load Maksimum last
Normally closed Normalt lukket
Normally open Normalt åpen
Safety thermostat contact: 16 V
DC detection (voltage supplied
by PCB)
Shut-off valve Avstengningsventil
SWB Bryterboks
(7) Option PCBs (7) Valgfrie kretskort
Alarm output Alarmsignal
Changeover to ext. heat source Veksling til ekstern varmekilde
Max. load Maksimum last
Min. load Minimum last
Only for demand PCB option Bare for valget demand-kretskort
Only for digital I/O PCB option Bare for valget digitalt I/O-
Options: ext. heat source output,
alarm output
Options: On/OFF output Valg: PÅ/AV-utgang
Power limitation digital inputs: 12
V DC / 12 mA detection (voltage
supplied by PCB)
Space C/H On/OFF output Romkjøling/-oppvarming PÅ/AV-
SWB Bryterboks
(8) External On/OFF thermostats
and heat pump convector
Additional LWT zone Ekstratemperaturområde for
Main LWT zone Hovedtemperaturområde for
Only for external sensor (floor/
ambient)
Only for heat pump convector Bare for varmepumpekonvektor
Only for wired On/OFF
thermostat
Only for wireless On/OFF
thermostat
12VDC pulsdeteksjon (spenning
fra kretskort)
pumpeutgang
Kontakt for sikkerhetstermostat:
16VDC deteksjon (spenning fra
kretskort)
kretskort
Valg: utgang for ekstern
varmekilde, alarmutgang
Strømbegrensning av digitale
innganger: 12VDC / 12mA
deteksjon (spenning fra kretskort)
utgang
(8) Ekstern PÅ/AV termostater og
varmepumpekonvektor
utslippsvann
utslippsvann
Bare for ekstern sensor (gulv
eller omgivelser)
Bare for kablet PÅ/AV-termostat
Bare for trådløs PÅ/AV-termostat
Referanseguide for installatør
94
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 95
Elektrisk koblingsskjema
2x0,75
1
1
2
2
(F1B)
X1M: 1-2-3
X2M: 5-6
X5M: 9-10
A8P: X801M: 1-5
A8P: X801M: 2-5
A8P: X801M: 3-5
A8P: X801M: 4-5
A4P: Y1-YC
X2M: 7-9
A4P: X1-X2
X5M: 11-12
X2M: 1-2
X5M: 7-8
X5M: 5-6
X5M: 3-4
A4P: Y2-YC
X2M: 7-9
3
3
3
2x0,75
2x0,75
A15P: X1M: H-C-com
X2M: L-N
A2P: X1M: 1-3
A3P: X11M: 5-6
R2T
230 V
230 V
230 V
230 V
A2P: X1M: C-com-H
X1M: 1-2-3
4D109881A
- I tilfelle signalkabel: hold minimumsavstand til strømkabler >5 cm
Merknader:
Kjøpes lokalt
Bare for KRCS01-1 eller EKRSCA1
2-veisventil
signal
2 kjerner
signal
2 kjerner
signal
2 kjerner
signal
2 kjerner
Strømbegrensning for
demand-inngang 4
Strømbegrensning for
demand-inngang 3
Strømbegrensning for
demand-inngang 2
Strømbegrensning for
demand-inngang 1
Kjøpes lokalt
Bare for *KRP1AHTA
Bare for *KRP1HB*
Kjøpes lokalt
Innendørsenhet
PÅ/AV-utgang for kjøling/oppvarming
Inngang 2 for strømmålerpuls
Inngang 1 for strømmålerpuls
Ekstern termistor (innendørs eller utendørs)
Sirkulasjonspumpe for husholdningsvarmtvann
M2S for kjølemodus
Ekstern varmekilde (f.eks.
varmtvannsbeholder)
alarmindikasjon
2 kjerner
2 kjerner
signal
2 kjerner
signal
signal
2 kjerner
2 kjerner
2 kjerner
signal
2 kjerner
2 kjerner
Ekstern sensor
(gulv eller omgivelser)
Bare for *KRTETS
signal
2 kjerner
(3 m inkludert)
A13P: P1-P2 LAN-adapter
A14P: P1-P2-brukergrensesnitt
Bare for
(varmepumpekonvektor)
Bare for EKRUDAS
Bare for *KRTR
(trådløs romtermostat)
Bare for *KRTW
(kablet romtermostat)
5 kjerner for kjølings-/romoperasjon
4 kjerner for bare kjøleoperasjon
3 kjerner for kjølings-/romoperasjon
2 kjerner for bare kjøleoperasjon
kommunikasjon
2 kjerner
kommunikasjon
2 kjerner
2 kjerner
Valgfri del
Ekstern romtermostat/varmepumpekonvektor
(hoved- og/eller ekstraområde)
hoved: X2M: 30-35
ekstra: X2M: 30-35a
hoved: X2M: 30-31-34-35
hoved: X2M: 30-31-34a-35a
hoved: X2M: 30-34-35
ekstra: X2M: 30-34a-35a
PÅ/AV-utgang for
kjøling/oppvarming
NO-ventil: X2M: 21-28
NC-ventil: X2M: 21-29
Omveksling til ekstern
varmekildeutgang
Alarmsignal
X6M: L1-L2-L3 + jording
eller L-N + jording
eller L1-L2-L3-N + jording
5, 4 eller 3
kjerner
ekstravarmerens strømforsyning (3/6/9 kW): 400 V eller 230 V + jording
3 kjerner
3 kjerner
3 kjerner
2 kjerner
2 kjerner
X1M: L-N-jording
Normal kWt-tariff for innendørsenhet: 230 V
Sikkerhetstermostat Q4L
Kontakt for strømforsyning til foretrukket kWt-tariff
enhet med strømforsyning til foretrukket kWt-tariff:
230 V + jording
Bare for installering av strømforsyning til foretrukket kWt-tariff
enhetens strømforsyning: 230 V + jording
Bare for installering av normal strømforsyning
Utendørsenhet
Standarddel
Strømforsyning
signal
signal
signal
Hvis du vil ha flere detaljer, kontroller enhetens ledningsopplegg.
14 Tekniske data
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
95
Page 96
14 Tekniske data
14.5 Tabell 1 – Maksimum kjølemiddelmengde tillatt i et rom: innendørsenhet
A
(m2) Maksimum kjølemiddelmengde i et rom
room
1 0,138
2 0,276
3 0,414
4 0,553
5 0,691
6 0,829
7 0,907
8 0,970
9 1,028
10 1,084
11 1,137
12 1,187
13 1,236
14 1,283
15 1,328
16 1,371
17 1,413
18 1,454
19 1,494
20 1,533
21 1,571
22 1,608
23 1,644
24 1,679
25 1,714
26 1,748
27 1,781
28 1,814
29 1,846
30 1,877
31 1,909
(m
max
H=600mm
) (kg)
INFORMASJON
▪ For gulvmodeller settes verdien for "installasjonshøyde
(H)" til 600 mm for å overholde IEC60335-2-40:2013
A1 2016 punkt GG2.
▪ For mellomliggende mc -verdier (dvs. når mc ligger
mellom to verdier fra tabellen), bruk verdien som
tilsvarer den høyere mc -verdien fra tabellen. Hvis
mc=1,87kg, bruk verdien som tilsvarer "mc=1,88kg".
▪ Systemer med total kjølemiddelmengde mindre enn
1,84kg er ikke underlagt noen rombegrensninger.
▪ Mengder over 1,9kg er ikke tillatt i enheten.
14.7 Tabell 3 – Minimum ventilasjonsåpningsareal for naturlig ventilasjon: innendørsenhet
mcm
1,9 0,1 1,80 729
1,9 0,3 1,60 648
1,9 0,5 1,40 567
1,9 0,7 1,20 486
1,9 0,9 1,00 418
1,9 1,1 0,80 370
1,9 1,3 0,60 301
1,9 1,5 0,40 216
1,9 1,7 0,20 115
dm=mc–m
max
INFORMASJON
▪ For gulvmodeller settes verdien for "installasjonshøyde
(H)" til 600 mm for å overholde IEC60335-2-40:2013
A1 2016 punkt GG2.
▪ For mellomliggende dm-verdier (dvs. når dm ligger
mellom to dm-verdier fra tabellen), bruk verdien som
tilsvarer den høyere dm-verdien fra tabellen. Hvis
dm=1,55kg, bruk verdien som tilsvarer "dm=1,6kg".
(kg) Minimum
max
ventilasjonsåpningsareal (cm2)
H=600mm
INFORMASJON
▪ For gulvmodeller settes verdien for "installasjonshøyde
(H)" til 600 mm for å overholde IEC60335-2-40:2013
A1 2016 punkt GG2.
▪ For mellomliggende A
mellom to verdier fra tabellen), bruk verdien som
tilsvarer den lavere A
A
=12,5m2, bruk verdien som tilsvarer "A
room
-verdier (dvs. når A
room
-verdien fra tabellen. Hvis
room
room
14.6 Tabell 2 – Minimum gulvareal: innendørsenhet
mc (kg) Minimum gulvareal (m²)
H=600mm
1,84 28,81
1,86 29,44
1,88 30,08
1,90 30,72
Referanseguide for installatør
96
ligger
room
=12m2".
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Page 97
15 Ordliste
0
0 5 10 15 20 25 30
35
20
30
C
40
50
60
70
10
4D112012
B (l/min)
A (kPa)
14.8 ESP-kurve: Innendørsenhet
Merknad: Strømningsfeil vil inntreffe når minimum
vannstrømhastighet blir nådd.
A Eksternt statisk trykk i kretsen for romoppvarming/-kjøling
B Vannstrømningshastighet gjennom enheten i kretsen for
romoppvarming/-kjøling
C Driftsområde
Stiplede linjer: Driftsområdet utvides til lavere
strømningshastigheter bare dersom enheten kun brukes med
varmepumpe. (Ikke i oppstart, ingen ekstravarmerdrift, ingen
opptiningsdrift.)
Merknader:
▪ Valg av en strøm utenfor driftsområdet kan skade enheten eller
føre til at enheten får en feil. Se også minimum og maksimum
tillatt vannstrømintervall i de tekniske spesifikasjonene.
▪ Vannkvaliteten må være i samsvar med EU-direktiv 98/83EF.
Tilleggsutstyr
Utstyr laget og godkjent av Daikin og som kan kombineres
med produktet i samsvar med instruksjonene i den
medfølgende dokumentasjonen.
Kjøpes lokalt
Utstyr som IKKE er laget og godkjent av Daikin, og som kan
kombineres med produktet i samsvar med instruksjonene i
den medfølgende dokumentasjonen.
15 Ordliste
Forhandler
Salgsdistributør for produktet.
Autorisert montør
Teknisk kyndig person som er kvalifisert til å montere
produktet.
Bruker
Person som eier produktet og/eller bruker det.
Gjeldende forskrifter
Alle internasjonale, europeiske, nasjonale og lokale
direktiver, lover, forskrifter og/eller koder som er relevante
og gjeldende for et bestemt produkt eller domene.
Servicefirma
Kvalifisert firma som kan utføre eller koordinere nødvendig
service på enheten.
Installeringshåndbok
Instruksjonshåndbok for et bestemt produkt eller
bruksområde. Forklarer hvordan du installerer, konfigurerer
og vedlikeholder det.
Driftshåndbok
Instruksjonshåndbok beregnet på et bestemt produkt eller
bruksområde. Forklarer bruken.
Vedlikeholdsanvisninger
Instruksjonshåndbok beregnet på et bestemt produkt eller
bruksområde. Forklarer (hvis aktuelt) hvordan en installerer,
konfigurerer, bruker og/eller vedlikeholder det.
Tilbehør
Etiketter, håndbøker, informasjonsark og utstyr som følger
med produktet og som må installeres i henhold til
instruksjonene i den medfølgende dokumentasjonen.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – Lavtemperatursplitt
4P495248-1 – 2017.12
Referanseguide for installatør
97
Page 98
1/10
Tabell for innstillinger på installasjonsstedet
[8.7.5] = .... 7401
Aktuelle enhete
r
*HBX04DA6V
RHBX04DA9W
*HBX08DA6V
*HBX08DA9W
EHBH04DA6V
EHBH08DA6V
EHBH08DA9W
EHVX04S18DA3V*
EHVX04S18DA6V*
EHVX04S23DA3V*
EHVX04S23DA6V*
EHVX08S18DA6V*
EHVX08S18DA9W*
EHVX08S23DA6V*
EHVX08S23DA9W*
EHVH04S18DA6V*
EHVH04S23DA6V*
EHVH08S18DA6V*
EHVH08S18DA9W*
EHVH08S23DA6V*
EHVH08S23DA9W*
Merknader
(*1) *3V
(*2) *6V
(*3) *9W
(*4) *HB*
(*5) EHV*
(*6) *X*
(*7) *H*
4P495257-1A - 2017.11
Page 99
2/10
Brødsmule Feltkode Navn på innstilling Område, trinn
Standardverdi
Dato Verdi
Rom
└─ Frostbeskyttelse
1.4.1 [2-06] R/W 0: Deaktivert
1:
A
ktivert
1.4.2 [2-05] R/W 4~16°C, trinn: 1°C
12°C
└─ Settpunktområde
1.5.1 [3-07] R/W 12~18°C, trinn: 0,5°C
12°C
1.5.2 [3-06] R/W 18~30°C, trinn: 0,5°C
30°C
1.5.3 [3-09] R/W 15~25°C, trinn: 0,5°C
15°C
1.5.4 [3-08] R/W 25~35°C, trinn: 0,5°C
35°C
Rom
1.6 [2-09] R/W -5~5°C, trinn: 0,5°C
0°C
1.7 [2-0A] R/W -5~5°C, trinn: 0,5°C
0°C
Hovedområde
2.4 0: Absolutt
1: WD-oppvarming, fast kjøling
2:
V
æravhengi
g
└─ Oppvarming WD-kurve
2.5 [1-00] R/W -40~5°C, trinn: 1°C
-10°C
2.5 [1-01] R/W 10~25°C, trinn: 1°C
15°C
2.5 [1-02] R/W
[9-01]~[9-00], trinn: 1°C
35°C
2.5 [1-03] R/W [9-01]~min(45, [9-00])°C , trinn: 1°C
25°C
└─ Kjøling WD-kurve
2.6 [1-06] R/W 10~25°C, trinn: 1°C
20°C
2.6 [1-07] R/W
25~43°C, trinn: 1°C
35°C
2.6 [1-08] R/W [9-03]~[9-02]°C, trinn: 1°C
22°C
2.6 [1-09] R/W [9-03]~[9-02]°C, trinn: 1°C
18°C
Hovedområde
2.7 [2-0C] R/W
0: Gulvoppvarming
1: Viftekonvektorenhet
2: Radiator
└─ Settpunktområde
2.8.1 [9-01] R/W 15~37°C, trinn: 1°C
25°C
2.8.2 [9-00] R/W [2-0C]=2:
37~65, trinn: 1°C
55°C
[2-0C]≠2:
37~55, trinn: 1°C
55°C
2.8.3 [9-03] R/W 5~18°C, trinn: 1°C
5°C
2.8.4 [9-02] R/W 18~22°C, trinn: 1°C
22°C
Hovedområde
2.9 [C-07] R/W
0: LWT-kontr oll
1: Ekst. RT-kontr.
2: RT-kontroll
2.A [C-05] R/W 0: 1: 1 kontakt
2: 2 kontakter
└─ Delta T
2.B.1 [1-0B] R/W 3~10°C, trinn: 1°C
5°C
2.B.2 [1-0D] R/W 3~10°C, trinn: 1°C
5°C
└─ Modulering
2.C.1 [8-05] R/W
0: Nei
1: Ja
2.C.2 [8-06] R/W 0~10°C, trinn: 1°C
5°C
└─ Avstengingsventil
2.D.1 [F-0B] R/W
0: Nei
1: Ja
2.D.2 [F-0C] R/W 0: Nei
1: Ja
Ekstraområde
3.4 0: Absolutt
1: WD-oppvarming, fast kjøling
2: Væravhen
gig
└─ Oppvarming WD-kurve
3.5 [0-00] R/W [9-05]~min(45,[9-06])°C, trinn: 1°C
35°C
3.5 [0-01] R/W [9-05]~[9-06]°C, trinn: 1°C
50°C
3.5 [0-02] R/W 10~25°C, trinn: 1°C
15°C
3.5 [0-03] R/W -40~5°C, trinn: 1°C
-10°C
└─ Kjøling WD-kurve
3.6 [0-04] R/W [9-07]~[9-08]°C, trinn: 1°C
8°C
3.6 [0-05] R/W [9-07]~[9-08]°C, trinn: 1°C
12°C
3.6 [0-06] R/W 25~43°C, trinn: 1°C
35°C
3.6 [0-07] R/W 10~25°C, trinn: 1°C
20°C
Lav lufttemperatur for væravhengig kurve for kjøling i ekstratemperaturområdet for
utslippsvann.
Lav lufttemperatur for væravhengig kurve for oppvarming i
ekstratemperaturområdet for utslippsvann.
Høy lufttemperatur for væravhengig kurve for kjøling i ekstratemperaturområdet for
utslippsvann.
Kjøling minimum
Utslippsvannverdi for høy lufttemperatur for væravhengig kurve for oppvarming i
ekstratemperaturområdet for utslippsvann.
Kjøling maksimum
Delta T kjøling
Settpunktmodus
Delta T oppvarming
Utslippsvannverdi for lav lufttemperatur for væravhengig kurve for oppvarming i
ekstratemperaturområdet for utslippsvann.
Under oppvarming
Under termostat
Høy lufttemperatur for væravhengig kurve for kjøling i hovedtemperaturområdet for
utslippsvann.
Maks modulering
Utslippsvannverdi for lav lufttemperatur for væravhengig kurve for kjøling i
hovedtemperaturområdet for utslippsvann.
Modulering
Oppvarming maksimum
Kjøling maksimum
Utslippsvannverdi for høy lufttemperatur for væravhengig kurve for kjøling i
ekstratemperaturområdet for utslippsvann.
Utslippsvannverdi for lav lufttemperatur for væravhengig kurve for kjøling i
ekstratemperaturområdet for utslippsvann.
Sensorforskyvning
Sensorforskyvning
Lav lufttemperatur for væravhengig kurve for oppvarming i
hovedtemperaturområdet for utslippsvann.
Høy lufttemperatur for væravhengig kurve for oppvarming i
hovedtemperaturområdet for utslippsvann.
Høy lufttemperatur for væravhengig kurve for oppvarming i
ekstratemperaturområdet for utslippsvann.
Termostattype
Tabell for innstillinger på installasjonsstedet
Aktivering
Rom settpunkt
Oppvarming minimum
Oppvarming maksimum
Kjøling minimum
Installatørinnstilling som skiller seg fra
standardverdi
Utslippsvannverdi for høy lufttemperatur for væravhengig kurve for kjøling i
hovedtemperaturområdet for utslippsvann.
Givertype
Oppvarming minimum
Utslippsvannverdi for lav lufttemperatur for væravhengig kurve for oppvarming i
hovedtemperaturområdet for utslippsvann.
Kontroll
Settpunktmodus
Utslippsvannverdi for høy lufttemperatur for væravhengig kurve for oppvarming i
hovedtemperaturområdet for utslippsvann.
Lav lufttemperatur for væravhengig kurve for kjøling i hovedtemperaturområdet for
utslippsvann.
4P495257-1A - 2017.11 (#) Innstillingen er ikke relevant for denne enheten.
(*1) *3V_(*2) *6V_
(*3) *9W_(*4) *HB*_
(*5) EHV*_
(*6) *X*_(*7) *H*
Page 100
3/10
Brødsmule Feltkode Navn på innstilling Område, trinn
Standardverdi
Dato Verdi
Tabell for innstillinger på installasjonsstedet
Installatørinnstilling som skiller seg fra
standardverdi
Ekstraområde
3.7 [2-0D] R/W
0: Gulvoppvarming
1: Viftekonvektorenhet
2: Radiator
└─ Settpunktområde
3.8.1 [9-05] R/W 15~37°C, trinn: 1°C
25°C
3.8.2 [9-06] R/W [2-0D]=2:
37~65, trinn: 1°C
55°C
[2-0D]≠2:
37~55, trinn: 1°C
55°C
3.8.3 [9-07] R/W 5~18°C, trinn: 1°C
5°C
3.8.4 [9-08] R/W 18~22°C, trinn: 1°C
22°C
Ekstraområde
3.A [C-06] R/W 0: 1: 1 kontakt
2: 2 kontakter
└─ Delta T
3.B.1 [1-0C] R/W 3~10°C, trinn: 1°C
5°C
3.B.2 [1-0E] R/W 3~10°C, trinn: 1°C
5°C
Romoppvarming/-kjøling
└─ Driftsområde
4.3.1 [4-02] R/W 14~35°C, trinn: 1°C
22°C
4.3.2 [F-01] R/W 10~35°C, trinn: 1°C
20°C
