Daikin EHVH04S18CBV, EHVH08S18CBV, EHVH08S26CBV, EHVH11S26CBV, EHVH16S26CBV Installation manuals [sv]

Installationshandbok

Daikin Altherma - lågtemperatur Split

EHVH04S18CBV
EHVH08S18CBV
EHVH08S26CBV
EHVH11S26CBV
EHVH16S26CBV

Installationshandbok

Daikin Altherma - lågtemperatur Split

Svenska

Directivelor, cu amendamentele respective.

<A>

<B>

<C>

DEKRA (NB0344)

2082543.0551-QUA/EMC

DAIKIN.TCF.025H22/10-2016

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

Directives, as amended.

Direktiven, gemäß Änderung.

deklaruje na własną i wyłączną odpowiedzialność, że urządzenia, których ta deklaracja dotyczy:

declară pe proprie răspundere că echipamentele la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da je oprema naprav, na katero se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluv varustus:

декларира на своя отговорност, че оборудването, за коeто се отнася тази декларация:

visiška savo atsakomybe skelbia, kad įranga, kuriai taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk aprakstītās iekārtas, uz kurām attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že zariadenie, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu donanımının aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

návodom:

161718192021222324

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

25

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

25

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

17

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

както е изложено в <A> и оценено положително от <B>

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

ako bolo uvedené v <A> a pozitívne zistené <B> vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre <B>

tarafından olumlu olarak değerlendirildiği gibi.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

24Poznámka*

25Not*

a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią <B> i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de<B>

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani <B>

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

<B> järgi vastavalt sertifikaadile<C>.

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Low Voltage 2014/35/EU

enligt <A> och godkänts av <B> enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av <B> ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka <B>

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

<B> vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU *

заявляет, исключительно под свою ответственность, что оборудование, к которому относится настоящее заявление:

erklærer under eneansvarlig, at udstyret, som er omfattet af denne erklæring:

deklarerar i egenskap av huvudansvarig, att utrustningen som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at det utstyr som berøres av denne deklarasjon innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat laitteet:

prohlašuje ve své plné odpovědnosti, že zařízení, k němuž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da oprema na koju se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a berendezések, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

15

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da<B>

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το <B> σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

<B> prema Certifikatu<C>.

14Poznámka*

15Napomena*

de <B> de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением <B> согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af <B> ihenhold til

Certifikat<C>.

Shigeki Morita

Director

Ostend, 3rd of October 2016

declares under its sole responsibility that the equipment to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Ausrüstung für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que l'équipement visé par la présente déclaration:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de apparatuur waarop deze verklaring betrekking heeft:

Daikin Europe N.V.

01

02

03

04

06Nota*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

declara bajo su única responsabilidad que el equipo al que hace referencia la declaración:

dichiara sotto la propria responsabilità che gli apparecchi a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι ο εξοπλισμός στον οποίο αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os equipamentos a que esta declaração se refere:

05

06

EHVH04S18CBV, EHVH08S18CBV, EHVH08S26CBV, EHVH11S26CBV, EHVH16S26CBV,

07

08

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by <B>

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

07Σημείωση*

08Nota*

according to the Certificate<C>.

wie in <A> aufgeführt und von <B> positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par <B>

02Hinweis*

03Remarque*

09Примечание*

10Bemærk*

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door <B>

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por <B> de acuerdo con el

Certificado<C>.

04Bemerk*

05Nota*

3P459951-3

Innehåll

Innehåll

1 Om dokumentationen 3

1.1 Om detta dokument................................................................... 3

2 Om lådan 4

2.1 Inomhusenhet............................................................................ 4

2.1.1 Så här tar du bort tillbehören från inomhusenheten.... 4

3 Förberedelse 4

3.1 Förberedelse av installationsplatsen ......................................... 4

3.1.1 Krav för inomhusenhetens installationsplats............... 4

3.2 Förbereda vattenrören............................................................... 4

3.2.1 Hur du kontrollerar vattenvolymen och

flödeshastigheten........................................................ 4

3.3 Förbereda dragning av elkablar ................................................ 5

3.3.1 Översikt över elektriska anslutningar för externa och

interna ställdon............................................................ 5

4 Installation 5

4.1 Öppna enheterna ...................................................................... 5

4.1.1 Hur du öppnar inomhusenheten ................................. 5

4.1.2 Hur du öppnar kopplingsboxens lucka till

inomhusenheten ......................................................... 5

4.2 Montering av inomhusenheten .................................................. 6

4.2.1 Hur du installerar inomhusenheten............................. 6

4.3 Anslutning av köldmedierören ................................................... 6

4.3.1 Hur du ansluter köldmedierören till inomhusenheten.. 6

4.4 Ansluta vattenledningarna......................................................... 6

4.4.1 Hur du ansluter vattenledningarna.............................. 6

4.4.2 Ansluta kallvattenledningarna..................................... 7

4.4.3 Hur du fyller vattenkretsen.......................................... 7

4.4.4 Hur du fyller varmvattenberedaren ............................. 7

4.4.5 Hur du isolerar vattenledningarna............................... 7

4.5 Anslutning av elledningarna ...................................................... 7

4.5.1 Hur du drar elkablar till inomhusenheten .................... 7

4.5.2 Hur du ansluter nätströmmen ..................................... 8

4.5.3 Hur du ansluter användargränssnittet......................... 9

4.5.4 Hur du ansluter avstängningsventilen......................... 9

4.5.5 Hur du ansluter elmätarna .......................................... 10

4.5.6 Hur du ansluter varmvattenpumpen............................ 10

4.5.7 Hur du ansluter larmutsignalen................................... 10

4.5.8 För att ansluta rumsuppvärmningens PÅ/AV-utgång.. 10

4.5.9 Hur du ansluter växling till extern värmekälla ............. 10

4.5.10 Hur du ansluter de digitala ingångarna för

strömförbrukning ......................................................... 10

4.5.11 För att ansluta säkerhetstermostaten (normalt sluten

kontakt) ....................................................................... 11

4.5.12 Hur du ansluter strömförsörjningen till

antilegionellavärmaren................................................ 11

4.6 Avsluta installationen av inomhusenheten ................................ 11

4.6.1 Hur du fäster användargränssnittets skydd på

inomhusenheten ......................................................... 11

4.6.2 Hur du stänger inomhusenheten................................. 11

5 Konfiguration 12

5.1 Översikt: konfiguration............................................................... 12

5.1.1 Få åtkomst till de vanligaste kommandon................... 12

5.2 Grundläggande konfiguration .................................................... 13

5.2.1 Snabbguide: språk/tid och datum ............................... 13

5.2.2 Snabbguide: standard................................................. 13

5.2.3 Snabbguide: alternativ ................................................ 13

5.2.4 Snabbguide: kapaciteter (energimätare)..................... 14

5.2.5 Styrning av uppvärmningen ........................................ 14

5.2.6 Hushållsvarmvattenkontroll......................................... 15

5.2.7 Kontakt-/supportnummer ............................................ 16

5.3 Menystruktur: översikt över installationsinställningarna ............ 17

6.1 Checklista före driftsättning ........................................................ 18

6.2 Checklista under driftsättning ..................................................... 18

6.2.1 Hur du kontrollerar minsta flödeshastighet .................. 18

6.2.2 Hur du utför en luftning ................................................ 19

6.2.3 Hur du utför en testkörning .......................................... 19

6.2.4 Hur du utför en testkörning av ställdonen .................... 19

6.2.5 Hur du utför en torkning av golvvärmens flytspackel ... 19

7 Överlämna till användaren 20
8 Tekniska data 20

8.1 Rördragningsschema: inomhusenheten..................................... 20

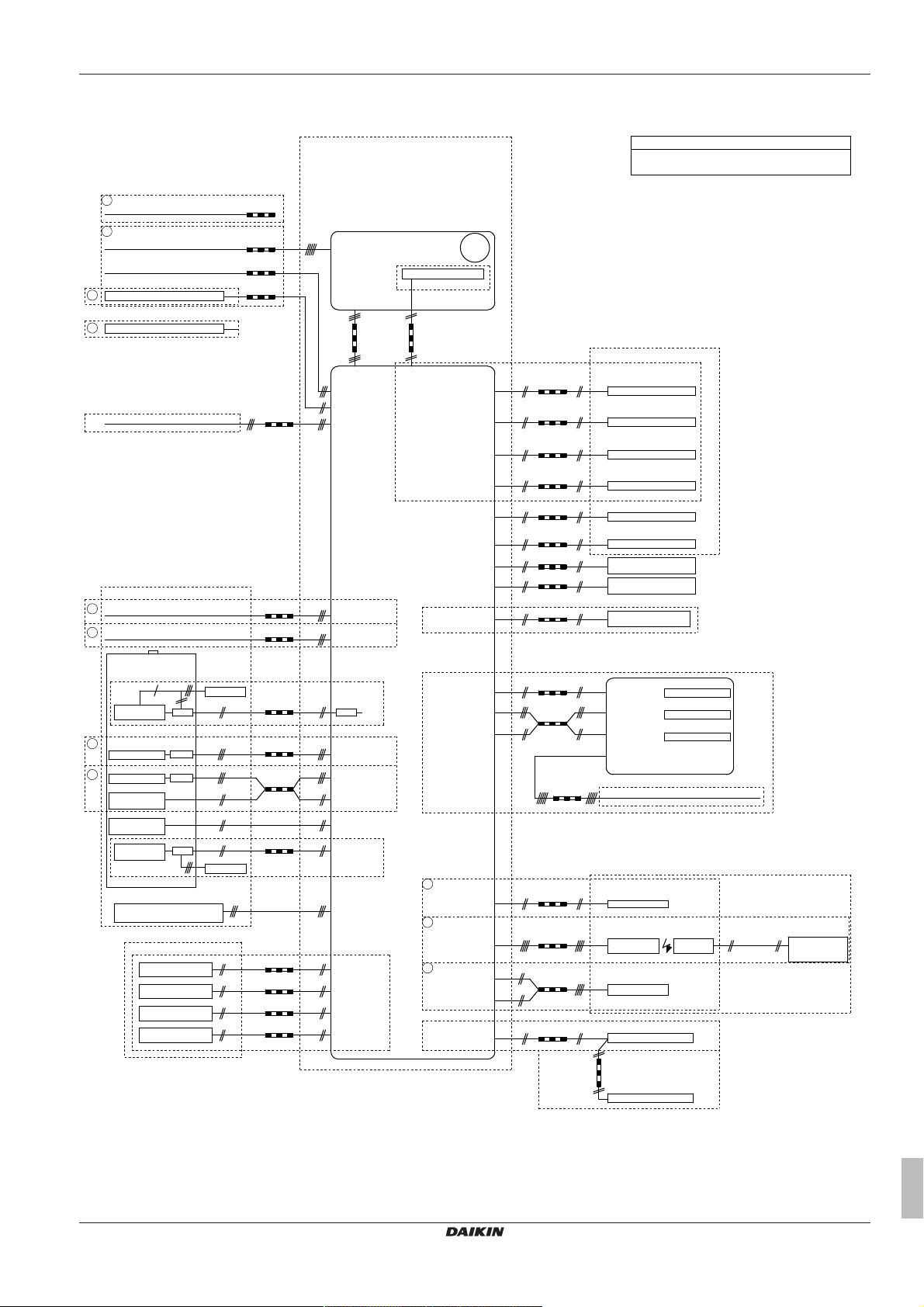

8.2 Kopplingsschema: inomhusenhet .............................................. 20

1 Om dokumentationen

1.1 Om detta dokument

Målgrupp

Behöriga installatörer

Dokumentuppsättning

Detta dokument är en del av en dokumentuppsättning. Den
kompletta dokumentuppsättningen består av:

▪ Allmänna säkerhetsföreskrifter:

▪ Säkerhetsanvisningar som du måste läsa före installationen

▪ Format: Papper (i lådan för inomhusenheten)

▪ Installationshandbok för inomhusenheten:

▪ Installationsanvisningar

▪ Format: Papper (i lådan för inomhusenheten)

▪ Installationshandbok för utomhusenheten:

▪ Installationsanvisningar

▪ Format: Papper (i lådan för utomhusenheten)

▪ Installationshandbok för reservvärmare:

▪ Installationsanvisningar

▪ Format: Papper (i lådan för reservvärmaren)

▪ Installatörens referenshandbok:

▪ Förberedelser inför installationen, goda råd, referensuppgifter,...

▪ Format: Digitala filer på http://www.daikineurope.com/support-

and-manuals/product-information/.

▪ Tilläggsbok för extrautrustning:

▪ Ytterligare information om hur extrautrustningen ska installeras

▪ Format: Papper (i lådan för inomhusenheten) + Digitala filer på

http://www.daikineurope.com/support-and-manuals/product­information/

De senaste versionerna av den medföljande dokumentationen kan
finnas på Daikins lokala webbplats eller genom din återförsäljare.

Den ursprungliga dokumentationen har skrivits på engelska. Alla
andra språk är översättningar.

Tekniska data

▪ Delar av de senaste tekniska data är tillgängliga på den regionala

Daikin-webbplatsen (allmänt tillgänglig).

▪ Alla de senaste tekniska data finns på Daikin extranät (inloggning

krävs).

6 Driftsättning 18

EHVH04+08S18CBV + EHVH08~16S26CBV
Daikin Altherma - lågtemperatur Split
4P449977-1B – 2018.02

Installationshandbok

3

2 Om lådan

a~e+h

g

f

5

4

1

2

3

4

4×

2×

1×

1× 1× 1× 1×

2× 1×2×

a b c d

f ge

h

>500

>10>10

(mm)

2 Om lådan

2.1 Inomhusenhet

2.1.1 Så här tar du bort tillbehören från inomhusenheten

1 Ta bort skruvarna på enhetens övre del.
2 Ta bort den övre panelen.
3 Ta bort skruvarna på enhetens framsida.
4 Tryck på knappen längst ner på frontpanelen.
5 Ta bort frontplåten.

VARNING: Vassa kanter

Ta frontpanelen på den övre delen i stället för den nedre
delen. Akta fingrarna, det finns vassa kanter på den nedre
delen av frontpanelen.

3 Förberedelse

3.1 Förberedelse av installationsplatsen

3.1.1 Krav för inomhusenhetens installationsplats

▪ Inomhusenheten är endast utformad för installation inomhus och

för rumstemperaturer mellan 5 och 35°C.

▪ Tänk på följande installationsriktlinjer för utrymmet:

6 Ta ur tillbehören.

a Allmänna säkerhetsföreskrifter

b Tilläggsbok för extrautrustning

c Installationshandbok för inomhusenheten

d Drifthandbok

7 Sätt tillbaka den övre panelen och frontpanelen.

Installationshandbok

4

e Tätningsring för avstängningsventil

f Avstängningsventil
g Skydd för användargränssnittet
h 2 skruvar för att fästa användargränssnittet.

3.2 Förbereda vattenrören

NOTERING

Om du använder platsrör bör du se till att de är helt
syrediffusionstäta enligt DIN 4726. Syrediffusion i
ledningarna kan leda till överdriven korrosion.

3.2.1 Hur du kontrollerar vattenvolymen och flödeshastigheten

Minsta vattenvolym

Kontrollera att den totala vattenvolymen i installationen är minst
10liter för EHVH04+08 och 20liter för EHVH11+16, exklusive den
interna vattenvolymen i inomhusenheten.

NOTERING

När cirkulation i varje krets för rumsuppvärmning/-kylning
styrs med fjärrstyrda ventiler är det viktigt att denna minsta
vattenvolym bibehålls även om alla ventiler stängs.

Minsta flödeshastighet

Kontrollera att minsta flödeshastighet (som krävs under avfrostning/
drift med reservvärmare (om tillämpligt)) för installationen kan
säkerställas under alla förhållanden.

NOTERING

När cirkulation i varje eller viss uppvärmningskrets styrs
med fjärrstyrda ventiler är det viktigt att denna minsta
flödeshastighet bibehålls även om alla ventiler stängs. I
den händelse att minsta flödeshastighet inte kan erhållas
kommer ett flödesfel 7H att genereras (ingen värme eller
drift).

Se installatörens referenshandbok för mer information.

Minsta erforderliga flödeshastighet

modeller 04+08 12l/min
modeller 11+16 15l/min

EHVH04+08S18CBV + EHVH08~16S26CBV

Daikin Altherma - lågtemperatur Split

4P449977-1B – 2018.02

4 Installation

2

3

4

5

1

2

4×

2×

4×

Se den rekommenderade proceduren som beskrivs under

"6.2Checklista under driftsättning"på sidan18.

3.3 Förbereda dragning av elkablar

3.3.1 Översikt över elektriska anslutningar för externa och interna ställdon

Artikel Beskrivning Kablar Maximal

Utomhus- och inomhusenhetens strömförsörjning

1 Strömförsörjning för

utomhusenheten

2 Strömförsörjning och

2+GND eller
3+GND

3
anslutningskabel för
inomhusenheten

3 Strömförsörjning för

2+GND
antilegionellavärmaren

4 Strömförsörjning med

2
önskad kWh-grad
(spänningsfri kontakt)

5 Strömförsörjning med

2 6,3A
normal kWh-grad

Användargränssnitt

6 Användargränssnitt 2

Extrautrustning

11 Strömkälla för

2
värmaren för basplattan

12 Rumstermostat 3 eller 4 100mA
13 Sensor för

2
utomhustemperaturen

15 Värmepumpskonvektor 4 100mA

Komponenter som anskaffas lokalt

16 Avstängningsventil 2 100mA
17 Elmätare 2 (per meter)
18 Varmvattenpump 2
19 Larmutsignal 2
20 Växla till extern kontroll

2
av värmekällan

21 Kontroll för

2
rumsuppvärmning

22 Strömförsörjningens

2 (per insignal)
digitala ingångar

23 Säkerhetstermostat 2

(a) Se märkskylten på utomhusenheten.
(b) Minsta kabeltjocklek 0,75mm².
(c) Kabeltjocklek 2,5mm².
(d) Kabeltjocklek 0,75mm² till 1,25mm², maxlängd: 50m.

Spänningsfri kontakt ska säkerställa minsta tillämpliga
belastning på 15Vlikspänning, 10mA.

(e) Kabeltjocklek 0,75mm² till 1,25mm²; maximal längd:

500m. Gäller för både enkla och dubbla anslutningar av
användargränssnitt.

NOTERING

Mer tekniska specifikationer för de olika anslutningarna
finns på insidan av inomhusenheten.

arbetsström

(a)

(c)

(c)

(d)

(e)

(b)

(b)

(b)

(b)

(b)

(b)

(b)

(b)

(b)

(b)

(b)

(d)

4 Installation

4.1 Öppna enheterna

4.1.1 Hur du öppnar inomhusenheten

1 Lossa på och ta bort skruvarna på enhetens bottendel.
2 Tryck på knappen längst ner på frontpanelen.

VARNING: Vassa kanter

Ta frontpanelen på den övre delen i stället för den nedre
delen. Akta fingrarna, det finns vassa kanter på den nedre
delen av frontpanelen.

3 Skjut enhetens frontpanel nedåt och ta bort den.

FÖRSIKTIGT

Frontpanelen är tung. Var försiktig så att dina fingrar INTE
kläms när du öppnar eller stänger enheten.

4 Lossa på och ta bort de 4 skruvarna som håller ihop den övre

panelen.

5 Ta bort den övre panelen från enheten.

4.1.2 Hur du öppnar kopplingsboxens lucka till inomhusenheten

EHVH04+08S18CBV + EHVH08~16S26CBV
Daikin Altherma - lågtemperatur Split
4P449977-1B – 2018.02

Installationshandbok

5

4 Installation

120kg

4×

≤1°

0°

1°1°

b a

ac d b

4.2 Montering av inomhusenheten

4.2.1 Hur du installerar inomhusenheten

1 Lyft inomhusenheten från pallen och placera den på golvet.

2 Skjut inomhusenheten till rätt position.
3 Justera höjden på nivåjusteringsfötterna för att kompensera för

eventuella ojämnheter i golvet. Maximala tillåtna avvikelse är
1°.

NOTERING

Luta inte enheten bakåt:

a Köldmediumvätskeanslutning
b Köldmediumgasanslutning

2 Anslut gasstoppventilen från utomhusenheten till

inomhusenhetens köldmediumgasanslutning.

4.4 Ansluta vattenledningarna

4.4.1 Hur du ansluter vattenledningarna

NOTERING

Använd INTE onödigt mycket kraft vid röranslutningen. Om
rören deformeras kan det uppstå driftsstörningar i enheten.

2 avstängningsventiler medföljer för att underlätta vid reparationer
och underhåll. Montera ventilerna på vatteninloppet för
rumsuppvärmning och på vattenutloppet för rumsuppvärmning. Tänk
på deras position: de inbyggda avtappningsventilerna kommer bara
att tömma den sida i kretsen där de sitter placerade. För att bara
kunna tömma enheten, se till att avtappningsventiler är placerade
mellan avstängningsventilerna och enheten.

1 Installera avstängningsventilerna på vattenledningarna till

rumsuppvärmningen.

2 Skruva fast inomhusenhetens muttrar på avstängningsventilen.
3 Anslut hushållsvarmvattnets in- och utloppsrör till

inomhusenheten.

a Rumsuppvärmningvatten ut
b Rumsuppvärmningsvatten in
c Varmvatten ut
d Hushållskallvatten in (inloppsventil för kallvatten)

NOTERING

4.3 Anslutning av köldmedierören

Se installationshandboken för utomhusenheten för alla riktlinjer,
specifikationer och installationsanvisningar.

4.3.1 Hur du ansluter köldmedierören till inomhusenheten

1 Anslut vätskeavstängningsventilen från utomhusenheten till

inomhusenhetens köldmediumvätskeanslutning.

Installationshandbok

6

Det rekommenderas att du installerar avstängningsventiler
på hushållskallvattnets inloppsrör och
hushållsvarmvattnets utloppsrör. Avstängningsventiler
anskaffas lokalt.

NOTERING

Montera luftningsventiler på alla höga punkter.

NOTERING

En övertrycksventil (anskaffas lokalt) med ett
öppningstryck på max 10 bar måste installeras på
tappkallvattnets inlopp i enlighet med gällande
bestämmelser.

EHVH04+08S18CBV + EHVH08~16S26CBV

Daikin Altherma - lågtemperatur Split

4P449977-1B – 2018.02

4.4.2 Ansluta kallvattenledningarna

4×

260 l

180 l

b

a

c

A

A

180°

Nödvändigt: Krävs endast om återcirkulation krävs i systemet.

1 Lossa på och ta bort de 4 skruvarna som håller ihop den övre

panelen.

2 Ta bort den övre panelen från enheten.

3 I händelse av en enhet med en tank på 180 l måste

expansionskärlet avlägsnas.

4 Ta bort den övre isoleringen.
5 Skär loss del (c) från den övre isoleringen.

Tankens kapacitet Utskuren del

180l Vänster ELLER höger
260l Baksida

6 Anslut recirkulationsrören till recirkulationsanslutningen (b) och

dra ledningen genom hålet på enhetens baksida (a).

4 Installation

2 Öppna påfyllningsventilen.
3 Kontrollera att den automatiska luftningsventilen är öppen

(minst 2 varv).

4 Fyll på kretsen med vatten tills manometern anger ett tryck på

±2,0bar.

5 Släpp ut så mycket luft från vattenkretsen som möjligt.
6 Stäng påfyllningsventilen.
7 Ta loss vattentillförselns slang från påfyllningsventilen.

4.4.4 Hur du fyller varmvattenberedaren

1 Öppna alla varmvattenkranar i tur och ordning för att lufta rören

i systemet.

2 Öppna inloppsventilen för kallvatten.
3 Stäng alla vattenkranar när all luft är borta ur systemet.
4 Kontrollera efter läckor.
5 Manövrera den lokalt anskaffade övertrycksventilen manuellt för

att försäkra dig om att vattnet flödar fritt genom
avtappningsröret.

NOTERING

Varmvattenberedarens tank måste fyllas helt för att kunna
använda systemet. Om systemet slås på när tanken inte är
full kan den integrerade antilegionellavärmaren skadas och
orsaka elfel.

4.4.5 Hur du isolerar vattenledningarna

Rören i hela vattenkretsen MÅSTE isoleras för att förhindra kondens
och förlust av uppvärmningskapacitet.

Om temperaturen överstiger 30°C och fuktigheten är över RH80%
måste isoleringen vara minst 20mm tjock för att inte kondensvatten
ska bildas på tätningens yta.

4.5 Anslutning av elledningarna

FARA: RISK FÖR ELCHOCK

a Hål för rör in
b Kallvattenanslutning
c Placering för utskuren del

7 Sätt tillbaka den övre isoleringen, expansionskärlet (i händelse

av en enhet med en tank på 180l) och höljet.

4.4.3 Hur du fyller vattenkretsen

1 Anslut vattentillförselns slang till påfyllningsventilen.

VARNING

Använd ALLTID flerkärniga kablar till
strömförsörjningsledningar.

4.5.1 Hur du drar elkablar till inomhusenheten

1 För information om hur du öppnar inomhusenheten, se

"4.1.1 Hur du öppnar inomhusenheten" på sidan 5 och
"4.1.2 Hur du öppnar kopplingsboxens lucka till
inomhusenheten"på sidan5.

2 Elkablarna ska föras in i enheten ovanifrån:

EHVH04+08S18CBV + EHVH08~16S26CBV
Daikin Altherma - lågtemperatur Split
4P449977-1B – 2018.02

Installationshandbok

7

4 Installation

a b+c

a

b+c

X1M

1 2 3

1 2 3

X2M

X5M

X6YB

X6YA

X6Y

X1A X19A

30 31

a

X1M

1 2 3

1 2

L N

L N 3

X2M

X5M

X6YB

X6YA

X6Y

X1A X19A

S1S

30 31

3 4

abc

3 Kabeldragningen inne i enheten ska göras på följande sätt:

Dragning Möjliga kablar (beroende på typ av enhet

och installerade tillval)

c

Högspänningsstyrsig
nal

▪ Värmepumpskonvektor (alternativ)

▪ Rumstermostat (alternativ)

▪ Avstängningsventil (anskaffas lokalt)

▪ Varmvattenpump (anskaffas lokalt)

▪ Larmutsignal

▪ Växla till extern kontroll av värmekällan

▪ Kontroll för rumsuppvärmning

FÖRSIKTIGT

Tryck INTE eller placera överskottskabel i enheten.

4.5.2 Hur du ansluter nätströmmen

1 Anslutning av nätströmmen.

Vid strömförsörjning med normal kWh-grad

4 Fäst kabeln med kabeldragskydd i dragskyddsfästet för att

undvika belastning samt att se till att kabeln INTE kommer i
kontakt med rör och skarpa kanter.

INFORMATION

Luta kopplingsboxen för att ansluta sensorn för
varmvattentemperaturen. Kopplingsboxen ska INTE
avlägsnas från enheten.

Dragning Möjliga kablar (beroende på typ av enhet

och installerade tillval)

a

Lågspänning

▪ Kontakt för prioriterad strömförsörjning

▪ Användargränssnitt

▪ Digitala ingångar för strömförbrukning

(anskaffas lokalt)

▪ Sensor för utomhustemperaturen

(alternativ)

▪ Sensor för inomhustemperaturen

(alternativ)

b

Högspänningsaggreg
at

▪ Elmätare (anskaffas lokalt)

▪ Säkerhetstermostat (anskaffas lokalt)
▪ Anslutningskabel

▪ Strömförsörjning med normal kWh-grad

▪ Strömförsörjning med önskad kWh-grad

▪ Strömförsörjning för

antilegionellavärmaren (i
varmvattenberedare)

▪ Strömkälla för värmaren för basplattan

(alternativ)

Förklaring: se illustrationen nedan.

Vid strömförsörjning med önskad kWh-grad

Anslut X6Y till X6YB.

a Anslutningskabel (= nätströmmen)
b Strömförsörjning med normal kWh-grad
c Kontakt för prioriterad strömförsörjning

2 Fäst kablarna med buntband i buntbandsfästena.

Installationshandbok

8

EHVH04+08S18CBV + EHVH08~16S26CBV

Daikin Altherma - lågtemperatur Split

4P449977-1B – 2018.02

4 Installation

X2M

X5M

A2P A2P

21

a b

b

a

PCB

1×

a

PCB

b

1×

a

b

PCB

b

1×

a

PCB

b

b

1×

INFORMATION

Vid strömförsörjning med önskad kWh-grad, anslut X6Y till
X6YB. Behovet för att separera strömförsörjningen med
normal kWh-grad för inomhusenheten (b) X2M/30+31
beror på vad det är för typ av strömförsörjning med önskad
kWh-grad.

Separera anslutningen till inomhusenheten om det behövs:

▪ om strömförsörjningen med önskad kWh-grad avbryts

när den är aktiverad ELLER

▪ om ingen energiförbrukning av inomhusenheten tillåts

när strömförsörjning med en önskad kWh-grad är
aktiverad.

INFORMATION

Kontakten till strömförsörjningen för önskad kWh-grad är
ansluten till samma uttag (X5M/3+4) som
säkerhetstermostaten. Det är endast möjligt för systemet
att ha strömförsörjning för ANTINGEN önskad kWh-grad
ELLER en säkerhetstermostat.

4.5.3 Hur du ansluter användargränssnittet

▪ Om du använder 1 användargränssnitt kan du installera det vid

inomhusenheten (för styrning i närheten av inomhusenheten),
eller i rummet (när det används som rumstermostat).

▪ Om du använder 2 användargränssnitt kan du installera 1

användargränssnitt vid inomhusenheten (för styrning i närheten av
inomhusenheten) plus 1 användargränssnitt i rummet (för att
användas som rumstermostat).

Tillvägagångssättet skiljer sig något beroende på var du installerar
användargränssnittet.

# Vid inomhusenheten I rummet

3 Använd 2 skruvar i tillbehörspåsen för

att fästa användargränssnittets
väggplatta på enhetens plåt.

Var försiktig så att du INTE drar åt

Fäst
användargränssnitte
ts väggplatta på
väggen.

monteringsskruvarna för hårt så att
användargränssnittets baksida blir
skev.

4 Anslut som visas i 4A. Anslut som visas i

4A, 4B, 4C eller 4D.

5 Montera tillbaka frontplattan på väggplattan.

Var försiktig så att du INTE klämmer rören när du fäster
enhetens frontplåt.

(a) Huvudanvändargränssnittet krävs för drift men måste

beställas separat (obligatoriskt alternativ).

4A Från baksidan

4B Från vänster

# Vid inomhusenheten I rummet

1 Anslut användargränssnittets kabel till inomhusenheten.

Fäst kabeln med buntband i buntbandsfästet.

4C Från ovansidan

a Knipsa upp hål för kabeldragningen med en tång eller

liknande.

a Huvudanvändargränssnitt
b Alternativt användargränssnitt

2 För in en skruvmejsel i utrymmet under

användargränssnittet och skilj försiktigt frontplattan från
väggplattan.

Kretskortet är monterat i användargränssnittets frontplatta.

(a)

4.5.4 Hur du ansluter avstängningsventilen

1 Anslut kabeln för ventilstyrning till rätt kontakter enligt

Var försiktig så att du INTE skadar det.

b Dra kablarna till framsidan av höljet med kabelhållare och

kabelklämma.

illustrationen nedan.

NOTERING

Kabeldragningen skiljer sig mellan en NC-ventil (normalt
stängd) och en NO-ventil (normalt öppen).

4D Ovanifrån, centrerat

EHVH04+08S18CBV + EHVH08~16S26CBV
Daikin Altherma - lågtemperatur Split
4P449977-1B – 2018.02

Installationshandbok

9

4 Installation

X1M

X2M

5 6 7

M2S

X1M

X2M

5 6 7

M2S

NO NC

X2M

X5M

78 910

S2S S3S

X2M

3534

1~

M

M2P

X1M

X2M

29

X1M

YC Y1 Y2 Y3 Y4

A4P

X2M

a

X1M

X2M

29

X1M

YC Y1 Y2 Y3 Y4

A4P

X2M

a

X1M

X1M

X3 X4

A4P

L N

X2M

X1 X2

a

2 Fäst kabeln med buntband i buntbandsfästet.

4.5.5 Hur du ansluter elmätarna

INFORMATION

Kontrollera polariteten vid en elmätare med
transistorutgång. Den positiva polariteten MÅSTE vara
ansluten till X5M/7 och X5M/9. Den negativa polariteten
MÅSTE vara ansluten till X5M/8 och X5M/10.

1 Anslut kabeln för elmätarna till rätt kontakter enligt illustrationen

nedan.

a Det är nödvändigt att installera EKRP1HB.

2 Fäst kabeln med buntband i buntbandsfästet.

4.5.8 För att ansluta rumsuppvärmningens PÅ/ AV-utgång

1 Anslut kabeln för PÅ/AV-utgången för rumsuppvärmning till rätt

kontakter enligt illustrationen nedan.

2 Fäst kabeln med buntband i buntbandsfästet.

4.5.6 Hur du ansluter varmvattenpumpen

1 Anslut kabeln för varmvattenpumpen till rätt uttag enligt

illustrationen nedan.

2 Fäst kabeln med buntband i buntbandsfästet.

4.5.7 Hur du ansluter larmutsignalen

1 Anslut kabeln för larmutsignalen till rätt kontakter enligt

illustrationen nedan.

Installationshandbok

10

a Det är nödvändigt att installera EKRP1HB.

2 Fäst kabeln med buntband i buntbandsfästet.

4.5.9 Hur du ansluter växling till extern värmekälla

1 Anslut kabeln för växlingen till extern värmekälla till rätt

kontakter enligt illustrationen nedan.

a Det är nödvändigt att installera EKRP1HB.

2 Fäst kabeln med buntband i buntbandsfästet.

4.5.10 Hur du ansluter de digitala ingångarna för strömförbrukning

1 Anslut kabeln för digitala ingångarna för strömförbrukning till

rätt kontakter enligt illustrationen nedan.

EHVH04+08S18CBV + EHVH08~16S26CBV

Daikin Altherma - lågtemperatur Split

4P449977-1B – 2018.02

4 Installation

X1M

X2M

1 2 3 4 5

A8P

X801M

S6S

S7S

S8S

S9S

a

3 4

X5M

F2B

L NL N

4.5.12 Hur du ansluter strömförsörjningen till antilegionellavärmaren

VARNING

Antilegionellavärmaren MÅSTE ha en tilldelad
strömförsörjning och MÅSTE skyddas av de
skyddsenheter som krävs av gällande lagstiftning.

FÖRSIKTIGT

För att säkerställa att enheten är helt jordad, se alltid till att
ansluta strömförsörjningen från antilegionellavärmaren till
ett jordat uttag.

Försäkra dig om att strömförsörjningen överensstämmer med
antilegionellavärmarens kapacitet, enligt tabellen nedan.

a Det är nödvändigt att installera EKRP1AHTA.

2 Fäst kabeln med buntband i buntbandsfästet.

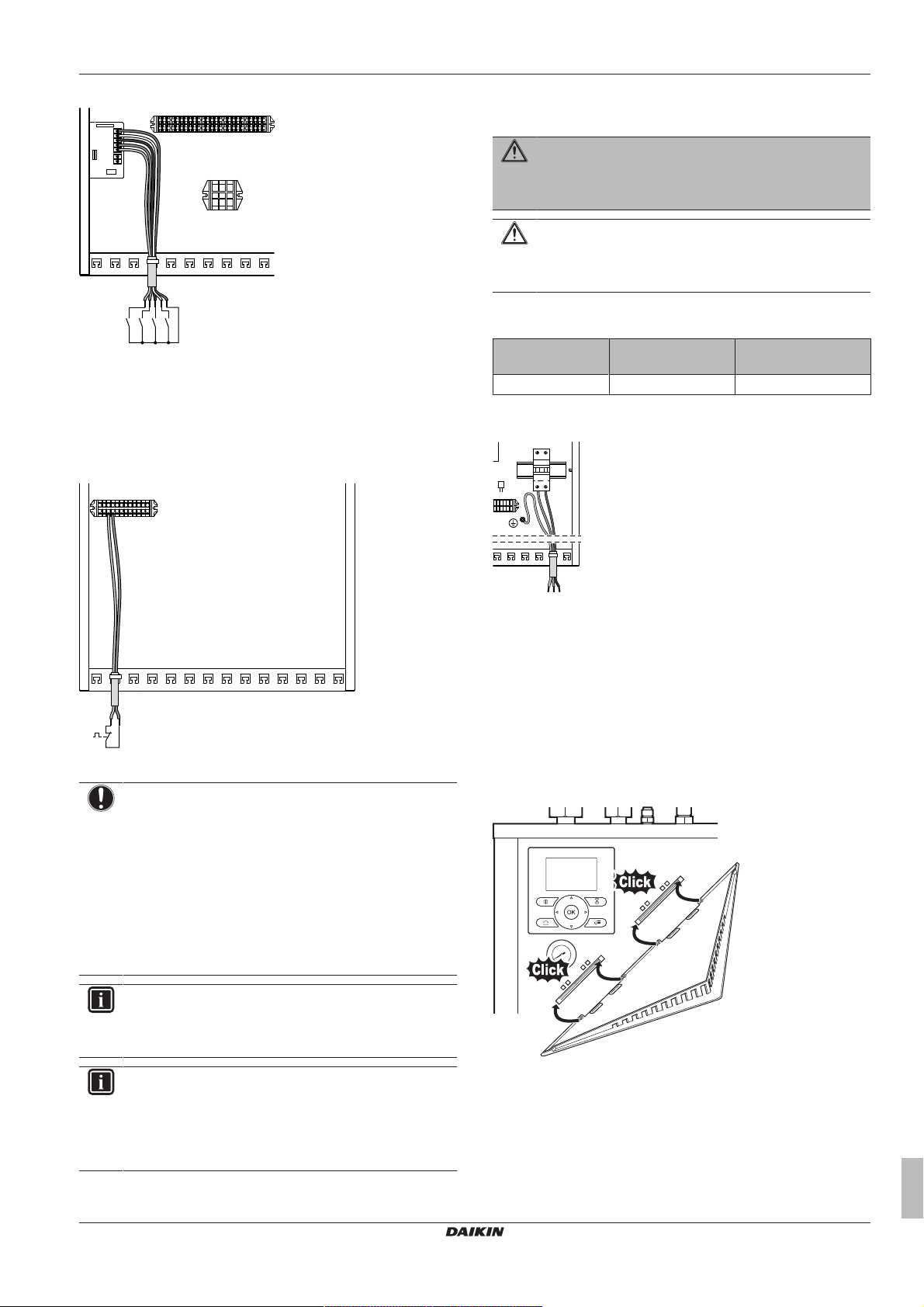

4.5.11 För att ansluta säkerhetstermostaten (normalt sluten kontakt)

1 Anslut säkerhetstermostatens (normalt sluten kontakt) kabel till

lämpliga anslutningar enligt illustrationen nedan.

2 Fäst kabeln med buntband i buntbandsfästet.

NOTERING

Se till att säkerhetstermostaten väljs och installeras i
enlighet med gällande lagstiftning.

Under alla omständigheter rekommenderas följande för att
undvika oavsiktlig aktivering av säkerhetstermostaten…

▪ … att säkerhetstermostaten återställs automatiskt.

▪ … att säkerhetstermostaten har en maximal

temperaturvariation på 2°C/min.

▪ … att det är minst 2 m mellan säkerhetstermostaten

och 3‑vägsventilen.

Antilegionellavärm

Strömförsörjning Maximal arbetsström

arens kapacitet

2,4kW 1~230V 11A

1 Anslut strömförsörjningskabeln för antilegionellavärmaren till

rätt kontakter enligt illustrationen nedan.

2 Fäst kabeln med buntband i buntbandsfästet.

4.6 Avsluta installationen av inomhusenheten

4.6.1 Hur du fäster användargränssnittets skydd på inomhusenheten

1 Se till att frontpanelen har avlägsnats från inomhusenheten. Se

"4.1.1Hur du öppnar inomhusenheten"på sidan5.

2 Sätt fast användargränssnittets skydd på gångjärnen.

INFORMATION

Glöm INTE att konfigurera säkerhetstermostaten när den
anslutits. Inomhusenheten ignorerar
säkerhetstermostatens kontakt utan konfigurationer.

INFORMATION

Kontakten till strömförsörjningen för önskad kWh-grad är
ansluten till samma uttag (X5M/3+4) som
säkerhetstermostaten. Det är endast möjligt för systemet
att ha strömförsörjning för ANTINGEN önskad kWh-grad
ELLER en säkerhetstermostat.

EHVH04+08S18CBV + EHVH08~16S26CBV
Daikin Altherma - lågtemperatur Split
4P449977-1B – 2018.02

3 Montera frontpanelen på inomhusenheten.

4.6.2 Hur du stänger inomhusenheten

1 Stäng kopplingsboxens lucka.
2 Montera tillbaka den övre panelen.
3 Montera tillbaka frontpanelen.

Installationshandbok

11

5 Konfiguration

01

02
06
0a
0e

00 03

07
0b
0f

0000

04
08
0c

00 01

05
09
0d

15

Översiktsinställningar

Bekräfta Justera Flytta

01

02
06
0a
0e

00 03

07
0b
0f

0000

04
08
0c

00 01

05
09
0d

15

Översiktsinställningar

Bekräfta

Justera

Flytta

01

02
06
0a
0e

00 03

07
0b
0f

0000

04
08
0c

00 01

05
09
0d

20

Översiktsinställningar

Bekräfta

Justera

Flytta

NOTERING

När du stänger inomhusenhetens skydd, se till att
åtdragningsmomentet INTE överskrider 4,1N•m.

5 Konfiguration

5.1 Översikt: konfiguration

Detta kapitel beskriver vad som ska göras och vad bör jag veta för
att konfigurera systemet när det är installerat.

NOTERING

Genomgången av konfigurationen i detta kapitel är
ENDAST grundläggande förklaringar. För mer detaljerade
förklaringar och bakgrundinformation ska du hänvisa till
installationsreferenshandboken.

Varför

Om du INTE konfigurerar systemet korrekt är det möjligt att det INTE
fungerar som förväntat. Konfigurationen påverkar följande:

▪ Programvarans beräkningar

▪ Vad du kan se på och göra med användargränssnittet

Hur

Du kan konfigurera systemet via användargränssnittet.
▪ Första gången – Snabbguide. När du sätter PÅ

användargränssnittet för första gången (via inomhusenheten)
kommer en snabbguide att startas och hjälpa dig genom
systemkonfigurationen.

▪ Efteråt. Vid behov kan du ändra konfigurationen efteråt.

INFORMATION

När installationsinställningarna ändras kommer
användargränssnittet att begära att du bekräftar ändringen.
När du har bekräftat kommer skärmen att stängas AV
under en kort stund och texten “busy” (upptagen) visas i
några sekunder.

Hur du ställer in användarbehörighetsnivån till Installatör

1 Ställ in användarbehörighetsnivån till Avanc. slutanv..
2 Gå till [6.4]: > Information > Användarbehörighetsnivå.
3 Tryck på i mer än 4sekunder.

Resultat: visas på hemsidorna.

4 Om du INTE trycker på en knapp i mer än 1timme, eller trycker

på igen i mer än 4 sekunder, går installatörens
behörighetsnivå tillbaka till Slutanvändare.

Hur du ställer in användarbehörighetsnivån till Avancerad slutanvändare

1 Gå till huvudmenyn eller någon av dess undermenyer: .
2 Tryck på i mer än 4sekunder.

Resultat: Användarbehörighetsnivån växlar till Avanc. slutanv..

Ytterligare information visas och “+” läggs till på menytiteln.
Användarbehörighetsnivån står kvar i Avanc. slutanv. tills något
annat ställs in.

Hur du ställer in användarbehörighetsnivån till Slutanvändare

1 Tryck på i mer än 4 sekunder.

Resultat: Användarbehörighetsnivån växlar till Slutanvändare.

Användargränssnittet återgår till standard hemskärm.

För att ändra en översiktsinställning
Exempel: Ändra [1‑01] från 15 till 20.

1 Gå till [A.8]: > Installatörsinställningar >

Översiktsinställningar.

2 Gå till motsvarande skärm på första delen av inställningen

genom att använda knappen och .

INFORMATION

En extra siffra 0 läggs till den första delen av inställningen
när du får åtkomst till koderna i översiktsinställningarna.

Exempel: [1‑01]: “1” resulterar i “01”.

Komma åt inställningar – Teckenförklaring för tabeller

Du kan komma åt installatörsinställningarna på två olika sätt.
Emellertid är INTE alla inställningar tillgänglig via båda metoderna.
Om så är fallet ställs motsvarande kolumn i detta kapitel in på N/A
(ej tillämpligt).

Metod Kolumn i tabeller

Komma åt inställningar via brödsmulor i
menystrukturen.

Komma åt inställningar via kod i
översiktsinställningar.

Se även:

▪ "Hur du öppnar installationsinställningarna"på sidan12

▪ "5.3 Menystruktur: översikt över installationsinställningarna" på

sidan17

5.1.1 Få åtkomst till de vanligaste kommandon

Hur du öppnar installationsinställningarna

1 Ställ in användarbehörighetsnivån till Installatör.
2 Gå till [A]: > Installatörsinställningar.

Hur du öppnar översikten över inställningarna

1 Ställ in användarbehörighetsnivån till Installatör.
2 Gå till [A.8]: > Installatörsinställningar >

Översiktsinställningar.

Installationshandbok

12

3 Gå till motsvarande andra del av inställningen genom att

använda knappen och .

#

Kod

Resultat: Det värde som ska ändras blir nu markerat.

4 Ändra värdet med knappen och .

5 Upprepa föregående steg om du ska ändra andra inställningar.
6 Tryck på för att bekräfta ändringen av parametern.

EHVH04+08S18CBV + EHVH08~16S26CBV

Daikin Altherma - lågtemperatur Split

4P449977-1B – 2018.02

5 Konfiguration

Installatörsinst.

Systemet startar om.

Bekräfta Justera

Avbryt

OK

c
f

b

a

g

c

b

a

d f

e g

7 Tryck på i menyn installatörsinställningar för att bekräfta

inställningarna.

Resultat: Systemet startar om.

5.2 Grundläggande konfiguration

5.2.1 Snabbguide: språk/tid och datum

# Kod Beskrivning

[A.1] N/A (ej

[1] N/A (ej

5.2.2 Snabbguide: standard

Konfiguration av reservvärmaren

# Kod Beskrivning

[A.2.1.4] [E-03] Antal steg elpatron:

[A.2.1.5] [5-0D] Typ av elpatron:

Reläinställning för reservvärmare

Reläinställning Reservvärmedrift

1/1+2 Relä 1 PÅ Relän 1+2 PÅ
1/2 Relä 1 PÅ Relä 2 PÅ

Inställningar för rumsuppvärmning

# Kod Beskrivning

[A.2.1.7] [C-07] Enhetens temperaturstyrning:

[A.2.1.B] ej tillgänglig Endast om det finns

[A.2.1.8] [7-02] Antal vattentemperaturområden:

EHVH04+08S18CBV + EHVH08~16S26CBV
Daikin Altherma - lågtemperatur Split
4P449977-1B – 2018.02

tillgänglig)

tillgänglig)

Språk

Tid och datum

▪ 0 (standard)

▪ 1

▪ 2

▪ 1 (1P,(1/1+2)): 6kW 1~230V (*6W)

▪ 4 (3PN,(1/2)): 6kW 3N~400V (*6W)

Om reservvärmare

steg 1 är aktivt:

▪ 0 (Framledning): Enhetens drift

bestäms av
framledningstemperaturen.

▪ 1 (Termostat): Enhetens drift bestäms

av den externa termostaten.

▪ 2 (Rumsgivare): Enhetens drift

bestäms av användargränssnittets
rumstemperatur.

2användargränssnitt:

Användargränssnittets placering:

▪ På värmepumpen

▪ I rummet

▪ 0 (1 Klimat-zon): Primär

▪ 1 (2 Klimat-zoner): Primärt + extra

Om reservvärmare
steg 2 är aktivt:

# Kod Beskrivning

[A.2.1.9] [F-0D] Pumpdrift:

▪ 0 (Kontinuerlig): Kontinuerlig

pumpdrift, oavsett termoläget PÅ/AV.

▪ 1 (Intermittent): När termoläget AV

inträffar körs pumpen var 5:e minut
och vattentemperaturen kontrolleras.
När vattentemperaturen är lägre än
den önskade temperaturen kan
enheten startas.

▪ 2 (Påkallad): Pumpdrift baserad på

begäran. Exempel: Användning av en
rumstermostat och termostat skapar
termoläget PÅ/AV.

5.2.3 Snabbguide: alternativ

Inställningar för varmvatten

INFORMATION

Du måste ställa in [E‑05] på 1 om det inte finns någon
reservvärmare (tillval) installerad. Annars visas en felkod
(UA-17).

# Kod Beskrivning

[A.2.2.1] [E-05] Varmvattenladdning:

Finns en varmvattenberedare
installerad~?

▪ 0 (Nej): INTE installerad

▪ 1 (Ja): Installerad

[A.2.2.3] [E-07] VVB typ:

▪ 2 (Typ 3): Antilegionellavärmaren

kommer också att användas vid
desinfektion.

[A.2.2.A] [D-02] Varmvattenpump:

▪ 0 (Nej): INTE installerad

▪ 1 (VV Cirkulation): Installerad för

varmvatten

▪ 2 (Temperaturspets): Installerad för

desinfektion

▪ 3 (Cirkulat.pump): Installerad för

föruppvärmning av tank. Krävs för
EHBH_CBV utan reservvärmare.

▪ 4 (CP & des.shunt): Kombination av 2

och 3.

Se även illustrationerna nedan.

Varmvattenpump har installerats för…

Varmvatten Desinfektion/förvärmning av

tank

a Inomhusenhet
b Tank
c Varmvattenpump
d Värmeelement
e Backventil

f Dusch

g Kallvatten

Installationshandbok

13

5 Konfiguration

Termostater och externa sensorer

NOTERING

Om en extern rumstermostat används kommer den
externa rumstermostaten att styra frysskyddet i rummet.
Emellertid är ett frysskydd i rummet bara möjligt om
styrningen av utgående vattentemperatur på enhetens
användargränssnitt är PÅ.

# Kod Beskrivning

[A.2.2.4] [C-05] Extern rumstermostat för det primära

området:

▪ 1 (på/av): När den använda externa

rumstermostaten eller
värmepumpskonvektorn endast kan
skicka termoläget PÅ/AV.

▪ 2 (kyl/värmebehov): Eftersom endast

uppvärmning är möjlig kan den
använda externa rumstermostaten
bara skicka ett termoläge PÅ/AV.

[A.2.2.5] [C-06] Extern rumstermostat för det extra

området:

▪ 0: ej tillgänglig

▪ 1 (på/av): När den använda externa

rumstermostaten eller
värmepumpskonvektorn endast kan
skicka termoläget PÅ/AV.

▪ 2 (kyl/värmebehov): Eftersom endast

uppvärmning är möjlig kan den
använda externa rumstermostaten
bara skicka ett termoläge PÅ/AV.

[A.2.2.B] [C-08] Extern sensor:

▪ 0 (Nej): INTE installerad.

▪ 1 (Utomhusgivare): ansluten till

kretskortet mäter den
utomhustemperaturen.

▪ 2 (Rumsgivare 2): Ansluten till

kretskortet mäts
inomhustemperaturen.

Kretskort för digital I/O

# Kod Beskrivning

[A.2.2.6.1] [C-02] Extern reservvärmekälla:

▪ 0 (Nej): Ingen

▪ 1 (Bivalent): Gas/oljepanna

▪ 2: ej tillgänglig

▪ 3: ej tillgänglig

[A.2.2.6.2] [D-07] Solvärmepumpstationpaket:

▪ 0 (Nej): INTE installerad

▪ 1 (Ja): Installerad

[A.2.2.6.3] [C-09] Larmutsignal på extra EKRP1HB

kretskort:

▪ 0 (Normalt öppen): Larmutsignalen

slås på när ett larm inträffar. Genom
att ställa in detta värde ges möjlighet
att särskilja på identifiering av ett
larm och identifiering av ett
strömavbrott.

▪ 1 (Normalt stängd): Larmutsignalen

slås INTE på när ett larm inträffar.

Se även tabellen nedan

(Larmutsignalslogik).

# Kod Beskrivning

[A.2.2.6.4] [F-04] Värmare för basplattan

▪ 0 (Nej): INTE installerad

▪ 1 (Ja): Installerad

Larmutsignalslogik

[C-09] Larm Inget larm Ingen

strömförsörjni
ng till enheten

0 (standard) Stängd utsignal Öppen utsignal Öppen utsignal
1 Öppen utsignal Stängd utsignal

Kretskort för behovsstyrning

# Kod Beskrivning

[A.2.2.7] [D-04] Behovskort

Gäller endast för EHVH04+08. Anger om
ett extra kretskort för behovsstyrning har
installerats.

▪ 0 (Nej)

▪ 1 (Energiförb.kntr)

Energimätare

# Kod Beskrivning

[A.2.2.8] [D‑08] Extern kWh-mätare1 (tillval):

▪ 0 (Nej): INTE installerad

▪ 1: Installerad (0,1puls/kWh)

▪ 2: Installerad (1puls/kWh)

▪ 3: Installerad (10puls/kWh)

▪ 4: Installerad (100puls/kWh)

▪ 5: Installerad (1000puls/kWh)

[A.2.2.9] [D‑09] Extern kWh-mätare2 (tillval):

▪ 0 (Nej): INTE installerad

▪ 1: Installerad (0,1puls/kWh)

▪ 2: Installerad (1puls/kWh)

▪ 3: Installerad (10puls/kWh)

▪ 4: Installerad (100puls/kWh)

▪ 5: Installerad (1000puls/kWh)

5.2.4 Snabbguide: kapaciteter (energimätare)

# Kod Beskrivning

[A.2.3.1] [6-02] Antilegionellavärmarens kapacitet [kW]
[A.2.3.6] [6-07] Kapaciteten för värmaren för basplattan

[W]

5.2.5 Styrning av uppvärmningen

Framledningstemperatur: primärt område

# Kod Beskrivning

[A.3.1.1.1] ej

tillgänglig

Börvärdeläge:

▪ 0 (Fast temp.): Absolut

▪ 1 (Värmekurva): Väderberoende

▪ 2 (Fast + schema): Absolut +

schemalagt (endast för
framledningstemperaturkontrollen)

▪ 3 (Vä-kurva + sche): Väderberoende

+ schemalagt (endast för styrning av
framledningstemperaturen)

Installationshandbok

14

EHVH04+08S18CBV + EHVH08~16S26CBV

Daikin Altherma - lågtemperatur Split

4P449977-1B – 2018.02

5 Konfiguration

[1-03]

[1-02]

T

a

T

t

[1-00] [1-01]

[0-00]

[0-01]

T

a

T

t

[0-03] [0-02]

a

+[8-06]

−[8-06]

b

T

a

T

t

# Kod Beskrivning

[7.7.1.1] [1-00]

Väderberoende kurva (värme):

[1-01]

[1-02]

[1-03]

▪ Tt: Önskad framledningstemperatur

(primär)

▪ Ta: Utomhustemperatur

Framledningstemperatur: extra område

# Kod Beskrivning

[A.3.1.2.1] ej

tillgänglig

Börvärdeläge:

▪ 0 (Fast temp.): Absolut

▪ 1 (Värmekurva): Väderberoende

▪ 2 (Fast + schema): Absolut +

schemalagt (endast för
framledningstemperaturkontrollen)

▪ 3 (Vä-kurva + sche): Väderberoende

+ schemalagt (endast för styrning av
framledningstemperaturen)

[7.7.2.1] [0-00]

Väderberoende kurva (värme):

[0-01]

[0-02]

[0-03]

▪ Tt: Önskad framledningstemperatur

(extra)

▪ Ta: Utomhustemperatur

Framledningstemperatur: Delta T-källa

# Kod Beskrivning

[A.3.1.3.1] [9-09] Värme: Nödvändig temperaturskillnad

mellan in- och utvattnet.

Om en minimitemperaturskillnad är
nödvändig för att försäkra en god drift
av värmegivarna i uppvärmningsläget.

# Kod Beskrivning

ej tillgänglig [8-06] Framledningstemperatur med maximal

modulering:

0°C~10°C (standard: 3°C)

Kräver att modulation är aktiverad.

Detta är den ventil med vilken den
önskade framledningstemperaturen
ökas och sänks.

INFORMATION

När modulering av framledningstemperaturen är aktiverad,
måste den väderberoende kurvan ställas in på en högre
position än [8-06] plus lägsta inställda
framledningstemperaturen som krävs för att uppnå ett
stabilt tillstånd för komfortbörvärde för rummet. För att öka
effektiviteten kan modulering sänka den inställda
framledningstemperaturen. Genom att ställa in den
väderberoende kurvan till en högre position kan den inte
sjunka under den minimala inställningen. Se nedanstående
bild.

a Väderberoende kurva
b Den lägsta inställda framledningstemperaturen som krävs

för att uppnå ett stabilt tillstånd för komfortbörvärde för
rummet.

Framledningstemperatur: Typ av givare

# Kod Beskrivning

[A.3.1.1.7] [9-0B] Systemets reaktionstid:

▪ 0: Snabb. Exempel: Liten

vattenvolym och fläktkonvektorer.

▪ 1: Långsam. Exempel: Stor

vattenvolym, golvvärmekretsar.

Beroende på systemets vattenvolym
och typ av värmegivare kan
uppvärmningen av ett rum ta längre tid.
Denna inställning kan kompensera för
ett långsamt eller snabbt
uppvärmningssystem genom att reglera
enhetens kapacitet under
uppvärmningscykeln.

Framledningstemperatur: Modulering

# Kod Beskrivning

[A.3.1.1.5] [8-05] Framledningstemperatur modulering:

▪ 0 (Nej): Inaktiverad

▪ 1 (Ja): Aktiverad.

Framledningstemperaturen beräknas
baserat på skillnaden mellan den
önskade och den aktuella
rumstemperaturen.
Detta tillåter en bättre match av
värmepumpens kapacitet med den
aktuella behövda kapaciteten, vilket

EHVH04+08S18CBV + EHVH08~16S26CBV
Daikin Altherma - lågtemperatur Split
4P449977-1B – 2018.02

resulterar i färre start-/stoppcykler för
värmepumpen och en billigare drift.

5.2.6 Hushållsvarmvattenkontroll

# Kod Beskrivning

[A.4.1] [6-0D] Varmvatten VVB logik:

▪ 0 (End. återvärm.): Endast

återuppvärmning tillåts.

▪ 1 (Återv. + schema): Samma som 2,

men återuppvärmning tillåts mellan de
schemalagda uppvärmningscyklerna.

▪ 2 (Endast schema)

Varmvattenberedaren kan ENDAST
värmas upp via ett schema.

Installationshandbok

15

5 Konfiguration

# Kod Beskrivning

[A.4.5] [6-0E] Den maximala temperaturen som

användare kan välja för varmvattnet. Du
kan använda denna inställning för att
begränsa temperaturen hos
varmvattenkranarna.

INFORMATION

Det finns en risk för försämrad kapacitet/komfort vid
rumsuppvärmning (om varmvattnet används ofta kommer
långa avbrott i rumsuppvärmningen att inträffa ofta) när
[6‑0D]=0 ([A.4.1] varmvatten väljs VVB logik=End.
återvärm.).

5.2.7 Kontakt-/supportnummer

# Kod Beskrivning

[6.3.2] N/A (ej

tillgänglig)

Telefonnummer som användare kan
ringa vid problem.

Installationshandbok

16

EHVH04+08S18CBV + EHVH08~16S26CBV

Daikin Altherma - lågtemperatur Split

4P449977-1B – 2018.02

5.3 Menystruktur: översikt över installationsinställningarna

[A]

[A.2]

[A.2.1]

[A.2.2]

[A.2.2.6]

[A.3]

[A.3.1]

[A.3.1.1]

[A.3.2]

[A.3.3]

[A.4]

[A.4.4]

[A.5]

[A.5.1]

[A.7]

[A.6]

[A.6.3]

[A.6.2]

Installatörsinst.

Språk
Systemets layout
Driftsläge
Varmvattenberedare (VVB)
Eltillskott
Systemdrift
Driftsättning
Översiktsinställningar

Systemets layout

Grundläggande
Utökad
Kapaciteter
Bekräfta layout

Driftsläge

Framlednings inställningar

Rumsgivare

Driftsområde

Varmvattenberedare

VVB logik

Legionella
Max. VV temp.

Lagringstyp
Värmekurva VVB

Eltillskott

Elpatron

Systemdrift

Automatisk omstart
låg/hög eltariff
Energiförbr.kontr.
Genomsnittstid
Kalibrering utegivare
Tvingad avfrostning

Driftsättning

Testkörning
Golvtorksfunktion
Automatisk avluftning
Handkörning av enheter

Grundläggande

Värmepumpstyp
Kompressortyp
Inomhusprogramvara

Typ av elpatron

Antal steg elpatron

Forcerad AV kontakt
Styrlogic
Antal klimatzoner
Pumpdrift

Energibesparing möjlig

Plac. Kontrollpanel

Utökad

Varmvattenladdning

Termostat klimat 1
Termostat klim2
Digitalt I/O kort
Behovskort
Extern kWh-mätare
Extern kWh-mätare
VVC
Extern givare

Framledning

Klimat 1
Klimat 2
Delta T-källa

Rumsgivare

Driftsområde rumstemperatur
Kompensation givare
Komp. sekundärgivare

Driftsområde

Sommaravstängning

Legionella

Legionella
Driftdag
Starttid
Måltemperatur
Varaktighet

Elpatron

Driftläge
Aktivera elpatron steg 2
Blockering elpatron

Drift lågtariff

Tillåt. elpat.
Tvinga pump AV

Energiförb.kntr

Läge
Typ
Ampere

Amp.-begränsning för Dig Ingång

kW-värde

kW-begränsning för DI
Prioritering

Digitalt I/O kort

Ex tillsats
Solvärmepaket
Larmutsignal
Värmekabel utedel

Klimat 1

FL temp
Temperaturområde
Modulerad framledning
Avstängningsventil
Typ av värmeavgivare

[A.3.1.2]

Klimat 2

FL temp
Temperaturområde

Rumstemperatur steg

[A.3.1.3]

Delta T-källa

Värme

Autom. Nöddrift

VVB typ

Nätverksadapter

EHVH04+08S18CBV + EHVH08~16S26CBV
Daikin Altherma - lågtemperatur Split
4P449977-1B – 2018.02

INFORMATION

Inställningarna kommer att vara synliga/dolda beroende på
de valda installatörsinställningarna och typen av enhet.

INFORMATION
Antilegionellavärmare. I menyn används termen

"Elpatron". Det är däremot en antilegionellavärmare.

5 Konfiguration

Installationshandbok

17

6 Driftsättning

6 Driftsättning

NOTERING

Använd ALDRIG enheten utan termistorer och/eller
tryckgivare/kontakter. Det kan leda till att kompressorn
bränns.

6.1 Checklista före driftsättning

Använd INTE systemet innan följande kontroller är godkända:

Läs de kompletta installationsinstruktionerna som beskrivs
i Installatörens referensguide.

Inomhusenheten är korrekt monterad.

Endast om du använder reservvärmaren (tillval):

Reservvärmare är korrekt monterad.
Utomhusenheten är korrekt monterad.

Den efterföljande kabeldragningen har utförts i enlighet
med detta dokument och gällande bestämmelser:

▪ Mellan den lokala strömförsörjningspanelen och

utomhusenheten

▪ Mellan inomhusenheten och utomhusenheten

▪ Mellan den lokala strömförsörjningspanelen och

inomhusenheten

▪ Mellan inomhusenheten och ventilerna (om tillgängligt)

▪ Mellan inomhusenheten och rumstermostaten (om

tillgängligt)

Systemet har jordats korrekt och alla jordkontakter är
ordentligt åtdragna.

Säkringarna eller lokalt installerade skyddsanordningar
är installerade i enlighet med detta dokument och har
INTE förbikopplats.

Matningsspänningen stämmer överens med spänningen
på enhetens märkskylt.

Det finns INGA lösa anslutningar eller skadade
elektriska komponenter i kopplingsboxen.

Det finns INGA skadade komponenter eller klämda rör
inne i inomhus- och utomhusenheterna.

Endast om du använder reservvärmaren (tillval):

Beroende på typen av reservvärmare ska
reservvärmarens överströmsskydd F1B (på
kopplingsboxen för reservvärmaren) vara PÅ.

Antilegionellavärmarens överströmsskydd F2B på
kopplingsboxen är PÅ.

Det finns INGA köldmedieläckor.

Köldmedierören (gas och vätska) är värmeisolerade.

Korrekta rörstorlekar har installerats och rören är
ordentligt isolerade.

Det finns INGA vattenläckor inne i inomhusenheten.

Avstängningsventilerna har installerats korrekt och är
helt öppna.

Stoppventilerna (gas och vätska) på utomhusenheten är
helt öppna.

Luftningsventilen är öppen (minst 2 varv).

Övertrycksventilen släpper ut vatten när den öppnas.

Minsta vattenvolym säkerställs under alla förhållanden.

Se “Hur du kontrollerar vattenvolymen” i "3.2 Förbereda

vattenrören"på sidan4.

Att varmvattenberedaren är fylld med vatten.

INFORMATION

Programmet är utrustat med ett läge “installer-on­site” ([4‑0E]), som inaktiverar automatisk drift av enheten.
Vid första installationen är inställning [4‑0E] som standard
inställt till “1”, vilket innebär att automatisk drift är
inaktiverad. Alla skyddsfunktioner inaktiveras då. Om
webbplatserna för användargränssnittet är avstängda drivs
INTE enheten automatiskt. För att aktivera automatisk drift
och skyddsfunktionerna måste [4‑0E] ställas på “0”.

36 timmar efter första strömpåslag kommer enheten att
automatiskt ställa [4‑0E] på "0", vilket avslutar läget
"installer-on-site" och aktiverar skyddfunktionerna. Om –
 efter första installation – installatören återvänder till
platsen måste installatören ställa in [4‑0E] på “1” manuellt.

6.2 Checklista under driftsättning

Den minsta flödeshastigheten under drift med
reservvärmare/avfrostning säkerställs under alla
förhållanden. Se “Hur du kontrollerar vattenvolymen och
flödeshastigheten” i "3.2 Förbereda vattenrören" på

sidan4.

Hur du utför en luftning.

Hur du utför en testkörning.

Hur du utför en testkörning av ställdonen.

Funktion för torkning av golvvärmens flytspackel

Torkningen av golvvärmens flytspackel startas (vid
behov).

6.2.1 Hur du kontrollerar minsta flödeshastighet

1 Bekräfta enligt den hydrauliska konfigurationen vilka

rumsuppvärmningsloopar som kan stängas med mekaniska,
elektriska eller andra ventiler.

2 Stäng alla rumsuppvärmningsloopar som kan stängas (se

föregående steg).

3 Starta en testkörning av pumpar (se "6.2.4 Hur du utför en

testkörning av ställdonen"på sidan19).

4 Gå till [6.1.8]: > Information > Givarinformation > Flöde för

att kontrollera flödeshastigheten. Under körning med pumptest
kan enheten arbeta under dess minimala flödeshastighet.

Shuntventil förbisedd?

Ja Nej

Modifiera inställningen på
shuntventilen så att den når
minsta erforderliga
flödeshastighet + 2l/min

Minsta erforderliga flödeshastighet

modeller 04+08 12l/min
modeller 11+16 15l/min

I den händelse den verkliga
flödeshastigheten ligger under
den minimala flödeshastigheten
krävs det en modifiering av
hydrauliken. Öka
rumsuppvärmningsloopar som
INTE kan stängas eller installera
en tryckstyrd shuntventil.

Installationshandbok

18

EHVH04+08S18CBV + EHVH08~16S26CBV

Daikin Altherma - lågtemperatur Split

4P449977-1B – 2018.02

6 Driftsättning

6.2.2 Hur du utför en luftning

Nödvändigt: Se till att hemsidan för framledningstemperaturen,

hemsidan för rumstemperaturen och hemsidan för
varmvattenberedaren är AV.

1 Gå till [A.7.3]: > Installatörsinställningar > Driftsättning >

Automatisk avluftning.

2 Ställ in typen.
3 Välj Starta luftning och tryck på .
4 Välj OK och tryck på .

Resultat: Luftningen startar. Den stoppas automatiskt när den är

klar. För att stoppa den manuellt, tryck på , välj OK och tryck på

.

6.2.3 Hur du utför en testkörning

Nödvändigt: Se till att hemsidan för framledningstemperaturen,

hemsidan för rumstemperaturen och hemsidan för
varmvattenberedaren är AV.

1 Ställ in användarbehörighetsnivån till Installatör. Se "Hur du

ställer in användarbehörighetsnivån till Installatör"på sidan12.

2 Gå till [A.7.1]: > Installatörsinställningar > Driftsättning >

Testkörning.

3 Välj ett test och tryck på . Exempel: Värme.
4 Välj OK och tryck på .

Resultat: Testkörningen inleds. Den stoppas automatiskt när den är

klar (±30min). För att stoppa den manuellt, tryck på , välj OK och
tryck på .

INFORMATION

Vid uppstart av systemet i kalla klimat och UTAN att
reservvärmaren är installerad kan det vara nödvändigt att
starta upp med en liten vattenvolym. För att göra det
öppnar du värmeavgivarna gradvis. Det resulterar i att
vattentemperaturen stiger gradvis. Övervaka temperaturen
på inloppsvattnet ([6.1.6] i menystrukturen) och se till att
den INTE sjunker under 15°C.

INFORMATION

Om det finns 2 användargränssnitt närvarande kan du
starta en testkörning från båda användargränssnitten.

▪ Användargränssnittet som användes för att starta

testkörningen visar ett statusmeddelande.

▪ Det andra användargränssnittet visar ett meddelande

om “upptaget”. Du kan inte använda
användargränssnittet så länge som skärmen “upptaget”
visas.

6.2.4 Hur du utför en testkörning av ställdonen

Nödvändigt: Se till att hemsidan för framledningstemperaturen,

hemsidan för rumstemperaturen och hemsidan för
varmvattenberedaren är AV.

1 Ställ in användarbehörighetsnivån till Installatör. Se "Hur du

ställer in användarbehörighetsnivån till Installatör"på sidan12.

2 Se till att kontrollerna för rumstemperaturen,

framledningstemperaturen och hushållsvarmvattnet är
AVSTÄNGDA via användargränssnittet.

3 Gå till [A.7.4]: > Installatörsinställningar > Driftsättning >

Handkörning av enheter.

4 Välj ett ställdon och tryck på . Exempel: Värmebärarpump.
5 Välj OK och tryck på .

Resultat: Testkörningen av ställdonet inleds. Den stoppas

automatiskt när den är klar. För att stoppa den manuellt, tryck på ,
välj OK och tryck på .

Möjliga testdrifter av ställdonen

▪ Test av spets elpatronen

▪ Test av reservvärmaren (steg 1)

▪ Test av reservvärmaren (steg 2)

▪ Test av pumpen

INFORMATION

Se till så att systemet är tömt på all luft innan testkörning
utförs. Undvik också störningar i vattenkretsen under
testkörningen.

▪ Test av solvärmepumpen

▪ Test av 2-vägsventilen

▪ Test av 3-vägsventilen

▪ Test av värmaren för basplattan

▪ Test av den bivalenta signalen

▪ Test av larmutsignalen

▪ Signal för uppvärmning/kylning

▪ Snabbuppvärmningstest

▪ Test av cirkulationspumpen

6.2.5 Hur du utför en torkning av golvvärmens flytspackel

Nödvändigt: Se till att det BARA finns 1 användargränssnitt anslutet

till ditt system för att utföra en flytspackeltork med golvvärme.
Nödvändigt: Se till att hemsidan för framledningstemperaturen,

hemsidan för rumstemperaturen och hemsidan för
varmvattenberedaren är AV.

1 Gå till [A.7.2]: > Installatörsinställningar > Driftsättning >

Golvtorksfunktion.

2 Välj ett torkningsprogram.
3 Välj Starta golvtorken och tryck på .
4 Välj OK och tryck på .

Resultat: Torkningen av golvvärmens flytspackel inleds. Den

stoppas automatiskt när den är klar. För att stoppa den manuellt,
tryck på , välj OK och tryck på .

NOTERING

För att utföra en flytspackeltork måste rumsfrostskydd
inaktiveras ([2‑06]=0). Som standard är den aktiverad
([2‑06]=1). Emellertid, på grund av läget "installer-on­site" (se "Checklista före driftsättning"), kommer
rumsfrostskydd att vara automatiskt inaktiverad under 36
timmar efter första strömpåslag.

Om flytspackeltork fortfarande måste utföras efter de första
36 timmarna från första strömpåslag, avaktivera manuellt
rumsfrostskydd genom att ställa [2‑06] på "0", och HÅLL
det inaktiverat tills dess flytspackeltorken är avslutad. Om
detta inte uppmärksammas kan flytspacklet spricka.

NOTERING

För att värmen för flytspackeltork ska kunna startas måste
följande inställningar vara utförda:

▪ [4‑00]=1

▪ [C‑02]=0

▪ [D‑01]=0

▪ [4‑08]=0

▪ [4‑01]≠1

EHVH04+08S18CBV + EHVH08~16S26CBV
Daikin Altherma - lågtemperatur Split
4P449977-1B – 2018.02

Installationshandbok

19

7 Överlämna till användaren

R4T

R3T

R1T

R5T

3D105906-1

d

p

o

k

j

i

l

m

n

f

h

g

e

e

A

C

C

B

c1

a1

a2

b2

b1

c2

7 Överlämna till användaren

När testkörningen är klar och enheten fungerar korrekt ska du se till
att användaren förstår:

▪ Fyll i tabellen för installatörsinställningarna (i användarhandboken)

med de aktuella inställningarna.

▪ Förklara för användaren hur systemet används och vad som ska

göras om det uppstår något problem.

▪ Visa användaren vilka underhållsarbeten som måste utföras på

enheten.

▪ Ge användaren energibesparingsråd så som beskrivs i

användarhandboken.

▪ Se till att användaren har den tryckta dokumentationen, samt be

honom/henne att förvara dem för framtida referensbruk. Informera
användaren om att fullständig dokumentation finns på den URL
som tidigare beskrivits i manualen.

8 Tekniska data

Delar av de senaste tekniska data är tillgängliga på den regionala Daikin-webbplatsen (allmänt tillgänglig). Alla de senaste tekniska data finns

på Daikin extranät (inloggning krävs).

8.1 Rördragningsschema: inomhusenheten

A Vattensidan
B Köldmediumsida

C Externt installerad
a1 Rumsuppvärmningsvatten IN
a2 Rumsuppvärmningvatten UT

b1 Varmvattenberedare: kallvatten IN
b2 Varmvattenberedare: varmvatten UT

c1 Köldmedie IN
c2 Köldmedie UT

d Plattvärmeväxlare

e Avstängningsventil med dränerings-/påfyllningsventil

f Trevägsventil
g Flödessensor
h Varmvattenberedare

i Värmeväxlare

j Filter

k Luftning

l Expansionskärl

m Säkerhetsventil

n Manometer
o Pump

p Avloppslock
R1T Termistor (värmeväxlare – vatten UT)
R3T Termistor (köldmedie)
R4T Termistor (värmeväxlare – vatten IN)
R5T Termistor (varmvattenberedarens tank)

Skruvanslutning
Flänsanslutning

Snabbkoppling
Hårdlödd anslutning

8.2 Kopplingsschema: inomhusenhet

Se det inre kopplingsschemat som levereras med enheten (på insidan av luckan till inomhusenhetens kopplingsbox). Följande förkortningar
används.

Punkter som ska gås igenom innan du startar enheten

Notes to go through before
starting the unit

Installationshandbok

20

Engelska Översättning

Punkter som ska gås igenom
innan du startar enheten

X1M Huvudkontakt
X2M Kabeldragen kontakt för AC
X3M Kontakt för reservvärmaren

Engelska Översättning

EHVH04+08S18CBV + EHVH08~16S26CBV

Daikin Altherma - lågtemperatur Split

4P449977-1B – 2018.02

8 Tekniska data

15

**

/12.2

1

Engelska Översättning

X4M Kontakt för

X5M Kabeldragen kontakt för DC

User installed options Alternativ installerade av

Anti-legionella heater Antilegionellavärmare
Backup heater Reservvärmare
Bottom plate heater Värmare för basplattan
Domestic hot water tank Varmvattenberedare
Domestic hot water tank with

solar connection

Remote user interface Fjärrstyrt användargränssnitt
Ext. indoor thermistor Extern inomhustermistor
Ext outdoor thermistor Extern utomhustermistor
Digital I/O PCB Kretskort för digital I/O
Demand PCB Kretskort för behovsstyrning
Solar pump and control station Solvärmepump och

Main LWT Primär framledningstemperatur

On/OFF thermostat (wired) PÅ/AV-termostat (ansluten

On/OFF thermostat (wireless) PÅ/AV-termostat (ansluten

Ext. thermistor Extern termistor
Heat pump convector Värmepumpskonvektor

Add LWT Extra framledningstemperatur

On/OFF thermostat (wired) PÅ/AV-termostat (ansluten

On/OFF thermostat (wireless) PÅ/AV-termostat (ansluten

Ext. thermistor Extern termistor
Heat pump convector Värmepumpskonvektor

Placering i kopplingsbox

Engelska Översättning

Position in switch box Placering i kopplingsbox

Förklaring

A1P Huvudkretskort
A2P Kretskort för användargränssnittet
A3P * Kretskort för solvärmepumpstationen
A3P * PÅ/AV-termostat (dator=strömkrets)
A3P * Värmepumpskonvektor
A4P * Kretskort för digital I/O

antilegionellavärmaren

Jordning
Kabel nummer 15

Anskaffas lokalt
Anslutning ** fortsätter på sidan

12 kolumn 2
Flera möjligheter för

kabeldragning
Alternativ

Inte monterad i kopplingsboxen

Kabeldragning varierar mellan
olika modeller

Kretskort

användaren

Varmvattenberedare med

solvärmeanslutning

kontrollstation

med kabel)

utan kabel)

med kabel)

utan kabel)

A4P * Kretskort för mottagare (trådlöst PÅ/AV

A5P Kretskort för anodens drivsteg
A8P * Kretskort för behovsstyrning
BSK * Relä för solvärmepumpstation
DS1(A8P) * DIP-switch
F2B (*) Överströmssäkring till antilegionellavärmare
F1U, F2U * Säkring 5A 250V för I/O digitala kretskort
K1 * Buntband
K3M (*) Kontakt för antilegionellavärmare
K*R Relä på kretskortet
M2P # Varmvattenpump
M2S # Avstängningsventil
M3S (*) 3-vägsventil för golvvärme/

PHC1 (A4P) * Optokoppling, indatakrets
Q*DI # Jordfelsbrytare
Q*L (*) Överhettningsskydd för

R1T (A3P) * Sensor för omgivande temperatur, PÅ/AV

R2T * Extern sensor (golv eller omgivning)
R5T (*) Termistor för varmvatten
R6T * Termistor för externa inomhus- och

R1H (A3P) * Fuktighetssensor
S1S # Kontakt för strömförsörjning med önskad

S2S # Elmätarens pulsingång 1
S3S # Elmätarens pulsingång 2
S4S # Säkerhetstermostat
S6S~S9S # Digitala ingångar för reducerad

SS1 (A4P) * Brytare
TR1 Strömförsörjningstransformator
X*M Buntband
X*Y Kontakt

Översättning av text i kopplingsschemat

Engelska Översättning

(1) Main power connection (1) Strömanslutning
For preferential kWh rate power

supply
Indoor unit supplied from outdoor Inomhusenheten försörjs från

Normal kWh rate power supply Strömförsörjning med normal

Only for normal power supply
(standard)

Only for preferential kWh rate
power supply (outdoor)

Outdoor unit Utomhusenhet

termostat)

varmvattenberedare

antilegionellavärmare

termostat

utomhustemperaturer

kWh-grad

strömförbrukning

* = Tillval

(*) = Standard för EHVH*, tillval för EHBH*

# = Anskaffas lokalt

Önskad kWh-grad på
strömförsörjningen

utomhusenheten

kWh-grad
Endast för normal

strömförsörjning (standard)
Endast för strömförsörjning med

önskad kWh-grad
(utomhusenheten)

EHVH04+08S18CBV + EHVH08~16S26CBV
Daikin Altherma - lågtemperatur Split
4P449977-1B – 2018.02

Installationshandbok

21

8 Tekniska data

Engelska Översättning

Preferential kWh rate power
supply contact: 16 V DC
detection (voltage supplied by
PCB)

Use normal kWh rate power
supply for indoor unit

(2) User interface (2) Användargränssnitt
Only for remote user interface

option
SWB Kopplingsbox
(3) Ext. thermistor (3) Extern termistor
SWB Kopplingsbox
(4) Field supplied options (4) Alternativ som anskaffas

230 V AC supplied by PCB 230VAC från kretskort
5 V DC pulse detection (voltage

supplied by PCB)
Continuous Kontinuerlig ström
DHW pump Varmvattenpump
DHW pump output Pumputlopp för

Electrical meters Elmätare
For safety thermostat För säkerhetstermostat
Inrush Ingångsström
Max. load Maximal belastning
Normally closed Normalt stängd
Normally open Normalt öppen
Safety thermostat contact: 16 V

DC detection (voltage supplied
by PCB)

Shut-off valve Avstängningsventil
SWB Kopplingsbox
(5) Domestic hot water tanks (5) Varmvattenberedare för

3 wire type SPST 3 kabeltyp SPST
Anti-legionella heater power

supply
For *** För ***
For *** or *** För *** eller ***
SWB Kopplingsbox
(6) Optional BUH (6) Reservvärmare (tillval)

Kontakt för önskad kWh-grad på
strömförsörjningen: 16VDC­detektering (spänning från
kretskort)

Använd strömförsörjning med
normal kWh-grad för
inomhusenheten

Endast för alternativ till fjärrstyrt
användargränssnitt

lokalt

5VDC-pulsdetektering
(spänning från kretskort)

hushållsvarmvatten

Kontakt för säkerhetstermostat:
16VDC-detektering (spänning
från kretskort)

hushåll

Strömförsörjning för
antilegionellavärmare

Engelska Översättning

SWB Kopplingsbox
(7) Anti-legionella heater power

supply
For *** För ***
(8) Option PCBs (8) Kretskort (tillval)
Alarm output Larmutsignal
Changeover to ext. heat source Omställning till extern värmekälla
For digital I/O PCB option För kretskort med digital I/O

For solar pump station För solvärmepumpstation
Max. load Maximal belastning
Min. load Minsta belastning
Only for *** Endast för ***
Only for demand PCB option Gäller endast för kretskort för

Only if no *** Endast om inga ***
Options: boiler output, solar

pump connection (only EHBH*),
alarm output

Options: bottom plate heater OR
On/OFF output

Outdoor unit Utomhusenhet
Power limitation digital inputs: 12

V DC / 12 mA detection (voltage
supplied by PCB)

Refer to operation manual Se bruksanvisningen
Solar pump connection Solvärmepumpanslutning
Space C/H On/OFF output Utsignal för rumskylning/värme

Switch box Kopplingsbox
To bottom plate heater Till värmare för basplattan
(9) External On/OFF thermostats

and heat pump convector
Additional LWT zone Framledningstemperatur för extra

For external sensor (floor/
ambient)

For heat pump convector För värmepumpkonvektor
For wired thermostat För trådbunden termostat
For wireless thermostat För trådlös termostat
Main LWT zone Framledningstemperatur:

(7) Strömförsörjning för
antilegionellavärmare

(tillval)

behovsstyrning

Alternativ: utgång för panna,
anslutning för solvärmepump
(endast EHBH*), larmutgång

Alternativ: värmare för basplattan
ELLER PÅ/AV-utgång

Digitala ingångar för
effektbegränsning:12VDC-/12m
A-detektering (spänning från
kretskort)

PÅ/AV

(9) Externa rumstermostater PÅ/
AV och värmepumpskonvektorn

område
För extern sensor (golv eller

omgivning)

huvudområde

Installationshandbok

22

EHVH04+08S18CBV + EHVH08~16S26CBV

Daikin Altherma - lågtemperatur Split

4P449977-1B – 2018.02

Elektrisk kopplingsschema

X1Y: 1-2

X1M: 1-2-3

X1M: 1-2-3

X2M:29

2 x 0,75

2 x 0,75

X2M: 30-31

X5M: 3-4

1

1

F2B:
L-N + PE

X6/9M

5 G x 2,5

230 V

X2M: 13-14

X9A (PCB A1P)

230 V

A4P: X4
X2M: 28

230 V

SPST:
X2M: 8-9-10

A4P: Y1
X2M: 28

230 V

230 V

A4P: Y3
X2M: 29

A4P: X1-X2

230 V

230 V

A3P: X1M: com-H

230 V

A4P: X1M: H-com
X2M: L-N

A3P: X1M: 1-3

R2T

230 V

X2M: 32-33

X11M: 3-4-5-6

X5M: 1-2

2 x 0,75

2 x 0,75

X2M: 34-35

230 V

X5M: 5-6

X5M: 7-8

X5M: 9-10

2 kärnor

230 V

230 V

230 V

230 V

230 V

A4P: Y2
X2M: 29

Q*L

X5M

230 V

F2B

X7M

5

5

5

2

2

4D106404-1

3

3

X3M: 3-4-5

X3M: 1-2

X5M: 11-12

230 V

X15M: 8-9-10

X15M: 6-7

X15M: 1-2

F1B:
L1-L2-L3-N + PE
eller L-N + PE

4

4

K1

230 V

3Gx2,5

(EKLBUHCB6W1)

Q*L

X8M

A4P:Y2

Endast för installation av normal strömförsörjning

Anskaffas lokalt

5 eller 3 kärnor

Säkerhetstermostat

enhetens strömförsörjning: 400 V eller 230 V + jord

2 kärnor

Strömförsörjning med normal kWh-grad
för inomhusenheten: 230 V

3 kärnor

5 eller 3 kärnor

Kontakt för strömförsörjning med önskad kWh-grad

400 V eller 230 V + jord

enhetens strömförsörjning med önskad kWh-grad:

Endast för installation av strömförsörjning med önskad kWh-grad

Standarddel

Nätström

Utomhusenhet

- Om en signalkabel används ska det kortaste avståndet till strömkablarna vara >5 cm

- Tillgängliga värmare beror på modellen: se kombinationstabell

Anmärkningar:

Endast för *KBPHT*
och beroende på modell

Värmare för basplattan

X1M: L1-L2-L3-N-jord
eller L-N-jord

2 kärnor3 kärnor

NS ventil: X2M: 5-7

NÖ ventil: X2M: 6-7

Solvärmeingång

Växling till

utgång för extern värmekälla

Larmutsignal

Utsignal för uppvärmning PÅ/AV

Endast för *KHW(E/S)*Z2

Strömförsörjning (3 kW) till antilegionellavärmare (tillval):

230 V (1N~) + jord

Endast för *KHW(E/S)*V3 och *KHWP*/*HYC*

400 V (2~) + jord

för EHVH*

Strömförsörjning

Strömförsörjning till antilegionellavärmare (2,4 kW): 230 V + jord

3 kärnor

F2B: L-N-jord

F2B: L1-L2-jord

Hushålls­varmvattentank

2 kärnor

signal

2 kärnor

Endast för KRCS01-1 eller EKRSCA1

signal

signal

2 kärnor

2 kärnor

2 kärnor

2 kärnor

2 kärnor

signal

M2S avstängningsventil

2-vägsventil

Utsignal för uppvärmning PÅ/AV

Elmätare
pulsingång 1

Elmätare
pulsingång 2

Endast för *KSR3PA (tillval)

extern termistor
(inomhus eller utomhus)

Cirkulationspump för DHW

Endast för *KRP1HB* & *KSOLHWAV1

Extern värmekälla (t.ex. panna)

BSK: 1-2 solvärmespärr

larmindikation

Clixon Q1L

Steg 1 - 2

Termistor

signal

5 kärnor

2 kärnor

strömförsörjning till reservvärmaren (6 kW): 400 V eller 230 V + jord

Strömförsörjning

3-5 kärnor

Extern rumstermostat/värmepumpkonvektor
(huvud- och/eller extraområdet)

Tillvalsdel

X4M: 1-2-jord

Endast för *KSOLHWAV1

X4M: 1-2-jord

Endast för *KRP1AHTA

A8P: X801M: 4-5

A8P: X801M: 3-5

A8P: X801M: 2-5

A8P: X801M: 1-5

huvud: X2M: 1-4
extra: X2M: 1a-4

huvud: X2M: 1-3-4
extra: X2M: 1a-3-4

huvud: X2M: 1-4
extra: X2M: 1a-4

Extern sensor
(golv eller omgivning)

2 kärnor

(3m medföljer)

Endast för *KRTETS

signal

2 kärnor

4 kärnor

kommunikation

2 kärnor

4 kärnor

Endast för *KRTR
(trådlös rumstermostat)

Endast för
(värmepumpkonvektor)

Endast för *KRTW
(trådbunden rumstermostat)

2 kärnor

kommunikation

Endast för *KRUCBL*

A2P: P1-P2 användargränssnitt

A2P: P1-P2 användargränssnitt

Standarddel

Tillvalsdel

Effektbegränsning
ingång för behovssignal 4

Effektbegränsning
ingång för behovssignal 3

Effektbegränsning
ingång för behovssignal 2

Effektbegränsning
ingång för behovssignal 1

eller 400 V

3 kärnor

2 kärnor

signal

5 kärnor

2 kärnor

2 kärnor

2 kärnor

2 kärnor

2 kärnor

Antilegionellavärmare

clixon

R5T - termistor
vattentemperatur

Q2L/Q3L - clixon
antilegionellavärmare

Antilegionellavärmare

M3S (om *KHW är installerad)
val för varmvatten – golvvärme

solvärmepump

2-vägsventil

clixon

Endast för *KHWP*/*HYC*

Endast för *KHW(E/S)*

Anskaffas lokalt

Inomhusenhet

Tillvalsdelar för EHBH* (*KHW*)

Anskaffas lokalt

Trevägsventil

Endast för *KHWSU*V3

BUH-alternativ

2 kärnor

3 kärnor

3 kärnor

Se enhetens kabeldragning för mer detaljer.

8 Tekniska data

EHVH04+08S18CBV + EHVH08~16S26CBV
Daikin Altherma - lågtemperatur Split
4P449977-1B – 2018.02

Installationshandbok

23

4P449977-1 B 0000000B

Copyright 2016 Daikin

4P449977-1B 2018.02
