Page 1
+
Referenčná príručka
inštalatéra
Daikin Altherma – nízkotepelný systém Split
ERHQ011-014-016BA
ERLQ011-014-016CA
EHVH11+16S26CBV
Referenčná príručka inštalatéra
Daikin Altherma – nízkotepelný systém Split
slovenčina
Page 2
Obsah
Obsah
5.6.2 Obmedzenie spotreby energie aktivované digitálnymi
vstupmi......................................................................... 22
5.6.3 Proces obmedzenia spotreby energie ......................... 22
5.7 Nastavenie snímača externej teploty ......................................... 23
1 Všeobecné bezpečnostné opatrenia 4
1.1 O dokumentácii ......................................................................... 4
1.1.1 Význam varovaní a symbolov..................................... 4
1.2 Pre inštalatéra ........................................................................... 4
1.2.1 Všeobecné.................................................................. 4
1.2.2 Miesto inštalácie ......................................................... 5
1.2.3 Chladiaca zmes .......................................................... 5
1.2.4 Soľný roztok................................................................ 6
1.2.5 Voda............................................................................ 6
1.2.6 Elektrické .................................................................... 6
2 O dokumentácii 7
2.1 Informácie o tomto dokumente.................................................. 7
2.2 Rýchly prehľad referenčnej príručky pre inštalátora.................. 7
3 Informácie o balení 7
3.1 Prehľad: informácie obalení ..................................................... 7
3.2 Vonkajšia jednotka .................................................................... 8
3.2.1 Pre vybalenie vonkajšej jednotky................................ 8
3.2.2 Manipulácia svonkajšou jednotkou ............................ 8
3.2.3 Vybratie príslušenstva zvonkajšej jednotky ............... 8
3.3 Vnútorná jednotka ..................................................................... 8
3.3.1 Odbalenie vnútornej jednotky ..................................... 8
3.3.2 Vybratie príslušenstva zvnútornej jednotky................ 8
3.4 Záložný ohrievač ....................................................................... 9
3.4.1 Rozbalenie záložného ohrievača................................ 9
3.4.2 Vybratie príslušenstva zo záložného ohrievača.......... 9
4 Informácie ojednotkách avoliteľnom
príslušenstve 9
4.1 Prehľad: informácie ojednotkách avoliteľnom príslušenstve ... 9
4.2 Identifikácia ............................................................................... 9
4.2.1 Výrobný štítok: vonkajšia jednotka.............................. 10
4.2.2 Identifikačný štítok: Vnútorná jednotka ....................... 10
4.2.3 Identifikačný štítok: záložný ohrievač.......................... 10
4.3 Kombinácie jednotiek a možností.............................................. 10
4.3.1 Možnosti pre vonkajšiu jednotku................................. 10
4.3.2 Možnosti pre vnútornú jednotku.................................. 11
4.3.3 Možné kombinácie vnútornej jednotky avonkajšej
jednotky....................................................................... 12
5 Aplikačné pokyny 12
5.1 Prehľad: aplikačné pokyny ........................................................ 12
5.2 Nastavenie systému ohrevu miestnosti..................................... 12
5.2.1 Jedna miestnosť ......................................................... 12
5.2.2 Viac miestností –jedna zóna teploty vody na
výstupe........................................................................ 14
5.2.3 Viac miestností –dve zóny teploty vody na výstupe... 16
5.3 Nastavenie pomocného zdroja tepla na ohrev miestnosti......... 17
5.4 Nastavenie nádrže na teplú vodu pre domácnosť..................... 18
5.4.1 Rozloženie systému –integrovaná nádrž na teplú
vodu pre domácnosť ................................................... 18
5.4.2 Výber objemu apožadovanej teploty pre nádrž na
teplú vodu pre domácnosť .......................................... 18
5.4.3 Nastavenie akonfigurácia –nádrž na teplú vodu pre
domácnosť .................................................................. 19
5.4.4 Čerpadlo na teplú vodu pre domácnosť na okamžite
teplú vodu ................................................................... 19
5.4.5 Čerpadlo na teplú vodu pre domácnosť na
dezinfekciu .................................................................. 19
5.5 Nastavenie merania spotreby energie....................................... 20
5.5.1 Vyrobené teplo............................................................ 20
5.5.2 Spotrebovaná energia................................................. 20
5.5.3 Elektrické napájanie snormálnou sadzbou za kWh ... 20
5.5.4 Elektrické napájanie svýhodnou sadzbou za kWh..... 21
5.6 Nastavenie kontroly spotreby energie ....................................... 21
5.6.1 Permanentné obmedzenie spotreby energie.............. 21
6 Príprava 23
6.1 Prehľad: príprava........................................................................ 23
6.2 Príprava miesta inštalácie .......................................................... 23
6.2.1 Požiadavky na miesto inštalácie vonkajšej jednotky.... 23
6.2.2 Dodatočné požiadavky na miesto inštalácie
vonkajšej jednotky v studenom podnebí ...................... 24
6.2.3 Požiadavky vnútornej jednotky na miesto inštalácie.... 24
6.2.4 Požiadavky záložného ohrievača na miesto
inštalácie ...................................................................... 25
6.3 Príprava potrubia chladiva.......................................................... 25
6.3.1 Požiadavky na potrubie chladiva ................................. 25
6.3.2 Izolácia potrubia chladiva............................................. 25
6.4 Príprava vodného potrubia ......................................................... 26
6.4.1 Požiadavky na vodný okruh......................................... 26
6.4.2 Vzorec na výpočet predbežného tlaku vexpanznej
nádobe ......................................................................... 27
6.4.3 Kontrola objemu vody a rýchlosti prúdenia.................. 27
6.4.4 Zmena predbežného tlaku expanznej nádoby............. 28
6.4.5 Kontrola objemu vody: príklady.................................... 28
6.5 Príprava elektrickej inštalácie..................................................... 28
6.5.1 Informácie opríprave elektrickej inštalácie.................. 28
6.5.2 Elektrické napájanie svýhodnou sadzbou za kWh...... 29
6.5.3 Prehľad elektrického zapojenia okrem externých
aktivátorov.................................................................... 29
6.5.4 Prehľad elektrického zapojenia externých
avnútorných aktivátorov .............................................. 29
7 Inštalácia 30
7.1 Prehľad: inštalácia...................................................................... 30
7.2 Otvorenie jednotky ..................................................................... 31
7.2.1 Otvorenie jednotiek...................................................... 31
7.2.2 Otvorenie vonkajšej jednotky....................................... 31
7.2.3 Otvorenie vnútornej jednotky ....................................... 31
7.2.4 Otvorenie krytu rozvodnej skrine vnútornej jednotky ... 31
7.2.5 Otvorenie záložného ohrievača ................................... 31
7.2.6 Otvorenie krytu rozvodnej skrine záložného
ohrievača ..................................................................... 32
7.3 Montáž vonkajšej jednotky ......................................................... 32
7.3.1 O montáži vonkajšej jednotky ...................................... 32
7.3.2 Predbežné opatrenia pri montáži vonkajšej jednotky... 32
7.3.3 Na prípravu inštalačnej konštrukcie............................. 32
7.3.4 Inštalácia vonkajšej jednotky ....................................... 32
7.3.5 Pre umožnenie vypúšťania .......................................... 32
7.3.6 Zabezpečenie vonkajšej jednotky pred prevrátením.... 33
7.4 Montáž vnútornej jednotky ......................................................... 33
7.4.1 Montáž vnútornej jednotky........................................... 33
7.4.2 Opatrenia týkajúce sa montáže vnútornej jednotky ..... 33
7.4.3 Inštalácia vnútornej jednotky........................................ 33
7.5 Montáž záložného ohrievača...................................................... 34
7.5.1 Opatrenia týkajúce sa montáže záložného ohrievača . 34
7.5.2 Inštalácia záložného ohrievača.................................... 34
7.6 Pripojenie potrubia chladiva ....................................................... 34
7.6.1 O pripojení potrubia s chladivom ................................. 34
7.6.2 Predbežné opatrenia pri pripojovaní potrubia s
chladivom..................................................................... 34
7.6.3 Pokyny pre pripojovanie potrubia s chladivom............. 35
7.6.4 Pokyny na ohýbanie potrubia....................................... 35
7.6.5 Ohranenie konca potrubia............................................ 35
7.6.6 Letovanie konca potrubia............................................. 36
7.6.7 Použitím uzatváracieho ventilu a servisnej prípojky .... 36
7.6.8 Pre pripojenie potrubia schladivom k vonkajšej
jednotke ....................................................................... 37
7.6.9 Pripojenie potrubia chladiva kvnútornej jednotke........ 38
7.6.10 Na určenie, či sú potrebné zachytávače oleja ............. 38
7.7 Kontrola potrubia chladiva.......................................................... 38
7.7.1 Kontrola potrubia na chladivo ...................................... 38
Referenčná príručka inštalatéra
2
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 3
Obsah
7.7.2 Predbežné opatrenia pri kontrole potrubia s
chladivom.................................................................... 38
7.7.3 Kontrola potrubia chladiva: Nastavenie ...................... 38
7.7.4 Kontrola únikov ........................................................... 39
7.7.5 Podtlakové sušenie..................................................... 39
7.8 Plnenie chladiva ........................................................................ 39
7.8.1 Plnenie chladiva.......................................................... 39
7.8.2 Predbežné opatrenia pri plnení chladivom.................. 39
7.8.3 Určenie množstva chladiva na doplnenie ................... 40
7.8.4 Určenie množstva úplnej náplne................................. 40
7.8.5 Doplnenie dodatočného chladiva................................ 40
7.8.6 Pripevnenie štítka ofluorizovaných skleníkových
plynoch........................................................................ 40
7.9 Pripojenie potrubia na vodu....................................................... 40
7.9.1 Pripojenie vodného potrubia ....................................... 40
7.9.2 Opatrenia týkajúce sa pripojenia vodovodného
potrubia ....................................................................... 40
7.9.3 Pripojenie potrubia na vodu ........................................ 40
7.9.4 Pripojenie vodovodného potrubia kzáložnému
ohrievaču .................................................................... 41
7.9.5 Pripojenie potrubia na recirkuláciu.............................. 41
7.9.6 Pripojenie tlakového poistného ventilu kodtoku......... 42
7.9.7 Naplnenie vodného okruhu......................................... 42
7.9.8 Plnenie nádrže na teplú vodu pre domácnosť ............ 42
7.9.9 Izolácia potrubia na vodu............................................ 42
7.10 Zapojenie elektroinštalácie ........................................................ 42
7.10.1 Zapojenie elektroinštalácie ......................................... 42
7.10.2 Zhoda elektrického systému ....................................... 43
7.10.3 Bezpečnostné opatrenia pri zapájaní
elektroinštalácie .......................................................... 43
7.10.4 Pokyny pri zapájaní elektroinštalácie.......................... 43
7.10.5 Špecifikácie štandardných komponentov zapojenia ... 44
7.10.6 Pripojenie elektrického vedenia vo vnútornej
jednotke ...................................................................... 44
7.10.7 Premiestnenie vzduchového termistora na vonkajšej
jednotke ...................................................................... 45
7.10.8 Pripojenie elektrického vedenia kvnútornej jednotke . 45
7.10.9 Pripojenie hlavného elektrického napájania................ 46
7.10.10 Pripojenie používateľského rozhrania......................... 47
7.10.11 Pripojenie uzatváracieho ventilu ................................. 48
7.10.12 Pripojenie elektromerov .............................................. 48
7.10.13 Pripojenie čerpadla teplej vody pre domácnosť .......... 48
7.10.14 Pripojenie výstupu poplašného signálu....................... 48
7.10.15 Pripojenie výstupu ZAP./VYP. ohrevu miestnosti ....... 48
7.10.16 Pripojenie prepínania kvonkajšiemu zdroju tepla....... 48
7.10.17 Pripojenie digitálnych vstupov spotreby energie......... 49
7.10.18 Pripojenie bezpečnostného termostatu (normálne
zatvorený kontakt)....................................................... 49
7.10.19 Pripojenie elektrického napájania ohrievača s
funkciou Anti-Legionella.............................................. 49
7.10.20 Pripojenie elektrického vedenia kzáložnému
ohrievaču .................................................................... 49
7.10.21 Pripojenie elektrického napájania záložného
ohrievača .................................................................... 50
7.10.22 Pripojenie záložného ohrievača kvnútornej jednotke. 51
7.11 Dokončenie inštalácie vonkajšej jednotky ................................. 51
7.11.1 Dokončenie inštalácie vonkajšej jednotky................... 51
7.11.2 Zatvorenie vonkajšej jednotky..................................... 51
7.12 Dokončenie inštalácie vnútornej jednotky ................................. 51
7.12.1 Pripevnenie krytu používateľského rozhrania
kvnútornej jednotke.................................................... 51
7.12.2 Zatvorenie vnútornej jednotky..................................... 52
7.13 Dokončenie inštalácie záložného ohrievača ............................. 52
7.13.1 Zatvorenie záložného ohrievača ................................. 52
8 Konfigurácia 52
8.1 Prehľad: konfigurácia ................................................................ 52
8.1.1 Pripojenie počítačového kábla krozvodnej skrini ....... 52
8.1.2 Prístup knajčastejšie používaným príkazom.............. 53
8.1.3 Kopírovanie systémových nastavení zprvého do
druhého používateľského rozhrania............................ 53
8.1.4 Kopírovanie nastavení jazyka zprvého do druhého
používateľského rozhrania........................................... 54
8.1.5 Stručný sprievodca: nastavenie rozloženia systému
po prvom ZAPNUTÍ napájania ..................................... 54
8.2 Základná konfigurácia ................................................................ 54
8.2.1 Stručný sprievodca: jazyk/čas adátum........................ 54
8.2.2 Stručný sprievodca: štandardné nastavenie................ 55
8.2.3 Stručný sprievodca: možnosti...................................... 56
8.2.4 Stručný sprievodca: výkon (meranie spotreby
energie)........................................................................ 59
8.2.5 Regulácia ohrevu miestnosti........................................ 59
8.2.6 Regulácia teplej vody pre domácnosť.......................... 62
8.2.7 Kontakt/číslo linky pomoci............................................ 62
8.3 Rozšírená konfigurácia/optimalizácia......................................... 62
8.3.1 Prevádzka vrežime ohrevu miestnosti: rozšírená ....... 62
8.3.2 Regulovanie teplej vody pre domácnosť: rozšírené..... 65
8.3.3 Nastavenia zdrojov tepla.............................................. 69
8.3.4 Systémové nastavenia................................................. 71
8.4 Štruktúra ponúk: prehľad používateľských nastavení ................ 75
8.5 Štruktúra ponúk: prehľad inštalatérskeho nastavenia ................ 76
9 Uvedenie do prevádzky 77
9.1 Prehľad: uvedenie do prevádzky................................................ 77
9.2 Predbežné opatrenia pri uvádzaní do prevádzky ....................... 77
9.3 Kontrolný zoznam pred uvedením do prevádzky ....................... 77
9.4 Kontrolný zoznam počas uvedenia do prevádzky ...................... 78
9.4.1 Kontrola minimálnej rýchlosti prúdenia ........................ 78
9.4.2 Vypustenie vzduchu..................................................... 78
9.4.3 Skúšobná prevádzka ................................................... 79
9.4.4 Skúšobná prevádzka aktivátora................................... 79
9.4.5 Vysúšanie poteru na podlahovom kúrení..................... 80
10 Odovzdanie používateľovi 81
11 Údržba a servis 81
11.1 Prehľad: údržba a servis ............................................................ 81
11.2 Bezpečnostné opatrenia pri údržbe............................................ 81
11.2.1 Otvorenie vnútornej jednotky ....................................... 81
11.2.2 Otvorenie záložného ohrievača ................................... 81
11.3 Kontrolný zoznam ročnej údržby vnútornej jednotky .................. 81
11.4 Kontrolný zoznam ročnej údržby vnútornej jednotky .................. 82
11.4.1 Vypustenie nádrže na teplú vodu pre domácnosť ....... 82
12 Odstránenie porúch 83
12.1 Prehľad: odstraňovanie problémov ............................................ 83
12.2 Predbežné opatrenia pri odstraňovaní problémov ..................... 83
12.3 Riešenie problémov na základe symptómov .............................. 83
12.3.1 Symptóm: jednotka NEOHRIEVA podľa očakávania... 83
12.3.2 Symptóm: kompresor sa NESPUSTÍ (ohrev
miestností alebo ohrev vody pre domácnosť).............. 84
12.3.3 Symptóm: čerpadlo je hlučné (kavitácia) ..................... 84
12.3.4 Symptóm: otvára sa tlakový poistný ventil ................... 84
12.3.5 Symptóm: vodný tlakový poistný ventil nie je tesný ..... 84
12.3.6 Symptóm: pri nízkych vonkajších teplotách NIE je
ohrev miestností dostatočný ........................................ 85
12.3.7 Symptóm: tlak vmieste vypúšťania je dočasne
neobyčajne vysoký....................................................... 85
12.3.8 Symptóm: kvôli zväčšeniu nádrže sa odlepili
dekoračné panely......................................................... 85
12.3.9 Symptóm: funkcia dezinfekcie nádrže NIE JE
správne dokončená (chyba typu AH)........................... 85
12.4 Problémy riešenia na základe chybových kódov........................ 85
12.4.1 Kódy chýb: prehľad ...................................................... 86
13 Likvidácia 87
13.1 Prehľad: Likvidácia ..................................................................... 87
13.2 O odčerpaní................................................................................ 87
13.3 Odčerpanie ................................................................................. 88
14 Technické údaje 89
14.1 Servisný priestor: vonkajšia jednotka ......................................... 89
14.2 Schéma potrubia: vonkajšia jednotka......................................... 91
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
3
Page 4
1 Všeobecné bezpečnostné opatrenia
14.3 Schéma potrubia: vnútorná jednotka......................................... 92
14.4 Schéma zapojenia: vonkajšia jednotka ..................................... 93
14.5 Schéma zapojenia: vnútorná jednotka ...................................... 95
14.6 Schéma zapojenia: záložný ohrievač ........................................ 98
14.7 Krivka ESP: vnútorná jednotka.................................................. 99
15 Slovník 100
16 Tabuľka nastavení na mieste inštalácie 101
1 Všeobecné bezpečnostné
opatrenia
1.1 O dokumentácii
▪ Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné
jazyky sú preklady.
▪ Opatrenia opísané v tomto dokumente sa týkajúc veľmi dôležitých
tém. Dôsledne ich dodržiavajte.
▪ Inštaláciu systému a všetky činnosti popísané v návode na
inštaláciu a v referenčnej príručke inštalatéra MUSÍ vykonať
autorizovaný inštalatér.
1.1.1 Význam varovaní a symbolov
NEBEZPEČENSTVO
Označuje situáciu, ktorá môže viesť k úmrtiu alebo
vážnemu zraneniu.
NEBEZPEČENSTVO: RIZIKO USMRTENIA
ELEKTRICKÝM PRÚDOM
Označuje situáciu, ktorá môže viesť k usmrteniu
elektrickým prúdom.
NEBEZPEČENSTVO: RIZIKO POPÁLENIA
Označuje situáciu, ktorá by mohla viesť k vzniku popálenín
v dôsledku extrémne vysokej alebo nízkej teploty.
NEBEZPEČENSTVO: RIZIKO VÝBUCHU
Označuje situáciu, ktorá by mohla viesť k výbuchu.
VAROVANIE
Označuje situáciu, ktorá by mohla viesť k úmrtiu alebo
vážnemu zraneniu.
VAROVANIE: HORĽAVÝ MATERIÁL
UPOZORNENIE
Označuje situáciu, ktorá by mohla viesť k menšiemu alebo
menej vážnemu zraneniu.
VÝSTRAHA
Označuje situáciu, ktorá by mohla viesť k poškodeniu
vybavenia alebo majetku.
INFORMÁCIE
Označuje užitočné tipy alebo doplňujúce informácie.
Symbol Vysvetlenie
Pred inštaláciou si prečítajte návod na inštaláciu a
prevádzku a kartu s pokynmi k zapojeniu.
Pred vykonaním údržby a servisných úloh si
prečítajte návod na údržbu.
Symbol Vysvetlenie
Viac informácií získate u inštalatéra a
vpoužívateľskej referenčnej príručke.
1.2 Pre inštalatéra
1.2.1 Všeobecné
Ak si NIE ste istí, ako jednotku nainštalovať alebo používať, obráťte
sa na svojho predajcu.
VÝSTRAHA
Nesprávna inštalácia alebo zapojenie zariadenia, príp.
príslušenstva môže mať za následok zásah elektrickým
prúdom, skrat, úniky, požiar alebo iné škody na zariadení.
Používajte len príslušenstvo, voliteľné príslušenstvo a
náhradné diely vyrobené alebo schválené spoločnosťou
Daikin.
VAROVANIE
Zabezpečte, aby inštalácia, testovanie a použité materiály
spĺňali platné právne predpisy (navyše k pokynom
opísaným v dokumentácii spoločnosti Daikin).
UPOZORNENIE
Pri inštalácii a vykonávaní údržby alebo servisu systému
noste primerané ochranné pomôcky (ochranné rukavice,
bezpečnostné okuliare atď.).
VAROVANIE
Roztrhajte a vyhoďte plastové obalové vrecia, aby sa s
nimi nikto nemohol hrať, zvlášť deti. Možné riziko:
udusenie.
NEBEZPEČENSTVO: RIZIKO POPÁLENIA
▪ Počas prevádzky a krátko po jej skončení sa
NEDOTÝKAJTE potrubia na chladiacu zmes,
vodovodného potrubia ani vnútorných častí. Potrubie
by mohlo byť príliš horúce alebo studené. Počkajte,
kým nevychladne na bežnú teplotu. Ak sa ho musíte
dotknúť, noste ochranné rukavice.
▪ NEDOTÝKAJTE sa žiadnej náhodne uniknutej
chladiacej zmesi.
VAROVANIE
Prijmite primerané opatrenia, aby jednotka nemohla slúžiť
ako úkryt pre malé živočíchy. Kontakt malých živočíchov s
elektrickými časťami môže spôsobiť poruchu, dymenie
alebo požiar.
UPOZORNENIE
NEDOTÝKAJTE sa prívodu vzduchu ani hliníkových rebier
jednotky.
VÝSTRAHA
▪ Na hornú časť jednotky NEKLAĎTE žiadne predmety
ani zariadenia.
▪ NEVYLIEZAJTE, NESADAJTE a ani NESTÚPAJTE na
jednotku.
VÝSTRAHA
Práce na vonkajšej jednotke sa najlepšie vykonávajú v
suchých poveternostných podmienkach, aby sa predišlo
prieniku vody.
Referenčná príručka inštalatéra
4
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 5
1 Všeobecné bezpečnostné opatrenia
V súlade s príslušnými právnymi predpismi bude možno potrebné
zaviesť denník pre daný produkt. Denník bude obsahovať minimálne
informácie o údržbe, opravách, výsledkoch testov, pohotovostných
obdobiach atď.
V blízkosti produktu tiež bude POTREBNÉ mať k dispozícii
prinajmenšom tieto informácie:
▪ pokyny na zastavenie systému v prípade núdze,
▪ názov a adresa požiarnej jednotky, policajného útvaru a
zdravotnej služby,
▪ názov, adresa a denné a nočné telefónne čísla servisných
oddelení.
V Európe pokyny na vedenie denníka určuje norma EN378.
1.2.2 Miesto inštalácie
▪ Okolo jednotky vytvorte dostatočný priestor na vykonávanie
servisu a na zabezpečenie obehu vzduchu.
▪ Skontrolujte, či miesto inštalácie odolá hmotnosti a vibráciám
jednotky.
▪ Zabezpečte, aby bol priestor dostatočne vetraný.
NEUPCHÁVAJTE žiadne vetracie otvory.
▪ Zabezpečte, aby bola jednotka vo vodorovnej polohe.
Jednotku NEINŠTALUJTE na nasledujúce miesta:
▪ V potenciálne výbušnom prostredí.
▪ Na miestach, na ktorých sa nachádzajú zariadenia vyžarujúce
elektromagnetické vlny. Elektromagnetické vlny by mohli rušiť
riadiaci systém a spôsobiť poruchu funkcie zariadenia.
▪ Na miestach, na ktorých hrozí riziko požiaru z dôvodu úniku
horľavých plynov (napríklad riedidla alebo benzínu), na miestach s
uhlíkovými vláknami alebo horľavým prachom.
▪ Na miestach, kde vzniká korozívny plyn (napríklad plyn kyseliny
sírovej). Korózia medených potrubí alebo spájkovaných dielov
môže spôsobiť únik chladiacej zmesi.
1.2.3 Chladiaca zmes
Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu
alebo referenčnej príručke ku konkrétnej aplikácii pre inštalatéra.
VÝSTRAHA
Zabezpečte, aby inštalácia potrubia na chladiacu zmes
spĺňala platné právne predpisy. V Európe platí norma
EN378.
VÝSTRAHA
Zabezpečte, aby potrubie a pripojenia na miestne
inštalácie NEBOLI vystavené napätiu.
NEBEZPEČENSTVO: RIZIKO VÝBUCHU
Odčerpanie – únik chladiacej zmesi. Ak chcete odčerpať
systém, a je netesnosť v okruhu chladiacej zmesi:
▪ NEPOUŹÍVAJTE funkciu automatického odčerpania
jednotky, pri ktorej sa vo vonkajšej jednotke zhromaždí
všetka chladiaca zmes zo systému. Možný výsledok:
Samospaľovanie a výbuch kompresora z dôvodu
vzduchu vnikajúceho do kompresora, ktorý je v
činnosti.
▪ Použite samostatný systém obnovy tak, že kompresor
jednotky nemusí byť v činnosti.
VAROVANIE
VŽDY zachyťte chladivo. NEVYPÚŠŤAJTE ich priamo do
okolitého prostredia. Použite vákuové čerpadlo na
vyprázdnenie inštalácie.
VÝSTRAHA
Po zapojení celého potrubia skontrolujte, či nikde neuniká
plyn. Na kontrolu úniku plynu použite dusík.
VÝSTRAHA
▪ Aby nedošlo k poruche kompresora, do systému
NEDOPLŇUJTE viac chladiva, ako je určené
množstvo.
▪ Ak sa vyžaduje otvorenie systému chladiva, je NUTNÉ
s chladivom manipulovať v súlade s platnými
predpismi.
VAROVANIE
Uistite sa, či nie je v systéme kyslík. Chladiaca zmes sa
môže doplniť len po vykonaní testu únikov a po sušení vo
vákuu.
▪ V prípade, že je potrebné doplnenie, pozrite si výrobný štítok na
jednotke. Udáva typ chladiacej zmesi a potrebné množstvo.
▪ Jednotka je vo výrobe naplnená chladivom a v závislosti od
veľkosti a dĺžky rúr môžu niektoré systémy vyžadovať doplnenie
ďalšieho chladiva.
▪ Používajte nástroje výlučne určené pre typ chladiva v systéme,
aby sa zabezpečil požadovaný tlakový odpor a zabránilo sa
vniknutiu cudzích látok do systému.
▪ Chladivo dopĺňajte nasledujúcim spôsobom:
Ak Potom
Je namontovaná sifónová trubica
(t. j. valec je označený nápisom v
znení “pripojený kvapalinový
plniaci sifón”)
Pri dopĺňaní chladiva by mal byť
valec vo zvislej polohe.
VAROVANIE
Počas testov NIKDY nenatlakujte zariadenie tlakom
vyšším, ako je maximálny povolený tlak (tak, ako je
uvedené na výrobnom štítku na jednotke).
VAROVANIE
V prípade úniku chladiacej zmesi prijmite dostatočné
opatrenia. Ak chladiaci plyn uniká, okamžite miestnosť
vyvetrajte. Možné riziká:
▪ Zvýšená koncentrácia chladiacej zmesi môže v malej
miestnosti znížiť hladinu kyslíka.
▪ Ak sa chladiaci plyn dostane do kontaktu s ohňom,
môžu vzniknúť toxické plyny.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Sifónová trubica NIE JE
namontovaná
▪ Pomaly otvorte valec schladivom.
▪ Chladivo plňte v kvapalnej forme. Pridávanie v plynnej forme
môže brániť normálnej prevádzke.
Pri dopĺňaní chladiva valec
otočte hore dnom.
Referenčná príručka inštalatéra
5
Page 6
1 Všeobecné bezpečnostné opatrenia
UPOZORNENIE
Po ukončení doplňovania chladiva alebo počas jeho
prerušenia okamžite uzavrite ventil nádrže chladiva. Ak
ventil NIE je okamžite uzavretý, zvyšný tlak môže priviesť
prídavné chladivo. Možný výsledok: Nesprávne množstvo
chladiva.
1.2.4 Soľný roztok
Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu
alebo referenčnej príručke ku konkrétnej aplikácii pre inštalatéra.
VAROVANIE
Výber soľného roztoku MUSÍ byť v súlade s platnými
právnymi predpismi.
VAROVANIE
V prípade úniku soľného roztoku prijmite dostatočné
opatrenia. V prípade úniku soľného roztoku ihneď
vyvetrajte oblasť a obráťte sa na miestneho predajcu.
VAROVANIE
Okolitá teplota vnútri jednotky môže byť oveľa vyššia ako
izbová teplota, napr. 70°C. V prípade úniku soľného
roztoku môžu horúce súčasti v jednotke spôsobiť vznik
nebezpečnej situácie.
VAROVANIE
Používanie a inštalácia zariadenia MUSIA spĺňať
bezpečnostné a environmentálne opatrenia špecifikované
v platných právnych predpisoch.
VAROVANIE
▪ Používajte LEN medené vodiče.
▪ Zabezpečte, aby zapojenie na mieste inštalácie spĺňalo
platné právne predpisy.
▪ Celá elektrická inštalácia na mieste sa MUSÍ inštalovať
v súlade so schémou zapojenia dodanou s produktom.
▪ NIKDY nestláčajte zväzky káblov a zabráňte kontaktu
káblov s potrubím a ostrými hranami. Zabezpečte, aby
na prípojky svorkovnice nepôsobil žiadny vonkajší tlak.
▪ Nezabudnite nainštalovať uzemňovacie vodiče.
NEUZEMŇUJTE jednotku k verejnému potrubiu,
prepäťovej poistke ani uzemneniu telefónnej linky.
Nedokonalé uzemnenie môže spôsobiť zásah
elektrickým prúdom.
▪ Zabezpečte použitie samostatného elektrického
obvodu. NIKDY nepoužívajte zdroj napájania spoločný
s iným zariadením.
▪ Zabezpečte inštaláciu potrebných poistiek alebo ističov.
▪ Ubezpečte sa, že ste nainštalovali prúdový chránič. V
opačnom prípade hrozí riziko zásahu elektrickým
prúdom alebo požiaru.
▪ Pri inštalácii skontrolujte, či je prúdový chránič
kompatibilný s invertorom (odolný proti
vysokofrekvenčnému elektrickému šumu), aby
nedochádzalo k nepotrebnému otváraniu prúdového
chrániča.
VÝSTRAHA
Opatrenia týkajúce sa kladenia elektrických káblov:
1.2.5 Voda
Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu
alebo referenčnej príručke ku konkrétnej aplikácii pre inštalatéra.
VÝSTRAHA
Zabezpečte, aby kvalita vody spĺňala smernicu EÚ
98/83ES.
1.2.6 Elektrické
NEBEZPEČENSTVO: RIZIKO USMRTENIA
ELEKTRICKÝM PRÚDOM
▪ Pred zložením krytu rozvodnej skrine, pripojením
elektrického vedenia alebo dotykom elektrických častí
VYPNITE všetky zdroje napájania.
▪ Pred vykonávaním servisu odpojte zdroj napájania
minimálne na 1 minútu a zmerajte napätie na
koncovkách kondenzátorov hlavného obvodu alebo v
elektrických súčiastkach. Skôr ako sa budete môcť
dotknúť elektrických súčastí, napätie NESMIE
presahovať 50 V jednosmerného prúdu. Poloha
koncoviek je zobrazená na schéme zapojenia.
▪ Elektrických súčastí sa NEDOTÝKAJTE mokrými
rukami.
▪ Po zložení servisného krytu NENECHÁVAJTE jednotku
bez dozoru.
VAROVANIE
Ak NIE SÚ hlavný vypínač alebo iné prostriedky na
odpojenie, ktoré majú oddelené kontakty na všetkých
póloch a zaisťujú úplné odpojenie v prípade prepätia
kategórie III, nainštalované vo výrobe, MUSIA sa
nainštalovať do pevného zapojenia.

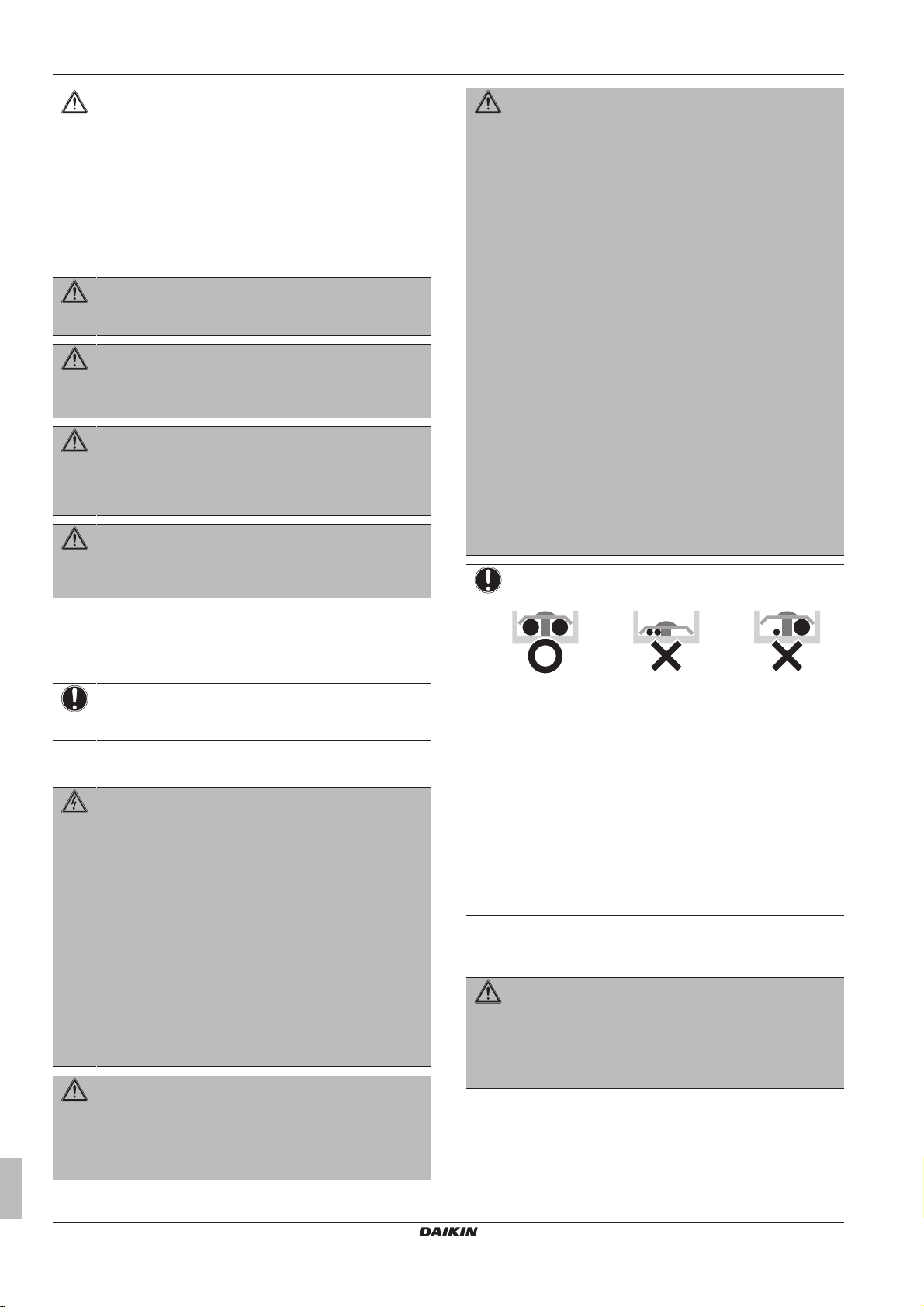

▪ NEPRIPÁJAJTE k svorkovnici káble rôznej hrúbky
(pokles v kábli elektrického napájania môže spôsobiť
nadmernú teplotu).
▪ Pri pripájaní káblov rovnakej hrúbky postupujte podľa
obrázka vyššie.
▪ Pri zapájaní káblov použite na to určený elektrický
kábel a pevne ho pripojte, potom zabezpečte, aby
vonkajší tlak pôsobil na dosku svorkovnice.
▪ Použite vhodný skrutkovač na utiahnutie svorkových
skrutiek. Skrutkovač s malou hlavicou poškodí hlavicu
a znemožní správne utiahnutie.
▪ Príliš silné uťahovanie môže poškodiť svorkové
skrutky.
Elektrické káble inštalujte minimálne 1 meter od televízorov alebo
rádií, aby ste predišli rušeniu. V závislosti od dĺžky rozhlasových vĺn
môže byť vzdialenosť 1metra nedostatočná.
VAROVANIE
▪ Po ukončení elektrickej inštalácie sa uistite, či je každá
elektrická časť a koncovka vo vnútri elektrickej skrine
správne pripojená.
▪ Pred spustením jednotky skontrolujte, či sú všetky kryty
zatvorené.
Referenčná príručka inštalatéra
6
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 7
2 O dokumentácii
VÝSTRAHA
Platí len v prípade trojfázového napájania, a ak sa
kompresor spúšťa metódou ZAPNUTIE/VYPNUTIE.
Ak existuje možnosť výskytu reverznej fázy po
krátkodobom výpadku prúdu a napájanie sa zapne a
vypne, keď je produkt v prevádzke, pripojte lokálne okruh
ochrany reverznej fázy. Chod produktu v reverznej fáze
môže poškodiť kompresor a iné súčiastky.
2 O dokumentácii
2.1 Informácie o tomto dokumente
Cieľoví používatelia
Oprávnení inštalátori
Dokumentácia
Tento dokument je súčasťou dokumentácie. Celá dokumentácia
zahŕňa tieto dokumenty:
▪ Všeobecné bezpečnostné opatrenia:
▪ Bezpečnostné opatrenia, ktoré sa musia prečítať pred
inštaláciou
▪ Formát: Papier (v balení vnútornej jednotky)
▪ Návod na inštaláciu vnútornej jednotky:
▪ Pokyny na inštaláciu
▪ Formát: Papier (v balení vnútornej jednotky)
▪ Návod na inštaláciu vonkajšej jednotky:
▪ Pokyny na inštaláciu
▪ Formát: Výtlačok (v balení vonkajšej jednotky)
▪ Návod na inštaláciu záložného ohrievača:
▪ Pokyny na inštaláciu
▪ Formát: Papier (v balení záložného ohrievača)
▪ Referenčná príručka inštalátora:
▪ Príprava inštalácie, osvedčené postupy, referenčné údaje…
▪ Formát: Digitálne súbory na stránke http://
www.daikineurope.com/support-and-manuals/productinformation/
▪ Doplnok pre voliteľné príslušenstvo:
▪ Ďalšie informácie oinštalácii voliteľného príslušenstva
▪ Formát: Papier (v balení vnútornej jednotky) + Digitálne súbory
na stránke http://www.daikineurope.com/support-and-manuals/
product-information/
Najnovšie zmeny dodanej dokumentácie môžu byť k dispozícii na
regionálnej webovej lokalite spoločnosti Daikin alebo u predajcu.
Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné
jazyky sú preklady.
Technické údaje
▪ Podmnožina najnovších technických údajov je k dispozícii na
regionálnej webovej stránke Daikin (verejne prístupnej).
▪ Všetky najnovšie technické údaje sú k dispozícii na extranete
Daikin (požadovaná autentifikácia).
2.2 Rýchly prehľad referenčnej príručky pre inštalátora
Kapitola Opis
Všeobecné bezpečnostné
opatrenia
O dokumentácii Aká dokumentácia je k dispozícii pre
Informácie obalení Ako rozbaliť jednotky a vybrať
Informácie ojednotkách
avoliteľnom príslušenstve
Aplikačné pokyny Rôzne inštalácie systému
Príprava Čo treba urobiť a poznať pred
Inštalácia Čo treba urobiť a poznať pred
Konfigurácia Čo treba urobiť a poznať pred
Uvedenie do prevádzky Čo treba urobiť a poznať pred
Odovzdanie používateľovi Čo treba používateľovi dať a vysvetliť
Údržba a servis Ako vykonávať údržbu a servis
Odstraňovanie problémov Ako riešiť problémy
Likvidácia Ako likvidovať systém
Technické údaje Špecifikácie systému
Slovník Definície termínov
Tabuľka nastavení na
mieste inštalácie
Bezpečnostné opatrenia, ktoré sa musia
prečítať pred inštaláciou
inštalátora
príslušenstvo
▪ Ako identifikovať jednotky
▪ Možné kombinácie jednotiek
avoliteľného príslušenstva
príchodom na miesto inštalácie
inštaláciou systému
konfiguráciou systému po inštalácii
spustením systému do prevádzky po
konfigurácii
jednotiek
Túto tabuľku vyplní inštalatér a odloží
sa pre budúcu referenciu
Poznámka: V používateľskej
referenčnej príručke sa nachádza aj
tabuľka s inštalatérskymi nastaveniami.
Túto tabuľku musí vyplniť inštalatér a
odovzdať ju používateľovi.
3 Informácie o balení
3.1 Prehľad: informácie obalení
Táto kapitola opisuje, čo musíte urobiť po doručení balenia s
vonkajšou a vnútornou jednotkou na miesto inštalácie.
Obsahuje informácie o:
▪ Vybalenie a manipulácia jednotiek
▪ Odstránenie príslušenstva z jednotiek
Uvedomte si, že:
▪ Po dodaní sa MUSÍ skontrolovať, či jednotka nie je poškodená.
Každé poškodenie sa MUSÍ ihneď ohlásiť zástupcovi dopravcu
pre reklamácie.
▪ Zabalenú jednotku dopravte čo najbližšie ku konečnému miestu
montáže, aby nedošlo kpoškodeniu počas prepravy.
▪ Pripravte cestu, po ktorej chcete preniesť jednotku dovnútra
smerom dopredu.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
7
Page 8
3 Informácie o balení
21
102~114 kg
1×
2
1
a
1×
c
1×
b
2×
d
1×
e
1×
f
1×
g
1×
3.2 Vonkajšia jednotka
3.2.1 Pre vybalenie vonkajšej jednotky
3.2.2 Manipulácia svonkajšou jednotkou
UPOZORNENIE
Ak chcete predísť poraneniu, NEDOTÝKAJTE sa prívodu
vzduchu ani hliníkových rebier na jednotke.
Jednotku prenášajte pomaly, ako je zobrazené:
3.3 Vnútorná jednotka
3.3.1 Odbalenie vnútornej jednotky
3.3.2 Vybratie príslušenstva zvnútornej
jednotky
1 Odskrutkujte skrutky zvrchnej časti jednotky.
2 Vyberte vrchnú dosku.
3 Odskrutkujte skrutky zprednej časti jednotky.
4 Stlačte tlačidlo v spodnej časti prednej dosky.
5 Zložte prednú dosku.
VAROVANIE: ostré okraje
Predný panel posuňte k vrchnej časti a nie k spodnej.
Dávajte si pozor na prsty. Na spodnej časti prednej dosky
sú ostré okraje.
3.2.3 Vybratie príslušenstva zvonkajšej
Referenčná príručka inštalatéra
8
jednotky
a Návod na inštaláciu vonkajšej jednotky
b Spony na káble
c Štítok ofluorizovaných skleníkových plynoch
d Viacjazyčný štítok ofluorizovaných skleníkových plynoch
e Skrutka (len pre model ERLQ)
f Upevňovacia doštička termistora (náhradná) (len pre model
ERLQ)
g Upevňovací diel pre termistor (len pre model ERLQ)
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 9
4 Informácie ojednotkách avoliteľnom príslušenstve
a~e+h
g
f
5
4
1
2
3
4
4×
2×
1×
1× 1× 1× 1×
2× 1×2×
a b c d
f ge
h
1
2
3.4.2 Vybratie príslušenstva zo záložného ohrievača
1 Demontujte zo skrine nástennú konzolu.
6 Vyberte príslušenstvo.
a Všeobecné bezpečnostné opatrenia
b Doplnok pre voliteľné príslušenstvo
c Návod na inštaláciu vnútornej jednotky
d Návod na obsluhu
e Tesniaci krúžok na uzatvárací ventil
f Uzatvárací ventil
g Kryt používateľského rozhrania
h 2 skrutky na pripevnenie používateľského rozhrania.
7 Znova namontujte vrchnú a prednú dosku.
3.4 Záložný ohrievač
VÝSTRAHA
Záložný ohrievač je voliteľný a môže sa používať len v
kombinácii s vnútornými jednotkami EHBH_CBV a
EHVH_S_CBV.
4 Informácie ojednotkách
avoliteľnom príslušenstve
4.1 Prehľad: informácie ojednotkách
avoliteľnom príslušenstve
Táto kapitola obsahuje informácie o:
▪ Identifikácia vonkajšej jednotky
▪ Identifikácia vnútornej jednotky
▪ Identifikácia záložného ohrievača (ak sa používa)
▪ Kombinácia vonkajšej a vnútornej jednotky
▪ Kombinácia vonkajšej jednotky s voliteľným príslušenstvom
▪ Kombinácia vnútornej jednotky s voliteľným príslušenstvom
3.4.1 Rozbalenie záložného ohrievača
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
4.2 Identifikácia
VÝSTRAHA
Pri súčasnom inštalovaní alebo servise viacerých jednotiek
sa servisné panely rôznych modelov NESMÚ zamieňať.
Referenčná príručka inštalatéra
9
Page 10
4 Informácie ojednotkách avoliteľnom príslušenstve
4.2.1 Výrobný štítok: vonkajšia jednotka
Umiestnenie
Označenie modelov
▪ ERLQ: obsahuje súčiastky (izoláciu, ohrievač spodnej dosky atď.)
predchádzajúce zamrznutiu v oblastiach s nízkou okolitou teplotou
a vysokou vlhkosťou.
▪ ERHQ: NEOBSAHUJE tieto súčiastky.
Príklad: ERLQ011CAW1
Kód Vysvetlenie
ER Rozdelené vonkajšie párové tepelné čerpadlo pre
Európu
L H=nízka teplota vody–okolitá zóna: 0 až –10°C
L=nízka teplota vody–okolitá zóna: −10
až −20°C
Q Chladivo R410A
011 Výkonová trieda
CA Séria modelu
W1 Elektrické napájanie
4.2.2 Identifikačný štítok: Vnútorná jednotka
Kód Opis
V Model s jednofázovým ohrievačom s funkciou Anti-
Legionella v nádrži na teplú vodu pre domácnosť.
(Bez záložného ohrievača v okruhu na
vykurovanie miestností.)
4.2.3 Identifikačný štítok: záložný ohrievač
Umiestnenie
Označenie modelov
Príklad: EK L BUH CB 6 W1
Kód Vysvetlenie
EK Európska súprava
L Súprava kompatibilná s vnútornými jednotkami
EHBH_CBV a EHVH_S_CBV
Záložný
ohrievač
CB Séria modelu
6 Kapacita súpravy ohrievača (kW)
W1 Elektrické napájanie
Záložný ohrievač
Umiestnenie
Označenie modelov
Príklad: EHVH11S26CBV
Kód Opis
E Európsky model
HV Vnútorná jednotka sintegrovanou nádržou
inštalovaná na podlahe
H Len ohrev
11 Výkonová trieda
S Materiál integrovanej nádrže: nerezová oceľ
26 Objem integrovanej nádrže
CB Séria modelu
4.3 Kombinácie jednotiek a možností
4.3.1 Možnosti pre vonkajšiu jednotku
Karta PCB požiadaviek (KRP58M51) (len pre model ERLQ)
▪ Obmedzuje maximálny prúd. Zníži sa však tiež kapacita ohrevu a
chladenia systému.
▪ Používa sa len funkcia Nastavenie prevádzky podľa požiadaviek
karty PCB požiadaviek.
▪ Pokyny na inštaláciu nájdete vnávode na inštaláciu karty PCB
požiadaviek.
Prístrešok proti snehu (EK016SNC) (len pre model ERLQ)
▪ Zabraňuje zasneženiu vonkajšej jednotky.
▪ Odporúča sa používať v oblastiach s nízkou okolitou teplotou
alebo hustým snežením.
▪ Pokyny na inštaláciu nájdete v návode na inštaláciu prístrešku
proti snehu.
Súprava vypúšťacieho kohúta (EKDK04) (len pre model ERHQ)
▪ Zhromažďuje kondenzát z vonkajšej jednotky a odvádza ho cez
vypúšťací kohút 1 na spodnej doske.
▪ Model ERLQ: súprava vypúšťacieho kohúta sa nepoužíva.
▪ Model ERHQ: súprava vypúšťacieho kohúta je voliteľná.
▪ Nemožno kombinovať s ohrievačom spodnej dosky.
▪ Pokyny na inštaláciu nájdete v návode na inštaláciu súpravy
vypúšťacieho kohúta.
Referenčná príručka inštalatéra
10
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 11
4 Informácie ojednotkách avoliteľnom príslušenstve
Ohrievač spodnej dosky (EKBPHTH16A) (len pre model ERHQ v
kombinácii s vnútornou jednotkou C*)
▪ Zabraňuje zamrznutiu spodnej dosky.
▪ Odporúča sa používať v oblastiach s nízkou okolitou teplotou a
vysokou vlhkosťou.
▪ Model ERLQ: ohrievač spodnej dosky je štandardnou výbavou
(montuje sa vo výrobe).
▪ Model ERHQ: ohrievač spodnej dosky je voliteľný.
▪ Nemožno kombinovať so súpravou vypúšťacieho kohúta.
▪ Ak nainštalujete EKBPHTH16A, musíte tiež nainštalovať digitálnu
V/V kartu PCB (EKRP1HB).
▪ Pokyny na inštaláciu nájdete v návode na inštaláciu ohrievača
spodnej dosky adoplnkovej príručke pre voliteľné príslušenstvo.
4.3.2 Možnosti pre vnútornú jednotku
Používateľské rozhranie (EKRUCBL*)
Používateľské rozhranie a možné vedľajšie používateľské rozhranie
sú dostupné ako voliteľná výbava.
Vedľajšie používateľské rozhranie sa môže pripojiť:
▪ tak, aby sa obe rozhrania:
▪ používali vblízkosti vnútornej jednotky,
▪ mali funkciu izbového termostatu vhlavnej miestnosti, ktorá sa
má ohrievať.
▪ tak, aby obsahovalo iný jazyk.
K dispozícii sú tieto používateľské rozhrania:
▪ EKRUCBL1 obsahuje nasledujúce jazyky: nemčina, francúzština,
holandčina, taliančina.
▪ EKRUCBL2 obsahuje nasledujúce jazyky: angličtina, švédčina,
nórčina, fínčina.
▪ EKRUCBL3 obsahuje nasledujúce jazyky: angličtina, španielčina,
gréčtina, portugalčina.
▪ EKRUCBL4 obsahuje nasledujúce jazyky: angličtina, turečtina,
poľština, rumunčina.
▪ EKRUCBL5 obsahuje nasledujúce jazyky: nemčina, čeština,
slovinčina, slovenčina.
▪ EKRUCBL6 obsahuje nasledujúce jazyky: angličtina, chorvátčina,
maďarčina, estónčina.
▪ EKRUCBL7 obsahuje nasledujúce jazyky: angličtina, nemčina,
ruština, dánčina.
Jazyky používateľského rozhrania sa môžu načítať zpočítača alebo
kopírovať zjedného používateľského rozhrania do druhého.
Pokyny na inštaláciu nájdete v časti "7.10.10 Pripojenie
používateľského rozhrania"na strane47.
Zjednodušené používateľské rozhranie (EKRUCBS)
▪ Zjednodušené používateľské rozhranie možno používať len v
kombinácii s hlavným používateľským rozhraním.
▪ Zjednodušené používateľské rozhranie slúži ako izbový termostat
a musí byť nainštalované v miestnosti, ktorú chcete regulovať.
Pokyny na inštaláciu nájdete v návode na inštaláciu a návode na
obsluhu zjednodušeného používateľského rozhrania.
Izbový termostat (EKRTWA, EKRTR1, RTRNETA)
Kvnútornej jednotke môžete pripojiť izbový termostat ako voliteľné
príslušenstvo. Tento termostat môže byť káblový (EKRTWA) alebo
bezdrôtový (EKRTR1 a RTRNETA). Termostat RTRNETA možno
používať len v systémoch určených výlučne na kúrenie.
Pokyny na inštaláciu nájdete v návode na inštaláciu pre izbový
termostat adoplnku pre voliteľné príslušenstvo.
Diaľkový snímač pre bezdrôtový termostat (EKRTETS)
Bezdrôtový diaľkový snímač vnútornej teploty (EKRTETS) sa môže
používať len vkombinácii sbezdrôtovým termostatom (EKRTR1).
Pokyny na inštaláciu nájdete v inštalačnej príručke pre izbový
termostat adoplnku pre voliteľné príslušenstvo.
Digitálna V/V karta PCB (EKRP1HB)
Digitálna V/V karta PCB je potrebná na poskytovanie nasledujúcich
signálov:
▪ Výstup poplašného signálu
▪ Výstup ZAPNUTIE/VYPNUTIE ohrevu miestnosti
▪ Prepnutie na vonkajší zdroj tepla
▪ Ovládací signál súpravy ohrievača spodnej dosky EKBPHTH16A.
Pokyny na inštaláciu nájdete vinštalačnej príručke pre digitálnu V/V
kartu PCB adoplnku pre voliteľné príslušenstvo.
Karta PCB požiadaviek (EKRP1AHTA)
Karta PCB požiadaviek sa musí inštalovať na aktivovanie kontroly
spotreby energie digitálnymi vstupmi.
Pokyny na inštaláciu nájdete vinštalačnej príručke pre kartu PCB
požiadaviek adoplnku pre voliteľné príslušenstvo.
Diaľkový vnútorný snímač (KRCS01-1)
Vštandardnej konfigurácii sa diaľkový vnútorný snímač používa ako
izbový snímač teploty.
Ako voliteľné príslušenstvo sa diaľkový vnútorný snímač môže
inštalovať na meranie izbovej teploty na iných miestach.
Pokyny na inštaláciu nájdete v inštalačnej príručke pre diaľkový
vnútorný snímač adoplnku pre voliteľné príslušenstvo.
INFORMÁCIE
▪ Diaľkový vnútorný snímač sa môže používať len
v prípade, keď je pre používateľské rozhranie
konfigurovaná funkcia izbového termostatu.
▪ Pripojiť sa môže buď diaľkový vnútorný snímač, alebo
diaľkový vonkajší snímač.
Diaľkový vonkajší snímač (EKRSCA1)
Vštandardnej konfigurácii sa snímač vo vonkajšej jednotke používa
na meranie vonkajšej teploty.
Ako voliteľné príslušenstvo sa diaľkový vonkajší snímač môže
inštalovať na meranie vonkajšej teploty na iných miestach (napr. aby
sa vyhlo priamemu slnečnému svetlu), aby sa zlepšilo fungovanie
systému.
Pokyny na inštaláciu nájdete v návode na inštaláciu diaľkového
vonkajšieho snímača.
INFORMÁCIE
Pripojiť sa môže buď diaľkový vnútorný snímač, alebo
diaľkový vonkajší snímač.
Počítačový konfigurátor (EKPCCAB)
Počítačový kábel zabezpečuje prepojenie medzi rozvodnou skriňou
vnútornej jednotky a počítačom. Poskytuje možnosť načítať súbory
v rôznych jazykoch do používateľského rozhrania a parametre
vnútorného prostredia do vnútornej jednotky. Informácie osúboroch
v rôznych jazykoch, ktoré sú k dispozícii, vám poskytne miestny
predajca.
Softvér a príslušné pokyny na obsluhu sú k dispozícii na adrese
http://www.daikineurope.com/support-and-manuals/softwaredownloads/.
Pokyny na inštaláciu nájdete vnávode na inštaláciu počítačového
kábla a v časti "8Konfigurácia"na strane52.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
11
Page 12
5 Aplikačné pokyny
B
A
a
Konvektor tepelného čerpadla (FWXV)
Na zabezpečenie ohrevu miestnosti je možné používať konvektory
tepelného čerpadla (FWXV).
Pokyny na inštaláciu nájdete vnávode na inštaláciu pre konvektory
tepelného čerpadla adoplnku pre voliteľné príslušenstvo.
Záložný ohrievač (EKLBUHCB6W1)
Môžete namontovať voliteľný záložný ohrievač.
Pokyny na inštaláciu nájdete v návode na inštaláciu záložného
ohrievača alebo referenčnej príručke inštalatéra.
LAN adaptér na ovládanie prostredníctvom smartfónu +
aplikácie Smart Grid (BRP069A61)
Tento LAN adaptér môžete nainštalovať za účelom:
▪ ovládania systému prostredníctvom aplikácie pre smartfón,
▪ používania systému v rôznych aplikáciách Smart Grid.
Pokyny na inštaláciu nájdete vnávode na inštaláciu LAN adaptéra.
LAN adaptér na ovládanie prostredníctvom smartfónu
(BRP069A62)
Tento LAN adaptér môžete nainštalovať za účelom ovládania
systému prostredníctvom aplikácie pre smartfón.
Pokyny na inštaláciu nájdete vnávode na inštaláciu LAN adaptéra.
4.3.3 Možné kombinácie vnútornej jednotky
avonkajšej jednotky
5.2 Nastavenie systému ohrevu miestnosti
Systém s tepelným čerpadlom Daikin dodáva výstup vody do
emitorov tepla vjednej alebo viacerých miestnostiach.
Systém ponúka širokú flexibilitu regulácie teploty v každej
miestnosti, preto musíte najprv zodpovedať nasledujúce otázky:
▪ Koľko miestností ohrieva systém stepelným čerpadlom Daikin?
▪ Aké typy emitorov tepla sa používajú v každej miestnosti aakú
majú projektovanú teplotu výstupnej vody?
Akonáhle sú požiadavky na ohrev miestnosti vyjasnené, Daikin
odporúča postupovať podľa pokynov na nastavenie uvedených
nižšie.
VÝSTRAHA
Ak sa používa externý izbový termostat, externý izbový
termostat bude riadiť funkciu Ochrana pred mrazom.
Funkciu Ochrana pred mrazom však možno používať len
vtedy, ak je v používateľskom rozhraní jednotky ZAPNUTÁ
regulácia teploty na výstupe vody.
INFORMÁCIE
Ak sa používa externý izbový termostat a vo všetkých
podmienkach sa musí zaručiť ochrana pred mrazom,
musíte automatickú núdzovú prevádzku [A.6.C] nastaviť na
hodnotu 1.
Vonkajšia jednotka Vnútorná jednotka
EHVH11 EHVH16
ERHQ011+ERLQ011 O —
ERHQ014+ERLQ014 — O
ERHQ016+ERLQ016 — O
5 Aplikačné pokyny
5.1 Prehľad: aplikačné pokyny
Účelom aplikačných pokynov je poskytnúť stručný prehľad
omožnostiach systému stepelným čerpadlom Daikin.
VÝSTRAHA
▪ Obrázky v pokynoch na používanie sú určené len na
porovnanie a NEMAJÚ sa používať ako podrobné
hydraulické schémy. Podrobné kótovanie a vyváženie
hydraulického systému NIE je zobrazené azodpovedá
zaň inštalatér.
▪ Ďalšie informácie o nastaveniach konfigurácie
aoptimalizovaní prevádzky tepelného čerpadla nájdete
včasti "8Konfigurácia"na strane52.
Táto kapitola obsahuje pokyny na použitie pre:
▪ Nastavenie systému ohrevu miestnosti
▪ Nastavenie pomocného zdroja tepla na ohrev miestnosti
▪ Nastavenie nádrže na teplú vodu pre domácnosť
▪ Nastavenie merania spotreby energie
▪ Nastavenie kontroly spotreby energie
▪ Nastavenie snímača externej teploty
5.2.1 Jedna miestnosť
Podlahové kúrenie alebo radiátory –drôtový
izbový termostat
Nastavenie
A Teplota vody na výstupe: hlavná zóna
B Jedna miestnosť
a Používateľské rozhranie používané ako izbový termostat
▪ Podlahové kúrenie alebo radiátory sú pripojené priamo kvnútornej
jednotke.
▪ Izbová teplota sa reguluje používateľským rozhraním, ktoré sa
používa ako izbový termostat. Možnosti inštalácie:
▪ Používateľské rozhranie nainštalované v miestnosti
apoužívané ako izbový termostat
▪ Používateľské rozhranie nainštalované vo vnútornej jednotke
a používané na reguláciu v blízkosti vnútornej jednotky +
používateľské rozhranie nainštalované v miestnosti
apoužívané ako izbový termostat
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [A.2.1.7]
▪ Kód: [C-07]
2 (Kont. iz. term.): prevádzka
jednotky sa riadi na základe
okolitej teploty používateľského
rozhrania.
Referenčná príručka inštalatéra
12
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 13
5 Aplikačné pokyny
B
A
b
a
B
A
a
Nastavenie Hodnota
Počet zón teploty vody:
▪ #: [A.2.1.8]
▪ Kód: [7-02]
Výhody
▪ Cenová efektívnosť. NEPOTREBUJETE ďalší externý izbový
termostat.
▪ Vyššie pohodlie a efektívnosť. Inteligentná funkcia izbového
termostatu môže zvyšovať alebo znižovať požadovanú teplotu
vody na výstupe na základe aktuálnej izbovej teploty (modulácia).
Výsledok:
▪ Stabilná izbová teplota zodpovedajúca požadovanej teplote
(vyššie pohodlie)
▪ Menej cyklov ZAPNUTIA/VYPNUTIA (tichšia prevádzka, vyššie
pohodlie avyššia účinnosť)
▪ Najnižšia možná teplota vody na výstupe (vyššia účinnosť)
▪ Jednoduchosť. Pomocou používateľského rozhrania môžete
jednoducho nastaviť požadovanú izbovú teplotu:
▪ na každodenné potreby môžete použiť nastavené
anaplánované hodnoty,
▪ ak sa chcete odkloniť od každodenných potrieb, môžete
dočasne potlačiť nastavené a naplánované hodnoty, použiť
prázdninový režim...
0 (1 zóna teploty): hlavná
Podlahové kúrenie alebo radiátory –bezdrôtový
izbový termostat
Nastavenie
Výhody
▪ Bezdrôtová verzia. V bezdrôtovej verzii je k dispozícii externý
izbový termostat Daikin.
▪ Účinnosť. Aj keď externý izbový termostat odosiela len signály
ZAP./VYP., je špeciálne navrhnutý pre systém s tepelným
čerpadlom.
Konvektory tepelného čerpadla
Nastavenie
A Teplota vody na výstupe: hlavná zóna
B Jedna miestnosť
a Diaľkové ovládanie konvektorov tepelného čerpadla
▪ Konvektory tepelného čerpadla sú pripojené priamo k vnútornej
jednotke.
▪ Požadovaná izbová teplota sa nastavuje prostredníctvom
diaľkového ovládania konvektorov tepelného čerpadla.
▪ Signál požiadavky ohrevu sa odosiela do jedného digitálneho
vstupu vnútornej jednotky (X2M/1 aX2M/4)
▪ Prevádzkový režim v miestnosti sa odosiela do konvektorov
tepelného čerpadla jedným digitálnym výstupom vnútornej
jednotky (X2M/32 aX2M/33).
A Teplota vody na výstupe: hlavná zóna
B Jedna miestnosť
a Prijímač bezdrôtového externého izbového termostatu
b Bezdrôtový externý izbový termostat
▪ Podlahové kúrenie alebo radiátory sú pripojené priamo kvnútornej
jednotke.
▪ Izbovú teplotu reguluje bezdrôtový externý izbový termostat
(voliteľné príslušenstvo EKRTR1).
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [A.2.1.7]
▪ Kód: [C-07]
Počet zón teploty vody:
▪ #: [A.2.1.8]
▪ Kód: [7-02]
Externý izbový termostat pre
hlavnú zónu:
▪ #: [A.2.2.4]
▪ Kód: [C-05]
1 (Kont.ex.iz.ter.): prevádzku
jednotky riadi externý termostat.
0 (1 zóna teploty): hlavná
1 (Termo ZAP/VYP): keď
používaný externý izbový
termostat alebo konvektor
tepelnéhočerpadla môže odoslať
len stav termo ZAP./VYP.
INFORMÁCIE
Keď sa používa viac konvektorov tepelného čerpadla,
každý konvektor musí prijímať infračervený signál
zdiaľkového ovládania konvektorov tepelného čerpadla.
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [A.2.1.7]
▪ Kód: [C-07]
Počet zón teploty vody:
▪ #: [A.2.1.8]
▪ Kód: [7-02]
Externý izbový termostat pre
hlavnú zónu:
▪ #: [A.2.2.4]
▪ Kód: [C-05]
Výhody
▪ Účinnosť. Optimálna energetická účinnosť zabezpečená funkciou
prepojenia.
▪ Moderný vzhľad.
1 (Kont.ex.iz.ter.): prevádzku
jednotky riadi externý termostat.
0 (1 zóna teploty): hlavná
1 (Termo ZAP/VYP): keď
používaný externý izbový
termostat alebo konvektor
tepelnéhočerpadla môže odoslať
len stav termo ZAP./VYP.
Kombinácia: podlahové kúrenie + konvektory tepelného čerpadla
▪ Ohrev miestnosti zabezpečujú:
▪ podlahové kúrenie,
▪ konvektorov tepelného čerpadla,
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
13
Page 14
5 Aplikačné pokyny
B
A
a
T
B C
A
a
M2
B C
A
a
b
a
M1
Nastavenie
A Teplota vody na výstupe: hlavná zóna
B Jedna miestnosť
a Diaľkové ovládanie konvektorov tepelného čerpadla
▪ Konvektory tepelného čerpadla sú pripojené priamo k vnútornej
jednotke.
▪ Požadovaná izbová teplota sa nastavuje prostredníctvom
diaľkového ovládania konvektorov tepelného čerpadla.
▪ Signál požiadavky ohrevu sa odosiela do jedného digitálneho
vstupu vnútornej jednotky (X2M/1 aX2M/4)
▪ Režim prevádzky v miestnosti sa odosiela do konvektorov
tepelného čerpadla jedným digitálnym výstupom (X2M/32
aX2M/33) vnútornej jednotky.
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [A.2.1.7]
▪ Kód: [C-07]
Počet zón teploty vody:
▪ #: [A.2.1.8]
▪ Kód: [7-02]
Externý izbový termostat pre
hlavnú zónu:
▪ #: [A.2.2.4]
▪ Kód: [C-05]
Výhody
▪ Účinnosť. Podlahové kúrenie najlepšie funguje s modelmi
Altherma LT.
▪ Pohodlie. Kombinácia dvoch druhov tepelných emitorov
poskytuje vynikajúce pohodlie ohrevu podlahovým kúrením.
1 (Kont.ex.iz.ter.): prevádzku
jednotky riadi externý termostat.
0 (1 zóna teploty): hlavná
1 (Termo ZAP/VYP): keď
používaný externý izbový
termostat alebo konvektor
tepelnéhočerpadla môže odoslať
len stav termo ZAP./VYP.
5.2.2 Viac miestností –jedna zóna teploty vody
na výstupe
Ak je potrebná len jedna zóna teploty vody na výstupe, pretože
projektovaná teplota vody na výstupe všetkých emitorov tepla je
rovnaká, NEPOTREBUJETE stanicu so zmiešavacím ventilom
(cenová efektívnosť).
Príklad: Ak sa systém s tepelným čerpadlom používa na ohrev
jednej podlahy avšetky miestnosti majú rovnaké emitory tepla.
externý izbový termostat), kým ostatné miestnosti sa regulujú
pomocou termostatických ventilov, ktoré sa otvárajú alebo zatvárajú
podľa izbovej teploty.
Nastavenie
A Teplota vody na výstupe: hlavná zóna
B Miestnosť1
C Miestnosť2
a Používateľské rozhranie
▪ Podlahové kúrenie hlavnej miestnosti je pripojené priamo
kvnútornej jednotke.
▪ Izbová teplota hlavnej miestnosti sa reguluje používateľským
rozhraním, ktoré sa používa ako izbový termostat.
▪ Do každej ďalšej miestnosti sa pred podlahové kúrenie inštalujú
termostatické ventily.
INFORMÁCIE
Nezabudnite na situácie, keď sa hlavná miestnosť môže
vykurovať iným zdrojom ohrevu. Príklad: krby.
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [A.2.1.7]
▪ Kód: [C-07]
Počet zón teploty vody:
▪ #: [A.2.1.8]
▪ Kód: [7-02]
Výhody
▪ Cenová efektívnosť. NEPOTREBUJETE ďalší externý izbový
termostat.
▪ Jednoduchosť. Rovnaká inštalácia ako pre jednu miestnosť, ale
stermostatickými ventilmi.
2 (Kont. iz. term.): prevádzka
jednotky sa riadi na základe
okolitej teploty používateľského
rozhrania.
0 (1 zóna teploty): hlavná
Podlahové kúrenie alebo radiátory –viaceré
externé izbové termostaty
Nastavenie
Podlahové kúrenie alebo radiátory –termostatické
ventily
Ak vyhrievate miestnosti s podlahovým kúrením alebo radiátormi,
najbežnejším spôsobom je regulovať teplotu hlavnej miestnosti
pomocou termostatu (môže to byť používateľské rozhranie alebo
Referenčná príručka inštalatéra
14
A Teplota vody na výstupe: hlavná zóna
B Miestnosť1
C Miestnosť2
a Externý izbový termostat
b Obtokový ventil
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 15
5 Aplikačné pokyny
B
A
a a
C
b
B C
A
a
M1
▪ Pre každú miestnosť sa inštaluje uzatvárací ventil (inštalácia na
mieste), aby sa zabránilo dodávke vody na výstupe, keď sa
nevyžaduje ohrev.
▪ Musí sa inštalovať obtokový ventil, aby sa umožnila recirkulácia
vody, keď sú uzatvorené uzatváracie ventily. Ak chcete zaručiť
spoľahlivú prevádzku, zabezpečte minimálny prietok vody podľa
pokynov v tabuľke Kontrola objemu vody a rýchlosti prúdenia v
časti "6.4Príprava vodného potrubia"na strane26.
▪ Režim prevádzky v miestnosti sa určuje používateľským
rozhraním pripojeným k vnútornej jednotke. Nezabudnite, že
prevádzkový režim každého izbového termostatu sa musí nastaviť
tak, aby zodpovedal vnútornej jednotke.
▪ Izbové termostaty sú pripojené k uzatváracím ventilom, ale
NEPRIPÁJAJÚ sa k vnútornej jednotke. Vnútorná jednotka
dodáva vodu na výstupe celú dobu s možnosťou naprogramovať
dodávku vody na výstupe.
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [A.2.1.7]
▪ Kód: [C-07]
Počet zón teploty vody:
▪ #: [A.2.1.8]
▪ Kód: [7-02]
0 (Kont. tep. vody): prevádzka
jednotky sa riadi podľa teploty
vody na výstupe.
0 (1 zóna teploty): hlavná
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [A.2.1.7]
▪ Kód: [C-07]
Počet zón teploty vody:
▪ #: [A.2.1.8]
▪ Kód: [7-02]
Výhody
Porovnanie skonvektormi tepelného čerpadla pre jednu miestnosť:
▪ Pohodlie. Pomocou diaľkového ovládania konvektorov tepelného
čerpadla môžete nastaviť požadovanú izbovú teplotu vrátane
plánu pre každú miestnosť.
1 (Kont.ex.iz.ter.): prevádzku
jednotky riadi externý termostat.
0 (1 zóna teploty): hlavná
Kombinácia: podlahové kúrenie + konvektory tepelného čerpadla
Nastavenie
Výhody
Porovnanie s podlahovým kúrením alebo radiátormi pre jednu
miestnosť:
▪ Pohodlie. Pomocou izbových termostatov môžete nastaviť
požadovanú izbovú teplotu vrátane plánu pre každú miestnosť.
Konvektory tepelnéhočerpadla - viaceré
miestnosti
Nastavenie
A Teplota vody na výstupe: hlavná zóna
B Miestnosť1
C Miestnosť2
a Diaľkové ovládanie konvektorov tepelného čerpadla
▪ Požadovaná izbová teplota sa nastavuje prostredníctvom
diaľkového ovládania konvektorov tepelného čerpadla.
▪ Režim prevádzky v miestnosti sa určuje používateľským
rozhraním pripojeným kvnútornej jednotke.
▪ Signály požiadavky ohrevu pre každý konvektor tepelného
čerpadla sú paralelne spojené s digitálnym vstupom vnútornej
jednotky (X2M/1 a X2M/4). Vnútorná jednotka poskytne teplotu
vody na výstupe len vprípade aktuálnej požiadavky.
A Teplota vody na výstupe: hlavná zóna
B Miestnosť1
C Miestnosť2
a Externý izbový termostat
b Diaľkové ovládanie konvektorov tepelného čerpadla
▪ Pre každú miestnosť s konvektormi tepelného čerpadla:
konvektory tepelného čerpadla sú pripojené priamo k vnútornej
jednotke.
▪ Pre každú miestnosť s podlahovým kúrením: pred podlahové
kúrenie sa inštaluje jeden uzatvárací ventil (inštalácia na mieste).
Zabraňuje dodávke teplej vody, keď vmiestnosti nie je požiadavka
na ohrev.
▪ Pre každú miestnosť s konvektormi tepelného čerpadla:
požadovaná izbová teplota sa nastavuje prostredníctvom
diaľkového ovládania konvektorov tepelného čerpadla.
▪ Pre každú miestnosť spodlahovým kúrením: požadovaná izbová
miestnosti sa nastavuje prostredníctvom externého izbového
termostatu (drôtového alebo bezdrôtového).
▪ Režim prevádzky v miestnosti sa určuje používateľským
rozhraním pripojeným k vnútornej jednotke. Nezabudnite, že
prevádzkový režim každého externého izbového termostatu
adiaľkového ovládania konvektorov tepelného čerpadla sa musí
nastaviť tak, aby zodpovedal vnútornej jednotke.
INFORMÁCIE
Ak chcete zvýšiť pohodlie a účinnosť, spoločnosť Daikin
odporúča inštalovať voliteľnú súpravu ventilov EKVKHPC
na každý konvektor tepelného čerpadla.
INFORMÁCIE
Ak chcete zvýšiť pohodlie a účinnosť, spoločnosť Daikin
odporúča inštalovať voliteľnú súpravu ventilov EKVKHPC
na každý konvektor tepelného čerpadla.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
15
Page 16
5 Aplikačné pokyny
B
A
a a
C
E
D
b
c
d
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [A.2.1.7]
0 (Kont. tep. vody): prevádzka
jednotky sa riadi podľa teploty
vody na výstupe.
▪ Kód: [C-07]
Počet zón teploty vody:
0 (1 zóna teploty): hlavná
▪ #: [A.2.1.8]
▪ Kód: [7-02]
5.2.3 Viac miestností –dve zóny teploty vody
na výstupe
Ak sú emitory tepla vybraté pre každú miestnosť určené pre rôzne
teploty vody na výstupe, môžete použiť rôzne zóny teploty vody na
výstupe (maximálne 2).
V tomto dokumente:
▪ Hlavná zóna = zóna s najnižšou projektovanou teplotou
▪ Vedľajšia zóna = zóna s najvyššou projektovanou teplotou
UPOZORNENIE
VŽDY keď existuje viac ako jedna zóna na výstupe vody,
musíte v hlavnej zóne inštalovať stanicu so zmiešavacím
ventilom, aby sa pri požiadavke vedľajšej zóny (pri ohreve)
znížila teplota na výstupe vody.
Typický príklad:
Miestnosť (zóna) Emitory tepla: projektovaná
Obývačka (hlavná zóna) Podlahové kúrenie: 35°C
Spálne (vedľajšia zóna) Konvektory tepelného čerpadla:
45°C
Nastavenie
A Teplota vody na výstupe: vedľajšia zóna
B Miestnosť1
C Miestnosť2
D Teplota vody na výstupe: hlavná zóna
E Miestnosť3
a Diaľkové ovládanie konvektorov tepelného čerpadla
b Používateľské rozhranie
c Stanica so zmiešavacím ventilom
d Regulačný ventil tlaku
teplota
INFORMÁCIE
Regulačný tlakový ventil by sa mal inštalovať pred stanicou
so zmiešavacím ventilom. Tento postup zaručuje správny
a vyvážený prietok vody medzi hlavnou a vedľajšou zónou
teploty na výstupe vody v súvislosti s požadovanou
kapacitou oboch zón teploty na výstupe vody.
▪ Pre hlavnú zónu:
▪ Stanica so zmiešavacím ventilom sa inštaluje pred podlahové
kúrenie.
▪ Čerpadlo stanice so zmiešavacím ventilom je ovládané
signálom ZAPNUTIE/VYPNUTIE vnútornej jednotky (X2M/5
aX2M/7; výstup uzatváracieho ventilu normálne uzatvorený).
▪ Izbová teplota sa reguluje používateľským rozhraním, ktoré sa
používa ako izbový termostat.
▪ Pre vedľajšiu zónu:
▪ Konvektory tepelného čerpadla sú pripojené priamo kvnútornej
jednotke.
▪ Požadovaná izbová teplota sa nastavuje prostredníctvom
diaľkového ovládania konvektorov tepelného čerpadla vkaždej
miestnosti.
▪ Signály požiadavky ohrevu pre každý konvektor tepelného
čerpadla sú paralelne spojené s digitálnym vstupom vnútornej
jednotky (X2M/1 a X2M/4). Vnútorná jednotka poskytne
požadovanú teplotu vody vedľajšej zóny na výstupe len
vprípade aktuálnej požiadavky.
▪ Režim prevádzky v miestnosti sa určuje používateľským
rozhraním pripojeným k vnútornej jednotke. Nezabudnite, že
prevádzkový režim každého diaľkového ovládania konvektorov
tepelného čerpadla sa musí nastaviť tak, aby zodpovedal
vnútornej jednotke.
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [A.2.1.7]
▪ Kód: [C-07]
2 (Kont. iz. term.): prevádzka
jednotky sa riadi na základe
okolitej teploty používateľského
rozhrania.
Poznámka:
▪ Hlavná miestnosť =
používateľské rozhranie
používané ako izbový
termostat
▪ Ďalšie miestnosti = funkcia
externého izbového termostatu
Počet zón teploty vody:
▪ #: [A.2.1.8]
1 (2 zóny teploty): hlavná +
vedľajšia
▪ Kód: [7-02]
V prípade konvektorov tepelného
čerpadla:
Externý izbový termostat pre
vedľajšiu zónu:
1 (Termo ZAP/VYP): keď
používaný externý izbový
termostat alebo konvektor
tepelnéhočerpadla môže odoslať
len stav termo ZAP./VYP.
▪ #: [A.2.2.5]
▪ Kód: [C-06]
Výstup uzatváracieho ventilu Nastavte podľa termopožiadavky
hlavnej zóny.
V stanici so zmiešavacím
ventilom
Nastavte požadovanú teplotu
vody na hlavnom výstupe.
Referenčná príručka inštalatéra
16
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 17
5 Aplikačné pokyny
a b c e f
f
g h j
FHL1
FHL2
FHL3
M
h
i
il
k
m
n
d
Výhody
▪ Pohodlie.
▪ Inteligentná funkcia izbového termostatu môže zvyšovať alebo
znižovať požadovanú teplotu vody na výstupe na základe
aktuálnej izbovej teploty (modulácia).
▪ Kombinácia dvoch systémov tepelných emitorov poskytuje
vynikajúce pohodlie ohrevu podlahovým kúrením arýchly ohrev
vzduchu pomocou konvektorov tepelného čerpadla (napr.
obývačka = podlahové kúrenie a spálňa = konvektor (bez
nepretržitého ohrevu)).
▪ Účinnosť.
▪ Vnútorná jednotka v závislosti na požiadavke dodáva rôznu
teplotu vody na výstupe zodpovedajúcu projektovanej teplote
rôznych emitorov tepla.
▪ Podlahové kúrenie najlepšie funguje smodelmi Altherma LT.
5.3 Nastavenie pomocného zdroja tepla na ohrev miestnosti
▪ Ohrev miestnosti môže zabezpečovať:
▪ vnútorná jednotka,
▪ pomocný bojler (inštalácia na mieste) zapojený do systému.
▪ Ak izbový termostat požaduje ohrev, vnútorná jednotka alebo
pomocný bojler spustí prevádzku vzávislosti od vonkajšej teploty
(stav zmeny na externý zdroj tepla). Keď pomocný bojler dostane
povolenie, stav ohrevu miestností pomocou vnútornej jednotky sa
VYPNE.
▪ Bivalentný režim je možný len vrežime ohrevu miestností, NIE je
vhodný v režime prípravy teplej vody pre domácnosť. Teplá voda
pre domácnosť sa vždy pripravuje pomocou nádrže na teplú vodu
pre domácnosť, ktorá je pripojená kvnútornej jednotke.
INFORMÁCIE
▪ Počas režimu ohrevu je tepelné čerpadlo vprevádzke,
aby sa dosiahla požadovaná teplota nastavená
prostredníctvom používateľského rozhrania. Ak je
aktívna prevádzka podľa počasia, teplota vody sa
určuje automaticky vzávislosti od vonkajšej teploty.
▪ Počas režimu ohrevu je tepelné čerpadlo vprevádzke,
aby sa dosiahla požadovaná teplota nastavená
prostredníctvom ovládania pomocného bojlera.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Nastavenie
▪ Pomocný bojler sa integruje nasledujúcim postupom:
a Vonkajšia jednotka
b Vnútorná jednotka
c Výmenník tepla
d Ohrievač s funkciou Anti-Legionella
e Čerpadlo
f Uzatvárací ventil
g 3‑cestný ventil so servomotorom
h Nevratný ventil (inštalácia na mieste)
i Uzatvárací ventil (inštalácia na mieste)
j Kolektor (inštalácia na mieste)
k Pomocný bojler (inštalácia na mieste)
l Akvastatický ventil (inštalácia na mieste)
m Nádrž na teplú vodu pre domácnosť
n Špirála výmenníka tepla
FHL1...3 Podlahové kúrenie
VÝSTRAHA
▪ Pomocný bojler a jeho integrácia do systému musí
vyhovovať platnej legislatíve.
▪ Spoločnosť Daikin NEZODPOVEDÁ za nesprávne ani
nebezpečné situácie vsystéme pomocného bojlera.
▪ Voda vracajúca sa do tepelného čerpadla NESMIE prekročiť
teplotu 55°C. Nastavenie:
▪ Nastavte požadovanú teplotu vody prostredníctvom ovládania
pomocného bojlera maximálne na 55°C.
▪ Inštalujte akvastatický ventil do vratného prietoku vody
tepelnéhočerpadla.
▪ Nastavte akvastatický ventil tak, aby sa zatváral nad 55°C
aotváral pod 55°C.
▪ Inštalujte jednosmerné ventily.
▪ Vo vodnom okruhu smie byť len jedna expanzná nádoba.
Expanzná nádoba je už predbežne namontovaná vo vnútornej
jednotke.
▪ Inštalujte digitálnu V/V kartu PCB (voliteľné príslušenstvo
EKRP1HB).
▪ Prepojte X1 aX2 (prepnutie na externý zdroj tepla) na digitálnom
V/V karty PCB stermostatom pomocného bojlera.
▪ Informácie o nastavení tepelných emitorov nájdete v časti
"5.2Nastavenie systému ohrevu miestnosti"na strane12.
Konfigurácia
Prostredníctvom používateľského rozhrania (stručný sprievodca):
▪ Nastavte používanie bivalentného systému ako externého zdroja
tepla.
Referenčná príručka inštalatéra
17
Page 18
5 Aplikačné pokyny
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
1 2 3 4 X Y
Indoor
FHL1
FHL2
FHL3
M
UI
a b c hh if
e
g
d
▪ Nastavte bivalentnú teplotu ahysterézu.
VÝSTRAHA
▪ Bivalentná hysteréza musí mať dostatočný rozdiel, aby
sa zabránilo častému prepínaniu medzi vnútornou
jednotkou apomocným bojlerom.
▪ Vonkajšia teplota sa meria pomocou vzduchového
termistora vonkajšej jednotky. Vonkajšia jednotka sa
preto inštaluje tak, aby ju neovplyvňovalo
aNEZAPÍNALO/NEVYPÍNALO priame slnečné svetlo.
▪ Časté prepínanie môže spôsobiť koróziu pomocného
bojlera. Ďalšie informácie vám poskytne výrobca
pomocného bojlera.
Prepínanie na externý zdroj tepla riadené pomocným kontaktom
▪ Možné len na ovládanie externého izbového termostatu A jednej
zóny teploty na výstupe vody (pozrite si časť "5.2 Nastavenie
systému ohrevu miestnosti"na strane12).
▪ Pomocný kontakt môže byť:
▪ termostat pre vonkajšiu teplotu,
▪ kontakt elektromeru,
▪ manuálne ovládaný kontakt.
▪ …
▪ Nastavenie: Na mieste inštalujte nasledujúce prepojenie:
5.4.1 Rozloženie systému –integrovaná nádrž
na teplú vodu pre domácnosť
a Vonkajšia jednotka
b Vnútorná jednotka
c Výmenník tepla
d Ohrievač s funkciou Anti-Legionella
e Čerpadlo
f 3‑cestný ventil so servomotorom
g Nádrž na teplú vodu pre domácnosť
h Uzatvárací ventil
i Kolektor (inštalácia na mieste)
FHL1...3 Podlahové kúrenie
UI Používateľské rozhranie
5.4 Nastavenie nádrže na teplú vodu
Nádrž na teplú vodu pre domácnosť je integrovaná vo vnútornej
jednotke a obsahuje ohrievač s funkciou Anti-Legionella s výkonom
2,4 kW. Ohrievač s funkciou Anti-Legionella obsahuje 2
bezpečnostné prvky: tepelnú poistku a istič s tepelnou ochranou. V
prípade prekročenia určitej teploty tieto bezpečnostné prvky vypnú
ohrievač s funkciou Anti-Legionella.
Referenčná príručka inštalatéra
18
BTIVstup termostatu bojlera
A Pomocný kontakt (normálne uzavretý)
H Izbový termostat –požiadavka na vykurovanie (voliteľné
príslušenstvo)
K1A Pomocné relé na aktiváciu vnútornej jednotky bojlera
(inštalácia na mieste)
K2A Pomocné relé pre aktiváciu bojlera (inštalácia na mieste)
Indoor Vnútorná jednotka
Auto Automaticky
Boiler Bojler
VÝSTRAHA
▪ Pomocný kontakt musí mať dostatočný rozdiel alebo
časové oneskorenie, aby sa zabránilo častému
prepínaniu medzi vnútornou jednotkou a pomocným
bojlerom.
▪ Ak je pomocným kontaktom termostat vonkajšej
teploty, nainštalujte termostat do tieňa tak, aby ho
neovplyvňovalo aNEZAPÍNALO/NEVYPÍNALO priame
slnečné svetlo.
▪ Časté prepínanie môže spôsobiť koróziu pomocného
bojlera. Ďalšie informácie vám poskytne výrobca
pomocného bojlera.
pre domácnosť
5.4.2 Výber objemu apožadovanej teploty pre
nádrž na teplú vodu pre domácnosť
Ľudia podľa pocitu hodnotia vodu ako teplú, keď má teplotu 40°C.
Spotreba teplej vody pre domácnosť sa preto často vyjadruje ako
ekvivalentný objem vody teplej 40°C. Môžete však nastaviť vyššiu
teplotu vnádrži na teplú vodu pre domácnosť (príklad: 53°C), ktorá
sa potom zmieša so studenou vodou (príklad: 15°C).
Výber objemu a požadovanej teploty pre nádrž na teplú vodu pre
domácnosť sa skladá z:
1 určenia spotreby teplej vody pre domácnosť (ekvivalentného
objemu vody teplej 40°C),
2 určenia objemu apožadovanej teploty pre nádrž na teplú vodu
pre domácnosť.
Určenie spotreby teplej vody pre domácnosť
Zodpovedajte nasledujúce otázky avypočítajte spotrebu teplej vody
pre domácnosť (ekvivalentného objemu vody teplej 40 °C) pomocou
typických objemov vody:
Otázka Typický objem vody
Koľko sprchovaní potrebujete
vpriebehu dňa?
Koľko kúpeľov potrebujete
vpriebehu dňa?
Koľko vody denne potrebujete
vkuchynskom dreze?
Existuje ešte ďalšia spotreba
teplej vody pre domácnosť?
Príklad: Ak je spotreba teplej vody pre domácnosť rodiny (4 osoby)
nasledujúca:
▪ 3 sprchovania
▪ 1 kúpeľ
▪ 3 objemy drezu
Spotreba teplej vody pre domácnosť je potom = (3 × 100l) + (1 ×
150l) + (3 × 10l) = 480l
1sprchovanie=10min.×10l/
min.=100l
1kúpeľ = 150l
1drez=2min.×5l/min.=10l
—
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 19
5 Aplikačné pokyny
c
f
a
b
j
g
h
i
c
a
d f
e g
h
i
b
j
Určenie objemu apožadovanej teploty pre nádrž na teplú vodu
pre domácnosť
Vzorec Príklad
V1=V2+V2×(T2−40)/(40−T1) Ak:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Potom V1 = 280l
V2=V1×(40−T1)/(T2−T1) Ak:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Potom V2 = 307l
V1Spotreba teplej vody pre domácnosť (ekvivalentný objem
vody teplej 40°C)
V2Požadovaný objem nádrže na teplú vodu pre domácnosť,
ak sa ohrieva len raz
T2Teplota vnádrži na teplú vodu pre domácnosť
T1Teplota studenej vody
Možné objemy nádrže na teplú vodu pre domácnosť
Typ Možné objemy
Integrovaná nádrž na teplú vodu
260l
pre domácnosť
Tipy na úsporu energie
▪ Ak je spotreba teplej vody pre domácnosť každý deň iná, môžete
naprogramovať týždenný plán srôznymi požadovanými teplotami
vnádrži na teplú vodu pre domácnosť na každý deň.
▪ Čím je teplota vnádrži na teplú vodu pre domácnosť nižšia, tým je
prevádzka cenovo efektívnejšia. Ak vyberiete väčšiu nádrž na
teplú vodu pre domácnosť, môžete znížiť požadovanú teplotu
vnádrži na teplú vodu pre domácnosť.
▪ Samotné tepelné čerpadlo môže pripravovať teplú vodu pre
domácnosť s teplotou maximálne 55°C (50°C, ak je vonkajšia
teplota nízka). Pomocou elektrického odporu zabudovaného do
nádrže na teplú vodu pre domácnosť (ohrievač s funkciou AntiLegionella) sa táto teplota môže zvýšiť. Takto sa však spotrebuje
viac energie. Daikin odporúča nastaviť požadovanú teplotu
v nádrži na teplú vodu pre domácnosť nižšiu ako 55°C, aby sa
predišlo používaniu elektrického odporu.
Ohrievač s funkciou Anti-Legionella:
▪ slúži ako núdzový ohrievač,
▪ používa sa, keď sa aktivuje dezinfekcia nádrže na teplú vodu
pre domácnosť,
▪ môže pomáhať pri rozmrazovaní vonkajšej jednotky.
▪ Čím je vyššia vonkajšia teplota, tým lepšia je účinnosť tepelného
čerpadla.
▪ Ak je cena elektrickej energie cez deň a v noci rovnaká,
spoločnosť Daikin odporúča ohrievať nádrž na teplú vodu pre
domácnosť počas dňa.
▪ Ak je cena elektrickej energie vnoci nižšia, spoločnosť Daikin
odporúča ohrievať nádrž na teplú vodu pre domácnosť počas
noci.
▪ Keď tepelné čerpadlo pripravuje teplú vodu pre domácnosť,
nemôže ohrievať miestnosť. Ak zároveň potrebujete teplú vodu
pre domácnosť aohrev miestnosti, Daikin odporúča pripravovať
teplú vodu pre domácnosť počas noci, keď sa požaduje nižší
ohrev miestnosti.
5.4.3 Nastavenie akonfigurácia –nádrž na
teplú vodu pre domácnosť
▪ V prípade veľkej spotreby teplej vody pre domácnosť môžete
nádrž na teplú vodu pre domácnosť v priebehu dňa ohriať
niekoľkokrát.
▪ Na ohrev nádrže na teplú vodu pre domácnosť na požadovanú
teplotu v nádrži na teplú vodu pre domácnosť môžete použiť
nasledujúce zdroje tepla:
▪ Termodynamický cyklus tepelného čerpadla
▪ Ohrievač s funkciou Anti-Legionella
▪ Ďalšie informácie o optimalizovaní spotreby elektrickej energie pri
príprave teplej vody pre domácnosť nájdete v časti
"8Konfigurácia"na strane52.
5.4.4 Čerpadlo na teplú vodu pre domácnosť na okamžite teplú vodu
Nastavenie
a Vnútorná jednotka
b Nádrž na teplú vodu pre domácnosť
c Čerpadlo teplej vody pre domácnosť (dodáva zákazník)
f Sprcha (dodáva zákazník)
g Studená voda
h ODVOD teplej vody pre domácnosť
i Prípojka recirkulácie
j Ohrievač s funkciou Anti-Legionella
▪ Po pripojení čerpadla na teplú vodu pre domácnosť bude
vkohútiku okamžite kdispozícii teplá voda.
▪ Čerpadlo na teplú vodu pre domácnosť sa dodáva a inštaluje na
mieste aza inštaláciu zodpovedá inštalatér.
▪ Ďalšie informácie opripojení prípojky recirkulácie: pozrite si časť
"7Inštalácia"na strane30.
Konfigurácia
▪ Ďalšie informácie nájdete v časti "8Konfigurácia"na strane52.
▪ Pomocou používateľského rozhrania môžete naprogramovať plán
na ovládanie čerpadla na teplú vodu pre domácnosť. Ďalšie
informácie nájdete vpoužívateľskej referenčnej príručke.
5.4.5 Čerpadlo na teplú vodu pre domácnosť na dezinfekciu
Nastavenie
a Vnútorná jednotka
b Nádrž na teplú vodu pre domácnosť
c Čerpadlo teplej vody pre domácnosť (dodáva zákazník)
d Prvok ohrievača (dodáva zákazník)
e Nevratný ventil (dodáva zákazník)
f Sprcha (dodáva zákazník)
g Studená voda
h ODVOD teplej vody pre domácnosť
i Prípojka recirkulácie
j Ohrievač s funkciou Anti-Legionella
▪ Čerpadlo na teplú vodu pre domácnosť dodáva zákazník a za
jeho inštaláciu je zodpovedný inštalatér.
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Referenčná príručka inštalatéra
19
Page 20
5 Aplikačné pokyny
▪ Teplota vnádrži na teplú vodu pre domácnosť sa môže nastaviť
maximálne na 65°C. Ak platné právne predpisy vyžadujú vyššiu
teplotu na dezinfekciu, môžete pripojiť čerpadlo na teplú vodu pre
domácnosť aohrievací prvok, ako je znázornené vyššie.
▪ Ak platná legislatíva vyžaduje dezinfekciu vodného potrubia až po
miesto vypúšťania, vprípade potreby môžete zapojiť čerpadlo na
teplú vodu pre domácnosť aohrievací prvok, ako je znázornené
vyššie.
Konfigurácia
Prevádzku čerpadla na teplú vodu pre domácnosť môže ovládať
vnútorná jednotka. Ďalšie informácie nájdete v časti
"8Konfigurácia"na strane52.
5.5 Nastavenie merania spotreby energie
▪ Pomocou používateľského rozhrania môžete odčítať nasledujúce
údaje oenergii:
▪ Vyrobené teplo
▪ Spotrebovaná energia
▪ Údaje oenergii môžete odčítať:
▪ pre ohrev miestnosti,
▪ pre prípravu teplej vody pre domácnosť.
▪ Údaje oenergii môžete odčítať:
▪ za mesiac,
▪ za rok.
INFORMÁCIE
Vypočítané údaje o vyrobenom teple a spotrebovanej
energii predstavujú odhad. Presnosť údajov nemožno
zaručiť.
INFORMÁCIE
Výpočet spotrebovanej energie (napríklad pre záložný
ohrievač (ak je k dispozícii)) a meranie spotrebovanej
energie (napríklad pre vonkajšiu jednotku) sa nedajú
kombinovať. Ak to urobíte, údaje oenergie budú neplatné.
Výpočet spotrebovanej energie
▪ Platí len pre modely EHVH04+08.
▪ Spotrebovaná energia sa počíta vnútorne na základe:
▪ skutočného príkonu vonkajšej jednotky,
▪ nastaveného výkonu záložného ohrievača (ak je k dispozícii)
aohrievača sfunkciou Anti-Legionella,
▪ napätia.
▪ Nastavenie a konfigurácia: Ak chcete získať presné údaje
o energii, odmerajte výkon (meranie odporu) aprostredníctvom
používateľského rozhrania nastavte výkon pre:
▪ záložný ohrievač (krok1 akrok2) (ak je k dispozícii),
▪ ohrievač s funkciou Anti-Legionella.
Meranie spotrebovanej energie
▪ Platí pre všetky modely.
▪ Vzhľadom na vyššiu presnosť sa táto metóda uprednostňuje.
▪ Vyžaduje externé wattmetre.
▪ Inštalácia a konfigurácia: Keď sa používajú elektrické wattmetre,
nastavte počet impulzov/kWh pre každý wattmeter
prostredníctvom používateľského rozhrania. Údaje
o spotrebovanej energii pre modely EHVH11+16 budú dostupné
až po konfigurácii tohto nastavenia.
INFORMÁCIE
Pri meraní spotreby elektrickej energie musia elektrické
wattmetre merať CELÝ príkon systému.
5.5.1 Vyrobené teplo
INFORMÁCIE
Snímače používané na výpočet vyprodukovaného tepla sa
kalibrujú automaticky.
▪ Platí pre všetky modely.
▪ Vyrobené teplo sa počíta vnútorne na základe:
▪ teploty vody na výstupe avstupe,
▪ prietoku,
▪ spotreby energie ohrievača s funkciou Anti-Legionella v nádrži
na teplú vodu pre domácnosť.
▪ Nastavenie akonfigurácia:
▪ Nie je potrebné žiadne ďalšie zariadenie.
▪ Odmerajte výkon (meranie odporu) ohrievača s funkciou Anti-
Legionella a nastavte výkon prostredníctvom používateľského
rozhrania. Príklad: Ak nameriate odpor ohrievača s funkciou
Anti-Legionella 24Ω, výkon ohrievača pri 230V je 2200W.
5.5.2 Spotrebovaná energia
Na určenie spotrebovanej energie môžete použiť nasledujúce
metódy:
▪ výpočet,
▪ meranie.
5.5.3 Elektrické napájanie snormálnou
sadzbou za kWh
Všeobecné pravidlo
Postačuje jeden wattmeter, ktorý pokrýva celý systém.
Nastavenie
Pripojte wattmeter kX5M/7 aX5M/8.
Typ wattmetra
V prípade… Použite… wattmeter
▪ Jednofázová vonkajšia
jednotka
▪ Žiadny záložný ohrievač alebo
záložný ohrievač napájaný
jednofázovou sieťou
V ostatných prípadoch (napr.
trojfázová vonkajšia jednotka
alebo záložný ohrievač zapojený
do trojfázovej siete)
Jednofázový
Trojfázový
Referenčná príručka inštalatéra
20
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 21
5 Aplikačné pokyny
b
5
8
0
1
5
0
0
0
c c
fed
g
A B C
a
b
5
8
0
1
5
0
0
0
gfe
h
A B C
c c d
a
e efe
ihg
j
A B C
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
Príklad
Jednofázový wattmeter Trojfázový wattmeter
A Vonkajšia jednotka
B Vnútorná jednotka
C Nádrž na teplú vodu pre
domácnosť
a Elektrická skrinka (L1/N)
b Wattmeter (L1/N)
c Poistka (L1/N)
d Vonkajšia jednotka (L1/N)
e Vnútorná jednotka (L1/N)
f Záložný ohrievač (L1/N)
g Ohrievač s funkciou Anti-
Legionella (L1/N)
A Vonkajšia jednotka
B Vnútorná jednotka
C Nádrž na teplú vodu pre
domácnosť
a Elektrická skrinka (L1/L2/L3/N)
b Wattmeter (L1/L2/L3/N)
c Poistka (L1/L2/L3/N)
d Poistka (L1/N)
e Vonkajšia jednotka (L1/L2/L3/N)
f Vnútorná jednotka (L1/L2/L3/N)
g Záložný ohrievač (L1/L2/L3/N)
h Ohrievač s funkciou Anti-
Legionella (L1/N)
Výnimka
▪ Druhý wattmeter môžete použiť, ak:
▪ rozsah výkonu jedného merača nie je dostatočný,
▪ elektrický wattmeter sa nedá jednoducho inštalovať do
elektrickej skrinky,
▪ kombinujú sa trojfázové siete 230V a400V (nezvyklá situácia),
vzhľadom na technické obmedzenia wattmetrov.
▪ Zapojenie anastavenie:
▪ Druhý wattmeter pripojte kX5M/9 aX5M/10.
▪ V softvéri sú pridané údaje o spotrebe energie z oboch
meračov, preto NEMUSÍTE nastaviť, ktorú spotrebu energie
merajú jednotlivé merače. Stačí, ak nastavíte počet impulzov
pre každý wattmeter.
▪ Príklad dvoch wattmetrov nájdete v časti "5.5.4 Elektrické
napájanie svýhodnou sadzbou za kWh"na strane21.
5.5.4 Elektrické napájanie svýhodnou sadzbou
za kWh
Všeobecné pravidlo
▪ Wattmeter1: meria vonkajšiu jednotku.
▪ Wattmeter 2: meria zvyšok (t. j. vnútornú jednotku, voliteľný
záložný ohrievač aohrievač sfunkciou Anti-Legionella).
Nastavenie
▪ Wattmeter1 pripojte kX5M/7 aX5M/8.
▪ Wattmeter2 pripojte kX5M/9 aX5M/10.
Typy wattmetrov
▪ Wattmeter 1: jednofázový alebo trojfázový wattmeter podľa
napájacieho zdroja vonkajšej jednotky.
▪ Wattmeter2:
▪ V prípade konfigurácie bez záložného ohrievača alebo
s jednofázovým záložným ohrievačom použite jednofázový
wattmeter.
▪ V ostatných prípadoch použite trojfázový wattmeter.
Príklad
Jednofázová vonkajšia jednotka s trojfázovým záložným
ohrievačom:
A Vonkajšia jednotka
B Vnútorná jednotka
C Nádrž na teplú vodu pre domácnosť
a Elektrická skrinka (L1/N): elektrické napájanie svýhodnou
sadzbou za kWh
b Elektrická skrinka (L1/L2/L3/N): elektrické napájanie
snormálnou sadzbou za kWh
c Wattmeter (L1/N)
d Wattmeter (L1/L2/L3/N)
e Poistka (L1/N)
f Poistka (L1/L2/L3/N)
g Vonkajšia jednotka (L1/N)
h Vnútorná jednotka (L1/N)
i Záložný ohrievač (L1/L2/L3/N)
j Ohrievač s funkciou Anti-Legionella (L1/N)
5.6 Nastavenie kontroly spotreby energie
▪ Kontrola spotreby energie:
▪ možno použiť len pre model EHVH04+08,
▪ umožňuje obmedziť spotrebu energie celého systému (súčet
vonkajšej jednotky, vnútornej jednotky, ohrievača s funkciou
Anti-Legionella avoliteľného záložného ohrievača),
▪ konfigurácia: nastavenie úrovne obmedzenia spotreby energie
aspôsobu, ako ju dosiahnuť, prostredníctvom používateľského
rozhrania.
▪ Úroveň obmedzenia spotreby energie sa môže vyjadriť pomocou:
▪ maximálneho pracovného prúdu (A),
▪ maximálneho príkonu (kW).
▪ Úroveň obmedzenia spotreby energie sa môže aktivovať:
▪ ako permanentná,
▪ pomocou digitálnych vstupov.
5.6.1 Permanentné obmedzenie spotreby energie
Permanentné obmedzenie spotreby energie sa používa na
zaručenie maximálneho príkonu alebo maximálneho vstupného
prúdu systému. V niektorých krajinách sa zákonmi obmedzuje
maximálna spotreba energie na ohrev miestností a prípravu teplej
vody pre domácnosť.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
21
Page 22
5 Aplikačné pokyny
P
i
t
DI
a
b
a
b
A B C
D
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
PiPríkon
t Čas
DI Digitálny vstup (úroveň obmedzenia spotreby energie)
a Obmedzenie spotreby energie aktívne
b Aktuálny príkon
Nastavenie akonfigurácia
▪ Nie je potrebné žiadne ďalšie zariadenie.
▪ Upravte nastavenia kontroly spotreby energie v časti [A.6.3.1]
prostredníctvom používateľského rozhrania (popis všetkých
nastavení nájdete včasti "8Konfigurácia"na strane52):
▪ Vyberte režim obmedzenia na celú dobu.
▪ Vyberte typ obmedzenia (výkon vkW alebo prúd vA).
▪ Nastavte požadovanú úroveň obmedzenia spotreby energie.
VÝSTRAHA
Nastavte minimálnu spotrebu energie ±3,6 kW, aby sa
zaručila:
▪ prevádzka odmrazovania. V opačnom prípade, ak sa
rozmrazovanie viackrát preruší, výmenník tepla
zamrzne.
▪ Ohrev miestnosti aprípravu teplej vody pre domácnosť
umožňuje aspoň jeden elektrický ohrievač.
5.6.2 Obmedzenie spotreby energie aktivované digitálnymi vstupmi
Obmedzenie spotreby energie je užitočné aj v kombinácii so
systémom riadenia energie.
Príkon alebo prúd celého systému Daikin sa dynamicky obmedzuje
digitálnymi vstupmi (maximálne štyri kroky). Každá úroveň
obmedzenia spotreby energie sa nastavuje prostredníctvom
používateľského rozhrania obmedzením:
▪ prúdu (A)
▪ alebo príkonu (kW).
Systém riadenia energie (inštalácia na mieste) určuje aktiváciu
konkrétnej úrovne obmedzenia spotreby energie. Príklad:
Obmedzenie maximálneho príkonu celého domu (osvetlenie,
domáce spotrebiča, ohrev miestnosti…).
PiPríkon
t Čas
DI Digitálne vstupy (úrovne obmedzenia spotreby energie)
a Obmedzenie spotreby energie aktívne
b Aktuálny príkon
Nastavenie
▪ Vyžaduje sa karta PCB požiadaviek (možnosť EKRP1AHTA).
▪ Na aktivovanie zodpovedajúcej úrovne obmedzenia spotreby
energie sa používajú maximálne štyri digitálne vstupy:
▪ DI1=najslabšie obmedzenie (najvyššia spotreba energie)
▪ DI4=najsilnejšie obmedzenie (najnižšia spotreba energie)
▪ Špecifikácie digitálnych vstupov a konektorov, ku ktorým sa majú
pripojiť, nájdete v schéme zapojenia.
Konfigurácia
▪ Upravte nastavenia kontroly spotreby energie v časti [A.6.3.1]
prostredníctvom používateľského rozhrania (popis všetkých
nastavení nájdete včasti "8Konfigurácia"na strane52):
▪ Vyberte aktivovanie digitálnymi vstupmi.
▪ Vyberte typ obmedzenia (výkon vkW alebo prúd vA).
▪ Nastavte požadované úrovne obmedzenia spotreby energie
zodpovedajúce každému digitálnemu vstupu.
INFORMÁCIE
Ak je zatvorený viac ako 1 digitálny vstup (súčasne),
priorita digitálneho vstupu je fixná: priorita DI4 >…>DI1.
5.6.3 Proces obmedzenia spotreby energie
Vonkajšia jednotka má lepšiu účinnosť ako elektrické ohrievače.
Elektrické ohrievače sa preto obmedzujú aVYPÍNAJÚ prvé. Systém
obmedzuje spotrebu energie vnasledujúcom poradí:
1 Obmedzenie niektorých elektrických ohrievačov
Ak… má prioritu Potom prostredníctvom
Príprava teplej vody pre
domácnosť
Ohrev miestnosti Záložný ohrievač (ak sa
používateľského rozhrania
ako ohrievač sprioritou
nastavte…
Ohrievač s funkciou AntiLegionella.
Výsledok: Záložný ohrievač
(ak sa používa) sa VYPNE
prvý.
používa)
Výsledok: Ohrievač sfunkciou
Anti-Legionella sa VYPNE
prvý.
Referenčná príručka inštalatéra
22
A Vonkajšia jednotka
B Vnútorná jednotka
C Nádrž na teplú vodu pre domácnosť
D Systém riadenia energie
a Aktivovanie obmedzenia spotreby energie (4 digitálne
vstupy)
b Ohrievač s funkciou Anti-Legionella
2 VYPNUTIE všetkých elektrických ohrievačov
3 Obmedzenie vonkajšej jednotky
4 VYPNUTIE vonkajšej jednotky
Príklad
Ak je konfigurácia ako vnasledujúcom prípade:
▪ Úroveň obmedzenia spotreby energie NEUMOŽNÍ súčasnú
prevádzku ohrievača s funkciou Anti-Legionella aj záložného
ohrievača (krok1 akrok2).
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 23
6 Príprava
P
h
C
e
a
b
c
d
e
A B C
▪ Priorita ohrievača = ohrievač sfunkciou Anti-Legionella.
Spotreba energie je potom obmedzená nasledujúcim spôsobom:
INFORMÁCIE
Údaje externého snímača vonkajšieho okolia (priemerné
alebo okamžité) sa používajú v krivkách regulácie podľa
počasia. Na ochranu vonkajšej jednotky sa vždy používa
vnútorný snímač vonkajšej jednotky.
6 Príprava
6.1 Prehľad: príprava
PhVyrobené teplo
CeSpotrebovaná energia
A Vonkajšia jednotka
B Ohrievač s funkciou Anti-Legionella
C Záložný ohrievač
a Obmedzená prevádzka vonkajšej jednotky
b Úplná prevádzka vonkajšej jednotky
c Ohrievač s funkciou Anti-Legionella ZAPNUTÝ
d Záložný ohrievač (krok1) ZAPNUTÝ
e Záložný ohrievač (krok2) ZAPNUTÝ
5.7 Nastavenie snímača externej teploty
Môžete pripojiť jeden snímač externej teploty. Môže merať vnútornú
alebo okolitú teplotu. Spoločnosť Daikin odporúča v nasledujúcich
prípadoch používať snímač okolitej teploty:
Vnútorná okolitá teplota
▪ Na termostatickú reguláciu miestnosti sa používa používateľské
rozhranie ako izbový termostat, ktorý meria vnútornú okolitú
teplotu. Používateľské rozhranie sa preto musí inštalovať na
mieste:
▪ kde sa dá zistiť priemerná teplota vmiestnosti,
▪ ktoré NIE je vystavené priamemu slnečnému svetlu.
▪ ktoré NIE je vblízkosti zdroja tepla,
▪ ktoré NIE je ovplyvnené vonkajším vzduchom alebo tam nie je
prievan, keď sa napríklad otvoria alebo zatvoria dvere.
▪ Ak to NIE je možné, spoločnosť Daikin odporúča pripojiť diaľkový
vnútorný snímač (voliteľné príslušenstvo KRCS01-1).
▪ Nastavenie: pokyny na inštaláciu nájdete vnávode na inštaláciu
diaľkového vnútorného snímača.
▪ Konfigurácia: Vyberte izbový snímač [A.2.2.B].
Vonkajšia okolitá teplota
▪ Vo vonkajšej jednotke sa meria vonkajšia okolitá teplota.
Vonkajšia jednotka sa preto musí inštalovať na mieste:
▪ na severnej strane domu alebo na strane domu, na ktorej je
umiestnených najviac emitorov tepla,
▪ ktoré NIE je vystavené priamemu slnečnému svetlu.
▪ Ak to NIE je možné, spoločnosť Daikin odporúča pripojiť diaľkový
vonkajší snímač (voliteľné príslušenstvo EKRSCA1).
▪ Nastavenie: Pokyny na inštaláciu nájdete vnávode na inštaláciu
diaľkového vonkajšieho snímača.
▪ Konfigurácia: Vyberte vonkajší snímač [A.2.2.B].
▪ Keď je aktívna funkcia úspory energie vonkajšej jednotky (pozrite
si časť "8 Konfigurácia" na strane 52), vonkajšia jednotka sa
vypne, aby sa znížili straty energie v pohotovostnom režime.
Vonkajšia okolitá teplota sa vdôsledku toho NEODČÍTAVA.
▪ Ak požadovaná teplota na výstupe vody závisí od počasia, je
dôležité neustále meranie vonkajšej teploty. Toto je ďalší dôvod
na inštalovanie voliteľného snímača vonkajšej teploty okolia.
Táto kapitola popisuje čo máte robiť a vedieť pred príchodom na
miesto inštalácie.
Obsahuje informácie o:
▪ Príprava miesta inštalácie
▪ Príprava potrubia s chladivom
▪ Príprava vodovodného potrubia
▪ Príprava elektroinštalácie
6.2 Príprava miesta inštalácie
Jednotku NEINŠTALUJTE na miesta, ktoré sa často používajú ako
pracovisko. V prípade vykonávania stavebných prác (napr.
brúsenie), pri ktorých sa vytvára veľké množstvo prachu, MUSÍ byť
jednotka zakrytá.
Na inštaláciu vyberte miesto s dostatkom priestoru na prinesenie
aodnesenie jednotky.
6.2.1 Požiadavky na miesto inštalácie vonkajšej jednotky
INFORMÁCIE
Prečítajte si tiež nasledovné požiadavky:
▪ Všeobecné požiadavky na miesto inštalácie. Viď
kapitolu "Všeobecné bezpečnostné predbežné
opatrenia".
▪ Požiadavky na servisný priestor. Viď kapitolu
"Technické údaje".
▪ Požiadavky na potrubie chladiva (dĺžka, výškový
rozdiel). Pozri ďalej v tejto kapitole "Príprava".
▪ Vyberte miesto, ktoré sa dá čo najlepšie chrániť proti dažďu.
▪ Dbajte na to, aby v prípade netesnosti nemohla voda spôsobiť
žiadne poškodenie priestoru inštalácie aokolia.
Jednotku NEINŠTALUJTE na nasledujúce miesta:
▪ Vyhýbajte sa citlivým miestam (napr. v blízkosti spálne), kde
hlučnosť prevádzky môže spôsobovať problémy.
Poznámka: Ak sa v aktuálnych podmienkach inštalácie meria
zvuk, nameraná hodnota bude vyššia ako hladina akustického
tlaku uvedená v časti Zvukové spektrum v technickej príručke
vdôsledku šumu aodrazu zvukov okolitého prostredia.
▪ Miesta, kde môžu byť v atmosfére prítomné hmla alebo pary
minerálneho oleja. Plastické diely sa môžu poškodiť, vypadnúť
alebo spôsobiť únik vody.
NEODPORÚČA sa inštalovať jednotku na nasledujúcich miestach,
pretože by sa mohla skrátiť jej životnosť:
▪ Na miestach svýznamným kolísaním napätia
▪ Vo vozidlách alebo na lodiach
▪ Na miestach skyslými alebo zásaditými parami
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
23
Page 24
6 Príprava
b
c
a
a
b
c
d
c
d
a
b
c
b
a
b
c
c
d
Inštalácia v blízkosti mora. Zabezpečte, aby vonkajšia jednotka
NEBOLA priamo vystavená vetrom od mora. Tým sa má zabrániť
vzniku korózie z dôvodu vysokej úrovne obsahu solí vo vzduchu,
čím sa môže skrátiť životnosť jednotky.
Vonkajšiu jednotku nainštalujte mimo pôsobenia vetra od mora.
Príklad: Za budovu.
Ak je vonkajšia jednotka vystavená priamemu vetru od mora,
nainštalujte vetrolam.
▪ Výška vetrolamu≥1,5×výška vonkajšej jednotky
▪ Pri inštalácii vetrolamu nezabudnite na požiadavky na servisný
priestor.
a Doska deflektora
b Prevažujúci smer vetra
c Odvod vzduchu
Vonkajšia jednotka je určená len na inštaláciu vonku a pri okolitej
teplote v rozsahu od 10~43°C vrežime chladenia aod –25~25°C
vrežime ohrevu.
a Vietor od mora
b Budova
c Vonkajšia jednotka
d Vetrolam
Silné vetry (≥18 km/h) fúkajúce na odvod vzduchu vonkajšej
jednotky spôsobia skrat (nasatie vyfukovaného vzduchu). Môže to
viesť k:
▪ zhoršeniu prevádzkovej kapacity,
▪ častému vzniku náhlej námrazy vrežime ohrevu,
▪ prerušeniu prevádzky z dôvodu zníženia nízkeho tlaku alebo
zvýšenia vysokého tlaku,
▪ pokazeniu ventilátora (keď vietor fúka nepretržite na ventilátor,
môže sa začať krútiť veľmi rýchlo, kým sa nepokazí).
Keď je odvod vzduchu vystavený vetru, odporúča sa inštalovať
ochrannú dosku.
Odporúča sa inštalovať vonkajšiu jednotku tak, aby prívod vzduchu
smeroval kstene aNEBOL priamo vystavený vetru.
6.2.2 Dodatočné požiadavky na miesto inštalácie vonkajšej jednotky v studenom podnebí
Vonkajšiu jednotku chráňte pred priamym snežením apostarajte sa,
aby vonkajšiu jednotku NIKDY nezasnežilo.
INFORMÁCIE
Môžete použiť voliteľný prístrešok proti snehu
(EK016SNC).
Referenčná príručka inštalatéra
24
a Kryt alebo prístrešok proti snehu
b Podstavec (minimálna výška=150mm)
c Prevažujúci smer vetra
6.2.3 Požiadavky vnútornej jednotky na miesto
d Odvod vzduchu
inštalácie
INFORMÁCIE
Prečítajte si tiež bezpečnostné opatrenia a požiadavky v
kapitole Všeobecné bezpečnostné opatrenia.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 25
▪ Vnútorná jednotka je určená len na inštaláciu v interiéri a pre
>500
>10>10
(mm)
>50 >50
>200
>500
>350
t
Ø
okolitú teplotu vrozsahu od 5 do 35°C.
▪ Pri rozmiestnení nezabudnite na pokyny týkajúce sa rozmerov:
6 Príprava
Maximálna povolená dĺžka potrubia chladiva medzi
vonkajšou avnútornou jednotkou
Minimálna povolená dĺžka potrubia chladiva medzi
vonkajšou avnútornou jednotkou
Maximálny povolený výškový rozdiel medzi
vonkajšou avnútornou jednotkou
▪ Pri rozmiestnení nezabudnite na nasledujúce pokyny na
inštaláciu:
▪ Základy musia byť pevné, aby dokázali udržať hmotnosť jednotky.
Zohľadnite hmotnosť jednotky s nádržou na teplú vodu pre
domácnosť úplne naplnenou vodou.
Musí sa zabezpečiť, aby vprípade úniku nemohla voda spôsobiť
žiadne poškodenie priestoru inštalácie aokolia.
Jednotku NEINŠTALUJTE na nasledujúce miesta:
▪ Miesta, kde môžu byť v atmosfére prítomné hmla alebo pary
minerálneho oleja. Plastické diely sa môžu poškodiť, vypadnúť
alebo spôsobiť únik vody.
▪ Vyhýbajte sa citlivým miestam, kde hlučnosť prevádzky môže
spôsobovať problémy (napríklad v blízkosti spálne).
▪ Na miesta s vysokou vlhkosťou (max. rel. vlhkosť = 85%)
napríklad vkúpeľni.
▪ Na miesta, kde môže mrznúť. Okolitá teplota vnútornej jednotky
musí byť >5 °C.
6.2.4 Požiadavky záložného ohrievača na
INFORMÁCIE
Prečítajte si tiež bezpečnostné opatrenia a požiadavky v
kapitole Všeobecné bezpečnostné opatrenia.
▪ Pri rozmiestnení nezabudnite na pokyny týkajúce sa rozmerov:
Maximálna vzdialenosť medzi záložným
ohrievačom a vnútornou jednotkou
▪ Pri rozmiestnení nezabudnite na nasledujúce pokyny na
inštaláciu:
ERHQ: 75m
(95m)
ERLQ: 50m
(70m)
(a) Údaj v zátvorkách predstavuje ekvivalentnú dĺžku.
miesto inštalácie
3m
30m
10m
(a)
(a)
▪ Záložný ohrievač je navrhnutý na montáž na stenu len v
interiéroch. Uistite sa, že je povrch inštalácie plochá a zvislá
nehorľavá stena.
▪ Záložný ohrievač je navrhnutý na prevádzku v okolitej teplote v
rozsahu od 5~30°C.
Záložný ohrievač NEINŠTALUJTE na nasledujúce miesta:
▪ Vyhýbajte sa citlivým miestam, kde hlučnosť prevádzky môže
spôsobovať problémy (napríklad v blízkosti spálne).
▪ Na miesta s vysokou vlhkosťou (max. rel. vlhkosť = 85%)
napríklad vkúpeľni.
▪ Na miesta, kde môže mrznúť.
6.3 Príprava potrubia chladiva
6.3.1 Požiadavky na potrubie chladiva
INFORMÁCIE
Prečítajte si tiež bezpečnostné opatrenia a požiadavky v
kapitole Všeobecné bezpečnostné opatrenia.
▪ Materiál potrubia: Bezšvové medené potrubie odkysličené
kyselinou fosforečnou.
▪ Priemer potrubia:
Kvapalinové potrubie Ø9,5mm (3/8")
Plynové potrubie Ø15,9mm (5/8")
▪ Stupeň pnutia potrubia ahrúbka steny:
Vonkajší
Stupeň pnutia Hrúbka (t)
priemer (Ø)
9,5mm
Žíhaný (O) ≥0,8mm
(3/8palca)
15,9mm
Žíhaný (O) ≥1,0mm
(5/8palca)
(a) V závislosti od platnej legislatívy a maximálneho
pracovného tlaku jednotky (viď "PS High" na výrobnom
štítku jednotky) môže byť potrebné potrubie s väčšou
hrúbkou.
6.3.2 Izolácia potrubia chladiva
▪ Ako izolačný materiál používajte polyetylénovú penu:
▪ s intenzitou prestupu tepla medzi 0,041 a0,052 W/mK (0,035
až 0,045kcal/mh°C)
▪ s ohňovzdornosťou najmenej 120°C
▪ Hrúbka izolácie
(a)
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
25
Page 26
6 Príprava
M
M
FCU1
FCU2
FCU3
FHL1
FHL2
FHL3
a
b
c
e f
g f h
i
i
i
i
j kd
89°C
75°C
Okolitá teplota Vlhkosť Minimálna hrúbka
≤30°C 75% až 80%
relatívnej vlhkosti
>30°C ≥80% relatívnej
vlhkosti
6.4 Príprava vodného potrubia
6.4.1 Požiadavky na vodný okruh
INFORMÁCIE
Prečítajte si tiež bezpečnostné opatrenia a požiadavky v
kapitole Všeobecné bezpečnostné opatrenia.
VÝSTRAHA
V prípade plastového potrubia sa uistite, že sú rúrky úplne
odolné voči rozptylu kyslíka v súlade s normou DIN4726.
Rozptyl kyslíka do potrubia môže spôsobiť rozsiahlu
koróziu.
▪ Pripojenie potrubia – právne predpisy. Všetky potrubné spojky
musia zodpovedať platným právnym predpisom a pokynom v
kapitole Inštalácia, pričom sa musí dodržať správne zapojenie
prívodu aodvodu vody.
▪ Pripojenie potrubia – použitie sily. Pri pripájaní potrubia
NEPOŽÍVAJTE nadmernú silu. Deformácia potrubia môže
spôsobiť poruchu jednotky.
▪ Pripojenie potrubia – nástroje. Na prácu smosadzou používajte
len vhodné náradie, mosadz je mäkký materiál. V OPAČNOM
prípade sa potrubie poškodí.
▪ Pripojenie potrubia – vzduch, vlhkosť, prach. Vniknutie
vzduchu, vlhka alebo prachu do okruhu môže spôsobiť problémy.
Opatrenia na predchádzanie rizikám:
▪ používajte len čisté potrubie,
▪ pri odstraňovaní usadenín držte koniec trubice smerom nadol,
▪ pri zasúvaní cez steny zakryte koniec trubice, aby sa zabránilo
vniknutiu prachu ačastíc,
▪ na utesnenie spojok používajte kvalitné tesnenie závitov.
▪ Uzavretý okruh. Vnútornú jednotku používajte LEN
v uzatvorenom vodnom systéme. Používanie systému
votvorenom vodnom systéme povedie knadmernej korózii.
▪ Glykol. Z bezpečnostných dôvodov sa do vodného okruhu
nesmie pridávať ŽIADNY druh glykolu.
▪ Dĺžka potrubia. Odporúča sa nepoužívať dlhé vedenie potrubia
medzi nádržou na teplú vodu pre domácnosť a koncovým bodom
rozvodu teplej vody (sprcha, vaňa...) anepoužívať slepé potrubie.
▪ Priemer potrubia. Priemer potrubia vyberte podľa požadovaného
prietoku vody aexistujúceho externého statického tlaku čerpadla.
Krivky externého statického tlaku vnútornej jednotky nájdete
včasti "14Technické údaje"na strane89.
▪ Prietok vody. Informácie o minimálnom požadovanom prietoku
vody na prevádzku vnútornej jednotky sú uvedené v nasledujúcej
tabuľke. Tento prietok sa musí zaručiť vo všetkých prípadoch. Ak
je prietok nižší, vnútorná jednotka zastaví prevádzku a zobrazí
chybu 7H.
Minimálna požadovaná rýchlosť prúdenia
04 + 08 modelov 12l/min.
11 + 16 modelov 15l/min.
▪ Súčasti dodávané zákazníkom – voda. Používajte len materiály,
ktoré sú kompatibilné s vodou používanou v systéme
asmateriálmi použitými vo vnútornej jednotke.
15mm
20mm
▪ Súčasti dodávané zákazníkom – tlak a teplota vody.
Skontrolujte, či všetky súčasti potrubia inštalované na mieste
vydržia tlak ateplotu vody.
▪ Tlak vody. Maximálny tlak vody je 4 bary. Vo vodnom okruhu
zabezpečte príslušné bezpečnostné opatrenia, aby sa zaručilo, že
sa NEPREKROČÍ maximálny tlak.
▪ Teplota vody. Celé inštalované potrubie a všetko príslušenstvo
potrubia (ventily, prípojky atď.) MUSIA odolávať nasledujúcej
teplote:
INFORMÁCIE
Na nasledujúcom obrázku je len príklad, ktorý NEMUSÍ
zodpovedať rozloženiu vášho systému.
a Vonkajšia jednotka
b Vnútorná jednotka
c Výmenník tepla
d Ohrievač s funkciou Anti-Legionella
e Čerpadlo
f Uzatvárací ventil
g 3-cestný ventil so servomotorom
h 2-cestný ventil so servomotorom (inštalácia na mieste)
i Kolektor
j Nádrž na teplú vodu pre domácnosť
k Špirála výmenníka tepla
FCU1...3 Jednotka s ventilátorom (voliteľná) (dodáva zákazník)
FHL1...3 Slučka podlahového kúrenia (inštalácia na mieste)
▪ Odtok – nízke miesta. Vypúšťacie kohúty musia byť umiestnené
na najnižších miestach systému, aby bolo možné úplné
vypustenie vodného okruhu.
▪ Odtok – tlakový poistný ventil. Zabezpečte vhodný odtok
tlakového poistného ventilu, aby sa zabránilo odkvapkávaniu vody
z jednotky. Pozrite si časť "7.9.6Pripojenie tlakového poistného
ventilu kodtoku"na strane42.
▪ Vzduchové ventily. Na všetkých najvyšších bodoch systému
musia byť nainštalované vzduchové ventily, ku ktorým musí byť
zabezpečený jednoduchý prístup vprípade servisu. Vo vnútornej
jednotke je umiestnený automatický odvzdušňovací ventil.
Skontrolujte, či odvzdušňovací ventil NIE je príliš utiahnutý, aby sa
umožnilo automatické odvzdušňovanie vodného okruhu.
▪ Pozinkované diely. Vo vodnom okruhu nikdy nepoužívajte
pozinkované diely. Vo vodnom okruhu vnútornej jednotky sa
používa medené potrubie, a preto by mohlo dochádzať
knadmernej korózii.
Referenčná príručka inštalatéra
26
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 27
6 Príprava
c
d
a b
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
eea db f gc
0.3
0.5
1
1.5
2
2.5
100500
20
150 200 250 300 350 400 450
a
b
▪ Iné ako mosadzné kovové potrubie. Keď sa používa iné ako
mosadzné kovové potrubie, vhodne izoluje mosadzné
a nemosadzné časti, aby sa NEDOSTALI do vzájomného
kontaktu. Zabráni sa galvanickej korózii.
▪ Ventil – samostatné okruhy. Keď sa vo vodnom okruhu používa
3-cestný ventil, vodný okruh teplej vody pre domácnosť aokruh
podlahového kúrenia musia byť úplne oddelené.
▪ Ventil – čas výmeny. Keď sa vo vodnom okruhu požíva 2-cestný
ventil alebo 3-cestný ventil, maximálny čas prepnutia ventilu musí
byť 60sekúnd.
▪ Filter. Do vodného okruhu ohrevu sa dôrazne odporúča inštalovať
prídavný filter. Na odstránenie kovových častíc zo znečisteného
potrubia ohrevu sa odporúča použiť magnetický alebo cyklónový
filter, ktorý dokáže odstrániť malé častice. Malé častice môžu
poškodiť jednotku abežný filter systému tepelného čerpadla ich
NEODSTRÁNI.
▪ Nádrž na teplú vodu pre domácnosť – kapacita. Na zabránenie
stagnácii vody je dôležité, aby akumulačná kapacita nádrže na
teplú vodu pre domácnosť zodpovedala dennej spotrebe teplej
vody pre domácnosť.
▪ Nádrž na teplú vodu pre domácnosť – po inštalácii. Nádrž na
teplú vodu pre domácnosť sa musí ihneď po inštalácii vypláchnuť
čistou vodou. Počas prvých 5 dní po inštalácii sa tento postup
musí zopakovať aspoň raz denne.
▪ Nádrž na teplú vodu pre domácnosť – nečinnosť. Keď počas
dlhších časových období nedochádza k spotrebe teplej vody,
MUSÍ sa zariadenie pred použitím vypláchnuť čistou vodou.
▪ Nádrž na teplú vodu pre domácnosť – dezinfekcia. Informácie
o dezinfekčnej funkcii nádrže na teplú vodu pre domácnosť
nájdete v časti "8.3.2 Regulovanie teplej vody pre domácnosť:
rozšírené"na strane65.
▪ Termostatické zmiešavacie ventily. V súlade s platnými
predpismi bude možno potrebné inštalovať termostatické
zmiešavacie ventily.
▪ Hygienické opatrenia. Inštalácia musí byť v súlade s platnými
predpismi a pri inštalácii sa môžu vyžadovať ďalšie hygienické
opatrenia.
▪ Recirkulačné čerpadlo. Ak to vyžadujú platné predpisy, zapojte
medzi koncový bod teplej vody a prípojku recirkulácie nádrže na
teplú vodu pre domácnosť recirkulačné čerpadlo.
Minimálny objem vody
Skontrolujte, či je celkový objem vody vinštalácii minimálne 20litrov
BEZ zahrnutia objemu vody vo vnútri vnútornej jednotky.
INFORMÁCIE
Pri kritických procesoch alebo vmiestnostiach s vysokým
tepelným zaťažením môže byť potrebný dodatočný objem
vody.
VÝSTRAHA
Ak je obeh v každej slučke ohrevu/chladenia miestnosti
regulovaný pomocou diaľkovo ovládaných ventilov, je
dôležité, aby sa zaručil minimálny objem vody, aj keď sú
všetky ventily uzavreté.
a Vonkajšia jednotka
b Vnútorná jednotka
c Výmenník tepla
d Čerpadlo
e Uzatvárací ventil
f Kolektor (inštalácia na mieste)
g Obtokový ventil (inštalácia na mieste)
FHL1...3 Slučka podlahového kúrenia (inštalácia na mieste)
T1...3 Samostatný izbový termostat (voliteľné príslušenstvo)
M1...3 Samostatný ventil so servomotorom na reguláciu slučky
FHL1...3 (inštalácia na mieste)
Maximálny objem vody
Na určenie maximálneho objemu vody pre vypočítaný predbežný
tlak použite nasledujúci graf.
a Prípojka recirkulácie
b Prípojka teplej vody
c Sprcha
d Recirkulačné čerpadlo
6.4.2 Vzorec na výpočet predbežného tlaku
vexpanznej nádobe
Predbežný tlak (Pg) v expanznej nádobe závisí od výškového
rozdielu inštalácie (H):
Pg = 0,3 + (H/10) (bar)
6.4.3 Kontrola objemu vody a rýchlosti prúdenia
Vnútorná jednotka je vybavená expanznou nádobou sobjemom 10l
spredbežným tlakom nastaveným vo výrobe 1bar.
Kontrola správnej prevádzky jednotky:
▪ Musíte skontrolovať minimálny amaximálny objem vody.
▪ Možno budete musieť nastaviť predbežný tlak expanznej nádoby.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
a Predbežný tlak (bar)
b Maximálny objem vody (l)
Príklad: Maximálny objem apredbežný tlak expanznej nádoby
Referenčná príručka inštalatéra
27
Page 28
6 Príprava
180 l
260 l
a
a
Výškový
rozdiel
inštalácie
≤7m Nevyžaduje sa
>7m Postup:
Minimálna rýchlosť prúdenia
Skontrolujte, či je v inštalácii za všetkých podmienok zaručená
minimálna rýchlosť prúdenia (vyžaduje sa pri odmrazovaní alebo
prevádzke záložného ohrievača (ak sa vyžaduje)).
Minimálna požadovaná rýchlosť prúdenia
04 + 08 modelov 12l/min.
11 + 16 modelov 15l/min.
Informácie o odporúčanom postupe si pozrite včasti "9.4Kontrolný
zoznam počas uvedenia do prevádzky"na strane78.
(a)
nastavenie predbežného
tlaku.
▪ Zvýšte predbežný tlak
▪ Skontrolujte, či objem
(a) Výškový rozdiel inštalácie (m) je výškový rozdiel medzi
najvyšším miestom vodného okruhu avnútornou
jednotkou. Ak je vnútorná jednotka umiestnená na
najvyššom mieste inštalácie, výška inštalácie je 0m.
VÝSTRAHA
Ak je obeh v každej alebo určitej slučke ohrevu miestnosti
regulovaný pomocou diaľkovo ovládaných ventilov, je
dôležité, aby sa zaručila minimálna rýchlosť prúdenia, aj
keď sú všetky ventily uzavreté. Ak nemožno dosiahnuť
minimálnu rýchlosť prúdenia, zobrazí sa chyba prúdenia
7H (žiadny ohrev alebo prevádzka).
≤280l >280l
podľa požadovaného
výškového rozdielu
inštalácie. Predbežný
tlak by sa mal zvýšiť o
0,1 baru na každý
meter nad úrovňou
7m.
vody NIE je väčší ako
maximálny povolený
objem vody.
Objem vody
Postup:
▪ Znížte predbežný tlak
podľa požadovaného
výškového rozdielu
inštalácie. Predbežný
tlak by sa mal znížiť o
0,1 baru na každý
meter pod úrovňou
7m.
▪ Skontrolujte, či objem
vody NIE je väčší ako
maximálny povolený
objem vody.
Expanzná nádoba
vnútornej jednotky je
príliš malá pre inštaláciu.
V takom prípade sa
odporúča inštalovať
doplnkovú nádobu mimo
jednotky.
6.4.4 Zmena predbežného tlaku expanznej nádoby
Predbežný tlak expanznej nádoby sa mení znížením alebo zvýšením
tlaku dusíka prostredníctvom Schräderovho ventilu expanznej
nádoby.
a Schraderov ventil
6.4.5 Kontrola objemu vody: príklady
Príklad 1
Vnútorná jednotka je nainštalovaná 5 m pod najvyšším miestom vo
vodnom okruhu. Celkový objem vody vo vodnom okruhu je 100l.
Nevyžaduje sa žiadna činnosť ani nastavenie.
Príklad 2
Vnútorná jednotka je nainštalovaná na najvyššom mieste vo vodnom
okruhu. Celkový objem vody vo vodnom okruhu je 350l.
Činnosť:
▪ Pretože celkový objem vody (350l) je väčší ako štandardný objem
vody (280l), predbežný tlak sa musí znížiť.
▪ Požadovaný predbežný tlak:
Pg = (0,3 + (H/10))bar = (0,3 + (0/10))bar = 0,3bar.
▪ Zodpovedajúci maximálny objem vody pri tlaku 0,3baru je 410l.
(Pozrite si graf v predchádzajúcej kapitole.)
▪ Pretože 350l je menej ako 410l, expanzná nádoba je vhodná pre
inštaláciu.
6.5 Príprava elektrickej inštalácie
6.5.1 Informácie opríprave elektrickej
inštalácie
INFORMÁCIE
Prečítajte si tiež bezpečnostné opatrenia a požiadavky v
kapitole Všeobecné bezpečnostné opatrenia.
INFORMÁCIE
Prečítajte si tiež časť "7.10.5 Špecifikácie štandardných
komponentov zapojenia"na strane44.
VÝSTRAHA
Predbežný tlak expanznej nádoby môže upravovať len
inštalatér slicenciou.
Pri zmene predvolene nastaveného predbežného tlaku expanznej
nádoby (1bar) dodržujte nasledujúce pokyny:
▪ Na nastavenie predbežného tlaku expanznej nádoby používajte
len suchý dusík.
▪ Nevhodné nastavenie predbežného tlaku expanznej nádoby vedie
kporuche systému.
Referenčná príručka inštalatéra
28
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 29
6 Príprava
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
VAROVANIE
▪ Ak má elektrické napájanie chýbajúcu alebo chybnú
nulovú fázu, zariadenie sa môže poškodiť.
▪ Určenie vhodného uzemnenia. NEUZEMŇUJTE
jednotku k verejnému potrubiu, prepäťovej poistke ani
uzemneniu telefónnej linky. Nedokonalé uzemnenie
môže spôsobiť zásah elektrickým prúdom.
▪ Inštalujte požadované poistky alebo prúdové ističe.
▪ Elektrické káble zabezpečte pomocou káblových
spojok, aby sa NEDOSTALI do kontaktu s ostrými
Ak je zariadenie pripojené k elektrickému napájaniu s výhodnou
sadzbou za kWh, elektrorozvodná spoločnosť je oprávnená:
▪ prerušiť elektrické napájanie zariadenia na určité časové obdobie,
▪ požadovať, aby zariadenie v priebehu určitého časového obdobia
spotrebovalo len obmedzené množstvo elektrickej energie.
Vnútorná jednotka je skonštruovaná tak, že môže prijať vstupný
signál, ktorým sa jednotka vynútene vypne. V tomto okamihu
kompresor vonkajšej jednotky nie je vprevádzke.
Elektrické pripojenie jednotky sa líši podľa toho, či sa napájanie
prerušuje, alebo nie.
hranami ani potrubím, a to najmä na vysokotlakovej
strane.
▪ NEPOUŽÍVAJTE páskové vodiče, lankové splietané
vodiče, predlžovacie káble ani prepojenia
z hviezdicovej sústavy. Mohlo by to spôsobiť
prehrievanie, úraz elektrickým prúdom alebo požiar.
▪ NEINŠTALUJTE kondenzátor s fázový predstihom,
pretože táto jednotka je vybavená invertorom.
6.5.3 Prehľad elektrického zapojenia okrem externých aktivátorov
Normálne elektrické
napájanie
Elektrické napájanie svýhodnou sadzbou
za kWh
Elektrické napájanie
sa NEPRERUŠUJE
Elektrické napájanie
sa PRERUŠUJE
Kondenzátor s fázovým posunom znižuje výkonnosť
amôže spôsobiť nehody.
VAROVANIE
▪ Celú elektrickú inštaláciu MUSÍ inštalovať autorizovaný
elektrotechnik a MUSÍ byť v súlade s platnými
predpismi.
▪ Všetky elektrické spojenia sa musia inštalovať ako
pevné prepojenie.
▪ Všetky súčasti obstarané na mieste inštalácie a celá
elektroinštalačná konštrukcia MUSIA byť v súlade
splatnými predpismi.
Počas aktivácie
elektrického
VAROVANIE
Záložný ohrievač MUSÍ mať špeciálne elektrické napájanie
a MUSÍ byť chránený bezpečnostnými zariadeniami, ktoré
požaduje platná legislatíva.
VAROVANIE
Ohrievač s funkciou Anti-Legionella MUSÍ mať špeciálne
elektrické napájanie a MUSÍ byť chránený bezpečnostnými
zariadeniami, ktoré požaduje platná legislatíva.
napájanie svýhodnou
sadzbou za kWh sa
napájanie
NEPRERUŠUJE.
Vonkajšia jednotka sa
vypína ovládaním.
Poznámka:
Elektrorozvodná
spoločnosť musí
umožniť, aby
VAROVANIE
VŽDY používajte viacžilové elektrické napájacie káble.
a Normálne elektrické napájanie
6.5.2 Elektrické napájanie svýhodnou sadzbou
za kWh
VÝSTRAHA
Pre aplikácie s elektrickým napájaním s výhodnou sadzbou
b Elektrické napájanie svýhodnou sadzbou za kWh
1 Elektrické napájanie vonkajšej jednotky
2 Elektrické napájanie aprepojovací kábel vnútornej jednotky
3 Elektrické napájanie záložného ohrievača
4 Elektrické napájanie svýhodnou sadzbou za kWh (voľný
5 Elektrické napájanie snormálnou sadzbou za kWh (na
za kWh:
prerušenie elektrického napájania vonkajšej jednotky
nesmie byť dlhšie než 2 hodiny, inak nie je možné zaručiť
optimálne podmienky spustenia kompresora.
Elektrorozvodné spoločnosti po celom svete sa snažia poskytovať
spoľahlivé služby za konkurenčné ceny a často poskytujú
zákazníkom výhodné sadzby, napr. sadzby podľa obdobia
používania, sezónne zľavy, tarify pre tepelné čerpadlá v Nemecku
aRakúsku (Wärmepumpentarif) a pod.
Toto zariadenie umožňuje pripojenie k systémom elektrického
napájania svýhodnou sadzbou za kWh.
Poraďte sa elektrorozvodnou spoločnosťou, ktorá poskytuje služby
na mieste, kde sa zariadenie inštaluje, či je vhodné pripojiť
zariadenie na niektorý systém elektrického napájania s výhodnou
6.5.4 Prehľad elektrického zapojenia externých
avnútorných aktivátorov
Na nasledujúcom obrázku je znázornené požadované zapojenie na
mieste.
INFORMÁCIE
Na nasledujúcom obrázku je len príklad, ktorý NEMUSÍ
zodpovedať rozloženiu vášho systému.
vnútorná jednotka
bola vždy napájaná.
napäťový kontakt)
napájanie karty PCB vnútornej jednotky vprípade
prerušenia napájania svýhodnou sadzbou za kWh)
Počas aktivácie
elektrického
napájania svýhodnou
sadzbou za kWh
elektrorozvodná
spoločnosť ihneď
alebo po určitom
čase napájanie
preruší. Vtakom
prípade sa napájanie
vnútornej jednotky
musí zabezpečiť
samostatným
normálnym
napájaním.
sadzbou za kWh, ak sú kdispozícii.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
29
Page 30
7 Inštalácia
M
a
16
21
22
19
15
20
23
12
6
13
17
18
25
26
24
b
a Vnútorná jednotka
b Záložný ohrievač (voliteľný)
Položka Opis Káble Maximálny
Elektrické napájanie vonkajšej avnútornej jednotky
1 Elektrické napájanie
vonkajšej jednotky
2 Elektrické napájanie
2+GND alebo
3+GND
3
aprepojovací kábel
vnútornej jednotky
3 Elektrické napájanie
2+GND
ohrievača s funkciou
Anti-Legionella
4 Elektrické napájanie
2
svýhodnou sadzbou za
kWh (voľný napäťový
kontakt)
5 Elektrické napájanie
2 6,3A
snormálnou sadzbou
za kWh
Používateľské rozhranie
6 Používateľské
2
rozhranie
Voliteľné príslušenstvo
11 Elektrické napájanie
2
ohrievača spodnej
dosky
12 Izbový termostat 3 alebo 4 100mA
13 Snímač vonkajšej
2
okolitej teploty
15 Konvektor tepelného
4 100mA
čerpadla
Súčasti inštalované na mieste
16 Uzatvárací ventil 2 100mA
17 Elektromer 2 (pre každý
elektromer)
18 Čerpadlo teplej vody
2
pre domácnosť
19 Výstup poplašného
2
signálu
20 Prepnutie na ovládanie
2
vonkajšieho zdroja
tepla
21 Ovládanie prevádzky
2
vrežime ohrevu
miestnosti
22 Digitálne vstupy
spotreby energie
23 Bezpečnostný
Referenčná príručka inštalatéra
30
termostat
(a) Pozrite si výrobný štítok na vonkajšej jednotke.
(b) Minimálny prierez kábla 0,75mm².
2 (pre vstupný
signál)
2
aktuálny
prúd
(a)
(c)
(c)
(d)
(e)
(b)
(b)
(b)
(b)
(b)
(b)
(b)
(b)
(d)
(c) Prierez kábla 2,5mm².
(d) Prierez kábla 0,75mm² až 1,25mm², maximálna dĺžka:
50m. Voľný napäťový kontakt, ktorý zaručuje minimálne
zaťaženie 15Vjednosmerného prúdu 10mA.
(e) Prierez kábla 0,75mm² až 1,25mm²; maximálna dĺžka:
500m. Platí pre pripojenie oboch používateľských rozhraní
jednotlivo apripojenie duálne používateľského rozhrania.
VÝSTRAHA
Ďalšie technické špecifikácie rôznych pripojení sú
označené na vnútornej strane vnútornej jednotky.
Záložný ohrievač
Položka Opis Káble Maximálny
aktuálny
prúd
Elektrické napájanie
24 Elektrické napájanie
záložného ohrievača
Pozrite si tabuľku
nižšie.
—
Prepojovací kábel
25 Termistor záložného
2
(a)
ohrievača
26 Tepelná ochrana
2
(b)
záložného ohrievača
Pripojenie záložného
3
ohrievača
(a) Minimálny prierez kábla: 0,75mm2, maximálna dĺžka:
10m.
(b) Minimálny prierez kábla: 1,50mm2, maximálna dĺžka:
10m.
Záložný ohrievač Elektrické napájanie Káble
*6W 1×230V 2+GND + 2 mostíky
3×400V 4+GND
VÝSTRAHA
Ďalšie technické špecifikácie rôznych pripojení sú
označené na vnútornej strane záložného ohrievača.
7 Inštalácia
(b)
7.1 Prehľad: inštalácia
(b)
(b)
Táto kapitola popisuje čo máte robiť a vedieť pre inštaláciu systému
na mieste inštalácie.
Bežný pracovný postup
Uvedenie do prevádzky sa obyčajne skladá znasledujúcich krokov:
1 Montáž vonkajšej jednotky
2 Montáž vnútornej jednotky.
3 Montáž záložného ohrievača (ak sa používa).
4 Pripojenie potrubia chladiva.
5 Kontrola potrubia chladiva.
6 Doplnenie chladiva.
7 Pripojenie vodného potrubia.
8 Zapojenie elektroinštalácie.
9 Dokončenie inštalácie vonkajšej jednotky.
10 Dokončenie vnútornej inštalácie.
11 Dokončenie inštalácie záložného ohrievača (ak sa používa).
INFORMÁCIE
V závislosti od podmienok jednotiek alebo inštalácie môže
byť pred naplnením chladivom potrebné pripojiť elektrické
vedenie.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 31
7.2 Otvorenie jednotky
3
45°~90°
(4)
2
1
1×
2
3
4
5
1
2
4×
2×
4×
2
1
2×
7.2.1 Otvorenie jednotiek
V určitých okamihoch musíte jednotku otvoriť. Príklad:
▪ Pri pripojovaní potrubia s chladivom
▪ Pri zapájaní elektroinštalácie
▪ Pri vykonávaní údržby alebo servisu jednotky
NEBEZPEČENSTVO: RIZIKO USMRTENIA
ELEKTRICKÝM PRÚDOM
Po zložení servisného krytu NENECHÁVAJTE jednotku
bez dozoru.
7.2.2 Otvorenie vonkajšej jednotky
NEBEZPEČENSTVO: RIZIKO USMRTENIA
ELEKTRICKÝM PRÚDOM
NEBEZPEČENSTVO: RIZIKO POPÁLENIA
7 Inštalácia
7.2.3 Otvorenie vnútornej jednotky
1 Odskrutkujte avyberte skrutky zo spodnej časti jednotky.
2 Stlačte tlačidlo v spodnej časti prednej dosky.
VAROVANIE: ostré okraje
Predný panel posuňte k vrchnej časti a nie k spodnej.
Dávajte si pozor na prsty. Na spodnej časti prednej dosky
sú ostré okraje.
3 Prednú dosku jednotky posuňte nadol avyberte ju.
UPOZORNENIE
Predný panel je ťažký. Dávajte pozor, aby ste si pri
otváraní alebo zatváraní jednotky NEPRIVRZLI prsty.
4 Odskrutkujte a vyberte 4 skrutky, ktoré pripevňujú vrchnú
dosku.
5 Vrchnú dosku vyberte zjednotky.
7.2.4 Otvorenie krytu rozvodnej skrine vnútornej jednotky
7.2.5 Otvorenie záložného ohrievača
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
31
Page 32
7 Inštalácia
1
3×
2
(mm)
>150
620
350
(345-355)
4× M12
a
20
a
4× M12
7.2.6 Otvorenie krytu rozvodnej skrine záložného ohrievača
7.3 Montáž vonkajšej jednotky
a Zabezpečte, aby vypúšťacie otvory spodnej dosky jednotky
neboli zakryté.
INFORMÁCIE
Odporúčaná výška hornej prečnievajúcej časti skrutiek je
20mm.
7.3.1 O montáži vonkajšej jednotky
Obdobie
Pred pripojením potrubia chladiva a vody musíte namontovať
vonkajšiu a vnútornú jednotku.
Bežný pracovný postup
Montáž vonkajšej jednotky obvykle pozostáva z nasledovných
krokov:
1 Poskytnutie inštalačnej konštrukcie.
2 Inštalácia vonkajšej jednotky.
3 Poskytnutie odpadového kanálu.
4 Zabezpečenie, aby sa jednotky neprevrátila.
5 Ochrana jednotky pred snehom a vetrom inštaláciou
protisnehového prístrešku a ochranného plechu. Viď "Príprava
miesta pre inštaláciu" v "6Príprava"na strane23.
7.3.2 Predbežné opatrenia pri montáži vonkajšej jednotky
INFORMÁCIE
Tiež si prečítajte predbežné opatrenia a požiadavky v
nasledovných kapitolách:
▪ Všeobecné bezpečnostné opatrenia
▪ Príprava
VÝSTRAHA
Vonkajšiu jednotku upevnite základovými skrutkami a
použite matice so živicovými podložkami (a). Ak je
povrchová vrstva na upevňovacej časti odlúpená, matice
rýchlo korodujú.
7.3.4 Inštalácia vonkajšej jednotky
7.3.3 Na prípravu inštalačnej konštrukcie
Skontrolujte pevnosť a vodorovnosť inštalačného podložia, aby
jednotka nespôsobovala prevádzkové vibrácie alebo hluk.
Bezpečne pripevnite jednotku pomocou základových skrutiek podľa
výkresu základov.
Pripravte si 4 sady kotviacich skrutiek, matíc a podložiek (dodáva
zákazník) nasledovne:
Referenčná príručka inštalatéra
32
7.3.5 Pre umožnenie vypúšťania
▪ Skontrolujte, či kondenzovaná voda môže vhodným spôsobom
odtekať.
▪ Jednotku nainštalujte na podklad, ktorý zaručí správny odtok, aby
sa zabránilo nahromadeniu ľadu.
▪ Okolo základu pripravte kanál pre vypustenie odpadovej vody
zpriestoru okolo jednotky.
▪ Zabráňte odtoku vody na chodník, pretože v prípade teplôt
prostredia pod bodom mrazu by chodník mohol byť klzký.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 33
7 Inštalácia
≥150 mm
58
16
16
71
11710270
45 376 191
a b
c
d (4×)
45
43 378
10 60
58 16
71 16
191
117102
a b
c
d (4×)
35
36
61 99
1671
60 159154182
a b
c
d (4×)
120kg
4×
▪ Keď sa jednotka inštaluje na rám, vo vzdialenosti 150 mm od
spodnej časti jednotky namontujte vodotesnú dosku, aby sa
zabránilo preniknutiu vody do jednotky a stekaniu odtekajúcej
vody (pozrite si nasledujúci obrázok).
INFORMÁCIE
Môžete použiť voliteľnú súpravu vypúšťacej zátky
(EKDK04) (len u ERHQ).
VÝSTRAHA
Ak sú odtokové otvory vonkajšej jednotky zakryté
montážnym základom alebo dlážkou, nadvihnite jednotku,
aby vznikol voľný priestor najmenej 150mm pod vonkajšou
jednotkou.
2 2 laná umiestnite na vonkajšiu jednotku.
3 Medzi laná avonkajšiu jednotku vložte gumovú podložku, aby
sa zabránilo poškriabaniu náteru (inštalácia na mieste).
4 Pripevnite konce lán a utiahnite ich.
7.4 Montáž vnútornej jednotky
7.4.1 Montáž vnútornej jednotky
Obdobie
Pred pripojením potrubia chladiva a vody musíte namontovať
vonkajšiu a vnútornú jednotku.
Bežný pracovný postup
Montáž vnútornej jednotky štandardne pozostáva z týchto fáz:
1 Inštalácia vnútornej jednotky.
Vypúšťacie otvory
ERHQ_V3
ERHQ_W1
ERLQ
7.3.6 Zabezpečenie vonkajšej jednotky pred
Ak je jednotka inštalovaná na mieste, kde silný vietor môže jednotku
nakloniť, prijmite nasledujúce opatrenie:
1 Pripravte 2 laná podľa nasledujúceho obrázka (inštalácia na
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Model Pohľad zospodu (mm)
a Vypúšťacia strana
b Vypúšťacie otvory
c Vylamovací otvor (vstup potrubia - trasa smerom dole)
d Kotviace body
prevrátením
mieste).
7.4.2 Opatrenia týkajúce sa montáže vnútornej jednotky
INFORMÁCIE
Tiež si prečítajte predbežné opatrenia a požiadavky v
nasledovných kapitolách:
▪ Všeobecné bezpečnostné opatrenia
▪ Príprava
7.4.3 Inštalácia vnútornej jednotky
1 Zdvihnite vnútornú jednotku zpalety aumiestnite ju na podlahu.
2 Posuňte vnútornú jednotku na miesto.
3 Upravte výšku nastavovacích nôh, aby sa kompenzovali
nerovnosti podlahy. Maximálna povolená odchýlka je 1°.
Referenčná príručka inštalatéra
33
Page 34
7 Inštalácia
≤1°
0°
1°1°
2×
VÝSTRAHA
NENAKLÁŇAJTE jednotku dozadu:
7.5 Montáž záložného ohrievača
7.5.1 Opatrenia týkajúce sa montáže záložného ohrievača
3 Označte si umiestnenie otvoru v spodnej časti záložného
ohrievača.
4 Zveste záložný ohrievač z nástennej konzoly.
5 Vyvŕtajte otvor na spodnú skrutku a vložte doň príchytku.
6 Zaveste záložný ohrievač na nástennú konzolu. Zabezpečte sa,
že je pevne prichytený.
7 Spodnú časť záložného ohrievača pripevnite na stenu pomocou
skrutky M5.
INFORMÁCIE
Tiež si prečítajte predbežné opatrenia a požiadavky v
nasledovných kapitolách:
▪ Všeobecné bezpečnostné opatrenia
▪ Príprava
7.5.2 Inštalácia záložného ohrievača
1 Nástennú konzolu namontujte na stenu pomocou skrutiek M5.
2 Zaveste záložný ohrievač na nástennú konzolu.
7.6 Pripojenie potrubia chladiva
7.6.1 O pripojení potrubia s chladivom
Pred pripojením potrubia s chladivom
Uistite sa, že sú vonkajšia avnútorná jednotka namontované.
Bežný pracovný postup
Pripojenie potrubia s chladivom zahŕňa:
▪ Pripojenie potrubia s chladivom k vonkajšej jednotke
▪ Pripojenie potrubia s chladivom k vnútornej jednotke
▪ Inštalácia zachytávačov oleja
▪ Izolácia potrubia s chladivom
▪ Nezabudnite na pokyny pre:
▪ Ohýbanie potrubia
▪ Rozšírenie koncov potrubia
▪ Spájkovanie
▪ Použitie uzatváracích ventilov
7.6.2 Predbežné opatrenia pri pripojovaní potrubia s chladivom
INFORMÁCIE
Tiež si prečítajte predbežné opatrenia a požiadavky v
nasledovných kapitolách:
▪ Všeobecné bezpečnostné opatrenia
▪ Príprava
NEBEZPEČENSTVO: RIZIKO POPÁLENIA
Referenčná príručka inštalatéra
34
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 35
UPOZORNENIE
a b
c
d
R=0.4~0.8
45°
±2
90°
±2
A
a b
A
a b
c
▪ Na časti s lievikovým rozšírením NEPOUŽÍVAJTE
minerálny olej.
▪ NEPOUŽÍVAJTE potrubie z predchádzajúcich
inštalácií.
▪ Do jednotky R410A NIKDY neinštalujte sušič, aby sa
zachovala jej životnosť. Vysúšaný materiál sa môže
rozpustiť apoškodiť systém.
VÝSTRAHA
Dodržiavajte nasledujúce opatrenia týkajúce sa potrubia
chladiva:
▪ Zabráňte, aby do obehu chladiva prenikli iné látky
okrem určeného chladiva (napr. vzduch).
▪ Na dopĺňanie používajte len chladivo R410A.
▪ Na inštaláciu používajte len nástroje (napr. súpravu
kalibrovanej armatúry) výhradne určené na používanie
pri inštalácii jednotky R410A, ktoré znesú tlak
azabránia preniknutiu cudzích látok (napr. minerálnych
olejov alebo vlhkosti) do systému.
▪ Potrubie sa musí inštalovať tak, aby lievikové
rozšírenie NEBOLO vystavené mechanickému
namáhaniu.
▪ Zabezpečte potrubie podľa nasledujúcej tabuľky, aby
sa zabránilo prenikaniu nečistôt, kvapalín a prachu do
potrubia.
▪ Pri vedení medených trubíc cez steny postupujte
opatrne (viď obrázok nižšie).
Jednotka Doba inštalácie Spôsob ochrany
Vonkajšia jednotka > 1mesiac Priškrťte potrubie
< 1mesiac Priškrťte potrubie
Vnútorná jednotka Bez ohľadu na dobu
alebo ho uzatvorte
pomocou pásky
INFORMÁCIE
NEOTVÁRAJTE uzatvárací ventil chladiva pred kontrolou
potrubia chladiva. Ak potrebujete doplniť chladivo,
odporúča sa po doplnení otvoriť uzatvárací ventil chladiva.
7.6.3 Pokyny pre pripojovanie potrubia s chladivom
Pri spájaní potrubí nezabudnite na nasledujúce opatrenia:
▪ Pri pripájaní matice slievikovým rozšírením naneste na vnútorný
povrch éterový alebo esterový olej. Pred pevným utiahnutím
maticu utiahnite 3 alebo 4 otáčkami rukou.
7 Inštalácia
a Momentový kľúč
b Kľúč na matice
c Spojenie potrubí
d Matica slievikovým rozšírením
Priemer
potrubia (mm)
Ø9,5 33~39 12,8~13,2
Ø15,9 63~75 19,3~19,7
7.6.4 Pokyny na ohýbanie potrubia
Na ohýbanie použite ohýbač potrubia. Všetky ohyby potrubia majú
byť čo najmiernejšie (polomer ohnutia 30 až 40mm alebo väčší).
7.6.5 Ohranenie konca potrubia
UPOZORNENIE
▪ Nedokonalé spojenie môže zapríčiniť únik plynného
chladiva.
▪ Ohranenie NEPOUŽÍVAJTE opakovane. Použite nové
ohranenia, aby sa predišlo úniku chladiaceho plynu.
▪ Používajte trubicové matice dodané spolu sjednotkou.
Použitie iných nástrčných matíc môže spôsobiť únik
chladiaceho plynu.
1 Pomocou rezača potrubia odrežte koniec potrubia.
2 Odstráňte piliny, pričom odrezaný povrch bude otočený
smerom nadol, aby úlomky NEVNIKLI do potrubia.
a Presne odrežte vpravom uhle.
b Odstráňte nečistoty.
3 Vyberte trubicovú maticu zuzatváracieho ventilu aumiestnite ju
na potrubie.
4 Ohraňte potrubie. Umiestnite presne do polohy znázornenej na
nasledujúcom obrázku.
Ohraňovačka pre
R410A (spojkový
A 0 až 0,5mm 1,0 až 1,5mm 1,5 až 2,0mm
Krútiaci
moment
doťahovania
typ)
(N•m)
Rozmery
ohranenia A
(mm)
Bežná ohraňovačka
Spojkový typ
(typ Ridgid)
Tvar
lievikového
rozšírenia
(mm)
Typ krídlovej
matice
(typ Imperial)
▪ Pri uvoľňovaní matice slievikovým rozšírením VŽDY používajte 2
kľúče.
▪ Pri pripojovaní potrubia maticu s lievikovým rozšírením VŽDY
uťahujte pomocou kľúča a momentového kľúča. Zabráni sa
prasknutiu matice aunikaniu.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
5 Skontrolujte, či je ohranenie vykonané správne.
a Vnútorný povrch ohranenia NESMIE obsahovať trhliny.
Referenčná príručka inštalatéra
35
Page 36
7 Inštalácia
a b c d e
f
f
c
d
a
b
a
b
b Koniec potrubia MUSÍ byť rovnomerne rozšírený
adokonale kruhového tvaru.
c Skontrolujte správne uloženie matice.
7.6.6 Letovanie konca potrubia
Vnútorná jednotka a vonkajšia jednotka majú lievikovito rozšírené
pripojenia. Oba konce sa spoja bez spájkovania na tvrdo. Ak sa
musí spájkovať na tvrdo, dodržiavajte nasledujúce zásady:
▪ Pri letovaní prívod dusíka zabraňuje vytváraniu veľkého množstva
okysličenej vrstvy vo vnútri potrubia. Táto vrstva nepriaznivo
ovplyvňuje ventily a kompresory v chladiacom systéme
azabraňuje správnej činnosti.
▪ Tlak dusíka nastavte na tlak 20 kPa (0,2 barov) pomocou
redukčného tlakového ventilu (práve postačujúci tlak, aby bol
tento tlak cítiť na pokožke).
a Kľúč na matice
b Momentový kľúč
▪ Ak sa predpokladá nízky prevádzkový tlak (keď sa napríklad bude
chladiť pri nízkych teplotách vonkajšieho vzduchu), dostatočne
utesnite trubicovú maticu uzatváracieho ventilu na plynovom
potrubí silikónovou tesniacou hmotou, aby nedochádzalo
kzamŕzaniu.
Silikónová tesniaca hmota, skontrolujte, či nezostali
medzery.
a Potrubie s chladivom
b Spájkovaný diel
c Upevnenie pomocou pásky
d Ručný ventil
e Tlakový redukčný ventil
f Dusík
▪ Pri spájkovaní spojov potrubia nepoužívajte antioxidanty.
Usadeniny môžu upchať potrubie a poškodiť zariadenie.
▪ Pri spájkovaní medených dielov chladiaceho potrubia
nepoužívajte tavidlo. Používajte pájku z fosforovej medi (BCup),
ktorá nevyžaduje tavidlo.
Tavidlo má mimoriadne škodlivý vplyv na systémy potrubia s
chladivom. Napríklad, ak sa použije tavidlo na báze chlóru,
spôsobí koróziu potrubia alebo hlavne ak tavidlo obsahuje fluór,
poškodí chladiaci olej.
7.6.7 Použitím uzatváracieho ventilu a servisnej prípojky
Manipulácia suzatváracím ventilom
Dodržujte nasledujúce pokyny:
▪ Uzatváracie ventily sú vo výrobe uzatvorené.
▪ Na nasledujúcom obrázku sú znázornené časti uzatváracieho
ventilu potrebné pri manipulácii sventilom.
Otvorenie auzatvorenie uzatváracieho ventilu
1 Odoberte kryt uzatváracieho ventilu.
2 Zasuňte šesťhranný kľúč (na strane kvapaliny: 4 mm, strana
plynu: 6mm) do stopky ventilu a stopku ventilu otáčajte:
vsmere hodinových ručičiek pri otváraní,
proti smeru hodinových ručičiek pre uzatváraní.
3 Ak sa uzatvárací ventil NEDÁ otočiť ďalej, zastavte otáčanie.
Teraz je ventil otvorený alebo zatvorený.
Manipulácia suzáverom ventilu
▪ Uzáver ventilu je utesnený na mieste označenom šípkou.
NEPOŠKOĎTE ho.
▪ Po manipulácii s uzatváracím ventilom utiahnite uzáver ventilu a
skontrolujte, či nedochádza k úniku chladiva.
a Servisná prípojka auzáver servisnej prípojky
b Rúrka ventilu
c Prípojka prevádzkového potrubia
d Uzáver ventilu
▪ Obidva uzatváracie ventily musia byť počas prevádzky otvorené.
▪ NEVYVÍJAJTE nadmerný tlak na rúrku ventilu. Môže sa zlomiť
telo ventilu.
▪ Uzatvárací ventil sa VŽDY musí zaistiť kľúčom, potom sa
trubicová matica uvoľní alebo utiahne momentovým kľúčom. Kľúč
NEUMIESTŇUJTE na uzáver ventilu, mohlo by to spôsobiť únik
chladiva.
Referenčná príručka inštalatéra
36
Položka Uťahovací moment (N∙m)
Uzáver ventilu, strana kvapaliny 13,5 až 16,5
Uzáver ventilu, strana plynu 22,5 až 27,5
Manipulácia suzáverom servisnej prípojky
▪ Keďže je servisná prípojka ventil typu Schrader, VŽDY použite
plniacu hadicu sventilom so stláčacím kolíkom.
▪ Po ukončení manipulácie so servisnou prípojkou dotiahnite uzáver
servisnej prípojky a skontrolujte, či chladivo neuniká.
Položka Krútiaci moment pri
doťahovaní (N∙m)
Uzáver servisnej prípojky 11,5~13,9
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 37
7.6.8 Pre pripojenie potrubia schladivom k
c
a
b
d
a
b
c
d
cc
ba
4× Ø6 mm
a
b
d
c
e
b
a
g
g
h
h
f
a
b
c
a
vonkajšej jednotke
1 Postup:
▪ Odoberte servisný kryt (a) so skrutkou (b).
▪ Odoberte vstupnú dosku potrubia (c) so skrutkou (d).
2 Zvoľte polohu potrubia (a, b, c alebo d).
3 Ak ste zvolili polohu potrubia smerom dole:
▪ Vyvŕtajte (a, 4×) a odstráňte vylamovací otvor (b).
▪ Pomocou kovovej pílky vyrežte drážky (c).
7 Inštalácia
6 Ak je vonkajšia jednotka nainštalovaná nad vnútornou
jednotkou, zakryte uzatváracie ventily (h, viď vyššie)) tesniacim
materiálom, aby sa kondenzovaná voda z uzatváracích ventilov
nedostala do vnútornej jednotky.
VÝSTRAHA
Akékoľvek nechránené potrubie môže spôsobovať
kondenzáciu.
7 Opäť nasaďte servisný kryt adosku vstupu potrubia.
8 Aby sa do systému nedostal sneh a malé živočíchy, utesnite
všetky otvory (príklad: a).
4 Postup:
▪ Pripojte kvapalinové potrubie (a) ku kvapalinovému
uzatváraciemu ventilu.
▪ Pripojte plynové potrubie (b) k plynovému uzatváraciemu
ventilu.
5 Postup:
▪ Izolujte kvapalinové (a) a plynové potrubie (b).
▪ Uistite sa, že sa potrubie a izolácia potrubia NEDOTÝKAJÚ
kompresora (c), krytu prípojok kompresora (d) a skrutiek
kompresora (e). Ak by sa izolácia kvapalinového potrubia
mohla dotýkať krytu prípojok kompresora, nastavte výšku
izolácie (f=bez izolácie okolo krytu prípojok kompresora (d)).
▪ Utesnite konce izolácie (tesnenie a pod.) (g).
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
VAROVANIE
Prijmite primerané opatrenia, aby jednotka nemohla slúžiť
ako úkryt pre malé živočíchy. Kontakt malých živočíchov s
elektrickými časťami môže spôsobiť poruchu, dymenie
alebo požiar.
VÝSTRAHA
Preventívne opatrenia k vylamovaniu vylamovacích
otvorov:
▪ Zabezpečte, aby nedošlo k poškodeniu skrine jednotky.
▪ Po vylomení otvorov sa doporučuje odihliť a natrieť
hrany aokolité plochy a povrchy opravným náterom,
aby nedochádzalo ku vzniku korózie.
▪ Pri preťahovaní elektrického vedenia cez vyrazené
otvory obaľte drôty pomocou ochrannej pásky, aby
nedošlo k ich poškodeniu.
a Vylamovací otvor
b Okuje
c Tesnenie atď.
VÝSTRAHA
Zabezpečte, aby sa po nainštalovaní potrubia chladiva a
vykonaní vysušenia vákuom otvorili uzatváracie ventily.
Spustenie systému s uzavretými uzatváracími ventilmi
môže poškodiť kompresor.
Referenčná príručka inštalatéra
37
Page 38
7 Inštalácia
b a
a
b
10 m
R410A
a
b d e
f
c
7.6.9 Pripojenie potrubia chladiva kvnútornej
jednotke
1 Uzatvárací kvapalinový ventil vonkajšej jednotky pripojte
kprípojke chladiacej kvapaliny vnútornej jednotky.
a Prípojka chladiacej kvapaliny
b Prípojka chladiaceho plynu
2 Uzatvárací plynový ventil vonkajšej jednotky pripojte kprípojke
chladiaceho plynu vnútornej jednotky.
VÝSTRAHA
Odporúča sa inštalovať potrubie na chladivo medzi
vonkajšou a vnútornou jednotkou do potrubného kanála
alebo potrubie na chladivo zabaliť do dokončovacej pásky.
7.6.10 Na určenie, či sú potrebné zachytávače oleja
Ak olej tečie späť do kompresora vonkajšej jednotky, môže dôjsť ku
kompresii kvapaliny alebo narušeniu návratu oleja. Zachytávače
oleja v stúpajúcom plynovom potrubí môžu tomu zabrániť.
Ak Potom
Vnútorná jednotka je
umiestnená vyššie než
vonkajšia jednotka
Každých 10m nainštalujte zachytávač
oleja (rozdiel výšky).
Bežný pracovný postup
Kontrola potrubia s chladivom obvykle pozostáva z nasledovných
krokov:
1 Kontrola netesnosti v potrubí s chladivom.
2 Vysušenie vákuom, aby sa z potrubia s chladivom odstránila
vlhkosť, vzduch alebo dusík.
Ak existuje možnosť, že je vpotrubí schladivom prítomná vlhkosť
(napr. do potrubia sa môže dostať dažďová voda), najprv vykonajte
vysušenie vákuom, ktoré je popísané nižšie, až sa celkom odstráni
všetka vlhkosť.
7.7.2 Predbežné opatrenia pri kontrole potrubia s chladivom
INFORMÁCIE
Tiež si prečítajte predbežné opatrenia a požiadavky v
nasledovných kapitolách:
▪ Všeobecné bezpečnostné opatrenia
▪ Príprava
VÝSTRAHA
Používajte 2 stupňové vákuové čerpadlo so spätnou
klapkou, ktoré je schopné vyvinúť podtlak –100,7 kPa
(−1,007 bar) (5 Torr absolútny tlak). Ak nie je čerpadlo
včinnosti, olej čerpadla nesmie prúdiť späť do systému.
VÝSTRAHA
Vákuové čerpadlo používajte výhradne pre chladivo
R410A. Použitie rovnakého vákuového čerpadla pre iné
chladivá môže poškodiť vákuové čerpadlo alebo jednotku.
VÝSTRAHA
▪ Pripojte vákuové čerpadlo k servisnej prípojke
plynového uzatváracieho ventilu aj k servisnej prípojke
kvapalinového uzatváracieho ventilu, aby sa zvýšila
účinnosť.
▪ Skontrolujte, či je uzatvárací plynový ventil auzatvárací
kvapalinový ventil pevne uzatvorený ešte pred
vykonaním testu únikov alebo pred podtlakovým
sušením.
a Stúpajúce plynové potrubie so
zachytávačom olejom
b Kvapalinové potrubie
Vonkajšia jednotka je
umiestnená vyššie než
vnútorná jednotka
Zachytávače oleja NIE sú potrebné.
7.7 Kontrola potrubia chladiva
7.7.1 Kontrola potrubia na chladivo
Tesnosť potrubia s chladivom vo vnútri vonkajšej jednotky bola
testovaná vo výrobe. Je nutné skontrolovať len vonkajšie potrubie
vonkajšej jednotky s chladivom.
Pred kontrolou potrubia s chladivom
Uistite sa, že je potrubie s chladivom zapojené medzi vonkajšou a
vnútornou jednotkou.
Referenčná príručka inštalatéra
38
7.7.3 Kontrola potrubia chladiva: Nastavenie
a Tlakomer
b Dusík
c Chladiaca zmes
d Zariadenie na váženie
e Vákuové čerpadlo
f Uzatvárací ventil
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 39
7 Inštalácia
7.7.4 Kontrola únikov
VÝSTRAHA
NEPREKRAČUJTE maximálny prevádzkový tlak jednotky
(pozrite si údaj PS High na výrobnom štítku jednotky).
VÝSTRAHA
Použite roztok pre skúšku bublinkami odporúčaný
veľkoobchodníkom. Nepoužívajte mydlovú vodu, ktorá
môže spôsobiť porušenie nástrčných matíc (mydlová voda
môže obsahovať soľ, ktorá absorbuje vlhkosť, ktorá
zamrzne, ak sa potrubie ochladí) a/alebo koróziu
nástrčných spojov (mydlová voda môže obsahovať
amoniak, ktorý spôsobí koróziu medzi mosadznou
nástrčnou maticou a medenou rozšírenou rúrkou).
1 Naplňte systém plynným dusíkom až na manometrický tlak
najmenej 200 kPa (2bar). V snahe zistiť malé netesnosti sa
odporúča natlačiť 3000kPa (30bar).
2 Pomocou roztoku na bublinkový test skontrolujte úniky na
všetkých spojeniach.
3 Vypustite všetok plyn dusík.
7.7.5 Podtlakové sušenie
VÝSTRAHA
▪ Pripojte vákuové čerpadlo k servisnej prípojke
plynového uzatváracieho ventilu aj k servisnej prípojke
kvapalinového uzatváracieho ventilu, aby sa zvýšila
účinnosť.
▪ Skontrolujte, či je uzatvárací plynový ventil auzatvárací
kvapalinový ventil pevne uzatvorený ešte pred
vykonaním testu únikov alebo pred podtlakovým
sušením.
1 Evakuujte systém, kým tlak v armatúre nemá hodnotu
−0,1MPa (−1bar).
2 Počkajte 4-5minút askontrolujte tlak:
Ak tlak… Potom…
Nemení sa Vsystéme sa nenachádza
vlhkosť. Tento postup je
skončený.
Zvyšuje sa Vsystéme je vlhkosť. Prejdite
na nasledujúci krok.
3 Systém vyvákuujte počas najmenej 2hodín na tlak v tlakomere
−0,1MPa (= −1bar).
4 Po VYPNUTÍ čerpadla aspoň 1hodinu kontrolujte tlak.
5 Ak sa NEDOSIAHNE cieľový podtlak alebo ak sa podtlak nedá
udržať 1hodinu, postupujte takto:
▪ Znovu skontrolujte úniky.
▪ Znovu vykonajte podtlakové sušenie.
VÝSTRAHA
Zabezpečte, aby sa po nainštalovaní potrubia chladiva a
vykonaní vysušenia vákuom otvorili uzatváracie ventily.
Spustenie systému s uzavretými uzatváracími ventilmi
môže poškodiť kompresor.
INFORMÁCIE
Po otvorení uzatváracieho ventilu možno tlak v potrubí
chladiva NEBUDE stúpať. Môže to byť spôsobené napr.
zatvoreným expanzným ventilom v obvode vonkajšej
jednotky. Pre správnu prevádzku jednotky to
NEPREDSTAVUJE žiaden problém.
7.8 Plnenie chladiva
7.8.1 Plnenie chladiva
Vonkajšia jednotka je z výroby naplnená chladivom, ale v niektorých
prípadoch môže byť potrebné nasledovné:
Čo Obdobie
Naplnenie dodatočného chladiva Ak je celková dĺžka potrubia na
kvapalinu väčšia ako stanovená
(viď neskôr).
Úplné opätovné naplnenie
chladivom
Naplnenie dodatočného chladiva
Pred doplnením chladiva sa uistite, že je vonkajšie potrubie
vonkajšej jednotky s chladivom skontrolované (test netesností,
vysušenie vákuom).
INFORMÁCIE
V závislosti od podmienok jednotiek alebo inštalácie môže
byť pred naplnením chladivom potrebné pripojiť elektrické
vedenie.
Obvyklý priebeh prác – Doplnenie chladivom obvykle pozostáva z
nasledovných krokov:
1 Určenie, či a koľko chladiva je nutné doplniť.
2 V prípade potreby doplniť chadivom.
3 Vyplniť štítok skleníkových plynov s obsahom fluóru a zavesiť ho
do vnútra vonkajšej jednotky.
Úplné opätovné naplnenie chladivom
Pred úplným opätovným naplnením chladivom sa uistite, že ste
vykonali nasledovné:
1 Zo systému bolo odstránené všetko chladivo.
2 Vonkajšie potrubie vonkajšej jednotky s chladivom je
skontrolované (test netesnosti, vysušenie vákuom).
3 Vnútorné potrubie vonkajšej jednotky s chladivom bolo
vysušené vákuom.
VÝSTRAHA
Pred úplným doplnením vykonajte tiež podtlakové sušenie
na internom potrubí s chladivom vonkajšej jednotky. Na
tento účel použite internú servisnú prípojku vonkajšej
jednotky (medzi výmenníkom tepla a 4-cestným ventilom).
NEPOUŽÍVAJTE servisné prípojky uzatváracích ventilov,
pretože podtlakové sušenie nemožno cez tieto prípojky
vykonať správne.
Obvyklý priebeh prác – Úplné opätovné naplnenie chladivom
obvykle pozostáva z nasledovných krokov:
1 Určenie akým množstvom chladiva je nutné systém naplniť.
2 Plnenie chladivom.
3 Vyplniť štítok skleníkových plynov s obsahom fluóru a zavesiť ho
do vnútra vonkajšej jednotky.
7.8.2 Predbežné opatrenia pri plnení chladivom
INFORMÁCIE
Tiež si prečítajte predbežné opatrenia a požiadavky v
nasledovných kapitolách:
▪ Všeobecné bezpečnostné opatrenia
▪ Príprava
Príklad:
▪ Pri preložení systému.
▪ Po vzniku netesností.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
39
Page 40
7 Inštalácia
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
7.8.3 Určenie množstva chladiva na doplnenie
Ak je celková dĺžka
potrubia na
kvapalinu…
≤10m NEDOPĹŇAJTE ďalšie chladivo.
>10m R = (celková dĺžka (m) kvapalinového
potrubia–10m) × 0,054
R = doplnenie (kg) (zaokrúhlené na 0,1kg)
INFORMÁCIE
Dĺžka potrubia je jednosmerná dĺžka kvapalinového
potrubia.
Potom…
2 Štítok prilepte na vnútornú stranu vonkajšej jednotky vedľa
e Emisie skleníkových plynov celkového objemu chladiva
vyjadrené v tonách ekvivalentu CO
f GWP = Global warming potential (potenciál globálneho
oteplenia)
2
VÝSTRAHA
V Európe sa na určenie intervalov údržby používajú
emisie skleníkových plynov celkového objemu chladiva
v systéme (vyjadrené v tonách ekvivalentu CO2). Riaďte sa
platnými právnymi predpismi.
Vzorec na výpočet emisií skleníkových plynov: hodnota
GWP (potenciál globálneho otepľovania) chladiva ×
celkový objem chladiva [v kg] / 1000
plynového akvapalinového uzatváracieho ventilu.
7.8.4 Určenie množstva úplnej náplne
INFORMÁCIE
Ak je potrebné vymeniť celú náplň, celkové množstvo
chladiva je: náplň chladiva z výroby (pozrite si výrobný
štítok jednotky) + vypočítané dodatočné množstvo.
7.8.5 Doplnenie dodatočného chladiva
VAROVANIE
▪ Používajte len chladivo R410A. Iné látky môžu
spôsobiť výbuchy anehody.
▪ R410A obsahuje fluórované skleníkové plyny. Má
hodnotu potenciálu globálneho otepľovania 2 087,5.
Tieto plyny NEVYPÚŠŤAJTE do ovzdušia.
▪ Pri plnení chladiva vždy používajte ochranné rukavice
abezpečnostné okuliare.
UPOZORNENIE
Ak chcete predísť poruche kompresora, NEDOPĹŇAJTE
viac chladiva, ako je určené množstvo.
Predpoklad: Pred doplnením chladiva sa uistite, že je potrubie
chladiva pripojené a skontrolované (test netesností a vysušenie
vákuom).
1 Pripojte fľašu s chladivom k servisnej prípojke plynového
uzatváracieho ventilu aj k servisnej prípojke kvapalinového
uzatváracieho ventilu.
2 Naplňte dodatočné množstvo chladiva.
3 Otvorte uzatváracie ventily.
Ak je v prípade demontáže alebo premiestnenia systému potrebné
vykonať odčerpanie, ďalšie podrobnosti nájdete v časti
"13.3Odčerpanie"na strane88.
7.8.6 Pripevnenie štítka ofluorizovaných
skleníkových plynoch
1 Štítok vyplňte nasledovne:
a Ak je s jednotkou dodaný štítok viacnásobných
fluorinovaných skleníkových plynov (pozri príslušenstvo),
odlepte príslušný jazyk a nalepte na vrch a.
b Náplň výrobku chladivom zvýroby: viď výrobný štítok
jednotky
c Dodatočné množstvo náplne
Referenčná príručka inštalatéra
40
d Celkové množstvo naplneného chladiva
7.9 Pripojenie potrubia na vodu
7.9.1 Pripojenie vodného potrubia
Pred pripojením vodného potrubia
Skontrolujte, či je namontovaná vonkajšia a vnútorná jednotka. V
prípade potreby tiež skontrolujte, či je namontovaný záložný
ohrievač.
Bežný pracovný postup
Pripojenie vodného potrubia štandardne pozostáva z týchto fáz:
1 Pripojenie vodného potrubia do vnútornej jednotky.
2 Zapojenie vodného potrubia do záložného ohrievača (ak sa
používa).
3 Pripojenie potrubia na recirkuláciu.
4 Pripojenie tlakového poistného ventilu kodtoku.
5 Naplnenie vodného okruhu.
6 Naplnenie nádrže na teplú vodu pre domácnosť.
7 Izolácia vodného potrubia.
7.9.2 Opatrenia týkajúce sa pripojenia
vodovodného potrubia
INFORMÁCIE
Tiež si prečítajte predbežné opatrenia a požiadavky v
nasledovných kapitolách:
▪ Všeobecné bezpečnostné opatrenia
▪ Príprava
7.9.3 Pripojenie potrubia na vodu
VÝSTRAHA
Pri pripájaní potrubia NEPOŽÍVAJTE nadmernú silu.
Deformácia potrubia môže spôsobiť poruchu jednotky.
K dispozícii sú 2 uzatváracie ventily na zjednodušenie servisu
a údržby. Ventily namontujte na prívod a odvod vody ohrevu
miestnosti. Dbajte na ich správne umiestnenie: integrované
vypúšťacie ventily budú odvádzať kvapalinu len z tej strany okruhu,
na ktorom sa nachádzajú. Ak chcete zaručiť odtok vody len z
jednotky, uistite sa, že sú vypúšťacie ventily umiestnené medzi
uzatváracími ventilmi a jednotkou.
1 Uzatváracie ventily nainštalujte na vodné potrubie ohrevu
miestnosti.
2 Priskrutkujte matice vnútornej jednotky na uzatvárací ventil.
3 K vnútornej jednotke pripojte potrubia prívodu aodvodu teplej
vody pre domácnosť.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 41
ac d b
a Výstup vody ohrevu miestnosti
b
a
4×
b Prívod vody ohrevu miestnosti
c Odvod teplej vody pre domácnosť
d Prívod teplej vody pre domácnosť (prívod studenej vody)
VÝSTRAHA
Odporúča sa na pripojenia prívodu studenej vody pre
domácnosť aodvodu teplej vody pre domácnosť inštalovať
uzatváracie ventily. Uzatváracie ventily dodáva zákazník.
VÝSTRAHA
Odporúča sa počas neprítomnosti uzatvoriť uzatváracie
ventily prípojky studenej vody pre domácnosť, aby sa
predišlo poškodeniu okolia vprípade úniku vody.
VÝSTRAHA
Na všetkých najvyšších lokálnych bodoch nainštalujte
ventily na vypúšťanie vzduchu.
VÝSTRAHA
Na prípojke prívodu studenej vody pre domácnosť musí
byť v súlade s platnými právnymi predpismi nainštalovaný
tlakový poistný ventil (dodáva zákazník) s tlakom otvárania
maximálne 10barov.
VÝSTRAHA
▪ Na prípojke studenej vody nádrže na teplú vodu pre
domácnosť musí byť nainštalované zariadenie na
vypúšťanie azariadenie na uvoľnenie tlaku.
▪ Na prívode vody nádrže na teplú vodu pre domácnosť
sa odporúča nainštalovať jednosmerný ventil podľa
platných predpisov, aby sa zabránilo spätnému
nasávaniu.
▪ Na prívode studenej vody sa odporúča nainštalovať
redukčný ventil vsúlade splatnými predpismi.
▪ Na prívode studenej vody sa inštaluje expanzná
nádoba vsúlade splatnými predpismi.
▪ Odporúča sa inštalovať tlakový poistný ventil do
polohy, ktorá je vyššia ako poloha nádrže na teplú
vodu pre domácnosť. Ohrev nádrže na teplú vodu pre
domácnosť spôsobuje expanziu vody a bez tlakového
poistného ventilu by tlak vody vnádrži mohol prekročiť
projektovaný tlak v nádrži. Tomuto vysokému tlaku sú
vystavené aj prvky inštalované na mieste (potrubia,
miesta odberu atď.), ktoré sú pripojené k nádrži. Na
zabránenie tejto situácie sa musí inštalovať tlakový
poistný ventil. Zabránenie pretlaku závisí od správnej
činnosti tlakového ventilu inštalovaného na mieste. Ak
ventil NEPRACUJE správne, pretlak zdeformuje nádrž
a môže dôjsť k unikaniu vody. Na zabezpečenie
správnej prevádzky je potrebná pravidelná údržba.
7 Inštalácia
7.9.4 Pripojenie vodovodného potrubia
kzáložnému ohrievaču
VÝSTRAHA
Pri pripájaní potrubia NEPOŽÍVAJTE nadmernú silu.
Deformácia potrubia môže spôsobiť poruchu jednotky.
Uistite sa, že uťahovací moment NEPREKRAČUJE
30N•m.
1 Pripojte vodovodné potrubie (dodáva zákazník) k prívodu a
výstupu vody na záložnom ohrievači.
a Vstup na vodu
b Odvod vody
INFORMÁCIE
Vnútri záložného ohrievača je nainštalovaný ventil na
automatické vypúšťanie vzduchu. Pokyny na vypustenie
vzduchu nájdete v časti "9.4.2 Vypustenie vzduchu" na
strane78.
7.9.5 Pripojenie potrubia na recirkuláciu
Predpoklad: Vyžaduje sa len vtedy, keď v systéme potrebujete
recirkuláciu.
1 Odskrutkujte a vyberte 4 skrutky, ktoré pripevňujú vrchnú
dosku.
2 Vrchnú dosku vyberte zjednotky.
3 V prípade použitia jednotky s kapacitou nádrže 180 l
demontujte expanznú nádrž.
4 Vyberte vrchnú izoláciu.
5 Z vrchnej izolácie vyrežte časť (c).
Kapacita nádrže Umiestnenie výrezu
180l Vľavo ALEBO vpravo
260l Na zadnej strane
6 Pripojte potrubie na recirkuláciu k prípojke recirkulácie (b) a
nasmerujte potrubie cez otvor vzadnej časti jednotky (a).
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
41
Page 42
7 Inštalácia
260 l
180 l
b
a
c
A
A
180°
a
a Vstupný otvor potrubia
b Prípojka recirkulácie
c Umiestnenie výrezu
7 Znova pripevnite vrchnú izoláciu, expanznú nádrž (ak sa
používa jednotka s kapacitou nádrže 180l) a kryt.
7.9.6 Pripojenie tlakového poistného ventilu
kodtoku
Výfuk tlakového poistného ventilu je vyvedený na zadnej strane
jednotky.
4 Naplňte okruh vodou, kým tlakomer nezobrazuje tlak približne
±2,0baru.
5 Z vodného okruhu vypustite čo najviac vzduchu.
6 Zatvorte plniaci ventil.
7 Odpojte hadicu prívodu vody od plniaceho ventilu.
VÝSTRAHA
Tlak vody zobrazený na tlakomeri sa mení v závislosti od
teploty vody (vyšší tlak pri vyššej teplote vody).
Napriek tomu musí tlak vody stále zostať väčší ako 1bar,
aby sa zabránilo vnikaniu vzduchu do okruhu.
7.9.8 Plnenie nádrže na teplú vodu pre domácnosť
1 Otvorte všetky kohútiky teplej vody, aby sa vytlačil vzduch
zpotrubia systému.
2 Otvorte ventil prívodu studenej vody.
3 Po vytlačení vzduchu zatvorte všetky kohútiky teplej vody.
4 Skontrolujte, či neuniká voda.
5 Manuálne nastavujte tlakový poistný ventil nainštalovaný na
mieste, aby sa zaručil voľný prietok vody cez vypúšťacie
potrubie.
VÝSTRAHA
Prevádzka systému vyžaduje, aby bola nádrž na teplú
vodu pre domácnosť úplne plná. Zapnutie systému, keď
nie je nádrž úplne plná, môže poškodiť integrovaný
ohrievač s funkciou Anti-Legionella a spôsobiť poruchy v
elektroinštalácii.
a Výfuk uvoľnenia tlaku
Výfuk sa musí pripojiť k vhodnému odtoku v súlade s platnými
predpismi. Odporúča sa použiť výlevku.
7.9.7 Naplnenie vodného okruhu
1 Pripojte hadicu prívodu vody kplniacemu ventilu.
7.9.9 Izolácia potrubia na vodu
Celé potrubie okruhu vodného roztoku MUSÍ byť izolované, aby
nedošlo ku kondenzácii a zníženiu výkonu ohrevu.
Keď je teplota vyššia ako 30°C a relatívna vlhkosť je vyššia ako
80%, hrúbka izolačného materiálu má byť najmenej 20 mm, aby sa
predišlo kondenzácii na povrchu izolácie.
7.10 Zapojenie elektroinštalácie
7.10.1 Zapojenie elektroinštalácie
Pred zapojením elektroinštalácie
Presvedčte sa, že:
▪ Potrubie s chladivom je pripojené a skontrolované
▪ Vodovodné potrubie je pripojené
2 Otvorte plniaci ventil.
3 Skontrolujte, či je automatický ventil vypustenia vzduchu
otvorený (najmenej 2otáčky).
Referenčná príručka inštalatéra
42
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 43
7 Inštalácia
b a
cb
c
aa
A
AA´
A´
c b ba c
a
B
B
Bežný pracovný postup
Pripojenie elektrickej inštalácie obvykle pozostáva z nasledovných
krokov:
1 Kontrola, či systém elektrického napájania spĺňa elektrické
špecifikácie tepelného čerpadla.
2 Zapojenie elektroinštalácie do vonkajšej jednotky.
3 Pripojenie vzduchového termistora k vonkajšej jednotke.
4 Zapojenie elektroinštalácie do vnútornej jednotky.
5 Pripojenie hlavného zdroja napájania.
6 Pripojenie používateľského rozhrania.
7 Pripojenie uzatváracích ventilov.
8 Pripojenie elektromerov.
9 Pripojenie čerpadla teplej vody pre domácnosť.
10 Pripojenie výstupu alarmu.
11 Pripojenie výstupu ZAP./VYP. vykurovania priestoru.
12 Pripojenie prepnutia na externý zdroj tepla.
13 Pripojenie digitálnych vstupov kontroly spotreby energie.
14 Pripojenie bezpečnostného termostatu.
15 Pripojenie elektrického napájania ohrievača s funkciou Anti-
Legionella.
16 Pripojenie záložného ohrievača (ak sa používa).
7.10.2 Zhoda elektrického systému
ERHQ_V3
Zariadenie vyhovujúce norme EN/IEC 61000‑3‑12 (európska/
medzinárodná technická norma, ktorá určuje limity pre harmonické
prúdy vytvárané zariadením pripojeným na nízkonapäťové verejné
siete so vstupným prúdom >16A a≤75A vjednej fáze).
ERLQ_V3
Vybavenie spĺňa nasledujúce normy:
▪ EN/IEC 61000‑3‑11 za predpokladu, že impedancia systému Z
je menšia než alebo rovná Z
elektrickým napájaním používateľa a verejným systémom.
▪ EN/IEC 61000‑3‑11 = Európska/medzinárodná technická norma
stanovuje limity zmien napätia, kolísania napätia a iskrenia vo
verejných nízkonapäťových systémoch pre zariadenia
smenovitým prúdom ≤75A.
▪ Povinnosťou inštalatéra alebo používateľa zariadenia je
zabezpečiť, v prípade potreby aj konzultáciou
s prevádzkovateľom distribučnej siete, aby bolo zariadenie
pripojené len na elektrické napájanie s impedanciou systému
Z
menšou než je alebo rovnou Z
sys
▪ Požiadavky normy EN/IEC 61000‑3‑12 sú splnené za
predpokladu, že je napätie krátkeho spojenia Ssc väčšie alebo
rovnaké ako minimálna hodnota Ssc v bode rozhrania medzi
elektrickým napájaním používateľa a verejným systémom.
▪ EN/IEC 61000‑3‑12 = európska/medzinárodná technická
norma, ktorá určuje limity pre harmonický prúd vytváraný
zariadením pripojeným k nízkonapäťovým verejným sieťam so
vstupným prúdom >16A a≤75A vjednej fáze.
▪ Povinnosťou inštalatéra alebo používateľa zariadenia je
zabezpečiť v prípade potreby aj konzultáciou
s prevádzkovateľom distribučnej siete, aby bolo zariadenie
pripojené len k elektrickému napájaniu s napätím krátkeho
spojenia Ssc väčším alebo rovnakým ako minimálna hodnota
Ssc.
ERLQ011CAV3
ERLQ014CAV3
ERLQ016CAV3
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Model Z
v bode rozhrania medzi
max
.
max
max
Minimálna
hodnota S
0,22Ω 525kVA
ERLQ_W1
Zariadenie vyhovujúce norme EN/IEC 61000‑3‑12 (európska/
medzinárodná technická norma, ktorá určuje limity pre harmonické
prúdy vytvárané zariadením pripojeným na nízkonapäťové verejné
siete so vstupným prúdom >16A a≤75A vjednej fáze).
Len pre vnútorné jednotky
Pozrite si časť "7.10.21Pripojenie elektrického napájania záložného
ohrievača"na strane50.
7.10.3 Bezpečnostné opatrenia pri zapájaní elektroinštalácie
INFORMÁCIE
Tiež si prečítajte predbežné opatrenia a požiadavky v
nasledovných kapitolách:
▪ Všeobecné bezpečnostné opatrenia
▪ Príprava
NEBEZPEČENSTVO: RIZIKO USMRTENIA
ELEKTRICKÝM PRÚDOM
VAROVANIE
VŽDY používajte viacžilové elektrické napájacie káble.
7.10.4 Pokyny pri zapájaní elektroinštalácie
Majte na pamäti nasledujúce skutočnosti:
▪ Ak sú použité spletané vodiče, na koniec kábla nainštalujte
okrúhlu svorku s lemom. Okrúhlu svorku s lemom nasaďte na
káble až po izolovanú časť a pripevnite pomocou vhodného
nástroja.
sys
a Spletaný vodič
b Okrúhla svorka s lemovaním
▪ Pri inštalácii káblov použite nasledujúce postupy:
Typ kábla Metóda inštalácie
Jednožilový kábel
a Stočený jednožilový kábel
b Skrutka
c Plochá podložka
Spletaný vodič
skruhovou svorkou
so lemom
a Svorka
b Skrutka
c Plochá podložka
sc
O Povolené
X Nie je povolené
Referenčná príručka inštalatéra
43
Page 44
7 Inštalácia
a b
c
b
a
d
V3
1~ 50 Hz
230 V
W1
3N~ 50 Hz
400 V
L1 L3L2
L1 L3L2
d
b
a
V3 W1
e
h
f
d
g
e
h
f
g
c
c
Krútiace momenty doťahovania
Položka Krútiaci moment uťahovania
M4 (X1M) 1,2~1,8
M5 (X1M) 2,0~3,0
M5 (uzemnenie) 3,0~4,0
7.10.5 Špecifikácie štandardných komponentov zapojenia
Komponent V3 W1
Kábel
elektrického
napájania
(a)
MCA
Napätie 230V 400V
Fáza 1~ 3N~
Frekvencia 50Hz
Veľkosť kábla Musí spĺňať platné právne
Prepojovací kábel Minimálny prierez kábla 2,5mm² a
Odporúčaná poistka dodaná
zákazníkom
Ochranný uzemňovací istič Musí spĺňať platné právne
(a) MCA = minimálny dovolený prúd v obvode. Uvedené
hodnoty sú maximálne hodnoty (pozrite si údaje o
elektrickom zapojení pre príslušnú kombináciu s
vnútornými jednotkami, kde nájdete presné hodnoty).
ERHQ ERLQ ERHQ ERLQ
31,9A 34,2A 13,5A 16,3A
32A 40A 20A
(N•m)
predpisy
použiteľný pre 230V
predpisy
a Prepojovací kábel
b Sieťový kábel
c Ochranný uzemňovací istič
d Poistka
7.10.6 Pripojenie elektrického vedenia vo vnútornej jednotke
VÝSTRAHA
▪ Riaďte sa schémou elektrického zapojenia (je dodaná
spolu s jednotkou a nachádza sa na vnútornej stene
servisného krytu).
▪ Uistite sa, že elektrické vedenie NEBRÁNI správnemu
nasadeniu servisného krytu.
1 Demontujte servisný kryt. Pozrite si časť "7.2.2 Otvorenie
vonkajšej jednotky"na strane31.
2 Odstráňte izoláciu zkáblov (20mm).
a Rozvodná skriňa
a Odstráňte izoláciu konca kábla po tento bod
b Nadmerné odstránenie izolácie môže spôsobiť zasiahnutie
elektrickým prúdom alebo prieraz.
3 Nasledujúcim postupom pripojte prepojovací kábel aelektrické
napájanie:
Len ak je použitý ohrievač spodnej dosky (voliteľný doplnok pre
ERHQ):
4 Upevnite káble (elektrické napájanie, prepojovací kábel a
5 Vedenie prevlečte cez rám a pripojte ho.
b Upevňovacia doštička uzatváracieho ventilu
c Uzemnenie
d Spony na káble
e Prepojovací kábel
f Sieťový kábel
g Kábel ohrievača spodnej dosky
h Kábel elektrického napájania ohrievača spodnej dosky (z
vnútornej jednotky)
INFORMÁCIE
Jednotky ERLQ ovládajú ohrievač spodnej dosky interne
(NEPOUŽÍVA sa zákazníkom dodaná elektroinštalácia).
elektrické napájanie ohrievača spodnej dosky (ak sa používa))
pomocou káblovej spony na dosku nasadenú na uzatváracom
ventile.
Referenčná príručka inštalatéra
44
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 45
Uloženie cez rám Zvoľte jednu z 3 možností:
a
b
a
b
a
b
2
3
1
a b c d e
A B
1
3
2
4
5
7
6
7
8
9
10
11
a b+c
a Elektrické napájanie, vedenie uzemnenia
a vodič ohrievača spodnej dosky (ak sa
používa)
b Prepojovací kábel
Pripojenie k rámu Pri vyvádzaní káblov von z jednotky je
možné na miesto prechodu cez
vylamovací otvor umiestniť ochranné
puzdro (PG-vložky).
Keď nepoužívate káblový žľab, dbajte na
to, aby ste chránili káble vinylovými
rúrkami s cieľom zabrániť ich prerezaniu
na hrane vylamovacieho otvoru.
7 Inštalácia
A Vnútorná strana vonkajšej jednotky
B Vonkajšia strana vonkajšej jednotky
a Vodič
b Puzdro
c Matica
d Rám
e Hadica
6 Znova nasaďte servisný kryt. Pozrite si časť "7.11.2Zatvorenie
vonkajšej jednotky"na strane51.
7 Na napájanie pripojte elektrický istič uzemnenia apoistku.
7.10.7 Premiestnenie vzduchového termistora na vonkajšej jednotke
Táto úloha sa vyžaduje len v prípade modelu ERLQ.
Požadované príslušenstvo:
Upevňovací diel pre termistor.
Použite diel z vrecka príslušenstva.
Upevňovacia doštička termistora.
Použite doštičku pripevnenú na jednotke. V
prípade potreby môžete použiť náhradnú doštičku
z vrecka príslušenstva.
7.10.8 Pripojenie elektrického vedenia
kvnútornej jednotke
1 Pokyny na otvorenie vnútornej jednotky nájdete v častiach
"7.2.3 Otvorenie vnútornej jednotky" na strane 31 a
"7.2.4 Otvorenie krytu rozvodnej skrine vnútornej jednotky" na
strane31.
2 Elektrické vedenie musí do jednotky vstupovať cez hornú časť:
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
45
Page 46
7 Inštalácia
a
b+c
X1M
1 2 3
1 2 3
X2M
X5M
X6YB
X6YA
X6Y
X1A X19A
30 31
a
X1M
1 2 3
1 2
L N
L N 3
X2M
X5M
X6YB
X6YA
X6Y
X1A X19A
S1S
30 31
3 4
abc
3 Spôsob vedenia elektrických káblov vo vnútri jednotky:
4 Kábel upevnite pomocou káblových spôn, aby sa zaručilo
uvoľnenie napätia. Kábel sa NESMIE dostať do kontaktu
spotrubím aostrými hranami.
INFORMÁCIE
Rozvodnú skriňu možno nakloniť, aby bolo možné získať
prístup k snímaču teploty teplej vody pre domácnosť.
Rozvodnú skriňu by ste NEMALI z jednotky skladať.
Vedenie Možné káble (v závislosti od typu
jednotky ainštalovaných možností)
c
Ovládací signál
vysokého napätia
▪ Konvektor tepelného čerpadla (voliteľné
príslušenstvo)
▪ Izbový termostat (voliteľné príslušenstvo)
▪ Uzatvárací ventil (inštalácia na mieste)
▪ Čerpadlo teplej vody pre domácnosť
(inštalácia na mieste)
▪ Výstup poplašného signálu
▪ Prepnutie na ovládanie vonkajšieho zdroja
tepla
▪ Ovládanie prevádzky v režime ohrevu
miestnosti
UPOZORNENIE
Nadbytočnú dĺžku kábla do jednotky NEVTLÁČAJTE ani
nevkladajte.
7.10.9 Pripojenie hlavného elektrického napájania
1 Pripojte hlavné elektrické napájanie.
V prípade elektrického napájania snormálnou sadzbou za kWh
Vedenie Možné káble (v závislosti od typu
jednotky ainštalovaných možností)
a
Nízke napätie
▪ Kontakt preferenčného elektrického
napájania
▪ Používateľské rozhranie
▪ Digitálne vstupy spotreby energie (dodáva
zákazník)
▪ Snímač vonkajšej okolitej teploty (voliteľné
príslušenstvo)
▪ Snímač vnútornej okolitej teploty (voliteľné
príslušenstvo)
▪ Elektromery (inštalácia na mieste)
▪ Bezpečnostný termostat (dodáva
zákazník)
b
Vysokonapäťové
elektrické napájanie
▪ Prepojovací kábel
▪ Elektrické napájanie snormálnou sadzbou
za kWh
▪ Elektrické napájanie svýhodnou sadzbou
za kWh
▪ Elektrické napájanie ohrievača s funkciou
Anti-Legionella (v nádrži na teplú vodu pre
domácnosť)
▪ Elektrické napájanie ohrievača spodnej
dosky (voliteľné príslušenstvo)
Legenda: pozrite si obrázok nižšie.
V prípade elektrického napájania svýhodnou sadzbou za kWh
Pripojte konektor X6Y ku konektoru X6YB.
Referenčná príručka inštalatéra
46
a Prepojovací káble (= hlavné elektrické napájanie)
b Elektrické napájanie snormálnou sadzbou za kWh
c Kontakt preferenčného elektrického napájania
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 47
7 Inštalácia
X2M
X5M
A2P A2P
21
a b
b
a
PCB
1×
a
PCB
b
1×
a
b
PCB
b
1×
a
PCB
b
b
1×
2 Pomocou káblových svoriek pripevnite káble k montážnym
prípojkám káblov.
INFORMÁCIE
V prípade elektrického napájania s výhodnou sadzbou za
kWh pripojte konektor X6Y ku konektoru X6YB. Potreba
samostatného elektrického napájania s bežnou sadzbou
za kWh vnútornej jednotky (b) X2M/30+31 závisí od typu
elektrického napájania svýhodnou sadzbou za kWh.
Samostatné pripojenie vnútornej jednotky sa vyžaduje:
▪ ak sa aktívne elektrické napájanie svýhodnou sadzbou
za kWh preruší ALEBO
▪ ak nie je povolená žiadna spotreba elektrickej energie
vnútornej jednotky pri aktívnom elektrickom napájaní
svýhodnou sadzbou za kWh.
INFORMÁCIE
Kontakt elektrického napájania s výhodnou sadzbou za
kWh je pripojený k rovnakým svorkám (X5M/3+4) ako
bezpečnostný termostat. Systém môže mať BUĎ elektrické
napájanie s výhodnou sadzbou za kWh, ALEBO
bezpečnostný termostat.
7.10.10 Pripojenie používateľského rozhrania
▪ Ak používate 1 používateľské rozhranie, môžete ho inštalovať vo
vnútornej jednotke (na reguláciu v blízkosti vnútornej jednotky)
alebo v miestnosti (ak sa používa ako izbový termostat).
▪ Ak používate 2 používateľské rozhrania, 1 môžete inštalovať vo
vnútornej jednotke (na reguláciu v blízkosti vnútornej jednotky) a
druhé v miestnosti (používa sa ako izbový termostat).
Postup sa trochu líši v závislosti od miesta inštalácie
používateľského rozhrania.
# Vo vnútornej jednotke V miestnosti
1 Pripojte kábel používateľského rozhrania kvnútornej
jednotke.
Pomocou káblových spôn pripevnite kábel kdržiakom
spôn.
# Vo vnútornej jednotke V miestnosti
2 Vložte skrutkovač do štrbiny pod používateľským
rozhraním aopatrne oddeľte prednú dosku od zadnej
dosky.
Doska PCB je namontovaná na prednej doske
používateľského rozhrania. Dávajte pozor, aby ste ju
NEPOŠKODILI.
3 2 skrutky z vrecka príslušenstva
použite na pripevnenie zadnej dosky
používateľského rozhrania na kovový
plech jednotky.
Zadnú dosku
používateľského
rozhrania pripevnite
na stenu.
Dávajte pozor, aby ste NEPORUŠILI
tvar zadnej dosky používateľského
rozhrania nadmerným utiahnutím
montážnych skrutiek.
4 Pripojte podľa obrázka 4A. Pripojte podľa
obrázka 4A, 4B, 4C
alebo 4D.
5 Znovu namontujte prednú dosku na zadnú dosku.
Dávajte pozor, aby ste pri nasadzovaní prednej dosky na
jednotku NEPRITLAČILI vedenie.
(a) Hlavné používateľské rozhranie sa vyžaduje na prevádzku,
ale musí sa objednať samostatne (povinný krok).
4A Zo zadnej strany
4B Z ľavej strany
a Hlavné používateľské rozhranie
b Voliteľné používateľské rozhranie
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
4C Z vrchnej strany
(a)
a Vtejto časti urobte zárez pomocou štípacích klieští apod.
na prechod drôtov.
b Drôty pripevnite kprednej časti skrine pomocou príchytky
kábla asvorky.
4D Z vrchnej strednej časti
Referenčná príručka inštalatéra
47
Page 48
7 Inštalácia
X1M
X2M
5 6 7
M2S
X1M
X2M
5 6 7
M2S
NO NC
X2M
X5M
78 910
S2S S3S
X2M
3534
1~
M
M2P
X1M
X2M
29
X1M
YC Y1 Y2 Y3 Y4
A4P
X2M
a
X1M
X2M
29
X1M
YC Y1 Y2 Y3 Y4
A4P
X2M
a
7.10.11 Pripojenie uzatváracieho ventilu
1 Ovládací kábel ventilu pripojte do príslušných svoriek, ako je
znázornené na nasledujúcom obrázku.
VÝSTRAHA
Zapojenie je iné pre ventil NC (normal closed – normálne
uzavretý) aventil NO (normal open –normálne otvorený).
2 Pomocou káblových spôn pripevnite kábel kdržiakom spôn.
2 Pomocou káblových spôn pripevnite kábel kdržiakom spôn.
7.10.14 Pripojenie výstupu poplašného signálu
1 Kábel výstupu poplašného signálu pripojte do príslušných
svoriek, ako je znázornené na nasledujúcom obrázku.
7.10.12 Pripojenie elektromerov
INFORMÁCIE
V prípade používania elektromera s výstupom tranzistora
skontrolujte polaritu. Kladná polarita MUSÍ byť pripojená ku
konektorom X5M/7 a X5M/9 a záporná polarita ku
konektorom X5M/8 a X5M/10.
1 Elektromery ventilu pripojte do príslušných svoriek, ako je
znázornené na nasledujúcom obrázku.
2 Pomocou káblových spôn pripevnite kábel kdržiakom spôn.
7.10.13 Pripojenie čerpadla teplej vody pre domácnosť
1 Čerpadlo teplej vody pre domácnosť pripojte do príslušných
svoriek, ako je znázornené na nasledujúcom obrázku.
Referenčná príručka inštalatéra
48
a Vyžaduje sa inštalácia EKRP1HB.
2 Pomocou káblových spôn pripevnite kábel kdržiakom spôn.
7.10.15 Pripojenie výstupu ZAP./VYP. ohrevu miestnosti
1 Kábel výstupu ZAP./VYP. ohrevu miestnosti zapojte do
príslušných svoriek, ako je znázornené na nasledujúcom
obrázku.
a Vyžaduje sa inštalácia EKRP1HB.
2 Pomocou káblových spôn pripevnite kábel kdržiakom spôn.
7.10.16 Pripojenie prepínania kvonkajšiemu
zdroju tepla
1 Prepínanie pripojte do príslušných svoriek, ako je znázornené
na nasledujúcom obrázku.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 49
X1M
X1M
X3 X4
A4P
L N
X2M
X1 X2
a
a Vyžaduje sa inštalácia EKRP1HB.
X1M
X2M
1 2 3 4 5
A8P
X801M
S6S
S7S
S8S
S9S
a
3 4
X5M
F2B
L NL N
2 Pomocou káblových spôn pripevnite kábel kdržiakom spôn.
7.10.17 Pripojenie digitálnych vstupov spotreby energie
1 Digitálne vstupy spotreby energie pripojte do príslušných
svoriek, ako je znázornené na nasledujúcom obrázku.
7 Inštalácia
VÝSTRAHA
Dbajte na to, aby ste termostat vybrali a nainštalovali v
súlade s platnými právnymi predpismi.
V každom prípade sa s cieľom predísť zbytočnému
vypínaniu bezpečnostného termostatu odporúča...
▪ … používať bezpečnostný termostat s možnosťou
automatického resetovania.
▪ … používať bezpečnostný termostat s maximálnym
teplotným rozsahom 2°C/min.
▪ … dodržať medzi bezpečnostným termostatom a
3‑cestným ventilom minimálnu vzdialenosť 2m.
INFORMÁCIE
Po inštalácii NEZABUDNITE bezpečnostný termostat
konfigurovať. Bez konfigurácie bude vnútorná jednotka
kontakt bezpečnostného termostatu ignorovať.
INFORMÁCIE
Kontakt elektrického napájania s výhodnou sadzbou za
kWh je pripojený k rovnakým svorkám (X5M/3+4) ako
bezpečnostný termostat. Systém môže mať BUĎ elektrické
napájanie s výhodnou sadzbou za kWh, ALEBO
bezpečnostný termostat.
a Vyžaduje sa inštalácia EKRP1AHTA.
2 Pomocou káblových spôn pripevnite kábel kdržiakom spôn.
7.10.18 Pripojenie bezpečnostného termostatu (normálne zatvorený kontakt)
1 Kábel bezpečnostného termostatu (normálne zatvorený)
pripojte k príslušným svorkám, ako je znázornené na
nasledujúcom obrázku.
7.10.19 Pripojenie elektrického napájania ohrievača s funkciou Anti-Legionella
VAROVANIE
Ohrievač s funkciou Anti-Legionella MUSÍ mať špeciálne
elektrické napájanie a MUSÍ byť chránený bezpečnostnými
zariadeniami, ktoré požaduje platná legislatíva.
UPOZORNENIE
S cieľom zaručiť úplné uzemnenie jednotky vždy pripojte
zdroj napájania ohrievača s funkciou Anti-Legionella a
uzemňovací kábel.
Elektrické napájanie musí zodpovedať výkonu ohrievača s funkciou
Anti-Legionella, ako je uvedené vnasledujúcej tabuľke.
Výkon ohrievača s
funkciou Anti-
Legionella
2,4kW 1~230V 11A
1 Elektrický napájací kábel ohrievača s funkciou Anti-Legionella
zapojte do príslušných svoriek, ako je znázornené na
nasledujúcom obrázku.
Elektrické napájanie Maximálny aktuálny
prúd
2 Pomocou káblových spôn pripevnite kábel kdržiakom spôn.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
2 Pomocou káblových spôn pripevnite kábel kdržiakom spôn.
7.10.20 Pripojenie elektrického vedenia
kzáložnému ohrievaču
Vedenie Káble
a
Nízke
napätie
Prepojovací kábel (termistor záložného ohrievača)
Referenčná príručka inštalatéra
49
Page 50
7 Inštalácia
a b
LL NN
F1B
1 2 3
4 5 6
X14M
F1B
L1 L2 L3
1 2 3
4 5 6
X14M
Vedenie Káble
b
Vysoké
napätie
▪ Elektrické napájanie záložného ohrievača
▪ Prepojovací kábel (tepelná ochrana záložného
ohrievača + pripojenie záložného ohrievača)
1 Vložte káble zo spodnej časti záložného ohrievača.
2 Vnútri záložného ohrievača veďte káble takto:
Typ záložného
Vedenie
ohrievača
*6W
a Káble nízkeho napätia
b Káble vysokého napätia
3 Pomocou káblových spôn pripevnite káble kdržiakom spôn.
VÝSTRAHA
Vzdialenosť medzi káblami vysokého a nízkeho napätia by
mala byť minimálne 50mm.
2 V prípade potreby upravte pripojenia na svorke X14M.
Typ záložného
ohrievača
Pripojenia elektrického
napájania záložného
Pripojenia svoriek
ohrievača
3kW 1~ 230V
(*6W)
6kW 1~ 230V
(*6W)
3kW 3N~ 400V
(*6W)
6kW 3N~ 400V
(*6W)
Špeciálna poznámka opoistkách:
7.10.21 Pripojenie elektrického napájania záložného ohrievača
UPOZORNENIE
S cieľom zaručiť úplné uzemnenie jednotky vždy pripojte
zdroj napájania záložného ohrievača a uzemňovací kábel.
VAROVANIE
Záložný ohrievač MUSÍ mať špeciálne elektrické napájanie
a MUSÍ byť chránený bezpečnostnými zariadeniami, ktoré
požaduje platná legislatíva.
Kapacita záložného ohrievača sa môže líšiť v závislosti od modelu.
Elektrické napájanie musí zodpovedať výkonu záložného ohrievača,
ako je uvedené vnasledujúcej tabuľke.
Typ
záložného
ohrievača
*6W 1~ 230V 3kW 13A —
1 Pripojte elektrické napájanie záložného ohrievača. Pre F1B sa
používa 4-pólová poistka.
Referenčná príručka inštalatéra
50
Elektrické
napájanie
Výkon
záložného
ohrievača
6kW 26A
Maximálny
aktuálny
prúd
(a)(b)
3N~ 400V 3kW 4,3A —
6kW 8,6A —
(a) Zariadenie vyhovujúce norme EN/IEC61000-3-12
(európska/medzinárodná technická norma, ktorá určuje
limity pre harmonický prúd vytváraný zariadením
pripojeným k nízkonapäťovým verejným sieťam so
vstupným prúdom >16A a≤75A vjednej fáze).
(b) Toto zariadenie vyhovuje norme EN/IEC61000‑3‑11
(európska/medzinárodná norma, ktorá určuje limity pre
zmeny napätia, kolísanie napätia akmitania vo verejných
nízkonapäťových systémoch pre zariadenia smenovitým
prúdom ≤75A) za predpokladu, že impedancia systému
Z
je menšia alebo rovná Z
sys
elektrickým napájaním používateľa averejným systémom.
Povinnosťou inštalátora alebo používateľa zariadenia je
zabezpečiť, vprípade potreby aj konzultáciou
sprevádzkovateľom distribučnej siete, aby bolo zariadenie
pripojené len na elektrické napájanie simpedanciou
systému Z
menšou alebo rovnou Z
sys
vbode rozhrania medzi
max
.
max
Špeciálna poznámka osvorkách:
Ako bolo uvedené v tabuľke vyššie, pripojenia svoriek X6M a X7M
Z
(Ω)
max
sa musia pri konfigurovaní záložného ohrievača zmeniť. Pozrite si
obrázok nižšie supozornením na manipuláciu so svorkami.
—
3 Pomocou káblových spôn pripevnite kábel kdržiakom spôn.
INFORMÁCIE
Ďalšie informácie o typoch a konfigurácii záložného
ohrievača nájdete v kapitole Konfigurácia v návode na
inštaláciu vnútornej jednotky.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 51
7 Inštalácia
K1M K2MK2M
1 3 5 13
2 4 6 14
K5M
1 3 5 13
2 4 6 14
1 3 5 13
2 4 6 14
Ω
Ω
X1M
X3M
1 3452
1 9876 10
1112
2
X2M
X5M
X15M
F1B
f
b
a
e
d
c
1
3
2
4
1×
Pri pripájaní záložného ohrievača je možné nesprávne zapojenie.
Dôrazne sa odporúča merať hodnotu odporu ohrievacích prvkov,
aby sa zistilo možné nesprávne zapojenie. Pre rôzne typy záložných
ohrievačov sa musia zistiť nasledujúce hodnoty odporu (pozrite si
tabuľku nižšie). Odpor VŽDY merajte na svorkách stýkačov K1M,
K2M aK5M.
3/6kW
1~ 230V
K1M/1 K5M/13 52,9Ω ∞
K1M/3 105,8Ω 105,8Ω
K1M/5 158,7Ω 105,8Ω
K1M/3 K1M/5 52,9Ω 105,8Ω
K2M/1 K5M/13 26,5Ω ∞
K2M/3 ∞ 52,9Ω
K2M/5 ∞ 52,9Ω
K2M/3 K2M/5 52,9Ω 52,9Ω
K1M/5 K2M/1 132,3Ω ∞
Príklad merania odporu medzi svorkami K1M/1 aK5M/13:
3/6kW
3N~ 400V
7.11 Dokončenie inštalácie vonkajšej jednotky
7.11.1 Dokončenie inštalácie vonkajšej jednotky
1 Nasledujúcim postupom izolujte a pripevnite potrubie chladiva
aprepojovací kábel:
a Plynové potrubie
b Izolácia plynového potrubia
c Prepojovací kábel
d Kvapalinové potrubie
e Izolácia kvapalinového potrubia
f Ukončovacia páska
2 Nainštalujte servisný kryt.
7.11.2 Zatvorenie vonkajšej jednotky
VÝSTRAHA
Pri zatváraní krytu vonkajšej jednotky sa NESMIE použiť
uťahovací moment väčší ako 4,1N•m.
7.10.22 Pripojenie záložného ohrievača
kvnútornej jednotke
1 Svorky záložného ohrievača X15M/1+2 zapojte do svoriek
vnútornej jednotky X5M/11+12.
2 Svorky záložného ohrievača X15M/6+7+8+9+10 zapojte do
svoriek vnútornej jednotky X3M/1+2+3+4+5.
3 Pomocou káblových spôn pripevnite kábel kdržiakom spôn.
VÝSTRAHA
Vzdialenosť medzi káblami vysokého a nízkeho napätia by
mala byť minimálne 50mm.
INFORMÁCIE
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
▪ Podrobnosti pripojenia nájdete v schéme zapojenia.
▪ Použite viacžilové káble.
7.12 Dokončenie inštalácie vnútornej jednotky
7.12.1 Pripevnenie krytu používateľského
rozhrania kvnútornej jednotke
1 Z vnútornej jednotky musí byť odmontovaná predná doska.
Pozrite si časť "7.2.3 Otvorenie vnútornej jednotky" na
strane31.
2 Na závesy zaveste kryt používateľského rozhrania.
Referenčná príručka inštalatéra
51
Page 52
8 Konfigurácia
A1P
X10A
2
345
H JS T
Metóda Opis
Konfigurácia
prostredníctvom
softvéru PC
Configurator
INFORMÁCIE
Keď sa menia nastavenia inštalatéra, používateľské
rozhranie zobrazí žiadosť o potvrdenie. Po potvrdení sa
obrazovka nakrátko VYPNE a na niekoľko sekúnd sa
zobrazí hlásenie “aktívne”.
Konfiguráciu môžete pripraviť v počítači
mimo miesta inštalácie a potom ju načítať do
systému prostredníctvom softvéru PC
Configurator.
Pozrite si tiež časť "8.1.1Pripojenie
počítačového kábla krozvodnej skrini"na
strane52.
3 Do vnútornej jednotky namontujte prednú dosku.
7.12.2 Zatvorenie vnútornej jednotky
1 Zatvorte kryt rozvodnej skrine.
2 Znovu nainštalujte vrchnú dosku.
3 Znovu nainštalujte prednú dosku.
VÝSTRAHA
Pri zatváraní krytu vnútornej jednotky sa NESMIE použiť
uťahovací moment väčší ako 4,1N•m.
7.13 Dokončenie inštalácie záložného ohrievača
7.13.1 Zatvorenie záložného ohrievača
1 Zatvorte kryt rozvodnej skrine.
2 Zatvorte prednú dosku.
8 Konfigurácia
8.1 Prehľad: konfigurácia
V tejto kapitole nájdete opis potrebných krokov a informácie
potrebné na konfiguráciu nainštalovaného systému.
Dôvod
Ak sa NENASTAVÍ správna konfigurácia, systém NEMUSÍ pracovať
podľa očakávania. Konfigurácia ovplyvňuje:
▪ softvérové výpočty,
▪ obsah zobrazenia amožnosti práce spoužívateľským rozhraním.
Postup
Systém môžete konfigurovať dvoma spôsobmi.
Nastavenia prístupu – legenda tabuliek
Prístup k inštalátorským nastaveniam môžete získať dvoma
spôsobmi. Obe metódy však NEMOŽNO použiť na prístup k
všetkým nastaveniam. V takom prípade sa v príslušných stĺpcoch v
tabuľke zobrazuje označenie N/A (nepoužíva sa).
Metóda Stĺpec v tabuľkách
Prístup k nastaveniam prostredníctvom
rozhrania Breadcrumb v štruktúre ponuky.
Prístup k nastaveniam prostredníctvom kódu
v nastaveniach prehľadu.
Pozrite si tiež:
▪ "Prístup kinštalatérskemu nastaveniu"na strane53
▪ "8.5 Štruktúra ponúk: prehľad inštalatérskeho nastavenia" na
strane76
č.
Kód
8.1.1 Pripojenie počítačového kábla
krozvodnej skrini
Predpoklad: Vyžaduje sa súprava EKPCCAB.
1 Zapojte kábel skoncovkou USB do počítača.
2 Zástrčku kábla zapojte do zásuvky X10A na A1P rozvodnej
skrine vnútornej jednotky.
3 Mimoriadnu pozornosť venujte polohe zástrčky.
Metóda Opis
Konfigurácia
prostredníctvom
používateľského
rozhrania
Referenčná príručka inštalatéra
52
Prvý raz – stručný sprievodca. Keď prvý
raz ZAPNETE používateľské rozhranie
(prostredníctvom vnútornej jednotky), spustí
sa stručný sprievodca, ktorý vám pomôže
nastaviť konfiguráciu systému.
Potom. Vprípade potreby môžete neskôr
konfiguráciu zmeniť.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 53
8 Konfigurácia
01
02
06
0a
0e
00 03
07
0b
0f
0000
04
08
0c
00 01
05
09
0d
15
Prehľad nastavení
Potvrdiť Upraviť Posunúť
01
02
06
0a
0e
00 03
07
0b
0f
0000
04
08
0c
00 01
05
09
0d
15
Prehľad nastavení
Potvrdiť
Upraviť
Posunúť
01
02
06
0a
0e
00 03
07
0b
0f
0000
04
08
0c
00 01
05
09
0d
20
Prehľad nastavení
Potvrdiť
Upraviť
Posunúť
Nastav. inštalátora
Systém sa reštartuje.
Potvrdiť Upraviť
Zrušiť
OK
15:10
Uto
U5: Aut. adresa
Pokračujte stlač. na 4 s
VÝSTRAHA
Iný kábel je už pripojený ku konektoru X10A. Pred
pripojením počítačového kábla ku konektoru X10A
dočasne odpojte tento kábel. NEZABUDNITE ho potom
znova pripojiť.
8.1.2 Prístup knajčastejšie používaným
príkazom
Prístup kinštalatérskemu nastaveniu
1 Pre úroveň prístupu používateľa nastavte možnosť Inštalátor.
2 Prejdite na [A]: > Inštalatérske nastavenia.
Prístup knastaveniam prehľadu
1 Pre úroveň prístupu používateľa nastavte možnosť Inštalátor.
2 Prejdite na [A.8]: > Inštalatérske nastavenia > Prehľad
nastavení.
Nastavenie možnosti Inštalatér pre úroveň prístupu používateľa
1 Pre úroveň prístupu používateľa nastavte možnosť Pokroč.
použív..
2 Prejdite na [6.4]: > Informácie > Úroveň prístupu
používateľa.
3 Stlačte tlačidlo aspoň na 4sekundy.
Výsledok: Na domovských stránkach sa zobrazí symbol.
4 Ak dlhšie ako 1 hodinu NESTLAČÍTE žiadne tlačidlo alebo ak
znova stlačíte tlačidlo dlhšie ako 4sekundy, úroveň prístupu
inštalatéra sa znova prepne na možnosť Konc. použív..
Nastavenie úrovne prístupu používateľa na možnosť Pokročilí koncoví používatelia
1 Prejdite do hlavnej ponuky alebo ľubovoľnej podponuky: .
2 Stlačte tlačidlo aspoň na 4sekundy.
Výsledok: Úroveň prístupu používateľa sa prepne na možnosť
Pokroč. použív.. Zobrazia sa dodatočné informácie a k názvu
ponuky sa pridá symbol +. Úroveň prístupu používateľa zostane
nastavená na hodnotu Pokroč. použív., kým ju nenastavíte na inú
hodnotu.
Nastavenie úrovne prístupu používateľa na možnosť Koncový používateľ
1 Stlačte tlačidlo aspoň na 4 sekundy.
Výsledok: Úroveň prístupu používateľa sa prepne na možnosť
Konc. použív.. Používateľské rozhranie sa prepne na predvolenú
domovskú obrazovku.
Úprava nastavenia prehľadu
Príklad: Upravte možnosť [1‑01] z hodnoty 15 na hodnotu 20.
1 Prejdite na [A.8]: > Inštalatérske nastavenia > Prehľad
nastavení.
2 Stlačením tlačidiel a prejdite na príslušnú obrazovku
prvej časti nastavenia.
3 Stlačením tlačidiel a prejdite na príslušnú druhú časť
nastavenia.
Výsledok: Hodnota, ktorá sa má upraviť, sa zvýrazní.
4 Hodnotu upravte stlačením tlačidiel a .
5 Ak chcete upraviť ďalšie nastavenia, zopakujte predchádzajúce
kroky.
6 Stlačením tlačidla potvrďte úpravu parametra.
7 V ponuke inštalatérskych nastavení stlačením tlačidla
potvrďte nastavenia.
Výsledok: Systém sa reštartuje.
8.1.3 Kopírovanie systémových nastavení
zprvého do druhého používateľského
rozhrania
Ak je pripojené sekundárne používateľské rozhranie, inštalatér musí
najprv postupovať podľa pokynov uvedených nižšie a nastaviť
správnu konfiguráciu 2 používateľských rozhraní.
Tento postup ponúka aj možnosť kopírovať nastavenie jazyka
zjedného používateľského rozhrania do druhého napr. z rozhrania
EKRUCBL2 do rozhrania EKRUCBL1.
1 Pri prvom zapnutí napájania sa zobrazia obe používateľské
rozhrania:
INFORMÁCIE
Po získaní prístupu ku kódom v nastaveniach prehľadu sa
do prvej časti nastavenia pridá dodatočná číslica 0.
Príklad: [1‑01]: hodnota “1” bude vyzerať ako “01”.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
2 Na používateľskom rozhraní, na ktorom chcete spustiť
stručného sprievodcu, stlačte tlačidlo na 4 sekundy. Toto
používateľské rozhranie je teraz hlavné používateľské
rozhranie.
INFORMÁCIE
Počas spustenia stručného sprievodcu sa na druhom
používateľskom rozhraní bude zobrazovať údaj Aktívne
apoužívateľské rozhranie NEBUDE možné používať.
3 Stručný sprievodca vám poskytne návod.
Referenčná príručka inštalatéra
53
Page 54
8 Konfigurácia
Synchronizácia
Zistil sa rozdiel v údajoch.
Vyberte príslušnú akciu:
Odoslať údaje
Potvrdiť
Upraviť
Spustiť kopírovanie
Naozaj chcete spustiť
kopírovanie?
Zrušiť
OK
Potvrdiť Upraviť
Jazyk
Vyberte požadovaný jazyk
Potvrdiť Upraviť
1 2013
Jan
Uto
Potvrdiť Upraviť Posunúť
Dátum
Aký je dnes dátum?
00 : 00
Aký je aktuálny čas?
Čas
Potvrdiť
Upraviť
Posunúť
A.2 1
Posunúť
Vybrať
Rozloženie systému
Štandardné
Možnosti
Kapacita
Potvrdiť rozloženie
Potvrdiť rozloženie
Potvrďte rozloženie systému.
Systém sa reštartuje a bude
pripravený na prvé spustenie.
OK
Zrušiť
Potvrdiť
Upraviť
4 Správna prevádzka systému vyžaduje, aby boli na oboch
používateľských rozhraniach rovnaké lokálne údaje.
V OPAČNOM prípade sa na oboch používateľských
rozhraniach zobrazí:
5 Vyberte požadovanú činnosť:
▪ Odoslať údaje: používané používateľské rozhranie obsahuje
správne údaje aúdaje na druhom používateľskom rozhraní
sa prepíšu.
▪ Prijať údaje: používané používateľské rozhranie
NEOBSAHUJE správne údaje a údaje z druhého
používateľského rozhrania sa použijú na prepísanie.
6 Používateľské rozhranie si vyžiada potvrdenie, či ste si istí, že
chcete pokračovať.
2 Nastavte aktuálny dátum ačas.
3 Nastavte nastavenia rozloženia systému: Štandardné,
Možnosti, Kapacita. Ďalšie podrobnosti nájdete v časti
"8.2Základná konfigurácia"na strane54.
7 Potvrďte výber na obrazovke stlačením tlačidla aprebehne
synchronizácia všetkých údajov (jazyky, plány atď.) zvybratého
zdrojového používateľského rozhrania do druhého.
INFORMÁCIE
▪ Počas kopírovania NEBUDE možné používať ani jeden
z ovládačov.
▪ Kopírovanie môže trvať až 90 minút.
▪ Odporúča sa zmeniť inštalatérske nastavenia alebo
konfiguráciu jednotky v hlavnom používateľskom
rozhraní. Ak to neurobíte, zobrazenie zmien v štruktúre
ponuky môže trvať až 5 minút.
8 Systém je teraz nastavený na prevádzku s2 používateľskými
rozhraniami.
8.1.4 Kopírovanie nastavení jazyka zprvého do
druhého používateľského rozhrania
Pozrite si časť "8.1.3Kopírovanie systémových nastavení z prvého
do druhého používateľského rozhrania"na strane53.
8.1.5 Stručný sprievodca: nastavenie rozloženia systému po prvom ZAPNUTÍ napájania
Po prvom ZAPNUTÍ napájania systému vás pokyny na
používateľskom rozhraní vedú pri úvodnom nastavení:
▪ jazyka,
▪ dátumu,
▪ času,
▪ rozloženia systému.
Keď potvrdíte rozloženie systému, môžete pokračovať v inštalácii
auvedení systému do prevádzky.
1 Po ZAPNUTÍ napájania, ak ešte NEBOLO potvrdené rozloženie
systému, sa spustí stručný sprievodca nastavením jazyka.
Referenčná príručka inštalatéra
54
4 Po konfigurácii vyberte položku Potvrdiť rozloženie a stlačte
tlačidlo .
5 Používateľské rozhranie sa znovu inicializuje a môžete
pokračovať v inštalácii nastavením ďalších príslušných
nastavení auvedením systému do prevádzky.
Keď sa menia nastavenia inštalatéra, systém požiada opotvrdenie.
Po skončení potvrdenia sa obrazovka nakrátko VYPNE a na
niekoľko sekúnd sa zobrazí hlásenie “aktívne”.
8.2 Základná konfigurácia
8.2.1 Stručný sprievodca: jazyk/čas adátum
# Kód Opis
[A.1] nie je
kdispozícii
[1] nie je
kdispozícii
Jazyk
Čas adátum
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 55
8 Konfigurácia
a
b
a
8.2.2 Stručný sprievodca: štandardné nastavenie
Konfigurácia záložného ohrievača
Voliteľný záložný ohrievač je prispôsobený na zapojenie do
najčastejšie používaných elektrických sietí Európy. Okrem
konfigurácie hardvéru sa na používateľskom rozhraní musí nastaviť
typ mriežky a relé.
# Kód Opis
[A.2.1.4] [E-03] Kroky záložného ohrievača:
▪ 0 (predvolené nastavenie)
▪ 1
▪ 2
[A.2.1.5] [5-0D] Typ zál. ohriev.:
▪ 1 (1P,(1/1+2)): 6kW 1~230V (*6W)
▪ 4 (3PN,(1/2)): 6kW 3N~400V (*6W)
Nastavenie relé
Nastavenie relé Režim prevádzky záložného ohrievača
Ak je aktívny krok 1
záložného
ohrievača:
1/1 + 2 Relé 1 ZAP. Relé 1 + 2 ZAP.
1/2 Relé 1 ZAP. Relé 2 ZAP.
Nastavenia ohrevu miestnosti
Systém umožňuje ohrev miestnosti. Vzávislosti od typu aplikácie sa
musia príslušne nastaviť aj nastavenia ohrevu miestnosti.
# Kód Opis
[A.2.1.7] [C-07] Kontrola:
▪ 0 (Kont. tep. vody): prevádzka
jednotky sa riadi podľa teploty vody na
výstupe bez ohľadu na skutočnú
izbovú teplotu apožiadavku miestnosti
na ohrev.
▪ 1 (Kont.ex.iz.ter.): prevádzku jednotky
riadi externý termostat alebo
ekvivalentné zariadenie (napr.
konvektor tepelného čerpadla).
▪ 2 (Kont. iz. term.): prevádzka jednotky
sa riadi na základe okolitej teploty
používateľského rozhrania.
Ak je aktívny krok 2
záložného
ohrievača:
# Kód Opis
[A.2.1.B] nie je
kdispozícii
# Kód Opis
[A.2.1.8] [7-02] Systém môže dodávať teplú vodu na
Len vprípade 2používateľských
rozhraní (1 inštalované vmiestnosti, 1
inštalované na vnútornej jednotke):
▪ a: V jednotke
▪ b: V miestnosti ako izbový termostat
Umiest. použ. rozh.:
▪ Na jednotke: pre druhé používateľské
rozhranie sa automaticky nastaví
možnosť V miestnosti, a ak je vybratá
regulácia izbovým termostatom,
funguje ako izbový termostat.
▪ V miestnosti (predvolené): pre druhé
používateľské rozhranie sa
automaticky nastaví možnosť Na
jednotke, a ak je vybratá regulácia
izbovým termostatom, funguje ako
izbový termostat.
výstupe až do 2 zón teploty vody. Počas
nastavovania konfigurácie sa musí
nastaviť počet zón vody.
Poč. zón tep. na výst. vody:
▪ 0 (1 zóna teploty) (predvolené
nastavenie): len 1 zóna teploty na
výstupe vody. Táto zóna sa nazýva
hlavná zóna teploty vody na výstupe.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
▪ a: Hlavná zóna teploty vody na
výstupe
pokračovanie >>
Referenčná príručka inštalatéra
55
Page 56
8 Konfigurácia
a
b
a
b c
d
b c
a
b
d
e
f
c
g
b
c
a
d
e
b
b
c
b c
c
# Kód Opis
[A.2.1.8] [7-02] << pokračovanie
▪ 1 (2 zóny teploty): 2 zóny teploty na
výstupe vody. Zóna s najnižšou
teplotu vody na výstupe (pri ohreve)
sa nazýva hlavná zóna teploty vody na
výstupe. Zóna s najvyššou teplotu
vody na výstupe (pri ohreve) sa
nazýva vedľajšia zóna teploty vody na
výstupe. V praxi sa na dosiahnutie
požadovanej teploty vody na výstupe
inštaluje hlavná zóna teploty vody na
výstupe, ktorá sa skladá z emitorov
tepla s vyšším zaťažením
azmiešavacej stanice.
▪ a: Vedľajšia zóna teploty vody na
výstupe
▪ b: Hlavná zóna teploty vody na
výstupe
# Kód Opis
[A.2.1.9] [F-0D] Keď je ovládanie ohrevu miestnosti
VYPNUTÉ prostredníctvom
používateľského rozhrania, čerpadlo je
vždy VYPNUTÉ. Keď je ovládanie
ohrevu miestností ZAPNUTÉ, môžete
vybrať požadovaný prevádzkový režim
čerpadla (platí len pri ohreve miestnosti).
Prev. režim čerpadla:
▪ 0 (Priebežný): nepretržitá prevádzka
čerpadla bez ohľadu na stav termo
ZAP. alebo VYP. Poznámka: Pri
nepretržitej prevádzke čerpadla sa
spotrebuje viac elektrickej energie ako
pri skúšobnej prevádzke alebo
prevádzke na základe požiadavky.
# Kód Opis
[A.2.1.9] [F-0D] << pokračovanie
▪ 1 (Vzorka) (predvolené): čerpadlo je
ZAPNUTÉ v prípade požiadavky na
ohrev, keď teplota na výstupe vody
ešte NEDOSIAHLA požadovanú
hodnotu. V prípade stavu termo VYP.
sa čerpadlo spustí každých 5 minút
akontroluje sa teplota vody apotreba
požiadavky na ohrev. Poznámka:
V prípade regulácie pomocou
externého izbového termostatu alebo
izbového termostatu vzorka NIE je
kdispozícii.
▪ a: Ovládanie ohrevu miestnosti
(používateľské rozhranie)
▪ b: VYPNUTIE
▪ c: ZAPNUTIE
▪ d: Teplota vody na výstupe
▪ e: Skutočná
▪ f: Požadovaná
▪ g: Prevádzka čerpadla
pokračovanie >>
# Kód Opis
[A.2.1.9] [F-0D] << pokračovanie
▪ 2 (Žiadosť): prevádzka čerpadla na
základe požiadania. Príklad:
Pomocou izbového termostatu sa
vytvorí stav termo ZAP./VYP. Ak
takáto požiadavka neexistuje,
čerpadlo je VYPNUTÉ. Poznámka:
Požiadavka NIE JE k dispozícii na
reguláciu teploty vody na výstupe.
Referenčná príručka inštalatéra
56
▪ a: Ovládanie ohrevu miestnosti
(používateľské rozhranie)
▪ b: VYPNUTIE
▪ a: Ovládanie ohrevu miestnosti
(používateľské rozhranie)
▪ b: VYPNUTIE
▪ c: ZAPNUTIE
▪ d: Prevádzka čerpadla
pokračovanie >>
8.2.3 Stručný sprievodca: možnosti
Nastavenia teplej vody pre domácnosť
Podľa toho sa musia nastaviť nasledujúce nastavenia.
▪ c: ZAPNUTIE
▪ d: Požiadavka na ohrev (od ext.
izbového termostatu alebo izbového
termostatu)
▪ e: Prevádzka čerpadla
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 57
8 Konfigurácia
c
f
b
a
g
c
b
a
d f
e g
INFORMÁCIE
Ak nie je nainštalovaný voliteľný záložný ohrievač,
parameter [E‑05] musíte nastaviť na možnosť 1. V
opačnom prípade sa zobrazí kód chyby (UA-17).
# Kód Opis
[A.2.2.1] [E-05] Prev. tep. vody, domác.:
Dokáže systém vytvárať teplú vodu pre
domácnosť?
▪ 0 (Nie): NIE JE nainštalovaný.
▪ 1 (Áno) (predvolené): nainštalované.
Nádrž na teplú vodu pre domácnosť je
nainštalovaná predvolené. Toto
nastavenie NEMEŇTE.
[A.2.2.3] [E-07] Pri príprave teplej vody pre domácnosť
vody môže tepelné čerpadlo podporiť
elektrický ohrievač, aby sa zaručila
príprava teplej vody pre domácnosť aj
pre požadované vysoké teploty vnádrži.
Ohr.nád.na tep.vodu:
▪ 2 (Typ 3) (predvolené): pri dezinfekcii
sa použije aj ohrievač s funkciou AntiLegionella.
[A.2.2.A] [D-02] Vnútorná jednotka ponúka možnosť
pripojiť čerpadlo na teplú vodu pre
domácnosť inštalované na mieste (typ
ZAPNUTIE/VYPNUTIE). Jeho funkcie sa
rozlišujú vzávislosti od inštalácie
akonfigurácie používateľského
rozhrania.
Čerp.t.v.,d.:
▪ 0 (Nie) (predvolené nastavenie): NIE
JE nainštalované.
▪ 1 (Sekund. návrat): nainštalované na
okamžitú dodávku teplej vody, keď sa
odoberá vodovodná voda. Koncový
používateľ nastavuje časovanie
prevádzky (týždenný časový plán),
kedy má byť spustené čerpadlo na
teplú vodu pre domácnosť. Toto
čerpadlo sa môže ovládať
prostredníctvom vnútornej jednotky.
▪ 2 (Paral. dezinf.): nainštalované na
dezinfekciu. Spúšťa sa, keď sa
používa dezinfekčná funkcia nádrže
na teplú vodu pre domácnosť. Žiadne
ďalšie nastavenia nie sú potrebné.
▪ 3 (Obeh. čerpadlo): nainštalované na
predohrev nádrže. Potrebné pre model
EHBH_CBV bez záložného ohrievača.
Spúšťa sa v prípade predohrevu
nádrže na teplú vodu pre domácnosť.
Žiadne ďalšie nastavenia nie sú
potrebné.
▪ 4 (Ob. čer. a dez.): kombinácia
možností 2 a 3. Spúšťa sa pri spustení
dezinfekcie nádrže na teplú vodu pre
domácnosť alebo pri predohreve
nádrže na teplú vodu pre domácnosť.
Žiadne ďalšie nastavenia nie sú
potrebné.
Pozrite si aj nasledujúce obrázky.
Čerpadlo teplej vody pre domácnosť inštalované pre…
okamžite teplú vodu Dezinfekcia/predohrev nádrže
a Vnútorná jednotka
b Nádrž
c Čerpadlo teplej vody pre domácnosť (inštalácia na mieste)
d Prvok ohrievača (dodáva zákazník)
e Nevratný ventil (dodáva zákazník)
f Sprcha (dodáva zákazník)
g Studená voda
Termostaty aexterné snímače
VÝSTRAHA
Ak sa používa externý izbový termostat, externý izbový
termostat bude riadiť funkciu Ochrana pred mrazom.
Funkciu Ochrana pred mrazom však možno používať len
vtedy, ak je v používateľskom rozhraní jednotky ZAPNUTÁ
regulácia teploty na výstupe vody.
Pozrite si časť "5Aplikačné pokyny"na strane12.
# Kód Opis
[A.2.2.4] [C-05] Hl. typ kontaktu
Vprípade regulácie externým izbovým
termostatom sa musí nastaviť typ
kontaktu voliteľného izbového termostatu
alebo konvektora tepelného čerpadla pre
hlavnú zónu teploty vody na výstupe.
Pozrite si časť "5Aplikačné pokyny"na
strane12.
▪ 1 (Termo ZAP/VYP): pripojený externý
izbový termostat alebo konvektor
tepelného čerpadla odosiela
požiadavku na ohrev do vnútornej
jednotky (X2M/1). Táto hodnota sa
vyberá v prípade pripojenia ku
konvektoru tepelného čerpadla
(FWXV).
▪ 2 (Žiad.o oh./chl.) (predvolené):
pripojený externý izbový termostat
odosiela požiadavku na ohrev, apreto
je pripojený k digitálnemu vstupu
(určenému pre hlavnú zónu teploty na
výstupe vody) na vnútornej jednotke
(X2M/1). Táto hodnota sa vyberá
v prípade pripojenia drôtového
(EKRTWA) alebo bezdrôtového
(EKRTR1) izbového termostatu.
[A.2.2.5] [C-06] Príd. typ kont.
Vprípade regulácie externým izbovým
termostatom s2 zónami teploty vody na
výstupe sa musí nastaviť typ voliteľného
izbového termostatu pre vedľajšiu zónu
teploty vody na výstupe. Pozrite si časť
"5Aplikačné pokyny"na strane12.
▪ 1 (Termo ZAP/VYP): pozrite si časť Hl.
typ kontaktu. Pripojené na vnútornú
jednotku (X2M/1a).
▪ 2 (Žiad.o oh./chl.)(predvolené): pozrite
si časť Hl. typ kontaktu. Pripojené na
vnútornú jednotku (X2M/1a).
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
57
Page 58
8 Konfigurácia
# Kód Opis
[A.2.2.B] [C-08] Externý snímač
Keď je pripojený voliteľný externý snímač
okolia, musí sa nastaviť typ snímača.
Pozrite si časť "5Aplikačné pokyny"na
strane12.
▪ 0 (Nie) (predvolené nastavenie): NIE
JE nainštalované. Na meranie sa
používa termistor v používateľskom
rozhraní avonkajšej jednotke.
▪ 1 (Vonkajší snímač): nainštalované.
Na meranie vonkajšej okolitej teploty
sa bude používať vonkajší snímač.
Poznámka: Pre niektoré funkcie sa
bude naďalej používať snímač teploty
na vonkajšej jednotke.
▪ 2 (Izbový snímač): nainštalované.
Vtomto prípade sa snímač teploty na
používateľskom rozhraní
NEPOUŽÍVA. Poznámka: táto
hodnota je použiteľná len pri regulácii
teploty pomocou izbového termostatu.
Digitálna V/V karta PCB
Úpravy týchto nastavení sú potrebné len vprípade, ak je inštalovaná
voliteľná digitálna V/V karta PCB. Digitálna V/V karta PCB má
viacero funkcií, ktoré sa musia konfigurovať. Pozrite si časť
"5Aplikačné pokyny"na strane12.
# Kód Opis
[A.2.2.6.1] [C-02] Zdroj ex.zál.oh.
Signalizuje, či sa ohrev miestnosti
vykonáva aj prostredníctvom iného
zdroja tepla, ako je tento systém.
▪ 0 (Nie) (predvolené nastavenie): NIE
JE nainštalované.
▪ 1 (Bivalentný): nainštalované.
Pomocný bojler (plynový bojler, horák
na naftu) bude vprevádzke vprípade
nízkej vonkajšej okolitej teploty. Počas
bivalentnej prevádzky je tepelné
čerpadlo VYPNUTÉ. Táto hodnota sa
nastavuje, keď sa používa pomocný
bojler. Pozrite si časť "5 Aplikačné
pokyny"na strane12.
[A.2.2.6.2] [D-07] Solárna súprava
Platí len pre modely EHBH. Označuje, či
sa nádrž na teplú vodu pre domácnosť
ohrieva aj termosolárnymi panelmi.
▪ 0 (Nie) (predvolené nastavenie): NIE
JE nainštalované.
▪ 1 (Áno): nainštalované. Nádrž na teplú
vodu pre domácnosť sa okrem
tepelného čerpadla môže ohrievať aj
termosolárnymi panelmi. Táto hodnota
sa nastavuje, ak sú inštalované
termosolárne panely. Pozrite si časť
"5Aplikačné pokyny"na strane12.
# Kód Opis
[A.2.2.6.3] [C-09] Výstup popl. sign.
Označuje logiku výstupu poplašného
signálu na digitálnej V/V karte PCB
vprípade poruchy.
▪ 0 (Normálne otvor.): vprípade výskytu
alarmu sa napája výstup poplašného
signálu. Nastavením tejto hodnoty sa
rozlíši medzi detekciou poplašného
signálu a detekciou poruchy
elektrického napájania jednotky.
▪ 1 (Normálne zatv.): v prípade výskytu
alarmu sa výstup poplašného signálu
NENAPÁJA.
Pozrite si aj nasledujúcu tabuľku (Logika
výstupu poplašného signálu).
[A.2.2.6.4] [F-04] Ohriev. spod. dosky
Platí len pre modely EHVH11+16.
Označuje, či je na vonkajšej jednotke
inštalovaný voliteľný ohrievač spodnej
dosky. Napájanie ohrievača spodnej
dosky vtomto prípade zabezpečuje
vnútorná jednotka.
▪ 0 (Nie) (predvolené nastavenie): NIE
JE nainštalované.
▪ 1 (Áno): nainštalované. Poznámka:
Ak sa táto hodnota nastaví, digitálnu
V/V kartu PCB nebude možné použiť
pre výstup ohrevu miestnosti. Pozrite
si časť "5 Aplikačné pokyny" na
strane12.
Logika výstupu poplašného signálu
[C-09] Alarm Bez alarmu Bez
elektrického
napájania
jednotky
0 (predvolené
nastavenie)
1 Otvorený výstup Uzavretý výstup
Karta PCB požiadaviek
Karta PCB požiadaviek sa používa na aktivovanie kontroly spotreby
energie digitálnymi vstupmi. Pozrite si časť "5Aplikačné pokyny"na
strane12.
# Kód Opis
[A.2.2.7] [D-04] Karta PCB požiadaviek
Meranie spotreby energie
Keď sa spotreba energie meria pomocou externých wattmetrov,
nakonfigurujte nastavenia, ako je uvedené nižšie. Vyberte výstup
frekvencie impulzov pre každý wattmeter podľa technických údajov
wattmetra. Možno pripojiť wattmetre (až 2) s rôznymi frekvenciami
impulzov. Ak sa používa len 1 alebo žiaden wattmeter, výberom
možnosti Nie označte, že príslušný impulz sa NEPOUŽÍVA.
Uzavretý výstup Otvorený výstup Otvorený výstup
Platí len pre modely EHVH04+08.
Označuje, či je inštalovaná voliteľná
karta PCB požiadaviek.
▪ 0 (Nie) (predvolené)
▪ 1 (Kontr. spotreby)
Referenčná príručka inštalatéra
58
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 59
8 Konfigurácia
[1-03]
[1-02]
T
a
T
t
[1-00] [1-01]
# Kód Opis
[A.2.2.8] [D‑08] Voliteľný externý merač príkonu (kWh)1:
▪ 0 (Nie): NIE JE nainštalované
▪ 1: inštalované (0,1impulz/kWh)
▪ 2: inštalované (1impulz/kWh)
▪ 3: inštalované (10impulz/kWh)
▪ 4: inštalované (100impulz/kWh)
▪ 5: inštalované (1000impulz/kWh)
[A.2.2.9] [D‑09] Voliteľný externý merač príkonu (kWh)2:
▪ 0 (Nie): NIE JE nainštalované
▪ 1: inštalované (0,1impulz/kWh)
▪ 2: inštalované (1impulz/kWh)
▪ 3: inštalované (10impulz/kWh)
▪ 4: inštalované (100impulz/kWh)
▪ 5: inštalované (1000impulz/kWh)
Teplota vody na výstupe: hlavná zóna
# Kód Opis
[A.3.1.1.1] nie je
kdispozícii
Hodn. tepl. vody:
▪ Absolútna
Požadovaná teplota vody na
výstupe:
▪ NEZÁVISÍ od počasia (t. j.
NEZÁVISÍ od vonkajšej okolitej
teploty)
▪ nemení sa s časom (t. j. NIE je
naplánovaná)
▪ Podľa počasia (predvolené):
požadovaná teplota na výstupe vody:
▪ závisí od počasia (t. j. závisí od
vonkajšej okolitej teploty)
▪ nemení sa s časom (t. j. NIE je
naplánovaná)
pokračovanie >>
8.2.4 Stručný sprievodca: výkon (meranie spotreby energie)
Správna funkcia merania a kontroly spotreby energie vyžaduje
nastavenie výkonu všetkých elektrických ohrievačov. Odmeranie
hodnoty odporu každého ohrievača umožní nastaviť presný výkon
ohrievača avýsledkom budú presnejšie údaje oenergii.
# Kód Opis
[A.3.1.1.1] nie je
kdispozícii
<< pokračovanie
▪ Absol. + napl.: požadovaná teplota
na výstupe vody:
▪ NEZÁVISÍ od počasia (t. j.
NEZÁVISÍ od vonkajšej okolitej
# Kód Opis
[A.2.3.1] [6-02] Ohrievač s funkciou Anti-Legionella:
Výkon ohrievača s funkciou AntiLegionella pri menovitom napätí.
Predvolene: 2,4kW.
Rozsah: 0~10kW (v krokoch po 0,2kW)
[A.2.3.2] [6-03] Zál.ohr.: krok 1: kapacita prvého kroku
záložného ohrievača pri menovitom
napätí. Predvolene: 3kW.
Rozsah: 0~10kW (v krokoch po 0,2kW)
[A.2.3.3] [6-04] Zál.ohr.: krok 2: Rozdiel výkonu druhého
aprvého kroku záložného ohrievača pri
menovitom napätí. Predvolene: 3kW.
Rozsah: 0~10kW (v krokoch po 0,2kW)
[A.2.3.6] [6-07] Ohriev. spod. dosky: platí len pre
voliteľný ohrievač spodnej dosky
(EKBPHTH16A). Výkon voliteľného
ohrievača spodnej disky pri menovitom
napätí. Predvolene: 0W.
Rozsah: 0~200W (v krokoch po 10W)
teploty)
▪ je plánovaná. Naplánované
činnosti pozostávajú z
požadovaných činností posunu, či
už využitím predvoľby, alebo
vlastných nastavení.
Poznámka: Túto hodnotu možno
nastaviť len v ovládaní teploty
vody na výstupe.
▪ Počasie + napl.: požadovaná teplota
na výstupe vody:
▪ závisí od počasia (t. j. závisí od
vonkajšej okolitej teploty)
▪ je plánovaná. Naplánovaná
činnosť sa skladá z predvolenéj
alebo vlastnej požadovanej teploty
na výstupe vody.
Poznámka: Túto hodnotu možno
nastaviť len v ovládaní teploty
vody na výstupe.
# Kód Opis
8.2.5 Regulácia ohrevu miestnosti
V tejto kapitole sa uvádza základné nastavenie potrebné na
konfigurovanie ohrevu miestností systému. Inštalatérske nastavenia
podľa počasia definujú parametre pre prevádzku jednotky podľa
počasia. Ak je aktívna prevádzka podľa počasia, teplota vody sa
[7.7.1.1] [1-00]
[1-01]
[1-02]
[1-03]
Nastaviť ohrev podľa počasia:
určuje automaticky v závislosti od vonkajšej teploty. V prípade
nízkych vonkajších teplôt bude voda teplejšia a naopak. Počas
prevádzky podľa počasia má používateľ možnosť zvýšiť alebo znížiť
cieľovú teplotu vody maximálne o5°C.
Viac podrobných informácií o tejto funkcii nájdete v používateľskej
referenčnej príručke anávode na obsluhu.
▪ Tt: cieľová teplota vody na výstupe
(hlavná zóna)
▪ Ta: vonkajšia teplota
pokračovanie >>
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
59
Page 60
8 Konfigurácia
[0-00]
[0-01]
T
a
T
t
[0-03] [0-02]
# Kód Opis
[7.7.1.1] [1-00]
[1-01]
[1-02]
[1-03]
<< pokračovanie
▪ [1-00]: Nízka vonkajšia okolitá
teplota. –40°C~+5°C (predvolené: –
10°C)
▪ [1-01]: Vysoká vonkajšia okolitá
teplota. 10°C~25°C (predvolené:
15°C)
▪ [1-02]: Požadovaná teplota na
výstupe vody, keď sa vonkajšia
teplota rovná alebo je nižšia ako
nízka okolitá teplota.
[9‑01]°C~[9‑00]°C (predvolené:
35°C).
Poznámka: Táto hodnota musí byť
vyššia ako hodnota [1-03], pretože
vprípade nízkej vonkajšej teploty sa
vyžaduje teplejšia voda.
▪ [1-03]: Požadovaná teplota na
výstupe vody, keď sa vonkajšia
teplota rovná alebo je vyššia ako
vysoká okolitá teplota.
[9‑01]°C~min(45, [9‑00])°C
(predvolené: 25°C).
Poznámka: Táto hodnota musí byť
nižšia ako hodnota [1-02], pretože
v prípade vysokej vonkajšej teploty
sa vyžaduje menej teplá voda.
Teplota vody na výstupe: vedľajšia zóna
Platí len pre prípad 2 zón teploty vody na výstupe.
# Kód Opis
[A.3.1.2.1] nie je
kdispozícii
Hodn. tepl. vody:
▪ Absolútna: požadovaná teplota na
výstupe vody:
▪ NEZÁVISÍ od počasia (t. j.
NEZÁVISÍ od vonkajšej okolitej
teploty)
▪ nemení sa s časom (t. j. NIE je
naplánovaná)
▪ Podľa počasia (predvolené):
požadovaná teplota na výstupe vody:
▪ závisí od počasia (t. j. závisí od
vonkajšej okolitej teploty)
▪ nemení sa s časom (t. j. NIE je
naplánovaná)
▪ Absol. + napl.: požadovaná teplota
na výstupe vody:
▪ NEZÁVISÍ od počasia (t. j.
NEZÁVISÍ od vonkajšej okolitej
teploty)
▪ je plánovaná. Naplánované akcie
sú Zapnuté alebo VYPNUTÉ.
Poznámka: Túto hodnotu možno
nastaviť len v ovládaní teploty
vody na výstupe.
▪ Počasie + napl.: požadovaná teplota
na výstupe vody:
▪ závisí od počasia (t. j. závisí od
vonkajšej okolitej teploty)
▪ je plánovaná. Naplánované akcie
sú Zapnuté alebo VYPNUTÉ.
Poznámka: Túto hodnotu možno
nastaviť len v ovládaní teploty
vody na výstupe.
# Kód Opis
[7.7.2.1] [0-00]
Nastaviť ohrev podľa počasia:
[0-01]
[0-02]
[0-03]
▪ Tt: cieľová teplota vody na výstupe
(vedľajšia zóna)
▪ Ta: vonkajšia teplota
pokračovanie >>
Referenčná príručka inštalatéra
60
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 61
8 Konfigurácia
a
+[8-06]
−[8-06]
b
T
a
T
t
# Kód Opis
[7.7.2.1] [0-00]
[0-01]
[0-02]
[0-03]
<< pokračovanie
▪ [0-03]: Nízka vonkajšia okolitá
teplota. –40°C~+5°C (predvolené: –
10°C)
▪ [0-02]: Vysoká vonkajšia okolitá
teplota. 10°C~25°C (predvolené:
15°C)
▪ [0-01]: Požadovaná teplota na
výstupe vody, keď sa vonkajšia
teplota rovná alebo je nižšia ako
nízka okolitá teplota.
[9‑05]°C~[9‑06]°C (predvolené:
45°C).
Poznámka: Táto hodnota musí byť
vyššia ako hodnota [0-00], pretože
vprípade nízkej vonkajšej teploty sa
vyžaduje teplejšia voda.
▪ [0-00]: Požadovaná teplota na
výstupe vody, keď sa vonkajšia
teplota rovná alebo je vyššia ako
vysoká okolitá teplota.
[9‑05]°C~min(45, [9‑06])°C
(predvolené: 35°C).
Poznámka: Táto hodnota musí byť
nižšia ako hodnota [0-01], pretože
v prípade vysokej vonkajšej teploty
sa vyžaduje menej teplá voda.
Teplota na výstupe vody: Zdroj delta T
Rozdiel teplôt medzi vstupujúcou vodou a vodou na výstupe.
Jednotka je navrhnutá tak, aby podporovala prevádzku slučiek pod
podlahou. Odporúčaná teplota vody na výstupe (nastavená
prostredníctvom používateľského rozhrania) pre slučky pod
podlahou je 35°C. Vtakom prípade bude jednotka regulovaná tak,
aby rozdiel teplôt dosiahol 5°C, čo znamená, že voda vstupujúca do
jednotky má teplotu okolo 30°C. V závislosti od inštalovanej
aplikácie (radiátory, konvektory tepelného čerpadla, slučky pod
podlahou) alebo situácie je možné zmeniť rozdiel teplôt vstupujúcej
vody avody na výstupe. Upozorňujeme, že prietok čerpadla sa bude
regulovať tak, aby sa zachoval rozdiel Δt.
▪ najnižšia možná teplota vody, ktorá zodpovedá požadovanej
teplote (vyššia účinnosť).
# Kód Opis
[A.3.1.1.5] [8-05] Upravená teplota vody:
▪ Nie (predvolené): deaktivované.
Poznámka: Požadovaná teplota
vody na výstupe sa musí nastaviť na
používateľskom rozhraní.
▪ Áno: aktivované. Teplota vody na
výstupe sa počíta podľa rozdielu
medzi požadovanou a skutočnou
izbovou teplotou. Takto sa umožní
lepšie zosúladenie kapacity
tepelného čerpadla a skutočnej
požadovanej kapacity avýsledkom je
menší počet cyklov vypnutia
azapnutia aúspornejšia prevádzka.
Poznámka: Požadovanú teplotu
vody na výstupe možno zistiť len na
používateľskom rozhraní.
nie je
kdispozícii
[8-06] Modulácia maximálnej teploty vody na
výstupe:
0°C~10°C (predvolené: 3°C)
Vyžaduje aktiváciu modulácie.
Podľa tejto hodnoty sa zvyšuje alebo
znižuje požadovaná teplota na výstupe
vody.
INFORMÁCIE
Keď je aktivovaná modulácia teplota na výstupe vody,
krivka podľa počasia sa musí nastaviť na vyššiu hodnotu
ako [8-06] a minimálna požadovaná menovitá hodnota
teploty vody na výstupe musí dosiahnuť stabilnú pohodlnú
menovitú hodnotu pre konkrétnu miestnosť. Ak chcete
zvýšiť účinnosť, modulácia môže znížiť menovitú hodnotu
vody na výstupe. Nastavením krivky podľa počasia na
vyššiu hodnotu nemôže teplota klesnúť pod minimálnu
menovitú hodnotu. Pozrite si obrázok nižšie.
# Kód Opis
[A.3.1.3.1] [9-09] Ohrev: požadovaný rozdiel teploty vody
na vstupe ana výstupe. Rozsah:
3°C~10°C (v krokoch po 1°C,
predvolená hodnota: 5°C).
Teplota vody na výstupe: modulácia
Používa sa len v prípade regulácie izbovým termostatom. Keď sa
používa funkcia izbového termostatu, zákazník musí nastaviť
požadovanú izbovú teplotu. Jednotka bude dodávať teplú vodu do
emitorov tepla a miestnosť sa bude ohrievať. Okrem toho sa musí
konfigurovať aj požadovaná teplota vody na výstupe: keď sa zapne
modulácia, jednotka automaticky vypočíta požadovanú teplotu vody
na výstupe (na základe predvoľby teplôt, ak je vybratý režim
regulácie podľa počasia, modulácia sa vykoná na základe
požadovaných teplôt režimu regulácie podľa počasia); keď sa
modulácia vypne, požadovanú teplotu vody na výstupe môžete
nastaviť na používateľskom rozhraní. Okrem toho, keď je modulácia
zapnutá, požadovaná teplota vody na výstupe sa zvýši alebo zníži
podľa požadovanej izbovej teploty a rozdielu medzi skutočnou
apožadovanou izbovou teplotu. Výsledok:
▪ stabilná izbová teplota presne zodpovedajúca požadovanej
Teplota vody na výstupe: typ emitora
Používa sa len v prípade regulácie izbovým termostatom.
V závislosti od objemu vody v systéme atypu tepelných emitorov
môže ohrev miestnosti trvať dlhšie. Toto nastavenie môže
kompenzovať pomalý alebo rýchly systém ohrevu počas cyklu
ohrevu.
Poznámka: Nastavenie typu emitora ovplyvní maximálnu moduláciu
požadovanej teploty na výstupe vody.
Z tohto dôvodu je dôležité nastaviť hodnotu správne.
a Krivka podľa počasia
b Minimálne požadovaná menovitá hodnota teploty vody na
výstupe musí dosiahnuť stabilnú pohodlnú menovitú
hodnotu pre konkrétnu miestnosť.
teplote (vyššia úroveň pohodlia),
▪ menej cyklov Zapnutia/VYPNUTIA (nižšia hladina hluku, vyššie
pohodlie avyššia účinnosť),
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
61
Page 62
8 Konfigurácia
# Kód Opis
[A.3.1.1.7] [9-0B] Typ emitora:
Doba odozvy systému:
▪ Rýchle Príklad: malý objem vody
aventilátory.
▪ Pomalé Príklad: veľký objem vody,
slučky podlahového kúrenia.
8.2.6 Regulácia teplej vody pre domácnosť
Používa sa len vprípade, ak je inštalovaná voliteľná nádrž na teplú
vodu pre domácnosť.
Konfigurovanie požadovanej teploty vnádrži
Teplá voda pre domácnosť sa môže pripravovať 3 rôznymi
spôsobmi. Navzájom sa líšia spôsobom nastavenia požadovanej
teploty vnádrži aspôsobom reakcie jednotky.
# Kód Opis
[A.4.1] [6-0D] Teplá voda pre domácnosť Režim men.
hod.:
▪ 0 (Len opät. ohrev): povolený je len
opätovný ohrev.
▪ 1 (Op. ohrev+napl.): nádrž na teplú
vodu pre domácnosť sa ohrieva podľa
plánu a medzi naplánovanými cyklami
ohrevu, opätovný ohrev je povolený.
▪ 2 (Len naplán.): nádrž na teplú vodu
pre domácnosť sa môže ohrievať LEN
podľa plánu.
Ďalšie podrobnosti nájdete v časti "8.3.2Regulovanie teplej vody pre
domácnosť: rozšírené"na strane65.
INFORMÁCIE
Po výbere možnosti [6‑0D]=0 ([A.4.1] teplá voda pre
domácnosť Režim men. hod.=Len opät. ohrev), hrozí riziko
zníženia kapacity ohrevu miestnosti alebo problému s
pohodlím (v prípade častej prevádzky prípravy teplej vody
pre domácnosť bude dochádzať k častému a dlhodobému
výpadku ohrevu miestnosti).
Maximálna menovitá hodnota teploty teplej vody pre
domácnosť
Maximálna teplota, ktorú môžu používatelia vybrať pre teplú vodu
pre domácnosť. Toto nastavenie sa môže použiť na obmedzenie
teploty vkohútikoch teplej vody.
INFORMÁCIE
Pri dezinfekcii nádrže na teplú vodu pre domácnosť môže
teplota teplej vody pre domácnosť prekročiť túto
maximálnu teplotu.
INFORMÁCIE
Pri obmedzení maximálnej teploty teplej vody pre
domácnosť dodržiavajte platné predpisy.
8.2.7 Kontakt/číslo linky pomoci
# Kód Opis
[6.3.2] nie je
kdispozícii
Číslo, na ktoré môžu používatelia volať
vprípade problémov.
8.3 Rozšírená konfigurácia/ optimalizácia
8.3.1 Prevádzka vrežime ohrevu miestnosti:
rozšírená
Predvoľba teploty vody na výstupe
Môžete definovať predvolenú teplotu na výstupe vody:
▪ úsporná (označuje požadovanú teplotu vody na výstupe, ktorá
vedie knajnižšej spotrebe energie),
▪ pohodlná (označuje požadovanú teplotu vody na výstupe, ktorá
vedie knajvyššej spotrebe energie).
Hodnoty predvoľby zjednodušujú používanie rovnakej hodnoty
vplánovaní alebo nastavenie požadovanej teploty vody na výstupe
podľa izbovej teploty (pozrite si časť o modulácii). Ak budete chcieť
neskôr zmeniť určitú hodnotu, zmenu stačí urobiť LEN na jednom
mieste. V závislosti od toho, či sa požadovaná teplota na výstupe
vody určuje podľa počasia alebo NIE, sa musia špecifikovať
požadované hodnoty posunu alebo absolútna požadovaná teplota
na výstupe vody.
VÝSTRAHA
Predvolená teplota na výstupe vody sa používajú LEN pre
hlavnú zónu, pretože plán pre vedľajšiu zónu sa skladá
zakcií typu ZAPNUTIE/VYPNUTIE.
VÝSTRAHA
Vyberte predvolenú teplotu vody na výstupe podľa
konštrukcie a vybratých emitorov tepla, aby sa zaručila
rovnováha medzi požadovanou izbovou teplotou ateplotou
vody na výstupe.
# Kód Opis
Predvoľba teploty vody na výstupe pre hlavnú zónu teploty vody na
výstupe vprípade, keď sa NEPOUŽÍVA regulácia podľa počasia
[7.4.2.1] [8-09] Pohodlné (ohrev)
[9‑01]°C~[9‑00]°C (predvolené: 35°C)
[7.4.2.2] [8-0A] Úsporné (ohrev)
[9‑01]°C~[9‑00]°C (predvolené: 33°C)
Predvoľba teploty vody na výstupe (hodnota posunutia) pre hlavnú
zónu teploty vody na výstupe vprípade, keď sa používa regulácia
podľa počasia
[7.4.2.5] nie je
kdispozícii
[7.4.2.6] nie je
kdispozícii
Pohodlné (ohrev)
–10°C~+10°C (predvolené: 0°C)
Úsporné (ohrev)
–10°C~+10°C (predvolené: –2°C)
# Kód Opis
[A.4.5] [6-0E] Max. menovitá hodnota
Maximálna teplota, ktorú môžu
používatelia vybrať pre teplú vodu pre
domácnosť. Toto nastavenie sa môže
použiť na obmedzenie teploty
vkohútikoch teplej vody. Rozsah:
40°C~65°C (predvolené: 65°C).
Maximálna teplota sa NEPOUŽÍVA
počas dezinfekcie. Pozrite si funkciu
dezinfekcie.
Referenčná príručka inštalatéra
62
Rozsahy teploty (teploty vody na výstupe)
Účelom tohto nastavenia je zabrániť používateľovi výber nesprávnej
(napr. príliš vysokej) teploty vody na výstupe. Dostupný rozsah
požadovanej teploty ohrevu preto možno konfigurovať.
VÝSTRAHA
V prípade použitia podlahového vykurovania je dôležité
obmedziť maximálnu teplotu vody na výstupe v režime
ohrevu podľa špecifikácií inštalácie podlahového
vykurovania.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 63
8 Konfigurácia
T
t
T
A
R
L
0°C
T
t
T
A
R
L
0°C
a b
VÝSTRAHA
▪ Pri nastavovaní rozsahov teploty vody na výstupe sa
nastavujú aj všetky požadované teploty vody na
výstupe, aby sa zaručilo, že sa budú nachádzať
vhraniciach rozsahov.
▪ Vždy nastavte rovnováhu medzi požadovanou teplotou
vody na výstupe a požadovaniu izbovou teplotou
avýkonom (podľa konštrukcie avýberu emitorov tepla).
Požadovaná teplota vody na výstupe je výsledkom
viacerých nastavení (hodnôt predvolieb, hodnôt
posunutia, kriviek regulácie podľa počasia, modulácie).
Vdôsledku toho sa môžu vyskytnúť príliš vysoké alebo
príliš nízke teploty vody na výstupe, čo môže viesť
k nadmerným teplotám alebo nedostatku výkonu.
Takýmto situáciám sa dá predísť obmedzením rozsahu
teploty vody na výstupe na primerané hodnoty (v
závislosti od emitorov tepla).
Príklad: Minimálnu teplotu na výstupe vody nastavte na hodnotu
28°C, aby ste predišli NEMOŽNOSTI ohrievať miestnosť: teplota na
výstupe vody MUSÍ byť dostatočne vyššia ako izbová teplota (pri
ohreve).
# Kód Opis
Rozsah teploty na výstupe vody pre hlavnú zónu teploty na výstupe
vody (= zónu teploty na výstupe vody snajnižšou teplotou na
výstupe vody pri ohreve)
[A.3.1.1.2.2] [9-00] Max. teplota (ohrev)
37°C~vzávislosti od vonkajšej jednotky
(predvolené: 55°C)
[A.3.1.1.2.1] [9-01] Min. teplota (ohrev)
15°C~37°C (predvolené: 25°C )
Rozsah teploty na výstupe vody pre vedľajšiu zónu teploty na
výstupe vody (= zónu teploty na výstupe vody snajvyššou teplotou
na výstupe vody pri ohreve)
[A.3.1.2.2.2] [9-06] Max. teplota (ohrev)
37°C~vzávislosti od vonkajšej jednotky
(predvolené: 55°C)
[A.3.1.2.2.1] [9-05] Min. teplota (ohrev)
15°C~37°C (predvolené: 25°C)
Teplota prekročenia teploty vody na výstupe
Táto funkcia definuje, o koľko sa môže teplota vody zvýšiť nad
požadovanú teplotu vody na výstupe predtým, ako sa kompresor
zastaví. Kompresor sa opäť spustí, keď teplota vody na výstupe
klesne pod požadovanú teplotu vody na výstupe. Táto funkcia je
použiteľná LEN vrežime ohrevu.
# Kód Opis
nie je
[9-04] 1°C~4°C (predvolené: 1°C)
kdispozícii
Hodnota kompenzácie teploty na výstupe vody pri teplotách
okolo 0°C
Pri ohreve sa požadovaná teplota na výstupe vody lokálne zvyšuje
pri vonkajšej teplote 0°C. Táto kompenzácia sa môže vybrať, keď sa
používa absolútna požadovaná teplota alebo požadovaná teplota
podľa počasia (pozrite si obrázok nižšie). Toto nastavenie sa
používa na kompenzáciu možných tepelných strát z dôvodu
vyparovania roztopeného ľadu alebo snehu (napr. v krajinách so
studeným podnebím).
a Absolútna požadovaná teplota vody na výstupe
b Teplota vody na výstupe podľa počasia
# Kód Opis
nie je
kdispozícii
[D-03] ▪ 0 (deaktivované) (predvolené
nastavenie)
▪ 1 (aktivované) L=2°C,
R=4°C (−2°C<TA<2°C)
▪ 2 (aktivované) L = 4°C,
R=4°C (−2°C<TA<2°C)
▪ 3 (aktivované) L=2°C,
R=8°C (−4°C<TA<4°C)
▪ 4 (aktivované) L = 4°C,
R=8°C (−4°C<TA<4°C)
Modulácia maximálnej teploty vody na výstupe
Používa sa LEN na reguláciu izbovým termostatom a keď je
aktivovaná modulácia. Maximálna modulácia (= odchýlka)
požadovanej teploty vody na výstupe určená na základe rozdielu
medzi reálnou apožadovanou izbovou teplotou napr. modulácia 3°C
znamená, že požadovaná teplota vody na výstupe sa môže zvýšiť
alebo znížiť o 3°C. Zvýšenie modulácie vedie k lepšej výkonnosti
(menej ZAPNUTÍ/VYPNUTÍ, rýchlejšie ohrievanie). Uvedomte si
však, že medzi požadovanou teplotou vody na výstupe
apožadovanou izbovou teplotou MUSÍ VŽDY byť rovnováha.
# Kód Opis
nie je
[8-06] 0°C~10°C (predvolené: 3°C)
kdispozícii
Rozsahy teploty (izbová teplota)
Používa sa LEN v prípade regulácie izbovým termostatom. Ak
chcete zabrániť prehrievaniu miestnosti a šetriť energiu, môžete
obmedziť rozsah izbovej teploty.
VÝSTRAHA
Pri nastavovaní rozsahov izbovej teploty sa nastavujú aj
všetky požadované izbové teploty, aby sa zaručilo, že sa
budú nachádzať vhraniciach rozsahov.
# Kód Opis
Rozsah izbovej teploty
[A.3.2.1.2] [3-06] Max. teplota (ohrev)
18°C~30°C (predvolené: 30°C)
[A.3.2.1.1] [3-07] Min. teplota (ohrev)
12°C~18°C (predvolené: 12°C)
Nastavenie izbovej teploty
Používa sa LEN v prípade regulácie izbovým termostatom a keď sa
teplota zobrazuje v°C.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
63
Page 64
8 Konfigurácia
[
9-0C
]
a
b
c
d
# Kód Opis
[A.3.2.4] nie je
kdispozícii
Izbová teplota –krok
▪ 1°C (predvolené nastavenie)
Požadovaná izbová teplota na
používateľskom rozhraní sa nastavuje
skrokom 1°C.
▪ 0,5°C. Požadovaná izbová teplota na
používateľskom rozhraní sa nastavuje
s krokom 0,5°C. Skutočná izbová
teplota sa zobrazuje s presnosťou
0,1°C.
Hysteréza izbovej teploty
Používa sa LEN v prípade regulácie izbovým termostatom. Pásmo
hysterézy v rozsahu požadovanej izbovej teploty možno nastaviť.
Odporúča sa NEMENIŤ nastavenú hodnotu hysterézy izbovej
teploty, aby sa dosiahlo optimálne používanie systému.
a Izbová teplota
b Aktuálna izbová teplota
c Požadovaná izbová teplota
d Čas
# Kód Opis
nie je
[9-0C] 1°C~6°C (predvolené: 1°C)
kdispozícii
Odchýlka izbovej teploty
Používa sa LEN vprípade regulácie izbovým termostatom. Snímač
izbovej teploty (externý) sa môže kalibrovať. K hodnote izbového
termistora meranej používateľským rozhraním alebo externým
izbovým snímačom sa môže pridať odchýlka. Nastavenia sa môžu
použiť na kompenzovanie v situáciách, v ktorých používateľské
rozhranie ani externý izbový snímač NEMOŽNO inštalovať na
ideálnom mieste (pozrite si návod na inštaláciu alebo referenčnú
príručku inštalatéra).
# Kód Opis
Odchýlka izb. teploty: odchýlka skutočnej izbovej teploty meraná
snímačom používateľského rozhrania.
[A.3.2.2] [2-0A] –5°C~5°C, krok 0,5°C (predvolené: 0°C)
Odch. ext. izb. snímača: používa sa, LEN ak je inštalovaný
akonfigurovaný voliteľný externý izbový snímač (pozrite si časť
[C-08])
[A.3.2.3] [2-09] –5°C~5°C, krok 0,5°C (predvolené: 0°C)
Ochrana pred mrazom
Ochrana pred mrazom zabraňuje prílišnému chladu v miestnosti.
Toto nastavenie funguje odlišne v závislosti od spôsobu nastavenia
ovládania jednotky ([C‑07]). Vykonajte kroky uvedené v tabuľke
uvedenej nižšie:
Spôsob ovládania jednotky
Ochrana pred mrazom
([C‑07])
Regulácia pomocou izbového
termostatu ([C‑07]=2)
Umožnite ovládanie ochrany
pred mrazom pomocou izbového
termostatu:
▪ Nastavte položku [2‑06] na
hodnotu 1
▪ Nastavte izbovú teplotu
ochrany pred mrazom ([2‑05]).
Spôsob ovládania jednotky
Ochrana pred mrazom
([C‑07])
Regulácia pomocou externého
izbového termostatu ([C‑07]=1)
Umožnite ovládanie ochrany
pred mrazom pomocou
externého izbového termostatu:
▪ ZAPNITE domovskú stránku
teploty na vedľajšom výstupe
vody.
Regulácia teploty na vedľajšom
výstupe vody ([C‑07]=0)
Ochrana pred mrazom NIE JE
zaručená.
VÝSTRAHA
Ak súčasťou systému NIE JE záložný ohrievač, NEMEŇTE
predvolenú izbovú teplotu ochrany pred mrazom.
INFORMÁCIE
Ak sa zobrazí chyba U4, ochrana pred mrazom NIE JE
zaručená.
Podrobnejšie informácie o ochrane pred mrazom v súvislosti s
použitým spôsobom ovládania jednotky nájdete v častiach nižšie.
[C‑07]=2: regulácia pomocou izbového termostatu
Pri regulácii pomocou izbového termostatu je ochrana pred mrazom
zaručená aj vtedy, keď je domovská stránka izbovej teploty na
používateľskom rozhraní VYPNUTÁ. Keď je aktivovaná ochrana
pred mrazom ([2‑06]) a izbová teplota klesne pod izbovú teplotu
ochrany pred mrazom ([2‑05]), jednotka bude dodávať vodu na
výstupe do emitorov tepla na opätovný ohrev miestnosti.
# Kód Opis
nie je
kdispozícii
[2-06] Ochrana pred mrazom
▪ 0: deaktivované
▪ 1: aktivované (predvolené nastavenie)
nie je
kdispozícii
[2-05] Izbová teplota ochrany pred mrazom
4°C~16°C (predvolené: 16°C)
INFORMÁCIE
Ak sa zobrazí chyba U5:
▪ keď je pripojené 1 používateľské rozhranie, ochrana
pred mrazom NIE JE zaručená.
▪ keď sú pripojené 2 používateľské rozhrania a druhé
používateľské rozhranie používané na reguláciu
izbovej teploty je odpojené (z dôvodu nesprávneho
zapojenia, poškodenia kábla atď.), ochrana pred
mrazom NIE JE zaručená.
VÝSTRAHA
Ak je funkcia Núdzový režim nastavená na možnosť
Manuálne ([A.6.C]=0) a jednotka sa spustila v núdzovej
prevádzke, pred spustením používateľské rozhranie
zobrazí výzvu na potvrdenie. Ochrana pred mrazom je
aktívna, aj keď používateľ NEPOTVRDÍ núdzovú
prevádzku.
[C‑07]=1: regulácia pomocou externého izbového termostatu
Pri regulácii pomocou externého izbového termostatu zaručuje
ochranu pred mrazom externý izbový termostat, pričom domovská
stránka teploty vody na výstupe je na používateľskom rozhraní
ZAPNUTÁ a automatická núdzová prevádzka ([A.6.C]) je nastavená
na hodnotu 1.
Okrem toho je možné dosiahnuť obmedzenú ochranu pred mrazom
pomocou jednotky:
Referenčná príručka inštalatéra
64
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 65
8 Konfigurácia
V prípade… ... platí nasledujúce:
Jedna zóna teploty vody na
výstupe
Dve zóny teploty vody na
výstupe
[C‑07]=0: regulácia teploty vody na výstupe
Pri regulácii teploty vody na výstupe NIE JE ochrana pred mrazom
zaručená. Ak je však položka [2‑06] nastavená na hodnotu 1,
obmedzená ochrana pred mrazom pomocou jednotky je možná:
▪ Keď je domovská stránka teploty na výstupe vody VYPNUTÁ a
vonkajšia okolitá teplota klesne pod 4°C, jednotka dodá vodu na
výstupe do tepelných emitorov na opätovný ohrev miestnosti a
menovitá hodnota teploty na výstupe vody sa zníži.
▪ Keď je domovská stránka teploty na výstupe vody ZAPNUTÁ a
prevádzkový režim je ohrev, jednotka dodá do emitorov tepla vodu
na výstupe na ohrev miestnosti podľa normálnej logiky.
Uzatvárací ventil
Nasledujúca možnosť platí len pre prípad 2 zón teploty vody na
výstupe. Ak sa používa 1 zóna teploty vody na výstupe, pripojte k
výstupu ohrevu uzatvárací ventil.
Výstup uzatváracieho ventilu, ktorý sa nachádza v hlavnej zóne
teploty vody na výstupe, sa dá konfigurovať.
INFORMÁCIE
Počas odmrazovania je uzatvárací ventil VŽDY otvorený.
▪ Keď je domovská stránka
teploty na výstupe vody
VYPNUTÁ a vonkajšia okolitá
teplota klesne pod 4°C,
jednotka dodá vodu na
výstupe do tepelných emitorov
na opätovný ohrev miestnosti
a menovitá hodnota teploty na
výstupe vody sa zníži.
▪ Keď je domovská stránka
teploty na výstupe vody
ZAPNUTÁ, externý izbový
termostat je v režime termo
VYP. a vonkajšia okolitá
teplota klesne pod 4°C,
jednotka dodá vodu na
výstupe do tepelných emitorov
na opätovný ohrev miestnosti
a menovitá hodnota teploty na
výstupe vody sa zníži.
▪ Keď je domovská stránka
teploty na výstupe vody
ZAPNUTÁ a externý izbový
termostat je v režime termo
ZAP., ochranu pred mrazom
zaručuje normálna logika.
▪ Keď je domovská stránka
teploty na výstupe vody
VYPNUTÁ a vonkajšia okolitá
teplota klesne pod 4°C,
jednotka dodá vodu na
výstupe do tepelných emitorov
na opätovný ohrev miestnosti
a menovitá hodnota teploty na
výstupe vody sa zníži.
▪ Keď je domovská stránka
teploty na výstupe vody
ZAPNUTÁ, prevádzkový režim
je ohrev a vonkajšia okolitá
teplota klesne pod 4°C,
jednotka dodá vodu na
výstupe do tepelných emitorov
na opätovný ohrev miestnosti
a menovitá hodnota teploty na
výstupe vody sa zníži.
Termo zap./VYP.: ventil sa zatvorí vzávislosti od nastavenia [F-0B],
ak v hlavnej zóne neexistuje požiadavka na ohrev. Aktivujte toto
nastavenie, ak chcete:
▪ zabrániť dodávke vody na výstupe do emitorov tepla v hlavnej
zóne teploty vody na výstupe (prostredníctvom stanice so
zmiešavacím ventilom) v prípade požiadavky z vedľajšej zóny
teploty vody na výstupe,
▪ aktivovať ZAPNUTIE/VYPNUTIE čerpadla stanice so
zmiešavacím ventilom LEN v prípade požiadavky. Pozrite si časť
"5Aplikačné pokyny"na strane12.
# Kód Opis
[A.3.1.1.6.1] [F-0B] Uzatvárací ventil:
▪ 0 (Nie) (predvolené nastavenie): NIE
je ovplyvňovaný požiadavkou na
ohrev.
▪ 1 (Áno): uzatvára sa v prípade, ak
neexistuje ŽIADNA požiadavka na
ohrev.
INFORMÁCIE
Nastavenie [F-0B] je platné len v prípade nastavenia
požiadavky na termostat alebo externý izbový termostat
(NIE v prípade nastavenia teploty na výstupe vody).
Prevádzkový rozsah
V závislosti od priemernej vonkajšej teploty je prevádzka vrežime
ohrevu miestnosti zakázaná.
Tepl. vyp. ohr. miest.: keď sa priemerná vonkajšia teplota zvýši nad
túto hodnotu, ohrev miestnosti sa VYPNE, aby sa zabránilo
prehrievaniu.
# Kód Opis
[A.3.3.1] [4-02] ▪ EHVH04+08: 14°C~35°C (predvolené:
25°C)
▪ EHVH11+16: 14°C~35°C (predvolené:
35°C)
8.3.2 Regulovanie teplej vody pre domácnosť: rozšírené
Predvoľba teplôt vnádrži
Používa sa, len keď sa teplá voda pre domácnosť pripravuje
v naplánovanom režime alebo v naplánovanom režime a režime
opätovného ohrevu.
Môžete definovať predvolené teploty vnádrži:
▪ úsporná akumulácia,
▪ pohodlná akumulácia,
▪ opätovný ohrev,
▪ hysteréza opätovného ohrevu.
Predvolené hodnoty zjednodušujú používanie tej istej hodnoty
vplánovaní. Ak neskôr budete chcieť hodnotu zmeniť, stačí to urobiť
na 1 mieste (pozrite si aj návod na obsluhu areferenčnú príručku
inštalatéra).
Pohodlná akumulácia
pri programovaní plánu môžete využiť teplotu v nádrži ako vopred
nastavenú hodnotu. Nádrž sa potom bude zahrievať, kým sa
nedosiahne nastavená menovitá hodnota teploty. Okrem toho
možno naprogramovať zastavenie akumulácie. Táto funkcia zastaví
ohrev nádrže, a to aj v prípade, ak sa NEDOSIAHLA nastavená
menovitá hodnota. Zastavenie akumulácie programujte len vtedy,
keď je ohrev nádrže absolútne neprijateľný.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
65
Page 66
8 Konfigurácia
T
DHW
T
a
[0-0C]
[0-0B]
[0-0E] [0-0D]
# Kód Opis
[7.4.3.1] [6-0A] 30°C~[6‑0E]°C (predvolené: 60°C)
Úsporná akumulácia
teplota úspornej akumulácie označuje nižšiu požadovanú teplotu
v nádrži. Je to požadovaná teplota, keď je naplánovaná úsporná
akumulácia (uprednostňuje sa cez deň).
# Kód Opis
[7.4.3.2] [6-0B] 30°C~min(50, [6‑0E])°C (predvolené:
45°C)
Opätovný ohrev
požadovaná teplota opätovného ohrevu vnádrži sa používa:
▪ v režime opätovného ohrevu alebo naplánovaného režimu +
režimu opätovného ohrevu: zaručená minimálna teplota v nádrži
je nastavená na hodnotu T
–[6‑08], ktorá predstavuje
HP OFF
menovitú hodnotu [6‑0C] alebo menovitú hodnotu podľa počasia
mínus hysteréza opätovného ohrevu. Ak teplota v nádrži klesne
pod túto hodnotu, nádrž sa bude ohrievať.
▪ v režime pohodlnej akumulácie na určenie priority prípravy teplej
vody pre domácnosť. Keď sa teplota v nádrži zvýši nad túto
hodnotu, príprava teplej vody pre domácnosť a ohrev miestnosti
sa uskutočňujú postupne.
# Kód Opis
[7.4.3.3] [6-0C] 30°C~min(50, [6‑0E])°C (predvolené:
45°C)
# Kód Opis
[A.4.6] nie je
kdispozícii
Požadovaná teplota vnádrži podľa
počasia je:
▪ Absolútna (predvolené): deaktivované.
Požadovaná teplota vody v nádrži sa
NEURČUJE podľa počasia.
▪ Podľa počasia: aktivované.
V naplánovanom režime a v
naplánovanom režime opätovného
ohrevu sa teplota pohodlnej
akumulácie určuje podľa počasia.
Teplota úspornej akumulácie ateplota
opätovného ohrevu sa NEURČUJÚ
podľa počasia. V režime opätovného
ohrevu sa požadovaná teplota vnádrži
určuje podľa počasia.
Poznámka: Keď sa zobrazená teplota
v nádrži určuje podľa počasia,
nemožno ju upraviť na
používateľskom rozhraní.
[A.4.7] [0-0E]
Krivka podľa počasia
[0-0D]
[0-0C]
[0-0B]
Hysteréza opätovného ohrevu
Používa sa, len keď sa teplá voda pre domácnosť pripravuje
vnaplánovanom režime avrežime opätovného ohrevu.
# Kód Opis
nie je
[6-08] 2°C~20°C (predvolené: 10°C)
kdispozícii
Podľa počasia
Inštalatérske nastavenia podľa počasia definujú parametre pre
prevádzku jednotky podľa počasia. Ak je aktívna prevádzka podľa
počasia, požadovaná teplota vody vnádrži sa určuje automaticky na
základe priemernej vonkajšej teploty: nižšie vonkajšie teploty vedú
k vyšším požadovaným teplotám v nádrži, pretože studená
vodovodná voda je chladnejšia, anaopak. Vprípade prípravy teplej
vody pre domácnosť vnaplánovanom režime arežime opätovného
ohrevu sa teplota pohodlnej akumulácie určuje podľa počasia (na
základe krivky podľa počasia), teploty úspornej akumulácie ateplota
opätovného ohrevu sa NEURČUJÚ podľa počasia. Ak sa teplá voda
pre domácnosť pripravuje len v režime opätovného ohrevu,
požadovaná teplota vody v nádrži sa určuje podľa počasia (na
základe krivky podľa počasia). Počas prevádzky v režime podľa
počasia koncový používateľ nemôže upraviť požadovanú teplotu
vody vnádrži na používateľskom rozhraní.
▪ T
: požadovaná teplota vnádrži.
DHW
▪ Ta: (priemerná) vonkajšia okolitá
teplota
▪ [0-0E]: nízka vonkajšia okolitá teplota:
–40°C~5°C (predvolené: –10°C)
▪ [0-0D]: vysoká vonkajšia okolitá
teplota: 10°C~25°C (predvolené:
15°C)
▪ [0-0C]: požadovaná teplota v nádrži,
keď je vonkajšia teplota rovnaká alebo
nižšia ako nízka okolitá teplota:
45°C~[6‑0E]°C (predvolené: 65°C)
▪ [0-0B]: požadovaná teplota v nádrži,
keď je vonkajšia teplota rovnaká alebo
vyššia ako vysoká okolitá teplota:
35°C~[6‑0E]°C (predvolené: 55°C)
Prevádzka tepelného čerpadla
# Kód Opis
nie je
kdispozícii
[6-00] Rozdiel teploty určujúci teplotu
ZAPNUTIA tepelného čerpadla.
Rozsah: 2°C~20°C (predvolené: 2°C)
nie je
kdispozícii
[6-01] Rozdiel teploty určujúci teplotu
VYPNUTIA tepelného čerpadla.
Rozsah: 0°C~10°C (predvolené: 2°C)
Referenčná príručka inštalatéra
66
INFORMÁCIE
Maximálna teplota tepelného čerpadla závisí od okolitej
teploty. Ďalšie informácie nájdete v kapitole
oprevádzkovom rozsahu.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 67
8 Konfigurácia
t
1
0
1
0
[8-01] [8-02]
[8-00]
Časovače súčasne požadovanej prevádzky v režime ohrevu
miestnosti a teplej vody pre domácnosť
# Kód Opis
nie je
[8-00] Nemeňte. (predvolené: 1)
kdispozícii
nie je
kdispozícii
[8-01] Maximálny čas prevádzky prípravy teplej
vody pre domácnosť. Ohrev teplej vody
pre domácnosť sa zastaví aj vprípade,
keď sa NEDOSIAHLA cieľová teplota
teplej vody pre domácnosť. Aktuálny
maximálny čas prevádzky závisí aj od
nastavenia [8‑04].
▪ Keď rozloženie systému = regulácia
izbovým termostatom: táto nastavená
hodnota sa berie do úvahy len
v prípade požiadavky na ohrev
miestnosti. Ak NEEXISTUJE
požiadavka na ohrev miestnosti, nádrž
sa ohrieva, kým sa nedosiahne
nastavená hodnota.
▪ Keď rozloženie systému ≠ regulácia
izbovým termostatom: táto nastavená
hodnota sa vždy berie do úvahy.
Rozsah: 5~95 min. (predvolené: 30)
nie je
kdispozícii
[8-02] Čas antirecyklovania.
Minimálny čas medzi dvomi cyklami
prípravy teplej vody pre domácnosť.
Aktuálny čas antirecyklovania závisí aj
od nastavenia [8‑04].
Rozsah: 0~10 hod. (predvolené: 3) (krok:
0,5 hod.).
Poznámka: Ak v prípade výberu hodnoty
0 je minimálny čas 1/2 hodiny.
# Kód Opis
nie je
kdispozícii
[8-03] Spínač oneskorenia ohrievača s funkciou
Anti-Legionella.
Čas oneskorenia spustenia ohrievača s
funkciou Anti-Legionella, keď je aktívny
režim teplej vody pre domácnosť.
▪ Keď režim teplej vody pre domácnosť
NIE je aktívny, čas oneskorenia je
20minút.
▪ Čas oneskorenia sa spúšťa od teploty
ZAPNUTIA ohrievača s funkciou AntiLegionella.
▪ Úpravou času oneskorenia ohrievača
s funkciou Anti-Legionella voči
maximálnemu času prevádzky sa
môže nájsť optimálna rovnováha
medzi energetickou účinnosťou
adobou ohrevu.
▪ Ak je nastavená veľká hodnota času
oneskorenia ohrievača s funkciou AntiLegionella, môže trvať dlho, kým teplá
voda pre domácnosť dosiahne
nastavenú teplotu.
▪ Nastavenie [8-03] má význam, len ak
sa nastaví [4-03]=1. Nastavenie
[4-03]=0/2/3/4 automaticky obmedzuje
ohrievač s funkciou Anti-Legionella vo
vzťahu k dobe prevádzky tepelného
čerpadla v režime ohrevu vody pre
domácnosť.
▪ Nastavenie [8-03] musí byť vždy vo
vzťahu s maximálnym časom
prevádzky [8-01].
Rozsah: 20~95 min. (predvolené: 50).
nie je
kdispozícii
[8-04] Dodatočný prevádzkový čas
kmaximálnemu prevádzkovému času
vzávislosti od vonkajšej teploty [4-02]
alebo [F-01].
Rozsah: 0~95 min. (predvolené: 95).
[8-02]: Čas antirecyklovania
1 Režim ohrevu vody pre domácnosť pomocou tepelného
čerpadla (1=aktívny, 0=neaktívny)
2 Požiadavka na teplú vodu pre tepelné čerpadlo
(1=požiadavka, 0=žiadna požiadavka)
t Čas
[8-03]: Spínač oneskorenia ohrievača s funkciou Anti-Legionella
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
67
Page 68
8 Konfigurácia
t
1
0
1
0
1
0
[8-03]
3
4
1
0
t
T
A
t
T
A
0
[8-01]
[5-03] [4-02]
[8-02]
[8-01]+
[8-04]
0
[8-01]
[F-01] 35°C
[8-02]
[8-01]+
[8-04]
00.00 22.00 24.0001.00 23.00 t
T
DHW
T
H
T
U
[2-02]
[2-03]
[2-04]
1 Režim prevádzky ohrievača s funkciou Anti-Legionella
(1=aktívny, 0=neaktívny)
2 Režim ohrevu vody pre domácnosť pomocou tepelného
čerpadla (1=aktívny, 0=neaktívny)
3 Požiadavka na teplú vodu pre ohrievač s funkciou Anti-
Legionella (1=požiadavka, 0=žiadna požiadavka)
4 Požiadavka na teplú vodu pre tepelné čerpadlo
(1=požiadavka, 0=žiadna požiadavka)
t Čas
[8-04]: Dodatočný čas prevádzky pri [4-02]/[F-01]
# Kód Opis
[A.4.4.5] [2‑04] Trvanie: 5~60 min., predvolené: 10 min.
T
Teplota teplej vody pre domácnosť
DHW
TUPoužívateľom nastavená teplota
THVysoká nastavená teplota [2-03]
t Čas
VAROVANIE
Uvedomte si, že teplota teplej vody pre domácnosť
v kohútiku pre teplú vodu sa rovná hodnote vybratej
vnastavení na mieste inštalácie [2-03] po dezinfekcii.
Ak vysoká teplota teplej vody pre domácnosť môže
predstavovať prípadné riziko zranenia ľudí, musí sa
nainštalovať zmiešavací ventil (inštalácia na mieste) na
prípojke výstupu teplej vody nádrže na teplú vodu pre
domácnosť. Tento zmiešavací ventil má zabezpečovať,
aby sa teplota teplej vody v kohútiku teplej vody nikdy
nezvýšila nad nastavenú maximálnu hodnotu. Maximálna
povolená teplota teplej vody sa vyberá podľa platných
predpisov.
TAOkolitá (vonkajšia) teplota
t Čas
Čas antirecyklovania
Maximálny čas prípravy teplej vody pre domácnosť
Dezinfekcia
Týka sa len inštalácií snádržou na teplú vodu pre domácnosť.
Funkcia dezinfekcie dezinfikuje nádrž na teplú vodu pre domácnosť
pravidelným ohrevom teplej vody pre domácnosť na určenú teplotu.
UPOZORNENIE
Nastavenia funkcie dezinfekcie MUSÍ konfigurovať
inštalatér podľa platných právnych predpisov.
# Kód Opis
[A.4.4.2] [2‑00] Deň prevádzky:
▪ 0: Každý deň
▪ 1: Pondelok
▪ 2: Utorok
▪ 3: Streda
▪ 4: Štvrtok
[A.4.4.1] [2‑01] Dezinfekcia
[A.4.4.3] [2‑02] Čas spustenia: 00 ~ 23:00, krok: 1:00.
[A.4.4.4] [2‑03] Cieľová teplota: 70°C (pevné).
Referenčná príručka inštalatéra
68
▪ 5: Piatok
▪ 6: Sobota
▪ 7: Nedeľa
▪ 0: Nie
▪ 1: Áno
UPOZORNENIE
Čas spustenia funkcie dezinfekcie [A.4.4.3] sdefinovaným
trvaním [A.4.4.5] NESMIE prerušiť možná požiadavka na
teplú vodu pre domácnosť.
UPOZORNENIE
Plán povolení ohrievača s pomocným čerpadlom sa
používa na obmedzenie alebo povolenie prevádzky
ohrievača s funkciou Anti-Legionella v rámci týždenného
programu. Rada: Ak chcete predísť neúspešnému
fungovaniu dezinfekcie, povoľte spustenie ohrievača s
funkciou Anti-Legionella (podľa týždenného programu)
minimálne 4 hodiny pred naplánovaným spustením
dezinfekcie. Ak je prevádzka ohrievača s funkciou AntiLegionella počas dezinfekcie obmedzená, táto funkcia
NEBUDE úspešne fungovať a zobrazí sa príslušné
varovanie typu AH.
INFORMÁCIE
V prípade zobrazenia kódu chyby AH a v prípade, že
nedošlo k prerušeniu funkcie dezinfekcie z dôvodu odberu
teplej vody pre domácnosť, sa odporúča vykonať
nasledujúce aktivity:
▪ Po výbere režimu Teplá voda pre domác. > Režim
men. hod. > Opätovný ohrev alebo Op. ohrev+napl. sa
odporúča naprogramovať spustenie funkcie dezinfekcie
minimálne 4 hodiny po poslednom očakávanom
veľkom odbere teplej vody. Toto spustenie môže byť
upravené v inštalatérskych nastaveniach (funkcia
dezinfekcie).
▪ Po výbere režimu Teplá voda pre domác. > Režim
men. hod. > Len naplán. sa odporúča naprogramovať
režim Úsporná akumulácia 3 hodiny pred
naplánovaným spustením funkcie dezinfekcie v
predhriatej nádrži.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 69
8 Konfigurácia
INFORMÁCIE
Funkcia dezinfekcie sa znovu spúšťa v prípade, keď
teplota vody pre domácnosť klesne o 5°C pod cieľovú
teplotu dezinfekcie počas doby trvania.
INFORMÁCIE
Chyba AH sa vyskytne, ak pri dezinfekcii vykonáte
nasledujúce kroky:
▪ Pre úroveň prístupu používateľa nastavte možnosť
Inštalátor.
▪ Prejdite na domovskú stránku teploty v nádržina teplú
vodu pre domácnosť (Nádrž).
▪ Stlačením tlačidla prerušte dezinfekciu.
8.3.3 Nastavenia zdrojov tepla
Záložný ohrievač
Prevádzkový režim záložného ohrievača: definuje, či je prevádzka
záložného ohrievača aktivovaná alebo deaktivovaná. Toto
nastavenie sa zruší len v prípade, keď sa počas odmrazovania
požaduje záložný ohrev, alebo vprípade poruchy vonkajšej jednotky
(keď je aktivované nastavenie [A.6.C]).
# Kód Opis
[A.5.1.1] [4‑00] Prevádzka záložného ohrievača:
▪ 0: deaktivované
▪ 1 (predvolené): aktivované
[A.5.1.3] [4‑07] Definuje, či je druhý krok záložného
ohrievača:
▪ 1: Povolený
▪ 0: NEPOVOLENÝ
Týmto spôsobom je možné obmedziť
výkon záložného ohrievača.
nie je
kdispozícii
[A.5.1.4] [5‑01] Rovnovážna teplota.
Automatická núdzová prevádzka
Ak prevádzka tepelného čerpadla zlyhá, ako núdzový ohrievač
možno použiť záložný ohrievač a ohrievač s funkciou AntiLegionella, ktorý automaticky alebo nie automaticky prevezme
zaťaženie pri ohreve.
▪ Ak je automatická núdzová prevádzka nastavená na možnosť
Automaticky a vyskytne sa porucha tepelného čerpadla:
▪ Zaťaženie pri ohreve automaticky prevezme záložný ohrievač.
▪ Ohrievač s funkciou Anti-Legionella automaticky prevezme
vytváranie teplej vody pre domácnosť.
[5-00] Je prevádzka záložného ohrievača
povolená nad rovnovážnou teplotou
počas ohrevu miestností?
▪ 1: NEPOVOLENÁ
▪ 0: Povolená
Vonkajšia teplota, pod ktorou je povolený
režim prevádzky záložného ohrievača.
Rozsah: –15°C~35°C (predvolené: 0°C)
(krok: 1°C)
INFORMÁCIE
Len pre systémy sintegrovanou nádržou na teplú vodu pre
domácnosť: ak sa musí pri ohreve miestnosti obmedziť
prevádzka záložného ohrievača, ale môže byť povolená
pre teplú vodu pre domácnosť, nastavte položku [4‑00] na
hodnotu 2.
▪ Ak je automatická núdzová prevádzka nastavená na možnosť
Manuálne a dôjde k poruche tepelného čerpadla, funkcie teplej
vody pre domácnosť a ohrevu miestnosti sa zastavia a musia sa
obnoviť manuálne. Na používateľskom rozhraní sa zobrazí výzva
na potvrdenie, či má záložný ohrievač alebo ohrievač s funkciou
Anti-Legionella prevziať zaťaženie pri ohreve.
V prípade poruchy tepelného čerpadla sa na používateľskom
rozhraní zobrazí ikona . Ak je dom dlhší čas bez dozoru,
odporúčame nastaviť parameter [A.6.C] Núdzový režim na možnosť
Automaticky.
# Kód Opis
[A.6.C] nie je
kdispozícii
INFORMÁCIE
Ak [4‑03]=1 alebo 3, potom nie je nastavenie Núdzový
režim=Manuálne použiteľné na ohrievač s funkciou AntiLegionella.
INFORMÁCIE
Nastavenie automatickej núdzovej prevádzky možno
upraviť v štruktúre ponuky len na používateľskom rozhraní.
INFORMÁCIE
Ak dôjde k poruche tepelného čerpadla a položka [A.6.C]
je nastavená na možnosť Manuálne, funkcia ochrany pred
mrazom, funkcia vysúšania poteru na podlahovom kúrení a
funkcia ochrany pred zamrznutím vodovodného potrubia
zostanú aktívne, aj keď používateľ NEPOTVRDÍ núdzovú
prevádzku.
Bivalentný režim
Týka sa inštalácií spomocným bojlerom (striedavý režim prevádzky,
paralelne pripojený). Účelom tejto funkcie je na základe vonkajšej
teploty (možnosť 1) alebo cien za energiu (možnosť 2) určiť, ktorý
zdroj ohrevu môže poskytnúť alebo poskytne ohrev miestnosti, buď
vnútorná jednotka, alebo pomocný bojler.
Nastavenie na mieste inštalácie Bivalentný režim prevádzky platí len
pre prevádzkový režim ohrevu miestnosti pomocou vnútornej
jednotky asignál povolenia pre pomocný bojler.
Možnosť 1
Inštalatér môže nastaviť teplotu uvedenú nižšie, pri ktorej bude
bojler vždy v prevádzke, keď sú ceny za energiu (Vysoko, Stredná,
Nízko) v štruktúre ponuky nastavené na hodnotu 0.
VÝSTRAHA
NEPOUŽÍVAJTE nastavenia prehľadu.
Ak je aktivovaná funkcia “bivalentný režim prevádzky”, vnútorná
jednotka sa v režime ohrevu miestností automaticky zastaví, ak
vonkajšia teplota klesne pod “teplotu ZAPNUTIA bivalentného
režimu” asignál povolenia pre pomocný bojler je aktívny.
Ak je funkcia bivalentného režimu prevádzky zablokovaná, ohrev
miestnosti pomocou vnútornej jednotky je možný pri každej
vonkajšej teplote (pozrite si rozsah prevádzky) a signál povolenia
pre pomocný bojler je VŽDY deaktivovaný.
▪ [C‑03] Teplota ZAPNUTIA bivalentného režimu: definuje vonkajšiu
teplotu, pod ktorou bude signál povolenia pre pomocný bojler
aktívny (uzavretý, KCR na EKRP1HB) a ohrev miestnosti
pomocou vnútornej jednotky sa zastaví.
▪ [C‑04] Hysteréza bivalentného režimu: definuje teplotný rozdiel
medzi teplotou ZAPNUTIA bivalentného režimu a teplotou
VYPNUTIA bivalentného režimu.
Signál povolenia X1–X2 ( EKRP1HB )
Núdzový režim:
▪ 0: Manuálne (predvolené nastavenie)
▪ 1: Automaticky
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
69
Page 70
8 Konfigurácia
T
A
[C-03]
[C-04]
a
b
T
A
T
calc
[C-03]+[C-04]
3°C
[C-03]
a
b
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
T
A
[F-02]
[F-03]
a
b
TAVonkajšia teplota
a Uzavreté
b Otvorené
# Kód Opis
nie je
kdispozícii
nie je
kdispozícii
Možnosť 2
Inštalátor môže nastaviť rozsah teploty ([C‑04]). V závislosti od cien
za elektrickú energiu sa vypočítaný bod T
[7.4.5.1] nie je
[7.4.5.2] nie je
[7.4.5.3] nie je
[7.4.6] nie je
Keď položka TA dosiahne hodnotu T
bivalentný zdroj ohrevu. Ak chcete predísť nadmernému prepínaniu,
použite hysterézu 3°C.
▪ [C‑03] Teplota zapnutia ZAP. Pod touto teplotou je bivalentný
zdroj vždy ZAPNUTÝ. Hodnota T
▪ [C‑04] Prevádzkový rozsah, v ktorom sa vypočítava hodnota T
[C-03] Rozsah: –25°C~25°C (predvolené: 0°C)
(krok: 1°C)
[C-04] Rozsah: 2°C~10°C (predvolené: 3°C)
(krok: 1°C)
mení v tomto rozsahu.
calc
# Kód Opis
Aká je vysoká cena elektrickej
kdispozícii
energie?
Aká je stredná cena elektrickej
kdispozícii
energie?
Aká je nízka cena elektrickej
kdispozícii
energie?
Aká je cena paliva?
kdispozícii
VÝSTRAHA
NEPOUŽÍVAJTE nastavenia prehľadu.
, aktivuje sa povolenie pre
calc
sa ignoruje.
calc
calc
INFORMÁCIE
Cenu za elektrickú energiu možno nastaviť len vtedy, keď
je bivalentný zdroj ZAPNUTÝ ([A.2.2.6.1] alebo [C-02]).
Tieto hodnoty možno nastaviť len v štruktúre ponuky
[7.4.5.1], [7.4.5.2] a [7.4.5.3]. NEPOUŽÍVAJTE nastavenia
prehľadu.
INFORMÁCIE
Účinnosť bojlera Položka [A.6.A] alebo [7‑05] sa zobrazí,
keď je bivalentný zdroj ZAPNUTÝ ([A.2.2.6.1] alebo
[C‑02]).
UPOZORNENIE
Keď je aktivovaná funkcia bivalentného režimu, všetky
pravidlá uvedené v aplikačných pokynoch 5 sa musia
dodržiavať.
Spoločnosť Daikin NEBUDE zodpovedať za žiadne škody,
ktoré vzniknú nedodržaním tohto pravidla.
INFORMÁCIE
▪ Kombinácia nastavenia [4-03] = 0/2 s bivalentnou
prevádzkou pri nízkej vonkajšej teplote môže mať za
následok nedostatok teplej vody vdomácnosti.
▪ Funkcia bivalentného režimu prevádzky nemá žiadny
vplyv na režim ohrevu vody pre domácnosť. Teplá voda
pre domácnosť sa stále ohrieva len pomocou vnútornej
jednotky.
▪ Signál povolenia pre pomocný bojler je umiestnený na
EKRP1HB (digitálna V/V karta PCB). Ak sa aktivuje,
kontakt X1, X2 je uzavretý. Otvorený je, ak sa
deaktivuje. Schému umiestnenia tohto kontaktu nájdete
na obrázku nižšie.
.
TAVonkajšia teplota
T
Vypočítaná teplota
calc
a Uzavreté
b Otvorené
# Kód Opis
nie je
kdispozícii
nie je
kdispozícii
[C-03] Rozsah: –25°C~25°C (predvolené: 0°C)
(krok: 1°C)
[C-04] Rozsah: 2°C~10°C (predvolené: 3°C)
(krok: 1°C)
Hodnotu položky [C‑04] sa odporúča vybrať vyššiu ako predvolenú
hodnotu, aby sa po výbere možnosti 2 dosiahla optimálna
prevádzka. V závislosti od používaného bojlera by sa účinnosť
bojlera mala vybrať takto:
# Kód Opis
[A.6.A] [7‑05] ▪ 0: Veľmi vysoká
▪ 1: Vysoko
▪ 2: Stredná
▪ 3: Nízko
▪ 4: Veľmi nízka
Referenčná príručka inštalatéra
70
Ohrievač spodnej dosky
Týka sa len inštalácií svonkajšou jednotkou ERHQ a prípadov, keď
je nainštalovaná voliteľná súprava ohrievača spodnej dosky.
▪ [F-02] Teplota ZAPNUTIA ohrievača spodnej dosky: definuje
vonkajšiu teplotu, pod ktorou vnútorná jednotka aktivuje ohrievač
spodnej dosky, aby sa zabránilo tvorbe ľadu na spodnej doske
vonkajšej jednotky pri nižších vonkajších teplotách.
▪ [F-03] Hysteréza ohrievača spodnej dosky: definuje rozdiel teplôt
medzi teplotou ZAPNUTIA ohrievača spodnej dosky a teplotou
VYPNUTIA ohrievača spodnej dosky.
Ohrievač spodnej dosky
TAVonkajšia teplota
a Zap.
b VYP.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 71
8 Konfigurácia
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
UPOZORNENIE
Ohrievač spodnej dosky je riadený prostredníctvom
EKRP1HB.
# Kód Opis
nie je
kdispozícii
nie je
kdispozícii
[F-02] Teplota ZAPNUTIA ohrievača spodnej
dosky: 3°C~10°C (predvolené: 3°C)
[F-03] Hysteréza: 2°C~5°C (predvolené: 5°C)
INFORMÁCIE
V závislosti od nastavenia [F-04], kontakt Y2 umiestnený
na digitálnej V/V karte PCB (EKRP1HB) ovláda voliteľný
ohrievač spodnej dosky. Schému umiestnenia tohto
kontaktu nájdete na obrázku nižšie. Kompletné zapojenie
je zobrazené na schéme zapojenia.
8.3.4 Systémové nastavenia
Priority
# Kód Opis
nie je
kdispozícii
nie je
kdispozícii
[5-02] Priorita ohrevu miestností.
[5-03] Teplota priority ohrevu miestností.
Definuje, či sa teplá voda pre
domácnosť pripravuje ohrievačom s
funkciou Anti-Legionella len vprípade,
keď je vonkajšia teplota nižšia ako
teplota priority ohrevu miestností. Túto
funkciu sa odporúča aktivovať na
skrátenie prevádzkového času ohrevu
vody v nádrži a zaručenie pohodlia
spojeného s teplou vodou pre
domácnosť.
▪ 0: deaktivované
▪ 1: aktivované
Nastavenia Rovnovážna teplota [5-01]
aTeplota priority ohrevu miestnosti
[5-03] súvisia so záložným ohrievačom.
Nastavenie [5-03] musí mať preto
rovnaké alebo o niekoľko stupňov
vyššie hodnoty ako [5-01].
Definuje vonkajšiu teplotu, pod ktorou
sa bude teplá voda pre domácnosť
ohrievať len pomocou ohrievača s
funkciou Anti-Legionella.
Rozsah: –15°C~35°C (predvolené:
0°C).
# Kód Opis
nie je
kdispozícii
nie je
kdispozícii
Automatický reštart
Ak sa po poruche znovu zapne elektrické napájanie, funkcia
automatického reštartu opäť aktivuje nastavenia diaľkového
ovládača platné včase vzniku poruchy elektrického napájania. Preto
sa odporúča vždy aktivovať túto funkciu.
Ak je elektrické napájanie svýhodnou sadzbou za kWh typu, ktorý je
prerušovaný, potom vždy aktivujte funkciu automatického reštartu.
Nepretržitú reguláciu vnútornej jednotky možno zabezpečiť
nezávisle od stavu elektrického napájania s výhodnou sadzbou za
kWh pripojením vnútornej jednotky k elektrickému napájaniu
snormálnou sadzbou za kWh.
# Kód Opis
[A.6.1] [3‑00] Je povolená funkcia automatického
Elektrické napájanie svýhodnou sadzbou za kWh
[5-04] Korekcia nastavenia teploty teplej vody
pre domácnosť: korekcia nastavenia
požadovanej teploty teplej vody pre
domácnosť, ktorá sa použije pri nízkej
vonkajšej teplote, keď ja aktivovaná
priorita ohrevu miestností. Korigovaná
(vyššia) nastavená hodnota zabezpečí,
že celková tepelná kapacita vody
vnádrži zostáva približne nezmenená
kompenzovaním chladnejšej spodnej
vrstvy vody vnádrži (pretože vinutie
výmenníka tepla nie je vprevádzke)
teplejšou vrchnou vrstvou.
Rozsah: 0°C~20°C (predvolené: 10°C).
[C-00] Aká je priorita ohrevu nádrže, keď je
inštalovaná solárna súprava?
▪ 0: Solárna súprava
▪ 1: Tepelné čerpadlo
reštartovania jednotky?
▪ 0: Nie
▪ 1 (predvolene): Áno
INFORMÁCIE
Kontakt elektrického napájania s výhodnou sadzbou za
kWh je pripojený k rovnakým svorkám (X5M/3+4) ako
bezpečnostný termostat. Systém môže mať BUĎ elektrické
napájanie s výhodnou sadzbou za kWh, ALEBO
bezpečnostný termostat.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
71
Page 72
8 Konfigurácia
3×
1 2 3
# Kód Opis
[A.2.1.6] [D‑01] Pripojenie k elektrickému napájaniu s
výhodnou sadzbou za kWh:
▪ 0 (predvolené nastavenie): vonkajšia
jednotka je pripojená k normálnemu
elektrickému napájaniu.
▪ 1: vonkajšia jednotka je pripojená k
elektrickému napájaniu s výhodnou
sadzbou za kWh. Ak signál o výhodnej
sadzbe za kWh odosiela elektrárenská
spoločnosť, tento kontakt sa otvorí a
jednotka sa vynútene vypne. Ak sa
znova odošle signál, voľný napäťový
kontakt sa uzavrie a jednotka sa opäť
spustí. Preto vždy aktivujte funkciu
automatického reštartu.
▪ 2: vonkajšia jednotka je pripojená k
elektrickému napájaniu s výhodnou
sadzbou za kWh. Ak signál o výhodnej
sadzbe za kWh odosiela elektrárenská
spoločnosť, tento kontakt sa zatvorí a
jednotka sa vynútene vypne. Ak sa
znova odošle signál, voľný napäťový
kontakt sa otvorí a jednotka sa opäť
spustí. Preto vždy aktivujte funkciu
automatického reštartu.
Poznámka: 3 sa týka bezpečnostného
termostatu.
[A.6.2.1] [D‑00] Ktoré ohrievače majú povolenú
prevádzku, keď sa používa elektrické
napájanie svýhodnou sadzbou za kWh?
▪ 0 (predvolené nastavenie): Žiadne
▪ 1: Len ohrievač s funkciou Anti-
Legionella
▪ 2: Len záložný ohrievač
▪ 3: Všetky ohrievače
Pozrite si tabuľku nižšie.
Bezpečnostný termostat
INFORMÁCIE
Kontakt elektrického napájania s výhodnou sadzbou za
kWh je pripojený k rovnakým svorkám (X5M/3+4) ako
bezpečnostný termostat. Systém môže mať BUĎ elektrické
napájanie s výhodnou sadzbou za kWh, ALEBO
bezpečnostný termostat.
# Kód Opis
[A.2.1.6] [D‑01] Pripojenie k beznapäťovému kontaktu
bezpečnostného termostatu:
▪ 0 (predvolené): Žiadny bezpečnostný
termostat.
▪ 3: Normálne zatvorený kontakt
bezpečnostného termostatu.
Poznámka: 1+2 sa týkajú prívodu
elektrickej energie s výhodnou sadzbou/
kWh.
Funkcia úspory energie
INFORMÁCIE
Platí len pre modely ERLQ004~008CAV3.
Definuje, či sa elektrické napájanie vonkajšej jednotky môže počas
nečinnosti (bez ohrevu miestnosti, bez požiadavky na teplú vodu pre
domácnosť) prerušiť (vnútorne ovládaním vnútornej jednotky).
Konečné rozhodnutie o povolení prerušenia napájania vonkajšej
jednotky počas nečinnosti závisí od okolitej teploty, stavu
kompresora a minimálneho nastavenia vnútorných časových
spínačov.
Ak chcete aktivovať nastavenie funkcie úspory energie, musí sa na
používateľskom rozhraní aktivovať nastavenie [E-08] aodstrániť sa
konektor úspory energie na vonkajšej jednotke.
VÝSTRAHA
Konektor úspory energie na vonkajšej jednotke sa
odstraňuje len v prípade, keď je hlavné elektrické
napájanie jednotky VYPNUTÉ.
V prípade modelu ERLQ004~008CAV3
[D‑00] Ohrievač s
0
(predvolené
nastavenie)
1 Povolené
2 Vynútené
3 Povolené
Referenčná príručka inštalatéra
funkciou Anti-
Legionella
Vynútené
VYPNUTIE
VYPNUTIE
72
Nastavenie2 má význam, len ak je
elektrické napájanie svýhodnou
sadzbou za kWh typu1 alebo je
vnútorná jednotka pripojená
kelektrickému napájaniu snormálnou
sadzbou za kWh (prostredníctvom
konektorov X2M/30-31) azáložný
ohrievač NIE JE pripojený kelektrickému
napájaniu svýhodnou sadzbou za kWh.
Záložný
ohrievač
Vynútené
VYPNUTIE
Povolené
Kompresor
Vynútené
VYPNUTIE
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 73
8 Konfigurácia
# Kód Opis
nie je
kdispozícii
V prípade ERHQ011~016BAV3 , ERHQ011~016BAW1 ,
ERLQ011~016CAV3 a ERLQ011~016CAW1
NEMEŇTE predvolené nastavenie.
nie je
kdispozícii
Kontrola spotreby energie
Platí len pre modely EHVH04+08. Podrobnejšie informácie o tejto
funkcii nájdete v časti "5Aplikačné pokyny"na strane12.
Kontrola spotreby energie
[A.6.3.1] [4-08] Režim:
[A.6.3.2] [4-09] Typ:
[A.6.3.3] [5-05] Hodnota: používa sa len vprípade
[A.6.3.4] [5-09] Hodnota: používa sa len vprípade
Limity A pre digitálny vstup: používa sa len vprípade režimu
obmedzenia napájania založeného na digitálnych vstupoch ana
hodnotách prúdu.
[A.6.3.5.1] [5-05] Limit DI1
[A.6.3.5.2] [5-06] Limit DI2
[A.6.3.5.3] [5-07] Limit DI3
[E‑08] Funkcia úspory energie vonkajšej
jednotky:
▪ 0: deaktivované
▪ 1 (predvolené): aktivované
# Kód Opis
[E‑08] Funkcia úspory energie vonkajšej
jednotky:
▪ 0 (predvolené nastavenie):
deaktivované
▪ 1: aktivované
# Kód Opis
▪ 0 (Bez obmedzenia) (predvolené
nastavenie): deaktivované.
▪ 1 (Priebežný): aktivované: môžete
nastaviť jednu hodnotu
energetického limitu (v A alebo kW),
ktorá trvalo obmedzí spotrebu
energie systémom.
▪ 2 (Digitál. vstupy): aktivované:
môžete nastaviť až štyri hodnoty
obmedzenia napájania (v A alebo
kW), ktoré obmedzia spotrebu
energie systémom na základe
zodpovedajúcich digitálnych
príkazov.
▪ 0 (Prúd): hodnoty obmedzenia sa
nastavujú vA.
▪ 1 (Napájanie) (predvolené
nastavenie): hodnoty obmedzenia sa
nastavujú vkW.
režimu trvalého obmedzenia hodnoty
energetického limitu.
0A~50A, krok: 1A (predvolené: 50A)
režimu trvalého obmedzenia hodnoty
energetického limitu.
0kW~20kW, krok: 0,5kW
(predvolené: 20kW)
0A~50A, krok: 1A (predvolené: 50A)
0A~50A, krok: 1A (predvolené: 50A)
0A~50A, krok: 1A (predvolené: 50A)
# Kód Opis
[A.6.3.5.4] [5-08] Limit DI4
0A~50A, krok: 1A (predvolené: 50A)
Limity kW pre digitálny vstup: používa sa len vprípade režimu
obmedzenia napájania založeného na digitálnych vstupoch ana
hodnotách príkonu.
[A.6.3.6.1] [5-09] Limit DI1
0kW~20kW, krok: 0,5kW
(predvolené: 20kW)
[A.6.3.6.2] [5-0A] Limit DI2
0kW~20kW, krok: 0,5kW
(predvolené: 20kW)
[A.6.3.6.3] [5-0B] Limit DI3
0kW~20kW, krok: 0,5kW
(predvolené: 20kW)
[A.6.3.6.4] [5-0C] Limit DI4
0kW~20kW, krok: 0,5kW
(predvolené: 20kW)
Priorita: používa sa len vprípade voliteľného modelu EKHW.
[A.6.3.7] [4-01] Kontrola spotreby energie je
DEAKTIVOVANÁ [4-08]=0
▪ 0 (Žiadne) (predvolené): záložný
ohrievač a ohrievač s funkciou AntiLegionella sa môžu používať
súčasne.
▪ 1 (Ohr. s p. čer.): priorita ohrievača s
funkciou Anti-Legionella.
▪ 2 (Zálož. ohrievač): priorita
záložného ohrievača.
Kontrola spotreby energie je
AKTIVOVANÁ [4-08]=1 alebo 2
▪ 0 (Žiadne) (predvolené): v závislosti
od úrovne obmedzenia spotreby
energie sa najskôr obmedzí ohrievač
s funkciou Anti-Legionella a až
potom sa obmedzí záložný ohrievač.
▪ 1 (Ohr. s p. čer.): v závislosti od
úrovne obmedzenia spotreby energie
sa najskôr obmedzí záložný ohrievač
a až potom sa obmedzí ohrievač s
funkciou Anti-Legionella.
▪ 2 (Zálož. ohrievač): v závislosti od
úrovne obmedzenia spotreby energie
sa najskôr obmedzí ohrievač s
funkciou Anti-Legionella a až potom
sa obmedzí záložný ohrievač.
Poznámka: Ak je kontrola spotreby energie DEAKTIVOVANÁ (pre
všetky modely), nastavenie [4‑01] definuje, či sa môžu záložný
ohrievač a ohrievač s funkciou Anti-Legionella používať súčasne
alebo či má ohrievač s funkciou Anti-Legionella/záložný ohrievač
prioritu pred záložným ohrievačom/ohrievačom s funkciou AntiLegionella.
Ak je kontrola spotreby energie AKTIVOVANÁ (len pre modely
EHVH04+08), nastavenie [4‑01] definuje prioritu elektrických
ohrievačov v závislosti od obmedzenia aplikácie.
Priemerový časovač
Priemerový časovač koriguje vplyv odchýlok okolitej teploty.
Nastavenie podľa počasia sa počíta na základe priemernej vonkajšej
teploty.
Priemer vonkajšej teploty sa počíta pre vybratý časový interval.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
73
Page 74
8 Konfigurácia
[9-0D]=0 [9-0D]=5
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
[9-0D]=6 [9-0D]=7
[9-0D]=8
a (kPa)
b (l/min)
# Kód Opis
[A.6.4] [1-0A] Priemerový časovač vonkajšej teploty:
▪ 0: bez výpočtu priemeru (predvolene)
▪ 1: 12hodín
▪ 2: 24hodín
▪ 3: 48hodín
▪ 4: 72hodín
Teplota odchýlky externého snímača vonkajšieho okolia
Používa sa, len ak je inštalovaný a konfigurovaný externý snímač
vonkajšieho okolia.
Externý snímač okolitej teploty môžete kalibrovať. Hodnote
termistora sa môže priradiť odchýlka. Toto nastavenie sa môže
použiť na kompenzovanie vsituáciách, vktorých sa externý snímač
vonkajšieho okolia nedá inštalovať na ideálnom mieste (pozrite si
návod na inštaláciu).
# Kód Opis
[A.6.5] [2‑0B] –5°C~5°C, krok: 0,5°C (predvolené: 0°C)
Vynútené odmrazenie
Odmrazenie sa môže spustiť manuálne.
Pokyn na spustenie odmrazenia vydáva vonkajšia jednotka azávisí
od stavu okolia a výmenníka tepla. Keď vonkajšia jednotka príjme
pokyn na vynútené odmrazenie, na používateľskom rozhraní sa
zobrazí hlásenie . Ak sa hlásenie NEZOBRAZÍ v priebehu
6 minút po aktivovaní vynúteného odmrazenia, vonkajšia jednotka
ignorovala požiadavku na vynútené odmrazenie.
Obmedzenie otáčok čerpadla
Obmedzenie otáčok čerpadla [9‑0D] definuje maximálne otáčky
čerpadla. V bežných podmienkach by sa predvolené nastavenie
NEMALO upravovať. Obmedzenie otáčok čerpadla sa potlačí, keď je
rýchlosť prúdenia v rozsahu minimálneho prúdenia (chyba 7H).
# Kód Opis
nie je
kdispozícii
[9‑0D] Obmedzenie otáčok čerpadla
▪ 0: žiadne obmedzenie.
▪ 1 ~ 4: všeobecné obmedzenie. Pre
všetky podmienky je k dispozícii určité
obmedzenie. Požadovaná kontrola
hodnoty deltaT a pohodlná prevádzka
NIE SÚ zaručené.
▪ 5 ~ 8 (predvolené: 6): obmedzenie,
keď sa nepoužívajú žiadne aktivátory.
Keď nie je k dispozícii žiadny výstup
ohrevu, obmedzenie otáčok čerpadla
možno použiť. Keď nie je k dispozícii
žiadny výstup ohrevu, otáčky čerpadla
určuje len hodnota delta T v závislosti
od požadovanej kapacity. S týmto
rozsahom obmedzenia je možné
definovať hodnotu T a pohodlná
prevádzka je zaručená.
Maximálne hodnoty závisia od typu jednotky:
# Kód Opis
[A.6.6] nie je
Chcete spustiť odmrazenie?
kdispozícii
Prevádzka čerpadla
Ak je funkcia prevádzky čerpadla deaktivovaná, čerpadlo sa zastaví,
ak je vonkajšia teplota vyššia ako hodnota upravená v nastavení
[4-02] alebo ak vonkajšia teplota klesne pod hodnotu upravenú
vnastavení [F-01]. Ak je prevádzka čerpadla aktivovaná, prevádzka
čerpadla je možná pri všetkých vonkajších teplotách.
# Kód Opis
nie je
kdispozícii
[F‑00] Prevádzka čerpadla:
▪ 0: Deaktivované, ak je vonkajšia
teplota vyššia ako nastavenie [4‑02].
▪ 1: Povolená pre všetky vonkajšie
teploty.
Prevádzka čerpadla počas nepravidelného prúdenia [F‑09] definuje,
či sa čerpadlo v prípade nepravidelného prúdenia zastaví alebo sa
povolí pokračovanie prevádzky aj vprípade výskytu nepravidelností
prúdenia. Táto funkcia platí len všpeciálnych podmienkach, keď sa
uprednostňuje udržanie aktivity čerpadla a keď Ta<4°C (čerpadlo
bude aktivované 10 minút a deaktivované po 10 minútach).
Spoločnosť Daikin NEBUDE zodpovedať za žiadne škody, ktoré
vzniknú vdôsledku tejto funkcie.
# Kód Opis
nie je
kdispozícii
[F‑09] Pokračovanie prevádzky čerpadla
vprípade nepravidelného prúdenia:
▪ 0: čerpadlo sa deaktivuje.
▪ 1: čerpadlo bude aktivuje, ak Ta<4°C
(10 minút ZAPNUTÉ – 10 minút
VYPNUTÉ)
Referenčná príručka inštalatéra
74
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 75
8.4 Štruktúra ponúk: prehľad používateľských nastavení
< >
[1]
[2]
[5]
[6]
[7]
[2]
[6.2]
[6.3]
[6.8]
[7.1]
[7.4]
[7.3]
[3]
[4]
Nastaviť čas/dátum
Dátum
Čas
Letný čas
Typ hodín
Dovolenka
Dovolenka
Dovolenka
Dovolenka
Režim dovolenky
Režim dovolenky
Doma
Mimo domu
Od
Do
Do
Od
Použiť denný plán
Prevádz. režim
Ohrev
Tichý režim
Prevádz. režim
Vybrať plány
Izbová teplota
Teplota na hlavnom výstupe vody
Teplota na vedľ. výstupe vody
Teplota v nádrži
Informácie
Informácie o snímači
Meranie spotreby energie
Riešenie chýb
Úroveň prístupu používateľa
Aktivátory
Prevádzkové režimy
Čas prevádzky
Verzia
Meranie spotr. ener.
Spotreb. energia
Vytvor. energia
Informácie o chybe
História chýb
Kontakt/číslo linky pomoci
Verzia
Používateľské rozhranie
Vnútorná jednotka
Vonkajšia jednotka
Nastav. používateľa
Displej
Zamknutie teploty
Nastaviť plány
Nastavené hodnoty
Povol. pr. režim
Merná jednotka
Displej
Kontrast
Čas podsv. displeja LCD
Profil používateľa
Dostupné domovské stránky
Nastaviť plány
Izbová teplota
Teplota na hlavnom výstupe vody
Teplota na vedľ. výstupe vody
Teplota tepl. vody pre domác.
Povolenie pre ohr. s pom. čerp.
Tichý režim
Čerp.t.v.,d.
Nastavené hodnoty
Izbová teplota
Teplota na hlavnom výstupe vody
Teplota v nádrži
Tichý režim
Teplá voda pre domácnosť
Nastaviť podľa počasia
História varovaní
[7.7]
Nast. podľa počasia
Hlavný
Vedľajší
[7.7.1]
Hlavná
Nastaviť ohrev podľa počasia
[7.7.2]
Vedľajšia
Nastaviť ohrev podľa počasia
a Externý statický tlak b Prietok vody
8 Konfigurácia
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
75
Page 76
8 Konfigurácia
[A]
[A.2]
[A.2.1]
[A.2.2]
[A.2.2.6]
[A.3]
[A.3.1]
[A.3.1.1]
[A.3.2]
[A.3.3]
[A.4]
[A.4.4]
[A.5]
[A.5.1]
[A.7]
[A.6]
[A.6.3]
[A.6.2]
Nastav. inštalátora
Jazyk
Rozloženie systému
Prevádzka v miestnosti
Teplá voda pre domácnosť
Zdroje tepla
Prevádzka systému
Uvedenie do prevádzky
Prehľad nastavení
Rozloženie systému
Štandardné
Možnosti
Kapacita
Potvrdiť rozloženie
Prevádzka v miest.
Nastavenia teploty na výstupe
Izbový termostat
Prevádzkový rozsah
Teplá voda pre domác.
Režim men. hod.
Dezinfekcia
Max. menovitá hodnota
Men. hodn. poh. akum.
Krivka podľa počasia
Zdroje tepla
Záložný ohrievač
Prevádzka systému
Automatický reštart
Výhodná sadzba/kWh
Kontrola spotreby energie
Priemerný čas
Odch.ex.sním.okol.tep.
Vynútené odmrazenie
Uvedenie do prevádzky
Skúšobná prevádzka
Vysúš. poteru na podlah. vykur.
Vypustenie vzduchu
Skúšobná prevádzka aktivátora
Štandardné
Typ jednotky
Typ kompresora
Typ softv. vnút. jedn.
Typ zál. ohriev.
Kroky záložného ohrievača
Kontakt pre vypnutie
Kontrola
Poč. zón tep. na výst. vody
Prev. režim čerpadla
Možná úspora energie
Umiest. použ. rozh.
Možnosti
Prev. tep. vody, domác.
Hl. typ kontaktu
Príd. typ kont.
Digitálna V/V karta PCB
Karta PCB požiadaviek
Externý merač kWh
Externý merač kWh
Čerp.t.v.,d.
Externý snímač
Voda na výstupe
Hlavný
Vedľajší
Zdroj delta T
Izbový termostat
Rozsah izbovej teploty
Odchýlka izb. teploty
Odch. ext. izb. snímača
Prevádzkový rozsah
Tepl. vyp. ohr. miest.
Dezinfekcia
Dezinfekcia
Deň prevádzky
Čas spustenia
Cieľová teplota
Trvanie
Záložný ohrievač
Prevádz. režim
Aktiv. zál. ohr., krok 2
Rovnovážna teplota
Prefer. sadzba/kWh
Povol. ohr.
Vynútené VYP. čerp.
Kontr. spotreby
Režim
Typ
Hodnota A
Limity A pre digitálny vstup
Hodnota kW
Limity kW pre digitálny vstup
Priorita
Digit. V/V karta PCB
Zdroj ex.zál.oh.
Solárna súprava
Výstup popl. sign.
Ohriev. spod. dosky
Hlavná
Hodn. tepl. vody
Rozsah teploty
Upravená teplota vody
Uzatvárací ventil
Typ emitora
[A.3.1.2]
Vedľajšia
Hodn. tepl. vody
Rozsah teploty
Izbová teplota –krok
[A.3.1.3]
Zdroj delta T
Ohrev
Núdzový režim
Ohr.nád.na tep.vodu
LAN adaptér
INFORMÁCIE
V závislosti od vybratých inštalatérskych nastavení a typu
jednotky budú alebo nebudú nastavenia viditeľné.
8.5 Štruktúra ponúk: prehľad inštalatérskeho nastavenia
INFORMÁCIE
V závislosti od vybratých inštalatérskych nastavení a typu
jednotky budú alebo nebudú nastavenia viditeľné.
Referenčná príručka inštalatéra
76
INFORMÁCIE
Ohrievač s funkciou Anti-Legionella. V štruktúre ponuky
sa používa výraz "ohrievač s pomocným čerpadlom". V
skutočnosti však ide o ohrievač s funkciou Anti-Legionella.
INFORMÁCIE
Ohrievač s funkciou Anti-Legionella. V štruktúre ponuky
sa používa výraz "ohrievač s pomocným čerpadlom". V
skutočnosti však ide o ohrievač s funkciou Anti-Legionella.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 77
9 Uvedenie do prevádzky
9 Uvedenie do prevádzky
9.1 Prehľad: uvedenie do prevádzky
V tejto kapitole nájdete opis potrebných krokov a informácie
potrebné na uvedenie konfigurovaného systému do prevádzky.
Bežný pracovný postup
Uvedenie do prevádzky sa obyčajne skladá znasledujúcich krokov:
1 kontroly Kontrolného zoznamu pred uvedením do prevádzky,
2 vypustenia vzduchu,
3 skúšobnej prevádzky systému,
4 v prípade potreby skúšobnej prevádzky jedného alebo
viacerých aktivátorov,
5 v prípade potreby vysúšania poteru na podlahovom kúrení.
9.2 Predbežné opatrenia pri uvádzaní do prevádzky
INFORMÁCIE
Počas prvého prevádzkového obdobia jednotky môže byť
požadovaný príkon vyšší, ako je uvedené na výrobnom
štítku jednotky. Tento fenomén spôsobuje kompresor,
ktorý pred dosiahnutím plynulej prevádzky a stabilnej
spotreby elektrickej energie vyžaduje nepretržitú
prevádzku 50hodín.
VÝSTRAHA
Pred spustením systému MUSÍ byť jednotka aspoň 6hodín
pripojená k napájaniu. Ohrievač kľukovej skrine musí
ohriať olej kompresora, aby sa zabránilo stratám oleja
aporuche kompresora počas spúšťania.
VÝSTRAHA
Jednotku NIKDY nepoužívajte bez termistorov ani
tlakových senzorov či spínačov. Môže dôjsť k zhoreniu
kompresora.
VÝSTRAHA
Jednotku NEPOUŽÍVAJTE, ak nie je potrubie chladiva
úplné (pri takejto prevádzke môže dôjsť k poruche
kompresora).
9.3 Kontrolný zoznam pred uvedením do prevádzky
NEPOUŽÍVAJTE systém, kým nevykonáte nasledujúce kontroly:
Prečítali ste si všetky pokyny na inštaláciu podľa popisu v
referenčnej príručke inštalátora.
Vnútorná jednotka je správne namontovaná.
Len ak používate voliteľný záložný ohrievač:
Záložný ohrievač je správne namontovaný.
Vonkajšia jednotka je správne namontovaná.
Nasledujúce elektrické zapojenia na mieste inštalácie
boli vykonané podľa tohto dokumentu a platných
predpisov:
▪ medzi miestnou rozvodnou skriňou a vonkajšou
jednotkou,
▪ medzi vnútornou a vonkajšou jednotkou,
▪ medzi miestnou rozvodnou skriňou a vnútornou
jednotkou,
▪ medzi vnútornou jednotkou a ventilmi (ak sú
inštalované),
▪ medzi vnútornou jednotkou a izbovým termostatom
(ak je inštalovaný),
Fázy nechýbajú a ani nie sú otočené.
Systém je správne uzemnený a uzemňovacie svorky sú
utiahnuté.
Poistky alebo ochranné zariadenia inštalované na mieste
sú vsúlade stýmto dokumentom aNEBOLI premostené.
Napájacie napätie má zodpovedať napätiu uvedenému
na výrobnom štítku jednotky.
V rozvodnej skrini NIE SÚ uvoľnené pripojenia ani
poškodené elektrické súčasti.
Vo vnútri vnútornej avonkajšej jednotky sa nenachádzajú
poškodené súčasti ani stlačené potrubia.
Len ak používate voliteľný záložný ohrievač:
Prerušovač obvodu záložného ohrievača F1B (v
rozvodnej skrini záložného ohrievača) podľa typu
záložnéhoohrievača je ZAPNUTÝ.
Prerušovač obvodu ohrievača s funkciou AntiLegionella F2B vrozvodnej skrini je ZAPNUTÝ.
NEDOCHÁDZA kúniku chladiva.
Potrubia chladiva (plynného alebo kvapalného) sú
tepelne izolované.
Inštalované potrubie má správnu veľkosť a potrubia sú
správne izolované.
Vo vnútornej jednotke NEDOCHÁDZA kúnikom vody.
Uzatváracie ventily sú správne inštalované a úplne
otvorené.
Uzatváracie ventily (plynu alebo kvapaliny) na vonkajšej
jednotke sú úplne otvorené.
Ventil vypustenia vzduchu je úplne otvorený (najmenej 2
otáčky).
Po otvorení vyteká ztlakového poistného ventilu voda.
Minimálny objem vody je zaručený za všetkých
podmienok. Pozrite si časť Kontrola objemu vody v
kapitole "6.4Príprava vodného potrubia"na strane26.
Nádrž na teplú vodu pre domácnosť je úplne plná.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
77
Page 78
9 Uvedenie do prevádzky
01:18
Uto
Vypust. vzduchu
l/min.
Nízko
Ohrev/chl. miest.
0.5
Prietok
Otáčky
Okruh
Stop
Upraviť
Posunúť
INFORMÁCIE
Softvér má režim inštalátora na mieste inštalácie ([4‑0E]),
ktorý deaktivuje automatickú prevádzku podľa jednotky. Pri
prvej inštalácii je režim [4‑0E] predvolene nastavený na
hodnotu 1, čo znamená, že automatická prevádzka je
deaktivovaná. Deaktivujú sa tým všetky ochranné funkcie.
Keď sú domovské stránky používateľského rozhrania
vypnuté, jednotka NEBUDE v automatickej prevádzke. Ak
chcete aktivovať automatickú prevádzku a ochranné
funkcie, nastavte režim [4‑0E] na hodnotu 0.
36 hodín po prvom zapnutí jednotka automaticky nastaví
režim [4‑0E] na hodnotu "0", čím sa ukončí režim
inštalátora na mieste inštalácie a aktivujú sa ochranné
funkcie. Ak sa poprvej inštaláciivráti inštalátor na miesto
inštalácie, musí režim [4‑0E] manuálne nastaviť na
hodnotu 1.
9.4 Kontrolný zoznam počas uvedenia do prevádzky
Minimálna rýchlosť prúdenia pri prevádzke záložného
ohrievača alebo odmrazovaní je zaručená za všetkých
podmienok. Pozrite si časť Kontrola objemu vody a
rýchlosti prúdenia "6.4 Príprava vodného potrubia" na
strane26.
Vypustenie vzduchu.
Skúšobná prevádzka.
Skúšobná prevádzka aktivátora.
Funkcia vysúšania poteru na podlahovom kúrení
Funkcia vysúšania poteru na podlahovom kúrení sa spustí
(v prípade potreby).
9.4.1 Kontrola minimálnej rýchlosti prúdenia
1 Podľa hydraulickej konfigurácie potvrďte, ktoré slučky ohrevu
miestnosti možno zatvoriť pomocou mechanických,
elektronických alebo iných ventilov.
2 Zatvorte všetky slučky ohrevu miestnosti, ktoré možno zatvoriť
(pozrite si predchádzajúci krok).
3 Spustite skúšobnú prevádzku čerpadla (pozrite si časť
"9.4.4Skúšobná prevádzka aktivátora"na strane79).
4 Prejdite na krok [6.1.8]: > Informácie > Informácie o snímači
> Rýchlosť prúdenia a skontrolujte rýchlosť prúdenia. Počas
skúšobnej prevádzky čerpadla môže byť v jednotke nižšia ako
minimálna požadovaná rýchlosť prúdenia.
Používa sa obtokový ventil?
Áno Nie
Upravte nastavenie obtokového
ventilu tak, aby sa dosiahla
minimálna požadovaná rýchlosť
prúdenia + 2l/min.
Ak skutočná rýchlosť prúdenia
nedosahuje minimálnu hodnotu,
je potrebné upraviť hydraulickú
konfiguráciu. Zvýšte nastavenie
slučiek ohrevu miestnosti, ktoré
NEMOŽNO zatvoriť, alebo
nainštalujte tlakovo regulovaný
obtokový ventil.
9.4.2 Vypustenie vzduchu
Pri inštalovaní a uvádzaní jednotky do prevádzky je veľmi dôležité
odstrániť zcelého vodného okruhu vzduch. Otvorte odvzdušňovacie
ventily a vypustite vzduch. Keď je spustená funkcia Vypustenie
vzduchu, čerpadlo pracuje bez skutočnej prevádzky jednotky
aspustí sa odstraňovanie vzduchu zvodného okruhu.
VÝSTRAHA
Pred spustením vypúšťania vzduchu otvorte poistný ventil
a skontrolujte, či je okruh dostatočne naplnený vodou. Až
keď po otvorení vyteká z ventilu voda, môžete spustiť
vypúšťanie vzduchu.
K dispozícii sú 2režimy vypúšťania vzduchu:
▪ Manuálny: jednotka pracuje skonštantnými otáčkami čerpadla a
s pevnou alebo vlastnou polohou 3-cestného ventilu. Vlastná
poloha 3-cestného ventilu je veľmi užitočná funkcia na
odstránenie všetkého vzduchu zvodného okruhu vrežime ohrevu
miestnosti alebo režime ohrevu teplej vody pre domácnosť.
Čistenie vzduchu musí byť vykonané pre ohrev miestnosti aj pre
okruh teplej vody pre domácnosť. Nastaviť sa dajú aj prevádzkové
otáčky čerpadla (pomaly alebo rýchlo).
▪ Automaticky: jednotka automaticky mení otáčky čerpadla apolohu
3-cestného ventilu medzi režimom ohrevu miestnosti a režimom
ohrevu teplej vody pre domácnosť.
Bežný pracovný postup
Vypúšťanie vzduchu zo systému pozostáva z nasledujúcich krokov:
1 Manuálne vypustenie vzduchu
2 Automatické vypustenia vzduchu
INFORMÁCIE
Začnite manuálnym vypustením vzduchu. Keď sa vypustí
takmer všetok vzduch, spustite automatické vypustenie
vzduchu. V prípade potreby zopakujte automatické
vypustenie vzduchu, kým si nie ste istí, že sa zo systému
odstránil všetok vzduch. Pri používaní funkcie vypúšťania
vzduchu NIE JE aktívne obmedzenie otáčok čerpadla
[9‑0D].
Skontrolujte, či sú domovské stránky teploty vody na výstupe,
izbovej teploty a teplej vody pre domácnosť VYPNUTÉ.
Funkcia vypúšťania vzduchu sa automaticky zastaví po 30minútach.
Manuálne vypustenie vzduchu
Predpoklad: Skontrolujte, či sú domovské stránky teploty vody na
výstupe, izbovej teploty a teplej vody pre domácnosť VYPNUTÉ.
1 Pre úroveň prístupu používateľa nastavte možnosť Inštalátor.
Pozrite si časť "Nastavenie možnosti Inštalatér pre úroveň
prístupu používateľa"na strane53.
2 Nastavte režim vypustenia vzduchu: prejdite na [A.7.3.1] >
Inštalatérske nastavenia > Uvedenie do prevádzky >
Vypustenie vzduchu > Typ.
3 Vyberte príkaz Manuálne astlačte tlačidlo .
4 Prejdite na [A.7.3.4] > Inštalatérske nastavenia > Uvedenie
do prevádzky > Vypustenie vzduchu > Spustiť vypúšťanie
vzduchu astlačením tlačidla spustite vypúšťanie vzduchu.
Výsledok: Manuálne vypustenie vzduchu sa spustí a zobrazí
sa nasledujúca obrazovka.
Minimálna požadovaná rýchlosť prúdenia
04 + 08 modelov 12l/min.
11 + 16 modelov 15l/min.
Referenčná príručka inštalatéra
78
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 79
9 Uvedenie do prevádzky
01:18
Uto
Vypust. vzduchu
l/min.
Nízko
Ohrev/chl. miest.
0.5
Prietok
Otáčky
Okruh
Stop
Upraviť
Posunúť
5 Pomocou tlačidiel a prejdite na položku Otáčky.
6 Pomocou tlačidiel a nastavte požadované otáčky čerpadla.
Výsledok: Nízko
Výsledok: Vysoko
7 V prípade potreby nastavte požadovanú polohu 3-cestného
ventilu (ohrev miestnosti/teplá voda pre domácnosť). Pomocou
tlačidiel a prejdite na položku Okruh.
8 Pomocou tlačidiel a nastavte požadovanú polohu 3-
cestného ventilu.
Výsledok: Ohrev/chl. miest. alebo Nádrž
Automatické vypustenie vzduchu
Predpoklad: Skontrolujte, či sú domovské stránky teploty vody na
výstupe, izbovej teploty a teplej vody pre domácnosť VYPNUTÉ.
1 Pre úroveň prístupu používateľa nastavte možnosť Inštalátor.
Pozrite si časť "Nastavenie možnosti Inštalatér pre úroveň
prístupu používateľa"na strane53.
2 Nastavte režim vypustenia vzduchu: prejdite na [A.7.3.1] >
Inštalatérske nastavenia > Uvedenie do prevádzky >
Vypustenie vzduchu > Typ.
3 Vyberte príkaz Automaticky astlačte tlačidlo .
4 Prejdite na [A.7.3.4] > Inštalatérske nastavenia > Uvedenie
do prevádzky > Vypustenie vzduchu > Spustiť vypúšťanie
vzduchu astlačením tlačidla spustite vypúšťanie vzduchu.
Výsledok: Spustí sa vypúšťanie vzduchu a zobrazí sa
nasledujúca obrazovka.
Prerušenie vypúšťania vzduchu
1 Stlačte tlačidlo astlačením tlačidla potvrďte prerušenie
funkcie vypustenia vzduchu.
9.4.3 Skúšobná prevádzka
Predpoklad: Skontrolujte, či sú domovské stránky teploty vody na
výstupe, izbovej teploty a teplej vody pre domácnosť VYPNUTÉ.
1 Pre úroveň prístupu používateľa nastavte možnosť Inštalátor.
Pozrite si časť "Nastavenie možnosti Inštalatér pre úroveň
prístupu používateľa"na strane53.
2 Prejdite na časť [A.7.1]: > Inštalatérske nastavenia >
Uvedenie do prevádzky > Skúšobná prevádzka.
3 Vyberte test astlačte tlačidlo . Príklad: Ohrev.
4 Vyberte príkaz OK astlačte tlačidlo .
Výsledok: Spustí sa skúšobná prevádzka. Po dokončení sa
automaticky zastaví (±30 min.). Ak chcete proces zastaviť
manuálne, stlačte tlačidlo , vyberte položku OK a stlačte tlačidlo
.
INFORMÁCIE
Keď sa systém spúšťa v chladnom podnebí a NIE JE
nainštalovaná súprava záložného ohrievača, pri spustení
sa môže vyžadovať menší objem vody. V tomto prípade
postupne otvorte emitory tepla. Výsledkom je postupný
nárast teploty vody. Monitorujte teplotu vody na vstupe
(časť [6.1.6] v štruktúre ponuky) a dbajte na to, aby
NEKLESLA pod 15°C.
INFORMÁCIE
Ak sa používajú 2 používateľské rozhrania, skúšobnú
prevádzku môžete spustiť z oboch používateľských
rozhraní.
▪ Na používateľskom rozhraní, ktoré použijete na
spustenie skúšobnej prevádzky, sa zobrazí stavová
obrazovka.
▪ Na druhom používateľskom rozhraní sa zobrazí aktívna
obrazovka. Kým sa zobrazuje aktívna obrazovka,
používateľské rozhranie nemôžete používať.
Ak inštalácia jednotky prebehla správne, jednotka sa počas
skúšobnej prevádzky spustí vo vybratom prevádzkovom režime.
Počas skúšobnej prevádzky sa správna prevádzka jednotky môže
kontrolovať monitorovaním teploty na výstupe vody ateploty vnádrži
(režim teplej vody pre domácnosť).
Ak chcete monitorovať teplotu, prejdite na položku [A.6] a vyberte
informácie, ktoré chcete skontrolovať.
9.4.4 Skúšobná prevádzka aktivátora
Účelom skúšobnej prevádzky aktivátora je preveriť prevádzku
rôznych aktivátorov (ak sa napr. vyberie prevádzka čerpadla, spustí
sa skúšobná prevádzka čerpadla).
Predpoklad: Skontrolujte, či sú domovské stránky teploty vody na
výstupe, izbovej teploty a teplej vody pre domácnosť VYPNUTÉ.
1 Pre úroveň prístupu používateľa nastavte možnosť Inštalátor.
Pozrite si časť "Nastavenie možnosti Inštalatér pre úroveň
prístupu používateľa"na strane53.
2 Skontrolujte, či je regulácia izbovej teploty, regulácia teploty
vody na výstupe a regulácia teplej vody pre domácnosť
VYPNUTÁ prostredníctvom používateľského rozhrania.
3 Prejdite na [A.7.4]: > [Custom.DAIKIN.Value] >
[Custom.DAIKIN.Value] > Inštalatérske nastavenia.
4 Vyberte aktivátor astlačte tlačidlo . Príklad: Čerpadlo.
5 Vyberte príkaz OK astlačte tlačidlo .
Výsledok: Spustí sa skúšobná prevádzka aktivátora. Po dokončení
sa automaticky zastaví. Ak chcete proces zastaviť manuálne, stlačte
tlačidlo , vyberte položku OK astlačte tlačidlo .
Možnosti skúšobnej prevádzky aktivátora
▪ Test ohrievača spomocným čerpadlom
▪ Test záložného ohrievača (krok1)
▪ Test záložného ohrievača (krok2)
▪ Test čerpadla
INFORMÁCIE
Uistite sa, či sa pred spustením skúšobnej prevádzky
vypustil všetok vzduch. Počas skúšobnej prevádzky
zabráňte narušovaniu prúdenia vo vodnom okruhu.
▪ Test solárneho čerpadla
▪ Test 2-cestného ventilu
▪ Test 3-cestného ventilu
▪ Test ohrievača spodnej dosky
▪ Test bivalentného signálu
▪ Test výstupu poplašného signálu
▪ Signál chladenia/ohrevu
▪ Test rýchleho zahriatia
▪ Test obehového čerpadla
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
79
Page 80
9 Uvedenie do prevádzky
t
T
A1
25°C (1)
35°C (2)
24h (1) 36h (2)
9.4.5 Vysúšanie poteru na podlahovom kúrení
Táto funkcia sa používa na veľmi pomalé vysúšanie poteru na
systéme podlahového kúrenia počas stavby domu. Umožňuje
inštalátorovi programovať avykonať tento program.
Skontrolujte, či sú domovské stránky teploty vody na výstupe,
izbovej teploty a teplej vody pre domácnosť VYPNUTÉ.
Ak je súčasťou systému súprava záložného ohrievača, túto funkciu
možno spustiť bez dokončenia inštalácie vonkajšej jednotky. V
takom prípade záložný ohrievať zabezpečí vysúšanie poteru
adodávku vody na výstupe bez prevádzky tepelného čerpadla.
Ak ešte nie je nainštalovaná žiadna vonkajšia jednotka, pripojte
hlavný kábel elektrického napájania k vnútornej jednotke pomocou
konektorov X2M/30 a X2M/31. Pozrite si časť "7.10.9 Pripojenie
hlavného elektrického napájania"na strane46.
INFORMÁCIE
VÝSTRAHA
Inštalátor zodpovedá za:
VÝSTRAHA
Ak chcete spustiť vysúšanie poteru na podlahovom kúrení,
musíte deaktivovať ochranu miestnosti pred mrazom
([2‑06]=0). Predvolene je aktivovaná ([2‑06]=1). Z dôvodu
režimu inštalátora na mieste inštalácie (pozrite si časť
"Kontrolný zoznam pred uvedením do prevádzky") sa
ochrana miestnosti pred mrazom po prvom zapnutí na 36
hodín automaticky deaktivuje.
Ak je vysúšanie poteru potrebné vykonať po prvých 36
hodinách zapnutia, manuálne deaktivujte ochranu
miestnosti pred mrazom nastavením funkcie [2‑06] na
hodnotu "0" a NECHAJTE ju deaktivovanú až do
skončenia vysúšania poteru. V prípade nedodržania tohto
upozornenia poter popraská.
VÝSTRAHA
Skôr ako budete môcť spustiť prevádzku vysúšania poteru
na podlahovom kúrení, skontrolujte správnosť
nasledujúcich nastavení:
Inštalátor môže naprogramovať až 20 krokov. Pri každom kroku
musí zadať:
Referenčná príručka inštalatéra
80
▪ Ak je funkcia Núdzový režim nastavená na možnosť
Manuálne ([A.6.C]=0) a jednotka sa spustila v núdzovej
prevádzke, pred spustením používateľské rozhranie
zobrazí výzvu na potvrdenie. Funkcia vysúšania poteru
na podlahovom kúrení je aktívna, aj keď používateľ
NEPOTVRDÍ núdzovú prevádzku.
▪ Pri používaní funkcie vysúšania poteru na podlahovom
kúrení NIE JE aktívne obmedzenie otáčok čerpadla
[9‑0D].
▪ vyžiadanie počiatočných pokynov na ohrev od výrobcu
poteru, aby sa predišlo praskaniu poteru,
▪ naprogramovanie plánu vysúšania poteru na
podlahovom kúrení podľa pokynov výrobcu poteru, ako
je uvedené vyššie,
▪ kontrolu správneho fungovania pravidelného
nastavovania,
▪ výber správneho programu, ktorý zodpovedá typu
poteru použitého na podlahe.
▪ [4‑00]=1
▪ [C‑02]=0
▪ [D‑01]=0
▪ [4‑08]=0
▪ [4‑01]≠1
1 trvanie v hodinách až do 72hodín,
2 požadovanú teplotu vody na výstupe.
Príklad:
T Požadovaná teplota vody na výstupe (15 ~ 55°C)
t Trvanie (1 ~ 72h)
(1) 1.krok
(2) 2.krok
Programovanie plánu vysúšania poteru na podlahovom kúrení
1 Pre úroveň prístupu používateľa nastavte možnosť Inštalátor.
Pozrite si časť "Nastavenie možnosti Inštalatér pre úroveň
prístupu používateľa"na strane53.
2 Prejdite na [A.7.2]:
do prevádzky > Vysúš. poteru na podlah. vykur. > Nastaviť plán
vysúšania.
3 Pomocou tlačidiel
▪ Na posúvanie vpláne použite tlačidlá
▪ Pomocou tlačidiel
Ak je vybratý čas, môžete nastaviť trvanie 1 až 72hodín.
Ak je vybratá teplota, môžete nastaviť požadovanú teplota
vody na výstupe medzi 15°C a55°C.
4 Ak chcete pridať nový krok, na voľnom riadku vyberte “–h”
alebo “–” astlačte tlačidlá
5 Ak chcete krok odstrániť, stlačením tlačidiel
trvanie “–”.
6 Plán sa uloží stlačením tlačidla
Je dôležité, aby v programe nebol žiaden prázdny krok.
Plán sa zastaví, keď je naprogramovaný prázdny krok
ALEBO keď sa uskutočnilo 20 za sebou nasledujúcich
krokov.
> Inštalatérske nastavenia > Uvedenie
, , a naprogramujte plán.
a .
a nastavte výber.
.
nastavte
.
Vysúšanie poteru na podlahovom kúrení
INFORMÁCIE
V kombinácii svysúšaním poteru na podlahovom kúrení sa
nedá použiť elektrické napájanie svýhodnou sadzbou za
kWh.
Predpoklad: Uistite sa, že je k systému pripojené LEN 1
používateľské rozhranie určené na vysúšanie poteru na podlahovom
kúrení.
Predpoklad: Skontrolujte, či sú domovské stránky teploty vody na
výstupe, izbovej teploty a teplej vody pre domácnosť VYPNUTÉ.
1 Prejdite na [A.7.2]:
do prevádzky > Vysúš. poteru na podlah. vykur..
2 Vyberte program vysúšania.
3 Vyberte príkaz Spustiť vysúšanie astlačte tlačidlo
4 Vyberte príkaz OK astlačte tlačidlo
Výsledok: Spustí sa vysúšanie poteru na podlahovom kúrení
azobrazí sa nasledujúca obrazovka. Po dokončení sa automaticky
zastaví. Ak chcete proces zastaviť manuálne, stlačte tlačidlo
vyberte položku OK astlačte tlačidlo .
> Inštalatérske nastavenia > Uvedenie
.
.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
,
Page 81
15:10
1
14d 12h
25°C
Uto
Vysúš. poteru
Aktuálny krok
Zostáva
Požad. teplota
Stop
Odčítanie stavu vysúšania poteru na podlahovom kúrení
1 Stlačte tlačidlo .
2 Zobrazí sa aktuálny krok programu, celkový zostávajúci čas
aaktuálna požadovaná teplota vody na výstupe.
INFORMÁCIE
Prístup do štruktúry ponúk je obmedzený. Otvoriť sa dajú
len nasledujúce ponuky:
▪ Informácie.
▪ Inštalatérske nastavenia > Uvedenie do prevádzky >
Vysúš. poteru na podlah. vykur..
Prerušenie vysúšania poteru na podlahovom kúrení
Ak sa program zastaví z dôvodu chyby, vypnutiu prevádzky alebo
poruchy napájania, na používateľskom rozhraní sa zobrazí chyba
U3. Vysvetlenie kódov chýb nájdete včasti "12.4Problémy riešenia
na základe chybových kódov" na strane 85. Ak chcete chybu U3
resetovať, musíte mať Inštalátor Úroveň prístupu používateľa.
1 Prejdite na obrazovku vysúšania poteru na podlahovom kúrení.
2 Stlačte tlačidlo .
3 Stlačením tlačidla sa program preruší.
4 Vyberte príkaz OK astlačte tlačidlo .
Výsledok: Program vysúšania poteru podlahového kúrenia sa
zastaví.
10 Odovzdanie používateľovi
11 Údržba a servis
VÝSTRAHA
Údržbu MUSÍ vykonať oprávnený inštalatér alebo zástupca
servisu.
Odporúčame aspoň raz do roka vykonať údržbu. Napriek
tomu môže príslušná legislatíva vyžadovať kratšie intervaly
údržby.
VÝSTRAHA
V Európe sa na určenie intervalov údržby používajú
emisie skleníkových plynov celkového objemu chladiva
v systéme (vyjadrené v tonách ekvivalentu CO2). Riaďte sa
platnými právnymi predpismi.
Vzorec na výpočet emisií skleníkových plynov: hodnota
GWP (potenciál globálneho otepľovania) chladiva ×
celkový objem chladiva [v kg] / 1000
11.1 Prehľad: údržba a servis
Táto kapitola obsahuje informácie o nasledujúcich témach:
▪ Ročná údržba vonkajšej jednotky
▪ Ročná údržba vnútornej jednotky
11.2 Bezpečnostné opatrenia pri údržbe
NEBEZPEČENSTVO: RIZIKO USMRTENIA
ELEKTRICKÝM PRÚDOM
NEBEZPEČENSTVO: RIZIKO POPÁLENIA
VÝSTRAHA:Riziko elektrostatického výboja
Pred vykonaním akejkoľvek práce údržby alebo servisu sa
dotknite kovovej časti jednotky, aby eliminovala statická
elektrina achránila sa doska PCB.
Ak sa program zastaví z dôvodu chyby, vypnutiu prevádzky alebo
poruchy napájania, môžete si prečítať informácie o stave vysúšania
poteru na podlahovom kúrení.
5 Prejdite na [A.7.2]: > Vysúš. poteru na podlah. vykur. > Stav
vysúšania > Zastavené o > Uvedenie do prevádzky >
Inštalatérske nastavenia a nadviažte na posledný vykonaný
krok.
6 Upravte areštartuje program.
10 Odovzdanie používateľovi
Ak po dokončení skúšobnej prevádzky jednotka pracuje správne,
musíte:
▪ pre používateľa do tabuľky inštalatérskych nastavení (v návode na
obsluhu) zapísať aktuálne nastavenia.
▪ skontrolovať, či má používateľ vytlačenú dokumentáciu apožiadať
ho, aby si ich odložil pre budúcu referenciu, informovať
používateľa o tom, že kompletnú dokumentáciu nájde na adrese
URL uvedenej v tejto príručke,
▪ vysvetliť používateľovi, ako sa systém správne obsluhuje ačo má
robiť vprípade problémov,
▪ ukázať používateľovi, ktoré práce sa musia vykonávať vsúvislosti
súdržbou jednotky.
▪ vysvetliť používateľovi tipy na úsporu energie, ktoré sú uvedené
vnávode na obsluhu,
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
11.2.1 Otvorenie vnútornej jednotky
UPOZORNENIE
Predný panel je ťažký. Dávajte pozor, aby ste si pri
otváraní alebo zatváraní jednotky NEPRIVRZLI prsty.
Prístup k väčšine súčastí, ktoré potrebujú údržbu, sa získa
jednoduchým vybratím predného panela jednotky. V zriedkavých
prípadoch budete musieť vybrať rozvodnú skriňu.
11.2.2 Otvorenie záložného ohrievača
Pozrite si časti "7.2.5Otvorenie záložného ohrievača"na strane31 a
"7.2.6 Otvorenie krytu rozvodnej skrine záložného ohrievača" na
strane32.
11.3 Kontrolný zoznam ročnej údržby vnútornej jednotky
Aspoň raz do roka skontrolujte:
▪ Výmenník tepla vonkajšej jednotky.
Výmenník tepla vonkajšej jednotky sa môže zablokovať prachom,
nečistotami, zvyškami apodobne. Odporúča sa raz ročne výmenník
tepla vyčistiť. Zablokovanie výmenníka tepla môže spôsobiť veľký
pokles alebo veľký nárast tlaku aviesť kzhoršeniu výkonnosti.
Referenčná príručka inštalatéra
81
Page 82
11 Údržba a servis
1 3
2
5
4
11.4 Kontrolný zoznam ročnej údržby vnútornej jednotky
Aspoň raz do roka skontrolujte:
▪ Tlak vody
▪ Vodný filter
▪ Vodný tlakový poistný ventil
▪ hadicu poistného ventilu,
▪ Tlakový poistný ventil nádrže na teplú vodu pre domácnosť
▪ Ohrievač nádrže na teplú vodu pre domácnosť s funkciou Anti-
Legionella
▪ Elektrická rozvodná skriňa
▪ Odstránenie usadenín
▪ Chemická dezinfekcia
▪ Anóda
Tlak vody
Skontrolujte, či je tlak vody väčší ako 1 bar. Ak je nižší, pridajte
vodu.
Vodný filter
Vyčistite vodný filter.
VÝSTRAHA
S vodným filtrom zaobchádzajte opatrne. Pri opätovnom
vkladaní vodného filtra NEPOUŽÍVAJTE nadmernú silu,
aby sa NEPOŠKODILO sitko vodného filtra.
Poistný ventil nádrže na teplú vodu pre domácnosť (inštalácia
na mieste)
Otvorte ventil a skontrolujte, či správne funguje. Voda môže byť
veľmi teplá.
Kontrolné body:
▪ dostatočný prietok vody cez poistný ventil bez podozrenia na
blokovanie ventilu alebo priestoru medzi potrubím.
▪ Z poistného ventilu vyteká znečistená voda:
▪ otvorte ventil, kým voda nebude odtekať bez nečistôt,
▪ prepláchnite a vyčistite celú nádrž vrátane potrubia medzi
poistným ventilom aprívodom studenej vody.
Kontrolu vykonajte po cykle ohrevu nádrže, aby sa zaručilo, že voda
pochádza znádrže.
Odporúča sa túto údržbu vykonávať častejšie.
Ohrievač nádrže na teplú vodu pre domácnosť sfunkciou AntiLegionella
Najmä v oblastiach s tvrdou vodou sa odporúča odstrániť nánosy
vodného kameňa na ohrievači s funkciou Anti-Legionella, aby sa
predĺžila životnosť. Vypustite nádrž na teplú vodu pre domácnosť,
z nádrže na teplú vodu pre domácnosť demontujte ohrievač
sfunkciou Anti-Legionella aponorte ho na 24hodín do vedra (alebo
podobnej nádoby) sprípravkom na odstránenie vodného kameňa.
Rozvodná skriňa
▪ Rozvodnú skriňu je nutné dôkladne vizuálne skontrolovať
a pokúsiť sa nájsť zrejmé chyby, ako sú napríklad uvoľnené
spojenia alebo chybné elektrické zapojenie.
▪ Pomocou ohmmetra skontrolujte správnu funkciu stýkačov K1M,
K2M, K3M a K5M (v závislosti od inštalácie). Keď sa VYPNE
napájanie, všetky kontakty týchto stýkačov musia byť votvorenej
polohe.
Vodný tlakový poistný ventil
Otvorte ventil a skontrolujte, či funguje správne. Voda môže byť
horúca.
Kontrolné body:
▪ dostatočný prietok vody cez poistný ventil bez podozrenia na
blokovanie ventilu alebo priestoru medzi potrubím.
▪ Z poistného ventilu vyteká znečistená voda:
▪ otvorte ventil, kým voda NEODTEKÁ bez nečistôt,
▪ prepláchnite systém a inštalujte prídavný vodný filter (preferuje
sa magnetický cyklónový filter).
Kontrolu vykonajte po cykle ohrevu nádrže, aby sa zaručilo, že voda
pochádza znádrže.
Odporúča sa túto údržbu vykonávať častejšie.
Hadica tlakového poistného ventilu
Skontrolujte, či je hadica tlakového poistného ventilu na vypúšťanie
vody umiestnená správne. Pozrite si časť "7.9.6Pripojenie tlakového
poistného ventilu kodtoku"na strane42.
Referenčná príručka inštalatéra
82
VAROVANIE
Ak je poškodené vnútorné vedenie, výrobca, servisný
pracovník výrobcu alebo podobne kvalifikované osoby ho
musia vymeniť.
Odstránenie usadenín
V závislosti od kvality vody a nastavenej teploty sa vo výmenníku
tepla vnútri nádrže na teplú vodu pre domácnosť môžu vytvárať
usadeniny, ktoré môžu obmedzovať prenos tepla. Z toho dôvodu
môže byť v určitých intervaloch potrebné odstránenie usadenín
zvýmenníka tepla.
Chemická dezinfekcia
Ak je podľa platných predpisov vurčitých situáciách, ku ktorým patrí
nádrž na teplú vodu pre domácnosť, povinná chemická dezinfekcia,
upozorňujeme, že nádrž na teplú vodu pre domácnosť je valec
z nerezovej ocele, ktorý obsahuje hliníkovú anódu. Odporúčame
používať dezinfekčný prostriedok, ktorý neobsahuje chlór a je
schválený na používanie svodou určenou na spotrebu pre ľudí.
VÝSTRAHA
Pri používaní prostriedkov na odstránenie usadenín alebo
chemických dezinfekčných prostriedkov je potrebné
zaručiť, že kvalita vody zostane vsúlade spožiadavkami
smernice EÚ 98/83/ES.
Anóda
Nie je potrebná žiadna údržba ani výmena.
11.4.1 Vypustenie nádrže na teplú vodu pre domácnosť
Predpoklad: VYPNITE jednotku pomocou používateľského
rozhrania.
Predpoklad: ROZPOJTE príslušný prerušovač obvodu.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 83
12 Odstránenie porúch
2
×
a
Predpoklad: Zatvorte prívod studenej vody.
1 Otvorte predný panel.
2 Vyberte 2 skrutky, uvoľnite rozvodnú skriňu a odložte ju nabok.
3 Vypúšťacia hadica sa nachádza na pravej strane jednotky.
Odrežte spony alebo pásku a posuňte flexibilnú vypúšťaciu
hadicu smerom dopredu.
a Vypúšťacia hadica
INFORMÁCIE
Ak chcete vypustiť nádrž, musíte otvoriť všetky miesta
vypúšťania teplej vody, aby sa do systému dostal vzduch.
4 Otvorte vypúšťací ventil.
12 Odstránenie porúch
12.1 Prehľad: odstraňovanie problémov
Táto kapitola popisuje čo máte robiť v prípade problémov.
Obsahuje informácie o:
▪ Riešenie problémov na základe symptómov
▪ Problémy riešenia na základe chybových kódov
Pred odstraňovaním problémov
Dôkladne vykonajte vizuálnu kontrolu jednotky a hľadajte obvyklé
chyby, napr. uvoľnené spojenia alebo chybné elektrické zapojenie.
12.2 Predbežné opatrenia pri odstraňovaní problémov
VAROVANIE
▪ Pri kontrole rozvodnej skrine jednotky musí byť hlavná
jednotka VŽDY odpojená od elektrickej siete. Rozpojte
príslušný prerušovač obvodu.
▪ Ak je aktivované bezpečnostné zariadenie, zastavte
jednotku azistite, prečo bolo aktivované bezpečnostné
zariadenie pred jej resetovaním. NIKDY nepremosťujte
bezpečnostné zariadenia a nemeňte nastavené
hodnoty na hodnoty iné, ako je nastavenie zvýroby. Ak
nedokážete nájsť príčinu problémov, obráťte sa na
predajcu.
VAROVANIE
Predchádzajte nebezpečným situáciám spôsobeným
neúmyselným resetovaním tepelnej poistky: toto
zariadenie NESMIE byť napájané prostredníctvom
externého spínacieho zariadenia, ako je napríklad
časovač, ani pripojené k obvodu, ktorý sa pravidelne
ZAPÍNA aVYPÍNA.
NEBEZPEČENSTVO: RIZIKO POPÁLENIA
12.3 Riešenie problémov na základe symptómov
12.3.1 Symptóm: jednotka NEOHRIEVA podľa očakávania
Možné príčiny Náprava
Nastavenie teploty NIE je
správne.
Prietok vody je príliš nízky. Skontrolujte:
Objem vody vinštalácii je príliš
nízky.
Skontrolujte nastavenie teploty
na diaľkovom ovládaní. Pozrite si
návod na obsluhu.
▪ Všetky uzatváracie ventily
vodného okruhu musia byť
úplne otvorené.
▪ Vodný filter musí byť čistý. V
prípade potreby vyčistite.
▪ V systéme sa nesmie
nachádzať vzduch. V prípade
potreby vzduch vypustite.
Vzduch môžete vypustiť
manuálne (pozrite si časť
"Manuálne vypustenie
vzduchu" na strane 78) alebo
môžete použiť funkciu
automatického vypustenia
vzduchu (pozrite si časť
"Automatické vypustenie
vzduchu"na strane79).
▪ Tlak vody musí byť >1bar.
▪ Expanzná nádoba NESMIE
byť porušená.
▪ Odpor vo vodnom okruhu
NESMIE byť pre čerpadlo príliš
vysoký (pozrite si krivku ESP v
časti "Technické údaje").
Ak problém pretrváva po
skontrolovaní všetkých vyššie
uvedených bodov, obráťte sa na
predajcu. V niektorých prípadoch
je normálne, keď jednotka určí,
že sa bude používať nízky
prietok vody.
Skontrolujte, či je že objem vody
vinštalácii väčší ako minimálna
požadovaná hodnota (pozrite si
časť "6.4.3Kontrola objemu vody
a rýchlosti prúdenia"na
strane27).
NEBEZPEČENSTVO: RIZIKO USMRTENIA
ELEKTRICKÝM PRÚDOM
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
83
Page 84
12 Odstránenie porúch
12.3.2 Symptóm: kompresor sa NESPUSTÍ (ohrev miestností alebo ohrev vody pre domácnosť)
Možné príčiny Náprava
Jednotka sa určite spúšťa mimo
prevádzkového rozsahu (teplota
vody je príliš nízka).
Nastavenia elektrického
napájania svýhodnou sadzbou
za kWh aelektrické prípojky NIE
sú navzájom kompatibilné.
Elektrorozvodná spoločnosť
odoslala signál výhodnej sadzby
za kWh.
Ak je súčasťou systému
záložný ohrievač:
Ak je teplota vody príliš nízka,
jednotka najprv využíva záložný
ohrievač na dosiahnutie
minimálnej teploty vody (15°C).
Skontrolujte:
▪ Elektrické napájanie
záložného ohrievača musí byť
správne pripojené.
▪ Tepelná ochrana záložného
ohrievača NESMIE byť
aktivovaná.
▪ Stýkače záložného ohrievača
NESMÚ byť porušené.
Ak problém pretrváva po
skontrolovaní všetkých vyššie
uvedených bodov, obráťte sa na
predajcu.
Ak NIE JE súčasťou systému
záložný ohrievač:
Jednotka je schopná vykonať
automatickú spúšťaciu
sekvenciu: ak je okruh na
vykurovanie miestností príliš
chladný a vyžaduje sa
rozmrazovanie, jednotka sa
pokúsi vykonať rozmrazovanie
pomocou nádrže na teplú vodu
pre domácnosť. Ak to NIE JE
možné z dôvodu príliš nízkej
teploty vody v nádrži na teplú
vodu pre domácnosť, jednotka
najskôr vykoná predohrev
nádrže.
Ak táto spúšťacia sekvencia
NEVYRIEŠI problém, môže sa
vyžadovať manuálne spustenie s
malým objemom vody. V tomto
prípade postupne otvorte emitory
tepla. Výsledkom je postupný
nárast teploty vody. Monitorujte
teplotu vody na vstupe (časť
[6.1.6] v štruktúre ponuky) a
dbajte na to, aby NEKLESLA pod
15°C.
Ak problém pretrváva po
skontrolovaní všetkých vyššie
uvedených bodov, obráťte sa na
predajcu.
Nastavenia musia zodpovedať
prípojkám, ako je vysvetlené
včastiach "6.5Príprava
elektrickej inštalácie"na
strane28 a "7.10.9Pripojenie
hlavného elektrického
napájania"na strane46.
Počkajte na obnovenie
elektrického napájania (max.
2hodiny).
12.3.3 Symptóm: čerpadlo je hlučné (kavitácia)
Možné príčiny Náprava
V systéme je vzduch. Vzduch vypustite manuálne
(pozrite si časť "Manuálne
vypustenie vzduchu"na
strane78) alebo použite funkciu
automatického vypustenia
vzduchu (pozrite si časť
"Automatické vypustenie
vzduchu"na strane79).
Tlak vody na prívode nasávania
čerpadla je príliš nízky.
Skontrolujte:
▪ Tlak vody musí byť >1bar.
▪ Tlakomer nesmie byť
porušený.
▪ Expanzná nádoba NESMIE
byť porušená.
▪ Predbežný tlak v expanznej
nádobe musí byť správne
nastavený (pozrite si časť
"6.4.4 Zmena predbežného
tlaku expanznej nádoby" na
strane28).
12.3.4 Symptóm: otvára sa tlakový poistný ventil
Možné príčiny Náprava
Expanzná nádoba je porušená. Expanznú nádobu vymeňte.
Objem vody vinštalácii je príliš
veľký.
Dopravná výška vodného okruhu
je príliš vysoká.
Skontrolujte, či je objem vody
vinštalácii menší ako maximálna
povolená hodnota (pozrite si
časti "6.4.3Kontrola objemu
vody a rýchlosti prúdenia"na
strane27 a "6.4.4Zmena
predbežného tlaku expanznej
nádoby"na strane28).
Dopravná výška vodného okruhu
je výškový rozdiel medzi
vnútornou jednotkou anajvyšším
bodom vodného okruhu. Ak je
vnútorná jednotka umiestnená
vnajvyššom bode inštalácie, za
výšku inštalácie sa považuje 0m.
Maximálna dopravná výška je
10m.
Skontrolujte požiadavky na
inštaláciu.
12.3.5 Symptóm: vodný tlakový poistný ventil nie je tesný
Možné príčiny Nápravná činnosť
Nečistoty upchali tlakový poistný
ventil vývodu vody.
Skontrolujte správnu činnosť
tlakového poistného ventilu
otočením červeného gombíka na
ventile oproti smeru hodinových
ručičiek:
▪ Ak NEBUDETE počuť zvuk
cvaknutia, obráťte sa na
predajcu.
▪ Ak voda neustále vyteká
z jednotky, zatvorte
uzatváracie ventily prívodu
a odvodu vody a potom sa
spojte spredajcom.
Referenčná príručka inštalatéra
84
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 85
12 Odstránenie porúch
12.3.6 Symptóm: pri nízkych vonkajších teplotách NIE je ohrev miestností dostatočný
Možné príčiny Náprava
Ak je súčasťou systému záložný
ohrievač: prevádzka záložného
ohrievača nie je aktívna
Ak je súčasťou systému záložný
ohrievač: rovnovážna teplota
záložného ohrievača nie je
správne konfigurovaná
V systéme je vzduch. Vypustite vzduch manuálne
Na ohrev teplej vody pre
domácnosť sa používa príliš
veľký výkon tepelného čerpadla
(platí len pre inštalácie snádržou
na teplú vodu pre domácnosť).
Skontrolujte:
▪ Prevádzka záložného
ohrievača musí byť
aktivovaná. Prejdite na:
▪ [A.5.1.1] > Inštalatérske
nastavenia > Zdroje tepla >
Záložný ohrievač > Prevádz.
režim [4‑00]
▪ Prúdová poistka záložného
ohrievača sa nevypla. Ak áno,
skontrolujte poistku a znova ju
zapnite.
▪ Tepelná ochrana záložného
ohrievača sa neaktivovala. Ak
áno, skontrolujte nasledujúce
položky a potom stlačte
tlačidlo Reset v rozvodnej
skrini:
▪ tlak vody,
▪ či sa vsystéme nenachádza
vzduch,
▪ činnosť funkcie vypustenia
vzduchu.
Zvýšte rovnovážnu teplotu
aktivovania, aby sa záložný
ohrievač aktivoval pri vyššej
vonkajšej teplote. Prejdite na:
▪ [A.5.1.4] > Inštalatérske
nastavenia > Zdroje tepla >
Záložný ohrievač >
Rovnovážna teplota ALEBO
▪ [A.8] > Inštalatérske
nastavenia > Prehľad
nastavení [5‑01]
alebo automaticky. Pozrite si
funkciu Vypustenie vzduchu v
kapitole Uvedenie do prevádzky.
Skontrolujte, či boli správne
nakonfigurované nastavenia
priority ohrevu miestnosti.
▪ Skontrolujte, či bol aktivovaný
stav priority ohrevu miestnosti.
Prejdite na časť [A.8] >
Inštalatérske nastavenia >
Prehľad nastavení [5‑02]
▪ Zvýšte teplotu priority ohrevu
miestnosti, aby sa záložný
ohrievač aktivoval pri vyššej
vonkajšej teplote. Prejdite na
časť [A.8] > Inštalatérske
nastavenia > Prehľad
nastavení [5‑03]
12.3.7 Symptóm: tlak vmieste vypúšťania je
dočasne neobyčajne vysoký
Možné príčiny Nápravná činnosť
Zlyhal tlakový poistný ventil alebo
je zablokovaný.
▪ Prepláchnite a vyčistite celú
nádrž vrátane potrubia medzi
tlakovým poistným ventilom
aprívodom studenej vody.
▪ Vymeňte tlakový poistný ventil.
12.3.8 Symptóm: kvôli zväčšeniu nádrže sa odlepili dekoračné panely
Možné príčiny Nápravná činnosť
Zlyhal tlakový poistný ventil alebo
je zablokovaný.
Spojte sa smiestnym predajcom.
12.3.9 Symptóm: funkcia dezinfekcie nádrže NIE JE správne dokončená (chyba typu AH)
Možné príčiny Náprava
Funkciu dezinfekcie prerušil
odber teplej vody pre domácnosť
Nedávno došlo k veľkému
odberu teplej vody pre
domácnosť, a to pred
naprogramovaným spustením
funkcie dezinfekcie.
Manuálne zastavená dezinfekcia:
na používateľskom rozhraní sa
zobrazuje domovská stránka
teplej vody pre domácnosť,
úroveň prístupu používateľa
nastavená na hodnotu Inštalátor
a počas dezinfekcie stlačil
používateľ tlačidlo .
Naprogramujte spustenie funkcie
dezinfekcie, keď sa najbližšie
4hodiny NEOČAKÁVA odber
teplej vody pre domácnosť.
Po výbere režimu Teplá voda pre
domác. > Režim men. hod. >
Opätovný ohrev alebo Op. ohrev
+napl. sa odporúča
naprogramovať spustenie funkcie
dezinfekcie minimálne 4hodiny
po poslednom očakávanom
veľkom odbere teplej vody. Toto
spustenie môže byť upravené v
inštalatérskych nastaveniach
(funkcia dezinfekcie).
Po výbere režimu Teplá voda pre
domác. > Režim men. hod. > Len
naplán. sa odporúča
naprogramovať režim Úsporná
akumulácia 3hodiny pred
naplánovaným spustením
funkcie dezinfekcie v predhriatej
nádrži.
Kým je dezinfekcia aktívna,
NESTLÁČAJTE tlačidlo .
12.4 Problémy riešenia na základe chybových kódov
Keď sa vyskytne problém, na používateľskom rozhraní sa zobrazí
kód chyby. Je dôležité porozumieť problému a pred resetovaním
kódu chyby prijať protiopatrenia. Tieto protiopatrenia musí
uskutočniť inštalátor slicenciou alebo miestny predajca.
Táto kapitola obsahuje prehľad avýznam všetkých kódov chýb, ako
sa zobrazujú na používateľskom rozhraní.
Podrobnejšie pokyny na riešenie každého kódu chyby nájdete
vservisnej príručke.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
85
Page 86
12 Odstránenie porúch
12.4.1 Kódy chýb: prehľad
Kódy chýb vnútornej jednotky
Kód chyby Podrobný kód
chyby
7H 01 Problém s prietokom vody.
7H 04 Problém s prietokom vody počas
7H 05 Problém s prietokom vody počas
7H 06 Problém s prietokom vody počas
80 00 Problém s teplotou na spätnom
81 00 Problém so snímačom teploty
89 01 Výmenník tepla zamrzol.
89 02 Výmenník tepla zamrzol.
89 03 Výmenník tepla zamrzol.
8F 00 Abnorm. zvýš. teploty vody na
8H 00 Abnormálne zvýšenie teploty
8H 03 Prehriatie vodného okruhu
Opis
zabezpečovania teplej vody pre
domácnosť.
Manuálne resetovanie.
Skontrolujte okruh teplej vody pre
domácnosť.
ohrevu/vzorkovania.
Manuálne resetovanie.
Skontrolujte okruh ohrevu/
chladenia miestnosti.
chladenia/odmrazovania.
Manuálne resetovanie.
Skontrolujte doskový výmenník
tepla.
prívode vody.
Obráťte sa na svojho predajcu.
vody na výstupe.
Obráťte sa na svojho predajcu.
výstupe (tep.voda, dom.).
vody na výstupe.
(termostat)
Kód chyby Podrobný kód
chyby
AA 01 Záložný ohrievač je prehriaty.
AC 00 Ohr. s pom. čerp. je prehriaty.
AH 00 Funkcia dezinfekcie nádrže sa
AJ 03 Zahriatie teplej vody pre
C0 00 Porucha sním./spínača prietoku.
C4 00 Problém so snímačom teploty
CJ 02 Problém so snímačom izbovej
EC 00 Abnormálne zvýšenie teploty
EC 04 Predhrev zásobníka
H1 00 Problém so snímačom externej
HC 00 Problém so snímačom teploty
U3 00 Funkcia vysúšania poteru na
U4 00 Problém s komunikáciou
U5 00 Problém s komunikáciou
U8 01 Prerušené spojenie s adaptérom
Opis
Vyžaduje sa reset napájania.
Obráťte sa na svojho predajcu.
Obráťte sa na svojho predajcu.
nedokončila správne.
domácnosť trvá príliš dlho.
Vyžaduje sa reset napájania.
výmenníka tepla.
Obráťte sa na svojho predajcu.
teploty.
Obráťte sa na svojho predajcu.
v nádrži.
teploty.
Obráťte sa na svojho predajcu.
v nádrži.
Obráťte sa na svojho predajcu.
podlahovom vykurovaní sa
nedokončila správne.
s vnútornou/vonkajšou
jednotkou.
s používateľským rozhraním.
A1 00 Problém s detekciou nuly.
Vyžaduje sa reset napájania.
Obráťte sa na svojho predajcu.
A1 01 Chyba čítania EEPROM.
Referenčná príručka inštalatéra
86
Obráťte sa na svojho predajcu.
UA 00 Problém so zhodou vnútornej
a vonkajšej jednotky.
Vyžaduje sa reset napájania.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 87
13 Likvidácia
Kód chyby Podrobný kód
chyby
UA 17 Problém s typom nádrže
INFORMÁCIE
V prípade zobrazenia kódu chyby AH a v prípade, že
nedošlo k prerušeniu funkcie dezinfekcie z dôvodu odberu
teplej vody pre domácnosť, sa odporúča vykonať
nasledujúce aktivity:
▪ Po výbere režimu Teplá voda pre domác. > Režim
men. hod. > Opätovný ohrev alebo Op. ohrev+napl. sa
odporúča naprogramovať spustenie funkcie dezinfekcie
minimálne 4 hodiny po poslednom očakávanom
veľkom odbere teplej vody. Toto spustenie môže byť
upravené v inštalatérskych nastaveniach (funkcia
dezinfekcie).
▪ Po výbere režimu Teplá voda pre domác. > Režim
men. hod. > Len naplán. sa odporúča naprogramovať
režim Úsporná akumulácia 3 hodiny pred
naplánovaným spustením funkcie dezinfekcie v
predhriatej nádrži.
VÝSTRAHA
Ak je minimálny prietok vody nižší ako hodnota uvedená v
tabuľke nižšie, jednotka dočasne zastaví prevádzku a na
používateľskom rozhraní sa zobrazí chyba 7H‑01. Po
určitom čase sa táto chyba automaticky resetuje a
jednotka bude pokračovať v prevádzke.
Minimálny požadovaný prietok pri prevádzke tepelného
čerpadla
04 + 08 modelov 6l/min.
11 + 16 modelov 10l/min.
Opis
(ďalšie informácie nájdete nižšie)
Kód chyby Podrobný kód
chyby
7H 06 K problémom s prietokom vody
INFORMÁCIE
Chyba AJ-03 sa automaticky resetuje od okamihu návratu
k bežnému ohrievaniu nádrže.
INFORMÁCIE
Chyba EC-04 sa automaticky vynuluje v okamihu, keď sa
nádrž na teplú voda pre domácnosť predhreje na
dostatočne vysokú teplotu.
Kód chyby UA 17: Problém s typom nádrže
Možné príčiny Náprava
Nie je nainštalovaný žiadny
záložný ohrievač a parameter
[E-05] je nastavený na hodnotu
0.
Parameter [E-07] je nastavený
na hodnotu 1, 3, 4 alebo 6, čo
NIE JE dovolené.
Parameter [E-07] je nastavený
na hodnotu 0 a parameter [D-02]
NIE JE nastavený na hodnotu 3
alebo 4 (nie je nainštalované
ŽIADNE recirkulačné čerpadlo
ani ŽIADNY záložný ohrievač).
Opis
dochádza najmä počas
odmrazovania. Skontrolujte okruh
ohrevu miestnosti.
Okrem toho môže tento kód
chyby signalizovať poškodenie
spôsobené námrazou na
doskovom výmenníku tepla. V
takom prípade sa obráťte na
svojho miestneho predajcu.
Nastavte položku [E‑05] na
hodnotu 1.
Nastavte parameter [E-07] na
správnu hodnotu podľa
nastavenia systému.
Nainštalujte recirkulačné
čerpadlo a nastavte parameter
[D-02] na správnu hodnotu podľa
nastavenia systému.
Minimálny požadovaný prietok pri odmrazovaní
04 + 08 modelov 12l/min.
11 + 16 modelov 15l/min.
Minimálny požadovaný prietok pri prevádzke záložného
ohrievača
Všetky modely 12l/min.
Ak sa chyba 7H‑01 stále zobrazuje, jednotka zastaví prevádzku a na
používateľskom rozhraní sa zobrazí kód chyby, ktorý je potrebné
resetovať manuálne. Kód chyby sa líši v závislosti od problému:
Kód chyby Podrobný kód
chyby
7H 04 K problémom s prietokom vody
7H 05 K problémom s prietokom vody
Opis
dochádza najmä počas prípravy
teplej vody pre domácnosť.
Skontrolujte okruh teplej vody pre
domácnosť.
dochádza najmä počas ohrevu
miestnosti. Skontrolujte okruh
ohrevu miestnosti.
13 Likvidácia
VÝSTRAHA
Systém sa NEPOKÚŠAJTE demontovať sami. Demontáž
systému, likvidáciu chladiacej zmesi, oleja a ostatných
častí zariadenia MUSÍ prebiehať v súlade s platnými
právnymi predpismi. Jednotky je NUTNÉ likvidovať v
špeciálnych zariadeniach na spracovanie odpadu, čím je
možné dosiahnuť jeho opätovné využitie, recykláciu a
obnovu.
13.1 Prehľad: Likvidácia
Bežný pracovný postup
Likvidácia systému obvykle pozostáva z nasledovných krokov:
1 Odčerpanie systému.
2 Systém odošlite do špeciálneho podniku určeného na jeho
likvidáciu.
INFORMÁCIE
Ďalšie podrobnosti nájdete v servisnej príručke.
13.2 O odčerpaní
Jednotka je vybavená funkciou automatického odčerpania, pri ktorej
sa vo vonkajšej jednotke zhromaždí všetka chladiaca zmes zo
systému.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
87
Page 88
13 Likvidácia
Príklad: S cieľom chrániť životné prostredie vypnite čerpadlo pri
premiestňovaní alebo likvidácii jednotky.
VÝSTRAHA
Vonkajšia jednotka je vybavená nízkotlakovým spínačom
alebo snímačom nízkeho tlaku na ochranu kompresora
jeho VYPNUTÍM. NIKDY neskratujte nízkotlakový spínač
pri operácii vypnutia čerpadla.
Pred vypnutím čerpadla
VÝSTRAHA
Pred vypnutím čerpadla skontrolujte, či je dostatočne
vysoká teplota vody (napríklad spustením ohrevu) a objem
vody (napríklad otvorením všetkých emitorov tepla).
Vypnutie čerpadla sa uskutočňuje v režime chladenia.
13.3 Odčerpanie
NEBEZPEČENSTVO: RIZIKO VÝBUCHU
Odčerpanie – únik chladiacej zmesi. Ak chcete odčerpať
systém, a je netesnosť v okruhu chladiacej zmesi:
▪ NEPOUŹÍVAJTE funkciu automatického odčerpania
jednotky, pri ktorej sa vo vonkajšej jednotke zhromaždí
všetka chladiaca zmes zo systému. Možný výsledok:
Samospaľovanie a výbuch kompresora z dôvodu
vzduchu vnikajúceho do kompresora, ktorý je v
činnosti.
▪ Použite samostatný systém obnovy tak, že kompresor
jednotky nemusí byť v činnosti.
1 Zapnite hlavný vypínač elektrického napájania.
2 Ubezpečte sa, či sú otvorené uzatváracie ventily kvapaliny a
plynu.
3 Stlačte a minimálne 8sekúnd podržte tlačidlo vypnutia čerpadla
(BS4). Tlačidlo BS4 sa nachádza na karte PCB vo vonkajšej
jednotke (pozrite si schému zapojenia).
Výsledok: Kompresor a ventilátor vonkajšej jednotky sa spustia
automaticky.
4 Po dokončení operácie (po 3 až 5 minútach) zatvorte
uzatváracie ventily kvapaliny a plynu.
Výsledok: Operácia vypnutia čerpadla je dokončená. Na
používateľskom rozhraní sa môže zobraziť symbol a
vnútorné čerpadlo môže byť aj naďalej v prevádzke. NEJDE o
poruchu. Jednotka sa NESPUSTÍ ani po stlačení tlačidla ZAP.
na používateľskom rozhraní. Ak chcete reštartovať jednotku,
VYPNITE a znova ZAPNITE hlavný vypínač napájania.
5 Vypnite hlavný vypínač elektrického napájania.
VÝSTRAHA
Dbajte na to, aby ste pred reštartovaním jednotky opäť
otvorili obidva uzatváracie ventily.
Referenčná príručka inštalatéra
88
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 89
14 Technické údaje
1
1+2
1
A~E
a b c d e e
B
e
D
HBHDH
U
(mm)
a
b
c
d
e
e
B
e
D
A
B
C
D
E
H
B
H
U
H
D
B — ≥100
A, B, C — ≥100 ≥100 ≥100
B, E — ≥100 ≥1000 ≤500
A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500
D — ≥500
D, E — ≥500 ≥1000 ≤500
B, D — ≥100 ≥500
B, D, E HB<HDHB≤½H
U
≥250 ≥750 ≥1000 ≤500
½HU<HB≤H
U
≥250 ≥1000 ≥1000 ≤500
HB>H
U
HB>HDHD≤½H
U
≥100 ≥1000 ≥1000 ≤500
½HU<HD≤H
U
≥200 ≥1000 ≥1000 ≤500
HD>H
U
H
U
a
b
>300
>300
c
d
e
e
B
e
D
A
B
C
D
E
H
B
H
D
A, B, C — ≥200 ≥300 ≥1000
A, B, C, E — ≥200 ≥300 ≥1000 ≥1000 ≤500
D — ≥1000
D, E —
—
≥1000 ≥1000 ≤500
B, D HB<H
D
HB>H
D
≥300 ≥1000
HD≤½H
U
≥250 ≥1500
½HU<HD≤H
U
≥300 ≥1500
B, D, E HB<HDHB≤½H
U
≥300 ≥1000 ≥1000 ≤500
½HU<HB≤H
U
≥300 ≥1250 ≥1000 ≤500
HB>H
U
HB>HDHD≤½H
U
≥250 ≥1500 ≥1000 ≤500
½HU<HD≤H
U
≥300 ≥1500 ≥1000 ≤500
HD>H
U
ERHQ
14 Technické údaje
Podmnožina najnovších technických údajov je k dispozícii na regionálnej webovej stránke Daikin (verejne prístupnej). Všetky najnovšie
technické údaje sú k dispozícii na extranete Daikin (požadovaná autentifikácia).
14.1 Servisný priestor: vonkajšia jednotka
Samostatná jednotka (
) | Jeden rad jednotiek ( )
A, B, C, D Prekážky (steny/odrazové dosky)
a, b, c, d, e Minimálny servisný priestor medzi jednotkou a prekážkami A, B, C, D a E
E Prekážka (strecha)
eBMaximálna vzdialenosť medzi jednotkou a okrajom prekážky E v smere prekážky B
eDMaximálna vzdialenosť medzi jednotkou a okrajom prekážky E v smere prekážky D
HUVýška jednotky
HB, HDVýška prekážok B a D
1 Utesnite spodnú stranu inštalačného rámu, aby ste zabránili nasávaniu vypusteného vzduchu späť do strany nasávania cez spodnú stranu
jednotky.
2 Nainštalovať možno maximálne dve jednotky.
Nie je povolené
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
89
Page 90
14 Technické údaje
1
A~E
a b c d e e
B
e
D
HBHDH
U
(mm)
a
b
c
d
e
e
B
e
D
A
B
C
D
E
H
B
H
U
H
D
B — ≥200
A, B, C — ≥200 ≥200 ≥200
B, E — ≥200 ≥1000 ≤500
A, B, C, E — ≥300 ≥300 ≥300 ≥1000 ≤500
D — ≥500
D, E — ≥500 ≥1000 ≤500
B, D — ≥200 ≥500
B, D, E HB<HDHB≤½H
U
≥350 ≥750 ≥1000 ≤500
½HU<HB≤H
U
≥350 ≥1000 ≥1000 ≤500
HB>H
U
HB>HDHD≤½H
U
≥200 ≥1000 ≥1000 ≤500
½HU<HD≤H
U
≥300 ≥1000 ≥1000 ≤500
HD>H
U
ERLQ
b (mm)
HB≤½H
U
b≥250
½HU<HB≤H
U
b≥300
HB>H
U
HBH
U
ERHQ
ERLQ
≥1000
≥200
≥2000
≥100
≥3000
≥600
≥1500
b
≥300
≥300
≥300
≥300
≥300
≥300
H
B
H
U
A, B, C, D Prekážky (steny/odrazové dosky)
a, b, c, d, e Minimálny servisný priestor medzi jednotkou a prekážkami A, B, C, D a E
E Prekážka (strecha)
eBMaximálna vzdialenosť medzi jednotkou a okrajom prekážky E v smere prekážky B
eDMaximálna vzdialenosť medzi jednotkou a okrajom prekážky E v smere prekážky D
HUVýška jednotky
HB, HDVýška prekážok B a D
1 Odporúča sa zabrániť vystaveniu pôsobenia vetra a snehu.
Nie je povolené
Viac radov jednotiek (
Referenčná príručka inštalatéra
90
)
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 91
14 Technické údaje
R2T
R4T
R6T
R1T
e
d
g
f
a
c
c
b
e
Y1E
Y1S
M1F-M2F
M1C
E1HC
S1NPH
S1PH
R5T
R3T
3TW57765-1A
R2T
R3T
R6T
e
d
g
f
h
a
c
c
b
e
Y1E
Y3S
Y1S
M1F-M2F
M1C
E1HC
S1NPH
S1PH
R1T
R4T
R5T
3TW57915-1A
R2T
R3T
R6T
e
d
g
f
a
c
c
b
e
Y1E
Y3S
Y3E
Y1S
M1F-M2F
M1C
E1HC
S1NPH
S1PH
h
R1T
R4T
R5T
3TW60335-1A
e
14.2 Schéma potrubia: vonkajšia jednotka
ERHQ_V3
a Potrubie na mieste inštalácie (kvapalinové: Ø9,5 spojenie
slievikovým rozšírením)
b Potrubie na mieste inštalácie (plynové: Ø15,9 spojenie
slievikovým rozšírením)
c Uzatvárací ventil (so servisnou prípojkou 5/16")
d Akumulátor
e Filter
f Výmenník tepla
g Interná servisná prípojka 5/16"
E1HC Ohrievač kľukovej skrine
M1C Motor (kompresor)
M1F‑M2F Motor (vrchný a spodný ventilátor)
R1T Termistor (vzduchový)
R2T Termistor (vypúšťací)
R3T Termistor (nasávací)
R4T Termistor (výmenník tepla)
R5T Termistor (stred výmenníka tepla)
R6T Termistor (kvapalina)
S1NPH Tlakový snímač
S1PH Vysokotlakový spínač
Y1E Elektronický expanzný ventil
Y1S Solenoidový ventil (4-cestný ventil)
Kúrenie
Chladenie
ERHQ_W1
a Potrubie na mieste inštalácie (kvapalinové: Ø9,5 spojenie
slievikovým rozšírením)
b Potrubie na mieste inštalácie (plynové: Ø15,9 spojenie
slievikovým rozšírením)
c Uzatvárací ventil (so servisnou prípojkou 5/16")
d Akumulátor
e Filter
f Výmenník tepla
g Interná servisná prípojka 5/16"
h Kapilárna rúrka
E1HC Ohrievač kľukovej skrine
M1C Motor (kompresor)
M1F‑M2F Motor (vrchný a spodný ventilátor)
R1T Termistor (vzduchový)
R2T Termistor (vypúšťací)
R3T Termistor (nasávací)
R4T Termistor (výmenník tepla)
R5T Termistor (stred výmenníka tepla)
R6T Termistor (kvapalina)
S1NPH Tlakový snímač
S1PH Vysokotlakový spínač
Y1E Elektronický expanzný ventil
Y1S Solenoidový ventil (4-cestný ventil)
Y3S Solenoidový ventil (vstrekovací)
Kúrenie
Chladenie
ERLQ
a Potrubie na mieste inštalácie (kvapalinové: Ø9,5 spojenie
slievikovým rozšírením)
b Potrubie na mieste inštalácie (plynové: Ø15,9 spojenie
slievikovým rozšírením)
c Uzatvárací ventil (so servisnou prípojkou 5/16")
d Akumulátor
e Filter
f Výmenník tepla
g Interná servisná prípojka 5/16"
h Kapilárna rúrka
E1HC Ohrievač kľukovej skrine
M1C Motor (kompresor)
M1F‑M2F Motor (vrchný a spodný ventilátor)
R1T Termistor (vzduchový)
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
R2T Termistor (vypúšťací)
R3T Termistor (nasávací)
R4T Termistor (výmenník tepla)
R5T Termistor (stred výmenníka tepla)
R6T Termistor (kvapalina)
S1NPH Tlakový snímač
S1PH Vysokotlakový spínač
Y1E Elektronický expanzný ventil (hlavný)
Y3E Elektronický expanzný ventil (vstrekovací)
Y1S Solenoidový ventil (4-cestný ventil)
Y3S Solenoidový ventil (prechod horúceho plynu)
Kúrenie
Chladenie
Referenčná príručka inštalatéra
91
Page 92
14 Technické údaje
R4T
R3T
R1T
R5T
3D105906-1
d
p
o
k
j
i
l
m
n
f
h
g
e
e
A
C
C
B
c1
a1
a2
b2
b1
c2
14.3 Schéma potrubia: vnútorná jednotka
A Strana vody
B Strana chladenia
C Inštaluje sa na mieste
a1 PRÍVOD vody ohrevu miestnosti
a2 VÝSTUP vody ohrevu miestnosti
b1 Teplá voda pre domácnosť: PRÍVOD studenej vody
b2 Teplá voda pre domácnosť: ODTOK teplej vody
c1 PRÍVOD chladiva
c2 VÝSTUP chladiva
d Doskový výmenník tepla
e Uzatvárací ventil s vypúšťacím/plniacim ventilom
f 3-cestný ventil
g Snímač prietoku
h Nádrž na teplú vodu pre domácnosť
i Výmenník tepla
j Filter
k Vypustenie vzduchu
l Expanzná nádoba
m Bezpečnostný ventil
n Tlakomer
o Čerpadlo
p Uzáver odtoku
R1T Termistor (výmenník tepla – VÝSTUP vody)
R3T Termistor (tekuté chladivo)
R4T Termistor (výmenník tepla – PRÍVOD vody)
R5T Termistor (nádrž na teplú vodu pre domácnosť)
Pripojenie pomocou skrutky
Spojenie slievikovým rozšírením
Rýchla spojka
Spájkované spojenie
Referenčná príručka inštalatéra
92
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 93
14.4 Schéma zapojenia: vonkajšia jednotka
Schéma zapojenia sa dodáva s jednotkou a nachádza sa vnútri
servisného krytu.
Poznámky:
1 Táto schéma zapojenia platí len pre vonkajšiu jednotku.
2 Symboly (pozrite nižšie).
3 Symboly (pozrite nižšie).
4 Pozrite návod pre voliteľný doplnok, kde nájdete
elektroinštalačné zapojenie konektorov X6A a X77A.
5 Na štítku so schémou zapojenia (na zadnej strane servisného
krytu) si pozrite informácie o použití vypínačov BS1~BS4 a
DS1.
6 Pri prevádzke nepoužívajte skratovanie ochranného
zariadenia S1PH.
7 Farby (pozrite nižšie).
8 Pokyny na nastavenie prepínačov nájdete v servisnej
príručke (DS1). Vo výrobnom nastavení sú všetky prepínače
prepnuté do polohy VYP.
9 Symboly (pozrite nižšie).
Symboly:
L Vodič pod prúdom
N Neutrálny vodič
Zapojenie na mieste inštalácie
Svorkovnica
Konektor
Konektor
Pripojenie
Ochranné uzemnenie (skrutka)
Nehlučné uzemnenie
Svorka
Možnosť
Elektroinštalácia v závislosti od modelu
Farby:
BLK Čierna
BLU Modrá
BRN Hnedá
GRN Zelená
ORG Oranžová
RED Červená
WHT Biela
YLW Žltá
Legenda:
A1P ~ A4P Doska plošných spojov
BS1 ~ BS4 Tlačidlo
C1 ~ C4 Kondenzátor
DS1 Prepínač DIP
E1H Ohrievač spodnej dosky
E1HC Ohrievač kľukovej skrine
F1U ~ F8U
(ERHQ_V3 + ERLQ_V3)
▪ F1U, F3U, F4U: poistka (T,
6,3A/250V)
▪ F6U: poistka (T, 5,0A/250V)
▪ F7U, F8U: poistka (F, 1,0A/250V)
14 Technické údaje
F1U ~ F9U
(ERHQ_W1 + ERLQ_W1)
H1P~H7P (A2P)
(ERHQ_V3 + ERLQ_V3)
H1P~H7P (A1P)
(ERHQ_W1 + ERLQ_W1)
HAP (A1P)
(ERHQ_V3 + ERLQ_V3)
HAP (A1P, A2P)
(ERHQ_W1 + ERLQ_W1)
K1M, K2M
(ERHQ_W1 + ERLQ_W1)
K1R ~ K4R Magnetické relé
K10R, K11R
(ERHQ_V3 + ERLQ_V3)
L1R ~ L4R Tlmivka
M1C Motor (kompresor)
M1F Motor (vrchný ventilátor)
M2F Motor (spodný ventilátor)
PS Spínacie elektrické napájanie
Q1DI Istič uzemnenia (dodáva zákazník)
R1 ~ R4 Rezistor
R1T Termistor (vzduchový)
R2T Termistor (vypúšťací)
R3T Termistor (nasávací)
R4T Termistor (výmenník tepla)
R5T Termistor (stred výmenníka tepla)
R6T Termistor (kvapalina)
R7T
(ERHQ_W1 + ERLQ_W1)
R10T
(ERHQ_V3 + ERLQ_V3)
RC
(ERHQ_V3 + ERLQ_V3)
S1NPH Tlakový snímač
S1PH Vysokotlakový spínač
TC
(ERHQ_V3 + ERLQ_V3)
V1R
(ERHQ_V3 + ERLQ_V3)
V1R, V2R
(ERHQ_W1 + ERLQ_W1)
V2R, V3R
(ERHQ_V3 + ERLQ_V3)
V3R
(ERHQ_W1 + ERLQ_W1)
▪ F1U, F2U: poistka (31,5A/500V)
▪ F3U~F6U: poistka (T, 6,3A/250V)
▪ F7U: poistka (T, 5,0A/250V)
▪ F8U, F9U: poistka (F, 1,0A/250V)
Dióda LED (servisný monitor –
oranžová)
H2P:
▪ Príprava, test: bliká
▪ Zistenie poruchy: svieti
Dióda LED (servisný monitor –
oranžová)
Dióda LED (servisný monitor – zelená)
Dióda LED (servisný monitor – zelená)
Magnetický stýkač
Magnetické relé
Termistor (rebro)
Termistor (rebro)
Obvod na príjem signálu
Obvod na prenos signálu
Výkonový modul
Výkonový modul
Diódový modul
Diódový modul
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
93
Page 94
14 Technické údaje
V1T
(ERHQ_V3 + ERLQ_V3)
X1M Svorkový pás (napájanie)
X1Y Konektor (voliteľný pre model ERHQ:
X6A Konektor (voliteľný)
X77A
(ERHQ_W1 + ERLQ_W1)
Y1E Expanzný ventil (hlavný)
Y3E
(ERLQ)
Y1S Solenoidový ventil (4-cestný ventil)
Y3S
(ERHQ_W1)
Y3S
(ERLQ)
Z1C ~ Z9C Protihlukový filter
Z1F ~ Z4F Protihlukový filter
Izolovaný bránový dvojpólový tranzistor
(IGBT)
ohrievač spodnej dosky)
Konektor (voliteľný)
Expanzný ventil (vstrekovací)
Solenoidový ventil (vstrekovací)
Solenoidový ventil (prechod horúceho
plynu)
Referenčná príručka inštalatéra
94
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 95
14 Technické údaje
15
**
/12.2
1
14.5 Schéma zapojenia: vnútorná jednotka
Pozrite si schému vnútorného elektrického zapojenia dodanú sjednotkou (vo vnútri krytu rozvodnej skrine vnútornej jednotky). Použité skratky
sú uvedené nižšie.
Poznámky, ktoré si treba prečítať pred spustením jednotky
Angličtina Preklad
Notes to go through before
starting the unit
X1M Hlavná svorkovnica
X2M Svorkovnica so zapojením na
X3M Svorkovnica záložného
X4M Svorka ohrievača s funkciou Anti-
X5M Svorkovnica so zapojením na
User installed options Možnosti inštalované
Anti-legionella heater Ohrievač s funkciou Anti-
Backup heater Záložný ohrievač
Bottom plate heater Ohrievač spodnej dosky
Domestic hot water tank Nádrž na teplú vodu pre
Domestic hot water tank with
solar connection
Remote user interface Diaľkové používateľské
Ext. indoor thermistor Externý vnútorný termistor
Ext outdoor thermistor Externý vonkajší termistor
Digital I/O PCB Digitálna V/V karta PCB
Demand PCB Karta PCB požiadaviek
Solar pump and control station Solárne čerpadlo aovládacia
Main LWT Teplota vody na výstupe
On/OFF thermostat (wired) Termostat Zapnutia/
On/OFF thermostat (wireless) Termostat Zapnutia/
Ext. thermistor Externý termistor
Heat pump convector Konvektor tepelného čerpadla
Add LWT Teplota vody na výstupe vo
On/OFF thermostat (wired) Termostat Zapnutia/
Poznámky, ktoré si treba prečítať
pred spustením jednotky
mieste pre striedavý prúd
ohrievača
Legionella
mieste pre jednosmerný prúd
Uzemnenie
Kábel číslo15
Zabezpečí sa na mieste
Prepojenie ** pokračuje na
strane12 vstĺpci2
Viaceré možnosti zapojenia
Možnosť
Nie je namontované vrozvodnej
skrini
Zapojenie závisí od modelu
Karta PCB
používateľom
Legionella
domácnosť
Nádrž na teplú vodu pre
domácnosť sprepojením na
solárnu stanicu
rozhranie
stanica
vhlavnej zóne
VYPNUTIA (drôtový)
VYPNUTIA (bezdrôtový)
vedľajšej zóne
VYPNUTIA (drôtový)
Angličtina Preklad
On/OFF thermostat (wireless) Termostat Zapnutia/
VYPNUTIA (bezdrôtový)
Ext. thermistor Externý termistor
Heat pump convector Konvektor tepelného čerpadla
Pozícia v rozvodnej skrini
Angličtina Preklad
Position in switch box Pozícia v rozvodnej skrini
Legenda
A1P Hlavná karta PCB
A2P Používateľské rozhranie karty PCB
A3P * Karta PCB stanice solárneho čerpadla
A3P * Termostat ZAPNUTIA/VYPNUTIA (PC =
výkonový obvod)
A3P * Konvektor tepelného čerpadla
A4P * Digitálna V/V karta PCB
A4P * Karta PCB prijímača (bezdrôtový zapínací
avypínací termostat)
A5P Karta PCB anódového ovládača
A8P * Karta PCB požiadaviek
BSK * Relé stanice solárneho čerpadla
DS1(A8P) * Prepínač DIP
F2B (*) Prúdová poistka ohrievača s funkciou Anti-
Legionella
F1U, F2U * Poistka 5A 250V pre digitálnu V/V kartu
PCB
K1 * Svorkovnica
K3M (*) Stýkač ohrievača s funkciou Anti-Legionella
K*R Relé na karte PCB
M2P # Čerpadlo teplej vody pre domácnosť
M2S # Uzatvárací ventil
M3S (*) 3-cestný ventil pre podlahové kúrenie ateplú
vodu pre domácnosť
PHC1 (A4P) * Obvod vstupu optočlena
Q*DI # Ochranný uzemňovací istič
Q*L (*) Tepelná ochrana ohrievača s funkciou Anti-
Legionella
R1T (A3P) * Snímač okolia termostatu Zapnutia/
VYPNUTIA
R2T * Externý snímač (podlaha alebo okolie)
R5T (*) Termistor teplej vody pre domácnosť
R6T * Vonkajší termistor vnútorného alebo
vonkajšieho prostredia
R1H (A3P) * Snímač vlhkosti
S1S # Kontakt elektrického napájania svýhodnou
sadzbou za kWh
S2S # Vstup impulzov elektromera1
S3S # Vstup impulzov elektromera2
S4S # Bezpečnostný termostat
S6S ~ S9S # Vstupy digitálneho obmedzenia spotreby
energie
SS1 (A4P) * Voliaci prepínač
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
95
Page 96
14 Technické údaje
TR1 Transformátor elektrického napájania
X*M Svorkovnica
X*Y Konektor
* = Voliteľná výbava
(*) = Štandard pre model EHVH*, voliteľné pre
model EHBH*
# = Zabezpečí sa na mieste
Preklad textu v schéme zapojenia
Angličtina Preklad
(1) Main power connection (1) Pripojenie hlavného zdroja
napájania
For preferential kWh rate power
supply
Indoor unit supplied from outdoor Vnútorná jednotka napájaná z
Normal kWh rate power supply Elektrické napájanie snormálnou
Only for normal power supply
(standard)
Only for preferential kWh rate
power supply (outdoor)
Outdoor unit Vonkajšia jednotka
Preferential kWh rate power
supply contact: 16 V DC
detection (voltage supplied by
PCB)
Use normal kWh rate power
supply for indoor unit
(2) User interface (2) Používateľské rozhranie
Only for remote user interface
option
SWB Rozvodná skriňa
(3) Ext. thermistor (3) Externý termistor
SWB Rozvodná skriňa
(4) Field supplied options (4) Možnosti inštalované na
230 V AC supplied by PCB 230VAC dodáva karta PCB
5 V DC pulse detection (voltage
supplied by PCB)
Continuous Jednosmerný prúd
DHW pump Čerpadlo teplej vody pre
DHW pump output Výstup čerpadla teplej vody pre
Electrical meters Elektromery
For safety thermostat Pre bezpečnostný termostat
Inrush Nárazový prúd
Max. load Maximálne zaťaženie
Normally closed Bežne zatvorený
Normally open Bežne otvorený
Safety thermostat contact: 16 V
DC detection (voltage supplied
by PCB)
Shut-off valve Uzatvárací ventil
Pre elektrické napájanie
svýhodnou sadzbou za kWh
vonkajšej jednotky
sadzbou za kWh
Len pre normálne elektrické
napájanie (štandard)
Len pre elektrické napájanie s
výhodnou sadzbou/kWh
(vonkajšia jednotka)
Kontakt elektrického napájania
svýhodnou sadzbou za kWh:
detekcia 16VDC (napätie
dodáva karta PCB)
Elektrické napájanie s bežnou
sadzbou za kWh používajte len
pre vnútornú jednotku
Len pre diaľkové používateľské
rozhranie
mieste
Detekcia pulzu 5VDC (napätie
dodáva karta PCB)
domácnosť
domácnosť
Kontakt bezpečnostného
termostatu: detekcia 16VDC
(napätie dodáva karta PCB)
Angličtina Preklad
SWB Rozvodná skriňa
(5) Domestic hot water tanks (5) Nádrže na teplú vodu pre
domácnosť
3 wire type SPST 3-vodičový typ SPST
Anti-legionella heater power
supply
For *** Pre ***
For *** or *** Pre *** alebo ***
SWB Rozvodná skriňa
(6) Optional BUH (6) Voliteľný záložný ohrievač
SWB Rozvodná skriňa
(7) Anti-legionella heater power
supply
For *** Pre ***
(8) Option PCBs (8) Voliteľné karty PCB
Alarm output Výstup poplašného signálu
Changeover to ext. heat source Prepnutie na vonkajší zdroj tepla
For digital I/O PCB option Pre digitálnu V/V kartu PCB
For solar pump station Pre stanicu solárneho čerpadla
Max. load Maximálne zaťaženie
Min. load Minimálne zaťaženie
Only for *** Len pre ***
Only for demand PCB option Len pre kartu PCB požiadaviek
Only if no *** Len ak sa nepoužíva ***
Options: boiler output, solar
pump connection (only EHBH*),
alarm output
Options: bottom plate heater OR
On/OFF output
Outdoor unit Vonkajšia jednotka
Power limitation digital inputs: 12
V DC / 12 mA detection (voltage
supplied by PCB)
Refer to operation manual Pozrite si návod na obsluhu
Solar pump connection Pripojenie solárneho čerpadla
Space C/H On/OFF output Výstup ZAPNUTIA/VYPNUTIA
Switch box Rozvodná skriňa
To bottom plate heater Do ohrievača spodnej dosky
(9) External On/OFF thermostats
and heat pump convector
Additional LWT zone Teplota vody na výstupe:
For external sensor (floor/
ambient)
For heat pump convector Pre konvektor tepelného
For wired thermostat Pre drôtový termostat
For wireless thermostat Pre bezdrôtový termostat
Main LWT zone Teplota vody na výstupe: hlavná
Elektrické napájanie ohrievača s
funkciou Anti-Legionella
(7) Elektrické napájanie
ohrievača s funkciou Anti-
Legionella
Možnosti: výstup bojlera,
pripojenie solárneho čerpadla
(len model EHBH*), výstup
poplašného signálu
Možnosti: výstup ohrievača
spodnej dosky ALEBO zapnutia/
vypnutia
Digitálne vstupy energetického
limitu: detekcia 12VDC/12mA
(napätie dodáva karta PCB)
chladenia/ohrevu miestnosti
(9) Externé termostaty
ZAPNUTIA/VYPNUTIA a
konvektor tepelného čerpadla
vedľajšia zóna
Pre externý snímač (podlaha
alebo okolie)
čerpadla
zóna
Referenčná príručka inštalatéra
96
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 97
Schéma elektrického zapojenia
X1Y: 1-2
X1M: 1-2-3
X1M: 1-2-3
X2M:29
2 x 0,75
2 x 0,75
X2M: 30-31
X5M: 3-4
1
1
F2B:
L-N + PE
X6/9M
5G x 2,5
230 V
X2M: 13-14
X9A (PCB A1P)
230 V
A4P: X4
X2M: 28
230 V
SPST:
X2M: 8-9-10
A4P: Y1
X2M: 28
230 V
230 V
A4P: Y3
X2M: 29
A4P: X1-X2
230 V
230 V
A3P: X1M: com-H
230 V
A4P: X1M: H-com
X2M: L-N
A3P: X1M: 1-3
R2T
230 V
X2M: 32-33
X11M: 3-4-5-6
X5M: 1-2
2 x 0,75
2 x 0,75
X2M: 34-35
230 V
X5M: 5-6
X5M: 7-8
X5M: 9-10
2 jadrá
230 V
230 V
230 V
230 V
230 V
A4P: Y2
X2M: 29
Q*L
X5M
230 V
F2B
X7M
5
5
5
2
2
4D106404-1
3
3
X3M: 3-4-5
X3M: 1-2
X5M: 11-12
230 V
X15M: 8-9-10
X15M: 6-7
X15M: 1-2
F1B:
L1-L2-L3-N + PE
alebo L-N + PE
4
4
K1
230 V
3G x 2,5
(EKLBUHCB6W1)
Q*L
X8M
A4P:Y2
Len pre inštaláciu normálneho elektrického napájania
Zabezpečí sa na mieste
5 alebo 3
jadrá
Bezpečnostný termostat
elektrické napájanie jednotky: 400 V alebo 230 V + uzemnenie
2 jadrá
elektrické napájanie s bežnou sadzbou za kWh pre
vnútornú jednotku: 230 V
3 jadrá
5 alebo 3 jadrá
Kontakt elektrického napájania s výhodnou sadzbou za kWh
400 V alebo 230 V + uzemnenie
elektrické napájanie jednotky s výhodnou
sadzbou za kWh:
Len pre inštaláciu elektrického napájania s výhodnou sadzbou/kWh
Štandardná časť
Hlavné elektrické napájanie
Vonkajšia jednotka
– V prípade kábla signálu: zachovajte minimálnu vzdialenosť od napájacích káblov >5 cm
– Dostupné ohrievače závisia od modelu: pozrite si tabuľku kombinácií
Poznámky:
Len pre model *KBPHT*
a v závislosti od modelu
Ohrievač spodnej dosky
X1M: L1-L2-L3-N-uzemnenie
alebo L-N-uzemnenie
2 jadrá3 jadrá
Bežne zatvorený ventil: X2M: 5-7
Bežne otvorený ventil: X2M: 6-7
Solárny vstup
Zmena na
výstup externého zdroja tepla
Výstup poplašného signálu
Výstup ZAPNUTIA/VYPNUTIA ohrevu
Len pre model *KHW(E/S)*Z2
Elektrické napájanie voliteľného ohrievača s funkciou Anti-Legionella (3 kW):
230 V (1N~) + uzemnenie
Len pre modely *KHW(E/S)*V3 a *KHWP*/*HYC*
400 V (2~) + uzemnenie
pre model EHVH*
Elektrické napájanie
Elektrické napájanie ohrievača s funkciou Anti-Legionella
(2,4 kW): 230 V + uzemnenie
3 jadrá
F2B: L-N-uzemnenie
F2B: L1-L2-uzemnenie
Nádrž na teplú vodu
pre domácnosť
2 jadrá
signál
2 jadrá
Len pre model KRCS01-1 alebo EKRSCA1
signál
signál
2 jadrá
2 jadrá
2 jadrá
2 jadrá
2 jadrá
signál
Uzatvárací ventil M2S
2-cestný ventil
Výstup ZAPNUTIA/VYPNUTIA ohrevu
Vstup impulzov
elektromera 1
Vstup impulzov
elektromera 2
Len pre možnosť *KSR3PA
externý termistor
(vnútorný alebo vonkajší)
Obehové čerpadlo teplej vody
pre domácnosť
Len pre modely *KRP1HB* a *KSOLHWAV1
Externý zdroj tepla (napr. bojler)
BSK: solárne prepojenie 1-2
označenie poplašného signálu
Clixon Q1L
Krok 1 – 2
Termistor
signál
5 jadier
2 jadrá
elektrické napájanie záložného ohrievača (6 kW): 400 V alebo 230 V + uzemnenie
Elektrické napájanie
3 – 5 jadier
Externý izbový termostat/konvektor tepelného čerpadla
(hlavná alebo vedľajšia zóna)
Voliteľná časť
X4M: 1-2-uzemnenie
Len pre model *KSOLHWAV1
X4M: 1-2-uzemnenie
Len pre model *KRP1AHTA
A8P: X801M: 4-5
A8P: X801M: 3-5
A8P: X801M: 2-5
A8P: X801M: 1-5
hlavná: X2M: 1-4
vedľajšia: X2M: 1a-4
hlavná: X2M: 1-3-4
vedľajšia: X2M: 1a-3-4
hlavná: X2M: 1-4
vedľajšia: X2M: 1a-4
Externý snímač
(podlaha alebo okolie)
2 jadrá
(3 m súčasťou balenia)
Len pre model *KRTETS
signál
2 jadrá
4 jadrá
komunikácia
2 jadrá
4 jadrá
Len pre model *KRTR
(bezdrôtový izbový termostat)
Len pre
(konvektor tepelného čerpadla)
Len pre model *KRTW
(drôtový izbový termostat)
2 jadrá
komunikácia
Len pre model *KRUCBL*
A2P: používateľské rozhranie P1-P2
A2P: používateľské rozhranie P1-P2
Štandardná časť
Voliteľná časť
Vstup obmedzenia napájania
podľa odberu 4
Vstup obmedzenia napájania
podľa odberu 3
Vstup obmedzenia napájania
podľa odberu 2
Vstup obmedzenia napájania
podľa odberu 1
alebo 400 V
3 jadrá
2 jadrá
signál
5 jadier
2 jadrá
2 jadrá
2 jadrá
2 jadrá
2 jadrá
Ohrievač s funkciou
Anti-Legionella
clixon
R5T – termistor
teplota vody
Q2L/Q3L – clixon
ohrievač s funkciou
Anti-Legionella
Ohrievač s funkciou
Anti-Legionella
M3S (keď je inštalovaný model *KHW) výber
teplej vody pre domácnosť – podlahového kúrenia
solárne čerpadlo
2-cestný ventil
clixon
Len pre model *KHWP*/*HYC*
Len pre model *KHW(E/S)*
Zabezpečí sa na mieste
Vnútorná jednotka
Voliteľné časti pre model EHBH* (*KHW*)
Zabezpečí sa na mieste
3-cestný ventil
Len pre model *KHWSU*V3
Záložný ohrievač
2 jadrá
3 jadrá
3 jadrá
Ďalšie podrobnosti nájdete v elektrickom zapojení jednotky.
14 Technické údaje
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
97
Page 98
14 Technické údaje
15
1
14.6 Schéma zapojenia: záložný ohrievač
Pozrite si schému vnútorného elektrického zapojenia dodanú s jednotkou (vnútri krytu záložného ohrievača). Použité skratky sú uvedené
nižšie.
Poznámky, ktoré si treba prečítať pred spustením jednotky
Angličtina Preklad
Notes to go through before
starting the unit
X14M, X15M Hlavná svorkovnica
Optional backup heater
configuration (only for
EKLBUHCB6W1)
1N~, 230 V, 6 kW 1N~, 230V, 6kW
3N~, 400 V, 6 kW 3N~, 400V, 6kW
Poznámky, ktoré si treba prečítať
pred spustením jednotky
Uzemnenie
Kábel číslo15
Zabezpečí sa na mieste
Viaceré možnosti zapojenia
Možnosť
Rozvodná skriňa
Zapojenie závisí od modelu
Karta PCB
Konfigurácia voliteľného
záložného ohrievača (len pre
model EKLBUHCB6W1)
Pozícia v rozvodnej skrini
Angličtina Preklad
Position in switch box Pozícia v rozvodnej skrini
Legenda
E1H Prvok záložného ohrievača (1kW)
E2H Prvok záložného ohrievača (2kW)
F1B Prúdová poistka záložného ohrievača
F1T Tepelná poistka záložného ohrievača
F1U Poistka
K1M Stýkač záložného ohrievača (krok 1)
K2M Stýkač záložného ohrievača (krok 2)
K5M Bezpečnostný stýkač záložného ohrievača
Q3DI # Ochranný uzemňovací istič
Q1L Tepelná ochrana záložného ohrievača
R2T Termistor výstupu vody záložného ohrievača
X*M Svorkovnica
Preklad textu v schéme zapojenia
Angličtina Preklad
BUH option Voliteľný záložný ohrievač
Indoor unit Vnútorná jednotka
(len pre *6W)
# = Zabezpečí sa na mieste
Referenčná príručka inštalatéra
98
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Page 99
14.7 Krivka ESP: vnútorná jednotka
70
80
60
50
40
30
20
10
0
0 10 20 30 40
50
A (kPa)
B (l/min)
C
4D090627-1
70
80
90
100
60
50
40
30
20
10
0
0 10 20 30 40 50 60
A (kPa)
B (l/min)
C
4D090627-1
Poznámka: Ak sa nedosiahne minimálny prietok vody, zobrazí sa
chyba prietoku.
EHVH/X11=EHVH/X11
EHVH/X16=EHVH/X16
14 Technické údaje
Na mieste prevádzky sa nižšia rýchlosť prúdenia očakáva len v
prípade, ak sa jednotka používa len s tepelným čerpadlom. (Nie pri
spustení, nepoužíva sa záložný ohrievač ani odmrazovanie.)
ESP = externý statický tlak [kPa] v okruhu ohrevu/chladenia
miestnosti.
Flow = prietok vody cez jednotku v okruhu ohrevu/chladenia
miestnosti.
Poznámky:
▪ Výber prietoku mimo prevádzkovej oblasti môže spôsobiť
poškodenie alebo poruchu jednotky. Pozrite si tiež údaje o
rozsahu minimálneho a maximálneho povoleného prietoku vody
uvedené v technických špecifikáciách.
▪ Kvalita vody MUSÍ byť v súlade so smernicou EÚ EC98/83ES.
A Externý statický tlak
B Prietok vody
C Prevádzkový rozsah
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
Referenčná príručka inštalatéra
99
Page 100
15 Slovník
15 Slovník
Predajca
Obchodný distribútor produktu.
Autorizovaný inštalátor
Technický pracovník kvalifikovaný na inštaláciu produktu.
Používateľ
Osoba, ktorá vlastní alebo obsluhuje produkt.
Platné právne predpisy
Všetky medzinárodné, európske, národné a miestne
smernice, zákony, nariadenia alebo zákonníky vzťahujúce
sa a uplatniteľné na určitý produkt alebo oblasť.
Servisná spoločnosť
Spoločnosť kvalifikovaná vykonávať alebo koordinovať
požadované opravy produktu.
Návod na inštaláciu
Návod na obsluhu určitého produktu alebo aplikácie, ktorý
objasňuje, ako postupovať pri inštalácii, konfigurácii a
údržbe.
Návod na obsluhu
Návod na obsluhu určitého produktu alebo aplikácie, ktorý
objasňuje, ako postupovať pri obsluhe a prevádzke.
Pokyny na údržbu
Návod s pokynmi pre určitý produkt alebo aplikáciu, ktorý
objasňuje (podľa relevantnosti), ako postupovať pri
inštalácii, konfigurácii, obsluhe, prevádzke a/alebo údržbe
produktu alebo aplikácii.
Príslušenstvo
Štítky, návody, informačné karty a vybavenie, ktoré sa
dodáva s produktom a musí sa nainštalovať podľa pokynov
v príslušnej dokumentácii.
Doplnkové príslušenstvo
Príslušenstvo vyrobené alebo schválené spoločnosťou
Daikin, ktoré možno podľa pokynov v príslušnej
dokumentácii kombinovať s produktom.
Zabezpečí sa na mieste
Príslušenstvo NEVYROBENÉ spoločnosťou Daikin, ktoré
možno podľa pokynov v príslušnej dokumentácii
kombinovať s produktom.
Referenčná príručka inštalatéra
100
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – nízkotepelný systém Split
4P449976-1B – 2018.02
