Page 1

Справочно ръководство

на монтажника

Daikin Altherma –Нискотемпературна сплит

система

ERHQ011-014-016BA ERLQ011-014-016CA

EHVH11+16S26CBV

Справочно ръководство на монтажника

Daikin Altherma –Нискотемпературна сплит система

Български

Page 2

Съдържание

1 Общи предпазни мерки за безопасност 4

1.1 За документацията .................................................................. 4

1.1.1 Значение на предупреждения и символи ............... 4

1.2 За монтажника ......................................................................... 4

1.2.1 Общи изисквания ...................................................... 4

1.2.2 Място за монтаж ....................................................... 5

1.2.3 Хладилен агент ......................................................... 5

1.2.4 Солен разтвор ........................................................... 6

1.2.5 Вода............................................................................ 6

1.2.6 Електрически ............................................................. 6

2 За документацията 7

2.1 За настоящия документ .......................................................... 7

2.2 Справочно ръководство на монтажника с един поглед ....... 8

3 За кутията 8

3.1 Общ преглед: За кутията ........................................................ 8

3.2 Външно тяло ............................................................................ 8

3.2.1 За разопаковане на външния модул ....................... 8

3.2.2 За повдигане на външното тяло .............................. 8

3.2.3 За изваждане на аксесоарите от външното тяло... 9

3.3 Вътрешно тяло......................................................................... 9

3.3.1 За разопаковане на вътрешното тяло..................... 9

3.3.2 За демонтиране на аксесоарите от вътрешния

модул.......................................................................... 9

3.4 Резервен нагревател............................................................... 9

3.4.1 За разопаковане на резервния нагревател ............ 10

3.4.2 За изваждане на аксесоарите от резервния

нагревател ................................................................. 10

4 За модулите и опциите 10

4.1 Общ преглед: За модулите и опциите ................................... 10

4.2 Идентификация........................................................................ 10

4.2.1 Идентификационен етикет: Външно тяло............... 10

4.2.2 Идентификационен етикет: Вътрешен модул......... 10

4.2.3 Идентификационен етикет: Резервен нагревател . 11

4.3 Комбинирани модули и опции ................................................ 11

4.3.1 Възможни опции за външното тяло......................... 11

4.3.2 Възможни опции за вътрешното тяло ..................... 11

4.3.3 Възможни комбинации на вътрешно тяло и

външно тяло .............................................................. 12

5 Указания за приложения 12

5.1 Общ преглед: Указания за приложения................................. 12

5.2 Настройване на системата за отопление на помещенията. 13

5.2.1 Единична стая ........................................................... 13

5.2.2 Няколко стаи –Една зона на ТИВ ........................... 15

5.2.3 Няколко стаи –Две зони на ТИВ.............................. 17

5.3 Настройване на спомагателен топлинен източник за

отопление на помещенията.................................................... 18

5.4 Настройване на бойлера за битова гореща вода................. 19

5.4.1 Конфигурация на системата –Интегриран бойлер

за БГВ......................................................................... 20

5.4.2 Избор на обема и желаната температура за

бойлера за БГВ ......................................................... 20

5.4.3 Схема и конфигурация –Бойлер за БГВ................. 21

5.4.4 Помпа за БГВ за незабавно подаване на гореща

вода ............................................................................ 21

5.4.5 Помпа за БГВ за дезинфекция................................. 21

5.5 Настройване на измерването на енергията.......................... 21

5.5.1 Произведена топлина ............................................... 21

5.5.2 Консумирана енергия................................................ 21

5.5.3 Електрозахранване по нормална тарифа за kWh.. 22

5.5.4 Контакт на захранването за преференциална

тарифа за kWh........................................................... 22

5.6 Настройване на управлението на консумацията на

мощност.................................................................................... 23

5.6.1 Постоянно ограничение на мощността .................... 23

5.6.2 Ограничение на мощността, активирано чрез

цифрови входове ....................................................... 23

5.6.3 Процес на ограничение на мощността..................... 24

5.7 Настройване на външен температурен датчик...................... 24

6 Подготовка 25

6.1 Общ преглед: Подготовка ........................................................ 25

6.2 Подготовка на мястото за монтаж........................................... 25

6.2.1 Изисквания към мястото на монтаж на външния

модул........................................................................... 25

6.2.2 Допълнителни изисквания към мястото на

монтаж на външния модул в студен климат ............ 26

6.2.3 Изисквания към мястото за монтаж на

вътрешното тяло ........................................................ 26

6.2.4 Изисквания към мястото за монтаж на резервния

нагревател .................................................................. 27

6.3 Подготовка на тръбопроводите за хладилния агент ............. 27

6.3.1 Изисквания към тръбопроводите за хладилния

агент ............................................................................ 27

6.3.2 Изолация на тръбопроводите за хладилния агент . 27

6.4 Подготовката на тръбопровода за водата ............................. 27

6.4.1 Изисквания към водния кръг ..................................... 27

6.4.2 Формула за изчисляване на предварителното

налягане на разширителния съд .............................. 29

6.4.3 За проверка на обема на водата и дебита .............. 29

6.4.4 Промяна на предварителното налягане на

разширителния съд.................................................... 30

6.4.5 За проверка на обема на водата: Примери ............. 30

6.5 Подготовка на електроокабеляването.................................... 31

6.5.1 За подготовката на електроокабеляването ............. 31

6.5.2 За захранването по преференциална тарифа за

kWh.............................................................................. 31

6.5.3 Общ преглед на електрическите съединения с изключение на външните задвижващи механизми . 32

6.5.4 Общ преглед на електрическите съединения за

външните и вътрешни задвижващи механизми ...... 32

7 Монтаж 33

7.1 Общ преглед: Монтаж .............................................................. 33

7.2 Отваряне на модулите ............................................................. 33

7.2.1 За отварянето на модулите....................................... 33

7.2.2 За отваряне на външното тяло................................. 33

7.2.3 За отваряне на вътрешното тяло ............................. 33

7.2.4 За отваряне на капака на комутаторната кутия на

вътрешното тяло ........................................................ 34

7.2.5 За отваряне на резервния нагревател..................... 34

7.2.6 За отваряне на капака на превключвателната

кутия на резервния нагревател................................. 34

7.3 Инсталиране на външното тяло .............................................. 34

7.3.1 За закрепването на външния модул......................... 34

7.3.2 Предпазни мерки при закрепванетна външния

модул........................................................................... 35

7.3.3 За осигуряване на монтажната структура................ 35

7.3.4 За монтажа на външното тяло.................................. 35

7.3.5 За осигуряване на дренажа....................................... 35

7.3.6 За предпазване на външното тяло от падане ......... 36

7.4 Монтаж на вътрешното тяло ................................................... 36

7.4.1 За монтажа на вътрешното тяло .............................. 36

7.4.2 Препоръки при монтиране на вътрешното тяло...... 36

7.4.3 За монтиране на вътрешното тяло........................... 36

7.5 Инсталиране на резервния нагревател.................................. 37

7.5.1 Препоръки при монтиране на резервния

нагревател .................................................................. 37

7.5.2 За монтаж на резервния нагревател........................ 37

7.6 Свързване на тръбите за хладилния агент............................ 37

7.6.1 За свързването на тръбопровода за хладилния

агент ............................................................................ 37

7.6.2 Предпазни мерки при свързване на охладителния

тръбопровод ............................................................... 37

7.6.3 Указания при свързване на охладителния

тръбопровод ............................................................... 38

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 3

Съдържание

7.6.4 Указания за огъването тръбите ............................... 38

7.6.5 За развалцоване на края на тръбата ...................... 38

7.6.6 За запояване на краищата на тръбите.................... 39

7.6.7 Използване на спирателния клапан и сервизния

порт ............................................................................ 39

7.6.8 За свързване на охладителен тръбопровод към

външен модул............................................................ 40

7.6.9 За свързване на тръбите за хладилния агент с

вътрешното тяло ....................................................... 41

7.6.10 За определяне дали са нужни маслоуловители..... 41

7.7 Проверка на тръбите за хладилния агент ............................. 41

7.7.1 За проверката на тръбопроводите за хладилния

агент ........................................................................... 41

7.7.2 Предпазни мерки при проверка на охладителния

тръбопровод .............................................................. 41

7.7.3 Проверка на хладилни тръби: Настройка ............... 42

7.7.4 Проверка за течове................................................... 42

7.7.5 За извършване на вакуумно изсушаване................ 42

7.8 Зареждане с хладилен агент.................................................. 42

7.8.1 За зареждане с хладилен агент............................... 42

7.8.2 Предпазни мерки при зареждане на хладилен

агент ........................................................................... 43

7.8.3 За определяне на допълнителното количество

хладилен агент .......................................................... 43

7.8.4 За определяне на количеството за пълно

презареждане............................................................ 43

7.8.5 За зареждане на допълнителен хладилен агент.... 43

7.8.6 За поставяне на етикета за флуорирани

парникови газове....................................................... 43

7.9 Свързване на тръбите за водата ........................................... 44

7.9.1 За свързването на тръбите за вода ........................ 44

7.9.2 Препоръки при свързване на тръбите за вода....... 44

7.9.3 За свързване на тръбите за водата ........................ 44

7.9.4 За свързване на водопроводните тръби към

резервния нагревател............................................... 45

7.9.5 За свързване на тръбопровода за рециркулация .. 45

7.9.6 За свързване на предпазния вентил към

дренажната система ................................................. 45

7.9.7 За пълнене на водния кръг ...................................... 46

7.9.8 За пълнене на бойлера за битова гореща вода..... 46

7.9.9 За изолиране на тръбите за водата ........................ 46

7.10 Свързване на електрическите кабели ................................... 46

7.10.1 За свързването на електрическите кабели............. 46

7.10.2 За електрическото съответствие ............................. 47

7.10.3 Предпазни мерки при свързване на

електрическите кабели ............................................. 47

7.10.4 Указания при свързване на електрическите

кабели ........................................................................ 47

7.10.5 Спецификации на компонентите за стандартно

окабеляване .............................................................. 48

7.10.6 За свързване на електрическите кабели на

външното тяло........................................................... 48

7.10.7 За преместване на термистора за околния въздух

на външното тяло...................................................... 49

7.10.8 За свързване на електрическите кабели на

вътрешното тяло ....................................................... 49

7.10.9 За свързване на главното електрозахранване....... 50

7.10.10 За свързване на потребителския интерфейс ......... 51

7.10.11 За свързване на спирателния вентил ..................... 52

7.10.12 За свързване на електромерите.............................. 52

7.10.13 За свързване на помпата за битова гореща вода.. 52

7.10.14 За свързване на алармения изход .......................... 52

7.10.15 За свързване на изхода за ВКЛ./ИЗКЛ. на

отоплението на помещенията.................................. 52

7.10.16 За свързване на превключването към външен

топлинен източник..................................................... 52

7.10.17 За свързване на цифровите входове за

консумацията на енергия ......................................... 53

7.10.18 За свързване на защитния термостат (нормално

затворен контакт) ...................................................... 53

7.10.19 За свързване на електрозахранването на

нагревателя срещу легионела ................................. 53

7.10.20 За свързване на електрическите кабели на

резервния нагревател................................................ 54

7.10.21 За свързване на захранването на резервния

нагревател .................................................................. 54

7.10.22 За свързване на резервния нагревател с

вътрешното тяло ........................................................ 55

7.11 Завършване на монтажа на външното тяло .......................... 55

7.11.1 За завършване на монтажа на външното тяло ....... 55

7.11.2 За затваряне на външното тяло ............................... 55

7.12 Завършване на монтажа на вътрешното тяло ....................... 56

7.12.1 За фиксиране на капака на потребителския

интерфейс към вътрешното тяло ............................. 56

7.12.2 За затваряне на вътрешното тяло............................ 56

7.13 Приключване на монтажа на резервния нагревател ............. 56

7.13.1 За затваряне на резервния нагревател ................... 56

8 Конфигурация 56

8.1 Общ преглед: Конфигурация ................................................... 56

8.1.1 За свързване на компютърния кабел с

превключвателната кутия.......................................... 57

8.1.2 За достъп до най-често използваните команди ...... 57

8.1.3 За копиране на системните настройки от първия

във втория потребителски интерфейс ..................... 58

8.1.4 За копиране на зададения език от първия във

втория потребителски интерфейс ............................ 58

8.1.5 Бърз съветник: Задаване на схемата на

системата след първото ВКЛЮЧВАНЕ .................... 58

8.2 Основна конфигурация ............................................................ 59

8.2.1 Бърз съветник: Език / час и дата............................... 59

8.2.2 Бърз съветник: Стандарт........................................... 59

8.2.3 Бърз съветник: Опции................................................ 61

8.2.4 Бърз съветник: Мощности (измерване на

енергията)................................................................... 64

8.2.5 Управление на отоплението на помещенията ........ 64

8.2.6 Управление на битовата гореща вода ..................... 67

8.2.7 Номер за контакт/помощен център........................... 68

8.3 Разширена конфигурация/оптимизация ................................. 68

8.3.1 Режим на отопление на помещенията: разширен... 68

8.3.2 Управление на битовата гореща вода: разширено. 72

8.3.3 Настройки за топлинни източници............................ 75

8.3.4 Системни настройки .................................................. 78

8.4 Структура на менюто: Преглед на потребителските

настройки .................................................................................. 83

8.5 Структура на менюто: Общ преглед на настройките от

монтажника ............................................................................... 84

9 Пускане в експлоатация 85

9.1 Общ преглед: Пускане в експлоатация .................................. 85

9.2 Предпазни мерки при пускане в употреба.............................. 85

9.3 Контролен списък с отметки преди пускане в

експлоатация ............................................................................ 85

9.4 Контролен списък с отметки по време на пускане в

експлоатация ............................................................................ 86

9.4.1 За проверка на минималния дебит........................... 86

9.4.2 Функция за обезвъздушаване ................................... 86

9.4.3 За извършване на пробна експлоатация ................. 87

9.4.4 За извършване на пробна експлоатация на

задвижващ механизъм .............................................. 87

9.4.5 Изсушаване на замазката на подово отопление..... 88

10 Предаване на потребителя 89

11 Поддръжка и сервизно обслужване 90

11.1 Общ преглед: Поддръжка и сервизно обслужване................ 90

11.2 Предпазни мерки за безопасност при извършване на

поддръжка ................................................................................. 90

11.2.1 Отваряне на вътрешното тяло.................................. 90

11.2.2 Отваряне на резервния нагревател ......................... 90

11.3 Контролен списък за ежегодна поддръжка на външния

модул ......................................................................................... 90

11.4 Контролен списък за ежегодна поддръжка на вътрешно

тяло............................................................................................ 90

11.4.1 За източване на бойлера за битова гореща вода ... 91

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 4

1 Общи предпазни мерки за безопасност

12 Отстраняване на неизправности 92

12.1 Общ преглед: Отстраняване на неизправности ................... 92

12.2 Предпазни мерки при отстраняване на проблеми................ 92

12.3 Решаване на проблеми въз основа на симптоми ................. 92

12.3.1 Симптом: Модулът НЕ отоплява според

очакваното ................................................................. 92

12.3.2 Симптом: Компресорът НЕ се включва (отопление на помещенията или загряване на

вода за битови нужди) .............................................. 93

12.3.3 Симптом: Помпата издава шум (кавитация)........... 93

12.3.4 Симптом: Предпазният вентил за водата се

отваря......................................................................... 93

12.3.5 Симптом: От предпазния вентил за водата изтича

вода ............................................................................ 94

12.3.6 Симптом: Помещението НЕ е достатъчно

отоплено при ниски външни температури .............. 94

12.3.7 Симптом: налягането в контролната точка е

временно необичайно високо .................................. 95

12.3.8 Симптом: Декоративните панели са избутани

настрани поради издут бойлер ................................ 95

12.3.9 Симптом: Функцията дезинфекция на бойлера НЕ

е изпълнена правилно (AH-грешка)......................... 95

12.4 Решаване на проблеми въз основа на кодове за грешка .... 95

12.4.1 Кодове за грешка: Общ преглед .............................. 95

13 Изхвърляне на отпадни продукти 97

13.1 Обзор: Бракуване .................................................................... 97

13.2 За изпомпването...................................................................... 98

13.3 За изпомпване ......................................................................... 98

14 Технически данни 99

14.1 Сервизно пространство: Външно тяло .................................. 99

14.2 Схема на тръбопроводите: Външно тяло .............................. 101

14.3 Схема на тръбопроводите: Вътрешно тяло .......................... 102

14.4 Електрическата схема: Външно тяло..................................... 103

14.5 Електромонтажна схема: Вътрешно тяло ............................. 105

14.6 Електрическа схема: Резервен нагревател .......................... 109

14.7 Крива на външното статично налягане: Вътрешно тяло...... 110

15 Терминологичен речник 111

ОПАСНОСТ: РИСК ОТ ИЗГАРЯНЕ

Обозначава ситуация, която е възможно да причини изгаряне поради изключително високи или ниски температури.

ОПАСНОСТ: ОПАСНОСТ ОТ ЕКСПЛОЗИЯ

Обозначава ситуация, която е възможно да предизвика експлозия.

ПРЕДУПРЕЖДЕНИЕ

Обозначава ситуация, което е възможно да причини смърт или тежко нараняване.

ПРЕДУПРЕЖДЕНИЕ: ЗАПАЛИМИ ВЕЩЕСТВА

ВНИМАНИЕ

Обозначава ситуация, което е възможно да причини леко или средно нараняване.

ЗАБЕЛЕЖКА

Обозначава ситуация, което е възможно да причини увреждане на оборудването или на имуществото.

ИНФОРМАЦИЯ

Обозначава полезни съвети или допълнително информация.

Символ Обяснение

Преди монтаж прочетете ръководството за монтаж и експлоатация, както и инструкциите за окабеляването.

Преди извършване на дейности по поддръжка и сервизно обслужване, прочетете сервизното ръководство.

За повече информация вижте справочника за монтажника и потребителя.

16 Таблица на настройките на място 112

1 Общи предпазни мерки за

безопасност

1.1 За документацията

▪ Оригиналната документация е написана на английски език.

Всички други езици са преводи.

▪ Спазвайте внимателно описаните в настоящия документ

предпазни мерки за безопасност, които обхващат много важни теми.

▪ Монтажът на системата и всички дейности, описани в

ръководството за монтаж и справочника за монтажника, ТРЯБВА да се извършат от оторизиран монтажник.

1.1.1 Значение на предупреждения и символи

ОПАСНОСТ

Обозначава ситуация, което причинява смърт или тежко нараняване.

ОПАСНОСТ: РИСК ОТ ТОКОВ УДАР

Обозначава ситуация, която е възможно да причини смърт от електрически ток.

1.2 За монтажника

1.2.1 Общи изисквания

Ако НЕ сте сигурни как да монтирате или да работите с модула, свържете се с вашия дилър.

ЗАБЕЛЕЖКА

Неправилният монтаж или присъединяване на оборудване или аксесоари е възможно да причини токов удар, късо съединение, утечки, пожар или други повреди на оборудването. Използвайте само аксесоари, допълнително оборудване и резервни части, които са изработени или одобрени от Daikin.

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че монтажът, изпитването и използваните материали отговарят на изискванията на приложимото законодателство (в началото на инструкциите, описани в документацията на Daikin).

ВНИМАНИЕ

При монтаж, поддръжка или сервизно обслужване на системата носете подходящи лични предпазни средства (предпазни ръкавици, защитни очила и т.н.).

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 5

1 Общи предпазни мерки за безопасност

ПРЕДУПРЕЖДЕНИЕ

Накъсайте на части и изхвърлете пластмасовите опаковъчни торби, за да не може с тях да си играе никой, и най-вече деца. Възможен риск: задушаване.

ОПАСНОСТ: РИСК ОТ ИЗГАРЯНЕ

▪ НЕ докосвайте тръбопровода за охладителя,

тръбопровода за водата или вътрешните части по време на или незабавно след работа на модула. Те може да са прекомерно горещи или прекомерно студени. Изчакайте, докато се върнат към нормална температура. Ако се налага да ги пипате, носете защитни ръкавици.

▪ НЕ докосвайте какъвто и да е случайно изтичащ

хладилен агент.

ПРЕДУПРЕЖДЕНИЕ

Осигурете подходящи мерки, за да не допуснете модулът да бъде използван за убежище на дребни животни. Дребните животни могат да причинят неизправности, пушек или пожар, ако се допрат до части на електрооборудването.

ВНИМАНИЕ

НЕ докосвайте отвора за приток на въздух или алуминиевите ребра на външното тяло.

ЗАБЕЛЕЖКА

▪ НЕ поставяйте никакви предмети или оборудване

върху модула.

▪ НЕ сядайте, не се качвайте и не стойте върху

модула.

▪ На места, където има монтирано оборудване, излъчващо

електромагнитни вълни. Електромагнитните вълни могат да попречат на управлението на системата и да предизвикат неизправности в работата на оборудването.

▪ На места, където има риск от възникване на пожар поради

изтичането на леснозапалими газове (пример: разредител или бензин), въглеродни влакна, запалим прах.

▪ На места, където се произвежда корозивен газ (пример: газ на

сериста киселина). Корозията на медните тръби или запоените елементи може да причини изтичане на хладилен агент.

1.2.3 Хладилен агент

Ако е приложимо. За повече информация вижте ръководството за монтаж или справочното ръководство на монтажника на вашето приложение.

ЗАБЕЛЕЖКА

Уверете се, че монтажът на тръбопровода за хладилния агент отговаря на изискванията на приложимото законодателство. Приложимият стандарт в Европа е EN378.

ЗАБЕЛЕЖКА

Уверете се, че свързващите тръби и съединенията НЕ са подложени на напрежение.

ПРЕДУПРЕЖДЕНИЕ

По време на изпитванията НИКОГА на подавайте на продукта налягане, по-високо от максимално допустимото налягане (както е обозначено върху табелката със спецификациите на външното тяло).

ЗАБЕЛЕЖКА

Дейностите по външното тяло е най-добре да се извършват при сухо време, за да се избегне навлизане на вода.

В съответствие с изискванията на приложимото законодателство може да е необходимо воденето на дневник на продукта, който да съдържа като минимум: информация за поддръжката, извършени ремонтни работи, резултати от изпитвания/проверки, периоди на престой и т.н.

Освен това, на достъпно място на продукта ТРЯБВА да се осигури като минимум следната информация:

▪ Инструкции за спиране на системата в случай на авария

▪ Наименование и адрес на пожарната служба, полицейския

участък и болницата

▪ Име, адрес и телефонни номера за през деня и през нощта за

получаване на сервизно обслужване

В Европа необходимите указания за воденето на този дневник са дадени в EN378.

1.2.2 Място за монтаж

▪ Осигурете достатъчно пространство около модула за

сервизно обслужване и циркулация на въздуха.

▪ Уверете се, че мястото за монтаж издържа на тежестта и

вибрациите на модула.

▪ Уверете се, че зоната е добре проветрима. НЕ запушвайте

отворите за вентилация.

▪ Уверете се, че модулът е нивелиран.

НЕ монтирайте модула на следните места:

▪ В потенциално взривоопасни среди.

ПРЕДУПРЕЖДЕНИЕ

Вземете достатъчно надеждни мерки за безопасност в случай на изтичане на хладилен агент. Ако има изтичане на хладилен газ, незабавно проветрете зоната. Възможни рискове:

▪ Прекомерно високите концентрации на хладилен

агент в затворено помещение могат да предизвикат кислородна недостатъчност.

▪ Ако хладилният газ влезе в контакт с огън, може да

се отделят токсични газове.

ОПАСНОСТ: ОПАСНОСТ ОТ ЕКСПЛОЗИЯ

Изпомпване – Утечка на охладител. Ако искате да

изпомпате системата и има утечка в хладилния кръг:

▪ НЕ използвайте автоматичната функция за

изпомпване на уреда, която ще събере цялото количество хладилен агент от системата във външния модул. Възможно последствие: Самозапалване и експлозия на компресора поради навлизане на въздух в работещия компресор.

▪ Използвайте отделна система за извличане на

хладилния агент, така че да НЕ се налага компресорът да работи.

ПРЕДУПРЕЖДЕНИЕ

ВИНАГИ извличайте и оползотворявайте хладилния агент. НЕ ги изпускайте директно в околната среда. Използвайте вакуумна помпа за вакуумиране на инсталацията.

ЗАБЕЛЕЖКА

След като всички тръби са свързани, уверете се, че няма изтичане на газ. Използвайте азот, за да направите проверка за изтичане на газ.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 6

1 Общи предпазни мерки за безопасност

ЗАБЕЛЕЖКА

▪ За избягване на повреда на компресора, НЕ

зареждайте повече от указаното количество охладител.

▪ Когато охладителната система ще се отваря,

хладилният агент ТРЯБВА да се третира съгласно приложимото законодателство.

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че в системата няма кислород. Зареждането с хладилен агент трябва да става само след извършване на проверка за течове и вакуумно изсушаване.

▪ Ако е необходимо системата да се зареди наново, вижте

табелката със спецификации на модула. Тя посочва типа хладилен агент и необходимото количество.

▪ Модулът е зареден фабрично с хладилен агент и в

зависимост от размерите на тръбите и тръбния път някои системи изискват допълнително зареждане с хладилен агент.

▪ Използвайте само инструменти, които са само за вида

хладилен агент, използван в системата, за да гарантирате устойчивост на налягането и да попречите на навлизането на външни материали в системата.

▪ Заредете течния хладилен агент както следва:

Ако Тогава

Има сифон

(т.е. цилиндърът е означен с “Прикачен сифон за допълване с течност”)

НЯМА сифон Заредете, като цилиндърът

▪ Отваряйте бавно резервоарите с хладилен агент.

▪ Зареждайте хладилния агент в течна форма. Добавянето му в

газообразно състояние е възможно да попречи на нормалната работа.

ВНИМАНИЕ

Когато процедурата по зареждане на охладител е завършена или временно спряна, затворете вентила на резервоара с охладител незабавно. Ако клапанът НЕ се затвори незабавно, оставащото налягане може да зареди допълнително хладилен агент. Възможно последствие: Неправилно количество хладилен агент.

Заредете, като цилиндърът трябва да е изправен.

трябва да е обърнат надолу.

1.2.4 Солен разтвор

ПРЕДУПРЕЖДЕНИЕ

Вземете достатъчно надеждни мерки за безопасност в случай на изтичане на солен разтвор. Ако има изтичане на солен разтвор, незабавно проветрете мястото и се обърнете към вашия местен дилър.

ПРЕДУПРЕЖДЕНИЕ

Окръжаващата температура вътре в модула може да стане много по-висока от тази в стаята, напр. 70°C. В случай на изтичане на солен разтвор горещите части вътре в модула може да създадат опасна ситуация.

ПРЕДУПРЕЖДЕНИЕ

Употребата и монтажът на приложението ТРЯБВА да отговарят изискванията на предпазните мерки за безопасност и опазване на околната среда, предвидени в приложимото законодателство.

1.2.5 Вода

ЗАБЕЛЕЖКА

Уверете се, че качеството на водата отговаря на изискванията на Директива 98/83/ЕО на Съвета.

1.2.6 Електрически

ОПАСНОСТ: РИСК ОТ ТОКОВ УДАР

▪ ИЗКЛЮЧЕТЕ напълно електрозахранването преди

сваляне на капака на превключвателната кутия, свързване на електрическите проводници или докосване на електрическите части.

▪ Преди да пристъпите към сервизно обслужване,

прекъснете електрозахранването за повече от 1минута и измерете напрежението на изводите на кондензаторите на главната верига или на електрическите компоненти. Напрежението ТРЯБВА да е по-малко от 50 V DC, преди да можете да докоснете електрическите компоненти. За местоположението на изводите вижте електромонтажната схема.

▪ НЕ докосвайте електрическите компоненти с мокри

ръце.

▪ НЕ оставяйте модула без наблюдение, когато е

свален сервизният капак.

ПРЕДУПРЕЖДЕНИЕ

Ако в поставените кабели НЯМА фабрично монтиран главен прекъсвач или друго средство за прекъсване на електрозахранването с разстояние между контактите на всички полюси, осигуряващо пълно прекъсване при условията на категория на пренапрежениеIII, ТРЯБВА да монтирате такъв прекъсвач или средство за прекъсване.

ПРЕДУПРЕЖДЕНИЕ

Изборът на солен разтвор ТРЯБВА да е в съответствие с приложимото законодателство.

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 7

2 За документацията

ПРЕДУПРЕЖДЕНИЕ

▪ Използвайте САМО медни проводници.

▪ Уверете се, че монтажът на местното окабеляване

отговаря на изискванията на приложимото законодателство.

▪ Цялото окабеляване на място ТРЯБВА да се

извърши съгласно доставената с продукта електромонтажна схема.

▪ НИКОГА не притискайте снопове от кабели и се

уверете, че НЕ се допират до тръбопроводи и остри ръбове. Уверете се, че върху клемните съединения не се оказва външен натиск.

▪ Не забравяйте да монтирате заземяващо

окабеляване. НЕ заземявайте модула към водопроводна или газопроводна тръба, преграден филтър за пренапрежения или заземяване на телефон. Неправилното заземяване може да причини токов удар.

▪ Уверете се, че използвате специално

предназначена захранваща верига. НИКОГА не използвайте източник на захранване, който се използва съвместно с друг електрически уред.

▪ Уверете се, че сте монтирали необходимите

предпазители или прекъсвачи.

▪ Уверете се, че сте монтирали прекъсвач,

управляван от утечен ток. Неговата липса може да причини токов удар или пожар.

▪ При монтиране на прекъсвач, управляван от утечен

ток, проверете дали е съвместим с инвертора (устойчив на високочестотен електрически шум), за да се избегне ненужното задействане на прекъсвача.

ЗАБЕЛЕЖКА

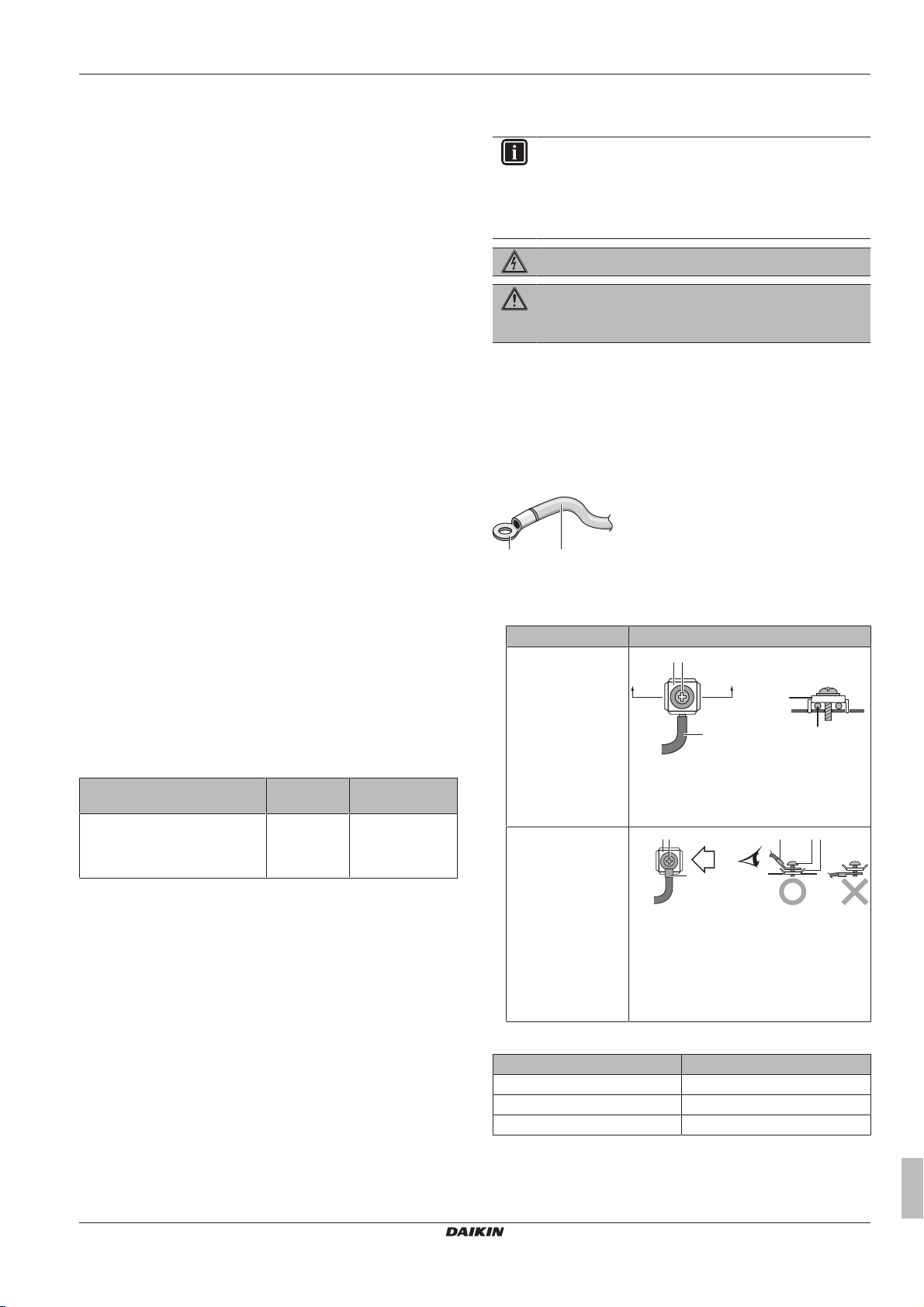

Препоръки при прекарване на захранващи кабели:

▪ НЕ съединявайте проводници с различни дебелини

към клемния блок за захранването (хлабината на захранващите кабели може да доведе до прекомерно загряване).

▪ Когато свързвате проводници с една и съща

дебелина, спазвайте показаното на илюстрацията по-горе.

▪ За окабеляване използвайте специално

предназначените за целта захранващ кабел и свържете здраво проводниците, след което ги фиксирайте, за да елиминирате влиянието на външното налягане върху клемите.

▪ Използвайте подходяща отвертка за затягане на

клемните винтове. Отвертката с малка глава ще повреди главата на винта и ще направи правилното затягане невъзможно.

▪ Прекомерното натягане на клемните винтове може

да ги скъса.

Монтирайте захранващите кабели на разстояние най-малко 1метър от телевизори или радиоприемници, за да не допуснете появата на смущения. В зависимост от дължината на радиовълните разстоянието от 1 метър може да се окаже недостатъчно.

ПРЕДУПРЕЖДЕНИЕ

▪ След приключване на електротехническите работи

потвърдете, че всеки електрически компонент и клема вътре в кутията за електрически компоненти са съединени надеждно.

▪ Преди да пуснете модула се уверете, че всички

капаци са затворени.

ЗАБЕЛЕЖКА

Приложимо е само ако електрозахранването е трифазно и компресорът има метод на стартиране ВКЛ./ИЗКЛ.

Ако съществува вероятност за обърната фаза след моментно прекъсване на захранването, а след това захранването се включва и изключва, докато продуктът работи, присъединете локална верига за защита срещу обърната фаза. При работа на продукта с обърната фаза може да се повреди компресора и други части.

2 За документацията

2.1 За настоящия документ

Целева публика

Упълномощени монтажници

Комплект документация

Този документ е част от комплекта документация. Пълният комплект се състои от:

▪ Общи мерки за безопасност:

▪ Инструкции за безопасност, които трябва да прочетете,

преди да пристъпите към монтажа

▪ Формат: Хартия (в кутията на вътрешното тяло)

▪ Ръководство за монтаж на вътрешното тяло:

▪ Инструкции за монтаж

▪ Формат: Хартия (в кутията на вътрешното тяло)

▪ Ръководство за монтаж на външното тяло:

▪ Инструкции за монтаж

▪ Формат: На хартия (в кутията на външното тяло)

▪ Ръководство за монтаж на резервния нагревател:

▪ Инструкции за монтаж

▪ Формат: На хартия (в кутията на резервния нагревател)

▪ Справочно ръководство на монтажника:

▪ Подготовка на монтажа, добри практики, справочни данни,

…

▪ Формат: Цифрови файлове на: http://www.daikineurope.com/

support-and-manuals/product-information/

▪ Справочник за допълнително оборудване:

▪ Допълнителна информация за това как се монтира

допълнително оборудване

▪ Формат: На хартия (в кутията на вътрешното тяло) +

Цифрови файлове на: http://www.daikineurope.com/support-

and-manuals/product-information/

Последните редакции на доставената документация може да са налични на регионалния уебсайт на Daikin или да ги получите чрез вашия дилър.

Оригиналната документация е написана на английски език. Всички други езици са преводи.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 8

3 За кутията

102~114 kg

Технически данни

▪ Извадка от най-новите технически данни може да се намери

на регионалния Daikin уеб сайт (публично достъпен).

▪ Пълният комплект с най-новите технически данни може да

се намери на Daikin екстранет (изисква се автентификация).

2.2 Справочно ръководство на монтажника с един поглед

Глава Описание

Общи мерки за безопасност

За документацията Каква документация съществува за

За кутията Как да разопаковате модулите и да

За модулите и опциите ▪ Как да идентифицирате модулите

Указания за приложения Различни монтажни настройки на

Подготовка Какво трябва да направите и да

Монтаж Какво трябва да направите и да

Конфигурация Какво трябва да направите и да

Пускане в експлоатация Какво трябва да направите и да

Предаване на потребителя

Поддръжка и сервизно обслужване

Отстраняване на неизправности

Изхвърляне на отпадни продукти

Технически данни Спецификации на системата

Терминологичен речник Определение на термините

Таблица на настройките на място

Инструкции за безопасност, които трябва да прочетете, преди да пристъпите към монтажа

монтажника

извадите аксесоарите им

▪ Възможни комбинации на модули и

опции

системата

знаете, преди да отидете на мястото за монтаж

знаете, преди да монтирате системата

знаете, за да конфигурирате системата след нейния монтаж

знаете, за да пуснете системата в експлоатация след нейното конфигуриране

Какво трябва да дадете и да обясните на потребителя

Как се извършва поддръжка и техническо обслужване на модулите

Какво трябва да направите в случай на възникване на проблеми

Как да се изхвърли системата

Таблица, която трябва да се попълни от монтажника и да се съхранява за бъдещи справки

Бележка: Таблица с настройки от монтажника има също и в справочното ръководство на потребителя. Тази таблица трябва да се попълни от монтажника и да се предаде на потребителя.

Тя съдържа информация за:

▪ Разопаковане и боравене с модулите

▪ Сваляне на аксесоарите от модула

Спазвайте следните изисквания:

▪ Модулът ТРЯБВА да се провери за повреди при доставка. За

всяка повреда ТРЯБВА незабавно да се докладва на агента по рекламациите на превозвача.

▪ Докарайте опакования модул, колкото е възможно по-близо

до неговата крайна позиция на монтаж, за да предотвратите получаването на повреди по време на транспортирането.

▪ Подгответе предварително пътя, по който искате да вкарате

уреда вътре.

3.2 Външно тяло

3.2.1 За разопаковане на външния модул

3.2.2 За повдигане на външното тяло

ВНИМАНИЕ

За да избегнете нараняване, НЕ докосвайте отвора за приток на въздух или алуминиевите ребра на модула.

Пренесете модула бавно, както е показано:

3 За кутията

3.1 Общ преглед: За кутията

Тази глава описва какво трябва да направите, след като кутиите с външното и с вътрешното тяло са доставени на мястото за монтаж.

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 9

3.2.3 За изваждане на аксесоарите от

1×

2×

1×

a~e+h

4×

2×

1×

1× 1× 1× 1×

2× 1×2×

a b c d

f ge

външното тяло

a Ръководство за монтаж на външното тяло b Кабелна връзка c Етикет за флуорирани парникови газове d Многоезичен етикет за флуорирани парникови газове e Винт (само за ERLQ)

f Планка (резервна) за фиксиране на термистора (само

за ERLQ)

g Приспособление за термистора (само за ERLQ)

3.3 Вътрешно тяло

3.3.1 За разопаковане на вътрешното тяло

3 За кутията

3.3.2 За демонтиране на аксесоарите от вътрешния модул

1 Свалете винтовете от горната част на модула.

2 Свалете горния панел.

3 Свалете винтовете от предната част на модула.

4 Натиснете бутона в долната част на предния панел.

5 Свалете предния панел.

6 Извадете аксесоарите.

a Общи мерки за безопасност

b Справочник за допълнително оборудване

c Ръководство за монтаж на вътрешното тяло

d Ръководство за експлоатация

e Уплътнителен пръстен за спирателен вентил

f Спирателен вентил g Капак на потребителския интерфейс h 2 винта за закрепване на потребителския интерфейс.

7 Поставете отново горния и предния панел.

3.4 Резервен нагревател

ЗАБЕЛЕЖКА

Резервният нагревател е опция и може да бъде използван само в комбинация с вътрешни тела EHBH_CBV и EHVH_S_CBV.

ПРЕДУПРЕЖДЕНИЕ: Остри ръбове

Хванете горната част на предния панел вместо долната част. Внимавайте за пръстите си, тъй като по долната част на предния панел има остри ръбове.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 10

4 За модулите и опциите

3.4.1 За разопаковане на резервния нагревател

4.2 Идентификация

ЗАБЕЛЕЖКА

При монтаж или обслужване на няколко модула едновременно се уверете, че НЕ сте разменили сервизните панели между различните модели.

4.2.1 Идентификационен етикет: Външно тяло

Място

Идентификация на модела

▪ ERLQ: Включва компоненти (изолация, нагревател на долния

панел, …), за да не се допусне замръзване в зони с ниска окръжаваща температура и висока влажност.

▪ ERHQ: НЕ включва тези компоненти.

Пример: ERLQ011CAW1

3.4.2 За изваждане на аксесоарите от резервния нагревател

1 Свалете стенната планка от кутията.

4 За модулите и опциите

4.1 Общ преглед: За модулите и опциите

Тази глава съдържа информация за:

▪ Идентифицирането на външното тяло

▪ Идентифицирането на вътрешното тяло

▪ Идентифициране на резервен нагревател (ако е приложимо)

▪ Комбиниране на външното и на вътрешното тяло

▪ Комбинирането на външното тяло с опции

▪ Комбинирането на вътрешното тяло с опции

Код Обяснение

ER Европейска сплит външна двойка термопомпа

L H=Ниска температура на водата – окръжаваща

зона: 0⁠~⁠−⁠10°C

L=Ниска температура на водата – окръжаваща зона: −10~−20°C

Q Хладилен агент R410A

011 Клас на мощност

CA Серия на модела

W1 Електрозахранване

4.2.2 Идентификационен етикет: Вътрешен модул

Място

Идентификация на модела

Пример: EHVH11S26CBV

Код Описание

E Европейски модел

HV Вътрешно тяло с интегриран бойлер за подов

монтаж

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 11

4 За модулите и опциите

Код Описание

H Само за отопление

11 Клас на мощност

S Материал на интегрирания бойлер:

неръждаема стомана

26 Вместимост на интегрирания бойлер

CB Серия на модела

V Модел с еднофазен нагревателят срещу

легионела в бойлера за битова гореща вода. (Без резервен нагревател в кръга за отопление на помещенията.)

4.2.3 Идентификационен етикет: Резервен нагревател

Място

Идентификация на модела

Пример: EK L BUH CB 6 W1

Код Обяснение

EK Европейски комплект

L Комплект, съвместим с вътрешните тела

EHBH_CBV и EHVH_S_CBV

BUH Резервен нагревател

CB Серия на модела

6 Мощност на комплекта нагревател (kW)

W1 Електрозахранване

4.3 Комбинирани модули и опции

4.3.1 Възможни опции за външното тяло

Печатна платка за ограничение на консумираната мощност (KRP58M51) (само за ERLQ)

▪ Ограничава максималния ток. Това обаче намалява също и

мощността на отопление/охлаждане на системата.

▪ На печатната платка за ограничение на консумираната

мощност е приложима само функцията “Настройка на текущо ограничение”.

▪ За инструкции за монтаж вижте ръководството за монтаж на

печатната платка за ограничение на консумираната мощност.

Навес за защита от сняг (EK016SNC) (само за ERLQ)

▪ Предпазва външното тяло от затрупване със сняг.

▪ Препоръчва се в области с ниски окръжаващи температури

или със силни снеговалежи.

▪ За инструкции за монтаж вижте ръководството за монтаж на

навеса за защита от сняг.

Комплект дренажни пробки (EKDK04) (само за ERHQ)

▪ Събира конденза от външното тяло и го направлява навън

през 1 пробка в долния панел.

▪ За ERLQ: Комплектът дренажни пробки не е приложим.

▪ За ERHQ: Комплектът дренажни пробки е опция.

▪ Не може да се комбинира с нагревател на долния панел.

▪ За инструкции за монтаж вижте ръководството за монтаж на

комплекта дренажни пробки.

Нагревател на долния панел (EKBPHTH16A) (само за ERHQ в комбинация с вътрешно тяло C*)

▪ Предотвратява замръзването на долния панел.

▪ Препоръчва се в области с ниска окръжаваща температура и

висока влажност.

▪ За ERLQ: Нагревателят на долния панел е стандартно

оборудване (фабрично монтиран).

▪ За ERHQ: Нагревателят на долния панел е опция.

▪ Не може да се комбинира с комплект дренажни пробки.

▪ Ако инсталирате EKBPHTH16A, трябва също да инсталирате

и печатната платка с цифрови входове/изходи (EKRP1HB).

▪ За инструкции за монтаж вижте ръководството за монтаж на

нагревателя на долния панел и справочника за допълнително оборудване.

4.3.2 Възможни опции за вътрешното тяло

Потребителски интерфейс (EKRUCBL*)

Потребителският интерфейс и възможен допълнителен потребителски интерфейс се предлагат като опция.

Допълнителният потребителски интерфейс може да се свърже:

▪ За да имате:

▪ както управление в близост до вътрешното тяло,

▪ така и функционалност на стаен термостат в основното

помещение, което ще се отоплява.

▪ За да имате интерфейс, поддържащ и други езици.

Налични са следните видове потребителски интерфейс:

▪ EKRUCBL1 поддържа следните езици: немски, френски,

нидерландски, италиански.

▪ EKRUCBL2 поддържа следните езици: английски, шведски,

норвежки, фински.

▪ EKRUCBL3 поддържа следните езици: английски, испански,

гръцки, португалски.

▪ EKRUCBL4 поддържа следните езици: английски, турски,

полски, румънски.

▪ EKRUCBL5 поддържа следните езици: немски, чешки,

словенски, словашки.

▪ EKRUCBL6 поддържа следните езици: английски, хърватски,

унгарски, естонски.

▪ EKRUCBL7 поддържа следните езици: английски, немски,

руски, датски.

Езиците на потребителския интерфейс може да се качат чрез компютърен софтуер или да се копират от един потребителски интерфейс на друг.

За инструкции за монтаж вижте "7.10.10 За свързване на

потребителския интерфейс"на страница51.

Опростен потребителски интерфейс (EKRUCBS)

▪ Опростеният потребителски интерфейс може да се използва

само в комбинация с главния потребителски интерфейс.

▪ Опростеният потребителски интерфейс действа като стаен

термостат и е нужно да се монтира в стаята, която желаете да контролирате.

За инструкции за монтаж вижте ръководството за монтаж и експлоатация на опростения потребителски интерфейс.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 12

5 Указания за приложения

Стаен термостат (EKRTWA, EKRTR1, RTRNETA)

Можете да свържете допълнителен стаен термостат към вътрешното тяло. Този термостат може да бъде свързан с кабел (EKRTWA) или безжичен (EKRTR1 и RTRNETA). Термостат RTRNETA може да се използва само при системи за отопление.

За инструкции за монтаж вижте ръководството за монтаж на стайния термостат и справочника за допълнително оборудване.

Дистанционен датчик за безжичен термостат (EKRTETS)

Можете да използвате безжичен датчик за вътрешната температура (EKRTETS) само в комбинация с безжичен термостат (EKRTR1).

Печатна платка с цифрови входове/изходи (EKRP1HB)

Печатната платка с цифрови входове/изходи е необходима за осигуряване на следните сигнали:

▪ Алармен изход

▪ Изход за ВКЛ./ИЗКЛ. на отоплението на помещенията

▪ Превключване на външен топлинен източник

▪ Управляващ сигнал за комплекта нагревател на долния панел

EKBPHTH16A.

За инструкции за монтаж вижте ръководството за монтаж на печатната платка с цифрови входове/изходи и справочника за допълнително оборудване.

Печатна платка за ограничение на консумираната мощност (EKRP1AHTA)

За да активирате управлението на енергоспестяващата функция чрез цифрови входове, трябва да монтирате печатната платка за ограничение на консумираната мощност.

За инструкции за монтаж вижте ръководството за монтаж на печатната платка за ограничение на консумираната мощност и справочника за допълнително оборудване.

Дистанционен вътрешен датчик (KRCS01-1)

По подразбиране датчикът на вътрешния потребителски интерфейс ще се използва като датчик за стайната температура.

Като опция дистанционният вътрешен датчик може да се монтира за измерване на стайната температура на друго място.

За инструкции за монтаж вижте ръководството за монтаж на дистанционния вътрешен датчик и справочника за допълнително оборудване.

ИНФОРМАЦИЯ

Можете да свържете или само дистанционния вътрешен датчик, или само дистанционния външен датчик.

Компютърен конфигуратор (EKPCCAB)

Компютърният кабел осъществява връзка между превключвателната кутия на вътрешното тяло и компютъра. Така се осигурява възможност да се качват различни езикови файлове на потребителския интерфейс и вътрешни параметри на вътрешното тяло. За наличните езикови файлове се свържете с вашия местен дилър.

Софтуерът и съответните инструкции за работа са налични на:

http://www.daikineurope.com/support-and-manuals/softwaredownloads/.

За инструкции за монтаж вижте ръководството за монтаж на компютърния кабел и "8Конфигурация"на страница56.

Термопомпен конвектор (FWXV)

За осигуряване на отопление на помещенията е възможно да се използват термопомпени конвектори (FWXV).

За инструкции за монтаж вижте ръководството за монтаж на термопомпените конвектори и справочника за допълнително оборудване.

Резервен нагревател (EKLBUHCB6W1)

Можете да монтирате допълнителен резервен нагревател.

Инструкции за монтажа можете да видите в ръководството за монтаж на резервния нагревател или в това справочно ръководство за монтажника.

LAN адаптер за управление чрез смартфон + приложения Smart Grid (BRP069A61)

Можете да инсталирате този LAN адаптер за:

▪ Управление на системата чрез приложение за смартфон.

▪ Използване на системата в различни приложение на Smart

Grid.

За инструкции за монтаж вижте ръководството за монтаж на LAN адаптера.

LAN адаптер за управление чрез смартфон (BRP069A62)

Можете да монтирате LAN адаптер за управление на системата чрез приложение за смартфон.

За инструкции за монтаж вижте ръководството за монтаж на LAN адаптера.

ИНФОРМАЦИЯ

▪ Дистанционният вътрешен датчик може да се

използва само в случай, че потребителският интерфейс е конфигуриран с функционалност на стаен термостат.

▪ Можете да свържете или само дистанционния

вътрешен датчик, или само дистанционния външен датчик.

Дистанционен външен датчик (EKRSCA1)

По подразбиране датчикът вътре във външното тяло ще се използва за измерване на външната температура.

Като опция дистанционният външен датчик може да се монтира за измерване на външната температура на друго място (напр. с цел да се избегне пряката слънчева светлина), за да се подобри поведението на системата.

За инструкции за монтаж вижте ръководството за монтаж на дистанционния външен датчик.

Справочно ръководство на монтажника

4.3.3 Възможни комбинации на вътрешно тяло и външно тяло

Външно тяло Вътрешно тяло

EHVH11 EHVH16

ERHQ011+ERLQ011 O —

ERHQ014+ERLQ014 — O

ERHQ016+ERLQ016 — O

5 Указания за приложения

5.1 Общ преглед: Указания за приложения

Целта на указанията за приложения е да се даде представа за възможностите натермопомпената система на Daikin.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 13

5 Указания за приложения

ЗАБЕЛЕЖКА

▪ Илюстрациите в указанията за приложения са

предназначени само за справка, а НЕ да се използват като подробни хидравлични схеми. Подробното хидравлично оразмеряване и балансиране НЕ са показани и са задължение на монтажника.

▪ За повече информация относно настройките за

конфигурация за оптимизиране на работата на термопомпата вижте "8 Конфигурация" на

страница56.

Настоящата глава съдържа указания за приложения за:

▪ Настройване на системата за отопление на помещенията

▪ Настройване на спомагателен топлинен източник за

отопление на помещенията

▪ Настройване на бойлера за битова гореща вода

▪ Настройване на измерването на енергията

▪ Настройване на управлението на консумираната мощност

▪ Настройване на външен температурен датчик

5.2 Настройване на системата за отопление на помещенията

Термопомпената система на Daikin доставя изходяща вода до топлоизлъчвателите в една или повече стаи.

Тъй като системата предлага голяма гъвкавост за управление на температурата във всяка стая, трябва първо да отговорите на следните въпроси:

▪ Колко стаи се отопляват чрез термопомпената система на

Daikin?

▪ Какви типове топлоизлъчватели се използват във всяка стая и

каква е тяхната проектна температура на изходящата вода?

След като станат ясни изискванията за отопление на помещенията, Daikin препоръчва да се следват дадените подолу указания за настройване.

ЗАБЕЛЕЖКА

Ако се използва външен стаен термостат, той ще управлява защитата на помещението от измръзване. Защитата на помещението от измръзване обаче е възможна само ако е ВКЛЮЧЕНО управлението на температурата на изходящата вода на потребителския интерфейс на модула.

ИНФОРМАЦИЯ

В случай че се използва външен стаен термостат и се налага да се гарантира защитата на помещението от замръзване при всякакви условия, трябва да зададете автоматичната аварийна работа [A.6.C] на 1.

5.2.1 Единична стая

Подово отопление или радиатори –Кабелен стаен термостат

Схема

A Основна зона на температурата на изходящата вода B Една единична стая

a Потребителски интерфейс, използван като стаен

термостат

▪ Подовото отопление или радиаторите са свързани директно

към вътрешното тяло.

▪ Стайната температура се управлява чрез потребителския

интерфейс, който се използва като стаен термостат. Възможни инсталации:

▪ Потребителски интерфейс, който е инсталиран в стаята и

се използва като стаен термостат

▪ Потребителски интерфейс, който е инсталиран на

вътрешното тяло и се използва за управление в близост до вътрешното тяло + потребителски интерфейс, който е инсталиран в стаята и се използва като стаен термостат

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

▪ Код: [C-07]

Брой зони на температурата на водата:

▪ #: [A.2.1.8]

▪ Код: [7-02]

Ползи

▪ По-ниски разходи за системата. НЕ се нуждаете от

допълнителен външен стаен термостат.

▪ Най-голям комфорт и ефективност. Интелигентната

функционалност на стайния термостат може да намали или увеличи желаната температура на изходящата вода на базата на действителната стайна температура (модулация). Това води до:

▪ Стабилна стайна температура, съответстваща на желаната

температура (по-голям комфорт)

▪ По-малко цикли ВКЛ./ИЗКЛ. (по-малко шум, по-голям

комфорт и по-висока ефективност)

▪ Най-ниската възможна температура на изходящата вода

(по-висока ефективност)

2 (Управл. СТ): Работата на модула се определя на базата на окръжаващата температура на потребителския интерфейс.

0 (1 ТИВ зона): Основна

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 14

5 Указания за приложения

▪ Лесна за управление. Можете лесно да зададете желаната

стайна температура чрез потребителския интерфейс:

▪ За вашите ежедневни нужди можете да използвате

предварително зададени стойности и програми.

▪ За отклонение от вашите ежедневни нужди можете

временно да отмените приоритета на предварително зададените стойности и програми, да използвате режима за празник…

Подово отопление или радиатори –Безжичен стаен термостат

Схема

A Основна зона на температурата на изходящата вода B Една единична стая

a Приемник за безжичния външен стаен термостат b Безжичен външен стаен термостат

▪ Подовото отопление или радиаторите са свързани директно

към вътрешното тяло.

▪ Стайната температура се управлява чрез безжичен външен

стаен термостат (допълнително оборудване EKRTR1).

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

▪ Код: [C-07]

Брой зони на температурата на водата:

▪ #: [A.2.1.8]

▪ Код: [7-02]

Външен стаен термостат за основната зона:

▪ #: [A.2.2.4]

▪ Код: [C-05]

Ползи

▪ Безжична връзка. Външният стаен термостат на Daikin е

наличен в безжичен вариант.

▪ Ефективност. Макар че външният стаен термостат изпраща

само сигнали ВКЛ./ИЗКЛ., той е предназначен специално за термопомпената система.

1 (Упр. външ. СТ): Работата на модула се определя от външния термостат.

0 (1 ТИВ зона): Основна

1 (Термо ВКЛ/ИЗКЛ): Когато използваният външен стаен термостат илитермопомпен конвектор може да изпраща само термо състояние ВКЛ./ ИЗКЛ.

Термопомпени конвектори

Схема

A Основна зона на температурата на изходящата вода B Една единична стая

a Дистанционно управление на термопомпените

конвектори

▪ Термопомпените конвектори са свързани директно към

вътрешното тяло.

▪ Желаната стайна температура се задава чрез

дистанционното управление на термопомпените конвектори.

▪ Сигналът за необходимост от отопление на помещенията се

изпраща на един цифров вход на вътрешното тяло (X2M/1 и X2M/4)

▪ Режимът на работа в помещенията се изпраща на

термопомпените конвектори чрез един цифров изход на вътрешното тяло (X2M/32 и X2M/33).

ИНФОРМАЦИЯ

Когато се използват няколко термопомпени конвектори, уверете се, че всеки един от тях получава инфрачервения сигнал от дистанционното управление на термопомпените конвектори.

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

▪ Код: [C-07]

Брой зони на температурата на водата:

▪ #: [A.2.1.8]

▪ Код: [7-02]

Външен стаен термостат за основната зона:

▪ #: [A.2.2.4]

▪ Код: [C-05]

Ползи

▪ Ефективност. Оптимална енергийна ефективност поради

функцията вътрешна връзка.

▪ Стилно изпълнение.

1 (Упр. външ. СТ): Работата на модула се определя от външния термостат.

0 (1 ТИВ зона): Основна

Справочно ръководство на монтажника

Комбинация: Подово отопление + Термопомпени конвектори

▪ Отоплението на помещенията се осигурява от:

▪ Подовото отопление

▪ Термопомпените конвектори

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 15

5 Указания за приложения

B C

Схема

A Основна зона на температурата на изходящата вода B Една единична стая

a Дистанционно управление на термопомпените

конвектори

▪ Термопомпените конвектори са свързани директно към

вътрешното тяло.

▪ Желаната стайна температура се задава чрез

дистанционното управление на термопомпените конвектори.

▪ Сигналът за необходимост от отопление на помещенията се

изпраща на един цифров вход на вътрешното тяло (X2M/1 и X2M/4)

▪ Режимът на работа в помещенията се изпраща на

термопомпените конвектори чрез един цифров изход на вътрешното тяло (X2M/32 и X2M/33).

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

▪ Код: [C-07]

Брой зони на температурата на водата:

▪ #: [A.2.1.8]

▪ Код: [7-02]

Външен стаен термостат за основната зона:

▪ #: [A.2.2.4]

▪ Код: [C-05]

Ползи

▪ Ефективност. Подовото отопление има най-добра

производителност с Altherma LT.

▪ Комфорт. Комбинирането на двата типа топлоизлъчватели

осигурява отличния отоплителен комфорт на подовото отопление.

1 (Упр. външ. СТ): Работата на модула се определя от външния термостат.

0 (1 ТИВ зона): Основна

5.2.2 Няколко стаи –Една зона на ТИВ

Ако е необходима само една зона на температурата на изходящата вода, тъй като проектната температура на изходящата вода на всички топлоизлъчватели е една и съща, вие НЕ се нуждаете смесителна вентилна станция (икономически ефективно).

Пример: Ако термопомпената система се използва за затопляне на един под, където всички стаи имат едни и същи топлоизлъчватели.

Подово отопление или радиатори – Термостатични вентили

Ако затопляте стаите с подово отопление или радиатори, един много широко използван начин е да се управлява температурата на основната стая с помощта на термостат (това може да е или потребителският интерфейс, или външен стаен термостат), докато останалите стаи се управляват чрез така наречените термостатични вентили, които се отварят или затварят в зависимост от стайната температура.

Схема

A Основна зона на температурата на изходящата вода B Стая 1 C Стая 2

a Потребителски интерфейс

▪ Подовото отопление на основната стая е директно свързано

към вътрешното тяло.

▪ Стайната температура на основната стая се управлява чрез

потребителския интерфейс, използван като термостат.

▪ Термостатичен вентил се инсталира преди подовото

отопление във всяка една от другите стаи.

ИНФОРМАЦИЯ

Не забравяйте за ситуации, където основната стая може да се отоплява от друг топлинен източник. Пример: Камини.

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

▪ Код: [C-07]

Брой зони на температурата на водата:

▪ #: [A.2.1.8]

▪ Код: [7-02]

Ползи

▪ По-ниски разходи за системата. НЕ се нуждаете от

допълнителен външен стаен термостат.

▪ Лесна за управление. Същата инсталация като за една стая,

но с термостатични вентили.

0 (1 ТИВ зона): Основна

Подово отопление или радиатори –Няколко външни стайни термостати

Схема

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 16

5 Указания за приложения

B C

a a

A Основна зона на температурата на изходящата вода B Стая 1 C Стая 2

a Външен стаен термостат b Байпасен вентил

▪ За всяка стая се инсталира спирателен вентил (доставка на

място), за да се избегне подаването на изходяща вода, когато няма нужда от отопление.

▪ Трябва да се инсталира спирателен вентил, за да стане

възможна рециркулацията на водата, когато всички спирателни вентили са затворени. За да се гарантира надеждна работа, осигурете минимална циркулация на водата, както е описано в таблицата “За проверка на обема на водата и дебита” в "6.4 Подготовката на тръбопровода за

водата"на страница27.

▪ Потребителският интерфейс, свързан към вътрешното тяло,

определя режима на работа в помещенията. Не забравяйте, че режимът на работа на всеки стаен термостат трябва бъде зададен, за да има съответствие с вътрешното тяло.

▪ Стайните термостати са свързани към спирателните вентили,

но НЕ е задължително да се свързват към вътрешното тяло. Вътрешното тяло ще подава изходяща вода през цялото време, с възможността да се направи програма за изходящата вода.

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

▪ Код: [C-07]

Брой зони на температурата на водата:

▪ #: [A.2.1.8]

▪ Код: [7-02]

Ползи

В сравнение с подово отопление или радиатори за една стая:

▪ Комфорт. Можете да зададете желаната стайна

температура, включително програми, за всяка стая чрез стайните термостати.

0 (ТИВ управление): Работата на модула се определя на базата на температурата на изходящата вода.

0 (1 ТИВ зона): Основна

Термопомпениконвектори – много помещения

Схема

A Основна зона на температурата на изходящата вода B Стая 1 C Стая 2

a Дистанционно управление на термопомпените

конвектори

▪ Желаната стайна температура се задава чрез

дистанционното управление на термопомпените конвектори.

▪ Потребителският интерфейс, свързан към вътрешното тяло,

определя режима на работа в помещенията.

▪ Сигналите за нужда от отопление на всеки термопомпен

конвектор се свързват паралелно към цифровия вход на вътрешното тяло (X2M/1 и X2M/4). Вътрешното тяло ще доставя температура на изходящата вода само когато има действителна нужда.

ИНФОРМАЦИЯ

За повишаване на комфорта и производителността Daikin препоръчва на всеки термопомпен конвектор да се инсталира опцията вентилен комплект EKVKHPC.

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

▪ Код: [C-07]

Брой зони на температурата на водата:

▪ #: [A.2.1.8]

▪ Код: [7-02]

Ползи

В сравнение с термопомпени конвектори за една стая:

▪ Комфорт. Можете да зададете желаната стайна

температура, включително програми, за всяка стая чрез дистанционното управление на термопомпените конвектори.

1 (Упр. външ. СТ): Работата на модула се определя от външния термостат.

0 (1 ТИВ зона): Основна

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 17

5 Указания за приложения

B C

a a

Комбинация: Подово отопление + Термопомпени конвектори

Схема

A Основна зона на температурата на изходящата вода B Стая 1 C Стая 2

a Външен стаен термостат b Дистанционно управление на термопомпените

конвектори

▪ За всяка стая с термопомпени конвектори: термопомпените

конвектори са свързани директно към вътрешното тяло.

▪ За всяка стая с подово отопление: Монтира се спирателен

вентил (доставка на място) преди подовото отопление. Той предотвратява подаването на гореща вода, когато стаята няма нужда от отопление.

▪ За всяка стая с термопомпени конвектори: Желаната стайна

температура се задава чрез дистанционното управление на термопомпените конвектори.

▪ За всяка стая с подово отопление: Желаната стайна

температура се задава чрез външния стаен термостат (кабелен или безжичен).

▪ Потребителският интерфейс, свързан към вътрешното тяло,

определя режима на работа в помещенията. Не забравяйте, че режимът на работа на всеки външен стаен термостат и дистанционно управление на термопомпените конвектори трябва да се зададе, за да има съответствие с вътрешното тяло.

ИНФОРМАЦИЯ

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

0 (ТИВ управление): Работата на модула се определя на базата на температурата на изходящата вода.

▪ Код: [C-07]

Брой зони на температурата на водата:

▪ #: [A.2.1.8]

0 (1 ТИВ зона): Основна

▪ Код: [7-02]

5.2.3 Няколко стаи –Две зони на ТИВ

Ако топлоизлъчвателите, избрани за всяка стая, са проектирани за различни температури на изходящата вода, трябва да използвате различни зони на температурата на изходящата вода (максимум 2).

В този документ:

▪ Основна зона = Зона с най-ниската проектна температура

▪ Допълнителна зона = Зона с най-високата проектна

температура

ВНИМАНИЕ

Когато има повече от една зона на изходящата вода, трябва ВИНАГИ да инсталирате смесителна вентилна станция в основната зона, за да намалите (при отопление) температурата на изходящата вода, когато допълнителната зона има нужда.

Типичен пример:

Стая (зона) Топлоизлъчватели: Проектна

температура

Всекидневна стая (основна

Подово отопление: 35°C

зона)

Спални помещения (допълнителна зона)

Термопомпени конвектори: 45°C

Схема

A Допълнителна зона на температурата на изходящата

вода

B Стая 1 C Стая 2 D Основна зона на температурата на изходящата вода E Стая 3

a Дистанционно управление на термопомпените

конвектори

b Потребителски интерфейс

c Смесителна вентилна станция

d Вентил за регулиране на налягане

ИНФОРМАЦИЯ

Вентилът за регулиране на налягането трябва да се постави преди смесителната вентилна станция. Това се прави, за да се гарантира правилния баланс на потока между основната зона на температурата на изходящата вода и допълнителната зона на температурата на изходящата вода по отношение на необходимия капацитет на двете зони на температурата на водата.

▪ За основната зона:

▪ Смесителната вентилна станция се инсталира преди

подовото отопление.

▪ Помпата на смесителната вентилна станция се управлява

чрез сигнала ВКЛ./ИЗКЛ. на вътрешното тяло (X2M/5 и X2M/7; нормално затворен изход на спирателния вентил).

▪ Стайната температура се управлява чрез потребителския

интерфейс, който се използва като стаен термостат.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 18

5 Указания за приложения

a b c e f

g h j

FHL1

FHL2

FHL3

▪ За допълнителната зона:

▪ Термопомпените конвектори са свързани директно към

вътрешното тяло.

▪ Желаната стайна температура се задава чрез

дистанционното управление на термопомпените конвектори за всяка стая.

▪ Сигналите за нужда от отопление на всеки термопомпен

конвектор се свързват паралелно към цифровия вход на вътрешното тяло (X2M/1 и X2M/4). Вътрешното тяло ще доставя желаната допълнителна температура на изходящата вода само когато има действителна нужда.

▪ Потребителският интерфейс, свързан към вътрешното тяло,

определя режима на работа в помещенията. Не забравяйте, че режимът на работа на всяко дистанционно управление на термопомпените конвектори трябва да се зададе, за да има съответствие с вътрешното тяло.

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

▪ Код: [C-07]

Брой зони на температурата на водата:

▪ #: [A.2.1.8]

▪ Код: [7-02]

В случай на термопомпени конвектори:

Външен стаен термостат за допълнителната зона:

▪ #: [A.2.2.5]

▪ Код: [C-06]

Изход на спирателния вентил Задайте следване на термо

На смесителната вентилна станция

Бележка:

▪ Основна стая =

потребителски интерфейс, използван като функционалност на стаен термостат

▪ Други стаи =

функционалност на външен стаен термостат

1 (2 ТИВ зони): Основна + допълнителна

нуждата на основната зона.

Задайте желаната основна температура на изходящата вода.

▪ Ефективност.

▪ В зависимост от нуждата вътрешното тяло доставя

различна температура на изходящата вода, съответстваща на проектната температура на различните топлоизлъчватели.

▪ Подовото отопление има най-добра производителност с

Altherma LT.

5.3 Настройване на спомагателен топлинен източник за отопление на помещенията

▪ Отоплението на помещенията може да се извърши чрез:

▪ Вътрешното тяло

▪ Спомагателен котел (доставка на място), свързан към

системата

▪ Когато стайният термостат даде заявка да отопление,

вътрешното тяло или спомагателният бойлер започва да работи в зависимост от външната температура (статус на превключване на външен топлинен източник). Когато на спомагателния котел се даде разрешение, отоплението на помещенията чрез вътрешното тяло се ИЗКЛЮЧВА.

▪ Бивалентната работа е възможна само за отопление на

помещенията, но НЕ и за приготвяне на битова гореща вода. Битовата гореща вода винаги се произвежда от бойлера за БГВ, свързан към вътрешното тяло.

ИНФОРМАЦИЯ

▪ По време на работа на термопомпата в режим на

отопление тя работи, за да достигне желаната температура, зададена чрез потребителския интерфейс. Когато има включен режим, който зависи от атмосферните условия, температурата на водата се определя автоматично в зависимост от външната температура.

▪ По време на работа на спомагателния котел в

режим на отопление той работи, за да достигне желаната температура на водата, зададена чрез контролера на спомагателния бойлер.

Схема

▪ Интегрирайте спомагателния котел, както следва:

Ползи

▪ Комфорт.

▪ Интелигентната функционалност на стайния термостат

▪ Комбинацията на двете топлоизлъчвателни системи

Справочно ръководство на монтажника

може да намали или увеличи желаната температура на изходящата вода на базата на действителната стайна температура (модулация).

осигурява отличния отоплителен комфорт на подовото отопление и бързото затопляне на въздуха от термопомпените конвектори (напр. всекидневна=подово отопление и спалня=конвектор (без непрекъснато отопление)).

a Външно тяло b Вътрешно тяло

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 19

5 Указания за приложения

Com

K2AK1A

X2M

K2AK1A

Indoor/Auto/Boiler

1 2 3 4 X Y

Indoor

c Топлообменник d Нагревател срещу легионела e Помпа

f Спирателен вентил g Моторизиран 3-пътен вентил h Възвратен вентил (доставка на място)

i Спирателен вентил (доставка на място)

j Колектор (доставка на място) k Спомагателен котел (доставка на място)

l Аквастат (вентил за автоматично регулиране на

температурата на водата) (доставка на място)

m Бойлер за БГВ

n Серпентина на топлообменника

FHL1...3 Подово отопление

ЗАБЕЛЕЖКА

▪ Уверете се, че спомагателният котел и неговата

интеграция в системата отговаря на изискванията на приложимото законодателство.

▪ Daikin НЕ носи отговорност за неизправни или

опасни ситуации в системата на спомагателния котел.

▪ Уверете се, че връщащата се в термопомпата вода НЕ

превишава 55°C. За да направите това:

▪ Задайте желаната температура на водата чрез контролера

на спомагателния котел на максимум 55°C.

▪ Инсталирайте аквастат в потока на възвратната вода

натермопомпата.

▪ Задайте аквастата да затваря над 55°C и да отваря под

55°C.

▪ Инсталирайте възвратни вентили.

▪ Уверете се, че във водния кръг има само един разширителен

съд. Във вътрешното тяло вече има предварително монтиран разширителен съд.

▪ Инсталирайте печатната платка с цифрови входове/изходи

(опция EKRP1HB).

▪ Свържете X1 и X2 (превключване на външен топлинен

източник) на печатната платка с цифрови входове/изходи към термостата на спомагателния котел.

▪ За настройване на топлоизлъчвателите вижте

"5.2 Настройване на системата за отопление на помещенията"на страница13.

Конфигуриране

Чрез потребителския интерфейс (бърз съветник):

▪ Задайте използването на бивалентна система като външен

топлинен източник.

▪ Задайте бивалентната температура и хистерезиса.

Превключване на външен топлинен източник, определено чрез спомагателен контакт

▪ Възможно е само при управление на базата на външен стаен

термостат И една зона на температурата на изходящата вода (вижте "5.2 Настройване на системата за отопление на

помещенията"на страница13).

▪ Спомагателният контакт може да бъде:

▪ Термостат за външната температура

▪ Контакт за електрическа тарифа

▪ Контакт с ръчно управление

▪ …

▪ Схема: свържете следното окабеляване на място:

BTIВход на термостата на котела

A Спомагателен контакт (нормално затворен) H Стаен термостат за нужда от отопление (допълнително

оборудване)

K1A Спомагателно реле за включване на вътрешното тяло

(доставка на място)

K2A Спомагателно реле за включване на котела (доставка

на място)

Indoor Вътрешно тяло

Auto Автоматично

Boiler Котел

ЗАБЕЛЕЖКА

▪ Уверете се, че спомагателният контакт има

достатъчно диференциална разлика или закъснение по време, за да се избегне честото превключване между вътрешното тяло и спомагателния котел.

▪ Ако спомагателният контакт е термостат за

външната температура, инсталирайте термостата на сянка, така че да НЕ се влияе или да се ВКЛ./ ИЗКЛ. от директна слънчева светлина.

▪ Честото превключване може да причини корозия на

спомагателния котел. За повече информация се обърнете към производителя на спомагателния котел.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

ЗАБЕЛЕЖКА

▪ Уверете се, че бивалентният хистерезис има

достатъчно диференциална разлика, за да се избегне честото превключване между вътрешното тяло и спомагателния котел.

▪ Тъй като външната температура се измерва чрез

термистора за околния въздух на външното тяло, инсталирайте външното тяло на сянка, така че да НЕ се влияе ВКЛ./ИЗКЛ. от директна слънчева светлина.

▪ Честото превключване може да причини корозия на

спомагателния котел. За повече информация се обърнете към производителя на спомагателния котел.

5.4 Настройване на бойлера за битова гореща вода

Бойлерът за БГВ е вграден във вътрешното тяло и съдържа 2,4 kW нагревател срещу легионела. Нагревателят срещу легионела има 2 защити: термореле и топлинен предпазител. Ако бъде превишена определена температура, защитите дезактивират нагревателя срещу легионела.

Справочно ръководство на монтажника

Page 20

5 Указания за приложения

FHL1

FHL2

FHL3

a b c hh if

5.4.1 Конфигурация на системата – Интегриран бойлер за БГВ

a Външно тяло b Вътрешно тяло c Топлообменник d Нагревател срещу легионела e Помпа

f Моторизиран 3-пътен вентил g Бойлер за БГВ h Спирателен вентил

i Колектор (доставка на място)

FHL1...3 Подово отопление

UI Потребителски интерфейс

5.4.2 Избор на обема и желаната температура за бойлера за БГВ

Хората усещат водата като гореща, когато температурата е 40°C. По тази причина консумацията на БГВ винаги се изразява като еквивалентен обем гореща вода при 40°C. Вие обаче можете да зададете температурата на бойлера за БГВ на повисока температура (пример: 53°C), която след това се смесва със студена вода (пример: 15°C).

Изборът на обема и желаната температура за бойлера за БГВ включва:

1 Определяне на консумацията на БГВ (еквивалентен обем

гореща вода при 40°C).

2 Определяне на обема и желаната температура за бойлера

за БГВ.

Определяне на консумацията на БГВ

Отговорете на следващите въпроси и изчислете консумацията на БГВ (еквивалентен обем гореща вода при 40°C), като използвате типичните обеми вода:

Въпрос Типичен обем вода

Колко душа е нужно да се вземат на ден?

Колко вани е нужно да се вземат на ден?

Колко вода е нужна на кухненската мивка на ден?

Има ли някакви други нужди от битова гореща вода?

Пример: Ако дневната консумацията на БГВ на едно семейство (4 лица) е, както следва:

▪ 3 душа

▪ 1 вана

▪ 3 мивки, обеми

Тогава консумацията на БГВ = (3×100l)+(1×150l)+(3×10l)=480l

Справочно ръководство на монтажника

1душ = 10min×10l/min = 100l

1вана = 150l

1мивка = 2min×5l/min = 10l

—

Определяне на обема и желаната температура за бойлера за БГВ

Формула Пример

V1=V2+V2×(T2−40)/(40−T1) Ако:

▪ V2=180l

▪ T2=54°C

▪ T1=15°C

Тогава V1=280l

V2=V1×(40−T1)/(T2−T1) Ако:

▪ V1=480l

▪ T2=54°C

▪ T1=15°C

Тогава V2= 307l

V1Консумация на БГВ (еквивалентен обем гореща вода

при 40°C)

V2Необходима вместимост на бойлера за БГВ, ако водата

се загрява само веднъж T2Температурата на БГВ на бойлера T1Температура на студената вода

Възможни вместимости на бойлера за БГВ

Тип Възможни вместимости

Интегриран бойлер за БГВ 260l

Съвети за пестене на енергия

▪ Ако консумацията на БГВ е различна всеки ден, можете да

направите седмична програма с различни желани температури на бойлера за БГВ за всеки ден.

▪ Колкото е по-ниска желаната температура на бойлера за БГВ,

толкова е по-висока икономическата ефективност. При избор на по-голям бойлер за БГВ можете да намалите желаната температура на бойлера за БГВ.

▪ Самата термопомпа може да произвежда битова гореща вода

с максимум 55°C (50°C, ако външната температура е ниска). Вграденото в бойлера за БГВ (нагревателят срещу легионела) електрическо съпротивление може да увеличи тази температура. Това обаче увеличава консумацията на енергия. Daikin препоръчва да се зададе желаната температура на бойлера за БГВ под 55°C, за да се избегне използването на електрическо съпротивление. Нагревателят срещу легионела:

▪ Използва се като авариен нагревател.

▪ Използва се, когато е активна функцията за дезинфекция за

бойлера за БГВ.

▪ Може да помогне при операцията по размразяване на

външното тяло.

▪ Колкото по-висока е външната температура, толкова по-добра

е производителността на термопомпата.

▪ Ако цените на електроенергията са едни и същи през деня

и през нощта, Daikin препоръчва бойлерът за БГВ да се загрява през деня.

▪ Ако цените на електроенергията са по-ниски през нощта,

Daikin препоръчва бойлерът за БГВ да се загрява през нощта.

▪ Когато термопомпата произвежда битова гореща вода, тя не

може да отоплява помещенията. Ако се нуждаете от битова гореща вода и отопление на помещенията по едно и също време, Daikin препоръчва битовата гореща вода да се произвежда през нощта, когато има по-малка нужда от отопление на помещенията.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 21

5 Указания за приложения

c f

d f

e g

5.4.3 Схема и конфигурация –Бойлер за БГВ

▪ За големи консумации на БГВ можете да загрявате водата в

бойлера за БГВ няколко пъти през деня.

▪ За да загреете бойлера за БГВ до желаната температура на

битовата гореща вода, можете да използвате следните енергийни източници:

▪ Термодинамичен цикъл на термопомпата

▪ Нагревател срещу легионела

▪ За повече информация относно оптимизирането на

консумацията на енергия за производство на битова гореща вода вижте "8Конфигурация"на страница56.

5.4.4 Помпа за БГВ за незабавно подаване на гореща вода

Схема

a Вътрешно тяло b Бойлер за БГВ c Помпа за БГВ (доставка на място)

f Душ (доставка на място) g Студена вода h ИЗХОДЯЩА битова гореща вода

i Съединение за рециркулация

j Нагревател срещу легионела

▪ При свързване на помпа за БГВ е възможно на крана да се

подаде незабавно гореща вода.

▪ Помпата за БГВ и монтажът са доставка на място и са

задължение на монтажника.

▪ За повече информация относно свързването на съединението

за рециркулация: вижте "7Монтаж"на страница33.

Конфигуриране

▪ За повече информация вижте "8 Конфигурация" на

страница56.

▪ Можете да направите програма за управление на помпата за

БГВ чрез потребителския интерфейс. За повече информация вижте справочното ръководство на потребителя.

5.4.5 Помпа за БГВ за дезинфекция

Схема

a Вътрешно тяло b Бойлер за БГВ c Помпа за БГВ (доставка на място) d Нагревателен елемент (доставка на място) e Възвратен вентил (доставка на място)

f Душ (доставка на място) g Студена вода h ИЗХОДЯЩА битова гореща вода

i Съединение за рециркулация

j Нагревател срещу легионела

▪ Помпата за БГВ се доставя на място и монтажът ѝ е

отговорност на монтажника.

▪ Температурата на бойлера за БГВ може да бъде зададена до

максимум 65°C. Ако приложимото законодателство изисква по-висока температура за дезинфекция, можете да свържете помпа за БГВ и нагревателен елемент, както е показано погоре.

▪ Ако приложимото законодателство изисква дезинфекция на

водопроводната тръба до точката на крана, можете да свържете помпа за БГВ и нагревателен елемент (ако е необходимо), както е показано по-горе.

Конфигуриране

Вътрешното тяло може да управлява работата на помпата за БГВ. За повече информация вижте "8 Конфигурация" на

страница56.

5.5 Настройване на измерването на енергията

▪ Чрез потребителския интерфейс можете да покажете

следните енергийни данни:

▪ Произведена топлина

▪ Консумирана енергия

▪ Можете да покажете енергийните данни:

▪ За отопление на помещенията

▪ За производство на битова гореща вода

▪ Можете да покажете енергийните данни:

▪ На месечна основа

▪ На годишна основа

ИНФОРМАЦИЯ

Изчислената произведена топлина и консумирана енергия са приблизителни стойности – точността не може да се гарантира.

5.5.1 Произведена топлина

ИНФОРМАЦИЯ

Датчиците, използвани за изчисляване на произведената топлина, се калибрират автоматично.

▪ Приложимо е за всички модели.

▪ Произведената топлина се изчислява вътрешно на базата на:

▪ Температурата на изходящата и входящата вода

▪ Дебита

▪ Консумираната мощност на нагревателя срещу легионела в

бойлера за битова гореща вода

▪ Схема и конфигурация:

▪ Не е нужно допълнително оборудване.

▪ Измерете мощността на нагревателя срещу легионела

(измерване на съпротивление) и задайте мощността чрез потребителския интерфейс. Пример: Ако измерите съпротивление 24 Ω на нагревателя срещу легионела, мощността на нагревателя при 230V е 2200W.

5.5.2 Консумирана енергия

Можете да използвате следните методи за определяне на консумираната енергия:

▪ Изчисляване

▪ Измерване

ИНФОРМАЦИЯ

Не можете да комбинирате изчисляването на консумираната енергия (пример: за резервен нагревател (ако е приложим)) и измерването на консумираната енергия (пример: за външно тяло). Ако го направите, енергийните данни ще са невалидни.

Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Справочно ръководство на монтажника

Page 22

5 Указания за приложения

c c

fed

A B C

gfe

A B C

c c d



Изчисляване на консумираната енергия

▪ Приложимо е само за EHVH04+08.

▪ Консумираната енергия се изчислява вътрешно на базата на:

▪ Действителната консумирана мощност на външното тяло

▪ Зададената мощност на резервния нагревател (ако е

приложим) и нагревателя срещу легионела

▪ Напрежението

▪ Схема и конфигурация: За да получите точни енергийни

данни, измерете мощността (измерване на съпротивление) и задайте мощността чрез потребителския интерфейс за:

▪ Резервният нагревател (степен 1 и степен 2) (ако е

приложим)

▪ Нагревателят срещу легионела

Измерване на консумираната енергия

▪ Приложимо е за всички модели.

▪ Предпочитан метод поради по-високата точност.

▪ Изисква външни електромери.

▪ Схема и конфигурация: когато използвате електромери,

задайте броя импулси/kWh за всеки от електромерите чрез потребителския интерфейс. Данните за консумирана енергия за модели EHVH11+16 ще са налични само ако тази настройка е конфигурирана.

ИНФОРМАЦИЯ

Когато измервате консумацията на електрическа мощност, уверете се, че ЦЯЛАТА подадена мощност на системата се покрива чрез електромерите.

5.5.3 Електрозахранване по нормална тарифа за kWh

Общо правило

Един електромер, който покрива цялата система, е достатъчен.

Схема

Свържете електромера към X5M/7 и X5M/8.

Тип електромер

В случай на… Използвайте… електромер

▪ Еднофазно външно тяло

▪ Няма резервен нагревател

или захранван от еднофазна мрежа резервен нагревател

В други случаи (напр. трифазно външно тяло и/или модел на резервния нагревател, свързан към трифазна мрежа)

Еднофазен

Трифазен

Пример

Еднофазен електромер Трифазен електромер

A Външно тяло

B Вътрешно тяло

C Бойлер за БГВ

a Електрическо табло (L1/N)

b Електромер (L1/N)

c Предпазител (L1/N)

d Външно тяло (L1/N)

e Вътрешно тяло (L1/N)

f Резервен нагревател (L1/N)

g Нагревател срещу легионела

(L1/N)

A Външно тяло

B Вътрешно тяло

C Бойлер за БГВ

a Електрическо табло (L1/L2/L3/

b Електромер (L1/L2/L3/N)

c Предпазител (L1/L2/L3/N)

d Предпазител (L1/N)

e Външно тяло (L1/L2/L3/N)

f Вътрешно тяло (L1/L2/L3/N)

g Резервен нагревател (L1/L2/

L3/N)

h Нагревател срещу легионела (L1/N)

Изключение

▪ Можете да използвате втори електромер, ако:

▪ Обхватът на мощността на един електромер е

недостатъчен.

▪ Електромерът не може да се инсталира лесно в

електрическото табло/шкаф.

▪ 230V и 400 V трифазните мрежи са комбинирани (твърде

необичайно) поради технически ограничения на електромерите.

▪ Свързване и схема:

▪ Свържете втория електромер към X5M/9 и X5M/10.

▪ В софтуера се добавят данните за консумацията на

мощност и на двата електромера, така че НЕ е необходимо да задавате кой електромер коя консумация на мощност покрива. Нужно е само да зададете броя импулси на всеки електромер.

▪ За пример с два електромера вижте "5.5.4 Контакт на

захранването за преференциална тарифа за kWh" на страница22.

Справочно ръководство на монтажника

5.5.4 Контакт на захранването за преференциална тарифа за kWh

Общо правило

▪ Електромер1: Измерва външното тяло.

▪ Електромер 2: измерва всичко останало (т.е. вътрешното

тяло, допълнителен резервен нагревател и нагревател срещу легионела).

Схема

▪ Свържете електромер1 към X5M/7 и X5M/8.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 23

5 Указания за приложения

e efe

ihg

A B C



0 1

▪ Свържете електромер2 към X5M/9 и X5M/10.

Типове електромери

▪ Електромер 1: Еднофазен или трифазен електромер според

захранването на външното тяло.

▪ Електромер2:

▪ При липса на резервен нагревател или конфигурация с

еднофазен резервен нагревател използвайте еднофазен електромер.

▪ В други случаи използвайте трифазен електромер.

Пример

Еднофазно външно тяло с трифазен резервен нагревател:

A Външно тяло B Вътрешно тяло C Бойлер за БГВ

a Електрическо табло (L1/N): Захранване по

преференциална тарифа за kWh

b Електрическо табло (1/L2/L3/N): Захранване по нормална

тарифа за kWh

c Електромер (L1/N) d Електромер (L1/L2/L3/N) e Предпазител (L1/N)

f Предпазител (L1/L2/L3/N) g Външно тяло (L1/N) h Вътрешно тяло (L1/N)

i Резервен нагревател (L1/L2/L3/N)

j Нагревател срещу легионела (L1/N)

5.6 Настройване на управлението на консумацията на мощност

▪ Управление на консумираната мощност:

▪ Приложимо е само за EHVH04+08.

▪ Позволява ви да ограничите консумацията на мощност на

цялата система (сбор от външно тяло, вътрешно тяло, нагревател срещу легионела и допълнителен резервен нагревател).

▪ Конфигурация: Задайте нивото на ограничение на

мощността и как това да бъде постигнато чрез потребителския интерфейс.

▪ Нивото на ограничение на мощността може да се изрази като:

▪ Максимален работен ток (вA)

▪ Максимална консумирана мощност (вkW)

▪ Нивото на ограничение на мощността може да се активира:

▪ Постоянно

▪ Чрез цифрови входове

5.6.1 Постоянно ограничение на мощността

Постоянното ограничение на мощността е полезно за гарантиране на максимална консумирана мощност или консумиран ток на системата. В някои държави законодателството ограничава максималната консумация на мощност за отопление на помещенията и производство на БГВ.

PiКонсумирана мощност

t Време

DI Цифров вход (ниво на ограничение на мощността)

a Активно ограничение на мощността

b Действително консумирана мощност

Схема и конфигурация

▪ Не е нужно допълнително оборудване.

▪ Задайте настройките за управление на консумацията на

мощност в [A.6.3.1] чрез потребителския интерфейс (за описанието на всички настройки вижте "8 Конфигурация" на

страница56):

▪ Изберете постоянен режим на ограничение

▪ Изберете типа ограничение (мощност в kW или ток в A)

▪ Изберете нивото на ограничение на мощността

ЗАБЕЛЕЖКА

Задайте минимална консумация на мощност от ±3,6kW, за да се гарантира:

▪ Режим на размразяване. В противен случай, ако

размразяването се прекъсне няколко пъти, топлообменникът ще замръзне.

▪ Отопление на помещенията и производство на БГВ,

като се позволи най-малко един електрически нагревател.

5.6.2 Ограничение на мощността, активирано чрез цифрови входове

Ограничението на мощността е също така полезно в комбинация със система за енергийно управление.

Мощността или токът на цялата система на Daikin се ограничава динамично чрез цифрови входове (максимум четири стъпки). Всяко ниво на ограничение на мощността се задава чрез потребителския интерфейс, като се ограничава едно от следните:

▪ Ток (в A)

▪ Консумирана мощност (в kW)

Системата за енергийно управление (доставка на място) определя активирането на дадено ниво на ограничение на мощността. Пример: За ограничение на максималната мощност на цялата къща (осветление, битови уреди, отопление на помещенията…).

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 24

5 Указания за приложения

A B C

A8P

DI4

DI3

DI1

A B C

Схема

▪ Необходима е печатна платка за ограничение на

консумираната мощност (опция EKRP1AHTA).

▪ Максимум четири цифрови входове се използват за

активиране на съответното ниво на ограничение на мощността:

▪ DI1 = най-слабо ограничение (най-висока консумация на

енергия)

▪ DI4 = най-силно ограничение (най-ниска консумация на

енергия)

▪ За спецификациите на цифровите входове и за това къде да

ги свържете вижте електромонтажната схема.

Конфигуриране

▪ Задайте настройките за управление на консумацията на

мощност в [A.6.3.1] чрез потребителския интерфейс (за описанието на всички настройки вижте "8 Конфигурация" на

страница56):

▪ Изберете активиране чрез цифрови входове.

▪ Изберете типа ограничение (мощност в kW или ток в A).

▪ Задайте желаното ниво на ограничение на мощността,

съответстващо на всеки цифров вход.

5.6.3 Процес на ограничение на мощността

Външното тяло има по-добра ефективност от електрическите нагреватели. По тази причина електрическите нагреватели се ограничават и ИЗКЛЮЧВАТ първи. Системата ограничава консумацията на мощност в следната последователност:

1 Ограничава определени електрически нагреватели.

Справочно ръководство на монтажника

A Външно тяло B Вътрешно тяло C Бойлер за БГВ D Система за енергийно управление

a Активиране на ограничението на мощността (4

цифрови входа)

b Нагревател срещу легионела

PiКонсумирана мощност

t Време

DI Цифрови входове (нива на ограничение на мощността)

a Активно ограничение на мощността b Действително консумирана мощност

ИНФОРМАЦИЯ

В случай че повече от 1 цифров вход е затворен (по едно и също време), приоритетът на цифровия вход е фиксиран: DI4 приоритет>…>DI1.

Ако… има приоритет Тогава задайте приоритета

на нагревателя чрез

потребителския

интерфейс на…

Производството на битова гореща вода

Нагревател срещу легионела.

Резултат: Резервният нагревател (ако е приложим) ще се ИЗКЛЮЧИ първи.

Отопление на помещения Резервен нагревател (ако е

приложим).

Резултат: Нагревателят срещу легионела ще се ИЗКЛЮЧИ първи.

2 ИЗКЛЮЧВА всички електрически нагреватели.

3 Ограничава външното тяло.

4 Изключва външното тяло.

Пример

Ако конфигурацията е, както следва:

▪ Нивото на ограничение на мощността НЕ позволява

едновременна работа на нагревателя срещу легионела и резервния нагревател (степен1 и степен2).

▪ Приоритет на нагревател = Нагревател срещу легионела.

Тогава консумацията на мощност се ограничава както следва:

PhПроизведена топлина CeКонсумирана енергия

A Външно тяло B Нагревател срещу легионела C Резервен нагревател

a Ограничена работа на външното тяло b Пълна работа на външното тяло c ВКЛЮЧЕН нагревател срещу легионела d Включена е степен1 на резервния нагревател e ВКЛЮЧЕНА степен2 на резервния нагревател

5.7 Настройване на външен температурен датчик

Можете да свържете един външен температурен датчик. Той може да измерва вътрешната или външната окръжаваща температура. Daikin препоръчва да се използва външен датчик за температурата в следните случаи:

Вътрешна окръжаваща температура

▪ При управление на базата на стаен термостат

потребителският интерфейс се използва като стаен термостат и измерва вътрешната окръжаваща температура. По тази причина потребителският интерфейс трябва да се монтира на място:

▪ Където да може да се установи средната температура в

стаята

▪ Което НЕ е изложено на пряка слънчева светлина

▪ Което НЕ е близко до източник на топлина

▪ Което НЕ се влияе от външния въздух или от въздушно

течение поради например отваряне/затваряне на врата

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 25

6 Подготовка

▪ Ако това НЕ е възможно, Daikin препоръчва да свържете

дистанционен вътрешен датчик (опция KRCS01-1).

▪ Инсталиране: За инструкции за монтаж вижте ръководството

за монтаж на дистанционния вътрешен датчик.

▪ Конфигурация: Изберете стаен датчик [A.2.2.B].

Външна окръжаваща температура

▪ Външната окръжаваща температура се измерва във

външното тяло. По тази причина външното тяло трябва да се монтира на място:

▪ На северната страна на къщата или на страната на къщата,

където са разположени повечето топлоизлъчватели

▪ Което НЕ е изложено на пряка слънчева светлина

▪ Ако това НЕ е възможно, Daikin препоръчва да свържете

дистанционен външен датчик (опция EKRSCA1).

▪ Инсталиране: За инструкции за монтаж вижте ръководството

за монтаж на дистанционния външен датчик.

▪ Конфигурация: Изберете външен датчик [A.2.2.B].

▪ Когато енергоспестяващата функция на външното тяло е

активна (вижте "8 Конфигурация" на страница 56), външното тяло се изключва, за да се намалят енергийните загуби по време на престой. В резултат на това външната окръжаваща температура НЕ се показва.

▪ Ако желаната температура на изходящата вода е зависима от

атмосферните условия, важно е да се извършва постоянно измерване на външната температура. Това е още една причина за инсталиране на допълнителния датчик на външната окръжаваща температура.

ИНФОРМАЦИЯ

Данните от външния датчик за окръжаващата температура (било то усреднени или моментни) се използват в кривите на зависимото от атмосферните условия управление. За да се предпази външното тяло, винаги се използва вътрешният датчик на външното тяло.

6 Подготовка

6.1 Общ преглед: Подготовка

Тази глава описва какво трябва да направите и да знаете преди да отидете на обекта.

Тя съдържа информация за:

▪ Подготвяне на мястото за монтаж

▪ Подготвяне на тръбопроводите за хладилния агент

▪ Подготвяне на тръбите за водата

▪ Подготвяне на електрическите кабели

6.2.1 Изисквания към мястото на монтаж на външния модул

ИНФОРМАЦИЯ

Вижте също следните изисквания:

▪ Общи изисквания към мястото за монтаж. Вижте

главата "Общи мерки за безопасност".

▪ Изисквания за сервизно пространство. Вижте глава

"Технически данни".

▪ Изисквания към тръбите за хладилен агент

(дължина, денивелация). Вижте по-нататък в тази глава "Подготовка".

▪ Изберете максимално защитено от дъжд място.

▪ Вземете мерки в случай на утечка на вода, така че водата да

не може да причини щети на мястото на монтажа и околната област.

НЕ монтирайте модула на следните места:

▪ Чувствителни на шум места (напр. в близост до спални и

подобни помещения), за да не се създават неудобства от работния шум на модула. Бележка: Ако звукът се измерва при действителни монтажни условия, измерената стойност ще бъде по-висока от нивото на звуковото налягане в книгата със спецификации, поради шума в околната среда и отраженията на звука.

▪ Места, където в атмосферата може да има пари, мъгла или

частици от минерални масла. Пластмасовите части могат да се повредят и изпаднат или да причинят изтичане на вода.

НЕ се препоръчва външното тяло да се монтира на следните места, тъй като това може да съкрати живота му:

▪ Където напрежението силно варира

▪ В моторни превозни средства или плавателни съдове

▪ Където има наличие на киселинни или алкални пари

Монтаж на брега на морето. Уверете се, че външният модул НЕ е директно изложен на морските ветрове. Това е за предпазване от корозия, причинена от високите нива на сол във въздуха, което може да съкрати живота на външния модул.

Монтирайте външния модул на място, защитено от директни морски ветрове.

Пример: Зад сградата.

6.2 Подготовка на мястото за монтаж

НЕ монтирайте външното тяло на място, което често се използва като работно място. В случай на строителни работи (напр. шлифовъчни работи), където се образува голямо количество прах, външното тяло ТРЯБВА да бъде покрито.

Изберете мястото за монтаж така, че де има достатъчно пространство за внасянето и изнасянето на модула.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 26

6 Подготовка

Ако външният модул е изложен на директни морски ветрове, монтирайте ветрозащитна преграда.

▪ Височина на ветрозащитна преграда≥1,5×височината на

външния модул

▪ Спазвайте изискванията за сервизно пространство при

монтажа на ветрозащитната преграда.

a Морски вятър b Сграда c Външен модул d Ветрозащитна преграда

Силен вятър (≥18 км/ч), който духа срещу отвора за отвеждане на въздуха на външното тяло, причинява късо съединение (засмукване на изпуснат въздух). Това може да доведе до:

▪ намаляване на производителността;

▪ често натрупване на скреж в режим на отопление;

▪ прекъсване на работата поради понижаване на ниското

налягане или повишаване на високото налягане;

▪ счупен вентилатор (ако във вентилатора постоянно духа

силен вятър, той може да започне да се върти много бързо, докато се счупи).

Препоръчително е да се монтира ветрозащитна преграда, когато отворът за отвеждане на въздуха е изложен на вятър.

Препоръчително е външното тяло да се монтира така, че отворът за приток на въздух да гледа към стената и да НЕ е изложен на вятъра.

6.2.2 Допълнителни изисквания към мястото на монтаж на външния модул в студен климат

Защитете външното тяло от директен снеговалеж и вземете мерки НИКОГА да не се затрупва със сняг.

ИНФОРМАЦИЯ

Можете да използвате предлагания като опция навес за защита от сняг (EK016SNC).

a Капак или навес против сняг b Пиедестал (минимална височина = 150мм) c Преобладаваща посока на вятъра d Отвор за отвеждане на въздух

6.2.3 Изисквания към мястото за монтаж на вътрешното тяло

ИНФОРМАЦИЯ

Освен това прочетете предпазните мерки и изискванията в глава “Общи предпазни мерки за безопасност”.

▪ Вътрешното тяло е предназначено само за вътрешен монтаж

и за температури на околната среда в диапазона 5~35°C.

▪ Обърнете внимание на указанията за измерване:

a Гофрирана пластина b Преобладаваща посока на вятъра c Отвор за отвеждане на въздух

Външното тяло е предназначено само за външен монтаж и за окръжаващи температури в диапазона 10~43°C в режим на охлаждане и –25~25°C в режим на отопление.

Справочно ръководство на монтажника

Максимална дължина на тръбния път за хладилния агент между вътрешното тяло и външното тяло

ERHQ: 75m

(95m)

ERLQ: 50m

(70m)

Минимална дължина на тръбния път за хладилния агент между вътрешното тяло и външното тяло

Максимална разлика във височината между вътрешното тяло и външното тяло

(a) Числената стойност в скоби представлява

еквивалентната дължина.

▪ Обърнете внимание на следните указания за монтаж:

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

(a)

3m

30m

Page 27

6 Подготовка

>500

>10>10

(mm)

>50 >50

>200

>500

>350

НЕ монтирайте резервния нагревател на следните места:

▪ Чувствителни на шум места (напр. в близост до спални), за да

не се създават неудобства от работния шум на модула.

▪ На места с висока влажност (макс. относителна влажност

RH=85%), например баня.

▪ На места, където е възможно замръзване.

6.3 Подготовка на тръбопроводите за хладилния агент

6.3.1 Изисквания към тръбопроводите за хладилния агент

▪ Основата трябва да бъде достатъчно здрава, за да издържи

на тежестта на модула. Вземете предвид теглото на модула с пълен бойлер за битова гореща вода. Погрижете се да изпълните монтажа така, че в случай на изтичане на вода да не бъдат нанесени щети на инсталацията и на пространството около нея.

НЕ монтирайте модула на места:

▪ Места, където в атмосферата може да има пари, мъгла или

▪ Чувствителни на шум места (напр. в близост до спални), за да

не се създават неудобства от работния шум на модула.

▪ На места с висока влажност (макс. относителна влажност

RH=85%), например баня.

▪ На места, където е възможно замръзване. Окръжаващата

температура около вътрешното тяло трябва да бъде >5°C.

6.2.4 Изисквания към мястото за монтаж на резервния нагревател

ИНФОРМАЦИЯ

Освен това прочетете предпазните мерки и изискванията в глава “Общи предпазни мерки за безопасност”.

▪ Обърнете внимание на указанията за измерване:

Максимално разстояние между резервния нагревател и вътрешното тяло

▪ Обърнете внимание на следните указания за монтаж:

10m

ИНФОРМАЦИЯ

Освен това прочетете предпазните мерки и изискванията в глава “Общи предпазни мерки за безопасност”.

▪ Материал на тръбите: Безшевна мед, деоксидирана с

фосфорна киселина.

▪ Диаметър на тръбите:

Тръбопровод за течност Ø9,5mm (3/8")

Тръбопровод за газ Ø15,9mm (5/8")

▪ Степен на твърдост и дебелина на тръбите:

Външен

диаметър (Ø)

9,5мм (3/8") Закален (O) ≥0,8мм

15,9мм (5/8") Закален (O) ≥1,0мм

(a) В зависимост от приложимото законодателство и

Степен на

твърдост

максималното работно налягане на модула (вижте "PS High" от табелката със спецификации на модула), може да се наложи по-голяма дебелина.

Дебелина (t)

(a)

6.3.2 Изолация на тръбопроводите за хладилния агент

▪ Използвайте пенополиуретан като изолационен материал:

▪ с коефициент на топлопроводимост между 0,041 и 0,052W/

mK (0,035 и 0,045kcal/mh°C)

▪ с топлоустойчивост най-малко 120°C

▪ Дебелина на изолацията

▪ Резервният нагревател е предназначен за стенен монтаж

само на закрити места. Уверете се, че повърхността за монтаж представлява гладка и вертикална незапалима стена.

▪ Резервният нагревател е предназначен за работа при

окръжаващи температури в диапазона 5~30°C.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Температура на

околната среда

≤30°C 75% до 80%

>30°C ≥80% относителна

Влажност Минимална

дебелина

15мм

относителна

влажност

20мм

влажност

6.4 Подготовката на тръбопровода за водата

6.4.1 Изисквания към водния кръг

ИНФОРМАЦИЯ

Освен това прочетете предпазните мерки и изискванията в глава “Общи предпазни мерки за безопасност”.

Справочно ръководство на монтажника

Page 28

6 Подготовка

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

e f

g f h

j kd

89°C

75°C

ЗАБЕЛЕЖКА

При пластмасови тръби се уверете, че са херметични по отношение на дифузия на кислорода съгласно DIN 4726. Дифузията на кислород в тръбите може да доведе до повишена корозия.

▪ Свързване на тръбите – Законодателство. Изпълнете

всички тръбни съединения в съответствие с приложимото законодателство и с инструкциите в глава “Монтаж” относно входа и изхода на водата.

▪ Свързване на тръбите – Използвана сила. НЕ използвайте

прекомерна сила, когато свързвате тръбите. Деформирането на тръбите може да стане причина за неизправна работа на модула.

▪ Свързване на тръбите – Инструменти. Използвайте само

подходящи инструменти за работа с месинг, който е мек материал. Ако НЕ го направите, тръбите ще се повредят.

▪ Свързване на тръбите – Въздух, влага, прах. Ако в кръга

попадне въздух, влага или прах, това може да предизвика проблеми. За да предотвратите това:

▪ Използвайте само чисти тръби

▪ Дръжте края на тръбата надолу, когато отстранявате

острите ръбове.

▪ Покрийте края на тръбата, когато я прекарвате през стена,

за да предотвратите влизането на прах и/или малки частици.

▪ За уплътняването на съединенията използвайте добър

материал за уплътняване на резби.

▪ Затворен кръг. Използвайте вътрешното тяло САМО в

затворена водна система. Използването на термопомпената система в отворена водна система ще доведе до прекомерна корозия.

▪ Гликол. От съображения за безопасност НЕ се позволява

добавянето на какъвто и да е вид гликол във водния кръг.

▪ Тръбен път. Препоръчва се да се избягва прекарването на

дълги тръбопроводи между бойлера за битова гореща вода и крайната точка за горещата вода (душ, вана,...), както и да се избягват глухи краища.

▪ Тръбен диаметър. Изберете диаметър на тръбопровода за

водата, който да отговаря на необходимия воден дебит и на наличното външно статично налягане на помпата. Вижте

"14 Технически данни" на страница 99 за кривите на

външното статично налягане на вътрешното тяло.

▪ Циркулация на водата. Можете да намерите минималната

циркулация на водата, необходима за работата на вътрешното тяло, в следващата таблица. Тази циркулация трябва да бъде гарантирана във всички случаи. Когато циркулацията е по-ниска, вътрешното тяло ще спре работа и ще покаже грешка 7H.

Минимално необходим дебит

Модели 04+08 12l/min

Модели 11+16 15l/min

▪ Компоненти, доставени на място – Вода. Използвайте само

материали, които са съвместими с използваната в системата вода и с материалите, използвани за изработка на вътрешното тяло.

▪ Компоненти, доставени на място – Налягане и

температура на водата. Проверете дали всички компоненти в монтираните на място тръбопроводи могат да издържат на налягането и температурата на водата.

▪ Налягане на водата. Максималното налягане на водата е

4bar. Осигурете подходящи предпазни устройства във водния кръг, за да се гарантира, че максималното налягане НЕ се превишава.

▪ Температура на водата. Всички монтирани тръбопроводи и

тръбни аксесоари (вентил, съединения и др.) ТРЯБВА да издържат на следните температури:

ИНФОРМАЦИЯ

Следващата илюстрация е само за пример и е възможно да НЕ съответства на конфигурацията на вашата система.

a Външно тяло b Вътрешно тяло c Топлообменник d Нагревател срещу легионела e Помпа

f Спирателен вентил g Моторизиран 3-пътен вентил h Моторизиран 2-пътен вентил (доставка на място)

i Колектор j Бойлер за битова гореща вода

k Серпентина на топлообменника

FCU1...3 Вентилаторен конвектор (предлаган като опция)

(доставка на място)

FHL1...3 Серпентина на подовото отопление (доставка на

място)

▪ Дренажна система – Ниски точки. Осигурете изпускателни

кранове на всички ниско разположени точки на системата, за да се позволи пълно източване на водния кръг.

▪ Дренажна система – Предпазен вентил. Осигурете

подходящо оттичане за предпазния вентил, за да се избегне капенето на вода от модула. Вижте "7.9.6 За свързване на

предпазния вентил към дренажната система" на страница45.

▪ Отвори за излизане на въздуха. Осигурете отвори за

излизане на въздуха във всички високо разположени точки на системата, до които трябва също така да има лесен достъп за сервизно обслужване. Във вътрешното тяло е осигурено автоматично обезвъздушаване. Проверете дали обезвъздушителният вентил НЕ е затегнат твърде много, за да е възможно автоматичното изпускане на въздуха във водния кръг.

▪ Части с поцинковано покритие. Никога на използвайте

части с поцинковано покритие във водния кръг. Тъй като във вътрешния воден кръг на модула се използват медни тръбопроводи, може да се появи прекомерна корозия.

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 29

6 Подготовка

c d

a b

FHL1

FHL2

FHL3

T2M3T3

eea db f gc

▪ Немесингови метални тръби. Когато използвате

немесингови метални тръби, изолирайте по подходящ начин месинговите и немесинговите тръби, така че да НЕ са в контакт помежду си. Така се предотвратява галванична корозия.

▪ Вентил – Разделяне на кръгове. При използване на 3-пътен

вентил във водния кръг се уверете, че кръгът на битовата гореща вода и кръгът на подовото отопление са напълно отделени.

▪ Вентил – Време за превключване. Когато във водния кръг

се използва 2-пътен или 3-пътен вентил, максималното време за превключване на вентила трябва да е 60 секунди.

▪ Филтър. Силно се препоръчва монтирането на допълнителен

филтър във водния кръг за отопление. Специално за отстраняването на метални частици от замърсени тръбопроводи за отопление се препоръчва да се използва магнитен или циклонен филтър, който може да отстранява малки частици. Малките частици е възможно да повредят модула и НЯМА да бъдат отстранени от стандартния филтър на термопомпената система.

▪ Бойлер за битова гореща вода – Вместимост. За да не се

допусне застояване на водата, е важно вместимостта за съхранение на бойлера за битова гореща вода да съответства на дневната консумация на битова гореща вода.

▪ Бойлер за битова гореща вода – След монтажа. Веднага

след монтажа бойлерът за битова гореща вода трябва да се промие с прясна вода. Тази процедура трябва да се повтаря поне веднъж дневно през първите 5 последователни дни след монтажа.

▪ Бойлер за битова гореща вода – Престои. В случаи, където

няма никакво потребление на гореща вода през попродължителни периоди, оборудването ТРЯБВА да се промива с прясна вода преди употреба.

▪ Бойлер за битова гореща вода – Дезинфекция. За

функцията дезинфекция на бойлера за битова гореща вода вижте "8.3.2 Управление на битовата гореща вода:

разширено"на страница72.

▪ Термостатични смесителни вентили. В съответствие с

приложимото законодателство може да е необходимо монтирането на термостатични смесителни вентили.

▪ Хигиенни мерки. Монтажът трябва да се извърши в

съответствие с приложимото законодателство и е възможно да изисква прилагането на допълнителни хигиенични мерки.

▪ Рециркулационна помпа. В съответствие с приложимото

законодателство е възможно да се наложи свързването на рециркулационна помпа между крайната точка за горещата вода и съединението за рециркулация на бойлера за битова гореща вода.

a Съединение за рециркулация b Съединение за горещата вода c Душ d Рециркулационна помпа

6.4.3 За проверка на обема на водата и дебита

Вътрешното тяло има разширителен съд с вместимост 10литра, който е с фабрично зададено предварително налягане 1bar.

За да се уверите, че модулът работи правилно:

▪ Трябва да проверите максималния и минималния обем на

водата.

▪ Може да се наложи да регулирате предварителното налягане

на разширителния съд.

Минимален обем на водата

Проверете дали общият обем на водата в инсталацията е минимум 20 литра, БЕЗ да се включва вътрешният обем на водата във вътрешното тяло.

ИНФОРМАЦИЯ

При критични процеси или в стаи с високо топлинно натоварване може да е необходимо допълнително количество вода.

ЗАБЕЛЕЖКА

Когато циркулацията във всеки кръг за отопление/ охлаждане на помещения се управлява чрез дистанционно управлявани вентили, е важно да се гарантира минималният обем на водата, дори ако всички вентили са затворени.

a Външно тяло

b Вътрешно тяло

c Топлообменник

d Помпа

e Спирателен вентил

f Колектор (доставка на място)

g Байпасен вентил (доставка на място)

FHL1...3 Серпентина на подовото отопление (доставка на

място)

T1...3 Отделен стаен термостат (допълнително оборудване)

M1...3 Отделен моторизиран вентил за управление на контур

FHL1...3 (доставка на място)

Максимален обем на водата

Използвайте следващата графика, за да определите максималния обем на водата за изчисленото предварително налягане.

6.4.2 Формула за изчисляване на предварителното налягане на разширителния съд

Предварителното налягане (Pg) на съда зависи от разликата във височината на инсталацията (H):

Pg=0,3+(H/10) (bar)

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 30

6 Подготовка

0.3

0.5

1.5

2.5

100500

150 200 250 300 350 400 450

180 l

260 l

Минимален дебит

Проверете дали минималният дебит (който е необходим по време на размразяване/работа на резервния нагревател (ако е приложимо)) в инсталацията е гарантиран при всички условия.

ЗАБЕЛЕЖКА

Когато циркулацията във всеки или в определен кръг за отопление на помещенията се управлява чрез дистанционно управлявани вентили, важно е да се гарантира минималният дебит, дори ако всички вентили са затворени. В случай че не може да се достигне минималният дебит, ще се генерира грешка на дебита 7H (няма отопление или работа).

a Предварително налягане (bar) b Максимален обем на водата (l)

Пример: Максимален обем на водата и предварително налягане на разширителния съд

Разлика във

височината

на

инсталацият

(a)

≤7m Не е необходимо

регулиране на предварителното налягане.

Обем на водата

≤280l >280l

Направете следното:

▪ Намалете

предварително зададеното налягане в съответствие с необходимата разлика във височината на монтаж. Предварително зададеното налягане трябва да се намалява с по 0,1bar за всеки метър под 7m.

▪ Проверете дали

обемът на водата НЕ превишава максимално допустимия обем на водата.

>7m Направете следното:

▪ Увеличете

предварително зададеното налягане в съответствие с необходимата разлика във височината на

Разширителният съд на вътрешното тяло е твърде малък за инсталацията. В този случай се препоръчва монтирането на допълнителен съд извън модула.

монтаж. Предварително зададеното налягане трябва да се увеличава с по 0,1 bar за всеки метър над 7m.

▪ Проверете дали

обемът на водата НЕ превишава максимално допустимия обем на водата.

Справочно ръководство на монтажника

(a) Това е разлика във височината (m) между най-високата

точка на водния кръг и вътрешното тяло. Ако вътрешното тяло е разположено в най-високата точка на инсталацията, височината на инсталацията е 0m.

Минимално необходим дебит

Модели 04+08 12l/min

Модели 11+16 15l/min

Вижте препоръчителната процедура, както е описана в

"9.4 Контролен списък с отметки по време на пускане в експлоатация"на страница86.

6.4.4 Промяна на предварителното налягане на разширителния съд

ЗАБЕЛЕЖКА

Само правоспособен монтажник може да регулира предварителното налягане на разширителния съд.

Когато се налага промяна на предварително налягане на разширителния съд (което по подразбиране е 1 bar), спазвайте следните указания:

▪ Използвайте само сух азот за регулиране на предварителното

налягане на разширителния съд.

▪ Неподходящото регулиране на предварителното налягане на

разширителния съд ще доведе до неизправна работа на системата.

Промяната на предварителното налягане на разширителния съд трябва да се извърши с помощта на вентила тип Schrader на разширителния съд.

a Вентил тип Schrader

6.4.5 За проверка на обема на водата: Примери

Пример 1

Вътрешното тяло е монтирано 5 m под най-високата точка на водния кръг. Общият обем на водата във водния кръг е 100l.

Не са необходими никакви действия или регулиране.

Пример 2

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 31

6 Подготовка

Вътрешното тяло е монтирано в най-високата точка на водния кръг. Общият обем на водата във водния кръг е 350l.

Действия:

▪ Тъй като общият обем на водата (350l) е по-голям от обема

на водата по подразбиране (280l), предварителното налягане трябва да се намали.

▪ Необходимото предварително налягане е:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ Съответстващият максимален обем на водата при 0,3 bar е

410l. (Вижте графиката в главата по-горе.)

▪ Тъй като 350 l е по-малко от 410 l, разширителният съд е

подходящ за инсталацията.

6.5 Подготовка на електроокабеляването

6.5.1 За подготовката на електроокабеляването

ИНФОРМАЦИЯ

Освен това прочетете предпазните мерки и изискванията в глава “Общи предпазни мерки за безопасност”.

ИНФОРМАЦИЯ

Прочетете също и "7.10.5 Спецификации на

компонентите за стандартно окабеляване" на страница48.

ПРЕДУПРЕЖДЕНИЕ

▪ Ако източникът на електрозахранване има

липсваща или грешна неутрална фаза, оборудването може да се повреди.

▪ Извършете правилно заземяване. НЕ заземявайте

модула към водопроводна или газопроводна тръба, преграден филтър за пренапрежения или заземяване на телефон. Неправилното заземяване може да причини токов удар.

▪ Монтирайте необходимите предпазители или

прекъсвачи.

▪ Фиксирайте електроокабеляването с кабелни

връзки така, че кабелите да НЕ се допират до тръбопроводи или остри ръбове, особено от страната с високо налягане.

▪ НЕ използвайте обвити с лента проводници,

многожични проводници с концентрично усукване, удължителни шнурове или съединения от система тип "звезда". Те могат да причинят прегряване, токов удар или пожар.

▪ НЕ монтирайте компенсиращ фазата кондензатор,

тъй като този модул е оборудван с инвертор. Монтирането на компенсиращ фазата кондензатор ще намали производителността и може да доведе до злополуки.

ПРЕДУПРЕЖДЕНИЕ

▪ Цялото окабеляване ТРЯБВА да се извърши от

упълномощен електротехник и ТРЯБВА да отговаря на изискванията на приложимото законодателство.

▪ Извършвайте електрическите съединения към

фиксираното окабеляване.

▪ Всички компоненти, закупени на местния пазар,

както и цялото електрооборудване ТРЯБВА да отговарят на изискванията на приложимото законодателство.

ПРЕДУПРЕЖДЕНИЕ

Резервният нагревател ТРЯБВА да има обособено електрозахранване и ТРЯБВА да бъде защитен чрез предвидените в законодателството предпазни устройства.

ПРЕДУПРЕЖДЕНИЕ

Нагревателят срещу легионела ТРЯБВА да има обособено електрозахранване и ТРЯБВА да бъде защитен чрез предвидените в законодателството предпазни устройства.

ПРЕДУПРЕЖДЕНИЕ

ВИНАГИ използвайте многожилен кабел за захранващите кабели.

6.5.2 За захранването по преференциална тарифа за kWh

ЗАБЕЛЕЖКА

За приложения със захранване по преференциална тарифа за kWh:

Прекъсването на захранването на външното тяло не може да продължава повече от 2 часа, за да се гарантират условията за оптимизираното пускане на компресора.

Електрическите компании по целия свят работят усилено, за да осигурят надеждна електрически услуга на конкурентни цени и често са упълномощени да таксуват клиентите по изгодни тарифи. Напр. време на използване на тарифите, сезонни тарифи, Wärmepumpentarif в Германия и Австрия, ...

Това оборудване дава възможност за свързване към такива системи за електроснабдяване по преференциална тарифа за kWh.

Консултирайте се с електрическата компания, която е доставчик на мястото, където ще се монтира това оборудване, за да разберете дали е подходящо да свържете оборудването в една от наличните системи за електроснабдяване по преференциална тарифа за kWh, ако се предлага такава.

Когато оборудването е свързано към такова захранване по преференциална тарифа за kWh, на електрическата компания е позволено да:

▪ прекъсва захранването към оборудването за определени

периоди от време;

▪ изисква оборудването да консумира само ограничено

количество електричество през определени периоди от време.

Вътрешното тяло е проектирано така, че да получава входен сигнал, чрез който се превключва в режим на принудително изключване. В този момент компресорът на външното тяло ще спре да работи.

Окабеляването на модула е различно в зависимост от това дали захранването се прекъсва или не.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 32

6 Подготовка

5 3

0 1

22 19

17 18

6.5.3 Общ преглед на електрическите съединения с изключение на външните задвижващи механизми

Нормално

електрозахранване

Контакт на захранването за

преференциална тарифа за kWh

Електрозахранван

ето НЕ се прекъсва

Електрозахранван

ето се прекъсва

По време на По време на активиране на захранването по преференциална тарифа за kWh електрозахранванет о НЕ се прекъсва. Външното тяло се изключва от управляващата система.

Забележка:

Електрическата компания трябва винаги да позволява консумацията на

активиране на

захранването по

преференциална

тарифа за kWh

електрозахранванет

о се прекъсва от

електрическата

компания веднага

или след известен

период от време. В

този случай

вътрешното тяло

трябва да се

захранва от отделен

нормален

електроизточник.

енергия на вътрешното тяло.

a Нормално електрозахранване b Контакт на захранването за преференциална тарифа

за kWh

1 Електрозахранване на външното тяло 2 Електрозахранване и съединителен кабел към

вътрешното тяло

3 Електрозахранване на резервния нагревател 4 Електрозахранване по преференциална тарифа за kWh

(безпотенциален контакт)

5 Електрозахранване по нормална тарифа за kWh (за

захранване на печатната платка на вътрешното тяло в случай на прекъсване на електрозахранването от източника на електрозахранване по преференциална тарифа за kWh)

6.5.4 Общ преглед на електрическите съединения за външните и вътрешни задвижващи механизми

Следващата илюстрация показва необходимото окабеляване на място.

ИНФОРМАЦИЯ

Следващата илюстрация е само за пример и е възможно да НЕ съответства на конфигурацията на вашата система.

Справочно ръководство на монтажника

a Вътрешно тяло b Резервен нагревател (опция)

Елемент Описание Проводници Максималн

а сила на

тока

Електрозахранване на външното тяло и вътрешното тяло

1 Електрозахранване на

външното тяло

2 Електрозахранване и

2+GND или 3+GND

(a)

(c)

съединителен кабел към вътрешното тяло

3 Електрозахранване на

2+GND

(c)

нагревателя срещу легионела

4 Електрозахранване по

(d)

преференциална тарифа за kWh (безпотенциален контакт)

5 Електрозахранване по

2 6,3A нормална тарифа за kWh

Потребителски интерфейс

6 Потребителски

(e)

интерфейс

Допълнително оборудване

11 Електрозахранване на

(b)

нагревателя на долния панел

12 Стаен термостат 3 или 4 100mA

13 Датчик за външната

(b)

окръжаваща температура

15 Термопомпен

4 100mA

(b)

конвектор

Доставени на място компоненти

16 Спирателен вентил 2 100mA

17 Електромер 2 (за

(b)

електромер)

18 Помпа за битова

(b)

гореща вода

19 Алармен изход 2

20 Превключване на

(b)

управление на външен източник на топлина

21 Управление на

(b)

отоплението на помещението

22 Цифрови входове за

консумацията на

2 (за входен

сигнал)

(b)

енергия

23 Защитен термостат 2

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

(d)

4P449976-1B – 2018.02

Page 33

7 Монтаж

45°~90°

(4)

1×

(a) Вижте фирмената табелка на външното тяло. (b) Минимално сечение на кабела 0,75mm². (c) Сечение на кабела 2,5mm². (d) Сечение на кабела от 0,75mm² до 1,25mm²;

максимална дължина: 50m. Безпотенциалният контакт ще гарантира минимален приложим товар от 15VDC, 10mA.

(e) Сечение на кабела 0,75mm² до 1,25mm²; максимална

дължина: 500m. Подходящ за свързване както на единичен потребителски интерфейс, така и на двоен потребителски интерфейс.

ЗАБЕЛЕЖКА

Повече технически спецификации на различните съединения са посочени на вътрешната страна на вътрешното тяло.

Резервен нагревател

Елемент Описание Проводници Максималн

Електрозахранване

24 Електрозахранване на

Междумодулен кабел

25 Термистор на

26 Топлинно защитно

Резервен нагревател

*6W 1× 230V 2+GND + 2 моста

резервния нагревател

устройство за резервния нагревател

Връзка на резервния нагревател

(a) Минимално сечение на кабела 0,75mm2; максимална

дължина: 10m.

(b) Минимално сечение на кабела: 1,50mm2; максимална

дължина: 10m.

ЕлектрозахранванеПроводници

3 × 400V 4+GND

Вижте таблицата подолу.

а сила на

тока

—

(a)

(b)

Типичен работен поток

Пускането в експлоатация обикновено включва следните етапи:

1 Монтиране на външното тяло.

2 Монтиране на вътрешното тяло.

3 Монтиране на резервен нагревател (ако е приложимо).

4 Свързване на тръбите за хладилния агент.

5 Проверка на тръбите за хладилния агент.

6 Зареждане с хладилен агент.

7 Свързване на тръбите за вода.

8 Подготвяне на електрическите кабели.

9 Завършване на монтажа на външното тяло.

10 Приключване на вътрешния монтаж.

11 Завършване на монтажа на резервния нагревател (ако е

приложимо).

ИНФОРМАЦИЯ

В зависимост от модулите и/или условията на място, може да е необходимо да свържете електроокабеляването преди зареждането на хладилен агент.

7.2 Отваряне на модулите

7.2.1 За отварянето на модулите

На определени етапи се налага да отворите модула. Пример:

▪ При свързване на охладителния тръбопровод

▪ При свързване на електрическите кабели

▪ При поддръжка и сервизно обслужване на модула

ОПАСНОСТ: РИСК ОТ ТОКОВ УДАР

НЕ оставяйте модула без наблюдение, когато е свален сервизният капак.

7.2.2 За отваряне на външното тяло

ОПАСНОСТ: РИСК ОТ ТОКОВ УДАР

ЗАБЕЛЕЖКА

Повече технически спецификации на различните съединения са посочени на вътрешната страна на резервния нагревател.

ОПАСНОСТ: РИСК ОТ ИЗГАРЯНЕ

7 Монтаж

7.1 Общ преглед: Монтаж

Тази глава описва какво трябва да направите и какво трябва да знаете на обекта, за да монтирате системата.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

7.2.3 За отваряне на вътрешното тяло

1 Развийте и свалете винтовете в долната част на модула.

2 Натиснете бутона в долната част на предния панел.

Справочно ръководство на монтажника

Page 34

7 Монтаж

4×

2×

4×

2×

3×

ПРЕДУПРЕЖДЕНИЕ: Остри ръбове

3 Плъзнете предния панел на модула надолу и го свалете.

ВНИМАНИЕ

Предният панел е тежък. Внимавайте да НЕ приклещите пръстите си, когато отваряте или затваряте модула.

4 Развийте и свалете 4-те винта, които фиксират горния

панел.

5 Свалете горния панел от модула.

7.2.5 За отваряне на резервния нагревател

7.2.6 За отваряне на капака на превключвателната кутия на резервния нагревател

7.2.4 За отваряне на капака на комутаторната кутия на вътрешното тяло

Справочно ръководство на монтажника

7.3 Инсталиране на външното тяло

7.3.1 За закрепването на външния модул

Когато

Трябва да инсталирате външния и вътрешния модул, преди да можете да свържете тръбите за хладилен агент и вода.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 35

7 Монтаж

(mm)

>150

620

350

(345-355)

4× M12

Типичен работен поток

Закрепването на външния модул обикновено се състои от следните етапи:

1 Осигуряване на монтажната структура.

2 Монтаж на външния модул.

3 Осигуряване на дренаж.

4 Предпазване на модул от падане.

5 Предпазване на външния модул от сняг и вятър чрез

монтиране на снежен щит и ветрозащитна преграда. Вижте "Подготовка на място за монтаж" в "6 Подготовка" на

страница25.

7.3.2 Предпазни мерки при закрепванетна външния модул

ИНФОРМАЦИЯ

Също така, прочетете предпазните мерки и изискванията в следните глави:

▪ Общи мерки за безопасност

▪ Подготовка

7.3.3 За осигуряване на монтажната структура

Проверете здравината и нивелирането на монтажната повърхност, така че модулът да не генерира вибрации и шум при работа.

Фиксирайте стабилно модула към основата с помощта на анкерните болтове, както е показано на чертежа.

Подгответе 4 комплекта анкерни болтове, гайки и шайби (закупуват се отделно), както следва:

ЗАБЕЛЕЖКА

Фиксирайте външното тяло към анкерните болтове с помощта на гайки с гумени шайби (a). Ако покритието върху областта на закрепване се смъкне, гайките ръждясват бързо.

7.3.4 За монтажа на външното тяло

7.3.5 За осигуряване на дренажа

▪ Уверете се, че образуваният конденз може да се отвежда

правилно.

▪ Монтирайте модула върху основа, за да се осигури наличието

на правилно отводняване с цел да се избегне натрупването на лед.

▪ Подгответе отточен канал около основата за дрениране на

отпадъчната вода встрани от модула.

▪ Не допускайте дренажната вода да тече по пътеката, за да

НЕ стане пътеката хлъзгава при минусови температури на окръжаващата среда.

▪ Ако монтирате модула върху рамка, монтирайте

водонепроницаема плоча на разстояние до 150 mm от долната страна на модула, за да се предотврати навлизането на вода в модула и да се избегне капенето на дренажна вода (вижте следващата фигура).

a Внимавайте да не покривате дренажните отвори на

долния панел на модула.

ИНФОРМАЦИЯ

Препоръчителната височина на горната стърчаща част на болтовете е 20mm.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

ИНФОРМАЦИЯ

Можете да използвате опционалния комплект с дренажна тапа (EKDK04) (само за ERHQ).

Справочно ръководство на монтажника

Page 36

7 Монтаж

≥150 mm

11710270

45 376 191

a b

d (4×)

43 378

10 60

58 16

71 16

191

117102

a b

d (4×)

61 99

1671

60 159154182

a b

d (4×)

120kg

4×

ЗАБЕЛЕЖКА

Ако дренажните отвори на външния модул са закрити от монтажна поставка или от подовата повърхност, повдигнете външното тяло, за да осигурите наличието на свободно пространство, по-голямо от 150 мм, под него.

7.4 Монтаж на вътрешното тяло

Дренажни отвори

Модел Изглед отдолу (мм)

ERHQ_V3

ERHQ_W1

ERLQ

a Страна за отвеждане на въздух b Дренажни отвори c Пробит отвор (входен отвор за тръби - прекарване

надолу)

d Анкерни точки

7.4.1 За монтажа на вътрешното тяло

Когато

Типичен работен поток

Монтажът на вътрешното тяло обикновено включва следните етапи:

1 Монтаж на вътрешното тяло.

7.4.2 Препоръки при монтиране на вътрешното тяло

ИНФОРМАЦИЯ

Също така, прочетете предпазните мерки и изискванията в следните глави:

▪ Общи мерки за безопасност

▪ Подготовка

7.4.3 За монтиране на вътрешното тяло

1 Повдигнете вътрешното тяло от палета и го поставете на

пода.

7.3.6 За предпазване на външното тяло от

В случай че модулът се монтира на места, където е възможно да бъде наклонен от силен вятър, вземете следната мярка:

1 Пригответе 2 кабела, както е показано на следващата

илюстрация (доставка на място).

2 Поставете 2-та кабела над външното тяло.

3 Поставете гумена лента между кабелите и външното тяло,

за да не се допусне кабелите да одраскат боята (доставка на място).

4 Прикачете краищата на кабелите и ги затегнете.

Справочно ръководство на монтажника

падане

2 Плъзнете вътрешното тяло на мястото за монтаж.

3 Регулирайте височината на нивелиращите крачета, за да се

компенсират неравностите на пода. Максималното допустимо отклонение е 1°.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 37

≤1°

ЗАБЕЛЕЖКА

0°

1°1°

2×

НЕ накланяйте модула назад:

7.5 Инсталиране на резервния нагревател

7.5.1 Препоръки при монтиране на резервния нагревател

ИНФОРМАЦИЯ

Също така, прочетете предпазните мерки и изискванията в следните глави:

▪ Общи мерки за безопасност

▪ Подготовка

7.5.2 За монтаж на резервния нагревател

1 Закрепете стенната планка към стената с винтове M5.

2 Окачете резервния нагревател върху стенната планка.

7 Монтаж

3 Маркирайте положението на отвора в долната част на

резервния нагревател.

4 Свалете резервния нагревател от стенната планка.

5 Пробийте отвор за долния винт и вкарайте дюбел.

6 Окачете резервния нагревател върху стенната планка.

Уверете се, че е закрепен правилно.

7 Фиксирайте долната част на резервния нагревател към

стената с винт M5.

7.6 Свързване на тръбите за хладилния агент

7.6.1 За свързването на тръбопровода за хладилния агент

Преди свързването на охладителния тръбопровод

Уверете се, че вътрешните модули и външният модул са закрепени.

Типичен работен поток

Свързването на охладителния тръбопровод включва:

▪ Свързване на охладителния тръбопровод с външния модул

▪ Свързване на охладителния тръбопровод с вътрешния модул

▪ Монтиране на маслоуловители

▪ Изолиране на охладителния тръбопровод

▪ Имайте предвид указанията за:

▪ Огъване на тръбите

▪ Развалцовка на краищата на тръбите

▪ Спояване

▪ Използване на спирателните клапани

7.6.2 Предпазни мерки при свързване на охладителния тръбопровод

ИНФОРМАЦИЯ

Също така, прочетете предпазните мерки и изискванията в следните глави:

▪ Общи мерки за безопасност

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

▪ Подготовка

Справочно ръководство на монтажника

Page 38

7 Монтаж

a b

R=0.4~0.8

45°

±2

90°

±2

a b

ОПАСНОСТ: РИСК ОТ ИЗГАРЯНЕ

ВНИМАНИЕ

▪ НЕ използвайте минерално масло върху

развалцована част.

▪ НЕ използвайте повторно тръби от предишни

инсталации.

▪ НИКОГА не монтирайте изсушител към този модул

с R410A, за да се гарантира неговия срок на експлоатация. Изсушаващият материал може да се разтвори и да повреди системата.

ЗАБЕЛЕЖКА

Вземете предвид следните предпазни мерки по отношение на тръбите за хладилния агент:

▪ Не допускайте участието в цикъла на хладилния

агент на никакви други вещества (напр. въздух), освен определения за целта хладилен агент.

▪ За дозареждане използвайте само хладилен агент

R410A.

▪ При монтажа използвайте само инструменти (напр.

комплект колекторен манометър), които са специално предназначени за инсталации с R410A, могат да издържат на високо налягане и не допускат навлизането на чужди тела (напр. минерални масла и влага) в системата.

▪ Монтирайте тръбите така, че съединението с

конусовидна гайка да НЕ е подложено на механично напрежение

▪ Предпазвайте тръбите, както е описано в

следващата таблица, за да се избегне попадането на нечистотии, течност или прах в тях.

▪ Бъдете внимателни, когато прекарвате медните

тръби през стени (вижте илюстрацията по-долу).

▪ При свързване на гайка с вътрешен конус намажете

вътрешната повърхност на развалцовката с етерно масло или с естерно масло. Завийте 3 или 4 оборота с ръка, преди да затегнете здраво.

▪ При разхлабване на гайка с вътрешен конус ВИНАГИ

използвайте 2 ключа едновременно.

▪ При свързване на тръбите ВИНАГИ използвайте гаечен ключ

и динамометричен ключ за затягане на конусовидната гайка. По този начин се предпазва гайката от спукване и не се допускат течове.

a Затягащ ключ b Гаечен ключ c Тръбно съединение d Конусовидна гайка

Размер на

тръбите (мм)

Момент на

затягане (N•m)

Размер на

развалцовка

(А) (мм)

Форма на

развалцовкат

а (мм)

Ø9,5 33~39 12,8~13,2

Ø15,9 63~75 19,3~19,7

7.6.4 Указания за огъването тръбите

За тази цел използвайте огъвач на тръби. Всички тръбни дъги трябва да са възможно най-плавни (радиусът на огъване трябва да е 30~40mm или по-голям).

Външно тяло >1месец Прищипнете

Вътрешно тяло Независимо от

7.6.3 Указания при свързване на

Обърнете внимание на следните указания при свързването на тръбите:

Справочно ръководство на монтажника

Модул Период на монтажа Метод на

предпазване

тръбата

<1месец Прищипнете

тръбата или я

продължителността

обвийте с лента

на монтажа

ИНФОРМАЦИЯ

НЕ отваряйте спирателния клапан за хладилния агент, преди да проверите тръбопровода за хладилния агент. Когато трябва да заредите допълнително количество хладилен агент, се препоръчва да отворите спирателния клапан за хладилния агент, след като дозаредите.

охладителния тръбопровод

7.6.5 За развалцоване на края на тръбата

ВНИМАНИЕ

▪ Непълното развалцоване може да доведе до утечка

на охладителен газ.

▪ НЕ използвайте повторно съединенията с

конусовидни гайки. Използвайте нови съединения с конусовидни гайки, за да се избегне изтичане на газообразен хладилен агент.

▪ Използвайте конусовидните гайки, които са

доставени с модула. Използването на други гайки с вътрешен конус може да причини изтичане на газообразен хладилен агент.

1 Срежете края на тръбата с ножовка за тръби.

2 Отстранете острите ръбове, като отрязаната повърхност е

насочена надолу така, че стружките да НЕ попаднат в тръбата.

a Срежете точно под нужния ъгъл. b Отстранете стружките.

3 Свалете конусовидната гайка от спирателния клапан и я

поставете на тръбата.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 39

7 Монтаж

a b

a b c d e

c d

4 Развалцовайте края на тръбата. Поставете точно в

позицията, както е показано на следващата фигура.

Инструмент за

развалцовка за

R410A (тип

клещи)

Стандартен инструмент за

развалцоване

Тип муфа

(Ridgid тип)

Тип крилчата

гайка

(Imperial тип)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Проверете правилно ли е извършена развалцовката.

a Вътрешната повърхност на развалцовката ТРЯБВА да

е без дефекти.

b Краят на тръбата ТРЯБВА да е развалцован

равномерно в идеален кръг.

c Уверете се, че конусовидната гайка е монтирана.

7.6.6 За запояване на краищата на тръбите

Вътрешното тяло и външното тяло имат съединения с конусовидни гайки. Съединете двата края без спояване. Ако се налага спояване, имайте предвид следното:

▪ При запояване, продухването с азот предпазва от

образуването на големи количества оксидиран филм по вътрешността на тръбите. Оксидираният филм влияе неблагоприятно на клапаните и компресорите в охладителната система и пречи на правилната работа.

▪ Налягането на азота трябва да се зададе на 20 кPa (0,2bar)

(т.е., достатъчно, за да се почувства на кожата) с редукционен клапан.

▪ Следващата илюстрация показва частите на спирателния

клапан, необходими при работа с клапана.

a Сервизен порт и капачка на сервизния порт

b Ствол на клапана

c Съединяване на местни тръби

d Капачка на ствола

▪ Дръжте двата спирателни клапана отворени по време на

работа.

▪ НЕ прилагайте прекомерна сила върху ствола на клапана.

Това може да доведе до счупване на тялото на клапана.

▪ НИКОГА на забравяйте да законтрите спирателния клапан с

гаечен ключ, след което да развиете или затегнете конусовидната гайка с динамометричен ключ. НЕ поставяйте гаечния ключ върху капачката на ствола, тъй като това е възможно да причини изтичане на хладилен агент.

a Гаечен ключ

b Затягащ ключ

▪ Когато се очаква, че работното налягане ще бъде ниско (напр.

когато ще се извършва охлаждане, а температурата на външния въздух е ниска), достатъчно добре уплътнете гайката с вътрешен конус, свързваща спирателния клапан с линията за газа, със силиконов уплътнителен материал, за да не се допусне замръзване.

a Тръбопровод за охладителя b Част за запояване c Изолираща лента d Ръчен клапан e Редукционен клапан

f Азот

▪ НЕ използвайте антиоксиданти при заваряване на тръбните

съединения. Остатъкът може да запуши тръбите и да повреди оборудването.

▪ НЕ използвайте флюс при запояване на медни тръби за

охладител. Използвайте припой на основата на фосфорна мед (BCuP), който не изисква флюс. Флюсът има изключително вредно въздействие върху тръбопроводите на охладителните системи. Например, ако се използва флюс на хлорна основа, това ще доведе до корозия на тръбата или, най-вече, ако флюсът съдържа флуор, той ще разруши използваното в охладителния контур масло.

7.6.7 Използване на спирателния клапан и сервизния порт

За работа със спирателния клапан

Спазвайте следните указания:

▪ Спирателните клапани са фабрично затворени.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Силиконов уплътнителен материал; уверете се, че няма незапълнени места.

За отваряне/затваряне на спирателния клапан

1 Свалете капака на спирателния клапан.

2 Вкарайте шестоъгълен ключ (течен кръг: 4мм, газообразен

кръг: 6 мм) в стеблото на клапана и завъртете стеблото на клапана:

В посока, обратна на посоката на часовниковата стрелка, за отваряне.

По посока на движението на часовниковата стрелка – за затваряне.

3 Когато спирателният клапан НЕ МОЖЕ да се върти повече,

спрете да въртите. Сега клапанът е отворен/затворен.

За работа с капачката на ствола

▪ Капачката на ствола на клапана уплътнява в посоченото със

стрелка място. НЕ я повреждайте.

Справочно ръководство на монтажника

Page 40

7 Монтаж

b d

4× Ø6 mm

h h

▪ След работа със спирателния вентил стегнете капачката на

ствола и проверете за изтичане на хладилен агент.

Елемент Момент на затягане (N∙m)

Капачка на ствола, страна на течния хладилен агент

Капачка на ствола, страна на газообразния хладилен агент

За работа с капачката на сервизния порт

▪ ВИНАГИ използвайте зареждащ маркуч, оборудван с щифт за

натискане на вентила, тъй като сервизният порт представлява вентил тип Schrader.

▪ След работа със спирателния клапан, затегнете здраво

капачката на сервизния порт и проверете за утечки на хладилен агент.

Позиция Затягащ момент (N∙m)

Капачка на сервизния порт 11,5~13,9

13,5~16,5

22,5~27,5

▪ Свържете тръбопровода за течност (а) към спирателния

клапан за течност.

▪ Свържете тръбопровода за газ (b) към спирателния

клапан за газ.

5 Направете следното:

▪ Изолирайте тръбоповода за течност (a) и тръбоповода

за газ (b).

▪ Уверете се, че тръбопроводът и тръбната изолация НЕ

допират компресора (c), капака на клемата на компресора (d) и болтовете на компресора (e). Ако изолацията на тръбопровода за течност допира до капака на клемата на компресора, коригирайте дебелината на изолацията (f=няма изолация около капака на клемата на компресора (d)).

▪ Запечатайте краищата на изолацията (херметизираща

паста и др.) (g).

7.6.8 За свързване на охладителен тръбопровод към външен модул

1 Направете следното:

▪ Свалете сервизния капак (а) с винт (b). ▪ Свалете капака на входния отвор за тръбите (c) с винт

(d).

2 Изберете път за прекарване на тръбите (a, b, c или d).

3 Ако сте избрали наклон на тръбите надолу:

▪ Разпробийте (a, 4×) и отворете пробития отвор (b). ▪ Изрежете шлицовете (c) с ножовка за метал.

6 Ако външният модул е над вътрешния, покрийте

спирателните клапани (h, вижте по-горе) с уплътняващ материал, за да предпазите от протичане на кондензиралата по клапаните вода върху вътрешния модул.

ЗАБЕЛЕЖКА

По всяка открита тръба може да се образува конденз.

7 Поставете сервизния капак и капака на входния отвор за

тръбите.

8 Уплътнете всички пролуки (пример: а), за да предпазите от

навлизането на сняг и дребни животни в системата.

4 Направете следното:

Справочно ръководство на монтажника

ПРЕДУПРЕЖДЕНИЕ

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 41

7 Монтаж

b a

10 m

ЗАБЕЛЕЖКА

Предпазни мерки при пробиването на отвори:

▪ Внимавайте да не повредите корпуса.

▪ След пробиване на отворите, препоръчваме да

отстраните стружките и да боядисате ръбовете и около отворите с кит, за да предотвратите появата на ръжда.

▪ При прекарване на електрически кабели през

отворите, обвийте кабелите с предпазна лепенка, за да ги предпазите от повреди.

a Пробит отвор b Стружка c Уплътнител и др.

ЗАБЕЛЕЖКА

Не забравяйте да отворите спирателните клапани, след като монтирате охладителния тръбопровод и извършите вакуумното изсушаване. Работата на системата със затворени спирателни клапан може да повреди компресора.

Ако Тогава

Вътрешният модул е разположен по-високо от външния модул

Външният модул е разположен по-високо от вътрешния модул

Монтирайте маслоуловител на всеки 10метра (разлика във височините).

a Издигащ се тръбопровод за газ с маслоуловител

b Тръбопровод за течност

Маслоуловители НЕ се изискват.

7.7 Проверка на тръбите за хладилния агент

7.6.9 За свързване на тръбите за хладилния агент с вътрешното тяло

1 Свържете спирателния кран за течност от външното тяло

със съединението за течен хладилен агент на вътрешното тяло.

a Съединение за течен хладилен агент b Съединение за газообразен хладилен агент

2 Свържете спирателния клапан за газ от външното тяло със

съединението за газообразен хладилен агент на вътрешното тяло.

ЗАБЕЛЕЖКА

Препоръчително е тръбопроводът за хладилния агент между вътрешното и външното тяло да се монтира в канал или да се обвие със залепваща лента.

7.6.10 За определяне дали са нужни маслоуловители

Ако маслото протича обратно в компресора на външния модул, това може да причини компресия на течността или влошаване на връщането на маслото. Маслоуловителите в издигащия се тръбопровод за газ могат да предотвратят това.

7.7.1 За проверката на тръбопроводите за хладилния агент

Вътрешните тръби на външния модул са фабрично тествани за

утечки. Вие трябва да проверите само външните охладителни тръби на външния модул.

Преди проверката на охладителния тръбопровод

Уверете се, че охладителният тръбопровод между външния и вътрешния модул е свързан.

Типичен работен поток

Проверката на охладителния тръбопровод обикновено се състои от следните етапи:

1 Проверка за наличие на утечки в охладителния

тръбопровод.

2 Извършване на вакуумно изсушаване за отстраняване на

цялата влага, въздух или азот от охладителния тръбопровод.

Ако има вероятност от наличие на влага в тръбите за охладителен агент (например, дъждовна вода е проникнала в тръбите), първо извършете процедурата по вакуумно изсушаване, описана по-долу, докато се отстрани цялата влага.

7.7.2 Предпазни мерки при проверка на охладителния тръбопровод

ИНФОРМАЦИЯ

Също така, прочетете предпазните мерки и изискванията в следните глави:

▪ Общи мерки за безопасност

▪ Подготовка

ЗАБЕЛЕЖКА

Използвайте 2-степенна вакуумна помпа с обратен клапан, която може да изпомпи до −⁠100,7 kPa (−⁠1,007 bar) (5 Torr абсолютно). Внимавайте да не попада масло от помпата обратно в системата, когато помпата не работи.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 42

7 Монтаж

R410A

b d e

ЗАБЕЛЕЖКА

Използвайте тази вакуумна помпа единствено за R410A. Използването на същата помпа за друг тип хладилни агенти може да повреди помпата и модула.

ЗАБЕЛЕЖКА

▪ Свържете вакуумната помпа към сервизния порт на

спирателния клапан за газ и към сервизния порт на спирателния клапан за течност, за да повишите ефективността.

▪ Уверете се, че спирателният клапан за газ и

спирателният клапан за течност са здраво затворени, преди да извършите проверката за течове или вакуумното изсушаване.

7.7.3 Проверка на хладилни тръби: Настройка

a Манометър b Азот c Охладител d Машина за претегляне e Вакуумна помпа

f Спирателен клапан

7.7.4 Проверка за течове

ЗАБЕЛЕЖКА

НЕ превишавайте максималното работно налягане на модула (вижте “PS High” върху фирмената табелка).

ЗАБЕЛЕЖКА

Използвайте препоръчаният разтвор за тест с мехурчета от вашия доставчик. Не използвайте сапунена вода, която може да причини напукване на конусовидните гайки (сапунената вода може да съдържа сол, която абсорбира влагата и ще замръзне при изстудяване на тръбите) и/или да доведе до корозия на развалцованите съединения (сапунената вода може да съдържа амоняк, който има разяждащ ефект между месинговата конусовидна гайка и медната развалцовка).

1 Заредете системата с азот, докато достигнете

манометрично налягане от най-малко 200 kPa (2 bar). За откриването на малки течове е препоръчително да се създаде налягане до 3000kPa (30bar).

2 Проверете за течове, като нанесете тестовия разтвор за

мехури по всички съединения.

3 Изпуснете цялото количество азотен газ.

7.7.5 За извършване на вакуумно изсушаване

ЗАБЕЛЕЖКА

▪ Свържете вакуумната помпа към сервизния порт на

▪ Уверете се, че спирателният клапан за газ и

1 Вакуумирайте системата, докато налягането на колектора

показва −0,1MPa (−1bar).

2 Оставете така в продължение на 4-5 минути и проверете

налягането:

Ако налягането… Тогава…

Не се променя В системата няма влага.

Се повишава В системата има влага.

3 Евакуирайте системата в продължение на поне 2 часа, за

да постигнете налягане в колектора от −0,1MPa (−1bar).

4 След като ИЗКЛЮЧИТЕ помпата, проверявайте налягането

в продължение на най-малко 1час.

5 Ако НЕ достигнете така указания вакуум или НЕ МОЖЕТЕ

да поддържате вакуума в продължение на 1час, направете следното:

▪ Отново проверете за течове. ▪ Отново извършете вакуумно изсушаване.

ЗАБЕЛЕЖКА

ИНФОРМАЦИЯ

След като се отвори спирателният клапан, е възможно налягането в тръбопровода за хладилния агент да НЕ се повиши. Това може да бъде причинено от напр. затвореното състояние на регулиращия вентил във веригата на външното тяло, но то НЕ представлява никакъв проблем за правилната работа на външното тяло.

Тази процедура е завършена.

Отидете на следващата стъпка.

7.8 Зареждане с хладилен агент

7.8.1 За зареждане с хладилен агент

Външният модул е фабрично зареден с хладилен агент, но в някои случаи може да е необходимо следното:

Какво Кога

Зареждане на допълнителен хладилен агент

Когато общият тръбен път на течния хладилен агент е повече от посочения (вижте подолу).

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 43

7 Монтаж

Какво Кога

Пълно презареждане с хладилен агент

Зареждане на допълнителен хладилен агент

Преди зареждане на допълнителен хладилен агент се уверете, че външния тръбопровод за хладилен агент на външния модул е тестван (тест за утечка и вакуумно изсушаване).

ИНФОРМАЦИЯ

Типичен работен поток – Зареждането на допълнителен хладилен агент обикновено се състои от следните етапи:

1 Определяне дали и колко трябва да се зареди

допълнително.

2 Ако е необходимо, допълнително зареждане с охладител.

3 Попълване на етикета с информация за флуорирани газове,

които предизвикват парников ефект, и закрепването му отвътре на външния модул.

Пълно презареждане с хладилен агент

Преди пълното презареждане с хладилен агент се уверете, че е изпълнено следното:

1 Цялото количество хладилен агент е извлечено от

системата.

2 Външният охладителен тръбопровод на външния модул е

тестван (тест за утечка и вакуумно изсушаване).

3 Изпълнено е вакуумно изсушаване на вътрешния

охладителен тръбопровод на външния модул.

ЗАБЕЛЕЖКА

Преди да пристъпите към пълно презареждане, извършете вакуумно изсушаване и на вътрешните тръби за хладилния агент на външното тяло. За да го направите, използвайте вътрешния сервизен порт на външното тяло (между топлообменника и 4-пътния вентил). НЕ използвайте сервизните портове на спирателните клапани, тъй като не може да се извърши правилно вакуумно изсушаване от тези портове.

Типичен работен поток – Пълното презареждане с хладилен агент обикновено се състои от следните етапи:

1 Определяне колко хладилен агент трябва да се зареди.

2 Зареждане с хладилен агент.

3 Попълване на етикета с информация за флуорирани газове,

които предизвикват парников ефект, и закрепването му отвътре на външния модул.

Пример:

▪ При преместване на

системата.

▪ След утечка.

7.8.2 Предпазни мерки при зареждане на хладилен агент

7.8.3 За определяне на допълнителното количество хладилен агент

Ако общият тръбен

път на течния

хладилен агент е…

≤10m НЕ добавяйте допълнителен хладилен

агент.

>10m R=(обща дължина (m) на тръбопровода

за течност–10m)×0,054

R=допълнително зареждане (kg) (закръглено в единици от 0,1kg)

ИНФОРМАЦИЯ

Тръбният път е дължината на тръбопровода за течност в едната посока.

Тогава…

7.8.4 За определяне на количеството за пълно презареждане

ИНФОРМАЦИЯ

Ако се налага да се извърши пълно презареждане, общото зареждане с хладилен агент е: фабричното зареждане с хладилен агент (вижте фирмената табелка на модула) + определеното допълнително количество.

7.8.5 За зареждане на допълнителен хладилен агент

ПРЕДУПРЕЖДЕНИЕ

▪ Използвайте само R410A като хладилен агент.

Други вещества е възможно да причинят взривове и злополуки.

▪ R410A съдържа флуорирани газове, които

предизвикват парников ефект. Стойността на неговия потенциал за глобално затопляне (GWP) е 2087,5. НЕ изпускайте тези газове в атмосферата.

▪ При зареждане с хладилен агент винаги

използвайте предпазни ръкавици и защитни очила.

ВНИМАНИЕ

За да избегнете повреда на компресора, НЕ зареждайте повече от указаното количество хладилен агент.

Предпоставка: Преди зареждане на хладилен агент се уверете, че тръбопроводът за хладилен агент е свързан и тестван (тест за утечка и вакуумно изсушаване).

1 Свържете охладителния цилиндър към сервизния порт на

спирателния клапан за газ и към сервизния порт на спирателния клапан за течност.

2 Заредете допълнителното количество хладилен агент.

3 Отворете спирателните клапани.

Ако е необходимо изпомпване в случай на демонтаж или преместване на системата, вижте "13.3 За изпомпване" на

страница98 за повече подробности.

ИНФОРМАЦИЯ

Също така, прочетете предпазните мерки и изискванията в следните глави:

▪ Общи мерки за безопасност

▪ Подготовка

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

7.8.6 За поставяне на етикета за флуорирани парникови газове

1 Попълнете етикета както следва:

Справочно ръководство на монтажника

Page 44

7 Монтаж

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

ac d b

a Ако с уреда е доставен многоезичен етикет за

флуорирани парникови газове (вижте аксесоарите), обелете съответния език и го закрепете върху a.

b Фабрично зареждане с охладителна течност на

продукта: вижте табелката с наименование на модула

c Допълнително заредено количество хладилен агент d Общо зареждане с охладителна течност e Емисиите на парникови газове от общото количество

зареден хладилен агент, изразени като еквивалентни на тонове CO

f GWP = Потенциал за глобално затопляне

ЗАБЕЛЕЖКА

В Европа емисиите на парникови газове от общото количество зареден хладилен агент в системата (изразени като еквивалент на тонове CO2) се използват за определяне на интервалите на поддръжка. Следвайте приложимото законодателство.

Формула за калкулиране на емисиите на парникови газове: Стойност GWP на хладилния агент × Общото

количество зареден хладилен агент [в kg]/1000

2 Поставете етикета от вътрешната страна на външното тяло

в съседство със спирателните клапани за газ и течност.

7.9 Свързване на тръбите за водата

7.9.1 За свързването на тръбите за вода

Преди да пристъпите към свързване на тръбите за вода

Уверете се, че външното и вътрешното тяло са монтирани. Ако е приложимо, уверете се също, че е монтиран резервният нагревател.

Типичен работен поток

Свързването на тръбите за вода обикновено включва следните етапи:

1 Свързване на тръбите за вода към вътрешното тяло.

2 Свързване на тръбите за вода към резервния нагревател

(ако е приложимо).

3 Свързване на тръбите за рециркулация.

4 Свързване на предпазния вентил към дренажната система.

5 Пълнене на водния кръг.

6 Пълнене на бойлера за битова гореща вода.

7 Изолиране на тръбите за вода.

7.9.2 Препоръки при свързване на тръбите за вода.

За улесняване на сервизното обслужване и поддръжката са предвидени 2 спирателни вентила. Монтирайте вентилите на входа и на изхода на водата за отопление на помещенията. Обърнете внимание на позицията им: интегрираните изпускателни вентили ще дренират само страната на кръга, на която са разположени. За да можете да изпуснете само модула, уверете се, че изпускателните вентили са позиционирани между спирателните вентили и модула.

1 Монтирайте спирателните вентили на тръбите за водата за

отопление на помещенията.

2 Завийте гайките на вътрешното тяло на спирателния

вентил.

3 Свържете тръбите за входяща и изходяща битова гореща

вода с вътрешното тяло.

a Изход за водата за отопление на помещенията b Вход за водата за отопление на помещенията c Изходяща битова гореща вода d Входяща битова студена вода (подаване на студена

вода)

ЗАБЕЛЕЖКА

Препоръчва се монтирането на спирателни вентили на съединенията за входяща битова студена вода и за изходяща битова гореща вода. Тези спирателни вентили се доставят на място.

ЗАБЕЛЕЖКА

За да се избегне нанасянето на щети на окръжаващата среда в случай на изтичане на вода, през периодите на отсъствие от дома е препоръчително да се затварят спирателните вентили на входа на битовата студена вода.

ЗАБЕЛЕЖКА

Монтирайте обезвъздушителни вентили на всички локални високи точки.

ЗАБЕЛЕЖКА

На съединението за входяща битова студена вода трябва да се монтира предпазен вентил (доставка на място) с максимално налягане на отваряне 10 bar в съответствие с изискванията на приложимото законодателство.

ИНФОРМАЦИЯ

Също така, прочетете предпазните мерки и изискванията в следните глави:

▪ Общи мерки за безопасност

▪ Подготовка

7.9.3 За свързване на тръбите за водата

ЗАБЕЛЕЖКА

НЕ използвайте прекомерна сила, когато свързвате тръбите. Деформирането на тръбите може да стане причина за неизправна работа на модула.

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 45

7 Монтаж

4×

260 l

180 l

180°

ЗАБЕЛЕЖКА

▪ На съединението на входа за студената вода на

водосъдържателя за битова гореща вода трябва да се монтира изпускателно устройство и предпазно устройство.

▪ За да избегнете обратен сифонаж, е

препоръчително да монтирате възвратен вентил на входа за водата на бойлера за битова гореща вода в съответствие с изискванията на приложимото законодателство.

▪ Препоръчва се монтирането на редукционен вентил

на входа за студената вода в съответствие с изискванията на приложимото законодателство.

▪ На входа за студената вода трябва да се монтира

разширителен съд в съответствие с изискванията на приложимото законодателство.

▪ Препоръчително е предпазният вентил да се

монтира на по-високо място, отколкото горната част на бойлера за битова гореща вода. Нагряването на бойлера за битова гореща вода причинява разширяване на водата и без предпазен вентил налягането на водата вътре в бойлера може да превиши проектното налягане. Освен това изпълнената на място инсталация (тръбопроводи, кранове и т.н.), която е свързана с бойлера, е подложена на това високо налягане. За да не се допусне това, се налага монтирането на предпазен вентил. Предотвратяването на появата на свръхналягане зависи от правилната работа на монтирания на място предпазен вентил. Ако този вентил НЕ работи правилно, свръхналягането ще деформира бойлера и може да се появи изтичане на вода. За потвърждаване на добрата работа е необходимо извършването на редовна поддръжка.

1 Развийте и свалете 4-те винта, които фиксират горния

панел.

2 Свалете горния панел от модула.

3 В случай на модул с резервоар с вместимост от 180 l

свалете разширителния съд.

4 Свалете горната изолация.

5 Изрежете част (c) от горната изолация.

Вместимост на резервоар Позиция на прекъсвача

180l Ляво ИЛИ дясно

260l Задна част

6 Свържете тръбопровода за рециркулация към

съединението за рециркулация (b) и го прекарайте през отвора на задната страна на модула (a).

7.9.4 За свързване на водопроводните тръби към резервния нагревател

ЗАБЕЛЕЖКА

НЕ използвайте прекомерна сила, когато свързвате тръбите. Деформирането на тръбите може да стане причина за неизправна работа на модула. Уверете се, че моментът на затягане НЕ превишава 30N•m.

1 Свържете тръбите за водата (доставка на място) към

входящия и изходящия отвор за вода на резервния нагревател.

a Входен отвор за тръбопровода

b Съединение за рециркулация

c Местоположение на прекъсвача

a Вход за вода b Изход за вода

7 Прикачете отново горната изолацията, разширителния съд

(в случай на модул с резервоар с вместимост от 180l) и кожуха.

7.9.6 За свързване на предпазния вентил

ИНФОРМАЦИЯ

Вътре в резервния нагревател е монтиран автоматичен обезвъздушителен вентил. За инструкции относно това как се извършва обезвъздушаване вижте

"9.4.2Функция за обезвъздушаване"на страница86.

7.9.5 За свързване на тръбопровода за рециркулация

Предпоставка: Изисква се само ако се нуждаете от

рециркулация в системата.

Изпускането на предпазния вентил става от задната страна на модула.

към дренажната система

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 46

7 Монтаж

a Изпускане на предпазния вентил

Изпускателният отвор трябва да се свърже с подходяща дренажна система съгласно изискванията на приложимото законодателство. Препоръчително е използването на фуния.

5 Задействайте ръчно монтирания на място предпазен

вентил, за да сте сигурни, че има свободна циркулация на водата през изпускателната тръба.

ЗАБЕЛЕЖКА

За да работи системата, бойлерът за битова гореща вода трябва бъде изцяло напълнен. Включването на системата, когато бойлерът не е пълен, може да повреди вградения нагревател срещу легионела и да предизвика грешки в електрическата система.

7.9.9 За изолиране на тръбите за водата

Тръбите по целия воден кръг ТРЯБВА да бъдат изолирани, за да се предотврати кондензацията и намаляването на отоплителната мощност.

Ако температурата е по-висока от 30°C и влажността е над RH 80 %, дебелината на изолационния материал трябва да бъде най-малко 20mm, за да се избегне появата на конденз по повърхността на изолацията.

7.9.7 За пълнене на водния кръг

1 Свържете маркуча за подаване на вода с вентила за

пълнене.

7.10 Свързване на електрическите кабели

7.10.1 За свързването на електрическите кабели

Преди да пристъпите към свързване на електрическите кабели

Уверете се, че:

▪ Тръбопроводът за хладилен агент е свързан и проверен

▪ Тръбопроводът за вода е свързан

2 Отворете вентила за пълнене.

3 Уверете се, че вентилът за автоматично обезвъздушаване

е отворен (най-малко 2 завъртания).

4 Пълнете кръга с вода, докато манометърът покаже

налягане ±2,0bar.

5 Отстранете възможно най-голямото количество въздух от

водния кръг.

6 Затворете вентила за пълнене.

7 Откачете маркуча за подаване на вода от вентила за

пълнене.

ЗАБЕЛЕЖКА

Показваното на манометъра налягане на водата ще варира в зависимост от температурата на водата (повисоко налягане при по-висока температура на водата).

По всяко време обаче налягането на водата трябва да остава над 1 bar, за да се избегне навлизането на въздух в кръга.

7.9.8 За пълнене на бойлера за битова гореща вода

1 Отворете един след друг всеки кран за гореща вода, за да

отстраните въздуха от тръбите на системата.

2 Отворете вентила за подаване на студена вода.

3 Затворете всички кранове за вода, след като въздухът е

отстранен.

4 Проверете за течове на вода.

Типичен работен поток

Свързването на електроокабеляването обикновено се състои от следните етапи:

1 Трябва да се уверите, че електрозахранващата система

съответства на електрическите спецификации на термопомпата.

2 Свързване на електрическите кабели към външното тяло.

3 Препозициониране на въздушния термистор на външния

модул.

4 Свързване на електрическите кабели с вътрешното тяло.

5 Свързване на главното електрозахранване.

6 Свързване на потребителския интерфейс.

7 Свързване на спирателните вентили.

8 Свързване на електромерите.

9 Свързване на помпата за битова гореща вода.

10 Свързване на алармения изход.

11 Свързване на изхода за ВКЛ./ИЗКЛ. на отоплението на

помещенията.

12 Свързване на превключването към външен топлинен

източник.

13 Свързване на цифровите входове за консумацията на

енергия.

14 Свързване на защитния термостат.

15 Свързване на електрозахранването на нагревателя срещу

легионела.

16 Свързване на резервния нагревател (ако е приложимо).

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 47

7 Монтаж

b a

AA´

A´

c b ba c

7.10.2 За електрическото съответствие

ERHQ_V3

Оборудване, което отговаря на изискванията на EN/ IEC 61000-3-12 (Европейски/Международен технически стандарт, който определя гранични стойности на хармонични съставящи на тока, създавани от съоръжения, свързани към обществени захранващи системи ниско напрежение с входен ток >16A и ≤75A за фаза).

ERLQ_V3

Оборудване, отговарящо на изискванията на:

▪ EN/IEC 61000‑3‑11 при положение, че системното

съпротивление Z интерфейсната точка между захранването на потребителя и обществената система.

▪ EN/IEC 61000‑3‑11 = Европейски/международен технически

стандарт, задаващ лимитите за промени в напрежението, флуктуации и колебания в напрежението на обществени системи с ниско напрежение за оборудване с номинален ток ≤75A.

▪ Отговорност на монтажника или потребителя на

оборудването е да осигури, чрез консултация с оператора на разпределителната мрежа при необходимост, че оборудването е свързано само към захранване със системно съпротивление Z

▪ EN/IEC 61000‑3‑12, в случай че късото съединение Ssc е по-

голямо или равно на минималната стойност Ssc в интерфейсната точка между захранването на потребителя и обществената система.

▪ EN/IEC 61000‑3‑12 = Европейски/международен технически

стандарт, който определя гранични стойности на хармонични съставящи на тока, създавани от съоръжения, свързани към обществени захранващи системи с ниско напрежение с входен ток >16A и ≤75A за фаза.

▪ Монтажникът или потребителят на оборудването има

задължението да гарантира чрез консултиране с оператора на разпределителната мрежа, ако това е необходимо, че оборудването е свързано само със захранване с мощност на късо съединение Ssc по-малко или равно на минималната стойност Ssc.

Модел Z

ERLQ011CAV3

ERLQ014CAV3

ERLQ016CAV3

ERLQ_W1

Само за вътрешните тела

Вижте "7.10.21 За свързване на захранването на резервния

нагревател"на страница54.

е по-малко или равно на Z

sys

по-малко от или равно на Z

sys

max

Минимална S

стойност

0,22Ω 525kVA

max

7.10.3 Предпазни мерки при свързване на електрическите кабели

ИНФОРМАЦИЯ

Също така, прочетете предпазните мерки и изискванията в следните глави:

▪ Общи мерки за безопасност

▪ Подготовка

ОПАСНОСТ: РИСК ОТ ТОКОВ УДАР

ПРЕДУПРЕЖДЕНИЕ

ВИНАГИ използвайте многожилен кабел за захранващите кабели.

7.10.4 Указания при свързване на електрическите кабели

Имайте предвид следното:

▪ Ако се използват многожилни усукани проводници, в края на

проводника поставете кръгла кримпвана клема. Поставете цилиндричната, кримпвана клема върху проводника до покритата част и я стегнете с подходящия инструмент.

a Стандартен многожилен кабел

b Кримпван кабелен накрайник ухо

▪ Използвайте следните методи за монтирането на проводници:

Тип проводник Начин на поставяне

Едножилен проводник

a Едножилен проводник с "кука"

b Винт

c Плоска шайба

Многожилен усукан кабел с цилиндрична, кримпвана клема

a Клема

b Винт

c Плоска шайба

O Позволено

X НЕ Е позволено

Затягащи моменти

Позиция Момент на затягане (N•m)

M4 (X1M) 1,2~1,8

M5 (X1M) 2,0~3,0

M5 (заземяване) 3,0~4,0

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 48

7 Монтаж

a b

V3 1~ 50 Hz 230 V

3N~ 50 Hz

400 V

L1 L3L2

V3 W1

h f

7.10.5 Спецификации на компонентите за стандартно окабеляване

Компонент V3 W1

Захранващ кабел

(a)

MCA

Напрежение 230V 400V

Фаза 1~ 3N~

Честота 50Hz

Размери на кабела

Междумодулен кабел Минимално сечение на кабела

Препоръчителен предпазител, закупен от търговската мрежа

Прекъсвач, управляван от утечен ток

(a) MCA=Минимална пропускателна способност по ток за

веригата. Посочените стойности са максимални (за точни стойности вижте електрическите данни за комбинация с вътрешни тела).

ERHQ ERLQ ERHQ ERLQ

31,9A 34,2A 13,5A 16,3A

Трябва да отговаря на

изискванията на приложимото

законодателство

от 2,5mm² и подходящ за 230 V

32A 40A 20A

Трябва да отговаря на

изискванията на приложимото

законодателство

7.10.6 За свързване на електрическите кабели на външното тяло

ЗАБЕЛЕЖКА

▪ Следвайте схемата за окабеляване (предоставена

с външния модул и намираща се отвътре на сервизния капак).

▪ Уверете се, че електрическите проводници НЕ

пречат на правилното поставяне на сервизния капак.

1 Свалете сервизния капак. Вижте "7.2.2 За отваряне на

външното тяло"на страница33.

2 Свалете изолацията (20мм) от проводниците.

a Оголете края на кабела до тази точка b Прекомерната дължина на оголване може да причини

токов удар или утечка.

3 Свържете междумодулния кабел и захранването, както

следва:

a Превключвателна кутия b Прикрепваща планка на спирателния клапан c Земя d Кабелна връзка e Междумодулен кабел

f Захранващ кабел

Само ако се използва нагревател на долния панел (предлага се като опция за ERHQ):

g Кабел за нагревателя на долния панел h Електрозахранващ кабел за нагревателя на долния

панел (от вътрешния модул)

ИНФОРМАЦИЯ

Модулите ERLQ управляват нагревателя на долния панел вътрешно (НЕ е необходимо окабеляване на място).

4 Закрепете кабелите (захранване, връзка между модулите и

захранване на нагревател на долната плоча (ако е приложимо)) с кабелна връзка към прикрепващата планка на спирателния клапан.

5 Прекарайте проводниците през рамката и ги свържете към

нея.

Прекарване през

Изберете една от 3-те възможности:

рамката

Справочно ръководство на монтажника

a Междумодулен кабел b Захранващ кабел c Прекъсвач при теч на земята d Предпазител

a Захранване, заземяващи проводници

и захранване на нагревател на долната плоча (ако е приложимо)

b Междумодулен кабел

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 49

7 Монтаж

a b c d e

A B

a b+c

Свързване към рамката

6 Поставете сервизния капак. Вижте "7.11.2 За затваряне на

външното тяло"на страница55.

7 Свържете прекъсвач, управляван от утечен ток, и

предпазител към захранващата верига.

Когато кабелите се прокарват от модула, в пробития отвор може да се вкара предпазна втулка за кабелопроводите (PG-втулки).

Ако не използвате кабелопровод, трябва да предпазите кабелите с винилови тръби, за да се избегне евентуалното им прерязване от острите ръбове на пробития отвор.

A Отвътре на външния модул

B Отвън на външния модул

a Проводник

b Втулка

c Гайка

d Рамка

e Маркуч

7.10.7 За преместване на термистора за околния въздух на външното тяло

Това действие е необходимо само за ERLQ.

Необходими аксесоари:

Приспособление за термистора.

Използвайте приспособлението от плика с аксесоари.

Планка за фиксиране на термистора.

Използвайте повторно планката, фиксирана към външното тяло. Ако е необходимо, можете да използвате резервната планка от плика с аксесоари.

7.10.8 За свързване на електрическите кабели на вътрешното тяло

1 За отварянето на вътрешното тяло вижте "7.2.3 За

отваряне на вътрешното тяло" на страница 33 и "7.2.4 За отваряне на капака на комутаторната кутия на вътрешното тяло"на страница34.

2 Кабелите трябва да влязат в модула отгоре:

3 Прекарването на кабелите вътре в модула трябва да се

извърши, както следва:

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 50

7 Монтаж

b+c

X1M

1 2 3

X2M

X5M

X6YB

X6YA

X6Y

X1A X19A

30 31

X1M

1 2 3

1 2

L N

L N 3

X2M

X5M

X6YB

X6YA

X6Y

X1A X19A

S1S

30 31

3 4

abc

4 Не забравяте да фиксирате кабела с кабелни скоби/връзки

към елементите за прикрепване, за да се гарантира неутрализирането на силите на опъване, и се уверете, че снопът НЕ се допира до тръбопровод и остри ръбове.

ИНФОРМАЦИЯ

За да получите достъп до датчика за температурата на битовата гореща вода, превключвателната кутия може да бъде наклонена. Превключвателната кутия НЕ трябва да се отстранява от модула.

Прекарване на кабелите

Възможни кабели (в зависимост от типа на модула и от монтираните опции)

Управляващ сигнал високо напрежение

▪ Термопомпен конвектор (опция)

▪ Стаен термостат (опция)

▪ Спирателен вентил (доставка на място)

▪ Помпа за битова гореща вода (доставка

на място)

▪ Алармен изход

▪ Превключване на управление на

външен източник на топлина

▪ Управление на отоплението на

помещенията

ВНИМАНИЕ

НЕ натиквайте или не поставяйте излишна дължина на кабелите в модула.

7.10.9 За свързване на главното електрозахранване

1 Свържете главното електрозахранване.

В случай на захранване по нормална тарифа за kWh

Прекарване на кабелите

Ниско напрежение

Електрозахранване високо напрежение

Възможни кабели (в зависимост от типа на модула и от монтираните опции)

▪ Контакт за преференциално

захранване

▪ Потребителски интерфейс

▪ Цифрови входове за консумацията на

енергия (доставка на място)

▪ Датчик за външната окръжаваща

температура (опция)

▪ Датчик за вътрешната окръжаваща

температура (опция)

▪ Електромери (доставка на място)

▪ Защитен термостат (доставка на място)

▪ Междумодулен кабел

▪ Електрозахранване по нормална

тарифа за kWh

▪ Контакт на захранването за

преференциална тарифа за kWh

▪ Електрозахранване на нагревателя

срещу легионела (в бойлер за БГВ)

▪ Електрозахранване за нагревател на

долния панел (опция)

Легенда: вижте илюстрацията по-долу.

В случай на захранване по преференциална тарифа за kWh

Свържете X6Y към X6YB.

Справочно ръководство на монтажника

a Свързващ кабел (=главно електрозахранване) b Електрозахранване по нормална тарифа за kWh c Контакт за преференциално захранване

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 51

7 Монтаж

X2M

X5M

A2P A2P

a b

PCB

1×

PCB

1×

PCB

1×

PCB

1×

2 Фиксирайте кабелите с кабелни връзки към елементите за

прикрепване.

ИНФОРМАЦИЯ

В случай на електрозахранване с преференциална тарифа за kWh свържете X6Y към X6YB. Необходимостта от отделно захранване по нормална тарифа за kWh към вътрешното тяло (b) X2M/30+31 зависи от типа на захранването по преференциална тарифа за kWh.

Отделно свързване към вътрешното тяло е необходимо:

▪ ако захранването по преференциална тарифа за

kWh се прекъсва, когато е активно, ИЛИ

▪ ако не е разрешена никаква консумация на енергия

на вътрешното тяло при захранване по преференциална тарифа за kWh, когато е активно.

ИНФОРМАЦИЯ

Контактът за електрозахранване с преференциална тарифа за kWh е свързан към същите клеми (X5M/3+4), към които е свързан защитният термостат. Възможно е системата да има само ИЛИ електрозахранване с преференциална тарифа за kWh, ИЛИ защитен термостат.

7.10.10 За свързване на потребителския интерфейс

▪ Ако използвате 1 потребителски интерфейс, можете да го

монтирате на вътрешното тяло (за управление в близост до вътрешното тяло) или в стаята (когато се използва като стаен термостат).

▪ Ако използвате 2 потребителски интерфейса, можете да

монтирате 1 потребителски интерфейс на вътрешното тяло (за управление в близост до вътрешното тяло) + 1 потребителски интерфейс в стаята (използван като стаен термостат).

Процедура се различава незначително в зависимост от това къде монтирате потребителския интерфейс.

# На вътрешното тяло В стаята

1 Свързване на кабела на потребителския интерфейс с

вътрешното тяло.

Фиксирайте кабела с кабелни връзки към елементите за прикрепване.

# На вътрешното тяло В стаята

2 Вкарайте отвертка в прорезите под потребителския

интерфейс и внимателно отделете лицевия панел от стенния панел.

Печатната платка е монтирана в лицевия панел на потребителския интерфейс. Внимавайте да НЕ я повредите.

3 Използвайте 2-та винта от торбата

с аксесоари, за да фиксирате стенния панел на потребителския интерфейс към ламарината на модула.

Фиксирайте стенния панел на потребителския интерфейс към стената.

Внимавайте да НЕ деформирате формата на задната страна на потребителския интерфейс чрез прекомерно затягане на монтажните винтове.

4 Свържете, както е показано на 4A. Свържете, както е

показано на 4A, 4B, 4C или 4D.

5 Монтирайте отново лицевия панел върху стенния

панел.

Внимавайте да НЕ защипете окабеляването, когато прикрепяте предния панел към модула.

(a) Главният потребителски интерфейс е необходим за

работа, но трябва да се поръча отделно (задължителна опция).

4A Отзад

4B Отляво

a Главен потребителски интерфейс

b Допълнителен потребителски интерфейс

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

4C Отгоре

(a)

a Направете с клещи и т.н. прорез на тази част, за да

може да премине окабеляването.

4D Отгоре в средата

Справочно ръководство на монтажника

Page 52

7 Монтаж

X1M

X2M

5 6 7

M2S

X1M

X2M

5 6 7

M2S

NO NC

X2M

X5M

78 910

S2S S3S

X2M

3534

M2P

X1M

X2M

X1M

YC Y1 Y2 Y3 Y4

A4P

X2M

X1M

X2M

X1M

YC Y1 Y2 Y3 Y4

A4P

X2M

b Закрепете окабеляването към предната част на

корпуса с помощта на фиксатор и скоба.

7.10.11 За свързване на спирателния вентил

1 Свържете кабела за управление на вентила към

съответните клеми, както е показано на илюстрацията подолу.

ЗАБЕЛЕЖКА

Окабеляването е различно за NC (нормално затворен) вентил и за NO (нормално отворен) вентил.

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

7.10.14 За свързване на алармения изход

1 Свържете кабела за алармения изход към съответните

клеми, както е показано на илюстрацията по-долу.

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

7.10.12 За свързване на електромерите

ИНФОРМАЦИЯ

Ако електромерът е с транзисторен изход, проверете поляритета. Положителният полюс ТРЯБВА да е свързан към X5M/7 и X5M/9; а отрицателният полюс към X5M/8 и X5M/10.

1 Свържете кабела за електромерите към съответните

клеми, както е показано на илюстрацията по-долу.

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

a Изисква се монтаж на EKRP1HB.

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

7.10.15 За свързване на изхода за ВКЛ./ИЗКЛ. на отоплението на помещенията

1 Свържете кабела за изхода за ВКЛ./ИЗКЛ. на отоплението

на помещенията към съответните клеми, както е показано на илюстрацията по-долу.

7.10.13 За свързване на помпата за битова

1 Свържете кабела за помпата за битова гореща вода към

Справочно ръководство на монтажника

гореща вода

съответните клеми, както е показано на илюстрацията подолу.

a Изисква се монтаж на EKRP1HB.

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

7.10.16 За свързване на превключването към външен топлинен източник

1 Свържете кабела за превключването към външен топлинен

източник към съответните клеми, както е показано на илюстрацията по-долу.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 53

X1M

X3 X4

A4P

L N

X2M

X1 X2

a Изисква се монтаж на EKRP1HB.

X1M

X2M

1 2 3 4 5

A8P

X801M

S6S

S7S

S8S

S9S

3 4

X5M

F2B

L NL N

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

7.10.17 За свързване на цифровите входове за консумацията на енергия

1 Свържете кабела за цифровите входове за консумацията

на енергия към съответните клеми, както е показано на илюстрацията по-долу.

7 Монтаж

ЗАБЕЛЕЖКА

Не забравяйте да изберете и да монтирате защитния термостат в съответствие с приложимото законодателство.

Във всеки случай, за да предотвратите ненужно изключване на защитния термостат, е препоръчително ...

▪ … защитният термостат да се нулира автоматично.

▪ … защитният термостат да има процент на

изменение на максималната температура от 2°C/ min.

▪ … да има минимално разстояние от 2 m между

защитния термостат и 3‑пътния вентил.

ИНФОРМАЦИЯ

След като го монтирате, НЕ забравяйте да конфигурирате предпазния термостат. Без конфигуриране вътрешното тяло ще игнорира контакта на предпазния термостат.

ИНФОРМАЦИЯ

a Изисква се монтаж на EKRP1AHTA.

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

7.10.18 За свързване на защитния термостат (нормално затворен контакт)

1 Свържете кабела на защитния термостат (нормално

затворен) към съответните клеми, както е показано на илюстрацията по-долу.

7.10.19 За свързване на електрозахранването на нагревателя срещу легионела

ПРЕДУПРЕЖДЕНИЕ

ВНИМАНИЕ

За да се гарантира, че модулът е напълно заземен, винаги свързвайте електрозахранването на нагревателя срещу легионела и заземяващия кабел.

Уверете се, че захранването съответства на мощността на нагревателя срещу легионела, както е посочено в таблицата подолу.

Мощност на

нагревателя

срещу легионела

2,4kW 1~230V 11A

1 Свържете захранващия кабел на нагревателя срещу

легионела към съответните клеми, както е показано на илюстрацията по-долу.

Електрозахранване Максимална сила на

тока

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

Справочно ръководство на монтажника

Page 54

7 Монтаж

a b

LL NN

F1B

1 2 3

4 5 6

X14M

F1B

L1 L2 L3

1 2 3

4 5 6

X14M

7.10.20 За свързване на електрическите кабели на резервния нагревател

Прекарван е на кабелите

Ниско напрежени е

Високо напрежени е

1 Вкарайте кабелите от долната страна на резервния

нагревател.

2 Вътре в резервния нагревател прекарайте кабелите, както

следва:

Тип резервен

нагревател

*6W

Кабели

Съединителен кабел (термистор на резервния нагревател)

▪ Електрозахранване на резервния нагревател

▪ Съединителен кабел (термозащита на

резервния нагревател + връзка на резервния нагревател)

Прекарване на кабелите

a Кабели за ниско напрежение

b Кабели за високо напрежение

(a) Оборудване, което отговаря на изискванията на EN/

IEC61000-3-12 (Европейски/международен технически стандарт, който определя гранични стойности на хармонични съставящи на тока, създавани от съоръжения, свързани към обществени захранващи системи с ниско напрежение с входен ток >16A и ≤75A за фаза).

(b) Това оборудване отговаря на изискванията на EN/

IEC61000‑3‑11 (Европейски/Международен технически стандарт, който определя граничните стойности на изменението на напрежението, на флуктуациите на напрежението и на импулсните изменения в обществените захранващи системи с ниско напрежение за оборудване с номинален ток ≤75A), при условие че импедансът на системата Z на Z

в интерфейсната точка между захранването на

max

потребителя и обществената система. Монтажникът или потребителят на оборудването има задължението да гарантира чрез консултиране с оператора на разпределителната мрежа, ако това е необходимо, че оборудването е свързано само със захранване с импеданс на системата Z Z

max

е по-малък от или равен

sys

, по-малък от или равен на

sys

1 Свързване на захранването на резервния нагревател. За

F1B се използва 4‑полюсен предпазител.

2 Ако е необходимо, променете съединението на клема

X14M.

Тип резервен

нагревател

Съединения към

захранването на

Съединения към

клемите

резервния

нагревател

3kW 1~ 230V (*6W)

6kW 1~ 230V (*6W)

3 Фиксирайте кабелите с кабелни връзки към елементите за

прикрепване.

ЗАБЕЛЕЖКА

Разстоянието между кабелите за високо напрежение и за ниско напрежение трябва да бъде най-малко 50mm.

7.10.21 За свързване на захранването на резервния нагревател

ВНИМАНИЕ

За да се гарантира, че модулът е напълно заземен, винаги свързвайте електрозахранването на резервния нагревател и заземяващия кабел.

ПРЕДУПРЕЖДЕНИЕ

Мощността на резервния нагревател може да варира в зависимост от модела. Уверете се, че захранването съответства на мощността на резервния нагревател, както е посочено в таблицата по-долу.

Тип

резервен

нагревател

*6W 1~ 230V 3kW 13A —

Справочно ръководство на монтажника

Електроза

хранване

Мощност

на

резервния

Максимална

сила на

тока

нагревател

6kW 26A

(a)(b)

3N~ 400V 3kW 4,3A —

6kW 8,6A —

3kW 3N~ 400V (*6W)

6kW 3N~ 400V (*6W)

Специална забележка за предпазителите:

(Ω)

max

—

Специална забележка за клемите:

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 55

7 Монтаж

K1M K2MK2M

1 3 5 13

2 4 6 14

K5M

1 3 5 13

2 4 6 14

1 3 5 13

2 4 6 14

X1M

X3M

1 3452

1 9876 10

1112

X2M

X5M

X15M

F1B

Както е посочено в таблицата по-горе, съединенията на клемите X6M и X7M трябва да се сменят, за да се конфигурира резервен нагревател. Вижте илюстрацията по-долу, с която се обръща внимание на работата с клемите.

3 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

ИНФОРМАЦИЯ

За повече информация относно типовете резервни нагреватели и относно това как се конфигурира резервният нагревател, вижте глава "Конфигурация" на ръководството за монтаж на вътрешното тяло.

По време на свързването на резервния нагревател е възможно да се получи неправилно окабеляване. За да откриете възможно неправилно окабеляване, силно се препоръчва да измерите стойността на съпротивлението на нагревателните елементи. В зависимост от различните типове резервни нагреватели трябва да се измерят следните стойности на съпротивлението (вижте таблицата по-долу). ВИНАГИ измервайте съпротивлението на клемите на контакторите K1M, K2M и K5M.

3/6kW

1~ 230V

K1M/1 K5M/13 52,9 Ω ∞

K1M/3 105,8 Ω 105,8 Ω

K1M/5 158,7 Ω 105,8 Ω

K1M/3 K1M/5 52,9 Ω 105,8 Ω

K2M/1 K5M/13 26,5 Ω ∞

K2M/3 ∞ 52,9 Ω

K2M/5 ∞ 52,9 Ω

K2M/3 K2M/5 52,9 Ω 52,9 Ω

K1M/5 K2M/1 132,3 Ω ∞

Примерно измерване на съпротивлението между K1M/1 и K5M/13:

3/6kW

3N~ 400V

7.10.22 За свързване на резервния нагревател с вътрешното тяло

1 Свържете клемите на резервния нагревател X15M/1+2 към

клемите на вътрешното тяло X5M/11+12.

2 Свържете клемите на резервния

нагревателX15M/6+7+8+9+10 към клемите на вътрешното тяло X3M/1+2+3+4+5.

3 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

ЗАБЕЛЕЖКА

Разстоянието между кабелите за високо напрежение и за ниско напрежение трябва да бъде най-малко 50mm.

ИНФОРМАЦИЯ

▪ За подробности относно съединенията вижте

електромонтажната схема.

▪ Използвайте многожилен кабел.

7.11 Завършване на монтажа на външното тяло

7.11.1 За завършване на монтажа на външното тяло

1 Изолирайте и фиксирайте тръбите за хладилния агент и

междумодулния кабел, както следва:

a Тръба за газ

b Изолация на тръба за газообразен хладилен агент

c Междумодулен кабел

d Тръба за течен хладилен агент

e Изолация на тръба за течен хладилен агент

f Залепваща лента

2 Монтирайте сервизния капак.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

7.11.2 За затваряне на външното тяло

ЗАБЕЛЕЖКА

Когато затваряте капака на външното тяло, се уверете, че усукващият момент при затягане НЕ превишава 4,1N•m.

Справочно ръководство на монтажника

Page 56

8 Конфигурация

1×

7.12 Завършване на монтажа на вътрешното тяло

7.12.1 За фиксиране на капака на потребителския интерфейс към вътрешното тяло

1 Уверете се, че предният панел е свален от вътрешното

тяло. Вижте "7.2.3 За отваряне на вътрешното тяло" на

страница33.

2 Вкарайте потребителския интерфейс в пантите.

2 Затворете предния панел.

8 Конфигурация

8.1 Общ преглед: Конфигурация

В тази глава е описано какво трябва да направите и да знаете, за да конфигурирате системата след нейния монтаж.

Защо

Ако НЕ конфигурирате системата правилно, тя е възможно да НЕ работи според очакванията. Конфигурацията оказва влияние върху следното:

▪ Изчисленията на софтуера

▪ Това, което можете да видите на и да направите с

потребителския интерфейс

Как

Можете да конфигурирате системата, като използвате два различни метода.

Метод Описание

Конфигуриране чрез потребителския интерфейс

Конфигуриране чрез компютърния конфигуратор

Първоначално – Бърз съветник. Когато ВКЛЮЧИТЕ потребителския интерфейс за първи път (чрез вътрешното тяло), се стартира бърз съветник, за да ви помогне с конфигурацията на системата.

След това. Ако е необходимо, можете след това да правите промени на конфигурацията.

Можете да подготвите конфигурацията на външен компютър и след това да я качите в системата с помощта на компютърния конфигуратор.

Вижте също: "8.1.1За свързване на

компютърния кабел с превключвателната кутия"на страница57.

3 Монтирайте предния панел към вътрешното тяло.

7.12.2 За затваряне на вътрешното тяло

1 Затворете капака на превключвателната кутия.

2 Монтирайте отново горния панел.

3 Монтирайте отново предния панел.

ЗАБЕЛЕЖКА

Когато затваряте капака на вътрешното тяло, се уверете, че усукващият момент при затягане НЕ превишава 4,1N•m.

7.13 Приключване на монтажа на резервния нагревател

7.13.1 За затваряне на резервния нагревател

1 Затворете капака на превключвателната кутия.

Справочно ръководство на монтажника

ИНФОРМАЦИЯ

Когато се променят настройките от монтажника, потребителският интерфейс ще поиска потвърждение. При потвърждение екранът ще се ИЗКЛЮЧИ за кратко и в продължение на няколко секунди ще се показва “заето”.

Достъп до настройките – Легенда за таблиците

Можете да получите достъп до настройките от монтажника, като използвате два различни метода. НЕ всички настройки обаче са достъпни чрез двата метода. Ако е така, съответстващите колони в таблиците в тази глава са зададени на N/A (неприложимо).

Метод Колона в

Достъп до настройките чрез йерархичната връзка в структура на менюто.

Достъп до настройките чрез кода в преглед на настройките.

Вижте също и:

▪ "За получаване на достъп до настройките от монтажника" на

страница57

▪ "8.5 Структура на менюто: Общ преглед на настройките от

монтажника"на страница84

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

таблиците

Код

4P449976-1B – 2018.02

Page 57

8 Конфигурация

A1P

X10A

345

H JS T

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Преглед на настройките

Потвърж. Регулир. Превърт.

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Преглед на настройките

Потвърж.

Регулир.

Превърт.

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Преглед на настройките

Потвърж.

Регулир.

Превърт.

8.1.1 За свързване на компютърния кабел с превключвателната кутия

Предпоставка: Необходим е комплектът EKPCCAB.

1 Свържете кабела с USB съединение към вашия компютър.

2 Свържете щепселното съединение на кабела към X10A

върху A1P на превключвателната кутия на вътрешното тяло.

3 Обърнете специално внимание на положението на

щепселното съединение!

4 Ако НЕ натиснете някой бутон в продължение на повече от

1 час или НЕ натиснете отново в продължение на повече от 4 секунди, нивото на разрешен достъп на монтажника се превключва обратно на Краен потребит..

За задаване на нивото на разрешен достъп на потребителя на Напреднал краен потребител

1 Отидете в главното меню или в някое от неговите

подменюта:

2 Натиснете

Резултат: Нивото на разрешен достъп на потребителя се

превключва на Напр. кр. потр.. На дисплея се показва допълнителна информация и към заглавието на менюто се добавя “+”. Нивото на разрешен достъп на потребителя ще остане в Напр. кр. потр., докато не се зададе друга стойност.

За задаване на нивото на разрешен достъп на потребителя на Краен потребител

1 Натиснете

Резултат: Нивото на разрешен достъп на потребителя се

превключва на Краен потребит.. Потребителският интерфейс ще се върне на началния екран по подразбиране.

За промяна на настройка от общия преглед на настройките

Пример: Промяна на [1‑01] от 15 на 20.

1 Отидете на [A.8]:

на настройките.

2 Отидете на съответния екран на първата част на

настройката с помощта на бутони

за повече от 4секунди.

> Настройки от монтажника > Преглед

и .

ЗАБЕЛЕЖКА

Към X10A вече е свързан друг кабел. За свързване на компютърния кабел към X10A трябва временно да разедините този друг кабел. НЕ забравяйте да го свържете отново след това.

8.1.2 За достъп до най-често използваните команди

За получаване на достъп до настройките от монтажника

1 Задайте нивото на разрешен достъп на потребителя на

Монтажник.

2 Отидете на [A]:

За получаване на достъп до общия преглед на настройките

1 Задайте нивото на разрешен достъп на потребителя на

Монтажник.

2 Отидете на [A.8]:

на настройките.

За задаване на нивото на разрешен достъп на потребителя на Монтажник

1 Задайте нивото на разрешен достъп на потребителя на

Напр. кр. потр..

2 Отидете на [6.4]:

на потреб..

3 Натиснете

Резултат:

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

> Настройки от монтажника.

> Настройки от монтажника > Преглед

> Информация > Ниво разреш. достъп

за повече от 4секунди.

На началните страници се показва .

ИНФОРМАЦИЯ

Към първата част на настройката се добавя допълнителна цифра 0, когато имате достъп до кодовете в общия преглед на настройките.

Пример: [1‑01]: “1” ще стане “01”.

3 Отидете на съответната втора част на настройката с

помощта на бутони и .

Резултат: Сега стойността, която ще се променя, е маркирана.

4 Променете стойността с помощта на бутони

5 Повторете предходните стъпки, ако се налага да промените

други настройки.

Справочно ръководство на монтажника

и .

Page 58

8 Конфигурация

Настр. от монтажника

Системата ще рестартира.

Потвърж. Регулир.

Отказ

ОК

15:10

Вто

U5: Авт. адрес

Нат. 4 сек. за продълж.

Синхронизация

Открита е разлика в данните. Моля, изберете действие:

Изпращ. данни

Потвърж.

Регулир.

Стартиране на копиране

Сигурни ли сте, че искате да стартира операцията на копирането?

Отказ

ОК

Потвърж. Регулир.

Език

Избор на желания език

Потвърж. Регулир.

6 Натиснете , за да потвърдите изменението на

параметъра.

7 В менюто с настройки от монтажника натиснете , за да

потвърдите настройките.

7 Потвърдете избора на екрана чрез натискане на и

всички данни (езици, програми и т.н.) ще бъдат синхронизирани от избрания за източник потребителски интерфейс на другия.

Резултат: Системата ще се рестартира.

8.1.3 За копиране на системните настройки от първия във втория потребителски интерфейс

Ако е свързан втори потребителски интерфейс, монтажникът трябва първо да следва дадените по-долу инструкции за правилното конфигуриране на 2-та потребителски интерфейса.

Тази процедура ви предлага също и възможността да копирате зададения език от един потребителски интерфейс на друг: напр. от EKRUCBL2 на EKRUCBL1.

1 Когато захранването се включи за пръв път, и двата

потребителски интерфейса показват:

2 Натиснете за 4секунди на потребителския интерфейс,

на който искате да продължите с бързия съветник. Сега този потребителски интерфейс е главният потребителски интерфейс.

ИНФОРМАЦИЯ

По време на бързия съветник вторият потребителски интерфейс показва Зает и с него НЯМА да е възможно да се работи.

3 Бързият съветник ще ви насочва.

4 За правилната работа на системата локалните данни на

двата потребителски интерфейса трябва да са едни и същи. Ако това изискване НЕ е спазено, и двата потребителски интерфейса ще показват:

ИНФОРМАЦИЯ

▪ По време на копирането НЯМА да е възможно да се

работи и с двата контролера.

▪ Операцията по копирането може да отнеме до 90

минути.

▪ Препоръчва се да се променят настройките от

монтажника, или конфигурацията на модула, на главния потребителски интерфейс. Ако това не се направи, е възможно да изминат до 5 минути, преди тези промени да се покажат в структурата на менюто.

8 Вашата система вече е готова да работи с 2 потребителски

интерфейса.

8.1.4 За копиране на зададения език от първия във втория потребителски интерфейс

Вижте "8.1.3 За копиране на системните настройки от първия

във втория потребителски интерфейс"на страница58.

8.1.5 Бърз съветник: Задаване на схемата на системата след първото ВКЛЮЧВАНЕ

След първото ВКЛЮЧВАНЕ на системата вие получавате указания на потребителския интерфейс как да направите първоначалните настройки:

▪ език,

▪ дата,

▪ час,

▪ схема на системата.

След потвърждение на схемата на системата можете да продължите с монтажа и пускането в експлоатация на системата.

1 При ВКЛЮЧВАНЕ на захранването бързият съветник

стартира, освен ако схемата на системата вече НЕ е била потвърдена, чрез настройката на езика.

5 Изберете необходимата опция:

▪ Изпращ. данни: потребителският интерфейс, с който

работите, съдържа правилните данни и данните на другия потребителски интерфейс ще бъдат презаписани.

▪ Получ. данни: потребителският интерфейс, с който

работите, НЕ съдържа правилните данни и данните на другия потребителски интерфейс ще бъдат използвани за презаписване.

6 Потребителският интерфейс изисква потвърждение дали

сте сигурни, че искате да продължите.

Справочно ръководство на монтажника

2 Настройте текущата дата и час.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 59

8 Конфигурация

1 2013

Яну

Вто

Потвърж. Регулир. Превърт.

Дата

Каква дата е днес?

00 : 00

Колко е часът в момента?

Час

Потвърж.

Регулир.

Превърт.

A.2 1

Превърт.

Избиране

Конф. на системата

Стандартно

Опции Мощности Потвърждение на конфигурацията

Потвърждение на конфигурацията

Моля, потвърдете конфигурацията на системата. Системата ще рестартира и ще е готова за първото пускане.

ОК

Отказ

Потвърж.

Регулир.

# Код Описание

[A.2.1.4] [E-03] Стъпки на рез. нагревател:

▪ 0 (по подразбиране)

▪ 1

▪ 2

[A.2.1.5] [5-0D] Тип РЗН:

▪ 1 (1P,(1/1+2)): 6kW 1~230V (*6W)

▪ 4 (3PN,(1/2)): 6kW 3N~400V (*6W)

Настройка на релето

3 Задайте настройките на схемата на системата: Стандартно,

Опции, Мощности. За повече подробности вижте

"8.2Основна конфигурация"на страница59.

4 След конфигуриране изберете Потвърждение на

конфигурацията и натиснете .

5 Потребителският интерфейс инициализира повторно и

можете да продължите монтажа чрез задаване на приложимите настройки и пускане в експлоатация на системата.

Когато настройките от монтажника бъдат променени, системата ще поиска потвърждение. Когато потвърждението е направено, не след дълго екранът ще се ИЗКЛ. и в продължение на няколко секунди ще се показва “заето”.

Настройка на

релето

1/1+2 Реле 1 ВКЛ. Релета 1+2 ВКЛ.

1/2 Реле 1 ВКЛ. Реле 2 ВКЛ.

Настройки за отопление на помещенията

Системата може да затопля помещения. В зависимост от типа на приложението настройките за отопление на помещенията трябва да се направят по съобразния начин.

# Код Описание

[A.2.1.7] [C-07] Метод управ. Модула:

Работа на резервния нагревател

Ако е активна стъпка 1 на резервния нагревател:

▪ 0 (ТИВ управление): Работата на

модула се определя на базата на температурата на изходящата вода независимо от действителната стайна температура и/или нуждата от отопление на стаята.

▪ 1 (Упр. външ. СТ): Работата на

модула се определя от външния термостат или еквивалентно устройство (напр. термопомпен конвектор).

▪ 2 (Управл. СТ): Работата на модула

се определя на базата на окръжаващата температура на потребителския интерфейс.

Ако е активна стъпка 2 на резервния нагревател:

8.2 Основна конфигурация

8.2.1 Бърз съветник: Език / час и дата

# Код Описание

[A.1] Не е

приложимо

[1] Не е

приложимо

8.2.2 Бърз съветник: Стандарт

Конфигурация на резервен нагревател

Допълнителният резервен нагревател е пригоден за свързване към повечето европейски електроенергийни мрежи. Освен хардуерната конфигурация на потребителския интерфейс, трябва да се зададат и типът на мрежата и настройката на релето.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Език

Час и дата

Справочно ръководство на монтажника

Page 60

8 Конфигурация

b c

# Код Описание

[A.2.1.B] Не е

приложимо

Само ако има 2потребителски интерфейса (1 монтиран в стаята, 1 монтиран на вътрешното тяло):

▪ a: На модул

▪ b: В стаята като стаен термостат

Място на дист. упр.:

▪ На модула: другият потребителски

интерфейс автоматично се задава на В стаята и ако се избере управление на базата на СТ (стаен термостат), действа като стаен термостат.

▪ В стаята (по подразбиране): другият

потребителски интерфейс автоматично се задава на На модула и ако се избере управление на базата на СТ, ще действа като стаен термостат.

# Код Описание

[A.2.1.8] [7-02] Системата може да подава изходяща

вода до 2 температурни зони на водата. По време на конфигурацията трябва да се зададе броят на зоните на водата.

Брой ТИВ зони:

▪ 0 (1 ТИВ зона)(по подразбиране):

Само 1 зона на температурата на изходящата вода. Тази зона се нарича основна зона на температурата на изходящата вода.

# Код Описание

[A.2.1.8] [7-02] << продължение

▪ 1 (2 ТИВ зони): 2 зони на

температурата на изходящата вода. Зоната с най-ниската температура на изходящата вода (при отопление) се нарича основна зона на температурата на изходящата вода. Зоната с най-високата температура на изходящата вода (при отопление) се нарича допълнителна зона на температурата на изходящата вода. На практика основната зона на температурата на изходящата вода се състои от топлоизлъчвателите с по-висок товар и се монтира смесителна станция, за да се постигне желаната температура на изходящата вода.

▪ a: Доп. зона на ТИВ

▪ b: Основна зона на ТИВ

# Код Описание

[A.2.1.9] [F-0D] Когато управлението на базата на

отопление на помещенията е ИЗКЛ. от потребителския интерфейс, помпата е винаги ИЗКЛ. Когато управлението на базата на отопление на помещенията е ВКЛЮЧЕНО, можете да изберете желания режим на работа на помпата (приложимо е само по време на отопление на помещенията)

Режим раб. на помп.:

▪ 0 (Непрекъснат): Непрекъсната

работа на помпата, независимо дали е в състояние термо ВКЛ. или ИЗКЛ. Забележка: непрекъснатата работа на помпата изисква повече енергия, отколкото при проба или заявка за работа на помпата.

Справочно ръководство на монтажника

▪ a: Основна зона на ТИВ

продължава >>

▪ a: Управление на базата на

отопление на помещенията (потребителски интерфейс)

▪ b: ИЗКЛ.

▪ c: ВКЛ.

▪ d: Работа на помпата

продължава >>

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 61

8 Конфигурация

a b

g b

b c

# Код Описание

[A.2.1.9] [F-0D] << продължение

▪ 1 (Проба) (по подразбиране):

Помпата е ВКЛ., когато има нужда от отопление и температурата на изходящата вода все още НЕ е достигнала желаната температура. Когато настъпи състояние термо ИЗКЛ., помпата работи на всеки 5 минути, за да провери температурата на водата и нуждата от отопление, ако е необходимо. Забележка: Пробата НЕ е налична при управление на базата на външен стаен термостат или на стаен термостат.

▪ a: Управление на базата на

отопление на помещенията (потребителски интерфейс)

▪ b: ИЗКЛ.

▪ c: ВКЛ.

▪ d: Температура на изходящата

вода

▪ e: Действителна

▪ f: Желана

▪ g: Работа на помпата

8.2.3 Бърз съветник: Опции

Настройки за битова гореща вода

Следните настройки трябва да се направят по съобразния начин.

ИНФОРМАЦИЯ

Ако не е монтиран допълнителен резервен нагревател, вие трябва да установите [E‑05] на 1. В противен случай ще се генерира код за грешка (UA-17).

# Код Описание

[A.2.2.1] [E-05] Режим раб. БГВ:

Може ли системата да осигури битова гореща вода?

▪ 0 (Не): НЯМА инсталиран.

▪ 1 (Да)(по подразбиране):

Инсталиран. Бойлерът за битова гореща вода е фабрично монтиран. НЕ променяйте тази настройка.

[A.2.2.3] [E-07] По време на приготвяне на битовата

гореща вода термопомпата може да бъде подпомогната от електрически нагревател, за да се гарантира приготвянето на битовата гореща вода дори за високи желани температури на водата в бойлера.

Нагр. бойл. БГВ:

▪ 2 (Тип 3) (по подразбиране): По

време на дезинфекцията ще се използва също и нагревателят срещу легионела.

продължава >>

# Код Описание

[A.2.1.9] [F-0D] << продължение

▪ 2 (По заявка): Работа на помпата на

базата на заявка. Пример: Използването на стаен термостат създава състояние термо ВКЛ./ ИЗКЛ. Когато няма такава нужда, помпата е ИЗКЛ. Забележка: Заявката НЕ е налична при управление на базата на температурата на изходящата вода.

▪ a: Управление на базата на

отопление на помещенията (потребителски интерфейс)

▪ b: ИЗКЛ.

▪ c: ВКЛ.

▪ d: Нужда от отопление (чрез

външ. СТ или СТ)

▪ e: Работа на помпата

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 62

8 Конфигурация

c f

d f

e g

# Код Описание

[A.2.2.A] [D-02] Вътрешното тяло дава възможност за

свързване на доставена на място помпа за битова гореща вода (тип ВКЛ./ИЗКЛ.). В зависимост от монтажа и конфигурацията на потребителския интерфейс разграничаваме нейната функционалност.

Помпа БГВ:

▪ 0 (Не)(по подразбиране): НЯМА

инсталиран.

▪ 1 (Вторич. циркул.): Инсталирана за

незабавно подаване на гореща вода, когато кранът за водата е отворен. Крайният потребител задава времето (седмична програма), когато трябва да работи помпата за битова гореща вода. Управлението на тази помпа е възможно чрез вътрешното тяло.

▪ 2 (Дезинф. шунт): Инсталирана за

дезинфекция. Работи, когато е активирана функцията дезинфекция на бойлера за битова гореща вода. Не са нужни никакви допълнителни настройки.

▪ 3 (Циркул.помпа): Монтирана за

предварително подгряване на бойлера. Необходима е за EHBH_CBV без резервен нагревател. Работи, когато се извършва предварително подгряване на бойлера за битова гореща вода. Не са нужни никакви допълнителни настройки.

▪ 4 (ЦП и шунт.дезин): Комбинация от

2 и 3. Работи, когато се изпълнява функцията за дезинфекция на бойлера за битова гореща вода или когато се извършва предварително подгряване на бойлера за битова гореща вода. Не са нужни никакви допълнителни настройки.

Вижте също и илюстрациите по-долу.

Помпа за битова гореща вода, инсталирана за…

Незабавно подаване на

гореща вода

a Вътрешно тяло b Бойлер c Помпа за битова гореща вода (доставка на място) d Нагревателен елемент (доставка на място) e Възвратен вентил (доставка на място)

f Душ (доставка на място)

g Студена вода

Дезинфекция/предварително

подгряване на бойлера

Термостати и външни датчици

ЗАБЕЛЕЖКА

Вижте "5Указания за приложения"на страница12.

# Код Описание

[A.2.2.4] [C-05] Тип конт. осн.

При управление на базата на външен стаен термостат трябва да се зададе типът контакт на допълнителния стаен термостат или термопомпен конвектор за основната зона на температурата на изходящата вода. Вижте

"5Указания за приложения"на страница12.

▪ 1 (Термо ВКЛ/ИЗКЛ): Свързаният

външен стаен термостат или термопомпен конвектор изпраща заявката за отопление или охлаждане към вътрешното тяло (X2M/1). Изберете тази стойност в случай на свързване към термопомпения конвектор (FWXV).

▪ 2 (Заявка Охл/Отоп)(по

подразбиране): Свързаният външен стаен термостат изпраща заявка за отопление и е свързан към цифровия вход (запазен за основната зона на температурата на изходящата вода) на вътрешното тяло (X2M/1). Изберете тази стойност в случай на свързване с жичен (EKRTWA) или безжичен (EKRTR1) стаен термостат.

[A.2.2.5] [C-06] Тип конт. Доп.

При управление на базата на външен стаен термостат с 2 зони на температурата на изходящата вода трябва да се зададе типът на допълнителния стаен термостат за допълнителната зона на температурата на изходящата вода. Вижте "5Указания за приложения"на

страница12.

▪ 1 (Термо ВКЛ/ИЗКЛ): Вижте Тип

конт. осн.. Свързан на вътрешното тяло (X2M/1a).

▪ 2 (Заявка Охл/Отоп)(по

подразбиране): Вижте Тип конт. осн.. Свързан на вътрешното тяло (X2M/1a).

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 63

8 Конфигурация

# Код Описание

[A.2.2.B] [C-08] Външен датчик

Когато е свързан допълнителен външен датчик за окръжаващата температура, трябва да се зададе типът на датчика. Вижте "5Указания

за приложения"на страница12.

▪ 0 (Не)(по подразбиране): НЯМА

инсталиран. Термисторът в потребителския интерфейс и този във външното тяло се използват за измерване.

▪ 1 (Датчик отвън): Инсталиран.

Външният датчик ще се използва за измерване на външната окръжаваща температура. Забележка: Поради известна функционалност датчикът за температура във външното тяло все още се използва.

▪ 2 (Стаен датчик): Инсталиран.

Датчикът за температура в потребителския интерфейс НЕ се използва повече. Забележка: Тази стойност има значение само при управлението на базата на стаен термостат.

Печатна платка с цифрови входове/изходи

Промяната на тези настройки е необходима само когато е монтирана допълнителна печатната платка с цифрови входове/ изходи. Печатната платка с цифрови входове/изходи предлага много функционалности и е нужно да бъде конфигурирана. Вижте "5Указания за приложения"на страница12.

# Код Описание

[A.2.2.6.1] [C-02] Вън.рез. т. изт.

Показва дали отоплението на помещенията се извършва и чрез друг топлинен източник освен чрез системата.

▪ 0 (Не)(по подразбиране): НЯМА

инсталиран.

▪ 1 (Бивалент.): Инсталиран.

Спомагателният котел (котел на газ, горелка за течно гориво) ще работи, когато външната окръжаваща температура е твърде ниска. По време на бивалентната работа термопомпата е ИЗКЛЮЧЕНА. Задайте тази стойност, в случай че се използва спомагателен котел. Вижте "5 Указания за

приложения"на страница12.

# Код Описание

[A.2.2.6.2] [D-07] Соларен комплект

Приложимо е само за EHBH. Обозначава дали бойлерът за битова гореща вода се загрява и чрез топлинни соларни панели.

▪ 0 (Не)(по подразбиране): НЯМА

инсталиран.

▪ 1 (Да): Инсталиран. Бойлерът за

битова гореща вода може – освен чрез термопомпата – да се загрява и чрез топлинни соларни панели. Задайте тази стойност, ако са инсталирани топлинни соларни панели. Вижте "5 Указания за

приложения"на страница12.

[A.2.2.6.3] [C-09] Алармен изход

Обозначава логиката на алармения изход на печатната платка с цифрови входове/изходи по време на неизправност.

▪ 0 (Нормално отвор.): Аларменият

изход ще се задейства, когато настъпи алармено състояние. Чрез настройката на тази стойност се прави разграничаване между откриването на алармен сигнал и откриването на прекъсване на електрозахранването.

▪ 1 (Нормално затв.): Аларменият

изход НЯМА да се задейства, когато настъпи алармено състояние.

Вижте също и таблицата по-долу (Логика на алармения изход).

[A.2.2.6.4] [F-04] Нагр. дол. панел

Приложимо е само за EHVH11+16. Обозначава дали на външното тяло е инсталиран допълнителен нагревател на долния панел. В този случай захранването на нагревателя на долния панел се подава от вътрешното тяло.

▪ 0 (Не)(по подразбиране): НЯМА

инсталиран.

▪ 1 (Да): Инсталиран. Забележка: Ако

се зададе тази стойност, изходът на печатната платка с цифрови входове/изходи не може да се използва за изход за отопление на помещенията. Вижте "5Указания за

приложения"на страница12.

Логика на алармения изход

[C-09] Аларма Няма аларма Няма

0 (по подразбиране)

1 Отворен изход Затворен

Затворен изход

Отворен изход Отворен изход

изход

електрозахра

нване към

модула

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 64

8 Конфигурация

Печатна платка за ограничение на консумираната мощност

Печатната платка за управление на консумираната мощност се използва, за да се позволи управлението на консумацията на енергия чрез цифрови входове. Вижте "5 Указания за

приложения"на страница12.

# Код Описание

[A.2.2.7] [D-04] Платка огр. конс. мощн.

Приложимо е само за EHVH04+08. Обозначава дали допълнителна печатната платка за ограничение на консумираната мощност е инсталирана.

▪ 0 (Не)(по подразбиране)

▪ 1 (Упр. конс. мощ.)

Измерване енергията

Когато измерването на енергията се извършва с помощта на външни електромери, конфигурирайте настройките, както е описано по-долу. Изберете честотно-импулсния изход на всеки електромер в съответствие с неговите спецификации. Възможно е да свържете (до 2) електромера с различни импулсни честоти. Когато се използва само 1 или не се използва електромер, изберете Не, за да обозначите, че съответният импулсен вход НЕ се използва.

# Код Описание

[A.2.2.8] [D‑08] Допълнителен външен електромер1:

▪ 0 (Не): НЯМА инсталиран

▪ 1: Инсталиран (0,1импулс/kWh)

▪ 2: Инсталиран (1импулс/kWh)

▪ 3: Инсталиран (10импулс/kWh)

▪ 4: Инсталиран (100импулс/kWh)

▪ 5: Инсталиран (1000импулс/kWh)

[A.2.2.9] [D‑09] Допълнителен външен електромер2:

▪ 0 (Не): НЯМА инсталиран

▪ 1: Инсталиран (0,1импулс/kWh)

▪ 2: Инсталиран (1импулс/kWh)

▪ 3: Инсталиран (10импулс/kWh)

▪ 4: Инсталиран (100импулс/kWh)

▪ 5: Инсталиран (1000импулс/kWh)

8.2.4 Бърз съветник: Мощности (измерване на енергията)

Мощностите на всички електрически нагреватели трябва да бъдат зададени, за да работи правилно функцията за измерване на енергия и/или управлението на консумираната мощност. Когато измервате стойността на съпротивлението на всеки нагревател, можете да зададете точната мощност на нагревателя, а това ще доведе до по-точни данни за енергията.

# Код Описание

[A.2.3.1] [6-02] Нагревател срещу легионела:

мощност на нагревателя срещу легионела при номинално напрежение. По подразбиране: 2,4kW.

Диапазон: 0~10kW (на стъпки от 0,2kW)

# Код Описание

[A.2.3.2] [6-03] РЗН: стъпка 1: Мощността на първата

степен на резервния нагревател при номинално напрежение. По подразбиране: 3kW.

Диапазон: 0~10kW (на стъпки от 0,2kW)

[A.2.3.3] [6-04] РЗН: стъпка 2: Разликата в мощността

между втората и първата степен на резервния нагревател при номинално напрежение. По подразбиране: 3kW.

Диапазон: 0~10kW (на стъпки от 0,2kW)

[A.2.3.6] [6-07] Нагр. дол. панел: Приложимо е само

за допълнителен нагревател на долния панел (EKBPHTH16A). Мощността на допълнителния нагревател на долния панел при номинално напрежение. По подразбиране: 0W.

Диапазон: 0~200W (на стъпки от 10W)

8.2.5 Управление на отоплението на помещенията

В настоящата глава са обяснени основните необходими настройки, за да се конфигурира отоплението на помещенията на вашата система. Зависимите от атмосферните условия настройки от монтажника определят параметрите за зависимата от атмосферните условия работа на модула. Когато има включен режим, който зависи от атмосферните условия, температурата на водата се определя автоматично в зависимост от външната температура. Ниските външни температури ще доведат до по-топла вода и обратно. По време на зависимата от атмосферните условия работа на модула потребителят има възможността да увеличи или намали зададената температура на водата с максимум 5°C.

За повече подробности във връзка с тази функция вижте справочното ръководство на потребителя и/или ръководството за експлоатация.

Температура на изходящата вода: Основна зона

# Код Описание

[A.3.1.1.1] Не е

приложим о

Реж. зад. ТИВ:

▪ Абсолютен

Желаната температура на изходящата вода е:

▪ НЕЗАВИСИМА от атмосферните

условия (т.е. НЕ зависи от външната окръжаваща температура)

▪ фиксирана във времето (т.е. НЕ

е програмирана)

▪ Зависим от атм. (по

подразбиране): Желаната температура на изходящата вода е:

▪ зависима от атмосферните

условия (т.е. зависи от външната окръжаваща температура)

▪ фиксирана във времето (т.е. НЕ

е програмирана)

продължава >>

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 65

8 Конфигурация

[1-03]

[1-02]

[1-00] [1-01]

# Код Описание

[A.3.1.1.1] Не е

приложим о

<< продължение

▪ Абс. + програм.: Желаната

температура на изходящата вода е:

▪ НЕЗАВИСИМА от атмосферните

условия (т.е. НЕ зависи от външната окръжаваща температура)

▪ съгласно програма.

Програмираните действия се състоят от желани действия за промяна, било то предварително зададени или персонализирани.

Забележка: Тази стойност може да бъде зададена само при управление на базата на температурата на изходящата вода.

▪ З. атм. + прог.: Желаната

температура на изходящата вода е:

▪ зависима от атмосферните

условия (т.е. зависи от външната окръжаваща температура)

▪ съгласно програма.

Програмираните действия включват желани температури на изходящата вода, било то предварително зададени или персонализирани.

# Код Описание

[7.7.1.1] [1-00]

[1-01]

[1-02]

[1-03]

<< продължение

▪ [1-00]: Ниска външна окръжаваща

температура. –40°C~+5°C (по подразбиране: –10°C)

▪ [1-01]: Висока външна окръжаваща

температура. 10°C~25°C (по подразбиране: 15°C)

▪ [1-02]: Желана температура на

изходящата вода, когато външната температура е равна на или падне под ниската окръжаваща температура. [9‑01]°C~[9‑00]°C (по подразбиране: 35°C). Бележка: Тази стойност трябва да бъде по-висока от [1-03], тъй като за ниски външни температури е необходима по-топла вода.

▪ [1-03]: Желана температура на

изходящата вода, когато външната температура е равна на или се повиши над високата окръжаваща температура. [9‑01]°C~min(45, [9‑00])°C (по подразбиране: 25°C). Бележка: Тази стойност трябва да бъде по-ниска от [1-02], тъй като за високи външни температури е необходима по-малко топла вода.

Температура на изходящата вода: Допълнителна зона

Приложимо е само при наличие на 2 зони на температурата на изходящата вода.

# Код Описание

[7.7.1.1] [1-00]

Задав. отопл. зав. атм. условия:

[1-01]

[1-02]

[1-03]

▪ Tt: Целева температура на

изходящата вода (основна)

▪ Ta: Външна температура

продължава >>

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 66

8 Конфигурация

[0-00]

[0-01]

[0-03] [0-02]

# Код Описание

[A.3.1.2.1] Не е

приложим о

Реж. зад. ТИВ:

▪ Абсолютен: Желаната

температура на изходящата вода е:

▪ НЕЗАВИСИМА от атмосферните

условия (т.е. НЕ зависи от външната окръжаваща температура)

▪ фиксирана във времето (т.е. НЕ

е програмирана)

▪ Зависим от атм. (по

подразбиране): Желаната температура на изходящата вода е:

▪ зависима от атмосферните

условия (т.е. зависи от външната окръжаваща температура)

▪ фиксирана във времето (т.е. НЕ

е програмирана)

▪ Абс. + програм.: Желаната

температура на изходящата вода е:

▪ НЕЗАВИСИМА от атмосферните

условия (т.е. НЕ зависи от външната окръжаваща температура)

▪ съгласно програма.

Програмираните действия са ВКЛ. или ИЗКЛ.

▪ З. атм. + прог.: Желаната

температура на изходящата вода е:

▪ зависима от атмосферните

условия (т.е. зависи от външната окръжаваща температура)

▪ съгласно програма.

Програмираните действия са ВКЛ. или ИЗКЛ.

# Код Описание

[7.7.2.1] [0-00]

Задав. отопл. зав. атм. условия:

[0-01]

[0-02]

[0-03]

▪ Tt: Целева температура на

изходящата вода (допълнителна)

▪ Ta: Външна температура

продължава >>

# Код Описание

[7.7.2.1] [0-00]

[0-01]

[0-02]

[0-03]

<< продължение

▪ [0-03]: Ниска външна окръжаваща

температура. –40°C~+5°C (по подразбиране: –10°C)

▪ [0-02]: Висока външна окръжаваща

температура. 10°C~25°C (по подразбиране: 15°C)

▪ [0-01]: Желана температура на

изходящата вода, когато външната температура е равна на или падне под ниската окръжаваща температура. [9‑05]°C~[9‑06]°C (по подразбиране: 45°C). Бележка: Тази стойност трябва да бъде по-висока от [0-00], тъй като за ниски външни температури е необходима по-топла вода.

▪ [0-00]: Желана температура на

изходящата вода, когато външната температура е равна на или се повиши над високата окръжаваща температура. [9‑05]°C~min(45, [9‑06])°C (по подразбиране: 35°C). Бележка: Тази стойност трябва да бъде по-ниска от [0-01], тъй като за високи външни температури е необходима по-малко топла вода.

Температура на изходящата вода: Делта Т източник

Температурна разлика за входящата и изходящата вода. Модулът е предназначен за поддържане работата на серпентини за подово отопление. Препоръчителната температура на изходящата вода (зададена от потребителския интерфейс) за серпентини за подово отопление е 35°C. В такъв случай модулът ще се управлява, за да осъществи температурна разлика от 5°C, което означава, че входящата в модула вода е около 30°C. В зависимост от инсталираното приложение (радиатори, термопомпен конвектор, серпентини за подово отопление). Обърнете внимание, че помпата ще регулира циркулацията се, за да запази Δt.

Справочно ръководство на монтажника

# Код Описание

[A.3.1.3.1] [9-09] Отопление: необходимата

температурна разлика между входящата и изходящата вода. Диапазон: 3°C~10°C (на стъпки от 1°C; стойност по подразбиране: 5°C).

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 67

8 Конфигурация

+[8-06]

−[8-06]

Температура на изходящата вода: Модулация

Приложима е само в случай на управление на базата на стаен термостат. Когато използва функционалността на стаен термостат, потребителят трябва да зададе желаната стайна температура. Модулът ще достави гореща вода на топлоизлъчвателите и стаята ще бъде отоплена. В допълнение желаната температура на изходящата вода трябва също да бъде конфигурирана: когато модулацията е включена, желаната температура на изходящата вода ще се изчислява автоматично от модула (въз основа на предварително зададените температури, ако е избран зависим от атмосферните условия режим, модулацията ще се извърши на базата на желаните температури на изходящата вода); когато модулацията е изключена, можете да задавате желаната температура на изходящата вода на потребителския интерфейс. Освен това, при включена модулация желаната температура на изходящата вода се понижава или повишава като функция от желаната стайна температура и разликата между действителната и желаната стайна температура. Това води до:

▪ стабилни стайни температури, който съответстват точно на

желаната температура (по-високо ниво на комфорт)

▪ по-малко цикли ВКЛ./ИЗКЛ. (по-ниско ниво на шум, по-голям

комфорт и по-висока ефективност)

▪ възможно най-ниските температури на водата, които да

съответстват на желаната температура (по-висока ефективност)

# Код Описание

[A.3.1.1.5] [8-05] Модулирана ТИВ:

▪ Не (по подразбиране):

дезактивирана. Бележка: Желаната температура на изходящата вода трябва да се зададе на потребителския интерфейс.

▪ Да: активирана. Температурата на

изходящата вода се изчислява съобразно разликата между желаната и действителната стайна температура. Това създава подобра съгласуваност между мощността на термопомпата и действително необходимата мощност, и води до по-малко цикли на пускане/спиране и до поикономична работа. Бележка: Желаната температура на изходящата вода може само да се прочете на потребителския интерфейс

Не е приложимо

[8-06] Максимална модулация на

температурата на изходящата вода:

0°C~10°C (по подразбиране: 3°C)

Изисква модулацията да бъде активирана.

Това е стойността, с която се увеличава или намалява желаната температура на изходящата вода.

ИНФОРМАЦИЯ

Когато допълнителната температурата на изходящата вода е активирана, е нужно зависимата от атмосферните условия крива да бъде зададена на повисоко положение от [8-06] плюс минималната зададена точка на температурата на изходящата вода, която е необходима за постигане на устойчиво състояние на зададената точка на комфорт за стаята. За да се увеличи ефективността, модулацията може да намали зададената точка на изходящата вода. Чрез задаването на зависимата от атмосферните условия крива на по-високо положение, тя не може да спадне под минималната зададена точка. Вижте илюстрацията по-долу.

a Зависима от атмосферните условия крива

b Минималната зададена точка на температурата на

изходящата вода, която е необходима за постигане на устойчиво състояние на зададената точка на комфорт за стаята.

Температура на изходящата вода: Тип излъчвател

Приложима е само в случай на управление на базата на стаен термостат. В зависимост от обема на водата в системата и типа топлоизлъчватели затоплянето на помещенията може да отнеме по-продължително време. Тази настройка може да компенсира използването на бавна или бърза система за отопление по време на цикъл на затопляне.

Бележка: Настройката на типа излъчвател ще окаже влияние върху максималната модулация на желаната температура на изходящата вода.

Ето защо е важно настройката да се зададе правилно.

# Код Описание

[A.3.1.1.7] [9-0B] Тип излъчвател:

Време на реакция на системата:

▪ Бързо Пример: Малък воден обем

и вентилаторни конвектори.

▪ Бавно Пример: Голям воден обем,

серпентини за подово отопление.

8.2.6 Управление на битовата гореща вода

Приложимо е само в случай на монтиран допълнителен бойлер за битова гореща вода.

Конфигуриране на желаната температура на бойлера

Битовата гореща вода може да се приготви по 3 различни начина. Те се различават един от друг по начина на задаване на желаната температура на бойлера и съответно начина на действие на модула.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 68

8 Конфигурация

# Код Описание

[A.4.1] [6-0D] Битова гореща вода Режим задаване:

▪ 0 (Само пов. подг.): Позволява се

само работа за повторно подгряване.

▪ 1 (Пов. под. + пр.): Бойлерът за

битова гореща вода се загрява по програма, а между програмираните цикли за загряване е позволено повторно подгряване.

▪ 2 (Само програмир.): Бойлерът за

битова гореща вода може да се загрява САМО по програма.

За повече подробности вижте "8.3.2 Управление на битовата

гореща вода: разширено"на страница72.

ИНФОРМАЦИЯ

Съществува риск от недостиг на мощност при отопление на помещенията/проблем с комфорта (при честа работа за битова гореща вода ще се получава често и продължително прекъсване на отоплението на помещенията), когато се избере [6‑0D]=0 ([A.4.1] Битова гореща вода Режим задаване=Само пов. подг.).

Максимална зададена точка на температурата заБГВ

Максималната температура, която потребителите могат да изберат за битовата гореща вода. Можете да използвате тази настройка, за да ограничите температурите на водата, изтичаща от крановете за гореща вода.

ИНФОРМАЦИЯ

По време на дезинфекция на бойлера за битова гореща вода, температурата на бойлера заБГВ може да превиши тази максимална температура.

ИНФОРМАЦИЯ

Ограничете максималната температура на горещата вода в съответствие с изискванията на приложимото законодателство.

# Код Описание

[A.4.5] [6-0E] Макс. зададена точка

Максималната температура, която потребителите могат да изберат за битовата гореща вода. Можете да използвате тази настройка, за да ограничите температурата на водата, изтичаща от крановете за гореща вода. Диапазон: 40°C~65°C (по подразбиране: 65°C).

Максималната температура НЕ е приложима по време на функцията дезинфекция. Вижте функцията дезинфекция.

8.2.7 Номер за контакт/помощен център

# Код Описание

[6.3.2] Не е

приложимо

Номерът, на който потребителите могат да се обадят в случай на проблеми.

8.3 Разширена конфигурация/ оптимизация

8.3.1 Режим на отопление на помещенията: разширен

Предварително зададена температура на изходящата вода

Можете да определите предварително зададени температури на изходящата вода:

▪ икономична (обозначава желаната температура на

изходящата вода, която води до най-ниската консумация на енергия)

▪ комфортна (обозначава желаната температура на

изходящата вода, която води до най-високата консумация на енергия).

Предварително зададените стойности улесняват използването на същата стойност в програмата или за регулиране на желаната температура на изходящата вода според стайната температура (вижте модулация). Ако по-късно искате да промените стойността, трябва да го направите САМО на едно място. В зависимост от това дали желаната температура на изходящата вода е зависима от атмосферните условия или НЕ, трябва да се посочат желаните стойности на промяна или абсолютната желана температура на изходящата вода.

ЗАБЕЛЕЖКА

Предварително зададените температури на изходящата вода са приложими САМО за основната зона, тъй като програмата за допълнителната зона се състои от действия ВКЛ./ИЗКЛ.

ЗАБЕЛЕЖКА

Изберете предварително зададени температури на изходящата вода според схемата и избраните топлоизлъчватели, за да се гарантира балансът между желаната стайна температура и желаната температура на изходящата вода.

# Код Описание

Предварително зададена температура на изходящата вода за основната зона на температурата на изходящата вода в случай че НЕ е зависима от атмосферните условия

[7.4.2.1] [8-09] Комфорт (отопление)

[9‑01]°C~[9‑00]°C (по подразбиране: 35°C)

[7.4.2.2] [8-0A] Еко (отопление)

[9‑01]°C~[9‑00]°C (по подразбиране: 33°C)

Предварително зададена температура на изходящата вода (стойност на промяна) за основната зона на температурата на изходящата вода в случай че е зависима от атмосферните условия

[7.4.2.5] Не е

приложимо

[7.4.2.6] Не е

приложимо

Температурни диапазони (температури на изходящата вода)

Целта на тази настройка е да не се допусне избирането на погрешна (т.е. твърде гореща) температура на изходящата вода. Следователно може да се конфигурира наличният желан температурен диапазон на отопление.

Комфорт (отопление)

–10°C~+10°C (по подразбиране: 0°C)

Еко (отопление)

–10°C~+10°C (по подразбиране: –2°C)

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 69

8 Конфигурация

0°C

a b

ЗАБЕЛЕЖКА

В случай на приложение за подово отопление е важно да се ограничи максималната температура на изходящата вода при режим на отопление в съответствие със спецификациите на инсталацията на подовото отопление.

ЗАБЕЛЕЖКА

▪ Когато се коригират диапазоните на температурата

на изходящата вода, всички желани температури на изходящата вода също се коригират, за да се гарантира, че те са между границите.

▪ Винаги балансирайте между желаната температура

на изходящата вода с желаната стайна температура и/или мощността (в съответствие със схемата и избора на топлоизлъчвателите). Желаната температура на изходящата вода е резултатът от няколко настройки (предварително зададени стойности, стойности на промяна, зависими от атмосферните условия криви, модулация). В резултат биха могли да се получат твърде високи или твърде ниски температури на изходящата вода, което води до свръхтемператури или недостиг на мощност. С ограничаването на температурния диапазон на изходящата вода до подходящи стойности (в зависимост от топлоизлъчвателя) могат да бъдат избегнати подобни ситуации.

Пример: Задайте температурата на изходящата вода на 28°C, за да не се допусне стаята да НЕ може да бъде затоплена: температурите на изходящата вода ТРЯБВА да са достатъчно по-високи от стайните температури (при отопление).

заработи отново, когато температурата на изходящата вода спадне под желаната температура на изходящата вода. Тази функция е приложима САМО в режим на отопление.

# Код Описание

Не е

[9-04] 1°C~4°C (по подразбиране: 1°C)

приложимо

Компенсация на температурата на изходящата вода около 0°C

В режим на отопление желаната температура на изходящата вода се увеличава локално около външна температура от 0°C. Тази компенсация може да се избере, когато се използва абсолютна или зависима от атмосферните условия температура (вижте илюстрацията по-долу). Използвайте тази настройка за компенсиране на възможни топлинни загуби на сградата поради изпаряването на разтопен лед или сняг (напр. в държави със студени райони).

a Абсолютна желана ТИВ

b Зависима от атмосферните условия ТИВ

# Код Описание

Не е приложимо

[D-03] ▪ 0 (деактивирано) (по подразбиране)

▪ 1 (активирано) L=2°C,

R=4°C (−2°C<TA<2°C)

▪ 2 (активирана) L=4°C,

R=4°C (−2°C<TA<2°C)

▪ 3 (активирано) L=2°C,

R=8°C (−4°C<TA<4°C)

▪ 4 (активирана) L=4°C,

R=8°C (−4°C<TA<4°C)

# Код Описание

Температурен диапазон на изходящата вода за основната зона на температурата на изходящата вода (= зоната на температурата на изходящата вода с най-ниската температура на изходящата вода в режим на отопление)

[A.3.1.1.2.2] [9-00] Макс. темп. (отопл.)

37°C~в зависимост от външното тяло (по подразбиране: 55°C)

[A.3.1.1.2.1] [9-01] Мин. темп. (отопл.)

15°C~37°C (по подразбиране: 25°C )

Температурен диапазон на изходящата вода за допълнителната зона на температурата на изходящата вода (= зоната на температурата на изходящата вода с най-високата температура на изходящата вода в режим на отопление)

[A.3.1.2.2.2] [9-06] Макс. темп. (отопл.)

37°C~в зависимост от външното тяло (по подразбиране: 55°C)

[A.3.1.2.2.1] [9-05] Мин. темп. (отопл.)

15°C~37°C (по подразбиране: 25°C)

Температура на превишаване на температурата на изходящата вода

Тази функция определя доколко може да се увеличи температурата на водата над желаната температура на изходящата вода, преди компресорът да спре. Компресорът ще

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Максимална модулация на температурата на изходящата вода

Приложимо е САМО при управление на базата на стаен термостат и когато модулацията е активирана. Максималната модулация (=вариране) на желаната температура на изходящата вода, определена от разликата между действителната и желаната стайна температура, напр. 3°C модулация означава, че желаната температура на изходящата вода може да се увеличава или намалява с 3°C. Увеличаването на модулацията (по-малко ВКЛ./ИЗКЛ., по-бързо затопляне), но не забравяйте, че в зависимост от топлоизлъчвателя ТРЯБВА ВИНАГИ да има баланс (вижте схемата и избора на топлоизлъчвателите) между желаната температура на изходящата вода и желаната стайна температура.

# Код Описание

Не е

[8-06] 0°C~10°C (по подразбиране: 3°C)

приложимо

Температурни диапазони (стайна температура)

Приложимо е САМО при управление на базата на стаен термостат. С цел да се пести енергия, като не се допуска прегряване на стаята, можете да ограничите диапазона на стайната температура за отопление.

ЗАБЕЛЕЖКА

Когато се коригират диапазоните на стайната температура, всички желани стайни температури също се коригират, за да се гарантира, че те са между границите.

Справочно ръководство на монтажника

Page 70

8 Конфигурация

[

9-0C

]

# Код Описание

Стайна темп., обхват

[A.3.2.1.2] [3-06] Макс. темп. (отопл.)

18°C~30°C (по подразбиране: 30°C)

[A.3.2.1.1] [3-07] Мин. темп. (отопл.)

12°C~18°C (по подразбиране: 12°C)

Стъпка на стайната температура

Приложимо е САМО при управление на базата на стаен термостат и когато температурата се показва в °C.

# Код Описание

[A.3.2.4] Не е

приложимо

Стъпка на стайна темп.

▪ 1°C (по подразбиране). Желаната

стайна температура на потребителския интерфейс може да се задава със стъпка 1°C.

▪ 0,5°C. Желаната стайна

температура на потребителския интерфейс може да се задава със стъпка 0,5°C. Действителната стайна температура се показва с точност от 0,1°C.

Хистерезис на стайната температура

Приложимо е САМО в случай на управление на базата на стаен термостат. Границите на хистерезисната лента около желаната стайна температура може да се променят. Препоръчително е да НЕ се променя хистерезисът на стайната температура, тъй като е зададен за оптимално използване на системата.

Защита на помещението от замръзване

Защитата на помещението от замръзване не допуска стаята да стане прекалено студена. Тази настройка има различно поведение в зависимост от зададения метод за управление на модула ([C‑07]). Извършете действията съгласно таблицата подолу:

Метод за управление на

модула ([C‑07])

Управление на базата на стаен термостат ([C‑07]=2)

Защита на помещението от

замръзване

Дава възможност на стайния термостат да се грижи за защитата на помещението от замръзване:

▪ Задайте [2‑06] на “1”

▪ Задайте температурата на

стаята против замръзване ([2‑05]).

Управление на базата на външен стаен термостат ([C‑07]=1)

Дава възможност на външния стаен термостат да се грижи за защитата на помещението от замръзване:

▪ Включете началната

страница за температурата на изходящата вода.

Управление на базата на температурата на изходящата

Защитата на помещението от замръзване НЕ е гарантирана.

вода ([C‑07]=0)

ЗАБЕЛЕЖКА

Ако системата НЕ разполага с резервен нагревател, НЕ променяйте зададената по подразбиране температурата против замръзване на стаята.

a Стайна температура b Действителна стайна температура c Желана стайна температура d Време

# Код Описание

Не е

[9-0C] 1°C~6°C (по подразбиране: 1°C)

приложимо

Изместване на стайната температура

Приложимо е САМО в случай на управление на базата на стаен термостат. Можете да калибрирате (външния) датчик за стайна температура. Възможно е да се даде изместване на стойността на стайния термистор, измерена чрез потребителския интерфейс или чрез външния стаен датчик. Настройките може да се използват за компенсиране в ситуации, в които НЕ Е ВЪЗМОЖНО потребителският интерфейс или външният стаен датчик да се инсталират на идеалното място за монтаж (вижте ръководството за монтаж и/или справочното ръководство на монтажника).

# Код Описание

Стайна темп., изместв.: Изместване на действителната стайна температура, измерена на датчика на потребителския интерфейс.

[A.3.2.2] [2-0A] –5°C~5°C, стъпка 0,5°C (по

подразбиране: 0°C)

Изм. на външ. ст. датч.: Приложимо е САМО ако опцията за външен стаен датчик е инсталирана и конфигурирана (вижте [C-08])

[A.3.2.3] [2-09] –5°C~5°C, стъпка 0,5°C (по

подразбиране: 0°C)

ИНФОРМАЦИЯ

Ако възникне грешка U4, защитата на помещението от замръзване НЕ е гарантирана.

Вижте разделите по-долу за подробна информация относно защитата на помещението от замръзване във връзка с приложимия метод да управление на модула.

[C‑07]=2: управление на базата на стаен термостат

При управление на базата на стаен термостат защитата на помещението от замръзване е гарантирана, дори ако началната страница за стайната температура е ИЗКЛ. на потребителския интерфейс. Когато защитата на помещението от замръзване ([2‑06]) е активирана и стайната температура падне под температурата на стаята против замръзване ([2‑05]), модулът ще подаде изходяща вода към топлоизлъчвателите, за да затопли стаята отново.

# Код Описание

Не е приложимо

[2-06] Защ. помещ от замр.

▪ 0: дезактивирана

▪ 1: активирана (по подразбиране)

Не е приложимо

[2-05] Температура на стаята против

замръзване

4°C~16°C (по подразбиране: 16°C)

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 71

8 Конфигурация

ИНФОРМАЦИЯ

Ако възникне грешка U5:

▪ когато е свързан 1 потребителски интерфейс,

защитата на помещението от замръзване НЕ е гарантирана,

▪ когато са свързани 2 потребителски интерфейса и

вторият потребителски интерфейс, който се използва за управление на стайната температура, е разкачен, защитата на помещението от замръзване НЕ е гарантирана.

ЗАБЕЛЕЖКА

Ако Авария е зададено на Ръчно ([A.6.C]=0) и модулът е активиран за стартиране на аварийна работа, потребителският интерфейс ще поиска потвърждение преди стартирането. Защитата на помещението от замръзване е активна дори ако потребителят НЕ потвърждава аварийна работа.

[C‑07]=1: управление на базата на външен стаен термостат

При управление на базата на външен стаен термостат защитата на помещението от замръзване е гарантирана от външния стаен термостат, при условие че началната страница за температурата на изходящата вода е ВКЛ. на потребителския интерфейс и настройката за автоматична аварийна работа ([A.6.C]) е зададена на "1".

Освен това е възможна ограничена защита от измръзване чрез модула:

В случай на… …тогава е валидно

следното:

Една зона на температурата на изходящата вода

▪ Когато началната страница

за температурата на изходящата вода е ИЗКЛ. и външната окръжаваща температура спадне под 4°C, тогава модулът ще подаде изходяща вода към топлоизлъчвателите, за да затопли стаята отново, а зададената точка за температурата на изходящата вода ще бъде намалена.

▪ Когато началната страница

за температурата на изходящата вода е ВКЛЮЧЕНА, външният стаен термостат е "Термо ИЗКЛ." и външната окръжаваща температура спадне под 4°C, тогава модулът ще подаде изходяща вода към топлоизлъчвателите, за да затопли стаята отново, а зададената точка за температурата на изходящата вода ще бъде намалена.

▪ Когато началната страница

за температурата на изходящата вода е ВКЛЮЧЕНА и външният стаен термостат е “Термо ВКЛ.”, тогава защитата на помещението от замръзване е гарантирана от нормалната логика.

В случай на… …тогава е валидно

следното:

Две зони на температурата на изходящата вода

[C‑07]=0: управление на базата на температурата на изходящата вода

При управление на базата на температурата на изходящата вода защитата на помещението от замръзване НЕ е гарантирана. Ако обаче [2‑06] е зададена на “1”, е възможна ограничена защита от измръзване чрез модула:

▪ Когато началната страница за температурата на изходящата

вода е ИЗКЛ. и външната окръжаваща температура спадне под 4°C, тогава модулът ще подаде изходяща вода към топлоизлъчвателите, за да затопли стаята отново, а зададената точка за температурата на изходящата вода ще бъде намалена.

▪ Когато началната страница за температурата на изходящата

вода е ВКЛЮЧЕНА и режимът на работа е “отопление”, тогава модулът ще подаде изходяща вода към топлоизлъчвателите, за да затопли стаята в съответствие с нормалната логика.

Спирателен вентил

Следното е приложимо само в случай на 2 зони на температурата на изходящата вода. В случай на 1 зона на температурата на изходящата вода свържете спирателния вентил към изхода за отопление.

Изходът на спирателния вентил, който е в основната зона на температурата на изходящата вода, може да се конфигурира.

ИНФОРМАЦИЯ

По време на режим на размразяване спирателният вентил е ВИНАГИ отворен.

Термо Вкл./ИЗКЛ.: вентилът се затваря в зависимост от [F-0B], когато няма от заявка за отопление от основната зона. Активирайте тази настройка, за да:

▪ се предотврати подаването на изходяща вода към

топлоизлъчвателите в основната зона на ТИВ (чрез смесителната вентилна станция), когато има заявка от допълнителната зона на ТИВ.

▪ Когато началната страница

за температурата на изходящата вода е ВКЛЮЧЕНА, режимът на работа е "отопление" и външната окръжаваща температура спадне под 4°C, тогава модулът ще подаде изходяща вода към топлоизлъчвателите, за да затопли стаята отново, а зададената точка за температурата на изходящата вода ще бъде намалена.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 72

8 Конфигурация

▪ се активира помпата ВКЛ./ИЗКЛ. на смесителната вентилна

станция САМО когато има нужда. Вижте "5 Указания за

приложения"на страница12.

# Код Описание

[A.3.1.1.6.1] [F-0B] Спирателният вентил:

▪ 0 (Не)(по подразбиране): НЕ се

влияе от нуждата от отопление.

▪ 1 (Да): затваря се, когато НЯМА

нужда от отопление.

ИНФОРМАЦИЯ

Настройката [F‑0B] е валидна само когато има настройка за заявка от термостат или външен стаен термостат (НЕ в случай на настройка за температурата на изходящата вода).

Работен диапазон

В зависимост от средната външна температура работата на модула в режим на отопление на помещенията се забранява.

Темп. ИЗК отоп. пом.: Когато усреднената външна температура се повиши над тази стойност, отоплението на помещенията се изключва, за да се избегне прегряване.

# Код Описание

[A.3.3.1] [4-02] ▪ EHVH04+08: 14°C~35°C (по

подразбиране: 25°C)

▪ EHVH11+16: 14°C~35°C (по

подразбиране: 35°C)

Температурата на съхранение икономично обозначава пониската желана температура на бойлера. Това е желаната температура, когато е програмирано съхранение икономично (за предпочитане през деня).

# Код Описание

[7.4.3.2] [6-0B] 30°C~min(50, [6‑0E])°C (по

подразбиране: 45°C)

Повт. подгряване

Желаната температура на повторно подгряване на бойлера се използва:

▪ в режим на повторно подгряване или на програмирано +

повторно подгряване: Гарантираната минимална температура на бойлера се задава чрез T или зависимата от атмосферните условия зададена точка минус хистерезиса на повторното подгряване. Ако температурата на бойлера спадне под тази стойност, водата в бойлера се загрява.

▪ По време на съхранение комфорт с цел приоритизиране на

приготвянето на битова гореща вода. Когато температурата на бойлера се повиши над тази стойност, приготвянето на битова гореща вода и отоплението на помещенията се изпълняват отделно.

# Код Описание

[7.4.3.3] [6-0C] 30°C~min(50, [6‑0E])°C (по

подразбиране: 45°C)

Хистерезис на повторното подгряване

–[6‑08], което е или [6‑0C],

HP OFF

8.3.2 Управление на битовата гореща вода: разширено

Предварително зададени температури на бойлера

Приложимо е само когато приготвянето на битовата гореща вода е програмирано или програмирано + повторно подгряване.

Можете да определите предварително зададени температури на бойлера:

▪ съхранение икономично

▪ съхранение комфорт

▪ повторно подгряване

▪ хистерезис на повторното подгряване

Предварително зададените стойности улесняват използването на същата стойност в програмата. Ако по-късно поискате да промените стойността, трябва да го направите само на 1 място (вижте също и ръководството за експлоатация и/или справочното ръководство на потребителя).

Съхранение комфорт

При изготвянето на програмата можете да използвате температурите на бойлера, настроени като предварително зададени стойности. Тогава бойлерът ще загрява, докато не бъдат достигнати тези температури на зададените точки. Освен това може да бъде програмирано спиране на съхранение. Тази функция спира загряването на бойлера дори ако зададената точка НЕ е била достигната. Програмирайте опцията спиране на съхранение само когато загряването на бойлера е абсолютно нежелателно.

Приложимо е само когато приготвянето на битовата гореща вода е програмирано + повторно подгряване.

# Код Описание

Не е приложимо

Зависим от атмосферните условия режим

Зависимите от атмосферните условия настройки от монтажника определят параметрите за зависимата от атмосферните условия работа на модула. Когато зависимият от атмосферните условия режим е активен, желаната температура на бойлера се определя автоматично в зависимост от усреднената външна температура: ниските външни температури ще доведат до повисоки желани температури на бойлера, тъй като кранът за студената вода е по-студен и обратно. В случай на програмирано или програмирано + повторно подгряване приготвяне на битовата гореща вода температурата на съхранение комфорт е зависима от атмосферните условия (в съответствие със зависимата от атмосферните условия крива), като температурата на съхранение икономично и температурата на повторно подгряване НЕ са зависими от атмосферните условия. В случай на приготвяне на битовата гореща вода само с повторно подгряване желаната температура на бойлера е зависима от атмосферните условия (в съответствие със зависимата от атмосферните условия крива). По време на зависима от атмосферните условия работа крайният потребител не може да регулира желаната температура на бойлера на потребителския интерфейс.

[6-08] 2°C~20°C (по подразбиране: 10°C)

# Код Описание

[7.4.3.1] [6-0A] 30°C~[6‑0E]°C (по подразбиране:

60°C)

Съхранение иконом.

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 73

8 Конфигурация

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

# Код Описание

[A.4.6] Не е

приложимо

Зависимата от атмосферните условия желана температура на бойлера е:

▪ Абсолютен (по подразбиране):

дезактивирана. Всички желани температури на бойлера НЕ са зависими от атмосферните условия.

▪ Зависим от атм.: активирана. В

режим програмирана или програмирана+повторно подгряване температурата на съхранение комфорт е зависима от атмосферните условия. Температурите на съхранение икономично и повторно подгряване НЕ са зависими от атмосферните условия. В режим на повторно подгряване желаната температура на бойлера е зависима от атмосферните условия. Бележка: Когато показваната температура на бойлера е зависима от атмосферните условия, тя не може да се коригира на потребителския интерфейс.

[A.4.7] [0-0E]

Крива, зависима от атм. условия

[0-0D]

[0-0C]

[0-0B]

▪ T

: Желаната температура на

DHW

бойлера.

▪ Ta: Външната окръжаваща

температура (усреднена)

▪ [0-0E]: ниска външна окръжаваща

температура: –40°C~5°C (по подразбиране: –10°C)

▪ [0-0D]: висока външна окръжаваща

температура: 10°C~25°C (по подразбиране: 15°C)

▪ [0-0C]: желана температура на

бойлера, когато външната температура е равна на или спадне под ниската окръжаваща температура: 45°C~[6‑0E]°C (по подразбиране: 65°C)

▪ [0-0B]: желана температура на

бойлера, когато външната температура е равна на или се повиши над високата окръжаваща температура: 35°C~[6‑0E]°C (по подразбиране: 55°C)

# Код Описание

Не е приложимо

[6-01] Температурната разлика, определяща

температурата на ИЗКЛ. на термопомпата.

Диапазон: 0°C~10°C (по подразбиране: 2°C)

ИНФОРМАЦИЯ

Максималната температура на термопомпата зависи от окръжаващата температура. За повече информация вижте работния диапазон.

Таймери за едновременна заявка за отопление на помещенията и работа за битова гореща вода

# Код Описание

Не е

[8-00] Не променяйте. (по подразбиране: 1)

приложимо

Не е приложимо

[8-01] Максимално време на работа за

режим на битова гореща вода. Нагряването на битовата гореща вода спира, дори когато НЕ е достигната зададената температура на битовата гореща вода. Действителното максимално време на работа зависи и от настройка [8‑04].

▪ Когато конфигурацията на

системата = Управление на базата на стаен термостат: Тази предварително зададена стойност се взема предвид само ако има заявка за отопление на помещенията. Ако НЯМА заявка за отопление на помещенията, бойлерът се загрява до достигане на зададената точка.

▪ Когато конфигурацията на

системата ≠ Управление на базата на стаен термостат: Тази предварително зададена стойност винаги се взема предвид.

Диапазон: 5~95 минути (по подразбиране: 30)

Не е приложимо

[8-02] Защитно време на повторен цикъл.

Минимално време между два цикъла за битова гореща вода. Действителното защитно време на повторен цикъл също така зависи от настройка [8‑04].

Диапазон: 0~10 часа (по подразбиране: 3) (стъпка: 0,5 час).

Забележка: Минималното време е 1/2 час, дори когато избраната стойност е

Работа на термопомпата

Не е приложимо

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

# Код Описание

[6-00] Температурната разлика, определяща

температурата на ВКЛ. на термопомпата.

Диапазон: 2°C~20°C (по подразбиране: 2°C)

Справочно ръководство на монтажника

Page 74

8 Конфигурация

[8-01] [8-02]

[8-00]

[8-03]

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

[8-01]

[F-01] 35°C

[8-02]

[8-01]+

[8-04]

# Код Описание

Не е приложимо

[8-02]: Защитно време на повторен цикъл

[8-03] Таймер за закъснение на нагревателя

срещу легионела.

Време на закъснение за пускането на нагревателя срещу легионела, когато режимът за битова гореща вода е активен.

▪ Когато режимът за битова гореща

вода НЕ е активен, времето на закъснение е 20минути.

▪ Таймерът за закъснение се включва

от температурата на ВКЛ. на нагревателя срещу легионела.

▪ Чрез адаптиране на времето на

закъснение на нагревателя срещу легионела в противовес с максималното време на работа можете да намерите оптималния баланс между енергийната ефективност и времето за загряване.

▪ Ако е настроено твърде голямо

време на закъснение на нагревателя срещу легионела, може да измине продължително време, преди битовата гореща вода да достигне зададената си температура.

▪ Настройката [8-03] има значение

само ако настройка [4-03]=1. Настройка [4-03]=0/2/3/4 ограничава автоматично нагревателя срещу легионела по отношение на времето на работа натермопомпата в режим на нагряване на битова вода.

▪ Уверете се, че [8-03] е винаги във

връзка с максималното време на работа [8-01].

Диапазон: 20~95 минути (по подразбиране: 50).

[8-04] Допълнително време на работа за

максималното време на работа в зависимост от външната температура [4-02] или [F-01].

Диапазон: 0~95 минути (по подразбиране: 95).

1 Работа на нагревателя срещу легионела (1=активен,

0=не е активен)

2 Режим на загряване на вода за битови нужди от

термопомпата (1=активен, 0=не е активен)

3 Заявка за гореща вода за нагревателя срещу

легионела (1=заявка, 0=няма заявка)

4 Заявка за гореща вода за термопомпата (1=заявка,

0=няма заявка)

t Време

[8-04]: Допълнително време на работа при [4-02]/[F-01]

TAОкръжаваща (външна) температура

t Време

Защитно време на повторен цикъл Максимално време на работа – режим на битова гореща вода

Дезинфекция

Прилага се само при инсталации с бойлер за битова гореща вода.

С функцията дезинфекция се дезинфектира бойлера за битова гореща вода чрез периодично нагряване на битовата гореща вода до определена температура.

ВНИМАНИЕ

Настройките на функцията дезинфекция ТРЯБВА да се конфигурират от монтажника в съответствие с приложимото законодателство.

1 Режим на загряване на вода за битови нужди от

термопомпата (1=активен, 0=не е активен)

2 Заявка за гореща вода за термопомпата (1=заявка,

0=няма заявка)

t Време

[8-03]: Таймер за закъснение на нагревателя срещу легионела

Справочно ръководство на монтажника

# Код Описание

[A.4.4.2] [2‑00] Работен ден:

▪ 0: Всеки ден

▪ 1: Понеделник

▪ 2: Вторник

▪ 3: Сряда

▪ 4: Четвъртък

▪ 5: Петък

▪ 6: Събота

▪ 7: Неделя

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 75

8 Конфигурация

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

# Код Описание

[A.4.4.1] [2‑01] Дезинфекция

▪ 0: Не

▪ 1: Да

[A.4.4.3] [2‑02] Начален час: 00~23:00 ч., стъпка: 1:00.

[A.4.4.4] [2‑03] Зададена температура: 70°C

(фиксиран).

[A.4.4.5] [2‑04] Продължителност: 5~60 минути, по

подразбиране: 10 минути.

ИНФОРМАЦИЯ

В случай на код на грешка AH и без да се получи прекъсване на функцията дезинфекция поради отварянето на крана за битова гореща вода, препоръчва се извършването на следните действия:

▪ Когато е избран Битова гореща вода > Режим

задаване > Повт. подгряване или Пов. под. + пр., препоръчва се да се програмира стартирането на функцията дезинфекция най-малко 4часа по-късно от последното очаквано голямо пускане на гореща вода от крана. Това стартиране може да се зададе чрез настройките от монтажника (функция дезинфекция).

▪ Когато е избран Битова гореща вода > Режим

задаване > Само програмир., препоръчва се да се програмира Съхранение иконом. 3 часа преди програмираното стартиране на функцията дезинфекция, за да се подгрее бойлерът.

ИНФОРМАЦИЯ

Функцията дезинфекция се рестартира, в случай че температурата на битовата гореща вода падне 5°C под зададената температура за дезинфекция в рамките на

Температура на битовата гореща вода

DHW

TUПотребителска температура на зададената точка THВисока температура на зададената точка [2-03]

t Време

ПРЕДУПРЕЖДЕНИЕ

Трябва да имате предвид, че температурата на битовата гореща вода на крана за гореща вода ще бъде равна на стойността, избрана в настройката на място [2-03] след операция на дезинфекция.

Когато високата температура на битовата гореща вода

времетраенето.

ИНФОРМАЦИЯ

Грешка AH възниква, ако направите следното по време на дезинфекция:

▪ Зададете нивото на разрешен достъп на

потребителя на “Монтажник”.

▪ Отидете на началната страница за температурата

на БГВ набойлера (Бойлер).

▪ Натиснете

за прекъсване на дезинфекцията. може да представлява потенциален риск за наранявания на хора, трябва да се монтира смесителен вентил (доставка на място) на съединението за изходящата гореща вода на бойлера за битова гореща вода. Този смесителен вентил ще гарантира, че температурата на горещата вода на крана за гореща вода никога няма да се повишава над зададена стойност. Тази максимално допустима температура на горещата вода ще бъде избрана съгласно приложимото законодателство.

ВНИМАНИЕ

Уверете се, че функцията дезинфекция с начален час [A.4.4.3] и определено времетраене [A.4.4.5] НЯМА да бъде прекъсвана от възможна употреба на битова гореща вода.

ВНИМАНИЕ

Програмата за разрешение на допълнителен нагревател се използва за ограничаване или разрешаване на работата на нагревателя срещу легионела въз основа на седмична програма. Съвет: за да не се допусне неуспешно изпълнение на функцията дезинфекция, най-малкото разрешете нагревателя срещу легионела (чрез седмичната програма) да работи в продължение на минимум 4 часа, като стартира едновременно с програмираното стартиране на дезинфекцията. Ако нагревателят срещу легионела се ограничи по време на дезинфекцията, тази функция НЯМА да се изпълни успешно и ще бъде генерирано съответното предупреждение AH.

8.3.3 Настройки за топлинни източници

Резервен нагревател

Режим на работа на резервния нагревател: определя кога резервният нагревател е активиран или дезактивиран. Тази настройка няма приоритет само когато е необходимо резервно отопление по време на операция за размразяване или при неизправност на външното тяло (когато е активирано [A.6.C]).

# Код Описание

[A.5.1.1] [4‑00] Работа на резервния нагревател:

▪ 0: Дезактивиранa

▪ 1 (по подразбиране): Активирана

[A.5.1.3] [4‑07] Определя дали втората степен на

Не е

[5-00] Разрешена ли е работата на

приложимо

резервния нагревател е:

▪ 1: Разрешена

▪ 0: НЕ е разрешена

По този начин е възможно да се ограничи мощността на резервния нагревател.

резервния нагревател над равновесната температура по време на работа за отопление на помещенията?

▪ 1: НЕ е разрешена

▪ 0: Разрешена

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 76

8 Конфигурация

[C-03]

[C-04]

# Код Описание

[A.5.1.4] [5‑01] Равновесна температура.

Външна температура, под която е разрешена работата на резервния нагревател.

Диапазон: –15°C~35°C (по подразбиране: 0°C) (стъпка: 1°C)

ИНФОРМАЦИЯ

Само за системи с интегриран бойлер за битова гореща вода: ако работата на резервния нагревател по време на отопление на помещенията трябва да бъде ограничена, но може да бъде разрешена за работата за битова гореща вода, тогава задайте [4‑00] на 2.

Автоматична аварийна работа

Когато термопомпата откаже да работи, резервният нагревател и нагревателят срещу легионела могат да служат като авариен нагревател и да поемат топлинния товар автоматично или неавтоматично.

▪ При настройка на автоматичната аварийна работа на

Автоматично и възникване на повреда на термопомпата:

▪ Резервният нагревател поема автоматично топлинното

натоварване.

▪ Нагревателят срещу легионела поема автоматично

загряването на битовата гореща вода.

▪ Когато автоматичната аварийна работа е установена на

Ръчно и има повреда на термопомпата, операциите за загряване на битовата гореща вода и за отопление на помещенията ще спрат и ще се наложи да бъдат възстановени ръчно. В такъв случай потребителският интерфейс ще поиска да потвърдите дали резервният нагревател и нагревателят срещу легионела могат да поемат топлинния товар, или не могат.

Когато в работата на термопомпата има неизправност, на потребителския интерфейс ще се появи

. Ако домът не се обитава за по-продължителни периоди, препоръчваме задаване на [A.6.C] Авария на Автоматично.

температура (възможност 1) или на цените на енергията (възможност 2) — кой топлинен източник може да/ще осигури отоплението на помещенията: вътрешното тяло или спомагателният котел.

Настройката на място “бивалентен режим на работа” прилага само режима за отопление на помещенията на вътрешното тяло и разрешителния сигнал за спомагателния котел.

Възможност 1

Монтажникът може да зададе температура, под която котелът да работи винаги, когато цените на електроенергията (Високо, Средна, Ниско) са “0” в структурата на менюто.

ЗАБЕЛЕЖКА

НЕ използвайте преглед на настройките!

Когато функцията “бивалентен режим на работа” е разрешена, вътрешното тяло ще спре автоматично в режим на отопляване на помещенията, когато външната температура спадне под “бивалентната температура на ВКЛ.” и разрешителният сигнал за спомагателния котел стане активен.

Когато функцията на бивалентен режим на работа е забранена, отоплението на помещенията от вътрешното тяло е възможно при всякакви външни температури (вижте диапазоните на работа) и разрешителният сигнал за спомагателния котел е ВИНАГИ дезактивиран.

▪ [C‑03] Бивалентна температура на ВКЛ.: определя външната

температура, под която разрешителният сигнал за спомагателния котел ще бъде активен (затворен, KCR на EKRP1HB) и отоплението на помещенията от вътрешното тяло ще бъде спряно.

▪ [C‑04] Бивалентен хистерезис: определя температурната

разлика между бивалентната температура на ВКЛ. и бивалентната температура на ИЗКЛ.

Разрешителен сигнал X1–X2 ( EKRP1HB )

# Код Описание

[A.6.C] Не е

приложимо

Авария:

▪ 0: Ръчно (по подразбиране)

▪ 1: Автоматично

ИНФОРМАЦИЯ

Ако [4‑03]=1 или 3, то Авария=Ръчно не е приложимо за нагревателя срещу легионела.

ИНФОРМАЦИЯ

Настройката за автоматична аварийна работа може да бъде зададена в структурата на менюто само на потребителския интерфейс.

ИНФОРМАЦИЯ

Ако възникне повреда на термопомпата и опцията [A.6.C] е зададена на Ръчно, функцията за защита на помещението от замръзване, функцията за изсъхване на замазката на подовото отопление и функцията за предпазване от замръзване на тръбите за вода ще останат активни дори ако потребителят НЕ потвърди аварийна работа.

Бивалентен режим на работа

Прилага се само за инсталации със спомагателен котел (редуващ се режим на работа, паралелно свързване). Целта на тази функция е да се определи — въз основа на външната

TAВъншна температура

a Затворен b Отворен

# Код Описание

Не е приложимо

[C-03] Диапазон: –25°C~25°C (по

подразбиране: 0°C) (стъпка: 1°C)

[C-04] Диапазон: 2°C~10°C (по

подразбиране: 3°C) (стъпка: 1°C)

Възможност 2

Монтажникът може да зададе температурен диапазон ([C‑04]). В зависимост от цените на електроенергията изчислената точка T

се променя в рамките на този диапазон.

calc

# Код Описание

[7.4.5.1] Не е

Каква е високата цена на тока?

приложимо

[7.4.5.2] Не е

Каква е средната цена на тока?

приложимо

[7.4.5.3] Не е

Каква е ниската цена на тока?

приложимо

[7.4.6] Не е

Каква е цената на горивото?

приложимо

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 77

8 Конфигурация

calc

[C-03]+[C-04]

3°C

[C-03]

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

[F-02]

[F-03]

ЗАБЕЛЕЖКА

НЕ използвайте преглед на настройките!

Когато TA достигне точката T

, тогава разрешението за

calc

бивалентен топлинен източник ще бъде активно. За да се избегне твърде честото превключване, има хистерезис от 3°C.

▪ [C‑03] Температура на ВКЛ. Под тази температура

бивалентният режим на работа винаги ще бъде ВКЛЮЧЕН. T

се игнорира.

calc

▪ [C‑04] Работен диапазон, в рамките на който се изчислява

calc

TAВъншна температура

Изчислена температура

calc

a Затворен b Отворен

# Код Описание

Не е приложимо

[C-03] Диапазон: –25°C~25°C (по

подразбиране: 0°C) (стъпка: 1°C)

[C-04] Диапазон: 2°C~10°C (по

подразбиране: 3°C) (стъпка: 1°C)

Препоръчително е да се избере [C‑04], по-голяма от стойността по подразбиране, за да има оптимална работа, когато се избере възможност 2. В зависимост от използвания котел неговата ефективност трябва да бъде избрана, както следва:

# Код Описание

[A.6.A] [7‑05] ▪ 0: Много висока

▪ 1: Високо

▪ 2: Средна

▪ 3: Ниско

▪ 4: Много ниска

ИНФОРМАЦИЯ

Цената на електричеството може да бъде зададена само когато бивалентният режим на работа е ВКЛ. ([A.2.2.6.1] или [C-02]). Тези стойности могат да бъдат зададени само в структура на менюто [7.4.5.1], [7.4.5.2] и [7.4.5.3]. НЕ използвайте преглед на настройките.

ИНФОРМАЦИЯ

▪ Комбинацията на настройката [4‑03]=0/2 с

бивалентен режим на работа при ниска външна температура може да доведе до недостиг на битова гореща вода.

▪ Функцията на бивалентен режим на работа не

оказва никакво влияние върху режима на нагряване на вода за битови нужди. Битовата гореща вода се загрява само и единствено от вътрешното тяло.

▪ Разрешителният сигнал за спомагателния котел се

намира на EKRP1HB (печатната платка с цифрови входове/изходи). Когато е активиран, контактът X1, X2 е затворен, а е отворен, когато е деактивиран. Вижте илюстрацията по-долу за схематичното разположение на този контакт.

Нагревател на долния панел

Прилага се само за инсталация с външно тяло ERHQ и в случай, че е монтиран предлаганият като опция комплект нагревател на долния панел.

▪ [F-02] Температура на ВКЛ. на нагревателя на долния панел:

определя външната температура, под която ще се активира от вътрешното тяло, за да се предотврати натрупването на лед в долния панел на външното тяло при по-ниски външни температури.

▪ [F-03] Хистерезис на нагревателя на долния панел: определя

температурната разлика между температурата на ВКЛ. на нагревателя на долния панел и температурата на ИЗКЛ. на нагревателя на долния панел.

Нагревател на долния панел

ИНФОРМАЦИЯ

ефективн. котела [A.6.A] или [7‑05] става видима, когато бивалентният режим на работа е ВКЛ. ([A.2.2.6.1] или [C‑02]).

ВНИМАНИЕ

Уверете се, че са спазени всички правила, споменати в указание за приложение 5, когато функцията на бивалентен режим на работа е разрешена.

Daikin НЯМА да носи отговорност за каквито и да е повреди, причинени от неспазването на това правило.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

TAВъншна температура

a ВКЛ.

b ИЗКЛ.

ВНИМАНИЕ

Нагревателят на долния панел се управлява чрез EKRP1HB.

# Код Описание

Не е приложимо

[F-02] Температура на включване на

нагревателя на долния панел: 3°C~10°C (по подразбиране: 3°C)

Не е приложимо

[F-03] Хистерезис: 2°C~5°C (по

подразбиране: 5°C)

Справочно ръководство на монтажника

Page 78

8 Конфигурация

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

ИНФОРМАЦИЯ

В зависимост от настройката [F-04] контакт Y2, който се намира на печатната платка с цифрови входове/изходи (EKRP1HB), управлява допълнителния нагревател на долния панел. Вижте илюстрацията по-долу за схематичното разположение на този контакт. Вижте електромонтажната схема за цялостното свързване.

8.3.4 Системни настройки

Приоритети

# Код Описание

Не е приложимо

[5-02] Приоритет на отопление на

помещенията.

Определя дали битовата гореща вода се приготвя от нагревателя срещу легионела само когато външната температура е под приоритетната температурата за отопление на помещенията. Препоръчва се тази функция да се активира, за да се съкрати времето за загряване на водата в бойлера и да се гарантира комфорт при ползването на битова гореща вода.

▪ 0: дезактивирана

▪ 1: активиранa

[5‑01] Равновесна температура и [5‑03] Приоритетна температура за отопление на помещенията са свързани с резервния нагревател. Ето защо трябва да зададете [5‑03] равна на или няколко градуса повисока от [5‑01].

[5-03] Приоритетна температура за

отопление на помещенията.

Определя външната температура, под която битовата гореща вода ще се загрява само от нагревателя срещу легионела.

Диапазон: –15°C~35°C (по подразбиране: 0°C).

# Код Описание

Не е приложимо

Автоматично рестартиране

Когато захранването се възстанови след прекъсване на електрозахранването, функцията за автоматично рестартиране повторно прилага настройките на дистанционното управление, каквито са били в момента на прекъсването. По тази причина се препоръчва винаги да активирате тази функция.

Ако захранването по преференциална тарифа за kWh е от типа, при който захранването се прекъсва, винаги активирайте функцията за автоматично рестартиране. Непрекъснатото управление на вътрешното тяло може да се гарантира независимо от статуса на захранването по преференциална тарифа за kWh чрез свързване на вътрешното тяло към захранване по нормална тарифа за kWh.

# Код Описание

[A.6.1] [3‑00] Разрешена ли е функцията за

Контакт на захранването за преференциална тарифа за kWh

[5-04] Корекция на зададената точка за

температурата на битовата гореща вода: корекцията на зададената точка за желаната температура на битовата гореща вода, която ще се прилага при ниска външна температура, когато е разрешен приоритет на отоплението на помещенията. Коригираната (повисока) зададена точка ще гарантира, че общият топлинен капацитет на водата в бойлера остава сравнително непроменен, като се заменя по-студеният долен слой на бойлера (тъй като серпентината на топлообменника не работи) с по-топъл горен слой.

Диапазон: 0°C~20°C (по подразбиране: 10°C).

[C-00] Ако е инсталиран соларен комплект,

кое има приоритет за загряване на бойлера?

▪ 0: Соларен комплект

▪ 1: Термопомпа

автоматично рестартиране на модула?

▪ 0: Не

▪ 1 (по подразбиране): Да

ИНФОРМАЦИЯ

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 79

8 Конфигурация

# Код Описание

[A.2.1.6] [D‑01] Свързване към захранване по

преференциална тарифа за kWh:

▪ 0 (по подразбиране): Външното

тяло е свързано към нормално електрозахранване.

▪ 1: Външното тяло е свързано към

захранване по преференциална тарифа за kWh. Когато сигналът за преференциална тарифа за kWh се изпрати от електрическата компания, контактът ще се отвори и модулът ще влезе в режим на принудително изключване. Когато сигналът бъде пуснат отново, безпотенциалният контакт ще се затвори и модулът ще започне отново да работи. По тази причина винаги активирайте функцията за автоматично рестартиране.

▪ 2: Външното тяло е свързано към

захранване по преференциална тарифа за kWh. Когато сигналът за преференциална тарифа за kWh се изпрати от електрическата компания, контактът ще се затвори и модулът ще влезе в режим на принудително изключване. Когато сигналът бъде пуснат отново, безпотенциалният контакт ще се отвори и модулът ще започне отново да работи. По тази причина винаги активирайте функцията за автоматично рестартиране.

Забележка: 3 е свързано със защитния термостат.

[A.6.2.1] [D‑00] На кои нагреватели е разрешено да

работят по време на захранване по преференциална тарифа за kWh?

▪ 0 (по подразбиране): Никои

▪ 1: Само нагревател срещу

легионела

▪ 2: Само резервен нагревател

▪ 3: Всички нагреватели

Вижте таблицата по-долу.

Настройка 2 е от значение само ако захранването по преференциална тарифа за kWh е от тип1 или вътрешното тяло е свързано към захранване по нормална тарифа за kWh (чрез X2M/30-31), а резервният нагревател НЕ е свързан към захранването по преференциална тарифа за kWh.

[D‑00] Нагревател

срещу

легионела

0 (по подразбира не)

1 Разрешен

2 Принудително

3 Разрешен

Защитен термостат

[A.2.1.6] [D‑01] Свързване на защитния термостат на

Енергоспестяваща функция

Определя дали захранването на външното тяло може да се прекъсва (вътрешно, чрез управлението на вътрешното тяло) по време на престой (няма нужда нито от отопление на помещенията, нито от битова гореща вода). Крайното решение да се разреши спирането на захранването на външното тяло по време на престой зависи от окръжаващата температура, условията за компресора и таймерите за минимален интервал.

За да се активира настройката за енергоспестяващата функция, [E‑08] трябва да бъде активирана на потребителския интерфейс в комбинация с отстраняването на енергоспестяващия конектор на външното тяло.

В случай на ERLQ004~008CAV3

Принудително ИЗКЛ.

ИЗКЛ.

ИНФОРМАЦИЯ

# Код Описание

безпотенциален контакт:

▪ 0 (по подразбиране): няма защитен

▪ 3: Нормално затворен контакт на

Забележка: 1+2 се отнасят към захранването по преференциална тарифа за kWh.

ИНФОРМАЦИЯ

Приложимо е само за ERLQ004~008CAV3.

ЗАБЕЛЕЖКА

Енергоспестяващият конектор на външното тяло ще бъде свален само когато се ИЗКЛЮЧИ главното електрозахранване към приложението.

Резервен

нагревател

Принудително ИЗКЛ.

Разрешен

термостат.

защитния термостат.

Компресор

Принудително ИЗКЛ.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 80

8 Конфигурация

3×

1 2 3

# Код Описание

Не е приложимо

В случай на ERHQ011~016BAV3 , ERHQ011~016BAW1 , ERLQ011~016CAV3 и ERLQ011~016CAW1

НЕ променяйте настройката по подразбиране.

Не е приложимо

Управление на консумираната мощност

Приложимо е само за EHVH04+08. За подробна информация относно тази функционалност вижте "5 Указания за

приложения"на страница12.

Упр. консум. мощност

[A.6.3.1] [4-08] Режим:

[E‑08] Енергоспестяваща функция за

външното тяло:

▪ 0: Дезактивиранa

▪ 1 (по подразбиране): Активирана

# Код Описание

[E-08] Енергоспестяваща функция за

външното тяло:

▪ 0 (по подразбиране): Дезактивирана

▪ 1: Активирана

# Код Описание

▪ 0 (Без ограничение)(по

подразбиране): Дезактивирано.

▪ 1 (Непрекъснат): Активирано:

Можете да зададете една стойност за ограничение на електроенергията (в A или kW), до която консумираната мощност на системата ще бъде ограничена през цялото време.

▪ 2 (Цифрови входове): Активирано:

Можете да зададете до пет различни стойности за ограничение на мощността (в A или kW), до които консумираната мощност на системата ще бъде ограничена, когато съответният цифров изход поиска.

# Код Описание

[A.6.3.2] [4-09] Тип:

▪ 0 (Ток): Стойностите за

ограничение са зададени в A.

▪ 1 (Мощност)(по подразбиране):

Стойностите за ограничение са зададени в kW.

[A.6.3.3] [5-05] Стойност: Приложимо е само в

случай на режим на постоянно ограничение на мощността.

0A~50A, стъпка: 1A (по подразбиране: 50A)

[A.6.3.4] [5-09] Стойност: Приложимо е само в

случай на режим на постоянно ограничение на мощността.

0kW~20kW, стъпка: 0,5kW (по подразбиране: 20kW)

Граници Amp за цифров вход (ЦВ): Приложимо е само в случай на режим на ограничение на мощността на базата на цифрови входове и на базата на стойности за ток.

[A.6.3.5.1] [5-05] Граница ЦВ1

0A~50A, стъпка: 1A (по подразбиране: 50A)

[A.6.3.5.2] [5-06] Граница ЦВ2

0A~50A, стъпка: 1A (по подразбиране: 50A)

[A.6.3.5.3] [5-07] Граница ЦВ3

0A~50A, стъпка: 1A (по подразбиране: 50A)

[A.6.3.5.4] [5-08] Граница ЦВ4

0A~50A, стъпка: 1A (по подразбиране: 50A)

Граници kW за цифров вход: Приложимо е само в случай на режим на ограничение на мощността на базата на цифрови входове и на базата на стойности за мощност.

[A.6.3.6.1] [5-09] Граница ЦВ1

0kW~20kW, стъпка: 0,5kW (по подразбиране: 20kW)

[A.6.3.6.2] [5-0A] Граница ЦВ2

0kW~20kW, стъпка: 0,5kW (по подразбиране: 20kW)

[A.6.3.6.3] [5-0B] Граница ЦВ3

0kW~20kW, стъпка: 0,5kW (по подразбиране: 20kW)

[A.6.3.6.4] [5-0C] Граница ЦВ4

0kW~20kW, стъпка: 0,5kW (по подразбиране: 20kW)

Приоритет: Приложимо е само в случай на допълнителен EKHW.

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 81

8 Конфигурация

# Код Описание

[A.6.3.7] [4-01] Управление на консумираната

мощност ДЕЗАКТИВИРАНО [4‑08]=0

▪ 0 (Няма)(по подразбиране):

Резервният нагревател и нагревателят срещу легионела могат да работят едновременно.

▪ 1 (ДПН): Нагревателят срещу

легионела е с приоритет.

▪ 2 (РЗН): Резервният нагревател е

с приоритет.

Управление на консумираната мощност АКТИВИРАНО [4‑08]=1 или 2

▪ 0 (Няма)(по подразбиране): В

зависимост от нивото на ограничение на електроенергията нагревателят срещу легионела ще бъде ограничен първи, преди да се ограничи резервният нагревател.

▪ 1 (ДПН): В зависимост от нивото

на ограничение на електроенергията резервният нагревател ще бъде ограничен първи, преди да се ограничи нагревателят срещу легионела.

▪ 2 (РЗН): В зависимост от нивото

на ограничение на електроенергията нагревателят срещу легионела ще бъде ограничен първи, преди да се ограничи резервният нагревател.

Бележка: В случай че управлението на консумираната мощност е ДЕЗАКТИВИРАНО (за всички модели), настройката [4‑01] определя дали резервният нагревател и нагревателят срещу легионела могат да работят едновременно, или допълнителният нагревател/нагревателят срещу легионела има приоритет над резервния нагревател/нагревателя срещу легионела.

В случай че управлението на консумираната мощност е АКТИВИРАНО (само за EHVH04+08), настройката [4‑01] определя приоритета на електрическите нагреватели в зависимост от приложимото ограничение.

Усредняващ таймер

Усредняващият таймер компенсира влиянието на колебанията в окръжаващата температура. Изчисляването на зависимата от атмосферните условия зададена точка се извършва на базата на средната външна температура.

Външната температура се усреднява за избрания времеви период.

Външен датчик за изместване на външната окръжаваща температура

Приложимо е само в случай на инсталиран и конфигуриран външен датчик за външната окръжаваща температура.

Можете да калибрирате външния датчик за външната окръжаваща температура. Има възможност да зададете стойност на изместване на стойността на термистора. Настройката може да се използва за компенсиране в ситуации, в които външният датчик за външната окръжаваща температура не може да се инсталира на идеалното място за монтаж (вижте монтаж).

# Код Описание

[A.6.5] [2‑0B] –5°C~5°C, стъпка: 0,5°C (по

подразбиране: 0°C)

Принудително размразяване

Може ръчно да стартирате операция за размразяване.

Решението за извършване на ръчна операция за размразяване се взема от външното тяло и зависи от окръжаващите условия и състоянието на топлообменника. Когато външното тяло е приело операцията за принудително размразяване, на потребителския интерфейс ще се покаже . Ако НЕ се покаже в рамките на 6минути, след като е била активирана операцията за принудително размразяване, външното тяло е игнорирало заявката за принудително размразяване.

# Код Описание

[A.6.6] Не е

приложимо

Работа на помпата

Когато функцията за работа на помпата е дезактивирана, помпата ще спре, ако външната температура е по-висока от стойността, зададена чрез [4‑02], или ако външната температура спадне под стойността, зададена чрез [F‑01]. Когато функцията за работа на помпата е активирана, работата на помпата е възможна при всякакви външни температури.

# Код Описание

Не е приложимо

Работа на помпата по време на нарушение на циркулацията [F‑09] определя дали помпата спира при нарушение на циркулацията, или позволява работата да продължи, когато настъпи нарушение на циркулацията. Тази функционалност е валидна само при специални условия, при които за предпочитане е да се остави помпата активна, когато Ta<4°C (помпата ще се активира в продължение на 10 минути и ще се дезактивира след 10 минути). Daikin НЯМА да носи отговорност за каквито и да било повреди, причинени от тази функционалност.

[F‑00] Работа на помпата:

Искате ли да стартирате операция за размразяване?

▪ 0: Дезактивиране, ако външната

температура е по-висока от [4‑02].

▪ 1: Възможна при всякакви външни

температури.

# Код Описание

[A.6.4] [1-0A] Външен усредняващ таймер:

▪ 0: Без усредняване (по

подразбиране)

▪ 1: 12часа

▪ 2: 24часа

▪ 3: 48часа

▪ 4: 72часа

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

# Код Описание

Не е приложимо

[F‑09] Помпата продължава работа при

нарушение на циркулацията:

▪ 0: Помпата ще бъде дезактивирана.

▪ 1: Помпата ще бъде активирана,

когато Ta<4°C (10 минути ВКЛ. –10 минути ИЗКЛ.)

Справочно ръководство на монтажника

Page 82

8 Конфигурация

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

Ограничение на скоростта на помпата

Ограничението на скоростта на помпата [9‑0D] определя максималната скорост на помпата. При нормални условия настройката по подразбиране НЕ трябва да се променя. Ограничението на скоростта на помпата се отменя, когато дебитът е в диапазона на минималната циркулация (грешка 7H).

# Код Описание

Не е приложимо

[9‑0D] Ограничение на скоростта на помпата

▪ 0: Няма ограничение.

▪ 1~4: Общо ограничение. Има

ограничение при всички условия. Необходимото управление на делта T и комфортът НЕ са гарантирани.

▪ 5~8 (по подразбиране: 6):

Ограничение, когато няма задвижващи механизми. Когато няма изход за отопление, ограничението на скоростта на помпата е приложимо. Когато има изход за отопление, скоростта на помпата се определя само от делта T според необходимата мощност. С този диапазон на ограничение управлението на делта T е възможно и комфортът е гарантиран.

Максималните стойности зависят от типа на модула:

a Външно статично налягане b Дебит на циркулация на водата

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 83

8.4 Структура на менюто: Преглед на потребителските настройки

< >

[1]

[2]

[5]

[6]

[7]

[2]

[6.2]

[6.3]

[6.8]

[7.1]

[7.4]

[7.3]

[3]

[4]

Задаване на час/дата

Дата Час Лятно час. време Тип часовник

Празник

Режим на празник

Вкъщи

Напускане

От

До

От

Изп. дневна прогр

Режим на работа Отопление

Тих режим

Режим на работа

Избиране на програми

Стайна температура ТИВ основна ТИВ допълнителна Температура на бойлера

Информация

Информация от датчик Измерване енергия Обработване на грешки Ниво разреш. достъп на потреб. Задвижващи механизми Режими на работа

Работни часове Версия

Измерване енергия

Консум. електр.

Произв. енергия

Информация за грешки

Хронология на грешките Номер за контакт/помощен център

Версия

Дистанционно управление Вътрешно тяло Външно тяло

Потребит. настройки

Дисплей Темп. заключване

Зададени програми Предварит. зададени стойности Раз. реж. на раб. Измервателна единици

Дисплей

Контраст

Време на подсветка Потребителски профил Налични начални страници

Задаване на програми

Стайна темп. ТИВ основна ТИВ допълнителна Температура на БГВ Разрешение за доп. нагревател Тих режим

Помпа БГВ

Предв. зад. стойности

Стайна температура ТИВ основна Температура на бойлера Тихо ниво

БГВ

Зад. завис. от атм. условия

Хронология на предупреждeнията

[7.7]

Зад. зав. атм. усл.

Основен Допъл.

[7.7.1]

Основна

Задав. отопл. зав. атм. условия

[7.7.2]

Допълнителна

Задав. отопл. зав. атм. условия

8 Конфигурация

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 84

8 Конфигурация

[A]

[A.2]

[A.2.1]

[A.2.2]

[A.2.2.6]

[A.3]

[A.3.1]

[A.3.1.1]

[A.3.2]

[A.3.3]

[A.4]

[A.4.4]

[A.5]

[A.5.1]

[A.7]

[A.6]

[A.6.3]

[A.6.2]

Настр. от монтажника

Език Конфигурация на системата Режим на работа в помещенията Битова гореща вода (БГВ) Топлинни източници Работа на системата Пускане в експлоатация Преглед на настройките

Конф. на системата

Стандартно Опции Мощности Потвърждение на конфигурацията

Реж. раб. в помещ.

Настройки ТИВ Стаен термостат Работен диапазон

Битова гореща вода

Режим задаване Дезинфекция Макс. зададена точка Р. зад. съхр. комф. Крива, зависима от атм. условия

Топлинни източници

Резервен нагревател

Работа на системата

Автоматично рестартиране Преф. тарифа за kWh

Упр. консум. мощност Осреднено време Изм. дат. вън. окр.

Принудително размразяване

Пускане в експл.

Пробна експлоатация

Изс. замазка под. отопл. (ПОТ)

Обезвъздушаване

Пробно пускане задв. механизъм

Стандартно

Тип модул Тип на компресора Тип софт. вътр. тяло

Тип РЗН

Стъпки на рез. нагревател

Контакт принуд. стоп Метод управ. Модула Брой ТИВ зони Режим раб. на помп. Възмож. иконом. на енергия Място на дист. упр.

Опции

Режим раб. БГВ

Тип конт. осн. Тип конт. Доп. Печ. платка цифр. вх/из Платка огр. конс. мощн. Външ.kWh метър Външ.kWh метър Помпа БГВ Външен датчик

Изходяща вода

Основен Допъл. Делта Т източник

Стаен термостат

Стайна темп., обхват Стайна темп., изместв. Изм. на външ. ст. датч.

Работен диапазон

Темп. ИЗК отоп. пом.

Дезинфекция

Дезинфекция Работен ден Начален час Зададена температура Продължителност

Резервен нагревател

Режим на работа Актив. РЗН стъпка 2 Равновесна темп.

Захр. пр. тарифа kWh

Разреш. нагревател Прин. ИЗКЛ. помпа

Упр. конс. мощ.

Режим Тип Стойност Amp

Граници Amp за цифров вход (ЦВ)

Стойност kW

Граници kW за цифров вход Приоритет

Печ. пл. циф. вх/из

Вън.рез. т. изт. Соларен комплект Алармен изход Нагр. дол. панел

Основна

Реж. зад. ТИВ Темпер. диапазон

Модулирана ТИВ

Спирателен вентил Тип излъчвател

[A.3.1.2]

Допълнителна

Реж. зад. ТИВ Темпер. диапазон

Стъпка на стайна темп.

[A.3.1.3]

Делта Т източник

Отопление

Авария

Нагр. бойл. БГВ

LAN адаптер

ИНФОРМАЦИЯ

В зависимост от избраните настройки от монтажника и от типа на модула настройките ще се виждат/няма да се виждат.

8.5 Структура на менюто: Общ преглед на настройките от монтажника

ИНФОРМАЦИЯ

Справочно ръководство на монтажника

ИНФОРМАЦИЯ

Нагревател срещу легионела. В структурата на

менюто се използва терминът Booster heater (Допълнителен нагревател). Това на практика обаче е нагревател срещу легионела.

ИНФОРМАЦИЯ

Нагревател срещу легионела. В структурата на

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 85

9 Пускане в експлоатация

9.1 Общ преглед: Пускане в експлоатация

В тази глава е описано какво трябва да направите и да знаете, за да пуснете системата в експлоатация след нейното конфигуриране.

Типичен работен поток

Пускането в експлоатация обикновено включва следните етапи:

1 Проверка по “Контролен списък с отметки преди пускане в

експлоатация”.

2 Извършване на обезвъздушаване.

3 Извършване на пробна експлоатация за системата.

4 Ако е необходимо, извършване на пробна експлоатация за

един или повече задвижващи механизми.

5 Ако е необходимо се извършва изсушаване на замазката на

подовото отопление.

9.2 Предпазни мерки при пускане в употреба

ИНФОРМАЦИЯ

По време на първото пускане на модула необходимата мощност може да бъде по-висока от посочената на фирмената табелка на модула. Това явление се предизвиква от компресора, който се нуждае от 50 часа непрекъсната работа, преди да влезе в плавен режим на работа и до достигне до устойчива консумация на енергия.

ЗАБЕЛЕЖКА

Преди пускането на системата, модулът ТРЯБВА да е с включено захранване в продължение на поне 6часа. Нагревателят на картера е необходимо да подгрее маслото на компресора, за да не се допусне недостиг на масло и повреда на компресора при пускане.

Следното свързващо окабеляване на място е извършено в съответствие с настоящия документ и приложимото законодателство:

▪ Между локалното захранващо табло и външното

тяло

▪ Между вътрешното тяло и външното тяло

▪ Между локалното захранващо табло и вътрешното

тяло

▪ Между вътрешното тяло и вентилите (ако е

приложимо)

▪ Между вътрешното тяло и стайния термостат (ако

е приложимо)

НЯМА липсващи или обърнати фази.

Системата е правилно заземена и заземяващите клеми са затегнати здраво.

Предпазителите или инсталираните на място защитни устройства са монтиране съгласно изискванията на настоящия документ и НЕ са шунтирани.

Захранващото напрежение съответства на напрежението върху идентификационния етикет на модула.

В превключвателната кутия НЯМА разхлабени съединения или повредени електрически компоненти.

Вътре във вътрешното и външното тяло НЯМА повредени компоненти или смачкани тръби.

Само ако се използва допълнителен резервен нагревател:

В зависимост от типа резервен нагревател прекъсвачът на резервния нагревател F1B (в превключвателнатакутия на резервния нагревател) е включен (ВКЛ.).

Мрежовият прекъсвач на нагревателя срещу легионела F2B в превключвателнатакутия е ВКЛ.

НЯМА изтичане на хладилен агент.

ЗАБЕЛЕЖКА

НИКОГА не работете с модула без термистори и/или датчици/автомати за налягане. Това може да доведе до изгаряне на компресора.

ЗАБЕЛЕЖКА

НЕ работете с модула, докато не приключи монтажът на тръбопроводите за хладилния агент (ако го направите, компресорът ще се повреди).

9.3 Контролен списък с отметки преди пускане в експлоатация

НЕ работете със системата, преди да направите следните проверки:

Прочетете всичките инструкции за монтаж, както са описани в справочното ръководство на

монтажника.

Вътрешното тяло е инсталирано правилно.

Само ако се използва допълнителен резервен нагревател:

Резервният нагревател е монтиран правилно.

Външното тяло е инсталирано правилно.

Тръбите за хладилния агент (газообразен и течен)

са термоизолирани.

Монтираните тръби са с точния размер и тръбите са правилно изолирани.

Няма изтичане на вода вътре във вътрешното тяло.

Спирателните вентили са правилно монтирани и са напълно отворени.

Спирателните клапани (за газообразен и течен хладилен агент) на външното тяло са напълно отворени.

Обезвъздушителният вентил е отворен (най-малко 2 завъртания).

Предпазният вентил изпуска вода, когато е отворен.

Минималният обем на водата е гарантиран при

всички условия. Вижте “За проверка на обема на водата” в "6.4 Подготовката на тръбопровода за

водата"на страница27.

Бойлерът за битова гореща вода е изцяло напълнен.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 86

9 Пускане в експлоатация

ИНФОРМАЦИЯ

Софтуерът разполага с режим "монтажник на място" ([4‑0E]), който деактивира автоматичната работа от модула. При първи монтаж настройката [4‑0E] е зададена по подразбиране на "1", което означава, че автоматичната работа е деактивирана. Тогава се деактивират всички защитни функции. Ако началните страници на потребителския интерфейс са изключени, модулът НЯМА да работи автоматично. За активиране на автоматичната работа и на защитните функции задайте [4‑0E] на "0".

36 часа след първото пускане на системата модулът автоматично ще зададе [4‑0E] на "0", с което се прекратява режим "монтажник на място" и се активират защитните функции. Ако – след първия монтаж – монтажникът се върне на мястото на монтажа, той трябва ръчно да зададе [4‑0E] на "1".

9.4 Контролен списък с отметки по време на пускане в експлоатация

Минималният дебит по време на работа на

резервния нагревател/на размразяване е гарантиран при всички условия. Вижте “За проверка на обема на водата и дебита” в "6.4Подготовката на тръбопровода

за водата"на страница27.

За извършване на обезвъздушаване.

За извършване на пробна експлоатация.

За извършване на пробна експлоатация на

задвижващ механизъм.

Функция за изсъхване на подова замазка

Функцията за изсъхване на подова замазка е стартирана (ако е необходимо).

9.4.1 За проверка на минималния дебит

1 Потвърдете в съответствие с конфигурацията на

хидравликата кои кръгове за отопление на помещенията могат да бъдат затворени поради наличието на механични, електронни или други вентили.

2 Затворете всички кръгове за отопление на помещенията,

които могат да бъдат затворени (вижте предходната стъпка).

3 Стартирайте пробната експлоатация на помпата (вижте

"9.4.4 За извършване на пробна експлоатация на задвижващ механизъм"на страница87).

4 Отидете на [6.1.8]: > Информация > Информация от

датчик > Дебит, за да проверите дебита. По време на пробната експлоатация на помпата е възможно модулът да работи под този минимално необходим дебит.

Предвиден ли е байпасен вентил (обходен клапан)?

Да Не

Променете настройката на байпасния вентил, за да се достигне минимално необходимият дебит + 2l/min

В случай че действителният дебит е под минималния дебит са необходими промени на конфигурацията на хидравликата. Увеличете кръговете за отопление на помещенията, които НЕ могат да бъдат затворени, или монтирайте обходен вентил с регулиране на налягането.

Минимално необходим дебит

Модели 04+08 12l/min

Модели 11+16 15l/min

9.4.2 Функция за обезвъздушаване

При пускане в експлоатация и монтаж на модула е много важно да се отстрани всичкият въздух във водния кръг. Отворете клапаните за обезвъздушаване и извършете обезвъздушаване. Когато функцията за обезвъздушаване е активирана, помпата работи, без да има действителна работа на модула, и ще започне отстраняването на въздуха във водния кръг.

ЗАБЕЛЕЖКА

Преди да започнете обезвъздушаването, отворете предпазния вентил и проверете дали кръгът е достатъчно запълнен с вода. Само ако от вентила изтича вода, след като го отворите, можете да започнете процедурата по обезвъздушаване.

Има 2 режима за обезвъздушаване:

▪ Ръчен: модулът работи с фиксирана скорост на помпата и във

фиксирано или избрано положение на 3-пътния вентил. Положението по избор на 3-пътния вентил е много полезна функция за отстраняване на цялото количество въздух от водния кръг в режим на отопление на помещенията или на нагряване на битова гореща вода. Обезвъздушаване трябва да се извърши както за водния кръг за отопление на помещенията, така и за водния кръг за битовата гореща вода. Работната скорост на помпата (бавна или бърза) може също да бъде зададена.

▪ Автоматичен: модулът автоматично сменя скоростта на

помпата и превключва положението на 3-пътния вентил между режима на отопление на помещенията и режима на нагряване на битова гореща вода.

Типичен работен поток

Обезвъздушаването на системата трябва да включва:

1 Извършване на ръчно обезвъздушаване

2 Извършване на автоматично обезвъздушаване

ИНФОРМАЦИЯ

Започнете чрез извършване на ръчно обезвъздушаване. Когато почти всичкият въздух е отстранен, извършете автоматично обезвъздушаване. Ако е необходимо, повтаряйте извършването на автоматичното обезвъздушаване, докато се уверите, че всичкият въздух е отстранен от системата. По време на изпълнение на функцията за обезвъздушаване НЕ е приложимо ограничение на скоростта на помпата [9‑0D].

Уверете се, че началната страница за температурата на изходящата вода, началната страница за стайната температура и началната страница за бойлера за битова гореща вода са ИЗКЛЮЧЕНИ.

Функцията за обезвъздушаване спира автоматично след 30минути.

За извършване на ръчно обезвъздушаване

Предпоставка: Уверете се, че началната страница за

температурата на изходящата вода, началната страница за стайната температура и началната страница за бойлера за битова гореща вода са ИЗКЛЮЧЕНИ.

1 Задайте нивото на разрешен достъп на потребителя на

Монтажник. Вижте "За задаване на нивото на разрешен

достъп на потребителя на Монтажник"на страница57.

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 87

9 Пускане в експлоатация

01:18

Вто

Обезвъздушаване

l/min (литри/минута) Ниско РМО

0.5

Дебит Скорост Кръг

Стоп

Регулир.

Превърт.

01:18

Вто

Обезвъздушаване

l/min (литри/минута) Ниско РМО

0.5

Дебит Скорост Кръг

Стоп

Регулир.

Превърт.

2 Задайте режима на обезвъздушаване: отидете на [A.7.3.1]

> Настройки от монтажника > Пускане в експлоатация >

Обезвъздушаване > Тип.

3 Изберете Ръчно и натиснете .

4 Отидете на [A.7.3.4] > Настройки от монтажника >

Пускане в експлоатация > Обезвъздушаване > Стартиране на обезвъздушаването и натиснете , за да стартирате функцията за обезвъздушаване.

Резултат: Ръчното обезвъздушаване стартира и се появява следният екран.

5 Използвайте бутоните и , за да превъртите до Скорост.

6 Използвайте бутоните и , за да зададете желаната

скорост на помпата.

Резултат: Ниско

Резултат: Високо

7 Ако е приложимо, задайте желаното положение на 3-пътния

вентил (отопление на помещенията/битова гореща вода). Използвайте бутоните и , за да превъртите до Кръг.

8 Използвайте бутони и , за да зададете желаното

положение на 3-пътния вентил.

Резултат: РМО или Бойлер

За извършване на автоматично обезвъздушаване

Предпоставка: Уверете се, че началната страница за

1 Задайте нивото на разрешен достъп на потребителя на

Монтажник. Вижте "За задаване на нивото на разрешен

достъп на потребителя на Монтажник"на страница57.

2 Задайте режима на обезвъздушаване: отидете на [A.7.3.1]

> Настройки от монтажника > Пускане в експлоатация >

Обезвъздушаване > Тип.

3 Изберете Автоматично и натиснете .

4 Отидете на [A.7.3.4] > Настройки от монтажника >

Резултат: Обезвъздушаването ще започне и ще се покаже следният екран.

За прекъсване на обезвъздушаването

1 Натиснете , а след това , за да потвърдите

прекъсването на функцията за обезвъздушаване.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

9.4.3 За извършване на пробна експлоатация

Предпоставка: Уверете се, че началната страница за

1 Задайте нивото на разрешен достъп на потребителя на

Монтажник. Вижте "За задаване на нивото на разрешен

достъп на потребителя на Монтажник"на страница57.

2 Отидете на [A.7.1]: > Настройки от монтажника >

Пускане в експлоатация > Пробна експлоатация.

3 Изберете тест и натиснете . Пример: Отопление.

4 Изберете ОК и натиснете .

Резултат: Пробната експлоатация започва. Тя спира

автоматично, когато цикълът завърши (±30 мин.). За да го спрете ръчно, натиснете , изберете ОК и натиснете .

ИНФОРМАЦИЯ

Когато пускате системата при студен климат и БЕЗ да е бил монтиран комплект резервен нагревател, е възможно да се наложи да я пуснете с малък обем на водата. За да направите това, отваряйте постепенно топлоизлъчвателите. В резултат на това температурата на водата ще се повишава постепенно. Наблюдавайте температурата на входящата вода ([6.1.6] в структурата на менюто) и се уверете, че тя НЕ спада под 15°C.

ИНФОРМАЦИЯ

Ако са налични 2 потребителски интерфейса, можете да стартирате пробна експлоатация и от двата потребителски интерфейса.

▪ Потребителският интерфейс, който се използва за

стартиране на пробната експлоатация, показва статусен екран.

▪ Другият потребителски интерфейс показва “зает”

екран. Не можете да използвате потребителския интерфейс, докато се показва “заетият” екран.

Ако монтажът на модула е изпълнен правилно, модулът ще се включи по време на пробната експлоатация в избрания режим на работа. По време на тестовия режим правилната работа на модула може да се провери чрез мониторинг на температурата на изходящата вода и температурата на бойлера (режим на битова гореща вода).

За проверка на температурата отидете на [A.6] и изберете информацията, която искате да видите.

9.4.4 За извършване на пробна експлоатация на задвижващ механизъм

Целта на теста на задвижващ механизъм е да се потвърди работата на различните задвижващи механизми (напр. когато изберете работа на помпата, ще стартира пробна експлоатация на помпата).

Предпоставка: Уверете се, че началната страница за температурата на изходящата вода, началната страница за стайната температура и началната страница за бойлера за битова гореща вода са ИЗКЛЮЧЕНИ.

1 Задайте нивото на разрешен достъп на потребителя на

Монтажник. Вижте "За задаване на нивото на разрешен

достъп на потребителя на Монтажник"на страница57.

2 Уверете се, че управлението на стайната температура,

управлението на температурата на изходящата вода и управлението на битовата гореща вода са изключени (ИЗКЛ.) чрез потребителския интерфейс.

Справочно ръководство на монтажника

Page 88

9 Пускане в експлоатация

3 Отидете на [A.7.4]: > [Custom.DAIKIN.Value] >

[Custom.DAIKIN.Value] > Настройки от монтажника.

4 Изберете задвижващ механизъм и натиснете . Пример:

Помпа.

5 Изберете ОК и натиснете .

Резултат: Пробната експлоатация на задвижващия механизъм

започва. Тя спира автоматично, когато цикълът завърши. За да го спрете ръчно, натиснете , изберете ОК и натиснете .

Възможни пробни експлоатации на задвижващи механизми

▪ Тест на допълнителен нагревател

▪ Тест на резервен нагревател (стъпка 1)

▪ Тест на резервен нагревател (стъпка 2)

▪ Тест на помпа

ИНФОРМАЦИЯ

Преди пристъпване към пробна експлоатация се уверете, че цялата система е обезвъздушена. Освен това не допускайте нарушения във водния кръг по време на пробната експлоатация.

▪ Тест на соларна помпа

▪ Тест на 2-пътен вентил

▪ Тест на 3-пътен вентил

▪ Тест на нагревател на долния панел

▪ Тест на бивалентен сигнал

▪ Тест на алармен изход

▪ Сигнал за охлаждане/отопление

▪ Тест за бързо загряване

▪ Тест на циркулационна помпа

9.4.5 Изсушаване на замазката на подово отопление

Тази функция се използва за много бавно изсушаване на замазката на подово отопление по време на строителството на къща. Тя позволява на монтажника да програмира и изпълни тази програма.

Ако комплект резервен нагревател е част от системата, тази функция може да бъде изпълнена без завършване на външната инсталация. В този случай резервният нагревател ще извършва изсушаването на замазката и ще доставя изходящата вода без работа на термопомпата.

Когато все още няма инсталирано външно тяло, тогава свържете кабела на главното електрозахранване към вътрешното тяло чрез X2M/30 и X2M/31. Вижте "7.10.9 За

свързване на главното електрозахранване"на страница50.

ИНФОРМАЦИЯ

▪ Ако Авария е зададено на Ръчно ([A.6.C]=0) и

модулът е активиран за стартиране на аварийна работа, потребителският интерфейс ще поиска потвърждение преди стартирането. Функцията за изсъхване на замазката на подовото отопление е активна дори ако потребителят НЕ потвърждава аварийна работа.

▪ По време на изпълнение на функцията за

изсъхване на замазката на подовото отопление НЕ е приложимо ограничение на скоростта на помпата [9‑0D].

ЗАБЕЛЕЖКА

Монтажникът отговаря за:

▪ осъществяването на контакт с производителя на

замазката за инструкциите за първоначално отопление, за да не се допусне напукването на замазката,

▪ програмирането на програмата за изсушаване на

замазката на подовото отопление съгласно горните инструкции на производителя на замазката,

▪ редовната проверка на правилното функциониране

на схемата,

▪ избора на правилната програма, която отговаря на

типа замазка, използвана за пода.

ЗАБЕЛЕЖКА

За да извършите операцията по изсъхване на замазката на подовото отопление, е нужно защитата на помещението от замръзване да бъде деактивирана ([2‑06]=0). Тя е активирана по подразбиране ([2‑06]=1). Поради режима "монтажник на място" (вижте "Контролен списък с отметки преди пускане в експлоатация") обаче, защитата на помещението от замръзване ще бъде деактивирана автоматично в продължение на 36 часа след първото пускане на системата.

Ако изсъхването на замазката се налага да бъде извършено след първите 36 часа от пускането на системата, деактивирайте ръчно защитата на помещението от замръзване, като зададете [2‑06] на "0" и я ПОДДЪРЖАТЕ деактивирана, докато изсъхването на замазката завърши. Игнорирането на тази забележка ще доведе до напукване на замазката.

ЗАБЕЛЕЖКА

За да може да започне изсушаването на замазката на подовото отопление, трябва да се уверите, че са извършени следните настройки:

▪ [4‑00]=1

▪ [C‑02]=0

▪ [D‑01]=0

▪ [4‑08]=0

▪ [4‑01]≠1

Монтажникът може да програмира до 20 стъпки. За всяка стъпка е необходимо да въведе:

1 времетраенето в часове, до 72часа,

2 желаната температура на изходящата вода.

Пример:

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 89

25°C (1)

35°C (2)

24h (1) 36h (2)

T Желана температура на изходящата вода (15~55°C)

15:10

1 14d 12h 25°C

Вто

Изсъх. замазка

Текуща стъпка

Остава Желана ТИВ

Стоп

t Времетраене (1~72 часа) (1) Стъпка на действие 1 (2) Стъпка на действие 2

За програмиране на програмата за изсушаване на замазката на подовото отопление

1 Задайте нивото на разрешен достъп на потребителя на

Монтажник. Вижте "За задаване на нивото на разрешен

достъп на потребителя на Монтажник"на страница57.

2 Отидете на [A.7.2]:

Пускане в експлоатация > Изс. замазка под. отопл. (ПОТ) > Задав. програма за изсушаване.

3 Използвайте

програмата.

▪ Използвайте ▪ Използвайте

Ако се избере време, можете да зададете времетраенето между 1 и 72часа. Ако се избере температура, можете да зададете желаната температура на изходящата вода между 15°C и 55°C.

4 За да добавите нова стъпка, изберете “–h” или “–” на празен

ред и натиснете

5 За да изтриете стъпка, задайте времетраенето на “–” чрез

натискане на

6 Натиснете

Важно е да се отбележи, че в програмата няма празна стъпка. Програмата ще спре, когато е програмирана празна стъпка ИЛИ когато са изпълнени 20 последователни стъпки.

, за да запаметите програмата.

> Настройки от монтажника >

, , и , за да програмирате

и за превъртане през програмата. и , за да коригирате избора.

10 Предаване на потребителя

За показване на състоянието на изсушаването на замазката на подово отопление

1 Натиснете

2 Ще се покаже текущата стъпка на програмата, общото

оставащо време и текущата желана температура на изходящата вода.

ИНФОРМАЦИЯ

Достъпът до структурата на менюто е ограничен. Има достъп само до следните менюта:

▪ Информация.

▪ Настройки от монтажника > Пускане в експлоатация

За прекъсване на изсушаването на замазката на подовото отопление

Когато програмата бъде спряна поради грешка, изключен превключвател или прекъсване на захранването, на потребителския интерфейс ще се покаже кодът на грешка U3. За да отстраните кодовете за грешка, вижте "12.4 Решаване на

проблеми въз основа на кодове за грешка" на страница 95. За

да нулирате грешката U3, вашето Монтажник е нужно да е на Ниво разреш. достъп на потреб..

1 Отидете на екрана за изсушаването на замазката на

подовото отопление.

2 Натиснете

3 Натиснете

4 Изберете ОК и натиснете

Резултат: Програмата за изсушаване на замазката на подовото

отопление е спряна.

> Изс. замазка под. отопл. (ПОТ).

, за да прекъснете програмата.

За извършване на изсушаване на замазката на подовото отопление

Предпоставка: Уверете се, че САМО 1 потребителски

интерфейс е свързан с вашата система за извършване на изсъхване на замазка на подово отопление.

1 Отидете на [A.7.2]:

2 Задайте програма за изсушаване.

3 Изберете Стартиране на изсушаването и натиснете

4 Изберете ОК и натиснете

Резултат: Изсушаването на замазката на подовото отопление

започва и ще се покаже следният екран. То спира автоматично, когато цикълът завърши. За да го спрете ръчно, натиснете изберете ОК и натиснете .

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

ИНФОРМАЦИЯ

Не може да се използва захранване по преференциална тарифа за kWh в комбинация с “изсушаване на замазката на подово отопление”.

Пускане в експлоатация > Изс. замазка под. отопл. (ПОТ).

> Настройки от монтажника >

Когато програмата бъде спряна поради грешка, изключен превключвател или прекъсване на захранването, можете да прочетете какво е състоянието на изсушаването на замазката на подовото отопление.

5 Отидете на [A.7.2]:

Статус изсуш. > Спряно в > Пускане в експлоатация > Настройки от монтажника и последвано от последната изпълнена стъпка.

6 Коригирайте и рестартирайте изпълнението на програмата.

> Изс. замазка под. отопл. (ПОТ) >

10 Предаване на потребителя

След като пробната експлоатация е завършена и модулът работи правилно, моля, уверете се, че потребителят е наясно за следното:

▪ Попълнете таблицата с настройките от монтажника (в

ръководството за експлоатация) с действителните настройки.

▪ Уверете се, че потребителят има на разположение печатната

документация и го помолете да я съхранява за бъдещи справки. Информирайте потребителя, че може да намери пълната документация за адреса, както беше описано преди

това в настоящото ръководство.

Справочно ръководство на монтажника

Page 90

11 Поддръжка и сервизно обслужване

1 3

▪ Обяснете на потребителя как правилно да работи със

системата и какво да направи в случай на възникване на проблеми.

▪ Покажете на потребителя какво да направи по отношение на

поддръжката на модула.

▪ Обяснете на потребителя за съветите за пестене на енергия,

както са описани в ръководството за експлоатация.

11 Поддръжка и сервизно

обслужване

ЗАБЕЛЕЖКА

Поддръжката ТРЯБВА да се извършва от оторизиран монтажник или от представител на сервиз.

Препоръчваме извършване на поддръжка поне веднъж годишно. Приложимото законодателство, обаче, може да изисква по-кратки интервали за поддръжка.

ЗАБЕЛЕЖКА

Формула за калкулиране на емисиите на парникови газове: Стойност GWP на хладилния агент × Общото

количество зареден хладилен агент [в kg]/1000

11.1 Общ преглед: Поддръжка и сервизно обслужване

Тази глава съдържа информация за:

▪ Ежегодната поддръжка на външното тяло

▪ Ежегодната поддръжка на вътрешното тяло

11.2 Предпазни мерки за безопасност при извършване на поддръжка

ОПАСНОСТ: РИСК ОТ ТОКОВ УДАР

ОПАСНОСТ: РИСК ОТ ИЗГАРЯНЕ

ЗАБЕЛЕЖКА:Риск от електростатичен разряд

Преди да пристъпите към извършване на работи по поддръжката или сервизното обслужване, докоснете метална част на модула, за да елиминирате статичното електричество и да предпазите печатната платка.

11.2.2 Отваряне на резервния нагревател

Вижте "7.2.5 За отваряне на резервния нагревател" на

страница 34 и "7.2.6 За отваряне на капака на превключвателната кутия на резервния нагревател" на страница34.

11.3 Контролен списък за ежегодна поддръжка на външния модул

Проверете поне веднъж годишно, както следва:

▪ Топлообменника на външното тяло.

Топлообменникът на външното тяло може да се запуши поради наличието на прах, нечистотии, листа и т.н. Препоръчително е топлообменникът да се почиства ежегодно. Запушеният топлообменник може да доведе до твърде ниско налягане или твърде ниското налягане да доведе до влошена производителност.

11.4 Контролен списък за ежегодна поддръжка на вътрешно тяло

Проверявайте поне веднъж годишно, както следва:

▪ Налягане на водата

▪ Филтър за вода

▪ Предпазен вентил за вода

▪ Маркуч за защитен вентил

▪ Предпазен вентил на бойлера за битова гореща вода

▪ Нагревател срещу легионела на бойлера за битова гореща

вода

▪ Превключвателнa кутия

▪ Отстраняване на котлен камък

▪ Химична дезинфекция

▪ Анод

Налягане на водата

Проверете дали налягането на водата е над 1 bar. Ако е пониско, добавете вода.

Филтър за вода

Почистете филтъра за вода.

ЗАБЕЛЕЖКА

Работете внимателно с филтъра за вода. НЕ използвайте прекомерна сила, когато поставяте отново филтъра за вода, за да НЕ повредите мрежата на филтъра.

11.2.1 Отваряне на вътрешното тяло

ВНИМАНИЕ

Предният панел е тежък. Внимавайте да НЕ приклещите пръстите си, когато отваряте или затваряте модула.

Необходимо е само да свалите предния панел на модула за достъп до повечето части, нуждаещи се от поддръжка. В редки случай може да се наложи да свалите и превключвателната кутия.

Справочно ръководство на монтажника

Предпазен вентил за вода

Отворете вентила и проверете дали работи правилно. Водата може да е много гореща!

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 91

11 Поддръжка и сервизно обслужване

Контролните точки са:

▪ Потокът вода, изтичащ от предпазния вентил, е достатъчно

силен – няма съмнения за запушване на вентила или в тръбите.

▪ От предпазния вентил изтича замърсена вода:

▪ отворете вентила, докато изпусканата вода вече НЕ

съдържа нечистотии

▪ промийте системата и монтирайте допълнителен филтър

за вода (за предпочитане магнитен циклонен филтър).

За да се уверите, че тази вода идва от бойлера, проверете след цикъл на загряване на водата в бойлера.

Препоръчително е тази поддръжка да се извършва по-често.

Маркуч на предпазния вентил

Проверете дали маркучът на предпазния вентил е позициониран по подходящ начин за изтичане на водата. Вижте

"7.9.6 За свързване на предпазния вентил към дренажната система"на страница45.

Предпазен вентил на бойлера за битова гореща вода (доставка на място)

Отворете вентила и проверете правилната работа. Водата може да е много гореща!

Контролните точки са:

▪ Потокът вода, изтичащ от предпазния вентил, е достатъчно

силен – няма съмнения за запушване на вентила или в тръбите.

▪ От предпазния вентил изтича замърсена вода:

▪ отворете вентила, докато изпусканата вода вече не

съдържа нечистотии

▪ промийте и почистете целия бойлер, включително

тръбопровода между предпазния вентил и входа за студената вода.

За да се уверите, че тази вода идва от бойлера, проверете след цикъл на загряване на водата в бойлера.

Препоръчително е тази поддръжка да се извършва по-често.

Нагревател срещу легионела на бойлера за битова гореща вода

Препоръчва се да се отстранява натрупаният по нагревателя срещу легионела варовик, за да се удължи срокът му на експлоатация – особено в райони с твърда вода. За да направите това, изпуснете бойлера за битова гореща вода, извадете нагревателя срещу легионела от бойлера за битова гореща вода и го потопете в кофа (или подобен съд) с продукт за отстраняване на варовик в продължение на 24 часа.

Превключвателна кутия

▪ Направете цялостна визуална проверка на

превключвателната кутия и огледайте за явни дефекти, като например разхлабени съединения или дефектно окабеляване.

▪ С помощта на омметър проверете дали контакторите K1M,

K2M, K3M и K5M (в зависимост от вашата инсталация) работят правилно. Всички контакти на тези контактори трябва да са в отворено положение, когато захранването е ИЗКЛ.

ПРЕДУПРЕЖДЕНИЕ

Ако е повреден вътрешният кабел, трябва да бъде подменен от производителя, от неговия сервизен представител или от лица с подобна компетенция.

Отстраняване на котлен камък

В зависимост от качеството на водата и зададената температура е възможно да се натрупа котлен камък върху топлообменника вътре в бойлера за битова гореща вода и да

ограничи топлопредаването. По тази причина може да е необходимо на определени интервали да се извършва отстраняване на котления камък от топлообменника.

Химичната дезинфекция

Ако приложимото законодателство изисква химична дезинфекция в специфични ситуации, която включва бойлера за битова гореща вода, моля да имате предвид, че бойлерът за битова гореща вода представлява водосъдържател от неръждаема стомана, съдържащ алуминиев анод. Препоръчваме да се използва несъдържащ хлориди дезинфектант, който е одобрен за употреба с вода, предназначена за консумация от човека.

ЗАБЕЛЕЖКА

Когато използвате средства за отстраняване на котлен камък или химична дезинфекция, трябва да се гарантира, че качеството на водата остава в съответствие с изискванията на Директива 98/83/ЕО на Съвета.

Анод

Не е необходима поддръжка или подмяна.

11.4.1 За източване на бойлера за битова гореща вода

Предпоставка: ИЗКЛЮЧЕТЕ модула чрез потребителския

интерфейс.

Предпоставка: ИЗКЛЮЧЕТЕ съответния мрежов прекъсвач.

Предпоставка: Спрете подаването на студена вода.

1 Отворете предния панел.

2 Свалете 2-та винта, откачете и поставете

превключвателната кутия настрана.

3 Дренажният маркуч се намира отдясно на модула. Срежете

фиксиращите връзки или лента и изкарайте напред гъвкавия дренажен маркуч.

a Дренажен маркуч

ИНФОРМАЦИЯ

За източване на бойлера е необходимо всички точки на крановете за гореща вода да бъдат отворени, за да се позволи навлизането на въздух в системата.

4 Отворете изпускателния вентил.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 92

12 Отстраняване на неизправности

12 Отстраняване на

неизправности

12.1 Общ преглед: Отстраняване на неизправности

Тази глава описва какво трябва да направите в случай на проблеми.

Тя съдържа информация за:

▪ Решаване на проблеми въз основа на симптоми

▪ Решаване на проблеми въз основа на кодове за грешка

Преди отстраняване на проблеми

Направете цялостна визуална проверка на модула и търсете явни дефекти, като разхлабени съединения или дефектно окабеляване.

12.2 Предпазни мерки при отстраняване на проблеми

ПРЕДУПРЕЖДЕНИЕ

▪ Когато извършвате проверка на превключвателната

кутия на модула, ВИНАГИ се уверявайте, че модулът е изключен от мрежата. Изключете съответния прекъсвач.

▪ Когато е било активирано предпазно устройство,

спрете модула и открийте защо е било задействано предпазното устройство, преди да го върнете в начално състояние. НИКОГА не шунтирайте предпазните устройства и не променяйте техните стойности на стойност, различна от фабричната настройка по подразбиране. Ако не успеете да откриете причината за проблема, се обадете на вашия дилър.

ОПАСНОСТ: РИСК ОТ ТОКОВ УДАР

ПРЕДУПРЕЖДЕНИЕ

Не допускайте да се създаде опасност поради случайно връщане в начално състояние на термичния прекъсвач: този уред НЕ ТРЯБВА да се захранва през външно превключващо устройство, като например таймер, или да се свързва към верига, която редовно се ВКЛЮЧВА и ИЗКЛЮЧВА от обслужващата програма.

Възможни причини Коригиращо действие

Циркулацията на водата е твърде ниска

Обемът на водата в инсталацията е твърде нисък

Проверете и се уверете, че:

▪ Всички спирателни вентили

на водния кръг са напълно отворени.

▪ Филтърът за вода е

почистен. Почистете ги, ако е необходимо.

▪ В системата няма въздух.

Обезвъздушете, ако е необходимо. Може да обезвъздушите ръчно (вижте

"За извършване на ръчно обезвъздушаване" на страница 86) или да

използвате функцията за автоматично обезвъздушаване (вижте "За

извършване на автоматично обезвъздушаване" на страница87).

▪ Налягането на водата е >1

bar.

▪ Разширителният съд НЕ е

повреден.

▪ Съпротивлението на водния

кръг НЕ е прекалено голяма за помпата (вижте кривата на външното статично налягане в главата "Технически данни").

Ако проблемът остава и след като сте направили всичките посочени по-горе проверки, свържете се с вашия дилър. В някои случаи е нормално, че модулът решава да използва ниска циркулация на водата.

Уверете се, че обемът на водата в инсталацията е над минимално необходимата стойност (вижте "6.4.3За

проверка на обема на водата и дебита"на страница29).

ОПАСНОСТ: РИСК ОТ ИЗГАРЯНЕ

12.3 Решаване на проблеми въз основа на симптоми

12.3.1 Симптом: Модулът НЕ отоплява според очакваното

Възможни причини Коригиращо действие

Температурната настройка НЕ е правилна

Справочно ръководство на монтажника

Проверете температурната настройка на дистанционното управление. Вижте ръководството за експлоатация.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 93

12 Отстраняване на неизправности

12.3.2 Симптом: Компресорът НЕ се включва (отопление на помещенията или загряване на вода за битови нужди)

Възможни причини Коригиращо действие

Модулът трябва да стартира извън работния си диапазон (температурата на водата е твърде ниска)

Ако системата разполага с резервен нагревател:

Ако температурата на водата е твърде ниска, модулът използва резервния нагревател, за да се достигне първо минималната температура на водата (15°C).

Проверете и се уверете, че:

▪ Захранването към резервния

нагревател е окабелено правилно.

▪ Топлинното защитно

устройство на резервния нагревател НЕ е активирано.

▪ Контакторите на резервния

нагревател НЕ са повредени.

Ако проблемът остава и след като сте направили всичките посочени по-горе проверки, свържете се с вашия дилър.

Ако системата НЕ разполага с резервен нагревател:

Модулът може да осъществява автоматично пускова последователност: ако кръгът за отопление на помещенията е прекалено студен и е необходима операция по размразяване, модулът ще се опита да изпълни операция по размразяване на бойлера за битова гореща вода. Ако това НЕ е възможно поради това, че бойлерът за битова гореща вода е прекалено студен, модулът първо нагрява предварително бойлера.

Ако тази пускова последователност НЕ решава проблема, може да се наложи ръчно пускане с малък воден обем. За да направите това, отваряйте постепенно топлоизлъчвателите. В резултат на това температурата на водата ще се повишава постепенно. Наблюдавайте температурата на входящата вода ([6.1.6] в структурата на менюто) и се уверете, че тя НЕ спада под 15°C.

Ако проблемът остава и след като сте направили всичките посочени по-горе проверки, свържете се с вашия дилър.

Възможни причини Коригиращо действие

Настройките на захранването по преференциална тарифа за kWh и електрическите съединения НЕ си съответстват

Сигналът за преференциалната тарифа за kWh е бил изпратен от електрическата компания

Това трябва да е в съответствие със съединенията, както е обяснено в "6.5Подготовка на

електроокабеляването"на страница31 и "7.10.9За свързване на главното електрозахранване"на страница50.

Изчакайте възстановяването на захранването (2 часа максимум).

12.3.3 Симптом: Помпата издава шум (кавитация)

Възможни причини Коригиращо действие

В системата има въздух Обезвъздушете ръчно (вижте

"За извършване на ръчно обезвъздушаване"на страница86) или използвайте

функцията за автоматично обезвъздушаване (вижте "За

извършване на автоматично обезвъздушаване"на страница87).

Налягането на водата на входа на помпата е твърде ниско

Проверете и се уверете, че:

▪ Налягането на водата е >1

bar.

▪ Манометърът не е повреден.

▪ Разширителният съд НЕ е

повреден.

▪ Настройката за

предварителното налягане на разширителния съд е правилна (вижте

"6.4.4 Промяна на предварителното налягане на разширителния съд" на страница30).

12.3.4 Симптом: Предпазният вентил за водата се отваря

Възможни причини Коригиращо действие

Разширителният съд е повреден

Обемът на водата в инсталацията е твърде висок

Подменете разширителния съд.

Уверете се, че обемът на водата в инсталацията е под максимално допустимата стойност (вижте "6.4.3За

проверка на обема на водата и дебита"на страница29 и "6.4.4Промяна на предварителното налягане на разширителния съд"на страница30).

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 94

12 Отстраняване на неизправности

Възможни причини Коригиращо действие

Напорът на водния кръг е твърде висок

Напорът на водния кръг е разликата във височината между вътрешното тяло и найвисоката точка на водния кръг. Ако вътрешното тяло е разположено в най-високата точка на инсталацията, тогава се счита, че височината на инсталацията е 0m. Максималният напор на водния кръг е 10m.

Проверете изискванията към инсталацията.

12.3.5 Симптом: От предпазния вентил за водата изтича вода

Възможни причини Коригиращо действие

Отворът на предпазния вентил за водата е блокиран от нечистотии

Проверете дали предпазният вентил работи правилно, като завъртите червения бутон върху вентила в посока, обратна на посоката на часовниковата стрелка:

▪ Ако НЕ чувате тракащ звук,

свържете се с вашия местен дилър.

▪ Ако водата продължава да

изтича от модула, найнапред затворете спирателните вентили за входяща и за изходяща вода, след което се свържете с вашия дилър.

12.3.6 Симптом: Помещението НЕ е достатъчно отоплено при ниски външни температури

Възможни причини Коригиращо действие

Ако системата разполага с резервен нагревател: работата на резервния нагревател не се активира

Ако системата разполага с резервен нагревател: равновесната температура на резервния нагревател не е била конфигурирана правилно

В системата има въздух. Извършете ръчно или

Проверете и се уверете, че:

▪ Режимът на работа на

резервния нагревател е активиран. Отидете на:

▪ [A.5.1.1] > Настройки от

монтажника > Топлинни източници > Резервен нагревател > Режим на работа [4‑00]

▪ Предпазителят срещу токово

претоварване на резервния нагревател не е изключен. Ако е, проверете предпазителя и го включете отново.

▪ Топлинното защитно

устройство на резервния нагревател не се е активирало. Ако е, проверете следното и след това натиснете бутона за нулиране в превключвателната кутия:

▪ Налягането на водата

▪ Дали в системата има

въздух

▪ Работата на функцията за

обезвъздушаване

Увеличете "равновесната температура", за да активирате работата на резервния нагревател при по-висока външна температура. Отидете на:

▪ [A.5.1.4] > Настройки от

монтажника > Топлинни източници > Резервен нагревател > Равновесна темп. ИЛИ

▪ [A.8] > Настройки от

монтажника > Преглед на настройките [5‑01]

автоматично обезвъздушаване. Вижте функцията за обезвъздушаване в главата "Пускане в експлоатация".

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 95

12 Отстраняване на неизправности

Възможни причини Коригиращо действие

Твърде много от мощността на термопомпата се използва за нагряване на битова гореща вода (отнася се само за инсталации с бойлер за битова гореща вода)

Проверете и се уверете, че настройките за "приоритет на отоплението на помещенията" са конфигурирани по подходящ начин:

▪ Уверете се, че "състоянието

на приоритет на отоплението на помещенията" е било активирано. Отидете на [A.8] > Настройки от монтажника > Преглед на настройките [5‑02]

▪ Увеличете "температурата

за приоритет на отоплението на помещенията", за да активирате работата на резервния нагревател при по-висока външна температура. Отидете на [A.8] > Настройки от монтажника > Преглед на настройките [5‑03]

12.3.7 Симптом: налягането в контролната точка е временно необичайно високо

Възможни причини Коригиращо действие

Неработещ или блокиран предпазен вентил.

▪ Промийте и почистете целия

бойлер, включително тръбопровода между предпазния вентил и входа за студената вода.

▪ Подменете предпазния

вентил.

12.3.8 Симптом: Декоративните панели са избутани настрани поради издут бойлер

Възможни причини Коригиращо действие

Неработещ или блокиран предпазен вентил.

Свържете се с вашия местен дилър.

12.3.9 Симптом: Функцията дезинфекция на бойлера НЕ е изпълнена правилно (AHгрешка)

Възможни причини Коригиращо действие

Функцията дезинфекция беше прекъсната от отварянето на крана за битова гореща вода

Програмирайте стартирането на функцията дезинфекция, когато през следващите 4часа НЕ се очаква отварянето на крана за битова гореща вода.

Възможни причини Коригиращо действие

Имало е използване на голямо количество битова гореща вода малко преди програмираното стартиране на функцията дезинфекция

Операцията по дезинфекция е била спряна ръчно: с потребителския интерфейс, показващ началната страница на БГВ, а неговото ниво на разрешен достъп на потребителя е зададено на Монтажник, бутонът е бил натиснат по време на операцията по дезинфекция.

Когато е избран Битова гореща вода > Режим задаване > Повт. подгряване или Пов. под. + пр., препоръчва се да се програмира стартирането на функцията дезинфекция наймалко 4часа по-късно от последното очаквано голямо пускане на гореща вода от крана. Това стартиране може да се зададе чрез настройките от монтажника (функция дезинфекция).

Когато е избран Битова гореща вода > Режим задаване > Само програмир., препоръчва се да се програмира Съхранение иконом. 3часа преди програмираното стартиране на функцията дезинфекция, за да се подгрее бойлерът.

НЕ натискайте бутона , докато функцията за дезинфекция е активна.

12.4 Решаване на проблеми въз основа на кодове за грешка

Когато се случи проблем, на потребителския интерфейс се появява код за грешка. Важно е да се разбере проблемът и да се предприемат мерки за отстраняването му, преди да се нулира кодът за грешка. Това трябва да се извърши от правоспособен монтажник или от вашия местен дилър.

Настоящата глава прави общ преглед на всички кодове за грешка и съдържанието на кода за грешка, както се появява на потребителския интерфейс.

За по-подробно указание за отстраняването на всяка грешка, моля, вижте сервизното ръководство.

12.4.1 Кодове за грешка: Общ преглед

Кодове за грешка на вътрешното тяло

Код на грешка Подробен код

за грешка

7H 01 Проблем с циркул. на водата.

Описание

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

7H 04 Проблем с циркулацията на

водата по време на производство на битова гореща вода.

Ръчно нулиране.

Проверете кръга за битова гореща вода.

Справочно ръководство на монтажника

Page 96

12 Отстраняване на неизправности

Код на грешка Подробен код

за грешка

7H 05 Проблем с циркулацията на

7H 06 Проблем с циркулацията на

80 00 Проблем с температурата на

81 00 Проблем с датчика за темп. на

89 01 Замръзване на

89 02 Замръзване на

Описание

водата по време на отопление/ вземане на проби.

Ръчно нулиране.

Проверете кръга за отопление/ охлаждане на помещенията.

водата по време на охлаждане/ размразяване.

Ръчно нулиране.

Проверете пластинчатия топлообменник.

възвратната вода.

Свържете се с вашия дилър.

изходящата вода.

Свържете се с вашия дилър.

топлообменника.

Код на грешка Подробен код

за грешка

AC 00 Допъл. нагревател у прегрят.

AH 00 Функцията за дезинфекция на

AJ 03 Изисква се твърде

C0 00 Неизпр. датч./превкл. на поток.

C4 00 Проблем с датчика за темп. на

CJ 02 Проблем с датчика за стайна

EC 00 Прекомерно повишаване на

Описание

Свържете се с вашия дилър.

бойлера не е приключ. правилно.

продължително

време за загряване на БГВ.

Нужно е възстанов. на захранв.

топлообменника.

Свържете се с вашия дилър.

температура.

Свържете се с вашия дилър.

темп.

на бойлера.

89 03 Замръзване на

топлообменника.

8F 00 Прекомерно повишаване на

темп.

на водата на изх (БГВ).

8H 00 Прекомерно повишаване на

темп.

на водата на изхода.

8H 03 Прегряване воден кръг

(термостат)

A1 00 Проблем с пресичане на

нулата.

Нужно е възстанов. на захранв.

Свържете се с вашия дилър.

A1 01 Грешка при четене на

EEPROM.

EC 04 Подгряване на бойлер

H1 00 Проблем с датчика за външна

температура.

Свържете се с вашия дилър.

HC 00 Проблем с датчика за темп. на

бойлера.

Свържете се с вашия дилър.

U3 00 Функцията за изсушаване на

замазката на под. отопление не

е приключила правилно.

U4 00 Проблем с комуникацията

вътрешно/външно тяло.

U5 00 Проблем с комуникацията на

дистанционното управление.

U8 01 Връзката с адаптера е

изгубена

AA 01 Резервният нагрев. е прегрят.

Нужно е възстанов. на захранв.

Свържете се с вашия дилър.

Справочно ръководство на монтажника

Свържете се с вашия дилър.

UA 00 Вътрешно тяло, проблем с

несъответствие с външн. тяло.

Нужно е възстанов. на захранв.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 97

13 Изхвърляне на отпадни продукти

Код на грешка Подробен код

за грешка

UA 17 Проблем с типа на бойлера

ИНФОРМАЦИЯ

▪ Когато е избран Битова гореща вода > Режим

ЗАБЕЛЕЖКА

Когато минималната циркулация на водата е по-ниска от описаната в таблицата по-долу стойност, модулът ще спре временно работа, а потребителският интерфейс ще показва грешка 7H‑01. След известно време грешката ще се нулира автоматично и модулът ще възобнови работата си.

Минимално необходим дебит по време на работата на термопомпата

Модели 04+08 6l/min

Модели 11+16 10l/min

Минимално необходим дебит по време на операция по размразяване

Модели 04+08 12l/min

Модели 11+16 15l/min

Минимално необходим дебит по време на работа на резервния нагревател

Всички модели 12l/min

Ако грешката 7H‑01 продължава да бъде налице, модулът ще спре работа и потребителският интерфейс ще показва код на грешка, който налага ръчно нулиране. Този код на грешка е различен в зависимост от проблема:

Код на грешка Подробен код

за грешка

7H 04 Проблемът с циркулацията на

7H 05 Проблемът с циркулацията на

Описание

(вижте по-долу за повече информация)

Описание

водата възниква основно по време на режим за битова гореща вода. Проверете кръга за битова гореща вода.

водата възниква основно по време на режим за отопление на помещенията. Проверете кръга за отопление на помещенията.

Код на грешка Подробен код

за грешка

7H 06 Проблемът с циркулацията на

ИНФОРМАЦИЯ

Грешка AJ-03 се нулира автоматично от момента, в който има нормално загряване на бойлера.

ИНФОРМАЦИЯ

Грешката EC-04 се нулира автоматично от момента, в който бойлерът за битова гореща вода се нагрее до достатъчно висока температура.

Код на грешка UA 17: Проблем с типа на бойлера

Възможни причини Коригиращо действие

Не е монтиран резервен нагревател и [E-05] е установено на "0".

[E-07] е установено на "1", "3", "4" или "6", което НЕ е разрешено.

[E-07] е установено на "0", а [D-02] НЕ е установено на "3" или "4" (НЕ са монтирани рециркулационна помпа и резервен нагревател).

Описание

водата възниква основно по време на режим за размразяване. Проверете кръга за отопление на помещенията.

Освен това е възможно този код на грешка да е индикация за повреда от замръзване на пластинчатия топлообменник. В този случай се свържете с вашия местен дилър.

Задайте [E-05] на "1".

Задайте [E-07] правилно съгласно настройката на системата.

Монтирайте рециркулационна помпа и задайте [D-02] правилно съгласно настройката на системата.

13 Изхвърляне на отпадни

продукти

ЗАБЕЛЕЖКА

НЕ се опитвайте сами да демонтирате системата: демонтажът на системата, изхвърлянето/предаването за рециклиране на хладилния агент, на маслото и на други части ТРЯБВА да отговаря на изискванията на приложимото законодателство. Уредите ТРЯБВА да се разглеждат като техника със специален режим на обработка за рециклиране, повторно използване и възстановяване.

13.1 Обзор: Бракуване

Типичен работен поток

Бракуването на системата обикновено се състои от следните етапи:

1 Изпомпване на системата.

2 Откарване на системата в специализирано съоръжение за

преработка.

ИНФОРМАЦИЯ

За повече подробности вижте сервизното ръководство.

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 98

13 Изхвърляне на отпадни продукти

13.2 За изпомпването

Това устройство разполага с автоматична функция за изпомпване, която ще събере цялото количество хладилен агент от системата във външния модул.

Пример: С цел защита на околната среда извършвайте изпомпване, когато местите модула или когато го изхвърляте.

ЗАБЕЛЕЖКА

Външното тяло е оборудвано с прекъсвач за ниско налягане или датчик за ниско налягане, за да се предпази компресора, като бъде ИЗКЛЮЧЕН. НИКОГА не съединявайте накъсо прекъсвача за ниско напрежение по време на операцията за изпомпване!

Преди изпомпване

ЗАБЕЛЕЖКА

Преди да пристъпите към изпомпване, се уверете, че температурата на водата (пример: чрез извършване на работа за отопление) и обемът на водата (пример: чрез отваряне на всички излъчватели) са достатъчно високи. Изпомпването се извършва в режим на охлаждане.

13.3 За изпомпване

ОПАСНОСТ: ОПАСНОСТ ОТ ЕКСПЛОЗИЯ

Изпомпване – Утечка на охладител. Ако искате да

изпомпате системата и има утечка в хладилния кръг:

▪ НЕ използвайте автоматичната функция за

▪ Използвайте отделна система за извличане на

хладилния агент, така че да НЕ се налага компресорът да работи.

1 Включете основния превключвател на захранването.

2 Уверете се, че спирателният клапан за течност и

спирателният клапан за газ са отворени.

3 Задръжте натиснат бутона за изпомпване (BS4) в

продължение на най-малко 8 секунди. BS4 се намира върху печатната платка във външното тяло (вижте електромонтажната схема).

Резултат: Компресорът и вентилаторът на външното тяло се включват автоматично.

4 След като спрат да работят (след 3~5 минути), затворете

спирателния клапан за течност и спирателния клапан за газ.

Резултат: Операцията за изпомпване е завършена. Потребителският интерфейс може да показва “ ” и помпата на вътрешното тяло може да продължава да работи. Това НЕ е неизправност. Дори ако натиснете бутона ON (ВКЛ.) на потребителския интерфейс, модулът НЯМА да се включи. За да рестартирате модула, ИЗКЛЮЧЕТЕ и отново ВКЛЮЧЕТЕ главния прекъсвач на електрозахранването.

5 Изключете главния прекъсвач на електрозахранването.

ЗАБЕЛЕЖКА

Не забравяйте да отворите отново и двата спирателни клапана, преди да рестартирате работата на модула.

Справочно ръководство на монтажника

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Page 99

14 Технически данни

1+2

A~E

a b c d e e

HBHDH

(mm)

B — ≥100 A, B, C — ≥100 ≥100 ≥100 B, E — ≥100 ≥1000 ≤500 A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500 D — ≥500 D, E — ≥500 ≥1000 ≤500 B, D — ≥100 ≥500 B, D, E HB<HDHB≤½H

≥250 ≥750 ≥1000 ≤500

½HU<HB≤H

≥250 ≥1000 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥100 ≥1000 ≥1000 ≤500

½HU<HD≤H

≥200 ≥1000 ≥1000 ≤500

HD>H

>300

A, B, C — ≥200 ≥300 ≥1000 A, B, C, E — ≥200 ≥300 ≥1000 ≥1000 ≤500 D — ≥1000 D, E —

—

≥1000 ≥1000 ≤500

B, D HB<H

HB>H

≥300 ≥1000

HD≤½H

≥250 ≥1500

½HU<HD≤H

≥300 ≥1500

B, D, E HB<HDHB≤½H

≥300 ≥1000 ≥1000 ≤500

½HU<HB≤H

≥300 ≥1250 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥250 ≥1500 ≥1000 ≤500

½HU<HD≤H

≥300 ≥1500 ≥1000 ≤500

HD>H

ERHQ

14 Технически данни

Извадка от най-новите технически данни може да се намери на регионалния Daikin уеб сайт (публично достъпен). Пълният комплект

с най-новите технически данни може да се намери на Daikin екстранет (изисква се автентификация).

14.1 Сервизно пространство: Външно тяло

Единично тяло (

) | Единичен ред тела ( )

A,B,C,D Препятствия (стени/прегради)

E Препятствие (покрив)

a,b,c,d,e Минимално сервизно пространство между модула и препятствия A, B, C, D и E

eBМаксимално разстояние между модула и ръба на препятствие E, по посока на препятствие B eDМаксимално разстояние между модула и ръба на препятствие E, по посока на препятствие D

HUВисочина на модула

HB,HDВисочина на препятствия B и D

1 Уплътнете долната част на монтажната рамка, за да не се допусне връщането на изпуснат въздух обратно към всмукателната страна

през долната част на модула.

2 Могат да се монтират най-много два модула.

Не се разрешава

ERHQ+ERLQ011~016 + EHVH11+16S26CBV Daikin Altherma –Нискотемпературна сплит система 4P449976-1B – 2018.02

Справочно ръководство на монтажника

Page 100

14 Технически данни

A~E

a b c d e e

HBHDH

(mm)

B — ≥200 A, B, C — ≥200 ≥200 ≥200 B, E — ≥200 ≥1000 ≤500 A, B, C, E — ≥300 ≥300 ≥300 ≥1000 ≤500 D — ≥500 D, E — ≥500 ≥1000 ≤500 B, D — ≥200 ≥500 B, D, E HB<HDHB≤½H

≥350 ≥750 ≥1000 ≤500

½HU<HB≤H

≥350 ≥1000 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥200 ≥1000 ≥1000 ≤500

½HU<HD≤H

≥300 ≥1000 ≥1000 ≤500

HD>H

ERLQ

b (mm)

HB≤½H

b≥250

½HU<HB≤H

b≥300

HB>H

HBH

ERHQ

ERLQ

≥1000

≥200

≥2000

≥100

≥3000

≥600

≥1500

≥300

A,B,C,D Препятствия (стени/прегради)

E Препятствие (покрив)

a,b,c,d,e Минимално сервизно пространство между модула и препятствия A, B, C, D и E

HUВисочина на модула

HB,HDВисочина на препятствия B и D

1 Препоръчително предпазване от излагане на вятър и сняг.

Не се разрешава

Няколко реда тела (

Справочно ръководство на монтажника

100

)

ERHQ+ERLQ011~016 + EHVH11+16S26CBV

Daikin Altherma –Нискотемпературна сплит система

4P449976-1B – 2018.02

Daikin EHVH11 16S26CBV Installer reference guide [bg]

Specifications and Main Features

Frequently Asked Questions

User Manual

Съдържание

1 Общи предпазни мерки за безопасност

1.1 За документацията

1.1.1 Значение на предупреждения и символи

1.2 За монтажника

1.2.1 Общи изисквания

1.2.3 Хладилен агент

1.2.2 Място за монтаж

1.2.4 Солен разтвор

1.2.5 Вода

1.2.6 Електрически

2 За документацията

2.1 За настоящия документ

3 За кутията

2.2 Справочно ръководство на монтажника с един поглед

3.2 Външно тяло

3.2.1 За разопаковане на външния модул

3.2.2 За повдигане на външното тяло

3.1 Общ преглед: За кутията

3.3 Вътрешно тяло

3.3.1 За разопаковане на вътрешното тяло

3.3.2 За демонтиране на аксесоарите от вътрешния модул

3.4 Резервен нагревател

4 За модулите и опциите

3.4.1 За разопаковане на резервния нагревател

4.2 Идентификация

4.2.1 Идентификационен етикет: Външно тяло
