KASUTUSJUHEND

Juhtmeta kaugjuhtimispuldi komplekt

BRC7FA532F
BRC7FA532FB
BRC7FB532F
BRC7FB532FB

1

5 6 7

3 4

2

ON/OFF

MHL

C

hr.

hr.

TEST

DOWN

FAN

UP

ON/OFF

MHL

C

hr.

hr.

TEST

TEST

SWING

FAN

TIME

TEMP

UP

DOWN

CANCEL

RESERVE

TIMER

MODE

5

7

24

25

9

8

10

17

16

14

15

12

13

11

22

23

21

18

19

2

1

1

2

3

4

6

1

2

3

UNIT NO.

CODE

UNIT NO.

MODE

TIMER

RESERVE

CANCEL

DOWN

UP

/TEST

SWING

FAN

TIME

TEMP

ON OFF

2•4•6

3•5•7

1

20

1

2

3

4

5

6

7

BRC7FA532F
BRC7FA532FB
BRC7FB532F
BRC7FB532FB

Juhtmeta kaugjuhtimispuldi

komplekt

Kasutusjuhend

Sisukord Leht

Ohutuse tagamise abinőud ............................................1

Tööpaneeli nuppude nimetused ja funktsioonid .............2

Juhtmeta kaugjuhtimispuldi kasutamine.........................3

Ettevaatusabinőud kaugjuhtimispuldi kasutamisel ........3

Paigalduskoht................................................................ 3

Kaugjuhtimispuldi paigutamine puldi hoidikusse ...........4

Patareide sissepanek ....................................................4

Patareide vahetamise nőuded....................................... 4

Keskjuhtimissüsteemi kasutamisel................................4

Tööpiirkond.....................................................................4

Tööprotseduur ................................................................4

Jahutamise, kütmise, automaattöö, ventilaatori vői

programmeeritava kuivatuse töötamine ........................4

Reguleerimine ...............................................................5

Programmeeritava taimeri kasutamine.......................... 6

Ülem-kaugjuhtimispuldi seadistamine

(ainult VRV-süsteemi puhul).......................................... 7

Kaugjuhtimispuldi nimetamine ülemseadmeks .............7

Hädaolukorras töötamine ..............................................7

Ettevaatusabinőud rühmjuhtimisega süsteemi vői
kahe kaugjuhtimispuldiga süsteemi kasutamise puhul ... 8

Rikkepunktide diagnoosimine.........................................8

Hädaseiskamine............................................................ 8

Muud juhtumid peale hädaseiskamise ..........................8

Ilmingud, mis ei viita rikkele............................................9

Kasutamisest kőrvaldamise nőuded.............................10

Täname Daikini kaugjuhtimispuldi ostmise eest.
Enne seadme kasutama hakkamist lugege
kasutusjuhend hoolikalt läbi. See selgitab teile,
kuidas seadet őigesti kasutada ja aitab teid
probleemide ilmnemisel. Pärast juhendi
läbilugemist pange see hoiule, et saaksite seda
veel hiljem kasutada.

Originaaljuhend on inglise keeles. Muudes keeltes
olevad juhendid on originaaljuhendite tőlked.

Ohutuse tagamise abinőud

Selleks et őhukonditsioneeri vőimalusi täielikult ära
kasutada ja väärkasutusest tingitud rikkeid vältida,
soovitame teil enne seadme kasutama hakkamist
kasutusjuhend hoolikalt läbi lugeda.

Siin esitatud ohutusabinőud on liigitatud kui HOIATUS ja
ETTEVAATUST. Need mőlemad sisaldavad olulist teavet
ohutuse tagamiseks. Veenduge, et kőiki
ettevaatusabinőusid järgitakse tingimusteta.

HOIATUS

Nende juhiste eiramine vőib pőhjustada
kehavigastuse vői surma.

ETTEVAATUST

Nende juhiste eiramine vőib pőhjustada
varakahju vői kehavigastusi, mis vőivad olla
sőltuvalt asjaoludest väga rasked.

BRC7FA532F(B) + BRC7FB532F(B)
Juhtmeta kaugjuhtimispuldi komplekt

4P563995-1 2019.01

Teave, mis on tähistatud sőnaga
juhiseid, mille järgimine tagab seadmete őige kasutamise.

Kui olete selle kasutusjuhendi läbi lugenud, hoidke
juhendit ligipääsetavas kohas, et te saaksite sellest
vajaduse korral juhinduda. Kui seadmed antakse edasi

MÄRKUS

sisaldab

uuele kasutajale, andke edasi ka kasutusjuhend.

HOIATUS

■ Pidage meeles, et pikaajaline otsene kokkupuude
őhukonditsioneerist lähtuva külma vői sooja őhuga
vői őhuga, mis on liiga külm vői liiga kuum, vőib olla
kahjulik teie vaimsele seisundile ja tervisele.

■ Kui őhukonditsioneeril on talitlushäire (on tunda
pőlemislőhna jne), lülitage seadme toide välja ja
vőtke ühendust oma kohaliku edasimüüjaga. Püsiv
töötamine sellisel juhul vőib pőhjustada elektrilööke
vői tuleohtusid.

■

Ärge püüdke kaugjuhtimispulti ise paigaldada ega
remontida. Väärpaigaldus vőib pőhjustada vee
lekkimist, elektrilööke vői tuleohtu. Laske paigaldus ja
hooldustööd teha edasimüüjal vői pädeval paigaldajal.

■ Alati kui vaja, laske teenindus- ja hooldustööd teha
oma edasimüüjal.
Nőuetevastaselt tehtud teenindus vői remont vőib
pőhjustada vee lekkimist, elektrilööke vői tulekahju.

■ Ärge sisestage őhu sisend- ja väljundavadesse
mingeid esemeid, kaasa arvatud vardad, sőrmed jne.
Selle tulemuseks vőib olla vigastus, mis on tingitud
kokkupuutest őhukonditsioneeri kiiresti pöörlevate
labadega.

■ Őhukonditsioneeri paigaldamisel uude asukohta
pidage nőu oma kohaliku edasimüüjaga.
Väärpaigalduse tagajärjeks vőivad olla lekked,
elektrilöögi saamine vői tulekahju.

ETTEVAATUST

■

Ärge kasutage seadet ühekski muuks otstarbeks, kui
see milleks seade on ette nähtud. Ärge kasutage
őhukonditsioneeri täppisinstrumentide, toidu, taimede,
loomade vői kunstitööde jahutamiseks, sest see vőib
negatiivselt mőjutada őhukonditsioneeri tootlust, töö
kvaliteeti ja/vői nimetatud objekti püsivust.

■ Hapnikukao vältimiseks veenduge, et pőleti vői
sarnase seadme kasutamisel őhukonditsioneeri
töötamise ajal ruumi piisavalt ventileeritakse.

■ Ärge suunake seadmest väljuvat őhuvoolu vahetult
taimede ja koduloomade suunas.

■ Elektrilöögiohu vältimiseks ärge töötage märgade
kätega.

■ Ärge paigutage lahtise leegiga seadmeid kohta, kus
seadmest väljuv őhuvool vőib halvendada pőleti
pőlemistegevust.

■ Ärge pange tuleohtliku sisuga aerosoolpudeleid
seadme lähedusse, sest see vőib pőhjustada
tulekahju.

Kasutusjuhend

1

Tööpaneeli nuppude nimetused ja funktsioonid

Vaadake joonist 1, (joonisel 1B on kaugjuhtimispult

kujutatud avatud esikaanega)

1 KUVAELEMENT " " (SIGNAALI VASTUVŐTMINE)

Süttib kui toimub signaali vastuvőtmine.

2 KUVAELEMENT " " " " " " " " " "

(TÖÖREŽIIM)
Näitab hetke TÖÖREŽIIMI.

3 KUVAELEMENT " " (SÄTTETEMPERATUUR)

Näitab sättetemperatuuri.

4 KUVAELEMENT " " (PROGRAM-

MEERITUD KELLAAEG)
Näitab süsteemi käivitumise ja seiskumise
PROGRAMMEERITUD KELLAAEGA.

5 KUVAELEMENT " " (KLAPI PÖÖRAMINE)

Juhinduge jaotisest "ŐHUVOOLU SUUNA
REGULEERIMINE" leheküljel 6.

6 KUVAELEMENT " " " " (VENTILAATORI KII-

RUS)
Näitab ventilaatori sättekiirust.

7 KUVAELEMENT " " (ÜLEVAATUS/KATSE-

KÄITAMINE)
Kui nupp ÜLEVAATUS/KATSEKÄITAMINE on alla
vajutatud, näidatakse näidikul, mis režiim on sisse
lülitatud.

8 NUPP SEES/VÄLJAS

Vajutades seda nuppu hakkab süsteem tööle.
Vajutades seda nuppu uuesti lülitub süsteem välja.

9 VENTILAATORI KIIRUSE VALIKU NUPP

Sellele nupule vajutamisel saate valida ventilaatori
kiiruse: KŐRGE, MADAL vői oma valitud kiirus.

10 TEMPERATUURI SEADISTMISE NUPP

Kasutage seda nuppu TEMPERATUURI
SEADISTAMISEKS (nuppu on vőimalik kasutada ka
siis kui kaugjuhtimispuldi esikaas on suletud).

11 PROGRAMMI TAIMERI NUPP

Kasutage seda nuppu toimingu START ja STOPP aja
programmeerimiseks (nuppu on vőimalik kasutada ka
siis kui kaugjuhtimispuldi esikaas on suletud).

12 TAIMERI REŽIIMI START/STOP NUPP

Juhinduge jaotisest "TAIMERI REŽIIMI KÄIVITUS/
SEISKAMINE" leheküljel 6.

13 TAIMERI RESERVEERIMISE/TÜHISTAMISE NUPP

Juhinduge jaotisest "AJA PROGRAMMEERIMINE"
leheküljel 6.

14 ŐHUVOOLU SUUNA MUUTMISE NUPP

Juhinduge jaotisest "ŐHUVOOLU SUUNA
REGULEERIMINE" leheküljel 6.

15 TÖÖREŽIIMI VALIKU NUPP

Sellele nupule vajutamisel saate valida soovitud
TÖÖREŽIIMI.

16 FILTRI SŐNUMI LÄHTESTUSNUPP

Juhinduge välisseadmele kinnitatud kasutusjuhendi
jaotisest HOOLDUS.

17 ÜLEVAATUSE/KATSEKÄITAMISE NUPP

See nupp on kasutamiseks volitatud
hooldustöötajatele hooldamise ajal.

Vaadake joonist 3, (ehispaneelil asuv vastuvőtja)
18 HÄDAOLUKORRAS TÖÖTAMISE LÜLITI

Seda lülitit on hőlbus kasutada kui kaugjuhtimispult ei
tööta.

19 VASTUVŐTJA

Vőtab vastu kaugjuhtimispuldist saadetud signaale.

20 TÖÖTULI (punane)

See tuli pőleb sel ajal kui őhukonditsioneer töötab.
Kui see vilgub, siis on seadmes rike.

21 TAIMERI TÖÖTULI (roheline)

See tuli pőleb sel ajal kui taimerit seadistatakse.

22 ŐHUFILTRI PUHASTAMISAJA MÄRGUTULI

(punane)
Süttib kui on saabunud aeg őhufiltri puhastamiseks.

23 SULATUSLAMP (oranž)

Süttib kui on käivitunud sulatusoperatsioon.

Vaadake joonist 4, (jahutamise/kütmise
ümberlülituslüliti)

VRV-süsteemis saab kaugjuhtimispulti kasutada koos
jahutamise/kütmise ümberlülituslülitiga.

VENTILAATORI/ŐHUKONDITSIONEERI VALI-

24

KULÜLITI
Seadke lüliti asendisse " " (VENTILAATOR)
VENTILAATORILE ja " " (A/C) KÜTTEKS vői

JAHUTAMISEKS.

25 JAHUTAMISE/KÜTMISE ÜMBERLÜLITUSLÜLITI

Seadke lüliti asendisse " " (JAHUTUS)
JAHUTAMISEKS ja " " (KÜTE) KÜTMISEKS

MÄRKUS

■ Selguse huvides on joonist 1 näidatud
kuvad vastuolus tegelike
käiduolukordadega.

■ Kui őhufiltri puhastusaja märgutuli
süttib, puhastage őhufilter nagu on
selgitatud siseseadme kasutus­juhendis.
Pärast őhufiltri puhastamist ja taas­paigaldamist vajutage kaugjuhtimis­puldil filtri sőnumi lähtestusnupule.
Őhufiltri puhastusaja märgutuli kustub.

■ Sulatustuli hakkab vilkuma kui toide on
sisse lülitatud. See ei tähenda riket.

Kasutusjuhend

2

4P563995-1 2019.01

BRC7FA532F(B) + BRC7FB532F(B)

Juhtmeta kaugjuhtimispuldi komplekt

Juhtmeta kaugjuhtimispuldi kasutamine

1

Ettevaatusabinőud kaugjuhtimispuldi kasutamisel

■ Suunake kaugjuhtimispuldi signaali väljasaatev osa
őhukonditsioneeri vastuvőtja suunas.

■ Kui midagi tőkestab siseseadme ja kaugjuhtimispuldi
vahelise sidepidamise, näiteks kardinad, siis see ei
tööta.

Kaugjuhtimispuldi paigutamine puldi hoidikusse

Kinnitage kaugjuhtimispuldi hoidik komplektis olevate
kruvidega seinale vői postile. Veenduge, et
kaugjuhtimispult saadab signaali.

Kaugjuhtimispuldi

paigaldamine

hoidikusse

Lükake ülevalt alla Tőmmake alt üles

Kaugjuhtimispuldi

hoidikust eemaldamine

■ Signaali saatmiskaugus on ligikaudu 7 m.

■ Kaks vastuvőtjast lähtuvat lühikest helisignaali

näitavad, et signaali edastamine ei ole
nőuetekohaselt toiminud.

■ Ärge laske seadet maha kukkuda vői sellel märjaks
saada.
See vőib vigastada saada.

■ Ärge kunagi vajutage juhtpuldi nuppe tugeva, terava
esemega.
Kaugjuhtimispult vőib vigastada saada.

Paigalduskoht

■ Signaal ei pruugi levida ruumis, kus on elektrooni­liselt juhitavad päevavalguslambid. Enne uute
päevavalguslampide ostmist pidage nőu
müügijuhiga.

■ Eemaldage ruumist teised juhtpuldiga juhitavad
elektrilised seadmed vői pidage nőu edasimüüjaga.

1 Kaugjuhtimispuldi hoidik

Patareide sissepanek

1 Eemaldage

kaugjuhtimispuldi
tagakaas selle
lükkamisega noolega
näidatud suunas.

2 Patareide paigaldamine.

Kasutage kahte
leelispatareid suurusega
AAA, LR03. Paigaldage
patareid nii, et poolused
(+) ja (–) on őieti
ühendatud. Sulgege kaas.

Patareide vahetamise nőuded

Tavatöö tingimustes kestavad patareid ühe aasta. Kuid
vahetage patareid siis, kui siseseade ei reageeri vői
reageerib käskudele aeglaselt vői näidiku ekraan kustub.

MÄRKUS

Asendage kaks patareid samal ajal, ärge
kasutage uusi ja kasutatud patareisid
segamini.

Kui kaugjuhtimispulti pikka aega ei kasutata,
vőtke kőik patareid välja, et vältida akudest
vedeliku lekkimist.

Keskjuhtimissüsteemi kasutamisel

Kui siseseadet juhitakse keskjuhtimisega, tuleb see
lülitada kaugjuhtimise sätetele. Pöörduge sellisel juhul
oma edasimüüja poole.

BRC7FA532F(B) + BRC7FB532F(B)
Juhtmeta kaugjuhtimispuldi komplekt

4P563995-1 2019.01

Kasutusjuhend

3

Tööpiirkond

■ Juhinduge siseseadme ja välisseadme komplektis
olevatest paigaldusjuhenditest.

■ Kui siseseadme temperatuur vői niiskus on väljas­pool siseseadme vői välisseadme kasutusjuhendites
esitatud piirkonda, siis vőib juhtuda, et

- turvaseadised hakkavad tööle,

- őhukonditsioneer ei tööta,

- vesi tilgub siseseadmest.

■ Kaugjuhtimispuldi sättetemperatuuri piirkond on 16°C
kuni 32°C.

Tööprotseduur

■ Seadme kaitsmiseks lülitage toitepinge lüliti sisse
kuus tundi enne töö alustamist.

■ Kui toite pealüliti töötamise ajal välja lülitub,
taaskäivitub süsteem kohe pärast toitepinge
taastumist.

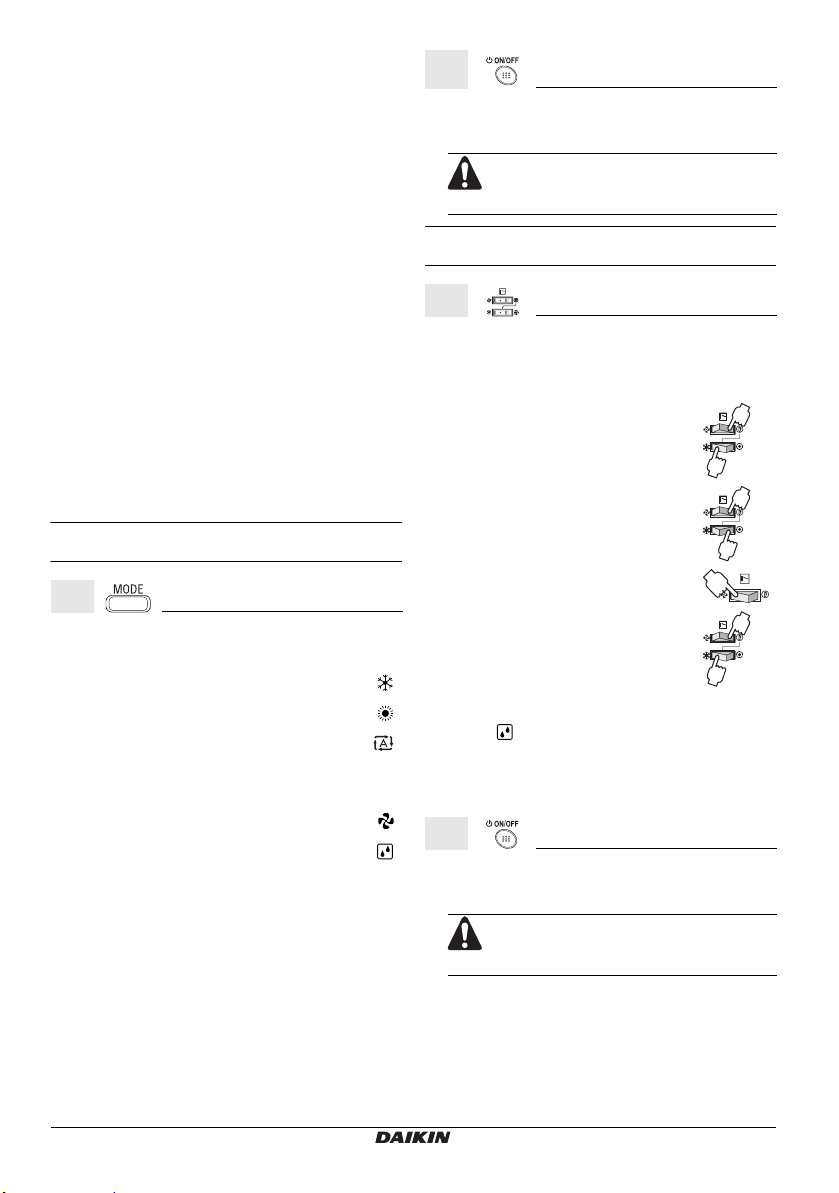

Jahutamise, kütmise, automaattöö, ventilaatori vői programmeeritava kuivatuse töötamine

Toimige järgmises järjekorras.

AUTOMAATTÖÖ saab valida ainult soojuspumba vői
soojustagastusega VRV-süsteemiga töötamisel.

Süsteemidele, milles pole jahutamise/kütmise
ümberlülituslülitit

2

Vajutage nuppu ON/OFF.
TÖÖTULI süttib vői kustub kui süsteem hakkab tööle
vői lőpetab TÖÖTAMISE.

Süsteemidele, milles on jahutamise/kütmise
ümberlülituslüliti

1

Vaadake joonist 4
Valige TÖÖREŽIIM KAUGJUHTIMISPULDI
JAHUTAMISE/KÜTMISE ÜMBERLÜLITUSLÜLITIGA
järgmiselt.

JAHUTUSE töötamine......................

KÜTMISE töötamine.........................

SEES/VÄLJAS

Ärge lülitage kohe pärast seadme seiskumist
toidet VÄLJA. Oodake vähemalt viis minutit.

Lekib vett vői on seadmel mingi muu rike.

TÖÖREŽIIMI VALIKU NUPP

1

Vaadake joonist 1

Vajutage TÖÖREŽIIMI VALIKU NUPPU mitu korda ja
valige sobiv TÖÖREŽIIM:

- JAHUTUSE töötamine...................................

- KÜTMISE töötamine......................................

- AUTOMAATTÖÖ töötamine .........................

- VENTILAATORI töötamine ............................

- KUIVATAMISE töötamine...............................

Kasutusjuhend

TÖÖREŽIIMI VALIKU NUPP

- Selles töörežiimis toimub ümber lülitamine
režiimide JAHUTAMINE/KÜTMINE vahel
automaatselt.

- Selle programmi otstarve on langetada ruumi
őhu niiskusesisaldust, alandades
temperatuuri minimaalselt.

- Sättepunkt on őhu temperatuur őhu
kuivatamise käivitamise hetkel.

- Mikroprotsessor määrab automaatselt
TEMPERATUURI ja VENTILAATORI
KIIRUSE.

- See süsteem ei hakka tööle, kui ruumi
temperatuur on alla 16°C.

4

Vajutage TÖÖREŽIIMI VALIKU nuppu mitu korda ja
valige " ".
Vaadake "Süsteemidele, milles pole jahutamise/
kütmise ümberlülituslülitit" leheküljel 4, milles on
kuivatusoperatsiooni kirjeldatud üksikasjalikult.
(Seda toimingut saab teha ainult kuivatamise ajal.)

2

Vajutage nuppu ON/OFF.
TÖÖTULI süttib vői kustub kui süsteem hakkab tööle
vői lőpetab TÖÖTAMISE.

4P563995-1 2019.01

VENTILAATORI töötamine...............

KUIVATAMISE töötamine .................

SEES/VÄLJAS

Ärge lülitage kohe pärast seadme seiskumist
toidet VÄLJA. Oodake vähemalt viis minutit.

Lekib vett vői on seadmel mingi muu rike.

BRC7FA532F(B) + BRC7FB532F(B)

Juhtmeta kaugjuhtimispuldi komplekt

Selgitus kütmise ajal toimuva

DOWN

UP

DOWN

UP

jääsulatuse kohta

■ Kui välisseadme jäätumine suureneb, langeb selle
kütmisvőime ja seade lülitub SULATAMISELE.

■ Ventilaatori töö seiskub ja sisendseadmel lülitub tuli
SULATAMINE.
Pärast SULATAMIST 6 kuni 8 minuti jooksul
(maksimaalselt 10 minutit), pöördub süsteem tagasi
KÜTMISELE.

Kütmisvőimsuse sőltuvus välistemperatuurist

■ Kütmisvőimsus langeb őhutemperatuuri langemisel.
Kui tunnete külmatunnet, kasutage konditsioneeri
töötamise ajal veel teist küttekeha.

■ Ruumi kütmise ajal őhk ringleb. Pärast
őhukonditsioneeri sisse lülitamist läheb veidi aega,
enne kui kogu ruum soojaks saab. Siseventilaator
pöörleb automaatselt madalal kiirusel kuni őhu­konditsioneeri sisemus jőuab teatud temperatuurini.
Selles olukorras pole muud teha kui oodata.

■ Kui soe őhk koguneb lae alla ja jalad on külmad,
soovitatakse kasutada őhuringlusventilaatorit.
Lisateavet saate oma seadme müüjalt.

Reguleerimine

TEMPERATUURI, VENTILAATORI KIIRUSE ja
ŐHUVOOLU SUUNA programmeerimisel juhinduge
allolevatest juhistest.

VENTILAATORI KIIRUSE VALIK

Vajutage VENTILAATORI KIIRUSE VALIKU nuppu.

■ Valida saab kiirusi: Kőrge, Keskmine vői Madal.

■ Vajaduse korral juhib ventilaatori kiirust

mikroprotsessor, et seadet kaitsta.

ŐHUVOOLU SUUNA REGULEERIMINE

Klapi liikumispiir on muudetav. Lisateavet saate
edasimüüjalt.

■ Üles-alla reguleerimine

Vajutage nuppu ŐHUVOOLU SUUNA
REGULEERIMINE, et valida őhusuund nagu on
näidatud allpool.

Näidatakse kuva ja őhuvoolu suund
muutub pidevalt.
(Automaatne pööramissäte.)

TEMPERATUURI SEADISTAMINE

Vajutage nuppu TEMPERATUURI SEADISTAMINE
ja programmeerige sättetemperatuur.

Iga kord kui seda nuppu vajutatakse,
tőuseb temperatuur 1°C vőrra.

Iga kord kui seda nuppu vajutatakse,
langeb temperatuur 1°C vőrra.

Automaatjuhtimise režiimis

Iga kord kui seda nuppu vajutatakse,
liigub sättetemperatuur poolele "H".

Iga kord kui seda nuppu vajutatakse,
liigub sättetemperatuur poolele "L".

H•M•L

Sättetemperatuur 2523222119

Säte pole vőimalik ventilaatori tööks

•

- Kaugjuhtimispuldi sättetemperatuuri piirkond on
16°C kuni 32°C.

BRC7FA532F(B) + BRC7FB532F(B)
Juhtmeta kaugjuhtimispuldi komplekt

■ Pöördklapi liigutamine

Töörežiim Kütmine

Kasutus­tingimused

MÄRKUS

°C

4P563995-1 2019.01

Vajutage nuppu ŐHUVOOLU SUUNA
REGULEERIMINE, et valida őhusuund
vastavalt vajadusele.

Kuva kaob ja őhuvoolu suund on
fikseeritud. (Őhuvoolu suuna
kinnistatud säte.)

Allpool kirjeldatud tingimustel juhib őhuvoolu
suunda mikroprotsessor, seega erineb see kuval
näidatud suunast.

■ Käivituse ajal.

■ Kui ruumi temperatuur on

kőrgem kui seadistatud
sättetemperatuur.

■ Sulatamise ajal. (Klapi ribid on
avatud horisontaalasendisse, et
vältida külma őhu puhumist
ruumis olevate elanike suunas.)

■ Kui proovite jahutada vői kasutada
programmeeritud kuivatamist sel ajal
kui klapi ribid on suunatud allapoole,
vőib őhuvool ootamatult muutuda.
See ei viita seadme rikkele. See
hoiab ära osadele kogunenud
piiskade välja tilkumise väljundavast.

■ Töörežiim hőlmab automaattööd.

Kasutusjuhend

5

Programmeeritava taimeri kasutamine

DOWN

UP

MODE

TIMER

RESERVE

CANCEL

DOWN

UP

FAN

TIME

TEMP

ON OFF

C

hr.

hr.

Toimige järgmises järjekorras.

■ Taimerit saab kasutada kahel järgmisel viisil.

- Seiskamisaja programmeerimine ( ).
Süsteem seiskab töö pärast määratud aja
möödumist.

- Käivitusaja programmeerimine ( ).
Süsteem käivitab töö pärast määratud aja
möödumist.

■ Taimeri saab programmeerida maksimaalselt
72 tunniks.

■ Käivitus- ja seiskamisaja saab programmeerida
samaaegselt.

TAIMERI REŽIIMI KÄIVITUS/
SEISKAMINE

AJA PROGRAMMEERIMINE

Kui seda nuppu vajutada, siis ajasäte
liigub ühe tunni vőrra edasi.

Kui seda nuppu vajutada, siis ajasäte
liigub ühe tunni vőrra tagasi.

TAIMERI RESERVEERIMINE

1

Vajutage nuppu TAIMERI REŽIIMI KÄIVITUS/
SEISKAMINE mitu korda ja valige näidikul režiim.
Näidik hakkab vilkuma.

- Taimeri seiskamise seadistamine ........

- Taimeri käivitamise seadistamine ........

2

Vajutage nuppu AJA PROGRAMMEERIMINE ja
seadistage süsteemi seiskamise ja käivitamise aeg.

3

Vajutage taimeri nuppu RESERVE.

- Taimeri seadistamistoiming lőpeb.

- Vilkuva kuva vői vilkuva muudatuse asemel jääb
pőlema püsiv valgustus.

Kasutusjuhend

6

4

Programmeerimise tühistamiseks vajutage nuppu
CANCEL. Näidik kustub.
Näiteks.
Kui taimer on
programmeeritud
süsteemi
seiskamiseks pärast
kolme tunni
möödumist ja
käivitamiseks pärast
nelja tunni
möödumist, siis
süsteem seiskub
pärast kolme tunni
möödumist ja
käivitub seejärel ühe
tunni pärast.

MÄRKUS

Ülem-kaugjuhtimispuldi seadistamine (ainult VRV-süsteemi puhul)

(Vaadake joonist 5)
Kui süsteem on paigaldatud nagu allpool näidatud, tuleb

nimetada ülem-kaugjuhtimispult.

■ Soojuspumbaga süsteemile
Kui üks välisseade on ühendatud mitme
siseseadmega.

■ Soojustagastusega süsteemile
Kui üks BS-valimisseade on ühendatud mitme
siseseadmega.

1 Üks nendest kaugjuhtimispultidest tuleb

2

■ KÜTMISE, JAHUTAMISE vői AUTOMAATTÖÖ
(ainult soojustagastusega süsteem) KASUTAMISE
saab valida vaid ülem-kaugjuhtimispuldiga.

■ Kui siseseade koos kaugjuhtimispuldiga on seatud
olekusse "JAHUTAMINE", saate ümber lülitada
režiimide "VENTILAATOR", "KUIVATAMINE" vői
"JAHUTAMINE" vahel.

■ Kui siseseade koos kaugjuhtimispuldiga on seatud
olekusse "KÜTMINE", saate ümber lülitada režiimide
"VENTILAATOR" vői "KÜTMINE" vahel.

■ Kui siseseade koos kaugjuhtimispuldiga on seatud
olekusse "VENTILAATOR", siis ei saa töörežiimi
süsteemi lülitada.

■ Kui püütakse määrata sätet, mis pole ülalpool
lubatud, siis antakse hoiatav helimärguanne.

■ Siseseadmele ei saa seada sätet AUTOMAATNE,
välja arvatud VRV soojustagastusega süsteemi
kasutamisel.

4P563995-1 2019.01

TAIMERI TÜHISTAMINE

Pärast taimeri programmeerimist hakkab
näidik näitama järelejäänud aega.

nimetada ülem-kaugjuhtimispuldiks.
BS-valimisseade (ainult soojustagastusega

süsteemile)

BRC7FA532F(B) + BRC7FB532F(B)

Juhtmeta kaugjuhtimispuldi komplekt

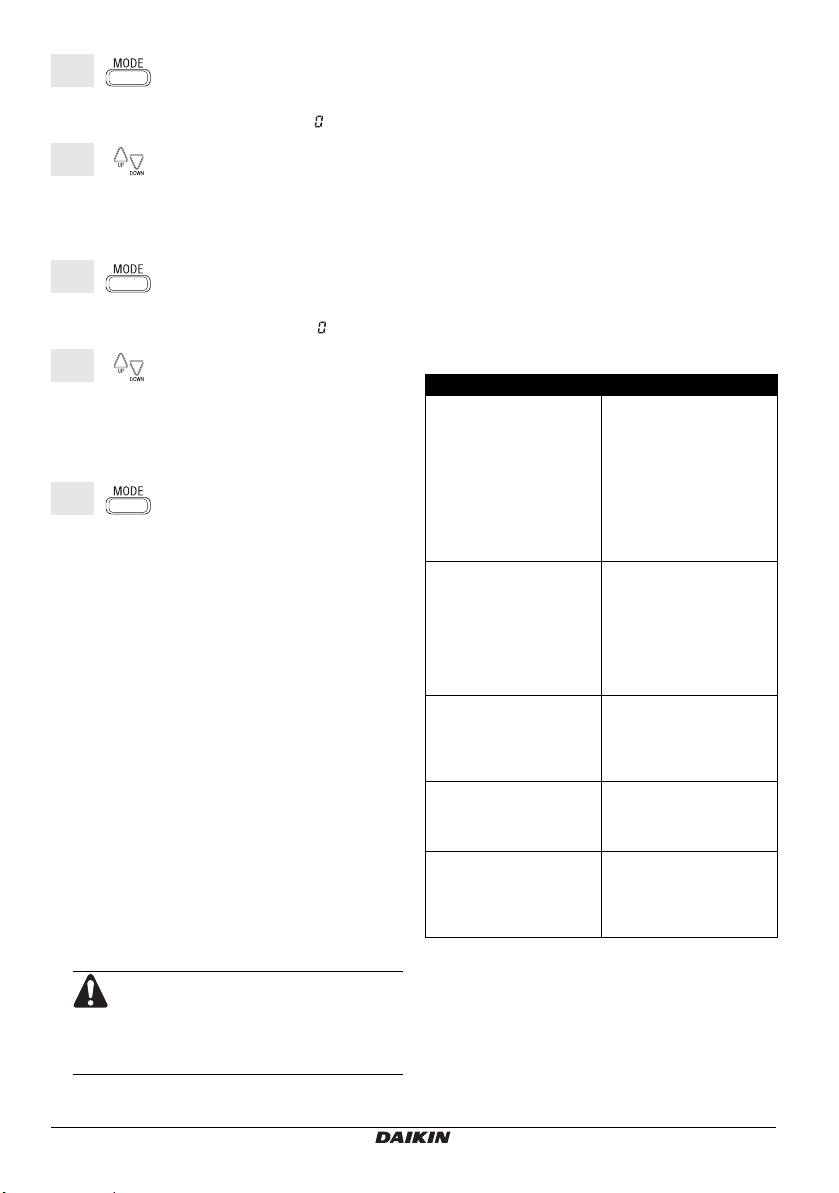

Kaugjuhtimispuldi nimetamine ülemseadmeks

1• 2

Toimige järgmises järjekorras.

1

Hoidke TÖÖREŽIIMI VALIKU NUPPU all nelja
sekundi jooksul.

Näidikul on kuvaelement " " kőikidel alam­siseseadmetel, mis on ühendatud samale
välisseadmele vői BS-valimisseadme tuli vilgub.

2

Vajutage TÖÖREŽIIMI VALIKU NUPPU sellele
siseseadmele, mida soovite nimetada ülem­kaugjuhtimispuldiks. Nimetamine on lőpetatud.
Siseseade on nimetatud ülem-kaugjuhtimispuldiks ja

kuva " " kaob.
Sätete muutmiseks korrake samme 1 ja 2.

Hädaolukorras töötamine

Kui kaugjuhtimispult ei tööta patareirikke tőttu, kasutage
lülitit, mis asub siseseadme resti kőrval.

Kui kaugjuhtimispult ei tööta ja kaugjuhtimispuldi patarei
tühjenemise näidik ei ole süttinud, vőtke ühendust oma
edasimüüjaga.

1 KÄIVITUS

Vajutage hädaolukorras töötamise lülitile.

■ Seade hakkab tööle viimases režiimis.

■ Süsteem töötab viimati seadistatud őhu

voolusuunaga.

2 SEISKAMINE

Vajutage uuesti hädaolukorras töötamise lülitile.

Ettevaatusabinőud rühmjuhtimisega süsteemi vői kahe kaugjuhtimispuldiga süsteemi kasutamise puhul

See süsteem vőimaldab kasutada kahte muud
juhtimissüsteemi peale individuaaljuhtimise süsteemi
(üks kaugjuhtimispult juhib ühte siseseadet). Kontrollige,
kas teie seade on järgmist juhtimissüsteemi tüüpi.

■ Rühmjuhtimisega süsteem
Üks kaugjuhtimispult juhib kuni 16 siseseadet.
Kőik siseseadmed on ühtmoodi seadistatud.

■ Kahe kaugjuhtimispuldiga süsteem
Kaks kaugjuhtimispulti juhib ühte siseseadet.
(Rühmjuhtimise süsteemi kasutamisel, üks rühm
siseseadmeid.)
Seade töötab individuaalkäskude järgi.

MÄRKUS

■ Süsteemis ei saa olla kahte
kaugjuhtimispulti, millest mőlemad on
juhtmeta kaugjuhtimispuldid. (Saab olla
kaks kaugjuhtimispulti, millest üks on
juhtmega ja teine on juhtmeta
kaugjuhtimispult.)

■ Kahe kaugjuhtimispuldiga juhtimi­süsteemis ei saa juhtmeta
kaugjuhtimispult juhtida taimeri tööd.

■ Töötamist näitab ainult märgutuli
siseseadme kolmest teisest lambist.

Kui soovite rümajuhtimise ja kahe
kaugjuhtimispuldiga süsteemi
kombinatsiooni vői nende sätteid muuta,
pöörduge oma edasimüüja poole.

Rikkepunktide diagnoosimine

Hädaseiskamine

(Vaadake joonist 2)
Kui őhukonditsioneer hädaolukorras seiskub, siis hakkab

siseseadme tööltuli vilkuma.
Tehke järgmised toimingud, et lugeda rikkekoodi, mis

näidikul kuvatakse. Küsige koodi kohta lisateavet
edasimüüjalt. See aitab teil rikke pőhjuse kindlaks teha ja
kiirendab remonti.

BRC7FA532F(B) + BRC7FB532F(B)
Juhtmeta kaugjuhtimispuldi komplekt

1

Vajutage nuppu ÜLEVAATUS/KATSEKÄITAMINE, et
valida ülevaatusrežiim " "
Näidikul kuvatakse vilkuv " ". Vilgub "SEADE".

2

Vajutage nuppu PROGRAMMI TAIMER ja vahetage
seadme number.
Vahetage seadme numbreid seni kui siseseade
annab helimärguande, tehke järgnevad toimingud
olenevalt helimärguannete arvust.

Helimärguannete arv

- Kolm lühikest helimärguannet ......tehke 3. kuni 6. toiming

- Üks lühike helimärguanne ...... tehke 3. kuni 6. toiming

- Üks pikk helimärguanne ........................ tavaolek

4P563995-1 2019.01

Kasutusjuhend

7

3

Vajutage nuppu TÖÖREŽIIMI VALIK.
Rikkekoodist vasakul hakkab vilkuma " ".

4

Vajutage nuppu PROGRAMMI TAIMER ja vahetage
rikkekood.
Vajutage kuni siseseade annab kaks korda
helimärguande.

5

Vajutage nuppu TÖÖREŽIIMI VALIK.
Rikkekoodist paremal hakkab vilkuma " ".

6

Vajutage nuppu PROGRAMMI TAIMER ja vahetage
rikkekood.
Vajutage kuni siseseade annab pika helimärguande.
Rikkekood on kinnitatud kui siseseade annab pika
helimärguande.

7

Vajutage nuppu TÖÖREŽIIMI VALIK, et naasta
näidiku tavaolekusse.

Lähtestage näidiku kuva.

Muud juhtumid peale hädaseiskamise

1 Seade ei tööta.

■ Kontrollige, kas vastuvőtja on otsese
päikesevalguse vői tugeva valgustus mőju all.
Hoidke vastuvőtja valgusest eemal.

■ Kontrollige, kas kaugjuhtimispuldis on patareid.
Paigaldage patareid.

■ Kontrollige, kas siseseadme number vastab
kaugjuhtimispuldi numbrile. Vaadake joonist 6.
Juhtige siseseadet kaugjuhtimispuldiga, millel on
sama number.
Muu numbriga kaugjuhtimispuldilt saadetud
signaale ei saa vastu vőtta. (Kui muud numbrit ei
ole kasutusele vőetud, siis on selleks "1".)

2 Süsteem töötab, kuid ei suuda piisavalt jahutada vői

kütta.

■ Kui sättetemperatuur ei ole nőuetekohane.

■ Kui VENTILAATORI KIIRUS on tasemel MADAL

KIIRUS.

■ Kui őhuvoolu nurk ei ole nőuetekohane.

Järgmistel juhtudel vőtke ühendust seadme müüjaga.

Kui tunnete pőlemislőhna, lülitage toide kohe
VÄLJA ja vőtke ühendust seadme müüjaga.
Seadme kasutamine muuks kui selleks,
milleks see on ette nähtud, vőib pőhjustada
seadme vigastumise, vőite saada elektrilöögi
ja/vői pőhjustada tulekahju.

Rike

Siseseadme TÖÖTULI vilgub ja seade ei tööta. Vaadake
joonist 7.

1 Rikkekood
2 Rikkis seadme number
3 K uva ÜL EVA ATUS

Kőrvaldamise meetmed

Vaadake kaugjuhtimispuldil näidatud rikkekoodi (
Andke oma edasimüüjale teada mudeli number ja

rikkekood.

a1-if).

Ilmingud, mis ei viita rikkele

Järgnevad ilmingud ei viita őhukonditsioneeri rikkele.

Ilming 1: Süsteem ei tööta.

Näide Pőhjus

Süsteem ei taaskäivitu
kohe pärast nupu ON/
OFF vajutamist.

Süsteem ei taaskäivitu
kohe kui nupp
TEMPERATUURI
SEADISTAMINE on
tagasi seatud eelmisesse
asendisse pärast nupu
vajutamist.

Vastuvőtu helimärguanne
kordub kiiresti kolm korda
(tavatöö ajal antakse
helimärguannet kaks
korda).

Siseseadme näidiku
sulatustuli pőleb kui
kütmist on alustatud.

Välisseade seiskub. Ruumi temperatuur

Kui TÖÖTULI pőleb, siis
on süsteem töökorras.
See ei taaskäivitu kohe,
sest kaitseseadis on
rakendunud, et vältida
süsteemi üle koormamist.
Pärast kolme minuti
möödumist lülitub
süsteem automaatselt
uuesti sisse.

See ei taaskäivitu kohe,
sest kaitseseadis on
rakendunud, et vältida
süsteemi üle koormamist.
Pärast kolme minuti
möödumist lülitub
süsteem automaatselt
uuesti sisse.

Juhtimine on seatud
valikulisele juhtseadmele,
et läbi viia keskset
juhtimist.

See märguanne hoiatab
seadmest väljuva külma
őhu eest. See ei viita
seadme rikkele.

läheneb sätte­temperatuurile.
Siseseadme ventilaator
hakkab tööle.

Kasutusjuhend

8

4P563995-1 2019.01

BRC7FA532F(B) + BRC7FB532F(B)

Juhtmeta kaugjuhtimispuldi komplekt

Ilming 2: Seade seiskub korraks vahete-vahel

Näide Pőhjus

Kaugjuhtimispuldil
näidatakse "U4" ja "U5",
seade seiskub. Mőne
minuti pärast hakkab
seade uuesti tööle.

Ilming 3: Kütmise ja jahutamise režiime ei saa ümber
lülitada.

Näide Pőhjus

Siseseade edastab pika
vastuvőtu helimärguande.

Ilming 4: Seadistatud őhuvoolu hulka pole vőimalik
saavutada

Näide Pőhjus

Isegi siis, kui őhuvoolu
seadistamisnupule
vajutada, siis őhuvoolu
hulk ei muutu.

Ilming 5: Őhu väljalaskesuund ei ole seadistatud

Näide Pőhjus

Kaugjuhtimispuldi ja őhu
väljalaskeava suund ei
ühti.
Őhu väljalaskesuunda ei
saa muuta.

Ilming 6: Näidatakse vaid osa kuvast

Näide Pőhjus

Kui seade töötab, siis
näidatakse vaid osa
töökuvast vői isegi kui
seda näidatakse täielikult,
kaob varsti muude
toimingute kuva.

Ilming 7: Kuva ei näidata vői näidatakse kogu kuva

Näide Pőhjus

Kui kaugjuhtimispuldi
nuppu vajutada.

Seade seiskub, sest
sellega katkeb side
juhtimissignaali elektrilise
häire tőttu, mis lähtub
mujalt kui
őhukonditsioneerist.
Kui häiriv signaal kaob,
hakkab seade uuesti
automaatselt tööle.

Kui ümberlülitamine on
taas kontrolli all, lülitub
režiimile, mida ei olnud
vőimalik lülitada.

Kui ruumi temperatuur
saavutab siseseadme
sättetemperatuuri, siis
välisseade seiskub ja
siseseadme őhuvoolu
hulk langeb miinimumini.
Sellega välditakse ruumis
viibivate inimeste
kokkupuudet külma
őhuga.

Seda juhitakse
mikroprotsessoriga.
Juhinduge jaotisest
"ŐHUVOOLU SUUNA
REGULEERIMINE"
leheküljel 6.

Vastavat siseseadet
juhitakse
mitmiksüsteemiga ja
kaugjuhtimispult on
seadistatud
mitmiksüsteemile.

Aku on tühjenenud.

Ilming 8: Ebapiisav kütmine

Näide Pőhjus

Programmis on
kuivatustoiming

Töörežiimile
programmeeritud
kuivatustoiming püüab
hoida ruumi temperatuuri
vőimalikult püsivana.
Juhinduge jaotisest
"Jahutamise, kütmise,
automaattöö, ventilaatori
vői programmeeritava
kuivatuse töötamine"
leheküljel 4.

Kasutamisest kőrvaldamise nőuded

Kaugjuhtimispuldi komplektis olevatel
patareidel on see sümbol.

See tähendab, et patareisid ei ole lubatud
segada muude sorteerimata majapidamis­jäätmetega.

Kui selle sümboli alla on trükitud keemilise aine sümbol,
siis see tähendab, et patarei sisaldab raskemetalli üle
teatud kontsentratsiooni. Vőimalikud keemilise aine
sümbolid on:

■ Pb: plii (>0,004%)
Jäätmeid tuleb spetsiaalselt käidelda korduvkasutuseks.
Tagades kasutatud patareide őige kasutusest

kőrvaldamise, aitate ära hoida vőimalikud negatiivsed
tagajärjed keskkonnale ja inimeste tervisele.

BRC7FA532F(B) + BRC7FB532F(B)
Juhtmeta kaugjuhtimispuldi komplekt

4P563995-1 2019.01

Kasutusjuhend

9

4P563995-1 2019.01

Copyright 2019 Daikin
